Анкер для монтажа пластиковых окон

Учитывая русский суровый климат, многие жители нашей страны меняют устаревшие окна на новые пластиковые. От качества установки зависит дальнейшая эксплуатация окон. Если допустить ошибки в монтаже то будет нарушено главное назначение данных изделий: продувание, сквозняки, снизится уровень комфорта и тепла в помещении.

Анкеры для монтажа пластиковых окон исполняют ключевую роль: с их помощью можно надежно установить конструкцию, они не образуют внутреннего сопротивления рамок, поэтому повышается период эксплуатации всей оконной системы.

Разновидности

Прежде чем купить анкер, необходимо учитывать из какого материала состоят стены: бетон, дерево, кирпич. На каждый из перечисленных материалов подходит разный крепежный элемент. Также следует рассчитать нагрузку, которой будет подвергаться действующая конструкция.

Самые востребованные крепежи для ПВХ окон – рамные анкеры. Они классифицируются на:
• Анкеры из полиамида. В основном, данное крепление применяется в проемах, которые состоят из полнотелого кирпича, камня или бетона. Они имеют оптимальный диаметр – 10мм, а длина достигает от 70 до 200мм.
• Универсальный рамный анкер из легированный стали – часто встречаемый элемент для надежной установки пластиковых окон. Благодаря стопорному шурупу обеспечивается высокое сопротивление к нагрузкам до 550 H/мм2.

Распорные анкеры имеют более широкую область применения и подходят для монтажа окон. Все вышеперечисленные разновидности обладают рядом особенностей:
• Высокий показатель прочности и надежности;
• Устойчивость ко влаге, низким температурам и химическим воздействиям;
• Удобны и просты в креплении;
• Имеют низкую стоимость.

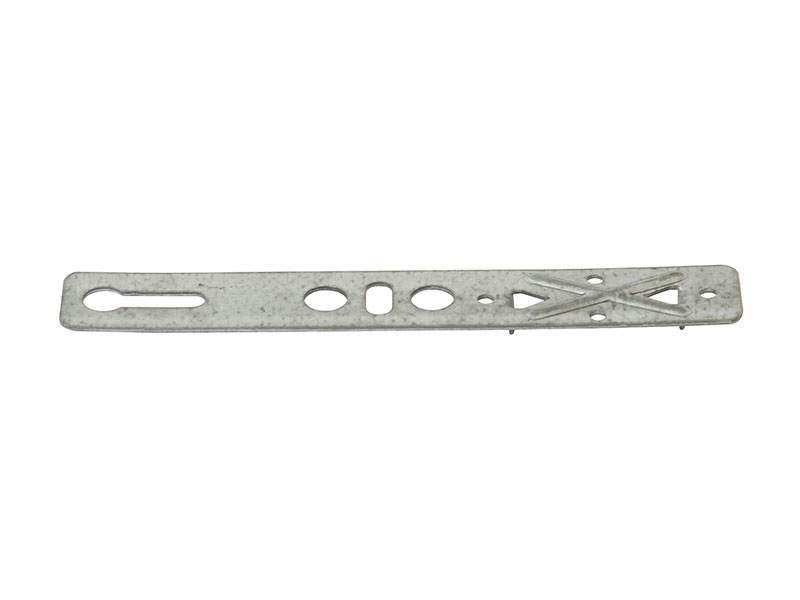

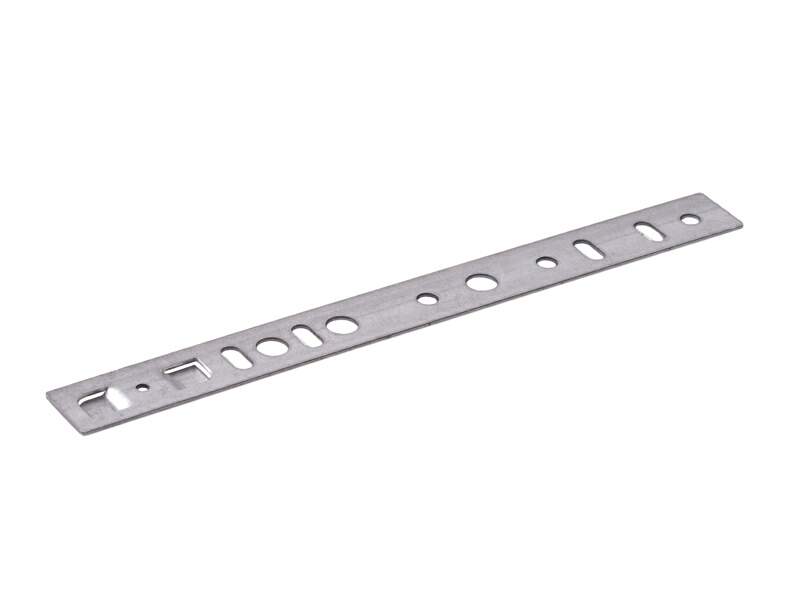

Анкерные пластины также служат отличным крепежным элементом для установки ПВХ окон. Их отличительная особенность состоим в том, что они надежно фиксируются в любых стенах.

Чтобы качественно выполнить монтаж, необходимо предварительно их установить в проем до монтажа рамы. Все нужные углы изгибов задаются в процессе работы.

Данные анкеры можно купить в нашей компании по доступной стоимости. Также у нас вы найдете клиновые, клеевые, забивные и другие модели. Сотрудничая с нами, вы гарантировано получите надежное изделие из качественных материалов.

Установка анкеров на окна

Справиться с монтажом дюбеля сможет человек, который не имел ранее в этом опыта. Для этого необходимо соблюдать простую последовательность:
• В профиле нужно высверлить отверстие, которое подходит под анкер.
• Перфоратором разбурите отверстие в кирпиче, бетоне прямо через оконную раму.
• Вставьте анкер и зафиксируйте его до упора. Затем нужно закрутить стопорный винт.



Несколько аргументов о «МКТ»

Одно из главных направлений деятельности компании «МКТ» — изготовление и реализация анкеров. За период своей практики, нам удалось выйти на международный уровень, поскольку за качество продукции мы отвечаем своей репутацией.

В нашем ассортименте находятся различные наименования, которые можно приобрести по выгодной цене. При возникновении трудностей в выборе, позвоните по контактному номеру +7(495)508-00-37. В компетенцию специалистов входит информационное сопровождение клиентов.

Крепеж для окон ПВХ — Квартира

Материалы для установки окна: что потребуется при монтаже

Установка пластикового окна предполагает использование специальных материалов, приспособлений и инструментов. Окна ПВХ прочно закрепились на строительном рынке. С каждым годом их конструкции совершенствуются, а вместе с этим производители предлагают современное оборудование для изготовления и материалы для установки окна.

Материалы для монтажа окон включают в себя: анкерные пластины, пену монтажную, клинья и распоры, уплотнители и крепежи. Изготовители окон могут комплектовать изделие отдельными элементами. При этом комплектующие должны быть высокого качества, чтобы при установке окон были выполнены все требования по тепло-, звуко-, паро- и гидроизоляции.

Монтажные клинья и распоры

Для установки пластиковых окон комплектующие изготавливают из прочной пластмассы, так как им предстоит выдерживать высокую нагрузку от конструкции окна, которая будет на них опираться во время монтажа. Эту же функцию выполняют распорные колодки.

Размещают эти элементы по всему периметру оконной рамы для фиксации ее правильного горизонтального и вертикального расположения. Клинья применяются в качестве опоры на время затвердевания пены. После полного высыхания пены, комплектующие извлекаются.

Получившееся отверстие заделывается пеной.

На время застывания пены между рамой и проемом устанавливают клинья

Применение клиньев и распорных колодок в процессе монтажа пластиковых окон является обязательным, так как в процессе заполнения швов между рамой и проемом монтажной пеной неизбежен процесс ее вторичного расширения. Клинья надежно фиксируют оконную конструкцию в определенном положении и предотвращают возможность его изменения под воздействием пены.

Монтажная пена

Монтажная пена на основе пенополиуретана применяется для заполнения шва между рамой и проемом. Попадая во влажную среду, под действием кислорода содержимое баллона спустя определенное время образует твердый, прочный пористый материал, который надежно фиксирует оконную конструкцию в заданном положении.

С помощью монтажной пены оконный блок фиксируют в проеме

Монтажная пена различается по сезонности применения: зимняя, летняя и всесезонная. Для установки окон ПВХ важно применять пену, имеющую низкий коэффициент расширения – это позволит избежать деформации конструкции или нарушения ее ориентации в пространстве.

Благодаря паропроницаемости данного материала обеспечивается выход влаги и исключается образование конденсата внутри помещения. А для защиты конструкции окна и откосов от лишней влаги для перекрытия монтажного шва устанавливают специальную саморасширяющуюся ленту.

Паропроницаемая уплотнительная лента

ПСУЛ обеспечивает самовентиляцию шва между рамой и проемом. Благодаря пористой структуре монтажная пена пропускает сквозь себя не только воздух, но и влагу, что может привести к скоплению влаги на поверхности откосов и их отсыревание. Избежать этих неприятностей позволяет использование ПСУЛ.

Вентиляция зазора между проемом и рамой обеспечивается за счет ПСУЛ

Лента для установки окон – это пористый пенополиуретан, обработанный специальным составом. Одна сторона ПСУЛ имеет клейкий слой. Поставка к месту монтажа осуществляется в скрученном виде. Раскручивать материал надо непосредственно перед монтажом, иначе он утратит свои свойства.

ПСУЛ наклеивают на конструкцию окна, предварительно удалив защитное покрытие с клеевого слоя. Эта лента является уплотнительной и саморасширяющейся, то есть после взаимодействия пропитки ленты с кислородом происходит увеличение ее линейных размеров. В результате сморасширяющаяся лента целиком закрывает шов.

Важно учитывать, что для качественного перекрытия монтажного шва необходимо использовать ПСУЛ соответствующей ширины. Увеличиваясь в размере, лента обретает свои пароизоляционные качества и обеспечивает вывод влаги из монтажного шва, а также защищает его от атмосферных осадков.

Установка пароизоляционной ленты является обязательным условием при монтаже окон

Саморасширяющаяся лента выпускается в сжатом состоянии. Она герметично закрывает внутренний шов от проникновения влаги. Это защищает откосы и монтажный шов от появления плесени. Пароизоляция для окон пвх является обязательным видом работ.

Гидроизоляционная лента

Лента ГПЛ также призвана закрывать монтажный шов изнутри помещения. Она изготовлена на основе пенополиэтиленовой пленки, которая имеет тонкий слой из алюминиевой фольги. На противоположной стороне имеется клейкий слой для фиксации ленты.

За герметичность шва с внутренней стороны отвечает гидроизоляционная лента

Клеевой слой имеет хорошее сцепление с деревянными, бетонными и кирпичными поверхностями. После приклеивания монтажный шов обеспечивается абсолютной герметизацией, так как лента не пропускает ни влагу, ни воздух.

Верхнему слою ленты ГПЛ не страшно воздействие щелочи и прочих химических реагентов. Она не теряет своих свойств от воздействия прямых солнечных лучей.

Диффузионная лента

Установка пластиковых окон требует применения дополнительных материалов, таких как диффузионная лента. Ее применяют при наружной отделке монтажного шва вместе с пароизоляционной лентой или пеной.

Помимо обеспечения паропроницаемости, этот материал надежно защищает зазор между рамой и проемом от влаги и воздействия прямых солнечных лучей, под которыми монтажная пена имеет свойство разрушаться.

Диффузионную ленту монтируют снаружи оконного проема

Диффузный материал при отделке стыков сохраняет естественную вентиляцию, когда обеспечен беспрепятственный выход воздуха из средней части нижнего шва.

Крепежи

К ним можно отнести дюбели, анкеры, планки, пластины с перфорацией, поддерживающие консоли и саморезы.

Анкеры

Использование анкеров позволяет сохранить целостность оконной рамы при установке пластикового окна. Их монтируют, просверливая сквозные отверстия в оконной раме.

Монтаж окна с помощью анкеров считается самым надежным

Материалом изготовления анкеров является оцинкованный металл. При помощи анкеров закрепляют раму к стене, чтобы окно было надежно установлено в плоскости оконного проема.

Регулируемые анкеры

Этот тип анкеров применяют при «теплом» монтаже, когда конструкция оконной рамы выступает за пределы стены. На подоконник наносится выравнивающий слой, затем на нем закрепляются анкера.

С помощью анкерного болта можно регулировать положение оконной рамы

Такие крепежи называют еще анкерными болтами, которые состоят из двух частей. На каждой части расположен продольный паз и отверстия с краю.

Наличие продольных пазов в пластинах позволяет регулировать положение оконной рамы, когда она закреплена при помощи анкеров в определенном положении.

Это позволяет выбрать идеально ровное положение оконной конструкции в пространстве и надежно его зафиксировать.

Дюбели

По мнению специалистов, устанавливающих пластиковые окна, применение дюбелей обеспечивает более стабильное положение конструкции, чем при помощи анкеров. Однако они не рекомендуют применять их для крепления нижней части окна.

Дюбелем называется пластмассовая втулка с боковыми прорезями и резьбой внутри. Когда в нее вкручивается саморез, пластиковые лепестки раскрываются, и дюбель надежно фиксируется в теле бетонной или кирпичной стены.

Размеры дюбеля – ширина и длина, зависят от структуры материала стены. Для непрочных оснований применяют большие дюбели.

Дюбель обеспечивает надежную фиксацию самореза в стене

Изготавливаются эти крепежи из упругой эластичной пластмассы, выдерживающей большие растягивающие и сжимающие нагрузки. Дюбели применяют при креплении анкерных пластин к поверхности стены, это позволяет жестко установить и зафиксировать оконную раму.

Саморезы

При креплении анкерных пластин на дюбели, применяют саморезы по бетону – они имеют крупную заостренную резьбу и шляпку в виде звезды или шестигранника.

Закрепление анкерных пластин производится с помощью саморезов

Когда требуется закрепить перфорированные металлические планки, используют саморезы по металлу. Для закрепления каких-либо элементов при помощи этого вида крепежа необходимо предварительно высверливать отверстие меньшего диаметра. При проведении работ необходимо использовать современный качественный инструмент для монтажа.

Поддерживающие консоли

Изготавливаются в виде профильных металлических пластин, имеющих отверстия, которые используют при креплении с одной стороны профиля, а с другой – анкера. Использование поддерживающих консолей позволяет монтировать крупноформатные оконные конструкции, имеющие сложную конфигурацию и большой вес.

Поддерживающие консоли используются при монтаже крупногабаритных оконных блоков

Материал изготовления поддерживающих консолей покрывается слоем цинка, поэтому они устойчивы к воздействию влаги. Примером одинарной консоли является плоский стержень, прикрученный болтом к стене. Его высоту можно регулировать.

Подставочный профиль

Выполняется из того же материала, что и оконный профиль и крепится к нижней части оконной рамы. Его применяют, когда требуется установка отлива или подоконника. К общей высоте оконной конструкции подставочный профиль прибавляет 3 см. Это важно учитывать при проведении замеров.

Подстановочный профиль используется для монтажа отлива и подоконника

Применение подставочного профиля способствует защите стыка нижней части окна и стены, устранению тепловых мостиков и появлению конденсата.

Силиконовый герметик

При монтаже подоконника использование силиконового герметика обязательно, так как он заполняет стыковочные швы и надежно их герметизирует. Для этих целей возможно применение жидкой пластмассы, так как она имеет более долговечное сцепление с поверхностью и не отстает со временем от воздействия влаги, как герметик. В этом случае достигается наиболее качественная изоляция швов.

Для герметизации стыковочных швов используют силиконовый герметик

Важно применять только качественные материалы для установки пластикового окна и оборудование, тогда окно будет выполнять свои функции, надежно оберегать помещение от воздействий окружающей среды и обеспечивать оптимальные микроклиматические показатели.

Источник: https://DomZastroika.ru/okna/ustanovka/materialy-i-komplektuyushie.html

Крепеж для пластиковых окон – обзор необходимых материалов и крепежных элементов для монтажа окна

Любое изделие нуждается в том, чтобы его надежно зафиксировали на его месте. В случае с пластиковыми окнами, эту роль выполняет несколько изделий. Существует несколько видов крепежей для пластиковых окон. От правильного выбора качественных материалов будет зависеть комфорт вашей жизни в помещении. Для того, чтобы выбрать правильные крепления, можно посмотреть на фото крепежа для окон.

Какие бывают крепежи для пластиковых окон

Для того, чтобы зафиксировать оконные рамы используется оконный либо рамный анкер. Его легко отличить от других фиксаторов по следующим признакам:

• Винт с резьбой.
• Гильза или металлическая оболочка.
• Внутренняя втулка.

Используется следующим образом: во время ввинчивания винта, втулка будет расписать металлическую оболочку. Таким образом происходит надежная фиксация крепления.

К основному недостатку данного крепежа можно отнести его невозможность вытащить его обратно. Таким образом, его достоинство (надежная фиксация) становится и его же недостатком.

Именно поэтому, при использовании анкеров в качестве крепежа, необходимо сразу правильно устанавливать оконные рамы, чтобы потом не приходилось переделывать все устанавливаемые изделия.

Длина анкера может составлять сто-двести миллиметров. Толщина его – от восьми до десяти миллиметров. Выбирая анкер, необходимо учитывать расстояние откоса до оконной рамы.

Болт анкера нужно крепить с внутренней стороны рамы. Данный монтаж крепежей для окон своими руками будет достаточно сложный.

Шурупы для бетонных стен

Обычный шуруп может подойти для фиксации пластикового окна. Их огромным достоинством перед анкером считается простой демонтаж (в случае необходимости, конечно).

По техническим характеристикам он похож на анкерный бот – длина его составляет от ста до двухсот миллиметром, диаметр варьируется от восьми до десяти миллиметров. Длина шурупа должна быть точно такой же, как и у анкерного шурупа.

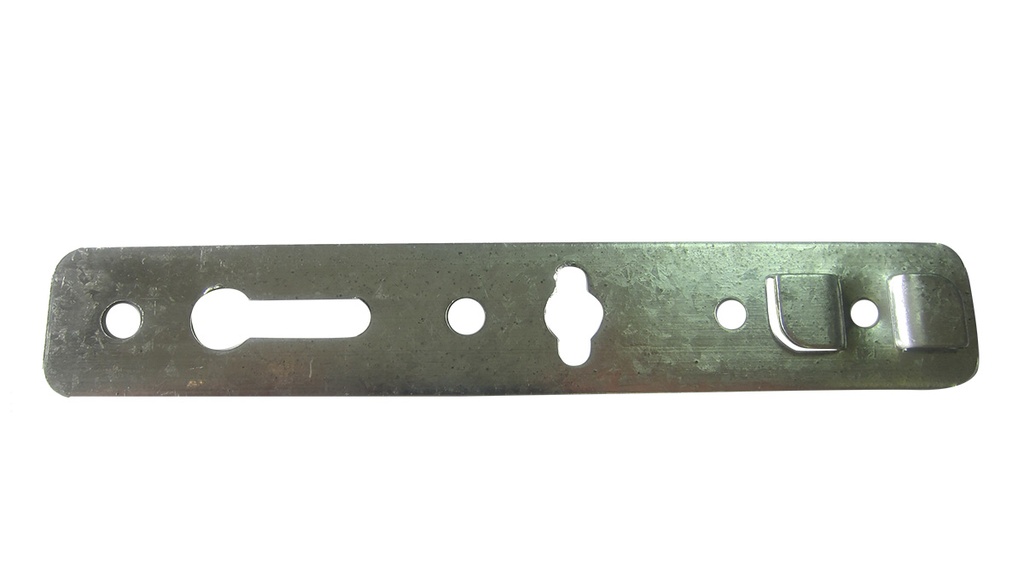

Пластиковое окно можно зафиксировать при помощи анкерных пластин. Они делятся на те, которые могут поворачиваться и те, которые не поворачиваются.

Среди достоинств анкерной пластины:

• Не требует дополнительного сквозного сверления рамы, как в случае с анкерным болтом либо шурупами по бетону.
• В случае, если в стене присутствует арматура – это никоим образом не влияет на само крепление. Пластина доступна для поворотов.
• Такие крепежи используются в трудных домах, к которым относятся постройки серии П-44.

Стандартная пластина имеет следующие размеры – от ста до двухсот миллиметров. Крепят ее на внешний край пластикового окна.

Выбирая крепежи для пластиковых окон, обращайте внимание на ширину ПВХ профиля. Каждый производитель выпускает оконные рамы с разной шириной профилей.

Как правильно крепить пластиковые окна

Кирпичный дом считается одним из наиболее теплых и надежных. К сожалению, крепить пластиковые окна в подобные дома достаточно сложно. Обусловлено это тем, что при использовании рамного дюбеля, необходимо делать нужные отверстия исключительно по месту, а не заранее. Иначе это чревато тем, что анкер попадет не в раствор, который строители кладут между кирпичами.

Рамный дюбель должен заходить в кирпич не менее чем на шесть – десять сантиметров. В случае, если материал пустотелый, может подойти двести второй анкер.

Анкерные пластины можно использовать для крепежа пластиковых окон в кирпичных стенах в случае, если есть полная уверенность того, что кирпич не пустотелый

К сожалению, иногда строительные компании грешат тем, что используют цельный кирпич не надлежащего качества. В таком случае крепление пластины непрофессионалами будет достаточно проблематично. Если хочется выбрать самые надежные крепления, можно ознакомиться с каталогом оцинкованных крепежей.

Как закрепить окна в доме из дерева

Идеальным вариантом для крепления пластиковых окон в деревянных домах считается анкерная пластина. К их преимуществам можно смело отнести:

• Быстроту монтажа пластикового окна в деревянные стены.
• Компенсацию температурных расширений.
• Не оказывает влияние на оконные разъемы во время усадки дома.

Таким образом сразу видны преимущества крепежей для деревянного окна.

Газобетон и крепление пластиковых окон

Для того, чтобы закрепить оконные рамы в рыхлый бетон необходимо использовать дюбеля с максимальной длиной. В противном случае, можно использовать анкерные пластины, которые кре

Крепление для окон пластиковых — Строим Дом

Чем крепить пластиковые окна?

Сегодня все чаще перед людьми становится вопрос о крепеже пластиковых окон. Как же выполнить крепеж качественно? Во многом результат будет зависеть от того, чем именно он был произведен. Выбор крепежа, в первую очередь, будет зависеть от материала, из которого сделана стена, в которую будет устанавливаться окно. Это может быть: кирпич, бетон, пенобетон, шлакоблок или же дерево. Также от того, какая именно конструкция будет устанавливаться: окно, балкон, лоджия, входная или балконная дверь.

Виды крепежа пластиковых окон

При установке пластиковых окон используют различные виды крепежа.

Чаще всего это:

1. Рамный дюбель или анкер. Такие дюбеля бывают разного диаметра, но оптимальным и самым надежным считается 10 мм. Длина его также может быть разной: от 72 до 202 мм. При использовании в крепеже рамного дюбеля в раме нужно просверлить специальным 10 мм сверлом по металлу отверстия. Далее через раму нужно просверлить перфоратором стену. В полученное отверстие вставить рамный дюбель и вбивать его в стену, пока он не упрется в раму окна. После этого закручивается винт.
2. Анкерная пластина. Анкерные пластины производятся специально под конкретный вид оконного профиля. Но, чтобы сэкономить, можно использовать любые пластины, поскольку они прикручиваются к раме. Здесь есть подвох, который заключается в прикручивании пластин-крабов, которые врезаются непосредственно в профиль. Но многие монтажники эти пластины не прикручивают.
3. Шурупы по дереву. Такие шурупы можно использовать только при крепеже окна в стену из дерева. Такой крепеж считается наиболее дешевым.
4. Шурупы по бетону. Такой вид можно найти только в Европе, в нашей стране такой крепеж найти практически невозможно.

Чем крепить пластиковые окна в кирпич?

Кирпич – прекрасный, прочный и долговечный материал для строения домов, но произвести крепеж пластикового окна в кирпичную стену не так уж просто. При использовании рамного дюбеля отверстия нельзя сверлить заранее, а только по месту, чтобы попасть анкером непосредственно в кирпич, а не в раствор между соседними кирпичами. Дюбель, в данном случае, лучше брать максимально длинный, то есть 202 мм и заход в кирпич должен быть не менее 8 см. Применение анкерных пластин для крепежа пластикового окна в кирпич возможно только в случае, если кирпич точно не пустотелый.

Чем крепить пластиковые окна в дерево?

Наиболее подходящим вариантом крепежа пластиковых окон в дерево считаются анкерные пластины.

У них есть несколько неоспоримых преимуществ:

• быстрый монтаж;
• пластины способны компенсировать температурные расширения;
• не влияют на состояние конструкции при усадке.

Шурупами по дереву можно пользоваться только в крайних случаях, при этом четко сохраняя всю технологию установки. Шурупами окна крепятся в верхнюю часть коробки и зазор должен быть не менее 4 см. В противном случае, шурупы с усадкой могут войти прямо в стеклопакет.

Чем крепить пластиковые окна в газобетон?

Поскольку стена из газобетона всегда будет рыхлой, лучше всего использовать анкер 202 мм. Но еще лучше будет использовать анкерные пластины через дюбель по газобетону. Но этот способ гораздо сложнее, и он более трудоемкий. Для такого крепежа также понадобится шестигранная бита.

Чем крепить пластиковые окна в бетон?

Наилучший способ крепежа в бетон – анкерные пластины. Это касается домов из хорошего прочного бетона. Если речь о блочных или панельных домах, можно использовать рамный дюбель. Анкер нужно брать 202 мм и сверло потолще, не менее 10 мм в диаметре. Отдельно стоит сказать об остеклении лоджий и балконов. Лучшим крепежом будет анкерная пластина. Поскольку крепеж окна в большинстве случаев попадает на край бетонной плиты вверху или в край нижней кирпичной стены, крепеж на рамный дюбель может быть опасным. Когда рама крепится на анкера, то выставлять по уровню нужно только одну вертикальную сторону окна, а вторая корректируется уже после того, как вставляется анкер. Когда крепеж идет анкерными пластинами, по уровню выставляются сразу обе стороны и только после этого можно использовать перфоратор.

Как выбрать крепеж для пластикового окна?

Фиксация пластиковых окон в проеме выполняется при помощи крепежа и монтажной пены. Подобрать пену несложно, и в этом вопросе можно следовать личному опыту или рекомендациям продавца. Что же касается крепежа, то здесь все не так просто. Ассортимент крепежных элементов впечатляет разнообразием, в котором легко потеряться неподготовленному потребителю. О том, как выбрать крепеж и с его помощью установить окно, пойдет речь в этой статье.

Выбор крепежа для окон

Крепежные элементы, используемые при монтаже ПВХ конструкций, должны отвечать следующим требованиям:

• Обеспечение жесткой фиксации пластикового окна в проеме, с учетом ветровых и ударных нагрузок. Учет воздействия ветра особенно актуален при установке блоков на верхних этажах зданий. Ударные нагрузки на конструкцию наиболее существенны в крупногабаритных открывающихся системах.
• Компенсация температурных нагрузок, возникающих в следствии сезонных изменений. Например, зимой профиль прогибается внутрь помещения (1-2 мм на метр погонный), следовательно, крепление должно позволять смещение конструкции на эту величину.

От чего зависит выбор крепежа?

При выборе крепления в первую очередь смотрят из чего сделан проем, в которых планируется устанавливать пластиковое окно. Проемы сооружают из кирпича, бетона, декоративного камня, дерева, металла, шлакоблока, ракушняка или легких пористых материалов (пенобетон, газобетон и прочие).

Второй немаловажный фактор – тип сооружения и технические особенности установки. Из ПВХ профиля монтируют балконы, лоджии, входные двери, прихожие и окна.

Крепеж для ПВХ конструкций

Пластиковые конструкции устанавливают с применением анкеров, саморезов (в некоторых случаях с дюбелями) или анкерных пластин.

Анкера

Данный вид крепления представлен в двух вариантах: классический анкер и анкер для пустотелых материалов.

• Классический анкер. Состоит из наружной оцинкованной гильзы, винта под крестовую отвертку и втулки. Принцип действия заключается в следующем: изначально винт и часть накрученной на него втулки находятся внутри гильзы, которая при вращении винта в определенном направлении расширяется, фиксируя таким образом анкер в посадочном месте. Обычный анкер отлично подходит для крепления в плотных материалах (кирпич, бетон, шлакоблок).
• Для пустотелых материалов. В целом такой анкер схож с классическим – различия в конструкции гильзы и втулки, которая теперь не расширяет гильзу, а деформирует, сдавливая по оси (деформация возможна благодаря специальным прорезям). Часть анкера при закручивании значительно увеличивается в диаметре, что позволяет его фиксировать в рыхлой среде. В плотных материалах такой крепеж тоже держится отлично.

Длина дюбелей варьируется от 70 мм до 202 мм. Размер, подходящий для установки, подбирают исходя из толщины оконного профиля (60мм), монтажного зазора между рамой и проемом (стандарт 2 см), и материала, из которого проем изготовлен. В кирпич или бетон достаточно захода 5-6 см, следовательно, в обычной ситуации понадобится анкер 152мм.

Для пенобетона следует использовать максимальную длину крепежа (202 мм).

Шурупы

Шурупов, как и вышеописанных анкеров, два типа: обычные – по дереву и более специальные – по бетону.

Анкерные пластины

Разновидностей анкерных пластин больше, чем у саморезов и анкеров вместе взятых. Это обусловлено тем, что многие производители ПВХ профиля выпускают пластины специально для своей продукции, к счастью, они универсальны и взаимозаменяемы.

Анкерная пластина крепится одной стороной к внешней части оконного каркаса, другая сторона фиксируется в проеме анкерами или саморезами. Существуют пластины, которые держатся на раме за счет зубчатых выступов или защелкиваются в четверть профиля. Некоторые монтажники такие пластины даже не прикручивают.

Применение анкерных пластин наиболее простой и надежный вариант крепления. Единственный недостаток – после подобного монтажа не обойтись без отделки откосов.

Чем крепить пластиковые окна?

Выбор крепежа во многом зависит от материала, из которого сделан проем. Какое крепление наиболее предпочтительно для распространенных типов строений рассмотрим далее.

В деревянном или каркасном доме

Лучший крепеж для пластиковых окон в деревянных конструкциях – анкерные пластины. Первая и наиболее веская тому причина – деформационные процессы, которым подвержена древесина в зависимости от изменений окружающей температуры и влажности. Это особенно касается срубов, даже если дому дали выстояться.

В случае фиксации блока саморезами через раму, велика вероятность вертикальной усадки проема, что станет причиной выдавливания крепежа, закрученного в нижний и верхний профиль. И хорошо, если это открывающиеся секции, так как начало выдавливания будет визуально заметно. В глухих блоках проблема обнаружится только когда крепеж войдет в стеклопакет.

Установку в каркасные конструкции также следует выполнять на пластины. Саморезами сквозь профиль в некоторых случаях крепят боковины конструкции.

Видеоинструкция:

В бетон

Качественный бетон (перемычки оконных и дверных проемов), бурить под анкер десятимиллиметровым сверлом – задача не из легких. Для таких ситуаций лучше использовать пластины, фиксацию которых можно выполнить при помощи саморезов на дюбель 6мм.

В обычных панельных многоэтажках бетон более податлив сверлению, и в большинстве случаев крепление на анкера не вызывает особых затруднений. Что касается технических условий монтажа, о которых было упомянуто выше, существует ряд моментов, требующих особого внимания.

При остеклении балконов или лоджий конструкцию приходится ставить практически заподлицо с наружной частью проема. Крепить анкером в такой ситуации довольно опасно: возможно разрушение края бетонного перекрытия или стены. Крепление на пластины в таких случаях – единственно верный вариант.

К кирпичной стене

Пожалуй, самый простой монтаж, но с некоторыми оговорками. Неприятные моменты возникают, если проем частично разрушен или для кладки использовался кирпич низкого качества. Кроме того, бурение под анкер по месту может осложниться смещением сверла при его попадании в кладочный шов. Поэтому необходимо, отчетливо видеть место сверления, чтобы сделать отверстие посередине кирпича.

Использование пластин несколько упрощает установку, поскольку, если пластина попадает на шов, ее всегда можно слегка провернуть. Анкерные пластины, которые защелкиваются в четверть, просто сдвигаются до удобного положения.

Чаще всего монтажники комбинируют тип крепежа: боковины глухих секций можно смело крепить сквозь профиль на саморезы (дюбель 6мм и пресс-шайба подходящей длины), секции с открывающимися створками – анкер 10 мм. Верх/низ – либо пластины, либо вообще без крепежа, только пена и распорки.

Комбинированое крепеление: сверху и снизу пластинами, сбоку саморезами по бетону

К газобетону

Правильных вариантов крепления к пористым материалам (пенобетон, газобетон и подобные им) всего два:

• Десятимиллиметровый анкер максимальной длины (202 мм). Способ фиксации традиционный – сквозь профиль.
• Более предпочтительно крепить анкерными пластинами. К профилю пластина крепиться как обычно: либо прикручивается шурупом, либо защелкивается в паз. Другая сторона фиксируется обычным саморезом, но через специальный дюбель по газобетону. Для успешного монтажа таким способом понадобится шестигранный ключ или бита, чтобы закрутить дюбель в посадочное место.

Кроме этих двух способов, есть еще один, но правильным его назвать трудно. Тем не менее он активно используется определенной категорией монтажников. Дело в том, что пенобетон достаточно рыхлый материал, и саморезы в него закручиваются без сверловки. Это вызывает соблазн крепить блоки шурупами без каких-либо дюбелей. Недостаток: нельзя повторно закрутить саморез в одно и то же место; низкое качество крепления при осевых нагрузках на шуруп.

Видеоинструкция:

К металлоконструкциям

В зависимости от конструкции проема окно крепят либо на саморезы по металлу, либо, что случается значительно реже, на анкерные пластины. Процесс монтажа зависит от толщины металла, к которому необходимо закрепить блок. К распространенной на строительном рынке квадратной трубе, толщина стенки которой составляет 2 мм, крепят пресс-шайбой со сверлом сквозь предварительно засверленный профиль. Если же металл более толстый и сверла самореза не достаточно для успешной сверловки, отверстие в проеме придется сделать перед закручиванием пресс-шайбы.

Монтаж пластиковых окон – выбираем крепежи

Современные пластиковые окна имеют отличные технические характеристики и при соблюдении правил эксплуатации способны без поломок выполнять свои функции в течение многих лет. Однако все достоинства светопрозрачных конструкций могут стать бесполезными, если при их установке были допущены ошибки, например, использовались неподходящие крепежи.

К крепежам для установки окон предъявляются достаточно строгие требования, так как при эксплуатации изделия испытывают сильные разноплановые нагрузки. Плохо закрепленное окно может выпасть из проема от сильного порыва ветра или от случайного надавливания на него изнутри или снаружи. Кроме этого, неправильно подобранные крепления могут стать причиной нарушения герметичности оконной системы, источником попадания в помещение холодного воздуха и уличного шума.
Давайте же рассмотрим наиболее распространенные типы крепежей, оценим их достоинства и недостатки.

Анкерные болты – классический крепеж для пластиковых окон

Крепление окон в проеме при помощи анкерных болтов считается классическим способом установки светопрозрачных конструкций. Раньше этот способ не имел альтернатив, да и сегодня во многих ситуациях монтажники отдают предпочтение именно ему.

Вариант предполагает просверливание в раме отверстий диаметром 8-10мм, вставку в них анкерных болтов и забивание крепежных элементов в стену до упора. Способ хорош при установке окон в зданиях с твердыми прочными стенами – в этом случае он обеспечивает надежную фиксацию конструкции на долгие годы. Применение анкерных болтов неоправданно в зданиях старого фонда и в строениях с многослойными стенами, а при использовании их для остекления балконов имеется вероятность разгерметизации всего помещения, так как массивные элементы нередко пробивают насквозь козырьки навеса.

Среди других недостатков способа крепления окон на анкерные болты выделяются следующие:

1. Вызывает дополнительное охлаждение рамы, так как пронизывающий её насквозь болт становится прямым мостиком для проникновения холода снаружи.
2. Требует усиленной герметизации нижней части, чтобы влага от запотевания не попадала на монтажный шов.
3. Конструкцию сложно демонтировать – чтобы вытащить анкерные болты, нужно приложить большие усилия.

Современные варианты крепления окон

В тех случаях, когда анкерные болты не могут обеспечить нужное качество крепления, применяют другие виды крепежных элементов. Чаще других при установке окон используют анкерные пластины для ПВХ окон и стеновые шурупы МРС (MRS). Оба варианта доказали свою надежность и эффективность – ими пользуются специалисты компаний, идущих в ногу со временем, которые следят за прогрессивными разработками в оконной сфере и применяют лучшие из них.

Анкерные пластины

Монтаж осуществляется при помощи пластин, одна часть которых саморезами присоединяется к раме, а другая прикрепляется к стене дюбелями длиной не менее 40мм. Способ хорошо подходит для зданий с многослойными или рыхлыми стенами (с утеплением), а также для установки окон в исторических зданиях. Дополнительную прочность креплению придает монтажная пена, которой заливаются оставшиеся между откосом и рамой промежутки.

В работе используются универсальные и специальные анкерные пластины для пластиковых окон:

• Универсальные крепежные элементы подходят для установки любых конструкций, они напрямую присоединяются к раме саморезами;
• Специализированные – разрабатываются под конкретную модель окна и имеют «ушки» под саморезы, они вставляются в особые пазы рамы для упрочнения фиксации.

Монтаж ПВХ окон на анкерные пластины не вызывает дополнительного охлаждения рамы, так как герметичность конструкции не нарушается и исключается ее соприкосновения со стеной в холодной зоне. Крепление при помощи пластин имеет необходимую прочность, а эластичность соединения позволяет регулировать положение устанавливаемого окна в проеме. Такое крепление устойчиво к температурным перепадам и воздействию других климатических факторов.
Главное преимущество анкерных пластин, по достоинству оцененное специалистами по монтажу – это возможность их применения в ситуациях, когда невозможно использовать анкерные болты. Недостатком крепления окон на анкерные пластины некоторые считают меньшую, по сравнению с классическим способом, надежность соединения. В некоторых случаях это действительно так, но причина, как правило, заключается в неправильном подборе пластины к конкретной разновидности профиля. Крепеж может быть непрочным и из-за неправильного угла сгиба пластины – он не должен превышать 45 градусов. Именно при таком изгибе установленный элемент остается в натянутом положении и обеспечивает нужную прочность.

МРС шурупы

Универсальные стеновые шурупы MRS предназначены для крепления ПВХ окон в проемах по принципу, схожему с креплением анкерными болтами, а также с их помощью возможно проведение сквозного монтажа. По сравнению с массивными анкерами они имеют намного меньший диаметр сверления, но надежность крепления ими практически не уступает классическому способу. Также среди достоинств этого типа крепежей можно выделить:

1. Высокая скорость и легкость установки оконных конструкций в проем благодаря имеющемуся у крепежных элементов особого изменяющегося резьбового профиля;
2. Возможность расположить крепежи на минимальном расстоянии друг от друга и в то же время обеспечить минимальное расстояние от края.
3. Шурупы MRS не подвержены разрушению и воздействию ржавчины, так как оцинкованы.

Комбинированное крепление

В некоторых случаях монтажники применяют сразу несколько типов крепления, исходя из особенностей объекта и структуры его стен. Например, во время остекления балкона могут быть использованы и анкерные пластины, и MRS шурупы. Верхнюю часть светопрозрачной конструкции целесообразнее закрепить анкерной пластиной – этот способ позволить избежать нарушения герметичности, вполне вероятной при сквозном креплении. Боковые стороны и нижнюю часть рамы можно зафиксировать MRS шурупами.

Шурупы станут оптимальным вариантом при установке окон или дверей в помещении с отделкой – они не повредят декоративные элементы и не нарушат целостность интерьера. При установке окон на анкерные пластины отделочные материалы в местах крепления придется демонтировать (например, навесной потолок) и вернуть все на место после окончания работы.

Рекомендации по выбору креплений для установки пластиковых окон могут дать специалисты организации-производителя или приглашенные специалисты по замеру. Именно они должны осмотреть и оценить состояние стен, выбрать способ крепления, рассчитать количество крепежей и оптимальное расстояние между ними. Окна, установленные профессионалами с учетом всех требований, будут долго радовать хозяев безупречной работой и не выйдут из строя долгие годы.

Чем крепить пластиковые окна?

Сегодня все чаще перед людьми становится вопрос о крепеже пластиковых окон. Как же выполнить крепеж качественно? Во многом результат будет зависеть от того, чем именно он был произведен. Выбор крепежа, в первую очередь, будет зависеть от материала, из которого сделана стена, в которую будет устанавливаться окно. Это может быть: кирпич, бетон, пенобетон, шлакоблок или же дерево. Также от того, какая именно конструкция будет устанавливаться: окно, балкон, лоджия, входная или балконная дверь.

Виды крепежа пластиковых окон

При установке пластиковых окон используют различные виды крепежа.

Чаще всего это:

1. Рамный дюбель или анкер. Такие дюбеля бывают разного диаметра, но оптимальным и самым надежным считается 10 мм. Длина его также может быть разной: от 72 до 202 мм. При использовании в крепеже рамного дюбеля в раме нужно просверлить специальным 10 мм сверлом по металлу отверстия. Далее через раму нужно просверлить перфоратором стену. В полученное отверстие вставить рамный дюбель и вбивать его в стену, пока он не упрется в раму окна. После этого закручивается винт.
2. Анкерная пластина. Анкерные пластины производятся специально под конкретный вид оконного профиля. Но, чтобы сэкономить, можно использовать любые пластины, поскольку они прикручиваются к раме. Здесь есть подвох, который заключается в прикручивании пластин-крабов, которые врезаются непосредственно в профиль. Но многие монтажники эти пластины не прикручивают.
3. Шурупы по дереву. Такие шурупы можно использовать только при крепеже окна в стену из дерева. Такой крепеж считается наиболее дешевым.
4. Шурупы по бетону. Такой вид можно найти только в Европе, в нашей стране такой крепеж найти практически невозможно.

Чем крепить пластиковые окна в кирпич?

Кирпич – прекрасный, прочный и долговечный материал для строения домов, но произвести крепеж пластикового окна в кирпичную стену не так уж просто. При использовании рамного дюбеля отверстия нельзя сверлить заранее, а только по месту, чтобы попасть анкером непосредственно в кирпич, а не в раствор между соседними кирпичами. Дюбель, в данном случае, лучше брать максимально длинный, то есть 202 мм и заход в кирпич должен быть не менее 8 см. Применение анкерных пластин для крепежа пластикового окна в кирпич возможно только в случае, если кирпич точно не пустотелый.

Чем крепить пластиковые окна в дерево?

Наиболее подходящим вариантом крепежа пластиковых окон в дерево считаются анкерные пластины.

У них есть несколько неоспоримых преимуществ:

• быстрый монтаж;
• пластины способны компенсировать температурные расширения;
• не влияют на состояние конструкции при усадке.

Шурупами по дереву можно пользоваться только в крайних случаях, при этом четко сохраняя всю технологию установки. Шурупами окна крепятся в верхнюю часть коробки и зазор должен быть не менее 4 см. В противном случае, шурупы с усадкой могут войти прямо в стеклопакет.

Чем крепить пластиковые окна в газобетон?

Поскольку стена из газобетона всегда будет рыхлой, лучше всего использовать анкер 202 мм. Но еще лучше будет использовать анкерные пластины через дюбель по газобетону. Но этот способ гораздо сложнее, и он более трудоемкий. Для такого крепежа также понадобится шестигранная бита.

Чем крепить пластиковые окна в бетон?

Наилучший способ крепежа в бетон – анкерные пластины. Это касается домов из хорошего прочного бетона. Если речь о блочных или панельных домах, можно использовать рамный дюбель. Анкер нужно брать 202 мм и сверло потолще, не менее 10 мм в диаметре. Отдельно стоит сказать об остеклении лоджий и балконов. Лучшим крепежом будет анкерная пластина. Поскольку крепеж окна в большинстве случаев попадает на край бетонной плиты вверху или в край нижней кирпичной стены, крепеж на рамный дюбель может быть опасным. Когда рама крепится на анкера, то выставлять по уровню нужно только одну вертикальную сторону окна, а вторая корректируется уже после того, как вставляется анкер. Когда крепеж идет анкерными пластинами, по уровню выставляются сразу обе стороны и только после этого можно использовать перфоратор.

На что крепить пластиковое окно?

Приветствую, уважаемые читатели. Есть у меня сосед по подъезду. Дружим давно. Недавно он купил участок с ветхим домиком, решил его немного обновить, в том числе поменять старые деревянные окна на ПВХ. После замеров оказалось, что точно по размерам можно купить в Леруа и не тратить время на оконные компании. Вот он значит купил эти готовые окна, но не знает как ставить. Пришел ко мне за советом, какой крепеж выбрать. Ну как ему откажешь, поехали вместе, выбрали, купили.

Разнообразие крепежа

На самом деле сейчас на рынке очень много различного крепежа для стеклопакетов. Неподготовленного человека это может поставить в тупик. На сайтах и в журналах нахваливают тот или иной крепеж. А ведь от выбора правильного крепежа зависит долговечность стеклопакета, его надежная установка.

Поэтому я решил написать статью про виды крепежа и чем они отличаются друг от друга.

Анкерный дюбель или анкер

Крепеж является профессиональным и надежным. Конструкция анкерного дюбеля состоит из винта с резьбой, металлической оболочки (гильзы) и внутренней втулки.

При завинчивании винта втулка распирает гильзу и крепеж надежно фиксируется. Но у такого крепежа есть один главный недостаток. Он так надежно фиксируется, что иногда его невозможно вынуть обратно.

Когда вы устанавливаете пластиковое окно, то не задумываетесь об этом. Но если в процессе окно встанет криво и потребуется его переустановка, то проблема выявит себя. Да и по своему опыту знаю, что при сверлении иногда можно попасть в арматуру и тогда придется сверлить новое отверстие. А это приведет к тому, что всю конструкцию можно разворотить до ужасного состояния.

Если вы устанавливаете окно в доме с многослойными стенами, например, в панельной серии П-44, то возникнут трудности с крепежом. Дело в том, что анкер в таких стенах просто проваливается и распорка не может закрепиться.

Длина анкера для установки пластикового окна варьируется в пределах 100-200 мм, толщина 8-10 мм. Выбирать длину анкера нужно исходя из расстояния от рамы до откоса. Анкерный болт крепится с внутренней стороны стеклопакета. Если толщина профиля 4 см, плюс анкер должен войти в стену на 4 см, то уже 8 см занято. Если расстояние от рамы до откоса пара см, то понадобится анкер длиной 110 мм, если 5-7 см, то 150 или 160-й анкер.

Шурупы по бетону

Обычные шурупы так же подходят для крепления окна. Преимущества их перед анкерами в простом демонтаже, если это необходимо.

Размерный ряд шурупа по бетону (или нигеля) такой же как у анкерного болта. От 100 до 200 мм в длину и 8-10 мм в диаметре. Выбирать длину шурупа нужно также как у анкера.

Анкерные пластины

Про крепление стеклопакета на анкерные пластины я уже писал в этой статье. Это один из самых популярных видов крепления в оконных компаниях.

Анкерные пластины бывают:

Как использовать данный крепеж для ПВХ окон читайте в статье, на которую я дал ссылку выше. В ней все подробно расписано.

Стоит отметить преимущества анкерных пластин:

• Не нужно сверлить раму насквозь, как это делается с анкером или шурупом;
• Наличие в стене арматуры никак не повлияет на крепеж. Пластину можно повернуть.
• Крепление на пластины выручает в “сложных” домах. Например, все та же серия П-44.

Стандартный размер пластины 100-200 мм. Так как пластина крепится на внешний край рамы, то длины в 130 мм хватит “за глаза” для любого дома.

Отмечу, что у каждого производителя ПВХ профиля имеется продукция с различной шириной, поэтому и пластины нужны соответствующего размера. В крупных строительных гипермаркетах найти продукцию не проблема. Но мой вам совет – лучше заказывайте крепеж вместе с окном.

Чем крепить пластиковые окна в кирпич?

Кирпич — это хороший материал для строительства зданий. Но крепить ПВХ окна в кирпич, порой проблематично. В чем собственно сложность?

Если использовать рамный дюбель, то сверлить отверстия в раме под этот дюбель лучше не заранее, а по месту. Это нужно для того, чтобы попасть анкером прямо в середину кирпича, а не в раствор между кирпичами. Так, конечно никто не делает (я, кстати, тоже). Ведь это потеря времени.

Рамный дюбель желательно выбрать максимально большой длины (минимальный заход в кирпич 6 — 10 см). Если кирпич пустотелый, то используйте 202-й анкер.

Применять анкерные пластины в кирпич можно, если вы уверены в том, что кирпич не пустотелый. Но даже цельный кирпич бывает плохого качества. И закрепить в него пластину, не профессионалу, будет очень сложно.

Крепление пластиковых окон в деревянном доме

Идеальный вариант монтажа окон для дерева — это анкерные пластины. И никто не сможет меня в этом переубедить. Каркасные дома или брус – только пластины.

Из своего горького опыта расскажу, как крепил окна шурупами в верхнюю часть коробки в доме из бруса. И обсада была, и зазор около 4 см. Через год брус начал садиться, и эти шурупы вместе с брусом вошли прямиком в стеклопакеты.

В итоге, несколько стеклопакетов заменил по гарантии. Попал на деньги. После этого случая, если пользуюсь шурупами, то только в исключительных случаях и только в боковые части оконной коробки.

Кстати, даже при строительстве каркасных домов, профессионалы не рекомендуют использовать закаленные шурупы. Дерево — живой материал и при движении шурупы ломаются, а гвоздь например гнется. Такой же принцип и с анкерной пластиной.

Анкерные пластины для деревянных домов хороши по следующим причинам:

• Быстрый монтаж окна;
• Компенсирует температурные расширения;
• Не влияют на оконные конструкции при усадке.

Чем крепить пластиковые окна в газобетон?

Газобетонная стена — рыхлая. Можно крепить на рамный дюбель максимальной длинны 202 мм. Это самый простой и быстрый способ.

Но правильнее крепить пластиковые окна на анкерные пластины через специальный дюбель по газобетону. Это чуть дольше и посложнее. К тому же надо покупать или иметь в своем арсенале шестигранную биту.

Чем крепить пластиковые окна в бетон?

Если иметь ввиду бетон хорошего качества, из которого например делают перемычки над оконными проемами, то бурить под рамный дюбель такой бетон диаметром 10 мм сложновато, но можно.

В этом случае лучше применять анкерные пластины. А вот панельные и блочные дома, как раз эффективнее крепить на рамный дюбель. Это надежнее и быстрее.

В начале статьи, я говорил, что выбор крепежа для окон зависит еще и от типа конструкции. Так вот хочу сказать о таком типе, как остекление лоджий и балконов.

Как правило, крепеж окна попадает в самый край верхней бетонной плиты или в край кирпичной нижней и боковой стены. Поэтому на рамный дюбель крепить лоджии в край стены бывает довольно опасно.

Анкерные пластины, здесь прекрасный выход из ситуации.

Ну и напоследок хочется сказать о большом плюсе анкеров, который является в то же время минусом для анкерных пластин.

Когда рама окна крепится на анкера, в момент бурения вы выставляете только одну вертикальную плоскость по уровню. А вторую вертикальную плоскость корректируете после того, как вставили анкер.

Во время крепления анкерными пластинами, вам придется выставить сразу две вертикальные плоскости и только после этого делать отверстия перфоратором. Это требует определенного мастерства и навыков.

Следует отметить, что выбор того или иного метода крепления с соблюдением всех необходимых технологий не сильно будет отличаться в процессе эксплуатации, особенно при установке окон стандартных размеров в стандартный бетонный проем.

Чаще всего, выбор того или иного метода креплений зависит от предпочтений и характера стены, где один из вариантов просто невозможен.

Основные требования к крепежным элементам

В соответствии с ГОСТ 30971-02 крепление ПВХ окон в проем должно обеспечивать:

• учет температурных напряжений пластикового окна в процессе его эксплуатации (с точки зрения ГОСТа – это пожалуй самое важное). Напряжения возникают как угловые: рама в холодный период стремится к изгибу внутрь помещения, так и линейные: все элементы пластикового окна подвержены температурным деформациям. В соответствии с данными от поставщиков ПВХ профиля линейные расширения могут составлять до 1,5 мм на один погонный метр окна. При этом окно может расширяться и сужаться во всех направлениях. Вывод: крепежные элементы должны обеспечивать относительно свободное линейное перемещение окон (т.е. изменение размеров) и удерживать окно от возможных угловых перемещений (изгибов рамы).
• учет ветровых нагрузок. Особенно высокую важность данный критерий приобретает при установке пластиковых окон на высоких этажах зданий, где ветровая нагрузка значительно выше.

Следует отметить, что наибольшим заблуждением является то, что крепежные элементы либо монтажная пена удерживают окно в проеме.

Внимание!
В соответствии с ГОСТ 30971-02 передача любых силовых нагрузок на монтажный шов (монтажную пену) не допускается.
Не допускается также действие весовых нагрузок на крепежные элементы. Т.е. крепеж держит окно только в поперечных направлениях (перпендикулярно окну), но никак не в плоскости окна!

Для передачи нагрузок в плоскости окна на несущие поверхности осуществляется строго с помощью опорных и дистанционных подкладок выполненных из полимерных материалов либо дерева. Расположение и количество опорных подкладок определяется размерами и конструкцией окна.

Правила монтажа пластиковых окон на анкерные пластины

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Окна ПВХ давно зарекомендовали себя с лучшей стороны. Они многофункциональны, надежны и долговечны. Однако эти показатели напрямую зависят от того, насколько качественно проведена установка оконной системы. Способов всего два: монтаж окон на пластины и способ распакечивания. При первом способе не потребуется снимать штапик и вынимать стеклопакет из рамы. Конструкция окна крепится при помощи анкерных пластин, что позволяет выполнить монтаж окна, не имея особых навыков.

Способы монтажа оконной конструкции

Оба метода имеют свои нюансы, положительные и отрицательные качества.

Распакечивание или крепление сквозь раму при помощи саморезов

Это метод крепления характеризуется тем, что перед установкой рама должна быть полностью разобрана: сняты глухие и открывающиеся створки, и только потом производится установка сквозь профиль саморезами.

Метод распакечивания в основном используется при установке крупногабаритных окон

После установки профиля систему придется собирать и регулировать заново. Этот вариант используют для больших окон с площадью от 4 квадратных метров для надежности крепления такой габаритной конструкции.

Рихтовочные пластины устанавливаются между стеклопакетом и профилем

Здесь уместным будет упомянуть о рихтовочных пластинах, которые устанавливают во избежание соприкосновения края стеклопакета и оконного профиля. Их наличие обеспечит равномерное распределение веса стеклопакета и вентиляции фальцевого пространства. Пластины изготавливают из пластмассы, ширина элемента соответствует ширине стеклопакета.

Установка с помощью пластин

Монтаж окон на пластины начинается с приобретения этих самых пластин. Существуют модели универсального назначения и изготовленные для применения с конкретной профильной системой. Обычно они поставляются вместе с конструкциями сложных форм. Их особенность заключается в том, что они имеют специальные «ушки» и могут вставляться в существующие пазы на поверхности рамы.

Анкерные пластины с ушками используются со сложными оконными конструкциями

Пластины без ушек крепятся при помощи болтов, а с ушками – саморезами. Требования к болтам: 4,5*25 и наличие бура по металлу.

Правила монтажа

На стандартное окно требуется не меньше пяти пластин. В центральной части рамы фиксируют одну пластину, а с обоих боков – по две: одну сверху и одну снизу. При этом от границы рамы следует отступить по 20 см.

Для монтажа окна стандартной формы достаточно 5 пластин

Установка окон без распакечивания предполагает крепление рамы анкерными пластинами с наружной стороны проема окна. При этом нет необходимости снимать штапик и стеклопакет. При распакечивании предусмотрен крепеж сквозь раму с предварительным разбором оконной системы на составные элементы: створки, стеклопакет.

Крепление при помощи пластин уместно применять на окнах среднего и небольшого размера, чаще это стандартные окна жилых домов и квартир. Большие оконные системы (более 4 квадратных метров) крепят на анкерные дюбели сквозь раму, так как вес такой конструкции значительный и пластины его не выдержат.

При помощи анкерных дюбелей также закрепляют дверные коробки. В профессиональных кругах среди мастеров по установке металлопластиковых конструкций такой способ монтажа считается самым надежным, но ему присущи некоторые минусы:

• этот тип монтажа представляет сложности даже для профессионалов. Высок риск повреждения стеклопакета при вынимании из рамы;
• такой тип фиксации силами одного человека выполнить зачастую не представляется возможным;
• это трудозатратный метод, который занимает значительное время и требует наличия соответствующих умений.

При монтаже окон на дюбели высок риск повреждения стекла

Если возникло желание установить окно самостоятельно именно таким методом, то надо будет купить дюбели 10*132 мм. Из инструментов потребуется наличие мощного перфоратора – этот аппарат является профессиональным и дорогостоящим оборудованием, которое в хозяйстве используется редко, поэтому ради установки одного-двух окон приобретать его нецелесообразно. Можно поискать фирму, которая занимается сдачей строительного оборудования в аренду, обычно перфораторы – это самый ходовой товар.

С установкой окна на пластины всех этих проблем решать не придется. Надо будет только купить сами пластины.

Сложности, связанные с монтажом на болты

Еще несколько доводов, почему не стоит при самостоятельной установке связываться с креплением на болты, а стоит предпочесть пластины. Для того чтобы произвести крепление анкерного болта, необходимо будет в раме пвх окна просверлить отверстие. Как результат – возможна разгерметизация камеры стеклопакета.

В результате того, что при сверлении, возможно нарушение армирования системы, в будущем наблюдаются проблемы, когда оконная система промерзает. Как следствие, происходит излишнее влагообразование внутри помещения и появление плесени на поверхности откосов.

При закреплении окна ПВХ на болты может произойти разгерметизация стеклопакета

При нехватке опыта, не зная свойства материала, из которого сделана конструкция, может получиться, что она растянется при неправильном монтаже. Исправить геометрию оконной рамы будет практически невозможно.

Положительные качества у крепления пластиковых окон на анкерные болты все-таки есть:

• надежность крепления конструкции – чтобы его демонтировать, надо будет произвести обратный порядок работ, что были при монтаже;
• после закрепления оконной системы нет необходимости производить дополнительные работы, как это происходит с фиксацией монтажной пеной: время на застывание, выравнивание, срезание, отделка;
• конструкцию можно начинать эксплуатировать в полной мере сразу после того, как она установлена;
• подобный способ соединения надежен и долговечен, а крепежные материалы в виде болтов распространены в продаже и имеют доступную цену.

Особенности крепления на анкерные пластины

Данный метод крепления оконной системы максимально прост и доступен каждому.

По сравнению с методом распакечивания, способ считается абсолютно безопасным для оконной системы, но единственный минус состоит в том, что некоторые элементы крепления-пластины после монтажа останутся на виду. Однако их можно тоже грамотно замаскировать, спрятав под откосами при их чистовой отделке.

Есть еще одна рекомендация от специалистов: если окно имеет открывающуюся створку, которой будут очень часто пользоваться, то окно может выйти из строя. Такое крепление рекомендуется для умеренного открывания или для глухих окон.

Альтернативным считается комбинированный метод крепления: верхняя часть конструкции крепится на пластины, а нижняя фиксируется анкерными болтами.

Правила крепления окна на пластины

В качестве фиксирующего элемента должны использоваться саморезы. Клей или пена не подходят. Применение ударного механизма для создания отверстий возможно только для бетонных поверхностей.

Чтобы избежать повреждения оконной рамы сверлом, оно должно иметь достаточную длину. Дополнительно можно защитить поверхность рамы, установив кусочек пвх возле рассверливаемого отверстия.

В качестве крепежного элемента используются саморезы

При монтаже окна в кирпичном проеме, имеющем вертикальные пустоты, отверстия под крепежи формируются в межблочных швах. Для контроля погружения самореза в тело рамы необходимо использовать шуруповерт с соответствующей функцией, которая ограничивает вращательный момент.

Процесс крепления окна на пластины

Первым делом производят крепление анкерных пластин с шагом не больше 1 метра. Чтобы рама сохраняла устойчивое положение, элементы крепления относительно углов рамы должны располагаться на расстоянии не больше 25 см.

Расстояние от пластин до углов должно быть не менее 25 см

Важно помнить, что расстояние от границы оконной конструкции до проема должно быть не меньше 2 см. В случае когда это условие не соблюдается, в поверхности проема необходимо сделать углубления для размещения крепежей. Для этого пластины устанавливают на раме, затем ее устанавливают в проем.

На поверхности стены при помощи карандаша или мелка отмечают будущее расположение креплений. Затем раму вынимают и на месте отметок при помощи долота изготавливают углубление, в которое должна войти и плотно зафиксироваться пластина. Это позволит впоследствии эффективно замаскировать пластины при чистовой отделке откосов.

На следующем этапе в проем помещают оконную конструкцию и производят выравнивание ее положения при помощи деревянных брусков, заготовленных заранее. Их толщина не должна превышать 3 см и их установка происходит только по горизонтали, при этом происходит вертикальное выравнивание, которое контролируется при помощи уровня.

Выравнивание по вертикали производят по уровню

Когда положение рамы выровнено, можно приступать к закреплению пластин при помощи дюбелей 6*40 при бетонном основании или саморезами в иных случаях.

Зазоры заделывают с помощью монтажной пены

Чтобы избежать перекоса рамы, пластины закрепляют по порядку. Сначала производят фиксацию левого нижнего угла, затем правого, осуществляя контроль при помощи уровня. Верхние пластины закрепляют в последнюю очередь. На завершающем этапе производится заделка швов при помощи монтажной пены.

Оконный анкер – все, что вы должны знать о данном виде крепежа. Монтаж пластиковых окон – выбираем крепежи Анкерные крепления пластиковых окон в деревянных домах

Современные пластиковые окна имеют отличные технические характеристики и при соблюдении правил эксплуатации способны без поломок выполнять свои функции в течение многих лет. Однако все достоинства светопрозрачных конструкций могут стать бесполезными, если при их установке были допущены ошибки, например, использовались неподходящие крепежи.

К крепежам для установки окон предъявляются достаточно строгие требования, так как при эксплуатации изделия испытывают сильные разноплановые нагрузки. Плохо закрепленное окно может выпасть из проема от сильного порыва ветра или от случайного надавливания на него изнутри или снаружи. Кроме этого, неправильно подобранные крепления могут стать причиной нарушения герметичности оконной системы, источником попадания в помещение холодного воздуха и уличного шума.
Давайте же рассмотрим наиболее распространенные типы крепежей, оценим их достоинства и недостатки.

Анкерные болты – классический крепеж для пластиковых окон

Крепление окон в проеме при помощи анкерных болтов считается классическим способом установки светопрозрачных конструкций. Раньше этот способ не имел альтернатив, да и сегодня во многих ситуациях монтажники отдают предпочтение именно ему.

Вариант предполагает просверливание в раме отверстий диаметром 8-10мм, вставку в них анкерных болтов и забивание крепежных элементов в стену до упора. Способ хорош при установке окон в зданиях с твердыми прочными стенами – в этом случае он обеспечивает надежную фиксацию конструкции на долгие годы. Применение анкерных болтов неоправданно в зданиях старого фонда и в строениях с многослойными стенами, а при использовании их для имеется вероятность разгерметизации всего помещения, так как массивные элементы нередко пробивают насквозь козырьки навеса.

Среди других недостатков способа крепления окон на анкерные болты выделяются следующие:

1. Вызывает дополнительное охлаждение рамы, так как пронизывающий её насквозь болт становится прямым мостиком для проникновения холода снаружи.
2. Требует усиленной герметизации нижней части, чтобы влага от запотевания не попадала на монтажный шов.
3. Конструкцию сложно демонтировать – чтобы вытащить анкерные болты, нужно приложить большие усилия.

Современные варианты крепления окон

В тех случаях, когда анкерные болты не могут обеспечить нужное качество крепления, применяют другие виды крепежных элементов. Чаще других при установке окон используют анкерные пластины для ПВХ окон и стеновые шурупы МРС (MRS). Оба варианта доказали свою надежность и эффективность – ими пользуются специалисты компаний, идущих в ногу со временем, которые следят за прогрессивными разработками в оконной сфере и применяют лучшие из них.

Анкерные пластины

Монтаж осуществляется при помощи пластин, одна часть которых саморезами присоединяется к раме, а другая прикрепляется к стене дюбелями длиной не менее 40мм. Способ хорошо подходит для зданий с многослойными или рыхлыми стенами (с утеплением), а также для установки окон в исторических зданиях. Дополнительную прочность креплению придает , которой заливаются оставшиеся между откосом и рамой промежутки.

В работе используются универсальные и специальные анкерные пластины для пластиковых окон:

• Универсальные крепежные элементы подходят для установки любых конструкций, они напрямую присоединяются к раме саморезами;
• Специализированные – разрабатываются под конкретную модель окна и имеют «ушки» под саморезы, они вставляются в особые пазы рамы для упрочнения фиксации.

Монтаж ПВХ окон на анкерные пластины не вызывает дополнительного охлаждения рамы, так как герметичность конструкции не нарушается и исключается ее соприкосновения со стеной в холодной зоне. Крепление при помощи пластин имеет необходимую прочность, а эластичность соединения позволяет регулировать положение устанавливаемого окна в проеме. Такое крепление устойчиво к температурным перепадам и воздействию других климатических факторов.

Главное преимущество анкерных пластин, по достоинству оцененное специалистами по монтажу – это возможность их применения в ситуациях, когда невозможно использовать анкерные болты.

Недостатком крепления окон на анкерные пластины некоторые считают меньшую, по сравнению с классическим способом, надежность соединения. В некоторых случаях это действительно так, но причина, как правило, заключается в неправильном подборе пластины к конкретной разновидности профиля. Крепеж может быть непрочным и из-за неправильного угла сгиба пластины – он не должен превышать 45 градусов. Именно при таком изгибе установленный элемент остается в натянутом положении и обеспечивает нужную прочность.

МРС шурупы

Универсальные стеновые шурупы MRS предназначены для крепления ПВХ окон в проемах по принципу, схожему с креплением анкерными болтами, а также с их помощью возможно проведение сквозного монтажа. По сравнению с массивными анкерами они имеют намного меньший диаметр сверления, но надежность крепления ими практически не уступает классическому способу. Также среди достоинств этого типа крепежей можно выделить:

1. Высокая скорость и легкость установки оконных конструкций в проем благодаря имеющемуся у крепежных элементов особого изменяющ

рассмотрим монтаж пластикового окна пошагово Метизы для пластиковых окон

Винт монтируется следующим образом: гильза вставляется в подготовленное отверстие, винт вкручивается в гильзу. При вкручивании втулка изнутри распирает гильзу, надежно фиксируя анкер.

В то же время надежность крепления является и недостатком. Винт вкручен так крепко, что вытащить его не разрушив часть стены будет практически невозможно. Демонтаж соединений может потребоваться при замене старых оконных блоков на новые либо при исправлении ошибок монтажа. Разобрать анкерное соединение чтобы отрегулировать конструкцию по вертикали и горизонтали довольно проблематично.

Рамными дюбелями непросто будет закрепить окно в доме, где основание имеет многослойную конструкцию. Например в панельных домах стены имеют внутри слой теплоизоляционного материала, в который закрутить анкер не представляется возможным. Винт будет проваливаться в утеплитель и распорка не раскроется.

Размер анкера подбирается в зависимости от величины промежутка между рамой и откосом. Для монтажа пластиковых окон подходят анкера диаметром до 10 мм. Крепежный элемент устанавливают на внутренней части блока под стеклопакетом. Исходя из того, что толщина рамы составляет 40 мм и на столько же винт входит в стену, минимальная длина крепления 80 мм. Если между откосом и рамой 2-3 см, то нужен анкер длиной 11 см, а если 6-7 см, то понадобится уже длина 15-16 см.

Шурупы по бетону

В быту они носят название турбовинтов, нагелей, саморезов по бетону. К особенностям этого вида крепежа можно отнести отличные удерживающие усилия, что позволяет успешно применять их для закрепления пластиковых окон.

• крепления обладают высокой надежностью в бетоне, кирпиче, монолите;
• соединения можно разобрать чтобы отрегулировать или заменить элементы.

Минус всего один: нагели нельзя использовать для монтажа на стены с неоднородной структурой. Шуруп будет проваливаться в теплоизоляционный материал.

Выбор длины шурупов по бетону, так же как и анкеров, зависит от расстояния между проемом и рамой окна

Анкерные пластины

Считаются наиболее современным способом фиксации оконных блоков. Этот вид крепежа создавался с учетом сезонных температурных перепадов и эластичности материала. Анкерные пластины это единственный вид крепежа, который способен надежно удерживать объемное окно в многослойных стенах.

Такие пластины выпускаются двух видов:

• поворотные;
• неповоротные.

Монтаж устройс

Анкерные пластины для окон пвх как крепить

Анкерная пластина — использование в монтаже окон ПВХ

Существует несколько способов монтажа пластиковых окон. Анкерные пластины для окон ПВХ применяются достаточно часто, можно крепить их по-разному. Каждый метод имеет определенные положительные стороны, но не лишен и недостатков. Мы проиллюстрируем их, предоставив читателю выбрать самостоятельно наиболее приемлемый для него вариант, так как предложить универсальное решение невозможно.

Сложности, связанные с монтажом

Крепление рамы анкерами, хотя и может показаться простым занятием, на самом деле может вызвать множество негативных последствий, особенно если монтаж будет проводить непрофессионал. Прежде чем решить, нужно ли вам такое крепление, следует внимательно изучить возможные последствия ошибок при работе.

• В этом случае рама крепится при помощи анкерных болтов. Для того чтобы сделать такое крепление, потребуется просверлить раму пластикового окна. Минусом такого действия можно сразу назвать разгерметизацию камер стеклопакета.
• Еще одной проблемой может стать промерзание конструкции, так как при просверливании нарушается армирование системы. Если стеклопакет будет промерзать, вы столкнетесь с излишней влагой в помещении, а на откосах со временем может появиться плесень.
• Монтаж должен проводить опытный мастер, так как при неаккуратной работе пластиковая конструкция может растянуться. Если геометрия рамы нарушится, будет сложно или вовсе невозможно вернуть ее в нормальное положение.

Однако, несмотря на все минусы, у такого метода крепления есть важное достоинство: окно будет надежно закреплено, и демонтировать его можно будет, только основательно разобрав изнутри. Установка занимает немного времени, не требует выравнивания, как это происходит с пеной, после завершения монтажа конструкция сразу готова к использованию. Соединение считается максимально надежным и долговечным. Сами болты и пластины стоят недорого и продаются во всех строительных магазинах.

Виды крепления окна

Как крепить на пластины?

Анкерные пластины для окон ПВХ помогают сделать процесс монтажа конструкции быстрым и легким. Одним из важных преимуществ является отсутствие необходимости вытаскивать из рамы стеклопакет. Профильная система не подвергнется просверливанию, а значит, удастся избежать проблем, которые возникают при сквозном сверлении рамы. Стеклопакеты не разгерметизируются, конструкция не потеряет жесткости, не начнет промерзать. Риск перекоса рамы полностью отсутствует. Однако назвать способ совершенным также нельзя: одним из важных недостатков является его не привлекательный внешний вид, так как часть крепления после установки будет заметна.

Совет: анкерная пластина может быть спрятана под откосами, если грамотно их установить и замаскировать ее накладными элементами.

Вторым существенным недостатком является повышенная нагрузка на конструкцию при частом открывании створок. Окно может быстро выйти из строя, именно поэтому специалисты рекомендуют крепить таким способом только глухие конструкции.

Прочие способы крепления пластикового окна

Существует метод, при котором сочетается несколько способов крепления рамы, в этом случае можно избежать некоторых недостатков обоих перечисленных выше способов. При комбинированном методе верхняя часть рамы крепится на анкерные пластины для окон, а нижняя закрепляется анкерами. Это позволяет избежать ударов рамы при открывании, а также отрегулировать ее по высоте.

Крепление пластин с окном на саморезы

Как производится монтаж окон на анкерную пластину?

Пластины монтажные для окон ПВХ выпускаются разные, поэтому перед установкой нужно правильно подобрать нужную. Существует всего два вида конструкций: универсальные, подходящие к любым оконным рамам, и специальные, которые изготавливаются для окон нестандартной формы. Такие элементы имеют специальные ушки, при помощи которых их можно зафиксировать саморезами, поставив в паз оконного профиля. Универсальная пластина не имеет ушек и крепится болтами.

Совет: для монтажа нужно выбирать болты 4,5х25 мм. Обратите внимание на жало, оно должно иметь бур по металлу, иначе просверлить конструкцию будет тяжело.

Крепление на анкер

Последовательность работ при монтаже окна на анкерные пластины

Если вы используете стандартные окна, то потребуется около 5 анкерных пластин. Одна из них будет располагаться по центру рамы, остальные размещают, отступив от угла примерно 20 см. При установке не потребуется снимать стеклопакеты или вытаскивать штапики: пластины будут крепиться к внешней стороне оконного проема, крепеж в этом случае делается сквозным.

Места установки анкерных пластин на окне

Совет: если конструкция имеет большой размер, например, превышает 4 кв. м, то крепить ее на пластины не следует, так как окно будет иметь большую массу. Использовать можно дюбельное соединение, которое можно сочетать с анкерными пластинами.

Положение пластин на стене размечают заранее, чтобы крепление было более качественным, в стене долотом выбивают ложе для пластины. Ложиться в выемку крепежный элемент должен плотно, не выступая за ее пределы. После монтажа конструкции щели рекомендуется заполнить монтажной пеной: это поможет избежать сквозняков, а также надежнее закрепить окно.

Вывод: пластины монтажные для окон ПВХ – быстрый и удобный способ крепления, хотя и не лишенный недостатков. При грамотном подходе он станет доступным и быстрым решением для надежного монтажа оконной конструкции.

Оконная пластина: как крепить конструкцию без извлечения стеклопакета?

Такой крепеж позволяет выполнять монтаж без нарушения целостности рамы

Анкерные пластины для окон ПВХ используются в качестве альтернативы стандартным анкерам. Эта разновидность крепежа достаточно практична и проста в применении, но при этом имеет свои особенности, которые обязательно нужно учитывать.

Ниже я расскажу, что такое типичная пластина, а также приведу пример правильного монтажа с использованием таких элементов.

Особенности монтажных пластин

Конструкция и разновидности

Наиболее распространённые варианты оконного крепежа

Оконные конструкции из дерева, алюминия или металлопластикового профиля можно устанавливать двумя способами — с распакечиванием (то есть с извлечением стеклопакета) или без него.

Для неопытного специалиста вынуть стеклопакет, не повредив его, а затем правильно установить обратно — задача нетривиальная, потому при выполнении монтажа своими руками лучше всего обойтись без распакечивания.

При установке на анкера обязательно нужно извлекать стеклопакеты из всех глухих частей

Да, так тяжелее, но проще найти физически крепкого помощника, чем специалиста по демонтажу штапиков.

Чтобы не повреждать раму и не тратить время на излечение стеклопакета, для установки конструкции следует использовать не анкера, а специальные пластины. Такая пластина имеет достаточно простую конструкцию:

Схема использования такого крепежа (в разрезе)

1. Материал — оцинкованная сталь. Качественные изделия покрываются многослойным антикоррозионным покрытием, благодаря чему практически не ржавеют.
2. Габариты — примерно 150 мм в длину (есть и более длинные, для установки в глубокие проемы) и 25 мм в ширину.

Стандартная деталь из оцинкованной стали: 150х25х1,5 мм

1. Толщина металла — от 1 до 2,5 мм. Стандартные изделия делают из стали 1,5 мм, и этого вполне достаточно для надежной фиксации типовых окон в проеме. Монтажные пластины от 2 мм используются при закреплении тяжелых конструкций из многокамерного профиля, крупногабаритных рам и при высотном монтаже.

У утолщенных модификаций есть два недостатка — высокая цена и сложность гибки. Если 1,5 мм отлично гнется пальцами, то 2,5 мм придётся выгибать молотком на шаблоне, что приведет еще и к повреждению оцинковки.

Пластины для крепления оконных конструкций бывают двух типов:

Универсальные изделия, которые подойдут не только для окон

1. Универсальные. Это просто перфорированные полосы металла. Применяются и для деревянных окон, и для изделий из ПВХ, и для других целей.
2. Специализированные. Обычно оснащаются защелками, конфигурация которых соответствует конфигурации выступов на ПВХ-профиле. При этом фиксируются не только за счет использования крепежа, но и за счет зацепа за профиль.

Специализированные модели с зубчатым креплением повышенной надежности

Пример использования при установке деревянного кона

Вторая разновидность более надежна, потому если есть возможность, старайтесь использовать именно ее.

Правила использования

Пластина крепления оконных блоков ПВХ обеспечивает меньшую — по сравнению с анкером — жесткость фиксации. На глухих конструкциях это проявляется не так заметно, а вот в окнах с большими и тяжелыми створками разница будет вполне очевидной. Чтобы компенсировать ее, нужно строго соблюдать правила использования пластинчатого крепежа:

Деталь защелкиваем на профиле и фиксируем саморезом с буром

1. Фиксация пластин на профиле. Деталь нужно не только защелкнуть на раме, но и дополнительно закрепить саморезом диаметром не менее 4 мм и длиной от 25 мм (с буром). Саморез закручивается так, чтобы бур вошёл в армирующий профиль.

При установке на деревянную раму каждый элемент крепится в массив минимум двумя саморезами.

Оптимальное размещение точек крепления — не реже, чем через 700 мм

1. Правильное размещение. По бокам пластины устанавливаются сверху и снизу, на расстоянии около 200 мм от углов. В верхней части крепеж должен размещаться либо строго по центру, либо напротив импоста. Оптимальный шаг установки пластин — 500–700 мм.
2. Угол изгиба. Для обеспечения контакта с проемом пластина изгибается не под прямым, а под острым углом. Благодаря этому минимизируется поперечное смещение рамы, и жесткость фиксации возрастает.

Правильно изогнутые детали должны выглядеть примерно так, как на этом фото

1. Крепление к проему. Фиксация каждой пластины в проеме осуществляется с использованием одного либо двух пластиковых дюбелей диаметром 6–8 мм. Дюбель забивается в предварительно пробуренное отверстие, а его широкая горловина должна прижать металлическую часть к плоскости проема. Окончательное закрепление выполняется с помощью стопорного шурупа с коническим острием.

Крепление к проему выполняется с помощью дюбелей по предварительному сверлению

Такой крепеж используется для фиксации детали

Для установки по всем правилам под каждую точку крепления необходимо выбирать долотом ложе глубиной около 2 мм, чтобы пластина находилась на одном уровне с плоскостью проема. Так, конечно, никто не делает: все равно крепеж будет скрыт штукатуркой или обшивкой откоса.

Технология установки на пластины

Инструкция по монтажу оконных конструкций предполагает работу по такой схеме:

Распаковываем раму, снимаем створки с петель, устанавливаем соединительные и расширительные профили.

На раму наклеиваем монтажные ленты: изнутри пароизоляционные, снаружи паропроницаемые.

В выбранных местах устанавливаем пластины, защелкивая их крепления в пазах профиля.

Пластины отгибаем под углом таким образом, чтобы при установке рамы в проем они прижимались к откосам.

Каждую пластину закрепляем саморезом с буром. Закручивая его через пластиковый профиль в металлический армир.

Устанавливаем раму в проем и выравниваем в трех плоскостях, используя монтажные клинья.

Корректируем положение монтажных пластин, плотно прижимая их к краям проема.

Через отверстия буром просверливаем гнезда для крепежа. Глубина гнезда должна быть минимум на 10 мм больше длины используемого дюбеля.

В отверстия забиваем пластиковые дюбели, прижимая пластину к основанию.

Каждый дюбель фиксируем стопорным шурупом.

После завершения монтажа нам остается заполнить монтажный шов и заделать откосы

Работая по такой схеме, мы получаем возможность достаточно быстро зафиксировать раму, не нарушая ее целостности и не извлекая стеклопакет. Сам же крепеж впоследствии будет замаскирован отделкой оконных откосов.

Заключение

Анкерная пластина для пластиковых окон — это достаточно универсальное крепление. Но чтобы монтаж обеспечил надежную фиксацию конструкции в проеме, его нужно выполнять по всем правилам. В изучении этих правил вам помогут советы и видео в этой статье, а также консультации, которые можно получить, задав вопрос в комментариях.

Как выбрать крепеж для пластикового окна?

Фиксация пластиковых окон в проеме выполняется при помощи крепежа и монтажной пены. Подобрать пену несложно, и в этом вопросе можно следовать личному опыту или рекомендациям продавца. Что же касается крепежа, то здесь все не так просто. Ассортимент крепежных элементов впечатляет разнообразием, в котором легко потеряться неподготовленному потребителю. О том, как выбрать крепеж и с его помощью установить окно, пойдет речь в этой статье.

Выбор крепежа для окон

Крепежные элементы, используемые при монтаже ПВХ конструкций, должны отвечать следующим требованиям:

• Обеспечение жесткой фиксации пластикового окна в проеме, с учетом ветровых и ударных нагрузок. Учет воздействия ветра особенно актуален при установке блоков на верхних этажах зданий. Ударные нагрузки на конструкцию наиболее существенны в крупногабаритных открывающихся системах.
• Компенсация температурных нагрузок, возникающих в следствии сезонных изменений. Например, зимой профиль прогибается внутрь помещения (1-2 мм на метр погонный), следовательно, крепление должно позволять смещение конструкции на эту величину.

От чего зависит выбор крепежа?

При выборе крепления в первую очередь смотрят из чего сделан проем, в которых планируется устанавливать пластиковое окно. Проемы сооружают из кирпича, бетона, декоративного камня, дерева, металла, шлакоблока, ракушняка или легких пористых материалов (пенобетон, газобетон и прочие).

Второй немаловажный фактор – тип сооружения и технические особенности установки. Из ПВХ профиля монтируют балконы, лоджии, входные двери, прихожие и окна.

Крепеж для ПВХ конструкций

Пластиковые конструкции устанавливают с применением анкеров, саморезов (в некоторых случаях с дюбелями) или анкерных пластин.

Данный вид крепления представлен в двух вариантах: классический анкер и анкер для пустотелых материалов.

• Классический анкер. Состоит из наружной оцинкованной гильзы, винта под крестовую отвертку и втулки. Принцип действия заключается в следующем: изначально винт и часть накрученной на него втулки находятся внутри гильзы, которая при вращении винта в определенном направлении расширяется, фиксируя таким образом анкер в посадочном месте. Обычный анкер отлично подходит для крепления в плотных материалах (кирпич, бетон, шлакоблок).
• Для пустотелых материалов. В целом такой анкер схож с классическим – различия в конструкции гильзы и втулки, которая теперь не расширяет гильзу, а деформирует, сдавливая по оси (деформация возможна благодаря специальным прорезям). Часть анкера при закручивании значительно увеличивается в диаметре, что позволяет его фиксировать в рыхлой среде. В плотных материалах такой крепеж тоже держится отлично.

Длина дюбелей варьируется от 70 мм до 202 мм. Размер, подходящий для установки, подбирают исходя из толщины оконного профиля (60мм), монтажного зазора между рамой и проемом (стандарт 2 см), и материала, из которого проем изготовлен. В кирпич или бетон достаточно захода 5-6 см, следовательно, в обычной ситуации понадобится анкер 152мм.

Для пенобетона следует использовать максимальную длину крепежа (202 мм).

Шурупов, как и вышеописанных анкеров, два типа: обычные – по дереву и более специальные – по бетону.

• Саморезы по дереву. Быстрый и дешевый способ зафиксировать оконный блок в проемах деревянных конструкций, а при использовании дюбеля шуруп прекрасно держится в бетоне, кирпиче и подобных материалах. У этого крепления есть еще одно положительное качество в сравнении с анкерами: простота демонтажа.
• Саморезы по бетону (нагель). Альтернатива анкерам, которая, к сожалению, встречается довольно редко на отечественном рынке. Данный вид крепления заметно толще по диаметру, чем шурупы по дереву, что делает установку с его применением более надежной. Собственно применение заключается в следующем: в бетонном основании буриться отверстие соответствующего диаметра, после чего можно закручивать саморез без дюбеля, прямо в бетон. Есть один недостаток: из-за больших нагрузок при вкручивании шурупы по бетону часто ломаются.

Анкерные пластины

Разновидностей анкерных пластин больше, чем у саморезов и анкеров вместе взятых. Это обусловлено тем, что многие производители ПВХ профиля выпускают пластины специально для своей продукции, к счастью, они универсальны и взаимозаменяемы.

Анкерная пластина крепится одной стороной к внешней части оконного каркаса, другая сторона фиксируется в проеме анкерами или саморезами. Существуют пластины, которые держатся на раме за счет зубчатых выступов или защелкиваются в четверть профиля. Некоторые монтажники такие пластины даже не прикручивают.

Применение анкерных пластин наиболее простой и надежный вариант крепления. Единственный недостаток – после подобного монтажа не обойтись без отделки откосов.

Чем крепить пластиковые окна?

Выбор крепежа во многом зависит от материала, из которого сделан проем. Какое крепление наиболее предпочтительно для распространенных типов строений рассмотрим далее.

В деревянном или каркасном доме

Лучший крепеж для пластиковых окон в деревянных конструкциях – анкерные пластины. Первая и наиболее веская тому причина – деформационные процессы, которым подвержена древесина в зависимости от изменений окружающей температуры и влажности. Это особенно касается срубов, даже если дому дали выстояться.

В случае фиксации блока саморезами через раму, велика вероятность вертикальной усадки проема, что станет причиной выдавливания крепежа, закрученного в нижний и верхний профиль. И хорошо, если это открывающиеся секции, так как начало выдавливания будет визуально заметно. В глухих блоках проблема обнаружится только когда крепеж войдет в стеклопакет.

Установку в каркасные конструкции также следует выполнять на пластины. Саморезами сквозь профиль в некоторых случаях крепят боковины конструкции.

Видеоинструкция:

Качественный бетон (перемычки оконных и дверных проемов), бурить под анкер десятимиллиметровым сверлом – задача не из легких. Для таких ситуаций лучше использовать пластины, фиксацию которых можно выполнить при помощи саморезов на дюбель 6мм.

В обычных панельных многоэтажках бетон более податлив сверлению, и в большинстве случаев крепление на анкера не вызывает особых затруднений. Что касается технических условий монтажа, о которых было упомянуто выше, существует ряд моментов, требующих особого внимания.

При остеклении балконов или лоджий конструкцию приходится ставить практически заподлицо с наружной частью проема. Крепить анкером в такой ситуации довольно опасно: возможно разрушение края бетонного перекрытия или стены. Крепление на пластины в таких случаях – единственно верный вариант.

К кирпичной стене

Пожалуй, самый простой монтаж, но с некоторыми оговорками. Неприятные моменты возникают, если проем частично разрушен или для кладки использовался кирпич низкого качества. Кроме того, бурение под анкер по месту может осложниться смещением сверла при его попадании в кладочный шов. Поэтому необходимо, отчетливо видеть место сверления, чтобы сделать отверстие посередине кирпича.

Использование пластин несколько упрощает установку, поскольку, если пластина попадает на шов, ее всегда можно слегка провернуть. Анкерные пластины, которые защелкиваются в четверть, просто сдвигаются до удобного положения.

Чаще всего монтажники комбинируют тип крепежа: боковины глухих секций можно смело крепить сквозь профиль на саморезы (дюбель 6мм и пресс-шайба подходящей длины), секции с открывающимися створками – анкер 10 мм. Верх/низ – либо пластины, либо вообще без крепежа, только пена и распорки.

Комбинированое крепеление: сверху и снизу пластинами, сбоку саморезами по бетону

К газобетону

Правильных вариантов крепления к пористым материалам (пенобетон, газобетон и подобные им) всего два:

• Десятимиллиметровый анкер максимальной длины (202 мм). Способ фиксации традиционный – сквозь профиль.
• Более предпочтительно крепить анкерными пластинами. К профилю пластина крепиться как обычно: либо прикручивается шурупом, либо защелкивается в паз. Другая сторона фиксируется обычным саморезом, но через специальный дюбель по газобетону. Для успешного монтажа таким способом понадобится шестигранный ключ или бита, чтобы закрутить дюбель в посадочное место.

Кроме этих двух способов, есть еще один, но правильным его назвать трудно. Тем не менее он активно используется определенной категорией монтажников. Дело в том, что пенобетон достаточно рыхлый материал, и саморезы в него закручиваются без сверловки. Это вызывает соблазн крепить блоки шурупами без каких-либо дюбелей. Недостаток: нельзя повторно закрутить саморез в одно и то же место; низкое качество крепления при осевых нагрузках на шуруп.

Видеоинструкция:

К металлоконструкциям

В зависимости от конструкции проема окно крепят либо на саморезы по металлу, либо, что случается значительно реже, на анкерные пластины. Процесс монтажа зависит от толщины металла, к которому необходимо закрепить блок. К распространенной на строительном рынке квадратной трубе, толщина стенки которой составляет 2 мм, крепят пресс-шайбой со сверлом сквозь предварительно засверленный профиль. Если же металл более толстый и сверла самореза не достаточно для успешной сверловки, отверстие в проеме придется сделать перед закручиванием пресс-шайбы.

Правила монтажа пластиковых окон на анкерные пластины

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Окна ПВХ давно зарекомендовали себя с лучшей стороны. Они многофункциональны, надежны и долговечны. Однако эти показатели напрямую зависят от того, насколько качественно проведена установка оконной системы. Способов всего два: монтаж окон на пластины и способ распакечивания. При первом способе не потребуется снимать штапик и вынимать стеклопакет из рамы. Конструкция окна крепится при помощи анкерных пластин, что позволяет выполнить монтаж окна, не имея особых навыков.

Способы монтажа оконной конструкции

Оба метода имеют свои нюансы, положительные и отрицательные качества.

Распакечивание или крепление сквозь раму при помощи саморезов

Это метод крепления характеризуется тем, что перед установкой рама должна быть полностью разобрана: сняты глухие и открывающиеся створки, и только потом производится установка сквозь профиль саморезами.

Метод распакечивания в основном используется при установке крупногабаритных окон

После установки профиля систему придется собирать и регулировать заново. Этот вариант используют для больших окон с площадью от 4 квадратных метров для надежности крепления такой габаритной конструкции.

Рихтовочные пластины устанавливаются между стеклопакетом и профилем

Здесь уместным будет упомянуть о рихтовочных пластинах, которые устанавливают во избежание соприкосновения края стеклопакета и оконного профиля. Их наличие обеспечит равномерное распределение веса стеклопакета и вентиляции фальцевого пространства. Пластины изготавливают из пластмассы, ширина элемента соответствует ширине стеклопакета.

Установка с помощью пластин

При установке окон ПВХ на пластины нет необходимости вынимать стеклопакет

Монтаж окон на пластины начинается с приобретения этих самых пластин. Существуют модели универсального назначения и изготовленные для применения с конкретной профильной системой. Обычно они поставляются вместе с конструкциями сложных форм. Их особенность заключается в том, что они имеют специальные «ушки» и могут вставляться в существующие пазы на поверхности рамы.

Анкерные пластины с ушками используются со сложными оконными конструкциями

Пластины без ушек крепятся при помощи болтов, а с ушками – саморезами. Требования к болтам: 4,5*25 и наличие бура по металлу.

Правила монтажа

На стандартное окно требуется не меньше пяти пластин. В центральной части рамы фиксируют одну пластину, а с обоих боков – по две: одну сверху и одну снизу. При этом от границы рамы следует отступить по 20 см.

Для монтажа окна стандартной формы достаточно 5 пластин

Установка окон без распакечивания предполагает крепление рамы анкерными пластинами с наружной стороны проема окна. При этом нет необходимости снимать штапик и стеклопакет. При распакечивании предусмотрен крепеж сквозь раму с предварительным разбором оконной системы на составные элементы: створки, стеклопакет.

Крепление при помощи пластин уместно применять на окнах среднего и небольшого размера, чаще это стандартные окна жилых домов и квартир. Большие оконные системы (более 4 квадратных метров) крепят на анкерные дюбели сквозь раму, так как вес такой конструкции значительный и пластины его не выдержат.

Большие оконные системы устанавливаются с помощью анкерных дюбелей

При помощи анкерных дюбелей также закрепляют дверные коробки. В профессиональных кругах среди мастеров по установке металлопластиковых конструкций такой способ монтажа считается самым надежным, но ему присущи некоторые минусы:

• этот тип монтажа представляет сложности даже для профессионалов. Высок риск повреждения стеклопакета при вынимании из рамы;
• такой тип фиксации силами одного человека выполнить зачастую не представляется возможным;
• это трудозатратный метод, который занимает значительное время и требует наличия соответствующих умений.

При монтаже окон на дюбели высок риск повреждения стекла

Если возникло желание установить окно самостоятельно именно таким методом, то надо будет купить дюбели 10*132 мм. Из инструментов потребуется наличие мощного перфоратора – этот аппарат является профессиональным и дорогостоящим оборудованием, которое в хозяйстве используется редко, поэтому ради установки одного-двух окон приобретать его нецелесообразно. Можно поискать фирму, которая занимается сдачей строительного оборудования в аренду, обычно перфораторы – это самый ходовой товар.

С установкой окна на пластины всех этих проблем решать не придется. Надо будет только купить сами пластины.

Сложности, связанные с монтажом на болты

Еще несколько доводов, почему не стоит при самостоятельной установке связываться с креплением на болты, а стоит предпочесть пластины. Для того чтобы произвести крепление анкерного болта, необходимо будет в раме пвх окна просверлить отверстие. Как результат – возможна разгерметизация камеры стеклопакета.

В результате того, что при сверлении, возможно нарушение армирования системы, в будущем наблюдаются проблемы, когда оконная система промерзает. Как следствие, происходит излишнее влагообразование внутри помещения и появление плесени на поверхности откосов.

При закреплении окна ПВХ на болты может произойти разгерметизация стеклопакета

При нехватке опыта, не зная свойства материала, из которого сделана конструкция, может получиться, что она растянется при неправильном монтаже. Исправить геометрию оконной рамы будет практически невозможно.

Положительные качества у крепления пластиковых окон на анкерные болты все-таки есть:

• надежность крепления конструкции – чтобы его демонтировать, надо будет произвести обратный порядок работ, что были при монтаже;
• после закрепления оконной системы нет необходимости производить дополнительные работы, как это происходит с фиксацией монтажной пеной: время на застывание, выравнивание, срезание, отделка;
• конструкцию можно начинать эксплуатировать в полной мере сразу после того, как она установлена;
• подобный способ соединения надежен и долговечен, а крепежные материалы в виде болтов распространены в продаже и имеют доступную цену.

Особенности крепления на анкерные пластины

Данный метод крепления оконной системы максимально прост и доступен каждому.

По сравнению с методом распакечивания, способ считается абсолютно безопасным для оконной системы, но единственный минус состоит в том, что некоторые элементы крепления-пластины после монтажа останутся на виду. Однако их можно тоже грамотно замаскировать, спрятав под откосами при их чистовой отделке.

Вставить пластиковое окно с помощью пластин легче и безопаснее, чем закрепить на болты

Есть еще одна рекомендация от специалистов: если окно имеет открывающуюся створку, которой будут очень часто пользоваться, то окно может выйти из строя. Такое крепление рекомендуется для умеренного открывания или для глухих окон.

Альтернативным считается комбинированный метод крепления: верхняя часть конструкции крепится на пластины, а нижняя фиксируется анкерными болтами.

Правила крепления окна на пластины

В качестве фиксирующего элемента должны использоваться саморезы. Клей или пена не подходят. Применение ударного механизма для создания отверстий возможно только для бетонных поверхностей.

Чтобы избежать повреждения оконной рамы сверлом, оно должно иметь достаточную длину. Дополнительно можно защитить поверхность рамы, установив кусочек пвх возле рассверливаемого отверстия.

В качестве крепежного элемента используются саморезы

При монтаже окна в кирпичном проеме, имеющем вертикальные пустоты, отверстия под крепежи формируются в межблочных швах. Для контроля погружения самореза в тело рамы необходимо использовать шуруповерт с соответствующей функцией, которая ограничивает вращательный момент.

Процесс крепления окна на пластины

Первым делом производят крепление анкерных пластин с шагом не больше 1 метра. Чтобы рама сохраняла устойчивое положение, элементы крепления относительно углов рамы должны располагаться на расстоянии не больше 25 см.

Расстояние от пластин до углов должно быть не менее 25 см

Важно помнить, что расстояние от границы оконной конструкции до проема должно быть не меньше 2 см. В случае когда это условие не соблюдается, в поверхности проема необходимо сделать углубления для размещения крепежей. Для этого пластины устанавливают на раме, затем ее устанавливают в проем.

На поверхности стены при помощи карандаша или мелка отмечают будущее расположение креплений. Затем раму вынимают и на месте отметок при помощи долота изготавливают углубление, в которое должна войти и плотно зафиксироваться пластина. Это позволит впоследствии эффективно замаскировать пластины при чистовой отделке откосов.

На следующем этапе в проем помещают оконную конструкцию и производят выравнивание ее положения при помощи деревянных брусков, заготовленных заранее. Их толщина не должна превышать 3 см и их установка происходит только по горизонтали, при этом происходит вертикальное выравнивание, которое контролируется при помощи уровня.

Выравнивание по вертикали производят по уровню

Когда положение рамы выровнено, можно приступать к закреплению пластин при помощи дюбелей 6*40 при бетонном основании или саморезами в иных случаях.

Зазоры заделывают с помощью монтажной пены

Чтобы избежать перекоса рамы, пластины закрепляют по порядку. Сначала производят фиксацию левого нижнего угла, затем правого, осуществляя контроль при помощи уровня. Верхние пластины закрепляют в последнюю очередь. На завершающем этапе производится заделка швов при помощи монтажной пены.

Анкерная пластина для пластиковых окон, монтаж окон на анкерные пластины

Решение о замене деревянных окон на пластиковые имеет все преимущества, так как современные стеклопакеты намного функциональнее и надежнее. Немалое значение имеет правильность их установки, для чего используется несколько способов. Самый популярный из них – монтаж на анкерные пластины.

Оглавление:

Что такое анкерная пластина и её назначение

Чаще всего для установки пластиковых окон выбирается один из двух способов:

1. Прямое прикручивание рамы в проем с помощью винтов.
2. Использование анкерных пластин.

Первый вариант считается более сложным, т.к. предполагает полную разборку конструкции, включая снятие створок (и глухих, и подвижных). Это дает возможность без помех засверлить профиль, прикрепив его к стенкам проема на саморезы. После установки рамы окно опять собирается: эта процедура включает в себя регулировку створок, установку фурнитуры и стеклопакетов.

Прикручивание рамы к проёму напрямую

Такая работа довольно трудоемкая, поэтому большинство начинающих мастеров предпочитают более быстрый второй способ. При этом важно помнить, что конструкции площадью более 2 м² рекомендуется устанавливать только напрямую (этот вариант более надежный).

Монтаж оконной рамы на анкерные пластины

Материалом изготовления анкерных пластин для пластиковых окон выступает оцинкованная сталь толщиной от 1,5 мм, для чего применяется метод штамповки. Изделия оснащаются серией отверстий круглой формы под крепежные винты. Для возможности предмонтажного подгибания пластины на некоторых участках оснащаются направляющей насечкой. Глубина изгиба напрямую зависит от толщины установочного зазора: его подбирают по месту установки.

Внешний вид анкерных пластин

Удобнее всего проводить фиксацию анкерных пластин производится на оконные монтажными шурупами 40х5 мм. Для крепления гибких пластин в проеме понадобятся пластмассовые дюбели и стопорные шурупы. Каждый анкер должен иметь, как минимум, две точки крепления. Здесь понадобятся шурупы 50х6 мм.

Виды анкерных пластин

Существует три основных вида анкерных оконных пластин:

• Поворотные.
• Неповоротные.
• Для деревянных окон.

Поворотные изделия используют в тех ситуациях, когда крепление оконного блока в проеме затруднено по тем или иным причинам. Благодаря поворотному механизму пластина позиционируется на том участке стены, который обеспечивает наиболее прочною посадку.

Поворотная анкерная пластина

Если все сделать правильно (точно совместить поворотник и внешние отогнутые зубья), изделие будет зафиксировано максимально надежно. При этом не возникнет опасность деформации профиля. Наличие поворотного элемента и возможность проводить изгибание элемента дает возможность использовать различные монтажные углы. Чаще всего таким образом устанавливаются арочные, трапециевидные и многоугольные системы.

С помощью простой неповоротной анкерной пластины осуществляется монтаж пластиковых окон внутри проема, с возможностью подбора оптимального угла крепления. Для улучшения прочности фиксации в некоторых моделях дополнительно присутствует когтевой зацеп.

Неповоротная анкерная пластина

Что касается анкеров для деревянных окон , то для установки пластиковых систем они не используются.

Анкерная пластина для деревянных окон

Плюсы и минусы анкерных пластин

Способность анкерных пластин быстро обеспечить надежное соединение между оконным блоком и стеной является главным их преимуществом. В результате этого удается не только сэкономить время и силы, но и хорошо противостоять сезонным и суточным колебаниям температуры (это чревато деформацией конструкции).

У этого типа крепления имеются и другие достоинства :

• Простота монтажа. В отличии от крепления через раму пластины позволяют отказаться от необходимости полной разборки оконной системы. Это убыстряет установочные работы, как минимум, вдвое.

• Выбор оптимального крепежного участка. Подвижные механизмы позволяют закрепить окно под наиболее удобным углом.

• Возможность установки блока точно по уровню. Регулируя натяжение боковых винтов, можно добиться точного позиционирования рамы в пространстве. В этом случае не понадобится подкладывать колышки или корректировать проемы.

• Сохранение целостности профиля. Использование анкерных пластин освобождает от необходимости оснащать профиль по периметру крупными монтажными отверстиями. Как результат, рама не утрачивает свою герметичность, что защищает от попадания наружной влаги внутрь оконного механизма.

  Анкерные пластины, установленные на оконную раму

  Есть у анкерных пластин и слабые стороны :

  • Ограничения по весу оконной конструкции. Надежность крепления на пластины гарантируется только для небольших и средних оконных блоков. Тяжелые конструкции (чаще всего ― балконного типа) лучше устанавливать сквозным прикручиванием через рамы. Это относится и к тем случаям, когда несколько рядов окон расположено друг поверх друга.
  • Опасность от частого открывания створок. В таком случае рама окна переживает дополнительные нагрузки, что может негативно сказаться на ее целостности. Те створки, которые открываются очень часто, рекомендуется дополнительно усилить болтовым креплением.
  • Нарушение декоративности. Замаскировать анкерную пластину получается далеко не всегда. В первую очередь это касается случаев использования в качестве завершающей отделки откосов штукатурки или шпаклевки. Утопить в поверхность откоса крепеж получается не всегда, особенно, если речь идет о бетонных стенах.

  Монтаж окон на анкерные пластины

  Перед началом работы необходимо обзавестись следующими инструментами:

  • Ударной дрелью или перфоратором.
  • Электрическим лобзиком или ножовкой по металлу.
  • Шестигранным ключом для регулировки фурнитуры.
  • Анкерными пластинами.
  • Измерительными приспособлениями (уровень, рулетка).
  • Крепежными материалами (шурупы, саморезы).
  • Силиконовым герметиком.

  Рекомендации по использованию анкерных пластин для установки пластиковых окон:

  • Запрещается фиксировать окна на монтажный клей, пену и т.п. В качестве крепежного материала разрешается использовать только саморезы.
  • Осуществлять сверление нужно очень осторожно, избегая контактов патрона дрели и пластиковой рамы. Во избежание нанесения повреждений рекомендуется использовать длинное сверло и специальную пластиковую подкладку.
  • Активизацию ударного механизма желательно применять только на бетонных стенах.
  • Кирпичная стена, имеющая вертикальные пустоты, просверливается на стыковых межблочных участках.
  • Завинчивать шурупы разрешается шуруповертом. Особенно удобны модели, имеющие встроенный ограничитель движения, позволяющий контролировать глубину погружения самореза в раму.

  Установка анкерных пластин

  Первым делом проводится установка анкерных пластин. Оптимальная дистанция между отдельными крепежами на раме – не более 100 см. Окна значительной высоты рекомендуется оснащать дополнительным крепежным узлом. Расстояние между крайней пластиной и углом окна не должно превышать 25 см, иначе это грозит потерей устойчивости блока. Перед разметкой внешняя плоскость рамы освобождается от защитной пленки. Для установки зубчатых элементов пластины в профиле есть специальные выступы.

  Монтаж анкерных пластин на раму

  Чтобы сделать крепеж более надежным, его усиливают оконным шурупом. Далее таким же образом производят установку пластин по всему профилю, соблюдая вышеуказанные рекомендации по расстоянию между отдельными элементами. При подгибании пластины в местах насечкой нужно добиться того, чтобы первый изгиб прилегал к раме, а второй оказался над местом стенового крепления.

  Установка рамы

  Монтаж оконной рамы должен сопровождаться соблюдением всех пропорций и дистанций. Расстояние от рамы до проема находится в пределах от 20 до 35 мм. Узкие проемы приходится оформлять дополнительными посадочными местами под крепежи.

  Подготовка оконного проема

  Подготовив проем, в него вставляют раму. Корректировка ее положения по вертикали проводится забивкой под горизонтальные участки деревянных или полимерных подкладок толщиной до 30 мм.

  Установка и фиксация оконной рамы в проеме

  Выставив конструкцию, можно фиксировать ее к проему. На кирпичных и бетонных стенах обычно применяются дюбеля 6х40 мм, на деревянных ― 42х45 мм. Чтобы не возникали перекосы, при креплении рекомендуется соблюдать последовательность. Лучше всего вначале закрепить нижние углы, что позволит выровнять раму по уровню. Верхнее крепление проводится на завершающем этапе. Рекомендуется фиксировать каждую анкерную пластину двумя болтами.

  Фиксация окна при помощи анкерных пластин

  Укладка пены

  Закончив основные монтажные работы, нужно заполнить монтажной пеной зазоры между рамой и стенками проема. Объемные щели лучше заполнять в два захода, с паузой на 1,5-2 часа. В продаже представлено несколько типов монтажной пены с разными характеристиками. При выборе подходящего варианта ориентируются в основном на погодные особенности региона. Чаще всего на упаковке имеются указания по этому поводу.

  Укладка монтажной пены

  Утеплять внутреннюю часть монтажного шва лучше всего полиуретановой пеной, строительным герметиком или пароизоляционной утепляющей лентой на основе бутила. Укладывать пену рекомендуется очень выверено: недостаток материала не позволит добиться хорошей герметичности помещения, а лишнее количество грозит деформацией оконного профиля. После застывания выступившую за пределы щелей пену обрезают с помощью острого ножа. Лучше это делать спустя 48-36 часов.

  Монтаж подоконника и отлива

  По правилам подоконник разрешается монтировать спустя 24 часа после запенивания щелей: это дает время материалу хорошо высохнуть и схватиться. На практике эта рекомендация часто игнорируется (особенно, если работает монтажная бригада). При выборе подходящего подоконника нужно рассматривать только те варианты, ширина которых превышает толщину наружной стены. Пластиковое изделие легко подрезается по длине электрическим лобзиком или ножовкой по металлу.

  Подогнав подоконник, его выставляют по уровню и закрепляют. Пустоту, которая образуется под низом, нужно заполнить пеной, установив на поверхность несколько грузов (банки с водой, кирпичи). В таком положении изделие оставляется до следующего дня.

  Параллельно с подоконником проводится монтаж отлива. Его вставляют в нишу под основной рамой и прикручивают на подоконную планку. В результате этого создается дополнительная защита от попадания внешней влаги в помещение.

  Внешняя отделка

  Установив пластиковое окно на анкерные пластины, нужно обязательно оформить наружный откос. При этом преследуются как декоративные, так и практические цели, т.к. неприкрытая пена склонна постепенно разрушаться под воздействием атмосферных воздействий. Самый простой вариант ― использовать для этого штукатурку или стартовую шпаклевку. Накладывая раствор, важно добиться полного покрытия монтажных швов. Что касается внутренней отделки откоса, то его обычно проводят заодно с общим ремонтом помещения.

  Штукатурка откосов окна

  Выбирая вариант крепления пластикового окна, рекомендуется остановиться на анкерных пластинах. Особенно это касается тех случаев, когда монтажные работы проводятся новичками. По ходу работы важно не спешить, точно выполняя изложенные выше рекомендации.

  Также можете посмотреть несколько видео по теме:

Дом

Дом {{/ each}} {{/если}} {{#if Products}}

Товары

{{#each Products}}

{{name}}

{{/ each}} {{/если}} {{/если}} {{/Данные}}

• Направляющая винта

  Независимо от того, являетесь ли вы мастером-любителем или опытным профессионалом, тема шурупов всегда вызывает много вопросов.

  Дополнительная информация

• fischer Power-Fast II

  Винт для ДСП для быстрого и гибкого применения

  Дополнительная информация

• Новый стандарт EN 1992-4

  Что это означает для инженеров-строителей и проектировщиков?

  Дополнительная информация

• Изменение названия продукта

  Изделия из нержавеющей стали.

  Дополнительная информация

• Инструмент газовый монтажный FGC 100

  Быстрое и простое крепление в бетоне и стали

  Дополнительная информация

• Информационное моделирование зданий




  Больше, чем просто модель

  Дополнительная информация

• Покупка товаров в Интернете

  Смотрите все продукты в нашем онлайн-каталоге.

• fischer по всему миру

  Вы можете найти fischer по всему миру.

Покупка товаров в Интернете

Смотрите все продукты в нашем онлайн-каталоге.

fischer по всему миру

Вы можете найти fischer по всему миру.

• FIXPERIENCE

  Безопасность предсказуема: инженерное программное обеспечение со специальными прикладными модулями.

• CAD-Fix

  Легко создавать данные САПР онлайн.

FIXPERIENCE

Безопасность предсказуема: инженерное программное обеспечение со специальными прикладными модулями.

CAD-Fix

Легко создавать данные САПР онлайн.

• Покупка товаров в Интернете

  Смотрите все продукты в нашем онлайн-каталоге.

• fischer по всему миру

  Вы можете найти fischer по всему миру.

Покупка товаров в Интернете

Смотрите все продукты в нашем онлайн-каталоге.

fischer по всему миру

Вы можете найти fischer по всему миру.

• FIXPERIENCE

  Безопасность предсказуема: инженерное программное обеспечение со специальными прикладными модулями.

• CAD-Fix

  Легко создавать данные САПР онлайн.

FIXPERIENCE

Безопасность предсказуема: инженерное программное обеспечение со специальными прикладными модулями.

CAD-Fix

Легко создавать данные САПР онлайн.

Этот веб-сайт использует файлы cookie.Если вы продолжите навигацию, пожалуйста, подтвердите использование файлов cookie.

fe80 :: 4a8: 159d: f52e: 7ce6% 5

якорных ящиков для обнаружения объектов — MATLAB и Simulink

Якорные блоки для обнаружения объектов

Обнаружение объектов с использованием нейронных сетей с глубоким обучением может обеспечить быстрые и точные средства для прогнозирования местоположения и размера объекта на изображении. В идеале сеть возвращает действительную объекты в своевременное дело, независимо от масштаба объектов.Использование якорных ящиков повышает скорость и эффективность обнаружения в нейронной сети с глубоким обучением. фреймворк.

Что такое якорная коробка?

Якорные рамки — это набор предопределенных ограничивающих рамок определенного высота и ширина. Эти поля предназначены для отображения масштаба и соотношения сторон конкретных классы объектов, которые вы хотите обнаружить, и обычно выбираются на основе размеров объектов в вашем наборы данных для обучения. Во время обнаружения предопределенные якорные блоки располагаются по всему изображению.Сеть предсказывает вероятность и другие атрибуты, такие как фон, пересечение по объединению (IoU) и смещениям для каждого мозаичного якорного блока. Прогнозы используются для уточнения каждый якорь индивидуальный. Вы можете определить несколько якорных ящиков, каждый для отдельного объекта. размер. Якорные блоки — это фиксированные начальные предположения о граничных блоках.

Сеть не предсказывает напрямую ограничивающие рамки, а скорее предсказывает вероятности и уточнения, соответствующие якорным ящикам, выложенным плиткой.Сеть возвращает уникальный набор прогнозов для каждого определенного якорного блока. Последняя карта функций представляет обнаружение объектов для каждого класса. Использование якорных ящиков позволяет сети обнаруживать несколько объекты, объекты разного масштаба и перекрывающиеся объекты.

Преимущества использования якорных ящиков

При использовании якорных ящиков вы можете оценить все прогнозы объектов сразу. Якорные ящики устраняет необходимость сканирования изображения с помощью скользящего окна, которое вычисляет отдельный прогноз на каждой потенциальной позиции.Примерами детекторов, использующих скользящее окно, являются те, которые основаны на агрегированных характеристиках канала (ACF) или на гистограмме градиентов (HOG). An детектор объектов, использующий якорные блоки, может обрабатывать все изображение сразу, делая в реальном времени возможны системы обнаружения объектов.

Поскольку сверточная нейронная сеть (CNN) может обрабатывать входное изображение в сверточном Таким образом, пространственное положение на входе может быть связано с пространственным положением на выходе.Это сверточное соответствие означает, что CNN может извлекать особенности изображения для всего изображение сразу. Затем извлеченные объекты можно связать с их местоположением в этом образ. Использование анкерных ящиков заменяет и значительно снижает стоимость раздвижного окна. подход к извлечению функций из изображения. Используя якорные блоки, вы можете эффективно проектировать детекторы объектов глубокого обучения, охватывающие все три этапа (обнаружение, кодирование функций и classify) детектора объектов на основе скользящего окна.

Как работают анкерные ящики?

Положение якорной коробки определяется путем сопоставления расположения сетевого выхода. вернуться к исходному изображению. Процесс реплицируется для каждого сетевого выхода. Результат создает набор мозаичных якорных ящиков по всему изображению. Каждый блок привязки представляет собой конкретное предсказание класса. Например, есть два якорных ящика, чтобы сделать два прогнозы для каждого местоположения на изображении ниже.

Каждый блок привязки размещается на изображении мозаикой.Количество сетевых выходов равно количество якорных ящиков, выложенных плиткой. Сеть производит прогнозы для всех выходов.

Ошибки локализации и уточнение

Расстояние, или шаг , между плиточными якорными коробками составляет функция количества понижающей дискретизации, присутствующей в CNN. Коэффициенты понижающей дискретизации между 4 и 16 являются общими. Эти понижающие коэффициенты позволяют получить якорные коробки с крупной плиткой, которые могут приводят к ошибкам локализации.

Чтобы исправить ошибки локализации, детекторы объектов глубокого обучения изучают смещения для применения к каждая мозаичная анкерная коробка, уточняющая положение и размер анкерной коробки.

Пониженная дискретизация может быть уменьшена путем удаления слоев понижающей дискретизации. Чтобы уменьшить понижающую дискретизацию, понизьте свойство « Stride » слоев свертки или максимального объединения, (например, convolution2dLayer (Deep Learning Toolbox) и maxPooling2dLayer (Набор инструментов для глубокого обучения).) Вы также можете выбрать слой извлечения объектов ранее в сети. Извлечение признаков слои из более ранних в сети имеют более высокое пространственное разрешение, но могут извлекать меньше семантическая информация по сравнению со слоями, расположенными дальше по сети

Генерация обнаружений объектов

Для генерации окончательных обнаружений объектов мозаичные якорные блоки, принадлежащие фоновый класс удаляется, а остальные фильтруются по их оценке достоверности.Якорные блоки с наибольшей степенью достоверности выбираются с использованием немаксимального подавления. (НМС). Для получения дополнительных сведений о NMS см. Функцию selectStrongestBboxMulticlass .

Размер якорного блока

Мультимасштабная обработка позволяет сети обнаруживать объекты различного размера. Достигать многоуровневое обнаружение, вы должны указать якорные блоки разного размера, например, 64 на 64, 128 на 128 и 256 на 256. Укажите размеры, которые точно соответствуют масштабу и соотношению сторон объекты в ваших обучающих данных.Пример оценки размеров см. В разделе Оценка якорей. Из тренировочных данных.

Связанные примеры

Подробнее о

Как исправить высокий пинг в Windows 10

Если вы онлайн-геймер, вы знаете, насколько раздражающим может быть высокий пинг. Если у вас возникли проблемы с правильным подключением к игровым серверам, вот несколько шагов, которые вы можете предпринять, чтобы исправить это.

Наблюдайте за своей сетью с помощью диспетчера задач

Windows 10 позволит вам увидеть, какие приложения используют наибольшую пропускную способность сети за кулисами.Вы часто обнаружите, что автоматические загрузки, онлайн-видео и музыка занимают много места.

Шаг 1. Нажмите Crtrl + Shift + Esc, чтобы открыть диспетчер задач.

Шаг 2. Нажмите Подробнее.

Шаг 3. Отсортируйте столбец «Сеть» в порядке убывания (от большего к меньшему), чтобы увидеть приложения, которые используют наибольшую пропускную способность.

Шаг 4. Закройте приложения, использующие большую полосу пропускания (если это не системный процесс).

Отключить автоматическое обновление Windows

Windows загружает обновления без вашего разрешения, поэтому они могут работать, пока вы пытаетесь играть.Поскольку вы не можете приостановить обновление, которое уже началось, это может испортить ваш игровой опыт.

Предпочтительный метод решения этой проблемы — использовать новый параметр Windows 10, который позволяет вам выбрать, какую пропускную способность разрешено использовать обновлениям Windows. Для тех из нас, кто не живет в гигабитных кварталах, использование Windows 40% доступной скорости неприемлемо.

Шаг 1. Зайдите в приложение «Настройки», затем в «Обновление и безопасность».

Шаг 2. Отсюда нажмите Дополнительные параметры.

Шаг 3. Теперь вам нужно поискать оптимизацию доставки.

Шаг 4. Еще раз нажмите дополнительные параметры.

Шаг 5. Отбросьте процент загрузки и скачивания. Лимит в 10% работает хорошо, поскольку этого недостаточно, чтобы заметить разницу во время игры, но обновления по-прежнему выполняются в разумные сроки.

Другой способ исправить это — сообщить Windows, что ваша сеть измеряется.То есть обмануть Windows, заставив думать, что у вас ограниченный объем данных в определенной сети Wi-Fi, и что он вам нужен, чтобы не загружать обновления при подключении к ней.

Когда вы будете готовы загрузить обновление, подключитесь к другой сети Wi-Fi или отключите параметр измерения, и Windows загрузит его как обычно.

Шаг 1. В приложении настроек перейдите в Сеть и Интернет.

Шаг 2. Нажмите Ethernet на боковой панели подъемника.

Шаг 3. Щелкните по сети, к которой вы в данный момент подключены.

Шаг 4. Включите переключатель Установить как дозируемое соединение.

Обязательно отключайте это время от времени, иначе вы можете пропустить важные обновления безопасности и драйверов.

Также предупреждаем, что автоматические обновления приложений Windows и общие сетевые обновления будут отключены. По этим двум причинам часто лучше включать его только перед игровым сеансом.

Если это не работает, перейдите в «Настройки»> «Обновление и безопасность»> «Дополнительные параметры» и убедитесь, что параметр загрузки с ограниченным подключением отключен.

Адрес Общие проблемы маршрутизатора

Ваш пинг может быть уменьшен, если у вас нет надежного соединения с вашим интернет-маршрутизатором. Вот несколько способов еще больше снизить пинг:

• Подойдите ближе к WiFi-роутеру или подключитесь напрямую с помощью кабеля Ethernet.
• Выключите другие устройства, использующие сеть.
• Перезагрузите маршрутизатор.

Отключить регулирование сети

Windows имеет встроенную настройку, которая ограничивает пропускную способность до того, что ваш компьютер может обрабатывать.

Результаты могут отличаться, и это может принести больше вреда, чем пользы, но стоит поиграть с настройками, чтобы увидеть, работает ли это для вас.

Нам нужно поиграть с некоторыми настройками Windows в Интернете, поэтому внимательно следите за ними.

Шаг 1. Найдите в Windows Regedit.

Шаг 2. Следуйте следующему пути к программе, используя стрелку рядом с каждой папкой, чтобы открыть следующую: HKEY_LOCAL_MACHINE \ SOFTWARE \ Microsoft \ Windows NT \ CurrentVersion \ Multimedia \ SystemProfile.

Шаг 3. Выбрав папку SystemProfile, дважды щелкните NetworkThrottlingIndex.

Шаг 4. Измените данные значения на ffffffff, оставив шестнадцатеричное основание.

Если вы хотите вернуться, значение по умолчанию — шестнадцатеричное a.

Сброс настроек подключения Windows

В крайнем случае, вы можете выполнить сброс сети Windows 10. Сброс устанавливает все ваши драйверы и программное обеспечение, которые взаимодействуют с вашим сетевым подключением, включая VPN.

Если вы готовы потратить время на то, чтобы настроить все резервные копии, то сброс сети решит многие распространенные проблемы с подключением к Интернету.

Вы найдете эту функцию в разделе «Настройки»> «Сеть и Интернет»> «Сброс сети».

Рассмотрите новое оборудование и нового интернет-провайдера

Если ни один из вышеперечисленных шагов не снизил пинг вашей игры, возможно, пришло время приобрести новый интернет-маршрутизатор. Более качественный маршрутизатор обеспечит более стабильное соединение, которое сможет обрабатывать больше устройств, подключенных к сети.

В качестве альтернативы, новый интернет-провайдер или даже обновленный тарифный план часто может улучшить пинг.

Пора начинать игру

Теперь, когда ваш пинг снизился, вы можете спокойно играть.

Есть еще предложения? Дайте нам знать в комментариях ниже.

Последнее обновление 5 июл, 2019
В указанной выше статье могут содержаться партнерские ссылки, помогающие в поддержке Guiding Tech.
