Питающее напряжение 220 В однофазное и 380 В трехфазное в РФ. 50Гц. Почему так. Жаргон электриков и здравый смысл.

Питающее напряжение 220 В однофазное и 380 В трехфазное в РФ. 50Гц. Почему так. Жаргон электриков и здравый смысл.

Во первых почему питающее напряжение в электрических сетях пременное, а не постоянное? Первые генераторы в конце 19-го века выдавали постоянное напряжение, пока кто-то (умный!) не сообразил, что производить переменное при генерации и выпрямлять при необходимости его в точках потребления проще, чем производить постоянное при генерации и рожать переменное в точках потребления.

Во вторых, почему 50 Гц? Да просто у немцев так получилось, в начале 20 века. Нет тут особого смысла. В США и некоторых других странах 60 Гц. (см. справку проекта TehTab.ru)

В третьих, почему передающие сети (линии электропередач) имеют очень высокое напряжение? Тут смысл есть, если вспомнить основные формулы электротехники, то: потери мощности при транспортирове равны d(P)=I²*R, а полная передаваемая мощность равна P=I*U.

• от 1000 кВ и выше (1150 кВ, 1500 кВ) — ультравысокий
• 1000 кВ, 500 кВ, 330 кВ — сверхвысокий
• 220 кВ, 110 кВ — ВН, высокое напряжение
• 35 кВ — СН-1, среднее первое напряжение
• 20 кВ, 10 кВ, 6 кВ, 1 кВ — СН-2, среднее второе напряжение
• 0,4 кВ, 220 В, 110 В и ниже — НН, низкое напряжение.

В четвертых: что такое номинальное обозначение В=»Вольт» ( А=»Ампер») в цепях переменного напряжения (тока)? Это действующее=эффективное=среднеквадратическое= среднеквадратичное значение напряжения (тока) , т.е. такое значение постоянного напряжения (тока) , которое даст такую-же тепловую мощность на аналогичном сопротивлении. Показывающие вольтметры и амперметры дают именно это значение.

В пятых, почему в в сетях потребителей напряжение ниже? Тут смысл тоже есть. Практически допустимые напряжения определялись доступными изоляционными материалами и их электрической прочностью. А потом уже ничего было не поменять.

Что такое «трехфазное напряжение 380 В и однофазное напряжение 220 В»? Тут внимание. Строго говоря, в большинстве случаев ( но не во всех) под трехфазной бытовой сетью в РФ понимают сеть 220/380В (изредка встречаются бытовые сети 127/220 В и промышленные 380/660 В!!!). Неправильные, но встречающиеся обозначения: 380/220В;220/127 В; 660/380 В!!! Итак, далее говорим об обычной сети 220/380Вольт, для работы с остальными — лучше бы Вам быть электриком. Итак для такой сети:

• Наша домашняя (РФ, да и СНГ…) сеть 220/380В-50Гц, в Европе 230/400В-50Гц (240/420В-50Гц в Италии и Испании), в США — частота 60Гц, а номиналы вообще другие
• К Вам придет как минимум 4 провода: 3 линейных («фазы») и один нейтральный (вовсе не обязательно с нулевым потенциалом!!!)-если у Вас только 3 линейных провода, лучше зовите инженера-электрика.
• 220В — это действующее напряжение между любой из «фаз»=линейный провод и нейтралью (фазное напряжение).Нейтраль — это не ноль!
• 380В — это действующее значение между любыми двумя «фазами»=линейными проводами (линейное напряжение)

Проект DPVA.info предупреждает: если Вы не имеете представления о мерах безопасности при работе с электроустановками (см. ПУЭ), лучше сами и не начинайте.

• Нейтраль (всех видов) не обязательно имеет нулевой потенциал. Качество питающего напряжения на практике не соответствует никаким стандартам, а должно бы соответствовать ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств. Нормы качества электрической энергии в системах электроснабжения общего назначения» (никто не виноват…)
• Защитные автоматы (тепловые и КЗ) защищают цепь от перегрузки и пожара, а не Вас от удара током
• Заземление вовсе не обязательно имеет низкое сопротивление (т.е. спасает от удара током).
• Точки с нулевым потенциалом могут иметь бесконечно большое сопротивление.
• УЗО установленное в подающем щите не защищает никого, кто получает удар током из гальванически развязанной цепи, запитанной от этого щита .

Удачи!

380 Вольт в ваших розетках. И что потом?

Наверное, многим известны случаи, когда в обычной домашней электросети внезапно повышается напряжение почти до 380 вольт, отчего выходит из строя большая часть электроприборов. Многие наверняка слышали о таких случаях от знакомых, а некоторые и сами от них пострадали. Из-за того, что большинство людей не понимает причины этого явления, они начинают предполагать, что где-то какой-нибудь электрик случайно перепутал провода и подал на них не то напряжение. А дальше начинается поиск виноватых, который никак не может дать правильный результат без понимания истинной причины неисправности. На самом деле, для того, чтобы в розетках появилось повышенное напряжение, совершенно не обязательно именно в этот момент совершать каких-либо действий и что-либо перепутывать.

Для того, чтобы понять, как возникает эта неисправность, необходимо сначала изучить, как вообще электроэнергия попадает к потребителю. Как правило, электропроводка, состоящая из двух проводов, по которым поступает напряжение в 220 вольт, существует исключительно на самом последнем участке пути к потребителю. Например на участке после группового щита с автоматами и электросчетчиками. А до этого щита от поставщика электроэнергия передается посредством трехфазной электросети. Именно такая электросеть является самым распространенным способом передачи электроэнергии, а вовсе не двухпроводная сеть с напряжением 220 вольт.

Как устроена трехфазная сеть ? В трехфазной электросети электроэнергия передается по четырем проводам. Три из них называются фазами (например A, B и C), а четвертый — нулевым проводом.

Подключение потребителей к такой сети происходит очень простым способом — одна квартира подключена в нулевому проводу и фазе A, соседняя квартира — к нулевому проводу и фазе B, еще одна квартира — к нулевому проводу и фазе C. Схема распределения потребителей по фазам может быть различной, но всегда преследует одну цель — как можно равномернее распределить потребителей по трем фазам, по возможности не допуская попадания в одну квартиру более одной фазы. Таким образомбез каких либо трансформаторов или других устройств в каждой квартире имеется два провода, напряжение между которыми составляет 220 вольт. А про напряжение в 380 вольт многие потребители вообще ничего не знают.

Теперь допустим, что на участке от электрощита к поставщику в проводке возникает неисправность — обрывается какой-то провод. Если оборвана какая-либо из фаз, то все просто — в какой-то группе квартир просто не будет напряжения и ничего плохого не случится. Самое интересное начинается, если обрыв происходит в нулевом проводе.

Рассмотрим, что происходит при обрыве нулевого проводника на участке от электрощита до поставщика электроэнергии. В каждой из квартир имеется какое-то количество электроприборов включенных в сеть. Все электроприборы внутри квартиры соединены параллельно друг другу и их можно считать одной общей нагрузкой. Эта общая нагрузка подключена к какой-то из фаз, и нулевому проводу. Т.е. в квартире, подключенной к фазе A имеется нагрузка A, в квартире подключенной к фазе B — нагрузка B, а в квартире подключенной к фазе С — нагрузка С. Все эти нагрузки подключены к нулевому проводнику в щитке, который из-за обрыва в линии не подключен более никуда, и является в этом случае исключительно местом соединения нагрузок между собой. Теперь представим себе, что в квартире Cхозяева предусмотрительно ушли из дома, отключив от сети все электроприборы.

Теперь получилось, что ноутбук подсоединен к фазе B и нулевому проводу, а чайник — к тому же нулевому проводу и фазе A. Но нулевой провод за щитком оборван, и более никуда не подключен, т.е. только соединяет ноутбук с чайником. Получается, что ноутбук соединен последовательно с чайником и они вместе подключены к двум разным фазам A и B. Но мы знаем, что между фазами A и B напряжение 380 вольт ! Как распределится напряжение между ноутбуком и чайником ?

Если бы мощность чайника была бы равна мощности ноутбука, то напряжение поделилось бы между ними поровну и составило половину от 380 вольт на каждом из них. Но чайник в десятки раз мощнее ноутбука, т.е. один чайник равен двум десяткам параллельно соединенных ноутбуков. А с точки зрения одного ноутбука, чайник — это почти то же самое, что просто кусок провода. Таким образом, напряжение на этих двух приборах поделится обратно пропорционально их мощности — на мощном приборе напряжение будет маленьким, а на маломощном — наоборот большим. В данном случае напряжение на ноутбуке будет в десятки раз больше чем на чайнике, и составит значение, очень близкое к 380 вольтам. Понятно, что в этом случае блок питания почти гарантированно выйдет из строя.

Описанное явление опасно не только потому, что приводит к поломке самих электроприборов, но еще и потому, что может привести к пожару. Например, современные электронные устройства в большом количестве содержат электролитические конденсаторы. При повышении напряжения на таком конденсаторе он взрывается, причем взрыв может сопровождаться разбрызгиванием горючего электролита и искрой, от которой этот электролит вполне может загореться.

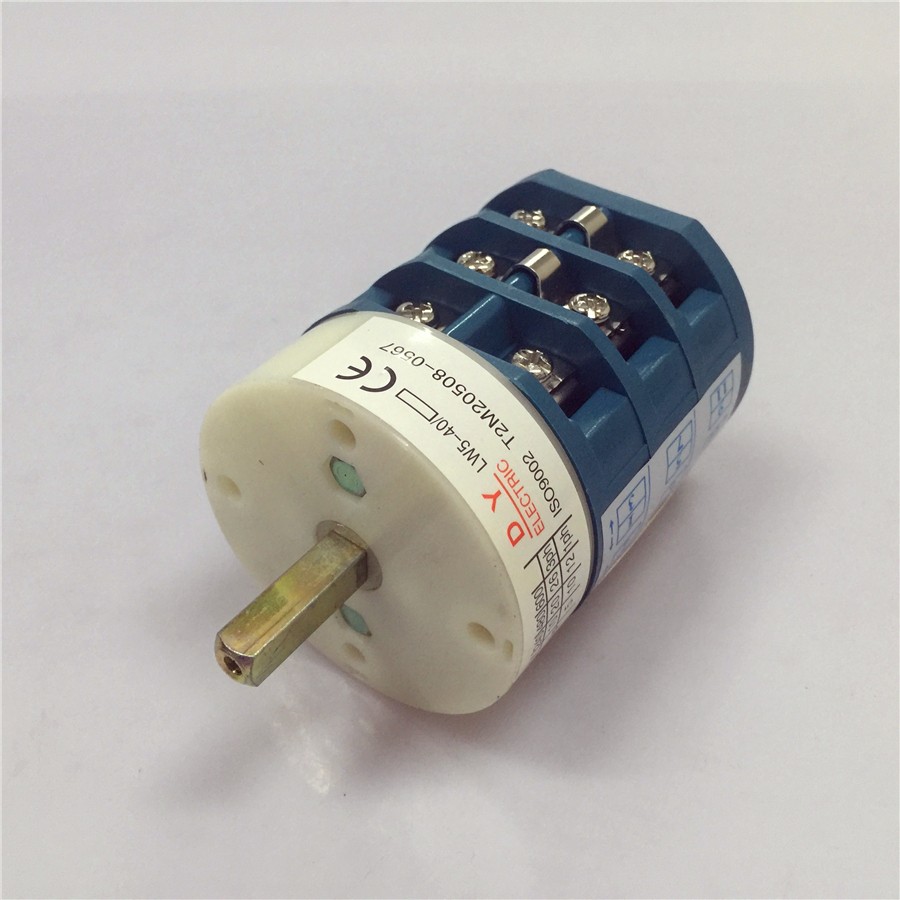

Как защититься от подобных неприятностей ? Для этого можно предложить два способа. Первый из них хоть и не всегда сможет защитить ваш дом и ваши электроприборы, но зато не стоит практически ничего — уходя из дома физически отключайте как можно больше электроприборов от электросети. Очень многие современные электронные приборы — телевизоры, компьютеры, принтеры и т. п. не имеют физического выключателя и остаются под напряжением даже в выключенном состоянии. При внезапном повышении напряжения эти электроприборы не только могут выйти из строя, но и стать причиной пожара. И за тот же телевизор или принтер можно быть абсолютно спокойным, если уходя из дома вы своими руками выдернете его шнур из розетки.

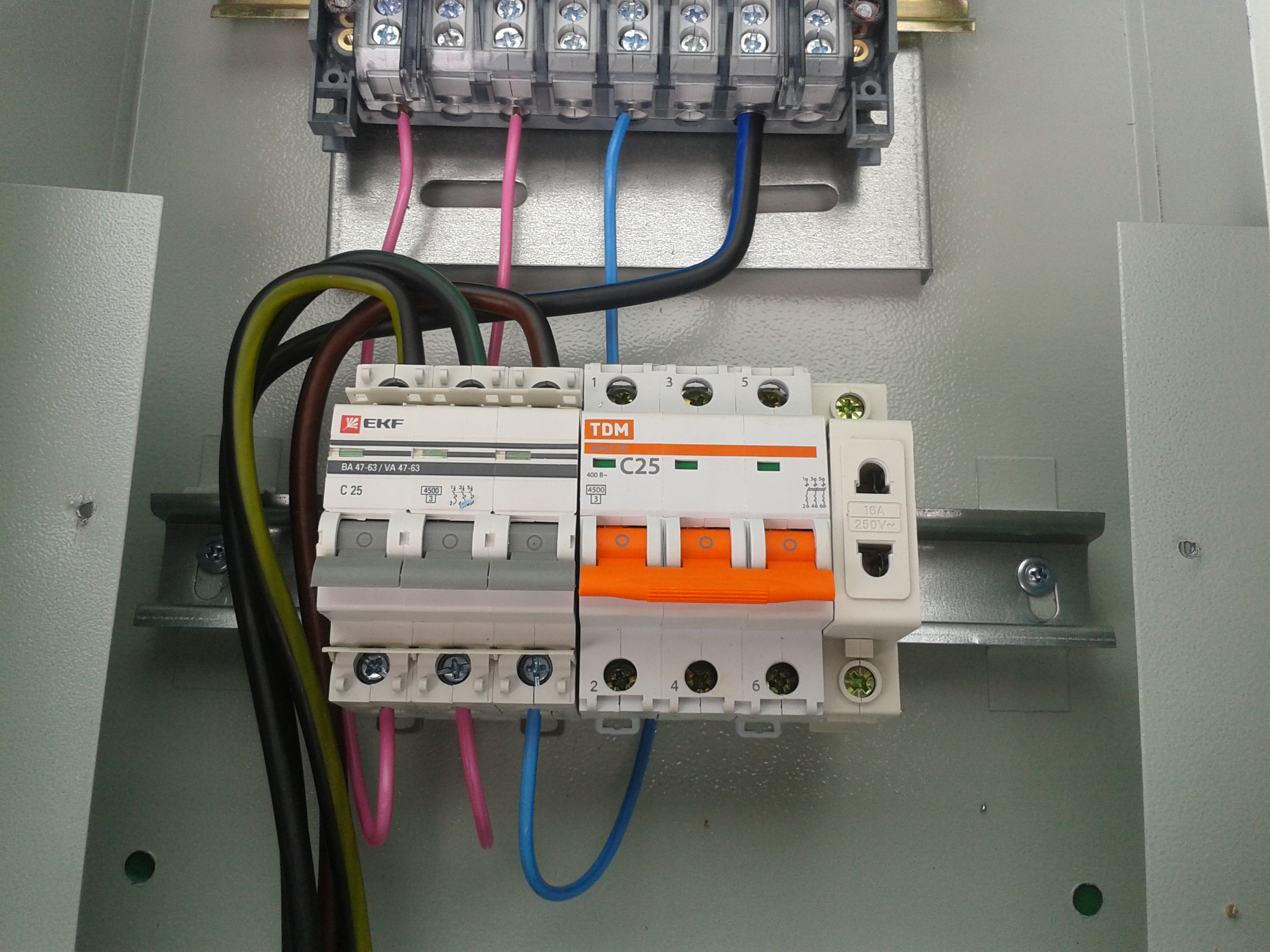

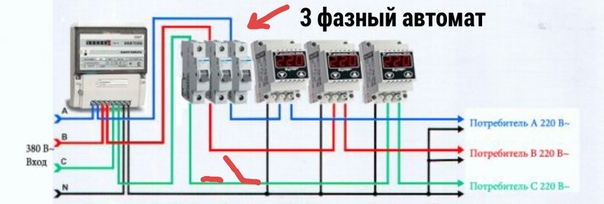

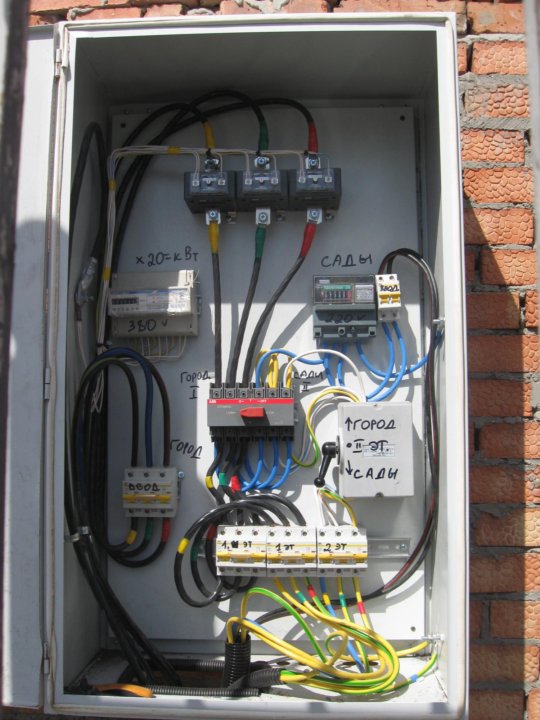

Второй способ немного сложнее и дороже, но и более эффективный. Он состоит в установке в вашем электрощите, помимо обычных автоматов и УЗО (УЗО защищает от поражения током, но не защищает от повышения напряжения), специального устройства защиты от повышенного напряжения. Называется этот прибор Реле напряжения RBUZ! Это устройство автоматически отключит напряжение в вашей домашней электросети при его повышении выше 265 вольт или понижении ниже 170 вольт,и автоматически включит его обратно, когда напряжение вернется к нормальной величине.



Преобразователь 220 380 — главные условия работы

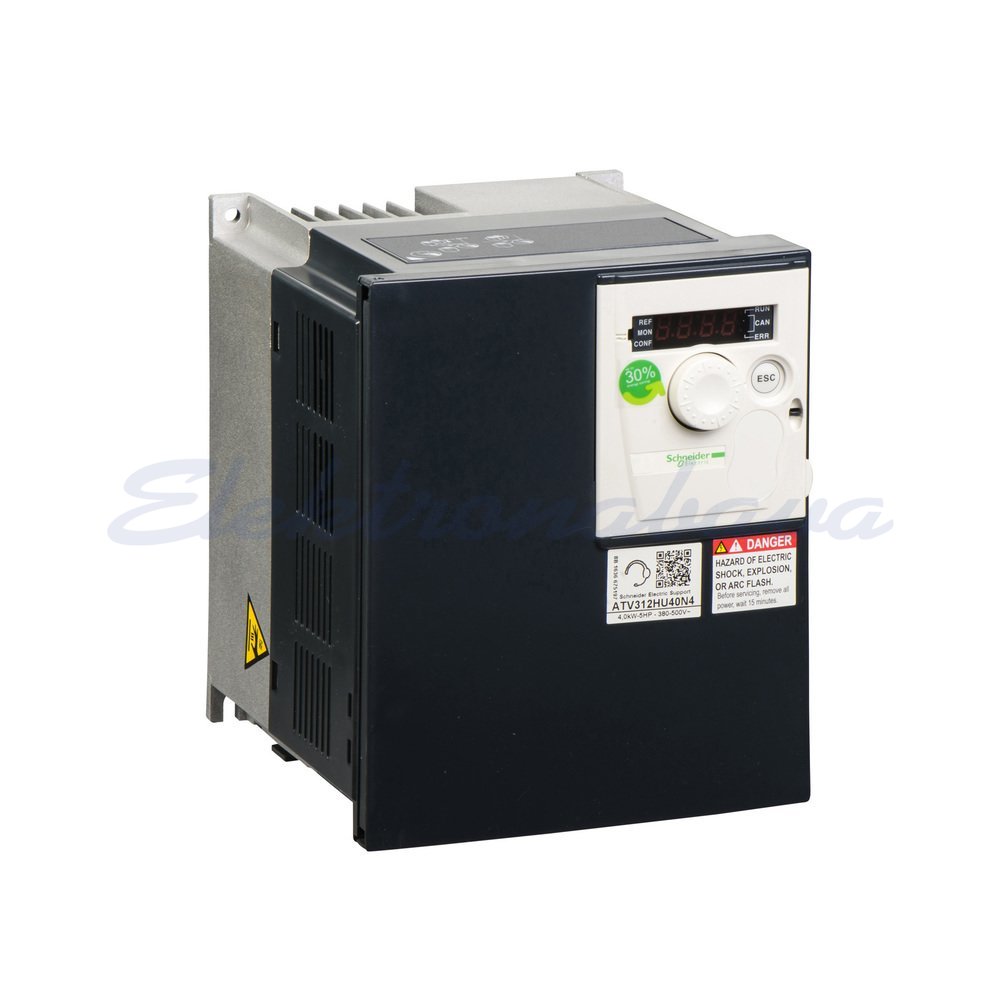

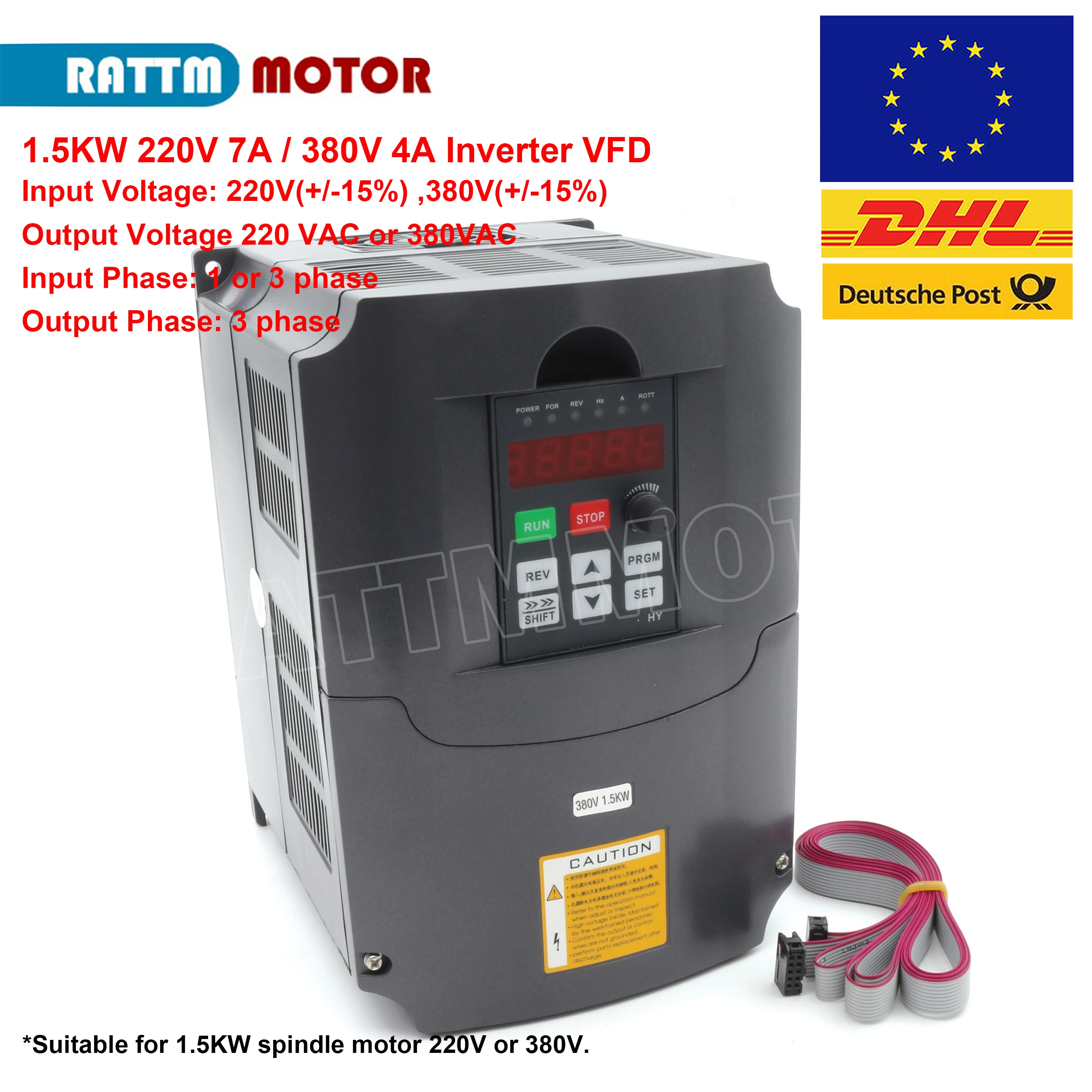

Частотные преобразователи 220-380 В делают возможным работу трехфазного двигателя на всю мощность, мягко регулировать обороты, включать обратное вращение ротора. Такие преобразователи используют в промышленных условиях, на различных предприятиях. Они имеют преимущества:

• экономия электроэнергии, так как мощность увеличивается на 40-50%;
• постоянной работе — перепады напряжения не влияют на работу оборудования;
• увеличение срока работы — мягкий пуск и торможение уменьшают степень износа техники.

В современном мире любители электротехники и владельцы своего подворья интересуются применением 3-фазный асинхронный двигатель в сети с одной фазой. Такие двигатели по конструкции простые и не требуют особых затрат в работе. Это дает их большое применение среди любителей. Однако, применение 3-фазных моторов в сети с одной фазой не всегда обходится без трудностей. Трехфазный ток обуславливает магнитное поле, которое вращается, дает момент вращения на вал мотора. Ток с одной фазой образует поле пульсаций, которое не может вращать ротор мотора. Его нужно переделать в многофазный и тогда подать на электромотор. Сейчас существует много методов изменения однофазного тока в трехфазный. Они не лишены недостатков:

1. Невозможно получить мощности трехфазный ток без помех (с разностью фаз 120 градусов). Значительно теряется мощность двигателя.
2. Частотные преобразователи 1-фазного тока из 220 в 380 вольт не являются универсальными. Они делаются для конкретного мотора, ограничены по мощности. Также есть такие электродвигатели, которые нельзя запустить этими методами в однофазной сети.
3. Конденсаторы мощности для пуска двигателя (реактивные элементы) неудобны в эксплуатации. Система становится большой, опасной дома.

Преимущества частотного преобразователя

Универсальные преобразователи частоты мощности innovert idd из однофазного тока 220 вольт в трех фазный 380 вольт изготовлены на основе простого трехфазного электродвигателя, имеют ряд преимуществ:

1. Может вырабатывать трехфазный ток 380 вольт напряжения.
2. Асинхронный двигатель не теряет мощность.
3. Применяется для разных типов моторов с любыми характеристиками (ограничение только по сети, мощность не более 7 киловатт).
4. Имеет простую конструкцию. Люди со средним образованием вполне могут сделать его за пару часов. Нужен будет двигатель асинхронного типа трехфазный 4 киловатта мощностью, емкость 50 микрофарад, куски проводов, три фазы. Электромотор не нужно переделывать.
5. Потребляемая мощность от сети небольшая. Двигатель мощности на 4 кВт в холостую берет от сети около 200 ватт.

Главные условия работы

Генератор синхронный 3-фазного тока имеет в себе неподвижные катушки и якорь. Катушки смещены на 120 градусов. Блоком питания ротор вращается, его переменный поток магнитной энергии создает индуктивную ЭДС в обмотках статора. При подключении катушек статора с мотором, 3-фазный электроток мощности появляется в цепи. Его можно применять в быту.

Как, имея одну фазу, добавить остальные две? Берем простой электромотор мощности асинхронного типа с тремя фазами с замкнутым ротором. У него есть ротор и и 3 обмотки статорные, которые сдвинуты по углу 120 градусов. На одну обмотку подключаем 1-фазный ток. Ротор мотора не будет вращаться. А если другой силой передать ему некоторое вращательное движение, то он начнет вращаться за счет напряжения изменяющегося тока с одной фазой в 1-ой обмотке. Ротор при вращении наводит электродвижущую силу индукции в остальных обмотках, образует другие две фазы. Мы получаем вращающийся трансформатор. Одна обмотка мотора, на которую идет изменяющийся 1-фазный ток мощности по сети, будет обмоткой возбуждения, которая формирует магнитное поле ротора вращения, а он дает возбуждение напряжения переменного в других обмотках.

Данное напряжение оказывается 3-фазным, потому что электродвигатель дает эффект. На остальных обмотках напряжение уменьшено по сравнению с обмоткой возбуждения (из-за преобразовательных потерь). Это различие равняется около15 вольт и определено особенностями конструкции электромотора.

Как можно сделать вращение ротора от 1-фазного напряжения? Можно по-разному. Рекомендуется использование схемы с конденсатором пуска. Величина мощности емкости маленькая, потому что ротор преобразователя асинхронного типа вращается без нагрузки. Для работы преобразователя с двигателем в 4 киловатта хватит и 60 микрофарад. При всех неплохих результатах есть и недостатки преобразователи частоты:

1. Потенциал напряжения опасен для людей 380 вольт. Чтобы уменьшить риск поражения током, используют 220 вольт напряжения линейного.
2. Расход энергии преобразователем 220 на 380 вольт был ощутимым. Это уменьшало его КПД на холостом ходу.

Система постепенно модернизировалась, уходили от недочетов. Вместо преобразователя мощности использовали электромотор на 4 киловатта асинхронного типа с обмоткой на шесть полюсов статорной. Эти обмотки были включены звездой для напряжения линейного на 380 вольт. Мы подключали их на 220 вольт (между нулем и фазой образовалось 127 вольт).

Конденсатор пуска выключается после начала работы преобразователя, хотя не всегда надо его отключать. Он почти не влияет на работу всей конструкции. Получается звезда с несимметричным расположением. преобразователи частоты выдают две фазы и ноль. Такой ток еще называют квазитрехфазным.

На самом деле положительного у него мало, по сравнению с обычным трехфазным током. Частотник создает поле магнитного вращения. Преобразователи частоты созданы из двигателя асинхронного типа трехфазного, сочетаются с рабочим током для таких двигателей. Получилось уменьшить напряжение до 220 вольт, свое потребление энергии сделать 200 ватт мощности. Все устройства можно включать треугольником и звездой.

На испытуемых нами частотные преобразователи напряжения 220 в 380 вольт работают следующие потребители на трех фазах:

1. Пила циркулярная 2,7 кВт;
2. Крупорушка 1,2 кВт;
3. Наждак 0,4 кВт;

На другом преобразователе другие потребители также успешно работают:

1. Бур электрический 1,5 кВт;
2. Бетономешалка строительная 600 Вт;
3. Электрорубанок 0,7 кВт.

Электромоторы на трех фазах при работе в однофазной сети расходуют с помощью преобразователя напряжения такое же количество энергии, как по паспорту частотник, это сохранение энергии по закону.

Если давать наставления на повторения конструкции частотные преобразователи, то можно забыть о проблемах при эксплуатации двигателей частотник от сети 220 вольт, хотя сами моторы сделаны на 380 вольт.

Мощность электромотора, который используется частотник самим преобразователем, может быть выше мощности подсоединяемого к нему привода электрического. Если в преобразователе применяется электродвигатель 4,5 кВт, то мощность электромоторов, подключаемых к нему, не может быть более 3 кВт.

Жизнь показывает, что мощность преобразователя в 4 киловатта решает многие вопросы работы. Нагруженность сети до 3 киловатт вполне нормальной.

Расходуемый ток в режиме работы не может быть выше параметров тока по паспорту для этого вида электромоторов (иначе преобразователь 220 на 380 выйдет из строя.

Электродвигатели для преобразователей чаще всего используют с малыми оборотами вращения (до 1000 оборотов). Они мягко пускаются и отношение тока пуска к току работы у них ниже, чем у высокоскоростных электродвигателей, а значит меньше нагрузка на проводку.

Последовательность запуска должна быть следующей: сначала включается частотник преобразователь, потом двигатели 3-фазного двигателя. Отключать необходимо в обратном порядке.

Вместо конденсатора для пуска используют такие типы: МБГТ, МБГО, К-42-4 с напряжением работы более 600 вольт. Использование конденсаторов электролитов не рекомендуется. Размер емкости конденсатора пуска рассчитывается из мощности преобразователя 220 на 380 вольт. Например, для преобразователя на 4 кВт емкость получается 80 мкФ.

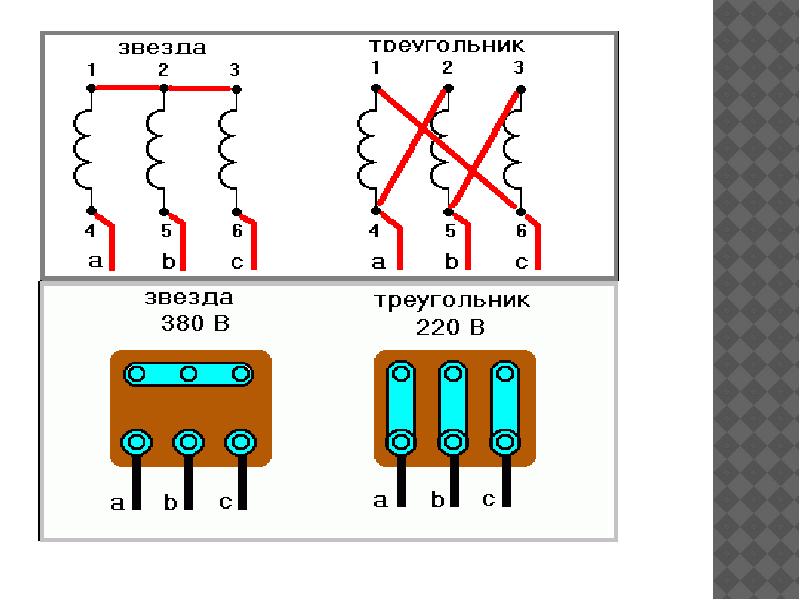

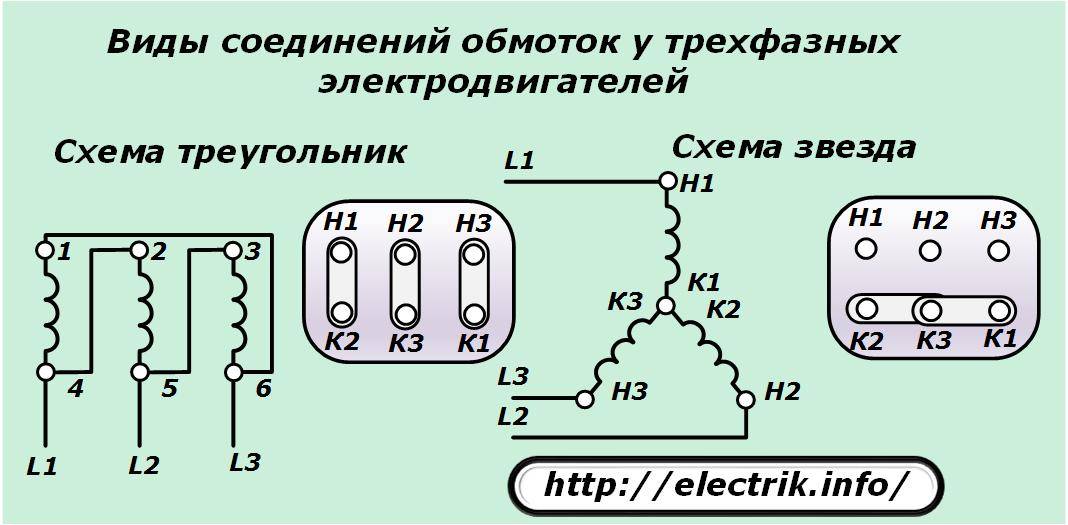

Схемы подключения статорных обмоток 3-фазного двигателя асинхронного типа: а – звездой, б – треугольником, в – звездой и треугольником на щитке клемм частотник электромотора.

С1, С2, С3 – начало обмотки, С4, С5, С6 – окончание обмотки. Часто используется маркировка вывода U1, V1, W1 – начало обмотки, U2, V2, W2 – конец обмотки.

По стандарту обмотка двигателя асинхронного типа обозначается: I фаза – С1 начало, С4 окончание, II фаза – С2 начало, С5 окончание, III фаза – С3 начало, С6 окончание.

Если имеется двигатель асинхронный с тремя фазами с ротором замкнутым накоротко, то сделать три фазы легко из одной. Для этого надо принудительно включить его в работу генератором. Генератор частотник необходимо вращать, чтобы он стал выдавать ток и напряжение. Значит необходим будет еще один мотор с одной фазой по мощности совместимый, с необходимыми оборотами.

Но нужен ли еще один электродвигатель частотник, если мы можем вынудить работать 3-фазный электродвигатель от одной фазы? Необходимо создать два условия: включить на одну обмотку напряжение с одной фазой и крутнуть двигатель, потому что он не станет работать с одной фазой. Что нужно для этого сделать? Можно запустить его руками, это просто. А можно применить для этой цели пусковой конденсатор.

Размер емкости пускового конденсатора может быть и маленькой, так как без нагруженности он легко запускается. При начале вращения преобразователи частоты легко запустятся от 1-ой фазы. Частотник создаст дополнительными своими обмотками остальные две обмотки. Один минус у такой схемы подключения – это перекошенность фаз, которую можно исправить добавлением в схему автотрансформатора.

Для этого частотник можно использовать вместо автотрасформатора статор вышедшего из строя электромотора на 15 киловатт (только магнитопровод), на нем сделал 380 витков провода поперечным сечением 6 мм² с выводом на 40 витков. Выводы нужны для хорошей подготовки потенциала для фазы. Использовать частотник генератором можно мотор на 4 киловатта, нагрузку берем до 3 киловатт. Пусковой конденсатор возьмем типа МБГП, МБГО на емкость 40 мкФ, напряжение более 600 вольт. Подключать частотник генератор необходимо без нагруженности, выключать также.

Преобразователи частоты 220 на 380 В применяются с давних времен, но о них нет хорошей информации, даже у специалистов, обслуживающих электродвигатели. Многим, у кого имеется свое хозяйство, мастерская, гараж, пришлось столкнуться с пуском двигателя. Кому-то частотные преобразователи смогут оказать свою помощь в экономии электроэнергии, сделать жизнь и работу легче. Таким преобразователям уже давно нужно быть бытовыми приборами в доме и хозяйстве.

Питающее напряжение 220/230 В однофазное и 380/400 В трехфазное в РФ. Почему 220 и 230 В, 380 В и 400В это одно и то же. 50Гц / 60Гц. Почему так. Жаргон электриков и здравый смысл.

Как из 220 сделать 380 вольт

Очень часто в бытовых условиях возникает необходимость в использовании оборудования, где приводом является трехфазный асинхронный двигатель. В связи с этим возникает проблема, как из 220 сделать 380 вольт. Чаще всего на практике применяются инверторы – специальные приборы для преобразования напряжения. Преобразователи регулируют потребление напряжения до оптимального уровня и могут изменять частоту привода.

Использование преобразователей напряжения

В современных жилых домах распределение электроэнергии по квартирам осуществляется с помощью однофазных сетей переменного тока, с напряжением 220 вольт. Однако иногда возникает необходимость в получении напряжения 380 вольт для питания бытовых металло- и деревообрабатывающих станков, позволяющих обрабатывать небольшие детали.

Для этих целей требуется преобразователь напряжения 220 в 380в, получивший широкую известность как инвертор. Помимо выполнения основных функций, преобразователь осуществляет регулировку частоты двигателей. Данная мера способствует значительному снижению потребления электроэнергии по сравнению с тем оборудованием, частота которого остается неизменной. В основе принципа работы инверторных устройств лежит метод двойного преобразования частоты. В результате, на выходе формируется трехфазная линейная система напряжений 220 вольт.

Устройство преобразователя включает в себя защитную систему, предупреждающую вероятность появления перегрузок по силе тока и короткому замыканию. Кроме того, обеспечивается предохранение инвертора от перегрева. Применение современных моделей этих устройств способствует плавному пуску двигателей, когда стартовое напряжение возрастает в его соотношении с фазным током. Данное соотношение представляет собой постоянную величину.

Благодаря небольшой массе и незначительным габаритным размерам, инверторы легко переносятся с места на место, что имеет большое значение при использовании их в домашних условиях. Однако, несмотря на все достоинства, преобразователи имеют один существенный недостаток – слишком высокую стоимость. Поэтому, если трехфазное оборудование используется редко, покупка инвертора будет экономически нецелесообразна.

Метод использования трех фаз

Существуют и другие способы преобразования тока без использования дорогостоящего инвертора. Одним из них является метод использования трех фаз от разных источников питания, напряжением 220 вольт. Он известен уже давно и позволяет успешно получать трехфазный ток 380 вольт. Однако в городских многоквартирных домах применение этого метода требует предварительных согласований с организацией энергонадзора.

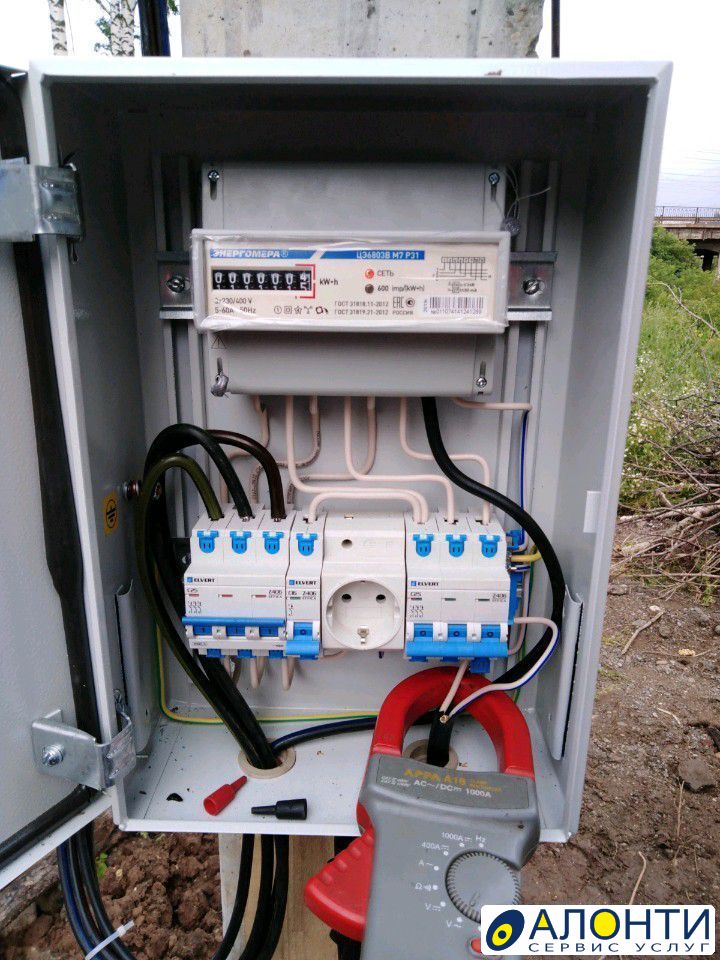

При наличии трехфазного распределительного щитка, можно не задумываться о том, как преобразовать напряжение. Такой щиток имеется в каждом подъезде многоквартирного дома, что позволяет напрямую подключить любое трехфазное оборудование. Единственным техническим условием подобного подключения будет наличие трехфазного удлинителя.

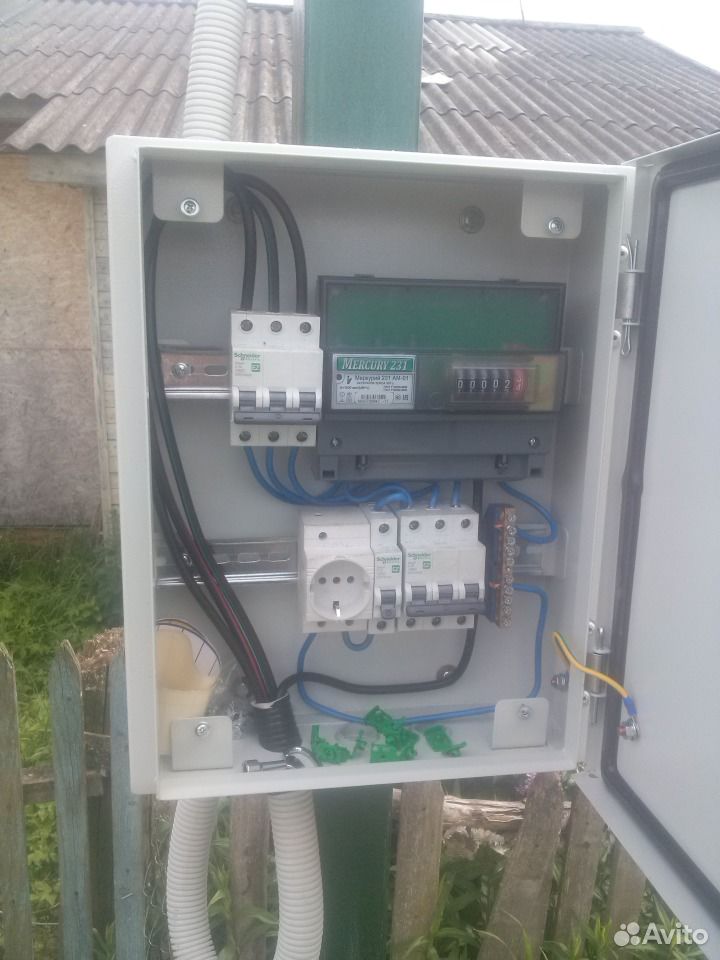

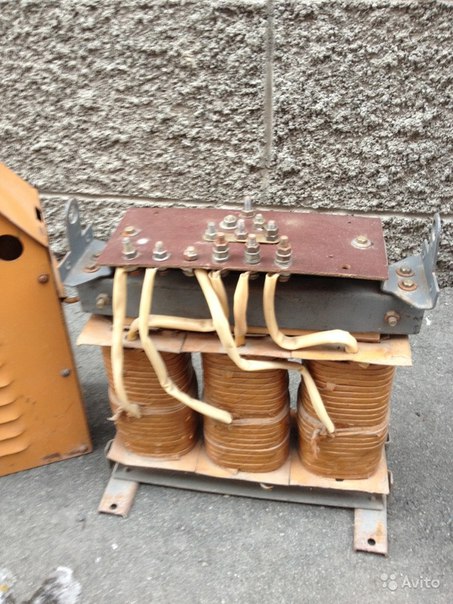

Применение трехфазного трансформатора

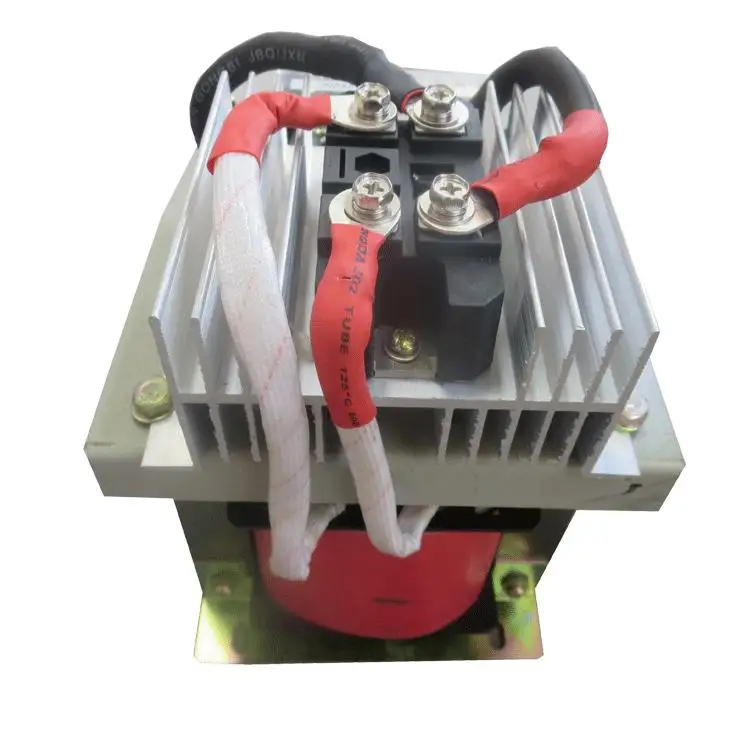

Для успешного преобразования напряжения данным способом понадобится трехфазный трансформатор с наиболее подходящей мощностью, рассчитанный на напряжение 220/380 вольт. С его помощью можно из 220 сделать 380 вольт.

Прежде всего необходимо выполнить соединение сетевых обмоток звездой или треугольником на 220 В. Затем напряжение сети подается к двум выводам напрямую, а на третий вывод – через конденсатор, рассчитанный на работу с переменным током и напряжением не менее 400 вольт. Ориентировочная емкость конденсатора выбирается в соотношении 7мкф на 100 ватт мощности двигателя. В дальнейшем этот показатель может быть скорректирован таким образом, чтобы нагрузка на выходе на всех трех фазах была одинаковой.

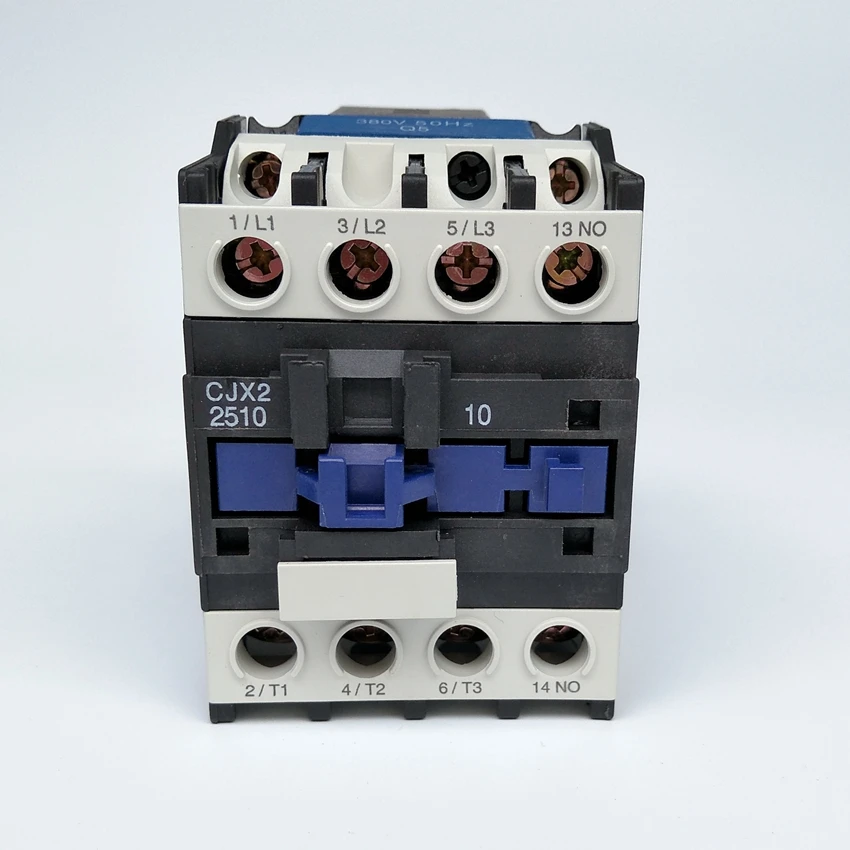

Запрещается включать трансформатор без нагрузки. Для включения можно использовать кнопочный пост и магнитный пускатель.

Разница между напряжением 220 и 380 Вольт

Житель современного города давно уже не мыслит свою жизнь без электричества. Оно окружает нас повсюду, мы даже не замечаем его повсеместного присутствия, вспоминаем о том, как оно нам необходимо лишь тогда, когда на электроподстанциях случаются аварии.

Неудивительно, что максимум, что может вспомнить про электричество средний неспециалист – это то, что «оно измеряется в вольтах», что в обычной пальчиковой батарейке – полтора вольта, что это совсем мало и безопасно. В автомобильном аккумуляторе – 12 вольт, это уже заметно больше, но все еще безопасно. А вот в бытовой электророзетке – 220в, это уже немало, неосторожное обращение может кончиться печально. Однако, такое высокое напряжение необходимо для того, чтобы приводить в действие всю бытовую технику, которая потребляет значительную мощность.

Те, кому приходилось иметь дело с промышленной техникой, знают, что на производстве принят стандарт 380в, ведь для работы промышленного оборудования требуется еще большая мощность, чем в быту.

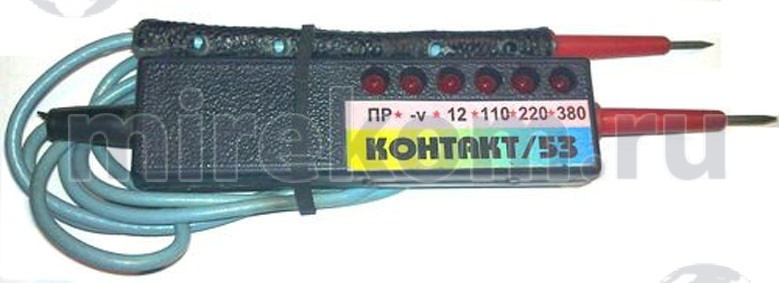

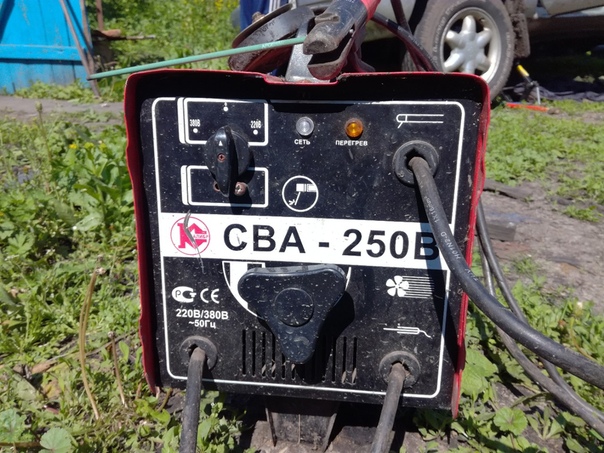

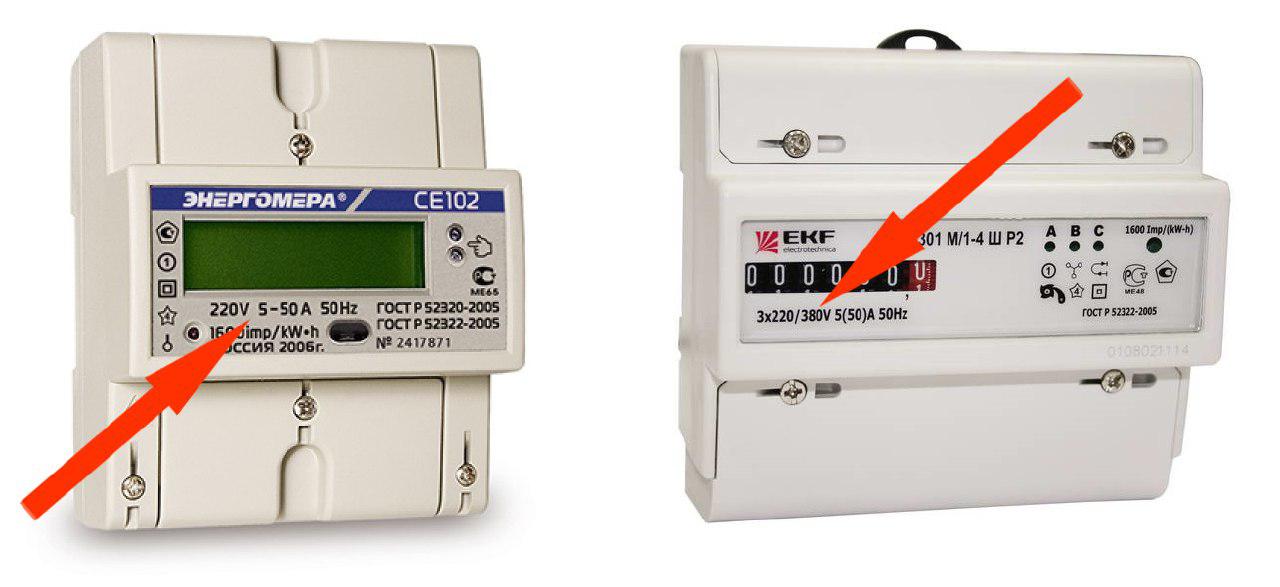

Но многие замечали, что на шильдиках или в паспортах значение питающего напряжения зачастую обозначается через дробь 220/380в:

Это уже вызывает удивление – так какое же напряжение подходит к данному электрическому щиту или необходимо для питания данного электрического прибора? Почему оба значения стоят рядом? В чем разница между тем и другим значением?

Что показывает электрическое напряжение

Из школьного курса физики известно, что электрическое поле – это особый вид материи, который возникает вокруг электрических зарядов. Его можно наблюдать, создав заряд, например, с помощью трения – после расчесывания расческа начинает притягивать мелкие кусочки бумаги. Если заряженные частицы будут двигаться по проводнику – то в проводнике возникнет ток, а вокруг проводника – магнитное поле, с помощью которого можно будет совершать полезную работу. Это явление лежит в основе работы электродвигателей. И наоборот – если двигать магнит рядом с проводником (или внутри проводящей катушки) – то в проводнике возникнет электрический ток – на этом явлении основаны электрогенераторы.

Создать движение заряженных частиц по проводнику можно также с помощью особых химических реакций – на этом явлении базируются химические источники тока — батареи и аккумуляторы.

«Сила», с которой заряды будут двигаться по проводнику, называется электрическим напряжением, единица измерения — вольт. А количество этих зарядов, движущихся по проводнику – электрическим током, единица измерения — ампер.

Обычной батарейки достаточно для зажигания фонарика, но для совершения большой работы необходимо гораздо большее напряжение, которое создается специальными генераторами больших размеров.

Постоянный и переменный ток

Но есть еще одна очень важная разница между электричеством из батарейки и из бытовой розетки.

Заряды, создаваемые батарейкой, всегда выходят из одного полюса, и приходят к другому. Проводники соединяют полюса через какую-то нагрузку, заряды текут по ним в одну сторону, выполняя полезную работу. Такой ток называется постоянным.

Однако, это не единственный вариант движения зарядов по проводнику. Частицы, несущие заряды (как правило, это электроны), могут менять направление своего движения. Сперва переместиться в одну сторону, а потом – в другую, а потом обратно, и так далее. Причем, делать это очень часто (для российских линий – 50 раз в секунду). Фактически, при этом заряды не движутся, а лишь колеблются вокруг какого-то среднего положения. Однако, при этом они также могут совершать полезную работу. Такой ток называется переменным.

Его напряжение также измеряется вольтами, но, при этом имеется ввиду среднее значение, которое по действию было бы равно действию постоянного тока такого же напряжения. В моменты наибольшей силы мгновенное напряжение сети 220 достигает 310в!

Переменный ток имеет ряд очень важных особенностей, которые обусловили его широкое применение в жизни человека. Наиболее важными являются две:

• Возможность легкого преобразования с помощью трансформатора.
• Простота и дешевизна двигателей переменного тока.

Последняя особенность имеет ключевое значение. Для вращения электродвигателя необходимо создать вращающееся магнитное поле. Если подавать на двигатель постоянный ток – то вращающееся магнитное поле придется создавать конструктивными элементами самого двигателя. Раньше это делалось с помощью специального щеточно-коллекторного узла, который по мере поворота ротора двигателя переключал его обмотки так, чтобы магнитное поле поворачивалось на необходимый угол. Современные двигатели постоянного тока применяют для этого специальные электронные схемы, но суть их работы не меняется – они поворачивают магнитное поле по мере поворота ротора.

Фазы переменного тока

Щеточно-коллекторный узел или электронное управление — это достаточно сложные и дорогие устройства. Но, существует другая возможность, гораздо проще. На двигатель можно сразу подавать электричество так, чтобы в нем создавалось вращающееся поле. И переменный ток для этого подходит как нельзя лучше. Только надо подавать его особым образом – «по очереди», с помощью нескольких линий, которые называются фазами. А двигатель будет содержать несколько обмоток, на каждую линию – своя.

Получится очень удобно – по одной линии заряды движутся с максимальной скоростью, и эта линия создает в своей обмотке наибольшее магнитное поле, ротор двигателя будет максимально притягиваться к ней. В это время по другим линиям заряды движутся медленнее, и магнитное поле, создаваемое ими, меньше. А за то время, пока ротор повернется к первой обмотке, наибольшая скорость движения зарядов (и наибольшее магнитное поле) будет в следующей обмотке, ротор начнет притягиваться к ней. Когда ротор повернется дальше, наибольшее магнитное поле возникнет в следующей обмотке – и так по кругу, ротор постоянно будет притягиваться к обмотке с наибольшим магнитным полем, которое постоянно будет возникать в следующей, по ходу вращения, обмотке.

Для организации такого, постоянно сдвигающегося по кругу, магнитного поля необходимо несколько линий. Если их две, то возникает неопределенность направления вращения – угол между обмотками в оба направления равен 180⁰. При трех обмотках такой неопределенности нет, угол между обмотками составит 120⁰. Такой переменный ток называется трехфазным.

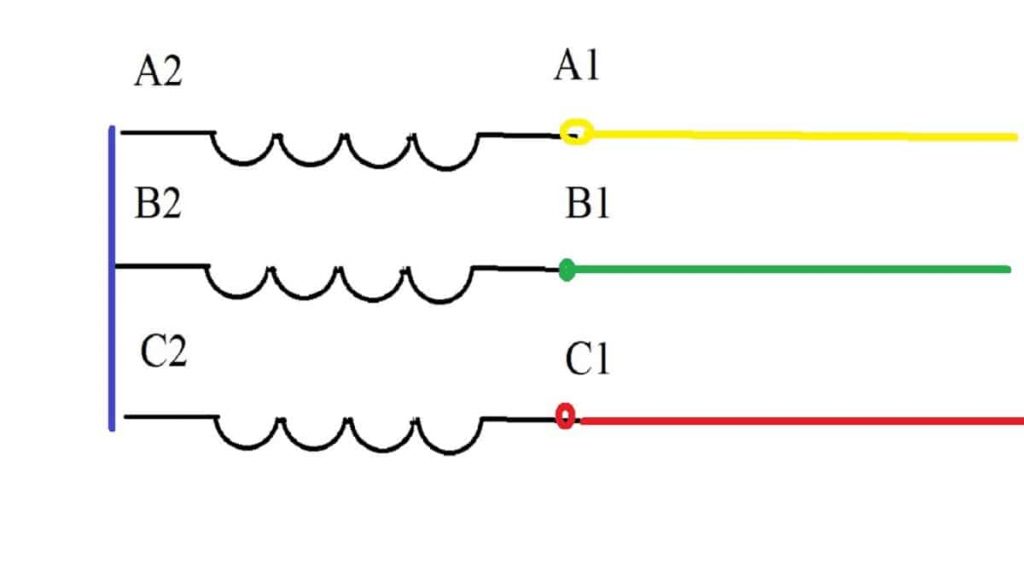

При этом оказывается удобно соединить обмотки вместе одной стороной, получив соединение «звезда».

Если измерить напряжение между центром «звезды» и концом любой из обмоток – мы получим те самые 220в, которые подходят к обычным бытовым розеткам. Фактически, два полюса штекера электрической розетки – это и есть центр и одна из фаз промышленной «звезды» переменного тока.

380 вольт из 220

А откуда же цифра 380в? Вспомним, что переменный ток передается так, чтобы наибольшее значение постоянно переходило от очередной линии к следующей. При этом оказывается, что в то время, как заряды по одному проводу двигаются с максимальной скоростью вперед, по другим – они в это время уже движутся назад, тем самым их скорость складывается. Если бы фазы было только две, то максимальной скорости зарядов по одной линии соответствовала бы максимальная скорость движения зарядов в противоположную сторону по другой, и напряжение между ними было бы равно удвоенному (440в). В трехфазном случае ситуация сложнее. В момент наибольшей скорости движения зарядов по одной линии, в других — заряды движутся в противоположную сторону, но уже не с самой большой скоростью. В результате напряжение между фазами становится равным 380в.

Общее и различие

Таким образом, напряжение 380 вольт – это напряжение между любыми двумя из трех фаз. При этом между общей точкой и каждой из фаз напряжение равно 220 вольт. В обычной бытовой электророзетке имеется именно такое напряжение.

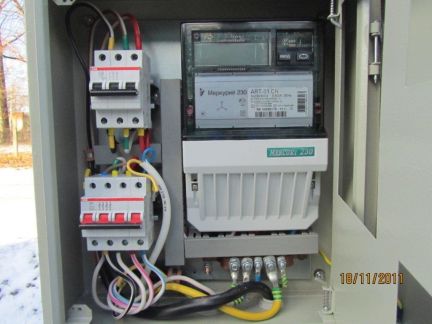

Как правило, к большим многоэтажным домам подходят четырехпроводные линии – три фазы плюс общий провод. А внутри центрального домового щита потребители распределяются по фазам так, чтобы нагрузка на все три фазы была примерно одинаковой.

Для промышленных же предприятий используются все три фазы сразу. Промышленные электродвигатели имеют и используют их все.

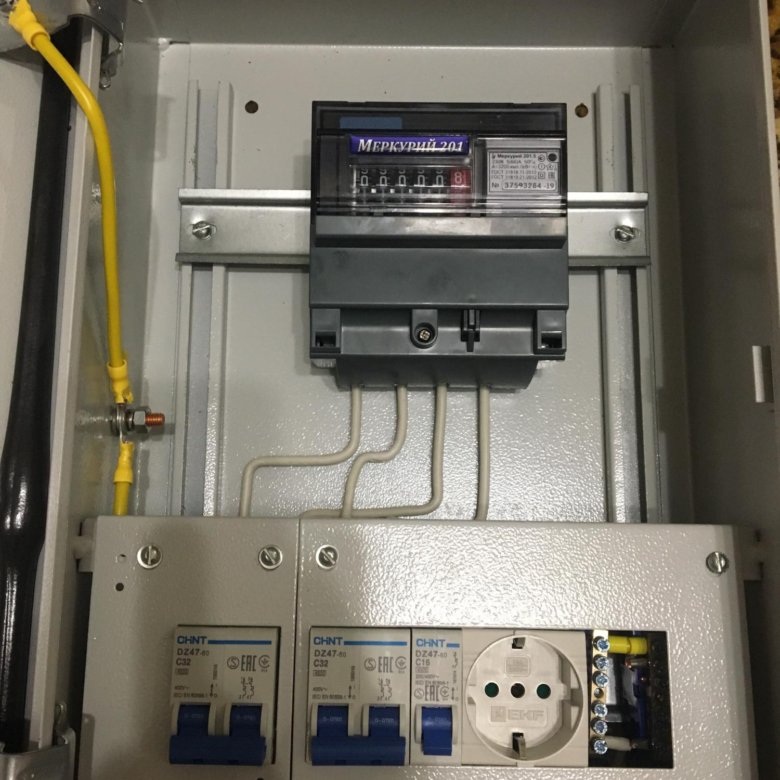

Когда речь идет о «сети 220в» — имеется ввиду, как правило, бытовая электрическая сеть, которая представляет собой только одну фазу. Когда же речь идет о «сети 380в» — всегда имеется ввиду все три фазы, и четыре линии. При этом в любой 380-вольтной линии всегда имеется 220вольт – для получения такого напряжения достаточно подсоединиться к одной из фаз, и к общей точке.

принцип работы, инструкция по запуску, выбор значений

Рассмотрим вначале, почему считается, что двигатель питается напряжением 380 вольт. Имеют счастье быть три фазы по 220 вольт. Простейшие вопросы заставляют уплывать новичков, отсутствие знания теории порождает возникновение ошибок практических. Искренне благодарим энтузиастов, забросавших Ютуб обучающими роликами, без столь богатого материала сложно дать дельные советы планирующим осуществить подключение электродвигателя 380 на 220 вольт с конденсатором. Приступим к реализации теории на практике.

Работа двигателя 380 вольт

Подобные двигатели называются трехфазными. Отличаются кучей преимуществ перед типичными бытовыми, широко используются промышленностью. Достоинства касаются большой мощности, КПД. Именно в трехфазных двигателях удаётся обойтись без пусковых обмоток, конденсаторов при наличии соответствующего питания. Конструкции удается исключить лишние элементы. Пускозащитное реле холодильника, четко следящее за целостностью, временем работы пусковой обмотки. Трехфазным двигателям доморощенные ухищрения не нужны.

Простой пример работы трех фаз

Почему так происходит? Наличием трех фаз удается создать внутри статора вращающееся электромагнитное поле без дополнительных ухищрений. Давайте посмотрим рисунок. Простоты ради, показан ротор, снабженный двумя полюсами, статор содержит по катушке на фазу переменного тока. Конфигурации типичных двигателей 380 вольт более сложная, упрощение не помешает пояснить суть процессов, протекающих внутри.

Рисунок синим показывает отрицательно заряженные поля, красным – положительные. В начальный момент статор лишен знака, три катушки белые. Ротор в нашем предположении изготовлен из постоянных магнитов, окрашен и пребывает в произвольном положении. Полюса всего два. Далее двигаемся согласно эпюрам:

1. Первая картинка наградила фазу В отрицательным знаком, две другие заряжены слегка положительно (приблизительно треть амплитуды), схематично показано бледным розовым цветом. Положительный полюс ротора сместился к катушке В. Слабое положительное поле А-С притянуло южный полюс ротора. Поскольку уровень заряда одинаков, центр полюса – ровно посередине.
2. В следующий момент времени (спустя 60 градусов, 3,3 мс) южный полюс появляется на фазе А статора. Ротор проворачивается на 60 градусов вдоль часовой стрелки. Слабые отрицательные поля фаз В, С удерживают между собой положительный полюс ротора.
3. В данный момент времени северный полюс статора располагается на фазе С, ротор продолжает вращение еще на 60 градусов. Дальнейшая картина должна быть понятна.

Трехфазный электродвигатель

В результате правильного распределения трех фаз поле статора вращается, увлекая ротор. Частота оборотов не совпадает с сетевыми 50 Гц. Обмоток статоре больше, количество полюсов ротора иное. В придачу имеется явление проскальзывания в зависимости от амплитуды напряжения, многих других факторов. Нюансы используются регулировать скорости вращения вала двигателя. Вплотную достигли разгадки вопроса напряжения 380 вольт. Сформировано тремя фазами с действующим значением напряжения 220 вольт (как в розетке). Взять разницу меж любыми двумя в произвольный момент времени, величина превышает указанное значение.

Получается 380 вольт. Двигатель с тремя фазами использует для работы три напряжения с действующим значением 220 вольт, сдвиг меж любыми составляет 120 градусов. Можно легко проследить из графика на нашем рисунке. Вот почему многих снедает соблазн использовать оборудование в домашних условиях, запустить, используя одну фазу, поставляемую розеткой. Напрямую снделать невозможно, как должно быть понятно, приходится изобретать ухищрения. Простейшим назовем применение конденсатора. Прохождение емкости изменяет фазу напряжения на 90 градусов. Разница меньше 120, которые хотели получить в идеале.

На практике подключение электродвигателя через конденсатор отлично работает. Правда для осуществления задумки придется немного повозиться.

Запуск трехфазного двигателя 380 В от домашней сети

Во-первых, нужно знать, как производится электрическая коммутация обмоток. Обычно корпус двигателя снабжен защитным кожухом, скрывающим электрическую разводку. Нужно снять щит, приступить к изучению схемы. Чаще рядом показана схема электрических соединений. Чтобы запуск произвести трехфазной сетью, применяется коммутация типа “звезда”. Концы трех обмоток имеют одну общую точку, называемую нейтралью, противоположная сторона снабжается фазами. Одна на каждую обмотку. Получается распределение поля, рассмотренное выше.

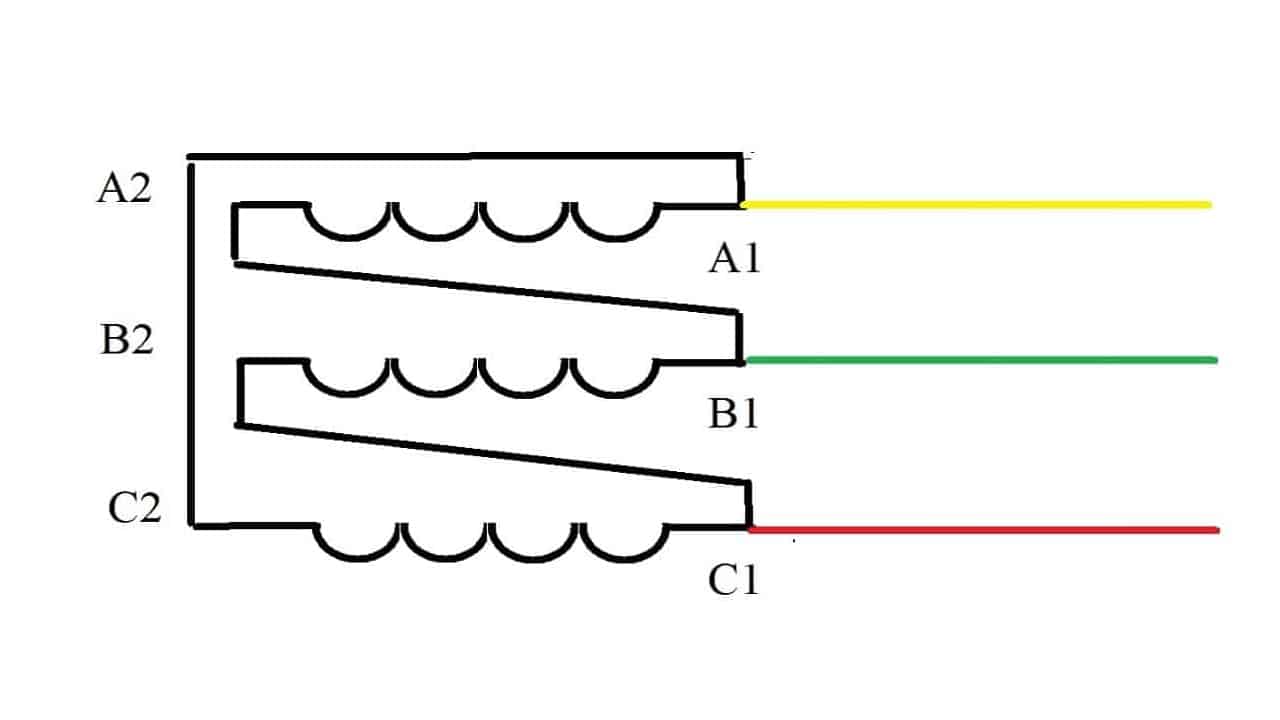

Объединение обмотки двигателя треугольником

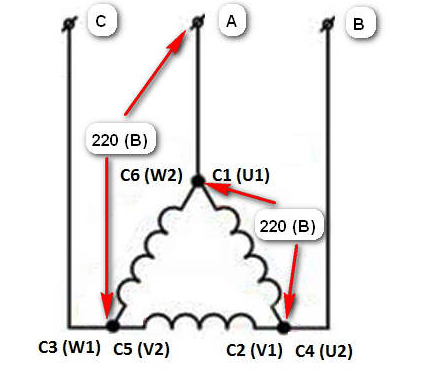

Подключая асинхронный двигатель 380 на 220 Вольт, потрудитесь коммутацию изменить. Пригодится электрическая схема, приводимая шильдиком корпуса. Согласно рисунку, обмотки двигателя объединяются треугольником. Каждая на обоих концах объединяется с другой. Давайте посмотрим, что получается. Чем отличается методика от штатного использования оборудования. Для простоты на рисунке показываем схему включения конденсатора. Выглядит так:

• Напряжение сети 220 В приложено к обмотке С.
• На обмотку А напряжение приходит через рабочий конденсатор в состоянии сдвига фаз на 90 градусов.
• На обмотке В действует разница меж указанными напряжениями.

Посмотрим эпюры: как будет выглядеть практически. Сдвиг фаз неравномерный. Меж пиками, по которым построены эпюры, отложено 90 и 45 градусов. Вследствие этого вращение в принципе лишено возможностей быть равномерным. Форма фазы обмотки В отличается от синусоидальной. Запуск трехфазного двигателя сетью 220 вольт сопровождается наличием потерь энергии. Процесс возможен. Происходит часто явление, называемое залипанием. Неправильная форма поля внутри статора бессильна раскрутить статор.

Схема подключения двигателя несколько упрощена, отличается от норм исполнения чертежей проектной документации. Наглядность рисунка очевидна. Конденсатор схемы рабочий, встречается пусковой. Нужен усилить вращающий момент на начальном этапе. Любой асинхронный двигатель при старте потребляет больше тока, на первое движение тратится много энергии. Конденсатор обычно присоединяется параллельно рабочему, включается в цепь нажатием специальной кнопки. Например, предлагается пометить, как Ускорение.

Когда вал наберет обороты, емкость пусковая становится ненужной, снижается сопротивление движению вала. Отпуская кнопку Ускорение, исключаем элемент из сети. Чтобы пусковая емкость разрядилась (вольтаж способен достигать 300 В), закоротим на значительной величины сопротивление, через которое в рабочем состоянии ток не пойдет. Постепенно электроны компенсируются, опасность поражения исчезнет. Возникает простой вопрос – как подобрать рабочую, пусковую емкости? Подключение электродвигателя 380 В на 220 В непростая задача. Давайте рассмотрим ответ.

Выбор значений рабочей, пусковой емкостей для подключения трехфазного двигателя на 220 В

Первым делом обратите внимание: рабочее напряжение конденсаторов должно значительно перекрывать номинал 220 В. Подключение двигателя 380 на 220 вольт сопровождается возникновением гораздо более весомых значений вольтажа. Среди пусковых и рабочих конденсаторов исключите элементы рабочим напряжением ниже 400 вольт. Практика накладывает коррективы, придется обойтись попавшимся под руку. Обратите внимание на провода. Токи по технической документации даны относительно напряжения 220 В. Рассматриваемая схема задействует другие значения. Возможно, придется пересчитать размеры токов.

На практике если емкость рабочая слишком мала, вал «залипает». Двигатель стал бы работать, если придать начальное ускорение, если зверь мощностью 4 кВт поотрывает пальцы, винить некого. Оказывается, номинал рабочей емкости определен минимум двумя параметрами:

Наладка двигателя

1. Мощнее двигатель, больший номинал конденсаторов нужно применить. На 250 Вт хватает значения десятков мкФ, при более значительных мощностях значение исчисляется сотнями. Логично заранее запастись солидным набором конденсаторов. Желательно брать пленочные, электролитические без специальных мер применять запрещено, предназначены работать в сетях постоянного тока. При подключении переменного напряжения 220 В могут попросту взорваться.
2. Выше обороты двигателя, больший номинал пускового конденсатора потребуется. Достигнув разницы в несколько раз, значение емкости повышаем на порядок (10 раз). Для пуска двигателя мощностью 2,2 кВт, оборотами 3000 в минуту постарайтесь запастись батареей на 200–250 мкФ. Очень большое значение. Емкость Земного шара составляет доли мФ.

Сильно емкость пускового конденсатора зависит от приложенной нагрузки. Мотор, работающий на шкив, потребляет много энергии, объем батареи возрастает. Попытаемся выбрать номиналы. Практиками замечено: стабильнее двигатель 380 В работает, питаемый однофазной сетью, когда напряжения в плечах конденсатора равны. Обмотку, работающую непосредственно от сети, избегаем трогать, измеряем потенциал двух других. Каким образом получается, величина емкости определяет напряжение?

Асинхронный двигатель характеризуется собственным реактивным сопротивлением. При включении образуется делитель. Красиво рисовали эпюры, на практике форма фаз способна сильно отличаться. Определяется реактивное сопротивление перечисленным выше набором параметров. Конструкция двигателя, обуславливающая размер мощности, скорость оборотов, нагрузка вала. Ряд параметров, учесть которые теоретическими путями в рамках обзора попросту не представляется возможным. Поэтому практики просто рекомендуют сначала найти минимальный размер батареи, при котором двигатель начинает вращаться, затем плавно увеличивать номинал, пока напряжения обмоток не станут равными.

После раскрутки двигателя порой оказывается: равенство нарушилось. Сопротивление движению вала упало. Перед тем, как подключить электродвигатель с 380 на 220 окончательно, определитесь с условиями работы, постарайтесь обеспечить указанное равенство.

Обратите внимание: действующее значение способно превышать 220 вольт. Значение напряжения составит 270 В. Перед тем, как подключить электродвигатель через конденсатор, побеспокойтесь о контактах. Обеспечьте надежную стыковку во избежание потерь, перегрева в местах прохождения тока. Коммутацию лучше вести на специальные клеммы, затягивая болтами. После окончательной подборки параметров электрическую часть следует закрыть кожухом, провода пропустить через резиновый уплотнитель боковой стенки отсека.

Преимущество 380 Вольт (по сравнению с 220 Вольт)?

 Разница в большей степени связана с локальной проводкой, чем с производительностью
прибора.

В США стандартные (бытовые) розетки имеют одну (горячую) фазу и нейтраль,
подача 110В. Для промышленного применения, особенно для больших
асинхронные двигатели, используется трехфазная розетка (подача 280В между фазами).

Здесь показаны два типа розеток:
http://www.answers.com/topic/three-phase-electric-power

В других частях света однофазная розетка дает 220 и
«промышленная сила» составляет 380 вольт.Когда мощность (в ваттах) одинакова, прибор
в основном «обогреватель» будет работать так же.

Если в помещении, в котором будет размещаться агрегат, будет проводка промышленного типа,
у него будут розетки обоих типов как на 220 В, так и на 380 В.  Однако 220V
предназначен для освещения и т. д., может не иметь достаточной мощности, чтобы разместить
большой прибор.
Это может быть вероятной причиной для заказа трехфазного блока на 380 В.

Хеджи

— Как заставить мой двигатель 380/380 вольт работать от 220 вольт?

Подключение конденсатора к трехфазному двигателю для однофазной работы называется подключением Штейнмеца. Если вы выполните поиск по «Steinmetz connection», вы найдете довольно много информации об этом.

Если двигатель имеет только шесть выводов или клемм для внешних подключений, он может работать только при напряжении 380 В на любой из двух указанных скоростей. Для низкой скорости U4, V4 и W4 соединяются вместе, а трехфазное питание подключается к U2, V2 и W2. Для высокоскоростной работы подключение к U2, T2 и W2 отсутствует, а питание подключается к Uw, T4 и W4. Номинальная механическая мощность одинакова для обеих скоростей, поэтому крутящий момент, доступный на высокой скорости, составляет половину крутящего момента на низкой скорости.Вы можете использовать частотно-регулируемый привод (VFD) с выходом 380 В для любого из этих подключений.

Если на каждом конце каждой обмотки имеется независимое внешнее соединение, 12 выводов или клемм, обмотки могут быть соединены в параллельном треугольнике. Это должно подходить для трехфазного питания 220 вольт. Я полагаю, что это все еще будет 4-полюсная низкоскоростная конфигурация. Вы можете использовать VFD с выходом 220 вольт для этого соединения.

У вас не должно возникнуть проблем с поиском частотно-регулируемого привода на 220 вольт, однофазный вход и 220 вольт, трехфазный выход.Возможно, вам удастся найти частотно-регулируемый привод со встроенной схемой повышения напряжения, чтобы обеспечить трехфазный выход 380 вольт и однофазный вход 220 вольт. В противном случае вам понадобится входной трансформатор для VFD и VFD на 380 В, который принимает однофазный вход.

Я не знаю, какие есть варианты с подключением Steinmetz.

Если у существующего двигателя нет специального вала или шестерни, установленной непосредственно на нем. Лучшим вариантом может быть покупка другого двигателя и, возможно, частотно-регулируемого привода для регулирования скорости.

См. Схему ниже:

Для U2, V2 и W2 две катушки двигателя соединены вместе внутри двигателя или в клеммной коробке двигателя. Если вы можете разорвать это соединение, вы можете повторно подключить катушки, как показано красными линиями. Я почти уверен, что это позволит двигателю работать на высокой скорости на 220 вольт. Для однофазного подключения подключите конденсатор от одной из линий питания к точке, где должна быть подключена недостающая фаза. Это позволяет двигателю работать от однофазного тока, но его крутящий момент значительно снижается.Это связь Стейнмеца. Вы сможете найти номиналы конденсаторов и другую информацию, выполнив поиск «Steinmetz connection».

Hybrid Мощный инвертор от 220 до 380 для разнообразного использования

Получите доступ к множеству разновидностей мощных, надежных и эффективных инверторов от 220 до 380 на Alibaba.com для всех типов жилых и коммерческих помещений. Эти преобразователи , 220–380, оснащены новейшими технологиями и обладают различной мощностью, чтобы с легкостью служить вашим целям.Вы можете выбрать одну из существующих моделей преобразователей 220–380 на сайте или выбрать полностью индивидуализированные версии этих продуктов. Они долговечны и устойчивы, чтобы постоянно предлагать стабильное обслуживание без каких-либо поломок.

Коллекции инверторов 220–380 , представленные на сайте, оснащены всеми интересными функциями, такими как интеллектуальная технология охлаждения для более быстрого и интеллектуального охлаждения, защита от короткого замыкания, интеллектуальная сигнализация для обнаружения и дисплеи для отображения любых ошибок, более -защита от напряжения и тд.Эти преобразователи 220–380 доступны с различными значениями напряжения, такими как 230 В переменного тока, 220 В / 230 В / 240 В для преобразователей и 100 В / 110 В / 120 В / 220 В / 230 В / 240 В для линейки инверторов. Эти преобразователи 220–380 также оснащены функциями защиты входа от обратной полярности.

Alibaba.com может помочь вам выбрать от 220 до 380 инвертор с различными моделями, размерами, мощностью, потребляемой мощностью и многим другим. Эти интеллектуальные преобразователи 220–380 эффективны для экономии счетов за электроэнергию даже в самых суровых климатических условиях. У них также есть возможность быстрой зарядки. Вы можете использовать эти преобразователи 220–380 в своих домах, гостиницах, офисах или любой другой коммерческой недвижимости, где энергопотребление является дорогостоящим и важным.

Просмотрите разнообразные линейки преобразователей 220–380 на Alibaba.com и купите лучшие из этих продуктов. Все эти продукты имеют сертификаты CE, ISO, RoHS и имеют гарантийный срок. OEM-заказы доступны для оптовых закупок с индивидуальными вариантами упаковки.

3-фазный 480 В, треугольник — 380 Y 220 — Промышленный трансформатор Maddox

Этот трансформатор предназначен для преобразования 3-фазного 480 В в 3-фазное 380 Y 220 для работы оборудования, такого как панели, двигатели, станки с ЧПУ, сварочные аппараты, конвейерные системы, насосы, печатное оборудование, инструменты для изготовления, майнеры криптовалюты, оборудование центров обработки данных и другие бизнес-машины.

:

• Одобрено CSA и UL
• 60 Гц Частота
• Повышение температуры 150 ° C
• Отводы первичной регулировки 2 вверху, 4 внизу с шагом 2,5%
• Высокоэффективные алюминиевые обмотки
• Класс изоляции 220 ° C
• Обмотки, пропитанные вакуумным давлением
• NEMA 3R Внешний / внутренний шкаф
• DOE 2016 Энергоэффективность
• Настенный монтаж до 75 кВА
• Проушины включены до 75 кВА

Точные размеры и форма могут варьироваться. Трансформатор может отличаться от изображенного на рисунке.

Нужно что-то другое? Свяжитесь с нами для индивидуального предложения: [email protected]

Скачать инструкцию по эксплуатации

Приблизительные размеры и масса корпуса:

кВА 15 30 45 75 112,5 150

Размеры (ВхШхГ) 28 «x21» x14 « 32″ x27 «x17» 32 «x27» x17 « 39″ x29 «x20» 41 «x32» x22 « 41″ x32 «x22»

Вес (фунты) 220 320 385 565 725 860

Стоимость доставки
Стоимость доставки варьируется, но обычно составляет 5-10% от общей стоимости покупки.

Отгрузка От
Трансформаторы отгрузка со склада доставляем в течении 3-5 рабочих дней. У Мэддокса 22 региональных фулфилмент-центра, поэтому доставка никогда не заканчивается через несколько дней!

Центры обработки заказов Maddox

Возврат
Наша политика действует 30 дней. Если с момента покупки прошло 30 дней, к сожалению, мы не сможем предложить вам возврат или обмен. Мы все еще можем быть заинтересованы в выкупе устройства обратно.

Чтобы вернуть товар, заполните эту форму.

Отправить заявку …

Подробнее здесь: Политика доставки, возврата и возврата

5 лет гарантии

Покупайте с уверенностью. Все новые и бывшие в употреблении трансформаторы Maddox проходят испытания и имеют полную 5-летнюю гарантию от дефектов. Если у вас возникнут проблемы, просто позвоните нам и получите бесплатную замену. Мы даже оплатим доставку!

Двигатель специального напряжения 2 л.с., 3 фазы, 3000 об / мин, 220/380/440 В, корпус 145T, TEFC

Двигатель специального напряжения 2 л.с., 3 фазы, 3000 об / мин, 220/380/440 В, корпус 145T, TEFC

Поделитесь своими отзывами об этом продукте. Страница:

Отзыв отправлен успешно

Выберите до трех продуктов для сравнения.

Каталожный номер:

Номер детали:

Номер детали клиента:

№ в каталоге: 121094.00

Деталь #: 121094.00

• Подходит для 220/380 В, 50 Гц или 440 В, 50 Гц, трехфазного питания
• Крутящий момент превышает характеристики NEMA для двигателей конструкции B
• Изоляция класса F

Файл не найден. Пожалуйста, попробуйте еще раз или обратитесь в службу поддержки.

К сожалению, в настоящее время этот продукт не соответствует стандартам выбранной вами страны.

Этот продукт соответствует стандартам выбранной вами страны.

У вашей учетной записи нет доступа для покупки этого продукта. Чтобы совершить покупку, перейдите в свой аккаунт {0}.

Следующие элементы были перемещены в {0}: {1}

При количествах, превышающих {0}, может потребоваться дополнительное время выполнения заказа. В этом случае с вами свяжется представитель Regal.

Вы можете заказать только количество, кратное {0}. Пожалуйста, введите действительное количество для этого товара.

У вас нет товаров, выбранных для сравнения. Выберите не менее двух продуктов для сравнения, используя флажок «Добавить для сравнения» на страницах со списком продуктов или на страницах с описанием продуктов.

Извините, этот товар больше не доступен.

Снято с производства

Свободных складов не найдено.

Минимальный заказ товара: {0} штук.

Товар необходимо заказывать в количестве, кратном {0} шт.

Вес: 45.00 фунтов

ЭффективностьЕвропаЮжная КореяЧилиКанадаБразилияАвстралияМексикаНовая ЗеландияСаудовская АравияЯпонияКитайСоединенные Штаты

Этот продукт соответствует стандартам выбранной вами страны.

К сожалению, в настоящее время этот продукт не соответствует стандартам выбранной вами страны.

Общие характеристики

UPC:	691720016701	Вес:	45. 00 фунтов
Длина в упаковке:	14,44 IN	Ширина в упаковке:	10,44 IN
Высота в упаковке:	10.88 IN

Технические характеристики паспортной таблички

Мощность HP:	2 л.с.	Мощность кВт:	1,5 кВт
Частота:	50 Гц	Напряжение:	220/380/440 В
Текущий:	6,2 / 3,6 / 3,1 А	Скорость:	2850 об / мин
Фактор обслуживания:	1.15	Фаза:	3
Эффективность:	80%	Коэффициент мощности:	80
Дежурный:	Непрерывный	Класс изоляции:	Б
Код дизайна:	НЕТ ДИЗАЙН-КОДА	кВА Код:	К
Рама:	145 т	Корпус:	Полностью закрытый вентилятор с охлаждением
Тепловая защита:	№	Температура окружающей среды:	40 ° С
Размер подшипника приводного конца:	6205	Размер подшипника со стороны привода Opp:	6203
UL:	Распознано	CSA:	Y
CE:	Y	IP код:	54

Технические характеристики

Электрический тип:	Индукционный прогон с короткозамкнутым ротором	Метод запуска:	по линии
Полюса:	2	Вращение:	Реверсивный
Основная часть сопротивления:	8. 12 Ом	Монтаж:	Жесткое основание
Ориентация двигателя:	Горизонтальный	Подшипник приводного конца:	Мяч
Подшипник конца привода Opp:	Мяч	Материал рамы:	Стальной прокат
Тип вала:	т	Общая длина:	12.43 в
Длина рамы:	6.50 дюймов	Диаметр вала:	0,875 дюйма
Удлинитель вала:	2,25 дюйма	Монтаж в сборе / в коробке:	ТОЛЬКО F1

Скоростные характеристики

Точка кривой	Ток (А)	Текущий (%)	Крутящий момент (LB-FT)	Крутящий момент (%)	Скорость (об / мин)	Номинальная мощность (кВт)	Коэффициент мощности (%)	Номинальная мощность (л. с.)
Разбивка	0.00		14,50	403,0	2 000			2,00
Заторможенный ротор	23,00		12,50	347,0	0			2,00
Полная нагрузка	3,10		3,60	100,0	2,918			2,00
Подтягивание	0,00		12.00	333,0	400			2,00

Нагрузочные характеристики

% от номинальной нагрузки	0%	25%	50%	75%	100%	125%	150%
Ток (А)	1,69	1,87	2,18	2,57	3,04	3,56	4,12
Номинальная мощность (кВт)	0. 16	0,62	1,03	1,44	1,86	2,28	2,73
КПД (%)	0,0	61,3	73,8	78,5	80,5	81,1	80,6
Коэффициент мощности (%)	12,4	43,6	61,7	73,3	80,1	84,2	87,0
Скорость (об / мин)	2,998	2,977	2,958	2,938	2,918	2 894	2 869
Темп.Взлет @ FL	0,0	0,0	0,0	0,0	76,0	0,0	0,0
Крутящий момент (LB-FT)	0,00	0,90	1,80	2,70	3,60	4,50	5,40

Извините, этот товар больше не доступен.

Просмотреть больше сопутствующих товаров

Это имя используется, введите еще один

{0} был успешно создан.

{0} был успешно удален.

Новый пароль и пароль подтверждения не совпадают.

Введенный пароль не соответствует нашей политике паролей. Пожалуйста, попробуйте еще раз.

Введенный пароль не соответствует нашей политике паролей. Пожалуйста, попробуйте еще раз.

У вас уже есть доступ к зарегистрированной учетной записи.

Учетная запись уже добавлена ​​

Пожалуйста, выберите учетную запись

Введенный номер учетной записи недействителен или учетная запись еще не переведена для использования в Regalbeloit.com.

Для добавления необходимо указать действующий номер счета. Если вы не знаете номер своего счета, обратитесь к своему торговому представителю или администратору учетной записи.

Установите флажок «Дополнительный доступ».

Пожалуйста, введите свой адрес.

Пожалуйста, введите ваш адрес (продолжение)

Пожалуйста, проверьте, чтобы согласиться с Условиями использования и Политикой конфиденциальности.

Пожалуйста, укажите ваш город.

Пожалуйста, введите название вашей компании.

Пожалуйста, введите пароль для подтверждения.

Пожалуйста, выберите вашу страну.

Пожалуйста, введите действительный формат вашего электронного адреса.

Пожалуйста, введите свой адрес электронной почты.

Пожалуйста, введите ваше имя.

Пожалуйста, введите вашу должность.

Пожалуйста, введите вашу фамилию.

Текущий введенный пароль не соответствует вашему паролю, или новый пароль совпадает с предыдущим, или пароль изменен за последние 30 дней.

Профиль успешно обновлен.

Ошибка при запросе доступа.

Регистрационная информация получена. Спасибо за проявленный интерес к Regal.

Пожалуйста, введите новый пароль.

Пожалуйста, введите старый пароль.

Пожалуйста, введите правильный формат вашего номера телефона.

Пожалуйста, введите свой номер телефона.

Пожалуйста, введите допустимый формат для вашего добавочного номера.

Выберите хотя бы одну категорию продукта.

Подтвердите, что вы не робот.

Регистрационная информация получена.Спасибо за проявленный интерес к Regal.

Вы должны указать имя сотрудника Regal Beloit, который может подтвердить вашу потребность в доступе к технической документации Genteq.

Пожалуйста, выберите ваш штат.

Этот адрес электронной почты уже используется. Пожалуйста, авторизуйтесь.

Пожалуйста, введите свой почтовый индекс.

Время ожидания сеанса истекло. Вы должны войти в систему снова, чтобы получить доступ к защищенному содержимому. Любая работа на текущей странице будет потеряна.

Вы можете заказать максимальное количество {2} для позиции {0}.

В корзину добавлены следующие товары: {0}

Загрузка…

Преобразователь фазы переменного тока 220-240 В в 380-440 В Производитель, поставщик, экспортер

Описание продукта

Однофазный преобразователь в трехфазный

Преобразователь однофазного тока в трехфазный серии SDT, имеет структуру цепи переменного-постоянного-переменного тока и использует технологию управления модуляцией SPWM, которая может преобразовывать обычную однофазную мощность в промышленную трехфазную. фазная мощность.После преобразования мощности однофазного преобразователя в трехфазный преобразователь серии SDT трехфазная выходная мощность является стандартной чистой синусоидой, коэффициент гармонических искажений (THD) составляет менее 2%, полностью соответствует национальным стандартам трехфазной мощности качество, применимое ко всем видам нагрузки.

Однофазный преобразователь серии SDT в трехфазный может решить производственные неудобства из-за некоторых областей с ограничениями трехфазной электроэнергии, а также решить некоторые пользовательские требования, которые могут применяться для трехфазного электрического тока из-за ограниченного пространства.

Характеристики :


• Использование интеллектуального модуля IPM пятого поколения от японской компании Mitsubishi, высокая эффективность и стабильная работа. Он с мощной функцией защиты, защита от короткого замыкания, перегрузки, перегрева более безопасна и надежна. Срок службы может достигать 15 лет и более.
• Чистая синусоида на выходе. с хорошей переходной характеристикой, небольшим гармоническим искажением, более высокой эффективностью преобразования и стабильными характеристиками выходного напряжения.
• Принятый низкочастотный изолированный трансформатор, высокая эффективность преобразования и стабильная работа.
• Нормальная однофазная входная мощность сети переменного тока, можно сэкономить на трехфазной электрической волоките и всех видах искусственных затрат
• Безопасная и надежная, однофазная входная мощность полностью изолирована от трехфазной выходной мощности.
• Выходная мощность переменного тока подходит для всех типов бытовых приборов, электроинструментов, электродвигателей и т. Д.
• Преобразователь имеет функцию одновременной фильтрации помех и помех в сети, что является хорошей характеристикой
• для стабилизированного напряжения и частотная мощность для обеспечения более стабильной и чистой среды питания для внутренних устройств
• Интеллектуальная система управления скоростью вращения вентилятора, низкие потери холостого хода
• Высокая эффективность преобразования, высокая мгновенная мощность и низкие потери нагрузки
• Входное напряжение, выходное напряжение , частота и фаза могут быть выполнены на заказ.
• ЖК-дисплей, высокая эффективность, простая установка.

Технические характеристики:

Вход переменного тока

19 380/400/400/400 / 440 / 480Vac опционально
0

Модель		SDT-8KW
Изоляционная частота		020 919206	Номинальное входное напряжение (В переменного тока)	Однофазный 220 В
Диапазон входного напряжения	110/120/120/220/230/240 В переменного тока опционально
Номинальный входной ток (А)	36.3A
Выход переменного тока	Номинальная выходная мощность переменного тока	8KW
	Форма выходного сигнала переменного тока	Чистая синусоидальная волна	9 Фазы	Три фазы, 4 провода
	Номинальное выходное напряжение	380 В переменного тока 3%
	Диапазон выходного напряжения
	Выходная частота	50 Гц / 60 Гц 0. 05 Гц
	Номинальный выходной ток (A)	12,1 A (на фазу)
	Коэффициент мощности (PF)	0,9

0 Способность к перегрузке

2500Vac, 1 минута

203

150%, 10 с
КПД	> 93%
Степень искажения формы волны (THD) 3%	линейный19 нагрузка)
Crest Factor (CF)	3: 1
Дисплей	LCD
0
900 40 Температура окружающей среды	-15, 55
Влажность окружающей среды	0-90%, без конденсации
Защита	Входное пониженное напряжение , перенапряжение, перегрузка по току на выходе, короткое замыкание, перегрев и т. д.
Конструкция	Метод охлаждения	Вентиляторное охлаждение
	Уровень шума	<40dBree
	IP20 (внутри помещения)
	Высота над уровнем моря (м)	3000
	Размеры (мм)	630 x 6306 900 мм
	Вес (кг)	100 кг
Стандарт CE	EN60950-1: 2006, A11: 2009, EN61000-6-4: 2007, A1: 2001, EN61000-6-2: 2005, EN61000-3-12: 2005, EN61000-3-11: 2000

Трансформатор 0-220-380 В / 29-25 В 115 ВА для RP-U296P, RP-U216P, 93,99 €

Трансформатор 0-220-380 В / 29-25 В 115 ВА для RP-U296P, RP-U216P

Информация о продукте

Трансформатор 0-220-380В / 29В-25В 115ВА для RP-U216P

Технические характеристики

Подходит для номера модели

RP-R-U216APN-230V1S V01 (2012/01 - 2013/12)
RP-R-U216APN-400V2S V01 (2012/01 - 2013/12)

Оценки (0) .

No related posts.
