принцип действия, применение и монтаж

Помимо привычных всем и отлично себя зарекомендовавших металлических анкеров из стали и латуни, современный мир предлагает использовать альтернативный вариант для закрепления различных предметов на вертикальных и горизонтальных поверхностях – химические анкеры.

Представляет собой такой анкер состав, состоящий из двух компонентов, который будет удерживать болт, шпильку или какой-либо другой крепежный элемент.

За счёт большого удобства использования и высоких прочностных характеристик данный тип анкеров стал очень популярен, хотя и появился в продаже не так давно. Его можно применять для самых разных поверхностей, включая пустотелые и сильно пористые – химический анкер имеет отличную заполняющую способность. Их также применяют в местах, где есть повышенная вибрационная нагрузка, для монтажа предметов с довольно большим весом, также их применяют, когда закреплять что-либо необходимо близко к углу и в ряде других сложных случаев.

Как работает химический анкер

Применять жидкий анкер очень просто: необходимо, также, как и для металлического крепежа, просверлить отверстие, но не меньшего диаметра, а наоборот: на пару – тройку миллиметров больше, чем сам болт или шпилька. Подготовленное отверстие необходимо обязательно обеспылить с помощью пылесоса или продувки феном. Подойдет обычная резиновая груша.

На следующем этапе смешайте компоненты жидкого анкера согласно приложенной инструкции и заполните ими отверстие в стене или на потолке. После введите внутрь крепежный болт или другой, прилагаемый элемент для фиксации.

Химический состав очень плотно сцепляется с поверхностью отверстия и быстро затвердевает, образуя не отдельную втулку, а монолит с основанием.

Состав химического анкера производители предпочитают скрывать и лишь пишут обобщенную информацию на этикетке. Обычно туда входят различные химические смолы, к которым идет в качестве катализатора отвердители и наполнители.

Сама же «смола» может быть сделана из акрила, полиэстера, ПУ или любых других органических полимеров.

В роли наполнителя выступает чаще всего кварцевый песок, но может быт и цементная смесь, а отвердитель помогает как можно быстрее составу высохнуть и надежно закрепить болт.

Обязательно прочтите на упаковке, сколько времени требуется времени для того, чтобы состав затвердел. Срок может быть, как пара-тройка часов, так и двое-трое суток. До того, как химический анкер полностью затвердеет вешать никакие предметы на него нельзя.

Жидкий анкер может быть разного типа и его, как и обычный металлический, нужно подбирать исходя из предполагаемой нагрузки. Также необходимо учитывать микроклимат в помещении или на улице, если монтаж проводится снаружи.

Выбираем химический анкер правильно

Химические анкеры можно разделить на две большие основные группы:

·        ампульные химически анкеры;

·        инжекционные химические анкеры.

Первые могут иметь в своем составе как один компонент, так и несколько. Состав продается в герметично запечатанной таре – маленькой бутылочке или ампуле. Ее вставляют в подготовленное отверстие и забивают болт или шпильку. В этот момент ампула разбивается и ее содержимое выливается наружу, надежно фиксируя крепеж.

Ампулы могут быть разной длины и диаметра – их подбирают исходя из глубины предполагаемого отверстия и его ширины. В данном случае осколки стекла будут играть роль армирующего наполнителя. Одна такая ампула расходуется на монтаж одного болта. Лучше всего их применять для плотных видов материала, таких как железобетон или кирпич, натуральный камень: гранит и мрамор.

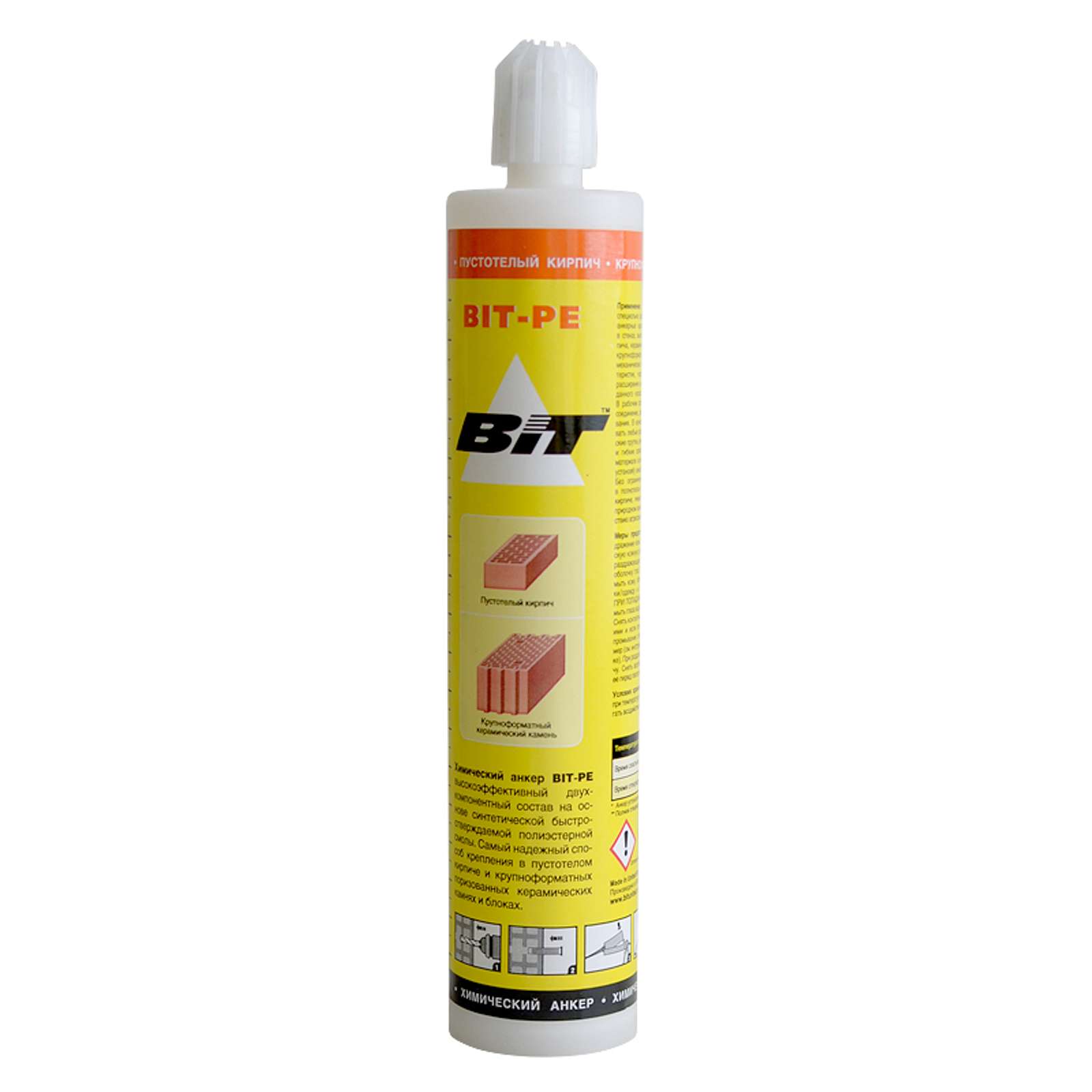

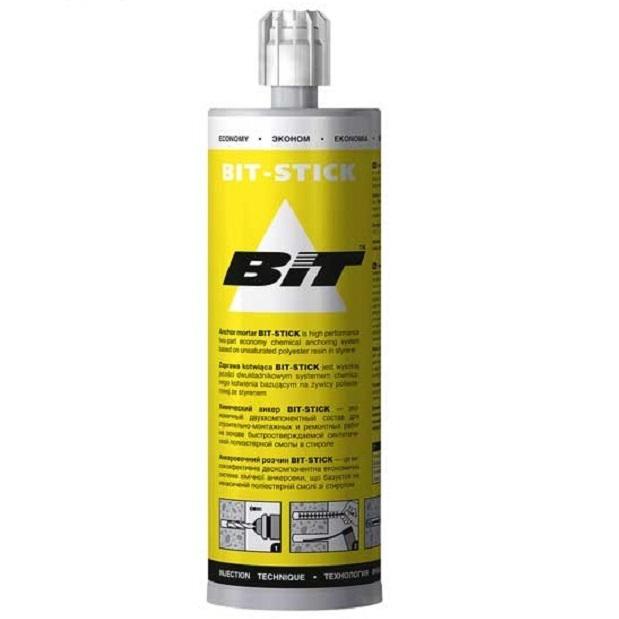

Инжекционные химические анкеры или иногда их называют инъекционными, продаются в виде кассеты с двумя отделениями, в которых находятся разные части состава. Кассета вставляется в специальное устройство со смесителем, перед тем как заполнить отверстие в него необходимо вставить пластиковую или металлическую вкладку – «гильзу». Если этого не сделать, то состав будет заполнять все пустоты, которые найдет и на одно отверстие его уйдет крайне много.

Применяют такой крепежный элемент для пористых или пустотелых материалов к ним относятся керамзит, пустотелый кирпич, ячеистый бетон и другие.

Где целесообразно применять химические анкеры

Область эксплуатации химических анкеров довольно широка.

  Их часто применяют для закрепления арматуры при строительстве различных зданий и сооружений, а также возведения их элементов: колонн, эстакад, опорных частей мостов и так далее.

  Оправдано их использование при ремонте фундамента с помощью той же арматуры, скрепления плит при строительстве и ремонте, во время надстройки колонн и лестниц.

  Монтажа любых металлических элементов.

  В момент возведения кровли, установке балкончиков в частных домах, постройке беседок, при монтаже ворот и многого другого.

  Если вы хотите установить на стене дома спутниковую тарелку, то химический анкер будет тут просто незаменим. Поможет он закрепить и уличный фонарь, с его помощью легко смонтировать любую сантехнику.

  Для установки и монтажа любой техники, которой необходима электроизоляция.

  Подойдет химический анкер и для применения в сложных климатических условиях с повышенной влажностью.

В чем плюсы химических анкеров

Плюсы химических анкеров очевидны. Применение инжекционных типов химических анкеров позволяет использовать их в местах с повышенной вибрацией, также они с успехом противостоят различным динамическим и статическим нагрузкам. Превосходят инъекционные химические анкеры своих металлических собратьев в два, а то и три раза на разрыв.

Распорные анкеры из стали или латуни вызывают напряжение в основании и могут разрушить само отверстие, после чего крепление становится ненадежным и анкер в итоге выпадет.

Жидкий аналог не грешит такой особенностью, образуя монолитное соединение со стеной или потолком, его можно крепить на угол или близко к нему не опасаясь того, что материал даст трещину или скол. Также жидкие анкеры с успехом применяются для закрепления в пористых материалах и пустотелых, чем металлические похвастать не могут.

При этом химические анкеры любого типа заполняют все трещины и поры внутри материала, тем самым увеличивая сцепляемость. Тот же самый эффект распространяется на болт или шпильку – анкера заполняет собой всю его площадь и потому крепежный элемент будет держаться очень и очень прочно. Именно потому крайне рекомендовано применение жидких анкеров в ветхих стенах, покрытых трещинами.

Условия эксплуатации жидкого анкера позволяют применять его для отверстий любой формы, включая конусообразные. С их помощью можно закреплять нестандартные крепежные элементы – например, скобы. При монтаже металлических анкеров можно применять только винты и шпильки, поставляемые в комплекте.

За счет того, что состав затвердевает не сию секунду, можно спокойно скорректировать расположение крепежного элемента: болта, шпильки, скобы, арматуры и так далее. А вот при работе с обычными анкерами исправить возможную ошибку уже будет невозможно.

Применять химические анкеры можно в различных цехах, где среда неустойчивая и агрессивная. Они устойчивы к самым разным внешним негативным факторам, именно их можно использовать и для крепления под водой.

Особенности химических (жидких) анкеров

Обычно выделяют следующие особенности данного типа крепежа:

·        подходят химические анкеры к любым видам метизов, а не только к тем, что имеют резьбу;

·        у них максимальная устойчивость к любым вибрациям;

·        прочность на разрыв и несущая способность превышает металлические анкеры в два раза минимум;

·        возможно применение в сложном климате, агрессивной среде и в воде;

·        нет строгих параметров, каким должно быть отверстие под него – состав заполнит любую конфигурацию;

·        можно проводить монтаж в пористых, пустотелых материалах и в ветхом основании;

·        абсолютно герметичное закрытие отверстия и долговечность – согласно стандартам, предъявляемые ЕС, срок службы химического анкера составляет не менее пятидесяти лет;

·        можно устанавливать, не имея никакого специального оборудования кроме дрели или перфоратора, и не владея какими-то специальными строительными навыками.

Статью подготовил мастер Роман для клиентов магазина

что это такое? Установка жидких анкеров, их состав. Как пользоваться анкерами для арматуры в бетоне

Технология монтажа

Преимуществом химических анкеров считается их высокая прочность и способность создать качественную адгезию поверхностей. Они могут использоваться для плотных и пористых блоков. При установке этого анкера используют специальные инъекции, представляющие собой полиэфирную смолу и отвердитель.

При работе с картриджами используют специальный пистолет. Смола и отвердитель в картридже разделены, они находятся в разных упаковках и соединяются в момент выдавливания. В случае когда строительные работы проводят по проектной документации, перед началом монтажных работ специалисты должны проверить соответствия маркировок в документации и на самих анкерах. Проверяют также срок годности химического раствора перед его использованием.

Сверловка отверстий

При установке механических анкеров строители отдают предпочтение алмазной машине. Если сверловка делается под химический анкер, для работ подойдет перфоратор. В процессе сверловки учитывают месторасположение арматуры, и если сверло попало на неё, отверстие сверлят в другом месте.

Диаметр отверстия необходимо просверлить на 2-3 мм больше диаметра шпильки. Просверлив отверстие необходимого диаметра и длины, его нужно очистить от образовавшейся пыли. Неочищенная крошка снизит прочность соединения.

Размер необходимого шурупа подбирается в зависимости от типа роботы

На этом этапе работы нужны:

• щетка нужного диаметра;
• строительный пылесос;
• компрессор.

Установка гильзы

Если работы проводятся на пустотелых и пористых материалах (газобетон, пенобетон, щелевой кирпич), перед заливкой соединительного раствора нужно установить сетчатую гильзу. Она выполняет функцию удержания химического вещества в отверстии до его застывания. Эти гильзы продаются в виде готовых элементов или чулков и к ним предлагают специальные заглушки.

Заливка химвещества

Перед заливанием химвещества необходимо ознакомиться с его инструкцией. С целью правильного застывания материала необходимо создать специальную температуру, сам прогрев можно совершить строительным феном. Процесс заливки происходит с помощью специального пистолета-дозатора. Заливка вещества пистолетом в отверстие должна выдавливаться на 2/3 сквозь гильзу.

Установка шпильки

После заливания массы сразу устанавливаем резьбовую шпильку. Её доводим до упора, после чего несколько раз перекручиваем, чтобы равномерно распределить химвещество вокруг шпильки. До застывания удалите лишнее химвещество. В процессе затвердевания шпильку не подвергают каким-либо нагрузкам.

Застывание

Необходимо выждать полный процесс застывания вещества для долгосрочной эксплуатации анкера. Время застывания зависит от температуры материала основания и в среднем составляет 45 минут. Чем ниже температура, тем дольше будет застывать химический раствор (в зимнее время может потребоваться до 6 часов). После затвердевания приступают к закручиванию гайки.

Как установить анкерный болт в бетон

Весь процесс достаточно простой, главное – верно выполнить замеры и максимально точно все реализовать. Но есть несколько нюансов, которые необходимо учитывать.

Практические советы по установке анкеров в бетон:

• На показатель прочности крепежа влияет не только анкер, но и качества материала основания (бетона в данном случае), правильная подготовка к монтажу, учет материала прикрепляемой конструкции и конструкции самого болта.
• Если на стену нанесен слой отделки, отверстие должно быть глубже, так как отделка обычно обладает меньшей прочностью, чем бетон.
• Сверло желательно брать на 0.5 миллиметра тоньше диаметра будущего отверстия.
• При работе с перфоратором лучше всего применять наконечник из специального твердосплавного материала.
• Внимательно читать инструкцию – на упаковке с анкерами должны быть указаны допустимое усилие и максимальное число оборотов.
• Вкручивая анкер в , ни в коем случае не крутить до упора, так как материал может разрушиться.

Вечный крепеж: дюбель для бетона

Дюбель – это распорный элемент, выполненный из полипропилена или нейлона, который по функции и особенностям работы схож с анкером. Самостоятельно не используется, крепится в бетоне специальными гвоздями или саморезами. Для упрочнения фиксации часто выполняется с шипами или усиками.

Данный тип крепления используется там, где нет слишком больших нагрузок на бетон – крепление полок, крюков для телевизоров, осветительных приборов. В дюбели забивают молотком, саморезы вворачивают шуруповертом или отверткой. Для вбивания гвоздей также понадобится обычный молоток.

Можно также встретить дюбель-гвозди, предназначенные для использования с механическим пистолетом. Крепеж в бетоне выполняют металлическим, внешне он чем-то напоминает пулю. Актуален там, где нужно подвесить большое количество предметов небольшого размера.

Нагель по бетону: быстро, но прочно

Нагели – это , которые чаще всего используются для обустройства крепежа возле краев бетонной стены. Крепеж не требует дополнительной фиксации, вкручивается в отверстие, куда предварительно заливают немного эпоксидного клея. Сверлить отверстия не обязательно – нагель может вкручиваться прямо в бетонную стену. Если же отверстие в бетоне все равно нужно делать, то лучше выбрать дрель (перфоратор может повредить стену).

Вкручивают шуруповертом – и после этого нагель выкрутить обратно уже невозможно. Поэтому предварительную разметку нужно выполнять особенно тщательно.

Как пользоваться?

Прежде чем установить анкер, который относится к химии, нужно внимательно изучить инструкцию по применению. Это позволяет учесть все необходимые нюансы, например, рассчитать схему монтажа и многое другое.

Первый этап — это подготовка шпура. На основе делаются пометки в местах, куда будет монтироваться крепеж. Затем буром высверливается отверстие максимум на 2 миллиметра шире диаметра шпильки. Удерживать бур нужно в перпендикулярном положении относительно поверхности. Глубину шпура можно контролировать специальными ограничителями, либо нанеся метку на сверло. Чтобы будущий крепеж был надежным, отверстие обязательно очищается от пыли и грязи. Процедура проводится с помощью специального ершика и ручного либо строительного пылесоса – все зависит от объема выполняемых работ.

Второй этап — ввод клеящей массы. На картридж устанавливается насадка, а вся конструкция вставляется в специальный пистолет. Сначала выдавливают небольшое количество химического состава, примерно 10 сантиметров, чтобы убедиться, что все компоненты смешались равномерно — их использовать не нужно. Носик-смеситель помещается в отверстие, далее нажатием на пусковую кнопку пистолета контролируется расход смеси. Шпур заполняется примерно на 2/3 от своего объема.

Третий этап — монтаж металлического стержня. Чтобы клеящая масса равномерно распределилась внутри отверстия, крепеж можно немного «вытащить», а затем вкрутить до конца. Пока клеящий состав твердеет, можно контролировать положение анкера. Определить, заполнила шпур масса или нет, можно по внешнему виду – если клей выступил наружу, значит, установка герметична.

Заключительный этап — это установка и затягивание гайки. После того как раствор полностью затвердел, можно закреплять все материалы и элементы. Динамометрическим ключом затягивают гайку. Заводы-изготовители в своих рекомендациях указывают, какое максимальное усилие нужно прикладывать при затягивании гайки. Не рекомендуется использовать традиционный ключ, так как есть риск превысить усилие и привести в негодность материал.

Если при монтаже делаются перерывы, носик-смеситель с картриджа не снимается, но перед продолжением работ меняется на новый.

Некоторые строители занимаются приготовлением раствора самостоятельно. Для этого смешиваются эпоксидная смола, отвердители (УП-583), цементный или гипсовый раствор и вещество, придающее пластичность (ДБФ или ДЭГ-1). Полученную смесь тщательно вымешивают. Лучше всего раствор замешивать в небольших количествах, затем сразу использовать.

В следующем видео рассказывается о монтаже химических анкеров.

Анкера для бетона: вес и размеры

Размеры анкерных болтов определяются используемым материалом и назначением продукта. Каждый производитель регламентируется общими и внутренними стандартами. Но существуют параметры, схожие у всех поставщиков.

Так, в зависимости от типа анкера, как правило значения диаметра/длины изделия выглядят следующим образом (в мм):

• клиновый: 6-20/40-421;
• распорный: 5-24;
• забивной: 6-20.

В таблицах представлена детальная информация относительно размеров и общего веса (в кг. 1 шт.) востребованных анкеров для бетона, составленная на основе продукции ведущих производителей (Hilti, Fischer и др.).

Клиновой

Размер	Шт. в 1 кг	Вес 1 шт., гр.	Размер	Шт. в 1 кг	Вес 1 шт., гр.
6*40	100	10	10*150	12	85
6*65	67	15	12*100	11	94
6*95	50	20	12*120	10	104
8*50	46	22	12*135	8	133
8*75	30	34	12*150	8	139
8*80	25	39	16*105	6	179
8*105	25	41	16*140	5	220
10*65	17	60	16*180	4	275
10*80	15	71	16*200	4	320
10*95	13	79	20*160	3	383
10*120	14	74	20*200	2	500
10*130	13	78	20*300	2	738

Классический

6,5*18	189	5	12*130	13	83
6,5*36	115	9	12*150	10	110
6,5*56	80	13	12*180	8	130
6,5*75	58	18	12*200	7	147
8*40	75	14	12*250	6	188
8*65	45	22	12*300	5	219
8*85	37	28	14*100	12	86
8*100	31	33	14*120	12	88
8*120	27	38	14*150	9	118
10*40	36	28	14*200	7	163
10*60	32	32	14*250	6	195
10*97	25	40	16*110	7	160
10*125	17	61	16*150	5	240
10*150	15	68	16*180	5	250
10*180	12	87	16*220	4	260
10*200	10	100	16*250	4	290
10*250	7	150	20*151	5	248
12*60	20	51	20*200	3	405
12*75	17	61	20*250	2	500
12*100	15	67	20*300	2	568

Забивной (сталь и латунь)

Размер	Шт. в 1 кг	Вес 1 шт., гр.	Размер	Шт. в 1 кг	Вес 1 шт., гр.
М6	6	160	М6	250	4
М8	92	11	М8	128	8
М10	42	24	М10	75	14
М12	21	48	М12	39	26
М16	13	80

Химический анкер характеризуется размерами капсул. Их диаметр может быть равным 10-42 мм. Показатели длины находятся в пределах от 80 до 360мм. В комплектацию входят инъекционные составы объемом 150-825 мл. Также могут присутствовать 1-2 смесителя и адаптер.

Области применения химических анкеров

Сначала перечислим, для каких типов конструкционных соединений целесообразно использовать анкер химических:

• при возведении высотных зданий
• при формировании фундамента быстровозводимых зданий даже при осложненных условиях работы (влажность)
• при строительстве мостов: подвесных, разводных, арочных
• при скреплении тяжелых бетонных балок
• при креплении металлических балок к каменному основанию
• при создании арматурных выпусков при монолитном строительстве

Большинство перечисленных областей применения крепежа на химической основе можно смело отнести к ответственному строительству, то есть возведению сооружений, эксплуатируемому в дальнейшем большим количеством людей или подверженных экстра нагрузкам.

Рассмотрим также более частные примеры, где химический анкер является надежным креплением в разных направлениях современного ответственного строительства:

• энергетическая промышленность (АЭС, ГРЭС, опоры ЛЭП, трансформаторы)
• горная индустрия (монорельсовые дороги, фуникулеры, горнолыжные подъемники)
• аэропорты (расширение взлетных полос и рулежных дорожек, крепление матч и антенн радиосвязи и навигационного оборудования)
• портовое строительство (реконструкция и ремонт причальных стенок, крепление швартовых тумб и кнехтов, шлюзы, нефтеналивные терминалы)
• промышленное оборудование (ректификационные колонны, конвейеры, станки)
• быстровозводимые здания (крепление несущих каркасов к ленточным фундаментам)
• индустрия аквапарков, бассейнов и других водных сооружений

Помимо этого химический анкер применяют возведении временных, но требующих определенной прочности конструкций, и подобное им:

• лифты (реконструкция шахт, крепление лифтового оборудования, эскалаторы)
• строительное оборудование (лифты-подъемники, леса, краны)
• складское оборудование (стеллажи, транспортеры, подъемники)
• крепление строительных конструкций (колонны, консоли, балконы)

Примеры использования химического анкера при ремонтных работах:

• усиление конструкций (металлические обоймы, инъекция кладки стен)
• усиление фундаментов
• реставрация памятников архитектуры

Целесообразно фиксировать на химические анкеры навесные элементы, имеющие определенные требования к установке:

• вентилируемые фасады
• дорожное строительство (шумозащитные экраны, барьерные ограждения, информационные щиты, мачты освещения, «лежащие полицейские»)
• декоративные элементы (перила ,козырьки, освещение, лепные элементы декора)
• рекламные конструкции (вывески, перетяжки, баннеры, крышные установки)

Как видим, анкер химический универсален по применению: для крепления полнотелых конструкций и монолитных, пористых материалов; при работе конструкций из бетона, кирпича, природного камня.

Что такое анкер для бетона

В переводе с немецкого под анкером подразумевается якорь. Это крепежный элемент, предназначенный для фиксации того или иного предмета к основанию. В случае с бетоном для производства подобных изделий используется углеродистая сталь. Для исключения образования коррозии болты покрывают защитным слоем сплава на основе цинка.

Металлические анкеры применяют в случаях проведения работ с основанием высокой прочности, твердости и хрупкости. К таковым относятся бетон, камень, кирпич и гипс. При этом сравнительно с саморезами и гвоздями допустимая механическая нагрузка заметно отличается в большую сторону. Это актуально для крепления окон и дверей, навешивания мебельных модулей, бытовой техники, установки сантехнического оборудования, инженерных коммуникаций.

Конструктивно анкер представлен стержнем с резьбой и распорным цилиндром. В качестве дополнения могут выступать конусообразные наконечники, кольца, крюки или гайки с шайбами. После установки крепежного элемента лепестки раскрываются или застывает рабочая масса, что обеспечивает надежное удерживание болта в технологическом отверстии без участия дополнительного уплотнения.

Нагель по бетону – быстро, но прочно

Нагели, или как их еще называют, шурупы по бетону, являются незаменимым средством для того, чтобы закрепить все необходимое в довольно сложном для этого месте – у края бетонной стены. Этот крепеж обходится без дополнительной фиксации за счет непосредственного вкручивания в подготовленное отверстие, просверлив которое нужно удалить частицы пыли. Для повышения прочности крепления можно залить в отверстие небольшое количество эпоксидного клея.

Использование нагеля

Большинство случаев применения нагелей обходится без выполнения предварительного сверления, поскольку этот крепеж закручивается прямо в бетон. Если нельзя избежать подготовки отверстия, для его создания берут дрель, но не перфоратор.

Инструмент большей мощности способен привести к разрушению стены. Вкручивание делается шуруповертом, после чего нагель достать из бетона почти невозможно, поэтому стоит выполнять замеры со всей внимательностью. (См. также статью Герметик для бетона: особенности. )

Секрет подбора необходимого сверла для создания отверстий под размещение любого вида крепежа предельно прост: величины их диаметров должны полностью совпадать. Это значит, что анкер диаметром 8 мм нужно устанавливать при участии 8-миллиметрового бура.

Размеры и характеристики анкерных болтов

Изначально перед выбором штыря, надо знать габариты, поскольку крепления бывают всякого габарита, калибра.

Группы анкеров по величине: маленькие – в разрезе до 8 мл/длина до 55; серединные – до 12/120 мл; большие – с наибольшими габаритами D=24 и L=220 мл.

Фундаментные штифты с различными габаритами, их параметры определяют 3 характеристики.

Расшифруем разметку М8 10/60-115: D нарезки – М8, наружный D= 10 (данный D совпадает с D сверла с помощью которого будет производится сверление отверстия), протяженность штифта – 115 мл, толстота детали – 60 мл.

Все эксплуатационные параметры анкеров указаны в табеле, это будет масса, предельный крутящийся и искривляющий период, наименьшая выдергивающая мощь, рациональные перегрузки. По соответствию с различными данными характеристиками подбирают необходимые модели и осуществляют добротное соединение к бетонным конструкциям штыря.

Целесообразность применения

Химические инъекционные составы и ампулы имеют высокую стоимость, их приобретение целесообразно при работе с пустотелыми и пористыми марками бетона, в плотных конструкциях они оправданы при монтаже около края или в случае повышенных ожидаемых нагрузок: на разрыв, вибрационных, весовых. Анкеры этого типа выдерживают вес стальных элементов, консолей, колонн, фасадных систем, оборудования, ограждений, при необходимости они используются для дополнительного крепления арматурных стержней. При выборе этого варианта качество материала основы практически не влияет на надежность фиксации, продукция Хилти, Фишер и их аналогов рассчитана на эксплуатацию в бетоне с трещинами.

Также их советуют купить:

• При отсутствии точного расчета размеров отверстия.
• При высоких сейсмических и вибрационных нагрузках на объект.
• При необходимости нарушения рекомендуемых интервалов: размещении по краю конструкции или рядом с соседним анкером. Распорное усилие в отличие от стандартных дюбелей по бетону у них отсутствует.
• Для эксплуатации в условиях повышенной влажности (химический состав надежно защищает металлический крепеж для бетона от коррозии).
• Для монтажа в системах огнезащиты, огнестойкость у специализированных видов достигает 2 ч.

Нюансы крепления к бетону

Для монтажа химического анкера потребуются перфоратор или другой тип бурильного инструмента, металлическая щетка для чистки от пыли, насос или пневмооборудование для продувки, строительный пистолет и смеситель. Порядок действий при креплении к полно- и пустотелому бетону отличается. В первом случае для подготовки отверстия нередко задействуются алмазные сверла, стенки нуждаются в усилении шероховатости. Полость чистят щеткой и продувают воздухом не менее 4 раз, использовать на этом этапе воду не рекомендуется.

Полученное отверстие заполняется на 2/3, после чего проводится монтаж металлического крепежа (чаще всего путем врезки или прокрутки). Следующим этапом идет выдержка времени, указанного в инструкции (ориентировочно – 20 минут), и лишь потом допускается окончательная фиксация болта. Следует учесть высокую скорость застывания химического состава, при любых перерывах носик протирается и закрывается колпачком.

Пустотелый и щелевой бетон при установке анкера требует несколько другого подхода. Процесс подготовки отверстия ничем не отличается. Но перед стадией заполнения в него вставляется пластиковая или металлическая втулка (сетчатая или перфорированная). Ее целевое назначение – экономия смеси, при ее отсутствии расход возрастает в разы. Вне зависимости от вида бетона, отверстие не рекомендуется промывать водой, это отрицательно сказывается на адгезийных свойствах.

Стоимость креплений

Маркировка анкера	Производитель	Краткое описание	Объем, л	Цена, рубли
HIT-HY 100 330/2	Хилти, Лихтенштейн	Стандартный химический клеевой анкер для крепления в бетоне	0,33	1530
HIT-HY 100 500/2	0,5	1850
HIT-MM PLUS 330/2	Бюджетный гибридный состав на основе уран-метаакрилата	0,33	645
HIT-MM PLUS 500/2	0,5	840
HIT-ICE	Для крепления при отрицательных температурах	0,3	2640
HIT-RE 500-SD	Эпоксидный клей для монтажа в бетоне с трещинами, восстановления тяжелой арматуры	0,33	3100
0,5	3340
HFX	Линейка в твердом картридже, для работы со стандартными монтажными пистолетами	0,275	1120
FIS V 360 S	Фишер, Германия	Двухкомпонентный инъекционный состав на основе виниловых эфиров, для универсального применения	0,36	1390
FIS EM 390 S	То же, для монтажа под водой	0,39	1470
FIS VS 300 T	С увеличенным временем схватывания, рекомендуется при работе в условиях повышенной температуры	0,1	640
FIS VW 360 S	Для применения анкера зимой, рабочий диапазон – от -15 до +20 °C	0,38	1160
KEM-VE 10	Sormat, Финляндия	Анкер-капсула с виниэлестровым составом с размером резьбы М10, подходит для монтажа под водой		90
KEMLA М12	То же, на полиэстровой основе (повышенная нагрузка на вырывание)		190
BIT-PESF	BIT United Ltd, Великобритания	Клеевой анкер для ячеистого бетона, газосиликатов, пеноблоков. Характеризуется повышенной вязкостью	0,3	660

Нюансы установки

Теперь давайте разберемся, как своими руками смонтировать химический анкер.

Способов существует два, не считая вариант с металлической гильзой, который подходит для пустотелых кирпичей.

Первым делом высверливаем строго перпендикулярное отверстие под монтаж анкера.

• Затем при помощи ершика, маленькой щеточки или обычной медицинской груши (клизмы) извлекаем изнутри весь оставшийся мусор и пыль.
• Где-то на 3/4 заполняем отверстие инъекционным раствором – больше не нужно, так как его выдавит наружу при установке стержня.
• Ввинчиваем в клей крепежный элемент, следя за его центровкой и уровнем. Останавливаемся по достижении метки на резьбе. Излишки смеси аккуратно удаляем.
• Раствор остается сохнуть на время, указанное производителем состава.
• По высыхании на резьбовой крепежный элемент можно навешивать грузы и фиксировать их гайкой.

Усиленное соединение

Следующий метод технически не сильно отличается, но позволяет создать более прочное соединение – он подходит для более пористых материалов.

Для его реализации вам понадобится металлический ограничитель для сверла, чтобы не разрушить кромку блока.

• Высверливаем отверстие, предварительно установив ограничитель;
• Как только достигается нужная глубина, дрелью начинают делать круговые движения, чтобы создать внутри расширяющуюся полость, как на картинке выше.
• В остальном монтаж аналогичен – вычищаем отверстие от пыли, заполняем его отвердительной смесью, вставляем крепежный стержень, ждем высыхания.

Как видите, анкеровка газобетонных блоков не такое уж и сложное занятие, а учитывая мягкость этого материала и легкость, с которой он сверлится, работа, зачастую, выполняется еще легче и быстрее, чем классическими дюбель-шурупами на бетоне. Для более подробного знакомства с химическим анкером советуем ознакомиться с видео в этой статье.

Принцип работы и применение

Бетон является пористым неоднородным по структуре материалом. И в местах креплений появляются разнообразные усилия – на скручивание, изгиб, сдвиг, срез, сжатие, вырыв. Их бетонный анкер берет на себя, распределяя совместно с несущей конструкцией.

Основные принципы работы анкеров для бетона:

• В момент взаимодействия материала основания и анкера появляется сила трения – распор выполняется дюбелями, металлическими цангами.
• Когда на глубине анкеровки материал дает сопротивление излому или смятию – за счет цанговых втулок на крепеже, изогнутой формы стержня, расширения.
• Нагрузки в месте контакта основания и стержня компенсируются касательными напряжениями при замоноличивании или склеивании – так работают закладные гладкие, клеевые анкера.

Анкера для бетона могут быть разных конструкций, различных видов, размеров. Производятся из специальной стали по ГОСТу, покрываются слоем средства против коррозии. Стержень может быть диаметром 6-20 миллиметров, длиной – до 220 миллиметров.

Любой анкер включает такие части:

• Сам болт
• Конус со слоем резьбы внутри
• Втулка со специальными вырезами

Анкеры выполняют конструктивную либо несущую функцию. Несущая функция реализована в случаях соединения плит перекрытия, балок, колонн, балконных консолей, лестничных площадок и маршей, отделочных и стеновых панелей, инженерного оборудования, коммуникаций, вытяжек, потолочных светильников и т.д. Также анкера применяются для монтажа лаг на бетонные либо пустотные полы. Ими крепят на стены электрооборудование, навесную мебель.

Конструктивный крепеж применяется для противодействия смещению частей узла, если их устойчивость гарантируется собственным весом, также анкера актуальны при рихтовке в строительстве.

Разновидности

В числе крепежных элементов по бетону анкера являются чем-то сродни тяжелой артиллерии. Их назначение – крепление к стенам конструкций довольно большого веса. Зачастую они используются в качестве фиксирующих элементов для оконных и дверных рам, осветительных приборов, с их помощью также происходит анкеровка арматуры в бетоне.

Все изделия действуют по единому принципу: вкручивание специального крепежного элемента приводит к расширению изделия, что обеспечивает плотную фиксацию анкера в стене.Анкерные крепежи могут быть нескольких видов и иметь различные размеры, ниже рассмотрим их подробнее.

Таблица анкеровки арматуры в бетоне исходя из диаметра шпильки

Забивные

1. Название подсказывает: этот анкер по бетону забивается в отверстие в стене, которое предварительно для этого просверливается, при помощи молотка.
2. Отверстие нужно обязательно прочистить и удалить из него пыль и мусор.
3. После этого навешивается то, что требовалось закрепить на этом месте, и вкручивается в анкер специальная шпилька, которая фиксируется гайкой.

Материалом изготовления большинства таких анкеров является оцинкованная сталь, цена зависит от их длины и диаметра. Бывает, что многофункциональный крепеж МТА тоже относят к группе забивных анкеров.

Надежный анкер для ячеистого бетона

Клиновые

Отличием таких анкеров от приспособлений из предыдущей группы является то, что деталь не нужно навешивать перед фиксацией шпильки, и отсутствие необходимости в очищении отверстия под анкер от загрязнений. Крепление необходимой детали выполняется прямо на анкер, после чего производится фиксирование ее гайкой.

На фото — установка анкера в бетон клинового типа

К этой группе метизов относятся также анкеры нержавеющие и анкеры электрооцинкованные. Их головки обладают способностью утапливаться в материале, который ими зафиксирован.

PFG

1. Предназначается для работы с конструкциями из бетона низкого качества и в случаях, когда фиксация выполняется в потолках и стенах старых домов.
2. Этот крепеж имеет большую площадь расширения в сравнении с остальными видами таких метизов.
3. Работает так:

• • в стену забивается основная часть анкера;
  • крепление к нему необходимой детали выполняется при помощи болта.

Как установить анкер в бетон своими руками

Есть PFG-анкеры, которыми закрепляются тросы или веревки. Окончанием шпильки такого крепления выступает кольцо, которое можно использовать также и для фиксации люстры. Анкеры, окончание которых имеет вид буквы «Г», используются в основном при креплении водонагревателей.

Химические

Принцип его работы аналогичен действию клея:

1. Перед применением такого крепежа просверленное отверстие в стене тщательно прочищается, чтобы вставить ампулу с клеящим веществом.
2. В нее вкручивается шпилька, а вся конструкция оставляется в покое на некоторое время. Состав может высыхать в пределах нескольких минут или нескольких часов.

На продолжительность затвердевания влияет температура окружающей среды. Нельзя допускать нагрузки на химический анкер, пока клей полностью не застынет. Особенностью этих изделий является то, что в стене не создается внутреннее напряжение, а это снижает вероятность ее разрушения. Ниже показана инструкция по его монтажу в поверхность. (См. также статью Как сверлить бетонную стену дрелью: особенности.)

Как устанавливается химический анкер для пенобетона

Можно встретиться и с другими разновидностями анкеров. К примеру, есть закладные или такие крепления, как стержневые фиксаторы. Их применяют обычно в процессе возведения многоквартирных домов.

Таблица параметров для химического крепления

Виды емкостей анкеров

В зависимости от количества монтажных работ используют варианты различного объема:

1. Капсулы – стеклянные или ПВХ ампулы с разделенной полостью для компонентов: смола, отвердитель. Особенности применения:

• •  Объем химической смеси позволяет закрепить один болт в бетонную поверхность.
  •  На упаковке указаны оптимальные размеры.
  •  После введения в просверленное отверстие стального закладного нарушается целостность капсулы, происходит смешивание и отвердение ингредиентов.
  •  С экономической точки зрения целесообразно использовать, если в планах крепить незначительное количество элементов.
  • Комплекты, состоящие из капсулы и резьбовой шпильки, облегчают выбор закладных элементов.

2. Картриджи – инъекционные составы объемом от 100 до 1500 мл. Особенности такого анкера:

• Смола и отвердитель содержатся в тубе, разделенной герметичной перегородкой, либо находятся в двух скрепленных между собой емкостях.
• В стоимость включены одна или две насадки-миксеры, в полости которых происходит перемешивание компонентов до однородной массы.
• Анкеры HILTI дополнительно комплектуются удлинительной трубкой для заполнения глубоких отверстий.
• Для выполнения инъектирования необходимо применение дозатора (пистолет) механического, пневматического, электрического (аккумуляторного) действия.
• Использование смесей в больших емкостях выгодно при выполнении профессиональных строительных работ.
• Смена дозатора позволит продолжить работы после многочасового перерыва.

Технические характеристики

Величины, определяющие условия эксплуатации систем на основе химических составов:

• Материал основания – бетонные поверхности с различными пористостью, прочностью, степенями нагрузки и деформации.
• Допустимый диапазон температуры бетона, картриджа – промежуток, в котором гибридный анкер и его компоненты сохраняют функциональность.
• Минимальная и максимальная глубина – диапазон, который обеспечит равномерное распределение динамических, весовых нагрузок.
• Время отверждения.
• Рекомендуемые фирменные крепежы.

Анкер	Произво-дитель	Характеристики бетона, прочность	Темпе-ратура бетона, °C	Глубина анкеровки, мм	Время отверж-дения, час	Крепеж
FIS VW 300 T	Фишер	Нерастянутый, ячеистый, пустотелый, пенобетон, прочность С12-С60.	-15 ‒ +20	70 ‒ 175	0.5 ‒ 12	Шпилька FIS A, с внутренней резьбой RG MI, гильза сетчатая FIS H.
HIT-ICE	Hilti	Сухой, водонасыщенный, без трещин. С20-С60.	-23 ‒ +32	60 ‒ 480	0.5 ‒ 36	Шпилька HAS, HAS-R, HAS-HCR.

Технология установки анкера

Этапы и нюансы монтажа:

1. Разметка поверхности бетона под шпуры согласно размерам, указанным в строительной спецификации.

2. Бурение. Разница диаметров резьбового крепления и бура ‒ 2 мм.

3. Удаление цементной пыли. Отверстие очищают поочередно, в несколько приемов компрессором или ручным насосом, ершиком. Промывание допускается при использовании химических составов для влагонасыщенных бетонов.

4. Капсульный анкер вводится в полость. Применение инъекций для бетона имеет особенности:

• Вставить картридж в выпрессовочный пистолет.
• Выдавить порцию на любую поверхность.
• Убедившись в однородности массы, заполнить шпур в бетоне на 2/3 размера отверстия двухкомпонентным раствором. Для глубоких шпуров применять удлинительные трубки или втулки.

5. Установка резьбовых элементов с помощью дрели, вручную до упора. Монтаж шпилек большего размера осуществлять с кондуктором. Дополнительно в качестве закладных используются:

• • Арматура.
  • Втулка с внутренней резьбой, позволяющая фиксировать болт.
  • Сетчатые гильзы для стен из кирпича и ячеистого бетона.

6. Часть клеевого состава при достаточном заполнении отверстия должна выступить на поверхность бетона. В противном случае шпильку необходимо удалить, дополнительно ввести инъекционную массу, повторить установку резьбового крепления.

7. Закрепить, обеспечить неподвижность соединения до застывания клеевой массы.

Стоимость химического анкера

Производитель	Наименование	Состав, температурный режим, °C	Объем, мл	Цена, рубли
Hilti	HIT-RE 100/330	Эпоксидный -40 ‒ +70	330	1700
HIT-HY 200-A 330	Уретан-метаакрилат -40 ‒ +120	0.33 л	2980
HIT-MM PLUS	Уретан-метаакрилат -40 ‒ +50	330	710
Капсула HVU M8X80	Уретан-метаакрилат -40 ‒ +72		138
Фишер	FIS HB 150 C	Винилстер -5 ‒ +40 Подводное применение	145	1012
FIS PM 360 S	Винилэфир -5 ‒ +40	360	1650
Капсула FHB II-P M8х60	Винилэстер -5 ‒ +20

Что такое химический анкер: виды, применение и преимущества

Что такое химический анкер?

Содержание статьи

Химический анкер — это современный вид крепежного изделия для монтажа самых разнообразных конструкций. Основное отличие химического анкера от обычного, заключается в способе крепления. Обычный анкер фиксируется в бетонном или кирпичном основании за счет механической распорки, в то время как крепление химического анкера производится путем затвердевания специального химического состава внутри отверстия.

Такой подход позволяет избежать так называемого деформационного напряжения внутри отверстия и использовать химический анкер для монтажа в сильнопористых стройматериалах. В строительстве такими материалами является пеноблок, ракушняк и газобетон. Закрепить обычный анкер в эти материалы порой бывает проблематично.

Что такое химический анкер?

Итак, химический анкер представляет собой крепежный элемент, который состоит из резьбовой втулки со шпилькой и специального клеевого состава. Именно клеевым составом заполняется техническое отверстие в бетоне или кирпиче, который после застывания обеспечивает надежное соединение крепежному элементу.

При этом металлическая часть хим анкера для бетона контактирует только с клеевым составом, который заполняет собой все пустоты внутри отверстия, что позволяет получить надежное и долговечное крепление практически на любом основании. Поэтому химический анкер просто незаменим для фиксации чего-либо к материалам со слабой плотностью, таким как газобетон или пенобетон.

Кроме того, данный вид крепежа не вызывает серьёзного напряжения внутри отверстия, что позволяет использовать его на краях различных конструкций. Не страшно химическому анкеру и воздействие влаги, а в некоторых случаях, его и вовсе, можно использовать под водой. О том, какими именно преимуществами обладают хим анкера, будет рассказано чуть ниже.

Виды химических анкеров

Основное отличие химических анкеров заключается в клеевом составе и материалах изготовления резьбовой втулки.

Что касается клеевых составов, то они бывают разных видов:

1. В тубах и картриджах с несколькими отсеками под клеевой состав и отвердитель;
2. В виде двухкомпонентного состава, которым заполняют ампулы соответствующей длины и диаметра, под техническое отверстие.

При работе с химическим анкером при помощи ампул, в высверленное отверстие сначала устанавливается ампула, после чего происходит движение металлического стержня, который раздавливает ампулу и надёжно фиксируется в отверстии посредством клеевого состава. Работа химического анкера при помощи туб и картриджей выглядит несколько иначе: для этой цели клеевой состав нагнетается в отверстие.

И тот, и другой способ монтажа химических анкеров имеет свои преимущества. Например, химические анкеры в виде картриджей и туб, удобно применять в пустотелых материалах, таких как газобетон или пеноблок.

Кроме клеевого состава, различные виды химических анкеров отличаются и по материалам изготовления. Они могут быть сделаны из нержавеющей или оцинкованной стали, иметь различную степень прочности и т. д. Поэтому от материалов изготовления химических анкеров, во многом зависит и область их применения.

Преимущества химических анкеров

Химические анкера обладают следующими преимуществами:

1. Они обеспечивают надежное соединение с сильнопористым основанием, там, где невозможно использовать обычные металлические анкера.
2. Не создают механического напряжения внутри отверстия, поэтому не разрушают материал изнутри.
3. Имеют хорошие адгезионные свойства с минеральными основаниями.
4. Устойчивы к влаге (химические анкера можно использовать даже под водой).
5. Надёжно герметизируют соединение.
6. Имеют намного большую долговечность, чем металлические анкера. Срок эксплуатации химических анкеров не менее 50 лет.

Это далеко не все преимущества химического анкера, как современного крепежного изделия на сегодняшний день, которое все чаще используется в строительстве. Что же касается недостатков, то их у подобного рода изделия не так уж и много.

К недостаткам химических анкеров можно отнести лишь стоимость, которая заметно выше, чем на обычные анкера из металла.

Оценить статью и поделиться ссылкой:

преимущества, правила и условия использования

Химические анкеры Хилти (производитель — карликовое княжество Лихтенштейн) представляют собой прогрессивную высокотехнологичную замену привычным металлическим дюбелям. Эти анкеры находят применение в самых различных областях технической деятельности, где оказывается необходимым надежно и долговечно соединить детали, трудно соединяемые с помощью традиционных приемов и средств.

Двухкомпонентные анкеры Хилти используются в широком диапазоне температур, не подвержены коррозии, химически нейтральны и могут использоваться в комнатных условиях, так как отсутствует запах и нет опасений возникновения аллергических реакций.

Разновидности анкеров HILTI

Гибридный уникальный химический состав анкеров данного класса делает их незаменимыми и в строительстве, и в производстве мебели, и при выполнении мелких работ по ремонту домашних принадлежностей. Для каждой разновидности применения разработаны особые, наиболее подходящие и удобные в использовании рецептуры полимера.

• Химические анкеры Hilti HIT-RE 500 используют во влажной среде, отсыревшем бетоне, при монтаже несущих конструкций. Эти крепежи незаменимы при работе в воде.
• HILTI HIT- HI 70 превосходно подходят для крепления деталей к пустотелым (энергосберегающим) перегородкам, газобетону и прочим рыхлым материалам.
• HFX подойдет для ремонта жилого помещения, крепления бытовых приборов и элементов сантехники. В применении чрезвычайно прост, не требует особых навыков. Твердеет быстро, впрыскивается без дозатора и позволяет при необходимости отвлечься на непродолжительное время. Степень отвердевания контролируется по изменению цвета.
• HIT-ICE отлично работает даже при температурах ниже -20 градусов Цельсия. Дозируется легко и быстро.
• HIT-RE 100 — это эпоксидный клеевой стандартный состав, используемый с целью крепления анкеров и арматуры в бетонном основании.
• HIT-HI 200-A — уникальная разработка гибридного клеевого вещества для реставрации анкерных соединений и арматурных выпусков в особо ответственных местах.
• HIT-MM PLUS — недорогой и надежный материал, применяемый при монтаже в бетоне и кирпиче.

Правила и особенности пользования анкерами

1. Для работы с крепежными устройствами, предназначенными для пенобетона и пористых материалов, предлагается сетчатая гильза, которая перед склеиванием деталей размещается в отверстии, просверленном в рабочем основании. Сверлить лучше инструментом с алмазным наконечником для получения ровной и идеально круглой поверхности. В гильзу впрыскивается связующее вещество из тубы через пластиковую трубку до заполнения полости на две трети глубины. Далее вдавливается с проворачиванием резьбовая шпилька, к которой в дальнейшем будет прикручена необходимая деталь. После полного застывания состав обеспечит прочное, надежное и долговечное соединение скрепляемых элементов.
2. В любом случае, просверленные отверстия следует предварительно очистить от пыли и продуть сжатым воздухом.
3. Капсульный анкер представляет собой стеклянную ампулу, наполненную склеивающим веществом. Одна капсула предназначена для фиксирования одной детали. Применяется для монтажа в твердых плотных структурах. Если такой элемент вставить в подготовленную дырку и с усилием вбить туда нужную шпильку, то из разбившейся емкости вытекает отвердитель, вступающий в реакцию с основным склеивающим веществом. Не рекомендуется использовать для заполнения значительных объемов.
4. Для экономного расходования содержимого картриджа со смесью рекомендуется пользоваться калькулятором требуемого количества инжекционной массы, где учитывается диаметр шпильки, глубина отверстия и число укрепляемых деталей. Это позволит в значительной мере сократить расходы на монтажные работы.
5. Не стоит применять для прочистки отверстий непрофессиональные устройства, такие, как аптекарские клизмы. Также нельзя промывать полости водой, потому что это приведет к неоправданному увеличению времени отвердения и ослаблению эффекта схватывания до 80 процентов.

Преимущества и недостатки Hilti

В условиях рыхлой среды, плохой доступности, низких температур и высокой влажности, вплоть до работы в воде, Хилти, безусловно, превосходит по своим качествам и надежности все доступные аналоги металлических крепежных устройств. Хранение и транспортировка капсул и туб не сопряжено ни с какими неудобствами. Открытый контейнер с клеящим составом может храниться до одного года после первичного использования. Просто надо его плотно закрыть. Известково-песчаные блоки и изделия из ячеистого бетона непосильны металлическим дюбелям без применения специальных трудоемких технологий, тогда как применение химического анкера позволяет быстро и эффективно решить проблему.

При резких изменениях температурных условий химические соединения не создают сжимающего или расширяющего эффекта, что является дополнительной гарантией надежности соединения.

К недостаткам можно отнести сравнительно высокую стоимость, непродолжительный срок хранения (до одного года) и продолжительность периода отвердевания.

преимущества и технология анкерования — PRO-крепеж

Общее описание анкера

В действительности, анкер химический – это несложное приспособление, которым обеспечивается крепление в массиве основания (например, бетонного). Он действует так: происходит контакт анкера с основанием, а крепежного элемента – с анкером. При этом достигается высокий уровень прочности: крепеж, который внедряется в полый анкер, совершает раздвигание его стенок. У стенок есть внешняя насечка, фиксирующая анкер, а значит, крепление в массиве основания.

Анкер химический – превосходная альтернатива традиционным методам крепления. Он полностью вытеснил простые крепления. Химические анкеры обладают лучшими несущими нагрузочными характеристиками по сравнению с традиционными распорными анкерами. Закрепление подвешиваемых конструкций характеризуется надёжностью и быстротой. Это существенно расширяет область проектирования различных сооружений.

Установка анкера

Анкер фиксируется внедренным химсоставом в отверстии основания. Это отверстие просверлено заблаговременно. Укрепление происходит следующим образом: осуществляется отверждение химсостава в основе, при этом не создаётся распор, и не развиваются деформирующие напряжения. Отверждению сопутствует появление молекулярных соединений состава, расположенного внутри просверленного отверстия. По причине равных значений коэффициентов расширения химсостава и основания формируется монтажное крепежное соединение.

Область применения анкеров

Крепёж химическим анкером нашёл своё широкое распространение при монтаже кровли, колонн, перил, козырьков, строительстве дорог и т.д. Его также используют при установке лифтов, трансформаторов, промышленного оборудования и т.д.

Используя анкер химический, можно обеспечить крепеж конструкций к стройматериалам с разными показателями плотности – бетон, кирпич, камень, газобетон. Анкер используется для операций с пустотелыми поверхностями. В этом случае анкер применяется с ниппелями, снабжёнными отверстиями. Это гарантирует высокий уровень фиксации крепежа.

Химсоставы применяются с различными типами крепежей, выполненных из углеродистой или гальванизированной стали. Может быть применен химический анкер в условиях высокой влажности и даже под водой. В частности, эти анкеры успешно используются для реставрации и отделки помещений. Когда требуется установка крепежа на малом расстоянии от кромки основания, химические анкеры не приводят к разрушению материала основания.

Для того, чтобы скрыть крепления в мебельной промышленности и строительстве, используют химический анкер-шпильку.

В чем преимущества химического анкера?

Химические анкеры обеспечивают высокий уровень надёжности крепления конструкций к основаниям из различных материалов. Анкер чрезвычайно прочен, выдерживая многотонную нагрузку.



Достоинства химических анкеров:

1.  Возможность использования на различных основаниях.

2.  Гарантируется высокий уровень прочности после отверждения химсостава.

3.  Не вызывают значительных механических напряжений в основании, что особенно важно для лёгких и пористых бетонов.

4.  Они незаменимы при монтажных работах у края основания.

5.  Легко монтируются, их можно фиксировать в различных основаниях.

6.  Обеспечивают герметизацию соединения.

7.  Крепление химическим анкером чрезвычайно долговечно.

Технология анкерования

Крепеж связан с возникновением между материалами химической реакции. Существует два вида емкостей для химрастворов, используемых для проведения работ – картриджи и стеклянные ампулы. Их вскрытие обеспечивает физические процессы и химические реакции отверждения.



Ампулы. Их размер, отвечающий размеру анкера, рассчитан таким образом, чтобы обеспечить максимальные нагрузки на крепёж. Происходит сверление отверстия, куда вставляют ампулу, а затем вкручивают шпильку. Ампулы бывают разных диаметров и применяются в отверстиях заданного размера.

Картриджи. В них происходит разделение химических составов. При выдавливании они смешиваются. Картриджи делятся по размерам. Состав из картриджа в отверстие заливают специфическим пистолетом-дозатором. С помощью картриджей обеспечивается фиксация анкеров даже в тех отверстиях, которые значительно превышают диаметр анкера.

Прежде, чем установить химическое крепление, отверстие очищается от загрязнений и пыли. Когда используется картридж для полостных деталей, в отверстие вставляется полиэфирный перфорированный патрон.

Анкер-шпилька. Он используется, чтобы скрыть крепления, например в элементах мебели. В закрепляемых поверхностях происходит симметричное формирование отверстий, заполняемых химраствором из картриджа. Изделия соединяются с помощью вставленной шпильки.

В заключение можно отметить, что анкер химический – это чрезвычайно надежное крепление во многих сферах современного строительства. Поэтому он имеет широкую перспективу.

Химический анкер для газобетона: виды, как пользоваться

С проблемой крепления различных предметов к газобетону встречаются в промышленном производстве и домашнем хозяйстве при выполнении ремонта. Решить ее поможет использование химических анкеров для газобетона.

Сферы применения анкера

Газобетон используется для строительства жилых помещений. Он недорогой, сберегает тепло внутри дома. Впоследствии к стенам крепят полочки, картины, мебель, технику. Газобетон отличается особой хрупкостью по сравнению с другими строительными материалами. Его пористый состав не позволяет использовать в качестве крепежа дюбеля и стандартные дюбель-шурупы.

При больших нагрузках газобетон крошится, и они могут вывалиться из стены вместе с навешенными на них предметами. Установка специального анкера в блоки из газобетона позволяет создать прочное соединение, повесить на стену не только картину, но и мебель или телевизор.

Анкера бывают:

Химические и механические анкера — схема

• механические, из металла, защищенного от коррозии, или имеющие пластиковый дюбель;
• химические, с применением клеящего состава.

Механические анкеры выдерживают большие нагрузки в вертикальном и горизонтальном направлении. Их монтируют в отверстие, высверленное в стене. Внутри распорная часть анкера для пеноблока расклинивается и удерживается в таком состоянии. Закручивают саморез или болт, продвижение которого ограничено закрепительной манжетой. Затягивают их до специальной метки, чтобы не повредить лицевую часть блока.

Безопасно можно закручивать такие анкеры только в газоблоки плотностью 1200 кг/м³. Легкие навешиваемые предметы можно крепить таким образом в плиты плотностью 600 кг/м³. Если показатель неизвестен, лучше не рисковать и использовать более надежные крепления.

Применение химического устройства

Сферы применения химического анкера

Для установки очень тяжелых предметов (шкафов, телевизора, бытовой техники) не подходят даже механические анкера для газобетона. В таких случаях используют устройства, которые после окончательной установки превращаются в монолит с блоком. Это химические анкера. По принципу установки и действия они похожи на механические, но дополнительно используются укрепляющие составы.

Обеспечить эффект монолитности позволяет применение клеящих смолянистых составов. Ими наполняют высверленное отверстие и погружают внутрь жесткий металлический стержень (шпильку), с резьбой или без нее, с антикоррозийным покрытием. Дают застыть. Впоследствии анкерный крепеж нельзя будет вынуть из стены, не повредив ее. Поэтому регулировать положение шпильки можно только до того момента, пока средство не затвердеет.

Виды химических анкеров

Применяются такие виды химических анкеров для пеноблоков:

• полиэстеровый;
• эпоксидный;
• эпокси-акрилатный;
• винилэстеровый.

Они отличаются видом смол, входящих в их состав, и сферой применения.

Полиэстеровые используют для постройки ограждений, укладки инженерных сетей и светопрозрачных конструкций. Можно устанавливать в помещении и на улице. Шпильки используют только с резьбой. Раствор схватывается от 2 минут до получаса, затвердевает полностью от 25 минут до 3 часов.

Химический анкер — характеристика

Эпоксидные применяют для бетона С20–25 и выше в стенах, дорожных ограждениях, балках, при монтаже технологического оборудования, арматурных выпусков. Их можно использовать для внутренних и наружных работ, при повышенной влажности и под водой. Допускается работа с гладкими винтами. Не содержит вредного для организма человека стирола. Средство схватывается от 7 минут до 3 часов, высыхает полностью за 7–48 часов.

Эпоксиакриловый состав, кроме перечисленных свойств, устойчив к пожару в течение 2 часов. За это время конструкция не повредится огнем. Схватывается от 2 до 24 минут, становится твердым от 15 мин. до 3 часов.

Винилэстеровый состав применяют в морозную погоду, до -5°C, и при высокой влажности. Поэтому его часто используют для выполнения фасадных работ. Не содержит стирола. Может применяться внутри помещений. Схватывается от 2 мин. до получаса, твердеет от 15 мин. до суток.

Резьбовые шпильки имеют диаметр 5–30 мм, длину до 38 см. Они должны иметь:

• цинковое покрытие;
• отметку глубины крепления;
• наконечник, помогающий перемешивать клеевой раствор.

Правила монтажа резьбовой шпильки

Чтобы работать со шпильками было удобней, покрывают их защитным слоем. Можно использовать для сквозного крепежа.

Методы установки химического анкера

Процесс установки химического анкера для газобетона:

Порядок установки химического анкера

• сверлят в газоблоке отверстия диаметром на пару миллиметров больше, чем диаметр металлической шпильки;
• погружают в них анкерные гильзы или очищают отверстие, полностью удаляют пыль, выдувая ими выметая ее;
• заполняют просверленные отверстия клеящим составом;
• вкручиваются в конструкцию металлические анкеры с резьбой для лучшего сцепления с клеящим составом;
• оставляют на несколько суток для полного затвердевания.

Каждый из этапов имеет особенности. Для высверливания отверстия под химический анкер для газобетона не используют перфоратора и ударной дрели, которые могут повредить пеноблок. Применяют коловорот или безударную дрель. Дырка должна расширяться вглубь от основания и иметь конусовидную форму. Если ее поверхность неровная, сцепление будет качественнее, чем при гладкой. Крошки удаляют насосом или щеткой.

Клеевые вещества вводят в дырку двумя способами:

• Инъекционным, при котором состав вводится из картриджа специальным пистолетом. Облегчает процесс введения вещества центрирующая втулка. Заполняют ¾ объема.
• Капсульный, при котором помещают внутрь отверстия стеклянную капсулу с веществом, разбивают ее шпилькой из металла или выпускают определенный объем с помощью дозатора.

Пример анкеровки с использованием анкерной гильзы и без нее

Не дожидаясь, когда смолянистое вещество схватится, ввинчивают химический анкер с резьбой, которая делает конструкцию крепче. Следят, чтобы он шел по центру и строго горизонтально/ вертикально. Вытирают лишний клей. Для некоторых видов клея допустимо применение безвинтовых шпилек. Время его застывания зависит от:

• вида средства;
• температуры и влажности воздуха;
• рекомендаций производителя.

Не навешивают на анкер никаких тяжелых предметов до того, как состав полностью затвердеет.

Преимущества и недостатки метода

Применение химического анкера имеет ряд преимуществ:

• стенки высверленного отверстия не подвергаются давлению металлического стержня, от клеящего состава становятся более крепкими;
• конструкция не разрушается при изменении температуры;
• блок устойчив к повышенной влажности, может использоваться под водой;
• выдерживает большие нагрузки;
• можно проводить монтаж на краю отверстия;
• корректируется до остывания смолы;
• срок использования — больше 50 лет.

Недостатки применения химического анкера для газобетона:

• качественное крепление получается только при точном соблюдении технологии;
• стоимость материалов выше, чем при других методах;
• время от начала работ до полного их завершения и закрепления анкера намного дольше, чем при использовании механического;
• конструкция, изготовленная с применением технологии, не разбирается.

Фирмы-производители и их ассортимент химических анкеров

Сделать это можно, спилив болгаркой и зашпаклевав. Установка химического анкера в газобетон позволяет создать прочное соединение, повесить на стену мебель, бойлер или телевизор.

Видео по теме: Как установить химический анкер в газобетон

Anchor Chemical — Большая химическая энциклопедия

Сополимер полиамида додекановой кислоты с метиленди (циклогексиламином) (MDCHA, PACM) продавался в виде непрерывных нитей пряжи под торговым наименованием QIANA. Еще в 1981 году было произведено более 145 000 т с использованием высоких процентов, обычно 80%, транс, транс изомера MDCHA. Низкоплавкий сопутствующий продукт рафината, оставшийся после разделения t, t изомера фракционной кристаллизацией, был фосгенирован с получением ауфатического диизоцианата Hquid, продаваемого Du Pont как Hylene W.После завершения своего обязательства перед QIANA Du Pont продала права на уретановый промежуточный продукт компании Mobay, которая теперь продает смесь изомеров 20% транс, транс — 50% цис, транс — 30% цис, цис диизоцианата под маркой Desmodur W. использование в полиамидах и в качестве предшественника изоцианата, метиленди (циклогексиламин) используется непосредственно как эпоксидный отвердитель. Смесь диаминов Hquid, исторически известная как PACM-20, продается как AMICURE PACM компанией Anchor Chemical для эксплуатационных эпоксидных смол. [Стр.213]

Системы впрыска трещин эпоксидной смолы представляют собой ненаполненные композиции на основе жидких эпоксидных смол с низкой вязкостью и влагостойких отвердителей с низкой вязкостью.Низкая вязкость системы способствует проникновению в мелкие трещины и обеспечивает правильный баланс времени гелеобразования (Anchor Chemicals / Air Products, без даты a). Трещины шириной 0,05 мм можно заполнить системами впрыска эпоксидной смолы (CCA /, 1985). [Pg.72]

Anchor Chemical Company Ltd., Клейтон, Манчестер Мил 4SR, Англия … [Pg.211]

Закрепление химических веществ на твердом носителе — еще одна возможность иммобилизации реагентов при анализе потока. Этот подход позволяет эффективно использовать ферментные картриджи, ионообменные смолы и другие функционализированные гранулы.Шарики обычно упаковывают в мини-колонны, также можно использовать псевдоожижение. [Стр.321]

Опять же, эта реакция ускоряется гидроксильными группами или третичными аминами. Это также преобладающая реакция с ангидридами. Фактически, реакции со смолой и отвердителем или катализатором намного сложнее, чем эти идеализированные реакции, и обе реакции, а также ряд побочных реакций, вероятно, в разной степени проявляются в любом механизме сшивки. Основные поставщики вспенивающих агентов: Anchor Chemicals, Dow, Shell и Cray Valley Products.[Pg.812]

Благодарю Hoechst AG, Dow Chemicals и Anchor Chemical Division компании Air Products за предоставленную информацию и помощь. [Pg.824]

Ридер, К. Дж. И Хант, Н. Т., Клеи, инструменты, Электронная изоляция и ламинирование, Якорные химикаты, Отдел продуктов воздуха, технический бюллетень. [Pg.824]

SpK.lll, Ch mica OlV. Зеландия. f OlV Corp D> .tr Corp tame Chemici Re Div, 1 M.itu том же Sub bishi Pennwal Chemical Cotp mgton Del Polymer Special Co Varna uchiInd NV OkuraSi Co NY Oiy of Qiv Qf Shall Prolea Oil France Co Div of Jefferson Div of Reich Химическая компания Henkel hold SubWest Chemical Bellaire. Germanv Техасское химико-химическое подразделение, химическое подразделение и подразделение химического производства, подразделение и подразделение Inal Mm Salon Plastics eralt and Co Div Chemical Div Thorio Chemic Corp NY n Pacific el Anchor Chemical Corp … [Стр.123]

Печатается с разрешения Pacific Якорная химическая корпорация. [Pg.125]

Сравнительная таблица конкурентоспособных отвердителей эпоксидных смол, Торговая публикация Pacific Anchor Chemical Corp. (1980). [Pg.174]

Более эффективный подход — использование полимерных цепей, состоящих из двух частей (привитых или блок-сополимеров).На рисунках 4.20b и 4.20c показаны эти два типа сополимеров, в которых одна часть номинально нерастворима и закрепляется (химически или физически) на поверхности частицы, а другая растворима в жидкости и распространяется в жидкость (37). Примерами обычно выбираемых блок-сополимеров в органических растворителях (например, толуоле) являются поли (винилпирролидон) / полистирол (PVP / PS) или поли (этиленоксид) / полистирол (PEO / PS). [Стр.214]

Akzo Nobel Chemicals BV ARCO Chemical Elf Atochem Eastman Chemical Anchor Chemicals Shell… [Pg.210]

Kawaguchi General Quimica Anchor Chemical Ugine-Kuhlmann Prochimie / Sovereign Landaise … [Pg.295]

Anchor Chemical Developments Ltd Atlas Plastics Ltd Autodevices (1960) Ltd Бакелит Ксилонит (BXL) Ltd ( Cascelloid Division) … [Pg.177]

Anchor Chemical Developments Ltd Birch Vale Stockport Lancs New Mills 3233 … [Pg.183]

---

каково применение, в отличие от обычных анкеров, подробности установки, расход, ориентировочная стоимость (Москва)

Проблема крепления к стене различных деталей знакома каждому.Механические крепления традиционно производятся с использованием обычных дюбелей, сцепление которых с материалом формируется за счет расширения, но в случае полых или рыхлых материалов такие крепления не всегда оправданы. Для надежного соединения конструкций с поверхностями, имеющими низкую прочность, больше подходят химические анкеры. Это довольно простое устройство с понятным принципом устройства крепежного материала анкерного крепления.

Анкеры (химическая адгезионная связка вступает в контакт с основным материалом, глубоко проникая в поры, а прочность соединения достигается ввинчиванием металлической застежки (шпильки) в клеевой состав, который после отверждения образует монолитное соединение .

Типы и область применения химических анкеров

Крепление с помощью химических составов стали является хорошей альтернативой вставным анкерам, так как превосходит их по несущей способности и надежности соединения. В Европе у этого приспособления есть название якорь вставки (EOTA), а среди российских строителей попадаются разные названия: \ «жидкая пробка \», \ «жидкий якорь \», \ «инъекционная масса \», но самые распространенные термин химический якорь. Химические якоря бывают двух типов: капсула (ампула) и картридж с инъекционной массой.

Картридж (туба, картридж) содержит реактивную химическую смесь (массовый впрыск), которая выдавливается специальным пистолетом в нужном количестве. Химические компоненты в картриджах разделяются и смешиваются в процессе экструзии внутри сопла дозатора. Также готовая инъекционная масса выпускается во флаконах и тубах разного размера (от 150 до 400 мл) и формы, а химический состав зависит от конкретного предназначения якоря.

Существующие химсоставы позволяют выполнять работы при низкой температуре (ниже 5 градусов) или в жилом помещении (используется состав, не содержащий стирола).Прекрасно работает как с твердыми, так и с полыми материалами. При установке жидкого анкера в полую конструкцию усовершенствованного картриджа используется сетка (перфорированный полиэстер). Раствор, проникая через отверстия картриджа, создает дополнительную фиксацию с материалом.

Капсульный (ампульный) химический якорь — это стеклянная ампула, химический состав которой вступает в реакцию с основным материалом и затвердевает после его разрушения. Особенностью является возможность крепления под водой. Химический состав во флаконах разных производителей бывает двух типов: требующий и не требующий смешивания.Изготавливаем флаконы разного диаметра. Если размер отверстия превышает размер одной ампулы, можно использовать две.

Особенности применения, производители и цена

Металлический крепеж для химических анкеров изготавливается из углеродистой (оцинкованной) или нержавеющей (хромированной) стали. В дополнение к шпильке с резьбой идут шайба, гайка и насадка для облегчения затяжки отверткой.

Продолжительность застывания разных составов от 90 минут до 24 часов. Для расчета необходимого количества химического состава для фиксации крепежа существуют специальные формулы, учитывающие как структуру основы, так и характеристики застежки.Правильно установлен (в соответствии с правилами сборки), предусматривает выход лишней смеси из отверстия.

На строительном рынке России представлены химические анкеры разных компаний со всего мира, среди них самые популярные марки Mungo (Швейцария), Hilti (Люксембург), MKT и Fischer (Германия), подходящие (Финляндия), BIT и HIMTEX (Великобритания). Цена зависит от состава и объема. Средний объем упаковки 300 мл будет стоить от 600 до 1700 рублей (в зависимости от состава).Стоимость капсул также зависит от их размера, самые маленькие могут стоить от 40 до 250 рублей за капсулу большого диаметра.

, сервис «translate.yandex.ru»

Экологически чистые жидкости и составы для металлообработки, а также зажимы для фиксации крышки

ПЕРВОЕ И ВСЕ ЕЩЕ ЛУЧШЕЕ , ЭКОЛОГИЧЕСКИ БЕЗОПАСНЫЕ РЕШЕНИЯ ДЛЯ МЕТАЛЛООБРАБОТКИ ЯКОРНО-ХИМИЧЕСКАЯ КОМПАНИЯ изготовила жидкости и компаунды для металлообрабатывающей промышленности уже более 50 лет.Полвека разработки произвела полную линейку составов для волочения и штамповки и других специализированных продуктов, которые обеспечивают оптимальную стойкость инструмента и при этом отвечают современным требованиям к экологически чистые продукты. Нашим самым популярным решением является Anchorlube G-771 , универсальная смазка для металлообработки, наносимая вручную, которая работает со всеми металлами и специально разработана для твердых металлов и тяжелых работ.Он также не содержит масла и экологически безопасен. Anchorlube G-771 одобрен USDA P-1 для случайного контакта с пищевыми продуктами. Срок годности 3 года при хранении в закрытом виде при комнатной температуре. Другой продукт Anchor, популярный среди наших клиентов из бумажной промышленности, — это смазка для намотки оправки . Это высокоэффективная смазка, которая помогает при намотке бумажных трубок и сердечников. Семейство продуктов Anchor дополняют прецизионные зажимы крышки банок для транспортировки и почтовой рассылки. Наши зажимы крышки обеспечивают максимальное крепление металлических и пластиковых банок, включая банки с краской, и одобрены правительством и приняты всеми крупными транспортными компаниями.

На протяжении десятилетий Anchor остается семейным бизнесом, чутко реагирующим на потребности своих клиентов.Будь то доступность, продукция высшего качества или удовлетворенность клиентов, Anchor Chemical Company найдет решения для самых сложных задач вашей компании в области смазывания.

.
