Как подключить антенный кабель? Полезные советы по его правильному монтажу.

Содержание

Что такое антенный кабель?

Современная антенна и новый телевизор не являются гарантией хорошей картинки при просмотре телевизионных каналов. Качество сигнала домашней телесистемы, её надёжность и долговечность будет зависеть и от самого кабеля, тянущегося от антенны до телевизора.

Антенный кабель является электрическим проводом коаксиального типа. Он имеет круглую форму и одну медную жилу из стали с омеднением или меди. Антенный кабель позволяет передавать телесигнал потребителю и обеспечивает его защиту от электромагнитных помех. Его качество и грамотная разводка будут влиять на степень помех при просмотре телевизионных каналов.

Антенный кабель состоит из следующих элементов:

• одножильного проводника – выполняет передачу сигнала во всех видах телевидения;
• изоляции (диэлектрика из полиуретана) – изолирует жилу от экрана с оплеткой;
• экрана (алюминиевой фольги с оплеткой) – защищает проводник от электромагнитных помех;
• внешней изоляции (оболочки из ПВХ) – выполняет защиту содержимого кабеля от механических повреждений.

В настоящее время наиболее популярными марками антенных кабелей являются: RG 6, SAT-50, SAT-703 и др. Все они широко применяются при подключении кабельного, обычного и цифрового телевидения.

Как подключить антенный кабель?

Установка антенного кабеля начинается от самой антенны, которая бывает коллективной (в городских квартирах) или индивидуальной (в частном секторе).

В первом случае, чтобы протянуть кабель внутрь квартиры, необходимо отыскать специальный ответвитель от общей антенны, который, как правило, находится в распределительном шкафу в межквартирном коридоре.

Антенный кабель подсоединяется к свободному разъему такого разветвителя через F-коннектор, а затем заводится в помещение.

Во втором случае все гораздо проще: кабель подключается прямо к антенне, которая размещается на крыше или стене частного дома, а затем заводится внутрь.

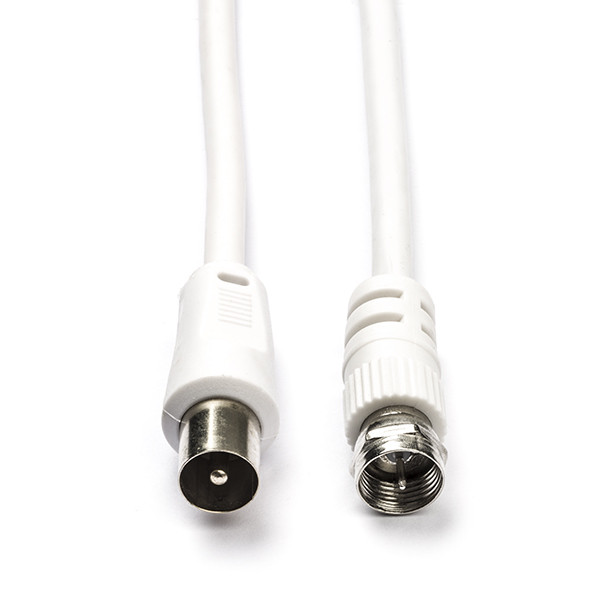

Для соединения кабеля с антенной и телевизором и/или другими видеоустройствами, способными принимать ТВ-сигнал, потребуется несколько важных элементов, без которых невозможно создать качественную телевизионную систему, а именно:

• F-коннектор (или разъём) – крепится на конце антенного провода для обеспечения его соединения с другими элементами системы, не допуская помех и искажений сигнала. F-коннектор устанавливается на подготовленный для этого провод простым накручиванием.
• Сплиттер (или делитель) – пассивный разветвитель, имеющий несколько гнезд под F-коннекторы. Предназначен для разветвления высокочастотных сигналов с одного источника на несколько направлений (в зависимости от количества гнезд).

• Антенное гнездо – крепится на другом конце антенного кабеля для его соединения с телевизором. Изделие с одной стороны оснащено гнездом для F-коннектора, а с другой — гнездом ТВ-разъёма.
• Антенная розетка – применяется основном при создании скрытой телевизионной системы, элементы которой убраны в стену, пластиковый короб или напольный плинтус, для создания удобного для эксплуатации соединения элементов домашней телевизионной системы. Есть проходные (выполняют прием сигнала и дальнейшую его транспортировку к другим точкам подключения) и окончательные (оконечные) ТВ-розетки.

• Усилитель – требуется в частных домах с индивидуальной антенной при слабом ТВ-сигнале, например, когда установлена антенна без встроенного усилителя, а до телевизора проложен кабель большой длины.

  Устройство может запитываться по антенному кабелю или от внешнего блока питания, который подключается в бытовую розетку. Усилитель является промежуточным элементом между антенной и телевизором.
• Грозозащита – еще один элемент телевизионный системы частного дома, который специалисты советуют устанавливать. По сути, это предохранитель, выполняющий разрыв цепи при попадании разряда молнии в антенну.

Разводка антенного кабеля по дому

Когда все элементы будущей телевизионной системы определены и кабель проведен внутрь помещения, требуется выбрать способ прокладки антенного кабеля внутри помещения. На практике встречаются следующие варианты:

1. Прокладка в одну линию. Предполагает прокладку одного кабеля последовательно от одной антенной розетки к другой. При этом используются окончательные (оконечные) ТВ-розетки.
2. Прокладка в несколько линий. Данный вариант предполагает протягивание антенного кабеля внутрь помещения, а затем с помощью сплиттера его разветвление во все другие помещения.
3. Комбинированный вариант, в котором кабельная система будет включать два вышеуказанных варианта.

Выбор варианта прокладка зависит от особенностей помещений, расположения телевизионных устройств и наличия необходимых элементов для монтажа.

Если требуется выполнить разводку в несколько помещений, то прокладка антенного кабеля в несколько линий является наиболее рациональной и практичной. Для её эффективной реализации важно правильно выбрать место установки сплиттера.

Обычно данное устройство монтируется на стене в коридоре или в любом месте, от которого будет удобно протянуть кабель в другие помещения с учетом экономии его длины.

Советы по подключению антенного кабеля

Приведем несколько полезных советов, которые помогут каждому пользователю выполнить подключение антенного кабеля правильно:

1. При прокладке кабеля нельзя допускать его сильного перегиба и не закреплять провод на стене с помощью загнутых гвоздей или саморезов, так как из-за этого может произойти деформация важных элементов кабеля или нарушение целостности его экрана, что приведет к ухудшению сигнала. Смятый провод также теряет свои качественные характеристики.
2. Не прокладывайте антенный кабель вблизи источников тепла, силовых электролиний, а также устройств с большими пусковыми токами, например, холодильника, стиральной машины или микроволновки.
3. Размещайте антенный кабель только в одной штробе или кабель-канале со слаботочными линиями, например, телефонной и интернет-линией.
4. Прокладывайте каждую линию кабеля, например, идущую от сплиттера до ТВ-розетки или телевизора, цельным куском кабеля, не прибегая к лишним переходникам, так как при каждом переходнике ТВ-сигнал будет ухудшаться.
5. Выполняйте разделение или удлинение антенного провода только с помощью сплиттеров или специальных переходников с разъемом «F-гнездо – F-гнездо», иначе невозможно будет достичь надежного контакта и, соответственно, передачи качественного сигнала.
6. Избегайте скручивания антенного кабеля в бухты, так как в этом случае электромагнитные помехи неизбежны.
7. При укладывании кабеля под штукатуркой или гипсокартоном помещайте его в защитный короб.
8. При длине провода от антенны до телевизора более 35 метров используйте усилитель или кабель более высокого класса.

Чтобы проверить насколько качественно выполнен монтаж антенного кабеля, необходимо включить телевизор. Сигнал должен быть устойчивым, картинка – четкой, недолжно быть никаких помех.

Кроме того, на работу телевизора и любой видеотехники влияет качество сетевого напряжения. Случающиеся скачки напряжения, особенно в сельской местности, могут стать критическими для современного телевизора. Поэтому не будет лишним добавить в телевизионную систему еще один важный элемент – стабилизатор напряжения.

О том, как влияют перепады сетевого напряжения на работу телевизора можно прочитать в нашей статье: Стабилизатор напряжения для телевизора.

Legrand антенна подключение.

Тв розетка одиночная или оконечная. Как подключить антенный кабель к тв розетке. Для работы потребуется

Розетки ТВ Легранд получили широкое распространение в нашей стране. Их отличает неплохой уровень качества и вполне разумные цены.

В то же время, такие розетки имеют богатый набор характеристик, который несведущего человека может поставить в тупик. Поэтому, если вы уже определились с фирмой производителем, давайте научимся правильно выбирать телевизионные розетки. Кстати, описанные нами правила подойдут при выборе телевизионных розеток любых других производителей.

Прежде всего, давайте определимся с видами телевизионных розеток и сферой их применения. Вы удивитесь, но существуют разные типы розеток, предназначенные для разных схем. Это могут быть одиночные или обычные розетки, проходные и оконечные.

Применение розетки, не соответствующей схеме подключения, приведет к снижению качества сигнала. Поэтому, на первом этапе давайте разберемся с вариантами схем подключения.

Схема звезда

Одиночная розетка Легранд ТВ предназначена для установки при подключении по схеме звезда.

Производитель тип подключения называет топологией. И такой тип розеток может применяться только при топологии звезда.

	Особенность данного типа соединения заключается в том, что кабель от антенны или другого источника сигнала, приходит на так называемый множитель — или как более правильно его называть, сплиттер. В этом устройстве сигнал разделяется на необходимое количество без потери его качества. К сплиттеру подключаются кабели, которые распределяют сигнал на каждую отдельную розетку.
	Существует два типа множителей сигнала. Одни способны пропускать напряжение усилителя, вторые на это не способны. Но прежде чем разбираться с этим вопросом, давайте определимся: а нужен ли нам вообще усилитель.
	Усилитель — это устройство, которое подает напряжение 5, 10 или 12В на антенну. Это позволяет увеличить уровень сигнала. Согласно ГОСТ 28324-89, нормальный уровень сигнала должен быть в пределах от 53 до 83дБ. Если ваша антенна установлена в зоне прямой видимости ретранслятора, то такой уровень сигнала наверняка есть, и как говорит инструкция, усилитель вам попросту не нужен.
	Если ваша антенна закрыта от ретранслятора домами или ландшафтом, то вы принимаете отраженный сигнал. Причем, сигнал может быть отраженным несколько раз и за счет этого очень слабый. В этом случае усилитель вам просто необходим.
	Определившись, нужен ли нам усилитель, можно вернуться к вопросу подключения сплиттера. Если наш сплиттер способен пропускать ток усилителя, то обычно на одном из выводов наносится надпись «Power in», «+12В» или просто наносится цветовое обозначение на данном канале. Дело в том, что пропускать сигнал усилителя может только один канал множителя. И это следует учитывать при подключении.
	В большинстве же своем, сплиттеры не имеют функции пропускания сигнала усилителя. В связи с этим, его питание должно организовываться для питающего кабеля телевизионной сети.

Обратите внимание! Согласно европейскому стандарту CENELEC EN 50083-7, оптимальным уровнем сигнала считается 53 – 74дБ. То есть, верхний предел немного ниже. Но не стоит гнаться за максимальным уровнем сигнала. Его увеличение может привести к прямо противоположным последствиям – ухудшению качества изображения.

Одиночная ТВ розетка Легранд подключается кабелем к множителю. Каждая розетка в схеме получает одинаковый уровень сигнала, который практически равен сигналу, приходящему на сплиттер.

Это является главным преимуществом данной схемы. К недостаткам схемы звезда следует отнести необходимость установки дополнительного оборудования – сплиттера и больший расход ТВ кабеля.

Проходная схема

Проходные (см. ) и оконечные розетки, предназначены для топологии по проходной схеме. Особенность этой схемы заключается в том, что она не требует дополнительных устройств, но может быть применена только для аналогового телевидения.

Итак:

• Суть данной схемы заключается в том, что от антенны запитывается первая розетка. От первой розетки вторая, и так далее. Последней в этой схеме устанавливается оконечная розетка. Все остальные розетки должны быть проходными.
• У вас возникает закономерный вопрос, а чем отличается проходная розетка ТВ Legrand от, скажем, одинарной. Дело в том, что работающий телевизор накладывает свой сигнал на отходящий от розетки кабель. В результате, на втором телевизоре в схеме может появиться наложенное изображение или просто помехи.

• Дабы исключить это, применяются специальные фильтры. Они встроены в розетку и полностью блокируют помехи, создаваемые телевизором. Но, как и любое другое защитное устройство, фильтр — это сопротивление, которое снижает уровень сигнала.
• А мы помним, что сигнал, приходящий на первую розетку, должен быть в пределах 57 – 83 дБ. На каждом таком фильтре теряется от 10 до 15 дБ. Плюс коммутационные потери в самой розетке. И у нас получается, что проходная схема способна обеспечить качественный сигнал лишь для двух-трех розеток в схеме. Большее их число снизит уровень сигнала ниже допустимых пределов.
• Как вы можете видеть на видео, оконечная розетка отличается от проходной только количеством выводов. Если к проходной розетке можно подключить два кабеля – питающий и отходящий, то к оконечной подключается только подходящий. А фильтр такой розетки, в большинстве случаев имеет чуть меньшее сопротивление.

В итоге получается, что проходная схема имеет такое преимущество, как цена монтажа, ведь ТВ кабеля необходимо на порядок меньше, и нет необходимости в дополнительном оборудовании — а также время монтажа.

В то же время, в плане качества сигнала она сильно уступает схеме звезда. Ведь при данном типе соединения каждая последующая розетка имеет более низкий уровень сигнала.

Характеристики розеток

Рассмотрев схемы подключения и виды розеток, мы уже имеем представление о том, что нам необходимо. Но есть еще целый ряд параметров, на которые стоит обратить внимание при выборе ТВ розеток.

О них-то мы и поговорим в этом разделе:

• ТВ розетка Legrand может иметь несколько видов разъемов. Это может быть разъем TV – то есть для приема аналогового сигнала телевидения, R – разъем для приема радио и SAT- разъем для приема спутникового телевидения. Все эти типы отличаются не только визуально.

• Разъем TV предназначен для передачи сигналов в диапазоне 5 – 862МГц. Разъем R позволяет передавать сигналы в диапазоне от 87,5 до 108МГц, а разъем SAT передает сигналы в пределах от 950 до 2400МГц.

Обратите внимание! Разъем TV в розетках Легранд выполнен согласно европейского стандарта DOCSIS v.2.0. Но наш стандарт: ГОСТ Р 52023 распространяется на более широкие пределы 40 – 1000МГц. Это не играет существенной роли в качестве передачи сигнала, но является несоответствием товара установленным в нашей стране нормам.

• Так же при выборе вы наверняка столкнетесь с таким понятием, как затухание на проход. Обычно его значение в пределах 1 – 2дБ. В частности, для любой Легранд розетки ТВ, он составляет 1,5дБ. Данное затухание обусловлено контактными соединениями и является весьма условным, поэтому на него можете не обращать особого внимания.

• А вот на затухание на ответвление, которое имеется у проходных розеток, обращать внимание стоит обязательно. Обычно оно составляет от 10 до 15дБ. Для розеток Легранд оно составляет 14дБ. Для оконечных розеток оно обычно немного ниже, и составляет порядка 10дБ.
• Последним отличием является способ крепления кабеля к розетке. Обычно все ТВ розетки крепятся при помощи винтовых или пружинных зажимов. При этом требуется разделывать кабель.

Компания Легранд разработала свой способ быстрого монтажа. Он позволяет выполнить монтаж своими руками без разделки кабеля. Но таким приспособлением оборудованы не все модели, поэтому при покупке убедитесь, что розетка оборудована автоматическими клеммами.

Вывод

Конечно, legrand ТВ розетка не является идеальным решением всех проблем. Она так же имеет свои недостатки, и, по сути, мало чем отличается от продукции других торговых марок.

Ведь ТВ розетки не являются каким-то инновационным и технологичным товаром. Здесь уже все давно продумано и решено. Поэтому все возможные проблемы с работой ТВ розеток зачастую связаны не с производителем, а с неправильным выбором типа розетки под каждую конкретную схему.

Сегодня в каждом доме обязательно присутствует большое количество техники – компьютер, телевизор, обычно, даже не один. Не все из этого имеет беспроводное подключение или может работать через Wi-Fi, поэтому в данной ситуации всегда помогает обыкновенный кабель или телевизионная розетка. Когда предоставляется возможность спрятать все провода в стены, лучше ей воспользоваться, поэтому предстоит тщательно продумать как они будут устанавливаться.

При выполнении установки самостоятельно впервые, стоит ознакомиться с данной тематикой, а также с фото тв розеток, чтобы понимать, о чем пойдет речь в дальнейшем.

Телевизионная розетка – это оборудование, которое необходимо для устройств без функции беспроводного подключение, которую имеют уже многие девайсы. Таким примером может служить телевизор, которому потребуется подключение к телевизионной, спутниковой или радиосети.

Тв розетка предоставляет пользователю доступ к комфортному пользованию соединением (в процессе установки производиться как можно более эстетичное крепление, провода и кабели убираются в стену или прикрываются плинтусом на полу). А также подобный способ дает возможность подключаться нескольким устройствам при установке и подключению усилителя сигнала для хорошего качества.

Основные виды

Виды тв розеток представлены, следующими вариантами:

Простая или одиночная – самая простая из всеобщей разновидности, которая имеет только единственное отверстие для установки кабеля, также мощность которой составляет не более 1,5 децибела, что отличается ее от других вариантов.

В тех случаях, когда розетка приобретается для одного телевизора, следует использовать именно одиночную розетку, это способствует сохранению качества сигнала.

Проходная розетка – представляет собой тройник, конструкция более сложная, чем предыдущий вариант, подключается к телевизору и далее к проходной или оконечной. Использовать такой тип лучше комплексно с необходимым количеством дополнительных розеток.

Следует учесть, что для использования большого количества проходных розеток понадобиться усилитель, иначе придется столкнуться со слабым сигналом. Свободно можно использовать в количестве не более 4-х без усилителя.

Оконечная розетка – основная функция такого варианта заключается в том, что она является замыкающей в цепочке проходных. По своему внешнему виду полностью повторяет вид одиночного типа.

Процесс установки

Высота установки тв розетки подбирается относительно индивидуальных критериев, равных высоте на которой будет располагаться ваш телевизор или другой девайс. Ориентироваться нужно на край телевизионного экрана, чтобы провода и шнуры были не видны.

При монтаже тв розетки своими руками, стоит спрятать все кабели в стены, в таком случае они не будет торчать и это избавит их от незапланированных повреждений.

Но в том случае, если желаете обойтись без ремонта, а необходимость в прокладывании кабеля присутствует, подключить кабель к тв розетке можно, используя плинтуса и кабель-каналы.

Инструкция по установке тв розеток

Начать следует с монтажа кабелей. Для этого понадобится некоторое количество приспособлений:

• При слабо поступающем сигнале будет необходимо усилить теле-импульс, что усилит сигнал и улучшит изображение;
• Также разделитель тв провода, потому как сигнал будет подаваться общий, а только потом разделится по всем телезрителям;
• Теле-сигнальный сумматор, соберет вместе сигналы разной частоты и передаст импульс с помощью проводника на ваш телевизор;
• Далее необходимы антенные штекера, для закрепления телевизионного кабеля, путем пайки, которая создаст надежное соединение.

Следующий этап — монтаж. В первую очередь, следует определиться с типом крепежа, которые делятся по видам установки розетки:

• Накладыющаяся
• Закрытый монтаж
• Проходная

• сама ТВ-розетка;
• перфоратор;
• отвертки разных видов;
• крепежи;
• приспособления для удаления изоляции.

Порядок монтажа прибора:

• По габаритам прибора проделывается отверстие в стене.
• Непосредственно сама установка и фиксирование устройства.
• Снятие изоляции провода, контролируем процесс, особенно препятствуем повреждению жила, иначе кабель может перегнуться и обломиться.
• Закрепляем все с помощью винта.
• Фиксируем наружной крышкой.

Если все операции проведены правильно и тщательно, то прибор полностью готов к применению.

Подключение телевизора

Рассмотрим, как можно более подробно процесс подключения телевизора к тв розетке, следуйте инструкции, чтобы подключение было произведено верно:

• На выходе из монтажного отверстия необходимо сохранить выступающими около 20 см антенного провода;
• Удалить изоляционный слой кабеля и оставить лишь экранирующую часть и ключевую жилу;
• Для получения доступа к прижимному винту, понадобиться снять внешнюю часть корпуса;
• Обеспечиваем свободное прохождение кабеля через разъем в розетке, ослабляем фиксаторы;
• Вставляем провод и фиксируем, фиксировать следует умеренно, чтобы сохранить от повреждений и в то же время не разбалтывать сам разъем;
• Розетка монтируется и закрепляется, закрываем наружной частью корпуса до щелчка.
• Далее производим проверку на работоспособность установленного прибора.

Возможные ошибки при заземлении

Работа должна быть проделана аккуратно, поэтому следует проконтролировать, чтобы снаружи не выступала коробка распределения проводов. Иначе будет выглядеть как минимум некрасиво.

Разъем телевизионной розетки находится не в рабочем состоянии и приходится пользоваться сторонним разветвителем от другой рабочей розетки.

Недостаточно надежно зафиксированный разъем для электро-кабеля, что может быть связано с плохо закрепленным каркасом самой розетки.

В случае с использованием низкокачественных и дешевых материалов: Ухудшение качества изображения на экране телевизора, из-за некачественной изоляции провода и как следствие слабого сигнала; Нанесение ущерба непосредственно на саму изоляцию.

Установка, регулярно используемых, точек в труднодоступных местах:

• Скрытие за декоративной отделкой;
• Спрятанные за древесным потолком;
• Перекрытые в стенах под штукатуркой.

Часто задаваемые вопросы

Что значит наличие обратной связи у тв розетки?

Данный тип телевизионной розетки характеризуется наличием разъема для возможного подключения как телевизионного кабеля, так и выводы радиопрограмм.

Какое количество децибел может быть в телевизионных розетках?

У проходных розеток мощность может достигать от 10 до 30 дБ; Отраженные обычно имеют около 10 – 20 дБ; Оконечные в среднем насчитывают от 1 до 4 дБ.

Как необходимо производить демонтаж плинтусной розетки?

Ознакомившись с инструкцией, следуйте дальнейшему порядку действий:

• В первую очередь необходимо начать с отключения проводки, чтобы обезопасить себя;
• Открутить винты, фиксирующие каркас розетки;
• Необходимо открепить защитную раму розетки;
• Удалить диск, которой используется для защиты деталей от незапланированного повреждения;
• Откручивайте винты, которые закрепляют основную жилу;
• Осталось только снять оставшиеся винты.

Фото ТВ розеток

На данный момент на рынке вам может встретиться одинарная, оконечная и проходная ТВ розетка. Все эти изделия отличаются не только названием и имеют разную конструкцию и назначение.

По незнанию многие применяют их не совсем правильно. Из-за чего возникает недовольство качеством ТВ сигнала. Поэтому дабы так же не стать жертвой незнания давайте разберем типы ТВ розеток, а также определим для чего нужны каждая из них.

Для того чтобы правильно разобраться в , а так же понять где какой вид применяется нам следует рассмотреть не только их конструкцию, но и схемы подключения. Ведь для разводки телевизионного сигнала, в зависимости от его частоты, применяются разные схемы подключения.

Устройство разных видов ТВ розеток

Начнем мы с различий, которые есть у ТВ розеток. Это различие обусловлено разными сферами применения, о которых мы поговорим ниже.

Итак:

• Начнем с наиболее простой одинарной ТВ розетки. Данная розетка представляет собой просто контактное соединение, которое позволяет подключать кабель антенны телевизора к розетке. Как говорит инструкция заводов-производителей уровень падения сигнала на них не превышает 1 – 2 дБ, что обусловлено только переходными сопротивлениями контактных соединений.
• в этом плане намного сложнее. Кроме непосредственно контактного соединения она содержит специальную схему, которая предназначена тушить отраженный сигнал.

Что это за схема и зачем она нужна?

Дело в том, что любой телевизор не только принимает телевизионный сигнал, но и отдает часть в сеть. Ту часть, которую он отдает принято называть отраженным сигналом. Мощность отраженного сигнала по сравнению с основным не так высока, но в сумме от нескольких телевизоров — это может давать значительные помехи.

1. Отраженный сигнал вы можете видеть на другом телевизоре в виде помех или в виде наложенного изображения. И дабы избежать этого применяется специальная схема, заглушающая отраженный сигнал.
2. В результате оконечная розетка кроме потерь в 1 – 2дБ вызванных коммутационными сопротивлениями, имеет еще потери от 8 до 15дБ вызванных работой этого фильтра.

Обратите внимание! ГОСТ28324-89 четко устанавливает, что уровень сигнала должен быть 57 – 83дБ. Увеличение, а тем более уменьшение мощности сигнала ведет к помехам и снижению качества изображения. В результате получаем, что даже одна оконечная розетка значительно снижает уровень сигнала.

• А вот устройство проходной розетки еще сложнее . Кроме непосредственно контактного соединения и фильтра, она имеет еще одно контактное соединение для подключения других ТВ розеток. В результате падение сигнала на такой розетке может доходить до 15 – 20дБ.

Схемы подключения ТВ розеток

Так зачем нужна розетка проходная ТВ, если она так снижает качество сигнала? Дело тут в схемах подключения ТВ розеток. Для каждой и этих схем используется свой тип розеток. Поэтому давайте разберем данный вопрос подробнее.

Итак:

• Начнем наш разбор с так называемой схемы «звезда». Суть данной схемы сводится к следующему. Питающий кабель телевизионного сигнала приходит на размножитель или как его еще называют сплиттер.

1. Сплиттер разделяет телевизионный сигнал на несколько каналов одинаковой мощности. Количество каналов зависит от типа устройства. Есть сплиттеры на два, три и большее число выходов.
2. В сплиттере имеется та самая схема гашения отраженного сигнала. Поэтому применять для нее розетки с дополнительным гашением сигнала не следует.
3. Исходя из этого от сплиттера сигнал через телевизионный кабель подается на одиночные ТВ розетки. Применение розеток другого типа не целесообразно так как будет присутствовать двойное гашение отраженного сигнала, что приведет к ухудшению качества изображения.

Установка телевизионных розеток с обычными розетками имеет схожие черты. И в одном, и в другом случае применима одинаковая конфигурация подрозетника. Отличия – лишь в специфике монтажа. В статье расскажем про подключение ТВ розетки, рассмотрим подробные схемы.

Особенности и характеристика теле-розетки

Основным отличием теле-розетки от обычной – наличие винтового или пружинного вывода для подключения электрического кабеля телевизора. Дополнительный зажим применим для контакта экранирующего оболочки. Розетки современные от ведущих производителей при монтаже не нуждаются в дополнительных манипуляциях по подготовке кабеля. При вставлении в гнездо электровывода, зажимы ТВ-розетки автоматически его зажимают, обеспечивая надежный контакт и высокое качество сигнала.

Телевизионная розетка состоит из:

1. Корпуса, предназначенного для контакта с антенным кабелем.
2. Наружной панели выполняющую функцию защиты. При подключении спутниковой антенны, ТВ- выводы производятся в разных расцветках, для того, что розетка гармонично вписалась в цветовую гамму интерьера.
3. Сумматора, применяемого для совмещения нескольких разъемов:

• разъем для радио-кабеля;
• спутникового сигнала.

1. Суппорт. Элемент конструкции для плотной фиксации вставленного провода в розетку.

Подключение розетки и проведение сигнала

Для преобразования сигнала используется элемент – сплиттер. Такое приспособление напоминает электрическую коробку и распределяет поступаемый сигнал. Сплиттер разделяет сигнал на нужное количество и передает по средствам связи на вывод телевизора.

Трехканальный разделитель (сплиттер), предназначающийся для приема телевизионного сигнала и распределения на три вывода

Проведение сигнала к теле-розеткам осуществляется двумя способами:

1. Схема «звезда».

Принцип заключается в монтаже сплиттера, играющего роль распределителя сигналов, а также усилителя.

Изображение схемы «звезда» на примере подключения через сплиттер трех телевизоров

Данное приспособление монтируется на входе провода в жилом помещении, затем распределяется по потребителям. Теле-розетка часто монтируется таким способом, имеющего ряд преимуществ:

• основной провод устанавливается в защищенном месте, что гарантирует его длительное и надежное использование;
• устойчивый телесигнал;
• распределённый сигнал поступает на каждое отдельное устройство без потери качества.

1. Схема шлейфовая.

Принцип работы основан на использовании шлейфа при прокладке провода к ТВ розеткам. Затем от каждого вывода проводится разветвление на нужное количество теле-приборов. Читайте также статью: → « ».

Изображение шлейфовой схемы, состоящей из четырех ТВ розеток и четырех телевизоров, на которые распространяется сигнал

Такая схема хороша тем, что позволяет сэкономить кабель, но при этом качество поступаемого сигнала будет лучше на первом приемнике, чем на последнем. Хотя в случае мощной силы сигнала, такая разница в изображении будет незначительная. Современные телевизоры оборудованы дополнительными усилителями сигнала, поэтому погрешности в изображении потребитель не заметит.

К минусам такого типа приема сигнала относятся:

• поскольку в схеме присутствуют промежуточные и оконечная розетки, стоимость монтажа такой схемы выйдет больше, нежели «звезды»;
• при разрыве вначале цепи, все последующие приемники не получают сигналов.

Обзор различных видов ТВ розеток

Каждый тип розетки относится к определенной схеме, самые основные виды указаны в таблице 1.

Таблица 1. Разновидности телевизионных розеток

Название		Описание
Одиночная		Самая простая разновидности теле-розеток. Применяется для подключения только одного вывода. Наличие специальных зажимов и клемм способствует надежному подключению. Уровень сигнала в данной разновидности составляет 1-4 дБ.
Проходная		Конструкция сложнее одиночной, правильный монтаж обеспечивает четкий прием сигнала для себя и последующих пользователей. В ее строение входят 2 разъема: входящие; отступающие. Зажим производится при помощи винтовых зажимных клемм. Такой тип монтажа не является сложным выполнением. При падении сигнала, ухудшение изображения происходит лишь на отступающем выводе. Для создания прохождения высокого качества изображения на всех выводах – устанавливаются фильтры для отраженных импульсов. Для снижения электромагнитных помех применяются специальные элементы сопротивления, имеющие резисторные либо емкостные типы.
Оконечная		Такой тип ставится в шлейфовой схеме и используется, как конечный элемент. По внешнему виду напоминает тип розетки – одиночную. Если к такой разновидности теле-розетки подключить телевизор, то он будет давать сигналы отражения, проявляющиеся помехами либо иными несоответствиями на других участниках, включенных в цепь. Монтаж выполняют с применением несогласованного сигнала, таким образом будет снижена потеря электроимпульса.

Изображение внешнего вида одиночной телевизионной розетки, используемой для подключения ТВ-кабеля

Совет №1. При установке нескольких телевизионных устройств нужно обязательно применять проходную и оконечную ТВ розетки.

Изображение внешнего вида проходной телевизионной розетки, используемой для подключения 2-х ТВ-кабелей
Изображение внешнего вида проходной телевизионной розетки, используемой для конечного подключения телевизионного провода

Совет №2. При покупке кабеля необходимо тщательно проверить его целостность. При транспортировке провод не должен заламываться и перегибаться. При нарушении вышеупомянутых критериев, теле-провод будет пропускать слабый сигнал.

Инструкция по подключению розетки

1. Монтаж кабелей .

Провода соединяются между собой и коннектятся к телевизионным выводам. Используемые приспособления:

• усилитель теле-импульса. Для усиления и улучшения изображения слабого поступающего сигнала;
• разделитель ТВ провода. Сигнал от телеантенны подается на общий щит. Затем распределяется по всем потребителям;
• теле-сигнальный сумматор. Устройство собирает и суммирует сигналы от разных частот и передает совокупный импульс через проводник на телевизор;
• антенные штекера. Нужны для подключения провода телевизионного к розетке и телевизору. Антенные выводы соединяются между собой пайкой и создают прочное, экранированной соединение.

1. Монтаж ТВ-розетки .

Перед установкой, нужно определить тип крепежа, который будет использоваться. По видам установки теле-розетки делятся:

• розетка внешняя накладывающаяся;
• закрытого монтажа;
• розетка телевизионная проходная. Читайте также статью: → « ».

Согласно выполняемых функций электрические выводы разделяются:

• оконечные – для проведения телесигнала к одному телевизору;
• проходные – используется для распространения сигнала с одного источника на телевизоры, входящие в общую схему.

Необходимые инструменты для монтажа розеток:

• сама ТВ-розетка;
• перфоратор;
• отвертки разных видов;
• крепежи;
• приспособления для удаления изоляции.

Порядок монтажа прибора

1. Выполняется в стене круглое отверстие. Размер должен совпадать с габаритами ТВ-розетки. Применяется ударная дрель либо перфоратор.
2. Установка электро-розетки и фиксация ее саморезами и дюбелями.
3. Аккуратно снимается изоляция с провода. При таких видах работ не нужно допускать повреждений основной жилы. В противном случае кабель может перегнуться и обломаться.
4. Укрепление установленной розетки при помощи винтика.
5. Закрепление внешней крышкой.

Теле-розетка готова к применению.

Подключение телевизора к теле-розетке

Соединение телевизионного кабеля с розеткой рассмотрим на примере ТВ электророзетки Schneider Electric.

1. Нужно оставить выступающим 15-20 см провода антенны, выходящий из монтажного отверстия.
2. Снимается внешний слой изоляции электрокабеля, при этом остается оплетка экранирующая и основная жила.
3. Лицевая часть корпуса снимается, для доступности к прижимному винту. Ослабляется фиксатор, телекабель свободно входит в разъем розетки.
4. Провод вставляется согласно стрелки на корпусе, зажимаем фиксатором. Фиксирование должны быть не очень сильным, чтоб конец кабеля не прогибался, но и разъем не должен болтаться.
5. ТВ-розетка монтируется в коробку и закрепляется винтами. На последнем этапе – одевается защитная часть, происходит щелчок. Проверяется уровнем правильность установки. Монтаж теле-выхода окончен.

Проверка работоспособности прибора

Телекабель проверяется по таким причинам:

• провод старый и нуждается в замене;
• ремонт дома либо временное снятие теле-проводов;
• при строительстве нового дома или нового монтажа электропроводки. Читайте также статью: → « ».

Порядок проверки:

1. Отключается питания телевизора и вытаскиваются все электропровода. Если проверяется кабель коллективной антенны, в таком случае нужно проверить исправность со стороны наконечника, располагающегося в квартире. Такая схема не имеет разделителя, и очень трудно получить доступ к другому концу провода.
2. Проверяется уровень сопротивления. Резистивность проверяется между штыревым и кольцевым выходами и значение должно быть не менее 20 Ом. Такую погрешность создает усилитель, находящийся в электрической схеме. В случае малой величины напряжения либо ее полного отсутствия, возрастает вероятность замыкания. Эти нюансы означают, что кабель пробит. Более надежная проверка осуществляется в случае доступности к двум концам кабеля.
3. Подключение измерителя сопротивления. Вначале отключается шнур от всех электрических приборов. Затем измерительный элемент омметра подсоединяется к главной жиле и оплетке телекабеля. Измерительный прибор должен показать – значение бесконечности. После этого подключается омметр ко второму концу провода. Показания прибора должны быть близкая к нулю.
4. Визуальная оценка целостности телевизионного проводника. Тестирование проводится на наличие внешних деформаций и повреждений. Далее подключается омметр с одного конца, с другого ставится перемычка. В случае наличия замыкания, перемычка не нужна.

Такой кабель также проверяется нажатием на него в некоторых участках, при этом показания измерителя сопротивления могут изменятся. После устранения всех дефектов, снимаются перемычки и отключается омметр. Проверка осуществляется подключением телекабеля к телевизору.

Возможные ошибки при заземлении

1. Коробка распределения электропроводов после окончания ремонта выступает сверх лицевой части. Это нарушает целостность интерьера.
2. Нерабочий разъем. Приходится использовать разветвитель с другой ТВ розетки для просмотра телевизора в данном месте.
3. Выступающий каркас розетки, который плохо сам держится в подготовленной коробке и неплотно прижимает разъем электро-кабеля.
4. Выбор материалов низкого качества. Их особенности:

• провода с плохой изоляцией пропускают слабый сигнал, изображение на экране ухудшается;
• повреждение изоляции.

1. Установка делителей и телевизионных соединений в труднодоступных местах:

• в стенах под штукатуркой;
• в подвесных потолках;
• за декоративной отделкой.

Часто задаваемые вопросы

Вопрос №1. Что такое ТВ розетка, имеющая обратную связь?

Это разновидность выводов, имеющих разъем для подключения телекабеля и вывод для радиопрограмм. Технические параметры указаны в таблице 2.

Таблица 2. Характеристики комбинированной розетки TV-FM

Вопрос №2. Сколько ДБ в телевизионных розетках?

• у проходных – 10-30 дБ;
• отраженные имеют – 10-20 дБ;
• оконечные –1-4 дБ.

Вопрос №3. Как демонтировать плинтусную розетку?

Порядок действий:

• отключение проводки;
• откручивается винт, держащий каркас;
• снимается защитная рамка;
• убирается диск, служащий защитой от детей;
• освобождаются жилы, откручиванием фиксирующих винтов;
• снятие винтов фиксации.

Вопрос №4. Какую выбрать розетку фирмы Legrand?

Выбор зависит от количества применяемых теле-приборов. При использовании одного устройства – подойдет оконечная либо индивидуальная. Применяя телевещания и радио – TV-RD. Для спутникового ТВ, эфирных каналов и радио – TV-RD SAT.

Таблица 3. Технические характеристики мультимедийной модели

В данной статье рассмотрим такую необходимую вещь в доме, как розетка для подключения антенны телевизора, иначе – ТВ розетка.

Установка ТВ розетки – необходимость!

В современном доме часто бывает по 2-3 телевизора, и опутывать ТВ кабелями комнаты теперь совсем не модно. Раньше, когда была одна коллективная ТВ антенна, и один телевизор, жильцы мирились с ТВ кабелем через всю квартиру. В крайнем случае, прокладывали антенный кабель в плинтус или под него.

Сейчас, в век телевидения и интернета, проводов становится слишком много, чтобы не позаботиться о том, чтобы убрать их с глаз.

Я проповедую среди своих клиентов такую истину, что лучше наряду с электрическими проводами до штукатурки (первый этап электромонтажных работ) прокладывать антенный кабель, а также провода для подключения телефона и интернета, и другую слаботочку, типа охраны, пожарки, видеонаблюдения и умного дома. При этом, учитывая, что это планируется делать “навсегда”, слаботочные провода должны быть качественными, и уложены соответственно. Кабель для ТВ сигнала я рекомендую прокладывать SAT 703, или другой качественный (поинтересуйтесь в магазине, только не RG-6 и тем более не РК), его можно ложить под штукатурку без дополнительной защиты.

Самостоятельно, не имея опыта, этим делом лучше не заниматься, а или специалиста по антеннам.

Поскольку в статье речь идет о антенном кабеле и антенных гнездах (розетках под телевизор), то для примера на фото ниже показан монтаж проводов, идущих к месту установки телевизора – антенного, для розетки ТВ, и питающего, для розетки 220В.

Не самый лучший пример, и не из-за способа крепежа и качества фото, а потому что сигнальный антенный кабель и силовой лучше не прокладывать рядом параллельно, расстояние между ними лучше делать не менее 3 см. Хотя, в современных телевизорах помеха 50 Гц легко отсекается, лучше перестраховаться. Если использовать качественный антенный кабель, с хорошей оплеткой, это требование не очень критично.

После завершения второго этапа это место для подключения ТВ выглядело так:

Установка розеток под телевизор – питание и антенна.

Если розеток 220В нужно больше (подключение дополнительного тюнера, плеера и т.д.), то место, где монтируется телевизор, может выглядеть так:

Розетка ТВ и 2 розетки питания на стене Viko

Или так, если средства позволяют:

Розетка ТВ и 2 питания на стене Visage deluxe

Ну а если аппаратуры будет совсем много, то за телевизором с большой диагональю будет находиться такая коллекция розеток:

Розетка ТВ и 5 питания на стене Visage.

Почему на последнем фото антенная розетка стоит отдельно? Всё просто, ведь рамки на 6 точек нет. Хотя, в такой установке есть смысл, ведь слаботочку (ВЧ-сигнал) вообще лучше вести отдельно от питающих сетей.

Схемы подключения ТВ розеток

Подключение ТВ розеток по схеме “звезда”

Ввод в квартиру один, а телевизоров в современной квартире 2-3. Чтобы подключить два и больше телевизора, используют специальное разветвительное устройство – сплиттер , у которого один вход и 2-3-4 выхода. Тогда схема подключения ТВ гнезд для телевизоров будет называться звезда :

Схема подключения ТВ антенных розеток звездой

Предполагается, что в квартиру входит кабель с сигналом кабельного телевидения, в котором сигнал достаточно сильный. Если вы хотите подключить 2 телевизора и более, лучше заранее поинтересоваться у провайдера кабельного ТВ (или у соседей), хватит ли мощности сигнала. Уровень сигнала по вашей просьбе могут поднять, обычно ресурс для этого есть. Кроме того, кое-где за подключение дополнительных телевизоров надо платить, а за самовольное дополнительное подключение – платить штраф.

Если есть опасения, что мощности может не хватить, то необходимо предусмотреть место и питание для установки ТВ усилителя. Он обозначен на схеме подключения звездой штрихом как необязательный элемент. Расположить усилитель лучше всего как можно ближе к источнику сигнала – на входе в квартиру или лучше телевизионном распределительном щитке в подъезде.

Схема “Звезда” для подключения нескольких телевизоров к одной антенне применяется наиболее широко, так как имеет такие преимущества:

1. Кабели на все розетки выходят из одной распределительной коробки, что удобно при монтаже и обслуживании,
2. Минимальное затухание телевизионного сигнала,
3. При неисправности одной из сигнальных линий или розеток остальные работают в штатном режиме.

Из минусов можно назвать только большой расход антенного кабеля, что является несущественным, особенно при оптимальной разводке. Особенность такой схемы – входной и выходные кабели не должны лежать рядом, чтобы не было проблем с качеством сигнала.

Коробка сплиттера антенны. Выходы антенного кабеля на 3 телевизора – вверху. Сбоку – вход антенны и на будущее вход интернета. Всё сделано кабелем SAT 703. Всё потом заштукатуривается, сверху только крышка для доступа к сплиттеру.

Кстати, такая же схема подключения звездой применяется при разводке силовых питающих цепей, и является наиболее предпочтительной.

А что там свежего в группе ВК СамЭлектрик.ру ?

Подписывайся, и читай статью дальше:

Подключение ТВ розеток по проходной схеме

Такое соединение ещё называют схемой подключения “шлейфом “.

Если на схеме звездой розетки на схеме не показаны, то на проходной схеме они необходимы. ТВ розетки в схеме шлейфом необходимо применять только проходные . Последняя розетка в схеме соединения шлейфом должна быть оконечной .

Логично, что сигнал на входе первого телевизора будет более мощным, чем на последнем. Но особо заморачиваться на этом не надо. Дело в том, что уровень сигнала кабельного телевидения достаточно высок, чтобы обеспечить все телевизоры. При использовании качественного телевизионного кабеля и правильном подключении (F – разъемы) картинка на экранах будет не отличима по качеству.

Кроме того, в современных телевизорах давно отработана схема усиления и автоматической регулировки уровня сигнала.

Подключение цифрового телевидения (IPTV)

Кроме подключения аналогового телевидения, сейчас у многих провайдеров телевидения появляется возможность подключиться к цифровому телевидению. Качество там на порядок выше. Схема подключения цифрового телевидения – только звезда.

Принципиальные отличия – используется цифровой (компьютерный) кабель, подключение по схеме “звезда”, вместо сплиттера используется цифровой разветвитель (маршрутизатор или концентратор), имеющий один вход и несколько выходов. К одному выходу подключается один телевизор. Телевизор должен понимать цифровой сигнал IPTV – иметь CAM-модуль. Если телевизор не принимает цифровой ТВ сигнал, нужна специальная SD-приставка. В обоих случаях у провайдера приобретается смарт-карта для тарификации и управления услугами.

Интересуйтесь у провайдера, за цифровым телевидением (DVB) будущее. В многоквартирных домах крупных городов аналоговое телевидение протянет ещё пару лет.

А эфирные антенны уже умерли. Помните, ещё лет 5-10 назад все окна, балконы и крыши квартирных домов были утыканы антеннами?

Виды ТВ розеток

Телевизионные розетки существуют трех типов: проходная, оконечная и одиночная (простая).

Проходные ТВ розетки имеют вход, выход (гнездо для подключения телевизора) и ещё один выход на следующую розетку. Каждая проходная розетка вносит затухание в ответвляемый сигнал, которое примерно на порядок больше чем у оконечной розетки.

Оконечная и простая розетка тв – какая разница?

В схеме звездой применяются оконечные или простые (одиночные) ТВ розетки. Между ними нет разницы, если к ним подключен телевизор. Если телевизор не подключен, то в случае с простой розеткой возможны искажения изображения на экране в виде повторов. Это происходит потому, что оконечная розетка имеет волновое сопротивление линии, 75 Ом. А простая его не имеет, и сопротивление в линии выравнивается за счет входного сопротивления подключенного телевизора. Совершенно не имеет значения при этом, включен телевизор или нет в питающую сеть 220 В.

Оконечные розетки конструктивно имеют волновое сопротивление, равное волновому сопротивлению линии, 75 Ом.

Установка и подключение ТВ розетки

Ниже на фото показано подключение ТВ розетки своими руками. В данном случае это оконечная розетка. Приведены пошаговые фото, особенности монтажа зависят от конкретной конструкции.

Установочные коробки под антенную розетку и розетку питания 220В. Розетка 220 установлена

Подготовка ТВ кабеля перед установкой антенной розетки. 2-й этап зачистки. Защелка заранее одета, но не той стороной)

Подготовка ТВ кабеля перед установкой ТВ розетки. Третий этап зачистки

Монтаж ТВ кабеля

Монтаж ТВ кабеля – подключение розетки для телевизионного кабеля. Шаг 2

Установка ТВ розетки – окончательный монтаж кабеля. Черная защелка теперь одета правильно

Лишнюю длину кабеля аккуратно сворачиваем без резких перегибов. Можно было оставить меньше.

Всё, осталось одеть рамку

Установка ТВ розетки. Повтор фото, приведенного в начале этой статьи

Ниже – ещё вариант установки розеток для телевизора. Хорошо видно, что лучше всё прятать за телевизор, не так ли?

Розетки для телевизора – вариант установки

Устройство антенной розетки

И в заключение – фотографии оконечной розетки в разобранном виде.

Вот и всё, что я хотел рассказать про установку ТВ розеток . Если что не понятно или есть что добавить – спрашивайте и пишите в комментариях. Если интересно, что я буду публиковать на блоге СамЭлектрик дальше – подписывайтесь на получение новых статей .

P.S. Консультировался у продавцов Legrand по телефону насчет разницы между простыми и оконечными ТВ розетками. Сказали следующее. “Оконечные розетки используются совместно с проходными, а простые – если со сплиттером”. Честно говоря, не могу подтвердить информацию, так как всегда ставил только проходные и оконечные. А при вопросе о простых ТВ розетках продавцы делают удивленные глаза и говорят, что отродясь такого в продаже не было. Тем лучше.

Как разобрать ТВ розетку? | Слава созидателям

Телевизор без розетки

Телевидение – неотъемлемый атрибут современного человека. Именно телевизор является основным источником информации, главным развлечением и просто неизменным спутником в потоке повседневности. Однако, как телевизоры первых поколений, так и самые современные модели, все также, требуют для своей работы подключение внешней антенны.

При этом кабель, даже если он располагается где-то вдоль стены или по плинтусу, не самое удачное решение, которое может испортить дизайн всей квартиры. Именно для решения подобной проблемы и была придумана специальная телевизионная розетка.

Если вы не знали о ее существовании и впервые столкнулись с такой возможностью прокладки кабеля и подключения телевизора, то просто просмотрев в интернете фото тв розеток, вряд ли сможете понять все тонкости ее устройства и применения.

Все не так просто, а потому давайте подробнее рассмотрим некоторые нюансы этого решения, особенно удачного в случае, если вы цените красоту, аккуратность и готовы потратить немного своего времени на прочтение этой статьи. Изложенная здесь информация позволит сделать все быстро, без лишних проблем, получив ожидаемый результат от своей работы.

Конструктивные особенности ТВ розеток

В самом общем виде, ТВ розетка предназначена для подключения антенного входа приемника специальным коаксиальным кабелем. Она позволяет скрыть коммуникационные линии передачи, а также обеспечить возможность одновременного подвода нескольких различных видов сигнала к приемнику либо подключение нескольких устройств к одной линии.

Конструктивные особенности ТВ розеток отличаются в зависимости от типа подключения и вида сигнала.

Различают два типа включения телевизионных розеток, а именно:

• Подключение по схеме звезда;
• Проходная схема подключения

Кроме того, существуют конечные устройства, к которым необходимо отнести последнюю розетку в проходной схеме, а также любое в случае использования схемы «звезда».

Кроме всего прочего, важно знать аббревиатуру при обозначении тв розеток. Возможны следующие варианты маркировки:

• Разъем TV – для подключения аналогового антенного входа. По нему же подключается цифровой телевизионный вход или приставка цифрового телевидения. Частота сигнала в диапазоне 45…1000 МГц;
• Разъем R – вход радиоприемника с частотой сигнала 92…108 МГц. Это обычный FM диапазон;
• Разъем SAT — подключение спутниковых антенн, с частотой сигнала 950…2500 МГц;

Существуют розетки с комбинированными TV+R, TV+SAT или TV+R+SAT разъемами. В этом случаем имеет место некая универсальность, позволяющая подключать различные виды приемников.

Хочется отметить: такая возможность, в конечном итоге, не всегда дает ожидаемый результат: передать широкий диапазон частот с сохранением линейности уровня сигнала невозможно, либо все каналы будут работать не в том качестве в каком должны, либо один или несколько, но на качестве это отразиться однозначно.

Если сравнивать телевизионные и обычные, силовые, то подключение тв розеток, как было отмечено ранее, возможно в двух вариантах. Для каждого из них свойственны свои особенности и нюансы, а потому рассмотрим оба подробнее.

Подключение по проходной схеме

Самая простая в реализации, оттого менее затратная во всех отношениях – проходная схема. В таком варианте, каждая последующая розетка подключается к предыдущей, образуя, тем самым, некий шлейф, что позволяет легко провести и подключить несколько розеток.

Иными словами, мы получим систему, представляющую собой проходные и оконечные тв розетки, установленные на одном шлейфе-кабеле.

Главный недостаток: проходная система не может быть использована для проводки кабельного и спутникового телевидения. Причина в падении сигнала на каждом последующем разъеме (составляет порядка 10…15 дБ), что негативно сказывается во всех случаях, в том числе и при прокладке обычных телевизионных аналоговых или цифровых антенных сетей.

Существует еще ряд проблем, например, если где-то в середине шлейфа будет разрыв, то все последующие после него розетки перестанут работать.

Кроме того, при достаточно большом количестве элементов на шлейфе, на конечных разъемах вообще уровень сигнала будет недостаточен для обеспечения уверенного приема, да и себестоимость системы в конечном итоге возрастет значительно.

Подключение «звезда»

С позиции технически грамотного проектирования эффективной антенной сети, предпочтительней так называемая схема «звезда». Однако данное решение будет дороже и сложнее в реализации.

Все розетки подключаются к одному специальному распределительному устройству – сплиттеру, его еще называют множителем сигнала. Конструктивно это устройство имеет один вход и несколько выходов, количеством которых будет ограничивать возможное количество подключенных ТВ розеток.

Сам сплиттер подключают через антенный усилитель, который компенсирует потери уровня сигнала на нем. И хотя падение все равно происходит, однако оно одинаковое на всех подключенных приемниках, при этом, его легко скомпенсировать.

Посредством реализации «звезды» можно создавать антенную систему для спутниковых и кабельных систем телевидения. Работа каждого приемника не зависит от других, уровень сигнала на всех будет равным.

Главный недостаток – сложность прокладки кабеля до каждой розетки от одного источника, а также необходимость в дополнительном оборудовании, что отражается на себестоимости всей системы.

Рассмотренные схемы подключения тв розеток можно комбинировать в некоторых случаях, хотя такое используется только при построении сложных, разветвленных систем, в обычном доме маловероятно такая необходимость.

ТВ БЕЗ ПРОВОДОВ

КАК И ДЛЯ ЧЕГО ИСПОЛЬЗУЕТСЯ БЕСПРОВОДНОЕ ТВ ?

Во многих случаях квартирной обстановки, у хозяев нет возможности бурить бетонные стены, чтобы провести телевизионный кабель в другую комнату.
Беспроводное ТВ решает эту проблему и благодаря этой технологии, Вы сможете подключить несколько телевизоров, в разных комнатах и без надоедливых шнуров, путающихся у вас под ногами.
В качестве источника сигнала служит Ваш Wi-Fi роутер. Независимо от вашего провайдера, выполняется подключение к ТВ приставке, которая и будет транслировать высококачественное телевидение после простых настроек в полуавтоматическом режиме. Никаких проводов, минимум суеты и максимум результата.

СКОЛЬКО ТЕЛЕВИЗОРОВ МОЖНО ПОДКЛЮЧИТЬ К НОВОЙ ТВ ПРИСТАВКЕ ?

Для подключения каждого телевизора необходима отдельная ТВ приставка. А вот абонентская плата не вырастет, даже если Вы подключите 5 телевизоров ( на один лицевой счет ). Подключение беспроводного ТВ с этой технологией возможно даже к старым ламповым телевизорам. Никаких ограничений и максимальная доступность.

СКОЛЬКО ТЕЛЕВИЗИОННЫХ КАНАЛОВ ПОКАЗЫВАЕТ РОСТЕЛЕКОМ ТВ ?

Стандартный пакет беспроводного ТВ с приставкой включает более 100 телевизионных каналов ( всего доступно более 200 каналов, половина из которых в HD качестве ). Дополнив эту систему видеотекой от Ростелеком, Вы получаете свыше 2000 фильмов и сериалов в высоком качестве. Вполне достаточно для ежедневного досуга всей семьей.

КАКИЕ ПРЕИМУЩЕСТВА У НОВОЙ ТВ ПРИСТАВКИ РОСТЕЛЕКОМ

Низкая цена и простота подключения. Сразу после покупки ТВ приставки, Вы можете начать просмотр ТВ и видеотеки
Высокое качество телевизионных каналов
Возможность поставить телевизор в любом удобном для вас месте, без изнурительных монтажных работ по прокладке проводов.
Создание и подключение целой сети телевизоров, размещенных в разных частях дома
Дополнительные услуги. Видеотека, караоке, социальные сети – все это разнообразит и улучшит процесс эксплуатации беспроводного ТВ

Источник: http://domodar.ru/news/90/

Минимально необходимые розетки для современного телевизора

Электрическая розетка – 2шт.

Тв-розетка – 1шт.

Интернет розетка (RJ45) – 1шт.

Времена, когда телевизору для полноценной работы требовалась лишь электрическая розетка, к которой собственно он и подключался, прошли. И виной всему не только постепенно меняющийся стандарт передачи ТВ сигнала с аналогового на цифровой, но тенденция уменьшения в квартирах количества различных свисающих проводов и вспомогательных устройств, вроде комнатной тв антенны, портящих интерьер.

Современное цифровое телевиденье, какой бы провайдер его вам не предлагал, чаще всего требует для работы дополнительной приставки, а если вы решите установить спутниковую антенну, вам потребуется ресивер. Поэтому в обязательном порядке закладываются именно две электрические розетки, одна под телевизор, другая под дополнительную приставку, которую вероятно придётся использовать.

ТВ розетка, к которой подводится стандартный антенный кабель (коаксиальный), чаще используется для подключения телевизора к наружной эфирной антенне или кабельному телевидению.

Даже если вы твердо решили пользоваться лишь цифровым телевиденьем, обычную антенну подключить к телевизору тоже нужно, ведь при аварии у вашего провайдера или неисправности оборудования, с ней вы сможете просматривать стандартные эфирные каналы (передающиеся радиоволнами в воздушном пространстве и принимаемыми антенной).

Антенный кабель до розетки, подводится чаще всего из слаботочной распорядительной коробки, которая есть практически в любой современной квартире, чаще всего она располагается под электрическим щитом. Если у вас нет слаботочного щита, подводите коаксиальный кабель к тв-розетке, от места, где он будет коммутироваться с вводным телевизионным кабелем, нередко его просто выводят в подъезд, либо сразу к индивидуальной эфирной антенне.

Интернет-розетка (Rj45), чаще всего используется для получения сигнала цифрового телевидения, нередко к ней подключается дополнительная цифровая приставка, которую предоставляет ваш провайдер.

Реже, через неё, некоторые модели телевизоров, подключаются напрямую к сети интернет, что позволяет, выходить в сеть, просматривать видео-, либо онлайн тв-каналы и многое другое.

К интернет-розетке подводится витая пара (интернет кабель), который идет от роутера. Обратите внимание, не нужно тянуть интернет кабель от слаботочного щита, а подводить его необходимо именно оттуда, где будет стоять роутер вашего провайдера, от места, где сигнал вводного интернет-кабеля, будет, с помощью роутера, разделяться на все интернет-розетки квартиры.

Такой набор розеток для телевизора в настоящее время является оптимальным минимум и в большинстве случаев позволит вам подключить ТВ к любому провайдеру телевиденья, либо смотреть эфирные каналы, без каких-то изменений или дополнений электропроводки.

Этот вариант я рекомендую делать если телевизор, чаще всего, будет использоваться именно для просмотра тв-передач и никакого дополнительного оборудования подключать к нему не будут, как например, на кухне.

Для телевизора в зале или гостиной, существует другая формула розеток для ТВ.

РОЗЕТКИ ДЛЯ ТЕЛЕВИЗОРА В ЗАЛЕ

Электрическая розетка – 1шт.

ТВ-розетка – 1шт.

Интернет-розетка – 1шт.

Мультимедиа-розетка — 1шт.

Если к телевизору будет подключаться дополнительное оборудование, dvd проигрыватель, компьютер, игровая приставка, аудио-ресивер, домашний кинотеатр и т.д. состав розеток для телевизора и их расположение будет несколько другим.

Чаще всего наличие дополнительного оборудования, подразумевает и место для его установки рядом с телевизором, а именно различные консоли, тумбы, шкафы и т.д. Поэтому все дополнительные электрические розетки делаются там, а за телевизором достаточно одной.

ТВ-розетку и Интернет-розетку (RJ45) делаем обязательно, по той же схеме, что описывалась выше и по тем же соображениям.

Мультимедиа-розетка довольно широкое понятие, здесь уже не все так просто, постараюсь объяснить.

Главная задача, стоящая перед нами – связать телевизор с остальными устройствами, при этом в зависимости от конкретного оборудования могут использоваться совершенно различные интерфейсы, с разными кабелями, разъемами, штекерами и т.д.

В последнее время практически все мультимедиа устройства имеют в своем арсенале интерфейс HDMI (High Definition Multimedia Interface). Для подключения при этом используется знакомые уже всем HDMI-кабели, с их помощью можно подключить практически любые современные аудио-, видео-устройства к телевизору, а у самих ТВ HDMI-разъемов всегда несколько.

Поэтому мультимедиа розетку за телевизором оптимальнее всего сделать с HDMI интерфейсом. При этом кабель от нее должен идти к месту установки дополнительного мультимедиа-оборудования. Чаще всего, просто покупается стандартный HDMI-кабель нужной длинны в магазине и прокладывается от телевизора до оборудования, а лучше два.

Главным недостатком или слабым местом при выборе именно такого вида и количества розеток для телевизора, является эта мультимедиа-розетка. Может случится так, что ваше оборудование не будет иметь HDMI разъема, либо выйдет из строя проложенный во время ремонта HDMI-кабель, ведь его возможно придётся периодически втыкать в различные устройства, по мере необходимости.

Чтобы избежать всех этих проблем, необходимо вместо конкретной мультимедиа-розетки сделать канал до места расположения оборудования на этапе ремонта. В качестве канала можно использовать, например, сантехническую канализационную трубу диаметром 32мм, аналогичную гофрированную трубу или кабель-канал 30х20.

Лучше если подобный канал будет входить прямо в подрозетник, а затем там можно установить кабельный вывод. Такой вариант позволит вам в любой момент проложить до телевизора любые требуемые коммуникации, при этом все провода будут скрыты.

Что такое кабельный вывод, как он выглядит и для чего служит, можете прочитать .

В месте установки всего остального оборудования, обычно под телевизором, делается блок из нескольких электрических розеток, не менее четырех штук, кроме этого ставятся как минимум одна или две интернет-розетки, витые пары от которых проложены до роутера и один пост занимает кабельный вывод, связанный с таким же за телевизором каналом в стене.

Чтобы несколько сэкономить как деньги на специализированные розетки, так и место в блоке розеток, я советую не ставить отдельные ТВ- и интернет-розетки, а просто заводить в один подрозетник требуемые кабели (в данном случае антенный кабель — коаксиальный и интернет кабель — витая пара) и ставить кабельный вывод. Кабели делать с запасом по длине, в последствии на их концы одеваются соответствующие штекеры, которые подключаются напрямую к телевизору.

Тем самым мы избегаем необходимости покупать дополнительные соединительные провода, избавляемся от лишних соединений, негативно влияющих на качество и надежность контакта, нам приходится делать меньшее количество подрозетников в стене и покупать меньше специализированных, обычно дорогих, электроустановочных устройств вроде тв-, аудио-, hdmi- и интернет-розеток.

Для того чтобы правильно выбрать высоту установки розеток для телевизора на стене, обязательно читайте ЭТОТ материал, в котором мы рассчитали наиболее оптимальное расстояние от пола до розеток за ТВ, а кроме того вывели формулу, по которой можно самостоятельно рассчитать эту величину для каждого конкретного случая.

Источник: https://RozetkaOnline.ru/poleznie-stati-o-rozetkah-i-vikluchateliah/item/140-kakie-nuzhny-rozetki-dlya-televizora

Прокладка и установка антенного телевизионного кабеля

   Телевидение давно и прочно вошло в нашу жизнь. Телевизор служит у нас будильником, посредством телевидения человек получает наибольшее количество информации, познает окружающий мир.

   Наши мастера производят такие виды работ: прокладка, замена телевизионного кабеля, разводка антенного тв кабеля в квартире, офисе, доме, коттедже, на даче, монтаж коаксиального кабеля в коробе кабель канале, гофрошланге (гофре), трубах, металлорукаве.

   Качественная прокладка, разводка телевизионного, антенного кабеля одна из составляющих хорошего изображения, которое мы видим на экране телевизора.

   Многие люди думают, что провести телевидение не составляет особого знаний и труда. Казалось бы, что может быть проще сделать телевизионную разводку: надо только проложить соответствующий антенный кабель, подключить в щитке линию и все будет работать. Зачастую бывает, что после окончания ремонта завезли и расставили мебель, бытовую технику, видеоаппаратуру, а телевизор упорно не хочет хорошо работать. И как показывает опыт дело оказывается не в самом ящике. Просто кто-то в процессе строительства не смог грамотно провести телевизионную разводку.

   Многие люди думают, что провести телевидение не составляет особого знаний и труда. Казалось бы, что может быть проще сделать телевизионную разводку: надо только проложить соответствующий антенный кабель, подключить в щитке линию и все будет работать. Зачастую бывает, что после окончания ремонта завезли и расставили мебель, бытовую технику, видеоаппаратуру, а телевизор упорно не хочет хорошо работать. И как показывает опыт дело оказывается не в самом ящике. Просто кто-то в процессе строительства не смог грамотно провести телевизионную разводку.

   Первый вопрос, возникающий при монтаже или замене антенного ТВ кабеля — какой кабель выбрать? Не всякий кабель подходит для эфирного или спутникового телевидения. Это обуславливается показателем затухания передаваемого сигнала на определенной частоте, длине кабеля и пропускной способности определенной частоты. Кабель, предназначенный для эфирного телевидения, не всегда способен пропустить сигнал от спутниковой тарелки. Несмотря на то что стоимость его на порядок ниже, рекомендуем изначально провести телевизионный кабель, способный пропустить спутниковый сигнал, такой монтаж антенного кабеля позволит в будущем смешать эфирный и спутниковый сигнал. Так же для телевизионной разводки не стоит применять тонкий кабель. Пропускная способность зависит от толщины центральной жилы..

   Следует остановиться и на распределительном тв оборудовании. Рассмотрим назначение часто применяемого материала. Делители (сплиттеры, разветвители, в народе просто крабы) применяются для разъединения телевизионного сигнала на несколько точек, розеток, телевизоров. Каждый из них имеет свой рабочий диапазон частот от 5 до 1000 МГц. Используя разветвители можно подключить любое количество телевизоров. Но стоит знать, что каждый краб делит входной сигнал, что вызывает его уменьшение на конечной точке. Сумматоры (диплексеры, смесители) предназначены для суммирования входных телевизионных сигналов разных по частоте. Их применение позволяет смешать эфирное и спутниковое телевидение и передать информацию по одному кабелю. Установка смесителя полностью избавляет от ручного переключения антенного телекабеля. Ответвители предназначены для отвода части высокочастотного сигнала из линии на несколько оппонентов. В конструкции своей имеют вход, выход и абонентские выхода. Широкое распространение получили при монтаже слаботочной системы в подъездах жилых домов. Не покупайте эти материалы с рук, в киосках, не смотря на то, что расценки дороже чем в специализированных магазинах.

   И наконец вопрос — как грамотно проложить разводку телевидения? Существует несколько видов телевизионной антенной проводки. Пожалуй, самый идеальный вариант, когда антенный провод проложен, разведен от одной точки (сплиттера, краба) и отдельным лучом подходит до телевизора или розетки. Смета на такой монтаж, правда, будет отличаться немного большей стоимостью (увеличивается метраж, длина теле сети). Зато такой способ разводки равномерно распределяет мощность сигнала на все точки и все телевизоры показывают одинаково. Еще один вариант предусматривает установку последовательно сплиттеров с подключением от каждого отдельной точки. Самый экономичный является способ проводки, монтажа последовательной прокладки от розетки к розетки. Хотя стоимость работ самая низкая, зато теряется большое количество уровня сигнала, который на последнюю розетку приходит минимальный. Да и если первая розетка выйдет из строя, остальные работать не будут. Исходя из планировки Вашего помещения, количества телевизоров все эти варианты можно комбинировать. Если на входе уровень сигнала хороший, а телевизоров много и на всю телеразводку его не хватает, то положение можно исправить подключением усилителя.

   На качество изображения влияют такие факторы, как длина кабеля и установка разветвителей — их количество по возможности должно быть минимальным.

   Все отдельные участки, проложенного провода, должны быть целыми, не имеющими механических повреждений.

   Если Вы не можете самостоятельно произвести проводку, разводку телевизионной сети (системы) — обращайтесь в специализированные организации, которые выполняют эти работы профессионально, грамотно, с использованием качественного расходного материала и соответствующего инструмента.

   Как Вы и сами понимаете, основная разводка, укладка, проведение телевизионного, антенного тв кабеля (провод, шнур) происходит внутри помещения (в квартире, в офисе, коттедже, на даче). Провести кабель можно за подвесным потолком, по плинтусу, внутри пластикового плинтуса, спрятать внутри стен посредством штробления, в пустотах строительных конструкций. Крепеж выполняется с использованием пластмассовых клипс, скоб стиплера.

   В последнее время большое распространение получила прокладка, проводка тв с использование внутренних или накладных розеток. У такого способа монтажа есть целый ряд как недостатков так и преимуществ. К преимуществам можно отнести — не видно проходящего по плинтусу провода, все ответвления спрятаны в стену (не портит дизайн помещения), при наличии нескольких розеток в комнате телевизор можно переставить в любое место не нарушая целостность всей разводки, к одной розетки допускается подключение нескольких телевизоров. Ну а недостатков, пожалуй только два — телевизионные розетки забирают часть сигнала, но с современными технологиями это не столь важно, качество изображения от этого не страдает, и цена монтажа такой проводки телевидения выше открытой. Один совет — при скрытом монтаже телесети, как и в электрической разводке, все соединения должны быть доступны для обслуживания.

   Несколько советов при прокладке, монтаже на улице:

• Отходящие от антенн кабели связывают между собой и крепят по всей длине трассы — на мачте, элементах крыши, стене. тросе.
• При вертикальном проведении кабель крепят с промежутком 0,5 — 1 м, дабы не допустить растяжения под собственным весом.
• При необходимости провести антенный тв кабель на тросе, струне крепление допускается на расстоянии 1 — 2 м, при условии крепежа защитным от истирания.
• В основном укладка происходит на высоких элементах крыши или под ней, чтобы не препятствовать прохождению представителям коммунального хозяйства, чистки снега и т.д.
• Места подключения к телевизионной антенне во избежание попадания влаги должны быть загерметизированы.
• При пересечении с электрическими проводами тв кабель прокладывают под ними. Расстояние между антенным кабелем и проводами электрической сети, газовыми и водопроводными трубами должно быть не менее 200 см.

   Распространенные причины некачественной работы телевизионной системы:

• Неправильная телевизионная антенная разводка.
• Несоответствующий кабель.
• Некачественное распределительное коммутационное оборудование.
• Не хватает мощности сигнала.
• Плохой контакт в соединениях.
• А иногда и все случаи сразу.

Перечень выполняемых работ Компании на 5:

• Прокладка, замена телевизионного антенного тв кабеля в квартире, офисе, доме, коттедже, на даче.
• Грамотная разводка телевидения от антенны, щита до розетки, телевизора.
• Подключение антены в распределительном щитке.
• Укладка кабеля по плинтусу.
• Настройка телевизора.
• Наружный, накладной и внутренний, скрытый монтаж телевидения.

Как правильно подключить антенный кабель к розетке

Слаботочных кабелей при домашней разводке сетей с каждым годом становится все больше. Сюда входят:

интернет кабели UTP и телефонные провода

кабеля для системы “Умный дом”

провода на акустику

сигнализация и видеонаблюдение

Если раньше все это прокидывалось попросту по полу, за мебелью, в плинтусах, то сегодня при ремонте квартиры, для слаботочки также штробятся стены и устанавливаются специальные розетки.

Рассмотрим более подробно установку ТВ розеток от таких фирм как Schneider Electric (серия Unica) и Legrand.

Технические характеристики телевизионных разъемов от Шнайдер Электрик:

Величина в децибелах указывает на ослабление или затухание сигнала.

Монтаж всех розеток необходимо начинать с разделки коаксиального кабеля. Оставляете в подрозетнике запас длиной 10-15см, остальное обрезаете.

Теперь самое главное определиться, сколько нужно снять изоляции. На какую глубину и сколько сантиметров.

Лучше всего замеры производить непосредственно на самой розетке. Для этого берет ее в руки, прикладываете провод чуть ниже смотрового отверстия и отмечаете маркером или ножом, линию реза на уровне пластиковой центральной вставки.

Срезать верхний слой изоляции можно как специально предназначенным инструментом

так и простым ножом.

Подобрать недорогую зачистку-стриппер для коаксиального кабеля можно на али-экспресс здесь.

Экран под изоляцией в телевизионных кабелях встречается в разных исполнениях:

только алюминиевая фольга

фольга с медной оплеткой

одна оплетка в виде тонких проводков

Если общий диаметр провода менее 7мм, то экран зачастую выворачивают наружу, чтобы обеспечить достаточный контакт с металлической поджимающей крышкой розетки.

Поэтому, как минимум половина ее слоя должна быть вывернута верхней стороной наружу. В противном случае у вас попросту не будет контакта и ТВ сигнала.

Также обращайте внимание на значки и надписи на корпусе. Там должно быть условное обозначение в виде стрелки обращенной вовнутрь.

Бывает еще одна стрелочка указывающая наверх.

Если у вашей модели 2 стрелки, смотрящие в разные стороны, то это проходная ТВ розетка. То есть, один кабель от антенны вы заводите в разъем со стрелкой вниз, а другим выпускаете шлейф или продолжаете тянуть линию до другого разъема, к еще одному телевизору.

Вообще бывают 3 типа телевизионных розеток:

оконечные – в них имеется дополнительный резистор с сопротивлением 75Ом (терминатор)

Одиночные и оконечные будут передавать аналогичный по качеству сигнал при условии, что в них обязательно будет подключен телевизор.

Если же к одиночной розетке без сопротивления не подключать телевизор, то на других ТВ будут помехи и искажение сигнала. У оконечных такой проблемы не возникает.

Правда имейте в виду, что все это относится в первую очередь к аналоговому сигналу. Если у вас цифровое ТВ, или вы собираетесь на него переходить, то могут возникнуть проблемы из-за этого резистора.

Придется либо выкидывать эту розетку и менять на другую, либо подключать напрямую. Эти резисторы очень сильно гасят сигнал. Некоторые каналы будут плохо показывать, либо вообще не будет изображения.

Все проходные телевизионные розетки имеют входное и выходное отверстие. К выходу подсоединяется отходящий провод на другую розетку или сразу на ТВ. Их главный минус – это ухудшение сигнала на выходе на 4 дБ.

Схема подключения нескольких телевизоров через проходные розетки:

Также следует изначально обратить внимание на частоту пропускания сигнала розетки. Модели с частотой до 1000 Мгц предназначены для работы в сетях с кабельным или эфирным телевидением. Экземпляры с частотой свыше 1000 Мгц, применяют для спутникового телевидения.

Для подключения кабеля снимаете изоляцию с центральной жилы на 6-8мм. При этом от края внешней оболочки до места начала зачистки нужно отступить еще пару миллиметров.

Далее вставляете TV провод во внутрь розетки и через смотровое окошко контролируете, чтобы центральная жила до конца зашла в разъем.

В серии Unica он самозажимной, ничего затягивать здесь не нужно. В других марках может присутствовать зажимной винт, который необходимо будет предварительно ослабить и после, подтянуть отверткой.

Остается центральным винтом поджать сам кабель и поставить на место внешнюю накладку.

Если что-то не понятно и не получается, всегда можно обратиться к инструкции.

Монтаж розетки, как обычно начинается с ее разборки. Наружная рамка здесь крепится на защелках. С обратной стороны пальцами надавливаете на них и снимаете рамку.

Далее требуется добраться до внутренней части розетки. Вставляете отвертку в прорезь и движением вверх открываете защитную крышку.

Внутри находится посадочное место под центральную жилу. Перед ней расположен клиновидный штырь, который загоняется под верхний слой изоляции.

Зачищаете коаксиальный кабель и оголяете центральную жилу на 8мм. При этом внешний экран полностью остается под слоем изоляции. Оголять проводки и фольгу не нужно.

Вставляете кабель в розетку так, чтобы клин проник под внешнюю оболочку изоляционного слоя. Центральная жила при этом должна зайти в свое посадочное место.

центральная жила в посадочном месте

клин под изоляцией

провод плотно прижат к боковой рамке

После этого простым движением закрываете крышку. Далее рамку вместе с кабелем можно спокойно поворачивать в разные стороны и крепить на подрозетнике.

А можно ли сделать выход телевизионного кабеля из стены также аккуратно как с розеткой, но при этом не используя ее? Можно, при этом вы еще получите 3 преимущества такого подключения:

не нужно покупать дорогостоящую TV розетку (экономия средств доходит до 5-ти кратной величины!)

нет необходимости в монтаже отдельного куска кабеля для подключения разъема телевизора к розетке

нет ухудшения качества сигнала. На F разъемах ДМВ диапазона сигнал затухает всего от 0,1 до 0,3 дБ.

Все это достигается путем применения обыкновенных заглушек. Изначально в стене закладываете достаточный запас кабеля, чтобы его хватило для прямого подключения к телевизору (1-1,5 метра).

В заглушке высверливаете отверстие по диаметру кабеля и выводите через него проводник.

Смотрится это все также красиво, как и на обыкновенной розетке.

Единственный минус – такого рода заглушки имеются не у всех производителей и могут отсутствовать на определенных сериях.

Три наиболее распространенные ошибки которые допускают при подключении TV розеток:

1 Использование розеток с резисторами в 75 Ом для кабеля цифрового телевидения.

Итог – полное отсутствие сигнала, либо плохое его качество.

Если у вас аналоговый сигнал, а несколько ТВ подключены последовательно через специальный разветвитель, то сопротивление здесь тоже будет лишним и лучше от него избавиться.

2 Использование розеток с последовательным подключением без резисторов, в аналоговых сетях при наличии пустых разъемов.

Если в эти разъемы (розетки) не подключено никакого оборудования, на других телевизорах опять же будут плохо показывать некоторые из каналов и наблюдаться помехи.

3 Полное ”заворачивание” всех жилок экрана верхним слоем фольги при разделке кабеля.

В итоге снаружи остается только внутренняя часть фольги, которая не является токопроводящей. Соответственно никакого контакта между экраном и разъемами розетки не будет.

Слаботочных кабелей при домашней разводке сетей с каждым годом становится все больше. Сюда входят:

интернет кабели UTP и телефонные провода

кабеля для системы “Умный дом”

провода на акустику

сигнализация и видеонаблюдение

Если раньше все это прокидывалось попросту по полу, за мебелью, в плинтусах, то сегодня при ремонте квартиры, для слаботочки также штробятся стены и устанавливаются специальные розетки.

Рассмотрим более подробно установку ТВ розеток от таких фирм как Schneider Electric (серия Unica) и Legrand.

Технические характеристики телевизионных разъемов от Шнайдер Электрик:

Величина в децибелах указывает на ослабление или затухание сигнала.

Монтаж всех розеток необходимо начинать с разделки коаксиального кабеля. Оставляете в подрозетнике запас длиной 10-15см, остальное обрезаете.

Теперь самое главное определиться, сколько нужно снять изоляции. На какую глубину и сколько сантиметров.

Лучше всего замеры производить непосредственно на самой розетке. Для этого берет ее в руки, прикладываете провод чуть ниже смотрового отверстия и отмечаете маркером или ножом, линию реза на уровне пластиковой центральной вставки.

Срезать верхний слой изоляции можно как специально предназначенным инструментом

так и простым ножом.

Подобрать недорогую зачистку-стриппер для коаксиального кабеля можно на али-экспресс здесь.

Экран под изоляцией в телевизионных кабелях встречается в разных исполнениях:

только алюминиевая фольга

фольга с медной оплеткой

одна оплетка в виде тонких проводков

Если общий диаметр провода менее 7мм, то экран зачастую выворачивают наружу, чтобы обеспечить достаточный контакт с металлической поджимающей крышкой розетки.

Поэтому, как минимум половина ее слоя должна быть вывернута верхней стороной наружу. В противном случае у вас попросту не будет контакта и ТВ сигнала.

Также обращайте внимание на значки и надписи на корпусе. Там должно быть условное обозначение в виде стрелки обращенной вовнутрь.

Бывает еще одна стрелочка указывающая наверх.

Если у вашей модели 2 стрелки, смотрящие в разные стороны, то это проходная ТВ розетка. То есть, один кабель от антенны вы заводите в разъем со стрелкой вниз, а другим выпускаете шлейф или продолжаете тянуть линию до другого разъема, к еще одному телевизору.

Вообще бывают 3 типа телевизионных розеток:

оконечные – в них имеется дополнительный резистор с сопротивлением 75Ом (терминатор)

Одиночные и оконечные будут передавать аналогичный по качеству сигнал при условии, что в них обязательно будет подключен телевизор.

Если же к одиночной розетке без сопротивления не подключать телевизор, то на других ТВ будут помехи и искажение сигнала. У оконечных такой проблемы не возникает.

Правда имейте в виду, что все это относится в первую очередь к аналоговому сигналу. Если у вас цифровое ТВ, или вы собираетесь на него переходить, то могут возникнуть проблемы из-за этого резистора.

Придется либо выкидывать эту розетку и менять на другую, либо подключать напрямую. Эти резисторы очень сильно гасят сигнал. Некоторые каналы будут плохо показывать, либо вообще не будет изображения.

Все проходные телевизионные розетки имеют входное и выходное отверстие. К выходу подсоединяется отходящий провод на другую розетку или сразу на ТВ. Их главный минус – это ухудшение сигнала на выходе на 4 дБ.

Схема подключения нескольких телевизоров через проходные розетки:

Также следует изначально обратить внимание на частоту пропускания сигнала розетки. Модели с частотой до 1000 Мгц предназначены для работы в сетях с кабельным или эфирным телевидением. Экземпляры с частотой свыше 1000 Мгц, применяют для спутникового телевидения.

Для подключения кабеля снимаете изоляцию с центральной жилы на 6-8мм. При этом от края внешней оболочки до места начала зачистки нужно отступить еще пару миллиметров.

Далее вставляете TV провод во внутрь розетки и через смотровое окошко контролируете, чтобы центральная жила до конца зашла в разъем.

В серии Unica он самозажимной, ничего затягивать здесь не нужно. В других марках может присутствовать зажимной винт, который необходимо будет предварительно ослабить и после, подтянуть отверткой.

Остается центральным винтом поджать сам кабель и поставить на место внешнюю накладку.

Если что-то не понятно и не получается, всегда можно обратиться к инструкции.

Монтаж розетки, как обычно начинается с ее разборки. Наружная рамка здесь крепится на защелках. С обратной стороны пальцами надавливаете на них и снимаете рамку.

Далее требуется добраться до внутренней части розетки. Вставляете отвертку в прорезь и движением вверх открываете защитную крышку.

Внутри находится посадочное место под центральную жилу. Перед ней расположен клиновидный штырь, который загоняется под верхний слой изоляции.

Зачищаете коаксиальный кабель и оголяете центральную жилу на 8мм. При этом внешний экран полностью остается под слоем изоляции. Оголять проводки и фольгу не нужно.

Вставляете кабель в розетку так, чтобы клин проник под внешнюю оболочку изоляционного слоя. Центральная жила при этом должна зайти в свое посадочное место.

центральная жила в посадочном месте

клин под изоляцией

провод плотно прижат к боковой рамке

После этого простым движением закрываете крышку. Далее рамку вместе с кабелем можно спокойно поворачивать в разные стороны и крепить на подрозетнике.

А можно ли сделать выход телевизионного кабеля из стены также аккуратно как с розеткой, но при этом не используя ее? Можно, при этом вы еще получите 3 преимущества такого подключения:

не нужно покупать дорогостоящую TV розетку (экономия средств доходит до 5-ти кратной величины!)

нет необходимости в монтаже отдельного куска кабеля для подключения разъема телевизора к розетке

нет ухудшения качества сигнала. На F разъемах ДМВ диапазона сигнал затухает всего от 0,1 до 0,3 дБ.

Все это достигается путем применения обыкновенных заглушек. Изначально в стене закладываете достаточный запас кабеля, чтобы его хватило для прямого подключения к телевизору (1-1,5 метра).

В заглушке высверливаете отверстие по диаметру кабеля и выводите через него проводник.

Смотрится это все также красиво, как и на обыкновенной розетке.

Единственный минус – такого рода заглушки имеются не у всех производителей и могут отсутствовать на определенных сериях.

Три наиболее распространенные ошибки которые допускают при подключении TV розеток:

1 Использование розеток с резисторами в 75 Ом для кабеля цифрового телевидения.

Итог – полное отсутствие сигнала, либо плохое его качество.

Если у вас аналоговый сигнал, а несколько ТВ подключены последовательно через специальный разветвитель, то сопротивление здесь тоже будет лишним и лучше от него избавиться.

2 Использование розеток с последовательным подключением без резисторов, в аналоговых сетях при наличии пустых разъемов.

Если в эти разъемы (розетки) не подключено никакого оборудования, на других телевизорах опять же будут плохо показывать некоторые из каналов и наблюдаться помехи.

3 Полное ”заворачивание” всех жилок экрана верхним слоем фольги при разделке кабеля.

В итоге снаружи остается только внутренняя часть фольги, которая не является токопроводящей. Соответственно никакого контакта между экраном и разъемами розетки не будет.

Автор: Administrator вкл. 19 января 2016 . Опубликовано в Cделай Cам

Для начала давайте ознакомимся, что такое коаксиальный кабель и как его выбрать, который после прокладки проводки в стене здания или квартиры впоследствии соединяется к тв розетке, а затем подключается к телевизору или sat/тв приемнику.

Как вы уже поняли, коаксиальный кабель для спутниковых и эфирных антенн являет собой структуру, основной частью которой является центральная медная жила – центральный проводник по которому и проходит спутниковый или эфирный тв сигнал до телевизора или sat/tv приемника. Оплетка и фольга (Экран) представляют собой одновременно минусовой контакт и защиту от потерь сигнала и электромагнитных помех в коаксиальном тв кабеле.

Эти две составляющие напрямую используют для подключения к тв розетке. В зависимости от марки производителя, составных частей тв розетки, методы и типы монтажа антенного кабеля к розетке могут незначительно отличаться друг от друга.

Рассмотрим подключение к тв розеткам наиболее популярных марок электрооборудования таких как Lezard и Legrand

Для удобного монтажа кабеля к тв розетке запас кабеля должен составлять 15 см

Подключение телевизионной розетки Lezard.

Розетки фирмы Lezard наиболее доступны по цене и неплохи по качеству, если не считать одно НО .

Основой розетки Lezard является печатная плата, к которой и производится подключение коаксиального антенного кабеля.

ВНИМАНИЕ. Почти все тв розетки марки Lezard имеют на печатной плате электронный компонент – конденсатор который располагается между фиксатором центральной жилы – проводника и разъемом для подключения тв кабеля. Этот компонент не пропускает питающее напряжение на активную эфирную или спутниковую антенну. Данный тип тв розеток изначально подходит только для пассивных антенн.

Для их использования под остальные типы антенн необходимо заменить фильтрующий электронный компонент на обычный проводник, то есть закоротить или запаять вместо конденсатора кусок обычной медной проволоки

Лицевая сторона тв розетки Lezard с разъемом, для подключения тв кабеля.

Монтажная сторона с элементами крепежа для тв кабеля.

Подключение заключается в установке сигнального проводника телевизионного кабеля в центральной клемме розетки и фиксации экрана скобой, как показано на изображении ниже.

ВАЖНО. Центральный проводник, по которому идет сигнал не должен замыкать с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле.

Подключение телевизионной розетки Legrand.

Довольно качественные тв розетки от бренда Legrand с удобным способом подключения но и приличной ценой.

Процесс подключения к тв розеткам фирмы Legrand максимально упрощен. Данная тв розетка разработана таким образом, чтобы максимально уменьшить количество действий при подготовке антенного кабеля к подключению.

При подключении тв розетки Legrand, центральная жила коаксиального кабеля зажимается в соответствующем пружинном фиксаторе, а оплетка с фольгой (экран), – зажимается откидным креплением к корпусу.

Разобрав розетку и увидев ее устройство, вы сразу поймете, что нужно делать для подключения.

Для начала надо откинуть крышку крепления, закрывающую места соединения коаксиального тв кабеля. Достаточно аккуратно поддеть крышку отверткой, отстегнув тем самым фиксатор.

Перед подключением внешняя защитная изоляция и внутренний диэлектрик коаксиального антенного кабеля удаляется на длину около 1 сантиметра обнажив центральный проводник, затем кабель вставляется в устройство тв – розетки, а медная жила зажимается самозажимной клеммой.

Контакт оплетки и фольги экрана антенного кабеля с корпусом тв розетки, происходит за счёт пластины (рис 3), которая при подключении тв кабеля входит под его внешний изолятор, надежно прижимаясь к экрану (оплетка и фольга) антенного коаксиального кабеля.

ВАЖНО. Необходимо подключить центральный проводник – медную жилу, по которой идет сигнал так, чтобы не было замыкания с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле.

После соединения ТВ-кабеля с телевизионной розеткой, аккуратно размещаем её в подрозетнике и с помощью 2-x саморезов закрепляем на нем. Затем затягиваем винты распорок фиксаторов тв розетки, а потом повторно докручиваем саморезы подрозетника до упора:

Устанавливаем лицевую панель ТВ-розетки на свое место

Все закреплено, установлено и готово к работе: теперь нужен кабель для соединения тв розетки с телевизором или тв тюнером

Подготовка ТВ-кабеля для соединения телевизора к ТВ-розетке

Для этого нам нужен кусок ТВ-кабеля и несколько тв разьемов – F-коннектора ( 2шт) F-«ПАПА»(справа) и F-«МАМА»(слева) (фото ниже)

Разьем кабеля «МАМА» будет использоваться для соединения с телевизионной розеткой (с условием что в розетке штекер «ПАПА» как на фото. хотя может быть и обратный вариант), а разьем «ПАПА» – с телевизором.

В случае если кабель от тв розетки будет соединяться к спутниковому входу телевизора с CAM модулем или к спутниковому ресиверу то на другом конце кабеля будет нужен не разьем «ПАПА» а F-коннектор.

Возможен и третий вариант когда кабель от телевизионной розетке будет соединяться не к телевизору или спутниковому ресиверу а к блоку питания эфирной антенны с усилителем.

В зависимости от расстояния от розетки до телевизора, спутникового приемника или блока питания отмеряем соответствующий метраж тв кабеля и отрезаем все лишнее. Далее подготовить оба конца кабеля для установки адаптеров. Готовятся они аналогично тому, как готовится кабель для подключения к спутниковому оборудованию с помощью F-коннектора (процесс показан на фото ниже)

Осталось соединить с помощью нашего универсального кабеля тв розетку с телевизором и запустить в меню телевизора сканирование каналов. На этом процесс подключения телевизионной розетки к телевизору завершён.

марки и их технические характеристики, подключение

Практически каждый человек пользуется телевизором для просмотра любимых фильмов или телепередач через систему телерадиовещания. Однако в системе передачи радиосигнала от приемника к ретранслятору применяется антенный кабель. Который является одной из важнейших составляющих, его параметры напрямую определяют качество получаемой картинки. Что представляет собой такой тип кабельно-проводниковой продукции и в чем его отличительные особенности, мы рассмотрим в данной статье.

Конструкция

Отличительной особенностью конструкции антенного кабеля является радиальное расположение всех элементов относительно центральной оси. За счет соосного расположения цилиндрических форм, такой проводниковый элемент для передачи сигнала еще называется коаксиальным кабелем. Если рассмотреть устройство типичного антенного кабеля, то в его состав входят:

Рис. 1. Устройство антенного кабеля

• Центральная проводящая жила – представлена, как правило, медной или биметаллической сталемедной проволокой. Конструктивно центральная жила может быть выполнена монолитной или структурированной.   В зависимости от сечения жилы определяется и степень затухания сигнала в кабеле.
• Внутренний диэлектрик – располагается радиально вокруг токоведущей жилы. Также может выполняться из различных материалов, наиболее качественным из которых считается вспененный полиэтилен.
• Экран из проволочной оплетки – представляет собой многопроволочную структуру, выполняемую, как правило, из медной или алюминиевой проволоки. Предназначена для улавливания электромагнитных помех. В зависимости от плотности заполнения разделяется на 96%, 75%, 64%.
• Экран из фольги – как и предыдущий вариант, применяется для защиты от электромагнитного воздействия. Выполняется сплошной алюминиевой фольгой, витой лентой, плотно укладываемой на цилиндр внутреннего диэлектрика.
• Слой наружной изоляции – предназначен для защиты оплетки, экранирующего слоя и токоведущих жил от механических повреждений, воздействия агрессивных сред и погодных факторов. В зависимости от материала, из которого изготавливается наружный слой антенного кабеля, может применяться для монтажа внутри помещения, на открытой части здания, под прямым воздействием солнечных лучей и т.д.

Конструкция антенного кабеля определяется для каждой конкретной модели индивидуально, поэтому может не содержать некоторых составляющих или отличаться составом. Поэтому при выборе конкретной марки коаксиальной проводниковой продукции важно ознакомиться с представленными марками и их техническими параметрами.

Марки и их технические характеристики

Современный рынок антенных кабелей представлен достаточно широким ассортиментом, как отечественной, так и зарубежной продукции. Поэтому перед выбором конкретной марки необходимо определиться в основных технических характеристиках антенного кабеля и соотнести их с параметрами цепи и конструктивных элементов зданий, территории и т.д. Среди таких характеристик следует выделить:

• Величина волнового сопротивления – устанавливается в соответствии с п.1.3 ГОСТ 11326.0-78;
• Погонные емкость и индуктивность, как результат, величина ослабления сигнала на разных частотах;
• Максимально допустимое напряжение и мощность передаваемого сигнала;
• Сечение и материал центральной жилы  — определяет гибкость и проводимость антенного кабеля;
• Минимальный радиус изгиба – определяет допустимую величину поворота;
• Геометрические параметры – диаметр антенного кабеля и диаметр экранирующей оболочки регламентируются п.1.5 ГОСТ 11326.0-78.

При выполнении электромонтажных работ необходимо учитывать влияние всех вышеперечисленных параметров, которые, так или иначе, реализуются в конкретной марке кабеля. Среди наиболее известных марок антенного кабеля можно выделить несколько вариантов.

Рис. 2. Кабель антенный RG-6U

RG-6U – комплектуется омедненной стальной жилой сечением от 0,724 мм² до 0,816 мм². Экран выполняется из алюминия, является одним из наиболее дешевых антенных кабелей китайской компании. Внутренний диэлектрик выполнен из полиуретанового наполнителя, а слой наружной изоляции поливинилхлоридный. Общий диаметр данной марки составляет от 6,6 до 6,8мм, разница в параметрах обуславливается производством на разных заводах.

RG-6U обладает хорошей гибкостью, поэтому его удобно применять для траекторий с крутыми поворотами. Степень затухания сигнала на 100м длины антенного кабеля составляет 9,2 дБ.

Рис. 3. Кабель антенный РК-75

Марка РК-75 отечественного производства представлена сразу несколькими моделями, отличающимися сечением медной жилы, которое может варьироваться в пределах от 0,75 мм² до 1,63 мм². Слой наружной изоляции также выполняется из поливинилхлорида, характеризуется хорошей гибкостью. Отлично адаптирован к прокладке в жестких погодных условиях, так как может выдерживать от – 60ºС до + 60ºС.

Рис. 4. Кабель антенный SAT-50

 SAT-50 – один из видов антенных кабелей итальянского производства с медной центральной жилой сечением 1мм2. Экран выполнен из двойной алюминиевой фольги и проволоки сечением 0,12мм2. Наружная изолирующая оболочка предназначена для монтажа в сложных метеоусловиях. Диаметр данной марки составляет 6,6мм.

Рис. 5. Кабель антенный DG-113

DG-113 – считается одним из лучших антенных кабелей для передачи сигнала, применяется в наружной установке. Оснащается центральной медной жилой с диаметром 1,13мм². Внутренний диэлектрик имеет тонкое углеводородное покрытие для повышения защитных свойств. Наружный диаметр данного проводника составляет 6,6 мм.

Для более наглядного сравнения популярных антенных кабелей приведем следующую таблицу:

Таблица: сравнение антенных кабелей

Марка кабеля	Материал жилы	Внешний диаметр,  мм	Сечение токоведущей жилы, мм2	Коэффициент экранирования, дБ
RG-6	Сталь	6,9	0,72 – 0,82	75
РК-75	Медь	7,3	0,75 – 1,63	60
RG-59	Медь	6,9	1,0	75
SAT-50	Медь	6,6	1,0	60
DG-113	Медь	6,6	1,13	90
SAT-703	Медь	6,6	1,13	80

Подключение и эксплуатация

После приобретения антенного кабеля вам понадобится подключить его к антенне и приемнику сигнала. Для этого не нужно обладать особыми знаниями и навыками, а достаточно выполнить несколько простых действий. Из инструмента вам понадобится нож, пассатижи или кусачки дополнительно для подключения используется специальный штекер.

• Снимите наружную изоляцию – отступите от края антенного кабеля 1 – 2 см и сделайте неглубокий круговой надрез, чтобы не повредить экранирующий слой.

Рис. 6. Снимите наружную изоляцию с антенного кабеля

Вращательными движениями вокруг оси снимите наружную изоляцию.

• Загните экранирующую оплетку и фольгу назад, обрезать или удалять этот участок не нужно.

Рис. 7. Загните экранирующую фольгу и оплетку назад

• С помощью ножа аккуратно надрежьте слой внутреннего диэлектрика по кругу – ваша задача не повредить  центральную жилу, что особенно актуально для многопроволочных марок.

Рис. 8. Снимите слой внутреннего диэлектрика

• Наденьте узкую часть штекера на кабель с отогнутым экраном. При этом важно следить, чтобы ни оплетка, ни фольга экрана никоим образом не соприкасались между собой. По уровню широкой половины штекера обрежьте центральную жилу, чтобы она выступала не более 2 – 3 мм.

Рис. 9. Обрежьте жилу антенного кабеля

В эксплуатации антенный кабель не допускается приближать к источникам тепла и электромагнитного излучения. Важно следить, чтобы по всей длине не допускались перегибы, пережатия, изломы и прочие механические повреждения. При слабом сигнале в участок цепи от антенны до приемника устанавливают антенный усилитель.

Какой лучше выбрать антенный кабель?

В связи с большим разнообразием, представленных на рынке антенных кабелей, неопытный обыватель может растеряться в выборе. Единственный важный фактор – это репутация производителя, поэтому наиболее качественными, на сегодняшний день, считаются изделия итальянской компании CAVEL. Но и стоимость такого антенного кабеля будет значительно выше. Поэтому при выборе желательно отталкиваться и от назначения линии передачи данных.

Для цифрового телевидения.

Для передачи цифрового сигнала подходят модели, как с медными, так и со стальными жилами. В большинстве случаев, для цифрового телевиденья будет достаточно сечения токоведущей жилы от 0,5 до 0,9 мм² при длине до 30 м. Если длина превышает 30 м, то стоит выбирать марки антенного кабеля с сечением от 1 мм².

Для протяженных участков линии важно учитывать величину затухания сигнала, чем длиннее кабель, тем меньше коэффициент должен подбираться.  Волновое сопротивление должно быть 75 Ом – это оптимальный вариант для передачи цифрового сигнала.

Для кабельного ТВ.

Следует отметить, что сигнал кабельного телевидения не сильно отличается от цифрового по частоте передачи, потому для него при выборе можно руководствоваться теми же принципами. Кабельное ТВ  можно подключать при помощи таких марок, как RG 6, DG 113, SAT 50, SAT 703,  РК 75. Возможно, у вас имеются и более старые марки отечественного производства, многие из них также будут уместными для использования.

Для спутниковой антенны.

В виду того, что сигнал спутникового телевидения передается частотой в несколько тысяч мегагерц, влияние качества антенного кабеля на получаемую картинку в разы выше. Поэтому и требования при выборе марки должны предъявляться более жесткие, а именно:

• Величина затухания сигнала должна быть минимальной;
• Экран обеспечивает максимальную защиту от помех;
• Качество внешней изоляции должно обеспечивать постоянную устойчивость даже к прямым солнечным лучам.

Список использованной литературы

1. Кашкаров А. П. «Популярный справочник радиолюбителя»  2008
2. Н. И. Белоруссов, И. И. Гроднев. «Радиочастотные кабели» 1959.
3. Д. Я. Гальперович, А. А. Павлов, Н. Н. Хренков. «Радиочастотные кабели»  1990.
4. Саакян А. И., Яковлева А. Е., Н. И. Белоруссов «Электрические кабели, провода и шнуры: Справочник» 1987

Кабель для подключения телевизора к антенной розетке. Проходная розетка тв: как выполняется установка

Основное отличие, характеризующее телевизионную розетку, от электрической розетки служит строение кабеля подключаемого в изделие. Коаксильный кабель состоит из одной цельной жилы, заключенной в плотную изоляцию с экраном из фольгированного метала и тонкой стальной проволоки, поверх вся конструкция закрыта внешней защитной оболочкой из изоляции ПВХ.

Важно: экран в коаксильном кабеле, также называемым несимметрично экранированным, несет функцию защиты от высокочастотного сигнала в окружающее пространство. Он предотвращает от помех, к которым чувствителен принимаемый объектом сигнал. Кроме этого защитный экран служит вторым проводником для обеспечения протекания по кабелю высокочастотного тока.

По своему функциональному предназначению телевизионные розетки подразделяются на три основных типа – это:

• одиночные розетки, их сопротивление отличается незначительным значением внутреннего сопротивления;
• проходные, устанавливаются в середине щлейфа, к этим розеткам кабель подключается с двух сторон,
• конечные для них характерна большая величина внутреннего сопротивления;

Одиночные розетки относятся к простому типу и считаются обычным электроустановочным изделием, служат для присоединения телевизионного приемника. Работа осуществляется через сплитер или краб от одной антенны.

Проходная розетка служит для подключения двух или нескольких телевизоров, подключение происходит за счет разделения телевизионного сигнала для каждого телевизора. Работа изделия строится за счет подвода одного кабеля от антенны, другой кабель отходит от розетки и направляется к телевизору.

Оконечная розетка используется для завершения многорозеточной телевизионной сети. Основные характеристики внутреннее волновое сопротивление большой величины до 75 Ом, оно равно волновому сопротивлению в телевизионной линии, благодаря этому снижается отрицательное воздействие телевизионных приемников друг на друга, как следствие повышение качества телевизионного сигнала, улучшается картинка телевизионного изображения.

Рис..№1.Лицевая панель телевизионной розетки

Рабочие частоты характерные для комбинированных розеток

Телевизионный приемник (ТВ) работает при частотах от 5 до 862 МГц.

Радиоприемник ( FM ) его диапазон от 87,5 до 108 МГц.

Спутниковое телевидение ( SAT ) от 95 до 2400 МГц.

Схема оконечной розетки «звезда» — TV-RD-SAT, концевые или оконечные розетки применяются для улучшения качества изображения для избавления от помех, переключение каналов на одном телевизоре не сказывается на изображении другого TV-приемника.

Особенности конструкции телевизионных розеток

Современные ТВ-розетки

В настоящее время созданы конструкции телевизионных розеток, объединяющих различные функции – это подключение телевизионного потребителя (TV ) , радиоточки (FM ) и спутникового (SAT ) приемника.

По схемам: TV — RD — SAT ; TV — FM — SAT ; Т V — RD , на три и два выходных коннектора, розетка, включающая в свою маркировку аббревиатуру RD , выполняет функцию оконечной розетки. Подключение осуществляется согласно топологии «звезда» и «шлейф»

Особенности устройства телевизионных розеток

Современные ТВ-розетки в своей конструкции подразумевают наличие основного пружинного или винтового клеммного контакта для подключения центральной жилы телевизионного кабеля. Вспомогательная клемма (специальная скоба) служит для присоединения экранирующей оплетки. Проходные розетки имеют две пары клемм для присоединения приходящего и отходящего кабеля.

Современные розетки от Легран, АВВ и других европейских брендов при подключении не требуют дополнительной подготовки телевизионного кабеля, достаточно вставить оголенную жилу в контактную клемму и она автоматически зажмет ее, основную проколов изоляцию и зажав кабель. Соединение получается очень надежным.

Рис. №2. Подключение современных розеток.

Схема «звезда»

Телевизионная розетка для этой схемы используется с одним входом и несколькими выходами на 2; 3; 4 выхода. Входной сигнал должен иметь достаточную мощность, чтобы обеспечить хороший телевизионный сигнал, иначе изображение последнего телевизионного приемника будет желать лучшего качества.

Рис. №3. Схема «звезда».

Для усиления сигнала применяется телевизионный усилитель, который обеспечит увеличение мощности сигнала, его рекомендуется устанавливать рядом с источником телевизионного сигнала, непосредственно в распределительном щите или рядом с входом вводного телевизионного кабеля в квартиру.

Рекомендация: при монтаже телевизионной схемы «звезда». Нельзя прокладывать рядом отходящий и входящий кабеля, могут появиться помехи, снизится качество телевизионного сигнала. Схема «звезда» оптимальный вариант для подключения цифрового телевидения. NV-приемники присоединяются с помощью маршрутизатора, функцию, которого может выполнять цифровой разветвитель или концентратор. Это может быть приставка SD приемник САМ-модель он подойдет для приема IPTV-сигнала.

Схема (проходная) «шлейф»

В схеме используются последовательно присоединенные проходные розетки и оконечная розетка. В схеме практически отсутствует ухудшение качества сигнала, качество зависит от правильности присоединения телевизионного кабеля к F-разъему. Использование этого подключения дает возможность присоединить три телевизора от проходных розеток и еще два от одиночной (индивидуальной) и от тупиковой розетки.

Рис. №3 Проходная схема соединения телевизионных розеток.

Разводка схем «шлейф» и «звезда» осуществляется через сплиттер, который служит разделителем ТВ и SAT-сигнала на одинаковые части без потери качества сигнала, также сплитер используют в качестве сумматора сигнала. Кроме сплитера аналогичную функцию исполняет разветвитель ТАР, он делит сигнал на несколько выводов. Разветвители, используемые для телевизионных приемников используют рабочую частоту 1Гц, устройства, выполняющие аналогичную функцию для спутниковых приемников, обладают частотой до 2,5ГГц.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на , буду рад если вы найдете на моем еще что-нибудь полезное.

Розетки ТВ Легранд получили широкое распространение в нашей стране. Их отличает неплохой уровень качества и вполне разумные цены.

В то же время, такие розетки имеют богатый набор характеристик, который несведущего человека может поставить в тупик. Поэтому, если вы уже определились с фирмой производителем, давайте научимся правильно выбирать телевизионные розетки. Кстати, описанные нами правила подойдут при выборе телевизионных розеток любых других производителей.

Прежде всего, давайте определимся с видами телевизионных розеток и сферой их применения. Вы удивитесь, но существуют разные типы розеток, предназначенные для разных схем. Это могут быть одиночные или обычные розетки, проходные и оконечные.

Применение розетки, не соответствующей схеме подключения, приведет к снижению качества сигнала. Поэтому, на первом этапе давайте разберемся с вариантами схем подключения.

Схема звезда

Одиночная розетка Легранд ТВ предназначена для установки при подключении по схеме звезда.

Производитель тип подключения называет топологией. И такой тип розеток может применяться только при топологии звезда.

	Особенность данного типа соединения заключается в том, что кабель от антенны или другого источника сигнала, приходит на так называемый множитель — или как более правильно его называть, сплиттер. В этом устройстве сигнал разделяется на необходимое количество без потери его качества. К сплиттеру подключаются кабели, которые распределяют сигнал на каждую отдельную розетку.
	Существует два типа множителей сигнала. Одни способны пропускать напряжение усилителя, вторые на это не способны. Но прежде чем разбираться с этим вопросом, давайте определимся: а нужен ли нам вообще усилитель.
	Усилитель — это устройство, которое подает напряжение 5, 10 или 12В на антенну. Это позволяет увеличить уровень сигнала. Согласно ГОСТ 28324-89, нормальный уровень сигнала должен быть в пределах от 53 до 83дБ. Если ваша антенна установлена в зоне прямой видимости ретранслятора, то такой уровень сигнала наверняка есть, и как говорит инструкция, усилитель вам попросту не нужен.
	Если ваша антенна закрыта от ретранслятора домами или ландшафтом, то вы принимаете отраженный сигнал. Причем, сигнал может быть отраженным несколько раз и за счет этого очень слабый. В этом случае усилитель вам просто необходим.
	Определившись, нужен ли нам усилитель, можно вернуться к вопросу подключения сплиттера. Если наш сплиттер способен пропускать ток усилителя, то обычно на одном из выводов наносится надпись «Power in», «+12В» или просто наносится цветовое обозначение на данном канале. Дело в том, что пропускать сигнал усилителя может только один канал множителя. И это следует учитывать при подключении.
	В большинстве же своем, сплиттеры не имеют функции пропускания сигнала усилителя. В связи с этим, его питание должно организовываться для питающего кабеля телевизионной сети.

Обратите внимание! Согласно европейскому стандарту CENELEC EN 50083-7, оптимальным уровнем сигнала считается 53 – 74дБ. То есть, верхний предел немного ниже. Но не стоит гнаться за максимальным уровнем сигнала. Его увеличение может привести к прямо противоположным последствиям – ухудшению качества изображения.

Одиночная ТВ розетка Легранд подключается кабелем к множителю. Каждая розетка в схеме получает одинаковый уровень сигнала, который практически равен сигналу, приходящему на сплиттер.

Это является главным преимуществом данной схемы. К недостаткам схемы звезда следует отнести необходимость установки дополнительного оборудования – сплиттера и больший расход ТВ кабеля.

Проходная схема

Проходные (см. ) и оконечные розетки, предназначены для топологии по проходной схеме. Особенность этой схемы заключается в том, что она не требует дополнительных устройств, но может быть применена только для аналогового телевидения.

Итак:

• Суть данной схемы заключается в том, что от антенны запитывается первая розетка. От первой розетки вторая, и так далее. Последней в этой схеме устанавливается оконечная розетка. Все остальные розетки должны быть проходными.
• У вас возникает закономерный вопрос, а чем отличается проходная розетка ТВ Legrand от, скажем, одинарной. Дело в том, что работающий телевизор накладывает свой сигнал на отходящий от розетки кабель. В результате, на втором телевизоре в схеме может появиться наложенное изображение или просто помехи.

• Дабы исключить это, применяются специальные фильтры. Они встроены в розетку и полностью блокируют помехи, создаваемые телевизором. Но, как и любое другое защитное устройство, фильтр — это сопротивление, которое снижает уровень сигнала.
• А мы помним, что сигнал, приходящий на первую розетку, должен быть в пределах 57 – 83 дБ. На каждом таком фильтре теряется от 10 до 15 дБ. Плюс коммутационные потери в самой розетке. И у нас получается, что проходная схема способна обеспечить качественный сигнал лишь для двух-трех розеток в схеме. Большее их число снизит уровень сигнала ниже допустимых пределов.
• Как вы можете видеть на видео, оконечная розетка отличается от проходной только количеством выводов. Если к проходной розетке можно подключить два кабеля – питающий и отходящий, то к оконечной подключается только подходящий. А фильтр такой розетки, в большинстве случаев имеет чуть меньшее сопротивление.

В итоге получается, что проходная схема имеет такое преимущество, как цена монтажа, ведь ТВ кабеля необходимо на порядок меньше, и нет необходимости в дополнительном оборудовании — а также время монтажа.

В то же время, в плане качества сигнала она сильно уступает схеме звезда. Ведь при данном типе соединения каждая последующая розетка имеет более низкий уровень сигнала.

Характеристики розеток

Рассмотрев схемы подключения и виды розеток, мы уже имеем представление о том, что нам необходимо. Но есть еще целый ряд параметров, на которые стоит обратить внимание при выборе ТВ розеток.

О них-то мы и поговорим в этом разделе:

• ТВ розетка Legrand может иметь несколько видов разъемов. Это может быть разъем TV – то есть для приема аналогового сигнала телевидения, R – разъем для приема радио и SAT- разъем для приема спутникового телевидения. Все эти типы отличаются не только визуально.

• Разъем TV предназначен для передачи сигналов в диапазоне 5 – 862МГц. Разъем R позволяет передавать сигналы в диапазоне от 87,5 до 108МГц, а разъем SAT передает сигналы в пределах от 950 до 2400МГц.

Обратите внимание! Разъем TV в розетках Легранд выполнен согласно европейского стандарта DOCSIS v.2.0. Но наш стандарт: ГОСТ Р 52023 распространяется на более широкие пределы 40 – 1000МГц. Это не играет существенной роли в качестве передачи сигнала, но является несоответствием товара установленным в нашей стране нормам.

• Так же при выборе вы наверняка столкнетесь с таким понятием, как затухание на проход. Обычно его значение в пределах 1 – 2дБ. В частности, для любой Легранд розетки ТВ, он составляет 1,5дБ. Данное затухание обусловлено контактными соединениями и является весьма условным, поэтому на него можете не обращать особого внимания.

• А вот на затухание на ответвление, которое имеется у проходных розеток, обращать внимание стоит обязательно. Обычно оно составляет от 10 до 15дБ. Для розеток Легранд оно составляет 14дБ. Для оконечных розеток оно обычно немного ниже, и составляет порядка 10дБ.
• Последним отличием является способ крепления кабеля к розетке. Обычно все ТВ розетки крепятся при помощи винтовых или пружинных зажимов. При этом требуется разделывать кабель.

Компания Легранд разработала свой способ быстрого монтажа. Он позволяет выполнить монтаж своими руками без разделки кабеля. Но таким приспособлением оборудованы не все модели, поэтому при покупке убедитесь, что розетка оборудована автоматическими клеммами.

Вывод

Конечно, legrand ТВ розетка не является идеальным решением всех проблем. Она так же имеет свои недостатки, и, по сути, мало чем отличается от продукции других торговых марок.

Ведь ТВ розетки не являются каким-то инновационным и технологичным товаром. Здесь уже все давно продумано и решено. Поэтому все возможные проблемы с работой ТВ розеток зачастую связаны не с производителем, а с неправильным выбором типа розетки под каждую конкретную схему.

class=»eliadunit»>

Для начала давайте ознакомимся, что такое коаксиальный кабель и как его выбрать , который после прокладки проводки в стене здания или квартиры впоследствии соединяется к тв розетке, а затем подключается к телевизору или sat/тв приемнику.

Как вы уже поняли, коаксиальный кабель для спутниковых и эфирных антенн являет собой структуру, основной частью которой является центральная медная жила — центральный проводник по которому и проходит спутниковый или эфирный тв сигнал до телевизора или sat/tv приемника. Оплетка и фольга (Экран) представляют собой одновременно минусовой контакт и защиту от потерь сигнала и электромагнитных помех в коаксиальном тв кабеле.

Эти две составляющие напрямую используют для подключения к тв розетке. В зависимости от марки производителя, составных частей тв розетки, методы и типы монтажа антенного кабеля к розетке могут незначительно отличаться друг от друга.

Рассмотрим подключение к тв розеткам наиболее популярных марок электрооборудования таких как Lezard и Legrand

Для удобного монтажа кабеля к тв розетке запас кабеля должен составлять 15 см

Подключение телевизионной розетки Lezard.

Розетки фирмы Lezard наиболее доступны по цене и неплохи по качеству, если не считать одно .

Основой розетки Lezard является печатная плата, к которой и производится подключение коаксиального антенного кабеля.

ВНИМАНИЕ!!! Почти все тв розетки марки Lezard имеют на печатной плате электронный компонент — конденсатор который располагается между фиксатором центральной жилы — проводника и разъемом для подключения тв кабеля. Этот компонент не пропускает питающее напряжение на активную эфирную или спутниковую антенну. Данный тип тв розеток изначально подходит только для пассивных антенн.

Для их использования под остальные типы антенн необходимо заменить фильтрующий электронный компонент на обычный проводник, то есть закоротить или запаять вместо конденсатора кусок обычной медной проволоки

Лицевая сторона тв розетки Lezard с разъемом, для подключения тв кабеля.

Монтажная сторона с элементами крепежа для тв кабеля.

Подключение заключается в установке сигнального проводника телевизионного кабеля в центральной клемме розетки и фиксации экрана скобой, как показано на изображении ниже.

ВАЖНО!!! Центральный проводник, по которому идет сигнал не должен замыкать с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле.

Подключение телевизионной розетки Legrand.

Довольно качественные тв розетки от бренда Legrand с удобным способом подключения но и приличной ценой.

Процесс подключения к тв розеткам фирмы Legrand максимально упрощен. Данная тв розетка разработана таким образом, чтобы максимально уменьшить количество действий при подготовке антенного кабеля к подключению.

При подключении тв розетки Legrand, центральная жила коаксиального кабеля зажимается в соответствующем пружинном фиксаторе, а оплетка с фольгой (экран), — зажимается откидным креплением к корпусу.

Разобрав розетку и увидев ее устройство, вы сразу поймете, что нужно делать для подключения.

Для начала надо откинуть крышку крепления, закрывающую места соединения коаксиального тв кабеля. Достаточно аккуратно поддеть крышку отверткой, отстегнув тем самым фиксатор.

Перед подключением внешняя защитная изоляция и внутренний диэлектрик коаксиального антенного кабеля удаляется на длину около 1 сантиметра обнажив центральный проводник, затем кабель вставляется в устройство тв — розетки, а медная жила зажимается самозажимной клеммой.

Контакт оплетки и фольги экрана антенного кабеля с корпусом тв розетки, происходит за счёт пластины (рис 3), которая при подключении тв кабеля входит под его внешний изолятор, надежно прижимаясь к экрану(оплетка и фольга) антенного коаксиального кабеля.

ВАЖНО!!! Необходимо подключить центральный проводник — медную жилу, по которой идет сигнал так, чтобы не было замыкания с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле.

После соединения ТВ-кабеля с телевизионной розеткой, аккуратно размещаем её в подрозетнике и с помощью 2-x саморезов закрепляем на нем. Затем затягиваем винты распорок фиксаторов тв розетки, а потом повторно докручиваем саморезы подрозетника до упора:

Устанавливаем лицевую панель ТВ-розетки на свое место

Все закреплено, установлено и готово к работе: теперь нужен кабель для соединения тв розетки с телевизором или тв тюнером

Подготовка ТВ-кабеля для соединения телевизора к ТВ-розетке

Для этого нам нужен кусок ТВ-кабеля и несколько тв разьемов — F-коннектора (2шт) F-«ПАПА»(справа) и F-«МАМА»(слева) (фото ниже)

Разьем кабеля «МАМА» будет использоваться для соединения с телевизионной розеткой (с условием что в розетке штекер «ПАПА» как на фото. хотя может быть и обратный вариант), а разьем «ПАПА» — с телевизором.

В случае если кабель от тв розетки будет соединяться к спутниковому входу телевизора с CAM модулем или к спутниковому ресиверу то на другом конце кабеля будет нужен не разьем «ПАПА» а F-коннектор .

Возможен и третий вариант когда кабель от телевизионной розетке будет соединяться не к телевизору или спутниковому ресиверу а к блоку питания эфирной антенны с усилителем.

В зависимости от расстояния от розетки до телевизора, спутникового приемника или блока питания отмеряем соответствующий метраж тв кабеля и отрезаем все лишнее. Далее подготовить оба конца кабеля для установки адаптеров. Готовятся они аналогично тому, как готовится кабель для подключения к спутниковому оборудованию с помощью F-коннектора (процесс показан на фото ниже)

Осталось соединить с помощью нашего универсального кабеля тв розетку с телевизором и запустить в меню телевизора сканирование каналов. На этом процесс подключения телевизионной розетки к телевизору завершён.

Слаботочных кабелей при домашней разводке сетей с каждым годом становится все больше. Сюда входят:

• кабеля для системы “Умный дом”

• провода на акустику

• сигнализация и видеонаблюдение

Если раньше все это прокидывалось попросту по полу, за мебелью, в плинтусах, то сегодня при ремонте квартиры, для слаботочки также штробятся стены и устанавливаются специальные розетки.

Рассмотрим более подробно установку ТВ розеток от таких фирм как Schneider Electric (серия Unica) и Legrand.

Подключение ТВ розетки Schneider Electric Unica

Технические характеристики телевизионных разъемов от Шнайдер Электрик:

Величина в децибелах указывает на ослабление или затухание сигнала.

Монтаж всех розеток необходимо начинать с разделки коаксиального кабеля. Оставляете в подрозетнике запас длиной 10-15см, остальное обрезаете.

Теперь самое главное определиться, сколько нужно снять изоляции. На какую глубину и сколько сантиметров.

Лучше всего замеры производить непосредственно на самой розетке. Для этого берет ее в руки, прикладываете провод чуть ниже смотрового отверстия и отмечаете маркером или ножом, линию реза на уровне пластиковой центральной вставки.

Срезать верхний слой изоляции можно как специально предназначенным инструментом

так и простым ножом.

Подобрать недорогую зачистку-стриппер для коаксиального кабеля можно на али-экспресс .

Экран под изоляцией в телевизионных кабелях встречается в разных исполнениях:

• только алюминиевая фольга

• фольга с медной оплеткой

• одна оплетка в виде тонких проводков

Если общий диаметр провода менее 7мм, то экран зачастую выворачивают наружу, чтобы обеспечить достаточный контакт с металлической поджимающей крышкой розетки.

Только имейте в виду, что со стороны внутренней части оболочки, фольга не проводит ток.

Отсюда проистекает основная ошибка многих электриков и телевизионщиков при подключении коаксиального кабеля – они прячут все жилки экрана за этой фольгой.

Поэтому, как минимум половина ее слоя должна быть вывернута верхней стороной наружу. В противном случае у вас попросту не будет контакта и ТВ сигнала.

Виды ТВ розеток

Также обращайте внимание на значки и надписи на корпусе. Там должно быть условное обозначение в виде стрелки обращенной вовнутрь.

Бывает еще одна стрелочка указывающая наверх.

Если у вашей модели 2 стрелки, смотрящие в разные стороны, то это проходная ТВ розетка. То есть, один кабель от антенны вы заводите в разъем со стрелкой вниз, а другим выпускаете шлейф или продолжаете тянуть линию до другого разъема, к еще одному телевизору.

Вообще бывают 3 типа телевизионных розеток:

• оконечные – в них имеется дополнительный резистор с сопротивлением 75Ом (терминатор)

Одиночные и оконечные будут передавать аналогичный по качеству сигнал при условии, что в них обязательно будет подключен телевизор.

Если же к одиночной розетке без сопротивления не подключать телевизор, то на других ТВ будут помехи и искажение сигнала. У оконечных такой проблемы не возникает.

Правда имейте в виду, что все это относится в первую очередь к аналоговому сигналу. Если у вас цифровое ТВ, или вы собираетесь на него переходить, то могут возникнуть проблемы из-за этого резистора.

Придется либо выкидывать эту розетку и менять на другую, либо подключать напрямую. Эти резисторы очень сильно гасят сигнал. Некоторые каналы будут плохо показывать, либо вообще не будет изображения.

Все проходные телевизионные розетки имеют входное и выходное отверстие. К выходу подсоединяется отходящий провод на другую розетку или сразу на ТВ. Их главный минус – это ухудшение сигнала на выходе на 4 дБ.

Схема подключения нескольких телевизоров через проходные розетки:

Также следует изначально обратить внимание на частоту пропускания сигнала розетки. Модели с частотой до 1000 Мгц предназначены для работы в сетях с кабельным или эфирным телевидением. Экземпляры с частотой свыше 1000 Мгц, применяют для спутникового телевидения.

Подключение кабеля

Для подключения кабеля снимаете изоляцию с центральной жилы на 6-8мм. При этом от края внешней оболочки до места начала зачистки нужно отступить еще пару миллиметров.

Далее вставляете TV провод во внутрь розетки и через смотровое окошко контролируете, чтобы центральная жила до конца зашла в разъем.

В серии Unica он самозажимной, ничего затягивать здесь не нужно. В других марках может присутствовать зажимной винт, который необходимо будет предварительно ослабить и после, подтянуть отверткой.

Обращайте особое внимание, чтобы ”волоски” экрана нигде не соприкасались с центральной жилой.

Остается центральным винтом поджать сам кабель и поставить на место внешнюю накладку.

Если что-то не понятно и не получается, всегда можно обратиться к инструкции.

Подключение ТВ розетки Legrand Valena

Монтаж розетки, как обычно начинается с ее разборки. Наружная рамка здесь крепится на защелках. С обратной стороны пальцами надавливаете на них и снимаете рамку.

Далее требуется добраться до внутренней части розетки. Вставляете отвертку в прорезь и движением вверх открываете защитную крышку.

Внутри находится посадочное место под центральную жилу. Перед ней расположен клиновидный штырь, который загоняется под верхний слой изоляции.

Зачищаете коаксиальный кабель и оголяете центральную жилу на 8мм. При этом внешний экран полностью остается под слоем изоляции. Оголять проводки и фольгу не нужно .

Вставляете кабель в розетку так, чтобы клин проник под внешнюю оболочку изоляционного слоя. Центральная жила при этом должна зайти в свое посадочное место.

Убеждаетесь, что все контактные части розетки и кабеля надежно соприкасаются между собой:

• клин под изоляцией

• провод плотно прижат к боковой рамке

После этого простым движением закрываете крышку. Далее рамку вместе с кабелем можно спокойно поворачивать в разные стороны и крепить на подрозетнике.

• нет необходимости в монтаже отдельного куска кабеля для подключения разъема телевизора к розетке

• нет ухудшения качества сигнала. На F разъемах ДМВ диапазона сигнал затухает всего от 0,1 до 0,3 дБ.

Все это достигается путем применения обыкновенных заглушек. Изначально в стене закладываете достаточный запас кабеля, чтобы его хватило для прямого подключения к телевизору (1-1,5 метра).

В заглушке высверливаете отверстие по диаметру кабеля и выводите через него проводник.

Смотрится это все также красиво, как и на обыкновенной розетке.

Единственный минус — такого рода заглушки имеются не у всех производителей и могут отсутствовать на определенных сериях.

Ошибки подключения

Три наиболее распространенные ошибки которые допускают при подключении TV розеток:

1 Использование розеток с резисторами в 75 Ом для кабеля цифрового телевидения.

Итог – полное отсутствие сигнала, либо плохое его качество.

Если у вас аналоговый сигнал, а несколько ТВ подключены последовательно через специальный разветвитель, то сопротивление здесь тоже будет лишним и лучше от него избавиться.

2 Использование розеток с последовательным подключением без резисторов, в аналоговых сетях при наличии пустых разъемов.

Если в эти разъемы (розетки) не подключено никакого оборудования, на других телевизорах опять же будут плохо показывать некоторые из каналов и наблюдаться помехи.

3 Полное ”заворачивание” всех жилок экрана верхним слоем фольги при разделке кабеля.

В итоге снаружи остается только внутренняя часть фольги, которая не является токопроводящей. Соответственно никакого контакта между экраном и разъемами розетки не будет.

На данный момент на рынке вам может встретиться одинарная, оконечная и проходная ТВ розетка. Все эти изделия отличаются не только названием и имеют разную конструкцию и назначение.

По незнанию многие применяют их не совсем правильно. Из-за чего возникает недовольство качеством ТВ сигнала. Поэтому дабы так же не стать жертвой незнания давайте разберем типы ТВ розеток, а также определим для чего нужны каждая из них.

Для того чтобы правильно разобраться в , а так же понять где какой вид применяется нам следует рассмотреть не только их конструкцию, но и схемы подключения. Ведь для разводки телевизионного сигнала, в зависимости от его частоты, применяются разные схемы подключения.

Устройство разных видов ТВ розеток

Начнем мы с различий, которые есть у ТВ розеток. Это различие обусловлено разными сферами применения, о которых мы поговорим ниже.

Итак:

• Начнем с наиболее простой одинарной ТВ розетки. Данная розетка представляет собой просто контактное соединение, которое позволяет подключать кабель антенны телевизора к розетке. Как говорит инструкция заводов-производителей уровень падения сигнала на них не превышает 1 – 2 дБ, что обусловлено только переходными сопротивлениями контактных соединений.
• в этом плане намного сложнее. Кроме непосредственно контактного соединения она содержит специальную схему, которая предназначена тушить отраженный сигнал.

Что это за схема и зачем она нужна?

Дело в том, что любой телевизор не только принимает телевизионный сигнал, но и отдает часть в сеть. Ту часть, которую он отдает принято называть отраженным сигналом. Мощность отраженного сигнала по сравнению с основным не так высока, но в сумме от нескольких телевизоров — это может давать значительные помехи.

1. Отраженный сигнал вы можете видеть на другом телевизоре в виде помех или в виде наложенного изображения. И дабы избежать этого применяется специальная схема, заглушающая отраженный сигнал.
2. В результате оконечная розетка кроме потерь в 1 – 2дБ вызванных коммутационными сопротивлениями, имеет еще потери от 8 до 15дБ вызванных работой этого фильтра.

Обратите внимание! ГОСТ28324-89 четко устанавливает, что уровень сигнала должен быть 57 – 83дБ. Увеличение, а тем более уменьшение мощности сигнала ведет к помехам и снижению качества изображения. В результате получаем, что даже одна оконечная розетка значительно снижает уровень сигнала.

• А вот устройство проходной розетки еще сложнее . Кроме непосредственно контактного соединения и фильтра, она имеет еще одно контактное соединение для подключения других ТВ розеток. В результате падение сигнала на такой розетке может доходить до 15 – 20дБ.

Схемы подключения ТВ розеток

Так зачем нужна розетка проходная ТВ, если она так снижает качество сигнала? Дело тут в схемах подключения ТВ розеток. Для каждой и этих схем используется свой тип розеток. Поэтому давайте разберем данный вопрос подробнее.

Итак:

• Начнем наш разбор с так называемой схемы «звезда». Суть данной схемы сводится к следующему. Питающий кабель телевизионного сигнала приходит на размножитель или как его еще называют сплиттер.

1. Сплиттер разделяет телевизионный сигнал на несколько каналов одинаковой мощности. Количество каналов зависит от типа устройства. Есть сплиттеры на два, три и большее число выходов.
2. В сплиттере имеется та самая схема гашения отраженного сигнала. Поэтому применять для нее розетки с дополнительным гашением сигнала не следует.
3. Исходя из этого от сплиттера сигнал через телевизионный кабель подается на одиночные ТВ розетки. Применение розеток другого типа не целесообразно так как будет присутствовать двойное гашение отраженного сигнала, что приведет к ухудшению качества изображения.

Преобразование с кабельного телевидения на телевизионную антенну

Сначала определите, как сконфигурирована текущая проводка коаксиального кабеля.

Скорее всего, вы найдете кабельную приставку, подключенную к внешней стороне вашего дома. Внутри этого ящика должен быть либо заземляющий блок, либо разветвитель сигнала. Если вы обнаружите заземляющий блок, вы просто открутите подачу кабельного телевидения и замените ее подачей антенны. Затем определите, есть ли на нижней линии разветвитель сигналов, возможно, он находится в подвале и т. Д.

Если в системе используется разветвитель сигнала, сигнал антенны, вероятно, потребует усиления сигнала для достижения наилучших результатов.Усилитель будет противодействовать эффектам разделения сигнала. Усилитель должен располагаться на антенной стороне разветвителя сигнала.

---

Выбор лучшей телевизионной антенны для вашего местоположения.

Выбор антенны начинается здесь. Антенна должна принимать достаточный сигнал 24/7. Никакое усиление сигнала не может компенсировать антенну, которая не принимает адекватный сигнал. Те, кто выберет неправильную антенну, либо купят вторую антенну, либо вернутся к кабельному телевидению.Некоторые люди пробуют использовать 3 или 4 антенны, прежде чем обращаться к нам. Если вы новичок в этом и мало знаете о бесплатном приеме эфирного телевидения, имейте это в виду. Множество дилеров интернет-антенн ждут, чтобы забрать ваши деньги, а взамен пришлют вам хлам. Мы предлагаем бесплатную услугу по рекомендации антенн здесь>.

---

>

Усиление сигнала

В областях с более сильным сигналом усилитель сигнала может не понадобиться. В областях с более слабым сигналом или если антенна будет питать несколько телевизоров, скорее всего, потребуется усилитель сигнала.Правильное усиление сигнала имеет решающее значение для безупречного обслуживания цифрового телевидения 24/7. Поэтому мы не рекомендуем антенны со встроенными усилителями сигнала. Чаще всего встроенный усилитель оказывается неподходящим.

Есть два типа усилителей. Предусилитель устанавливается рядом с антенной, усилитель-распределитель устанавливается в помещении. Оба типа усилителей усиливают сигнал, разница только в том, где он расположен внутри антенной системы.

Предусилитель состоит из двух частей, одна из которых (усилитель) расположена рядом с антенным выходом.Деталь возле антенны — усилитель сигнала. Вторая часть находится в помещении и является источником питания / инжектором. Для источника питания требуется электрическая розетка, и для подачи электроэнергии низкого напряжения обратно к предусилителю, расположенному рядом с антенной, используется нижний вывод коаксиального кабеля. Так предусилитель, расположенный рядом с антенной, получает рабочее электричество. Сигнал телевизионной антенны и рабочая мощность предусилителя низкого напряжения используют один и тот же коаксиальный кабель.

Усилитель-распределитель устанавливается в помещении и требует наличия электрической розетки.Усилители-распределители используются, когда телевизионный сигнал будет разделен разделителем сигнала и отправлен на несколько телевизоров. Усилитель-распределитель устанавливается на антенной стороне разветвителя сигнала. Кабель с нижним выводом антенны входит во входное соединение усилителя-распределителя, сигнал усиливается и поступает от выходного соединения усилителя на разветвитель сигнала. Разделитель сигналов разделяет сигнал, и сигнал отправляется через коаксиальный кабель на все подключенные телевизоры в вашем доме.Правильное усиление сигнала важнее, чем думает большинство людей. Выбор правильного усилителя сигнала может стать решающим фактором между высококачественным круглосуточным приемом цифрового телевидения и выходом из строя. Небольшой совет, держитесь подальше от разветвителей усиленного сигнала. Для достижения наилучших результатов всегда используйте отдельный усилитель-распределитель и разветвитель сигнала.

---

Обслуживание Интернета

Могу ли я использовать свой существующий кабель для привязки наружной антенны, продолжая использовать тот же кабель для Интернет-услуг?

Нет, два сигнала плохо смешиваются.Скорее всего, у вас есть беспроводной интернет-модем. Определите кабель, который ведет к модему, и подключите его напрямую к входящему каналу Интернет-сервиса. Остальные кабели теперь можно использовать для эфирного ТВ-сигнала.

---

И последнее.

Когда вы свяжетесь с нами, Денни или Тони будут работать с вами лично. Помогаем вам на каждом этапе пути. Мы серьезно относимся к тому, что делаем, и вы тоже. Вы можете сэкономить тысячи долларов, если перережете шнур.

---

Мы здесь, чтобы ответить на любые ваши вопросы о переходе с кабельного телевидения на телевизионную антенну. Заполните форму ниже и отправьте ее, и мы свяжемся с вами.
Или позвоните нам по телефону 989875 4902.

Ответ на вашу заявку будет отправлен по адресу электронной почты, указанному вместе с формой. Тема будет: «Перерезание шнура кабельного телевидения » .

Denny’s TV Antenna Service

«Помогая Америке смотреть бесплатные телепередачи с 1988 года»

Активировать розетки | Midco Support

Активировать розетки | Поддержка Midco

{{oc.data.outages.outageMessage}}

Активировать коаксиальные розетки (настенный кабель)

Розетка должна быть активна для передачи сигнала на ваше интернет- или телевизионное оборудование Midco.Не все розетки могут быть активны в вашем доме, поэтому, если вы подключаете модем Midco или оборудование кабельного телевидения к коаксиальной розетке, и она не работает, вам нужно либо найти новую розетку, либо активировать ее.

Мы здесь, чтобы помочь. Просто следуйте инструкциям ниже, чтобы активировать розетку. Если вам неудобно активировать розетку самостоятельно, свяжитесь с нами. Вам может помочь один из наших профессиональных техников.

Что нужно знать

Слишком частое разделение сигнала может ослабить его и повлиять на качество услуг Интернета и телевидения.Поэтому рекомендуем оставлять торговые точки неактивными, если они не нужны.

Кабель соединяет телекоммуникационный постамент в вашем районе с коробкой в ​​вашем доме. Затем другой кабель проложен внутри вашего дома к разветвителю. Так сигнал попадает в ваш дом.

Обычно разветвитель распределяет сигнал по всему дому.Кабель «входящий» порт идет от вашей домашней коробки, а несколько «выходных» портов отправляют сигнал на розетки в разных комнатах.

Важно : Некоторые порты предназначены для определенных функций, и не следует удалять . Они должны быть правильно помечены.

Что нужно для запуска

Перед тем как начать, соберите эти предметы:

• Гаечный ключ 7/16 дюйма
• Отвертка с плоским шлицем
• Фонарик или смартфон с приложениями для фонарика и камеры

Также может понадобиться:

• Лестница (если ваш разветвитель находится в труднодоступном месте)
• Запасной разветвитель или коаксиальные кабели (будет определено во время активации)

Важная информация : через коаксиальные кабели не проходит электрический ток, поэтому при работе с розеткой нет риска поражения электрическим током.

Шаги по активации коаксиальной розетки

Шаг 1. Найдите сплиттер.

1. Если вы не знаете, где проходят ваши коаксиальные кабельные линии, найдите коробку Midco, прикрепленную сбоку от дома. Обычно он находится на высоте около пяти футов от земли.

2. Затем найдите, где коаксиальные линии входят в ваш дом. Иногда вы можете увидеть, как проводка выходит из коробки дома и тянется вдоль внешней стороны, прежде чем войти в ваш дом. В других случаях кабель проходит прямо из коробки в дом.Точка входа может находиться в самых разных местах, например, в прачечной, подсобном помещении или в медиа-чулане.
3. Возле точки входа найдите разветвитель. Если в прошлом ваш дом обслуживали несколько поставщиков, обязательно найдите коаксиальный разветвитель и кабели с фитингами, одобренными Midco.

• Если ваш разветвитель находится в труднодоступном месте, вам может понадобиться лестница. Совет по безопасности : Для обеспечения устойчивости ставьте лестницу на твердую ровную поверхность.

Шаг 2: Найдите выходной порт.

1. Сфотографируйте сплиттер с помощью смартфона, чтобы знать, как все правильно подключено.
2. Определите входной порт. Кабель может быть помечен или даже проложен отдельно от других кабелей, чтобы помочь вам точно определить входной порт.
3. Убедитесь, что кабель, идущий к входному порту, натянут. При необходимости используйте гаечный ключ на 7/16 дюйма, чтобы затянуть его, но не перетягивайте это соединение.
4. Найдите выходные порты разветвителя.Вам понадобится один доступный «выходной» порт, чтобы подключить одну коаксиальную линию к настенной розетке в комнате.

ВАЖНО: Если у вас есть адаптер, подобный показанному на этом рисунке, не отсоединяйте его . Это необходимо для некоторых домашних устройств, использующих сеть MoCA.

Есть вероятность, что ваш коаксиальный разветвитель Midco не имеет открытых выходных портов.В этом случае вам потребуется отсоединить существующий кабель.

Проверьте, не проложены ли какие-либо кабели в комнаты, где вы не используете настенную розетку. Вы можете отсоединить один из этих кабелей и использовать этот «выходной» порт.

Если вы используете все розетки, рекомендуем отключить одну. Слишком большое количество «выходных» соединений может вызвать проблемы с мощностью сигнала, что повлияет на качество и производительность ваших сервисов Midco.

Однако есть еще один вариант — получить разветвитель с большим количеством «выходных» портов.Свяжитесь с нами или посетите Центр обслуживания клиентов, чтобы узнать о сплиттере, утвержденном для работы с сетью Midco.

Шаг 3: Активируйте розетку.

1. После того, как вы определили открытый «выходной» порт на коаксиальном разветвителе, подключите его к коаксиальному кабелю настенной розетки, которую вы хотите активировать. Убедитесь, что кабель, идущий к выходному порту, затянут. Используйте гаечный ключ на 7/16 дюйма, чтобы затянуть его, но не перетягивайте соединение.
   • Если вы не знаете, какой кабель подходит к конкретной розетке, возможно, вам придется попробовать несколько кабелей, чтобы найти нужный.
2. Если вы уже установили модем или телевизионное оборудование, подключенное к этой розетке, может пройти несколько минут, прежде чем ваши устройства будут подключены к сети.

После включения коаксиальной розетки убедитесь, что все остальные устройства все еще работают. Сюда могут входить другие поставщики, например спутниковое телевидение или ваш собственный домашний телефон или телевизионные услуги.

Советы по поиску и устранению неисправностей

• Если ваши устройства не работают через пять минут, отсоедините кабель, подключенный к разветвителю. У вас может быть неподходящий коаксиальный кабель для этой розетки. Попробуйте другой.
• Если вы знаете, что у вас правильная коаксиальная розетка, но ваши устройства не работают, возможно, у вас плохой коаксиальный кабель, идущий к вашему устройству. Попробуйте другой коаксиальный кабель. (Свяжитесь с нами, если он вам нужен.)
• Если ваши устройства не работают, проверьте настенную розетку кабеля, которую вы недавно подключили к коаксиальному разветвителю.С помощью отвертки с плоским жалом снимите настенную пластину коаксиального кабеля и убедитесь, что коаксиальный кабель, идущий к задней части розетки, полностью подключен. Используйте гаечный ключ на 7/16 дюйма, чтобы затянуть соединитель. (Будьте осторожны, не перетяните.)

Если вы не можете заставить его работать, свяжитесь с нами.

Нужна дополнительная помощь?

Давайте поговорим

Мы переводим вас на безопасный платежный веб-сайт, где вы можете оплатить выписку Midco.

Проводка данных

— Как провести дополнительный коаксиальный кабель на чердаке для телевизионной антенны?

Я установил кабель для Time Warner несколько лет. Нет хорошего способа провести дополнительный кабель по стене и провести его внутри стены, особенно с помощью этих коротких планок, которые крепят его к бетону. Как вы заметили, прямая линия крыши делает невозможным просверлить отверстие сверху.

У вас есть несколько вариантов, которые могут удовлетворить ваши потребности:

Для подключения антенны можно использовать имеющийся кабель.

Я бы порекомендовал вам провести коаксиальную линию RG6 от вашей антенны на чердаке до того места, где когда-либо заканчиваются все ваши кабели (вам также понадобится что-то вроде этого). Это может быть центральное место в доме или снаружи дома. Скорее всего, это место, куда проще провести другой кабель, чем к той стене.

Если у вас есть антенна, вы можете использовать разветвитель для подключения антенны к любому количеству розеток, которое вы хотите принимать.Если это только одно место, вы можете использовать цилиндрический соединитель. Если у вас более 5 розеток, вам следует использовать усилитель сигнала; и вообще вы должны попробовать и использовать хорошие сплиттеры. Хороший разветвитель обычно обеспечивает сопротивление линии 3,5-5 дБ.

Вы можете провести дополнительную линию снаружи вашего дома

Просверлите канун вашего дома, стараясь пройти ТОЛЬКО через один слой (вы не хотите полностью проходить через один слой, а затем через крышу).Используйте втулку, чтобы закрыть отверстие, набейте связкой RG6 на чердаке, а затем с помощью крючка для плечиков на ручке метлы или чего-то подобного на чердаке потяните за кабель и подключите его к антенне.

На внешней стене вы затем использовали бы анкеры и винты или ответвители с кабельными зажимами, чтобы удерживать кабельные стяжки, чтобы аккуратно пропустить кабель по внешней стене. Затем вы просверлите стену каменной коронкой и, желательно, перфоратором (вы можете арендовать их в Home Depot). Пропустите кабель вниз через отверстие, а затем сделайте петлю вверх и через просверленное отверстие.Это позволяет избежать попадания воды, капающей по коаксиальному кабелю.

На внутренней стороне стены вырежьте целое там, где проходило сверло, и используйте один из низковольтных коротких коробок из гипсокартона, чтобы удерживать розетку. Теперь тебе хорошо.

Провод можно провести снаружи внутренней стены

Home Depot / Lowes продает несколько каналов для скрытия кабеля. Осторожно просверлите отверстие в потолке на чердаке и воткните туда пучок кабеля, достаньте его метлой с вешалкой и прикрепите к антенне и т. Д.

Внутри вы можете спрятать кабель в одном из электрических каналов, которые вы можете купить в Home Depot.

Вы можете попробовать проделать в стене два отверстия, чтобы провести провод на чердаке Я не рекомендую вам это делать, так как это ДЕЙСТВИТЕЛЬНО легко испортить, когда гипсокартон находится близко к цементному блоку; Но это может быть сделано. Этот ответ лучше всего отвечает на ваш конкретный вопрос, но я не рекомендую его.

Возьмите одну из этих низковольтных коротких коробок в Home Depot или Lowes и вырежьте отверстие в гипсокартоне примерно на 1-2 дюйма ниже верха стены.Используя сверло под углом, просверлите отверстие вверх через планку обрешетки наверху стены. Будьте ОЧЕНЬ осторожны, чтобы не сойти с ума, иначе вы можете просверлить эту полосу И сквозь крышу. После того, как вы просверлите это, воткните пучок кабеля в чердак и зацепите его, как я описал ранее, чтобы подключить к антенне.

Затем вырежьте вторую коробку прямо под первым отверстием, снова используя коробки низкого напряжения. Протяните пучок кабеля вниз по верхнему краю и используйте вешалку / руки, чтобы попытаться натянуть его на нижнюю часть.Вы также можете использовать рыбную ленту или удочки; но я бы не стал покупать их на одну работу.

Как только вы их отключите; доделать их, как прежде. Вы можете положить глухую настенную пластину на отверстие, которое находится наверху.

Надеюсь, это поможет. Я постараюсь добавить несколько ссылок на то, о чем я говорю, с различными шагами, которые, надеюсь, помогут.

Я думаю, что первое решение — безусловно, лучшее решение.

Быстрый способ проверить качество приема — антенна не требуется!

Вот способ проверить, можете ли вы принимать телевизионные сигналы цифрового вещания.Вы можете сделать это, даже если у вас нет антенны и вы не хотите покупать ее прямо сейчас. Обратите внимание, что это всего лишь тест, а не постоянная установка!

Перед тем, как начать, введите свой почтовый индекс в Поиск станций, чтобы узнать, какие каналы доступны в вашем регионе. Если у вас есть зеленые или желтые каналы, вы можете продолжить. Если у вас есть только красные каналы или их нет, в вашем районе нет телевизионных сигналов, и вы не сможете использовать антенну для приема телепередач. Но вы можете использовать недорогие услуги потокового телевидения, которые дешевле, чем кабельное.

Вам понадобятся три вещи:

1. Телевизор, способный принимать сигналы цифрового ТВ (DTV). Большинство телевизоров с плоским экраном, произведенных в 2006 году или позже, имеют эту возможность. (Для старых ламповых телевизоров потребуется преобразователь.)

2. Длина коаксиального кабеля. Этот кабель обычно белый, а его концы выглядят примерно так:

Коаксиальный кабель

Возможно, этот кабель уже подключен к вашему телевизору. В таком случае отсоедините другой конец и оставьте конец подключенным к телевизору.Отвинтите кабель от того, к чему он подключен, повернув шестигранную манжету против часовой стрелки. В этом случае чем короче, тем лучше (в идеале — несколько футов).

3. Самодельная антенна. Подойдет любой кусок провода или кабеля, который не экранирован или не заземлен. Вот несколько примеров кабелей, которые могут работать как «быстрая и грязная» антенна:

• удлинитель питания
• шнур питания лампы
• проволочная вешалка (со счищенной краской в ​​одной точке, чтобы она могла соприкасаться с коаксиальным кабелем)
• кусок провода (подойдет несколько футов)

Вот несколько типов кабелей, из которых не получится хорошая антенна:

• USB-кабель (экранированный)
• другой коаксиальный кабель (экранированный)
• аудиокабели (RCA, инструментальный 1/4 дюйма и т. Д.)Они экранированы)

А теперь давайте начнем!

Возьмите коаксиальный кабель и прикрутите его к входу КАБЕЛЬ / АНТЕННА на задней панели телевизора. Обычно к этому кабелю подходит только одна вилка. Если к нему уже подключен кабель, открутите его на другом конце и используйте для этого эксперимента.

На задней панели телевизора показано, где подключить антенный кабель

Другой конец коаксиального кабеля оставьте пока свободным.

Включите телевизор и перейдите в меню настройки, чтобы перевести телевизор в режим «Антенна» (в отличие от режима «Кабель»).Вот как это выглядит на моем Sony Bravia:

Выбор антенного входа на телевизоре

Затем перейдите к пункту меню на телевизоре, в котором написано что-то вроде «поиск каналов». Вот как это выглядит на моем телевизоре:

Поиск каналов

Теперь вам нужно будет перевести телевизор в режим сканирования каналов, при этом коснувшись центрального проводника коаксиального кабеля к чему-то металлическому, чтобы он действовал как антенна. Лучше всего, если это сделает за вас кто-то другой, или вы можете запустить сканирование и быстро поднести коаксиальный кабель к импровизированной антенне.Не волнуйтесь, на моем телевизоре это не заняло 30 минут. Прошло минут 5-10.

Возьмите любой кусок провода, который вы используете в качестве антенны, и прикоснитесь металлической частью к центральному контакту другого конца коаксиального кабеля. Вот пример использования шнура питания:

Самодельная временная антенна для тестирования

Не прикасайтесь к внешней металлической части кабеля к импровизированной антенне, иначе она не будет работать как хорошая антенна. Прикасайтесь к антенне только центральным контактом кабеля!

Я должен подчеркнуть одну вещь: другой конец шнура питания НЕ должен быть подключен к стене, иначе вы можете ударить себя током и повредить телевизор !! Просто позвольте другому концу быть свободным, ни к чему не подключенным.

Начните сканирование, удерживая импровизированную антенну за коаксиальный кабель. Большинство найденных каналов были в конце процесса сканирования, так что не сдавайтесь раньше!

Обратите внимание: эта антенна не предназначена для использования в качестве постоянной телевизионной антенны, потому что кому-то придется держать кабель, пока вы смотрите телевизор! Это просто тест, чтобы увидеть минимальное количество каналов, которое вы можете получить, чтобы вы могли решить, хотите ли вы попробовать получить бесплатное телевещание. Настоящая телевизионная антенна даст вам больше каналов.

Результаты

Если ваш телевизор обнаружил какие-либо каналы во время теста, поздравляем !! Вы — отключение кабеля !! Вы можете получать эфирное цифровое телевидение БЕСПЛАТНО!

Следующим шагом будет покупка настоящей антенны. Приведенная выше установка — это просто эксперимент.

Наружная антенна обеспечит максимальное количество каналов. Однако, если вы хотите начать с комнатной антенны, я рекомендую Mohu Leaf (это то, что я лично использую).

Поскольку в этом тесте используется очень грубая антенна, вы можете получить значительно больше каналов, если купите настоящую антенну, такую ​​как Mohu Leaf.Даже если у вас всего несколько каналов, это хороший знак. Помните, это всего лишь быстрая и грязная «антенна» — примитивная и ни в коем случае не идеальная. Это просто способ проверить, все ли работает.

Если ваш телевизор не нашел каналов, не обязательно все потеряно. Вы можете получить некоторые каналы, если приобретете настоящую комнатную антенну (которая стоит около 40 долларов) или наружную антенну на крыше / чердаке. Загляните в раздел моей антенны для получения дополнительной информации о том, какие типы доступны. Но перед покупкой проверьте «Поиск станций», чтобы узнать, какие станции доступны в вашем районе.

Описание коаксиальных кабелей

Коаксиальный кабель (или «коаксиальный») — это наиболее распространенный кабель, используемый для передачи видеосигналов. Название «коаксиальный» относится к общей оси двух проводников.

Строительство

Коаксиальный кабель имеет центральный провод из сплошной меди или стали, плакированной медью, окруженный непроводящим диэлектрическим изоляционным материалом. Диэлектрик окружен экраном из фольги и / или медной оплеткой, которые образуют внешний проводник, а также защищают от электромагнитных помех (EMI).Внешний проводник / экран заключен в оболочку из ПВХ.

Большинство коаксиальных кабелей для видео приложений имеют номинальное сопротивление 75 Ом. Их различные электрические и физические характеристики делают важным выбор правильного типа кабеля, подходящего для области применения.

Коаксиальные кабели

, соответствующие требованиям правительства США, имеют обозначение RG. Значение отдельных компонентов обозначения:

Если перед косой чертой (/) появляются буквы A , B или C , это указывает на изменение или пересмотр спецификации.Например, RG 8 / U заменяется RG 8A / U.

Три наиболее часто используемых типа коаксиальных кабелей для видеоприложений — это RG59 / U, RG6 / U и RG11 / U.

RG59 / U доступен с центральным проводником из сплошной меди или стали с медным покрытием. Он подходит для основных аналоговых телевизионных антенн в жилых помещениях и для базовых систем видеонаблюдения с использованием коротких кабелей. Типы, покрытые медью и сталью, обладают высокой прочностью на растяжение и должны использоваться при оконцовке кабеля разъемами F-типа.

RG6 / U Quad-shield — это минимальное требование в соответствии с последним австралийским стандартом для разводки кабелей антенн цифрового телевидения и всех кабелей антенн телевизоров для квартир / блоков (MATV). Он также используется для распределения кабельного телевидения (CATV) и спутникового телевидения (SATV) в жилых или коммерческих помещениях. Он имеет внутренний проводник из стали, плакированной медью. Доступны версии RG6 / U с одним, двумя и тремя экранами, но они не обеспечивают адекватного экранирования от электромагнитных помех.

RG11 / U Quad-shield используется для тех же приложений, что и RG6 / U, для магистральных кабелей или для длинных распределительных сетей. Он имеет внутренний проводник из стали, плакированной медью.

Выбор правильного кабеля

Используйте приведенную ниже таблицу, чтобы определить, какой кабель следует использовать для вашего приложения.

Аналоговый телевизор	RG59 / U	Допустимые характеристики на кабельных трассах
	RG6 / U	Обеспечивает превосходную производительность на кабельных трассах длиной 225 метров, но
	RG11 / U	Для кабелей длиной более 545 метров.
CCTV	RG59 / U	Допустимые характеристики на кабельных трассах
	RG6 / U	Обеспечивает превосходную производительность на кабельных трассах длиной 225 метров, но
	RG11 / U	Для кабелей длиной более 545 метров.
DTV, CATV, SATV, MATV	RG6 / U	Стандартный кабель для этих приложений
	RG11 / U	Рекомендуется для длинных кабелей и для магистральных кабелей.

Коаксиальные соединители

Разъемы BNC — это разъемы байонетного типа, обычно используемые в системах видеонаблюдения. Это наиболее подходящий разъем для использования с кабелем RG59 / U. Разъемы BNC указаны в стандарте МЭК IEC60169-8.

Спор о том, что означает «BNC» в «соединителе BNC», будет длиться вечно. Его по-разному определяют как: соединитель ВМС Великобритании, соединитель байонетного узла, соединение с байонетной гайкой, соединитель Baby Neil и т. Д.Двух инженеров Amphenol, которые изобрели разъем BNC, звали Пол Нил и Карл Консельман. Поэтому кажется логичным, что «истинное» значение аббревиатуры «BNC», возможно, таково: « B ayonet N eil- C oncelman».

Разъемы F-типа используются для кабельного, спутникового и цифрового ТВ в сочетании с кабелями RG6 или RG11. Внутренний провод кабеля, покрытый медью и сталью, образует внутренний «штырь» соединителя. Несмотря на то, что доступны коннекторы «поворотного» типа, они не обеспечивают надежного соединения по сравнению с коннекторами обжимного типа, заделанные с помощью качественного обжимного инструмента с храповым механизмом.Разъемы F-типа также известны как разъемы F-81 и соответствуют стандарту IEC60169-24.

Разъемы

F-типа названы в соответствии с типом кабеля или приложением, для которого они были разработаны, как показано в таблице ниже.

Название разъема	Применение / описание
F-59	Штекерный F-разъем, охватывающий внешнюю оплетку и оболочку коаксиального кабеля RG-59, RG-6 (RG-56) или RG-11.Центральный провод кабеля проходит через соединитель, образуя центральный контакт.
Ф-6 (Ф-56)
Ф-11
Ф-61	F-соединитель (обычно гнездовой), устанавливаемый на оборудование или на панель, с припаянными кабельными соединениями. Предусмотрена резьба 3/8 дюйма (32 шага) для крепления гайки соединителя с наружной резьбой.
Ф-71	Штекерный F-разъем.
Ф-81	Гнездовой / гнездовой F-разъем, используемый для соединения двух кабелей с штыревым концом вместе для линейных или настенных приложений.

Разъемы PAL (Belling Lee) — это вставные разъемы, которые традиционно использовались для настенных панелей и соединений телевизионных антенн. За исключением подключений TV / VCR, разъемы PAL заменяются разъемами F-типа, как требуется для CATV, SATV и DTV. Разъемы PAL соответствуют стандарту IEC60169-2

.

Адаптеры. Если для коаксиального кабеля RG6 / U требуются соединители BNC, рекомендуется обжать штекер F-типа на RG6 / U и использовать переходник F-типа на BNC.

На наших справочных страницах аудио / видео есть дополнительная информация

Digital Broadcasting Australia опубликовала отличное руководство по установке коаксиального кабеля.

Покупка лучшего телевизионного антенного кабеля »Электроника

Ключевые рекомендации по покупке лучшего телевизионного антенного кабеля, чтобы обеспечить максимальные характеристики антенны

---

Coax Tutorial:
Coax feeder Обзор характеристик коаксиального кабеля Коаксиальный импеданс Потери / затухание в коаксиальном кабеле Номинальная мощность коаксиального кабеля Коэффициент скорости коаксиального кабеля Коаксиальный кабель экологический Советы по установке коаксиального кабеля Типы коаксиальных кабелей Советы по выбору правильного коаксиального кабеля Покупка ТВ-коаксиального кабеля: на заметку

---

Коаксиальный кабель может быть столь же важным, как и антенна.Покупка лучшего кабеля для любой телевизионной антенны является ключом к максимальному использованию ее характеристик.

При покупке телевизионного кабеля следует учитывать несколько моментов. Купите правильный кабель, и антенна будет работать наилучшим образом. Купите не тот кабель, и большая часть сигнала может быть потеряна при передаче от антенны к телевизору.

Что такое коаксиальный кабель

При покупке коаксиального кабеля для телевизионной антенны полезно иметь представление о том, что это такое.

По сути, коаксиальный кабель — это так называемый RF-фидер — он передает радиочастотные сигналы из одной точки в другую с минимальными потерями и излучением от коаксиального кабеля.

Примечание по коаксиальному кабелю:

Коаксиальный кабель

используется для передачи радиочастотной энергии из одной точки в другую с минимальными потерями. Кабель состоит из двух концентрических проводников, разделенных диэлектрическим материалом.

Подробнее о Коаксиальный кабель.

Основными составляющими коаксиального кабеля являются внутренний проводник, диэлектрическая прокладка, внешний проводник и защитная оболочка, как показано ниже.

Устройство подачи коаксиального кабеля
с внутренним проводником, диэлектриком, внешним проводником и защитной оболочкой

Указатели для покупки ключей

При покупке коаксиального кабеля для телевизора необходимо убедиться, что покупается кабель правильного типа, а во-вторых, необходимо сбалансировать стоимость с вероятной выгодой, которую можно получить.

Как и в большинстве случаев, чем больше вы платите, тем лучше продукт. Однако часто необходимо найти разумный баланс, и переплата может не принести каких-либо заметных преимуществ в некоторых обстоятельствах.

Некоторые из основных моментов, которые следует учитывать при покупке коаксиального кабеля для телевизора: импеданс, потери сигнала, толщина и предполагаемое применение коаксиального кабеля.

Коаксиальный импеданс

Коаксиальный кабель

имеет так называемое характеристическое сопротивление. В основном, сохраняя все элементы в системе: антенну; коаксиальный кабель; и вход телевизора с одинаковым импедансом, сохраняется лучшая передача мощности от одного к другому, и таким образом достигается лучшая производительность.По сути, наличие коаксиального кабеля с правильным сопротивлением для системы TBV обеспечит наилучшую производительность.

Для домашнего телевидения и большинства УКВ FM-радио стандартным является 75 Ом, т.е. для видеоприложений используйте коаксиальный кабель 75 Ом. Коаксиальный кабель, предназначенный для домашнего телевидения, всегда будет иметь сопротивление 75 Ом, но если вы пойдете в магазин, где продаются другие формы коаксиального кабеля, вам нужно будет проверить. Но просто скажите помощнику, что это то, что вам нужно.

Типичными широко используемыми кабелями 75 Ом являются RG59 / U и RG6 / U.Они имеют многожильный центральный провод 22 AWG для обеспечения гибкости кабеля. Кабель стандартного размера может быть легко заделан и доступен в катушках длиной 100, 500 и 1000 футов.

Потери в кабеле

Следующим важным аспектом, о котором следует подумать при покупке коаксиального кабеля, является уровень потерь. Чем выше потери, тем ниже уровень сигнала на телевизоре и хуже будет прием.

Коаксиальный кабель обычно продается в стандартной комплектации с низкими потерями. Низкие потери толще, чем у стандартного коаксиального кабеля, и, как правило, лучше выбрать низкие потери, за исключением возможных коротких соединительных проводов между различными ТВ-боксами, такими как рекордер и т. Д. — эти провода, вероятно, будут куплены в готовом виде, возможно, дешевле чем можно купить биты.Будучи короткими, они не принесут больших потерь.

Чтобы получить техническую информацию, потери в коаксиальном кабеле указываются в определенном количестве децибел для данной длины, часто 10 метров, и для определенной частоты.

Другие темы об антеннах и распространении:
ЭМ-волны Распространение радио Ионосферное распространение Земная волна Рассеивание метеорита Тропосферное распространение Кубический четырехугольник Диполь Дискон Ферритовый стержень Логопериодическая антенна Антенна с параболическим рефлектором Вертикальные антенны Яги Заземление антенны Коаксиальный кабель Волновод КСВН Балуны для антенн MIMO
Вернуться в меню «Антенны и распространение».. .

Система кабельного телевидения [Архив] — Форум владельцев Heartland

Форум владельцев Heartland> ОБЩАЯ ОБЛАСТЬ ЖИЛЫХ КОЛЛЕКЦИЙ HEARTLAND> Развлекательная электроника — Для всех брендов Heartland> ТВ> Система кабельного телевидения

---

КПК

Просмотр полной версии: Система кабельного телевидения

---

1. Модернизация / переустановка развлекательной системы — выполнено
2. Кабель для спутникового и кабельного телевидения / подключения к Интернету
3. Подключение кабельного телевидения
4. Проблемы с подключением кабельного телевидения в Бигхорне
5. ’08 Кабельная проводка Landmark
6. Усовершенствованная разводка кабелей в Landmark ’08
7. 09 Схема подключения телевизора Landmark
8. Кабель не работает
9. cyclone 3795 расположение тв разветвителя
10. Не удается подключить кабель к телевизору Olevia
11. Кабельный Интернет, вопрос
12. Крышка для кабеля, сб.Коаксиальный
13. кабельные соединения
14. Кабель для подключения BIGHORN к дому
15. Кабельное соединение
16. без кабеля
17. Без кабеля
18. схема телеканала
19. Схема расположения циклонного коаксиального кабеля — чертеж прилагается
20. Кабельные вопросы
21. 2011 rushmore tv кабель проводка
22. Розетка кабельного телевидения не работает
23. Схема подключения телевизора
24. Кабельный зажим
25. Подключение кабельного телевидения и кабельного Интернета к моему FW.
26. ПОСЛЕДУЮЩИЕ ДЕЙСТВИЯ: Connecting-Cable-TV-and-Cable-Internet-to-my-FW
27. Подключение кабельного телевидения для BigHorn 2011 года 3610RE
28. 2011 32BUDS кабельное ТВ
29. Электропроводка кабельного ТВ — разветвитель
30. Низкое качество изготовления с разводкой / разъемами коаксиального кабеля
Схема подключения коаксиального кабеля
31. Greystone
32. 2009 BH 3580 Прокладка телевизионного кабеля
33. Сколько кабеля
34. Расположение разветвителя Sundance 3200ES
35. Замена коаксиального кабеля
36. Без кабеля в спальне телевизор
37. Какой тип коаксиального кабеля для кабельного и / или спутникового телевидения
38. Маршрутизатор / разветвитель не отправляет сигналы на другие телевизоры?
39. Посудомоечная машина для автомобилей RVers
40. Где установить телевизор в Edge M18?
41. Без кабеля
42. Вопрос о спутниковых кабелях
43. Т.V. прием …
44. Кабель не работает
45. 2012 Elk Ridge 34tsre Coax Layout
46. Звук не работает
47. Подключение кабеля ?????
48. Sharp TV в версии Cyclone HD — Dead Remote
49. Озадаченный коаксиальным кабелем в холодильнике.
50. ATF: Bighorn — кабельное телевидение
51. Нет кабеля — необходимо проверить соединения
52. печь вызывает плохой прием телевизора?
53. 06 Ориентир 34 ‘
54. Кабель на 2 телевизора
55. сигнал блока цифрового преобразования
56. Новички 🙂
57. В спальне нет приема кабеля или антенны
58. 2014 Cyclone 4000 — кабель не работает
59. Кабельное телевидение, вопрос
60. Кабельное телевидение и коаксиальные розетки в УДК, проблемы в спальне и гостиной
61. Кабельное ТВ
62. Подключение кабельного телевидения — необходима помощь
63. Кабельное ТВ
64. Спальня ТВ вопрос
65. Нет приема кабеля или антенны
66. PDI для кабельной и спутниковой системы
67. Обзор кабельного телевидения — Что бы вы сделали?
68. Кабельное ТВ Половина каналов
69. Непонятная проблема с коаксиальным кабелем
70. 2010 Heartland North Trail Cable TV
71. открытый развлекательный центр
72. Коаксиальный ТВ на боковой панели и аудио / видео
73. хорошо, мне нужна помощь
74. Кабельное ТВ в Landmark
75. Невозможно воспроизвести DVD на телевизоре Sony в гостиной
76. Открытие развлекательного центра…какой размер подходит для телевизора?
77. Кабельная трасса для внешней кухни. 3685 шлюз
78. Landmark Кабельная / спутниковая связь
79. Перегорел провод подключения входного кабеля
80. Как получить кабель 2015 Bighorn 3750fl рабочий
81. Проблемы с качеством при переходе от одного телевизора к другому …
82. кабельное телевидение выпуск с 4200
83. Без кабеля на 3875fb
84. Кабельное телевидение
85. CATV в 2008 году Heartland Bighorn 3670RL?
86. Шлюз — ТВ / кабельное соединение
87. Внутренний телевизор конфликтует с внешним телевизором?
88. Тянуть новый коаксиальный кабель
89. Кабель на стоянке автофургонов не очень хороший
90. последовательность кабельных соединений
91. Подключение к кабельному телевидению на стоянке для автодомов.
92. Проблемы с системой кабельного телевидения в шлюзе 2015 г. 3650BH
93. Нет кабельного телевидения. 2016 3160EL
94. Bighorn 3875FB Использование троса в парке
95. Нет кабельного телевидения
96. Циклон 2011 года имеет 3 коробки с маркировкой Кабель
97. Циклон, модель 3010, 2011 г.
98. Проблема с кабелем — 3010re
99. Кабельное ТВ не работает
100. Кабельное телевидение для Charleston 2016 года
101. Cyclone — Кабельное ТВ
102. Нечеткое изображение вне телевизора на кабеле
103. Дорожный кабель в парке, хочу, чтобы ресивер DVR записывал.
104. Ориентир — Кабельное ТВ
105. ATF: Bighorn — Коаксиальный телевизор в спальне
106. Коаксиальные телевизионные / спутниковые быстроразъемные соединители
107. Кабельное ТВ
108. Электропроводка для кабельного ТВ
109. Проблемы с коаксиальным кабелем
110. Кабель заставил меня почесать голову
111. 2011 Кабель Bighorn
112. 2017 Схема портов кабеля EDGE 351 JM
113. Проблемы с кабелем и антенным разветвителем
114. коаксиальный спутник
115. 2017 3890SS подключение к Интернету
116. Подключение к кабелю
117. ATF: Edge — кабельное ТВ
118. Порты HDMI
119. Кабельное ТВ Выпуск
120. Телевидение и радио
121. Проблемы с кабелем
122. Настенное крепление для телевизора
123. Выпуск тюнинга в телевизорах марки Summit в 3965dss
124. Bighorn — проблемы коаксиального кабеля (обнаружена проблема)
125. Не могу заставить мои телевизоры сканировать любые местные каналы.Сделайте хартлендский ларго с телевизорами в гостиной, спальне и на улице.
126. Mallard m32 уличный телевизор
127. Сравнение цифровых и аналоговых
128. Бустер
129. Подсоединение нового кабеля
130. Где обрезается антенна на моем 4275RW 2020 года?
131. Схема подключения
132. Схема телевизора на 2017 толсторог 3760EL
133. Кабель не работает на всех выходах кабеля.

     No related posts.
