Наша компания выпускает два вида деревянных двутавровых балок:

1. Первый вид применяется с использованием сухого бруса в качестве полки. Две полки из бруса соединяются OSB плитой, шириной 10 миллиметров. Их прессуют вместе на специальном станке, используя двухкомпонентный, меламиновый клей Akzo Nobel. Хотим вас заверить, что несмотря на внешний вид балки, конструкция по прочности, несущей способности и жесткости превосходит доску или брус.
2. Второй вариант деревянной двутавровой балки это, когда вместо обычного сухого бруса используется ЛВЛ брус, это высокопрочный брус из многослойного клееного шпона Ultralam — строительный материал из древесины для сооружения несущих конструкций. Помимо того, что он прочнее обычно дерева почти в 1,25 – 1,50 раза, его использование позволяет делать балки длиной до 12 метров включительно, а так же перекрывать длинные пролеты без использования опор и без опасений прогиба балки. пролетами.

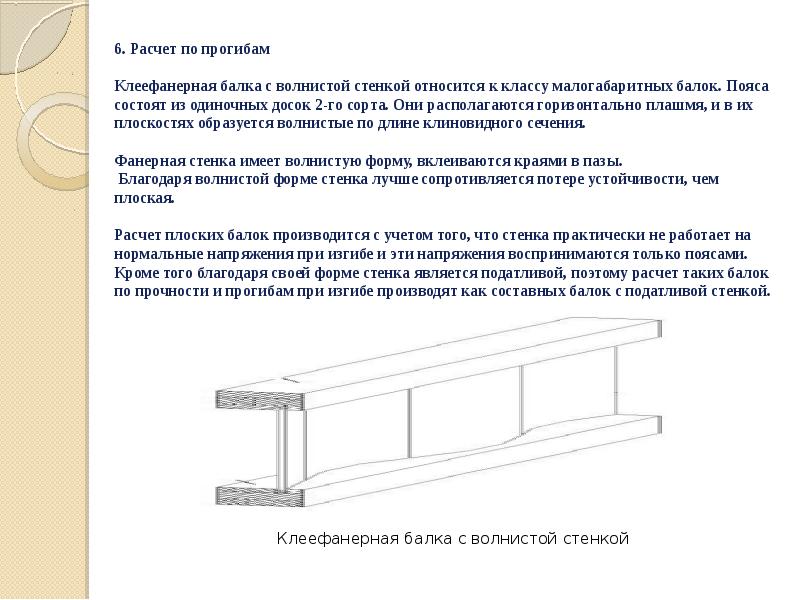

Двутавровые деревянные балки

Компания «Каркас Комплект» предлагает двутавровые балки с цельно-деревянной и клееной полкой следующих серий:

БДК Балка Двутавровая Клееная
БДКУ Балка Двутавровая Клееная Усиленная
БДКШ Балка Двутавровая Клееная Широкая
СДКУ Стойка Двутавровая Клееная Усиленная
СДКШ Стойка Двутавровая Клееная Широкая
Л Балка с полками из LVL бруса

* Балки c полками из сухого строганного бруса выпускаются длиной 6 м

* Балки c полками из LVL бруса выпускаются длиной до 12 м

Типы балок — Designing Buildings Wiki

Балки — это элементы конструкции, которые выдерживают нагрузки, приложенные к их оси. Обычно они передают нагрузки, приложенные по длине, к своим конечным точкам, где нагрузки передаются на стены, колонны, фундаменты и т. Д.

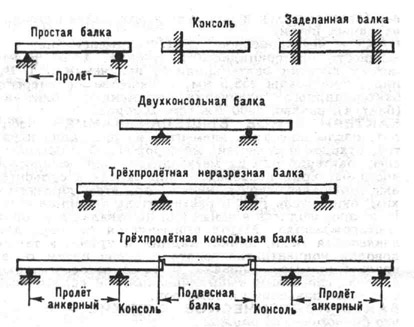

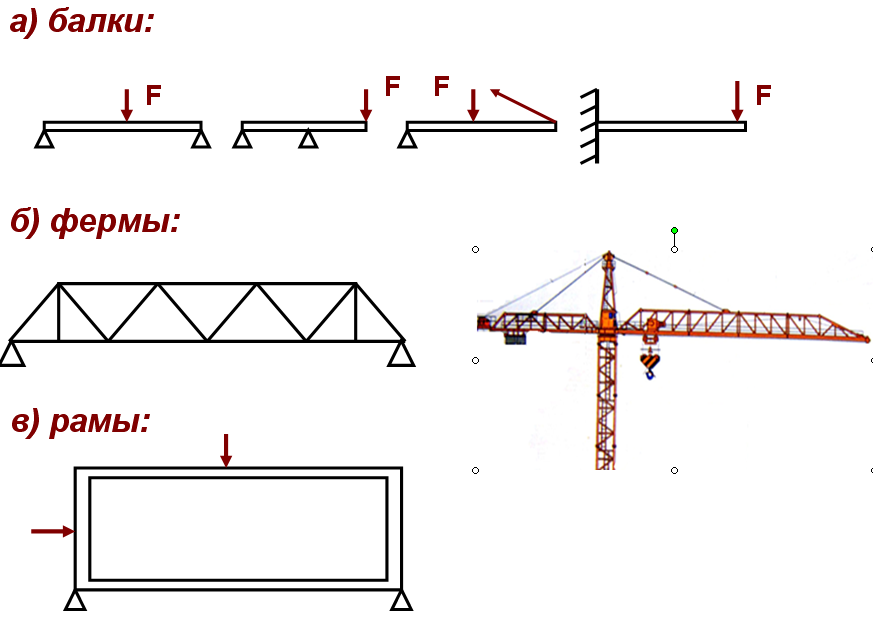

Балки могут быть:

• Поддерживаются просто: то есть они поддерживаются с обоих концов, но могут свободно вращаться.
• Фиксированный: Поддерживается с обоих концов и фиксируется для сопротивления вращению.
• Свисающие: выступающие опоры с одного или обоих концов.
• Непрерывный: охватывает более двух опор.
• Консольный: поддерживается только с одного конца. См. Cantilever для получения дополнительной информации.

Они могут быть статически определенными, то есть их реакции могут быть решены с использованием условий равновесия, или они могут быть статически неопределенными.

Исторически балки изготавливались из дерева, но они также могут быть изготовлены из стали, бетона или могут быть композитными конструкциями.

Широко доступны самые разные формы поперечного сечения, в том числе; квадратные, прямоугольные, круглые, двутавровые, Т-образные, Н-образные, С-образные, трубчатые и т. д.

Балки могут быть прямыми, изогнутыми или коническими.

Универсальная балка (UB) — это балка с I или H-образным поперечным сечением, доступная в различных стандартных размерах. Это очень эффективная форма для восприятия изгибающих и поперечных нагрузок в плоскости полотна.

Стандартный метод определения размеров стандартного горячекатаного стального профиля включает использование инициалов для обозначения типа профиля.Например:

‘UB 203 x 133 x 25’ — Универсальная балка с номинальными размерами глубиной 203 мм, шириной 133 мм и массой 25 кг / м.

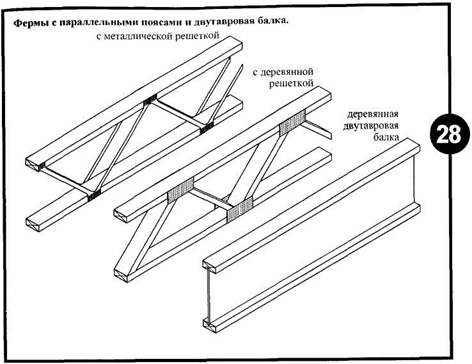

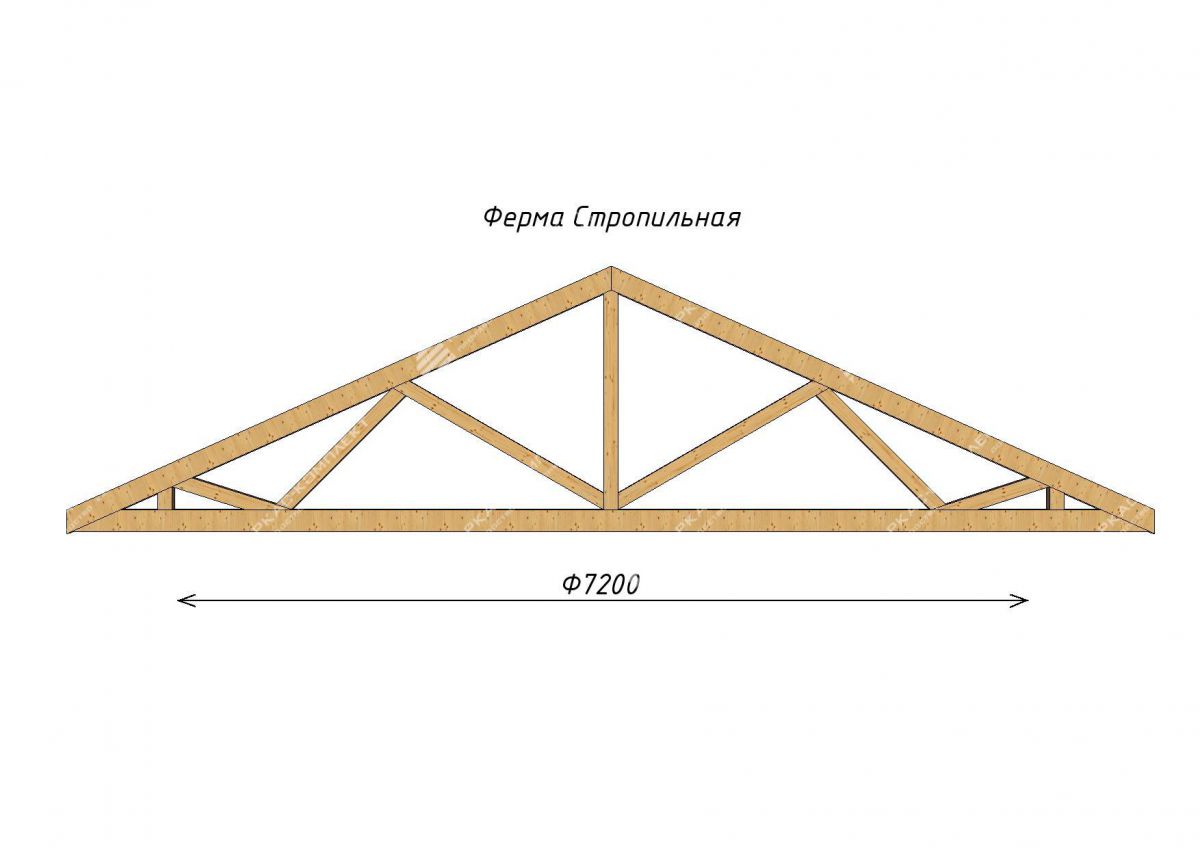

Ферменные балки усилены добавлением тросов или стержней для образования фермы

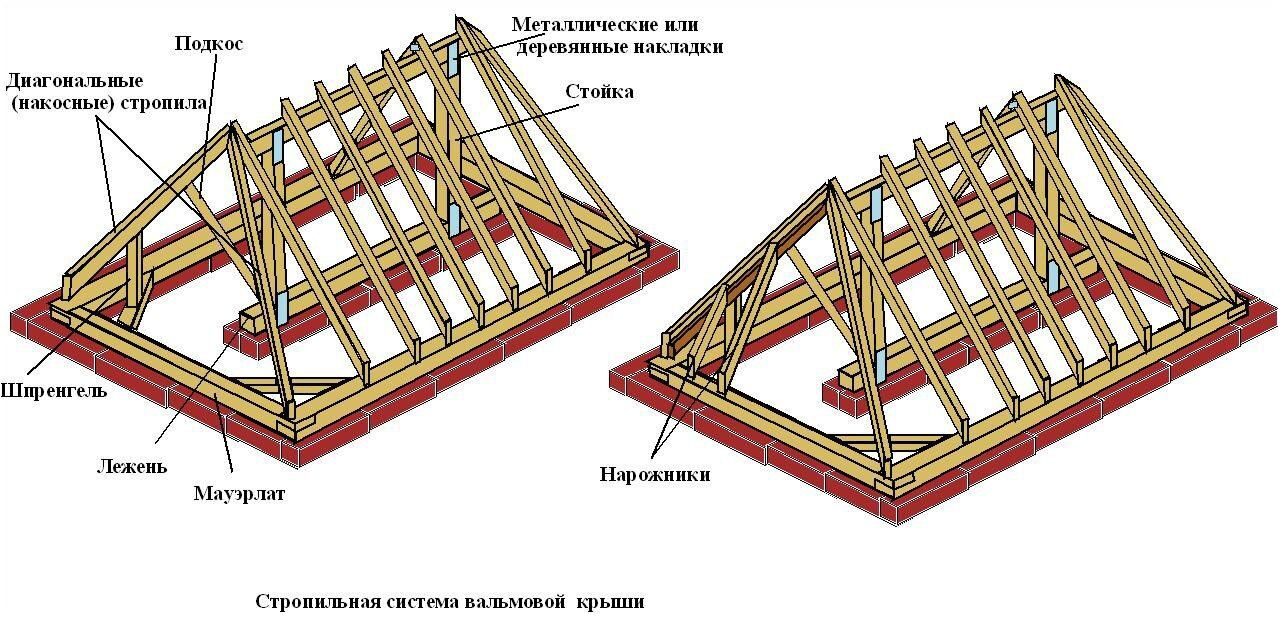

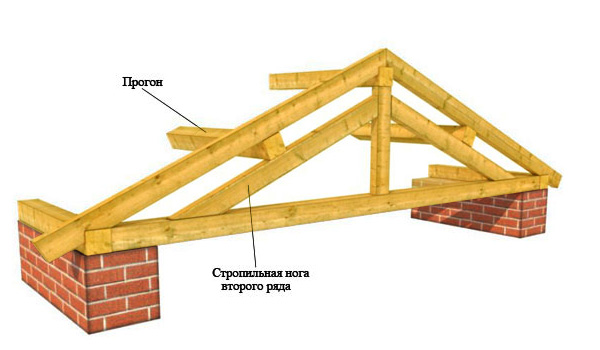

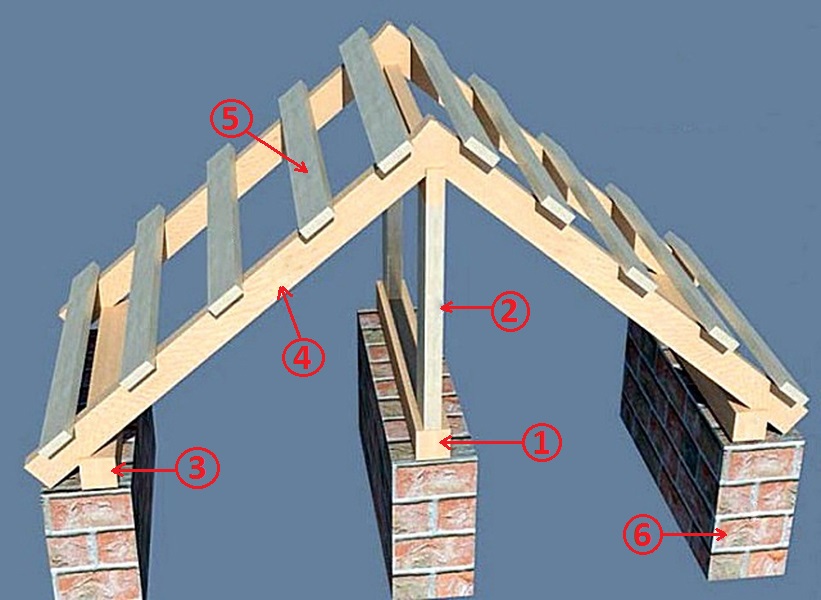

Вальмовые балки обычно используются в крышах, где они образуют наклонный наклонный скат крыши, поддерживающий другие несущие балки (или стропила), которые отходят от них с обеих сторон и спускаются к карнизу.

Составные балки — это балки, сформированные из двух или более разнородных материалов, таких как бетонно-стальные балки. Примерами композитных балок являются балки перекрытия, балки фальш и неглубокие перекрытия.

Для получения дополнительной информации см. Композитные бетонно-стальные конструкции.

Открытые балки обычно используются для конструкций, требующих больших пролетов с легкой или средней нагрузкой.

Для получения дополнительной информации см. Открытая балка.

Решетчатые балки являются альтернативой открытым перемычкам и могут использоваться для пролетов до 15 м с большим отношением глубины к массе. Это могут быть решетчатые балки с пластинчатыми балками или трубчатые решетчатые балки.

Для получения дополнительной информации см. Решетчатую балку.

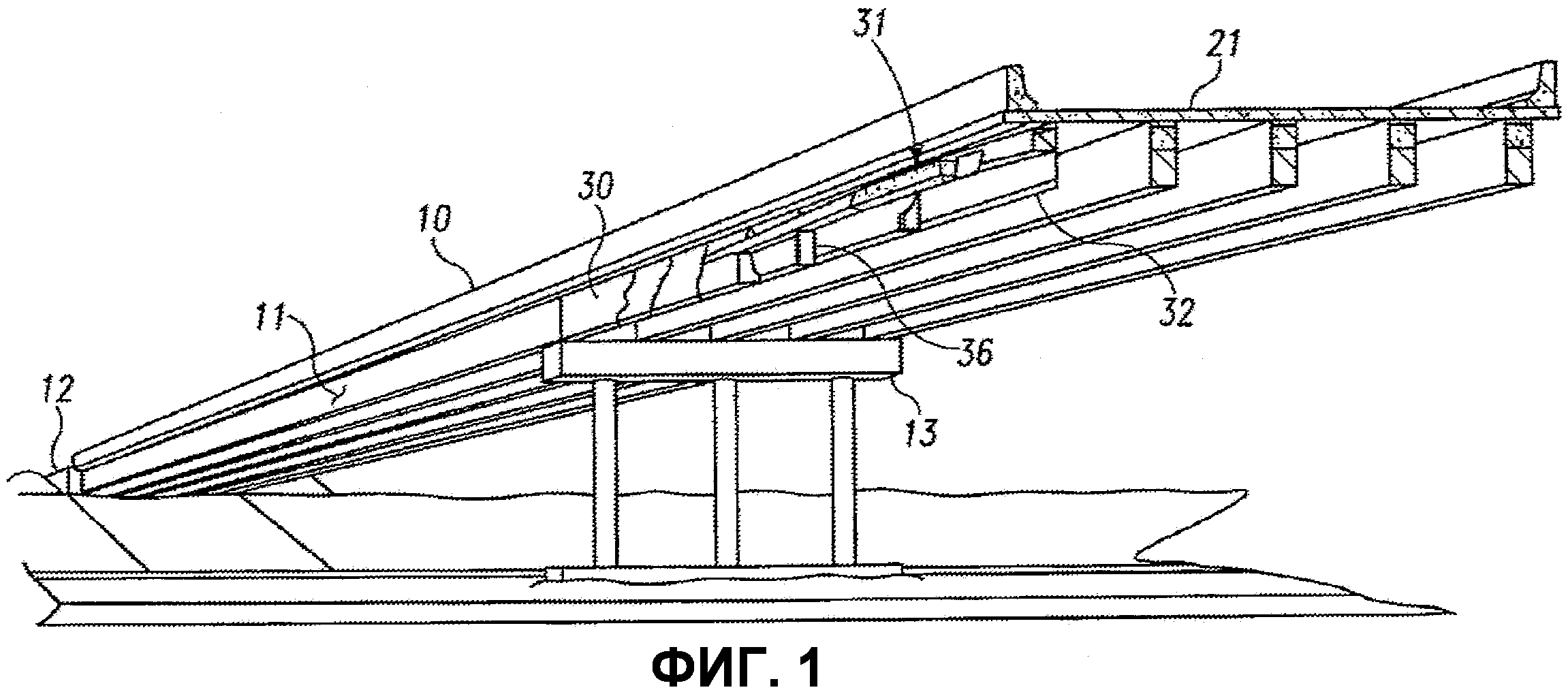

Балочные мосты — это простые формы мостов, состоящие из балочного настила, поддерживаемого с обоих концов опорами или опорами.

Для получения дополнительной информации см. Балочные мосты.

Охлаждающие балки используются для охлаждения внутренних пространств зданий. Обычно охлаждающие балки равномерно распределяются по потолку помещения. Они включают охлажденную воду, перекачиваемую через медные охлаждающие змеевики, прикрепленные к алюминиевым ребрам, которые охлаждают воздух за счет конвекции.

Для получения дополнительной информации см. Охлаждающую балку.

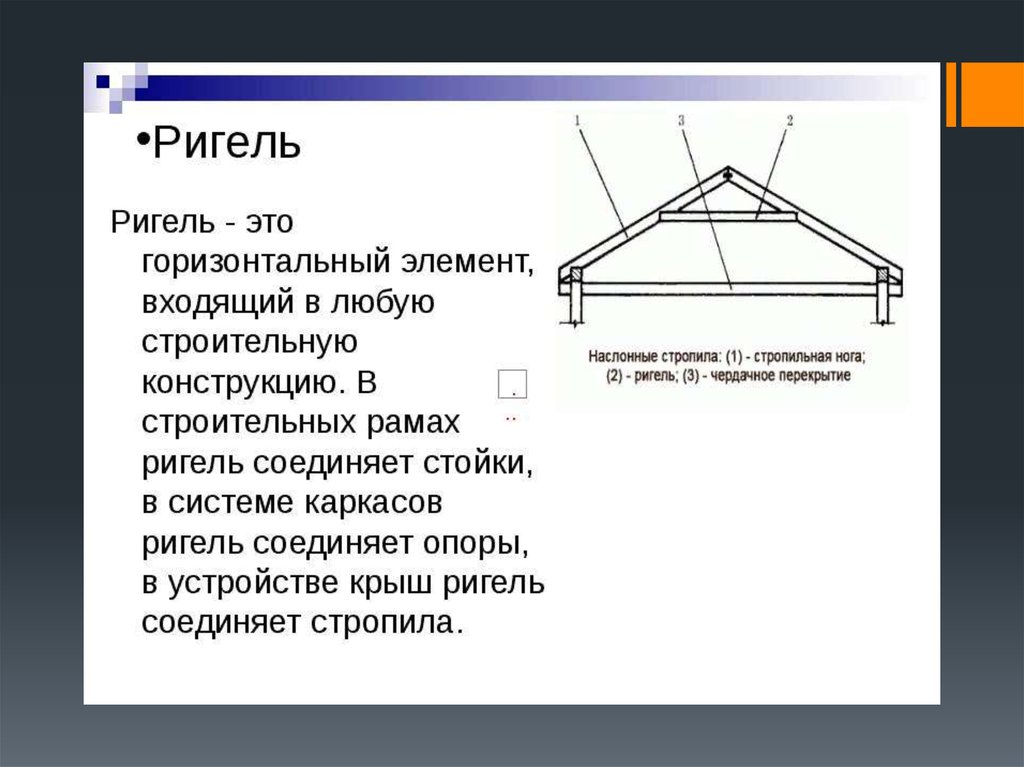

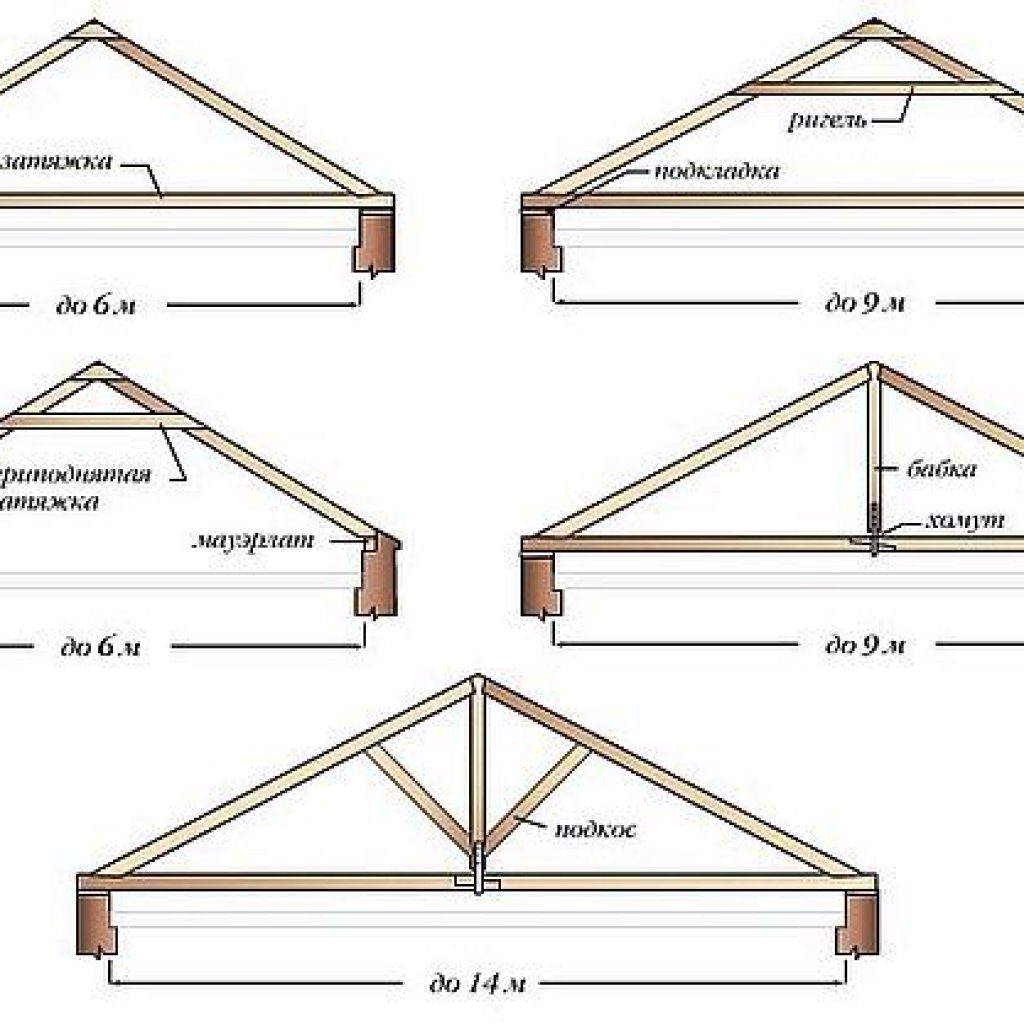

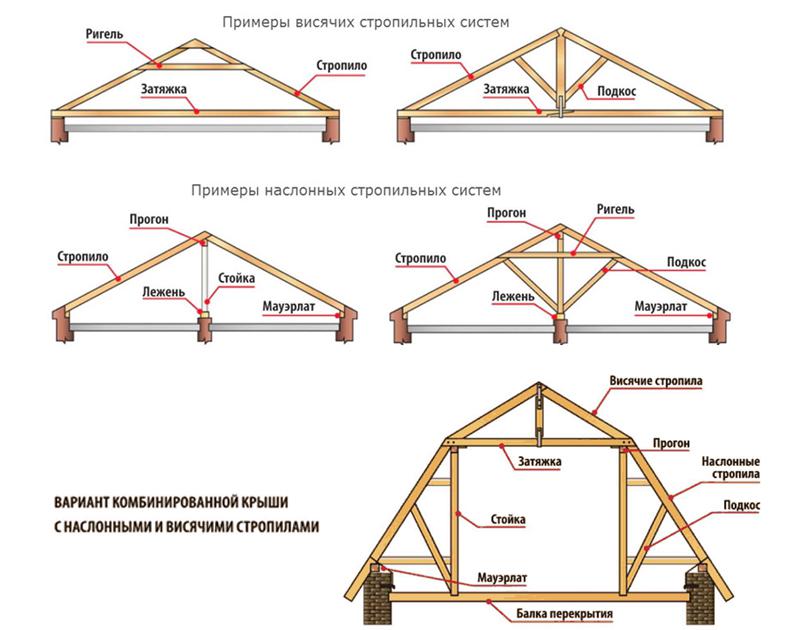

‘Горизонтальная балка, соединяющая два стропила в крыше или стропильной ферме.’ Ссылочный чертеж для понимания, создания поясняющих чертежей исторических зданий, опубликованный издательством Historic England в 2016 году.

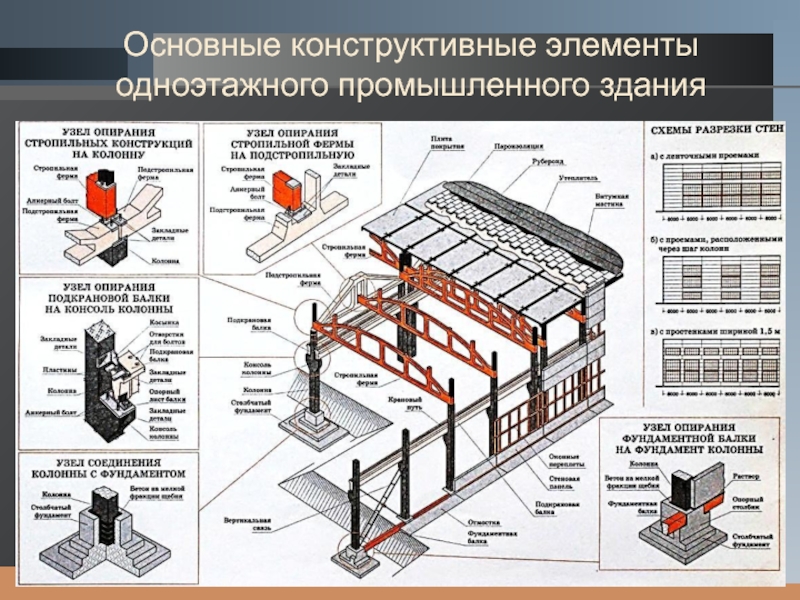

Типы балок в строительстве

Поскольку в строительной отрасли возводится так много разных типов зданий, неудивительно, что задействовано множество типов балок.Балка — это горизонтальный элемент, способный выдерживать вертикальные нагрузки, а также изгибающие моменты и поперечную силу. Когда к этим балкам добавляется вес, он переносится на конечные точки у стен и колонн, а также вниз на фундамент.

Типы балок в строительстве

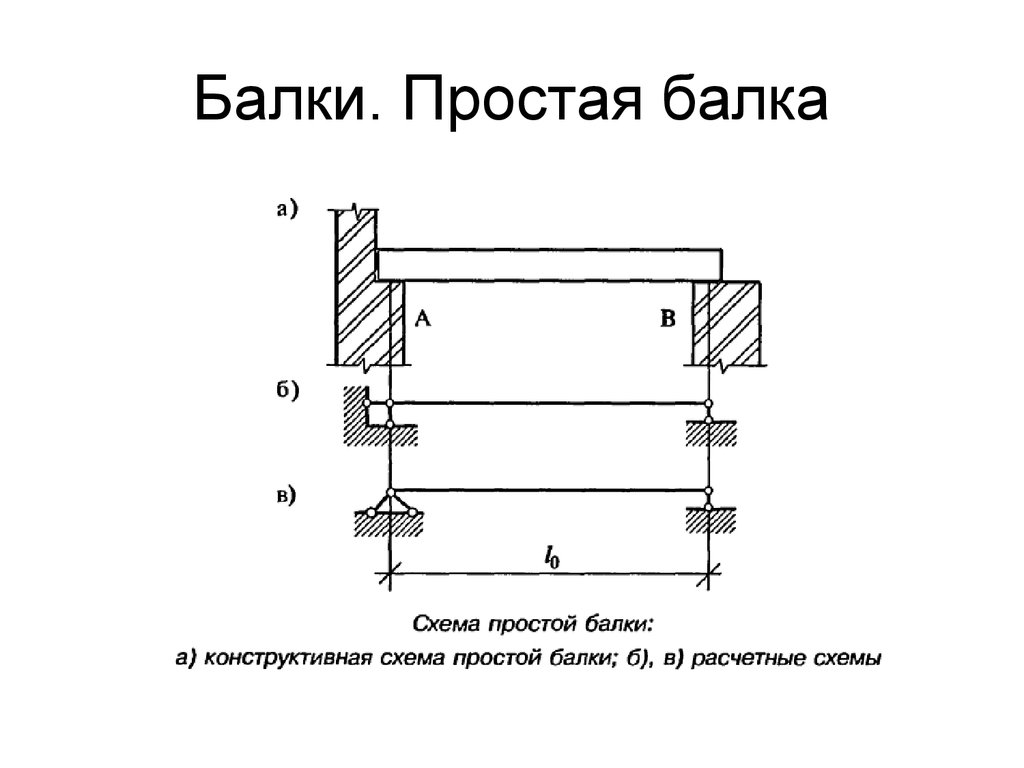

Балки с простой опорой

Одним из простейших конструктивных элементов является балка без опоры. Балка этого типа может свободно вращаться, а концы опираются на опоры.Один конец закреплен, но вращение может происходить на другом конце.

Неподвижные балки

Неподвижная балка не может вращаться, потому что она встроена и надежно соединена с обоих концов.

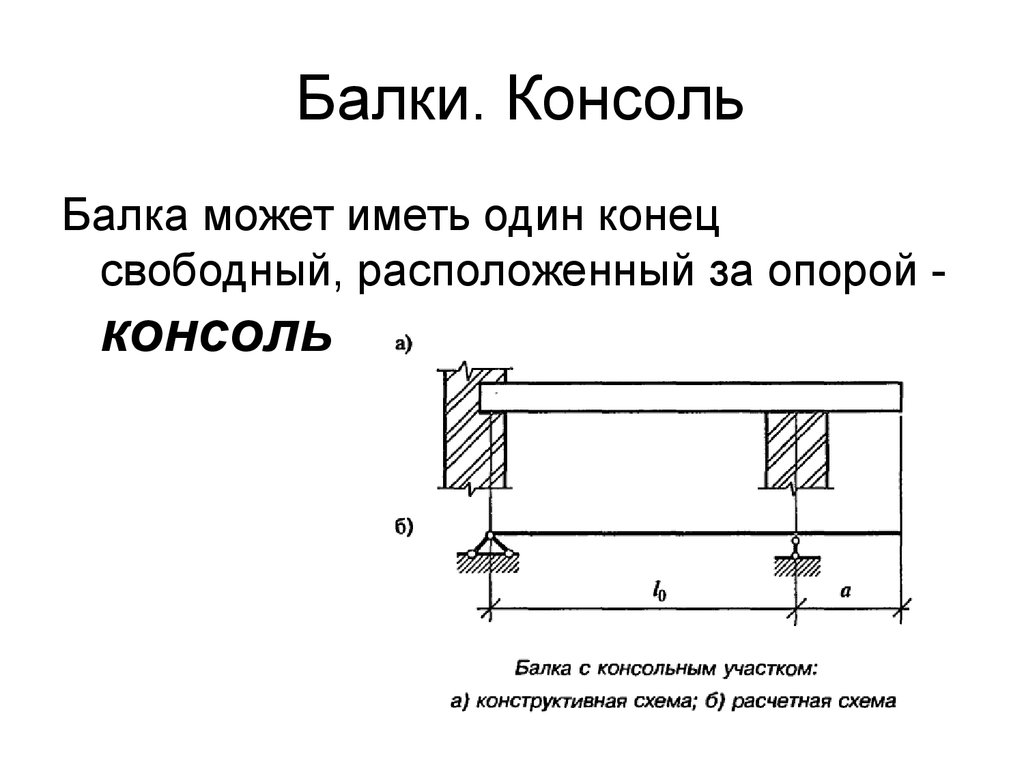

Консольные балки

Консольная балка имеет один свободный конец и один неподвижный конец. Такой брус обычно используют для балконов, мостов, эркеров.

Стальные балки

Стальные балки в основном поднимаются на место и закрепляются, но их легко установить только потому, что они были обрезаны для установки на заводе.Этот тип балки довольно прочен и может использоваться по-разному при строительстве здания.

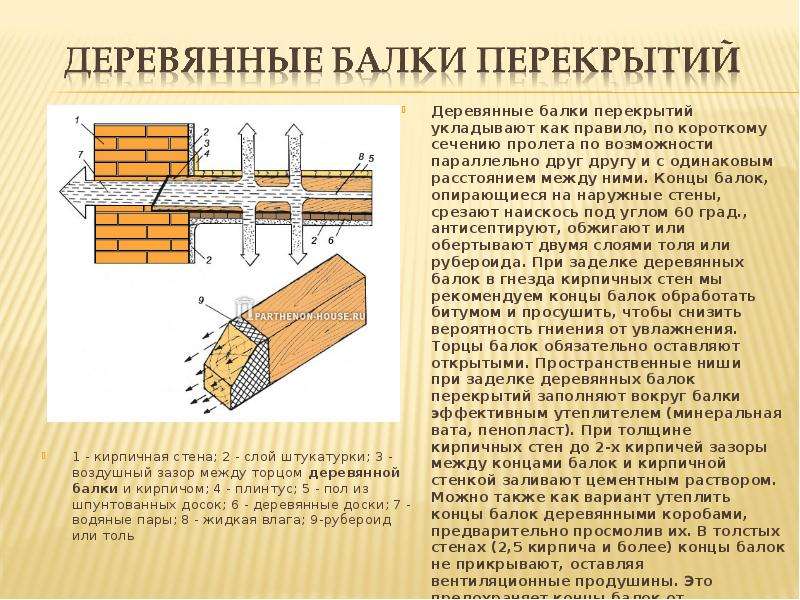

Деревянные балки

Большинство деревянных балок необходимо обрезать для соответствия месту работы, поэтому их установка занимает немного больше времени, чем стальные балки. Однако деревянные балки добавляют комнате много визуальной привлекательности, особенно если вы ищете естественный или деревенский вид в помещении.

Балки неразрезные

Непрерывная балка длиннее многих других балок, а это означает, что на каждом конце необходимо иметь более одной опоры.Вдоль неразрезной балки устанавливаются дополнительные опоры, чтобы она оставалась там, где должна быть.

Балки железобетонные

Бетонная балка может выдерживать большой вес, но необходимо принять дополнительные меры безопасности, чтобы она не обрушилась ни в какой момент времени. Поэтому для удержания балки этого типа на месте используется усиление.

Прямоугольные балки

Прямоугольные балки обычно используются в зданиях из железобетона.

Балка тавровая

Балка таврового сечения обычно представляет собой железобетонную плиту, но ее можно модифицировать в соответствии с требованиями конкретной нагрузки. Это идеально подходит для тех построек, которые не подходят под все требования к балкам.

Балка L-образного профиля

L-образные балки используются для усиления периметра зданий, и они являются одной из многих различных форм поперечного сечения, которые можно использовать.

Прямые балки

Большинство балок, которые вы увидите в базовых зданиях, являются прямыми балками.Эти балки могут быть сделаны из самых разных материалов, они прямые и простые.

Изогнутые балки

Любое здание с изгибом, будь то возле входа или где-то еще, потребует изогнутых балок. Эти балки не так просты в использовании, потому что нужно убедиться, что они установлены правильно. Неправильная установка будет означать, что вес не передается должным образом, и здание может обрушиться.

Статически определяемые балки

Иногда для разрешения реакции необходимо использовать равновесие.Именно тогда необходима статически определяемая балка.

Статически неопределимые балки

Конечно, может быть время, когда условий равновесия никогда не будет достаточно для разрешения реакций. Вот тогда и нужна статически неопределимая балка. Этот тип балки гораздо сложнее установить на место, но как только она будет поднята, у вас не будет проблем с переносом веса.

Литые бетонные балки

Если у вас есть время для заливки балок на строительной площадке, то балки из монолитного бетона — это просто потрясающе.Вы начнете с заливки бетона в формы и дайте ему время застыть, прежде чем прикладывать различные нагрузки.

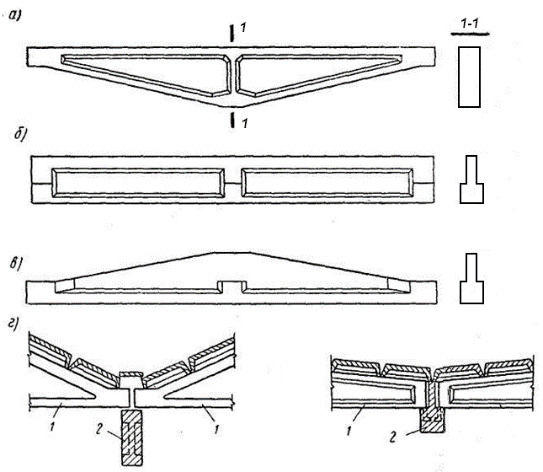

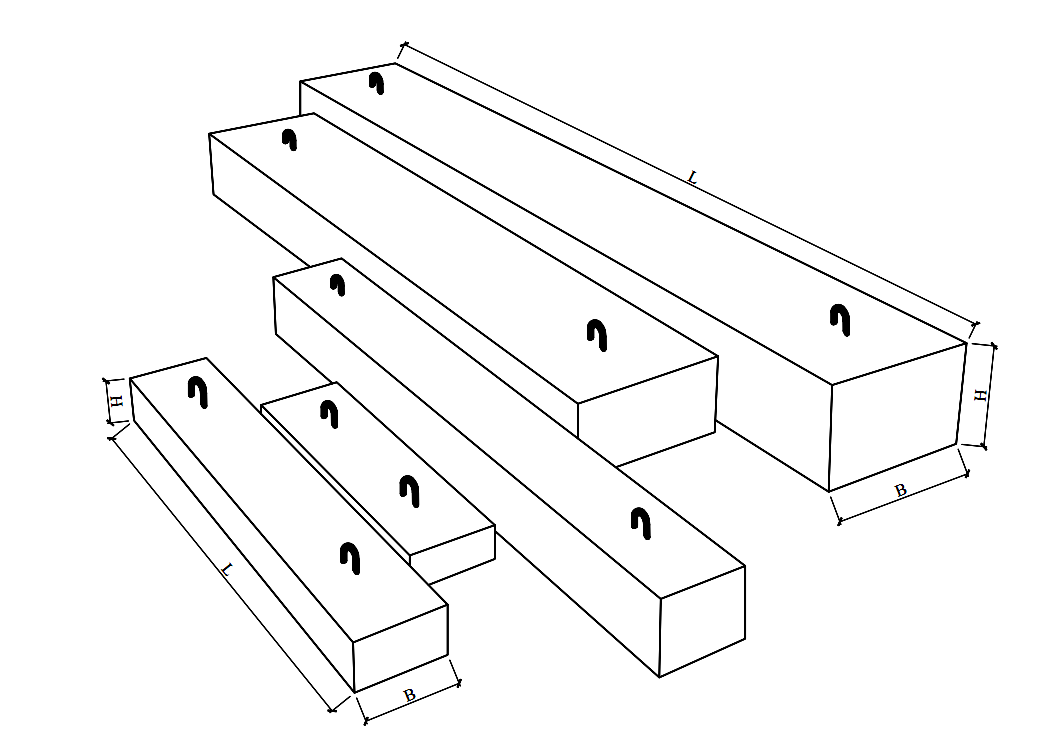

Сборные железобетонные балки

Обычно на строительной площадке не хватает времени для заливки бетонных балок, и здесь пригодятся сборные железобетонные балки. Эти бетонные балки производятся на заводах, поэтому качество балок намного лучше. У вас также будет выбор различных форм поперечного сечения, но наиболее популярными являются тавровая балка, двутавровая балка и перевернутая тавровая балка.

Глубокие балки

Бывают случаи, когда нагрузки настолько велики, что требуется глубокая балка. Эти балки имеют большую глубину, и для распределения веса используется сила сжатия.

Балка

Балки — это балки, которые обычно изготавливаются из стальных профилей. Они без проблем могут удерживать очень тяжелые грузы.

Балка двутавровая

Двутавры изготавливаются из стали и имеют вид буквы «I». Этот брус обычно используется в больших коммерческих зданиях, но вы можете найти их во внутренних стенах каркасных домов.Чаще всего двутавровые балки кладут на верх фундамента или на верх стен подвала, потому что они поддерживают верхние уровни здания.

Балки фальш

Фальш-балки изготавливаются путем соединения металла и дерева. Металл обеспечивает дополнительную поддержку, а деревянная секция упрощает соединение с конструкцией. Этот тип бруса легче, чем полностью сделанный из стали, но он также выдерживает больший вес, чем деревянный брус.

Коробчатые балки

Балка коробчатого сечения выглядит как длинная полая коробка, и они всегда закреплены под прямым углом.В большинстве случаев коробчатые балки изготавливают из дерева, и их часто устанавливают, чтобы добавить визуальной привлекательности потолку в комнате.

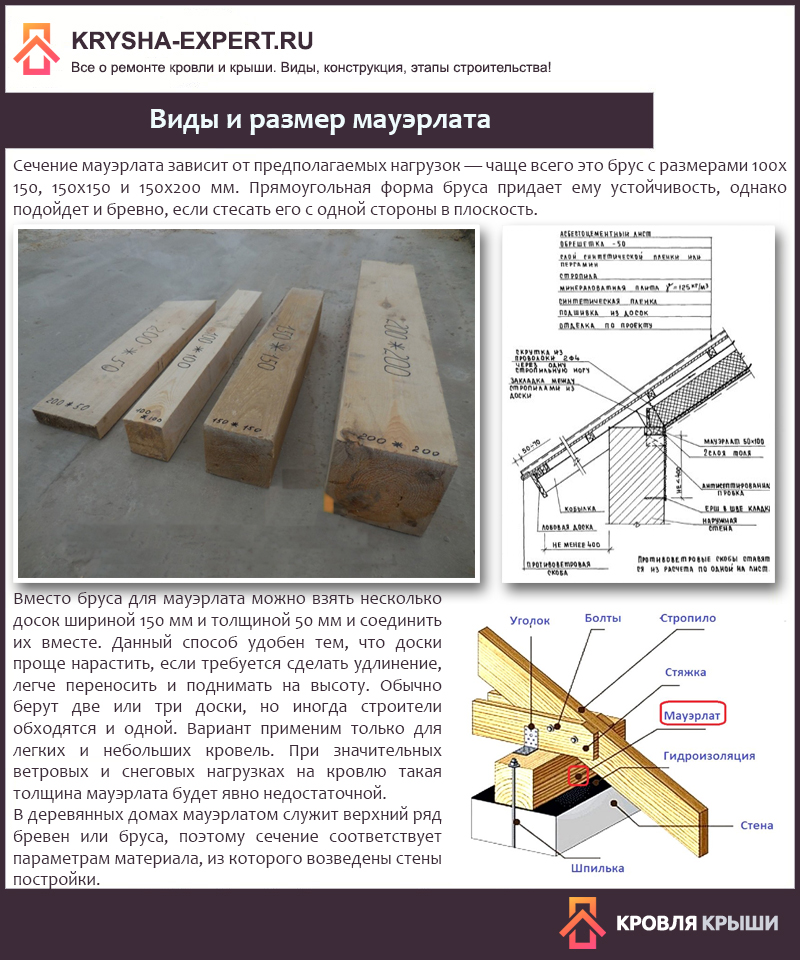

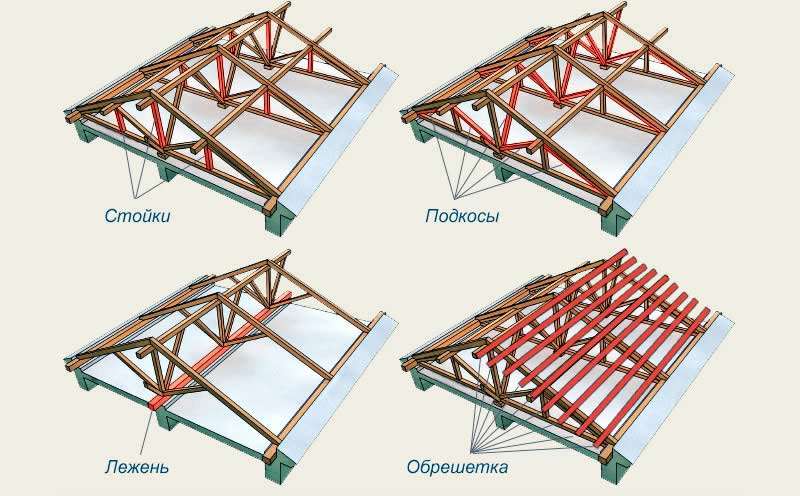

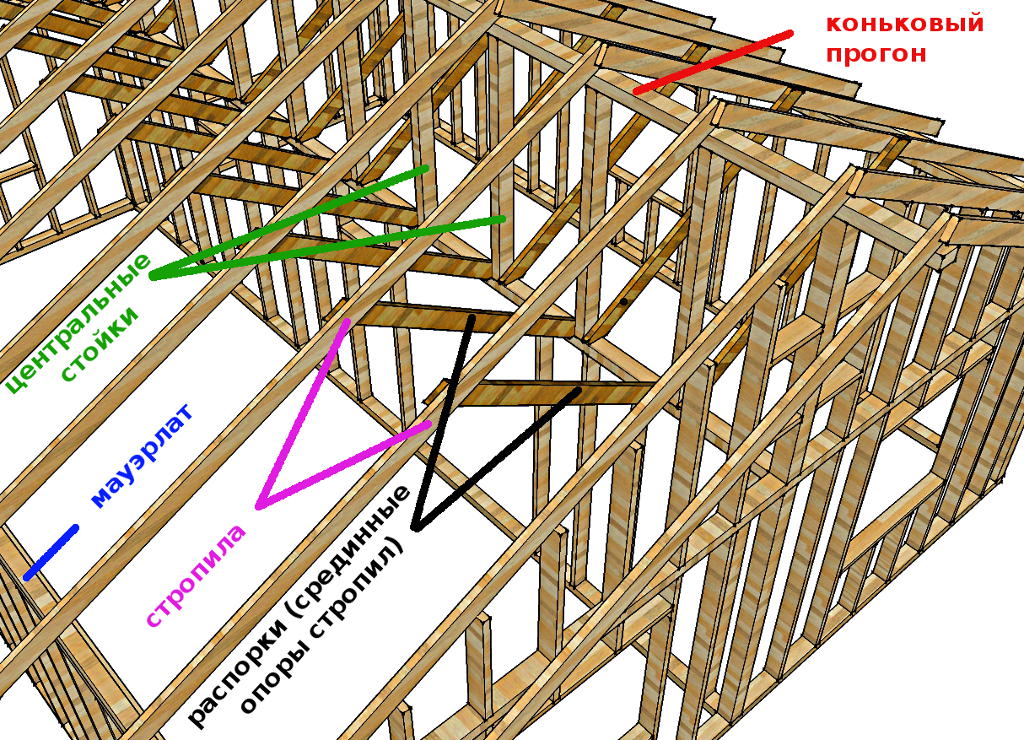

Балка бедра

Зона, где встречаются различные секции крыши, называется вальмой, и там требуется перекладина. Раньше эти балки всегда делали из дерева, в настоящее время предпочтительным материалом становится сталь.

Заголовки

Балки над окнами и дверьми, известные как коллекторы, помогают распределять вес по проемам.

Это основные типы балок, которые используются в строительной отрасли, но есть много других, которые можно использовать в зависимости от здания и пространства. На самом деле большую часть времени действительно нет правильного или неправильного луча, но есть определенные сценарии, когда один тип луча должен использоваться вместо другого.

Не всегда легко определить, какой луч лучше использовать, но небольшое исследование может легко подсказать вам, какой из них лучше всех остальных. Поэтому не торопитесь, выбирая балки для каждого здания, которое вы строите, чтобы в будущем у вас не возникло никаких проблем с конструкцией.

Что такое балка плинтуса? Его назначение, применение и конструкция: объяснено с помощью видео

Цокольная балка — это железобетонная балка, сооружаемая между стеной и ее фундаментом. Цокольная балка предназначена для предотвращения расширения или распространения трещин от фундамента в стену выше, когда фундамент подвергается оседанию. Цокольные балки распределяют нагрузку стены по фундаменту равномерно.

Рис.1: Цоколь

• В зонах, подверженных землетрясениям, необходимо предусмотреть балку цоколя.
• Строительство балки цоколя над естественным грунтом — еще одно применение балки этого типа.

Рис.2: Применение цоколя

Прочность бетона цокольной балки должна быть не менее 20 МПа. Если бетон смешивается вручную, то в смесь нужно добавить еще 20% цемента. На рисунке 3 показано размещение бетонной подготовки цокольной балки.

Рис.3: Подготовка и укладка бетонной смеси для конструкции цоколя

Минимальная глубина балки цоколя составляет 20 см, при этом ее ширина должна соответствовать ширине окончательного ряда фундамента.

Опалубка, используемая для конструкции балки цоколя, должна быть правильно установлена ​​и надежно закреплена перед укладкой бетона, как показано на Рисунке 4.Бетон должен быть достаточно уплотнен, чтобы предотвратить попадание агрессивных элементов на стальные стержни.

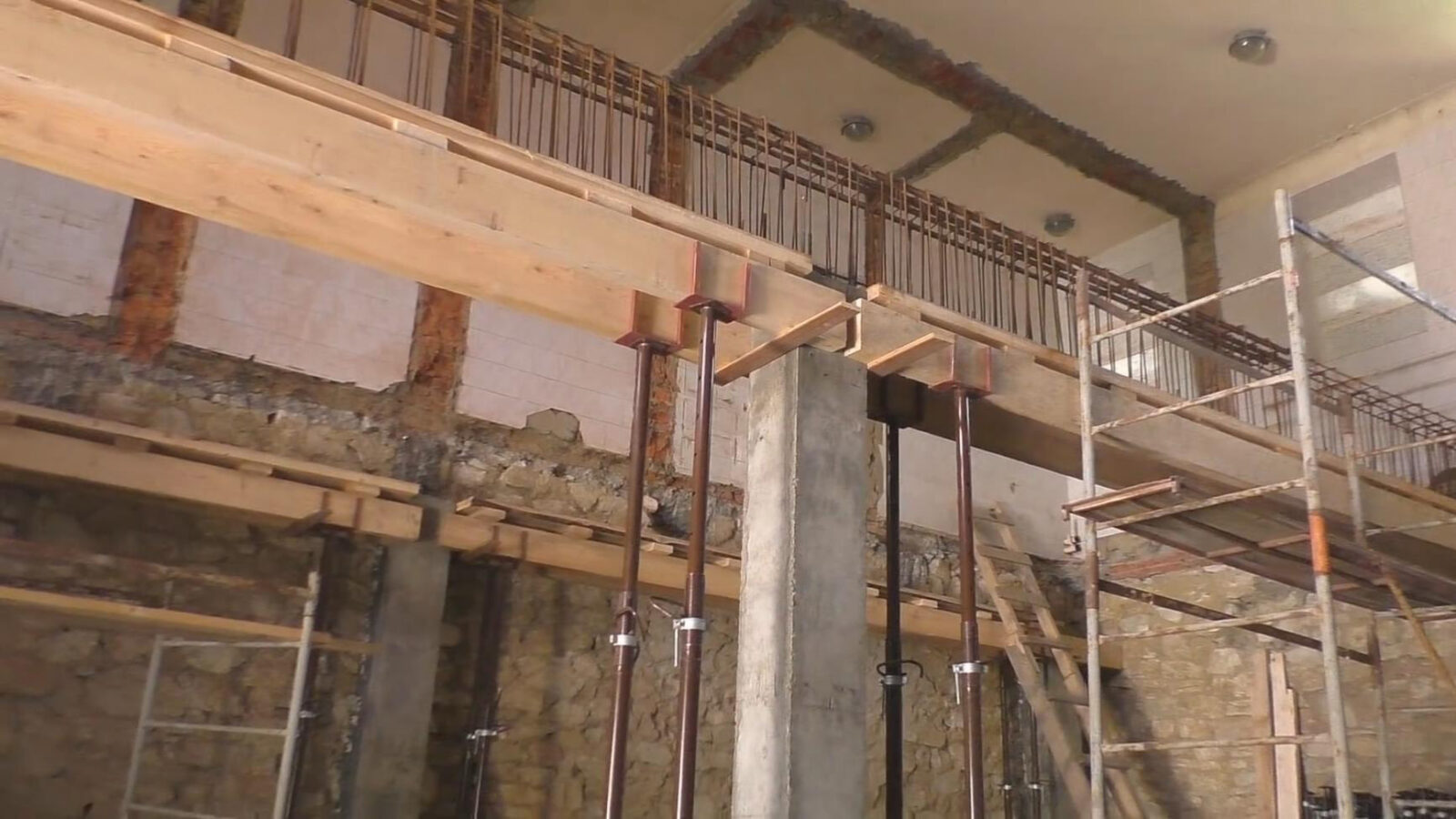

Рис.4: Опалубка балки цоколя завершена

Рекомендуется предусмотреть два стержня диаметром не менее 12 мм в нижней части балки. Точно так же две планки с минимальным диаметром 10 мм должны быть предусмотрены в верхней части балки цоколя.

Арматурные стержни должны быть защищены бетонным покрытием толщиной 25 мм.Что касается хомутов, диаметр хомутов должен быть не менее 6 мм, а расстояние в 15 см должно быть достаточным.

Рис.5: Монтаж арматуры цокольных балок завершен

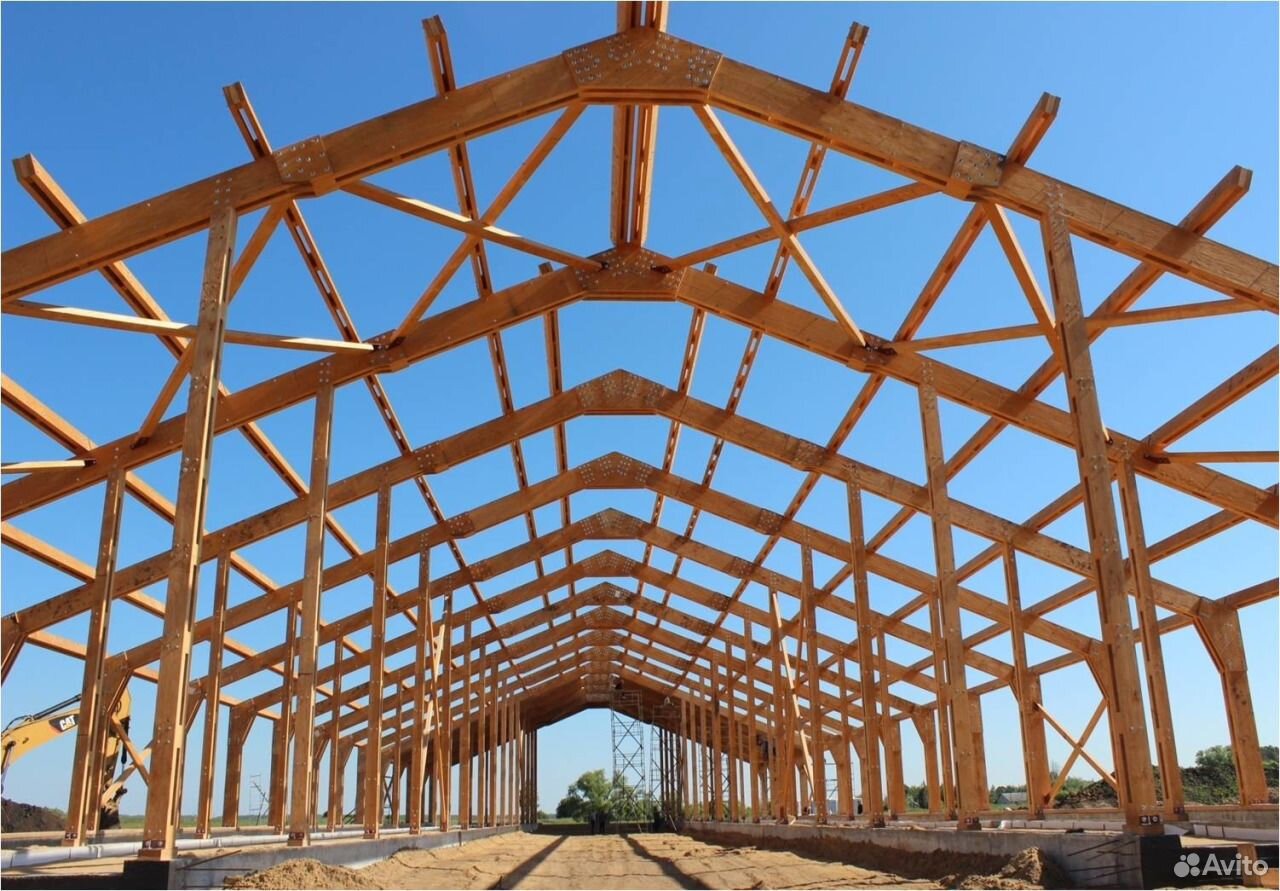

Что такое конструкция столбов и балок? Полное руководство

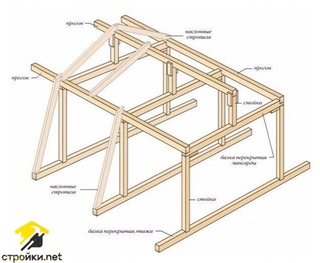

Сегодня существует множество различных типов строительных систем, доступных строителям домов. Одна из самых популярных — столбово-балочная конструкция. Стойко-балочная конструкция состоит из тяжелых деревянных компонентов, собранных как в вертикальном, так и в горизонтальном положении.

Стойко-балочная конструкция является производным от классической конструкции деревянного каркаса . Он использует вертикальные конструкции (стойки) и горизонтальные конструкции (балки) для создания каркаса, который позволяет использовать расширяющиеся полы и гибкую структуру стен. Это придает зданию прочность и деревенский вид.

Эта статья поможет вам понять все о конструкции столбов и балок, в том числе даст вам обзор этой строительной системы и ее конструктивные особенности.Вы также узнаете о различиях и сходстве между конструкциями столбов, балок и деревянных каркасов.

Что такое конструкция столбов и балок?

Стойко-балочная конструкция — это строительная система, в которой используются вертикальные и горизонтальные деревянные конструкции для создания каркаса здания. Эти вертикальные и горизонтальные конструкции называются столбами и балками соответственно.

Если вы когда-нибудь были на строительной площадке, где используется этот тип конструкции, вы заметите, как строители кладут бетонный пол, возводят на нем бревна и кладут другие деревянные элементы поверх вертикальных.

В отличие от габаритных пиломатериалов, используемых для изготовления каркасов из светлого дерева, в конструкции столбов и балок используются более тяжелые пиломатериалы или конструктивные элементы. Другие материалы, которые можно использовать в качестве столбов и балок, включают сталь и бетон.

Этот тип конструкции восходит к 16 веку, когда древесина была модифицирована вручную и соединена с помощью колышков из твердой древесины. Иногда их соединяли, удаляя часть дерева, чтобы она могла скользить по другой. В наши дни, однако, косынки и другие механические крепежи используются для соединения соседних бревен в конструкции столбов и балок.

Конструктивные особенности при строительстве стоек и балок

Как бы проста и гибка ни была конструкция стойки и балки, ее нельзя воспринимать как должное. От крепления стоек к полу, соединения балок со стойками и выбранной вами отделки — важно понимать, что к чему подходит и как достичь желаемого результата.

Фундамент

Все мы знаем, что прочность любой конструкции в определенной степени зависит от прочности ее фундамента.Возведение здания зависит от столбов и балок, поскольку они составляют каркас здания и требуют фундамента, подходящего для их типа соединения.

Стойко-балочная конструкция может использоваться на любом типе фундамента из-за ее характерной точечной несущей способности, в основном на возведенных столбах. Однако следует учитывать другие важные факторы, например, причал.

Пирс

Пирс представляет собой бетонную конструкцию, которая удерживает якорь столба. Он закладывается в фундамент и может быть разной формы.Форма опоры, которую вы выбираете, в основном определяется типом почвы, в которой уложен фундамент.

Обычно круглые или круглые опоры дороже, чем опоры других форм. Однако он стоит меньше при использовании для повышения жесткости конструкции стойки и балки. Еще одним фактором, определяющим форму и размер пирса, является то, будет ли он виден после завершения строительства.

Анкерная стойка

Стойка представляет собой вертикальную деревянную конструкцию, которая поддерживает балки, образующие каркас здания, и удерживается в анкерной стойке.Точно так же в причале держится якорь столба.

Опорные анкеры могут быть изготовлены из стали или изготовлены по индивидуальному заказу. Поскольку столбики бывают квадратной или прямоугольной формы, анкеры для столбов тоже бывают этой формы. Большая часть анкерных столбов не видна, поскольку они заделаны в бетон, чтобы удерживать конструкцию вместе.

Обычно вы можете выбрать, хотите ли вы, чтобы оставшаяся часть вашего якоря была видимой или скрытой.

Перекрытие

Перекрытие перекрытия выполняется послойно.Первый слой — это щебень. Основание фундамента до неглубокого уровня засыпано обломками камней. После этого слоя устанавливается жесткий утеплитель, а за ним следует плита.

Бетонная плита является верхним слоем пола и, скорее всего, не является окончательной отделкой пола, в зависимости от вашего выбора. Вы должны заранее знать, из какого материала будет отделка пола. Толщина материала отделки пола будет определять высоту и размеры плиты и опор.

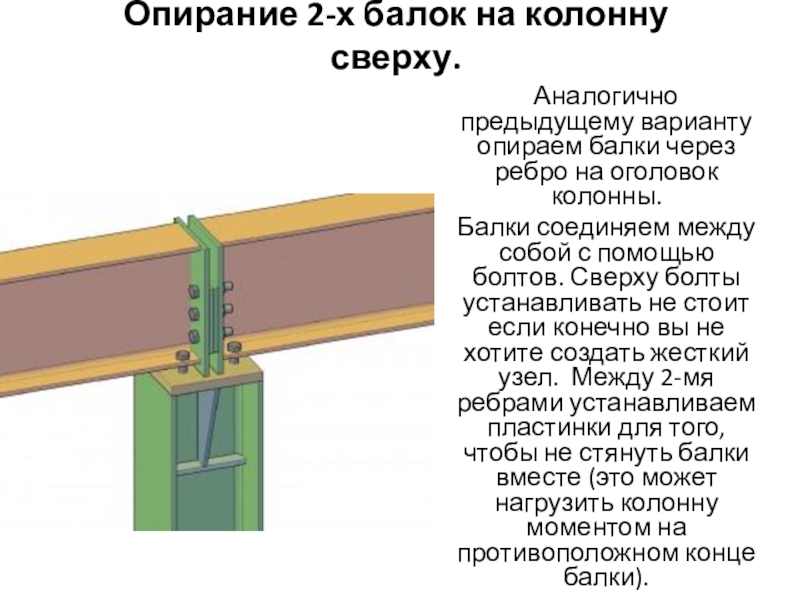

Соединение балок со стойками в конструкции стоек и балок

Конструкция столбов и балок названа так из-за компонентов, составляющих конструкцию. Балки нужно прикрепить к столбам, чтобы они стояли. Помимо этого соединения, другое соединительное оборудование используется для крепления балок к стойкам и создания более жесткого каркаса.

Вот некоторые крепежи и оборудование, используемые в соединениях балок для опор.

• Раскосы: Раскосы — это опоры и крепления, которые удерживают балку на стойке.Их обычно размещают по диагонали между стойкой и балкой, чтобы разделить нагрузку между ними.
• Врезка и шип : Это соединение является одним из самых прочных в деревянном строительстве. Этот метод соединения включает создание отверстия (паза) в бревнах, которое будет служить балками, и шпунтом (шипом) на пиломатериале, который будет служить столбами. Этот способ соединения балок и столбов существует уже давно.

В конструкции стоек и балок соединение балки со стойкой или балки с балкой обычно либо открыто, либо скрыто.

Скрытые соединения выполняются таким образом, что они встраиваются в стойки или балки. Открытые разъемы — это всего лишь. Они видны и остаются такими в основном потому, что служат эстетической цели.

Различия между конструкцией столбов и балок и деревянного каркаса

Структуры столбов и балок часто ошибочно принимают за конструкцию деревянного каркаса, несмотря на очевидные различия между ними. Основное различие между этими двумя строительными системами заключается в связи, существующей между их частями.

В деревянном каркасном строительстве стойки и балки соединяются деревянными столярными изделиями. В большинстве случаев паз и шип удерживаются на месте с помощью колышков. Такая конструкция обычно более дорогостоящая, поскольку требует точности и интенсивного высококвалифицированного труда.

Напротив, в конструкции стоек и балок используются стальные штифты и стальные пластины, вырезанные квадратной и прямоугольной формы для удержания балок и столбов вместе. Эти штифты и пластины могут быть скрытыми или открытыми. Из-за модифицированного крепления требуется меньшая квалификация труда, а также меньшие затраты на рабочую силу.

Еще одно отличие состоит в том, что опорные и балочные конструкции могут быть построены из конструкционной древесины, в то время как для деревянных каркасов обычно требуется массивная древесина. Однако в современной строительной практике в деревянных каркасных конструкциях используется инженерная древесина, например, клееный брус.

Сходства между конструкцией столбов и балок и деревянного каркаса

Несмотря на различия в столярных изделиях, у них есть некоторые общие черты в визуальном элементе, который дает им свой класс.

Если вы посмотрите на здания, построенные с использованием метода столбов и балок или метода деревянного каркаса, то сразу бросается в глаза их деревенский вид.Конструкции, сделанные из дерева, являются основой обоих типов строительства. Кроме того, их каркас, дерево за деревом, дерево за деревом, аналогичен.

Плюсы конструкции столбов и балок

• Внешний вид в деревенском стиле: Красота конструкции столбов и балок — это открытый деревянный каркас. Полированная и прочная древесина, использованная при строительстве, придает интерьеру обнаженную красоту.
• Срок строительства: По сравнению с другими строительными системами, на строительство стоек и балок требуется меньше времени.
• Огнестойкость: Древесина, используемая в этом типе строительства, обычно более плотная, чем в других строительных системах. В результате они обычно более огнестойкие.
• Прочность здания: Этот тип конструкции придает зданию жесткость и прочность, помогая ему выдерживать суровые погодные условия и стихийные бедствия.
• Снижение затрат на квалифицированную рабочую силу: Затраты, понесенные при возведении здания с использованием столбово-балочной конструкции, сокращаются в основном за счет модификации, произведенной в соединении столбов с балками.

Минусы конструкции стоек и балок

• Гниль и ржавчина — Изменения, внесенные в столярные изделия, используемые в деревянных каркасах; Стальные штифты и стальные пластины, которые сейчас используются в конструкции стоек и балок, подвержены ржавчине. Сталь может начать ржаветь при конденсации на ней влаги. Кроме того, балки через некоторое время могут сгнить, поскольку они часто выходят наружу за пределы здания.
• Несовместимость материалов — Металлы и дерево — не самые совместимые материалы.Когда металлы прикрепляются к дереву, они быстро портятся, когда начинают ржаветь.

Заключение

Стойко-балочные конструкции — одна из самых стабильных существующих строительных систем. Если вы хотите построить свой новый дом из столбов и балок, он вполне может вам подойти. Помимо прочности, конструкция из столбов и балок предлагает большую жилую площадь и открытую площадь пола, а также делает здание более эстетичным.

Источники

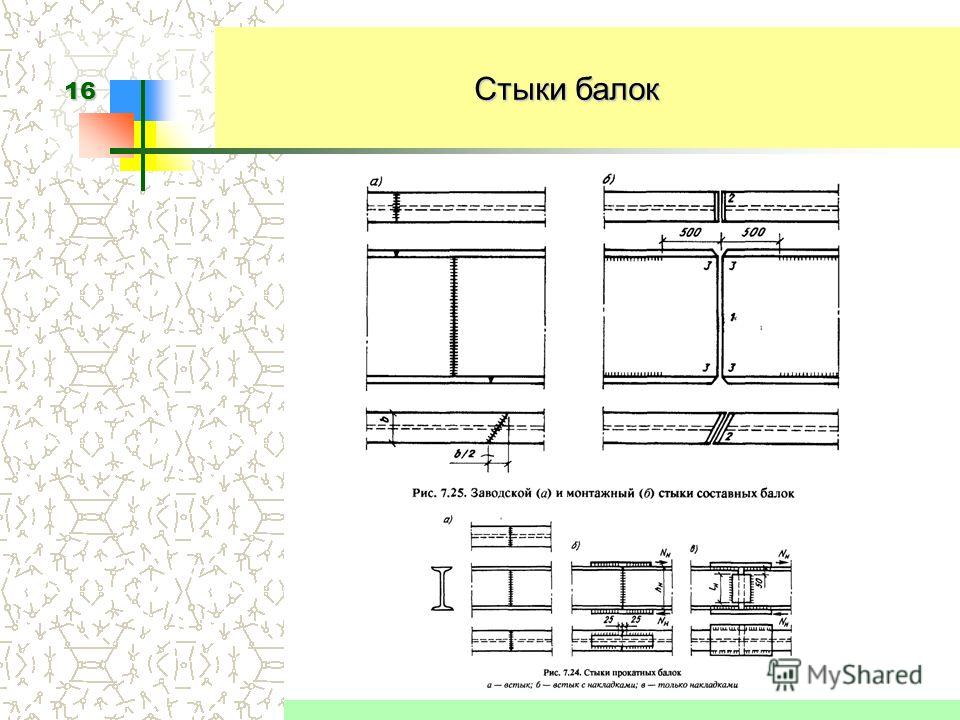

Почему двутавровые балки используются в конструкционных стальных конструкциях?

Двутавровая балка, также называемая двутавровой балкой, широкой балкой, W-образной балкой, универсальной балкой (UB) и рулонной стальной балкой, является предпочтительной формой для стальных конструкций. Конструкция и конструкция двутавровой балки делают ее уникальной, способной выдерживать самые разные нагрузки.

Инженеры широко используют двутавровые балки в строительстве, формируя колонны и балки различной длины, размеров и характеристик. Понимание двутавровой балки является базовой необходимостью для современного инженера-строителя или строителя.

Двутавровая балка состоит из двух горизонтальных плоскостей, известных как полки, соединенных одним вертикальным элементом или стенкой.Форма фланцев и стенки образуют поперечное сечение «I» или «H». В большинстве двутавровых балок используется конструкционная сталь, но некоторые из них сделаны из алюминия. Инфраметаллические конструкции, такие как углеродистая конструкционная сталь и высокопрочная низколегированная конструкционная сталь, находят различное применение, например, в строительстве каркасов, мостов и в других конструкционных целях.

I бывают разного веса, глубины сечения, ширины полки, толщины стенки и других спецификаций для различных целей. При заказе двутавровых балок покупатели классифицируют их по материалу и размерам.Например, балка 11×20 I будет иметь глубину 11 дюймов и вес 20 фунтов на фут. Строители выбирают конкретные размеры двутавровых балок в соответствии с потребностями конкретного здания. Строитель должен учитывать множество факторов, например:

1. Прогиб. Строитель выберет толщину, чтобы минимизировать деформацию балки.
2. Вибрация. Определенная масса и жесткость подобраны для предотвращения вибраций в здании.
3. Отвод. Прочность поперечного сечения двутавровой балки должна соответствовать пределу текучести.
4. Изгиб. Фланцы выбраны для предотвращения локального, бокового или крутильного изгиба.
5. Напряжение. Строитель выбирает двутавровую балку с толщиной стенки, которая не ломается, не деформируется и не деформируется при растяжении.

Конструкция двутавровой балки позволяет ей изгибаться под высоким напряжением, а не коробиться. Для этого большая часть материала двутавровой балки располагается в областях вдоль осевых волокон — месте, которое испытывает наибольшую нагрузку.Идеальные балки имеют минимальную площадь поперечного сечения, требуя минимального количества материала, но при этом достигают желаемой формы.

Использование двутавровых балок

находят большое применение в производстве стальных конструкций. Они часто используются в качестве критических опорных ферм или основного каркаса в зданиях. Стальные двутавровые балки обеспечивают целостность конструкции, неуклонную прочность и поддержку. Огромная мощность двутавровых балок снижает необходимость использования многочисленных опорных конструкций, экономя время и деньги, а также делая конструкцию более устойчивой.Универсальность и надежность двутавровых балок делают их желанным ресурсом для каждого строителя.

I являются предпочтительной формой для конструкций из стальных конструкций из-за их высокой функциональности. Форма двутавровых балок отлично подходит для однонаправленного изгиба параллельно полотну. Горизонтальные полки сопротивляются изгибающему движению, а полотно выдерживает напряжение сдвига. Они могут выдерживать различные нагрузки и напряжения сдвига без потери устойчивости. Они также экономически эффективны, поскольку I-образная форма — это экономичная конструкция, в которой не используются излишки стали.Благодаря большому разнообразию типов двутавровых балок можно найти форму и вес практически для любых требований. Универсальная функциональность двутавровой балки — это то, что дало ей альтернативное название универсальная балка, или UB.

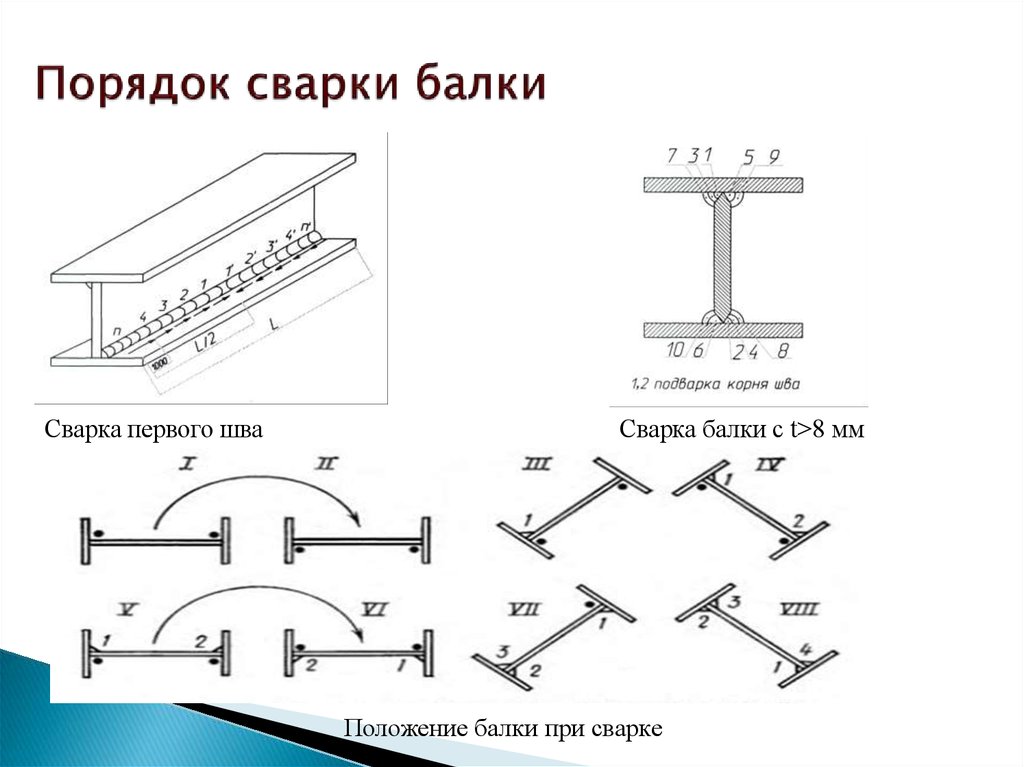

Изготовление стальной двутавровой балки

Если вам нужны двутавровые балки для любого типа строительства, обратите внимание на изготовление стальных балок для быстрого, эффективного и доступного выполнения заказов. Изготовление стальной балки занимает много опыта, знаний, трудолюбия, и специализированные инструменты, чтобы быть успешным. Не доверяйте свои I-лучи какой-либо компании. Свяжитесь с Swanton Welding для индивидуальной сварки и изготовления металла для всех типов строительства.

советов по строительству колонн и балок

Конструкция из колонн и балок находится в доме, который я построил в Эмберли-Виллидж, штат Огайо. Колонны залиты бетоном со стальной арматурой. Балки имеют высоту 10 дюймов и вес 31 фунт на погонный фут. С ними вы можете пролететь до 14 футов! © 2018 Тим Картер

Колонны и балки являются обычным явлением в большинстве домов.Лучи могут быть от 3 футов до 16 футов в длину. Не угадывайте размеры. Проконсультируйтесь с профессиональным инженером.

Исправлено в феврале 2018 г.

СОВЕТЫ по конструкции колонн и балок

Неделя за неделей

Каждую неделю я получаю электронное письмо от домовладельца, который хочет снести стену, или он / она думают о других структурных изменениях в своем жилище.

В каждом случае они хотят, чтобы я взмахнул волшебной палочкой и измерил для них луч. Если бы они только знали, насколько сложны балки и колонны!

Мой ответ ВСЕГДА один и тот же.Нанять местного инженера-строителя. Вы делаете это, чтобы предотвратить крах!

Видео о конструкции колонн и балок

Вот отличное видео, демонстрирующее декоративные деревянные колонны и балки. Простые делаются с 2х4 и 2х12!

Ссылки по теме

Удаление несущей стены — сначала проверьте планы

Соединение колонны с балкой важно — не полагайтесь на гвозди

Основы установки балки

Заголовки, балки и настенные датчики

Комплексная математика

Причина этого проста.Во-первых, каждая ситуация индивидуальна. Нагрузки над местом расположения балки могут быть значительными или нагрузка может быть очень небольшой. Практически все ситуации разные.

Инженеры-строители должны посмотреть на ваш дом или планы и рассчитать все нагрузки, которые будут нести балки. Не стоит недооценивать сложность этого.

Затем они должны решить, какой материал использовать, чтобы выдержать нагрузки. Это не легко.

Вы не просто пишете кому-то по электронной почте и ждете ответа.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных инженеров-строителей.

Столбцы = сосредоточенные нагрузки

Расположение колонн на каждом конце и под балкой также имеет решающее значение. Колонны концентрируют нагрузки на балку. Эти сосредоточенные нагрузки должны опираться на твердые материалы.

Начинающий домовладелец часто забывает об этом жизненно важном аспекте конструкции из балок.

Например, новичок может прибить вместе две или три гвоздика, которые поддерживают гигантский двойной луч 2х12.

Эти вертикальные стойки прибиты к нижней пластине стены, но под OSB, фанерой или полом 1×6 нет ничего, кроме воздуха.

Со временем нижняя плита прогибается и в худшем случае может пробить нижнюю плиту и пол.

Вот отличный снимок тройной многослойной балки. Колонны, поддерживающие его, выполнены из массива дерева 2×6. Вы можете увидеть их собранными вместе на дальней стене и в углу, где встречаются две внешние стены. То, что мы не видим на фотографии, — это то, что плотник положил дополнительную блокировку под плиту внешней нижней стены, чтобы нагрузка передавалась на залитую бетонную фундаментную стену.Балки перекрытия второго этажа будут свисать с этой балки с помощью оцинкованных подвесов. На этой фотографии также показаны три других балки в наружных стенах. Их делают из плит OSB 2х10 штук. Они находятся над каждым окном или дверным проемом на фотографии. © 2018 Тим Картер

Путь непрерывной нагрузки для балок и колонн

Инженеры-строители и великие строители знают все о непрерывных путях загрузки.

Это причудливая фраза для создания прочного несущего прохода от нижней части балки до почвы под основанием конструкции.

Этот путь может быть сложным и обходным, если колонны опираются на балки внизу. Поверьте, вам никогда не захочется гадать, поэтому всегда нанимайте инженера-строителя, чтобы он создал структурный чертеж того, что должно произойти, чтобы ваш дом не рухнул.

Лучей в изобилии

Есть много разных материалов, которые можно использовать для создания балок. Вот лишь несколько распространенных:

• массив дерева 2x материала
• пиломатериалы всех сортов
• сталь
• сталь, зажатая деревом 2X материал
• железобетон
• арки кирпичные и каменные

Видео о несущей стене

Это видео, которое я снял в своем доме в Нью-Гэмпшире.Мне посчастливилось иметь приличные планы, которые мне передал предыдущий хозяин при закрытии.

Я не строил дом в Нью-Гэмпшире. Но посмотрите это видео, чтобы увидеть, как в доме можно скрыть и частично обнажить балки и колонны.

Обратите особое внимание на часть видео с чертежами. Считайте свои счастливые звезды, если у вас есть страницы, как у меня !!

Балки перекрытия

Простая балка, о которой многие забывают, — это традиционная балка перекрытия. Обычная система пола в вашем доме — это просто набор балок, расположенных между двумя точками.

Окна и двери

Над каждым внешним окном и дверью в вашем доме почти всегда будет балка. Это может быть всего два листа 2×6, прибитых вместе с куском 1/2-дюймовой ориентированно-стружечной плиты (OSB) или фанеры между ними. Или это могут быть три длинных 2х12, охватывающих 12 или более футов!

Таблицы пролетов и видов балки

Лучи — сложные звери. Если вы решите использовать пиломатериалы, не все пиломатериалы будут выдерживать одинаковый вес для заданных размеров и пород пиломатериалов.

Пиломатериал из пихты Дуглас прочнее болиголова. Существуют обширные таблицы размеров балок, которые позволяют определять размеры пиломатериалов в соответствии с их породой и сортом. Доверьте это профессионалам. Не пытайтесь сделать это самостоятельно.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных инженеров-строителей.

Различные балки

Последний дом, который я построил для своей семьи, состоял из балок трех разных типов.

Было:

• Стальные двутавровые балки W10 x 31 высотой 10 дюймов
• Брус брус клееный
• 2 сэндвич-балки над окнами и дверьми

Клееный брус

Балки из клееного бруса изготавливаются путем двойного приклеивания материала друг на друга.Представьте, что вы складываете 10 или более плиток 2 x 6 друг на друга.

Эти балки можно изготавливать огромных размеров, и их часто можно рассматривать как архитектурные балки в общественных зданиях. Церковь Святого Винсента Феррера в Цинциннати, штат Огайо, имела массивные ламинированные балки, поддерживающие массивную крышу.

Брус

В качестве балки можно также использовать гигантские пиломатериалы. Их можно найти в конструкции из столбов и балок, которые вы могли бы увидеть в старых сараях или в простом бревенчатом доме.

Видео с колонки Lally

Вот видео, которое я снял в новом доме в Нью-Гэмпшире.На нем изображена стальная колонна, поддерживающая деревянную балку.

Мои 10-дюймовые балки

Вот почему я решил использовать в своем подвале стальные балки высотой 10 дюймов. У меня в подвале нет стальных колонн каждые девять футов. Мои стальные балки простираются на 15 футов и более без опоры.

Чтобы убедиться, что я не ударился головой о подвал, я также залил фундамент стены высотой девять футов четыре дюйма. Это дает мне много свободного пространства под стальными балками.

Балки фальш

Представьте, что вы берете стальную пластину 1/2 дюйма и помещаете ее между двумя 2х10.Это флитч-балка. Вы получаете преимущество работы с деревом, но прочность стальной двутавровой балки.

Сталь поступает от производителя с пробитыми в ней отверстиями диаметром 9/16 дюйма. Вы отслеживаете расположение отверстий на материале 2x, который будет по обе стороны от стали.

Не торопясь просверливать отверстия с зенковкой, вы создаете карманы для установки болтов с квадратным подголовком с шайбами ​​и гайками. Вы заставляете все работать так, чтобы концы болтов были заподлицо с поверхностью материала 2x.

Коробчатые балки

Вы можете сделать простую коробчатую балку, взяв фанеру, прибив гвозди и приклеив ее к 2×4 или 2×6.Это называется коробчатой ​​балкой. Я не люблю их использовать, если этого не требует инженер.

Сталь — король колонн и балок

Самый прочный из всех материалов балки — сталь. При той же высоте балки можно перекрывать большие расстояния, используя сталь вместо любого другого материала.

Чем выше стальная балка, тем большее расстояние она может преодолевать между колоннами.

Слишком часто я вижу маленькие стальные балки высотой 8 дюймов в подвалах домов со стальными колоннами каждые 8 ​​или 9 футов.В этом нет необходимости, если вы используете более высокую балку.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных инженеров-строителей.

Столбец B224

ПОЧЕМУ АРХИТЕКТОРЫ ЛЮБЯТ HUMBLE I BEAM В КОНСТРУКЦИИ ИЗ СТАЛИ

В архитектурном дизайне важен каждый фунт. Чем больше используется материалов, тем дороже здание. Однако из-за недостатка материала здание становится слабым. В конструкционных стальных конструкциях золотая середина представляет собой обычную двутавровую балку.Стальные мосты, многоэтажные здания и все, что между ними, не зря используют двутавровые балки. Неудивительно, что скромная двутавровая балка оказывается настолько удобной, учитывая высокое соотношение прочности и веса конструкционной стали, а также физику сил сжатия и растяжения, действующих в конструкции.

ЧТО ТАКОЕ I BEAM?

Двутавровая балка в поперечном сечении имеет форму заглавной буквы I. Она состоит из высокой вертикальной пластины и более коротких горизонтальных пластин сверху и снизу.Вертикальная плоскость называется стенкой, а горизонтальные плоскости — фланцами. Обычно сталевары изготавливают двутавровые балки горячекатаным методом для максимальной прочности. Тем не менее, I-образная конфигурация может быть также получена путем сварки других стальных профилей на заводе, если это необходимо.

Чаще всего строители используют двутавровые балки для перекрытий перекрытий и стропильных систем в проектах со стальным каркасом. Хотя они также могут служить колоннами, другие балки с более толстыми, длинными полками и более толстыми перемычками — двутавровые балки — часто лучше справляются с вертикальными нагрузками.Конфигурация двутавровых балок обеспечивает такую ​​большую прочность, что они лучше всего подходят для длинных горизонтальных пролетов без опоры и консольных архитектурных элементов.

ТАКОЕ ПРОЧНОСТЬ ДЛЯ ТАКОГО МАЛЕНЬКОГО МЕТАЛЛА

По отдельности фланцы и стенки имеют очень небольшую прочность в конструкции. Фланцы изгибались под действием вертикальных нагрузок, а перемычки изгибались под действием горизонтального напряжения или напряжения сдвига. Но в сочетании каждый из них устраняет недостатки прочности другого в виде балки. Сплошной стальной стержень также будет противостоять силам, действующим на него с любого направления, но он содержит гораздо больше материала, чем необходимо для выполнения той же работы и удержания того же веса.

Вам понадобится только тонкая центральная вертикальная опора, чтобы выдержать сжатие нагрузки, находящейся наверху, без перекоса; и вам нужны только фланцы, чтобы удерживать полотно прямо по всей его длине. Вся эта тяжелая сталь между фланцами не делает ничего, кроме увеличения веса и стоимости конструкции. Вырежьте его, и вы получите максимальную прочность с наименьшим количеством материала. Что в этом не нравится? Вы получаете такую ​​же несущую способность при небольшом весе. Кроме того, зазоры между фланцами обеспечивают естественную выемку, в которую могут проходить провода, трубопроводы и другие инженерные сети.

УНИВЕРСАЛЬНОСТЬ ДЛЯ ЛЮБОГО ЗАДАНИЯ ПО СТРОИТЕЛЬНОМУ КОНСТРУКЦИИ

Обладая хорошо известными физическими свойствами двутавровой балки, большинство архитектурных планов включают их, независимо от простоты или сложности конструкции. Даже если остальная часть конструкции будет обрамлена деревом, многие архитекторы и строители выберут центральную опору двутавровой балки из конструкционной стали. Балки I обладают тем преимуществом, что они успокаивают вибрацию пола, а также обладают другими характеристиками. Строительные проекты, которые выигрывают от либерального использования двутавровых балок:

• складов
• магазинов
• заводов
• сельскохозяйственных объектов, таких как сараи, навесы для оборудования и перерабатывающие предприятия
• мостов
• эстакады
• каркасных домов
• спортивных арен
• залов развлечений
• офисных зданий
• больниц
• гаражей
• ресторанов
• музеев
• многоквартирных домов
• библиотек
• навесы

Благодаря хорошему производителю и продвинутому планированию, вы можете настроить свои двутавровые балки практически так, как захотите.Хотя некоторые двутавровые балки поступают с завода с предварительно сформированными отверстиями для болтов, штифтов и трубопроводов, если вы считаете, что возможности вашего завода слишком ограничены, позвоните в Barton Supply.
