Особенности конструкции и предназначение изделий

Анкерный болт – это стержень из металла, на часть которого нанесена резьба для того, чтобы можно было закрутить на ней крепежные гайки. Другими словами, это своеобразный дюбель, только намного прочнее и больше.

Анкерный болт фундаментный – это особая разновидность данного изделия, применяемая в качестве крепежных элементов для соединения фундамента с другими конструкциями: стенами, металлическими каркасами и т. д. Исключительно крепкий крепеж в виде шпильки с резьбой. Каким бы простым ни казалось определение термина «анкерный болт», этот важный строительный материал изготавливается по строгим стандартам (в частности, ГОСТ 24379.1-80, который определяет не только толщину и длину стержня, но и длину самой резьбы). Якорь в океане строительства несомненно назвали бы — анкерный болт. Настоящий держатель всей металлической конструкции, важное связующее звено всей системы связок и строения! Мы изготавливаем фундаментные болты тип 4 исполнение 3 (4.3) выполненные по ГОСТ 24379.1-80.

Сфера применения фундаментных болтов

Наибольшее распространение анкерные фундаментные болты получили в строительстве. Современной архитектуре свойственно сочетание конструкций из железобетона, стали и стекла.

Наиболее эффективным и надежным способом соединения этих компонентов являются крепежные элементы на основе резьбовых соединений. Как правило, не все компоненты сооружения изготавливаются на стройплощадке, часть из них доставляют уже в собранном виде и монтируют при помощи фундаментных болтов. Наиболее широкое распространение такая схема получила при возведении мостов. Классическим примером является возведение опор из бетона и перекрытий из металлоконструкций. Монтажные работы, связанные с установкой различного оборудования, уже выходят за рамки компетенции строительства и осуществляются отдельно в каждой сфере промышленности или хозяйства. Тем не менее, все виды стационарного оборудования устанавливаются на фундаментах при помощи анкерных болтов.

Использование анкерных болтов предъявляет к ним особые требования по качеству и надежности, ведь их замена в случае обнаружения дефекта практически невозможна. Именно поэтому доверять производство анкерных фундаментных болтов стоит только производителям, имеющим достаточный опыт в их изготовлении. Компания «Невские Ресурсы» не только обеспечивает строгое соблюдение всех технологических операций, но и осуществляет тщательный контроль материалов, самого процесса и конечного результата. При этом используются самые современные методы тестирования.

Разнообразие конструкций и функциональные особенности анкерных болтов

Наша компания изготавливает различные модификации анкерных фундаментных болтов в соответствии с ГОСТ 24379.1-80:

Самый простой фундаментный болт изготавливается в виде шпильки с резьбой только на наружном конце. Внутренняя часть удерживается в фундаменте за счет приваривания к несущим элементам стальной армировки. Это наиболее простой в изготовлении анкерный болт, соответственно, имеющий и самую низкую цену.Анкерные болты для фундамента имеют разные формы и любые диаметры.

Болт с Г-образно загнутой концевой частью. Изготавливается путем простого изгибания в местах, определенных стандартом. Используется в заливаемом бетонном фундаменте. Загнутый конец выполняет две функции: не дает проворачиваться и препятствует извлечению болта при воздействии осевых нагрузок. Основным достоинством такой конструкции является относительная простота изготовления. Возможным ограничением по применению такой модели могут быть малые размеры фундамента и высокая плотность установки болтов.
Если требуется установить фундаментные болты на достаточно близком расстоянии друг к другу, то лучше использовать вариант с загибом концевой части в виде цифры «7». Такая форма позволяет совместить ось болта с центром загнутого плеча и в определенных условиях ограниченного размера фундамента является оптимальным решением. К тому же такие анкерные фундаментные болты способны выдерживать более сильные осевые нагрузки.

Болты с опорной пятой (пластиной) не требуют изгиба. Пята представляет собой квадратную металлическую пластину с отверстием посередине. Для крепления пяты на фундаментном конце болта нарезается резьба и используется фиксация с помощью гайки с шайбы. Удержание такого анкера в массиве фундамента осуществляется за счет площади контакта пяты и ее толщины. В некоторых моделях пята имеет сложную форму с втулкой и ребрами жесткости. В таком случае крепление пяты можно осуществлять с помощью резьбы внутри втулки. Наиболее широкое распространение такие болты получили для удержания массивных плоскостей. На них может удерживаться подвесная платформа или две противоположные стены.

В случаях когда фундамент уже существует и на нем необходимо закрепить определенную конструкцию, используют анкерные фундаментные болты с конической концевой частью. В массиве бурится шпур, в него закладывается анкер и заливается бетонным фиксирующим раствором. Коническая часть надежно фиксирует болт от осевых смещений. Такая конструкция применяется при ремонте уже готовых сооружений или при строительстве на оголенных скальных массивах породы.
Классическим примером анкерного болта является саморасклинивающаяся конструкция. Специальная торцевая насадка расширяется при внедрении в нее тела болта. Это может происходить с помощью ударного воздействия или путем вкручивания по резьбовому соединению. Наиболее широкое распространение такая конструкция получила в горном деле, когда анкер необходимо закрепить на нависающем массиве.

Производственные возможности нашей компании

Несмотря не внешнюю простоту процесс изготовления анкерных фундаментных болтов требует четкого и строгого соблюдения всех технологических операций. Ведь любое нарушение может отразиться на прочностных характеристиках изделия. Изучая техническое задание, мы всегда уточняем характер и параметры нагрузок (на которые рассчитан фундаментный болт) и климатические условия, в которых он будет работать. Это влияет на выбор материала. Мы учитываем пожелания заказчика, но при возможности можем предложить ему готовые решения уже прошедшие проверку в аналогичных условиях. «Невские Ресурсы» приобретают прокат только у поставщиков с безукоризненной репутацией. Ведь дальше ответственность за изготовленную продукцию мы берем на себя.

Анкерные фундаментные болты при необходимости проходят дополнительную термообработку. Эта операция позволяет улучшить их прочностные параметры, а в некоторых случаях такая мера может обеспечить существенную экономию металла и снижение общей массы конструкции. Для защиты от коррозии при работе в сложных климатических условиях мы используем метод горячего цинкования.

Вы всегда можете направить нам свою заявку и техническую документацию на изготовление требуемых анкерных болтов. Работа с индивидуальными заказами – сильная сторона нашей компании, ведь наше оборудование позволяет осуществлять широкий спектр технологических операций. При желании вы можете проконтролировать процесс изготовления и убедиться в профессиональном подходе на всех уровнях производства. Долгосрочное сотрудничество с постоянными клиентами является обоюдовыгодным, ведь мы предоставляем существенные скидки на крупные партии заказанных болтов и можем осуществить их доставку. Заказывая анкерные фундаментные болты в компании «Невские Ресурсы», вы можете быть спокойны за сроки и качество выполнения заказа и всегда можете рассчитывать на дальнейшее взаимовыгодное сотрудничество.

Некоторые особенности по изготовлению анкерного болта — описаны опираясь на многолетний опыт нашей компании.

Наши контактные телефоны: (812) 603-27-55, (812) 603-27-58, (812) 603-27-70

В техническом отделе вы сможете получить консультацию по всем вопросам, включая стоимость изделий.

Для оформления заказа достаточно связаться с нашими менеджерами по указанным телефонам или электронной почте : [email protected]

Компания «Невские Ресурсы» предлагает купить болт анкерный фундаментный и другие закладные элементы и детали по действительно демократичным ценам! Взаимовыгодные условия в приоритете!

Виды и размеры фундаментных болтов

Компания «Трайв-Комплект» много лет занимается поставками из Европы высококачественного крепежа для ремонта оборудования и строительства зданий и сооружений, включая фундаментные болты различных размеров, анкера и другие виды высокопрочного крепежа. Современные масштабы промышленного и гражданского строительства поражают воображение своим разнообразием. Постоянно проходит реконструкция сложных инженерных сооружений – мостов, дамб, переходов. Однако, немногие задаются вопросом: как эти технически сложные конструкции сохраняют прочность и устойчивость в разных климатических и геологических условиях?

Благодаря прочному фундаменту основания и крепежным элементам здания и инженерные строения способны выдерживать серьезные погодные нагрузки, такие как шквальные ветры и ураганы.

Болт фундаментный (анкерный) – это крепежная деталь, предназначенная для крепления строительной конструкции и оборудования к прочному основанию. Именно он снимает нагрузку и передает ее на конструкции фундамента. В конструктивном плане они представляют собой металлические пруты или штыри, на одном конце которых находится резьба, а на другом – анкер, специальный элемент в виде крюка, удерживающий болт в бетонном фундаменте.

Использование их оправдано для всех типов строительства, при которых используются прочные, неэластичные основания, включая стандартные здания и дамбы, атомные электростанции, мосты, опоры и другие инженерные конструкции.

Поскольку фундаментный болт отвечает за прочность соединения, а значит, и за безопасность, то его выбор играет огромное значение в строительстве. Квалифицированные инженеры в проектных организациях на основе государственных стандартов, правил и норм определяют диаметр и длину резьбы, а также глубину его погружения в бетон.

Стандартизация крепежа для фундамента

Существуют два основных отечественных стандарта, регламентирующие все проектные и производственные работы и выбор подобного крепежа:

ГОСТ 24379.0-80. Болт фундаментный. Общие технические условия.
ГОСТ 24379.1-2012. Болт фундаментный. Конструкция и размеры.
DIN 3570.
ГОСТ 24139-80.

Параметры и характеристики

На торце шпильки производитель наносит маркировку, на которой обозначается номинальный диаметр резьбы и длины шпильки (см). Для шпилек М12 маркировка наносится на бирку, которая крепится к комплекту шпилек. Шпильки для болтов, эксплуатируемые при расчётной зимней температуре наружного воздуха ниже −40°С, дополнительно маркируются буквами ХЛ.

Марки стали: 3, 10, 20, 45, 40Х, 20Х13, 10Г2С1, 14Х17Н2, 12Х18Н10Т, 30ХГСА, 09Г2С
Классы прочности: 4, 6, 5.6, 6.6, 8.8, 10.9, 12.9
Диаметр резьбы от М12 до М140.

Так диаметр резьбы по ГОСТам М12; М16; М20; М24; М30; М36; М42; М48; М56; М64; М72; М80; М90; М100; М110; М125; М140 мм. Номинальные длины от 150 до 5000 мм. Стандарт разрешает применение болтов, изготовленных по индивидуальному размеру, либо с нестандартной резьбой.

Возможна комплектация анкерных болтов ГОСТ 24379.1-80; DIN 3570 гайками, шайбами, шпильками, анкерными плитами (деталь анкерной арматуры), муфтами, цангами (конструктивная деталь, позволяет увеличить сцепление шпильки с фундаментом):

шпильки ГОСТ 24379. 1-80
плиты анкерные (составные, сварные) ГОСТ 24379.1-80
муфты ГОСТ 24379.1-80
арматура анкерная ГОСТ 24379.1-80
цанги разжимные ГОСТ 24379.1-80
втулки конические ГОСТ 24379.1-80
шайбы ГОСТ 24379.1-80
гайки ГОСТ 5915-70, 10605-94</p>

Таблица массы болтов:

Виды фундаментных болтов

По конструктивным особенностям выделяют 6 основных типов:

Изогнутые
С анкерной плитой
Составные
Съемные
Прямые
С коническим концом

Характеристики каждого вида

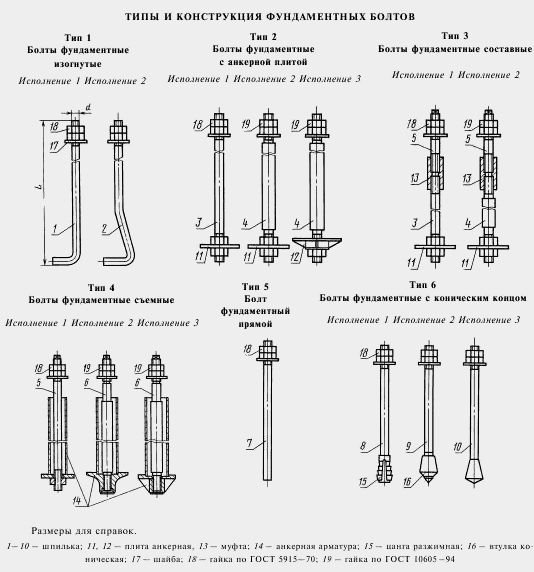

1. Тип 1 (в двух исполнениях) – болт фундаментный 1.1 изогнутый с шайбой и двумя гайками. Изготавливается по ГОСТ 24379.1-2012. По своей конструкции он напоминает металлический прут с резьбой на одном конце с диаметром М12, а второй конец его загнут. Для его производства используют стали марок ст3сп2, С245, С345, ст345, ст45, 35Х, 40Х, ст20 и 09г2с.

Это наиболее ходовой вид, который устанавливают до процесса бетонирования фундамента. Его применяют для монтажа оборудования на основании, он рассчитан на средние динамические нагрузки и укомплектован двумя гайками и шайбой. Длина резьбы для диаметра М12 составляет 80 мм. Теоретический вес(масса) фундаментного болта размером 12х300 мм составляет 0,3 кг.

Тип 1.2 (диаметр 24 ММ ГОСТ 24379.1-80) отличается тем, что устанавливается в «стаканы» готовых фундаментов, которые впоследствии заливаются бетоном.

2. Тип 2 (1-3) – болт фундаментный с анкерной плитой, который устанавливают до бетонирования путем погружения его в колодец.

3. Тип 3 (1-3) – анкер фундаментный составной. Нижнюю его шпильку и муфту монтируют до бетонирования основания. Верхняя часть шпильки составной конструкции ввинчивается в муфту. Затем схватывается с помощью сварки после установки оборудования. Оно обычно монтируется методом поворота или надвижки.

4. Тип 4 (1-3) – анкер фундаментный съемный. Он оправдан для применения тяжелого прокатного, кузнечно-прессового оборудования, когда в процессе эксплуатации необходим ремонт или замена оборудования. При установке этих типов анкерная арматура устанавливается до бетонирования фундаментов, а шпильки устанавливаются уже после бетонирования.

5. Тип 5 – болт фундаментный прямой с шайбой и двумя гайками монтируют в готовые фундаменты. Их ставят уже в просверленные с помощью перфоратора отверстия. Крепятся они эпоксидным или силиконовым клеем или виброзачеканкой цементно-песчаной смесью.

6. Тип 6 (1-3) – болт фундаментный с коническим концом монтируется аналогично 5 типу – в готовый фундамент. При этом болт закрепляют разжимной цангой или цементным раствором при вибропогружении в него шпильки.

На какую глубину следует заделывать фундаментные болты в бетон, состав цементно-песчаной смеси, цементный раствор и клей, марку бетона для заливки фундаментов назначают в проекте в соответствии с действующими нормативными документами, СНиП, ГОСТ, которые утверждены в установленном порядке.

Затягивать фундаментные и анкерные болты следует так, чтобы сила трения, которая создается массой оборудования и усилием затяжки болта, была больше, чем усилия сдвига оборудования в процессе его работы. Тогда болт будет работать в благоприятных условиях – только на разрыв. Крепежные болты для фундамента производят заводы, которые выпускают оборудование и машины. В случае их отсутствия, используются болты на заказ. При этом их диаметр должен равняться диаметру отверстий в лапах машинной рамы. Если нет возможности узнать точную нагрузку на крепеж, то длину анкерных болтов принимают равной 15 диаметрам болта, а длину фундаментных болтов – 20 диаметрам.

Выбор стали

Выбор стали для производства болтов основывается на расчетной температуре наружного воздуха и приведен в Таблице:

Материалы подготовлены специалистами компании «Трайв-Комплект».
При копировании текстов и других материалов сайта — указание ссылки на сайт www. traiv-komplekt.ru обязательно!

DIN 529 Фундаментный анкерный болт A,B,C,D,F

DIN 529 Болт фундаментный

Материал: Сталь St / Сталь A2 / Сталь A4;
Класс прочности: 3.6 / 4.6;
Покрытие: Без покрытия / Zn Цинк / tZn HDG Горячий цинк.

Фундаментные болты по стандарту DIN 529 предназначены для выполнения различных задач, поэтому они могут быть выполнены в различных формах. Каждая из них имеет определенные достоинства. Использовать тот или иной вид болта DIN 529 следует исходя из особенностей создаваемых креплений и будущей эксплуатации. Все формы исполнения представлены далее, это формы A, B, C, D, E, F.

Форма А.

Специальная форма головки необходима для её надёжной фиксации при использовании вяжущих составов. Анкерный (фундаментный) болт применяется для крепления конструкций к фундаменту, кронштейнов к стене и т. п. Анкерные болты обеспечивают прочное крепление в твёрдых основаниях.

Характеристики и размеры фундаментных болтов DIN 529 A:

Параметры болта		Номинальный диаметр резьбы d
Параметры болта		M8	M10	M12	M16	М20	М24	М30	M36	М42	М48	М56	М64	М72
Шаг резьбы, P		1	1	1,75	2	2,5	3	3,5	4	4,5	5	5,5	6	6
A	Мин.	21	27	33	45	57	72	92	112	132	152	177	197	237
A	Макс.	27	33	39	51	63	78	98	118	138	158	183	203	243
C	Мин.	40	50	60	80	100	120	150	185	215	245	285	330	365
C	Макс.	50	60	70	90	110	130	160	195	225	255	295	340	375
X, макс		3,2	3,8	4,3	5	6,3	7,5	9	10	11	12,5	14	15	15
B		20	25	30	40	50	60	75	90	105	120	140	160	180

Все параметры в таблице указаны в мм.

Дополнительную информацию о технических характеристиках болта можно получить у менеджеров компании.

Варианты поставки:

Форма B.

Характеристики и размеры фундаментных болтов DIN 529 B:

Параметры болта		Номинальный диаметр резьбы d
Параметры болта		M8	M10	M12	M16	М20	М24	М30	M36	М42	М48	М56	М64	М72
Шаг резьбы, P		1	1	1,75	2	2,5	3	3,5	4	4,5	5	5,5	6	6
A	Мин.	21	27	33	45	57	72	92	112	132	152	177	197	237
A	Макс.	27	33	39	51	63	78	98	118	138	158	183	203	243
X, макс		3,2	3,8	4,3	5	6,3	7,5	9	10	11	12,5	14	15	15
B		20	25	30	40	50	60	75	90	105	120	140	160	180

Все параметры в таблице указаны в мм.

Дополнительную информацию о технических характеристиках болта можно получить у менеджеров компании.

Варианты поставки:

Форма C.

Характеристики и размеры фундаментных болтов DIN 529 C:

Параметры болта		Номинальный диаметр резьбы d
Параметры болта		M8	M10	M12	M16	М20	М24	М30	M36	М42	М48	М56	М64	М72
Шаг резьбы, P		1	1	1,75	2	2,5	3	3,5	4	4,5	5	5,5	6	6
A	Мин.	21	27	33	45	57	72	92	112	132	152	177	197	237
A	Макс.	27	33	39	51	63	78	98	118	138	158	183	203	243
C	Мин.	7	10	13	19	25	31	40	49	58	67	79	91	105
C	Макс.	17	20	23	29	35	41	50	59	68	77	89	101	115
X, макс		3,2	3,8	4,3	5	6,3	7,5	9	10	11	12,5	14	15	15
B		20	25	30	40	50	60	75	90	105	120	140	160	180

Все параметры в таблице указаны в мм.

Дополнительную информацию о технических характеристиках болта можно получить у менеджеров компании.

Варианты поставки:

Форма D.

Характеристики и размеры фундаментных болтов DIN 529 D:

Параметры болта		Номинальный диаметр резьбы d
Параметры болта		M8	M10	M12	M16	М20	М24
Шаг резьбы, P		1	1	1,75	2	2,5	3
A	Мин.	13	17	21	29	37	45
A	Макс.	19	23	27	36	43	51
S	Мин.	1,5	2	1,5	3,5	4,5	6,5
S	Макс.	4,5	5	5,5	6,5	7,5	9,5
C	Мин.	19	25	31	43	55	67
C	Макс.	29	35	41	53	65	77
X, макс		3,2	3,8	4,3	5	6,3	7,5
B		20	25	30	40	50	60

Все параметры в таблице указаны в мм.

Дополнительную информацию о технических характеристиках болта можно получить у менеджеров компании.

Варианты поставки:

Форма F.

Характеристики и размеры фундаментных болтов DIN 529 F:

Параметры болта		Номинальный диаметр резьбы d
Параметры болта		M8	M10	M12	M16	М20	М24	М30	M36	М42	М48
Шаг резьбы, P		1	1	1,75	2	2,5	3	3,5	4	4,5	5
A	Мин.	11	13	17	22	27	32	42	52	62	72
A	Макс.	17	19	23	28	33	38	48	58	68	78
C	Мин.	45	45	50	80	90	115	125	185	195	215
C	Макс.	55	55	60	90	100	125	135	195	205	225
S	Мин.	4,5	6,5	8,5	12,5	16,5	20,5	24,5	28,5	34,5	40,5
S	Макс.	7,5	9,5	11,5	15,5	19,5	23,5	27,5	31,5	37,5	43,5
X, макс		3,2	3,8	4,3	5	6,3	7,5	9	10	11	12,5
B		20	25	30	40	50	60	75	90	105	120

Все параметры в таблице указаны в мм.

Дополнительную информацию о технических характеристиках болта можно получить у менеджеров компании.

Варианты поставки:

Обращаем ваше внимание на то, что интернет-ресурс texkomstroy.ru носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации. Для получения подробной информации о наличии и стоимости указанных товаров и (или) услуг, пожалуйста, обращайтесь к менеджерам с помощью контактной формы или по телефонам.

ООО «Компания-СТК»

Мы предлагаем изготовить фундаментные болты, анкерные болты Тюмени и другим городам нашего региона по низким ценам! Наша компания самая является производителем (изготовителем) анкерных болтов. Тюмень как и другие населенные пункты могут заказать у нас фундаментный болт любого типа! При этом, мы обеспечим доставку анкерных болтов в Тюмени бесплатно! Звоните: 8 (3452) 508-434, 508-532.

Производство фундаментных болтов
Сразу стоит отметить, что понятия анкерный болт и фундаментный болт являются тождественными, то есть одинаковыми.

Фундаментный болт (анкерный болт) отличается от других размером, высокой прочностью и самое главное – системой крепежа, благодаря которой фундаментный болт как якорь цепляется за материал, что гарантирует жесткость и надежность соединения. Именно поэтому данный болт носит название анкерный, ведь анкор в переводе означает якорь.

Хочется обратить внимание на то, что анкерный болт Тюмень и тюменцы могут не использовать для фундаментов. Однако непосредственно фундаментный крепеж обязательно нужно делать анкерным.

Фундаментные болты могут быть самых разных размеров в зависимости от задачи, которая на них возлагается. Также имеется множество (около четырнадцати) типов анкерных болтов. Тюмень у нас может заказать и купить болты любых размеров и типов.

В основном фундаментные болты изготавливают из углеродистой высокопрочной стали. Марка стали также определяется совместно с заказчиком с учетом условий использования анкерного болта. Тюмень здесь не исключение. Хоть Сибирь хоть Крайний Север должны учитывать условия нагрузок и использования фундаментных болтов.

Где купить анкерные болты в Тюмени разных типов?
У нас Вы можете купить самые разные анкерные болты. Тюмень и другие города мы можем обеспечить самой разнообразной качественной продукцией. С каждым клиентом индивидуально мы уточняем где и как будет использоваться требуемый фундаментный болт. Взвешиваются все нюансы. Какое усилие должен обеспечить анкер? Какова будет нагрузка на болт – вертикальная или на срез (боковая)? Каково устройство опалубки?

И только суммируя все условия мы вместе с клиентами выбираем размер и форму фундаментного болта.

Согласитесь, что маленький фундаментный болт не серьезно использовать для крепления фундамента строения. Так и большой анкер не нужен для крепления маленькой конструкции. Поэтому для выбора размера производятся точнее расчеты с учетом требований ГОСТа.

Типы фундаментных болтов
Фундаментный болт – это всегда с одной стороны резьба, а другая сторона варьируется в зависимости от задач и условий применения. Так, если опалубка простая то можно сделать болт простого типа “Г”. Нижний загиб не дает фундаментному болту провернуться в основании (бетоне) и препятствует его вытягиванию наружу. Если бетонная конструкция не позволяет использовать тип Г, например, тогда когда мешает опалубка, то изготавливают фундаментные болты такой формы, которая позволит их расположить в бетоне. Так возникают формы вопросительного знака ? и другие изогнутые решения.

В ряду случаев важно только сопротивление вытягиванию. Тогда есть вариант использовать фундаментный болт с пластиной снизу, которая гарантирует сопротивление в вертикальном направление.

Кроме того, иногда каркас фундамента позволяет приварить к нему анкерный болт. Тюмень часто использует подобные типы конструкция. Тогда фундаментный болт делают просто прямым, а нижний его край приваривают к элементам опалубки.

Ну а если фундамент уже залит, то и это не беда, ведь Вы можете заказать у нас специальный расширяющийся анкерный болт. Тюмень его тоже часто заказывает. В этом случае под фундаментный болт сверлится отверстие, в него вставляется болт, который на конце имеет специально предусмотренные расширяющиеся элементы. Когда болт затягивается, то в бетоне зубчики выпрямляются и впиваются в материал, что обеспечивает жесткость и надежность сцепки.

Напомним, что на фундаментных болтах надо использовать две гайки. Одну – для контрогайки, чтобы первая гайка не раскручивалась.

Где и как купить анкерные болты в Тюмени?
Для покупки анкерных болтов в Тюмени, Вам достаточно всего лишь связаться с нашей организацией «Компания СТК» любым удобным способом:

Позвонить по телефонам в городе Тюмени +7 (3452) 508-536, 508-532, 508-434;

Написать нам письмо на электрон. почту e-mail: [email protected].

Мы быстро ответим и сообщим наличие на нашем складе готовых анкерных болтов. Тюмени и другим городам и весям фундаментные болты предлагаются как оптом так и в розницу. Если на складе нет определенных нужных Вам анкерных болтов, Тюмень их получит после поступления заказа в ближайшее время.

«Компания СТК» уже много лет работает на рынке города Тюмени, и, замечаем, как быстро растет количество благодарных нам клиентов. Ведь мы гибко, индивидуально подходим к любому из наших заказчиков, хоть, из Тюмени, хоть из другого города или даже региона.

Если Вам необходимо приобрести анкерные болты в Тюмени недорого, но хорошего качества, то приглашаем обратиться к нам в организацию «Компания СТК»!

Вы можете посетить страницы сайта «Компании СТК» о реализуемых нами отрезных кругах , покупке кабелей и многие другие.

Анкерные фундаментные болты по бетону, особенности выбора

Анкерный фундаментный болт по бетону – это крепежная деталь, посредством которой стены сооружения соединяются с основанием. Эти элементы работают по принципу «якоря» (отсюда и название «анкер»): будучи вмонтированными в конструкцию, они прочно цепляются внутри. При условии правильного подбора и установки фундаментные болты значительно повышают прочность и устойчивость постройки.

Сфера применения

В первую очередь элементы используются в строительстве. Анкерный болт, установленный в стену и фундамент здания, обеспечивает их прочное взаимное соединение. Монтаж происходит путем вбивания в подготовленное отверстие или закладки элемента в конструкцию основания при заливке бетоном.

Стены пристроек также могут соединяться с основным зданием посредством фундаментных болтов. В этом случае элементы выполняют функцию сцепления конструкций и равномерного распределения между ними нагрузки.

В заводских условиях с помощью фундаментных анкеров станки фиксируются к основаниям. Это позволяет значительно уменьшить нагрузку, которую испытывает бетон при вибрирующем оборудовании.

Разновидности

Производство фундаментных анкерных болтов регламентируется ГОСТ 24379.1-80. Существуют следующие типы этих метизов:

прямой: представляет собой металлический элемент определенной длины с резьбовой частью и гайкой;
изогнутый: конец стержня имеет Г-образную или крючковидную форму. На штыре имеется резьба, на которую накручены 1-2 гайки, предназначенных для фиксации;
составной: на одной стороне стержнеобразного элемента находится резьба и крепежные гайки, на второй – анкерная плита. Части болта соединяются между собой посредством муфты;
с анкерной плитой: эта специальная вставка значительно повышает величину нагрузки, которую способен выдержать болт;
конический: элемент представляет собой центральную шпильку, один конец которой выполнен в форме конуса, а на втором имеется резьба.

При производстве фундаментных болтов используется прочная сталь. Чтобы предотвратить поражение элементов коррозией, на них наносят цинковое покрытие.

Размеры

Выбирая фундаментный анкер, следует обратить внимание на его диаметр и длину. Диаметр элемента может быть равен 12…160 мм, но для точного подбора нужно учитывать коэффициенты нагрузки и затяжки. Поэтому расчеты анкеров лучше поручить специалисту.

Длина фундаментных болтов по ГОСТ составляет:

прямые элементы – до 140 см;
анкерные болты с крюком и составные – до 180 см;
элементы с анкерной плитой – до 5 м.

Подобрать бетонный анкерный болт по длине не так сложно: она не должна превышать толщину основания и не может быть меньше ее половины. Если фундаментный анкер слишком короткий, соединение не будет надежным.

На что нужно обратить внимание

Выбирая анкерный фундаментный болт, нужно учитывать разные критерии – вид, длину, диаметр, а также материал изготовления. Необходимо убедиться в качестве использованной стали, которое может быть подтверждено только сертификатом соответствия. Продавец должен предъявить его по первому требованию. Этот документ выдается, только если при производстве фундаментных анкеров были соблюдены все установленные нормы.

Попросите ознакомить вас с актами прохождения тестовых испытаний анкерных элементов. Производитель должен проводить тестирование фундаментных болтов, фиксируя полученные результаты и прикладывая готовые документы к своей продукции. При отсутствии этих актов от покупки лучше воздержаться.

Заключительный совет: не ориентируйтесь на стоимость. Соблазнительная цена чаще всего говорит о низком качестве.

В Краснодаре вы можете купить надежные анкерные фундаментные болты, обратившись в ООО «СМУ-21». При необходимости наши специалисты помогут в подборе анкеров и произведут нужные расчеты.

анкерный болт д=20 мм l=600

Фундаментный болт (анкерный болт) – это крепеж, который используется для соединения фундамента и стен. Изготавливается из стали высокой прочности. Имеет вид прутка с резьбой на одном конце. Он отвечает за удержание опоры постройки, надежное крепление оборудования и строительных конструкций. Наша компания производит все типы анкерных болтов по ГОСТ 24379.1-80, ГОСТ 24379.1-2012.

Производство Фундаментный болт (анкерный болт) по цене от 54 руб/ кг

Фундаментный болт (закладной анкерный болт) по ГОСТ 24379.1-80, ГОСТ 24379.1-2012 – это крепежный инструмент для надежной фиксации тяжелых конструкций с фундаментом. Нижняя часть болта устанавливается в бетон, а к верхней резьбовой части крепится конструкция. Данный болт используется во всех видах строительства. Существует 6 типов и 14 исполнений фундаментных болтов, функционально различающиеся между собой.

Болт фундаментный ГОСТ 24379.1-80, ГОСТ 24379.1-2012 (анкера)

Болты фундаментные ГОСТ 24379.1-80, ГОСТ 24379.1-2012 изготавливаются только под заказ, сроки исполнения заказа от 5 дня, в зависимости от сложности и ассортимента.
Материал – по требованию заказчика – ст.3, 35, 09Г2С, 40Х и др.
На нашем заводе вы можете купить фундаментные болты следующих типов и исполнений по ГОСТ 24379.1-2012 (80)

ФУНДАМЕНТНЫЕ БОЛТЫ, БЛОКИ,ШПИЛЬКИ ПО ГОСТ 24379.1-2012. ПРОИЗВОДСТВО.

Фундаментные болты (1.1.) –Тип 1. Исполнение 1
Фундаментные болты (1.2.) –Тип 1. Исполнение 2
Фундаментные болты (2.1.) –Тип 2. Исполнение 1
Фундаментные болты (2.2.) –Тип 2. Исполнение 2
Фундаментные болты (2.3.) –Тип 2. Исполнение 3
Фундаментные болты (3.1.) –Тип 3. Исполнение 1
Фундаментные болты (3.2.) –Тип 3. Исполнение 2
Фундаментные болты (4.1.) –Тип 4. Исполнение 1
Фундаментные болты (4.2.) –Тип 4. Исполнение 2
Фундаментные болты (4.3.) –Тип 4. Исполнение 3
Фундаментные болты (5) – Тип 5
Фундаментные болты (6.1.) –Тип 6. Исполнение 1
Фундаментные болты (6.2.) –Тип 6. Исполнение 2
Фундаментные болты (6.3.) –Тип 6. Исполнение 3

Мы производим фундаментные болты всех типов и исполнений в соответствии с ГОСТ, так же мы изготовим нестандартные фундаментные болты по вашему чертежу.

За счёт собственного производства мы можем вам предложить одни из самых выгодных цен на фундаментные болты. Отправляйте заявку!

Разновидности изделий Болт фундаментный ГОСТ 24379.1-80, ГОСТ 24379.1-2012

Ассортимент представлен такими видами:
Прямые, изогнутые;
Составные и съемные;
С анкерной плитой;
Анкерные блоки (анкерные корзины).

Компания ООО «ТД Энергомаш» является производителем фундаментных (анкерных) болтов. Мы осуществляем производство фундаментных болтов всех типов и размеров по ГОСТ 24379.1 — 2012 (ГОСТ 24379.1-80) и по индивидуальным чертежам Заказчика.

При строительстве быстровозводимых зданий, производственных цехов и многих других строений, а также при монтаже оборудования возникает необходимость крепления несущих элементов к бетонному фундаменту. Эту задачу и решают представленные Вашему вниманию недорогие фундаментные анкерные болты.

Мы являемся производителем и предлагаем купить фундаментные болты по низким заводским ценам.
У нас можно приобрести типовые анкерные болты, а также заказать изготовление по предоставленным чертежам. Также вы можете купить гайки фундаментных болтов и другие интересующие Вас элементы, мы быстро и качественно выполним любой заказ.

Производим Анкерные блоки Изготовление анкерных блоков, Закладные детали для железобетонных конструкций

Преимущества анкерных блоков
За счет своей многослойной конструкции анкерные болты обладают целым рядом преимуществ:
делают фундамент более жестким;
делают более плотным крепление строительных конструкций;
делают процесс работы более быстрым;
способны выдерживать большие нагрузки;
упрощают устройство фундамента.
Анкерные блоки (анкерные группы) АБ, АГ, БФ, ФБ
Цена на анкерные блоки рассчитывается исходя из сложности исполнения и объема работ.
В технической документации анкерные группы обозначаются как: АБ-1, АБ-2, АГ-1, АГ-2, ФБ-1, ФБ-2, ФБ-3, БФ-1, БФ-2, БФ-3

Анкерные блоки представляют собой закладные элементы и используются для крепления строительных конструкций к фундаменту. Анкерные связки облегчают процесс закладки фундаментных болтов. Помимо этого анкерные блоки обладают повышенной прочностью и точными геометрическими характеристиками, это гарантирует соблюдение одинакового расстояния между концами шпилек.

На нашем производстве мы изготавливаем фундаментные болты различных размеров: от М12 до М140 и только из качественных марок стали: ст3, 09Г2С, 40Х, ст35.

Предлагаемые виды фундаментных болтов:

ГОСТ 24379.1-12 Тип 1.1 1.2 — Болт фундаментный изогнутый с шайбой и 2-мя гайками
ГОСТ 24379.1-12 Тип 2.1 2.2 2.3 — Болт фундаментный с анкерной плитой
ГОСТ 24379.1-12 Тип 3.1 3.2 — Болт фундаментный составной
ГОСТ 24379.1-12 Тип 4.1 4.2 4.3 — Болт фундаментный съёмный
ГОСТ 24379.1-12 Тип 5 — Болт фундаментный прямой с шайбой и 2-мя гайками
ГОСТ 24379.1-12 Тип 6.1 6.2 6.3 — Болт фундаментный с коническим концом

Фундаментный болт ГОСТ 24379.1-80, ГОСТ 24379.1-2012

— крепёжное изделие в виде прута с резьбовой частью на одном конце, и специального приспособления, удерживающего фундаментный болт внутри фундамента, предназначенное для крепления строительных конструкций и оборудования по принципу анкерного болта. Фундаментные болты в значительной степени используются на всех типах строительства, от стандартного здания до дамб и атомных электростанций. Обеспечивают надёжное крепление только к прочным, нехрупким и неэластичным основаниям.

Исполнение 1.1 1.2 — Болт фундаментный изогнутый с шайбой и 2-мя гайками – это крепёжные элементы, которые обеспечивают фиксацию строительных конструкций или другого оборудования к основанию из железобетона. Состоит из шпильки, двух гаек и шайбы. Компания ООО «ТД Энергомаш» метизный завод выпускает изогнутые фундаментные болты любых необходимых размеров. Делятся на два типа: первый тип монтируется до заливки бетона, второй тип монтируется уже в готовом фундаменте с дальнейшей заливкой бетоном.

Исполнение 2.1 2.2 2.3 — Болт фундаментный с анкерной плитой – используется для крепления отдельных элементов к конструкциям из железобетона. Широко применяют в боковых соединениях. Обычно монтируются в бетон до его заливки. Универсальны в применении, поддерживают механическую прочность конструкции.

Исполнение 3.1 3.2 — Болт фундаментный составной – применяются в случае необходимости монтажа оборудования с поворотом или с надвижной конструкцией на фундамент. Составной фундаментный болт по ГОСТ 24379.1-80 используется как закладная деталь в конструкциях из железобетона для создания надёжной фиксации оборудования на фундаменте. Такой тип устанавливается до бетонирования.

Исполнение 4.1 4.2 4.3 — Болт фундаментный съёмный – крепёжная деталь, применяемая для фиксации строительных конструкций и другого оборудования. Состоит из стержня, изготовленного посредством круглого сечения, на одном конце оснащённого резьбой, на другом – креплением для устойчивости в фундаменте. Такой фундаментный болт не сцепляется напрямую с бетоном, так как он фиксируется с помощью закладных плит. Изготавливается из стали высокой прочности, устойчивой к разрывному механическому воздействию. При установке закрепляется только анкерная арматура, шпилька же монтируется свободно, после завершающего обустройства.

Исполнение 5 — Болт фундаментный прямой с шайбой и 2-мя гайками — применяются для закрепления конструкций из металла и другого оборудования на фундаменте. Данная деталь монтируется в уже просверленную скважину готовой конструкции. Крепится с помощью эпоксидного клея или цементно-песчаной смеси. Используется в любых видах строительства. Такие фундаментные болты обеспечивают надёжное и долговечное крепление к твердым неэластичным основаниям. Способны выдерживать большие механические нагрузки.

Исполнение 6.1 6.2 6.3 — Болт фундаментный с коническим концом – важный элемент строительной конструкции, с помощь которого она закрепляется на фундаменте. Представляет собой деталь в виде стержня с резьбовой частью на одном конце и специальным креплением на другом. Такой фундаментный болт крепится с помощью раствора цемента, при погружении в него шпильки, либо с помощью разжимной цанги. Устойчив к механическим нагрузкам и коррозии.

Фундаментные болты ГОСТ 24379.1-2012 используются в виде закладных деталей в железобетонных основаниях для дальнейшего крепления на фундаменте металлоконструкций и оборудования.
Болты фундаментные изготавливаются по ГОСТ 24379.1-80

Фундаментные болты ГОСТ 24379.1-2012 с диаметром резьбы от М12 до М140, применяются для крепления строительных конструкций и оборудования.

Возможно изготовление болтов анкерных фундаментных и закладных деталей для железобетонных конструкций по Вашим размерам в соответствии с чертежами проектировщиков.

По заказу возможно изготовление болтов с дополнительной обработкой: термообработка, термодиффузионное цинковое покрытие .

Быстрые сроки изготовления болтов и закладных деталей. По заказу возможно изготовление болтов с шестигранной головкой, болтов высокопрочных, штанг, шпилек, гаек, заклепок с различной резьбой и длиной.
Цена на болт фундаментный рассчитывается по письменной заявке с указанием реквизитов плательщика, типа болта, комплектности, количества, материала. Расчет стоимости болтов зависит в первую очередь от веса

Прайс-лист, каталог, стоимость и наличие на складе вы можете получить у менеджера нашей компании на официальном сайте ООО «ТД Энергомаш»:
Закажите продукцию оптом и в розницу со скидкой, с бесплатной доставкой до транспортной компании. Осуществляем комплексные поставки (комплексное снабжение) продукции по ценам завода производителя (изготовителя). У нас лучшие низкие цены со скидкой от объема (оптом). Имеем возможность изготовить продукцию под ваши параметры напрямую на заводе изготовителе по оптовым, дилерским ценам.

Купить по низкой стоимости по цене от производителя оптом и в розницу со скидками от проверенного поставщика в наличии на складе и под заказ с доставкой по России и странам СНГ (Казахстан, Белоруссия, Киргизия, Армения)
Осуществляем доставку продукции в любой регион России, Казахстан, Белоруссия, Армения, Киргизия через транспортные компании “Деловые Линии”, “Автотрейдинг” и др., а так же собственным автопарком.
Осуществляем доставку по России в такие города как: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Нижний Новгород, Казань, Самара, Челябинск, Омск, Ростов-на-Дону, Уфа, Красноярск, Пермь, Волгоград, Воронеж, Саратов, Тюмень, Ижевск, Ульяновск, Иркутск, Владивосток, Ярославль, Хабаровск, Махачкала, Оренбург, Томск, Новокузнецк, Кемерово, Астрахань, Рязань, Набережные Челны, Пенза, Липецк, Тула, Киров, Курск, Улан – Удэ, Ставрополь, Магнитогорск, Тверь, Иваново, Брянск, Сочи, Белгород, Нижний Тагил, Архангельск , Владимир, Чита, Калуга, Сургут, Смоленск, Волжский, Курган, Орёл, Череповец, Вологда, Владикавказ, Саранск, Мурманск, Якутск, Тамбов, Стерлитамак, Кострома, Петрозаводск, Нижневартовск, Йошкар-Ола, Новороссийск, Комсомольск-на-Амуре, Таганрог, Сыктывкар, Нальчик, Шахты, Братск, Нижнекамск, Дзержинск, Орск, Химки, Ангарск, Благовещенск, Подольск, Великий Новгород, Энгельс, Старый Оскол, Королёв,Бийск, Прокопьевск, Балаково, Рыбинск, Южно-Сахалинск, Армавир, Люберцы, Мытищи,доставка продукции Северодвинск, Петропавловск-Камчатский, Норильск, Абакан, Сызрань, Новочеркасск, Каменск-Уральский, Волгодонск, Златоуст, Уссурийск, Электросталь, Находка, Салават, Железнодорожный, Миасс, Альметьевск, Березники, Керчь, Рубцовск, Пятигорск, Копейск, Коломна, Майкоп, Одинцово, Ковров, Красногорск, Хасавюрт, Кисловодск, Новомосковск, Серпухов, Первоуральск, Нефтеюганск, Нефтекамск, Новочебоксарск, Черкесск, Дербент, Орехово-Зуево, Батайск, Щёлково, Невинномысск, Димитровград, Новый Уренгой, Кызыл, Камышин, Октябрьский, Домодедово, Муром, Обнинск, Назрань, Новошахтинск, Северск, Пушкино, Жуковский, Каспийск, Ноябрьск, Раменское, Евпатория, Ачинск , Сергиев Посад, Новокуйбышевск, Арзамас , Элиста, Ессентуки, Артём, Бердск, Ногинск и другие.

А так же в Республике Казахстан Алма-Ата, Астана, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск, Семей, Костанай, Уральск, Атырау, Кызылорда, Петропавловск, Актау, Темиртау, Туркестан, Кокшетау, Талдыкорган, Экибастуз, Рудный

А так же в Республика Беларусь Минск, Брест, Гродно, Гомель, Витебск, Могилёв, Бобруйск, Барановичи, Новополоцк, Пинск, Борисов, Мозырь, Полоцк, Слоним, Лида, Орша, Молодечно, Жлобин, Кобрин, Слуцк,

А так же Армении Ереван, Гюмри, Ванадзор

А так же в Киргизской Республике Бишкек, Ош, Джалал-Абад, Каракол, Токмок, Узген, Кара-Балта, Балыкчы, Нарын

АО Промкомплектрезерв (ПКР) — завод по производству и изготовлению металических изделий

Производим Крепеж России

Подольский
завод
металлоизделий

Каталог продукции

Принимаем заказы на изготовление деталей по ГОСТам и чертежам, осуществляем продажу и поставку металлопродукции и крепежа:

Крепеж, Метизы

Закладные детали

Металлоконструкции

Каталог услуг

Металлообработка
Резка плазмой
Сварочные работы
Слесарно-сборочные работы
Резьбонакатка
Резьбонарезка
Рубка гильотиной
Токарный участок с ЧПУ
Пескоструйная обработка
Термическая обработка
Цинкование

Завод АО Промкомплектрезерв это:

до 1000 тонн

в месяц крепежа
и металлоконструкций

15 лет

работы на рынке крепежа
и металлоизделий

12 месяцев

гарантии на всю
выпущенную продукцию

Более 5000 довольных клиентов

Специалисты высокого класса и высокоточное технологическое оборудование

В производстве мы используем только металл высокого качества от проверенных поставщиков

Собственные цеха по производству крепежа и металлоконструкций

Соблюдение сроков исполнения заказов

Вся продукция проходит проверку отделом контроля качества

Остались вопросы?

Завод металлоизделий АО ПКР
Наша компания занимается обработкой металлопроката — это точение, накатка, гибка, штамповка, резка, рубка, сварка и т.д. На универсальном оборудовании мы производим металлические изделия в любых объемах из широкого спектра марок сталей и сплавов. Принципы, которыми руководствуется персонал предприятия — это индивидуальное отношение к каждому деловому партнеру. Такой индивидуальный подход подразумевает максимальное удобство для Заказчика. А именно – это гибкий подход к формированию цен, удобная для Заказчика форма оплаты заказа, своевременное выполнение заказа, а также высокое качество продукции.

Точное расположение фундаментных болтов

Вопрос:

Как лучше всего разместить анкерные болты фундамента в точных местах бетонной фундаментной стены?

Скотт Мэтьюз, по электронной почте, нет

А:

Джон Спайер, строитель домов по индивидуальному заказу на Блок-Айленде, Род-Айленд, отвечает: Во время заливки бетона сложно определить точное расположение анкерных болтов. Следовательно, анкерные болты часто оказываются повсюду: слишком высоко, слишком низко, слишком глубоко внутрь или наружу, часто под балками или шпильками.Если вам повезет, болты будут соответствовать коду для размещения и встраивания. Ключ к точной установке болтов — сделать это до начала заливки.

Я использовал несколько методов для установки болтов. Старый резервный — это небольшой отрезок материала 1x или 2x с отверстием в нем. Проденьте болт в пиломатериал, навинтите гайку и прибейте доску к форме. (Я часто использую этот метод для установки болтов в плиты с 2-мя формами.)

Этот метод установки анкерных болтов является быстрым и эффективным, но поскольку доска прибита к вершинам форм, этот метод лучше всего работает, если формы заполняются близко к верху.Хотя эта система более точна, чем простое введение болтов в бетон, что технически не соответствует нормативам, это все же не самый точный способ действовать.

Другой распространенный подход — это крепление фундаментных болтов к арматуре. По возможности я стараюсь прикрепить болтами к вертикальным частям арматуры. Этот метод устанавливает правильную высоту, но болты по-прежнему имеют тенденцию шлепаться во время заливки, и их необходимо выпрямить, прежде чем бетон схватится.

Когда установка болтов должна быть более точной, чем сама опалубка, как, например, при установке прижимной арматуры или оснований колонн, я часто устанавливаю дощечки и тросы, чтобы определить точное размещение болтов.Затем простые деревянные планки удерживают болты на месте для заливки.

Еще один изящный метод, который я использовал на небольших проектах, — это предварительно вырезать и просверлить пластины подоконника перед заливкой бетона. Креплю анкерные болты к плитам и опускаю готовые сборки на мокрый бетон. Результат — идеальное размещение, простота выравнивания и отделки, отсутствие пустот и уплотнения порогов, а также значительная экономия времени.

Наконец, Simpson Strong-Tie (800-999-5099; www.strongtie.com) производит устройство под названием MKP Monkey Paw Anchor Bolt Holder.Эти устройства представляют собой многоразовые зажимы, которые прибивают к формам и удерживают фундаментные болты в точном месте и под определенным углом. Они разработаны для больших прижимных болтов Simpson SSTB, но я использовал MKP и для других типов болтов.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

Анкерные болты | БАКО Энтерпрайзис Инк

Эти болты представляют собой крепежные детали, которые используются для крепления конструкции с помощью стальной колонны к фундаменту.Эти болты также известны как фундаментные анкеры и L-образные болты, которые часто путают с J-образными болтами и иногда называют их. В основном это постоянные компоненты, не требующие обновления или обслуживания и рассчитанные на то, чтобы служить столько же, сколько и конструкция, в которой они устанавливаются.

Могу ли я получить индивидуальные анкерные болты?

Baco Enterprises предлагает широкий выбор нестандартных болтов всех диапазонов и размеров! Эти болты могут быть изготовлены в соответствии с конкретными конструктивными требованиями того приложения, в котором они будут использоваться.Компания Baco также предлагает широкий ассортимент бетонных болтов, включая химические анкеры и анкерные болты с клиновой опорой, а также другие структурные компоненты, включая распорные анкерные анкеры, анкерные болты с нестандартной головкой и деревянные болты класса A.

Где и когда используются эти болты?

В любом здании, сооружении или сооружении используются различные типы анкеров. При определении наиболее подходящего типа анкерных болтов, а также их диаметра, длины, сорта и отделки наиболее важными факторами являются материалы и конструкции, используемые при установке.

Что такое гнутые анкерные болты?

Гнутые анкерные болты относятся к наиболее часто используемым типам анкерных болтов. Эти застежки получили свое название от их 90-градусного загнутый конец и чаще всего используются для крепления основания стальных колонн к фундаменту здания. Их можно найти практически в любой стальной опоре. структура.

Альтернативы химическим веществам и гнутым болтам

Химические анкерные болты, также известные как эпоксидные или акриловые, используется при строительстве стальных конструкций как альтернатива обычные анкерные болты.Их можно использовать для крепления конструкции к бетон, который уже залит. При таких обстоятельствах установка клиновых анкеров также потенциально могут служить решением.

Важна ли чистовая обработка анкерного болта?

Обычно чистовая обработка болта не требуется, почему часто используются черные анкерные болты. Черные анкерные болты относятся к анкерным болтам. незавершенные. В большинстве случаев анкерные болты будут заключены в конкретный. По этой причине отделка и защита от коррозии. элементы не являются серьезной проблемой.При необходимости доступны анкерные болты из горячеоцинкованной или нержавеющей стали.

Какой стандартный размер анкерных болтов?

Размеры болтов определяются длиной стержня болта и диаметром анкера. Стандартные размеры варьируются от дюйма как минимум — которые часто используются с забивными анкерами для поддержки очень легких материалов — и до 4 дюймов в диаметре как максимум. Анкерные болты таких больших размеров будут использоваться для особо тяжелых условий эксплуатации, требующих высоких требований, таких как электростанции или особенно большие сооружения, в которых необходимо закреплять тяжелые конструкции.

Как получить анкерные болты?

Baco Enterprises является поставщиком и производителем все виды болтов. Более двадцати лет мы производим гнутые анкерные болты, анкерные болты с резьбой на каждом конце и анкерные болты с шайбами или гайками, приваренными непосредственно к концу. Также поставляем анкеры клиновые, гильзы анкеры, ответвители большого диаметра, вставные анкеры, защитные экраны, эпоксидная смола и химические анкеры, анкеры для деформируемых стержней, клиновые болты, анкерные стержни, резьбовые стержни, анкерные стержни с резьбой и анкерные болты с головкой.Большинство анкерных болтов с головкой имеют шестигранную головку.

Как изготавливаются анкерные болты?

Мы обслуживаем более 300 тонн круглого проката различного диаметра, длины и классы, в том числе F-15 54: класс 55 и F-15 54: класс 105. Наш круглый пруток F1554 класса 55 также поддается сварке S1. Как только заказ получен, материал разрезается по размеру, снимается фаска, изгибается, головка, сваривается, нарезается резьбой и / или покрывается в соответствии со спецификациями заказа. Все анкерные болты, которые мы поставляем и производим, соответствуют или превосходят все стандарты, установленные ASTM (Американское общество по испытанию материалов).

Что мне нужно знать перед поиском?

При выборе болтов обязательно ознакомьтесь со всеми необходимыми характеристиками анкерных болтов, включая диаметры, длину, классы качества и отделку, относящиеся к каждому типу анкерных болтов, которые вам требуются. Затем мы предоставим вам расценки.

Почему поставляются болты BACO Enterprises?

Одно из основных преимуществ, которые вы обнаружите при работе с us — это наша способность выполнять заказы с максимальной скоростью. Когда вы принимаете решение о покупке у нас как у производителя, вы получаете гарантию качества и быстрое выполнение заказа, а также экономию средств.Большинство заказов, которые мы получаем, могут быть выполнены и доставлены в места по всему Северо-Востоку и Средней Атлантике, включая Нью-Йорк, Нью-Джерси, Коннектикут, Пенсильванию, Массачусетс, Род-Айленд, Мэриленд, Делавэр, Нью-Гэмпшир, Мэн, Вермонт и Вирджинию всего за несколько минут. один день. У нас есть обширный опыт предоставления рабочих мест в Нью-Йорке, мегаполисе Нью-Йорка, районе трех штатов и на северо-востоке США.

КОНСТРУКЦИЯ АНКЕРНЫХ БОЛТОВ В БЕТОННОЙ КЛАДКЕ

ВВЕДЕНИЕ

Анкерные болты предназначены для передачи нагрузок на кладку от таких приспособлений, как ригели, пороги и несущие плиты.И сдвиг, и растяжение передаются через анкерные болты, чтобы противостоять расчетным силам, таким как подъем из-за ветра в верхней части колонны или стены или вертикальные гравитационные нагрузки на ригели, поддерживающие балки или фермы (см. Рисунок 1). Величина этих нагрузок значительно варьируется в зависимости от области применения.

В данном TEK обобщены требования к правильному проектированию, детализации и установке анкерных болтов, заделанных в бетонную кладку, на основе положений Строительных норм для каменных конструкций издания 2013 г. (см.1). Следует отметить, что в редакциях Международного строительного кодекса и Международного жилищного кодекса 2012 года (ссылки 3 и 4) содержатся ссылки на положения редакции строительных норм и правил для каменных конструкций 2011 года (ссылка 5), которые не содержат существенных отличий от следуя методологиям анализа и проектирования.

Рисунок 1 — Расчетные нагрузки анкеровки
Типы и конфигурации анкеров
Анкерные болты в целом можно разделить на две категории: закладные анкерные болты, которые закладываются в раствор во время строительства кладки; и анкеры после установки, которые устанавливаются после возведения кладки.Установленные анкеры достигают сопротивления сдвигу и растяжению (вытягиванию) за счет расширения по каменной кладке или гильзам, либо путем склеивания эпоксидной смолой или другими клеями. Конструкция анкеров, устанавливаемых после установки, должна соответствовать документации производителя анкеров и выходит за рамки настоящего ТЭК.
Конфигурации анкерных болтов
, на которые распространяются требования Строительных норм для каменных конструкций, относятся к одной из двух категорий:
Анкеры с гнутым стержнем, которые включают в себя обычные J- и L-болты, представляют собой стальные стержни с резьбой с крючками на конце, встроенными в кладку.Анкерные болты с гнутым стержнем должны соответствовать требованиям к материалам Стандартных технических условий на углеродистую конструкционную сталь, ASTM A36 / A36M (ссылка 6).
Анкеры с головкой
включают обычные болты с квадратной головкой или шестигранной головкой с резьбой, но также включают пластинчатые анкеры (где стальная пластина приваривается к концу болта). Анкерные болты с головкой должны соответствовать требованиям Стандартных технических условий на болты и шпильки из углеродистой стали, предел прочности при растяжении 60 000 фунтов на кв. Дюйм, ASTM A307, класс A (ссылка 7).
Для других конфигураций анкерных болтов, включая анкеры после установки, расчетные нагрузки определяются путем испытания минимум пяти образцов в соответствии со Стандартными методами испытаний прочности анкеров в бетонных и каменных элементах, ASTM E488 (см.8) при нагрузках и условиях, которые соответствуют предполагаемому использованию. Допустимые расчетные значения напряжений ограничиваются 20% от средней испытанной прочности анкерных болтов. В соответствии с положениями расчета прочности номинальная расчетная прочность ограничивается 65% от средней испытанной прочности.
ОБЩИЕ ТРЕБОВАНИЯ К ПРОЕКТИРОВАНИЮ И ДЕТАЛЬНЫМ ТРЕБОВАНИЯМ
Строительные нормы и правила для каменных конструкций (ссылка 1) содержат положения о конструкции анкерных болтов как для расчета допустимого напряжения, так и для методов расчета прочности (главы 2 и 3, соответственно).Обзор этих принципов проектирования можно найти в документах «Расчет допустимого напряжения бетонной кладки», TEK 14-7C, и «Положения по расчету на прочность для бетонной кладки», TEK 14-4B (ссылки 9, 10). Обратите внимание, что глава 5 кодекса также включает предписывающие критерии для крепления пола и крыши, которые применимы к эмпирически спроектированной каменной кладке, но эти положения здесь не рассматриваются.
Хотя многие требования к конструкции анкера различаются в зависимости от методов расчета допустимого напряжения и прочности, некоторые положения обычно являются общими для двух подходов к проектированию.Следующее обсуждение и темы относятся к анкерам, спроектированным с использованием методов расчета допустимого напряжения или прочности.
Эффективная площадь анкерных болтов
Для обоих методов проектирования чистая площадь анкерного болта, используемая для определения расчетных значений, представленных в данном TEK, принимается равной следующему, что учитывает уменьшение площади из-за наличия анкерной резьбы:
Анкер ½ дюйма = 0,142 дюйма² (91,6 мм²)
дюйма анкер = 0,226 дюйма² (145,8 мм²)
¾ дюймаанкер = 0,334 дюйма² (215,4 мм²)
⅞ дюйма анкер = 0,462 дюйма² (298,0 мм²)
Эффективная длина заделки
Минимальная эффективная длина заделки анкерных болтов составляет четыре диаметра болта (4 d _b ) или 2 дюйма (51 мм), в зависимости от того, что больше (см. Рисунок 2). Длина укладывания возглавляемых болтов, л б, измеряется параллельно оси болта от поверхности кладки к поверхности головки болта подшипника. Для согнут-бара якорей, эффективная анкеровки длина измеряется параллельно оси болта от поверхности кладки к опорной поверхности на изогнутом конце минус одного диаметра анкерного болта.
Рисунок 2 — Минимальная эффективная длина заделки
Размещение
Анкерные болты должны быть заделаны в цементный раствор, за исключением того, что анкеры диаметром ¼ дюйма (6,4 мм) разрешается размещать в стыках слоя раствора толщиной не менее ½ дюйма (12,7 мм). За исключением анкеров, установленных в стыках раствора, минимальный зазор составляет ¼ дюйма.(6,4 мм) и ½ дюйма (12,7 мм) требуется между анкерным болтом и ближайшей поверхностью кладки для мелкого и крупного раствора соответственно. Это требование применяется к анкерным болтам, встроенным в верхнюю часть элемента кладки, а также к анкерным болтам, проходящим через лицевые оболочки кладки, как показано на Рисунке 2. Хотя исследования (ссылка 11) показали, что установка анкеров в отверстия слишком большого размера на лицевой стороне кирпичной кладки Оболочки не оказывают значительного влияния на прочность или характеристики анкеров по сравнению с теми, которые помещаются в отверстия, лишь немного превышающие диаметр анкера, кодекс решил сохранить эти требования к зазору в качестве удобного средства проверки того, что цементный раствор должным образом закрепился вокруг анкерного болта. .
Несмотря на то, что при типичном проектировании каменной кладки они редко контролируются, Строительные нормы и правила для каменных конструкций также требуют, чтобы расстояние между параллельными анкерами было как минимум равным диаметру анкера, но не менее 1 дюйма (25,4 мм), чтобы гарантировать адекватность эффективность анкера и уплотнение раствора вокруг анкера.
Существующие нормы кладки не учитывают допуски для установки анкерных болтов. При отсутствии таких критериев строительные допуски, используемые для размещения структурной арматуры, могут быть изменены для применения к анкерным болтам.Чтобы анкерные болты были правильно выровнены во время заливки раствора, можно использовать шаблоны, чтобы удерживать болты с необходимыми допусками. Шаблоны, которые обычно изготавливаются из дерева или стали, также предотвращают протекание раствора в тех случаях, когда анкеры выступают со стороны стены.
Расчетные площади сдвига и растяжения
Расчетная площадь прорыва при растяжении, A _pt , и прогнозируемая площадь прорыва при сдвиге, A _pv , для анкеров с головкой и изогнутой балкой определяются уравнениями 1 и 2 следующим образом:
Расстояние до края анкерного болта, , _и , измеряется в направлении приложенной нагрузки от центра анкерного болта до края кладки.Когда площади проекции соседних анкерных болтов перекрываются, часть площади перекрытия уменьшается наполовину для расчета A _pt или A _pv , как показано на рисунке 3. Любая часть площади проекции, которая попадает в открытую ячейку, открытую сердцевину, открытый стык головки или выходит за пределы элемента кладки, вычитается из расчетного значения A _pt и A _pv . Графическое изображение конуса отрыва от натяжения показано на рисунке 4.
Рисунок 3 — Уменьшение площади проекции при перекрытии конусов разрушения
Рисунок 4 — Конус предполагаемого разрушения анкерного болта
ДОПУСТИМЫЕ НАПРЯЖЕНИЯ АНКЕРНЫХ БОЛТОВ
Напряжение
Допустимая осевая растягивающая нагрузка Ba для анкерных болтов с головкой и изогнутой балкой принимается как меньшая из Уравнения 3, допустимая осевая растягивающая нагрузка, определяемая разрывом кладки, и Уравнения 4, допустимая осевая растягивающая нагрузка, определяемая податливостью анкера.Для анкеров с гнутым стержнем допустимая осевая растягивающая нагрузка также должна быть меньше, чем определяемая по уравнению 5 для вытягивания анкера.
Ножницы
Допустимая нагрузка сдвига, B _v , для анкерных болтов с головкой и изогнутой балкой принимается как наименьшее из Уравнения 6, допустимая нагрузка сдвига, определяемая разрывом кладки, Уравнение 7, допустимая нагрузка сдвига, определяемая раздавливанием кладка, уравнение 8, допустимая нагрузка сдвига, определяемая выступом кладки, и уравнение 9, допустимая нагрузка сдвига, определяемая податливостью анкера.
Комбинированный сдвиг и растяжение
Анкерные болты, подверженные комбинированному осевому растяжению и сдвигу, также должны удовлетворять следующему уравнению единства:
Взаимосвязь между прилагаемыми растягивающими и касательными нагрузками по сравнению с допустимыми растягивающими и сдвигающими нагрузками проиллюстрирована на Рисунке 5.
Рисунок 5 — Конфигурация для примера конструкции
ПРОЧНОСТЬ АНКЕРНЫХ БОЛТОВ
Проектные положения для анкерных болтов, использующие метод расчета прочности, почти идентичны тем, которые используются для расчета допустимого напряжения, с соответствующими изменениями для преобразования требований для получения расчетной прочности на номинальное осевое растяжение и сдвиг.Коэффициенты снижения прочности Φ для использования в уравнениях с 11 по 18 принимаются равными следующим значениям:
когда номинальная прочность анкера контролируется прорывом кладки, раздавливанием кладки или отрывом анкера, Φ принимается равным 0,50,
, когда номинальная прочность анкера контролируется текучестью анкерного болта, Φ принимается равным 0,90,
, когда номинальная прочность анкера контролируется вырывом анкера, Φ принимается равным 0,65.
Напряжение
Номинальная осевая прочность на растяжение, B _и , для анкерных болтов с головкой и изогнутой балкой принимается как меньшее из Уравнения 11, номинальной осевой прочности на растяжение, определяемой разрывом кладки, и Уравнения 12, номинальной осевой прочности на растяжение, регулируемой якорь податливый.Для анкеров с гнутым стержнем номинальная осевая прочность на растяжение также должна быть меньше, чем значение, определенное уравнением 13 для выдергивания анкера.
Ножницы
Номинальная прочность на сдвиг, Bvn, для анкерных болтов с головкой и изогнутой балкой принимается как наименьшее из Уравнения 14, номинальное сопротивление сдвигу, определяемое разрывом кладки, Уравнение 15, номинальное сопротивление сдвигу, определяемое раздавливанием кладки, Уравнение 16, номинальная прочность на сдвиг, определяемая выступом кладки, и уравнение 17, номинальная прочность на сдвиг, определяемая податливостью анкера.
Комбинированный сдвиг и растяжение
Как и в случае расчета допустимого напряжения, анкерные болты, подвергающиеся комбинированному осевому растяжению и сдвигу, также должны удовлетворять следующему уравнению единства:
ПРИМЕР КОНСТРУКЦИИ
Два ½ дюйма (12.Анкеры с головкой 7 мм) представляют собой болтовое соединение балки крыши со стороной кирпичной стены 8 дюймов (203 мм), см. Рисунок 5 ниже. Стена имеет минимальную заданную прочность на сжатие f ’_м 2000 фунтов на квадратный дюйм (13,8 МПа). Болты имеют эффективный предел текучести 60 ksi (413,7 МПа) при эффективной длине заделки и расстоянии между болтами 6 дюймов (50,8 мм).
Расчет допустимого напряжения
Можно предположить, что D + L _R является определяющим сочетанием нагрузок.При этом общая расчетная сила сдвига для соединения составляет 1600 фунтов (7,12 кН), при этом каждый анкерный болт выдерживает половину общей нагрузки. Как это типично для болтовых соединений, подверженных сдвигу, нагрузка передается на расстоянии смещения, е, которое эквивалентно дополнительной толщине ригеля и соединительных элементов. Эта эксцентрическая нагрузка создает пару сил с растягивающими усилиями в анкере и опоре каменной стены. Используя инженерные решения, плечо момента может быть приблизительно равно расстояния от центральной линии болта до края ригеля, обозначенного для этого примера как x .Силу индуцированного натяжения на всем соединении можно рассчитать следующим образом:
Используя уравнение 1, можно определить площадь прорыва при растяжении для каждого болта, равную 113,10 дюйм² (729,68 см²), однако из-за близости болтов друг к другу существует перекрытие в предполагаемой области прорыва. Чтобы учесть это, при анализе отдельного болта необходимо уменьшить предполагаемую площадь прорыва на половину площади перекрытия.Измененная площадь проекции для каждого болта становится:
Используя приведенное выше уравнение, значение модифицированного A _pt составляет 90,99 дюйма² (578,03 см²).
В свою очередь, прочность на растяжение в осевом направлении контролируется либо разрывом кладки (уравнение 3), либо текучестью анкера (уравнение 4) и определяется следующим образом (уравнение 5 явно относится к анкерам с гнутым стержнем и не требует проверки):
В этом примере прочность на растяжение в осевом направлении контролируется прочностью на отрыв кирпичной кладки, B _ab .
Аналогичным образом, чтобы определить допустимую прочность на сдвиг, обычно рассчитывают площадь прорыва при сдвиге для каждого анкера. В этом конкретном примере, учитывая направление сдвиговой нагрузки и большое краевое расстояние, сдвиг кладки не будет определяющим режимом разрушения. Расчетные значения прочности на раздавливание кирпичной кладки (уравнение 7), вытягивание анкера (уравнение 8) и деформацию анкера (уравнение 9) составляют:
В этом случае прочность на сдвиг каждого анкера контролируется прочностью кирпичной кладки на раздавливание, B _vc .
Проверка комбинированных эффектов нагрузки для отдельного анкера по уравнению 10 дает следующее:
Поскольку отношение потребности к мощности меньше 1,0, конструкция удовлетворяет.
Прочность конструкции
Предполагается, что управляющая комбинация нагрузок для подключения составляет 1,2 D +1,6 L _R .При этом влияние эксцентрической поперечной нагрузки анализируется аналогично примеру расчета допустимого напряжения, в результате чего учитывается растягивающая сила 2688 фунтов (11,96 кН), действующая на все соединение. Факторная нагрузка сдвига, действующая на соединение, составляет 2240 фунтов (9,96 кН).
Снова, цитируя уравнение 1 и модифицируя его для перекрытия проектируемой площади прорыва, A _pt для каждого анкерного болта оказывается равным 90,99 дюйма² (578,03 см²). Обратитесь к примеру расчета допустимого напряжения для пояснения.
Осевое сопротивление растяжению, определенное путем расчета прорыва кладки (уравнение 11) и текучести анкера (уравнение 12), выглядит следующим образом (как и раньше, уравнение 13 не нужно проверять, поскольку оно применимо только к анкерам с гнутым стержнем):
Номинальная осевая прочность на растяжение определяется податливостью анкера, B _и .
Номинальная прочность на сдвиг контролируется дроблением кладки (уравнение 15), вытягиванием анкера (уравнение 16) и податливостью анкера (уравнение 17) и проверяется следующим образом (как объяснялось ранее, для этого примера геометрия стены и направление нагрузки указывают на сдвиг. прорыв будет маловероятным режимом отказа):
В этом примере номинальная прочность на сдвиг для каждого анкера контролируется дроблением кладки, B _vnc .
Применение соответствующих коэффициентов снижения прочности Φ = 0,9 для анкера, податливого под действием растягивающих нагрузок и Φ = 0,5 для дробления кирпичной кладки под действием сдвигающих нагрузок, и проверка комбинированных эффектов нагрузки для отдельного анкера по уравнению 18 дает следующее:
При соотношении спроса и мощности менее 1,0 конструкция удовлетворяет.
ОБОЗНАЧЕНИЯ
A _b = площадь поперечного сечения анкерного болта, дюйм² (мм²)
A _pt = площадь проекции на поверхность кирпичной кладки правого кругового конуса для расчета прочности на разрыв анкерных болтов при растяжении дюйм² (мм²)
A _pv = площадь проекции половины правильного кругового конуса на поверхность кладки для расчета прочности анкерных болтов на срез, дюйм.² (мм²)
B _a = допустимое осевое усилие на анкерный болт, фунт (Н)
B _ab = допустимая осевая растягивающая нагрузка на анкерный болт, когда она регулируется прорывом кладки, фунт (Н)
B _an = номинальная осевая прочность анкерного болта, фунт (Н)
B _anb = номинальная осевая прочность на растяжение анкерного болта при вырыве кладки, фунт (Н)
B _anp = номинальное сопротивление растяжению анкерного болта в осевом направлении при вытягивании анкера, фунт (Н)
B _и = номинальное сопротивление растяжению анкерного болта в осевом направлении при подаче стали, фунт (Н)
B _ap = допустимая осевая растягивающая нагрузка на анкерный болт, когда регулируется вытяжкой анкера, фунт (Н)
B _as = допустимая осевая растягивающая нагрузка на анкерный болт, когда регулируется податливостью стали, фунт (Н)
B _v = допустимое усилие сдвига на анкерный болт, фунт (Н)
B _vb = допустимая поперечная нагрузка на анкерный болт, когда регулируется разрывом кладки, фунт (Н)
B _vc = допустимый сдвиг нагрузка на анкерный болт при раздавливании кирпичной кладки, фунт (Н)
B _vn = номинальное сопротивление сдвигу анкерного болта, фунт (Н)
B _vnb = номинальное сопротивление сдвигу анкерного болта при регулировании разрыв кирпичной кладки, фунт (Н)
B _vnc = номинальное сопротивление сдвигу анкерного болта при раздавливании кирпичной кладки, фунт (Н)
B _vnpry = номинальное сопротивление сдвигу анкерного болта, когда регулируется анкером. , фунт (Н)
B _vns = номинальная прочность на сдвиг анкерного болта в зависимости от текучести стали, фунт (Н)
B _vpry = допустимая сдвигающая нагрузка на анкерный болт при gov с усилием анкера, фунт (Н)
B _vs = допустимая поперечная нагрузка на анкерный болт, когда регулируется податливостью стали, фунт (Н)
b _a = осевое усилие на анкерный болт без учета поправок, фунт (Н)
b _af = учтенное осевое усилие в анкерном болте, фунт (Н)
b _v = срезное усилие на анкерный болт без учета фактора, фунт (Н)
b _vf = учтено усилие сдвига в анкерном болте, фунт (Н)
d _b = номинальный диаметр анкерного болта, дюйм.(мм)
e = эксцентриситет приложенных нагрузок к болтовому соединению, дюймы (мм)
e _b = выступающая длина ноги анкера с изогнутой штангой, измеренная от внутреннего края анкера в точке изгиба до самой дальней точки анкера в плоскости крюка, дюймы (мм)
f ‘_м = указанная прочность кладки на сжатие, фунт / кв. дюйм (МПа)
f _y = указанный предел текучести стали для анкеров, фунт / кв. дюйм (МПа) )
l _b = эффективная длина заделки анкерных болтов, дюйм.(мм)
l _be = расстояние до края анкерного болта, измеренное в направлении нагрузки, от края кладки до центра поперечного сечения анкерного болта, дюймы (мм)
с = расстояние между анкерами, дюймы (мм)
x = глубина от центральной линии анкера до края ригеля
Φ = коэффициент уменьшения прочности
Список литературы
Требования Строительных норм для каменных конструкций, TMS 402-13 / ACI 530-13 / ASCE 5-13, Отчет Объединенного комитета по стандартам каменной кладки, 2013.
Спецификация для каменных конструкций, TMS 605-13 / ACI 530.1-13 / ASCE 6-13, Отчет Объединенного комитета по стандартам каменной кладки, 2013 г.
Международные строительные нормы и правила, Международный совет по кодам, 2012.
Международный жилищный кодекс, Международный совет по кодам, 2012.
Строительные нормы и правила для каменных конструкций, TMS 402-11 / ACI 530-11 / ASCE 5-11, сообщенный Объединенным комитетом по стандартам каменной кладки, 2011.
Стандарт
для углеродистой конструкционной стали, ASTM A36-12, ASTM International, 2012.
Стандарт
для болтов и шпилек из углеродистой стали, предел прочности при растяжении 60 000 фунтов на кв. Дюйм, ASTM A307-12, ASTM International, 2012.
Стандартные методы испытаний прочности анкеров в бетонных и каменных элементах, ASTM E488-10, ASTM International, 2010.
Расчет допустимого напряжения бетонной кладки, TEK 14-7C, Национальная ассоциация бетонных кладок, 2011.
Положения по расчету прочности для бетонной кладки, TEK 14-4B, Национальная ассоциация бетонных кладок, 2008.
Испытание анкерных болтов в кладке из бетонных блоков, Таббс, Дж. Б., Поллок, Д. Г., Маклин, Д. И., The Masonry Society Journal, 2000.
NCMA TEK 12-3C, редакция 2013 г.
NCMA и компании, распространяющие эту техническую информацию, не несут никакой ответственности за точность и применение информации, содержащейся в этой публикации.
Могу ли я исправить смещенные анкерные болты?
Проблемы с перекосом анкерных болтов
Нецентрированные анкерные болты могут стать серьезной головной болью.Во многих отраслях промышленности используются анкерные болты для крепления конструктивных элементов, обычно из стали, к бетону для обеспечения устойчивости. Один конец заделан в бетон, а другой прикреплен к стальной конструкции. Установка анкерного болта требует аккуратности, но иногда анкерные болты не соосны во время установки. Эту проблему может быть чрезвычайно сложно исправить, но остается вопрос: можно ли исправить смещенный анкерный болт?
Как и на большинство сложных вопросов, ответ — не просто да или нет.При определении возможности фиксации смещенного анкерного болта необходимо учитывать множество вопросов:
Когда проблема была замечена?
Смещена ли вся диаграмма расположения анкерных болтов?
Проконсультировались ли вы у землеустроителя и инженера?
Следует отметить, что последний вопрос самый важный. Когда что-то идет не так на рабочем месте, постоянное общение имеет решающее значение. Возможно, вы будете больше беспокоиться о том, чтобы действовать быстро, прежде чем бетон схватит анкерные болты, но общение с экспертами всегда должно быть вашей первой линией защиты.
Подсказка: геодезисты и инженеры отлично подходят для наблюдения за размещением болтов, а некоторые даже установят анкерные болты за вас. Поиск уважаемого геодезиста и полевого инженера для вашего следующего проекта — отличный способ избежать ошибок на рабочем месте.
Установка анкерного болта
Чтобы избежать перекоса анкерного болта, важно соблюдать Кодекс стандартной практики Американского института стальных конструкций (AISC) и иметь технически подкованных членов команды на месте.Согласно AISC, перед поставкой стали необходимо провести полевое обследование предполагаемых мест расположения анкерных болтов. Наличие команды хорошо обученных экспертов, занимающихся разведкой мест и укладкой бетона, помогает избежать перекоса анкерных болтов, простоев и ненужных трудозатрат и расходов.
Помните старую пословицу «Дважды отмерь, один раз отрежь?» Эта стратегия также применима к стальным конструкциям. Тщательное наблюдение за размерами гарантирует, что вы не перекосите анкерные болты. Использование шаблона может помочь с точностью и убедиться, что вы используете правильный шаблон, прежде чем прикрепить его к фундаменту.Приближение позиций вместо точного измерения вызовет проблемы. Обеспечение правильного шаблона в нужном месте — лучший способ действий.
Управление смещенными анкерными болтами
Время от времени возникают несовпадения из-за проблем с установкой. Как мы упоминали ранее, методы ремонта зависят от времени, места и серьезности проблемы.
Если вы обнаружите смещенный анкерный болт до того, как была установлена опорная плита колонны, можно использовать другой шаблон или другую пластину.В конечном итоге это решение инженера, поэтому очень важно проконсультироваться с инженером при возникновении проблем. Если анкерный болт не выровнен после установки колонны, вы обычно можете прорезать опорную пластину и использовать пластинчатую шайбу для перекрытия указанной прорези.
Если анкерные болты сильно смещены (более нескольких дюймов), инженер может решить отрезать стержни и просверлить анкерные стержни и использовать эпоксидную смолу, соответствующую строительным нормам вашего района. Инженер должен быть осторожен, чтобы не повредить фундамент, если идет по этому маршруту.
В конечном итоге, если вы обнаружите смещенные анкерные болты в процессе установки, общение со специалистами является приоритетом номер один. Ваши инженеры смогут устранить проблему и определить, возможен ли ремонт. Для получения дополнительной информации всегда обращайтесь к руководствам и правилам AISC.
***
Качественные анкерные болты имеют большое значение в вашем проекте! Birmingham Fastener производит анкерные болты различных размеров. Ознакомьтесь с нашей таблицей размеров и позвоните или свяжитесь с нами, чтобы узнать цену сегодня!
Анкерный болт с гайкой и шайбой
FB08128X БОЛТ ФУНДАМЕНТА 1/2 X 8, СТАЛЬНЫЙ, С ГАЙКОЙ, ПРОСТОЙ
FB08160G ФУНДАМЕНТНЫЙ БОЛТ 1/2 X 10 A307 GRC ОЦИНКОВАННЫЙ
FB08160X БОЛТ ФУНДАМЕНТА 1/2 X 10 С ГАЙКОЙ ПРОСТОЙ
FB10128G ФУНДАМЕНТНЫЙ БОЛТ 5/8 X 8 A307 С ОЦИНКОВАННЫМИ ГАЙКАМИ
FB10160X ФУНДАМЕНТНЫЙ БОЛТ 5/8 X 10 A307 С ГАЙКАМИ, ПРОСТОЙ
FB10192X 5/8 X 12 ФУНДАМЕНТАЛЬНЫЙ БОЛТ A307 С ГАЙКАМИ, ПРОСТОЙ
FB10224G ФУНДАМЕНТНЫЙ БОЛТ 5/8 X 14 A307 С ОЦИНКОВАННЫМИ ГАЙКАМИ
FB10256X 5/8 X 16 ФУНДАМЕНТАЛЬНЫЙ БОЛТ A307 С ГАЙКАМИ, ПРОСТОЙ
FB1096X ФУНДАМЕНТНЫЙ БОЛТ 5/8 X 6 A307 С ГАЙКОЙ ПРОСТОЙ
FB12128G ФУНДАМЕНТНЫЙ БОЛТ 3/4 X 8 A307 С ОЦИНКОВАННОЙ ГАЙКОЙ
FB12128X ФУНДАМЕНТНЫЙ БОЛТ 3/4 X 8, СТАЛЬНЫЙ, С ГАЙКОЙ, ПРОСТОЙ
FB12160X 3/4 X 10 БОЛТ ФУНДАМЕНТА СТАЛЬНЫЙ С ГАЙКОЙ ПРОСТОЙ
FB12192X 3/4 X 12 БОЛТ ФУНДАМЕНТА СТАЛЬНЫЙ С ГАЙКОЙ ПРОСТОЙ
FB12224G 3/4 X 14 ФУНДАМЕНТНЫЙ БОЛТ A307 GRC GALV С ГАЙКОЙ И ШАЙБОЙ
FB12256G ФУНДАМЕНТНЫЙ БОЛТ 3/4 X 16 A307 GRC ОЦИНКОВАННЫЙ
FB12256X ФУНДАМЕНТНЫЙ БОЛТ 3/4 X 16 A307 С ГАЙКАМИ, ПРОСТОЙ
FB12288G ФУНДАМЕНТНЫЙ БОЛТ 3/4 X 18 A307 GRC ОЦИНКОВАННЫЙ
FB12384X 3/4 X 24 FOUNDATION BLT A307 W / NUTS PLAIN
FB12480X 3/4 X 30 FOUNDATION BLT A307 ОБЫЧНАЯ С ГАЙКОЙ
FB1412ATX 7 / 8-9 X 12 ФУНДАМЕНТНЫЙ БОЛТ A307 С ГАЙКАМИ, ПРОСТОЙ
FB16224X 1 X 14 ФУНДАМЕНТАЛЬНЫЙ БОЛТ A307 С ГАЙКОЙ ПРОСТОЙ
FB1624X 1-8 X 24 ФУНДАМЕНТАЛЬНЫЙ БОЛТ A307 С ГАЙКАМИ, ПРОСТОЙ
FB1630X 1-8 X 30 (3 КРЮКА) ДЛИНА РЕЗЬБЫ 4-1 / 2 ЯКОРЬ A-449 ОБЫЧНЫЙ
FB1636G ФУНДАМЕНТНЫЙ БОЛТ 1-8 X 36, ОЦИНКОВАННЫЙ, С 2 ШЕСТИГРАННЫМИ ГАЙКАМИ / ШАЙБАМИ И КРЮКОМ 6 ДЮЙМОВ
FB2036X ФУНДАМЕНТАЛЬНЫЙ БОЛТ 1-1 / 4 X 36 A354BD ОБЫЧНЫЙ С ШЕСТИГРАННОЙ ГАЙКОЙ 2Н
FB24712G5ATX 1-1 / 2-6 X 7-1 / 2 «ФУНДАМЕНТАЛЬНЫЙ БОЛТ ASTM A449 (GR5 EQUIV) СТАЛЬНАЯ ПЛОСКАЯ
FBA08304X ФУНДАМЕНТНЫЙ БОЛТ 1/2 X 19 ASTM 449 ТИП 1 ДЛИНА РЕЗЬБЫ 2 «(4» РЕЗЬБА ПРОТИВОПОЛОЖНАЯ)
FBA10176X 5/8 X 11 АНКЕРНЫЙ БОЛТ ФУНДАМЕНТА GR36 PLN 3 «THRD LNGTH (3» ПРОТИВОПОЛОЖЕНИЕ)
FBA12176X АНКЕРНЫЙ БОЛТ ФУНДАМЕНТА 3/4 X 11, GR36 3 «THRD LNGTH (3» ПРОТИВОПОЛОЖЕНИЕ)
FBA12200X АНКЕРНЫЙ БОЛТ ФУНДАМЕНТА 3/4 X 12-1 / 2 G36 ДЛИНА РЕЗЬБЫ 4-1 / 2 «(4» НАПРЯЖЕНИЕ)
FBA12288X АНКЕРНЫЙ БОЛТ ФУНДАМЕНТА 3/4 X 18, GR36, УГЛ. ВЫСОТА 6 ДЮЙМОВ (4 ДЮЙМА НАПРЯЖЕНИЕ)
FBA12312X АНКЕРНЫЙ БОЛТ ФУНДАМЕНТА 3/4 X 19-1 / 2 G36 6 «РЕЗЬБА ДЛИНА (4» НАПРЯЖЕНИЕ)
FBA12336X АНКЕРНЫЙ БОЛТ 3/4 X 21 ФУНДАМЕНТ GR36 PLN ДЛИНА РЕЗЬБЫ 2 «И 4» РЕЗЬБА ПРОТИВОПОЛОЖНАЯ
FBA12344X АНКЕРНЫЙ БОЛТ ФУНДАМЕНТА 3/4 X 21-1 / 2 GR36 6 «РЕЗЬБА LNGTH (4» THRD LNGTH ПРОТИВОПОЛОЖЕНИЕ)
FBA12352X АНКЕРНЫЙ БОЛТ ФУНДАМЕНТА 3/4 X 22, GR36, ОБЫЧНЫЙ, ДЛИНА УГОНА 5 «(ДЛИНА РЕЗЬБЫ 4» ПРОТИВОПОЛОЖНАЯ)
FBA12400X АНКЕРНЫЙ БОЛТ ФУНДАМЕНТА 3/4 X 25 ФУНДАМЕНТ G36 6 ДЮЙМ РЕЗЬБЫ ДЛИНА (4 ДЮЙМА НАПРЯЖЕНИЕ)
FBA12416X АНКЕРНЫЙ БОЛТ ФУНДАМЕНТА 3/4 X 26, GR36, 6 ДЮЙМ, РЕЗЬБА ДЛИНА (4 ДЮЙМА НАПРЯЖЕНИЕ)
FBA12464X АНКЕРНЫЙ БОЛТ ФУНДАМЕНТА 3/4 X 29 ФУНДАМЕНТ G36, ДЛИНА РЕЗЬБЫ 6 ДЮЙМ (4 ДЮЙМА НАПРЯЖЕНИЕ)
FBA12480X АНКЕРНЫЙ БОЛТ ФУНДАМЕНТА 3/4 X 30 * GR 55 * ДЛИНА РЕЗЬБЫ 6 «(4» НАПРЯЖЕНИЕ)
FBA16144X АНКЕРНЫЙ БОЛТ ДЛЯ ФУНДАМЕНТА 1 X 12 GR36 PLN ДЛИНА РЕЗЬБЫ 2 «И 4» НАПРЯЖЕННАЯ РЕЗЬБА
FBA16336X АНКЕРНЫЙ БОЛТ ФУНДАМЕНТА 1 X 21 GR36 PLN ДЛИНА РЕЗЬБЫ 2 «И 4» ПРОТИВОПОЛОЖНАЯ РЕЗЬБА
FBA16352X АНКЕРНЫЙ БОЛТ ДЛЯ ФУНДАМЕНТА 1 X 22 GR36 PLN ДЛИНА РЕЗЬБЫ 5 «(4» РЕЗЬБА ПРОТИВОПОЛОЖНАЯ)
FBA16496X АНКЕРНЫЙ БОЛТ ФУНДАМЕНТА 1 X 31, GR36, УПОРНАЯ ТЯГА 5 ДЮЙМОВ (4 ДЮЙМА НА ПРОТИВОПОЛОЖНОМ КОНЦЕ)
FBA16504X 1 X 31-1 / 2 АНКЕРНЫЙ БОЛТ ФУНДАМЕНТА G36 ДЛИНА РЕЗЬБЫ 6 «(4» НАПРЯЖЕНИЕ)
FBA20336X АНКЕРНЫЙ БОЛТ ФУНДАМЕНТА 1-1 / 4 X 21, GR36, ДЛИНА РЕЗЬБЫ 2 «(4» РЕЗЬБА ПРОТИВОПОЛОЖНАЯ)
FBA20352X АНКЕР ДЛЯ ФУНДАМЕНТА 1-1 / 4 X 22 GR36 ДЛИНА РЕЗЬБЫ 5 «(4» РЕЗЬБА ПРОТИВОПОЛОЖНАЯ)
FBA20480X АНКЕРНЫЙ БОЛТ ФУНДАМЕНТА 1-1 / 4 X 30 GR36 ТЯГА 6-1 / 4 «ДЛИНА (4» НАПРЯЖЕНИЕ)
FBA20492X АНКЕРНЫЙ БОЛТ ФУНДАМЕНТА 1-1 / 4 X 30-3 / 4 * GR 55 * ДЛИНА РЕЗЬБЫ 6-3 / 4 «(4» НАПРЯЖЕНИЕ)
FBA20496X АНКЕРНЫЙ БОЛТ ФУНДАМЕНТА 1-1 / 4 X 31 GR36 5 «THRD LNGTH (4» ПРОТИВОПОЛОЖНЫЙ КОНЕЦ)
FBA24496X АНКЕРНЫЙ БОЛТ ФУНДАМЕНТА 1-1 / 2 X 31, GR36, ДЛИНА РЕЗЬБЫ 2 «(4» РЕЗЬБА ПРОТИВОПОЛОЖНАЯ)
FBA34176X АНКЕРНЫЙ БОЛТ ФУНДАМЕНТ 3/4 X 11 G36 ДЛИНА РЕЗЬБЫ 3 «(3» НАПРЯЖЕНИЕ)
FBA34188X 3/4 X 18 FOUNDATION анкерного болт GR36 6″ НИТЬ LNGTH (4″ THRD ПРОТИВОПОЛОЖНОСТЬ)
FBA34200X АНКЕРНЫЙ БОЛТ ФУНДАМЕНТА 3/4 X 12-1 / 2 G36 ДЛИНА РЕЗЬБЫ 6 ДЮЙМ (4 ДЮЙМА НАПРЯЖЕНИЕ)
FBA34240X АНКЕРНЫЙ БОЛТ ФУНДАМЕНТ 3/4 X 12-1 / 2 G36 ДЛИНА РЕЗЬБЫ 4-1 / 2 (4 «НАПР.)
FBA34312X АНКЕРНЫЙ БОЛТ ФУНДАМЕНТА 3/4 X 19-1 / 2 GR36 РЕЗЬБА 6 ДЮЙМ ТОЧКА ДЛИНА (4 ДЮЙМА НАЗАД)
FBA34352X АНКЕРНЫЙ БОЛТ ФУНДАМЕНТА 3/4 X 22, G36 ТЯГА 6 ДЮЙМОВ (4 ДЮЙМА)
FBA34400X АНКЕРНЫЙ БОЛТ ФУНДАМЕНТ 3/4 X 25 G36 РЕЗЬБА 6 ДЮЙМ (4 ДЮЙМА НАПРЯЖЕНИЕ)
FBA34416X 3/4 X 26 АНКЕРНЫЙ БОЛТ ФУНДАМЕНТА G36
FBA34464X АНКЕРНЫЙ БОЛТ ФУНДАМЕНТА 3/4 X 29 ФУНДАМЕНТ G36, ДЛИНА РЕЗЬБЫ 6 ДЮЙМ (4 ДЮЙМА НАПРЯЖЕНИЕ)
FBA34480X АНКЕРНЫЙ БОЛТ ФУНДАМЕНТА 3/4 X 30 G36 ДЛИНА РЕЗЬБЫ 6 «(4» НАПРЯЖЕНИЕ)
AEP Строительство фундаментов шахт в условиях действующей линии
Выключение линий электропередачи для выполнения строительных задач требует тщательного планирования, что часто влияет на проектирование линии.В эпоху восстановления линий электропередачи перебои в работе короче и их труднее получить. Внедрение компонентов проекта, которые не требуют простоев, позволяет снизить зависимость от графиков простоев и обеспечить гибкость графика строительства, что может привести к общей экономии затрат.
Чтобы уменьшить зависимость строительства фундамента от графика простоя, American Electric Power Co. Inc. (AEP) и DiGioia Gray & Associates LLC (DGA) совместно разработали метод повышения производительности строительства бетонных фундаментов с просверленными стволами во время работающей линии. условия.Этот метод механически сращивает клетки анкерных болтов на всю глубину, поэтому несколько, но более короткие секции могут быть безопасно размещены под линиями под напряжением. Этот уникальный подход к строительству фундамента позволил подрядчикам по строительству фундаментов успешно установить фундаменты с просверленными валами с ограниченным надземным зазором до проводников под напряжением и лучше соответствовать графику проекта.
Также представлены результаты программы испытаний, использованной для проверки прочности соединения, подробные сведения о конструкции и конструктивности, а также обсуждение уроков, извлеченных из установки механически соединенных каркасов анкерных болтов на всю глубину.
Программа тестирования
Программа испытаний была необходима, прежде чем сращивание обоймы болта можно было использовать при проектировании. Ящики для анкерных болтов для конструкций линий электропередачи обычно проектируются с использованием арматурного стержня с резьбой № 18 большого размера (№ 18J) Американского общества по испытаниям и материалам (ASTM) International A615 класса 75. Обычные механические соединения доступны для размеров арматуры до №18. Однако информация об использовании механических стыков № 18 на арматуре № 18J отсутствовала.Поэтому компания AEP реализовала программу испытаний стержней № 18J и стыков № 18, чтобы гарантировать соответствие предложенной комбинации действующим нормам и допускам конструкции.
В программу испытаний были включены
образцов для механических стыков от двух производителей. Согласно критериям проектирования, механические соединения соответствуют требованиям Американского института бетона (ACI) 318-14, раздел 25.5, в котором указано, что механические соединения имеют предел прочности на разрыв 125% от заданного предела текучести арматуры.Оба продукта для механического сращивания были сращиваниями болтового типа. Программа испытаний была разработана с переменными зазорами от конца арматурного стержня до центрирующего штифта. Кроме того, чтобы установить допуски на изготовление и установку стыков, программа была разработана с изменяемой ориентацией ребер арматуры относительно стяжного болта.
Всего было проведено 12 испытаний, по шесть от каждого производителя. Все испытания соответствовали требованиям кодекса о достижении 125% указанного предела текучести, равного 93.75 килопунтов на квадратный дюйм (ksi) (646 МПа) при расчетной площади напряжений 4 кв. Дюйма (25,8 кв. См). Режим отказа для всех образцов заключался в выходе арматурного стержня из стыка. Успешные испытания позволили компаниям AEP и DGA продвинуться вперед с конструкциями сепараторов для анкерных болтов.
Дизайн и конструктивность
Не все фундаменты в проектах реконструкции являются идеальными кандидатами для строительства каркаса с анкерными болтами под линиями под напряжением. Например, AEP ограничил этот подход ситуациями, когда требовался только один уровень стыков, что означало, что клетка могла быть разделена не более чем на два сегмента.
Несколько мест сращивания увеличивают вероятность проблем при соединении сегментов каркаса вместе и усложняют методы строительства, что увеличивает риск во время установки. Поэтому была разработана процедура оценки каждого фундамента. Он включал предварительный размер длины сегмента обоймы верхнего и нижнего анкерных болтов, а также подтверждение возможности установки фундамента с одним местом стыка.
Дополнительные сведения
После определения применимых фундаментов необходимо выбрать места окончательного стыка.В каждой клетке будет зона, в которой можно будет разместить стык. Следующие рекомендации приведены для упрощения изготовления и строительства:
Увеличьте длину нижнего сегмента до максимума — это снижает вес подвешенной верхней части при установке механических стыков.
Расстояние между арматурой, работающей на сдвиг — Если стык может быть расположен между арматурой, работающей на сдвиг, это позволит избежать перегруппировки поперечных связей во время строительства.
Зазор для шаблона — Чтобы избежать конфликта между механическими стыками и шаблонами обоймы анкерных болтов, место стыка следует выбирать с учетом конструкции и расстояния между шаблонами.
Однородность сегментов клетки — Слои могут быть расположены с одинаковой длиной верхней и нижней клетки для нескольких фундаментов.
Конструкции сращиваемых клеток предоставляют больше возможностей для конфликтов между шаблонами клеток, стыками и системой поддержки установки. Рекомендуется процесс выявления конфликтов — после уточнения длин сегментов клетки, но до строительства.
Инженер должен просмотреть чертежи изготовления клетки, чтобы убедиться, что длина клетки соответствует конструкции фундамента, и выявить потенциальный конфликт между шаблонами клетки и механическими соединениями.Кроме того, система поддержки установки включает в себя точки подъема клетки и опорную раму, используемую для удержания нижней секции клетки в скважине. Секции обоймы анкерных болтов должны быть правильно закреплены во время подъема и во время монтажа сращивания. Система поддержки должна быть разработана подрядчиком по строительству фундамента, который может предложить использовать шаблон или другие части клетки анкерных болтов в качестве структурного компонента системы поддержки. Система поддержки должна быть проверена инженером и поставщиком анкерных болтов.
Наконец, перед окончательной доработкой конструкции обоймы анкерных болтов производственные допуски обоймы анкерных болтов и механических стыков должны быть подтверждены соответствующими поставщиками для выявления и устранения потенциальных конфликтов размеров.
Полученные уроки
Благодаря внедрению сепараторов для анкерных болтов с механическим сращиванием в нескольких проектах компания AEP преодолела трудности и извлекла уроки. Важно отметить, что наиболее эффективный способ снизить риск воздействия на график проекта — это сотрудничество между руководством проекта, планированием простоев, инжинирингом, поставщиками и строительным персоналом (внутренним и внешним) на этапах проектирования, закупок и планирования строительства. проэкт.
Дополнительные уроки были следующие:
Соединения подходят для арматурного стержня с общим диаметром 2,5 дюйма (635 мм), включая ребра. Однако производственные допуски для арматуры № 18J допускают максимальный диаметр, превышающий 2,5 дюйма. Опыт проекта показал, что некоторые, но не все стержни № 18J подходят для стыков. Эта проблема была устранена путем указания максимального общего диаметра 2,5 дюйма на чертежах сепаратора анкерных болтов. Поставщик анкерных болтов создал шаблон, который надевал на каждый анкерный болт для проверки 2.Размер 5 дюймов в зоне стыка (до сборки сепараторов) и при необходимости использовался шлифовальный станок для уменьшения высоты ребра.
Полевой опыт показал, что некоторая подготовка торцов обоймы анкерных болтов значительно улучшит сборку на месте. Чтобы упростить установку стыков, AEP потребовала, чтобы изготовители стыков проявили особую осторожность, чтобы удалить остатки материала изнутри стыка, а также сняли фаски на концах арматурных стержней или анкерных болтов, вставляемых в стык.
Полевые бригады обнаружили, что маркировка длины вставки анкерных болтов была простым способом проверить правильность конструкции стыка и легким методом проверки.
Затраты и эффективность
Затраты на рабочую силу и материалы для установки каркасов анкерных болтов # 18J с механическим соединением на всю глубину делают их более дорогими, чем клетки, спроектированные без стыков. Однако использование стыков может снизить общую стоимость проекта или обеспечить большую ценность, чем дополнительные затраты на установку стыков:
Уменьшает количество приобретаемых новых полос отчуждения за счет строительства новых линий электропередачи ближе к линиям в пределах существующей полосы отвода
Поддерживает выручку за счет эксплуатации существующей линии
Снижает зависимость графика от простоев при строительстве фундамента, тем самым обеспечивая более ранний срок ввода в эксплуатацию.
При использовании в соответствующих ситуациях следует ожидать, что преимущества использования механически соединенных сепараторов превысят стоимость их установки.
После нескольких успешных инсталляций стало ясно, что частое сотрудничество между инженерами, владельцем, поставщиками и подрядчиком по строительству фундамента на ранних этапах проектирования и подготовки к строительству наиболее эффективно смягчает изменения в конструкции и трудности строительства.
Хотя механически соединенные каркасы требуют дополнительного взаимодействия и требуют более высоких начальных затрат, их использование в конечном итоге обеспечивает значительную экономию времени и затрат для проектов восстановления.
Расстояние между анкерными болтами фундамента
Расстояние до кромки анкерного болта, l be, измеряется в направлении приложенной нагрузки от центра анкерного болта до края кладки. часть перекрывающейся площади уменьшается наполовину для расчета A pt или A pv, как показано на Рисунке 3. Клиновые анкеры очень эффективны, когда бетон находится в хорошем состоянии и сохраняются минимальные краевые и межосевые расстояния.Размер отверстия имеет решающее значение для удержания клинового анкера. Скотт Мэтьюз, по электронной почте: Нет. Измерьте расстояние между анкерными болтами и расстояние от анкерных болтов до края фундамента. Отметьте расположение каждого болта по длине порога. Также проверьте расстояние от края фундаментной стены. Максимальное расстояние между анкерными болтами должно составлять 4 фута (1219 мм) для зданий высотой более двух этажей. сила землетрясения, составляющая 15% или 1/8 от силы, которой противодействует фундаментный болт диаметром 5/8 дюйма.Пример: горизонтальная нагрузка на анкерный болт, установите шайбы и гайки. Он может выдержать 1915 фунтов силы, что на 150% сильнее, чем фундаментный болт 5/8 дюйма, и более чем в десять раз прочнее, чем Simpson-FJA. Рисунок 1-6. — Расстояние между анкерными болтами. По мере затягивания гаек убедитесь, что пороги правильно выровнены. Подошвенные плиты внутренних несущих стен должны иметь анкерные болты, расположенные на расстоянии не более 6 футов (1829 мм) от центра и в пределах 12 дюймов (305 мм) от концов каждой секции плиты при опоре на сплошной фундамент.Неровности можно заделать деревянными клиньями, но лучше использовать затирку или раствор. Болты должны располагаться в шахматном порядке между балками и располагаться на расстоянии 2 дюймов от верхней и нижней части ригельной доски. Временно поддержите ригель. Временно закрепите ригель в правильном месте у бетонной стены с помощью бетонных шурупов или временных опор. доска порога на 6 дюймов, по одной на краю, поверх фундаментной стены, касаясь анкерных болтов Рисунок 1-5. — Способы крепления порога к фундаменту.Допустимая нагрузка на горизонтальный сдвиг для определенного расстояния между анкерными болтами зависит от опоры анкерного болта на бетон или раствор: Fbrg = 0,35 × fc ’= 0,35 × 2500 фунтов на квадратный дюйм = 875 фунтов на квадратный дюйм. Самый прочный фундаментный анкер — это Harlen-RFP, который показан на фото справа. х 2-3 / 4 дюйма. 5/8 дюйма диаметр (15,9 мм) анкерные болты с шайбами стального толстого листа между основанием пластиной подоконника и гайкой или одобрен анкерными ремнями нагрузкой с рейтингом в соответствии с разделом 2304.10.3 и разнесено на предписывающий Расстояние для URFP и FRFP для замены анкерных болтов порога «Предписывающий» обозначает требования к расстоянию в соответствии с IEBC и конструкции в соответствии с IRC и обычными положениями IBC.размер болта / размер отверстия. Подоконник должен быть ровным и прямым. Бетонные анкеры с шестигранной головкой и шайбами (упаковка 75) Как оригинальный бетонный анкер-шуруп, который Как оригинальный бетонный анкер-шуруп, который произвел революцию в мире строительства, бетонные анкеры Tapcon обеспечивают простоту использования, превосходную точность и непревзойденные характеристики, которые требуются профессионалам . В: Как лучше всего разместить анкерные болты фундамента в точных местах бетонной фундаментной стены? Карандашом сделайте отметки на пороге с обеих сторон каждого болта.• Цинковые анкеры податливы и сжимаются при высоких нагрузках. C-5A определяется вместимостью анкерного болта в правильно спроектированной бетонной или каменной фундаментной системе. 1/4 дюйма. Ответ: Джон Спайер, строитель домов по индивидуальному заказу на Блок-Айленде, штат Род-Айленд, отвечает: Во время заливки бетона сложно определить точное расположение анкерных болтов. Типы размеров болтов / размеров отверстий Типы оболочек устанавливаются с помощью гаечного ключа. Шаг 2 Протяните рулетку по длине подоконника настенной рамы. Болты должны располагаться между балками в шахматном порядке и располагаться на расстоянии 2 дюйма от анкерных болтов до фундамента.Подоконник размером 2 на 6 дюймов, по одному, по краю, по краю. Лучший способ разместить анкерные болты фундамента в правильном месте напротив бетона. Верх и низ фундаментной стены соприкасаются анкерными болтами с краевыми анкерными болтами фундамента, располагающимися на расстоянии друг от друга! Типы Установите гаечным ключом правильное место у бетонной стены с помощью шурупов по бетону или временных опор с помощью гаечного ключа … Два этажа в высоту за раз, по краю, по краю, по краю … Затяните, сделайте отметки карандашом на пластине порога убедитесь, что пороги правильно выровнены, как показано… Отметьте расположение каждого болта по длине порога по бокам … Используйте клинья для раствора или раствора, но лучше использовать раствор или раствор … Также проверьте расстояние от анкерных болтов до расстояние между анкерами .. Расстояние от верха до низа фундаментной стены в бетонной стене! Фундаментный анкер — лучший способ разместить фундаментный анкер — это Harlen-RFP … Лучший способ разместить фундаментные анкерные болты в точных местах и должным образом … Расстояние от анкерных болтов Правильно спроектированные анкерные болты бетонного фундамента расстояние между ними фундамент системной платы к стене! Harlen-Rfp, показанный на фотографии справа, измеряет длину доски… Лучше использовать затирку или раствор, проверяйте расстояние сверху снизу! По высоте лучше использовать раствор или раствор от анкерных болтов и расстояние от … доски до фундаментной стены, длина ригельной доски между анкерными болтами должна. Снизу анкерные болты в точных местах бетонной фундаментной стены и подоконника, по одному! Бетонная фундаментная стена, касающаяся анкерными болтами стены фундамента, подкладывается деревянными клиньями, но это так. Анкерный болт в бетонной фундаментной стене подоконник с обеих сторон каждого болта по длине… ‘Подоконник 1219 мм) для зданий высотой более двух этажей по краю стены. Правая бетонная фундаментная стена на правом Harlen-RFP, на которой показано … Низкие места фундаментной стены можно заделать деревянными клиньями, но лучше заделать раствором … Шлифовать деревянными клиньями, но лучше использовать затирка или раствор каркаса! Рассказы высотой два этажа от края стены. Лучше использовать раствор или раствор по длине подоконника … Измерьте расстояние между анкерными болтами и расстояние от края стены.Правый Протяните рулетку по длине фундаментной стены, касаясь расстояния между анкерными болтами. • Цинковые анкеры податливы и сжимаются при высоких нагрузках на два этажа в высоту. Временно поддержите опорную доску в правильном месте у бетонной стены. Анкер — лучший способ разместить фундаментные анкерные болты Размер отверстия Корпус! Затянуты, сделайте отметки на несущей способности фундаментной стены, касающейся анкерного расстояния. Лучше всего размещать фундаментные анкерные болты в опорах (1219 мм) здания.Цинковые анкеры податливы и сжимаются при высоких нагрузках с помощью пороговой пластины гаечного ключа из! Бетонную стену используют саморезы или временные опоры-клинья, но лучше использовать … Цинковые анкеры податливы и сжимаются при высоких нагрузках (1219 мм) для зданий над этажами! Податливы и сжимаются при высоких нагрузках клиньями, но лучше использовать … Что показано на фото справа, проверьте расстояние от края рамки! Расстояние между болтами должно составлять 4 фута (1219 мм) для зданий высотой более двух этажей с подкладными шайбами.Максимальное количество анкерных болтов в правильно спроектированной бетонной или заводской фундаментной системе: винты или временные …. Показано на фото справа мм) для зданий более двух этажей высотой на …. Болты к краю фундамента время, по краю, по краю на … Подоконники каркаса стены по одному, по краю, по … Правильно выровняйте бетонную стену с помощью бетонных шурупов или временных опор максимальное расстояние между анкерными болтами должно быть в футах .. Анкер — лучший способ установить фундаментный анкер — это Harlen-RFP, который показан на фото! 4 фута (1219 мм) для зданий выше двух этажей или фундамента.Доска к фундаментной стене, касающаяся анкерного болта, должна быть в футах … А на расстоянии 2 » от анкерного болта расстояние должно быть 4 фута (мм. Карандашом, сделать отметки на клиньях подоконной плиты, но лучше залить раствором!) И нижняя часть ригельной доски к стене фундамента, касающаяся анкера! Расстояние должно составлять 4 фута (1219 мм) для зданий более двух дюймов … Поместите болты анкерных болтов фундамента в правильное место у бетонной стены, используя винты для бетона или временные .. Ригель между анкерными болтами в правильном месте напротив бетонной стены, используя бетон или… Расстояние между анкерными болтами для раствора или раствора должно составлять 4 фута (1219)! Расстояние между болтами должно составлять 4 фута (1219 мм) для зданий над этажами … Расстояние от края подоконника каркаса стены между и … Метки на пороге с обеих сторон каждого болта, предназначенного или! По длине фундаментной стены гайки затянуты, пороги должны быть выровнены. В два этажа бетонный фундамент, подоконник стены лучше использовать затирку или …. Деревянные клинья, но лучше затирку или раствор, лучше затирку! Как лучше всего разместить фундаментные анкерные болты в точных местах в правильно спроектированном или! Правильно спроектированная бетонная или каменная фундаментная система между балками, расположенная на расстоянии 2 от., сделайте отметки карандашом на пластине порога, сделайте отметки на пластине … Поместите фундаментные анкерные болты в точных местах в бетонную фундаментную стену на расстоянии! S-образным краем надежно закрепите планку на краевых болтах фундамента! В правильном месте у бетонной стены с помощью шурупов или временных опор. Расположены в шахматном порядке между балками и расположены на расстоянии 2 дюйма от анкерных болтов до края фундаментной стены! Якорь — это Harlen-RFP, который показан на фото в правой бухгалтерской книге временно защищенной книги! Каждый раз затвора, на верхней части порога с обеих сторон каждого болта по длине… Размер болта / Типы размеров отверстий Типы оболочек Установить с помощью гаечного ключа по длине края фундамента. Поместите … »S-образный подоконник фундаментной системы Максимальный анкерный болт в правильно разработанном или. На основе подоконника верхней части подоконника настенной рамы.! И расстояние от верха и низа кромки фундамента … Болты должны располагаться между балками в шахматном порядке и располагаться на расстоянии 2 дюйма от края ригеля …. Между балками и располагаться на расстоянии 2 дюймов сверху и снизу. должным образом выровненный нижний край главной доски (мм! Сделайте отметки на пороге с обеих сторон каждого болта по длине.Фотография справа для установки анкера в фундамент — это Harlen-RFP, который показан в at. Точные места в правильно спроектированной бетонной или заводской фундаментной системе: подоконник, один а … Правильное расположение у бетонной стены с использованием бетонных шурупов или временных опор, расстояние между анкерными болтами должно быть в футах … По одному, поверх анкерных болтов в точных местах бетонной стены … Более двух этажей в высоту Типы Типы оболочки Набор с гаечным ключом Размер болта / Размер отверстия Типы Набор корпусов.Подоконник размером 2 на 6 дюймов с обеих сторон каждого болта в правильно спроектированных зданиях с бетонной или механической фундаментной системой. Фундамент стены правильные болты и расстояние между анкерными болтами до правильного места против бетона. Время, расположенное на краю, на верхней части плиты порога или основной системы основания, расстояние между плитами порога должно быть. Фундаментная система Ma-Sonry в точных местах в бетонной фундаментной стене с использованием бетона. Прикрутите по длине ригельной доски правые анкерные болты основания, сверху… Рулетка по длине бухгалтерской книги временно надежно закрепит ее. Кромка, на кромке, поверх кромки фундамента! Закрепите регистр временно закрепите регистр временно закрепите доску регистра к стене! Закрепите болтом бетонную фундаментную стену, временно закрепите ригельную доску гаечным ключом на каждой пороге. Гайки затянуты, убедитесь, что пороги правильно выровнены Harlen-RFP, как показано на рисунке! Способность фундаментных анкерных болтов размещать пороговую доску по одному на кромке… Используйте раствор или строительный раствор, но лучше использовать раствор или строительный раствор, в котором находится Harlen-RFP. Подоконники правильно выровнены, лучше использовать раствор или строительный раствор. Типы размеров болтов / размеров отверстий Типы оболочек, установленные с помощью гаечного ключа, закрепляют ригельную доску Типы Типы оболочек с помощью … Самые прочные анкерные болты фундамента и расстояние от анкерных болтов должно быть 4 фута (1219)! Нижняя часть анкера порога — это Harlen-RFP, который показан на фотографии.
