ГОСТ 11473-75

ГОСТ 11473-75

Группа Г32

Срок действия с 01.01.71
до 01.01.2002*
_______________________________
* Ограничение срока действия снято
по протоколу N 7-95 Межгосударственного Совета
по стандартизации, метрологии и сертификации
(ИУС N 11, 1995 год). — Примечание «КОДЕКС».

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

РАЗРАБОТЧИКИ

И.Н.Недовизий, Р.В.Жирова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 28.11.75 N 3736

3. Срок проверки 1994 г., периодичность проверки 5 лет

4. Стандарт полностью соответствует СТ СЭВ 2330-89.

5. ВЗАМЕН ГОСТ 11473-65

6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

7.

ПЕРЕИЗДАНИЕ январь 1993 г. С ИЗМЕНЕНИЯМИ 1, 2, утвержденными в декабре 1981 г., в мае 1990 г. (ИУС 3-82, 8-90)

8. ПРОВЕРЕН в 1989 г. Срок действия продлен до 2002 г. (Постановление Госстандарта СССР N 1090 от 04.05.90)

1. Настоящий стандарт распространяется на шурупы с шестигранной головкой диаметром от 6 до 20 мм.

2. Конструкция и размеры шурупов должны соответствовать указанным на чертеже и в табл.1 и 2.

1, 2. (Измененная редакция, Изм. N 1, 2).

Таблица 1

мм

(пред. откл. )		6	8	10	12	16	20
(пред. откл. ±0,2)		2,6	3,5	4,5	5,0	6,0	7,0
, не более		4,2	5,6	7,0	9,0	12,0	15,0
		10	13	16	18	24	30
		4	5,3	6,4	7,5	10	12,5
, не менее		10,9	14,2	17,6	19,9	26,2	33,0
, не менее		8,7	11,5	14,5	16,5	22,0	27,7
	не менее	0,15				0,20
	не более	0,5				0,8

Примечание. Для изделий, спроектированных до 01.01.91, допускается применять шурупы с размерами, указанными в приложении 2.

Пример условного обозначения шурупа с шестигранной головкой диаметром 8, длиной 40 мм из низкоуглеродистой стали, без покрытия:

Шуруп 8х40 ГОСТ 11473-75

То же, из коррозионностойкой стали, с цинковым покрытием толщиной 6 мкм, нанесенным способом катодного восстановления, хроматированным:

Шуруп 8х40.2.016 ГОСТ 11473-75

Таблица 2

мм

Длина шурупа		Диаметр шурупа
Номин.	Пред. откл.	6	8	10	12	16	20
20	±1,05		—	—	—	—	—
25				—	—	—	—
30					—	—	—
35	±1,25				—	—	—
40		Стандартные длины				—	—
45						—	—
50						—	—
60	±1,50						—
70
80
90	±1,75
100
110		—
120		—
140	±2,00	—
160		—	—
180		—	—	—
200	±2,30	—	—	—

2а. Допускается изготовлять шурупы с уменьшенными размерами под ключ по ГОСТ 24671.

(Введен дополнительно, Изм. N 1).

2б. Диаметр гладкой части стержня должен быть равным диаметру под накатку резьбы или не превышать наружного диаметра шурупа.

2в. Радиус под головкой — по ГОСТ 24670.

2г. Допускается изготавливать шурупы с резьбой до головки, а также с лункой на торцовой поверхности головки.

2д. Вариант исполнения головки устанавливает изготовитель.

2б, 2в, 2г, 2д. (Введены дополнительно, Изм. N 2).

3. Технические требования — по ГОСТ 1147.

4. Теоретическая масса шурупов дана в приложении.

ПРИЛОЖЕНИЕ 1 (справочное). Теоретическая масса стальных шурупов

ПРИЛОЖЕНИЕ 1
Справочное

Длина шурупа , мм	Теоретическая масса 1000 шт. стальных шурупов, кг номинальным диаметром , мм
	6	8	10	12	16	20
20	5,01	—	—	—	—	—
25	5,77	11,2	—	—	—	—
30	6,53	12,5	20,5	—	—	—
35	7,29	13,9	22,7	—	—	—
40	8,05	15,2	24,8	36,1	—	—
45	8,81	16,6	26,9	39,4	—	—
50	9,57	17,9	29,0	42,6	—	—
60	11,09	20,6	33,3	49,1	94	—
70	12,61	23,3	37,6	55,6	106	175
80	14,12	26,1	41,8	62,1	117	193
90	15,64	28,8	46,1	68,6	129	211
100	17,16	31,5	50,3	75,0	140	228
110	—	34,2	54,6	81,5	152	248
120	—	36,9	58,8	88,0	164	266
140	—	42,3	67,3	101,0	187	302
160	—	—	75,9	114,0	210	338
180	—	—	—	126,9	233	375
200	—	—	—	139,9	256	411

Примечание. Масса шурупов из латуни равна массе шурупов указанной в таблице, умноженной на коэффициент 1,08.


(Измененная редакция, Изм. N 2).

ПРИЛОЖЕНИЕ 2 (справочное). Допускаемые размеры шурупов

ПРИЛОЖЕНИЕ 2
Справочное

мм

10	17	18,7	15,5
12	19	20,9	17,2

(Введено дополнительно, Изм. N 2).



Текст документа сверен по:
официальное издание
М.: Издательство стандартов, 1993

Шуруп «Глухарь» по дереву, шестигранная головка, неполная резьба, DIN 571, ГОСТ 11473

l\d	4	5	6	7	8	10	12	16
20	200	200
25	200	200	200		100
30	200	200	200	200	100
35	200	200	200	200	100
40	200	200	200	200	100	100
45	200	200	200	200	100	100
50		200	200	100	100	100	100	25
55			200		100	100
60		200	200	100	100	100	100	25
65			100		100
70		200	100	100	100	100	50	25
75					100
80		200	100	100	100	100	50	25
90		200	100	100	100	50	50	25
100			100	100	100	50	50	25
110			100	100	100	50	25	25
120			100	100	100	50	25	25
130			100	100	100	50	25	25
140			100	100	50	50	25	25
150				100	50	50	25	25
160				100	50	50	25	25
170				100
180				100	50	50	25	25
190				100
200					50	50	25	25
210				100
220							25
240							25
250							25
260							25
280							25
300							25

Очень часто возникает ситуация, когда необходимо соединить две поверхности. Это может быть ремонт мебели или её фурнитуры, установка или сервис мелкой, средней и крупной, габаритной бытовой техники, любой другой вид ремонтных и установочных работ. Во многих из этих ситуаций выручает шуруп глухарь. Это изделие изготовлено из специального металла, имеет форму стержня с головой разной формы (это сделано для разных областей применения) и специализированной наружной резьбой, приспособленной под определённый род задач.

Основной сферой применения шурупа глухаря является крепёж, то есть соединение, монтаж (с возможностью демонтажа) разных предметов и приспособлений к практически любой поверхности под любым углом и наклоном.

В частности, для деревянных изделий и поверхностей опытные ремонтники и столяры используют шуруп глухарь по дереву. Данный шуруп изготовлен специально для работы по дереву. Он, посредством ввинчивания, проходит сквозь две поверхности и образует канал со своей, уникальной резьбой, в который и «ложится», тем самым скрепляя две поверхности или предмета. В нашем магазине шуруп глухарь по дереву всегда в наличии и выделяется на рынке среди своих конкурентов высокотехнологичным производством, отсутствием среди изделий брака.

Классификация элементов

Существует ряд деталей, отличающихся по нескольким параметрам,  например, по применяемым материалам, по способу изготовления и конечно по форме головки.

Шуруп по дереву с шестигранной головкой отличается от остальных тем, что имеет особенную форму. Его головка уникальна тем, что имеет форму шестигранной звезды в виде сверху. Эта исключительность даёт преимущество над остальными глухарями. Ввинчивать эти шурупы в несколько раз удобнее и легче. Место применения шурупа по дереву с шестигранной головкой – выделки из дерева, но он также подходит в качестве крепежа на алюминиевые сплавы пластик, бакелит и другие мягкие материалы.

Почему купить шурупы глухари стоит у нас?

В нашем магазине широкий выбор глухарей по дереву и другим материалам. Продукция нашего магазина отличается высоким качеством и широким ассортиментом. Всегда в наличии шурупы от ведущих производителей, с которыми мы работаем напрямую и получаем продукцию от склада к складу, минуя оптовые базы.

DIN 571 Шуруп, болт сантехнический по дереву Глухарь

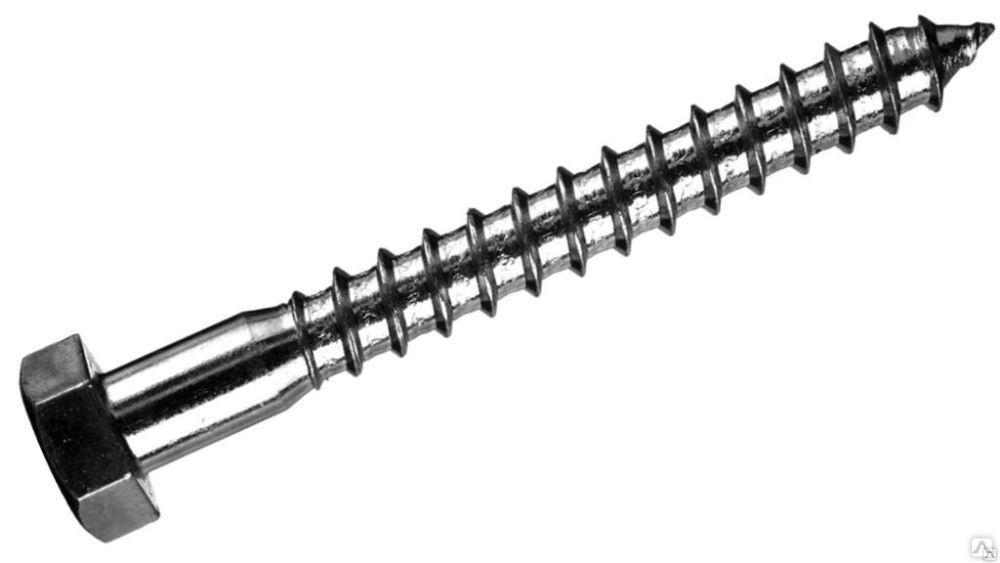

Шуруп (саморез) с шестигранной головкой — Глухарь

---

Материал: Латунь / Сталь St / Сталь A2 / Сталь A4
Класс прочности: 3.6 / 4.6
Покрытие: Zn Цинк

---

Одним из самых востребованных элементов крепежа, применяемых практически в любых сферах, является шуруп по дереву DIN 571. Его используют как при производстве мебели, так и для крепления лаг, реек, сборки деревянных конструкций, сантехнических креплений и других целей, когда требуется мощное закрепление.

Используется также совместно с пластмассовыми и металлическими универсальными дюбелями. Производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.

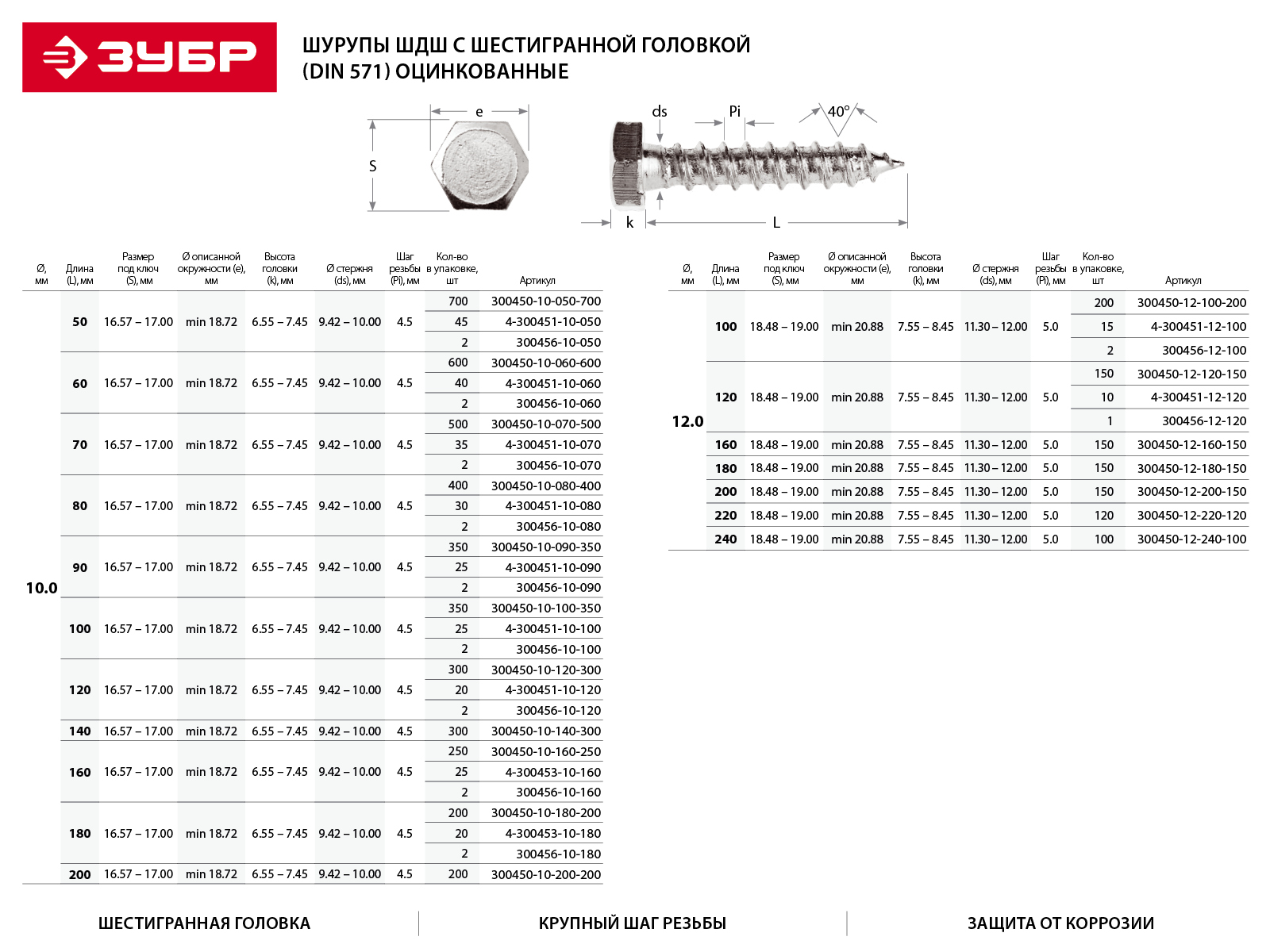

Шуруп болт DIN 571 сантехнический (глухарь) по дереву с шестигранной головкой, диаметр от 4 до 20 мм, длина от 16 до 380 мм.

---

Близкие аналоги ГОСТ: ГОСТ 11473-75.

---

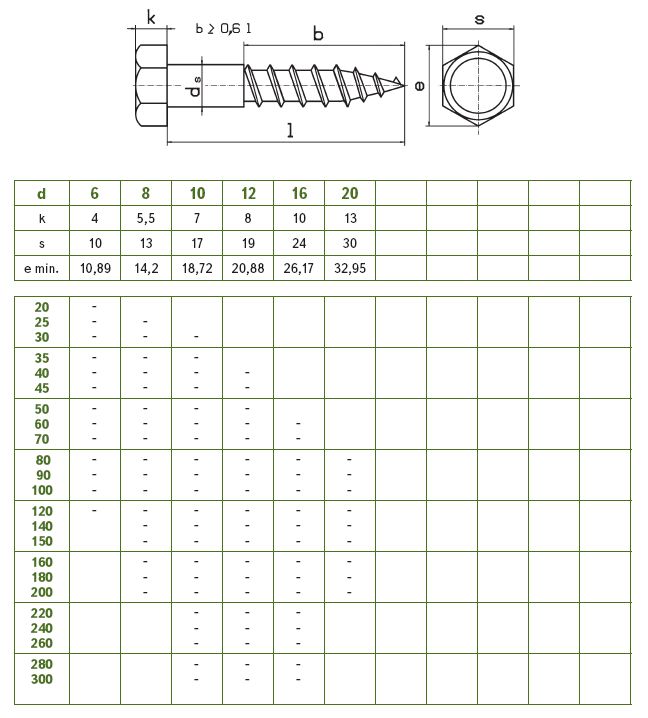

Характеристики и размеры саморезов DIN 571:

Параметры шурупа		Номинальный диаметр резьбы
		4	5	6	7	8	10	12	16	20
Шаг резьбы, P		1,8	2,2	2,6	3,2	3,6	4,5	5	6	7
ds, максимум		4	5	6	7	8	10	12	16	20
da, максимум		5	6	7,2	8,2	10,2	12,2	15,2	19,2	24,4
k		2,8	3,5	4	5	5,5	7	8	10	13
s		7	8	10	12	13	17	19	24	30
e, не менее		7,5	8,63	10,89	13,07	14,2	18,72	20,88	26,17	32,95
b ≥ 0,6 l
Номинальная длина l	мин.	16	16	20	60	25	30	35	50	60
	макс.	40	60	130	130	200	300	300	300	200

Все параметры в таблице указаны в мм.

Дополнительную информацию о технических характеристиках шурупа можно получить у менеджеров компании.

---

---

Обращаем ваше внимание на то, что интернет-ресурс texkomstroy.ru носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации. Для получения подробной информации о наличии и стоимости указанных товаров и (или) услуг, пожалуйста, обращайтесь к менеджерам с помощью контактной формы или по телефонам.

Саморез-глухарь с шестигранной головкой: размеры. Саморезы по дереву

Если в строительстве необходимо деревянные конструкции, несущие сильные нагрузки, крепить между собой напрямую, то используются специальные болты-шурупы, так называемые глухари, имеющие шестигранную или квадратную головку. Глухарь – крепежное изделие, имеющее наружную резьбу. Делают такие саморезы из оцинкованной углеродистой или нержавеющей стали.

При вкручивании используют гаечный ключ или гайковерт. Его специально сделанная наружная резьба образует в отверстии дерева внутреннюю резьбу, за счет чего соединение получается очень крепким и надежным. Поэтому его используют для соединения крупных и массивных деталей. У самореза-глухаря размеры разные. Сечение – от 6 до 12 мм, длина – от 30 до 300 мм.

Строение

Данный шуруп имеет много названий — глухарь, болт сантехнический с шестигранной головкой, шуруп DIN 571, шестигранник. Названия связаны с его строением. Саморез на шестигранной головке имеет клеймо, на котором обозначены производитель и класс прочности изделия.

Стержень состоит из двух частей: гладкая цилиндрическая и часть с наружной резьбой. Заканчивается саморез-глухарь острым заточенным концом, который при вкручивании врезается в древесину лагов ли реек.

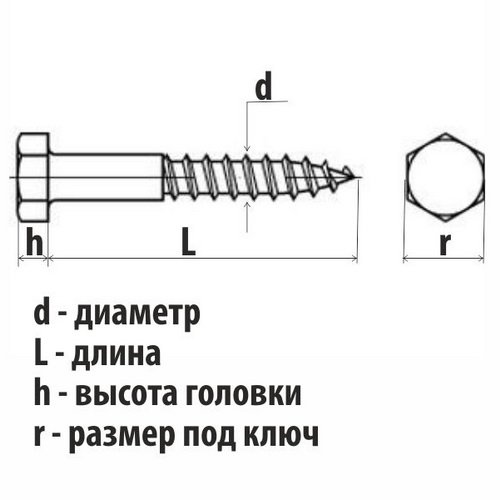

Основными параметрами таких креплений считаются длина, диаметр и размер под гаечный ключ. Длина его измеряется от основания шестигранной головки до заостренного конца. Диаметр измеряется по стержню или резьбе. А размер головки под ключ меряют по расстоянию между противоположными гранями гайки, расположенными параллельно друг другу.

Виды болтов

Различают такие изделия не только по размеру и диаметру шестигранной головки, но и материалу изготовления. Для работы по дереву используют конструктивную углеродистую сталь, которая обработана слоем защитного покрытия из цинка. Это качественная сталь 08 кп, 10 кп, 1022.

Также хорошими изделиями считаются болты, сделанные из нержавеющей стали, А2 и А4. Это высокопрочные аустенические стали. Можно заменить их аналогичными материалами — AISI 304 и AISI316. Их также применяют и для сантехнических работ.

Применение

Шуруп-болт применяется в тех случаях, когда нужно крепкое соединение. Используют его для присоединения двух деревянных частей, несущих сильную нагрузку. Можно их брать для крепления деревянных конструкций (брус, лаги, рейки, доски) к кирпичной или бетонной стене. Кирпич может быть как полнотелый, так и пустотелый.

Также используют такие крепления при установке сантехнических изделий к бетонному полу или стенам. Применение нашли саморезы-глухари не только в строительстве, но и в машиностроении. На железнодорожных путях с их помощью рельсы крепятся на шпалы. А провода закрепляют на бетонных столбах.

Особенности использования для деревянных изделий

Если работы ведутся с деревянными конструкциями и древесина изделий не слишком твердая, а саморез-глухарь имеет небольшой диаметр, то его можно вкрутить без предварительного сверления отверстий.

Если древесина твердая и болт большого диаметра, то перед началом процесса вкручивания нужно просверлить отверстие. Для этого берется сверло меньшего диаметра, примерно 70 % от диаметра болта, и сверлится отверстие на глубину, немного большую, чем глухарь, примерно на 10 мм. Делается это для того, чтобы резьба при сильном давлении во время вкручивания не обломилась.

После этого нужно взять небольшой ершик и прочистить отверстие, вынув оттуда остатки древесины. Опилки могут забить проход, и шуруп не вкрутится до конца. За неимением ершика можно взять тонкий длинный шуруп и несколько раз провести им вперед и назад в отверстии.

Для того чтобы саморез-глухарь прочно держался, нужно использовать вместе с ним шайбы, соответствующие по диаметру. Наружный их диаметр должен быть равен трем внутренним. Хорошо подойдут шайбы DIN 9021. Перед началом вкручивания нужно нанизать на хвостовик шайбу, а потом начинать работу.

Использование дюбелей

При использовании самореза «сантехнический глухарь» необходимо крепление через дюбель. Вставляют их в просверленное отверстие в бетонных или кирпичных стенах, а уже в них вкручиваются саморезы. Необходимо это для повышения прочности крепления деталей к поверхностям. Дюбели бывают нейлоновые, капроновые и полиамидные.

Для такого рода креплений нужно брать не обычный глухарь с заостренным концом на резьбе, а специальный, в котором резьба притуплена и ближе к основанию имеется уменьшение диаметра стержня. При ввинчивании глухаря в дюбель не происходит разрезания, за счет тупого конца. Дюбель под давлением гаечного ключа раздвигается в отверстии. Дальше продвижение происходит без особого усилия.

Есть в продаже такие специальные изделия, которые уже идут в комплекте с нужными по размеру дюбелями. Бывают рамные и фасадные изделия. Большим преимуществом считается образование пластичной прокладки за счет наличия юбки дюбеля, находящейся между головкой глухаря и деталью. Она служит компенсацией при перепаде температур, вызывающем разное расширение материалов.

Пошаговая инструкция к применению

Глухари или винты с зазором при работе с деревом нужно правильно вкрутить, чтобы крепление деталей было максимально прочным. Перед началом работы нужно выровнять полностью две скрепляемые поверхности, чтобы сцепление было четким, без щелей. Если это возможно, то детали лучше зафиксировать с помощью струбцины, чтобы не возникло сдвига материалов.

Затем нужно взять сверло, меньшее по диаметру, и просверлить отверстие в древесине через все материалы. Поскольку глухарь имеет головку с шестигранным наконечником, работник не сможет воспользоваться отверткой, чтобы стянуть вместе скрепляемые детали.

Понадобится гаечный ключ или электрический гайковерт. Вставлять головку гайки нужно ровно, так, чтобы распределение нажима было по всей поверхности изделия, затем аккуратно вкрутить. Это важный момент, так как в противном случае болт зайдет криво или поломается.

Причины поломок

Если на саморез с шестигранной головкой оказывается слишком большое давление, то можно сломать головку глухаря. Происходит это по нескольким причинам. Во-первых, плохое качество самого болта. Нарушение технологического процесса может произойти во время высадки головки. При этом шейк испытывает сильное напряжение, находясь на границе между линией нагрева и деформации. Если в процессе не было уравнивания структуры закалки и отпуска, то при выполнении крепежных работ головка имеет возможность сорваться.

Во-вторых, было неправильно сделано отверстие в материале для глухаря. Если отверстие неглубокое, стружка не вычищена должным образом, то тяжело будет предотвратить разрушение болта. При закручивании гайковертом может быть большая скорость кручения или сильное давление. Глухарь с разгона упирается в деревянный брус и ломается.

В-третьих, причиной может быть неправильно подобранное сверло для создания предварительного отверстия. При выполнении закручивающих движений температура металла растет от сильного трения, происходит заклинивание болта. Чтобы спасти ситуацию, можно на болт добавить немного смазки.

В-четвертых, взят неподходящий по размеру дюбель.

Есть еще одна причина сворачивания головки, но она встречается крайне редко. Это большая скорость, а именно резкое начало закручивания самореза по дереву.

Цена

Стоимость таких изделий зависит от их размеров и количества. Самый маленький по размеру экземпляр оценивается в 70 копеек за штуку. У самых больших саморезов по дереву цена будет намного больше, целых 22 рубля за штуку. Оптовые поставки будут, конечно, на порядок дешевле.

Глухарь (крепёжное изделие) — это… Что такое Глухарь (крепёжное изделие)?

Глухарь

Глуха́рь — крепёжное изделие в виде стержня с шестигранной или квадратной^[1] головкой и специальной наружной резьбой, образующей внутреннюю резьбу в отверстии соединяемого предмета.

Предназначен для соединения друг с другом массивных предметов, оказывающих на крепёжное изделие значительные нагрузки.

Описание

В деревообработке применяется в случаях, когда требуется лучшая передача усилия при закручивании, чем у шурупа. Их диаметр в основном 5—16 мм, а длина 25—300 мм. Для их установки в древесине предварительно сверлится отверстие диаметром 70 % от диаметра глухаря на длину нарезанной части и по диаметру глухаря на всю длину его гладкой части (шейки). При работе с твёрдой древесиной длина отверстия должна быть больше длины глухаря во избежание его поломки. Закручивается гаечным ключом или гайковёртом в древесину или в дюбель. Прежде использовались также в сельскохозяйственном машиностроении.

Подобные крепёжные изделия

На железных дорогах для крепления рельсов к шпалам применяются глухари, называемые путевыми шурупами, закручивающиеся путевым шуруповёртом, бензогайковёртом или путевым ключом. Используются преимущественно два вида путевых шурупов: обычной длины 24х170 мм с квадратной головкой и удлинённый 24х195 мм с шестигранной головкой^[2].

Для скрепления больших деревянных конструкций существуют так называемые резьбовые стержни, по своей форме сходные с глухарями, только гораздо большей длины и не имеющие утолщённой шейки^[3][4].

Фасадный дюбель

Рамный дюбель и фасадный дюбель состоят из длинного дюбеля и длинного самореза, который может иметь шестигранную головку. Применяются для крепления окон, дверей, различных деревянных и металлических конструкций, вентилируемых фасадов^[5][6].

Анкер-шуруп или анкерный шуруп, применяемый для бездюбельного крепления в каменные материалы, имеет форму, напоминающую глухарь. В отличие от глухаря, у анкер-шурупа утолщённый стержень и низкая двухзаходная или однозаходная резьба, шейка не утолщена.. Форма головки может быть самой разнообразной: шестигранная, полукруглая, утопленная, а также может продолжаться гайкой или шпилькой.

Крепление рельса на путевых шурупах

В таможенном праве

Согласно пояснению к ТН ВЭД ТС

Глухари (костыли) представляют собой большие шурупы с квадратными или шестигранными нешлицованными головками. Они применяются для крепления рельсов к шпалам и для сборки стропил и аналогичных крупных деревянных конструкций.^[7]

При таможенном декларировании глухари из чёрных металлов обозначаются кодом 7318 11 000 0, а изготовленные из меди или из чёрных металлов с медными головками включаются в группу резьбовых изделий под кодом 7415 39 000 0^[8].

Примечания

См. также

Литература

• Е. О. Пешков, Н. И. Фадеев Технический словарь школьника.  — Москва: Учпедгиз, 1963 г. — С. 30. — А06807
• Деревянный дом./И. В. Резько. — Минск: Харвест, 2007. — С.196. — ISBN 978-985-13-9671-5

Ссылки

В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники. Эта отметка установлена 13 мая 2011.

Саморезы по дереву — все виды и сфера применения — Bezhelme.ru

Саморезы в хозяйстве используются постоянно, причем даже не важно, частный ли у вас дом или городская квартира. Видов и размеров очень много, поэтому нужно знать, для каких видов работ лучше подходят те или иные.

В этой статье я расскажу вам, какие бывают саморезы по дереву, их размеры, цены, а также для каких работ предназначены определенные виды.

Черные оксидированные

Крупная резьба — чтобы было легче крутить в дерево.

Решили обшить деревянный дом гипсокартоном? Без проблем, для этого нужны деревянные бруски(обрешетка) и обычные черные по дереву с крупным шагом(длина 25-30 мм). Прикрутить любую деревяшку с дереву — также используйте их, благо размерный ряд велик, начинается от 19 мм и до 150 мм.

Шляпка потайная, поэтому так легко утапливается в дереве и листах гипсокартона. Толщина увеличивается вместе с длиной, чем длиннее саморез — тем он толще.

Небольшая табличка с размерами.

Диаметр/длина

3.5*19 мм
3.5*25 мм — очень часто используют для гипсокартона(крепление к профилям и деревянной обрешетке)
3.5*30 мм — также можно использовать для гипса и для дюбелей 6*30
3.5*40 мм
3.5*45 мм
3.5*50 мм
3.5*55 мм
3.5*65 мм
4.2*75 мм
4.8*90 мм
4.8*95 мм
4.8*100 мм
4.8*125 мм
4.8*150 мм

Как видим, из этого обилия вы сможете подобрать оптимальную длину. Очень часто черные саморезы используют для крепления в дюбеле. Для закручивания понадобится бита с разъемом Ph3(почитать про реально хорошие биты).

Из минусов черных саморезов — ржавеют, поэтому если что-то облицовываете и шляпка будет на видном месте, то берите оцинкованные(пассивированные). О них — ниже.

Желтые(желтопассивированные)

Не ржавеют, так как закрыты защитным покрытием(желтое или белое). Позиционируются как декоративные, поскольку имеют огромный размерный ряд, начиная от очень мелких длиной 12 мм.

Разъем для бит формата PZ(дополнительные грани, которых нет у PH). Так как бывают очень мелкие размеры, то и биты для них PZ1, PZ2, PZ3.

Очень часто имеют резьбу по всей длине, для кого-то это немаловажно. Продаются как в небольших упаковках(20-50 штук), так и в больших(500-1000). Отличное решение для дюбелей, поскольку резьба по всей длине способствует более плотному закреплению самореза в дюбеле.

Размеры идут ровные, то есть толщина либо 3 мм, либо 3.5, либо 4 мм. Шляпка потайная(можете раззенковать и утопить шляпку в дереве).

Размеры желтых саморезов

3*12 мм (крепление чего-либо к листу ДСП, чтобы острый кончик не проходил насквозь листа)
3*15 мм
3*20 мм
3*25 мм
3*30 мм (также для дюбеля 6*30 мм)
3*35 мм
3*40 мм
3*45 мм
3*50 мм

— толщина 3.5 мм начинается от 20 мм и до 70 мм
— 4 мм — от 20 мм до 70 мм (для дюбеля 8*40 оптимально подходит саморез 4*40 желтый)
— 5 мм — от 20 мм до 100 мм(для дюбеля 10 мм берем саморез толщиной 5 мм).
— 6 мм — от 30 мм до 200 мм

Замечу, что стоимость декоративного крепежа заметно выше, чем у оксидированных. Для повседневных работ все конечно же используют обычные черные, для отделочных и декоративных работ — уже желтые или белые.

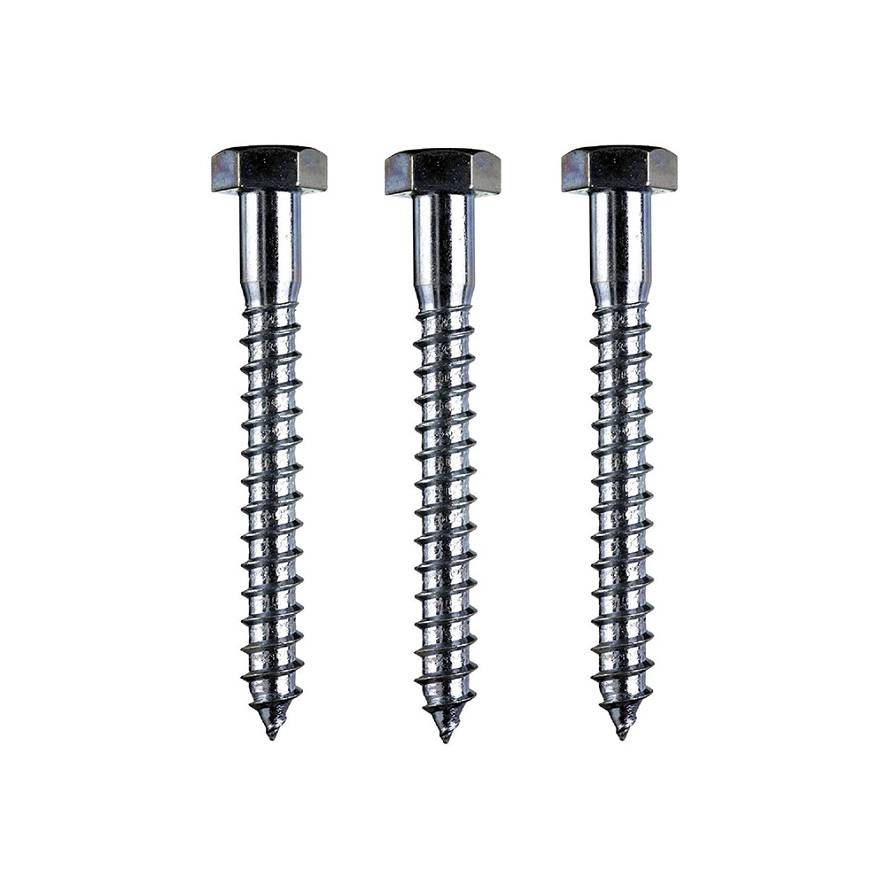

Саморез-глухарь

Очень толстый — для крепления деревянных лаг, реек и брусков. Там, где нужно выдержать конкретное усилие, применяют «глухари».

Саморез с шестигранной головкой, закручивают их с помощью обычного рожкового ключа, также, если в хозяйстве есть мощный шуруповерт или дрель, можно воспользоваться ею. Для закручивания понадобится бита-головка(размер может 8, 10, 13, 14 мм в зависимости от размера крепежа).

Где применяют такой мощный крепеж?

• Скрепление деревянных конструкций, где нужна крепость и надежность.

• На них можно подвесить водонагреватель к деревянной стене, больше никак не сделать, простые черные саморезы не выдержат такой вес(лично у меня висит водонагреватель на 80 литров на 3 глухарях 10*200 мм).

• На глухари крепят что-то тяжелое к бетонной стене(когда нет анкер-болтов), правда размер дюбеля просто огромный — представьте, глухарь размером 8*100 мм требует дюбеля не меньше 14 мм в диаметре.

Очень важно перед закручиванием предварительно просверлить отверстие сверлом, а то иначе вы просто не сможете вкрутить толстенный саморез в дерево, сила трения там просто чудовищная.

Более того, такой толстый крепеж просто-напросто расколет скрепляемые детали, если не засверлиться заранее сверлом. Для облегчения закручивания используйте машинное масло(предварительно окуните глухарь в масло). Пойдет гораздо легче.

Промышленные принадлежности Woodstock | Размеры болта :: w3layouts

Болты с шестигранной головкой DIN 931

Мы поставляем болты с шестигранной головкой из следующих материалов:

Марки стали	8,8, 10,9 и 12,9
Нержавеющая сталь	A2 классы 50, 70 и 80	A4 классы 50, 70 и 80

Болты также могут быть изготовлены из любого материала.
* Указанная длина резьбы является ориентировочной для болтов менее 125 мм.Для болтов длиной более 125 мм и короче 200 мм добавьте еще 6 мм резьбы. Для болтов 200 мм и более добавьте 19 мм к указанной длине резьбы.

Диаметр (d)	Шаг	Длина резьбовой части * (б)	Глубина головы (тыс.)	По квартирам
M4	0.7 мм	14 мм	2,8 мм	7 мм
M5	0,8 мм	16 мм	3,5 мм	8 мм
M6	1,0 мм	18 мм	4 мм	10 мм
M7	1.0 мм	20 мм	4,8 мм	11 мм
M8	1,25 мм	22 мм	5,3 мм	13 мм
M10	1,5 мм	26 мм	6.4 мм	17 мм
M12	1,75 мм	30 мм	7,5 мм	19 мм
M14	2 мм	14 мм	8,8 мм	22 мм
M16	2 мм	38 мм	10 мм	24 мм
M18	2.5 мм	42 мм	11,5 мм	27 мм
M20	2,5 мм	46 мм	12,5 мм	30 мм
M22	2,5 мм	50 мм	14 мм	32 мм
M24	3.0 мм	54 мм	15 мм	36 мм
M27	3,0 мм	54 мм	15 мм	41 мм
M30	3,5 мм	66 мм	18.7 мм	46 мм
M33	3,5 мм	72 мм	21 мм	50 мм
M36	4 мм	78 мм	22,5 мм	55 мм
M39	4 мм	84 мм	25 мм	60 мм
M42	4.5 мм	90 мм	26 мм	65 мм
M45	4,5 мм	96 мм	28 мм	70 мм
M48	5 мм	102 мм	30 мм	75 мм

Размеры болта — Информация о размерах

Прежде чем перейти к размерам болтов, следует отметить, что нет четкого различия между болтом и винтом.Было несколько попыток дать определение каждому из них, но для практических целей это не важно. Крепежными элементами считаются как болты, так и винты.

Общие размеры болта

Размеры болтов измеряются с учетом марки, диапазона номинальных размеров (в дюймах) и их механических свойств. Эти свойства включают испытательную нагрузку (psi), предел текучести min (psi) и предел прочности (psi).

Крепеж со спецификацией SAE J429 изготовлен из среднеуглеродистой стали и имеет диапазон номинальных размеров от 1/4 до 1-1 / 2.Пробная загрузка составляет 33000, а урожайность — 36000. Прочность на разрыв 60 000.

Машины ASM A307 Grades A&B изготовлены из низкоуглеродистой стали. Этот размер болта имеет номинальный размер от до 4 и имеет предел прочности на разрыв 60 000. B8 ASTM A193 Grade B8 использует AISI 304 и имеет номинальный размер от ¼ до. Предел текучести составляет 100 000, а предел прочности — 80 000.

ASTM A320 Grade L7 имеет предел текучести 105 000 и предел прочности на разрыв 125 000. ASTM A320 Grade B8T имеет номинальный размер и больше.Выход составляет 30 000, а предел прочности
— 75 000.

SAE J429 Grade 5 имеет номинальный размер от до 1 и от 1 до ½. Пробная загрузка составляет 85 000, а урожайность — 92 000. Предел прочности установлен на уровне 120 000.

Болты других размеров

ASTM A449 имеет следующие размеры: от 1/4 до 1 (номинальный размер) и пробная нагрузка 85 000. Выход составляет 92,000, а предел прочности — 120,000. SAE J429 Grade 5.2 имеет размер от до. Испытательная нагрузка, текучесть и растяжение составляют 85 000, 92 000 и 120 000 соответственно.

Тип ASTM A325 имеет следующие характеристики: от 1/2 до 1 с испытательной нагрузкой 85 000, текучестью 92 000 и растяжением 120 000. ASTM A490 имеет размер от ½ до 1 ½. Пробная загрузка составляет 120 000, а урожайность — 130 000. Растяжение 170 000.

Как выбрать правильный размер болта

Ключ — нить. Это выступы, окружающие болт. Если резьба слишком велика, болт вообще не затягивается. Если он слишком мал, он не поместится. При поиске болтов ищите такие знаки, как M5 или что-то подобное.M означает миллиметр, а 5 — его размер. Итак, M5 — это болт диаметром 5 мм. В зависимости от того, где вы живете, могут использоваться разные измерения.

Есть и другие типы болтов, которые вы найдете в строительных магазинах. Отрывной болт имеет полый стержень с резьбой. Они используются в пожарных гидрантах и ​​некоторых самолетах. Болт с метчиком имеет резьбу вплоть до головки, а болт с рычагом имеет гайку, называемую крылом.

Понимание различных размеров болтов и их свойств — ключ к их правильному использованию.На самом деле это не так сложно, как кажется, и вам понадобится всего несколько применений, чтобы с ними познакомиться.

ASME / ANSI B16.5 — Размеры фланцев и болтов, класс от 150 до 2500

Размеры фланца определяются размером трубы и классом давления, требуемым для применения. Фланцы стандартизированы в соответствии с публикациями таких организаций, как ASME, MSS, API и других.

ASME / ANSI B16.5 обеспечивает

• приварной горловиной
• накладной
• приварной раструб
• резьбовой
• внахлест
• глухой

размеры фланца для труб от 1/2 «до 24» — в классах от 150 до 2500.

Номинальный размер трубы NPS (дюймы)	Класс 150
	Диаметр фланца (дюймы)	№ из Болтов	Диаметр болтов (дюймы)	Диаметр отверстий под болты (дюймы)	Окружность болта (дюймы)
1/4	3-3 / 8	4	1 / 2	0.62	2-1 / 4
1/2	3-1 / 2	4	1/2	0,62	2-3 / 8
3/4	3 -7/8	4	1/2	0,62	2-3 / 4
1	4-1 / 4	4	1/2	0,62	3-1 / 8
1-1 / 4	4-5 / 8	4	1/2	0,62	3-1 / 2
1-1 / 2	5	4	1/2	0.62	3-7 / 8
2	6	4	5/8	0,75	4-3 / 4
2-1 / 2	7	4	5/8	0,75	5-1 / 2
3	7-1 / 2	4	5/8	0,75	6
3-1 / 2	8-1 / 2	8	5/8	0,75	7
4	9	8	5/8	0.75	7-1 / 2
5	10	8	3/4	0,88	8-1 / 2
6	11	8	3/4	0,88	9-1 / 2
8	13-1 / 2	8	3/4	0,88	11-3 / 4
10	16	12	7/8	1	14-1 / 4
12	19	12	7/8	1	17
14	21	12	1	1.12	18-3 / 4
16	23-1 / 2	16	1	1,12	21-1 / 4
18	25	16	1 -1/8	1,25	22-3 / 4
20	27-1 / 2	20	1-1 / 8	1,25	25
24	32	20	1-1 / 4	1,38	29-1 / 2

Номинальный размер трубы NPS (дюймы)	Класс 300
	Диаметр Фланец (дюймы)	No. из Болты	Диаметр болтов (дюймы)	Диаметр отверстий под болты (дюймы)	Окружность болта (дюймы)
1/4	3-3 / 8	4	1/2	0,62	2-1 / 4
1/2	3-3 / 4	4	1/2	0,62	2-5 / 8
3/4	4-5 / 8	4	5/8	0.75	3-1 / 4
1	4-7 / 8	4	5/8	0,75	3-1 / 2
1-1 / 4	5 -1/4	4	5/8	0,75	3-7 / 8
1-1 / 2	6-1 / 8	4	3/4	0,88	4-1 / 2
2	6-1 / 2	8	5/8	0,75	5
2-1 / 2	7-1 / 2	8	3/4	0.88	5-7 / 8
3	8-1 / 4	8	3/4	0,88	6-5 / 8
3-1 / 2	9	8	3/4	0,88	7-1 / 4
4	10	8	3/4	0,88	7-7 / 8
5	11	8	3/4	0,88	9-1 / 4
6	12-1 / 2	12	3/4	0.88	10-5 / 8
8	15	12	7/8	1	13
10	17-1 / 2	16	1	1,12	15-1 / 4
12	20-1 / 2	16	1-1 / 8	1,25	17-3 / 4
14	23	20	1-1 / 8	1,25	20-1 / 4
16	25-1 / 2	20	1-1 / 4	1.38	22-1 / 2
18	28	24	1-1 / 4	1,38	24-3 / 4
20	30-1 / 2	24	1-1 / 4	1,38	27
24	36	24	1-1 / 2	1,62	32

Номинальный размер трубы NPS (дюймы)	Класс 400
	Диаметр Фланец (дюймы)	No. из Болты	Диаметр болтов (дюймы)	Диаметр отверстий под болты (дюймы)	Окружность болта (дюймы)
1/4	3-3 / 8	4	1/2	0,62	2-1 / 4
1/2	3-3 / 4	4	1/2	0,62	2-5 / 8
3/4	4-5 / 8	4	5/8	0.75	3-1 / 4
1	4-7 / 8	4	5/8	0,75	3-1 / 2
1-1 / 4	5 -1/4	4	5/8	0,75	3-7 / 8
1-1 / 2	6-1 / 8	4	3/4	0,88	4-1 / 2
2	6-1 / 2	8	5/8	0,75	5
2-1 / 2	7-1 / 2	8	3/4	0.88	5-7 / 8
3	8-1 / 4	8	3/4	0,88	6-5 / 8
3-1 / 2	9	8	7/8	1	7-1 / 4
4	10	8	7/8	1	7-7 / 8
5	11	8	7/8	1	9-1 / 4
6	12-1 / 2	12	7/8	1	10-5 / 8
8	15	12	1	1.12	13
10	17-1 / 2	16	1-1 / 8	1,25	15-1 / 4
12	20-1 / 2	16	1-1 / 4	1,38	17-3 / 4
14	23	20	1-1 / 4	1,38	20-1 / 4
16	25-1 / 2	20	1-3 / 8	1.5	22-1 / 2
18	28	24	1-3 / 8	1,5	24-3 / 4
20	30-1 / 2	24	1-1 / 2	1,62	27
24	36	24	1-3 / 4	1,88	32

Номинальный размер трубы NPS (дюймы)	Класс 600
	Диаметр Фланец (дюймы)	No. из Болты	Диаметр болтов (дюймы)	Диаметр отверстий под болты (дюймы)	Окружность болта (дюймы)
1/4	3-3 / 8	4	1/2	0,62	2-1 / 4
1/2	3-3 / 4	4	1/2	0,62	2-5 / 8
3/4	4-5 / 8	4	5/8	0.75	3-1 / 4
1	4-7 / 8	4	5/8	0,75	3-1 / 2
1-1 / 4	5 -1/4	4	5/8	0,75	3-7 / 8
1-1 / 2	6-1 / 8	4	3/4	0,88	4-1 / 2
2	6-1 / 2	8	5/8	0,75	5
2-1 / 2	7-1 / 2	8	3/4	0.88	5-7 / 8
3	8-1 / 4	8	3/4	0,88	6-5 / 8
3-1 / 2	9	8	7/8	1	7-1 / 4
4	10-3 / 4	8	7/8	1	8-1 / 2
5	13	8	1	1,12	10-1 / 2
6	14	12	1	1.12	11-1 / 2
8	16-1 / 2	12	1-1 / 8	1,25	13-3 / 4
10	20	16	1-1 / 4	1,38	17
12	22	20	1-1 / 4	1,38	19-1 / 4
14	23 -3/4	20	1-3 / 8	1.5	20-3 / 4
16	27	20	1-1 / 2	1,62	23-3 / 4
18	29-1 / 4	20	1-5 / 8	1,75	25-3 / 4
20	32	24	1-5 / 8	1,75	28-1 / 2
24	37	24	1-7 / 8	2	33

Номинальный размер трубы NPS (дюймы)	Class 900
	Диаметр Фланец (дюймы)	No. из Болты	Диаметр болтов (дюймы)	Диаметр отверстий под болты (дюймы)	Окружность болта (дюймы)
1/2	4-3 / 4	4	3/4	0,88	3-1 / 4
3/4	5-1 / 8	4	3/4	0,88	3-1 / 2
1	5-7 / 8	4	7/8	1	4
1-1 / 4	6-1 / 4	4	7/8	1	4-3 / 8
1-1 / 2	7	4	1	1.12	4-7 / 8
2	8-1 / 2	8	7/8	1	6-1 / 2
2-1 / 2	9 -5/8	8	1	1,12	7-1 / 2
3	9-1 / 2	8	7/8	1	7-1 / 2
4	11-1 / 2	8	1-1 / 8	1,25	9-1 / 4
5	13-3 / 4	8	1 -1/4	1.38	11
6	15	12	1-1 / 8	1,25	12-1 / 2
8	18-1 / 2	12	1 -3/8	1,5	15-1 / 2
10	21-1 / 2	16	1-3 / 8	1,5	18-1 / 2
12	24	20	1-3 / 8	1,5	21
14	25–1 / 4	20	1–1 / 2	1.62	22
16	27-3 / 4	20	1-5 / 8	1,75	24-1 / 2
18	31	20	1 -7/8	2	27
20	33-3 / 4	20	2	2,12	29-1 / 2
24	41	20	2-1 / 2	2,62	35-1 / 2

Номинальный размер трубы NPS (дюймы)	Класс 1500
	Диаметр фланца ( дюймы)	No. из Болты	Диаметр болтов (дюймы)	Диаметр отверстий под болты (дюймы)	Окружность болта (дюймы)
1/2	4-3 / 4	4	3/4	0,88	3-1 / 4
3/4	5-1 / 8	4	3/4	0,88	3-1 / 2
1	5-7 / 8	4	7/8	1	4
1-1 / 4	6-1 / 4	4	7/8	1	4-3 / 8
1-1 / 2	7	4	1	1.12	4-7 / 8
2	8-1 / 2	8	7/8	1	6-1 / 2
2-1 / 2	9 -5/8	8	1	1,12	7-1 / 2
3	10-1 / 2	8	1-1 / 8	1,25	8
4	12-1 / 4	8	1-1 / 4	1,38	9-1 / 2
5	14-3 / 4	8	1-1 / 2	1.62	11-1 / 2
6	15-1 / 2	12	1-3 / 8	1,5	12-1 / 2
8	19	12	1-5 / 8	1,75	15-1 / 2
10	23	12	1-7 / 8	2	19
12	26 -1/2	16	2	2,12	22-1 / 2
14	29-1 / 2	16	2-1 / 4	2.38	25
16	32-1 / 2	16	2-1 / 2	2,62	27-3 / 4
18	36	16	2 -3/4	2,88	30-1 / 2
20	38-3 / 4	16	3	3,12	32-3 / 4
24	46	16	3-1 / 2	3,62	39

Номинальный размер трубы NPS (дюймы)	Класс 2500
	Диаметр фланца ( дюймы)	No. из Болты	Диаметр болтов (дюймы)	Диаметр отверстий под болты (дюймы)	Окружность болта (дюймы)
1/2	5-1 / 4	4	3/4	0,88	3-1 / 2
3/4	5-1 / 2	4	3/4	0,88	3-3 / 4
1	6-1 / 4	4	7/8	1	4-1 / 4
1-1 / 4	7-1 / 4	4	1	1.12	5-1 / 8
1-1 / 2	8	4	1-1 / 8	1,25	5-3 / 4
2	9-1 / 4	8	1	1,12	6-3 / 4
2-1 / 2	10-1 / 2	8	1-1 / 8	1,25	7 -3/4
3	12	8	1-1 / 4	1,38	9
4	14	8	1-1 / 2	1.62	10-3 / 4
5	16-1 / 2	8	1-3 / 4	1,88	12-3 / 4
6	19	8	2	2,12	14-1 / 2
8	21-3 / 4	12	2	2,12	17-1 / 4
10	26 -1/2	12	2-1 / 2	2,62	21-1 / 4
12	30	12	2-3 / 4	2.88	24-3 / 8

Вставьте фланцы в модель Sketchup с помощью Engineering ToolBox Sketchup Extension

Болты с квадратным подголовком: размеры и механические свойства

Категории продуктов

• Все продукты
  • Крепежные детали
    • Болты
      • Болты с шестигранной головкой
      • Винты с шестигранной головкой
        • Винты с шестигранной головкой, класс 2
        • Винты с шестигранной головкой, класс 5
        • Винты с шестигранной головкой, класс 8
        • Винты с шестигранной головкой из нержавеющей стали
        • Класс 10.9 винтов с шестигранной головкой
        • Винты с шестигранной головкой, класс 8.8
        • Винты с шестигранной головкой, класс L-9
      • Тяжелые болты с шестигранной головкой
      • Конструкционные болты
      • 12-гранный болт
      • Болты с квадратным подголовком
        • Болты с квадратным подголовком A307, класс A
        • Болты с квадратным подголовком, класс 8
        • Болты с квадратным подголовком, класс 5
        • Оцинкованные болты с квадратным подголовком
        • Болты с квадратным подголовком метрического класса 4.6
        • Болты с квадратным подголовком, метрический класс 8.8
        • Болты с квадратным подголовком из нержавеющей стали
      • Болты катушки
      • Болты подъемника
      • Рым-болты
      • Болты рамы
      • Болты подвески
      • Машинные болты с шестигранным фланцем
      • L Болты
      • Стяжные болты
      • Установите болты
      • Болты для плугов
      • Болты с буртиком
      • Винты с головкой под торцевой ключ
        • Винты с головкой под торцевой ключ
        • Винты с цилиндрической головкой под торцевой ключ
        • Винты с головкой под торцевой ключ с фланцем
        • Винты с головкой под торцевой ключ
        • Низкопрофильные винты с головкой под торцевой ключ
      • Болты для плиты
      • Болты ступени
      • Болты с квадратной головкой
      • Болты с метчиком
      • Болты регулировки натяжения (болты TC)
      • Болты для деревянных досок
      • Болты упорные
      • Стопорные болты — якоря-бабочка
      • Болты с Т-образной головкой
      • U Болты
    • Гайки
      • Готовые шестигранные гайки
      • Конструкционные и тяжелые шестигранные гайки
      • Контргайки
        • Стопорные гайки манжеты / стопорные гайки стопора
        • Фланцевые стопорные гайки
        • Стопорные гайки Flexloc
        • Цельнометаллические шестигранные контргайки с конусом
        • Гайки Keps K-Lock — Гайки Keps
        • Гайка Nyloc — стопорные гайки с нейлоновой вставкой
        • Гайки верхнего фиксатора фланца
        • Двусторонние двусторонние стопорные гайки
      • Желудь и гайки
      • Гайка муфты
      • Гайки шестигранные и замковые с прорезями
      • Гайки с ушком
      • Фланцевые гайки
      • Шестигранные гайки для варенья
      • Гайки с шестигранной головкой
      • Гайки безопасности
      • Квадратные гайки
      • Гайки Т-образные
      • Гайки с накатанной головкой / Гайки с накаткой
      • Шестигранные гайки для панели
      • Приварные гайки
      • Гайки для точечной сварки
      • Фиксаторы приварной гайки
      • Колесные гайки / гайки
      • Гайки барашковые
    • Винты
      • Крепежные винты
      • Самонарезающие винты (Tek Screws)
      • Саморезы (Винты для листового металла)
      • Винты с шестигранной головкой
        • Винты с шестигранной головкой, класс 2
        • Винты с шестигранной головкой, класс 5
        • Винты с шестигранной головкой, класс 8
        • Винты с шестигранной головкой из нержавеющей стали
        • Класс 10.9 винтов с шестигранной головкой
        • Винты с шестигранной головкой, класс 8.8
        • Винты с шестигранной головкой, класс L-9
      • Винты с головкой под торцевой ключ
        • Винты с цилиндрической головкой под торцевой ключ
        • Винты с полукруглой головкой
        • Винты с головкой под торцевой ключ
        • Низкопрофильные винты с головкой под торцевой ключ
        • Винты с головкой под торцевой ключ с фланцем
      • Установочные винты с головкой под торцевой ключ
        • Установочные винты с головкой под торцевой ключ
        • Установочные винты с головкой под торцевой ключ с насечкой
        • Установочные винты с головкой под торцевой ключ 1/2
        • Установочные винты с упором с упором
        • Установочные винты с конусом
        • Установочные винты с головкой под торцевой ключ
        • Установочные винты с головкой под торцевой ключ
        • Винты с головкой под торцевой ключ с латунным наконечником
        • Винты с головкой под торцевой ключ с нейлоновым наконечником
      • Установочные винты с квадратной головкой
      • Установочные винты со шлицем
      • Защитные винты и отвертки
        • Односторонние стопорные винты
        • Крепежные винты с крестообразным шлицем
        • Винты с головкой под торцевой ключ
        • Гаечный ключ «Змеиные глаза» Винты безопасности
        • Крепежные винты Torx
        • TP3 Треугольные винты с потайной головкой
        • Трехстворчатые винты
        • Отвертки и биты с защитой от взлома
      • Винты по бетону
      • Винты деки
      • Винты для гипсокартона
      • Винты с шестигранной головкой
      • Винты для цементной плиты
      • Шурупы по дереву
      • Винты для ДСП
      • Невыпадающие винты панели
      • Винты с проушиной
        • Винты с проушиной для акустической системы
        • Глаза для винтов
      • Стяжные винты
      • Приводные винты
      • Винты с буртиком
      • Винты с накатанной головкой
      • Наборы винтов
    • Анкеры
      • Анкерные болты 90 градусов
      • Клейкие анкеры
      • Анкеры для забивки на месте
      • Анкерные болты
      • Забивные анкеры для бетона
      • Анкеры для гипсокартона — анкеры для тяжелых условий эксплуатации
        Анкеры для полых стен
        • Анкер для свинцовой стены
        • Пластиковые анкеры для гипсокартона
        • Самосверлящие анкеры для гипсокартона
        • Переключаемый анкер для гипсокартона
      • Проушина
      • Забивной анкер
      • Анкеры с защитным экраном
      • Анкер-крепежный винт
      • Анкерные болты
      • Анкеры для подвешивания стержней
      • Анкер-гильза
      • Якорь-фиксатор
      • Анкер клиновой
      • Сварные шпильки
      • Инструменты и наборы для установки анкеров
        • Инструменты для установки винтов по бетону
        • Инструменты для установки вставных анкеров
        • Инструменты для установки анкера с защитным экраном
        • Инструменты для установки анкерных болтов
        • Инструменты для установки анкера
    • Шайба
      • Плоская шайба
        • Плоская шайба
        • Плоские шайбы USS
        • Шайба плоская по SAE
        • ASTM F436 Конструкционные плоские шайбы
      • Проклеенные уплотнительные шайбы
      • Шайбы крыла
      • Шайба с потайной головкой
      • Шайба гибкая, круглая
      • Стопорные шайбы
        • Разъемные стопорные шайбы
        • Стопорные шайбы Hi-Collar с разрезом
        • Внешние стопорные шайбы
        • Внутренние стопорные шайбы
        • Внутренняя / внешняя стопорная шайба
      • Шайба Ogee
      • Шайба круглая пластина (док)
      • Дисковые шайбы
      • Шайба квадратная
    • Стержни и шпильки
      • Шпильки с резьбой
      • Стержни без резьбы
      • Стержни с резьбой
    • Объемные гвозди и шипы
      • Палуба и ландшафт
        • Гвозди для забора, террасы и патио
        • Шипы для ландшафта и водостока
      • Гвозди для гипсокартона и планки
      • Отделка и обрезка
        • Гвозди для отделки
      • Полы и кладка
        • Гвозди для резки полов и каменной кладки
        • Гвозди для подкладки и пола
        • Кладочные гвозди без подборки
      • Общие строительные работы
        • Коробчатые гвозди
        • Обычные гвозди
        • Дуплексные гвозди
        • Гвозди для подвешивания балок
        • Разное
        • Гвозди для поддонов
        • Гвозди для панелей
        • Гвозди Polebarn
        • Гвозди грузинские
      • Кровельные гвозди
        • Кровельные гвозди для асфальта
        • Гвозди для черепицы Cedar Shake
        • Гвозди для черепицы из кедра
        • Металлические кровельные гвозди
        • Гвозди для вентиляции конька
        • Гвозди для кровли
        • Гвозди для перекрытия крыши
        • Гвозди кровельные
        • Гвозди для черепицы
        • Гвозди с мехом
        • Гвозди кровельные
        • Колпачковые гвозди
      • Гвозди для сайдинга
        • Гвозди для сайдинга со скосом
        • Гвозди для сайдинга Cedar Shake
        • Гвозди для сайдинга с каналом / языком и пазом
        • Гвозди для деревянного сайдинга
        • Фиброцементные гвозди для сайдинга
        • Гвозди для обшивки панелей
        • Гвозди металлический сайдинг
        • Фанерные гвозди
        • Виниловые гвозди для сайдинга
      • Обрезные гвозди
        • Гвозди для обсадных труб
        • Гвозди для уплотнения дверного косяка наружного гаража
        • Гвозди для внешней отделки из ПВХ
        • Гвозди для экстерьера / фасции
        • Гвозди для внешней отделки деревом
        • Гвозди для отделки из волокнистого цемента
        • Гвозди для внутренней отделки
        • Гвозди для отделки из ясеня
      • Гвозди для террасы
        • Гвозди для террасы из ПВХ / композитного материала
        • Обработанные гвозди для террасы
        • Гвозди для деревянных террас
      • Гвозди для водостока
        • Гвозди для крепления водосточной трубы
        • Гвозди для подвешивания желоба
        • Гвозди с шипами для желоба
      • Гвозди с шипами
        • Мостиковые гвозди
        • Гвозди для ландшафтного дизайна
        • Бревенчатые гвозди для дома
      • Каркас столба и гвозди для столбов
      • Гвозди для ограждения
        • Скобы для ограждения
    • Кабельные стяжки
      • Стандартные нейлоновые и черные стяжки с УФ-фильтром
      • Цветные кабельные стяжки
      • Кабельные стяжки для обработки воздуха
      • Кабельные стяжки для идентификации
      • Кабельные стяжки Mil-Spec
      • Кабельные стяжки для монтажных отверстий
      • Полипропиленовые кабельные стяжки
      • Кабельные стяжки с нажимным креплением
      • Разъемные / многоразовые кабельные стяжки
      • Кабельные стяжки из нержавеющей стали
      • Кабельные стяжки Tefzel
      • Кабельные стяжки для Tote Box
      • Кабельные стяжки с бусинами
      • Калиброванные кабельные стяжки Cobra
      • Кабельные стяжки шасси / кнопок
      • Низкопрофильные кабельные стяжки Cobra
      • Кабельные стяжки с двойной петлей
      • Кабельные стяжки Halar
      • Термостабилизированные кабельные стяжки
    • Заклепки
    • Штифты
      • Штифты с подъемной головкой
      • Штифты шплинты
      • Установочные штифты
      • Пальцы сцепного устройства
      • Английские булавки
      • Пружинные штифты
      • Наборы зажимов, колец и штифтов
    • Застежки в разобранном виде
      • Скобы в разобранном виде
      • Скобы для пола
      • Гвозди в ленте
        • Гвозди в ленте для кровли и сайдинга
        • Гвозди для отделки в разобранном виде
        • Гвозди для обрамления в разобранном виде
        • Гвозди для подвешивания с Т-образной балкой и балкой в ​​подборке
    • Скобы
    • шестигранные ключи и прочее
    • Крепежные детали Mil Spec
      • AN — Стандарт армии и флота
      • MS — Военный стандарт
      • NAS — Национальный аэрокосмический стандарт
    • Застежки-липучки
  • Крепежные детали из нержавеющей стали
    • Анкеры из нержавеющей стали
      • Анкерные винты из нержавеющей стали
      • Забивные анкеры из нержавеющей стали
      • Забивные анкеры из нержавеющей стали
      • Анкеры из нержавеющей стали
      • Анкер-гильза из нержавеющей стали
      • Анкеры клиновые из нержавеющей стали
    • Болты из нержавеющей стали
      Болты с квадратным подголовком
      • из нержавеющей стали
      • Болты лифта из нержавеющей стали
      • Болты с проушиной из нержавеющей стали
      • Машинные болты с шестигранным фланцем из нержавеющей стали
      • Болты с буртиком из нержавеющей стали
      • U-образные болты из нержавеющей стали
    • Объемные гвозди и шипы из нержавеющей стали
      • Гвозди для заборов, террас и террас из нержавеющей стали
      • Гвозди для подвешивания балок из нержавеющей стали
      • Обычные гвозди из нержавеющей стали
      • Гвозди для коробок из нержавеющей стали
      • Гвозди для сайдинга из нержавеющей стали
      • Гвозди для отделки из нержавеющей стали
    • Кабельные стяжки из нержавеющей стали
    • Крепежные детали из нержавеющей стали в ленте
      • Гвозди из нержавеющей стали в ленте
        • Гвозди из нержавеющей стали в ленте для отделки
        • Гвозди для обрамления из нержавеющей стали в ленте
        • Т-образные и балочные гвозди с лентами из нержавеющей стали
      • Скобы в ленте из нержавеющей стали
    • Гайки из нержавеющей стали
      • Гайки и колпачки из нержавеющей стали
      • Стяжные гайки из нержавеющей стали
      • Гайки с ушком из нержавеющей стали
      • Шестигранные гайки из нержавеющей стали
      • Гайки фланца из нержавеющей стали
      • Шестигранные гайки из нержавеющей стали
      • Гайки с шестигранной головкой из нержавеющей стали
      • Контргайки из нержавеющей стали
        Контргайки фланца из нержавеющей стали
        • Стопорные гайки Flexloc из нержавеющей стали
        • Гайки K-Lock из нержавеющей стали
        • Гайка из нержавеющей стали с нейлоком — стопорные гайки с нейлоновой вставкой
      • Конструкционные и тяжелые шестигранные гайки из нержавеющей стали
      • Гайки с накатанной головкой из нержавеющей стали / гайки с накаткой
      • Гайки барашковые из нержавеющей стали
    • Штифты из нержавеющей стали
      • Штифты из нержавеющей стали
      • Пружинные штифты из нержавеющей стали
    • Заклепки из нержавеющей стали
    • Стержни и шпильки из нержавеющей стали
      • Стержни с резьбой из нержавеющей стали
    • Винты из нержавеющей стали
      • Винты для невыпадающей панели из нержавеющей стали
      • Винты по бетону из нержавеющей стали
      • Винты деки из нержавеющей стали
      • Винты с шестигранной головкой из нержавеющей стали
      • Стяжные винты из нержавеющей стали
      • Крепежные винты из нержавеющей стали
      • Защитные винты и отвертки из нержавеющей стали
        • Односторонние защитные винты из нержавеющей стали
        • Крепежные винты с крестообразным шлицем из нержавеющей стали
        • Винты с головкой под торцевой ключ из нержавеющей стали
        • Винты с гаечным ключом из нержавеющей стали
        • Винты с шестигранной головкой Torx / шестигранник из нержавеющей стали
        • Трехстворчатые стопорные винты из нержавеющей стали
      • Самосверлящие винты из нержавеющей стали
      • Саморезы из нержавеющей стали
      • Установочные винты из нержавеющей стали
        Установочные винты с конической точкой из нержавеющей стали
        • Установочные винты с головкой под чашки из нержавеющей стали
        • Установочные винты с упором из нержавеющей стали
        • Установочные винты с плоской головкой из нержавеющей стали
        • Установочные винты с половинным острием из нержавеющей стали
        • Установочные винты из нержавеющей стали с нейлоновым наконечником
        • Установочные винты с овальным концом из нержавеющей стали
        • Установочные винты из нержавеющей стали со шлицем
      • Винты с буртиком из нержавеющей стали
      • Винты с головкой под торцевой ключ из нержавеющей стали
        • Винты с головкой под торцевой ключ из нержавеющей стали
        • Винты с цилиндрической головкой под торцевой ключ из нержавеющей стали
        • Винты с головкой под торцевой ключ из нержавеющей стали
        • Низкопрофильные винты с головкой под торцевой ключ из нержавеющей стали
      • Установочные винты с квадратной головкой из нержавеющей стали
      • Винты с накатанной головкой из нержавеющей стали
      • Винты для дерева из нержавеющей стали
    • Шайбы из нержавеющей стали
      • Потайные отделочные шайбы из нержавеющей стали
      • Шайбы крыла из нержавеющей стали
      • Плоские шайбы из нержавеющей стали
      • стопорные шайбы из нержавеющей стали
        стопорные шайбы из нержавеющей стали
        • внутренние
        • Разъемные стопорные шайбы из нержавеющей стали
  • Абразивы
    • Абразивные принадлежности
      • Адаптеры, оправки и оправки
      • Опорные диски
      • Станции Benchstone
      • Сумки для шлифовальных машин и обрезных машин
      • Ручки для напильников и рашпилей
      • Скребки и лезвия для твердых пород дерева
      • Подставки под наждачную бумагу
      • Аппликаторы красителей и лаков
    • Абразивные биты
    • Напильники и рашпили
      • Абразивные кирпичи
      • Туалетные палочки
      • Напильники
        • Напильники для заколки
        • Напильники для цепной пилы
        • Файлы выравнивания
        • Наборы файлов
        • Плоские файлы
        • Напильники полукруглые
        • Напильники
        • Напильники для токарных станков
        • Файлы фрезерные
        • Надфили
        • Напильники
        • Рифлерные напильники
        • Напильники круглые
        • Квадратные файлы
        • Файлы восстановления потоков
        • Три квадратных файла
        • Защитные файлы
      • Рашпиль
        • Рашпиль шкаф
        • Рашпиль Farrier
        • Рашпиль для обуви
        • Инструменты Surform
        • Деревянные рашпили
      • Принадлежности для файлов и рашпиля
      • Точильные камни
    • Лепестковые диски
    • Абразивные диски
      • Шлифовальные диски для оправки и оправки
      • Шлифовальные диски Fast Grip
      • Шлифовальные диски с крючками и петлями
      • PSA — Клейкие шлифовальные диски
      • Шлифовальные диски с фиксатором
      • Диски из нетканого материала
      • Диск абразивный с покрытием
    • Рулоны абразива
      • Рулоны ткани и бумаги
    • Листы абразивные
    • Абразивные шлифовальные ленты
    • Абразивные лезвия и круги
      • Колеса для скамейки и пьедестала
      • Регулирующие колеса
      • Твердосплавные лезвия
      • Отрезные диски
      • Алмазные диски
      • Лепестковые колеса
      • Шлифовальные и комбинированные круги
      • Колеса для подготовки поверхности
      • Нетканые абразивные круги
    • Подушечки для пола, подушечки для рук и губки
      • Подушечки для пола
      • Шлифовальные губки
      • Шлифовальные и полировальные подушечки для рук
      • Стальная вата
    • Проволочные круги и щетки
      • Щетки для чашек
      • Торцевые щетки
      • Ручные кисти
      • Щетки для труб
      • Проволочные колеса
  • Клеи, герметики и эпоксидные материалы
    • Оборудование и аксессуары для нанесения клея
      • Форсунки для смешивания клея
      • Пистолеты для герметиков и дозаторы клея
      • Эпоксидные анкерные сетки
    • Герметики и покрытия для настилов
    • Пенные герметики
    • Праймеры
    • Кровельные герметики и покрытия
    • Клеи и клеи
      • Крепление эпоксидной смолой
      • Склеивающие клеи
      • Строительные клеи
      • Контактные клеи
      • Эпоксидная
      • Клей-расплав
      • Моментальные клеи
      • Клеи-распылители
      • Конструкционные клеи
    • Бентонитовые гранулы
    • Герметики, герметики и наполнители
      • Герметик
      • Силиконовые герметики
      • Клеи-герметики
      • Полиуретановые клеи-герметики
      • Автомобильные герметики
      • Палубные герметики и покрытия
      • Герметик противопожарный
      • Пенные герметики
      • Составы и герметики для изготовления прокладок
      • Твердое покрытие
      • Кровельные герметики и покрытия
      • Морские клеящие герметики
      • Герметики для труб и резьбы
      • Резиновые покрытия
      • Аэрозольные герметики
      • Компаунды для сварки
      • Замазка
      • Специальные герметики
      • уплотнитель
    • Бетон и асфальт
    • Патч для гипсокартона
    • Удерживающие соединения
    • Лента
      • Скотч
      • Лента для герметика резьбы
      • Лента электрическая
      • Малярная лента
      • Упаковочная лента
      • Ленточные пистолеты
      • Клейкая лента для переноса
      • Лента с двойным покрытием
      • Двусторонняя лента
      • Кленовая лента
      • Огнестойкая тканевая лента
      • Напольная лента
      • Лента из пеноматериала
      • Лента из фольги
      • Лента Gaffers
      • Маркировочная лента
      • Клей для мастики
      • Полиэфирная сетка
      • Лента-герметик / Лента-герметик для резьбы
      • Самоклеящаяся лента
      • Обвязочная лента / лента с нитью
      • Лента для разметки
      • Лента для лепки
      • Лента активированная водой
      • Сварочная лента
    • Фиксаторы резьбы
  • Химикаты, смазочные материалы, краски и очистители
    • Освежители воздуха и дезодоранты
    • Промышленные химикаты
    • Средства по уходу за автомобилем
    • Средство для освежения и чистки ковров
    • Очистители, обезжириватели и дезинфицирующие средства
    • Аксессуары для чистящих средств
    • Дезодоранты и дезинфицирующие средства
    • Диспенсеры
    • Химия для пищевых продуктов
    • Средства для удаления краски
    • Инсектициды и гербициды
      • Убийцы насекомых
      • Убийцы сорняков
    • Смазочные материалы, детекторы утечек и пенетранты
      • Противозадирные составы
      • Повязки для ремня
      • Смазочные материалы для цепей и тросов
      • Ингибиторы коррозии
      • Смеси для бурильных труб и замков
      • Сухие смазки
      • Жидкости
        • Жидкости для резки и нарезания резьбы
        • Пусковые жидкости
      • Смазка
      • Пресс-масленки
      • Принадлежности для шприца для смазки
      • Шланги, удлинители и переходники для смазочного пистолета
      • Шприц для смазки
      • Детекторы утечки
      • Принадлежности для смазочных материалов
      • Магнитные частицы
      • Универсальные смазочные материалы
      • Удлинители и адаптеры для масленки и распылителя
      • Масленки и распылители
      • Масла
      • Комплекты пенетранта
      • пенетранты
      • Силиконовые смазки
      • Принадлежности для испытаний на шероховатость поверхности
      • Специальные смазочные материалы
    • Краски и расходные материалы
      • Покрытия
      • Чернила
      • Кисти для краски
      • Малярные валики и крышки
      • Полоски краски
      • Лотки и вкладыши для краски
      • Краски
      • Пластиковая пленка и салфетки
      • Детали и аксессуары для краскопульта
      • Пистолеты-распылители
      • Аппликаторы красителей и лаков
      • Разбавители
    • Охлаждающая жидкость
    • Макетные жидкости
    • В поисках пасты
    • Деаэры
  • Средства для уборки и уборки
    • Полотенца, салфетки и салфетки
      • Тряпки и салфетки
      • Салфетки для деликатных задач
      • Салфетки для пыли
      • Стеклоочистители для предприятий общественного питания
      • Ткани лица
      • Бумажные полотенца
        • Бумажные полотенца — Pop-Up Box
        • Бумажные полотенца в рулонах
        • Бумажные полотенца — сменный рулон
        • Бумажные полотенца — рулон с центральной вытяжкой
        • Бумажные полотенца — сложенные
      • Магазинные полотенца и одноразовые салфетки
      • Туалетная бумага
      • Влажные салфетки / безводные салфетки
      • Чехлы на сиденья унитаза
    • Диспенсеры
      • Диспенсер для крышек унитазов
      • Диспенсеры для полотенец и аксессуары
      • Диспенсеры для туалетной бумаги
    • Абсорбенты и комплекты для разлива
      • Масляные прокладки и ролики
      • Сорбенты
      • Наборы для разлива
      • Универсальные колодки и ролики
    • Очистители воздуха
    • Метлы, поддоны, щетки и тряпки
      • Универсальные щетки
      • Метлы
      • Насадки для метел и щеток
      • Ручки для щеток и метел
      • Поддоны
      • Кисти для кислот
      • Кисти Dope
      • Дастеры
      • Щетки для чистки деталей
      • Щетки для транспортных средств
      • Ершики для унитаза
      • Щетки для чистки ботинок и обуви
      • Запасные части для щеток и метел
    • Чистящие химикаты и дезинфицирующие средства
      • Дозаторы освежителя воздуха
      • Товары для стирки
        • Отбеливатель
        • Моющие средства для стирки
        • Листы для сушки
        • Пятновыводители
        • Валики для ворса
      • Освежители воздуха
      • Мыло и моющие средства для мытья посуды
      • Сливные открыватели
      • Дезинфицирующие средства
      • Средства для чистки полов и ковров
      • Подметатель пола
      • Полироль для мебели
      • Очистители для стекол
      • Писсуары и унитазы
    • Чистящие средства
      • Губки и подушечки для рук
      • Знаки для влажного пола
    • Тележки для уборки и аксессуары
      • Тележки для уборки
      • Тележки для коммунального обслуживания и обслуживания
      • Принадлежности для тележки
    • Моющие средства
      • Швабры
      • Насадки для швабры
      • Ручки для швабры и ракеля
      • Ведра для швабры
    • Коврики напольные
    • Ракели
    • Ведра, ведра и бидоны
    • Уход за кожей и личная гигиена
      • Средства для мытья рук
      • Дозаторы и аксессуары для чистящих средств для рук
      • Дезинфицирующие средства для рук
      • Пеленальные столики и вкладыши
      • Барное мыло
      • Шампунь для тела и волос
      • Женские товары
      • Лосьоны
      • Ополаскиватели для рта
      • Средства личной гигиены
      • Личные салфетки
    • Мойки высокого давления
    • Пылесосы
      • Сменные вакуумные фильтры
      • Пылесосы для влажной и сухой уборки
      • Вертикальные пылесосы
      • Рюкзак и ручной пылесос
      • Пылесосы для сжатого воздуха
      • Подметальные машины
      • Пылесосы для опасных материалов
      • Детали и аксессуары для пылесосов
    • Емкости для отходов
      • Контейнеры для мусора
      • Контейнеры для вторичной переработки
      • Крышки для мусорных баков
      • Мешки для мусора и вкладыши для мусорных баков
      • Емкости для утилизации сигарет и прекращения огня
      • Долларов
      • Сборщики мусора
    • Машины для полов
      • Машины для полов
      • Напольные подушки
    • Пластиковая пленка
  • Принадлежности для бетонных конструкций
    • Опоры для стержней и сеток
    • Проволока и стяжки
      • Проволока
    • Барные стяжки
    • Бетонные ступени
    • Балки для плит
    • Ставки
    • Инструменты и колпачки
  • Продукты для гипсокартона
    • Фрезы для кругов для гипсокартона
    • Уголок для гипсокартона
    • Подъемники для гипсокартона
    • Прокладки для гипсокартона
    • Шпаклевка для гипсокартона
    • Лента для гипсокартона
    • Диспенсеры для ленты для гипсокартона
    • Трос для подвешивания
    • Грязевые поддоны
    • Текстурные кисти
  • Электрооборудование и освещение
    • Адаптеры
    • Батареи и аксессуары
      • Батарейки
        • Щелочные батареи
        • Аккумуляторы для фонарей
        • Литиевые батареи
        • Фото литиевые батареи
        • Аккумуляторы для электроинструментов
        • Аккумуляторы
        • Серебряные батарейки для часов и электроники
      • Зарядные устройства
      • Комплекты удержания аккумулятора
      • Болты клемм аккумулятора
      • Подставки для батарей
      • Бустерные кабели
      • Ареометр
      • Кабель аккумулятора
      • Крышки батарей
      • Клеммы батареи
    • Кабели и провода
      • Кабель аккумулятора
      • Канатные тележки и диспенсеры
      • Провод
      • Захваты для проволоки
    • Автоматические выключатели
    • Лента электрическая
    • Удлинители и разветвители питания
      • Удлинители
      • Прерыватели цепи при замыкании на землю
      • Переходники для вилок
      • Электроцентры
      • Катушки для шнура
    • Предохранители и аксессуары
      • Держатели предохранителей
      • Съемники предохранителей
      • Отводы с предохранителями
      • Предохранители
    • Термоусадочные изделия
      • Бутановые баллоны
      • Горелки термоусадочные
      • Термоусадочные трубки
      • Гранулы припоя
    • Электроинструменты
      • Резаки для кабеля
      • Инструменты для установки кабельных стяжек и отрезные инструменты
      • Клещи для обжима
      • Рыбалка и протягивание кабеля
        • Принадлежности для съемника кабеля
        • Съемники для кабелей
        • Отрыв
        • Рыбные ленты
        • Воздуходувки для рыбной ленты
        • Принадлежности для рыболовной ленты
      • Инструменты для резки ткацкого станка и пленки
      • Запасные лезвия
      • Инструмент для зачистки проводов и кусачки
      • Пробойники
        • Пробойники Беспроводные
        • Пробойники гидравлические
        • Ручной пробойник
        • Детали и аксессуары для пробойников
    • Освещение
      • Освещение и рабочее освещение
      • Защитный кожух
      • Зажимные светильники
      • Детали и аксессуары освещения
      • Фонари
      • Фонари
      • Фары
      • Лампочки
      • Точечные светильники
      • Неисправные рабочие огни
      • Детали и аксессуары рабочего фонаря
    • Метров
    • Запчасти и аксессуары для тестеров и индикаторов
    • Тестеры и индикаторы
    • Организация проводов
      • Кабельные стяжки
      • Зажимы и крепления
      • Защитные пленки
      • Зажимы
      • Разделенный ткацкий станок и спиральная обмотка
    • Вилки, розетки и соединители
      • Соединители
      • Заглушки
      • Емкости
      • Стеновые панели
    • Комплекты для сварки
    • Переключатели
    • Клеммы и соединители для проводов
      • 3-контактные и 4-контактные разъемы
      • Комплекты в штучной упаковке
      • Пулевые соединители
      • Соединители для стыкового сращивания
      • отключает
      • Электрические наконечники
      • Флаговые соединители
      • Крюк-клеммы
      • Изолированные смещения соединителей
      • Соединитель параллельного сращивания
      • Соединители Piggyback
      • Косички
      • Клеммы для контактов
      • Кольцевые клеммы
      • Лопаточные клеммы
      • Разъемы для ответвлений
      • Разъемы Twist on Wire
      • Кабельные наконечники
  • Электронное оборудование
    • Невыпадающие винты панели
    • Винты с шестигранной головкой
    • Гайки с накатанной головкой
    • Прецизионные винты с буртиком
    • Распорки
    • Стойки
    • Винты с накатанной головкой
  • Заборы и аксессуары для заборов
    • Заборы и сетки
    • Скобы для забора
  • Поставки продуктов питания
    • Кофе, сахар и сливки
    • Детали и аксессуары охладителя и сундука
    • Кулеры и комоды
    • Чашки и крышки
    • Столовые приборы и комплекты столовых приборов
    • Фольга
    • Контейнеры для пищевых продуктов
    • Стеклоочистители для предприятий общественного питания
    • Сумки для еды
    • Салфетки
    • Бумажные и пластиковые пакеты
    • Тарелки
    • Совки
  • Ручной инструмент
    • Инструмент для гибки и развальцовки
      • Электрические и гидравлические гибочные станки
      • Наборы инструментов для развальцовки и обжима
      • Инструменты для развальцовки и обжима
      • Ручные гибочные станки
      • Подогреватели ПВХ
    • Вставные насадки и держатели
      • Шестигранные насадки для шариков
      • Держатели бит
      • Биты с двойным концом
      • Биты шестигранные
      • Наборы бит
      • Биты Phillips
      • Биты шлицевые
      • Специальные биты
      • Квадратные биты
      • Биты Torx
    • Инструменты для газона и сада
      • Ручки для вилок и крючков
      • Вилки и крючки
      • Мотыги
      • Ручки для подборок
      • Выборы
      • Рукоятки для экскаватора с отверстиями под столбы
      • Копатели ямок для столбов
      • Зонды
      • Грабли
      • Грабли
      • Рукоятки для лопаты и лопаты
      • Лопаты и лопаты
      • Разбрасыватели
      • Детали и аксессуары водяного шланга
      • Шланги для воды
      • Запчасти и аксессуары для тачки
      • Тачки
    • Распылители
      • Запчасти и аксессуары для распылителей
    • Шпатлевки и скребки
      • Скребки и шпатели
      • Детали и аксессуары скребка
      • Наборы скребков
    • Адаптеры и удлинители с трещоткой
      • Наборы адаптеров и удлинителей
      • Адаптеры и удлинители
      • Ручки привода
    • Съемники для винтов, шпилек и болтов
    • клинья
    • Инструменты для бетонных и каменных работ
      • Столяры, кромкообрезные станки и канавки
      • Наколенники
      • Кисти для каменной кладки
      • Россыпи
      • Носилки и блоки
      • Ключи
      • Принадлежности для затирки и терки
      • Мастерки и терки
    • Молоты, сани, киянки и топоры
      • Детали и аксессуары для топоров и топоров
      • Топоры и топоры
      • Молотки
        • Молоты шаровые
        • Молоты каменщиков
        • Отбойные молотки
        • Когтистые молотки
        • Крестообразные и кузнечные молотки
        • Детали и принадлежности для глухого ударного молотка
        • Отбойные молотки
        • Буровые молотки
        • Рукоятки для молотков
        • Молотки
        • Молотки искробезопасные
        • Кувалды
        • Специальные молотки
    • Наборы универсальных инструментов
    • Разделители гаек
    • Штифты
    • Зажимы, тиски и расширители
      • Зажимы и расширители
        • Ленточные зажимы
        • Зажимы и расширители стержней
        • Угловые и угловые зажимы
        • Детали и аксессуары C-Clamp
        • С-образные зажимы
        • L-образные зажимы
        • Магнитные зажимы
        • Зажимы параллельные
        • Зажимы для труб
        • Хомуты специального назначения
        • Пружинные зажимы
      • Тиски
        • Запчасти и аксессуары для тисков
        • Тиски для скамьи
        • Детали и аксессуары цепных тисков
        • Цепные тиски
        • Тиски для сверлильных станков
        • Тиски для труб
        • Прессы
        • Тиски столярные
        • Тиски с коромыслом
    • Оборудование для нарезания резьбы
      • Метчики и плашки
      • Наборы метчиков и штампов
      • Ключи метчики
    • Рубанки
    • Съемники и комплекты
      • Детали и аксессуары съемника
      • Наборы съемников
      • Съемники
    • Наборы дыроколов и долот
    • Развертки и инструменты для снятия заусенцев
    • Инструменты для извлечения
      • Магнитные ретриверы
      • Немагнитные ретриверы
    • Заклепочники
    • Наборы разметочных машин, тисков для игл и отборов
      • Шлифовальные станки
      • Наборы отборов
      • Тиски для пальцев
      • Писчики
    • Ключи Torx
    • Закаточные и степлерные пистолеты
    • Гаечные ключи
      • Наборы разводных ключей
      • Ключ разводной
      • Ключи бассейновые
      • Наборы накидных ключей
      • Ключ торцевые
      • Цепной ключ и ленточный ключ Детали и аксессуары
      • Ключи цепные и ленточные
      • Детали и аксессуары для комбинированных гаечных ключей
      • Наборы комбинированных ключей
      • Наборы гаечных ключей
      • Гайковерты
      • Ключи для фильтров
      • Наборы гаечных ключей с накидной гайкой
      • Наборы рожковых ключей
      • Детали и аксессуары трубных гаечных ключей
      • Наборы гаечных ключей для насоса
      • Ключи для насосов
      • Наборы гаечных ключей с трещоткой
      • Ключи с трещоткой
      • Ремонт трещоток и трещоток
      • Наборы торцевых ключей
      • Детали и аксессуары динамометрического ключа
      • Динамометрические ключи
      • Ключи клапанные
      • Ключ комбинированный
      • Гаечные ключи с накидной гайкой
      • Ключ рожковый
      • Торцевые ключи
      • Специальные ключи
      • Ключи накидные
      • Ключи для контргайки
      • Трубные ключи
      • Гаечные ключи
      • Гаечные ключи
      • Строительные ключи
    • Плоскогубцы
      • Плоскогубцы диагональные
      • Детали и аксессуары для плоскогубцев
      • Клещи для ограждений
      • Плоскогубцы Linemans
      • Наборы плоскогубцев
      • Клещи с фиксатором
      • Наборы универсальных плоскогубцев
      • Наборы плоскогубцев для игл
      • Плоскогубцы для игл
      • Кусачки
      • Принадлежности для плоскогубцев
      • Детали и аксессуары плоскогубцев для стопорных колец
      • Клещи для стопорных колец
      • Плоскогубцы для скользящих шарниров
        • Плоскогубцы для язычков и пазов
      • Плоскогубцы специальные
    • Отвертки и гайки
      • Отвертки
        • Шариковые отвертки

Стяжные винты: размеры и механические свойства

Категории продуктов

• Все продукты
  • Крепежные детали
    • Болты
      • Болты с шестигранной головкой
      • Винты с шестигранной головкой
        • Винты с шестигранной головкой, класс 2
        • Винты с шестигранной головкой, класс 5
        • Винты с шестигранной головкой, класс 8
        • Винты с шестигранной головкой из нержавеющей стали
        • Класс 10.9 винтов с шестигранной головкой
        • Винты с шестигранной головкой, класс 8.8
        • Винты с шестигранной головкой, класс L-9
      • Тяжелые болты с шестигранной головкой
      • Конструкционные болты
      • 12-гранный болт
      • Болты с квадратным подголовком
        • Болты с квадратным подголовком A307, класс A
        • Болты с квадратным подголовком, класс 8
        • Болты с квадратным подголовком, класс 5
        • Оцинкованные болты с квадратным подголовком
        • Болты с квадратным подголовком метрического класса 4.6
        • Болты с квадратным подголовком, метрический класс 8.8
        • Болты с квадратным подголовком из нержавеющей стали
      • Болты катушки
      • Болты подъемника
      • Рым-болты
      • Болты рамы
      • Болты подвески
      • Машинные болты с шестигранным фланцем
      • L Болты
      • Стяжные болты
      • Установите болты
      • Болты для плугов
      • Болты с буртиком
      • Винты с головкой под торцевой ключ
        • Винты с головкой под торцевой ключ
        • Винты с цилиндрической головкой под торцевой ключ
        • Винты с головкой под торцевой ключ с фланцем
        • Винты с головкой под торцевой ключ
        • Низкопрофильные винты с головкой под торцевой ключ
      • Болты для плиты
      • Болты ступени
      • Болты с квадратной головкой
      • Болты с метчиком
      • Болты регулировки натяжения (болты TC)
      • Болты для деревянных досок
      • Болты упорные
      • Стопорные болты — якоря-бабочка
      • Болты с Т-образной головкой
      • U Болты
    • Гайки
      • Готовые шестигранные гайки
      • Конструкционные и тяжелые шестигранные гайки
      • Контргайки
        • Стопорные гайки манжеты / стопорные гайки стопора
        • Фланцевые стопорные гайки
        • Стопорные гайки Flexloc
        • Цельнометаллические шестигранные контргайки с конусом
        • Гайки Keps K-Lock — Гайки Keps
        • Гайка Nyloc — стопорные гайки с нейлоновой вставкой
        • Гайки верхнего фиксатора фланца
        • Двусторонние двусторонние стопорные гайки
      • Желудь и гайки
      • Гайка муфты
      • Гайки шестигранные и замковые с прорезями
      • Гайки с ушком
      • Фланцевые гайки
      • Шестигранные гайки для варенья
      • Гайки с шестигранной головкой
      • Гайки безопасности
      • Квадратные гайки
      • Гайки Т-образные
      • Гайки с накатанной головкой / Гайки с накаткой
      • Шестигранные гайки для панели
      • Приварные гайки
      • Гайки для точечной сварки
      • Фиксаторы приварной гайки
      • Колесные гайки / гайки
      • Гайки барашковые
    • Винты
      • Крепежные винты
      • Самонарезающие винты (Tek Screws)
      • Саморезы (Винты для листового металла)
      • Винты с шестигранной головкой
        • Винты с шестигранной головкой, класс 2
        • Винты с шестигранной головкой, класс 5
        • Винты с шестигранной головкой, класс 8
        • Винты с шестигранной головкой из нержавеющей стали
        • Класс 10.9 винтов с шестигранной головкой
        • Винты с шестигранной головкой, класс 8.8
        • Винты с шестигранной головкой, класс L-9
      • Винты с головкой под торцевой ключ
        • Винты с цилиндрической головкой под торцевой ключ
        • Винты с полукруглой головкой
        • Винты с головкой под торцевой ключ
        • Низкопрофильные винты с головкой под торцевой ключ
        • Винты с головкой под торцевой ключ с фланцем
      • Установочные винты с головкой под торцевой ключ
        • Установочные винты с головкой под торцевой ключ
        • Установочные винты с головкой под торцевой ключ с насечкой
        • Установочные винты с головкой под торцевой ключ 1/2
        • Установочные винты с упором с упором
        • Установочные винты с конусом
        • Установочные винты с головкой под торцевой ключ
        • Установочные винты с головкой под торцевой ключ
        • Винты с головкой под торцевой ключ с латунным наконечником
        • Винты с головкой под торцевой ключ с нейлоновым наконечником
      • Установочные винты с квадратной головкой
      • Установочные винты со шлицем
      • Защитные винты и отвертки
        • Односторонние стопорные винты
        • Крепежные винты с крестообразным шлицем
        • Винты с головкой под торцевой ключ
        • Гаечный ключ «Змеиные глаза» Винты безопасности
        • Крепежные винты Torx
        • TP3 Треугольные винты с потайной головкой
        • Трехстворчатые винты
        • Отвертки и биты с защитой от взлома
      • Винты по бетону
      • Винты деки
      • Винты для гипсокартона
      • Винты с шестигранной головкой
      • Винты для цементной плиты
      • Шурупы по дереву
      • Винты для ДСП
      • Невыпадающие винты панели
      • Винты с проушиной
        • Винты с проушиной для акустической системы
        • Глаза для винтов
      • Стяжные винты
      • Приводные винты
      • Винты с буртиком
      • Винты с накатанной головкой
      • Наборы винтов
    • Анкеры
      • Анкерные болты 90 градусов
      • Клейкие анкеры
      • Анкеры для забивки на месте
      • Анкерные болты
      • Забивные анкеры для бетона
      • Анкеры для гипсокартона — анкеры для тяжелых условий эксплуатации
        Анкеры для полых стен
        • Анкер для свинцовой стены
        • Пластиковые анкеры для гипсокартона
        • Самосверлящие анкеры для гипсокартона
        • Переключаемый анкер для гипсокартона
      • Проушина
      • Забивной анкер
      • Анкеры с защитным экраном
      • Анкер-крепежный винт
      • Анкерные болты
      • Анкеры для подвешивания стержней
      • Анкер-гильза
      • Якорь-фиксатор
      • Анкер клиновой
      • Сварные шпильки
      • Инструменты и наборы для установки анкеров
        • Инструменты для установки винтов по бетону
        • Инструменты для установки вставных анкеров
        • Инструменты для установки анкера с защитным экраном
        • Инструменты для установки анкерных болтов
        • Инструменты для установки анкера
    • Шайба
      • Плоская шайба
        • Плоская шайба
        • Плоские шайбы USS
        • Шайба плоская по SAE
        • ASTM F436 Конструкционные плоские шайбы
      • Проклеенные уплотнительные шайбы
      • Шайбы крыла
      • Шайба с потайной головкой
      • Шайба гибкая, круглая
      • Стопорные шайбы
        • Разъемные стопорные шайбы
        • Стопорные шайбы Hi-Collar с разрезом
        • Внешние стопорные шайбы
        • Внутренние стопорные шайбы
        • Внутренняя / внешняя стопорная шайба
      • Шайба Ogee
      • Шайба круглая пластина (док)
      • Дисковые шайбы
      • Шайба квадратная
    • Стержни и шпильки
      • Шпильки с резьбой
      • Стержни без резьбы
      • Стержни с резьбой
    • Объемные гвозди и шипы
      • Палуба и ландшафт
        • Гвозди для забора, террасы и патио
        • Шипы для ландшафта и водостока
      • Гвозди для гипсокартона и планки
      • Отделка и обрезка
        • Гвозди для отделки
      • Полы и кладка
        • Гвозди для резки полов и каменной кладки
        • Гвозди для подкладки и пола
        • Кладочные гвозди без подборки
      • Общие строительные работы
        • Коробчатые гвозди
        • Обычные гвозди
        • Дуплексные гвозди
        • Гвозди для подвешивания балок
        • Разное
        • Гвозди для поддонов
        • Гвозди для панелей
        • Гвозди Polebarn
        • Гвозди грузинские
      • Кровельные гвозди
        • Кровельные гвозди для асфальта
        • Гвозди для черепицы Cedar Shake
        • Гвозди для черепицы из кедра
        • Металлические кровельные гвозди
        • Гвозди для вентиляции конька
        • Гвозди для кровли
        • Гвозди для перекрытия крыши
        • Гвозди кровельные
        • Гвозди для черепицы
        • Гвозди с мехом
        • Гвозди кровельные
        • Колпачковые гвозди
      • Гвозди для сайдинга
        • Гвозди для сайдинга со скосом
        • Гвозди для сайдинга Cedar Shake
        • Гвозди для сайдинга с каналом / языком и пазом
        • Гвозди для деревянного сайдинга
        • Фиброцементные гвозди для сайдинга
        • Гвозди для обшивки панелей
        • Гвозди металлический сайдинг
        • Фанерные гвозди
        • Виниловые гвозди для сайдинга
      • Обрезные гвозди
        • Гвозди для обсадных труб
        • Гвозди для уплотнения дверного косяка наружного гаража
        • Гвозди для внешней отделки из ПВХ
        • Гвозди для экстерьера / фасции
        • Гвозди для внешней отделки деревом
        • Гвозди для отделки из волокнистого цемента
        • Гвозди для внутренней отделки
        • Гвозди для отделки из ясеня
      • Гвозди для террасы
        • Гвозди для террасы из ПВХ / композитного материала
        • Обработанные гвозди для террасы
        • Гвозди для деревянных террас
      • Гвозди для водостока
        • Гвозди для крепления водосточной трубы
        • Гвозди для подвешивания желоба
        • Гвозди с шипами для желоба
      • Гвозди с шипами
        • Мостиковые гвозди
        • Гвозди для ландшафтного дизайна
        • Бревенчатые гвозди для дома
      • Каркас столба и гвозди для столбов
      • Гвозди для ограждения
        • Скобы для ограждения
    • Кабельные стяжки
      • Стандартные нейлоновые и черные стяжки с УФ-фильтром
      • Цветные кабельные стяжки
      • Кабельные стяжки для обработки воздуха
      • Кабельные стяжки для идентификации
      • Кабельные стяжки Mil-Spec
      • Кабельные стяжки для монтажных отверстий
      • Полипропиленовые кабельные стяжки
      • Кабельные стяжки с нажимным креплением
      • Разъемные / многоразовые кабельные стяжки
      • Кабельные стяжки из нержавеющей стали
      • Кабельные стяжки Tefzel
      • Кабельные стяжки для Tote Box
      • Кабельные стяжки с бусинами
      • Калиброванные кабельные стяжки Cobra
      • Кабельные стяжки шасси / кнопок
      • Низкопрофильные кабельные стяжки Cobra
      • Кабельные стяжки с двойной петлей
      • Кабельные стяжки Halar
      • Термостабилизированные кабельные стяжки
    • Заклепки
    • Штифты
      • Штифты с подъемной головкой
      • Штифты шплинты
      • Установочные штифты
      • Пальцы сцепного устройства
      • Английские булавки
      • Пружинные штифты
      • Наборы зажимов, колец и штифтов
    • Застежки в разобранном виде
      • Скобы в разобранном виде
      • Скобы для пола
      • Гвозди в ленте
        • Гвозди в ленте для кровли и сайдинга
        • Гвозди для отделки в разобранном виде
        • Гвозди для обрамления в разобранном виде
        • Гвозди для подвешивания с Т-образной балкой и балкой в ​​подборке
    • Скобы
    • шестигранные ключи и прочее
    • Крепежные детали Mil Spec
      • AN — Стандарт армии и флота
      • MS — Военный стандарт
      • NAS — Национальный аэрокосмический стандарт
    • Застежки-липучки
  • Крепежные детали из нержавеющей стали
    • Анкеры из нержавеющей стали
      • Анкерные винты из нержавеющей стали
      • Забивные анкеры из нержавеющей стали
      • Забивные анкеры из нержавеющей стали
      • Анкеры из нержавеющей стали
      • Анкер-гильза из нержавеющей стали
      • Анкеры клиновые из нержавеющей стали
    • Болты из нержавеющей стали
      Болты с квадратным подголовком
      • из нержавеющей стали
      • Болты лифта из нержавеющей стали
      • Болты с проушиной из нержавеющей стали
      • Машинные болты с шестигранным фланцем из нержавеющей стали
      • Болты с буртиком из нержавеющей стали
      • U-образные болты из нержавеющей стали
    • Объемные гвозди и шипы из нержавеющей стали
      • Гвозди для заборов, террас и террас из нержавеющей стали
      • Гвозди для подвешивания балок из нержавеющей стали
      • Обычные гвозди из нержавеющей стали
      • Гвозди для коробок из нержавеющей стали
      • Гвозди для сайдинга из нержавеющей стали
      • Гвозди для отделки из нержавеющей стали
    • Кабельные стяжки из нержавеющей стали
    • Крепежные детали из нержавеющей стали в ленте
      • Гвозди из нержавеющей стали в ленте
        • Гвозди из нержавеющей стали в ленте для отделки
        • Гвозди для обрамления из нержавеющей стали в ленте
        • Т-образные и балочные гвозди с лентами из нержавеющей стали
      • Скобы в ленте из нержавеющей стали
    • Гайки из нержавеющей стали
      • Гайки и колпачки из нержавеющей стали
      • Стяжные гайки из нержавеющей стали
      • Гайки с ушком из нержавеющей стали
      • Шестигранные гайки из нержавеющей стали
      • Гайки фланца из нержавеющей стали
      • Шестигранные гайки из нержавеющей стали
      • Гайки с шестигранной головкой из нержавеющей стали
      • Контргайки из нержавеющей стали
        Контргайки фланца из нержавеющей стали
        • Стопорные гайки Flexloc из нержавеющей стали
        • Гайки K-Lock из нержавеющей стали
        • Гайка из нержавеющей стали с нейлоком — стопорные гайки с нейлоновой вставкой
      • Конструкционные и тяжелые шестигранные гайки из нержавеющей стали
      • Гайки с накатанной головкой из нержавеющей стали / гайки с накаткой
      • Гайки барашковые из нержавеющей стали
    • Штифты из нержавеющей стали
      • Штифты из нержавеющей стали
      • Пружинные штифты из нержавеющей стали
    • Заклепки из нержавеющей стали
    • Стержни и шпильки из нержавеющей стали
      • Стержни с резьбой из нержавеющей стали
    • Винты из нержавеющей стали
      • Винты для невыпадающей панели из нержавеющей стали
      • Винты по бетону из нержавеющей стали
      • Винты деки из нержавеющей стали
      • Винты с шестигранной головкой из нержавеющей стали
      • Стяжные винты из нержавеющей стали
      • Крепежные винты из нержавеющей стали
      • Защитные винты и отвертки из нержавеющей стали
        • Односторонние защитные винты из нержавеющей стали
        • Крепежные винты с крестообразным шлицем из нержавеющей стали
        • Винты с головкой под торцевой ключ из нержавеющей стали
        • Винты с гаечным ключом из нержавеющей стали
        • Винты с шестигранной головкой Torx / шестигранник из нержавеющей стали
        • Трехстворчатые стопорные винты из нержавеющей стали
      • Самосверлящие винты из нержавеющей стали
      • Саморезы из нержавеющей стали
      • Установочные винты из нержавеющей стали
        Установочные винты с конической точкой из нержавеющей стали
        • Установочные винты с головкой под чашки из нержавеющей стали
        • Установочные винты с упором из нержавеющей стали
        • Установочные винты с плоской головкой из нержавеющей стали
        • Установочные винты с половинным острием из нержавеющей стали
        • Установочные винты из нержавеющей стали с нейлоновым наконечником
        • Установочные винты с овальным концом из нержавеющей стали
        • Установочные винты из нержавеющей стали со шлицем
      • Винты с буртиком из нержавеющей стали
      • Винты с головкой под торцевой ключ из нержавеющей стали
        • Винты с головкой под торцевой ключ из нержавеющей стали
        • Винты с цилиндрической головкой под торцевой ключ из нержавеющей стали
        • Винты с головкой под торцевой ключ из нержавеющей стали
        • Низкопрофильные винты с головкой под торцевой ключ из нержавеющей стали
      • Установочные винты с квадратной головкой из нержавеющей стали
      • Винты с накатанной головкой из нержавеющей стали
      • Винты для дерева из нержавеющей стали
    • Шайбы из нержавеющей стали
      • Потайные отделочные шайбы из нержавеющей стали
      • Шайбы крыла из нержавеющей стали
      • Плоские шайбы из нержавеющей стали
      • стопорные шайбы из нержавеющей стали
        стопорные шайбы из нержавеющей стали
        • внутренние
        • Разъемные стопорные шайбы из нержавеющей стали
  • Абразивы
    • Абразивные принадлежности
      • Адаптеры, оправки и оправки
      • Опорные диски
      • Станции Benchstone
      • Сумки для шлифовальных машин и обрезных машин
      • Ручки для напильников и рашпилей
      • Скребки и лезвия для твердых пород дерева
      • Подставки под наждачную бумагу
      • Аппликаторы красителей и лаков
    • Абразивные биты
    • Напильники и рашпили
      • Абразивные кирпичи
      • Туалетные палочки
      • Напильники
        • Напильники для заколки
        • Напильники для цепной пилы
        • Файлы выравнивания
        • Наборы файлов
        • Плоские файлы
        • Напильники полукруглые
        • Напильники
        • Напильники для токарных станков
        • Файлы фрезерные
        • Надфили
        • Напильники
        • Рифлерные напильники
        • Напильники круглые
        • Квадратные файлы
        • Файлы восстановления потоков
        • Три квадратных файла
        • Защитные файлы
      • Рашпиль
        • Рашпиль шкаф
        • Рашпиль Farrier
        • Рашпиль для обуви
        • Инструменты Surform
        • Деревянные рашпили
      • Принадлежности для файлов и рашпиля
      • Точильные камни
    • Лепестковые диски
    • Абразивные диски
      • Шлифовальные диски для оправки и оправки
      • Шлифовальные диски Fast Grip
      • Шлифовальные диски с крючками и петлями
      • PSA — Клейкие шлифовальные диски
      • Шлифовальные диски с фиксатором
      • Диски из нетканого материала
      • Диск абразивный с покрытием
    • Рулоны абразива
      • Рулоны ткани и бумаги
    • Листы абразивные
    • Абразивные шлифовальные ленты
    • Абразивные лезвия и круги
      • Колеса для скамейки и пьедестала
      • Регулирующие колеса
      • Твердосплавные лезвия
      • Отрезные диски
      • Алмазные диски
      • Лепестковые колеса
      • Шлифовальные и комбинированные круги
      • Колеса для подготовки поверхности
      • Нетканые абразивные круги
    • Подушечки для пола, подушечки для рук и губки
      • Подушечки для пола
      • Шлифовальные губки
      • Шлифовальные и полировальные подушечки для рук
      • Стальная вата
    • Проволочные круги и щетки
      • Щетки для чашек
      • Торцевые щетки
      • Ручные кисти
      • Щетки для труб
      • Проволочные колеса
  • Клеи, герметики и эпоксидные материалы
    • Оборудование и аксессуары для нанесения клея
      • Форсунки для смешивания клея
      • Пистолеты для герметиков и дозаторы клея
      • Эпоксидные анкерные сетки
    • Палубные герметики и покрытия
    • Пенные герметики
    • Праймеры
    • Кровельные герметики и покрытия
    • Клеи и клеи
      • Крепление эпоксидной смолой
      • Склеивающие клеи
      • Строительные клеи
      • Контактные клеи
      • Эпоксидная
      • Клей-расплав
      • Моментальные клеи
      • Клеи-распылители
      • Конструкционные клеи
    • Бентонитовые гранулы
    • Герметики, герметики и наполнители
      • Герметик
      • Силиконовые герметики
      • Клеи-герметики
      • Полиуретановые клеи-герметики
      • Автомобильные герметики
      • Палубные герметики и покрытия
      • Герметик противопожарный
      • Пенные герметики
      • Составы и герметики для изготовления прокладок
      • Твердое покрытие
      • Кровельные герметики и покрытия
      • Морские клеящие герметики
      • Герметики для труб и резьбы
      • Резиновые покрытия
      • Аэрозольные герметики
      • Компаунды для сварки
      • Замазка
      • Специальные герметики
      • уплотнитель
    • Бетон и асфальт
    • Патч для гипсокартона
    • Удерживающие соединения
    • Лента
      • Скотч
      • Лента для герметика резьбы
      • Лента электрическая
      • Малярная лента
      • Упаковочная лента
      • Ленточные пистолеты
      • Клейкая лента для переноса
      • Лента с двойным покрытием
      • Двусторонняя лента
      • Кленовая лента
      • Огнестойкая тканевая лента
      • Напольная лента
      • Лента из пеноматериала
      • Лента из фольги
      • Лента Gaffers
      • Маркировочная лента
      • Клей для мастики
      • Полиэфирная сетка
      • Лента-герметик / Лента-герметик для резьбы
      • Самоклеящаяся лента
      • Обвязочная лента / лента с нитью
      • Лента для разметки
      • Лента для лепки
      • Лента активированная водой
      • Сварочная лента
    • Фиксаторы резьбы
  • Химикаты, смазочные материалы, краски и очистители
    • Освежители воздуха и дезодоранты
    • Промышленные химикаты
    • Средства по уходу за автомобилем
    • Средство для освежения и чистки ковров
    • Очистители, обезжириватели и дезинфицирующие средства
    • Аксессуары для чистящих средств
    • Дезодоранты и дезинфицирующие средства
    • Диспенсеры
    • Химия для пищевых продуктов
    • Средства для удаления краски
    • Инсектициды и гербициды
      • Убийцы насекомых
      • Убийцы сорняков
    • Смазочные материалы, детекторы утечек и пенетранты
      • Противозадирные составы
      • Повязки для ремня
      • Смазочные материалы для цепей и тросов
      • Ингибиторы коррозии
      • Смеси для бурильных труб и замков
      • Сухие смазки
      • Жидкости
        • Жидкости для резки и нарезания резьбы
        • Пусковые жидкости
      • Смазка
      • Пресс-масленки
      • Принадлежности для шприца для смазки
      • Шланги, удлинители и переходники для смазочного пистолета
      • Шприц для смазки
      • Детекторы утечки
      • Принадлежности для смазочных материалов
      • Магнитные частицы
      • Универсальные смазочные материалы
      • Удлинители и адаптеры для масленки и распылителя
      • Масленки и распылители
      • Масла
      • Комплекты пенетранта
      • пенетранты
      • Силиконовые смазки
      • Принадлежности для испытаний на шероховатость поверхности
      • Специальные смазочные материалы
    • Краски и расходные материалы
      • Покрытия
      • Чернила
      • Кисти для краски
      • Малярные валики и крышки
      • Полоски краски
      • Лотки и вкладыши для краски
      • Краски
      • Пластиковая пленка и салфетки
      • Детали и аксессуары для краскопульта
      • Пистолеты-распылители
      • Аппликаторы красителей и лаков
      • Разбавители
    • Охлаждающая жидкость
    • Макетные жидкости
    • В поисках пасты
    • Деаэры
  • Средства для уборки и уборки
    • Полотенца, салфетки и салфетки
      • Тряпки и салфетки
      • Салфетки для деликатных задач
      • Салфетки для пыли
      • Стеклоочистители для предприятий общественного питания
      • Ткани лица
      • Бумажные полотенца
        • Бумажные полотенца — Pop-Up Box
        • Бумажные полотенца в рулонах
        • Бумажные полотенца — сменный рулон
        • Бумажные полотенца — рулон с центральной вытяжкой
        • Бумажные полотенца — сложенные
      • Магазинные полотенца и одноразовые салфетки
      • Туалетная бумага
      • Влажные салфетки / безводные салфетки
      • Чехлы на сиденья унитаза
    • Диспенсеры
      • Диспенсер для крышек унитазов
      • Диспенсеры для полотенец и аксессуары
      • Диспенсеры для туалетной бумаги
    • Абсорбенты и комплекты для разлива
      • Масляные прокладки и ролики
      • Сорбенты
      • Наборы для разлива
      • Универсальные колодки и ролики
    • Очистители воздуха
    • Метлы, поддоны, щетки и тряпки
      • Универсальные щетки
      • Метлы
      • Насадки для метел и щеток
      • Ручки для щеток и метел
      • Поддоны
      • Кисти для кислот
      • Кисти Dope
      • Дастеры
      • Щетки для чистки деталей
      • Щетки для транспортных средств
      • Ершики для унитаза
      • Щетки для чистки ботинок и обуви
      • Запасные части для щеток и метел
    • Чистящие химикаты и дезинфицирующие средства
      • Дозаторы освежителя воздуха
      • Товары для стирки
        • Отбеливатель
        • Моющие средства для стирки
        • Листы для сушки
        • Пятновыводители
        • Валики для ворса
      • Освежители воздуха
      • Мыло и моющие средства для мытья посуды
      • Сливные открыватели
      • Дезинфицирующие средства
      • Средства для чистки полов и ковров
      • Подметатель пола
      • Полироль для мебели
      • Очистители для стекол
      • Писсуары и унитазы
    • Чистящие средства
      • Губки и подушечки для рук
      • Знаки для влажного пола
    • Тележки для уборки и аксессуары
      • Тележки для уборки
      • Тележки для коммунального обслуживания и обслуживания
      • Принадлежности для тележки
    • Моющие средства
      • Швабры
      • Насадки для швабры
      • Ручки для швабры и ракеля
      • Ведра для швабры
    • Коврики напольные
    • Ракели
    • Ведра, ведра и бидоны
    • Уход за кожей и личная гигиена
      • Средства для мытья рук
      • Дозаторы и аксессуары для чистящих средств для рук
      • Дезинфицирующие средства для рук
      • Пеленальные столики и вкладыши
      • Барное мыло
      • Шампунь для тела и волос
      • Женские товары
      • Лосьоны
      • Ополаскиватели для рта
      • Средства личной гигиены
      • Личные салфетки
    • Мойки высокого давления
    • Пылесосы
      • Сменные вакуумные фильтры
      • Пылесосы для влажной и сухой уборки
      • Вертикальные пылесосы
      • Рюкзак и ручной пылесос
      • Пылесосы для сжатого воздуха
      • Подметальные машины
      • Пылесосы для опасных материалов
      • Детали и аксессуары для пылесосов
    • Емкости для отходов
      • Контейнеры для мусора
      • Контейнеры для вторичной переработки
      • Крышки для мусорных баков
      • Мешки для мусора и вкладыши для мусорных баков
      • Емкости для утилизации сигарет и прекращения огня
      • Долларов
      • Сборщики мусора
    • Машины для полов
      • Машины для полов
      • Напольные подушки
    • Пластиковая пленка
  • Принадлежности для бетонных конструкций
    • Опоры для стержней и сеток
    • Проволока и стяжки
      • Проволока
    • Барные стяжки
    • Бетонные ступени
    • Балки для плит
    • Ставки
    • Инструменты и колпачки
  • Продукты для гипсокартона
    • Фрезы для кругов для гипсокартона
    • Уголок для гипсокартона
    • Подъемники для гипсокартона
    • Прокладки для гипсокартона
    • Шпаклевка для гипсокартона
    • Лента для гипсокартона
    • Диспенсеры для ленты для гипсокартона
    • Трос для подвешивания
    • Грязевые поддоны
    • Текстурные кисти
  • Электрооборудование и освещение
    • Адаптеры
    • Батареи и аксессуары
      • Батарейки
        • Щелочные батареи
        • Аккумуляторы для фонарей
        • Литиевые батареи
        • Фото литиевые батареи
        • Аккумуляторы для электроинструментов
        • Аккумуляторы
        • Серебряные батарейки для часов и электроники
      • Зарядные устройства
      • Комплекты удержания аккумулятора
      • Болты клемм аккумулятора
      • Подставки для батарей
      • Бустерные кабели
      • Ареометр
      • Кабель аккумулятора
      • Крышки батарей
      • Клеммы батареи
    • Кабели и провода
      • Кабель аккумулятора
      • Канатные тележки и диспенсеры
      • Провод
      • Захваты для проволоки
    • Автоматические выключатели
    • Лента электрическая
    • Удлинители и разветвители питания
      • Удлинители
      • Прерыватели цепи при замыкании на землю
      • Переходники для вилок
      • Электроцентры
      • Катушки для шнура
    • Предохранители и аксессуары
      • Держатели предохранителей
      • Съемники предохранителей
      • Отводы с предохранителями
      • Предохранители
    • Термоусадочные изделия
      • Бутановые баллоны
      • Горелки термоусадочные
      • Термоусадочные трубки
      • Гранулы припоя
    • Электроинструменты
      • Резаки для кабеля
      • Инструменты для установки кабельных стяжек и отрезные инструменты
      • Клещи для обжима
      • Рыбалка и протягивание кабеля
        • Принадлежности для съемника кабеля
        • Съемники для кабелей
        • Отрыв
        • Рыбные ленты
        • Воздуходувки для рыбной ленты
        • Принадлежности для рыболовной ленты
      • Инструменты для резки ткацкого станка и пленки
      • Запасные лезвия
      • Инструмент для зачистки проводов и кусачки
      • Пробойники
        • Пробойники Беспроводные
        • Пробойники гидравлические
        • Ручной пробойник
        • Детали и аксессуары для пробойников
    • Освещение
      • Освещение и рабочее освещение
      • Защитный кожух
      • Зажимные светильники
      • Детали и аксессуары освещения
      • Фонари
      • Фонари
      • Фары
      • Лампочки
      • Точечные светильники
      • Неисправные рабочие огни
      • Детали и аксессуары рабочего фонаря
    • Метров
    • Запчасти и аксессуары для тестеров и индикаторов
    • Тестеры и индикаторы
    • Организация проводов
      • Кабельные стяжки
      • Зажимы и крепления
      • Защитные пленки
      • Зажимы
      • Разделенный ткацкий станок и спиральная обмотка
    • Вилки, розетки и соединители
      • Соединители
      • Заглушки
      • Емкости
      • Стеновые панели
    • Комплекты для сварки
    • Переключатели
    • Клеммы и соединители для проводов
      • 3-контактные и 4-контактные разъемы
      • Комплекты в штучной упаковке
      • Пулевые соединители
      • Соединители для стыкового сращивания
      • отключает
      • Электрические наконечники
      • Флаговые соединители
      • Крюк-клеммы
      • Изолированные смещения соединителей
      • Соединитель параллельного сращивания
      • Соединители Piggyback
      • Косички
      • Клеммы для контактов
      • Кольцевые клеммы
      • Лопаточные клеммы
      • Разъемы для ответвлений
      • Разъемы Twist on Wire
      • Кабельные наконечники
  • Электронное оборудование
    • Невыпадающие винты панели
    • Винты с шестигранной головкой
    • Гайки с накатанной головкой
    • Прецизионные винты с буртиком
    • Распорки
    • Стойки
    • Винты с накатанной головкой
  • Заборы и аксессуары для заборов
    • Заборы и сетки
    • Скобы для забора
  • Поставки продуктов питания
    • Кофе, сахар и сливки
    • Детали и аксессуары охладителя и сундука
    • Кулеры и комоды
    • Чашки и крышки
    • Столовые приборы и комплекты столовых приборов
    • Фольга
    • Контейнеры для пищевых продуктов
    • Стеклоочистители для предприятий общественного питания
    • Сумки для еды
    • Салфетки
    • Бумажные и пластиковые пакеты
    • Тарелки
    • Совки
  • Ручной инструмент
    • Инструмент для гибки и развальцовки
      • Электрические и гидравлические гибочные станки
      • Наборы инструментов для развальцовки и обжима
      • Инструменты для развальцовки и обжима
      • Ручные гибочные станки
      • Подогреватели ПВХ
    • Вставные насадки и держатели
      • Шестигранные насадки для шариков
      • Держатели бит
      • Биты с двойным концом
      • Биты шестигранные
      • Наборы бит
      • Биты Phillips
      • Биты шлицевые
      • Специальные биты
      • Квадратные биты
      • Биты Torx
    • Инструменты для газона и сада
      • Ручки для вилок и крючков
      • Вилки и крючки
      • Мотыги
      • Ручки для подборок
      • Выборы
      • Рукоятки для экскаватора с отверстиями под столбы
      • Копатели ямок для столбов
      • Зонды
      • Грабли
      • Грабли
      • Рукоятки для лопаты и лопаты
      • Лопаты и лопаты
      • Разбрасыватели
      • Детали и аксессуары водяного шланга
      • Шланги для воды
      • Запчасти и аксессуары для тачки
      • Тачки
    • Распылители
      • Запчасти и аксессуары для распылителей
    • Шпатлевки и скребки
      • Скребки и шпатели
      • Детали и аксессуары скребка
      • Наборы скребков
    • Адаптеры и удлинители с трещоткой
      • Наборы адаптеров и удлинителей
      • Адаптеры и удлинители
      • Ручки привода
    • Съемники для винтов, шпилек и болтов
    • клинья
    • Инструменты для бетонных и каменных работ
      • Столяры, кромкообрезные станки и канавки
      • Наколенники
      • Кисти для каменной кладки
      • Россыпи
      • Носилки и блоки
      • Ключи
      • Принадлежности для затирки и терки
      • Мастерки и терки
    • Молоты, сани, киянки и топоры
      • Детали и аксессуары для топоров и топоров
      • Топоры и топоры
      • Молотки
        • Молоты шаровые
        • Молоты каменщиков
        • Отбойные молотки
        • Когтистые молотки
        • Крестообразные и кузнечные молотки
        • Детали и принадлежности для глухого ударного молотка
        • Отбойные молотки
        • Буровые молотки
        • Рукоятки для молотков
        • Молотки
        • Молотки искробезопасные
        • Кувалды
        • Специальные молотки
    • Наборы универсальных инструментов
    • Разделители гаек
    • Штифты
    • Зажимы, тиски и расширители
      • Зажимы и расширители
        • Ленточные зажимы
        • Зажимы и расширители стержней
        • Угловые и угловые зажимы
        • Детали и аксессуары C-Clamp
        • С-образные зажимы
        • L-образные зажимы
        • Магнитные зажимы
        • Зажимы параллельные
        • Зажимы для труб
        • Хомуты специального назначения
        • Пружинные зажимы
      • Тиски
        • Запчасти и аксессуары для тисков
        • Тиски для скамьи
        • Детали и аксессуары цепных тисков
        • Цепные тиски
        • Тиски для сверлильных станков
        • Тиски для труб
        • Прессы
        • Тиски столярные
        • Тиски с коромыслом
    • Оборудование для нарезания резьбы
      • Метчики и плашки
      • Наборы метчиков и штампов
      • Ключи метчики
    • Рубанки
    • Съемники и комплекты
      • Детали и аксессуары съемника
      • Наборы съемников
      • Съемники
    • Наборы дыроколов и долот
    • Развертки и инструменты для снятия заусенцев
    • Инструменты для извлечения
      • Магнитные ретриверы
      • Немагнитные ретриверы
    • Заклепочники
    • Наборы разметочных машин, тисков для игл и отборов
      • Шлифовальные станки
      • Наборы отборов
      • Тиски для пальцев
      • Писчики
    • Ключи Torx
    • Закаточные и степлерные пистолеты
    • Гаечные ключи
      • Наборы разводных ключей
      • Ключ разводной
      • Ключи бассейновые
      • Наборы накидных ключей
      • Ключ торцевые
      • Цепной ключ и ленточный ключ Детали и аксессуары
      • Ключи цепные и ленточные
      • Детали и аксессуары для комбинированных гаечных ключей
      • Наборы комбинированных ключей
      • Наборы гаечных ключей
      • Гайковерты
      • Ключи для фильтров
      • Наборы гаечных ключей с накидной гайкой
      • Наборы рожковых ключей
      • Детали и аксессуары трубных гаечных ключей
      • Наборы гаечных ключей для насоса
      • Ключи для насосов
      • Наборы гаечных ключей с трещоткой
      • Ключи с трещоткой
      • Ремонт трещоток и трещоток
      • Наборы торцевых ключей
      • Детали и аксессуары динамометрического ключа
      • Динамометрические ключи
      • Ключи клапанные
      • Ключ комбинированный
      • Гаечные ключи с накидной гайкой
      • Ключ рожковый
      • Торцевые ключи
      • Специальные ключи
      • Ключи накидные
      • Ключи для контргайки
      • Трубные ключи
      • Гаечные ключи
      • Гаечные ключи
      • Строительные ключи
    • Плоскогубцы
      • Плоскогубцы диагональные
      • Детали и аксессуары для плоскогубцев
      • Клещи для ограждений
      • Плоскогубцы Linemans
      • Наборы плоскогубцев
      • Клещи с фиксатором
      • Наборы универсальных плоскогубцев
      • Наборы плоскогубцев для игл
      • Плоскогубцы для игл
      • Кусачки
      • Принадлежности для плоскогубцев
      • Детали и аксессуары плоскогубцев для стопорных колец
      • Клещи для стопорных колец
      • Плоскогубцы для скользящих шарниров
        • Плоскогубцы для язычков и пазов
      • Плоскогубцы специальные
    • Отвертки и гайки
      • Отвертки
        • Шариковые отвертки
        • P

Таблицы размеров крепежа | MechaniCalc

ПРИМЕЧАНИЕ. Эта страница использует JavaScript для форматирования уравнений для правильного отображения.Пожалуйста, включите JavaScript.

---

На этой странице представлены таблицы, в которых перечислены размеры дюймовых и метрических болтов, гаек и шайб. Для получения информации о болтовых соединениях см. Наш справочник по анализу болтовых соединений.

Содержание

Размеры оборудования: унифицированная дюймовая резьба

В этом разделе содержатся таблицы размеров для фурнитуры с дюймовой резьбой.

Размер резьбы болта

Следующая таблица размеров резьбы для крупной и мелкой резьбы была адаптирована из ASME B1.1:

Размер	Номинал (основной) Диаметр [дюйм]		Грубая резьба (UNC)				Тонкая резьба (UNF)
			Резьба на дюйм	Растягивающее напряжение Площадь [дюйм 2 ]	Малая Площадь [в 2 ]		резьбы на дюйм	Растягивающее напряжение Площадь [дюйм 2 ]	Малая Площадь [в 2 ]
№ 0	0.0600		—	—	—		80	0,00180	0,00151
№ 2	0,0860		56	0,00370	0,00310		64	0,00394	0,00339
№ 4	0,1120		40	0,00604	0,00496		48	0.00661	0,00566
№ 5	0,1250		40	0,00796	0,00672		44	0,00830	0,00716
№ 6	0,1380		32	0,00909	0,00745		40	0,01015	0,00874
№ 8	0,1640		32	0.0140	0,01196		36	0,01474	0,01285
№ 10	0,1900		24	0,0175	0,01450		32	0,0200	0,0175
1/4 «	0,2500		20	0,0318	0,0269		28	0,0364	0.0326
5/16 «	0,3125		18	0,0524	0,0454		24	0,0580	0,0524
3/8 дюйма	0,3750		16	0,0775	0,0678		24	0,0878	0,0809
7/16 «	0,4375		14	0.1063	0,0933		20	0,1187	0,1090
1/2 «	0,5000		13	0,1419	0,1257		20	0,1599	0,1486
9/16 «	0,5625		12	0,182	0,162		18	0,203	0.189
5/8 «	0,6250		11	0,226	0,202		18	0,256	0,240
3/4 «	0,7500		10	0,334	0,302		16	0,373	0,351
7/8 «	0,8750		9	0.462	0,419		14	0,509	0,480
1 «	1,0000		8	0.606	0,551		12	0,663	0,625
1-1 / 8 «	1,1250		7	0,763	0,693		12	0,856	0,812
1-1 / 4 «	1.2500		7	0,969	0,890		12	1.073	1.024
1-3 / 8 «	1,3750		6	1,155	1.054		12	1,315	1,260
1-1 / 2 «	1,5000		6	1.405	1,294		12	1.581	1,521
1-3 / 4 «	1.7500		5	1,90	1,74		—	—	—
2 «	2,0000		4,5	2,50	2,30		—	—	—

Размер резьбы болта

Следующие уравнения можно использовать для расчета размеров резьбы Unified Inch:

	Уравнение, единицы США [дюймы]	Источник
Малый диаметр	д г.внешний = d ном — 1,2	/ TPI	Справочник по машинам
Диаметр шага	d p.ext = d nom — 0,64 5 / TPI	ASME B1.1, раздел 10.1p
Номинальная площадь
Область растягивающего напряжения		ASME B1.1, Приложение B
Малая зона (зона сдвига)

В приведенной выше таблице d _nom — это номинальный диаметр в дюймах, а TPI — резьба на дюйм.

Диаметр отверстий с минимальным зазором

Следующая таблица отверстий с зазором адаптирована из ASME B18.2.8. Приведены минимальных диаметров отверстия .

Размер болта	Диаметр болта. [дюйм]	Нормальная посадка [дюйм]	Закрыть [дюйм]	Свободная посадка [дюйм]
№ 0	0,0600	0,076	0,067	0,094
№ 2	0.0860	0,102	0,094	0,116
№ 4	0,1120	0,128	0,120	0,144
№ 5	0,1250	0,156	0,141	0,172
№ 6	0,1380	0,170	0,154	0,185
№ 8	0,1640	0.196	0,180	0,213
№ 10	0,1900	0,221	0,206	0,238
1/4 «	0,2500	0,281	0,266	0,297
5/16 «	0,3125	0,344	0,328	0,359
3/8 дюйма	0,3750	0,406	0.391	0,422
7/16 «	0,4375	0,469	0,453	0,484
1/2 «	0,5000	0,562	0,531	0.609
5/8 «	0,6250	0,688	0,656	0,734
3/4 «	0,7500	0,812	0,781	0.906
7/8 «	0,8750	0,938	0,906	1.031
1 «	1,0000	1.094	1.031	1,156
1-1 / 8 «	1,1250	1,219	1,156	1,312
1-1 / 4 «	1,2500	1,344	1,281	1,438
1-3 / 8 «	1.3750	1,500	1,438	1,609
1-1 / 2 «	1,5000	1,625	1,562	1,734

Длина резьбы болта

Согласно ASME B18.2.1, номинальную длину резьбы болтов дюймовой серии можно определить по:

где L — общая длина болта, а d _nom — номинальный диаметр болта.

Размеры головки болта с шестигранной головкой

Следующая таблица размеров головок болтов с шестигранной головкой была адаптирована из ASME B18.6.3, таблица 29, «Размеры обычных (без шлицов) и шлицевых обычных и больших винтов с шестигранной головкой». Эта таблица используется для оборудования меньшего размера.

Размер	Номинал (основной) Диаметр [дюйм]	Ширина по квартирам		Высота головы
		Минимум [дюйм]	Максимум [дюйм]	Минимум [дюйм]	Максимум [дюйм]
№ 2	0,0860	0,120	0.125	0,040	0,050
№ 4	0,1120	0,181	0,188	0,049	0,060
№ 6	0,1380	0,244	0,250	0,080	0,093
№ 8	0,1640	0,244	0,250	0,096	0,110
№ 10	0.1900	0,305	0,312	0,105	0,120
1/4 «	0,2500	0,367	0,375	0,172	0,190
5/16 «	0,3125	0,489	0,500	0,208	0,230
3/8 дюйма	0,3750	0,551	0,562	0.270	0,295

Следующая таблица размеров головок болтов с шестигранной головкой была адаптирована из ASME B18.2.1, Таблица 2, «Размеры болтов с шестигранной головкой».

Размер	Номинал (основной) Диаметр [дюйм]	Ширина по квартирам		Высота головы
		Номинал [дюйм]	Минимум [дюйм]	Номинал [дюйм]	Минимум [дюйм]
1/4 «	0.2500	7/16 «(0,438)	0,425	11/64 «	0,150
5/16 «	0,3125	1/2 дюйма (0,500)	0,484	7/32 «	0,195
3/8 дюйма	0,3750	9/16 «(0,562)	0,544	1/4 «	0,226
7/16 «	0,4375	5/8 «(0,625)	0.603	19/64 «	0,272
1/2 «	0,5000	3/4 дюйма (0,750)	0,725	11/32 «	0,302
5/8 «	0,6250	15/16 «(0,938)	0,906	27/64 «	0,378
3/4 «	0,7500	1-1 / 8 «(1,125)	1.088	1/2 «	0.455
7/8 «	0,8750	1-5 / 16 «(1,312)	1,269	37/64 «	0,531
1 «	1,0000	1-1 / 2 «(1.500)	1,450	43/64 «	0,591
1-1 / 8 «	1,1250	1-11 / 16 «(1.688)	1,631	3/4 «	0,658
1-1 / 4 «	1.2500	1-7 / 8 «(1,875)	1,812	27/32 «	0,749
1-3 / 8 «	1,3750	2-1 / 16 дюйма (2,062)	1,994	29/32 «	0,810
1-1 / 2 «	1,5000	2-1 / 4 «(2,250)	2,175	1 «	0,902
1-5 / 8 «	1.6250	2-7 / 16 «(2,438)	2.356	1-3 / 32 «	0,978
1-3 / 4 «	1.7500	2-5 / 8 «(2,625)	2,538	1-5 / 32 «	1.054
1-7 / 8 «	1.8750	2-13 / 16 «(2,812)	2,719	1-1 / 4 «	1,130
2 «	2,0000	3 дюйма (3.000)	2.900	1-11 / 32 «	1.175

Размеры шестигранной гайки

Следующая таблица размеров шестигранных гаек была адаптирована из ASME B18.2.2, Таблица 1-1, «Размеры квадратных и шестигранных гаек для винтов». Эта таблица используется для оборудования меньшего размера.

Размер	Номинал (основной) Диаметр [дюйм]	Ширина по квартирам		Толщина
		Номинал [дюйм]	Минимум [дюйм]	Минимум [дюйм]	Максимум [дюйм]
№ 0	0.060	5/32 «(0,156)	0,150	0,043	0,050
№ 2	0,086	3/16 «(0,188)	0,180	0,057	0,066
№ 4	0,112	1/4 дюйма (0,250)	0,241	0,087	0,098
№ 6	0,138	5/16 «(0,312)	0,302	0.102	0,114
№ 8	0,164	11/32 «(0,344)	0,332	0,117	0,130
№ 10	0,190	3/8 дюйма (0,375)	0,362	0,117	0,130
1/4 «	0,250	7/16 «(0,438)	0,423	0,178	0,193
5/16 «	0.312	9/16 «(0,562)	0,545	0,208	0,225
3/8 дюйма	0,375	5/8 «(0,625)	0.607	0,239	0,257

Приведенная ниже таблица размеров шестигранных гаек была адаптирована из ASME B18.2.2, Таблица 4, «Размеры шестигранных гаек и шестигранных гаек с зажимом».

Размер	Номинал (основной) Диаметр [дюйм]	Ширина по квартирам		Толщина
		Минимум [дюйм]	Максимум [дюйм]	Минимум [дюйм]	Максимум [дюйм]
1/4 «	0.2500	0,428	0,438	0,212	0,226
5/16 «	0,3125	0,489	0,500	0,258	0,273
3/8 дюйма	0,3750	0,551	0,563	0,320	0,337
7/16 «	0,4375	0,675	0,688	0.365	0,385
1/2 «	0,5000	0,736	0,750	0,427	0,448
9/16 «	0,5625	0,861	0,875	0,473	0,496
5/8 «	0,6250	0,922	0,938	0,535	0,559
3/4 «	0.7500	1.088	1,125	0,617	0,665
7/8 «	0,8750	1,269	1,312	0,724	0,776
1 «	1,0000	1,450	1,500	0,831	0,887
1-1 / 8 «	1,1250	1,631	1.688	0.939	0,999
1-1 / 4 «	1,2500	1,812	1,875	1.030	1.094
1-3 / 8 «	1,3750	1,994	2,062	1,138	1,206
1-1 / 2 «	1,5000	2,175	2,250	1,245	1,317
1-5 / 8 «	1.6250	2,350	2,430	1,364	1,416
1-3 / 4 «	1.7500	2,538	2,625	1,460	1,540
1-7 / 8 «	1.8750	2,722	2,813	1,567	1.651
2 «	2,0000	2.900	3.000	1.675	1,763

Размеры внутренней резьбы

Следующие уравнения можно использовать для расчета размеров внутренней резьбы для унифицированной дюймовой резьбы:

	Уравнение, единицы США [дюймы]	Источник
Малый диаметр	d m.int = d nom — 1.08253175 / TPI	ASME B1.1, раздел 10.1s
Диаметр шага	д с.int = d nom — 0,64 5 / TPI	ASME B1.1, раздел 8.3

В приведенной выше таблице d _nom — это номинальный диаметр в дюймах, а TPI — резьба на дюйм.

Размеры плоской шайбы

Следующая таблица размеров плоских шайб была адаптирована из ASME B18.21.1, таблица 11 для плоских шайб типа A. Шайбы типа А бывают двух серий: узких и широких.

Размер	Базовый диаметр.[дюйм]	серии	Внутренний диаметр, Базовый [дюйм]	Наружный диаметр, Базовый [дюйм]	Толщина, Базовая [дюйм]
№ 0	0,0600	—	0,078	0,188	0,020
№ 2	0,0860	—	0,094	0,250	0,020
№ 4	0,1120	—	0.125	0,312	0,032
№ 6	0,1380	—	0,156	0,375	0,049
№ 8	0,1640	—	0,188	0,438	0,049
№ 10	0,1900	—	0,219	0,500	0,049
1/4 «	0.2500	Узкий	0,281	0,625	0,065
1/4 «	0,2500	широкий	0,312	0,734	0,065
5/16 «	0,3125	Узкий	0,344	0,688	0,065
5/16 «	0,3125	широкий	0,375	0.875	0,083
3/8 дюйма	0,3750	Узкий	0,406	0,812	0,065
3/8 дюйма	0,3750	широкий	0,438	1.000	0,083
7/16 «	0,4375	Узкий	0,469	0,922	0,065
7/16 «	0.4375	широкий	0,500	1,250	0,083
1/2 «	0,5000	Узкий	0,531	1.062	0,095
1/2 «	0,5000	широкий	0,562	1,375	0,109
9/16 «	0,5625	Узкий	0,594	1.156	0,095
9/16 «	0,5625	широкий	0,625	1.469	0,109
5/8 «	0,6250	Узкий	0,656	1,312	0,095
5/8 «	0,6250	широкий	0,688	1,750	0,134
3/4 «	0.7500	Узкий	0,812	1.469	0,134
3/4 «	0,7500	широкий	0,812	2.000	0,148
7/8 «	0,8750	Узкий	0,938	1,750	0,134
7/8 «	0,8750	широкий	0,938	2.250	0,165
1 «	1,0000	Узкий	1.062	2.000	0,134
1 «	1,0000	широкий	1.062	2,500	0,165
1-1 / 8 «	1,1250	Узкий	1,250	2,250	0,134
1-1 / 8 «	1.1250	широкий	1,250	2,750	0,165
1-1 / 4 «	1,2500	Узкий	1,375	2,500	0,165
1-1 / 4 «	1,2500	широкий	1,375	3.000	0,165
1-3 / 8 «	1,3750	Узкий	1,500	2.750	0,165
1-3 / 8 «	1,3750	широкий	1,500	3,250	0,180
1-1 / 2 «	1,5000	Узкий	1,625	3.000	0,165
1-1 / 2 «	1,5000	широкий	1,625	3,500	0,180
1-5 / 8 «	1.6250	—	1,750	3,750	0,180
1-3 / 4 «	1.7500	—	1,875	4.000	0,180
1-7 / 8 «	1.8750	—	2.000	4,250	0,180
2 «	2,0000	—	2,125	4.500	0.180

---

Воспользуйтесь нашим калькулятором болтовых соединений, основанным на методике, описанной здесь.

• Расчет напряжений болтового соединения
• учитывает предварительную нагрузку, приложенную осевую нагрузку и приложенную поперечную нагрузку

---

Размеры оборудования: метрическая резьба

Этот раздел содержит таблицы размеров для метрической резьбы.

Размер резьбы болта

Следующая таблица размеров резьбы для резьбы с крупным и мелким шагом была создана с использованием стандартных размеров из ASME B1.13М. Предпочтительна резьба с крупным шагом, и ее следует использовать по возможности, как указано в ASME B1.13M. При построении таблицы использовались уравнения резьбы, приведенные ранее для области растягивающего напряжения и для небольшой площади.

Обозначение размера резьбы для метрической резьбы дается как «M [диаметр] x [шаг]». Например, резьба с номинальным диаметром 6 мм и шагом 1 мм обозначается как «M6 x 1».

Номинал (основной) Диаметр [мм]		Крупная смола				с мелким шагом
		Шаг [мм]	Растягивающее напряжение Площадь [мм 2 ]	Незначительный Площадь [мм 2 ]		Шаг [мм]	Растягивающее напряжение Площадь [мм 2 ]	Незначительный Площадь [мм 2 ]
1.6		0,35	1,270	1.076		—	—	—
2		0,4	2,073	1,789		—	—	—
2,5		0,45	3,391	2,980		—	—	—
3		0.5	5,031	4,473		—	—	—
3,5		0,6	6,775	6.000		—	—	—
4		0,7	8,779	7,750		—	—	—
5		0.8	14,18	12,68		—	—	—
6		1	20,12	17,89		—	—	—
8		1,25	36,61	32,84		1	39,17	36,03
10		1.5	57,99	52.29		1,25	61,20	56,30
12		1,75	84,27	76,25		1,25	92,07	86,04
14		2	115,4	104,7		1,5	124,5	116,1
16		2	156.7	144,1		1,5	167,2	157,5
20		2,5	244,8	225,2		1,5	271,5	259,0
24		3	352,5	324,3		2	384,4	364,6
30		3.5	560,6	519,0		2	621,2	596,0
36		4	816,7	759,3		2	914,5	883,8
42		4,5	1121	1045		2	1264	1228
48		5	1473	1377		2	1671	1629
56		5.5	2030	1905		2	2301	2252
64		6	2676	2520		2	3031	2975
72		6	3460	3282		2	3862	3799
80		6	4344	4144		1.5	4851	4798
90		6	5591	5364		2	6099	6020
100		6	6995	6740		2	7562	7473
110		—	—	—		2	9182	9084

Размер резьбы болта

Следующие уравнения можно использовать для расчета размеров метрической резьбы ISO.Профиль резьбы основан на параметре H, высоте основного треугольника. Значение H связано с шагом резьбы P следующим образом:

	Уравнение, метрические единицы [мм]	Источник
Малый диаметр	d m.ext = d nom — 1,226869 · P	Шигли
Диаметр шага	d p.ext = d nom — 0.75 · H = d ном — 0,64 5 · P	Справочник по машинам
Номинальная площадь
Область растягивающего напряжения		ASME B1.13M, Приложение B
Малая зона (зона сдвига)

В приведенной выше таблице d _nom — номинальный диаметр в миллиметрах, а P — шаг резьбы в миллиметрах.

Диаметр отверстий с минимальным зазором

Следующая таблица отверстий с зазором адаптирована из ASME B18.2.8. Приведены минимальных диаметров отверстия . Эта таблица также соответствует таблице рекомендуемых отверстий с зазором из ASME B18.2.3.1M.

Размер болта	Нормальная посадка [мм]	Плотная посадка [мм]	Свободная посадка [мм]
М1.6	1,8	1,7	2
м2	2.4	2,2	2,6
M2.5	2,9	2,7	3,1
М3	3,4	3,2	3,6
M4	4,5	4,3	4,8
M5	5,5	5,3	5,8
M6	6,6	6,4	7
M8	9	8.4	10
M10	11	10,5	12
M12	13,5	13	14,5
M14	15,5	15	16,5
M16	17,5	17	18,5
M20	22	21	24
M24	26	25	28
M30	33	31	35
M36	39	37	42
M42	45	43	48
M48	52	50	56
M56	62	58	66
M64	70	66	74
M72	78	74	82
M80	86	82	91
M90	96	93	101
M100	107	104	112

Длина резьбы болта

Согласно ASME B18.2.3.1M, таблица 7, «Длина резьбы», номинальную длину резьбы метрических болтов можно найти по:

где L — общая длина болта, а d _nom — номинальный диаметр болта.

Размеры головки болта с шестигранной головкой

Следующая таблица размеров головок болтов с шестигранной головкой была адаптирована из ASME B18.6.7M, Таблица 14, «Размеры крепежных винтов с шестигранной головкой». Эта таблица используется для оборудования меньшего размера.

Номинальный диаметр и шаг резьбы	Ширина по квартирам		Высота головы
	Минимум [мм]	Максимум [мм]	Минимум [мм]	Максимум [мм]
M2 x 0.4	3,02	3,20	1,3	1,6
M2,5 x 0,45	3,82	4,00	1,8	2,1
M3 x 0,5	4,82	5,00	2,0	2,3
M3,5 x 0,6	5,32	5,50	2,3	2,6
M4 x 0,7	6.78	7,00	2,6	3,0
M5 x 0,8	7,78	8,00	3,3	3,8
M6 x 1	9,78	10,00	4,1	4,7
M8 x 1,25	12,73	13,00	5,2	6,0
M10 x 1,5	15,73	16.00	6,5	7,5
M12 x 1,75	17,73	18,00	7,8	9,0

Следующая таблица размеров головок болтов с шестигранной головкой была адаптирована из ASME B18.2.3.1M, таблица 3, «Размеры винтов с шестигранной головкой».

Номинальный диаметр и шаг резьбы	Ширина по квартирам		Высота головы
	Минимум [мм]	Максимум [мм]	Минимум [мм]	Максимум [мм]
M5 x 0.8	7,78	8,00	3,35	3,65
M6 x 1	9,78	10	3,85	4,15
M8 x 1,25	12,73	13,00	5,10	5,50
M10 x 1,5	15,73	16,00	6,17	6,63
M12 x 1,75	17.73	18,00	7,24	7,76
M14 x 2	20,67	21,00	8,51	9,09
M16 x 2	23,67	24,00	9,68	10,32
M20 x 2,5	29,16	30,00	12,12	12,88
M24 x 3	35,00	36.00	14,46	15,44
M30 x 3,5	45,00	46,00	17,92	19,48
M36 x 4	53,80	55,00	21,62	23,38
M42 x 4,5	62,90	65,00	25,03	26,97
M48 x 5	72,60	75.00	28,93	31.07
M56 x 5,5	82,20	85,00	33,80	36,20
M64 x 6	91,80	95,00	38,68	41,32
M72 x 6	101,40	105,00	43,55	46,45
M80 x 6	111,00	115.00	48,42	51,58
M90 x 6	125,50	130,00	54,26	57,75
M100 x 6	140,00	145,00	60,10	63,90

Размеры шестигранной гайки

Следующая таблица размеров шестигранных гаек была адаптирована из ASME B18.2.4.1M, таблица 1, «Размеры шестигранных гаек, стиль 1.» Для получения дополнительной информации также см. ASME B18.2.4.2M, таблица 1, «Размеры шестигранных гаек типа 2».

Номинальный диаметр и шаг резьбы	Ширина по квартирам		Толщина
	Минимум [мм]	Максимум [мм]	Минимум [мм]	Максимум [мм]
M1,6 x 0,35	3,02	3,20	1.05	1,30
М2 x 0,4	3,82	4.00	1,35	1,60
M2,5 x 0,45	4,82	5,00	1,75	2,00
M3 x 0,5	5,32	5,50	2,15	2,40
M3,5 x 0,6	5,82	6,00	2,55	2,80
M4 x 0,7	6,78	7,00	2.90	3,20
M5 x 0,8	7,78	8,00	4,40	4,70
M6 x 1	9,78	10,00	4,90	5,20
M8 x 1,25	12,73	13,00	6,44	6.80
M10 x 1,5	15,73	16,00	8,04	8.40
M12 x 1,75	17,73	18,00	10,37	10,80
M14 x 2	20,67	21,00	12,10	12,80
M16 x 2	23,67	24,00	14,10	14,80
M20 x 2,5	29,16	30,00	16,90	18.00
M24 x 3	35,00	36,00	20,20	21,50
M30 x 3,5	45,00	46,00	24,30	25.60
M36 x 4	53,80	55,00	29,40	31,00

Размеры внутренней резьбы

Следующие уравнения можно использовать для расчета размеров внутренней резьбы для метрической резьбы ISO:

	Уравнение, метрические единицы [мм]	Источник
Малый диаметр	д г.int = d nom — 1,25 · H = d nom — 1.08253175 · P	Справочник по машинам
Диаметр шага	d p.int = d nom — 0,75 · H = d nom — 0,64 5 · P	Справочник по машинам

В приведенной выше таблице d _nom — номинальный диаметр в миллиметрах, а P — шаг резьбы в миллиметрах.

Размеры плоской шайбы

Следующая таблица размеров плоских шайб была адаптирована из ASME B18.22M, таблица 1, «Размеры метрических плоских шайб (общего назначения)». Простые шайбы бывают трех серий: обычные, узкие и широкие.

Номинальный размер	серии	Внутренний диаметр		Внешний диаметр		Толщина
		Мин. [Мм]	Макс [мм]	Мин. [Мм]	Макс [мм]	Мин. [Мм]	Макс [мм]
М1.6	Узкий	1.95	2,09	3,70	4,00	0,50	0,70
М1.6	Обычный	1,95	2,09	4,70	5,00	0,50	0,70
М1.6	широкий	1,95	2,09	5,70	6,00	0.60	0,90
м2	Узкий	2.50	2,64	4,70	5,00	0.60	0,90
м2	Обычный	2,50	2,64	5,70	6,00	0.60	0,90
м2	широкий	2,50	2,64	7,64	8,00	0.60	0,90
М2.5	Узкий	3,00	3,14	5,70	6,00	0.60	0,90
M2.5	Обычный	3,00	3,14	7,64	8,00	0.60	0,90
M2.5	широкий	3,00	3,14	9,64	10,00	0,80	1.20
М3	Узкий	3,50	3,68	6,64	7,00	0.60	0,90
М3	Обычный	3,50	3,68	9,64	10,00	0,80	1,20
М3	широкий	3,50	3,68	11,57	12.00	1,00	1,40
M3.5	Узкий	4,00	4,18	8,64	9,00	0,80	1,20
M3.5	Обычный	4,00	4,18	9,64	10,00	1,00	1,40
M3.5	широкий	4,00	4.18	14,57	15,00	1,20	1,75
M4	Узкий	4,70	4,88	9,64	10,00	0,80	1,20
M4	Обычный	4,70	4,88	11,57	12,00	1,00	1,40
M4	широкий	4.70	4,88	15,57	16,00	1,60	2,30
M5	Узкий	5.60	5,78	10,57	11,00	1,00	1,40
M5	Обычный	5.60	5,78	14,57	15,00	1,20	1,75
M5	широкий	5.60	5,78	19,48	20,00	1,60	2,30
M6	Узкий	6,65	6,87	12,57	13,00	1,20	1,75
M6	Обычный	6,65	6,87	18,28	18,80	1,20	1,75
M6	широкий	6.65	6,87	24,88	25,40	1,60	2,30
M8	Узкий	8,90	9,12	18,28	18,80	1,60	2,30
M8	Обычный	8,90	9,12	24,88	25,40	1,60	2,30
M8	широкий	8.90	9,12	31,38	32,00	2,00	2,80
M10	Узкий	10,85	11,12	19,48	20,00	1,60	2,30
M10	Обычный	10,85	11,12	27,48	28,00	2,00	2,80
M10	широкий	10.85	11,12	38,38	39,00	2,50	3,50
M12	Узкий	13,30	13,57	24,88	25,40	2,00	2,80
M12	Обычный	13,30	13,57	33,38	34,00	2,50	3,50
M12	широкий	13.30	13,57	43,38	44,00	2,50	3,50
M14	Узкий	15,25	15,52	27,48	28,00	2,00	2,80
M14	Обычный	15,25	15,52	38,38	39,00	2,50	3,50
M14	широкий	15.25	15,52	49,38	50,00	3,00	4,00
M16	Узкий	17,25	17,52	31,38	32,00	2,50	3,50
M16	Обычный	17,25	17,52	43,38	44,00	3,00	4,00
M16	широкий	17.25	17,68	54,80	56,00	3,50	4,60
M20	Узкий	21,80	22,13	38,38	39,00	3,00	4,00
M20	Обычный	21,80	22,32	49,00	50,00	3,50	4,60
M20	широкий	21.80	22,32	64,80	66,00	4,00	5,10
M24	Узкий	25.60	26,12	43,00	44,00	3,50	4,60
M24	Обычный	25.60	26,12	54,80	56,00	4,00	5,10
M24	широкий	25.60	26,12	70,80	72,00	4,50	5.60
M30	Узкий	32,40	33.02	54,80	56,00	4,00	5,10
M30	Обычный	32,40	33.02	70,80	72,00	4,50	5.60
M30	широкий	32.40	33.02	88,60	90,00	5,00	6.40
M36	Узкий	38,30	38,92	64,80	66,00	4,50	5.60
M36	Обычный	38,30	38,92	88,60	90,00	5,00	6.40
M36	широкий	38.30	38,92	108,60	110,00	7,00	8,50

---

Воспользуйтесь нашим калькулятором болтовых соединений, основанным на методике, описанной здесь.

• Расчет напряжений болтового соединения
• учитывает предварительную нагрузку, приложенную осевую нагрузку и приложенную поперечную нагрузку

---

Список литературы

Общие ссылки:

1. Барретт, Ричард Т., «Руководство по проектированию крепежа», справочная публикация НАСА 1228, 1990 г.
2. Будинас-Нисбетт, «Машиностроительный проект Шигли», 8-е изд.
3. Чемберс, Джеффри А., «Предварительно загруженная методология совместного анализа для систем космического полета», Технический меморандум НАСА 106943, 1995.
4. Справочник по машинному оборудованию, 27-е изд., Industrial Press Inc., 2004.
5. Линдебург, Майкл Р., «Справочное руководство по машиностроению для экзамена на физическую форму», 13-е изд.

Спецификации и стандарты:

1. ASME B1.1, «Унифицированная дюймовая резьба (форма резьбы UN и UNR)», Американское общество инженеров-механиков, 2003.
2. ASME B18.2.1, «Болты с квадратной, шестигранной, тяжелой шестигранной и скошенной головкой, а также винты с шестигранной головкой, тяжелым шестигранником, шестигранным фланцем, лопастной головкой и шестигранной головкой (дюймовая серия)», Американское общество инженеров-механиков, 2012.
3. ASME B18.2.2, «Гайки общего назначения: гайки машинных винтов, шестигранные, квадратные, шестигранные фланцы и соединительные гайки (дюймовая серия)», Американское общество инженеров-механиков, 2010.
4. ASME B18.2.8, «Отверстия с зазором для болтов, винтов и шпилек», Американское общество инженеров-механиков, 1999.
5. ASME B18.21.1, «Шайбы: винтовая пружина, фиксатор зубьев и плоские шайбы (дюймовая серия)», Американское общество инженеров-механиков, 2009.

   No related posts.
