Подробно про ТВ-розетки

Когда в квартире или в частном доме планируется ремонт, рекомендуется подумать об установке телевизионных розеток, если их не было ранее. Они не только обеспечат качественный сигнал, но и позволят сохранить эстетичность комнаты.

Несмотря на то, что декоративная рамкаТВ-розетки очень напоминает обычную, это все-таки другое устройство. К нему подключается не вилка от приборов, а антенна от телевизора. Если хотите получить качественный сигнал ТВ, то установка такой розетки дома является обязательной.

Что такое телевизионная розетка, зачем она нужна

ТВ-розетка — устройство, которое позволяет подключить телевизор к кабельной, спутниковой или радиосети. У многих может возникнуть вопрос, зачем тратить свое время, сверлить отверстия в стене, а потом ставить этот прибор, если антенну можно подвести сразу к технике. Если сделать так, то провод будет болтаться, портить внешний вид комнаты.  Розетка, предназначенная для ТВ-кабеля, позволяет скрыть его в стене, под плинтусом.

К тому же данный прибор дает возможность подключить к сети сразу несколько устройств, делает сигнал более качественным.

Разновидности, конструкция и принцип работы

Современные розетки под ТВ позволяют подключиться сразу к кабельной (TV), спутниковой (SAT) и радиосети (FM).  Для подсоединения телевизионного кабеля устройство оснащено пружинным или винтовым клеммным контактом.  Также в конструкции имеется специальная скобка, которая нужна для экранирующей оплетки.

В зависимости от функционального предназначения и принципа работы электромонтажное оборудование для телевизора подразделяется на следующие типы:

• проходная ТВ-розетка. Необходима для подключения сразу нескольких телевизоров. Это становится возможно благодаря разделению сигнала между устройствами. Принцип работы заключается в подведении антенного кабеля к прибору и отходе от него других к телевизорам;

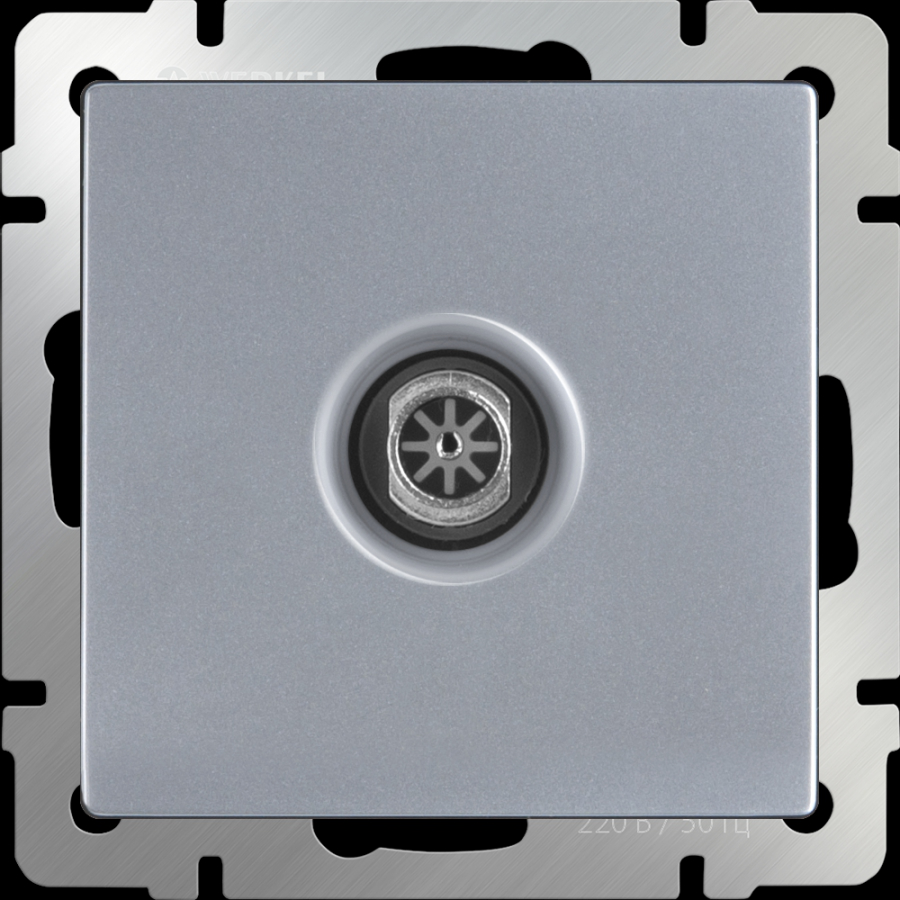

• одиночная. Самый простой тип, позволяет подключать телевизор через сплиттер или краб от единственной антенны;
• конечная. Необходима для создания качественной сети, состоящей сразу из нескольких телевизионных розеток. Сигнал от этого не будет хуже.

Чаще всего розетки бывают комбинированными и предназначаются сразу для спутникового и кабельного телевидения, радиосети. SAT работает на частоте 95-2400 МГц, TV — 5-862 МГц, FM — 87,5-108 МГц.

ТОП лучших встраиваемых TV-розеток

Если сомневаетесь в выборе лучших устройств для подключения телевизора, специалисты интернет-магазина Electrotorg.ru рекомендуют обратить внимание на одинарные или двойные ТВ-розетки французских производителей Legrand, Schneider Electric и российских — TDM, Эра.

Приобрести телевизионные розетки можно в интернет-магазине Electrotorg.ru, где также в большом ассортименте представлено электромонтажное оборудование, в т.ч. соединительные кабели для подведения к технике и сплиттеры. Все изделия обладают высоким качеством, выполнены согласно всем нормам и правилам, являются абсолютно безопасными.

ИП Баронкина Арина Юрьевна

ИНН 504414671364

ОГРНИП 319508100085916

Адрес: 125430, Москва, ул. Фабричная, дом 6, стр. 2

Как подключить TV/SAT розетку

Довольно много вопросов от читателей поступает именно про подключение TV SAT розеток. Виной тому существование несколько возможных способов подключения и схем проводки до таких розеток и соответствующие различия в механизмах.

Зачастую, чтобы избежать сложностей при монтаже тв/сат розетки, достаточно просто правильно её выбрать.  Давайте разбираться во всём по порядку.

Первое, что необходимо знать о любых тв розетках, в том числе и о их модификациях, таких как tv/sat и tv/fm/sat, это то, что они бывают оконечные и проходные.

Проходные тв-розетки – как следует из названия, подключаются шлейфом, т.е. сначала кабель от источника сигнала идёт к первой розетке, от неё ко второй, затем к третьей и т. д. последней в этой схеме ставиться оконечная розетка. Соответственно у них два разъема для подключения антенного кабеля — вход и выход.

Оконечные же тв-розетки – подключаются по схеме «звезда», когда от источника сигнала, до каждой розетки проложен независимый кабель.

Как вы поняли, выбор типа используемых тв-розеток, полностью зависит от схемы проводки до них, если «звезда» – ставятся оконечные, если шлейф – «проходные» (кроме последней, которая как вы помните, концевая).

При выборе типа проводки «звезда» или «шлейф», руководствоваться в первую очередь необходимо минимизацией потерь.

Зачастую, в условиях обычной квартиры, лучше всегда использовать «звезду», и ставить везде оконечные розетки. В случаях же, когда кабельные трассы от источника сигнала до потребителя выполненные «звездой» получаются очень протяженными, лучше использовать «шлейф», так как потери (затухания) в этом случае, будут гораздо меньше, чем даст длинный кабель.

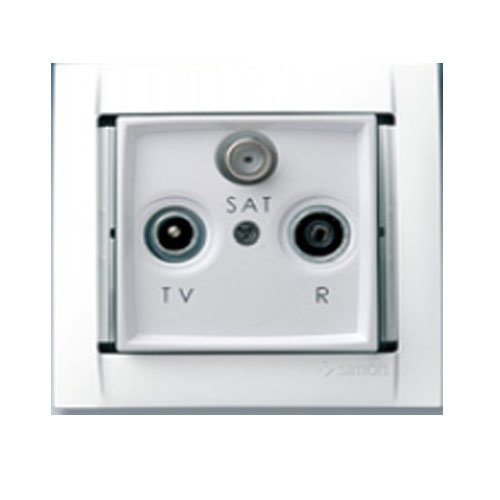

Теперь, что касается tv/sat-розеток, они кроме того, что бывают проходные и оконечные

, так же делятся еще на два типа:

— С фильтром

— Без фильтра

К тв-sat розетке с внутренним диапазонным фильтром, подводится всего один кабель, по которому передаются одновременно и телевизионный сигнал и спутниковый, объединенные сумматором. Этот сигнал затем в розетке, с помощью фильтра (делителя), разделяется по частотам на оба штекера tv и sat. Поэтому, когда вы подключите к tv выходу телевизор, а к SAT спутниковый ресивер, они оба будут работать правильно, получая каждый, свой сигнал.

Розетки без фильтра – делителя не разделяют сигнал и к ним подключается два независимых коаксиальных кабеля, один, идущий от оборудования спутниковой тарелки, а другой от эфирной антенны.

Поэтому, чтобы не было проблем с подключением, правильно выбирайте тв/sat розетку. Само присоединение телевизионного кабеля к разъемам, ничем не отличается, от монтажа обычной тв-розетки. Очень подробно такое подключение мы описывали ЗДЕСЬ.

Узнать, к какому типу относится та или иная модель тв/сат розетки можно у консультантов электротехнического магазина или на сайте производителя.

Возможно, я буду вести небольшой список, конкретных моделей тв/сат розеток, разбитых по типам, чтобы вам проще было делать выбор в магазине, придя с конкретным артикулом. Если это действительно необходимо, пишите в комментариях к статье. Кроме того, если вы всё же столкнулись со сложностями с подключением, тоже смело пишите, постараюсь оперативно помочь.

Как подключить тв розетку

Чтобы разобраться в том, как подключить тв розетку, достаточно узнать общие, базовые принципы монтажа, которые позволят вам установить тв-розетку самому, любой конфигурации, от любого производителя.

В первую очередь, давайте рассмотрим, что из себя представляет телевизионный коаксиальный кабель, который в процессе монтажа и подсоединяется к телевизионной розетке.


Антенный кабель (показан на изображении выше), легко отличить от проводов другого типа обычно используемых в современной электропроводке и слаботочных сетях жилых домов и квартир. Круглый в сечении, он чаще всего состоит из:



1. Проводника. Внутренней токопроводящей медной жилы, по которой и передается сигнал.

2. Изоляции. Слоя, полностью состоящего из диэлектрического (токонепроводящего) материала, который разделяет проводники и выполняетфункцию каркаса, надежно фиксируя их положение относительно друг друга.

3. Экрана. Внешнего токопроводящего слоя, чаще всего выполненного в виде комбинации медной или алюминиевой оплетки и фольги.

4. Оболочки. Изоляционного слоя, который защищает провод от возможных негативных внешних воздействий (механических, тепловых и т.п.).

Таким образом, коаксиальный телевизионный кабель представляет собой конструкцию, главным элементом в которой является центральный проводник, именно по нему передается телевизионный сигнал. Немаловажен и экран, защищающий от помех – электромагнитных полей, оказывающих влияние и вызывающих искажения.

Именно эти два элемента и требуют непосредственного подключения к телевизионной розетке. При этом, в зависимости от производителя, конструкции механизмов, способы и методики подключения антенного кабеля к тв розетке могут несколько различаться.



Давайте рассмотрим установку и подключение нескольких основных типов тв розеток от таких мировых лидеров в производстве электроустановочного оборудования как Legrand, ABB и Busch-Jaeger.

Наиболее наглядной и показательной в плане установки, на мой взгляд, является встраиваемая тв розетка ABB Busch-Jaeger серии Basic 55.

Механизм которой максимально прост, он состоит из:

1. Суппорта

2. Лицевой панели

3. Печатной платы

При этом самый главный элемент – печатная плата, к которой и производится подключение коаксиального антенного кабеля, не имеет никаких электронных компонентов. С лицевой стороны на ней расположен разъем, для подключения тв кабеля.





А на тыльной стороне находятся только крепежи для кабеля.





Подключение заключается в установке сигнального проводника телевизионного кабеля в центральной клемме розетки и фиксации экрана скобой, как показано на изображении ниже.



Важно правильно подготовить к установке антенный провод. При этом обычно снимается внешняя оболочка, аккуратно собирается, скручивается экран (обычно оплетка, фольга убирается), оставляется часть внутренней изоляции, а с самого края все снимается до медной жилы проводника, на необходимую для подключения длину.


У модульного механизма ABB NIESSEN серии ZENIT, подключение выглядит иначе, но все же общий принцип сохраняется





Здесь центральный проводник телевизионного кабеля зажимается в соответствующей колодке тв розетки синим фиксатором, а защитный экран откидным креплением к корпусу.




Упростить процесс подключения попробывали инженеры компании Legrand. Их тв розетка, для серии электроустановочного оборудования Valena, разработана таким образом, чтобы максимально уменьшить количество действий при подготовке антенного кабеля к установке.



Здесь для подключения телевизионного кабеля, необходимо отстегнуть крышку, прикрывающую места соединения. Для этого достаточно аккуратно поддеть её отверткой, отстегнув тем самым фиксатор.





Как видите, для крепления центрального сигнального проводника антенного кабеля используется пружинная самозажимная клемма. А вот контакт экрана с корпусом тв розетки, осуществляется за счёт пластины, которая при установке входит под внешнюю оболочку кабеля, тем самым надежно прижимаясь к внешнему экранирующему проводнику.







При этом подготовка антенного кабеля, сводится к снятию всех лишних слоев, оставляя только центральный проводник. Особая подготовка экрана или изолятора не требуется.





Подсоединение телевизионного кабеля к механизму встраиваемой тв розетки Legrand Valena (Легран Валена), выглядит следующим образом.





В целом, общий принцип подключения сохраняется у всех тв розеток, независимо от производителя. Теперь, зная его, вы сможете подключить любую телевизионную розетку самостоятельно не зависимо от её конфигурации или строения. Главное правильно подключить центральную жилу-проводник, по которой идет сигнал, так, чтобы ни в коем случае не было контакта с проводником который экранирует (защищает от помех). Подготовка к монтажу антенного кабеля может различаться, но разобрав механизм розетки,  вы с легкостью сориентируетесь, какие действия требуются.

Довольно много вопросов поступает о подключении совмещенной TV/SAT розетки, поэтому чтобы вам избежать каких либо сложностей с монтажом, обязательно читайте наш материал — «Как подключить TV/SAT розетку»

Если же вы столкнулись с совершенно иной системой подключения тв розетки или просто,по какой-то причине, не получается выполнить монтаж, обязательно пишите в комментариях к статье, мы постараемся помочь!

Подключение ТВ розетки: схемы монтаж Легранд

Установка телевизионных розеток с обычными розетками имеет схожие черты. И в одном, и в другом случае применима одинаковая конфигурация подрозетника. Отличия – лишь в специфике монтажа. В статье расскажем про подключение ТВ розетки, рассмотрим подробные схемы.

Особенности и характеристика теле-розетки

Основным отличием теле-розетки от обычной – наличие винтового или пружинного вывода для подключения электрического кабеля телевизора. Дополнительный зажим применим для контакта экранирующего оболочки. Розетки современные от ведущих производителей при монтаже не нуждаются в дополнительных манипуляциях по подготовке кабеля. При вставлении в гнездо электровывода, зажимы ТВ-розетки автоматически его зажимают, обеспечивая надежный контакт и высокое качество сигнала.

Телевизионная розетка состоит из:

1. Корпуса, предназначенного для контакта с антенным кабелем.
2. Наружной панели выполняющую функцию защиты. При подключении спутниковой антенны, ТВ- выводы производятся в разных расцветках, для того, что розетка гармонично вписалась в цветовую гамму интерьера.
3. Сумматора, применяемого для совмещения нескольких разъемов:

• разъем для радио-кабеля;
• спутникового сигнала.

4. Суппорт. Элемент конструкции для плотной фиксации вставленного провода в розетку.

Подключение розетки и проведение сигнала

Для преобразования сигнала используется элемент – сплиттер. Такое приспособление напоминает электрическую коробку и распределяет поступаемый сигнал. Сплиттер разделяет сигнал на нужное количество и передает по средствам связи на вывод телевизора.

Трехканальный разделитель (сплиттер), предназначающийся для приема телевизионного сигнала и распределения на три вывода

Проведение сигнала к теле-розеткам осуществляется двумя способами:

1. Схема «звезда».

Принцип заключается в монтаже сплиттера, играющего роль распределителя сигналов, а также усилителя.

Изображение схемы «звезда» на примере подключения через сплиттер трех телевизоров

Данное приспособление монтируется на входе провода в жилом помещении, затем распределяется по потребителям. Теле-розетка часто монтируется таким способом, имеющего ряд преимуществ:

• основной провод устанавливается в защищенном месте, что гарантирует его длительное и надежное использование;
• устойчивый телесигнал;
• распределённый сигнал поступает на каждое отдельное устройство без потери качества.

2. Схема шлейфовая.

Принцип работы основан на использовании шлейфа при прокладке провода к ТВ розеткам. Затем от каждого вывода проводится разветвление на нужное количество теле-приборов. Читайте также статью: → «Как правильно установить и подключить розетку? Схемы подключения».

Изображение шлейфовой схемы, состоящей из четырех ТВ розеток и четырех телевизоров, на которые распространяется сигнал

Такая схема хороша тем, что позволяет сэкономить кабель, но при этом качество поступаемого сигнала будет лучше на первом приемнике, чем на последнем. Хотя в случае мощной силы сигнала, такая разница в изображении будет незначительная. Современные телевизоры оборудованы дополнительными усилителями сигнала, поэтому погрешности в изображении потребитель не заметит.

К минусам такого типа приема сигнала относятся:

• поскольку в схеме присутствуют промежуточные и оконечная розетки, стоимость монтажа такой схемы выйдет больше, нежели «звезды»;
• при разрыве вначале цепи, все последующие приемники не получают сигналов.

Обзор различных видов ТВ розеток

Каждый тип розетки относится к определенной схеме, самые основные виды указаны в таблице 1.

Таблица 1. Разновидности телевизионных розеток

Название		Описание
Одиночная		Самая простая разновидности теле-розеток. Применяется для подключения только одного вывода. Наличие специальных зажимов и клемм способствует надежному подключению. Уровень сигнала в данной разновидности составляет 1-4 дБ.
Проходная		Конструкция сложнее одиночной, правильный монтаж обеспечивает четкий прием сигнала для себя и последующих пользователей. В ее строение входят 2 разъема: входящие; отступающие. Зажим производится при помощи винтовых зажимных клемм. Такой тип монтажа не является сложным выполнением. При падении сигнала, ухудшение изображения происходит лишь на отступающем выводе. Для создания прохождения высокого качества изображения на всех выводах – устанавливаются фильтры для отраженных импульсов. Для снижения электромагнитных помех применяются специальные элементы сопротивления, имеющие резисторные либо емкостные типы.
Оконечная		Такой тип ставится в шлейфовой схеме и используется, как конечный элемент. По внешнему виду напоминает тип розетки – одиночную. Если к такой разновидности теле-розетки подключить телевизор, то он будет давать сигналы отражения, проявляющиеся помехами либо иными несоответствиями на других участниках, включенных в цепь. Монтаж выполняют с применением несогласованного сигнала, таким образом будет снижена потеря электроимпульса.

Изображение внешнего вида одиночной телевизионной розетки, используемой для подключения ТВ-кабеля

Совет №1. При установке нескольких телевизионных устройств нужно обязательно применять проходную и оконечную ТВ розетки.

Изображение внешнего вида проходной телевизионной розетки, используемой для подключения 2-х ТВ-кабелейИзображение внешнего вида проходной телевизионной розетки, используемой для конечного подключения телевизионного провода

Совет №2. При покупке кабеля необходимо тщательно проверить его целостность. При транспортировке провод не должен заламываться и перегибаться. При нарушении вышеупомянутых критериев, теле-провод будет пропускать слабый сигнал.

Инструкция по подключению розетки

1. Монтаж кабелей.

Провода соединяются между собой и коннектятся к телевизионным выводам. Используемые приспособления:

• усилитель теле-импульса. Для усиления и улучшения изображения слабого поступающего сигнала;
• разделитель ТВ провода. Сигнал от телеантенны подается на общий щит. Затем распределяется по всем потребителям;
• теле-сигнальный сумматор. Устройство собирает и суммирует сигналы от разных частот и передает совокупный импульс через проводник на телевизор;
• антенные штекера. Нужны для подключения провода телевизионного к розетке и телевизору. Антенные выводы соединяются между собой пайкой и создают прочное, экранированной соединение.

2. Монтаж ТВ-розетки.

Перед установкой, нужно определить тип крепежа, который будет использоваться. По видам установки теле-розетки делятся:

Согласно выполняемых функций электрические выводы разделяются:

• оконечные – для проведения телесигнала к одному телевизору;
• проходные – используется для распространения сигнала с одного источника на телевизоры, входящие в общую схему.

Необходимые инструменты для монтажа розеток:

• сама ТВ-розетка;
• перфоратор;
• отвертки разных видов;
• крепежи;
• приспособления для удаления изоляции.

Порядок монтажа прибора

1. Выполняется в стене круглое отверстие. Размер должен совпадать с габаритами ТВ-розетки. Применяется ударная дрель либо перфоратор.
2. Установка электро-розетки и фиксация ее саморезами и дюбелями.
3. Аккуратно снимается изоляция с провода. При таких видах работ не нужно допускать повреждений основной жилы. В противном случае кабель может перегнуться и обломаться.
4. Укрепление установленной розетки при помощи винтика.
5. Закрепление внешней крышкой.

Теле-розетка готова к применению.

Подключение телевизора к теле-розетке

Соединение телевизионного кабеля с розеткой рассмотрим на примере ТВ электророзетки Schneider Electric.

1. Нужно оставить выступающим 15-20 см провода антенны, выходящий из монтажного отверстия.
2. Снимается внешний слой изоляции электрокабеля, при этом остается оплетка экранирующая и основная жила.
3. Лицевая часть корпуса снимается, для доступности к прижимному винту. Ослабляется фиксатор, телекабель свободно входит в разъем розетки.
4. Провод вставляется согласно стрелки на корпусе, зажимаем фиксатором. Фиксирование должны быть не очень сильным, чтоб конец кабеля не прогибался, но и разъем не должен болтаться.
5. ТВ-розетка монтируется в коробку и закрепляется винтами. На последнем этапе – одевается защитная часть, происходит щелчок. Проверяется уровнем правильность установки. Монтаж теле-выхода окончен.

Проверка работоспособности прибора

Телекабель проверяется по таким причинам:

Порядок проверки:

1. Отключается питания телевизора и вытаскиваются все электропровода. Если проверяется кабель коллективной антенны, в таком случае нужно проверить исправность со стороны наконечника, располагающегося в квартире. Такая схема не имеет разделителя, и очень трудно получить доступ к другому концу провода.
2. Проверяется уровень сопротивления. Резистивность проверяется между штыревым и кольцевым выходами и значение должно быть не менее 20 Ом. Такую погрешность создает усилитель, находящийся в электрической схеме. В случае малой величины напряжения либо ее полного отсутствия, возрастает вероятность замыкания. Эти нюансы означают, что кабель пробит. Более надежная проверка осуществляется в случае доступности к двум концам кабеля.
3. Подключение измерителя сопротивления. Вначале отключается шнур от всех электрических приборов. Затем измерительный элемент омметра подсоединяется к главной жиле и оплетке телекабеля. Измерительный прибор должен показать – значение бесконечности. После этого подключается омметр ко второму концу провода. Показания прибора должны быть близкая к нулю.
4. Визуальная оценка целостности телевизионного проводника. Тестирование проводится на наличие внешних деформаций и повреждений. Далее подключается омметр с одного конца, с другого ставится перемычка. В случае наличия замыкания, перемычка не нужна.

Такой кабель также проверяется нажатием на него в некоторых участках, при этом показания измерителя сопротивления могут изменятся. После устранения всех дефектов, снимаются перемычки и отключается омметр. Проверка осуществляется подключением телекабеля к телевизору.

Возможные ошибки при заземлении

1. Коробка распределения электропроводов после окончания ремонта выступает сверх лицевой части. Это нарушает целостность интерьера.
2. Нерабочий разъем. Приходится использовать разветвитель с другой ТВ розетки для просмотра телевизора в данном месте.
3. Выступающий каркас розетки, который плохо сам держится в подготовленной коробке и неплотно прижимает разъем электро-кабеля.
4. Выбор материалов низкого качества. Их особенности:

• провода с плохой изоляцией пропускают слабый сигнал, изображение на экране ухудшается;
• повреждение изоляции.

5. Установка делителей и телевизионных соединений в труднодоступных местах:

• в стенах под штукатуркой;
• в подвесных потолках;
• за декоративной отделкой.

Часто задаваемые вопросы

Вопрос №1. Что такое ТВ розетка, имеющая обратную связь?

Это разновидность выводов, имеющих разъем для подключения телекабеля и вывод для радиопрограмм. Технические параметры указаны в таблице 2.

Таблица 2. Характеристики комбинированной розетки TV-FM

Вопрос №2. Сколько ДБ в телевизионных розетках?

• у проходных – 10-30 дБ;
• отраженные имеют – 10-20 дБ;
• оконечные –1-4 дБ.

Вопрос №3. Как демонтировать плинтусную розетку?

Порядок действий:

• отключение проводки;
• откручивается винт, держащий каркас;
• снимается защитная рамка;
• убирается диск, служащий защитой от детей;
• освобождаются жилы, откручиванием фиксирующих винтов;
• снятие винтов фиксации.

Вопрос №4. Какую выбрать розетку фирмы Legrand?

Выбор зависит от количества применяемых теле-приборов. При использовании одного устройства – подойдет оконечная либо индивидуальная. Применяя телевещания и радио – TV-RD. Для спутникового ТВ, эфирных каналов и радио – TV-RD SAT.

Таблица 3. Технические характеристики мультимедийной модели

Оцените качество статьи:

Как установить и подключить ТВ-розетку

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В данной статье я расскажу Вам про установку и подключение ТВ-розетки серии Glossa от Schneider Electric (артикул GSL000191).

Слаботочные сети, как и силовые распределительные сети, необходимо прокладывать скрыто, дабы эти кабели не мешались под ногами и явно не бросались в глаза, пытаясь испортить законченный вид ремонта.

Если ранее слаботочным сетям уделяли не особо пристальное внимание и телевизионные кабели могли быть просто напросто проложены под ногами или вдоль плинтуса, то в современный век цифровых и информационных технологий слаботочных кабелей стало значительно больше — это и телевидение, и Интернет, и акустические системы, и системы умного дома, и пожарно-охранная сигнализация, и домофон, и видеонаблюдение, и т. п. Так что в любом случае необходимо позаботиться об их скрытой прокладке. Но речь в данной статье пойдет исключительно об телевизионных кабелях и розетках.

В моем примере телевизионный коаксиальный кабель марки RG-6U проложен скрыто по стенам и потолку в пластиковой гофрированной трубе диаметром 16 (мм).

Гофра крепится к основанию стен и потолка с помощью пластиковых клипс.

От слаботочного квартирного щита телевизионный кабель приходит непосредственно в подрозетник. Советую почитать подробную и наглядную статью про установку распределительного и слаботочного щитов в нишу стены.

Именно в этот подрозетник необходимо установить и подключить ТВ-розетку, чтобы в дальнейшем через нее можно было передавать сигнал от антенной сети на телевизор.

Вдаваться сейчас в подробности установки подрозетников я не буду, об этом на сайте имеется очень подробная и поясняющая статья — знакомьтесь: выбор, разметка и монтаж блока подрозетников в гипсокартонную стену.

Все электроустановочные изделия (розетки, выключатели, диммеры и т.п.) в квартире планируется устанавливать из серии Glossa от Schneider Electric и телевизионная розетка этому не исключение. ТВ-розетка серии Glossa имеет артикул GSL000191. Вот на ее примере я и покажу, как ее установить и подключить.

Внешний вид и габаритные размеры.

Устройство ТВ-розетки достаточно простое. Она состоит из внешней панели с F-разъемом, механизмом для подключения коаксиального кабеля и установочного суппорта для крепления розетки в подрозетнике.

Вот ее технические характеристики:

• рабочая частота 5-862 (МГц)
• входное и выходное сопротивление 75 (Ом)
• затухание на отводе 1(dB)
• степень защиты IP20 (читайте про расшифровку всех кодов IP)

Как видите, ослабление (затухание) сигнала на ответвителе составляет всего 1 (dB). Считаю это вполне хорошим показателем.

Т.к. розетка является оконечной (далее я поясню что это значит), то на плате внутри ее механизма подключен резистор номиналом 75 (Ом). Решил убедиться в этом, измерив помощью мультиметра его значение.

Как подключить ТВ-розетку

Итак, нам нужно подключить выведенный телевизионный кабель в подрозетнике к приобретенной ТВ-розетке.

В первую очередь нам необходимо снять внешнюю оболочку с кабеля на длину порядка 20-25 (мм). Изоляцию с кабелей круглого сечения я обычно снимаю с помощью своего ножа для разделки кабелей Weicon № S4-28. Если интересно, то переходите по указанной ссылочке и знакомьтесь.

Регулирую глубину реза, затем обхватываю кабель с помощью ножа и выполняю поперечный разрез.

После этого выполняю продольный разрез вдоль кабеля — внешняя оболочка снята.

Экран в телевизионных кабелях встречается в нескольких исполнениях:

• только алюминиевая фольга
• алюминиевая фольга и поверх нее медная оплетка
• только медная оплетка

В моем случае кабель имеет алюминиевую фольгу с медной оплеткой.

Да, кстати, если кабель имеет внешний диаметр менее 7 (мм), то алюминиевую фольгу и оплетку необходимо вывернуть поверх внешней оболочки кабеля, чтобы контакт между металлической крышкой ТВ-розетки и фольгой с оплеткой был достаточно плотным.

У нас как раз таки такой случай — внешний диаметр применяемого кабеля RG-6U составляет 6,5-6,6 (мм).

Теперь нам необходимо отвернуть алюминиевую фольгу с оплеткой назад на оболочку кабеля. Для этого я сначала из медной оплетки делаю косичку.

Затем укладываю косичку на внешнюю оболочку кабеля, а поверх нее заворачиваю фольгу. Получается примерно вот так.

Но учтите, что внутренняя сторона фольги имеет не проводящее покрытие, поэтому половинку отвернутой фольги необходимо изогнуть и вывернуть обратно токопроводящей стороной вверх, иначе у Вас не будет контакта с металлической крышкой телевизионной розетки. Косичку пока оставим в таком положении.

Теперь берем ТВ-розетку, откручиваем крепежный винт на крышке и открываем ее вверх.

Теперь нам необходимо отступить небольшое расстояние от края фольги, примерно 2 (мм), и снять изоляцию с центральной жилы кабеля. Центральная жила должна быть зачищена на длину порядка 7-8 (мм), лишнее отрезается.

Затем необходимо вставить центральную жилу кабеля до упора в клемму телевизионной розетки и затянуть винт.

Здесь прошу обратить внимание на то, что оставшуюся косичку я уложил поверх алюминиевой фольги.

Обратите внимание на отсутствие замыкания фольги и волосинок оплетки кабеля на центральную жилу!

Далее необходимо закрыть металлическую крышку розетки и затянуть ее крепежным винтом, тем самым прижав ее прямо к алюминиевой фольге и оплетке телевизионного кабеля.

Контакт между металлической крышкой розетки и алюминиевой фольгой с оплеткой получается достаточно плотным. Для наглядности я даже рассоединил его, чтобы убедиться в этом.

А теперь осталось установить ТВ-розетку в подрозетник.



Установка ТВ-розетки

Здесь все просто, телевизионная розетка  устанавливается с помощью двух распорных лапок и фиксируется дополнительно двумя крепежными саморезами.

И уже по традиции, уровень установки ТВ-розетки я проверяю с помощью своего карманного уровня электрика Stabila Pocket Electric.

Под общей рамкой здесь еще будут установлены две силовые розетки и компьютерная розетка RJ-45 (кат. 5е). Об установке и подключении компьютерной розетки я напишу отдельную статью, так что подписывайтесь на рассылку сайта, чтобы быть в курсе выхода новой статьи.

Вот так в итоге получилось.

Прошу обратить внимание на то, что подрозетники и механизмы перевернуты на 90°. Это было сделано по причине того, что в продаже не нашлось 4-постовой вертикальной рамки, поэтому была применена горизонтальная, но при этом все механизмы пришлось перевернуть на 90°. Ничего критичного в этом нет, ведь это же не выключатели, которыми в таком случае было бы не удобно пользоваться, а розетки и разницы особой нет в том, как подключать в них вилку, перевернув или нет. Да и в конце концов данный блок вообще будет спрятан за телевизором.

Теперь осталось изготовить перемычку, соединяющую ТВ-розетку с телевизором, но это тема уже отдельной статьи.



Схемы подключения ТВ-розеток

Если у Вас всего один телевизор в доме, то здесь все просто. Используется одиночное (индивидуальное) подключение ТВ-розетки.

Но в настоящее время один телевизор в доме — это уже редкость. Как минимум, граждане устанавливают телевизоры в зале, в детской, на кухне и т.д. Соответственно, встает вопрос о схеме их подключения.

Лично я сторонник того, чтобы телевизионные кабели прокладывать не шлейфом от одной ТВ-розетки к другой, как это многие делают, а чтобы с вводного слаботочного щита от разветвительного устройства (сплиттера) на каждый телевизор шел свой отдельный кабель. Такое соединение называется параллельным или «звездой».

При такой схеме будет гораздо меньше затухания телевизионного сигнала, а также значительно улучшается надежность всей слаботочной сети. Например, при повреждении одного из отходящих телевизионных кабелей, другие телевизоры продолжат работать в штатном режиме. Правда при этой схеме идет перерасход кабеля, но как говорится, за все нужно платить.

Ну и третья схема — это подключение ТВ-розеток в линию, или другими словами, шлейфом.

При подключении ТВ-розеток шлейфом, кабель со слаботочного щита идет сначала на телевизионную розетку №1, от нее уходит на телевизионную розетку №2 и т.д. Обратите внимание, что при использовании такой схемы необходимо применять проходные ТВ-розетки, но при этом последняя розетка всегда должна быть оконечной. Чуть ниже я объясню, чем они отличаются.

При использовании данного способа подключения идет экономия телевизионного кабеля, но при этом идет будет некоторое ослабление сигнала. Если на первой ТВ-розетке сигнал будет сильным, то к последней он будет чуть слабее. На самом деле это и не совсем критично, т.к. входной сигнал кабельного телевидения изначально достаточно мощный, да и практически все современные телевизоры обладают функцией автоматического усиления и регулирования сигнала.

Из недостатков данного метода можно отметить то, что при пропадании контакта или повреждении кабеля до первой ТВ-розетки перестанут работать и остальные.

Типы телевизионных розеток

Напомню, что всего существуют одиночные (их называют еще простыми), оконечные и проходные ТВ-розетки. Это Вы уже успели заметить по обозначениям на вышеприведенных схемах.

Одиночная (простая) ТВ-розетка имеет ту же конструкцию, что и оконечная, только в ее составе нет внутреннего резистора номиналом 75 (Ом). Таким образом, качество передаваемого сигнала будет одинаковым, но при условии, что в каждую из розеток будет включен телевизор.

В случае с одиночной розеткой, при не подключенном к ней телевизоре могут наблюдаться помехи и искажения изображения на других телевизорах, если те подключены по схеме «звезда». Это возникает из-за того, что у одиночной розетки сопротивление линии выравнивается за счет сопротивления подключенного телевизора. Оконечные ТВ-розетки, как Вы уже убедились в начале статьи, имеют встроенный резистор, равный волновому сопротивлению линии 75 (Ом), и им подобные манипуляции не страшны.

Тем не менее я всегда рекомендую приобретать именно оконечные розетки, ведь не факт, что после завершения ремонта у Вас будут сразу приобретены и установлены все телевизоры в доме или квартире.

Проходные ТВ-розетки имеют два зажима (вход и выход). К ним подключается приходящий кабель, а дальше имеется разъем для подключения отходящего кабеля на другую ТВ-розетку. Иногда этот разъем объединен в один разъем, но это все зависит от конкретного производителя.

Правда вот у проходных розеток затухание на отводе составляет порядка 4 (dB), что значительно больше , чем у оконечных розеток, а значит при каждой последующей установленной проходной розеткой сигнал будет все больше и больше уменьшаться. Но как я уже говорил, это на самом деле не так и критично.



Дополнение

В конце статьи решил сделать небольшое дополнение по теме установки ТВ-розеток.

Конечно же, установленная ТВ-розетка смотрится очень красиво и аккуратно.

Но в последнее время вместо установки ТВ-розеток стали активно применять специальные суппорта и выводить ТВ-кабель непосредственно на телевизор, оставляя соответствующий запас кабеля порядка 1 (м).

В таком способе безусловно есть свои преимущества. Во-первых, нет необходимости приобретать ТВ-розетку. Во-вторых, нет необходимости в изготовлении перемычки, которая будет соединять ТВ-розетку с телевизором. В-третьих, нет лишнего соединения, из-за которого может вдруг ухудшиться сигнал.

Данный способ вполне имеет право на жизнь, ведь в любом случае запас провода не будет виден, т.к. эти розетки, как правило, устанавливаются непосредственно за телевизором.

Но и здесь имеется несколько вариантов исполнения.

Первый вариант — это приобрести специальные кабельные выводы, в которых имеется возможно зафиксировать кабель в подрозетнике и вывести необходимый запас.

Но дело в том, что такие суппорта имеют стоимость, соизмеримую с ТВ-розеткой, а может быть и еще дороже, к тому же не каждый производитель выпускает подобные аксессуары. Вот например, у серии Glossa от Schneider Electric подобных аксессуаров не выпускается, они имеются только у серий Sedna и Odace.

Второй вариант — это приобрести специальные заглушки. Они по стоимости гораздо дешевле, чем кабельные выводы. В заглушке высверливается отверстие и выводится ТВ-кабель.

И опять же сталкиваемся с ситуацией, что у серии Glossa от Schneider Electric подобных аксессуаров тоже нет, они имеются только у серий Unica, Sedna и Odace.

Третий вариант — совсем бюджетный вариант, это вообще ничего не устанавливать в этот подрозетник. Ведь это место в любом случае будет скрыто от глаз за корпусом телевизора.

Выбирайте вариант по своим вкусам и возможностям!

Как видите, в подключении телевизионной розетки нет ничего сложного. Общий принцип подключения ТВ-розеток сохраняется в целом у всех производителей. Центральную жилу необходимо подключить в соответствующий зажим или клемму, а экран и оплетку соединить с металлической крышкой, скобой или гибкой связью с печатной платой, к которой непосредственно припаян стандартный F-разъем.

Если кому-нибудь из Вас не хочется читать, то предлагаю посмотреть видеоролик по материалам статьи:

P.S. На этом, пожалуй, и все. Будут вопросы — спрашивайте в комментариях. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Обзоры на антенное гнездо

— интернет-магазины и отзывы на антенное гнездо для телевизора на AliExpress

Отличные новости !!! Вы попали в нужное место для антенной розетки телевизора. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот телевизор с антенной розеткой станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели антенную розетку для телевизора на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в антенной розетке для телевизора и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести антенный разъем для телевизора по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Как установить телевизионную антенну

Подключить комнатную антенну, такую ​​как Mohu Leaf, к телевизору, довольно просто, если у вас относительно современный телевизор (построен в 2006 году или позже).Просто прикрутите коаксиальный кабель антенны к разъему «ANTENNA / CABLE» на задней панели телевизора, как показано здесь:

На задней панели телевизора показано, куда подключить антенный кабель

Если у вас есть антенна с питанием, вам придется подключить его в стену для питания (или некоторые модели имеют вилку питания USB, которую вы можете подключить к телевизору, если у него есть USB).

Поиск каналов на телевизоре

Теперь включите телевизор и войдите в меню настроек. Найдите вариант, в котором вы можете выбрать между кабельным и антенным входом, и выберите «антенна».Вот как это выглядит на моем Sony:

Выбор антенного входа на телевизоре

Затем настройте телевизор на автоматический поиск каналов. Вот как это выглядит на моем телевизоре:

Поиск каналов

Нажмите «ОК», и телевизор начнет поиск каналов! Удачи! Возможно, вам придется повторно запустить поиск несколько раз, используя разные конфигурации антенн.

Если проблемы по-прежнему возникают, посетите мою страницу устранения неполадок.

Настройка положения антенны

Скажу честно, как только вы подключите ТВ-антенну.. Чтобы добиться наилучшего приема, необходимо поэкспериментировать с местом, где вы устанавливаете антенну в своей комнате. Может быть большая разница в количестве каналов, которые вы получаете, в зависимости от ориентации, расположения, высоты антенны, а также в помещении или на улице. Изменение угла наклона антенны на несколько градусов может резко изменить прием для определенного канала.

Если вы используете комнатную антенну, я предлагаю разместить ее рядом с окном, а затем сканировать каналы для определения базовой линии.Запишите полученные каналы, переместите антенну и повторите сканирование. Если вы потеряли какие-либо каналы, вручную добавьте их обратно в меню управления каналами телевизора и запишите их, чтобы в итоге получился общий список всех возможных каналов. Затем перейдите к слабому каналу и перемещайте антенну в реальном времени, пока не добьетесь хорошего приема. Возможно, вам придется повторить это для других слабых каналов.

Никогда не знаешь, где будет лучшая позиция антенны. После своего последнего хода я установил антенну возле окна.Прием на десять-двенадцать каналов был очень посредственным. Во время игры с прокладкой кабеля антенна упала на пол. Просто ради удовольствия я просмотрел каналы и обнаружил, что у меня есть еще четыре канала в этом маловероятном положении!

Если вы не получаете десять или двадцать каналов, вы, вероятно, живете слишком далеко от передатчиков или что-то блокирует сигналы, например, гора. Перейдите в раздел антенн, чтобы узнать больше. Если у вас нет доступа к крыше (например, вы живете в квартире), я бы посоветовал использовать антенну Mohu Leaf.Он тонкий, и его легко спрятать в помещении. Это то, что я использую. Вот еще несколько советов по улучшению приема ТВ и увеличению количества каналов.

Если у вас вообще нет каналов, перейдите по ссылке ниже:

Я хочу подчеркнуть одну вещь: разница в количестве каналов, которые вы можете получить с разными внутренними антеннами, довольно мала. Если одна антенна может получить пять каналов, вы не получите 25 каналов внезапно с более дорогой антенной. Так что не стоит покупать все более дорогие антенны в надежде решить проблемы с приемом.Расположение антенны оказывает гораздо большее влияние на прием, чем тип антенны, которую вы используете, если вы не используете дешевую антенну в форме кроличьего уха.

Если вам интересно, вот как я установил антенну в гостиной.

См. «Что показывают по телевизору» — веб-сайт бесплатного путеводителя по каналам.

Хорошо, ваша антенна подключена. Поздравляю! Теперь, как вы видите, какие шоу идут? К счастью, есть онлайн-гид по каналам под названием Titan TV. Вы можете просмотреть это на своем смартфоне, планшете или компьютере.В первый раз установка не сразу очевидна, но я объясню ее ниже.

Сначала зайдите на сайт titantv.com. Перейдите на панель над гидом каналов и нажмите кнопку «+» (она очень скрыта):

Titan TV schedule

Когда вы нажмете эту кнопку, появится всплывающее окно. Щелкните поле «Трансляция», как показано ниже:

Titan TV setup step 1

Затем введите свой почтовый индекс, выберите местность, установив флажок в одном из полей, нажмите «Сохранить», и все готово!

Titan TV setup step 2

Вы можете повторить процесс, если находитесь рядом с двумя зонами вещания.В следующий раз, когда вы посетите этот сайт, ваши настройки будут там. Вуаля! Ваш телегид!

Как использовать вашу антенну с несколькими телевизорами

Что делать, если вы хотите подать сигнал антенны на несколько телевизоров? У вас есть несколько вариантов. Вы можете использовать одну крышку антенны

для антенного гнезда TV / RF

Крышка антенны для антенного гнезда TV / RF — Heinrich Kopp GmbH

Заглушка для антенного гнезда TV / RF, в комплекте: 3 винта (1 шт. M3x13 мм, M3x16 мм, M3x25 мм), подходит для всех ведущих производителей, EUROPA, кремово-белый

Опорное кольцо

Характеристика	Значение
Артикул	348101188
УЕ	5
EAN	4008224583251
С устройством снятия натяжения	№
Соответствует степени защиты (IP)	IP20
Прозрачный	№
Тип крепления	Крепление винтом
Номер RAL (аналог)	1013
Цвет	Кремово-белый (электробелый)
Обработка поверхности	Мэтт
Защита поверхности	Без обработки
Качество материала	Термопласт
Без галогенов	Есть
Материал	Пластик
С отпечатком	№
Способ монтажа	Скрытый монтаж (гипс)
Печатная этикетка	Без поля индикации
С откидной крышкой	№
С пылезащитной крышкой	№
	№
Монтажная схема	Центральная крышка
Глянцевая клемма	№

2019 © Копп. Alle Rechte vorbehalten. Кнопка / крышка для кнопок и индикаторов Розетка с заземлением с откидной крышкой и шторкой Пролистать наверх Предпочтение конфиденциальности

Здесь вы найдете обзор всех используемых файлов cookie.Вы можете дать свое согласие на использование целых категорий или отобразить дополнительную информацию и выбрать определенные файлы cookie.

Имя	Политика конфиденциальности Cookie
Провайдер	Eigentümer dieser Веб-сайт
Назначение	Speichert die Einstellungen der Besucher, die in der Cookie Box von Borlabs Cookie ausgewählt wurden.
Имя файла cookie	borlabs-cookie
Срок действия куки	1 Jahr

Имя	Quform
Провайдер	Eigentümer dieser Веб-сайт
Назначение	Speichert die Inhalt der vom Nutzer über das PlugIn Quform in Formulare eingegebenen Daten für die Dauer der Browser-Session.»Save IP» ist deaktiviert / «Ubermittelte Formulardaten in der WordPress-Datenbank speichern» ist deaktiviert. / Speichert nur eine Sitzungs-ID (im Cookie werden keine persönlichen Daten gespeichert) / Wird zur Gewährleistung der Sicherheit benötigt (Schutz vor Cross Site Request Forgery) / Wird für die ordnungsgemäße Funktion des Plugins. CAPTCHA-Lösung korrekt ist)
Имя файла cookie	quform_session
Срок действия куки	Сессия

Типы ТВ-антенн / спутниковых розеток и настенных панелей

Если вы хотите узнать больше о ТВ-антеннах, спутниковых розетках и настенных панелях.Это блог для вас. Я расскажу обо всех различных типах настенных антенн, чтобы вы могли выбрать подходящий для своей установки. Существует множество различных типов телевидения, радио и спутникового телевидения, каждое из которых служит своей цели, поэтому давайте начнем без лишних слов.

Коаксиальные розетки IEC

Самым распространенным типом телевизионных розеток, с которым знакомо большинство людей, является коаксиальная розетка IEC. Этот тип розеток чаще всего используется для подключения телевизионных антенн, но также часто используется для FM-радио.Для подключения к этой настенной пластине вам понадобится гибкий вывод или кабель с коаксиальной вилкой IEC на конце. Какой тип вилки коаксиального кабеля вам понадобится, зависит от того, имеет ли настенная пластина штекерное или гнездовое соединение.

Хотя чаще всего используется для ТВ и FM-радио. Его также можно использовать для DAB-радио и спутникового телевидения при условии, что настенная пластина проходит постоянный ток. Я вернусь к этому позже.

Гнездо коаксиального кабеля IEC

В подавляющем большинстве случаев наиболее распространенным типом коаксиальной настенной пластины будет гнездовой тип.Для подключения к нему вам понадобится кабель с коаксиальным штекером, прикрепленным к концу. Опять же, это коаксиальный разъем, с которым знакомо большинство людей.

Штыревой коаксиальный разъем IEC

По очевидным причинам, противоположным гнезду гнезда является гнездовое гнездо. Если у вас штепсельная розетка, вам понадобится либо кабель с вставленной в нее розеткой, либо вилка с коаксиальным соединителем. Это обеспечит вам женское соединение. Также распространено приобретение RF-выводов, которые имеют гнездо на одном конце и штекер на другом.Обычно они предназначены для подключения к оборудованию и выхода из него, что является обычным явлением, когда у вас есть записывающее устройство Freeview, например, приставка BT Vision и обратная связь с вашим цифровым телевизором.

Лично я не склонен ставить мужские настенные панели, если я не устанавливаю какую-то систему воспроизведения видео, такую ​​как система воспроизведения Sky с волшебными глазами. Это сделано для того, чтобы, когда кто-то подключает систему, было ясно видно, какое завершение является каким.

‍

Экранированные розетки

Если у вас есть выбор между покупкой экранированных и неэкранированных розеток, всегда выбирайте первые.Экранированная розетка означает, что конец кабеля находится в металлическом корпусе. Металлический корпус, в котором находится заделка коаксиального кабеля, помогает предотвратить утечку РЧ-сигнала и потерю сигнала, а также защищает от импульсного шума и электромагнитных / радиочастотных помех, которые могут вызвать пикселизацию телевизионного изображения. Поскольку само соединение окружено металлическим корпусом, оно также имеет тенденцию обеспечивать гораздо более безопасное соединение, которое с меньшей вероятностью будет раскачиваться, выпадать и ломаться.

При установке экранированных розеток вам, как правило, потребуется более глубокая задняя коробка, чем в противном случае вам потребовалась бы модель без экранирования.Для большинства экранированных розеток потребуется как минимум 25-миллиметровая задняя коробка, в идеале — немного больше, чтобы кабель и заделка удобно поместились внутри. Если это означает, что вам придется вставлять заднюю коробку с более глубокой поверхностью, я настоятельно рекомендую это сделать.

Неэкранированные розетки

Противоположностью экранированной розетке будет неэкранированная розетка. Это то место, где кабельная муфта открыта элементами, а не окружена металлическим корпусом. Это вызовет чрезмерную потерю сигнала и станет слабым местом в вашей телевизионной системе, где помехи могут проникнуть в ваш коаксиальный телевизионный кабель и вызвать потерю телевизионного сигнала.

Большинство купленных вами настенных панелей на самом деле будут неэкранированными моделями, особенно в более дешевых версиях. Как и большинство людей, когда они переключают свои дома, они обычно устанавливают соответствующие электрические розетки и розетки для телевизора, и я понимаю, почему. Это означает, что установленные телевизионные розетки на самом деле не установлены известным производителем антенн / спутников, который специализируется на подобных вещах. Это особенно характерно для розеток из матовой стали / хрома и т. Д. Я рекомендую в таких ситуациях либо установить антенные / спутниковые розетки, которые не соответствуют вашим электрическим точкам, даже белые розетки редко бывают такими же, либо установить модульное обрамление, которое соответствует вашим настенным панелям и качественный евро модуль.Я расскажу об этом позже в блоге.

Хотя неэкранированные настенные панели подходят для более мелкой задней коробки, они также более склонны к ослаблению соединения, качению, падению и поломке.

Изолированные коаксиальные настенные панели

Изолированные настенные панели почти всегда неэкранированы, я не знаю, почему не так много экранированных версий даже от известных производителей антенн и спутников. У вас может возникнуть вопрос, зачем вам устанавливать «изолированную» настенную пластину? Ответ на этот вопрос — электробезопасность.В основном они устанавливаются в коммунальных телевизионных системах, чтобы обеспечить гальваническую развязку между разными квартирами. Изолированные настенные панели останавливают прохождение постоянного напряжения с одной стороны настенной панели на другую через внутренний резистор (-ы). По общему признанию, они не так часто устанавливаются, как раньше, поскольку большинство коммунальных телевизионных систем имеют заземление, что означает, что они больше не нужны для обеспечения электробезопасности. Мы до сих пор запасаемся ими, потому что, когда мы работаем, коммунальные системы не были заземлены.

Поскольку изолированные пластины не пропускают через них напряжение постоянного тока, они не подходят для систем, в которых присутствует сетевое питание. Как подключения к спутниковым LNB, к линейным усилителям / усилителям мачты и для подключений, где установлены удаленные глаза Sky. Если у вас есть какие-либо из этих типов соединений, вы должны переключить настенную пластину на неизолированную, чтобы она работала.

Настенные пластины F

Настенная розетка F — это резьбовое соединение с резьбой, которое вы найдете на задней панели спутникового ресивера и LNB. Как и все другие типы связи, у вас есть мужские и женские связи. Настенные панели всегда являются гнездовой, чтобы в нее можно было вставить вилку, не имеет смысла производить или устанавливать розетки F-типа.

Розетки типа F используются почти исключительно для спутниковых вилок и подключений, например, для ваших боксов Sky & Freesat и для радио DAB. Розетки типа F также можно использовать для подключения телевизионных антенн, и это не обязательно плохо, поскольку, на мой взгляд, подключение F намного превосходит коаксиальное подключение IEC.Однако вы можете не захотеть этого делать, так как это может вызвать путаницу в отношении того, какие сигналы предоставляет сокет. Вы можете столкнуться с тем, что кто-то попытается подключить F-пластину телевизионной антенны к своему спутниковому ресиверу и удивится, почему это не работает.

Розетки типа F всегда не должны быть изолированы, чтобы напряжение постоянного тока могло проходить через спутниковую приставку для питания LNB. Хотите верьте, хотите нет, но на самом деле есть несколько изолированных розеток F, обычно это пережитки прошлого, но не забывайте, если они у вас есть.Это было бы бесполезно для спутниковой связи.

Настенные панели с диплексированием

Настенные панели с диплексированием — это двойная ТВ-розетка, обеспечивающая подключение двух различных типов с помощью только одного входа коаксиального кабеля. Поскольку имеется только один кабельный вход, это означает, что дальше по системе должен быть сумматор сигналов или диплексор, который объединяет два разных сигнала вместе. Самый распространенный тип настенной панели с диплексированием — настенная плита TV / FM или TV / Radio. Разница между ними заключается в том, что тип радио часто позволяет передавать DAB, а также использует более высокую частоту, чем сигналы FM.

Преимущество использования диплексированных, триплексных и четырехплексных настенных панелей состоит в том, что через систему можно распределять больше сигналов без необходимости в дополнительных кабелях или в уменьшении количества необходимых кабелей. Очевидно, это может сэкономить затраты на установку и время установки, так как требуется меньше кабелей.

Тройные розетки

Еще одним расширением настенных панелей комбинированного типа является настенная тройная панель. Триплексный разъем имеет отдельные подключения для трех разных сигналов.У них один кабельный вход, так что опять же должна быть комбинация трех разных типов сигналов. Обычно это ТВ-антенна, радио и спутник. Для объединения сигналов можно использовать триплексор или многокоммутирующий усилитель, который чаще всего используется в коммунальных телевизионных системах.

Обратите внимание, что хотя этот тип настенной панели совместим с большинством спутниковых систем, использующих универсальный LNB, например Freesat и normal Sky. Он не совместим с широкополосным LNB Sky Q. Для использования с Sky Q вам необходимо использовать многокоммутирующий усилитель dSCR LNB или dSCR и установить настройки LNB блока Sky Q в режим SCR.

Quadplexed Socket

Quadplexed socket — это, по сути, тройное гнездо, но с дополнительным подключением для спутника, так что записывающие спутниковые PVR могут быть подключены, как приставки Sky + и Freesat +. В квадроплексе есть два кабельных входа, обычно они используются с усилителями с несколькими переключателями, но вы можете использовать их с кабелем, который питает вход 1 настенной панели, питаемый от триплексора или квадроплексора, который объединяет ТВ, радио и один спутник. кабель и второй кабель, который питает вход 2 настенной панели, идущий прямо от спутникового LNB.

Опять же, настенная пластина этого типа несовместима с Sky Q LNB. Чтобы использовать его, вам необходимо установить / преобразовать сигнал Sky Q в сигнал dSCR и установить блок Sky Q в режим SCR. Для этого требуется только одно спутниковое соединение с приставкой Sky Q.

Модульные настенные панели

Другим полезным и гибким решением являются настенные панели модульного типа, часто называемые евромодулями или чем-то подобным. Это вставки с возможностью нажатия, которые устанавливаются в окантовку. Они бывают IEC, F, триплексные и четырехплексные среди других типов. Вы также можете получить версии с 1 и двумя группами до 4 модулей. Я обычно использую их там, где мне нужно подключить более одного коаксиального кабеля.

При покупке модульных коаксиальных вставок я настоятельно рекомендую покупать их экранированные версии, в которых заделка находится внутри металлического корпуса. Вам может потребоваться более глубокая задняя коробка, но экран поможет свести к минимуму утечку радиочастотного сигнала и сохранить целостность экрана кабеля.

Модульные вставки также очень полезны там, где вам нужно оконцовывать другие типы кабелей, кроме коаксиальных. Например, Cat5 / Cat6 или телефонная проводка. Их можно просто щелкнуть рядом с вашими существующими подключениями.

Мультисервисная настенная панель

Я добавил это, поскольку часто они могут обеспечить единое решение для нескольких заделок кабеля. Типичным примером многофункциональной настенной панели является одинарная двухрядная настенная панель с четырехъядерной секцией и розеткой для обратной антенны для подключения дополнительных телевизоров и телефонной связи / Ethernet.

Двойные настенные панели

Я добавил это также, поскольку вы можете получить двойные настенные пластины, которые используются для подключения двух коаксиальных кабелей к одной розетке. Они бывают разных типов, таких как F & F, Coax & F и т. Д. Лично я не использую эти типы пластин, а просто использую модульные вставки и окантовки для достижения того же результата.

Розеточная коробка на одну поверхность

Последний тип настенной панели, о котором я хочу упомянуть, уникален, поскольку не помещается в стандартную заднюю коробку.Коробка розеток с одной поверхностью бывает как коаксиального, так и F-типа и представляет собой небольшой незаметный кабельный наконечник, который обычно используется для вывода коаксиальных кабелей на подоконники. Хотя я бы не рекомендовал их, поскольку мне еще предстоит найти экранированную версию, я все же храню их в фургоне на тот случай, когда они мне абсолютно необходимы. Чаще всего их устанавливают в старых зданиях, где новые кабели нельзя пропустить через кирпичную кладку, и это обеспечивает хорошую аккуратную заделку.

‍

ТВ-антенна / спутниковая розетка Есть вопросы? Спросите

Если у вас есть какие-либо вопросы о телевизионных антеннах и настенных спутниковых панелях, пожалуйста, не стесняйтесь размещать их в разделе комментариев блога ниже.Если вам требуется демонстрация видео, показывающая, как установить розетки для ТВ / спутникового телевидения, посетите наш канал Youtube и раздел видео «Сделай сам» на этом веб-сайте. Пожалуйста, не звоните по нашим телефонным линиям, если у вас есть только вопросы, здесь нет никого, кто мог бы вам помочь, и мы не предлагаем бесплатные консультации по телефону. Они предназначены только для клиентов. Также имейте в виду, что мы не продаем запчасти, поэтому вам придется покупать их в другом месте. Пожалуйста, не публикуйте свой вопрос по электронной почте или в контактных формах нашего веб-сайта, так как они снова предназначены только для клиентов, вы либо не получите ответа, либо получите ответ с просьбой опубликовать комментарий в разделе комментариев блога. блога.Это также помогает людям, читающим блог, видеть заданные вопросы и полученные ответы. При этом я постараюсь помочь, где смогу.

‍

До следующего раза,

Tom

3 Лучший телевизионный антенный усилитель 2020

Сигнал телевизора ослабевает по мере прохождения по коаксиальному кабелю от антенны до телевизора с помощью предварительного усилителя, но владельцы могут увеличить сигнал.

предусилители расширяют диапазон действия антенны или не втягивают дополнительный сигнал; сигнал от антенны увеличивается до телевизора, чтобы избежать потери сигнала.

Внешний антенный усилитель, также называемый усилителем или предусилителем, используется для усиления существующего слабого антенного сигнала.

При установке рядом с антенной выходной сигнал антенны, что означает более мощный сигнал и лучшее качество изображения, усиливается предусилителем.

Топ-3 лучших усилителей для телевизионных антенн

Последнее обновление от 01.11.2020 в 02:39 / Партнерские ссылки / Изображения из API рекламы продуктов Amazon

---

1.1byone OUS00-0184 — Лучшая домашняя усиленная HDTV-антенна

Многие люди не понимают или не забывают, что существует эфирное цифровое телевидение высокой четкости.

Все, что вам нужно, это антенна, подключенная к вашему HDTV, чтобы начать прием этих станций … и самая лучшая новость — это то, что все это бесплатно.

Если ваше телевизионное изображение нечеткое или вы также не можете принимать слабые сигналы от удаленных вышек, вы можете воспользоваться этим усилителем для улучшения ослабленных сигналов.

В некоторых ситуациях вы можете получить много высококачественных станций, вы можете отказаться от подписки на кабельное телевидение и наслаждаться телевидением, которое бесплатное, как и в старые добрые времена.

Но если вы пойдете по этому пути, у вас не будет никаких кабельных станций, к которым вы привыкли. Но если вы довольны Local Stations Fox и Public TV, вы будете очень счастливы.

Эта антенна тонкая, как бумага, и ее очень легко подключить к телевизору. Только одно соединение с телевизором, а затем шнур питания, который вставляется в крошечную встроенную коробку рядом с разъемом антенны и розеткой переменного тока.

Как приемник, он легко принимает сигналы в нашем регионе и хорошо работает.У нас есть один с дальностью действия 25 миль, а наши башни находятся в пределах 18 миль.

Это только один из тех редких продуктов, которым вы хотите присвоить БОЛЬШЕ пяти звезд. Он заслуживает большего. Спасибо, 1Byone, за этот прекрасный товар.

Проверить цену на Amazon

---

2.Winegard LNA-200 Boost XT HDTV предусилитель — лучший усилитель цифровой телевизионной антенны нужно обновить антенну на более современную.

Разработанные и спроектированные специалистами по антеннам Winegard, эти передовые усилители оснащены новейшими технологиями, которые устанавливают совершенно новый стандарт для усилителей цифрового телевидения.

LNA 200 — отличный предусилитель, и, насколько я могу судить, предусилитель HDP 269 будет более чем адекватной заменой Winegard AP 8700.

Winegard утверждает, что так будет не так склонен к перегрузке мощными сигналами, предусилитель Increase имеет более значительную емкость входного сигнала по сравнению с AP 8700.

Вы можете эффективно усилить доступные антенные сигналы, часто ослабляемые длинными коаксиальными кабелями или несколькими телевизорами, добавив к вашей антенной системе антенный предусилитель. Предусилитель может быть использован для усиления входящих сигналов с удаленных ОВЧ / УВЧ.

Сигнал, принимаемый антенной, который делает ее значительно более мощной к тому времени, когда он достигает предусилителя, будет усиливать сигнал вашего телевизора.

Кроме того, он помогает поддерживать мощность сигнала при его прохождении по коаксиальному кабелю.Сигналы, принимаемые вашей телевизионной антенной, становятся хуже, чем дальше путешествие, тем слабее становится сигнал, а также они проходят по коаксиальному кабелю.

В случае, если ваши местные радиостанции не передают ярких знаков или вы не живете рядом с вещательными станциями, предусилитель практически необходим, если вам нужно получить четкий сигнал к тому времени, когда он достигнет вашего телевизора, получите его! Winegard LNA-200 стоит своих денег. Проверить цену на Amazon

---

3.Channel Master CM-7777 — Лучшая внешняя усиленная HD-антенна

Сигналы будут усилены предусилителем с высоким коэффициентом усиления Channel Master CM-7777 Titan 2.Этот антенный усилитель имеет высокое усиление, а малошумящий предусилитель хорошо подходит для установок, в которых все опоры передачи находятся на расстоянии более 80 миль, и используется для усиления более слабых сигналов на антенне до видимой мощности.

Это внешний блок усиления, который устанавливается на мачте вашей антенной системы, и внутренний блок, который питает внешний блок усиления, двухкомпонентный блок. Внутренний блок находится внутри и подключается к наружному блоку через коаксиальный кабель.

Качество сборки предусилителя неплохое. Корпус сделан из металла, в отличие от многих других недорогих и пластиковых. Производительность неплохая. Поэтому, если это помогает заблокировать вашу подписку в любую погоду, я не вижу причин не устанавливать ее.

Проверить цену на Amazon

---

Заключение

Коэффициент усиления предусилителя устанавливает общую сумму потерь, которую можно побить. Поскольку предусилитель с высоким коэффициентом усиления может перегрузить устойчивый местный сигнал, предусилитель с увеличением мощности не всегда является самым лучшим или самым подходящим товаром.

Кроме того, звук приемника и атмосфера могут быть усилены предусилителем; таким образом, более низкий уровень дБ обеспечивается предусилителем.

Пользователь должен помнить, что сильный предусилитель не всегда означает улучшенное качество. Предусилитель может перегружаться от доминирующих местных станций, что причиняет больше вреда, чем усиливает слабые сигналы, если пользователь живет в месте, которое имеет сильные сигналы от окружающих станций. После установки предусилителя пользователи могут полюбить более четкие изображения и более сильные сигналы.

FTE Maximal APS 75 Surface Box для ТВ розеток

Искать в … Электроника и аксессуары Разъемы HDMI Адаптеры HDMI Кабели HDMI Селектор концентраторов HDMI Разветвитель HDMI Матричный телевизор с поддержкой VESA Адаптеры Фиксированные крепления для телевизора Другие стойки Потолочное крепление для телевизора Подставка для мобильного телефона Регулируемое крепление для телевизора Моторизованное крепление для телевизора Модуляторы Модуляторы Цифровые модуляторы Передатчики Управляющий передатчик Передатчик аудио и видео Радиочастотный передатчик по сетевому кабелю Аппаратные средства и аксессуары Щелочные батареи BricolageCCTV — Система безопасности Камеры наблюдения Аналоговые камеры IP-камеры Камеры WIFI Блоки питания камеры Шпионская камера Имитация камеры Камеры HD-TVI Комплекты для видеонаблюдения Комплекты для дома Комплекты для установки вне помещений Аксессуары для видеонаблюдения Балун Аксессуары для видеонаблюдения Switch PoE Камера Запись Система Регистраторы Жесткие диски Аналоговый регистратор IP-рекордер HD-TVI-рекордер AlarmaVideo Entry System Аксессуары Открывалка Источники питания и декодеры Дистрибьюторы Аксессуары для звонков Модуль Аксессуары Кабели системы ввода Fermax Tools Системы входа Телефоны Комплекты аналоговой системы входа Телефон Комплекты цифровых домофонов Двухпроводные комплекты домофонов Placa de calle Системы видеодомофона Цифровое видео Комплекты Экраны Двухпроводный комплект для видео Комплекты IP-видео Placa de calle Клавиатуры контроля доступа Бесконтактные аксессуары Отпечаток пальца с бесконтактным набором контроля доступа Fermax Skyline Fermax PartsTelephony, оптоволокно, Wi-Fi, данные ICT-телефонные полосы и аксессуары Пользовательские внутренние кабели TB Pair Вторичные регистрационные блоки Структурированные кабели Предварительно подключены Пач-шнуры Соединители и инструменты USB-кабели Кабели для передачи данных UTP Кабели для FTP Инструменты передачи данных Зона Wi-Fi Точки доступа Повторители Wi-Fi Маршрутизатор Антенны Wi-Fi Коммутатор Powerline (PLC) Держатель антенны WiFi Зона 4G Интернет по коаксиальному кабелю Оптоволокно Готовые патч-корды Аксессуары для оптического волокна FC — Аттенюаторы для ПК FC — Сплиттеры для ПК Инструменты для оптического волокна Оптическое волокно Tx-Rx GPON Оптическая точка доступа пользователя Cables de Fibra Óptica Стойки для стоек Панели Мини-шкафы для стоечных шкафов 10-дюймовые настенные шкафы 19-дюймовые напольные шкафы 19-дюймовые аксессуары для стоек Приборы и оборудование Контрольно-измерительные приборы Мультиметры Симуляторы Радиочастотная структурированная кабельная система и телефония Электричество Инструменты Частотомер Устройство ваттметра и искусственных нагрузок Оптическое волокно Измерители уровня звука SLM Установщики Тип A: Здания телекоммуникационной инфраструктуры Тип B: Телекоммуникационные системы Город pe: Аудиовизуальные системы Тип D: Радиовещательные центры Тип F: Инфраструктура нового поколения Измерители поля Экономический измеритель поля h55 и h60 Опции Televes Профессиональные измерители поляАнтенны для караванов и лодок Антенны для караванов и лодок DVB — UHF 12V Антенны Мачты и крепления Параболические антенны для караванов Караваны и лодки Приемники Спутниковые приемники 12 В Приемники DVB 12 В Спутниковое усиление Спутниковые блоки усиления Линейный усилитель FI FI Мачтовый усилитель Внутренние усилители и центральные блоки FI Спутниковые антенны и опоры Спутниковая антенна Поддержка тарелки Планарные антенны Конвертеры LNB LNB — конвертеры LNB — Оптические LNB C-диапазона LNB — unicable Multisat Концевые мультисвичи Двигатели — Актуаторы Multifocus Кронштейн LNB Переключатели DiSEqc Каскадные мультисвитчи Спутниковые комплекты Инструменты для ориентирования Sat трансмодуляторы ellite Спутник — IP-преобразователиDVB-T Антенны и аксессуары FM / DAB Радиоантенны DVB-T антенны Комнатные антенны Распределительные устройства и аксессуары Смесители Разветвители / распределители для распределения телевидения Разъем SCATV Дрифтеры и ответвители Разветвители точек доступа Диммеры Фильтры DVB-T и LTE Кабели и Аксессуары Кронштейны и аксессуары для коаксиального кабеля 75 Ом Специальные кабели на 75 Ом Коаксиальные кабели предварительного подключения Разъемы и инструменты Нагрузка 75 Ом Разъемы типа F Разъемы CEI Соединительные инструменты Разъем BNC Компрессионные разъемы Комплекты DVB Мачты и башни Мачты Кронштейны мачты Аппаратные аксессуары Башни Аксессуары для башен Трансмодуляторы и процессоры Трансмодуляторы Канальные процессоры Регенераторы Источники питания и аксессуары для процессоров Усилитель lifiers Бытовые усилители Одноканальный усилитель Одноканальные усилители Программируемый головной усилитель Усилители кабельного телевидения Аксессуары для монтажа Источники питания для мачтовых усилителей Приемники Приемники DVB DVB — HD DVB с помощью спутниковых приемников и телевизионных аксессуаров Дистанционное управление Аудио и видео кабели Наушники Кабель Scart Ресиверы IP, мультимедиа и Android-ресиверы COMBO DVB и SAT-ресиверы Спутники PCMCIA Спутниковые ресиверы Общий интерфейс и кард-ридер включены High Definition — HD Интернет и WiFi Спутник Linux — Enigma2 Спутниковые Unicable-ресиверы Стандартное разрешение — SD Международные SAT-ресиверы Canales Españoles English Chaînes françaises Canali Italiani Nederlandse grachten Deutsch-Kanäle Норвежские каналы Бельгийские каналы В dian каналы Android-приемникиDomótica Actuadores Controladores SensoresOUTLET

.

Монтаж проходной и оконечной тв розетки-Энциклопедия



Монтаж и устройство проходной розетки TV

На данный момент на рынке вам может встретиться одинарная, оконечная и проходная ТВ розетка. Все эти изделия отличаются не только названием и имеют разную конструкцию и назначение.

По незнанию многие применяют их не совсем правильно. Из-за чего возникает недовольство качеством ТВ сигнала. Поэтому дабы так же не стать жертвой незнания давайте разберем типы ТВ розеток, а также определим для чего нужны каждая из них.

Типы ТВ розеток и схемы их применения

Для того чтобы правильно разобраться в особенностях монтажа TV розеток, а так же понять где какой вид применяется нам следует рассмотреть не только их конструкцию, но и схемы подключения. Ведь для разводки телевизионного сигнала, в зависимости от его частоты, применяются разные схемы подключения.

Устройство разных видов ТВ розеток

Начнем мы с различий, которые есть у ТВ розеток. Это различие обусловлено разными сферами применения, о которых мы поговорим ниже.

Итак:

• Начнем с наиболее простой одинарной ТВ розетки. Данная розетка представляет собой просто контактное соединение, которое позволяет подключать кабель антенны телевизора к розетке. Как говорит инструкция заводов-производителей уровень падения сигнала на них не превышает 1 – 2 дБ, что обусловлено только переходными сопротивлениями контактных соединений.
• Оконечная розетка в этом плане намного сложнее. Кроме непосредственно контактного соединения она содержит специальную схему, которая предназначена тушить отраженный сигнал.

Что это за схема и зачем она нужна?

Дело в том, что любой телевизор не только принимает телевизионный сигнал, но и отдает часть в сеть. Ту часть, которую он отдает принято называть отраженным сигналом. Мощность отраженного сигнала по сравнению с основным не так высока, но в сумме от нескольких телевизоров — это может давать значительные помехи.

Проходная TV розетка

Итак:

1. Отраженный сигнал вы можете видеть на другом телевизоре в виде помех или в виде наложенного изображения. И дабы избежать этого применяется специальная схема, заглушающая отраженный сигнал.
2. В результате оконечная розетка кроме потерь в 1 – 2дБ вызванных коммутационными сопротивлениями, имеет еще потери от 8 до 15дБ вызванных работой этого фильтра.

Обратите внимание! ГОСТ28324-89 четко устанавливает, что уровень сигнала должен быть 57 – 83дБ. Увеличение, а тем более уменьшение мощности сигнала ведет к помехам и снижению качества изображения. В результате получаем, что даже одна оконечная розетка значительно снижает уровень сигнала.

• А вот устройство проходной розетки еще сложнее. Кроме непосредственно контактного соединения и фильтра, она имеет еще одно контактное соединение для подключения других ТВ розеток. В результате падение сигнала на такой розетке может доходить до 15 – 20дБ.

Схемы подключения ТВ розеток

Так зачем нужна розетка проходная ТВ, если она так снижает качество сигнала? Дело тут в схемах подключения ТВ розеток. Для каждой и этих схем используется свой тип розеток. Поэтому давайте разберем данный вопрос подробнее.

На фото представлена схема «звезда»

Итак:

• Начнем наш разбор с так называемой схемы «звезда». Суть данной схемы сводится к следующему. Питающий кабель телевизионного сигнала приходит на размножитель или как его еще называют сплиттер.

1. Сплиттер разделяет телевизионный сигнал на несколько каналов одинаковой мощности. Количество каналов зависит от типа устройства. Есть сплиттеры на два, три и большее число выходов.
2. В сплиттере имеется та самая схема гашения отраженного сигнала. Поэтому применять для нее розетки с дополнительным гашением сигнала не следует.
3. Исходя из этого от сплиттера сигнал через телевизионный кабель подается на одиночные ТВ розетки. Применение розеток другого типа не целесообразно так как будет присутствовать двойное гашение отраженного сигнала, что приведет к ухудшению качества изображения.

Обратите внимание! Для подключения цифрового и спутникового телевиденья может применяться только схема «звезда». Использование других схем приведет к значительному падению уровня сигнала, а то и вовсе не работоспособности.

• Вторым возможным вариантом является так называемая проходная схема. Из-за нее ТВ розетка проходная и получила свое название. Суть данной схемы сводится к следующему. Вводной сигнал подключается к первой проходной розетки, от нее запитывается вторая и так далее.

Проходная схема подключения ТВ розеток

1. В конце этой схемы обязательно устанавливается оконечная розетка. Как мы уже выяснили она отличается от проходной только наличием всего одного входа. А ее фильтр вполне справляется с отраженным сигналом.
2. Главным недостатком такого способа подключения является постепенное ухудшение сигнала в каждой последующей розетке. В то же время цена реализации такой схемы значительно ниже из-за отсутствия необходимости покупки слиттера.

• Вполне удачно применяется и так называемая смешанная схема. Ее суть сводится к подключению части розеток по схеме «звезда», а части по проходной схеме. Это позволяет сэкономить при значительном удалении розеток от сплиттера.

Монтаж проходных розеток

Зная в каких случаях может применяться проходная розетка, можно перейти к вопросу ее подключения. Сделать это вполне возможно своими руками и для этого не потребуется специальных инструментов или навыков.

• Прежде всего устанавливаем закладную коробку для установки розетки. Для ТВ розеток используют такие же закладные, как и для силовых розеток и выключателей. Для этого нам необходимо сделать отверстие в стене соответствующего диаметра. Сделать это можно при помощи перфоратора и соответствующей насадки.
• После этого устанавливаем закладную коробку. Ее можно закрепить саморезами, а можно просто посадить на гипсовые шпаклевки.
• Теперь необходимо проложить телевизионный кабель к розетке и от нее на следующую розетку. Обычно кабель скрывают от посторонних глаз, поэтому без штробления стен вам не обойтись (см. Выполняем штробление стен под проводку своими руками). В противном случае кабель монтируется в специальном пластиковом коробе по стене.

Разделка и подключения кабеля к ТВ розетке

Обратите внимание! Монтировать телевизионный кабель совместно с силовыми проводами запрещено. Ведь повреждение силовой проводки может привести к появлению высокого напряжения на телевизионном кабеле. Это в свою очередь приведет к поломке всех телевизоров. Кроме того, силовой кабель может давать помехи.

• Теперь переходим непосредственно к подключению. Прежде всего зачищаем оба подключаемых кабеля. Как это сделать правильно вы можете увидеть на нашем видео.
• Затем подключаем приходящий кабель. Соответствующее место для подключения на розетке может быть обозначено стрелками, либо цифрами. Для этого откручиваем винты крепления центральной жилы и оплетки и заводим кабель. Перед зажимом кабеля необходимо убедиться, что оплетка и центральная жила не где не соприкасаются.
• После этого по аналогии подключаем кабель, питающий следующую розетку. Здесь достаточно важно не перепутать подходящий и отходящий кабель. В остальном же все точно так. Контролируем что не соприкасается оплетка и центральная жила, а также что кабели не соприкасаются между собой.
• После этого укладывается в закладной коробке запас кабеля и закрепляется наша розетка ТВ проходная. После этого переходим к подключению следующей розетки.

Подключение ТВ розеток с самозажимными контактами

• Нельзя не упомянуть, что многие производители стараясь облегчить и ускорить процесс монтажа используются разнообразные пружинные зажимы или откидывающиеся замки. Процесс монтажа от этого практически не изменяется. Единственное что вам не потребуется пользоваться отверткой.



Вывод

Как видите процесс монтажа проходной, оконечной или одинарной ТВ розетки не так уж сложен. В этом вопросе главное правильно выбрать саму розетку, а также схему ее подключения. Но мы надеемся, что наша статья помогла вам в этом вопросе и теперь вы без трудна выберете и подключите именно ту ТВ розетку, которая соответствует вашей схеме.

ТВ-розетка оконечная накладная Lexman First шлейф, цвет бежевый

Артикул:	81930592
Вес, кг:	0.04
Короткое наименование товара для клиента:	Розетка ТВ окон-я цв. бежевый
Марка:	LEXMAN
Совместимые лампы (автоматические выключатели, диммеры):	Все
Особенности:	Компактный дизайн, Стандарт IEC, механизмы из негорючего пластика.
Применение продукта:	Дома, гостиницы, больницы, заводы и офисы
Модель продукта:	Наружная проводка
Описание продукта:	Розетка ТВ окон-я цв. бежевый
Цвет:	Бежевый
Оттенок:	бежевый
Цветовая палитра:	Бежевый
Назначение:	Стена
Тип крепления:	На винтах
Защита от детей:	Нет
Страна производства:	Китай
Материал основы:	Пластик
Основной материал:	Пластик
Подключение:	Тиски
Тип монтажа:	Горизонтальный / вертикальный
Функции:	Розетка ТВ/спутник
Тип продукта:	Полный
Содержит древесину:	Нет
Метка сортировки:	Нет
Тип упаковки:	Блистерная упаковка
Гарантия производителя (лет):	2
Терминал автоматики:	Нет
Степень защиты (IP):	20
Автоматический выключатель / диммер:	Да, соединение 3 проводами
Высота (мм):	6. 1
Ширина (мм):	6.1
Глубина (мм):	2.8
Сила тока (А):	0.0
Блистер: расстояние от края вверх / центр отверстия (см):	7.75
Блистер: Количество отверстий:	1
Вес товара в индивидуальной упаковке (кг):	0.04
Напряжение (В):	220.0
Название цвета:	бежевый
Материал:	Пластик
Тип продукта:	Розетка телевизионная
Высота (см):	0. 61
Ширина (см):	0.61
Ширина товара в индивидуальной упаковке (см):	6.1
Высота товара в индивидуальной упаковке (см):	6.1
Глубина товара в индивидуальной упаковке (см):	2.8
Специфический режим прямой доставки:	Нет
Кол-во коробок в поставке:	1
Полное наименование товара для клиента:	Розетка ТВ цвет бежевый
Топ 1000 ADEO:	Нет
Серия:	Не определено
Степень защиты от пыли и воды (IP):	IP20
Рейтинг товара:	2. 0
Способ установки:	Выступающий
С крышкой:	Нет
Наличие заземления:	Нет
Выходное напряжение (В):	220

Чем отличаются розетки tv и sat. Типы телевизионных розеток

Современный и качественный ремонт в доме планируется тщательно и поэтапно. Определяется общий стиль в интерьере, составляются схемы расположения мебели и техники. Телевизионная розетка помогает создать уют в доме, избавляет от вороха проводов, путающихся на полу, обеспечивает комфортное подключение телевизора к сети. Все коммуникации, в том числе розетки для телевиденья, проводятся с учетом будущего места расположения девайсов, так, чтобы было удобно ими пользоваться.

Для придания эстетического вида жилым помещениям, все кабели и провода принято скрывать за гипсокартонными перекрытиями или укладывать в штробы, которые заблаговременно проделывают в бетонной стене.

Каждой схеме подключения соответствует определенная розетка тв. Различают несколько основных видов, каждая из которых имеет свое назначение. Правильно выбранное оборудование способно повысить качество сигнала.

Одиночная

Самой простой конструкцией отличается одиночная розетка под телевизор. Из названия следует, что к ней можно подключить лишь один питающий кабель. Использование зажимных или винтовых типов клемм, делает монтаж несложным и понятным. Степень сигнала в конструкциях этого типа может падать незначительно, в пределах от 1 до 3 дБ.

Проходная

Проходная тв розетка имеет конструкцию существенно сложнее, чем одиночная. Это сопряжено с тем, что такой вид приспособления создан для решения целого ряда технических проблем связи. Правильно установленная проходная розетка, гарантирует хороший сигнал для себя, обеспечивая минимальное снижение сигнала для всех последующих устройств.

В своей системе проходная розетка оснащена двумя разъемами: для подходящих и отступающих кабелей. Контактные детали фиксируются с помощью винтообразных, зажимных или гибридных клемм. Монтаж такой конструкции также не сложный и достаточно понятный.

Что касается падения степени сигнала, то в таком типе он остается в тех же пределах, что и у одиночной розетки, однако на отступающих кабелях этот показатель может быть значительно выше. Для того, чтобы сигнал оставался на довольно высоком уровне во всех местах схемы, следует обеспечить фильтрацию отраженных сигналов. Уменьшению степени помех в значительной мере способствует установка специализированных сопротивлений, имеющих емкостной или же резисторный тип.

Оконечная

В соответствии с указаниями, оконечная розетка должна устанавливаться только лишь в проходных схемах и быть ее конечной точкой. Своей конструкцией контактной части оконечная форма розетки напоминает одиночный тип. Если к такой розетке подключен телевизор, то он дает отраженные сигналы, которые помехами или наложенными изображениями проявляются на других устройствах, подключенных к схеме. По этой же причине, монтаж производят с учетом фильтров несогласованного сигнала, что существенно снижает потерю сигнала.

Итак, если сетью планируется пользоваться для подсоединения нескольких телевизоров, тогда необходимы проходные и оконечные типы розеток. Например, нужно обеспечить сигналом 3 телевизора: значит необходимо приобрести 2 проходные и одну оконечную тв розетки.

Из чего состоит телевизионная розетка

Принцип устройства тв розетки любого типа аналогичен. В его состав входят следующие детали:

1. Корпус. Иногда его еще именуют печатной платой. Он нужен для объединения с кабелем антенны.
2. Лицевая панель. Эта деталь выполняет скорее эстетическую и защищающую функцию. Панель розетки для спутникового тв может быть выполнена в различной цветовой гамме, что дает возможность гармонично вписаться в общий интерьер комнат.
3. Сумматор. Деталь, с помощью которой дополнительно подключают радио- и спутниковую антенну.
4. Суппорт. Этот элемент нужен для прочной фиксации всей системы розетки в монтажной коробке.

Главные отличия антенных кабелей

Для качественной установки и подсоединения мало приобрести подходящие телевизионные розетки. Здесь не обойтись без антенного коаксиального кабеля, имеющего особенное строение. Он состоит из:

• Одной жилы, которая передает телевизионный сигнал.
• Защитного экрана, который служит в качестве барьера и глушит окружающие электромагнитные поля.

Обычно это белый или черный провод круглого сечения с изоляцией из ПВХ. Название этого кабеля РК-75. Кабель имеет волновое сопротивление 75 Ом. При скрытой схеме монтажа, цвет изоляции никакой роли не играет. Не смотря на то, что сам провод толстый и упругий, он имеет достаточно тонкий слой изоляции. Двойная роль экрана заключается в защите от электромагнитных помех и в предотвращении излучения чувствительных высокочастотных сигналов.

Если любая составляющая кабеля выйдет из строя – это приведет к тому, что сигнал нарушится. Поэтому покупая кабель, стоит проверить целостность и прочность оболочки, а во время упаковки и транспортировки следует проследить, чтобы кабель не перегибался, тем самым уберечь от повреждения медную жилу и экранную оплетку.

Для укладки под штукатуркой или другими отделочными материалами, подойдут такие марки кабеля, как SAT 50, RG 6 и RG 11.

Обзор коаксиальных кабелей для телевизора видео смотрите ниже:

Как определить высоту расположения

Как правило, розетка телевизионная накладная монтируется приблизительно на той же высоте, где и телевизор. Если телевизор будет размещен прямо на стене, то розетку целесообразно скрыть за ним. Этим решается и эстетический вопрос: на виду не окажутся разъемы и провода. А также будут соблюдены меры безопасности: розетка не станет предметом игры детей, провода не смогут погрызть домашние животные. Как установить розетки за телевизором видео обязательно посмотрите:

Такую технику принято размещать, ориентируясь на уровень глаз сидящего на стуле человека. В среднем, это высота 130 см от пола и до розетки. В некоторых помещениях, например кухнях, этот показатель немного выше, это связано с тем, что телевизор здесь размещают в свободном месте, экономя при этом рабочее пространство.

Если потребовалось купить телевизионную розетку, то стоит обратить внимание на качественный товар, выпускаемый известными производителями. Не стоит покупать тв и аудио розетки по более привлекательной, заниженной цене. Такое оборудование не сможет обеспечить подачу хорошего сигнала. Кроме того, для чтобы розетки вписались гармонично в интерьер, они все должны быть из одной коллекции определенного производителя.

Современная семья сейчас имеет пару-тройку телевизоров, приставки, ДВД-плейеры, компьютеры. И не всё из этого изобилия готово работать без кабелей через вай-фай, да и мощности сигнала при куче девайсов элементарно будет не хватать. Поэтому, старый добрый кабель и телевизионная розетка имеют законную «прописку» в квартире или доме.

Если вы затеваете ремонт, то самое время озадачиться запрятыванием всех кабелей в стены, чтобы квартира не напоминала логово кибернетического паука.

Поэтому, давайте разбираться, какие розетки нужны для телевизора. Сколько их брать, куда ставить, на что обращать внимание и как не запутаться в мудрёных названиях.

Основные типы ТВ розеток

Производители делят розетки для тв антенны на три типа:

• одиночные;
• оконечные;
• проходные.

Одиночная или простая телевизионная розетка

ТВ розетка одиночная Legrand Etika	TV розетка одиночная Legrand Valena	ТВ розетка простая Schneider Electric Glossa	TV розетка простая Schneider Electric Unica

Одиночная или простая розетка всегда используется самостоятельно и в этом её главная разница с оконечной тв розеткой. Если продавцы в магазинах или горе-мастер заявит вам, что разницы нет — ищите других специалистов и торговую точку. Потому что, разница таки есть, и заключена она в следующем. Одиночная телевизионная розетка обеспечивает затухание не более 1,5 децибела мощности, а оконечная — аж целых 10 децибел. То есть, проще говоря, если вы «воткнёте» вместо простой розетки оконечную при установке единственной точки, телевизор ваш будет показывать скверно, с помехами.

На заметку! Поэтому, запомните, если у вас 1 телевизор, 1 кабель и 1 розетка — то она всегда простая одиночная.

Забегая вперёд, скажем, что и в схеме подключения с разветвителем (на несколько приёмников) используются простые розетки.

Проходная ТВ розетка

TV розетка проходная Legrand Etika	ТВ розетка проходная Legrand Valena	TV розетка проходная Schneider Electric Glossa	ТВ розетка проходная Schneider Electric Unica

Проходная телевизионная розетка по сути дела тройник. У неё есть 1 вход и 2 выхода, один из них — для подключения кабеля от телевизора, а второй для кабеля к следующей проходной или оконечной розетке. Эти типы розеток всегда устанавливаются вместе, одна или несколько проходных и на финиш — оконечная.

Сразу скажем, что увлекаться установкой проходных тв-розеток не советуем. Каждая из них «режет» мощность сигнала посильнее оконечной. Так что при слабой мощности и без установки усилителя, на последние в цепочке телевизоры будет приходить очень слабый сигнал. Ограничивайтесь четырьмя штуками в связке, чтобы не попасть в такую ситуацию.

Оконечная ТВ розетка

TV розетка оконечная Legrand Etika	TV розетка оконечная Legrand Valena	ТВ розетка оконечная Schneider Electric Sedna	ТВ розетка оконечная Schneider Electric Unica

Оконечная розетка замыкает цепочку из проходных, в этом её основная функция. Но можно ставить их и на параллельных сборках.

Интернет-магазин сайт предлагает большой выбор телевизионных розеток всех типов

Вы можете купить как продукцию ведущих европейских брендов, так и российскую.

Для ценителей интересного дизайна и для тех, кто предпочитает единую стилистку всех электроустановочных изделий, подойдут ТВ-розетки из популярных серий:

• Legrand: Valena , Etika , Celian , Galea Life ;
• GIRA: SYSTEM 55 , Е 22 , F100 ;
• Schneider Electric: Sedna , Glossa , Odace , Unica ;

Выбирайте свою серию для эксклюзивного оснащения домашней телесети или более демократичный рабочий вариант.

Схемы подключения TV розеток

С типами розеток для тв кабеля разобрались, теперь давайте посмотрим схемы.

Есть 2 основные схемы подключения телевизионного кабеля и розеток — параллельная, она же «звезда» и последовательная, она же проходная. Тут, собственно, никаких открытий Америки, те же принципы, что и при монтаже любых электросетей. Телевизионная — отличается только меньшим напряжением и относится к слаботочке.

Подключение розеток для тв по схеме «звезда»

Квартира имеет чаще всего один ввод телевизионного кабеля, для подключения одного приёмника-телевизора. Но сейчас мало у кого только один телик, 2-3, а то и больше. И все их как-то надо к кабелю присоединить. Это можно сделать через разветвитель или сплиттер.

У прибора имеется вход и несколько выходов. Такая схема с использованием сплиттера и получила название «звезда».

Как видно по рисунку, в схеме есть ещё усилитель сигнала. Обычно на входном тв-кабеле подаётся установленная мощность, которой хватает на 1-2 приёмника. Но если телевизоров больше, и соседи тоже не отстают, входной величины может и не хватить. Как вариант, можно попросить добавочную мощность в компании, которая обеспечивает вас «телевидением». Обычно у них есть для этого резервы. Или озадачиться установкой усилителя как на рисунке.

Для подключения по схеме «звезда» подходят одиночные или оконечные тв-розетки. Потому как от сплиттера к каждому телевизору будет уходить свой собственный кабель.

Один совет по выбору типа. Если планируете занять все розетки в схеме звезда — подойдут и оконечные, и простые. Если же какая-то останется незадействованной — берите оконечные, чтобы не было помех на ТВ-экранах. Дело тут вот в чём. У оконечной розетки есть «встроенное» волновое сопротивление на 75 Ом, как в линии. И ей все равно, воткнут ли кабель в телевизор. Одиночная розетка не получила «своего» сопротивления для равновесия и заимствует его у телевизора. А когда подключённого приёмника нет, неуравновешенность розетки с линией отражается на экранах других ТВ в виде всяческих искажений изображения.

Плюсы «звёздного» подключения

• Удобная разводка кабелей с креплением в распределительной коробке. Для монтажа хорошо и для проверки, всё в одной точке собрано.
• Неисправность на одной линии не рушит всю систему, потому как линии независимые. Если какой казус с кабелем или розеткой приключится на одной ветке, остальные будут работать, как ни в чём не бывало.
• Телевизионный сигнал теряет минимум мощности, а с усилителем, так и вовсе не теряет, а подпитывается добавочно.

Что касается значительного расхода кабеля при такой схеме, так это смотря как разводку делать. Хороший мастер «раскидает» кабель оптимально и разница с протяжкой в одну нитку будет минимальной.

Подключение по проходной схеме

Исходные данные имеем те же, один вход и несколько точек установки ТВ, которые надо обеспечить телесигналами. Проходная последовательная схема или «шлейф» — это прокладка одного кабеля с врезками проходных розеток. И установкой в качестве последней розетки — оконечной.

Проходные розетки сделаны по типу тройника, у них есть вход и 2 выхода, то есть розетка принимает сигнал и делит его на 2 ветки. На одну можно ставить кабель от телевизора, а на вторую конец кабеля к следующей проходной розетке. И цикл повторяется. Последней в этой цепочке устанавливается оконечная тв-розетка, которая замыкает контур. В неё даже не обязательно телик втыкать, но быть она должна.

Как уже было сказано, делать такую схему бесконечной нежелательно, мощность сигнала от точки к точке падает. И даже с установкой усилителя, при использовании правильного кабеля и нужных F-разъёмов может получиться так, что последние телевизоры будут показывать очень скверно. Несмотря на встроенную автосистему усиления и регулировки сигнала в приёмниках.

Полезный совет! Прежде чем сооружать любую схему, поинтересуйтесь у провайдера, сколько телевизоров можно ставить на линию бесплатно. Потому что, некоторые поставщики услуг это оговаривают, а превышение лимита нужно оплачивать. А если сделаете самовольно, то нарвётесь на штраф. Есть и такие фокусы, однако. Так что спрашивайте.

Со схемами худо-бедно определились, теперь давайте поговорим об установке.

Как установить телевизионную розетку

Да собственно так же как любую другую, аккуратно и на своё место.

Начнём с высоты, куда её ставить родимую. Сразу скажем — гоните в шею советчиков, любителей евростандартов и с их «15-ю сантиметрами от пола». Наша задача, спрятать хвосты питающих и антенных кабелей за телевизор, чтобы было красиво и удобно. А по евростандарту вам придётся вешать тогда телевизор к полу и оттуда же и смотреть.

Конечно, есть и такие любители обустройства домашних кинозалов, но их гораздо меньше чем тех, у кого телик висит на нормальной высоте.

Поэтому, ориентируйтесь на края телеэкрана, чтобы ни розетки, не шнуры наружу не торчали. А если кроме телеприёмника будут и другие девайсы подключаться, устанавливайте розетки в удобной доступности. Или придётся изображать обезьянку, пытаясь дотянутся до заветной точки питания.

Как выбрать ТВ розетку по типу монтажа

По-хорошему, все кабели желательно прятать в стены, как обычные питающие. Тогда и хвостов не будет нигде и повреждений в них. Скрытая прокладка — оптимальный вариант и при правильно выбранном кабеле, вы полностью забудете о её существовании. Если у вас сделана такая проводка или вы как раз в процессе ремонта, то берите и телевизионные розетки скрытой установки.

Но если ремонт не планируется, а телевизоров внезапно стало больше, прокладка будет наружная. Её можно сделать, используя плинтуса с каналами и кабель-каналы. В этом случае нужны накладные телевизионные розетки.

TV розетка настенного монтажа Legrand Quteo	ТВ розетка настенного монтажа Legrand Quteo	ТВ розетка наружная Schneider Electric ЭТЮД

Как выбирать телевизионный кабель

Однозначно по качеству передачи сигнала и по крепости изоляции. Затухание в кабеле должно быть минимальным, а изоляция должна надёжно защищать жилу от внешних воздействий. Для скрытой укладки подойдут только лучше представители. Это кабели SAT 703, SAT 50, DG113, F1160BVM COMMSCOPE (RG-11).

Кабель SAT 703	Кабель SAT 50	Кабель DG113	Кабель F1160BVM COMMSCOPE (RG-11)

Это одножильные медные кабели с изоляционной вспененной прослойкой и прочной оболочкой, которые будет прекрасно чувствовать себя под штукатуркой.

Для наружной прокладки подойдёт кабель RG-6 , но если вы хотите получить более качественный сигнал, выбирайте кабели из первого списка. Кабелем RG-6 можно подключать сами телевизоры к розеткам.

Как подсоединить телевизионный кабель к розетке

Питающий антенный кабель соединяется с розеткой в специальном гнезде с помощью винта. Центральная жила при этом аккуратно освобождается от изоляции и закрепляется в отверстии. Для лучшей фиксации вторым винтом через специальную пластину закрепляется часть кабеля в оплётке. Это гарантирует отсутствие подвижек и защищает центральную жилу от перелома.

Полезный совет! Если от электрики вы далеки, то и телевизионные кабели самим лучше не укладывать. Доверьте спецам работу, они знают все хитрости-тонкости. Например, они не забудут, что между антенными кабелями и питающими надо соблюдать дистанции. Укладывать с промежутком не менее 3 сантиметра. А то будут помехи, особенно на кабелях типа RG-6 и аналогичных.

Загадочная розетка TV RD SAT и её собратья

Кроме обычных ТВ розеток производители предлагают изделия с загадочными именами tv rd sat, tv fm sat, tv sat, TV-RD, tv + rj 45. На самом деле ничего загадочного в них нет и это просто-напросто комбинированные розетки для подключения одновременно 2-3 различных приёмников.

Не секрет, что провайдеры предлагают чаще всего комплекты из эфирного телевидения, радио, спутникового и интернета в придачу. Если тянуть кучу кабелей в квартиру не хочется, то в распредщите на площадке ставят блок-смеситель. Он собирает сигналы от нескольких антенных кабелей на один выходящий, его и заводят в квартиру. А чтобы потом разделить частоты разных вещаний — ставится комбинированная розетка для подключения группы приёмников.

Пригодятся такие розетки и в домах с кабельными сетями. Там блоки-сумматоры могут быть по одному на подъезд и к потребителю тянут сразу один кабель. Для разделения разных частот сигнала и нужна комбинированная розетка.

Давайте разберёмся с премудростями названий на примере продукции компании Legrand

Розетки TV-RD-SAT

Розетки TV-RD-SAT можно найти в сериях Valena и Galea Life. Они предназначены для подключения телевизора (TV), радио (RD) и спутникового ресивера (SAT). Подходят для кабельных сетей, по типу бывают проходные или оконечные.

Розетка Legrand Galea Life TV-RD-SAT проходная	Розетка Legrand Galea Life TV-RD-SAT оконечная

Розетки TV-FM-SAT

Розетки TV-FM-SAT присутствуют в серии Celiane и Валена. Применяются как одиночные в домашних разводках ТВ-кабеля. Подключаются по схеме «звезда», напрямую соединяясь со сплиттером по одной линии. В саму розетку можно включить теле- и радиоприёмник, а также спутниковый ресивер.

Цугунов Антон Валерьевич

Время на чтение: 4 минуты

Перед тем, как приступать к выполнению ремонтных работ в квартире, необходимо спланировать дизайн будущих помещений. Немаловажным аспектом этого вопроса является планирование размещения мебели, предметов интерьера, а также бытовой техники. В первую очередь, это связано с необходимостью оптимально развести электрическую проводку и установить в нужных местах , в том числе и телевизионные. Чтобы правильно подключить розетку для телевизора достаточно знать ее устройство, общий принцип работы и порядок монтажа.

Устройство коаксиального кабеля

Главным отличием, которое обуславливает разницу между электрической и телевизионной розетками, является строение кабеля, подключаемого в каждую из них. Если стандартный электрический провод представляет собой две или три отдельные жилы, покрытые изоляцией, которые подключаются к соответствующим контактам розетки при помощи болтовых соединений, то конструкция антенного кабеля несколько иная.

Телевизионный коаксиальный кабель очень легко опознать по внешнему виду. Он представляет собой достаточно толстый провод круглого сечения, имеющий внутри одну цельную токопроводящую жилу, выполненную из меди. Этот центральный проводник покрыт плотным слоем изоляции, поверх которой расположен экран из алюминиевой фольги и тонкой стальной проволоки. В качестве наружного защитного покрытия кабеля в большинстве случаев используется ПВХ изоляция.

Некачественное изготовление или повреждение любого из элементов антенного провода приводит к существенному ухудшению качества сигнала, поэтому к прокладке таких линий следует относиться с максимальной ответственностью.

Рассмотрим более подробно устройство и назначение составных частей tv кабеля:

1. Изоляция. Изготавливается из диэлектрика (как правило, полиэтилена), служит для того чтобы исключить гальваническую связь между токопроводящей жилой и экраном.
2. Экран. В любом коаксиальном кабеле этот элемент предназначен для предотвращения излучения высокочастотного сигнала в пространство. Другой его функцией является защита от электромагнитных помех, к которым очень чувствителен передаваемый сигнал. Кроме того, для обеспечения протекания тока высокой частоты необходимо два провода, поэтому в данном случае экран используется в качестве второго проводника. Такой кабель называется несимметрично экранированным.
3. Токопроводящая жила. Она является главной частью конструкции, поскольку служит для передачи электрического сигнала.
4. Внешняя оболочка, которая предназначена для защиты токоведущих частей от механических воздействий.

Как это можно понять из конструкции кабеля, подключение его к телевизионной розетке представляет собой присоединение центрального проводника и экрана к соответствующим контактам. Чтобы разобраться в особенностях подключения таких проводов, необходимо вкратце рассмотреть устройство и назначение основных частей телевизионной розетки.

Следует также обратить внимание, что при прокладке антенного кабеля не следует располагать его в непосредственной близости от электрических проводов.

При подключении потребителей электроэнергии возникают достаточно сильные магнитные поля вокруг токоведущих жил элементов силовой электропроводки. Такие поля способны в значительной степени исказить передаваемый высокочастотный TV/SAT сигнал. Кроме того, некоторые бытовые приборы обладают способностью к излучению электромагнитных волн, также влияющих на качество tv сигнала. И хотя в настоящее время таких приборов становиться все меньше, а почти все модели современных телевизоров оборудованы специальными фильтрами, в той или иной степени устраняющими такое влияние, все же возможность возникновения помех стоит учитывать. Например, компания Legrand не рекомендует размещать силовые кабели ближе, чем в 2 см от антенного.

• Лицевая панель. Этот элемент конструкции устройства выполняет не только защитную, но и декоративную функцию. Он может быть выбран так, чтобы максимально соответствовать интерьеру помещения. В зависимости от назначения розетки Legrand, в ней могут присутствовать дополнительные выходы, например SAT и R. Подключение TV-R-SAT розетки выполняется при помощи одного кабеля, идущего от специального сумматора.

• Суппорт. Служит для крепления всех элементов конструкции розетки между собой, а также надежной фиксации устройства в монтажной коробке.

Подключение телевизионной розетки

Чтобы подключить такую розетку, необходимо придерживаться несложного алгоритма:

1. Подготовить и установить . Для монтажа устройств встроенного типа, которые наиболее распространены в настоящее время, приходится высверливать в стене отверстие для коробки. Кроме того, для прокладки антенного кабеля, подходящего к такой розетке, придется штробить стену. Эти работы связаны с появлением большого количества пыли, поэтому их стараются приурочить к проведению ремонта в квартире.
2. Подготовить кабель. Для этого необходимо снять слой защитной оболочки примерно на 3 см от его окончания. Далее нужно аккуратно освободить центральный проводник от изоляции на расстояние 1 см от края.
3. Отделить корпус от лицевой панели и суппорта.
4. Присоединить центральный проводник к соответствующей клемме корпуса с помощью винтового соединения.
5. Экран кабеля зафиксировать специальным зажимом, обеспечив при этом их надежный электрический контакт.
6. Присоединить плату к суппорту и закрепить всю конструкцию в подготовленной заранее монтажной коробке.
7. Установить лицевую часть tv розетки.
8. Подключить антенный провод, идущий от телевизора к соответствующему разъему розетки (TV-R-SAT)

Необходимо заметить, что существуют конструкции телевизионных розеток, способ крепления антенного провода к которым может несколько отличаться. Например, в розетках Legrand могут использоваться откидные или пружинные крепления. В любом случае, основной принцип подключения остается неизменным.

Подключение группы телевизионных розеток

Уже давно стало нормальным явлением наличие в одной квартире двух и более телевизоров, которые могут получать сигнал от провайдера кабельного телевидения (TV) или от спутниковой антенны (SAT). Для того чтобы правильно подключить ТВ розетки Legrand, можно воспользоваться следующей схемой.

Изображенная на рисунке схема подключения телевизионных розеток носит название «соединение звездой» и обладает рядом преимуществ:

• Незначительное затухание сигнала.
• Поскольку все провода выходят из одного места, то в нем удобно расположить входную коробку.
• Нет необходимости использовать излишнее количество проходных розеток, что положительно сказывается на качестве сигнала.
• Неисправность одного устройства никак не сказывается на качестве работы всех остальных.

На этой схеме телевизионные розетки подключены через специальное устройство, которое называется сплиттер. Он предназначен для разделения tv или SAT сигнала на равные части, передаваемые на отдельные устройства без потери его качества. Это не единственный тип разветвителей, используемый для прокладки антенных кабелей. Другим распространенным видом этих устройств является TAP. Основное их отличие состоит в том, что сплиттер делит сигнал на равные части по количеству абонентов и может использоваться как сумматор сигнала. Что касается разветвителя типа TAP, то он производит отделение некоторой части tv (SAT) сигнала и передачу его на предусмотренное конструкцией количество выводов.

В данной статье рассмотрим такую необходимую вещь в доме, как розетка для подключения антенны телевизора, иначе – ТВ розетка.

Установка ТВ розетки – необходимость!

В современном доме часто бывает по 2-3 телевизора, и опутывать ТВ кабелями комнаты теперь совсем не модно. Раньше, когда была одна коллективная ТВ антенна, и один телевизор, жильцы мирились с ТВ кабелем через всю квартиру. В крайнем случае, прокладывали антенный кабель в плинтус или под него.

Сейчас, в век телевидения и интернета, проводов становится слишком много, чтобы не позаботиться о том, чтобы убрать их с глаз.

Я проповедую среди своих клиентов такую истину, что лучше наряду с электрическими проводами до штукатурки (первый этап электромонтажных работ) прокладывать антенный кабель, а также провода для подключения телефона и интернета, и другую слаботочку, типа охраны, пожарки, видеонаблюдения и умного дома. При этом, учитывая, что это планируется делать “навсегда”, слаботочные провода должны быть качественными, и уложены соответственно. Кабель для ТВ сигнала я рекомендую прокладывать SAT 703, или другой качественный (поинтересуйтесь в магазине, только не RG-6 и тем более не РК), его можно ложить под штукатурку без дополнительной защиты.

Самостоятельно, не имея опыта, этим делом лучше не заниматься, а или специалиста по антеннам.

Поскольку в статье речь идет о антенном кабеле и антенных гнездах (розетках под телевизор), то для примера на фото ниже показан монтаж проводов, идущих к месту установки телевизора – антенного, для розетки ТВ, и питающего, для розетки 220В.

Не самый лучший пример, и не из-за способа крепежа и качества фото, а потому что сигнальный антенный кабель и силовой лучше не прокладывать рядом параллельно, расстояние между ними лучше делать не менее 3 см. Хотя, в современных телевизорах помеха 50 Гц легко отсекается, лучше перестраховаться. Если использовать качественный антенный кабель, с хорошей оплеткой, это требование не очень критично.

После завершения второго этапа это место для подключения ТВ выглядело так:

Установка розеток под телевизор – питание и антенна.

Если розеток 220В нужно больше (подключение дополнительного тюнера, плеера и т.д.), то место, где монтируется телевизор, может выглядеть так:

Розетка ТВ и 2 розетки питания на стене Viko

Или так, если средства позволяют:

Розетка ТВ и 2 питания на стене Visage deluxe

Ну а если аппаратуры будет совсем много, то за телевизором с большой диагональю будет находиться такая коллекция розеток:

Розетка ТВ и 5 питания на стене Visage.

Почему на последнем фото антенная розетка стоит отдельно? Всё просто, ведь рамки на 6 точек нет. Хотя, в такой установке есть смысл, ведь слаботочку (ВЧ-сигнал) вообще лучше вести отдельно от питающих сетей.

Схемы подключения ТВ розеток

Подключение ТВ розеток по схеме “звезда”

Ввод в квартиру один, а телевизоров в современной квартире 2-3. Чтобы подключить два и больше телевизора, используют специальное разветвительное устройство – сплиттер , у которого один вход и 2-3-4 выхода. Тогда схема подключения ТВ гнезд для телевизоров будет называться звезда :

Схема подключения ТВ антенных розеток звездой

Предполагается, что в квартиру входит кабель с сигналом кабельного телевидения, в котором сигнал достаточно сильный. Если вы хотите подключить 2 телевизора и более, лучше заранее поинтересоваться у провайдера кабельного ТВ (или у соседей), хватит ли мощности сигнала. Уровень сигнала по вашей просьбе могут поднять, обычно ресурс для этого есть. Кроме того, кое-где за подключение дополнительных телевизоров надо платить, а за самовольное дополнительное подключение – платить штраф.

Если есть опасения, что мощности может не хватить, то необходимо предусмотреть место и питание для установки ТВ усилителя. Он обозначен на схеме подключения звездой штрихом как необязательный элемент. Расположить усилитель лучше всего как можно ближе к источнику сигнала – на входе в квартиру или лучше телевизионном распределительном щитке в подъезде.

Схема “Звезда” для подключения нескольких телевизоров к одной антенне применяется наиболее широко, так как имеет такие преимущества:

1. Кабели на все розетки выходят из одной распределительной коробки, что удобно при монтаже и обслуживании,
2. Минимальное затухание телевизионного сигнала,
3. При неисправности одной из сигнальных линий или розеток остальные работают в штатном режиме.

Из минусов можно назвать только большой расход антенного кабеля, что является несущественным, особенно при оптимальной разводке. Особенность такой схемы – входной и выходные кабели не должны лежать рядом, чтобы не было проблем с качеством сигнала.

Коробка сплиттера антенны. Выходы антенного кабеля на 3 телевизора – вверху. Сбоку – вход антенны и на будущее вход интернета. Всё сделано кабелем SAT 703. Всё потом заштукатуривается, сверху только крышка для доступа к сплиттеру.

Кстати, такая же схема подключения звездой применяется при разводке силовых питающих цепей, и является наиболее предпочтительной.

А что там свежего в группе ВК СамЭлектрик.ру ?

Подписывайся, и читай статью дальше:

Подключение ТВ розеток по проходной схеме

Такое соединение ещё называют схемой подключения “шлейфом “.

Если на схеме звездой розетки на схеме не показаны, то на проходной схеме они необходимы. ТВ розетки в схеме шлейфом необходимо применять только проходные . Последняя розетка в схеме соединения шлейфом должна быть оконечной .

Логично, что сигнал на входе первого телевизора будет более мощным, чем на последнем. Но особо заморачиваться на этом не надо. Дело в том, что уровень сигнала кабельного телевидения достаточно высок, чтобы обеспечить все телевизоры. При использовании качественного телевизионного кабеля и правильном подключении (F – разъемы) картинка на экранах будет не отличима по качеству.

Кроме того, в современных телевизорах давно отработана схема усиления и автоматической регулировки уровня сигнала.

Подключение цифрового телевидения (IPTV)

Кроме подключения аналогового телевидения, сейчас у многих провайдеров телевидения появляется возможность подключиться к цифровому телевидению. Качество там на порядок выше. Схема подключения цифрового телевидения – только звезда.

Принципиальные отличия – используется цифровой (компьютерный) кабель, подключение по схеме “звезда”, вместо сплиттера используется цифровой разветвитель (маршрутизатор или концентратор), имеющий один вход и несколько выходов. К одному выходу подключается один телевизор. Телевизор должен понимать цифровой сигнал IPTV – иметь CAM-модуль. Если телевизор не принимает цифровой ТВ сигнал, нужна специальная SD-приставка. В обоих случаях у провайдера приобретается смарт-карта для тарификации и управления услугами.

Интересуйтесь у провайдера, за цифровым телевидением (DVB) будущее. В многоквартирных домах крупных городов аналоговое телевидение протянет ещё пару лет.

А эфирные антенны уже умерли. Помните, ещё лет 5-10 назад все окна, балконы и крыши квартирных домов были утыканы антеннами?

Виды ТВ розеток

Телевизионные розетки существуют трех типов: проходная, оконечная и одиночная (простая).

Проходные ТВ розетки имеют вход, выход (гнездо для подключения телевизора) и ещё один выход на следующую розетку. Каждая проходная розетка вносит затухание в ответвляемый сигнал, которое примерно на порядок больше чем у оконечной розетки.

Оконечная и простая розетка тв – какая разница?

В схеме звездой применяются оконечные или простые (одиночные) ТВ розетки. Между ними нет разницы, если к ним подключен телевизор. Если телевизор не подключен, то в случае с простой розеткой возможны искажения изображения на экране в виде повторов. Это происходит потому, что оконечная розетка имеет волновое сопротивление линии, 75 Ом. А простая его не имеет, и сопротивление в линии выравнивается за счет входного сопротивления подключенного телевизора. Совершенно не имеет значения при этом, включен телевизор или нет в питающую сеть 220 В.

Оконечные розетки конструктивно имеют волновое сопротивление, равное волновому сопротивлению линии, 75 Ом.

Установка и подключение ТВ розетки

Ниже на фото показано подключение ТВ розетки своими руками. В данном случае это оконечная розетка. Приведены пошаговые фото, особенности монтажа зависят от конкретной конструкции.

Установочные коробки под антенную розетку и розетку питания 220В. Розетка 220 установлена

Подготовка ТВ кабеля перед установкой антенной розетки. 2-й этап зачистки. Защелка заранее одета, но не той стороной)

Подготовка ТВ кабеля перед установкой ТВ розетки. Третий этап зачистки

Монтаж ТВ кабеля

Монтаж ТВ кабеля – подключение розетки для телевизионного кабеля. Шаг 2

Установка ТВ розетки – окончательный монтаж кабеля. Черная защелка теперь одета правильно

Лишнюю длину кабеля аккуратно сворачиваем без резких перегибов. Можно было оставить меньше.

Всё, осталось одеть рамку

Установка ТВ розетки. Повтор фото, приведенного в начале этой статьи

Ниже – ещё вариант установки розеток для телевизора. Хорошо видно, что лучше всё прятать за телевизор, не так ли?

Розетки для телевизора – вариант установки

Устройство антенной розетки

И в заключение – фотографии оконечной розетки в разобранном виде.

Вот и всё, что я хотел рассказать про установку ТВ розеток . Если что не понятно или есть что добавить – спрашивайте и пишите в комментариях. Если интересно, что я буду публиковать на блоге СамЭлектрик дальше – подписывайтесь на получение новых статей .

P.S. Консультировался у продавцов Legrand по телефону насчет разницы между простыми и оконечными ТВ розетками. Сказали следующее. “Оконечные розетки используются совместно с проходными, а простые – если со сплиттером”. Честно говоря, не могу подтвердить информацию, так как всегда ставил только проходные и оконечные. А при вопросе о простых ТВ розетках продавцы делают удивленные глаза и говорят, что отродясь такого в продаже не было. Тем лучше.

Основное отличие, характеризующее телевизионную розетку, от электрической розетки служит строение кабеля подключаемого в изделие. Коаксильный кабель состоит из одной цельной жилы, заключенной в плотную изоляцию с экраном из фольгированного метала и тонкой стальной проволоки, поверх вся конструкция закрыта внешней защитной оболочкой из изоляции ПВХ.

Важно: экран в коаксильном кабеле, также называемым несимметрично экранированным, несет функцию защиты от высокочастотного сигнала в окружающее пространство. Он предотвращает от помех, к которым чувствителен принимаемый объектом сигнал. Кроме этого защитный экран служит вторым проводником для обеспечения протекания по кабелю высокочастотного тока.

По своему функциональному предназначению телевизионные розетки подразделяются на три основных типа – это:

• одиночные розетки, их сопротивление отличается незначительным значением внутреннего сопротивления;
• проходные, устанавливаются в середине щлейфа, к этим розеткам кабель подключается с двух сторон,
• конечные для них характерна большая величина внутреннего сопротивления;

Одиночные розетки относятся к простому типу и считаются обычным электроустановочным изделием, служат для присоединения телевизионного приемника. Работа осуществляется через сплитер или краб от одной антенны.

Проходная розетка служит для подключения двух или нескольких телевизоров, подключение происходит за счет разделения телевизионного сигнала для каждого телевизора. Работа изделия строится за счет подвода одного кабеля от антенны, другой кабель отходит от розетки и направляется к телевизору.

Оконечная розетка используется для завершения многорозеточной телевизионной сети. Основные характеристики внутреннее волновое сопротивление большой величины до 75 Ом, оно равно волновому сопротивлению в телевизионной линии, благодаря этому снижается отрицательное воздействие телевизионных приемников друг на друга, как следствие повышение качества телевизионного сигнала, улучшается картинка телевизионного изображения.

Рис..№1.Лицевая панель телевизионной розетки

Рабочие частоты характерные для комбинированных розеток

Телевизионный приемник (ТВ) работает при частотах от 5 до 862 МГц.

Радиоприемник ( FM ) его диапазон от 87,5 до 108 МГц.

Спутниковое телевидение ( SAT ) от 95 до 2400 МГц.

Схема оконечной розетки «звезда» — TV-RD-SAT, концевые или оконечные розетки применяются для улучшения качества изображения для избавления от помех, переключение каналов на одном телевизоре не сказывается на изображении другого TV-приемника.

Особенности конструкции телевизионных розеток

Современные ТВ-розетки

В настоящее время созданы конструкции телевизионных розеток, объединяющих различные функции – это подключение телевизионного потребителя (TV ) , радиоточки (FM ) и спутникового (SAT ) приемника.

По схемам: TV — RD — SAT ; TV — FM — SAT ; Т V — RD , на три и два выходных коннектора, розетка, включающая в свою маркировку аббревиатуру RD , выполняет функцию оконечной розетки. Подключение осуществляется согласно топологии «звезда» и «шлейф»

Особенности устройства телевизионных розеток

Современные ТВ-розетки в своей конструкции подразумевают наличие основного пружинного или винтового клеммного контакта для подключения центральной жилы телевизионного кабеля. Вспомогательная клемма (специальная скоба) служит для присоединения экранирующей оплетки. Проходные розетки имеют две пары клемм для присоединения приходящего и отходящего кабеля.

Современные розетки от Легран, АВВ и других европейских брендов при подключении не требуют дополнительной подготовки телевизионного кабеля, достаточно вставить оголенную жилу в контактную клемму и она автоматически зажмет ее, основную проколов изоляцию и зажав кабель. Соединение получается очень надежным.

Рис. №2. Подключение современных розеток.

Схема «звезда»

Телевизионная розетка для этой схемы используется с одним входом и несколькими выходами на 2; 3; 4 выхода. Входной сигнал должен иметь достаточную мощность, чтобы обеспечить хороший телевизионный сигнал, иначе изображение последнего телевизионного приемника будет желать лучшего качества.

Рис. №3. Схема «звезда».

Для усиления сигнала применяется телевизионный усилитель, который обеспечит увеличение мощности сигнала, его рекомендуется устанавливать рядом с источником телевизионного сигнала, непосредственно в распределительном щите или рядом с входом вводного телевизионного кабеля в квартиру.

Рекомендация: при монтаже телевизионной схемы «звезда». Нельзя прокладывать рядом отходящий и входящий кабеля, могут появиться помехи, снизится качество телевизионного сигнала. Схема «звезда» оптимальный вариант для подключения цифрового телевидения. NV-приемники присоединяются с помощью маршрутизатора, функцию, которого может выполнять цифровой разветвитель или концентратор. Это может быть приставка SD приемник САМ-модель он подойдет для приема IPTV-сигнала.

Схема (проходная) «шлейф»

В схеме используются последовательно присоединенные проходные розетки и оконечная розетка. В схеме практически отсутствует ухудшение качества сигнала, качество зависит от правильности присоединения телевизионного кабеля к F-разъему. Использование этого подключения дает возможность присоединить три телевизора от проходных розеток и еще два от одиночной (индивидуальной) и от тупиковой розетки.

Рис. №3 Проходная схема соединения телевизионных розеток.

Разводка схем «шлейф» и «звезда» осуществляется через сплиттер, который служит разделителем ТВ и SAT-сигнала на одинаковые части без потери качества сигнала, также сплитер используют в качестве сумматора сигнала. Кроме сплитера аналогичную функцию исполняет разветвитель ТАР, он делит сигнал на несколько выводов. Разветвители, используемые для телевизионных приемников используют рабочую частоту 1Гц, устройства, выполняющие аналогичную функцию для спутниковых приемников, обладают частотой до 2,5ГГц.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на , буду рад если вы найдете на моем еще что-нибудь полезное.

Кабель-канал с розетками

Современные стандарты строительства и внутренней отделки офисных помещений требуют свободных «чистых» стен, без торчащих розеток и пластиковых коробов, под которыми прячутся десятки линий и шнуров компьютерных сетей, кабелей электропитания и телефонных проводов. Если в условиях зданий промышленного или технологического назначения подобное расположение проводов и розеток еще считается приемлемым, то для помещений, где интерьер имеет первостатейное значение, всю кабельную проводку помещают в кабель канал в стене, в плинтусе или в любом другом подходящем месте.

Разновидности и схемы укладки кабель-каналов

Назначение и устройство кабель-каналов понятно из названия. Это длинные и узкие пластиковые или алюминиевые короба, в которые уложена и закрыта декоративной крышкой различного рода проводка. В зависимости от места и способа установки различают несколько основных видов кабель-каналов:

• Плинтусные кабель-каналы. Наиболее простые и популярные способы разводки сетей в офисах. Подключение осуществляется через установленные на кабель–каналах розетки;
• Напольные кабель-каналы, используемые для разводки шнуров и проводки по поверхности пола. Используется в случае, если конечный потребитель находится довольно далеко от стен, на которых стоят розетки;
• Потолочные кабель-каналы.

Подключение и разводка проводки в кабель-канал с розетками практически ничем не отличается от обычных способов укладки сетевых и компьютерных шнуров и установки розеток.

Специальные формы кабель-каналов

Например, кабель-канал для светодиодной ленты изготавливается из алюминиевого уголка и прозрачной поликарбонатной крышки. Уложенная внутрь такого короба, как на фото, лента светодиодов способна нормально выполнять основную функцию — освещать границы или контуры дверного проема.

Электрическая мощность полоски светодиодов невелика, примерно 15- 30 Вт, но учитывая небольшие габариты светодиодов, плотность теплового потока, рассеиваемого излучающими элементами, может достигать величины в 150 Вт на метр длины. Поэтому светодиоды необходимо укладывать в алюминиевый корпус кабель-канала, играющего роль эффективного радиатора.

Защищать приходится не только стационарно уложенные пучки проводов и кабелей. Намного сложнее обеспечить защитой пучки проводки и сигнальных кабелей, которые в процессе работы приходится перемещать. Для этих целей используется гибкий кабель-канал, с одной стороны, обладающий жестким секционным каркасом, с другой стороны, собранная из отдельных секций защитная оболочка не позволит раздавить проводку или оборвать розетку.

Каждая секция кабель-канала собирается из боковых щек и осевых шарниров, как на видео:

Монтаж кабель-каналов с розетками, особенности применения

Использование кабель-каналов значительно упрощает систему укладки проводки и установку розеток по комнате или офисному помещению. Чтобы установить розетку, приходилось штробить в стенах пазы и ниши значительных размеров. В отдельных случаях условиями прочности бетона такое штробление не допускается, и вся проводка, от счетчика до розетки, остается наверху.

Проще всего спрятать провод, который техническим ограничениям невозможно уложить в стену:

1. Уложить кабель-канал под плинтусом пола;
2. В припотолочной зоне, под верхним кантом наклеенных обоев, под плиткой Бовелаччи, используя потолочный плинтус с кабель-каналом;
3. Разместить проводку в напольный кабель-канал.

Совет! Если пол в помещении выложен паркетом, плиткой или ламинатом с текстурой древесины, проще всего подобрать соответствующий расцветке кабель-канал под дерево.

Дерево и отделочные материалы с рисунком волокон древесины сегодня широко используются для оформления прихожих, дачных и загородных домиков. Поэтому для стен, облицованных стеновыми панелями или обитых вагонкой, проще всего уложить проводку кабельного телевидения или шнур от сети интернета в кабель-канал под дерево. В глаза не бросается, и главное — можно легко перемонтировать места под розетки, дополнить или изменить схему разводки сетей без капитальной перестройки стен.

При этом уровень безопасности такого способа монтажа розеток остается довольно высоким. Например, для большинства коробов и розеток, изготавливаемых из модифицированного поливинилхлорида, аттестуется уровень противопожарной стойкости, равный IE40. При этом материал выдерживает нагрев до 950^оС с самозатуханием фронта горения.

Способы монтажа кабель-канала и розеток

Проще всего выполнить разводку электропроводки с помощью специального плинтуса, в котором при производстве отштампована ниша под укладку провода кабель-канала. Сам плинтус легко крепится к стене с помощью саморезов. После разнесения сетевого пучка останется установить розетки и закрыть ниши в плинтусах с помощью пластиковых крышек.

Большинство производителей подобной продукции предлагает различные варианты розеток, которые с минимальными усилиями могут быть установлены на плинтусах с кабель-каналами. Для установки потребуется только вырезать в плинтусе паз под крепление корпуса розетки, подключить контакты и закрыть розетку откидной крышкой.

Таким же способом устанавливаются потолочные розетки и кабель-каналы. Отличие только во внешнем виде. При желании можно отказаться от фирменных розеток и установить обычные наружные розеточные коробки, если у них полностью закрытый корпус.

Стандартный настенный кабель-канал состоит из двух частей — настенной планки и крышки. Чтобы смонтировать устройство, достаточно закрепить планку на стене с помощью саморезов, клея или клипсов – «клопов», уложить проводку и закрыть крышкой.

Кроме коробов, при изготовлении наружной проводки приходится использовать доборные элементы в виде тройников, угловых элементов, разветвителей, ревизионных коробок и переходников от настенных кабель-каналов к напольным каналам. При этом выключатель для кабель-канала и розетки обычно устанавливают на уровне, максимально комфортном для пользования конкретным человеком – хозяином кабинета или комнаты.

Неоспоримым преимуществом подобной технологии является возможность изменения расположения розеток и выключателей после перестановки мебели в комнате или полного ее переоборудовании. При этом для переноски розеток потребуется не более часа рабочего времени.

Напольные варианты кабель-каналов

Для помещения с большим количеством сотрудников и персональной техники более актуальным является разводка электропроводки и сетевых шнуров и розеток от общего ввода к конкретным потребителям, удаленным от стен на немалое расстояние. В этом случае чаще всего применяются напольные кабель-каналы. Принцип укладки не отличается от настенных вариантов, но есть отличия в самой конструкции кабель-канала.

В напольных системах кабель-каналов проводка укладывается в пазы резиновых лент, закрываемых сверху прочными крышками скругленной формы. Это позволяет уменьшить риск повреждения кабель-канала при ходьбе. Прочность каналов такова, что выдерживает вес человека и кратковременное нагружение твердым предметом, массой до 40 кг. В местах расположения оконечных потребителей и техники электропроводка выводится в виде башенки с несколькими розетками, похожей на обычную электрическую переноску.

Заключение

Применение технологии обустройства электросетей и разводки проводов с помощью кабель-каналов позволяет снизить толщину стен и перегородок до санитарного минимума. Кроме того, такой вариант является мобильным и легко перенастраиваемым способом адаптации потребителей внутри помещения, без использования сотен метров валяющихся под ногами силовых шнуров и сетевого кабеля.

Неисправности общей электрической розетки (или розетки)

Электрические розетки (более известные как розетки) — это рабочие лошадки электрической системы вашего дома. Розетки — это места, где лампы, электронное оборудование, мелкие бытовые приборы, обогреватели и многие другие устройства подключаются к электрическим цепям дома для выполнения своих функций. Со временем в розетку можно увидеть, как вилки шнура вставляются и вынимаются сотни раз, и, как и любое другое механическое устройство, они со временем изнашиваются или повреждаются.Изменения требований электротехнического кодекса также могут означать, что розетку необходимо заменить, даже если она работает нормально.

Вот некоторые из распространенных проблем с розетками и что с ними делать.

Изношенные слоты

Хотя в розетках нет движущихся частей, они имеют металлические точки контакта внутри корпуса устройства, которые предназначены для надежного захвата горячих, нейтральных и заземляющих контактов на вилках шнуров. Со временем эти контакты начинают изнашиваться и теряют силу захвата.Поскольку открытые точки контакта теряют способность захватывать вилку, это создает большее электрическое сопротивление и нагрев, что может вызвать проблемы в проводке и может вызвать срабатывание автоматических выключателей. Вы также можете начать слышать треск в розетке из-за искры, и вилки прибора будут расшатываться в гнездах розетки.

Решение: Выключите питание и замените розетку на новую.

Свободные соединения проводов

Еще одна очень распространенная проблема с розетками, которые часто используются, заключается в том, что соединения проводов схемы начинают ослабевать.Каждый раз, когда через проводное соединение протекает ток, выделяется небольшое количество тепла, и это повторяющееся расширение и сжатие проводов может в конечном итоге привести к ослаблению винтов. Когда это произойдет, вы можете услышать, как розетка начинает потрескивать, а если соединения проводов полностью отсоединяются, короткое замыкание может привести к срабатыванию автоматического выключателя.

Ослабленные соединения проводов особенно распространены, если розетка была подключена с помощью вставных фитингов на задней стороне розетки.Эти соединения, как известно, небезопасны, поэтому профессиональные электрики почти никогда не используют эти фитинги для подключения проводов.

Решение : Выключите питание и затяните все соединения проводов. Также убедитесь, что крепежный ремень розетки надежно закреплен, чтобы устройство не могло покачиваться, когда вы вставляете или извлекаете вилки.

Трещина в теле

Поврежденная емкость — опасная емкость. В современных емкостях используется прочный винил, и они редко трескаются или ломаются, но старые емкости изготавливались из довольно хрупкого бакелитового пластика, который подвержен растрескиванию.Иногда на передней поверхности емкости будут видны трещины или сколы, особенно вокруг щелей, но также возможно, что сторона или задняя часть емкости могут потрескаться.

Решение : Выключите питание и замените поврежденную розетку на новую.

Неправильный рейтинг

Удивительное количество домовладельцев не осознают, что розетки рассчитаны на определенную силу тока. В стандартных бытовых электрических цепях розетки рассчитаны на 15 или 20 ампер.Розетку на 20 А можно определить по маленькой горизонтальной букве «Т», которая выступает из одного из вертикальных пазов на розетке. Эта конструкция позволяет использовать специальные вилки на 20 А, которые используются в некоторых бытовых приборах с высокими требованиями, например, в обогревателях.

Использование розеток, не соответствующих силе тока цепи, является очень распространенной ошибкой. Хотя нет никакой опасности, когда розетка на 15 ампер подключена к цепи на 20 ампер, существует заметная опасность, когда розетка на 20 ампер подключается к цепи на 15 ампер.В этой ситуации есть возможность подключить 20-амперный прибор к цепи, которая может обеспечить только 15-амперную мощность. В результате, если повезет, сработает автоматический выключатель, но возможно и повреждение проводов, и возможный пожар.

Решение : Проверьте силу тока в цепи и убедитесь, что розетки соответствуют номиналу. При необходимости замените их устройствами надлежащего номинала.

плохого качества

Дешевый сосуд по выгодной цене может какое-то время работать нормально, но со временем может возникнуть проблемы.Устройства, производимые серийно за границей, могут вызывать подозрение, если они не имеют одобрения признанного агентства по тестированию, такого как UL (Underwriters Laboratories).

Решение : Осмотрите емкости и замените те, на которые нет разрешения известного испытательного агентства. Такие рейтинги будут проштампованы на корпусе розетки.

Обратная полярность

Розетки спроектированы с подключением горячих и нейтральных проводов, поэтому поляризованные вилки, имеющиеся на большинстве ламп и небольших приборов, будут направлять горячий и нейтральный ток в правильном направлении через устройство.Если эти проводные соединения поменять местами, прибор все равно будет работать, но существует повышенная опасность возгорания или поражения электрическим током в случае короткого замыкания.

Перепутанные соединения горячего и нейтрального проводов известны как «обратная полярность», и эта ситуация часто не распознается до тех пор, пока не возникнут проблемы.

Решение : Проверить розетки с помощью съемного тестера цепей. Если обнаружена обратная полярность, выключите цепь и установите правильные положения соединений проводов цепи.

Нет заземления

Другой очень распространенной проблемой розеток является отсутствие заземления, которое возникает либо из-за того, что розетка не была должным образом подключена к заземляющему проводу цепи, либо из-за того, что сама система не заземлена, как это происходит в очень старых системах электропроводки, которые не имеют защиты от заземления. Отсутствие заземления можно определить с помощью съемного тестера цепей. Если в ваших розетках используются розетки с двумя гнездами без круглого гнезда для заземления, это означает, что сама система может быть не заземлена.

Решение : Проверьте розетки и, если они не показывают заземления, отключите питание, проверьте заземление розетки и при необходимости внесите исправления. Или попросите профессионального электрика проверить старую систему электропроводки и внести необходимые улучшения для заземления системы.

Нет защиты AFCI / GFCI

Сегодняшний электрический кодекс требует, чтобы большинство розеток в жилых помещениях имели защиту AFCI (прерыватель цепи дугового замыкания), а розетки в некоторых местах также имели защиту GFCI (прерыватель цепи замыкания на землю).Существующие установки проводки, как правило, «отремонтированы» — вам не нужно вносить исправления, если в системе уже не ведутся работы. Но каждый раз, когда профессиональный электрик производит ремонт или улучшение системы, он или она должен будет добавить в эту цепь необходимую защиту AFCI или GFCI. Выполняя свою работу, вы также должны внести необходимые изменения.

Защита от GFCI обычно требуется во всех местах на открытом воздухе, во всех местах ниже уровня земли (например, в подвале) и во всех местах, где поблизости есть источник воды (например, столешницы возле раковины).Защита AFCI теперь требуется практически для всех сосудов в жилых помещениях.

Решение : Замените стандартные розетки на розетки GFCI или AFCI в местах, где они требуются электрическими правилами. Или установите автоматические выключатели GFCI или AFCI (или комбинированные GFCI / AFCI) для любых цепей, питающих розетки, которые требуют этой защиты.

Что вызывает возгорание или оплавление розетки? Penny Electric

Распознавание проблемы

В какой-то момент вашего опыта в качестве владельца дома или бизнеса вы, возможно, будете вести свой день как обычно, только чтобы обнаружить, что одна из ваших электрических розеток почернела и расплавилась от тепла (именно там, где вы хотели подключить новый телевизор с диагональю 50 дюймов… черт возьми!).Помимо разочарования, вы также несколько обеспокоены безопасностью ситуации; а у вас все поводы для беспокойства !

Электричество — это , а не , с чем можно поиграть, и не стоит игнорировать это при возникновении проблемы. Неустраненные электрические неисправности приводят к тысячам пожаров в домах ежегодно и сотням жертв среди гражданского населения.

Причины перегрева

Причину обугленной или сгоревшей розетки обычно легко диагностировать, поскольку она почти всегда вызвана одной из двух проблем:

1.Поврежденная или неправильно установленная проводка

Очень важно, чтобы проводка была проложена таким образом, чтобы создать непрерывный канал для прохождения электричества. Когда провода стареют и изнашиваются, вещи начинают рваться, давая возможность свободно течь энергии; это называется дугой.

Электрическая дуга — это большое количество электричества, которое проникает от точки разрыва проводки к ближайшему проводнику, который может найти, например, к другому поврежденному концу проводки. Однако дуга, проходящая через воздух, выделяет много тепла, которое может расплавить или сжечь любой окружающий горючий материал.

Если проводка в вашем доме старая и, возможно, повреждена со временем, или если установщики не проявили осторожности при установке проводки, возможно, что электрическая дуга действительно является причиной сгоревшей розетки.

2. Перегрузка цепи

Иногда розетки перегружены приборами, заряженными удлинителями и т. Д., И спрос выходит за рамки того, на что рассчитана электрическая проводка. Когда это происходит, проводка нагревается и, возможно, воспламенит или расплавит все, что с ней контактирует, включая пластиковую розетку.

Эта проблема часто возникает в старых домах, построенных «в свое время», до того, как образ жизни зависел от множества электрических устройств и приборов. Обычная проводка былых дней была меньшего диаметра, что не могло безопасно обрабатывать большие потоки электричества.

Если вы чувствуете запах электрического тепла и запах гари, немедленно выключите питание и вызовите квалифицированного электрика! Возможно, вы перегружаете цепь.

Что можно сделать?

Важно отметить, что (в целях безопасности) все электромонтажные работы следует доверить профессионалам.При этом следует как можно скорее устранить поврежденную и перегруженную проводку.

Старую поврежденную проводку необходимо заменить новым проводом, а провод с недостаточным калибром следует заменить на провод такого размера, который соответствует требованиям вашего дома или офиса. Похоже на большой проект, правда? … Но он необходим!

Сделано правильно!

Существует нет места для игр или срезания углов, когда дело доходит до электромонтажных работ. Penny Electric знает, насколько серьезными могут быть неисправности электропроводки, потому что безопасность невинных жизней является главным приоритетом.

Penny Electric с гордостью обслуживает регион Южной Невады, проявляя приверженность и высокое качество исполнения. Наши электрики постоянно обучаются новейшим решениям и технологиям в мире электротехники, и мы используем продукты и навыки, которые могут конкурировать с лучшими!

Готовы получить БЕСПЛАТНУЮ цитату? Свяжитесь с нами сегодня и узнайте, как мы можем помочь вам решить все ваши проблемы с электричеством справедливо и надежно. Вы будете рады, что сделали!

Абонентский терминал Розетка: SIGNAL TV / FM / SAT1 / SAT2 (PVR)

Вид на розетку

Другие виды на розетку

Вид после снятия настенной панели

Розетка универсальная — она также может использоваться как скрытый тип

Набор содержит крепежные винты Сигнал R694140 разработан для установок, в которых один коаксиальный кабель передает сигналы наземного телевидения, FM-радио и спутникового телевидения (SAT1), а второй — другой независимый спутниковый сигнал (SAT2).Это обеспечивает два независимых спутниковых сигнала для PVR-ресивера с двойным тюнером (способного записывать любой канал SAT при просмотре другого).

Другое применение выхода SAT2 (с обратным каналом) — это инжекция модулированного радиочастотного сигнала (от приемника SAT, DVD-плеера и т. Д.), Который должен распространяться внутри домашней установки.

Диапазон 5-2150 МГц (SAT 2)

Имя		СИГНАЛ TV / FM / SAT1 / SAT2 (PVR)
Код			8 901	Полосы МГц и 174–862 МГц	дБ	2.5
Затухание в диапазоне 88-125 МГц	дБ	2,5
Затухание в диапазоне 950-2150 МГц (SAT 1)	дБ
дБ	3

Характеристики тракта FM: СИНЯЯ линия — затухание, КРАСНАЯ линия — соответствие

Характеристики тракта SAT-1: СИНЯЯ линия — затухание, КРАСНЫЙ линия — соответствие

Характеристики ТВ тракта: СИНЯЯ линия — затухание, КРАСНАЯ линия — соответствие

Характеристики тракта SAT-2 (с обратным каналом): СИНЯЯ линия — затухание, КРАСНАЯ линия — соответствие

В чем разница между разъем, гнездо, штекер и порт?

Обновлено: 01.02.2021, Computer Hope

Заглушка

Штекер является частью кабеля, который подключается к порту.Вилка всегда подключается к чему-то еще (например, к разъему или порту). Например, наиболее распространенной вилкой является вилка питания, с помощью которой компьютер, монитор и другие устройства подключаются к источнику питания. На рисунке изображен шнур питания для настольных ПК в США с вилкой, которая подключается к розетке, и розеткой для компьютера или монитора.

Примечание

В нашем примере вилки шнура питания эта вилка отличается в разных странах мира.

Кабель и шнур

Кабель или шнур — это один или несколько проводов в пластиковом покрытии, которое позволяет передавать мощность или данные между устройствами.На рисунке показан сетевой кабель категории 5. См. Наше определение кабеля для получения списка типов кабелей, используемых с компьютерами.

Проволока

Провод — это одиночная жила из металла (например, меди) или оптического волокна, способного передавать энергию или данные из одной области в другую.

Разъем

Разъем — это уникальный конец вилки, гнезда или края карты, который подключается к порту. Например, все карты расширения настольных компьютеров имеют разъем, позволяющий подключать их к разъему на материнской плате.Когда речь идет о кабелях, разъем — это конец кабеля, который подключается к порту. Например, на конце USB-кабеля есть разъем, позволяющий подключать его к USB-порту.

Порт

Порт имеет отверстия или слот, соответствующий штекеру или карте, подключенной к порту. На рисунке изображен компьютерный порт PS / 2 для клавиатуры и мыши с разъемом PS / 2 для подключения к компьютеру.

• Полный список компьютерных портов см. В нашем определении порта.

Джек

Гнездо похоже на порт и представляет собой отверстие или другое соединение, которое позволяет совместимому штекеру подключаться к гнезду. В компьютерах разъем часто описывает аудиоразъем.

Адаптер

Адаптер — это устройство, способное преобразовывать мощность или данные из одного источника в другой. Например, адаптер переменного тока, используемый с портативными компьютерами и другими устройствами, принимает переменный ток и преобразует его в постоянный ток.

Розетка

Розетка — это отверстие, которое подходит к другому конкретному устройству с соответствующими контактами или другими разъемами.Примером сокета является сокет ЦП, который представляет собой разъем на материнской плате для ЦП компьютера.

За время эволюции компьютеров появилось много различных розеток, предназначенных для компьютеров. Каждый сокет поддерживает набор компьютерных процессоров. Например, Socket 370 — это сокет, поддерживающий первые процессоры Intel Celeron и процессоры Coppermine.

Слот

Слот — это также соединение, используемое с компьютерами, которое описывает либо слот ЦП, либо слот расширения. Сегодня разъемы ЦП используются вместо разъемов ЦП, но разъемы расширения по-прежнему подключают карты расширения к компьютеру.

Как подключить электрическую розетку на 115 В | Home Guides

Возникает определенная путаница в связи с тем, что люди называют стандартную бытовую электрическую розетку по-разному, как розетку на 110, 115 или 120 вольт. Путаница, вероятно, возникает из-за того, что, хотя напряжение в стандартной цепи составляет 120 вольт на панели, оно падает с увеличением расстояния от панели. В любом случае развести розетку на 115 вольт несложно. Он имеет две пары клемм: одна пара для подключения цепи под напряжением, а другая для расширения цепи на другое устройство.Кроме того, он имеет пятую клемму для заземления устройства.

Перед началом работы отключите питание цепи, к которой вы подключаете розетку. Найдите на главной панели выключатель, который управляет цепью, и поверните тумблер к внешней стороне панели до щелчка. Дважды проверьте, чтобы убедиться, что вы отключили питание в правильной цепи.

Установите электрическую коробку на розетку. Коробка выполняет функции ограждения проводов и обеспечивает поверхность, к которой можно прикрепить розетку.Обычная процедура заключается в том, чтобы прибить стандартную коробку с грубым покрытием к каркасу стены, но если стены уже покрыты, вы также можете прикрепить коробку для ремоделирования непосредственно к гипсокартону.

Протяните силовой кабель через заднюю часть коробки, чтобы он провисал от 6 до 8 дюймов. Если вы используете розетку для подключения другого устройства к цепи, протяните кабель, ведущий к устройству, через заднюю часть коробки таким же образом.

Подготовьте кабели к подключению. Отрежьте от 4 до 6 дюймов оболочки канцелярским ножом, отделите провода и снимите 1/2 дюйма изоляции с конца каждого из них ножом или инструментом для зачистки проводов.

Осмотрите заднюю часть розетки. Если вы видите отверстия, вы можете вставить в них концы проводов, и они зафиксируются на месте. Если отверстий нет, необходимо прикрепить кабели к клеммным винтам. Если вам нужно прикрепить провода к винтам, сделайте крючок по часовой стрелке на конце каждого из них с помощью плоскогубцев.

Подсоедините черный провод цепи к верхней латунной клемме. Вставьте его в отверстие за винтом или зацепите за винт и затяните винт отверткой.Подключите белый провод к верхнему серебряному винту. Если есть исходящий кабель, подключите черный провод этого кабеля к нижней латунной клемме, а белый провод к нижней серебряной клемме.

Сожмите заземляющие провода зажимом для проводов и зацепите один из них за зеленый винт клеммы заземления. Затяните винт отверткой.

Прикрутите розетку к распределительной коробке с помощью крепежных винтов. Винты обычно поставляются с выпускным отверстием. Привинтите крышку.Если вы подключаете к розетке другое устройство, не выключайте прерыватель, пока не будут выполнены все подключения.

Ссылки

Советы

• В большинстве случаев вы будете подключать розетки NEMA 5-15 или 5-20, которые рассчитаны на максимальный ток 15 и 20 ампер соответственно.

Предупреждения

• Вы можете получить смертельный электрошок, работая с проводами под напряжением. Если вы не уверены, какой прерыватель управляет цепью, к которой вы подключаете розетку, проверьте провода внутри кабеля с помощью тестера напряжения.Поочередно переключайте выключатели, пока не получите показание 0 или индикатор не погаснет.

Writer Bio

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо постоянного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Почему перестают работать торговые точки

Ваши торговые точки могут перестать работать по многим причинам.Обычно это легко исправить. Иногда это даже исправление, для которого не требуются какие-либо инструменты (да, вы все правильно прочитали). Узнайте, почему торговые точки перестают работать, а когда нужно делать все своими руками или обратиться к специалистам.

Перед тем, как мчаться на , проверьте свой автоматический выключатель , найдите минутку, чтобы проверить другие ваши розетки на предмет неисправного освещения и приборов. Включите и выключите свет, чтобы проверить ближайшие розетки на наличие питания. Если у вас ничего не получается, отключите все лампы или другие плагины от «мертвой» розетки, чтобы убедиться, что электроника не перегружает и не вызывает короткого замыкания.Используя малярную ленту, отметьте все выходы, с которыми у вас возникли проблемы, чтобы вы могли легко вспомнить, какие из них являются проблемой.

Автоматический выключатель срабатывания

Когда ваш выключатель перегружается, он отключается, чтобы предотвратить получение в цепь любого дополнительного электрического потока, который может вызвать повреждение или пожар. Проверка панели может показаться хлопотной, но это отключение может предотвратить множество потенциальных повреждений.

Если вы отключили от розетки какие-либо устройства, которые вас беспокоят, то вам нужно найти и проверить, нет ли срабатывания цепи или перегоревшего предохранителя .Когда выключатель срабатывает, он обычно переключается в положение off . Но это не всегда так, иногда они могут немного сдвинуться с места или выглядеть совершенно нормально. Сработавший выключатель обычно будет немного «уступать», а не чувствовать себя твердым. Вам нужно будет сбросить все сработавшие выключатели, перевернув их в положение на .

Сработавший автоматический выключатель обычно является результатом временной перегрузки в цепи. Но в редких случаях проблема может быть в ослабленном проводе в электрической панели.В таком случае вам следует обратиться к местному электрику , чтобы решить эту проблему. Хотя основная проводка может быть относительно простым решением для многих домовладельцев, будьте осторожны, сделайте это своими руками, многие электрические ремонтные работы требуют технических знаний, о которых мало кто знает.

Сработал выход GFCI Выходы

GFCI (прерыватель цепи замыкания на землю) — это выходы с кнопками сброса и тестирования. Они необходимы в помещениях дома с наибольшим риском поражения электрическим током или поражением электрическим током, например на кухне или в ванных комнатах.Если они обнаруживают утечку электрического тока, они немедленно отключаются, чтобы отключить питание. Часто электрики подключают дополнительные стандартные розетки к одной розетке GFCI (чтобы сэкономить деньги), но многие люди не знают об этом подключении. Когда розетка выходит из строя, можно легко исключить GFCI, если вы не учли, что к ней могут быть подключены другие.

GFCI, который «выскакивает», приведет к прекращению работы всех выходов на линии в той же цепи.Иногда розетка может быть в другой комнате, и сработавший GFCI в вашей ванной может ее отключить. Проверьте и сбросьте каждый из ваших GFCI, чтобы проверить поездки. Если GFCI не сбрасывается или кнопка не выскакивает, когда вы нажимаете «тест», то есть вероятность, что либо он не получает питание, либо это плохо подключенный GFCI. Если кнопка «сброса» срабатывает каждый раз, когда вы ее нажимаете, возможно, в цепи протекает опасный ток. В любом случае, эта проблема потребует дополнительных электрических испытаний, которые лучше всего доверить сертифицированному электрику .

Ослабленные электрические соединения

Если вы проверили свои выключатели и GFCI без восстановления питания, то следующим лучшим решением будет снять розетку, чтобы проверить надежность соединения.

Совет для профессионалов: вам понадобится фонарик, потому что вы отключите питание для этой работы.

Сначала выключите главный прерыватель . Сняв розетки, осмотрите винтовые клеммы на предмет обрыва или ослабления проводов.Осторожно проведите проводом на каждой клемме, чтобы проверить надежность соединения. Если он болтается, то он будет проворачиваться под винт или сам винт проворачивается. Пока вы осматриваетесь, попробуйте проверить, нет ли сгоревших, сломанных или корродированных проводов. Если вы обнаружите неплотное соединение, лучшим решением будет замена розетки на новую. Плохие соединения часто создают избыточное тепло, которое может привести к проблемам в будущем.

Обладая небольшими знаниями, вы могли бы заменить розетку самостоятельно, но если вам не хочется выполнять электромонтажные работы, тогда Hiller здесь, чтобы помочь .Если вы обнаружите, что у вас алюминиевая проводка, не пытайтесь возиться с ней самостоятельно, ! Обратитесь к квалифицированному специалисту , который сертифицирован для работы с этим материалом. Эта проводка будет серого цвета, а не оранжевого цвета, к которому вы привыкли.

Кроме того, в некоторых розетках есть штыревые провода для подключения. Это не рекомендуется, потому что со временем они имеют тенденцию ослабевать, но такое соединение все еще полностью зависит от кода. Если вы обнаружите слабый удар, не пытайтесь снова вставить провод.Вместо этого отрежьте и зачистите конец провода и подключите его к винтовой клемме, расположенной сбоку от розетки. Или отрежьте и зачистите все провода и подключите их к новой розетке.

Иногда незакрепленный провод действительно болтается в соединителе проводов. Для этого возьмитесь за соединитель провода и потяните за провод, пока не обнаружите незакрепленный. Если он болтается, снимите разъем провода. Обрежьте и зачистите все провода в жгуте, чтобы обнажить от ½ до ¾ дюйма медного провода, и снова подсоедините.Если вы не нашли в этом поле незакрепленных соединений и по-прежнему беспокоитесь, что их может быть больше, вы можете проверить близлежащие розетки. Возможно, сейчас самое время вернуться к любым другим выходам, которые вы отключили.

Почему перестают работать розетки

Иногда электрические розетки буквально перегорают. Это может быть короткая искра или даже пожар. Если электрическая розетка начинает искру, остается постоянно теплой или показывает какие-либо признаки потемнения вокруг свечей, немедленно прекратите использование ! Даже если вилка все еще в рабочем состоянии, необходимо заменить всю розетку, чтобы избежать любого шанса возгорания.Розетки легко заменить, но поскольку электромонтажные работы могут быть очень опасными, рекомендуется доверить большую часть ремонта профессиональному электрику. Если вы не отключите правильную розетку, это может привести к серьезной травме. Если вы не установите новую розетку должным образом, в будущем возможно возгорание или поражение электрическим током. Электрик рядом со мной сможет легко определить, связана ли ваша проблема с розеткой с розеткой или подключенным к ней устройством. Независимо от того, что вы решите делать, всегда соблюдайте правила безопасности.Hiller также предлагает полную линейку генераторов для дома, поэтому вы никогда не останетесь без электричества.

Диагностика проблем с питанием на розетке

Когда клиенты звонят вам из-за того, что проблемы с работой частей их оборудования на 120 В заставляют их подозревать источник питания на их предприятии, вы должны решить, с чего начать расследование. Не переходите непосредственно к распределительному щиту, который сначала питает цепь. Вместо этого сначала посмотрите на розетку, ближайшую к проблемному оборудованию.

Следующий шаг — решить, какое измерение проводить, но у вас есть только три варианта на выбор: напряжение фаза-нейтраль, напряжение нейтраль-земля и напряжение фаза-земля. С этими измерениями вы на правильном пути к ответу на следующие вопросы:

• Розетка подключена неправильно?
• Ответвленная цепь слишком нагружена?
• Имеют ли чувствительные электронные нагрузки необходимое напряжение?

Хотите верьте, хотите нет, но вы можете получить столько информации с помощью таких фундаментальных, но простых измерений.Три измерения, выполненные на одной розетке, могут дать вам четкое представление об электроснабжении объекта и помочь определить неправильно подключенные розетки.

Розетки с неправильным подключением

Вы можете подумать, что подавляющее большинство розеток на 120 В подключено правильно, но это не так. На самом деле, нередко можно встретить перевернутые или закороченные провода нейтрали и нейтрали или провода нейтрали и заземления.

Эти условия часто могут оставаться незамеченными в течение длительного времени.Поскольку многие нагрузки не чувствительны к полярности, они довольно хорошо работают с нейтралью и горячим переключением. Электронные нагрузки, например, обычно безразличны к полярности переменного тока, потому что их внутренние источники питания просто преобразуют переменный ток в постоянный.

С другой стороны, работа чувствительных электронных нагрузок, таких как компьютерное оборудование и контрольно-измерительные приборы, зависит от чистого заземления — заземления без тока нагрузки и напряжения. Однократное переключение нейтрали на землю может поставить под угрозу всю систему заземления.

Сценарий устранения неполадок в Office

Вы можете провести визуальный осмотр каждой розетки на предмет правильности подключения, но это займет много времени. Намного проще проводить измерения с помощью цифрового мультиметра (DMM) или токоизмерительных клещей с возможностью измерения напряжения.

Давайте рассмотрим сценарий устранения неполадок в офисе. Предположим, вы провели следующие измерения напряжения в рабочее время и при нормальной нагрузке:

Напряжение между фазой (горячим) и нейтралью. Это измерение представляет собой напряжение, которое будет видеть нагрузка. Обычно в цепи 120 В вы должны получить показание от 115 В до 125 В. Предположим, вы измеряете 118,5 В.

Напряжение нейтрали относительно земли. Это измерение падения напряжения (также называемого падением ИК). Это вызвано током нагрузки, который протекает через полное сопротивление нейтрального провода. Предположим, вы измеряете 1,5 В.

Фаза (горячая)-земля. Вы можете думать об этом как об источнике напряжения на розетке.Предположим, вы измеряете здесь 120 В.

Теперь начинается анализ.

Анализ измерений и обнаружение неправильного подключения

Ваш первый вывод состоит в том, что напряжение между фазой и нейтралью (118,5 В) выше, чем напряжение между нейтралью и землей (1,5 В), как и следовало ожидать. Но при дальнейшем анализе вы увидите, что напряжение между фазой и землей (120,0 В) равно сумме напряжения между фазой и нейтралью (118,5 В) и напряжения между нейтралью и землей (1,5 В). Возникает вопрос: нормальные ли эти показания? и правильно ли подключена розетка?

Как указывалось ранее, наиболее распространенными состояниями неправильного подключения являются перепутанные полярные провода и нейтральный провод, а также перевернутые или закороченные нейтральный и заземляющий провода.Так как же определить эти условия?

Перепутаны местами нейтральный и нейтральный провода. Измерение напряжения между фазой и нейтралью само по себе не говорит вам, перепутаны ли эти провода. Вы должны измерить напряжение между нейтралью и заземлением. Если напряжение между нейтралью и землей составляет 120 В, а между контактом «горячая часть земли» несколько вольт или меньше, то полярный и нейтральный провода меняются местами (, рис. 1, ).

Заземление нейтрали. Некоторое напряжение между нейтралью и землей должно присутствовать в условиях нагрузки, обычно 2 В или меньше.Если напряжение равно нулю при нагрузке в цепи, проверьте, есть ли случайное или преднамеренное соединение нейтрали с землей в розетке.

Перепутаны местами нейтральный и заземляющий провода. Чтобы проверить обратное расположение проводов нейтрали и заземления, измерьте напряжение между фазой нейтрали и заземлением под нагрузкой. Показание от горячего к заземлению должно быть выше показания от горячего к нейтральному. Чем больше нагрузка, тем большую разницу вы увидите.

Если напряжение между фазой и нейтралью, измеренное под нагрузкой, больше, чем напряжение между фазой и землей, нейтраль и земля меняются местами.Это следует немедленно исправить.

Напряжение между фазой и землей. Это значение должно быть наивысшим из трех. Цепь заземления в нормальных, нормальных условиях не должна иметь тока и, следовательно, на ней не должно быть падения ИК-излучения.

Думайте о заземлении как о проводе, идущем обратно к источнику (главной панели или трансформатору), где он подключается к нейтрали. На конце заземляющего контура, где вы проводите измерения, заземление не подключено ни к какому источнику напряжения.Таким образом, заземляющий провод похож на длинный тестовый провод, ведущий к источнику напряжения.

Когда вы подключаете нагрузку к розетке, напряжение источника розетки между горячим и заземленным током должно быть суммой напряжения между фазой и нейтралью (напряжение на нагрузке) и напряжения между нейтралью и землей (падение напряжения на нулевом проводе до его соединения с цепью заземления) ( Рис. 2 на стр. 34).

Испытания на падение напряжения

В идеальной схеме не должно быть падения напряжения.Чем меньше падение напряжения, тем более «жесткий» или надежный источник. В действительности, однако, всегда есть некоторое падение напряжения в системе электропроводки, которое может быть вызвано одним из следующих факторов:

• Калибр провода влияет на падение напряжения. Чем меньше калибр провода, тем выше его сопротивление.
• Длина пробега также является определяющим фактором. Чем длиннее провод в ответвленной цепи, тем больше импеданс и больше падение ИК-излучения.
• Величина нагрузки также влияет на падение напряжения.Чем сильнее нагружена схема, тем больше падение напряжения. (V = I × R, поэтому чем больше ток, тем больше падение напряжения.)

Поскольку первые два фактора обычно «фиксированы» в существующей цепи, это последний фактор, который вы можете легко решить. По сути, вы спрашиваете, не перегружена ли схема.

Для измерения падения напряжения необходимо использовать измерение напряжения нейтрали относительно земли. Чтобы объяснить это напряжение, давайте проведем «эксперимент».

Предположим, вы подключаете фен мощностью 1500 Вт к розетке на освещенной нагруженной цепи.Он должен потреблять около 12 А, что достаточно для заметного падения напряжения. Вы выполняете измерения между фазами «горячее напряжение», «нейтраль-земля» и «фаза-земля» (, таблица выше). Анализируя эти показания, вы можете увидеть, что напряжение между нейтралью и землей увеличивается с нагрузкой, как и падение напряжения (третий фактор, указанный выше).

Также обратите внимание на то, что падение напряжения между фазой и нейтралью (5,2 В) почти равно сумме изменений напряжения между нейтралью и землей (2,4 В + 2,7 В = 5,1 В). Комбинированные падения ИК-излучения черного и белого проводов вычитаются из напряжения, доступного для нагрузки (напряжение между фазой и нейтралью).Падение ИК-излучения на белом проводе так же легко измерить, как и напряжение между нейтралью и землей, но повышенный ток вызывает падение ИК-излучения как на черном, так и на белом проводе. Это падение ИК-сигнала на черном проводе (2,4 В) можно измерить, взяв разницу между напряжением холостого хода, нагретым до земли (121,6 В), и напряжением нагрузки, нагретым до земли (119,2 В).

На самом деле не так просто включать и выключать все нагрузки для выполнения этого измерения, поэтому измерение напряжения нейтрали относительно земли так полезно.

В большинстве офисных помещений типичное значение напряжения нейтрали относительно земли составляет около 1,5 В. Если показание высокое (от 2 В до 3 В), то ответвленная цепь может быть перегружена. Другая возможность состоит в том, что нейтраль в панели перегружена. Для подключения ПК и других электронных нагрузок с импульсными источниками питания нейтральный фидер должен быть не меньше, чем фазные проводники, а желательно вдвое больше.

Измерение пикового напряжения

Розетка розетки — это точка в системе электропроводки, наиболее удаленная от источника.Это означает, что он наиболее уязвим для проблем с подачей напряжения. Для подключенной к нему однофазной нагрузки это единственное, что имеет значение в системе, независимо от того, надежна она или нет.

Все предыдущие измерения были в среднеквадратических значениях. Однако вам также необходимо измерить пиковое значение, потому что электронные нагрузки заботятся о пиковом значении, поскольку это то, что они используют для питания своих схем преобразования переменного тока в постоянный. Когда почти все нагрузки в цепи электронные, они все одновременно получают энергию от пика волны.В результате синусоида имеет тенденцию становиться «плоской». Это затрудняет зарядку электронных блоков питания. Само по себе среднеквадратичное значение не поможет решить эту проблему.

Нормальный пик, если предположить, что напряжение переменного тока представляет собой более или менее идеальную синусоидальную волну, в 1,4 раза больше среднеквадратичного напряжения.
