Как закрепить кабель к стене рассматриваем способы и технологии | Энергофиксик

Все в мире стремительно развивается и мы уже давно привыкли к всевозможным электрогаджетам. А они, в свою очередь, требуют надежного питания по сети. Для того, чтобы не знать проблем во время работы вашей проводки, нужно грамотно подойти к ее постройке и в частности качественно зафиксировать провода на стенах дома. В этой статье я вам расскажу про современные и проверенные временем способы крепления провода.

Самый удобный способ крепежа

В зависимости от того, какой способ монтажа вы изберете в своем собственном доме и будет зависеть вид крепежа провода.

В случае выбора скрытого способа прокладки кабеля необходимо качественно закрепить провод для того, чтобы он не мешал дальнейшему ремонту.

При открытом способе прокладки стараются избирать фиксаторы максимально незаметные, чтобы собой не привлекать внимание.

Еще выбор крепежа напрямую следует от дальнейшего ремонта. Допустим, если вы избрали потолок системы армстронг, а трассы кабелей проходят по нему, то нет совсем никакой нужды укладывать провода в штробы, ведь он и так будет скрыт отделкой.

Готовим инвентарь

Итак, для прокладки кабелей нам может понадобиться: перфоратор, шуруповерт, дрель и, возможно, молоток.

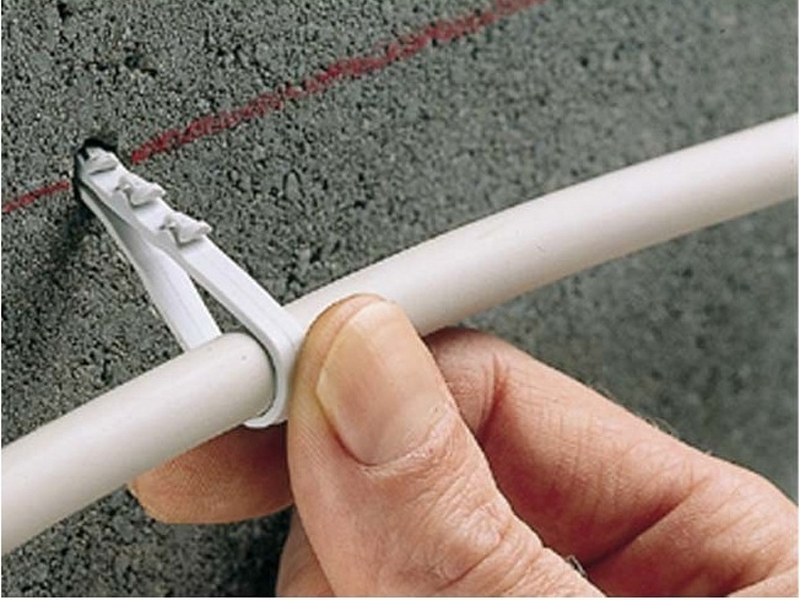

Дюбель хомут

Теперь давайте пройдемся по конкретным видам крепежа и начнем с дюбель хомута. Работать с ним довольно легко. Для уверенного фиксирования провода нам необходимо просверлить в стене перфоратором отверстие сверлом на 6 мм, далее разворачиваем хомут, кладем туда кабель и уже закрытый хомут втискиваем в просверленное отверстие.

Все провод закреплен. Такие хомуты встречаются двух видов: под круглый провод и под плоский провод. Идеально приспособлен для удерживания одиночного проводника, как в штробе, так и просто на бетонной стене и еще он довольно дешев.

Монтажная площадка

Этот вид крепежа представляет из себя компактную платформу прямоугольной или квадратной формы с проушинами для хомутов и центральным отверстием для дюбель гвоздя.

Данные формочки легко фиксируются как на бетоне, так и на дереве (с помощью саморезов), так же большим преимуществом считается доступность крепления сразу группы проводов, что значительно увеличивает скорость укладки всей проводки. Но они не подходят для штроб.

Специальный дюбель для хомутов

Данный вид крепежа является своеобразным гибридом обычного дюбеля и самореза, при этом выполнен из пластика. Крепится так же в просверленное перфоратором отверстие, а далее в проушину вдеваем обычный хомут и фиксируем проводник.

Ничем особенным и примечательным не выделяется на фоне вышерассмотренных приспособлений.

Дюбель стяжка для фиксации кабеля

Это поистине универсальное средство крепежа, которое мастера именуют: хомут с дюбелем.

Данный гаджет выполнен из двух составных частей : непосредственно из дюбеля и самой стяжки.

Собирается он очень просто: сжимается две составные части, оные потом фиксируются специализированной скрепой. Готовая стяжка выглядит вот так:

Монтаж таков: высверливаем перфоратором отверстие, вставляем зафиксированный дюбель, загоняем пластиковый колышек и закрепляем хомутом кабель.

Стяжка кабельная с отверстием

Кроме самых стандартных стяжек в магазинах вполне возможно приобрести вот такие модернизированные хомутики. Крепеж осуществляется так же очень легко: проделываем отверстие, загоняем туда дюбель и фиксируем стяжку саморезом. Недостатком такого способа является одноразовость крепления, то есть если вам нужно будет переделать крепеж, то придется использовать новый хомут

Скоба для крепления

Теперь давайте рассмотрим крепеж оный, как нельзя кстати подойдет для укладки кабеля по уже сделанному ремонту.

Этот вид крепежа очень любят кабельщики, так как такая пластина легко фиксирует провод на дереве пластике. Но стоит помнить, что скоба не подойдет для фиксации провода на бетоне.

Скоба металлическая

А вот этим крепежом обычно фиксируют кабеля уложенные в металлической гофре. Так же они считаются многоразовыми, ведь можно просто выкрутить фиксатор и использовать скобу в другом месте.

Пластмассовые клипсы

Предназначены для фиксирования проводов уложенных в пластмассовые гофры. Легко крепятся на бетоне или дереве и с помощью их достаточно просто формировать трассы рядом идущих кабелей

Самодельный крепеж

И последним рассмотренным видом крепежа будут старые добрые самоделки. Ведь если нет ни одного вида магазинного исполнения, то крепеж всегда можно сделать собственноручно. Для этого нам понадобится: наша смекалистость, куски проводов и дюбель саморезы.

Нарезаем провод на куски по 3-10 см (длина зависит от толщины и количества фиксируемых проводов) и если провод двойной, то пробиваем его посередине саморезом

Если же он одинарный, то формируем петлю вокруг головки самореза.

Рис

Такой крепеж ничем не будет уступать магазинным образцам, только помните, лучше использовать одножильные провода. Так как многожильный не даст такой фиксации удерживаемому проводу.

Помимо кусков проводов допускают применять абсолютно любой подручный материал, например, металлическая лента вполне сойдет в качестве крепежа.

Это все что я вам хотел рассказать о способах крепежа провода на стенах или потолках вашего дома. Спасибо за внимание.

Уважаемый Читатель, моя статья оказалась полезна и интересна?! Тогда обязательно ставь палец вверх, подписывайся на мой канал ЭНЕРГОФИКСИК и делись статьей в соц. сетях. Мне очень важно чувствовать вашу поддержку. Ведь она позволит создавать еще больше качественных материалов. Если у Вас есть вопросы или предложения, то вот моя почта: [email protected]

Как крепить кабель-канал к стене?

Основным условием стабильного электроснабжения и безопасной эксплуатации электроприборов является правильная прокладка и надежное закрепление проводов. Поэтому, мы подробно рассмотрим, как крепить кабель канал к стене и применять другие способы фиксации проводов. На практике применяется открытая и скрытая технология прокладки электропроводки с использованием различных средств.

Для скрытой проводки в бетонной или кирпичной стене предварительно нарезают штробы такого размера, чтобы провода в них поместились без образования выступов над поверхностью.

Для открытого монтажа используют крепления, которые незаметны. При креплении проводов к потолку, который закрывается натяжной или подвесной конструкцией, штробление не потребуется.

Типы прокладок проводки

Выбор способа монтажа зависит от материала стен, условий в помещении, особенностей его эксплуатации. Для каждого метода существуют определенные нормы монтажа и правила безопасности, которые нужно соблюдать при проведении работ.

Открытая прокладка

В домах из деревянного бруса, дачных постройках применяют открытый метод, при котором провода крепятся к стене поверх обоев и другой декоративной отделки. Для этого используют различные типы крепежей.

К основным «плюсам» способа относится:

возможность оценки состояние проводов путем осмотра;
простой монтаж новой линии.

Среди недостатков – наличие лишних конструкций, которые могут не вписываться в интерьер, необходимость использования дополнительных защитных конструкций.

Клипсы

Если проектом предусмотрен монтаж кабелей в коробе или трубке, применяют клипсы.

С их помощью можно быстро и легко прикрепить кабельную линию к вертикальной и горизонтальной поверхности:

к деревянному основанию клипсы крепят с помощью саморезов;
в бетонной поверхности предварительно сверлят отверстия, помещают в них дюбеля и фиксируют коммуникации.

Клипсы можно использовать как для внутренних, так и для наружных работ. Их размер подбирается с учетом диаметра трубы. «Плюсом» данного способа является то, что крепежи можно соединять в секции.

На их боковой части есть пазы, с помощью которых несколько элементов можно собрать в один блок. Это позволяет быстро и аккуратно уложить несколько жил.

Изоляторы

В домах из бруса, деревянных банях и других постройках используют изоляторы. Фарфоровый крепеж предварительно фиксируют саморезом. Провода в изоляции скручивают в жгут и надевают на крепление. Получается электропроводка, которая может стать частью дизайна помещения в ретро-стиле.

Хомут-стяжки

Этот крепеж представляет собой полосу из полипропилена с замком разъемного или неразъемного типа. Его используют для фиксации электрокабеля снаружи и внутри зданий. Преимущественной стороной изделий является:

универсальность – подходят для открытой и скрытой прокладки, внутренних и наружных работ;
возможность надежно закрепить кабель любой формы – круглой, плоской, в гофрированной оболочке;
при использовании дополнительных элементов – дюбелей из ПВХ, линию можно проложить по любой поверхности.

Кабель-каналы

Кабель канал представляет собой короб, который крепится к поверхности, и крышки, закрывающей провода. Стандартная длина такого изделия составляет два метра. При необходимости, два короба можно состыковать. Способ монтажа такой конструкции зависит от стройматериала:

для крепления к деревянному основанию подходят саморезы;
в кирпичной или бетонной стене сверлят отверстия;
на гипсокартон или ПВХ-панели крепления производят «бабочкой»;
если поверхность нельзя сверлить, используют клей.

Положительной стороной данного способа является:

стойкость к воздействию механических факторов;
надежная защита кабельной трассы;
большой выбор моделей – плинтус, магистральный, парапетный;
возможность быстрого ремонта.

В комплекте идут заглушки, переходники, накладки. Готовая конструкция эстетично выглядит и обеспечивает быстрый доступ к линии.

Пластиковые и металлические скобы

Самый распространенный способ монтажа производится с помощью скоб. Скоба представляет собой изделие с углублением под круглый проводник и отверстием под крепежный элемент. Пластиковые скобы выпускаются с монтажным винтом, что упрощает работу. Металлические скобы имеют разжимную или зажимную конструкцию.

Скрытая прокладка

В квартирах, офисах, общественных заведениях электропроводку прокладывают скрытым способом. Работы выполняются на этапе строительства или в рамках ремонта. Обязательной подготовкой является штробление основания. К основным «плюсам» относится:

отсутствие в интерьере лишних элементов;

не мешает обновлять декоративную отделку;
повреждение извне практически невозможно.

Основными «минусами» является невозможность визуального осмотра, при потере плана могут возникнуть сложности с определением маршрута линии, для ремонта и замены потребуется вскрывать отделку стен.

Зажимы

Зажим обеспечивает прочное крепление за счет металлического дюбеля. Фиксация производится одновременно с прокладкой. При этом размеры диаметра крепежа и провода должны соответствовать друг другу. Это позволяет избежать деформации кабеля или его провисания.

Скоростынущий раствор

При прокладке электрокабеля в штробах, проделанных в потолке или стенах, используют строительную смесь. Раствор готовят на основе гипса и после укладки проводников закрепляют их через одинаковые промежутки, примерно через 30 – 40 см.

Гипсовая смесь достаточно быстро застывает и фиксирует кабель в штробе.

Этот метод подходит для прокладки одиночного провода. Если нужно закрепить линию из нескольких жил, то вместе с «прихваткой» раствором следует дополнительно использовать хомуты и другие крепежные изделия. После фиксации участок заделывают штукатуркой, поверх которой можно наносить декоративную отделку.

Дюбель-хомут

Этот вид крепления широко используется при проведении монтажных работ. Он недорого стоит, быстро и легко монтируется и надежно фиксирует все элементы. На практике применяется несколько разновидностей дюбелей, которые различаются конструкцией и функциональностью:

Скоба. Пластиковая полоса шириной 6,0 – 8,0 мм с зубцами, которая подбирается по размеру и форме кабеля. Не имеет распора, поэтому обеспечивает среднюю прочность фиксации и используется для крепления в стене.

С распором. Имеет пластиковый стержень, который забивается в подготовленное отверстие. Застегивающийся фиксатор позволяет удерживать проводники, гофрированные и гладкие трубы диаметром до 32,0 мм.

Площадка с монтажными отверстиями

Этот вид крепежей подходит для быстрого монтажа. Он представляет собой дюбель с нарезанной резьбой и прямоугольное или квадратное основание. Все элементы выполнены из негорючего полимера. Установка проводится в таком порядке:

монтируется дюбель;
накручивается платформа;
фиксируются проводники.

Метод подходит для работы с бетонным, кирпичным или деревянным основанием и позволяет крепить несколько жил.

Особенности применения

Выбор технологии зависит от стройматериала стен, сечения и количества кабелей, условий эксплуатации, напряжения в сети – 220 В или 380 В. Каждый крепежный элемент имеет нюансы применения, которые следует учитывать при проведении монтажных работ:

«Бабочки», «зонтики», крепежи со сверлом и другие элементы с широкой серединой или торцом подходят для прикрепления к тонким и пористым материалам – гипсокартону, пеноблоку, древесно-стружечной плите.
Саморезы разных видов используются для фиксации к гипсовым, деревянным и другим плотным основаниям.
Дюбеля с пластинами или хомутами применяются, если конструкцию нужно закрепить к кирпичной или бетонной поверхности.

Как крепить провод к стене

Если при креплении провода в штробе, от крепежа и проводки не требуется эстетичности. Все равно штроба будет заделана раствором и провод спрятан. Однако при открытой проводке требования к ее внешнему виду играют немаловажную роль. При этом, проводка может как испортить интерьер, так и стать дополнительным его элементом.

Как крепить провод к стене? Какие крепежи лучше использовать.

Металлорукав и клипсы

Внутри жилого помещения такая проводка вряд ли будет эстетичной. Другое дело — снаружи дома, в подсобных помещениях. Например, от счетчика электроэнергии до ввода в дом. В гараже, сарае, мастерской проводка в металлорукаве по клипсам будет оптимальным решением.

Метод крепления не отличается особой сложностью.Сначала размечаются точки крепления клипс. Дюбелями-гвоздями клипсы крепятся к бетонному, кирпичному, каменному основанию. Для крепления к дереву используются саморезы. Затем металлорукав с предварительно втянутым проводом защелкивается в клипы и проводка готова. Следует учесть что размер клипсы должен соответствовать диаметру металлорукава. Если она большая, рукав будет просто выпадать. Если маленькая, защелкнуть металлорукав не получится. Рекомендуемое расстояние между держателями около 50 см. Аналогичным способом, с помощью клипс, можно делать проводку в специальных трубах из ПВХ, полиэтилена, в пластиковой гофре.

Гвоздевые скобы

Обычно гвоздевые скобы применяются для крепления кабелей интернет, антенного, телефонного. Используются на основаниях в которые можно вбить гвоздь: дерево, глиняная и цементная штукатурка, гипсокартон, газобетон. Стоят очень дешево. Монтаж максимально простой. Скоба накладывается на провод и забивается гвоздь. В продаже есть скобы как для круглого, так и для плоского кабеля.

Монтажные площадки

Для простого крепления провода на уже готовую стену, элементы отделки или даже мебель целесообразно использовать монтажные площадки в липким слоем. Они изготавливаются как под крепление одиночного провода, так и под жмут проводов. В первом варианте, площадка имеет специальную скобу куда вставляется провод. Во втором, присоединение кабелей производится при помощи кабельной стяжки. На случай, если липкий слой не справляется с удержанием проводов, в монтажной площадке может быть предусмотрено специальное отверстие под дюбель-гвоздь или саморез.

Керамические и пластиковые изоляторы

Внутренняя проводка на изоляторах сегодня относится к стилю “ретро”. И действительно, в старых домах ее можно встретить достаточно часто. В таком варианте, витой провод проводится по керамическим изоляторам (роликам), которые крепятся к стене. Кроме стиля, к преимуществам такой проводки относится большая пожаробезопасность. Провод не в закрытом пространстве, хорошо охлаждается и находится на расстоянии от стены.

Способы крепления 07.12.2020 13:38:24

Способы крепления кабеля, проводов, кабель каналов к стене

Правила монтажа электрики

Соблюдение общепринятых строительных норм и требований – залог безопасности и долговечности электропроводки. Поэтому, прежде чем подготавливать штобы в стене под кабель, необходимо ознакомиться с правилами устройства электроустановок (ПУЭ). Расположение проводки определяют такие пункты:

выше плинтусов на 15-20 см;
ниже потолка и балок на 20-30 см;
от углов на расстоянии 10 см;
в районе труб отопления, газовых труб с отступом от 50 см.

Это относится и к телевизионным кабелям.

Приобретать провода лучше в бухтах. В этом случае шлейфы будут цельными, и укладывать срощенные и изолированные соединения под штукатурку не придется.

Прокладка электропроводов производится скрыто в стенах, полу или гофрированных трубах. При закладке в негорючую поверхность, в том числе штукатурку, допускается отсутствие гофры.

Согласно ПУЭ аллюминивые провода допускается использовать только с сечением 16 мм2 и более. Меньшего сечения — только медные. Это связано с тем, что алюминий имеет большее электросопротивление, чем медь. При большой нагрузке он нагревается и может расплавиться.

В зависимости от условий прокладки используются провода марки:

ВВГнг: устойчивый к воспламенению, негорюч, для прокладки под штукатурку;
ВВГнг-LS: в основном под гипсокартон, для защиты от механических воздействий укладывается в ПВХ-короба; его аналогом может служить серый кабель NYнг-LS со слоем резины, более дорой, прост в монтаже, для штроб не слишком удобен, так как имеет не плоское, а круглое сечение;
ПВС: многожильный, цвет белый, допускается применение только в качестве удлинителя или при подключении электроприборов непосредственно к розетке.

В старых электропроводках применяется 2-, а в новых 3-жильный кабель. Люстры с двухклавишным включением требуют наличия 4 жил.

Использование монтажных пистолетов

Техникой такого типа пользуются в основном профессионалы. Монтажным пистолетом можно закрепить до сотни метров кабеля в течение рабочей смены. Агрегат использует энергию сжатого инертного газа. Пистолет имеет специальную полость, в которую вкладывается обойма фиксаторов. Заряжают инструмент кассетой из десяти патронов, которые представляют собой пластиковые площадки с продетым металлическим гвоздём-дюбелем.

Ствол агрегата подвижен. Чтобы произвести выстрел, нужно дуло прижать к стене, иначе предохранитель не даст нажать на курок. Дюбели гвозди для бетона и стали бывает длиной 30 мм и 36 мм.

Монтажный пистолет в разрезе

Создание открытой электропроводки

Открытая проводка выполняется скрученными в жгут проводами. Для крепления провода на стене устанавливают керамические изоляторы, а потом прикрепляют скрутку, надевая их сверху на изолятор. В настоящее время винтажный стиль стал одним из модных направлений, поэтому способ, реализованный на заре появления лампочки Ильича, вновь применяется в строительной практике.

Настоящая открытая проводка спрятана в кабельных каналах. Промышленность освоила несколько типоразмеров пластиковых каналов, которые представляют собой длинный короб. Внутрь можно уложить один или несколько кабелей. Сверху кабельный канал закрывается защелкивающейся крышкой.

Для прокладки кабельного канала последовательно выполняют несколько действий.

Согласно проекту на стене рисуют направление прокладки канала.
Снимают крышку с канала.
С помощью саморезов крепят кабельный канал на стене. Расстояние между саморезами рекомендуют не более 60 см по горизонтали и до 90 см – по вертикали.
Состыковывают каналы между собой. При необходимости строительным ножом прорезают отверстия в стенках. К ним стыкуют нужные каналы.
Провод прокладывают внутри, его крепление производят кабельной стяжкой так, чтобы он компактно располагался и не выходил за пределы.
Закрывают крышки. Стараются подогнать стык так, чтобы сделать его менее заметным.
По концам каналов устанавливают распределительные коробки или арматуру (выключали или розетки).

Совет # 6. Чтобы кабельный канал казался монолитным, смещают точки стыка крышек и самих каналов.

Об особенностях проводки в кабель каналах рассказано в этом видео:

Открытая проводка в служебных помещениях может выполняться и без кабельных каналов. Провода прокладывают по скобам, которые после крепления на стене или потолке притягивают к поверхности. Конечно, такое крепление неэстетично, но оно надежно фиксирует кабель в нужном месте.

Совет # 7. При отсутствии покупных изделий скобы иногда вырезают из пластиковых бутылок или металлических банок от напитков. Прочность таких скоб достаточная, чтобы удержать провода в нужном месте.

Скрыть проводку в доме можно, используя пластиковые плинтусы. В них имеется полость, закрываемая крышкой. Основное назначение – это закрепить плинтус к стене. Дополнительное назначение – это прикрепить провод и проложить его к нужному месту.

На строительных рынках можно найти плинтусы с каналами большого сечения. В них прокладывают жгуты проводов, распределяя их внутри помещения. Такой способ прокладки электросети удобен для размещения проводов телевидения или домашнего интернета.

Совет # 8. При необходимости защиты от помех использовать экранированные провода, тогда они не будут влиять друг на друга.

В любом доме можно удобно выполнить грамотное крепление провода к стене, чтобы в дальнейшем безопасно эксплуатировать бытовые и иные электроприборы.

Варианты, как крепить провод внутри жилья

Создание скрытой электропроводки

Закрытую проводку осуществляют несколькими способами.

В кирпичных стенах

В вертикальных ограждениях в кирпичной кладке перфораторам вырубают каналы, шириной и глубиной равные общему поперечному сечению электропроводки. Её точечно закрепляют алебастром. Затем штробы закрывают слоем штукатурки.

В железобетонных панелях

Зная расположение пустот внутри ж/б конструкций, делают в плите два окна: выходное и входное отверстие. Используя трос или шнур, провода протягивают через полости в железобетоне. Если слой штукатурки достаточно толстый, то в нём прорубают штробу и закладывают кабель. Затем канал штукатурят.

В монолитной стене

Как указано в вышеприведённых вариантах, поступают только одним образом. Перфоратор – штроба.

Открытым способом провода укладывают с помощью крепежа, описанного в начале статьи. Главное – это то, что проводная продукция в точках опоры не должна контактировать с металлическими деталями (дюбели, гвозди, шурупы и саморезы).

Пластиковые трубы ПВХ и гофрированная трубка

Трубы и гофры для протяжки в них проводов выпускаются следующих размеров 16 20 25 32 40 50 мм. Они предназначены для защиты электрических проводов и кабелей от механических повреждений на стадии ремонта и эксплуатации помещения, а так же необходимы по пожарной безопасности.

Крепление трубы ПВХ и гофрированной трубки осуществляется при помощи клипс и железных скоб идентичного размера.

Для кабелей другого сечения подбирайте гофру так, чтобы кабель без усилий мог пройти вовнутрь и не разорвать ее, но если это произошло, соедините два куска и замотайте изолентой (после затяжки кабеля).

При использовании трубы ПВХ длиной более 10 метров используйте стальную проволоку 2мм или 3мм, предварительно затянув ее внутрь трубы (после монтажа всей трассы). Чтобы сделать угол или обойти препятствие используйте гофру и соединительные муфты идентичного размера. Также соединительные муфты необходимы при соединении труб между собой.

Крепеж провода к стене проволокой

Несмотря на все представленные способы крепления проводников, самым ходовым крепежным элементом, является обычная проволока. Обусловлено это минимальными затратами на электромонтаже проводки.

Как правильно делать:

Изготовить крепежи;
Произвести монтажные работы.

В первую очередь, необходимо закупить некоторое количество элементов, для изготовления крепежей. В состав крепежа входят: пластиковые дюбели, саморезы и проволока.

Далее, в зависимости от объема работ, производим разметку, для электромонтажа всех силовых элементов электрической схемы и проводов

Важно понимать, что согласно правилам ГОСТ, провода под потолком, следует прокладывать не ниже 20 см от потолочного пространства

Установка розеток, согласно современным стандартам, производится в пределах 25 – 30 см от пола. Выключатели монтируются на высоте 60 – 65 см. Проводники укладываются только горизонтально или вертикально.

Далее, необходимо изготовить крепежи. Для этого, нарезаем одножильную проволоку отрезками примерно по 12 – 15 см. Далее, на основание самореза (у шляпки), делает один оборот проволокой. Получается петля.

После этого, через промежуток 50 – 60 см, в стене или другой поверхности, проделываем отверстия и забиваем в них пластиковые дюбели. Далее, в дюбели, закручиваем саморезы с проволокой.

Монтаж провода производится следующим образом. Кабель прикладывается к саморезу, и притягивается проволокой. Таким образом, производится монтаж проводника по всей длине. После чего, кабель замазывается любыми отделочными материалами. Готово!

Кратко о других способах крепления

Эти способы больше относятся к открытой электропроводке:

Крепление кабеля с помощью дюбелей-стяжек

Ими можно крепить кабель любого сечения: и круглого, и плоского. Удобно крепить кабели разных диаметров, можно крепить несколько кабелей сразу.

Крепление с помощью клипс

Для крепления провода в гофрированной трубе к поверхности идеально подойдут клипсы, которые крепятся к стене посредством «быстрого монтажа» или саморезов – если стена из гипсокартона. Размер клипс при этом подбирается в соответствии с диаметром гофры.

Крепление кабеля с помощью гвоздевых скоб

Слаботочные кабели (телефонный, антенный, оптоволоконный кабель и кабель для интернета) можно крепить к стене посредством гвоздевых скоб. Скобки для крепления кабеля могут применяться как для кабелей круглого, так и для кабеля плоского сечений.

Штробление стен под скрытую проводку

Перед началом работ составляется схема расположения всех выключателей, энергоприборов, розеток для них и распредкоробок, а также определяется расположение линий, по которым будет вестись штробление. Такую схему необходимо обязательно хранить в бумажном или электронном варианте, чтобы в случае перепланировки, переносе выключателей и розеток, монтажа навесных конструкций (полок, бра, вешалок) и пр. не повредить проводку.

Разметку начинают с мест расположения щитков, розеток, выключателей и светильников, а затем намечают трассу для проводов. Все штобы должны проходить строго горизонтально и вертикально. Разметка для них производится мелом, карандашом или маркером с помощью отвеса, лазерного или обычного строительного уровня.

Допускаются наклонные линии только на мансардах и лестницах при условии, что они проходят параллельно наклонной поверхности. В этом случае поиск повреждений на прямых линиях займет минимум времени, а вероятность случайного повреждения кабеля, к примеру, при забивании гвоздей для полок или картин, будет сведена к минимуму.

Штроборез – достаточно дорогой инструмент, поэтому канавки под проводку обычно делают болгаркой и перфоратором. Вначале болгаркой с алмазным кругом готовятся две бороздки, а затем перфоратором между ними скалываются излишки штукатурки. Размер штробы определяется согласно габаритам проводки, обычно вполне достаточно 20 мм.

Использование распаечных коробок в типовой проводке частных домов и квартир не является обязательным. Они устанавливаются для удобства при разделении линий на отдельные группы. Распредкоробки крепят на гипсовый раствор так, чтобы они чуть выступали на толщину будущего слоя штукатурки.

Для подрозетников делаются углубления, которые частично заполняются гипсовой смесью для фиксации проводов. Их концы заправляют, а излишки обрезают так, чтобы осталось 10-15 см.

Подрозетники удобней монтировать сразу блоками. Это выглядит более эстетично, да и в эксплуатации они удобней. Для их монтажа используют защелки (кабель-каналы). Отверстия высверливаются в один ряд с расстоянием 1-2 мм, перегородки между ними затем убираются. Крышки подрозетников устанавливаются в последнюю очередь только после окончания отделки – наклеивания обоев или покраски. В помещениях с повышенной влажностью используются влагозащитные розетки с заземлением.

Виды проводки

Необходимость прикрепить провод к стене сначала рассматривается с точки зрения срока предполагаемой эксплуатации. Силовые кабели, отходящие от распределительных коробок провода, предназначаются для долгосрочного использования. Линии связи и телевизионные подключения относятся к типу временных, способных при необходимости менять свое положение.

Исходя из этого, различают 2 вида прокладки электрических коммуникаций:

открытая проводка, когда крепеж линии производится к наружной поверхности конструкций и вся сеть доступна к осмотру и частичному ремонту;
скрытая проводка закладывается в материалы стены (замурована) и доступна к операциям в местах подключения к ней (розетки, разъемы) или промежуточных коммутаций (коробки, щитки).

Если скрытая прокладка провода выполнена в гофрированных или гладких трубах, то на этих участках возможна последующая быстрая замена электропроводки.

Порядок монтажа сети в трубах

Пример выполнения монтажа в гладких ПВХ трубках приведен на серии фото:

В технических помещениях такая разводка может оставаться не закрытой слоем штукатурки, в жилых квартирах она находится под слоем отделки.

Клипсы для монтажа гофры или трубы ПВХ

В случае, когда кабель или провод прокладывается в гофре или трубе ПВХ, удобно использовать упругие пластиковые зажимы — защелки, изображенные на фото:

Они изготавливаются методом литья пластика под давлением, снабжены ребрами жесткости, обеспечивающими прочность захвата трубы или гофры. Применение высококачественного пластика позволяет изделию сохранять механические характеристики в широком диапазоне рабочих температур. Крепление производится шурупом саморезом. Размерный ряд представлен клипсами с установочными диаметрами от 12 мм до 50 мм. Особенностью данного изделия являются специальные пазы на боковых поверхностях клипсы, благодаря которым, зажимы разных размеров могут быть объединены в блоки, когда необходима параллельная прокладка нескольких кабельных линий.

Начинать работу следует с тщательной разметки трассы проводки. Клипсы или блоки из них нужно крепить через равные расстояния. Если производится параллельная прокладка нескольких линий и зажимы объединяются в блоки, крепить к стене каждый из них нет необходимости, достаточно обеспечить крепление одного из трех или четырех соединенных зажимов. В зависимости от материала стены или потолка, зажим может крепиться либо непосредственным вкручиванием шурупа (для дерева или гипсокартона), либо в предварительно просверленное отверстие (для металла или пластика). Для установки в процессе монтажа кабельного зажима на кирпич или бетон, лучше использовать дюбель-гвоздь нужного размера. Заканчивается монтаж установкой трубы в створ защелки и легким нажатием до входа в паз, сопровождающегося щелчком. Более подробно о том, как провести кабель через гофру, мы рассказали в отдельной статье.

На фото ниже представлен вариант зажима, фиксирующего герметичные трубы или гофры. Он оснащен застежкой, обеспечивающей более плотную фиксацию. Установка данного зажима, как и предыдущего, производится под шуруп.

Строительная смесь

Применяется для скрытой прокладки кабеля в стеновых и потолочных штробах. Для этого часто используют гипсовый раствор. Такой монтаж носит особое название — «приморозка». Сложного в этом методе ничего нет. Делают алебастровый замес и кабель прихватывается в штробе в местах, равномерно удаленных друг от друга. Следует делать это оперативно, так как – гипс схватывается достаточно быстро.

Раствор гипса для крепления проводки

Такое «примораживание» хорошо подходит для монтажа в штробе одиночного кабеля. Но такой способ так же используют и как дополнительное крепление нескольких кабелей, для подстраховки уже установленных скоб, дюбелей-хомутов и пр. После всего этого штробовые каналы заполняют штукатурным раствором.

Если объемы прокладки большие, частое приготовление раствора и фиксация кабеля существенно снижает скорость монтажа. Но во многих случаях это бывает вполне оправдано.

Крепление кабеля своими руками

Эксплуатация монтажного газового пистолета требует особой подготовки оператора. Крепление проводов к стенам и потолкам хозяин жилого либо другого объекта может вполне выполнить перфоратором самостоятельно.

Крепление строительной смесью

Если нет нужды заботиться об интерьере помещения или экстерьере фасада дома, то проводку с небольшим удельным весом закрепляют на стенах комками строительной смеси. В основном фиксирующий состав состоит из алебастра. Достоинство метода – в том, что пластичной массой кабель фиксируют на ограждении. Буквально в течение 10-15 секунд смесь застывает, обретая несущую способность.

Крепление дюбель-хомутом (UW или увешка)

Крепление кабеля к стене осуществляют с помощью перфоратора. В проём хомута втягивают провод, а свободные концы дюбеля втискивают в готовое углубление до упора. Ребристая поверхность крепежа обеспечивает надёжное сцепление с ограждением.

Крепление кабеля к стене скобами

Их применяют для размещения электрических сетей на бетонных, кирпичных и деревянных стенах. Стальными скобами удерживают электропроводку, проложенную в металлической гофре. Во всех остальных случаях используют изделия из пластика. К дереву кабельный стальной крепёж прикручивают саморезами. К бетону и кирпичной кладке фиксаторы прибивают дюбелями, используя перфоратор или строительный пистолет.

Крепление гофры скобами

Как закрепить кабель к бетону без сверления

Без сверления можно обойтись только в одном случае. Это пристрелка скоб либо других фиксаторов дюбель-гвоздями строительным пистолетом. Исключение составляет способ крепления строительной смесью, и то он действенен только для силовых кабелей небольшого удельного веса.

О других способах крепления

Домашние мастера не озабочиваются приобретением крепежа заводского изготовления, они делают его своими руками. Перед установкой провода на стену нарезают полоски из жести. В них просверливают дыры. В отверстие стены вставляют пластиковый стержень. Шуруп продевают через металлическую полоску и вкручивают его в дюбель. Кабель крепят, сгибая концы полосок.

Несколько замечаний по прокладке

При любом способе крепления проводки нужно соблюдать аккуратность и внимательность. Что это значит?

В первую очередь необходимо сделать осмотр провода (кабеля) на предмет повреждений (порезы, задиры). Все дело в том, что перед тем, как попасть на объект, провода и кабели (да и не только они) проходят множество испытаний – их могут кидать и пинать ногами, держать какое-то время под дождем или на морозе. Иногда встречается производственный брак – в каком-либо месте бухты попадаются видимые утолщения кабеля.

Очень важно следить за тем, чтобы провод (кабель) плотно прилегал к поверхностям стен. Неприглаженные провода (горбы) – это лишний расход штукатурки

Отделочники за вас ничего не будут приглаживать – заштукатурят так как есть.

Нашим монтажникам приходилось видеть, как на отштукатуренных стенах местами проглядывал кабель. Потом на стены начинали наносить финишную шпатлевку, и изоляцию торчащего из стены кабеля сдирали шпателем. Поэтому при прокладке проводов и кабелей нужно соблюдать их достаточную натяжку, а приглаживание выполнять деревянным предметом (например, торцом ручки молотка), с разумным усилием.

При монтаже скоб шляпки гвоздей и шурупов «быстрого монтажа» необходимо утапливать на достаточную глубину. Иначе при приглаживании провода эти шляпки легко смогут пробить изоляцию провода.

Перед тем, как крепить провод (кабель) к стене, его нужно смотать с бухты хотя бы метров 10 – 15, и не полениться — выпрямить кольца руками в перчатках. Монтировать перекрученный провод – плохо и неудобно.

Чем замазать штробы

После укладки кабеля в штробы они замазываются раствором таким образом, чтобы разводка электричества получилась полностью скрытой. Такой вариант приемлем для кирпичных домов и зданий из плит. Для деревянных домов из бревна и бруса такой способ нежелателен, так как является пожароопасным. Замазывать штробы лучше тем же раствором, которым будут оштукатуривать. В новостройке без отделки берите цементную штукатурку. Она надежно закрепит провода в бетонных, газобетонных или кирпичных стенах.

Итак, разберем последовательность, в которой заделываю штробы после укладки проводки:

Канал предварительно обеспыливается с помощью пылесоса или широкой кисти. Крупный мусор предварительно удалить щеткой.
Перед прокладкой кабеля их обязательно грунтуют широкой кистью, в противном случае из-за плохого сцепления раствора возможно растрескивание и выпадение раствора.
Чтобы стена не впитывала влагу из раствора, перед шпаклеванием ее смачивают.
По всей длине канала накидывается гипсовая или цементно-песчаная штукатурка. Алебастр для этих целей использовать не стоит – он слишком быстро схватывается, образуя на стене бугры. Раствор должен быть густой, это не чистовая отделка, гладкость здесь не сильно нужна. Старайтесь заполнить все пустоты, когда прячете провод.
Шпателем проводят вдоль разводки, снимая излишки смеси.

Дюбель-хомут для крепления кабеля: характеристики

В зависимости от различных параметров, крепления кабелей и проводов, производят двумя способами, открытым и скрытым. Достаточно распространенным изделием для крепления проводников, является дюбель-хомут.

Особенности:

Конструкция;
Простота монтажа.

Конструктивно, данные крепеж выполнен в виде пластиковой полосы с зазубринами (елочка), которыми можно закрепить держатель непосредственно к стене или в штробе. Стоит отметить, что такая монтажная стяжка обеспечивает среднее качество крепления проводки.

Крепление силового кабеля, посредством хомута производится следующим образом. В бетонной, кирпичной или стене из шлакоблока, просверливается перфоратором отверстие определенного диаметра.

Далее, в хомут продевается провод, и крепеж вставляется в отверстие в стене и забивается. Стоит отметить, что такие крепежи, можно использовать в качестве устройства, для монтажа нескольких проводов.

Важно понимать, что при монтаже проводов пучком, обязательно произвести подбор правильных кабелей, которые согласно техническим характеристикам, разрешено монтировать таким способом. Другим видом крепежных элементов, являются дюбель – хомуты с распором

Данный хомут, в верхней части, имеет прямоугольную прорезь, в которую вставляются пластиковые хомутики для крепления проводов

Другим видом крепежных элементов, являются дюбель – хомуты с распором. Данный хомут, в верхней части, имеет прямоугольную прорезь, в которую вставляются пластиковые хомутики для крепления проводов.

К данным крепежным элементам, относятся и специальные зажимы. После того как они вмонтированы в стену или потолок, в хомут вставляется кабель и зажимается саморезом. Стоит отметить, что подбор крепежей для электромонтажа производится согласно диаметру электропроводки.

Способ №4 – Жидкие гвозди

Ну и последний способ крепления кабельного канала в квартире либо доме – на специальный клей «жидкие гвозди». Необходимость приклеить кабель-канал к стене возникает в том случае, если другой вариант укладки будет не возможен. Чаще всего жидкие гвозди используют при монтаже электротехнического короба на плитку в ванной комнате либо гладкую металлическую поверхность. Однако хорошо закрепить короб только лишь клеем вряд-ли удастся. Клеевая смесь чаще используется, как дополнительный вариант фиксации. Его можно комбинировать с саморезами либо даже быстрым монтажом.

Есть очень важный нюанс крепления кабель-канала на клей – сначала Вы должны нанести клеящую смесь на поверхность короба, после чего прислонить его к стене согласно разметке. Как только прислонили заднюю стенку к стене, убирайте ее и подождите несколько минут, чтобы клей немного загустел на обеих склеиваемых поверхностях. После того, как жидкие гвозди хотя бы чуть-чуть «схватятся», придавите кабельный канал к стене как можно сильнее, главное не сломайте его. Таким вот простым способом можно крепить кабель-канал на клей своими руками.

Подготовка к монтажу, разметка поверхностей

Открытый монтаж предъявляет повышенные эстетические требования: все должно быть «ровно и параллельно». В этом случае короб закрепляют по линиям предварительной разметки. Ее проводят при помощи уровня (лазерного или водяного, строительного), угольника, рулетки, отбивки, линейки, карандаша (маркера).

Инструкция по монтажуУстановите короб по нанесенной разметке

Вот как правильно поделить процесс на этапы:

первоначально составляется схема прокладки электропроводки оптимальным образом;
линии на стене наносятся отбивкой по уровню, все разветвления – строго под прямым углом;
на них карандашом, согласно имеющемуся плану, отмечается расположение распределительных коробок, розеток, выключателей;
необходимые корректировки вносятся по ходу работы.

Повороты и углы можно сделать самостоятельно

В конце следует подсчитать длину разметочных полос, число установочных точек, поворотов, углов. Это позволит заказать точное количество рабочего материала.

Повороты, углы можно приобретать, как в готовом виде, так и изготавливать из кабельного канала самостоятельно. Использование первых приводит к увеличению расходов. Но работа на сложных участках ускоряется, внешний вид трассы получается лучше, чем при использовании самодельных.

Самостоятельное изготовление потребует дополнительного применения герметиков для заделки швов.

При наличии лазера можно не делать разметку

Короба для монтажа можно нарезать предварительно (для большого участка) или по ходу действия. Первый случай начинается с точных замеров рулеткой по разметочным линиям.

Потом нарезают рабочий материал на нужные отрезки, чтобы после его установить. Здесь важна точность измерений.

Легче работу выполнять по схеме: примерил – отрезал – закрепил.

Классификация кабельных каналов

Использование кабель канала позволяет закрепить кабель на основании из бетона, кирпича, дерева, гипсокартона, пеноблока, камня.

При этом способы прикрепления будут разными.

В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.

Детальная классификация их представлена в таблице.

Классификационный признак	Виды	Описание
место монтажа	напольные	по своей форме, виду оптимально приспособлены к установочному месту;
	магистральные
	плинтусные
цвет	выпускаются разных цветов и оттенков	гармонично вписываются в интерьер комнат
размер	разный объем канала — для одного, 2-х, 3-х и более кабелей	габариты от 12×12 до 100×60 мм; имеют разную форму углов – от острых до закругленных
число замков	с одним	2 защелки – более надежно удерживают на канале крышку, снижая возможность деформации;
	с двумя
материал изделия	алюминиевые	покрыты пленкой; разнообразие оттенков придает привлекательный вид; пожаробезопасны
	стальные	устанавливают внутри помещений, с наружи; выпускаются с оцинкованной поверхностью разных цветов; не горят; подвержены коррозии при царапинах

Самодельные скобы

Данные скобы можно изготовить из плоского 2х жильного кабеля, одной жилы кабеля либо из жестяной банки от кофе. С помощью скоб можно закрепить большой пучок кабельной трассы.

Пример крепления кабеля ВВГнг 3х1,5 2х жильным кабелем:

Нарежьте 2х жильный кабель по 7 сантиметров
Сделайте перфоратором с буром 6мм отверстия в штробе с шагом 40см
Вбейте в отверстия дюбель-пробки
Закрепите нарезанные полоски кабеля в штробе путем вкручивания шурупов через центр 2х жильного кабеля в пробку
Выпрямите укладываемый кабель и зафиксируйте его 2х жильным кабелем

Спасибо за внимание!

Вам помогла данная статья?

Рейтинг: 4.5 из 5
(16
голосов)

Рост количества потребителей в жилых домах, а также в общественных помещениях диктует необходимость замены проводов с увеличением энергопотребления и прокладки новых внутренних электросетей.

Еще недавно считалось, что максимальное потребление электроэнергии для одной семьи можно ограничить автоматом на 6 А или 10 А. Прошло совсем немного времени, и появилась целая линейка новых бытовых приборов, что потребовало установки ограничений по току в 16 А или 25 А. Сегодня во многих жилых домах монтируют внешние электросчетчики, там ставят автоматы на 40 и 63 А.

Увеличение количества потребителей требует и обновления электропроводки, а также прокладки новых проводов внутри помещения. Электрические приборы размещаются в разных комнатах, и к ним нужно провести энергию, организовав крепление провода к стене.

Принято разделять два вида прокладки электросети внутри здания:

скрытая проводка создается внутри стены или под слоем штукатурки;
открытая проводка предусматривает наличие провода на стене, зафиксированного разными способами.

Методы крепления к стенам из различных материалов

В зависимости от вида поверхности выбирается и способ крепления.

Мягкие и тонкие. К ним относятся стены из пенобетона, газобетона, ДВП, пластика, гипсокартона и т.п. Простой крепеж здесь держаться не будет. Более надежными и устойчивыми будут специальные устройства, у которых торцовая или средняя часть сделана расширенной. Это могут быть дюбели-бабочки, зонтики или дюбели со сверлом.
Плотные. Это деревянные, гипсовые, оштукатуренные поверхности, ОСП и ДСП. В этом случае применяют обычные саморезы или простые гвозди. Если саморезы вкручиваются с большим усилием, можно предварительно просверлить отверстия с меньшим диаметром.
Твердые. Стены из кирпича и бетона являются самыми распространенными материалами этой категории. Здесь даже в предварительно просверленные отверстия просто так саморезы вкрутить будет проблематично. Именно в этом случае следует использовать дюбеля. Чаще всего, они состоят из пластикового колпачка и винта. В стене сверлятся отверстия. Для стен из бетона и кирпича диаметр сверла должен совпадать с диаметром дюбеля (сверло 6 мм – дюбель 6 мм). Для менее плотных поверхностей сверло должно быть тоньше на 1 мм (сверло 5 мм — дюбель 6 мм). В отверстия вставляются колпачки, торец которых не должен выступать из поверхности. Затем к ним, с помощью винтов, прикрепляют сам крепеж (хомут, пластины или др. ).

Способ №3 – «Саморезы с пресс-шайбой»

Если возникла необходимость крепить кабель-канал в металл, толщиной менее 2 мм либо алюминиевый профиль, то для крепления советуем Вам использовать саморезы по металлу, называемые также «клопами». К слову правильное название клопов – саморезы с пресс-шайбой. Для них не нужно предварительно сверлить отверстие. Ничего сложного в установке электротехнического короба на металлическую поверхность нет, главное – выбрать хорошие саморезы и зарядить шуруповерт.

Существует также специальный пистолет с помощью которого можно самостоятельно крепить кабель-канал к бетону. На видео предоставлено подробное описание монтажа:

Крепим изделие пистолетом

Дюбель-хомуты

Данный крепежные изделия предназначены для монтажа круглого или плоского проводника. При открытой проводке являются наименее видимыми из всех типов крепежных изделий. Прозрачные зажимы такой конструкции годятся для проводки любого цвета. Могут быть использованы при скрытой проводке, в штробе. Устанавливаются очень просто. В стене сверлится отверстие нужного диаметра, проводник заправляется в зажим, затем клипса вставляется в отверстие и задвигается до упора. К недостаткам следует отнести сравнительно небольшую прочность крепления, в связи с чем, такие клипсы используются при монтаже относительно легких проводов и кабелей.

Размеры дюбель-хомутов для электропроводки мы предоставили ниже:

На видео ниже наглядно показывается, как пользоваться дюбель-хомутами для крепления проводов:

Вот мы и рассмотрели, какие бывают клипсы для проводов и кабелей. Как вы видите, существует множество вариантов исполнения кабельных крепежей, поэтому подобрать подходящий вариант под собственные условия не составит труда!

Будет полезно прочитать:

Какие бывают кабель-каналы
Виды профилей для светодиодных лент
Как крепить кабельный канал к стене

пошаговая инструкция плюс советы экспертов

Не всегда можно сделать скрытую проводку, иногда целесообразней прикрепить кабель канал к бетонной стене, так как это намного быстрее, меньше пыли и шума чем при штроблении бетона. Всегда есть доступ к проводки, можно добавить или заменить на более мощный провод.

Перед тем как приступить к покупке кабель-каналов, необходимо определиться со следующими их параметрами:

размер, он зависит от того, надо вам уложить один или несколько проводов;
материал, они могут быть алюминиевыми стальными или пластиковыми, последние чаще всего используются внутри помещения;
по месту расположения, кабель-каналы могут быть магистральными, напольными, плинтусными парапетными.

Кабель-каналы обычно выпускаются белого цвета, он подойдет практически к любому интерьеру, но могут использовать и модели, имитирующие дерево.

Сначала на стене делают разметку, где будет стоять розетка или выключатель и как пойдет кабель, для этого надо использовать карандаш, линейку и уровень. Так как бетонная стена очень прочная, монтаж кабель-каналов выполняется на пластиковые дюбели.

Для проделывания отверстий, вам понадобится перфоратор или это можно сделать мощной ударной дрелью.

Проделывают отверстия в кабель-канале с шагом 300-500 мм, потом его прикладывают к стене по ранее намеченной линии.

На стене отмечают места отверстий, снимают кабель–канал и делают отверстия в стене, после чего в них забивают дюбеля. Осталось приставить пластиковый кабель-канал и закрепить его при помощи саморезов.

Если при крепление кабель канала вы будете использовать дюбель-гвозди, то при необходимости его демонтажа, сделать это не повредив материал, вы не сможете.

Полезное видео

Как выбрать и установить кабельный канал, видео:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Проводка под штукатурку — как крепить к стене без штробления электропроводку: правила монтажа скрытой проводки и основные ошибки в работе

Ключевые правила монтажа электропроводки. Практические советы для тех, кто живет в квартире или на даче. Можно ли сделать скрытую проводку. Полное описание процесса прокладки кабеля под штукатурку. Об этом узнаете из статьи.

Проводка под штукатурку своими руками. Практические советы

Монтаж проводки часто вызывает затруднения у неопытных любителей сделать что-то собственными руками.

Особенно, если прокладывается под штукатурку. Эта задача содержит комплексный подход. Здесь потребуются навыки и электрика, и монтажника.

Если работать по порядку, соблюдая тонкости монтажа и прокладки кабеля, то работа пойдет быстрее и не вызовет никаких затруднений.

За и против

У прокладки кабеля под штукатурку есть положительные и негативные моменты. В зависимости от условий монтажа некоторыми из них можно пренебречь, а некоторые стоит учитывать. Вот главные «за» и «против» такого метода монтажа:

За:

Скрытость от посторонних глаз под слоем штукатурки.
Высокая электро- и пожарная безопасность.
Длительный срок службы составных элементов.

Против:

До кабеля не получится добраться, не повредив слой штукатурки.
Сложный процесс монтажа.

Правила монтажа своими руками

Перед тем, как взяться за инструмент, следует усвоить основные правила по монтажу проводки. Без их соблюдения можно испортить стены и материал, а в худшем случае – вызвать пожароопасную обстановку.

На каждом этапе работ существуют особые технологии и правила. Этапов монтажа три: разметка, штробление и прокладка с креплением. Начинать, конечно же, следует с первого, так как разметка играет важную роль в процессе прокладки электропроводки.

Разметка на стене под кабель

Казалось бы, вооружившись карандашом или маркером, можно просто начертить схему на стене и вот уже готовая разметка. На деле все оказывается куда сложнее.

В первую очередь, нужно примерно прикинуть, где будет располагаться сеть. Желательно делать это подальше от действующей проводки или вовсе поместить новую на ее место. Там, где будет проходить провод, придется удалить старые покрытия стены, в том числе и штукатурку.

Чем шире будет подготовленная полость, тем удобнее работать. Разметить надо линию прокладки кабеля, а также места установки выключателей и розеток.

Разметку лучше располагать не только на стене, но и бумаге. Это нужно для того, чтобы в процессе монтажа не перепутать положение составных элементов.

Оптимальный вариант разметки – это на голую стену.

В этом случае не придется обходить стороной препятствия или что-либо демонтировать. Поэтому над проводкой и разметкой лучше задуматься на стадии строительства помещения.

Штробы

Штробы – это специальные канавки, которые предназначаются для прокладки кабеля. Выглядят они как искусственно созданные углубления в стене. В среднем их глубина составляет от 1 до 3 см. Штробируют стену уже после нанесения разметки.

Существует несколько способов проложить такие канавки. Доступный из всех – это применение дрели с лепестковым сверлом. Можно использовать и обыкновенное (круглое), но с ним придется потратить больше времени. Монтажник высверливает канал под провод, после чего зачищает полость подручными средствами. Метод нудный, но при отсутствии специального оборудования вполне пригоден для реализации.

Оптимальный вариант – воспользоваться штроборезом. Хотя это и дорогой инструмент, но справляется с поставленной задачей. Главное достоинство – точность и аккуратность выполнения работы. Может обрабатывать стены из любого материала, в том числе кирпич и камень.

Ширина штроб должна совпадать с шириной канала кабеля.

Стоит заметить, что в несущих стенах нельзя прокладывать подобные канавки. Во-первых, это запрещено. Во-вторых, может дать трещину в стене, что увеличит стоимость ремонта в несколько раз. В таких случаях лучше прокладывать проводку под штукатурку без канавки.

Полости под розетки и выключатели делают исключительно дрелью, так как штроборез для этих целей будет непригоден.

После того, как полости полностью готовы и обработаны, в них прокладывают кабель-канал. Укладывать следует, как можно плотнее, чтобы не создать воздушную прослойку. В противном случае, это может стать причиной пожара. Понадобятся крепежные элементы.

Крепеж кабеля к стене

С помощью крепежа кабель фиксируется на стену в неподвижном положении. Поэтому крайне важно выбрать надежный крепежный элемент, выполненный из прочного материала.

Различают 4 вида скрытых крепежей, размещаемые под штукатурку:

Дюбель-хомуты. Это пластиковые фиксаторы, крепящиеся на основание стены и удерживающие кабель-канал при помощи хомута. Достоинство заключается в надежности и простоте монтажа.
Раствор быстросохнущей штукатурки. Кабель можно прижать штукатуркой в штробе. Технология имеет ряд негативных сторон – после фиксации не получится достать провод назад, но зато сильный крепеж обеспечен.
Монтажная площадка. Эти изделия изготавливаются из пластика. Крепятся либо на липкую основу, либо на шурупы.
Металлические стяжки. Покупают готовые или делают самостоятельно. Прочные, но со временем ржавеют.

Можно ли провести без штробления стен скрытого типа

Скрытую проводку проводят и без штробления. Здесь технология будет другая, но суть остается той же. Однако работа должна быть окончена перед отделкой стены.

На голую стену фиксируется проводка, подготавливаются места установки розеток.

После того, как система электроснабжения готова, можно приступать к штукатурке стен. Таким образом, электропроводка скрыта от глаз, и не придется делать канавки в стене.

В таком случае толщина штукатурки на стене больше, чем при штрабовке.

Сделать проводку собственными руками под штукатурку сможет каждый, кто имел дело с электроинструментом. Главное, подходить с точным расчетом и надежным инструментом. Советы из статьи помогут произвести монтаж с минимальными потерями ресурсов и финансов.

Полезное видео

Способы крепления проводов и кабелей к стене

Корректный выбор способа крепления проводов и кабелей к стене предусматривает наличие определенной логики, в рамках которой учитываются не только подчас достаточно жесткие требования к соблюдению норм безопасности, но и такие параметры как надежность, эстетика помещения, материал стены. Исходя из этих же критериев выбирают и то, каким способом – открытым или скрытым – будет проводиться прокладка кабеля. Ниже мы приведем самые распространенные способы крепления и виды кабельного крепежа и дадим необходимые комментарии к каждому.

Кабель-каналы

Пластиковые негорючие кабельные короба со съемной крышкой, они же кабель-каналы позволяют эффективно выполнить разводку кабелей и проводов в помещении, максимально облегчив доступ к ним в процессе эксплуатации. При таком способе крепления жгуты проводов закрепляются внутри организованной системы коробов, предварительно проложенных вдоль выровненных стен с шагом крепления около 40 см. При наличии небольших неровностей шаг крепления можно регулировать. В зависимости от материала основания, кабель-каналы могут быть закреплены с помощью саморезов (дерево, гипсокартон), дюбелей быстрого монтажа (кирпич, бетон), саморезов по металлу (металлическая поверхность), жидких гвоздей (кафель).

Вид прокладки проводки: открытая.
Крепеж и инструменты: саморезы и шуруповерт; дюбель быстрого монтажа и перфоратор; жидкие гвозди и пистолет для нанесения жидких гвоздей.
Материал стены: плотный (дерево, оштукатуренное покрытие), твердый (кирпич, бетон), мягкий (гипсокартон).
Сложность установки: низкая.

Клипсы

Достаточно распространенным способом монтажа кабеля выступает монтаж кабеля или провода на клипсы – пластиковые или металлические, работающие по принципу зажима. Они различаются не только по материалу, но также по конструкции и применению. Металлические клипсы в общем виде представляют собой изогнутые полосы металла с одним или двумя отверстиями для крепления с помощью саморезов или дюбелей и позволяют закрепить одиночные проводники или их жгуты без дополнительной изоляции или в металлорукаве. Используются для открытой прокладки кабеля. Пластиковые клипсы представляют собой U-образный зажим, используются для прокладки кабеля в гофре с соответствующим клипсе диаметром. Крепятся к рабочей поверхности с помощью предусмотренного в основании отверстия и могут формировать несколько кабельных трасс при объединении в блоки. Используются преимущественно для скрытой прокладки кабеля.

Вид прокладки проводки: открытая/скрытая.
Крепеж и инструменты: саморезы, дюбеля, перфоратор.
Материал стены: плотный (дерево, оштукатуренное покрытие), твердый (кирпич, бетон).
Сложность установки: средняя.

Скобы с гвоздем

Для фиксации одиночного слаботочного проводника плоского и круглого сечения используют пластиковые скобы U-образной или П-образной формы с интегрированным в корпус гвоздем из каленой стали. Этот вид крепежа удобен в работе и эстетически приемлем не только в офисных, но и в жилых помещениях, несмотря на то, что такие скобы используют для открытой прокладки кабеля.

Вид прокладки проводки: открытая.
Крепеж и инструменты: интегрированный крепеж (гвоздь), молоток.
Материал стены: плотный (дерево, оштукатуренное покрытие).
Сложность установки: низкая.

Стяжки с дополнительными крепежными элементами

Стяжки с кольцом, представляющим собой отверстие для монтажа с использованием дюбеля, являются достаточно минималистичным, но надежным способом крепления проводников к стене. Несмотря на отсутствие дополнительных расходных крепежных элементов (дюбелей) в комплекте, расходы на их приобретение невелики.

Монтажные площадки для стяжки бывают нескольких видов: под шуруп, самоклеящиеся и дюбель-площадки. Во всех этих случаях они выступают в роли основания, крепящегося к поверхности стены, к которому в свою очередь с помощью стяжки притягивается кабель. Возможность крепления площадок непосредственно в поверхность, на клеевое основание или под шуруп обуславливают их универсальность при работе с различными материалами рабочих поверхностей.

Хомут с дюбелем представляет собой крепеж, выполняющий функции трех разных крепежных деталей – стяжки (хомута), дюбеля со специальной насечкой для повышения прочности закрепления в материале и пластикового чопика. Все эти элементы соединены в единую конструкцию, которая выполнена из пластика и предусматривает фиксацию одиночного проводника.

Вид прокладки проводки: скрытая.
Крепеж и инструменты: дюбель, шуруп, клеевое основание; молоток, перфоратор.
Материал стены: плотный (дерево, оштукатуренное покрытие), твердый (кирпич, бетон), мягкий (гипсокартон).
Сложность установки: средняя.

Дюбель-хомуты

Дюбель-хомуты используют как правило для фиксации одиночного проводника. Они представляют собой пластиковые зажимы с U-образным или П-образным отверстием для закладывания круглого или плоского кабеля, на внешних боковых поверхностях ножек которых выполнены насечки, препятствующие вырыванию или выпадению детали. Этот вид крепления кабеля к стене можно назвать и быстрым, и дешевым, и надежным, а также в некотором смысле универсальным. С его помощью можно монтировать кабели к различным поверхностям, выполняя как открытую, так и скрытую проводку.

Вид прокладки проводки: открытая/скрытая.
Крепеж и инструменты: перфоратор, молоток.
Материал стены: плотный (дерево, оштукатуренное покрытие), твердый (кирпич, бетон).
Сложность установки: средняя.

Изоляторы

Керамический крепеж используют для фиксации кабеля витой проводки с функциональной или эстетической целью. В качестве функционального крепежа фарфоровые изоляторы-бочонки с отверстием, предусмотренным для фиксации используют в деревянных помещениях различного назначения, а также на любых деревянных поверхностях. В качестве крепежа эстетического такой вид крепежа является стилеобразующим ретро-элементом ансамбля с возможностью выбора цвета как самого изолятора, так и изоляции витого провода.

Вид прокладки проводки: открытый.
Крепеж и инструменты: саморезы и шуруповерт, дюбель и перфоратор.
Материал стены: плотный (дерево, оштукатуренное покрытие), твердый (кирпич, бетон).
Сложность установки: средняя.

Как закрепить кабельную розетку в стене?

Как заменить розетку телевизионного кабеля

При необходимости отсоедините любой провод , ведущий к розетке .
Снимите пластину.
Открутить кабель разъем.
Установите новый разъем кабеля .
Протолкните соединитель кабеля через новую пластину стены , затем прикрепите пластину к стене с помощью винтов.
Заново подключите кабель кабеля , провод .

Щелкните, чтобы увидеть полный ответ

Кроме того, что я могу использовать, если у меня нет розетки для кабеля?

Re: Что делать , если у меня нет кабельной розетки / Если у вас нет надлежащей проводки, вы можете нанять Comcast, чтобы установить домкрат для , вы или нанять кто-то местный. Если в доме никогда раньше не было кабеля , тогда Comcast должен выйти, чтобы установить отводящий кабель от дома до столба / педа.

Еще можно спросить, а нужна ли розетка для WIFI? Если , вы открываете настройки сети для своего Wi-Fi ищите любые соединения xfinitywifi, которые должны быть поблизости. Вам действительно нужно коаксиального соединения с улицы к месту нахождения модема, если вы хотите подписаться на обычную интернет-службу Comcast.

Люди также спрашивают, как вы прикрепляете коаксиальный кабель к настенной пластине?

Поверните разъем для конца коаксиального кабеля к задней части разъема на коаксиальной настенной пластине .Установите настенную пластину напротив стены и над низковольтной монтажной пластиной . Используйте винты, прилагаемые к коаксиальной настенной пластине , чтобы прикрепить ее к монтажной пластине .

Где моя розетка для кабеля?

Настенная кабельная розетка обычно представляет собой F-коннектор лицевая панель , установленная на стене в комнате, в которой находится телевизор. Настенная кабельная розетка обычно выглядит так и может быть белой, слоновой кости или коричневого цвета .Коаксиальный кабель-перемычка подключается между настенной розеткой и входным коаксиальным разъемом на задней стороне коробки кабеля .

Как проложить электрические провода в готовой стене

Добавление или расширение электрической цепи — это работа, которая кажется пугающей для многих домашних мастеров, но на самом деле соединения проводов довольно просты, если у вас есть базовые представления об электромонтажных работах. Однако что может быть намного сложнее, так это прокладка кабелей через готовые стены.Прокладывать кабели через недостроенные подвалы или чердаки достаточно легко, но проложить их внутри готовых стен — другое дело.

Во время крупных проектов реконструкции вы можете сделать это, удалив гипсокартон и пропустив кабели через стойки и полости потолка, но в других ситуациях удалять гипсокартон непрактично и нежелательно — это грязный и дорогостоящий процесс, которого лучше избегать, если вы может. Существует также возможность прокладки проводки с дорожками качения (например, для изделий Wiremold) на поверхности стен, но это может выглядеть непрофессионально — и это может быть запрещено электрическими правилами в некоторых областях.

Но можно добавлять или расширять контуры в готовых стенах, не разрушая стены и не подвергая себя огромным испытаниям. Этот же процесс используется, когда старая проводка заменяется новым кабелем во время обновления системы.

Есть несколько методов прокладки кабеля через готовые стены, и подход, который вы выберете, будет зависеть от обстоятельств и объема работ. Включает ли это простое расширение цепи от существующей розетки до новой точки? Вы запускаете совершенно новый контур от главной сервисной панели до нескольких мест? Или вы заменяете весь дом, полный трубчатой проводки, новым кабелем NM? Подход электрика будет зависеть от объема работы, но все работы по модернизации проводки используют аналогичные методы.Узнайте, как эту работу выполняют профессиональные электрики.

В примере, описанном здесь, мы проложили простую петлю провода от одного нового места стенной коробки к другому, как вы могли бы сделать при расширении цепи. Предполагается, что кабельная трасса будет проходить от одного места коробки вниз или вверх до подвала / подполья или чердака, а затем через балки пола перед входом в полость стойки, где находится следующая коробка.

Проблемы с кодом

Не забудьте проконсультироваться с местными правилами относительно требований к кабелю.Например, в открытых местах, таких как открытые подвалы или чердаки, кабель NM обычно необходимо пропустить через отверстия или выемки, вырезанные в балках, а не прикреплять скобами к поверхности балок. Таким образом, при протягивании отрезка кабеля NM между новыми стеновыми коробками процесс может включать пропускание его через отверстия, просверленные в балках пола, чтобы добраться до полости стойки.

Кроме того, убедитесь, что калибр провода соответствует силе тока цепи. Для стандартных 120-вольтных ответвленных цепей используется провод 12 калибра для цепей на 20 ампер и провод 14 калибра для цепей на 15 ампер.

Лучшая цена на стену с фиксатором кабеля — Выгодные предложения на стену с фиксатором кабеля от глобальных продавцов фиксаторов кабеля

Отличные новости !!! Вы находитесь в нужном месте для крепления стены с кабелем. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя стена для крепления кабелей должна в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили стену для крепления кабеля на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не знаете, как закрепить кабель на стене и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести cable fix wall по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Как подключить кабель напрямую от стены к телевизору: этапы 19

Введение: как подключить кабель прямо от стены к телевизору

Перед тем, как вы начнете, ваш дом / квартира должны быть оборудованы розетками для кабеля и базовые услуги кабельного телевидения от любого провайдера.Если у вас еще нет тарифного плана на услуги кабельного телевидения, вы должны сначала получить его у любого провайдера, прежде чем пытаться установить кабель «прямо от стены». В данном руководстве представлена модель VIZIO HDTV, но подойдет любой телевизор с портом DTV / TV .
