варианты конструкций, чертежи и видеоинструкция – Свой дом мечты

Согласитесь, так приятно побаловать себя сочным, румяным шашлыком или запеченными на решетке овощами с ароматом дымка. Что для этого потребуется? Продукты и, конечно же, мангал. Именно об этом, незаменимом в летнее время предмете, и пойдет речь.

Как правило, мангалом или жаровней принято называть металлический короб с перфорацией для циркуляции воздуха, устанавливаемый на ножках. И, хотя варианты его оформления могут быть весьма разнообразны, при желании вы легко можете сделать мангал из металла своими руками. Сегодня мы рассмотрим самые интересные и практичные идеи для создания металлической жаровни и способы их реализации.

Какими бывают мангалы? Варианты конструкций из металла

Мангалы могут быть разнообразны по конструкции

По своим габаритам мангалы делятся на две основные группы – переносные и стационарные. Конструкции, не предназначенные для переноски, отличаются большей массивностью, устанавливаются на основание из кирпича или камня и нередко украшаются различными коваными элементами.

Такие мангалы часто размещают внутри беседки или под навесом, что дает возможность использовать их даже в плохую погоду.

Разборные мангалы, как правило, имеют небольшой вес и размеры. Они используются для выездов на природу или в пеших прогулках. Самым простым вариантом являются две раздельные металлические опоры с зазубринами для шампуров, размещаемые друг напротив друга. Такая модель очень удобна благодаря своей компактности, но имеет и недостаток – одновременно на ней можно приготовить всего несколько порций шашлыка.

Некоторые переносные конструкции могут быть оснащены также дополнительными решетками, выдвижным столиком или другими необходимыми аксессуарами. Однако это влечет за собой утрату мобильности – из-за возросшего веса их сложно переносить вручную.

Обычный мангал

По толщине стенок варианты конструкций из металла могут быть тонкостенными и толстостенными. Более тонкий и, соответственно, более легкий металл применяется для создания переносных моделей. Это не лучшим образом сказывается на их прочности, поэтому использовать в них допустимо только магазинные или заранее заготовленные угли, так как длительный накал, необходимый для образования достаточного количества углей, быстро приведет тонкие стенки в негодность.

Стационарные мангалы разумнее делать толстостенными. Для их изготовления чаще всего применяют стальные листы толщиной в 4 мм и более. Это обходится дороже, но и прослужить они могут в несколько раз дольше тонкостенных аналогов.

Создание мангала из железной бочки (с коптильней или без нее)

Сделать небольшой мангал можно из листового металла, но если нужна более вместительная конструкция, то лучше взять за основу обычную железную бочку или баллон. К преимуществам такой модели относится не только простота сборки, но и большая функциональность готового изделия – его можно легко превратить в коптильню. Рассмотрим создание мангала из железной бочки более детально.

Необходимые материалы

Хотя конструкции мангалов из бочки могут несколько отличаться, к примеру, наличием или отсутствием крышки и коптильни, но перечень необходимых инструментов и материалов для них схож. Для работы вам понадобятся:

Чертежи и фото: пошаговая инструкция для изготовления

Первым делом потребуется составить чертеж будущей конструкции. На нем следует обозначить высоту и ширину самого мангала, размеры ножек, наметить места для перфорации и фасок (скошенных прорезей в металле) для шампуров. Фасок, как правило, делают 8 штук или более, а перфорацию лучше разместить на высоте около 10 см от днища. Высоту ножек подбирают индивидуально.

Если планируется использовать мангал в качестве коптильни, то необходимо также предусмотреть трубу для выхода дыма. Приведенные ниже чертежи и фото, а также пошаговая инструкция по сборке, помогут вам разобраться в нюансах создания мангала из бочки.

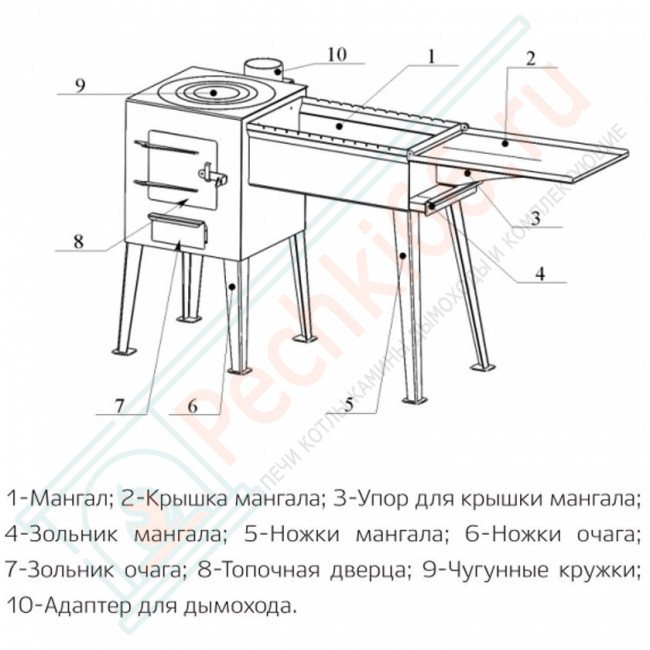

Схема мангала с коптильней

После того как чертеж будущей конструкции готов, можно приступать к делу. Последовательность действий следующая:

Основные работы на этом считаются завершенными и наступает очередь отделки, а именно – окрашивания. Для этой цели можно использовать термоустойчивую краску, продающуюся в баллончиках, она достаточно стойкая и удобна для нанесения. Оформленный таким образом мангал будет выглядеть намного эстетичней, кроме того, покрытие защитит его от ржавчины.

Завершение работы над мангалом

Видео: советы по сборке мангала от профессионалов

Если вы не можете назвать себя опытным сварщиком и конструктором, рекомендуем посмотреть видео, в котором наглядно показаны все этапы создания металлического мангала из бочки и его отделки.

Интересные идеи для мангалов: практично и красиво

Конечно, мангал – вещь для приготовления шашлыка практически незаменимая. Но хотелось бы, чтобы, помимо выполнения своей основной функции, он еще и был привлекателен внешне. Представляем вашему вниманию интересные идеи для мангалов, которые, без сомнения, смогут украсить двор и удивить гостей.

Такой стальной мангал, с вместительной поленницей и удобными полочками для продуктов, легко справится с приготовлением шашлыка даже на большую компанию и органично впишется в ландшафт любого участка.

Следующая модель, напротив, отличается компактностью и отлично подойдет тем, у кого нет во дворе лишнего свободного пространства. Кроме того, она выполнена в виде тележки, что значительно упрощает ее перемещение.

Еще одна оригинальная идея – мангал, закрепленный на стене. Конструкция позволяет раскладывать его при необходимости, а после использования снова превращать в элемент декора. Очень удобно!

Нельзя обойти вниманием и самый компактный из металлических мангалов, которым можно пользоваться даже в квартире. Хотя его размеры не позволяют приготовить полноценный шашлык, но для колбасок и овощей он вполне подходит.

И напоследок – интересное решение для владельцев старого, ненужного автомобиля. Его передняя часть, впрочем, как и багажник, может превратиться в симпатичный декоративный мангал на колесах.

Как видите, создание жаровни из металла процесс достаточно простой, а приспособить под него можно практически все что угодно. Поэтому, если у вас в хозяйстве еще нет столь полезного предмета – осмотритесь, возможно, какие-то старые или ненужные вещи только и ждут, чтобы вы превратили их в удобный и оригинальный мангал.

Разборный, складной мангал из металла своими руками: чертеж

В последнее время любителей активного отдыха становится все больше. Ведь это не только приятно, но и полезно. Собираясь отдохнуть компанией на природе, не забудьте взять с собой разборный мангал, который также называют мобильным, складным, сборным или походным. С его помощью можно приготовить пищу и даже вскипятить воду в чайнике.

Особенности конструкции

В сложенном виде мобильный мангал имеет небольшие размеры. Устройство похоже скорее на маленький чемоданчик, который отлично помещается в багажнике. Владельцам этого агрегата нужно учитывать, что чем меньше вес, тем тоньше материал. Потому среди его основных недостатков отмечают низкую теплоемкость и способность к прогоранию. По этой причине обладатель такого мангала должен быть готовым к тому, что складная конструкция быстро износится, соответственно, придется искать ему замену.

Походное устройство обладает следующими преимуществами:

  • небольшой вес;
  • мобильность;
  • низкая цена.

Сколько стоит и где купить

Приобрести складной мангал можно как в обычном магазине, где продаются подобные товары, так и в интернет-магазине. В продаже представлены простые и кованные конструкции разных производителей. Цена разборного мангала для дачи варьируется от 3 до 130 долларов. Так что он подойдет для людей любой категории.

Походный мангал своими руками

Впрочем, если у вас нет желания тратить деньги на покупку устройства, его можно сделать своими руками. Это совершенно несложно и займет немного времени.

Чтобы конструкция не была слишком тяжелой, советуем изготавливать складной мангал из легких сплавов, что позволит собирать и разбирать его без труда. Дорожный агрегат должен помещаться в рюкзаке или в багажнике, чтобы его можно было брать с собой в поход. Нелишним будет приобрести специальный переносной дипломат, в который помещается вся конструкция устройства в разобранном виде.

Прежде чем приступить к сооружению разборного мангала из металла, на обычном листе бумаги нужно подготовить чертеж агрегата. Наглядная схема намного облегчит процесс сооружения.

Необходимые материалы и инструменты

Разборный мангал состоит из четырех стенок с отверстиями, прямоугольного дна и 4 ножек. Для работы нам понадобятся следующие материалы и инструменты:

  • лист стали;
  • металлические уголки;
  • болгарка;
  • аппарат для сварки;
  • дрель.

Приступаем к работе

В интернете можно найти множество схем и способов изготовления разборного мангала. В рамках этой статьи рассмотрим один несложный вариант. Он заключается в следующем:

  1. Возьмите лист бумаги. На нем отметьте высоту ножек, размер стенок устройства, а также расстояние между прорезями в боковых элементах и отверстиями для шампуров.
  2. Выберите лист стали: чем толще металл, тем дольше прослужит изделие. Перенесите на него чертеж разборного мангала.
  3. Возьмите стальные листы и разрежьте их болгаркой, отступив от отметки 3-4 см.
  4. Дрелью сделайте в стенках отверстия.
  5. С помощью ножовки необходимо изготовить направляющие для шампуров по верхним краям боковых элементов конструкции.
  6. Надрежьте стенки и сделайте сгибы таким образом, чтобы углы можно было стыковать.
  7. Уложите дно.
  8. Просверлите в боковых сгибах дырки для болтов. Это необходимо для того, чтобы детали не рассыпались.
  9. Возьмите четыре прутья и приступите к изготовлению опор, на которые в дальнейшем следует нанести резьбу. Конструкция будет с отвинчивающимися ножками. Их также можно сделать из металлических уголков. Для этого нужно просверлить дырки для болтов. Чтобы опоры получившейся конструкции легко входили в землю, необходимо заострить их снизу.
  10. Ко дну ящика приварите гайки.

С помощью этой инструкции вы без труда изготовите мангал в домашних условиях.

Как продлить срок службы самодельного устройства

Всем известно, что со временем любая металлическая конструкция подвергается коррозии. Если вы хотите продлить срок службы своего мангала, необходимо предпринять соответствующие меры. Для этого требуется покрыть конструкцию жаропрочной автомобильной краской или темной пленкой, устойчивой к высоким температурам. Такой процесс называется воронением. Для этого металлическую конструкцию выдерживают час-полтора в горячем растворе гидроксида натрия. Чтобы сделать этот состав, понадобится смешать 50 г едкого вещества с литром воды, а после нагреть его до 100 градусов.

Итог

Складной мангал является незаменимым атрибутом любого путешествия. Изготовить такой агрегат своими руками не составляет большого труда при наличии минимум навыков по обработке металла, а также сварочного аппарата, дрели и болгарки. Правильная эксплуатация и соблюдение мер защиты от коррозии помогут продлить срок службы вашего агрегата.

Предлагаем посмотреть еще несколько фотографий разборного мангала:





Похожие статьи:

Чертежи мангалов из металла: фото

Мангал – комфортное и нужное кулинарное оборудование для приготовлений на жару. Это практичное открытие позволяет готовить разную пищу, используя природный жар от углей. Не обращая внимания на то, что изначально оно изготавливалось в качестве многофункционального инструмента для приготовлений, сегодня мангал – это база для приготовления мяса и шашлыка. Около него ведутся выезды на дачу и природу, провожая осень, встречая приход весенней поры и отмечая лето. И ниже мы предоставим чертежи мангалов из металла, их фото и видео по производственные технологии мангалов различных конструкций.

Содержание материала

База мангала.

Вид мангала: обыкновенный, стационарный, разборный.

Размеры и чертежи мангалов из металла, фото.

Подготовка будущей конструкции.

Сварка мангала.

Мангалы из металла с выступом крыши.

Покраска готового результата.

Покупка мангала – дорогое приобретение. Обычная конструкция из металла порой стоит приличные суммы, не оправдываясь качеством или его собственным видом. Благодаря этому значительно лучше сделать мангал собственными руками, применяя чертежи, хороший металл, и еще собственные умения.

База мангала

Мангал – это хороший инструмент приготовления пищи на жару. Он различается очень прочной системой, но все ее специфики состоят в невидимых моментах. Непосредственно они дают возможность легко и быстро готовить шашлыки и другие блюда, предоставляя большое количество жара для кулинарии.

Среди важных достоинств мангала необходимо отметить такие:

  • Оптимальные размеры;
  • Отверстия для воздуха;
  • Глубину;
  • Выемки для шампуров.

Не обращая внимания на то, что отдельные из них являются очевидными, они все нужны для высококачественной готовки. Что же касается глубины мангала, то она дает возможность набираться достаточному количеству жара и расположению мяса на подобной высоте, где оно будет приготовляться, однако не гореть. Аналогичным образом, вы сумеете покласть нужное кол-во древесины.

Отверстия для воздуха – в особенности существенный невидимый момент таких конструкций. Ведь собственно из-за них мясо, которое приготовлено на мангале, кардинально отличается от иного варианта готовки на природе. Регулярный воздушный приток дает возможность сохранить температуру и жар углей, полностью применяя весь потенциал.

Внимание! Очередной невидимый момент мангала – поддон. Он исключает падение углей через особые отверстия для вентиляции в днище и содействует частичной регулировке воздуха.

Для последующего применения конструкции выбор размеров считается очень важным. Ведь готовка происходит на решётке или шампурах, благодаря этому необходимо отталкиваться на ее средние размеры. Мангал обязан быть широким, что дает возможность поставить всю длину шампура и должен давать достаточное количества жара, дозволять расположение больше восьми порций мяса.

И заключительный невидимый момент – изготовление выемок для шампуров. Они дают возможность поставить мясо в любой позиции, одинаково обжаривания его с каждой стороны. Данный подход отыгрывает немалую роль в приготовлении ароматного и сочного шашлыка без пригорания.

Но данные моменты всегда варьируются в зависимости от типа мангала.

Нужно определится с видом мангала: чертежи,

фото

Сразу нужно заявить, что разновидности подобных конструкций бесчисленные. Ведь любой хочет отыскать идеальный вариант, где готовить мясо и другие продукты на жару. Сегодня выделяют следующие типы мангала:

  1. Обыкновенный.

Обыкновенный мангал имеет квадратную конструкцию. Хотя и имеют внушительный вес, могут переноситься. Нередко он имеет съемного типа ножки.

  1. Разборный.

Не тяжелый и маленькой разборный вариант, который вы сумеете возить в автомобиле. Он удобнее и легче, и еще подойдет для походов в лес.

  1. Стационарный.

Мощный мангал, созданный из металла. В основе могут лежать кирпичные блоки, обеспечивающие большую надежность. Часто подобные мангалы дополняются стальными украшениями.

Подбор типа мангала самый ответственный при его самостоятельной постройке. Аналогичным образом, вы сумеете сформироваться с задачами и подобрать прекрасный вариант. Однако лучше подбирать обыкновенный вид как самый многофункциональный подбор для жителей дач.

Внимание! Мангалы могут иметь разнообразную форму. Отмечают круглые, с прямыми углами, загнутые и остальные типы, готовка на каких может немного разниться.

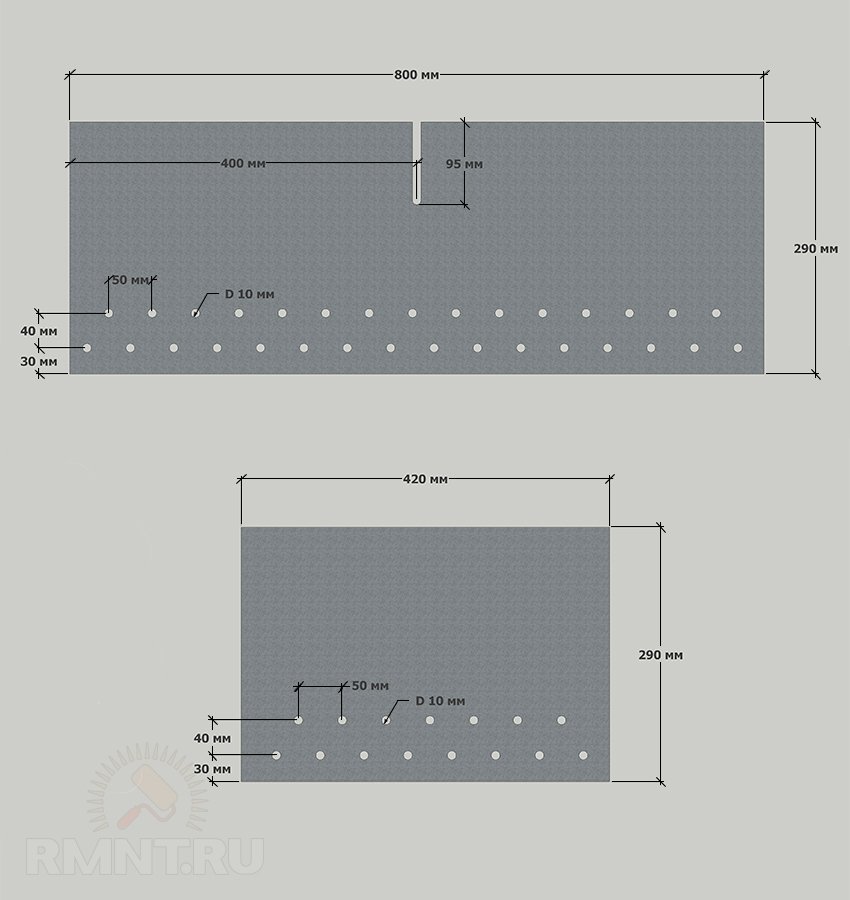

Чертежи мангалов из металла:

фото различных типов

Прежде чем сделать необходимые чертежи и подобрать размеры для грядущего мангала, для постройки нужно подобрать идеальный вариант, который применяется очень часто. Необходимо выбирать необходимую высоту и ширину конструкции, и подобающую длину ножек. Чертеж привычного мангала дается так:

Размеры, которые указаны в миллиметрах. На нем отлично ощутимо, что общая высота мангала при длине ножек в 70 см и при длине 95 см. При этом глубина мангала как правило составит 25 см, что выступает хорошим расстоянием от жара до шампуров.

Ширина мангала – 28 см, что немного ниже средних размеров шампура. Длина составляет 54 см, необходимо для одинакового распределения 9 порций над жаром.

Верхняя часть конструкции оснащена зазорами для шампуров. Так, можно одинаково распределить мясо и свободно фиксировать его во время вращения, обеспечивая одинаковую прожарку. Причем расстояние между зазорами должно быть в 6 см. Следует оставить место между крайними стенками и зазорами, чтобы мясо не касалось их, и еще не пригорало.

Идеальная продуваемость – существенный невидимый момент. Тут он достигается в результате дырок диаметром 12-15 мм, который находится на боковых стенках. Отверстия находятся снизу металлического листа как в шахматах. Они не требуются на передних боковых стенках.

Внимание! Предоставленная конструкция не предполагает наличие подона и дырок на дне мангала. Это вы легко исправите, приварив к днищу или ножкам маленькие уголки и подобрав подходящий металлический лист.

Как сделать подготовку компонентов будущей конструкции?

В виде основы для мангала выступают листы металла. Мы не советуем применять прочие материалы, так как мангал обеспечивает достаточную устойчивость конструкции к компактности и жару. Толщина металла должна составлять приблизительно 2-3 мм. Для работы вам будут нужны:

  • Два металлического листа размерами 280х250 мм и 240х250 мм.
  • Один металлический лист 540х280 мм.
  • Уголки длиной в 700 мм и 4-ре трубы из металла.
  • Электросварочный аппарат.
  • Дрель.
  • Рулетка.
  • Пила по металлу или угловая шлифмашина.

Очень многие люди отдают предпочтение иному варианту сборки. Разнообразные листы можно сменить большим железным полотном. Сделав надрезы, вы сумеете объединить конструкцию с незначительным количеством швов сварки. Аналогичным образом, она выйдет очень надежной.

Главное не забыть учесть и добавочные детали, если конструкция выделяется от вышеприведенной. Ее можно дополнить поддоном, ручками для переноски, выемками для ножек и прочими деталями.

В первую очередь, необходимо сделать предварительную разметку. Отмечаются сварочные места и крепежа, делаются особые щели. Для этого применяется пила или угловая шлифмашина. На данном шаге также делаются воздушные отверстия.

Внимание! Нередко подобную конструкцию делают на арматурных ножках. Они ненадежные, так как конструкция будет шататься даже при несущественных нагрузках. Благодаря этому лучше сменить их на уголки.

Как сделать сварку мангала собственными руками

Сварка – лучшее решения для мангала. Она может переносить большие температурные перепады  и эффектное крепление болтами. Для этого используйте электросварочный аппарат, это не зависит от его типа. После конструкция по очереди крепится, и делается приварка в углах.

Внимание! Для намного удобной сварки нужно применять по бортам уголки из металла. Также они могут расширить надежность швов, и еще значительно утяжелить конструкцию.

После идет приваривание ручек и ножек. Они устанавливаются по бортам (уголки) или ко дну конструкции (трубы). Необходимо их надежно прикрепить, так как сам по себе мангал будет достаточно тяжёлым.

Внимание! Для фиксирования ножек можно применить не электросварочный аппарат, а разборные детали. Съемного типа ножки значительно сделают меньше размеры мангала при его хранении.

По окончанию работ необходимо отшлифовать швы, и еще выверить всю конструкцию на надежность.

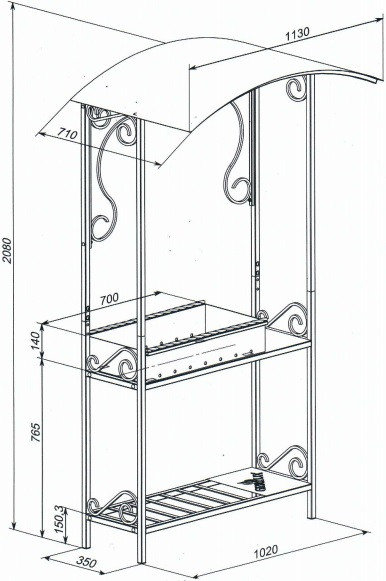

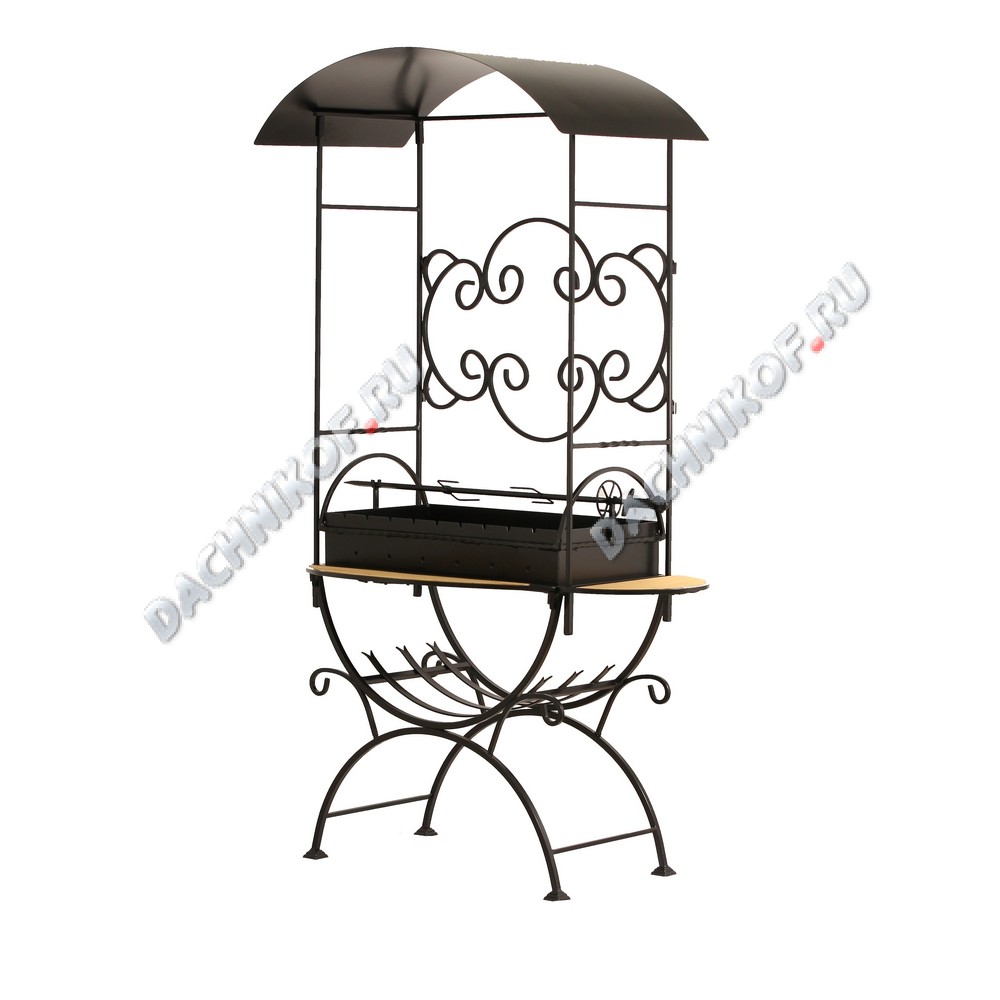

Железные мангалы с выступом крыши: чертежи

Чтобы подготовить шашлыки при непогоде, можно применить специализированную конструкцию мангала. Это дает возможность спрятать жар и мясо от осадков, но сама по себе эта конструкция сложная. Тут предлагается два вида действий:

  • Установка выступа крыши конкретно на мангал;
  • Установка добавочного выступа крыши, не относящийся к мангалу.

Завершальный вариант станет более здравым, так как он дает возможность спрятать не только шашлыки, но и человека, который наблюдает за их приготовлением. Первый вариант требует лишних трат, так как база должна держать нагрузку от выступа крыши.

При этом конструкцию рекомендуем крепить на железные углы. Это один из лучших вариантов, так как он делает легче его сборку. Полотном для выступа крыши очень часто выступает профильный лист. Он жаропрочный, совсем не реагирует на перепады температур и различается низким весом, что главное для довольно легкой конструкции.

Сборка выступа крыши мало чем выделяется от обыкновенной, и требуется исключительно защита огня и правильное размещение основы. Аналогичным образом, вы сумеете спокойно готовить еду, не переживая за то, что можете зацепиться за арматуру.

Нужно отметить, что мангал из металла с выступом крыши – это непростой вариант, который под силу опытным сварщикам. Тут главное создать хорошую конструкцию, вес которой будет одинаково распределен на основу. Для неподвижных мангалов такой выступ крыши выполнить более проще, так как для них возможно организовать несущий фундамет.

Конструкция с выступом крыши может декорироваться элементами из металла, как это вы можете заметить на фото. Это не просто сделает лучше внешний вид, но и выполнит выступ крыши более стойким и хорошим.

Внимание! Если крыша поставлена низко, оборудуйте ее особым воздушным каналом.

Покраска готового изделия

Актуальным вопросом в изготовлении мангала считается покраска. Без нее невозможно обойтись, так как металл, применяемый в конструкции, подвергается ржавчине, а пепел и копоть не совершенствуют ее внешний вид.

Для окраски используются особые составы, к которым предъявляют такие требования:

  • Жаростойкость;
  • Стойкость к температурным перепадам;
  • Отсутствие опасных испарений.

Таким требованиям соответствуют подобные покрытия:

  • Кремний-органические эмали;

  • Термоустойчивые краски разного назначения.

Нужно подчеркнуть то, что покраска мангала собственными руками – сложный и серьезный процесс. У них есть потребность специальном обжиге, после этого и получают собственные свойства. Предлагается очередной вариант – оксидирование. Он довольно дорогой в применении, однако выполнить его собственными руками возможно.

Лучше подбирать черный окрас для краски. Так как рядом будет много пепла и сажи, другие покрытия быстро мараются. На подобном цвете налет будет полностью невиден.

Внимание! Покраску стоит исполнять только с наружной стороны. В середине покрытие очень быстро слезает в результате высокого жара, да и никакого смысла в данном нет.

Выполнить мангал собственными руками очень просто. Вам для этого понадобится металлический лист, электросварочный аппарат и желание. Однако необходимо держаться плана и схемы, так как в последующем любые отклонения могут отобразиться на удобстве его применения. Но материалы нашего сайта «наша помощь», среди них в особенности полезными будут чертежи железных мангалов и их фото, и еще видео по изготовлению, позволят с данной задачей справиться.



Изготовление мангала из металла: как сделать самостоятельно, чертежи и схемы мангала из металла

Хороший мангал для дачи можно купить в магазине или заказать у мастеров, потому что сделать прочную и надежную конструкцию своими руками сможет далеко не каждый. Если у вас не было строительного опыта, мы предлагаем вам заказать мангал у нас – качественный, красивый и долговечный.

Главным достоинством наших изделий является устойчивость к любым негативным погодным условиям и высокая термостойкость материалов. Наши мастера построят для вас печь барбекю в любом стиле, любых размеров и формы, оборудовав ее всем необходимым для того, чтобы вы могли готовить с максимальным комфортом. Мы также можем оборудовать мангал несколькими огневыми точками – тандыром, казаном, коптильней и прочим.

Но вы можете и самостоятельно воплотить свои идеи, пользуясь нашими рекомендациями. Мы расскажем вам о том, как сделать металлический мангал, пошагово описывая весь процесс. Вы узнаете о том, как выбрать оптимальные размеры и толщину металлической жаровни. А для большего удобства мы приведем чертеж и схему мангала из металла.

Подготавливаем материалы и инструменты

Прежде чем, приступать к изготовлению мангала из металла, необходимо подготовить все нужные материалы и инструменты:

Материалы, необходимые для изготовления мангала

  • Лист железа 2х2 м.
  • Электросварочный аппарат.
  • Рулетка.
  • Простой карандаш.
  • Болгарка.

А теперь нужно определиться с его размерами и толщиной стенок. Если вы хотите, чтобы ваш очаг был надежным и прочным, выбирайте для него металлический лист толщиной не менее 2 мм. Если брать толщину больше, лист будет сложнее разрезать, а готовая конструкция получиться слишком увесистой.

Как правильно рассчитать размеры?

  1. Для начала стоит определиться с тем, какое количество шампуров вы будете использовать.
  2. Теперь определяем расстояние от шампуров до боковых стенок –5 см. Расстояние между самими шампурами будет около 10 см.
  3. Учитывая эти параметры, рассчитываем длину мангала. Что касается ширины, то она должна быть не больше длины шампура.
Приступаем к работе
  1. При помощи рулетки и карандаша чертим будущие детали мангала. Чертим сверху вниз линию 57 см, далее делаем горизонтальную линию, отступив от верхнего края 20 см. Мы начертили одну стенку. Отступаем еще на 28 см и рисуем вторую линию – это будет дно нашей жаровни. Отступив на 20 см, чертим вторую стенку. Ниже размещаем два прямоугольника размерами 28х20 см – теперь у нас готовы боковые стенки. Если линии плохо прорисовываются на железном листе, используйте дополнительно мелок или любой острый инструмент – отвертку или зубило.
  2. Начертив линии, можно приступать к разрезанию листа. При помощи болгарки прорежьте полосу 57 см, идя сверху вниз. Дальше вырезаем прямоугольник, который находится сверху — сформированный двумя стенками и дном будущего мангала.
  3. Вырезаем боковые стенки очага. Линии, которыми разграничены днище и стенки, отрезать не нужно – прорежьте их вглубь, переверните лист и согните стенки по прорезанной линии. Теперь нам осталось лишь приварить их.
  4. Работая со сваркой, следует быть очень внимательным и аккуратным. Приваривая стенки, делайте внутренний, а не наружный шов – это придаст вашему мангалу красивый внешний вид. После окончания работ при помощи молотка сбейте шлак, образовавшийся на швах от сварки, либо срежьте его болгаркой.
  5. После того, как металл остынет, на боковых стенках на расстоянии от дна 5-10 см проделываем отверстия. Диаметр отверстий – 8-10 см. Расстояние друг от друга – 7-10 см. Эти отверстия нужны для того, чтобы был приток воздуха, который обеспечит горение и жар от углей.
  6. Приделываем ножки. Для этого прекрасно подойдет металлическая труба диаметром 20-25 мм. Вы также можете использовать прут на 10 мм или металлический уголок – 20х25 мм. Для большего удобства можно сбоку приварить ручки.

Пошаговое видео как можно сделать железный мангал своими руками.

Полезно знать

Используя сварку, учитывайте то, что большой ток может прожечь лист. На малом токе электрод может прилипнуть к металлу, либо же не будет нормально варить. Прежде, чем приступать к работе, проверьте электросварочный аппарат на «черновом» листе железа.

Сделать мангал самостоятельно сможет далеко не каждый. Если у вас не было опыта работы со сваркой и болгаркой, лучше не браться за это дело, а доверить его профессионалам. В противном случае, ваша конструкция может получиться не пригодной к эксплуатации, ее детали будут не надежными, что поставит под вопрос безопасность использования данного кулинарного инструмента.

Где можно заказать мангал?

Наши мастера могут построить и спроектировать для вас печь любого размера, формы и стиля – вам же остается лишь подробно изложить все свои требования и пожелания. По вашему желанию мы оборудуем мангал всем необходимым – столешницей, мойкой, полочками для посуды, нишей для дров и т.д. Это позволит вам готовить с наивысшим комфортом и удобством. Мы строим сооружения из кирпича ведущих европейских производителей, а для облицовки используем только натуральные материалы – именно поэтому наши очаги красивые, надежные и долговечные!

Мангал из металла своими руками в том числе с крышей, чертежами и фото его изготовления (видео)

 Удержаться на тему пролога отдыха выходного дня с шашлыком просто невозможно. И хотя мы вам не расскажем ничего нового, со своей стороны, все же также хотим вас подразнить приятным времяпрепровождение за мангалом, на котором шкварчит маринованное мясо.
 Запах, вкус и быстрота, с которой исчезает мясо, могут поразить любого, но не все и всегда так романтично как на в желаниях. Зачастую, чтобы желаемое превратилось в реальное, необходимо что-то для этого сделать. В нашем случае ключевым предметом, вокруг которого и ведется весь этот разговор, является мангал. Именно о мангале, в нашем случае мангале из металла и пойдет речь в этой статье. В статье будут приведены эскизы для разделки металла под мангал, а также описан процесс его изготовления. Описаны будут даже несколько вариантов. А вот на каком остановться, выбирать вам.

Мангал из металла своими руками: основные материалы и инструменты

 Конечно, чтобы выполнить любую работу требуются определенные средства и возможности. В нашем случае это металл, листовой лучше всего от 2 мм, квадрат — труба для ножек и силовых конструкций, сварочный аппарат любого типа, электроды тройка, дрель, болгарка с диском по металлу и то, что у вас всегда при себе, ваши «золотые» руки.  Сразу скажем о том, что если вы решите купить металл, то постарайтесь его и раскроить на месте. Так часто у организаций реализующих металл имеются гильотины, резка, в общем, все то , что значительно может облегчить ваш труд. Раскроить металл на листы будет не так уж дорого, а вот занимаясь этим самостоятельно не стоит. Вы точно пожалеете о том, что не воспользовались подобным предложением, особенно если возьмете металл 3 и более того.

Мангал из металла своими руками самый простой (1 вариант)

 Прежде всего, необходимо раскроить металл, если вы этого еще не сделали при покупке.

  Далее просверлите отверстия в указанных на рисунке местах. Фактически эти отверстия по бокамм будут выполнять роль вентиляции, поддерживая постоянную тягу и эффективное горение углей и дров в мангале.  Отверстия снизу кроме вентиляции будут выполнять и роль для слива дождевой воды из камеры горения.
 Итак, когда все готово, то необходимо пропилить проточки на металле.

Фактически это канавки пропиленные не в полную толщину листа. Далее по этим канавкам лист свернем под углом 90 градусов. Получится П-образная конструкция.

 Вставляем боковые стенки в торцы и привариваем.  Далее отрезаем трубу такой длины, чтобы выставить мангал на удобной нам высоте. Ножки можно приварить по всей длине стенок мангала, что прибавит ему жесткости, а для ножек увеличить площадь контакта, за счет которого они будут закреплены к корпусу более надежно. Внизу ножки можно связать между собой все той же трубой. «Последним штрихом» в изготовлении мангала из металла станут пропилы, которые можно сделать болгаркой. Такие пропилы очень удобны для удержания шампуров над углями в мангале в определенном положении. Альтернативные опции к мангалу из металла своими руками

Так мы привели, пожалуй, самый простой пример изготовления мангала из металла своими руками.

 В качестве опций к уже имеющемуся мангалу из металла можно предложить крышку  от дождя, полку для посуды. В конце концов, можно просто облагородить мангал коваными изделиями, которые можно просто купить в специализированных магазинах и приварить к корпусу и ножкам мангала.

Незабывайте и еще одном счастном случае изготовления мангала из металла своими руками. Так, мангал можно сделать из газового баллона, более подробно об этом в статье «Мангал из газового балона своими руками».

Мангал из металла с полкой и двойным дном своими руками (2 вариант)

 Второй вариант мангала из металла посложнее. В общем, для тех, кто хочет получить подобное изделие с улучшенными эксплуатационными характеристиками. Основными плюсами этого мангала по сравнению с предыдущим является наличие высоких ножек, полки между ними, ручек для его переноски, а также двойного дна, которое обеспечит более равномерное сгорание углей или дров. Теперь обо всем по порядку. Берем металл и размечаем его на дно и стенки.

… режем металл по размеченным линиям.

Из получившихся деталей варима мангал. В принципе, все что было до настоящего момента можно назвать аналогией предыдущего варианта.

Швы зачищаем от окалины.

Теперь о двойном дне. Двойное дно чуть меньше «родного» дна, которое мы уже установили, так как оно будет вставляться внутрь мангала.

Для того, чтобы обеспечить раномерность тяги воздуха,  по всей площади дна сверлим отверстия, вроде тех что на фото.

Для дистанционного размещения «второго» дна относительного стационарного, привариаем по периметру уголок 20*20 см.

Поверху обвариваем корпус квадрат — трубой и делаем прорези для шампуров. Также в нижней части прорезаем два отверстия, для того чтобы воздух проходил под «второе» дно.

Теперь используя болты и гайки прикручиваем «второе» дно к стационарному в мангале. Дно прикручивается на разборный крепеж, чтобы обеспечить возможность теплового расширения металла, без деформаций. Также открутив болты можно будет почистить «первое» дно и полость между двумя металлическими пластинами.

Привариваем ножки и перемычки между ними.

Собираем ручки из шпильки и гаек.

Привариваем ручки на место.

На перемычки устанавливаем фанеру. Теперь для придания эстетического вида мангалу, можно его покрыть термокраской, а фанеру защитной пропиткой для дерева.

Мангал из металла с крышей с чертежами и фото по его изготовлению своими руками (3 вариант)

А вот этот вариант уже не стыдно будет поставить и на участок. При этом он будет радовать и вас и ваших гостей, а уж соседи наверняка станут вам завидовать. Будем надеяться по-доброму!
 Началось все с того, что однажды посетив федеральную сеть магазинов я засмотрелся на мангал из металла. Сделан он был вроде как даже ничего, но ценник был так себе 🙁 Не то чтобы не было денег на покупку, но очень захотелось попробовать свои силы… Что же смогу я, если попробую сваять нечто подобное? Ну раз решено, значит начинаем работать. Первым делом был нарисован чертеж. Чертежом, конечно, это можно назвать с большой натяжкой. Больше это было похоже на скетч, рукотворный эскиз на листке бумаги. С него была снята копия в гараж, в котором я и делал мангал и скан, который представляю вашему вниманию.

Здесь была прикинута потребность в металле. Все перечислено на листке, но по факту для кратности заказанного профиля получилось следующее. Прилагаю выдержку из счета…

Сам мангал был заказан как для самого первого варианта, то есть из листа 600*900. Толщина 4 мм (см. счет)

Можете смело брать тоже самое количество, обрезки остались, но не много. Теперь, после закупки металла была также закуплена и кованина. Это уже на усмотрение. Счет на нее не прилагаю, так как дело это личное, хотите купите для украшения, хотите нет. Весь вышеперечисленный металл был доставлен в гараж. Там на полу выложил одну сторону мангала. Так как углы на чертеже просчитать было трудно, вернее долго, то было решено сделать резы по месту.

Так вот, для того чтобы сделать резы, можно воспользоваться острым гвоздем или баллонном краски. Поверх наложенного металла из баллона была нанесена краска. После того как я перевернул профиль, то стало видно, как резать детали.

Наиболее сложный рез на схождении ножек мангала. Хотя получился он очень даже удачно и не такой уж он оказался и сложный.

Примеряем ножки между собой.

Теперь примеряем как получились другие резы, согласно тому, что я выложил ранее.

Теперь начинается процесс сварки металла. Берем сварочник, в моем случае самый простой китайский сварочник верно работающий уж не первый десяток лет, и начинаем варить швы электродами — 3 мм. Варим и вторую сторону мангала, при этом зеркально противоположную. Получились две такие части. Еще не соединены между собой.



Теперь берем перемычки и соединяем стороны между собой. Вначале лучше крепите на прихватки, чтобы можно было чуть откорректировать положение одной стороны, относительно другой. Затем уже обвариваем все как положено.

 Приступаем к сторонам мангала. Их я решил сделать в качестве решетки. Вокруг при приготовлении пищи всегда не хватает полочек, то кастрюльку поставить, то тарелку с готовым шашлыком. Именно из-за этого полки будут с двух сторон. Была найден струбцина, единственное приспособление используемое при изготовлении всей конструкции. Ей зажимал перемычки на полке, и соответственно варил.

Получилось нечто такое.

Так как изначально в листе не было сделано отверстий для тяги, то здесь нельзя упускать момент. Они были прорезаны до установки дна мангала.

Далее с помощью рук и угла, были выгнуты дуги на крышу. Тут и трубогиба не понадобилось. Все получилось довольно ровно.

По верхним трубам был размечен металл на стойках, приложив трубы к ним.

После обрезаны стойки по месту, а верхние дуги приварены. Пришло время варить донышко.

Здесь позвонили из ТК и сказали о том, что пришла кованина. Что же, быстро на машинку и скатался до терминала получения. Вот что имеем в наличии.

Все это варим в соответствии со своими художественными представлениями о том, как должен выглядеть идеальный мангал из металла с крышей. У меня получилось следующее.

Далее осталось приварить боковые стенки мангала. Так как мангал планировался к установке на участке и перевозке, то сверху лист металла — профлист я крепить не стал. Решил, что это надо делать непосредственно при установке мангала, чтобы не помять крышу. Вот собственно отографии и с места, где был установлен мангал, а также опробован…

Для устойчиовости, а также чтобы мангал не выдрали вандалы, он был приварен к вбитым металлическим трубкам и забетонирован.

Подводя итог об изготовлении мангала из металла своими руками

 Что хотелось бы сказать в завершении нашей статьи. Во-первых, вариантов мангалов из металла может быть великое множество. Начиная от тех, что мы привели в нашей статье и заканчивая теми, что роятся в ваших мыслях. Во-вторых, если вы хоть раз в жизни держали болгарку, держак сварочника и захолопывали забрало сварочной маски на своем лице, то мангал из металла вам точно под силу.
 Ну, и последнее, но точно не в жизни, а всего лишь в нашей статье, так это то, что сделанный вами мангал из металла станет неким местом паломничества на выходных. Поверьте нам, это занятие приятное и душевное. Посидеть у мангала, который вы сделали своими руками, да еще и самому не спеша и с чувством приготовить любимое блюдо на нем.
 Кстати, к одному из видов варианта мангала из металла можно отнести и вариант мангала из газового баллона, об этом в статье «Мангал из газового баллона своими руками». Если вам нужен компактный вариант, для выезда на пикник, то об этом здесь «Переносной разборный мангал».

Видео мангала из металла своими руками

поэтапная работа » Самоделки Своими Руками – Сделай Сам (чертежи, руководства)


Тем, кто готовится к открытию сезона шашлыков, у кого нету мангала, кому надоело покупать одноразовые, стоит сделать мангал из металла своими руками.

Это не просто увлекательное занятие, потом, на отдыхе вы всегда сможете блеснуть результатом своей работы перед друзьями. В этой статье мы рассмотрим, как делается это приспособление для готовки шашлыков. На мангале, сделанном своими руками мясо всегда будет вкуснее!

Какой мангал – лучший?


Многие думают, что это простая металлическая коробка, в которую кладут угли – альтернатива открытому очагу. Однако это не совсем так. В мангале с продуманной конструкцией готовка шашлыка будет более удобной и правильной, в итоге блюдо получится лучше во всем. Мангал отличается преимуществами в виде легкого розжига огня, отличного жара, пожаробезопасностью в любую погоду.

Работы умельцев

Складной мангал

Мангал для камина

Стационарный мангал


Креативный мангал

Мангал — паравоз


Перечень материалов и инструментов для изготовления мангала:
• лист металла, толщина не меньше 2 мм;
• уголки из металла или арматура для стоек;
• сварочный инвертор, маска, электроды;
• болгарка, отрезной диск по металлу;
• дрель, сверло по металлу.

Поэтапная работа над созданием мангала


1. В первую очередь следует выбрать размеры.
Составляем чертеж, в котором указываем размеры мангала. При правильном подходе мы получим ровное, аккуратное и практичное изделие.

Какие параметры следует учитывать?
• Общую высоту мангала. В случае со стационарным мангалом рекомендуется выбирать высоту не меньше 100 см, для удобного приготовления стоя. Если мангал будет переносным, важно делать его с небольшими габаритами, здесь компактность предпочтительней высоты.
• Высота стенок жаровни. Чтобы было удобно загружать угли, и чтобы сохранять жар, стенки должны быть в высоту не меньше 15–20 см. С более низкими стенками шашлык будет подгорать, с высокими нужно будет больше углей.
• Длина жаровни. От этого параметра зависит то, сколько шампуров и решеток можно будет расположить на мангале для приготовления шашлыка. К примеру – 8 шампуров разместятся на мангале длиной до 90–100 см.
• Ширина жаровни. Этот параметр рассчитываем, исходя из того, какие шампуры и решетки мы используем. Они должны быть с шириной на 8–10 см меньше длины. В таком случае при готовке шашлыки не будут падать в огонь.

Для жаровни рекомендуется брать металл толщиной 2 мм или больше – так стенки со временем не деформируются от жара.

Примеры мангалов, форму которых можно использовать в чертеже

2. Изготовление жаровни
Жаровню можно сделать двумя способами. Все определяет размер листа металла, который служит материалом изготовления. В первом случае мы раскраиваем всю жаровню на стальном листе – если он достаточно большой. Во втором – вырезаем каждую часть отдельно, если цельного листа нету, или для дна используется более толстый металл. Не зависимо от способа изготовления мы делаем предварительную разметку, в точности соблюдая размеры. Вырезаем детали с помощью болгарки.

Чертеж жаровни


В случае вырезания для жаровни одной детали и загибании стенок, по линии сгиба рекомендуется сделать болгаркой небольшой надрез. Так заготовка согнется легче и аккуратнее.

Для соединения деталей используем сварку. Для начинающего сварщика сварка мангала – это простейшая задача. Здесь не настолько важно делать швы герметичными. Даже напротив – с небольшими щелями жаровня получит дополнительную вентиляцию. Сила тока и диаметр электрода выбирается, исходя от толщины металла. Если лист имеет толщину 2–3 мм, тогда используем электроды с диаметром 2–2,5 мм, и силу тока 50–100 А.

Чтобы подобрать оптимальную силу тока, стоит использовать ненужные обрезки металла. После выставления подходящей величины для сварки можно переходить к соединению заготовок.

Когда корпус готов, нужно сделать две вещи. Внизу стенок сверлим ряд отверстий, чтобы в жаровню поступал воздух, и поддерживался жар. С очень высокими стенками можно сделать и 2–3 ряда. Вверху стенок делаем прорези, чтобы установить шампуры, рекомендуется делать расстояние между прорезями в 8–10 см. Здесь мы используем болгарку и отрезной диск по металлу. Лучше делать V- или U-образные прорези, чтобы в них можно было поместить шампуры любой формы.


3. Привариваем опоры
Жаровня готова – дальше привариваем к ней ножки. Их длина должна быть одинаковой, ножки нарезаем с помощью болгарки.

В случае использования арматуры соединять ножки можно двумя способами:
• Разборной. Здесь в основании жаровни по углам привариваем гайки с резьбой, к ножкам привариваем шпильки, их вкручиваем в подготовленные места креплений на жаровне. Такой мангал удобен тем, что он легко разбирается и прячется в багажник машины.
• Неразборной. В этом случае каждый из прутков мы привариваем на жаровню внахлест. Чтобы конструкция получилась более прочной, пускаем его по всему углу. Аналогично привариваем уголок.

Если вы не уверены, что конструкция устойчива, если мангал мангал из металла своими руками получился с длинными ножками, их можно усилить. Для этого привариваем боковые перекладины – или по бокам, или по всему периметру. Перекладинами может служить арматура, можно взять и узкую металлическую полосу – что будет под руками.

Важно взять во внимание поверхность, на которой будет расположен мангал. Если он будет стоять на бетоне, плитке или другой гладкой поверхности, то чтобы мангал был устойчивым, к ножкам привариваем пятачки – круглой или квадратной формы. Они вырезаются из обрезков листа металла. Если ножки будут втыкаться в землю, лучше, чтобы наконечники были острыми.

Сварные швы стоит зачистить болгаркой – так они будут ровными и аккуратными. Для этого берем шлифовальный круг по металлу.


4. Завершающий этап
Чтобы получить мангал из металла своими руками, можно взять и железо со ржавчиной. В таком случае, чтобы привести вид мангала в порядок и убрать ржавчину, используем болгарку или жесткую щетку. Если есть желание, с внешней стороны жаровню можно покрыть краской – в нашем случае исключительно термостойкую или жаростойкую краску. Сегодня можно купить состав, который выдерживает нагрев до 650°С и даже 1000°С.

Чертеж мангала с размерами для приготовления вкусного мяса

Самый лучший мангал — это тот, что сделан «под себя». Поэтому, несмотря на обилие готовых мангалов, многие люди стремятся сделать мангал своими руками, чтобы рассчитать его размеры под себя и построить то сооружение, которое будет комфортным и долговечным. Своими руками можно сделать металлические мангалы и более основательные стационарные — каменные или кирпичные. Важно при этом правильно выбрать модель и чертежи.

Для чего нужны чертежи?

Содержание статьи

Даже самая простая конструкция, которой является металлический мангал, требует точного расчета. Тем более если вы решили своими руками сделать кирпичный стационарный мангал. Любая конструкция — это, прежде всего, жаровня под угли и боковины, на которых будет размещаться ряд шампуров. Все остальное в виде вытяжного дымохода или полки для хранения дров является факультативным и делается как улучшение и усложнение основной конструкции.

Высоту мангала можно предусмотреть любую

Мангал — вроде бы простое сооружение, но и его нужно делать с умом. Для этого стоит подготовить чертежи и рассчитать правильные параметры.

Коротко о размерах

Каким бы ни был ваш мангал, он должен отвечать двум основным задачам — готовить еды столько, чтобы хватило всем, и обеспечивать удобство при готовке. Поэтому, прежде чем рисовать чертежи, выясните главное — на сколько людей рассчитан будет ваш шашлык и кто его станет готовить.

Высоту мангала можно предусмотреть любую. Например, готовые мангалы имеют высоту от 70 до 120 см. Но если уж вы решили изготовить его своими руками, размерами нужно ориентироваться на рост человека, который будет работать на мангале. Для этого он должен встать ровно. Не сгибая спины, и держать горизонтально шампур. В этой удобной для него точке и будет высота мангала. Ниже не надо, выше — тоже ни к чему.

Что касается ширины жаровни, то принять, что она составляет обычно 30 см. Посему именно столько? По размерам шампура с нанизанным на него мясом. Теоретически можно сделать и более широкую жаровню, тем более что металлического листа не жалко. Однако слишком широкое дно не позволит сконцентрировать жар и часть тепла будет бездарно уходить в воздух. Так что смысла размахиваться с шириной нет совсем.

Глубина мангала не должна превышать 13-15 см

Другое дело — длина мангала. Это вопрос собственных предпочтений, но, скорее, потребности. Если мангал будет использоваться для нужд одной семьи, то вполне достаточно небольшого, 60-80 см мангала. Но если планируете сделать своими руками большой мангал для большой компании, то не менее метра, из расчета, что на один шампур потребуется примерно по 10 см.

Наконец, последние размеры — это глубина жаровни. Многие ошибочно полагают, что чем она больше, тем весомее будет конструкция, тем больше углей вместит и, следовательно, тем лучше будет результат. Из всего этого верно только одно — углей действительно потребуется очень много, вдвое больше. Чем в обычном неглубоком мангале. А вот нужно ли такое изобилие, вопрос. На вкус шашлыка большая подушка из углей никак не повлияет, а времени и дров потребует гораздо больше. Впрочем, мелкое днище еще хуже, чем глубокое — угли вблизи сожгут шашлык раньше, чем вы это поймете. Так что, изготавливая мангал своими рукам, ориентируйтесь на размеры глубины где-то максимум в 13-15 см.

О конструкции мангалов

Конструктивно мангалы могут различаться весьма серьезно. Но в основе металлического сооружения лежит обычно традиционный прямоугольный короб с широким днищем, боковыми и торцевыми стенами и отверстиями для поддува воздуха — они расположены вдоль боковых стенок. Такой металлически ящик крепится на ножки, они могут быть приварены к мангалу, но если сделаете их съемными, то мангал будет удобнее транспортировать и собирать.

Дно мангала должно быть с отверстиями для доступа воздуха

Чертежи пригодятся для того, чтобы при изготовлении мангала своими руками можно было просчитать потребность в материале, раскроить листовую сталь и изготовить аккуратную конструкцию.

Конструкция простейшего мангала из металла

Ниже можно посмотреть чертеж разборного мангала, который изготавливается из листовой стали. Для него потребуется по две детали торца, боковины и днище. Кроме того, нужно предусмотреть 4 ножки — они могут быть из уголка 25х25 мм или же из трубы. Кроме того, понадобятся гайки для крепления и болты. Разборный мангал вряд ли удастся нарезать ровно с помощью болгарки. Лучше сделать заказ на металлообработку, чтобы в стационарных условиях вам вырубили из листа аккуратные и ровные заготовки.

Однако если вы решите сделать неразборный мангал из металла своими руками, то этот чертеж вполне подойдет. Детали нужно будет надежно приварить, хорошо, если в этом вам поможет еще один человек.

Для металлического мангала потребуется по две детали торца, боковины, днище и 4 ножки

Нужен ли дымоход?

Вопрос непраздный — некоторые, намереваясь строить мангал по всем правилам, интересуются даже установкой вытяжки с принудительным воздухообменом. Мало того, что это, может, и имеет смысл, но только в условиях закрытого помещения, так еще и затраты на электричество при устройстве принудительной вытяжки будут по любому. Так что ели ваш мангал будет на свежем воздухе, ничего «принудительного» ему не потребуется. На это есть причины:

  • Дым не должен улетать сразу, так как если его не видно газами, то шашлык перегревается, приготовится быстро, но может стать пересушенным. Если дым повалит сквозь шашлык в принудительное отверстие, то будет мясу холодно, и оно готовиться станет дольше, что тоже нехорошо.
  • На воздухе дым вполне нормально вентилируется естественным образом.

Вместе с тем если мангал установлен неподалеку от беседки или вовсе столовая зона расположена в непосредственно близости от мангала, то рано или поздно дым от огня все же закоптит беседку. Так что если вы намерены делать стационарный мангал, предусмотрите для него дымоход — это может быть мангал с дымовым колпаком и трубой. От нижней границы колпака до верха дымоотвода стоит заложить не меньше 80 см, колпак же должен выходить за размер мангала не менее чем на 30-50 см в разные стороны. Отрегулировать высоту можно подвесом колпака — при правильной высоте дым от мангала идет клубами вверх, а, попадая в тягу, вылетать в трубу. Такое устройство применимо к металлическим мангалам. При устройстве кирпичного сооружения дымовой канал простой, не имеет дымооборота. В этом случае тяга регулируется выдвижением вьюшки.

В условиях закрытого помещения необходимо установить дымоход для мангала

Мангал и камня или кирпича

Более основательное сооружение — конструкция из камня или кирпича. Она строится на постоянном месте, имеет более презентабельный вид и может даже украсить собой весь дачный или приусадебный участок. Однако прежде чем решаться строить такое сооружение своими руками на даче, нужно подумать, как часто будете мангалом пользоваться. Если редко и в том числе в зимних условиях, то лучше пользоваться металлическим или каменным, потому что кирпич известен тем, что отлично впитывает влагу из окружающей атмосферы. Проще говоря, чтобы протопить такой мангал в осенне-зимний период, вам понадобится куча времени и дров, пока, наконец, он дойдет до нужной для шашлыка «кондиции». В этом смысле лучше иметь все же каменное сооружение или сварить переносной металлический мангал.

Что касается того, каким должен быть чертеж мангала стационарного типа, то тут все зависит от индивидуального проекта и решения. Важно только, что расчет производится исходя из высоты, ширины и прочих характеристик. Немаловажно и то, как выглядят порядовки — особенности кладки кирпича.

Кирпичный мангал отлично впитывает влагу из окружающей атмосферы

Ход работ при устройстве кирпичного или каменного мангала:

  1. Заливка бетонного армированного основания и отмостки не меньше 10 см.
  2. Укладка слоя гидроизоляции.
  3. Укладка красного замоченного кирпича на раствор из песка и глины.
  4. Каждый третий ряд армируется сеткой и перевязкой из кирпича.
  5. На кирпичах подового ряда оставляют просветы для хода воздуха. По краям топки предусмотреть металлический уголок.
  6. Устройство дымоотводной трубы — может быть кирпичной и металлической.

Сделав кирпичный мангал своими руками, неплохо оборудовать и прилегающую территорию — например, заняться устройством навеса.

Заморочки с бочкой

Сегодня весьма популярна идея делать мангалы своими руками из подручного материала. Например, в интернете можно найти советы по обустройству мангала из железной бочки и даже ненужного пустого газового баллона. Несмотря на то, что материал сам по себе неплох, как раз с шашлыком тут могут быть проблемы:

  • Округлое днище не позволяет углям прогреваться равномерно, поэтому они оседают по центру, а по краям не успевают прогорать до нужного состояния, воздух неравномерно поступает в огонь по той же причине.
  • Стенки округлой формы возвращают тепло не шашлыку, а назад углям.

Чтобы поправить этот дефект, достаточно немного усовершенствовать конструкцию:

  1. Из 80-миллиметрового уголка сделать сквозной воздуховод с отверстиями для прохода воздуха. Уголок вваривается в баллон, а концы его выходят наружу.
  2. Баллон отпилить на треть сверху, чтобы ширина верхнего проема не превышала 25 см — почти как при обычном мангале.

Изготовление гриля для барбекю из металлолома

Для всех энтузиастов металла, сделавших своими руками, создание гриля для барбекю из металлолома может стать идеальным проектом. Только представьте потрескивающий огонь, ароматный древесный дым, шипение стейков и тот райский первый укус!

Но сначала вам нужно продумать несколько вопросов, прежде чем вы начнете строить гриль своими руками.

Идеи в этом посте предназначены для гриля или открытого огня, сжигающего дрова или древесный уголь.Газовый гриль потребует дополнительных принадлежностей и оборудования.

Вам понадобится несколько типов металла для решетки, корпуса гриля, рамы или ножек и, по желанию, крышка с ручкой.

Возможно, вам повезет найти готовую решетку из кованого железа. Или вы можете сварить решетку из прутьев из нержавеющей стали, чтобы сохранить безопасность пищевых продуктов и предотвратить коррозию. Если на металл нанесено гальваническое или порошковое покрытие, например, если вы используете лом нержавеющих стержней, оставшийся от коммерческих систем безопасности дверей, это покрытие следует полностью удалить, чтобы предотвратить появление токсичных паров при разжигании гриля.

Если вы не можете найти лом без покрытия, вы всегда можете приобрести ½ дюйма. пруток из нержавеющей стали диаметра из местного магазина металлоизделий. Стержни из нержавеющей стали можно безопасно приваривать между двумя концами из низкоуглеродистой стали, вырезанными из пруткового лома.

Корпус решетки

Возможно, вам удастся найти идеальный кусок лома, который можно использовать в качестве корпуса, например, старый обод колеса трактора. В противном случае вы можете изготовить противень из листа нержавеющей стали, чтобы обеспечить длительный срок службы гриля без ржавчины. После завершения гриль можно покрасить термостойкой аэрозольной краской для барбекю.

Нарисуйте свой дизайн поддона для гриля. Он должен быть достаточно большим, чтобы поместиться внутри стойки, но заподлицо с верхним краем, а стенки должны быть достаточно глубокими (скажем, 4 дюйма), чтобы удерживать древесину или уголь. Вы можете добавить перегородку на дне лотка, если хотите, чтобы время от времени разводили огонь поменьше.

Для чаши с открытым огнем вы можете наклонить стены наружу. В противном случае сделайте свой поддон для гриля похожим на ящик с прямоугольными стенками.

Чтобы сделать объемный лоток, вам нужно будет нарисовать узор коробки на нержавеющем листе.Затем вырежьте из листа четыре угловых части. Сделайте неглубокие надрезы по внутренним линиям сгиба, чтобы лучше согнуть стены. Наконец, вам нужно будет скрепить углы вместе с помощью зажимов и сварочных магнитов, прежде чем делать окончательные сварные швы.

Если вы планируете сделать крышку ящика, чтобы придать барбекю ароматом дыма гикори, вам понадобятся отверстия или щели, просверленные по бокам ящика для гриля для вентиляционных отверстий. Вам также необходимо приварить несколько упоров на нужной высоте, чтобы поддерживать решетку над огнем, и упоры снаружи, чтобы поддержать крышку.

Поддержка гриля

Создавая подставку для гриля, вы должны знать, где вы будете использовать гриль. Будет ли он открыт для земли, как настоящая яма для костра? Или вы установите его на деревянном настиле, бетонной дороге или патио, который может почернеть, потрескаться или покраснеть от тепла?

Параметры, чтобы рассмотреть можно сваривать опорную раму из лома арматурной стали, что позволит вам установить Firebowl вниз внутри, сохраняя при этом его над землей. Или вы можете приварить несколько ножек из 1-дюймового.Пруток. Вы также можете повторно использовать большую металлическую трубку в качестве опоры. Приварите один конец к нижней части поддона для гриля, а затем приварите три перпендикулярных опоры на нижнем конце. Убедитесь, что любой металл, который будет напрямую касаться террасы, сделан из нержавеющей стали.

Такой проект может занять намного больше времени, чем можно было ожидать. Но не торопитесь и не срезайте углы — конечный результат того стоит!

Вы можете положиться на Industrial Metal Supply для всех ваших потребностей в металле и металлообработке, включая сварочное оборудование и расходные материалы.

Сделай сам барбекю из нержавеющей стали с двухслойным дном: 10 ступеней (с изображениями)

Сделай сам барбекю из нержавеющей стали (AISI 304) с двойным дном.
Второй слой защищает дно мангала от

  • перегрева,
  • расширения,
  • деформации,
  • и снижает потери тепла.

Размеры гриля 500x340x110 мм

Размеры основания 510x350x690 мм

Общая высота База + барбекю 740 мм

Кратко, что такое нержавеющая сталь

Нержавеющая сталь — это сплав железа , который содержит не менее 10% хрома (Cr) .

Эта добавка хрома определяет уникальные свойства нержавеющей, коррозионной и жаропрочной.

Содержание хрома в стали позволяет формировать невидимую, коррозионно-стойкую пленку оксида хрома на поверхности стали .

При механическом или химическом повреждении эта пленка самовосстанавливается, при наличии кислорода даже в очень малых количествах.

Обычно нержавеющая сталь ржавеет после воздействия на нее очень высоких температур (400-850 ° C) или (750-1550 ° F).

Если это произойдет, может произойти сенсибилизация , в которой углерод и хром соединяются вместе в нержавеющей стали и образуют карбиды .

Эти карбиды располагаются на границах зерен нержавеющей стали , и границы зерен становятся дефицитными по хрому.

При более низких концентрациях хрома на границах зерен защитная пленка оксида хрома может стать прерывистой и начать ржаветь.

Химический состав

Нержавеющая сталь Тип 430 (магнитная), также известная как 18 / c

  • Углерод 0,12% макс.
  • Марганец 1% макс.
  • Фосфор 0.040% макс.
  • Сера 0,030% макс.
  • Кремний 0,75% макс.
  • Хром 16-18%
  • Никель —

Нержавеющая сталь Тип 304 (немагнитная), также известная как 18/8 из-за ее состава из 18% хрома и 8% никеля

  • Углерод 0,08% Максимум.
  • Марганец 2,00% макс.
  • Фосфор 0,045% макс.
  • Сера 0,030% макс.
  • Кремний 1.00% макс.
  • Хром 18,00-20,00%
  • Никель 8,00-10,50%

Нержавеющая сталь Тип 316 (немагнитная), также известная как 18/10 из-за состава 18% хрома и 10% никеля

  • Углерод 0,08% макс.
  • Марганец 2,00% макс.
  • Фосфор 0,045% макс.
  • Сера 0,030% макс.
  • Кремний 1.00% макс.
  • Хром 16,00-18,00%
  • Никель 10,00-14,00%
  • Молибден 2,00-3,00%

Создание профессионального курильщика барбекю: 14 шагов (с изображениями)

ВАЖНО: Нарезка пропанового баллона может быть очень опасным, если не сделать это безопасно, поэтому я бы порекомендовал вам профессионально очистить и вырезать резервуар, если вам это неудобно. Хороший метод безопасной резки пропанового баллона — заполнить весь резервуар водой и мылом для посуды, чтобы удалить остатки пропана и безопасно разрезать его в резервуаре.

Первый шаг — отметить, где будут находиться ваши двери. Мне нравится измерять четверть длины вокруг резервуара для нижней части дверцы, а затем делать верхнюю часть дверцы в нескольких дюймах от верха резервуара. Используйте уровень и мягкую ленту, чтобы линии были прямыми. Если вы строите коптильню для приготовления большого количества свиней, вы можете подумать о том, чтобы иметь только одну дверцу вместо двух. Однако, когда у вас только одна дверь, существует больший риск деформации при вырезании двери.Все внутренние напряжения в стали снимаются, когда дверь отделена от остальной части резервуара, и двери могут сильно сплющиваться или деформироваться, что затрудняет их установку. Вот почему я рекомендую две двери вместо одной. Также неплохо приварить петли к двери, прежде чем закончить ее вырезать, чтобы дверь оставалась выровненной.

Есть много разных типов петель, которые вы можете купить, но вы также можете легко сделать свои собственные, используя трубы и круглый приклад. Если вы делаете петли своими руками, вы можете отрезать трубы и круглую заготовку до нужной длины, используя угловую шлифовальную машину и отрезной круг или отрезную пилу по металлу, если она у вас есть.Сначала приварите трубку прихваточным швом чуть выше того места, где вы будете вырезать дверь.

Затем сделайте петли, которые будут входить в трубку, согнув в тисках круглую заготовку. Мне удалось легко согнуть круглый приклад в тисках, используя кусок трубы, чтобы увеличить силу изгиба, но вы также можете использовать горелку для нагрева материала и облегчения гибки. Я использовал простой зажим, чтобы создать рельефный изгиб на петлях, чтобы оставить место для дверного уплотнения в верхней части двери.

Теперь, когда у вас есть петли, вы можете начать вырезать двери, но не вырезайте всю дверь, пока петли полностью не приварены.Вырежьте по размеченным линиям с помощью угловой шлифовальной машины и отрезного круга. Если бак по-прежнему полон воды, эта часть может сильно испачкаться!

После того, как двери в основном вырезаны, можно приварить петли. Просто вставьте L-образные круглые стержни в трубу и приварите их к двери. Как только вы приварите петли, вы можете закончить вырезать двери.

Планы барабанного гриля

Из этого туториала по сборке барабанного гриля вы узнаете, как легко построить бочку для барбекю на 55 галлонов.

Для создания этой сборки вам потребуется опыт и инструменты, необходимые для сварки и резки металла.

Вы можете найти стальные бочки на 55 галлонов бесплатно или по небольшой цене, выполнив поиск на Craiglist.org или заглянув на свалку металлолома. Кто-то всегда хочет избавиться от этих вещей.

Также убедитесь (я имею в виду 100%), что ствол, который вы используете, был тщательно очищен от любых опасных материалов внутри и снаружи перед тем, как резать или сваривать его.

Необходимые материалы:


  • Стальной барабан на 1–55 галлонов (ПИЩЕВОЙ СОРТ).
  • 11 футов горячекатаной стальной квадратной трубы: 1 дюйм x 1 дюйм x 0,12 дюйма (калибр 11).
  • 38,5 футов горячекатаной плоской стали: ¼ ”X ¾” X 38,5 ”.
  • 4,5 дюйма деревянного дюбеля диаметром 1-1 / 2 дюйма.
  • 1 — Болт с шестигранной головкой ¼-20 X 5-1 / 4 ”LG SS.
  • 1 — Гайка желудя ¼-20 SS.
  • Дверная петля 2–3 X 2 ”для монтажа на поверхность.
  • 1–24 дюйма X 3/4 дюйма X 8,5 дюйма расширенный алмазный лист.

Отдельные листы:


Как построить барабан-гриль на 55 галлонов за 10 довольно простых шагов!


Шаг 1: Разметьте стальной барабан на четверти и вырежьте четверть секции.

Шаг 2: Вырежьте всю металлическую заготовку для этого проекта в соответствии с чертежом отдельных листов выше.

Шаг 3: Отрежьте два рычага ручки гриля до нужной длины и просверлите отверстие в каждой части согласно чертежу.

Шаг 4: Отрежьте ручку барабанной решетки до нужной длины и просверлите отверстие по частям в соответствии с чертежом.

Рычаг ручки гриля:


Ручка гриля:


Шаг 5: Вырежьте листовой металл с алмазным расширением согласно рисункам ниже: основная решетка, решетка полки и две решетки полки 2.

Решетка:

Решетка для полки 1:


Решетка для полок 2:


Шаг 6: Теперь сварим каркас барабанной решетки.Соберите все детали из вырезного листа выше и разложите их на сварочная поверхность.

Позиционирование четырех частей FC-2 и двух частей FC-5 и закрепки приварите эти детали в соответствии с рисунком «DG Frame» , который находится ниже.

Установите две части FC-2, две части FC-4 и приварите их прихваточным швом в соответствии с чертежом под названием «DG Frame ».

Соберите обе сварные детали, четыре детали FC-6 из отрезного листа, решетку полки и две решетки полки 2 и разместите их на сварочной поверхности.

Приварите эти детали прихваточным швом в соответствии с чертежом под названием «DG Frame Welds» под иллюстрацией.

Сварные швы рамы DG:


Свяжите рисунки сварных конструкций ниже с этой таблицей.

data-ad-format = «horizontal»>

Дважды проверьте все соосности и завершите сварку.

Шаг 7: Соберите большую часть стального барабана и две части FC-1, две части FC-3 и решетку. Разместите их на сварочной поверхности.

Приварите эти детали прихваточным швом в соответствии с чертежом под названием ‘DG Welds и ниже на рисунках.

Дважды проверьте все соосности и завершите сварку.

Сварные швы DG:


Сделайте перекрестную ссылку на сварные детали, показанные ниже, с этой таблицей.

Шаг 8: Соберите небольшую часть стального барабана и две части рукоятки, рукоятку, шестигранный болт LG SS ¼-20 X 5-1 / 4 дюйма и гайку для желудей ¼-20 SS.Затем разместите эти детали на сварочной поверхности.

Приварите прихваточными швами ручки рукоятки на месте согласно приложенному чертежу под названием «DG Top Welds» , который находится ниже.

Закрепите рукоятку на рычагах с помощью болта.

Дважды проверьте все соосности и завершите сварку

DG Top Welds:


Сделайте перекрестную ссылку на сварные детали ниже с этой таблицей для сборки ручек крышки гриля.

Шаг 9: Соберите детали для DG Welds и DG Top Welds вместе с обеими петлями.

Установите эти детали на место и приварите их прихваточным швом в соответствии с рисунками под названием «DG Welds» выше.

Убедитесь, что дверной узел петли работает правильно.

Двойная проверка центровки и завершение сварных швов.

DG Top Welds:


Сделайте перекрестную ссылку на сварные детали, показанные ниже, с этой таблицей.

Шаг 10: Соберите и завершите сварные детали для сварных швов барабанной решетки и рамы барабанной решетки и поместите решетку на верх рамы в соответствии с рисунком под названием «Барабанная решетка на 55 галлонов» ниже и закрепите прихваточным швом.Проверьте центровку и приварите.

Барабанный гриль на 55 галлонов!


Пожалуйста, дайте мне знать ваши отзывы об этом проекте по сварке барабанной решетки. Я знаю, что следить за этим непросто, потому что это веб-страница. Однако у нас есть 20-страничный набор планов, которым легче следовать, потому что это PDF-файл, и вы можете их распечатать. Также есть немного больше деталей для каждой сварной детали.

Пожалуйста, поделитесь, если вы думаете, что это был хороший урок. Спасибо!

data-ad-format = «horizontal»>

грилей для барбекю | Габаритные размеры и чертежи барбекю

Как сделать гриль для барбекю?

Факторы, которые следует учитывать при создании гриля для барбекю, включают выбор между газом или древесным углем, а также наличие электрических розеток, водопровода, освещения и места для хранения.Решетка должна быть установлена ​​на стальных опорах и изготовлена ​​из легковоспламеняющихся материалов со съемной головкой и местом под решеткой. Основная конструкция головки гриля представляет собой U-образный блок. Если строить угольный гриль, пара металлических решеток необходимы для удержания как угли и продукты питание и слои огнеупорной необходимости быть выложены вокруг зоны гриля.

Как очистить гриль для барбекю?

Общая рекомендация при обслуживании гриля для барбекю — использовать металлическую щетку для чистки решетки после каждого использования и тщательную чистку два раза в год или около того, в зависимости от интенсивности использования гриля.Проволочная щетка, смоченная в мыльной воде, должна полностью удалить весь углерод с газового гриля. В случае использования мангала на углях старые пригоревшие угли нужно выбросить. Следующий шаг — взять решетки вместе с любой другой съемной частью и поместить их в ведро с мыльной водой, чтобы после замачивания протереть губкой. Протрите полотенцем внешнюю поверхность и начните собирать детали, когда они высохнут. Последний шаг — подключить баллон с пропаном и включить гриль, чтобы он нагрелся достаточно, чтобы сжечь любые остатки процесса очистки.

Как удалить ржавчину с гриля для барбекю?

При очистке гриля для барбекю от ржавчины используйте мыло, теплую воду и моющее средство для чистки гриля. Лучше избегать использования стальной или металлической ваты и использовать для этого более мягкий материал, например ткань или губку. Сделайте пасту из уксуса и пищевой соды и нанесите ее на гриль губкой или тканью, промывая теплой водой после того, как оставьте пасту на 20–30 минут. Сода также является средством для удаления ржавчины.Любую съемную часть гриля можно оставить на ночь в ведре с водой, затем промыть и протереть.

Как построить курильщик на заднем дворе

Настоящее барбекю — это приготовление более жестких и жирных кусков мяса, например, свинины и говяжьей грудинки, в течение 4–6 часов или дольше при температуре, близкой к температуре кипения воды. Результат: жесткое мясо становится ароматным и сочным, жир выводится, а слабый дымный огонь оставляет аромат дыма, проникающий в мясо.Хороший повар может приготовить барбекю из чего угодно. После нескольких лет работы с маленьким курильщиком воды и недавно приобретенного загородного дома я решил построить свой собственный. Этот проект включает в себя много сварочных работ, но несколько сварочных аппаратов с механизмом подачи проволоки продаются в магазинах Home Depot и Sears, и вы можете научиться выполнять простую сварку всего за час или два практики. Утилизированные материалы подойдут для оправы вашего курильщика. Вы можете использовать старую водопроводную трубу, арматуру или даже электропровод.

Барбекю, традиционный американский стиль приготовления, не следует путать с приготовлением на гриле, хотя эти термины стали почти взаимозаменяемыми в миллионах американских дворов.Стейки, гамбургеры и хот-доги готовятся на гриле. Настоящее барбекю — это совсем другой вид искусства.

Кулинария в стиле барбекю получила широкое распространение на юго-востоке Америки. Люди, которые не могли позволить себе более качественные куски мяса, были вынуждены есть более жесткие и жирные куски, такие как свиной окурок и говяжья грудинка. Секрет в том, чтобы готовить эти нарезки очень медленно, в течение 4-6 часов или дольше при температуре, близкой к температуре кипения воды. Когда вы готовите на медленном огне при низких температурах, происходят две чудесные вещи: жесткое мясо становится ароматным и сочным, а жир вытесняется, как бы самоотваиваясь.Дополнительным преимуществом является то, что при слабом дымном огне остается запах дыма, проникающий в мясо. Я жгу в основном дуб, но больше всего люблю яблоко, если могу. Подойдет любая фруктовая или цитрусовая древесина. Гикори делает все на вкус как бекон, поэтому я использую его экономно. Никогда не используйте сосну, хвойную древесину или готовые пиломатериалы (например, старую мебель).

Не путайте низкотемпературное копчение, которое является сутью барбекю, с холодным копчением. Мясо, предназначенное для консервирования с помощью соли или меда и с низким содержанием влаги, также коптят, но в этом случае температура не поднимается выше 100 F или около того, а период копчения измеряется днями, а не часами.Правильно вяленая ветчина может храниться при комнатной температуре в течение нескольких месяцев, не портясь — приготовление барбекю можно приготовить сразу же.

Планы для курящих своими руками (PDF, 1,3 МБ, требуется Adobe Reader)

Традиционное копчение барбекю производится в кирпичной яме, но на рынке есть самые разные коммерческие курильщики, от очень недорогих водяных курильщиков из листового металла до гигантских устройств из нержавеющей стали коммерческого качества размером с небольшой автомобиль (и стоящих почти столько же ). Хороший повар может приготовить барбекю из чего угодно.Я даже не собираюсь касаться дебатов о сухом трении против швабры, споре о соусе для барбекю на основе кетчупа и уксуса или о том, нужно ли поливать. После нескольких лет работы с маленьким курильщиком воды и недавно приобретенного загородного дома я решил построить свой собственный. В этом проекте много сварочных работ, что может показаться сложным. Может, а может и нет — я дипломированный сварщик, так что мне было легко. Несколько сварочных аппаратов с механизмом подачи проволоки продаются в магазинах The Home Depot и Sears, и вы можете научиться выполнять простую сварку всего за час или два практики.Утилизированные материалы подойдут для оправы вашего курильщика. Вы можете использовать старую водопроводную трубу, арматуру или даже электропровод.

Я сконструировал курильщицу из 10-га. листовая сталь на раме 1 дюйм. тонкостенные квадратные трубки. Одно предостережение насчет бочек — если вы не можете приобрести настоящую бочку для пищевых продуктов, сделайте свою собственную. Любая бочка, которая раньше содержала ядовитые промышленные химикаты, не является хорошим вариантом, если только вы не хотите отрастить еще один глаз на локте. Я использовал толстостенную сталь (толщиной чуть менее 1/8 дюйма), чтобы обеспечить долгий срок службы и добавить тепловую массу для медленного горения в течение всего дня.Сделанное мной круглое сечение не обязательно — квадратное или прямоугольное сечение тоже подойдет, хотя чистить его будет немного сложнее.

Наша коптильная камера имеет длину 36 дюймов и диаметр 18 дюймов. Я сделал топку 12 дюймов в длину, что в сумме составляет в точности стандартную ширину 4 x 10 футов. лист из стали, минимизирующий отходы. Удобно, что именно эти размеры позволили мне использовать некоторые стойки из нержавеющей стали, предназначенные для замены гриля Weber. Вам понадобятся простые ручные инструменты, сварщик, 4 дюйма.угловая шлифовальная машина и сабельная пила. Я выровнял дно топливника слоя огнеупорного кирпича, чтобы держать коробку от выгорания слишком быстро и сохранить тепло. Коптильню я сделал так, чтобы его можно было удобно разбить на три части: топку, главную дымовую камеру и каркас. Все вместе они весят почти сто фунтов, но ручки на дымовой камере позволяют легко перемещаться двум людям. Благодаря грамотному использованию гаек-барашков для сборки не требуются инструменты. Будьте готовы к тому, что вас пригласят вместе с курильщиком на множество вечеринок на открытом воздухе.

Несмотря на то, что все двери хорошо запечатаны, характер жидкого дыма состоит в том, чтобы стекать из каждой щели и выходить из нижней части дымовой камеры. Это навсегда запачкает вашу колоду, даже если древесина только что была запечатана. Я предлагаю сделать большой поднос из листового металла с приподнятой кромкой, чтобы он проходил под ним. Я установил сливной кран в дымовой камере, чтобы облегчить очистку.

Мы приберемся после ужина, спасибо.

Шаг 1: Сварка

Теперь вы можете купить сварочный аппарат с подачей проволоки на 115 В по очень скромной цене.Все сварочные работы, которые мы выполняли в этом проекте, были выполнены с диаметром 0,035 дюйма. порошковая проволока, хотя можно сваривать газом, если выбранный вами металл тоньше. В качестве альтернативы, если у вас есть аппарат для дуговой сварки, 10 ga. настолько тонкий, насколько вы можете успешно сваривать.

Шаг 2: Резка

Сначала я приварил концы, сводя деформацию к минимуму, а затем вырезал отверстия для дверей.

Шаг 3: Резка

A 2 дюймакольцевая пила дает красивые закругленные углы. Мне пришлось обрезать проем только на три четверти, потому что я использовал несварной шов для нижней части двери.

Шаг 4: Резка

Сталь можно разрезать сабельной пилой, но это трудоемко и требует большого количества лезвий. Я также попробовал отрезные круги на шлифовальном станке, который был несколько быстрее, хотя и искал намного больше. В следующий раз попрошу, одолжу или украду плазменный резак.

Шаг 5: Чистый металл

У нас был местный цех по производству листового металла, который нарезал детали по размеру, а затем прокатил для нас секции барабана, что стоило около 200 долларов. Вы можете использовать что угодно из стали, если только она не оцинкована. Если вы можете найти такую, попробуйте бочку из пищевой стали.

Шаг 6: Обрезать

Недорогая петля для фортепиано плотно закрывает дверцы.Я использовал заклепки, но винты для листового металла тоже подойдут.

Шаг 7: Обрезка

Деревянные ручки, которые остаются достаточно прохладными на ощупь, удерживаются на месте с помощью 5/16 дюйма. болты и латунные проставки. Ручка была отшлифована и покрыта воском.

Шаг 8: Управление дымом

Дымоход 3-дюйм. дымоходная труба.

Шаг 9: Управление дымом

Низкотехнологичная заслонка топки — это конец суповой банки.

Шаг 10: Управление дымом

Соединение топки и дымовой камеры — 2 дюйма. водопровод, с хомутами от штуцера для гаек. От этого соединения свешивается топка, которая на удивление герметична. Болт и барашковая гайка внизу удерживают все прочно.

Когда все собрано и покрашено, пора развести горячий огонь в топке и нагреть весь металл настолько, чтобы краска застыла и сгорела окалина и остаточное масло для резки.После того, как все остынет, все вымойте и покрасьте внутреннюю часть коптильной камеры растительным маслом, чтобы предотвратить ржавчину.

Шаг 11: Создайте свой собственный курительный аппарат на заднем дворе

[1] Кусковой древесный уголь

[2] Дверца заслонки топки

[3] Топка с плотно закрывающейся дверцей

[4] Дымовая камера с дымоходом

[5] Решетка из нержавеющей стали

[6] Древесина дуба и яблони с приправами

[7] Ужин — примерно через 4 часа

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Персонализированная металлическая вывеска для барбекю — Декор патио для гриля

Помогите своему мастеру-грильщику улучшить его рабочее пространство, подарив ему металлический знак барбекю. Этот персонализированный знак — отличный предмет для размещения в мужской пещере или на террасе над грилем. Этому особенному мужчине в вашей жизни понравится эта вывеска барбекю, сделанная специально для него!

*****
Raw Steel — это материал, пригодный для вторичной переработки, который используется снова и снова.Это заставляет отделку варьироваться от изделия к изделию. Ваша отделка из необработанной стали создается на нашем местном заводе и может быть темнее или светлее, чем наши фотографии, в зависимости от того, какой материал перерабатывается в этот день.
*****

Персонализируйте этот знак с помощью трех строк текста: СРЕДНЕЙ строки (макс. 11 символов) и НИЖНЕЙ строки текста (макс. 7 символов). Введите желаемый текст в каждую строчку в разделе персонализации!

ВНИМАНИЕ : Если вы хотите изменить что-либо в этом дизайне, кроме строк текста, взимается плата за дизайн в размере 35 долларов США (добавление изображений, изменение шрифта, изменение макета и т. Д.). Пожалуйста, напишите мне перед оформлением заказа, чтобы я мог создать индивидуальный список в соответствии с вашими особыми запросами.

-Размеры

Ширина 18 дюймов, высота 18 дюймов, сталь 14 г

Ширина 24 дюйма, высота 24 дюйма, сталь 14 г

Ширина 36 дюймов, высота 36 дюймов, сталь 14 г

Также могут быть изготовлены нестандартные размеры . Свяжитесь со мной для любого размера до 5 футов 10 футов!

-Монтаж

1/2 «Отверстия для подвешивания в верхней части знака позволяют легко повесить знак на цепи или веревке.

Отправьте мне сообщение, если у вас есть какие-либо вопросы или проблемы!

— Отделка

СЫРЬЯ СТАЛЬ — ТЕМНЫЙ (ДАЖЕ ЧЕРНЫЙ) — Сырая сталь — это материал, пригодный для вторичной переработки, который используется снова и снова.Из-за этого отделка и цвет могут быть разными, иногда даже черными. Необработанная сталь, если ее не обрабатывать, ржавеет и приобретает естественную патину, совершенно уникальную для вашей среды.

INDOOR FLAT CLEAR — ТЕМНЫЙ (ДАЖЕ ЧЕРНЫЙ) — Покрытие Indoor Flat Clear представляет собой матовое прозрачное покрытие на масляной основе, которое делает сталь темнее, иногда даже черным. Эта отделка хорошо держится внутри и ее легко чистить.

OUTDOOR SILVER — Отделка Outdoor Silver представляет собой яркое серебряное порошковое покрытие с легким блеском.Это покрытие с УФ-защитой защитит сталь в самых тяжелых условиях, в том числе на улице во влажной и соленой среде. Порошковое покрытие — это толстое промышленное покрытие, не содержащее летучих органических соединений и стойкое в течение многих лет.

OUTDOOR GLOSS CLEAR — Глянцевое покрытие Outdoor Gloss Clear представляет собой глянцевое прозрачное порошковое покрытие, которое делает сталь темнее, иногда даже черным. Это покрытие с УФ-защитой защитит сталь в самых тяжелых условиях, в том числе на улице во влажной и соленой среде. Порошковое покрытие — это толстое промышленное покрытие, не содержащее летучих органических соединений и стойкое в течение многих лет.

OUTDOOR FLAT BLACK — Отделка Outdoor Flat Black представляет собой матовое черное порошковое покрытие. Это покрытие с УФ-защитой защитит сталь в самых тяжелых условиях, в том числе на улице во влажной и соленой среде. Порошковое покрытие — это толстое промышленное покрытие, не содержащее летучих органических соединений и стойкое в течение многих лет.

OUTDOOR GLOSS WHITE — Внешний вид глянцевого белого цвета представляет собой глянцевое белое порошковое покрытие. Это покрытие с УФ-защитой защитит сталь в самых тяжелых условиях, в том числе на улице во влажной и соленой среде.Порошковое покрытие — это толстое промышленное покрытие, не содержащее летучих органических соединений и стойкое в течение многих лет.

OUTDOOR GLOSS RED — Внешний глянцевый красный цвет представляет собой глянцевое ярко-красное порошковое покрытие. Это покрытие с УФ-защитой защитит сталь в самых тяжелых условиях, в том числе на улице во влажной и соленой среде. Порошковое покрытие — это толстое промышленное покрытие, не содержащее летучих органических соединений и стойкое в течение многих лет.

АЛЮМИНИЙ — Алюминиевая отделка — лучший вариант, если вы хотите иметь вид блестящего металла или нержавеющей стали с ограниченным бюджетом.Это покрытие устойчиво к ржавчине и атмосферным воздействиям (отлично подходит для морской среды) и имеет легкий вес. Алюминий также является мягким металлом и легко царапается, поэтому будьте осторожны при открытии упаковки.

АЛЮМИНИЕВЫЙ ПОРОШОК (ГЛЯНЦЕВЫЙ, ПЛОСКИЙ ЧЕРНЫЙ, ГЛЯНЕЦКИЙ БЕЛЫЙ, ГЛЯНЦЕВЫЙ КРАСНЫЙ) — эти варианты отделки алюминиевым порошковым покрытием помогут предотвратить сколы и царапины и предоставят вам больше возможностей выбора цвета. Эти УФ-защищенные покрытия защитят алюминий в самых тяжелых условиях и помогут предотвратить окисление с течением времени.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
