Конструкция

Табурет имеет простейшую конструкцию. Для его создания подойдут даже древесные отходы, бруски, фанера и пр.

Еще больше фото, а также пошаговая инструкция от мастера есть на этом сайте https://masterinterera.ru/mebel

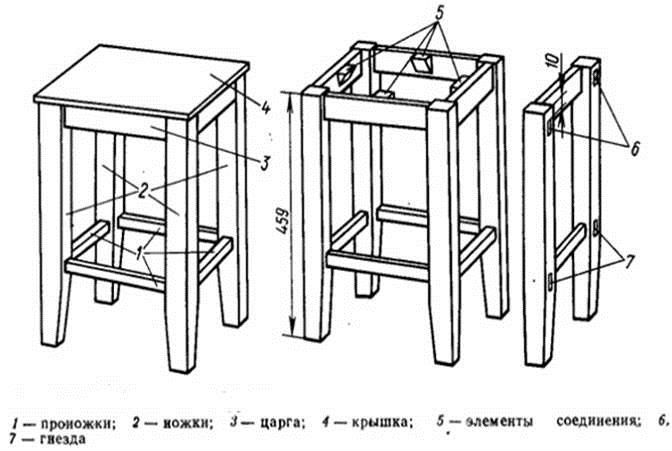

Конструктивные элементы, зачастую, одинаковы. Чтобы сделать табурет из дерева, потребуется:

• Крышка. Она имеет круглую или квадратную форму.
• Шканты. С их помощью детали надежно фиксируются.
• Деревянные ножки.
• Дополнительно в конструкции присутствуют такие детали как «сухари», проножки и царги.

Домашним мастерам подобные названия вряд ли о чем-то говорят. Поэтому рассмотрим их детально. Все они отвечают за соединение табурета и придание ему максимальной прочности.

Царги – это дощечки или бруски, которые находятся под сиденьем. Они соединяют ножки табурета (чаще всего используется шиповое соединение) и формируют надежную опору.

«Сухари» – деревянные или металлические детали в форме уголков, которые монтируются под сиденьем на внутренних углах.

Проножки находятся по центру ножек или в нижней их части. Они соединяют их, повышают прочность и надежность всей конструкции.

Описанные детали не являются обязательными при создании табурета. Но забывать о них не рекомендуется. Они сделают изделие более надежным и безопасным.

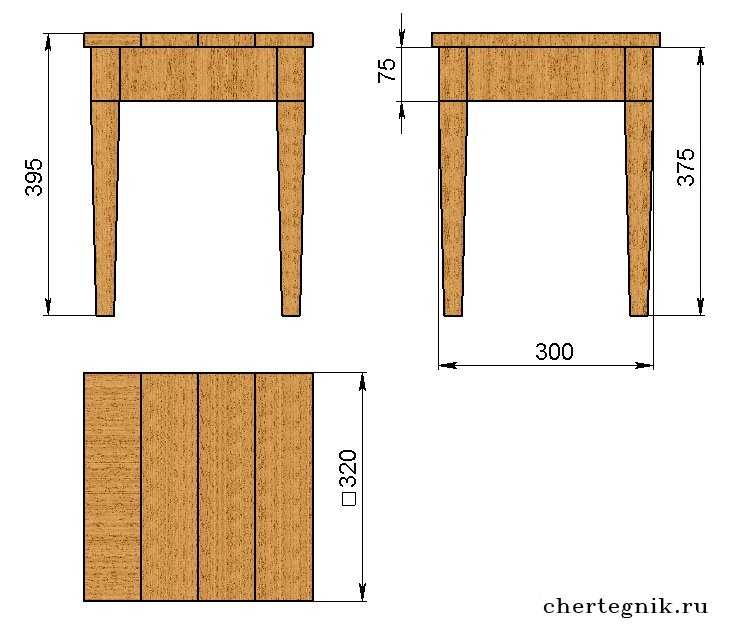

Как сделать простейший прямоугольный табурет?

Разобравшись с конструкцией, пора приступать к непосредственному изготовлению. Рассмотрим несколько примеров. Наиболее простым считается прямоугольная модель. Хорошо подходит для маленьких комнат.

Технические характеристики данной конструкции:

Высота готового изделия – от 44 до 50 сантиметров;

• Сечение ножек: 3,5 x 3,5 или 5 x 5 сантиметров;
• Царги – 29 x 6 x 2 сантиметров;
• Распорки – 29 x 2 x 2 сантиметров;
• «Сухари» – 6 x 6 x 2 сантиметров.

Все детали необходимо подготовить заранее. Их можно сделать самостоятельно или заказать в столярной мастерской. Если хотите получить оригинальное и красивое изделие, то следует сделать фигурные или точёные ножки.

Затем идет ответственный этап. Нужно точно вымерить, в каких местах проделать отверстия для креплений. Используется метод сухой сборки. Таким образом, можно обойтись даже без клея.

Инструкция по созданию табурета с разведенными ножками

Рассмотрим пример, как сделать табурет своими руками, в котором ножки будут расходиться в разные стороны.

Ножки изготавливаем из четырех брусков. Они должны быть одинаковыми по размеру. Рекомендуется использовать пилу с угловым методом резки. Она поможет не допустить погрешностей и получить идеальные по размеру детали.

Ровно отрезаем верхушку ножек и соединяем бруски. Они должны находиться перпендикулярно по отношению к полу. Чтобы не запутаться, на внутренних углах рекомендуется делать пометки.

Из маленьких брусков делаем ножкам наружные распорки. Чтобы их надежно скрепить, проделываем отверстия по периметру. Убедитесь, что их форма соответствует шипам распорок. Во время монтажа используем столярный клей. Он повысит надежность готового изделия.

Для проножек, располагающихся по бокам, подготавливаем глухие пазы. Бруски, которые вставляются в них, надо хорошенько закрепить.

В верхнем основании размечаем отверстия и прикрепляем четыре ножки. Для этого потребуется клеевой состав и шурупы. После этого табурет нужно оставить на несколько часов, чтобы клей высох.

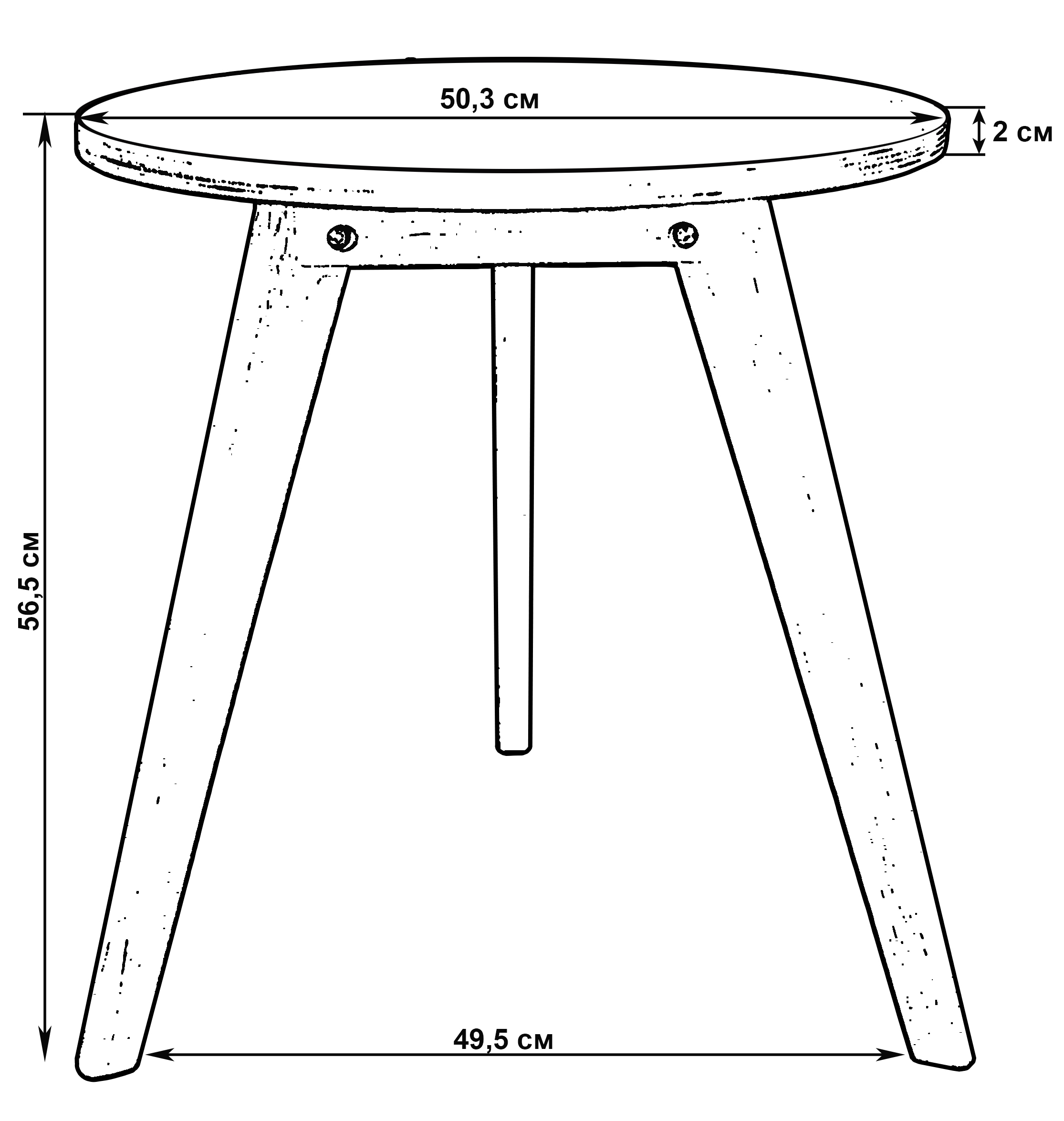

Делая круглый табурет своими руками можно позаботиться о дополнительном декорировании изделия. К примеру, сидение обивается поролоном и кожей (бюджетный вариант – кожзаменитель). Это сделаем его мягким и более удобным. Поролон нужно обрезать по бокам.

Желательно округлить верхние края и накрывать его обивочным материалом. Чтобы все это надежно держалось, нужно воспользоваться монтажным степлером. Скобами крепим материал к нижней части сиденья.

Также сидение можно украсить тесьмой, мехом, бахромой и т.п. Если не хватает фантазии, то посмотрите в интернете и вдохновитесь примерами фото табуретов, сделанных домашними мастерами.

Если вы не планируете обивать сидение кожей и поролоном, то качественно его зачистите наждачной бумагой, покройте морилкой и нанесите слой защитного лака. Боковые части из ДСП рекомендуется обрабатывать напильником.

Фото табуретов своими руками

Также рекомендуем просмотреть:

чертежи деревянного стула со спинкой, походный стул

Рыбалка – довольно увлекательное и азартное занятие. Все любят комфортный отдых на природе на берегу реки. Каждый знающий рыбак осознает, что для хорошего улова нужна удобная мебель. Полезная вещь пригодится для ожидания клева. Так и ноги будут уставать меньше.

Ведь сидеть на бревнах неловко. Возить с собой массивный стул тоже не практично. Оптимальным вариантом станет деревянный складной стул со спинкой. В собранном виде компактная вещь не отнимет много пространства. Удобство и простота использования не будет нагружать спину. Вы сможете наслаждаться любимым хобби или просто отдыхать.

Из преимуществ полезного стульчика можно назвать:

• компактность;
• устойчивость;
• удобство транспортировки;
• простое изготовление.

Готовые варианты, которые предлагают магазины, не совсем подходят. Иногда изделие не всегда надежное или цена слишком завышена. Поэтому самое правильное решение – изготовить по схеме раскладной стул для рыбалки своими силами.

Самодельное изделие не только характеризуется минимальными затратами, но при сборке получится реализовать все задумки. С правильным подходом можно получить продукт хорошего качества.

Разновидности раскладных стульев

Наиболее популярные разновидности стульев такого плана — это модель со спинкой и без спинки. Изделие без спинки легче сделать. На такой вариант уйдет меньше материала. Но модель, которая со спинкой гораздо удобнее и практичнее в использовании.

Деревянная спинка создаст целостность конструкции изделия. Иногда сидушку со спинкой изготавливают из прочной ткани, натягивающей на каркасное основание. По видам ножки бывают ровные, скрещенные и сплошные. Раскладной стул своими руками изготавливается не только из дерева. Он бывает металлический и пластиковый.

Для таких изделий нужен специальный инструмент. Без определенных навыков сделать его самому будет тоже тяжело. Деревянная модель достаточно проста. Широкий ассортимент материала, и ценовая доступность, а также неприхотливость материала при работе.

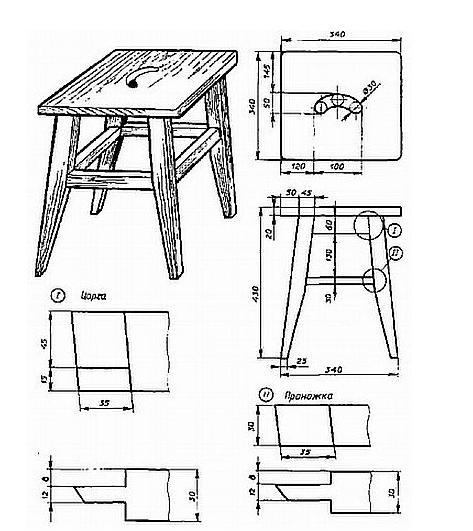

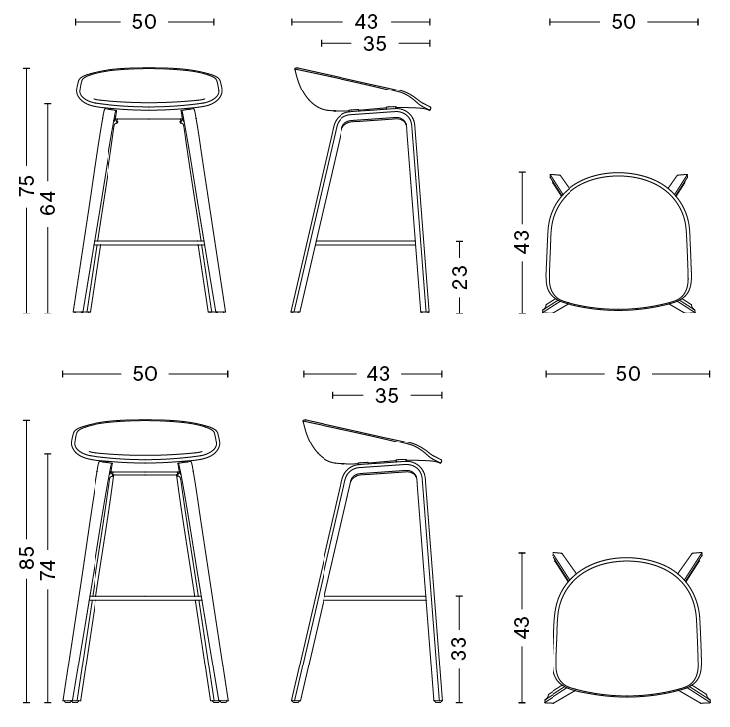

Чертежи и схемы табурета

Для начала каждый выбирает ту схему, которая наиболее оптимальна. После этого можно с точностью до миллиметра рассчитать параметры досок для табурета, размер сиденья и высоту ножек.

Необходимо подготовить заранее нужный материал для работы и определить его количество. Похожий чертеж, конструкция схожа, различие только в размере.

Какие материалы и детали нужны

Собрать походный стул для рыбалки легко. Для этого понадобятся определенные материалы. Если использовать подручные предметы можно значительно удешевить весь процесс. Наиболее популярна деревянная модель стула. Деревянные бруски разных размеров – это основа для сборки всех элементов: рама, сиденье, спинка.

Для опор, как правило, берутся трубы из металла. Они комплектуются с сиденьями из дерева и ткани. Встречаются брезентовые и кожаные вставки. Можно встретить пластиковые элементы. Пластик – надежный и вместе с тем не сложный материал. Он также подходит для стула.

Чтобы собрать конструкцию своими руками, нужны крепежные элементы. Сборка основы происходит саморезами, болтами, шурупов, скоб. А из материалов потребуются следующее:

• деревянные опоры;
• деревянные опоры для сиденья;
• шесть досок разных размеров для сидушки;
• спинка из дерева;
• поперечины, чтобы соединить бруски.

Необходимые инструменты

Если вы решились заняться хенд-мейдом и теперь знаете, как сделать складной стул со спинкой своими руками используя готовые чертежи, побеспокойтесь о перечне нужного инструмента. Много чего найдется у каждого в хозяйстве, а если чего-то нет, то все это продается в строительном магазине.

Итак, вам понадобится:

• электрический лобзик и пилки к нему;
• фрезерная машина ручного типа;
• шуруповерт;
• машинка для шлифовки;
• лента;
• фиксатор для досок;
• карандаш, стерка;
• строительный уголок.

Для комфортной и качественной работы подготовьте себе удобное и просторное место.

Сборка стула

Перед сборкой заранее подготовьте деревянные части. Для начала их правильно отмеряем, отпиливаем по размеру и зашкуриваем. Дерево должно быть гладким, поэтому нужно избавиться от заусенцев.
Все начинается с места для сиденья. Берем вырезанные заранее по параметрам рейки и скрепляем их с опорными брусками. Для сборки понадобятся саморезы.

После этого приступаем к созданию опорной конструкции из передних ножек и спинки. Сверху к ножкам крепим рейки для спинки, а снизу – поперечину. Далее делаем задние опоры, т.е. к ним крепим нижние и верхние перекладины.

Две рамы соединяем вместе, используя гайки и болты. К передней части прикрепите место для сиденья. Необходимо просверлить в раме и опорах сидушки сквозные отверстия. Скрепите конструкцию, используя болты. Крепления, которые выходят к поверхности спинки или сиденья, немного втапливаем, чтобы края не торчали снаружи.

Если все правильно сделать, то сиденье будет без проблем двигаться в раме. Если разложить задняя часть места для сидения упирается в перекладину задней части. Соответственно, получится удобный раскладной стульчик, который легко привести в действие.

чертёж и схема, характеристика стула и правила эксплуатации

Впервые увидев коленный стул, не каждый из нас поймет, что это такое. Интересная конструкция не совсем похожая на стандартный табурет или стул может заставить вас задуматься о том, как на нем можно сидеть.

Производители ортопедических коленных стульев утверждают, что это лучшее изобретение для поддержания здоровья вашей спины и профилактики сколиоза.

Обычные стулья имеют спинку и мы, облокачиваясь на нее, можем держать осанку, но как только мы отрываемся от нее, то наша спина постепенно склоняется, и мы начинаем сутулиться, ища наиболее удобное положение. Коленный стул решает эту проблему, снимая основную нагрузку с позвоночника. Чем больше угол наклона сидения, тем ровнее будет ваша спина. У вас просто не получится наклонять и сутулить спину.

Что же такое коленный стул? Это конструкция из дерева либо металла, созданная для снятия основной нагрузки с позвоночника при сидении, за счет упора на колени. Служит для формирования правильной осанки.

История появления

В 1970 году датский ученый Мендел занимался наблюдением и изучением поз людей, ведущих сидячий образ жизни, офисных работников, школьников. Рассматривая то, как они сидят, он пришел к выводу, что наиболее удобная поза для сидения на обычном стуле, это отклонение корпуса вперед относительно таза. Именно такое постоянно повторяющееся положение тела приводит к искривлению позвоночника и другим заболеваниям спины.

Исходя из этого, он разработал стул, сиденье которого было наклонено вниз на 15 градусов. Такое сооружение помогало поддерживать правильную осанку, но имело свои недостатки. Человек, сидящий на таком стуле, постоянно с него скатывался.

Ряд исследователей из Норвегии заинтересовались работой Менделя и в ходе разработок, они усовершенствовали коленный стул, придумав упор для коленей. Таким образом, у них получилось равномерно распределить нагрузку на ягодицы и колени, а позвоночник стал служить центром тяжести. Тело сидящего рефлекторно выпрямлялось при малейшем наклоне вперед.

Одним из разработчиков такого стула был и владелец мебельной фабрики Питер Опсвик. Именно благодаря ему, такой стул попал на прилавки магазинов.

Лечебное действие

Модель коленного ортопедического стула позволяет регулировать высоту сидения, подстраиваясь под каждого. При правильно отрегулированном стуле, нагрузка распределяется примерно 60 на 40. Из них 40 процентов нагрузка идет на колени и только 60 на таз. Это позволяет существенно расслабить мышцы спины и принять комфортное положение, не наклоняя корпус вперед. Т. е. вам комфортно будет сидеть на таком стуле с ровной спиной.

Доктора и ортопеды советуют приобретать такой стул для школьников и студентов, которым приходится много времени проводить сидя за уроками.

Плюсы и минусы

Практически ни одно изобретение не бывает идеальным, и даже у самой совершенной конструкции найдутся изъяны и недочеты.

Плюсы коленного стула:

• улучшается осанка;
• тренируются мышцы спины;
• снижается нагрузка на позвоночник;
• профилактика сколиоза;
• улучшается кровоток нижней части туловища;
• распрямляется грудная клетка, улучшается дыхание;

Минусы:

• появление болезненных ощущений в коленных суставах;
• требуется период для привыкания;
• могут неметь стопы;
• возможно сползание со стула;
• необходимо регулировать стул под каждого садящегося;
• неприглядный внешний вид;

Люди, использующие такую модель стульев длительное время, так к нему привыкают, что больше не хотят пересаживаться на обычный.

Минусы хоть и есть, но это не значит, что все они будут актуальны для вас. Некоторые люди с больными коленями при сидении на ортопедическом стуле с такой конструкцией не испытывают дискомфорта и боли в суставах. Все зависит от того, правильно ли вы распределите нагрузку и то какую модель стула вы выберете.

Производители в погоне за оригинальностью придумывают свои фишки, которые не всегда имеют положительный функционал.

Самое главное помнить, что выбирая ортопедический коленный стул, учитывайте свои физиологические особенности: вес, рост, хронические заболевания.

Как сделать коленный стул своими руками

Несмотря на то, что коленный стул имеет незамысловатое строение, цены в магазинах на них довольно высокие. За счет того, что в описании свойств есть слово «ортопедический», производители искусственно и необоснованно завышают на них цены.

Такой стул под силу сделать и самому. Для этого не требуется каких-то сверхъестественных навыков и материалов. Схемы и чертежи вы можете найти в свободном доступе во всемирной паутине. Кроме этого самостоятельно изготовленный вами коленный стул будет соответствовать вашим пожеланиям и особенностям телосложения.

Если у вас болят колени, вы можете сделать коленный упор особенно мягким для большего удобства.

Чертеж и схема

Чтобы правильно подобрать готовую схему или чертеж, вам следует внимательно прочитать инструкции, которые к ним прилагаются.

В первую очередь, изучив имеющиеся схемы, подумайте, соответствуют ли они вашим требованиям. Исходя из них, вы можете составить чертеж, подходящий именно вам.

На чертеже обязательно должны быть прописаны:

• размеры деталей;
• места крепежей;
• деталь с регулировкой высоты сидения.

Все детали должны быть прорисованы либо в реальных размерах, либо используйте масштабирование, т.е. изменяйте размер, при этом сохраняя пропорции.

Выбор инструментов

Перед началом создания ортопедического коленного стула приготовьте стандартный набор инструментов:

• Карандаш или маркер;
• Рулетка либо линейка;
• Дрель;
• Шуруповерт и саморезы;

Садовая мебель – чертежи и размеры

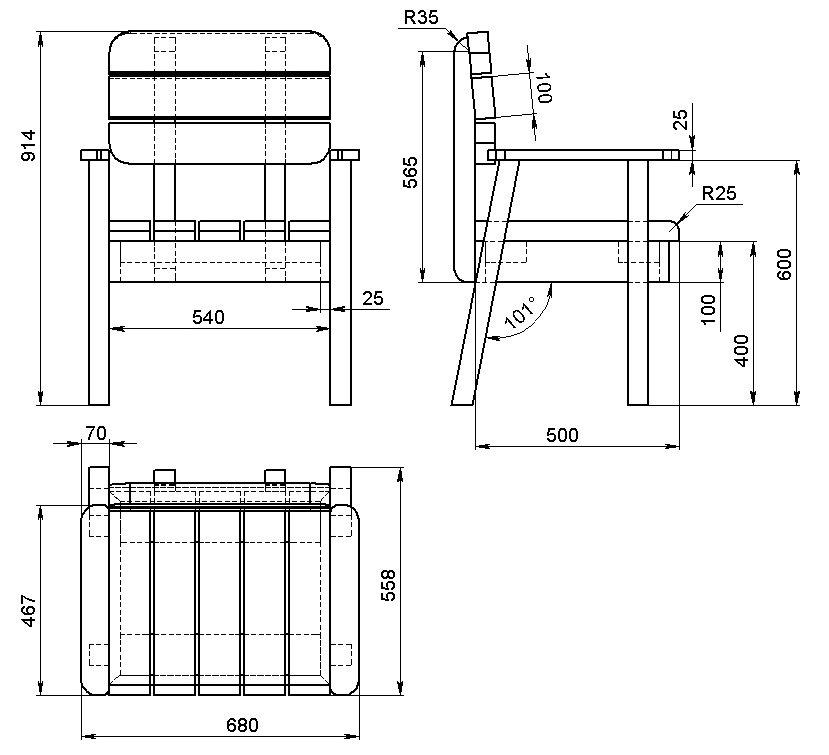

Чертежи садовой мебели из дерева с размерами

Все садоводы в один момент обязательно сталкиваются с тем, что требуется выбирать и покупать предметы мебели для личного загородного участка. Естественно, что вы можете потратить много денег на то, чтобы купить все необходимые предметы уличного интерьера. Но большинство делают выбор в пользу творческого подхода – собственноручное изготовление садовой мебели по чертежам с размерами. В этом процессе есть множество тонкостей, при внимательном соблюдении которых получится добиваться потрясающих результатов. Обо всех советах и правилах при изготовлении садовой мебели вы и узнаете из статьи.

Как выбрать идеальный вариант?

Как правило, вопрос о подборе материала решается довольно просто. Большинство владельцев садов отдают предпочтение применению дерева. Кто-то делает отдельные элементы, изготовленные из поддонов, а остальные применяют такие подручные материалы, как лозу из веток, растущих из деревьев, или пни. Все будет зависеть от требуемого результата, а еще наличия свободного времени. Если уделять планированию, подготовительному этапу и сборке мебели для сада как можно большие внимания, результат может получиться даже лучше, чем у коммерческих образцов. Отличительная особенность деревянной мебели – то, что это в полной мере экологически чистый материал, который поражает своей красотой и фактурным многообразием.

Подробности

Определение с конструкцией

До того, как начать изготовление предметов мебели для сада собственноручно, требуется обладает весьма четким представлением про окончательный вид конструкции в целом.  Достаточно даже малого эскизного наброска, чтобы приблизительно рассчитать нужное количество материала. Делать мебель для сада можно весьма быстро, главное, для подобных целей применять материалы высокого качества.   Чаще всего своими руками делают стулья, столы, лежаки или кровати, полки для хранения или стеллажи.

Инструменты и материалы

С одной стороны, для создания большинства мебельных предметов можно вполне обходиться даже подручными средствами, но для создания более долговечной и надежной мебели может потребоваться специальный инструментарий:

• Машинка для шлифования.
• Электрошуруповерт.
• Электрический лобзик (можно применять ручную пилу), а еще циркулярная пила.
• Дрель со сверлом по древесине под габариты саморезов.

Для создания простого интерьерного предмета вам вполне хватит следующих инструментов:

• Крепежные мебельные уголки.
• Карандаш.
• Строительная рулетка.
• Наждачная бумага.
• Саморезы.
• Отвертки.
• Молоток.

В том и преимущество садовых предметов мебели, что даже в своем неудержимом виде она будет смотреться уместно. Что уж рассказывать о высококлассном подходе – этот самодельный интерьер сада сможет удивить даже видавшего виды.

Изготовление проекта и составление чертежа

При создании садовых предметов мебели собственноручно схемы и чертежи должны первым делом отталкиваться от визуального вида. При определении с будущим видом предметов мебели, требуется перейти к новому крайне важному этапу – изготовлению чертежей.

Обращайте внимание, что чем основательнее подходить к такому процессу, тем качественнее будет конечный результат.

При составлении чертежа требуется внимательно просчитать каждую из деталей, это не даст возможность упустить из виду даже наиболее незначительные нюансы. Далее проработайте методы крепления, а также рассчитайте число требуемы креплений. Размеры садовой мебели важны, и по окончанию данного процесса рекомендуется снова внимательно взглянуть на полученный план – если сейчас не вносить в него коррективы, после это будет сделать крайне трудно. А если составленная схема в полной мере устраивает – можно перейти к воплощению замыслов. Да, изготовления садовых предметов мебели для дачного строения начнется с идеи, которые отображены в эскизах, чертежах и моделях.

МК по обустройству садовой мебели собственноручно

Как уже было отмечено ранее, процесс создания садовых предметов мебели из древесины собственноручно достаточно увлекательный и ответственный. После мы подробнее рассмотрим наиболее популярные и часто собираемые предметы интерьера. Для того, чтобы сидения получились удобными, требуется перевязать из при помощи съемных подушек.

Как сделать садовый стул

Садовый стол можно изготовить даже в самом простом виде, как прикрученное основание на пень в виде сиденья, или подойти к такому процессу более основательно. Для сборочного процесса садового стула применяйте заранее подобранный тип, а еще размер дерева. Рекомендуется покупать бруски с размерами не меньше 4 см по одной из сторон. Это обеспечивает надежность поддержки человека со средним весом в 80-90 кг. Если требуется разместить на подобной мебели человека с большим весом, то размер бруса увеличится до 6-8 см. При наличии столярной мастерской, которая укомплектована по современным меркам, сделать садовый стул из древесины своими руками довольно просто. Размечайте материал посредством рулетки и карандаша по составленному чертежу.

После перейдите к распиливанию. В данном процессе можно применять ручные инструменты, но быстрее и качественнее можно добиваться результатом посредством лобзика или циркулярки. Для каркаса обычно применяют бруски с квадратным сечением, для основания и спинки – прямоугольного. Дополнительные места состыкования элементов можно обрабатывать столярным клеевым составом, и подобная сборка будет профессиональной. Лучше до начала сборочного процесса как можно лучше отшлифовать древесную поверхность, это убережет от рисунка получать под кожу занозу и при сборочном процессе, и в будущей мебельной эксплуатации. Размечайте дрелью места крепления и приступайте к финальному сборочному процессу.

Обратите внимание, что если вы планируете применять такие предметы мебели под открытым небом, древесину требуется покрывать защитным составом от влаги – специальным лакокрасочным материалом.

Инструкция по созданию стола с лавкой

Конечный тип такого изделия напрямую будет зависеть от замысла, а еще возможностей человека. В наиболее простом виде этот стол и лавки могут представлять собой пни, которые покрыты деревянным основанием. Чаще всего к такому вопросу подходят намного серьезнее, потому что уличный гарнитур будет применяться для больших компаний, и чем основательнее вы будете подходить к вопросу создания, тем лучше будет конечный результат. Самым популярным вариантом будет прямоугольный, с закрытым по всем сторонам столом. Для его изготовления сделайте каркас из брусков и по общей площади боковой поверхности обивайте древесиной. Заранее подготовьте материал – отшлифуйте и произведите обработку составами, которые позволяют применять предметы мебели при уличных условиях, которые можно покупать в строительных и мебельных магазинах.

Такую мебель получится собрать всего за пару часов и украшать ваш сад при помощи красивых столов, за которыми можно обедать и проводить пикники. По габаритам стола соберите лавки. Их длина должна быть соизмерима со столом, ширина может варьировать, в зависимости от того, какой планируется бюджет и имеющиеся под рукой материалы. Чтобы человеку на лавку было удобно сидеть, советуем делать ее ширину не меньше 0.2 метров.

Шезлонг

Схемы и чертежи с размерами садовой мебели важны, чтобы иметь понимание его конечного вида перед сборкой. Это может быть простой в сборке стул с тканью и основанием из ткани, который играет роль сиденья и спинки.

Также вы можете сделать монолитный лежачий вариант шезлонга. Первый будет более приемлемым для тех случаев, когда вы планируете заменять его местоположение, а второй из-за высокого веса и неудобства перемещения будет установлен в определенном месте и его редко переставляют. Шезлонг – легкая и удобная конструкция кресла, которая применяется для мест отдыха (на пляже, у бассейна, неотъемлемая часть дачного убранства).

В каждом из случаев требуется сделать деревянный каркас. Для маленького сидячего стульчика требуется брус 0.25*0.3 метра. Нужно сделать пару длинных ножек и пару коротких. Соедините из между собой, и если нужно, оставьте конструкцию в том виде, чтобы ее можно было собирать – в самом простом виде для этого достаточно закрепить шурупы для крепления гайками с ушками. Соедините ножки планками между собой, а через них пропустите ткань, в идеале это должна быть мешковина – она более долговечная для уличного применения. Нижние и верхние ножки требуется дополнительно усиливать распорками из металла – для этого хватит вставлять металлический прутик в две ножки с двух сторон. Для лежака большого размера первым делом требуется собирать основание, которое после будет закрыто прямоугольными планками. Фронтальную част этой конструкции важно отшлифовать и покрывать защитным слоем – лаком или мебельной краской.

Стол, сделанный из поддонов

При изготовлении стола следует обратить особенное внимание на качество материалов. старые паллеты и будет выглядеть достаточно непритязательно, и качеством он не отличается, и тем более, если долго находившиеся под влиянием влаги. По этой причине главной рекомендаций будет применение новых поддонов. Деревянные поддоны представляют собой строительный материал, который дает почти безграничную свободную для воплощения идей и творчества. Для сборки самого простого из разных вариантов хватит и трех паллет – пару ножек и одна для крышки. Чаще всего поддоны применяют в роли крышки, фиксируя между собой, а ножки делают из дополнительных строительных материалов – бруска из древесины, высоких пеньков, или древесных стволов – оставшиеся после спиливания.

При сборке стола главное – это качественное шлифование всех его компонентов, и тем более крышки поверхности. Скрепите между собой паллеты посредством длинных саморезов. Рекомендуется еще дополнительно произвести подготовку поверхности полученного изделия лаком или краской для защиты от воздействия негативных факторов внешней среды.

Плетеная мебель

Садовая мебель плетеного типа без схем и чертежей собирается довольно проблематично. По этой причине, если вы решите, что нужен такой интерьерный предмет, требуется вначале грамотно продумать чертеж, а исходя из него произвести расчет требуемого числа нужного материала. Если опыта в изготовлении таких предметов мебели нет, то вы сможете отыскать в Интернете готовые схемы и по ним приобрести все нужные материалы. В роли основания для таких предметов мебели можно применять ротанг или лозу. При переплетении отдельных элементов обычно применяют сплошное плетение – при этом методе отдельные прутики будут вплетены в перпендикулярные стойки по очереди, огибая прутик то с одной стороны, то с другой. Получаемое плетение крайне долговечно и надежно. Ажурным плетением обычно делают спинку и сиденья, потому что этот вид изготовления очень красивый сам по себе. При приобретении материала высокого качества для плетения, можно гарантировать своим предметам мебели долговечность. Никакой дополнительной обработки не нужно.

Примеры стильного оформления садовой мебели

Размеры садовой мебели не так уж важны, но чтобы предметы не просто качественно и долго выполняли свои функции, но и были украшением сада, часто их оформляют дополнительными элементами. Одним из наиболее ярких примеров для украшения являются живые цветы, и особенно ярко будут смотреться полевые. Еще один метод сделать садовую мебель настоящим предметов искусства – украшать красивым аксессуаром, к примеру, подушками или пледом. Не менее красиво выглядит и украшение садовых столов столешницами из пластика или стекла.

Изучая и внимательно применяя рекомендации из этой статьи по созданию дачных предметов мебели из древесины своими руками схемы и сборочные чертежи не следует выкидывать, они способны пригодится в будущем. Если еще использовать приемы украшения дополнительными аксессуарами, которые описаны в тексте, мебель может стать прекрасным местом для отдыха. С такими предметами мебели времяпровождение будет комфортным и приятным.

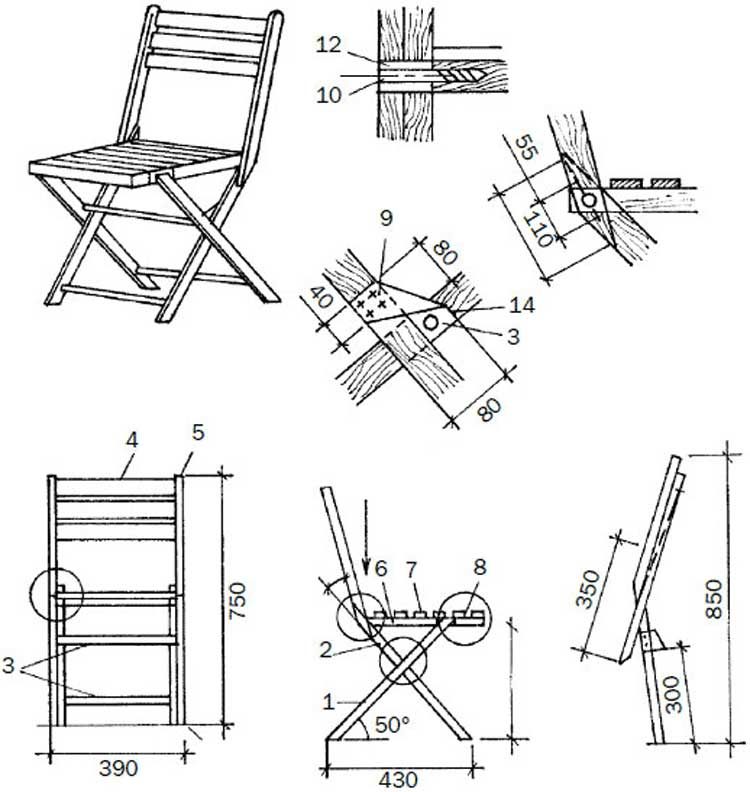

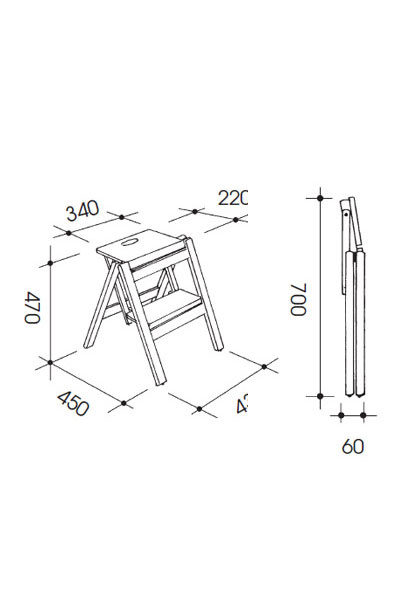

Складные стулья своими руками из дерева: чертежи, выполнение

Если вы часто выезжаете на природу или увлекаетесь рыбалкой, позаботьтесь о своем комфорте и удобстве. В таких условиях просто не обойтись без складного стула, он компактен и прост в использовании. Кстати, этот предмет отлично впишется и в городскую малогабаритную квартиру, освободив пространство. Такой стул можно сделать своими руками, даже не имея столярных навыков. Главное, разработать правильный по размерам чертеж и строго ему следовать. Сборка не займет много времени.

Делаем складную модель со спинкой

Сначала необходимо сделать замеры. Чаще всего они стандартны, поэтому можно использовать готовые чертежи для создания складных стульев.

Материалы стоит использовать натуральные, они крепкие и долговечные. Выбирайте такие породы дерева: бук, береза, дуб. Не стоит использовать сосну, так как она мягкая и плохо отталкивает воду. Древесина должна быть без сучков и трещин. Подготовить материал к работе можно своими руками. С брусков снимается стружка, затем затирается поверхность – сначала крупнозернистой наждачной бумагой, а потом мелкозернистой.

Многие для изготовления стульев своими руками используют уплотненную фанеру или же ДСП. Это позволит сделать экономный вариант мебели.

Процесс подготовки

Необходимые инструменты:

• набор пилок;
• струбцины;
• рулетка;
• строительный угол;
• шуруповерт или набор отверток;
• шлифовальная машинка;
• стамеска;
• карандаш.

Материалы для изготовления стульев:

• бруски из дерева с квадратным сечением со стороной от 30 до 40 мм;
• доски толщиной 20 мм или многослойная фанера до 10 мм;
• нагели;
• винты 5х70 мм с гайками и шайбами;
• стальной прут диаметром 10 и длиной 360 мм;
• шурупы и саморезы;
• клей ПВА.

После подготовки материалов и инструментов начинается следующий этап – вырезание деталей для стула из дерева. Они все должны быть внесены в чертеж.

Необходимо вырезать такие детали:

• 4 ножки из бруса 30х30: 2 длиной 900 мм и 2 – по 500 мм;
• поперечные связи для ножек из досок 400х50х20 и 340х50х20 мм;
• основа для спинки – 400х70х15 мм;
• 2 поперечины по 280х50х20 мм;
• 2 опоры под сиденье из бруса 30х30 длиной 290 мм;
• 6 реек для набора сиденья – по 340х40х15 мм.

Инструкция по сбору стула

Шаг 1. Сборка сиденья. Раскладной стул лучше начать собирать с сиденья. Это видно, если даже посмотреть на чертежи. Для начала необходимо сделать в опорах отверстия для прохода стального прута, приблизительно на расстоянии 40-45 мм от края. Также делаются отверстия с противоположной стороны для винтов, которые соединят сиденье с ножками. Тут нужно отступить на 70-75 мм от края.

После этого крепятся рейки сиденья саморезами к опоре. Механизм таков: сначала своими руками прикручивается рейка на расстоянии 340 мм от опорных брусков, затем она выравнивается по их внешнему краю. Вторая рейка прикручивается от первой на расстоянии 30 мм с каждого края. Доски, которые остались, крепятся между этими рейками с помощью саморезов. Желательно оставлять зазоры в 1 см. Теперь можно продеть стальной прут в отверстие – сиденье готово.

Шаг 2. Изготовление длинных ножек. От верхнего края делается отступ в 110-115 мм и сверлится отверстие для нагелей. Таким образом, закрепится поперечная связка, размер которой 340 мм. Это очень хорошо отображает чертеж. После этого пропиливаются пазы для спинки. Внимание: пазы должны быть одинаковой глубины, чтобы складной стул не косил на одну сторону. В них продевается стальной прут, который позволит сиденью в раскладной конструкции двигаться. Для этого нужно отступить от отверстий под нагели 40 мм. Очень осторожно работайте пилой, чтобы не повредить материал. Обязательно нужно зачистить торцы зазоров стаместкой, чтобы обеспечить хорошее трение.

Деревянные длинные ножки просверливаются в нижней части. Тут необходимы отверстия для шурупов, которые обеспечат крепления второй поперечной связи. Сделать это нужно так: приложить поперечину к ножкам и просверлить насквозь по 2 раза с обеих сторон. Перед скручиванием этих частей их рекомендуется проклеить, чтобы они не расшатались во время использования. Клей ПВА вполне подойдет. Промазывать необходимо обе детали, которые будут соприкасаться.

Теперь можно браться за изготовление рамы длинных ножек. В зазоры вставляются концы стального прута, прикрепленного к сиденью, и фиксируются связками. Шурупами прикручивается спинка в верхней части ножек. Жесткие соединения проклеиваются клеем. Чертеж должен предусматривать эти соединения с пометкой о проклейке.

Шаг 3. Сборка коротких ножек. Складной стул предусматривает и короткие деревянные ножки. На детали отмечается середина ножки. Дальше нужно сделать по разметке отверстия для винтов, которые соединят пары ножек конструкции. Буквально через несколько миллиметров необходимо сделать еще несколько отверстий для крепления коротких ножек с сиденьем.

Поперечины 280 мм фиксируются на нагелях. Первую – ближе к низу, вторую – ближе к креплению с длинными ножками.

Шаг 4. Собираем складной стул. Завершающий этап сборки мебели своими руками – соединение основных деталей. Сиденье прикручивается винтами к ножкам и спинке. Это позволит конструкции двигаться, так как образовывается шарнирное соединение.

Шаг 5. Защита стула. Складной стул из дерева очень надежен. Тем более он сделан своими руками. Но все-таки лучше покрыть его специальным защитным лаком или краской.

Модель стула без спинки

Более простой вариант – складной стул без спинки. Его легко сделать своими руками, работа займет пару часов. Перед началом работы необходимо начертить чертеж. По нему будет легче ориентироваться при вырезании деталей и во время сборки.

Необходимые материалы и инструменты:

• 4 ножки из бруса 470х40х20 мм;
• 4 планки для сиденья 320х40х20 мм;
• 4 бруса для сиденья: 2 шт. – 350х90х20, 2 шт. – 350х60х20 мм;
• 2 проножки – 320х40х20 мм;
• ножовка;
• дрель.

Начиная делать складной стул без спинки, установите осевые болты на ножках изделия. При создании мебели своими руками ось необходимо сместить так, чтобы она была ниже на 2 см, чем широкие брусья сиденья, иначе конструкция станет неустойчивой.

Деревянные перекладины сиденья соединяются болтами в такой последовательности: сначала к внутренним ножкам, а потом к наружным. Это шарнирные детали, которые следует скрепить. Соединяются планки сиденья с закреплением на свободных торцах дерева. Проножки крепятся саморезами к нижней части ножек на высоте 10 см от пола. Важный момент при создании складной мебели своими руками: бруски среднего размера не должны соприкасаться друг с другом, иначе деревянный стул не будет складываться. Один из брусков крепится к наружной перекладине, а второй к внутренней. Чтобы регулировать высоту сиденья в складных конструкциях, можно вставить между средними брусками один брус размером 20х20 мм.

Ссылка: Общие размеры, углы и высота для дизайнеров сидений

Размеры мебели не зависят от воздуха. Они являются результатом интенсивных исследований, которые, к счастью, многие люди уже провели для нас и написали книги; Если вы дизайнер, у вас должна быть копия одной из этих книг (см. внизу этой записи). Хотя эти справочные библии человеческих размеров еще не были обновлены с учетом нас, больших американцев, они по-прежнему являются хорошей отправной точкой для определения приблизительных размеров, углов и высоты.

Но, может быть, вы что-то проектируете в студии, а книга вернулась в вашу спальню, или, может быть, вы находитесь за своим офисным столом, а книга стоит на полке в комнате, которую занимает этот жуткий новый стажер, которого вы пытаюсь избежать. Что ж, не бойтесь, мы собрали здесь некоторую базовую справочную информацию, которую вы можете добавить в закладки и в крайнем случае ссылаться.

Для тех, кто занимается проектированием базового стула, в журнале Wood Magazine есть отличная статья под названием «Необходимые размеры для удобного сидения», в которой содержатся рекомендации мебельной промышленности для обеспечения идеальных показателей.(Что ж, идеально, если вы мужчина ростом 5 футов 10 дюймов).

Чтобы прочитать подробности, стоящие за этими буквами, нанесенными на рисунки, прочтите оригинальную статью здесь.

Может быть, вы создаете что-то более расслабленное, например диван или мягкое кресло. В тематическом рассказе Futon Life (вау, там действительно есть журнал для всего) приводятся некоторые основные цифры как для откидывания на горизонтальном, так и для наклонного основания. непонятное изображение, плавающее в паутине, которое, как я предполагаю, было взято с книг Дрейфуса или, возможно, теперь недоступных по цене книг Humanscale Нильса Диффриента.

Поставщик офисных решений Allsteel проанализировала данные BIFMA (торговая ассоциация производителей мебели для предприятий и учреждений) и выпустила Ergonomics and Design: A Reference Guide [PDF]. В нем вы найдете следующие изображения:

Для более связного набора размеры рабочей станции, включая номера сидений / рабочих поверхностей на той же странице, вы можете обратиться к чертежам ниже, из архива Эрнеста Ирвинга Фриза Architectural Record. Однако имейте в виду: на этих чертежах нет размеров компьютерных мониторов, потому что они были разработаны еще в 1932 году. (Хотя это не указано на чертеже, все эти фигуры на иллюстрациях голодают, потому что это была Великая депрессия. .)

Если вы получили свой первый заказ на проектирование бара или ресторана, или если вы хотите создать аналогичную обстановку для дома или офиса, эти изображения из брошюры Закона об американцах с ограниченными возможностями могут оказаться полезно:

Если вы разрабатываете индивидуальный предмет мебели для одного клиента, вам нужно беспокоиться только о его теле, не говоря уже о 95-м процентиле. В таком случае, вот размеры, которые вы (Изображение взято из брошюры Министерства здравоохранения, образования и социального обеспечения США 1962 года под названием Weight, Height, and Selected Body Dimensions of Adults [PDF]. На нем есть цифры, которые, вероятно, устарели, но эта диаграмма напомнит вам, что измерять.)

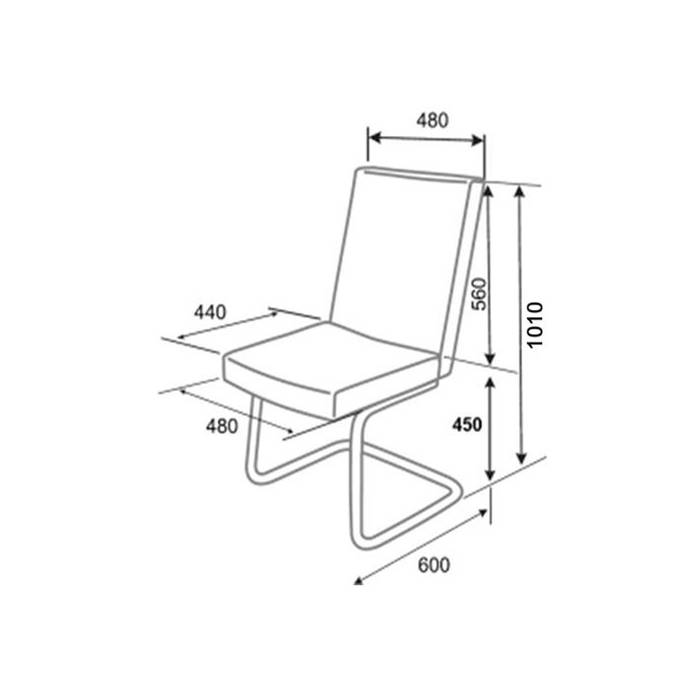

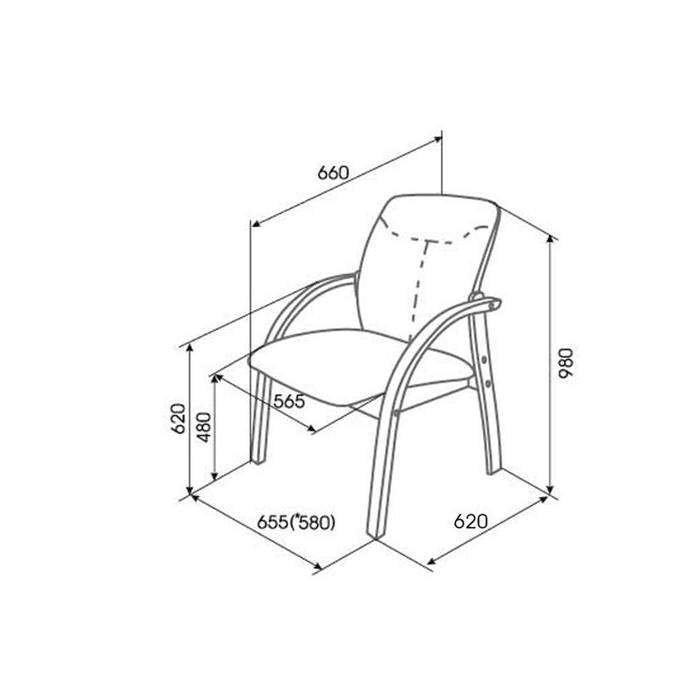

Если вам нужны только приблизительные размеры стула — например, если вы просто создаете несколько быстрых макетов для заполнения среды САПР и хотите, чтобы масштаб был закрыть — вам может пригодиться следующее изображение. (Опять же, изображение циркулирует в Tumblr без указания авторства.)

Если вы присмотритесь, вы обнаружите, что некоторые веб-сайты открыто публикуют отсканированные изображения упомянутых ниже книг. Для тех из вас, кто предпочел бы их приобрести на законных основаниях, здесь:

Человеческое измерение и внутреннее пространство

Мера мужчины и женщины: человеческий фактор в дизайне

Стандарты архитектурной графики: Student Edition

Руководство по идентификации древесины | База данных древесины

Часто мы забываем здравый смысл и логику, пытаясь идентифицировать древесину.Если у вас есть мебель амишей из Пенсильвании, скорее всего, древесина будет сделана из чего-то вроде черного ореха или вишни, а не из африканского венге или ятоба. Вы можете назвать это «профилирование дерева», , но иногда стоит проявить некоторый предубеждение, когда дело доходит до идентификации древесины. Несколько вопросов здравого смысла, которые следует задать себе, пытаясь идентифицировать кусок дерева:

Откуда он взялся?

Может быть полезно знать как можно больше об источнике древесины — даже мельчайшие детали.Если древесина была получена из груды древесины или лесопилки, где все части были от деревьев, обработанных на месте, тогда потенциальные виды немедленно ограничиваются. Если древесина была получена от изготовителя антикварной мебели, судостроителя или плотника: каждое из этих занятий будет иметь тенденцию использовать одни породы дерева гораздо чаще, чем другие, что значительно упрощает логическое предположение.

Сколько ему лет?

Как и в случае с источником древесины, ее возраст также помогает в идентификации.Это не только поможет определить, должна ли древесина иметь естественную патину, но также предложит определенные породы, которые были более распространены в разное время в истории. Например, многие акустические гитары, изготовленные до 1990-х годов, имели задние / боковые стороны бразильского палисандра, но из-за ограничений СИТЕС, наложенных на этот вид, восточно-индийский палисандр стал гораздо более распространенным видом на более новых гитарах. (И это постоянный сдвиг, поскольку палисандр вообще ищут новые замены.)

Насколько большой кусок дерева?

Некоторые виды деревьев обычно очень маленькие — некоторые даже считаются кустарниками, а другие становятся довольно большими. Например, если вы видите большую панель или кусок дерева, который полностью черный, скорее всего, он окрашен, окрашен или окрашен: черное дерево габунов и родственные ему породы обычно очень маленькие и очень дорогие.

Для чего древесина предназначена?

Простое знание того, для чего предназначалась древесина — в сочетании с тем, откуда она взялась и сколько ей лет — может дать вам множество подсказок, которые помогут ее идентифицировать.В некоторых приложениях определенные породы древесины используются намного на чаще, чем другие, так что вы можете сделать обоснованное предположение о породе древесины на основе области применения, в которой она использовалась. Например, в Соединенных Штатах: во многих старых домах с полами из твердых пород древесины обычно использовался красный дуб или твердый клен; многие предметы антикварной мебели украшены белым дубом; многие скрипки имеют еловые верхушки; во многих предметах гардероба использовался ароматный красный кедр и так далее. Хотя это не 100% гарантия, «профилирование» рассматриваемой древесины поможет сократить количество возможных подозреваемых и поможет определить правильную породу.

Иногда после рассмотрения всех нормальных характеристик образца, идентичность рассматриваемой древесины все еще не очевидна. В этих случаях — особенно в ситуациях, когда выборка была сужена до нескольких возможных оставшихся вариантов — иногда полезно использовать специализированные тесты и другие более узкие средства идентификации.

Следующие методы и рекомендации не обязательно имеют широкое применение при первоначальной сортировке древесных пород и удалении больших массивов древесных пород, но, скорее всего, будут использоваться только в качестве последнего шага в особых обстоятельствах идентификации.

Запах

Вы не поверите, но свежее обработанное дерево может иметь очень узнаваемый запах. Когда ваши глаза и руки не могут дать однозначного ответа, иногда это может сделать ваш нос. Предполагая, что на древесине или в ней нет морилки, отделки или консерванта, быстро отшлифуйте, распилите или обработайте другой участок древесины и почувствуйте запах аромата.

Хотя новые запахи бывает очень трудно выразить словами, во многих случаях запах неизвестного дерева может быть похож на другие известные ароматы.Например, палисандр (Dalbergia spp.) назван так из-за своего характерного запаха, напоминающего розы. Несмотря на то, что с ними трудно общаться напрямую, запахи могут стать запоминающимся и мощным средством идентификации древесины при достаточном личном опыте.

Флуоресценция

Хотя некоторые виды древесины могут казаться в основном идентичными друг другу при нормальных условиях освещения, при воздействии определенных длин волн, таких как те, что присутствуют в черном свете, древесина будет поглощать и излучать свет с другой (видимой) длиной волны.Это явление известно как флуоресценция , и некоторые породы древесины можно отличить по наличию или отсутствию их флуоресцентных свойств. См. Статью «Флуоресценция: секретное оружие в идентификации дерева» для получения дополнительной информации.

Химические испытания

Существует лишь небольшое количество химических тестов, которые регулярно используются на древесине, большинство из которых являются очень специализированными и были разработаны, чтобы помочь отличить виды, которые легко спутать друг с другом.Они работают, обнаруживая различия в составе экстрактивных веществ сердцевины древесины. Химическое вещество (называемое реагентом ) обычно растворяется в воде и наносится на поверхность древесины: затем на поверхности наблюдается любой тип химической реакции (и сопутствующее изменение цвета), которая может произойти. Двумя наиболее полезными являются тесты, предназначенные для разделения красного и белого дуба, красного и твердого клена.

Экстракты сердцевины древесины Выщелачиваемость

Иногда древесные породы содержат экстрактивные вещества сердцевины, которые легко вымываются в воде и способны заметно окрашивать водный раствор в определенный цвет.Например, экстрактивные вещества сердцевины древесины, содержащиеся в осаже оранжевом (Maclura pomifera) , содержат желтовато-коричневый краситель, растворимый в воде. (Иногда это можно наблюдать в отдельных случаях, когда дерево склеивается клеем на водной основе: выдавливание клея необычно ярко-желтого цвета.)

В простом тесте цвета с использованием водного экстракта древесные стружки смешиваются с водой в пузырьке. , пробирка или другой подходящий небольшой контейнер, и цвет воды будет наблюдаться через несколько минут.Если экстракты сердцевины древесины вымываются водой, быстро должно произойти соответствующее изменение цвета.

В дополнение к апельсиновому осажу (Maclura pomifera) , мербау (виды Intsia) и ренгас (виды Gluta и Melanorrhoea spp.) также известны своими легко выщелачиваемыми экстрактивными веществами сердцевины. Поскольку это свойство довольно необычно, оно может помочь быстро отличить этот лес от других аналогов.

Как построить лучший столярный молоток

Один из наиболее часто используемых инструментов в моем магазине — столярный молоток.Я использую один для тонкой работы, например, для нарезания резьбы резцами и резьбы по дереву, а также для более грубых силовых действий, таких как столкновение туши друг с другом или прижимание панели к плоскости во время склеивания. Я сделал полдюжины или около того столярных молотков за эти годы, каждый раз пытаясь улучшить свою предыдущую попытку, а также стремясь получить «идеальный молоток». Я не скажу, что это идеальный вариант, поскольку я оставляю за собой право продолжить развитие дизайна, но пока я вполне доволен этим дизайном и считаю, что он отлично работает для множества задач.

Столярные изделия в этом проекте представляют собой полутрадиционные клиновидные шиповые соединения с небольшой модификацией, которые значительно упрощают работу врезки. Это не пугающий способ изучить полезный сустав.

Молоток — это «деревянный бутерброд»

Голова склеена из четырех кусков дерева. Две внешние части обрезаются по всей высоте и длине головки молотка. Две центральные части оставляют центр открытым, образуя конический паз, позволяющий зафиксировать ручку в нужном положении.Это простой способ создания паз-шипового соединения, который не требует очень толстого куска дерева и позволяет строить шов без тяжелой работы долота, как при традиционных столярных изделиях с пазом и шипом.

Обрезать внешние грани

Сначала вырежьте левую и правую грани, каждая до размера ¾ ”x 3” x 7 ”.

Отрежьте средние части

Каждая деталь будет размером ¾ ”x 3” x 3 ”, причем один конец каждой детали будет обрезан под углом 2 градуса.Чтобы добиться этого безопасно, начните с доски размером не менее ¾ ”x 3” x 14 ”. Установите торцовочную пилу (или толщину на настольной пиле) под углом 2 градуса и обрежьте каждый конец доски. Верните пилу под углом 90 градусов, установите стопорный блок и отрежьте 3 дюйма длины с каждого конца доски. При использовании стоп-блока в этом случае, на обрезках стороны лезвия, убедитесь, чтобы лезвие, чтобы прийти к полной остановке перед подъемом пилы.

Приклейте головку молотка

Нанесите клей на все сопрягаемые поверхности и зажмите головку молотка вместе.Расположите средние доски, чтобы получился конический паз. Угол небольшой, поэтому убедитесь, что вы правильно устанавливаете доски.

Мне было легче прикрепить клей к поверхности рабочего стола, так как это помогло стабилизировать детали и избежать их скольжения. Воспользуйтесь отверткой и влажной тряпкой, чтобы удалить клей из паза, образовавшегося в головке молотка. В этом месте не должно быть препятствий, чтобы ручку можно было легко вставить позже.

Промывочные соединения на головке молотка

Отрезка под углом на одном конце головки молотка

Начните формировать купол на другом конце

На другом конце головки молотка с помощью ленточной пилы разрежьте каждый из четырех краев под углом 45 градусов, начиная с 5/8 дюйма с каждой стороны каждого края.

Закругленные края купола

С помощью стационарной или ручной ленточной шлифовальной машины аккуратно обработайте все углы куполообразной головки, оставив гладкую полусферическую поверхность.

Снимите фаску со всех остальных углов на головке молотка

Используйте плоскость блока, чтобы наложить фаску 1/8 дюйма на все оставшиеся углы головки.

Теперь перейдем к ручке

Начните с заготовки ручки размером 1-1 / 2 «x 1-1 / 2» x 14 «. Если у вас есть только ”запас, просто склейте две части вместе, чтобы сформировать заготовку для ручки.

Время тенона

Следующие шаги проведут вас через процесс создания шипа, который войдет в паз, созданный вами в головке молотка, и будет зафиксирован на месте двумя клиньями.

Установить линию плеча

Используйте ленточную пилу, чтобы создать чистую линию плеча для вашего шипа, расположив эти пропилы на расстоянии 3-1 / 4 дюйма от конца заготовки ручки. Используйте головку молотка в качестве ориентира, чтобы провести эту линию, оставив ¼ ”, чтобы выступать через головку молотка. Поместив конец заготовки ручки напротив упора ленточной пилы, прорежьте ¼ дюйма с каждой стороны заготовки ручки. Позже вам нужно будет углубить эти надрезы, но теперь важно установить чистую плечевую линию, чтобы ручка точно прилегала к головке молотка.

Удалите материал с каждой стороны, чтобы добиться хорошего прилегания

Вам нужно будет удалить дюйма с каждой щеки, чтобы получить ширину шипа в 1 дюйм, но начните с удаления немного меньшего размера и подкрадывайтесь к нему с помощью прогрессивных разрезов, чтобы добиться идеальной посадки. Острое полотно ленточной пилы может справиться с этой задачей, или, как альтернатива, вы также можете использовать плечевой рубанок, равномерно удаляя материал с каждой щеки шипа. После того, как вы настроили подгонку под ширину шипа, выполните те же действия, чтобы подогнать под толщину дюйма.Проверьте посадку, вставив шип в узкий конец конического паза.

Прорезать пазы шипом

Используя ленточную пилу, прорежьте два паза шириной 1/8 дюйма в дюйма толщины шипа, каждый на расстоянии примерно 3/16 дюйма от его стороны. Не прорезайте прорезь полностью до плеча шипа, лучше оставьте ¼ дюйма сплошной древесины, оставшейся у основания шипа.

Форма ручки

Сделайте изогнутые прорези с каждой из четырех сторон ручки, чтобы она удобно лежала в руке.Оставьте нижнюю часть ручки на полную толщину, чтобы молоток не выскользнул из вашей руки, когда вы им размахиваете. Сгладьте все острые края ручки с помощью ленты и / или эксцентриковой шлифовальной машины.

Уголок срезанный под клин

Продольный клин по ширине

Время сборки

Отрежьте ручку заподлицо

Отделка

Далее идет самое интересное; используй это!

% PDF-1.6 % 4814 0 объект > endobj xref 4814 80 0000000016 00000 н. 0000005705 00000 п. 0000005856 00000 н. 0000006630 00000 н. 0000006743 00000 н. 0000006858 00000 н. 0000006897 00000 н. 0000006963 00000 н. 0000007113 00000 н. 0000007662 00000 н. 0000012384 00000 п. 0000012749 00000 п. 0000013138 00000 п. 0000013790 00000 п. 0000013979 00000 п. 0000014608 00000 п. 0000014880 00000 п. 0000019664 00000 п. 0000019814 00000 п. 0000020279 00000 н. 0000024702 00000 п. 0000028894 00000 п. 0000033616 00000 п. 0000033783 00000 п. 0000039003 00000 п. 0000043514 00000 п. 0000047738 00000 п. 0000047822 00000 п. 0000047879 00000 п. 0000048240 00000 п. 0000048270 00000 п. 0000048388 00000 п. 0000074586 00000 п. 0000074817 00000 п. 0000076013 00000 п. 0000109389 00000 п. 0000366345 00000 н. 0000366422 00000 н. 0000366548 00000 н. 0000366816 00000 н. 0000366893 00000 н. 0000367169 00000 н. 0000378012 00000 н. 0000378282 00000 н. 0000378854 00000 н. 0000388203 00000 н. 0000388473 00000 п. 0000388814 00000 н. 0000409114 00000 п. 0000409377 00000 н. 0000409756 00000 п. 0000417848 00000 н. 0000418106 00000 п. 0000421264 00000 н. 0000421538 00000 н. 0000422063 00000 н. 0000428655 00000 н. 0000428924 00000 н. 0000428995 00000 н. 0000429245 00000 н. 0000429274 00000 н. 0000429634 00000 н.
