Анкерный болт полукольцо, обзор. WikiСтатья.

Анкерный болт с полукольцом является разновидностью универсального металлического крепежа, яркого представителя анкерной техники — анкер-болта. Благодаря конструкции он совмещает крепежный элемент и функциональный в виде полукольца. Таким образом, достаточно использовать лишь один метиз, чтобы осуществить крепление с набором определенных условий и требований.

Конструкция и принцип действия анкерного болта с полукольцом/крюком

Анкерный болт с крюком включает в себя шпильку, которая загнута в виде крючка с одной стороны, и имеет резьбу с другой. Также эти анкера комплектуются конусной распорной частью и стальной гильзой. На шпильке между полукольцом и рубашкой идет либо гайка, либо прессованная шайба. Гильза имеет упор в верхней части для более удобной установки.

Каков же принцип работы анкерного болта с полукольцом? Он будет тот же, что и для анкер-болта, заканчивающийся гайкой.

Передвижение гайки вдоль стержня по метрической резьбе влечет за собой смещение конусообразной гайки на другом конце изделия, который, в свою очередь, воздействует на лепестки распорной втулки. Под воздействием этого усилия цилиндр деформируется, вживаясь в материал несущего основания.

Важным условием применения анкер-болта является плотная структура рабочего материала основы, куда крепится металлическое изделие. Именно в полнотелых материалах (бетон, природный камень, шлакоблок, полнотелый керамический и силикатный кирпич) работает принцип крепления любого представителя анкерной техники.

• Сила упора. В момент приложения нагрузки возникает сила, которая направлена перпендикулярно продольной оси анкер-болта. Она называется силой упора. Под воздействием этой силы целостность конструкции анкерного болта проверяется на прочность. Согласно законам физики в работу вступает внутренняя прочность всех задействованных элементов. Разрушению анкер-болта противостоит внутренняя сопротивляемость металла, из которого изготовлен крепеж, а материал основания противодействует нагрузкам, которые передаются на него от анкера.

  Чем выше сопротивляемость материала крепежного изделия, тем большие нагрузки нужно приложить, чтобы сломать или согнуть метиз. Чем выше плотность материала основания, тем выше его сопротивляемость к той нагрузке, с которой действует анкер-болт на стенки отверстия.

• Сила трения. В момент приложения нагрузки возникает еще одна сила, которая направлена уже вдоль продольной оси анкер-болта. При этом идет взаимодействие поверхности металлического изделия о внутренние стенки отверстия. Это сила трения, которая противостоит приложенной нагрузке, стремящейся вытянуть крепеж из отверстия.
  Чем выше плотность взаимодействующих материалов, тем больше площадь соприкосновения, а значит и выше сила трения.

Применение анкерного болта с полукольцом

Нередко в строительстве, капитальном или при возведении зданий для частных лиц, возникает потребность в узле, которое включала бы в себе и надежную фиксацию в несущую конструкцию, и возможность иметь элемент для последующего варианта решения.
Анкерный болт с полукольцом решает сразу две задачи. Ведь чем меньше крепежных изделий, тем ниже затрачиваемая стоимость на составляющие и время для установки. Использование нескольких креплений приведет к потере прочности строительного узла. Отличительная особенность рассматриваемой конструкции анкера является наличие полукольца. Таким образом, к нему можно закрепить канат, трос, веревку, а также другие конструкции, имеющие крюкообразные элементы и тем самым зафиксировать что-то или продолжить узел.

Применение анкер-болта с полукольцом позволяет не только в дальнейшем прикреплять к узлу другие элементы, но и сменять при необходимости на другие. Наличие открытого крюка (полукольца) делает метиз наилучшим решением для крепления тяжелых съемных конструкций.

Где именно применяют анкерные болты?

• при внутренних работах: крепление съемных подвесных конструкций, проводов
• крепление различных тяжелых съемных элементов к фасадам зданий (строительных лесов)
• создание узла при помощи талрепа, прикрепляемого через полукольцо анкер-болта
• замена стропильной системе (если нет возможности установить стропы, то через полукольцо анкер-болта можно выполнить необходимые работы по подъему или перемещению груза

Как проводить анкеровку крепежа?

Установка анкер-болта с крюком, или анкеровка, по сути схожа с монтажом стандартного анкерного болта. Не следует устанавливать анкеры в вертикальные швы каменной кладки или щели бетонного основания.

Существуют рекомендации по min расстояния относительно элементов анкерного узла:

• между осями анкер-болтов — 80
• до края несущего основания — 50
• до заполненного шва — 30
• до незаполненного шва — 50

При монтаже следует обратить внимание на следующие моменты

• контролировать состояние сверл (буров по бетону). Изменение центровки сверла обязательно приведет к увеличению диаметра отверстия. Широкое отверстие не позволит крепежу иметь достаточное сцепление, а значит приведет к ослаблению анкерного узла.
• при продолжительной эксплуатации сверла (бура) стачиваются. Поэтому не следует использовать оснастку после того, как был исчерпан рабочий ресурс. Если диаметр отверстия меньше положенного (рассчитанного), то возрастают нагрузки на анкер — распорке лепестки будут ломаться в процессе анкеровки.
• глубина самого отверстия должна быть через чур большой, чтобы не ослабить материал основания. Как правило, глубину делают больше на один диаметр сверления. На перфораторе этого можно достичь, установив регулируемый упор.

Демонтаж анкер-болта с полукольцом

Ставшим ненужным анкерный узел можно срезать болгаркой или произвести демонтаж.

Для этого необходимо:

• открутить гайку, чтобы ослабить крепление
• вытащить шпильку
• с помощью плоскогубцев подцепить и вытащить гильзу
• если конусообразная гайка не демонтировался вместе с гильзой, то вставить шпильку в отверстие и вкрутить его в оставшихся элемент
• вытащить все из отверстия и заделать шов бетоном

Несмотря на отсутствие внешних деформаций анкер-болта, его повторное использование исключено!

Размер, мм	8х40	8х45	10х50	10х60	12х70
D, наружный диаметр, мм	8	8	10	10	12
d, диаметр резьбы	М6	М6	М8	М8	М10
L (+2, -2), мм	32	40	32	42	50
L1 (+3, -3), мм	40	45	50	60	70
L2 (+2, -2), мм	72	82	84	92	110
Нагрузка, кН	10	10	12	12	16

Анкерные болты

Анкерные болты

Бетон – ключевой материал для строительства многих зданий. Однако его текстура усложняет подбор крепежных элементов, как во время строительства, так и при выполнении ремонтных или отделочных работ. Гвозди и саморезы плохо подходят для крепления к бетону и некоторым видам кирпича. Анкерные болты порой становятся единственным методом решения этой задачи.

Компания Nedwal’s изготавливает анкерные болты в Новосибирске: с гайкой, распорные, с измененной формой головки, с крюком или петлей. Широкий выбор позиций обеспечивает возможность удовлетворения спроса, даже если требуется изготовление металлоизделий по чертежам заказчика.

Анкерный болт: его особенности и возможности

Фундаментный высокопрочный болт, или анкерная группа, — это металлический фиксатор, обеспечивающий безупречное крепление к бетону, а также к неоднородным поверхностям. За счет определенных факторов анкер дает лучшее крепление:

• Трение. Благодаря распирающей силе, которая создается путем пластикового дюбеля или распора металлической цанги, анкер воспринимает и передает нагрузки на материал основания путем трения об это основание.
• Упор. Анкер воспринимает нагрузку и компенсирует ее силами сопротивления излому или смятию, обеспеченные глубиной анкеровки.
• Склеивание. Нагрузки, приходящиеся на анкерный болт, компенсируются внутренним касательным напряжением в месте, где тело анкера соприкасается с материалом.

Комбинация этих принципов физики обеспечивает самое надежное крепление с помощью высокопрочных болтов.

Маркировка анкерных болтов

Понимать особенности маркировки фундаментных и других анкерных болтов необходимо, чтобы уметь определять, какой тип продукции нужен в том или ином случае. Можно рассмотреть пример М6 15/35х90:

• обозначение М6 указывает на диаметр резьбы болта;
• цифра 35 – максимальная толщина материала, который будет соединять крепеж;
• 15 – диаметр сверла, которое нужно использовать для создания отверстия в бетоне;
• 90 – минимальная глубина отверстия.

Все характеристики указываются в миллиметрах для достижения предельной точности.

Важно! Анкерные болты производства Nedwal’s, в том числе разработанные инженерами компании, обладают повышенной прочностью и не разрушаются со временем, как китайские аналоги.

Маркировка анкерного болта представлена десятками различных наименований, что позволяет заказчику выбрать лучшее решение для тех или иных задач.

Высокопрочные анкерные группы – это уникальные строительные элементы, размер которых может существенно отличаться. Например, фундаментные болты могут достигать длины более 2-3 метров, тогда как крепежный элемент для отделочных работ не превышает размера в 10 см.

Сильные и слабые стороны анкерного крепления

В строительстве и промышленности используется колоссальное количество различных крепежей: алюминиевых заклепок, винтов, шпилек, которые, кстати, служат одним из элементов анкерного крепежа, болтов и сопутствующих деталей. У каждого из этих вариантов есть список преимуществ и нередко – недостатков.

Однако анкерные болты – один из самых универсальных элементов крепежа, недостатков у которого совсем немного. Начинать следует именно с них:

• экономическая нецелесообразность применения анкерных конструкций для крепления легких предметов в ходе дизайнерских работ, монтажа и ремонта, в том числе крепление на деревянные стены;
• в сфере метизной продукции анкерный болт – один из самых дорогих, что обусловлено его надежностью и сложной, многосоставной конструкцией;
• перед установкой в стене нужно сделать точное отверстие, которое обеспечит надежное крепление, и собственными силами не всегда удается подобрать верный вариант;
• важно оценивать сложность предстоящей работы, особенности крепления, и выбирать подходящий вариант конструкции анкерного болта – непрофессионал в этом вопросе тоже может сделать ошибку.

Но, если грамотно подойти к производству анкерных болтов, выбрать хорошую конструкцию, а также использовать крепеж по назначению, то все эти минусы нивелируются.

Важно! Менеджеры и инженеры «Недвальс» помогут сделать правильный выбор: оценят объект и подберут лучшую анкерную позицию.

Правильный выбор и монтаж поможет в полной мере насладиться преимуществами анкерных болтов:

• Максимальная устойчивость к нагрузкам. Ни один другой метиз не способен выносить нагрузки без повреждений так, как это умеет анкерный болт. Особенно важно это преимущество при строительстве и креплении конструкций бетонных панелей.
• Широкий выбор фиксаторов. Учитывая особенности монтажа в той или иной сфере, болт можно подобрать под любой тип установки: крепление к полу, потолку, стенам, боковым поверхностям.
• Простая установка крепежа. Для монтажа не нужно использовать специфического оборудования. Также конструкция анкера обеспечивает ускорение процесса установки деталей.
• Возможность использования на готовых конструкциях. Анкер подходит для монтажа как во время возведения объекта, так и после этого.
• Устойчивость к статическим и динамическим нагрузкам. Анкерная группа лучше другого крепежа выносит даже сильные вибрации.

Некоторые виды анкерных болтов подходят для повторного демонтажа. Для многих строительных работ, в том числе в промышленности, выбор всегда происходит в пользу таких крепежных элементов, как анкеры. Ведь в надежности, простоте монтажа и безопасности они выигрывают у большинства других метизов.

Материалы для изготовления болтов

Высокопрочные анкерные болты для массивных конструкций используются из лучших сплавов, устойчивых к коррозии и излому. Эти материалы регламентированы ГОСТом и техническими условиями. Чаще всего применяют:

• Конструкционные стали. Предпочтение отдают материалам с низким содержанием углерода. Они отличаются повышенной прочностью.
• Стали, устойчивые к коррозии. При изготовлении анкерных болтов в Новосибирске применяются легирующие сплавы. Это могут быть цветные и черные металлы, повышающие устойчивость конструкции не только к износу, но и к коррозийным процессам. Широко легированные стали используются в сфере строительства морских конструкций и объектов, взаимодействующих с агрессивной средой.
• Алюминиево-цинковые сплавы. Другим словом, латунь, -отличается высокой стоимостью и в промышленной сфере применяется несколько реже, чем в бытовой.

Важным условием для изготовления высокопрочного крепежа считается использование защитного покрытия. Цинкование – наиболее эффективный и экономичный способ защиты анкерного болта. При этом используется несколько методов покрытия метизов.

Классическое цинкование – более простая технология. Крепеж, изготовленный с таким покрытием, чаще всего используется в условиях средней влажности. Его применяют для обустройства внешних и внутренних работ. Важное условие для долгого срока службы цинкового крепежа – его применение в среде без высокой степени агрессивности.

Вторая технология – горячее цинкование анкерных болтов. В результате получается высокопрочное, надежное покрытие, защищающее крепеж даже в условиях повышенного воздействия атмосферных осадков, кислот и щелочей.

Компания Nedwal’s изготавливает анкерные болты в Новосибирске, используя любой из методов на усмотрение заказчика, учитывая условия, в которых предстоит эксплуатация объекта. К нам обращаются представители специализированных производств, где применение высокопрочных болтов, оцинкованных горячим методом, очень востребовано.

Особенности анкеров для газо- и пенобетона

Пенобетон – материал с низкой горючестью и невысокой плотностью, которые обеспечивают ему прекрасные теплоизолирующие свойства и повышенную стойкость к перепадам температур. В структуре пеноблока находится много застывших пузырьков, что представляет определенную сложность при креплении классическими элементами из-за риска разбалтывания. Для пенобетона одним из лучших вариантов будет использование пластиковых и химических анкеров, которые снижают степень износа за счет уменьшенного трения.

Газобетон также обладает пористой структурой, но в него можно устанавливать металлические клиновые анкерные болты, длина которых не должна быть меньше 10-15 см. В нем, как и в пенобетоне, можно использовать химические анкеры.

Виды анкерных болтов в зависимости от сферы применения

В каждой ситуации, когда требуется использование высокопрочного крепежа, эксперт стремится подобрать лучший вариант конструкции анкерного болта. Ведь сферы его применения практически безграничны, но использовать один и тот же тип метиза нельзя в разных ситуациях.

Анкерный болт с гайкой

Самый простой вариант анкерного болта – с гайкой на одном конце. Состоит он из следующих элементов:

• высокопрочная резьбовая шпилька с конусообразным концом;
• распорная втулка, на которой имеются боковые прорези;
• гайка, которая фиксирует шпильку в отверстии.

Принцип действия анкера сводится к тому, что конструкция помещается в высверленное отверстие, точно соответствующее диаметру распорной втулки, а затем закручивается гайка. Резьбовой элемент постепенно вкручивается в распорную втулку и разжимает ее конусообразным наконечником. Увеличенная в диаметре втулка создает прочное и неподвижное крепление анкера в отверстии.

Размеры анкерного болта с гайкой могут существенно отличаться – от 6 до 28 мм в диаметре и длине от 6 до 30 см. Используется подобный метиз с плотными материалами, такими как: полнотелый кирпич, бетон, природный камень.

Метиз с крюком на конце

В отличие от классического анкера с прямым резьбовым концом, метиз с крюком оснащен незаконченной петлей. Элемент широко распространен при монтаже в потолок и стены, когда нужно установить подвесную конструкцию. Гайка в этом случае устанавливается под крюком. Она гарантирует разжимание распорной втулки и надежную фиксацию строительной конструкции.

Анкерный болт с крюком чаще всего используется, когда закрепленный предмет предстоит снимать с установленного крепежа: при монтаже осветительных устройств и тяжелого оборудования, которому требуется самая надежная фиксация.

Анкерный болт с кольцом

Обладает почти такой же конструкцией, как метиз с крюком, только в этом случае у анкерного болта на конце расположено полукольцо или полноценное кольцо. Принцип действия анкера аналогичен: гайка нужна для распорки втулки, а на кольцо крепятся подвесные элементы. В отличие от крюка, кольцо больше подходит для установки различных цепей и тросов.

Двухраспорная анкерная группа

Конструкции этих анкерных болтов состоят из 2 расширяющихся элементов. Они разжимаются при закручивании резьбового элемента: одна втулка входит во вторую, при этом разжимается параллельно вместе с ней при вкручивании винта. Подобный крепеж повышает площадь контакта с отверстием, поэтому использовать анкерную конструкцию можно в пористом или пустотелом материале.

Клиновые метизы

Клиновые конструкции стоят дороже большинства других видов анкерных болтов из-за их особенностей. Это сделало вид продукции мало востребованным и в строительной, и в ремонтной сфере. При завинчивании анкерного болта винт воздействует на передвигающийся клиновый элемент, который давит на распорную втулку и обеспечивает ее полное раскрытие.

Забивные анкерные элементы

В отличие от остальных видов, этот анкерный болт не вкручивается в материал, а вдалбливается в него. Здесь основой конструкции служит не винт, а ударный элемент, или гвоздь. Процесс установки метиза выглядит так:

1. В отверстие в бетоне или другом материале помещается втулка.
2. Далее происходит установка путем долбления.
3. Ударный элемент расширяет втулку.
4. После фиксации ударный элемент удаляется из стены и в него вкручивается шпилька или болт.
5. Затем происходит установка фиксируемого объекта.

Забивные конструкции используются достаточно часто – в твердых и, наоборот, более мягких материалах.

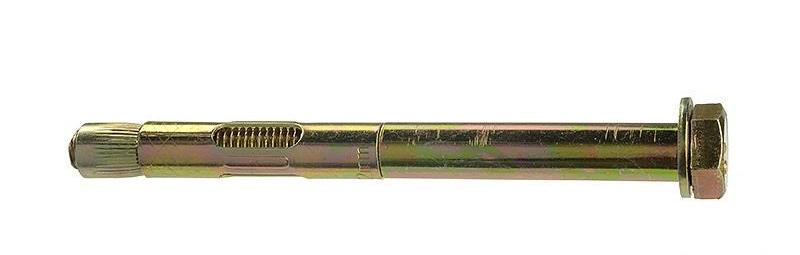

Анкерные болты с шестигранной головкой

Основой конструкции в этом случае становится болт, вставленный в конусообразную дыру в распорной втулке. В этот момент болт расширяет подготовленную дыру и разжимает распорку, обеспечивая железобетонную фиксацию.

Одной из разновидностей анкерного болта становятся изделия, сверху которых есть прорези под крестовую отвертку. В большинстве случаев анкеры изготавливаются небольших размеров – до 12 мм, хотя встречаются и более крупные варианты. Обусловлено это тем, что с помощью отвертки нельзя добиться такой же надежной фиксации, как гаечным ключом.

Химический анкер

Химический крепеж – это двухкомпонентная масса, в составе которой часто используются синтетические смолы. Среди наименований крепежа нередко можно встретить такие названия, как: вклеивающий анкер, инжекционная масса, жидкий дюбель.

Факт! Впервые химический анкерный болт начали использовать в горнодобывающей отрасли для крепления оборудования и конструкций к рыхлым и неустойчивым породам.

Но со временем элемент нашел применение и в других сферах строительства. Ведь его адаптивность к материалам за счет полного заполнения сколов, трещин и рыхлых участков позволила повысить надежность и прочность сцепления метиза с любыми материалами.

В составе анкеров химического типа присутствуют:

• цементная смесь – связывает остальные ингредиенты, обеспечивает прочность и наполнение состава;
• отвердитель – обеспечивает финальную фиксацию крепежа;
• кварцевый песок – выполнять роль наполнителя;
• синтетические смолы из полиуретана, полиэфира или акрила.

Химический анкер сочетает 2 рода элементов. Принцип работы связан с установкой металлической шпильки в бетон, в том числе пористый, в кирпич или другой материал посредством сцепления с клеящим составом. Химический материал обеспечивает 100% заполнение всех пор, ведь вводится он в отверстие после сверления специальным строительным шприцем в жидкой форме. Когда смола отвердеет, достать ее будет уже не так просто.

Важно! В связи с применением отвердевающей конструкции устанавливать объект на анкерный болт можно только после того, как клеящий состав затвердеет.

Сфера применения столь прочных и надежных анкерных болтов широка за счет их технических свойств:

• крепление козырьков;
• установка балконов;
• строительство мостов в подводной части;
• применение в случаях, когда даже качество сцепления классических анкерных болтов кажется недостаточным.

Существует немало производителей химических материалов для установки анкерных болтов.

Среди преимуществ химического крепежа выделяют:

• 100% герметичность закупорки отверстия, сделанного для анкерного крепления;
• отсутствие растягивающего напряжения в материалах с пористой структурой;
• простая и быстрая установка, не предъявляющая специфических требований к опыту мастера;
• безукоризненная прочность конструкции после отвердения материала;
• возможность установки на несущих конструкциях;
• полная устойчивость к действию коррозии, атмосферных осадков и химических веществ.

Срок использования химического анкерного болта превышает 15 лет. А для внутренних работ можно подобрать составы, в которых отсутствуют токсичные элементы.

Среди недостатков химического метиза можно выделить только то, что перед продолжением монтажа других конструкций на анкер требуется длительный период отвердевания. Если температура окружающей среды равна 5 градусам тепла, то это время достигает 6 часов ожидания. Также при монтаже химических анкерных болтов важно помнить, что после вскрытия картриджа нужно сразу же использовать материал.

Правила монтажа анкерных болтов

Методика установки анкерного болта определяется типом его конструкции. Здесь применяется сочетание методов установки шпильки ГОСТ, болтов. Классическая технология, используемая при креплении простых анкеров, выглядит так:

1. Проделывают отверстие в стене или потолке. На этом этапе важно правильно подобрать сверло, чтобы оно соответствовало требуемой длине и диаметру анкерной композиции. Если анкер не войдет в стену полностью, на него нельзя будет крепить объект.
2. Установка анкера в проделанное отверстие. Сначала из отверстия нужно удалить пыль, оставшуюся от сверления. Устанавливают крепеж легким ударом молотка, без усилия в стену он входить не должен.
3. Закрепление конструкции анкера. Приступают к затягиванию гайки, которая обеспечит раскрытие распорного механизма. Затягивают крепеж до упора.

В строительстве монтаж анкерных болтов может существенно отличаться, особенно если применяются фундаментные разновидности крепежа.

Заказ анкерных болтов в Nedwal’s: быстрее и надежнее!

Компания Nedwal’s занимается изготовлением анкерных болтов в Новосибирске с 2000 года, обеспечивая нужды строительства целых районов города. Среди преимуществ сотрудничества с нашей фирмой:

• менеджеры, знакомые с рынком и технологиями строительства, монтажа различных объектов, где могут применяться анкерные болты;
• возможность изготовления партии продукции в течение 8 часов за счет постоянной работы производственного цеха – без выходных и перебоев;
• доставка подготовленной продукции транспортом компании на адрес заказчика;
• трехступенчатый контроль изготовленных метизов на производстве и в отделе технической регуляции;
• договорные условия оплаты – внести ее можно после проверки и получения товара;
• стоимость анкерных болтов ниже на 25% в сравнении с магазинами, которые продают готовую продукцию.

Заказать изготовление высокопрочных болтов могут как физические, так и юридические лица. Цех способен за короткий промежуток времени обеспечить клиентов партиями от 30 кг товара.

Компания «Недвальс» также изготавливает разные фундаментные болты по ГОСТ, шпильки, заклепки и сопутствующий крепеж. Если вам нужно обеспечить объект металлоизделиями – обратитесь к нам, и мы поможем снабдить любые работы «под ключ».

Анкерный болт по сути

Анкер. Виды и работа.Применение и особенности.Монтаж и демонтаж

Анкер – это крепежное изделие, которое сочетает в себе конструктивные особенности болта и дюбеля. Он применяется для закрепления в камень, кирпич, бетон и прочие твердые и пористые материалы. Использование анкеров позволяет добиться высокой прочности крепления, которая существенно превышает возможности дюбеля или шурупа.

Классификация анкеров по размерам

Название анкер с немецкого языка переводится как «якорь». Действительно этот крепеж обеспечивает надежную фиксацию. Его применяют, когда нужно закрепить турник или другой спортивный снаряд на стену. Он используется при монтаже кондиционеров, для закрепления элементов балкона к фасаду, для фиксации сантехники и пр. Анкерные болты выдерживают большую динамическую нагрузку, вибрацию и прочее механическое воздействие. Данные крепежи делят на группы по размеру:

• Малые – диаметр до 8 мм, а длина до 55 мм.
• Средние – диаметр до 12 мм при длине до 120 мм.
• Большие – достигают толщины в 24 мм и длины до 220 мм.

В строительстве выбор анкеров зависит от требований ГОСТ. Для определенных целей устанавливаются четкие параметры крепежа, который должен применяться.

Конструкции классических анкеров

Конструкция анкерного болта может отличаться по способу монтажа, а также подсоединению различных элементов к ним. Самыми востребованными разновидностями этого крепежа являются следующие конструкции:

• Распорные.
• Забивные.
• Клиновые.

Распорные

Распорные анкеры являются самой распространенной конструкцией. Она представляет собой болт или шпильку, носик которого выполнен в виде конуса. На этот стержень одевается гильза с продольным разрезом. Поскольку ее внутренний диаметр меньше конуса на носике, то она не может сойти со шпильки. Специальная гайка на вершине анкера, выступающей из стены, при наворачивании тащит на себя шпильку, которая не может пройти сквозь гильзу и разжимает ее. В результате последняя деформируется, плотно прилегая к стенкам отверстия и удерживая весь анкерный крепеж в целом.

Распорные крепежные изделия обеспечивают эффективную фиксацию только в тех материалах, которые имеют плотную внутреннюю структуру. Это в первую очередь бетон. Если такие анкеры монтировать в пустотелые материалы, то особой прочности добиться не удастся.

Распорный анкер бывает с:

• Гайкой.
• Крючком.
• Кольцом.
• Двухраспорные.
• Шестигранной головкой.

Анкеры с гайкой представляют собой шпильку, которая поджимается обычной гайкой. В ней применяется длинная гильза, что обеспечивает большую площадь контакта внутри отверстия. Особенность использования подобного анкера заключается не только в том, что гайкой можно прижать определенную конструкцию к стене, но и дает возможность накрутить другую гайку на его шпильку. Это может быть рым-гайка или специальный сварной наконечник любой формы.

Анкеры с кольцом или крючком являются практически идентичной конструкцией, что и с гайкой. В них используется шпилька, на конце которой предусмотрено крепежное кольцо или крюк. Непосредственно сама деформационная гильза имеет плотную вершину с накатанной резьбой. При выкручивании шпильки гильза разжимается, поскольку имеет продольные сквозные прорези, которые делают центральную часть более пластичной. Данный крепеж применяется в тех случаях, когда необходимо зацепить шнур, трос или веревку. Также с его помощью можно подсоединить цепь к стене. В быту они обычно применяются для надежного подвешивания люстры к потолку. Также на них крепят детские качели в квартирах.

Двухраспорные анкеры имеют особенную конструкцию. Главное отличие данного крепежа в том, что при выкручивании шпильки одна распорная втулка входит во вторую. Распор осуществляется близко к концу анкера, что особенно важно, если необходимо провести закрепление в пористом материале. Благодаря тому, что крепеж фиксируется в глубине стены, обеспечивается максимально возможная фиксация.

Анкер с шестигранной головкой представляет практически такую же конструкцию что и с гайкой. Единственное отличие в том, что вместо шпильки и гайки в нем применяется обычный болт. При закручивании имеющийся на конце конус начинает тащить гильзу к шляпке болта, попутно раздавливая ее стенки. В результате он плотно сжимает гильзу и деформирует ее до полного заполнения габаритов отверстия. Данная конструкция может быть рассчитана под гаечный ключ, а также дополнительно под отвертку. Такие анкеры редко делают большими, и обычно их диаметр не превышает 12 мм.

Клиновые

Клиновые анкеры представляют собой длинную металлическую шпильку, на конце которой имеется деформационная гильза. При завинчивании шпильки обеспечивается расширение маленьких лепестков. Это происходит в глубине стены далеко от лицевой части, поэтому исключается растрескивание материала.

Забивные

Забивной анкерный болт в корне отличается от прочих конструкций. Для обеспечения его раскрытия необходимо предварительно посадить саму гильзу, а уж потом вворачивать шпильку. Для того чтобы воспользоваться таким крепежом необходимо подготовить отверстие, после чего поставить в него втулку анкера. После этого уже в установленную гильзу прикладывается штырь, по которому нужно ударить молотком. Это позволяет деформировать гильзу и плотно прижать ее к стенкам отверстия. Далее штырь извлекается и закручивается болт, к которому и проводится фиксация.

Химические анкеры

Химические, или клеящиеся, анкеры являются очень надежными крепежными элементами, которые обеспечивают прочную фиксацию. Данный крепеж представляет собой набор из обычной шпильки и клея. Для использования такого крепежа проводится высверливание отверстия, которое прочищается от пыли и в последующем заполняется клеящим составом. После этого в него вставляется шпилька и оставляется до застывания. Недостаток такого крепежа заключается в том, что он долго набирает максимальную прочность. В случае с обычными анкерами, крепеж может использоваться сразу же.

Химический крепеж используется в тех случаях, когда нужно зафиксироваться в мягком или пористом материале, который не может выдержать большую нагрузку. Для того чтобы добиться максимально возможной силы удержания шпильки, необходимо правильно подготовить отверстие. Сначала сверло углубляется на требуемое расстояние, после чего круговыми движениями проводится выборка пустоты в форме конуса. Нужно сделать так, чтобы дно отверстия было значительно шире, чем его горловина. Это позволит залить больше клея. После застывания он будет не только удерживать шпильку за счет прилипания к стенкам, но и физически не сможет вырваться с отверстия, в связи с узким выходом.

Как правильно использовать обычный анкер

Для того чтобы анкер работал на полную, необходимо провести его правильный монтаж. В первую очередь нужно подобрать сверло, которое будет соответствовать диаметру анкера. Необязательно, чтобы оно было толще на доли миллиметра, поскольку при сверлении дрелью, перфоратором или шуруповертом, получаемое отверстие всегда будет немного больше, в связи с дребезжанием инструмента в руках. Стоит контролировать глубину, чтобы не перестараться, поскольку это снизит характеристики крепежа. Далее необходимо обязательно продуть отверстие, чтобы извлечь из него крошку и пыль. Сделать это можно компрессором, баллоном со сжатым воздухом, пылесосом или на крайний случай спринцовкой. Лишь после этого можно вставить анкер и затянуть его.

Некоторые строители для увеличения надежности крепежа при работе с пористыми материалами предпочитают дополнительное использование клеящих составов. В частности, применяются жидкие гвозди. Масса в небольшом количестве выдавливается в отверстие, после чего в него забивается анкерный болт. Фактически после затягивания распорки обеспечивается жесткая фиксация не только ребрами, но и клеем.

Обычно при установке анкера его довольно сложно вогнать в подготовленное отверстие. Если с этим не возникает проблем, значит отверстие получилось чрезмерно толстым и рассчитывать на надежное соединение нельзя. Если подобное случилось, то придется выбрать более толстый анкер.

Для того чтобы загнать крепеж в подготовленное отверстие его можно забить, применяя молоток. При этом нужно использовать мягкую подкладку. Если фиксируется крепеж с крючком или кольцом на конце, то бить можно и напрямую. В том случае, когда вершины анкера — это резьбовое соединение, то удары могут ему повредить. Нужно совместить на один уровень кончик шпильки и боковую часть гайки. После этого прикладывается деревянный брусок, и совершаются удары молотком. Как только крепеж зайдет до конца, можно провести его затягивание с помощью гаечного ключа.

Как можно вытащить анкерный болт

Соединение, получаемое анкером, очень надежное, но бывают случаи, когда нужда в нем заканчивается. В этом случае необходимо извлечь крепеж из стены. Это довольно трудно, но вполне выполнимо. Для работы понадобится гаечный ключ, а также зубило, молоток и плоскогубцы. Сначала нужно выкрутить шпильку таким образом, чтобы она больше не распирала гильзу. Данная процедура отличается в зависимости от устройства анкера. В одних случаях можно просто заворачивать болт, а в других ослабить гайку и с помощью молотка забивать шпильку вглубь отверстия.

После того как гильза будет освобождена ее можно будет вытащить. В большинстве случаев зацепиться за нее плоскогубцами не удастся, поэтому потребуется разрушить немного стены вокруг отверстия, в которое посажен анкер. Для этого подставляется зубило возле гильзы анкера, и делается канавка около 1 см глубиной. После этого удастся зацепиться за гильзу плоскогубцами и вытащить ее наружу.

Похожие темы:

tehpribory.ru

Анкерные болты — назначение, виды и размеры.

Анкера что это: виды и принцип действия

Анкерные болты — если рассматривать принцип действия двух основных видов крепежа — анкера и дюбеля, то анкер имеет существенное преимущество. Металлический анкер, как крепить анкерные болты, помимо силы трения, в основании удерживается при помощи «упора» в виде своеобразного якоря, получаемого за счет распорной части хвостовика. К трению добавляется сила сопротивления разрушению материла основы.

Есть еще и химические анкера, они используют вместо металлической гильзы быстротвердеющие клеевые составы, которые вводят в отверстие перед установкой анкерного болта. В результате получают монолитное соединение с основанием.

На рынке существует большая номенклатура анкеров, но их все можно разделить на несколько классов.

Анкерный болт с гайкой: как крепить

По сути это шпилька с гайкой и шайбой, которая вкручивается в муфту (гильзу с резьбой). Поэтому его могут называть анкерным болтом с гайкой или анкером-шпилькой. Как крепить анкерные болты с гайкой, подробно изучаем самостоятельно и пользуемся.

Анкерный болт (фундаментный болт) с гайкой

С одной стороны на шпильку навинчивается гайка с шайбой, с другой — расположен «клин» в виде конуса. В широкой части клин соответствует диаметру муфты, в узкой — шпильке. Муфта со стороны клина имеет насечку и продольные прорези.

Монтаж довольно простой, как крепить анкерные болты с гайкой — поймет даже новичок.

Анкерный болт: схема крепления

В основании сверлят отверстие под муфту, очищают от пыли. На анкер навешивают деталь, вставляют его в отверстие и несильными ударами молотка забивают до упора. Затем затягивают гайку на несколько оборотов.

Навинчиваясь на шпильку, гайка «вывинчивает» ее из муфты, в результате клин распирает муфту по всей длине с прорезями.

Изготавливают анкерные болты из оцинкованной стали. Применяют для бетона, камня, полнотелого кирпича.

Есть «улучшенный вариант» такого анкера — двухраспорный.

Двухраспорный анкерный болт

У него две подвижные муфты с прорезями, одна из которых входит конусом в другую. При завинчивании гайки хвостовик надвигает одну муфту на другую. Первая распирается конусом клина и сама распирает среднюю муфту, образуя два пояса крепления.

Клиновый анкер — как крепить

Этот тип можно рассматривать как модификацию предыдущего. Муфта выполнена в виде подвижной короткой гильзы-кольца на конце шпильки со стороны хвостовика (клина).

Анкер шпилька клиновая

Принцип действия аналогичный, есть небольшое отличие — не требуется точного сверления по глубине отверстия и его очистки от пыли. Отверстие высверливают с запасом, вставляют на нужную глубину анкер и завинчивают гайку, распирая хвостовиком муфту.

Анкер шпилька с шестигранной головкой

Это классический болт с шайбой, который вкручивается в муфту с продольными прорезями на конце. В качестве распорного элемента служит хвостовая конусообразная гайка.

Анкер шпилька

Монтаж стандартный — высверливают отверстие, очищают его, вставляют анкер с навешенной деталью и слегка подбивают. Остается закрутить анкерные болты на несколько оборотов — гайка конусом входит в муфту и распирает ее.

Анкер шпилька — схема установки

Сфера применения та же, что и у предыдущих видов — крепление тяжелых конструкций к основанию из бетона, камня и полнотелого кирпича.

У этого типа болт может оканчиваться кольцом или крюком. Они позволяют просто навешивать конструкции после монтажа анкера, в остальном отличий нет.

Анкерные болты ударные — как крепить анкерный болт.

Такой образец совмещает в себе функции анкера и гвоздя.

Анкер шпилька ударного типа

Он состоит из полого металлического стержня, один конец которого выполнен в виде шпильки с резьбой под гайку и шайбу, другой — это гильза с четырехлепестковым распором.

Монтаж, как крепить анкерный болт — в отверстие основания надо забить анкерный болт, в который в свою очередь вбивают гвоздь. Лепестки гильзы расходятся. Гайка служит только для фиксации навешиваемой детали.

Разжимный анкер четырехсегментный

По принципу действия этот тип ближе анкеру с гайкой или шестигранной головкой. Хотя у него нет клина или конусообразной гайки на хвостовике шпильки или болта, а расширение происходит за счет ввинчивания в полой гильзе самого болта, который перемещает внутренний четырехгранный элемент.

Анкер болт четырёхсегментный

Анкер состоит из цилиндра с четырьмя прорезями, которые заканчиваются узким кольцом. Ламели удерживаются при помощи плоской пружины, после которой прорези имеют форму клина. Перемещаясь, четырехгранный резьбовой элемент распирает эти клинья.

Болт в комплект не входит, а побирается в зависимости от размеров навешиваемой конструкции.

Кроме болта в разжимной анкер можно вкручивать болт с крюком или кольцом. Эти модификации поставляются с ними в комплекте.

За счет широкого раскрытия ламелей-клиньев разжимные анкера можно монтировать и в слабые основания — пустотелые (щелевые) кирпичи, газо- или пенобетонные блоки.

Анкер забивной — как крепить анкерный болт.

Один из самых простых по монтажу типов анкера.

Устройство — резьбовая втулка, имеющая с забиваемого конца прорези, коническую внутреннюю форму и клин.

Монтаж — в подготовленное отверстие вставляется забивной анкер и при помощи специальной ударной насадки клином распирают разрезанную часть. Когда вкручивают анкерные болты, лепестки расходятся еще шире, увеличивая сцепление.

Изготавливается из оцинкованной стали или латуни.

Винтовой анкер

Имеет особенную конструкцию. Прорези в гильзе нарезаны не до конца и заканчиваются кольцом с гайкой. Ближе к головке и посредине гильзы ламели ослаблены. Завинчивая винт, гайка смещается и распирает ламели посредине.

Специально разработан для слабых и пустотелых оснований. Может выпускаться не только с винтом, но и с шпильками, крюками, кольцами.

Общие рекомендации

Для того, чтобы правильно установить анкерные болты, необходимо учесть тип и прочность основания, выбрать оптимальный для конкретной детали вид анкера и определиться с его нагрузочными способностями.

И хотя некоторые типы не требуют высокой точности сверления отверстия (например, разжимной), но чем оно точнее, тем надежнее сцепление анкера с основанием.

Информация на заметку: Жидкое стекло, Растворитель 646 , уайт — спирит.

[tab:Видео]

stroitelinfo.ru

Как крепить анкерный болт: надёжный «якорь» для любых применений

Крепёжные изделия вошли в нашу жизнь так прочно, что мы уже давно не замечаем их присутствия. А ведь они окружают нас повсюду, и если хоть на миг представить, что все они исчезли сразу и одновременно, это было бы самой страшной катастрофой в истории. Без самых обычных гвоздей, шурупов, болтов и гаек был бы невозможен прогресс ни в одной из областей науки и техники. Но не только промышленность и производство нуждаются в этих незаменимых помощниках.

Достаточно просто оглянуться вокруг, вспомнить, сколько задач нам приходится решать в повседневной жизни, чтобы обустроить наш быт, какие проблемы возникают, когда необходимо повесить в доме люстру или картину, закрепить на стене кухонные шкафчики или спутниковую тарелку на балконе, установить в ванной подвесную раковину или большое зеркало в прихожей… Все они связаны с необходимостью крепления различных предметов на элементах строительных конструкций: стенах, колоннах, перекрытиях и т. п. Обычно, в деревянном доме больших проблем с этим не возникает, но как быть, если он кирпичный или бетонный?

Крепёж — анкер

Когда‑то, впрочем, ещё не так уж и давно для решения этих и многих других задач использовались деревянные пробки‑чопы, забиваемые в предварительно просверленные отверстия. У этого способа было много недостатков: дерево со временем в сухом помещении уменьшается в размерах и пробка начинает болтаться, а то и вовсе вываливается; в условиях сырости оно, наоборот, разбухает, что приводит к растрескиванию отверстия и в результате также к выпадению пробки.

Чтобы избавиться от этих проблем были придуманы пластмассовые дюбели. У них масса достоинств: они не меняются в размерах, унифицированы, дёшевы, надёжны. Но есть и недостатки: не выдерживают больших и массивных нагрузок. От большого веса конструкции пластик со временем деформируется и перестаёт надежно удерживаться в отверстии. К тому же отверстия в стенах из высококачественного монолитного бетона имеют гладкую внутреннюю поверхность, что увеличивает вероятность выскальзывания из них дюбелей.

Для этих целей — надёжной фиксации в кирпичных и бетонных стенах крепёжных изделий под большими весовыми нагрузками и были придуманы анкерные болты.

Анкер в переводе с немецкого означает «якорь». И действие их в чём‑то похоже, ведь удерживающий механизм анкерного крепежа также находится дне отверстия.

По способу действия такие изделия делятся на два основных вида:

1. Химические анкеры. Используют закладываемую в отверстие капсулу со специальным клеем, раздавливаемую при установке крепёжного изделия, которое надёжно удерживается после полимеризации клея. Недостатком этого способа является необходимость ожидания застывания клея. Достоинством — возможность использования не только в монолитных конструкциях стен, но и в пустотелых.
2. Механические. В их основу положен принцип расклинивания или цангового расширения специальной металлической гильзы, надеваемой на болт или резьбовую шпильку с помощью распорной втулки при накручивании её по резьбе.

В свою очередь, металлические анкеры также делятся на несколько типов:

• Клиновой. При забивании анкера в отверстие клин, находящийся на внутреннем конце гильзы, раздвигает её края. В некоторых образцах расклинивание производится отдельным стержнем‑бородком, который затем вытаскивается из отверстия, а на его место закручивается шпилька с резьбой. Для этого типа анкеров обычно требуется точное соблюдение допусков на размеры отверстия.
• Забиваемый. В таких конструкциях даже нет необходимости в наличии клина. В них используется специальная форма краёв выполненной из мягкого металла гильзы. При забивании её молотком в отверстие эти края деформируются, упираясь в его дно и, надёжно удерживая в нём саму гильзу. Это самый простой тип устройства, но для него требуется точное сверление отверстия как по глубине, так и по диаметру. Обычно такие анкеры используются для стен из монолитного бетона или природного камня.
• Разжимной, или «бабочка». Относится к сквозному типу и может использоваться для тонкостенных и даже листовых материалов. Гильза имеет прорези по длине, не доходящие до краёв. Она при закручивании деформируется в средней своей части, раскрываясь в стороны лепестками с задней стороны.
• Распорный — наиболее распространённый тип устройства. Он не требует строгого соблюдения допусков по глубине отверстия, а только по диаметру. Использует цанговый принцип расширения гильзы в задней её части при закручивании в неё конусовидной втулки. Применяется только для бетона или полнотелого кирпича.

Для изготовления анкерного крепежа используют обычно высококачественные нержавеющие стали с дополнительным антикоррозийным покрытием. Как правило, он выполняется под метрическую резьбу от М6 до М30. Для анкерных соединений существуют нормативы по надёжности соединения на вырывное усилие и на срез. Они зависят от материала стен и глубины установки.

Например, для анкера М8, установленного в тяжёлом бетоне на глубине 80 мм, рекомендуемая нагрузка на вырыв не должна превышать 7,3 кН, а для М10 — 13,0 кН. В лёгком, или ячеистом бетоне она уменьшается почти в два раза.

Для примера, рассмотрим как крепить анкер распорной конструкции в бетонной стене.

1. Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определённой глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, следует определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.
2. Диаметр отверстия для распорного анкера должен быть довольно точным, так чтобы гильза заходила в стену с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия. Глубина его должна быть чуть больше длины гильзы.
3. Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.
4. Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или, просто продувая с помощью резиновой груши и трубочки.
5. В подготовленное отверстие лёгкими ударами молотка забивается анкер. Если он не заходит без усилий, следует ещё раз пройти отверстие сверлом с небольшими покачиваниями.
6. Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного‑двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера на упаковке указано максимальное усилие закручивания, лучше всего воспользоваться динамометрическим ключом.

В любом случае не стоит производить закручивание «до упора» во избежание разрушения материала стены. Особенно это касается лёгких, пористых или пенобетонов, а также кирпича.

7. Часто случается, что гайка или головка болта начинают при закручивании уходить вглубь, в слой штукатурки. Если это гайка на резьбовой шпильке, можно продолжить закручивание пока она не углубится полностью в стену, а крепление выполнить другой гайкой сверху. Болт же следует выкрутить и подобрать под него шайбу бόльшего диаметра.

В этом видео показаны примеры монтажа анкерных болтов (как крепить анкера различных видов).

Встречаются и более экзотические конструкции анкерных крепёжных изделий, например, рамные, которые расклиниваются одновременно с двух концов, либо с отрывающейся головкой для антивандальной защиты.

Широко используются специализированные анкеры с крюком или кольцом, анкеры для подвесных потолков реечного или растрового типа и многие другие.

ru-house.net

Разновидности анкерных болтов для бетона

Еще не так давно в качестве крепежных элементов применялись пробки-чопы из дерева, которые приходилось забивать в предварительно подготовленные отверстия. Такие изделия были ненадежными и недолговечными, так как древесина усыхала, что приводило к разбалтыванию крепежей. Пластмассовые дюбели также не нашли широкого применения, они не могли выдерживать большой вес. На смену деревянным и пластиковым изделиям пришли современные анкерные болты, которые значительно упрощают монтаж навесных конструкций и не выскальзывают из бетона.

Чтобы более детально разобраться, что такое анкер, рассмотрим классификацию этих крепежных элементов.

Разновидности анкерных болтов

Прежде всего, анкерные крепежи отличаются по способу действия. Они бывают:

• Химическими. Такие изделия представляют собой капсулу с клеем, которая закладывается в отверстие. Как только анкер начинает вкручиваться в стену или любую другую поверхность, капсула раздавливается и клей полимеризируется, надежно фиксируя крепежное изделие. Химический анкерный болт для бетона незаменим для пустотелых плит перекрытия. Однако, такие изделия отличаются высокой стоимостью, поэтому они не так популярны. Еще один минус – после установки анкера придется некоторое время ждать, пока клей не «схватится».
• Механическими. Болты этого типа крепятся за счет распорной силы, при вкручивании изделий в бетонную массу. Крепежи этого типа стоят дешевле и используются намного чаще.

В свою очередь, механический анкерный болт может быть:

Клиновым

Клиновой анкер (КА) крепится благодаря специальному клину, расположенному на внутреннем конце его гильзы. При забивании крепеж распирает гильзу, благодаря которой элемент надежно фиксируется.

Также в продаже встречаются анкерные болты клинового типа с гайкой, в которых расклинивание осуществляется благодаря отдельному стержню. После фиксации крепежа он удаляется из отверстия, а на его место устанавливается специальная шпилька.

Анкерный болт с гайкой бывает электроцинкованным (КА), кислотоупорным (КАН) или горячецинкованным (КАК). Также к крепежам этого типа можно отнести винтовой анкер из «нержавейки» (RAR).

Забиваемым

Забиваемые анкеры отличаются простотой конструкции – в них нет клина. Крепеж осуществляется благодаря особым краям гильзы, изготовленным из более мягкого металла, которые деформируются в процессе забивания гильзы.

Чтобы закрепить такой анкер не нужно с точностью до миллиметра вымерять место сверления, отхождения по диаметру и глубине также допускаются.

Такой тип анкера подойдет для кирпичной кладки, природного камня и монолитных бетонных поверхностей.

Разжимным

Разжимной анкер (или «бабочка») применяется для тонкостенных и листовых материалов. Конструкция такого крепежного элемента отличается наличием прорезей, расположенных посередине гильзы. В процессе закручивания винта, его задняя часть начинает продвигаться по резьбе, а гильза деформируется, образуя тем самым своеобразные лепестки, прижимающие анкер (на фото очень хорошо видны эти элементы).

Главное преимущество «бабочки» заключается в том, что изделие можно демонтировать в любой момент. Для этого не придется выполнять алмазную резку бетона и другие трудоемкие работы.

«Бабочка» подходит для гипсокарона, пластика и ДВП. Если в стене присутствуют металлические элементы (арматура), то перед установкой анкеров в бетон необходимо удалить армирующие частицы.

Распорным

Распорные анкерные болты по бетону считаются наиболее популярными, благодаря простоте их использования. При их установке не требуется точно соблюдать допуски, глубину и диаметр отверстия. Действует это устройство по принципу цангового расширения гильзы за счет вкручивания в нее конусообразной втулки.

Также существует двухраспорный анкер для бетона, в котором присутствуют сразу две движущиеся муфты. Благодаря такому «строению» изделие отличается повышенной прочностью крепления.

Такие типы анкеров применяются только для бетона и полнотелого кирпича.

Кроме этого в продаже можно найти специальные изделия оснащенные крюками и кольцами. Анкерная петля очень удобна для монтажа осветительных приборов и коммуникаций.

Для производства крепежных анкеров чаще всего используется нержавеющая сталь, покрытая слоем антикоррозийного состава. Изделия могут быть разных размеров.

Размеры анкерных болтов

Существует стандартная маркировка, которая обозначает размер анкеров. Например, если на изделии стоит обозначение М10 12х100, то оно расшифровывается следующим образом:

• М10 (иногда указывается без буквы) обозначает, что диаметр резьбы болта составляет 10 мм.
• Цифра 12 – это диаметр отверстия в мм, которое необходимо просверлить, чтобы установить анкерное крепление.
• 100 – это длина анкерного болта в мм.

Для бытовых целей, чаще всего используют изделия размером от М6 до М12 и длиной до 160 мм. Более длинные болты применяются в качестве специализированных креплений.

Если говорить о нагрузке, которую выдерживает анкерный крепеж, то даже самый маленький анкер длиной 18 мм, способен выдержать порядка 800 кг. Обычно этот параметр определяется исходя из следующих характеристик анкера для бетона:

• выравнивающей силы – от 10,5 до 18,3 кН;
• изгибающего момента – от 5,2 до 25,7 Нм;
• крутящего момента – от 10 до 40 Нм.

Если показатели изделий не превышают этих значений, то они надежно прослужат на протяжении долгого срока.

От того насколько правильна была произведена установка анкерных болтов в фундамент и любую другую поверхность, также будет зависеть срок службы и надежность крепежных элементов.

Технология установки анкеров

Рассмотрим подробнее, как крепить анкерный болт в бетонной поверхности. Для этого необходимо выполнить следующие шаги:

1. Рассчитайте длину крепежного болта. Для этого оцените состояние стены, если на нее нанесен отделочный материал, то крепежный элемент должен обладать большей длиной, так как штукатурный слой слишком хрупкий, он не способен удержать болт. Таким образом, если на стене есть слой отделочного материала толщиной в 20 мм, то длина анкерного крепежа должна быть не менее 70 мм.
2. Выберите сверло, которое будет на 0,5 мм меньше диаметра болта (чтобы гильза заходила в стену с усилием).
3. Нанесите разметку на поверхность, учитывая расстояние между анкерными болтами. На этом этапе внимательно все вымеряйте, так как в ситуации просчета, снять установленный крепеж будет сложно.
4. Просверлите с помощью перфоратора (можно использовать ударную дрель) отверстие в стене или полу. Лучше всего применять для этого специальный твердосплавный наконечник. Если вы сверлите кирпичную стену, то лучше не использовать ударного оборудования, чтобы не разрушить кладку.
5. Очистите подготовленное отверстие от пыли и частиц цемента. Для этого сначала удалите крупные остатки бетона щеткой, а затем избавьтесь от более мелких частиц при помощи пылесоса или баллона со сжатым воздухом.

1. Забейте молотком гильзу в отверстие. Наносить сильные удары не стоит, иначе вы можете повредить крепежный элемент. Если молотком забить изделие не получается, то необходимо немного расширить отверстие, повторно пройдясь по нему сверлом.
2. Вкрутите в гильзу шпильку анкера и накрутите на нее гайку. Когда гайка дойдет до гильзы, начните закручивать ее специальным динамометрическим ключом (отвертка не подойдет). Сначала сделайте 1-2 не сильных оборота, после этого потребуется больше усилия, так как втулка начнет заходить в гильзу.
3. Обратите внимание на упаковку от анкеров, на ней должно быть указано максимальное количество оборотов и усилие, с которым необходимо работать ключом.
4. Не закручивайте болты «до упора», так вы нанесете минимальное повреждение поверхности, особенно если вы используете анкер для газобетона или для других легких и пористых бетонов.

Иногда случается, что гайка, в процессе установки «утопает» в штукатурке. Если вы используете гайку на резьбовой шпильке, то можно смело продолжать устанавливать элемент, пока она полностью не «уйдет» в стену. Чтобы зафиксировать крепеж, достаточно просто использовать другую гайку, которую можно накрутить поверх «ушедшей» в стену.

В заключении

Сегодня в продаже есть крепежи для самых разных материалов, поэтому вы легко сможете подобрать анкер для пустотелых перекрытий, кирпичных стен и монолитного фундаментального основания. Главное, правильно рассчитать глубину, на которую нужно забивать болты и избавиться от мешающихся кусков арматуры, находящихся в стене.

zamesbetona.ru

Что такое анкерный болт и его применение?

Для строительства зданий широко используется бетон, прочность которого затрудняет выполнение отверстий для монтажа предметов интерьера, оборудования, бытовых приборов. Стандартные гвозди и саморезы, обеспечивающие фиксацию к деревянным поверхностям, не могут применяться для бетона или кирпича. Анкерный болт позволяет решить проблему крепления к различным поверхностям. Рассмотрим, что такое анкерный болт и его применение в области капстроительства и частного ремонта. Остановимся на классификации крепежных элементов и особенностях монтажа.

Анкерный болт позволяет решить проблему крепления к различным поверхностям

Многие слышали, что для решения вопросов крепления к потолку, внутренней и наружной поверхности бетонных стен используется специальный крепежный элемент – анкерный болт. Что это – знают не все. Постараемся разобраться, что такое анкер. Это металлический фиксатор, позволяющий обеспечить надежное крепление мебели, оборудования и приборов на кирпичных, каменных, бетонных и пеноблочных поверхностях, а также на пустотелых панелях и стенах из газонаполненных блоков. Крепежный элемент устанавливается в отверстие с определенными размерами.

Анкер – это устройство для фиксации, способное воспринимать значительные усилия за счет следующих факторов:

• сил трения, благодаря которым в сформированной полости удерживается цанговая втулка;
• усилий взаимодействия специального распорного механизма с внутренней поверхностью канала;
• склеивающих характеристик адгезионных ингредиентов, находящихся внутри высверленного отверстия.

Среди множества разновидностей фиксирующих устройств повышенным спросом пользуются анкеры клинового типа, а также распорные анкеры для бетона. Их конструктивные особенности и технические параметры позволяют фиксирующему элементу увеличивать диаметр рабочей поверхности при разжатии внутри полости. При этом резко возрастает величина силы трения. Антикоррозионное покрытие поверхности такого элемента препятствует возникновению коррозии и повышает ресурс эксплуатации.

Анкерный болт для бетона

Маркировка анкерных болтов

Планируя использовать анкерные болты по бетону, размеры необходимо научиться определять по маркировке. Разберемся, как расшифровывается аббревиатура на примере крепежного изделия с обозначением М8 10/35х90:

• буквенно-цифровое обозначение M8 обозначает диаметр резьбы;
• цифра 10 соответствует диаметру сверла для выполнения полости в бетоне;
• число 35 указывает на максимальную толщину присоединяемого материала;
• цифра 90 характеризует минимальную глубину отверстия для монтажа анкера.

Зная, как производится маркировка анкерных болтов, несложно подобрать крепеж для выполнения конкретной задачи.

Все виды анкеров являются универсальными элементами, позволяющими производить крепеж в стенах из различных материалов. Однако учитывая стоимость анкеров, использовать их для крепления легких предметов в стенах из древесины экономически нецелесообразно. Изделие предназначено для обеспечения надежного соединения в твердых материалах, таких как камень, бетон и кирпич.

Анкерный болт имеет повышенную нагрузочную способность

Используя специализированный крепеж по назначению, можно в полной мере оценить его преимущества:

• повышенную нагрузочную способность. По этому параметру анкер занимает лидирующую позицию среди остальных метизов;
• расширенную номенклатуру фиксаторов. Несложно подобрать оптимальный вариант с учетом особенностей монтажа;
• применение для изготовления крепежных элементов углеродистой стали. Она устойчива к коррозии и отличается долговечностью;
• простоту выполнения монтажных операций. Для фиксации не требуется специальное оборудование, а монтаж выполняется в ограниченные сроки;
• возможность применения анкеров для укрепления имеющейся конструкции;
• стойкость к воздействию усилий. Неподвижность анкера обеспечивается как в статике, так и в динамике с приложением вибрационных нагрузок.

Наряду с достоинствами, имеется ряд недостатков:

• повышенная стоимость изделий по сравнению с другими видами метизов;
• необходимость предварительного выполнения отверстия в твердой основе;
• подбор конструкции применяемого анкера в зависимости от материала основы.

Анкерный болт для бетона – незаменимый элемент в арсенале домашних мастеров и профессиональных строителей, которые в полной мере оценили его достоинства.

Анкерный болт имеет стойкость к воздействию усилий

Все виды анкерных болтов делятся на две категории:

• изделия с механической фиксацией. Надежное крепление происходит благодаря силам трения и распирающим усилиям;
• химический крепеж клеевым составом. Он позволяет осуществить крепление в хрупких стенах, изготовленных из ячеистых марок бетона.

Остановимся более детально на механических фиксаторах, которые делятся на две категории по следующим признакам:

• варианту конструктивного исполнения;
• сфере использования изделий.

Рассмотрим особенности классификации в каждой группе.

Как отличаются анкеры металлические по конструкции

Анкерный болт, принцип действия которого имеет особенности для различных типов крепежных изделий, представляет собой механический фиксатор. Его особенность – увеличение поперечного размера при ввинчивании.

Клиновой анкер 6х100

Рассмотрим, как делится крепеж на виды в зависимости от особенностей конструкции:

• клиновой анкер-болт. Он выполнен в виде металлической шпильки с цанговой втулкой, которая при вкручивании стержня увеличивается в диаметре и расклинивается в полости. Это обеспечивается за счет перемещения конусообразной части стержня внутри распорной втулки. На резьбовой части такого анкера навинчена гайка, под которой находится шайба. Монтаж клинового фиксатора производится в предварительно выполненное отверстие с последующей затяжкой гайки рожковым ключом. При перемещении шпильки в процессе завинчивания, конусная втулка контактирует с цанговым зажимом, который разжимается и расклинивается. Такой крепежный элемент способен воспринимать повышенные нагрузки. Однако он создает в материале повышенное напряжение по площади контакта, что не позволяет использовать его в ячеистых бетонах;
• втулочный анкер с гайкой. Анкеры металлические втулочного типа оснащены фиксирующей гильзой, длина которой равна размерам стального стержня. На хвостовой части шпильки выполнена клинообразная головка. При завинчивании гайки она смещается по резьбовой части. В результате перемещения происходит распирание втулки. Конструктивные особенности такого вида крепежа позволяют использовать его в легких видах бетонов с ячеистой структурой, а также в кирпиче, изготовленном из обожженной глины. Возможность применения в хрупких материалах связана с уменьшенной величиной напряжения, которое создает такой анкер внутри канала. К выполнению монтажных работ не предъявляются специальные требования, что позволяет производить сквозную установку. По сравнению с клиновым, втулочный фиксатор обладает уменьшенной нагрузочной способностью;
• цанговый болт распорного типа. Разжимной тип крепежных элементов представляет собой модернизированный вариант втулочного фиксатора, однако имеет более сложную конструкцию. Продольные разрезы на разжимной гильзе делят ее поверхность на четыре лепестка, которые под воздействием распорного элемента частично раскрываются, увеличивая размер поперечного сечения. Фиксация обеспечивается как за счет усилий, связанных с трением, так и за счет изменения формы рабочей поверхности. Нагрузочная способность разжимного элемента с цангой соответствует характеристикам клинового анкера. Отличие состоит в уменьшенном напряжении в зоне контакта с материалом. Изделие используется в полом кирпиче и легких видах бетонов. Повышенная стоимость анкера ограничивает его широкое применение;
• забивной анкерный болт для бетона. Конструктивная особенность этого фиксатора заключается в форме внутренней поверхности распорной втулки, которая выполнена в виде конуса с разрезами. Внутри гильзы расположен клин, который при ударном воздействии перемещается внутри полости и распирает втулку. Фиксатор забивного типа предназначен для установки в бетонные конструкции и цельный кирпич, так как в зоне контакта с материалом создаются высокие распорные усилия. Монтаж достаточно простой и быстрый.

Подбирая анкерный болт для бетона или другого материала, следует учитывать его конструктивные особенности.

Забивной анкерный болт для бетона

Как классифицируется цанговый болт по области применения

Крепежные элементы анкерного типа применяются для фиксации:

• оконных и дверных рам;
• бытового электрооборудования;
• лестничных маршей;
• подвесных потолков;
• инженерных коммуникаций;
• стальных конструкций.

Крепеж также используется для следующих целей:

• фиксации металлического каркаса в фундаментной основе;
• обеспечения надежного крепления с ячеистыми стройматериалами;
• крепления массивных конструкций к бетонным и каменным стенам;
• дистанционной установки через толстый слой теплоизоляционного материала или декоративной отделки к фасадной поверхности.

Для каждой области применения всегда можно подобрать оптимальный тип крепежа.

Цанговый болт используют при креплении лестничных маршей

Размеры анкерных болтов для бетона

Диаметр резьбовой части и длина металлических анкеров изменяются в зависимости от назначения:

• стальные фиксаторы с метрической резьбой диаметром до 12 мм и длиной не более 20 см используются, преимущественно, при выполнении частниками ремонтных работ;
• крепежные изделия с увеличенным диаметром резьбы, составляющим до 20 мм, и длиной до 35 см применяются в промышленных целях для фиксации тяжелых конструкций.

От того, какие имеет размеры анкерный болт для бетона, зависят следующие параметры:

• максимальная толщина фиксируемых элементов. В зависимости от вида крепежа она составляет 1,5–6 см;
• предельный размер несущей поверхности. Он колеблется в интервале от 5 до 30 см для различных вариантов анкеров.

Конструктивные особенности фиксаторов и их размеры влияют также на уровень вырывающей нагрузки, которая составляет от 1,5 до 30 кН.

Анкерный болт клиновой с гайкой 12х100 мм

Виды анкеров для стен в зависимости от материала крепежа

Анкер металлический предназначен для крепления массивных конструкций и производится из прочных материалов:

• конструкционной стали с пониженным содержанием углерода. Этот вид металла обеспечивает повышенный запас прочности и позволяет использовать фиксаторы для повышенных нагрузок;
• коррозионностойкой стали, в составе которой присутствуют легирующие элементы. Наряду с повышенным запасом прочности, материал обладает устойчивостью к коррозионным процессам, что позволяет использовать крепеж во влажных условиях;
• алюминиево-цинковых сплавов, которые известны как латунь. Крепежные элементы из цветных металлов применяются, преимущественно, для крепления конструкций в бытовых условиях.

Определенные виды крепежа могут включать втулку, изготовленную из пластика или полиамида.

Анкера металлические – специфика монтажа

Понимая, как работает анкерный болт, несложно выполнить его установку. Она осуществляется довольно просто. Для этого необходимо произвести следующие операции:

• Выполнить на поверхности разметку и обозначить точки установки фиксатора.
• Просверлить электродрелью или перфоратором отверстие соответствующего диаметра.
• Подготовленное отверстие тщательно очистить от пыли или продуть.
• Установить анкерный болт с фиксируемым элементом в сформированную полость.
• Зафиксировать крепеж гаечным ключом путем завинчивания гайки.

Правильно подобный тип крепежа обеспечит надежное соединение. Важно руководствоваться рекомендациями профессионалов и в обязательном порядке учитывать свойства и структуру материала, в котором крепится фиксатор. Соблюдение технологии монтажа анкерных фиксаторов обеспечит требуемую нагрузочную способность.

pobetony.expert

Виды анкеров: правильный крепёж

Если говорить о надёжности крепежа для кирпича и бетона, то предпочтительней анкер, чем дюбель. Главной «удерживающей силой» для него служит не трение, а сопротивление материала разрушению. И включаются эти силы благодаря своеобразному якорю, который образуется за счёт ослабленного прорезями участка гильзы.

Анкерный болт с гайкой

Несмотря на название, по сути этот вид крепежа представляет собой резьбовую шпильку с клином в металлической гильзе. В центральной части гильзы есть уплотняющие наплывы и четыре «окошка» с прорезями до самого клина. А в качестве «движителя», приводящего анкер в рабочее состояние, используется гайка.

Размеры клина подобраны таким образом, что диаметр основания конуса равен внешнему диаметру гильзы, а «узкая часть» совпадает с диаметром шпильки.

Монтаж несложен:

• сверлят отверстие (диаметром чуть больше, чем у гильзы), и очищают его;
• вбивают анкерный болт до упора шайбы в основание;
• проворачивают гайку по часовой стрелке;
• шпилька движется наружу, а гильза остаётся неподвижной благодаря наплывам;
• клин втягивается внутрь гильзы и распирает прорезанные лепестки.

Так же работает анкер с потайной головкой. Роль гайки с шайбой выполняет полый цилиндр с внутренней резьбой, имеющий вид соответствующего винта под крестовую отвертку.

Клиновой анкер

В какой-то мере этот вид анкера напоминает предыдущий, но имеет короткую муфту, надетую на шпильку перед самым клином.

Принцип действия: гильза «сидит» плотно в отверстии, а при прокручивании гайки движется шпилька, которая втягивает клин и распирает лопасти гильзы.

Потолочный анкер с кольцом (ушком)

Это разновидность клинового анкера. Отличие в том, что лепестки муфты раздвигаются не под действием вращения шпильки с клином, а при усилии на вырывание анкера из потолка.

Анкерный болт

Металлическая муфта у этого вида имеет такое же устройство, как у анкерного болта с гайкой — полый цилиндр с четырьмя окошками и прорезями до клина. Но в качестве клина используется конусная гайка. Клин задвигается в муфту при прокручивании обычного болта с шестигранной головкой.

Помимо шестигранной головки под гаечный ключ у болта может быть крепёжный «хвостовик» в виде кольца или крюка.

Двухраспорный анкер

Это усиленный вариант анкерного болта.

Отличия:

• на металлический стержень (шпильку) с прорезью под шлиц надеты две муфты;
• короткая муфта входит в длинную конусом;
• при завинчивании гайки короткая муфта распирается конусной гайкой;
• длинная муфта наползает на короткую, которая служит для неё распирающим клином.

Помимо такого варианта, эти анкеры могут оканчиваться крепёжным крюком или кольцом.

Разжимной анкер

Гильза этого анкера сделана в виде полого цилиндра с четырьмя широкими прорезями на конце и стопорной плоской пружиной, удерживающей лепестки в начальном положении. Внутри гильзы находится четырёхгранный элемент, каждая грань которого входит в свою прорезь. А чтобы элемент не выпал из анкера до монтажа, каждый лепесток заканчивается небольшим бортиком.

Под гильзу подбирают тип и длину болта. Это может быть обычный болт с шестигранной головкой.

Шпилька с хвостовиком в виде крюка или кольца и гайкой.

При ввинчивании болта четырёхгранный элемент распирает сегменты гильзы.

Рамный анкер

Основное назначение — сквозное крепление к основе оконных рам и дверных блоков.

Гильза имеет прорези со стороны конической гайки и со стороны головки винта. При вкручивании винта происходит «якорение» анкера с двух сторон. А специальные рёбра не дают гильзе проворачиваться вместе с винтом.

Гвоздевые анкеры

Этот вид имеет форму полого гвоздя с прорезью, внутрь которого вбивается полукруглый клин.

Другая разновидность немного отличается — прорезей четыре, а клин сам имеет форму гвоздя.

Анкер забивной

Небольшая гильза с внутренней полостью «на конус» и резьбой. На конце четыре прорези с рифлёной поверхностью.

Анкер вбивают в отверстие с помощью специальной насадки, а затем вкручивают болт или винт.

Анкер винтовой

Специальный вид для крепления деталей в слабых основаниях (в строительных блоках с высокой пустотностью).

Гильза имеет ослабленные сверху и посередине прорези, на конце заканчивается гайкой.

При завинчивании винта в гайку гильза деформируется, ламели разжимаются насколько позволяет пустотность основания и образуют удерживающий «пояс».

рмнт.ру

24.12.16

www.rmnt.ru

Виды анкеров для бетона — выбор размера болта и особенности применения

Анкерный болт незаменим для крепления тяжелых бетонных конструкций, таких как фундаменты, плиты перекрытия, стены и перегородки. На фото анкера представлены его составные части:

• внутренний болт;
• коническая гайка;
• корпус.

Принцип работы эффективен: по мере вкручивания специальный крепежный элемент расширяет метиз и обеспечивает надежную фиксацию необходимой конструкции.

Основные характеристики анкеров

Анкер представляет собой стальной стержень, размером от 45 мм до 200 мм. Характерную конструктивную особенность ему придают втулка с продольными прорезями и гайка.

В наименовании изделия первая цифра указывает на диаметр подходящего отверстия, вторая – на длину самого крепежного элемента, а третья – на размер резьбы.

При выборе надежного соединения необходимо обратить внимание на следующее:

• модель и расположение конструкции;
• условия эксплуатации;
• тип крепления;
• параметры;
• результаты расчета нагрузки (не допустимо превышение 25% от нагрузки, указанной в ГОСТ).

Разновидности анкерных соединений для бетона

Одним из самых широко применяемых видов являются изделия, в основе работы которых лежит механический принцип.

Металлические

Металлические анкера используются в основном для крепления в твердых материалах. Их поверхность выполнена из углеродистой стали и покрыта специальным цинковым составом, что полностью исключает возможность возникновения коррозии.

Забивные

Забивной анкер – устройство, с помощью которого крепежный элемент соединяется с массивом основания. Он имеет конусообразный клин и внутреннюю резьбу и отлично подходит для использования в бетонных перекрытиях.

Принцип действия следующий: сначала подготавливается отверстие, подходящее по глубине и длине. Затем вставляется болт и после разжимается при помощи специального устройства. Далее в него вкручивается непосредственно крепежный элемент.

Встречаются несколько видов: с насечками и без них. Работы по монтажу могут выполняться вручную или же с помощью пневматического инструмента.

Важно учитывать, что ослабить крепление не представляется возможным, поэтому необходим тщательный подход к планированию.

Латунные

Забивной анкер, изготовленный из латуни, относится к латунным, его еще называют цанга. Характерной особенностью является отсутствие расклинивающего элемента и антикоррозионная стойкость.

Латунный анкер (цанга) вставляют в подготовленное отверстие и закрепляют шпилькой или болтом. Ребристая поверхность гильзы позволяет выдерживать значительные нагрузки и гарантирует прочное соединение.

Стоимость данного вида крепежа значительно дороже стального, но благодаря латунному исполнению повышается надежность фиксации конструкций.

Распорные

Данный анкер относятся к типу заклинивающих элементов. Он имеет металлическую гильзу, на одном конце которой располагается распорная часть из четырех сегментом, а на втором находится резьба с гайкой и шайбой.

Механизм действия следующий: во время осаживания благодаря своей форме анкер, помещенный в уже готовое отверстие, увеличивается в диаметре.

Распорный анкер выдерживает высокие нагрузки и может использоваться в растянутых зонах бетона с трещинами. Для более надежного соединения используются двухраспорные анкера, имеющие две гильзы. Распорная втулка в свою очередь имеет несколько зон расклинивания: у шляпки винта (болта) и внутри несущего основания.

Химические

Крепежный элемент, принцип работы которого основан на силах когезии и адгезии, называют химическим анкером. Важно учитывать, что подготавливаемое отверстие должно быть больше диаметра самого фиксирующего устройства на 2 мм.

Для крепления в сетчатую гильзу заливают предназначенный клеевой состав. Затем вставляется анкерный болт подходящего размера. До полного застывания клея возможна корректировка положения химического анкера по отношению к конструкции.

Виды анкеров по способу монтажа

Ампульный – представляет собой стеклянную капсулу с двухкомпонентной смесью и предназначен для разового использования. Требует перемешивания непосредственно в отверстии.

Картриджный – клеевой состав расположен в баллоне и перемешивается сразу при подаче. Для ввода в отверстие необходим специальный пистолет.

Некоторые производители выпускают тубы с мерной шкалой, что значительно упрощает процесс подачи и позволяет обойтись без дополнительных инструментов при монтаже.

При соблюдении технологии в процессе проведения строительных работ исключено выдергивание анкера без повреждения самого материала. Это один из самых прочных анкеров, позволяющий выдержать высокие вибрационные и динамические нагрузки. Допускается использование химического анкера под водой и на неподготовленной поверхности.

Регулируемые. К элементам крепления, способным компенсировать усадку, относится анкер, регулируемый по высоте. Он выполнен в форме винта и имеет две квадратные пластины, изготовленные из одного материала с перфорированными отверстиями для крепления шурупами.

Регулируемый анкер устанавливается под столбы и способен отрегулировать горизонтальную поверхность относительно вертикальной.

Фото анкеров для бетона

Также рекомендуем просмотреть:

Помогите сайту, поделитесь в соцсетях 😉

instrumentgid.ru

Анкеры — надёжный крепёж

Одним из самых надёжных видов крепежа, применяемого при строительстве и ремонте, являются анкеры. Уже в самом переводе этого слова — «якорь», раскрывается часть технологии, за счёт чего работает этот вид крепежа. В целом же в технологии анкерных креплений используется три фактора — это прежде всего упор, когда анкер вставляется в просверленное (часто насквозь) отверстие, и благодаря прочности материала сопротивляется силам внешних нагрузок, направленных на излом или смятие; трение между телом анкера и материалом, в который вставлен анкер, причём оно значительно усиливается распорным элементом анкера; и наконец замоноличивание, возникающее вследствие создания химической связи между поверхностью анкера и поверхностью материала, в который вставлен анкер. Анкера, в зависимости от их типа, могут работать как по одной из описанных технологий, так и с комбинацией их.

Принцип работы с анкерами прост — вначале сверлиться отверстие в необходимом материале (бетон, кирпич и пр.), туда вставляется анкер, разжимается и его крепежный элемент ввинчивается в резьбу за счёт этого возникает чрезвычайно прочное соединение.

Основные факторы, влияющие на надёжность крепежа анкерами

1. При чрезвычайной нагрузке, и особенно если она направлена близко к оси анкера, а не перпендикулярно, анкер может просто вырвать. На это влияет также прочность и монолитность материала, в который он ввинчен, так вырыв может произойти без разрушения основания, материала, в который было произведено крепление, так и с разрушением.

2. Если же нагрузка на анкер распределена правильно (близко к перпендикуляру от оси), но превышает некоторые пороговые значения сопротивления материала анкера, его может просто срезать. Поэтому при изготовлении анкеров применяются очень высококачественные материалы.

3. Если анкер заметно выступает над поверхностью материала, в который ввинчен, то работают силы и на изгиб, и при воздействии определённых нагрузок на анкер просто произойдет излом или изгиб анкера и крепеж как таковой разрушится.

4. Под воздействием химических реакций на протяжении длительного времени может произойти коррозия материала анкера, что способствует его разрушению, особенно при воздействии сильных нагрузок.

По преобладанию используемых технологий, описанных выше, и их комбинаций, анкеры разделяют на два типа — механические и химические.

Рассмотрим ниже подробнее механические анкеры.

Анкерный болт с гайкой

Используется в строительных и монтажных работах для крепежа тяжелых массивных элементов, таких как металлоконструкции, ограждения, консоли, пр.) к прочному, надёжному основанию, которое разрушиться под большими нагрузками. В качестве такого основания может выступать кирпичная кладка, бетонное изделие, каменная стена. Характеризуется высокой надёжностью при больших нагрузках, при правильной установке в материал. Анкерный болт с гайкой работает за счёт вставки в предварительно подготовленное отверстие и распора в нём вкручиваемым крепежным элементом.

Анкер двухраспорный с гайкой

Используется, если вам необходимо получить максимально надёжный крепеж, способный выдержать очень высокие нагрузки. В основном применяется при креплении металлических конструкций. Работает анкер двухраспорный по технологии двойного распора, т.е. у него имеется две зоны расклинивания.

Анкерные болты с шестигранной головкой

Применение данного типа анкеров оправданно, когда вам необходимо совместить задачу надёжного, способного выдерживать очень высокие нагрузки крепежа, с требованиями эргономичности и эстетического вида внутри помещения/здания. А благодаря тому, что при монтажных работах у анкерных болтов с шестигранной головкой не возникает смещений крепежных элементов, часто используется при работе с электрическим инструментом, значительной облегчающим процесс монтажа, в частности, гайковертом.

Потолочный анкер — клин

В случае, если вам надо получить надёжное монтажное соединение в твёрдых и прочных материалах потолка, типа бетона, и при этом важна скорость работы, часто используется потолочный анкер — клин, применяемый в основном при крепеже листовых либо просто тонких металлических изделий, наподобие профилей, уголков и реек.

Анкерный болт с кольцом

Отличается чрезвычайно высокой надёжностью и используется если вам надо повесить к прочному материалу (бетон, кирпичная и каменная кладки) значительные тяжести, к примеру ворота, крепления стальных канатов, цепей. Анкерный болт с кольцом применяется в случае несъёмного, стационарного крепления, снимать груз и нагружать снова при его применении не получится.

Анкерный болт с крюком

В отличии от предыдущего типа крепежа, анкерный болт с крюком уже позволяет делать съёмные конструкции, осуществлять временный крепеж. Но данный тип соединения также отличается высокой надёжностью и прочностью, при монтаже в прочные материалы тяжелых, создающих высокую нагрузку элементов и конструкций.

Анкер клиновой

Данный тип крепежа осуществляется сквозным монтажом, с просвеливанием до конца перегородки или стены из прочного бетона, каменной или кирпичной кладки, вставлением в это отверстие анкера клинового, забивкой молотком и дальнейшим затягиванием ключём этого очень прочного соединения. Используется при монтаже очень тяжелых, создающих высокие нагрузки металлоконструкций, балок, несущих консолей.

Анкерные болты с ударным распором

Данный тип крепежа применяется для широкого спектра элементов, которые необходимо закрепить на прочном основании, типа бетона или каменной кладки. При этом используется сквозной монтаж и расклинивание за счёт забивания гвоздя в сквозное отверстие анкера.

Анкер забивной стальной

Самое простое, но в то же время и одно из наиболее надёжных креплений подобного рода. Снаружи может иметь насечку, но может быть и с гладкой поверхностью. Вставляется в заранее высверленное и подготовленное (очищенное) отверстие в очень прочном материале, разжимается (уже обеспечивая фиксацию), и далее по внутренней резьбе в него ввинчивается болт или шпилька. Анкер забивной стальной применяется для ответственных работ, подразумевающих очень высокие нагрузки на крепление при его дальнейшем использовании.

Цанга латунная, анкер латунный

Имеет близкие к анкеру забивному стальному принципы работы, но изготовлена из материала с большим содержанием меди, за счёт чего достигается высокое сопротивление коррозии и долговечность прочного соединения. Цанга латунная применяется не только при крепеже к полнотелым особопрочным материалам, но и к пустотелому кирпичу, пенобетону. Часто используется при монтаже и лёгких конструкций, вплоть до реек и шкафов.

Разжимной 4-х сегментный анкер

Состоит из четырёх элементов — сегментов одного цилиндра, где с одной стороны эти элементы собраны в кольцо, а с другой — стянуты пружиной. При монтаже в него ввинчивается метрический болт или крюк с резьбой или кольцо, и сегменты распираются и расклиниваются в зависимости от прочности материала основания, куда вставлен разжимной анкер, угол распирания может быть разным. Применяется при монтаже тяжёлых конструкций в прочных материалах, и конструкций средней тяжести в материалах менее плотных и прочных, типа силикатного кирпича, пористого или старого бетона и пр.

Разжимной 4-х сегментный анкер, крюк

Указанный чуть выше четырёхэлементный анкер, который идёт в комплекте с крюком, что позволяет делать временный, непостоянный, но прочный монтаж строительных конструкций, прежде всего съёмных, а также растяжку кабелей.

Разжимной 4-х сегментный анкер, кольцо

Указанный чуть выше четырёхэлементный анкер, который идёт в комплекте с кольцом, и предназначен для постоянного, несьёмного крепежа тяжелых строительных элементов в прочных материалах основания, и лёгких элементов в материалах непрочных.

На сегодняшний день при проведении строительных или ремонтных работ различных объектов анкерные болты применяются довольно часто. Связано это, прежде всего, с высокой степенью надёжности монтажа, которого можно достичь используя анкерный крепеж качественного изготовления. Такую прочность можно объяснить следующими факторами, лежащими в основе работы анкеров, а именно упор, трение и замоноличивание. Каждая из данных технологии позволяет надежно закрепить болт в любой тяжеловесной конструкции.

Анкерные болты — один из самых надёжных видов крепежа, применяемого при строительстве и ремонте. Инсталлировать анкерный крепеж достаточно просто. Для этого необходимо просверлить отверстие в предоставляемом материале, например, в камне, кирпиче или бетонной поверхности. После этого установить анкерный болт и ввинтить его крепежный элемент в резьбу.

Существуют два типа анкеров — механические и химические. В данном разделе в широком ассортименте представлены механические анкерные болты разных видов. Забивной анкерный болт — наиболее простой вариант анкера. Чаще всего его используют для работы с каменными или бетонными конструкциями.

Сделанные из стали закладные анкеры характеризуются тем, что имеют на концах шайбы, высаженные головки и крюки. Обычный анкерный болт используют для передачи как осевых, так и боковых усилий. Однако для осевых усилий существуют и специальные касательные анкеры.



Как самостоятельно установить перегородку из гипсокартона — http://stroikompanii.ru/sovety/kak-samostoyatelno-ustanovit-peregorodku-iz-gipsokartona.html. Строительные компании.

особенности применения для разных материалов: пеноблок, кирпич, бетон

Анкерами называют специальный вид крепежных изделий. Он объединил в себе общие черты болтов и дюбелей. Их применяют для крепления элементов конструкций к прочным и пористым материалам. Особенности строения позволяют надежно зафиксировать крепеж. Анкеры способны выдерживать большую физическую и динамическую нагрузку длительное время в разных условиях эксплуатации.

Конструкция анкера

Строение анкеров зависит от их вида и назначения. Они различаются способом монтажа и присоединению дополнительных элементов к ним. Наиболее распространенными разновидностями можно назвать:

• клиновые
• распорные;
• забивные.

Распорный тип

Чаще всего встречаются именно распорные анкера. Их строение крайне просто, понятно и эффективно. Состоит крепеж из болта или шпильки, на конце которой находится специальный конус. Поверх болта надета гильза с продольными разрезами, которая немного не достает до края конуса. Вся конструкция вставляется внутрь крепежного отверстия. Чтобы зафиксировать анкер, его нужно начать закручивать. Конус на его конце не сможет легко войти внутрь гильзы из-за того, что его крайний диаметр больше последней. В результате он начнет распирать саму гильзу и прижимать ее к стенкам монтажного отверстия. Так анкерный крепеж надежно фиксируется внутри.

Распорные анкера эффективны в плотных и стойких материалах. В бетоне они показывают прекрасные результаты крепления. А вот в мягких и пустотелых материалах они не эффективны, поскольку прилегают к стенкам крепежных отверстий не надежно.

По строению такие крепежи бывают с:

• гайкой;
• кольцом и крючком;
• шестигранной головкой;
• двухраспорные.

Анкер с гайкой — шпилька с длинной гильзой, прижимающейся простой гайкой. Преимущество крепежа в том, что непосредственно на него можно монтировать разные конструкции. Также он позволяет монтировать на шпильку гайки особенного назначения или наконечники для сварки.

Анкеры с кольцом и крючком мало чем отличаются от предыдущей разновидности. Они также распираются гильзой внутри отверстия. Главная особенность — кольцо и крючок на передней части для подвешивания тросов, цепей к стенам или потолку.

Двухраспорные анкеры созданы для того, чтобы крепеж фиксировался на самом конце в глубине стены. По конструкции он отличается от предыдущих. Когда шпилька выкручивается, распорные втулки входят одна в другую. И все давление на стену сосредотачивается именно в этом месте. Чаще всего применяется с пористым материалом.

Анкер с головкой рассчитан под обычный шестигранный ключ. Отличается от конструкции с гайкой тем, что при закручивании распорный конус по резьбе постепенно поднимается вверх, обеспечивая максимальное давление гильзы на стенки отверстия. Редко делается большим. Как правило, диаметр этого крепежа редко превышает 12 мм.

Клиновые

Такие анкера похожи на предыдущую разновидность. Это шпилька с небольшой деформационной гильзой. При закручивании, лепестки гильзы раскрываются специальным конусом. Крепеж осуществляется глубоко в стене. Это обеспечивает надежное сцепление и исключает растрескивание материала на лицевой стороне поверхности.

Забивные

По конструкции сильно отличаются от предыдущих вариантов. Раскрытие происходит только после того, как сама гильза отдельно устанавливается в отверстие. И только потом его распирают специальным образом. Монтаж происходит по такой схеме:

• подготовить отверстие;
• вставить в него гильзу анкера;
• установить внутрь специальный штырь и ударить по нему молотком;
• распорные лепестки раскроются от удара;
• вынуть штырь и вкрутить болт для дальнейшего монтажа конструкций.

Химические анкеры

Еще называются клеящимися. Используются для обеспечения надежного крепления в мягких и пористых материалах, которые не выдерживают давления обычных анкеров. Состоит из специального клеящего состава и шпильки. Вначале подготавливается отверстие, в которое заливается специальный клей. Потом в него нужно вставить шпильку. Через некоторое время состав отвердеет и можно будет проводить монтажные работы. Его недостаток в том, что нужно ждать время для достижения необходимой прочности клеем. Обычные анкера позволяют использовать их сразу после монтажа.

Еще одна сложность использования этого крепежа в правильности подготовки отверстия. Для начала оно высверливается обычным способом. А потом нужно выбрать в конце пустоту в виде конуса. Дно должно оказаться значительно шире, чем передняя часть. Так получится использовать большее количество клея. Из-за узкой горловины он не сможет вырваться из отверстия даже через некоторое время после монтажа и оказания определенных нагрузок.

Сфера применения анкеров

Анкера — универсальный и надежный крепеж. Их используют и в больших строительствах, и в частных целях. Во всех случаях они показывают прекрасные эксплуатационные результаты. Это один из самых надежных видов крепления в самых твердых материалах.

В промышленности

Основная сфера применения в промышленных масштабах — это строительство. При помощи анкеров осуществляется монтаж разных конструкций в камень и бетон. Крепеж позволяет гарантировать надежность сцепления и дальнейшую безопасность людей, эксплуатирующих элементы, установленные таким образом.

На анкера можно монтировать сварные головки. Это отличная и надежная основа для проведения сварочных работ. Используется в тех случаях, когда сварные конструкции не удалось заранее закрепить в не застывшем бетоне или это было невозможно сделать по технологическим причинам.

При монтаже лестниц, перил, навесных конструкций анкера показывают себя лучше всего. Они прекрасно выдерживают вибрации и давление. Поэтому нет риска проседания или разлома крепежных отверстий через определенный промежуток времени.

Надежность и долговечность крепления исключает возможность быстрого демонтажа, если верхняя часть зафиксирована намертво. Чтобы разобрать конструкцию, придется применить специальные инструменты. Это невозможно сделать незаметно, что выгодно в целях безопасности.

В нашей стране чаще всего используются металлические анкерные болты. А в западных странах все большее распространение получают химические (клеевые) анкера. Они показывают высокие характеристики надежности крепления. Ограниченности их применения в нашей стране связано с отсутствием или несовершенством ГОСТов по их использованию в промышленных масштабах.

В быту

Бытовое использование анкерных болтов тоже широко распространено. Это связано с тем, что дома и квартиры часто строятся из бетона и других прочных материалов. Гвозди и шурупы в таких случаях мало эффективны.

При помощи анкеров к стенам крепятся спортивные стенки и мебель, требующая надежного монтажа: шкафчики, подвесные полки. В бетонный пол вставляются анкера для установки разной сантехники. На потолках фиксируются люстры, детские качели, боксерские груши. И это только незначительная часть примеров.

В целом, в бытовых условиях анкера можно использовать так же, как и в промышленном строительстве, только в меньших масштабах. При ремонте и возведении домов просто не обойтись без этого вида крепежа, если нужно осуществить монтаж в твердую или пористую поверхность.

Подбор крепежа по материалу

Большое разнообразие анкеров вызвано тем, что для разных целей были разработаны разные виды. И нужно правильно подбирать крепежи, чтобы обеспечить самое надежное крепление. Лучше всего это делать, исходя из материала, в который они будут устанавливаться.

Бетон

Бетон — это плотный и прочный материал, получаемый после затвердевания цементной смеси с дополнительными наполнителями. Существуют разные виды по прочности и плотности, в зависимости от назначения в строительстве. Для обработки после затвердевания требуются специальные инструменты.

Надежность установки анкеров и их сцепление с бетоном зависит от некоторых факторов:

• изначального качества материалов, в которых осуществляется монтаж;
• размер и разновидность самого крепежа, зависящие от предполагаемой нагрузки на них;
• правильности проведения подготовительных работ для установки крепежа и соблюдения правил его установки;
• характеристики самого анкера.

Анкерные крепежи могут быть установлены в разные конструкции, выполненные из бетонов достаточно высокой прочности:

• бетонный фундамент;
• бетонные и кирпичные стены и перегородки;
• бетонный плиты перекрытия.

При помощи этих крепежных элементов могут монтироваться:

• балки из металлопроката;
• подвесные потолочные конструкции;
• осветительные приборы;
• деревянный брус как основа для других конструкций;
• несущие элементы с большим весом и габаритами.

Для осуществления монтажных работ используют все основные виды анкерных болтов и шпилек. Перед их установкой нужно правильно рассчитывать предполагаемые нагрузки, воспринимаемые ими. От этого и будет зависеть диаметр, длина и конкретный тип анкера. Делается это на основании специальных таблиц, разработанных специалистами.

Газобетон

Газобетон относится к пористым материалам. Его популярность растет за счет относительно невысокой стоимости при прекрасных показателях теплоизоляции. К тому же, такие бетоны имеют значительно меньший вес, чем обычные марки, поэтому они позволяют облегчить несущие конструкции.

Их недостаток в то, что при умеренном механическом воздействии пенобетонные поверхности подвержены разрушению. Поэтому привычные крепежные элементы для них не подходят.

Для газобетона разработан особый тип анкерных креплений, называемый в народе бабочкой. Это связано с тем, что распорные лепестки крепежа похожи на это насекомое. Они раскрываются не конусным наконечником, а как бы стягиваются в процессе установки. Острые края как бы упираются в стенки отверстия из пенобетона и не дают болту вывалиться наружу.

Из-за того, что пенобетон — хрупкий материал, часто возможно разрушение краев отверстия во время проведения монтажных работ. Поэтому многие производители заранее ставят метку, до какого предела можно затягивать болт или шпильку. Так удается избежать неприятностей.

Выбор конкретной модели по длине и конструкции зависит от типа и направления предполагаемой нагрузки. Получить консультацию по этому поводу можно у продавцов в магазине или изучив спецификацию конкретного анкера.

Пеноблок

Пеноблоки, как и газобетон, обладают высокой пористостью с незначительной прочностью при точечном механическом воздействии. Это означает, что в таком материале невозможно использовать гвозди и дюбеля. В качестве крепежа нужно применять более надежное сцепление, обеспечиваемое анкерами.

По конструкции и способам подбора для пеноблока можно ориентироваться на рекомендации для газобетона, поскольку эти два материала очень похожи между собой.

Для пеноблоков используются крепежи, работающие по типу «бабочки». В зависимости от предполагаемой нагрузки, внешняя гильза может быть пластиковой или металлической, а в зависимости от условий применения, еще и с повышенной устойчивостью к коррозии, если такие блоки подвержены влиянию влаги.

Кирпич

Один из самых распространенных строительных материалов. Применяется для массового и частного строительства. Из кирпича делают как несущие конструкции, так и внутренние перегородки. Обладает достаточно большой прочностью и плотностью. В качестве монтажных элементов не воспринимает гвозди и скобы, поскольку их края практически никак не сцепляются со стенками отверстия, в которое они вставляются.

В качестве крепежа лучше всего подходят анкера. Они способны надежно зафиксироваться в крепежном отверстии и выдерживать большие нагрузки. Выбор конкретного вида зависит от возможной нагрузки и толщины конструкции, в которую будет осуществляться монтаж.

Камень

Еще один плотный материал, который используется значительно реже в строительстве. Но и для него нужны крепежи. Поскольку он имеет самую высокую плотность и прочность, то и анкера для камня должны учитывать эту специфику.

Лучше всего для таких целей подходят распорные конструкции с фиксацией по всей площади или у основания крепежа. Прочные стенки монтажного отверстия выдерживают большие нагрузки, помогая распределить их по всей поверхности.

Анкера типа «бабочка» в камне будут неэффективными, поскольку плотный материал не позволит лепесткам раскрыться в полной мере. Поэтому данный тип анкеров совершенно не подходит.

Особенности применения химических анкеров

Во всех описанных выше случаях допускается применение и клеевых дюбелей. Они обеспечивают высокий уровень адгезии с разными видами поверхностей и материалов. Отличием может быть только способ подготовки монтажного отверстия. В более мягких и пористых материалах обязательно делать рассверливание дна в виде конуса. Так увеличивается площадь соприкосновения клея с поверхностью и исключается возможность выпадения конструкции. Это будет работать в пеноблоке, пенобетоне, с кирпичом.

В то же время в бетоне и камне это сделать будет намного сложнее. Поэтому допускается применения прямых монтажных отверстий. Их диаметр должен быть с учетом рекомендаций производителя.

Слишком большое отверстие означает, что клея будет больше, чем положено. Из-за этого снизится устойчивость к механическим нагрузкам. Слишком малое отверстие, наоборот, не даст возможности добавить нужное количество клеевой смеси. Это чревато риском выпадения анкера из монтажного отверстия.

Применение анкерных креплений оправдано в разных ситуациях. Их эффективность доказана многолетним опытом в профессиональном и частном строительстве и монтажных работах. В соответствии с целями применения, существует большое количество разновидностей этого крепежа. Это позволяет добиться наиболее эффективных результатов в каждом конкретном случае.

Заказать нестандартный крепеж стоит в тех случаях, когда нужно выполнить особенные монтажные работы, а доступные на рынке анкера не подходят для этих целей. Так можно добиться максимальной эффективности при минимальных затратах сил и материалов.

характеристики, виды и методики применения

ПОЛИТИКА КОНФИДЕНЦИАЛЬНОСТИ

Спасибо за посещение нашего сайта. Мы сообщаем вам ниже следующую информацию для того, чтобы объяснить политику сбора, хранения и обработку информации, полученной на нашем сайте. Также мы информируем вас относительно использования ваших персональных данных.
ЧТО ТАКОЕ «КОНФИДЕНЦИАЛЬНОСТЬ ИНФОРМАЦИИ»?
Мы считаем своим долгом защищать конфиденциальность личной информации клиентов, которые могут быть идентифицированы каким-либо образом, и которые посещают сайт и пользуются его услугами (далее — “Сервисы”). Условие конфиденциальности распространяется на всю ту информацию, которую наш сайт может получить о пользователе во время его пребывания и которая в принципе может быть соотнесена с данным конкретным пользователем. Это соглашение распространяется также и на сайты компаний партнёров с которыми у нас существуют соответствующие обязательственные отношения (далее — «Партнёры»).

Получение и использование персональной информации
Наш сайт получает персональную информацию о Вас, когда Вы регистрируетесь, когда Вы пользуетесь некоторыми нашими службами или продуктами, когда Вы находитесь на сайте, а также в случае использования услуг наших партнёров.
Также мы можем собирать данные о вас в том случае, когда вы, согласившись с данной «Политикой конфиденциальности» на нашем сайте, не завершили процесс регистрации до конца. Типы персональных данных, которые могут быть собраны на этом сайте в ходе процесса регистрации, а также совершения заказов и получения любых сервисов и услуг, могут включать ваше имя, отчество и фамилию, почтовый адрес, email, номер телефона. Кроме того мы можем запросить информацию о ваших привычках, интересах, типах продуктов и сервисов, предлагаемых сторонними партнерами нашего сайта, которые мы можем также предложить вам на нашем сайте.
Любая ваша персональная информация, полученная на сайте, остается вашей собственностью. Тем не менее, отправляя свои персональные данные нам, вы доверяете нам право использовать вашу персональную информацию для любого законного использования, включая, без ограничений:
А. совершение заказа продукта или услуги
B. передача вашей персональной информации третьей стороне в целях совершения заказа
продукта или услуги, предоставляемой третьей стороной, на нашем сайте.
C. Показ рекламных предложений средствами телемаркетинга, почтового маркетинга, всплывающих окон, баннерной рекламы.
D. Отслеживание исполнения нашего «Пользовательского соглашения».
E. Для проверки, подписки, отписки, улучшения контента и целей получения обратной связи.
Вы соглашаетесь, что мы можем связаться с вами в любое время по вопросу обновлений и (или) любой другой информации, которую мы сочтём связанной с последующим использованием нашего сайта вами. Мы также оставляем за собой право передать информацию о настоящем или прошлом пользователе в случае, если мы сочтём, что наш сайт был использован данным пользователем для совершения незаконной деятельности.
Мы можем предоставлять сторонним партнёрам нашего Сайта информацию о пользователях, которые ранее получали таргетированные рекламные кампании, с целью формирования будущих рекламных кампаний и обновления информации о посетителе, используемой для получения статистических данных.

Сторонние ссылки
Мы не несём ответственности за точность, конфиденциальность и пользовательские соглашения любых сторонних партнёров, которые могут рекламироваться на нашем сайте. Любые сторонние рекламные материалы, размещаемые на нашем сайте, принадлежащие сторонним рекламодателям, никак не связаны с нашим сайтом.
Наш сайт автоматически получает и записывает в серверные логи техническую информацию из Вашего браузера: IP адрес, cookie, запрашиваемые продукты и посещённые страницы. Данная информация записывается с целью повышения качества обслуживания пользователей нашего сайта. Мы также спрашиваем адрес электронной почты (e-mail), который нужен для входа в систему, быстрого и безопасного восстановления пароля или для того, чтобы администрация нашего сайта могла связаться с вами как в экстренных случаях (например, проблемы с оплатой), так и для ведения процесса деловой коммуникации в случае оказания услуг. Этот адрес никогда не будет использоваться ни для каких рассылок, кроме тех, на которые Вы явно подпишетесь. Ваш выбор использования информации
В ходе процесса регистрации и (или) когда вы отправляете персональные данные нам на нашем Сайте, вы имеете возможность согласиться или не согласиться с предложением передать ваши персональные данные нашим сторонним партнёрам с целью осуществления с вами маркетинговых коммуникаций. Если с вами связываются представители любых этих сторонних партнёров, вы должны уведомить их лично о ваших предпочтениях по использованию ваших персональных данных. Несмотря на все выше сказанное, мы можем сотрудничать со сторонними партнёрами, кто может (самостоятельно или через их партнёров) размещать или считывать уникальные файлы cookie в вашем веб-браузере. Эти cookies открывают доступ к показу более персонализированной рекламы, контента или сервисов, предлагаемых вам. Для обработки таких cookies мы можем передавать программный уникальный зашифрованный или хэшированный (не читаемый человеком) идентификатор, связанный с вашим email-адресом, онлайн-рекламодателям, с которыми мы сотрудничаем, которые могут разместить cookies на вашем компьютере. Никакая персональная информация, по которой вас можно идентифицировать, не ассоциирована с этими файлами cookies. Отказаться от размещения cookies на вашем компьютере можно с помощью настроек вашего браузера.

Неидентифицирующая персональная информация
Мы оставляем за собой право собирать неидентифицирующую персональную информацию о вас, когда вы посещаете разные страницы нашего Сайта. Эта неидентифицирующая персональная информация включает в себя без каких-либо ограничений: используемый вами тип браузера, ваш IP-адрес, тип операционной системы, которую вы используете, а также доменное имя вашего провайдера интернет-услуг.
Мы используем эту неидентифицирующую персональную информацию в целях улучшения внешнего вида и контента нашего Сайта, а также для получения возможности персонализировать вашу работу в сети Интернет. Мы также можем использовать эту информацию для анализа использования Сайта, также как и для предложения вам продуктов и сервисов. Мы также оставляем за собой право использовать агрегированные или сгруппированные данные о наших посетителях для не запрещённых законом целей. Агрегированные или сгруппированные данные это информация, которая описывает демографию, использование и (или) характеристики наших пользователей как обобщённой группы. Посещая и предоставляя нам ваши персональные данные вы тем самым позволяете нам предоставлять такую информацию сторонним партнерам.
Мы также можем использовать cookies для улучшения использования нашего сайта. Cookies – это текстовые файлы, которые мы сохраняем в вашем компьютерном браузере для хранения ваших предпочтений и настроек. Мы используем Cookies для понимания, как используется сайт, для персонализации вашей работы в Сети Интернет и для улучшения контента и предложений на нашем Сайте.

Несовершеннолетние
Мы не храним сознательно информацию о несовершеннолетних лицах моложе 18 лет. Никакая информация на данном сайте не должна быть предоставлена несовершеннолетними лицами. Мы предостерегаем родителей и рекомендуем им контролировать работу детей в Интернет.

Безопасность
Мы будем стремиться предотвратить несанкционированный доступ к Вашей личной информации, однако, никакая передача данных через интернет, мобильное устройство или через беспроводное устройство не могут гарантировать 100%-ную безопасность. Мы будем продолжать укреплять систему безопасности по мере доступности новых технологий и методов.
Мы настоятельно рекомендуем Вам никому не разглашать свой пароль. Если вы забыли свой пароль, мы попросим Вас предоставить документ для подтверждения Вашей личности и отправим Вам письмо, содержащее ссылку, которая позволит Вам сбросить пароль и установить новый. Пожалуйста, помните, что Вы контролируете те данные, которые Вы сообщаете нам при использовании Сервисов. В конечном счёте Вы несёте ответственность за сохранение в тайне Вашей личности, паролей и/или любой другой личной информации, находящейся в Вашем распоряжении в процессе пользования Сервисами. Всегда будьте осторожны и ответственны в отношении Вашей личной информации. Мы не несём ответственности за, и не можем контролировать использование другими лицами любой информации, которую Вы предоставляете им, и Вы должны соблюдать осторожность в выборе личной информации, которую Вы передаёте третьим лицам через Сервисы. Точно так же мы не несём ответственности за содержание личной информации или другой информации, которую Вы получаете от других пользователей через Сервисы, и Вы освобождаете нас от любой ответственности в связи с содержанием любой личной информации или другой информации, которую Вы можете получить, пользуясь Сервисами. Мы не можем гарантировать и мы не несем никакой ответственности за проверку, точность личной информации или другой информации, предоставленной третьими лицами. Вы освобождаете нас от любой ответственности в связи с использованием подобной личной информации или иной информации о других.

Согласие
Используя данный Сайт и (или) соглашаясь получать информацию средствами email от нас, вы также соглашаетесь с данной «Политикой Конфиденциальности». Мы оставляем за собой право, по нашему личному решению, изменять, добавлять и (или) удалять части данной «Политики Конфиденциальности» в любое время. Все изменения в «Политике Конфиденциальности» вступают в силу незамедлительно с момента их размещения на Сайте. Пожалуйста, периодически проверяйте эту страницу и следите за обновлениями. Продолжение вами использования Сайта и (или) согласие на наши email-коммуникации, которые последуют за публикацией изменений данной «Политики Конфиденциальности» будут подразумевать ваше согласие с любыми и всеми изменениями.

БОЛТ АНКЕРНЫЙ — Государственные закупки: Услуги Заказчику и Поставщику

Анкер болт

Что такое анкерный болт и его применение?

Для строительства зданий широко используется бетон, прочность которого затрудняет выполнение отверстий для монтажа предметов интерьера, оборудования, бытовых приборов.

Стандартные гвозди и саморезы, обеспечивающие фиксацию к деревянным поверхностям, не могут применяться для бетона или кирпича.

Анкерный болт позволяет решить проблему крепления к различным поверхностям. Рассмотрим, что такое анкерный болт и его применение в области капстроительства и частного ремонта.

Остановимся на классификации крепежных элементов и особенностях монтажа.

Анкерный болт

Анкерный болт позволяет решить проблему крепления к различным поверхностям

Что такое анкерный болт для бетона

Многие слышали, что для решения вопросов крепления к потолку, внутренней и наружной поверхности бетонных стен используется специальный крепежный элемент – анкерный болт. Что это – знают не все.

Постараемся разобраться, что такое анкер.

Это металлический фиксатор, позволяющий обеспечить надежное крепление мебели, оборудования и приборов на кирпичных, каменных, бетонных и пеноблочных поверхностях, а также на пустотелых панелях и стенах из газонаполненных блоков.

Крепежный элемент устанавливается в отверстие с определенными размерами.

Анкер – это устройство для фиксации, способное воспринимать значительные усилия за счет следующих факторов:

сил трения, благодаря которым в сформированной полости удерживается цанговая втулка;

усилий взаимодействия специального распорного механизма с внутренней поверхностью канала;

склеивающих характеристик адгезионных ингредиентов, находящихся внутри высверленного отверстия.

Среди множества разновидностей фиксирующих устройств повышенным спросом пользуются анкеры клинового типа, а также распорные анкеры для бетона.

Их конструктивные особенности и технические параметры позволяют фиксирующему элементу увеличивать диаметр рабочей поверхности при разжатии внутри полости.

При этом резко возрастает величина силы трения. Антикоррозионное покрытие поверхности такого элемента препятствует возникновению коррозии и повышает ресурс эксплуатации.



Разновидности анкерных болтов для бетона

Маркировка анкерных болтов

Планируя использовать анкерные болты по бетону, размеры необходимо научиться определять по маркировке. Разберемся, как расшифровывается аббревиатура на примере крепежного изделия с обозначением М8 10/35х90:

буквенно-цифровое обозначение M8 обозначает диаметр резьбы;

цифра 10 соответствует диаметру сверла для выполнения полости в бетоне;

число 35 указывает на максимальную толщину присоединяемого материала;

цифра 90 характеризует минимальную глубину отверстия для монтажа анкера.

Зная, как производится маркировка анкерных болтов, несложно подобрать крепеж для выполнения конкретной задачи.

Анкер-болт – достоинства и слабые стороны

Все виды анкеров являются универсальными элементами, позволяющими производить крепеж в стенах из различных материалов. Однако учитывая стоимость анкеров, использовать их для крепления легких предметов в стенах из древесины экономически нецелесообразно. Изделие предназначено для обеспечения надежного соединения в твердых материалах, таких как камень, бетон и кирпич.

Анкерный болт с шестигранной гайкой

Анкерный болт имеет повышенную нагрузочную способность

Используя специализированный крепеж по назначению, можно в полной мере оценить его преимущества:

повышенную нагрузочную способность. По этому параметру анкер занимает лидирующую позицию среди остальных метизов;

расширенную номенклатуру фиксаторов. Несложно подобрать оптимальный вариант с учетом особенностей монтажа;

применение для изготовления крепежных элементов углеродистой стали. Она устойчива к коррозии и отличается долговечностью;

простоту выполнения монтажных операций. Для фиксации не требуется специальное оборудование, а монтаж выполняется в ограниченные сроки;

возможность применения анкеров для укрепления имеющейся конструкции;

стойкость к воздействию усилий. Неподвижность анкера обеспечивается как в статике, так и в динамике с приложением вибрационных нагрузок.

Наряду с достоинствами, имеется ряд недостатков:

повышенная стоимость изделий по сравнению с другими видами метизов;

необходимость предварительного выполнения отверстия в твердой основе;

подбор конструкции применяемого анкера в зависимости от материала основы.

Анкерный болт для бетона – незаменимый элемент в арсенале домашних мастеров и профессиональных строителей, которые в полной мере оценили его достоинства.

Анкерный болт с гайкой

Анкерный болт имеет стойкость к воздействию усилий

Какие бывают анкера – классификация крепежных изделий



Все виды анкерных болтов делятся на две категории:

изделия с механической фиксацией. Надежное крепление происходит благодаря силам трения и распирающим усилиям;

химический крепеж клеевым составом. Он позволяет осуществить крепление в хрупких стенах, изготовленных из ячеистых марок бетона.



Остановимся более детально на механических фиксаторах, которые делятся на две категории по следующим признакам:

варианту конструктивного исполнения;

сфере использования изделий.

Рассмотрим особенности классификации в каждой группе.

Как отличаются анкеры металлические по конструкции

Анкерный болт, принцип действия которого имеет особенности для различных типов крепежных изделий, представляет собой механический фиксатор. Его особенность – увеличение поперечного размера при ввинчивании.



Клиновой анкер-болт

Клиновой анкер 6х100

Рассмотрим, как делится крепеж на виды в зависимости от особенностей конструкции:

клиновой анкер-болт. Он выполнен в виде металлической шпильки с цанговой втулкой, которая при вкручивании стержня увеличивается в диаметре и расклинивается в полости.

Это обеспечивается за счет перемещения конусообразной части стержня внутри распорной втулки. На резьбовой части такого анкера навинчена гайка, под которой находится шайба.

Монтаж клинового фиксатора производится в предварительно выполненное отверстие с последующей затяжкой гайки рожковым ключом.

При перемещении шпильки в процессе завинчивания, конусная втулка контактирует с цанговым зажимом, который разжимается и расклинивается. Такой крепежный элемент способен воспринимать повышенные нагрузки. Однако он создает в материале повышенное напряжение по площади контакта, что не позволяет использовать его в ячеистых бетонах;



втулочный анкер с гайкой.

Анкеры металлические втулочного типа оснащены фиксирующей гильзой, длина которой равна размерам стального стержня. На хвостовой части шпильки выполнена клинообразная головка. При завинчивании гайки она смещается по резьбовой части. В результате перемещения происходит распирание втулки. Конструктивные особенности такого вида крепежа позволяют использовать его в легких видах бетонов с ячеистой структурой, а также в кирпиче, изготовленном из обожженной глины. Возможность применения в хрупких материалах связана с уменьшенной величиной напряжения, которое создает такой анкер внутри канала. К выполнению монтажных работ не предъявляются специальные требования, что позволяет производить сквозную установку. По сравнению с клиновым, втулочный фиксатор обладает уменьшенной нагрузочной способностью;



цанговый болт распорного типа.

Разжимной тип крепежных элементов представляет собой модернизированный вариант втулочного фиксатора, однако имеет более сложную конструкцию. Продольные разрезы на разжимной гильзе делят ее поверхность на четыре лепестка, которые под воздействием распорного элемента частично раскрываются, увеличивая размер поперечного сечения.

Фиксация обеспечивается как за счет усилий, связанных с трением, так и за счет изменения формы рабочей поверхности. Нагрузочная способность разжимного элемента с цангой соответствует характеристикам клинового анкера.

Отличие состоит в уменьшенном напряжении в зоне контакта с материалом. Изделие используется в полом кирпиче и легких видах бетонов. Повышенная стоимость анкера ограничивает его широкое применение;



забивной анкерный болт для бетона.

Конструктивная особенность этого фиксатора заключается в форме внутренней поверхности распорной втулки, которая выполнена в виде конуса с разрезами.

Внутри гильзы расположен клин, который при ударном воздействии перемещается внутри полости и распирает втулку. Фиксатор забивного типа предназначен для установки в бетонные конструкции и цельный кирпич, так как в зоне контакта с материалом создаются высокие распорные усилия. Монтаж достаточно простой и быстрый.

Подбирая анкерный болт для бетона или другого материала, следует учитывать его конструктивные особенности.

Забивной анкерный болт

Забивной анкерный болт для бетона

Как классифицируется цанговый болт по области применения

Крепежные элементы анкерного типа применяются для фиксации:

оконных и дверных рам;

бытового электрооборудования;

лестничных маршей;

подвесных потолков;

инженерных коммуникаций;

стальных конструкций.

Крепеж также используется для следующих целей:

фиксации металлического каркаса в фундаментной основе;

обеспечения надежного крепления с ячеистыми стройматериалами;

крепления массивных конструкций к бетонным и каменным стенам;

дистанционной установки через толстый слой теплоизоляционного материала или декоративной отделки к фасадной поверхности.

Для каждой области применения всегда можно подобрать оптимальный тип крепежа.



Цанговый болт

Цанговый болт используют при креплении лестничных маршей

Размеры анкерных болтов для бетона

Диаметр резьбовой части и длина металлических анкеров изменяются в зависимости от назначения:

стальные фиксаторы с метрической резьбой диаметром до 12 мм и длиной не более 20 см используются, преимущественно, при выполнении частниками ремонтных работ;

крепежные изделия с увеличенным диаметром резьбы, составляющим до 20 мм, и длиной до 35 см применяются в промышленных целях для фиксации тяжелых конструкций.

От того, какие имеет размеры анкерный болт для бетона, зависят следующие параметры:

максимальная толщина фиксируемых элементов. В зависимости от вида крепежа она составляет 1,5–6 см;

предельный размер несущей поверхности. Он колеблется в интервале от 5 до 30 см для различных вариантов анкеров.

Конструктивные особенности фиксаторов и их размеры влияют также на уровень вырывающей нагрузки, которая составляет от 1,5 до 30 кН.



Анкерный болт клиновой

Анкерный болт клиновой с гайкой 12х100 мм

Виды анкеров для стен в зависимости от материала крепежа

Анкер металлический предназначен для крепления массивных конструкций и производится из прочных материалов:

конструкционной стали с пониженным содержанием углерода. Этот вид металла обеспечивает повышенный запас прочности и позволяет использовать фиксаторы для повышенных нагрузок;

коррозионностойкой стали, в составе которой присутствуют легирующие элементы. Наряду с повышенным запасом прочности, материал обладает устойчивостью к коррозионным процессам, что позволяет использовать крепеж во влажных условиях;

алюминиево-цинковых сплавов, которые известны как латунь. Крепежные элементы из цветных металлов применяются, преимущественно, для крепления конструкций в бытовых условиях.

Определенные виды крепежа могут включать втулку, изготовленную из пластика или полиамида.



Анкера металлические – специфика монтажа

Понимая, как работает анкерный болт, несложно выполнить его установку. Она осуществляется довольно просто. Для этого необходимо произвести следующие операции:

Выполнить на поверхности разметку и обозначить точки установки фиксатора.

Просверлить электродрелью или перфоратором отверстие соответствующего диаметра.

Подготовленное отверстие тщательно очистить от пыли или продуть.

Установить анкерный болт с фиксируемым элементом в сформированную полость.

Зафиксировать крепеж гаечным ключом путем завинчивания гайки.

Правильно подобный тип крепежа обеспечит надежное соединение. Важно руководствоваться рекомендациями профессионалов и в обязательном порядке учитывать свойства и структуру материала, в котором крепится фиксатор. Соблюдение технологии монтажа анкерных фиксаторов обеспечит требуемую нагрузочную способность.

Исходя из названия можно догадаться о том, по какому принципу используется данный вид техники крепежной. На данный момент анкер можно назвать просто незаменимым.

Уже давно хотите установить новые окна, но не знаете какие лучше всего подойдут? Вам отлично подойдут наши современные окна купить их можно здесь

Его используют для того, чтобы закреплять на любой поверхности различные габаритные предметы, весят которые достаточно много. Помимо этого, по средствам анкеров производится крепление рам оконных а также для монтажа потолка подвесного.

Анкеры могут быть совершенно различными по своей модификации.



Забивной анкер.

Данный вид анкеров довольно прост. Он используется для того чтобы монтировать на стены из бетона либо кирпича различные конструкции. Для того чтобы его зафиксировать в стене просверливается отверстие, в которое вставляется анкер а затем производится его разжатие.



Анкер клин.

Для монтажа данного вида анкера также необходимо просверливать отверстие в стене. В отверстие вбивается анкер. Благодаря пластмассовому клину анкер надежно закрепляется в стене.



Стержневой фиксатор.

Фиксатор клиновый может использоваться для того, чтобы скреплять между собой несколько слоев изоляции либо материала облицовочного.



Анкер латунный.

Данный анкер создан специально для таких материалов как бетон либо кирпич. Форма анкера в виде конуса, на который нанесена резьба, при вкручивании в стену раздавливает стену вокруг себя, что способствует его максимальной фиксации.

Анкерные болты — Спецификация и типы — Punchlist Zero

Анкерные болты прикрепляют структурные объекты к бетонным конструкциям. В обрабатывающей промышленности анкерные болты обычно крепят к бетону оборудование, конструкционные салазки и сосуды. Один конец анкерного болта погружается в бетон, а открытый конец с резьбой присоединяется к оборудованию. Есть много видов анкерных болтов. Некоторые из наиболее распространенных — это L-образные, двухконцевые стержни с пластиной, шпильки с приварной головкой и стержни с клином. В этой статье вы узнаете подробную информацию о каждом типе анкерного болта, процессе выбора и ответственных сторонах, участвующих в установке.

Типы анкерных болтов

Анкерные болты с гнутым стержнем

Эти стальные стержни имеют резьбу на одном конце, а другой конец загнут в крюки. Эти крючки встраиваются в бетон или кирпичную кладку. Они бывают двух типов: L или J. Анкерные болты с гнутым стержнем широко используются в указателях, столбах и других стальных конструкциях.

Двусторонние стержни с пластиной

Эти типы анкеров представляют собой двусторонние стержни с пластинчатой ​​шайбой на одном конце.Пластина часто приваривается к самому анкерному болту или приваривается к гайке, залитой в бетон. Пластинчатые болты обычно используются при строительстве дорожных знаков столбцов зданий, фонарных столбов и других конструкций.

Анкерные болты с головкой

Анкерные болты с головкой имеют на одном конце кованую головку, обычно имеющую форму шестигранника или квадратную головку. Голова встраивается в бетон. Если к каждой стороне болта приваривается металлическая пластина, они называются пластинчатыми анкерами. Эти анкерные пластины до сих пор считаются анкерными болтами с головкой.Эти типы анкерных болтов используются, когда важно хорошо смотреть на поверхность без выступающих гайки и болта. Он используется в различных строительных приложениях, таких как перила мостов, фонарные столбы и т. Д.

Болты Swedge

Эти типы анкерных болтов состоят из круглой стали с резьбой на одном конце и «гнутой» на другом конец. «Сведж» означает, что на них много углублений, которые позволяют им лучше сцепляться с бетоном. Сведж-болты широко используются при строительстве балок и опор.

Выбор правильного анкерного болта

Когда вы соединяете оборудование с бетоном, оно должно удерживаться в течение всего срока службы. Вот почему так важно выбрать правильные анкерные болты для вашего применения. При выборе анкерного болта для крепления объекта к бетонной конструкции необходимо учитывать множество факторов. Во-первых, важно определить размер отверстия под анкерный болт и его длину. Некоторые анкерные болты предназначены для бетона, другие — для цементных или кирпичных работ.Выбор правильного анкерного болта зависит от материала основания, к которому крепится объект.

Как правило, предпочтительный метод крепления анкерных болтов включает их прямую заливку в бетон перед отверждением. Однако строительные подрядчики не всегда знают требуемое расположение анкерных болтов из-за позднего прибытия или еще не определенного оборудования. В таких случаях оборудование крепится к плите с помощью анкерных болтов с отверстиями. Это происходит за счет преднамеренного расширения или использования клея.

Различные сценарии

При выборе правильного анкерного болта для работы вам нужно, чтобы анкерный болт был достаточно прочным, чтобы выдерживать нагрузку, но без ущерба для устойчивости всей конструкции.

Вы должны знать общую нагрузку, которую должен выдерживать анкерный болт. Анкерный болт — самое слабое место в бетонной конструкции, поэтому его прочность и диаметр зависят от поддерживаемого веса. Для максимальной безопасности выбирайте самые крепкие, большие и самые глубокие анкерные болты.

Как правило, чем больше диаметр анкерного болта, тем большую несущую способность он имеет и тем большую нагрузку он может выдерживать. Кроме того, наилучшая удерживающая способность достигается у глубоко заделанных анкеров в очень твердом бетоне.Набор анкеров 1/2 ″ с минимальной глубиной заделки 2 ″ обеспечивает более надежную фиксацию, чем анкер 1/4 ″ с минимальной глубиной заделки 1 ″.

Еще одна вещь, которую следует учитывать, это то, где нагрузка, которую будут удерживать анкерные болты, будет прикреплена к бетону. Для нагрузок, прикрепляемых к стене над головой, укажите более прочные анкерные болты. Для грузов, закрепленных на краю, опирающемся на землю, достаточно анкерных болтов меньшего диаметра.

Длина крепежа

Национальная ассоциация бетонных каменщиков рекомендует практическое правило для длины крепежа, заделанного в бетон.Эффективная длина заделки должна составлять 4d или 2 дюйма, в зависимости от того, что больше.

Прочие соображения

При выборе анкерного болта для работы необходимо учитывать условия окружающей среды конструкции.

Конструкция анкерных болтов включает болт, проходящий через приспособление. Длина болта, проходящего через него, зависит от того, сколько раз его нужно затянуть и как гайка находилась в бетоне до того, как болт был вставлен на место. Для законченного вида используйте анкерный болт с однородной головкой.Анкеры с плоской или круглой головкой втулки имеют гладкие головки, которые выступают из приспособления и выглядят одинаково. Вы также можете использовать анкеры с внутренней резьбой, такие как одинарные и двойные распорные анкеры, анкерные болты или вставные анкеры, чтобы добиться того же внешнего вида.

При рассмотрении веса нагрузки, которую должен выдерживать анкерный болт, важно понимать, что болт является самым слабым звеном в бетонной конструкционной системе. Имея это в виду, определите требуемый диаметр анкерного болта в зависимости от удерживаемого веса.Самые прочные и самые глубокие анкерные болты с самым большим диаметром подходят для тяжелых грузов, прикрепленных к бетону.

Вибрационная нагрузка

Оборудование, прикрепленное к бетону анкерным болтом, испытывает те же вибрации, что и оборудование во время работы. Характеристики вибрации оборудования требуют независимой оценки перед установкой анкерных болтов. Вибрирующие конструкции включают насосы, двигатели, вентиляторы, движущиеся ремни или даже знаки, дующие на ветру.

Анкерный болт передает приложенные к нему сдвиг и натяжение посредством трения, но если трение уменьшается из-за продолжительной вибрации, его удерживающая сила будет уменьшена. В таких случаях следует использовать более сильный, больший и глубокий анкерный болт.

Ударная нагрузка

Любое оборудование, прикрепленное к бетону, где существует ударная нагрузка, должно выдерживать изменения нагрузки в течение определенного периода времени. Типичный пример ударной нагрузки — бампер на причале. Поскольку механические анкеры могут обеспечивать удерживающие значения, основанные на трении болта о стенки отверстия, при нарушении трения удерживающая способность уменьшится.Ударные нагрузки могут со временем медленно ослабить анкерные болты.

Обязанности

При выборе правильного анкерного болта для вашего применения существует множество различных характеристик. Следует учитывать тип и прочность бетона, размер и расположение приспособлений, тип окружающей среды и желаемый внешний вид готового продукта. Правильный размер и расстояние между анкерными болтами имеют решающее значение в любой конструкции. По этой причине чрезвычайно важно проектировать конструкцию после консультации со специалистом-строителем.

Важно определить общую ответственность за конструкцию анкерных болтов. Часто несколько производителей доставляют оборудование на один объект. Ответственность за проектирование и поставку анкерных болтов обычно должна лежать на компании, на которую возложена общая инженерная ответственность. Для эффективного выполнения этой задачи поставщики оборудования должны предоставлять только такие сведения об оборудовании, как вес, рост и центр тяжести, поставщику, отвечающему за упаковку.

Производственные процессы | Оцинкованные анкерные болты

Анкерные оцинкованные болты выпускаются в различных конфигурациях.Инженеры определят подходящую марку, размер и конфигурацию оцинкованного анкерного болта в зависимости от его применения и сил, действующих на него. Ниже описаны различные производственные процессы, необходимые для производства оцинкованного анкерного болта.

Резка

Круглые стальные прутки, обычно длиной 20-40 футов, плавятся и прокатываются на сталелитейном заводе. Первая необходимая рабочая операция, независимо от того, какой тип анкерного болта изготавливается, — это отрезать круглый стержень до нужной длины.Оцинкованные анкерные болты можно обрезать ножницами или ленточной пилой. Ножницы режут сталь, как гильотина, и чрезвычайно эффективны, в то время как ленточные пилы используют лезвия с зубьями, чтобы разрезать сталь. Ножницы несколько ограничены по диаметру (обычно максимум около 2 дюймов) и длине (обычно до 100 дюймов), которую они могут разрезать, в то время как ленточные пилы по существу не имеют ограничений.

Нарезание резьбы

Для всех оцинкованных анкерных болтов, независимо от их конфигурации, потребуется конец с резьбой, выступающий из бетона.Нити либо нарезаются, либо накручиваются. Нарезание резьбы обычно выполняется с помощью нарезчиков, которые удаляют сталь с круглого стержня, создавая резьбовую область. Катаная резьба формируется в процессе экструзии, в котором две матрицы вытесняют сталь, образуя резьбу. Многие прямые оцинкованные анкерные стержни также имеют резьбу на заделанном конце с некоторой комбинацией гайки (ей) и / или пластины для обеспечения сопротивления выдергиванию.

Заголовок

Некоторые анкерные болты имеют кованую головку на заделанном конце, что создает сопротивление выдергиванию.Конец круглого стержня без резьбы нагревается до температуры около 2000 градусов по Фаренгейту и «опрокидывается» в процессе операции, при которой нагретый конец принимает форму шестиугольника, тяжелого шестигранника или квадрата. Анкерные болты с головкой обычно бывают диаметром 2½ дюйма.

Гибка

Отвод на 90 градусов или под прямым углом — это обычная конфигурация оцинкованных анкерных болтов, особенно небольших стандартных размеров. Гибочное оборудование используется для изготовления «крючка» на конце, который будет заделан в бетон.Изогнутая часть анкерного болта обеспечивает сопротивление выдергиванию.

Сведжинг

Сведжинг — это процесс, при котором большие углубления или углубления вдавливаются в заделанный конец гальванизированной анкерной шпильки. Когда анкерные стержни заливаются в фундамент, бетон образуется вокруг углублений, предотвращая вытягивание стержня из бетона.

Снятие фаски

При снятии фаски на резьбовом конце оцинкованного анкерного болта создается небольшой скос, чтобы облегчить установку оцинкованной гайки.Удаление первой резьбы также поможет предотвратить проблемы с установкой.

Сварка

Оцинкованные анкерные стержни часто требуют приваривания стальных пластин и / или трубных гильз к гайкам или к заделанному концу анкерного стержня. Сварка — это процесс, при котором сталь соединяется путем нагрева компонентов и добавления присадочного материала из расплавленного металла.

Производство пластин

Квадратные, круглые или прямоугольные анкерные пластины часто прикрепляются к заделанному концу оцинкованных анкерных стержней для обеспечения сопротивления выдергиванию.Стальные шаблоны также используются для правильного размещения анкерных болтов во время установки. Пластины режут, перфорируют или обжигают с использованием различного оборудования и различных процессов. Эти пластины и шаблоны могут быть оцинкованы, а могут и не быть оцинкованными как часть анкерного болта.

Термическая обработка

Многие сорта оцинкованных анкерных болтов проходят процесс термической обработки, в ходе которого они закалены и отпущены для достижения надлежащих прочностных характеристик в соответствии с данной спецификацией.После термообработки болты должны пройти механические испытания, чтобы гарантировать соответствие спецификации ASTM.

Цинкование

Горячее цинкование — это процесс, при котором анкерные болты погружаются в расплавленный цинк с целью нанесения антикоррозионного покрытия. Анкерные болты, которые будут контактировать с элементами, обычно будут оцинкованы горячим способом. Совершенно необходимо, чтобы компания, выполняющая процесс цинкования, располагала специализированными системами для адекватного удаления излишков цинка из резьбы анкерных болтов без «повторного нарезания» резьбы.ASTM F2329 специально ограничивает практику «нарезания резьбы» в разделе 5.4.1 спецификации. Гальванизаторы, имеющие опыт обработки болтов, обычно используют центробежную силу для вытягивания излишков цинка из резьбы оцинкованных анкерных болтов, пока цинк все еще находится в жидком состоянии.

приложений | Стержень с полной резьбой

Эпоксидные анкеры

Это очень распространенное использование всех резьбовых стержней. Когда в уже существующем бетоне требуются анкерные болты, в бетоне просверливается отверстие, затем оно заполняется эпоксидной смолой и в отверстие помещается часть стержня с резьбой.Как только эпоксидная смола соединяется с резьбой на стержне с полной резьбой, она обеспечивает сопротивление выдергиванию, позволяя стержню действовать как анкерный болт.

Удлинители

Все резьбовые стержни также широко используются в полевых условиях в качестве удлинителей. Никто не идеален, и ошибки случаются при заливке фундамента, вероятно, чаще, чем кто-либо хотел бы признать. Иногда анкерные болты устанавливаются слишком низко, и когда это происходит, самое простое решение — удлинить анкерный болт с помощью стяжной гайки и части стержня с резьбой.Это позволяет подрядчику удлинить резьбу существующего анкерного болта и должным образом затянуть гайку.

Анкерные болты

Все резьбовые стержни часто используются в качестве анкерных болтов. Они заделаны в бетон и обеспечивают сопротивление выдергиванию за счет полностью резьбовых корпусов, а также с помощью гайки или комбинации гайки и пластины. Все анкерные болты резьбовых стержней обычно указываются с использованием спецификации анкерных болтов F1554 в классах 36, 55 и 105. Все резьбовые стержни обычно заменяются анкерными стержнями с резьбой на каждом конце в случаях, когда анкерные болты требуются быстро.Поскольку все резьбовые стержни обычно доступны на полке или в короткие сроки, их часто заменяют с одобрения инженера-регистратора, чтобы сократить время выполнения заказа и снизить стоимость.

Болты фланца трубы

Стержень с полной резьбой также обычно используется для соединения фланцев труб. Это особенно актуально для стержня с резьбой A193 Grade B7, который предназначен для работы в условиях высоких температур и высокого давления. Короткие части стержня с резьбой соединяют фланцы трубы вместе с гайками на каждом конце стержня.Еще одна распространенная марка всех резьбовых стержней, используемых в этом приложении, — ASTM A307 Grade B.

Болты с двойным захватом

Все резьбовые стержни также используются в производстве полюсных тросов в качестве двойных болтов. Этот тип болта используется для крепления одной поперечины с каждой стороны деревянной опоры. Преимущество использования стержней с полной резьбой в этом приложении заключается в возможности максимальной регулировки поперечин на стойках, которая может варьироваться в зависимости от ряда факторов. Болты с двойным креплением обычно продаются с четырьмя квадратными гайками, по две на каждом конце, а также с добавлением полуконуса на каждом конце для облегчения установки в полевых условиях.

Общие приложения

Все резьбовые стержни время от времени используются практически в любых конструкционных креплениях. Они используются с гайками на каждом конце и для крепления дерева, стали и других строительных материалов. Их часто заменяют болт с шестигранной головкой или болт другого типа с кованой головкой, однако такие замены должны производиться только с благословения Ответственного инженера проекта.

»Анкерные стержни

* A36 является неполным при использовании в качестве спецификации крепежа, поскольку это спецификация необработанной стали.
Анкерные стержни, также называемые анкерными болтами, бетонными закладными или фундаментными болтами, закладываются в бетонные фундаменты для поддержки конструкционных стальных колонн, фонарных столбов, светофоров, конструкций дорожных знаков, промышленного оборудования и многих других приложений.

Производство

Portland Bolt может изготавливать анкерные стержни диаметром от 1/2 ″ до 6 ″. Узлы анкерных стержней доступны в ряде спецификаций ASTM, включая: F1554, класс 36, 55 и 105, A449, A354 и многие другие.Анкерные пластины, гильзы для труб, легкая сборка и сварка выполняются на месте, чтобы обеспечить быструю доставку и высочайшее качество. Стержни изготавливаются либо из простой стали, либо из горячеоцинкованной стали. Все производственные процессы, включая горячее цинкование, выполняются на нашем предприятии.

Анкерные плиты квадратной или прямоугольной формы изготавливаются на месте. Наша способность пробивать и резать листы толщиной до 3/4 дюйма позволяет нам удовлетворить ваши особые требования и предоставить решения для снижения общей стоимости материала.

Стандартные анкерные стержни

На складе

Portland Bolt имеется несколько анкерных стержней разного диаметра, длины и класса. В большинстве случаев анкерные стержни специально разработаны для конкретного проекта, и повторяющиеся размеры используются недостаточно часто, чтобы оправдать программу складирования. Запасы анкерных стержней Portland Bolt являются стандартными продуктами для различных департаментов транспорта по всей стране и используются для таких применений, как фонарные столбы, столбы светофоров и конструкции надземных указателей.Если для вашего проекта требуется анкерный стержень с размерами, которые идентичны или похожи на размер, который мы имеем в наличии, у нас есть их для немедленной отправки. Обратите внимание, что любые отклонения в размере или классе от анкерных стержней, встроенных в вашу конструкцию, должны быть одобрены инженером перед размещением заказа.

Номер детали	Диаметр	Длина	Оценка	Верхняя резьба	Нижняя резьба	Отделка
17745	1 «	39 «	F1554 сорт 36	6 «	1 1 ⁄ 4 «	Оцинкованный
18500	1 «	54 «	F1554 марка 105	12 «	4 «	Оцинкованный
18499	1 1 ⁄ 4 «	38 «	F1554 марка 105	6 «	3 «	Оцинкованный
17747	1 1 ⁄ 4 «	39 «	F1554 сорт 36	12 «	1 1 ⁄ 2 «	Оцинкованный
18502	1 1 ⁄ 4 «	52 «	F1554 марка 105	18 «	8 «	Оцинкованный
18507	1 1 ⁄ 2 «	60 «	F1554 марка 105	18 «	8 «	Оцинкованный
18508	2 «	60 «	F1554 марка 105	18 «	8 «	Оцинкованный

2020-11-17

производителей анкерных болтов | Поставщики анкерных болтов

Анкерные болты — Ken Forging

В таких применениях, как мосты и туннели, для удержания больших резервуаров и машин, а также во многих крупных зданиях для соединения фундамента со стенами для повышения сейсмоустойчивости анкерные болты могут обеспечить стабильное соединение.Анкерные болты также называются болтами для установки на месте. Сверхпрочный болт устанавливается головкой в ​​мокрый бетон, и как только бетон затвердеет, конец болта с резьбой прикрепляют к компоненту, который фиксирует болт на предполагаемую внешнюю нагрузку. Обычно используются анкерные болты, потому что они обеспечивают надежное крепление с минимальной возможностью ошибки. Установка болта в мокрый бетон может быть сложной задачей, но как только он затвердеет, болт становится очень надежным и способен выдерживать большое усилие.

Существует несколько различных типов анкерных болтов, которые будут выбраны в зависимости от предполагаемого применения.Гнутые стержни, крюковые или J-образные болты, болты с гильзой и обжимные болты являются одними из наиболее распространенных типов анкерных болтов. Другой широко используемый тип — анкеры клиновые. В них используется конец болта в форме клина в сочетании с крепежной втулкой для обеспечения надежного соединения в бетонных условиях. Они должны быть глубоко заделаны в бетон, чтобы болт нельзя было вытащить под действием чрезмерной силы. Для неглубокой установки следует использовать анкерные болты с крепежными винтами. С точки зрения определения наиболее подходящего типа болта для конкретного применения, необходимо учитывать ряд факторов с точки зрения требований, предъявляемых к болтам с точки зрения коррозии, прочности и физической среды.

Сталь и углерод обычно используются для изготовления болтов, поскольку они являются прочными материалами с высокими физическими свойствами. Болты из нержавеющей стали устойчивы к коррозии и могут сохранять свою форму и прочность даже при высоких температурах и экстремальных условиях окружающей среды. Промышленные болты также обычно оцинковываются, так как это дополнительно увеличивает прочность материала. Что касается конструкции, диаметр болта будет увеличиваться, если потребуется большая прочность и сопротивление. Анкерные болты могут использоваться в условиях высоких требований и высоких нагрузок, поскольку они могут выдерживать напряжение, создаваемое системой крепления.

Анкерные болты — бетонные анкеры

Atlantic Bolt специализируется на всех типах бетонных анкерных болтов . Используйте нашу прямую форму анкерного болта или форму L-образного анкерного болта для цитат. Или позвоните нам по телефону 704-597-5082.

Прямой анкерный болт L Анкерный болт в форме

В идеале анкерные болты представляют собой анкерные стержни, залитые в бетон. Сначала давайте посмотрим на «настоящие» анкерные болты, налитые на место. Большинство анкерных болтов этой категории имеют класс 36, 55 или 105 по ASTM F1554.L-образные гнутые анкерные болты уже давно являются стандартом в этой категории. Atlantic Bolt имеет в наличии самые распространенные размеры гнутых анкерных болтов. В последние годы стали популярны анкерные болты с прямой или головкой из-за их превосходного сопротивления выдергиванию. Эти типы анкерных болтов обычно имеют гайку или шайбу на заглубленном конце. Прямые анкерные болты бывают самых разных диаметров и длин, иногда с приваренными пластинчатыми шайбами. По этой причине мы изготавливаем эти анкерные болты на заказ, но наша специальность — быстрая доставка.

Клиновой анкер

Другие анкерные устройства, используемые в затвердевшем бетоне, фактически относятся к категории дюбелей, ввинчивающихся или эпоксидных / химических анкеров. Когда необходимо закрепить материал на затвердевшем бетоне, используются эти анкеры и требуется предварительно просверлить отверстие. В этих типах бетонных анкеров используется какой-либо механизм трения, чтобы удерживать их в бетоне. Клиновые анкеры используют небольшой клин и подходят для прочного, устойчивого бетона.

В анкерах с гильзой используется более крупный клин, который распределяет удерживающую силу по большей площади.По этой причине они используются в бетонных блоках, кирпичной кладке, кирпиче, растворе или другом, менее прочном бетонном материале. Существуют и другие, редко используемые типы распорных анкеров, но они редко используются в коммерческом строительстве и не требуют рассмотрения здесь.

Относительно новый тип анкерных болтов — винтовые. В основном это большие винты по бетону, такие как Tapcons. Некоторые общие термины для этих анкерных болтов — клиновые болты, анкеры Titen, высокопрочные анкеры, анкеры LDT или THD. Они устанавливаются путем просверливания пилотного отверстия и ввинчивания винта / болта.В некоторых регионах страны эти анкерные болты признаны утвержденными заменами или заменителями литых анкерных болтов в жилищном строительстве.

Titen THD Anchor

Химические анкеры или эпоксидные анкеры — последняя форма анкерных болтов, которую мы здесь обсудим. Как следует из названия, в этих анкерах используется эпоксидная смола для закрепления резьбовых стержней в бетоне. Эти анкеры используются в затвердевшем бетоне, а иногда и в блочных помещениях. Если анкерные болты установлены неправильно, для решения этой проблемы широко используются химические анкеры.

Если вам нужны гнутые анкерные болты, анкерные болты с головкой, анкерные болты с пластинчатыми шайбами ​​или любой из упомянутых выше анкеров, Atlantic Bolt может вам помочь.

Вопросы? Свяжитесь с нами, используя контактную форму, напишите нам или позвоните по телефону 704-597-5082

Установка гильзы под анкерный болт | Втулка для анкерного болта

Типовая установка пластиковой анкерной гильзы

для печати PDF Просмотрите этапы установки, чтобы узнать, как обычно устанавливается пластиковая анкерная втулка.

1. Навинтите или наденьте анкерную втулку на анкерный болт до необходимого уровня. Закрепите втулку на месте, чтобы добиться желаемого выступа резьбы, необходимого

2. Вставьте болт с муфтой в шаблон и зафиксируйте его для заливки бетона. Часто для подвешивания анкерных болтов к шаблону используют гайку.

Имейте в виду, что верхняя часть рукава должна быть заподлицо с верхом бетона после того, как верх срезан.

3. Залейте бетон в форму, чтобы создать фундамент или другую желаемую конструкцию.

После затвердевания бетона отрежьте верхнюю часть рукава на уровне бетона прямо перед установкой оборудования или стальной конструкции на анкерный болт. Сохранение гильзы неповрежденной до установки предотвратит попадание воды и мусора в полость.

4. Анкерный болт теперь можно немного отрегулировать для соединения с основанием конструкции или оборудования, которое крепится к фундаменту.Эта мельчайшая корректировка может показаться не такой уж большой, но она может иметь решающее значение между успешной установкой или сбросом фундамента.

5. После того, как анкерные болты были правильно отрегулированы и когда оборудование / конструкция готовы к установке, безусадочный раствор заливается в полость, образованную анкерной гильзой, и устанавливается оборудование / конструкция.

Альтернативные конфигурации

Создание кармана для раствора

Пластиковые анкерные гильзы также можно использовать для создания кармана для раствора для анкерного болта.Вместо того, чтобы соединять гильзу и анкерный болт во время заливки бетона, на место устанавливается только втулка, а после затвердевания бетона анкерный болт помещается внутрь гильзы и фиксируется.
