Двутавровые балки перекрытия деревянные:инструкция по монтажу

Традиционно в качестве балок перекрытия используются доски, брусья и металлопрокат. Эти материалы, кроме достоинств, имеют и существенные недостатки: большой вес и дороговизну, сложность монтажа. В Америке с середины пятидесятых годов для создания межэтажных и чердачных перекрытий применяются деревянные двутавровые балки, а с недавних пор и в нашей стране такая технология начинает пользоваться успехом. Что представляют собой двутавровые балки, какие у них реальные физические и эксплуатационные характеристики?

Двутавровые балки перекрытия деревянные

Содержание статьи

Преимущества двутавровых балок

В отличие от традиционных деревянных балок двутавровые состоят из нескольких элементов, что дает определенные преимущества.

Что такое двутавровая балка перекрытия

Цены на двутавровые балки

Двутавровые балки

За счет того, что полки разнесены далеко друг от друга, двутавр имеет очень большой момент инерции.

Если использовать под балки традиционные квадратные брусья и двутавры с одинаковым сечением, то последний держит в семь раз большие усилия на изгиб, а деформация у него в тридцать раз меньше. Вывод – применение по время сборки нагруженных элементов зданий вместо брусьев двутавров позволяет минимум в семь раз уменьшать расход дорогостоящих пиломатериалов, дома стоят значительно дешевле и при этом по прочности намного превосходят традиционные.

По своим характеристикам брус заметно проигрывает двутаврам

К основным преимуществам можно отнести следующие характеристики.

1. Прочность на изгиб вдоль оси. Мы специально обратили внимание на направление изгибающего усилия, показатели прочности двутавровой балки очень неодинаковы. Максимальное усилие двутавры выдерживают только при определенном направлении изгибающего момента, это всегда надо помнить и учитывать при монтаже. Как только нарушится положение элемента или изменится направление усилия, конструкция резко теряет первоначальную прочность.
   При правильном положении верхняя полка двутавровой балки должна работать на сжатие, а нижняя на растяжение. Стенка держит лишь незначительные переменные напряжения.

   Физико-механические свойства двутавровых деревянных балок

2. Стабильность геометрических размеров. Деревянный двутавр изготавливается из реек и плиты ОСП, эти материалы соединены таким способом, что изменение размеров в результате колебания влажности невозможно. Плиты ОСП-3 влагоустойчивые и не реагируют на повешение влаги. Это позволяет им компенсировать незначительные колебания параметров реек из натурального дерева. Более дорогие деревянные двутавры изготавливаются из клееной древесины, что исключает даже теоретическую вероятность возникновения деформации. Еще одно преимущество двутавров объясняется законами сопротивления материалов. Такие сечения в тридцать раз устойчивее квадратных, что дает возможность конструкциям не менять геометрию во время эксплуатации.
   Благодаря стойке из ОСП и способу крепления элементов, двутавровая балка практически не подвержена деформации

3. Оптимальное отношение веса к прочности.  Геометрический профиль двутавровых балок позволяет им выдерживать большие нагрузки на изгиб при минимальном весе. Площадь сечения балки примерно в семь раз меньше площади сечения квадрата, выдерживающего такие же нагрузки. За счет этого облегчаются монтажные работы перекрытий, уменьшается количество необходимых дорогостоящих пиломатериалов. Можно назвать еще один плюс – снижение нагрузок на несущие стены и фундаменты, но оно настолько незначительно, что во время расчетов игнорируется.

   Использование двутавровых балок позволяет снизить нагрузки на стены и фундамент строения

4. Технологичность использования.
   Для монтажа двутавров нет необходимости использовать грузоподъемные механизмы и оборудование. Балки могут перекрывать пролеты длиной шесть метров, при этом никаких дополнительных подпорок не требуется, а прогиб не превышает допустимых значений.

   Двутавровые балки отличаются небольшим весом, что значительно упрощает их монтаж и позволяет сэкономить на помощниках

Виды балок

Отечественная классификация отличается от общепринятой европейской только названиями, линейные и физические параметры почти одинаковые.

Таблица. Разновидности двутавровых деревянных балок

Серия балки	Краткое описание
NJ	Европейский стандарт, стойка из плиты ОСП толщиной 10 мм. Общая высота двутавра 302 мм или 241 мм, полки размером 38×64 мм.
NJH	Размер полок 64×38 мм, стойка из ОСП 3 толщиной 10 мм. За счет того, что ширина полки в два раза больше толщины, удается увеличить площадку для вбивания метизов при фиксации различных дополнительных элементов перекрытия. Эти полки можно использовать для облегчения монтажа утеплителей и инженерных систем: электрической проводки, кабелей и т. д.
NJU	Высота балки 302 мм или 241 мм, толщина плиты ОСП 10 мм. Имеет увеличенные полки размером 89×38 мм, за счет чего возрастает фактическое сопротивление усилиям на изгиб. Двутавр изготавливается по европейским стандартам.
БДК	Полки 38×64 мм, высота двутавра 302 мм и 241 мм. Рекомендуется применять для перекрытия небольших по длине пролетов, часто используются как дополнительные перемычки для увеличения жесткости конструкции и уменьшения размеров незаполненных пролетов. Аналог европейской серии NJ. Отличия – при изготовлении применяются не те клеящие составы, физические характеристики ОСП не в полной мере отвечают нормативным актам.
БДКУ	По линейным размерам похожи на европейские балки NJH, размер полок 64×38 мм. Высота балки может быть 241 мм, 302 мм, 356 мм и 406 мм. Высота выбирается с учетом исходных данным по нагрузкам и типу утеплительных материалов.
СДКУ	Полки 38×64 мм, высота 140. Стойка из ОСП толщиной 10 мм. Балки с небольшой высотой рекомендуется применять для сооружения внутренних межкомнатных перегородок.
БДКШ	Высота 241 мм, 302 мм, 256 мм, 406 мм, 457 мм, полки 89×38 мм. Могут применяться не только во время строительства частных домов, но и больших по площади коммерческих или производственных помещений.
СДКШ	Полки 89×38 мм, высота 140 мм. Легкая серия, чаще применяется как вертикальная стойка, может выдерживать значительные усилия на сжатие.

На какие параметры обращать внимание при расчетах

Каждая двутавровая балка перекрытия может выдерживать определенную максимальную нагрузку. Во время проектирования специально предусматривается дополнительный запас прочности в пределах 40–50% — это позволяет полностью исключать вероятность появления аварийных ситуаций из-за грубых нарушений технологии строительства. Какие исходные данные нужны для расчетов?

1. Максимальные значения нагрузки на перекрытие. Определяется нагрузка на одну балку, составляется эпюра усилий и на основании полученных данных по таблицам подбирается сечение.
2. Длина пролета перекрытия. При расчетах этот параметр нужно увеличить и предусмотреть площадки для упора двутавровых балок.

   Расчет шага балок в зависимости от длины пролета

Шаг двутавров принимается стандартным 60 см и согласуется с размерами утеплителей из минеральной ваты.

Из специальной таблицы архитекторы для расчетов используют осевой и статический момент инерции, для определения расстояния между балками учитывается радиус инерции. Прогиб вычисляется исходя из нормативной и расчетной нагрузки, длины перекрытия и расчетного сопротивления. При этом соблюдается обязательное условие, что прогиб деревянной двутавровой балки перекрытия не может превышать 1/250 ее длины.

Расчет прогиба балок

Как изготовить двутавр своими руками

Сразу предупреждаем, что для выполнения таких работ надо иметь электрические деревообрабатывающие инструменты и солидный опыт плотника. Двутавровые балки – несущие элементы повышенной ответственности, любые отклонения между расчетными и фактическими параметрами становятся причиной очень серьезной ситуации – нарушение устойчивости перекрытия. Мы рассмотрим самый простой вариант изготовления элементов, применять которые можно только на различных хозяйственных пристройках.

Двутавровые балки можно изготовить самостоятельно, что позволит сократить строительную смету

Предварительно подготовьте рабочее место. Понадобится длинный стол, его размеры должны отвечать параметрам изготавливаемых балок. Стол делайте из подручных материалов, главное чтобы поверхность была максимально ровной. К нему потом прибиваются специальные доски для соединения элементов балки в единую конструкцию.

Шаг 1. Подсчитайте количество и закупите необходимые пиломатериалы. Для балки надо иметь брус с размерами, соответствующими серии двутавра, плиту ОСП 3, столярный клей и небольшие гвоздики или специальные скобы. В упрошенном варианте клей не применяется, но опытные строители настоятельно рекомендуют не пропускать этот важный производственный этап. Это очень негативно отражается на показателях прочности бруса.

Для начала нужно подготовить инструменты и материалы для работы

Шаг 2. Подготовьте рейки. Точно посередине следует вырезать канавку глубиной примерно 10 мм и шириной в соответствии с толщиной плиты. Промышленное производство предусматривает сложный профиль канавки, такой же вид придается и кромкам плиты ОСП. За счет этого существенно увеличивается сила сцепления полок со стойкой. Если у вас нет такого оборудования и набора фрез, то канавку можно делать прямоугольной. Соответственно, кромки плиты также не фрезеруются. Длина реек должна отвечать размерам пролета, ширина и высота выбирается в зависимости от предполагаемых нагрузок.

В рейках вырезают продольные канавки по толщине плиты

Практический совет. В связи с тем, что кустарно изготовленные двутавры могут иметь существенные отклонения по прочности на изгиб, увеличивайте их размеры минимум на 50%. Лучше пусть немного возрастет расход пиломатериалов, чем потом устранять сложные последствия обвала перекрытия.

Шаг 3. Обильно намажьте канавку столярным клеем. Можно использовать ПВА, он на практике показал неплохие свойства, с ним легко работать. Кроме того, по стоимости этот материал не оказывает большого влияния на общую цену самостоятельно изготовленных двутавров.

Пазы промазывают клеем

Шаг 4. Вставьте в паз подготовленный кусок плиты ОСП. Он должен входить с небольшим натяжением, добиться этого можно за счет уменьшения ширины канавки. Если у вас плита толщиной 10 мм, то для вырезания паза берите фрезу шириной не более 9 мм. Дело в том, что непрофессиональные станки невозможно точно отрегулировать, у них всегда будет биение. Как результат – девятимиллиметровая фреза будет давать канавку шириной 9,5–10 мм. В нашем случае это не проблема – плита будет прочно держаться в пазу.

Вставляют заготовку из ОСП

Забивайте плиту через небольшой отрезок доски, в противном случае кромка начнет крошиться. Внимательно следите, чтобы ОСП входила по всей длине до упора, плоскости должны быть строго параллельными. Если длина ОСП недостаточна, то надо использовать два куска плиты. В месте соединения подбейте их в торец до плотной стыковки.

Куски плиты плотно стыкуют

Шаг 5. Посадите на место вторую верхнюю рейку. Технология ничем не отличается от вышеописанной.

На ОСП надевают верхнюю планку

Шаг 6. Переверните двутавр набок и закрепите его в подготовленных шаблонах на столе. Расстояние между досками должно точно отвечать высоте двутавра, прибивайте их ровно по линии. Если двутавр немного не входит, то это значит, что рейки не до конца вошли в плиты, поправьте их положение, добейте элементы молотком.

Двутавр укладывают между шаблонами из досок

Шаг 7. Закрепите скобами рейки и плиты, расстояние между креплениями примерно 20–25 см.

Рейки и плиты скрепляют скобами

Шаг 8. Переверните двутавр обратной стороной, зафиксируйте его между досками и опять скрепите элементы скобами. Двутавр собран, теперь его надо аккуратно уложить на ровную площадку для полного высыхания клея. Желательно балки хранить под навесом.

Готовые балки выкладывают на ровную поверхность и оставляют до полного высыхания клея

Если в перекрытиях планируется прокладка коммуникаций, в балках предварительно высверливают отверстия соответствующего диаметра. После монтажа двутавров сделать это будет затруднительно, к тому же, есть риск нарушить конструкцию.

Сверление отверстий для коммуникаций

Цены на OSB (ориентированно-стружечные плиты)

OSB (ориентированно-стружечные плиты)

Правила фиксации двутавров на перекрытиях

Мы уже упоминали, что нарушения технологии изготовления и монтажа перемычек всегда имеет очень неприятные последствия, поэтому не нужно экспериментировать, соблюдайте проверенные временем правила. Балки перекрытия могут фиксироваться несколькими способами.

1. На специальные металлические кронштейны. Элементы крепятся к несущей стене, на опорные полки устанавливаются балки и прикручиваются саморезами.

   Крепление с помощью кронштейнов

2. С упором на стену, который может быть открытым или закрытым. При первом способе балки лежат на поверхности стен и кладочными материалами не заставляются. Второй вариант предусматривает кладку кирпича или блоков до выравнивания с верхней полкой.

   Монтаж с упором на стену

Советы при покупке

Внимательно проверяйте качество двутавров, это очень ответственные элементы. При превышении нагрузки простой брус вначале прогнется, а только потом трескается. Это позволяет вовремя заметить и устранить проблему. Двутавровая деревянная балка в таких ситуациях не прогибается, а сразу разрушается, последствия аварии могут быть трагическими. На что следует обращать внимание в первую очередь?

1. Наличие гнилых сучков, заболони, больших трещин. Полки двутавров должны изготавливаться только из древесины не ниже первого сорта.

   Для полок двутавров используют древесину не ниже 1 сорта

2. Большие щели в местах соединения реек с плитой. Такая ситуация указывает, что изделия делались на неисправном деревообрабатывающем оборудовании и по качеству не отвечает заявленным стандартам.

   Между полкой и стенкой балки не должно быть щелей

3. В стыке между рейкой и плитой ОСП нет клея. Засохший состав должен быть по всей длине двутавра. Если его нет, то это свидетельствует о нарушение рекомендованной технологии.

   В качественных балках пазы под стойку обязательно промазываются клеем

Рекомендуется во всех случаях требовать сертификат качества, в нем должны быть указаны не только технические параметры, но и реквизиты производителей.

Цены на различные виды бруса

Брус

Заключение

Не бойтесь использовать современные строительные технологии, они дают возможность ставить долговечные и удобные дома при значительном уменьшении сметной стоимости. Двутавровые балки можно применять не только для перекрытия — их используют и при строительстве стропильной системы, несущих каркасов деревянных строений различного назначения и т. д.

Видео — Двутавровые балки перекрытия деревянные

К сожалению, отечественная строительная промышленность и технологии отстают от зарубежных на несколько десятилетий. То, что в развитых странах используется давно, для нас считается новинкой. Вы кратко узнали о физических характеристиках двутавровых балок, познакомились с технологией их изготовления и использования. Теперь следует воплощать свои знания в жизнь, начинайте с расчета стропильной системы, замените брусья двутавровыми балками перекрытия. Как делаются расчеты можно прочитать в статье на нашем сайте.

Двутавровая балка — существующий выбор

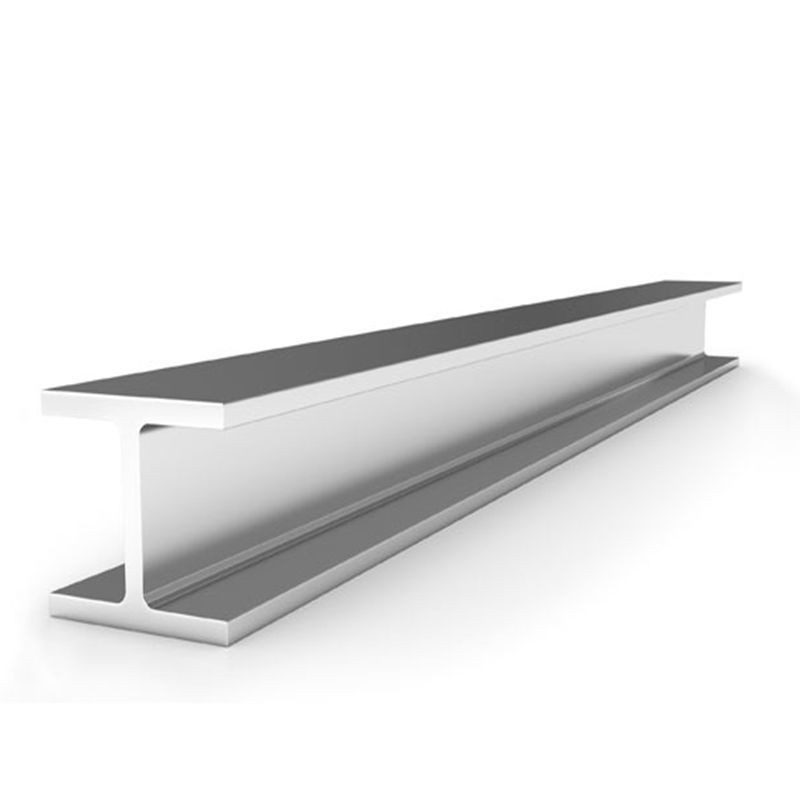

Двутавр (балка двутавровая) — разновидность сортового металлопроката, отличающаяся высокой несущей способностью. Имеет узнаваемое Н-образное сечение, которое и предопределяет технические характеристики изделия. Один из самых востребованных материалов в различных промышленных сферах.

Вы всегда можете ознакомиться на нашем сайте с актуальными ценами на новую двутавровую балку и двутавр б/у.

Назначение и сфера применения

Двутавровые балки используются в качестве несущих элементов при возведении металлоконструкций и в крупнопанельном строительстве. Применение проката данного типа позволяет упростить проектные решения без потери несущей способности сооружений. Чаще всего двутавры используются для решения следующих технических задач:

• Строительство промышленного и гражданского направления (основная часть используется при сооружении перекрытий и армировании проемов).




• Металлоконструкции колонного типа.




• Возведение мостовых конструкций.




• Армирование шахтных стволов и устройство сопряжений горных выработок.

Допускается применение балок этого типа при сооружении любых конструкций, к которым предъявляются повышенные требования по несущей способности. Рекомендовано размещение двутавра в теле бетонной конструкции, при открытом монтаже требуется обязательная антикоррозийная обработка.

Преимущества изделия

Специфическая форма сечения обеспечила отличную несущую способность этого конструктивного элемента. По сравнению со стандартными прямоугольными профилями двутавр обладает повышенной в 7 раз прочностью и более чем в 30 раз жесткостью. По своим конструктивным особенностям двутавр близок швеллеру, но последний в основном используется при возведении более легких конструкций, он не сможет эффективно работать при значительной нагрузке.

Массовость применения двутавровых балок определена следующими преимуществами.

• Высокая устойчивость к деформациям на изгиб и кручение.
• Повышенная несущая способность.
• Уменьшенный вес по сравнению с другими типами металлопроката с аналогичными техническими характеристиками.

Особенности производства

На практике применяют две основных методики изготовления двутавровых балок.

1. Технология горячего проката, позволяющая обеспечить выпуск изделий в промышленных масштабах.
2. Изготовление двутавров с применением сварочных технологических линий. Сварные балки отличаются более точной геометрией, но уступают горячекатаным по некоторым техническим параметрам.

Производство данного вида несущих конструктивных элементов осуществляется с применением высокоуглеродистых низколегированных сталей, что предопределяет обязательную антикоррозийную обработку при открытом монтаже.

В соответствии с ГОСТ 27772-88, регламентирующим производство горячекатаного фасонного проката, для изготовления двутавров должна применяться сталь следующих марок: С 235, 245, 255, 275, 285, 345, 345К, 375.

Существующие классы и соответствующие ГОСТы

Все выпускаемые методом проката разновидности двутавров можно разделить на три основных класса, требования к которым определяются действующими стандартами.

1. Горячекатаные стальные с углом наклона полок 6-12⁰ в соответствии с ГОСТ 8239-89.

2. Стальные специальные с углом внутренних граней 12 или 16 градусов по ГОСТ 19425-74. Двутавр с гранью в 16 градусов отличается повышенной несущей способностью и прочностью. Элементы из таких балок используют в особо сложных условиях эксплуатации, например, при армировании шахтных стволов.

3. Горячекатаные стальные с параллельным направлением полок на основании ГОСТ 26020-83.


Сварные изделия выпускаются на основании технических условий производителя ТУ У 01412851.001-95. Отдельные производители используют свои собственные ТУ для производства того или иного типа двутавров.

По особенностям сечения выделяют следующие категории продукции:

• Балки с нормальной шириной полок (Б).
• Двутавры с увеличенной шириной полок (Ш).
• Колонные двутавровые балки (К).
• Монорельсовые двутавры (М).
• Балки специальной серии для особо сложных условий (С).

Производители осуществляют отгрузку партий с кратной, кратной мерной, немерной длиной двутавров. Стандартные размеры предполагают изготовление изделий длиной от 4 до 13 метров, производство балок, выходящих за пределы указанных параметров, может быть организовано по согласованию непосредственно с производителем.

Особенности расчета потребности

При определении количества необходимого для различных конструкций материала, выбора способа транспортировки необходимо знать соотношение размеров и массы двутавровых балок. Необходимость перевода одной величины в другую возникает так же при разработке проектной документации.

Решить данную проблему можно при помощи онлайн калькуляторов, а в случае их отсутствия рекомендуется воспользоваться специальными таблицами, приведенными в нормативных документах.

Так для горячекатаных стальных двутавров соотношение приведено в следующей таблице.

А для определения общей площади поверхности двутавров того же ГОСТа, рекомендуем воспользоваться следующей таблицей.

Такие справочные данные существенно упростят расчет и разработку проектной документации.





Балка стальная двутавровая и тавровая от ООО УралКомплектМ Москва

Балка, или двутавр – еще один скромный труженик строительства, как и арматура, несет на себе колоссальные нагрузки, снимает и перераспределяет нагрузки на здания и сооружения, при этом, обычно, двутавровая балка перекрытия не видна обывателю закрытая другими перекрытиями. Ее применяют для возведения сложных промышленных конструкций, сооружений, например мостов, и в гражданском строительстве.

Специальные типы двутавра применяются в автомобильной промышленности, для производства машин и различных агрегатов, тяжелой техники. Балка двутавровая широкополочная широко применяется в строительстве.

Продукт современного производства балки-двутавр разнообразен и по материалу изготовления, и по форме, о чем мы и попробуем рассказать дальше. Её прочность дает возможность широко применять её в строительстве. Потому что это универсальное средство для сооружения различных построек, при этом экономичное и по способам обработки, и по массе получаемых зданий. Сортамент двутавровых балок определяется так же ГОСТ 19425-74

Вообще говоря, двутавроая балка — это брус, имеющий разное сечение, принимающий на себя и передающий нагрузки. Обычно вертикальную, но иногда и горизонтальную нагрузки (сейсмологические условия, ветер при определенной высоте зданий), балка передает фундаментным основаниям, через несущие конструкции — подвесы, стены, колонны. Свойство, определяющее возможность такой функциональности — это работа на изгиб.

Под этим термином чаще всего подразумевают двутавр, но существуют, так же: тавровая, полая, угловая и балка-швеллер.

Балка двутавровая

Наиболее часто используемая балка двутавровая(или двутавр) имеет «н» образный профиль в разрезе, или две соединенные буквы т. Профиль в виде буквы т называют тавром. От сюда и называние «двутавровая» – две тавровые.

Двутавр разделяется по форме полок, которые могут быть параллельны друг другу (балка согласно ГОСТ 26020-83) или быть с уклоном (согласно ГОСТ 8239-89).

С параллельными гранями полок балка маркируется следующим образом:: «б» нормальная, «к» колонная, «ш» — широкополочная.

Балка с уклоном граней полок, который может составлять от шести до двенадцати процентов, в свою очередь имеет два вида — обычный и специальный. Специальная с маркировкой «м» применяется для возведения подвесных путей. В сфере добычи полезных ископаемых, автомобилестроении и производстве прочих агрегатов часто применяется специальный балочный прокат с маркировкой «с».

Длина стандартной балки может быть мерной — от 400 мм до 12000 мм, немерной и кратной. Специальные имеет мерную длину — от 400 мм до 13000 мм, а также имеют такие стандарты длины, как: мерная с остатком и кратная мерная с остатков (где остаток не должен превышать пять процентов от массы партии). В зависимости от нужд потребителя, длина может варьироваться.

Параметры точности одинаковы как для стандартных, так и для специальных изделий. Допустимые отклонения составляют от -3 до +5 процентов по весу и 0,2 процента от длины — по кривизне.

Как и прочий металлопрокат, она делится на несколько классов точности. Так для стандартной балки применимы классы точности Б и В, повышенной и обычной, соответственно. Для специальной классы точности А и В — высокой и обычной.

Типов различного металлопроката действительно огромное множество, и выбрать необходимый для ваших нужд помогут менеджеры ООО «УралКомплектМ». Менеджеры помогут и определиться с необходимым типом проката, и минимизировать ваши затраты, сверяя выбранное с параметрами ГОСТов.

Размеры и вес балки двутавровой(СТО 20-93)

Номер двутавра	Размеры, мм				Вес, кг/м
	h	b	s	t
20Б1	200	100	5,5	8	21,3
25Б1	248	124	5	8	25,7
25Б2	250	125	6	9	29,6
30Б1	298	149	5,5	8	32
30Б2	300	150	6,5	9	46,78
35Б1	346	174	6	9	41,4
35Б2	350	175	7	11	49,6
40Б1	396	199	7	11	56,6
40Б2	400	200	8	13	66
45Б1	446	199	8	12	66,2
50Б1	492	199	8,8	112	72,5
50Б2	496	199	9	14	79,5
55Б1	543	220	9,5	13,5	89
55Б2	547	220	10	15,5	97,9
60Б1	596	199	10	15	94,6
60Б2	600	200	11	17	105,5

Размеры и вес балки двутавровой(СТО 20-93)

Номер двутавра	Размеры, мм				Вес, кг/м
	h	b	s	t
20Ш1	194	150	6	9	30,6
25Ш1	244	175	7	11	44,1
30Ш1	294	200	8	12	56,8
30Ш2	300	201	9	15	68,6
35Ш1	340	250	9	14	65,3
35Ш2	340	250	9	14	79,7
40Ш1	383	299	9,5	12,5	88,6
40Ш2	390	300	10	16	106,7
45Ш1	440	300	11	18	123,5
50Ш1	482	300	11	15	114,2
50Ш2	487	300	14,5	17,5	138,4
50Ш3	493	300	15,5	20,5	156,1
50Ш4	499	300	16,5	23,5	173,38

Размеры и вес балки двутавровой(СТО 20-93)

Номер двутавра	Размеры, мм				Вес, кг/м
	h	b	s	t
20К1	196	199	6,5	10	41,4
20К2	200	200	8	12	49,9
25К1	246	249	8	12	62,6
25К2	250	250	9	14	72,4
25К3	253	251	10	15,5	80,2
30К1	298	299	9	14	87
30К2	300	300	10	15	94
30К3	300	305	15	15	105,8
30К4	304	301	11	17	105,8
35К1	342	348	10	15	109,1
35К2	350	350	12	19	136,5
40К1	394	398	11	18	146,6
40К2	400	400	13	21	171,7
40К3	406	403	16	24	200,1
40К4	414	405	18	28	231,9
40К5	429	400	23	35,5	290,8

Размеры и масса балки двутавровой с параллельными гранями полок (ГОСТ 26020-83)

Номер двутавра	Размеры, мм				Вес, кг/м
	h	b	s	t
10Б1	100	55	4,1	5,7	8,1
12Б1	117,6	64	3,8	5,1	8,7
12Б2	120	64	4,4	6,3	10,4
14Б1	137,4	73	3,8	5,6	10,5
14Б2	140	73	4,7	6,9	12,9
16Б1	157	82	4	5,9	12,7
16Б2	160	82	5	7,4	15,8
18Б1	177	91	4,3	6,5	15,4
18Б2	180	91	5,3	8	18,8
20Б1	200	100	5,6	8,5	22,4
23Б1	230	110	5,6	9	25,8
26Б1	258	120	5,8	8,5	28
26Б2	261	120	6	10	31,2
30Б1	296	140	5,8	8,5	32,9
30Б2	299	140	6	10	36,6
35Б1	346	155	6,2	8,5	38,9
35Б2	349	155	6,5	10	43,3
40Б1	392	165	7	9,5	48,1
40Б2	396	165	7,5	11,5	54,7
45Б1	443	180	7,8	11	59,8
45Б2	447	180	8,4	13	67,5
50Б1	492	200	8,8	12	73
50Б2	496	200	9,2	14	80,7
55Б1	543	220	9,5	13,5	89
55Б2	547	220	10	15,5	97,9
60Б1	593	230	10,5	15,5	106,2
60Б2	597	230	11	17,5	115,6
70Б1	691	260	12	15,5	129,3
70Б2	697	260	12,5	18,5	144,2
80Б1	791	280	13,5	17	159,5
80Б2	798	280	14	20,5	177,9
90Б1	893	300	15	18,5	194
90Б2	900	300	15,5	22	213,8

Размеры и масса балки двутавровой с уклоном внутренних граней полок (ГОСТ 8239-89)

N	Размеры						Площадь попер. сечения, см²	Масса 1 м, кг
	h	b	s	t	R	r
	неболее мм
10	100	55	4,5	7,2	7	2,5	12	9,46
12	120	64	4,8	7,3	7,5	3	14,7	11,5
14	140	73	4,9	7,5	8	3	17,4	13,7
16	160	81	5	7,8	8,5	3,5	20,2	15,9
18	180	90	5,1	8,1	9	3,5	23,4	18,4
20	200	100	5,2	8,4	9,5	4	26,8	21
22	220	110	5,4	8,7	10	4	30,6	24
24	240	115	5,6	9,5	10,5	4	34,8	27,3
27	270	125	6	9,8	11	4,5	40,2	31,5
30	300	135	6,5	10,2	12	5	46,5	36,5
33	330	140	7	11,2	13	5	53,8	42,2
36	360	145	7,5	12,3	14	6	61,9	48,6
40	400	155	8,3	13	15	6	72,6	57
45	450	160	9	14,2	16	7	84,7	66,5
50	500	170	10	15,2	17	7	100	78,5
55	550	180	11	16,5	18	7	118	92,6
60	600	190	12	17,8	20	8	138	108

Тавровая

–производится согласно техническим условиям. Тавровая балка — удобная форма проката, имеет профиль разреза в виде буквы т. Используется для сварных работ, позволяют заменить сдвоенный уголок. Широко применяется для возведения тепличных, и других конструкций, предполагающих легкость. В настоящее время тавровый прокат больших размеров не производят, заменяя его, при необходимости, разделенными вдоль двутаврами.

Балка — швеллер

Так, в некоторых источниках называют швеллер — это изделие металлопроката, полки которого находятся с одной стороны относительно стенки профиля, образуя, таким образом п – образный профиль разреза.

Существуют так же и другие виды сечения – полая и угловая.

Электросварная балка

Новым поколением двутавровой балки является электросварная балка, которая не уступает ей по характеристикам, но проще в изготовлении и, соответственно, выигрывает у неё в цене.

Маркировка

При маркировке обычно указывают размер и класс балочного проката, например «18к2» — колонная балка класса к2, размер 18. Ассортимент выпускаемых швеллеров приведён в таблице:

размер	типы
10	10 нормальная, 10Б1, 10Б2, 10Б3,10К сварная, 10К1, 10К2, 10К3, 10К4, 10К5, 10М,10Ш1, 10Ш1 сварная, 10Ш2, 10Ш2 сварная,10Ш3, 10Ш4
12	12 нормальная, 12Б1, 12Б2, 12Б3, 12К сварная, 12К1, 12К2, 12К3, 12К4, 12К5, 12М, 12Ш1, 12Ш1 сварная, 12Ш2, 12Ш2 сварная, 12Ш3, 12Ш4
14	14 нормальная, 14Б1, 14Б2, 14Б3, 14К сварная, 14К1, 14К2, 14К3, 14К4 , 14К5, 14М, 14Ш1, 14Ш1 сварная, 14Ш2, 14Ш2 сварная, 14Ш3, 14Ш4
20	20 нормальная, 20Б1, 20Б2, 20Б3, 20К сварная, 20К1, 20К2, 20К3, 20К4, 20К5, 20М, 20Ш1, 20Ш1 сварная, 20Ш2, 20Ш2 сварная, 20Ш3, 20Ш4
25	25 нормальная, 25Б1, 25Б2, 25Б3, 25К сварная, 25К1, 25К2, 25К3, 25К4, 25К5, 25М ,25Ш1, 25Ш1 сварная, 25Ш2, 25Ш2 сварная, 25Ш3, 25Ш4
30	30 нормальная, 30Б1, 30Б2, 30Б3, 30К сварная, 30К1, 30К2, 30К3, 30К4, 30К5, 30М, 30Ш1, 30Ш1 сварная, 30Ш2, 30Ш2 сварная, 30Ш3, 30Ш4
35	35 нормальная, 35Б1, 35Б2, 35Б3, 35К сварная, 35К1, 35К2, 35К3, 35К4, 35К5, 35М, 35Ш1, 35Ш1 сварная, 35Ш2, 35Ш2 сварная, 35Ш3, 35Ш4
40	40 нормальная, 40Б1, 40Б2, 40Б3, 40К сварная, 40К1, 40К2, 40К3, 40К4, 40К5, 40М, 40Ш1, 40Ш1 сварная, 40Ш2, 40Ш2 сварная, 40Ш3, 40Ш4
45	45 нормальная, 45Б1, 45Б2, 45Б3, 45К сварная, 45К1, 45К2, 45К3, 45К4, 45К5, 45М, 45Ш1, 45Ш1 сварная, 45Ш2, 45Ш2 сварная, 45Ш3, 45Ш4
50	50 нормальная, 50Б1, 50Б2, 50Б3, 50К сварная, 50К1, 50К2, 50К3, 50К4, 50К5, 50М, 50Ш1, 50Ш1 сварная, 50Ш2, 50Ш2 сварная, 50Ш3, 50Ш4
60	60 нормальная, 60Б1, 60Б2, 60Б3, 60К сварная, 60К1, 60К2, 60К3, 60К4, 60К5, 60М, 60Ш1, 60Ш1 сварная, 60Ш2, 60Ш2 сварная, 60Ш3, 60Ш4

Материал

Выбор материала применяемого для изготовления зависит от ее назначения. Для металлической балки обычно это углеродистая или низколегированная сталь марок 09Г2С. В таблице указаны используемые марки стали и изготавливаемые из них марки:

09Г2С	К5 сварн, нормальная, Б1, Б2, Б3, К сварн, К1, К2, К3, К4, К5, М, Ш1, Ш2, Ш2 сварная Ш3, Ш4
19425-89	М
3ПС	Б3, М
3СП	К5 сварная, нормальная, Б1, К сварная, К1, К2, К3, К4, К5, М, Ш1, Ш1 сварная, Ш2, Ш3, Ш4
8239-89	нормальная
Ст3	нормальная, Б1, Б2, К1, К3, М, Ш1, Ш2, Ш4
СТО АСЧМ 20-93	нормальная, Б1, Б2, К1, К2, Ш1, Ш2
СТО АСЧМ 20-94	К1
СТО АСЧМ 20-95	К1

В ООО «УралКомплектМ» всегда в наличии различные виды металлопроката, разобраться в которых Вам помогут наши менеджеры по телефону +7 (495) 212-14-14. Принимаются заказы на специальные виды. Организуем доставку в любой регион России.

Определение балки Merriam-Webster

\ ˈbēm \

1a : длинный кусок тяжелого бруса, часто имеющий квадратную форму, пригодный для использования в строительстве

c : часть плуга, к которому прикреплены рукоятки, стандарт и сошник

d : стержень весов, на котором свисают весы

e : один из основных горизонтальных опорных элементов (например, здания или корабля) стальная балка, поддерживающая пол, также : стрела , лонжеронная балка крана

f морской : крайняя ширина корабля в самой широкой части

g двигатели : качающийся рычаг на центральной оси, принимающий движение на один конец от шатуна двигателя и передает его на другой

2a : луч или луч света лучи от прожекторов

b : набор почти параллельных лучей (например, рентгеновские лучи) или поток частиц (например, электронов)

c : постоянный направленный радиосигнал, передаваемый для наведения пилотов также : курс, указанный радиолучевым

3 : главный ствол оленьего рога

4 : ширина ягодиц … Чрезвычайно широкий в луче… — Ann Bridge

на луче

1 : после направляющего луча

2 : идет или работает правильно

переходный глагол

3a : для передачи особенно через спутник : трансляция . .. 90-минутное шоу транслировалось в более чем 200 стран и территорий по всему миру.- TV Guide

b : для передачи (данных) в электронном виде передача изображений планеты обратно на Землю Объем данных, передаваемых по оптоволоконным сетям, растет экспоненциально с каждым годом, но при этом используется только 0,1% пропускной способности оптоволокна. позволяет пользователям совместно работать с документами без необходимости входа в сеть, а также для быстрой передачи данных между различными устройствами (например, между двумя ноутбуками или между ноутбуком и принтером, без необходимости в кабеле).- Newsweek

c : для обращения к определенной аудитории реклама, направленная на избирателей среднего класса

непереходный глагол

1 : посылать лучи света Солнечный свет светил в окно.

2 : улыбаться от радости Невеста сияла.

Разница между двутавровыми и двутавровыми балками

Конструкционная сталь широко использовалась в строительстве коммерческих зданий с момента постройки первого здания со стальным каркасом, Rand McNally Building, в 1890 году. С тех пор сталь использовалась для крупных строительных проектов. Наличие стали значительно упрощает использование. Во-первых, он хорошо связывается с бетоном и обладает многими характеристиками, которые делают его даже лучше, чем бетон, когда речь идет о строительных проектах.Сталь по-прежнему является одним из наиболее предпочтительных материалов при строительстве, потому что на ее возведение требуется меньше времени, а также она обеспечивает идеальное сочетание легкости, высокой прочности и простоты изготовления. Он был основным компонентом коммерческих строительных проектов. Говоря о стали, двутавровые и двутавровые балки являются двумя наиболее распространенными конструктивными элементами, используемыми в строительстве для поддержки здания и стен. Давайте посмотрим на эти два элемента конструкции.

Что такое двутавровая балка?

Двутавровая балка, как следует из названия, представляет собой катаную стальную балку (RSJ) с поперечным сечением в виде заглавной буквы H.Это один из наиболее распространенных и широко используемых стальных конструкционных элементов, используемых в проектах жилых и коммерческих зданий. Благодаря превосходным механическим свойствам и лучшему соотношению прочности к весу, они делают их предпочтительным материалом для изготовления антресолей, мостов и платформ. Кроме того, они имеют широкие фланцы, которые обычно используются в проектах жилых домов.

Что такое двутавровая балка?

Двутавровая балка, как следует из названия, представляет собой двутавровый структурный элемент с поперечным сечением в виде заглавной буквы «I».В отличие от двутавровых балок, они имеют тонкие полки, которые, как правило, более узкие, с коническими концами для повышения прочности. Это позволяет им хорошо выдерживать нагрузку под прямым давлением. Из-за их высокой прочности на разрыв они используются в зданиях и мостах со стальным каркасом, а также в других гражданских проектах.

Разница между двутавровой балкой и двутавровой балкой

1. Основы двутавровых и двутавровых балок

Двутавровая балка, как следует из названия, представляет собой Н-образную конструкцию, изготовленную из прокатной стали и известную как широкополочная балка.Это один из наиболее часто используемых конструктивных элементов в США. Он выглядит как «H» в поперечном сечении, он невероятно прочен и имеет большую площадь поверхности в поперечном сечении балки. С другой стороны, двутавровая балка также известна как двутавровая балка, но в ее поперечном сечении выглядит как буква I. По сути, это стальная катаная балка или балка с поперечным сечением в виде заглавной буквы I.

2. Конструкции двутавров и двутавров

С точки зрения конструкции двутавровые балки имеют более длинные, широкие и тяжелые полки, чем двутавровые балки, но термины двутавровая балка и двутавровая балка в большинстве случаев могут использоваться взаимозаменяемо и обычно называются катаными стальными балками ( RSJ). Горизонтальный элемент вверху и внизу балки называется полкой, которая обычно уже в двутавровых балках, но почти одинакова по ширине. Высота балки — это стенка, которая у двутавровых балок толще, что делает их относительно прочнее, чем двутавровые балки. С другой стороны, двутавровые балки имеют тонкие перемычки и конические фланцы.

3. Прочность двутавров и двутавров

H-образная балка представляет собой экономичный стальной профиль с более оптимизированной площадью поперечного сечения распределения и разумным отношением прочности к весу, что означает, что она может обеспечить большую прочность на единицу веса.Это делает сварку двутавровых балок относительно проще, чем сварку двутавровых балок. А из-за большей площади поверхности в поперечном сечении считается, что он имеет высокий коэффициент прочности. Однако двутавровые балки, как правило, глубже, чем ширина, что позволяет им хорошо выдерживать нагрузку при локальном изгибе. Кроме того, двутавровые балки легче двутавровых балок, а это значит, что они не смогут воспринимать такую ​​большую силу, как двутавровые балки.

4. Применение двутавровых и двутавровых балок

Поскольку двутавровые балки имеют более толстые стенки и фланцы, они идеально подходят для антресолей, платформ, мостов и других обычных строительных конструкций, как жилых, так и коммерческих.Широкие фланцы обычно используются в жилых проектах. Внутренние размеры двутавровых балок сделаны постоянными, чтобы сделать их предпочтительным материалом для изготовления каркасов прицепов и кузовов грузовиков. Двутавровые балки с их повышенной прочностью полок являются предпочтительным выбором формы для зданий из стальных конструкций, мостов и других гражданских объектов. Помимо проектов коммерческих и жилых зданий, они также используются для изготовления опорных рам и колонн для трамвайных путей, лифтов, платформ для прицепов и грузовиков, подъемников и подъемников.

Двутавровая балка и двутавровая балка: сравнительная таблица

Сводка двутавровых балок и балок. Двутавровая балка

Хотя термины двутавровая балка и двутавровая балка часто используются как синонимы в строительной отрасли, утверждение, что один лучше другого, довольно субъективно. Обе являются двумя наиболее распространенными стальными конструкционными балками, которые используются в различных конструкционных стальных работах, таких как опорные балки для строительства коммерческих и жилых зданий. Оба выглядят почти одинаково снаружи, за исключением разницы в геометрии.Это две версии балок из конструкционной стали, которые используются в широком диапазоне применений. Двутавровая балка имеет Н-образное поперечное сечение, а двутавровая балка имеет поперечное сечение в виде заглавной буквы «I». Технически двутавровая балка может называться двутавровой балкой с немного разными механическими свойствами, такими как отношение прочности к весу, несущая способность, предел прочности на разрыв и так далее.

Сагар Хиллар — плодовитый автор контента / статей / блогов, работающий старшим разработчиком / писателем контента в известной фирме по обслуживанию клиентов, базирующейся в Индии. У него есть желание исследовать самые разные темы и разрабатывать высококачественный контент, чтобы его можно было лучше всего читать. Благодаря его страсти к писательству, он имеет более 7 лет профессионального опыта в написании и редактировании услуг на самых разных печатных и электронных платформах.

Вне своей профессиональной жизни Сагар любит общаться с людьми разных культур и происхождения. Можно сказать, что он любопытен по натуре. Он считает, что каждый — это опыт обучения, и это приносит определенное волнение, своего рода любопытство, чтобы продолжать работать.Поначалу это может показаться глупым, но через некоторое время это расслабляет и облегчает начало разговора с совершенно незнакомыми людьми — это то, что он сказал ».

Последние сообщения Сагара Хиллара (посмотреть все)

: Если вам понравилась эта статья или наш сайт. Пожалуйста, расскажите об этом. Поделитесь им с друзьями / семьей.

Цитируйте
Сагар Хиллар. «Разница между двутавровой балкой и двутавровой балкой». DifferenceBetween.net. 4 октября 2018 г.

Двутавровая балка в сравнении с балкой с широким фланцем: объяснение и применение

Главная »Блог

Прогуливаясь по складу, вы можете сначала не заметить разницы между двумя распространенными балками — двутавровой балкой и балкой с широким фланцем — однако, хотя они могут показаться очень похожими, есть ключевые различия, которые делают выбор правильного продукта жизненно важным для определенные проекты.

1) В чем разница между двутавровой балкой и широкой полкой?

Начнем с основ: горизонтальные части называются фланцами, а вертикальные части называются перемычкой. Фланцы сопротивляются изгибу, в то время как перегородка принимает на себя усилие сдвига.

Двутавровая балка имеет конические полки с более узкими полками, чем большинство широких полок, что делает ее более легким строительным материалом. Балка с широкими полками, с более широкими полками и стенкой, чем двутавровая балка, может выдерживать больший вес, но в целом она становится тяжелее.

2) Какой тип балки следует использовать для определенных проектов?

Люди часто спрашивают, что лучше, но правда в том, что это действительно зависит от вашего проекта. Инженерия важна при принятии решения, что и где использовать. Как двутавровые, так и широкополочные балки являются основными несущими материалами, которые можно использовать при разработке конструкции — в зависимости от ваших чертежей. Для меньшего веса опоры доступны более легкие младшие балки.

3) Где я могу получить помощь в выборе того, что подходит для моих нужд?

В Texas Iron & Metal у нас есть знающие и опытные продавцы, которые всегда готовы помочь.Мы не торопимся, чтобы узнать о вашем проекте и дать рекомендации, отвечающие вашим потребностям. И не забывайте, покупка излишков или менее-простых © — отличный способ сэкономить 10-40%.

Мы гордимся тем, что являемся вашим союзником в производстве двутавровых балок Prime и Less-Than-Prime ©, а также широкополочных балок всех размеров и толщин. Если у вас есть вопросы, позвоните нам сегодня по телефону 713.672.7595. Как всегда, хочешь, у нас это есть. Теперь это предложение по запросу!

Ближний свет vs.Дальний свет: когда использовать эти фары

Каждая функция в автомобиле имеет укоренившуюся цель, специально разработанную для обеспечения безопасности и удобства пассажиров. Фары ничем не отличаются.

Эти налобные фонари служат для того, чтобы видеть перед собой ночью. Они также имеют два особых режима — ближний свет и дальний свет.

Но в чем разница? Отличаются ли они только функциональностью, или есть более конкретные различия, которые мы должны учитывать?

Разница между функцией фар ближнего и дальнего света

Основное различие между фарами ближнего и дальнего света состоит в том, что ближний свет используется для нормального вождения в ночное время, тогда как дальний свет используется для движения в сельской местности или на небольших дорогах, которые имеют почти нет света.

Ближний или ближний свет — это проекция света вбок и / или вниз. Его основная цель — обеспечить надлежащее освещение, не уменьшая видимость встречного транспорта.

Однако, когда дело доходит до дальнего или дальнего света, распределение света более централизовано, что позволяет видеть более длинный участок дороги. Эти фонари в основном используются в плохо освещенных местах.

Функциональные возможности

Для обеспечения оптимальной эффективности фары ближнего и дальнего света имеют разные функции в зависимости от интенсивности и проекции света.Общее правило — включать ближний свет, когда встречный транспорт находится на расстоянии 150 метров или около 500 футов.

Люди в хорошо освещенных городских районах, где есть нормальный транспортный поток, всегда используют ближний свет. Это не позволяет им ослепить встречных водителей, обеспечивая более безопасную среду для всех.

Вопреки распространенному мнению, в экстремальных погодных условиях, таких как дождь, туман или снегопад, следует переключаться на ближний свет. Это происходит главным образом потому, что молекулы воды отражают свет от фар дальнего света.Это, в свою очередь, усложнит водителям возможность хорошо видеть дорогу. Пятна от воды обычно размывают все перед вами.

Люди обычно используют дальний свет в сельской местности или в темноте для лучшего зрения. Это предотвратит ослепление идущего впереди водителя из-за отражения в зеркале заднего вида.

Преимущества этих режимов

В зависимости от погоды, яркости и местоположения оба режима имеют свои преимущества.

Низкий

• Меньше аварий. Использование ближнего света может повысить безопасность встречного транспорта и движущегося впереди автомобиля.
• Идеально для экстремальных погодных условий . Будь то дождь, туман или снег, вы должны использовать ближний свет для лучшей видимости дороги. Легкие частицы не будут отскакивать от частиц облака и ослеплять водителя.
• Цивилизованный способ путешествовать. Луч не причинит вреда глазам пешеходов, велосипедистов и автомобилистов.

Высокая

• Лучшая видимость. Из-за большей интенсивности проецирования света дальний свет идеален в плохо освещенных местах или на пустынных шоссе.
• Может использоваться как сигнальное устройство. Мы можем включить дальний свет, чтобы предупредить людей о присутствии машины или подать сигнал о проезде.
• Сдерживание шумового загрязнения. Мигание дальним светом ночью вместо звукового сигнала может снизить уровень шума.

Меры безопасности

В некоторых странах были приняты дополнительные меры для обеспечения большей безопасности водителей на дорогах.

Например, в странах с левосторонним движением ввели фары ближнего света с поворотом влево. В противоположность этому, в странах с правосторонним движением фары ближнего света светятся вправо. Таким образом, водители, которые едут в противоположном от вас направлении, не будут ослеплены вашими фарами.

В некоторых странах, например в Канаде, все автомобили в обязательном порядке должны быть оборудованы дневными ходовыми огнями.ДХО играют огромную роль, когда дело доходит до улучшения видимости днем. Чем выше видимость, тем меньше вероятность дорожно-транспортных происшествий.

Однако следует учитывать, что ДХО не активируют задние фонари. Рекомендуется включать ближний свет во время экстремальных погодных условий, когда дорожные условия и видимость плохие.

Использование

С тех пор, как они были впервые представлены в начале 1900-х годов, фары немного изменились. Изначально использовали только лампочку Bilux.Теперь у нас есть широкий выбор фар на выбор, от светодиодных и галогенных ламп до ксеноновых HID, каждая с различной интенсивностью и диапазоном света.

Но, как говорится, с властью приходит ответственность. Если вы используете дальний свет, вы можете ослепить других водителей. Когда такое случается, это не только опасно, но и неприятно.
