Что такое термоусадочная трубка, ее основные виды и характеристики | Энергофиксик

Термоусадочные трубки появились еще в 50-е годы двадцатого столетия и позиционировались как альтернатива ПВХ изоленты. И стали поистине отличным материалом для изоляции электрического соединения с целым рядом преимуществ. В этом материале я расскажу вам об основных видах, характеристиках и способах применения термоусадочных трубок.

Что такое термоусадка и каково ее назначение

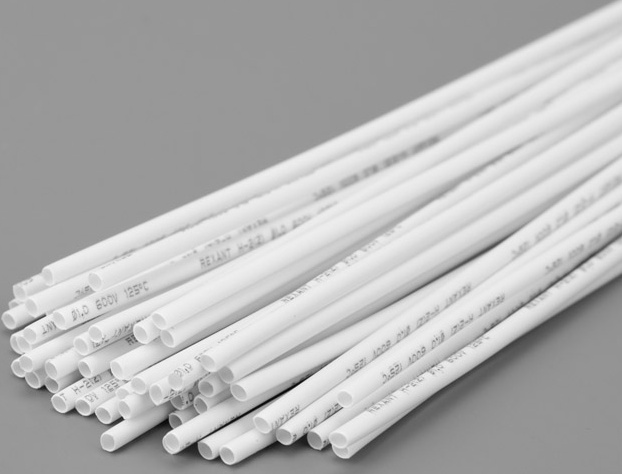

Под названием «термоусадочная трубка» подразумевается трубка, произведенная из специализированного термоусаживающегося материала (в большинстве случаев это термополимеры).

Это изделие под действием заданной температуры изменяет свои габариты. Причем продольное сжатие мало по сравнению с поперечным. В поперечной оси трубка может сжиматься от 2 до 6 раз.

При сжатии возрастает толщина стенки изделия, что увеличивает электроизоляционные свойства изделия.

Основные направления применения термоусадочных трубок таковы:

1. Изоляция соединений при произведении электромонтажных работ.

2. Использование трубок для защиты от коррозии.

3. Повышение механической прочности изделий покрытых таким изоляционным материалом.

4. Использование в качестве маркировочного материала для жил кабелей.

5. Применение в качестве защитного слоя от всевозможных агрессивных проявлений атмосферы.

Главные преимущества и недостатки

Проводя сравнения термоусадочной трубки с другими изоляционными изделиями, можно выделить следующие преимущества:

— Из-за очень плотного прилегания трубка даже после значительных механических воздействий остается на месте.

— Процесс монтажа предельно прост, достаточно просто соблюдать равномерность прогрева и температурный режим.

— После усадки материал становится более плотным, что придает месту соединения повышенную прочность. При этом срок службы значительно превышает срок службы обычной изоленты.

— Очень широкий спектр применения.

изолирование жала отвертки с помощью термоусадочной трубки

К недостаткам этого изделия можно отнести такие моменты:

— Невозможность повторного использования изделия. Если потребуется переделать соединение, то повторно использовать ту же термоусадочную трубку будет невозможно.

— Цена несколько выше чем у обычной изоленты, но все другие плюсы перекрывают этот недостаток.

Как видите недостатков у такого изделия мало и они не существенные.

Классификация и виды термоусадочных трубок

Данные изделия классифицируются в первую очередь по способу изготовления и примененных материалов. И существуют такие виды ТУТ (термоусадочные трубки):

asutpp.ru

А вот по принципу монтажа различают следующие виды:

1. С клеевым внутренним слоем. Благодаря таким трубкам гарантируется надежная защита от влаги. Обычно коэффициент усадки таких трубок равен трем.

asutpp.ru

2. Без клеевого внутреннего покрытия.

По степени устойчивости к различным средам термоусадочные трубки разделяются следующим образом:

— Маслостойкие.

— Инертные к химическим воздействиям.

— Высоковольтные. Выдерживающие напряжение до 1 кВ.

— Устойчивые к бензину.

— Устойчивые к воздействию ультрафиолетового излучения.

— Термически устойчивые и не поддерживающие горение.

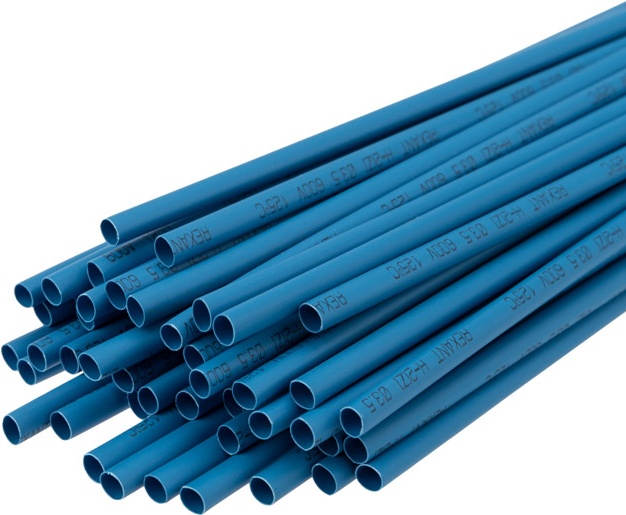

Маркировка термоусадочных трубок

Обычно производитель указывает прямо на упаковке какой первоначальный диаметр изделия до усадки и сразу после нее, но встречаются и обозначения с указанием первоначального диаметра и коэффициента усадки, например: 20 мм 2:1.

Как правильно выбрать термоусадочную трубку

Итак, правильный алгоритм выбора термоусадочной трубки таков:

1. Сначала нужно определить условия эксплуатации, например, если после установки ТУТ возможно попадание на него бензина, то следует выбирать трубки устойчивые к агрессивным химическим соединениям.

2. Затем выбираем необходимый диаметр. Здесь следует использовать правило: «-10 +20», которое наглядно выглядит так

asutpp.ru

3. И на финальном этапе выбираем длину. Учтите, что продольная усадка у изделий низкого качества может достигать 20%, а у качественной продукции этот параметр редко превышает 10%.

Это все, что я хотел вам рассказать о термоусадочных трубках, а так же об их основных видах и характеристиках.

Спасибо за ваше внимание!

Что такое термоусадка

Работа с электрическими кабелями зачастую предполагает удаление изоляции. Восстановить такую защиту можно, используя несколько материалов, обладающих изоляционными свойствами.

Все чаще для решения подобных задач используются термоусадочные трубки. Узнать технические характеристики этого материала можно на этой странице, где существует возможность приобретения таких товаров.

Основные понятия

Термоусадка или термоусадочная трубка представляет собой специальный полимерный материал, способный уменьшаться в размерах при нагревании. Данные материалы обладают несколькими положительными свойствами:

  • простота монтажа;
  • длительный срок эксплуатации;
  • прочность;
  • возможность качественной изоляции поверхности.

Термоусадки используют для решения нескольких задач:

  1. Изоляция электрических кабелей.
  2. Герметизация стыковых поверхностей.
  3. Восстановление поврежденной изоляции.
  4. Связывание жгутов.
  5. Маркировка проводников.

Существуют специальные трубки с клеящей основой. Это позволяет более качественно заполнять все стыки и пустоты. Иногда данный продукт применяют в качестве защитного слоя для деревянных или металлических изделий.

Характеристики термоусадки

Термоусадочные трубки отличаются несколькими уникальными параметрами:

  • Коэффициент усадки это показатель, указывающий, во сколько раз может уменьшиться трубка. Зачастую он варьируется от 2 до 6.
  • Устойчивость к агрессивным факторам. Сегодня выпускают трубки, которые не боятся высоких температур, химических реагентов, света и масла.
  • Тип полимера. Термоусадки изготавливают из различных материалов, среди которых популярными являются ПВХ, полиолефины, эластомеры и много др.
  • Цвет. На рынке встречаются материалы от черного, до ярко-зеленого цветов.

Термоусадка может эксплуатироваться в широком диапазоне температур от -45 до +125 градусов. Существуют также продукты, способные выдерживать и +135. Зачастую они устанавливаются под капотом автомобилей.

Использовать термоусадку достаточно просто. Для этого нужно отрезать нужный кусок полимера и одеть его на кабель. После этого трубка нагревается с помощью фена. Не следует греть ее с помощью открытого огня, так как это приведет к растрескиванию вещества и потере его основных свойств.

Термоусадка — это уникальная технология, способная значительно улучшить качественные показатели кабеля и надежно защитить его от разрушения.

Твитнуть

Термоусадочные трубки и изоляционные материалы

Термоусадочные трубки общего назначения –  наиболее известный и распространенный тип термоусадочных трубок, нашедший широкое применение, как в промышленности, так и в быту.

Основное предназначение термоусадочных трубок  — изоляция электрических соединений, ремонт оболочек и изоляции кабелей, защита проводов от перегибов, а также бандаж и маркировка кабельных линий напряжением до 690В. Завод «КВТ» уже больше 10 лет предлагает высококачественные термоусадочные трубки без клеевого подслоя с различными коэффициентами усадки и широким диапазоном размеров.

Свойства термоусадочных трубок во многом зависят от используемых в производстве композиций полиолефинов. Так термоусаживаемые трубки ТУТнг и ТНТнг являются негорючими (о чем свидетельствует индекс «нг») и изготавливаются с добавлением нетоксичных антипиренов, что сохраняет  экологичность  конечного продукта. Трубки ТНТнг не содержат галогенов и отличаются особой эластичностью и более низкой температурой усадки.

Термоусадочные трубки с увеличенным коэффициентом усадки и с большей толщиной стенок (например, ТТ-Снг 3:1) обеспечивают дополнительную защиту от истирания и механическую прочность узла, скрутки или кабельной сборки, на которые они были установлены.

А трубки KST и ТТ-Мнг отлично подойдут для маркировки (на самой трубке в случае с ТТ-Мнг и в качестве защиты маркировочных бирок в случае с прозрачной KST).

Отдельно стоит выделить специализированные ультрасовременные виды трубок – ТТ-175 и ТТ-ГСМ. Благодаря особому составу они способны сохранять работоспособность в условиях высоких температур и агрессивных сред. Таких как авиационный керосин, дизельное топливо и прочие горюче-смазочные материалы.

Общей, объединяющей чертой представленной в данном разделе термоусадки производства «КВТ» является отсутствие клеевого слоя, что позволяет осуществить быстрый демонтаж в случае возникновения такой необходимости.

Большая работа по оптимизации применяемых полимерных  композиций и тщательный контроль на всех  этапах производства (экструзии, облучения и расширения)  позволили создать тонкостенные термоусадочные трубки с характеристиками, значительно превышающими любые аналоги в своём ценовом сегменте.

Область применения термоусадочных трубок расширяется с каждым годом, постепенно переходя из разряда узкоспециализированных материалов для промышленности и производства в продукты повседневного потребления.

Форма поставки оптимизирована и варьируется в зависимости от вида термоусадочных трубок : бобины в намотке от 50 до 200 метров, трубки для розничных продаж в нарезке по 1 метру, Т- боксы с мини-катушками по 10 метров и наборы термоусадочной трубки в нарезке по 100мм.



 Выбор и требования к технологии монтажа термоусадочных трубок

  • При выборе размера термоусадочной трубки следует руководствоваться следующими правилами:
    • диаметр трубки до усадки должен иметь некоторый «запас» и превышать диаметр фактического основания, на которое будет усаживаться трубка, минимум на на 10–20%. Следует помнить, что чем меньше диаметр фактического основания, тем больше будет толщина трубки после усадки;
    • диаметр трубки после усадки должен быть меньше фактического основания на 10%. При этих условиях будет обеспечено плотное прилегание трубки к изделию.
  • Поверхность, на которую усаживается трубка, должна быть предварительно подготовлена: обезжирена, очищена от пыли и загрязнений.
    При наличии острых режущих кромок, выступов и заусенцев, поверхность должна быть предварительно сглажена и зашлифована.
  • Для усадки термоусадочных изделий предпочтительно использовать высокотемпературный фен или пропановую газовую горелку. Пламя газовой горелки следует отрегулировать таким образом, чтобы оно было мягким, с языком желтого цвета.
  • Не допускается усадка термоусадочных трубок, имеющих глубокие царапины, раковины на внешней поверхности, надрезы на торцах.
  • Во избежание образования морщин и воздушных пузырей термоусадку следует производить либо от центра трубки к ее концам, либо последовательно от одного конца к другому. Прежде чем продолжить усадку вдоль изделия, трубка должна быть усажена по окружности.
  • Для обеспечения равномерной усадки и предотвращения локального пережога трубки, пламя горелки должно находиться в постоянном равномерном движении. Оптимальная температура усадки изделий — 90–120°С.
  • Усаженная трубка не должна иметь каких-либо повреждений, ее поверхность должна быть гладкой, без морщин и вздутий. На поверхности усаженной трубки должны быть различимы контуры рельефа того основания, на которое она была усажена.

области применения, основные виды трубок, технические характеристики, особенности монтажа —

области применения, основные виды трубок, технические характеристики, особенности монтажа

При прокладывании проводки или соединении проводов очень важно соблюдать безопасность, чтобы избежать поражения электрическим током. До недавнего времени в качестве единственного способа защиты применялась простая изолента. Но прогресс не стоит на месте, появляются новые материалы. Одной из таких новинок является термоусадочная трубка, купить которую можно в магазине электрики.  Сегодняшний наш материал расскажет, где может пригодиться термоусадка для проводов и какие разновидности бывают.

ФОТО: sterlitamak.elkomp.ru
Термоусадочная трубка – удобный и надёжный продукт для изоляции

Содержание статьи

Что такое термоусадка

Физический смысл данного метода состоит в изоляции проводов термоусадкой. Сама по себе термоусаживаемая трубка представляет собой изделие, выполненное из поливинилхлорида (ПВХ), который, как известно, обладает изолирующими свойствами. Чаще всего при изготовлении этой детали применяется пластик, обладающий высокой степенью пластичности, что позволяет получить большую свободу при прокладывании проводов.

ФОТО: izion.pro
Термоусадка заменяет использования простой изоленты при изоляции соединений

Принцип работы с данным материалом заложен в его названии. При нагревании фторопластовая термоусадочная трубка становится практически жидкой. Она очень хорошо тянется и способна принимать форму объекта, на который помещена. После остывания происходит затвердевание и полная изоляция места соединения.

Особенностью использования термоусадки является простота монтажа. Для создания необходимого температурного режима используется строительный фен или горелка. Применение открытого пламени допускается при отсутствии запретов со стороны правил техники безопасности при выполнении определённого вида работ.

ФОТО: i6.photo.2gis.com
В магазин продукт поставляется в бобинах, на которых может быть несколько метров ТУТ

Область применения термоусаживаемой трубки (ТУТ)

Свойства данного материала, в числе которых высокая эластичность, возможность вытягивания в нагретом состоянии, устойчивость к воздействию внешних негативных факторов, в том числе и химических, повышенная прочность при натяжении, определили основные области его применения:

  • изоляция токоведущих проводов и иных частей работающего оборудования, находящихся под напряжением, во избежание получения электротравмы;
  • создание надёжной защиты в местах соединения кабельных линий или проводников;
  • установка соединительных наконечников и муфт на токоведущем кабеле;
  • маркировка проводов;
  • формирование продольной герметизации пучков кабелей, что достигается применением специальной термоусадочной ленты, способной заполнять пространство между жилами;
  • предотвращение повреждение провода от температуры. Некоторые термоусадочные трубки большого диаметра обладают повышенным коэффициентом термозащиты, что обеспечивает сохранение свойств при температурных режимах от -65ºС до +260ºС;
  • улучшение эргономики различных рукояток, например, строительного или спортивного инвентаря благодаря шероховатой поверхности трубки.
ФОТО: i.postimg.cc
Одной из областей применения данного типа изоляции является обмотка ручек спортивного инвентаря

Термоусадочная трубка для проводов – преимущества и недостатки

Прежде чем купить термоусадку для проводов, следует определиться, какими положительными и отрицательными качествами обладает данный тип материала. К числу положительных моментов относятся следующие свойства изделий:

  • плотное прилегание после остывания, что обеспечивает отсутствие смещения под воздействием механических факторов;
  • простота монтажа;
  • скорость проведения работ по насаживанию трубки;
  • повышение прочности после усадки;
  • увеличенный срок эксплуатации, в сравнении с обычной изолентой;
  • широта областей применения.
ФОТО: bpgroup.lv
Нагрев можно проводить даже открытым пламенем при соблюдении требований безопасности

Но, несмотря на множество положительных качеств, термоусадка имеет некоторые недостатки, среди которых выделяют:

  • более высокая цена, по сравнению с обычной изолентой;
  • одноразовость изделия, поскольку после нагревания трубка принимает форму объекта, на который монтируется, что не позволяет использовать её повторно.
ФОТО: electrikmaster.ru
Удалить изоляцию можно только разрезав её, что не позволяет повторно использовать изделие

Виды термоусаживаемой трубки (по ГОСТ)

Существует несколько разновидностей классификации изоляции. Выделяют варианты по материалу изготовления, способу монтажа и толщине стенок.

Материал

На рынке представлены трубки, классифицирующиеся по типу пластика, который используется при их изготовлении. Наибольшее распространение имеют следующие разновидности:

  • ПВХ или поливинилхлорид;
  • полиэстер;
  • фторкаучук;
  • полиэтилен;
  • поливинилиден;
  • полиэтилентерефталат;
  • материалы, содержащие в составе полиолефин.
ФОТО: i1.photo.2gis.com
ПВХ – простой и дешёвый материал, имеющий существенные недостатки
Трубки из ПВХ

В их основе содержится термопластичный поливинилхлорид. Этот материал отличается своими высокими изоляционные свойствами. При этом, его существенным недостатком является малый диапазон рабочих температур, которые могут варьироваться от -20ºС до +80ºС.

К сведению! Ещё одним большим минусом является выделение едких и токсичных соединений при возгорании, что сказывается на востребованности именно этого типа.

ФОТО: plastirub.be
Полиэстер превосходит ПВХ по всем параметрам
Усадка из полиэстера

Материал, ставший развитием обычного поливинилхлорида. По сравнению с последним обладает более высокой физической прочностью и устойчивостью к химическому воздействию. Часто применяется при производстве тонкостенных и толстостенных термоусаживаемых трубок.

ФОТО: sc01.alicdn.com
Фотополимер имеет высокую себестоимость производства
Фотополимеры

Ещё одна группа материалов, обладающих очень высокими эксплуатационными характеристиками, что делает их использование незаменимым при создании надёжной защиты от физического и химического воздействия. Недостатком считается высокая стоимость из-за сложности производства.

ФОТО: home.premiumfull.ru
Полиолефиновые усадки – наиболее современный и качественный вариант изоляции
Полиолефиновые трубки

Материал, который получают путём химической обработки полиэтилена с добавлением в готовое изделие красителей, пластификаторов и присадок, препятствующих горению. Отличается широким диапазоном рабочих температур (от -50ºС до +125ºС). Также имеет высокую устойчивость к воздействию сильных окислителей, но постепенно разрушается при длительном контакте.

К сведению! Использование дополнительных специальных присадок позволяет расширить диапазон температур вплоть до 150ºС, что позволяет расширить область использования.

ФОТО: build-experts.ru
Вспененный или синтетический каучук выдерживает низкие температуры, но разрушается при попадании ГСМ
Трубки из эластомеров

Основу данного материала составляет синтетический каучук. Этот вариант, в силу первоначальных качеств базового состава, обладает высокой устойчивостью к воздействию высоких температур, но при этом практически не выдерживает попадания ГСМ. Также существенным недостатком является высокая себестоимость производства, что определяет и низкий спрос.

ФОТО: a.d-cd.net
Силикон химически инертен и относительно дёшев, но не выдерживает воздействия растворителей
Силиконовые изделия

Трубки, сделанные на основе силикона, обладают гибкостью и практически нетоксичны. Ещё одним положительным качеством силиконовых изделий является химическая инертность и электрическая прочность. Минусом считается отсутствие устойчивости к воздействию растворителей на органической основе.

Тип монтажа

Следующей градацией представленных на рынке трубок является разделение по способу монтажа, зависящего от особенностей конкретного изделия. Различают два типа:

  • термоусаживаемые трубки с клеем. Нанесение клеевой основы на внутреннюю поверхность усадки обеспечивает более плотное прилегание и лучшую герметизацию;
  • трубки без клеевого состава. При использовании данной разновидности прочность и герметичность после усадки обеспечивается только за счёт плотности обхвата.
ФОТО: kross-kontakt.ru
Наличие клеевого слоя повышает герметичность при монтаже

К сведению! Дополнительно к клеевым термоусаживаемым трубкам и моделям без клеящего состава производители предлагают плавкую ленту, которая используется для внутренней герметизации кабеля и улучшения эксплуатационных характеристик.

Толщина стенок

Ещё одним показателем, который определяет деление приспособлений для изоляции на типы, является толщина стенок. По этому параметру все представленные на рынке модели можно разделить на три вида:

  • толстостенные термоусадочные трубки;
  • тонкостенные модели;
  • изделия, имеющие среднюю толщину.
ФОТО: barnspb.ru
На этикетке указывается размерность до и после усадки, а также  толщина стенок

Характеристики термоусадочных трубок

Основной характеристикой, определяющей качество и область применения изделия, считается коэффициент усадки, варьирующийся от 200 до 600%, в зависимости от материала изготовления. Характерной особенностью данного типа изоляции является повышенное поперечное сжатие относительно продольного, то есть, при значительном изменении диаметра, практически не меняется длина.

ФОТО: snabline.com
Каждый производитель выбирает, какие параметры, раскрывающие технические характеристики, указывать на сайте или в каталоге продукции

Следующим важным показателем, который требуется учитывать при выборе, является устойчивость к воздействию той или иной агрессивной среды. По этому параметру можно выделить:

  • маслостойкие;
  • химически инертные;
  • бензостойкие;
  • выдерживающие высокое напряжение;
  • негорючие;
  • не подверженные воздействию ультрафиолета.

К числу характеристик можно отнести форму термоусадки с клеевым слоем. Она может быть круглой, овальной, плоской. Это никак не сказывается на эксплуатационных характеристиках и используется исключительно для удобства транспортировки.

ФОТО: tmark.ru
В качестве дополнительного обозначения указываются свойства трубки

Маркировка трубки термоусадочной (ТУТ) и размеры

При покупке важно обращать внимание на маркировку, которую указывает производитель. Основной характеристикой в данном случае является изменение диаметра. На этикетке будет указываться толщина изоляции до и после усадки. Эти показатели отображаются через черту дроби, например, 4,5/2,5 мм.

К сведению! Для изделий, которые произведены в Европе или США, размер указывается в дюймах.

Иногда встречается обозначение не конкретных значений, которые получаются до и после нагрева трубки, а начальный диаметр изделия и усадочный коэффициент. Это будет означать количество миллиметров, пропорционально которому от первичной величины изменится толщина.

ФОТО: go3.imgsmail.ru
Клеевые трубки продаются в нарезанном виде, чтобы избежать изломов

Также при выборе очень важно обращать внимание на размеры термоусадочных трубок для проводов. Ведущие производители представляют на своих сайтах полную линейку усадок с указанием не только диаметров до и после проведения работы, но также толщину стенки, коэффициент продольной усадки, оптимальный диапазон и метраж материала в стандартной бухте.

К сведению! Для клеевых термоусадочных трубок, также толстостенных изделий действует правило. Их нельзя сгибать во избежание появления изломов. Поэтому данный тип продаётся в виде нарезанных готовых кусков.

Дополнительно производитель может наносить на этикетку пометки, характеризующие свойства представленной изоляции, например, знак «нг» будет означать негорючая.

ФОТО: nexo.com.tr
При незначительном диаметре для нагрева подойдёт простой фен

Как пользоваться термоусадочной трубкой

Отличительной особенностью данного формата изоляции является простота монтажа. Перед началом работы рекомендуется выбрать трубку нужного диаметра и длины и приготовить инструмент для нагрева. Это может быть строительный фен, газовая горелка или иной нагревательный прибор. Сам процесс монтажа осуществляется следующим образом:

  • поверхность провода зачищается от грязи и мусора;
  • отрезается нужная длина трубки;
  • изоляция надевается на место установки;
  • усадка нагревается по всей длине.

К сведению! Если требуется установить длинное изделие большого размера, рекомендуется проводить нагрев от центра к краям с выполнением предварительной осадки по окружности.

ФОТО: nexo.com.tr
Для внутренней герметизации проводов используется специальная лента, обладающая способностью к термоусадке

Как сделать простую термоусадочную трубку своими руками

Принцип, лежащий в основе применения температуры для усадки материала, может использоваться не только для изоляции проводников, но также в решении иных бытовых проблем. В интернете можно найти видео, как проводить ремонт различных шлангов посредством пластиковых бутылок.

Материал, из которого они изготавливаются, обладает некоторой памятью, пытаясь вернуться в начальное положение при принудительном изменении его формы. Это можно использовать для проведения ремонтных работ. В представленном видео показывается, как отремонтировать трубку от пылесоса при помощи пластиковой бутылки.



Предыдущая

Бытовая техникаКак выбрать утюг для дома: превращаем обязанность в удовольствие

Следующая

ЗВЁЗДЫ ПОКАЗЫВАЮТГлавный секрет особняка Павла Прилучного

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Термоусадка для проводов — какая лучше? Обзор всех видов + инструкция по использованию термоусадки

Термоусадка для проводов является качественным и эффективным изолятором для обработки токоведущих участков. Изоляция проводов термоусадкой позволит сделать процесс пользования электричеством в бытовом и коммерческом помещении более надежным и безопасным. При этом существует множество вариантов данного средства по типу используемого материала, особенностям изготовления, размерам, что делает решение задачи более эффективным.

Краткое содержимое статьи:

Сфера задействования приспособления

Термоусаживаемые трубки отличаются высокой степенью эластичности, стойкостью к действию разнообразных негативно влияющих факторов окружающей среды, повышенной прочностью по натяжению, благодаря чему их активно используют при:

  • изоляции токоведущей зоны проводов и функционирующих агрегатов под напряжением;
  • обеспечении защиты в точках соединения линий кабеля или проводников;
  • креплении наконечников соединительного назначения и муфт на кабеле;
  • оформлении маркировки на проводах;
  • герметичной защите пучков кабелей в продольном направлении специальной лентой термоусадочного действия;
  • недопущении нарушений целостности проводов под действием температурного фактора;
  • обеспечении эргономичности рукояток на инвентаре и создания условий для безопасного оперирования различными инструментами.

Достоинства и недостатки

Использование термоусадки обладает множеством преимуществ, благодаря которым этот материал стал популярным в электротехнической сфере:

  • гарантирование максимальной плотности прилегания остывшей трубки, что исключает механическое смещение при эксплуатации;
  • легкость в монтаже и применении;
  • быстрота крепления трубки;
  • высокая прочность фиксации после усадки;
  • длительный срок эксплуатации в сравнении с другими материалами;
  • широкая сфера задействования, в том числе, когда необходимо соединение проводов термоусадкой.

Конечно, существуют и определенные недостатки. Это, прежде всего, более высокая цена по сравнению, например, с обычной изолентой. К тому же, после усадки повторно материал использовать уже нельзя. Однако эти недостатки полностью перекрываются достоинствами.

Различие материалов

Для изготовления термоусадки могут применяться разные по типу материалы. В результате конечный продукт будет несколько различаться по характеристикам.


Поливинилхлорид

Такие трубки обладают высокими изоляционными качествами. Однако у материала есть два существенных недостатка. Во-первых, пределы рабочих температур ограничиваются только -20ºС … +80ºС. Во-вторых, поливинилхлорид достаточно горючий материал, который при горении еще и выделяет едкие и ядовитые соединения.

Полиэстер

Данный материал обладает повышенным уровнем физической прочности и стойкостью к химическим факторам. Из него изготавливают рубки повышенного диаметра с тонкими и сверхтонкими стенками.

Фотополимер

Более дорогой в изготовлении материал. Но при этом он характеризуется повышенным показателем механической прочности и стойкостью к действию химических соединений.

Полиолефиновые трубки

Химически обработанный полиэтилен усилен добавлением присадок с пластификаторами и красителями. Рабочие пределы -50ºС … +125ºС. Материал устойчив к сильным окислителям, но длительный контакт с ними все же приводит к постепенному разрушению.

Данная модель наиболее распространена вследствие ее прекрасных изоляционных качеств и безопасности эксплуатации в сложных условиях.

Эластомеры

Изготавливают их на базе синтетического каучука, а потому материал стоек относительно повышенных температур, хотя подвержен действию ГСМ. Отличается дороговизной, что ограничивает сферу применения.

Силиконовые изделия

Силикон характеризуется гибкостью и нетоксичностью. К тому же такая трубка отличается химической инертностью. Силикон демонстрирует высокий уровень электрической прочности. Однако воздействие растворителей на основе органики губительно для изделия.

Использование разных типов монтажа

У термоусаживаемых трубок есть важная особенность, определяемая их конструкцией. От этого будет зависеть способ крепления:

  1. Трубки с клеевым слоем. Основой в виде клея покрывают внутреннюю поверхность изделия. А потому в процессе усадки обеспечивается более высокая герметизация за счет лучшего прилегания.
  2. Трубки без клея. В таком варианте герметичность создается исключительно за счет плотного обхвата проводов.

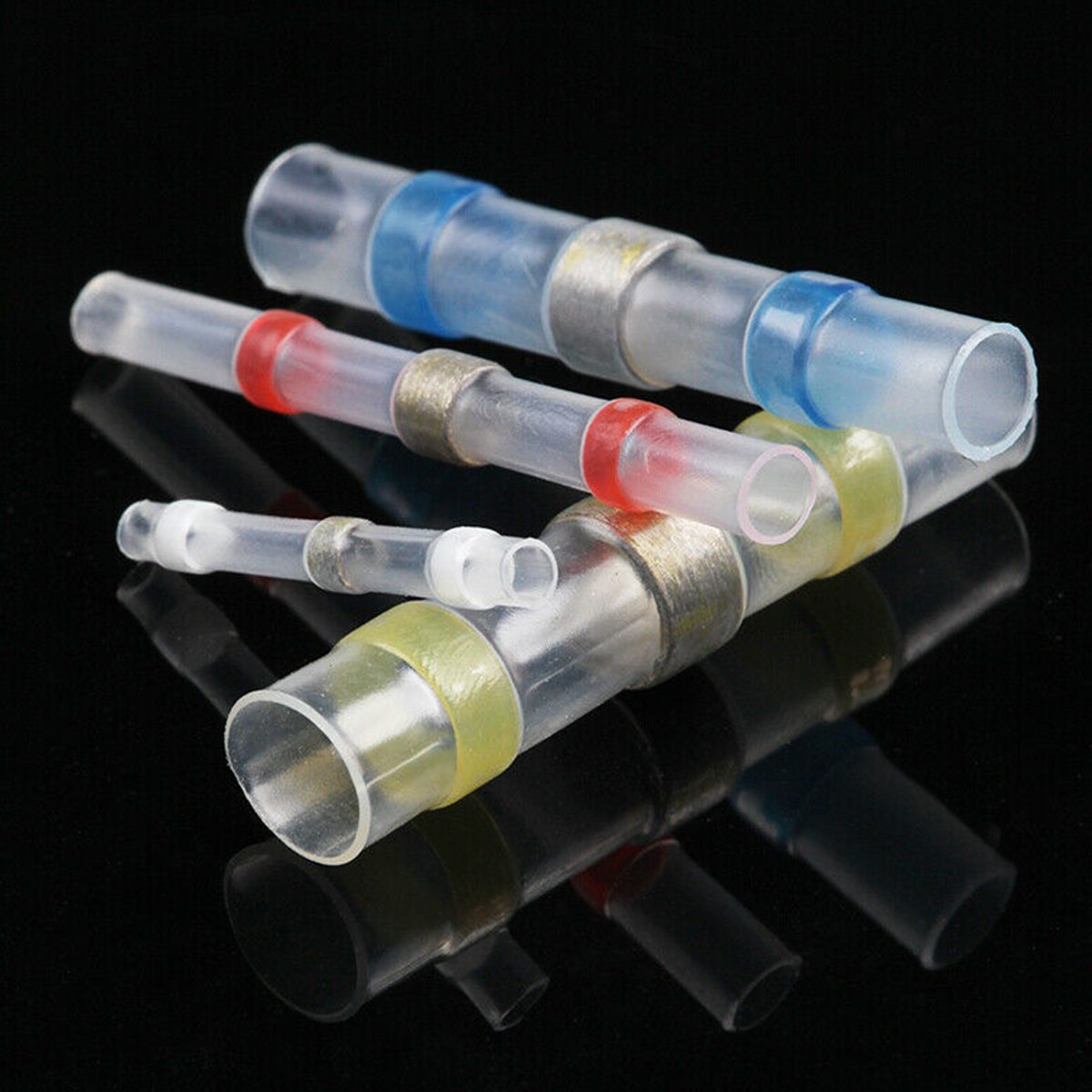

Разновидностью клеевой трубки является термоусадка на припое. Такие трубки обладают красными кольцами – это утолщенные термоусадки с прослойкой на клеевой основе. При разогреве кольца начинают сжиматься, чем и обеспечивается прочная фиксация на оболочке проводов. Такой вариант защищает от влаги и механического разрыва.

Виды соединителей для автомобилей

В транспортных средствах применяется множество электротехнических компонентов и электроники. Для обеспечения надежной и безопасной эксплуатации применяется соединитель проводов с термоусадкой. В этих целях задействуются термотрубки на клеевой и бесклеевой основе, а также разнообразные изделия термоусадочного типа. Эта группа изделий представлена:

  • клеммами;
  • обжимными гильзами;
  • наконечниками с трубкой на клеевой основе;
  • кабельными перчатками;
  • колпачками и оконцевателями;
  • муфтами.

В дополнение к их структуре используются термопластичные и нетермопластичные клеевые массы, герметики.

Различия по толщине

Размеры термоусадки для проводов влияют на качество изоляции. Здесь, прежде всего, речь идет о толщине стенок трубки. В продаже можно встретить такие варианты:

  • трубки толстостенного типа;
  • изделия тонкостенного типа;
  • средние по толщине модели.

Особенности выбора

Главное, на что надо обращать внимание при подборе материала, – это коэффициент усадки. Он может варьируется в границах 200-600%. Чем выше коэффициент, тем выше и уровень поперечного сжатия в сравнении с продольным. Это значит, что при существенном изменении показателя диаметра, длина будет постоянной. При покупке поможет таблица термоусадки для проводов.

Не менее значимым показателем будет устойчивость относительно агрессивных факторов. Здесь выделяются несколько типов изделий. Материал трубки может характеризоваться:

  • маслостойкостью;
  • химической инертностью;
  • бензостойкостью;
  • повышенным уровнем напряжения;
  • негорючестью;
  • устойчивостью к действию УФ-лучей.

Термоусадка с клеевой прослойкой может различаться по форме. В продаже встречается круглый, овальный и плоский варианты.

Упрощает выбор маркировка изделия. Надпись содержит показатели доусадочной толщины и после сжатия, например ТТК 12/3 (мм). Некоторые производители показывают первоначальный показатель диаметра трубки и усадочный коэффициент. Изучая линейку изготовителей усадок, надо учитывать доусадочный и послеусадочный диаметр, плотность стенок, продольный усадочный коэффициент, установленные пределы и метраж в типовой бухте, можно выбрать наилучшую модель для решения конкретных задач. Есть и добавочная маркировка, например, «НГ», что означает негорючесть материала.

Правила монтажа

Не должно возникнуть вопросов и с тем, как пользоваться термоусадкой. Дело в том, что процесс монтажа предельно прост. Сначала следует подобрать изделие соответствующего диаметра и длины. Потребуется и нагревательное оборудование. Можно воспользоваться феном, газовой горелкой. Монтаж осуществляется так:

  • очистите провода от загрязнений;
  • отрежьте заготовку трубки нужных параметров по длине;
  • наденьте заготовку на место монтажа;
  • тщательно прогрейте по всей длине трубки до полной усадки.

В целом монтаж не вызовет проблем. Однако при обработке длинного изделия повышенного диаметра нагревать надо с середины по направлению к бокам изделия. При этом трубку надо предварительно осадить по окружности. В некоторой степени видоизменяется процесс крепления трубки на металлическую основу. В таком случае желательно поверхность предварительно разогреть. При присутствии острых граней на участках соединения их следует убрать, поскольку поверхность трубки после усадки может быть повреждена – на ней возникают проколы.

Частой ошибкой начинающих мастеров является растягивание изделия при недостатке длины. Делать это не желательно, даже если материал не перекрывает участок соединения. Чрезмерное растягивание ухудшает диэлектрические свойства и прочностные параметры термоусадки. В таком случае целесообразно воспользоваться другой заготовкой, которая подойдет по длине и диаметру.

Для чего нужна термоусадочная трубка и как ее использовать?

Назначение и область применения термоусадочных трубок. Каких размеров бывают термоусадки для проводов и как выбрать подходящий диаметр. Правила пользования трубкой ТУТ.


Вся электропроводка должна быть безопасной для жизни человека. Это одно из самых основных требований, предъявляемых к электромонтажу. Особенно необходимо помнить о местах, где соединяются провода, ведь именно там может произойти перегрев, нарушение контакта или даже возгорание. Именно поэтому в этих местах следует сделать надежную изоляцию. Один из способов изоляции — использовать термоусадочную трубку (ТУТ). Данный вид защиты имеет много преимуществ по сравнению с другими видами защитной изоляции для кабельных соединений. Но для того, чтобы правильно использовать термоусадку, необходимо знать, что это такое, для чего нужна такая трубка, и как подобрать размер. Именно об этом пойдет речь в этой статье. Содержание:

Основное назначение

Главное предназначение термоусадки заключается в изоляции токоведущих жил. Благодаря электроизоляционным свойствам и простому монтажу можно успешно заменять обычные изоляционные ленты.

В данное время легко можно приобрести в магазинах электротоваров термоусадочные трубки, которые используют для защиты соединения проводов. Популярность данного изделия в качестве изоляционного материала заключается в способности уменьшать свой диаметр благодаря высокой температуре. Необходимая температура усадки доходит до 120°С. Однако для того, чтобы это сделать нужно знать, как нагревать термоусаживаемую трубку. Благодаря нагреванию термоусадка очень плотно и надежно охватывает изолируемый предмет, обеспечивая хорошую изоляцию, а также предоставляя механическую защиту для проводов.

Изготовители выпускают трубки разных размеров, а также они имеют цветную маркировку. Благодаря этому их используют не просто для хорошего изолирования, но и для дальнейшего определения назначения изолированного провода.

Например, для маркировки проводков постоянного тока применяют красный цвет для плюса и черный для минуса. А для маркировки пятижильных электрических кабелей применяют коричневый, белый, черный, которые обозначают фазные жилы, ноль обозначают синим цветом, заземление — желто-зеленым.

Применение ТУТ для маркировки кабеля достаточно удобно, ведь термоусадочную трубку не нужно натягивать на всю длину провода. Нужно только небольшой кусок термоусадки натянуть поверх изоляции на конец провода, как показано на фото выше. Такая маркировка очень надежна, и не боится внешнего воздействия, а также перепада температур. Срок ее службы составляет больше двадцати лет. Это изделие долговечное, недорогое и очень простое в использовании.

Преимущества и недостатки

Если сравнивать термоусадку с другими видами изоляции, она имеет, как минимум, четыре преимущества.

Во-первых, так как термоусадочная трубка прилегает очень плотно, она не смещается из-за разных механических воздействий. Во-вторых, установка является простым и быстрым процессом, но все же необходимо знать некоторые правила пользования. В-третьих, после усадки материал изоляции становится более прочным, поэтому провод становится еще больше устойчивым к механическим повреждениям и приобретает дополнительную жесткость в месте соединения. А срок службы значительно больше чем у обычной изоленты. Четвертый плюс – широкая область применения.

Из недостатков трубки ТУТ можно отметить следующее:

  1. Невозможно повторно использовать, ведь при нагреве она меняет свой диаметр, поэтому при снятии обязательно повредится.
  2. Цена термоусаживаемой трубки больше, чем цена на изоленту, однако не настолько, чтобы это стало решающим фактором при выборе защитного и изолирующего материала.

Если при использовании обнаруживаются еще какие-то недостатки, то это недочеты выбранного производителя.

На видео ниже предоставлено наглядное сравнение термоусадки и изоленты:

Где применяется трубка ТУТ

Хотя основная задача термоусаживаемой трубки заключается в изоляции контактов, есть и другие способы ее использования:

  • Изоляция водопроводных и металлических труб от агрессивной среды.
  • Усадка на комель металлической либо деревянной опоры ЛЭП для того, чтобы защитить от коррозии и гниения древесины в земле.
  • Продольная герметизация кабельных пучков. Несмотря на внешнюю изоляцию можно использовать специальную ленту, которая полностью заполняет, а также изолирует пространство между жилами провода.
  • Для улучшения эргономики рукояток спортивного инвентаря и строительного инструмента благодаря использованию рифленых и ребристых поверхностей трубок.
  • Преобразование простых инструментов, например, отверток в диэлектрические с помощью изолирования ТУТ.
  • Защита провода от высокой температуры. Существуют изделия, рабочий температурный интервал которых варьируется от-65°С до +260°С. Эта защита помогает проводу переносить такие условия работы, даже если вблизи находится источник жара и огня. Такие виды термоусаживаемой трубки называются фторопластовыми либо тефлоновыми.

Характеристики термоусадочной трубки

Для начала нужно знать из чего сделана термоусадка для проводов. Изготавливают ее из полимера, благодаря этому она может меняться и сжиматься. Размер трубки ТУТ может уменьшатся вдвое и даже вшестеро. Коэффициент усадки изделия варьируется в диапазоне от 2:1 до 6:1.

Также термоусадки бывают с клеевым слоем, они используются, когда соединения нужно очень надежно герметизировать для защиты от влаги и коррозии. Клеевым слоем достигается дополнительная прочность соединений.

Отличаются термоусаживаемые трубки составом полимера. Некоторые изготавливают из ПВХ, эластомеров, полиолефинов и разных других материалов. Важно, чтобы изделие было устойчиво к возгоранию, действиям ультрафиолетовых лучей, а также, чтобы имело хорошие механические свойства.

Также важно рассказать про размеры термоусаживаемых трубок. Все изготовители ставят на изделии обозначение, которое будет указывать на его размеры. Диаметр указан как до усадки, так и после. Первые цифры указывают на внутренний размер до усадки, а следующие – или диаметр, или коэффициент, благодаря которому можно его вычислить. Основной или стандартный коэффициент составляет 2:1. Максимальный диаметр трубки ТУТ составляет 120 мм, а минимальный размер – 2 мм до усадки.

Наиболее нужные размеры термоусадки предоставлены в таблице:

Если вы хотите узнать, как выбрать термоусадочную трубку, рекомендуем просмотреть видео, предоставленное ниже:

Как пользоваться термоусадкой для проводов

Осталось узнать, как пользоваться термоусаживаемой трубкой. Итак, сначала следует выбрать подходящий размер термоусадки. Если нужно изолировать провода, то необходимо отрезать подходящий кусок, который бы перекрывал изолируемый участок с учетом того, что будет продольная усадка при нагревании. Обычно она составляет до 10%, эта информация указывается изготовителем. На поверхности, а также на срезах отрезанной трубки, не должны быть повреждения или какие-то заусеницы, потому что они могут поспособствовать быстрому разрушении материала.

Вначале на кабель натягивается трубка ТУТ, а далее необходимо сделать соединение, поверх которого будет надета термоусадка. После соединения ее необходимо нагревать движениями с одной стороны к другой, для того, чтобы не получилась большая продольная усадка. Также это можно осуществить нагреванием от середины соединения к краям. Второй способ применим на достаточно длинных участках.

Следует помнить, что прогревать одновременно с обоих концов нельзя потому что может остаться пузырь воздуха, а это очень нежелательно. Также на поверхности могут появиться морщины. Прогревать термоусаживаемую трубку следует очень аккуратно и равномерно, чтобы не перегреть в каком-то месте, ведь может появиться пузырь или разрыв поверхности.

Скорость нагрева и температура определяется путем опыта. Однако торопиться не следует, особенно если нет опыта в данном направлении. Если выполнять нагревание слишком быстро, или при слишком высокой температуре, это может привести к повреждению термоусадки.

Сам процесс изолирования не является слишком сложным, при желании можно самостоятельно выполнить изолирование провода. Однако для начала можно поэкспериментировать на каком-то куске провода и убедиться, что все правильно сделано, а уже после браться за изоляцию ответственных соединений.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как пользоваться термоусадочной трубкой для проводов, используя для нагрева фен и зажигалку:

Теперь вы знаете, что такое термоусадочная трубка, для чего она нужна и как пользоваться этим приспособлением в домашних условиях. Надеемся, предоставленная информация была для вас познавательной и интересной!

Наверняка вы не знаете:

  • Какая изолента лучше для электропроводки
  • Как защитить кабель от механических повреждений
  • Какие бывают кабель-каналы


Нравится0)Не нравится0)

виды и характеристика изделий, сфера применения, инструкция по использованию кембриков

Электрическая проводка должна быть безопасной для человека. Это основное требование, которое предъявляется при проведении электромонтажных работ. Особенно это нужно учитывать там, где осуществляется коммутация проводников, ведь именно в этих местах может нарушаться контакт проводов и происходить перегрев, поэтому нужна прочная изоляция. Один из возможных способов — применение термоусадочной трубки, которая имеет множество преимуществ.

Назначение изделий

Основное предназначение термоусадки состоит в изоляции токопроводящих жил. Ввиду электроизоляционных свойств и простоте монтажа изделия, им все чаще заменяют обычную изоленту.

Сегодня подобную продукцию, используемую для защиты коммутации проводников, можно без труда найти на полках магазинов электротоваров. Востребованность термокембриков в качестве материала для изоляции состоит в способности уменьшать свои размеры под действием тепла. Нужная температура усадки составляет не более 120 °C. Однако для того, чтобы правильно выполнить работу, необходимо знать, как пользоваться термоусадочной трубкой. Под действием высоких температур изделие плотно и надежно фиксируется на проводнике, обеспечивая изоляцию и механическую защиту.

Сегодня производители предоставляют широкий ассортимент цветовой гаммы и размеров термоусадочных трубок. Благодаря этому они применяются не только для изоляции, но и для безошибочного определения в будущем назначения изолированного проводника.

Так, многие электрики при обработке проводников постоянного тока используют красные трубки для плюса, а черные — для минуса. Пятижильный электрокабель маркируют следующим образом:

  • черный, коричневый, а также белый цвет — фазные жилы;
  • синий — 0;
  • желтый или зеленый — заземление.

Использование термоусаживающейся трубки для отметки жил очень удобно, ведь ее не нужно размещать по всей длине проводника. Требуется только небольшой кусочек изделия натянуть поверх изоляционного слоя на конец провода. Этот материал очень надежен, устойчив к внешнему воздействию и температурным перепадам. Эксплуатационный срок термотрубки составляет не менее 20 лет. Это долговечные, бюджетные и простые в применении изделия.

Достоинства и недостатки

Термоусаживаемая трубочка, по сравнению с другими типами изоляции, имеет множество преимуществ. К ним относятся:

  • Благодаря плотному прилеганию изделие не будет смещаться под действием механических факторов.
  • Монтаж проводится быстро и просто, однако нужно знать правила использования.
  • После усадки изоляционный материал приобретает дополнительную прочность, что делает проводник более жестким и устойчивым к повреждениям.
  • Эксплуатационный период гораздо выше, чем у обычной изоляционной ленты.
  • Изделия имеют широкий спектр применения.

Несмотря на ряд очевидных достоинств, термоусадочная трубка для проводов, как и любой другой материал, имеет некоторые минусы. Среди них:

  • Термотрубка является одноразовым изделием, использовать ее повторно не представляется возможным. Это обусловлено тем, что под действием температур она повторяет диаметр проводника, поэтому при необходимости снятия ее придется разрезать.
  • Стоимость, по сравнению с классической изоляционной лентой, выше, но не настолько, чтобы этот аспект стал решающим при выборе защитного материала.

Область применения

Несмотря на то что основное назначение трубки состоит в изоляции контактов, ее используют и в других областях. Некоторые из них:

  • Термоусадочные трубки большого диаметра устанавливают на комель опоры ЛЭП из металла или дерева для защиты деталей, находящихся под землей, от гниения и коррозии.
  • Улучшение эргономичности ручек спортивного инвентаря или инструмента. Это реализуется благодаря применению трубок с ребристой или рифленой поверхностью.
  • Защита проводников от воздействия высоких температур. Существуют изделия, имеющие рабочий температурный диапазон от -65 до +260°С. Специальный материал делает кабель устойчивым даже в случае нахождения рядом источника огня. Такие изделия именуются тефлоновыми или фторопластовыми.
  • Изоляция водопроводных труб от агрессивного воздействия.
  • Продольная герметизация пучков кабеля. Несмотря на наличие внешней изоляции, нередко используется специальная лента, полностью заполняющая и изолирующая межжильное пространство.
  • Превращение простых инструментов в диэлектрические (отвертки и т. д. ).

Разновидности термоусадки

В первую очередь все изделия классифицируются по веществам, которые используются для их изготовления. Термоусадочные трубки делают из таких материалов:

  • Эластомеры, основой для изготовления которых является синтетический каучук. Главная характеристика таких изделий — способность выдерживать температурные колебания до 175 °C. Такие трубки устойчивы к агрессивному действию ГСМ. Имеют низкий спрос из-за высокой стоимости.
  • Полиэстер. Трубки из этого материала сегодня более популярны, чем изделия из ПВХ. Это обусловлено высокой прочностью и устойчивостью, поэтому на сегодняшний день такая термоусадка наиболее востребована в электротехнике.
  • Силикон. Эти конструкции гибкие и нетоксичные, имеют высокую химическую инертность. Основным минусом считается неустойчивость к органическим растворителям, поэтому силиконовые кембрики не используются в сфере горюче-смазочных материалов.
  • Полиолефины. Основой для изготовления подобных изделий является полиэтилен, который «сшивают» радиационным или химическим методом. В материал добавляют различные пластификаторы и красители, а также специальные вещества, которые подавляют горение. Подобная технология используется при производстве изделий, которые можно применять при температуре от -50 до +125°С. С помощью специальных добавок можно увеличить порог до +150 градусов. Материал устойчив к воздействию бензола, а также сильных окислителей, однако подвержен влиянию ГСМ.
  • ПВХ. Для производства таких термотрубок используют поливинилхлорид, который имеет высокие изоляционные свойства. Недостатком является небольшой диапазон температур — от -20 до +80. Кроме того, при возгорании подобных изделий выделяются токсические вещества.
  • Фторполимеры. В результате производства получаются термотрубки с высокими физическими и химическими характеристиками. Низкий спрос потребителей обусловлен сложной производственной технологией и высокой ценой на изделия.

Дополнительная классификация

Термо кембрики можно классифицировать не только по вышеперечисленным признакам, но и по способу монтажа. Подобные процедуры осуществляются с применением клеевого слоя, а также без него. В первом варианте клеевой состав наносится на внутреннюю поверхность трубки, что помогает обеспечить герметизацию, а также защиту от воздействия влаги. Изделия уменьшаются в размере приблизительно в три раза после усадки.

Кроме того, одним из основных факторов является толщина стенок термоусадки. По этому признаку все трубки можно разделить на несколько видов:

  • толстостенные;
  • среднестенные;
  • тонкостенные.

Производители также выпускают специальную продукцию для особых случаев. Она имеет определенные специфические характеристики. Например, изготавливают термоусадку большого размера со специальными флуоресцентными добавками, рифленой поверхностью и высокой электроплотностью.

Свойства изоляционной трубки

Рабочие характеристики термоусадки проявляются благодаря использованию при производстве специальных термополимеров. Последние под воздействием высоких температур могут как сжиматься, так и расширяться. Следовательно, трубку достаточно одеть на проводник, а затем прогреть обычной зажигалкой или же строительным феном. В результате проведения таких манипуляций размеры изделия уменьшаются, плотно обтягивая предмет, повторяя его форму. Основное условие — не допустить перегрева, иначе в трубке образуются пузырьки и она потеряет свои свойства.

В процессе изготовления на полимер воздействует радиация, которая способствует выделению водорода и соединению молекул вещества. В результате получается прочный «сшитый» материал, имеющий высокую термоустойчивость. Под действием температур он становится эластичным, однако не расплавляется, а только меняет форму.

Какой бы хороший ни был материал, очень важно правильно подобрать его для конкретной ситуации. В силу этого основное свойство термоусадки заключается в ее способности менять диаметр и толщину. Большим преимуществом является широкий диапазон температур, а также цветовой палитры изделий. Последнее качество дает возможность использовать термотрубки для маркировки проводников и кабеля. Чтобы контролировать качество коммутации электротехники, зачастую применяют прозрачную трубку.

Основные характеристики

Для термоусадочных трубок основное техническое свойство — коэффициент усадки, который варьируется в пределах 200−600%. В силу этого каждая трубочка имеет определенные размеры до начала работ и по завершении термической обработки. Производители обозначают этот коэффициент, как пропорцию, например, 2:1, 3:1 и пр., тем самым указывая на способность изделий к сжатию в 2, 3 и более раз.

Термоусадка, обработанная клеевым составом, обеспечивает герметичность соединения, гидроизоляцию, а также антикоррозийную защиту. Под высокотемпературным воздействием клей плавится, а после остывания улучшает прочность и устойчивость изделий к механическим воздействиям.

Очень удобен высокий усадочный коэффициент при проведении работ в сложных условиях, Например, если проводники имеют множество поворотов и изгибов. В подобных ситуациях кембрики с большой усадкой гораздо легче надеть. Важный фактор — размеры термоусадочной трубки до и после нагрева. Эту информацию производитель обозначает при маркировке в виде значка дроби.

Выбрать подходящий материал не так сложно, как может показаться на первый взгляд. Вполне достаточно, чтобы термокембрик можно было свободно надеть на место коммутации, без каких-либо повреждений. Идеальный вариант, если изделие будет больше проводника на 10%. Затем в процессе усадки трубочка уменьшится на 10−15%, обеспечивая плотное прилегание.

Инструкция по использованию

Монтаж кембриков не представляет собой сложную процедуру, особенно в домашних условиях, где не нужно использовать специальный инструмент. Для нагрева вполне допустимо применять газовую горелку или обычную зажигалку. Однако для равномерной усадки рекомендуется работать строительным феном. Надеть трубку легко, поэтому провести изоляционные работы вполне может даже начинающий мастер.

Первым делом нужно отрезать необходимый кусок изделия, при выборе длины необходимо учитывать коэффициент усадки. Срез нужно сделать ровно, на поверхности кембрика не должно быть каких-то царапин и повреждений, чтобы в процессе нагрева не было разрывов.

После того как изделие будет одето на предполагаемое место коммутации проводников, можно приступать к его фиксации. В процессе нагрева нужно двигаться от середины к краям, если внутри трубки находится клеевой состав. Нельзя нагревать изделия от края до края — это обусловлено тем, что в месте соединения могут образоваться пузырьки воздуха. Обрабатываемый участок необходимо прогревать равномерно, избегая перегрева. На этом изолирование можно считать завершенными.

Подобные работы не являются слишком трудными, при желании вполне можно обойтись без помощи специалистов. Однако если человек выполняет подобные манипуляции впервые, рекомендуется заранее поэкспериментировать на ненужном куске проводника, а уже затем приступать к обработке ответственных соединений.

Термоусадка для проводов размеры

Основное требование к электропроводке — безопасность. Нельзя допустить, чтобы в процессе эксплуатации произошло короткое замыкание, которое может привести к плачевным последствиям и даже возгоранию, поэтому все соединения проводов защищаются термоусадкой или изолентой. Мы рекомендуем использовать именно термоусадочные трубки большого диаметра при сборке распределительных коробок, а не изоленту, которая со временем усыхает и раскручивается, оголяя провода.

Введение

Термоусадка представляет собой гибкую тонкую трубку, изготовленную из полимерного материала, линейно сжимающегося при повышении температуры. Основные достоинства полимера перед изолирующей лентой:

  1. Высокая плотность и однородность материала. Термоусадочная трубка отлично изолирует поверхность проводов, “спаивая” изоляцию. Она не раскручивается и не сползает, в отличие от изоленты.
  2. Установка трубки легче, чем обычной ленты. Достаточно просто надеть ее на контакт и нагреть при помощи фена или зажигалки.
  3. Длительный срок службы. Полимер не боится влаги или ультрафиолета, он не распадается от времени, служа 30-50 лет без потери качеств и формы.

Будучи нагретым, полимер сжимается и плотно облегает провода, защищая место скрутки или пайки. Подобное соединение будет герметичным и прочным, защищенным от окисления и короткого замыкания. Единственное, что необходимо – правильно подобрать размеры термоусадочных трубок для проводов, чтобы полимер максимально изолировал контакты и кабеля.

Назначение изделия

Изначально термоусадочная трубка служила для электроизоляции и защиты проводов, но ей нашли много различных применений. Об этом мы поговорим немного позже, а сейчас рассмотрим, каких целей можно добиться, используя ее в быту:

  1. Защита любых соединений от влаги и протечек воды. К примеру, можно соединить две трубки или стык трубы и батареи.
  2. Защита соединений от ультрафиолета, грязи, механического повреждения, коррозии. Поскольку трубка не пропускает влагу, то под ней не начинается ржавление и не возникает коррозия.
  3. Защита поверхности от химических реактивов. Полимер не боится контактов с агрессивными средами.
  4. Защита поверхности или соединений от деформирования.
  5. Возможность восстановления порезов и других дефектов изоляции кабелей, изоляция проводов и соединений.
  6. Маркировка проводов различными цветами.

Материал используется везде, где имеются провода и кабеля — в ремонте автомобилей, создании проводки, восстановлении бытовой техники и различного электрооборудования. Ее используют при монтаже сигнализации или головных устройств на машины, защищают соединения шлангов с фильтрами или другими устройствами, используют в сантехническом деле и пр. Широкий ассортимент расцветок и диаметров термоусадочных трубок открывает большие возможности для ремонта и изоляции различных поверхностей.

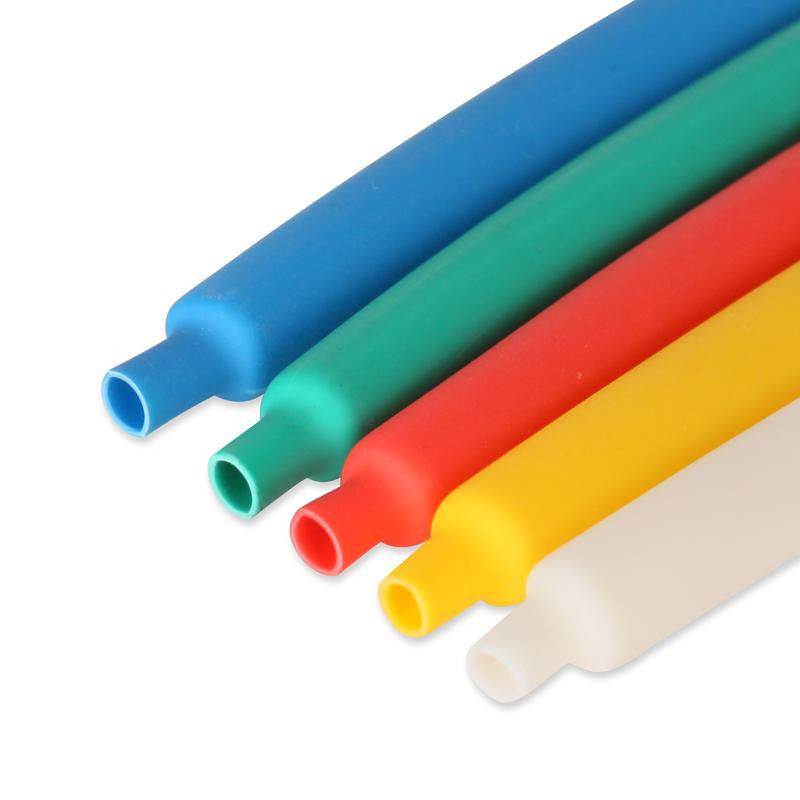

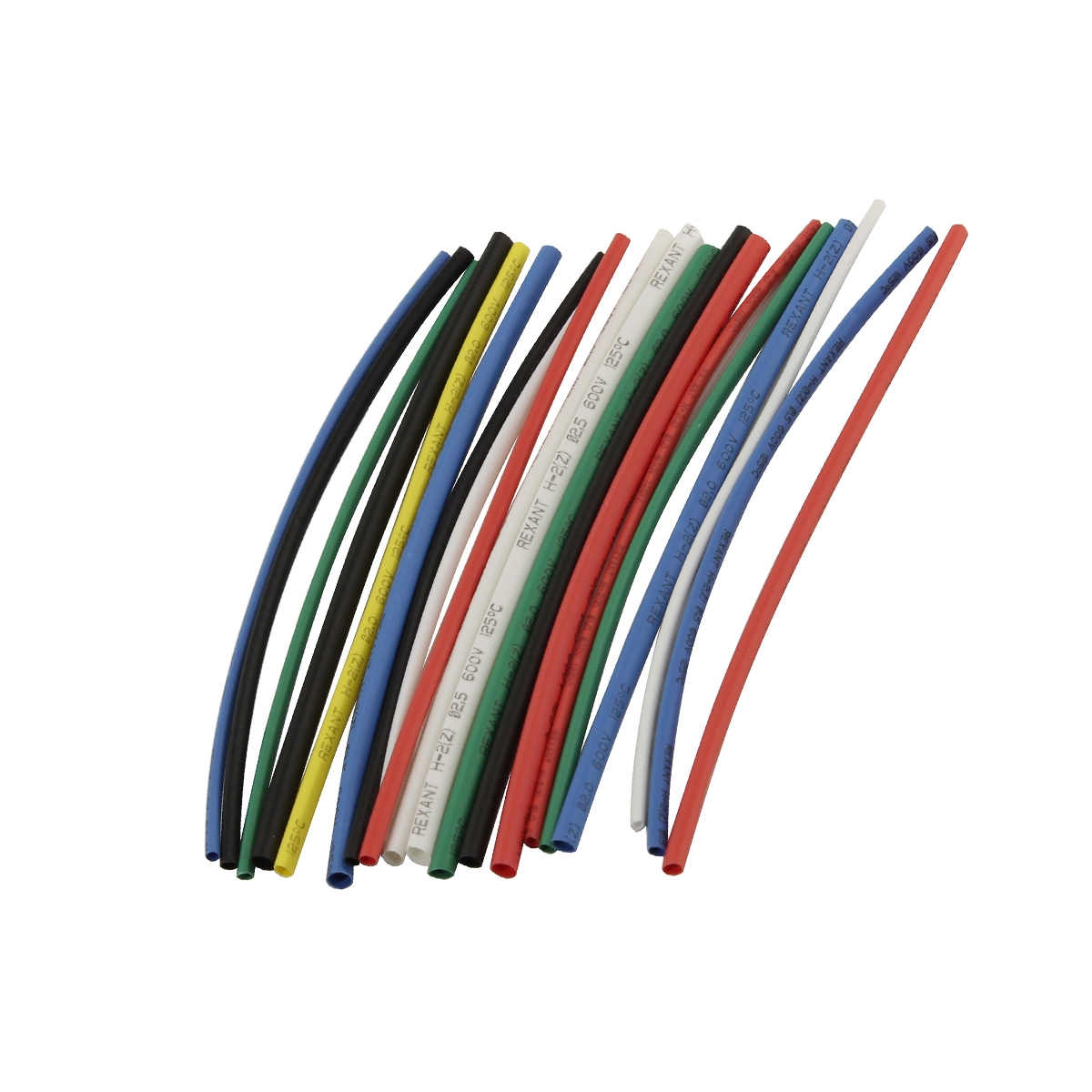

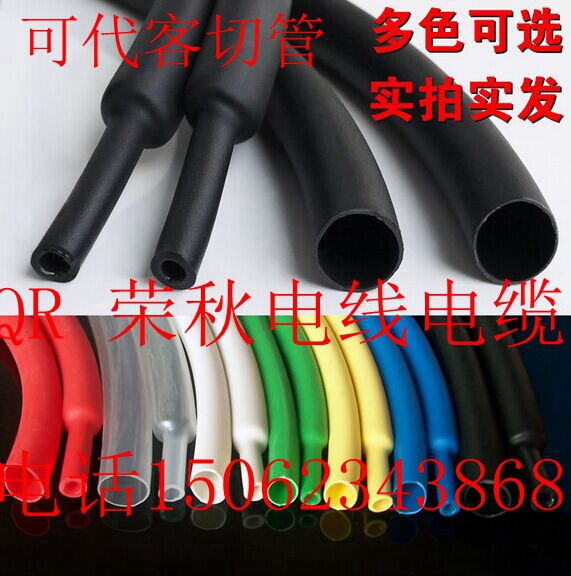

Широкая цветовая гамма термоусадочных трубок

Свойства материала

К основным свойствам полимерной трубки можно отнести:

  1. Возможность сжиматься на 100—600% при повышении температуры от 70 до 120 градусов. При ремонте электроники обычно используют плавкие трубки с температурой сжатия 70 градусов, в автомобилях 125—130.
  2. Возможность выдерживать резкие перепады температур. Трубку можно эксплуатировать во влажных и неотапливаемых помещениях или снаружи зданий, она функционирует в диапазоне от -45 до +130 градусов.
  3. Благодаря добавлению в полимер красящих веществ, ему придают различные цвета, что позволяет маркировать кабеля. По умолчанию применяется черный цвет, но в продаже представлены материалы красного, желтого, синего, зеленого и других цветов. Существуют даже прозрачные трубки — они позволяют наблюдать за состоянием соединения.

Характеристики материала

Давайте рассмотрим основные характеристики термоусадочной трубки:

  1. Возможность сжатия (коэффициент усадки) от 100 до 600 процентов от первоначального размера.
  2. Широкая цветовая гамма, позволяющая контролировать группы проводов.
  3. Возможность гидроизоляции и герметизации соединений за счет наличия в изделии клеевого состава. При нагреве клей растекается по поверхности, а затем застывает и превращается в единое целое с кабелем, надежно изолируя его.
  4. Хорошая устойчивость к солнечной радиации, перепадам температур, техническому маслу и бензину, кислотам и щелочам.

Термоусадка изготавливается из специальных полимеров. В зависимости от предназначения, может использовать поливинилхлорид, полиолефин, эластомер и пр. Существуют самозатухающие полимеры, полимеры для высоких нагрузок, для герметических соединений, для гнущихся поверхностей и пр.

Прогрев трубки при помощи фена

Правила использования

Несмотря на то что производители рекомендуют “активировать” свои изделия при помощи специального фена, в большинстве случаев никакого специального оборудования для монтажа не нужно. Трубка просто надевается на провода или поверхность, после чего аккуратно прогревается огнем от зажигалки. Температура усадки термоусадочной трубки — порядка 70—100 градусов, она сразу же начинает сжиматься и плотно облегает поверхность. Главное – не переусердствовать и не сжечь ее, водите пламенем по полимеру аккуратно и по всей плоскости. Фен хорош тем, что нагревает воздух до заданной температуры и равномерно прогревает поверхность, не вызывая возгорания, но использовать его не везде возможно. К тому же он достаточно дорогой и громоздкий, поэтому абсолютное большинство электриков и монтажников пользуется зажигалками.

Единственная сложность установки заключается в правильном подборе диаметра и степени сжатия материала.

Внимание: допускается нелинейное сжатие трубки. К примеру, вам нужно изолировать два провода диаметром 3 мм, соединенных клеммой толщиной 6 мм. Вам нужно выбрать термоусадку с внутренним диаметром 8—10 мм и коэффициентом сжатия 4:1 или 6:1. При нагреве на клемме трубка сожмется меньше, на проводах – больше.

Главное, чтобы полностью сжавшаяся трубка не была больше диаметра проводов, поэтому не нужно изолировать кабеля на 1,5 мм2 20-мм термоусадкой. При фактической толщине провода с изоляцией в 3 мм возьмите 8-10 мм трубу. Не надо стремиться подобрать диаметры с минимальным запасом — чем больше вы сожмете изделие, тем толще будет изоляционный слой и выше прочность полимера.

Вот так выглядит изолированный провод

Правила монтажа

Рассмотрим пример соединения кабеля, состоящего из двух проводов 2,5 квадрата. Фактический диаметр одного провода с изоляцией 4 мм, диаметр кабеля 10 мм.

Важно: соединяя два провода, разводите точки соединения на 3—5 см друг от друга. Это позволит избежать короткого замыкания в случае прорыва термоизоляции.

Сделать это можно достаточно просто – один провод вы делаете короче, второй – длиннее, со второй стороны кабеля наоборот. Длинный вы соединяете с коротким (соединение лучше всего делать клеммой или пропаивая скрутку), короткий с длинным. В итоге у вас получится два соединения, разведенные относительно друг друга на несколько сантиметров.

Вы уже знаете все нужное про виды термоусадочных трубок, поэтому сможете подобрать их самостоятельно. Перед скручиванием проводов вы надеваете на каждый кусок термоусадки. Учитывайте, что при нагревании она “усохнет” на 7-10 процентов. В нашем случае с проводами на 4 мм мы берем трубку с диаметром в 10 мм, на сам кабель надеваем 20-мм усадку. Сначала скручиваем два провода (соединяйте их по цветам, чтобы не запутаться, то есть коричневый с коричневым, синий с синим), затем сдвигаем термоусадку так, чтобы она закрыла соединение, и нагреваем ее зажигалкой до тех пор, пока она плотно обхватит провод. Повторяем операцию со вторым, а затем изолируем место соединения сверху последней толстой трубкой.

Прогрев рекомендуется делать или от середины к краям, или от одного края ко второму. Не нужно сначала “спаивать” два края, а затем греть центр — внутри скопится воздух, который не даст хорошо заизолировать кабель.

Трубка может принимать различную форму

Длину трубки следует выбирать так, чтобы создать изоляцию с каждой стороны от соединения на 30—50 мм. При этом учитывайте усадку на 10 процентов. Чем толще кабель, тем шире изоляция – наш 10 мм можно защитить на 5—7 см в каждую сторону.

Нагревая полимер, будьте благоразумны. Не нужно долго греть одно место — старайтесь водить зажигалкой по всей поверхности, равномерно прогревая ее. Когда полимер начнет сжиматься, разглаживайте его пальцами — он не будет обжигать кожу. Нужно исключить появление пузырьков воздуха под ПВХ. Если на кабель устанавливает термоусадка с клеем, то поверхность рекомендуется обезжирить и очистить от пыли. Работаете с материалом впервые – потренируйтесь на обрезках проводов. Вы поймете, как правильно греть, с какой стороны начинать усадку, как правильно разровнять ее.

Размеры

При покупке термоусадки для проводов учитывайте размеры и диаметр трубок. Все производители наносят маркировку на них, чтобы покупатель мог сразу определить нужный ему размер. Указывается именно внутренний диаметр, поэтому вам не нужно высчитывать пропорции.

Если вы видите надпись 10/3, то она означает, что внутренний диаметр 10 мм, после усадки он сжимается до 3 мм. Иногда указывается просто коэффициент сжатия (в нашем случае это будет 3:1).

Американские и европейские производители пишут диаметр в дюймах, поэтому вам нужно будет пересчитать размер, исходя из того, что 1 дюйм равен 25,4 мм. У российских и азиатских производителей все проще – они указывают его в мм.

В магазинах изделия продаются длиной по 1000 мм, хотя на опте их покупают в бухтах по 50-100 метров, после чего нарезают по нужным размерам.

Теперь рассмотрим виды термоусадок:

  1. Имеющие тонкие стенки, не содержащие клея, коэффициент сжатия – до 4:1. Это самые распространенные материалы, образующие изоляцию толщиной до 1 мм. Выпускаются в различной цветовой гамме, стоят недорого. Не боятся ультрафиолета и перепадов температуры, обладают самозатухающими свойствами.
  2. Имеющие толстые стенки, при усадке образуют изоляционный слой толщиной 1-4 мм. Обычно содержат клеевой состав, позволяют гидроизолировать поверхность. Обладают коэффициентом усадки до 6:1, подходят для изоляции труб, силовых кабелей, создания жгутов и пр.

Ничего сложного в установке термоусадки нет – потренировавшись, вы сможете делать аккуратные и герметичные соединения на любой поверхности. Желательно перед усадкой очистить ее от грязи и пыли, чтобы улучшить эффект.

Термоусадочная трубка — 10 видов, характеристики, таблица размеров.

Термоусаживаемая трубка (сокращенно ТУТ) была изобретена еще в 50-е годы прошлого века. Получили ее благодаря изменению молекулярной структуры полимеров.

Называют ее по-разному: термоусаживаемая, термоусадочная, термокембрик или просто термотрубка. Сути это не меняет, так как все это одни и те же изделия.

Основная ее задача это изоляция контактов, однако кроме этого, есть и дополнительные способы применения подобных девайсов:

  • усадка на комель деревянной или металлической стойки опоры ЛЭП для защиты от коррозии и гниения древесины в земле
  • изоляция от агрессивной среды металлических и водопроводных труб
  • продольная герметизация пучков кабеля. Помимо внешней изоляции, благодаря специальной ленте, полностью заполняется и изолируется пространство между жилами.

    Размеры

  • защита кабеля от высоких температур. Есть изделия для которых рабочий интервал температур от -65 до +260 градусов. Это дополнительно помогает кабелю переносить экстремальные условия работы при соседстве с открытыми источниками огня или жара. Такие марки носят название тефлоновые или фторопластовые.
  • превращение обычных инструментов в подобие диэлектрических, например путем изолирования жала отвертки

Применение термоусадки основано на эффекте памяти формы. Достигают его путем радиационного облучения.

Если например полимер поместить в мощный поток электронов, то на молекулярном уровне происходит соединение соседних макромолекул между собой. Такая технология называется технологией поперечной сшивки.

Сам полимер после этой операции становится более эластичным, а изделие при нагревании приобретает свою изначальную форму и первоначальные размеры.

Теоретически одну и ту же трубку можно усаживать бесконечное число раз. Если бы у вас было устройство для ее разогрева и раздувки, то она превратилась бы в изделие многократного использования. Причем сроки ее хранения в первоначальном состоянии десятки лет. Все характеристики и качество изделия при соблюдении определенных требований не зависят существенным образом от даты изготовления.

На сегодняшний день термоусаживаемая трубка получила огромное коммерческое и техническое значение во всем мире. Однако основной областью применения остаются сферы электроники и электротехники.

Термотрубки гораздо эффективнее обычных кембриков, которые имеют марку ТВ-40. Кроме технической стойкости они обладают еще и химической. А это позволяет надежно защищать изоляцию и контакты в местах с агрессивными средами — под землей, в колодцах, кабельных каналах.

Виды термоусадки

Вот основные виды термоусаживаемых трубок широко применяемые в быту и промышленности (от фирмы КВТ), их размеры и характеристики:

Термоусадочная трубка ТУТнг 2к1Прозрачная трубка KST 2к1Цветные трубки ТУТ 2к1Желто-зеленные ТУТнг ж-з

Желто-зеленные термоусадочные трубки ТУТнг ж-з

Толстостенные и высоковольтные марки термоусадок:

Толстостенная ТСТ 3к1Антитрекинговая ТСТ-А 3к1Толстостенная негорючая ТТ-С нгЛента термоусаживаемая ТЛК-10Трубка для шин 10кв ТТШ-10Трубка для шин 35кв ТТШ-35

Термоусадки специального исполнения:

Ремонтные манжетыАрмированные манжетыКабельные капыТермоусадка 6к1КожухаС клеевым слоем ТТКСреднестенные СТТК

Характеристики и отличия

Какие термоусадки бывают и чем они отличаются друг от друга?

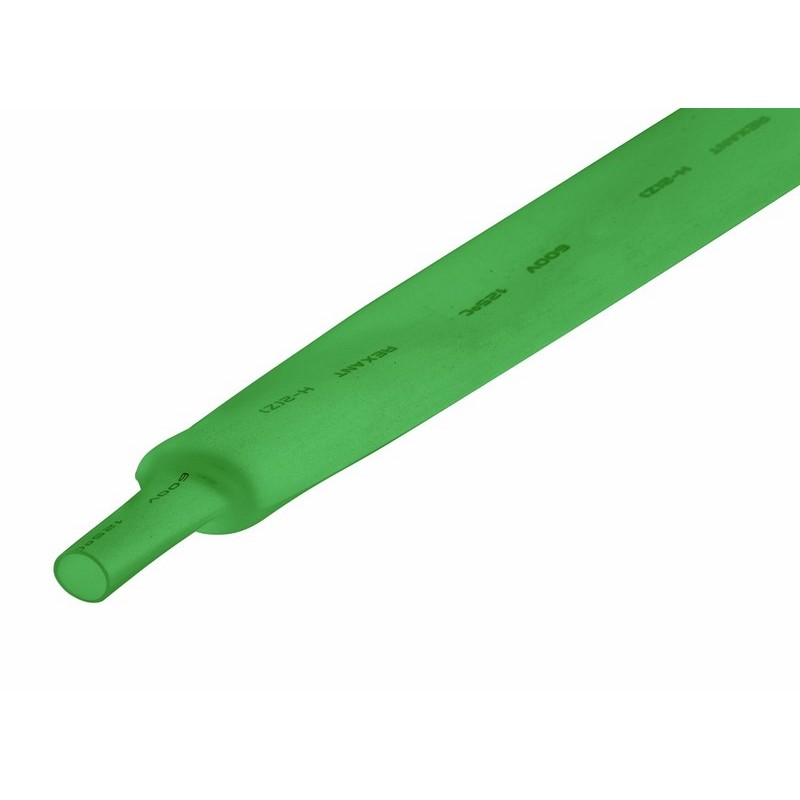

Диаметр до и после

Термоусаживаемая трубка при нагревании меняет диаметр. Поэтому в названии всегда должен присутствовать размер ДО и ПОСЛЕ усадки.

Например трубка ТУТ НГ 40/20

  • внутренний диаметр 40мм — ДО
  • диаметр полной усадки 20мм — ПОСЛЕ
Коэффициент усадки

Следующий критерий это коэффициент усадки. Что это такое? Это соотношение первичного диаметра к диаметру после процесса усадки. То есть в зависимости от коэффициента трубка уменьшается в несколько раз. Бывают коэффициенты:

  • 2 к 1
  • 3 к 1
  • 4 к 1
  • 6 к 1

Чем он больше, тем изделие сложнее изготовить. Соответственно и цены у них в разы отличаются. Однако трубки 4 к 1 считаются более универсальными, чем 2 к 1.
Если вы соединяете два провода разных сечений и разной толщины, без термоусадки с большими коэфф. вам не обойтись.

Толщина стенки

Термотрубки могут иметь различную толщину стенки. По этому критерию они разделяются на:

  • тонкостенные
  • среднестенные
  • толстостенные

Кроме того, термотрубка бывает клеевой — марки ТТк. Это та, на внутреннюю поверхность которой нанесен слой термоплавкого клея. При нагреве клей расплавляется и заполняет все микропустоты, тем самым обеспечивая полную герметизацию.
Стенки прилипают практически к любым поверхностям. Избытки клея при этом должны выступить по краям.

Заменить такой термоклей, путем предварительного обмазывания внутренних стенок простой трубки, не получится. Он наносится именно при ее изготовлении. Кроме того, у клеевой коэффициент термоусадки больше, чем у обычной — 3*1 или 4*1 против 2 к 1. А еще она может быть рассчитана на большее напряжение, за счет толщины стенок.

Негорючая

Большое значение имеет материал, из которого изготавливается изделие. Именно благодаря составу композиции этого материала, заранее задаются нужные свойства. Если например в состав добавить антипирены, то трубка приобретает свойства самозатухания и обозначается индексом НГ.

Это не означает, что она совсем не горит. Но при отсутствии внешнего источника пламени она быстро потухнет. Обеспечивается это путем препятствования поступлению кислорода к месту возгорания антипиренами.

Обратите внимание, что если в помещении вы используете кабель ВВГнг, то и изолировать контакты и места соединения нужно теромусадкой только с маркой НГ.

В этом случае уже нельзя применять обычный более дешевый вариант.

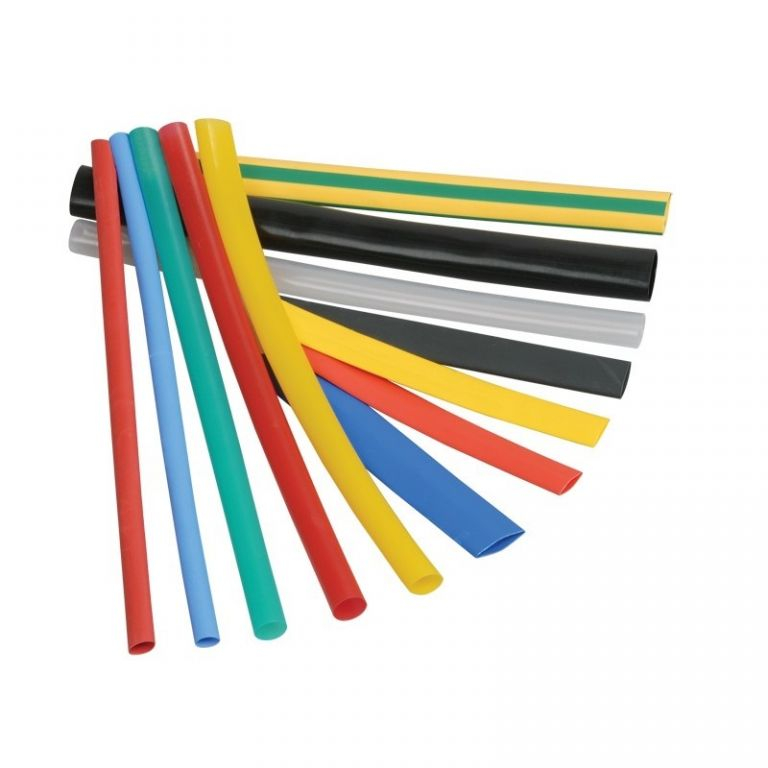

Цвет

Термоусадочные трубки бывает различных цветов, в том числе и прозрачные. Они в основном служат для маркировки.

Ими очень удобно маркировать концы кабеля, если придерживаться старых правил цветового обозначения фаз. Достаточно отдельные кусочки насадить на конец жилы.

Для фаз А-В-С покупайте Ж(желтый)-З(зеленый)-К(красный).

А вот по новому ГОСТ фА-фВ-фС соответствуют цветам К(коричневый)-Ч(черный)-С-(серый). Здесь уже придется использовать прозрачные трубки, либо покупать под заказ.

Есть еще оригинальный выход с использованием разноцветного скотча, поверх которого наносится прозрачная термотрубка. Так фазы будут промаркированы уже по новым правилам.



Если вам не нужно цветное обозначение фаз, то берите черные. Они дешевле, а качество изоляции тоже самое.

Связано это со спецификой технологического процесса. После каждого прогона одного цвета, производят чистку шнека от старого материала. А это как раз таки и влияет на себестоимость.

Есть и двухцветные изделия желто-зеленого окраса. Они предназначены для проводов заземления.

Когда вы хотите видеть и контролировать контакты после монтажа, вам поможет в этом деле прозрачная трубка. Только будьте внимательны. Прозрачные уже не будут не горючими изделиями. Так как добавление антипиренов всегда приводит к изменению цвета.

Поэтому свойства самозатухания и прозрачность — здесь не совместимы.

Чтобы нанести надписи и промаркировать провода, под прозрачные трубки зачастую вставляют бумажку с цифрами и обозначениями. После усадки получается отличная несмываемая маркировка. Таким образом можно указывать марку кабеля, его сечение, что он питает и многое другое.

Правда в этом случае прозрачную термоусадку лучше нагревать феном, а не горелкой. Иначе можно случайно повредить саму надпись.

Также встречаются термоусадки полупроводящие и выравнивающие напряженности электрического поля.

Но все таки чаще всего используются привычные нам электроизоляционные. В них применяется материал с высокими электроизоляционными свойствами и они имеют высокую электрическую прочность. Причем чем выше эта электрическая прочность, тем на больший класс напряжения они рассчитаны: до 1кв-10кв-35кв.

Несмотря на то, что термоусаживаемая трубка была изобретена еще в прошлом веке, она до сих пор остается инновационным продуктом на электротехническом рынке. Подобрать и заказать себе наборы термотрубок можно здесь.

Статьи по теме

Термоусадочная трубка ТУТ для проводов: назначение, виды, правила монтажа

После выполнения электромонтажа первоочередными становятся вопросы обеспечения безопасности и защиты соединения при дальнейшей эксплуатации проводки. В процессе прокладки электросетей особое внимание необходимо уделять соблюдению технологии и стандартов качества при укладке и соединений кабелей, ведь данные участки электропроводки являются наиболее уязвимыми. Для предотвращения перегорания и возникновения аварийных ситуаций используется изоляция и термоусадочная трубка разных категорий.

Термоусадочная трубка представляет собой эластичное изделие, изготовленное из термополимерного материала, подлежащего термоусадке. То есть на длину и диаметр влияет температурный режим, источником температуры может выступать горячая вода, воздух или огонь.

Отличительной особенностью трубок является увеличенное поперечное значение сжатия по сравнению с продольным сжатием. Это означает, что диаметр термоусаживаемой трубки может уменьшиться в несколько раз (от 2 до 6), а максимальное увеличение длины составляет 20%.

Общие сведения и область применения термоусадочной трубки

Производство на заводе термоусадочной трубки осуществляется из специального термоусаживаемого материала, который меняет размеры в несколько раз в зависимости от степени повышения температуры. Оказывают влияние на изделие окружающие элементы – вода, пламя, воздух. В случае нагревания одного конца размеры термоусадочной трубки увеличатся только на данном участке, а второй конец останется в прежнем размерном диапазоне. При уменьшении диаметра происходит пропорциональное увеличение толщины стенок из термополимера, вследствие чего повышаются также изоляционные характеристики термоусадочной трубки для изоляции электропроводки.

Термоусадочная трубка ТУТ способна сжиматься в размерах под воздействием температуры и обтягивать провод. ТУТ применяется в следующих сферах:

  • выполнение электромонтажных работ с целью обеспечения надежной электроизоляции. Термоусадка имеет массу преимуществ по сравнению с обычной изолентой, особенно при наличии большого числа соединений;
  • маркировка кабелей и электропроводки – в данном случае термоусадочные трубки используются в роли кембриков;
  • обеспечение антикоррозийной защиты соединений во многих сферах;
  • средство для обеспечения механической устойчивости работающих механизмов. Так, часто термоусадочные трубки используются на конвейерных катках и роликах;
  • на производстве термотрубки обеспечивают надежную защиту соединений от агрессивного воздействия внешних факторов, в том числе осадков.

Преимущества и недостатки

Термоусаживаемая трубка обладает следующими достоинствами:

  • благодаря плотному прилеганию она не смещается при механическом воздействии;
  • использование и установка термоусадочной трубки является простой задачей, которую можно легко выполнить самостоятельно;
  • большой выбор материалов и диаметров термоусадочной трубки;
  • после усадки термоусадочная трубка ТУТ приобретает дополнительную прочность и жесткость в месте соединения;
  • при выборе, что лучше — термоусадка или изолента, однозначно термоусадка имеет преимущества по техническим характеристикам и более длительный срок эксплуатации.

К недостаткам относятся такие факторы:

  • невозможность повторного использования, поскольку под воздействием температуры диаметр изменился, и снять ТУТ без повреждения невозможно;
  • стоимость выше, чем у изоленты.

Виды термоусадки

Виды термополимерных термоусадочных трубок ТУТ выделяются на основании метода производства и используемого материала:

  • полиолефиновые. Производятся из склеенного химическим или радиационным путем полиэтилена, в состав которого добавляются красители, компоненты для придания пластичности, противопожарные вещества. По данной методике изготовляется большинство трубок, они предназначены для температурного диапазона от -50 до 125 градусов. Также материал устойчив к бензолу и окислителям при недлительном контакте;
  • эластомеры на базе синтетического каучука. Характерным отличием является стойкость к температуре до 175 градусов и наличие маслобензостойких свойств, однако цена часто слишком высока, что сдерживает рост популярности;
  • термоусадка для проводов из термопластичного поливинилхлорида. Материал обеспечивает высокий уровень изоляции, но небольшой спектр рабочей температуры от -20 до 80 градусов;
  • полиэстер отличается высоким уровнем химической стойкости и устойчивости к механическим повреждениям. Материал является идеальным для изготовления тонкостенных изделий;
  • фторополимерные – требуют сложной технологической обработки, обеспечивают уникальные химические и физические характеристики;

  • изделия из силиконов – характеризуются пластичностью и нетоксичностью, однако не устойчивы к воздействию органических растворителей.

Также классифицируются ТУТ по методу установки:

  • клеевая термоусадочная трубка, в которой на внутренней стороне нанесен слой клея, обеспечивающий высокую степень герметичности и плотности прилегания. Также при помощи данного типа обеспечивается защита от попадания влаги;
  • ТУТ без клеевого слоя для стандартных соединений, где нет необходимости в обеспечении герметичности.

По цвету различают декоративные ТУТ для дополнительного декоративного эффекта, а прозрачную стандартную термоусадку рекомендуется использовать в местах, где необходимо проверять плотность соединения.

В зависимости от толщины стенок различают: тонкие, средние и толстые стенки.

Для специфических задач производятся специальные виды ТУТ с дополнительными функциями, к примеру, термоусадка с припоем, с рифленой поверхностью, высокой электроплотностью, материал специфической холодной усадки и прочие.

Характеристики и отличия

Основными параметрами, которыми характеризуется термоусаживаемая трубка, выступают:

  • термоустойчивость;
  • коэффициент усадки в диапазоне от 200 до 600%;
  • диаметр термоусадочной трубки до и после воздействия температуры;
  • маслоустойчивость;
  • химическая инертность;
  • возможность выдерживать напряжение до 1000В;
  • бензостойкость;
  • устойчивость к воздействию ультрафиолетового излучения;
  • противовоспламеняющиеся свойства;
  • температура усадки и рабочий диапазон.

Изделия могут выпускаться в круглой, овальной и сжатой форме, что не отражается на установке. Отметим, что тонкостенные термоусадочные трубки в основном производятся в овальной или сплющенной форме.

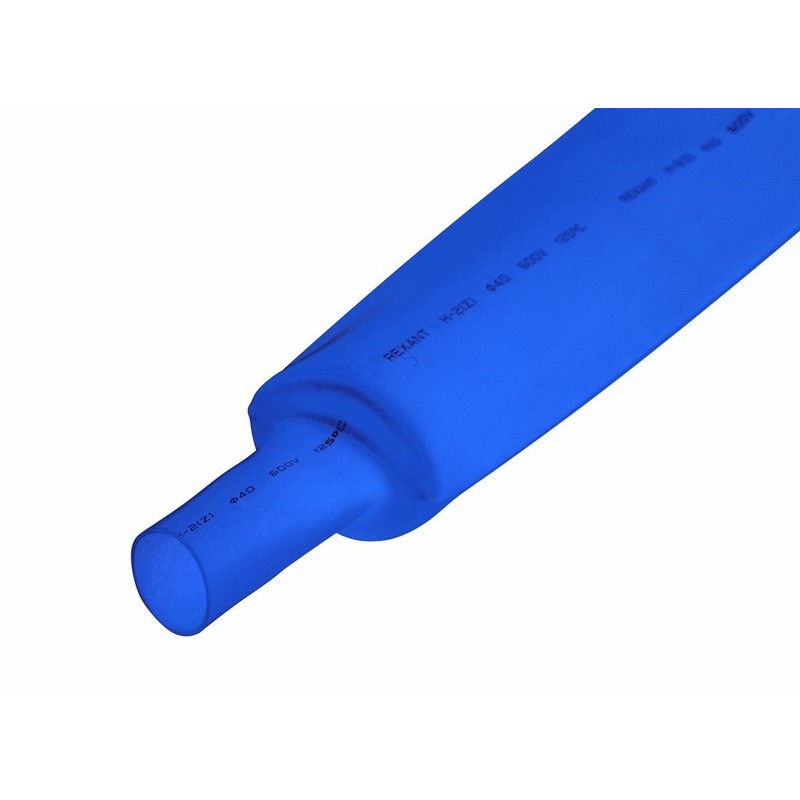

Диаметр до и после

Термоусадка для проводов меняет свои размеры при повышении  температуры. По этой причине в наименовании производителем указывается размер  до и после нагревания. К примеру, если в названии указано ТУТ НГ 40/20, то 40 мм – это внутренний диаметр до усадки, 20 мм – после. При соединении кабелей разного сечения и диаметра требуются термоусадки с большими коэффициентами.

Величину усадки также необходимо учитывать при выборе длины изделий. У высококачественных трубок усадка по длине составляет не более 5-7 %, а у китайских около 20%.

Выбирая термоусадочную трубку большого диаметра, необходимо обращать внимание на оба параметра по усадке. Чем выше степень усадки, тем толще становятся стенки трубки после нагревания, что в результате существенно повышает плотность и прочность соединения. Толстостенные изделия обладают оптимальными показателями усадки.

Коэффициент усадки

Коэффициент сжатия предполагает, что изделия характеризуются продольной усадкой. Данный параметр варьируется в пределах от 2:1 до 6:1, то есть имеет способность сжиматься в 2 — 6 раз от изначальной формы. Коэффициент означает соотношение начального диаметра к диаметру после усадки.

ТУТ с большим коэффициентом стоят дороже, поскольку процесс их изготовления сложнее. Трубки 4 к 1 считаются при этом более универсальными, чем 2 к 1.

Толщина стенки

Толщина стенок имеет немаловажное значение, ТУТ выпускаются в таких вариантах:

  • тонкостенные;
  • со средними стенками;
  • толстостенные.

Выбирать толщину стенок необходимо, исходя из сферы применения и функций, возложенных на термоусадочную трубку.

Негорючая термоусадочная трубка

Существенное значение придается материалу производства, ведь именно он имеет требуемые от изделия характеристики. К примеру, варианты с антипиренами характеризуются самотушением, а в их наименованиях указывается значение НГ.

Однако невозможно утверждать, что он не горит вовсе. При отсутствии открытого пламени изделие само потушится. Происходит это по причине воздействия антипиренов, которые вытесняют кислород в очаге возгорания.

Отметим, что когда в помещении применяется проводка ВВГ НГ, тогда и изоляция должна производиться аналогичными термоусадочными трубками. Теплостойкая и негорючая термостойкая трубка надежно предотвратит возникновение возгораний, благодаря чему минимизируется риск аварийных ситуаций.

Подбор по цвету

Цветная декоративная термоусадочная трубка удобна для нанесения маркировки, поскольку небольшое кольцо выделяющегося оттенка устанавливается на изоляцию на конце кабеля. Приведем основные правила использования цветных трубок:

  • в проводке электроцепей постоянного тока применяется красный цвет на плюсе и черный на минусе;
  • на проводах заземления – желто-зеленый оттенок;
  • в трехфазной электроцепи – красный, желтый и зеленый цвета по фазам.

Благодаря широкой цветовой гамме можно использовать термоусаживаемые трубки в качестве декоративного материала.

Правила по монтажу

Прежде чем ответить на вопрос, как пользоваться термоусадкой, отметим, что для данного процесса рекомендуется иметь специализированное оборудование – термоустановку. На ней устанавливается требуемая температура усадки для облегчения процедуры. Как вариант можно воспользоваться зажигалкой или поместить трубку в кипящую воду.

Приведем последовательность действий и правила использования ТУТ:

  • перед установкой рекомендуется нагревать толстостенную или большого диаметра трубку термофеном до половины указанной в параметрах температуры для усадки. Трубки с тонкими стенками не обязательно предварительно прогревать;
  • отрезать требуемый отрезок ТУТ ножницами, при этом следите, чтобы не было заусениц и неровных краев, чтобы избежать надрывов в процессе эксплуатации;
  • растянуть трубку и натянуть на место установки;
  • нагреть до указанной в спецификации температуры, однако не превышать ограничение, чтобы избежать деформации. Горячий воздух нужно направлять от одного конца ко второму или нагревать от центра к краям;
  • дать трубке остыть, после чего процесс завершен.

Итак, установка термоусадочной трубки является несложной задачей, главное не превышать температуру и равномерно нагревать. При выявлении деформации или механических повреждений нужно заменить трубку на новую.

Как они были изобретены и почему мы их используем

Конечно, термоусадочные трубки — это круто и интересно использовать, но задумывались ли вы, как они появились, что заставляет их работать и сколько их применений на самом деле? В этом случае сайт CableOrganizer.com может вам помочь — просто ознакомьтесь с нашими часто задаваемыми вопросами, и вы сразу же станете экспертом по термоусадочным трубкам.

Кто изобрел термоусадку? Какая история стоит за этим?

Термоусадочные трубки

были первоначально разработаны Raychem Corporation в конце 1950-х годов, когда основатель Raychem, инженер-химик, Пол Кук, использовал радиационно-химический метод (от которого и произошло название его компании) для разработки двух основных продуктов, которыми Raychem изначально был известны: легким авиационным кабелем и термоусаживаемыми трубками. Хотя Raychem является пионером в области термоусадочных полимеров, сегодня они производятся многими различными производителями, включая 3M, Sumitomo, Alpha, Canusa и LG.

Для чего используются термоусадочные трубки?

Скорее всего, его можно найти практически везде, где есть кабели и провода, термоусадка чрезвычайно полезна как для защиты, так и для косметического улучшения. Может использоваться для:

  • Герметизировать кабельные сращивания от воды и пыли
  • Изолируйте кабели и провода от сильного нагрева в самолетах, лодках и военных транспортных средствах
  • Обеспечивает барьер между кабелями и агрессивными химикатами
  • Кабели с цветовой кодировкой для легкой идентификации
  • Соедините вместе несколько проводов
  • Изготовление долговечных этикеток для сетевых патч-кордов
  • Аккуратно заделать концы плетеной оплетки
  • Улучшить внешний вид кабелей в моделях компьютерных корпусов или нестандартных автомобилях и мотоциклах

Из чего сделаны термоусадочные трубки?

Термоусадочные трубки могут быть изготовлены из любого термопласта, включая полиолефин, поливинилхлорид (ПВХ), Viton® (для высокотемпературных и агрессивных сред), Neoprene®, политетрафторэтилен (PTFE), фторированный этиленпропилен (FEP). ) и Kynar®.В дополнение к этим полимерам, некоторые типы термоусадки специального назначения могут также включать в себя клейкую подкладку, которая помогает прикрепить трубку к нижележащим кабелям и разъемам, образуя прочные уплотнения, которые часто могут быть водонепроницаемыми. Другой материал, который иногда добавляют в термоусадочную трубку, — это толстая пленка из проводящего полимера, которая обеспечивает электрическое соединение между двумя или более проводящими объектами, которые соединяются трубкой, без необходимости их предварительной пайки.

Что делает термоусадочные трубки усадочными?

Вы, наверное, заметили, что большинство пластиков, с которыми вы контактируете, не просто сжимаются при нагревании — так что же отличает термоусадочные трубки? Ответ: сшивает , процесс воздействия на полимер излучения с целью создания ковалентных связей между атомами этого полимера.После Второй мировой войны было обнаружено, что излучение способно изменять молекулярную структуру некоторых пластиков, чтобы они не плавились и не приобретали текучесть, независимо от того, каким температурам они подвергались. Ковалентные связи также придают полимерам пластиковую память , что означает, что после того, как полимер был сшит и растянут до расширенной формы, он автоматически сжимается до своих исходных размеров при приложении определенного количества тепла.

У всех термоусадочных трубок одинаковая усадка?

Каждый тип термоусадки, представленный на рынке, имеет коэффициент усадки , или показатель того, насколько маленькой становится трубка при усадке по сравнению с ее исходным расширенным размером.Например, термоусадочная трубка с коэффициентом усадки 2: 1 имеет расширенный диаметр, вдвое превышающий ее диаметр в уменьшенном состоянии. Точно так же соотношение 6: 1 указывает на то, что кусок термоусадки способен сокращаться до 1/6 своего расширенного размера. Это, конечно, не единственные коэффициенты усадки; на рынке доступно большое разнообразие, но все их соотношения можно интерпретировать так же легко, как только что приведенные два примера.

.

Практическое руководство: Термоусадочные трубки

Термоусадочные трубки способны на многое . .. Они не только обеспечивают защиту кабелей от истирания, химикатов и погодных условий, но также отлично подходят для связывания, цветовой маркировки и снятия натяжения. Изоляция кабелей с помощью термоусадки может быть простым делом своими руками … если вы знаете приемы правильной усадки! К счастью, у нас есть полезное руководство, чтобы ваши приключения с невероятно усаживающейся трубкой окупились великолепными результатами.

Главное в первую очередь: что вам понадобится? Очевидно, вам понадобится сама термоусадка, но вам также понадобится либо тепловая пушка, либо термоусадочная печь, поскольку вы, вероятно, не дракон и просто не можете производить уровень тепла, необходимый для сжатия указанной трубки, используя только дыхание. Так что, если вы не Смауг Ужасный, Величайший и Величайший из бедствий, вам понадобится нагревательный агент.

Безопасность прежде всего

Помните, имея дело с нагревательным агентом, огонь действительно горячий, и вы должны принять соответствующие меры. Хорошие идеи: наденьте защитные очки, наденьте респиратор, чтобы избежать вдыхания дыма, наденьте перчатки, соберите длинные волосы и не носите свободную или мешковатую одежду, которая может оказаться на пути нагревательного элемента.

Кроме того, если вы используете тепловую пушку внутри, убедитесь, что ваше место хорошо вентилируется, даже если вы носите маску. Убедитесь, что на рабочем месте нет мусора, который может оказаться легковоспламеняющимся, и ради Пита не направляйте тепловую пушку на себя. Это может показаться здравым смыслом, но сделать это проще, чем вы думаете.

Теперь, разобравшись с этим, давайте посмотрим, что это за термоусадочный материал.

Шаг 1

Подобно некоторому обратному Джорджу Костанце, в этой трубке происходит усадка при нагревании (отсюда и название «термоусадка»). Но на сколько именно он сжимается? Отличный вопрос. Выбор термоусадочной трубки подходящего размера для вашего проекта очень важен. Здесь важно помнить два термина: восстановленный диаметр (диаметр после усадки) и расширенный диаметр (диаметр до усадки). Чтобы обеспечить надежную посадку, убедитесь, что восстановленный диаметр трубки меньше диаметра области, которую вы собираетесь изолировать. Таким образом, когда он сядет, вы получите плотную посадку. В то же время расширенный диаметр трубки должен быть достаточно большим, чтобы легко поместиться на изолируемую область, а также на любые присоединенные к ней соединители. Здравый смысл подсказывает, что, если вы не можете удобно разместить свой пучок или кабели внутри трубки, его усадка не принесет вам особой пользы.

Шаг 2

После того, как вы определили, что у вас есть подходящие размеры для термоусадки, следующим шагом будет отрезать термоусадочную трубку до пригодной длины и обеспечить перекрытие как минимум 1/4 дюйма поверх любой существующей изоляции или разъемов. Имейте в виду, что трубка также сжимается в длину… обычно на 5-7% во время процесса усадки. Большую часть термоусадки можно легко разрезать стандартными ножницами, хотя, опять же, если вы Смауг или какой-то другой дракон, вы можете использовать свой меч -подобные зубы или копьевидные когти, опережающие как тепловую пушку, так и ножницы.

Шаг 3

Теперь у вас все отмерено и отрезано, так что пора надеть отрезанный шланг на объект, предметы или маленькое животное (ПРОСТО ДЕТСКИЕ — НЕ), которых вы прикрываете. Если вы будете сращивать два кабеля вместе, продвиньте трубку по центру сращивания и оставьте равное перекрытие с обеих сторон, чтобы полностью покрыть сам стык. но когда я целую тебя, это как поцелуй моего брата. Думаю, в этом нет никакого смысла, не так ли?

Шаг 4

Перед усадкой проверьте характеристики вашей трубки на предмет рекомендуемой температуры нагрева.Для усадки трубки можно использовать любую имеющуюся в продаже тепловую пушку или термоусадочную печь. Поскольку неконтролируемый нагрев может вызвать неравномерную усадку, физическое повреждение и нарушение изоляции, использование открытого пламени не рекомендуется. Так что выключите газовую плиту и уберите паяльные лампы и огнеметы. Серьезно, тепловые пушки не такие уж и дорогие.

Шаг 5

Если вы покрываете длинный кабель трубкой, начните сжимать с одного конца и постепенно продвигайтесь вниз к другому. Чтобы трубка сжималась равномерно и без пузырьков воздуха, поворачивайте проект во время нагрева.

Равномерно подавайте тепло по длине и по диаметру трубки, пока она не станет равномерно усаженной и не станет соответствовать форме кабеля, шланга, соединения или фигурки, которую он покрывает. Немедленно удалите источник тепла и дайте трубке медленно остыть, прежде чем оказывать на нее физическую нагрузку.

Не допускайте перегрева.Последнее, что вам нужно, это обугленные, ломкие термоусадочные трубки после того, как вы потратили все это время и дыхание дракона.

Совет. Силиконовый смазочный спрей можно наносить на провода или шнуры для обеспечения термоусадки по ним без ухудшения качества термоусадочного материала.

.

Как работают схемы | HowStuffWorks

Вы когда-нибудь задумывались, что происходит, когда вы щелкаете выключателем, чтобы включить свет, телевизор, пылесос или компьютер? Что дает щелчок этого переключателя? Во всех этих случаях вы замыкаете электрическую цепь , пропуская ток или поток электронов по проводам.

Электрическая цепь во многом похожа на вашу кровеносную систему. Ваши кровеносные сосуды, артерии, вены и капилляры подобны проводам в цепи.Кровеносные сосуды несут кровь по телу. Провода в цепи несут электрический ток к различным частям электрической или электронной системы.

Объявление

Ваше сердце — это насос, который управляет кровообращением в организме. Он обеспечивает силу или давление для циркуляции крови. Кровь, циркулирующая по телу, снабжает различные органы, такие как мышцы, мозг и пищеварительную систему. Аккумулятор или генератор вырабатывает напряжения — силы, которая пропускает ток через цепь.

Возьмем простой случай электрического света. К свету подключаются два провода. Чтобы электроны выполняли свою работу по производству света, должна быть замкнутая цепь, чтобы они могли проходить через лампочку, а затем возвращаться обратно.

На приведенной выше схеме показана простая схема фонаря с батареей на одном конце и лампой фонарика на другом конце. Когда переключатель выключен, полной цепи не будет, и не будет тока. Когда переключатель включен, произойдет замкнутая цепь и протекание тока, в результате чего лампа-вспышка будет излучать свет.

Цепи

могут быть огромными энергосистемами, передающими мегаватты энергии на расстояние более тысячи миль, или крошечными микроэлектронными микросхемами, содержащими миллионы транзисторов. Это необычайное сокращение электронных схем сделало возможными настольные компьютеры. Новым рубежом обещают стать наноэлектронных схем с размерами устройств в нанометрах (одна миллиардная метра).

В этой статье мы узнаем о двух основных типах электрических схем:

  • Силовые цепи передают и контролируют большие объемы электроэнергии.Примерами являются линии электропередач, системы электропроводки в жилых и деловых помещениях. Основными компонентами силовых цепей являются генераторы на одном конце и системы освещения, системы отопления или бытовые приборы на другом конце. Между ними находятся линии электропередач, трансформаторы и автоматические выключатели.
  • Электронные схемы обрабатывают и передают информацию. Подумайте о компьютерах, радио, телевизорах, радарах и сотовых телефонах.
.Соединение провода проводника сокращения жары

/ виды соединения провода / зажима

провода нажима

Сращивание проводов с термоусадочной изоляцией / виды сращивания проводов / зажимы для нажимных проводов

9000vie

Термоусадочные клеммы

Модель

DHSCS

Материал

Степень усадки

2: 1

Стандартный цвет

красный, синий, желтый

1. Ремонт электропроводки автомобилей / грузовиков и техническое обслуживание парка
2. Изготовление жгутов проводов для автомобилей / грузовиков / жилых автофургонов
3. Коммерческая проводка для насосов, бассейнов и спа
4. Техническое обслуживание автопарка и судовая электроника

Тепловой удар

Испытательная система

Характеристики

Условия испытаний

Без старения

Предел прочности на разрыв

Мин.1,40 кгс /

Темп.

Удлинение

Мин. 200%

В возрасте

Предел прочности на разрыв

Мин. 0,99 кгс /

158 ° C / 7 дней

Удлинение

Мин. 100%

Выдерживаемое напряжение и напряжение пробоя (без старения)

Выдерживаемое 2.5 кВ на 1 минуту и ​​пробой

Темп.

Выдерживаемое напряжение и напряжение пробоя (в старом состоянии)

Выдерживаемое напряжение 2,5 кВ в течение 1 минуты и пробой не менее половины напряжения пробоя без старения

158 ° C / 7 дней

Коррозия меди

Отсутствие коррозии чистой меди

158 ° C / 7 дней

Стабильность меди

Нет признаков разрушения Мин.Удлинение 100%

158 ° C / 7 дней

Холодный изгиб

Отсутствие трещин

-30 ° C / 1 час

Максимальный секущий модуль (2% )

17,65 кгс /

—

Удельное объемное сопротивление

Мин. 1014 Ом-см

—

250 ° C / 4 часа

Спецификация

9028 0. 5-1,0

Деталь.No

Диапазон проводов

Размер- (мм)

Изолятор

цвет

упаковка

Допуск

9.000

мм 2

OD

ID

L

шт. / Мешок

DHSCS -1

3,8

1,7

35,0

PE

Красный

1000

RoHS

900SC

16-14

1,5-2,5

4,8

2,4

35,0

PE

Синий

 22

Синий

 9000HS

0

0

0

DHSCS -3

12-10

4.0-6,0

5,7

3,6

42,0

PE

Желтый

800

0

0

0

0

0

Сращивание проводов с термоусадочной изоляцией / виды сращивания проводов

x клемм

сращивание / виды сращивания проводов / зажим для проводов

Другие продукты:

Профиль компании

Компания Dicore является профессиональным поставщиком различных термоусаживаемых продуктов, в том числе различных видов термоусаживаемых трубок / рукавов , Термоусадочная формованная форма s продукты из таких материалов, как полиолефин, силиконовая резина, PTFE, поливинилиденфторид (PVDF), фторэластомер (Viton) и т. д.Они широко используются в области энергетики, электроники, автомобилестроения, связи, военного дела, строительства и судостроения для обеспечения эффективной изоляции и защиты функциональных частей, компонентов и систем.

Компания Dicore работает в этой области с 2003 года в качестве экспортера и дистрибьютора, а в 2007 году создала собственную фабрику и команду технических инженеров. Вся продукция, представленная нашим клиентам, уже прошла строгий внутренний контроль качества, который дать возможность нашим клиентам легко выбрать подходящую продукцию исключительного качества.

Dicore опирается на свою мощную технологическую команду, большие производственные мощности, хорошо известную покупательную способность и тесные отношения с производителями, чтобы предлагать полную линейку продуктов исключительного качества и повышать производительность наших клиентов. Как универсальный поставщик, мы имеем следующие особые преимущества в этой области:

  • Универсальная поставка термоусадочных изделий и жгутов проводов.
  • Конкурентоспособная цена и гибкие условия оплаты.
  • Обильные складские запасы и короткие сроки поставки.
  • Профессиональный опыт экспорта и лучшее качество обслуживания.

Большое спасибо за просмотр нашей страницы! Ваш отзыв очень важен.

Мы с нетерпением ждем вашего ответа.

.

Навигация по записям

Термоусадочная трубка | Практическая электроника

Что такое термоусадочная трубка

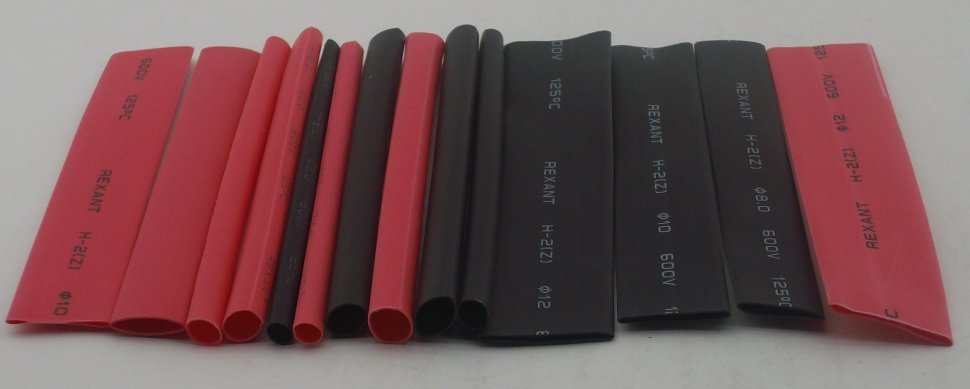

Термоусадочная трубка, а в народе просто термоусадка, представляет собой трубочку из особого материала. Если нагревать эту трубку горячим воздухом либо огнем, то она сожмется в 2-3 раза. Термоусадка не проводит электрический ток, так как является прекрасным изолятором и надежно защищает место соединения  проводов от агрессивной окружающей среды.



Виды термоусадочной трубки

Термоусадочные трубки бывают двух видов:

  1. на основе поливинилхлорида
  2. на основе полиолефина.

Из поливинилхлорида трубка гладкая и жесткая. Она применяется для жесткости крепления спаиваемых проводов. После усадки она становится дубовой:

И второй вид –  из полиолефина

Такой вид термоусадки на ощупь как резина. Чаще всего применяется именно он. Его очевидные плюсы:
— при нагреве уменьшает свои размеры в 2 — 2,5 раза
— не трескается и сохраняет свои эластичные свойства даже при температуре до -55 градусов
— не горючий
— выдерживает напряжение до 600 Вольт
— отлично защищает спаиваемые стыки от коррозии и других агрессивных сред
— не впитывает влагу
— разноцветная палитра добавит красоту вашим изделиям 🙂

[quads id=1]

Как правильно использовать термоусадочную трубку

Выбираем трубку, которая в 2-2,5 раза больше, чем сам провод. Термоусадка должна полностью закрывать оголенные части провода, а также должна закрывать часть изоляции проводов.

Начинаем прожаривать феном при температуре ~200 градусов, начиная с середины. Если начнем прожаривать по краям, то под ней останется воздух, который потом превратиться в пузыри на термоусадочной трубке

Вуаля! Вот таким образом должна выглядеть скукоженная от температуры термоусадка:

А вот пример защиты соединения разъема папа-мама:

Как вы видите, плюсы термоусадочной трубки очевидны. Красиво, надежно и главное – безопасно!

Где купить термоусадочную трубку

Купить любой комплект термоусадочной трубки или даже любой диаметр по метражу  дешевле всего будет на Алиэкспрессе

Выбирайте на ваш вкус и цвет.

Заключение

Термоусадочная трубка  – отличная замена синей изоленте. Она качественная, удобная, отлично защищает оголенные провода. А главное – красиво и эстетично. В настоящее время все чаще используется в электронике и электротехнике. На вашем рабочем столе она должна иметь место в обязательном порядке. Не поленитесь заказать себе набор термоусадочной трубки. Нисколько не пожалеете, ведь она стоит буквально копейки.

Термоусадки. Виды и применение.Работа и особенности.Изготовители

При выполнении электромонтажных работ необходимо изолировать некоторые места проводов и контактов. Для этих целей применяют термоусаживаемые материалы (термоусадки). Существует множество разновидностей, особенностей и мест применения термоусаживаемых трубок.

Особенности производства термоусадки

Чтобы изготовить такие трубки применяют материалы из теплополимера, обладающего характеристиками, устойчивыми к изменению температуры. При увеличении температуры теплополимерные материалы увеличиваются и изменяют форму.

Для производства трубок применяют полиэтилен, полученный при повышенном или пониженном давлении. На полиэтилен воздействуют радиацией и реактивами химических веществ, выделяется водород, молекулы сливаются. Образуется материал высокой прочности, обладающий повышенными свойствами, устойчивыми к изменению температуры. Далее материал нагревают для получения вспомогательного эластичного свойства, материал не склонен к плавлению. При высокой температуре материал может изменять свою форму по необходимым размерам.

После нагрева термополимер сохраняет в памяти свои прежние формы. При втором нагревании восстанавливает прежнюю форму.

Для производства термоусадок применяют следующие материалы:
  • Поливинилхлорид.
  • Фторкаучук.
  • Полимеры полиолефинового состава.
  • Полиэтилен.
  • Поливинилиден.
  • Полиэстер.
  • Полиэтилентерефталат.

Главные требования и свойства к трубкам из термоусадки:
  • Устойчивость к повышенному нагреву.
  • Легкое изменение формы.
  • Способность к удлинению при разрыве в 300%.
  • Стойкость к горению.
  • Прочность растяжения более 15 МПа.
  • Химическая стойкость к щелочи и кислоте.
  • Эластичность.

Термоусадочные трубки могут работать в диапазоне температур 55-120°С. Специальные трубки выдерживают до +270°С.

Принцип действия и применение

Трубка из термоусадочного материала применяется для полной изоляции открытого места, требующего защиты изоляционным материалом. Трубка при нагревании может изменять свою форму и сжиматься. Надев трубку на изолируемый предмет, воздействуя на нее высокой температурой, можно добиться того, чтобы трубка взяла форму предмета, обжала его и создала изоляционный слой.

Область применения термоусаживаемой трубки выше, чем у изоляционной ленты, применяющейся для таких же целей. Трубку чаще применяют для изоляции проводов, контактов или клемм.

Сферы применения трубки из термоусаживаемого материала:
  • Производство кабелей.
  • При изоляции проводов.
  • В качестве герметика в электрооборудовании.
  • Монтаж и ремонт муфт для соединения кабелей.
  • Маркировка проводки разными цветами трубки.
  • При прокладке телекоммуникационных кабелей, их монтажа.
  • В атомной энергетике как вспомогательный элемент.
  • Для агрегатов и механизмов, эксплуатирующихся в различных отраслях промышленности для защиты от щелочей, кислот, воды, высоких температур.
  • Для ремонта повреждений и восстановления электропроводки, защиты проводов от коррозии.
Достоинства применения:
  • Защищает электроприборы от температурных и механических воздействий.
  • Подбор трубки из термоусаживаемого материала по различным цветам, сочетающимся с цветом прибора.
  • Простота и надежность установки.
  • Позволяет соединять элементы друг с другом.
  • Заполнение углублений и неровностей, качественная заглушка.
  • Невысокая цена.
  • Экологическая чистота.
Виды трубок
Трубки из термоусаживаемого материала можно разделить на виды по типу материала и методу действия:
  • Трубка клеевая термоусаживаемая, широко применяется во многих местах и для разных работ. Они оснащены слоем клея внутри, при нагреве герметизирует стык. Трубка при облегании крепко закрепляется к предмету, обеспечивает защиту высокого уровня от попадания воды и влаги. Степень усаживания трубок выше 300%. Трубка со слоем клея применяется для изолирования предметов, имеющих размер меньше внутреннего диаметра трубки на значительную величину.
  • Трубка с толстой стенкой производится из специального материала – полиолефина. Они распространены больше, чем клеевые трубки, так как легки в применении и низкой стоимости, имеют большое разнообразие цветов. Толстостенные трубки из термоусаживаемого материала можно разделить на типы: с подавлением горения и без подавления горения. В первом случае трубка обуславливает затухание самостоятельно, если нет открытого огня, из-за применения негорючих веществ при производстве трубок. Они применяются как изоляторы на производствах с опасностью взрыва, предприятиях по выпуску электротехники или на военных заводах при разработке специальной военной техники.

  • Термоусаживаемые трубки специального назначения применяются для обеспечения изоляции на предприятиях специального назначения. Среди них можно выделить некоторые виды трубок:

— Трубки флуоресцентного вида, используются в местах с плохой освещенностью, накапливают в себе световую энергию днем, когда светло, в темноте излучают свет.
— Термоусадки со свойствами защиты от высокого напряжения, применяют для сетей высоковольтного питания.
— Трубки из тефлона, для работы при высоких температурах среды, или в агрессивной обстановке.
— Трубки с рифлением для покрытия поверхности рукояток электрических приборов и инструмента.

Советы по установке термоусадки

Для квалифицированной установки трубки из термоусаживаемого материала нужно применять специальный инструмент. Для этого подойдет тепловой пистолет или строительный фен. Инструмент, подающий горячий воздух, должен иметь функции регулирования температуры и насадками разной формы. В домашних условиях обычно применяют спички, зажигалку, газовую горелку, кипяток или простой фен для сушки волос.

Сначала нужно подготовить поверхность изоляции. Ее надо обезжирить, зачистить, если это необходимо.

Чтобы выбрать термоусадки для изоляции, необходимо определить критерии установки:
  • Условия применения.
  • Удобство в работе.
  • Свойства материала.
  • Простота установки.
При рассмотрении технических данных на трубки нельзя забывать про следующие параметры:
  • Послеусадочный диаметр трубки.
  • Температура работы.
  • Устойчивость к влаге.
  • Номинальное растяжение.
  • Прочность при растяжении.

При работе с трубкой, имеющей толстую стенку, перед изолированием трубку подогревают, затем одевают на поверхность, далее разогревают до нужной усадочной температуры.

При отрезании термоусадочной трубки не допускайте образования зазубрин и острых разрезов на торце трубки. Это может привести к разрыву трубки при обжимании предмета во время нагревания. При усадке нельзя чрезмерно повышать температуру, рекомендуемую инструкцией производителя. Это дает эффект скручивания или образования волн на поверхности трубки.

Признаки правильного применения:
  • Отсутствие волн и зазубрин.
  • Ровная поверхность без выпуклостей.
  • Поверхность гладкая.

Трубку можно приобрести в магазине электротоваров, специализирующемся на продаже подобных изделий, либо на рынке. Цена на трубку зависит от качества материала изготовления и количества метров. При высокой температуре работы трубки цена будет выше.

Предприятия, изготавливающие термоусадочные трубки
  • TE CONNECTIVITY – фирма – изготовитель, занимающаяся производством трубок из термоусаживаемого материала. Выпускает две серии трубок:
    1. ATUM – термоусадки с основой из клея, имеет свойство повышенной усадки, толщина стенок средняя. Применяется в качестве герметика для материалов:
      — Медь.
      — Сталь.
      — Резина.
      — Пластмасса.
    2. Versafit – гибкие термоусадки, характеризующиеся повышенной степенью устойчивости к огню и средней степени тепловой усадки. Эта серия трубок отлично защищает от механических повреждений и устойчива к натяжению.
  • Rauchman CFM – термоусадки на основе клея, применяется для герметизирования предметов и предохранения механизмов для придания им коррозионной стойкости. Фирма производит два типа трубок: с предохранением от горения и обычные трубки. Особенности трубок:
    — Черный цвет.
    — атериал производства – полиолефин.
    — Рабочая температура -55 +90 градусов.
    — Защитная функция для механизмов от воздействия влаги и механических повреждений.
  • ЗМ BBI – отечественная фирма по изготовлению термоусадок. Особенности:
    — Термическая стойкость от действия повышенной температуры.
    — Высокая эластичность при использовании.
    — Множество разновидностей и типоразмеров моделей трубок.
    — Плотное облегание материала изоляции.
    — Простота усаживания трубки.
    — Химическая стойкость и хорошая защита от механических повреждений.
Области применения термоусадочных трубок:

— Защита электрических шин разных форм сечения: в виде квадрата, прямоугольника, круга.
— Предохранение болтового соединения от коррозии.
— Обеспечение защитных свойств распределительным устройствам бронированного типа.
— Применение при работе по изоляции оборудования электроподстанций.

  • ТУТ – термическая усаживаемая трубка, создает хорошую защиту от воды и влаги, механических повреждений, ржавчины.  Особенности:
    — Легкость установки и простота использования.
    — Свойство негорючести.
    — Экологически безопасна.
    — Большое разнообразие выбора цвета трубки, индивидуальный выбор варианта.
    — Усадочная температура 90-125 градусов.
    — Защищает от воздействия ультрафиолетовых лучей.
    — Стойкость к механическим повреждениям.
 Похожие темы:

Термоусадочная трубка для изоляции — стоит ли покупать?

Термоусадочная трубка, или просто термоусадка – это специальная трубка, способная сжиматься в размерах под воздействием высокой температуры. Абсолютно все виды термоусадки изготавливают из полимеров, которые способны менять форму (увеличивать или уменьшать размер) под воздействием высокой температуры.  Благодаря этому термоусадка обладает определёнными свойствами.

Зачем нужна термоусадочная трубка

Основное назначение термоусадки – изолирование разнообразных частей электрических проводников или мест соединения электрических проводов между собой. Также термоусадка служит и для защиты от внешних механических воздействий. Благодаря своим хорошим изоляционным свойствам она является неплохой альтернативой обычной изоляционной ленте, которая до настоящего времени была одним из основных изоляционных материалов.

Кроме электротехнической области, термоусадку также применяют для антикоррозии и гидроизоляции. Для таких целей используют трубку со специальным внутренним клеевым слоем. Наличие клеевого слоя позволяет использовать термоусадку на различных поверхностях, таких как дерево или металл.

Сегодня выпускают термоусадочные трубки самой разнообразной расцветки. Например, это может быть белый, красный, синий, зелёный, черный или жёлтый цвет. Также бывает термоусадочная трубка комбинированного цвета, например жёлто-зелёного. Благодаря широкому диапазону цветов, термоусадку используют не только для изоляции, но и для маркировки жил электрических кабелей или проводов.

Например, в трёхфазной сети фазы A, B, C маркируются жёлтым, зелёным и красным цветом соответственно. Плюсовой и минусовой провода цепей постоянного тока маркируются соответственно красным и чёрным цветом, а защитный PE-проводник для заземления маркируется жёлто-зелёным цветом.

На сегодняшний день купить термоусадку можно практически в любом магазине, продающем электротехническую продукцию. Выбору покупателя предоставляется трубка овальной, круглой и плоской формы. Ширина или диаметр термоусадки также бывают разные, от самых малых размеров (используются для изоляции проводов малого сечения) и до больших (применяют для жил электрических кабелей большого сечения). Приобрести трубку можно любой длины, например, в виде мотка (большая длина) или в виде небольшого куска определённой длины.

Плюсы термоусадочной трубки изоляции

У термоусадочной трубки есть масса преимуществ:

● хорошая устойчивость к внешним воздействиям;

● возможность использовать в широких диапазонах температур;

● устойчивость к горению;

● относительно невысокая цена;

● достаточно длительный срок службы;

● удобство и простота в применении (не нужны специальные навыки).

Технические характеристики и использование

Основные характеристики термоусадки – это состав материала, из которого изготавливается трубка (ПВХ, эластомер, полиолефин и др.), коэффициент усадки, устойчивость к различным агрессивным средам (термостойкость, химическая стойкость, маслостойкость, стойкость к нефтепродуктам), наличие или отсутствие внутреннего клеевого слоя (клеевые и тонкостенные), цветность (одинарный цвет или комбинированный).

Пользоваться термоусадкой очень и очень просто. Процесс изолирования проводов при помощи термоусадки происходит даже быстрее, чем при использовании обычной изоленты. При этом не нужны специальные инструменты и приспособления.

Для начала нужно выбрать трубку необходимого диаметра, т.е. в зависимости от диаметра (сечения) проводника, который необходимо изолировать. Затем отрезается кусок такой длины, который позволит полностью прикрыть изолируемую часть проводника. Отрезать необходимо ровно, чтобы на трубке не появились разрывы с трещинами.

Кусок подготовленной термоусадки надевается на ту часть, которая будет изолироваться (например, это место скрутки двух проводов). Затем необходимо термоусадочную трубку нагреть, чтобы она уменьшила свою форму, надёжно обтянулась на изолируемой поверхности и приняла конечную форму. Для этого обычно используют специальный термофен. Иногда используют и газовую горелку. Если под рукой нет ни того, ни другого, то можно воспользоваться обычной газовой зажигалкой. Чтобы термоусадка равномерно прижималась к поверхности, воздействие температурой начинается с середины трубки и заканчивается по краям. Также можно начать с одного края термоусадки и закончить на другом. Не рекомендуется начинать с обоих краёв одновременно.

Оптимальная температура для усадки трубки определяется либо опытным путём, либо узнаётся у изготовителя. Стоит кстати заметить, что нагревать термоусадку открытым огнём не рекомендуется. Скорость усадки от этого не увеличится, а вот повредить саму термоусадку вполне реально.

На сегодняшний день термоусадочная трубка применяется и на производстве, и в быту.

На производстве она может использоваться при сборке электрических шкафов и щитов. Т.е. в каждом шкафу или щитке проводами и электрическими кабелями выполняется соединение электрической аппаратуры. Провода изолируются термоусадкой, а также выполняется их цветовая маркировка. При подключении к шкафам и щиткам внешних кабелей, также используется термоусадочная трубка. Например, при разделке силовых электрических кабелей и перед его подключением в шкафу на его жилы надевается термоусадка.

В бытовых условиях термоусадка используется не менее часто, чем на производстве. Термоусадкой изолируются не только провода домашней электрической сети. При ремонте электрической бытовой техники также используют термоусадку.

Что такое термоусадочные трубки и как они используются?

Термоусадочная трубка, также известная как термоусадочная, представляет собой усадочную трубку, которая сжимается в радиальном направлении под воздействием тепла. Термоусадочная пленка, производимая с использованием двухэтапного процесса, доступна из широкого спектра материалов, подходящих практически для любого применения. Термоусадочные трубки имеют множество полезных применений, в том числе для обеспечения электрической изоляции проводов, соединений, стыков, клемм и стыков, а также для связывания незакрепленных элементов, таких как провода, и в качестве защитного покрытия.

На первом этапе производства трубок используется стандартный процесс экструзии. В этом процессе материал трубки выбирается на основе свойств материала, чтобы соответствовать среде, в которой в конечном итоге будет использоваться трубка. Основной материал смешивается с другими добавками, такими как красители и УФ-стабилизаторы.

На втором этапе, который обычно является собственностью каждого производителя трубок, используются тепло и сила для увеличения диаметра трубки.После второго шага трубке дают остыть до комнатной температуры в расширенном состоянии. Когда охлаждаемая трубка подвергается воздействию достаточного количества тепла, она сжимается до своего первоначального размера при условии, что этому не препятствуют.

Преимущества термоусадочных трубок

При использовании в качестве защитного покрытия термоусадочная пленка обеспечивает защиту от истирания, порезов, истирания и слабых ударов. Его можно использовать практически с любой конструкцией проводника. Термоусадку можно также использовать для создания уплотнений кабельных вводов, обеспечивающих защиту от окружающей среды.

Эта защита позволяет использовать компоненты в местах, где они могут подвергаться воздействию влаги и химикатов, а также пыли и других мелких частиц.

Примеры термоусадочных трубок

Другие применения термоусадки — это снятие напряжения для цветового кодирования определенных компонентов, идентификация различных компонентов с помощью различных цветных трубок и изменение текстуры отделки объекта. Кроме того, термоусадку можно использовать для небольших деталей и проводов, чтобы обеспечить незначительное сопротивление истиранию.

Материал термоусадочной трубки

Трубки на основе полиолефина на сегодняшний день являются наиболее популярными и часто используемыми. Материалы на основе полиолефинов имеют много преимуществ перед другими материалами. Основное преимущество — способность выдерживать высокие температуры до 125–135 ° C.

Если цена является серьезной проблемой при выборе термоусадочного материала, термоусадку можно производить с использованием материала на основе ПВХ. ПВХ не выдерживает более высоких температур, как полиолефиновые материалы; обычно 105 ° C — максимальная температура.

Однако ПВХ

имеет гораздо более конкурентоспособные цены — примерно на 10-50% дешевле, чем полиолефин. Термоусадочные трубки на основе ПВХ обеспечивают более яркие и яркие цвета и лучшую прозрачность, если требуется прозрачная трубка. ПВХ также доступен в огнестойких версиях и имеет лучшую прочность на разрыв и сопротивление истиранию, чем полиолефиновые материалы.

Некоторые версии термоусадочных трубок доступны с клеевым покрытием. Эта версия, также известная как трубка с двойными стенками, включает внутреннюю стенку из клея, которая плавится и течет, когда трубка подвергается воздействию тепла, необходимого для ее усадки.Поскольку клей течет, он заполняет и пустоты и легко принимает форму объекта внутри трубки. Затем клей затвердевает и обеспечивает защиту от воздействия окружающей среды, защищая предметы под трубкой от влаги и других загрязнений.

Термоусадочные трубки также доступны из других материалов, таких как эластомер, FEP, PVDF, силиконовый каучук, PTFE, витон и другие специальные материалы. Использование этих материалов будет зависеть от окружающей среды, в которой будет использоваться термоусадочная трубка.

Термоусадочная трубка дает усадку при нагревании материала в духовке или при использовании ручного фена. Можно использовать и другие методы, такие как поднесение паяльного пистолета к трубке или использование переносной зажигалки, но эти методы не рекомендуются.

Термоусадочные трубки классифицируются по материалу, из которого они изготовлены, по внутреннему диаметру трубки без усадки и степени усадки. Коэффициент усадки — это размер исходной трубки по отношению к ее окончательной усадке. Наиболее популярные коэффициенты:

  • 2: 1 — Трубка уменьшится вдвое от своего первоначального размера при нагревании.Еще один способ взглянуть на соотношение: исходный размер будет в два раза больше, чем его уменьшенная форма.
  • 3: 1 — Трубка станет одной трети своего первоначального размера при нагревании. Еще один способ взглянуть на соотношение: исходный размер будет в три раза больше, чем его уменьшенная форма.
  • 4: 1 — Трубка уменьшится на четверть своего первоначального размера при нагревании. Еще один способ взглянуть на соотношение: исходный размер будет в четыре раза больше, чем его уменьшенная форма.

Выбор правильного размера термоусадочной трубки для конкретного применения зависит исключительно от возможности произвести правильные измерения. Самые маленькие и большие компоненты, которые должны быть покрыты, будут определять размер необходимой термоусадочной трубки. Внутренний диаметр трубки должен быть примерно на 25% больше диаметра самого большого покрываемого компонента. Эта разница позволяет легко надевать трубку на компонент. Измерение самого маленького компонента определяет степень усадки трубки, которая потребуется.После усадки трубка должна плотно прилегать ко всем компонентам.

Сводка

Термоусадочные трубки можно использовать во многих областях. При использовании в качестве средства для связывания проводов он является жизнеспособной заменой кабельной оболочки. Термоусадочная трубка обеспечивает такой же или лучший температурный диапазон, как и оболочка кабеля, и обладает такой же способностью обеспечивать материальную изоляцию компонентов под ней, как и оболочка кабеля.

Все, что вам нужно знать о термоусадочных трубках и рукавах

Термоусадочная трубка — это метод покрытия или заключения проводов или кабелей в изоляционную трубку для , защищающую провода от внешних воздействий .Термоусадочная трубка также может называться термоусадочной трубкой . Процесс термоусадки проще, чем вы думаете, термоусадочные изделия доступны в широком диапазоне размеров и цветов на рынке, просто приобретите их на рынке, вставьте провод в место, где вам нужна изоляция, и нагрейте гильзу.

Почему мы должны использовать термоусадочные трубки?

Термоусадочная трубка используется по-разному и в разных целях, в которых основное внимание уделяется улучшению защиты, срока службы и обслуживания проводов в цепи.

Защитите провода и кабели от внешних факторов:

Наибольшее применение термоусадочные трубки — это защита проводов и кабелей от истирания, порезов, истирания и слабых ударов. Термоусадочный элемент действует как уплотнение кабельного ввода, которое может защитить провода от воздействия окружающей среды, такого как жидкости, такие как масло, вода и кислоты, а также атмосферных факторов, таких как влажность и температура, которые могут вызвать повреждение провода. Некоторые термоусадки специально разработаны для использования в суровых условиях и работают даже при температуре от -65 ° C до + 260 ° C, а также могут служить хорошей защитой от воды и влаги.ATUM, CGAT, C-Wrap, Rayseal, HTAT и SCL — некоторые популярные рукава, которые можно использовать в суровых условиях.

Надлежащая изоляция проводов:

Электрических цепей без подключений не бывает; Термоусадки используются для надлежащей изоляции этих соединений для лучшей защиты. Помимо изоляционных соединений, они также используются в качестве дополнительного слоя защиты проводов, поскольку основная изоляция недостаточно хороша.Термоусадочные устройства доступны в различных размерах для обеспечения идеальной посадки, и они не отслаиваются со временем по сравнению с другими изоляционными решениями.

Снижение деформации проводов:

Электрические провода и кабели часто растягиваются и испытывают напряжение из-за недостатка места или длины. Эти внешние напряжения и износ могут повлиять на срок службы проволоки, термоусадка может использоваться для уменьшения этих деформаций и напряжения, прикладываемого к проволоке, благодаря их долговечности.На изображении ниже показан набор проводов, припаянных к некоторым контактам разъема. Здесь термоусадочные трубки не только закрывают участки пайки, но и обеспечивают механическую поддержку проводов, уменьшая нагрузку на контакты разъема.

Используется для связывания кабелей:

Огромная сеть проводов может разочаровать каждого, кто работает с электрической системой. Различные размеры термоусадки позволяют связать группу проводов в одной трубке.Это не только эстетический подход, но и хорошая техника управления проводкой, которая будет более полезна при дальнейшем обслуживании системы.

Защита от ржавчины:

Все вышеперечисленные области применения относятся к электрической системе, в некоторых особых случаях термоусадочные изделия могут также использоваться в качестве защиты от ржавчины в оборудовании, таком как металлические трубы и сварные соединения. При сварке труб из нержавеющей стали изоляционное покрытие может истощиться, для защиты сварных швов от ржавчины можно использовать термоусадочные трубки.Клеевой слой в термоусадках идеально прилегает к металлической поверхности и защищает трубопроводы от ржавчины и других внешних воздействий.

Помимо этого, термоусадочные изделия можно также использовать в качестве разгрузки от натяжения для цветовой маркировки определенных компонентов, идентификации различных соединений с помощью разноцветных трубок и изменения текстуры и отделки объекта.

Как выбрать подходящую термоусадку?

На рынке имеется большое количество термоусадочных материалов различных типов и размеров. Для выбора подходящей термоусадки вы должны учитывать такие параметры, как внутренний диаметр, коэффициент усадки, длина, восстановленная толщина стенки.

Выбор внутреннего диаметра:

При определении внутреннего диаметра вы должны учитывать как максимальный, так и минимальный периметр объекта, который вы собираетесь покрыть. Для лучшего покрытия вы должны выбрать термоусадочную трубку с внутренним диаметром с допуском 20-30%, которая может обеспечить соответствующее пространство для плотного слияния термоусадки с объектом.

Модель с внутренним диаметром (минимальный внутренний диаметр до нагрева) и с восстановленным внутренним диаметром (минимальный внутренний диаметр после нагрева) — два важных параметра, которые следует учитывать при выборе внутреннего диаметра термоусадочной трубки.

Выбор коэффициента усадки:

Коэффициент усадки — это соотношение между предоставленным внутренним диаметром и восстановленным внутренним диаметром, трубы доступны с различными вариантами соотношения, такими как 2 к 1, 2,5 к 1, 3 к 1 и т. Д. Что такое коэффициент термоусадки говорит, что термоусадочные трубки 2: 1 могут сжиматься до половины своего первоначального размера, термоусадочные трубки 3: 1 могут сокращаться до одной трети своего первоначального размера. Термоусадочная трубка с высоким коэффициентом усадки подходит для таких объектов, как соединители, поскольку она может охватывать корпус соединителя и при этом иметь возможность сжиматься до меньшего диаметра, например, провода или кабеля.

Длина термоусадочной трубки:

Во время нагрева термоусадочной трубки длина трубки также уменьшается на 5-7% , поэтому вам следует выбирать термоусадочную трубку, которая немного длиннее, чем вам нужно.

Толщина термоусадочной трубки:

Обычно толщина объекта уменьшается, если он растягивается, чем больше вы растягиваете, тем тоньше становится объект. В случае термоусадочной трубки, наоборот, по мере усадки трубки ее толщина увеличивается.Итак, ознакомьтесь с таблицей данных термоусадочной трубки и выберите толщину, которая лучше всего подходит для условий вашего применения.

Помимо этих параметров, вы также должны тщательно выбирать материал, рабочую температуру и температуру усадки, поскольку они обозначают характеристики термоусадочной трубки. Термоусадочные трубки доступны для всех типов кабелей, связанных как с приложениями высокой, так и с малой мощностью, лучше изучите свое применение и выберите для него подходящую термоусадочную трубку.

Материалы, используемые для термоусадки

Полиолефин:

Самый популярный материал, используемый для термоусадки — Полиолефин. Материал на основе полиолефина имеет множество преимуществ перед другими видами термоусадки. Они гибкие, быстро усаживаются, обладают отличной прочностью, обладают высокой огнестойкостью, устойчивостью к ультрафиолетовому излучению, обладают отличными химическими и электрическими свойствами. Полиолефиновый термоусадочный материал имеет температуру усадки 100 ° C и выдерживает высокие температуры 125–135 ° C.Эти виды термоусадки в основном используются для механической защиты, изоляции и маркировки.

ПВХ:

Термоусадочные термоусадочные изделия из полиолефина являются сравнительно дорогостоящими для использования во всех сферах применения, в тех случаях, когда бюджет имеет значение, вы можете использовать термоусадочные материалы из ПВХ. Стоимость термоусадки из ПВХ на 10-50% меньше, чем из термоусадки из полиолефина. Эти термоусадочные материалы состоят из поливинилхлорида (ПВХ), они не выдерживают более высоких температур, как полиолефин, но способны выдерживать разумную максимальную температуру 105 ° C.

Термоусадочные трубки из ПВХ доступны в различных цветах, а при желании также доступны прозрачные термоусадочные трубки . Они доступны в огнестойких версиях и имеют лучшую прочность на разрыв и сопротивление истиранию, чем термоусадочные полиолефины.

Термоусадочные материалы с клеевым покрытием:

Термоусадочный материал с клеевым покрытием состоит из двух слоев: внешний слой состоит из полиолефина , а внутренний слой состоит из клея, который плавится и течет при той же температуре, при которой внешний слой начинает усадку.Клеи растекаются, заполняют пустоты и оседают в форме объекта, который необходимо соединить в трубку. Когда клей остынет, он действует как защита от воздействия окружающей среды и защищает запечатанный объект от влаги и других повреждений.

Прочие материалы:

Термоусадочные устройства также доступны из других материалов, таких как PTFE, (политетрафторэтилен), FEP (фторированный этиленпропилен), PVDF (поливинилидендифторид), эластомеры , Silicon Rubber , Viton и другие специальные материалы. Использование каждого типа материалов зависит от среды, в которой они будут использоваться, и их свойств.

Термоусадочные трубки и аксессуары

Что такое термоусадочные трубки и как они обычно используются?

Инновации и творчество людей по всему миру привели к множеству удивительных изобретений, без которых вы, вероятно, не можете представить себе жизнь. Например кондиционер, стиральный порошок и даже молнии.

Еще одно бесценное изобретение — термоусадочные трубки.Вы когда-нибудь использовали этот впечатляющий предмет? Если нет, то нужно.

Это не только круто, но и бесценный инструмент, который нужно иметь под рукой. Продолжайте читать, чтобы узнать больше о наших вариантах применения и вариантах применения термоусадочных трубок.

История термоусадочных трубок

Термоусадочные трубки появились на рынке в 1950-х годах. Он был создан инженером-основателем Raychem Corporation Полом Куком. Он использовал радиационную химию (так названа компания) для создания двух основных продуктов, которыми компания наиболее известна:

  • Термоусаживаемые трубки
  • Легкий авиационный кабель

Хотя Raychem была компанией, которая создали оригинальные термоусадочные полимеры, сегодня их продают множество производителей.

С момента разработки в 50-х годах термоусадочные трубки стали пользоваться большим спросом из-за изоляционных свойств и широко используются в проектах, связанных с электричеством.

Как используются термоусадочные трубки?

Вот некоторые из конкретных способов использования термоусадочных трубок:

  • Обеспечение электрической изоляции (ремонт проводов, сращивание, закрытие клемм, другие разъемы и т. Д.)
  • Идентификация компонентов (с помощью нестандартного цвета, печати и т. Д.)
  • Свяжите отдельные предметы (обычно жгуты и провода)
  • Измените отделку поверхности чего-нибудь
  • Цветовая кодировка
  • Теплоизоляция
  • Устройство для снятия натяжения
  • Экологическое уплотнение для защиты от химикатов и влаги
  • Защитное покрытие, которое защищает от вмятин, царапин, отслаивания, сколов, порезов, истирания и слабых ударов

Как видите, термоусадочные трубки широко используются.

Из чего делают термоусадочные трубки?

Современные термоусадочные трубки изготавливаются из нескольких различных термопластов. Наиболее часто используемые:

  • Kynar
  • Фторированный этиленпропилен
  • Политетрафторэтилен
  • Неопрен
  • Витон (для агрессивных или высокотемпературных сред)
  • Поливинилхлорид
  • Полиолефин

Наряду с этими полимерами -приложение термоусадки также включает в себя клейкую подкладку, которая помогает прикрепить трубку к нижележащим разъемам и кабелям.Это создает прочные уплотнения, часто водонепроницаемые.

Еще одним материалом, который часто добавляют в некоторые типы термоусадочных трубок, является толстая проводящая полимерная пленка. Это обеспечивает электрическое соединение между соединяемыми проводящими объектами. При использовании этого метода пайки не требуется.

Узнайте больше о некоторых из наиболее часто используемых материалов.

Сравнение термоусадки полиолефина и термоусадочного ПВХ

Как упоминалось выше, полиолефин является наиболее распространенным материалом, используемым для изготовления термоусадочных трубок. Преимущества, предлагаемые этим, включают сшивание полимерных цепей. Это позволяет ему выдерживать более высокие температуры.

Однако есть люди, которые ошибочно полагают, что термоусадка одинакова. Это означает, что неважно, что куплено.

Несмотря на то, что ПВХ не может выдерживать самые высокие температуры, как полиолефин, ПВХ обладает некоторыми преимуществами. Самое главное, что это более доступно. Обычно вы можете найти ПВХ за меньшую цену, чем полиолефин.

Если ваши потребности в термоусадочных трубках связаны с окружающей средой, в которой постоянно поддерживается высокая температура ниже 105 градусов по Цельсию, вам следует рассмотреть возможность использования ПВХ. Наряду с более доступными ценами, предлагаемыми ПВХ, он также обеспечивает более яркие цвета, чем полиолефин, и лучшую прозрачность.

Использование ПВХ вместо полиолефина дает еще два преимущества. Это включает в себя тот факт, что ПВХ является огнестойким материалом, а полиолефин — нет. Кроме того, ПВХ намного прочнее полиолефина.Он обеспечивает лучшую стойкость к истиранию и прочность на разрыв.

Почему термоусадочная трубка дает усадку?

Большинство пластиков, с которыми вы сталкиваетесь, не сжимаются при нагревании. В результате должно быть что-то, что заставляет термоусадочные трубки делать это.

Это вызвано сшивкой, которая представляет собой процесс воздействия на полимер излучения. При этом между атомами полимера образуются ковалентные связи.

После Второй мировой войны ученые обнаружили, что радиация может использоваться для изменения молекулярной структуры некоторых пластиков.Это не заставляло пластик плавиться или приобретать текучесть, независимо от температуры.

Ковалентные связи также обеспечивают пластиковую память. Это означает, что после того, как полимер был растянут и сшит в расширенной форме, он автоматически вернется к исходным размерам, когда к нему будет приложено необходимое количество тепла.

Советы по выбору правильного типа термоусадочной трубки для ваших нужд

Как видно из приведенной выше информации, существует множество материалов для термоусадочных трубок. Обычно универсальные материалы удовлетворяют большинство потребностей.

Самый популярный материал — полиолефин. Его можно использовать, если в требованиях нет особых соображений. Здесь вы найдете несколько вещей, которые следует учитывать при выборе термоусадочных трубок.

Коэффициенты термоусадки?

Более высокий коэффициент усадки позволит муфте надевать на более крупные объекты, такие как соединители. После установки трубку обжимают до меньшего диаметра кабеля. Однако общее практическое правило — никогда не использовать более высокий коэффициент, чем требует приложение.

Стандартные соотношения для термоусадочных трубок включают:

Коэффициент усадки 2: 1

Трубка уменьшится вдвое по сравнению с исходным размером при воздействии тепла. Вы также можете посмотреть на это соотношение, так как исходный размер трубки вдвое больше, чем сморщенная форма.

Коэффициент усадки 3: 1

При соотношении 3: 1 при нагревании трубка становится на треть меньше исходного размера. Это означает, что исходный размер в три раза больше усохшей формы.

4: 1 Коэффициент усадки

При таком размере трубка будет на четверть от исходного размера, если приложить необходимое количество тепла. Это также означает, что исходный размер в четыре раза больше, чем в сжатом виде.

Диаметр рукава

Важно использовать термоусадочную трубку, конечный диаметр которой меньше диаметра изделия, на которое надевается рукав. Проще говоря, вы не хотите полностью усаживать рукав. Гильза должна плотно прилегать к объекту, что невозможно, если объект меньше конечного диаметра усадки.

Толщина стенки

Современные термоусадочные рукава доступны в нескольких вариантах толщины. Более толстые стенки обеспечивают лучшую жесткость, стойкость к истиранию и износостойкость.

Если вам не нужна эта дополнительная защита или прочность, подойдет более тонкая стенка гильзы.

Жесткость

Каждая доступная втулка имеет разную степень гибкости. Более жесткие гильзы — хороший выбор для снятия натяжения клемм или соединителей.Здесь целью термоусадочной трубки является уменьшение изгиба.

Герметизирующая способность

При правильном применении термоусадочная трубка герметизирует поверхность раздела между трубкой и объектом. Если герметизация является важным фактором, выберите материал, устойчивый к различным загрязнениям.

Некоторые трубки содержат плавящийся или клейкий внутренний слой для применений, требующих превосходного уровня герметичности. В большинстве случаев стандартные трубки обеспечивают хорошее уплотнение, но трубки с клеевым покрытием идут дальше.

Температура усадки

Для большинства полиолефиновых материалов рекомендуемая температура усадки составляет около 90 градусов Цельсия. Однако другие материалы, например тефлон, имеют температуру усадки до 250 градусов Цельсия.

Методы нагрева

Самый распространенный способ прижать термоусадочную трубку к чему-либо — это использовать небольшую ручную тепловую пушку. Однако, если у вас большие объемы, предпочтительным методом усадки трубки является проточная печь.

Этот метод поможет обеспечить полное восстановление вашей трубки, поскольку она равномерно подвергается достаточному нагреву в течение достаточного количества времени.

Другой метод, который используют некоторые люди, — это сфокусированный свет. Его излучают галогенные лампы, и при достижении необходимой температуры трубка сжимается.

Термоусадочные трубки и их множество применений

Если задуматься, термоусадочные трубки — уникальное и чрезвычайно полезное изобретение. Подумайте обо всем, чего бы вы не смогли сделать, если бы этого не было.

Если у вас есть проект, требующий высококачественных и недорогих термоусадочных трубок, свяжитесь с нами. У нас есть огромный выбор товаров, которые превзойдут ваши ожидания.

Вы также найдете в нашем интернет-магазине решения для всех ваших задач по организации проводки. Имея 14-летний опыт работы, вы можете быть уверены, что у нас есть проводка, термоусадочные трубки и другие решения, которые вам нужны.

Термоусадочная трубка

Термоусадочная трубка — это тип защитной электроизоляционной трубки, которая активируется и сжимается при воздействии тепла. Термоусадочная трубка чаще всего используется для защиты изоляции кабелей, проводов, соединений и клемм благодаря ее прочному внешнему виду и плотной посадке.Термоусаживаемые трубки предпочтительнее других трубок с электрической изоляцией из-за способности термоусадки формировать форму кабеля или точки соединения проводов. Следовательно, защита от различных воздействий окружающей среды и ссадин. Хотя все типы термоусадочных трубок обычно выполняют одну и ту же функцию, для разных нужд требуются разные термоусадочные трубки. Из-за большого разнообразия диаметров кабелей и шлангов термоусадочные изделия производятся различных размеров, толщины и материалов. В зависимости от желаемого использования и полезно понять, какие материалы для термоусадочных трубок лучше всего подходят для ваших конкретных нужд.Cabletiesandmore может похвастаться самым большим онлайн-выбором термоусадочных трубок для продажи. Мы предлагаем широкий ассортимент термоусадочных трубок, имеющихся в наличии, в зависимости от вашей конкретной ситуации.

Какие термоусадочные трубки мне покупать?

Первое, о чем следует подумать, — это размер. Насколько велики провода, кабели или обычные устройства, которые вы хотите использовать с термоусадочными трубками? Термоусадочная трубка 2: 1 сжимается до половины своего первоначального размера. Термоусадочная трубка 3: 1 сжимается до 1/3 своего первоначального размера, а термоусадочная трубка 4: 1 сжимается до четверти исходного размера.Вам нужно выбрать диаметр термоусадки значительного размера, который больше вашего самого большого измерения, но при этом он будет сжиматься, чтобы точно соответствовать вашему самому маленькому измерению.

Затем вы захотите выбрать лучший материал для термоусадочной трубки. Как уже упоминалось, для разных условий необходимы разные термоусадочные муфты. Решая, какую термоусадку использовать для промышленного применения, вы можете использовать наши термоусадочные трубки из высокотемпературного витона 2: 1 или стойкую к дизельному топливу термоусадочную пленку благодаря их высокой химической стойкости.

Полиолефиновый термоусадочный материал 2: 1 является стандартом для материалов для термоусадочных трубок из-за его общей температуры и химической стойкости, обычно используется для управления кабелями при связывании и изоляции проводов. Для защиты от влаги двухстенная термоусадочная оболочка с клеевым покрытием обеспечивает водонепроницаемое уплотнение. В качестве альтернативы, в термоусадочных рукавах из ткани используется уникальная смесь полиолефиновой и полиэфирной пряжи для защиты от влаги и влаги. Термоусадочные трубки Kynar обеспечивают максимальную термостойкость и гибкость, что делает их идеальными для небольших помещений, таких как покрытия предохранителей.Термоусадка неопрена является популярным выбором для военных и аэрокосмических приложений, поскольку неопрен является огнестойким, а также обладает высокой устойчивостью к смазочным маслам и гидравлическим жидкостям. Однако дизельно-стойкие термоусадочные трубки также являются подходящим выбором. Мы также предлагаем термоусадочные трубки разных цветов для идентификации, а также термоусадочные трубки индивидуального размера, если вам нужны особые надписи или формулировки.

Что еще нужно знать перед покупкой термоусадочной трубки?

Убедитесь, что термоусадочная трубка подходит для предполагаемого использования.Тепловые пушки с регулируемой температурой и горелки для бутана эффективны и эффективны, обеспечивая максимальное тепло, необходимое для надлежащей усадки. Вы, вероятно, захотите найти портативный и простой в использовании, но убедитесь, что используете соответствующий температурный диапазон в зависимости от вашей термоусадочной трубки. Помните, что разные материалы могут выдерживать разную температуру!

В качестве альтернативы вам может быть интересно использовать термоусадочную ленту

с липкой подкладкой. Некоторые приложения могут не проходить через термоусадочные трубки, поэтому термоусадочная лента является лучшим выбором.Он обеспечивает необходимое сцепление и защиту с дополнительной гибкостью и универсальностью. Здесь, в разделе «Кабельные стяжки и многое другое», мы предлагаем широкий выбор термоусадочных трубок и аксессуаров для термоусадочных труб для ваших уникальных потребностей.

Как установить термоусадочные трубки?

Перед установкой термоусадочной трубки вы должны узнать, как усадить термоусадочную трубку. Существует несколько способов уменьшить термоусадочную трубку до ее восстановленного размера. Однако правильная установка термоусадки начинается с подачи кабеля или шланга внутрь отверстия термоусадки вручную или с помощью электрической проволочной удочки, чтобы подвести трубку к концу пробега.Как только термоусадочный материал полностью закроет провод или шланг, вы можете начинать нагревание с помощью инструментов Heat. Наконец, откиньтесь на спинку кресла и наблюдайте, как термоусадочная трубка восстанавливается до плотного прилегания к кабелю или шлангу, который теперь изолирован изнутри.

Термоусадочные трубки и фасонные термоусадочные

Как выбрать подходящую термоусадочную трубку для использования

Полный ассортимент термоусадочных трубок

От цветных термоусадочных трубок до термоусадочных трубок с клеевым покрытием и формованных термоусадочных трубок HellermannTyton предлагает широкий ассортимент термоусадочных трубок различных размеров, которые соответствуют высочайшим международным стандартам .

Мы предлагаем термоусадочные трубки различных цветов, размеров, толщины стенок и материалов (фторполимеры, полиолефины, ПТФЭ и многие другие) . . Поставляем предварительно нарезанные термоусадочные трубки и на катушках . Ассортимент также включает термоусадочные торцевые заглушки и фасонные термоусадочные изделия .

Цветные термоусадочные трубки

Различные цвета для визуальной идентификации

Помимо черных термоусадочных трубок HellermannTyton предлагает широкий выбор цветных трубок.Они идеально подходят для цветовой маркировки различных проводов или кабелей.

Спрос на оранжевый цвет также растет. Это результат увеличения количества высоковольтных систем питания, установленных на транспортных средствах. Иногда важно видеть сквозь термоусадочную трубку. Прозрачная трубка идеально подходит для наклеивания этикеток на оболочки кабелей.

HellermannTyton предлагает следующие цвета:

… и многое другое. Ознакомьтесь со всеми термоусадочными трубками HellermannTyton здесь, и выберите подходящий цвет для своего применения. .

Почему прозрачные термоусадочные трубки?

Многие кабели имеют цветовую кодировку или имеют опознавательные знаки, например в общественных зданиях, таких как аэропорты и больницы , но также в туннелях и транспортных средствах, таких как железнодорожные перевозки, корабли и самолеты . Прозрачная трубка часто используется для изоляции оболочек проводов, сохраняя при этом идентификационные метки . Это известно в торговле как oversleing .

Узнайте больше о прозрачных / прозрачных термоусадочных трубках из этого видео с нашими экспертами Барри и Марком.

Термоусадочная трубка для печати

Версия для печати , одностенная трубка TF21 используется для четкой идентификации проводников, например, для маркировки токоведущих, нейтральных и заземляющих проводов. TF21 имеет низкую температуру усадки и доступен в различных цветов и размеров . Это также огнестойкий и UL224 VW1 .Благодаря этим характеристикам TF21 соответствует и превосходит многие отраслевые стандарты.

Другой пример тонкостенного гибкого полиолефинового шланга — огнестойкий TR27.

Коробки для удобных диспенсеров

Термоусадочные трубки с клеевым покрытием

Для превосходной защиты от воздействия окружающей среды и долговечности

Термоусадочная трубка с клеевым покрытием имеет внутренний слой гибкого клея для герметизации внешней трубки и проволочную оболочку от любого проникновения воды .Это также придает электрическому приложению дополнительную механическую прочность .

Термоусадочные трубки со средней стенкой и клеевым покрытием идеально подходят для использования под землей или вокруг проводов, проложенных под землей . HellermannTyton предлагает широкий ассортимент трубок с клеевым покрытием с различными коэффициентами усадки и свойствами .

Что такое трубки с клеевым покрытием?

Трубка с клеевым покрытием — это , также известная как , двустенная трубка .Потому что здесь у вас есть комбинация сшитой внешней оболочки (полиолефин) и внутреннего слоя клея. При нагревании внутренняя клейкая стенка плавится и течет . Этот процесс создает адгезионный слой, который обеспечивает плотное прилегание к проводу, проводу или соединителю . Термоусадочные трубки с клеевым покрытием идеально подходят для изготовления прочных, атмосферостойких уплотнений с повышенной механической прочностью и отличной защитой от коррозии. .

Посмотрите это видео , чтобы увидеть термоусадочную трубку с двойными стенками, продемонстрированную нашими экспертами Барри и Марком.

Термоусадочная трубка MA47

Термоусадочная трубка MA47 с клеевым покрытием и средней толщиной стенки с коэффициентом усадки 4: 1 обеспечивает надежную изоляцию и защиту от влаги для кабельных муфт и концевых муфт низкого напряжения и .

MA47 на основе полиолефина защищает от влажности и других воздействий окружающей среды: для электрических применений над и под землей .

Ремонтная гильза кабеля RMS

RMS — это оболочка, которая используется для ремонта кабеля и сращивания .Оборачивающая гильза с клеевым покрытием — это , быстрое, трудосберегающее, плотно прилегающее и постоянное средство для ремонта кабеля и водонепроницаемости .

Идеально подходит для ремонта подземных кабелей , где сложно или невозможно установить обычные термоусадочные изделия.

Просто оберните ремонтную втулку RMS с предварительным разрезом вокруг поврежденной изоляции кабеля и зафиксируйте ее на месте , используя прилагаемую планку и заглушку канала. Нагрейте его с помощью газовой горелки, чтобы сжать и расплавить клейкую подкладку, которая завершает экологическое уплотнение .

В качестве простого наглядного пособия, пятна термохроматической краски на внешней стороне рукава исчезают, если приложить достаточно тепла . Здесь вы можете сразу найти всю продукцию HellermannTyton с клеевым покрытием.

Формы термоусадочные

Формы с высокой диэлектрической прочностью, механической прочностью и превосходной стойкостью

От бутылок в форме бутылок и с длинными выпускными отверстиями до с односторонними формами , с шестигранными формами или угловыми формами и Т-образными формами HellermannTyton предлагает огромное разнообразие форм, усаживаемых формованием различных размеров и материалы. Эти формы используются в различных областях , например для приложений в оборонной промышленности.

Пыльник прямой термоусадочный с ребром

Серия Helashrink 150 предназначена для соединений с переходниками с круглыми пазами . Использование дополнительной внутренней кромки гарантирует повышенную разгрузку от натяжения .

Кроме того, серия Helashrink 150 предлагает выдающуюся защиту от воздействия окружающей среды. . Это решение в форме бутылки используется, в частности, в аэрокосмической промышленности .

Посмотреть все продукты HellermannTyton можно здесь из группы продуктов «Формы бутылок».

Пыльник угловой с ребром

Прямоугольный Helashrink серии 1100 используется в сочетании с адаптером с круглыми канавками. Он обеспечивает разгрузку от натяжения и защиту от воздействия окружающей среды.

В дополнение к прямоугольным формам HellermannTyton также предлагает множество других фасонных деталей для различных применений: например, Сапоги с углом 45 ° , Y-образные выходы , VG формы , T-образные формы и многие другие.

Посмотреть все продукты HellermannTyton из группы продуктов Прямоугольные формы можно здесь.

Заглушки

Хелашринк серии 1600 используется для герметизации концов кабеля во время хранения и транспортировки. Клейкая подкладка обеспечивает отличную защиту от воздействия окружающей среды. Необязательно, Caps НЬКИЙ End может быть оснащен воздушными клапанами для кабельного давления приложений.

Ботинки фигурные

Helashrink 313C серии обеспечивает разгрузку от натяжения и используется для адаптеров с круглыми канавками .Благодаря клейкой подкладке она обеспечивает отличную герметичность для окружающей среды .

Запутанная конструкция обеспечивает гибкость при различных углах вывода кабеля . Серия Helashrink 313C в основном используется в военной технике и оборудовании общего назначения .

См. Здесь все продукты HellermannTyton из группы продуктов Низкопрофильные вогнутые ботинки.

Знаете ли вы? HellermannTyton также предлагает высокопроизводительный двухкомпонентный клей .Он имеет огромную адгезионную прочность и очень хорошую устойчивость к большинству химикатов и топлива .

Клей особенно популярен для использования с формованными формами и доступен как в виде отдельного картриджа (V9500), так и в виде полного набора. Для этого дополнительно доступен специальный пистолет-аппликатор.

Дополнительную информацию, руководство по выбору модели для поиска правильной формованной формы для вашего приложения и полный ассортимент нашей продукции можно найти в нашем Руководстве по продукции для термоусадочных формованных изделий (PDF).

Часто задаваемые вопросы

Каковы ваши главные советы по использованию термоусадочных трубок?

Совет 1: При усадке термоусадочной трубки рекомендуется начинать процесс усадки в средней части трубки , а затем постепенно переходить к одному концу, а затем снова от середины к противоположному концу. Это поможет вам избежать попадания воздуха под трубку.

Наконечник 2: Трубки также усаживаются в продольном направлении i.е. по его длине. Вы должны учитывать эту усадку при разрезании трубки на отрезки.

Совет 3: Можно минимизировать продольную усадку, усадив сначала концы, а затем среднюю часть. Однако, если вы сделаете это, воздух может попасть в ловушку , что предотвратит сжатие средней секции. В качестве альтернативы вы можете усадить трубку, начав с самого критического конца, а затем медленно сжимая к другому концу.

Совет 4: Если покрываемый объект металлический или теплопроводный, необходимо позаботиться о том, чтобы объект был предварительно нагрет , чтобы избежать «холодных пятен» или «холодных пятен».Это обеспечивает плотную и плавную посадку трубки.

Совет 5: При обрезке термоусадочных трубок и оберточных рукавов до желаемой длины, будьте особенно осторожны, чтобы убедиться, что концы обрезаются плавно . Плохо обрезанные и неровные края могут привести к разрыву термоусадочных трубок и рукавов во время усадки.

Совет 6: При выборе размера трубки важно учитывать правило 80:20 . Это означает, что размер трубки следует выбирать так, чтобы обеспечить усадку от 20% до 80%.Подробные примеры того, как правильно выбрать термоусадочную трубку, можно найти в разделе изоляционных материалов нашего каталога.

Совет 7: Во время усадки вы всегда должны убедиться, что рабочее место хорошо вентилируется, и что вы используете средства индивидуальной защиты, такие как перчатки и защитные очки.

Какие параметры являются наиболее важными для правильной термоусадочной трубки?

Толщина стенки:
Толщина материала должна быть указана в мм после полной усадки.«Номинал» определяет размеры без каких-либо допусков. Как правило, вы можете различать тонкие стенки , средние стенки и толстые стенки . Также доступны термоусадочные трубки с липкой подкладкой. Это также называется трубкой с двойными стенками .

Диаметр:
Для тонкостенных труб с коэффициентом усадки 2: 1 (стандартные трубки) диаметр обычно указывается в дюймах; 25,4 мм равняется 1 дюйму.

Степень усадки:
В зависимости от используемого состава материала и толщины стенки термоусадочные трубки можно экструдировать в разной степени.Коэффициент усадки указывает скорость усадки продукта (т.е. поставляемый диаметр по отношению к восстановленному диаметру). Он изменяется от 2: 1 до 6: 1 . Чем выше коэффициент, тем больший диаметр объекта может покрыть трубка. Таким образом, требуются трубы меньшего размера, что помогает снизить уровень запасов.

Усадка в продольном направлении:
Термоусадочная трубка дает усадку не только по диаметру, но также по длине . Это продольное изменение после усадки указывается в процентах.

Минимальная температура усадки:
Не все трубки усаживаются при одинаковой температуре. Это сильно зависит от типа компаунда , из которого они сделаны, а также от толщины стенки.

Рабочая температура:
Рабочая температура зависит от типа трубки. Это зависит от состава , используемого для типа трубки. При выборе правильного размера рекомендуется следовать правилу 80:20 , описанному выше.

Термоусадочные трубки используются в сборке жгутов проводов в целом. Это включает изоляцию , идентификацию и механическую защиту от истирания , а также эстетический дизайн.

Какие термофены предлагает HellermannTyton?

Для оптимальной обработки термоусадочных трубок HellermannTyton предлагает газовый инструмент для горячего воздуха E4500. Комплект состоит из газового нагревательного пистолета с защитной пружиной и ряда принадлежностей , включая две форсунки разного размера и газовый баллончик.

  • Очень удобно и компактно, весит всего 760 г
  • Для использования без помощи рук, можно работать на ноге
  • Регулируемая температура клапана
  • Время непрерывного горения ок. 1,5 часа

Инструмент для горячего воздуха H6100 с электрическим приводом разработан для установки термоусадочных трубок с тонкими и средними стенками , торцевых крышек и литых форм и . Для достижения наилучшего результата процесса усадки инструмент оснащен 3-мя насадными насадками .

  • Мощный двигатель 1600 Вт
  • Керамический нагревательный элемент обеспечивает температуру до + 700 ° C
  • Безопасное использование на верстаке благодаря нескользящему резиновому кольцу
  • Встроенный воздушный фильтр, легко чистится
Часто задаваемые вопросы о термоусадочных трубках

: AWCwire.com

Термоусадочные трубки

Что такое термоусадочные трубки?

Термоусадочная трубка, также называемая термоусадочной трубкой, представляет собой трубку, которая сжимается при нагревании. Когда термоусадочная трубка нагревается, активируется клейкий материал внутри трубки.Затем клейкий материал прикрепляет его к проводу или кабелю. Этот процесс позволяет объединить провод или кабель и термоусадочную трубку в единый продукт.

Для чего нужны термоусадочные трубки?

Термоусаживаемые трубки используются для замены изоляции, снятия натяжения, связывания и цветных трубок. Термоусаживаемые трубки — отличный способ защитить электрические провода и кабели от вредных элементов, таких как вода, масла, кислоты и других опасностей окружающей среды.Термоусаживаемые трубки являются альтернативой обычным методам изоляции и могут использоваться в различных областях.

Почему полиолефиновые трубки являются хорошим выбором термоусаживаемых трубок?

Полиолефиновые термоусадочные трубки — популярный выбор среди семейства термоусадочных трубок, поскольку полиолефин является огнестойким и обладает хорошими химическими, электрическими и физическими свойствами. В целом, полиолефиновые трубки являются надежным универсальным термоусадочным материалом, признанным UL.Термоусаживаемые трубки также доступны во многих различных стилях для различных целей. Иногда полиолефиновые термоусадочные трубки также называют автомобильными термоусадочными трубками, поэтому они могут быть хорошим выбором для автомобильных приложений. Однако, в зависимости от конкретного применения, другой вариант термоусадочной трубки может лучше соответствовать вашим требованиям.

Сложна ли установка термоусаживаемой трубки?

Нет, в большинстве случаев с термоусадочными трубками очень легко работать и просто устанавливать.

Термоусадочные трубки доступны в различных размерах и цветах. Щелкните здесь, чтобы перейти в раздел «Трубки» в нашем онлайн-каталоге, где вы можете просмотреть спецификации или запросить ценовое предложение на термоусадочные трубки.

Нужно ли мне использовать термоусадочные машины для установки всех типов термоусадочных трубок?

Нет. Наши термоусадочные трубки из майлара предназначены для ручного нанесения и не требуют установки дорогостоящего термоусадочного оборудования.

Какие преимущества использования термоусадочных трубок?

Помимо обеспечения дополнительной прочности и термостойкости, термоусадочные трубки также идеально подходят и не отслаиваются со временем или от использования, в отличие от изоленты.

Какие важные характеристики следует учитывать при выборе термоусадочной трубки?

Максимальный диаметр пучка кабелей и температурный диапазон, требуемый для вашего применения, являются важными факторами, которые следует учитывать при выборе термоусадочной трубки. Поскольку эти продукты так сильно меняют размер, коэффициент термоусадки также является важной характеристикой, которую необходимо учитывать, чтобы вы могли правильно подобрать термоусадочную трубку. Для получения дополнительной информации о характеристиках, которые следует учитывать, просмотрите наши полезные инструкции по использованию термоусаживаемых трубок.

Какие общие коэффициенты термоусадки и что они означают?

Коэффициенты термоусадки дают вам размер исходной термоусадочной трубки по отношению к ее окончательной усадке.

  • 2: 1 — Эта термоусадочная трубка уменьшится вдвое после нагрева. Оригинальная термоусадочная трубка вдвое больше ее усохшей формы.
  • 3: 1 — Эта термоусадочная трубка будет составлять одну треть своего первоначального размера после нагрева.Оригинальная термоусадочная трубка в три раза больше, чем ее сморщенная форма.
  • 4: 1 — Эта термоусадочная трубка будет составлять четверть своего первоначального размера после нагрева. Оригинальная термоусадочная трубка в четыре раза больше, чем ее сморщенная форма.

Как выбрать размер термоусаживаемой трубки?

Выбор подходящего размера термоусаживаемой трубки — это правильные измерения. Используйте штангенциркуль или линейку для измерения диаметра самых маленьких и больших частей, которые вы будете покрывать трубкой. Выбирайте термоусадочные трубки, размер которых на двадцать-тридцать процентов больше вашего самого большого размера. Дополнительные двадцать-тридцать процентов дадут место для скольжения расширенной трубки по большей части. Но не забывайте свои маленькие размеры! Убедитесь, что термоусадочная трубка имеет достаточно высокий коэффициент усадки, чтобы плотно прилегать к самой маленькой части, которую вы хотите закрыть. Наконец, при размещении заказа рекомендуется купить немного больше, потому что некоторые термоусадочные трубки также сжимаются в продольном направлении! Это измерение называется «продольной усадкой» в спецификации трубок, но не всегда предусмотрено для всех термоусаживаемых трубок.Посмотрите наше видео о том, как выбрать термоусадочную трубку правильного размера.

Какие технические требования в миллах применимы к термоусадочным трубкам?

Военная спецификация M23053 распространяется на термоусадочные трубки. Различные наклонные листы и классы, подпадающие под эту спецификацию mil, учитывают разные материалы, толщину стенок и другие механические и электрические характеристики, которые считаются приемлемыми для каждого продукта. Термоусадочные трубки M23053 могут использоваться в широком спектре применений и предназначены для работы в суровых условиях.Для получения дополнительной информации о технических характеристиках Mil см. Нашу страницу часто задаваемых вопросов по кабелям Mil-Spec.

Где я могу найти более общую информацию о трубках?

Посетите нашу страницу часто задаваемых вопросов по трубкам, чтобы получить дополнительную информацию о трубках, доступных через Allied Wire & Cable.

Ссылки по теме отрасли

Не забудьте посмотреть наше обучающее видео по термоусадочным трубкам, чтобы получить несколько полезных советов по измерению, выбору и установке термоусадочных трубок!

Heat Shrink 101

Защита от термоусадки — отличный способ защиты важных электрических соединений и обеспечения безопасности соединений проводов. Однако остается некоторая путаница в отношении процедуры и того, как она используется. Вот что нужно знать каждому автопарку о термоусадке.

Что такое защита от термоусадки?

По своей сути защита от термоусадки, также называемая термоусадочной трубкой или термоусадкой, представляет собой метод изоляции. Перед подключением автомобильного провода на провод надевается гильза. После завершения электромонтажа муфту надвигают на соединение. Затем гильза подвергается воздействию горячего газа через печь, пистолет для горячего газа или какой-либо другой метод нагрева, и она сжимается вокруг соединения, обеспечивая плотную изоляцию.Обычно он сделан из нейлона или полиолефина, такого как пропилен или подобных полимеров, поскольку эти материалы сжимаются в радиальном, а не в продольном направлении. Другими словами, диаметр трубки становится меньше, но при нагревании он не становится короче. Вы также сможете найти его в различных цветах, что позволит сохранить любые цветовые обозначения на проводах при необходимости ремонта.


Каковы некоторые виды использования защиты от термоусадки?

Чаще всего термоусадку используют для защиты соединений проводов от истирания и других повреждений и обеспечения изоляции там, где иначе использовать изолированные провода может быть затруднительно.Но у него есть множество других применений в вашем парке. Помимо снятия натяжения, его можно использовать для замены изношенной изоляции на проводке практически в любом месте транспортного средства, объединения нескольких проводов, чтобы они не свисали или не были слишком ослаблены, защиты мелких деталей от истирания или даже создания уплотнений для кабельных вводов. для защиты окружающей среды.


Что нужно учитывать при выборе термоусадки?

При выборе термоусадки следует учитывать несколько факторов.Один из них заключается в том, следует ли выбирать термоусадку с одинарными или двойными стенками. В то время как одинарная стенка встречается гораздо чаще, двойная стенка, также известная как трубки с клеевым покрытием, обеспечивает гораздо более прочное уплотнение и соединения, помимо других преимуществ.

Коэффициент усадки — еще один важный фактор; Коэффициенты термоусадки сравнивают исходную термоусадочную трубку по отношению к ее окончательной усадке. При соотношении 2: 1–4: 1 термоусадка уменьшится до 50–75% от исходного размера, соответственно, после воздействия тепла.

В дополнение к этому, также важно выбрать правильный размер термоусадочной трубки.Для этого просто измерьте диаметры самых маленьких и самых больших частей, которые вы будете покрывать трубкой, а затем выберите термоусаживаемую трубку, которая на двадцать-тридцать процентов больше, чем ваше самое большое измерение. Для получения дополнительной информации об этом, ищите более конкретную информацию в будущих сообщениях блога Wired2Serve®.


Какой источник тепла мне использовать?

Лучшими источниками тепла будут те, которые обеспечивают постоянное сухое тепло, например, газовый пистолет, или помещая провод и соединение в духовку, если это возможно.В крайнем случае, вы можете использовать другие источники тепла, такие как пламя горелки, но это следует делать с особой осторожностью и только в том случае, если у вас нет другого варианта для усадки трубки. Открытое пламя и другие сфокусированные источники тепла могут расплавить трубку, неравномерно ее усадить, чрезмерно усадить и вызвать другие повреждения, некоторые из которых могут быть не очевидны до тех пор, пока соединение не будет интенсивно использоваться.


Как обеспечить хорошее уплотнение?

Сначала снимите с провода всю изношенную изоляцию или другой материал.Это обеспечит наилучшее уплотнение. Если вам нужно переместить втулку через соединение, и она плотно прилегает, используйте только смазку на основе силикона для перемещения оболочки. Все остальное может вызвать коррозию провода или повреждение гильзы. Постоянно нагревайте гильзу с помощью источника тепла с широким основанием, чтобы она сжималась равномерно, и внимательно следите за усадкой, чтобы не переусадить материал или не повредить его иным образом.

Защита от термоусадки — это удобный и простой метод, который может использовать любой член вашего автопарка для быстрого и эффективного ремонта. Всегда полезно иметь в наличии некоторые из них, и вы захотите выбрать самое лучшее.

Узнайте о трубках | Термоусадочные трубки

На главную >> Узнайте о трубках >> О термоусадочных трубках

Термоусадочные трубки
a. Изготовление термоусадочных экструдированных трубок б. Коэффициент усадки c. Продольная усадка d. Внутренний диаметр и толщина стенки е. ПВХ и полиолефиновые термоусадочные трубки f. Доступные цвета грамм.Термоусадочные трубки с клеевым покрытием (двустенные) час Печать и горячее тиснение я. Электрооборудование и жгуты проводов j. Неэлектрические приложения k. Хранение и срок годности л. Сравнение стоимости термоусадочных материалов


Термоусадочные трубки

Термоусадочные трубки, обычно называемые термоусадочными или термоусадочными трубками, не только служат для связывания, электрической изоляции и защиты проводов, электрических компонентов и других объектов, но также обеспечивают защиту от воздействия окружающей среды, предотвращающую попадание жидкости, газа и твердого вещества. загрязняющие вещества от попадания на чувствительные компоненты.Первоначальный внутренний диаметр трубки должен быть достаточно большим, чтобы она могла скользить по покрываемому компоненту, и впоследствии трубка может быть усажена на компонент, нагревая трубку с помощью теплового пистолета, протекая через печь или другой источник тепловой энергии. Термоусадочные трубки Grayline



а. Производство термоусадочных экструдированных трубок

Трубки, изготовленные из определенных полимеров, таких как ПВХ и полиолефин, могут быть подвергнуты термоусадке путем дополнительной обработки после первоначальной экструзии.Точные процессы, используемые для производства термоусаживаемых трубок, являются патентованными, но они включают использование силы для увеличения диаметра трубки при повышенных температурах. Трубка является полустабильной при ее новом увеличенном размере, поскольку последующее добавление тепла к трубке позволит ей вернуться к своему первоначальному экструдированному размеру, при условии, что трубка не сдерживается в этом.
К началу



б. Коэффициент усадки

Термоусаживаемая ПВХ-трубка Grayline имеет номинальный коэффициент усадки 2: 1. Это означает, что если трубку нагреть и дать ей возможность полностью усадиться, диаметр уменьшится до 1/2 от первоначального диаметра.Однако, если термоусаживаемая трубка удерживается закрываемым объектом до того, как она полностью усадится, она может сжаться только настолько, насколько позволяет объект.

Термоусаживаемые полиолефиновые трубки Grayline доступны с номинальными степенями усадки 2: 1, 3: 1 и 4: 1, а также доступны с внутренним клеевым покрытием, которое плавится во время процесса усадки для герметизации электрических компонентов и обеспечения водонепроницаемости. герметичное уплотнение.

Кроме того, Grayline может изготовить ПВХ-трубки с нестандартной степенью усадки, адаптированные к вашему конкретному применению.Например, Grayline может производить трубки с коэффициентом усадки 1,8: 1 с расширенным внутренним диаметром 0,155 дюйма, что дает восстановленный внутренний диаметр 0,086 дюйма. Продукт с более низким коэффициентом усадки приведет к уменьшению продольной усадки (см. Ниже).
К началу



г. Продольная усадка

При нагревании термоусаживаемая трубка сжимается не только по диаметру, но и в меньшей степени по длине. Степень уменьшения длины ( «продольная усадка», ) зависит от величины уменьшения диаметра ( «диаметральная усадка», ), которая может произойти в приложении.При любом применении термоусаживаемых трубок следует учитывать продольную усадку, но в большинстве случаев уменьшение длины составляет менее 10% от исходной длины.

В приложениях с использованием термоусаживаемых трубок большей длины, в которых продольная усадка нежелательна, можно по существу исключить продольную усадку, сначала нагревая оба конца трубки, чтобы сжать ее до подложки и закрепить на месте до завершения усадки. обработайте вдоль оставшейся средней части трубки.
К началу



г. Внутренний диаметр и толщина стенки

Термоусаживаемая трубка традиционно определяется исходным ( «расширенный», ) внутренним диаметром и конечной ( «восстановленной» ) толщиной стенки, которая представляет собой толщину стенки, которая могла бы быть получена, если бы трубке позволили полностью усадиться без сдержанность. По мере уменьшения диаметра термоусаживаемой трубки толщина стенки пропорционально увеличивается.Для иллюстрации, термоусаживаемая трубка, имеющая внутренний диаметр 1/2 дюйма и толщину стенки 0,025 дюйма, поставляется с внутренним диаметром не менее 0,500 дюйма и толщиной стенки 0,012 дюйма. Если бы эту трубу полностью обжали без ограничений, она бы имела внутренний диаметр не более 0,250 дюйма и толщину стенки не менее 0,025 дюйма. Однако, если трубка усадится только частично, прежде чем она будет зажата покрываемым компонентом, результирующая толщина стенки будет меньше 0.025 «. Таким образом, окончательная толщина стенки трубы, которая была усажена по компоненту, будет зависеть от конкретного применения.

В качестве отправной точки вы можете выбрать размер трубки, которая будет сокращаться примерно до 75% от ее расширенного диаметра при полном восстановлении в вашем приложении. Например, если ваше приложение позволяет термоусадочной трубке восстановиться до конечного диаметра 7/16 дюйма, вы можете выбрать номинальный размер 5/8 дюйма, поскольку 0,438 дюйма / 0,625 дюйма = ~ 0,75.

Поскольку он гибкий, лучший способ измерить внутренний диаметр (ID) трубки Grayline — это использовать измерительные штифты.Однако даже при использовании измерительных штифтов измерение имеет некоторую субъективность, поскольку один человек может приложить больше или меньше силы, чем другой, чтобы вставить штифт, при этом непреднамеренно растягивая трубку. Некоторые люди предпочитают увлажнять трубку перед тем, как вставить штифт, чтобы уменьшить трение скольжения между штифтом и внутренней стенкой трубки.
К началу



e. ПВХ и полиолефиновые термоусадочные трубки

Основными различиями между термоусаживаемыми трубками из ПВХ и полиолефина являются стоимость и рекомендуемый диапазон рабочих температур. Трубки из ПВХ имеют более низкую стоимость, чем трубки из полиолефина, и должны использоваться там, где не требуется более широкий диапазон рабочих температур полиолефина. Например, трубки из ПВХ с большей вероятностью можно найти на приборной панели и в салоне автомобиля, а трубки из полиолефина с большей вероятностью можно найти в моторном отсеке.

ПВХ — это термопластичный материал, а это значит, что его можно повторно плавить и повторно затвердевать. Полиолефин представляет собой термореактивный материал, а это означает, что после того, как он сформирован и сшит (химически или с помощью излучения), его нельзя переплавить.Сшивание полимерных цепей дает полиолефину более широкий диапазон рабочих температур.

Grayline — один из немногих производителей в мире, предлагающих химически сшитые полиолефиновые трубки как в термоусадочной, так и в нетермоусадочной форме, которые могут быть изготовлены в нестандартных размерах и цветах. Поскольку этот продукт не облучается, а имеет химические поперечные связи, производство небольших партий является экономически эффективным. Если вам нужна термоусадочная трубка из полиолефина специального размера и нестандартного цвета, подходящая к другим компонентам вашего продукта … вы пришли в нужное место.
К началу



ф. Доступные цвета

Термоусаживаемые ПВХ-трубки Grayline могут поставляться в кристально чистой форме, в прозрачных тонах и в широком диапазоне сплошных непрозрачных цветов, от ярко-белого до темно-черного. Grayline также предлагает индивидуальный подбор цветов для этих критически важных эстетических задач. Обычно полиолефиновые термоусадочные трубки доступны только в однотонных непрозрачных цветах. Термоусаживаемые полиолефиновые трубки Grayline GP-125 являются исключением и могут быть подобраны по индивидуальному заказу даже для небольших серий.
К началу



г. Термоусадочные трубки с клеевым покрытием (двустенные)

Эта термоусаживаемая трубка содержит внутреннюю клейкую подкладку, которая плавится при нагревании, таким образом, служа для герметизации объекта во время усадки трубки. Этот тип трубок рекомендуется для применений, в которых условия окружающей среды требуют герметизации от влаги или других загрязнений.
К началу



ч.Печать и горячее тиснение

На термоусадочные трубки из ПВХ и полиолефина можно наносить печать или горячее тиснение. Grayline Custom Services
Наверх



и. Электрооборудование и жгуты проводов

Термоусаживаемые трубки из ПВХ и полиолефина часто используются в жгутах проводов и других электрических устройствах для связывания, электрической изоляции и защиты окружающей среды проводов и других электрических компонентов.Для использования в этих областях применения термоусадочные трубки Grayline специально разработаны в соответствии со строгими спецификациями UL / CSA (Underwriters Laboratories / Канадская ассоциация стандартов), ASTM (Американское общество испытаний и материалов), AMS (Спецификация материалов для аэрокосмической промышленности), ЕС ( Европейский союз), а также различные автомобильные и военные спецификации.

Щелкните здесь, чтобы получить дополнительную информацию о жгуте проводов / электрических трубках Grayline.
Щелкните здесь, чтобы просмотреть и пояснить общие технические характеристики электрических трубок.
Для получения точных технических характеристик продукта щелкните здесь, чтобы перейти к Руководству по выбору трубок Grayline, или ознакомьтесь с нашими техническими описаниями отдельных продуктов.
К началу



Дж. Неэлектрические приложения

Термоусадочные трубки используются не только в электрических системах, но и во многих других ситуациях для обеспечения:

  • Пакетирование отдельных предметов
  • Механическая защита от истирания, порезов, сколов, отслаивания, задиров или вмятин
  • Амортизация от ударов
  • Устройство снятия натяжения
  • Предотвращение истирания
  • Теплоизоляция
  • Защита от влажности окружающей среды, загрязнений, УФ-излучения, химикатов, окисления или коррозии
  • Улучшенный эстетический внешний вид, включая глянцевую или матовую поверхность, яркие цвета, включая неоновые цвета и цвета «светящиеся в темноте», или прозрачные покрытия.
  • Маркировка и идентификация с помощью цветового кодирования или добавления печати для обозначения номеров деталей или моделей, названия компании, логотипа или контактной информации, предупреждений о безопасности, инструкций по эксплуатации или даты производства

Свяжитесь с Grayline, чтобы узнать, являются ли термоусадочные трубки из ПВХ или полиолефина оптимальным решением для вашей области применения.
К началу



к. Хранение и срок годности

Термоусаживаемые ПВХ-трубки Grayline в некоторой степени чувствительны к нагреванию и должны храниться при температуре ниже 90 ° по Фаренгейту (32 ° Цельсия) и вдали от прямых солнечных лучей, чтобы избежать преждевременного восстановления. Хотя процесс восстановления зависит как от времени, так и от температуры, хранение при рекомендуемых температурах должно устранить любые проблемы со сроком годности.
Нажмите здесь, чтобы получить уведомление об обращении и хранении термоусадочного ПВХ (на английском языке)
Нажмите здесь, чтобы получить уведомление об обращении и хранении термоусадочного ПВХ (на испанском языке)

Срок годности наших термоусадочных изделий из ПВХ неограничен при условии хранения в относительно прохладных и сухих условиях.Продолжительное пребывание в теплой влажной среде может вызвать гидролиз. Кроме того, воздействие ультрафиолета может ухудшить свойства, а также воздействие жидкостей, которые могут извлекать пластификатор из соединения, таких как углеводородные растворители, топливо или смазочные материалы. Базовый осмотр продукта является хорошим показателем того, был ли он поврежден из-за плохих условий хранения. Поверхность продукта не должна обесцветиться, затвердеть или стать липкой. В общем, если трубка выглядит и ощущается как нормальная, то она будет работать нормально.

Термоусаживаемые полиолефиновые трубки Grayline обладают большей способностью выдерживать высокие температуры хранения и обычно не имеют проблем со сроком годности при соблюдении нормальных условий хранения. Продукты AMS-DTL-23053 (MIL-I-23053) имеют начальный срок хранения от 1 до 5 лет (в зависимости от типа материала) и температуру хранения 18-35 ° C (65-95 ° F), установленную стандартом. Первоначальный срок хранения может быть увеличен максимум до 12 лет.

No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
