Короб пластиковый для кабеля и проводки

Назначение и эксплуатация пластикового короба.

Наша компания на протяжении многих лет является одним из ведущих поставщиков изделий электротехнического назначения. Короба для кабеля и лотки ведущих российских и мировых производителей, в том числе и торговой марки , вы можете купить у нас по ценам ниже рыночных. Вся реализуемая продукция прошла требуемую сертификацию и соответствует лучшим мировым стандартам, что подтверждается необходимыми документами.

В процессе прокладки силовых и компьютерных сетей важной задачей является обеспечение их защиты от внешнего доступа и повреждений. Немаловажное значение имеет и эргономическая составляющая: беспорядочно лежащие повсюду, неприкрытые провода не только придают помещению неопрятный вид, но и препятствуют хождению и уборке. Для решения этих задач отлично подойдет короб пластиковый, который представляет собой пластиковый короб. Эти элементы позволяют надежно спрятать провода и хорошо вписываются в интерьер любого помещения.

Конструкционные особенности пластиковых коробов.

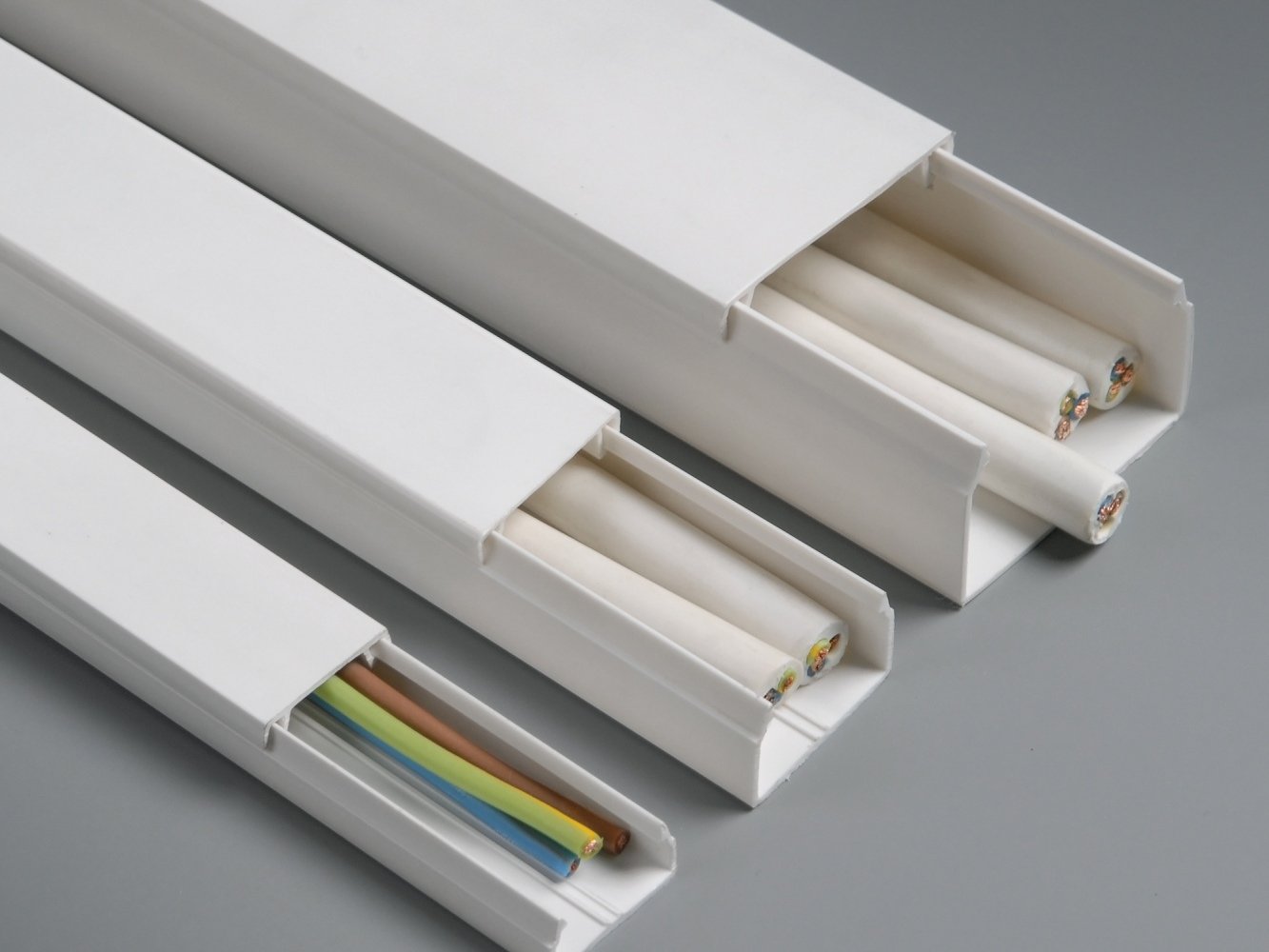

Пластиковый короб имеет удобную для монтажа конструкцию – он состоит из основания и крышки, что обеспечивает быстроту и легкость сборки. Благодаря этому работа с ним не требует специальной подготовки – все необходимое может сделать практически любой человек.

В общем случае алгоритм действий выглядит следующим образом: вначале основание прикрепляется к поверхности, вдоль которой будет идти сеть, затем по нему прокладываются провода, после чего они плотно закрываются крышкой. Таким образом, используя пластиковый короб для проводки, который представляет собой кабельный канал и лоток, вы можете быстро и легко выполнить все монтажные работы.

Правильный выбор изделия.

В зависимости от условий эксплуатации следует правильно выбрать материал. Если предполагается прокладывать сеть по улице, то рекомендуется приобрести защитный кожух. В помещениях целесообразнее использовать изделия из пластика: они дешевле, проще в установке и полностью безопасны с пожарной точки зрения, поскольку выполнены из материала, который не горит.

При этом короба и лотки имеют разные варианты оформления, благодаря чему эти короба органично вписываются в любой интерьер. Также они отличаются по размерам, благодаря чему вы можете выбрать защитный кожух, который является наиболее подходящим с учетом специфики вашей ситуации.

Являясь одним из уверенных лидеров на рынке электротехнической продукции, мы предлагаем более 200 000 наименований изделий, предназначенных для решения самых разных задач. Если вам нужен защитный короб для электрических или компьютерных коммуникаций, то короба и лотки от лучших производителей, в том числе и от фирмы, вы можете приобрести у нас по привлекательным ценам в любое время.

Покупка в интернет-магазине СветЭлектро.

Благодаря богатому опыту работы и наличию широкого штата квалифицированных специалистов все заказы обрабатываются в кратчайшие сроки, а проведение гибкой маркетинговой политики позволяет нам предлагать условия, намного более выгодные по сравнению с конкурентами. Поэтому, приобретая у нас любые виды пластиковых коробов и лотков, вы не только покупаете продукцию отличного качества, но и экономите немалые деньги.

Подтверждением высокого уровня оказываемых услуг является большое число постоянных клиентов, а также наша безукоризненная деловая репутация одного из самых надежных поставщиков изделий электротехнического назначения.

Предприятие «СветЭлектро» предлагает широкий выбор коробов по привлекательным ценам.

Выбор кабель каналов, их виды и размеры

Кабель каналы используются для безопасного прокладывания электрических проводов. В зависимости от особенностей монтажа, количества проводов и других факторов при прокладывании электросети могут использоваться кабель каналы разных видов и размеров.

Кабель каналы для электропроводки

Содержание:

1. Зачем нужны кабель каналы
2. Жесткие
3. Гибкие
4. Виды кабель каналов
5. Отличия и особенности пластиковых и металлических коробов
6. Монтаж
7. Размеры

Зачем нужны кабель каналы

Провода локальной электрической сети, как правило, прячутся в стенах, потолках или соответствующих каркасах из гипсокартона или других материалов. Однако нередко возникает ситуация, когда в процессе эксплуатации помещения появляется необходимость прокладывания питания к дополнительным розеткам или светильникам. В таких случаях, когда штробление стен невозможно, а прокладка открытым способом – не только некрасива, но и опасно, используют открытая электропроводка с использованием кабель каналов.

Их использование дает возможность не только сохранить аккуратный вид сети, но и обладает большим практическим преимуществом — при таких неполадках, как, например, короткое замыкание, провода остаются в свободном доступе, легко найти место неисправности и устранить проблему.

Кабель каналы, их материал, конструкция, и размеры выбираются исходя из условий монтажа. Материалы, используемые для их производства, должны быть упругими, прочными и негорючими. Необязательным, но желательным, качеством будет электроизоляционная способность.

пвх плинтус с кабель каналом. ДО.

пвх плинтус с кабель каналом. ПОСЛЕ.

Жесткие

Жесткие или корпусные – это металлические или пластиковые короба, имеющие, как правило, прямоугольную форму в поперечнике. Для использования в различных условиях монтажа, сегодня изготавливают следующие их виды:

• закрытый короб со сплошными стенками без отверстий;
• закрытый короб с отверстиями по бокам;
• сборный короб из П-образного паза без отверстий в стенках и защелкивающейся крышкой.

Для скрытой проводки в каркасных конструкциях (фальшполы, подвесные потолки, каркасы для выравнивания и отделки стен, внутренние перегородки) используются металлические кабель каналы без крышки. Короба открытого типа, устанавливаемые на стены и потолки, чаще всего делают из самозатухающего полихлорвинила. В чистом виде этот материал очень гибок, поэтому для повышения жесткости в него добавляют такие минеральные примеси, как мрамор или гипс. Базовый цвет на производстве белый, но, материал хорошо сцепляется с краской и долго не выцветает, сегодня можно приобрести и цветные вариации, стоимость которых не сильно превышает стандартную. В последнее время все более востребованными становятся короба с рисунками или узорами, отпечатанными с помощью фотопринта. Такие материалы считаются дизайнерской продукцией и имеют несколько большую стоимость.

Открытые алюминиевые каналы выглядят стильно, строго и дорого стоят. Их цена, как правило, не уступает текстурированным аналогам из ПВХ. Однако они обладают преимуществом, характерным для металлических коробов – изолируют провода от электромагнитных наводок и помех.

Одним из главных преимуществ этого вида кабель каналов в простоте их установки: они прикручиваются к поверхности с помощью саморезов, а все проводки складываются внутрь, скрученные при необходимости хомутом. Нельзя забывать и о том, что провода нагреваются под нагрузкой, что напрямую влияет на пожарную безопасность и электропроводимость. Коробчатые каналы комплектуются переходниками, угловыми и поворотными элементами, раздвоителями и крестовинами.

Размеры кабель каналов этого типа варьируют в зависимости от назначения.

Самые маленькие (7˟10 мм) используются в прокладке сигнализации, а самые большие (60˟100 мм) для нескольких кабелей и проводов. Толщина стенок может составлять от 0,7 мм до 2,4 мм.

Жесткий алюминиевый кабель канал

Гибкие

Гибкие кабель каналы предназначены для ситуаций, когда использование коробчатых аналогов невозможно по конструктивным причинам. Например, при наличии 1,5-2 мм неровности (, стык между плитами, шов, зазор) жесткий короб будет обращать внимание на этот дефект. Внутри жилых помещений выравнивание потолка или стен будет обязательной процедурой, но для производственных или хозяйственных построек это будет излишней роскошью. Для прокладывания проводки в таких местах и предназначены гибкие кабель каналы. По форме и особенностям эксплуатации их делят на следующие виды:

1. Траки или гибкие цепи. Это конструкции, состоящие из нескольких секций, изгибающиеся в одной плоскости по всей длине. Для соединения секций между собой используется шарнирная сцепка. Каждый элемент закрывается с помощью защелкивающейся крышки. Такие короба называют полузакрытыми по той причине, что между элементами конструкции остаются небольшие щели.
2. Литые кабель каналы из искусственной резины или мягкого пластика.
3. Трубчатые каналы. Чаще всего используются для перехода на дверь.

Самыми сложными и, соответственно, самыми дорогими среди кабельных каналов этого вида являются траки. Основная сфера их применения – изоляция магистралей на производстве, в питании станков. В хозяйстве они могут быть полезны для подведения и защиты питающего кабеля на точильном, фрезерном, сверлильном станке, зернодробилке или другого мощного оборудования.

Размеры кабель каналов этого типа – от 20 мм до 234 мм в поперечнике.

Гибкие кабельные каналы для перехода на дверь представляют собой конструкцию из пары крепежных деталей и металлического шланга, который можно свободно изгибать в любом направлении столько раз, сколько позволяют свойства материала, толщина проводки и другие особенности монтажа. Чаще всего их используют для подведения электричества к электрическим сенсорам и замкам.

Гибкий кабель канал из мягкого эластичного пластика или резины обеспечивает надежную защиту практически от любых повреждений. Толстые стенки этих материалов предотвращают попадание влаги внутрь, что особенно важно для организации электробезопасности помещений с высокой влажностью (например, в частной бане или парилке).

Алюминиевый гибкий кабель канал

Виды кабель-каналов

По конструкции и области применения кабель каналы делят на следующие категории:

• Мини-каналы. Это самые маленькие по габаритам каналы, которые предназначены для изоляции телефонных, телевизионных, компьютерных и других похожих проводов. Их миниатюрный размер практически не влияет на интерьер и комнаты или кабинета.

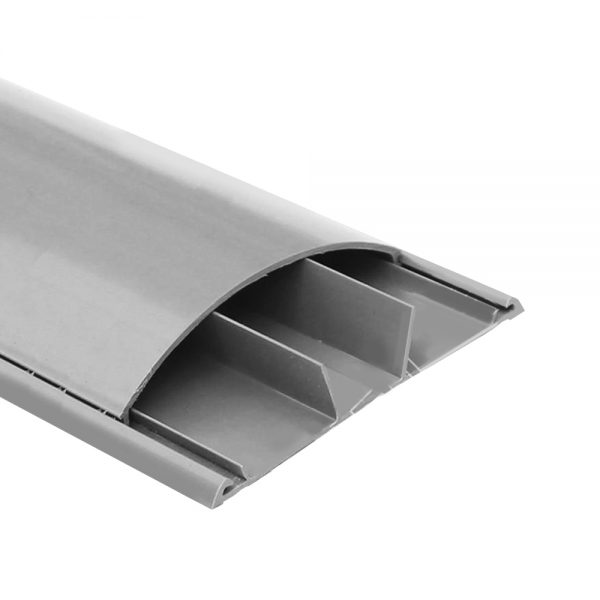

• Напольные. Она, как понятно из названия, крепятся на поверхность пола и подводятся, как правило, к розетке или тройнику тоже находящемуся у ног. Напольный кабель канал имеет скругленную овальную форму и не создает препятствий при ходьбе и уборке.

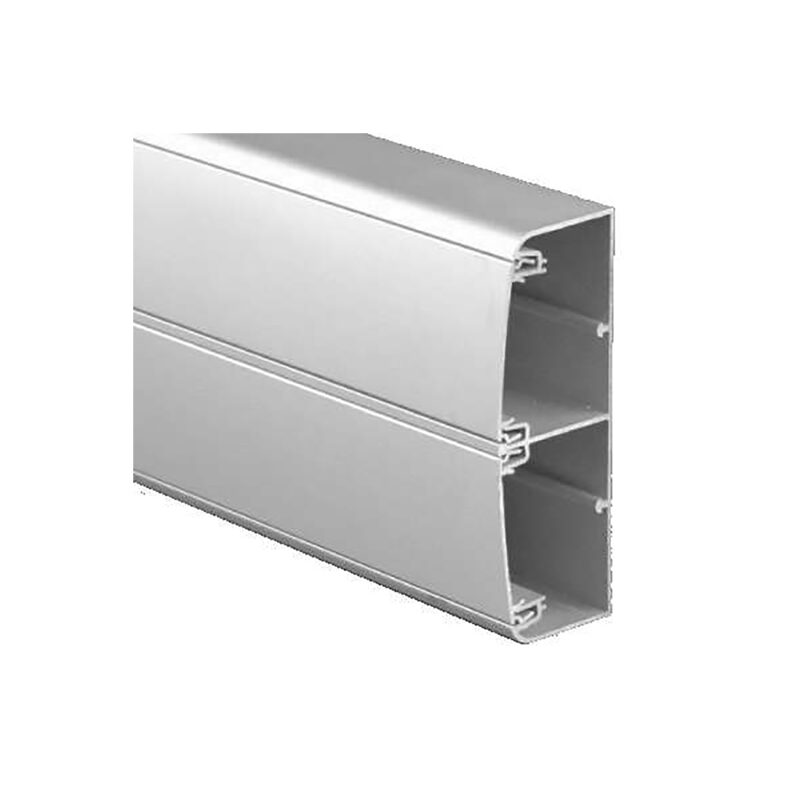

• Парапетные. Одни из самых популярных жестких коробов для использования в офисах, домах, административных помещениях. В эту категорию попадает большинство магистральных коробов, которые часто применяются для укладывания проводов от кондиционера или аналогичной техники.
• Перфорированные. Эти жесткие кабельные короба имеют на боках множество отверстий, которые не только облегчают вес, но и способствуют воздушному охлаждению проводки, повышая её электропроводимость. При этом перфорированный короб имеет очень простое крепление канала, аналогичное жестким аналогам с защелкивающейся крышкой.
• Одним из лучших по сочетанию практичности и внешнего вида считается полый пластиковый плинтус из ПВХ или аналогичного материала. По конструкции он похож на стандартный пластиковый кабель канал для внутренней отделки – здесь провода тоже прячутся в паз и закрываются крышкой. Ключевым преимуществом этого вида в том, что он никак не влияет на интерьер, но сохраняет доступность проводки. Окрашивается в однотонные цвета под основные оттенки напольных покрытий с узором-имитацией под дерево.
• Прозрачные. Используются для закрепления светодиодной подсветки.
• Проволочные или каркасные. Их практически не нужно чистить или мыть, поскольку на ребрах конструкции оседает небольшое количество пыли. Удобны для технических и складских помещений, гаражей, погребов и т.д. Открытое расположение проводов является дополнительным преимуществом – они хорошо вентилируются и не перегреваются.
• Лестничные. Представляют собой короб из двух направляющих реек и перекладин между ними, что внешне напоминает лестницу. Чаще всего для их изготовления используют черный оцинкованный металл. Хорошо подходят для прокладывания тяжелых кабельных магистралей.

Рекомендуем посмотреть обзорное видео ниже. Там и про то какие коробы бывают и как делать их монтаж.

Отличия и особенности пластиковых и металлических коробов

При выборе кабель каналов из того или иного материала, следует учитывать функциональные и практические преимущества и недостатки, которыми они обладают. Так, например, одним из ключевых преимуществ металлических коробов является устойчивость к температурному и механическому воздействию. Для их производства используются различные виды алюминия, стали и сплавов. В продаже можно найти перфорированные модели, полезные для предотвращения возгорания или повреждения проводки в результате перегрева. Все современные металлические кабель-каналы долговечны – оцинкованный материал не подвержен коррозии. Кабели внутри металлических коробов можно укладывать по-разному, согласно требованиям монтажа: многослойно, пакетами, пучками.

Ключевым преимуществом кабель каналов из ПВХ, как гибких, так и жестких, является их эластичность. Они устойчивы перед многими внешними факторами, кроме механического воздействия, и поэтому обладают не меньшим сроком службы, чем металлические аналоги. Кроме того, короба из полихлорвинила отличаются большим разнообразием форм и размеров. На рынке можно встретить модели с треугольной или многоугольной формой поперечного сечения.

Продаются планки размером от 12˟12 мм до 100˟60 мм в поперечнике и стандартной длиной в 2 метра.

Монтаж

Гибкие кабельные каналы прокладываются внутри каркасных конструкций, над потолками, под напольными покрытиями, внутри перегородок и других похожих местах. Их непосредственное закрепление зачастую не требуется, но при возникновении такой потребности используют пластиковые хомуты, скобы на саморезах и других похожие крепежные элементы. Рекомендуем к просмотру видео с низу и первое видео из раздела про виды коробов, там тоже есть информация по монтажу.

Монтаж жестких кабельных коробов чаще всего производится внутри жилых, офисных или торговых помещений, что требует проведения отделки и выравнивания стен. Для закрепления на гипсоволокнистом листе используются 15 мм саморезы с плоской головкой, в древесине – саморезы различной длины (в зависимости от породы), в бетонных или кирпичных стенах — дюбель-гвозди от 25 мм до 35 мм.

Установку коробка начинают от потребителя (светильника или розетки), стыкуя торец кабель канала со стенкой коробки. Рекомендуется располагать точки крепления короба на расстоянии от 30 до 50 см друг от друга. Для того чтобы короб не покоробило при повышении температуры внутри помещения между панелями оставляют зазор в 1,5-2 мм. Если поверхность стены неровная, необходимо закреплять короб так, чтобы он сохранял декоративный вид и не подчеркивал дефекты. В зависимости от используемого короба можно не использовать угловой элемент для стыковки. В некоторых случаях допускается сделать на стенках панели вырезы для стыковки и согнуть панель в этом месте. С первого раза точный и аккуратный угол вряд ли получится, поэтому можно обратиться к опытному монтажнику или потренироваться на похожих материалах.

Вот так часто защищают питающие провода в наших подъездах

Размеры

Если вы прочитали статью целиком, то поняли, что для каждого типа кабель канала, размеры бывают разными (Если вы все еще не нашли ответ на свой вопрос по размерам, то рекомендуем пробежаться по статье глазами. Основные размеры указаны в выделенных блоках). Кроме того, некоторые производители делают свои нестандартные модели и нужно изучать конкретно их ассортимент.

Если вас интересуют общие, стандартные данные, то они такие:

12х12, 16х16, 25х16, 25х25, 40х16, 40х25, 60х40, 80х40, 80х60, 100х60.

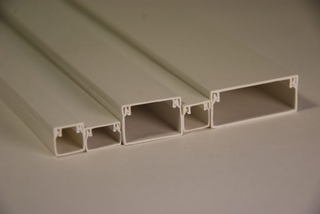

Размеры кабель каналов.

Кабель-канал. Виды и применение. Способы монтажа

Кабель-канал — это специальный короб, применяющийся для создания защиты проводки различного типа. Короб выполнен в виде профиля, изготовленного из алюминия или пластика. Если вы собрались провести электропроводку открытого типа, то лучше всего спрятать ее можно в пластиковых коробах.

Электропроводка не должна портить внешний вид, выделяться. Все работы установки делаются во время ремонта или строительства. Существует много разновидностей кабель-каналов, дающих возможность устанавливать провода в любых местах с разными условиями.

Производимые мини-каналы и короба дают возможность устанавливать системы проводки различной конфигурации. Разные типоразмеры, цветовые решения создают высокую эстетику при любых видах помещений. Имеются в продаже все аксессуары для системного подхода создания проводки электрических соединений.

Типоразмеры кабель-каналов

Виды и свойства

В продаже стройматериалов имеются разные формы кабель-каналов:

• Для напольного проведения.
• С перфорацией.
• Гибкие.
• Для плинтусов.
• Лестничные.
• Магистральные.
• Для мини-кабелей.
• Прозрачные.
• Парапетные.
• Угловые.

Изделия бывают стальные, пластиковые, алюминиевые:

• Самый популярный стал пластиковый короб, обладающий лучшими свойствами. Эти виды получили распространение и в уличных монтажах.
  — В помещениях применяют напольный кабель-канал. Их специальная конструкция дает возможность монтировать проводку в трудных местах. Форма овала предотвращает провода от повреждений, имеет приятный вид.
  — В частном секторе и квартирах используют плинтусные варианты, преимуществом которых стала фигурная форма, подходящая для любых интерьеров.
  — Парапетный вид проводных каналов зарекомендовал себя в офисах для защиты кабелей от различного оборудования, имеет геометрические формы.
• Алюминиевые славятся противопожарными свойствами. Их используют в промышленном производстве, так как они обладают влагоустойчивостью, прочностью.

• Изделия из стали раскрашены в различные цвета. Оцинкованный кабель-канал покрыт специальным слоем, не допускающим коррозии. Срок службы стальных каналов больше остальных видов. Основание канала выполнено в перфорированном виде, что делает монтаж достаточно простым.

По цветовому решению кабель-канал из пластика выпускают:

• Белые.
• Светлые.
• Под дерево.
• Цветные.
  Наиболее популярны кабель-каналы из ПВХ под дерево и белые. Чаще они используются для офисов.

Чтобы качественно провести монтаж электропроводки, необходимо иметь некоторый ассортимент вспомогательных аксессуаров, который сегодня имеется в достаточном количестве:

• Заглушки.
• Углы для соединений.
• Л-образные уголки.
• Т-образные уголки.
• Внутренние уголки.
• Внешние уголки.
  Реализацией коробов защиты проводки сегодня занято множество фирм и компаний.

Основные достоинства кабель-каналов состоят в двойном замке. Он обеспечивает прочность конструкции, эластичность, гибкость. Материал пластика позволяет делать установку силовых кабелей до 1000 вольт, является самозатухающим.

Мини-каналы выполнены в виде особой формы с закругленными углами и специальным креплением крышки, создающим вид целостности конструкции, закрывает вид швов. Это обеспечивает эстетичный вид для офисов. Крышка канала полностью закрывает основание, после монтажа не требуется очистка. Качественные коробы для проводов имеют сертификат Ростеста, предназначены для уличной и внутренней установки, защищены от влаги и пыли.

При выборе каналов главным критерием служит размер сечения провода. Для кабеля интернета подойдет небольшая модель 10х15 мм, она легко вписывается в интерьер квартиры, имеет следующие преимущества:

• Материал изготовления экологически чистый.
• Эстетичная форма.
• Заоваленный вид.
  На рынке продаж имеются стандартизованные приспособления для крепления каналов, которые имеют разные параметры. Установка коробов проводится двумя способами.

Первый способ заключается в монтаже на защелки. Они обеспечивают быстрый монтаж кабель-канала. Второй способ осуществляется крепление короба на саморезы. Для удлинения каналов применяют муфты. Они продаются планками по два метра.

Подготовка к монтажу

Перед креплением короба нужно хорошо спланировать разметку пути прохода кабеля с учетом всех особенностей, поворотов, спусков линий. При грамотной разметке можно правильно выбрать размер и тип канала для кабеля, приобрести нужные аксессуары для монтажа.

Крепежные элементы для установки выбираются по материалу поверхности крепления. Чаще всего кабель прокладывают по таким поверхностям:

• Стены из дерева, простенки.
• Гипсокартонные поверхности.
• Перегородки из кирпича.
• Бетонные стены и потолки.
• Металлические стены.
  Для поверхностей из дерева более подходящим вариантом стали саморезы. По бетона подходят дюбель-гвозди с размером диаметра от 6 до 8 мм. Для кирпичных стен подходят такие же крепления, как и для бетона.

Для фиксации канала проводов к гипсокартону используют обычные саморезы по дереву. Если кабели тяжелые, то лучше применить дюбели «бабочки», или «ввертыши».

Для крепления короба на металлических материалах нужно определить толщину стены. Саморезами по металлу можно крепить короб к стене из металла до 2 мм толщины. Часто применяют такие саморезы под названием «клопы».

Методы монтажа

Чаще кабель-канал для провода закрепляют на стене саморезами. Существуют и другие способы: на двухсторонний скотч, жидкие гвозди.

Длину заготовки короба измеряют рулеткой, или прикладывают к стене, отмечают карандашом. Для качественного выполнения стыка канал отрезают аккуратно ножом, ножницами, либо ножовкой. Материал коробов не выцветает, не желтеет, устойчив к старению. Пластик применяется со свойством самозатухания. Это предотвращает возникновение пожара.

Кабель-канал изготавливаются сразу с отверстиями. При монтаже не нужно их сверлить, этим экономится время. По этим отверстиям можно выравнивать канал по уровню. Профиль крепится к стене классическим способом, либо специальным инструментом дюбелями. При выполнении стыка соединительные аксессуары закрывают место стыка, приклеиваются на соединяемое место.

Порядок монтажа кабель-канала:

• Распаковка.
• Разметка стены.
• Отрезание заготовки.
• Снять крышку.
• Установить короб на место.
• Выровнять по уровню.
• Для крепления дюбелями сделать отверстия.
• Закрепить короб.
• Заложить в канал провода.
• Закрыть крышку.

На начальном этапе ремонта всегда производится прокладка кабелей: телевизионных, витая пара для интернета, телефонные кабели, силовые кабели, электрические. В гипсокартонных перегородках и обшивке, кабель прокладывается под пустотелой конструкцией стены в гофротрубе. После прокладки кабеля желательно записать, где проходит кабель, расстояния от потолка до кабеля. Бывает, что кабель идет под углом. Хотя, по правилам кабели должны прокладываться строго вертикально или горизонтально.

Похожие темы:

Кабельный канал из ПВХ (поливинилхлорида)

Стойкость полимерного материала к агрессивным средам определена по ГОСТ 12020-72, определяющий сопротивляемость в баллах. Чем выше балл, тем лучше сопротивляемость материала воздействию агрессивной среды. Стойкость к различным средам оценивается по изменению их массы, причем по пятибалльной шкале.

Таблица химической стойкости поливинилхлорида
Среда	[A]/[B]
Кислоты:
1. Минеральные, средней концентрации	5/4
2. Минеральные, высокой концентрации	4/2
3. Органические, разбавленные	4/3
4. Органические, нерастворимые в воде	3/3
Растворы:
1. Минеральных солей	5/4
2. Щелочей	5/4
3. Окислителей	4/2
Минеральные масла	5/4
Растворители алифатические	4/3
Растворители ароматические	1/1

[А]- холодные среды; [В]- горячие среды.

1 — материал не стоек и быстро разрушается; 2 — стойкость недостаточна, к применению не рекомендуется; 3 — материал устойчив не во всех случаях; 4 — удовлетворительная; 5 — высокая стойкость.

Изменение механических свойств определено в соответствии с ГОСТ 12020 по трехбалльной шкале.

Таблица механической стойкости поливинилхлорида
Среда	Балл
H2SO4 20-60%	3
HNO3 50%	3
HCl до 37%	3
Ацетон	1
Этанол	3
Бензол	1
Фенол	2;3

1 — пластик утратил более 15% (реактопласты — более 25%) прочности и одновременно 20% деформируемости;
2 — пластик утратил по прочности до 15% (реактопласты — до 25%), а по деформируемости до 20%;
3 – пластик утратил прочности и деформируемости материала не более чем на 10% (для реактопластов — 15%).

размеры, виды, монтаж. Пластиковый короб для проводов

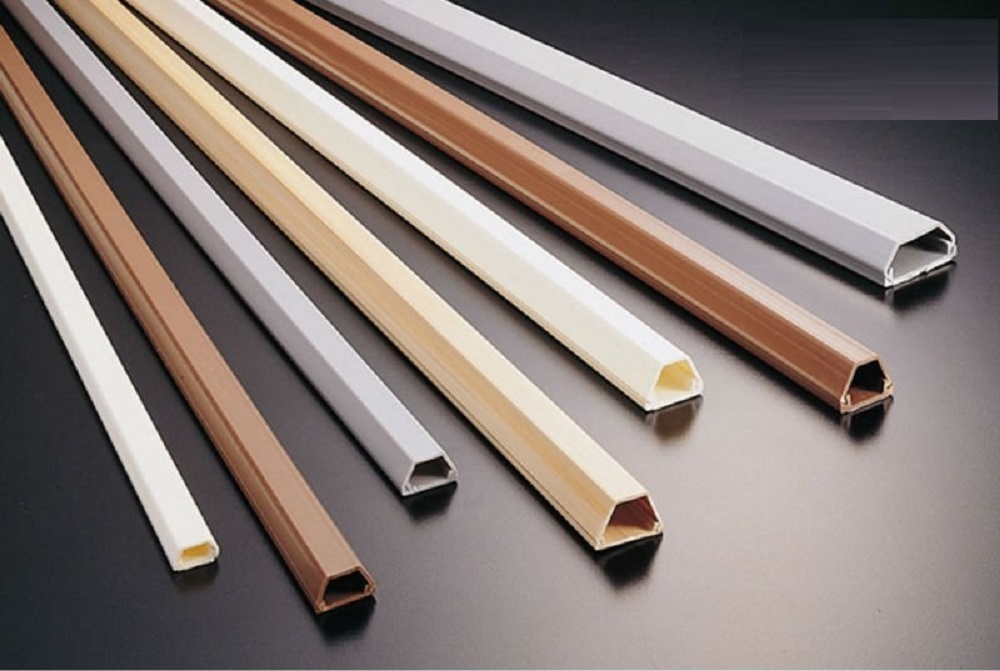

Применение пластиковых коробов

Чаще всего в быту используются именно пластиковые каналы. Они имеют следующие положительные качества:

• Низкая стоимость. Связана с невысокой ценой самого материала изготовления – пластика, и простотой производственного процесса.
• Массовость производства пластмассовых изделий благодаря развитости современных технологий.
• Стойкость к негативному влиянию влаги, огня, кислот, грибков, плесени.
• Устойчив к механическим воздействиям.
• Непроводимость электрического тока.
• Возможность применения в условиях повышенной влажности.
• Простота подключения и протяжки проводов.
• Не требуется специальный инструмент.
• Широкий ассортимент цветов, благодаря чему короб может органично вписаться в цветное оформление комнаты.

Несмотря на большой выбор цветовой гаммы, следует понимать, что короб пластиковый все равно будет заметен на стене. По этой причине также заранее нужно продумать, как прокладывать пластиковые короба для электропроводки, чтобы они не испортили внешний вид помещения.

Как правильно выбрать пластиковый короб

Определяющий фактор, который ложится в правильный выбор – это размер короба. По сути, многое будет зависеть от количества проводов, которые будут укладываться в него. Плюс небольшой запас пространства. Поэтому магистральные короба (от разветкоробок до ответвлений) должны быть большего размера, а идущие к розеткам или выключателям меньшего.

Далее, необходимо определиться с количеством пластиковых элементов. Здесь все будет зависеть от длины электрической разводки с учетом, что сам короб имеет стандартную длину 2 м. Кстати, в магазинах он так и продается без подрезки. Для того чтобы не ошибиться с количеством, необходимо к расчетной длине проводки прибавить 20%.

Основные размеры кабель-каналов

Кабель-канал используется и как декоративный элемент, который должен вписаться в дизайн интерьера помещения. Скажем так, что в основном этот материал выпускается белого цвета, поэтому здесь присутствует достаточно широкий ассортимент. С моделями «под дерево» ассортимент минимальный. Хотя именно «под дерево» отличается презентабельным внешним видом, который можно вписать в практически любой интерьер.

Некоторые производители пластиковых коробов под электрическую проводку предлагают, как дополнение, некоторые декоративные элементы: заглушки, угловые переходники, тройники, углы (внутренние и внешние). Поэтому совет – приобретать кабель-каналы с декоративной фурнитурой, которая его облагораживает. Фурнитура «под дерево» также выпускается.

При покупке необходимо обращать внимание на качество изделия. И если неровные торцы – это небольшая проблема, которую можно скрыть заглушками, то низкое качество замкового соединения панели и крышки – эта проблема номер один, которая встречается достаточно часто. То есть, в процессе эксплуатации крышка все время отпадает или, наоборот, ее очень сложно установить на нижней монтажной панели.

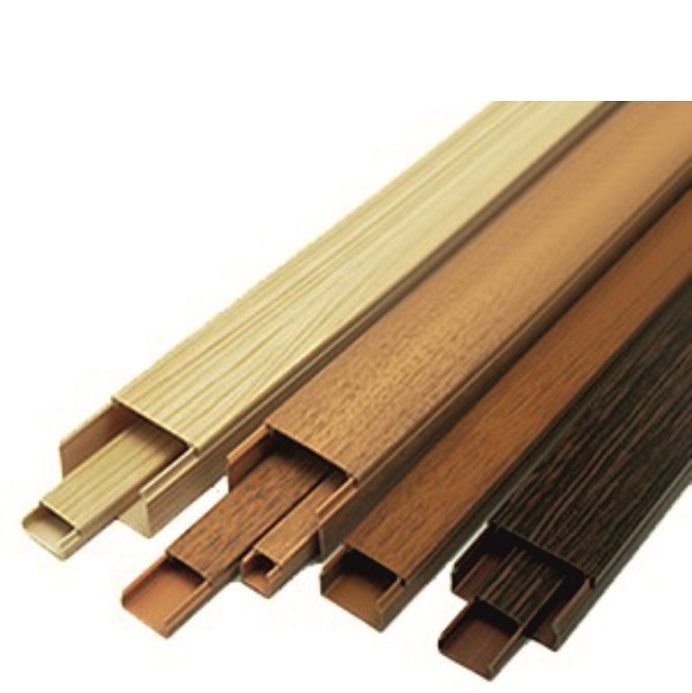

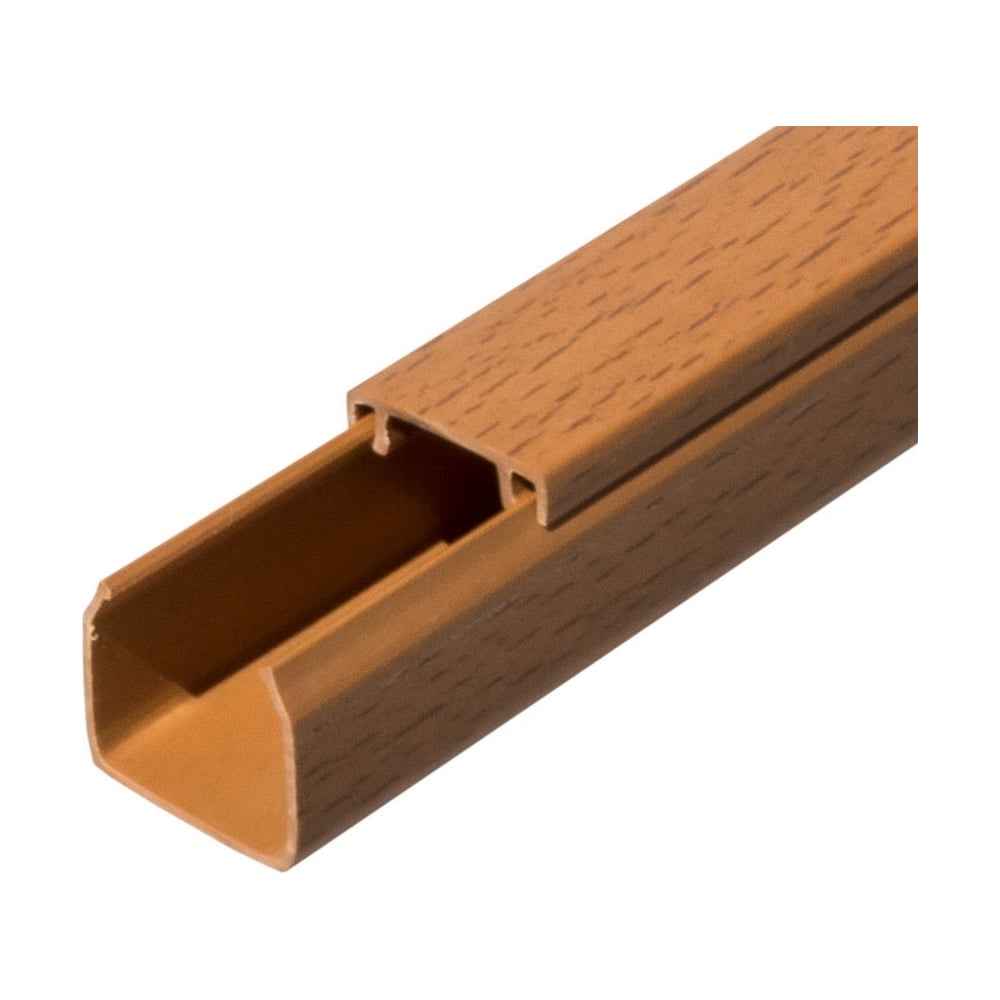

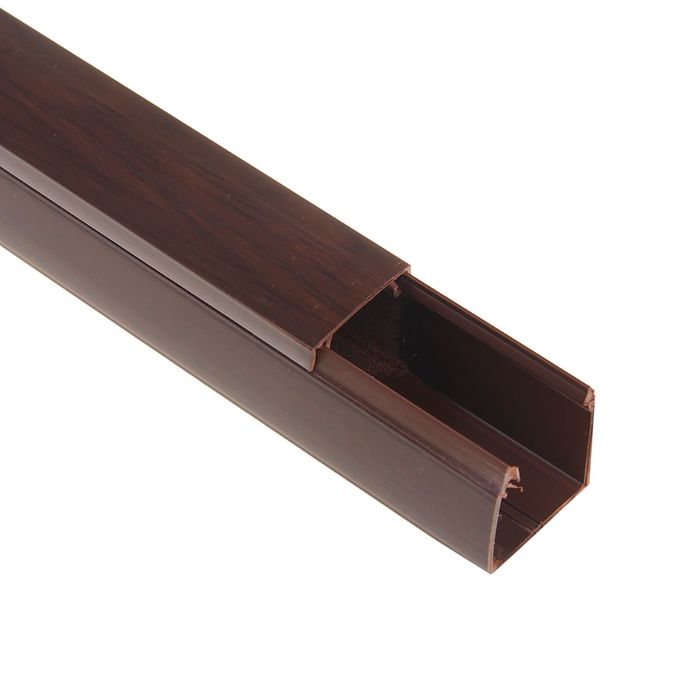

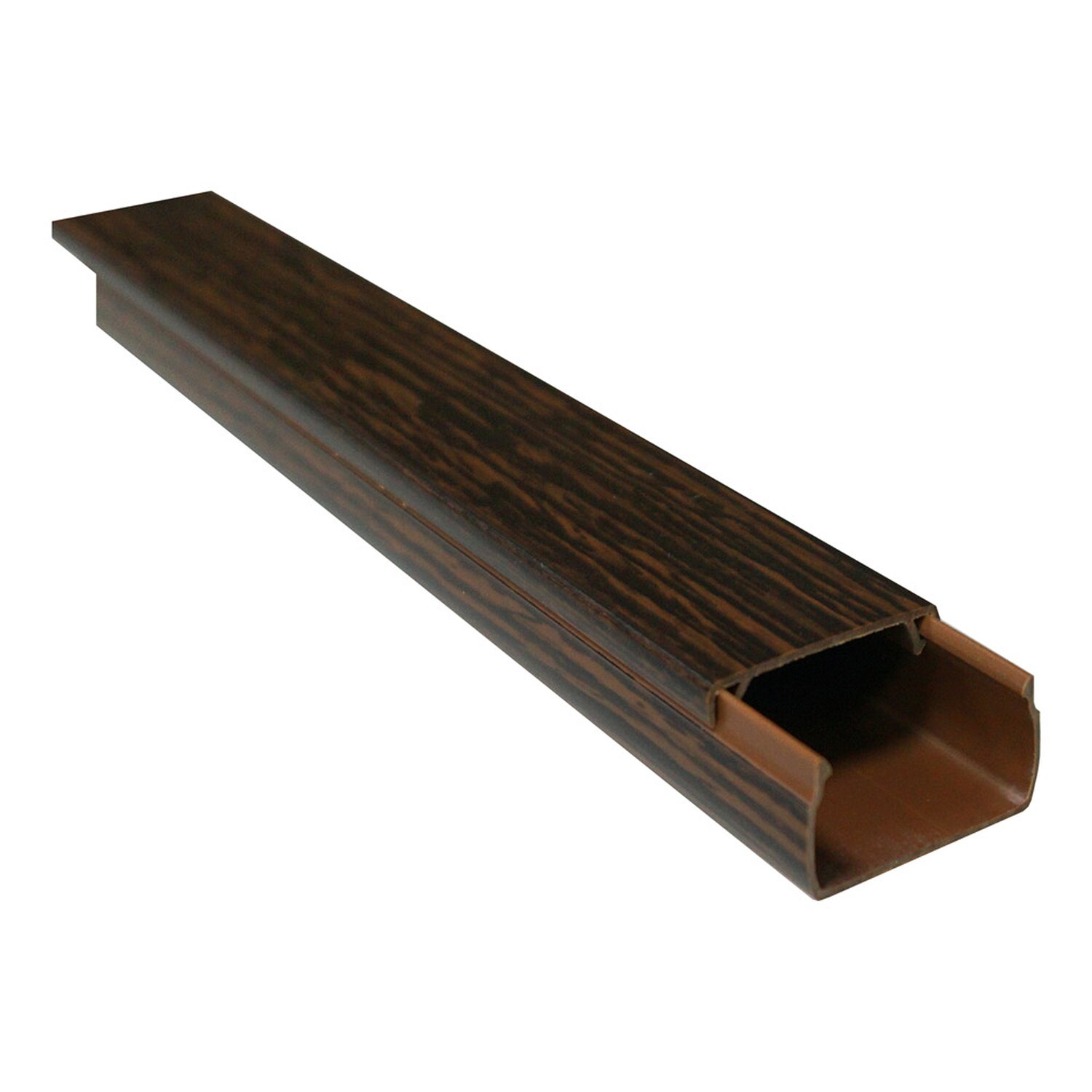

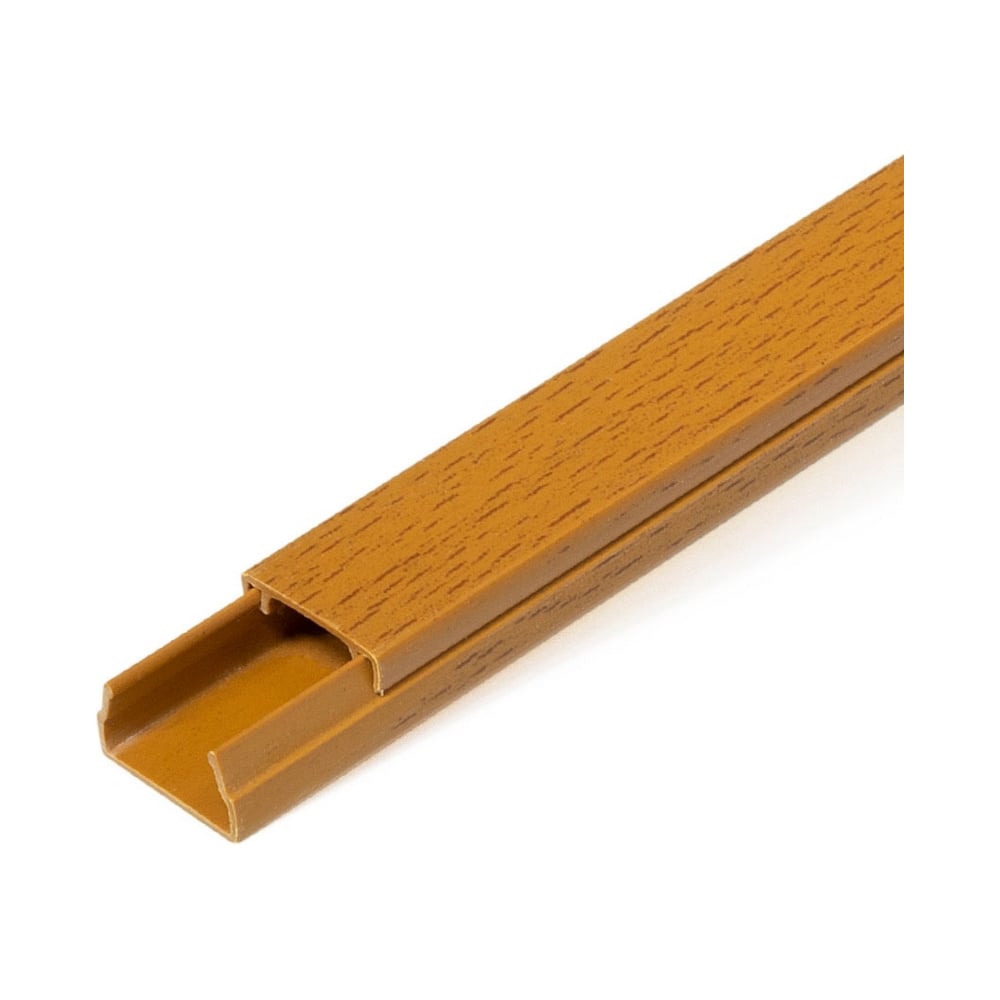

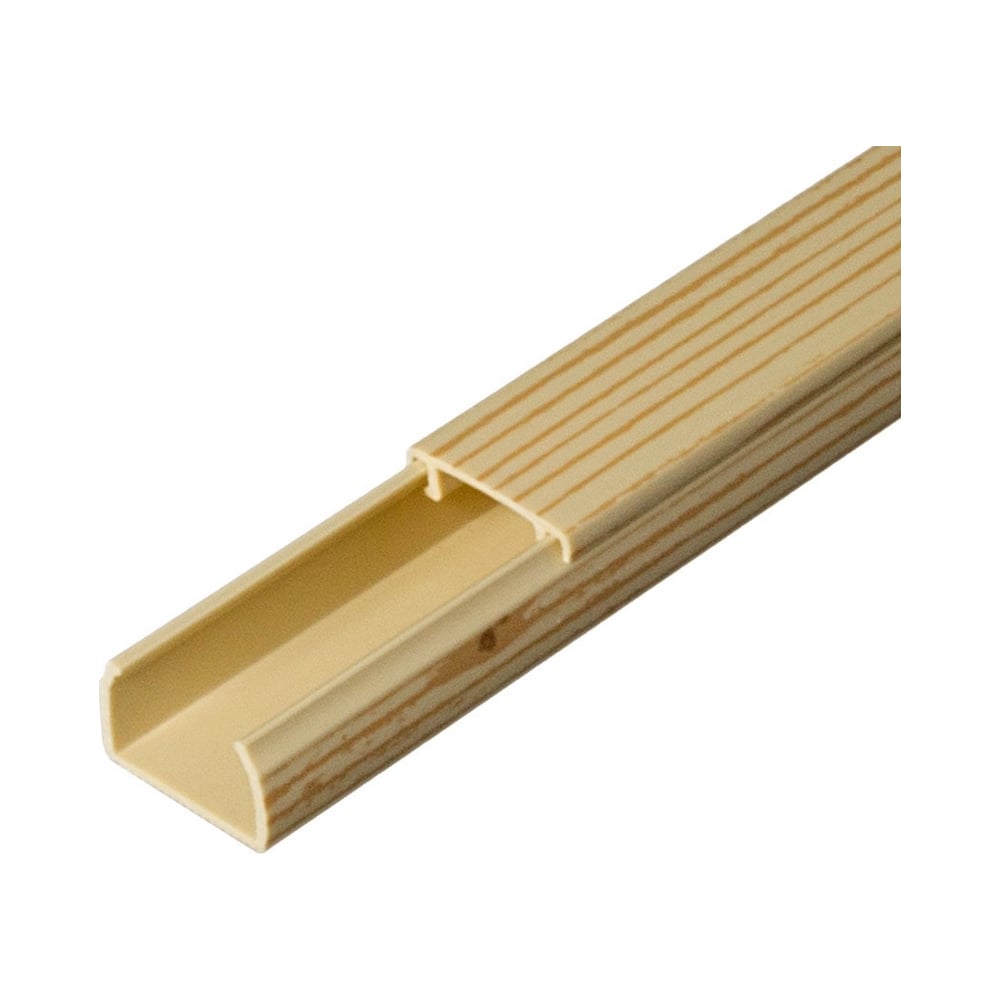

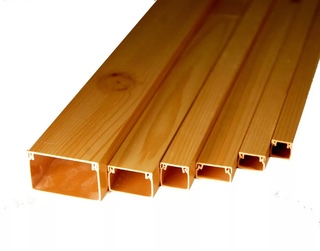

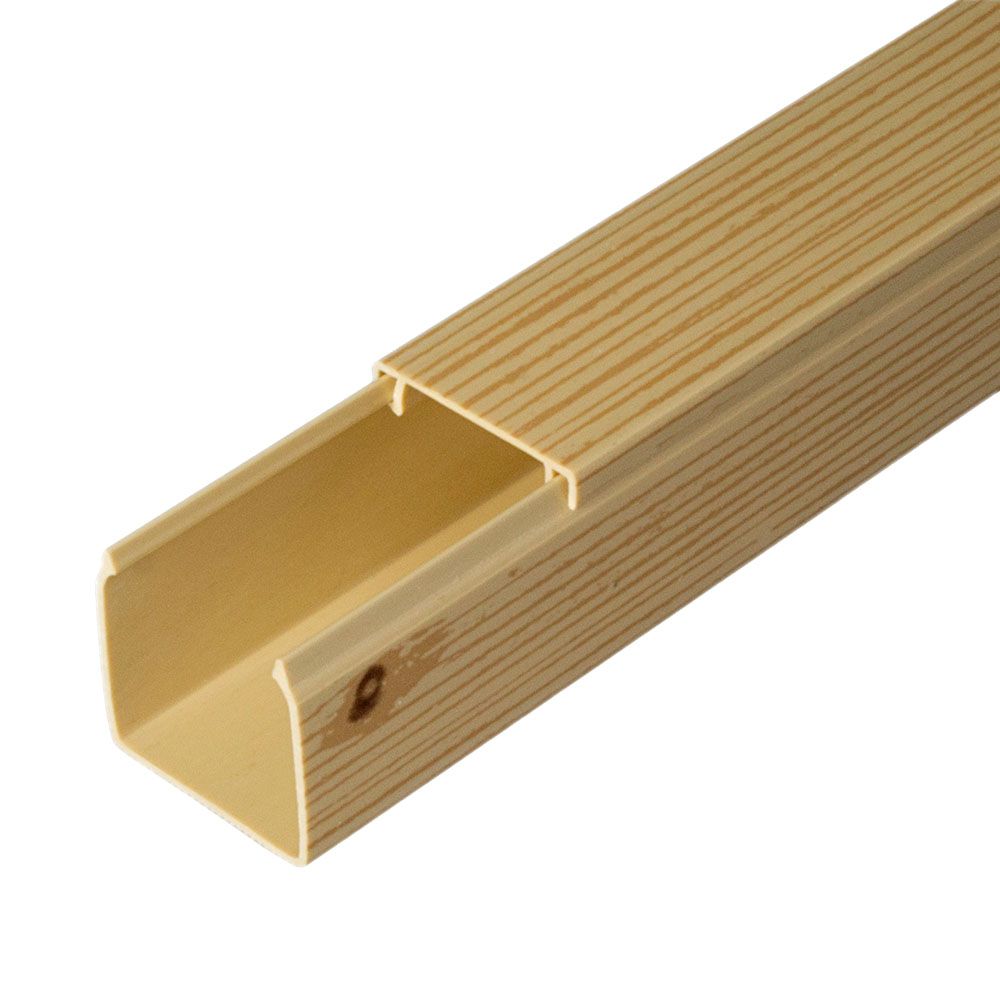

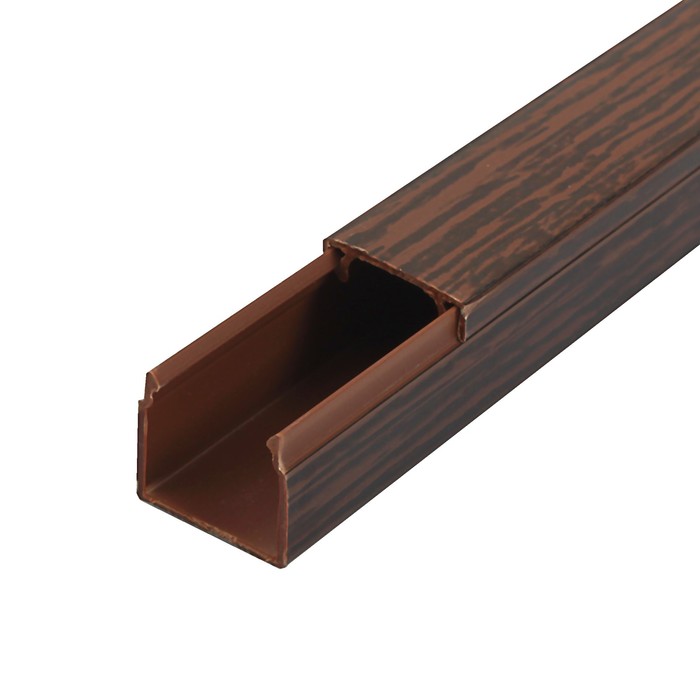

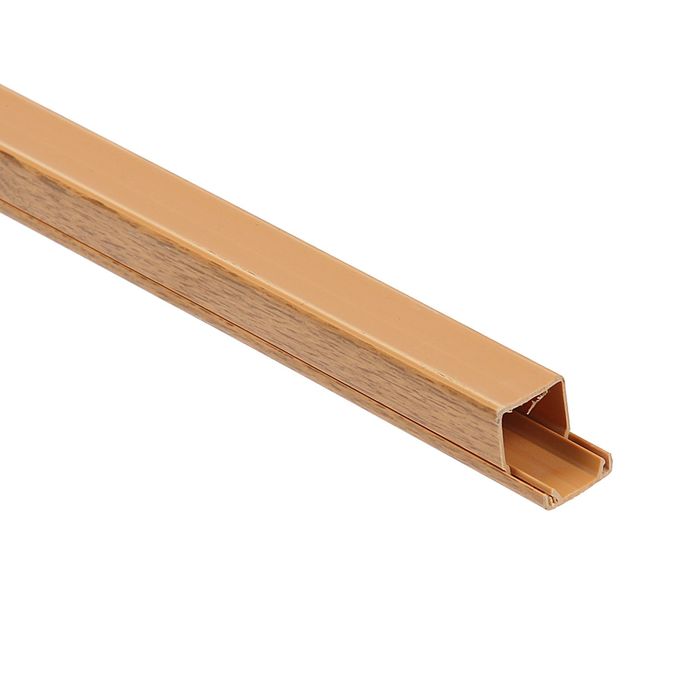

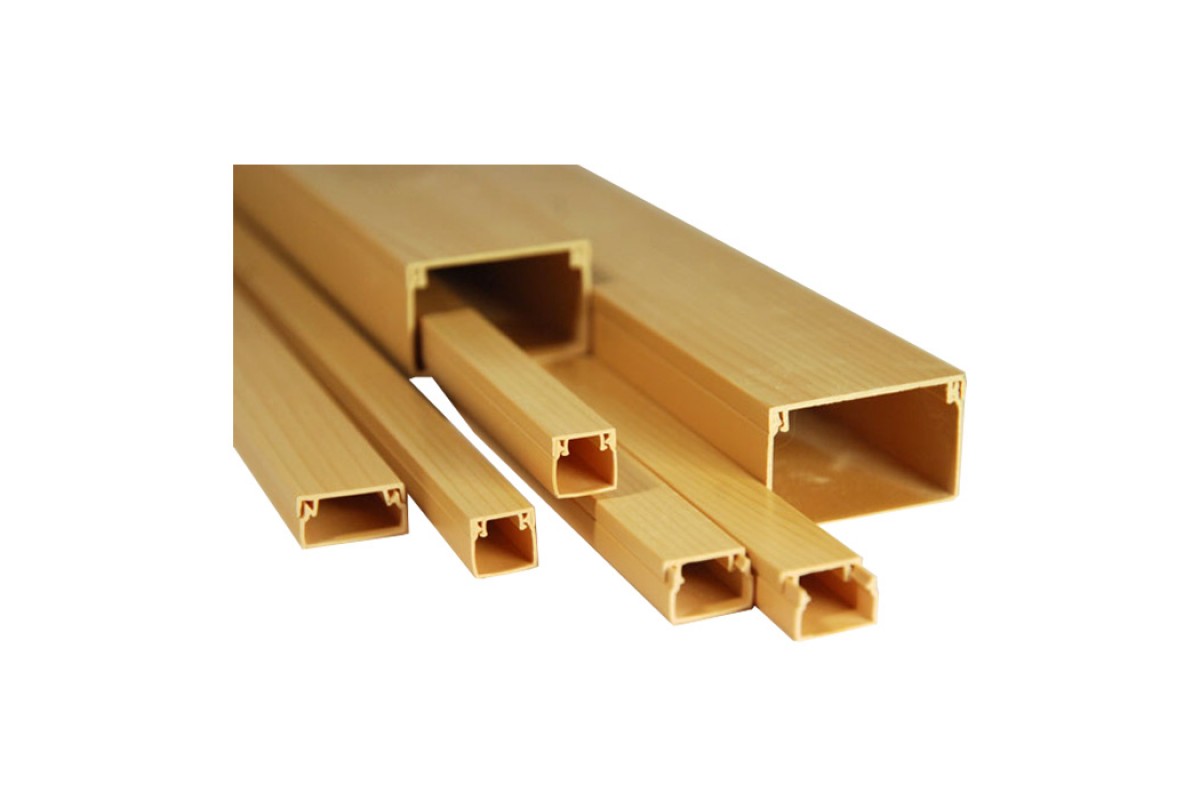

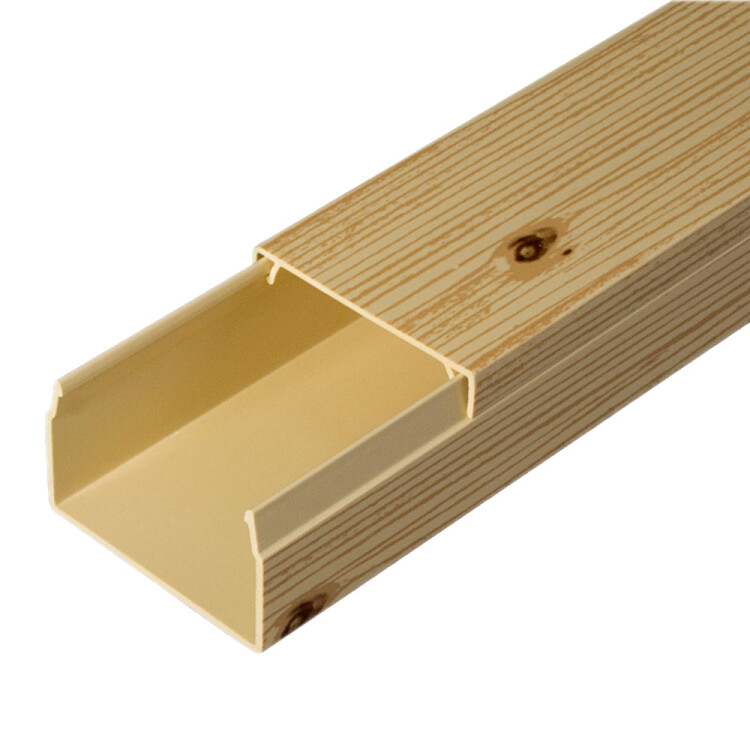

Декоративный пластиковый короб под дерево.

Хорошего качества изделие должно закрываться крышкой вручную без постукивания. Но самое интересное – это момент, когда задняя часть короба установлена, кабели проложены, а крышка не закрывается или выпадает после установки. Здесь самое важное не переусердствовать. Многие монтажники начинают стучать руками или киянкой по крышке, после чего не только она, но и сам короб трескается и разваливается на глазах. Так что совет – приобретайте короба для соединения проводов от известных фирм-производителей.

Установка пластиковых коробов – это не только правильный их выбор, это правильный выбор распаячных коробок, как по размеру, так и по цвету. Все должно гармонировать. Особое внимание отверстиям в распаячных коробках, куда будут вставляться короба под разводку.

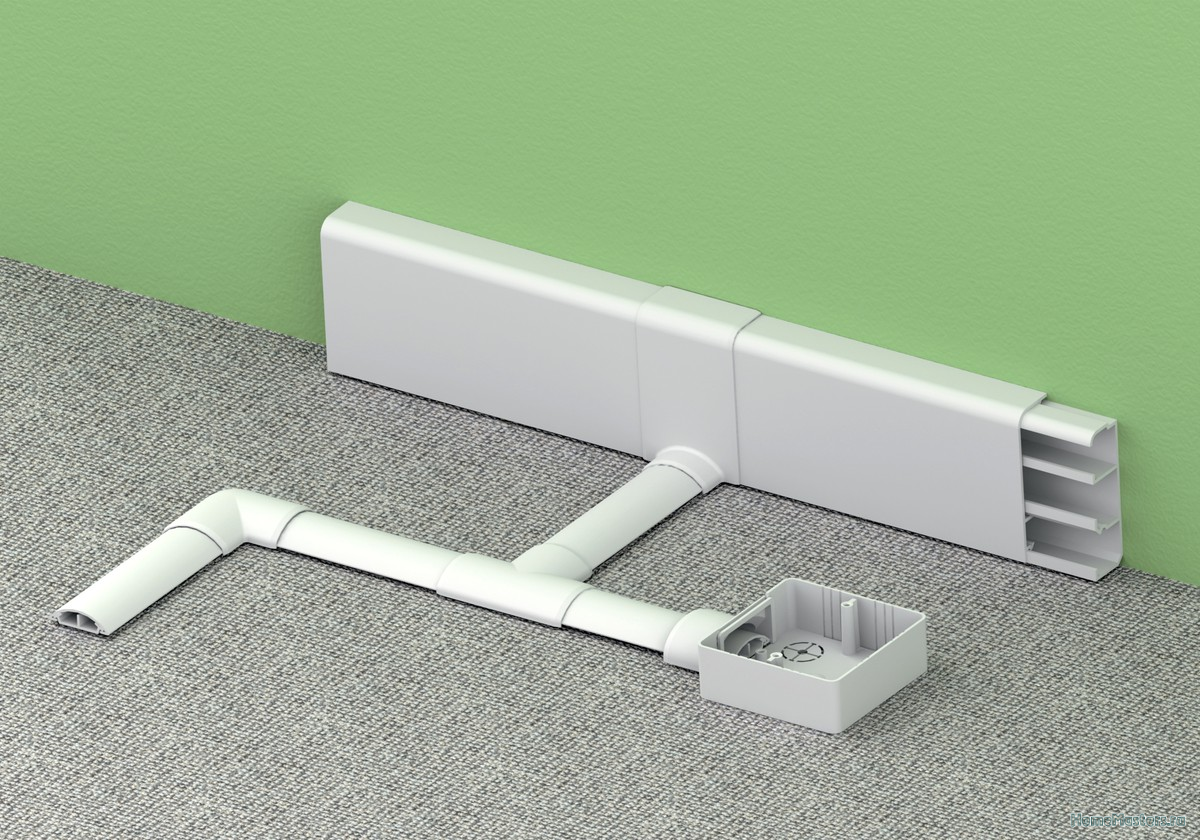

Плинтусные короба для прокладки кабеля.

Размеры пластикового короба для проводки

Пластиковые короба для электропроводки различаются длиной, шириной и толщиной. Согласно 8 разделу «Размеры» ГОСТ Р МЭК 61084-1-2007 «Системы кабельных и специальных кабельных коробов для электрических установок» рекомендовано изготавливать прямые секции кабель-каналов с длиной, которая выбирается из размерного ряда с приращением 0,5 м. Минимальная длина секции должна составлять 2 м.

Также в этом разделе указывается то, что производитель обязательно должен указывать значение площади поперечного сечения (в мм²) внутри короба, то есть полезной площади, которую можно использовать при монтаже кабеля. Ширина короба зависит от количества проводов, которые можно разместить внутри, а также от назначения самого изделия.

Размеры электромонтажных кабель-каналов в сечении

Мини-каналы выпускаются промышленностью с такими типовыми размерами в сечении:

• 10х10мм;
• 10х12мм;
• 12х12мм;
• 12х16мм;
• 16х16мм;
• 16х20мм;
• 20х20мм;
• 20х25мм;
• 25х25мм;
• 25х40мм;
• 40х40мм;
• 40х60мм;
• 60х80мм.

Лотки этого типа рассчитаны на размещение одного или двух проводов.

Напольные короба производятся сечением:

• 160х65мм;
• 50х12мм;
• 92х20мм;
• 75х17мм.

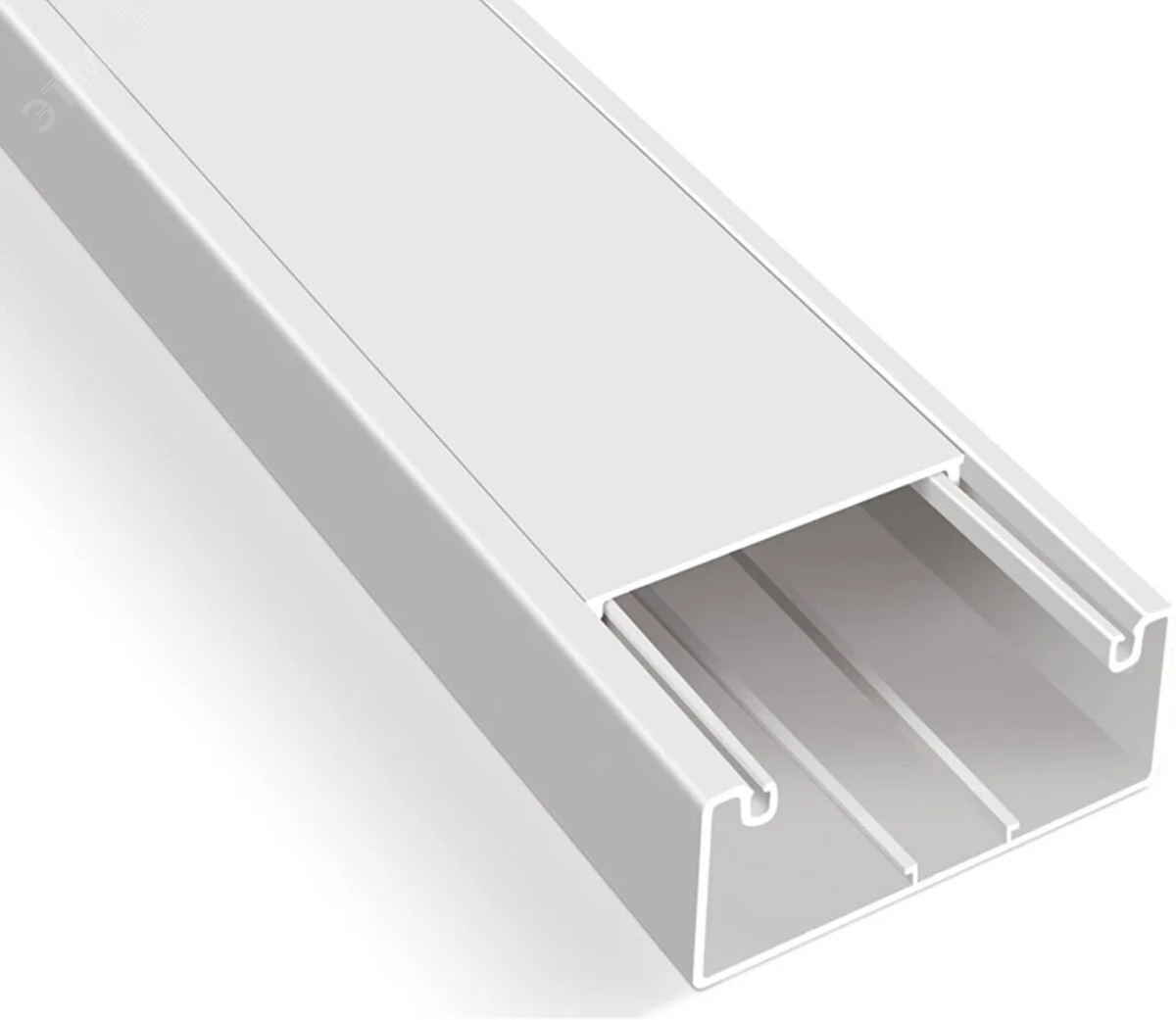

Магистральные пластиковые короба для электропроводки имеют следующие типовые размеры в сечении:

• 20х10мм;
• 30х10мм;
• 40х25мм;
• 25х25мм;
• 40х40мм;
• 40х16мм;
• 80х60мм;
• 100х60мм.

Для плинтусного типа размер определяется шириной крышки (диагональной стенки) и обычно изготавливается 50 или 70 мм. Также можно встретить размеры плинтусов с кабель-каналами, которые даются по значениям высоты и ширины основы. В этом случае наиболее востребованными являются плинтуса 50х50 мм. Они позволяют разместить несколько проводов в одном изделии. Лотки размером 100х100 предназначены для размещения трёхжильных проводов.

Размеры для угловых конструкций зависят от размеров внутренней части изделия. Наиболее популярным размером является 40х40 мм. Гибкие гофрированные модели в зависимости от назначения выпускаются следующих диаметров: 16мм; 20мм; 25мм и 50мм.

• 16мм трубы используют для прокладки осветительных и телефонных кабелей;
• для создания отводов к розеткам или выключателям используют 20мм гофроканалы;
• между электрощитками или распределительными коробками используют гофрированные кабель-каналы с диаметром трубы 25мм.

Также промышленность выпускает кабель-каналы, предназначенные для размещения светодиодных лент, выпускаются они шириной от 5 до 20 мм. Кроме этого, светодиодные каналы могут располагаться в плинтусных коробах.

Учитываем ширину кабеля

Короб, должен быть достаточно свободным для укладки провода. Маленькое сечение не позволит крышке будет плотно закрыться. Плотно уложенный провод будет перегреваться.

Толщина стенок пластиковых кабель-каналов

В зависимости от размеров лотков, выпускаются изделия с различной толщиной стенок. От её значения зависит прочность и гибкость короба. Небольшие мини-каналы изготавливают с толщиной стенки 0,7мм. Средние по размерам короба (шириной от 20 до 40мм) имеют толщину порядка 1,3мм. Широкие магистральные профили (от 60 до 100мм) изготавливаются толщиной 2,4мм.

Помимо коробов стандартных размеров, многие фирмы выпускают изделия под заказ, выполненные по размерам заказчика.

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Расчет размера пластикового короба для электропроводки

Перед тем, как приобрести кабель-каналы для монтажа электропроводки, необходимо сначала вычертить схему размещения конструкции в помещении с указанием типа кабель-каналов и длиной каждого участка. После этого определить нужный размер каждого типа лотка. Для расчёта размера короба необходимо знать сечение проводов и их количество.

Рекомендуется брать кабель-канал с небольшим запасом по длине (10%) и по ширине.

Запас по длине учитывает дополнительный расход, возникающий при монтаже в местах, имеющих углы, а также в случае порчи материала. Также желательно иметь внутри короба свободное место, которое может понадобиться при прокладке дополнительных электрических кабелей.

Нет необходимости приобретать широкий лоток в том случае, если первоначально планируется прокладка только одного кабеля, поскольку от ширины изделия зависит также и его цена. Обычно выполняют расчёт с учётом увеличения количества проводов на 2-3 шт.

Также с учётом «Правил устройства электроустановок» в случае многослойного заполнения пластиковых кабель-каналов сумма сечений всех проводников, расположенных в них, не должна превышать 40% от сечения самого изделия в случае использования короба с крышкой или 30% – в случае глухого короба.

Таблица для расчёта минимальных размеров кабель каналов

	односекционный		двухсекционный						трёхсекционный
	10х22	10х30	10х22		10х30		15х54		10х40
	количество проводов в одной секции
1,5	10	12	3	3	5	5	19	13	5	4	5
2,5	7	10	2	2	3	3	13	13	3	3	3
4	4	8	1	1	2	2	10	13	2	2	2
6	2	3	1	1	1	1	5	5	1	1	1

В строительные магазины кабель-каналы поступают в упаковках. В зависимости от размеров лотков, упаковки отличаются по количеству изделий и, соответственно, общему метражу. Для подсчёта общей длины кабель-каналов в упаковке количество изделий умножают на стандартную длину одного лотка (2 м).

Таблица параметров одной упаковки, в зависимости от размеров одного короба, показана на рисунке. Параметры одной упаковки электромонтажных коробов, в зависимости от их размеров

При покупке коробов желательно закупить к ним фурнитуру (заглушки, уголки, ответвления и т.д.).

Также для бытовых целей лучше приобрести однозамковые изделия, так как они прослужат дольше, чем двухзамковые. Это связано с тем, что толщина стенок однозамковых конструкций больше, а, следовательно, и сами изделия получаются более прочными.

Правильно подобранные по размерам кабель каналы позволят быстро выполнить монтаж системы, а дополнительное пространство внутри короба даст возможность спокойно добавлять провода к системе без использования дополнительных лотков.

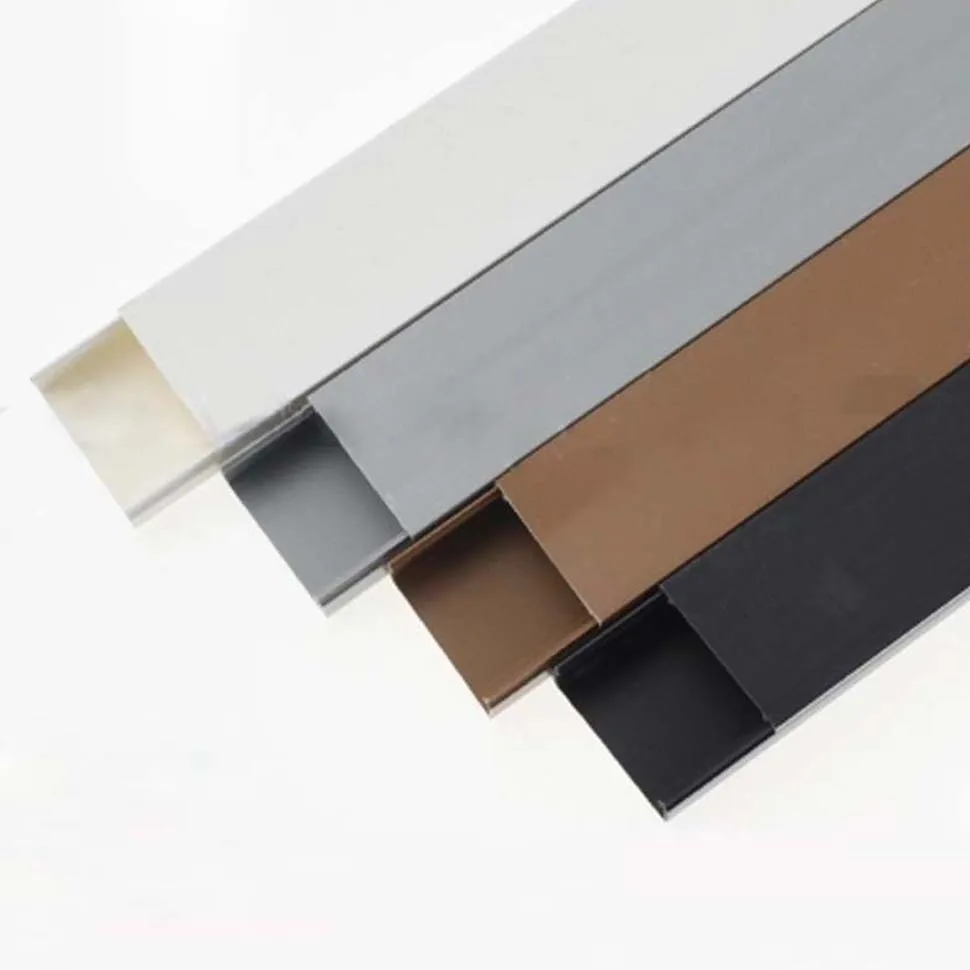

Какие бывают цветовые решения кабель-каналов

Выбор кабель-каналов зависит от общего дизайна интерьера. В большом ассортименте представлены белые изделия, но нередко применяются и цветные короба для проводов. Фурнитуру необходимо применять подходящих расцветок. Разные типы тройников, переходников и заглушек должны совпадать по цветовой палитре с кабель-каналами. Особой популярностью пользуются изделия с окраской под древесину. Такие конструкции применяются при обустройстве деревянных домов и бань.

Цветовая палитра включает более 10 наименований. Часто встречаются такие расцветки, как бук, сосна и дуб.

В зависимости от интерьера помещения и используемого цветового решения выбирается цвет коробов для проводки. Использование цветного кабель-канала позволяет подобрать материал с учетом основного оформления помещения. Самыми популярными являются изделия белые или под дерево, так как они используются для оформления офисных помещений. Необычный вариант кабель-канал черного цвета.

Востребована бежевая цветовая палитра, особенно фактура под дерево.

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы. Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

Плюсы кабель каналов

1. Нет нужды штробить стены для укладки проводов.
2. Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
3. Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
4. Монтаж магистрали выполняется максимально быстро.
5. Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

Минусы кабель каналов

1. Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
2. Короб «забирает» у стены несколько сантиметров пространства.
3. Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
4. Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

Способы использования кабель-каналов для прокладки открытой электропроводки

Обширный ассортимент комплектующих к электропроводке позволяет реализовать самые сложные проекты. Монтаж настенного короба выполняется с учетом высоты расположения розеток, коммутационных коробок и выключателей. Для открытых пространств применяются конструкции настенных и напольных кабель-каналов из металла. При этом обеспечивается защита от воздействия электромагнитных колебаний. Такие варианты актуальны при монтаже  информационных проводок.

Прежде чем приступить к монтажу стоит разобраться с основными элементами электромонтажной схемы.

Угловой кабель-канал

Используется для монтажа подсветки светодиодных лент. Чаще всего такие изделия выполняются из алюминия, а крышка из жаропрочного пластика.

Угловой кабель канал применяется для заполнения стыка магистрали по углам.

Для дома часто применяется гибкий кабель-канал для проводов. Также используются легкие модели из металла. Внутри корпуса должно быть достаточно места для определенного количества кабелей. Важно проверить наличие необходимой фурнитуры к кабель продукции.

Гибкие конструкции позволяют замаскировать большое количество проводов. Выбирая изделия, нужно на месте посчитать все замки, монтажные крепежи и заглушки.

Организовать электропроводку по открытой схеме можно при помощи следующих видов электротехнических коробов:

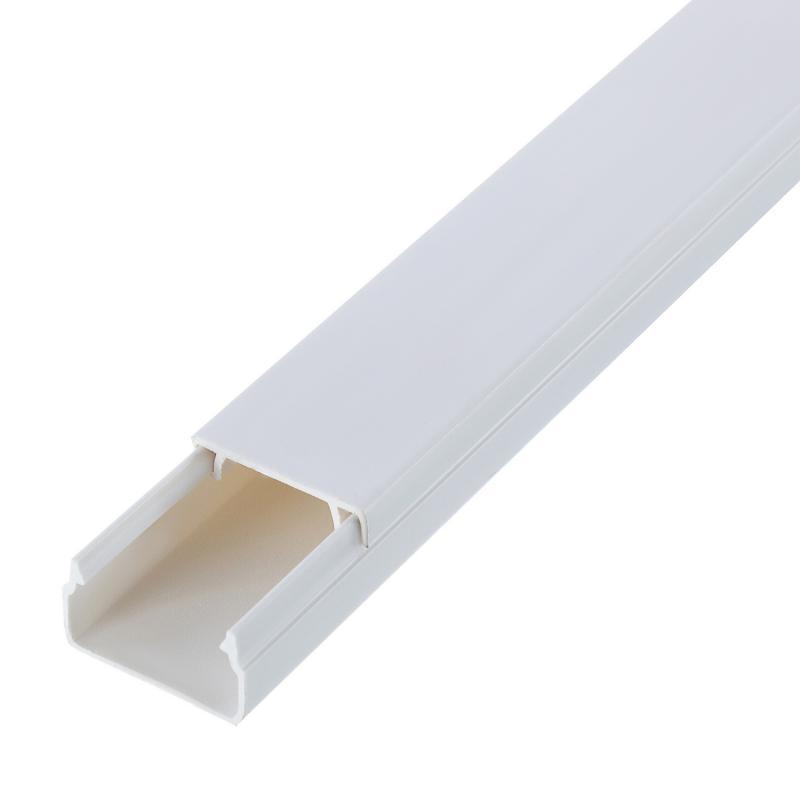

Короб для проводов настенный с двухсторонним и односторонним замком.

Установка настенного канала

• напольный плинтус с отдельными секциями для слаботочных проводов;
• потолочный материал;
• конструкции кабель-каналов на пол с защитой от механического воздействия;
• гофротрубы и лотки, применяемые в подсобных помещениях или для внешних фасадов.

Для придомовой территории используются уличные кабель-каналы.

Для улицы могут использоваться гибкие конструкции.

Монтаж настенных коробов выполняется с помощью саморезов. Устанавливать их следует с определенными промежутками. Нагрузка обусловлена количеством проводов внутри. Для фиксации на деревянной поверхности или на гипсокартоне необходимо вкручивать через каждые 40-50 см. Если стены неровные, то расстояние может быть меньше, чтобы скрыть изъяны.

Для работы с кирпичной или бетонной стеной монтаж выполняется с помощью дюбелей. Для работы понадобится перфоратор с насадкой, диаметр которой 6 мм. Самым простым вариантом крепления являются жидкие гвозди, представляющие собой строительный клей.

Вариант монтажа настенной системы

Напольные каналы позволят замаскировать любые проводки, чтобы не испортить интерьер. При этом конструкция совмещается с плинтусом. Перед монтажом следует выполнить разметку на стенах и полу. Что интересно, пластиковые кабель-каналы монтируются не к полу, а к стене. Установка производится с помощью шурупов, жидких гвоздей и дюбелей.

Установка напольной плинтусной коробки

Монтаж проводки в каналах выполняется после завершения отделочных работ. На стенах размечаются отметки для кабельной сетки. Укладка производится от распределительного щитка. Прежде всего, устанавливаются магистральные линии, а затем ответвления от них. Если в каналах не предусмотрено отверстий, их можно сделать самостоятельно.

Установка настенного канала с проводами. Отрезок канала фиксируется к стене. При этом линия должна позиционироваться по центру отверстий. После этого проводится крепление дюбелями. После установки соединительных деталей короб подрезается на необходимую длину.

Об особенностях монтажа кабеля в короб показано в видео:

Способы крепления на стену

Жидкие гвозди можно использовать как временный способ крепления. Правильность фиксации также оказывает влияние на продолжительность работы изделия. Есть несколько способов закрепления кабель-канала на стене:

• Саморезы. Заранее просчитывается шаг укладки, который зависит от нагрузки на короб, числа проводов, размеров поперечного сечения. Средний шаг составляет 50 сантиметров. Если стена имеет неровную поверхность, шаг нужно уменьшить, чтобы визуально скрыть зазоры и дефекты стены. Не нужно брать длинные саморезы, достаточно изделия длиной 40 мм. Применение – деревянные и гипсокартонные стены.
• Дюбель-гвозди. Обычно применяются для монтажа на бетонной и кирпичной поверхности. На основании кабельного короба следует проделать отверстия через каждые 50 см диаметром 6 мм. Канал следует приложить к стене и с помощью карандаша поместить места, где будет совершено крепление. В этих местах нужно просверлить отверстия, затем прикладывается короб и вбиваются дюбель-гвозди.
• Клопы. Это специальные монтажные фиксаторы, которые применяются для крепления на металл толщиной до 2 мм или на алюминиевые профили.
• Жидкие гвозди. Применяются, когда вышеописанные способы использовать невозможно. Пример – плитка в ванной, металлическая гладкая поверхность. Имеет слабую надежность, поэтому используется как временный способ крепления.

Выбор лучшего метода зависит от материала стен.

Последовательность работ по монтажу электротехнического короба

Установка монтажного короба происходит в несколько этапов.

1. Подготовительные работы.
2. Крепление короба.
3. Укладка кабелей.
4. Крепление крышки.

Львиная доля подготовительных работ для установки короба под электропроводку заключается в разумном планировании местонахождения кабельной сети.

Следуя правилам безопасности, рекомендуется избегать прокладки трассы в местах водоснабжения и газового оборудования, вблизи нагревательных приборов. Не стоит также забывать, что при возникновении аварийной ситуации через систему кабель каналов распространяется дым, способный причинить вред здоровью человека. Всё это должно учитываться при разработке проекта энергообеспечения.

Непосредственно на местности зона установки коробов должна быть предварительно размечена. При этом соблюдаются вертикальность и горизонтальность участков трассы. Повороты и дополнительные отводки предпочтительно производить под прямым углом, по кратчайшему расстоянию.

Монтаж кабельной трассы производится в следующей последовательности:

1. Разобрать, сняв с него верхнюю крышку.
2. Закрепить короб на стене. Расстояние между креплениями принято не менее 0,5 м. На многих изделиях есть отверстия для крепежа, их можно использовать, но при этом всегда стоит делать поправку на конкретную ситуацию. Крепить короб лучше всего через каждые 50 см
3. Для крепления можно использовать шурупы, дюбель-гвозди, анкеры или хомуты. Тонкие и лёгкие пластмассовые короба могут крепиться клеем или двухсторонним скотчем. Но при этом нужно следить, чтобы контакт с поверхностью стены был надёжным. Поверхность стены нужно очистить и обезжирить, чтобы контакт с плоскостью короба был максимально плотным
4. Укладка проводов. Провода можно закладывать по одному или жгутом, перевязанным в нескольких местах. Желательно подписать каждый кабель или смонтировать специальные бирки, чтобы упростить работу тем, кто в будущем будет разбираться со схемой проводки. Маркировка проводов должна содержать понятные обозначения и быть защищённой от истирания со временем
5. Установка крышки. Рекомендуется смазывать запорные пазы или защёлки специальным герметиком. Это усилит защитные свойства крышки — предотвратит попадание пыли и влаги. Края монтажного короба перед закрытием можно смазать герметиком

Укладка кабеля

Вроде бы несложный процесс, но даже здесь есть свои нюансы. Рекомендуем выбирать короба для проводов, в конструкции которых есть продольные перегородки. В них легко можно уложить кабели, так сказать, поэтажно, чтобы они не мешали друг другу. Если кабель-канал – это короб без перегородок, тогда обращайте внимание на качество крепления крышки. Здесь важно, чтобы ее не выдавило под натиском веса всех уложенных проводов.

Стыковать крышки по стыкам задних панелей нельзя, укладка должна производиться со смещением.

Преимущества электротехнического короба

Главные достоинства расположения проводки в кабель-канале заключаются в следующем:

• простота монтажных работ;
• мобильность;
• доступность коммуникаций для модернизации или ремонта;
• возможность установки в хорошо отделанных помещениях. Электросеть, упакованная в короб, имеет вполне приемлемый эстетический вид;
• масштабируемость. При правильном расчёте размера короба всегда остаётся возможность для прокладки дополнительных кабелей и проводов в случае возникновения необходимости в будущем.

Благодаря гибкости процесса инсталляции технология применения электромонтажных коробов получила широкое распространение как в производственном, так и в жилом секторе. При возникновении каких-либо неполадок подозрительный участок кабельной сети легко вскрыть, чтобы устранить возникшую неисправность

Кроме всего прочего, пластиковые короба имеют низкую себестоимость и в значительной степени снижают риск механического повреждения проводки.  Они надёжно укрывают силовые линии от открытого контакта с человеком, для которого электрический ток представляет опасность.

Где купить кабель-каналы для электропроводки: виды, производители и цены

Необходимо разбираться в производителях подобной продукции, если вы хотите купить кабель-каналы для дома. Короба высокого качества предлагают многие компании. В такой ситуации важно отличить подделку. У консультанта нужно просить необходимые документы на продукцию.

Рассмотрим некоторых брендовых производителей:

• Hager. Немецкий производитель специализируется на офисной продукции, но из-за высокого качества короба применяются и в жилых помещениях. Изделия выполнены в современном дизайне и подходят для многих интерьеров. Серия tehalit.BRP применяется для укладки магистральных линий. Универсальными моделями являются короба серии tehalit.LFF, которые отличаются простым монтажом;
• Legrand. Компания предлагает профиля с разными типоразмерами и шириной до 220 мм. Внутри корпуса может быть до трех секций. Кабельный канал комплектуется двумя видами перегородок. Одни монтируются в специальный паз, а другие гибкие и клеятся к стенке.
• ДКС.  Данный отечественный производитель выпускает 4 вида каналов. Настенные имеют плоскую крышку и обладают компактными размерами. Напольные короба комплектуются поворотами. Они легко соединяются между собой. Мини-каналы представлены в темно-коричневом и белом цвете;
• Schneider Electric. Производитель предлагает серию Ultraс двумя типами каналов. Выключатели и розетки монтируются в модульных рамках. Каналы мини обладают П-образной крышкой. Для быстрой установки можно выбрать изделия с самоклеющейся лентой.

Мы предлагаем посмотреть некоторые виды, размеры и цены кабель каналов в нашей таблице.

Таблица 1. Средняя стоимость кабель-каналов.

Элекор 2м IEK белыйКабель-канал 25-25 мм Mutlusan упаковка 100 мКабель–канал 20×10 мм T.PlastLegrand DLP с гибкой крышкой 105×50Перфорированный DKC 25×40

Выбирая короба для кабеля, нужно учитывать размеры, внешний вид, производителя и стоимость продукции. Правильно подобранные кабель-каналы замаскируют неприглядные провода и станут великолепным дополнением современного интерьера. Надеемся, что наша статья вам пригодиться. Если хотите что-то добавить, напишите в комментариях.

Заключение по теме

Есть такое понятие, как ремонтопригодность или сменяемость. Так вот к пластиковым коробам для проводов и кабелей это также относится. Некоторые мастера стараются закрепить крышки, используя жидкие гвозди или другой вид клея. Делать этого нельзя, ведь есть вероятность, что в короб придется укладывать дополнительную разводку, особенно это касается горизонтальных контуров, расположенных у пола, куда можно уложить не только электрическую проводку. Да и ремонт еще никто не отменял. Так что если и есть необходимость в использовании дополнительных материалов, так лучше всего использовать герметики.

Пластиковый короб – это оптимальный вариант маскировки открытой проводки. И последнее. Как соединить провода в пластиковом коробе? Этого делать не стоит, для соединения лучше всего использовать распаячную коробку.

Видео: кабель-каналы для электропроводки

Источники

• https://StrojDvor.ru/elektrosnabzhenie/naznachenie-i-osobennosti-montazha-korobov-dlya-elektroprovodki/
• https://onlineelektrik.ru/eprovodka/montiruem/plastikovyj-korob-dlya-provodov-kak-pravilno-vybrat-i-ustanovit.html
• https://amperof.ru/elektromontazh/electroprivodka/koroba-plastikovye-razmery-vidy.html
• https://materialexpert.ru/luchshie-plastikovye-koroba-dlya-elektroprovodki/
• https://srbu.ru/elektrika-v-dome-i-kvartire/461-kabel-kanaly-vidy-i-razmery.html
• https://HomeMyHome.ru/kabel-kanaly-vidy-i-razmery.html
• https://aqua-rmnt.com/ehlektrosnabzhenie/koroba-dlya-elektroprovodki-plastikovyie.html

Пластиковые короба для коммуникаций кондиционеров

Торговая марка

Количество пар

Конструкция проводников

Ширина (уменьшения)

Количество волокон

Тип оптического волокна

Количество модулей

Степень защиты

Тип кабельного канала (короба)

Габаритные размеры

Диаметр ввода (макс. )

Диаметр внешний

Общее количество входов и выходов

Оптовая упаковка

Материал корпуса

Диаметр охвата (макс. )

Диаметр охвата (мин.)

Количество рядов

Способ монтажа

Условия эксплуатации

Нагрузка на разрыв

Минимальная температура эксплуатации

Высота колонны

Габаритный размер основания колонны

Класс горючести

Посадочный размер

Количество подключений (устройств)

Тип гребенчатой шины

Содержание галогенов

Размер основного короба

Количество модулей каркаса

Наличие антибактериального покрытия

Ток короткого замыкания

Стандарт штепсельного разъема

производитель

параметр: цвет

параметр: диапазоны температур

параметр: гарантия

параметр: материал пластика

параметр: монтаж

параметр: габариты (шхвхг), мм

параметр: маркировка

параметр: индивидуальная упаковка

параметр: количество портов

параметр: тип устанавливаемых модулей

параметр: защитные шторки

параметр: типоразмер

параметр: тип вставки

гарантия производителя

Кабель-каналы

Инструменты

Электроинструменты

Станки и оборудование

Измерительные инструменты

Пневмоинструменты

Оборудование для чистки и уборки

Ключи и отвёртки

Строительные ручные инструменты

Слесарные и столярные инструменты

Шарнирно-губцевый инструмент, кусачки

Резьбонарезные инструменты

Крепёж и метизы

Круги, диски для электроинструментов

Оснастка для сверления

Оснастка для строгания и пиления

Спецоснастка

Запчасти и аксессуары к электроинструменту и станкам

Хранение инструментов

Сад и огород

Уход за растениями

Садовая мебель

Растения

Поливочный инвентарь

Садовая химия

Садовый инвентарь

Садовая техника

Садовый декор

Стройматериалы

Стеновые отделочные материалы

Листовые и пиломатериалы

Металлоизделия и металлопрокат

Теплоизоляционные материалы

Кровельные материалы

Материалы для подготовки поверхностей

Строительные смеси

Строительные клеи

Лестницы

Двери

Окна

Кладочные и облицовочные материалы

Устройство стен и подвесного потолка

Тепло и звукоизоляционные материалы

Пленки строительные

Ливневая система

Строительные машины

Оборудование

Строительный инвентарь

Сварка и резка

Ремонт и декор

Напольные покрытия

Отделка стен и потолка

Специализированные покрытия

Сантехника

Унитазы

Ванны

Душевые кабины, уголки

Аксессуары для душа

Умывальники, раковины

Кухонные мойки

Смесители

Водонагреватели

Отопление дома

Внутренняя канализация

Наружная канализация

Насосы для канализации

Системы очистки воды

Вентиляция

Подводка, трубы

Люки, дверки сантехнические

Сифоны

Счётчики

Мебель и аксессуары для ванных комнат

Электрика и свет

Лампочки для дома

Домашние светильники

Светодиодное освещение

Садовые светильники

Промышленные лампы

Светильники для хозяйственных и общественных помещений

Фонари

Батарейки, аккумуляторы, источники питания

Системы безопасности

Удлинители

Розетки и выключатели

Тёплый пол электрический

Кабеленесущие системы

Кабели и провода

Электрооборудование

Электроприборы

Электромонтажные материалы

Связь, компьютеры

Бытовая техника

Кухонная техника

Встраиваемая кухонная техника

Техника для дома

Климатическая бытовая техника

Товары для дома

Стиральные моющие средства

Средства личной гигиены

Парфюмерно-косметические товары

Товары для уборки

Декор окон

Предметы декора и сувениры

Текстиль

Карнизы

Товары бытового назначения

Товары для ухода за одеждой, обувью

Посуда

Емкости для кухни

Упаковка

Новый год

Канцтовары

Товары для хобби

Товары для детей

Лаки и краски

Краски для внутренних работ

Лаки

Малярный инструмент

Добавки к лкм

Герметики, очистители

Деревозащитные средства

Клеи

Растворители

Грунты

Эмали

Краски для наружных работ

Спецодежда

Рукавицы, перчатки

Спецодежда

Сезонная одежда и обувь

Средства защиты

Автотовары

Автохимия

Автомобильная краска

Автокосметика

Оснастка и аксессуары для авто

Отдых и туризм

Товары для отдыха

Товары для спорта

Товары для бани

Печная продукция

Мебель

Мебель и товары для хранения

Кухни

Мебель для ванных комнат

Каркасные системы

Мебельная фурнитура

Дверная фурнитура, замки

Мебель для прихожих

Мебель офисная

Когда использовать металлическую или пластиковую электрическую коробку

Электрические коробки — это рабочая лошадка при ремонте и модернизации электрооборудования, они служат конечными точками или переходными точками для электрических кабелей. Розетки, выключатели света, потолочные светильники, потолочные вентиляторы и переходные провода — это лишь некоторые из элементов, которые устанавливаются в электрические коробки.

Хотя существует множество размеров, форм и вариантов крепления электрических коробок, все они делятся на две категории: пластиковые коробки или металлические коробки.Во многих случаях вы выбираете металлическую или пластиковую электрическую коробку исходя из личных предпочтений, экономичности и простоты. Однако в некоторых случаях выбор ясен и очевиден, главным образом в отношении заземления. Большинство домашних мастеров предпочитают пластиковые электрические коробки, а электрики используют как металлические, так и пластиковые.

Металлические электрические коробки

Металлические электрические коробки использовались задолго до появления на рынке электрических коробок из пластика (ПВХ). Сверхпрочные, огнестойкие и не поддающиеся плавлению металлические коробки обеспечивают высочайший уровень безопасности для всех применений электропроводки.

При напряжении пластиковые коробки могут перекручиваться. При достаточном напряжении пластиковые коробки растянутся. Даже если пластмассовую коробку неправильно прижать к шпильке, коробка может потерять форму. Металлические электрические коробки не имеют такой проблемы: эти коробки практически невозможно согнуть или раздавить.

Самоделкам с металлическими электрическими коробками может быть немного сложнее работать. Металлические коробки имеют заднюю и боковую заглушки, требующие дополнительных зажимов. Кроме того, острые края металлических коробок могут сказаться на руках.По этой причине при работе с металлическими ящиками рекомендуется носить перчатки.

Ель / Марго Кэвин

Когда металлические коробки настоятельно рекомендуются или требуются

Используйте металлическую электрическую коробку, когда кабель в металлической оболочке (также называемый армированным кабелем BX) или металлический кабелепровод проходит внутри или из коробки. Металлический кабель и кабелепровод зависят от контакта металлической оболочки с металлической коробкой до полного заземления.

Кроме того, используйте металлические коробки для внутренних работ.Обычно электрические коробки встраивают в стены. Но в таких местах, как недостроенные подвалы и примыкающие, может не быть полной системы стен, которая позволяет ограждать коробку гипсокартоном. Типичная установка в этих случаях включает прикрепление открытой коробки непосредственно к кирпичной стене. Поскольку провода также открыты, требуется металлический канал.

При желании можно использовать металлические коробки с проводкой Romex или NM, хотя необходимо принять особые меры предосторожности для обеспечения надлежащего заземления.Контакт между подключенным устройством (например, выключателем света или розеткой) и металлической коробкой завершает заземляющий контакт. Даже если устройство не обеспечивает заземление, проводку Romex или NM всегда можно использовать с металлическими электрическими коробками, прикрепив к коробке неизолированный или зеленый заземляющий провод с помощью винта.

Прочие металлические коробки

Металлические ящики прочные, к тому же обеспечивают надежное крепление к стойке. Если вас беспокоит крепление к стойке, выберите металлический ящик.Металлические коробки означают, что в шпильки можно ввинчивать прочные винты, обеспечивая максимальную удерживающую способность.

Металлические ящики не коробятся. Металлические коробки из-за их высокопрочного материала часто бывают прочнее, чем материал, из которого они изготовлены. Некоторые металлические коробки имеют предварительно прикрепленные зажимы для захвата электрического кабеля. Для других коробок вам необходимо приобрести отдельные зажимы, что увеличивает общую стоимость коробки.

Как правило, электромонтажники могут посчитать металлические коробки несколько более громоздкими в работе, чем пластиковые.

Пластиковые электрические коробки

Пластик (сделанный из поливинилхлорида или ПВХ) быстро становится стандартным материалом для электрических коробок, особенно для самостоятельной работы.

Пластиковые ящики легкие, дешевые и простые в работе. Отверстия легко проделать сзади или по бокам. ПВХ может плавиться при воздействии достаточно высоких температур, но не проводит электричество. Многие пластиковые коробки поставляются со встроенными зажимами для проводов, что еще больше снижает общую стоимость проекта.

Когда рекомендуются пластиковые коробки

Рекомендуется, но не обязательно, использовать пластиковую электрическую коробку, если у вас есть кабели Romex (или NM), идущие в коробку или из нее. Электрический кодекс не требует использования кабеля NM с пластиковыми коробками. Главное беспокойство заключается в том, что приложение должно быть заземлено. Проводка в металлической оболочке зависит от соединения с металлической электрической коробкой для заземления. Использование проводки в металлической оболочке с пластмассовыми электрическими коробками без принятия других мер заземления приводит к отсечению этого заземления и является очень опасным.

Ель / Марго Кэвин

Другие особенности пластиковой коробки

Пластиковые электрические коробки удобны в работе мастерам по ремонту дома. Наименее дорогие пластиковые коробки поставляются с предварительно прикрепленными гвоздями для крепления к гвоздикам. Предварительные наборы на коробке указывают толщину гипсокартона 1/2 дюйма, чтобы помочь установщику не пригвоздить лицевую сторону коробки к стойке.

У старых или переделанных коробок есть крылья, поэтому их можно прикрепить непосредственно к гипсокартону.Они используются, когда нет свободного доступа к стойке.

Другой тип пластиковой коробки имеет металлические скобы, которые крепятся к стойкам, но регулируются вперед и назад с помощью отвертки Phillips. Это самый дорогой тип пластиковых ящиков, но они обладают наибольшей гибкостью, когда окончательная толщина стенки еще не определена.

Многие электрики, работающие своими руками, при использовании проводов Romex или NM тяготеют к пластиковым электрическим коробкам. С одной стороны, центры по ремонту дома предпочитают пластиковые ящики.Во-вторых, пластиковые коробки легче, их края мягче, а дырки легче выбить. Кроме того, во многих пластиковых коробках есть дверцы, которые действуют как зажимы, удерживающие электрический кабель в коробке, что устраняет необходимость в дополнительных зажимах.

С другой стороны, пластиковые коробки имеют тенденцию деформироваться при стрессе. При резком ударе пластиковые ящики могут треснуть. Предварительно приложенный дверные скобы, в то время как удобно, часто упорно удерживать кабель на месте, даже если вы хотите, чтобы удалить кабель.Коробки для переделки (старые работы), прикрепленные к гипсокартону, могут отрываться от гипсокартона, и их крепежные крылья часто ломаются.

Типы и установки электрических коробок

Электрический кронштейн Тим Тиле

• Что такое пластиковые электрические коробки?

Пластиковые электрические коробки имеют свои плюсы и минусы. Поскольку они пластиковые, прикреплять к ним заземляющий провод не нужно. Поскольку он изготовлен из непроводящего материала, переключатели и розетки не могут закоротить, если они касаются стороны коробки.

Пластиковые коробки обычно имеют отверстия для винтов с резьбой для легкого крепления выключателей и розеток. Эти коробки бывают с одной, двумя и даже с несколькими группами.

Вы можете выбрать между пластиковыми ящиками с крепежными скобами, гвоздями или врезной версией с выступами, которые при затягивании раскручиваются, чтобы надежно удерживать ящик на стене.

Недостатками пластиковых ящиков являются их хрупкость и проволочные опоры скоб. Позволь мне объяснить.Если вы посмотрите на коробку, то заметите, что отверстия для винтов устройства тоже пластиковые. Если винт выровнен при установке устройства, все в порядке. Но если винт будет с поперечной резьбой, у вас возникнут проблемы.

• Электрические коробки разных размеров

Электрические коробки бывают разных форм и размеров. Эти коробки используются для розеток, выключателей, потолочных светильников, распределительных коробок и для сохранения сухих соединений проводов. В зависимости от размера и формы коробки электрические коробки содержат разное количество проводов. Существуют круглые, квадратные, прямоугольные, неглубокие, всепогодные и удлинительные коробки.

Электрические коробки бывают пластиковыми и металлическими. Пластиковые ящики не токопроводящие и относительно недорогие. Они бывают разных стилей, которые либо прибивают, либо врезаются. Эти врезные коробки оснащены крыльями, которые плотно прижимают коробку к гипсокартону.

Металлические или стальные ящики более долговечны, чем пластиковые, а некоторые, например, сборные, можно соединить, чтобы добавить больше устройств.Эти боксы используются в гаражах и подвалах, где они могут подвергаться воздействию и требуют более интенсивного движения. В отличие от пластиковых ящиков, которые легко трескаются, металлические ящики долговечны.

• Как комбинировать выдвижные ящики

Чтобы соединить две или более сборных коробок вместе, вы должны сначала удалить по одному установочному винту из каждой коробки, которая удерживает боковые пластины. С помощью отвертки выверните винты и отложите их для повторного подключения.

• Всепогодные электрические коробки

Есть несколько способов подключить розетку снаружи дома.Один из них — это вырезать обычную распределительную коробку внутри стены и открыть только отверстие коробки наружу. Затем, после добавления розетки прерывателя цепи замыкания на землю, закройте розетку прокладкой и заглушкой, чтобы герметизировать соединение со стеной. Другой метод — прикрепить стойкий к погодным условиям ящик к стене с помощью монтажных скоб, имеющихся внутри коробки, и пары шурупов, чтобы надежно прикрепить его к стене. Эти крепления являются внешними, поэтому внутри коробки нет отверстий.

Как выбрать электрическую коробку

Шагов:

1. Хит разбивает электрические коробки на несколько категорий и объясняет их различия.

2. Хит начинает с объяснения того, что новые рабочие боксы используются всякий раз, когда стены открываются для работы. Это может быть новое строительство, но также и ремонт. Они поставляются с боковыми скобами, чтобы прибить непосредственно к шпильке сбоку.

3. Старые рабочие коробки используются всякий раз, когда стены закрываются и требуются небольшие дополнения к проводке.
а. У большинства из них есть выступы, которые выскакивают при вдавливании в стену, чтобы удерживать гипсокартон или штукатурку сзади.
г. Они также делают некоторые старые рабочие коробки, которые поставляются с угловыми скобами внутри коробки, которые позволят вам вкрутить коробку в стойку, не открывая стену.

4. Пластиковые коробки являются наиболее распространенными и должны использоваться с неметаллической кабельной разводкой.

5. Металлические коробки используются, когда проводка обшита металлической оболочкой.

6. Одноканальные ящики предназначены для размещения одного электрического устройства, например выключателя или розетки.

7. Ящики с двумя секциями предназначены для размещения двух электрических устройств.

8. Электрические коробки круглой формы используются для светильников на стене, как бра.

9. Электрические коробки с вентилятором предназначены для удержания потолочных светильников с большим весом. Они продают и другие типы коробок для потолочных светильников, но Хит рекомендует всегда устанавливать металлические коробки с вентилятором, чтобы в этом месте всегда можно было безопасно установить потолочный светильник любого типа.

Ресурсы:

Хит описал лучший тип электрического блока для различных целей. В целом он рекомендует пластиковые ящики для выключателей и розеток и металлические ящики для осветительных приборов. Металлические коробки необходимы, когда существующая проводка в доме представляет собой кабель с металлической оболочкой и должна быть связана с заземляющим проводом.

Все коробки, которые продемонстрировал Хит, доступны в домашних центрах и домах электроснабжения.

Специальная помощь в этом проекте была предоставлена ​​Eaton и Eastman Electric.

ошибок электропроводки, которых нельзя делать

Если вы работаете с электропроводкой, вы должны знать некоторые общие ошибки электропроводки. Эти ошибки могут привести к коротким замыканиям, ударам и даже пожарам. Хорошая идея — знать, как искать эти ошибки в электропроводке, чтобы вы могли исправить их и избежать их в будущем.

По данным Управления пожарной безопасности США, недавние статистические данные показывают, что 6 электрических пожаров.3% (около 24 000) всех пожаров в жилых домах. Одной из основных причин этих пожаров была проводка. Устаревшая проводка может не справиться с увеличением количества электроприборов в современном доме. Хотя выключатели должны срабатывать при возникновении перегрузки, существует вероятность того, что изношенные разъемы больше не работают. В этом случае высока вероятность электрического пожара.

Ошибки при электромонтаже и решения

Несмотря на то, что существует много пожаров, возникающих в результате неисправной проводки, вы можете предотвратить их возникновение, зная о распространенных ошибках в электропроводке.Это поможет вам распознать и избежать ошибок, которые могут привести к опасным ситуациям в вашем доме или на работе. Вот несколько распространенных ошибок при электромонтаже и их решения:

Ошибка 1 — выполнение подключений за пределами электрического шкафа

Распределительные коробки

служат для защиты соединений от возможного случайного повреждения. Они также могут содержать искры и нагреваться из-за неплотного соединения или короткого замыкания. Провода всегда должны быть подключены к распределительной коробке, чтобы обеспечить их надлежащую защиту.

Решение: Если вы видите соединение, которое выполняется не в электрической коробке, установите коробку и заново подсоедините провода внутри нее. Это можно сделать довольно просто, и существуют онлайн-руководства, которые помогут домашним мастерам выполнить эту задачу. Если вы не чувствуете себя уверенно, вы можете нанять электрика, который сделает эту работу за вас.

Ошибка: слишком короткие отрезки проволоки двумя отрезками

Слишком короткое обрезание проводов — распространенная ошибка при электромонтаже. Слишком короткие провода могут привести к плохому соединению. Лучше спланировать заранее, чтобы этого не произошло, и всегда рассчитывать на то, что будет слишком много, а не слишком мало. Провода должны выступать из коробки не менее чем на три дюйма.

Решение: после того, как провод перерезан, вы можете подумать, что уже мало что можно сделать, чтобы сделать его длиннее. Однако есть простое решение. Вы можете добавить 6-дюймовые удлинители к существующим проводам. Разъемы для проводов, которые легко установить в труднодоступных местах, можно приобрести в хозяйственных магазинах и центрах по ремонту дома.

Ошибка 3 — Оставление кабеля с пластиковой оболочкой без защиты

Кабели в пластиковой оболочке, которые остаются открытыми между элементами каркаса, легко повредить.Фактически, электрический кодекс требует, чтобы кабель был защищен в этих областях. Кабель может быть особенно подвержен повреждению, если он проходит под стеной или потолком.

Решение: Защитите оголенный кабель, прибив или прикрутив доску толщиной 1 ½ рядом с кабелем. Кабель не нужно прикреплять скобами к плате. Если вы проводите провод вдоль стены, для этой цели можно использовать металлический кабелепровод.

Ошибка 4 — Плохая поддержка розеток и переключателей

Плохо закрепленные выключатели и розетки не только бельмо на глазу, но и опасны.Незащищенные соединения могут перемещаться, вызывая отсоединение проводов от клемм. Через некоторое время эти провода могут образовать дугу и перегреться, что приведет к опасности возгорания.

Решение: Вы можете установить прокладки под винты, чтобы обеспечить плотное соединение с коробкой. Это можно сделать с помощью распорок, которые можно купить в хозяйственных магазинах или хозяйственных магазинах. Вы также можете использовать для этой цели небольшие шайбы или моток проволоки, намотанный вокруг винта.

Ошибка 5 — Установка трехслотовой розетки без заземляющего провода

Двухслотовые розетки быстро устаревают, потому что они не заземлены.Чтобы соответствовать новым правилам безопасности и приспособить современную бытовую технику, может возникнуть соблазн заменить их розетками с тремя гнездами. Однако, если вы не установите заземляющий провод, эти розетки не более безопасны, чем их варианты с двумя гнездами.

Тестер может помочь вам определить, заземлена ли ваша розетка. Серия световых сигналов сообщит вам, правильно ли подключена розетка и какие неисправности существуют, если таковые имеются. Вы можете купить эти предметы в хозяйственных магазинах или магазинах товаров для дома.

Решение. Если вы обнаружите, что розетка с тремя разъемами находится в незаземленной коробке, лучше всего следовать надежным инструкциям о том, как правильно заменить розетку с двумя разъемами на розетку с тремя разъемами.Если вы не чувствуете себя уверенно, лучше доверить эту работу квалифицированному специалисту. В худшем случае просто верните две розетки на место, где они были изначально. Это безопаснее, чем розетка с тремя гнездами без заземляющего провода.

Ошибка 6 — Встраивание коробок за поверхностью стены

Электрические коробки следует промыть до поверхности стены, если поверхность сделана из горючего материала. Если они расположены за деревянными стенами, они могут нагреть поверхность, что может привести к искрению и возгоранию.

Решение: Если вы обнаружите электрическую коробку, скрытую за стеной, для решения проблемы лучше всего установить металлическую или пластиковую надставку. Если вы используете металлический удлинитель на пластиковой коробке, рекомендуется подключить металлический удлинитель к заземляющему проводу в коробке с помощью зажима заземления и короткого отрезка провода.

Ошибка 7- Установка кабеля без зажима

Если кабель не закреплен зажимом, он может перемещаться и деформировать соединения.В металлических коробках острый край может порезать изоляцию проводов, если они будут о нее тереть. По этой причине кабели должны быть подключены к коробке с помощью утвержденного кабельного зажима. В одинарных пластиковых коробках кабельные зажимы не нужны, но кабель должен быть скреплен скобами в пределах 8 дюймов от коробки. Коробка большего размера должна иметь встроенные зажимы, а кабель должен быть скреплен скобами в пределах 12 дюймов от коробки.

Решение: Относительно простым решением этой проблемы является установка зажима. Тем не менее, вы должны убедиться, что оболочка кабеля зажата зажимом, а внутри коробки видна примерно ¼ дюйма оболочки.Некоторые коробки имеют встроенные кабельные зажимы. Если это не так, купите зажимы отдельно и установите их вместе с кабелем.

Ошибка 8-переполнение электрических коробок

Как указывалось ранее в этой статье, в современных домашних хозяйствах все больше и больше используется бытовая техника и оборудование. Это может привести к увеличению количества кабелей, которые могут быть помещены в коробку, в которую они не помещаются. Хотя Национальный электротехнический кодекс определяет минимальный размер коробки для снижения риска, он не исключает возможности переполнения, которое может привести к короткому замыканию и возгоранию.

Решение: Решением этой ошибки с электропроводкой является покупка коробки большего размера. Тем не менее, это легче сказать, чем сделать, так как при выборе коробки правильного размера необходимо учитывать множество факторов. Сначала вы должны сосчитать все предметы в коробке, включая провода под напряжением и нейтраль, провода заземления, кабельные зажимы и посчитать по 2 для каждого устройства (включая выключатели и розетки, но не светильники).

Умножьте полученную сумму на 2,00 для проволоки калибра 14 и 2.25 для провода калибра 12, чтобы получить минимальный размер коробки в кубических дюймах. Затем найдите коробку хотя бы такого размера. На пластиковой коробке будет указан объем внутри или на обратной стороне, но на стальных коробках не будет маркировки. Следовательно, вам нужно будет измерить высоту, ширину и глубину, а затем умножить эти три, чтобы получить объем.

Ошибка 9- Поменять местами горячий и нейтральный провода

Если вы подключите горячий провод к нейтральному выводу в розетке, это может привести к поражению электрическим током, который может быть смертельным.Вы можете даже не осознавать, что что-то не так, пока человек не получит шок, потому что электрическая система может функционировать должным образом, несмотря на неизвестную опасность.

Решение: лучший способ избежать этого — ознакомиться с разными цветами электрических проводов и функциями каждого, а также с правильным способом их подключения. Вот несколько советов:

• Белые провода всегда следует подключать к нейтральному выводу розеток и осветительных приборов.
• Нейтральные клеммы обычно всегда маркируются серебристым или светлым винтом
• Горячие провода следует подключать к другой клемме (не к нейтрали).
• Зеленый или неизолированный медный провод будет проводом заземления.
• Заземление должно быть подключено к зеленому винту заземления или к заземляющему проводу или заземленной коробке.

Ошибка 10-подключение GFCI в обратном направлении

Розетки

GFCI — это защитные устройства, которые отключают питание, когда обнаруживают разницу в токе, которая может привести к поражению электрическим током.У них есть две пары клемм, одна пара помечена как «линия» для входящего питания самой розетки GFCI. Другой комплект помечен как «нагрузка» и обеспечивает защиту выходных отверстий. Если их перепутать, розетка не будет работать.

Решение: убедитесь, что вы знаете, как правильно подключить розетку и переключить проводку в случае обнаружения ошибки.

Предотвращение нарушений кодекса

Правильная проводка и предотвращение опасности возгорания предназначены не только для обеспечения безопасности всей вашей семьи; это необходимо для соответствия требованиям NEC (Национальный электротехнический кодекс).Если эти правила не соблюдаются, могут возникнуть проблемы со страховкой или прохождением проверок в будущем. Вот некоторые нарушения кода, с которыми вы должны знать, чтобы избежать их возникновения.

Выберите правильный автоматический выключатель: Автоматические выключатели являются защитными устройствами, но разные типы будут эффективны в разных применениях. Существуют стандартные автоматические выключатели, прерыватели цепи замыкания на землю и прерыватели дуги. Рекомендуется ознакомиться с тем, как каждый из них следует использовать в соответствии с кодами NEC.

Используйте розетки с защитой от взлома: Они устанавливаются, чтобы защитить детей от поражения электрическим током, которое может произойти, если они вставят посторонние предметы в розетки. Они требуются во всех местах в соответствии с национальными электротехническими правилами.

Не устанавливайте неподходящую крышку на наружную розетку: Есть несколько типов крышек, которые можно использовать для наружных розеток. Чтобы определить, какой из них вам подойдет, нужно выяснить, насколько вероятно, что на розетку повлияют погода и сырость.NEC требует, чтобы все розетки на 15 и 20 ампер были рассчитаны на защиту от атмосферных воздействий и несанкционированного доступа, если они устанавливаются во влажных или сырых местах.

Убедитесь, что установлено достаточное количество розеток: Одна из задач NEC — сократить использование удлинителей, поскольку они могут привести к возгоранию и споткнуться. NEC требует, чтобы розетка штепсельной розетки находилась в пределах досягаемости 6-футового шнура электроприбора из любой точки вдоль линии стены и не могла быть измерена через проход.

Используйте достаточное электрическое соединение: Электрическое соединение определяется как практика намеренного электрического соединения всех открытых металлических предметов, не предназначенных для проведения электричества в комнате или здании. Это мера, которая защищает всех от поражения электрическим током. Это не то же самое, что заземление, и его нужно выполнять в дополнение к заземлению.

Определенно есть о чем подумать, чтобы избежать ошибок при электромонтаже. Хотя небольшие проблемы можно легко исправить, более крупную работу должен выполнять обученный профессионал.Он позаботится о том, чтобы ваша проводка была выполнена безопасно, эффективно и в соответствии с кодом. Удачи в обеспечении правильной проводки в вашем доме, чтобы вы и ваша семья были в безопасности.

распространенных электрических ошибок и способы их устранения

Крайне важно иметь надлежащие электрические соединения в вашем доме, офисе или на рабочем месте, поскольку неисправности или сбои в системе представляют серьезный риск с точки зрения поражения электрическим током, пожара и короткого замыкания.

Работаете ли вы в электротехнической промышленности или решаете проект самостоятельно, есть несколько распространенных ошибок, которых следует избегать любой ценой. Последствия неправильной проводки и ошибок электрооборудования не только неудобны, но, возможно, даже катастрофичны!

8 электрических ошибок, на которые следует обратить внимание, и решения для их устранения

1. Электромонтаж вне электрических коробок

   Соединение проводов через электрическую распределительную коробку необходимо для защиты их (а также людей и имущества).Основное применение электрических коробок включает защиту соединений проводов от случайного повреждения и предотвращение опасности электрического пожара путем удержания тепла и искр от ослабленных соединений или коротких замыканий .

2. Использование «слишком маленькой» электрической коробки

   Если вы не используете распределительную коробку подходящего размера, провода внутри нее будут переплетены, а коробка будет переполнена. Если проводка плотно уложена в небольшом пространстве, риск перегрева или короткого замыкания выше .Это может быть потенциальной опасностью пожара, поэтому вы должны соблюдать минимальные размеры коробки, указанные в Национальном электротехническом кодексе.

3. Встраиваемые электрические коробки за стеной

   Когда электрическая коробка утоплена за легковоспламеняющейся поверхностью стены, например деревом, возникает потенциальная опасность возгорания. При открытии горючего материала стен повышается вероятность возникновения случайных искр или теплового воспламенения поверхности. Вместо этого убедитесь, что коробка установлена ​​заподлицо с поверхностью стены, чтобы минимизировать угрозу возможной опасности для жизни и имущества.

4. Слишком короткие провода

   Если вы перережете проводку слишком коротко, выполнение правильных подключений станет более трудным, а это создаст огромный риск. Плохие соединения могут вызвать короткое замыкание, перегрев и другие электрические неисправности. Гораздо безопаснее оставлять провода выходящими из коробки примерно на 3 дюйма или около того, что позволяет легко перемещать их при подключении.

5. Открытые кабели в пластиковой оболочке

   Если вы используете кабели в пластиковой оболочке, их необходимо защитить от повреждений каркасными элементами.
   Прикрепите небольшие доски рядом с уязвимыми кабелями, особенно если они проходят над потолком и стенами или под ними. Незащищенные кабели могут быть чрезвычайно опасными, и электрические правила гласят, что их нельзя оставлять открытыми между рамками.

6. Незакрепленные кабели и провода

   При прокладке проводов и кабелей закрепите их зажимом, чтобы предотвратить повреждение и деформирование соединений. Выбор зажима зависит от типа используемой электрической коробки: встроенные кабельные зажимы не требуются для одиночных пластиковых коробок, но кабели должны быть скреплены скобами в пределах 8 дюймов от коробки.Внутренние зажимы необходимы для больших пластиковых коробок, и вам необходимо сшить кабели в пределах 12 дюймов от них. Используйте одобренные кабельные зажимы для металлических распределительных коробок, так как острые края коробки могут повредить проводку.

7. Переключатели и розетки, не поддерживаемые

   Плохо подключенные или неподдерживаемые выключатели и розетки представляют потенциальную угрозу безопасности, а также выглядят небрежно. Они могут перемещаться или тянуться во время использования, повреждая соединение между клеммами и проводами в них.В результате повышается опасность перегрева и искрения, что может привести к короткому замыканию и возгоранию.

8. Розетки с тремя гнездами без заземления

   Если вы используете электроприборы с трехконтактными вилками, вы можете подумать о замене двухслотовых розеток на трехслотовые. Это следует делать только в том случае, если ваша электрическая коробка имеет провод заземления (проверьте с помощью тестера). Если это не так, установите двухслотовые розетки. Пока вы это делаете, используйте их, чтобы заменить любые трехслотовые розетки, которые вы найдете в незаземленных коробках.

Вы работаете над крупным проектом и ищете выгодные цены на электроэнергию? D&F Liquidators имеет огромный выбор для вас. Свяжитесь с нами сейчас и расскажите, что вам нужно!

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. В нем хранится обширный перечень электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д.Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

Модификация пластмассовой электрической коробки для структурированной проводки

Обычно не противоречит кодам отключения, если они используются для низкого напряжения, и я не думаю, что цвет будет иметь значение, но строительные нормы и правила обычно устанавливаются городом и могут отличаться в разных районах, поэтому обязательно позвоните в местный городские люди и проверьте.

Я использую металлическое кольцо MPLS для экономии средств (я получаю их примерно по 1,25 доллара за штуку). Обязательно отметьте местоположение своего ящика на полу, ребята из гипсокартона любят прикрывать стенные ящики, и вам, возможно, придется вернуться и найти свой. Но подумайте о следующем году, сколько вы заплатите позже, чтобы проложить дополнительный кабель в комнату после того, как гипсокартон поднимется? Если вы можете позволить себе установить каждый кабель, который вам когда-либо понадобится в каждом месте, сделайте это (зачем тогда придираться к стоимости коробок?)

Я рекомендую всем своим друзьям, строящим новые дома, установить синий гибкий пластиковый трубопровод, называемый «smurftube», и провести его обратно в зону их сетевого оборудования. Он гибкий и простой в установке, и его можно найти дешевле всего при покупке в рулонах в Интернете. Если у вас есть электричество, проводная дрель и сверло сделают установку быстрой, используйте лопастную коронку, если вы собираетесь использовать аккумулятор. Проденьте веревку в каждую трубку от конца до конца (подсказка: используйте пылесос, чтобы отсосать веревку через «smurftube»), а затем протяните только то, что вам нужно, в каждое место. Нужен только один коаксиальный кабель, просто втяните его. Не забудьте также натянуть новый шнур, чтобы заменить тот, который вы вытаскиваете при установке кабелей.

Этот метод сводит к минимуму затраты на установку, поскольку вы не прокладываете кабель, который может никогда не использоваться, и защищает ваш дом от перестройки пространства в будущем. Это особенно хорошо для двухэтажных домов, так как переходить между этажами после завершения строительства затруднительно.

Я рекомендую два места в комнатах, где может потребоваться сигнал (спальни, офисы, семейные комнаты и т. Д.), И не забывайте способ подключения к Интернету в зоне вашего оборудования. Убедитесь, что диаметр кабелепровода рассчитан с учетом того, сколько кабеля вам может понадобиться в данном месте.В среднем я беру около 250 долларов за прокладку кабелей в домах после строительства, и цена возрастает, если до них трудно добраться из-за наклона крыши, многоэтажности и т. Д., И всегда есть риск провалиться через потолок, и другое повреждение воздуховодов, водопровода, электричества … По крайней мере, водовод до чердака поможет позже. «О, мне все это никогда не понадобится» … но помните, когда вы пришли домой, и ваш супруг переставил всю мебель в комнате или нескольких комнатах, вместе с телевизорами и всем искусством на стенах (дырки от гвоздей, ) и заявил: «Просто отлично!» это поможет.

Удачи!

10 Правила обращения с электричеством в вашем доме

Вне зависимости от того, новый у вас дом или старый, с электромонтажными работами могут быть проблемы, о которых вы не подозреваете. Часто эти проблемы не замечаются, пока кто-то не пострадает или не возникнет пожар.

Важно, чтобы один из наших опытных подрядчиков по электричеству в Ноксвилле или Атланте проводил проверку электрической системы вашего дома не реже одного раза в год.

Конечно, мы думаем, что каждый вопрос с электричеством должен решать опытный подрядчик по электрике, но вот несколько вещей, на которые вы должны обратить внимание в своем доме.

Просто будьте осторожны и не забудьте выключить источник питания перед выполнением любых электромонтажных работ!

1. Ослабленная розетка или выключатель

Иногда новые дома строятся так быстро, что не принимаются надлежащие меры для обеспечения надлежащей защиты розеток. Помимо того, что они раздражают глаза, они могут быть опасными. Провода могут смещаться и отсоединяться от клемм, вызывая их перегрев и потенциально возгорание. Вы можете купить пластиковые проставки, чтобы затянуть соединение, или поместите небольшие шайбы вокруг винтов.

2. Обрезание слишком коротких электрических проводов

Слишком короткие провода ухудшают электрическое соединение. Что еще более важно, они могут быть опасными. Провода должны выходить как минимум на три дюйма из распределительной коробки. Если у вас слишком короткие провода, вы можете купить соединители, которые позволят удлинить провода. Они доступны в магазинах товаров для дома и хозяйственных товаров.

3. Открытый горючий материал из утопленных электрических коробок

Если электрическая коробка находится за горючим материалом, например деревянными панелями, искры или тепло от проводов могут вызвать пожар.Устранить проблему можно, добавив пластиковую или металлическую приставку к коробке. Это еще одна проблема, которую многие люди могут не замечать сами, но опытный поставщик услуг электроснабжения может легко ее решить.

4. Установка розетки с тремя гнездами без провода заземления

Многие люди предпочитают заменять розетку с двумя гнездами на розетку с тремя гнездами, чтобы можно было использовать в них трехконтактную вилку. Это кажется достаточно простым. Однако для этого розетка должна быть заземлена.Чтобы узнать, заземлена ли ваша розетка перед установкой трехслотовой, можно приобрести тестер. Если вы обнаружите в своем доме незаземленную трехслотовую розетку, просто замените ее на двухслотовую.

5. Слишком много проводов в электрической коробке

Это может вызвать короткое замыкание проводов и стать причиной пожара. Вы можете приобрести коробку большего размера. Они бывают из пластика и стали. Это требует некоторых расчетов, включающих количество проводов и зажимов, а также знание того, какой калибр у вас провод.

Если вы решите сделать это самостоятельно, проконсультируйтесь с кем-нибудь в магазине, прежде чем покупать коробку, чтобы убедиться, что вы покупаете правильный размер. Вы можете сделать четкое фото проводов и зажимов, чтобы взять их с собой в магазин.

6. Нет электроблока

Никогда не подключайте провода вне коробки. В случае короткого замыкания или неплотного соединения нет ничего, что могло бы защитить окружающую территорию от повреждений искрами и нагревом.Это создает пожарную опасность. Если у вас есть что-то вроде светильника на крыльце или другое электрическое соединение без коробки, вы можете установить его и повторно подключить провода внутри него. Как отмечалось выше, убедитесь, что вы покупаете коробку правильного размера для проводки.

7. GFCI с обратной связью

Прерыватели цепи замыкания на землю (GFCI) обычно встречаются в ванных комнатах и ​​кухнях возле раковин, а также в гаражах и патио. Они защищают людей от шока, отключая при изменении тока.У GFCI есть два набора клемм, помеченных? Line? и? load.? Если они повернуты в обратном направлении, они не могут выполнять свою функцию, и результаты могут быть смертельными. Если вы обнаружите, что соединения выполнены наоборот, подключите питание к линии? терминалы.

Это очень важная вещь, которую нужно исправить, поэтому, если у вас есть какие-либо сомнения по поводу того, как это сделать самостоятельно, свяжитесь с нами, чтобы один из наших электрических подрядчиков в Ноксвилле или Атланте сделал это. Это также то, что мы можем проверить при регулярном осмотре.

8.Нейтральный и горячий провода с обратной полярностью

Если горячий черный провод подключить к нейтральному выводу розетки, это может привести к смертельному поражению электрическим током. Белый провод всегда следует подключать к нейтральной клемме. Эта клемма маркируется, как правило, серебряным или светлым винтом. Поскольку ошибка не влияет на работу розетки или приспособления, большинство людей не осознают, что у них есть такая ситуация, пока кто-то не будет шокирован.

Если вы обнаружите такую ​​ситуацию, подключите белый провод к нейтральной клемме (отмеченной серебряным или светлым винтом), а горячий провод к другой клемме.Если есть оголенный медный провод или зеленый провод, это земля. Его необходимо подключить к заземленной коробке, заземляющему проводу или зеленому винту заземления.

9. Отсутствует кабельный зажим

Кабель необходимо закрепить зажимом. В противном случае соединения могут стать напряженными. Это можно исправить, установив хомут. Если кабели находятся в металлической коробке, острые края могут порезать провода. Металлические коробки должны иметь утвержденный кабельный зажим. К пластиковым ящикам предъявляются разные требования в зависимости от их размера.

10. Незащищенный кабель в пластиковой оболочке

Если этот тип кабеля оставить открытым для элементов каркаса, его можно легко повредить. Это особенно актуально, если речь идет о потолке или стенах. Это можно исправить, прикрутив или прибив кусок доски размером 2 x 2, размером 1? дюймов толщиной вдоль кабеля. Нет необходимости прикреплять кабель к плате скобами.

Если вы только что переехали в новый дом или прожили в нем какое-то время, желательно, чтобы ваши электрические розетки проверил опытный поставщик бытовых электрических услуг, такой как Пэт Мерфи Электрик.Наши опытные специалисты могут обнаружить проблемы и исправить их, прежде чем они станут потенциально опасными.

No related posts.
