минимальные и максимальные показатели в системе водопровода, какие приборы для п и регулировки существуют
В физике и в быту используется одно и то же понятие давления воды, но смысл в него вкладывается разный. Иногда его путают с напором. Однако, это все-таки разные понятия.
Давление воды характеризуется потенциальной энергией. Это та сила, с которой водяной поток действует на препятствие, которое возникло на его пути.
В текущей воде давления нет, но есть напор, который характеризуется кинетической энергией.
Определение
Если же говорить о давлении воды в водопроводной системе, то этот показатель отражает расстояние, на которое можно поднять водяной столб над уровнем грунта до точки водоразбора.
Выражается он в барах (или в атмосферах, на практике они почти идентичны). В общем виде можно сказать, что 1 бар давления означает, что воду можно поднять на высоту, равную 10 м.
Это будет верно и для водяных насосов, которые поднимают воду с глубины.
При этом учитываются потери на преодоление сопротивления труб, по которым течет вода.
От чего зависит?
С точки зрения физики, этот показатель зависит от ее плотности и высоты водяного столба. В целом каждые 10 м высоты соответствуют давлению в 1 кг/кв.см.
Однако, когда речь идет о давлении воды в водопроводной системе, то на этот показатель также влияют:
- сопротивление, оказываемое стенками трубы;
- наличие подъемов и уклонов на определенных участках сети;
- разница в диаметрах труб, использованных для прокладки системы;
- наличие засоров и возможных отложений, в том числе загрязнение очистных фильтров.
Виды
В технической и научной литературе встречаются такие термины для описания разных типов давления воды:
- Гидростатическое. Означает давление водяного столба над условным уровнем – практически над любой частью плоскости.
- Абсолютное. Это, по сути, любое давление по отношению к нулевому (его эталоном считается уровень в безвоздушном пространстве).
- Дифференциальное. Оно означает разницу между двумя показателями давления, то есть то, что в быту называют перепадами.
- Избыточное. Это разница между абсолютным и атмосферным давлением. Его также называют манометрическим.
- Осмотическое. Это то избыточное гидростатическое давление, которое вода оказывает на раствор, от которого ее отделяет мембрана (осмос). Показатель описывает явление, при котором давление уравновешивает концентрации по обе стороны мембраны.
Минимальные и максимальные показатели
Для технических целей нужно знать наименьшее и наибольшее значение показателей в системе водоснабжения.
В данном случае минимум для давления составляет 1 атмосферу. Именно такого уровня достаточно для того, чтобы обеспечить «самотек», то есть движение за счет одной только гравитации.
Максимальное давление в водопроводной системе ограничено техническими характеристиками ее компонентов, например, производительностью насосов.
В магистральных водопроводах в городских условиях этот показатель составляет 7-10 атмосфер, но в квартире он будет ниже – 6-7 атмосфер, и примерно столько же – в загородных домах.
Физические свойства
У давления воды есть разные физические свойства. Какие?
На глубине
При погружении на глубину давление воды будет расти. Здесь используется такая формула:
Р = ρ × g × h, причем:- ρ – это плотность воды,
- g – средний показатель ускорения для свободного падения, который принимают равным 9,81 с/ кв.с (или даже 10 – для грубых подсчетов),
- h – глубина, для которой и выполняются расчеты.
Обо всех показателях давления на глубине наша статья по ссылке.
Температура замерзания воды под давлением
В целом с повышением давления температура замерзания падает, вплоть до отрицательных температур. Например, при показателе в 2 атм вода замерзает уже не при 0°С, а при –2°С, а при давлении 3 атм – при –4°С.
Сила
Из школьного курса известно, что это понятие отражает такое явление, как силу, которое вода, налитая в сосуд, оказывает на его дно. То есть сила считается как вес водяного столба определенной высоты с площадью основания такой же, как у этого сосуда.
Детально о силе давления читайте здесь.
Как зависит расход h3O от напора и диаметра трубы
Формула зависимости достаточно сложна. Но в общих чертах можно сказать, что чем меньше диаметр трубы, тем выше сопротивление ее стенок и тем ниже давление.
Таким образом, при большем диаметре водопроводных труб вода транспортируется быстрее и с меньшей потерей напора, но и расход получается выше.
Приборы и устройства для измерения или регулировки
Для измерения и регулировки давления воды в различных системах и насосных станциях могут использоваться различные приборы.
Манометр
Этот прибор необходим непосредственно для измерения давления воды. Принцип его работы основан на том, что измеряемый показатель уравновешивается специальной мембраной или пружиной.
Полный обзор прибора ищите здесь.
Реле
Это устройство, которое необходимо для автоматического включения/отключения оборудования насосной станции в случаях, когда меняется напор воды.
В реле предусмотрены нижний и верхний пороговый показатель, при котором оно срабатывает.
Если давление воды падает до нижней границы, то реле замыкает контакты и работает для подачи питания к насосу.
Если давление достигает верхнего значения, то контакты реле размыкаются, подача питания отключается.
Для этого в реле имеется гибкая мембрана, под действием давления она изгибается. А для противодействия давлению есть специальная пружина. Степень ее сжатия регулируется гайкой, которая используется и для регулирования реле в целом.
Более детальная информация представлена в этой статье.
Стабилизатор
Этот прибор похож на регулятор давления, представляет собой перекрывающий кран, управляемый электрическим приводом. Стабилизирует давление в системе.
О стабилизаторе подробно мы рассказали в этой статье.
Ограничитель
Ограничитель – это, в принципе, то же самое, что редуктор, поскольку прибор не только стабилизирует, но и снижает давление.
Полную информация об ограничителях давления воды читайте здесь.
Редуктор/регулятор
Редуктор представляет собой компактное устройство в металлическом корпусе, которое подключается к водопроводной сети для стабилизации и уменьшения давления. Он может быть электронным или автоматическим. Принцип его работы основан на выравнивании усилия пружины и диафрагмы.
Более детально можете почитать здесь.
Насос для повышения уровня
Этот прибор повышает давление воды в квартире или в частном доме.
Это гидравлический прибор, который преобразует энергию мотора в энергию потока h3O и повышает давление.
Бытовые насосы бывают циркуляционными и самовсасывающими. Часто они устанавливаются в систему вместе с гидроаккумулятором.
О видах и принципах работы насосов читайте нашу подробную статью.
Датчик
Это прибор, который измеряет и контролирует давление воды, регулируя работу системы в целом. По сути, описанное выше реле выполняет те же функции.
Клапан
Это устройство, которое повышает безопасность использования водопроводной системы. Оно по принципу работы похоже на описанный выше редуктор.
Полная информация о приборе и его установке читайте в нашей статье по ссылке.
Напор в жилых домах
И в квартире, и в частном доме напор воды регулируется одним и тем же СНиП 2.04.01-85. Только нужно учитывать, что в многоквартирных домах есть еще определенные отклонения от нормы в зависимости от этажа.
В квартире
Для горячей воды, если квартира расположена на первом этаже, нормой считается 4-4,5 бара. Для холодной воды нормой считается показатель в 4,5-5 бар.
Об уровне давления воды в квартире более подробно здесь.
В частном доме
Для горячей воды норматив будет практически таким же, как для квартиры – 4-4,5 бара.
С учетом того, что в домах часто стоят насос относительно небольшой мощности, то для ХВС нормальным считается и значение 2,8-3,5 бара.
Но если водопроводная система используется и для полива участка, то ставят более мощный насос, и тогда уровень напора воды может достигать 6 бар.
Как узнать показатель давления?
Определить показатели в системе можно как с помощью манометра, так и без использования прибора.
При помощи манометра
Существуют два варианта измерения напора в водопроводе. Первый вариант – постоянный контроль. Он предполагает стационарную установку манометра во вводном узле. Для этого устанавливают манометры на трубах горячего и холодного водоснабжения.
Еще один важный момент – манометры подключают после грубого очистного фильтра. Если владелец жилья хочет поставить еще фильтры тонкой очистки, то стоит поискать устройства, уже оснащенные манометрами. И еще – эти приборы устанавливают перед счетчиками расхода.
Второй вариант – это периодический контроль.
Для этого нужно:
- Приобрести необходимое оборудование. В данном случае — это бытовой манометр, насадка на кран (с одной из сторон она должна быть оснащена штуцером), подходящий по диаметру резиновый шланг.
- Насадка устанавливается на кран, шланг подсоединяется к штуцеру одним концом, а второй должен быть подключен к входному отверстию измерительного прибора.
- Все соединения, имеющиеся в этой схеме, нужно надежно затянуть с помощью хомутов, чтобы не было прорыва под сильным напором.
- Открывают кран на максимум, чтобы измерить напор, и фиксируют полученный показатель.
Можно ограничиться упрощенной схемой. Для этого надо снять лейку с душевой смесителя и подключить к шлангу манометр.
Без манометра
Справиться с измерением можно и без манометра. Для этого понадобиться только шланг из прозрачного ПВХ.
Алгоритм такой:
- Шланг с одной стороны подключают к интересующей владельца точке водоразбора и фиксируют так, чтобы он был направлен вертикально.
- Открывают кран, и шланг начинают заполнять водой, пока она не достигнет уровня, соответствующего нижней точке крана. Одновременно верхнее отверстие герметично закрывают.
- Водопроводный кран открывают на максимум.
- Измеряют высоту водяного столба от уровня, установленного как нулевой до начала воздушной пробки. Высоту пробки тоже нужно измерить.
Складывают высоту столба с высотой пробки и делят на высоту пробки. Полученное значение нужно умножить на атмосферное давление, но оно в данном случае принимается равным 1 атм.
Подробная статья об измерении давления без прибора здесь.
Что делать в случае снижения напора?
Падение напора воды может быть связано с серьезными поломками, но иногда – все дело в длительном отключении электроэнергии или каких-то бытовых проблемах. Так что начинать нужно с тщательного осмотра системы.
В газовом котле
Падение давления в газовом котле приводит к остановке его работы. Современное оборудование обычно оснащено автоматикой, которая отключает котел при прекращении подачи воды.
Владельцу дома нужно:
- Осмотреть котел, чтобы убедиться, что нет повреждений.
- Проверить всю отопительную систему, чтобы выявить течь.
Иногда проблемы возникают из-за того, что стыки между трубами не выдерживают давления, возникает протечка, и напор снижается. Выявленную течь нужно устранить.
- Зафиксировать показания манометра. Если он показывает значение на уровне 1 атм., можно попробовать открыть кран подпитки и добавить воду в ручном режиме.
Если это не дало результата, следует вызывать мастера из сервисной службы. Специалист сможет выявить причину поломки и устранить ее, что гораздо безопаснее собственных усилий.
Причины падения давления в газовом котле при включении горячей воды описаны здесь.
В квартире
Если снизился напор в квартире, нужно:
- Проверить, нет ли засора в трубах.
- Проверить на предмет загрязнения аэратор. Если будут обнаружены засоры, устранить их.
- Если после устранения засора ситуация не изменилась, нужно установить дополнительно проточный насос (это разновидность циркуляционного оборудования). Преимуществом такого насоса является то, что он не требует получения дополнительных разрешений. Напор в этом случае можно контролировать вручную или автоматически.
- Прибор подбирают так, чтобы его мощность и производительность соответствовали потребностям в подаче воды. Например, если есть три точки водоразбора, то 3,5 кубометра/час – это нормальный показатель, напора хватит для работы приборов.
Регулировка
В частных домах для регулирования уровня напора только проточного насоса недостаточно. Требуется насосная станция или гидроаккумулятор. В этих приборах проводят настройку реле давления воды.
В насосной станции
Здесь за регулировку отвечает реле, которое отключает или включает устройство так, как было описано выше.
Главные его элементы – это закрепленные на металлическом основании контакты.
Чаще всего для работы устройства используются две разные по размеру пружины и мембрана.
У реле часто уже бывают выставлены фабричные настройки.
Для включения это показатель в 1,5-1,8 атмосфер, а для отключения – уровень 2,5-3 атмосферы. И есть максимальный предел в 5 атмосфер, но на практике его не всякое реле выдерживает. В большинстве случаев заводские настройки обеспечивают нормальную работу. Если нет – надо выставить их вручную.
Сначала проверяют работу системы и уровень напора воздуха в гидроаккумуляторе. После запуска станции давление восстанавливается, его измеряют и фиксируют, питание оборудования отключают, воду из системы спускают. Иногда нужно уменьшить давление.
С реле снимают пластиковый корпус, затягивают гайку большой пружины, закручивая ее по направлению движения часовой стрелки, пока пружина не сожмется до соответствующего уровня.
Вращение маленькой гайки в том же направлении увеличивает разрыв между параметрами для включения и выключения.
Положение фиксируют, корпус возвращают на место.
В гидроаккумуляторе
Бак, который используется в насосной станции, называется гидроаккумулятором. Помимо всего прочего, он обеспечивает определенный запас воды. Его работа регулируется реле. За уровнем воды в гидроаккумуляторе следит поплавковый датчик.
Реле здесь устроено так же, как в насосной станции. И настраивают его точно так же. То есть сначала проверяют работу системы, измеряют напор с помощью манометра, затем воду сливают, снимают корпус с устройства, с помощью гаек подстраивают показатели.
Вся информация по регулировке здесь.
В стиральной машине
Установка любой техники, потребляющей воду, требует хорошего напора. Но для стиральных машин это особенно важно.
Каждый производитель старается выпускать такую технику, которая может работать и при снижении напора.
Например, для брендов Samsung и Electrolux нормальным считается показатель в 0,3-0,4 бар.
Для Atlant и Bosch он гораздо выше – 0,5-0,6 бар. Некоторые модели требуют до 0,8 бар напора.
Более подробно о силе давления, необходимого для стиральных машин, читайте в этой статье.
Как устранить течь в трубе под давлением?
Устранение течи в трубе под давлением – это всегда временная мера, поскольку после нее все равно необходим полноценный ремонт. Существует несколько популярных методов:
- Установка металлического хомута. Он используется тогда, когда заварить свищ в трубе не получается. При этом хомут стоит достаточно долго, хватит времени на то, чтобы подготовить замену. На место течи устанавливается резина или медицинский жгут, сверху – хомут, который затягивается с помощью болтов.
- Применение аварийного клея на основе эпоксидных смол, содержащих вдобавок металлическую пыль. Клей достаточно надежен, но только если течь небольшая, поскольку иначе будет тяжело подготовить поверхность.
- Наложение бинта, каждый слой которого пересыпается солью. В итоге получается довольно плотная «повязка». Соль в ней не растворяется, а как бы каменеет, но ненадолго. Такого ремонта хватит только на несколько дней.
- Установка самореза – не лучший вид ремонта. Его не хватает надолго, и он очень ненадежен, подойдет он только в том случае, если другого выхода нет.
В итоге получается довольно плотная «повязка». Соль в ней не растворяется, а как бы каменеет, но ненадолго. Такого ремонта хватит только на несколько дней.Еще более детально об устранении течи ищите по ссылке.
Заключение
Под давлением воды понимают зависимость ее массы от силы тяготения Земли. При помощи определенного оборудования показатель этот можно регулировать, однако подбирается оно в зависимости от технических условий.
Как накачать давление в насосной станции
Реле давления для гидроаккумулятора полностью отвечает за его режим работы и периодичность активации насоса. Это главное управляющее устройство системы. Вся схема подачи воды тесно связана с выставленными на нем значениями. Именно этот элемент дает сигнал электронасосу включаться или выключаться.
Место прибора в системе подачи воды

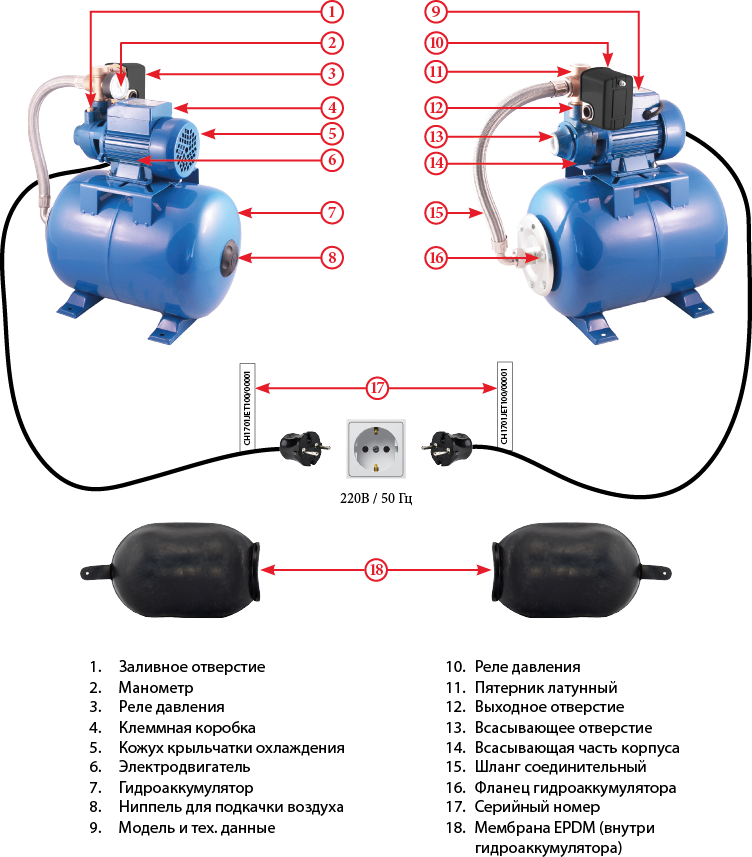

Гидроаккумулятор (ГА) состоит из емкости, клапана для стравливания, фланца, 5-выводного штуцера (тройника) с муфтами для соединения, а также реле давления (управляющего узла), которое задает ритм всей работе.
- главный управляющий элемент
- обеспечивает работу без перегрузок
- контролирует оптимальное наполнение бака водой
- продлевает срок службы мембраны и всего оборудования в целом
Манометр, который показывает давление в баке, есть в комплекте или докупается отдельно.

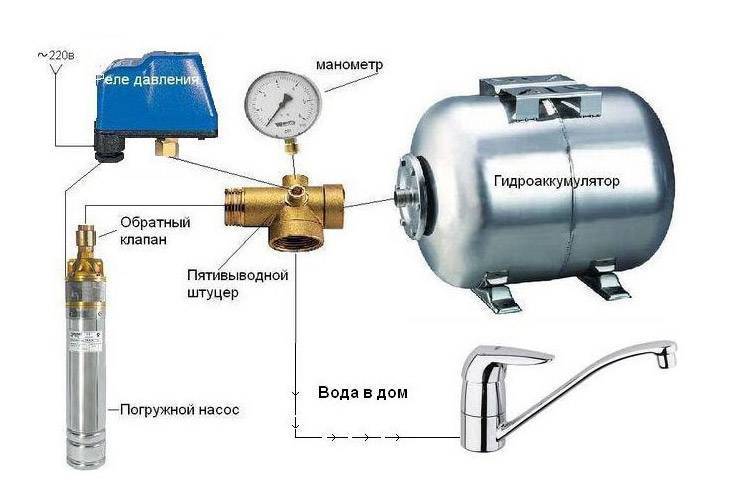

Насос выкачивает воду из скважины, направляет ее по трубам. Далее, она попадает в ГА, а из него – в домашний трубопровод. Задача мембранного бака – поддерживать стабильное давление, а также цикл работы помпы. Для нее существует определенный максимум активаций – около 30 в час. При превышении механизм испытывает нагрузки и через короткое время может выйти из строя. Отрегулировать реле давления воды нужно так, чтобы устройства работали, как положено, не превышая критической нагрузки.
Под настройкой накопительного бака подразумевают создание требуемого количества атмосфер в нем самом и правильное выставление порогов срабатывания помпы
Устройство и принцип работы
Прибор имеет вид коробки различной формы с элементами управления под крышкой.
Она крепится к одному из выходов штуцера (тройника) емкости. Механизм оснащен небольшими пружинами, которые регулируют, поворачивая гайки.
Принцип работы по порядку:
- Пружины соединены с мембраной, реагирующей на скачки нажима. Увеличение показателей сжимает спираль, уменьшение приводит к растяжению.
- Контактная группа реагирует на указанные действия, смыкая или размыкая контакты, тем самым передавая сигнал насосу. Схема подключения обязательно учитывает подсоединения его электрокабеля к устройству.
- Накопитель заполняется – нажим растет. Пружина передает силу напора, устройство срабатывает согласно выставленным значениям и выключает помпу, передавая ей команду об этом.
- Жидкость расходуется – натиск слабеет. Это фиксируется, двигатель включается.
Узел состоит из таких деталей: корпус (пластик или металл), мембрана с крышкой, латунный поршень, шпильки с резьбой, пластины из металла, муфты под кабели, колодки для клемм, платформа на шарнирах, чувствительные пружины, контактный узел.
Алгоритм действия управляющего устройства максимально простой. Механизм реагирует на изменение количества атмосфер внутри накопителя. Подвижную платформу поднимают или опускают пружины в зависимости от нажима на поршень, а та в свою очередь взаимодействует с контактами, которые подают сигнал помпе о старте или прекращении закачки.
Установка
Зачастую комплект ГА продается в разобранном состоянии, и контролирующий блок нужно монтировать самому.
Подключение реле давления к гидроаккумулятору поэтапно выглядит так:
- Станцию отключают от сети. Если в накопитель уже накачали воду, то ее сливают.

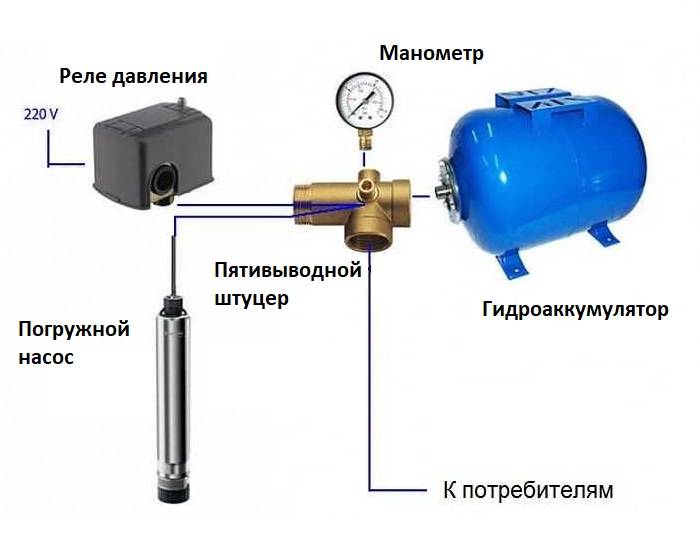

- Прибор фиксируется стационарно. Он навинчивается на 5-выводной штуцер агрегата или на выходной патрубок и должен быть жестко закреплен.
- Схема подключения проводов обычная: есть контакты для сети, насоса, а также заземление. Кабели пропускают сквозь отверстия на корпусе и подсоединяют к контактным колодкам с клеммами.
Кабели пропускают сквозь отверстия на корпусе и подсоединяют к контактным колодкам с клеммами.Настройка
Перед тем как отрегулировать реле, нужно учесть, что его значения неразрывно связаны с давлением внутри мембранного бака. Сначала нужно создать требуемую величину нажима внутри него, а потом перейти к работе с рассматриваемым элементом управления.
Регулировку проводят в 3 этапа:
- давление внутри ГА
- уровень запуска помпы
- отметка отключения
Для оптимальной работы необходимо подгонять параметры несколько раз опытным путем, учитывая расход воды, высоту труб и величину напора в них.
Показатели внутри гидроаккумулятора
Желательно чтобы регулировка давления в гидроаккумуляторе учитывала следующие примеры и правила:
- для одноэтажного дома достаточно 1 бара, а если бак установлен в подвале, то добавляют еще 1
- значение должно быть больше, чем в наиболее высокой точке водозабора
- сколько атмосфер должно быть внутри емкости определяют по следующей формуле: к высоте труб до самой верхней точки забора воды добавляют 6 и полученный результат делят на 10
- если точек потребления много или разветвление трубопровода значительное, то к полученной цифре добавляют еще немного. Сколько добавить определяется опытным путем. Для этого есть следующее правило. Если значение занижено, то вода не будет доставляться к приборам. Если оно будет завышено, то ГА будет постоянно пуст, натиск будет слишком силен, а также возникнет риск разрыва мембраны.
Сколько добавить определяется опытным путем. Для этого есть следующее правило. Если значение занижено, то вода не будет доставляться к приборам. Если оно будет завышено, то ГА будет постоянно пуст, натиск будет слишком силен, а также возникнет риск разрыва мембраны.Для того чтобы повысить давление в гидроаккумуляторе, воздух подкачивают обыкновенным велосипедным насосом (на корпусе есть специальный золотник), для понижения – его стравливают. Пневмоклапан для этого расположен под декоративной накладкой. Процедуру нужно делать при отсутствии напора воды, для чего требуется просто закрыть краны.

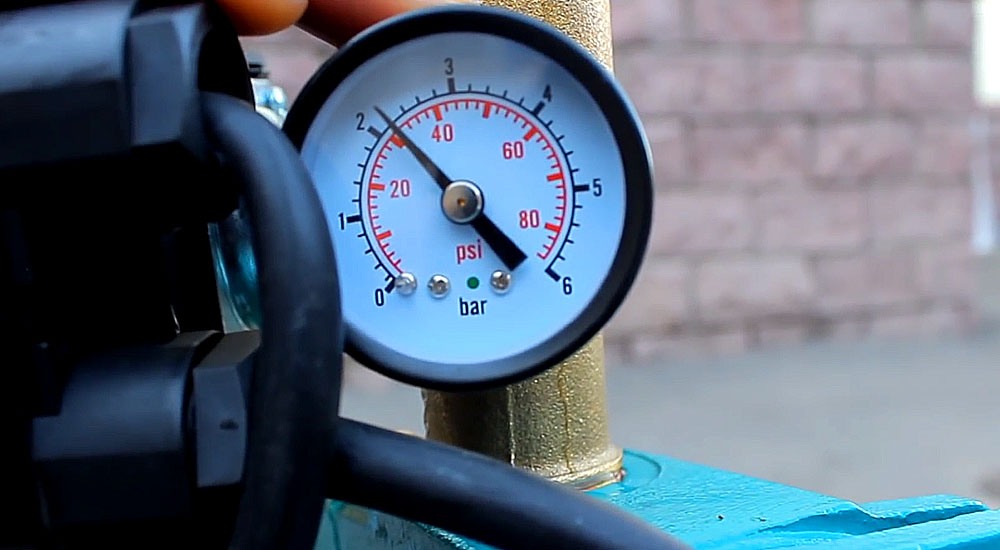

Величину показателей определяют манометром, подключаемым к золотнику. Коррекцию производят после того, как насос отключился. Перепад давления создают, открывая кран в ближайшей точке.
Производители стандартно устанавливают давление в баке в 1,5 – 2,5 бар. Его увеличение уменьшает полезное пространство внутри емкости и повышает давление в системе – это нужно учитывать при расчетах.
Основы регулировки порогов срабатывания
Есть две пружины с гайками: большая отвечает за значения для отключения насоса, меньшая – для включения. Болты отпускаются или закручиваются, тем самым производится регулировка.
Настройка реле давления гидроаккумулятора будет качественной, если соблюдать такие правила:
- средняя рекомендуемая разница между значениями для включения и выключения насоса – 1 — 1,5 атм
- давление внутри ГА должно быть ниже, чем выставленное значение для включения насоса на 10 %. Пример: если отметка для активации выставлена на 2,5 бара, а для выключения – на 3,5 бара, то внутри емкости должно быть 2,3 бара
- гидроаккумулятор и блок управления имеют свои границы нагрузки – при покупке нужно проверить, совпадают ли они с расчетами по системе (высота труб, количество точек забора, частота расхода)
Рассматриваемый механизм контролирует максимальную и минимальную величину давления в баке. Он поддерживает разницу его значений при активации и выключении станции.
Предел его настроек зависит от мощности и часового расхода помпы.
Заводские параметры указывают в техпаспорте товара. Обычно они такие:
- предельные границы – 1 – 5 атм
- диапазон функционирования насоса – 2,5 атм
- стартовая отметка – 1,5 атм
- максимальна отметка для отключения – 5 атм
Подготовка и пример выставления нужных значений
- бак подключают
- регулировку управляющего узла осуществляют под давлением, систему не отключают от питания
- внутри агрегата давление должно быть ниже на 10 – 13%, чем у насосной станции. То есть примерно на 0,6 – 0,9 атм, чем отметка, при которой включается мотор
- все краны закрывают
- выставленный уровень проверяется манометром в течение часа, чтобы убедиться, нет ли утечек
- снимают крышку корпуса блока, чтобы иметь доступ к гайкам и наблюдать за пружинами
Настройка с примером выставления отметок 3,2 атм для отключения и 1,9 атм для включения (двухэтажный дом):
- Запускают помпу, чтобы определить напор в системе.
- Определяют, на каком показателе манометра произойдет отключение (обычно это не более 2 атм.) При превышении в действие вступает малая пружина, что отчетливо видно.
- Мотор остановлен выше 3,2 – 3,3 атм, этот показатель уменьшают, вращая гайку на малой пружине по четверть оборота, так как она очень чувствительна, до тех пор пока мотор не включится.
- Делают проверку манометром: 3 – 3,2 атм будет достаточно.
- Включают кран, чтобы сбросить натиск и чтобы ГА освободился от жидкости и фиксируют манометром отметку активации помпы, обычно это 2,5 атм – достигнут нижний показатель давления.
- Чтобы уменьшить нижний порог, вращают болт большой пружины против часовой стрелки. Далее, старт насоса до поднятия давления на необходимый уровень, после чего нужно манометром проверить давление. Приемлемое значение – 1,8 – 1,9 атм. При «провале» гайку вращают по часовой стрелке.
- Еще раз немного подгоняют малую пружину, уточняя уже выставленные пороги.
Болты для регулировки очень чувствительные – поворот всего на 3/4 оборота может добавить 1 атм. Давление включенной помпы должно быть на 0,1 – 0,3 атм больше, чем в пустом накопителе, что исключит повреждение «груши» внутри его.
Процесс настройки кратко
Для лучшего понимания, как настроить реле давления, изложим процесс четче:
- отметка включения помпы (минимальное давление): вращение болта большой пружины по часовой стрелке увеличивает стартовую отметку, против – уменьшает;
- значение для отключения: двигают малую пружину, при закручивании – разница давления увеличивается, при откручивании – отметка срабатывания уменьшается;
- результат проверяют открыванием крана и сливанием воды, фиксируя момент включения помпы;
- внутреннюю силу нажима регулируют, спуская или накачивая воздух и проверяя это манометром.
Увеличением заводских параметров включения (выше 1, 5 атм) создается риск критической нагрузки на мембрану гидробака.
Рабочий диапазон помпы регулируют, учитывая максимально возможную нагрузку для водоразборной арматуры. Уплотнительные кольца бытовых кранов максимально выдерживают 6 атм.Обслуживание, неполадки, эксплуатация
Профилактические действия и ремонт:
- механические чувствительные части необходимо проверить и отрегулировать
- контакты желательно почистить
- при несрабатывании не спешите разбирать механизм – сначала попробуйте легко постучать не слишком тяжелым предметом по корпусу
- шарниры «качелек» смазывают консистентной смазкой раз в год
- не закручивайте гайки регулировки полностью – механизм не будет работать
Если прибор не держит давление, неправильно срабатывает или вообще не работает, воздержитесь от поспешных выводов и не выбрасывайте его. Пыль, мусор, песок в мембранном пространстве не дают ему нормально реагировать. Действия по исправлению проблемы такие:
- Открутить 4 болта на дне, снять накладку с входным патрубком и крышку.
- Осторожно промыть мембрану, а также полости вокруг нее.
- Установить все элементы в обратном порядке.
- Снова выставить пороги и осуществить пробный запуск.
Мастера рекомендуют, перед тем как правильно настроить реле, не превышать верхний порог больше на 80% максимально допустимых значений для конкретной модели, которые указаны в инструкции (стандартно около 5 – 5,5 атм.).
Для качественной работы в трубопроводе не должно быть воздуха. Периодически (раз в 3 – 6 мес.) нужно проверять выставленные пороги срабатывания, показатели давления в ГА, и стравливать или подкачивать воздух. Прежде чем приступить к настройке, нужно узнать, сможет ли реле давления для гидроаккумулятора и сам агрегат выдержать требуемые нагрузки, отвечают ли им его технические возможности.
При сборке насосной станции важнейшим вопросом является настройка реле давления и гидроаккумулятора (Рис.1). От правильно выставленных пределов зависит не только удобство пользования системой водоснабжения, но и продолжительность эксплуатации некоторых элементов насосной станции.
Часто возникает впечатление, что все те советы, которые можно найти в сети Интернет по настройке давлений, не просто далеки от реальности, но и вредны, так как не соответствуют действительности. Вот и приходится каждому разбираться в принципах работы и настройке самостоятельно. В данной статье приводится порядок действий по настройке давлений, следуя которым удалось отрегулировать работу насосной станции, активно эксплуатируемой уже пятый год.
Рис2. Крышка золотника
Гидроаккумулятор – не только вода. Немного теории
Внутри металлического бака гидроаккумулятора (ГА) находится резиновая емкость (груша). Насос нагнетает воду именно в грушу. В пространство между стенками бака и емкостью через золотник закачивается воздух. Чем больше воды в груше, тем сильнее сжат воздух и тем выше его давление, стремящееся вытолкнуть воду обратно. Также существуют мембранные модели ГА, в которых металлический бак разделен пополам мембраной, с одной стороны которой находится воздух, а с другой вода.
Рис3. Проверка давления
Практика. Воздух
Итак, вот он – купленный гидроаккумулятор. Прежде всего, необходимо определить давление воздуха в нем. Несмотря на то, что производитель, обычно, накачивает 1,5 Атмосферы, бывают случаи, когда из-за утечки к моменту продажи это значение намного ниже. Обыкновенный автомобильный золотник закрыт декоративным колпачком (Рис.2). Откручиваем его и проверяем давление в баке (Рис.3). Чем проверять? Так как погрешность даже в 0,5 атм. существенно влияет на работу всей системы, то чем выше точность используемого для проверки манометра, тем лучше. На рынке представлены три вида таких манометров: электронные, механические автомобильные (корпус металлический) и пластиковые, идущие в комплекте с некоторыми насосами. Последние дают огромную погрешность, поэтому для ГА их лучше не использовать. Обычно они китайского происхождения, в непрочном пластиковом корпусе. На показания электронных влияют температура и заряд батареи, к тому же их стоимость довольно высока.
Поэтому используем обычный автомобильный манометр, желательно прошедший поверку. Чем на меньшее значение градуирована шкала, тем лучше. Например, если шкала рассчитана на 20 атм., а измерить нужно всего 1-2, то высокой точности измерения ждать не стоит.
Рис4. Реле давления
Меньшее количество воздуха в баке означает больший запас воды, но разброс давления при закачанном и почти опустошенном баке будет довольно велик. Тут все зависит от предпочтений. Если необходимо, чтобы давление воды в водопроводе постоянно было высоким (городским), то воздуха в баке должно быть не менее 1,5 атм. Соответственно, кто-то может решить, что напор даже в одну атмосферу для бытовых нужд вполне достаточен. В первом случае ГА запасает меньше воды, что означает частое включение подкачивающего насоса и потенциальные проблемы при отсутствии электричества, так как нет запаса воды. А во втором жертвовать приходится давлением: при заполненном баке можно принять душ с массажем, а по мере уменьшения воды удобна будет только ванна.
Определившись с желаемым режимом работы, следует либо стравить лишний воздух, либо подкачать. Не рекомендуется уменьшать давление ниже 1 атм., а также слишком перекачивать. Недостаточное количество воздуха означает, что наполненная водой груша может локально тереться о стенки бака, постепенно повреждаясь. В то же время, избыток воздуха не позволит закачать много воды, так как существенная часть объема ГА будет занята им.
Реле давления
Открываем крышку реле давления (Рис.4). Здесь доступна настройка верхнего и нижнего пределов срабатывания, то есть, значений давления, при которых насос будет отключаться и включаться. Две гайки и две пружины: большая (P) и малая (дельта P). Большая пружина отвечает за нижний предел или за давление включения насоса, что одно и то же. Из конструкции видно, что ее действие словно помогает воде замкнуть контакты.
Малая позволяет выставить разницу давлений. Кстати, это говорится во всех инструкциях, однако не указывается, что является точкой отсчета.
Так вот, основным является нижний предел, то есть гайка пружины «P». Пружина разницы давлений, конструктивно, сопротивляется давлению воды: она отталкивает подвижную пластину вниз, от контактов.
Практика. Вода
После выставления нужного значения давления воздуха, подключаем ГА к системе и включаем в работу, внимательно следя за водяным манометром. На каждом ГА указаны значения рабочего и предельного давлений – их превышения недопустимо. Также в техническом паспорте к насосу указывается его напор (в метрах): 10 м соответствует 1 атмосфере. Насос должен быть вручную отключен от сети при:
- достижении рабочего давления ГА;
- достижении предельного значения напора насоса. Это просто определить – рост давления прекращается.
Обычно, мощности насосов не позволяют накачать бак до предела, да и необходимости в этом нет, так как снижается ресурс, как насоса, так и груши. В большинстве случае значение давления отключения выбирается на 1-2 атм.
выше, чем включения.
Например, манометр показывает 3 атм., что, по мнению владельца насосной станции, достаточно для его нужд. Отключаем насос и медленно вращаем гайку «дельта P» на уменьшение, пока механизм не сработает.
Открываем кран и сливаем воду из системы. При этом наблюдаем за манометром и значением, при котором реле включится – это давление включения насоса (нижний предел). Оно должно быть немного больше (на 0,1-0,3 атм.) давления воздуха в пустом ГА. Благодаря этому груша прослужит дольше. Вращая «P», выставляем нижний предел, снова включаем насос в сеть и ждем, пока не будет достигнуто нужное давление. Подстраиваем гайку «дельта P». Гидроаккумулятор настроен.
Раз в 1 – 3 месяца необходимо в обязательном порядке проверять давление воздуха. Вода из бака при этом должна быть слита (отключаем насос от сети и открываем краны).
Первоначально реле давления для насосных станций на конкретные показатели включения и выключения настраивает их изготовитель.
Во время эксплуатации оборудования может возникнуть необходимость их откорректировать. Поэтому любому владельцу недвижимости не помешает информация, как отрегулировать на насосной станции автоматику.
Назначение реле давления
Данное устройство ответственно за функционирование насоса – за его запуск и остановку, когда в гидробаке станции достигнуто конкретное давление. Состоит реле из металлической основы. В ее верхней части располагаются: два регулятора в форме пружин разного размера, контактная группа и клеммная коробка.
Если ознакомиться с конструкцией и принципами функционирования устройства, становится понятно, как правильно настроить реле давления насосной станции.
Внизу пластины из стали располагается закрепленная крышка, а под ней располагаются: мембрана, металлический поршень, быстросъемная зажимная гайка, предназначенная для фиксации к переходнику, находящемуся на насосе. В случае необходимости пластиковую крышку, закрепленную на большом регуляторе, можно легко снять, воспользовавшись отверткой или гаечным ключом.
Реле для станций, поставляющих воду, различаются своей формой и размещением некоторых деталей, но чаще всего, их конструкция аналогична той, что ранее описана. Иногда эту часть станции доукомплектовывают элементами, защищающими оборудование от функционирования «на сухую» и не допускающими его перегрева, поскольку происходит измерение температуры водной среды, проходящей через прибор.
Принцип работы реле давления насосной станции заключается в следующем:
- Мембрана под напором жидкости, подаваемой насосной установкой, благодаря повышению давления воздуха в одном из отсеков, начинает нажимать на поршень, который запускает в работу контактную группу.
- Данная группа закреплена на стальной платформе, снабженной двумя шарнирами. В соответствии с занимаемым ею положением, контакты, проводящие через себя на насос напряжение, равное 220 V, способны размыкаться и замыкаться, приводя к остановке или старту оборудования.
- Для уравновешивания давления поршня задействуется пружина регулятора, которая оказывает действие на платформу с целью установки контактной группы. Для регулировки силы сжатия пружины используют определенную гайку.
- Когда жильцы потребляют воду, это приводит к уменьшению ее объема в системе, поэтому давление воздуха в накопительном бачке понижается, в результате чего пружина, преодолев действие поршня, вызывает замыкание контактной группы, а это в свою очередь запускает оборудование.
- Давление воздуха в резервуаре в процессе возрастания объема воды повышается. В результате данного процесса поршень, невзирая на сопротивление пружины, перемещает платформу с контактами. Размыкаются они не мгновенно, а лишь после сдвига платформы на конкретное расстояние, зависящее от того, насколько сильно будет сжата другая, малая пружина. По аналогии с большой, она располагается на штоке с гайкой. Оборудование после разведения контактов немедленно прекращает функционировать.
Для регулировки силы сжатия пружины используют определенную гайку.Таким образом, чтобы откорректировать величину давления запуска водоснабжающего агрегата, требуется отрегулировать силу сжатия большей пружины.
Параметр, который настраивают при помощи этой детали, еще называется нижним.
Для изменения в системе водоподачи верхнего давления, требуется настройка функционирования меньшей пружины. За счет силы сжатия данной детали можно устанавливать разницу между давлениями запуска агрегата и отключения.
Регулировка реле давления для насосной станции может потребоваться, если настройки, выполненные в заводских условиях, сбиваются или они не устраивают владельца. Стандартно данные параметры равны 1,5-1,8 бар на запуске и на выключении 2,5-3 бара. Перед тем, как начинать процесс корректировки, следует подготовить к этому накопительный бачок.
Подготовка накопителя
Герметический резервуар, который нужно подготовить прежде, как отрегулировать на насосной станции реле давления, также называют гидроаккумулятором, накопительной емкостью или гидробаком. Он состоит из двух отсеков, в одном из них, внешне похожем на резиновую грушу, вода накапливается.
Другая камера, в которую закачивается определенный объем воздуха – это пространство между поверхностью резервуара и стенками груши. Так как в ней накапливается вода, ее подсоединяют к водоснабжающей конструкции. Чтобы закачать во вторую часть воздух, можно задействовать автомобильный насос.
Сжатие груши, заполненной жидкостью, происходит за счет наличия воздуха, благодаря чему в трубах поддерживается определенная величина давления. После включения водопроводного крана она обеспечивает перемещение воды по трубам под напором без помощи насоса.
В случае, когда давление воздуха в емкости было неверно настроено, обеспечить работу конструкции водообеспечения в нужном режиме будет невозможно. Если проигнорировать настройку реле насосной станции, слишком заниженный или завышенный показатель приводит к частой остановке или запуску агрегата, что негативным образом отражается на продолжительности его эксплуатации.
Дело в том, что при пониженной величине без правильно выполненной регулировки давления насосной станции груша подвергается сильному растяжению, в результате чего она быстро приходит в негодность.
Накопительный резервуар перед тем, как настроить давление в системе водоснабжения, подготавливают в определенной последовательности. До закачки воздуха в него или перед тем, как проверять показатели, следует из трубопровода слить воду посредством нижнего крана. Груша в гидробаке после этого остается пустой. Теперь можно приступать к закачке воздуха и проверке величины давления.
Когда производится впервые регулировка реле давления насосной станции и отсутствует соответствующий опыт, действуют так:
- при размере емкости, равном 20 – 25 литрам, значение настраивают в диапазоне 1,4-1,7 бар;
- при объеме резервуара в интервале 50 – 100 литров параметр выставляют на отметке 1,7-1,9 бар.
Специалисты не рекомендуют держать продолжительное время грушу без воды, поскольку тогда склеятся ее стенки или рассохнутся, и она станет непригодной к применению. Следует регулярно, не реже раза в месяц осуществлять проверку величины давления воздуха в гидроаккумуляторе.
Затем, если требуется, приступают к выполнению регулировки реле насосной станции.Настройка реле давления насосной станции
К регулировке агрегата приступают при условии выставленного правильно давления в гидробаке и наличия абсолютно чистых фильтров.
Методика, как настроить реле давления насосной станции, предполагает выполнение ряда мероприятий в определенном порядке:
- Отключают насос и сливают из трубопровода жидкость, приоткрыв в системе нижний кран. С реле убирают пластмассовую крышку.
- Включают насосный агрегат, который закачивает в систему воду.
- В момент, когда прибор выключается, следует записать данные манометра. Таким способом перед тем, как отрегулировать в насосной станции давление воды, узнают величину текущего верхнего значения.
- Затем слегка приоткрывают кран, находящийся в наивысшей точке водоподающей конструкции. Если она одноуровневая, то открывают кран, наиболее удаленный от агрегата. Когда величина давления упадет до определенной величины, насос вновь начнет работать. В момент запуска также следует зафиксировать данные на манометре, показывающие нижнее давление. Отнимая полученные величины, получают разницу давлений, на которую настроено реле. Помимо фиксации показателей нужно оценить напор водного потока, открыв в системе самый удаленный кран.
- Когда он недостаточен, следует повысить нижний показатель. Прежде, как в насосной станции отрегулировать давление, прибор отсоединяют от электропитания и поджимают на гайку большом регуляторе. Если требуется понизить напор, то пружину требуется ослабить.
- Разность давлений перед началом настройки уже известна после того, как были вычтены зафиксированные показатели. Оптимальные значения должны располагаться в пределах 1,4 атм. Если полученный результат меньше, тогда равномерная подача жидкости будет обеспечена, но запуск оборудования станет более частым – это приведет к его быстрому износу. Когда результат выше оптимальных величин, то агрегат работает в щадящем режиме, но разница между наиболее высоким и низким напором станет значительной. Перед тем, как отрегулировать реле давления насосной станции, для корректировки параметра на малой пружине задействуют гайку. Для увеличения разности между давлениями повышают силу сжатия. В свою очередь ослабление пружины имеет противоположный результат.
- После того, как отрегулировать реле насосной станции удалось, проверяют ее эффективность. Из системы сливают жидкость, а к насосу подключают электроснабжение и запускают его в работу. Последующие действия повторяют до момента, пока установки реле не станут соответствовать потребностям.
В момент запуска также следует зафиксировать данные на манометре, показывающие нижнее давление. Отнимая полученные величины, получают разницу давлений, на которую настроено реле. Помимо фиксации показателей нужно оценить напор водного потока, открыв в системе самый удаленный кран.
Перед тем, как отрегулировать реле давления насосной станции, для корректировки параметра на малой пружине задействуют гайку. Для увеличения разности между давлениями повышают силу сжатия. В свою очередь ослабление пружины имеет противоположный результат.Выполнение первичной регулировки
Когда на реле давления для насосной станции пружины ослаблены полностью, настройку производят с нуля:
- Насос запускают в работу и нагнетают давление в системе до величины, когда в наиболее удаленном от него кране напор станет приемлемым. Допустим, это 1,5 бар. Агрегат выключают.
- Потом станцию отключают от электропитания, снимают на реле крышку и подтягивают гайку на большом регуляторе, пока не послышится щелчок, указывающий, что произошло замыкание контактов.
- Крышку помещают на место и запускают насос в работу, доводя давление до величины 2,9 бар.
- Агрегат отключают от питания, открывают снова крышку и поджимают на малой пружине гайку, пока щелчок не сообщит, что произошло размыкание контактов. Читайте также: «Правильная регулировка реле давления воды для насоса – основные принципы настройки».
Реле после настройки начнет срабатывать при нижней отметке в 1,5 бар и выключать оборудование при верхней – в 2,9 бар. Крышку вновь возвращают на прежнее место, а станцию подключают к электропитанию. Читайте также: «Регулировка насосной станции – как правильно отрегулировать реле давления воды».
Делая настройку реле, нужно придерживаться правила, поясняющего, какое давление должно быть в водяном насосе и в гидробаке. Ориентируются на разницу между ними – она составит около 10%. Например, если показатель включения насоса – 1,6 бар, то давление воздуха в бачке должно равняться 1,4-1,5 бара.
youtube.com/embed/SBjzXLkebl4?feature=oembed»/>
Как регулировать давление воды в насосной станции — Отопление
Регулировка реле давления насосной станции — ключевой этап настройки автономной системы водоснабжения загородного дома.
Данная операция особой сложности не представляет, но для правильного ее выполнения необходимо знать несколько правил, о которых мы и поговорим далее.
Рассмотрим, также, и наиболее распространенные ошибки, которые могут иметь место при регулировке.
Содержание
- 1 Конструкция
- 2 Подготовка бака-накопителя
- 3 Настройка реле давления насосной станции
- 4 Настройка «с нуля»
- 5 Распространенные ошибки
- 5.1 Малая пружина перетянута
- 5.2 Давление Poff составляет более 80% от максимально допустимого для данной модели реле
- 5.3 Давление Pon установлено столь высоко (перетянута большая пружина), что насос не может преодолеть его и «добраться» до рабочего диапазона
- 6 Особенности реле от некоторых производителей
- 7 Видео на тему
Конструкция
Реле давления насосной станции – это электронно-механическое устройство, которое осуществляет запуск и отключение насоса при определенных значениях давления в сети водоснабжения.
Выпускаемые различными производителями реле конструктивно очень похожи, отличия, как правило, заключаются в незначительных деталях. Подача или отключение питания насоса осуществляется путем замыкания и размыкания контактной группы – главного элемента реле.
Кроме нее в состав устройства входят поршень с мембраной и две пружины, которые в большинстве случаев имеют разные размеры.
После подсоединения реле к специальному переходнику насосной станции давление воды начинает воздействовать на мембрану, а та – на поршень, который подсоединен к контактной группе.
С противоположной стороны на контактную группу воздействует большая пружина, силу сжатия которой можно регулировать с помощью соответствующей гайки.
Если из-за водоразбора давление в системе водоснабжения падает, пружина преодолевает воздействие со стороны поршня и контактная группа замыкается, подавая питание на насос.
С увеличением давления в трубопроводе поршень будет постепенно смещать платформу с контактами, превозмогая противодействие пружины.
Но контакты размыкаются не сразу, а только после перемещения на некоторое расстояние, которое зависит от степени сжатия второй — малой — пружины. Как и большая, она посажена на шток с гайкой. После размыкания контактов насос отключается.
Устройство типового реле давления насосной станции
Таким образом, регулируя силу сжатия большей пружины, пользователь задает давление включения насоса или, как его еще называют, нижнее давление — Pon. Для установки давления отключения (верхнего) – Poff — применяется малая пружина, сила сжатия которой фактически определяет разницу между Poff и Pon.
На этапе предпродажной подготовки производитель выполняет настройку реле. Pon обычно устанавливают в пределах 1,5 – 1,8 атм (или бар, что одно и то же), Poff – в пределах от 2,5 до 3 атм. Если настройки пользователю не подходят либо они сбились, прибегают к регулировке реле.
Однако, прежде чем это сделать, необходимо подготовить накопительный бак.
Для организации независимого водоснабжения при наличии колодца необходимо подключение насосной станции.
Насосная станция для колодца — разновидности и особенности, принцип работы устройства.
Что такое дренажный насос и в чем преимущества поплавковых вариантов, читайте тут.
Кессон — устройство, способствующее бесперебойной подаче воды. Здесь http://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/istochniki/kesson.html вы узнаете, какие виды кессонов бывают и как установить их на скважину своими руками.
Подготовка бака-накопителя
Накопительный бак или гидроаккумулятор представляет собой герметичную емкость с расположенной внутри резиновой грушей.
Последняя подключается к водопроводу, вследствие чего она может наполняться водой. В пространство между грушей и стенками бака с помощью обычного автомобильного насоса закачивается воздух.
Эта пневмопружина обжимает грушу с водой и некоторое время поддерживает давление в сети водоснабжения на приемлемом уровне без включения насоса.
Давление воздуха в гидроаккумуляторе необходимо подобрать правильно, иначе система не будет работать в оптимальном режиме.
Если оно будет слишком низким или высоким, насос будет включаться очень часто, что отрицательно скажется на сроке его службы.
Кроме того, при низком давлении воздуха чрезмерно растягивается груша гидроаккумулятора, вследствие чего она также быстро выходит из строя.
Перед закачкой воздуха, равно как и перед проверкой его давления, воду из трубопроводов необходимо дренировать, открыв самый нижний кран. При этом опустеет и груша накопительного бака.
Вот теперь можно закачивать воздух и проверять его давление. Оно должно быть на 10% меньше Pon. Если же система еще не была настроена и с давлением включения вы пока не определились, давление развивают до следующих величин:
- 1,4 – 1,7 атм при объеме гидроаккумулятора 20 – 25 л;
- 1,7 – 1,9 атм при объеме 50 – 100 л.
Давление воздуха в баке-накопителе следует проверять примерно раз в месяц.
Не оставляйте надолго грушу гидроаккумулятора без воды. Ее стенки могут слипнуться или рассохнуться.
Настройка реле давления насосной станции
Если давление воздуха в баке-накопителе оказалось правильным и все фильтры в системе очищены от засоров, можно приступать к регулировке реле давления воды для насосной станции. Для этого необходимо придерживаться следующей последовательности действий:
- Отключив насос от сети, необходимо слить воду из водопровода через самый нижний кран и снять крышку с реле (для этого понадобится обычная отвертка или подходящий гаечный ключ).
- Теперь следует включить насос, начав таким образом заполнение системы водой.
- Когда насос выключится, запишите показания манометра. Это будет текущее значение Poff.
- Теперь необходимо слегка приоткрыть кран, расположенный в наивысшей точке водопровода либо максимально удаленный от насоса (при одноуровневой системе). Как только давление в сети упадет до определенного уровня, насос снова включится. В этот момент необходимо снова записать показания манометра, определив таким образом текущее значение Pon и разность давлений, на которую настроено реле. Заодно постарайтесь определить, устраивает ли вас напор, с которым текла вода в этот момент. Напомним, что проверочный кран должен располагаться выше или дальше всех остальных, то есть в точке, где напор воды является наименьшим.
- Если напор в момент пуска насоса показался недостаточным, давление Pon необходимо поднять. Для этого питание установки снова отключают, после чего поджимают соответствующей гайкой самую большую пружину в реле. Если же вы считаете, что напор можно уменьшить, ослабьте пружину.
- Теперь следует заняться настройкой разности давлений Poff и Pon, которую вы уже вычислили. Оптимальное ее значение составляет 1,4 атм. Если вы получили меньший результат, то водоснабжение будет более равномерным, но насос будет запускаться чаще, что приведет к сокращению срока его службы. Если же разность между Poff и Pon оказалась больше 1,4 атм, то установка будет работать в более щадящем режиме, но разница между максимальным и минимальным напорами будет гораздо более заметной. Для подстройки данного параметра необходимо вращать гайку второй – малой — пружины. Увеличивая силу ее сжатия, мы увеличиваем разность давлений и, соответственно, Poff. Ослабление пружины приведет к обратному эффекту.
- После регулировки необходимо проверить, насколько правильно она была выполнена. Водопровод снова дренируется, насос включается в сеть и запускается. Далее все действия повторяются в том же порядке.
Заодно постарайтесь определить, устраивает ли вас напор, с которым текла вода в этот момент. Напомним, что проверочный кран должен располагаться выше или дальше всех остальных, то есть в точке, где напор воды является наименьшим.
Для подстройки данного параметра необходимо вращать гайку второй – малой — пружины. Увеличивая силу ее сжатия, мы увеличиваем разность давлений и, соответственно, Poff. Ослабление пружины приведет к обратному эффекту.Обратите внимание: чувствительность у второй пружины, отвечающей за подстройку разности давлений, больше чем у первой. Поэтому силу ее сжатия следует корректировать осторожно, поворачивая гайку на небольшой угол.
Настройка «с нуля»
Иногда приходится иметь дело с реле, пружины которого полностью ослаблены. В таком случае поступают так:
- Включив насос, давление в сети нагнетают до того уровня, при котором вода из наиболее удаленного или высоко расположенного крана льется с приемлемым напором. Предположим, манометр показал при этом 1,5 атм. После этого насос необходимо отключить.
- Отключив станцию от электросети и сняв крышку с реле, подтягивают большую пружину до тех пор, пока реле не щелкнет, замкнув контакты.
- Закрыв реле, насос включают и доводят давление до 2,9 атм (1,5 + 1,4).
- Снова отключив насос и открыв реле, подтягивают малую пружину, пока контакты не разомкнутся.
- Теперь реле настроено на Pon = 1,5 атм и Poff = 2.9 атм. Необходимо закрыть его крышкой и включить станцию в электросеть.
После этого насос необходимо отключить.Настройка реле давления
Распространенные ошибки
Регулировка реле не всегда проходит гладко. Вот какие ситуации случаются чаще всего:
Малая пружина перетянута
Вследствие чего давление отключения превысило максимальный напор насоса.
В этом случае насос просто не будет отключаться.
Что необходимо сделать:
- подать питание на насос и запустить его;
- как только давление на манометре перестанет расти, станцию нужно выключить;
- открыв любой из кранов, слить небольшое количество воды;
- убедившись, что оборудование полностью отключено от сети, снять крышку с реле и ослаблять малую пружину до тех пор, пока контакты с характерным щелчком не разомкнутся;
Теперь можно ставить крышку на место и включать насос.
Давление Poff составляет более 80% от максимально допустимого для данной модели реле
Реле большинства насосных станций рассчитано на давление в 5 – 5,5 атм. Этот параметр приведен в паспорте изделия либо на упаковке.
Следовательно, давление Poff для такого устройства не должно превышать 4 — 4,4 атм.
Если этого для комфортного водоснабжения недостаточно, придется устанавливать реле с большим предельным давлением.
Давление Pon установлено столь высоко (перетянута большая пружина), что насос не может преодолеть его и «добраться» до рабочего диапазона
При этом станция опять же не будет отключаться.
Что необходимо сделать: перед началом регулировки изучите паспорт насоса и найдите максимальное значение развиваемого им напора. Обычно оно указывается в метрах водного столба (м.в.ст.). Чтобы превратить его в атмосферы, приведенное значение следует разделить на 10,34. При любых условиях величины Pon и Poff должны быть меньше наибольшего напора, на который способен насос.
Особенности реле от некоторых производителей
Некоторые модели реле могут иметь дополнительные элементы, которые часто ставят малоопытных владельцев насосных станций в тупик.
Наиболее типичными являются:
- Рычаг механизма защиты от сухого хода: чаще всего встречается в дорогих импортных моделях, которые поставляются с полной комплектацией.
- Дополнительная пружина, предотвращающая самопроизвольное проворачивание гаек на регулировочных пружинах: такое устройство можно наблюдать в реле РДМ-5, устанавливаемых на насосных станциях российской компании Джилекс Джамбо.
Наличие этих элементов не должно вас смущать, выполняйте настройку в соответствии с приведенной инструкцией.
Также следует упомянуть об особенностях, характерных для станций Marina и Pedrollo (Италия). У первых предельное давление для реле составляет всего 3,2 атм и пружины в нем приходится подтягивать каждые полгода. Для вторых имеется рекомендация производителя касательно давления воздуха в гидроаккумуляторе: оно должно быть на 0,2 атм меньше давления Pon, которое при стандартных настройках составляет 1,4 атм.
Реле с сильно затянутыми пружинами быстро изнашиваются. Старайтесь подбирать модель с достаточным запасом по давлению.
В секторе частного строительства часто отсутсвует возможность проведения центральных коммуникаций, в том числе водоснабжения. Погружные насосы для колодцев с автоматикой — отличный способ обеспечить свое хозяйство водой. Установка и монтаж насоса.
С технологией очистки воды от железа вы можете ознакомиться в этом материале.
Видео на тему
ООО ДИЗАЙН ПРЕСТИЖ
Отопление водоснабжение котельная
8(495)744-67-74
% PDF-1.4
%
27402 0 объект
>
endobj
xref
27402 72
0000000016 00000 н.
0000005355 00000 п.
0000005539 00000 н.
0000005896 00000 н.
0000006207 00000 н.
0000006432 00000 н.
0000006512 00000 н.
0000007561 00000 п.
0000008437 00000 н.
0000009302 00000 п.
0000010121 00000 п.
0000011008 00000 п.
0000011049 00000 п.
0000011939 00000 п.
0000012350 00000 п.
0000013512 00000 п.
0000014151 00000 п.
0000014197 00000 п.
0000014286 00000 п.
0000014517 00000 п.
0000015376 00000 п.
0000016378 00000 п.
0000019074 00000 п.
0000019365 00000 п.
0000019662 00000 п.
0000019726 00000 п.
0000019835 00000 п.
0000019953 00000 п.
0000020114 00000 п.
0000020351 00000 п.
0000020551 00000 п.
0000020669 00000 п.
0000020779 00000 п.
0000021062 00000 п.
0000021193 00000 п.
0000021401 00000 п.
0000021555 00000 п.
0000021743 00000 п.
0000021937 00000 п.
0000022066 00000 п.
0000022197 00000 п.
0000022333 00000 п.
0000022469 00000 п.
0000022611 00000 п.
0000022739 00000 п.
0000022867 00000 п.
0000023148 00000 п.
0000023281 00000 п.
0000023578 00000 п.
0000023751 00000 п.
0000023876 00000 п.
0000024001 00000 п.
0000024126 00000 п.
0000024251 00000 п.
0000024376 00000 п.
0000024499 00000 п.
0000024622 00000 п.
0000024747 00000 п.
0000024878 00000 п.
0000025009 00000 п.
0000025138 00000 п.
0000025263 00000 п.
0000025390 00000 н.
0000025523 00000 п.
; eMyB # X> {DE-8a; =! 5 @ 0qџK 芙 q ~ \ = Xq˸o + LBO ޜ F + # @? Jja $ + # FE ڏ «4 r;
HD` p
Вода на космической станции
Рационирование и переработка станут важной частью жизни на Международной космической станции.В этой статье Science @ NASA исследует, где команда будет брать воду и как они будут (повторно) использовать ее. Послушайте эту историю (требуется RealPlayer) 2 ноября 2000 г. — Будущие астронавты, готовые к продолжительному пребыванию на Международной космической станции (МКС), могут сначала подумать о том, чтобы броситься в туалет, чтобы быстро окунуться в туалет или, еще лучше, принять роскошный горячий душ. Попав на борт МКС, космонавты постоянно сидят на губках с водой, полученной из дистиллированной воды, в том числе из дыхания их членов экипажа! Если вы брезгливы, не читайте дальше, потому что в команду в конечном итоге войдут лабораторные грызуны — и они тоже будут дышать.
Все обитатели космической станции теряют воду, когда выдыхают или потеют. Такие пары увеличивают влажность окружающей среды в салоне, которая в конечном итоге конденсируется и возвращается в общий водопровод.
Иногда лучше , а не подумать о том, откуда у вас следующий стакан воды!
Рационирование и переработка станут важной частью повседневной жизни на МКС. На орбите, где отсутствует естественная система жизнеобеспечения Земли, сама космическая станция должна обеспечивать обильную электроэнергию, чистую воду и пригодный для дыхания воздух при правильной температуре и влажности — 24 часа в сутки, 7 дней в неделю, неограниченно долго.Ничего не пропадет зря.
В этой статье, первой из серии о практических проблемах жизни в космосе, Science @ NASA будет рассмотрено, как управление космической станцией E экологической C и L ife S поддерживает S Система (ECLSS), постоянно разрабатываемая в Центре космических полетов им.
Маршалла, поможет астронавтам использовать и повторно использовать свои драгоценные запасы воды. В будущих выпусках будут изучены вопросы управления воздухом, терморегулирования и пожаротушения — короче говоря, все, что сделает космическую станцию удобной и безопасной.
Всплеск в космосе
Перед тем, как начать переработку, необходимо немного воды.
«У нас сейчас много воды на космической станции», — говорит Джим Рейтер, руководитель группы ECLSS в Центре космических полетов им. Маршалла. «Российский модуль« Заря »заполнен запасными контейнерами с водой (CWC), которые были перенесены с космического корабля« Шаттл »во время сборочных миссий в начале этого года. Они выглядят как спортивные сумки, и каждый вмещает около 90 фунтов.» «Но переправлять воду с Земли дорого», — добавил он. «Мы должны утилизировать. На орбите уже есть построенный в России водоочиститель, который собирает влагу из воздуха. Здесь, в Marshall, мы создаем регенеративную систему, которая сможет перерабатывать почти каждую каплю воды на станции и поддерживать экипаж из семи человек с минимальным пополнением запасов «.
Справа : Пилот шаттла Терри Уилкатт с 7 запасными резервуарами для воды, предназначенными для космической станции «Мир».
Система рециркуляции воды ECLSS (WRS), разработанная в MSFC, будет утилизировать сточные воды топливных элементов космического челнока, мочи, средств гигиены полости рта и мытья рук, а также конденсации влаги из воздуха.Без такой тщательной переработки 40000 фунтов воды с Земли в год потребовалось бы для пополнения запасов как минимум четырех членов экипажа в течение всего срока службы станции.
Из программы не исключаются даже животные, проводящие исследования.
«Подопытные животные на МКС также дышат и мочатся, и мы планируем утилизировать их отходы вместе с продуктами экипажа. Полный набор из 72 крыс будет равен примерно одному человеку с точки зрения утилизации воды», — говорит Лейн Картер, специалист по водоснабжению. — специалист по обработке в MSFC.
Это может звучать отвратительно, но вода, выходящая из очистных машин космической станции, будет чище, чем то, что большинство из нас пьет на Земле.
«Вода, которую мы производим, намного чище, чем все, что вы когда-либо получали из любого крана в Соединенных Штатах», — говорит Картер. «Мы, безусловно, применяем гораздо более агрессивный процесс очистки (чем муниципальные очистные сооружения). К тому времени, когда наша вода закончится, у нас будет практически ультрачистая вода».
Подражает Матери Земле
На Земле вода, проходящая через тела животных, снова становится свежей благодаря естественным процессам.Микробы в почве расщепляют мочевину и преобразуют ее в форму, которую растения могут поглощать и использовать для создания новой растительной ткани. Гранулированный грунт также действует как физический фильтр. Кусочки глины электростатически цепляются за питательные вещества в моче, очищая воду и обеспечивая растения питательными веществами.
Вода, выделяемая животными, также испаряется в атмосферу и возвращается на Землю в виде пресной воды — естественной формы дистилляции.
Вверху: Когда вода испаряется из океана и поверхностных вод, она оставляет после себя примеси.
При отсутствии загрязнения воздуха почти чистая вода выпадает на землю в виде осадков.Установки для очистки воды на МКС частично имитируют эти процессы, но они не полагаются на микробы или другие живые существа.
«Пока вы пытаетесь имитировать то, что происходит на Земле — что очень сложно, если вы действительно думаете об этом — мы должны использовать системы, которые можем контролировать на 100 процентов», — сказал Монси Роман, главный микробиолог проекта ECLSS в MSFC. . ECLSS зависит от машин, а не от микробов, потому что «если машина сломается, вы можете ее исправить.»
Водоочистные машины на МКС будут очищать сточные воды в трехступенчатом процессе.
Первый шаг — это фильтр, удаляющий частицы и мусор. Затем вода проходит через «мультифильтрационные фильтры», содержащие вещества, удаляющие органические и неорганические примеси. И, наконец, «реактор каталитического окисления» удаляет летучие органические соединения и убивает бактерии и вирусы.
Каждая капля на счету
Когда вода будет очищена, космонавты сделают все возможное, чтобы использовать ее эффективно.
«На земле люди щелкают краном и, вероятно, тратят пару литров воды только потому, что он бесплатный и давление воды велико», — отмечает Картер.
«На МКС давление воды будет примерно вдвое меньше, чем вы можете испытать в обычном доме», — сказал Картер. «Мы не пользуемся смесителями на МКС, мы используем тряпку для мытья посуды. Это намного эффективнее. Если вы космонавт, вы намочите тряпку из распылителя, а затем вымойте ею руки. »
На космической станции люди моют руки менее чем одной десятой водой, которую люди обычно используют на Земле.Вместо того, чтобы потреблять 50 литров, чтобы принять душ, что типично для Земли, обитатели МКС будут использовать менее 4 литров для ванны.
Даже при интенсивных усилиях по консервации и переработке космическая станция будет постепенно терять воду из-за неэффективности системы жизнеобеспечения.
«Мы всегда будем нуждаться в пополнении запасов, потому что ни одна из технологий очистки воды, которые сейчас доступны для космических полетов .
.. не эффективна на 100 процентов. Так что всегда есть минимальные потери», — сказала Мэрибет Эдин, заместитель помощника менеджера по охране окружающей среды и жизни поддержка в Космическом центре Джонсона НАСА.Космическая станция теряет воду по-разному: из систем рециркуляции воды образуется небольшое количество рассола, непригодного для использования; система генерации кислорода потребляет воду; воздух, который теряется в воздушных замках, уносит с собой влажность; и системы удаления CO2 выщелачивают часть воды из воздуха, и это лишь некоторые из них.
Вверху: Один из «узлов», который станет частью космической станции. Аппаратура жизнеобеспечения ECLSS будет размещена в узле 3, который планируется присоединить к станции в октябре 2005 года.
Утерянная вода будет заменена переноской с корабля «Шаттл» или с российской ракеты «Прогресс». Шаттл производит воду, поскольку его топливные элементы объединяют водород и кислород для производства электроэнергии, а ракету «Прогресс» можно оборудовать для перевозки больших контейнеров с водой.
|
«Для этого требуются процессы, которые немного более эффективны, чем мы разработали для космической станции», — сказал Эдин. «Это системы обработки воды следующего поколения. Они разрабатываются сейчас, но еще не готовы к космическим полетам».
Система жизнеобеспечения ECLSS присоединится к космической станции как часть узла 3, запуск которого запланирован на октябрь 2005 года.
До этого момента внутренняя среда МКС будет поддерживаться в основном системами жизнеобеспечения российского служебного модуля «Звезда».
Международная космическая станция — Веб-страница НАСА для Международной космической станции
Колеса в небе — Статья в Science @ NASA о мечтах человечества о космической станции от научно-фантастических фантазий девятнадцатого века до каталитического видения Вернера фон Брауна в 1950-х годах
Веб-страница расширенного жизнеобеспечения — из Центра космических полетов Джонсона
Системы экологического контроля и жизнеобеспечения — описывает системы жизнеобеспечения, разрабатываемые в Центре космических полетов им. Маршалла
Присоединяйтесь к нашему растущему списку подписчиков — подпишитесь на нашу экспресс-доставку новостей и вы будете получать сообщение по электронной почте каждый раз, когда мы публикуем новую историю !!! Подробнее Заголовки
| Чтобы узнать о планах уроков и образовательных мероприятиях, связанных с последними новостями науки, посетите классную комнату по четвергам | . Авторы: Патрик Л.Барри, доктор Тони Филлипс Редактор производства: доктор Тони Филлипс Куратор: Брайан Уоллс Связи со СМИ: Стив Рой Ответственный сотрудник НАСА: Рон Кочор |
Enve накачивает ваши шины до идеального давления … за 750 долларов
Сколько вы бы заплатили, чтобы каждый раз доводить свои шины до идеального давления? 50 долларов? 100 долларов? Как насчет 750 долларов? Последний продукт Enve предлагает именно это, но стоит недешево.
Станция давления воздуха подключается к вашему компрессору и останавливает поток воздуха при достижении заданного вами давления. Небольшая настенная коробка сначала была разработана для использования внутри компании Enve, но теперь они решили предложить ее потенциальным клиентам. Он разработан для использования в основном в веломагазинах, на крупных мероприятиях или в других местах, где необходимо быстро накачать большое количество шин.
Он должен быть простым в использовании с помощью простых кнопок «плюс» и «минус» на лицевой стороне устройства, используемых для установки давления перед подсоединением воздушного патрона к штоку клапана.
Затем устройство начнет накачивание до тех пор, пока всадник не достигнет точного давления. Затем он уведомит вас звуковым сигналом, сообщая, что теперь можно безопасно удалить воздушный патрон. Если вы устанавливаете новую бескамерную шину, есть программа, которая запускает пять сильных порывов воздуха, чтобы посадить ее. Как только он сможет определить стабильное давление в шинах, устройство начнет накачиваться до желаемой величины.
Постоянное давление в шинах было основной целью Air Pressure Station, и Enve утверждает, что оно дает точность до 0.5% от желаемого давления. Устройство также может измерять давление в шине, чтобы убедиться в отсутствии проблем после накачивания. Enve заявляет, что помимо своей точной измерительной системы, он сможет запомнить три различных давления, чтобы упростить повторное надувание.
| В Enve мы постоянно ищем способы улучшить впечатления от езды как на велосипеде, так и вне его, и исторически сложилось так, что мы лучше всего добиваемся этого, улучшая дизайн наших карбоновых ободов. Мы пришли к выводу, что независимо от того, насколько усовершенствованным или усовершенствованным станет карбоновое колесо, такая простая вещь, как слишком высокое или слишком низкое давление в шинах, отрицательно повлияет на эффективность, тягу, безопасность, уверенность гонщика и, следовательно, на всю поездку. — Джейк Пантон, вице-президент по продуктам и потребительскому опыту |
Благодаря защите от атмосферных воздействий, спиральному шлангу длиной 15 футов и метке NFC, которая позволяет пользователям быстро получать доступ к последним диаграммам давления в шинах Enve на своих телефонах, он имеет множество функций, предназначенных для облегчить надувание.Enve знает, что этот продукт подойдет не всем, и понимает, что надежный напольный насос никуда не денется, но вместо этого они описывают его как «окончательный опыт инфляции». 750 долларов может показаться большой суммой для домашнего механика, но магазины будут платить более 500 долларов за что-то вроде BB Tapping and Facing tool, так что это довольно сопоставимо, особенно если его использовать на большинстве мотоциклов, которые катятся через дверь.
Чем выше температура, тем выше средняя энергия. Но в пределах этого среднего значения некоторые частицы имеют энергию выше средней, а другие — ниже средней.
Энергия, которая теряется при испарении частиц, возмещается из окружающей среды. По мере того как молекулы в воде сталкиваются друг с другом, новые молекулы получают достаточно энергии, чтобы покинуть поверхность.
индивидуальный
