Принцип работы дифференциального автоматического выключателя

Алгоритм действия дифференциальных выключателей строится на обеспечении надёжной защиты от возможных токов утечки. Например, в случаях косвенного касания с токопроводящими элементами или в моменты замыкания токоведущих частей на корпус. К выбору защитного устройства следует отнестись ответственно. Согласны?

Мы расскажем, как грамотно подобрать дифференциальный автоматический выключатель, наделенный расширенным защитным функционалом. В представленной нами статье детально описаны разновидности устройства, способного предотвратить массу угрожающих ситуаций. Даны ценные рекомендации будущим покупателям.

Содержание статьи:

Работа устройства дифференциального тока

Рассматривая стандартную конструкцию УЗО (УДТ), следует особо выделить три главных модуля:

1. Трансформатор тока суммирующий.
2. Расцепитель-преобразователь.
3. Устройство блокировки коммутирующих элементов.

Токоведущие проводники текущей схемы подключаются на контакты суммирующего трансформатора. Учитывая закон Ома, согласно которому сумма всех токов даёт нуль, магнитное действие токоведущих проводников трансформатора взаимно компенсируется.

Магнитного поля, вызывающего за счёт эффекта индукции появление напряжения вторичной обмотки трансформатора, не образуется. Такое состояние соответствует нормальным условиям прохождения тока в схеме.

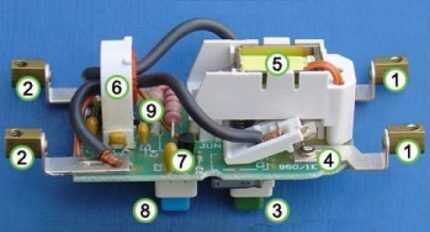

Прибор УДТ: 1 – контакты входной цепи; 2 – контакты выходной цепи; 3 – кнопка взвода; 4 – замыкающие контакты; 5 – трансформатор суммирующий; 6 – вторичная обмотка; 7 – устройство слежения; 8 – кнопка «тест»; 9 – тестовый проводник

Однако формирование даже небольшого тока утечки этот баланс нарушает. Область сердечника трансформатора оказывается под действием остаточного магнитного поля. Как результат – вторичная обмотка выдаёт напряжение.

Естественным образом срабатывает расцепитель, преобразующий электрическую величину в механическое действие. Далее срабатывает блокирующее устройство дифференциального тока.

Подобная техника защиты характеризуется как высокоуровневая, потому что разрыв цепи осуществляется независимо от напряжения сети или напряжения вспомогательного источника энергии. Именно такой принцип действия на 100% гарантирует срабатывание защиты в любых обстоятельствах.

Конструкция каждого выключателя дифференциального тока, как правило, оснащается тестовой клавишей. Так называемая «контрольная кнопка» специально выведена на фронтальную панель устройства, чтобы пользователи могли проверять эксплуатационную готовность защитного устройства.

Тестовая кнопка используется с целью проверки работоспособности устройства. Обычное применение кнопки – после первой установки прибора и запуска в работу, а также в рамках технического обслуживания

Если клавишу «Тест» нажать, механизм устройства искусственно формирует ток утечки. В этом случае исправный прибор обязательно срабатывает. Обычно кнопкой «Тест» пользуются сразу после установки автомата в схему, при первом подключении электричества. В последующем тестируют по графику, примерно один раз в квартал.

Виды приборов защитного отключения

Разнообразие автоматических дифференциальных выключателей впечатляет. Благодаря такому разнообразию открываются возможности организации эффективной защиты в проектах любого назначения. Рассмотрим несколько примеров конструктивного исполнения УЗО, чтобы оценить все существующие преимущества.

Устройства стандартного исполнения

Основное назначение стандартных приборов, к примеру, серии F, FH – защита обслуживающего персонала. Прямой/непрямой контакт с элементами оборудования, находящимися под напряжением, риск поражения электротоком – подобные ситуации сводятся к нулю, когда применяются выключатели серии F, FH.

Прибор из серии устройств защитного отключения известной компании ABB, выпускаемый серией F и FH. Изделие из категории экономичных, но вполне эффективных продуктов

Оптимальный выбор для применения в схемах бытовой и коммерческой сферы. Приборы также обеспечивают , если существуют риски возгорания кабелей в условиях долговременного воздействия тока утечки.

Этот вид устройств рассчитан для внедрения в сетях переменного тока при минимальных уровнях высоких гармоник и отсутствии постоянного напряжения. Ток нагрузки 16 – 63А, запас механической цикличности – 20000.

Ещё один пример стандартных селективных устройств – серия DS фирмы ABB. Они разработаны для установки и эксплуатации в схемах однофазных сетей. С ознакомит статья, прочитать которую мы очень советуем.

Назначение автоматических выключателей дифференциального тока серии DS – под организацию защитных схем против перегрузок и КЗ. Модули обеспечивают чёткую работу защитных функций на случайное прикосновение к токоведущим линиям или элементам оборудования.

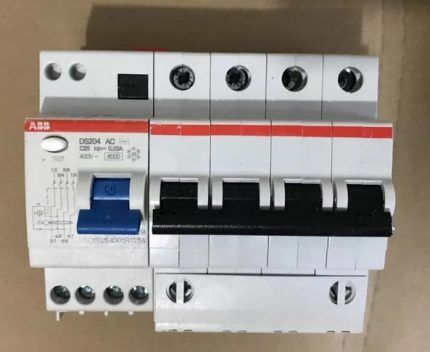

Устройство селективного действия – продукт производства фирмы ABB. Изделия, подобные серийным модулям DS, показали долговременную безупречную работу на практике и поэтому пользуются спросом

Отличительная черта серийной разработки DS – наличие визуально определяемой индикации, сигнализирующей наличие тока утечки. Это одна из тех конструкций защитного устройства, благодаря которой имеется возможность предупреждать возгорание, сигнализировать о нарушении электрической изоляции. Допустимая нагрузка 6 – 40А. Цикличность – 20000.

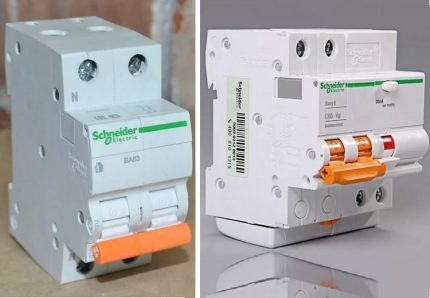

«Домашний» дифференциальный выключатель серии АД, БД – продукт немецкой компании «Schneider Electric», был разработан, в первую очередь, для внедрения в состав бытовых электросетей.

Главное предназначение – исключение поражения физического тела электрическим током. Также этот вид защитных устройств вполне эффективно и оперативно защищает электрооборудование, кабели, технику.

Серия приборов специально разработанных для применения в сетях домашнего (квартирного) назначения. Проектировался этот вид дифференциальных выключателей немецким производителем «Schneider Electric»

Чувствительность автомата на предмет прямых (косвенных) контактов с частями электрооборудования под напряжением соответствует нормативу (30 мА). Стандартная чувствительность (100 – 300 мА) обеспечена и на случай определения токовой утечки в результате возгораний. Удачное решение для и служебных помещений.

Дифференциальные автоматы-моноблоки

Комплексно функционируют устройства-моноблоки, и в этом их главное отличие от стандартных разработок. Охватывают весь спектр защитных функций, которыми должны обладать современные приборы защиты. Правда устройства стандартного исполнения также обеспечивают пользователей широкой функциональностью.

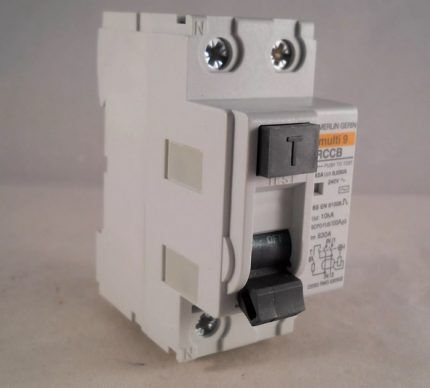

Ярким примером автоматических выключателей дифференциального тока, действующих в комплексной функциональности, являются продукты всё той же компании «Schneider Electric». В частности, модели серии «Multi» – выключатели нагрузки селективного и мгновенного действий.

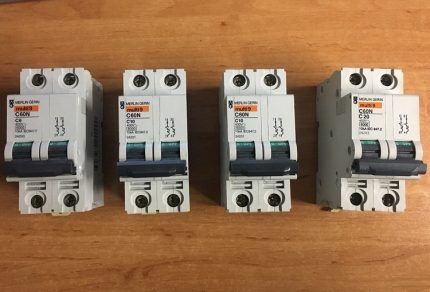

Ещё один вариант эффективных и надёжных устройств, разработанных в рамках проектов под названием «Multi». Приборы обладают широким спектром свойств, обеспечивающих защитные функции

Автоматы, в зависимости от модели, предназначены для установки в составе распределительных сетей административных (хозяйственных) зданий промышленных производств.

Эти УДТ обеспечивают разрыв цепей при токах утечки от 10 до 500 мА. Конструктивная особенность – возможность регулировки на исключение случайных срабатываний (грозовые разряды, пробой через слой пыли и т.п.).

Защитники от импульсных перенапряжений

Пожалуй, отдельным видом приборов следует считать и конструкторские разработки, подобные автоматическим выключателям, исполнение которых предусматривает защиту против импульсных перенапряжений.

Как правило, этот вид устройств наделяется сверхвысоким быстродействием, уровнем чувствительности 10 – 30 мА на случай срабатывания по факту прикосновения к токоведущим поверхностям. Эти же автоматы гарантируют надежную защиту оборудования от сверхтоков.

Устройства, разработанные под использование в цепях, где существует риск возникновения перенапряжений импульсного характера. Отличаются несколько продвинутой функциональностью

Диапазон номинальных токов обычно составляет здесь 6 – 63А при напряжениях 230 – 440 вольт. Коммутационная способность достигает значения 4500А. Конструктивно выпускаются под запитывание через 2 или 4 полюса.

Из той же серии, но несколько модифицированными видятся выключатели с характеристикой «А». Наглядный пример – серия АД12М, где отмечено расширение защитной функциональности. Среди дополнений – функция отключения на случай повышения сетевого напряжения свыше 265 вольт в течение 0,3 секунды.

Следует также отметить, что приборы, наделённые характеристикой «А», имеют существенные отличия от исполнения дифференциальных автоматов с характеристикой «АС». Первый вариант способен реагировать на постоянно-пульсирующий дифференциальный ток и на ток синусоидальной формы.

Мобильные устройства защитного отключения

Промышленность (зарубежная и отечественная) выпускает ещё одну разновидность автоматических дифференциальных выключателей в конструктивном исполнении мобильного типа. То есть речь идёт о переносных устройствах, управляемых дифференциальным током.

Такое исполнение характерно для современных моделей переносного типа. Мобильные защитные устройства дифференциального тока рекомендованы для применения в жилом секторе

Такие мобильные модули выполнены в виде миниатюрного блока, который попросту вставляется в розетку бытового назначения. Между тем, этот вид устройств предназначается под использование внутри помещений, входящих в группу особо опасных (с повышенной опасностью).

Эти приборы нередко устанавливаются как дополнительные модули к уже существующим .

Этот же вид устройств – переносной конфигурации, рекомендуется применять в бытовых условиях для защиты детей и пожилых людей. Как известно, сопротивление тела молодого и старого организмов несколько отличается от той же величины организма человека среднего возраста.

Поэтому переносные УЗО выполнены конструктивно как приборы, имеющие повышенный уровень уставки срабатывания. Это значение настройки обычно не превышает 10 мА для устройств мобильного типа.

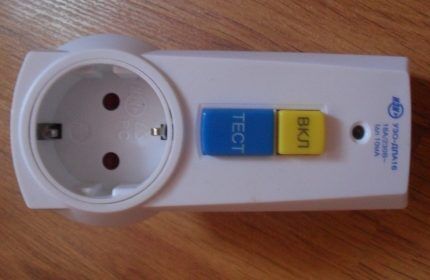

Переносные автоматы, к примеру, серии УЗО-ДП, рассматриваются оптимальной защитой для частной городской и загородной недвижимости – коттеджей, дачных построек, гаражей и т.п.

Маркировка УЗО (УДТ) на корпусе приборов

Нужно заметить, что корпусная характеристика (обозначения на корпусе) современных устройств показывает практически полную информацию относительно электромеханических и температурных параметров приборов.

Вся информация о рабочих характеристиках, сфере применения и даже об оптимальном варианте подключения нанесена на корпус защитного устройства в виде четкой, легко читаемой маркировки

По сути, пользователю даже нет необходимости обращаться к сопроводительной документации, так как, зная обозначения, все сведения можно получить прочтением информации с фронтальной части корпуса.

Среди обозначений рекомендуется изучить графику, показывающую характеристику автоматов относительно условий функционирования: «А», «В», «АС», «F», которая определяет чувствительность прибора к переменному и постоянному току разной формы.

Аббревиатурное же обозначение приборов часто отражает их типичную и серийную принадлежность. Например, «АД12М» – автомат дифференциальный, серийный номер – 12, модернизированный. Или так:  «ВД63» – выключатель дифференциальный, 63 серии.

Правда встречаются модели (как правило, импортные), имеющие несколько запутанную аббревиатуру, скажем – Fh300. Здесь: символ F – это серия устройства, H – вариант исполнения корпуса, 200  – серийный номер.

Или ещё пример: прибор, обозначенный аббревиатурой DS. Первый символ понятен без «перевода» – дифференциальный. Второй указывает на принадлежность устройства к разряду селективных устройств.

Вопрос выбора между требует детально изучения. Рекомендуем ознакомиться с материалом, разбирающим их отличия, специфику использования, а также преимущества с недостатками.

Как выбрать устройство дифференциального тока?

Выбирают устройства дифференциального тока аналогично тому, как делают это, к примеру, с автоматическими выключателями.

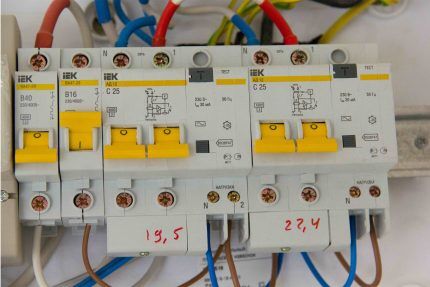

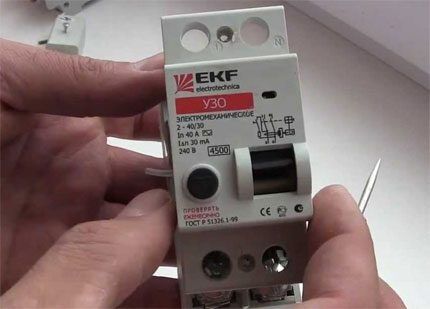

Выбор УДТ. При той обширной информации, что выводится на фронтальной панели модуля, выбирать приборы можно без затруднений непосредственно на месте приобретения

То есть выбор делается на основании традиционных критериев подбора электрооборудования подобного типа:

1. Цель применения.
2. Соответствие току нагрузки.
3. Критерий чувствительности на срабатывание.
4. Корпусное исполнение.

Для применения в условиях привычного быта обычно выбор приходится на однофазные приборы характеристики «АС» или «А». Для использования на бытовых сетях жилых строений лучше брать устройства чувствительностью 10-30 мА (на прикосновение) и 100 мА (пожарная защита и КЗ). Корпусное исполнение – максимально удобное под монтаж и в плане эксплуатации.

Следует отметить: устройство дифференциального тока монтируется всегда последовательно с автоматическим выключателем. Поэтому токовые характеристики обоих приборов должны совпадать либо номинальный ток УДТ должен быть выше.

Выводы и полезное видео по теме

Еще больше интересной информации об устройстве, видах и принципе работы диффавтоматов можно узнать из следующего видеоролика:

Защитные устройства дифференциального тока фактически являются автоматическими выключателями, дополненными чувствительной системой определения токовой утечки.

Подобными приборами в обязательном порядке необходимо оснащать электросети, исполнение которых сопряжено с риском контакта людей и токоведущих частей оборудования. Схемы современного исполнения по умолчанию предполагают внедрение УДТ.

Хотите рассказать о том, как подбирали дифференциальный выключатель для защиты домашней или дачной сети? Располагаете полезной информацией по теме, которой стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в находящейся ниже блок-форме, размещайте фото и задавайте вопросы.

Что такое дифавтомат, для чего применяют, схемы, как подключить

Из статьи вы узнаете, что такое дифавтомат и для чего применяют, какие бывают, устройство и принцип действия устройства, принципиальная схема, расшифровка обозначений на корпусе, как подключить.

Безопасность – это важно

При проектировании и прокладке низковольтной электрической сети одной из главных задач для специалистов является защита от коротких замыканий и обеспечение максимального уровня безопасности.

Для ее решения применяются специальные устройства, одним из которых является дифференциальный автомат (дифавтомат).

Ниже рассмотрим следующие вопросы:

• Что это за изделие?
• Для чего применяют, и какие виды дифавтоматов бывают?
• Из каких элементов он состоит, и как работает?
• Как расшифровать обозначения и подключить дифавтомат?
• В чем причины срабатывания?

Определение дифавтомата

Дифференциальный автомат — защитное устройство, которое устанавливается в низковольтной сети для обеспечения ее комплексной защиты.

В одном аппарате объединяется две функции — автоматического выключателя (отсечки) и УЗО.

Благодаря расширенным возможностям, изделие пользуется широким спросом в быту и на производстве.

Сфера применения

Дифавтомат применяется для решения следующих задач:

• Защиты определенного участка сети от протекания повышенных токов, возникающих в случае КЗ или перегрузки.
• Предотвращения пожара или попадания людей под действие напряжения из-за появления утечки, возникающей по причине некачественной изоляции проводов или выхода из строя бытовых приборов.

В первом случае дифференциальный автомат работает как автоматический выключатель, а во втором — как УЗО (устройство защитного отключения).

Какие виды бывают?

Дифференциальный автомат — универсальный аппарат, который может с легкостью применяться в одно-, так и трехфазных сетях.

В первом случае используются изделия с двумя полюсами, а во втором — с четырьмя.

Конструктивные особенности, принцип действия и схема дифавтомата

Рассматривая обозначение устройства по ГОСТ, несложно выделить конструктивные элементы защитного аппарата.

К основным стоит отнести:

• Дифференциальный трансформатор;
• Группа расцепителей (тепловой и электромагнитный).

Каждый из элементов выполняет определенные задачи. Рассмотрим их подробнее.

Дифтрансформатор — устройство с несколькими обмотками, число которых напрямую зависит от количества полюсов.

В его задачу входит сравнение нагрузочных токов в каждом из проводников. В случае расхождения показателей появляется ток утечки, который направляется в пусковой орган.

Если параметр выше определенного уровня устройство отключает электрическую цепь посредством разделения силовых контактов дифавтомата.

Для проверки работоспособности предусмотрена специальная кнопка, чаще всего подписываемая, как «TEST». Она подключена через сопротивление, которое подключается двумя способами:

• Параллельно одной из существующих обмоток;
• Отдельной обмоткой на трансформатор.

После срабатывания кнопки пользователь искусственно формирует ток небаланса. Если дифавтомат исправен, он должен отключить цепь. В противном случае делаются выводы о неисправности аппарата.

Следующий элемент дифавтомата — электрический расцепитель. Конструктивно он имеет вид электрического магнита с сердечником.

Назначением элемента является воздействие на отключающий механизм. Срабатывание электромагнита происходит при увеличении нагрузочного тока выше установленного уровня.

Чаще всего это бывает при появлении КЗ в низковольтной сети. Особенность расцепителя заключается в срабатывании без выдержки времени. На отключение питания уходят доли секунды.

В отличие от электромагнитного, тепловой расцепитель защищает не от КЗ в цепи, а от перегрузок. В основе узла лежит биметаллическая пластинка, через которую протекает нагрузочный ток.

Если он выше допустимого значения (номинального тока дифавтомата), происходит постепенная деформация этого элемента. В определенный момент пластина из биметалла постепенно изгибается.

В определенный момент она воздействует на отключающий орган защитного устройства. Задержка времени теплового расцепителя зависит от тока и температуры в месте установки. Как правило, эта зависимость имеет прямо пропорциональный характер.

На кожухе дифавтомата прописывается нижний предел (указывается в мА). Кроме тока утечки, указывается и номинальный ток расцепителя. Более подробно о маркировке аппарата поговорим ниже.

Как расшифровать обозначения на корпусе?

Выше уже отмечалось, что на корпусе дифференциального автомата можно найти всю необходимую информацию.

Изучив основные параметры, легче принимать решение — подходит ли прибор под решения конкретных задач.

К наиболее важным обозначениям стоит отнести:

• АВДТ — аббревиатура, сокращенный вариант полного названия («автоматический выключатель дифференциального тока»).
• С25 — номинальный параметр тока. Здесь C — характеристика зависимости времени и тока, а 25 — предельный ток дифавтомата, превышение которого недопустимо.
• 230 В — номинальное напряжение, при котором допускается применение аппарата (для бытовой сети).
• In 30mA — параметр тока утечки. При достижении 30 мА работает УЗО.
• Специальный знак, который подтверждает наличие функции УЗО и тип АВДТ. По наличию обозначения делается вывод о способности дифференциального автомата реагировать на постоянный или переменный пульсирующий ток.

Также на корпусе защитного изделия нанесена принципиальная схема. Обычному обывателю она может ничего не рассказать, поэтому на нее не обязательно обращать внимание.

Также на внешней части устройства предусмотрена кнопка «ТЕСТ», необходимая для периодического контроля исправности устройства в части УЗО. Об особенностях проверки с помощью этого элемента мы уже говорили выше.

Как подключить устройство?

Перед тем как подключить дифавтомат, стоит разобраться с типом электрической проводки.

Здесь возможны следующие варианты:

• Тип сети — однофазная или трехфазная. В первом случае номинальное напряжение составит 220 Вольт, а во втором — 380.
• Наличие заземления — существуют сети с заземлением или без него.
• Место для монтажа. Чаще всего АВДТ устанавливается в квартире, но возможен монтаж на каждую отдельную группу проводников.

С учетом рассмотренных условий необходимо определиться, как подключать защитный аппарат. Стоит помнить, что дифавтомат может иметь ряд конструктивных отличий.

Рассмотрим основные способы подключения в щитке:

1. Простейший вариант. Популярный способ — установка одного дифференциального автомата, который защищает всю цепочку. При выборе такого варианта желательно покупать дифавтомат с большим номинальным током, чтобы учесть нагрузку всех потребителей в квартире. Главный минус схемы заключается в сложности поиска места повреждения при срабатывании защиты. По сути, проблема может скрываться на любом из участков проводки.В приведенной схеме видно, что «земля» идет отдельно и объединяется с шиной заземления. К ней же подключаются все проводники (PE) от электрических приборов. Ключевое значение имеет подключение «нуля», который выведен из дифавтомата. Его объединение с другими «нулями» электрической сети запрещено. Это объясняется разницей величин токов, проходящих по каждому из нулевых проводников, из-за чего дифференциальный автомат может срабатывать.
2. Надежная защита. Это улучшенный вариант подключения защитного аппарата, благодаря применению которого удается повысить надежность сети и упростить задачу поиска повреждения. Особенность заключается в монтаже отдельного дифавтомата на каждую группу проводов. Следовательно, защитный аппарат будет работать только в той ситуации, когда проблема возникнет на контролируемом участке цепи. Другие участки продолжат работать в обычном режиме. В отличие от прошлой схемы, найти неисправность в случае КЗ, появления утечки или перегрузки в сети много проще. Но имеется и недостаток — большие финансовые затраты, связанные с необходимостью покупки нескольких дифавтоматов.
3. Схема без заземления. Рассмотренные выше варианты подключения дифавтомата подразумевают наличие защитной «земли». Но в некоторых домах или на дачном участке контур заземления отсутствует вовсе. В таких сетях применяется однофазная сеть, где присутствует только фаза и «ноль». В этой ситуации защитный аппарат (АВДП) подключается по другому принципу. Если у вас в низковольтной сети также нет «земли», перед установкой дифавтомата желательно полностью поменять проводку в доме. В противном случае в сети может быть ток утечки, из-за которого будет срабатывать УЗО.
4. Схема для 3-х фазной сети. В случаях, когда требуется монтаж дифференциального аппарата в цепи тремя фазами (например, в современной квартире, в доме или в гараже), требуется соответствующий АВДП. Принципа построения здесь такой же, как и в прошлом случае. Разница в том, что на входе и на выходе нужно подключать четыре жилы.

По каким причинам может сработать дифавтомат?

В процессе эксплуатации защитного устройства важно понимать, в каких случаях оно может сработать.

С учетом этих нюансов стоит принимать решение о причине проблемы (короткое замыкание, ток утечки и прочие).

Рассмотрим каждый из вариантов более подробно:

Срабатывание без нагрузки.

В старых домах с плохой проводкой имеют место серьезные проблемы с изоляцией.

Последняя изношена и высок риск появления токов утечки, величина которых может меняться с учетом многих параметров — наличия рядом животных уровня влажности и так далее.

В такой ситуации АВДП может срабатывать ложно.

Причиной проблемы может быть:

• Поврежденная изоляция;
• Наличие скруток;
• Просчеты в расположении распредкоробок;
• Электрофурнитура.

Для выявления причины требуется ревизия проводки. Начинать необходимо с диагностики места повреждения.

Например, если дифавтомат выбивает при включении лампочки, проблему необходимо искать в осветительной цепи.

Если АВДП срабатывает после подключения какого-то либо устройства в розетку, стоит убедиться, что это устройство исправно.

При замыкании «нуля» и «земли».

Если по какой-либо причине провода N и PE касаются друг друга, высок риск срабатывания дифференциального автомата. Распространенные места замыканий — в распредкоробке или в коробе под розетку.

Читайте по теме — эффективные способы защиты электроприборов с помощью специальных устройств.

Логика срабатывания построена на принципе действия устройства. Если «ноль» и «земля» объединены, ток разделяется между двумя проводниками. Соответственно, в дифтрансформаторе нет равенства токов, и он воспринимает этот факт, как утечку.

С проблемой часто сталкиваются начинающие мастера, которые не имеют должного опыта в вопросе обслуживания дифавтомата.

1. В момент включения нагрузки. Если АВДП работает при подключении нагрузки, проблему необходимо искать в изоляции. Использовать проводку при такой неисправности небезопасно, поэтому рекомендуется вызвать специалиста и разобраться с проблемой. Если же ее игнорировать, высок риск попадания под напряжение кого-либо из членов семьи или возникновения пожара.
2. При скачках напряжения. Логика дифавтомата построена таким образом, что отключение может происходить в случае повышения напряжения. Правда, такой опцией обладают не все устройства, а только имеющие электронную схему. Кроме того, защита может работать при КЗ внутри потребителя, ведь дифавтомат умеет отключаться при таком виде аварии.

Читайте по теме — как действует электрический ток на организм человека.

Итоги

Дифференциальный автомат — полезное устройство, способное защитить от КЗ и токов утечки в низковольтной сети.

Для его правильного применения важно знать правила подключения и эксплуатации, а также особенности диагностики неисправности в случае срабатывания аппарата. Полезно почитать — как выполнять монтаж электропроводки в деревянном доме.

Дифференциальный автомат — что это такое?

Прибор, предназначенный для отключения электропитания в сети при появлении в ней нарушений, способных привести к выходу из строя проводки и подключенной к ней аппаратуры, в электрике называется автоматическим выключателем (АВ). Это устройство обычно называют проще – автоматом. Одной из его разновидностей является устройство защитного отключения, которое обесточивает линию при обнаружении утечки тока, тем самым предотвращая поражение людей электричеством при касании кабеля. Особенность УЗО такова, что его нельзя ставить без АВ, защищающего линию от КЗ и перенапряжения. Чтобы не подключать к линии два защитных прибора, был создан дифференциальный автомат – прибор, сочетающий в себе функции УЗО и автоматического выключателя.

Особенности и назначение дифавтомата

Если об обычных электрических автоматах известно практически всем, то, услышав слово «дифавтомат», многие спросят: «А это что такое?» Если говорить упрощенно, дифференциальный автоматический выключатель – это устройство защиты цепи, отключающее питание при любых неполадках, способных привести к повреждению лини или поражению людей током.

Аппарат состоит из нескольких основных частей:

• Пластиковый корпус, устойчивый к плавлению и возгоранию.
• Один или два рычага подачи и отключения питания.
• Маркированные клеммы, к которым подключаются входящие и выходящие кабели.
• Кнопка «Тест», предназначенная для проверки исправности прибора.

В последних моделях этих автоматов устанавливается также сигнальный индикатор, позволяющий дифференцировать причины срабатывания. Благодаря ему можно определить, из-за чего отключился прибор – из-за утечки тока или по причине перегрузки линии. Такая функция облегчает поиск неисправности.

Наглядно про устройство дифавтомата на видео:

Автоматические защитные выключатели дифференциального тока могут устанавливаться и в однофазных, и в трёхфазных линиях. Они предназначены для:

• Защиты электросети от сверхтоков КЗ и чрезмерного напряжения.
• Предотвращения утечки электротока, которая может привести к пожару или поражению электричеством людей и домашних животных.

Выключатель дифференциального тока для бытовых линий с одной фазой и рабочим напряжением 220В имеет два полюса. В промышленных сетях на 380В устанавливается трехфазный четырехполюсный дифференциальный автомат. Четырехполюсники занимают в распределительном щитке больше места, поскольку вместе с ними устанавливается блок дифференциальной защиты.

Внешний вид дифавтомата

При взгляде на УЗО и дифференциальный АВ можно заметить, что они очень похожи по конструктивному исполнению и размерам. Даже кнопка «Тест» имеется на обоих аппаратах. Но это не значит, что они полностью одинаковы. Устройство защитного отключения не является самостоятельным прибором и не должно, как было сказано выше, монтироваться в цепь без защитного автоматического выключателя. Дифавтомат же объединяет в себе УЗО и АВ, поэтому в установке дополнительных аппаратов не нуждается.

Чтобы не путать УЗО и дифференциальный защитный выключатель, большинство отечественных производителей маркируют свою продукцию соответствующей аббревиатурой – УЗО или АВДТ. Импортные приборы можно различить по другим признакам. Например, номинал тока устройства защитного отключения обозначается цифрой и буквой «А» (Ампер) после нее – например, 16А. Токовый номинал дифавтомата пишется по другому: впереди ставится латинский литер, соответствующий характеристике встроенных расцепителей. После него идет цифра, означающая величину номинального тока – к примеру, С16.

Работа дифференцированного АВ при утечках электротока

Защита от утечек обеспечивается реле, входящим в состав дифавтомата. Когда параметры линии в норме, на него воздействуют равномерные магнитные потоки, и элемент не препятствует подаче тока к потребителям. При пробое изоляционного слоя возникает утечка, в результате которой нарушается равномерность потоков, и реле вызывает срабатывание автомата.

Защита от перегрузок и короткого замыкания

Теперь поговорим о том, как работает дифференциальный защитный автомат при возникновении в цепи короткого замыкания и при значительном росте напряжения. В этих случаях его принцип действия аналогичен тому, по которому функционирует обычный автоматический выключатель.

В составе АВДТ имеется два расцепителя, работающих независимо друг от друга. Каждый из них предназначен для обесточивания сети при появлении разных нарушений.

На видео внутреннее устройство дифавтомата:

Защиту от перегрузок линии обеспечивает тепловой расцепитель, роль которого выполняет пластина из двух металлов с разным коэффициентом расширения (биметаллическая).

Когда напряжение в цепи превышает величину номинального, пластинка начинает нагреваться, что приводит к ее изгибанию в сторону отключающего элемента. Касаясь его, она вызывает срабатывание АВ.

От сверхтоков короткого замыкания сеть защищена электромагнитным расцепителем, который представляет собой соленоид с сердечником. При резком росте силы тока, свойственной КЗ, возникает электромагнитный импульс. Под его воздействием в течение долей секунды расцепитель вызывает срабатывание выключателя и прекращение подачи электроэнергии в линию.

Когда неисправность будет устранена, прибор можно снова включить вручную. Следует, однако, помнить, что если параметры сети после отключения АВ нормализовались очень быстро, устройству нужно дать немного времени на полное остывание. Если включать нагретый аппарат, это отрицательно повлияет на срок его службы.

Порядок установки

Монтаж АВДТ осуществляется на DIN-рейку. При подключении нужно быть очень внимательным, чтобы не перепутать порядок подсоединения кабелей. В бытовых однофазных линиях входной проводник подключается к клемме под номером 1, а выходной вставляется в зажим под номером 2. Подключение нулевого провода производится к клемме, обозначенной буквой N. Входные кабели подсоединяются к верхней части прибора, а выходные – к нижней.

Подключать выходы к линии можно напрямую. Если же параметры сети не отличаются стабильностью, или вы хотите обеспечить максимально высокий уровень защиты, следует установить дополнительные АВ.

Нулевые провода от автоматов должны подсоединяться к изолированной нулевой шине. Во избежание выхода устройства из строя или его некорректной работы нужно проследить, чтобы выходной нулевой кабель не контактировал с другими проводниками или с корпусной частью электрического щита.

Наглядно про подключение дифавтомата на видео:

Заземление АВДТ

Заземлять нулевой кабель следует только перед прибором дифференциальной защиты. Неправильное подключение приведет к тому, что дифавтомат будет отключаться даже при подаче незначительной нагрузки.

Если несколько дифференциальных автоматов подключены параллельно, то менять местами нулевые проводники на их выходах или подключать их к общей нулевой шине нельзя. Это также приведет к сбою в работе устройств.

Ноль АВДТ следует подсоединять в паре со своей фазой. Использовать его в качестве нулевого проводника для аппаратов с другим источником фазы нельзя.

Чтобы не перепутать нули, рекомендуется пользоваться промаркированными кабелями.

Для перемычек и соединений необходимо использовать проводник, сечение которого соответствует сетевой нагрузке.

Если автомат оборудован индикатором неисправности, то причина срабатывания будет ясна сразу. При отсутствии «маячка» причину сбоя придется искать методом «научного тыка». Если АВДТ начал срабатывать после подключения в сеть дополнительной нагрузки, то, скорее всего, прибор неисправен или при его подсоединении была допущена ошибка.

Заключение

В этом материале мы рассказали о том, что такое дифавтомат, для чего он нужен и по какому принципу работает, а также разобрались с важными нюансами его подключения. Если вы собираетесь устанавливать АВДТ самостоятельно, перед этим тщательно изучите порядок монтажа, а во время работы строго соблюдайте технику безопасности.

конструкция, принцип работы, технические параметры

Автоматические выключатели способны обеспечить безопасность проводки, поддерживая условия, влияющие на работоспособность приборов. Однако эти устройства не могут защитить людей и животных от поражения электротоком при случайном касании к токоведущим частям подключённого оборудования. Дифференциальный автомат сочетает в себе функции автоматического выключателя нагрузки и УЗО. Он чувствителен не только к перегрузкам, но и к току утечки, что позволяет применять его для защиты людей от опасного напряжения.

Отключение питания дифавтоматом происходит за доли секунды (менее 0,04 с) после изменения параметров дифференциальных токов. За это время человек, попавший под напряжение, не успевает получить серьёзную травму, находясь под защитой автомата. Так же быстро расцепитель срабатывает при возникновении условий, соответствующих короткому замыканию, либо в результате других аварийных ситуаций, угрожающих разрушением электропроводки.

Назначение

Дифференциальные автоматы разрабатывались с целью комплексной защиты от опасных напряжений:

• человека, случайно коснувшегося оголенного провода или других токоведущих элементов различных электрических приборов;
• электрооборудования и бытовых приборов от перегрузок и сверхтоков, возникающих при КЗ;
• электрической проводки, оказавшейся под перенапряжениями в локальных электрических сетях.

Благодаря компактным габаритам и удобным крепёжным приспособлениям, упрощающим монтаж в электрическом щитке, эти устройства активно применяются в домашних сетях, офисных и производственных помещениях. Современные дифференциальные автоматы обладают функциями защиты, которые есть как у автоматических выключателей, так и в УЗО.

Сегодня всё чаще дифференциальные автоматы устанавливаются для защиты электрооборудования и людей в однофазных сетях (рисунок 1), так и в цепях с трёхфазным питанием. При этом контакты дифавтомата защищены дугогасительными камерами, поэтому способны выдерживать многократные коммутации в диапазоне номинальных напряжений, поддерживаемых в однофазных и трехфазных сетях.

Рис. 1. Дифференциальный автомат для однофазной сети

Несмотря на многофункциональность данного электромеханического устройства, его не целесообразно устанавливать в сетях со старой электропроводкой. Дело в том, что в случае утечки электрического тока, имеющей место в цепях с изношенной изоляцией проводов, работа дифференциального автомата, будет сопровождаться частыми защитными отключениями. По той же причине не рекомендуется установка дифавтомата для защиты линий с подключенными компьютерами.

Конструкция и принцип работы

Конструктивно дифференциальный автомат сочетает в себе два устройства: автоматический выключатель и встроенный узел УЗО. Общий принцип построения дифференциального автомата прекрасно объясняет иллюстрация, показанная на рисунке 2. Обратите внимание на синюю кнопку «Тест». С её помощью в любое время можно проверить работоспособность автомата.

Рис. 2. Образное представление конструкции дифавтомата

В реальности эти устройства смонтированы в одном корпусе. У них имеется один рычаг управления, а размыкание контактов происходит под действием общего расцепителя. Разумеется, датчик срабатывания дифавтомата состоит из двух независимых механизмов: биметаллических пластин автоматического выключателя и дифференциального устройства УЗО.

Дифавтомат в разрезе показан на рис. 3.

Рис. 3. Конструкция дифавтомата

Защита цепей от перегрузок работает довольно просто. При значительном превышении допустимых величин номинальных токов или при длительной перегрузке линии происходит нагревание пластин. Одна из них выгибается, воздействуя на коромысло механизма расцепителя. Под действием пружины происходит резкое срабатывание защиты и контакты размыкаются. Для защиты от сверхтоков, возникающих при КЗ, применяется катушка токовой отсечки.

Рассмотрим более детально принцип работы модуля защиты УЗО. Для этого приведём пример структурной схемы дифференциального автомата (рис. 4).

Рис. 4. Структурная схема АВДТ

На схеме видно 2 взаимосвязанных узла: дифференциальный трансформатор (обозначен цифрой 3) и реле напряжения (4). Они образуют модуль дифференциальной защиты. В некоторых конструкциях дополнительно применяются электронные усилители с зависимым или с независимым питанием.

Дифференциальный трансформатор являет собой тороид с обмоткой. Сквозь него проходят силовые проводники (в данном примере их 2 – фаза и ноль). При протекании по ним токов нагрузки, образуются одинаковые по значению, но противоположно направленные магнитные потоки. При таких условиях они не могут наводить напряжения в обмотке трансформатора. Поэтому модуль дифференциальной защиты находится в стабильном равновесии и электричество свободно протекает сквозь замкнутые контакты.

Равновесие системы нарушается при появлении утечки в результате повреждения изоляции, пробивании на корпус и по другим причинам, включая прикосновение человека к токоведущим элементам, например к корпусу прибора, находящемуся под напряжением. В таких случаях возбуждаются обмотки трансформатора, а токи наводки поступают (обычно через усилитель с электронным модулем) на катушку магнитоэлектрического реле. Магнитное поле через якорь воздействует на шток, который запускает механизм расцепителя, в результате чего происходит молниеносное отключение участка защищаемой линии.

Защитный модуль реагирует появление дифференциального тока, а при его обнаружении процесс завершается защитным отключением. Порог срабатывания автомата задают путём регулировки уставок. В зависимости от конкретного предназначения дифавтомата его порог чувствительности может иметь разные значения. В частности, для защиты персонала, селективный дифавтомат должен среагировать при обнаружении дифференциального тока, величина которого не более 30 миллиампер.

Замыкание контактов выполняется внешним усилием на управляющий рычаг.

Обратим ваше внимание на одну важную деталь: трансформаторы тока возбуждаются только при утечке «на землю», например, при наличии защитного заземления. Это значит, что если человек попал под напряжение между проводом фазы и нейтралью (то есть, нет замыкания на землю) то прибор не сработает. Данное обстоятельство следует учитывать при обслуживании линий различных электросетей.

Аналогичная ситуация происходит при обрыве нулевых проводов или в случае отсутствия напряжения питания усилителя. Неисправность можно проверить кнопкой «Тест». Для обеспечения полной безопасности при выполнении ремонтных работ следует отключать дифференциальный автомат вручную, или вводный автомат.

Отличие дифавтомата от УЗО

Всякое устройство, предназначенное для защитного отключения, реагирует только на наличие дифференциальных токов, а дифавтомат отсекает ещё токи перегрузок и сверхтоки при КЗ. В этом главное отличие этих защитных аппаратов.

Визуально дифференциальный автомат от УЗО трудно отличить. У них одинаковые корпуса и даже габариты не слишком отличаются. Но эти устройства можно отличить по другим признакам:

• способу маркировки по номинальному току;
• по изображению электрической схемы на корпусе электроприбора;
• аббревиатурной надписи;
• названию устройства.

Рассмотрите внимательно рис. 5. На изображении видно условные надписи и схемы. По некоторым из них различают указанные приборы.

Рис. 5. Обозначения на корпусе

Расшифровка обозначений на корпусе

Маркировка.

На корпусе устройства указаны параметры по номинальному току. В нашем случае, на рисунке указано «50 А». Такая надпись проставляется на УЗО. В случае с дифавтоматом перед цифрой 50 добавляются большие латинские буквы B, C либо D, характеризующие тип расцепителя. Например, С32 означает что перед нами дифференциальный автомат, рассчитанный на номинальный ток 32 А, со встроенным расцепителем типа C.

Изображение схемы.

Смотрим на рисунок 5, справа. На схеме дифавтомата присутствуют дополнительные элементы: электромагнитный и тепловой расцепители. Этих элементов нет на схеме УЗО.

Аббревиатура.

На нашем рисунке указана серия устройства: ВД1-63. Буквы ВД обозначают выключатель дифференциальный, то есть УЗО. На дифавтомате будет красоваться надпись: «АВДТ», что расшифровывается как автоматический выключатель дифференциального тока.

Название.

Некоторые производители пишут название устройства на корпусе сбоку. Для УЗО – «Выключатель дифференциальный», а для дифавтомата – «Автоматический выключатель дифференциального тока».

Общие обозначения для обоих типов выключателей (см. рис. 5):

• напряжение переменного тока;
• дифференциальный ток;
• условный сверхток КЗ;
• тип УЗО;
• температурный диапазон.

Технические параметры

Приводим основные характеристики двухполюсных дифавтоматов, наиболее часто применяемых для защиты в однофазных сетях.

Таблица 1

Наименование дифавтомата	Количество полюсов	Номинальный ток, А	Ток утечки, мА
АВДТ 32 C40 30мА	2	40	30
АВДТ 32 C40 100мА	2	40	100
АВДТ 32 C50 100мА	2	50	100
АВДТ 32 C63 100мА	2	63	100
АВДТ 32 B16	2	16	10
АВДТ 32 B25	2	25	10
АВДТ 32 C6	2	6	30
АВДТ 32 C10	2	10	30
АВДТ 32 C16	2	16	30
АВДТ 32 C20	2	20	30
АВДТ 32 C25	2	25	30
АВДТ 32 C32	2	32	30

Типовые схемы подключения

Выбор схемы подключения дифавтомата зависит от того, какие задачи мы стремимся решить. Условно их можно разделить на два типа:

• схемы для защиты одним автоматом всех электрических групп;
• использование отдельных устройств, для каждой защищаемой группы (рис. 6).

Рис.6. Подключение АВДТ

Схема защиты отдельных групп более приемлема, так как при возникновении неполадок в группе, отключается не вся сеть, а лишь проблемные цепи. Такое подключение требует больше устройств АВДТ, но это оправдано.

При подключении дифференциального автомата мы советуем руководствоваться правилами:

1. Дифавтомат всегда устанавливается после вводного автомата и электросчётчика.
2. Нулевой провод на выходе АВДТ нельзя подсоединять к нейтралям других линий.
3. В старых домах с обветшавшей проводкой возможны утечки из-за плохой изоляции. Если защита дифавтоматом всё-таки нужна, то лучше использовать устройства с настройкой по токам утечки на грани 30 мА.

Как выбрать?

ПУЭ рекомендуют устанавливать дифференциальные автоматы в тех сетях, которые имеют защитный нулевой проводник. Для однофазных сетей выбираем двухполюсный автомат, а для трёхфазных – с четырьмя полюсами (других не бывает).

Обращаем внимание на два основных параметра: величину номинального электричества и показатель тока утечки. Важно, чтобы номинальный ток соответствовал расчётным значениям вашей защищаемой электрической группы. Для защиты от поражения электричеством следует выбирать устройства с минимальным показателем по току утечки. Считается, что 30 мА – это верхний предел, который нельзя превышать.

Тип встроенного УЗО учитывают в зависимости от того какие дифференциальные токи могут быть в защищаемых устройствах – синусоидальные (используем класс АС) или постоянные (защитят устройства класса А).

Менее важны параметры питания электронных усилителей, наличие защиты от обрыва нейтрали. Если вам трудно сделать правильный выбор – совет специалиста – лучший способ не ошибиться.

Видео в дополнение темы

https://www.youtube.com/watch?v=mUiaG1YjB0g
https://www.youtube.com/watch?v=1qZIffhCI0E

Список использованной литературы

• Федосеев А. М. «Релейная защита электрических систем» 1976
• Бартош А.И. «Электрика для любознательных» 2019
• Е.Д. Тельманова «Электрические и электронные аппараты» 2010

Дифференциальный автоматический выключатель

Дифференциальный автоматический выключатель является одним из наиболее распространенных устройств, размещаемых почти в каждом электрическом щите. Он предназначен для обеспечения защиты электрической сети от токов коротких замыканий, перегрузок, а также от возникновения токов утечки в проводах заземления. Эти токи возникают вследствие повреждения изоляции потребителей или соединительных проводов. Другими словами, выключатель дифференциального тока совмещает в себе функции УЗО и автоматического выключателя.

Особенности конструкции дифавтомата

Поскольку дифавтомат предназначен для выполнения нескольких различных функций, то в его конструкцию входят относительно обособленные элементы, принцип работы и назначение которых несколько различаются. Все составные части устройства собраны в компактном диэлектрическом корпусе, имеющем крепления для монтажа на DIN-рейку в электрическом щитке.

К рабочей части дифференциального автомата относятся:

1. Механизм независимого расцепления.
2. Электромагнитный расцепитель. Это устройство состоит из катушки индуктивности, оборудованной подвижным металлическим сердечником. Сердечник соединен с подпружиненным возвратным механизмом, обеспечивающим надежное замыкание контактов выключателя в нормальном режиме работы электрической цепи. Электромагнитный расцепитель срабатывает в тех случаях, если в цепи протекает ток КЗ.
3. Тепловой расцепитель. Это устройство размыкает электрическую цепь при протекании по ней тока, незначительно превышающего номинальное значение.
4. Рейка сброса.

К защитной части устройства относятся модуль дифференциальной защиты, срабатывающий в тех случаях, если есть ток в проводах заземления электроустановки. В случае превышения этим током определенного значения устройство дает команду на размыкание основных контактов, а также сигнализирует о причинах срабатывания защиты дифференциального автомата.

Составными частями конструкции модуля защиты являются:

1. Дифференциальный трансформатор.
2. Электронный усилитель.
3. Катушка электромагнитного сброса.
4. Устройство контроля исправности защитной части дифавтомата.

На передней части корпуса изделия есть специальная кнопка, которая предназначена для проверки работоспособности защитной части устройства. Чтобы спровоцировать контрольное срабатывание дифавтомата нужно просто нажать на кнопку, при этом происходит замыкание цепи, вызывающее ток утечки, на который реагирует защита.

Для обеспечения нормальной работы защитного модуля он подключается последовательно за рабочей частью дифавтомата.

Принцип действия

Ток утечки в системе электроснабжения квартиры может возникать при повреждении изоляции электроприборов. Если при этом используется заземляющий проводник, то на корпусе электроустановки отсутствует повышенное по отношению к земле напряжение. Протекание тока через заземляющий проводник приводит к его нагреву и возможному увеличению сопротивления или даже обрыву заземляющего провода. В том случае, если электроустановка оказывается незаземленной, есть высокая вероятность поражения человека электрическим током.

Существенным минусом защитного заземления является невозможность контролировать состояние целостности изоляции и протекания дифференциальных токов. Принцип работы автомата заключается в осуществлении такого контроля с отключением электрической цепи в случае превышения током утечки допустимых значений.

В основу работы защитной части дифавтомата положен принцип электромагнитной индукции. В качестве датчика, реагирующего на разность токов во входящем и выходящем проводах, используется измерительный трансформатор.

В конструкцию этого устройства входят две встречно включенные обмотки, каждая из которых создает в сердечнике свой магнитный поток. До тех пор, пока эти потоки равны между собой, ток во вторичной обмотке трансформатора равен нулю. Если в сердечнике появляется магнитный поток, то он провоцирует возникновение тока во вторичной обмотке, что вызывает срабатывание защитного механизма, размыкающего основные контакты дифавтомата.

Сфера применения дифавтоматов

Использование этих устройств определяется их функциональным назначением. Правильно подключенный дифференциальный автомат позволяет:

1. Добиться обеспечения необходимого уровня электрической безопасности в тех случаях, если повреждена изоляция электроустановки или произошло замыкание фазного провода на ее корпус.
2. Предотвратить перегрев и возгорание поврежденных мест изоляции, через которые в течение длительного времени может протекать ток утечки.
3. Обеспечить защиту от поражения электрическим током человека в случае непреднамеренного прикосновения его к открытым токоведущим частям электроустановки.
4. Надежно защитить систему электроснабжения от выхода из строя ее элементов при возникновении в них коротких замыканий и перегрузок.
5. Если есть необходимость в снижении массогабаритных показателей распределительных устройств, то использование дифавтоматов поможет решить эту проблему. За счет совмещения в одном корпусе автоматического выключателя и УЗО можно существенно сэкономить место в электрическом щите.

Выбор дифференциального автомата

Большое количество производителей электрооборудования, а также широкий модельный ряд представленных на рынке дифавтоматов существенно затрудняют выбор этих устройств. Для того чтобы правильно выбрать качественный выключатель тока утечки для конкретной системы электроснабжения, необходимо обратить внимание на такие его характеристики:

• Количество полюсов. Каждый полюс обеспечивает независимый путь прохождения тока и может быть отключен общим разъединительным механизмом. Таким образом, для защиты однофазной сети следует использовать двухполюсные дифференциальные автоматы, а для установки в трехфазной сети – четырехполюсные.

• В зависимости от номинального напряжения различают автоматы на 220 и 400 В.
• Поскольку дифавтомат выполняет функции защиты от токов КЗ и перегрузок, то при его выборе следует руководствоваться теми же правилами, что и для автоматического выключателя. Важнейшими параметрами этих устройств является номинальный ток, значение которого определяется исходя из номинальной мощности подключаемой нагрузки, а также тип времятоковой характеристики. Этот параметр показывает зависимость протекающего через автомат тока от времени срабатывания расцепителя. Для установки в электрических сетях бытового назначения рекомендовано использовать автоматы, имеющие времятоковую характеристику типа С.
• Номинальное значение тока утечки. Показывает максимальное значение разности токов (для определения этого параметра есть специальный символ Δ, нанесенный на корпус устройства), при котором дифавтомат не размыкает электрическую цепь. Как правило, для электрических сетей бытового назначения номинальное значение тока утечки составляет 30 мА.

• Существуют автоматические выключатели дифференциальных токов, предназначенные для работы в сетях постоянного (А или DC) или переменного (АС) тока.
• Надежность устройства. Этот параметр во многом зависит от компании-изготовителя. При выборе и приобретении дифференциального автомата нужно опасаться подделок, приобретая электрооборудование в специализированных магазинах, у которых есть все необходимые документы и разрешения.

Следует заметить, что в случае обрыва нулевого провода, защита, которую обеспечивает дифференциальный автомат, не сможет функционировать из-за отсутствия электропитания. В большинстве моделей дифавтоматов предусмотрена защита от повреждения нулевого проводника, размыкающая цепь при пропадании в ней напряжения.

При обрыве заземляющего проводника может возникнуть ситуация, при которой дифавтомат не среагирует на появлении на корпусе электроустановки повышенного потенциала относительно земли. Однако в этом случае устройство сработает в случае прикосновения человека к такой электроустановке и создания таким образом пути протекания тока утечки.

Подключение

Схема подключения дифференциального автомата достаточно проста. Целесообразно рассмотреть ее на примере одной из наиболее популярных моделей этого устройства ВД1 – 63.

Для работы этого дифавтомата в однофазной сети нужно использовать нулевой и фазный провода, которые подсоединяются к соответствующим клеммам устройства ВД1 – 63. Входные клеммы выключателя дифференциального тока ВД1 – 63 расположены в верхней части его корпуса и имеют маркировку «N» и «1», соответствующую нулевому и фазному проводу.

Подключение дифавтомата ВД1 – 63 выполняется по схеме, представленной на рисунке.

Такое устройство защищает от возникновения токов в цепи заземления сразу несколько групп потребителей. Если в одном из элементов электрической сети возникнет ток утечки, то автоматом ВД1 – 63  будут немедленно отключены все потребители. Достоинством такой схемы является ее простота, а также небольшое количество элементов, не загромождающих пространство в электрическом щите. Эта схема может быть использована в тех случаях, если необходимо обеспечить защиту небольшого количества потребителей.

Для устранения недостатка, связанного с неизбирательностью защиты, обеспечиваемой дифавтоматом ВД1 – 63, используется подключение аналогичных устройств на каждую группу потребителей. Линейка номинальных токов для автоматов ВД1 – 63  достаточно широка и включает в себя стандартные значения от 16 до 100А. Разветвленная схема подключения является более дорогой и сложной в монтаже, соединение ее элементов требует гораздо большего места в распределительном щитке. Однако применение подобной защиты существенно повышает ее надежность и селективность.

Недостатки

Подключение дифференциального автомата обеспечивает значительно больше преимуществ, чем недостатков. Однако, помимо достаточно высокой стоимости этих устройств, к их отрицательным качествам нужно отнести невозможность определения места повреждения изоляции электрической цепи, из-за которого сработал дифавтомат.

Еще одним негативным моментом является относительная сложность этих устройств, которая, во-первых, приводит к снижению их надежности, а во-вторых, требует замены всего изделия в тех случаях, если из строя выходит какой-либо его элемент.

Дифференциальный автомат. Назначение и принцип работы дифференциального автомата

Дифференциальный автоматический выключатель представляет собой уникальное устройство, в котором одновременно сочетаются функции автоматического выключателя и защитные свойства УЗО.

Дифференциальный автомат предназначен для защиты человека от поражений электрическим током при его соприкосновении с токоведущими частями электрооборудования либо при утечке электрического тока. В этом случае дифференциальный автомат выполняет функции устройства защитного отключения.

Также устройство осуществляет защиту электрической сети от коротких замыканий и перегрузок, выполняя функции автоматического выключателя.

Конструкция устройства

Конструктивно диф автоматы из состоят рабочей и защитной части.

Рабочая часть представляет собой автоматический выключатель, в котором имеется специальный механизм независимого расцепления и рейка сброса с помощью внешнего механического воздействия. В различных типах диф автоматов устанавливаются четырехполюсные или двухполюсные автоматические выключатели.

Дифференциальный автомат, как и обычный автоматический выключатель, оборудован двумя расцепителями:

• — электромагнитный расцепитель отключает линию электропитания в случае короткого замыкания;
• — тепловой расцепитель срабатывает в случае возникновения перегрузки защищаемой группы.

Защитной частью устройства является модуль дифференциальной защиты. Он обнаруживает дифференциальный электрический ток на землю (ток утечки). Кроме этого, модуль преобразовывает электрический ток в механическое воздействие, с помощью которого через специальную рейку осуществляется сброс выключателя.

Для обеспечения питания модуля защиты от электрического тока он включается последовательно с автоматическим выключателем.

В модуле защиты от электрического тока имеются некоторые дополнительные устройства, среди которых дифференциальный трансформатор, обнаруживающий остаточный электрический ток, а также электронный усилитель с катушкой электромагнитного сброса.

Для проверки исправности модуля дифференциальной защиты на корпусе устройства расположена специальная кнопка «Тест». При нажатии на эту кнопку создается искусственный ток утечки и автомат (если он исправен) должен отключиться.

Как работает диф автомат

В диф автомате, как и в устройстве защитного отключения, в качестве датчика утечки тока применяется специальный трансформатор. Работа этого трансформатора основана на изменении дифференциального тока в проводниках, подающих электрическую энергию на электроустановку, на которой обеспечивается защита.

Ток утечки отсутствует, если нет повреждений изоляции электропроводки или к токоведущим частям установки никто не прикасается. В этом случае в нулевом и фазном проводе нагрузки будут протекать равные токи.

Этими токами в магнитном сердечнике трансформатора тока наводятся встречно направленные равные магнитные потоки. В результате этого ток вторичной обмотки равен нулю и чувствительный элемент – магнитоэлектрическая защелка не срабатывает.

В случае возникновения утечки, к примеру, если человек случайно прикоснется к фазному проводнику или при нарушении изоляционных свойств диэлектрика, происходит нарушение баланса тока и магнитных потоков.

Во вторичной обмотке возникает электрический ток, который приводит в действие магнитоэлектрическую защелку. Сработавшая защелка воздействует на механизм, расцепляющий автомат и контактную систему.

Где применяются диф автоматы

Дифференциальный автомат может с успехом применяться в однофазных и трехфазных сетях переменного тока. Эти устройства способствуют значительному повышению уровня безопасности в процессе постоянной эксплуатации различных электроприборов.

Кроме этого, дифференциальные автоматические выключатели способствуют предотвращению пожаров, вызванных возгоранием изоляции токоведущих частей некоторых электрических приборов.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Принцип работы дифавтомата, как работает дифференциальный автомат

Difference (англ.)- разница. Именно от этого слова произошло название «дифференциальный автомат», в этом случае имеется в виду разница между величинами входных токов в сети. Устройство, которое срабатывает в случае возникновения аварийной ситуации из-за несовпадения силы тока «туда и оттуда» и одновременно отключает фазу и ноль, называется дифференциальным автоматом.

Автоматический выключатель дифференциальный IEK АВДТ 32

Главным его предназначением и основным принципом работы является единовременное отслеживание возможного короткого замыкания (КЗ) и последующее отключение питания. Кроме этого, контролируется наличие токов утечки, в случае отклонения от нормы, производится обесточивание линии. Можно выделить несколько основных функций, выполняемых этим устройством:

1. Контроль значений токов, недопустимость КЗ и обесточивание линии при возникновении нештатной ситуации.
2. Отслеживание превышения максимально допустимых значений напряжения и отключение при возможной перегрузке (исключает возможность перегрева проводов и повреждение изоляции).
3. Проверка наличия токов утечки в связи с повреждением токоведущих или изоляционных составляющих.

Схема дифавтомата

Таким образом, дифференциальный автомат совмещает в себе два устройства и образует комплекс устройства защитного отключения (УЗО) и автомата защиты. Как и у всех универсальных устройств, у него есть свои сильные и слабые стороны.

Преимущества

• при условии правильного подключения, одним из главных преимуществ дифавтомата является безопасное для человека подключение к электрической сети;
• комплексное решение правильного совмещения УЗО и номинала по току;
• контроль и защита электрической сети от перепадов напряжения;
• компактное размещение;
• несложное подключение.

Недостатки

1. При отсутствии соответствующих флажков на определенных моделях дифавтоматов, отсутствует возможность определения причины срабатывания устройства, что делает устранение неисправности более сложным процессом.
2. Невозможность менять поломавшиеся составляющие дифференциального автомата по отдельности. К примеру, если выйдет из строя только УЗО или автомат, все равно придется менять все устройство. Таким образом, в случае поломки придется заплатить полную стоимость дифавтомата.
3. Ограниченность выбора. Не всегда нужная модель может оказаться в наличии, поэтому существует вероятность остаться без света на неопределенное время, необходимое для ее доставки.

Оптимальное применение дифавтомата

Для бытового размещения в простой сети с минимальным количеством подключенных электроприборов, рассчитанной на одного потребителя (например, на дачах) наиболее приемлемым вариантом будет установка дифавтомата вместо УЗО. Этим можно существенно улучшить защиту вашей сети от резких скачков напряжения.

Применение дифавтомата будет достаточно эффективным в случае, если сеть периодически подвержена воздействию влаги (баня, подвальные помещения, уличное освещение) и нуждается в мощном потреблении электроэнергии.

Если нет возможности поставить дифавтомат, можно заменить его связкой устройств УЗО+ двухполюсной автомат. По функционалу это практически то же самое, разница лишь в более сложном подключении.

Характеристики и выбор дифавтомата

Выбирая устройство, прежде всего надо определиться с выбором места его установки, и уже после этого подбирать дифференциальный автомат с техническими характеристиками, соответствующими вашим требованиям.

Кроме того, необходимо точно знать напряжение сети, в которой будет устанавливаться устройство. В зависимости от его величины (напряжения), существуют разные типы дифавтоматов. Различить их можно по надписям на корпусе устройства, рядом с отметкой о частоте тока( 50 Гц).

Номинал, равный сечению провода, следит за недопустимостью превышения током нагрузки допустимых показателей, а в случае отклонения от нормы, отключает питание.

Различаются дифавтоматы и по типу электромагнитного расцепителя, в зависимости от величины пускового тока они могут быть разной чувствительности:

B — предназначена для работы с превышениями норм от 3 до 5 раз. Этот вариант наиболее приемлем в случаях минимальной нагрузки на сеть, его часто устанавливают на дачах;

С — максимальная перегрузка колеблется в интервале от 5-10 раз. Оптимальное место установки – жилые квартиры и дома;

D — отключение происходит, если номинал превышен в 10-20 раз. В основном устанавливаются на предприятиях, фабриках или офисных помещениях, требующих больших энергозатрат.

Автоматический дифференциальный выключатель в разрезе

Еще один параметр, на который стоит обратить внимание при выборе такого устройства – это отключающий дифференциальный ток и его класс. Обычно для потребительских сетей используют дифавтоматы с номиналом тока утечки 10 мА (линия с единственным потребителем) или 30 мА (более распространенные устройства, применяемые для нескольких потребителей).

Немаловажной характеристикой защитного устройства является и его класс ограничения силы тока, а также номинальная отключающая способность. В случае резких перепадов напряжения или максимальной сетевой нагрузки, необходимо понимать, насколько быстро отреагирует защитное устройство на нештатную ситуацию. Именно это показывает класс токоограничения дифавтомата, в зависимости от класса (по нарастающей от 1 до 3), устройство отключает электропитание в случае аварии. Предпочтение отдается дифавтоматам 3 класса, как самым быстродействующим. К сожалению, стоимость такого устройства будет гораздо выше подобных дифавтоматов более низкого уровня.

Эксплуатационные условия

Основные модели дифференциальных автоматов довольно чувствительны к погодным условиям и предполагают эксплуатацию при температурах от -7°C до +30°С. В случаях, когда дифференциальный автомат будет расположен на улице, в неотапливаемом здании, а также в помещениях с резкой сменой температур или периодическим посещением, необходимо выбирать модели защитных устройств, устойчивые к минусовым температурам. На внешнем корпусе такого устройства производители ставят специальный значок в форме снежинки, обозначающий, что данный дифавтомат будет корректно работать даже при очень низких температурах (до -30°С). Цена таких устройств тоже будет значительно выше стоимости обыкновенных моделей.

Дифференциальный автомат IEK ВД1-63

Как подключить защитное устройство

В верхней части корпуса дифавтомата находятся юстировочные винты и контактные пластины для подсоединения фазы и нуля, идущих со счетчика. Снизу расположены контакты для подключения самой линии.

Подключить устройство непосредственно в электрическом шкафу тоже довольно просто. Единственный нюанс – по окончании сборки необходимо дополнительно, с максимальным усилием, закрепить контакты. Делается это потому, что обычно применяются медные провода, а, как известно, медь довольно мягкий металл.

Наиболее популярная схема подключения

Схема подключения дифавтомата на входе

Существует несколько способов подключения дифавтомата. Наиболее востребованной стала схема с установкой устройства сразу после счетчика – на входе. Преимущество такого подключения состоит в том, что в случае возникновения аварийной ситуации, отключение электропитания будет произведено по всем потребителям одновременно. Недостаток состоит в том, что из-за полного обесточивания становится довольно сложно определить, где именно случилась поломка. Эта проблема решается установкой после основного дифавтомата отдельных защитных устройств для каждой группы потребителей. В этом случае, существует возможность поочередного включения и определения причины поломки после срабатывания защиты.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 3 чел.
Средний рейтинг: 5 из 5.

Дифференциальный автоматический выключатель остаточного тока серии

Sgcf464

выключатель дифференциального тока выключатель дифференциального тока выключатель дифференциального тока выключатель дифференциальный выключатель дифференциальный выключатель дифференциальный выключатель дифференциальный выключатель дифференциальный выключатель автоматический выключатель остаточного тока дифференциальный выключатель дифференциальный выключатель дифференциальный автоматический выключатель дифференциальный автоматический выключатель дифференциальный выключатель

СЕРИЯ SGCF УЗО соответствует стандартам IEC1008, GB16916 и BS EN61008.УЗО может немедленно отключить цепь неисправности в случае опасности поражения электрическим током или утечки на землю ствола, таким образом, это подходит для предотвращения опасности поражения электрическим током и пожара, вызванного утечкой на землю, УЗО в основном подходит для использования на различных заводах и предприятиях , строительство зданий, торговля, пансионаты и семьи. Его можно использовать в цепях до однофазного 230 В, трехфазного 400 В от 50 до 60 Гц, УЗО не подходит для использования в импульсной системе постоянного тока

ТЕХНИЧЕСКИЕ ДАННЫЕ
Стандарт: IE1008, GB16916, BS EN61008
Номинальный напряжение (Un): 2 полюса: 230 В переменного тока
4 полюса: 400 В переменного тока
Номинальный ток (In): 25, 40, 63 A
Номинальный остаточный рабочий ток (I нет): 0.5I n
Время отключения остаточного тока: ≤0,1 с
Минимальное значение номинальной включающей и отключающей способности (Im): 1KA
Номинальный условный ток короткого замыкания (Inc): In = 25, 40A Inc = 1500A
In = 63A Inc = 3000A
Срок службы: под нагрузкой: 200 циклов
Без нагрузки: 2000 циклов

0003

0003

000…

.Дифференциальный автоматический выключатель

— определение

Примеры предложений с «дифференциальным автоматическим выключателем», память переводов

Польские патенты Схема контроля токового дифференциального выключателя Польские патенты Блокировка токового дифференциального выключателя EurLex-2- рынки миниатюрных автоматических выключателей, дифференциальных автоматических выключателей и шкафов, предназначенных для конечных щитовых устройств, в Дании, Испании, Италии и Португалии; Common crawl Каждый генератор, даже самый маленький, оборудованный розетками, снабжен дифференциальным автоматическим выключателем, а электрические панели большие, доступные и легко читаемые, что обеспечивает максимальную защиту клиентов и упрощает использование генератора. PolishPatents Метод использования дифференциально-токового защитного выключателя для ограничения однофазного тока короткого замыкания в системах электропроводки, питающихся от сетей TN , патенты- wipoДифференциальный автоматический выключатель EurLex-2 — рынок миниатюрных автоматических выключателей, дифференциальных выключателей и ящиков для конечных щитовых щитов во Франции; Обычный ходАвтоматический выключатель, Контакторы и приводы электромеханические, Дифференциальные автоматические устройства, Автоматические выключатели, Подводящие линии конденсаторные герметичные.Заявлено устройство электрической дифференциальной защиты, в частности автоматический выключатель или переключатель, имеющий испытательную цепь. Изобретение относится к способу и устройству для секретной радиосвязи с использованием одной или нескольких линий радиосвязи и одной или нескольких оптических линий связи в свободном пространстве. Устройство согласно настоящему изобретению содержит генератор ключей (12), передающий набор для передача по линиям распределения электроэнергии (13), выделенным электрическим проводам (21), дифференциальному выключателю (22), сетевому фильтру (23), нескольким источникам модулированного света (31), первой мобильной радиосистеме (40). ), содержащий радиоустройство B (41) и «допустимый приемник для оптической передачи» (42), и вторую систему мобильной радиосвязи (50), содержащую радиоустройство C (51) и «допустимый приемник для оптической передачи» (52). ). патент-wipo Устройство в соответствии с изобретением содержит, по меньшей мере, два конденсатора (C1, C2), цепь, способную заряжать два конденсатора от электрической энергии, передаваемой сигналом, конец отправки которого желательно обнаружить, один двух конденсаторов (C1), шунтируемых резистором (R1), служащим для разряда в конце передачи упомянутого сигнала, и дифференциальным автоматическим выключателем, который влияет на применение в цепи управления и / или сигнализации (2), сигнал обнаружения, состоящий, по меньшей мере, из одной части заряда, накопленного двумя показанными конденсаторами, когда разность напряжений между двумя конденсаторами (C1, C2) падает ниже заданного порога. EurLex-2298 Во-первых, Шнайдер оспаривает, что новое предприятие будет иметь доминирующее положение в Дании или непревзойденную мощь на рынках миниатюрных автоматических выключателей, дифференциальных переключателей и шкафов, предназначенных для окончательных щитовых щитов. патентов-wipoDifferential цилиндр для гидромеханического привода для электрических выключателей патентов-wipoThe изобретения относится к механизму блокировки для электрического устройства защиты линии с дифференциальной функцией, связанной с выключателями и содержащим электромагнит, имеющим регулируемый сердечником (22) и обмотка (21), соединительный вал (24) и кнопка (7) для сброса механизма. EurLex-2 Например, некоторые миниатюрные автоматические выключатели отличаются от других моделей только идентификацией нейтрали (слева, в соответствии с обычной практикой на французском рынке) или отображением этикеток другого качества. патенты-wipo Неисправность выключателя дифференциального тока, именуемого в дальнейшем автоматическим выключателем, который действует своим трансформатором суммирующего тока (1) и схемой включения на переключающие контакты, в которых схема включения имеет двухполупериодный схема выпрямителя (6) с центральным ответвлением и RC-компонентом (7) для формирования постоянной времени заряда (R1 x C3) между вторичной обмоткой (2, 3) суммирующего трансформатора тока (1) и запускающей обмоткой (4 ) триггера (5), в котором RC-компонент (7) ограничен по напряжению зарядки ограничителем напряжения (V5). EurLex-244 Эти распределительные щиты, в основном состоящие из шкафа и компонентов безопасности, таких как автоматические выключатели, предохранители или дифференциальные переключатели, могут быть подразделены на три группы продукции, соответствующие различным уровням распределения электроэнергии: eurlex Ди / dt дифференциал переходного тока при включении выключателя тягового агрегата должен иметь следующие характеристики EurLex-2 Дифференциал переходного тока при включении выключателя тягового агрегата di / dt должен иметь следующие характеристики: EurLex-2At recital 507, Комиссия отмечает, что, согласно уведомляющим сторонам, для того, чтобы быть жизнеспособными в распределительных щитах и ​​конечных щитах, необходимо поставить полный спектр компонентов (шкафы, предохранители, автоматические выключатели, устройства дифференциальной защиты). системы управления и т. д.), соответствующие этим панелям управления, и… для целей распространения, производители должны предлагать полный ассортимент продукции. tmClass Ректификаторы, полупроводники, электрические реле, конденсаторы, индукторы, контакторы, адаптеры, клеммные блоки, предохранители, детекторы, распределительные устройства (электрические распределительные системы), стержни (электрические распределительные системы), поперечины (электрические распределительные системы), аварийные индикаторы, розетки, статические преобразователи, блоки бесперебойного питания, повторители сигналов связи, электрические трансформаторы, индикаторы потерь электроэнергии, электролизеры, таймерные термостаты, инверторы, термоэмиссионные лампы, автоматические выключатели (электрические), дифференциальные переключатели, магнитотермические переключатели, дифференциальные магнитотермические переключатели , поворотные переключатели eurlex Необходимая информация должна быть получена от заинтересованных железных дорог, когда проектируются автомобильные фильтры.Дифференциал di / dt переходного тока при включении выключателя тягового агрегата должен иметь следующие характеристики патент-wipo Аппарат (A) содержит расцепитель (1) с трансформатором измерения дифференциального тока (12), реле ( 16) для срабатывания механизма отключения автоматического выключателя (2) и тестовой цепи (33) для контроля срабатывания расцепителя (1).

Показаны страницы 1. Найдено 27 предложения с фразой дифференциальный выключатель.Найдено за 2 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки.Найдено за 1 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Они поступают из многих источников и не проверяются. Имейте в виду.

.

Горячая цена Дифференциальный автоматический выключатель Gb10963 1p + n 63a Однофазный автоматический выключатель

mcb выключатель 63A 1 + N полюс утечки на землю автоматический выключатель RCBO

Общие данные:

Полюс: 1P + N, 2P, 3P, 3P + N, 4P

Номинальный ток (A): 6, 10, 16, 20, 25, 32, 40, 50, 63

Номинальная частота: 50 Гц

Номинальный остаточный рабочий ток (мА): 30

Электрические характеристики:

Номинальное рабочее напряжение Ue: 1P + N, 2P (В): 230AC

3P, 3P + N, 4P (V): 400AC

Номинальное напряжение изоляции Ui (В): 250 (фаза с землей) / 500 (фаза с фазой)

Устойчивость к короткому замыканию (кА): 6

Номинальное выдерживаемое импульсное напряжение Uimp (1.2/50) (кВ): 4

Напряжение испытания изоляции (кВ): 2 кВ (50/60 Гц, 1 минута)

Функция изоляции: Да

Уровень загрязнения: 2

Форма отключения: Термомагнитный расцепитель

Характеристики термомагнитного отключения:

B-кривая (3ln ~ 5ln)

C-образная кривая (5ln ~ 10ln)

D-образная кривая (10ln ~ 14ln)

Характеристика:

Защита от короткого замыкания

Защита от протечек

Защита от перегрузки

Функция изоляции

Для внезапно возникающих или медленно нарастающих остаточных синусоидальных токов и остаточных пульсирующих постоянных токов автоматический выключатель утечки на землю типа A обеспечивает отключение.

Механические свойства:

Индикация отключения: есть индикатор отключения по остаточному току, кнопка сброса, для отключения по утечке

Ручное управление: Ошибка перегрузки по току: включение ручки выключателя

Неисправность утечки: сначала сбрасывается устройство остаточного тока, затем сбрасывается автоматический выключатель

Ручка: красная

Механический срок службы: 20000 раз

Электрический срок службы: 10000 раз

Класс IP: Установлен в распределительную коробку: IP40

Прямая установка: IP20

Антимеханическое воздействие: 30 г, 3 удара, продолжительность 11 мс

(без значительной вибрации или ударов)

Антивибрация (IEC / EN 60068-2-6): без значительной вибрации и ударов

Влагостойкость (IEC 60068-2) Влажное тепло, ° C / относительная влажность:

класс 2, 28 циклов,

Относительная влажность 90% ~ 96% при 55 ° C

Относительная влажность 95 ~ 100% при 25 ° C

Базовая температура окружающей среды: 30 ° C

Температура окружающей среды (среднесуточная температура ≤ +35 ° C): -35 ° C ~ + 70 ° C

Температура хранения: -40 ° C ~ + 85 ° C

Установочные характеристики:

Форма клемм: U клеммы

Максимальные возможности подключения: Уровень тока 6-32 (A): 16 мм2

Уровень тока 40-63 (A): 25 мм2

Максимальный предел крутящего момента (A): Уровень тока 6-32: 2N.м

Текущий уровень 40-63: 2.5N.m

Инструмент: крестовая или шлицевая отвертка

Установка: на стандартной DIN-рейке (35 мм)

Метод ввода: вверх введите строку

.Автоматические выключатели

, УЗО и дифференциальные автоматические выключатели. Фондовая фотография

Модульный автоматический выключатель и клеммы расположены в электрическом шкафу

.

К промышленному автоматическому выключателю подключено несколько проводов или кабелей

Человек рабочий ключ прикручивает выключатель к плате

Один большой силовой выключатель в электрическом шкафу.

Шкаф электрошкаф с преобразователями частоты, регулятором, выключателем

Однополюсный модульный автоматический выключатель на поверхности стола

В электрошкафу выключатель, термостат, клеммы.

В электрошкафу выключатель, термостат, клеммы.

Автоматический выключатель, контактор или пускатель с дополнительными контактами и тепловым реле в электрическом шкафу

Автоматический выключатель с большим входом и серия автоматических выключателей с подключенными к ним кабелями

Преобразователь частоты, выключатель, контакторы в электрическом шкафу

Сквозные клеммы, автоматический выключатель, модульный контактор и УЗО в электрическом шкафу.

Модульный автоматический выключатель, двухполюсный УЗО и трехполюсный УЗО

Модульный автоматический выключатель и ряд клемм в электрическом шкафу

.
