Дифференциальный автоматический выключатель – двойная экономия или снижение надежности?
Очень часто при монтаже электрических щитов перед исполнителем — будь то электрик или электромонтажник — встает вопрос, какой вариант лучше применить: установить связку последовательно установленных УЗО и автоматического выключателя либо установить одно устройство — диф. автомат или как его правильно называют автоматический выключатель дифференциального тока (далее по тексту — АВДТ). Казалось бы, вывод тут очевиден, зачем монтировать в щит два устройства, если их вполне может заменить одно? В этом случае и место в распределительном щите экономится, и схема соединений проводов упрощается, чего тут, казалось бы, раздумывать? Однако не все так просто как кажется на первый взгляд…
Для начала давайте повторим, что такое АВДТ. Это электроустановочное изделие, которое выполняет функции защиты от токов короткого замыкания и перегрузки (функции автоматического выключателя), а так же от токов утечки (функции устройств защитного отключения), при этом по габаритам АВДТ гораздо компактнее, чем УЗО и автомат установленные вместе.
Причем, как и УЗО, АВДТ есть электромеханического типа и электронного. Последние — гораздо компактнее. Грубо говоря, электромеханический АВДТ — это в корпус модульного автоматического автомата встроено еще и электромеханическое УЗО, у электронного АВДТ аналогично — встроено электронное УЗО.
Вот тут и кроется первый минус АВДТ — это последствия компактного размещения в одном корпусе множества деталей и механизмов, что привело к сложности конструкции. Посудите сами, например, в корпусе двухполюсного автоматического выключателя и так не очень много свободного места, а точнее сказать, его практически нет. А тут еще надо вмонтировать дифференциальный трансформатор с первичной, вторичной обмоткой исполнительным органом и соединить все это с механизмом расцепления. И поэтому такое устройство АВДТ совершенно не способствует полноценному сохранению всех рабочих характеристик, как автоматического выключателя, так и УЗО — в одном корпусе. Есть некоторые производители, у которых АВДТ выпускается даже в одном модуле шириной всего 18мм.
Второй минус — это то, что на механизм расцепления будут воздействовать три расцепителя: электромагнитный (срабатывает при токах короткого замыкания), тепловой расцепитель в виде биметаллической платины (срабатывает при токах перегрузки) и расцепитель от диф. трансформатора (реагирует на токи утечки). При этом все три расцепителя воздействуют на механизм отключения с разной силой и поэтому к механизму отключения предъявляются повышенные требования, исключающие его отказ на отключение. А это приводит опять же к усложнению конструкции привода, что совсем не способствует надежности.
Третий минус присущ только электронным АВДТ — им требуется наличие напряжения питания для установленной внутри электронной схемы и поэтому такое устройство может не сработать и не отключить, например, опасное замыкание фазного провода на корпус оборудования при обрыве нулевого провода до АВДТ.
Четвертый минус так же относится не ко всем АВДТ, а только некоторых производителей: при срабатывании АВДТ невозможно определить по какой причине он отключился — либо от КЗ, либо от перегрузки или от дифференциального тока утечки, что вызывает затруднение и увеличивает время определения и отыскания неисправности.
Пятый минус АВДТ заключается в том, что при выходе его из строя или изменении параметров нагрузки приходится выбирать новое устройство по двум параметрам — по номинальному току и по дифференциальному. И бывает так, что подобного АВДТ найти не удается, а на установку связки УЗО + автомат просто нет места в распределительном щите…
Шестой минус относится к электронным АВДТ — электронная схема внутри корпуса очень чувствительна к импульсным перенапряжениям.
Плюсы АВДТ — это естественно в первую очередь габаритные размеры и еще его стоимость — зачастую немного ниже стоимости вместе взятых УЗО и автомата. И еще к преимуществам АВДТ можно отнести упрощение электрической схемы и соединений в месте установки.
Сейчас посчитаем недостатки при применении в паре последовательно установленных УЗО и автоматического выключателя.
- Первый минус — больше стоимость (однако не намного) по сравнению с АВДТ.
-
Второй минус — увеличение количества присоединенных проводов в схеме щитка.
- Третий минус — габаритные размеры, они оказываются практически в два раза больше чем у АВДТ.
В принципе на этом все минусы и заканчиваются, далее идут только плюсы.
При сравнении этих двух вариантов применения АВДТ или УЗО + автомат зачастую складывается мнение, что надежность у двух последовательно установленных устройств гораздо ниже, чем у одного. И на самом деле — чем больше устройств в цепи, тем выше отказ, так как выйти из строя может любое из всех последовательно установленных устройств, и при этом в любом случае нагрузка останется без напряжения. Однако давайте определимся, какой может быть отказ.
Отказ возможен от ложного срабатывания устройства, поломки/износа механизма включения, потери питания на нагрузке от плохого прилегания силовых контактов и т.п. Чем грозит в этом случае такой отказ? Только отключением нагрузки от напряжения питания в самом крайнем случае, больше ничем. На электробезопасность это никаким образом не повлияет.
Простыми словами — даже если в квартире сработает ложно устройство защитного отключения или автоматический выключатель, то ничего страшного не произойдет. Ну, погаснет свет или перестанет работать бытовая техника — холодильник или телевизор, только и всего. В этом случае потребуется определить какое устройство вышло из строя и заменить его на исправное. А сейчас давайте рассмотрим более серьезный отказ с наиболее тяжкими последствиями, это — отказ устройства при аварийном событии.
Начнем с АВДТ.
Представьте себе что произошло замыкание фазного провода на заземленный корпус допустим микроволновки и при этом случилась поломка/отказ АВДТ, то есть вместо того что бы отключить поврежденный опасный участок электропроводки — дифавтомат остался во включенном положении (по какой причине это случилось не так важно, главное сам факт включенного состояния). В этом случае на корпусе микроволновой печи будет находиться опасный потенциал и, задев корпус человек, неминуемо окажется под воздействием электрического тока.
Сейчас посмотрим, что произойдет в аналогичной ситуации при применении связки УЗО + автомат. Здесь все намного лучше, чем в первом примере. При отказе УЗО (а именно оно должно первым отключиться, так как чувствительность и время отключения у него меньше) аварийный участок отключит автоматический выключатель, потому что ток короткого замыкания будет достаточно большой. И наоборот — при отказе автоматического выключателя его заменит устройство защитного отключения. То есть эти два последовательно включенных устройства как бы резервируют друг друга при подобной тяжелой аварийной ситуации.
Подытожим: при замыкании на корпус в случае отказа АВДТ будут самые тяжелые последствия — от поражения электрическим током до пожара. В случае использования последовательно установленных автомата и УЗО мы имеем надежное отключение поврежденного участка. Поэтому делайте выводы, так ли важно уменьшение размеров распределительного щита при применении АВДТ или все-таки упор сделать на установку УЗО и автомата? Все сказанное отнюдь не означает, что АВДТ совсем не надо применять. На отдельных электропотребителелях его вполне можно использовать, к примеру, на электроводонагревателе или погружном электронасосе. Однако когда требуется защитить группу автоматических выключателей, например, на вводе в дом, то тогда все-таки предпочтительнее установить последовательно УЗО и автоматический выключатель.
Изделие каких производителей следует выбирать? Это не такой простой вопрос, как может показаться. Рекомендуем скачать нашу PDF книгу о выборе подрядчика, там есть полезные рекомендации.
Конечно, почти всегда можно рекомендовать мировых лидеров: ABB, Legrand, Schneider. Только надо помнить, что на рынке существуют подделки, а с другой стороны, и у самих именитых производителей есть разные линейки продуктов. Например, достойный бренд DEKraft у Schneider. Интересны варианты импортозамещения, например привлекает активность отечественного производителя EKF, но у нас мало опыта использования продукции отечественных брендов. Будем признательны за Ваши отзывы не только о статье, но и по электротехнической продукции, которой Вы пользуетесь.
Оставляйте Ваши вопросы и комментарии и, конечно же — обращайтесь к нам, получите оптимальные решения для Вас и Вашего бизнеса по технологии ПССГ®!
Что лучше установить в щитке: «дифавтомат» или УЗО?
Без защитных элементов электрической сети в квартире и на даче не обойтись в любом случае.
Эти устройства не только предотвращают серьезные последствия при коротком замыкании и защищают от превышения в сети допустимых нагрузок, но и не допускают утечки тока. В большинстве случаев для защиты устройств от последствий короткого замыкания используются автоматические выключатели, или «автоматы», в то время как для защиты от возможных утечек применяются устройства защитного отключения — УЗО.
Вместе с тем, и то и другое хорошо решают комбинированные приборы, которые имеют математическое название — дифференциальные автоматические выключатели, или «дифавтоматы». Это весьма удобные устройства, которые в одном корпусе совмещают две функции: УЗО и автоматический выключатель.
Что поставить: дифавтомат или УЗО
Ниже мы коротко расскажем, что из себя представляют оба устройства, а также выясним, УЗО или дифавтомат, что из них выбрать. А пока лучше остановимся на основных параметрах выбора, которые часто выступают в качестве ограничений. Это и цена устройства, неудобство подключения и конечно размеры щитка, куда вы будете устанавливать прибор.
Но главным критерием все же является цель: для чего устанавливается тот или иной аппарат. В частности, для обеспечения безопасности одного потребителя и одной линии смело берите дифавтомат.
При этом нужно помнить, что в щитке нужно будет предусмотреть довольно много места для дополнительной защиты. Как известно, для УЗО нужно также устанавливать автоматический выключатель, т.к. оно не имеет встроенной защиты от сверхтоков. Выходит, что для автомата требуется одно модуль-место, а для УЗО — три (сам модуль в два раза толще). То же самое касается подключения отходящих линий, количество которых также зависит от количества групп розеток.
В настоящее время в продаже уже можно найти одномодульные дифавтоматы, которые по выполняемым функциям идентичны обычным АВДТ: они имеют и УЗО, и автомат.
Но у АВДТ есть особенность при подключении, т.к. подразумевает использование таких дополнительных и весьма дорогих инструментов, как пресс клещи, стрипперы и другие инструменты, которые позволят сократить время монтажа.
Здесь вариант «УЗО + автомат» выглядит более бюджетным и удобным.
В общем то, после этой информации становится понятно, что лучше при выборе дифавтомат или узо.
Как подключать УЗО и дифавтомат
Сборка этих приборов выполняется стандартным образом: фазный провод подключается на автоматический выключатель, а затем выходит из автомата и подключается на верхнюю «фазную» клемму УЗО. Нулевой провод подключается напрямую на верхнюю «нулевую» клемму УЗО. Затем фаза и ноль отходят от нижних клемм УЗО к потребителю.
Схема подключения дифавтомата немного проще: фазный и нулевой провод подключаются сразу на верхние клеммы прибора. С нижних клемм питание идет к потребителю.
Особенности применения
Как известно, в электрической цепи необходимо устанавливать защитное устройство именно с целью защиты: в результате скачка напряжения или других нештатных ситуаций оно отключает питание с помощью специальных технологий. В результате такого срабатывания мастеру предстоит найти причину отключения, среди которых может быть как замыкание, так и утечка тока.
В случае с использованием АВДТ такие причины сразу можно и не обнаружить.
Но вот при использовании связки «автомат + УЗО» вам будет сразу видно: если отключилось УЗО — неисправность кроется в утечке тока, если же сработал автовыключатель, то причина в коротком замыкание или перегрузка линии.
Что такое УЗО
УЗО работает как защитник человека от поражения электрическим током и как превентивный механизм по предотвращению случайного возгорания кабелей проводки и подключаемых шнуров электроприборов.
Функциональная идея рассматриваемого устройства основана на законах электротехники, постулирующих равенство входящего и выходящего тока в замкнутых электрических цепях с активными нагрузками.
Это значит, что ток, протекающий через фазный провод, должен быть равен току, протекающему через нулевой провод — для цепей однофазного тока при двухпроводной разводке и что ток в нейтральном проводе должен быть равен сумме токов, которые протекают в фазах для трехфазной четырехпроводной цепи.
Когда в таком контуре из-за случайного прикосновения человека к неизолированным частям токопроводящих элементов цепи или при контакте оголенной части проводки (из-за повреждения) с другими токопроводящими предметами, образующими новую электрическую цепь, происходит так называемая утечка тока — равенство входящего и выходящего токов нарушается.
Это нарушение может быть зарегистрированным и использоваться как команда на отключение всей электрической цепи. На этом процессе и было сконструировано УЗО. А ток «утечки» в рамках электротехники стали называть дифференциальным током. УЗО может регистрировать очень малые токи «утечки» и выполнять функции механизма выключателя.
При выборе УЗО нужно помнить, что внутренней защиты от сверхтоков в нем не предусмотрено, УЗО защищает и реагирует только на ток утечки. Поэтому последовательно с устройством защитного отключения обязательно должен устанавливаться автоматический выключатель. Номинальный ток автомата должен быть меньше или равен номинальному току УЗО.
Как отличить УЗО от дифавтомата визуально
Здесь все достаточно просто, хотя два устройства очень похожи между собой. В первую очередь, у УЗО сразу на лицевой стороне виден мощный рубильник, индикатор и кнопка «Тест». Во-вторых, на УЗО на корпусе крупными цифрами указывается маркировка по току, например, 16А.
Если в начале надписи присутствуют латинские буквы В, С или D, а далее идет цифра, то перед вами дифференциальный автомат. Например, перед силой тока 16 идет буква «С», что означает тип характеристики электромагнитного и теплового расцепителей.
Когда УЗО не защитит
УЗО не среагирует, когда человек или животное попадет под напряжение, но тока замыкания на землю при этом не произойдет. Такой случай возможен при прикосновении одновременно к фазному и нулевому проводнику, находящимся под контролем УЗО, или при полной изоляции с полом. Защита УЗО в таких случаях полностью отсутствует. УЗО не может отличить электрический ток, проходящий через тело человека или животного от тока, протекающего в нагрузочном элементе.
В таких случаях безопасность могут обеспечить меры по механической защите (полная изоляция, диэлектрические кожухи и др.) или полное обесточивание электроприбора перед его техническим осмотром.
Поэтому, УЗО всегда подключают последовательно с автоматом. Работают эти два устройства именно в паре: одно защищает от утечек, другое от перегрузок и короткого замыкания.

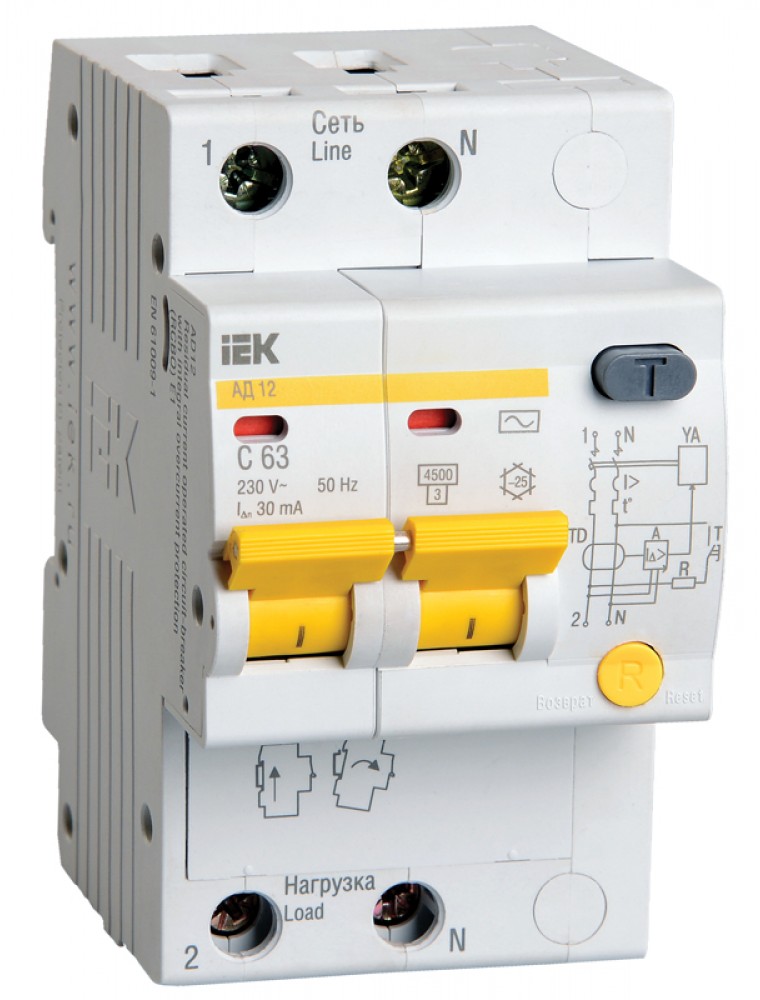

Что такое дифавтомат
Это устройство, сочетающее сразу два защитных устройства — это одновременно УЗО и автоматический выключатель.
Прямым предназначением дифавтомата является защита человека от поражения электрическим током при прямом контакте. Устройство одновременно отслеживает как возникновение короткого замыкания, так и проявление признаков утечки электричества через повреждённые токопроводящие компоненты.
Преимуществом использования дифференциального автомата является отсутствие необходимости подбора УЗО, ведь он уже содержится в составе компонентов дифференциального автомата.
Среди недостатков можно выделить вероятность выхода из строя одного из двух компонентов дифавтомата — замена отдельной части невозможна, что вынудит приобрести новый дифференциальный автомат.
Читайте также:
Фото: компании-производители
УЗО против дифавтомата – что лучше?
← Дешевле, но лучше? Да, это реально! || Распределительные щиты Univers с силовыми и слаботочными модулями →
УЗО против дифавтомата – что лучше?
Оговоримся сразу, что название было задумано другое — «Решение электрической схемы на УЗО или дифавтоматах – что лучше?», и оно звучит правильнее. Но поскольку запросы в поисковиках задаются именно такие, как в названии во главе, решили его не менять.
Итак, УЗО защищает жизнь человека при его прикосновении к токоведущим частям на которых имеется фазное напряжение.
УЗО в момент прикосновения должно отключиться, сохранив человеку жизнь. Кроме того, протекание тока через не предназначенные для этого материалы может привести к возгоранию. В зданиях с ветхой электропроводкой пожары от повреждения изоляции случаются довольно часто. Тогда УЗО выполняет противопожарную функцию. Помним, что УЗО не защищает от перегрузки и короткого замыкания, для такой защиты УЗО устанавливают с одним автоматом или группой автоматических выключателей. С другой стороны, дифавтомат – это и есть УЗО и автоматический выключатель в одном корпусе. И он защищает линию от перегрузки, короткого замыкания и утечки тока. И, поскольку дифавтомат выполняет больше защитных функций линии, получается – это лучшее решение по сравнению с УЗО. Когда мы сравниваем одно УЗО и один дифавтомат так и есть.
Однако когда мы сравниваем УЗО с группой автоматических выключателей и группу дифавтоматов для группы линий, сравнение уже не в пользу дифавтомата. Почему? Потому что становится актуальной стоимость решения.
А оно лучше у УЗО с группой автоматов. Автоматический выключатель значительно дешевле дифавтомата, а УЗО можно поставить общее не на один автомат, а на группу. При том, что функционал решения будет таким же, как в случае с группой дифавтоматов.
Как работает УЗО
На схеме УЗО изображен человек, который прикосновением к токоведущему проводнику создал ток утечки. Сразу возникла разница между входящим и выходящим током, и когда эта разница достигает 30 мА, дифференциальный трансформатор формирует сигнал на расцепитель, который отключает линию, и сохраняет человеку жизнь.
Следующая схема отображает наглядную разницу в подключение УЗО и группы автоматических выключателей и подключения группы дифференциальных выключателей.
Итак, по стоимости первое решение (на УЗО) будет ниже, чем второе, т.к. дифавтомат – дорогое устройство.
- Кроме того есть другие различия:
Об этом редко кто задумывается. Чем УЗО может отличаться от УЗО, кроме класса производителя и конструктива? Типом «А» и типом «АС». Тип «А» — современная разработка, она «видит» все цифровые электронные электроприборы и следит за их безопасностью и защищает человека от утечек, которые могут исходить от них. Тип «АС» способен отработать утечку в проводке, розетках и удлинителях лишь до блоков питания ваших любимых гаджетов. Так что тип «А» однозначно лучше и полноценнее в защите жизни.Мы считаем, что решение на УЗО и группе автоматических выключателей рациональнее и правильнее применять при распределении тока по четырем и более линиям. Если линий меньше, несколько дифавтоматов станут простым и однозначным решением по защите цепи. Самое главное, правильно подключить все приборы и обеспечить надежную защиту от пожара или удара током.
Дифференциальный автомат защиты, описание и установка
Дифференциальный автомат защиты — назначение
Дифференциальный автомат защиты или автоматический выключатель дифференциального тока это комплексное устройство обеспечивающее следующие функции:
- Дифавтомат защищает проводку от перегрузок;
- Защищает электро цепь от коротких замыканий;
- Обеспечивает пожарную безопасность;
- Также дифференциальный автомат защищает от поражений электротоком, следя за появлением в цепи дифференциального тока (разницы тока в проводах цепи).
По сути, дифавтомат заменяет УЗО (устройство защитного отключения) и автомат защиты (АВ). Обозначается дифавтомат, как УЗО-Д. Например, дифавтоматы «Энергокомплекс» обозначается, как УЗО-ВАД, УЗО-ВД. Импортные дифавтоматы обозначаются по стандарту CEI EN 61009 и маркируются, как DSH, SH.
Важно! Нужно понимать, что дифавтомат не устранит ощущение удара электротоком. Он отключит аварийную цепь за время, которое электроток не успеет нанести урон здоровью человека.
Для владельцев земельных участков, садоводов и огородников будет полезно знать, что лучшие форсунки для опрыскивателей можно выбрать на сайте https://hydromech.in.ua/ru/forsunki/. В каталоге сайте более сотни вариантов форсунок: маятниковые, вращающиеся, на трубу, на шланг, с одной или тремя головками.
Установка дифавтомата защиты
При установке устройства соблюдайте требования электробезопасности.
Установка дифавтомата защиты производится в электрических щитках. Рекомендуется, устанавливать вводной дифавтомат на этаже в этажном щите, а дифавтоматы на отдельные группы розеток квартиры устанавливать в квартирном электрощите.
Устанавливается дифавтомат на дин-рейку. Подвод электропитания осуществляться сверху, вывод осуществляется с нижних клемм.
Заземление электро цепи
Корректная защита от косвенного прикосновения возможна только при организации заземления, например, системы заземления TN-S.
В зоне действия УЗО-Д нулевой рабочий проводник (N) не должен соединяться с заземленными корпусами электроприборов и нулевым защитным проводником (PE).
Типы и номиналы дифавтоматов защиты
В жилых помещениях с компьютерами, телевизором, приборами с электронным управлением и другими приборами, создающими пульсирующие составляющие тока, ставятся дифавтоматы типа «А». В других сетях достаточно дифавтоматов типа «АС».
В групповых цепях квартиры, питающих штепсельные розетки, ставятся УЗО номиналом не более 30mA. Для группы электропроводки ванной желательно поставить дифавтомат с током отсечки 10 mA. На группы освещения дифавтоматы не ставятся.
Согласно ПУЭ, ток утечки диффавтомата для электроприбора выбирается из расчета 0,4mA на 1 Ампер тока нагрузки.
Ток утечки диффавтомата сети, выбирается из расчета 0,01 mA на 1 метр фазного провода.Для повышения пожарной безопасности дома, квартиры нужно на ввод электропитания установить УЗО-Д с током отсечки 100mA или 300mA. Обычно в квартирах, такие «дифы» не ставятся.
Проверка работоспособности дифавтомата
Для проверки исправности автоматического выключателя дифференциального тока (АВДТ) на корпусе устройства есть кнопка тестирования. Проверку устройства нужно производить сразу после установки и потом, раз в месяц.
Дифференциальный автомат защиты: Схема подключения
Приведу две схемы подключения дифавтомата защиты.
Схема №1
Схема установки одного дифавтомата на всю электросеть
Схема№2
Желательно, для каждого прибора нуждающегося в защите, ставить отдельный дифавтомат защиты.
Нормативные ссылки дифференциальный автомат защиты
ПУЭ изд. 7, п. 7.1.67-7.1.86.
©ehto.
ru
Еще статьи
Похожие посты:
Что лучше УЗО или дифференциальный автомат
Устройство защитного отключения (УЗО) – отключит электричество, если вы коснетесь рукой оголенного провода, если изоляция кабеля начнет «пробивать». Но оно совершенно не защитит проводку от короткого замыкания или перегрузки для этого нужен автоматический выключатель (автомат). Дифавтомат объединяет в себе функции узо и автомата. Что выбирать, узо + автомат или дифавтомат и как их отличить?
Как отличить УЗО от дифавтомата
- Прямое указание производителя. Иногда прямо на корпусе пишется «Дифавтомат» или «УЗО»
- Надпись дифавтомат
- Надпись УЗО
- Маркировка. Если присутствует маркировка на русском языке, например у производителей IEK и EKF, то буквы «ВД» (выключатель дифференциальный) говорят о том, что перед вами УЗО, а буквы «АВДТ» (автоматический выключатель дифференциального тока) или «АД» (автомат дифференциальный) – дифавтомат.
- Буквы АВДТ, значит дифавтомат
- ВД — значит УЗО
- Сила тока. На лицевой части корпуса самые большие цифры показывают номинальный ток. Если перед этими цифрами нет букв, то перед вами УЗО. Буквы «А», «В», «С» и «D» перед силой тока указывают на тип теплового и электромагнитного расцепителя, значит перед вами дифавтомат.
- Схема. УЗО и дифавтомат на корпусе иногда имеют схему. В бо́льшей части они похожи, но в дифавтомате дополнительно находится тепловой и электромагнитный расцепитель.
- Схема на дифавтомате
- Схема УЗО
Подключение
В распределительном щитке УЗО подключается вместе с однолинейным автоматическим выключателем (автоматом) по предложенной схеме:
Схема подключения УЗО и автомата в щитке
В такой схеме, в случае утечки электричества (например если пробила изоляция в стиральной машине) срабатывает УЗО, а если случается короткое замыкание или перегрузка, срабатывает автомат.
Несколько преимуществ такого подключения:
- Отдельное устройство всегда выполняет функции лучше, чем комбинированное, следовательно связка УЗО + автомат всегда будет надежнее работать, чем дифавтомат.
- К одному УЗО можно подключить несколько автоматических выключателей. Например по этой схеме: В ней каждый из автоматов сработает при коротком замыкании или перегрузе, а УЗО сработает, если в сети появилась утечка.
- При срабатывании видно, что стало причиной отключения – перегруз/короткое или утечка. Соответственно, найти причину неисправности становится гораздо легче.
Дифавтомат содержит в одном корпусе автомат и УЗО. В связи с этим у него только одно достоинство – он занимает меньше места в щитке, да и то, только в случае, если вы решитесь подключить всю комнату на один автомат.
Что лучше УЗО + автомат или дифавтомат, посмотрим на схеме
Рассмотрим типичную задачу для подключения в квартире. Подключение кухни:
- Контур розеток;
- Контур освещения;
- Проточный водонагреватель;
- Электроварочная панель;
- Электродуховка;
- Кондиционер.
Под каждый из этих контуров в щитке необходимо оборудовать отдельный автомат. Также обязательно защитить кухню от утечек, т.к. это комната, в которой используется вода и существует вероятность затопления сверху.
Подсчитаем места, занятые на DIN-рейке в варианте использования УЗО + автоматы:
УЗО с автоматами
А теперь решим ту же задачу с использованием дифференциальных автоматов:
Дифавтоматы на рейке
Как видно из схемы, на самом деле дифавтомат в реальных условиях занимает места больше, чем УЗО + автомат.
Стоимость
Давайте подсчитаем, сколько денег придется потратить на приведенные выше схемы. Для удобства используем стоимость оборудования от ABB:
Подсчет стоимости оборудования УЗО+автоматы
Теперь такие же подсчеты сделаем для использования дифавтоматов:
Подсчет стоимости дифавтоматов
Получается, что использовать дифавтоматы в три раза дороже, чем связку УЗО + автоматы.
Замена
Какой бы ни была надежной техника – со временем она ломается.
В случае с УЗО, автоматами и дифавтоматами – ремонтировать сами устройства нет смысла – их меняют целиком. В случае поломки автомата, стоимость замены будет 2.15$ + услуги электрика.
Внутри корпуса дифавтомата находится такой же электромагнитный и температурный автомат. В пределах одного производителя качество деталей идентичное, следовательно вероятность поломки автоматического выключателя за 2.15$ такая же, как и дифавтомата за 31$. Следовательно, преимущество, опять же, за связкой УЗО + автомат.
Что выбрать, УЗО или дифференциальный автомат?
Получается, что дифавтомат имеет два преимущества перед связкой УЗО + автомат:
- Дешевле;
- Экономит место на DIN-рейке ;
Но эти преимущества проявляются только при формировании простой схемы, где используется только один выключатель в щитке. Что случается очень редко. В остальных случаях использовать связку автомат + УЗО лучше дифференциального автомата.
Видео. Преимущества УЗО и дифавтоматов.
В ролике наглядно показаны отличия подключения УЗО+автомат и дифавтомата, рассказаны плюсы и минусы обоих решений.
Как подключить трехклавишный выключатель, схема, инструкция, советы. Как правильно подобрать автомат по мощности нагрузки для квартиры Немецкие розетки ABB объединяют надежность и стильный дизайн Установка розеток в деревянном доме своими руками. Сложно ли это?
Дифференциальные автоматы Easy9 Schneider Electric
Дифференциальные автоматы от компании Schneider Electric
Системы электропроводки подразумевают наличие в своей конструкции всевозможных устройств, которые обеспечивают защиту людей и оборудования от поражения электрическим током.
Одно из них – дифференциальный автомат. Что это за аппарат? Где он применяется? В чём принцип работы?
Дифференциальный автомат – это аппарат, успешно соединяющий в себе автоматический выключатель с УЗО. Он используется, чтобы защитить человека от поражения электрическим током при прикосновении к токоведущим элементам какого-либо оборудования или при утечке тока (функция УЗО). Также подобный автомат может защитить электросеть от замыканий и перенапряжения.
Конструкция дифференциального автомата представляет собой две части: рабочую и защитную.
1. Рабочая часть. Это выключатель, имеющий специальный расцепляющий механизм и планка сброса для осуществления воздействия извне. Автоматические выключатели могут иметь два либо четыре полюса. Дифференциальный автомат, подобно простому выключателю, снабжен двумя расцепителями: электромагнитным и тепловым.
2. Защитная часть. Это модуль защиты. Он находит ток утечки.
Также он превращает ток в механическую силу, которая отвечает за срабатывание выключателя. Защитный модуль соединяется с выключателем в виде последовательной цепи. Кстати, потребитель может легко проверить, исправен ли модуль защиты. Для этого достаточно воспользоваться специально предназначенной кнопкой «Тест», которая выведена на сам корпус.
Дифференциальные автоматы от компании Schneider Electric – это самые современные устройства, помогающие сделать любую электроустановку или сеть в общем эффективной и максимально безопасной. Использование в производстве новейших технологий и современных видов конструкций обеспечивает надежность и долговечность устройств. Будет полезным рассмотреть примеры дифференциальных автоматов Schneider Electric.
1. АД 63, «Домовой». Самый популярный вид дифференциальных автоматов. Он защищает жилье от любого «неправильного» тока. Дифференциальные автоматы такого типа могут быть использованы как в жилых помещениях, так и в больницах, в небольших производственных предприятиях и так далее.
Они очень легко устанавливаются и безопасны в использовании. Номинальный ток АД 63 «Домовой» — 16-40 кА.
2. Acti 9. Принадлежит к низковольтным системам. Изготавливаются сравнительно недавно. Отличаются бесперебойной работой на протяжении всего срока эксплуатации. Сохраняют работоспособность в тяжелых условиях среды.
3. Easy 9. Отличаются невысокой ценой и высоким качеством. Обладают универсальной конструкцией, которая обеспечивает длительный срок службы, отличную чувствительность к любым необычным явлениям в электрической сети и хорошую защиту даже без заземления. Номинальный ток – 16-40 кА. В каждой модели есть специальный расцепитель, который срабатывает при увеличении номинального тока в 5 и более раз.
Дифференциальные автоматы
В квартире гаснет свет, кого-то бьет током холодильник, и вообще начинается непонятно что. Все начинают в темноте бегать по квартире, тот кого ударило током от холодильника, стоит в ступоре и вообще не понимает, что происходит.
Согласитесь, комичная ситуация, но вряд ли кто-то из вас хотел бы в ней оказаться. Главное в такой ситуации не поддаваться панике. Нужно выключить холодильник из розетки и затем включить автоматический выключатель. Свет включится, а потом уже разбирать последствия. Будем надеяться, что в случае с конкретным примером никто не пострадал, и ни одна единица домашней техники не сгорела, ну кроме холодильника, разумеется. Он ведь редиска, током бьется. Ну ладно, шутки шутками, а мы сегодня поговорим про дифференциальные автоматы. Всем кому интересно, переходим глазами через красивую картинку, на второй абзац.
Итак, что же это за зверь такой, дифференциальный автомат? И как он поможет совладать с нашим старым знакомым, монстром, который сидит в розетке? На самом деле сегодня мы с вами поговорим о том же, о чем говорили в последних статьях. С тем лишь отличием, что не по отдельности, а обо всем и сразу. Дифференциальный автомат — это устройство защитного отключения с функцией защиты от перенапряжения.
То есть это два разных устройства которые объединили в одном корпусе — УЗО и автоматический выключатель. И соответственно это супер защита от всего и сразу, ведь и утечка тока и перенапряжение нам теперь не страшны. Я вам советую прочитать несколько прошлых статей, так как в них дана более подробная информация про каждое из устройств. Ну а для самых занятых или просто лентяев, а так же для тех кто уже все прочитал, далее ещё разок коротенько вспомним оба эти устройства.
Автоматический выключатель — пробка. Ну или устройство для защиты от перенапряжения. Почему автомат — пробка? Спросите вы. Да просто потому, что прогресс и сделал из пробки автоматический выключатель. Сначала были керамические пробки, потом более навороченные, а спустя много лет появился автоматический выключатель. Подробнее можно посмотреть здесь. Как я уже не раз сказал, его основная функция — защита от перенапряжения. То есть он защищает вашу технику от сгорания при скачках напряжения в сети.
Хотя спасает он не только технику, но и лампы, и даже нервы. Особенно когда сгорает техника. Описать словами его работу просто — как только ток становится больше допустимой силы, он срабатывает и размыкает цепь. В итоге отключается электричество и нервы с техникой остаются целы. Никаких других функций у автоматического выключателя нет.
Теперь давайте вспоминать, что такое устройство защитного отключения. Устройство защитного отключения защищает от протечек. От протечек электрического тока, в следствии неисправностей проводки или техники. Согласитесь, неприятно, когда с вами пытается драться стиральная машина? Да ещё и током? А если она вообще короткое замыкание устроит? Нет. Так дело не пойдёт. Что-то с ней нужно сделать. А нужно поставить специальное устройство которое сделает её безопаснее. Таким устройством и является УЗО. Кто забыл УЗО — устройство защитного отключения. Оно, как понятно из начала абзаца, защищает вас от поражения электрическим током в результате его утечки.
Принцип работы устройств защитного отключения можно подробно рассмотреть здесь. Тут поговорим коротко. Устройство защитного отключения считает сумму токов, и как только находит отклонение от нормы, сразу отключает нагрузку.
Функции дифференциального автомата
Теперь вы имеете представление о этом самом звере — дифференциальном автомате. Осталось только разобраться как его правильно выбрать. На самом деле ничего сложного в этом нет, так как характеристики такие же как у автоматических выключателей и устройств защитного отключения. С одной лишь разницей — характеристики этих двух устройств, здесь очень тесно переплетены.
Давайте поговорим про характеристики. И первая и самая главная из них — мощность автомата. Как вы помните, сила тока измеряется в амперах. А так как сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению, мощность в данном случае и является силой тока. Так что исходя из ваших потребностей можете смело подбирать нужный ампераж.
Могу вас научить одному трюку — как вычислить нужный ампераж. Для этого не нужно десять лет учить физику, достаточно просто разделить общую мощность на напряжение. Так, например, если у вас напряжение сети двести двадцать вольт, а автомат должен передавать мощность в три киловатта, то посчитать не сложно. Делим три киловатта на 220, то получиться примерно 13 с половиной. Округляем до значений с которыми выпускаются автоматы, получается, что нам нужен автомат на 16 ампер.
Теперь поговорим про номинальную отключающую способность. Она, как правило, для таких устройств стандартная — 4,5 килоампера. Она показывает максимальную мощность которую способен выдержать автомат и при этом остаться работоспособен. Так что это не самая важная характеристика.
Теперь непосредственно про ток утечки. Эта характеристика самая важная в подобного рода устройствах. Она показывает минимальную величину утечки тока, при которой дифференциальный автомат сможет заподозрить и отключить питание.
Эта характеристика измеряется в миллиамперах. Почему в настолько маленьких величинах? Спросите вы. Впрочем резонный вопрос. На самом деле такие устройства ведь делаются не под каждого индивидуального покупателя, а для всех. Соответственно у каждого из нас с вами разный организм. И каждый отдельно взятый организм реагирует на поражение электрическим током по разному. Согласитесь, напряжение, опасное для маленького ребенка, вряд ли навредит взрослому человеку. В этом и заключается основная причина таких маленьких единиц измерения. Как правило для бытового применения оптимальным считается показатель — тридцать миллиампер. Ток такой силы попросту не способен навредить человеку любого возраста. Можете смело брать дифференциальный автомат с такой характеристикой и пользоваться, ничего с вами не случится.
Ну вот, теперь вы знаете как правильно выбрать дифференциальный автомат. Главное, не экономьте на своей безопасности. Возьмите хороший дифференциальный автомат. Ведь он способен защитить вас не только от утечек тока, но и от драки с холодильником или стиральной машиной.
Наши менеджеры компании ГК ПрофЭлектро окажут специализированную помощь и помогут подобрать необходимый для вас товар. Чтобы сделать заказ или узнать стоимость звоните по телефону +7 499 707 14 60 или оставляйте заявку [email protected] и мы Вам перезвоним сами!
▷ Дифференциальный выключатель электрика
Когда мы говорим об электрической защите, на ум приходят два элемента — это разделительный автоматический выключатель и дифференциальный выключатель. Но также случается, что мы говорим о дифференциальном автоматическом выключателе («дифференциальном автоматическом выключателе» или «электрическом дифференциале»), и этот термин часто используется неправильно.
Поэтому я решил предоставить вам всю информацию, которая позволит вам:
Разберитесь, что такое дифференциальный автоматический выключатель в электричестве.
Зачем и когда использовать его в электрическом щите.
Как выбрать.
Как подключить и закрепить электрический дифференциальный автоматический выключатель.
Что такое дифференциальный автоматический выключатель:
Напоминание о защите электроустановки:
Прежде чем перейти непосредственно к автоматическому выключателю утечки на землю, я напомню два основных понятия защиты в электроустановке:
Охрана имущества (устройства, подключенные к розеткам).
Защита физических лиц.
Защита собственности:
Обеспечивается магнитотермическим автоматическим выключателем (мы также говорим о разделительном автоматическом выключателе, держателе предохранителя, автоматическом выключателе, а также о «электрическом выводе»).
Как бы то ни было, это оборудование предназначено для защиты материальных ценностей в доме. Это включает освещение, элементы, подключенные к розеткам, бытовую технику (духовку, плиту, стиральную машину…).
Таким образом, автоматический выключатель контролирует два явления, а именно короткое замыкание и перегрузку по току.
Защита людей:
Это самая важная защита на уровне GLVS (что означает общий низковольтный распределительный щит).
Защищает людей от риска утечки электрического тока (который может нанести значительный ущерб при прохождении через тело человека). Я объясняю эту информацию в своем руководстве «Электричество: что нужно знать перед тем, как начать».
Эта защита обеспечивается дифференциальным переключателем (также называемым Inter Diff или ID), который измеряет постоянную разность токов между фазой и нейтралью.
Подключенный к цепи заземления, дифференциальный выключатель необходим для обеспечения безопасности людей в отношении электричества.
Роль и определение дифференциального автоматического выключателя:
Дифференциальный автоматический выключатель, таким образом, сочетает в себе две функции защиты материальных ценностей и защиты физических лиц.
Он выполняет роль дифференциального переключателя в сочетании с делительным автоматическим выключателем:
Дифференциальный автоматический выключатель = Разделительный автоматический выключатель + Дифференциальный выключатель
Как вы уже поняли:
Магнитотермическая система защитит от перегрузок и коротких замыканий (защита собственности).
Дифференциальная система от утечки тока (защита людей).
Разница между электрическим дифференциальным выключателем и дифференциальным выключателем:
Как я объяснил выше, разница между дифференциальным выключателем и дифференциальным выключателем заключается в том, что последний имеет дополнительную функцию.
Почему я хочу подчеркнуть эту разницу?
Будьте осторожны с использованием технических терминов:
Потому что во многих случаях и во многих видеороликах термин «автоматический выключатель утечки на землю» используется неправильно.
Возьмите, к примеру, видео Леруа Мерлен под названием «Как установить электрическую панель» (см. Здесь):
В начале объяснения, в аппаратной части, говорится, и я цитирую «дифференциальный автоматический выключатель 30 мА на строку» — ровно через 40 секунд:
Использование термина «дифференциальный выключатель 30 мА» не подходит.
Это дифференциальный выключатель, который необходимо установить перед делительными выключателями, в начале ряда электрических коробок.
Существенная разница в цене:
Одно из очевидных различий между «inter diff» и дифференциальным автоматическим выключателем: цена.
Возьмем, к примеру, две модели Legrand:
. Автоматический выключатель утечки тока на землю 30 мА 32 А переменного тока, номер 4 107 08 (здесь, в онлайн-каталоге Legrand), продается по каталожной цене 248,4 евро, включая НДС.
Дифференциальный переключатель 40A, 30 мА, опорный сигнал 4 116 11 переменного тока, соединенный с разделительным автоматическим выключателем на 32 А для получения той же функции, по каталожной цене 135.12 евро с НДС.
Автоматический выключатель защиты от замыканий на землю 30 мА стоит примерно в 1,5–2 раза больше, чем эквивалентный автоматический выключатель замыкания на землю + дифференциальный автоматический выключатель.
Это еще один критерий, по которому различаются эти два элемента электрической коробки!
Зачем использовать его вместо дифференциального выключателя:
Если цена настолько высока, зачем использовать электрический дифференциальный выключатель?
В основном используются в коммерческом секторе:
GFCI редко используются в бытовых электрических установках, а используются в коммерческом и промышленном секторах.
Вот причина:
В офисах электрические цепи сгруппированы в соответствии с логикой, аналогичной той, которую вы, возможно, знаете для своего дома.
Но есть дополнительное ограничение для домашнего работника: производительность.
Неисправная электрическая цепь не должна нарушать работу всей или части электроустановки.
Как такое возможно?
Рассмотрим пример.
Неисправность промышленного электрошкафа:
Заводской электрошкаф состоит из нескольких рядов.
Представьте, что в одном из этих рядов есть дифференциальный выключатель в начале линии. Этот идентификатор защищает электрические цепи административной части завода (офисы с компьютерами) и электрические цепи производственной части.
Если на одной из машин происходит нарушение изоляции (утечка тока на землю), срабатывает дифференциальный выключатель в начале линии. Тогда он лишит весь ряд питания.
Таким образом, административная часть будет лишена питания из-за одной неисправной машины.
Чтобы преодолеть этот тип сбоя питания, на многих предприятиях критические электрические цепи независимо защищены дифференциальными автоматическими выключателями.
Таким образом, если цепь сработает из-за проблемы, не будет операционных потерь для всего объекта. Будет отключена только неисправная электрическая цепь.
На следующем рисунке мы видим, что каждая из цепей индивидуально защищена дифференциальными автоматическими выключателями.
Если какой-либо элемент неисправен (например, компьютер), это затронет только его цепь, а не комплект кабелей питания.
На следующем рисунке все электрические цепи независимы друг от друга и защищены электрическими дифференциальными автоматическими выключателями.
Это электрическое соединение всегда выполняется для обеспечения бесперебойной работы установки. Здесь мы говорим об электрических цепях для подключения компьютеров.
Для упрощения электропроводки:
Использование дифференциального выключателя также может упростить электропроводку.
Фактически, при установке устройства, которое требует добавления автоматического выключателя в электрическую панель (например, тепловой насос, кондиционер, специализированные электрические розетки и т. Д.)), необходимо работать со всем рядом электрощита.
Во многих случаях электрический выключатель в этом ряду отключался на конце последнего делительного выключателя. Это означает, что старый переключатель (и) должен быть удален, и должен быть установлен новый электрический переключатель для нового автоматического выключателя.
Дополнительная проблема заключается в том, что вам нужно найти горизонтальный электрический выключатель, совместимый с брендом.
И это может быть проблематично, когда электрик, который делал электрическую коробку, использовал малоизвестную марку электрооборудования.
Это когда использование дифференциального выключателя может упростить электрическую проводку:
Автоматический выключатель утечки на землю подключается к клеммной колодке источника питания электрической коробки (как описано в следующей главе).
Следовательно, в рассматриваемую строку вносить изменения не нужно.
Как выбрать: типоразмер, тип, дифференциальный порог, марка:
Номинал дифференциального выключателя:
Размер дифференциального выключателя выбирается в соответствии с поставляемой электрической схемой:
10А или 16А для цепи освещения.
16А или 20А на электрическую вилку.
20А для выделенной цепи с максимальной мощностью 4600Вт.
32A для выделенной цепи с максимальной мощностью 7360 Вт.
40A для выделенной цепи с максимальной мощностью 9200Вт.
Это тот же принцип, что и при определении размеров электрического щита, где разделительные автоматические выключатели выбираются в соответствии с поставленной схемой.
Тип электрического дифференциального выключателя (A, AC, HI):
Тип дифференциального выключателя такой же, как тип дифференциального выключателя:
Тип переменного тока: используется для защиты общих электрических цепей, таких как освещение, бытовые электрические розетки, некоторые специализированные электрические розетки (кроме тех, которые защищены типом A).
Тип A: используется для защиты специализированных цепей. Это бытовая техника с бортовой электроникой (стиральная машина, плита), производящая компоненты, которые нарушают работу междифференциалов переменного тока.
Тип HI / HPI / SI: используется для устройств, чувствительных к несвоевременным отключениям электроэнергии: морозильная камера, сигнализация, компьютер.
Порог дифференциальной защиты: 30 мА или 300 мА?
Дифференциальный порог — это порог тока, выше которого срабатывает дифференциальный автоматический выключатель.На практике этот порог является максимальным, автоматический выключатель утечки на землю срабатывает первым.
В жилых помещениях этот порог составляет 30 мА (обязательство по стандарту NFC 15-100).
В промышленном и коммерческом секторах в некоторых особых случаях этот дифференциальный порог увеличивается до 300 мА.
Моноблок или с адаптируемым дифференциальным блоком:
Есть два типа автоматических выключателей утечки на землю, моноблоки и адаптируемые блоки.
Обе модели являются модульными, т. Е. Устанавливаются на DIN-рейку электрического шкафа.
Автоматический выключатель электрический дифференциальный неразъемный:
Модель моноблочного выключателя утечки на землю аналогична дифференциальному выключателю (за исключением того, что он выполняет дополнительную функцию).
Обычно занимает место в распределительной коробке от 2 до 4 модулей, в зависимости от размера.
Адаптируемый дифференциальный блок:
Этот тип оборудования существует для того, чтобы сделать возможным преобразование простого существующего автоматического выключателя в дифференциальный автоматический выключатель.Он также предназначен для автоматических выключателей достаточно большого размера или трехфазных (3 фазы) или четырехполюсных (3 фазы + нейтраль) автоматических выключателей с дифференциальным сопротивлением.
Фактически, если в GBT уже есть защита для электрической цепи, и вы хотите переключить эту схему на независимую дифференциальную защиту, можно использовать дифференциальную систему, которая может быть адаптирована к схеме.
Этот блок состоит из нижнего ряда зубцов, к которым подсоединен существующий автоматический выключатель.Этот ряд подключен к дифференциальному блоку.
Пусковое электрическое соединение выполняется под блоком дифференциала. Чаще всего подключается напрямую к четырехполюсному распределителю.
Использование такого устройства с существующим автоматическим выключателем требует проверки совместимости адаптируемого дифференциального блока и автоматического выключателя, уже присутствующего в электрическом шкафу.
Торговая марка:
Что касается торговых марок, я привык работать с Legrand, Schneider Electric и Hager, которые я здесь представляю.
Но я также использую оборудование марки Gewiss, которое в своем дифференциальном диапазоне предлагает выключатели уменьшенной ширины (в модуле).
Поскольку промышленные электрические шкафы часто хорошо заряжены, эта экономия места не является незначительной.
Подключите дифференциальный автоматический выключатель:
Однокомпонентный дифференциальный автоматический выключатель:
Ранее я обсуждал, как подключить дифференциальный автоматический выключатель в распределительной коробке, давайте рассмотрим подробнее:
Как подключать:
Цельный автоматический выключатель утечки на землю подключается как разделительный выключатель.
Электроснабжение идет сверху, а выход в электрическую цепь снизу.
Или воткнуть в электрическую панель?
Автоматический выключатель утечки тока на землю не располагается в начале линии, в отличие от «межфазного выключателя», который располагается перед всеми цепными / разделительными автоматическими выключателями, которые он защищает.
Обычно в конце ряда (после дистанционных переключателей, таймеров или переключателя день / ночь) он напрямую подключается к клеммам источника питания.
Адаптируемый блок дифференциала:
Подключение адаптируемого блока осуществляется с дополнительной ступенькой:
Автоматический выключатель соединен с блоком дифференциала, образуя дифференциальный выключатель (это дополнительная ступень).
Электропитание идет от клемм источника питания к верхней части выключателя.
Начало электрической сборки — снизу блока дифференциала.
Какое оборудование следует использовать для подключения дифференциального выключателя?
Еще раз, как и дифференциальные выключатели и соединения в электрическом щите, необходимо использовать:
H07VK в правом сечении провода.
Этот гибкий кабель облегчает прокладку электрических проводов внутри GLVS.
Заглушки с изоляционными фланцами. Эти изолированные электрические разъемы обеспечивают защищенное и надежное электрическое соединение с течением времени (при условии, что они устанавливаются с помощью обжимного инструмента).
Пример электрической схемы с дифференциальным автоматическим выключателем:
Вот пример подключения автоматического выключателя утечки на землю 30 мА в одном ряду внутри распределительной коробки:
Клеммы источника питания фаза / нейтраль подключаются перед разделителем с одной стороны (слева) и перед выключателем утечки на землю с другой стороны (справа).
В этом типе электроустановки, если в цепи, защищенной автоматическим выключателем утечки на землю, появляется неисправность, срабатывает только последний.
Все разделительные автоматические выключатели, защищенные дифференциальным переключателем переменного тока 40 А 30 мА в верхней части ряда электрических панелей, будут продолжать получать питание.
Им не помешает неисправность, которая произошла в линии электропередачи, защищенной автоматическим выключателем утечки на землю 30 мА.
Можно ли подключить дифференциальный автоматический выключатель к дифференциальному переключателю на 30 мА?
Нет смысла это делать.
Если есть неисправность в цепи, питаемой от автоматического выключателя утечки тока на землю, выключатель утечки на землю может сработать раньше.
Таким образом, преимущества использования дифференциального автоматического выключателя будут потеряны.
Существуют ли различные автоматические выключатели с D-образной кривой для двигателей кондиционеров?
Дифференциальный автоматический выключатель такого типа действительно существует.Это позволяет временно принять перегрузку, соответствующую запуску двигателя кондиционера.
В каком направлении подключаются выключатели утечки на землю?
Если иное не указано в инструкциях производителя, подключение может быть выполнено независимо сверху или снизу модульного компонента.
Где купить выключатели утечки на землю?
Это довольно специфический материал, который довольно легко найти у специалистов онлайн-сектора.
Вот несколько ссылок, отсортированных по брендам в Domomat:
Автоматические выключатели утечки на землю 30 мА Schneider Electric.
Ссылки Legrand.
Компоненты марки Hager с четырехполюсной моделью.
Но вы также можете найти «автоматические выключатели diff» в магазинах DIY. Например, вы можете найти все ссылки на автоматический выключатель утечки на землю 30 мА, доступные здесь, в Castorama (который вы можете заказать онлайн и получить в магазине).
Также советую заглянуть в интернет-магазин Domomat, который специализируется на продаже электрооборудования.
Дифференциальный автоматический выключатель—
Дифференциальный автоматический выключатель
Добро пожаловать в профессиональный онлайн-магазин дифференциальных автоматических выключателей, где вы найдете все виды переключателей по мощности, работе, цене, символу, применению и полезности.
Найдите переключатель, который соответствует вашим потребностям.
Типы дифференциального выключателя
Типы переключателей или дифференциальных выключателей
Существует 2 основных типа дифференциальных выключателей:
Тип AC
Это стандартный тип.Обнаруживает переменные токи утечки. Дифференциалы переменного тока типа
не только не обнаруживают утечку на землю с непрерывной составляющей, но эти токи также могут блокировать дифференциал, если его направление противоположно направлению реле. Дифференциал типа A «HI» предотвращает этот тип блокировки.
Тип A
Этот тип дифференциального автоматического выключателя позволяет обнаруживать переменные или пульсирующие токи утечки с непрерывной составляющей или без нее. УЗО
типа A HIE специально разработаны для правильной работы в суровых условиях или средах, загрязненных агрессивными агентами, а также в сетях с электрическими помехами.
Агрессивной средой считаются места с присутствием: — хлора — озона — серы — оксида азота — морской соли — пыли — влажности — низких или высоких температур.
Тип B
Дифференциальный автоматический выключатель типа B состоит из независимой части сетевого напряжения, предназначенной для обнаружения синусоидальных токов переменного тока и непрерывных импульсных токов базовой частоты 50 Гц, и другой части, зависящей от сетевого напряжения, предназначенной для обнаружения утечки. в диапазоне частот от 0 Гц до 1 МГц.
Дифференциал типа B обеспечивает отключение, как в дифференциалах типа A, а также:
Для синусоидальных переменных дифференциальных токов до 1000 Гц. • Для непрерывного пульсирующего дифференциального тока.
Для переменного дифференциального тока, накладываемого на сглаженный постоянный ток.
Для непрерывного импульсного дифференциального тока, накладываемого на сглаженный постоянный ток.
Для выпрямленного импульсного постоянного дифференциального тока, возникающего из двух или более фаз.
Для сглаженного продолжительного дифференциального тока
Существует множество типов дифференциальных автоматических выключателей, классифицированных по принципу действия, символу, чувствительности и характеристикам, в этом магазине вы можете найти все виды переключателей.
Дифференциальный выключатель цены
Существует широкий выбор переключателей, и их цена будет зависеть от их функций и мощности, а также от бренда, поскольку есть бренды, которые имеют большую ценность, чем другие. Цены от 7 евро до 300 евро и выше.
Обозначение дифференциального выключателя
Это символы некоторых дифференциальных автоматических выключателей
Tetrapolar
Биполярный
Дифференциальный выключатель на 1 полюс
4P, дифференциальный выключатель
Дифференциальная чувствительность автоматического выключателя
УЗО, защищающие до 300 мА, называются высокой чувствительностью.Это устройство очень важно для установки во всех электрических установках, как в бытовых, так и в промышленных, поскольку оно работает вместе с проводом защитного заземления, который должен доходить до каждой вилки или металлической коробки, это необходимо для отключения цепи, как только появится какое-либо отклонение.
.
Чувствительность: В соответствии с производственными стандартами UNE EN 61008 (чистые дифференциалы), UNE EN 61009 (дифференциальные блоки) и UNE EN 60947-2 (автоматические выключатели) установлены следующие стандартные значения чувствительности: 6 мА, 10 мА, 30 мА. , 100 мА, 300 мА, 500 мА, 1 А, 3 А, 10 А, 30 А • В соответствии с упомянутыми стандартами, дифференциал не должен срабатывать ниже I Δ / 2 и всегда должен срабатывать выше In
Время срабатывания:
Среднее реальное время срабатывания дифференциального выключателя составляет 20 мс при IΔ
Характеристика дифференциальных автоматических выключателей
Дифференциальный автоматический выключатель, который некоторые называют «спасательными кругами», представляет собой специальный электромеханический выключатель, который благодаря своим внутренним устройствам может определять разницу между током, потребляемым потребляющим устройством, и током возврата.Когда эта разница превышает значение (обычно 30 мА), устройство прерывает цепь, отключая подачу тока ко всей установке.
С помощью дифференциального автоматического выключателя мы можем прерывать подачу электроэнергии, когда она передается человеку в количестве, превышающем 30 мА, предотвращая увеличение этого тока и подвергая опасности жизнь. По этой причине настоятельно рекомендуется иметь его во всех электрических установках и обязательно во всех новых установках.
Прямые контакты: действует как дополнительная защита и не исключает всех других защит, таких как препятствия, покрытия, изоляционные расстояния, которые должны всегда выполняться.
Непрямые контакты: это оптимальное решение, поскольку при заземлении металлических масс от 5 до 10 Ом, при значениях тока утечки на землю 30 мА он прерывает цепь. Следует использовать электромагнитный тип, а не электронный, который при отключении нейтрали не действует и оставляет поляризованным всю установку.
Последнее обновление 2021-02-09 / Enlaces de afiliados / Imágenes de la API para Afiliados
Что такое дифференциальный переключатель?
Что такое дифференциальный выключатель?
Дифференциальный выключатель, также известный как дифференциальный выключатель, представляет собой электромеханическое защитное устройство, которое в основном используется для защиты людей от поражения электрическим током любого типа, вызванного утечкой тока.
Утечка тока возникает, когда часть тока выходит из системы и попадает на физическую землю (она называется физической землей, потому что она буквально идет на землю).Это может произойти, когда плохой или плохо подключенный кабель контактирует с проводящей поверхностью и к нему прибывает человек или заземляющий объект.
Как работает дифференциальный переключатель?
Это устройство отвечает за постоянный мониторинг входного и выходного тока, и когда обнаруживается разница, превышающая установленную типом переключателя (обычно 30 мА), оно отключается, чтобы размыкать цепь и, таким образом, защищать человека. от возможной аварии.
Мониторинг достигается путем размещения двух катушек в противоположных направлениях, так что создаваемые магнитные потоки нейтрализуются, но если по какой-то причине через одну из катушек проходит больший ток, он создает больший поток, который вызывает небольшой ток в мониторинге. катушка.Этого тока достаточно, чтобы активировать электромагнит, размыкающий контакты переключателя.
Детали дифференциального переключателя
Хотя можно подумать, что это очень сложное устройство, это не так, поскольку у него очень мало важных частей, таких как;
- Тороидальный сердечник: Это объект в форме пончика с магнитными свойствами, на котором размещены катушки.
- Катушки: Используются три провода, намотанные на тороидальный сердечник: один для фазы, один для нейтрали и последний для режущей системы.
- Режущая система: Используется электромагнит, который размыкает цепь при возникновении разности токов.
- Кнопка тестирования: Эта кнопка практически имитирует утечку тока через электрическое сопротивление.
Типы дифференциальных переключателей
Поскольку токи утечки могут возникать по-разному, существуют разные классы и типы дифференциалов, каждый из которых отвечает своим целям.
Дифференциальные классы
Классы дифференциала основаны на характеристиках, типах сигналов, которые они обрабатывают;
- Ac: Они распространены в бытовых установках и используются для утечек с синусоидальными сигналами
- A: Они обнаруживают ток утечки с синусоидальной и полуволной или пульсирующим.
- F: Они используются для синусоидальных и полуволновых или пульсирующих сигналов с сигналом до 1 кГц
- B: Они практически самые полные, поскольку они работают с синусоидальными, пульсирующими волнами и волнами постоянного тока.
Дифференциальные переключатели по вашей чувствительности
Мы можем найти дифференциалы всех предыдущих классов, но с большим или меньшим током утечки;
- 6 и 10 мА: Они используются для предотвращения утечки в основном во влажной среде
- 30 мА: Они используются для защиты людей от поражения электрическим током
- 300 и 500 мА: Они служат для предотвращения пожары
Принципы дифференциальной защиты, которые вы ДОЛЖНЫ понимать
Дифференциальная защита
Хотя в настоящее время дифференциальная защита достигается численно, чтобы понять Принципы дифференциальной защиты полезно проанализировать повсеместное электромеханическое реле.
На рисунке 1 показана простая схема дифференциальной защиты, также известная как схема Merz-Price .
В этой простой схеме мы можем предположить, что при нормальных условиях эксплуатации ток, входящий в часть оборудования под защитой , равен (или, в случае трансформатора, пропорционален) его выходному току. В этом примере мы предположим, что входной и выходной токи равны.Автоматический выключатель по обе стороны защищаемого оборудования управляется реле максимального тока.
Рисунок 1 — Простая дифференциальная защита (щелкните, чтобы развернуть схему)Трансформаторы тока одинакового типа и коэффициента трансформации устанавливаются с обеих сторон оборудования. Эти трансформаторы тока индуцируют идентичные вторичные токи, потому что их первичные токи идентичны и у них одинаковое отношение витков.
Путем простого осмотра схемы становится ясно, что в этих условиях ток утечки не будет протекать через реле , поэтому не будут генерироваться сигналы отключения.
… и когда возникает неисправность
Рассмотрим неисправность , внутреннюю для оборудования . Через короткое замыкание будет протекать большой ток, поэтому ток, выходящий из оборудования, быстро уменьшится, что приведет к уменьшению вторичного тока в CT B . Это приведет к протеканию тока через реле, величина которого будет достаточной для отключения автоматических выключателей.
Теперь рассмотрим внешнюю неисправность на F , как показано на рисунке 2.
Рисунок 2 — Простая дифференциальная защита с внешним отказомВы можете видеть, что в этом случае ток на выходе из оборудования, хотя и большой, все еще такой же, как ток на входе в него, поэтому реле не сработает. Это именно то, что мы хотим , потому что внешние по отношению к оборудованию неисправности находятся в другой зоне защиты и защищаются другой схемой.
Если защищаемое оборудование представляет собой, например, шину или обмотку генератора, очевидно, что выходной ток такой же, как и входной.
Однако если оборудование представляет собой трансформатор, у которого коэффициент трансформации не равен единице, то входящий ток будет отличаться от выходящего тока.
В этом случае трансформаторы тока должны быть сбалансированы с эквивалентным дифференциалом передаточного отношения.
Дифференциальная схема создает четко определенную зону защиты, охватывающую все, что находится между двумя трансформаторами тока . Любая неисправность, существующая в этой зоне защиты, рассматривается как внутренняя неисправность, а любая неисправность, существующая за пределами этой зоны защиты, является внешней неисправностью.
Следовательно, дифференциальная схема должна быть способна реагировать на самые маленькие внутренние неисправности, но ограничивать самые большие внешние неисправности.
На практике, этого трудно достичь — особенно при очень больших сквозных КЗ , из-за неидеальности трансформаторов тока, используемых для измерения токов.
Термин, используемый для обозначения способности системы справляться с этими недостатками, называется Устойчивость при отказе .В современных IED (интеллектуальных электронных устройствах) ток в трансформаторах тока не контролирует напрямую рабочую катушку, которая отключает выключатели, поэтому возможность подключения не такая, как показано в этом примере.В действительности токи трансформаторов тока просто вводятся в IED, где они дискретизируются и оцифровываются.
Дифференциальный режим затем выполняется программным обеспечением IED.
Основная теория дифференциального трансформатора (ВИДЕО)
Ссылка // Принципы автоматизации подстанции Майкла Дж.
Бергстрома
Хватай невероятно. , дифференциальный автоматический выключатель на Alibaba.com, и вы станете свидетелем отличной защиты ваших электрических цепей дома или на работе. Эти. Дифференциальный автоматический выключатель разработан исключительно для обеспечения надежной защиты ваших устройств от избыточных токов от перегрузок и коротких замыканий. После обнаружения дефекта в текущем потоке файл. Дифференциальный автоматический выключатель прерывает этот ток и затем сбрасывается для продолжения нормальной работы.
The. Дифференциальный автоматический выключатель — это высокотехнологичные инновации, обеспечивающие невероятные характеристики отключения. Они могут отключать большое количество неисправных токов без повреждений. Материалы в этих. Дифференциальный автоматический выключатель отличается прочностью и обеспечивает оптимальную эффективность в различных условиях.
Например, расширение. Дифференциальный выключатель эффективен в широком диапазоне температур. Они также обладают высокой устойчивостью к влаге, что делает их эффективными даже в помещениях с высокой влажностью.Дифференциальный автоматический выключатель
Выберите Alibaba.com сегодня и наслаждайтесь продуктами самого высокого качества.
Находите разные привлекательные. Дифференциальный автоматический выключатель предлагает неограниченные возможности. Ценность, которую вы собираетесь получить с точки зрения защиты ваших гаджетов, будет достаточным доказательством того, что они достойны каждой копейки, которую вы на них потратите.
Дифференциальная (87) токовая защита | Системы измерения и контроля электроэнергии
Одним из фундаментальных законов электрических цепей является Закон Кирхгофа по току, который гласит, что алгебраическая сумма всех токов в узле (соединении) цепи должна быть равна нулю.Более простой способ заявить об этом — сказать: «То, что входит, должно выйти». Мы можем использовать этот принцип для обеспечения другой формы защиты от определенных неисправностей в электрических цепях, измеряя количество тока, входящего и выходящего из компонента цепи, а затем отключая автоматический выключатель, если эти два тока не совпадают.
Важным преимуществом дифференциальной защиты по сравнению с мгновенной или максимальной токовой защитой с выдержкой времени является то, что она намного более чувствительна и действует быстрее.
В отличие от любой формы максимальной токовой защиты, которая срабатывает только в том случае, если ток превышает максимально допустимый для проводников, дифференциальная защита способна срабатывать при гораздо более низких уровнях тока, потому что Закон Кирхгофа предсказывает, что любая величина дисбаланса тока для любой отрезок времени является ненормальным. Более низкие пороги срабатывания при отсутствии задержки по времени означают, что дифференциальная защита способна срабатывать раньше, чем любая форма максимальной токовой защиты, тем самым ограничивая повреждение оборудования за счет устранения неисправности за более короткий промежуток времени.
Предположим, мы должны были измерить величину тока на обоих концах каждой фазной обмотки трехфазного генератора, как показано на следующей диаграмме:
Как и большинство крупных генераторов энергии, этот блок подводит оба вывода каждой фазной обмотки к внешним точкам, так что они могут быть подключены по схеме звезды или треугольника по желанию.
В данном случае обмотки генератора соединены звездой. Пока мы измеряем ток, входящий и выходящий из каждой обмотки индивидуально, не имеет значения, соединены ли эти обмотки генератора звездой или треугольником.
Если схема в точности такая, как показано выше, величина тока на входе и выходе каждой фазной обмотки должна быть одинаковой в соответствии с законом Кирхгофа о токах. То есть:
\ [I_ {A1} = I_ {A2} \ hskip 30pt I_ {B1} = I_ {B2} \ hskip 30pt I_ {C1} = I_ {C2} \ hskip 30pt \]
Предположим теперь, что один из витков в обмотке фазы «C» должен был случайно коснуться металлической рамы генератора, например, что могло произойти в результате повреждения изоляции. Это замыкание на землю вызовет третий путь тока в поврежденной обмотке.\ (I_ {C1} \) и \ (I_ {C2} \) теперь будут разбалансированы на величину, равную току повреждения \ (I_F \):
Другой отказ, обнаруживаемый по закону тока Кирхгофа, — это межфазное замыкание обмотки, когда ток течет от одной обмотки к другой.
В этом примере короткое замыкание между фазами B и C в генераторе нарушает баланс входящих и исходящих токов для обеих фаз:
Следует отметить, что величина замыкания на землю или тока замыкания между обмотками может быть недостаточно большой, чтобы создать угрозу перегрузки по току для генератора, однако само наличие дисбаланса тока в любой фазе доказывает, что обмотка исправна. поврежден.Другими словами, это тип отказа системы, который не обязательно обнаруживается реле максимального тока (50/51), и поэтому должен быть обнаружен другими средствами.
Тип реле, предназначенный для этой задачи, называется реле дифференциального тока . Цифровой код ANSI / IEEE для дифференциальной защиты: 87 . Также существуют реле дифференциального напряжения с тем же обозначением «87» ANSI / IEEE, поэтому при упоминании реле «87» необходимо указывать, является ли рассматриваемая дифференциальная величина напряжением или током.
Простая форма дифференциальной токовой защиты для этого генератора может быть реализована путем подключения трансформаторов тока по обе стороны от каждой обмотки к рабочим катушкам электромеханического реле, подобного этому.
Для простоты будет показана защита только одной фазной обмотки (C) генератора. Практическая система реле защиты от дифференциального тока будет контролировать ток через все шесть проводов статора генератора, сравнивая токи на входе и выходе каждой фазы:
Если первичные токи ТТ \ (I_ {C1p} \) и \ (I_ {C2p} \) равны и коэффициенты ТТ равны, вторичные токи ТТ \ (I_ {C1s} \) и \ (I_ {C2s } \) также будут равны.Результатом будет нулевой ток через рабочую катушку (OC) дифференциального реле.
Если, однако, замыкание на землю или соседнюю обмотку должно было развиться где-либо в обмотке статора «C» генератора, первичные токи двух трансформаторов тока станут неравными, вызывая неравные вторичные токи, тем самым вызывая значительный ток. протекать через управляющую катушку дифференциального реле (OC). Если этого тока достаточно, чтобы вызвать срабатывание дифференциального реле, реле пошлет сигнал, дающий команду автоматическому выключателю генератора на отключение.
Даже если значение срабатывания реле смещено, чтобы избежать ненужного отключения, все же возможно, что большой фазный ток, требуемый от генератора, может вызвать срабатывание дифференциального реле из-за невозможности идеального согласования между двумя фазными токами «C».
трансформаторы. Любое несоответствие между этими двумя трансформаторами тока приведет к неравенству вторичных токов, которые будут увеличиваться по мере увеличения фазного тока. Большие, богатые гармониками броски тока , которые иногда возникают при начальном включении большого силового трансформатора, также могут вызывать ложные срабатывания в этой простой форме дифференциальной защиты.Мы не хотим, чтобы это дифференциальное реле срабатывало при каких-либо условиях, кроме внутреннего повреждения генератора в его фазной обмотке, поэтому необходима модификация для обеспечения другой рабочей характеристики.
Если мы модифицируем реле так, чтобы оно имело три катушки, одна для перемещения его механизма в направлении срабатывания, а две для помощи «сдерживать» его механизм (работая для удержания механизма в его нормальном рабочем положении), мы можем соединить эти катушки таким образом. способ, которым две удерживающие катушки (RC) получают питание от двух вторичных токов ТТ, в то время как рабочая катушка видит только разницу между двумя вторичными токами ТТ.
Мы называем эту схему дифференциальным реле с ограничением , а прежнюю (более простую) конструкцию — дифференциальным реле без ограничений :
Общая характеристика реле с ограничением дифференциала заключается в срабатывании на основе дифференциального тока, превышающего установленное значение процентов фазного тока.
На этой фотографии показаны три дифференциальных реле, используемых для защиты обмоток трехфазного генератора газотурбинной электростанции.Обратите внимание, как требуется одно реле дифференциального тока для защиты каждой из трех фаз генератора:
Современные цифровые дифференциальные реле обычно воспринимают сигналы ТТ от всех трех фаз, обеспечивая защиту в одном блоке, монтируемом на панели. Цифровые реле защиты предлагают гораздо более сложные подходы к проблеме ложного срабатывания, основанные на несоответствии между парами трансформаторов тока и / или гармоническими токами. На следующем графике показана характеристика реле защиты трансформатора модели 745 компании General Electric, обеспечивающего защиту от дифференциального тока:
Пользователь может регулировать не только значение срабатывания, но также наклон каждого отрезка линии на графике, высоту ступеньки «точки изгиба» и т.
Д.Обратите внимание на то, что термин «ограничение» все еще используется в конфигурации цифровых реле, хотя он возник в конструкциях электромеханических реле.
Примечательно, что форма дифференциальной токовой защиты также находит применение в американских домах, где электрические нормы требуют установки защищенных цепей прерывателя тока замыкания на землю (GFCI) в местах, где возможен контакт между электрическими приборами и водой (например, в ванных комнатах). , кухни). Розетки GFCI функционируют, определяя любую разницу в токе между «горячим» и «нейтральным» проводниками, по которым ток идет к любой нагрузке, подключенной к розетке, и от нее:
Одиночный трансформатор тока (ТТ) в блоке GFCI определяет любой дифференциальный ток, считывая сетевое магнитное поле вокруг обоих токоведущих проводников.Если «горячий» и «нейтральный» токи равны, их противоположные направления будут создавать противоположные магнитные поля с нулевым результирующим магнитным полем, обнаруживаемым трансформатором тока.
Однако, если в нагрузке, подключенной к этой розетке, происходит замыкание на землю, эти два тока будут неравными, и ТТ обнаружит чистое магнитное поле. Эти защитные устройства чрезвычайно чувствительны, размыкая контакты со значениями дифференциального тока в диапазоне миллиампер . Это важно, так как замыкание на землю, существующее в электрическом приборе, вполне может пройти через тело человека или животного, и в этом случае всего миллиампер может оказаться вредным или даже фатальным.
Если срабатывает розетка GFCI, ее можно сбросить, нажав кнопку «сброса» на ее лицевой стороне. Блоки GFCI также можно проверить вручную, нажав кнопку «тест», также установленную на передней панели.
Очень важной концепцией в области релейной защиты является концепция зон защиты , что легко объяснить в контексте реле дифференциального тока. Проще говоря, «зона защиты» реле — это физический диапазон, в котором может быть обнаружено указанное электрическое повреждение, и, таким образом, любые компоненты и соединения в зоне могут быть защищены посредством надлежащего действия реле.
Реле максимального тока (50/51), рассмотренные в предыдущем разделе этой книги, не имеют четко определенных зон защиты, поскольку реле максимального тока срабатывают при определенном минимальном токе значения , а не обязательно на каком-либо определенном месте повреждения . Однако дифференциальные токовые реле имеют очень четкие и однозначные зоны защиты: область, лежащая между токовой парой ТТ :
Только неисправность в пределах зоны защиты реле (т.е.е. «внутренняя» неисправность) может заставить токи двух трансформаторов тока стать неравными. Благодаря закону Кирхгофа о токе, никакое замыкание вне зоны защиты (т. Е. «Внешнее» замыкание), независимо от его серьезности, не может сделать первичные токи ТТ неравными.
Концепция зон защиты очень важна в релейной защите и находит применение далеко за пределами систем дифференциального тока (87). Это тесно связано с концепцией селективности , что означает способность защитного реле различать короткое замыкание в пределах своей собственной зоны защиты и замыкание за пределами этой зоны.
Реле с высокой селективностью способно игнорировать внешние неисправности, в то время как реле с плохой селективностью может ошибочно срабатывать при возникновении внешних неисправностей.
с прерыванием тока замыкания на землю (GFCI) также имеют четко определенные зоны защиты. В случае GFCI зона защиты — это все, что подключено к розетке (т.е. справа от ТТ на схеме):
Обычной практикой электропроводки в жилых домах в Соединенных Штатах является «шлейфовое соединение» обычных розеток с розеткой GFCI, где существуют водные опасности, так что все розетки, запитанные через GFCI, становятся частью защитной зоны GFCI.Например, ванная комната с такой проводкой обеспечивает одинаковую степень защиты от замыкания на землю для всех розеток в комнате. Если кто-то подключит электрический фен к одной из розеток, соединенных гирляндной цепью, а затем случайно уронит прибор в ванну, полную воды, GFCI отключится и отключит питание всех розеток с такой же надежностью, как и отключение, если фен был подключен непосредственно к розетке GFCI.
Дифференциальная токовая защита наиболее практична для реализации на коротких физических расстояниях, например, по фазным обмоткам в генераторе или каком-либо другом компоненте энергосистемы, но основная концепция применима и на больших расстояниях, потому что Закон Кирхгофа по току не знает границ.Рассмотрим, например, линию передачи, охватывающую несколько миль между двумя автобусами, показанную на этой однолинейной схеме:
Здесь два дифференциальных реле управляют отключением автоматических выключателей (функция 52 ANSI / IEEE) на каждом конце линии передачи. Ток на каждом конце линии контролируется трансформаторами тока, подключенными к локальным реле 87, благодаря чему зона дифференциальной защиты по току покрывает всю длину линии передачи. Чтобы эта схема защиты работала, два локальных реле 87 должны каким-то образом взаимодействовать друг с другом, чтобы постоянно сравнивать измеренные значения тока на обоих концах линии.Это достигается через канал связи между двумя реле, который называется пилотным каналом .
Термин «пилот» — это общий термин в области релейной защиты, относящийся к любой форме передачи данных. Если обнаруживается значительная разница в линейном токе (то есть в результате повреждения в любом месте по длине линии передачи), оба реле отключают соответствующие автоматические выключатели и тем самым обесточивают линию передачи.
Пилотные системы могут иметь форму аналоговой «петли» тока или напряжения, микроволнового радиоканала, линии связи по линии электропередачи (PLC), линии передачи данных по оптоволоконному кабелю или любой другой формы двухточечной связи. точечный канал передачи данных, позволяющий реле обмениваться данными друг с другом.Детали пилотных систем в схемах защиты сложны и не будут здесь подробно рассматриваться.
Интересное предостережение при применении защиты от дифференциального тока к длинным линиям состоит в том, что емкостный зарядный ток линии в некоторых случаях может быть достаточно значительным, чтобы сработать реле 87, настроенное слишком чувствительно.
Емкость между фазой и землей можно представить себе как форму «замыкания на землю» переменного тока, потому что любой ток, идущий по этому пути к земле, является током, проходящим через один ТТ, но не через другой.
Текущий закон Кирхгофа не только неограничен в отношении расстояния, он также не ограничен в отношении количества линий, входящих или выходящих из узла. Этот факт позволяет нам применять дифференциальную токовую защиту к шинам , где соединяются несколько линий электропередач и / или устройств. Здесь показан пример высоковольтной шины, сфотографированной на плотине Гранд-Кули в штате Вашингтон, соединяющей несколько блоков трехфазных трансформаторов (каждая из которых питается от гидроэлектрического генератора):
Автобусы обычно изготавливаются из гибкого кабеля или жесткой трубы, подвешенной к земле с помощью изоляторов.Неисправности могут возникнуть в шине, если изолятор «вспыхивает» (т. Е. Вызывает электрическую дугу от проводника шины к земле) или если что-либо проводящее происходит в мосте между линиями шины.
По существу, шины могут быть защищены по принципу дифференциального тока, как и любой другой электрический компонент или линия электропередачи. Алгебраическая сумма всех токов, входящих и выходящих из каждой фазы шины, должна быть равна нулю, и если это не так, это означает, что шина должна быть неисправна.
Схематическая диаграмма, показывающая одну шину с пятью разными вводами, показывает, как дифференциальную токовую защиту можно использовать для защиты шины с любым количеством линий.Для простоты схема подключения реле CT и 87 показана только для одной фазы на этой трехфазной шине. В любой реалистичной схеме дифференциальной защиты шины все три фазы будут оснащены трансформаторами тока, и будет три отдельных 87 элементов «рабочей катушки», по одному на каждую фазу:
Закон Кирхгофа сообщает нам, что алгебраическая сумма всех токов в узле должна быть равна нулю. В этом случае рассматриваемый узел представляет собой сумму всех проводников, показанных внутри синего пунктирного контура зоны защиты.
Поскольку все трансформаторы тока имеют одинаковое отношение витков и соединены параллельно, как показано, их суммарные вторичные токи должны в сумме равняться нулевому значению тока через рабочую катушку реле 87 во время нормальной работы. Однако, если короткое замыкание на землю или междуфазное замыкание произойдет где-нибудь в пределах зоны защиты, вторичные токи ТТ будут суммироваться до нуля, , а не , что приведет к срабатыванию дифференциального реле.
Еще одно важное понятие в релейной защите — перекрытие зоны защиты .Философия здесь заключается в том, что размер каждой защитной зоны должен быть ограничен, чтобы избежать ненужного отключения большего количества секций энергосистемы, чем необходимо для изоляции любого повреждения, при этом ни один компонент или проводник не остается незащищенными. На следующей однолинейной схеме показано, как настраиваются зоны защиты для перекрытия друг друга на каждом автоматическом выключателе, к которому они подключаются:
Например, короткое замыкание в верхней линии передачи относится только к этой зоне защиты и, следовательно, отключит только выключатели F и G, оставляя другую линию передачи и связанные с ней компоненты для передачи энергии от генерирующей станции на подстанцию.
Обратите внимание на то, что каждый автоматический выключатель в вышеуказанной системе попадает в две зоны защиты . Если в выключателе F произойдет отказ, он отключит выключатель E в верхней зоне трансформатора генерирующей станции, а также выключатель G в верхней зоне линии передачи, изолируя отказавший выключатель.
Перекрытие зон дифференциальной защиты достигается за счет разумного размещения трансформаторов тока по обе стороны от автоматического выключателя. Напомним, что граница любой схемы дифференциальной защиты по току определяется расположением трансформаторов тока, измеряющих ток на входе и выходе из узла.Таким образом, ТТ, к которому подключается реле дифференциального тока, определяет, насколько далеко будет достигнута граница зоны защиты этого реле. Мы более подробно рассмотрим однолинейную схему, чтобы изучить эту концепцию дальше, сосредоточив внимание на верхнем левом углу генерирующей станции и исключив все трансформаторы и все, кроме одного генератора, а также выключатели C, D и F для простоты:
Здесь мы видим, как достигается перекрытие зон путем подключения каждого дифференциального реле к дальнему ТТ на каждом автоматическом выключателе.
Если вместо этого мы решим подключить каждое реле 87 к рядом с трансформатором тока , две зоны защиты не будут перекрываться, и каждый автоматический выключатель останется незащищенным:
Возможно, наиболее интересным и сложным применением дифференциальной токовой защиты является защита силовых трансформаторов, которые страдают многими из тех же уязвимостей, что и генераторы и двигатели (например, неисправности обмоток). Сначала у нас может возникнуть соблазн подключить трансформаторы тока к каждому проводнику, входящему в трансформатор и выходящему из него, с установкой 87 реле для сравнения этих токов и отключения при обнаружении дисбаланса, точно так же, как для защиты отдельных обмоток в генераторе.Однофазного трансформатора достаточно, чтобы проиллюстрировать эту концепцию, опять же без удерживающих катушек (RC) внутри каждого из дифференциальных реле для простоты:
До тех пор, пока каждая пара трансформаторов тока для каждого реле дифференциального тока согласована (т.
Е. С одинаковым соотношением витков), эта схема защитного реле будет обнаруживать замыкания на землю и замыкания между обмотками силового трансформатора. Однако одна распространенная неисправность трансформатора, которая останется незамеченной, — это межвитковое повреждение одной из обмоток.Такая неисправность исказила бы коэффициент трансформации силового трансформатора, но , а не нарушила бы баланс тока, входящего и выходящего из любой данной обмотки, и, следовательно, не обнаруживалась бы дифференциальными реле, как показано.
Очень умный способ улучшить дифференциальную токовую защиту трансформатора состоит в том, чтобы одно реле 87 сравнивало первичный и вторичный токи этого трансформатора, тем самым расширяя зону защиты по обеим обмоткам с помощью всего одного реле:
Одним из необходимых условий для того, чтобы эта стратегия работала, является использование трансформаторов тока с необходимыми отношениями витков, чтобы дополнить коэффициент трансформации силового трансформатора и дать реле 87 два эквивалентных тока для сравнения.
Например, если у нашего силового трансформатора соотношение витков 20: 1, отношения двух наших ТТ должны отличаться друг от друга на один и тот же коэффициент (например, ТТ 50: 5 на слаботочной первичной обмотке и ТТ 1000: 5 на сильноточной вторичной обмотке).
Эта схема дифференциальной защиты по току работает для обнаружения общих неисправностей трансформатора следующими способами:
- Замыкание на землю: этот вид замыкания заставляет токи, входящие и выходящие из поврежденной обмотки, быть неравными.Поскольку вся обмотка не видит одинаковый ток, она не может индуцировать правильную пропорцию тока в другой (исправной) обмотке. Это неправильное различие токов будет видно реле 87.
- Неисправность между обмотками: при таком типе повреждения часть тока из одной обмотки выходит и поступает в другую обмотку в соотношении 1: 1. Это эффективно искажает передаточное отношение трансформатора, что приводит к дисбалансу токов, наблюдаемых реле 87.
- Поворотное повреждение: Этот вид неисправности непосредственно искажает передаточное отношение трансформатора, что приводит к дисбалансу токов, обнаруживаемых реле 87.
Интересным предостережением при использовании защиты от дифференциального тока на трансформаторе является явление броска тока , которое часто случается, когда трансформатор первоначально находится под напряжением. Пусковой ток возникает, когда остаточный магнетизм в сердечнике трансформатора из его последнего включенного состояния оказывается значительным и имеет ту же полярность, что и начальная намагниченность при первом включении. В результате сердечник трансформатора начинает магнитно насыщаться, в результате чего в первичной обмотке возникает избыточный ток, который не , а генерирует ток во вторичной обмотке.Любое реле дифференциального тока, естественно, увидит эту разницу как неисправность и может без необходимости отключить питание трансформатора.
Умное решение проблемы ложного срабатывания реле 87 из-за пускового тока трансформатора называется ограничением гармоник или блокировкой гармоник . Пусковые токи имеют тенденцию быть асимметричными при просмотре на осциллографе из-за смещения предварительно намагниченного сердечника трансформатора (т. Е. Магнитное поле сердечника достигает более сильных пиков в одной полярности, чем в другой).Эта асимметрия приводит к значительному содержанию второй гармоники (например, 120 Гц в энергосистеме с частотой 60 Гц) в первичном токе и, следовательно, является точным индикатором броска тока. Если реле 87 предназначено для обнаружения этой гармонической частоты, оно может быть сконфигурировано для обеспечения дополнительного ограничения или даже полного запрета («блокирования») его собственного срабатывания до тех пор, пока гармоники не утихнут и трансформатор не стабилизируется до нормальной работы.
Дифференциальная токовая защита трехфазных трансформаторов и трансформаторных батарей — более сложное дело, и не просто потому, что их всего три.
Силовые трансформаторы часто имеют разводку первичной и вторичной сторон в различных конфигурациях (например, звезда-треугольник или треугольник-звезда). Таким образом, токи, входящие в силовой трансформатор и выходящие из него, могут не совпадать по фазе друг с другом, и в таких случаях их нельзя сравнивать напрямую друг с другом для дифференциальной токовой защиты. Рассмотрим этот пример, где первичная обмотка — звезда, а вторичная обмотка — треугольник. Для простоты мы рассмотрим трансформатор с равным числом витков на каждой обмотке, так что каждая пара первичной / вторичной обмотки имеет соотношение витков 1: 1.{o} \) сдвиг фазы, передаваемый силовым трансформатором, мы должны соединить сами трансформаторы тока в дополнительной конфигурации треугольник-звезда, чтобы 87 реле могли сравнивать синфазные токи от первичной и вторичной сторон силового трансформатора.
На этой принципиальной схеме мы видим, как необходимо подключить первичный и вторичный трансформаторы тока (трансформаторы тока на стороне звезды на силовом трансформаторе соединены треугольником, а трансформаторы тока на стороне треугольника трансформатора соединены звездой) для обеспечения согласования 30.
{o} \) фазовый сдвиг.Токи, генерируемые каждой вторичной обмоткой ТТ, помечены строчными буквами (\ (i \), а не \ (I \)), чтобы представить их меньшие значения:
Обратите внимание на то, как каждый ток, входящий в сдерживающую катушку (RC) реле 87, выходит из другой удерживающей катушки с тем же математическим выражением, указывающим равные значения тока. Это будет верно до тех пор, пока все соотношения ТТ правильные, а токи на входе и выходе силового трансформатора соответствуют друг другу.
Если обмотки силового трансформатора имеют соотношение витков 1: 1, как в случае с этой демонстрационной схемой, токи вторичной линии будут больше, чем токи первичной линии, в \ (\ sqrt {3} \) раз, из-за к тому факту, что первичные обмотки соединены звездой (токи обмотки такие же, как и линейные токи), а вторичные обмотки соединены треугольником (токи обмоток объединяются, образуя большие линейные токи).Это означает, что каждый вторичный ТТ будет видеть больший линейный ток, чем каждый из соответствующих первичных ТТ.
Однако, учитывая тот факт, что ТТ на первичной стороне силового трансформатора имеют свои вторичные обмотки, соединенные треугольником, фактическая величина тока, которую они посылают на катушки реле 87, будет такой же, как величина тока, подаваемого на реле 87. другими трансформаторами тока при равных соотношениях трансформаторов тока со всех сторон.
Если обмотки силового трансформатора имеют соотношение витков, отличное от 1: 1, трансформаторы тока, установленные на первичной и вторичной линиях, вероятно, также будут иметь разные отношения.Маловероятно, что трансформаторы тока будут демонстрировать точно комплементарные отношения к внутренним отношениям обмоток силового трансформатора, а это означает, что, когда эти трансформаторы тока подключены к 87 реле, их выходные токи будут , а не по величине. Унаследованные электромеханические реле 87 были оснащены «ответвлениями», которые можно было установить в различных соотношениях для выравнивания токов ТТ с точностью до нескольких процентов, согласованных друг с другом.
{o} \) между первичной и вторичной сторонами, при этом сторона низкого напряжения трансформатора запаздывает.
Современные цифровые реле 87 предлагают «компенсацию ТТ», которая может использоваться вместо дополнительных подключений для корректировки фазового сдвига силового трансформатора звезда-треугольник, а также для корректировки коэффициентов ТТ, которые не идеально согласованы. Вместо того, чтобы тщательно подключать вторичные обмотки всех ТТ таким образом, чтобы фазовые углы первичной и вторичной стороны и значения тока соответствовали всем нормальным условиям работы трансформатора, мы можем подключать ТТ так, как мы сочтем нужным (обычно в конфигурации звезды. с обеих сторон для простоты) и пусть реле математически сопоставляет углы и величины.Эта цифровая альтернатива, конечно, требует особого внимания к настройкам реле, чтобы работать.
В чем разница между устройством защитного отключения (УЗО) и автоматическим выключателем с максимальной токовой защитой (RCBO)? — Энергид
Эти два устройства обеспечивают безопасность вашей проводки.
Проще говоря, первый выполняет одну функцию, а второй — две. Давайте посмотрим на них:
Устройство защитного отключения
Устройство остаточного тока постоянно контролирует вашу электропроводку, чтобы обнаружить утечку тока .Как? Он непрерывно измеряет количество тока, проходящего через провод в одном направлении, и снова через другой провод в противоположном направлении.
- Если он обнаруживает разницу больше 300 мА (миллиампер) или в некоторых случаях меньше, он разрывает цепь.
- Если ток «отсутствует», это означает, что где-то в проводке есть утечка. Если этот ток протекает через тело человека, это может привести к смертельному поражению электрическим током.
Устройства защитного отключения защищают людей .
Автоматический выключатель нулевой последовательности с максимальной токовой защитой
Это защитное устройство, которое сочетает в себе две функции.
Он действует как устройство остаточного тока и как выключатель .
- Автоматический выключатель разрывает цепь, если потребление тока становится слишком высоким.
Как? Автоматический выключатель настраивается на нагрузку проводов в цепи, которую он защищает.Если есть перегрузка, вызванная, например, короткое замыкание или чрезмерное потребление, вызванное подключением слишком большого количества устройств к одной цепи, он реагирует. Без этой защиты провода могут расплавиться и загореться.
Автоматические выключатели защищают оборудование и здания. - Устройство защитного отключения работает так же, как описано выше.
Устройства защитного отключения защищают людей.
Таким образом, автоматические выключатели с максимальной токовой защитой защищают людей, оборудование и здания.
Итак, что мне выбрать?
Законодательство требует:
- УЗО 100-300 мА, охватывающее всю установку
- второе УЗО на 10-30 мА во влажных помещениях (кухня, ванная, подсобное помещение и т.
