необходимость или вынужденная мера? Самостоятельно подключение двойной розетки

Мало кому удавалось избегать проблемы недостатка розеток в квартире. Особенно это касается домов, построенных еще во времена СССР, где количество розеток в комнате, высоту и место их установки определяли какие-то неведомые никому правила из «тайных манускриптов», лишенных инженерного обоснования и здравого смысла. В результате жители получали розетки, как будто специально скрытые за шкафами и диванами и «паутину» дополнительных удлинителей, тянущихся к нужным местам под диванами и коврами.

Такие меры хоть и являлись тогда единственным спасением, но безопасности они не добавляли, так как в один удлинитель могли «втыкать» одновременно электрокамин, утюг, фен и другие мощные потребители электрической энергии. И очень хорошо, если в щитке срабатывал автомат защиты, но происходило это далеко не всегда. Настоящей «спасительной соломинкой» в такой ситуации может послужить двойная розетка, которая устанавливается вместо одинарной в ту же монтажную коробку.

В статье мы рассмотрим в каких случаях можно устанавливать эти устройства, какие существуют их разновидности, подробно разберем сам процесс монтажа.

Двойная розетка

Двойная розетка

Розеток много не бывает: Правило «Плюс одна»

Любые опытные электрики знают, что много розеток не бывает! И они абсолютно правы, так как при любом даже самом правильном проектировании электропроводки и ее монтаже все равно в дальнейшем наступает момент, когда где-то не будет хватать розетки. Поэтому при планировании электропроводки надо пользоваться одним хорошим правилом, называемым «плюс одна». То есть там, где по всем нормам и предварительным прикидкам нужна одна розетка, надо смело ставить две. Там, где две, там смело 3 и так далее. На кухонных фартуках, в местах расположения аудио- и видеотехники, возле всех письменных столов смело надо устанавливать блок из трех розеток плюс компьютерную, а там, где находится телевизор, то еще и антенную.

Необходимый минимум розеток в месте расположения телевизора

Некоторые электрики экстракласса, очередь на услуги которых измеряется уже годами, в любой жилой комнате устанавливают не менее 3 блоков из 4 розеток, причем в нужных местах, а не за планируемой мебелью. На этапе монтажа это выливается в бо́льшие расходы, зато потом следуют десятки лет комфортной жизни без удлинителей, являющихся всегда источником повышенной опасности. Исключением из правила «плюс одна» являются только выделенные линии, предназначенные только для конкретных потребителей: стиральные и посудомоечные машины, проточные электронагреватели, электроплиты, кондиционеры, системы безопасности (сигнализация и видеонаблюдение). К таким потребителям прокладывается отдельный кабель от щитка, а розетки иногда выделяют другим цветом, например, красным, подчеркивающим их «особый статус».

Установка красной розетки или вставки из красного пластика сразу подчеркнет «избранность» этой линии

Двойная розетка – это вынужденная мера?

Отвечая на этот вопрос, мы говорим твердое «Да»! Двойная розетка – это действительно вынужденная мера. Гораздо лучше иметь две отдельные розетки, объединенные под общей рамкой, чем одну двойную. Попробуем аргументировать это утверждение.

Механизмы современных розеток и выключателей монтируются в стандартных монтажных коробках диаметром 68 мм и глубиной 40 мм или 60 мм (увеличенной глубины). Последние используются для того, чтобы за механизмом можно было еще и разместить элементы коммутации, что позволяет избавиться от распределительных коробок. Монтажные коробки также часто называют подрозетниками. Такое определение ошибочное, но оно настолько вошло в обиход, что бороться с этим бесполезно.

Различные виды монтажных коробок

Коробки делают из пластика, на боковых поверхностях и сзади имеются перфорированные отверстия для ввода кабеля, которые в нужном месте легко вырезаются ножом. Сбоку коробок могут быть «уши» — выступы, которыми можно соединять коробки вместе. Внутри «ушей» в дальнейшем легко прокладывать провод. Соединенные «ушами» коробки имеют стандартные межцентровые расстояния в 71 мм. Это позволяет монтировать механизмы розеток, выключателей, диммеров и других устройств рядом.

Механизмы двух розеток, смонтированных в двух монтажных коробках с межцентровым расстоянием в 71 мм

А потом закрывать их единой рамкой на два места. Если бы каждая розетка монтировалась со своей рамкой, то монтажные коробки пришлось бы «раздвигать» на бо́льшее расстояние и между ними была бы щель, что не так эстетично.

Те же розетки, но уже под одной рамкой

Теперь стоит определиться с некоторыми понятиями. Розетки, в которых два отдельных механизма монтируются в своих монтажных коробках, а потом они объединяются под одной рамкой называют

сдвоенными или блок из двух розеток. Рассмотрим, что такое двойная розетка. Основным ее отличием является то, что две контактные группы для двух розеток монтируются в одном механизме, размещенном в одной монтажной коробке. Состав механизма можно увидеть на следующем рисунке.

Устройство двойной розетки без заземляющего контакта

Основная деталь механизма розетки – это корпус (1), который делается из термостойкого пластика. Ранее можно было встретить керамические корпуса, однако, сейчас это либо редкость, либо очень дорого. К корпусу присоединен суппорт (2), который «отвечает» за точное позиционирование розетки на плоской поверхности стены и крепление механизма к монтажной коробке при помощи саморезов (10).

Электрическая часть розетки состоит из шины (3), представляющей собой две сложенные вместе и соединенные латунные пластины, которые укладываются в пазы корпуса. На концах шины пластины «расходятся» образуя лепестковые контакты (4), отвечающие за надежный контакт с цилиндрическими штырями штепселя (вилки). Хоть и латунь и является упругим материалом, но все равно со временем соединение может разбалтываться, нарушая контакт. Для предотвращения этого явления в хороших розетках ставят пружинные скобы (5). Контакт с проводом обеспечивает квадратная гайка (6), прижимающая его к шине при помощи винта (7). Зачищенный провод заводится с задней части корпуса через специальные отверстия.

Крепление и центрирование механизма розетки в монтажной коробке кроме саморезов (10) осуществляется двумя подпружиненными лапками (8), которые имеют острые концы. При вращении винтов 9 по часовой стрелке (закручивании) лапки-фиксаторы раздвигаются в стороны и упираются в рельефную внутреннюю поверхность монтажной коробки, надежно фиксируют механизм.

Цены на двойные розетки

двойная розетка

Мы рассмотрели механизм двойной розетки без заземляющего контакта. Теперь посмотрим, как она выглядит вместе с ним.

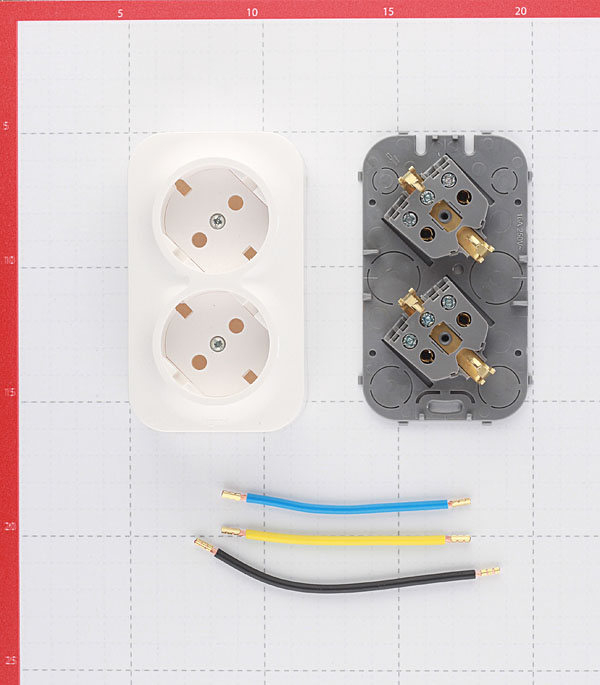

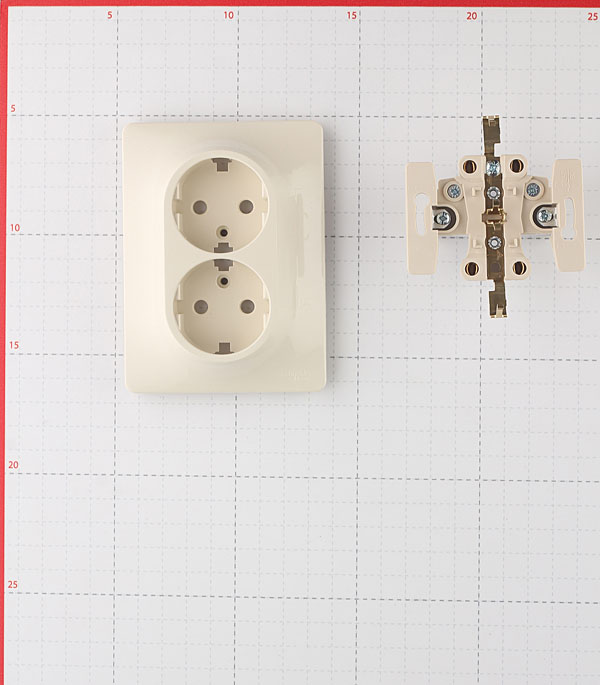

Механизм двойной розетки с заземляющими контактами

В отличие от предыдущего примера, видно, что появились изогнутые заземляющие контакты (1), присоединяемые к проводу защитного нуля (PE) при помощи клеммы, которая зажимается винтом (2). Эту розетку выгодно отличает то, что винты всех клемм – и фазной, и нулевой рабочей, и заземления (2, 3) находятся на лицевой стороне, что позволит производить подтяжку без вынимания механизма из монтажной коробки. Еще одним несомненным плюсом этого образца является то, что токопроводящие шины закрыты пластиковой крышкой (4). Передняя крышка (5), выполняющая защитную и декоративную функцию, крепится к механизму двумя (а не одним, как в прошлом примере) винтами. Любой специалист отметит качество этой розетки, что еще раз подтверждает отличную репутацию французской компании Schneider Electric.

Слабым местом двойных розеток является размещение механизма, «обслуживающего» два штепсельных разъема в одной монтажной коробке, хотя некоторые могут это отметить как преимущество. Аргументируем теперь наше утверждение.

• Чтобы одновременно «принять» два штепсельных разъема приходится лепестковые контакты отодвигать на максимально возможное расстояние – к самому краю механизма, где они будут находиться в опасной близости с монтажной коробкой, которую делают из обычного, не из термостойкого пластика. Если в розетку будет включена мощная нагрузка, то контакты будут сильно нагреваться и могут «размягчать» пластик монтажной коробки.
• В ограниченном пространстве монтажной коробки находятся два электрических соединения и если они оба будут нагружены, то в такой «тесноте» им будет мало шансов охлаждаться. Поэтому не стоит никогда включать две мощные нагрузки в одну двойную розетку. Двойные розетки гораздо «охотнее» перегреваются и выходят из строя.

Увы, но такие неприятности с двойными розетками происходят чаще, чем со сдвоенными

• Двойная розетка на 16 Ампер способна в сумме от двух потребителей пропустить такой ток, а в блоке из двух розеток каждая из них способна пропустить ток в 16 Ампер.
• Из-за того, что в механизме двойной розетки надо уместить две одинарные, то конструкторам приходится отказываться от лучшего в пользу более простого.
• В силу особенностей конструкции, встраиваемая двойная розетка выступает из стены намного больше, чем одинарная. На представленном чертеже видно, что двойная выступает на 26,5 мм в то самое время как одинарная (в том числе и объединенная в блок) – на 12 мм. Эту разницу видно невооруженным взглядом. Двойные розетки выглядят менее эстетично, а блок из розеток и других устройств, объединенный рамкой на 2—5 постов, выглядят как единый ансамбль и не портят интерьер. Скорее они даже его украшают. Помимо этого, сильно выступающая из стены двойная розетка имеет больше шансов быть поврежденной.

Чертеж двойной розетки (слева) и одинарной (справа). Стоит обратить внимание на сколько мм они выступают от поверхности стен

• В двойной розетке могут возникнуть трудности подключения двух угловых вилок, которыми оснащены много различных устройств. Если двойная розетка смонтирована горизонтально, то отверстия будут ориентированы вертикально, поэтому провод, идущий от углового штепселя, будет уходить вбок, изламываясь при этом. Если же двойную розетку смонтировать вертикально, то ситуация намного не улучшится: нижняя вилка будет подключена нормально, а на верхней провод будет уходить вверх, а потом изламываться на 180° вниз.

Провод с угловой вилкой при подключении к горизонтально-ориентированной двойной розетке «работает» на излом

Если двойная розетка имеет такой набор недостатков, то возникает вопрос – а зачем, вообще, их производят и устанавливают? Представим ситуацию, что некая семья живет в квартире, электрика в которой делалась еще во времена СССР, что автоматически означает катастрофическую нехватку розеток. Чтобы произвести капитальный ремонт с полной заменой электропроводки у семьи попросту нет денег, но они их копят. Если заменить все розетки в квартире и поставить вместо одинарных двойные, то можно частично избавиться от «розеточного голода», исключить тройники и убрать бо́льшую часть удлинителей. Эти меры значительно повысят безопасность. И в этом случае двойные розетки являются настоящим спасением.

Двойные розетки на голову выше, чем тройники и удлинители, но проигрывают по всем статьям блокам розеток. Единственное преимущество – одна двойная розетка стоит дешевле, чем две одинарные объединённые в блок (сдвоенные).

Как выбрать хорошую двойную розетку

Для того чтобы правильно подобрать двойную розетку стоит узнать какие разновидности их есть. Кратко рассмотрим этот вопрос и сразу прокомментируем в каком случае стоит применять тот или иной вариант.

В России, странах бывшего СССР и в большинстве европейских государств применяют два основных стандарта разъема:

• Разъем типа C. В таких розетках отсутствует заземляющий контакт, отверстия находятся на расстоянии 19 мм. вилки могут иметь штырьки диаметром 4 или 4,8 мм и длиной 19 мм. такой разъем предназначен для подключения тех электроприборов, которые не требуют заземления, например, фен, электробритва, пылесос, ручной блендер и другие. У этих приборов вилка также не имеет заземляющего контакта. Такие розетки в нашей стране еще называют «советские», хотя в СССР были немного другие стандарты. Тем не менее после увеличения диаметра отверстий в крышке сверлом или надфилем большинство европейских вилок «принималось» советскими розетками.

Цены на на двойные розетки с заземлением

двойные розетки с заземлением

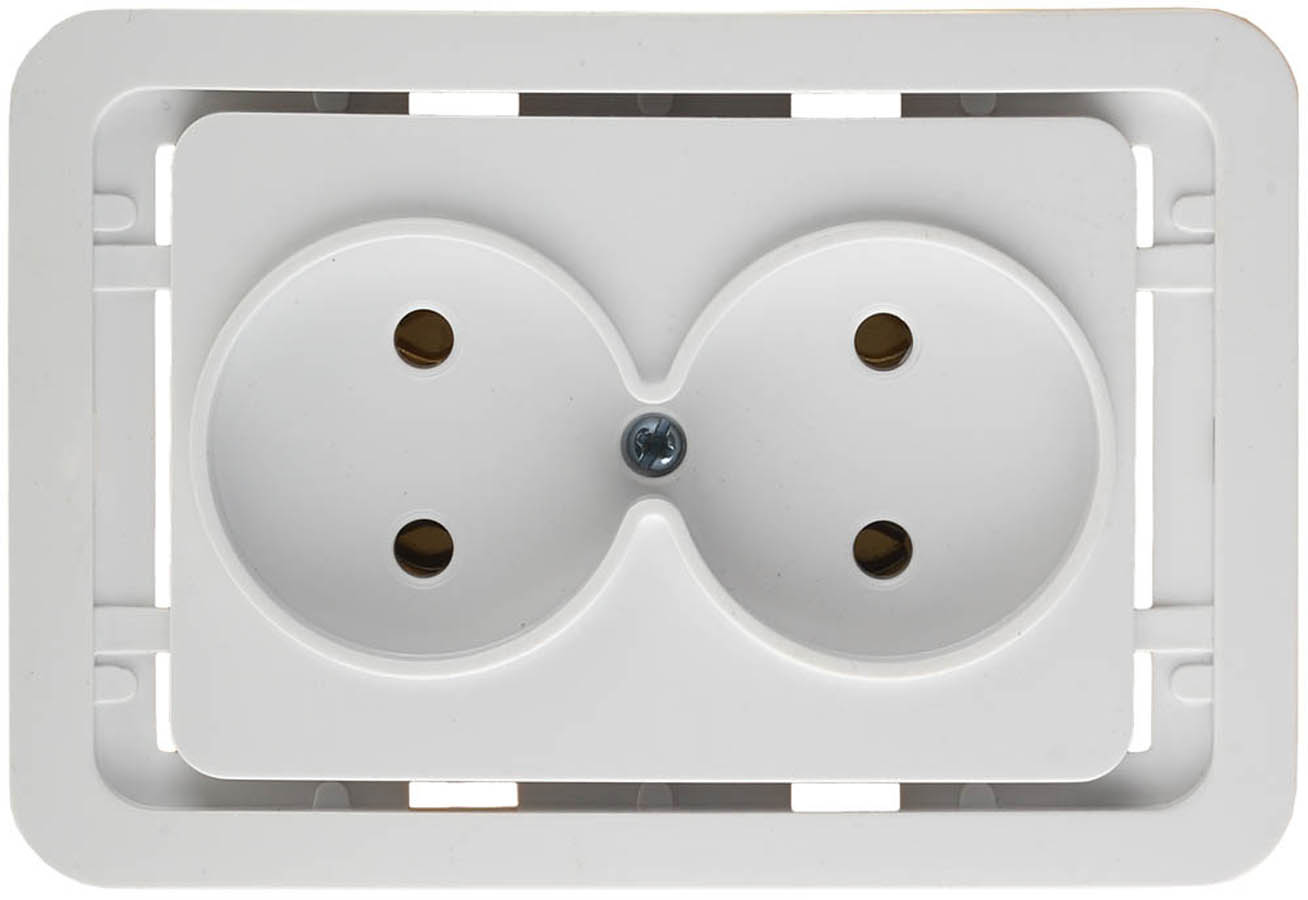

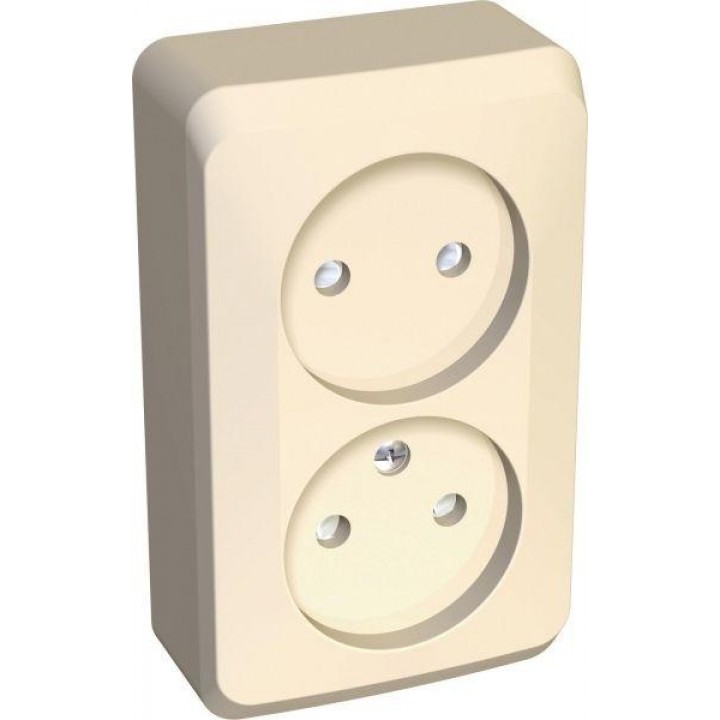

Двойная розетка без заземляющего контакта (разъем типа C)

• Разъем типа F. Этот стандарт еще называется Schuko (Шуко), он был разработан в Германии и широко распространен в Европе. Мы его знаем, как розетки с заземлением или «евророзетки». Разъем типа F отличается от разъема типа C тем, что в розетках, кроме фазы и нуля, есть изогнутые скобы, подключенные к проводу заземления. На вилке присутствуют плоские металлические контакты защитного нуля, которые при вставке в розетку подключаются к скобам раньше. Вся сложная бытовая техника, продаваемая в России и требующая заземления корпуса, оснащена вилками типа F. Розетки этого стандарта также могут «принять» все вилки стандарта C.

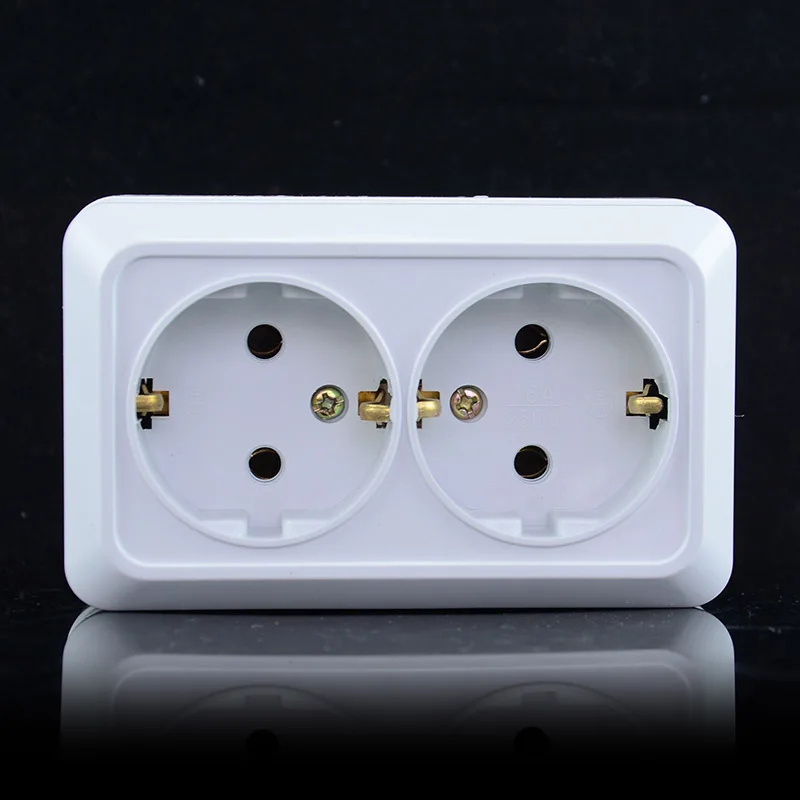

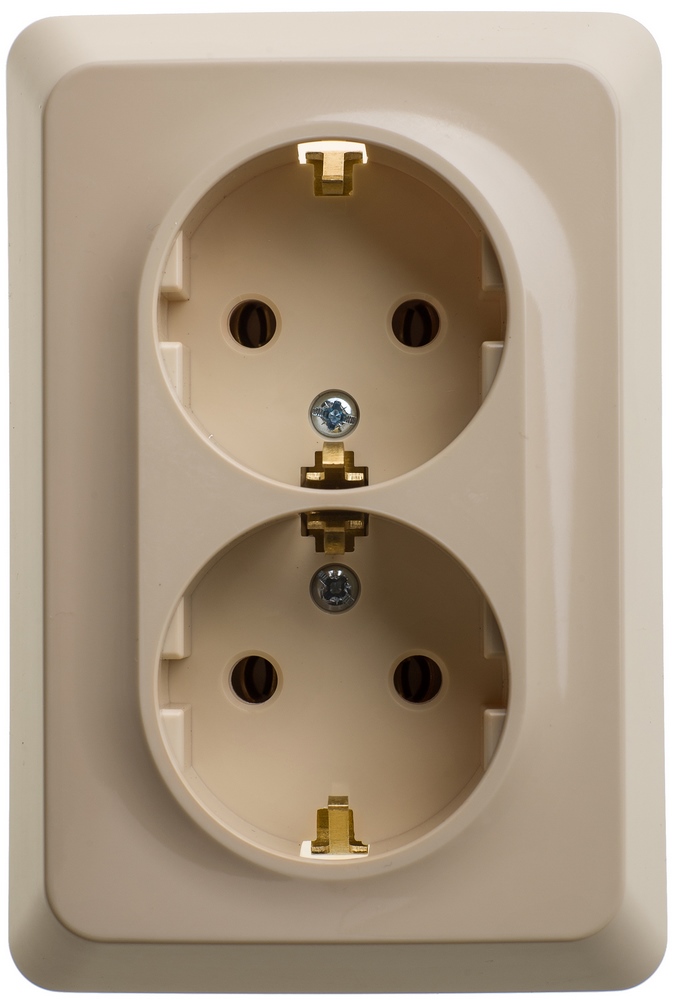

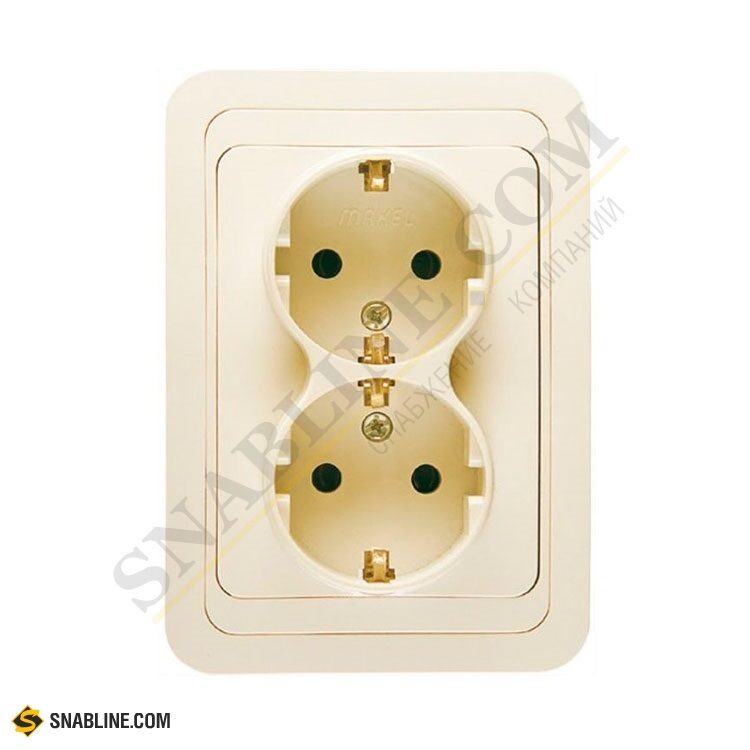

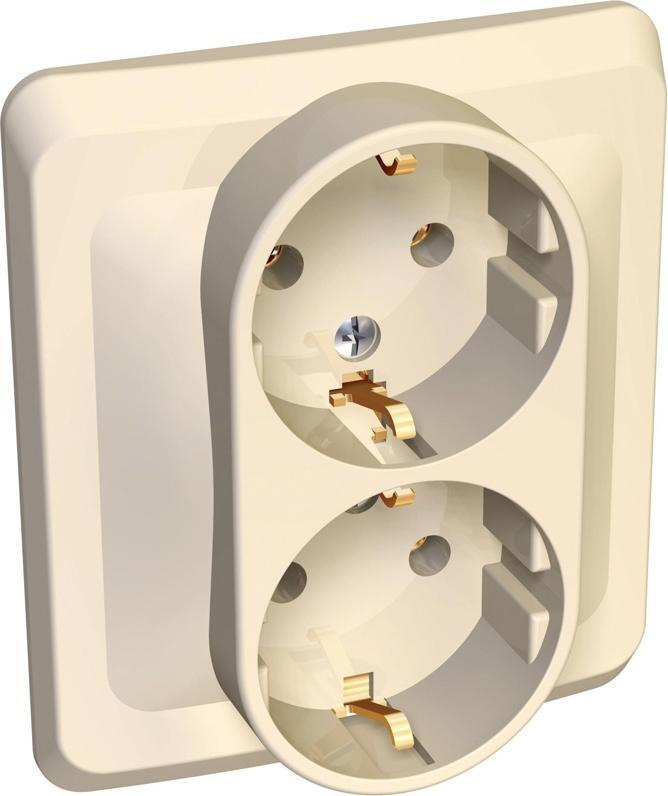

Двойная розетка с заземлением

Если предполагается устанавливать двойную розетку в квартире или доме, где имеется система заземления, то следует выбирать однозначно стандарт F, а если нет, то стандарт C. однако, надо сделать важное замечание – некоторая бытовая техника обязательно должна подключаться к розетке с заземлением. Как же тогда быть, когда третьего провода в розетке просто нет? В этом случае от подъездного щитка проводят отдельный трехпроводный кабель под защитой своего автомата соответствующего номинала. В квартире для таких приборов устанавливают розетки с заземлением. Кабель временно проводят открыто в гофротрубе или кабель-канале, а потом при капитальном ремонте уже все делают «по уму» — прокладывают скрытую проводку с заземлением.

Некоторые «умельцы» устанавливают розетку с заземлением и в ней делают перемычку между рабочим нулем и защитным нулем (заземлением). Это является грубейшим нарушением и опасно для жизни!

По способу монтажа розетки могут быть:

• Встроенные розетки – те, что монтируются при скрытой проводке в монтажную коробку.
• Накладные розетки – монтируемые на поверхность стен при открытой проводке.

В некоторых ситуациях очень выгодно установить накладную розетку, так как некоторые модели имеют два отдельных механизма собранных в одном корпусе. Это означает, что все те недостатки двойных розеток, о которых мы говорили выше, не будут их касаться.

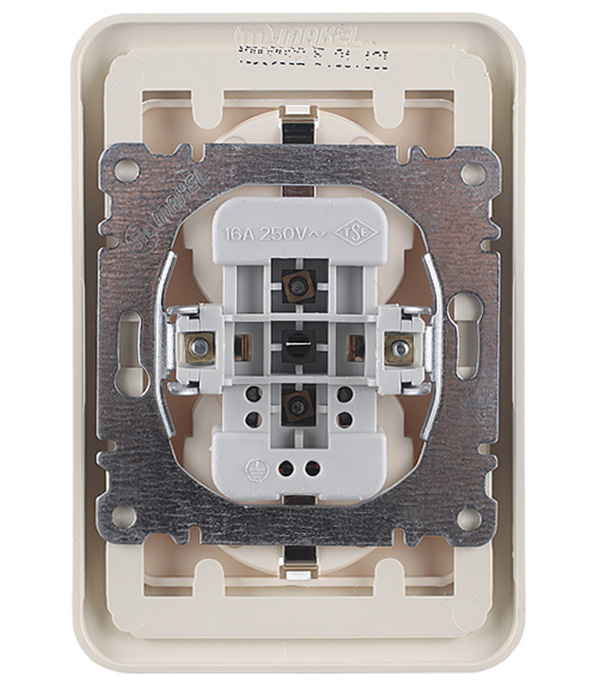

Эта накладная двойная розетка имеет два отдельных механизма и может эксплуатироваться в помещениях с повышенной влажностью

По степени защиты IP (защита оболочки устройства) двойные, да и любые другие, розетки, применяемые в быту, могут быть:

• IP22 – это означает, что в розетку нельзя проникнуть предметами, имеющими диаметр более 12,5 мм (пальцы) и вертикально капающая вода не должна нарушить работу устройства. Эта степень защиты достаточна для жилых помещений, но если в доме есть дети, то рекомендуется выбирать изделия с более «серьезной» IP.
• Розетки со степенями защиты IP33 и IP43 уже имеют защитные шторки, препятствующие проникновению внутрь различных предметов от 2,5 мм в диаметре (IP33) и от 1 мм (IP43). То есть любознательные дети не смогут засунуть в розетку ни палец, ни отвертку, ни проволоку, ни даже мамину шпильку. От воздействия вертикальных или «косых» брызг эти устройства также защищены, но в санузлах и банях их лучше не применять.

Цены на на двойные розетки «Legrand»

двойные розетки «Legrand»

Двойная розетка с защитными шторками

• IP44 – эти розетки можно устанавливать в санузлах. Они имеют защитные крышки с резиновыми прокладками и не боятся брызг, попадающих с любого направления. Но это вовсе не означает, что такие розетки можно смело поливать из душа.

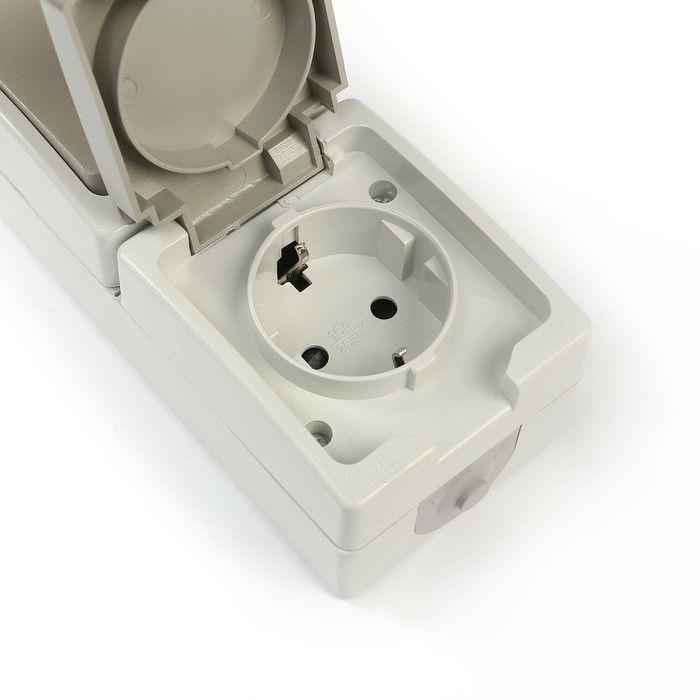

Розетка с крышками IP44

• IP55 – розетки с такой защитой можно смело размещать на улице, так как они не боятся ни пыли, ни брызг, ни даже водяных струй. Для бытовых розеток IP55 – это наивысшая защита.

На что еще следует обратить внимание при выборе модели двойной розетки? Главное правило при выборе – это не слепая вера в слова продавца, а личный осмотр механизма.

• Розетки на 220 В выпускают на токи 10 A или 16 A. И хоть не факт, что через какую-либо розетку будет протекать ток хотя бы 10 A, все равно надо делать выбор в пользу моделей на 16 A. Запас прочности никогда не помешает.
• Некоторые модели двойных розеток привлекают низкой ценой неопытных покупателей. А при «вскрытии» оказывается, что в этих розетках отсутствует суппорт или он примитивный в виде двух «ушек». Также с осторожностью следует относиться к пластиковым суппортам, они очень хрупкие и при монтаже могут расколоться.

Такую розетку покупать не надо!

• Если розетка оборудована защитной накладкой для контактной группы, то это говорит о ее качестве. Такая защита помогает защитить контакты от внешней среды, предотвращает появление поверхностных «гуляющих» токов, вызывающих утечки и разогрев.

На что следует обратить внимание при выборе розетки

• Желательно, чтобы винты подтяжки клемм находились с лицевой стороны механизма. Об удобстве этого мы выше уже сообщили.
• Если контактную группу не видно под накладкой, то ее надо аккуратно снять и убедиться, что клеммы оборудованы пружинными скобами. А также желательно посмотреть, что из себя представляет гайка – кусок жести с резьбовым отверстием или что-то помощнее.

Слева — обычная контактная группа, а справа хорошая

• Все розетки, в том числе и двойные, обязательно должны быть оборудованы монтажными лапками из нормального металла, который не будет сгибаться при малейшем усилии. При раскручивании винтов, отвечающих за положение лапок они самостоятельно должны прижиматься к корпусу розетки при помощи встроенной пружины. Однако, некоторые производители экономят на пружинах и лапки просто стягивают обычной резинкой, которыми стягивают пучки зелени на рынках. Такой подход говорит о многом – если сэкономили на пружинках, то, наверняка «косяки» в конструкции еще обязательно будут.

«Инновационный» подход с подпруживании монтажных лапок розетки. Кстати, этим «грешат» не только китайцы

• Большинство механизмов современных розеток оборудованы так называемым пожильным вводом. На самом деле это просто отверстие, которое «пропускает» к зажимной клемме только одну жилу провода. В розетках на 16 Ампер, это медная моножила с площадью поперечного сечения 2,5 мм² или обжатая наконечниками НШВИ многогопроволочная жила того же сечения. Обычно у каждой из клемм расположено два таких отверстия, что дает намек на параллельное включение розеток шлейфом, чего делать категорически не стоит. Наличие в розетке пожильного ввода с какой-то долей вероятности гарантирует, что под клемму не «напихают» разнородных проводов самых несовместимых диаметров.

Пожильный ввод — это не что иное, как ограничение доступа к клеммам

Пожильный ввод – это, безусловно, хорошая опция для большинства, но не для профессиональных электриков. Для них это является своеобразным «наказанием». Самым надежным и с механической, и с электрической точки зрения, является резьбовое соединение с винтом, шайбой, клеммой и гайкой, но провод вводится в не прямым, а свернутым в колечко с диаметром немного больше, чем у винта. По площади контакта такое соединение превосходит то, что предлагают в розетках с пожильным вводом в 2—3 раза, соответственно и надежность, и долговечность также выше.

Несмотря на неказистый вид — это одно из самых надежных соединений провода с розеткой. Кстати, слева колечко зажато в клемме неправильно

В былые времена опытные электрики даже расплющивали колечко на наковальне, чтобы улучшить контакт. Таким способом можно соединять и несколько проводов, и даже делать контакт с алюминием. Главное условие – каждый провод должен соединяться с предыдущим только через стальную шайбу.

Один из несовременных, но имеющих право на жизнь способ соединения медного и алюминиевого провода

В современных розетках электрики «старой закалки» уже лишены возможности работать привычными для них способами и пожильный ввод, ограничивающий доступ к клемме тому подтверждение.

Видео: Как выбрать розетку, обзор розеток

Краткий обзор характеристик и цен на двойные розетки

Практически в каждой коллекции каждого производителя электротехнического оборудования представлены в том числе и двойные розетки. Мы не имеем намерения «объять необъятное» и представим модели, пользующиеся хорошим спросом, у которых и с качеством все в порядке и цена не сильно «кусачая».

Миниатюра	Производитель, модель	Краткое описание	Средняя цена (июнь 2018 г), руб
	Розетка двойная Legrand Valena, 16 А	Встраиваемая двойная розетка с заземлением, винтовые клеммы, степень защиты IP20	374
	Розетка двойная Legrand Valena Allure, 16 A	Встраиваемая двойная розетка с заземлением и защитными шторками, безвинтовые пружинные клеммы, степень защиты, IP21	648
	Розетка двойная Legrand Etika, 16 A	Встраиваемая двойная розетка с заземлением, без шторок, винтовые клеммы, IP20	186
	Розетка двойная Legrand Quteo, 16 A	Накладная двойная розетка с заземлением и шторками, винтовые клеммы, IP21	207
	Розетка двойная влагозащищенная Legrand Quteo, 16 A	Накладная двойная влагозащищенная розетка с заземлением, винтовые клеммы, IP44	523
	Розетка двойная Schneider Electric Duet WDE000120, 16 A	Встраиваемая двойная розетка без заземления, винтовые клеммы, IP20	110
	Розетка двойная Schneider Electric Duet WDE000226, 16 A	Встраиваемая двойная розетка с заземлением и защитными шторками, винтовые клеммы, IP20	130
	Розетка двойная Schneider Electric W59 RS16-254-18, 16 A	Встраиваемая двойная розетка без заземления с защитными шторками, винтовые клеммы, IP21	113
	Розетка двойная Schneider Electric Rondo RA16-227B-BI, 16 A	Накладная двойная влагозащищённая розетка с заземлением и защитными шторками, винтовые клеммы, IP44	245
	Розетка двойная Viko Yasemin, 16 A	Встраиваемая двойная розетка с заземлением, винтовые клеммы, IP20	80
	Розетка двойная Viko Carre, 16 A	Встраиваемая двойная розетка с заземлением и защитными шторками, винтовые клеммы, IP21	120

Монтаж двойной розетки

В принципе, монтаж двойной розетки ничем не отличается от монтажа одинарной, ведь используется та же монтажная коробка, способ крепления тот же. Очень часто двойные розетки устанавливают взамен старых, которые для своего монтажа требовали посадочные места другого диаметра и обычно он был больше, чем диаметр современной коробки 68 мм. В посадочном отверстии старого образца могла быть пластиковая коробка, металлический стакан или просто голая бетонная поверхность.

 Процесс «адаптации» современной розетки к старым монтажным отверстиям в трех вариантах подробно описан в статье нашего портала: «Как починить розетку». Процесс установки розеток «с нуля» описан в статье: «Как подключить розетку». И также очень много информации можно получить из очень подробной статьи: «Электропроводка в доме своими руками».

Кратко рассмотрим из каких этапов может состоять установка двойной розетки.

Изображение	Описание процесса
Монтаж монтажной коробки «с нуля»
	В намеченном месте бурится отверстие коронкой диаметром 68 мм на нужную глубину. Для стандартных монтажных коробок глубина 40 мм, ля увеличенных – 60 мм. коробка примеряется в отверстии и при необходимости оно дорабатывается зубилом.
	Для прокладки питающего кабеля к монтажному отверстию по заранее размеченной трассе прорезается штроба глубиной 20—25 мм. Лучше всего это делать штроборезом с пылесосом.
	В штробу укладывается кабель ВВГ, ВВГнг или NYM 3*2,5 мм². Применение гибких проводов типа ПВС для стационарной прокладки недопустимо!
	В монтажной коробке делается вырез под кабель в нужном месте
	Монтажное отверстие очищается от пыли и смачивается водой из пульверизатора. В небольшой емкости разводится водой небольшое количество гипса и перемешивается до сметанообразной консистенции.
	Узким шпателем в монтажное отверстие намазывается на заднюю и боковую стенку гипс, а потом сразу помещается монтажная коробка (подрозетник) с введенным кабелем. Монтажная коробка должна с усилием входить в отверстие, выдавливая гипс. Незаполненные полости сразу замазываются гипсом. Одновременно идет установка по уровню, определяемым метками на стене и вкрученными в коробку саморезами.
	Через несколько минут монтажная коробка будет надежно зафиксирована в отверстии, а оставшийся гипс можно использовать для замазывания штробы.
Установка монтажной коробки в старую металлическую
	В домах старого фонда розетки могли монтировать в специальных металлических стаканах, удалить которые очень трудно, не нарушив окружающую отделку. Поэтому лучше сделать вставку из пластиковой монтажной коробки диаметром 68 мм. Для этого вначале удаляются бокорезами или ножом все боковые выступающие части.
	Ножом в нужном месте коробки делается вырез под ввод кабеля.
	Задняя часть монтажной коробки отрезается ножом или ножницами по металлу.
	Подрозетник примеряется на месте и от него отрезаются все выступающие части, мешающие расположиться в металлическом стакане. При подгонке монтажной коробки необходимо сохранить целостность отверстий под саморезы крепления. и именно по ним надо выставить ее по горизонтали и вертикали.
	После подгонки коробки в металлическом стакане она крепится к нему короткими саморезами по металлу с пресс-шайбой. Крепление производится в трех местах при помощи шуруповерта с удлинителем. Точки крепления должны быть взаимно расположены под 120° и находиться на цельных частях пластика.
	Крепление пластиковой вставки в металлический стакан также может производиться при помощи строительного клея «Жидкие гвозди» или сочетанием его и саморезов.
Подготовка нового кабеля к монтажу двойной розетки
	Вначале проверяется наличие или отсутствие напряжения в кабеле и в случае необходимости производится отключение соответствующего автоматического выключателя в щитке.
	Кабель вытягивается наружу, монтажная коробка очищается внутри от всех загрязнений при помощи пылесоса.
	От края монтажной коробки отмеряется на кабеле 5—7 см запаса, а остальное срезается.
	Снимается внешняя изоляция кабеля до ввода его в монтажную коробку. Наиболее безопасно это делать специальным инструментом, ножом с пяткой Knipex.
	С концов проводов снимается изоляция на длину примерно 12 мм. Для этого лучше всего воспользоваться специальным инструментом – стриппером, которые не повреждает жилу провода.
Монтаж розетки
	Розетка разбирается, чтобы узнать с какой стороны механизма должны подходить провода к клеммам.
	При помощи пассатижей проводам придается такая форма, чтобы при подключении к соответствующе клемме, провод бы не испытывал никаких напряжений и не появлялось бы усилие выдергивания из клеммы. Механизм розетки примеряется к проводам. Фаза (коричневый провод) подается слева, рабочий ноль (провод синего цвета) – справа, а защитный ноль (провод желто-зеленого цвета) – по центру.
	Провода поочередно зажимаются в соответствующих клеммах механизма розетки.
	При помещении механизма в монтажную коробку надо сразу учесть, куда будут укладываться провода, чтобы они не мешали механизму. Возможно, что придется придать определенный профиль, чтобы они, например, складывались «гармошкой». Механизм двумя саморезами прихватывается к монтажной коробке.
	При помощи лазерного или строительного небольших размеров уровня механизм выравнивается по вертикали и горизонтали потом затягиваются саморезы крепления к коробке. После этого можно подстраховать розетку в монтажной коробке монтажными лапками.
	Устанавливается крышка розетки, подается напряжение и производится его контроль.

Если двойная розетка будет подключаться к уже имеющейся проводке, то разницы никакой не будет, за исключением того, что оголенные концы проводов, участвовавшие в предыдущем монтаже, просто откусываются, а дальше процесс идет как с новыми.

Если кого-то «угораздило» увидеть в своей монтажной коробке алюминиевый провод, который необходимо подключить к двойной розетке, то здесь надо принять определенные меры. А именно- вначале надо перейти с алюминия на медь, а потом уже подключить розетку. В современных розетках контакты латунные. В этом сплаве меди больше всего (не менее 60%). Когда в латунной клемме окажется алюминиевый провод, они образуют гальваническую пару, которая будет способствовать быстрому разрушению места контакта. Особенно быстро будет «таять» алюминиевый провод, а если в помещении повышенный уровень влажности, то нарушение контакта, искре́ние и возможное зажигание дуги «не за горами».

Для перехода с алюминия на медь существует несколько способов, но на сегодняшний день самый простой и эффективный – это использование миниатюрных клемм Wago серии 2273 с контактной пастой, которая снимает оксидную пленку с алюминия, а потом защищает от повторного окисления. Эти клеммы имеют маленькие размеры и легко умещаются в монтажной коробке за механизмом розетки. Для соединения достаточно снять изоляцию с провода на 11 мм и вставить его в клемму до упора. В клемме могут соединяться одножильные медные или алюминиевые провода площадью поперечного сечения от 0,5 до 2,5 мм².

Клеммы Wago серии 2273

Видео: Как заменить розетку в квартире своими руками

Видео: Установка двойной розетки Legrand Quteo

Заключение

Независимо от массы критических высказываний по поводу двойных розеток, они продолжают широко использоваться в домашних электропроводках, заняв среднюю нишу между встраиваемыми розетками и наружными. А в переходном периоде, когда далеко не везде проводка модернизирована и отвечает всем современным нормам, двойные розетки играют просто неоценимую роль, повышая безопасность домов и квартир. Две двойные розетки – это минус один удлинитель и минус два тройника, а эти «штучки» могут доставить немало неприятностей.

Мы рекомендуем придерживаться простого правила касающегося каждой установленной двойной розетки. Никогда не следует включать в одну розетку два мощных электроприбора! Например, стиральную и посудомоечную машину; бойлер и посудомоечную машину; кондиционер и электрическую духовку и т. д. А еще мы рекомендуем при выборе двойной розетки следовать нашим рекомендациям и никогда не гнаться за дешевизной, так как плохая двойная розетка ничем не лучше тройника или удлинителя.

Внутренняя розетка — разновидности и особенности установки

Розетка давно стала неотъемлемым атрибутом повседневной жизни, который за последние годы претерпел ощутимые изменения. Особым спросом пользуется внутренняя розетка, отличающаяся красивым дизайном и функциональностью.

Практически не выступает над поверхностью стены, способна вписаться в любой интерьер, может иметь несколько разъемов под штепсели и определенный уровень защиты. Такой розетке отдает предпочтение большая часть современных потребителей.

к содержанию ↑

Разнообразие ассортимента

Коробки, предназначенные для скрытого монтажа розеток, или подрозетники, характеризуются присутствием дополнительных ребер, расположенных непосредственно со стороны коробок. Предназначены для упора в стенки установочных отверстий в кладке, что позволяет фиксировать розеточные устройства без дополнительной загипсовки. Монтаж коробок в полых стенах отличается простотой и относительной скоростью.

Производители предлагают потребителям широкий ассортимент подрозетников. Их принято классифицировать по целому ряду признаков.

к содержанию ↑

Вид материала

Коробки под розетки изготавливают из 2-х ведущих материалов, подбираемых в зависимости от непосредственного применения:

• пластмасса: получила широкое применение, может быть негорючей, разрешена для установки в деревянных постройках;
• металл: применяется реже, способен предохранять стены от возгорания, но выступает непосредственным проводником электрического тока.

к содержанию ↑

Тип конструкции

Существуют подрозетники для монтирования устройств в гипсокартонных стенках или бетонных. Разница заключается в наличии или отсутствии прижимных лапок, необходимых для фиксации. Они присутствуют в коробках из гипса.

Размер

Габариты коробов под розетки существуют различные:

• стандартный размер — 45×68 мм:
• с учетом толщины стен — 40×65;
• квадратная форма — 70×70.

При необходимости узкого исполнения глубина подрозетников будет составлять 25 мм, глубокого — 65 (вместо 60). Могут варьировать и размеры квадратных коробок, поскольку некоторые производители могут выпускать их размером 60×60 мм.

к содержанию ↑

По числу розеток

Привычными выступают одиночные или двойные розетки с заземлением, с установкой в одно посадочное место.

Существуют блоки и под 3 – 4 устройства, устанавливаемые в один подрозетник специального назначения. Здесь потребуется использовать исключительно рабочие части устройств. Декоративную рамку следует приобретать дополнительно.

Чтобы определиться с выбором коробов (под двойные розетки, тройные и так далее), следует делать упор на установочные размеры и места монтирования. Если планируется установка в гипсокартоне, нужно приобретать коробки под розетки с зажимами и креплениями. При необходимости монтажа в стенках кирпичных или из бетона, подойдут любые модели.

Оптимальный вариант — приобретение подрозетников непосредственно с розетками. Это позволит сразу определиться с необходимой глубиной и диаметром.

к содержанию ↑

Устанавливаем розетку

Монтаж внутренних розеток (одиночных) выполняется согласно пошаговой инструкции.

Осуществлять монтирование стоит в заранее подготовленные штробы с подведенными жилами:

1. Подготовительные работы. Следует подготовить отверстие для подрозетника. Для этого поставить крестик в том месте, где планируется установка устройства. Затем высверлить отверстие соответствующего диаметра посредством перфоратора с «короной» по бетону или буром. Для подводящих проводов потребуется штробить стены, чтобы все скрыть под слоем штукатурки и обоев.
2. Отключение электрической сети. Следует отключить соответствующий автомат в распределительном щитке и проверить наличие тока в месте будущей установки с помощью индикаторной отвертки.
3. Монтирование коробки. Специалисты советуют отдавать предпочтение пластиковым коробкам, имеющим соответствующие новым стандартам размеры и доступную стоимость. Металлические подрозетники выступают проводниками тока и нередко плохо фиксируются, что в последующем грозит разбалтыванием корпуса с поломкой. Для монтажа коробок из пластика в несущих стенах подойдет алебастр. Для этого штробу следует смочить водой, наложить раствор алебастра в 2 или 3 мм и закрепить короб. Для монтажа подойдут и саморезы, но здесь пострадает надежность установки. С окончанием установки короба под розетки надо вставить электрические жилы в соответствующие отверстия.

4. Крепеж корпуса. После этапа № 3 необходимо перейти к монтированию корпуса. Надо зачистить жилы электропроводки от изоляции ножом (на расстоянии от 7 до 10 мм) и закрепить контакты в корпусе. Непосредственная конструкция будет состоять из 5 винтов: боковые — под распоры лапок (2), по центру — под заземление (1), слева и справа — для нуля/фазы (2). Следует ослабить центральные винты (3 штуки) и вставить оголенные жилы, тщательно затянув отверткой. Фазу надо подключать в отверстие слева, а ноль — в отверстие справа (если смотреть непосредственно на корпус).

Надо выполнить фиксирование устройства в подрозетнике, ровно выставив в стенке и расперев лапки с помощью боковых винтиков. Необходимо, чтобы они надежно «впились» в стенки. Чтобы получить надежное крепление, при выборе розеток следует отдавать предпочтение изделиям, имеющим лапки с двумя зубчиками.

Замену лапкам способен составить накладной корпус с закреплением с обеих сторон посредством саморезов. Далее надо спрятать его с помощью декоративной окантовки, подтянув винтики до упора.

Необходимо следить за хорошим затягиванием жил, иначе возможно постепенное плавление корпуса из-за их нагревания, что чревато возгоранием.

к содержанию ↑

Монтирование тройных розеточных устройств

Перед установкой тройных розеток следует выполнить разметку будущих мест расположения. Необходимо учитывать, что составные элементы данных устройств должны быть расположены на одном уровне, чтобы выглядеть гармонично.

Нагрузка на электропроводку будет тройная. Согласно стандарту, высота от пола должна составлять не менее 25 см. Монтаж тройных розеток рекомендуется выполнять в местах расположения одиночного вида устройств, но возможна установка и на новом месте.

Пошаговый алгоритм:

1. Выполнить разметку. Следует установить строительный уровень, провести горизонтальную линию и разметить центры розеток, учитывая расстояние между ними. Нужно отметить центр первого устройства и отложить ½ ширины накладки, рассчитанной на подрозетник. Аналогичным образом поступить со вторым и третьим центрами. Полезно делать это толстым маркером.
2. Установить подрозетник. Оптимальный вариант коробов для тройных розеток — одиночный. Представлен блоком, имеющим 3 гнезда, располагающихся на едином каркасе. Если планируется установка трех отдельных розеток, устанавливаемых параллельным соединением, полезно использовать короба одинарные. Их монтирование не отличается от установки аналогичных моделей для одинарных розеток.
3. Осуществление разводки проводов. Для тройных устройств подключение проводов должно выполняться в соответствии с параллельной схемой, которая подразумевает, что из щитка к каждому проводу следует подключать по 2 провода от дополнительных жил. Эти жилы пойдут на вторую и третью розетки. Посредством индикаторной отвертки следует определить ноль с фазой и отключить электропитание. Далее провода скрутить, что стоит делать со специализированными контактными наконечниками, вставляемыми в розеточные зажимы. После надо прикрутить их винтами. За первой скруткой нужно кинуть провод на устройство № 2 и через заднюю крышку (отверстие) завести в коробку. По аналогии выполнить перечисленные действия с розеткой № 3.

4. Крепеж подрозетников. Следует подготовить раствор алебастра и смазать проделанные в стене отверстия. Вставить коробки для розеток. Если они будут проваливаться, следует добавить алебастра, а если выпирать — пристукнуть молотком. Необходимо выставить 3 коробки на одном уровне.
5. Подключить розетку. При монтировании тройных розеток посредством расположения в трех отдельных подрозетниках подключение следует осуществлять согласно параллельной схеме. Необходимо подсоединить провода к зажимам устройства, плотно прижав клеммами или винтами, после чего скрутить их внутри коробки и установить центральную часть. Для выравнивания можно немного пристукивать корпус. В завершении надо осуществить монтирование декоративных накладок.

Обратите внимание! Известно, что существует категория устройств, подключаемых последовательно, через шлейф. Такие розетки не стоит использовать под приборы, отличающиеся высоким энергопотреблением. Подключать их нужно согласно прилагаемой схеме.

После окончания монтажа необходимо включить автомат. Проверить работоспособность розеток поможет подключение штепсельной вилки простого прибора — настольной лампы (последовательно к каждой). Аналогичным способом устанавливают и 4-местные устройства.

к содержанию ↑

Коротко об особенностях монтажа в гипсокартонных стенках

Быстро и эффективно разобраться с проводкой под розетки позволяет гипсокартон, за которым спрятать ее не составляет особых проблем. Видна снаружи она уже не будет.

Нужно учитывать, что гипсокартон относят к категории возгораемых материалов, поэтому выбирать коробки под розетки следует согласно правилам по пожаробезопасности. Устройства должны быть выполнены из самозатухающей пластмассы.

Подрозетники для монтирования розеточных устройств должны обладать специальными крепежами для максимального крепления к данному материалу. Лучше всего, если они еще будут оснащены и дополнительными крепежами. Далее надо только выполнить отверстие в гипсокартоне. Делается это с помощью соответствующей «короны» в соответствии с наружным размером короба под розетку.

Перед процедурой сверления стоит проверить наличие или отсутствие профиля посредством обычного магнита. Когда отверстие будут готово, нужно протянуть через него провода и пропустить в розеточную коробку. Затем ее нужно «утопить» в отверстии и зажать крепежами. Дополнительное крепление можно обеспечить посредством раствора, после чего выполнить присоединение электрокабеля и установить сердцевину розетки.

к содержанию ↑

Заключение

Установка внутренних розеток всегда пользовалась популярностью, поскольку такие устройства отличаются функциональностью, безопасностью и стильным дизайном, не привлекают внимания и гармонично смотрятся в любом доме и интерьере.

Их монтирование может выполняться разными способами, которые имеют свои особенности, но направлены на обеспечение максимально бесперебойной и безопасной работы. Такие розетки привнесут необходимый комфорт и значительно повысят качество жизни.

Внутренняя розетка — разновидности и особенности установки

разновидности, степень защиты, особенности монтажа

Содержание статьи:

Современное жилище невозможно представить без электротехнических приборов. Поэтому каждый дом, квартира, комнаты и нежилые зоны необходимо оборудовать значительным числом точек доступа к электросети – розетками. С развитием техники на смену первоначальным вариантам производятся новые, более совершенные модели – наружные, двойные, с предусмотренным заземлением.

Когда можно ставить розетки накладного типа

Накладные розетки

Чтобы определиться с выбором и подобрать правильные устройства, необходимо понять, в чем заключаются основные отличия устройств накладного (наружного) типа от внутренних. Наиболее значимые моменты:

1. У розеток первого вида все ключевые детали располагаются внутри пластикового корпуса.
2. Накладные модели не требуют штробления поверхности.
3. Наружным устройствам не требуется дополнительная ниша или подрозетник.

При разработке первоначального плана такие точки доступа обычно не предусматривают, если есть возможность сделать встроенные, менее заметные приборы. Недостатком является значительная «выпуклость» относительно стены. Однако в некоторых случаях внешняя розетка единственный вариант:

1. Отделочные работы завершены, но появилась необходимость в точке доступа к электросети в новом месте.
2. Покрытие не предусматривает штробления: кафель, плитка, панели.
3. Толщина стен не дает возможности скрыть устройства и провода.

Пользователи и профессионалы отмечают некоторые минусы при эксплуатации. Например, быстрое изнашивание и потеря первоначального вида оборудования. При повреждениях можно получить удар током – все ключевые элементы снаружи.

Рекомендации по расположению, использованию

Накладная розетка на даче

Наружная розетка считается отличным вариантом для частных жилых домов и хозяйственных построек: сарай, гараж, теплицы, уличная кухня, другие открытые участки). Для таких сооружений бессмысленно прокладывать отдельный кабель и проводить электрику. Крепятся устройства и провода на маленькие гвоздики.

При монтаже наружной розетки с заземлением необходимо учитывать проходимость участка помещения. Нельзя закреплять устройство рядом с дверными косяками, желательно «прикрывать» мебелью: например, за письменный или обеденный стол – доступ и дополнительная защита.

Устройство электророзетки

Устройство розетки

Розетка накладная имеет простое строение, которое мало отличается в разных моделях. Обязательные элементы:

• Корпус – внешняя защитная деталь, изготавливается из пластика: быстро горит, дешевый выделяет токсины при нагревании; поликарбоната: оптимальный вариант – жароустойчив, прочный; керамики: более надежна, не нагревается, минус – хрупкость. С внутренней стороны крепятся приводящие ток элементы.
• Непосредственный механизм – латунные или бронзовые элементы в комплексе. Последние встречаются крайне редко, но более надежные. Обязательная часть – заземление: защищает оборудование и пользователей от ударов током.
• Панель – внешняя деталь, определяющая дизайн. В большинстве случаев из поликарбоната, дорогие «дизайнерские» модели могут быть из стекла, дерева, металла и других материалов.

Розетка двойная наружная отличительных элементов не имеет. Благодаря простому устройству без необходимости штробления и отделки доступна самостоятельная установка без привлечения профессиональных электриков.

Конструктивные разновидности

Классификация видов розеток и вилок в разных странах мира

Разнообразие видов техники требует соответствующего количества типов накладных розеток с заземлением. Особенно это бросается в глаза путешественникам – различают двенадцать стандартов для производства подобных приборов. Например, устройства с вилками из России невозможно будет использовать в Израиле, Англии, Швейцарии и многих других странах.

Важным моментом являются технические характеристики: напряжение, частота. Классический вариант – накладная электрическая двойная розетка с номиналом в 220Вольт – предназначен для приборов с мощностью до 3,5 кВт. Ограничение вызвано тем, что бытовое оборудование не справится с силой тока выше 16А.

Также точки доступа к электросети различаются по количеству на один модульный блок. Часто используют одинарные и двойные розетки, реже – тройные и четверные.

Современные устройства дополняют связанными функциями. Например, встраивают УЗО или оснащают специальными шторками, которые скрывают отверстия от детей, попадания пыли.

Степень защиты

Уровень защищенности для розеток внутри помещения и вне его – разный. На корпусе обозначается буквами IP и числами. Первое – защита от твердых загрязнений, второе – от жидких.. Важно учитывать данные параметры при установке приборов на улице, в комнатах с высокой влажностью (баня, ванная). Подходящие данные – от IP44 до IP68.

Таблица степеней защиты

Накладная розетка с крышкой больше подойдет для установки вне здания, особенно если применять ее планируется нечасто. Запрещено покупать дешевые варианты – некачественные материалы с низким запасом прочности могут привести к возгоранию, замыканию, другим проблемам.

Выбор розетки

Накладная угловая розетка

Перед покупкой необходимо выяснить значения напряжения и тока в имеющейся сети. Важный момент – способ фиксации кабелей. Винтовые являются более прочными, клавишные быстро ослабевают. Категории устройств:

• одинарные – размер высота/ширина до 7/5 см, штепсель один;
• угловые;
• двойные – разъемы для двух штепселей;
• розетки с дополнительной защитой: шторки, автоматически закрывающие входы;
• декоративные модели – тонкие, разных форм, цветов, материалов.

Розетки двойные с заземлением выбираются в соответствии с условиями использования, показателями электросети.

Установка розеток

Неправильное расположение розеток

К наружному блоку провода проводятся без штробления стен, закрепляются небольшими гвоздиками с крючками. От повреждения спасают специальные пластиковые каналы. Снизу закрепляются плинтусами с выемками для размещения кабелей. Рекомендации по прокладке:

• нельзя устанавливать рядом с нагревательными приборами, плитой;
• от источников воды – не менее 30 см;
• высота рассчитывается с учетом потребностей пользователей.

В последнее время розетки часто устанавливают вблизи выключателей.

Отключение электричества

Исполнение норм и требований безопасности – первый пункт. Следует обесточить участок, где будет подключаться и устанавливаться розетка. Отключается питание на лестничной площадке, если установка производится в квартире, переключатели автомата переводятся в положение «выкл».

Если есть сомнения относительно нужного штекера, необходимо поочередно выключать каждый и проверять наличие электроэнергии в уже имеющихся розетках и выключателях.

Разметка места и подготовительные мероприятия

Разметка строительным уровнем

Нужно подготовить розетку: снять верхнюю крышку, отодвинуть фиксаторы (например, отверткой). Затем устройство разделяют на части – панель, основной механизм и корпус.

На стене в первую очередь размечают места для закрепительных отверстий. Выровнять можно с помощью специального прибора – уровня. Отметки ставят карандашом, затем делают разъемы (дрелью, сверлом). Для бетонных стен используют дюбель-гвозди, в деревянных покрытиях – шурупы.

Прикрепление рабочей части

После подготовки отверстий можно приступать к непосредственному закреплению розетки. Механизм устанавливается и выравнивается, закрепляется дюбелями и шурупами. Проверяют плотность прилегания основания – потянуть, подвигать. Расстояний и шевелений быть не должно.

Подготовка проводов

Распознавание фазы и ноля в проводе

Кабель – закрепление и подводка – один из наиболее ответственных этапов в подключении розетки. Провода внутри необходимо зачистить не менее чем на 1 см до появления металлического сердечника. В приборе три типа проводов:

1. фазовый – красного цвета, иногда черного или коричневого;
2. нулевой – голубого, синего с белым;
3. для заземления – зеленый с желтым.

Через выемки в корпусе проводятся подготовленные кабели, при необходимости укорачиваются до нужной длины.

Особенности устройства клемм

Крепление провода с помощью зажимных клемм

Клеммы – это специальные зажимы или винты, которые прижимают оголенную часть кабельного изделия к токопроводящей пластине. Розетки лучше выбирать с винтовыми клеммами. Зажимные быстро выходят из строя – из-за постоянного давления ослабевают, вследствие чего теряется контакт. Исправить такую розетку уже нельзя, требуется полная замена.

Подключение механизма

Если в проводке здания заведены только два направляющих кабеля – фазовый и нулевой – третий останется невостребованным. Подключить заземление розетки не удастся. При наличии трехжильного провода требуется определить заземляющий и заизолировать его.

Кабели соединяются по цветам. Правильность подключения можно проверить с помощью мультиметра или других подобных устройств.

Установка крышки

Внешняя панель крепится по-разному, зависит от типа установленной розетки. Классический вариант – белый пластмассовый блок – нужно наложить поверх корпуса и нажать до характерного щелчка.

Проверка работы – завершающий этап. Включают автоматы на общедомовом трансформаторе, проверяют контакты специальным прибором или непосредственным включением техники. Во втором случае при неправильном подключении устройство может сгореть.

Установка розетки – несложная процедура. Если сначала ознакомиться с правилами и требованиями безопасности, изучить строение устройства, подключить дополнительный выносной источник питания сможет каждый.

Как устанавливается двойная розетка в один подрозетник

В настоящее время двойная розетка стала очень востребована, так как ее установка повышает удобство использования бытовых приборов.

Обычная модель состоит из:

• подрозетника;
• двух разведенных клеммников;
• монтажной части проводов.

Иногда вместо сдвоенной электророзетки просто устанавливают рядом два источника питания. Это требует устройства дополнительной ниши для второго подрозетника, тогда как монолитная модель устанавливается в один так называемый стакан. Этот способ того, как подключить двойную розетку, намного проще.

Подключение источника питания с двумя гнездами

Все действия связанные с заменой или установкой новых электрических точек нужно начинать с отключения подачи электричества и проверки напряжения.

Конструкцию разбираем на 2 части:

1. декоративную;
2. рабочий механизм.

Переходим к работе с кабелем. Обнажаем кабель, чтобы жилы было видно примерно на 10 см. Более длинными оставлять их нет смысла, так как они будут мешать при установке новой точки. Если они короче, рекомендуется нарастить старую проводку.

Для работы потребуется отвертка-тестер с индикатором на конце и резиновые перчатки. Тестером мы должны определить, где в проводах находятся ноль, фаза и земля. Для этого отверткой прикасаемся по очереди к проводам, если индикатор загорелся – это фаза, нет – ноль. Также это можно определить по цветам. Фаза обычно окрашена в коричневый цвет, нулевой провод – в синий, земля – в желтый.

Далее нужно зачистить концы на 1,5 см и подсоединить их к контактам на керамической сердцевине. Скручивать провода нужно в стакане.

Зачищенные концы вставляют в ослабленные контактные клеммы на сердцевине двойной розетки. Фазный и нулевой провод подключают к боковым контактам. Не имеет значения, какую из сторон выбрать для фазы, а какую для нуля. Но рекомендуется фазу подключать справа, чтобы не путать в дальнейшем. Важно не совершить ошибку, подключив все на один контакт, в этом случае произойдет замыкание. Центральный контакт (иногда он помечен специальным знаком) предназначен для провода заземления.

Когда все контакты будут подключены, следует их затянуть.

Чтобы поступающая электроэнергия распределялась равномерно, сечение кабеля, используемого при подключении источника питания, должно совпадать с сечением, что и у основной проводки.

Наличие двойной розетки не приводит к увеличению мощности. Максимально она рассчитана на 16 ампер.

Можно провести подключение двойной розетки и без заземления, алгоритм действий при этом не меняется. В частном доме рекомендуют использовать монолитную розетку с защитным контактом при наличии заземления. В многоквартирных домах заземление отсутствует (спроектировано зануление).

В монолитной сдвоенной модели есть латунная перемычка. Если ее удалить, можно установить рядом две отдельные точки.

Схема подключения электроточки

При косметическом ремонте обычно проводится замена старой точки на двойную розетку. Однако не всегда такая замена приводит к желаемому результату, так как имеет свои плюсы и минусы:

Результат работы	Плюс	Минус
Установка сдвоенной электророзетки в одну нишу	увеличивается количество гнезд для электроприборов; эстетичный вид – компактность; денежные расходы меньше, чем за 2 одинарные модели; установка двойной розетки отличается простотой. Две одинарные точки требуют больше времени.	ограничение по мощности. Нельзя одновременно использовать два мощных прибора; постоянная нагрузка на крепежный механизм, который со временем разваливается. Монтаж приходится повторять чаще.

При косметическом ремонте можно установить двойную розетку в виде моноблока, используя старый стакан или место под ним, в этом случае можно не задумываться над вопросом прокладки новой проводки и поклейке новых обоев на поврежденные стены.

Установка двойной розетки в один подрозетник без замены электропроводки и с минимальными повреждениями стен и покрытий делится на следующие этапы:

1. Отключаем электричество в щитке – это основное правило безопасности при электромонтажных работах. Для полного подтверждения, что ток не поступает, отверткой с индикатором нужно проверить место установки нового источника питания.
2. Разбираем старую модель. Демонтируем старый стакан.
3. Отверткой или зубилом убираем старый гипс, подготавливая таким образом стену для установки нового стакана.
4. Старые провода продеваем в специальное отверстие нового стакана. Вставляем его на свое место. Стакан не должен выходить за уровень стены.
5. Готовим раствор гипса. Стакан алебастра разбавляем водой, пока не получится консистенция, напоминающая густую сметану. Мешать нужно быстро, поскольку гипс быстро твердеет. Намочив стенки ниши водой, обеспечиваем цепкость поверхности стены и гипса. Намазываем гипсом отверстие под приготовленный подрозетник. Рекомендуется тоже промазать внешнюю сторону подрозетника и поместить в нишу, предварительно поправив жилы провода. Остатки гипса понадобятся, чтобы замазать щели между вставленным стаканом и стеной. Убираем излишки гипса и обои лягут ровно на стену. Все работы с гипсом проводятся, чтобы укрепить рабочий механизм в нише.

6. Далее провода защищаются, ведется подключение рабочей части.
7. Устанавливаем механизм внутри стакана, укрепляем с помощью крепежных лапок. Предварительно решите, горизонтальным или вертикальным будет расположение у панели электророзетки.
8. После того как монтаж двойной розетки завершен, восстанавливаем покрытие стены вокруг нового подрозетника. Если вы подклеиваете обои, учтите, что обойный клей высыхает долго. Рекомендуется подклеить их клеем ПВА, что позволит сразу приступить к установке декоративной рамки.

Подключаем электричество, проверяем результат работы. Включение электрощита, проверка результата выполненной работы. Стартовое включение в монтированную электроточку лучше проводить с электроприбором меньшей стоимости, например, можно поставить на зарядку фонарик.

Установка монолитной модели

Для установки двойной розетки в подрозетник нужно аккуратно уложить провода в коробке (обычно в виде гармошки). Делать это нужно осторожно, чтобы крепежные лапки не повредили изоляцию проводов.
Сердцевина углубляется, фиксируется саморезами или крепежными лапками.

Затем с помощью саморезов суппорт модели прикрепляется к ее рабочему механизму с помощью тех же саморезов. Будьте аккуратны при закручивании саморезов, так как при излишних усилиях они могут привести к трещине в лицевой панели.

Декоративная часть устанавливается плотно, без зазоров к стене и защелкивается.

Замена старой розетки и подрозетника

Двойная розетка в один подрозетник чаще всего монтируется при выходе из строя старой электроточки. Одновременно увеличивается количество гнезд для бытовых приборов.

Этапы работы в этом случае аналогичны предыдущим:

• Отключаем подачу электроэнергии, убеждаемся в этом при помощи тестера.
• Откручиваем саморезы на декоративной панели старой электророзетки, снимаем панель.
• Ослабляем крепежные лапки, отсоединяем провода.
• Убираем старую сердцевину.
• Новую конструкцию разбираем на декоративную и рабочую части.
• Чтобы подключить двойную розетку, используем тот же способ, что и в предыдущих случаях.

Двойная розетка очень органично решает вопрос с увеличением количества гнезд для бытовых приборов и помогает отказаться от переносок и удлинителей. Работа несложная, не требует особых знаний и профессиональных инструментов. Для замены модели с одним гнездом на новую с двумя гнездами и подключения двойной розетки не требуется помощь специалистов. При самостоятельном монтаже рекомендуется остановить свой выбор на простой монолитной модели либо модели с выбрасыванием вилки бытового прибора при помощи пружины.

Как подключить двойную розетку с заземлением

• Что ремонтируем?
  нажмите, чтобы раскрыть

• Ремонт комнат
  гостиная, кухня, ванная.
  • Ванная
  • Кухня
  • Детская
  • Балкон
  • Спальня
  • Гостиная
  • Коридор
  • Прихожая

Как подключить двойную розетку самому

Двойная розетка — это 2 розетки, объединенные одним монолитным корпусом. Розетка имеет два штепсельных разъема, но устанавливается при этом в один стандартный подрозетник. Как установить такую розетку самостоятельно?

Почему именно двойная розетка?

Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.

Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.

Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер.

Инструменты для установки двойной розетки

Для установки двойной розетки понадобиться такой набор инструментов:

Отвертка соответствующая шурупам, прикручивающим розетку

Отвертка, покрытая диэлектриком

Кабель (если предстоит установка розетки, а не ее замена)

Перфоратор (также — если требуется установка розетки на новое место)

Схема подключения двойной розетки

16.12.2014 нет комментариев 11 087 просмотров

Одним из видов розеток является двойная – в едином корпусе находится две электрических «точки» подключения, которые запитываются от одной группы проводов: фазы, нуля и земли. Иногда у электриков-новичков возникают небольшие трудности, связанные с подсоединением жил. Чтобы читатели «Сам электрика » знали, как правильно осуществить электромонтаж, далее для вас будет предоставлена простая схема подключения двойной розетки с заземлением и без «земли» (в двухпроводной сети).

Итак, первая, и наиболее важная для Вас схема выглядит следующим образом:

Как Вы видите, все довольно просто. Главное, соблюдайте правила подсоединения жил, которые должен знать каждый электрик: «земля» подключается в центральной клемме, ноль справа, а фаза – слева. Следует отметить, что заземляющий контакт обязательно должен находиться по центру, а вот два остальных могут быть поменяны местами, ничего страшного в этом нет. Схема подключения двойной розетки без заземления выглядит точно также, только провод PE подсоединятся не будет, а значит центральная клемма должна быть свободной.

В том случае, если Вы решили использовать не двойной корпус, а сдвоенный вариант (не стоит путать, сейчас поймете почему), подсоединение проводов будет выглядеть иначе. Сдвоенные розетки (их еще могут называть собранными) – это две отдельных электрических точки, находящихся в соседних штробах и объединенных между собой перемычками (шлейфами).

Схема подключения сдвоенных розеток с заземлением выглядит так:

Если в Вашем доме двухпроводная сеть (без земли), то в этом случае подсоединение сдвоенных розеток должно осуществляться по схеме без заземления:

Обращаем Ваше внимание на то, что использовать перемычки можно лишь в том случае, если к электрическим точкам будут подключаться не слишком мощные электроприборы. В противном случае нужно создавать ответвление проводов на каждое изделие из распределительной коробки.

Вот и все, что касается схемы подключения двойной розетки. Как Вы видите, действительно ничего сложного в электромонтажных работах нет, и с подсоединением двух точек может справиться даже тот, кто ранее не связывался с электричеством! Единственное, что хотелось бы сказать Вам напоследок — покупайте качественные изделия от таких производителей, как Legrand (легранд), ABB и Schneider electric (шнайдер электрик). Эти фирмы выпускают продукцию, которая может прослужить долго и без создания аварийных ситуаций!

Также рекомендуем просмотреть наглядные видеоуроки по подключению накладной и внутренней двойной розетки:

Как подключить розетку с заземлением: последовательность и правила монтажа

Рост мощности бытовой техники диктует применение эффективных мер электробезопасности, состоящих в установке приборов со встроенным элементом защитного заземления. Это дополнительная защита для пользователей и для электроаппаратов от последствий утечек на корпус. Все импортируемое оборудование и прогрессивные отечественные установки оснащаются вилками с заземляющими контактами. Для использования ценной опции необходима специальная розетка. Установить ее можно самостоятельно, если знать, как подключить розетку с заземлением и чем она отличается от привычных отечественных аналогов.

Содержание

Достоинство розетки с дополнительной функцией заземления заключается в том, что первыми в работу вступают именно заземляющие контакты, а уж затем токопроводящие элементы. Вот эта последовательность и гарантирует полноценную защиту. Внешне розетку с заземляющими элементами можно отличить по наличию третьего контакта. На французских изделиях это дополнительный третий штырек, на американских розетках – отверстия с боковыми прорезями. У нас распространен немецкий тип. В центре немецкого образца есть цилиндрическое углубление с двумя отверстиями для установки штырей вилки, сбоку имеются выпирающие металлические детали, обеспечивающие заземление.

Розетка с заземлением для открытой проводки от обычного прибора отличается тем, что первыми начинают работу заземляющие контакты

Так выглядит уже опробованная отечественным пользователем розетка с заземлением, предназначенная для проводки открытого типа. Встроенные приборы преимущественно монтируются в стены городских квартир посредством штробления отверстий для их установки и прокладки проводки.

[include id=»1″ title=»Реклама в тексте»]

В ассортименте западных производителей есть и накладные электроустановочные изделия, применяемые для устройства электросети в загородных домах из древесины, электропроводка в которых преимущественно прокладывается открытым способом. Правда и за городом жилье из пенобетона или кирпича оснащают в основном встроенными розетками.

Отличие простой розетки от розетки с заземлением

У собственников частных строений, обустроенных с помощью трехжильной проводки, не возникает затруднений: установка розетки с заземлением осуществляется довольно просто. Однако если розеткой с заземляющими элементами идут на замену старого устройства в городской квартире, предварительно потребуется провести ряд действий. У жильцов верхнего этажа проблем поменьше, им не нужно слишком далеко тянуть шину защитного заземления. У остальных проблем немало: придется обеспечивать передачу заземления на прибор.

• Проводка шины из квартиры к заземленному распределительному щитку, имеющемуся на лестничной клетке. Для подключения заземляющего контакта электроустановочного прибора в таких случаях используется витая медная проволока.

• Выполнение зануления вместо заземления розетки, то есть присоединение заземляющего контакта к нулевому проводу. Электрики, считают, что данный способ предпочтительней, так как при замыкании нулевого и земляного контакта будет срабатывать УЗО и дифференциальные автоматы.

Обратите внимание. Изоляция проводов для удобства определения окрашивается разным цветом. У проводов заземления желтый и желто-зеленый колорит, коричневый или белый цвет у фазы, синий, черный или голубой у ноля.

Для удобства определения нейтрали, фазы и заземления изоляция контактов окрашивается в разные цвета

Если вопрос «как сделать заземление розетки» возник у владельцев квартир с имеющимися внутри жилья распределительными коробками, подключение выполняется напрямую к ним или к щитку при его наличии. Рабочий ноль и фаза должны быть заведены на устройство защитного подключения. С выхода УЗО все провода разводятся по распределительным коробкам и по местам установки розеток в соответствии с запланированной схемой их расположения.

Не существует строгих предписаний о выборе правой или левой стороны для присоединения фазы или ноля. Фазу и нейтраль можно менять местами. По европейским критериям оба эти провода признаются фазовыми силовыми проводниками.

Конфигурация заземляющего элемента в розетке напоминает литеру «П», выполненную металлической пластиной. В пластине есть отверстие, оснащенное резьбой, и болт, с помощью которого производится крепление защитного контакта. К двум оставшимся контактам присоединяют фазу и ноль в любом порядке. Нейтраль и фазу отдельно можно завести под нижнюю часть каждого из болтов или установить их между специальных пластин, сжимающихся затем посредством закручивания болта.

Заведенные и зажатые в клеммах болтами провода держатся хорошо, но раз в год приблизительно придется все же «подтягивать» крепеж, разбирая розетку. Есть метод, обеспечивающий:

• отличное крепление;
• наибольшую площадь соприкосновения токопроводящих и защитных контактов с проводами (как следствие, минимальный нагрев контакта).

Нужно согнуть предварительно зачищенные провода в кольца, диаметром до 5 мм и завести их под верхние части болтов.

Перед тем как установить розетку с заземлением нужно определиться с рациональным местом для расположения прибора. По европейским стереотипам выключатели устанавливают на высоте 90 см от уровня пола, розетки на уровне 30 см от нижней горизонтали. Но ни в европейских стандартах, ни в отечественных нормативах регламентированных параметров по высоте установки данных приборов нет.

Один из вариантов установки розеток с заземлением: расположение электроустановочных приборов в 20-30 см от плинтуса

Иногда их устанавливают прямо над плинтусом, особенно если у плинтуса есть ниша для прокладки электропроводки. Мыть полы при таком местоположении розетки придется с опаской, постоянно «выдергивать» вилку тоже не очень захочется, потому что она находится слишком низко. Для того чтобы не портить интерьерную картину избытком проводов советуют розетки с заземляющим устройством монтировать в зоне установки электрооборудования. Возможно даже под потолком, если розетка необходима для подключения «висящего» на кронштейнах телевизора.

Совет. Оптимальным количеством розеток для обустройства больших комнат считают четыре штуки (по одному прибору в районе каждого из углов), в маленьких комнатах их может быть две. Лучше изначально установить лишнее количество розеток, чтобы не пришлось монтировать дополнительные устройства после смены обстановки.

Если будет устанавливаться розетка скрытой проводки с заземлением, для выборки ниши в стене и монтажа пластикового подрозетника понадобится перфоратор и гипс, с помощью которого нужно будет зафиксировать кабель в выемке и своеобразное пластиковое гнездо для фланца.

• В выбранном и отмеченном для монтажа розетки месте делается отверстие с помощью перфоратора со специальной насадкой.
• Для подводки проводов с помощью уровня определяется месторасположения штробы. Ее можно сделать штроборезом.
• Перед установкой подрозетника его положение определяется уровнем.

Важно. Большинство розеток сейчас крепятся к подрозетнику саморезами. От того, с каким тщанием установлено данное приспособление, зависит, ровно ли будет стоять розетка.

• Замешивается небольшое количество гипса, фиксируется пластиковый короб для прибора.
• Кабель прокладывается в штробу, местами проводка крепится к стенкам выемки с помощью гипса.

[include id=»2″ title=»Реклама в тексте»]

Перед тем, как будет выполняться непосредственно подключение розетки с заземлением, необходимо обязательно отключить электропитание. Снимают напряжение с подключаемого прибора посредством выключения автоматики или выкручивания пробок.

Важно. Обязательно проверьте отсутствие напряжения стандартным указателем, мультиметром или индикатором.

Концы кабеля нужно подготовить перед выполнением подключения

• Концы кабеля нужно зачистить от изоляции, концы многожильной проводки желательно залудить припоем. Примерно 5 см трехжильного провода лучше разделить на отдельные жилы.
• Соединение проводов с контактами. Работа выполняется согласно вышеописанным правилам.

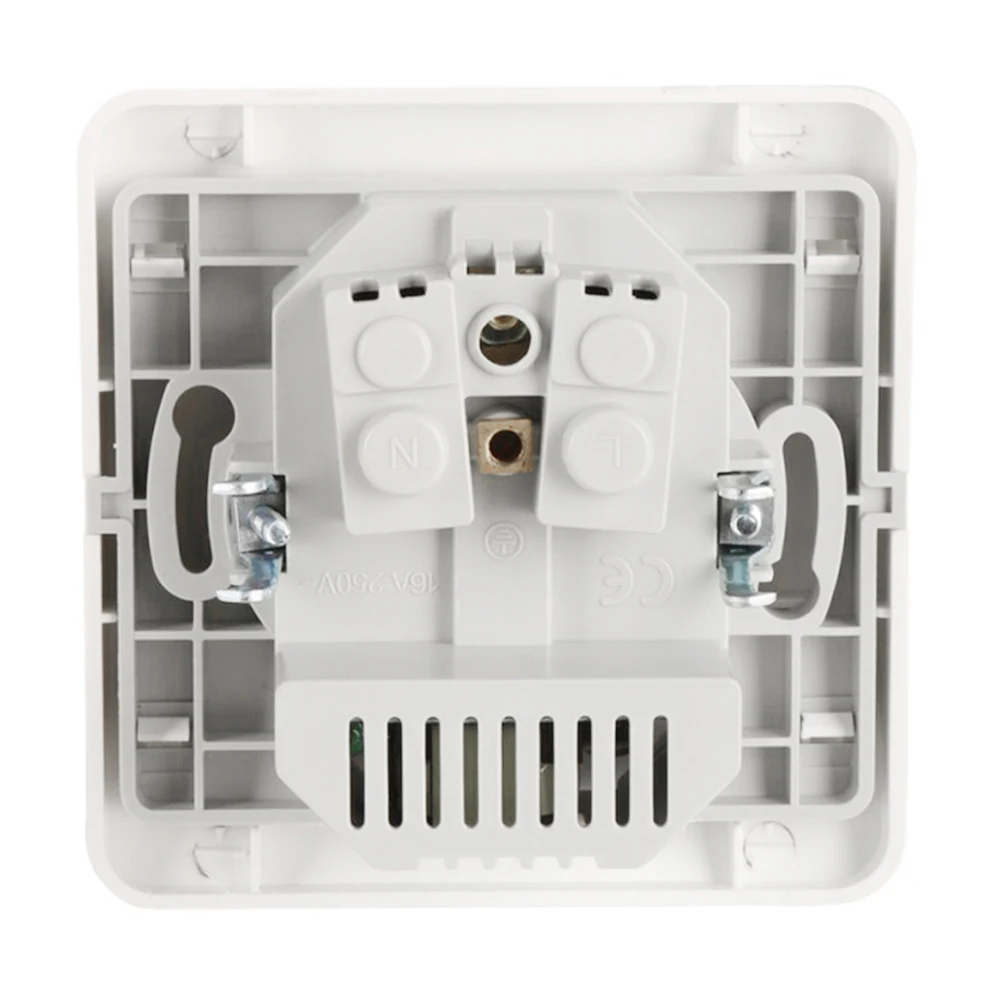

Практичная розетка двойная с заземлением чаще всего оснащена контактами с зажимами. Верха и низа у данных приборов зачастую нет, так как требующаяся для подсоединения пара контактов имеется сверху и снизу. Двойные розетки подключают, строго соблюдая правило: питающие провода должны быть присоединены к различным токопроводящим пластинам.

Важно. Питающие нейтраль и фазу провода нельзя подсоединять к одной проводящей ток пластине. Последствием будет короткое замыкание, которое может вызвать повреждение электропроводки.

Фаза и ноль должны подключаться к разным токоведущим пластинам

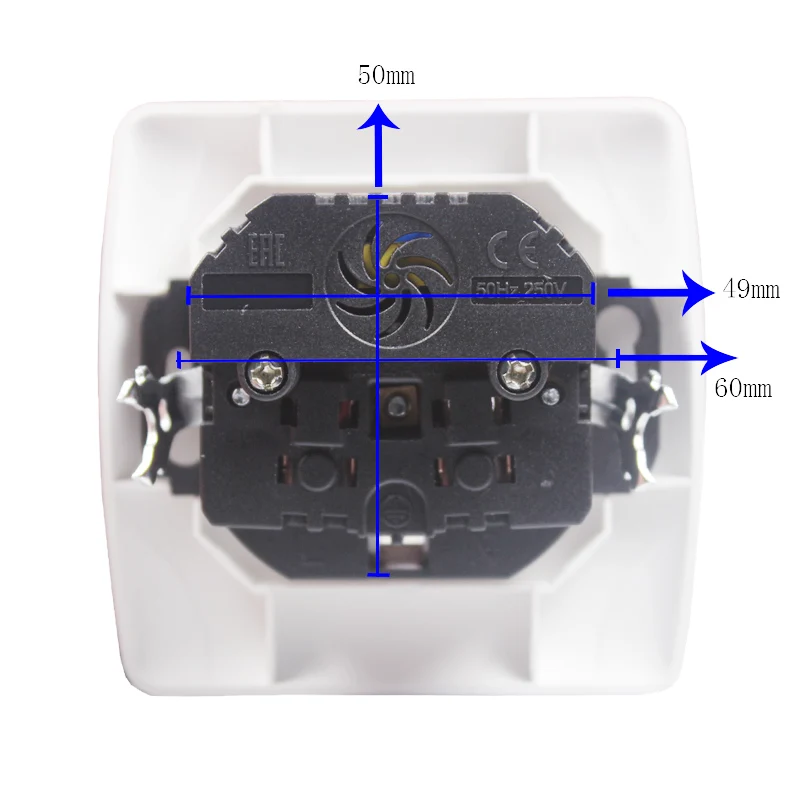

• Рабочая часть розетки без верхней крышки крепится саморезами к установленной в нише пластиковой коробке после присоединения всех проводов. Все питающие провода следует аккуратно скрыть в подрозетнике.

Фланцы электроустановочных изделий старого образца для крепления оснащались лапками, раздвигающимися после закручивания имеющихся на лапках винтов. Но при активном использовании розеток с заземлением, довольно жестко пропускающих вилку, конструкции с лапками расшатывались и «выпадали». Новая продукция оснащена надежными резьбовыми гнездами для винтов, обеспечивающих максимально надежную фиксацию.

• Завершающий штрих – прикручивание крышки. Перед прикручиванием крышки нужно убедиться в том, что провода надежно подсоединены и рабочая часть четко зафиксирована.

Тем, кто предпочел расположить розетки близко к плинтусам, желательно купить защитные заглушки, оберегающие любопытное подрастающее поколение от опасных исследований.

У накладного прибора есть задняя монтажная планка с отверстиями для фиксации устройства. Для того чтобы розетка открытой проводки с заземлением стояла ровно, сначала нужно приложить прибор со снятой крышкой к месту крепления и отметить карандашом точки для дюбелей под шурупы. Затем просверливаются отверстия, вставляются дюбеля. Обычно используют два шурупа с длиной по 2,5 см и две пятимиллиметровые пробки.

Надежно прикрепленная в выбранном месте розетка с заземляющими контактами вовсе не гарантирует правильную работу прибора. Если выполнялось зануление, могла быть совершена традиционная, совсем нередкая ошибка: соединение защитного контакта с фазой. В подобных ситуациях на вопросы «как проверить заземление в розетке», есть единственный ответ: нужно убедиться, что на защитном контакте нет фазного напряжения. Данное исследование проводят индикаторной отверткой. Расположив отвертку в фазном гнезде, к сенсору прижимают щуп изолированного провода. Яркий свет неоновой лампы просигнализирует о наличие заземления.

Внимание. В процессе проверки защитного заземления нельзя касаться никаких металлических деталей руками.

Схема правильного подключения приборов с заземлением

Полноценно проверить работу заземления можно только с помощью специализированных приборов. С проверкой желательно обратиться к электрикам для полной уверенности. Измерения вольтметром между фазой и нейтральным проводником, а также между заземлением и фазой должны показывать 220 В.

Инструменты электрика для проверки и монтажа электрических приборов

Исполнителю монтажа розетки потребуются две отвертки шлиц (с шириной жала 2 и 4 мм), две крестовые отвертки (размером 2 и 3 мм), отвертка индикатор, монтажный нож, кусачки для бокового обрезания, молоток, пассатижи. Инструментальный набор будущего электрика должен иметь ручки, сделанные из изоляционного материала. За неимением изоляции на ручках необходимо будет сделать резиновые насадки.

С процессом установки розетки с защитной заземляющей функцией любой умеющий держать в руках инструменты хозяин квартиры справится самостоятельно. Лишь при полном отсутствии представления об электрике не стоит рисковать. Описание процесса установки обязательно поможет сделать все грамотно, безопасно и надежно.

Понравилась статья? поделитесь ей в соц. сетях

Источники: http://samoremont.com/elektrika/rozetki/223-kak-podklyuchit-dvojnuyu-rozetku-samomu, http://samelectrik.ru/sxema-podklyucheniya-dvojnoj-rozetki.html, http://strmnt.com/dom/comm/electric/kak-podklyuchit-rozetku-s-zazemleniem.html

Схема подключения двойной розетки с заземлением

---

---

Двойная розетка – довольно популярный электромонтажный прибор, применяемый при проведении косметического ремонта в квартире. Такой вид розеток практически не применяется при капитальном ремонте квартиры. Опытные электрики советуют его избегать. Давайте разберемся что к чему.

Положительные и отрицательные стороны

Преимущества:

• Компактность – количество розеток от одного подрозетника возрастает вдвое;
• Цена – стоимость двойной розетки в полтора раза меньше, чем двух одинарных;
• Скорость монтажа – монтаж двойной розетки в два раза быстрее, чем монтаж двух одинарных.

Недостатки:

1. Низкая пропускная способность – двойная розетка не сможет питать одновременно два мощных прибора
2. Цена – она ниже только если речь идет о китайских дешевых розетках. Если же вы покупаете розетку Legrand или ABB, то стоимость двойной будет примерно такая же, как и двух одинарных
3. Вываливается из подрозетника. Подрозетник испытывает двойную нагрузку с рычагом в центре, поэтому со временем крепления механизма двойной розетки ослабевают и она вываливается. Обычно в самый неподходящий момент, вместе с кучей оголенных проводов.

Гораздо правильнее и надежнее во время планирования капитального ремонта предусмотреть необходимое количество розеток в каждой комнате и на каждой стене, чем придумывать «по ходу». Но это не всегда возможно, да и переделывать всю проводку ради того, чтобы добавить одну электроточку станет не каждый.

Порядок проведения работ

---

---

Так как установка двойной розетки в большинстве случаев — это часть косметического ремонта, то мы будем рассматривать ситуацию, в которой у вас уже есть старая розетка, старая алюминиевая проводка и поклеены обои.

1. Отключить электричество в квартире

Отключите электричество в щитке

2. Демонтировать старую розетку и подрозетник

Демонтируем розетку и подрозетник

Подрозетник нужно демонтировать только в том случае, если он старого (советского) образца

3. Освобождаем место под новый подрозетник

Там обычно гипс, который можно сбивать отверткой, стамеской или зубилом без особых сложностей

4. Примеряем новый стакан

Продеваем провода в подрозетник

Для этого продеваем провода в соответствующие функциональные отверстия и вставляем стакан в получившуюся нишу в стене. Следим за тем, чтобы глубина позволяла стакану не выступать за поверхность стены.

5. Разводим раствор гипса (алебастра)

Чтобы сделать раствор возьмите посуду (например консервную банку), насыпьте стакан алебастра и добавляйте воды, пока раствор не достигнет плотности сметаны. Раствор следует перемешивать довольно быстро, чтобы гипс не застыл раньше времени

6. Внутренние края отверстия смачиваем водой

Это нужно сделать обязательно, чтобы гипс хорошо прилип к повехности

7. Наносим гипс на внутреннюю поверхность отверстия под подрозетник

Алебастр следует наносить с запасом, чтобы подрозетник хорошо закрепился

8. Также наносим алебастр на внешнюю поверхность подрозетника

После нанесения алебастра на подрозетник, следует его сразу же вставлять в стену, предварительно продев провода.

9. Остатками алебастра замазываем получившиеся щели между стеной и подрозетником

Не дожидаясь, пока гипс окончательно затвердеет следует убрать все лишние наплывы, чтобы обои легли обратно без изъянов.

10. Зачищаем провода

Провода следует зачищать на длину не более 10 мм если иное не указано на самом корпусе розетки

11. Подключаем механизм

Подключаем механизм двойной розетки

12. Закрепляем механизм в стакане

Выбираем, как будет располагаться двойная розетка, горизонтально или вертикально и закрепляем с помощью распорных ножек отверткой.

13. Приклеиваем обои на место

Не используйте для этого обойный клей — он долго сохнет и не схватится сразу. Применяйте ПВА или другой канцелярский клей.

Проверьте, чтобы клей не попал на контактные клеммы, иначе при включении электричества может возникнуть замыкание

14. Прикручиваем декоративную рамку/обналичник двойной розетки

Конечный результат

Дожидаться высыхания клея не нужно, можно монтировать. Можно пользоваться.

Видео как смонтировать двойную розетку с заземлением

---

---

Установка розеток в деревянном доме своими руками. Сложно ли это? Схема подключения проходного выключателя с трех мест – особенности, а также последовательность монтажа Уличная влагозащищенная розетка – важный атрибут вашего участка Чем отличаются УЗО и дифференциальные автоматы и что выбрать для оборудования щитка

Адаптер с двойным разъемом по выгодной цене — Отличные предложения на адаптер с двойным разъемом от глобальных продавцов адаптеров с двойным разъемом

Отличные новости !!! Вы попали в нужное место для двойного переходника. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот верхний адаптер с двумя розетками в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели адаптер на двойную розетку на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в переходнике на двойную розетку и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести double socket adapter по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшая цена на usb с двойным разъемом — отличные предложения на usb с двойным разъемом от глобальных продавцов с двойным разъемом

Отличные новости !!! Вы попали в нужное место для двойного USB-разъема.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний разъем USB с двумя разъемами в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели USB-порт с двумя разъемами на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не знаете, как насчет USB с двумя разъемами, и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести double socket usb по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Замена одинарной розетки 13 А на двойную

валюта Британский фунт стерлингов

евро

Место доставки United KingdomAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCook IslandsCosta RicaCroatia (Hrvatska) CyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-BissauGuyanaHaitiHeard и McDonald IslandsHondurasHong KongHungaryIcelandIndiaIndonesiaIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaK iribatiKorea (Южная) KuwaitKyrgyzstanLaosLatviaLesothoLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinePanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRéunionRomaniaRussian FederationRwandaS.Джорджия и Южные Сандвичевы острова. Сент-Китс и НевисСент-ЛюсияСент-Винсент и ГренадиныСамоаСан-МариноСао-Томе и ПринсипиСаудовская АравияСенегалСербияСейшельские островаСьерра-ЛеонеСингапурСловацкая РеспубликаСловенияСоломоновы островаСомалиюЮжная АфрикаЮжный СуданСтанция HelenaSt. Пьер и MiquelonSurinameSvalbard и Ян Майен IslandsSwazilandSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited StatesUruguayUS Экваторияльная IslandsUzbekistanVanuatuVatican City State (Святой Престол) VenezuelaVietnamVirgin острова (Британские) Виргинские острова (U.S.) Острова Уоллис и Футуна Западная Сахара Йемен Замбия

Обновить

Устранение неисправностей | Socket Mobile

Меню

• Товары
  • Сопутствующие сканеры
    • SocketScan
      • S700 — 1D линейные экраны
      • S730 — 1D лазерный дальномер
      • S740 — 1D / 2D Универсальный
      • S760 — 1D / 2D / MRZ Ultimate
      • Аксессуары
    • DuraScan (промышленный)
      • D700 — линейные грохоты 1D
      • D730 — 1D лазерное расстояние
      • D740 — 1D / 2D Универсальный
      • D745 — Универсальное здравоохранение 1D / 2D
      • D750 — 1D / 2D Universal Plus
      • D755 — 1D / 2D Healthcare Ultimate
      • D760 — 1D / 2D / MRZ Ultimate
      • Аксессуары
  • Присоединяемые сканеры
    • SocketScan
      • S800 — 1D линейные экраны
      • S840 — 1D / 2D Универсальный
      • S860 — 1D / 2D / MRZ Ultimate
      • Аксессуары
    • DuraScan (промышленный)
      • D800 — линейные грохоты 1D
      • D840 — 1D / 2D Универсальный
      • D860 — 1D / 2D / MRZ Ultimate
  • Сканирующие сани
    • DuraSled для iPhone / iPod
      • DS800 — линейные экраны 1D
      • DS840 — 1D / 2D Универсальный
      • DS860 — 1D / 2D / MRZ Ultimate
    • DuraSled для XCover Pro
      • DS800 — линейные экраны 1D
      • DS840 — 1D / 2D Универсальный
    • Аксессуары
  • Бесконтактный
    • SocketScan
      • S550 — Киоски / Столешницы
    • DuraScan (промышленный)
      • D600 — мобильный NFC
      • Аксессуары
  • Универмаг
    • Эквивалентно новому
    • Оформление
    • Запасные части
• Решения
  • Розничная торговля
    • POS для малого бизнеса
    • POS с приложениями лояльности
    • Инвентарь
    • POS с Duty-Free
    • Станции самообслуживания
  • Коммерческие услуги
    • Инспекторы
    • Контроль доступа
  • Промышленность / Производство
    • Инспекции и аудиты
    • Процесс и контроль качества
    • Заказы на работу
  • Транспорт и логистика
    • Логистика
  • Здравоохранение
    • Проверка лекарств в аптеке
    • Уход за пациентом
• Разработчики
• Поддержка
  • Сервисные центры
    • Сопутствующее приложение
    • Предложения по обновлению
    • Сертификат ISO
    • RMA
    • Контактная поддержка
    • iOS 14.0.1 Информация
  • FAQ’s
    • Исправление проблем
    • DuraScan 700
    • SocketScan серии 800
    • SocketScan серии 700
    • Разработчики
    • Предпродажа
    • Серии 7
  • SocketCare
    • Проверка гарантии
  • Загрузки
    • Посмотреть все

• Товары
  • Сопутствующие сканеры
    • SocketScan
      • S700 — 1D линейные экраны
      • S730 — 1D лазерный дальномер
      • S740 — 1D / 2D Универсальный
      • S760 — 1D / 2D / MRZ Ultimate
      • Аксессуары
    • DuraScan (промышленный)
      • D700 — линейные грохоты 1D
      • D730 — 1D лазерное расстояние
      • D740 — 1D / 2D Универсальный
      • D745 — Универсальное здравоохранение 1D / 2D
      • D750 — 1D / 2D Universal Plus
      • D755 — 1D / 2D Healthcare Ultimate
      • D760 — 1D / 2D / MRZ Ultimate
      • Аксессуары
  • Присоединяемые сканеры
    • SocketScan
      • S800 — 1D линейные экраны
      • S840 — 1D / 2D Универсальный
      • S860 — 1D / 2D / MRZ Ultimate
      • Аксессуары
    • DuraScan (промышленный)
      • D800 — линейные грохоты 1D
      • D840 — 1D / 2D Универсальный
      • D860 — 1D / 2D / MRZ Ultimate
  • Сканирующие сани
    • DuraSled для iPhone / iPod
      • DS800 — линейные экраны 1D
      • DS840 — 1D / 2D Универсальный
      • DS860 — 1D / 2D / MRZ Ultimate
    • DuraSled для XCover Pro
      • DS800 — линейные экраны 1D
      • DS840 — 1D / 2D Универсальный
    • Аксессуары
  • Бесконтактный
    • SocketScan
      • S550 — Киоски / Столешницы
    • DuraScan (промышленный)
      • D600 — мобильный NFC
      • Аксессуары
  • Универмаг
    • Эквивалентно новому
    • Оформление
    • Запасные части
• Решения
  • Розничная торговля
    • POS для малого бизнеса
    • POS с приложениями лояльности
    • Инвентарь
    • POS с Duty-Free
    • Станции самообслуживания
  • Коммерческие услуги
    • Инспекторы
    • Контроль доступа
  • Промышленность / Производство
    • Инспекции и аудиты
    • Процесс и контроль качества
    • Заказы на работу
  • Транспорт и логистика
    • Логистика
  • Здравоохранение
    • Проверка лекарств в аптеке
    • Уход за пациентом
• Разработчики
• Поддержка
  • Сервисные центры
    • Сопутствующее приложение
    • Предложения по обновлению
    • Сертификат ISO
    • RMA
    • Контактная поддержка
    • iOS 14.0.1 Информация
  • FAQ’s
    • Исправление проблем
    • DuraScan 700
    • SocketScan серии 800
    • SocketScan серии 700
    • Разработчики
    • Предпродажа
    • Серии 7
  • SocketCare
    • Проверка гарантии
  • Загрузки

  Руководство по электрической терминологии, символам и схемам для начинающих

  Электрический монтаж

  Потребительский блок (1) — Также широко известный как плата / коробка предохранителей, отсюда берут начало цепи в установке. и где будут находиться ваши защитные устройства.

  Оборудование, использующее фиксированный ток — Элемент оборудования, который является постоянной частью электрической установки, примером может служить плита, которая была подключена напрямую.

  Блок подключения с предохранителем (2) — Блок подключения с предохранителем — это тип аксессуара, который защищает блок постоянного тока, использующий оборудование.

  Аксессуар — Это то, что составляет часть цепи, но не является фиксированным током с использованием части оборудования, примером является розетка.

  Устройство — Это любой элемент оборудования, использующий электрический ток, исключение составляют автономные электродвигатели, то есть те, которые не являются частью элемента оборудования, такого как двигатель вытяжного вентилятора и светильники. .

  Барьер (3) — Что-нибудь для предотвращения контакта с токоведущими электрическими частями, например, крышка сборной шины в потребительском блоке.

  Базовая защита — Защищает вас от поражения электрическим током в безотказных условиях i.е. при нормальном использовании.

  Шина — сплошная полоса из проводящего материала, обычно из меди, к которой может быть подключено электрическое оборудование и подано питание. В домашних условиях их можно найти внутри потребительского блока, обычно покрытого крышкой сборной шины, чтобы предотвратить прикосновение к нему при подаче напряжения.

  Вырез — это разговорное название устройства защиты источника питания. Защитное устройство источника питания — это большой предохранитель, установленный в месте установки, обычно в жилых помещениях они рассчитаны на 60, 80 или 100 А.Они являются собственностью DNO (оператора распределительной сети) и не должны касаться кого-либо, кроме них, если только они не дали свое явное разрешение.

  Цепь — Цепь — это совокупность электрического оборудования, которое находится в одной точке и защищено одним и тем же устройством.

  Конечная цепь — Цепь, которая подает питание на приборы через розетку, подает питание на фиксированный кусок тока с помощью такого оборудования, как плита, или подает питание на цепь освещения.Это называется заключительной схемой, потому что это последняя часть системы.

  Цепь распределения — Цепь, обеспечивающая питание распределительного щита.

  Радиальная цепь — Схема, в которой один набор проводников выходит из распределительного щита и заканчивается в самой дальней точке; примером может служить выделенная цепь, подающая питание на плиту.

  Кольцевая цепь — Схема, в которой два набора проводников выходят из одной и той же точки распределительного щита, по существу, образуя кольцо, обычно используется только для цепей розетки.

  Двойная изоляция — Помимо основной изоляции, двойная изоляция обеспечивает дополнительный слой изоляции.

  Путь замыкания на землю — Это путь, по которому течет электричество, когда возникает короткое замыкание, вызывающее активацию защитного устройства для затронутой цепи, начиная с точки замыкания:

  1. Защитный провод цепи,
  2. Главный зажим заземления и заземляющий провод,
  3. Для систем TN либо свинцовая оболочка кабеля (TN-S), либо комбинированный нейтральный и заземляющий кабель (TN-CS),
  4. Для систем TT заземляющий электрод (не изображен) ,
  5. Путь через заземленную нейтральную точку трансформатора подстанции
  6. Обмотка трансформатора,
  7. Линейный провод от обмотки трансформатора до места возникновения повреждения (без изображения)

  Электрооборудование — При использовании фразы «электрическое оборудование» это может относиться к любому элементу, являющемуся частью электрической системы, например, предохранителям, генераторам, трансформаторам и т. Д.

  Электромонтаж — Электроустановка — это установка, состоящая из электрического оборудования, имеющего определенное назначение.

  Корпус — Это то, что окружает часть оборудования, чтобы обеспечить защиту от различных типов внешних воздействий.

  Открытая токопроводящая часть — Часть оборудования, к которой можно прикасаться. Во время нормального обслуживания этот элемент оборудования должен быть безопасным для прикосновения, но он может оказаться под напряжением из-за неисправности.

  Посторонняя проводящая часть — Деталь, которая не является частью электрической установки и которая может проложить путь к земле для прохождения электричества в случае неисправности.

  Обжимной наконечник — также известный как электрический обжим, это небольшая металлическая трубка, которую кладут на оголенный конец многожильного провода, а затем сжимают с помощью обжимного инструмента для защиты конца кабеля. Они бывают разных типов, подходящих для использования в различных приложениях.

  Функциональное переключение — Действие приведения в действие устройства для изменения, включения и выключения подачи электричества к устройству.

  Изоляция — Изоляция — это материал, окружающий проводник.

  Изолятор — Это устройство с механическим приводом, способное изолировать определенную цепь / часть оборудования по мере необходимости.

  Линейный проводник — То, что многие люди ошибочно называют «живым» проводником.В новой установке он будет коричневого цвета, а в старых — красного.

  Светильник — Это термин для осветительного прибора.

  Лампа — То, что часто называют «лампочкой». Лампа — это часть осветительной арматуры, которая излучает свет.

  Главный выключатель — Он будет в исходной точке установки, как правило, внутри потребительского блока. Когда он выключен, потребительский блок и все связанные с ним цепи будут обесточены.

  Хвосты счетчика — Они разделены на две части: хвосты счетчика от сервисной головки к счетчику электроэнергии и хвостовые части счетчика от счетчика к блоку потребителя.

  Нейтральный проводник — Другой провод под напряжением в цепи. В старых установках он будет черным, а в новых — синим.

  Происхождение установки — Здесь электричество распределяется по электрической установке, в доме это будет первичный потребитель.

  Вилка — Элемент оборудования, предназначенный для установки в розетку в качестве средства подключения прибора или части оборудования.

  Point — Это часть цепи, которая предназначена для подключения оборудования, использующего ток.

  Защитный проводник (cpc) — Проводник, используемый для защиты от поражения электрическим током, часто называемый «заземляющим» проводником. В схеме он известен как CPC. CPC расшифровывается как Circuit Protective Conductor.

  Сервисный кабель — это кабель, по которому подается электричество в собственность, он заканчивается в сервисной головке.

  Сервисная головка — Здесь заканчивается сервисный кабель и расположен вырезанный предохранитель.

  Ответвление — Ответвление — это ответвление кольца или радиальной цепи.

  Розетка — Предназначена для работы с вилкой для подключения электроприборов.

  Луженый — Это относится к практике пайки конца многожильного кабеля.Это метод, который использовался до использования наконечников для той же цели. Это больше не допускается в новых электроустановках, но все еще может встречаться.

  Система управления кабелями — Средство поддержки и управления кабелями в установке.

  Примеры включают:

  • Кабельный лоток (1) — Длинные формованные секции материала, обычно металлические и обычно перфорированные для отвода тепла, они открыты, а кабель лежит поверх них.
  • Кабельная лестница — Подобна кабельному лотку, но имеет другую конструкцию, по форме напоминает лестницу, отсюда и общее название. Обычно в лестнице размещаются кабели большего размера.
  • Кабельный канал (2) — Обычно круглое сечение, по сути, длина трубы, может быть из различных материалов и размеров, кабели проложены внутри.
  • Кабельный короб (3) — Обычно прямоугольное сечение, одна сторона которого полностью съемная, может быть из различных материалов и размеров.

  Компьютерные системы и компоненты | Оверклокеры UK

  Компьютерные системы и компоненты | Оверклокеры Великобритании

  Чтобы иметь возможность использовать Overclockers UK в полном объеме, мы рекомендуем активировать Javascript в вашем браузере.

  Обновление

  Материнские платы, процессоры, видеокарты, память, накопители, кулеры, вентиляторы

  просмотреть обновления

  Опыт VR

  Гарнитуры VR, GPU с поддержкой VR, ПК с поддержкой VR, ноутбуки с поддержкой VR и комплекты с поддержкой VR

  просмотреть продукты

  Дом и медиа

  Настольные ПК, мини-домашние ПК, Intel NUC и Compute Stick

  просмотреть продукты

  Работа

  Рабочие станции, офисные ПК, аудио рабочие станции и серверы

  просмотреть продукты

  Обновление
  Ваша установка

  ---

  Все, от периферийных устройств до лучших игровых стульев… Обновить Сегодня!

  Создайте и настройте свою собственную систему Intel Comet Lake! С опциями, начиная от игровых систем Intel Core i5 10600K и заканчивая экстремальными машинами Intel Core i9 10900K.

  1730,59 фунтов стерлингов НАСТРОЙКА СЕЙЧАС!

  Создайте и настройте свою собственную систему Ryzen 3000! С опциями, начиная от игровых систем Ryzen 5 3600 и заканчивая экстремальными машинами Ryzen 9 3950X.

  £ 1450,60 НАСТРОЙКА СЕЙЧАС!

  Создайте и настройте свою собственную систему Ryzen Threadripper! Мощные профессиональные / игровые системы с 64 потоками CPU grunt !, Охлаждение обеспечивается MasterLiquid ML360

  3055 фунтов стерлингов.73 НАСТРОЙКА СЕЙЧАС!

  Создайте свой собственный высокопроизводительный игровой ПК Z390 SLI / Crossfire. Благодаря новейшим процессорам Intel и видеокартам Nvidia RTX и AMD RX вы можете создать идеальный игровой компьютер с двумя GPU.

  1417,76 фунтов стерлингов НАСТРОЙКА СЕЙЧАС!

  Настройте новейший игровой ПК Z390.Выбирайте из новейших видеокарт Nvidia GTX или AMD RX и широкого ассортимента процессоров Intel. Создан и протестирован экспертами с трехлетней гарантией в стандартной комплектации.

  £ 817,86 НАСТРОЙКА СЕЙЧАС!

  Сконфигурируйте свой собственный высокопроизводительный игровой компьютер AMD X570 Ryzen с водяным охлаждением и поручите его сборку нашими экспертами в лаборатории OcUK Techlabs!

  2138 фунтов стерлингов.41 год НАСТРОЙКА СЕЙЧАС!

  Сконфигурируйте свой собственный высокопроизводительный игровой компьютер Intel Z490 Comet Lake с водяным охлаждением и попросите наших экспертов в лаборатории OcUK Techlabs построить его!

  £ 2149,50 НАСТРОЙКА СЕЙЧАС!

  Создайте и настройте свою собственную систему Intel Comet Lake! Начиная с игровых систем Intel Core i3 и заканчивая экстремальными машинами Intel Core i7 10700K.

  £ 864,86 НАСТРОЙКА СЕЙЧАС! .

  No related posts.
