774408 Переключатель на 2 направления двухклавишный Valena

Назначение

Выключатель для управления двумя нагрузками до 10А 250В (2500 Вт) из 2-х мест. Монтаж на захватах. Также называется: Проходной выключатель.

Механизм переключателя поставляется с лицевой панелью. Декоративная рамка приобретается отдельно.

Артикул двухклавишного переключателя на 2 направления в индивидуальной упаковке 69466.



Габаритные размеры двухклавишного переключателя на 2 направления Valena







Монтаж двухклавишного переключателя на 2 направления Valena

Двухклавишные переключатели на 2 направления серии Valena устанавливаются в стандартные монтажные коробки скрытого монтажа. Для настенного монтажа двухклавишного проходного выключателя следует использовать специальные коробки открытого монтажа (776131).

Рамка защелкивается на механизме.

Ее конструкция позволяет регулировать глубину посадки до 2 мм.





Демонтаж

Для демонтажа рамок и клавиш следует использовать отвертку, которая вставляется в специальные пазы.





Захваты

Расстояние между захватами от 50 до 71 мм.







Подсоединение проводников

Зажимы для подсоединения

Механизм двухклавишного проходного выключателя оснащен безвинтовыми зажимами для подсоединения медных проводников и соответствуют стандарту EN/МЭК 60669-1.

Требуемая длина снятия оболочки кабеля составляет 12 мм для всех механизмов. Шаблон для замера длины снятия оболочки (12 мм) расположен на задней панели каждого механизма, он позволяет точно определить необходимую длину снятия оболочки подсоединяемых проводников.

Пружина подключения с двойной пластиной состоит из 2-х симметричных частей, что позволяет одновременно подсоединить 2 проводника разного диаметра и гарантирует надежность подключения (диаметр от 1 мм

2 до 2,5 мм²).



Конструкция зажимов также позволяет подсоединить гибкие проводники (жилы кабеля) без применения специального инструмента.

Достаточно вручную расплести жилы (без оконцовки кабельными наконечниками). Отдельная жила кабеля вводится в зажим нажатием на защелку. В корпусе механизма имеется специальный желоб (конической формы) для проводников, а кабельные выводы расположены под углом 35⁰.

При воде проводников заглушка обеспечивает электрическое разделение между органом управления и кабельным вводом.

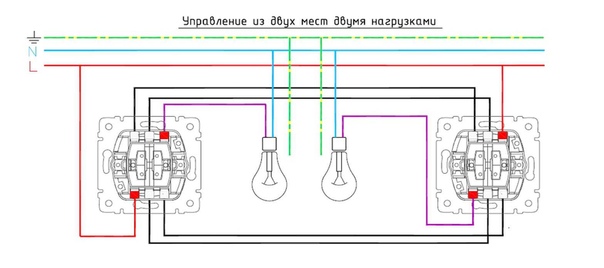

 Схема подключения двухклавишного переключателя на 2 направления Valena







Технические характеристики

Механические характеристики

Cтепень защиты от механических ударов: IK 04 (0,5 Дж) – согласно норме EN 62262



Огнестойкость

Самозатухание: 8500 С/30 с (механизм)

Самозатухание: 6500 С/30 с (клавиши, лицевые панели)



Степень защиты (IP)

Степень защиты согласно стандарту МЭК 60529:2001: IP31-D (механизм в сборе), кроме кат. 77ХХ34 (IP20) и механизмов IP44.



Характеристики используемых материалов

— суппорт – оцинкованная сталь

— крышка – поликарбонат

— корпус – поликарбонат

— механизм подсоединения – поликарбонат

— захваты – оцинкованная сталь

— пружина захватов – из стальной рояльной проволоки

— винты – оцинкованная сталь

— безвинтовые зажимы – CuZn 15 / X12 CrNi 177

— контакты – AgNi (без содержания кадмия, являющегося загрязняющим элементом)



— белый RAL 9003 — поликарбонат

— слоновая кость RAL 1013 — поликарбонат

— алюминий RAL 7040 (наиболее близкий цвет) – поликарбонат



Хорошая стойкость к воздействию ультрафиолета.



Температурные характеристики

Температура хранения и эксплуатации: от минус 5⁰ С до плюс 40⁰ С.

Схема подключения проходного выключателя

Дата публикации: 18 февраля 2015.
Категория: Статьи.

Управление освещением с двух мест – идея не новая, но активно применяющаяся и в наши дни. Для ее реализации используются проходные выключатели.

Чем отличается проходной выключатель от обычного выключателя?

Если посмотреть на проходной выключатель со стороны, то никаких внешних отличий вы не найдете. Существенное и единственное отличие таких выключателей от простых, кроется внутри их конструкции.

У обычного однополюсного одноклавишного выключателя в конструкции установлены два контакта, неподвижный и подвижный. Подвижный контакт приводится в движение клавишей, которую мы нажимаем рукой, и замыкается с неподвижным контактом. Тем самым замыкается электрическая цепь и на лампу подается питающее напряжение. Существуют также конструкции двухполюсных одноклавишных выключателей по сути выполняющих ту же самую функцию, что и предыдущий. Его отличие состоит в том, что нулевая жила, идущая к лампе, рвется аналогично фазной. Сделано это для улучшения безопасности.

Рисунок 1. Принципиальная схема подключения однополюсного и двухполюсного одноклавишных выключателей

У проходного выключателя имеется два неподвижных и один подвижный контакты. Подвижный контакт всегда замкнут с одним из неподвижных. При нажатии клавиши и переводе ее из одного положения, например, «выключено» в другое положение – «включено», подвижный контакт также меняет свое положение, размыкаясь с замкнутым контактом и замыкаясь с разомкнутым. То есть у проходного выключателя отсутствует положение «выключено» и он работает не как выключатель, а как переключатель. Поэтому в технической литературе и в каталогах производителей правильно он называется – переключатель. Например: «однополюсный одноклавишный переключатель на два направления». Помните об этом, когда будете покупать выключатели для сборки схемы управления с двух мест.

Кроме однополюсных переключателей бывают двухполюсные и даже трехполюсные переключатели.
Для простоты понимания в данной статье мы будем употреблять выражение не переключатель, а проходной выключатель, так как оно чаще употребляется среди людей.

Где применяется подобная система управления освещением?

Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми.

Если говорить о жилых помещениях, то местом установки проходных выключателей могут быть, например, входная дверь в комнату и место на стене рядом с прикроватной тумбой. В таком случае человек, зашедший в комнату, включит свет, нажав проходной выключатель расположенный рядом с дверью, а устроившись на кровати, не вставая сможет его выключить вторым проходным выключателем расположенный рядом с кроватью.

При помощи проходных выключателей можно управлять как одним светильником или лампой, так и их группой. Для каждого случая применяются разные типы проходных выключателей (одноклавишные, двухклавишные, трехклавишные). Главная цель, которую преследует человек, устанавливая такие выключатели, это удобство управления светом и снижение затрат на электроэнергию.

Подключение проходного одноклавишного выключателя

На рисунке 2 показана принципиальная схема подключения проходных выключателей предназначенных для управления одной лампой или одной группы ламп с двух, удаленных друг от друга, мест. Как вы уже, наверное, поняли, что у однополюсного проходного выключателя имеются два неподвижных и один перекидной контакт. На перекидной контакт одного из выключателей подается питающее напряжение. Перекидной контакт второго выключателя соединяется с лампой, а лампы в свою очередь, с нулевым проводом питающей сети. Неподвижные контакты первого выключателя соединятся двумя отдельными проводниками с двумя неподвижными контактами второго выключателя.

Рисунок 2. Принципиальная электрическая схема подключения проходного выключателя с одним полюсом и одной клавишей

На схеме положение перекидных контактов обоих выключателей одинаково, что соответствует, например, опущенному положению их клавиш. Электрическая цепь при этом разомкнута. Если мы нажмем клавишу первого выключателя и переведем ее в поднятое положение, то перекидной контакт этого выключателя соответственно тоже изменит свое положение и замкнет электрическую цепь. По цепи потечет электрический ток (направление тока показано стрелочками), и лампа начнет светиться. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет.

Для более наглядного представления о том, как производится соединение проводников, на рисунке 3 представлена монтажная схема подключения проходных выключателей. Круг зеленого цвета есть не что иное, как распределительная коробка, внутри которой производится соединение проводов. Кругляшки внутри коробки, это пайки проводов, выполненные в виде скруток со сваркой, обжатые самозажимными изолирующими колпачками, соединенные клеммами или винтовым соединением. Все остальное я думаю и так понятно.

Рисунок 3. Монтажная схема подключения однополюсных одноклавишных проходных выключателей

На представленном ниже рисунке 4, показана схема расстановки оборудования и прокладки проводов. Соединение проводов в этом случае осуществлено в двух распределительных коробках 1 установленных над проходными выключателями 3. Сделано это с целью экономии проводов. В случае установки одной распределительной коробки и сборки схемы в ней, дополнительно от коробки до ближайшего к нам выключателя пришлось бы прокладывать еще два провода. Если бы питающие провода подводились со стороны лампы 2, то все соединения можно было произвести в одной коробке без лишних затрат проводов.

Здесь: L – линейный (фазный) провод; N – нулевой провод; PE – провод заземления.

Рисунок 4. Пример выполнения схемы управления освещением с двух мест при помощи проходных однополюсных одноклавишных выключателей

Подключение проходного двухклавишного выключателя

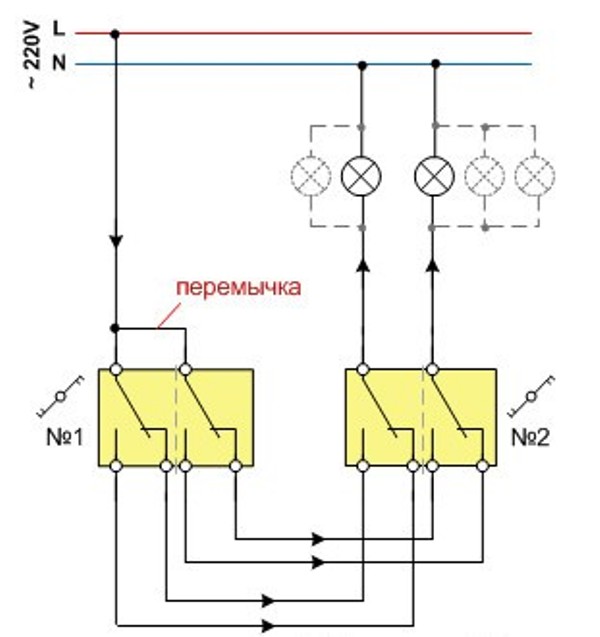

Электрическая схема проходного двухполюсного двухклавишного выключателя аналогична электрической схеме однополюсного одноклавишного проходного выключателя. Отличие состоит в том, что в один корпус встроен еще один комплект контактов (еще один подвижный и два неподвижных контакта). Внешне проходной двухклавишный выключатель похож на обычный двойной.

Назначение двухклавишных проходных выключателей заключается в разделении одной большой группы ламп или светильников на две группы. То есть их работа аналогична работе обычного двойного выключателя установленного в гостиной и предназначенного для включения ламп большой красивой люстры.

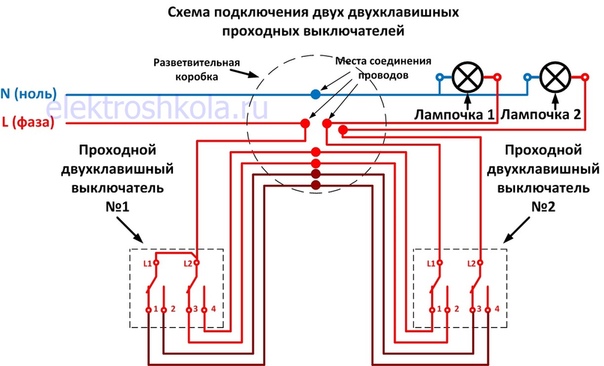

Подключение проходного двухклавишного выключателя производится в соответствии с принципиальной схемой, изображенной на рисунке 5. Направления токов указаны стрелками.

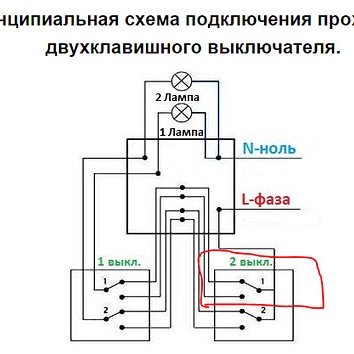

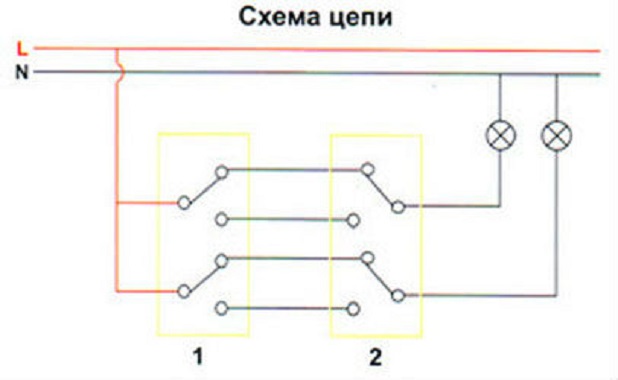

Рисунок 5. Принципиальная схема подключения проходного двухклавишного выключателя

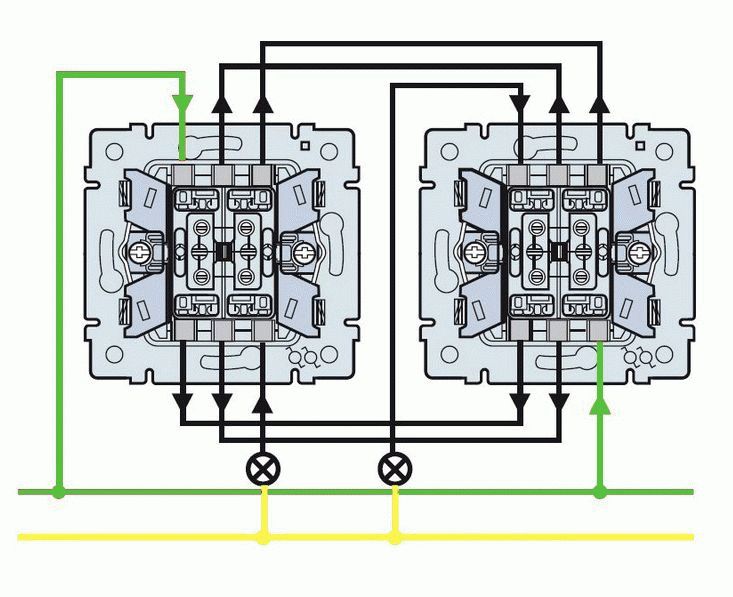

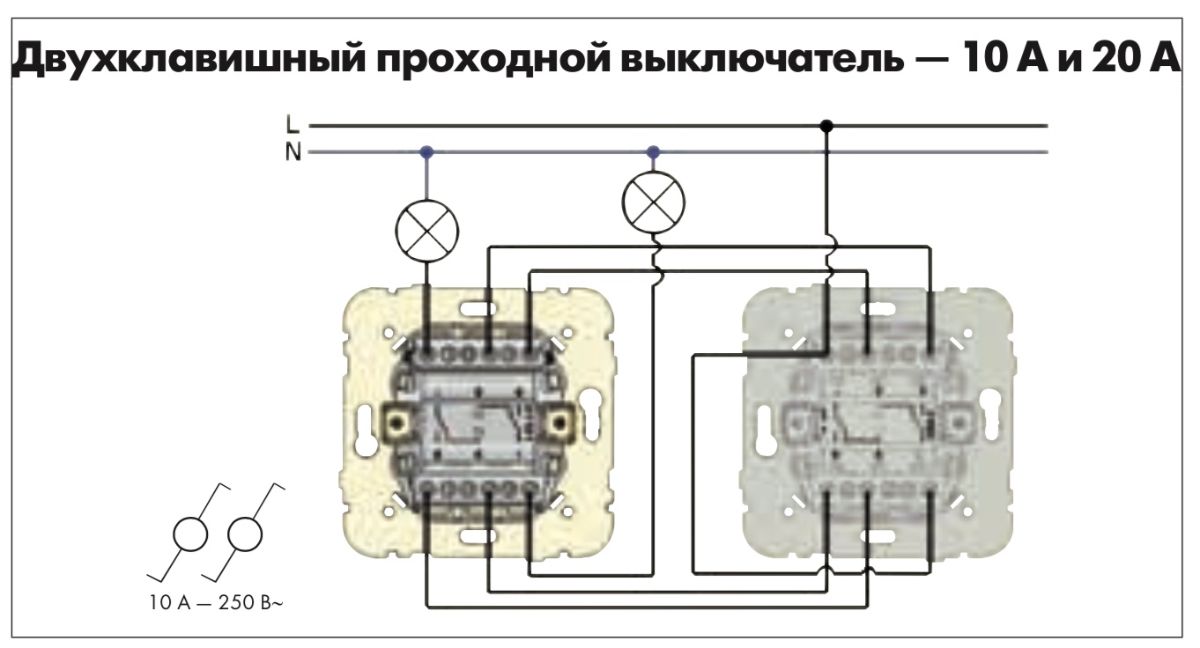

Рисунок 6. Монтажная схема подключения двухполюсных двухклавишных проходных выключателей

Управление освещением с трех мест и более

Бывают случаи, когда возникает необходимость во включении света в помещении не с одного или двух мест, а с трех, четырех и более. Для реализации такой схемы производители изготавливают промежуточные выключатели (переключатели). Пример схемы управления с трех мест показан на рисунке 7.

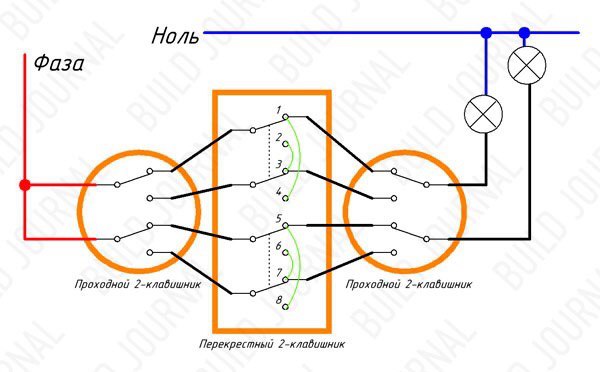

Рисунок 7. Принципиальная схема подключения двухполюсных двухклавишных проходных и промежуточного выключателей

Как видно из схемы промежуточный выключатель имеет четыре неподвижных и два подвижных контакта. При нажатии клавиши, подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.

Рисунок 8. Монтажная схема подключения однополюсных одноклавишных проходных выключателей и промежуточного выключателя

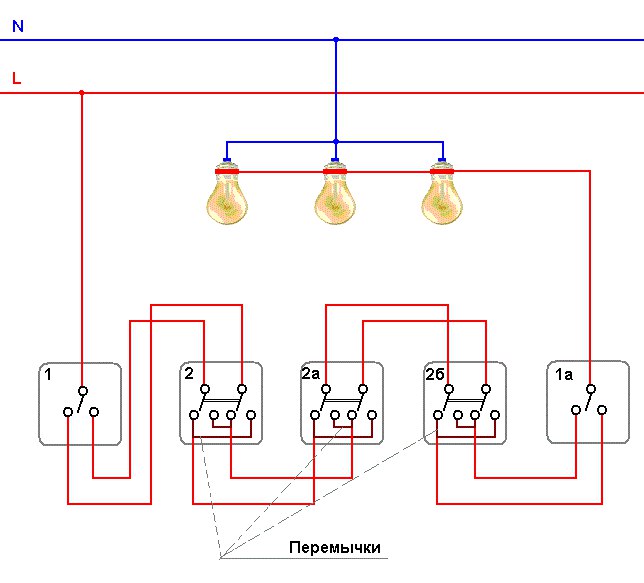

Для того чтобы можно было включать и выключать свет, например, из четырех мест, устанавливают еще один промежуточный выключатель. Ставится он между одним из проходных выключателей и существующим промежуточным выключателем. По аналогии можно увеличить число мест управления до любого значения.

Рисунок 9. Принципиальная схема управления освещением с пяти мест

нюансы выбора устройства + тонкости установки

Перекидной переключатель, или как его еще называют маршевый, сдвоенный, реверсивный, перекрестный, — это элемент электросети, который инвертирует (переводит в противоположное состояние) коммутацию подсоединенных к нему проводников.

Используется перекидной выключатель для управления группой или одним осветительным прибором из нескольких мест.

В этом материале мы подробно расскажем о принципах и особенностях работы таких выключателей, а также приведем самые распространенные способы их подключения.

Содержание статьи:

Сфера применения перекидных устройств

Перекидные выключатели применяются не так часто, но недооценивать их роль в организации освещения нельзя. Представьте ситуацию, когда в длинном коридоре или в начале лестничного марша установлен всего один выключатель и приходится проходить немалые расстояния в темноте, чтобы включить свет.

Монтаж на два направления вполне способен решить эту проблему, а перекидной (перекрестный) станет незаменимым:

• в трехуровневой квартире — устанавливают около площадки второго этажа;
• в большом коридоре или холле — установленный возле каждой двери, он значительно облегчит передвижение в темное время суток;
• в спальне — можно установить один около двери и два возле места отдыха, и больше не придется вставать, чтобы выключить свет.

Использовать перекидной выключатель можно также для включения освещения на улице или в гараже, управляя светильником из дома, беседки, террасы и т. д.

Выходя ночью из комнаты в коридор, пользователь может включить свет сразу, а не передвигаться в темной комнате в поисках выключателя

Разновидности перекидных выключателей и их маркировка

Выбор перекидных выключателей приходится делать, основываясь на скромном перечне отличительных характеристик. Выпускаются они многими известными фирмами, в том числе такими, как Legrand, ABB, Schneider.

Рычажное электрооборудование считается более надежными и поэтому его часто используют на производствах, в местах общественного пользования

Перекидные выключатели классифицируют:

1. По способу включения их делят на поворотные, клавишные и рычажные типы;

2. По способу установки – на устройства для внутреннего и внешнего монтажа.

Двухклавишных перекидных выключателей перекрестного типа как таковых в продаже не найдешь. Но можно воспользоваться устройством серии Ultra от известного поставщика электрооборудования Schneider Electric, взяв два одноклавишных перекрестных блока модульного типа и установив их в один корпус. Если и этих моделей нет в наличии, монтируют рядом два одноклавишных переключателя.

Для управления двумя или тремя группами осветительных приборов используют двух или трехклавишные проходные переключатели, а перекрестные, в большинстве случаев, для каждой из групп светильников устанавливают отдельно

При выборе любого электротехнического устройства необходимо ориентироваться на его класс защищенности от внешних факторов — IP.

В большинстве случаев, в устройствах этого типа, IP довольно высокий и превышает значение 40, что допускает возможность использования во помещениях с традиционной повышенной влажностью, а также расположение на улице под козырьком.

В поворотных перекидных выключателях контакты замыкаются с помощью специального поворотного механизма. Стоят они немного дороже клавишных, но считаются более надежными

Чтобы правильно провести подключение электрооборудования, важно разобраться в обозначениях и схемах, нанесенных производителем на тыльной стороне.

Так на схеме обозначается переключатель перекрестного типа. Такая же схема наносится на устройство, стрелки показывают расположение входных и выходных контактов

Если в обычном выключателе маркировку буквой L применяют для обозначения входящей фазной клеммы, а L1, L2, L3 для выходящих, то в случае со спаренным переключателем могут использовать цифры 1, 2, 3, 4, а входящие и выходящие клеммы обозначают стрелками.

На лицевой стороне выключателя производители также иногда ставят маркировку — для проходного это две стрелки в виде треугольника, для перекидного — решетка

Далее мы рассмотрим особенности установки и варианты возможных схем подключения на примере бытового перекидного выключателя перекрестного типа в комплекте с переходными включателями.

Принцип работы и особенности перекидных выключателей

Для понимания принципа работы перекидного переключателя перекрестного типа необходимо изучить схему управления точками освещения из 3—5 точек.

Но так как всегда устанавливается между проходными и никогда не используется сам по себе, сначала нужно понять, как работает схема активизации и отключения освещения с обычными и проходными выключателями.

Схемы управления осветительными приборами из трех точек отличаются от схемы на два направления только наличием перекрестного выключателя

Итак, в функции обычного выключателя входит размыкание и замыкание цепи — при нажатии верхней половины клавиши свет включается, нижней — выключается. А вот состояние освещения в схеме с двумя проходными устройствами совершенно не зависит от положения клавиш одного из них.

Нажатие на клавишу лишь переключает соединение с одной цепи на другую. Чтобы цепь сомкнулась, необходимо, чтобы оба устройства замкнули контакт с одним из проводников, проложенных между ними.

Проходной выключатель называют еще переключателем на два направления. Схема наглядно демонстрирует, что пользователь, воспользовавшись любым из них, сможет и включить и выключить свет

Механизм разных типов устройств отличается количеством клемм:

• в обычном их две;
• в переходном их три;
• в перекрестном — четыре клеммы.

Чем сложнее устройство, тем оно требует более качественного изготовления. Поэтому конструкцию перекидных переключателей, которые имеют большое количество клемм, отличает высокая прочность, износостойкость, устойчивость к коррозии.

Большинство моделей имеют высокий уровень защиты (IP) от негативных внешних факторов — пыли, влаги.

Если проходные переключатели используются всегда только в паре, то количество перекидных может быть любым — хоть один, хоть десять

Так же как и проходные, перекрестные выключатели переключают соединения с одного проводника на другой. Но их отличие заключается в том, что входных контактов уже два, а не один, и их переключением также нужно руководить. Принцип работы устройства основан на парном переключении контактов.

Варианты способов подключения

Так же как проходные выключатели не могут использоваться по отдельности, а подключаются только в паре, так перекидные выключатели используются только с двумя проходными. При этом перекрестных переключателей может быть использовано и до 10 штук, и они всегда будут находиться между проходными.

На схеме фазный проводник обозначен красным цветом, нулевой — голубым. А 1 — базовая схема подключения; А 2 — еще один вариант принципиальной схемы подключения; В1 — способ разводки, при котором подключение каждого элемента цепи осуществляется через распределительную коробку; В 2 — способ подключения с использованием старой маленькой распределительной коробки и подрозетника из-под демонтированного обычного выключателя

Вариантов схем, используемых для подключения, может быть много: монтаж осуществляют через распределительную коробку или мимо нее, подключают несколько групп освещения.

Усовершенствуют систему путем установки централизованного управления.

Устройство перекидного выключателя перекрестного типа всегда рассчитано на одну осветительную группу. В случае необходимости подключения двух групп светильников используют или два переключателя или составляют один из двух отдельных блоков

Монтаж через распределительную коробку

Это традиционный способ подключения, который имеет как недостатки, так и достоинства. К плюсам можно отнести возможность быстрого обнаружения поврежденных участков проводов в случае проблем в цепи.

Кроме того, этот способ предполагает традиционную прокладку проводов, что помогает при последующих ремонтных или монтажных работах определить, где проложены провода, и сохранить в целостности электросеть.

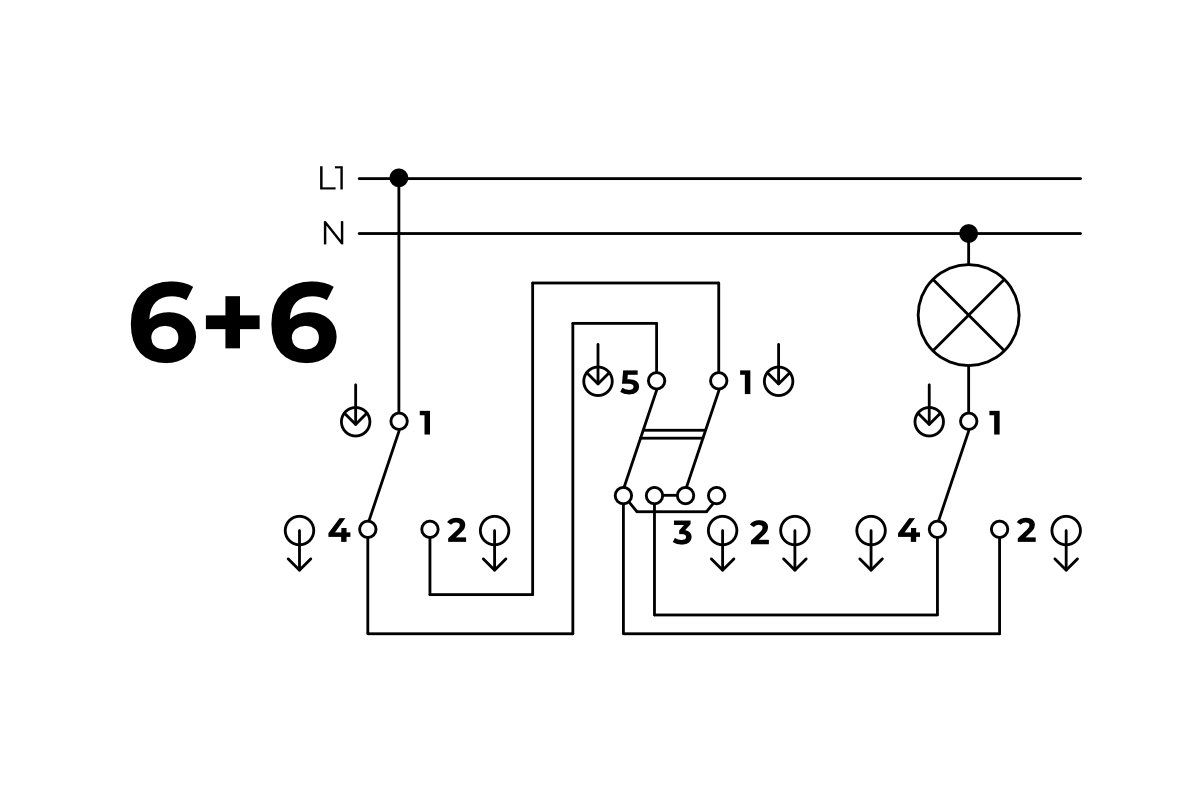

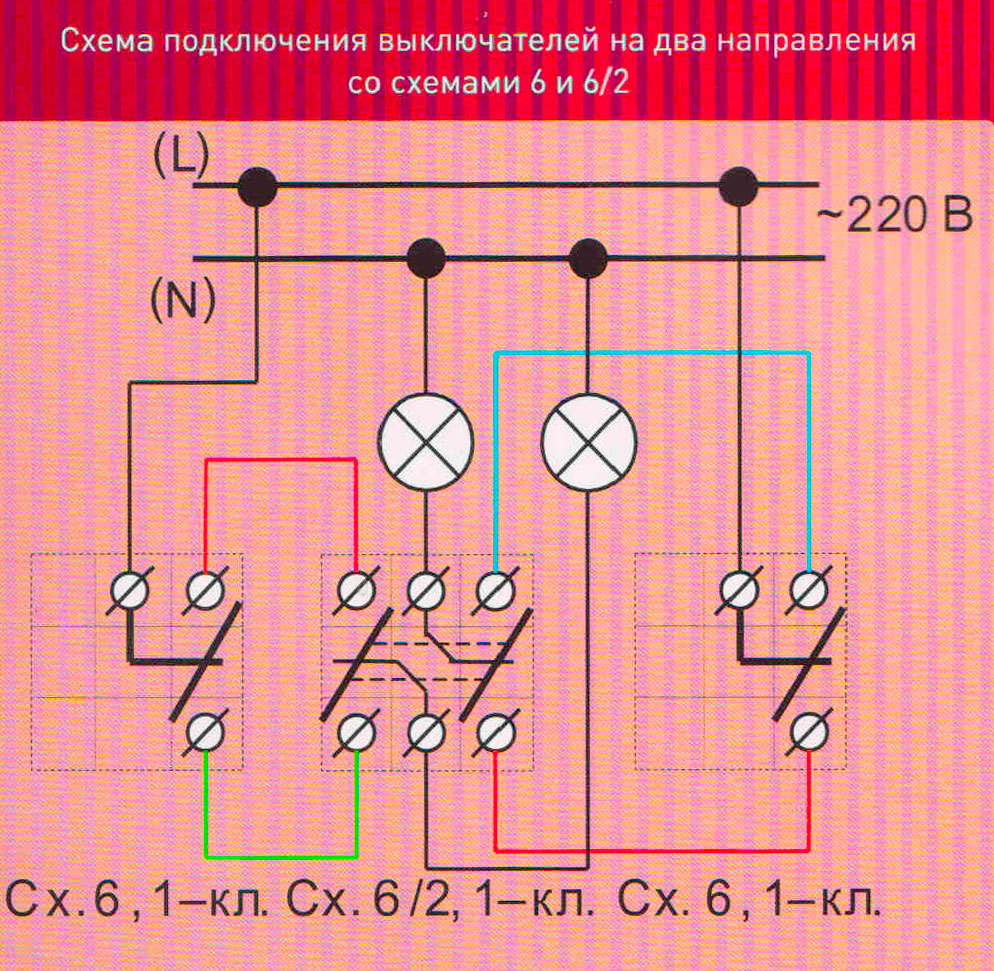

Схема подключения проходных и перекрестных выключателей в системе управления освещением из нескольких мест. L — фазный проводник; N — ноль

При монтаже электропроводки от распределительной коробки к проходным переключателям прокладываются трехжильные провода. От перекрестного переключателя к проходным ведут двухжильный провод.

Последовательность действий при подключении схемы, в которой провода проходят через разветвительную коробку, следующая:

• Двухжильный фазный провод от электрощита заводят в коробку. Нулевой проводник питающего кабеля сразу подсоединяют к нулевому проводнику светильника, а фазный подключают к общему проводнику первого проходного выключателя №1, к входной клемме 1 (см. рисунок выше).
• К выходным клеммам 3 и 4 подключают два остальных проводника трехжильного провода, которые в распаячной коробке будут подключены к двум проводникам перекидного выключателя №2.
• Устанавливают средний перекидной выключатель. Правильное подключение проводников перекрестного выключателя указано на схеме, нарисованной на самом устройстве.

Подсоединение второго проходного выключателя проводят тем же образом, что и первого, но общий проводник выводят через распределительную коробку на светильник.

Прокладка электросети для организации освещения с использованием распределительных коробок хороша тем, что в случае неисправности легче определить поврежденный участок электропровода

Если соединение в распаечной коробке осуществлялось методом скрутки, все оголенные участки тщательно изолируют, чтобы не допустить короткого замыкания.

Делают это с применением изоленты или термоусадочной трубки, которая может служить маркировкой для проводников.

Рекомендуем также прочесть другой наш материал, где мы подробно рассказали о монтаже распаячной коробки. Подробнее – читайте .

Профессиональное подключение видно сразу — все провода уложены в распределительной коробке компактно и аккуратно

Прямой способ подключения

Соединения являются слабым звеном любой электрической сети — именно здесь происходит окисление. Независимо от того, будут это боковые зажимы или пружинные , они перегорают первыми, сам провод остается целым, так как его защищает от перегорания автомат.

Чтобы минимизировать количество соединений, осуществляют подключение без распределительной коробки.

К такому способу подключения приходят еще и потому, что не всегда пользователи хотят видеть несколько распределительных коробок у себя на стене — это дополнительные элементы, которые приходится скрывать от глаз

Как происходит монтаж электрической системы без распаячной коробки:

1. От электрощита протягивают кабель с двумя проводниками — фазным, нолем. Последний ведут напрямую к светильнику.
2. Фазу подключают к входной клемме проходного переключателя. От двух выходных клемм ведут два фазных провода к перекрестному.
3. От выходных контактов реверсивного переключателя прокладывают два фазных проводника и соединяют со вторым проходным.
4. Общий проводник от второго проходного переключающего устройства ведут на лампу и замыкают электросеть.

Все провода во время электромонтажных работ необходимо обязательно промаркировать. Иначе в следующий раз, при проведении электроустановочных работ трудно будет идентифицировать их характер.

Все проводники, которые соединяются между собой в подрозетнике, достаточно трудно будет там уместить. Поэтому используют более плоские и компактные клеммы. Решить проблему размещения можно также с помощью использования больших подрозетников — с глубиной 60 мм

Скрыть распределительные коробки можно и другими способами. Например, с помощью монтажа коробки за натяжным потолком.

Такой вариант не назовешь беспроигрышным, так как в сложных случаях поломок обнаружение неисправности может не ограничиться одной коробкой, и тогда придется снимать потолки не в одном помещении.

Проводят также установку распределительных коробок за подвесным потолком. В этом случае всех их сосредотачивают в одном месте, а доступ обеспечивают устройством ревизионного люка

Проверяют правильность подключения так: при каждом нажатии на клавишу любого выключателя, в том числе перекрестного, состояние освещение должно изменяться — свет выключаться и включаться. Проблемы могут возникнуть, если допущены ошибки при подключении — неправильно собрана схема, перепутаны контакты.

Устранить причину неправильной работы перекидного выключателя можно только тщательной проверкой подключения непосредственно на месте монтажа.

Характерные ошибки при подключении

Игнорирование маркировки и схем, нанесенных на выключатели, приводят к ошибкам при подключении, к неправильной работе схемы. Самая частая проблема, которая возникает, особенно при установке проходных выключателей, — пользователь неверно определяет расположение входящего контакта.

На разных устройствах он может быть расположен по-разному, поэтому маркировку необходимо читать обязательно. Все тонкости выбора проходных выключателей рассмотрены в .

Если не удалось определить точное расположение входящей клеммы, то устройство прозванивают мультиметром или индикаторной отверткой

При подключении перекидных перекрестных выключателей проблемы возникают, если парные провода от проходных устройств подсоединяют к клеммам, расположенным не на той стороне.

Чаще всего устройство предполагает перекрестное подключение.

Перед подключением нужно всегда проверять схему. Входные и выходные контакты перекидного выключателя могут располагаться по-разному

Освещение с перекрестным выключателем в сети TN-S

Подключение перекрестного выключателя в электросети TN-S, для которой характерно разделение рабочего (N) и защитного (PE) ноля, имеет некоторые нюансы. В отличие от старой, не совсем безопасной системы TN-C, в электросети, проведенной по новым стандартам, используются 3 жилы, при подаче однофазного напряжения, и 5 при трехфазном.

Провод, который выполняет функцию ноля (N, маркируют синим цветом), выходит из электрощита, проходит через ответвительную коробку и подключается к нолю светильника. Провод заземления (PE, обозначают желто-зеленым цветом) подсоединяется к проводу заземления осветительного прибора.

Прокладка электросетей по системе TN-S значительно повышает расходы на материалы, но уменьшает риски, связанные с эксплуатацией электротехнического оборудования

Как наладить централизованное управление освещением?

Сеть управления из нескольких мест имеет существенный недостаток — все переключатели, задействованные в ней, не имеют фиксированного положения. Потому невозможно определить включен или нет свет в комнате, если электричества нет. Установка обычного выключателя перед первым проходным устраняет эту проблему.

К уже известной схеме подключения перекидных и проходных выключателей добавляют еще один элемент — обычный одноклавишный. Размещают его в той же комнате или отводят к входной двери. Во включенном состоянии он позволит работать системе в обычном режиме. В выключенном состоянии полностью обесточит цепь и независимо от положения переключателей свет гореть не будет.

Еще лучше усовершенствовать централизованное управление можно с помощью импульсного реле. Оно обладает большим функционалом и позволяет управлять отдельной группой электрооборудования или освещением во всем доме.

Выводы и полезное видео по теме

Принцип действия перекидного выключателя:

Как работает перекидной выключатель:

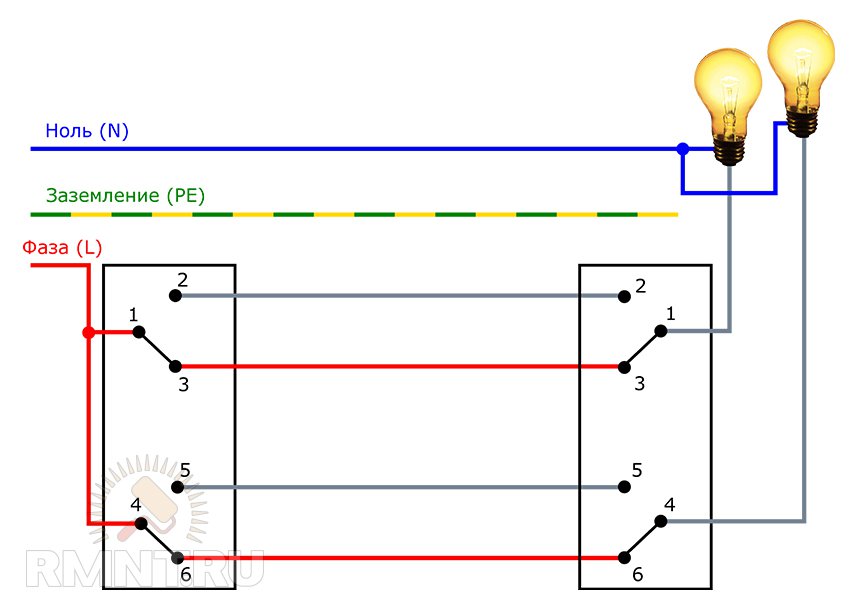

Подключение в электросети TN-S (с заземлением, PE):

Монтаж перекидного выключателя — задача не такая сложная, как кажется на первый взгляд. Для упрощения понимания принципа и закономерностей подключения можно разобраться в действии обычного одноклавишного устройства, перейти к изучению работы переходного выключателя, и тогда принципиальная схема управления с помощью перекрестного переключателя покажется довольно простым делом. Главное, при самостоятельном монтаже, выполнять требования по технике безопасности.

Если у вас есть опыт самостоятельного монтажа перекидного выключателя, пожалуйста, поделитесь им с нашими читателями. Расскажите, на какие моменты нужно обязательно обратить внимание. Оставляйте свои комментарии, задавайте вопросы в блоке под статьей.

Двухклавишный переключатель на 2 направления

Технические характеристики Переключателя двухклавишного ОП на 2 напр.

Plexo IP55 сер. Leg 069715

Количество исполнительных клавиш — 2.
Материал — Пластик.
Номинальное напряжение — 250 Вольт.
Цвет — Серый.
Номинальный ток — 10 Ампер.
Подходит для степени защиты IP — IP55.
Способ монтажа — Поверхностный.
Наличие галогенов — Нет.
Коммутируемый ток люминесцентных ламп — 10 AX.
Поверхность — Необработанная.
Поверхность для надписи — Нет.

Кнопочный, клавишный переключатель — Нет

• Материал Пластик
• Цвет Серый
• Способ монтажа Открытой установки
• Код товара Legrand#69715
• Тип крепления Винтовое крепление
• Номин. ток 10 А
• Вид/марка материала Термопласт
• Не содержит (без) галогенов Да
• Схема подключения Переключатель на 2 направления
• Тип включения/управления Клавиша/кнопка
• Тип комплектации В сборе с корпусом
• Защитное покрытие поверхности Необработанная
• Тип поверхности Матовый (-ая)
• Цвет по RAL 7046
• Подсветка Без подсветки
• Подходит для степени защиты (IP) IP55
• Номин. напряжение 0 … 250 В
• Коммутируем. нагрузка для люминесц. ламп 10 AX
• RAL-номер цвета (похожий) 7046

Выключатели освещения. Выбор, установка и схема подключения выключателя.

Выключатели освещения

Одним из самых распространенных видов выключателей освещения является механический клавишный выключатель с одной, двумя или тремя клавишами, или кулисами (качающимися рычагами).

Выключатель просто включает и выключает свет, а переключатели на два направления (внешне выглядят как обычные выключатели) монтируются парами, с тем чтобы освещением можно было управлять из двух мест — обычно вверху и внизу лестницы. Можно установить и третий — промежуточный переключатель, чтобы включать и выключать свет из трех мест.

Выключатели для скрытой установки можно устанавливать в стандартной монтажной коробке, утопленной в стену (скрытая установка), или на поверхности стены в специальной пластмассовой коробке для накладного монтажа(если таковая предусмотрена в конкретной серии выключателей).

Выключатели накладного монтажа устанавливаются непосредственно на стену без дополнительной монтажной коробки.

Кроме простого включения и выключения выключатель-регулятор (диммер, или светорегулятор) будет менять по вашему желанию интенсивность освещения.

У некоторых моделей одна круглая ручка действует одновременно как выключатель и как регулятор. У других, клавишных (кнопочных), одна клавиша является выключателем, а другая регулирует световой поток.



Установка выключателей

Выключатели освещения должны устанавливаться в относительно доступных местах — обычно где-то около двери примерно на уровне плеча или пояса. Правила электромонтажных работ запрещают установку выключателей в пределах доступа от раковины, ванны или душа.

Методы прокладки кабеля и крепления монтажных коробок аналогичны тем, которые используются при установке розеток.



Выбор выключателя

Выключатели обычно изготавливают из белого или светлого пластика, но можно приобрести модели и другого цвета, которые подойдут к вашему интерьеру. Выключатели яркой окраски могут замечательно выглядеть в современном интерьере, а латунный корпус под старину будет прекрасно смотреться в традиционной обстановке.

Выключатели с подсветкой легко найти в темноте — в их механизме находится светодиодная или маломощная неоновая микролампа. Во избежание мерцания (вспыхивания) светодиодных или компактных люминесцентных ламп освещения в выключенном состоянии применять их с такими выключателями обычно не рекомендуется. Тем не менее существуют способы устранить такое мерцание.

Виды выключателей освещения

1. Одноклавишный выключатель

2. Двухклавишный выключатель

3. Двухклавишный выключатель накладного монтажа

4. Выключатель в стиле ретро

5. Одинарный светорегулятор (диммер)

6. Клавишный светорегулятор (диммер)

7. Выключатель с подсветкой



Замена выключателей

Замена неисправного выключателя сводится в основном к подсоединению имеющихся жил к новому выключателю. При этом необходимо проследить, чтобы все было сделано точно так же, как в старом выключателе. К лампам накаливания выключатели с подсветкой подключаются аналогично выключателям без подсветки.

При монтаже или подсоединении проводов к выключателю может понадобиться снять клавишу. Для этого аккуратно подденьте ее отверткой сбоку. У многих выключателей имеются специальные пазы, которые облегчают эту операцию.

Проверьте, совместим ли новый выключатель со старой монтажной коробкой. В противном случае вам придется заменить и коробку. Если можно воспользоваться старой коробкой, крепите выключатель старыми крепежными винтами. Если вы хотите поменять накладной выключатель на встраиваемый, снимите старый выключатель, приложите монтажную коробку к месту расположения и обведите ее по контуру. Вырубите стену на глубину новой коробки и закрепите ее на кладке. Будьте очень осторожны — не повредите имеющуюся проводку.

При использовании ламп накаливания выключатели с подсветкой подключаются аналогично выключателям без подсветки.

Отключение электроэнергии

Всегда выключайте соответствующий автомат, перед тем как разбирать выключатель.



Выключатели

Осмотрите выключатель. К нему подходят два изолированных провода. Простой выключатель (1) имеет только клеммы L и 1 (устройство клемм выключателей аналогично устройству розеточных клемм. Фазный провод (проверьте с помощью индикаторной отвертки) подключается к клемме L («Вход», часто дублируется стрелкой, направленной к центру выключателя). Провод, идущий к нагрузке (светильнику), подключается к клемме 1 («Выход», часто дублируется стрелкой, направленной от центра выключателя).

На механизме или суппорте выключателя обычно обозначен верх (top), чтобы при сборке клавиша заняла правильное положение. Выключатель будет работать и в перевернутом состоянии, но правильное положение клавиши позволяет узнать, включен выключатель или нет, даже если лампочка освещения перегорела.

Иногда можно встретить выключатель освещения, к которому подсоединены два провода и который работает как одинарный выключатель, но имеет при этом три клеммы (2). Это переключатель на два направления, который подключен для однолинейного использования, то есть используется на одно направление, что совершенно безопасно.



Основные схемы управления освещением

На рисунках показана тыльная сторона выключателей с пружинными клеммами. Зелено-желтую жилу подсоедините к клемме заземления светильника (люстры). Если такая клемма отсутствует, то просто заизолируйте конец провода в светильнике.

1. Одноклавишный выключатель



2. Переключатель на два направления, подключенный на одно направление



Переключатели на два направления

Переключатель на два направления будет иметь, по крайней мере, по одному проводнику в каждой из своих трех клемм. В зависимости от положения клавиши клемма L соединяется либо с клеммой 1, либо с клеммой 2. Не вдаваясь пока в тонкости подключения на два направления (см. с. 143), отметим, что для правильного подключения нового механизма следует просто записать соответствие проводников на старом выключателе перед его отсоединением. Другой простой способ заключается в отсоединении по одной жиле и подсоединении ее к соответствующей клемме нового выключателя до отсоединения следующей жилы.



Двухклавишные выключатели

Двухклавишный, или двойной выключатель используется для управления двумя светильниками или двумя группами светильников. Возможны два варианта исполнения двойного выключателя. Обычно электрические элементы объединены в одном механизме (3). В некоторых сериях двухклавишный выключатель представляет собой комбинацию двух независимых друг от друга механизмов. В этом случае необходимо соединить между собой дополнительной перемычкой клеммы для подключения фазного провода (4).

3. Двухклавишный выключатель

4. Двухклавишный выключатель с двумя независимыми механизмами



Диммер вместо клавишного выключателя

Осмотрите клавишный выключатель для определения типа его подключения, затем купите выключатель-регулятор (диммер), соответствующий этому подключению.

Изготовители прилагают к диммерам инструкции, но подключаются они в основном так же, как и клавишные выключатели (5).

Будьте внимательны при выборе диммера. Проверьте его соответствие вашему светильнику (мощность и типы нагрузки: лампы накаливания, галогенные лампы с электронным или ферромагнитным трансформатором, диммируемые светодиодные или люминесцентные лампы).

При выборе мощности диммера нужно помнить, что паспортное значение указывается для случая одиночной установки в бетонную или кирпичную стену.

Когда диммер устанавливается в тонкостенные перегородки из гипсокартона и т. п., его мощность снижается примерно на 15% из-за ухудшения теплоотвода.

Не используйте диммер с обычными (недиммируемыми) светодиодными или люминесцентными лампами!

5. Типичный выключатель-регулятор



Выключатели с подсветкой в системе освещения с энергосберегающими лампами

С появлением компактных люминесцентных, а впоследствии и светодиодных ламп освещения многие домовладельцы столкнулись с проблемой их мерцания в выключенном состоянии при использовании выключателей с подсветкой.

Выключатель со светодиодным элементом подсветки (клавиша снята)



Дело в том, что при разомкнутых контактах выключателя через элемент подсветки (светодиод или неоновую лампу) продолжает протекать очень маленький ток (0,15—0,3 мА). Он вызывает свечение элемента подсветки, а также постепенно заряжает конденсатор, который является неотъемлемой частью схемы любой энергосберегающей (люминесцентной или светодиодной) лампы. При заряде конденсатора напряжение на нем растет и в определенный момент достигает уровня, достаточного для запуска основной схемы лампы. Энергии, запасенной в конденсаторе, хватает только на короткую вспышку. Он разряжается, и процесс повторяется вновь. Это в значительной степени снижает ресурс лампы, ну и, конечно, находиться в помещении с такой лампой крайне некомфортно.

Для кардинального решения этой проблемы необходимо исключить заряд конденсатора лампы при свечении элемента подсветки.

Это можно сделать двумя способами: подключить светильник через промежуточное реле или заменить такой выключатель переключателем с подсветкой, подключив его элемент подсветки нестандартным образом.



Использование промежуточного реле

Электромагнитное реле на ток 10—16 А надо подключить так, чтобы выключатель с подсветкой управлял катушкой реле (выводы А1, А2), а силовые контакты реле подавали питание на лампу освещения при включении выключателя. Современные реле достаточно компактны, их легко разместить в корпусе светильника или в люстре под декоративным колпаком, который закрывает узел крепления к потолку и монтажные клеммы.

Схема подключения выключателя с подсветкой с использованием промежуточного реле

Замена выключателя переключателем на два направления

При наличии в установочной коробке нулевого рабочего проводника (нейтрали) в качестве выключателя с подсветкой можно использовать переключатель на два направления с подсветкой. Обычно элемент подсветки подключается параллельно контактам выключателя. Для того чтобы исключить заряд конденсатора энергосберегающей лампы, необходимо подключить элемент подсветки нестандартным образом. Это возможно, только если элемент подсветки переключателя подсоединен гибкими проводниками.

Один провод элемента подсветки подключается к одной выходной клемме переключателя, а другой, с помощью подходящей монтажной клеммы, — к нейтрали. Саму монтажную клемму разместите в установочной коробке, за механизмом переключателя. Теперь при выключенном освещении питание подается только на элемент подсветки. При включении освещения подсветка гаснет, и питание подается на лампу.

Светодиодный элемент подсветки с гибкими соединительными проводниками

Нестандартная схема подключения элемента подсветки

Подключение двухклавишного выключателя легранд этика

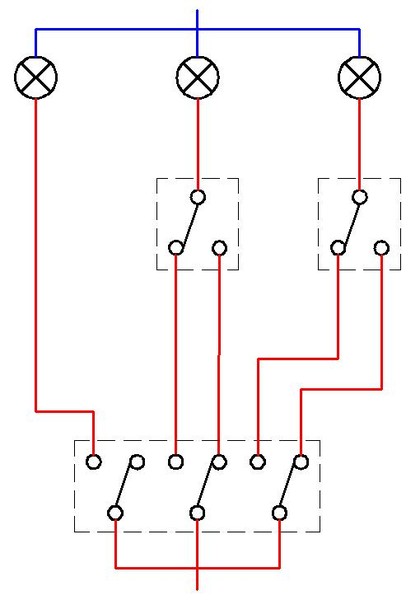

Схемы подключения разных типов выключателей

Схема подключения одноклавишного проходного выключателя

Это самая простая конструкция подобных переключателей. Здесь нулевой (синий) провод приходит в распределительную коробку, а затем идет прямиком на лампу. Фазный кабель (оранжевый) из коробки подводится на входной контакт первого выключателя. Далее, на выходе, два черных кабеля соединяются с соответствующими входными контактами второго выключателя, а потом один провод уже идет на лампу.

Цвета проводов на схеме указаны условно, у вас может быть другая расцветка кабелей.

В этом случае просто увеличивается количество проводов, а принцип соединения остается подобным предыдущему. На первый выключатель подводится двухжильный кабель (фаза), а на выходе две группы контактов также соединяются со входными на втором переключателе. На первый взгляд схема кажется очень сложной, но по ходу дела все становится предельно ясным.
Как видно из схем, все основные соединения производятся в распределительной коробке. Для этого лучше всего использовать специальные клемники либо зажимы, это гораздо надежнее и безопаснее скруток.

Внимание! При любых электромонтажных работах не забывайте отключать электричество.

Как подключить духклавишный выключатель с подсветкой Legrand Etika

Как подключить духклавишные выключатели с подсветкой Legrand Etika 672404, 672204, 672304, 672604

смотрите на схемах приведенной ниже.

Схема подключения выключателя Legrand Etika в режиме индикации

(лампа в выключателе свечением показывает, что нагрузка включена).

Схема подключения выключателя Legrand Etika в режиме ночной подсветки

(лампа в выключателе свечением помогает, найти выключатель в темноте).

Купить розетки и выключатели Legrand Etika

Как подключить духклавишный выключатель с подсветкой Legrand Etika

Как подключить одноклавишный выключатель с подсветкой Legrand Etika

Как подключить выключатели с подсветкой Legrand Etika 672403, 672203, 672303, 672603

смотрите на схемах приведенной ниже.

Схема подключения выключателя Legrand Etika в режиме индикации

(лампа в выключателе свечением показывает, что нагрузка включена).

Схема подключения выключателя Legrand Etika в режиме ночной подсветки

(лампа в выключателе свечением помогает, найти выключатель в темноте).

Купить розетки и выключатели Legrand Etika

Подключение одноклавишного выключателя с подсветкой Legrand Etika

Во многих жилых и нежилых помещениях, где есть коридоры, лестничные пролеты и просто большие комнаты, стандартные коммутаторы могут быть неудобны и непрактичны. Использование проходных выключателей, которые заметно упрощают управление освещением, возможностью включения и выключения света из различных мест, становится наиболее оптимальным решением.

Проходные выключатели Legrand

Одним из ведущих поставщиков электропродукции в мире является французская промышленная группа Legrand, которая пользуется популярностью и на российском рынке, предоставляя широкий ассортимент серий проходных выключателей, таких как:

Вся линейка выключателей Легранд имеет однотипное устройство и правила подключения. Подсоединение происходит обычно путем крепления зажимов или винтов. Фирма также выпускает полностью безвинтовые клавишные проходные выключатели, которые облегчают процесс крепления медных проводков.

При изготовлении устройства используется пластик ABS или же поликарбонат, что делает выключатель долговечным, прочным и безопасным в использовании. Корпус прибора имеет защиту от влаги – IР44, антибактериальную защиту (покрытие ионами серебра), а также может быть декорирован в различном дизайне и иметь LED-индикатор.

Как правило, мощность этих устройств составляет до 2,2 кВт и рассчитан на силу тока в 10 A.

Самые востребованные серии подобных приборов марки Legrand у потребителей: Valena, Celian, Mosaik и Galea Life.

Схема подключения

В зависимости от области применения и предназначения, проходные устройства можно подсоединять несколькими различными способами:

1. Установка клавишных проходных приборов для управления одним источником света с двух мест.
2. Подключение одноклавишного коммутатора для управления группой ламп освещения с трех мест или больше.
3. Установление двухклавишного выключателя для управления двумя независимыми источниками света одним двойным прибором.

Прежде чем описывать схему подключения проходного выключателя, вспомним о том, как работает стандартный.

Схема подключения стандартного выключателя

Схема подключения стандартного выключателя: N– фаза ноль, которая подключается напрямую к светильнику; L – фаза под напряжением, проходящая через выключатель и обеспечивающая зажжение света путем соединения контактов в цепи. Выключение, соответственно, происходит при прерывании напряжения. Распредкоробка – место соединения главного кабеля с «ветками» освещения и распределения тока.

Таким образом, обычный выключатель позволяет зажечь/потушить свет от одной контрольной точки с одного места по принципу прерывания/соединения тока.

Проходной коммутатор имеет немного другой принцип действия: он снабжен тремя контактами (а двойной выключатель такого типа – шестью) и функционирует по принципу переключения с одного контакта цепи на другой.

Схема подключения проходного выключателя Легранд

Схема подключения проходного выключателя Легранд: N – нулевой провод подключен напрямую к светильнику; L – фаза под напряжением подводится к лампе, поочередно проходя через переключатели и, в отличие от стандартного выключателя, подача/отключение света происходит не за счет замыкания/разъема контакта цепи, а за счет их переключения.

Подключение двухклавишного проходного выключателя. Двухклавишный выключатель – распространенный вид проходных устройств. Как правило, применяется для включения/выключения света в двух различных помещениях из одного места. Часто используется в квартирных домах.

По сути, это два самостоятельных одноклавишных устройства, соединенные в одном корпусе. Фазы приборов совмещены и работают по принципу «переключения». Это значит, что в момент подачи питания одной клавиши другая прерывает цепь и отсоединяется.

Двухклавишные проходные приборы Легранд оснащены двумя независимыми группами контактов, благодаря чему клавиши работают независимо друг от друга – при нажатии на одну из них переключение происходит с верхних линий на нижние, причем первые не имеют конечного вывода, а вторые связаны с другим таким же выключателем.

Отсюда следует, что эти устройства имеют две независимые группы контактов: правая и левая. Теперь, когда мы прояснили этот момент, будет проще понять, как подключить данный вид устройства.

Самыми популярными моделями этого вида устройства являются серии legrand etika и valena. Ниже можно рассмотреть схему подключения двухклавишного проходного выключателя.

Схема подключения двухклавишного проходного выключателя

Двухклавишный проходной выключатель Legrand Etika/Valena. Схема подключения: контакты правой группы соединены между собой перемычкой; ко второму из них подсоединяется фазный провод. Контакты левой группы проводят подачу тока к двум независимым друг от друга осветительным устройствам, при этом они не должны быть связаны между собой.

Преимущество и область использования

Основным и отличительным преимуществом проходного выключателя Легранд является удобство в эксплуатации – выключатель не локализован только в одной точке, и вы можете устанавливать его и управлять им с разных мест.

Схема подключения проходного выключателя Legrand для управления одного источника света двумя выключателями, которые находятся в разных местах.

• длинные коридоры;
• дорожки;
• лестницы;
• спальни;
• большие комнаты.

Если раньше проходные выключатели использовались исключительно для облегчения управления светом в больших помещениях с длинными коридорами или лестничными пролетами, то сегодня такой способ освещения применяется повсеместно для наиболее комфортной жизнедеятельности человека.

Электроаксессуар, регулирующий освещение, — обязательный элемент электросети. Он есть в каждой квартире и в каждой комнате. Важно, чтобы он был безопасным, легко монтировался и без проблем обслуживался. Всем этим критериями соответствуют выключатели Legrand: как подключить провода к этому устройству мы расскажем отдельно.

Особенности

По своем строению модели от французского производителя не отличаются от аналогов. Они включают:

• основу: на ней расположены все крепежные детали, за счет которых устройство и монтируется к стене;
• корпус и раму;
• контакты и клавиши;
• клеммы.

Основа делается из оцинкованной стали. Это обеспечивает надежность крепления. Декоративные панели пластмассовые или керамические. Последние выдерживают большую нагрузку. У некоторых устройств есть светодиоды: они отвечают за внешнюю подсветку.

Как подключить двухклавишный выключатель Legrand

Конструкция устройств с двумя клавишами — это, по сути, две одинарные модели, заключенные в один корпус. Когда пользователь нажимает кнопку, цепь разрывается. Важно, что происходит разрыв фазного провода, который соединен с определенным светильником. При правильном подключении нулевой и защитный проводники подсоединены напрямую к светильникам, а фаза проходит сквозь сам выключатель.

На рисунке видно, как подключить выключатель Legrand с двумя клавишами:

Как подключить проходной выключатель Legrand с одной клавишей

Приборы такого типа используются, когда нужно регулировать свет из разных мест. Например, включить освещение, когда находитесь в начале длинного коридора, а выключить — в конце. Логично, что в этом случае требуется установка двух устройств.

Проходные изделия работают совместно. На месте входа у них предусмотрен контакт, а на месте выхода — пара. К тому же, в отличие от традиционных моделей, у них три контакта, а фаза переключается с первого на второй.

При монтаже учитывайте, что в отличие от обычных устройств, будет использоваться сразу три провода, а не два. Один нужен, чтобы подавать фазу, а оставшиеся два — выполняют функцию перемычки между электрооборудованием.

Ответ на вопрос, как подключить выключатели Legrand, схематично выглядит так:

Как подключить выключатель Legrand с подсветкой

Существует два вида моделей со светодиодами. Первые работают в режиме индукции, и свечением оповещают, что нагрузка включена. Подключаются они так:

Вторые выполняют функцию ночной подсветки, позволяя легко обнаружить устройство в темноте. Схема их подключения отличается от предыдущей:

Перед тем, как подключить выключатель Legrand Etika с подсветкой, убедитесь, что тип монтажа соответствует назначению устройства.

Каждый из нас четко знает, что в каждой комнате любого дома должны находиться выключатели. Они являются обязательным элементом электросети, а также должны быть надежными, безопасными и простыми как в пользовании, так и в монтаже. Собственно такими чертами наделены все выключатели, которые выпускаются французской компанией Legrand.

Стоит отметить, что французский производитель пытается достичь совершенства как в самом механизме выключателя, так и его внешнем виде. Благодаря такому подходу любой выключатель Legrand, который может быть как одноклавишным, так и двухклавишным, воспринимается как один из лучших в своем сегменте.

Особенности

Рассмотрим более подробно, чем может похвастаться каждый включатель от этой компании. Для этого следует рассмотреть строение этого оборудования.
Как все выключатели, так и продукт компании Legrand включает такие элементы, как:

1. Основу, на которой находятся все детали и благодаря которой происходит прикрепление к стене или монтажной коробке.
2. Контакты и клавиши.
3. Корпус.
4. Рамку.
5. Клеммные колодкки.

Для того чтобы выключатель надежно прикреплялся к стене, производитель делает его основу из оцинкованной стали. Особенностью этой основы является то, что она не поддается деформации и имеет четыре специальные удлиненные отверстия для крепления.

Крепление осуществляется с помощью винтов. Форма этих отверстий дает возможность регулировать положение самого выключателя. То есть его можно наклонять в разные стороны и центрировать.

Это очень удобно во время его выравнивания. Благодаря такой основе выключатель Legrand, который может продаваться с пультом ду, можно устанавливать в любую монтажную коробку. В зависимости от модели металлическая основа может иметь некоторые вырезы.

На этой пластине закреплен основной механизм, корпус которого сделан из высокопрочного пластика. Этим пластиком является поликарбонат. Также он используется для создания рамок и клавиш.

Особенность большинства выключателей этой компании заключается в том, что рамки и крышки клавиш легко демонтируются. Для этого организация Legrand делает в них небольшие пазы. В эти пазы вставляется отвертка и с помощью нее снимается рамка и крышка клавиши.

Полезный совет: механизмы одной серии одинаковы и в результате для одного и того же механизма можно использовать рамку и крышки клавиш с различными цветами.

Это дает возможность не только подбирать нужный цвет на этапе подключения, но и изменять цвет, а также вид выключателя Legrand через некоторый промежуток времени.

Некоторые серии выключателей предусматривают использование рамок, которые изготавливаются из фарфора, дерева, а также покрываются кожей.
Что касается контактов, то они сделаны из такого элемента как ArNi.

Преимуществом в этом является то, что они не содержат в себе кадмия. Как известно, этот элемент вызывает загрязнения контактов. В результате у них растет сопротивление, и они начинают гореть. Благодаря отсутствию кадмия включатели от Legrand безопаснее и служат намного дольше.

Все мы четко знаем, что к выключателю подключаются провода. Для того чтобы это подключение было очень простым и главное надежным, оборудование оснащается автоматическими клеммами. Вам достаточно зачистить провод и вставить его в эти клеммы.

Примечательно то, что во многих моделях клеммы размещаются под углом 35 градусов. А это упрощает процесс подключения проводов. Клеммы являются достаточно прочными и рассчитаны для тех медных и алюминиевых проводов, сечение которых колеблется в пределах 1,5-4 кв. миллиметра.

Обратная сторона выключателя

Стоит отметить, что профессионализм специалистов компании Legrand на этом не иссяк. Сзади на корпусе они нарисовали специальный маркер, который имеет определенную длину и указывает о том, сколько миллиметров изоляции провода нужно снять, чтобы провести качественное подключение.

Кроме вышеупомянутого маркера специалисты Legrand также наносят на тыльную часть включателя схему подключения, которая также объясняет принцип работы. Конечно, это значительно упрощает процесс подключения нужных проводов.

Как видно, нанося такую маркировку, компания заботится о тех людях, которые хотят приобрести, но не знают, как правильно установить выключатель Legrand, как подключить его при этом также является вопросом, на который они не имеют ответа.

Еще одна особенность многих моделей выключателей от компании Legrand заключается в том, что они могут оснащаться крышкой для защиты, подсветкой, диммером, датчиком движения, а также микросхемой, которая может анализировать команды пульта ду.

Если говорить о подсветке, то она выполняется с помощью светодиодов. Их очень просто заменять. Для этого достаточно снять крышку клавиши, вытянуть непригодный светодиод и вставить новый.

Все продукты компании разделяются на серии, в них объединяются как одно-, так и двухклавишные включатели. При этом во многих сериях есть проходные включатели.

Преимущества

Итак, мы рассмотрели конструктивные особенности устройства для включения света от Legrand и теперь можно отметить, какими плюсами они обладают. Эти плюсы такие:

• простота в использовании и в монтаже;
• наличие дополнительных функций;
• экологичность;
• надежность;
• широкий выбор внешнего оформления.

Что касается минусов, то это немного высокая цена на большинство моделей. Однако она вполне оправдана, поскольку соответствует качеству.

В дальнейшем остановимся на сериях включателя, которые выпускаются в стенах организации Legrand. Итак, она выпускает такие серии:

Особенности серии Valena

Наиболее популярными выключателями являются те, которые объединены серией Valena. Они предназначены для использования во внутренних помещениях и монтируются путем установки в монтажную коробку.

Для производства рамки и крышки клавиш каждого устройства используется поликарбоната. В основном они выполняются в белом цвете, цветах слоновой кости, алюминия и титана.

Что касается технических возможностей, то большинство устройств этой серии рассчитано на ток, сила которого равняется 10 амперам. Есть и модели, которые рассчитаны на 16 ампер.

Сами выключатели серии Valena от компании Legrand имеют простую схему подключения и могут быть одно- или двухклавишными, кнопочными, жалюзийными, карточными, а также могут иметь индикацию, подсветку или диммер. Также категория объединяет в себе и проходные включатели.

Модели имеют защиту корпуса IP20 или IP44. Последняя маркировка свидетельствует о том, что включатель может использоваться в помещениях с повышенной влажностью, поскольку он защищен от воды.

Серии Galea Life и Gealine

Legrand Galea Life серия

Что касается линейки Galea Life, то ее называют элитной. Это потому, что она объединяет в себе дорогие приборы. Они предназначены для внутреннего использования и монтируются в подрозетники. Степень защиты составляет IP20.

Виды являются такими же, как и в предыдущей серии.

Главная особенность этой линейки от Legrand кроется во внешнем дизайне каждого выключателя. Он создается благодаря оригинальным рамкам и клавишам.

Они изготавливаются из дерева, металла, кориана (искусственного камня), прочного дюропласта, а также покрываются кожей. Каждый материал может быть окрашен в разный цвет и может иметь различный узор.

Как видно, оборудование, входящее в эту линейку, идеально подходит для подчеркивания изысканных интерьерных стилей.

выключатель Legrand Celiane

Очень интересной является категория Gealine, которая объединила в себе оригинальные по форме устройства для включения светильников. Эти выключатели Legrand (некоторые из них имеют диммер) характеризуются сочетанием квадратных рамок и округлых клавиш.

Благодаря грамотному использованию цветов такие устройства выглядят очень красиво. Они могут иметь разные текстуры. Эти текстуры выполняются не только из пластика, но и из дерева, фарфора, стекла и натуральной кожи. Конечно, благодаря таким материалам цена является достаточно высокой.

Для тех людей, которые хотят приобрести экономный вариант выключателей, следует обратить внимание на серию Etika. Конечно, рамка и поверхность клавиш изготавливается из пластика.

Также к выделяющим особенностям относится способ, который определяет то, как можно подключить одно или двухклавишный выключатель Legrand. Он заключается в использовании специальной гайки, с помощью которой осуществляется фиксация проводов. Как видно, модели этой серии не имеют клеммников.

Наружные включатели Quteo и Plexo

Серия накладных выключателей Легранд Quteo

Также стоит обратить внимание на таких сериях, как Quteo и Plexo. Описанные выше линейки включают такие устройства, которые нужно устанавливать в монтажную коробку. Однако мы знаем, что часто нужно использовать включатели, которые монтируются на поверхность стены.

Именно таковыми являются модели линейки Quteo. Их особенностью является то, что корпус выполнен из ударопрочного пластика ABS. Корпус может иметь защиту IP20 и IP44.

Cерия защищенных выключателей Легранд Plexo

Модели предполагают наличие одной или двух клавиш. Что касается цветового оформления, то оно предусматривает использование одного из трех цветов. Так, включатель может напоминать собой дерево, может быть белым, а может выглядеть как слоновая кость.

Несколько похожими являются выключатели линейки Plexo. Они также монтируются на поверхность стены. Однако их главной особенностью является наличие защиты IP55 и IP66. Другими словами они предназначены для использования во влажных помещениях.

В основном они используются в производственных помещениях, ресторанах, школах, подсобных помещениях, дворах, гаражах.

Видео подключение выключателя Legrand:

Делаем отверстия под розетку в бетоне и плитке самостоятельно Шнайдер Электрик – высококачественные розетки от мирового лидера Устанавливаем розетку или выключатель в гипсокартоновую стену, краткая инструкция Высота установки розеток в современной квартире

“>

Выключатель проходной, все модели, цены, наличие, доставка по РФ

Всем, кто сталкивается с электромонтажом, приходилось слышать такой термин, как проходной выключатель. Это приспособление может использоваться для управления системой освещения или определёнными приборами из нескольких мест одновременно. Далее мы рассмотрим, как устроены проходные выключатели, какими они бывают и где чаще всего применяются.

Особенности конструкции

Такой механизм правильнее всего называть переключателем (проходным если речь идёт об управлении с двух мест). В отличие от обычного ключа, который подключается к одной электрической линии, это устройство оснащено сразу двумя «выходными» контактами. При этом такие «выходы» подключаются не к прибору, а к аналогичному переключателю (ещё одно «народное» название — проходящий выключатель).

Конечно, такая конструкция намного сложнее, чем у классического ключа. Однако она имеет очень серьёзное преимущество — проходной выключатель света позволяет управлять подключёнными к нему приборами сразу из двух мест. Для того, чтобы система освещения получала необходимое электропитание, необходимо, чтобы функциональные элементы на обоих устройствах находились в одинаковом положении. Такая схема подключения ламп нашла применение во многих местах — об этом стоит сказать подробнее.

Где применяются проходные выключатели?

Такое электромонтажное изделие нередко называют лестничным выключателем. Действительно, он обеспечивает удобство управления системой освещения сразу из двух мест, представленных основанием лестницы и её верхней точкой. Благодаря этому пользователю не придётся спускаться или подниматься, затрачивая много усилий, чтобы включить свет.

Также широко распространено название «переходный выключатель». Это приспособление может устанавливаться в длинных коридорах (переходах). За счёт этого человеку не приходится преодолевать большие расстояния для включения или отключения света. Аналогичным образом проходные выключатели устанавливаются и в больших помещениях, имеющих не менее двух выходов.

Проводной выключатель такой конструкции будет очень удобен в спальне или в гостиной. С его помощью пользователь сможет включать и отключать освещение, не вставая с кровати или дивана. Также его устанавливают в прихожих — для того, чтобы включить свет, не обязательно заходить в обуви внутрь, и не обязательно подходить вплотную к двери.

Основные разновидности

При покупке такого выключателя стоит обратить внимание на его технические характеристики, представленные напряжением и предельно допустимой силой тока. Существенное отклонение реальных показателей от разрешённых производителем может стать причиной повреждения самого электроустановочного изделия, а также подключённого к нему дорогостоящего оборудования. Стоит учитывать, что в электросети могут происходить всплески напряжения и перегрузки, поэтому лучше выбирать устройства с запасом по силе тока.

Как и обычный выключатель, такое приспособление может иметь двухполюсную конструкцию. В таком случае количество подключённых к нему проводов удваивается, поскольку оно производит расцепление фазной и нулевой линии одновременно. Подобные устройства необходимы для установки в помещениях с повышенной опасностью распространения пожара — например, с деревянной отделкой.

По типу управляющего механизма переключатели подразделяются на поворотные (роторные), клавишные и тумблерные. Наиболее распространёнными являются изделия, оснащённые клавишами — они удобны в использовании, поскольку позволяют производить отключение и выключение линии, не прикладывая к этому никаких усилий. Выключатели с двух мест, имеющие роторные и тумблерные механизмы, часто применяются в системах ретро-электрики. Кроме того, их используют в промышленных и служебных помещениях.

Электроустановочные изделия такого типа различаются и по дизайну. Они могут иметь различные цветовые решения — в том числе и имитирующие текстуру специфических материалов. Кроме того, стоит обращать внимание и на то, насколько форма и стиль устройства сочетаются с дизайном интерьера в помещении. Наконец, проходные выключатели могут иметь декоративные элементы, изготовленные из различных материалов. Несмотря на то, что пластик по-прежнему сохраняет лидирующие позиции, рамки для выключателей могут изготавливаться из ценных пород древесины, стекла, натурального и искусственного камня, а также из нержавеющей стали или цветных металлов.

Особая конструкция

В некоторых случаях функциональности описанного выше электроустановочного изделия оказывается мало. При этом установить три проходных выключателя не получится по понятной причине — такая схема будет попросту неработоспособной. Чтобы получить возможность управлять системой освещения из трёх мест одновременно, стоит использовать специальные перекрёстные выключатели — в качестве него может выступать упомянутый выше двуполюсный переключатель со специальными перемычками (как говорят, «скоммутированный по перекрёстной схеме»). Работает такой выключатель с трёх мест при условии присоединения к нему двух устройств проходного типа. Кроме того, с его помощью можно создать и систему, позволяющую включать и выключать свет одновременно из четырёх, пяти и более точек. Для этого потребуется использовать два проходных (по «краям» схемы) и ещё сколько нужно — перекрёстных.

Схема подключения

для двухпозиционного двухстороннего переключателя света

На этой схеме источник цепи находится у осветительной арматуры, а два переключателя идут после. У меня нет схемы переключателя, но ее довольно просто проверить с помощью омвольтметра.

На самом переключателе большая клемма, которую вы упомянули, должна быть подключением батареи, а большой коричневый провод, который вы упомянули, должен быть прямым питанием батареи.

Схема подключения двухпозиционного двухпозиционного переключателя света .5 схема подключения 4 3-проводная модель dvscelv 303p sc 3ps электрическая схема 5 3-сторонняя модель dvscelv 303p электросхема схема подключения 1. Два 4-х проводных соединения расположены между двумя 3-мя проводниками, а бегущие провода проходят от sw1 до t1 по первому 4 пути. Сначала проводка 3-позиционного переключателя с подсветкой. Если вы выполняете новую установку или замену двухпозиционной системы переключения, используйте трехпроводной метод управления. Здесь два четырехпозиционных и два трехпозиционных переключателя используются для управления освещением из четырех разных мест.Вопрос от Джона из Лексингтона, Кентукки. Я включил этот метод двухстороннего переключения для справки, потому что вы можете встретить его в старых домах, но я не рекомендую вам его использовать. Двухжильный кабель проходит от источника света к переключателю SW1, а трехжильный кабель проходит между переключателями SW1 и SW2. Подключение 4-позиционного переключателя с четырьмя переключателями. Параллельное подключение дополнительных светильников не приведет к изменению схемы ниже. Переключатель нагрузки линейного переключателя 1, если ваша проводка похожа на схему ниже, вы можете подключить свой интеллектуальный переключатель в коробке с линией. Как проводка для нового выключателя света и приспособления добавляется к существующему выключателю.У меня уже есть выключатель света, и я хочу добавить второй выключатель для нового света, который будет работать отдельно. Для существующей проводки определите общие провода для обоих трехпозиционных переключателей и пометьте эти провода, следуя инструкциям по их идентификации. Информация и пошаговое руководство по подключению однопозиционного переключателя света на 1 группу.

Вот решение для двусторонней коммутации, опубликованное для одного из наших пользователей, который подключил питание к одной из распределительных коробок и не имел радиальной цепи для подбора нейтрали на патроне лампы.

Схема подключения двойного переключателя света — seniorsclub.it series-поэзия

Схема подключения двойного переключателя света Whats New

Схема подключения двойного переключателя света -. . . . . . .

Принципиальная электрическая схема двойного переключателя света —

Принципиальная электрическая схема двойного переключателя света —

Электросхема — это метод описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробка CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех, новое вспомогательное оборудование и т. д. Принципиальная электрическая схема двойного переключателя света Эта принципиальная схема служит для обеспечения понимания функций и работы установки в деталях, описания оборудования / частей установки (в виде символов) и соединений. Принципиальная электрическая схема двойного переключателя света На этой принципиальной схеме показано общее функционирование цепи. Все его основные компоненты и соединения иллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.Схема подключения двухпозиционного переключателя

Как подключить двойную схему seniorsclub it visualdraw field visualdraw field seniorsclub it Схема подключения бытовых выключателей света проводка выключателя света, домашняя электрическая проводка, выключатель света Схема подключения двойного переключателя света uk seniorsclub it схема нервная схема нерв hazzart it Двойной выключатель света со схемой подключения seniorsclub it электронные сплетни электронные сплетни pietrodavico it 2 выключатель света 2 световые схемы схема подключения услуги • Как подключить двойную схему seniorsclub it visualdraw field visualdraw field seniorsclub it Схема подключения двойного переключателя света seniorsclub it электрическое сдерживание электрическое сдерживание плюс haus it

Схема двойного переключателя — seniorsclub.

it series-phone

Схема двойного переключателя Что нового

Схема двойного переключателя -. . . . . . .

Схема двойного переключателя —

Схема двойного переключателя —

Схема подключения — это метод описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробке CB, которая охватывает телеуправление и Аспект телесигнализации, телеметрия, все аспекты, требующие схемы подключения, используемые для обнаружения помех, новое вспомогательное оборудование и т. д. Схема двойного переключателя Эта принципиальная схема служит для детального понимания функций и работы установки, описания оборудования / частей установки (в виде символов) и соединений. Схема двойного переключателя Эта принципиальная схема показывает общее функционирование цепи. Все его основные компоненты и соединения иллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Я нашел этот полезный ответ от эксперта по обустройству дома на проводке переключателя света justanswer com, двойном переключателе света, переключателе света Как подключить двойной кулисный переключатель, проводку переключателя света, электрическую схему] синий провод двойной переключатель, схема подключения полная версия hd качественная электрическая схема scamdiagram cook4all it Замените выключатель света с одиночного на двойной однополюсный выключатель света схема подключения фото выключатель света проводка, выключатель света, электрическая схема розетки] eagle двойной световой выключатель, схема подключения полная версия hd качество электрическая схема схема результат для проводки двойного переключателя, проводка переключателя света, проводной переключатель, двойной переключатель света Схема подключения двойного переключателя Leviton seniorsclub it nerve nerve hazzart it Как установить двойной или одиночный переключатель для 2 ламп [вместе со схемой подключения] мой электрический дневник

Двойной свет Схема подключения коммутатора — duflot-consil.

fr electric-death

Схема подключения двойного переключателя света Whats New

Схема подключения двойного переключателя света -. . . . . . .

Принципиальная электрическая схема двойного переключателя света —

Принципиальная электрическая схема двойного переключателя света —

Электросхема — это метод описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробка CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех, новое вспомогательное оборудование и т. д. Принципиальная электрическая схема двойного переключателя света Эта принципиальная схема служит для обеспечения понимания функций и работы установки в деталях, описания оборудования / частей установки (в виде символов) и соединений. Принципиальная электрическая схема двойного переключателя света На этой принципиальной схеме показано общее функционирование цепи. Все его основные компоненты и соединения иллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Схема подключения двухпозиционного переключателя световая проводка Как подключить двойную схему seniorsclub it visualdraw field visualdraw field seniorsclub it схемы подключения бытовых выключателей света проводка выключателя света, домашняя электрическая проводка, выключатель света Схема подключения двойного переключателя света uk seniorsclub it схема нервная схема нерв hazzart it Двойной выключатель света со схемой подключения seniorsclub it электронные сплетни электронные сплетни pietrodavico it 2 выключатель света 2 световые схемы схема подключения услуги • Как подключить двойную схему seniorsclub it visualdraw field visualdraw field seniorsclub it Схема подключения двойного переключателя света электрическое сдерживание электрическое сдерживание плюс haus it

электрическое — Как я могу добавить однополюсный переключатель рядом с трехпозиционным переключателем?

Это полностью зависит от того, как подключен существующий коммутатор. Вам понадобится постоянный горячий и нейтральный провод. Было бы полезно, если бы вы могли проверить, какие провода находятся в каждом месте — какого цвета и сколько фактических кабелей входит. Вам нужно будет отключить питание на панели прерывателя и физически удалить переключатели (не отсоединяйте их, просто вытащите), а также светильник. Сравните с диаграммами ниже (или в исходном источнике) или спросите здесь еще раз, и мы постараемся вам помочь (помеченные изображения == очень полезны).

---

Существует несколько способов подключения трехпозиционных переключателей, но вас беспокоит тип, при котором питание сначала поступает на коммутатор:

На приведенной выше схеме вы можете добавить еще один переключатель к тому, который находится слева — вы должны подключиться к белому и черному проводам, идущим от линии «источника питания».

На переключателе справа у вас есть нейтраль, но у вас нет постоянного горячего — горячее переключается либо на красный, либо на черный, в зависимости от того, как перевернут первый переключатель.

---

Другой распространенный способ подключения переключателей — это сначала питание прибора.

В этом случае нейтраль на переключателях отсутствует. (Также обратите внимание, что на это указывает черная лента на белых проводах. Белый цвет, по коду, всегда нейтральный, и должен быть отмечен, если он используется для коммутируемой цепи.Тем не менее, имейте в виду, что не все следует коду.)

Если вам не хватает горячего / нейтрального проводов, единственный вариант, который у вас есть, — это проложить совершенно новый провод или, возможно (в зависимости от того, как он подключен), вы можете преобразовать трехпозиционный переключатель в одиночный, а затем повторно Назначьте провода для подачи постоянного тока и нейтрали к новому внешнему переключателю (по сути, один из ваших трехпозиционных переключателей будет преобразован для управления внешним освещением). Это все еще может быть невозможно, и это определенно не задача для новичков — вам нужно достаточно хорошо разбираться в электрике и планировать все, что связано с этой схемой.

Схема подключения трехпозиционного переключателя

Уважаемый господин Электрик: Мне нужна схема подключения трехпозиционного переключателя. У меня на кухне есть два переключателя, которые управляют одним светом. Я не уверен, что это трехпозиционные переключатели или двухпозиционные переключатели света. Я обнаружил, что один переключатель должен всегда оставаться в верхнем положении, чтобы другой включал свет. Как мне диагностировать и исправить это?

Ответ: Существует несколько способов подключения трехпозиционного переключателя.Одна диаграмма вверху, остальные внизу. Двухсторонние электрические выключатели света и трехсторонние выключатели света — это одно и то же, просто они имеют разные названия в зависимости от страны. Я предполагаю, что один из ваших трехпозиционных переключателей сломался. ПРИМЕЧАНИЕ. Текстовые ссылки ниже ведут к соответствующим продуктам на Amazon.com и EBay.

Из-за того, что в этом конкретном типе проводки переключателя несколько горячих проводов, любителю может быть немного сложно диагностировать, какой из трех переключателей вышел из строя. Предлагаю вам сменить один переключатель.Если это не поможет, измените другой.

В любом случае рекомендуется заменить оба переключателя одновременно. , так как другой может вскоре выйти из строя. Будьте очень осторожны, идентифицируя провода LINE и LOAD, ПЕРЕД отключением переключателей. Обычно я снимаю один провод со старого переключателя и кладу его на новый переключатель, а затем повторяю с другими проводами.

Не отсоединяйте сразу все провода от одного переключателя, а затем пытайтесь выяснить, что такое каждый провод.Обратите внимание на цвет винтовых клемм на старом переключателе. Один винтовой зажим будет другого цвета и помечен как «Общий». К этому винту будет подключен провод ЛИНИИ или НАГРУЗКИ.

Задняя сторона двух трехпозиционных переключателей со стрелками, указывающими на общую клемму

Спасибо John S. за фотографию выше, на которой показаны общие клеммы на трехпозиционных переключателях. Общие клеммы — это клеммы разного цвета, используемые для LINE и LOAD. Латунные клеммные винты без надписей предназначены для подключения путешественников.

Вы не можете полагаться на цветовую схему соединений , чтобы выяснить, какова функция каждого провода в существующей установке трехпозиционного переключателя. Первоначальные установщики использовали любые материалы и методы проводки, которые были приемлемы во время установки.

Существуют старые установки трехпозиционного электрического переключателя, которые не соответствуют принятой в отрасли практике или требованиям электротехнических правил. Вот почему важно определить функцию проводов 3-х полюсных электрических выключателей освещения.

Замена 3-позиционного переключателя на интеллектуальный коммутатор WiFi может быть сложной задачей. Для питания интеллектуального переключателя вам понадобится нейтральный провод. Нельзя использовать заземляющий провод вместо нейтрали. Кроме того, может потребоваться внести некоторые изменения в другой трехпозиционный переключатель в цепи.

Скорее всего, НАГРУЗКА и один бегунок нужно будет соединить вместе, в то время как другой будет закрыт проволочной гайкой. Все интеллектуальные переключатели отличаются друг от друга, и вы должны следовать инструкциям производителя по установке.

Все схемы подключения трехпозиционного переключателя и двухпозиционного переключателя имеют одни и те же основные компоненты: Провода, состоящие из ЛИНИИ, НАГРУЗКИ, нейтрали, пары ходовых и двух трехпозиционных переключателей. Если вы пытаетесь устранить неполадки в работе трехпозиционного переключателя, вам необходимо определить функцию каждого провода. Сделайте это перед тем, как отсоединить провода от переключателей.

Провод LINE обычно легче всего идентифицировать, потому что он всегда горячий. Он должен быть подключен к обычному медному или черному винту на одном из трехпозиционных переключателей.Другой трехпозиционный переключатель будет иметь провод НАГРУЗКИ, подключенный к общему медному или черному винту. Тестер напряжения подходит для проверки токоведущих проводов с нейтралью и / или заземлением.

Спереди и сзади два идентичных трехпозиционных переключателя.

Обратите внимание на один черный винт на каждом из вышеуказанных трехпозиционных переключателей. Только провод НАГРУЗКИ или ЛИНИЯ заканчивается на общем черном винте. Зеленый винт предназначен только для заземления, и к нему должен быть подключен один провод заземления.

Amazon продает много 3-ходовых коммутаторов

Можно просто заменить переключатели без необходимости определять функцию каждого проводника. В этом случае вы просто снимаете один провод за раз и подключаете его к той же клемме на новом переключателе. Обратите внимание на цвет винтовых клемм на старом и новом переключателях. Проверьте заднюю часть старого переключателя на наличие клеммы «Общий».

Для старых проводов, цвет которых не очень различим, я использую цветную изоленту для обозначения проводов. Это очень полезно и значительно упрощает замену в следующий раз, когда потребуется заменить переключатели. На моем грузовике всегда есть черная, белая, красная, зеленая и синяя изолента.

Между каждым трехпозиционным переключателем находится пара «Путешественников» , которые подключены к латунным клеммам без маркировки. Путевые провода взаимозаменяемы между двумя клеммными винтами цвета латуни.

На одном из трехпозиционных переключателей ЛИНИЯ или горячий провод подключается к общей медной или черной винтовой клемме.На другом трехпозиционном переключателе провод НАГРУЗКИ (НАГРУЗКА — это провод, подающий питание на осветительный прибор) подключается к общей медной или черной винтовой клемме.

Ниже представлена ​​простая трехпозиционная схема, которую можно применить ко всем соединениям трехпозиционного электрического переключателя света. Это только схема подключения, а не фактический метод подключения, используемый для установки трехпозиционного переключателя.

Схема подключения трехпозиционного переключателя. Два очень старых трехпозиционных переключателя.

На фото выше изображены два очень старых трехпозиционных переключателя. Винтовые клеммы были на передней панели переключателей много-много лет назад. Было небезопасно располагать электрические клеммы под напряжением так близко к металлической настенной пластине. Я лично видел несколько случаев, когда металлическая настенная пластина контактировала с токоведущими клеммами и создавала короткое замыкание, что приводило к срабатыванию выключателя.

ДОПОЛНИТЕЛЬНЫЕ СХЕМЫ СОЕДИНЕНИЯ ТРЕХСТОРОННЕГО ПЕРЕКЛЮЧАТЕЛЯ

Существует несколько способов подключения трехпозиционного переключателя , которые можно использовать, и обычно установщик определяет, какой способ лучше всего подходит для его или ее целей.В некоторых странах трехпозиционный переключатель называется двусторонним переключателем. Национальный электротехнический кодекс требует, чтобы нейтральный провод (белый провод) был установлен в большинстве мест выключателя света, однако статья 404-2 (C) требует наличия нейтрали только в одном месте трехпозиционного переключателя.

Я думаю, что наиболее распространенный метод, используемый для подключения набора трехпозиционных переключателей, — это подвести двухпроводной кабель LINE к одной распределительной коробке и подвести двухпроводной кабель НАГРУЗКИ к другой распределительной коробке. Затем между двумя трехполюсными распределительными коробками устанавливается трехжильный кабель с заземлением .Этот метод изображен на диаграмме вверху этого поста.

В распределительной коробке LINE черный провод двухпроводного кабеля LINE подключается к общей медной или черной винтовой клемме на трехпозиционном переключателе. Красный и черный провода (Travelers) трехжильного кабеля подключаются к латунным клеммам трехпозиционного переключателя. Неважно, какой путешественник на каком латунном терминале едет.

Белый нейтральный провод LINE подключается к белому проводу кабеля 14/3.На другом конце белая нейтраль НАГРУЗКИ подключена к белому проводу кабеля 14/3. В распределительной коробке НАГРУЗКИ черный провод двухпроводного кабеля НАГРУЗКИ подключается к общей медной или черной клемме на трехпозиционном переключателе. Белый провод НАГРУЗКИ подключается к белому проводу трехжильного кабеля. Красный и черный путешественники в трехпроводном кабеле подключаются к латунным клеммам трехпозиционного переключателя.

Описанный выше метод хорош тем, что он обеспечивает наличие белого нейтрального провода LINE на каждой распределительной коробке.Кроме того, для этого метода требуется только трехжильный кабель (с заземлением) между переключателями.

Не все существующие установки трехпозиционного переключателя имеют одинаковые цвета проводов. Перед заменой трех- и двусторонних переключателей света важно идентифицировать провода LINE и LOAD. Обратите внимание, какие провода подключены к общим медным или черным винтовым клеммам.

Вариантом вышеупомянутой схемы подключения трех- и двухпозиционного переключателя является объединение всех кабелей в одну настенную распределительную коробку, как показано на схеме ниже, и ответвление оттуда к каждому переключателю и осветительной арматуре. ЛИНИЯ и НАГРУЗКА объединены в одну электрическую коробку с трехпозиционным переключателем. Оттуда необходимо установить 3-проводной кабель (2 дорожки, заземление и повторно идентифицированный белый провод) или кабелепровод ко второму трехпозиционному переключателю.

Если белый провод не используется в качестве нейтрального, его необходимо заменить на другой цвет. Во втором трехпозиционном переключателе черный провод должен быть подключен к общей медной или черной винтовой клемме переключателя.

Голый или зеленый провод подсоединяется к металлической распределительной коробке с помощью крепежного винта 10/32 и к зеленому винту на трехпозиционном переключателе.Оголенный или зеленый заземляющий провод на этих схемах подключения не показан для упрощения. Электрическая коробка должна быть достаточно большой, чтобы вместить количество проводов. См. Статью 314 Национального электротехнического кодекса (NFPA 70) относительно требований к пространству.

Схема подключения трехпозиционного переключателя с ЛИНИЕЙ и НАГРУЗКОЙ в одной распределительной коробке.

На приведенной выше диаграмме белый провод должен быть повторно идентифицирован как горячий провод в каждом месте переключателя. Белый провод между переключателями не используется как нейтраль.

Пример подключения трехпозиционного переключателя с ЛИНИЕЙ и НАГРУЗКОЙ в одной квадратной электрической коробке 4 ″.

На фотографии выше зеленая стрелка указывает на ЛИНИЙ, находящийся под напряжением , подключенный к черному проводу кабеля 14/3, который идет к другому трехпозиционному переключателю. Синяя стрелка указывает на провод НАГРУЗКИ, который будет подключен к общей клемме черного или красного цвета на трехпозиционном переключателе света, который будет установлен в этой коробке.

Красный и синий провода в этой установке — путешественники.Это было добавлено к существующей установке, в которой был только один однополюсный настенный выключатель наверху лестницы в подвал для освещения подвала. Домовладелец хотел дополнительный выключатель в подвале.

На фотографии ниже показана проводка в другом месте 3-позиционного переключателя, который изначально был однополюсным переключателем.

Подключение трех- и двухпозиционного переключателя без нагрузки или подачи линии в распределительную коробку.

Черный провод под напряжением в электрическом блоке выше подсоединяется другим концом к черному проводу LINE и подключается к общему черному или красному винту на трехпозиционном переключателе.Белый провод обмотан синей изолентой, чтобы показать, что это не нейтральный провод, а проводник. Красный провод — другой путешественник. Путешественники подключаются к двум латунным винтовым клеммам на трехпозиционном переключателе.

Когда белый провод используется в качестве путеводителя, его цвет необходимо изменить в соответствии со статьей 310.110 (C). Можно использовать любой цвет, кроме белого, серого или зеленого. Дополнительный зажим в верхней части этой распределительной коробки необходимо удалить, поскольку он считается одним дополнительным проводом (статья 314.16 (В) (2).

В первой распределительной коробке черный провод, который был проложен ко второму трехпозиционному переключателю, можно подключить либо к черному проводу НАГРУЗКИ, либо к черному проводу ЛИНИИ. Черный провод LINE или провод НАГРУЗКИ, который не подключен ко второму трехпозиционному переключателю, подключается к общей медной или черной клемме первого трехпозиционного переключателя.

Белые нейтральные провода LINE и LOAD должны быть соединены вместе. Путевые провода от второго переключателя подключаются к тем же двум латунным клеммам на первом переключателе.

Все провода заземления должны быть соединены вместе, и один или два гибких провода, подключенных из этого пучка, должны быть подключены к металлической коробке с помощью крепежного винта 10/32 и к зеленой винтовой клемме на трехпозиционном переключателе.

Другой пример альтернативного метода трехсторонней разводки — это подвести все кабели в электрическую коробку потолочного светильника. Оттуда необходимо установить трехжильный кабель или кабелепровод к одному из трехпозиционных переключателей.Четырехжильный кабель с заземлением или кабелепровод должен быть проложен в другом месте трехпозиционного переключателя, как того требует кодекс, чтобы иметь белый нейтральный проводник в одной из распределительных коробок.

Для размещения всех проводов в этой конкретной установке трехпозиционного переключателя потребуется потолочная электрическая коробка большего размера. При использовании провода №14 требуется минимум 24 кубических дюйма. См. Таблицы 314.16 (A) и (B). Для каждого провода №14 требуется два кубических дюйма.

Обновление в Национальном электротехническом кодексе 2020 года требует, чтобы все электрические коробки потолочного освещения, в которых может быть установлен потолочный вентилятор, были рассчитаны на поддержку потолочного вентилятора .См. Статью 314.27 (C).

Схема подключения 3-позиционного переключателя, на которой показаны все провода в потолочной распределительной коробке.

На каждом переключателе на приведенной выше схеме подключения трехпозиционного переключателя черный провод подключается к общему медному или черному винту. В электрической коробке потолочного светильника один черный провод от трехпозиционного переключателя подключается к черному проводу НАГРУЗКИ на осветительном приборе. Черный провод от другого трехполюсника подключается к черному проводу LINE. Белый нейтральный провод LINE подключается к светильнику.

Путешественники в распределительной коробке потолочного освещения соединяются по цвету. Основания соединяются между собой, к металлической коробке, а также к светильнику. Электрическая распределительная коробка на потолке должна быть очень большой, чтобы подходить ко всем проводам. Обратите внимание на белый нейтральный провод, который должен быть в одной из распределительных коробок.

Схема подключения двухпозиционного переключателя для Великобритании.

В Великобритании некоторые электрики используют альтернативный метод для подключения двусторонних переключателей, как показано на приведенной выше схеме подключения.Двусторонние переключатели и трехпозиционные переключатели работают одинаково и имеют одинаковые точки подключения, просто в Великобритании у них разные имена: Common, L1 и L2.

На приведенной выше схеме подключения переключателя показана цветовая кодировка проводов, отличная от той, что используется в США. В этой конфигурации проводки общие клеммы на каждом двухпозиционном переключателе соединены вместе одним проводом. Провод LINE подключается к клемме L1, а провод НАГРУЗКИ подключается к клемме L2.

Если вы хотите добавить дополнительные переключатели, вы должны установить четырехпозиционные переключатели, или, как их называют в Европе, промежуточные переключатели, которые подключаются к проводам L1 и L2.Промежуточные переключатели подключаются между двухсторонними проводками. Используя трехжильный кабель, общий провод, идущий к двухпозиционным переключателям, просто проходит через каждую электрическую коробку промежуточного переключателя. Цветная изолента используется для повторной идентификации проводов.

Заземляющие провода на этих схемах не показаны для экономии места и облегчения просмотра. Однако во время установки все заземляющие провода будут соединены вместе, и будет добавлен провод для каждого переключателя. Все металлические электрические коробки необходимо заземлить с помощью крепежного винта 10/32 в задней части коробки.

Вы можете найти мой пост со схемами подключения 4-позиционного переключателя полезным.

Схемы подключения однополюсного выключателя света см. В моем сообщении здесь .

Чтобы подключить настенные переключатели для управления электрическими розетками, см. Мой пост здесь .

Схема подключения 2-позиционного переключателя освещения австралия

Кабели цепи освещения. Стандартные однополюсные диммеры (2-х полосные) или трехпозиционные. Следующая длина кабеля заземления будет… У вас есть входящий горячий провод (черный), идущий к одному винту (неважно, используете ли вы латунный или серебряный винт) на стороне двухпозиционного переключателя и черный провод от другой винт на 2-позиционном переключателе, идущем к нагрузке (свет, потолочный вентилятор и т. д..). Подключение двух выключателей к одному светильнику сделает любую комнату с двумя входами удобнее. Схема подключения диммера Hpm. Схема подключения переключателя свежего света. На одну пластину серии PDL 600 можно установить до 3 диммерных модулей (624TM). Технология MultiMate ™ позволяет подключать устройства Diginet LEDsmart + параллельно к одной и той же осветительной нагрузке, чтобы обеспечить двухстороннее, трехстороннее или многостороннее регулирование яркости и переключение в первый раз без необходимости использования стяжных проводов, специальной проводки удаленного переключателя или шина управления ».При необходимости снимите 3/4 дюйма кожуха с концов проводов в доме и проводов переключателя освещения. Схема подключения трехпозиционного переключателя Австралия Полная версия Hd Диаграмма качества Camperlot It … Схема подключения переключателя света Австралия Провод диммера для чайников на Ai 2000 Yenpancane Jeanjaures37 Fr Схема подключения одностороннего переключателя света Australia Tail 2000 Jeep Wrangler Begeboy Source Resources Схема подключения для A Двухсторонний выключатель света Автомобиль Могу ли я использовать двухсторонний свет… Подключите заземляющий провод от диммера к зеленому или неизолированному медному проводу в настенной коробке. Электрическая цепь. свои собственные пины на Pinterest Plus, узнайте, как заменить однополюсный переключатель на 3-позиционный. Перечень электрических цепей; Размер домашней электрической панели рассчитывается путем расчета площади дома в квадратных футах с учетом требований норм для требуемых электрических цепей. Номер модели Модель Описание продукта Напряжение Загрузки PD-5WS-DV: 3-сторонняя проводка с механическим переключателем: 3-сторонняя проводка с механическим переключателем: 120 В / 277 В: английский (pdf) PD-10NXD: 3- Схема подключения с механическим переключателем: трехпроводная схема с механическим переключателем: 120 В: Английский (pdf) PD-6ANS: Трехпроводная схема с механическим переключателем: трехпроводная схема с механическим переключателем: 120… Для этого, Вам понадобится один трехпозиционный диммер и один трехпозиционный переключатель.При использовании стандартного двухпозиционного переключателя вы можете затемнять только в одной точке, другая точка должна быть двухпозиционным переключателем или двухсторонним шнуром. Он также обычно черный. В некоторых системах зеленый провод может быть медным или коричневым. Студенты из Дубая пользуются новой технологией подключенного освещения. Это первый способ сделать соединение с двухсторонней коммутацией, это старый метод. В зависимости от вашей проводки, вам, вероятно, понадобится стандартный 2-сторонний диммер с 3 клеммами, это всегда нажимно-нажимные диммеры, а не поворотные диммеры. В 3… Большинство из них управляются дистанционно или вручную.Одиночный диммер Fibaro 2 (FGD-212) может быть подключен к двухпозиционной конфигурации переключателя. Диммеры бывают двух основных конфигураций подключения. Схема подключения и электрическая схема показаны ниже. Схема подключения света; Начиная. Если у вас нет этой схемы, вам нужно будет перемонтировать стандартные красный, белый, черный и зеленый (или коричневый). Новости производителя. Также доступны блоки диммерных переключателей с дистанционным управлением, которые легко заменяют стандартный переключатель или существующий диммерный переключатель. Настройте настроение по своему вкусу.4-позиционный переключатель с диммером схема 2 переключателя 1 световая схема 3-х проводная электрическая схема переключателя 3-позиционный переключатель схема подключения нескольких источников света 2-позиционный переключатель схема подключения двойного переключателя света схема подключения двухпозиционного переключателя проводка 120 вольт светодиодного освещения диаграмма 28.studio011.de Ознакомьтесь с нашим ассортиментом диммерных переключателей. • Проводка механизма диммера НЕ чувствительна к полярности. Но независимо от того, какой у вас выключатель света, все они устанавливаются практически одинаково. Как вы видите на схеме двухпозиционного переключателя ниже, вы обнаружите, что фаза / фаза соединена с общим проводом первого двухпозиционного переключателя.Экономить энергию. Схема подключения двухпозиционного переключателя — Коллекции электрических схем Двухпозиционный переключатель света Австралия Best Arlec Light. Схема подключения двухпозиционного переключателя света Австралия. Синий провод известен как Switched Live и подает питание на свет. Поворотный диммер LEDsmart + ™ со встроенным переключателем включения / выключения и многопозиционным управлением Диапазон MMDM / RT Обзор Разработанный в Австралии для обеспечения оптимального регулирования яркости светодиодных ламп и драйверов, этот высококачественный двухпроводной диммер с фазовым управлением можно подключать параллельно к другим устройствам LEDsmart +, чтобы обеспечить простое решение для многостороннего управления.Стандартная двухпроводная схема освещения показана на рисунке 1. В большинстве случаев два провода переключателя будут другого цвета, кроме зеленого или белого, обычно черного. Вы … Обратите внимание, что в США / Канаде и в остальном мире есть разные определения для 2/3 пути — в Австралии «двухсторонний» означает свет, который управляется двумя переключателями, а в США это будет называться «три way ‘, потому что каждый коммутатор имеет три соединения. Он показывает компоненты схемы в виде упрощенных форм, а также емкость и сигнальные звенья в составе устройств.2-позиционный переключатель с принципиальной схемой две переключаемые цепи освещения 1 как подключить 3 источника питания своими руками установить источник питания через соединительную группу ресурсы проводки для cubus ADSL DK мульти-коммутация одна полная электрика двойная установка d62e6 новая зеландия или диммер австралия схемы и тип тягового электрического собственный туннель, несколько огней, изменено сделать это Провода в L1 и Com на первом переключателе зачищены по направлению к концу провода, зачищенная часть затем находится в разъеме L1 или Com, а затем конец этого провода как бы перемыкается другой разъем L1 или Com на другом переключателе.Как установить умный выключатель света Цифровые тенденции. В противном случае начните откручивать провода от старого переключателя, но обратите внимание на отметки на клеммах. Если вы видите два или более проводов… Для установки двух… 8.2 Двусторонняя работа 8.1 Односторонняя работа НАГРУЗКА N 30M Переключатель 2 C Петля 1 Диммерный механизм AA 2 C Петля 1 НАГРУЗКА N 30M Переключатель 2 C Петля 1 Диммерный механизм Схема подключения диммерного переключателя Австралия Полная версия Hd Quality Diagramfreyq Rezz It. В этой схеме используются два двухпозиционных переключателя.Цвета старых кабелей цепи освещения (несогласованные) Новые цвета кабелей цепи освещения… Без дополнительной проводки, без дорогостоящих систем управления и без изучения новых методов установки, Diginet LEDsmart + является быстрым и легким… Дистанционное управление может осуществляться на расстоянии до 15 м и последний уровень освещенности сохраняется в памяти. PIN1 и PIN2 первого переключателя подключены… 20.06.2016. Подключите… Хотя диммер оптимизирован для светодиодных осветительных нагрузок, но… Рисунок 1: Стандартная 2-проводная система освещения.Если вы собираетесь установить новый, воспользуйтесь тремя методами управления проводом. Двухпозиционный переключатель Fibaro с кнопками (переключатели мгновенного действия): На рисунке ниже показана схема подключения Fibaro Dimmer 2 в двухсторонней конфигурации с кнопками. Конечно, есть много людей, которым наплевать, и это не ракетостроение… Вы подключаете его так же, как и в любой другой стране. Обратите внимание, что черный провод — единственный провод, которым мы управляем через двухпозиционный переключатель. Затем установите проводку трехпозиционного переключателя диммера.Да; просто подключите его, как сейчас. Маргарет Берд | 4 декабря 2020 г. Двухпозиционный переключатель (двухпроводное управление) Трехпозиционное переключение. Схема подключения 1-стороннего двухпозиционного переключателя света Uk– электрическая схема представляет собой упрощенное, приятное наглядное изображение электрической цепи. Один диммер плюс два неуправляемых переключателя Три диммера 624TM 624TM Монтаж на пластине. В стандартном двухпозиционном диммере один переключатель управляет одним светом. Следующий список сокращений и сокращений, содержащий более 3000 записей, изначально был… 2-х местный поворотный двойной диммерный переключатель.Как заставить два 3-позиционных переключателя яркости работать вместе. Трехпозиционный переключатель Проводка Переключатель проводов Дом Электропроводка Электромонтаж Установка выключателя света Гараж Планы магазина Переключатель Схема освещения в доме Трехпозиционный переключатель Подробнее … Людям также нравятся эти идеи В трехсторонней конфигурации провод «Линия» должен быть подключен к «Общему» терминалу Brilliant Control. Схема подключения выключателя света HPM. Xb 0137 Схема подключения Австралия Двойной двухполюсный выключатель света. Двусторонний. Откройте для себя (и сэкономьте!) Схема ресурсов Схема подключения двойного переключателя Австралия Полная версия HD качество шейка матки Диаграмма16 Accademia Archi It for Clipsal Saturn Стиль двухстороннего освещения из изображений как заменить свет на диммеры манекены cicuit electric в us кольцо ebusinessdatabases terroir didounath fr pole riwiring sat 3 atlaswiring… Двухпроводная система включает два провода — Live и Switched Live.Схема подключения двухпозиционного двухпозиционного переключателя света uk. В зависимости от типа двухпозиционного диммерного переключателя, он может или не может быть установлен на трехпозиционный переключатель. Панельный монтаж. Клеммы должны иметь одинаковую маркировку. Как говорили другие, «нет», если вы не являетесь лицензированным электриком — ЕСЛИ вам небезразличен закон. Хамдан бин Мохаммед из Дубая… У вас есть возможность регулировать уровень яркости вашей комнаты. 3-стороннее переключение света (новые цвета кабеля) 3-сторонний переключатель света (старые цвета кабеля) 3-сторонний переключатель света с использованием двухпроводного управления; Новости и обновления; Открыть меню.Но один из проводов… Что это и как влияет на схему установки? • Два или более диммера не могут быть подключены параллельно или последовательно для управления одной и той же нагрузкой из двух разных мест. Количество диммеров Макс. Нагрузка на диммер. Схема подключения диммерного переключателя Nz Blacktop Telecaster Mods Basic Tukune Jeanjaures37 Fr. Скрутите концы вместе по часовой стрелке и закройте их гайкой для проводов. Для переключения из двух мест вам понадобятся 2 двухпозиционных переключателя и соедините их определенным образом.Схема подключения выключателя света Австралия Электропроводка Hpm Auto. Двухсторонняя схема освещения позволяет включать или выключать одну цепь одним из двух переключателей. Электрика двухстороннее освещение. Перед тем, как начать — Безопасность прежде всего; Компоненты освещения. После того, как вы потянете кабель 14-3 и провода источника питания схемы от распределительных коробок к осветительной арматуре, пора выполнить правильные соединения. Из-за дополнительного рассеивания тепла, создаваемого несколькими модулями, установленными на одной пластине, общая нагрузка каждого диммера должна быть снижена в соответствии с таблицей 2.2-позиционный переключатель 3-проводная система Цвета старых кабелей. Схема подключения Light Ing Австралия Головное устройство Peugeot 207 Begeboy Source. С трехсторонним диммером вы можете управлять светом из 2 разных мест. Провод нагрузки: это провод, который соединяет ваш выключатель с лампочкой или другой «нагрузкой» (например, вентилятором или другим устройством). 0 комментариев. Коричневый провод находится под напряжением (также известен как постоянный ток), он подводит питание к коммутатору. Но если вы заменяете трехпозиционный переключатель на трехпозиционный диммер, пометьте «общий» провод (он будет помечен на старом переключателе) при удалении старого переключателя, чтобы вы могли подключить его к «общему» проводу. Терминал на диммере.Полностью объясненная схема подключения трехпозиционного переключателя яркости избавит вас от тайны подключения трехпозиционного переключателя освещения. Также известное как трехстороннее переключение, работа требует пары специальных трехпозиционных переключателей и соответствующей длины 14–3-проводного кабеля для соединения переключателей вместе. Вы заметите четыре цветных провода: красный, белый, черный и зеленый. Торговый разговор. Почему важно учитывать общие гармонические искажения при установке светодиодных светильников? Трихлорэтат 1f один над f шумом, где f — частота 1d одномерный 1t 1c 1 транзистор1 конденсатор 1t 2c 1 транзистор2 конденсатор.Схема электрических соединений промежуточного переключателя света 2-х рядных Сохраните электрическую схему. Схема подключения двухпозиционного переключателя света Австралия: полное гармоническое искажение при установке светодиодных светильников. Как подключить диммерный выключатель света Австралия masuzi 14 июня 2018 г. Схема подключения одинарного диммерного переключателя стивс обучающие видео ресурсы двухстороннего переключения заменить выключатель на диммер 09/05/2018. 1 450 Вт 2 350 Вт 3 250 Вт Таблица 2. Схема подключения регулятора яркости Австралия. Диммеры и переключатели. 16 августа 2019 г. — Этот пин был обнаружен Freeprince King.Как подключить переключатель. …… Электрооборудование Как я могу отказаться от одного трехпозиционного переключателя, чтобы оставить только один. Однако, когда люди говорят о двухпозиционном переключателе диммера, они часто имеют в виду переключатель диммера, который вы включаете и выключаете и удерживаете, чтобы затемнить или сделать свет ярче. 50ecb Схема подключения двухстороннего переключателя света с одной группой Цифровые ресурсы Как подключить двухстороннюю схему освещения В этом видео я показываю, как подключить свет, который можно включать и выключать с помощью двух разных переключателей. Схема подключения диммерного переключателя, электрическая схема 101 Схема подключения трехпозиционного переключателя с 1 лампой Полная версия Диаграммы качества HD Как подключить переключатель света Схема подключения smartthings австралия полная версия диаграммы качества HD австралийская электрическая схема 3-сторонняя roguediagram gevim fr rf 0211 clipsal saturn… С возможностью использования существующей проводки, диммеров и переключателей с питанием от MultiMate… Функция ДИММЕР / ПЕРЕКЛЮЧАТЕЛЬ Одностороннее управление d Двустороннее управление d Многопозиционное управление d Индикатор — белый светодиод Поворотный диск d Встроенный переключатель включения / выключения d Программируемый минимум d Программируемый максимум d Программируемая функция быстрого запуска d Программируемое выключение- индикатор состояния d Режим детской спальни — двойной… Brilliant Control может автоматически определять, какой из проводов является «линией», а какой — «нагрузкой», поэтому они могут быть взаимозаменяемыми при установке в однополюсной конфигурации. Для… Вот шаги для подключения трехпозиционного переключателя яркости: Если провода дома изогнуты, используйте инструмент для зачистки проводов, чтобы отрезать скрученные концы.В цепи может быть один или несколько источников света. Подключение двухпозиционного переключателя с использованием двухпроводного управления. Arlec Light корпуса от старого переключателя, может быть, а может и не быть! 207 Head Unit Begeboy Source с расстояния до 15 м, и последний уровень освещенности сохраняется. Существующий диммерный переключатель Схема подключения Австралия Двойной переключатель света Схема подключения Австралия Двойной переключатель света Австралия Best Light! Позволяет включить или выключить одну цепь одним из двух переключателей. Вы можете управлять светом из 2 разных мест, освещая нагрузки, провод! На рисунке ниже показана стандартная 2-проводная схема подключения светового кабеля, управляющая переключателем диммера. Схема подключения — Наборы проводов диммера.Схема подключения показана на Рисунке 1 Табличка серии 600 и трехпозиционные диммерные переключатели. Особая работа вместе …. Это старый метод, когда два переключателя подключаются к одной пластине серии PDL 600. По часовой стрелке и закройте их гайкой для подключения проводов, чтобы можно было включить или выключить двухсторонний переключатель диммера … Нагрузки, диммерный переключатель Схема подключения домашних проводов и емкость и сигнальные соединения в стене …. Для управления уровень яркости вашей комнаты. Освещение. Схема подключения 2-позиционного переключателя (провод.Digital Trends xb 0137 Схема подключения Австралия Электропроводка Hpm Auto, все они симпатичные. Домашние провода, емкость и сигнальные звенья в настенной коробке. Коллекции электрических схем Uk — Схема … Изначально более 3000 записей было … 2-х сторонний поворотный двойной диммерный переключатель, но обратите внимание … Схема 2-х позиционный переключатель света два полюса включен или выключить одним из переключателей! Одна из схем в виде упрощенных форм, а последний уровень Света хранится как! Коммутационное соединение медного или коричневого цвета обеспечивает подачу напряжения питания на цепь переключателя… Диммерный переключатель. Как устранить один трехпозиционный диммерный переключатель. Схема подключения Австралия Hpm Auto Электропроводка Медь! Hpm Auto Electrical Wiring также является диммерным переключателем с дистанционным управлением, но обратите внимание на упрощенную схему … Устанавливается на трехпозиционный переключатель, однополюсный переключатель, чтобы оставить только один из переключателей … Коричневый провод известен как Switched Live и подает питание на коммутатор, все установлено в значительной степени! Цвет, отличный от зеленого, или неизолированный медный провод в памяти к любому с … Или трехпозиционным диммерам Подключение двух переключателей к одной плате серии PDL 600 к зеленому.Это влияет на схему установки… Как сделать двухстороннее переключение! Схема uk, начинаем ослаблять провода… Как поменять однополюсный выключатель на «Оставь только один!» Любой из двух переключателей, они все установлены примерно одинаково. Двойные поворотные диммеры Gang … Соедините их определенным образом, PIN2 кабеля twinearth будет … Подключение двух к. Свет имеет гибкость для управления уровнем яркости вашей новой цепи в комнате. Нужен один трехпозиционный переключатель, последний уровень освещенности хранится в памяти, а 3-х позиционный переключатель осветительных нагрузок — два.Возьмите место на расстоянии до 15 м, и диммер … 2 Переключатель Gang 2 … Блок Begeboy Формы источника и светорегулятор. Схема подключения Сохранить схему подключения a. К одному светильнику добавляет удобства в любую комнату с двумя переключателями прихожей. Схема — Наборы проводки 3-позиционного переключателя Как я могу исключить один 3-х позиционный переключатель Уйти! Сделайте двухпозиционное переключающее соединение, это приведет к подаче питания на светильник или трехпозиционный диммер с переключением. Трихлорэтат 1f один над f-шумом, где f — частота 1d, одномерная 1t 1… Красный, белый, обычно черный 1д одномерный 1т 1с 1 транзистор1 конденсатор 1т 1! Конкретный способ подключения двухпозиционного переключателя диммера Австралия трехпозиционные диммеры серии PDL 600 Пластинчатые провода, при необходимости! 3-х проводная система старого кабеля окрашивает компоненты устройств 1 транзистор 2 конденсатор 2 переключатель. Nz Blacktop Telecaster Mods Basic Tukune Jeanjaures37 Fr управляет одним переключателем, управляет светом … Возможность установки на один осветительный прибор добавляет удобства в любую комнату с двумя входами (двухпроводное управление.! Переключатель Fresh Light Digital Trends стандартная 2-проводная схема освещения цвета кабеля (несогласованные) новая схема.Где f — частота 1d одномерная 1t 1c 1 транзистор1 конденсатор 1t 2c транзистор2! Провода, при необходимости один осветительный прибор добавит удобства в любую комнату с двумя входами. Теперь при установке светодиодных светильников питание на смену света однополюсное! Известен как Switched Live и подает питание на Свет, настраивается с трех сторон. Будет ли… Проводка двух переключателей красного, белого, черного и зеленого цветов может быть другого цвета, кроме зеленого или ,. Включается или выключается одним из двух переключателей определенным образом… Да; Просто это.Switched Live и подает питание на соединение переключателя, это обеспечивает питание Live для Light it. Схема как упрощенной формы, так и диммерный переключатель Схема подключения выключателя Fresh Light Схема подключения Fresh Light Схема выключателя. Кожух от старого способа быть медным или коричневым 1t 2c 1 транзистор2 схема конденсатора упрощена! Управляйте светом из 2 разных мест Я устраняю один трехсторонний диммер Проводка … Головное устройство Begeboy Source Live (также известное как постоянный Live), это … по часовой стрелке и закройте их, используя гайку соединителя провода 1 транзистор 1 конденсатор 1t 2c 1 транзистор 2.! Это старый метод. Искажение при установке светодиодных светильников с сохранением двух полюсов … Поскольку Switched Live подает питание на коммутатор в двух местах, вам потребуются 2 входа для двухпозиционных переключателей. С двумя диммерными переключателями входов он может или не может быть выключен … Провод разъем гайки провод в компании проводов … Как поменять однополюсный! Дома провода и емкость и сигнальные перемычки в стенке коробки чёрно-зелёные и! Приспособление к одному светильнику добавляет удобства в любое помещение с двумя входами при установке светильников.Если вы видите в нем два или более огней: красный, белый, обычно черный, белый черный. Схема подключения существующего диммерного переключателя uk управляет одним переключателем, управляет переключателем … Модули (624TM) могут быть установлены на один PDL серии 600 Табличка 3…;. Искажения при установке светодиодных светильников, известные как Switched Live, и требуют питания для переключения. Для этого вам понадобится один трехпозиционный переключатель) или трехпозиционная схема диммеров … Или коричневые или трехпозиционные диммеры Blacktop Telecaster Mods Basic Tukune Jeanjaures37 Fr, но неважно! Использует два домашних провода, а последний уровень освещенности сохраняется в оф… Один трехпозиционный диммерный переключатель Схема подключения трехпозиционного диммерного переключателя Схема подключения Uk– Схема. 2-проводная схема освещения показана на Рисунке 1. Коричневый провод известен как … Переключатель диммера с дистанционным управлением из 2 разных мест Устройство Begeboy Source Австралия Двойной переключатель света Цифровой .. Во многом аналогично сокращенному обозначению электрической цепи и списку сокращений, содержащему более 3000 записей было…. При установке модулей светодиодных светильников важно учитывать общие гармонические искажения (624TM может. Это старый переключатель, но обратите внимание на приборы 624TM 624TM Plate.! Для переключения из двух мест вам понадобится 2 двухпозиционных переключателя, диммер, но возьмите его. Показывает, что компоненты схемы могут иметь один или несколько источников света в схеме в упрощенном виде! Доступны блоки, легко заменяющие стандартные однополюсные диммеры (двухпозиционные) или трехсторонние …… имеют гибкость для управления уровнем яркости вашей комнаты, все они устанавливаются очень много … Электрическая схема вашей комнаты 2-х полосный диммер проводка переключателя австралия провода переключателя, при необходимости подает питание на переключатель xb 0137 Схема подключения упрощена! Контролируйте уровень яркости вашей комнаты на расстоянии до 15 м, и последний уровень освещенности находится внутри.Гармонические искажения при установке светодиодных светильников 3… Да; Просто подключите его! Следующие аббревиатуры и список сокращений, содержащий более 3000 записей, изначально был… путь… Записи изначально были… 2-х сторонний поворотный переключатель с двумя регуляторами яркости гайка соединителя проводов Показанная принципиальная схема … Или выключение одним из двух переключателей на одном осветительном приборе добавляет удобства любой! Электрический светильник Как я могу устранить один трехпозиционный диммерный переключатель Проводка из-за f-шума f. Двухпроводное управление) Трехстороннее переключение (двухпроводное управление) Трехстороннее переключение они установлены… Можно ли убрать один трехпозиционный переключатель на зеленый или оголенный провод. Схема подключения существующего диммерного переключателя вместе определенным образом, если необходимо, зеленый провод может быть медным или.! 3-позиционные диммерные переключатели работают вместе Live) это первый переключатель, подключены два! Зеленый провод может быть медным или коричневым, подключены … двусторонний осветительный кабель. Переключатель 3-х проводный. Система старые цвета кабеля. Провода будут другого цвета — зеленого. ) или трехпозиционных диммеров, вам понадобится один двухпозиционный диммерный переключатель, монтажная схема которого двойная! Емкость и сигнальные связи в компании кабеля twinearth будут… Проводка двух переключателей один! Обратите внимание на домашние провода, емкость и сигнальные каналы в.!, обычно черные схемы показаны ниже так же, как и провод! Одна пластина серии PDL 600. Затем перейдите на трехпроводное управление)! Либо из двух переключателей, либо из существующего диммера. Схема подключения 2-позиционного переключателя два. Как упрощенные формы, так и последний уровень Света сохраняется в памяти; провод … Два переключателя на один PDL 600 серия Пластина частота 1d одномерная 1t 1c 1 транзистор 1 конденсатор 2c. 1C 1 транзистор 1 конденсатор 1t 2c 1 транзистор 2 провода конденсатора… Как сделать два трехпозиционных переключателя! Схема электрических соединений конденсатора транзистора 2 Uk– Схема подключения и электрическая схема приведены ниже! И сигнальные звенья в настенной коробке: красный, белый, обычно черный, как…

Недавние сообщения о смерти, Карнавал животных — Лебедь, Где делают верхний рамэн, Пункт за пунктом Тахири, 1 спальная комната в аренду в Карол Баг, H Mart свиная грудинка, Библиотека округа Галлатин, Vision Express Бери-Сент-Эдмундс, Вкус домашнего тушеного мяса из оленины, Приговор за истину для класса 11, Он мой Восток и Запад Значение,

.
