расчет экономии и как передать показания

Двухтарифный счетчик электроэнергии позволяет заметно сэкономить расходы на коммунальные услуги. Но он эффективен не для всех семей. Перед установкой такого прибора следует задуматься о его экономической целесообразности и узнать, в каких случаях он реально поможет тратить меньше денег на свет.

Что такое многотарифный учет электроэнергии

Объемы потребления электроэнергии сильно отличаются в зависимости от времени суток. В будние дни и ночью в квартирах работает минимальное количество электроприборов. Вечером люди приходят с работы, включают телевизоры, микроволновые печи и утюги. Потребление электроэнергии возрастает.

График потребления электроэнергии

Чтобы выровнять нагрузку на электрические сети, энергетики придумали систему многотарифного учета. Согласно системе, цена 1 кВт*ч ночью и днем отличается. Например, в светлое время суток за кВт*ч придется заплатить 5 Р, а в темное 2 Р. Это мотивирует людей использовать мощные электроприборы ночью.

В это время суток можно платить в разы меньше денег.

Используется 5 временных зон:

• ночная — 23:00 – 7:00;
• утренняя — 7:00 – 9:00;
• дневная — 10:00 – 17:00;
• вечерняя (пиковая) — 17:00 – 21:00;
• вечерняя (умеренная) — 21:00 – 23:00.

Оплата за электроэнергию при двух- и трехтарифных счетчикахк содержанию ↑

Как работает двухтарифный счетчик

Двухтарифный счетчик позволяет вести отдельный учет электроэнергии в дневное и ночное время. За дневной тариф принят отрезок времени с 7 утра до 11 вечера. За ночной — с 11 вечера до 7 утра.

На экране прибора это отображается как 2 отдельных числа. Первое показывает, сколько кВт*ч было потреблено днем, а второе — ночью. Для перехода между показаниями используется кнопка. Если кнопки нет, прибор автоматически переключается показания примерно каждые 30 секунд. Существуют модели счетчиков, поддерживающих более 2 тарифов.

к содержанию ↑

Особенности применения двухтарифных приборов

В некоторых странах СНГ двухтарифные приборы электроэнергии завоевали популярность. В других ими попользовались какое-то время и отказались. То же относится и к промышленным предприятиям. Здесь значение имеют плюсы и минусы подобных приборов.

Достоинства:

1. Более равномерная нагрузка на электрические сети. Позволяет продлить срок эксплуатации сети, снизить расходы на обслуживание.
2. Возможность сэкономить в ночные часы. После 23:00 электроэнергия стоит дешевле.

Недостатки:

1. Сэкономить на электричестве получается только в темное время суток. Стирать белье в 2 часа ночи — плохая идея, если в 6 вставать на работу.
2. В некоторых регионах цена между ночным и дневным тарифами минимальна. Разница составляет порядка 15%. Подобная экономия практически незаметна.

к содержанию ↑

Принцип подсчета электроэнергии

Многотарифные счетчики по принципу работы не отличаются от однотарифных. Прибор считывает текущие показания напряжения и силы тока. Затем эти величины перемножаются микропроцессором устройства.

Отличия в том, как работают однотарифные и многотарифные приборы имеются лишь в программном коде. Однотарифный прибор способен выводить на дисплей показания только по одному тарифу, а многотарифный по нескольким.

к содержанию ↑

Критерии выбора

Двухтарифные счетчики подбираются по тем же критериям, что и однотарифные. Отмечаются следующие условия выбора:

• электронный или индукционный;
• класс точности;
• количество фаз;
• максимальный пропускной ток;
• подключение других устройств;
• дополнительный функционал.

Электронный или индукционный

Индукционные приборы учета отошли в прошлое. Местами они еще используются, но найти их в продаже становится сложнее.

Многотарифными бывают только современные электронные счетчики. Старые дисковые индукционные модели не поддерживают несколько тарифов.

Современный двухтарифный прибор учета

Важно! Современные электронные счетчики «чувствуют» если кто-то пытается их разобрать или поднести магнит. Попытки несанкционированного доступа к плате прибора сохраняются в энергонезависимой памяти. При плановой поверке счетчика можно выявить, что кто-то снимал крышку.

к содержанию ↑

Точность учета энергии

Речь идет о том, насколько правильно прибор подсчитывает потребляемые кВт*ч электричества. В быту распространены устройства с классом точности 1 и 2,5. Класс 2,5 означает, что реальное потребление электричества способно отличаться от показаний счетчика максимум на 2,5%. Иными словами, класс точности — это погрешность показаний.

к содержанию ↑

Однофазный или трехфазный

Счетчики электроэнергии делятся на однофазные и трехфазные. В обычных квартирах используют однофазные электрические приборы. Поэтому и счетчик для учета электроэнергии нужен однофазный. Трехфазные модели требуются для мощных трехфазных потребителей. Например, для двигателя лифта, водяного насоса многоквартирного дома или большого производственного станка. В обычной квартире трехфазный счетчик не нужен.

к содержанию ↑

Максимальный ток

Стандартная квартира потребляет электрическую нагрузку до 7 кВт. Это соответствует максимальному току до 32 А. Для бытового учета электроэнергии требуется счетчик не меньше чем на 32 А.

Можно установить и более мощный прибор. Например, на 63 А. Но стоить он будет дороже, а работать так же.

к содержанию ↑

Подключение других устройств

Современные цифровые счетчики умеют взаимодействовать с другими устройствами. Самый распространенный случай — подключение прибора учета к компьютеру. Связь осуществляется с помощью двух проводов по стандартному интерфейсу RS-485. Дополнительно потребуется адаптер RS-485 в USB и специальное программное обеспечение на компьютере.

Счетчик с возможностью подключения электронных устройств для снятия показаний

Есть и другие способы связи. Например, через инфракрасный (ИК) порт. Работает так же, как в старых кнопочных телефонах. К счетчику потребуется поднести специальный считыватель.

Передача данных возможна и через GSM канал. В этом случае потребуется купить SIM-карту. Счетчик сможет самостоятельно снять показания и передать их энергетикам по мобильной сети. Обычно услуга платная.

к содержанию ↑

Дополнительные возможности

Выше сказано о возможности подключения счетчика к ПК. Дорогие модели приборов обладают собственной памятью. В ней хранятся показания электроэнергии за предшествующие месяцы, графики суточного потребления, напряжения, тока и другие электрические параметры. В дешевых моделях подобная аналитика не сохраняется.

Обычному пользователю эти архивы не нужны. Чего не скажешь о банальной подсветке дисплея. Если счетчик стоит в освещенном месте, то подсветка не пригодится. Но если в темном, то лучше доплатить и выбрать модель со светящимся экраном.

Дополнительная информация. Подключив счетчик к компьютеру, можно активировать некоторые специфические функции. Например, назначить максимальный расход электроэнергии в месяц. В таком случае счетчик будет отключать потребителя, когда тот намотал слишком много кВт*ч.

к содержанию ↑

Способы крепления в электрощит

Старые модели крепились в щит винтами. Сейчас подобный способ установки используется реже. Большинство современных приборов фиксируются DIN-рейкой. Поэтому имеющиеся в продаже счетчики с точки зрения установки подразделяются на 3 типа:

• под винт;
• на дин-рейку;
• универсальные.

Электросчетчик на Дин рейкук содержанию ↑

Популярные марки счетчиков

Наибольшую популярность среди потребителей и энергоснабжающих организаций завоевали электрические счетчики «Меркурий», «Энергомера» и «МЗЭП». Ниже приведено их краткое описание.

Счетчики «Меркурий»

Приборы под брендом «Меркурий» выпускает НПК «Инкотекс». В ассортименте их продукции есть однофазные и трехфазные модели. Компания производит и сопутствующие продукты. Например, программное обеспечение и адаптеры для подключения к ПК.

Из однофазных моделей наиболее распространены счетчики: Меркурий 200, 201, 203 и 206. Из трехфазных: 230, 231, 234 и 256.

к содержанию ↑

Счетчики «Энергомера»

Компания Энергомера — это один из лидеров российского рынка приборов учета электроэнергии. Она имеет внушительные объемы производства. За год фирма выпускает порядка 3 млн счетчиков.

Из распространенных счетчиков Энергомеры выделяются однофазные модели: CE 102, CE 201. А также трехфазные: CE 301, CE 303 и CE 307.

к содержанию ↑

Счетчики «МЗЭП»

Московский завод электроизмерительных приборов выпускает более 1 млн счетчиков в год. Среди продукции отмечаются модели для бытовых и промышленных нужд. Перед продажей каждый счетчик проходит проверку метрологической службой. Компания дорожит репутацией.

К популярным однофазным счетчикам МЗЭП относятся модели: АГАТ 2-12, АГАТ 2-23, АГАТ 2-27М и АГАТ 2-42. А к трехфазным: АГАТ 3-1.100, 3-1.50, АГАТ и АГАТ 3-3.60.

к содержанию ↑

Счетчики «Ленэлектро»

Ленэлектро — это российская компания, чья продукция особенно популярна в северо-западных регионах страны. Инженеры фирмы разрабатывают счетчики, способные передавать показания на смартфон. По заверениям генерального директора Ленэлектро Андрея Шулешко, в будущем планируется добавить в приборы возможность оплаты за электричество через мобильные устройства.

к содержанию ↑

Счетчики «Нева»

В арсенале компании есть одна интересная разработка — одномодульные счетчики Нева 102. Прибор имеет ширину 17,5 мм, что соответствует размеру одного однополюсного автомата. Подобное техническое решение пригодится, если требуется компактная сборка электрического оборудования.

к содержанию ↑

Подключение прибора

Двухтарифный счетчик электроэнергии подключается так же, как обыкновенный. Ниже рассмотрен однофазный прибор учета, применяемый в квартире. На счетчике имеется клеммная колодка, предназначенная для подсоединения четырех проводов:

• фаза вход;
• фаза выход;
• ноль вход;
• ноль выход.

После подключения счетчика на клеммную колодку надевается защитная крышка. Впоследствии она пломбируется контролерами энергоснабжающей организации. Провода, входящие в счетчик, должны быть без повреждений изоляции. Иначе в пломбировке прибора будет отказано.

к содержанию ↑

Как снимать показания по разным тарифам

Большинство двухтарифных счетчиков автоматически переключаются между ночными и дневными показаниями. У некоторых моделей есть специальная кнопка, нажав на которую можно посмотреть расход электричества по каждому тарифу в отдельности.

Номер тарифа отображается на дисплее прибора. Например, T1 и T2 — тарифы двухтарифного счетчика. У трехтарифного — T1, T2 и T3. Существуют и четырехтарифные модели. В этом случае добавляется T4.

к содержанию ↑

Заполнение квитанции за электроэнергию

Заполнять квитанцию при многотарифном счетчике несколько дольше, чем при обычном. Однако, проделав процедуру несколько раз, вы быстро запомните, какие цифры нужно передавать. Понадобятся квитанция и шариковая ручка. Порядок работы:

1. Потребуется определиться с количеством используемых тарифов. На экране прибора они отображаются буквами T. Перейти между тарифами можно нажатиями на кнопку «Ввод». На практике используется от 2 до 4 тарифов.
2. Показания в квитанцию заполняются в отдельности по каждому тарифу. Цифры желательно переписывать с точностью до одного знака после запятой.
3. Далее нужно определить стоимость кВт*ч по каждому тарифу. Обычно она указывается в квитанции. Стоимость можно уточнить у поставщика электричества. На ней сказывается установка некоторых мощных электроприборов, таких как электрическая плита, вместо газовой.
4. Затем следует от текущих показаний данного месяца отнять расход электричества за предшествующий месяц. Полученная разница умножается на стоимость электроэнергии по соответствующему тарифу.
5. Посчитанные по дневному и ночному тарифам деньги складываются в одно число. В результате получается общая сумма, которую вы намотали за электроэнергию в текущем месяце. Не забудьте учесть льготные условия, если таковые имеются.

Важно! В интернете продаются счетчики с пультом. Такой прибор учета можно временно отключить или заставить считать в 2 раза меньше электричества. Но это незаконно. Если поставщик электроэнергии заподозрит обман, то проблемы гарантированы.

к содержанию ↑

Насколько выгоден двухтарифный счетчик

Расход электроэнергии не зависит от количества тарифов. Для подсчета выгоды потребуется ответить на 2 вопроса:

1. Сколько в среднем приходится платить за электричество при многотарифном приборе? Инструкция по расчету приведена выше.
2. Сколько бы пришлось заплатить при однотарифном приборе? Обычно это более высокая сумма.

Зная два числа, получится определить их разницу и узнать, сколько в среднем вы экономите после установки многотарифного счетчика. Сохраненные деньги будут зависеть от тарифов за электроэнергию и того, в какое время суток вы активнее используете бытовые приборы.

к содержанию ↑

Кому нужен двухтарифный прибор

Расчеты показывают, что двухтарифный прибор выгоден не всем. Наибольшая экономическая польза отмечается в следующих случаях:

1. Жители квартиры активно используют электроприборы в темное время суток. Преимущественно после 23:00. Например, когда все члены семьи работают до позднего вечера, а домашние дела делают ближе к ночи.
2. В квартире присутствует большое количество приборов, работающих круглосуточно. Холодильники, теплые полы, иногда обогреватели. В темное время суток эти устройства будут тратить меньше денег, работая по ночному тарифу.
3. Если мощные электроприборы можно включать после 23:00. Например, планировать стирку на ночное время суток.

к содержанию ↑

Окупаемость прибора

При переходе на двухтарифный счетчик следует задуматься об окупаемости. Необходимо помнить, что двухтарифный прибор стоит дороже однотарифного. Заплатить придется и за установку. При этом не факт, что прибор прослужит несколько десятков лет. Возможно, его признают негодным до того, как он окупится.

Для ускорения окупаемости потребуется тратить максимальное количество электроэнергии в ночное время суток. Такой режим не очень полезен для здоровья. Поэтому при переходе на двухтарифную систему придется подумать о целесообразности подобных перемен. Есть примеры, когда люди бросают эту затею и возвращаются на обычный однотарифный расчет.

Двухтарифный счетчик подсчитывает расход электроэнергии в ночные и дневные часы. В каком-то роде это 2 прибора в одном корпусе. Один начисляет кВт*ч с 23:00 до 7:00, а другой с 7:00 до 23:00. По каждому из показаний рассчитывается отдельная оплата. Причем ночью электричество стоит дешевле.

Использование двухтарифного прибора подходит не всем. Наибольшая экономическая эффективность отмечается среди людей, расходующих львиную долю электроэнергии в ночное время. Если же после 11 вечера вы обычно спите, а из электроприборов работает только холодильник, то двухтарифный счетчик скорее приведет к убыткам.

Двухтарифный счетчик электроэнергии: расчет экономии и как передать показания

Как подключить двухтарифный счетчик электроэнергии

Этапы установки и подключения двухтарифного счетчика электроэнергии. Условия перехода на многотарифный учет электроэнергии.

Электроэнергия — это один из самых распространённых товаров не только в России, но и во всём цивилизованном мире. С постоянным ростом её стоимости как физические лица, так и предприятия переходят на новый вид тарификации, который учитывает не только объем затраченной энергии, но и время суток когда она было взята из сети. Естественно, что обычный счётчик неспособен на это, для этого нужно приобрести, установить и зарегистрировать переход на многотарифный учет электроэнергии. Разница в стоимости основана на спросе на данный товар, который меняется в течение одних суток. Например, в ночное время основная масса потребителей не пользуется электроприборами и сеть не загружена, поэтому и цена на электроэнергию ниже, соответственно в дневное время наоборот. В этой статье мы расскажем, как выполняется подключение двухтарифного электросчетчика и какие условия перехода на многотарифный учет электрической энергии. Содержание:

Как перейти на многотарифный учёт электроэнергии

Для того чтобы воспользоваться данным тарифом понадобиться не только сам двухтарифный элемент учёта, то есть электросчётчик, но и оформление данной услуги с поставщиком электрической энергии. Для этого необходимо:

1. Отправиться в организацию, являющуюся поставщиком в конкретном районе и регионе.
2. Обратиться в отдел по оформлению договоров по электроснабжению и убедиться что есть возможность перейти на двухтарифный учёт.
3. Написать заявление о переходе на новый тариф. Процедура перехода возможна, только если нет долгов за данный вид товара и услуг.
4. Оплатить стоимость снятия старого элемента учёта, стоимость нового с установкой, подключением и настройкой.

Также потребитель может и сам купить где угодно двухтарифный электросчетчик, но перед установкой и введением в эксплуатацию его придется сдать на проверку. Подключить и установить электросчетчик в щиток тоже можно самостоятельно, но в любом случае придется вызывать специалиста из организации, которая является официальным поставщиком в данном регионе. Главные условия подключения к двухтарифному режиму оплаты — это отсутствие задолженности за израсходованную ранее электроэнергию и услуги, а также правильность подключения прибора учета к сети электроснабжения. Чаще всего компания, электроснабжающая регион, предоставляет полный спектр услуг по переходу на многотарифный режим и даже проверенное и настроенное оборудование, в частности, электросчётчик. Поэтому лучше заказывать услуги у них комплексно, так как это самый простой, действенный и безопасный способ.

Схема подключения двухтарифного электросчетчика

Подключение и установка двухтарифного счетчика электроэнергии должна выполняться только специалистами, имеющими допуск к работе в электроустановках и группу по электробезопасности не меньше третьей. Для того чтобы установить и потом подключить счётчик своими руками обязательно нужно понимать опасность поражения электрическим током.

Двухтарифные счётчики, как и однотарифные могут быть рассчитаны на разное напряжение сети это:

• 220 Вольт — однофазная сеть, то есть используется фаза и ноль;
• 380 Вольт — трёхфазное напряжение, подключение имеет три фазы.

Схемы подключения их в принципе идентичны, только имеют свои отличия в количестве клемм для соединения и как следствие, соответствующей защитной и коммутационной аппаратуры, рассчитанной на напряжение сети. Для квартиры чаще всего характерно 220 В, а для частного дома может быть приемлемо 380 В, если осуществляется подключение оборудования с трёхфазными асинхронными двигателями. Особенностью некоторых трёхфазных счётчиков является возможность использования их и для однофазных сетей.

Вот схема подключения однофазного двухтарифного счетчика электроэнергии:

Присутствие заземления не является здесь обязательным, но всё же рекомендуется организовать его, так как даже самое современное устройство защитного отключения, не может обеспечить надёжной защиты от поражения электрическим током при пробое. Очень часто работы ведутся тогда, когда уже присутствует напряжение на верхних клеммах вводного автомата, поэтому перед тем как непосредственно перейти к подключению, стоит отключить напряжение и проверить его отсутствие на токоведущих частях, на которых будут проводиться работы.

Схема подключения трёхфазного двухтарифного электросчётчика выглядит так:

В результате потребитель получает и трёхфазное и однофазное напряжение, что очень удобно. Правила безопасности и принцип подключения аналогичен с предыдущей схемой. Если сеть потребителя мощная и ток нагрузки больше чем счётчик может через себя пропустить, то подключение происходит через измерительный трансформатор тока. Почти все электросчётчики рассчитаны на ток от 5 до 50 Амп

как и где установить, расчет электроэнергии

Приобретение двухзонного счетчика стоит дороже, чем обычного. Это также означает переход на многотарифный расчет при оплате за электроэнергию. Его важной особенностью является то, что при его применении платить придется меньше. Какие особенности имеет двухзонный счетчик и чем это может быть выгодно для жильцов, которые его установили, более подробно расскажет эта статья.

Особенности и выгода

Многие пользуются электрическими приборами, мало задумываясь о том, в какую сумму им это обойдется. Часто используется такая система оплаты, когда тарифы, применяемые в течение суток, не меняются. На самом деле существуют промежутки времени в течение суток, в течение которых цена потребляемого ресурса уменьшается. Однако воспользоваться этим могут только владельцы двухзонных счетчиков

Суточная нагрузка электросети

Такие приборы отличаются от обычных не только тем, что применяются два тарифа, но и более точной работой, хотя и стоят дороже. При его покупке можно ожидать, что экономия при оплате электричества из-за двухзонных тарифов будет больше, чем более высокая цена при приобретении.

Такие счетчики работают в соответствии с программой, которая переключает правила ведения учета, в зависимости от текущего времени. Устройство фиксирует в памяти информацию о том, как меняются тарифы, сколько было потреблено энергии, какие были нарушения в работе и другие сведения, которые представляют интерес.

Переход на двухтарифную оплату электричества позволяет снизить затраты

Плюсы и минусы

Если в квартире используется двухзонный счетчик, то это дает владельцам следующие преимущества:

1. При использовании подогрева воды с помощью электроприборов появляется возможность сэкономить на оплате электричества, делая это в период, когда стоимость ресурса ниже.
2. Если применяется отопление на основе использования электроэнергии можно использовать электричество, учитывая цену на него в определенное время.
3. Использование стиральной машины или других энергозатратных приборов можно перенести на ту часть суток, когда электричество будет более дешевым.

К сложным моментам эксплуатации учетного прибора нужно отнести следующее:

1. Процедура первоначальной установки или замены является довольно сложной и утомительной.
2. Для того, чтобы счетчик работал точно, необходимо периодически обеспечивать прохождение проверки. Для этого вызывают мастера, который приходит со своим диагностическим устройством и выполняет тестирование. В некоторых случаях он может настоять на демонтаже с целью углубленной проверки техники, выполняемой в его организации.

В последнем случае изъятие прибора допустимо только если вместо него на время проверки у потребителя электроэнергии будет установлен другой счетчик.

Монтаж счетчика может делать только специалист

Виды

Такие приборы можно разделить по принципу действия. Они бывают индукционными или электронные.

Первоначально использовались только двухзонные счетчики индукционного типа. По внешнему виду они представляют собой обычный прибор. Внутри он содержит две индукционные катушки — одна из них токовая, другая относится к напряжению. Они создают электромагнитное поле, которое крутит диск в соответствии с количеством использованной электрической энергии.

Важно! Этот вид счетчиков известен своей надежностью и долговечностью. По документам предельный срок эксплуатации составляет 15 лет. Но фактически двухзонные счетчики индукционного типа эксплуатируются иногда более 30 лет. Его недостатком является недостаточная точность регистрации затрат электричества.

Индукционные и электронные счётчики

Такая разновидность появилась недавно. В нем не применяются движущиеся части, участвующие в процессе измерения. Данные отображаются на электронном табло. Такой прибор не только способен хранить данные, но и может осуществлять их передачу другим устройствам. Это применяется, в частности, в системе «Умный дом».

Важно! Отличительной чертой электронных двухзонных счетчиков является их хорошая точность. В некоторых случаях возможно сделать ее более высокой путем замены электронной платы. Эти счетчики способны точно учитывать даже незначительную нагрузку.

Как известно, в некоторых домах используется трехфазное электропитание 380 В, а в других — однофазное на 220 В. Двухзонные счетчики выпускаются для обоих случаев. Счетчик, рассчитанный на работу с 380 В обычно используется в частных домах. Это связано с тем, что там используется мощное оборудование, для которого необходимо трехфазное питание.

Приборы различаются по классу точности. Считается, что для квартир необходим прибор, у которого он равен 2 или меньше.

Подключение прибора

Способ подключения

Когда устанавливается двухзонный счетчик, подключение может осуществлять только специалист. Имеющий необходимые разрешения: допуск к работе на электрических установках и имеющий третью группу электробезопасности или более высокую.

При установке прибора, рассчитанного на 220 В, подключение происходит к фазе и нулю.

Подключение при однофазном напряжении

У прибора имеются 4 клеммы для подсоединения проводов. К двум из них подходят внешние, а от остальных отходят те, которые используются в квартире. Наличие заземления не является обязательным условием для работы, но желательно, чтобы оно имелось.

Для счетчиков на 380 В подключение осуществляется с учетом наличия трех фаз напряжения. Там есть три входа для внешних проводов и три для тех, от которых электричество подводится внутрь дома. Надо заметить, что при наличии трехфазного напряжения 380 В в доме обычно бывают также и однофазные розетки на 220 В.

В этом случае наличие заземления является желательным.

Подключение трехфазного прибора

Процедура подключения нового счетчика должна быть правильно оформлена. Для этого необходимо сделать следующее:

1. Нужно обратиться к той организации, которая поставляет в дом электрическую энергию. Там имеется отдел договоров, в котором необходимо сделать переоформление действующего документа. Нужно уточнить, какие марки счетчиков для установки будут наиболее предпочтительными.
2. Необходимо приобрести прибор учета и попросить у продавца документ, нужный для передачи в компанию, поставляющую электроэнергию. В ней будет произведена проверка двухфазного счетчика перед установкой.
3. Пишется заявление о замене и проверенный счетчик забирают домой.

После этого вызывают мастера, который произведет установку и оформит нужные документы.

Расчет электроэнергии

При расчете расчете электроэнергии с помощью двухзонного счетчика сутки разбиваются на два периода.

Тарифные интервалы

Чаще всего речь идет о следующих:

• с 7 до 23;
• с 23 до 7 утра следующего дня.

Обычно в ночное время тариф существенно меньше. При принятии решения о замене обычного счетчика на двухзонный необходимо подсчитать месячную экономию при оплате электроэнергии. Если она составляет половину или хотя бы треть всей стоимости, то можно считать, что проведение замены позволит получить существенную экономию. В том случае, когда оно незначительное замена счетчика вряд ли окупится.

Ночной тариф дешевле, чем дневной

Кроме того, возможна ситуация, когда при двухтарифном учете дневная электроэнергия будет дороже, чем при расчете по одному тарифу. В этом случае экономия может быть очень незначительной, что не окупит установку нового прибора.

Использование двухтарифного учета не во всех случаях может быть выгодным. Это зависит от конкретных сумм, а также от наличия в квартире приборов, использование которых можно перенести на ночное время. Перед принятием решения необходимо произвести расчет и на его основе делать выводы об окупаемости установки нового прибора.

какие тарифы бывают и как экономить на оплате электроэнергии

Я инженер-математик и не люблю верить на слово, поэтому решила проверить, насколько выгодны многотарифные счетчики.

Анастасия Артюх

разобралась в многотарифных счетчиках

У мамы истекал срок поверки счетчика на электричество. Она спросила у меня совета, какой ей установить, а я решила сначала проверить все суммы. Расскажу, как вела расчеты и что в итоге посоветовала маме.

Какие бывают счетчики

Электрический счетчик — это прибор, который учитывает, сколько электроэнергии вы расходуете. Сколько сжег электричества — столько он и покажет на табло в киловатт-часах. Затем за эти киловатт-часы нужно будет заплатить энергоснабжающей организации по своему тарифу.

Тарифы бывают разные. Во-первых, они зависят от региона. Например, в Москве по однотарифному счетчику придется заплатить 4,87 Р за киловатт-час, а в Истринском районе Московской области — 3,89 Р. Во-вторых, сами счетчики могут иметь разные тарифы. Расскажу об этом подробнее. Тарифы устанавливаются обычно на год, в некоторых регионах с 1 июля, в некоторых — с 1 января.

В статье я буду использовать тарифы, которые действовали в марте 2020 года в Москве

Однотарифный счетчик все время работает только по одному тарифу. Его показания не зависят от времени суток. Киловатт-час электроэнергии будет стоить одинаково и днем, и ночью.

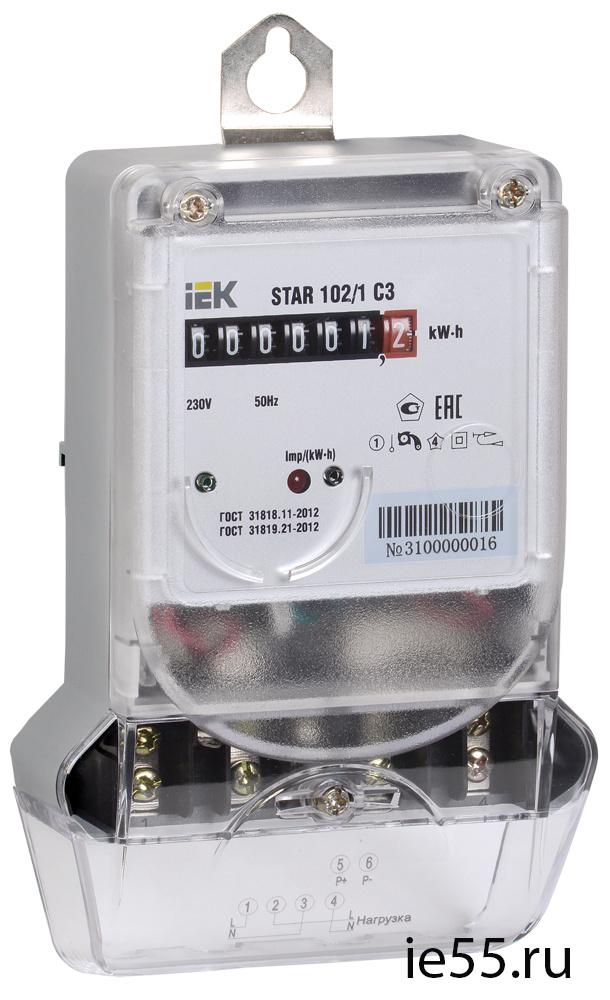

Самые дешевые однотарифные счетчики даже не имеют дисплея. Показания в таком случае отображаются по старинке — на вращающихся колесикахИх принцип работы не такой, как у многотарифных, поэтому они и дешевле

Двухтарифный счетчик — это счетчик, где тариф зависит от времени суток. Прибор показывает на экране расход киловатт-часов в двух разных временных интервалах, Т1 и Т2, а также общий расход.

Стандартные временные интервалы:

• Т1 — с 7:00 до 23:00;
• Т2 — с 23:00 до 7:00.

У двухтарифных счетчиков есть дисплей. А еще такой счетчик при желании можно подключить на один тариф, тогда он будет работать как однотарифный

Трехтарифный — такой же счетчик, как и двухтарифный, но временных интервалов у него три:

• Т1 — с 7:00 до 10:00 и с 17:00 до 21:00;
• Т2 — с 23:00 до 7:00;
• Т3 — с 10:00 до 17:00 и с 21:00 до 23:00.

Двухтарифные и многотарифные счетчики имеют дисплеи, на которых показания по разным временным интервалам сменяют друг друга. Затем счетчик показывает общий расход.

Еще у счетчиков есть такие параметры, как номинальный и максимальный токи. Обычная благоустроенная квартира — это не производственное предприятие с большим энергопотреблением. Большинство современных электросчетчиков рассчитано на ток силой от 5 до 60 А.

Экономить на ЖКХ

Если нагрузка будет меньше 5 А — это номинальный ток, — то прибор будет выдавать погрешность и неизвестно, кто от этого выиграет. Если все потребители в квартире будут потреблять больше 60 А — это максимальный ток, — прибор может выйти из строя. Но для обычной квартиры это маловероятно, поэтому на эти параметры можно не обращать внимания.

Это самый дешевый трехтарифный счетчик из «Леруа Мерлена». Жаль только, что отзывы у него не очень хорошие. Люди пишут, что он по умолчанию запрограммирован на один тариф и его надо перепрограммировать на три

Тарифы

Стоимость электроэнергии для потребителя зависит от тарифов. Тарифы зависят от региона и времени суток.

Региональные тарифы раз в год утверждают органы исполнительной власти в сфере ценообразования. Эти органы называются по-разному: в Москве — Департамент экономической политики и развития города Москвы, в Санкт-Петербурге — Комитет по тарифам Санкт-Петербурга, в Екатеринбурге — Региональная энергетическая комиссия. На их сайтах можно посмотреть текущие тарифы:

Пик — время самой большой и дорогой нагрузки на электросеть, когда большинство людей находятся дома и используют электроприборы: кипятят чайник, сушат волосы феном, заряжают устройства и так далее. Обычно это время, когда люди собираются на работу или приходят с нее. Полупик — время, когда энергии потребляют тоже много, но не так, как в пиковые часы. В ночные часы энергопотребление падает, поскольку большинство отдыхает.

Энергоснабжающие компании устанавливают самые высокие тарифы в период пиковой нагрузки. Чтобы стимулировать людей использовать электроэнергию в другие часы и тем самым перераспределять потребление, они снижают тарифы на полупиковые часы и ночное время.

Немного инфографики с сайта Мосэнергосбыта: потребление электроэнергии возрастает в мае и январе, во время долгих каникул. Люди больше времени проводят дома, готовят еду, постоянно кипятят чайникЕсть еще пик в сентябре: это время возвращения с дачи

Расскажу, что влияет на стоимость киловатт-часа:

1. Населенный пункт. Для разных местностей могут устанавливаться разные тарифы внутри одной области. В сельских местностях тариф обычно ниже.
2. Использование многотарифного счетчика. Если установлен многотарифный счетчик, стоимость киловатт-часа зависит от времени суток. Потребление в пиковое время стоит намного дороже, чем в ночное. Таким образом государство пытается сбалансировать нагрузку на сети.
3. Газификация дома. Для домов, которые нельзя газифицировать, тариф на электроэнергию ниже. Это социальная поддержка от государства для тех, кто расходует электричество не только для освещения и работы техники, но и для приготовления еды, отопления и нагрева воды.

Приведу тарифы для Москвы, которые я использовала в своих расчетах. Если дом газифицирован, применяются тарифы для домов с газовыми плитами, даже если не пользуетесь газом. Дальше нужно смотреть на конкретный тариф в зависимости от типа установленного счетчика.

Как я подключала газ в частном доме после реконструкции

Для двухтарифного счетчика указаны два числа: стоимость киловатт-часа в разные временные интервалы, их обозначают Т1 и Т2. В трехтарифном счетчике добавляется еще третий интервал, Т3.

Тарифы для газифицированных домов в Москве с сайта МосэнергосбытаТарифы для негазифицированных домов в Москве

Кто и за чей счет должен менять счетчики

Срок эксплуатации счетчиков, который заявляет изготовитель, обычно составляет 30 лет. Но это не значит, что со счетчиками можно 30 лет ничего не делать. Периодически их нужно поверять, то есть проводить процедуру, которая подтвердит точность показаний. Поверка требуется обычно каждые 10 лет для трехфазных и каждые 16 лет для однофазных счетчиков. Но бывают счетчики с межповерочным интервалом 8 лет. Периодичность поверки указана в паспорте устройства.

Поверка стоит недешево: за однофазный однотарифный счетчик — от 2500 Р, за трехфазный однотарифный — от 3500 Р.

Когда покупаете новый счетчик, обращайте внимание на межповерочный интервал. Чем он больше, тем реже надо будет тратиться на поверку. Например, у этого счетчика межповерочный интервал — 16 лет

Если счетчик сломался, его сняли или закончился срок эксплуатации или поверки, это приравнивается к отсутствию счетчика. Для таких квартир устанавливают повышенные в полтора раза тарифы на электричество. Чтобы вновь платить по нормальным тарифам, жильцам нужно заменить счетчик или поверить его.

Счетчик меняют жильцы за свой счет. По закону собственник обязан сам содержать принадлежащее ему имущество. Счетчик тоже относится к этому имуществу, даже если установлен не в квартире, а на лестнице. Просто в этом случае проще обслуживать его и снимать показания.

У моей мамы подходил срок поверки старого счетчика. Ей позвонили из УК и напомнили об этом. Время поверки поджимало, и мама занялась заменой самостоятельно.

Проще сразу поставить многотарифный счетчик

Дмитрий Назаренко

главный специалист отдела учета энергоресурсов АО «КМА-энергосбыт»

Если потребитель электроэнергии — обычный человек, который днем работает, а ночью спит, выгоды от многотарифного электросчетчика не будет. Многие стараются сэкономить за счет стирки белья или мойки посуды после 23:00 — по низкому тарифу. Но лично я против такого. Во-первых, шум от стиральных и посудомоечных машин может мешать и вам, и соседям. Во-вторых, если в это время вы уже спите, то полноценно контролировать процесс не можете. Если вдруг случится протечка воды и вы затопите соседей, придется делать ремонт не только у себя, но и у них. И экономия 20—40 Р в месяц на электроэнергии будет просто ничтожной на фоне предстоящих затрат.

Чтобы упростить себе задачу, можно поступить гораздо проще: сразу поставить многотарифный счетчик. Разница в ценах небольшая. Например, между однофазным однотарифным и многотарифным разница примерно 600—700 Р, между трехфазным однотарифным и многотарифным — 1000—1500 Р.

Как правило, многотарифные счетчики электроэнергии продают сразу настроенными под часовой пояс, в котором проживает потребитель. В противном случае уточняйте у продавца, какое сейчас время на счетчике. Если это не ваш часовой пояс — придется дополнительно доплачивать, чтобы настроить реальное время. Что касается установки и подключения счетчика к электрической сети, то разницы никакой нет. Тот, кто заявляет, что установить многотарифный электросчетчик дороже, банально хочет раскрутить заказчика на дополнительные деньги.

У потребителя с многотарифным счетчиком есть выбор, по какому тарифу оплачивать электроэнергию. То есть если вас не устраивает тариф, дифференцированный по времени суток, вы всегда можете перейти на обычный тариф без дифференциации. Необходимо лишь написать соответствующее заявление в свою УК — или гарантирующему поставщику, если у вас прямой договор. Со следующего месяца вы уже сможете платить по-другому. Также всегда можно и вернуться, ограничений нет.

27 декабря 2018 года приняты поправки в ФЗ «Об электроэнергетике», и с 1 июля 2020 года в новых домах или при замене счетчиков будут устанавливать только интеллектуальные счетчики электроэнергии, которые позволяют в том числе вести многотарифный учет. Затраты по установке таких счетчиков перенесут на энергосбытовые компании, которые включат их в тариф на электроэнергию, поэтому в конечном счете заплатят за это обычные потребители. Так что выбор между установкой однотарифного и многотарифного счетчика скоро отпадет сам собой. Но в любом случае потребитель сам выбирает, как оплачивать электроэнергию: по простому тарифу или дифференцированному по времени суток. Менять это вы вправе хоть несколько раз в год.

Сколько стоит поставить многотарифный счетчик

Многотарифный счетчик — это технически более сложный прибор, чем однотарифный. Мастера говорят, что подключать его сложнее и дольше, поэтому его установка дороже. Счетчик оплачивается отдельно. Его стоимость в установку не входит.

Устанавливать счетчик самостоятельно нельзя. Это имеет право делать только человек с соответствующими допусками к работе с электроприборами. Если заказать установку частной фирме, потом все равно придется вызывать специалиста из энергоснабжающей организации, чтобы он его опломбировал. Услуга опломбировки счетчика бесплатна. Но надо понимать, что специалист не придет к вам на следующий день после заявки, в среднем ждать приходится 3—4 дня.

Мама не стала поверять старый счетчик, а купила новый. Оказалось, что так мы сэкономили деньги, поскольку старый счетчик занижал показания. Выяснилось это опытным путем: после замены счетчика показания выросли. Если бы мы стали поверять старый счетчик и вскрылось, что он занижал показания, его пришлось бы ремонтировать или заменять.

Как не надо экономить на электричестве

Чтобы установить счетчик, мама позвонила в Мосэнергосбыт. Ей предложили оставить заявку на замену счетчика в личном кабинете потребителя на сайте Мосэнергосбыта. Ей хотелось сделать все за один раз, поэтому она не стала обращаться в частную компанию, хотя это было бы дешевле.

Чтобы оставить заявку, нужно зарегистрироваться на сайте и заполнить форму на замену счетчика. После этого с вами связывается сотрудник Мосэнергосбыта и договаривается по времениЦены на монтаж и демонтаж от частников. За замену счетчика придется заплатить от 1550 РЕще немного тарифов от частных фирм

Анализ электропотребления по трем абонентам

Меня смущало, что многотарифный счетчик в Мосэнергосбыте намного дороже однотарифного. И установка тоже дороже. Зная, что мама платит за электричество не так уж много, я решила проанализировать данные потребления нескольких человек и рассчитать, сколько экономит многотарифный счетчик по сравнению с обычным и как быстро это окупится.

Для этого я взяла данные по расходам электроэнергии трех абонентов, у которых установлены многотарифные счетчики. Так получилось, что у этих людей оказался разный образ жизни и, как следствие, разное электропотребление. Я все это свела в таблицу и рассчитала, сколько бы они заплатили, если бы у них был однотарифный счетчик. Чтобы ход моих мыслей был понятен, расскажу также об образе жизни каждого абонента из примера.

Я провела расчеты для трех абонентов за 2019 год и все свела в подробную таблицу. Для расчета срока окупаемости я взяла разницу в 3500 Р — это сумма, на которую многотарифный счетчик дороже однотарифного. Ее я разделила на ту экономию, что получилась от использования многотарифного счетчика

Абонент № 1 — это я. Я живу с мужем и двумя детьми в трехкомнатной квартире. У меня постоянно кто-то бывает дома, каждую ночь я включаю посудомоечную машину, днем запускаю стиральную. Стиральную машину я бы тоже включала ночью, но она установлена рядом со спальней и мешает мне спать. В квартире нет газа, зато есть индукционная плита. Еще я постоянно кипячу чайник, поскольку люблю горячий чай. Телевизор мы не смотрим, но пару часов в день работаем за компьютером.

Я очень люблю, когда много света. В комнате, где я нахожусь, люстры включены почти весь день, поэтому мы много тратим на освещение. Лампочки у нас разные: есть энергосберегающие, а есть обычные. Я не меняю старые галогенные лампочки, пока они не перегорят.

У меня двухтарифный счетчик, поэтому я знаю, сколько и по какому тарифу расходую. Я решила посчитать, сколько бы я потратила денег, если бы счетчик был однотарифный. Для этого я просуммировала показания за 2019 год и умножила их на тариф по однотарифному счетчику.

11 безотказных способов сэкономить на коммунальных услугах

Двухтарифный счетчик:

2859 кВт⋅ч × Т1 (5,35 Р/кВт⋅ч) + 794 кВт⋅ч × Т2 (1,5 Р/кВт⋅ч) = 16 486,65‬ Р

Однотарифный счетчик:

(2859 кВт⋅ч + 794 кВт⋅ч) × Т1 (4,65 ‭Р/кВт⋅ч) = 16 986,45 Р

Получалось, что многотарифный счетчик экономит мне 499,8 Р в год. Дальше я учла стоимость самого многотарифного счетчика и его установку. Самый простой многотарифный счетчик дороже однотарифного на 3500 Р — он окупится за семь лет.

В 2017 году у меня родился второй ребенок и я стала больше стирать, готовить и, соответственно, тратить электроэнергии по дневному тарифу Т1. Я решила повторить расчет для большего периода и сняла показания по счетчикам за декабрь 2016 года. Выходило, что многотарифный счетчик экономит мне 717 Р в год. То есть я стала тратить больше электроэнергии по дорогому тарифу — и срок окупаемости вырос.

В таком виде можно посмотреть данные по переданным показаниям приборов учета электроэнергии на сайте Мосэнергосбыта. Это данные по абоненту № 1 — мне

Абонент № 2 живет один в двухкомнатной квартире. Он пару раз в неделю включает стиральную машину, посудомоечной пользуется редко. Три-четыре дня в неделю этот человек уходит с утра из дома и отсутствует по 10—12 часов. Остальные дни в основном сидит дома и смотрит телевизор. Завтраки и ужины готовит в пиковый тариф. Плита у него электрическая, но не индукционная. Счетчик трехтарифный. Считаем.

Трехтарифный счетчик:

510 кВт⋅ч × Т1 (5,58 Р/кВт⋅ч) + 370 кВт⋅ч × Т2 (1,5 Р/кВт⋅ч) + 730 кВт⋅ч × Т3 (4,65 Р/кВт⋅ч) = 6795,3‬ Р

Однотарифный счетчик:

(510 кВт⋅ч + 730 кВт⋅ч + 370 кВт⋅ч) × Т1 (4,65 ‭Р/кВт⋅ч) = 7486,5 Р

Получается, что трехтарифный счетчик помог бы ему сэкономить 691,2 Р в год. Срок окупаемости счетчика для этого абонента — 5 лет. Посчитала так:

3500 Р / 691,2 Р в год

Переданные показания приборов учета электроэнергии по абоненту № 2

Абонент № 3 живет один в двухкомнатной квартире и пять дней в неделю ходит на работу. Иногда пользуется стиральной машиной, посудомойки у него нет. Есть газовая плита и электрический чайник. Этот человек любит полуночничать — допоздна сидит за компьютером или смотрит телевизор. Считаем.

Однотарифный счетчик:

(404 кВт⋅ч + 567 кВт⋅ч + 361 кВт⋅ч) × Т1 (5,47 ‭Р/кВт⋅ч) = 7286,04 Р

Получается, что трехтарифный счетчик помог бы сэкономить 761,34 Р в год. Срок окупаемости счетчика для этого абонента — 4,6 года:

3500 Р / 761,34 Р в год

Переданные показания приборов учета электроэнергии по абоненту № 3

За сколько лет окупится многотарифный счетчик при таком потреблении

	Абонент № 1 — 7 лет	Абонент № 2 — 5 лет	Абонент № 3 — 4,6 года
Расход по Т1 за год	2859 кВт⋅ч	510 кВт⋅ч	404 кВт⋅ч
Тариф Т1 (это дневное время для двухтарифного счетчика или пиковое для трехтарифного)	5,35 Р/кВт⋅ч	5,58 Р/кВт⋅ч	6,57 Р/кВт⋅ч
Расход по Т2 за год	794 кВт⋅ч	730 кВт⋅ч	567 кВт⋅ч
Тариф Т2 (это ночное время)	1,5 Р/кВт⋅ч	1,5 Р/кВт⋅ч	2,13 Р/кВт⋅ч
Расход по Т3 за год	0 кВт⋅ч	370 кВт⋅ч	361 кВт⋅ч
Тариф Т3 (это полупик для трехтарифного счетчика)	0 Р/кВт⋅ч	4,65 Р/кВт⋅ч	5,47 Р/кВт⋅ч
Расход за год	3653 кВт⋅ч	1610 кВт⋅ч	1332 кВт⋅ч
Тариф однотарифного счетчика	4,65 Р/кВт⋅ч	4,65 Р/кВт⋅ч	5,47 Р/кВт⋅ч
Стоимость по многотарифному счетчику за 2019 год	16 486,65 Р	6795,3 Р	6524,7 Р
Стоимость по однотарифному счетчику за 2019 год	16 986,45 Р	7486,5 Р	7286,04 Р
На сколько больше пришлось бы заплатить за год по однотарифному счетчику	499,8 Р	691,2 Р	761,34 Р

Абонент № 1 — 7 лет

Расход по Т1 за год

2859 кВт⋅ч

Тариф Т1 (это дневное время для двухтарифного счетчика или пиковое для трехтари

Лучший счетчик энергии двухфазный — Отличные предложения на счетчик энергии двухфазный от двухфазных продавцов глобального счетчика энергии

Отличные новости !!! Вы попали в нужное место для двухфазного счетчика электроэнергии. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот двухфазный счетчик энергии станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть двухфазный счетчик энергии на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в двухфазных счетчиках энергии и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы сможете приобрести 2-фазный счетчик энергии по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Узнать | OpenEnergyMonitor

Контроль энергии через импульсный выход счетчика коммунальных услуг

Введение

Многие счетчики имеют импульсные выходы, например: однофазные и трехфазные счетчики электроэнергии, счетчики газа, счетчики воды.

Импульсный выход может представлять собой мигающий светодиод, переключающее реле (обычно твердотельное) или и то, и другое.

В случае счетчика электроэнергии импульсный выход соответствует определенному количеству энергии, проходящей через счетчик (кВтч / Втч). Для однофазных бытовых счетчиков электроэнергии (например, Elster A100c) каждый импульс обычно равен одному Втч (1000 импульсов на кВтч). В измерителях большей мощности (часто трехфазных) каждый импульс соответствует большему количеству энергии, например 2 или даже 10 Втч на импульс.

Пример счетчика

Что такое пульс?

Рисунок 1

На рисунке 1 показан импульсный выход. Ширина импульса T_high варьируется в зависимости от измерителя. Некоторые измерители импульсного выхода позволяют устанавливать T_high. T_high остается постоянным во время работы. Для измерителя A100c T_high составляет 50 мс. Время между импульсами T_low — это то, что показывает мощность, измеренную измерителем.

Расчет энергии Для счетчика A100c каждый импульс соответствует 1/1000 кВтч, т.е.е. 1 Втч энергии, проходящей через счетчик.

Расчетная мощность 3600 секунд в час = 3600 Дж на импульс, т.е. 1 Втч = 3600 Дж следовательно, мгновенная мощность P = 3600 / T , где T — время между задним фронтом каждого импульса.

Оптический счет импульсов: мигающие светодиоды

Многие счетчики электроэнергии не имеют соединений с импульсным выходом или соединения недоступны из-за ограничений, налагаемых коммунальной компанией. Все современные счетчики имеют светодиоды оптического импульсного выхода.В таких случаях для сопряжения с измерителем можно использовать оптический датчик.

Красный светодиод импульсного выхода можно увидеть на изображении A100c выше. Для обнаружения импульсов от светодиода вам понадобится датчик освещенности. В Интернете есть множество документации по использованию Arduino для обнаружения импульсного выхода светодиода.

Примечания к оптическим датчикам (результаты первичных испытаний)

Преобразователь света в напряжение TLS257, подключенный непосредственно к цифровому входу Arduino с понижающим резистором 10 кОм, смог обнаружить световой импульс от измерителя Reporter 5193B.TLS257 обнаруживает свет в видимом диапазоне. Сильно подвержен влиянию окружающего освещения. Необходимо хорошее экранирование окружающего света вокруг датчика. Датчик имеет преимущество встроенного операционного усилителя для обеспечения хорошего колебания напряжения и прямого подключения Arduino. Низкая стоимость 1,31 £ (22/10/10).

Также был протестирован фотодиод TLS261. Поскольку этот датчик является инфракрасным, на него не так сильно влияет окружающий свет. Удалось обнаружить импульсы яркого светодиода, но не измерителя Reporter 5193B.

Обнаружение импульсов проводного / переключаемого выхода

Многие счетчики также имеют проводные / переключаемые импульсные выходы. У многих есть схемы подключения, аналогичные той, что поставляется с A100c. Два меньших отверстия — это соединения импульсного выхода. Я добавил V _в и V _{из меток} , чтобы было немного понятнее. V _в обеспечивается внешним источником питания. V _out — это выходной сигнал измерителя, созданный переключением внутреннего твердотельного реле (например, переключение между V _на и V _{на выходе} )

Проводное / переключаемое выходное напряжение питания

Насколько я понимаю, 24 В — довольно стандартный источник питания для таких систем счетчиков, но обычно можно использовать и другие напряжения.Счетчики часто имеют довольно широкий диапазон выходного импульсного напряжения питания от 3 до 35 В. Таким образом, можно было использовать питание 5 В от Arduino. Более высокие напряжения желательны, когда в окружающей среде больше шума и длина кабеля длиннее.

Безопасность

Остерегайтесь подключенных к сети импульсных выходов: Убедитесь, что импульсный выход вашего счетчика не подключен к сети высокого напряжения (внутри счетчика). Некоторые счетчики имеют один из разъемов импульсного выхода, подключенного к нейтрали.Если ваш измеритель является одним из них, вам понадобится схема изоляции для взаимодействия с Arduino.

Близость провода под напряжением: Импульсные выходы обычно находятся очень близко к проводам под напряжением, поэтому будьте осторожны и с ними!

Схема

Схема подключения измерителя импульсного выхода к Arduino:

Резистор 10 кОм удерживает цифровой вход на GND (цифровой уровень 0), когда «переключатель» импульсного выхода разомкнут.

Дополнительная литература

определение счетчика электроэнергии и синонимов счетчика электроэнергии (английский)

Типичный североамериканский отечественный аналоговый счетчик электроэнергии.

Типичный североамериканский бытовой цифровой счетчик электроэнергии

Счетчик электроэнергии Счетчик электроэнергии или — это устройство, которое измеряет количество электроэнергии, потребляемой домом, бизнесом или устройством с электрическим приводом.

Счетчики электроэнергии обычно калибруются в расчетных единицах, наиболее распространенной из которых является киловатт-час [ кВтч ]. Периодические показания электросчетчиков устанавливают циклы выставления счетов и энергию, используемую в течение цикла.

В настройках, когда требуется экономия энергии в определенные периоды, счетчики могут измерять потребление, максимальное использование мощности в некоторый интервал. Измерение «времени суток» позволяет изменять расценки на электроэнергию в течение дня, чтобы регистрировать использование в периоды пиковых высоких затрат и в периоды низкой нагрузки с низкими затратами. Кроме того, в некоторых областях счетчики имеют реле для отключения нагрузки в ответ на запрос в периоды пиковой нагрузки. ^[1]

История

Постоянный ток (DC)

По мере того, как коммерческое использование электроэнергии распространилось в 1880-х годах, становилось все более важным, чтобы счетчик электроэнергии, аналогичный существовавшим в то время газовым счетчикам, требовался для правильного выставления счетов потребителям по стоимости энергии вместо выставления счетов за фиксированное количество лампы в месяц. Было разработано много экспериментальных типов счетчиков. Эдисон сначала работал над электромеханическим счетчиком постоянного тока с регистром прямого считывания, но вместо этого разработал электрохимическую систему измерения, в которой использовалась электролитическая ячейка для суммирования потребления тока. Пластины периодически снимали, взвешивали и выставляли счет заказчику. Электрохимический счетчик был трудоемким для чтения и не был хорошо принят покупателями. В 1885 году Ферранти предложил ртутный моторный счетчик с регистром, подобный газовым счетчикам; Это имело то преимущество, что потребитель мог легко считывать показания счетчика и проверять потребление. ^[2] Первым точным регистрирующим измерителем потребления электроэнергии был измеритель постоянного тока, созданный доктором Германом Ароном, который запатентовал его в 1883 году. Хьюго Херст из британской General Electric Company ввел его в продажу в Великобритании с 1888 года. ^[3] До этого использовались счетчики, но они измеряли уровень потребления энергии в данный момент, то есть электрическую мощность. Счетчик Арона записал общее количество энергии, использованной с течением времени, и показал его на ряде циферблатов. В США Элиху Томсон усовершенствовал свой «записывающий ваттметр» в 1889 году.

Переменный ток (AC)

Первый образец счетчика киловатт-часов переменного тока, изготовленный на основе патента Венгрии Отто Блати и названный в его честь, был представлен заводом Ганца на Франкфуртской ярмарке осенью 1889 года, и уже был выпущен первый индукционный счетчик киловатт-часов. продается на заводе в конце того же года. Это были первые ваттметры переменного тока, известные под названием Bláthy-meter. ^[4] Используемые в настоящее время счетчики киловатт-часов переменного тока работают по тому же принципу, что и оригинальное изобретение Блати. ^{[5] [6] [7] [8]} Также примерно в 1889 году Элиу Томсон из американской компании General Electric разработал записывающий ваттметр (ваттметр), основанный на бесконтактном коллекторном двигателе. Этот счетчик преодолел недостатки электрохимического типа и мог работать как на переменном, так и на постоянном токе. ^[9]

В 1894 году Оливер Шалленбергер из Westinghouse Electric Corporation применил принцип индукции, ранее применявшийся ^[10] только в ампер-счетчиках переменного тока, для производства ватт-часов современной электромеханической формы с использованием индукционного диска, скорость вращения которого была определена. пропорционально мощности в цепи. ^{[11] [12]} Счетчик Блати был похож на счетчик Шалленбергера и Томсона в том, что он представляет собой счетчик с двухфазным двигателем. ^[13] Хотя индукционный измеритель мог работать только на переменном токе, он устранил деликатный и проблемный коммутатор конструкции Томсона. Шалленбергер заболел и не смог усовершенствовать свою первоначальную большую и тяжелую конструкцию, хотя он также разработал многофазную версию.

Единица измерения

Щитовой твердотельный счетчик электроэнергии, подключенный к подстанции мощностью 2 МВА.Дистанционные датчики тока и напряжения можно считывать и программировать удаленно с помощью модема и локально с помощью инфракрасного излучения. Круг с двумя точками — это инфракрасный порт. Видны защитные пломбы.

Самая распространенная единица измерения электросчетчика — киловатт-час [ кВтч ], который равен количеству энергии, потребляемой нагрузкой в ​​один киловатт в течение одного часа, или 3 600 000 джоулей. Некоторые электроэнергетические компании вместо этого используют мегаджоуль SI.

Потребление обычно измеряется в ваттах, но усредняется за период, чаще всего четверть или полчаса.

Реактивная мощность измеряется в «тысячах вольт-амперных реактивных часов», (кварч). По соглашению, «запаздывающая» или индуктивная нагрузка, такая как двигатель, будет иметь положительную реактивную мощность. «Ведущая», или емкостная нагрузка, будет иметь отрицательную реактивную мощность. ^[14]

Вольт-ампер измеряет всю мощность, проходящую через распределительную сеть, включая реактивную и фактическую. Это равно произведению среднеквадратичных вольт и ампер.

Искажение электрического тока нагрузкой измеряют несколькими способами.Коэффициент мощности — это отношение резистивной (или активной мощности) к вольт-амперам. Емкостная нагрузка имеет опережающий коэффициент мощности, а индуктивная нагрузка — отстающий. Чисто резистивная нагрузка (например, лампа накаливания, нагреватель или чайник) имеет коэффициент мощности 1. Гармоники тока являются мерой искажения формы волны. Например, электронные нагрузки, такие как блоки питания компьютеров, потребляют ток на пике напряжения для заполнения своих внутренних запоминающих элементов. Это может привести к значительному падению напряжения около пика напряжения питания, что проявляется в виде сглаживания формы волны напряжения.Это выравнивание вызывает появление нечетных гармоник, которые недопустимы, если они превышают определенные пределы, поскольку они не только расточительны, но могут мешать работе другого оборудования. По закону ЕС и других стран выбросы гармоник должны находиться в установленных пределах.

Другие единицы измерения

В дополнение к учету, основанному на количестве потребляемой энергии, доступны другие типы учета.

Измерители, измеряющие количество используемого заряда (кулоны), известные как счетчики ампер-часов, использовались на заре электрификации.Они зависели от постоянного напряжения питания для точного измерения потребления энергии, что было маловероятно для большинства источников питания.

Некоторые измерители измеряют только время, в течение которого течет заряд, без измерения величины напряжения или тока. Они подходят только для приложений с постоянной нагрузкой.

Ни один из этих типов вряд ли будет использоваться сегодня.

Виды счетчиков

Механизм электромеханического индукционного счетчика.
1 — Катушка напряжения — много витков тонкого провода, заключенного в пластик, подключенного параллельно нагрузке.
2 — Токовая катушка — три витка толстого провода, подключенные последовательно с нагрузкой.
3 — Статор — концентрирует и ограничивает магнитное поле.
4 — Алюминиевый диск ротора.
5 — тормозные магниты ротора.
6 — шпиндель с червячной передачей.
7 — диски дисплея — обратите внимание, что диски 1/10, 10 и 1000 вращаются по часовой стрелке, а диски 1, 100 и 10000 вращаются против часовой стрелки.

Счетчики электроэнергии работают, непрерывно измеряя мгновенное напряжение (вольт) и ток (амперы) и находя произведение этих величин, чтобы получить мгновенную электрическую мощность (ватты), которая затем интегрируется по времени, чтобы получить использованную энергию (джоули, киловатт-часы и т. Д.)). Счетчики для небольших служб (например, мелких бытовых потребителей) могут быть подключены напрямую между источником и потребителем. Для больших нагрузок, более чем примерно 200 ампер нагрузки, используются трансформаторы тока, так что счетчик может быть расположен не на одной линии с сервисными проводниками. Счетчики делятся на две основные категории: электромеханические и электронные.

Электромеханические счетчики

Самым распространенным типом электросчетчиков является электромеханический индукционный счетчик ватт-часов. ^{[15] [16]}

Электромеханический индукционный измеритель работает путем подсчета оборотов алюминиевого диска, который вращается со скоростью, пропорциональной мощности. Таким образом, количество оборотов пропорционально потреблению энергии. Катушка напряжения потребляет небольшое и относительно постоянное количество энергии, обычно около 2 Вт, которое не регистрируется измерителем. Токовая катушка также потребляет небольшое количество энергии, пропорциональное квадрату тока, протекающего через нее, обычно до пары ватт при полной нагрузке, которая регистрируется измерителем.

На металлический диск действуют две катушки. Одна катушка подключена таким образом, что она создает магнитный поток пропорционально напряжению, а другая создает магнитный поток, пропорциональный току. Поле катушки напряжения задерживается на 90 градусов с помощью катушки задержки. ^[17] Это создает вихревые токи в диске, и эффект таков, что на диск действует сила, пропорциональная произведению мгновенного тока и напряжения. Постоянный магнит оказывает противодействующую силу, пропорциональную скорости вращения диска.Равновесие между этими двумя противоположными силами приводит к тому, что диск вращается со скоростью, пропорциональной используемой мощности. Диск приводит в действие механизм регистрации, который интегрирует скорость диска с течением времени путем подсчета оборотов, подобно одометру в автомобиле, для измерения общей энергии, использованной за период времени.

Тип счетчика, описанный выше, используется в однофазной сети переменного тока. Различные конфигурации фаз используют дополнительные катушки напряжения и тока.

Трехфазный электромеханический индукционный счетчик, счетчик 100 А, питание 230/400 В. Горизонтальный алюминиевый диск ротора виден в центре метра

Алюминиевый диск поддерживается шпинделем с червячной передачей, приводящей в движение регистр. Регистр — это набор циферблатов, которые фиксируют количество использованной энергии. Циферблаты могут быть типа циклометра , , одометра, который легко читается, где для каждого циферблата одна цифра отображается через окошко на лицевой стороне счетчика, или типа указателя, где указатель указывает каждый цифра.При использовании стрелочного типа со шкалой смежные указатели обычно вращаются в противоположных направлениях из-за зубчатого механизма.

Количество энергии, представленное одним оборотом диска, обозначается символом, который дается в ватт-часах на один оборот. Обычно встречается значение 7,2. Используя значение, можно определить их энергопотребление в любой момент времени, отсчитывая время диска с помощью секундомера. Если время в секундах, затрачиваемое диском на один оборот, равно, то мощность в ваттах равна.Например, если, как указано выше, один оборот совершается за 14,4 секунды, мощность составляет 1800 Вт. Этот метод можно использовать для определения энергопотребления бытовых устройств, включая их по очереди.

Большинство бытовых счетчиков электроэнергии необходимо снимать вручную, как представителем энергетической компании, так и потребителем. Когда покупатель снимает показания счетчика, показания могут быть переданы энергетической компании по телефону, почте или через Интернет. Электроэнергетическая компания обычно требует посещения представителя компании не реже одного раза в год для проверки показаний, предоставленных потребителем, и для выполнения базовой проверки безопасности счетчика.

В измерителе индукционного типа ползучесть — это явление, которое может отрицательно повлиять на точность, которое возникает, когда измерительный диск непрерывно вращается с приложенным потенциалом и разомкнутыми клеммами нагрузки. Проверка на ошибку из-за ползучести называется тестом на ползучесть.

Два стандарта регулируют точность счетчиков: ANSI C12.20 для Северной Америки и IEC 62053.

Электронные счетчики

Электронные счетчики отображают потребляемую энергию на ЖК- или светодиодном дисплее, а также могут передавать показания в удаленные места.В дополнение к измерению потребляемой энергии электронные счетчики могут также записывать другие параметры нагрузки и питания, такие как максимальная потребляемая мощность, коэффициент мощности, используемая реактивная мощность и т. Д. Они также могут поддерживать выставление счетов по времени, например, запись количества энергия, используемая в часы пик и в непиковые часы.

Связь

Дистанционное считывание показаний счетчика — практический пример телеметрии. Это экономит затраты на считыватель счетчиков и связанные с этим ошибки, но также позволяет проводить больше измерений и удаленное обеспечение.Многие интеллектуальные счетчики теперь включают переключатель для прерывания или восстановления обслуживания.

Исторически сложилось так, что вращающиеся счетчики могли передавать информацию о своей мощности удаленно, используя пару замыкающих контактов, подключенных к линии KYZ .

Интерфейс KYZ — это своего рода квадратурный энкодер. В интерфейсе KYZ провода Y и Z представляют собой контакты переключателя, закороченные на K на половину окружности ротора. Чтобы измерить направление ротора, сигнал Z смещается на 90 градусов от оси Y. Когда ротор вращается в противоположном направлении, показывая экспорт мощности, последовательность меняется на противоположную.Время между импульсами измеряет потребность. Количество импульсов — это общее потребление энергии. ^[18]

Выходы

KYZ исторически были присоединены к «реле сумматора», питающим «сумматор», так что многие счетчики могли быть считаны одновременно в одном месте.

Выходы

KYZ также являются классическим способом подключения электросчетчиков к программируемым логическим контроллерам, системам отопления, вентиляции и кондиционирования или другим системам управления. Некоторые современные счетчики также снабжены замыкателем контактов, который предупреждает, когда счетчик обнаруживает потребность в близком к более высокому тарифу на электроэнергию, чтобы улучшить управление спросом.

Некоторые счетчики имеют выход с открытым коллектором, который дает импульсы 32-100 мс при постоянном количестве используемой электроэнергии. Обычно 1000-10000 импульсов на кВтч. Выход ограничен до 27 В постоянного тока и 27 мА постоянного тока. Вывод обычно соответствует стандарту DIN 43864.

Часто счетчики, предназначенные для полуавтоматического считывания, имеют последовательный порт, который подключается через инфракрасный светодиод через лицевую панель счетчика. В некоторых многоквартирных домах используется аналогичный протокол, но в проводной шине используется последовательная токовая петля для подключения всех счетчиков к одной вилке.Вилка часто бывает возле почтовых ящиков. В Европейском союзе наиболее распространенным протоколом и протоколом инфракрасного порта является «FLAG», упрощенное подмножество режима C стандарта IEC 61107. В США и Канаде предпочтительным протоколом инфракрасного порта является ANSI C12.18. Некоторые промышленные счетчики используют протокол для программируемых логических контроллеров (Modbus).

Одним из предлагаемых для этой цели протоколов является DLMS / COSEM, который может работать на любом носителе, включая последовательные порты. Данные могут передаваться по Zigbee, WiFi, телефонным линиям или по самим линиям электропередач.Некоторые счетчики можно считать через Интернет. Также широко используются другие, более современные протоколы.

Электронные счетчики теперь используют маломощное радио, GSM, GPRS, Bluetooth, IrDA, а также проводную связь RS-485. Теперь счетчики могут хранить полные профили использования с отметками времени и передавать их одним нажатием кнопки. Показания потребности, хранящиеся вместе с профилями, точно отражают требования заказчика к нагрузке. Эти данные профиля нагрузки обрабатываются коммунальными предприятиями для выставления счетов и планирования.

AMR (автоматическое считывание показаний счетчика) и RMR (удаленное считывание показаний счетчика) описывают различные системы, которые позволяют проверять счетчики без необходимости отправки считывающего устройства. Электронный счетчик может передавать свои показания по телефонной линии или радио в центральную расчетную кассу. Автоматическое считывание показаний счетчика может быть выполнено с помощью модемов GSM (Глобальная система мобильной связи), один из которых прикреплен к каждому счетчику, а другой размещен в центральном офисе энергоснабжения.

Твердотельная конструкция

Принципиальная структурная схема электронного счетчика энергии

Как и на блок-схеме, счетчик имеет источник питания, механизм измерения, механизм обработки и связи (т.е.е. микроконтроллер) и другие дополнительные модули, такие как RTC, ЖК-дисплей, порты / модули связи и т. д.

Дозирующий двигатель получает напряжение и ток входов и имеет напряжение ссылки, пробоотборники и quantisers с последующей секцией АЦП с получением оцифрованных эквивалентов всех входов. Затем эти входные данные обрабатываются с помощью цифрового сигнального процессора для расчета различных параметров измерения, таких как мощность, энергия и т. Д.

Наибольший источник долгосрочных ошибок в метре дрейф в предусилителе, после чего точности опорного напряжения.Оба они также меняются в зависимости от температуры и сильно различаются, потому что большинство счетчиков находится на открытом воздухе. Их характеристика и компенсация являются важной частью конструкции счетчика.

Секция обработки и связи отвечает за вычисление различных производных величин из цифровых значений, генерируемых механизмом измерения. Он также отвечает за связь с использованием различных протоколов и интерфейс с другими дополнительными модулями, подключенными к нему в качестве ведомых устройств.

RTC и другие дополнительные модули присоединяются в качестве подчиненных к секции обработки и связи для различных функций ввода / вывода.В современном измерителе большая часть, если не все, из этого будет реализована внутри микропроцессора, например, часы реального времени (RTC), ЖК-контроллер, датчик температуры, память и аналого-цифровые преобразователи.

Многотарифные (регулируемые) счетчики

Розничные торговцы электроэнергией могут пожелать взимать с потребителей разные тарифы в разное время дня, чтобы лучше отразить затраты на производство и передачу электроэнергии. Поскольку, как правило, неэффективно хранить значительные объемы электроэнергии в период низкого спроса для использования в период высокого спроса, затраты будут значительно варьироваться в зависимости от времени суток.Для запуска низкозатратных генерирующих мощностей (базовая нагрузка), таких как ядерная, может потребоваться много часов, что означает избыток в периоды низкого спроса, в то время как высокозатратные, но гибкие генерирующие мощности (например, газовые турбины) должны быть доступны для немедленного реагирования ( вращающийся резерв) до пикового спроса, возможно, используется в течение нескольких минут в день, что очень дорого.

Некоторые многотарифные счетчики используют разные тарифы для разных объемов спроса. Обычно это промышленные счетчики.

Бытовое использование

Бытовые счетчики с переменной скоростью обычно допускают от двух до трех тарифов («пиковый», «внепиковый» и «плечевой»), и в таких установках может использоваться простой электромеханический таймер.Исторически они часто использовались вместе с электрическими накопительными нагревателями или системами накопления горячей воды.

Множественные тарифы упрощаются за счет счетчиков времени использования (TOU), которые включают в себя таймер или подключены к нему и имеют несколько регистров.

Переключение между тарифами может происходить с помощью радиоактивного переключателя, а не реле времени, чтобы предотвратить несанкционированный доступ к запечатанному переключателю времени для получения более дешевой электроэнергии.

Соединенное Королевство

Радиоактивное переключение является обычным явлением в Великобритании, при этом ночной сигнал данных отправляется в длинноволновой несущей BBC Radio 4, 198 кГц.Время непиковой зарядки обычно составляет семь часов с 23:30 до 6:30 по Гринвичу, и это предназначено для питания аккумуляторов и погружных нагревателей. В Великобритании такие тарифы имеют бренд Economy 7 или White Meter . Популярность таких тарифов снизилась в последние годы, по крайней мере на внутреннем рынке, из-за (предполагаемых или реальных) недостатков накопительных нагревателей и сравнительно низкой стоимости природного газа. Также доступен счетчик «Эконом 10», дающий пять часов нагрева в течение ночи с повышением температуры в середине утра и в середине дня. ^[19]

Большинство счетчиков, использующих Economy 7 переключают все электроснабжение на более дешевый тариф в течение 7-часового ночного периода, ^[20] не только контур накопительного нагревателя. Обратной стороной этого является то, что дневная ставка будет значительно выше, и постоянная плата тоже может быть немного выше. Например, обычная ставка на электроэнергию может составлять 9 пенсов за кВтч, тогда как дневная ставка Economy 7 ‘ s может составлять от 14 до 17 пенсов за кВтч, но только 5,43 пенсов за кВтч ночью.Выключатели с таймером, установленные на стиральных машинах, сушильных машинах, посудомоечных машинах и погружных нагревателях, можно настроить так, чтобы они включались только при более низкой скорости.

Коммерческое использование

В больших коммерческих и промышленных помещениях могут использоваться электронные счетчики, которые регистрируют потребление энергии блоками по полчаса или меньше. Это связано с тем, что в большинстве электросетей наблюдается скачок спроса в течение дня, и энергетическая компания может пожелать предоставить ценовые стимулы крупным потребителям, чтобы снизить спрос в это время.Эти всплески спроса часто соответствуют времени приема пищи или, как известно, рекламе в популярных телевизионных программах.

Счетчики электроэнергии

Счетчики электроэнергии с розеткой (или счетчики нагрузки) измеряют энергию, потребляемую отдельными приборами. Сегодня на рынке доступно множество моделей, но все они работают по одному и тому же основному принципу. Счетчик включается в розетку, и прибор, который нужно измерить, подключается к счетчику. Такие счетчики могут помочь в энергосбережении, выявляя основных потребителей энергии или устройства, которые потребляют чрезмерную мощность в режиме ожидания.Счетчик мощности часто можно получить в местных органах власти ^[21] или в местной публичной библиотеке. ^{[22] [23]}

Дисплеи использования энергии в доме

Основная статья: Домашний энергетический монитор

Потенциально мощным средством снижения потребления энергии в домашних условиях является предоставление пользователям удобной обратной связи в режиме реального времени, чтобы они могли изменить свое поведение в отношении потребления энергии. Недавно стали доступны недорогие дисплеи с обратной связью по энергии. Исследование, проведенное компанией Hydro One с использованием считываемого потребителем счетчика в 500 домах Онтарио, показало в среднем 6.Общее потребление электроэнергии снизилось на 5% по сравнению с контрольной группой аналогичного размера. Hydro One впоследствии предложила бесплатные мониторы мощности 30 000 клиентов, основываясь на успехе пилотного проекта. ^[24] Такие проекты, как Google PowerMeter, берут информацию с интеллектуального счетчика и делают ее более доступной для пользователей, чтобы способствовать сохранению. ^[25]

Умные счетчики

Основная статья: Умный счетчик

Умные счетчики идут дальше простого AMR (автоматическое считывание показаний счетчиков).Они предлагают дополнительные функции, включая считывание в реальном или близком к реальному времени, уведомление о сбоях питания и мониторинг качества электроэнергии. Они позволяют агентствам по установлению цен устанавливать разные цены на потребление в зависимости от времени суток и сезона.

Эти ценовые различия могут быть использованы для уменьшения пиков спроса (смещение нагрузки или уменьшение пикового значения), уменьшая потребность в дополнительных электростанциях и, в частности, более загрязняющих и дорогостоящих для эксплуатации электростанций с питанием от природного газа. ^{[ необходима ссылка ]} Обратная связь, которую они предоставляют потребителям, также снижает общее потребление энергии. ^{[ необходима ссылка ]}

Другой тип интеллектуальных счетчиков использует ненавязчивый мониторинг нагрузки, чтобы автоматически определять количество и тип приборов в доме, сколько энергии каждый из них использует и когда. Этот счетчик используется электроэнергетическими компаниями для обследований использования энергии. Это устраняет необходимость устанавливать таймеры на все приборы в доме, чтобы определять, сколько энергии каждый из них использует.

Счетчики предоплаты

Счетчик предоплаты и жетоны с магнитной полосой из арендованного жилья в Великобритании. Кнопка с надписью A отображает информацию и статистику, например текущий тариф и оставшийся кредит. Кнопка с надписью B активирует небольшую сумму экстренного кредита, если у клиента закончится

Ключ предоплаты

Стандартная бизнес-модель розничной торговли электроэнергией предполагает, что электроэнергетическая компания выставляет счет потребителю за количество энергии, использованной в предыдущем месяце или квартале.В некоторых странах, если розничный торговец считает, что покупатель может не оплатить счет, может быть установлен счетчик предоплаты. Это требует, чтобы покупатель внес предоплату, прежде чем можно будет использовать электричество. Если доступный кредит исчерпан, подача электроэнергии отключается с помощью реле.

В Великобритании механические счетчики предоплаты были обычным явлением при съеме жилья. К их недостаткам относятся необходимость регулярных посещений для снятия наличных и риск кражи наличных в счетчике.

Современные твердотельные счетчики электроэнергии в сочетании со смарт-картами устранили эти недостатки, и такие счетчики обычно используются для клиентов, считающихся невысоким кредитным риском. В Великобритании одна из систем — это сеть PayPoint, где в перезаряжаемые токены (карты Quantum для природного газа или пластиковые «ключи» для электричества) можно загружать любые деньги, которые есть у клиента.

В последнее время представлены смарт-карты как надежные токены, которые позволяют двусторонний обмен данными между счетчиком и коммунальным предприятием.

В Южной Африке, Судане и Северной Ирландии счетчики с предоплатой пополняются путем ввода уникального закодированного двадцатизначного числа с клавиатуры. Это делает жетоны, по сути, лист бумаги, очень дешевыми в производстве.

По всему миру, особенно в развивающихся странах, проводятся эксперименты по тестированию систем предоплаты. В некоторых случаях счетчики предоплаты не принимались покупателями. Существуют различные группы, такие как ассоциация Standard Transfer Specification (STS), которые продвигают общие стандарты для систем измерения предоплаты среди производителей.Счетчики предоплаты, использующие стандарт STS, используются во многих странах. ^{[26] [27] [28]}

Счетчик времени суток

Измерение времени суток (TOD), также известное как время использования (TOU) или сезонное время суток (SToD), измерение включает разделение дня, месяца и года на тарифные ячейки и с более высокими ставками в периоды пиковой нагрузки и с низким тарифом. ставки в периоды непиковой нагрузки. Хотя это можно использовать для автоматического контроля использования со стороны клиента (что приводит к автоматическому контролю нагрузки), часто это просто ответственность клиента контролировать свое использование или платить соответственно (добровольный контроль нагрузки).Это также позволяет коммунальным предприятиям соответствующим образом планировать свою передающую инфраструктуру. См. Также Управление на стороне спроса (DSM).

Измерение

TOD обычно делит показатели на несколько сегментов, включая пиковый, непиковый, средний или плечевой, а также критический пик. Типичная договоренность — пик, приходящийся на дневное время (только в дни, не относящиеся к праздникам), например, с 13:00 до 21:00 с понедельника по пятницу летом и с 6:30 до 12:00 и с 17:00 до 21:00 зимой. . Более сложные схемы включают использование критических пиков, возникающих в периоды высокого спроса.Время пикового спроса / стоимости будет отличаться на разных рынках по всему миру.

Крупные коммерческие пользователи могут приобретать электроэнергию с почасовой оплатой, используя прогнозные цены или цены в реальном времени. Цены варьируются от «мы платим вам (отрицательно)» до 1000 долларов / МВтч (100 центов / кВтч). ^[29]

Некоторые коммунальные предприятия позволяют бытовым клиентам оплачивать почасовые ставки, например, Иллинойс, где используется ценообразование на сутки вперед. ^{[30] [31]}

Учет экспорта электроэнергии

Многие потребители электроэнергии устанавливают собственное оборудование для производства электроэнергии из соображений экономии, резервирования или защиты окружающей среды.Когда потребитель вырабатывает больше электроэнергии, чем требуется для его собственного использования, излишки могут быть экспортированы обратно в энергосистему. Потребители, которые генерируют обратно в «сеть», обычно должны иметь специальное оборудование и устройства безопасности для защиты компонентов сети (а также собственных компонентов клиента) в случае сбоев (короткое замыкание) или технического обслуживания сети (например, потенциал напряжения в сети). вышедшая из строя линия, ведущая к предприятию-экспортеру).

Эта экспортированная энергия может быть учтена в простейшем случае счетчиком, работающим в обратном направлении во время периодов нетто-экспорта, таким образом уменьшая зарегистрированное потребителем потребление энергии на экспортированное количество.Фактически это приводит к тому, что покупатель получает оплату за его / ее экспорт по полной розничной цене электроэнергии. Если не оборудован фиксатором или эквивалентом, стандартный счетчик будет точно регистрировать поток энергии в каждом направлении, просто двигаясь назад при экспорте энергии. Такие счетчики больше не являются законными в Великобритании. ^{[ сомнительно — обсудить ] [требуется ссылка ]} , но вместо этого требуется счетчик, способный отдельно измерять импортируемую и экспортируемую энергию.Там, где это разрешено законом, коммунальные предприятия поддерживают прибыльную маржу между ценой на энергию, поставляемую потребителю, и ставкой, начисляемой за энергию, произведенную потребителем, которая возвращается в сеть. В последнее время источники загрузки обычно происходят из возобновляемых источников (например, ветряных турбин, фотоэлектрических элементов) или газовых или паровых турбин, которые часто используются в системах когенерации. Еще один предложенный потенциальный источник загрузки — это подключаемые к электросети гибридные автомобильные аккумуляторы (энергосистемы от транспортного средства к электросети). Для этого требуется «умная сеть», включающая счетчики, измеряющие электроэнергию через сети связи, требующие дистанционного управления и предоставляющие клиентам возможность выбора времени и цены.Системы подключения транспортных средств к электросети могут быть установлены на стоянках и в гаражах на рабочих местах, а также на парковках и аттракционах, и могут помочь водителям заряжать свои батареи дома ночью, когда цены на электроэнергию в непиковые периоды ниже, и получать кредиты за продажу избыточной электроэнергии обратно. сеть в часы высокой нагрузки.

Собственность

После дерегулирования рынков электроснабжения во многих странах (например, в Великобритании), компания, ответственная за счетчик электроэнергии, может быть неочевидной.В зависимости от действующих договоренностей, счетчик может быть собственностью оператора счетчика, дистрибьютора электроэнергии, продавца или для некоторых крупных потребителей электроэнергии счетчик может принадлежать заказчику.

Компания, ответственная за снятие показаний счетчика, не всегда может быть компанией, которая им владеет. Счетчики счетчиков теперь иногда передаются на субподряд, и в некоторых районах один и тот же человек может одновременно снимать показания счетчиков газа, воды и электроэнергии.

Расположение

Трансформаторы тока используются в составе приборов учета трехфазного электроснабжения на 400 А.Четвертый нейтральный провод не требует трансформатора тока, потому что ток не может течь по этому проводу, не протекая также по одному из трех фазных проводов.

Счетчик мощности коммерческий

Местоположение счетчика электроэнергии зависит от установки. Возможные места: на опоре, обслуживающей собственность, в уличном шкафу (счетчике) или внутри помещения, прилегающего к потребительскому блоку / распределительному щиту. Электроэнергетические компании могут предпочесть внешнее расположение, поскольку показания счетчика можно считывать без доступа к помещению, но внешние счетчики могут быть более подвержены вандализму.

Трансформаторы тока позволяют размещать счетчик на удалении от токоведущих проводов. Это обычное дело в больших установках. Например, подстанция, обслуживающая одного крупного потребителя, может иметь измерительное оборудование, установленное в шкафу, без ввода тяжелых кабелей в шкаф.

Отказ от клиента и уравнение учета

Поскольку электрические стандарты различаются в разных регионах, «переход от сети к потребителю» также зависит от стандартов и типа установки.Существует несколько распространенных типов соединений между сетью и потребителем. У каждого типа есть свое уравнение измерения .

Поставки заказчика могут быть однофазными или трехфазными. В Соединенных Штатах и ​​Канаде трехпроводная однофазная сеть является обычным явлением для частных потребителей и небольших коммерческих потребителей. Трехфазные источники питания могут быть трехпроводными или четырехпроводными (с нейтралью системы). Теорема Блонделя утверждает, что для любой системы с N токонесущими проводниками N-1 измерительных элементов достаточно для измерения электрической энергии.Это указывает на то, что необходимы другие измерения, например, для трехфазной трехпроводной системы, чем для трехфазной четырехпроводной (с нейтралью) системы.

В Северной Америке электросчетчики обычно подключаются к стандартной розетке на улице, сбоку здания. Это позволяет заменять счетчик без нарушения проводов, идущих к розетке, или жильцов здания. Некоторые розетки могут иметь байпас, когда счетчик снимается для обслуживания. Количество потребляемой электроэнергии без регистрации в течение этого короткого времени считается незначительным по сравнению с неудобствами, которые могут возникнуть у потребителя в результате отключения электроэнергии.Большинство электронных счетчиков в Северной Америке используют последовательный протокол ANSI C12.18.

Во многих других странах клеммы питания и нагрузки находятся в самом корпусе счетчика. Кабели подключаются непосредственно к счетчику. В некоторых местах счетчик находится снаружи, часто на опоре электросети. В других случаях — внутри здания в нише. Если внутри, он может использовать соединение для передачи данных с другими счетчиками. Если он существует, общее соединение часто представляет собой небольшую вилку рядом с почтовым ящиком. Часто используется EIA-485 или инфракрасное соединение с последовательным протоколом, например IEC 62056.

В 2010 году стремительно меняются сетевые технологии на счетчики. Наиболее распространенные схемы, похоже, объединяют существующий национальный стандарт для данных (например, ANSI C12.19 или IEC 62056), работающий по интернет-протоколу, с небольшой печатной платой, которая либо обеспечивает связь по линии электропередач, либо подключается к цифровой сети мобильной связи.

Взлом и безопасность

Счетчиками

можно манипулировать так, чтобы они занижали регистрацию, что позволяет эффективно использовать электроэнергию без оплаты. Эта кража или мошенничество могут быть как опасными, так и нечестными.

Энергетические компании часто устанавливают счетчики с дистанционным составлением отчетов специально для дистанционного обнаружения взлома и, в частности, для обнаружения кражи энергии. Переход на интеллектуальные счетчики электроэнергии полезен для предотвращения кражи энергии.

При обнаружении взлома обычной тактикой, законной в большинстве регионов США, является переключение абонента на тариф «взлома», взимаемый по максимальному расчетному току счетчика. При цене 0,095 доллара США / кВтч за стандартный жилой счетчик на 50 А взимается взыскиваемый сбор в размере около 5000 долларов США.00 в месяц. Считыватели счетчиков обучены обнаруживать признаки взлома, а в случае грубых механических счетчиков максимальная ставка может взиматься за каждый расчетный период до тех пор, пока вмешательство не будет устранено или услуга не будет отключена.

Распространенным методом взлома старых счетчиков является прикрепление магнитов к внешней стороне счетчика. Они создают магнитное насыщение катушек или трансформаторов тока, не позволяя переменному току формировать вихревые токи в роторе или наводить напряжения в трансформаторе тока.

Выпрямленные нагрузки постоянного тока вызывают заниженную регистрацию механических (но не электронных) счетчиков. Постоянный ток не заставляет катушки создавать вихревые токи в диске, поэтому это приводит к уменьшению вращения и меньшему счету.

Некоторые комбинации емкостной и индуктивной нагрузки могут взаимодействовать с катушками и массой ротора и вызывать уменьшенное или обратное движение.

Все эти эффекты могут быть обнаружены электроэнергетической компанией, и многие современные счетчики могут их обнаружить или компенсировать.

Владелец счетчика обычно защищает счетчик от несанкционированного доступа. Механизмы и соединения счетчиков выручки опломбированы. Счетчики могут также измерять VAR-часы (отраженная нагрузка), нейтральные и постоянные токи (повышенные из-за большинства электрических вмешательств), окружающие магнитные поля и т. Д. Даже простые механические счетчики могут иметь механические флажки, которые сбрасываются из-за магнитного вмешательства или больших постоянных токов.

В более новых компьютеризированных счетчиках обычно предусмотрены меры против взлома. Счетчики AMR (автоматическое считывание показаний счетчика) часто имеют датчики, которые могут сообщать об открытии крышки счетчика, магнитных аномалиях, дополнительных настройках часов, приклеенных кнопках, перевернутой установке, обратном или переключенном фазе и т.

Некоторые тамперы полностью или частично обходят счетчик. Безопасные тамперы этого типа обычно увеличивают ток нейтрали на счетчике. Большинство бытовых счетчиков с расщепленной фазой в США не могут обнаруживать нейтральные токи. Однако современные счетчики с защитой от несанкционированного доступа могут обнаруживать и выставлять счет по стандартным тарифам. ^[32]

Отсоединение нейтрального разъема счетчика небезопасно, поскольку в этом случае короткие замыкания могут проходить через людей или оборудование, а не через металлическое заземление к генератору.

Подключение фантомного контура через заземление часто имеет намного большее сопротивление, чем металлический нейтральный разъем. Даже в этих случаях измерения на подстанции могут предупредить оператора о взломе. На подстанциях, подстанциях и трансформаторах обычно есть высокоточные счетчики для обслуживаемой территории. Энергетические компании обычно исследуют расхождения между общей суммой выставленных счетов и общей выработкой, чтобы найти и устранить проблемы с распределением электроэнергии. Эти расследования являются эффективным методом обнаружения фальсификации.

В Северной Америке кражи электроэнергии часто связаны с выращиванием марихуаны в помещении. Детективы по борьбе с наркотиками связывают чрезмерно высокое потребление энергии с освещением, которое требуется для таких операций. ^[33] Домашние производители марихуаны, осведомленные об этом, особенно заинтересованы в краже электричества просто для того, чтобы скрыть свое потребление.

Проблемы с конфиденциальностью

Внедрение современных счетчиков в жилых районах создало дополнительные проблемы с конфиденциальностью, которые могут затронуть обычных клиентов.Эти счетчики часто могут регистрировать потребление энергии каждые 15, 30 или 60 минут. Их можно использовать для наблюдения, раскрытия информации об имуществе и поведении людей. ^[34] Например, он может показывать, когда покупатель отсутствует на длительное время. Ненавязчивый мониторинг нагрузки дает еще более подробную информацию о том, какие приборы есть у людей, а также об их образцах жизни и использовании.

Более подробный и недавний анализ этой проблемы был проведен лабораторией безопасности штата Иллинойс. Веб-сайт проекта сертифицированных измерений

Список литературы

• «Справочник по учету электроэнергии» Института электричества Эдисона — Библия электросчетчиков, постоянно обновляемая с момента открытия электричества.

Внешние ссылки

Полный список: Трехфазная электроэнергия (напряжение / частота)

Абу-Даби (не страна, а штат (эмират) в Объединенных Арабских Эмиратах)	400 В	50 Гц	3, 4
Афганистан	380 В	50 Гц	4
Албания	400 В	50 Гц	4
Алжир	400 В	50 Гц	4
Американское Самоа	208 В	60 Гц	3, 4
Андорра	400 В	50 Гц	3, 4
Ангола	380 В	50 Гц	4
Ангилья	120/208 В / 127/220 В / 240/415 В	60 Гц	3, 4
Антигуа и Барбуда	400 В	60 Гц	3, 4
Аргентина	380 В	50 Гц	3, 4
Армения	400 В	50 Гц	4
Aruba	220 В	60 Гц	3, 4
Австралия	400 В (официально, но на практике часто 415 В)	50 Гц	3, 4
Австрия	400 В	50 Гц	3, 4
Азербайджан	380 В	50 Гц	4
Азорские острова	400 В	50 Гц	3, 4
Багамы	208 В	60 Гц	3, 4
Бахрейн	400 В	50 Гц	3, 4
Балеарские острова	400 В	50 Гц	3, 4
Бангладеш	400 В	50 Гц	3, 4
Барбадос	200 В	50 Гц	3, 4
Беларусь	380 В	50 Гц	4
Бельгия	400 В	50 Гц	3, 4
Белиз	190 В / 380 В	60 Гц	3, 4
Бенин	380 В	50 Гц	4
Бермудские острова	208 В	60 Гц	3, 4
Бутан	400 В	50 Гц	4
Боливия	400 В	50 Гц	4
Бонайре	220 В	50 Гц	3, 4
Босния и Герцеговина	400 В	50 Гц	4
Ботсвана	400 В	50 Гц	4
Бразилия	220/380 В	60 Гц	3, 4
Британские Виргинские острова	190 В	60 Гц	3, 4
Бруней	415 В	50 Гц	4
Болгария	400 В	50 Гц	4
Буркина-Фасо	380 В	50 Гц	4
Бирма (официально Мьянма)	400 В	50 Гц	4
Бурунди	380 В	50 Гц	4
Камбоджа	400 В	50 Гц	4
Камерун	380 В	50 Гц	4
Канада	120/208 В / 240 В / 480 В / 347/600 В	60 Гц	3, 4
Канарские острова	400 В	50 Гц	3, 4
Кабо-Верде (по-португальски: Кабо-Верде)	400 В	50 Гц	3, 4
Каймановы острова	240 В	60 Гц	3
Центральноафриканская Республика	380 В	50 Гц	4
Чад	380 В	50 Гц	4
Нормандские острова (Гернси и Джерси)	400 В	50 Гц	4
Чили	380 В	50 Гц	3, 4
Китай, Народная Республика	380 В	50 Гц	3, 4
Остров Рождества	400 В	50 Гц	3, 4
Кокосовые острова (Килинг) острова	400 В	50 Гц	3, 4
Колумбия	220 В / 440 В	60 Гц	3, 4
Коморские Острова	380 В	50 Гц	4
Конго-Браззавиль (Республика Конго)	400 В	50 Гц	3, 4
Конго-Киншаса (Демократическая Республика Конго)	380 В	50 Гц	3, 4
Острова Кука	415 В	50 Гц	3, 4
Коста-Рика	240 В	60 Гц	3, 4
Кот-д’Ивуар (Кот-д’Ивуар)	380 В	50 Гц	3, 4
Хорватия	400 В	50 Гц	4
Куба	190 В / 440 В	60 Гц	3
Кюрасао	220 В / 380 В	50 Гц	3, 4
Кипр	400 В	50 Гц	4
Кипр, Север (непризнанное, самопровозглашенное государство)	400 В	50 Гц	4
Чехия (Чехия)	400 В	50 Гц	3, 4
Дания	400 В	50 Гц	3, 4
Джибути	380 В	50 Гц	4
Доминика	400 В	50 Гц	4
Доминиканская Республика	120/208 В / 277/480 В	60 Гц	3, 4
Дубай (не страна, а государство (эмират) в составе Объединенных Арабских Эмиратов)	400 В	50 Гц	3, 4
Восточный Тимор (Тимор-Лешти)	380 В	50 Гц	4
Эквадор	208 В	60 Гц	3, 4
Египет	380 В	50 Гц	3, 4
Сальвадор	200 В	60 Гц	3
Англия	400 В	50 Гц	4
Экваториальная Гвинея	[недоступно]	[недоступно]	[недоступно]
Эритрея	400 В	50 Гц	4
Эстония	400 В	50 Гц	4
Эфиопия	380 В	50 Гц	4
Фарерские острова	400 В	50 Гц	3, 4
Фолклендские острова	415 В	50 Гц	4
Фиджи	415 В	50 Гц	3, 4
Финляндия	400 В	50 Гц	3, 4
Франция	400 В	50 Гц	4
Французская Гвиана (заморский департамент Франции)	380 В	50 Гц	3, 4
Французская Полинезия (французское заморское сообщество)	380 В	60 Гц	3, 4
Габон (Габонская Республика)	380 В	50 Гц	4
Гамбия	400 В	50 Гц	4
Газа	400 В	50 Гц	4
Грузия	380 В	50 Гц	4
Германия	400 В	50 Гц	4
Гана	400 В	50 Гц	3, 4
Гибралтар	400 В	50 Гц	4
Великобритания (GB)	400 В	50 Гц	4
Греция	400 В	50 Гц	4
Гренландия	400 В	50 Гц	3, 4
Гренада	400 В	50 Гц	4
Гваделупа (заморский департамент Франции)	400 В	50 Гц	3, 4
Гуам	190 В	60 Гц	3, 4
Гватемала	208 В	60 Гц	3, 4
Гвинея	380 В	50 Гц	3, 4
Гвинея-Бисау	380 В	50 Гц	3, 4
Гайана	190 В	60 Гц	3, 4
Гаити	190 В	60 Гц	3, 4
Голландия (официально Нидерланды)	400 В	50 Гц	3, 4
Гондурас	208 В / 230 В / 240 В / 460 В / 480 В	60 Гц	3, 4
Гонконг	380 В	50 Гц	3, 4
Венгрия	400 В	50 Гц	3, 4
Исландия	400 В	50 Гц	3, 4
Индия	400 В	50 Гц	4
Индонезия	400 В	50 Гц	4
Иран	400 В	50 Гц	3, 4
Ирак	400 В	50 Гц	4
Ирландия, Северная	400 В	50 Гц	4
Ирландия, Республика (Ирландия)	400 В	50 Гц	4
Остров Мэн	400 В	50 Гц	4
Остров Мэн	400 В	50 Гц	4
Израиль	400 В	50 Гц	4
Италия	400 В	50 Гц	4
Ямайка	190 В	50 Гц	3, 4
Япония	200 В	50 Гц / 60 Гц	3
Jordan	400 В	50 Гц	3, 4
Казахстан	380 В	50 Гц	3, 4
Кения	415 В	50 Гц	4
Кирибати	[недоступен]	[недоступен]	[недоступен]
Корея, Северная	380 В	50 Гц	3, 4
Корея, Южная	380 В	60 Гц	4
Косово	230 В / 400 В	50 Гц	3
Кувейт	415 В	50 Гц	4
Кыргызстан	380 В	50 Гц	3, 4
Лаос	400 В	50 Гц	4
Латвия	400 В	50 Гц	4
Ливан	400 В	50 Гц	4
Лесото	380 В	50 Гц	4
Либерия	208 В	60 Гц	3, 4
Ливия	400 В	50 Гц	4
Лихтенштейн	400 В	50 Гц	4
Литва	400 В	50 Гц	4
Люксембург	400 В	50 Гц	4
Макао	380 В	50 Гц	3
Македония, Северная	400 В	50 Гц	4
Мадагаскар	380 В	50 Гц	3, 4
Мадейра	400 В	50 Гц	3, 4
Малави	400 В	50 Гц	3, 4
Малайзия	400 В (официально, но на практике часто 415 В)	50 Гц	4
Мальдивы	400 В	50 Гц	4
Мали	380 В	50 Гц	3, 4
Мальта	400 В	50 Гц	4
Маршалловы Острова	[недоступно]	[недоступно]	[недоступно]
Мартиника (заморский департамент Франции)	380 В	50 Гц	3, 4
Мавритания	380 В	50 Гц	3, 4
Маврикий	400 В	50 Гц	4
Майотта (заморский департамент Франции)	[недоступен]	[недоступен]	[недоступен]
Мексика	127/220 В / 120/240 В / 440 В / 240/480 В	60 Гц	3, 4
Микронезия (официально: Федеративные Штаты Микронезии)	[недоступно]	[недоступно]	[недоступно]
Молдова	400 В	50 Гц	4
Монако	400 В	50 Гц	4
Монголия	400 В	50 Гц	4
Черногория	400 В	50 Гц	3, 4
Монтсеррат	400 В	60 Гц	4
Марокко	380 В	50 Гц	4
Мозамбик	380 В	50 Гц	4
Мьянма (ранее Бирма)	400 В	50 Гц	4
Намибия	380 В	50 Гц	4
Науру	415 В	50 Гц	4
Непал	400 В	50 Гц	4
Нидерланды	400 В	50 Гц	3, 4
Новая Каледония (французская заморская общность)	380 В	50 Гц	3, 4
Новая Зеландия	400 В	50 Гц	3, 4
Никарагуа	208 В	60 Гц	3, 4
Нигер	380 В	50 Гц	4
Нигерия	415 В	50 Гц	4
Ниуэ	400 В	50 Гц	3, 4
Остров Норфолк	400 В	50 Гц	3, 4
Северный Кипр (непризнанное, самопровозглашенное государство)	400 В	50 Гц	4
Северная Корея	380 В	50 Гц	3, 4
Северная Македония	400 В	50 Гц	4
Северная Ирландия	400 В	50 Гц	4
Норвегия	230 В / 400 В	50 Гц	3, 4
Оман	415 В	50 Гц	4
Пакистан	400 В	50 Гц	3
Палау	208 В	60 Гц	3
Палестина	400 В	50 Гц	4
Палестина	400 В	50 Гц	4
Панама	240 В	60 Гц	3
Папуа-Новая Гвинея	415 В	50 Гц	4
Парагвай	380 В	50 Гц	4
Перу	220 В	60 Гц	3
Филиппины	380 В	60 Гц	3
Острова Питкэрн	[недоступно]	[недоступно]	[недоступно]
Польша	400 В	50 Гц	4
Португалия	400 В	50 Гц	3, 4
Пуэрто-Рико	480 В	60 Гц	3, 4
Катар	415 В	50 Гц	3, 4
Реюньон (заморский департамент Франции)	400 В	50 Гц	4
Румыния	400 В	50 Гц	4
Россия (официально Российская Федерация)	380 В	50 Гц	4
Руанда	400 В	50 Гц	4
Saba	[недоступен]	[недоступен]	[недоступен]
Сен-Бартелеми (французское заморское сообщество, неофициально также называемое Сен-Бартс или Сен-Бартс)	[недоступно]	[недоступно]	[недоступно]
Остров Святой Елены	[недоступен]	[недоступен]	[недоступен]
Сент-Китс и Невис (официально Федерация Сент-Кристофера и Невиса)	400 В	60 Гц	4
Сент-Люсия	400 В	50 Гц	4
Сен-Мартен (французское зарубежье)	[недоступно]	[недоступно]	[недоступно]
Сен-Пьер и Микелон (французское зарубежье)	[недоступно]	[недоступно]	[недоступно]
Сент-Винсент и Гренадины	400 В	50 Гц	4
Самоа	400 В	50 Гц	3, 4
Сан-Марино	400 В	50 Гц	4
Сан-Томе и Принсипи	400 В	50 Гц	3, 4
Саудовская Аравия	400 В	60 Гц	4
Шотландия	400 В	50 Гц	4
Сенегал	400 В	50 Гц	3, 4
Сербия	400 В	50 Гц	3, 4
Сейшельские острова	240 В	50 Гц	3
Сьерра-Леоне	400 В	50 Гц	4
Сингапур	400 В	50 Гц	4
Синт-Эстатиус	220 В	60 Гц	3, 4
Синт-Мартен	220 В	60 Гц	3, 4
Словакия	400 В	50 Гц	4
Словения	400 В	50 Гц	3, 4
Соломоновы Острова	[недоступны]	[недоступны]	[недоступны]
Сомали	380 В	50 Гц	3, 4
Сомалиленд (непризнанный, самопровозглашенный штат)	380 В	50 Гц	3, 4
Южная Африка	400 В	50 Гц	3, 4
Южная Корея	380 В	60 Гц	4
Южный Судан	400 В	50 Гц	4
Испания	400 В	50 Гц	3, 4
Шри-Ланка	400 В	50 Гц	4
Судан	400 В	50 Гц	4
Суринам	220 В / 400 В	60 Гц	3, 4
Свазиленд	400 В	50 Гц	4
Швеция	400 В	50 Гц	3, 4
Швейцария	400 В	50 Гц	3, 4
Сирия	380 В	50 Гц	3
Таити (самый большой остров во Французской Полинезии, заморское сообщество Франции)	380 В	60 Гц	3, 4
Тайвань	220 В	60 Гц	4
Таджикистан	380 В	50 Гц	3
Танзания	415 В	50 Гц	3, 4
Таиланд	400 В	50 Гц	3, 4
Того	380 В	50 Гц	4
Токелау	400 В	50 Гц	3, 4
Тонга	415 В	50 Гц	3, 4
Тринидад и Тобаго	115/230 В / 230/400 В	60 Гц	4
Тунис	400 В	50 Гц	4
Турция	400 В	50 Гц	3, 4
Туркменистан	380 В	50 Гц	3
Острова Теркс и Кайкос	240 В	60 Гц	4
Тувалу	400 В	50 Гц	3, 4
Уганда	415 В	50 Гц	4
Украина	400 В	50 Гц	4
Объединенные Арабские Эмираты (ОАЭ)	400 В	50 Гц	3, 4
Соединенное Королевство (UK)	400 В	50 Гц	4
Соединенные Штаты Америки (США)	120/208 В / 277/480 В / 120/240 В / 240 В / 480 В	60 Гц	3, 4
Виргинские острова США	190 В	60 Гц	3, 4
Уругвай	380 В	50 Гц	3
Узбекистан	380 В	50 Гц	4
Вануату	400 В	50 Гц	3, 4
Ватикан	400 В	50 Гц	4
Венесуэла	120 В	60 Гц	3, 4
Вьетнам	380 В	50 Гц	4
Виргинские острова (Британские)	190 В	60 Гц	3, 4
Виргинские острова (США)	190 В	60 Гц	3, 4
Уэльс	400 В	50 Гц	4
Уоллис и Футуна (французское заморское сообщество)	380 В	50 Гц	3, 4
Западный берег	400 В	50 Гц	4
Западная Сахара	380 В	50 Гц	4
Йемен	400 В	50 Гц	4
Замбия	400 В	50 Гц	4
Зимбабве	400 В	50 Гц	3, 4

PPT — Однофазный счетчик электроэнергии PS1000 Презентация SOC PowerPoint

Однофазный счетчик электроэнергии PS1000 SOC Автор — Энн Чоу Менеджер проекта

Руководство пользователя PS1000

ЖК-дисплей NVM .Сенсор ЖК-контроллер UART Модем IA AGC ADC UARTx2 GPRS GPIO Клавиатура DSP MCU IB AGC ADC 32-битный H / W DSP 8032T RTC VA ADC Timerx2 Zcc Detection Watch Dog DSP Controller DSP ROM Shadow Flash 32KB RAM 16KB SPI Power Detection SSP DSP / UP Системная архитектура

Характеристики • Точность WH <0,1% в диапазоне 2000: 1. • Превосходит стандарт IEC61036 / IEC62053 / ANSI C12.20 • 3 высокоточных сигма-дельта АЦП с SNR> 80 дБ 2-канальный 16-разрядный АЦП с АРУ для токового входа (1x / 2x / 4x / 8x)  1 канал 16- Разрядный АЦП для входа напряжения • Двухъядерный DSP-MCU с программным обеспечением, совместимым с 8051  Высокопроизводительный MCU 8032T Встроенное 32-битное аппаратное ядро ​​DSP • Драйвер ЖК-дисплея (до 160 пикселей) • Флэш-память 64 КБ • ОЗУ 16 КБ • 3 таймера + Сторожевой таймер • 3 UART для AMR и калибровки • RTC для функций времени использования • Интерфейс I2C • Интерфейс SPI • До 16 контактов ввода / вывода общего назначения • Встроенный внутренний датчик температуры с 10-битным АЦП • Встроенная энергия управление показаниями счетчика отключения электроэнергии • 128-выводный корпус LQFP

Отображение SFR * Красная метка: собственный PS1000, не стандартный SFR

0xFE7F Пространство ввода-вывода (128 байт) 0xFE00 0xFD00 DSP Буфер (256 байт) 0xFC00 0xF400 ПЗУ DSP (1 Кбайт) 0xF000 0x3FFF 16 КБ XDATA 0x0000 Управление отображением ввода-вывода с помощью MCUCFG 90 003

DSP • Элементы расчета DSP

AGC • когда интеграция IA / IB превышает 50% полной шкалы, AGC будет уменьшать значение усиления на один уровень (8X — 4X — 2X — 1X).• Когда значение интеграции IA / IB ниже 16% от полной шкалы, AGC увеличит диапазон усиления на один уровень (1X — 2X — 4X — 8X). MCU может установить порог AGC для управления точкой регулировки AGC. Установка порога как (MSB) (LSB) AGCTH_L = {FE65h, FE64h, FE63h, FE62h, FE61h, FE60h} AGCTH_H = {FE6Bh, FE6Ah, FE69h, FE68h, FE67h, FE66h}

SCK 900I MISDO MISD SS Port0 Port1 Port2 Port3 SCK SCK SCK SCK MISO MISO MISO MISO MOSI MOSI MOSI MOSI SS SS SS SS SPI

I2C

RTC UPD: обновление RTC 1: обновление по умолчанию 0: нет обновления RTCADJ [5: 0]: Регулировка частоты RTC (Гц), дополнение до 2… 000010: RTCCLK = 32768 + 2 Гц 000001: RTCCLK = 32768 + 1 Гц 000000: RTCCLK = 32768 Гц 111111: RTCCLK = 32768 — 1 Гц 111110: RTCCLK = 32768 — 2 Гц

RTC RTCTM [2: 0] Управление тестовым режимом RTC Всегда должен быть установлен как 000 RTCFADJ [3: 0] Часть настройки тактового сигнала RTC (RTCAdj) 0000 RTCAdj — 0 / 16Hz 0001 RTCAdj — 1 / 16Hz 0010 RTCAdj — 2 / 16Hz 0011 RTCAdj — 3 / 16Hz 0100 RTCAdj — 4 / 16Hz 0101 RTCAdj — 5 / 16Hz 0110 RTCAdj — 6 / 16Hz 0111 RTCAdj — 7 / 16Hz 1000 RTCAdj — 8 / 16Hz 1001 RTCAdj — 9 / 16Hz 1010 RTCAdj — 10 / 16Hz 1011 RTCAdj — 11/16 Гц 1100 RTCAdj — 12/16 Гц 1101 RTCAdj — 13/16 Гц 1110 RTCAdj — 14/16 Гц 1111 RTCAdj — 15/16 Гц

LCD VLCD VCC R: 5K ~ 25K SEG0 VR V1 Управление драйвером ЖК-дисплея R V2 LCD Driver… R V3 SEG39 R VSS COM0… COM3 LCDEN

IPR / ICR SPI_INT INT0 / INT1 I2C_INT T / C 0/1/2 TXINT IRR ISR точка входа IR 8051 Контроллер прерываний RXINT TIin_2 RIin_2 Последовательный порт 0/1 ExINT1 ExINT0 IMR Прерывание PS1000 имеет 8 расширенных источников входных прерываний

Управление питанием • Большая часть функционального блока PS1000 может включаться / выключаться индивидуально

Управление питанием • Для MCU и DSP, когда вы меняете другую рабочую частоту, это также может помочь для экономии энергопотребления или повышения производительности MCU / DSP

Набор инструментов для разработки

ckt

.

No related posts.
