Двутавр — Википедия. Что такое Двутавр

Двутавровая балка в основании первого этажа строения.

Двута́вр — стандартный профиль конструктивных элементов из чёрного проката или дерева, имеющий сечение, близкое по форме к букве «Н». Балка двутаврового профиля в тридцать раз жестче и в семь раз прочнее балки квадратного профиля аналогичной площади сечения, что превосходит прочность швеллера. Однако, устойчивость двутавра к скручиванию очень мала (как и у других открытых сечений — швеллер, уголок) — примерно в 400 раз меньше, чем у круглой трубы такого же сечения.

• Название происходит от лат. taurus (бык) — двутавровые балки «двурогие» по обеим сторонам.
• В английском языке используется термин I-beam (или H-shaped), в польском и немецком — чаще используют термины, аналогичные double-T.

Общие характеристики

Размеры двутавров

Двутавры стальные горячекатаные с параллельными гранями полок согласно ГОСТ Р 57837-2017 по соотношению размеров и условиям работы делятся на типы: балочные (нормальные и широкополочные), колонные, свайные, образцы дополнительной серии. По точности двутавры классифицируются на образцы типа А (высокая точность) и образцы типа В (обычная точность).

Стандартные размеры по ГОСТ Р 57837-2017 варьируются в следующих диапазонах:

• Высота двутавра(h): от 100 (мм) до 780 (мм)^[1].
• Ширина полки (b): от 55 (мм) до 435 (мм).
• Толщина полки (t): от 5,1 (мм) до 146 (мм).
• Толщина стенки (s): от 3,8 (мм) до 96 (мм).

Сортамент горячекатаных стальных двутавров с уклоном внутренних граней полок устанавливается ГОСТом 8239-89.

Стандартные размеры по ГОСТ 8239-89 варьируются в следующих диапазонах:

• Высота двутавра (h): от 100 (мм) до 600 (мм).
• Ширина полки (b): от 55 (мм) до 190 (мм).
• Средняя толщина полки (t): от 7.2 (мм) до 17.8 (мм).
• Толщина стенки (s): от 4.5 (мм) до 12 (мм).

По точности прокатки двутавры с уклоном внутренних граней полок классифицируются на образцы типа Б (повышенная точность) и образцы типа В (обычная точность). Уклон внутренних граней полок должен быть в пределах от 6 % до 12 %.

Двутавры всех типов изготавливают длиной от 4 (м) до 12 (м), по согласованию с потребителем допускается изготовление образцов длиной больше 12 (м).

Масса двутавров

Масса двутавра зависит от номинальной площади его поперечного сечения и длины. При расчётах веса используют среднюю плотность стали, которая составляет 7850 (кг/м³).

Вес рассчитывается по формуле:

m = p × V, где p — это средняя плотность стали, V — объём двутавра.

Объём двутавра рассчитывается по формуле:

V = FH × h, где FH — это номинальная площадь поперечного сечения, h — длина двутавра.

Согласно ГОСТ Р 57837-2017 масса одного погонного метра стального нормального балочного двутавра в зависимости от номера профиля варьируется от 8,1 (кг) до 194,8 (кг), широкополочного двутавра — от 24.4 (кг) до 518,3 (кг)

[2], колонного двутавра — от 26.8 (кг) до 1332 (кг).

Вес горячекатаных стальных двутавров с уклоном внутренних граней полок также зависит от номера профиля и устанавливается сортаментом вГОСТ 8239-89. Масса образцов варьируется в пределах от 9.46 (кг) до 108 (кг).

По нормативам ГОСТ 8239-89 отклонения по массе 1 (м) длины двутавра должны быть в рамках от +3 % до — 5 %.

Типы металлических двутавровых балок

Ржавая клёпаная стальная двутавровая балка

Двутавровая металлическая балка широко применяется в строительстве перекрытий и мостовых сооружений. Также стальные двутавровые балки часто используются для армирования шахтных стволов, в автомобильной промышленности и вагоностроении.

В США чаще всего используют балки с широкими полками (

wide-flange (WF) shape).

Максимальная нагрузка на двутавровые балки по стандарту ASTM:

• A36 — до 36 ksi
• A572 — от 42 ksi до 60 ksi (обычно 50 ksi)
• A992 — от 50 ksi до 65 ksi

Номер профиля обозначает высоту сечения, например двутавр с номером профиля 20, имеет высоту сечения 20 см.

Помимо прочего, двутавровые балки бывают:

• Нормальный — обозначение символом «Б»
• Широкополочный — обозначение «Ш»
• Колонный — обозначение буквой «К»

Деревянная двутавровая балка

Схема деревянной двутавровой балки

Двутавровая деревянная балка применяется в каркасном домостроении. Применение деревянных двутавровых балок в перекрытиях в каркасном домостроении позволяет:

• сократить затраты на устройство фундаментов;
• ускорить сроки строительства;
• значительно снизить общий вес здания.

По сравнению с использованием простых балок в строительстве, использование двутавровых балок позволяет избежать таких проблем, как усадка, усушка, сдвиги, трещины, скрип готового строения и прочее.

См. также

Примечания

Ссылки

Двутавр — Википедия. Что такое Двутавр

Двутавровая балка в основании первого этажа строения.

Двута́вр — стандартный профиль конструктивных элементов из чёрного проката или дерева, имеющий сечение, близкое по форме к букве «Н». Балка двутаврового профиля в тридцать раз жестче и в семь раз прочнее балки квадратного профиля аналогичной площади сечения, что превосходит прочность швеллера. Однако, устойчивость двутавра к скручиванию очень мала (как и у других открытых сечений — швеллер, уголок) — примерно в 400 раз меньше, чем у круглой трубы такого же сечения.

• Название происходит от лат. taurus (бык) — двутавровые балки «двурогие» по обеим сторонам.
• В английском языке используется термин I-beam (или H-shaped), в польском и немецком — чаще используют термины, аналогичные double-T.

Общие характеристики

Размеры двутавров

Двутавры стальные горячекатаные с параллельными гранями полок согласно ГОСТ Р 57837-2017 по соотношению размеров и условиям работы делятся на типы: балочные (нормальные и широкополочные), колонные, свайные, образцы дополнительной серии. По точности двутавры классифицируются на образцы типа А (высокая точность) и образцы типа В (обычная точность).

Стандартные размеры по ГОСТ Р 57837-2017 варьируются в следующих диапазонах:

• Высота двутавра(h): от 100 (мм) до 780 (мм)^[1].
• Ширина полки (b): от 55 (мм) до 435 (мм).
• Толщина полки (t): от 5,1 (мм) до 146 (мм).
• Толщина стенки (s): от 3,8 (мм) до 96 (мм).

Сортамент горячекатаных стальных двутавров с уклоном внутренних граней полок устанавливается ГОСТом 8239-89.

Стандартные размеры по ГОСТ 8239-89 варьируются в следующих диапазонах:

• Высота двутавра (h): от 100 (мм) до 600 (мм).
• Ширина полки (b): от 55 (мм) до 190 (мм).
• Средняя толщина полки (t): от 7.2 (мм) до 17.8 (мм).
• Толщина стенки (s): от 4.5 (мм) до 12 (мм).

По точности прокатки двутавры с уклоном внутренних граней полок классифицируются на образцы типа Б (повышенная точность) и образцы типа В (обычная точность). Уклон внутренних граней полок должен быть в пределах от 6 % до 12 %.

Двутавры всех типов изготавливают длиной от 4 (м) до 12 (м), по согласованию с потребителем допускается изготовление образцов длиной больше 12 (м).

Масса двутавров

Масса двутавра зависит от номинальной площади его поперечного сечения и длины. При расчётах веса используют среднюю плотность стали, которая составляет 7850 (кг/м³).

Вес рассчитывается по формуле:

m = p × V, где p — это средняя плотность стали, V — объём двутавра.

Объём двутавра рассчитывается по формуле:

V = FH × h, где FH — это номинальная площадь поперечного сечения, h — длина двутавра.

Согласно ГОСТ Р 57837-2017 масса одного погонного метра стального нормального балочного двутавра в зависимости от номера профиля варьируется от 8,1 (кг) до 194,8 (кг), широкополочного двутавра — от 24.4 (кг) до 518,3 (кг)^[2], колонного двутавра — от 26.8 (кг) до 1332 (кг).

Вес горячекатаных стальных двутавров с уклоном внутренних граней полок также зависит от номера профиля и устанавливается сортаментом вГОСТ 8239-89. Масса образцов варьируется в пределах от 9.46 (кг) до 108 (кг).

По нормативам ГОСТ 8239-89 отклонения по массе 1 (м) длины двутавра должны быть в рамках от +3 % до — 5 %.

Типы металлических двутавровых балок

Ржавая клёпаная стальная двутавровая балка

Двутавровая металлическая балка широко применяется в строительстве перекрытий и мостовых сооружений. Также стальные двутавровые балки часто используются для армирования шахтных стволов, в автомобильной промышленности и вагоностроении.

В США чаще всего используют балки с широкими полками (wide-flange (WF) shape).

Максимальная нагрузка на двутавровые балки по стандарту ASTM:

• A36 — до 36 ksi
• A572 — от 42 ksi до 60 ksi (обычно 50 ksi)
• A992 — от 50 ksi до 65 ksi

Номер профиля обозначает высоту сечения, например двутавр с номером профиля 20, имеет высоту сечения 20 см.

Помимо прочего, двутавровые балки бывают:

• Нормальный — обозначение символом «Б»
• Широкополочный — обозначение «Ш»
• Колонный — обозначение буквой «К»

Деревянная двутавровая балка

Схема деревянной двутавровой балки

Двутавровая деревянная балка применяется в каркасном домостроении. Применение деревянных двутавровых балок в перекрытиях в каркасном домостроении позволяет:

• сократить затраты на устройство фундаментов;
• ускорить сроки строительства;
• значительно снизить общий вес здания.

По сравнению с использованием простых балок в строительстве, использование двутавровых балок позволяет избежать таких проблем, как усадка, усушка, сдвиги, трещины, скрип готового строения и прочее.

См. также

Примечания

Ссылки

Двутавр — это… Что такое Двутавр?

Двутавровая балка в основании первого этажа строения.

Двута́вр — стандартный профиль конструктивных элементов из чёрного проката или дерева, имеющий сечение, близкое по форме к букве «Н». Балка двутаврового профиля примерно в 7 раз прочнее и в 30 раз жёстче балки квадратного профиля аналогичной площади сечения.

Происхождение названия

• Название, вероятно, происходит от лат. taurus (бык) — двутавровые балки «двурогие» по обеим сторонам.
• В английском языке используется термин I-beam (или H-shaped), в польском и немецком — чаще используют термины, аналогичные double-T.

Типы металлических двутавровых балок

Ржавая клёпаная стальная двутавровая балка

Двутавровая металлическая балка широко применяется в строительстве перекрытий и мостовых сооружений. Также стальные двутавровые балки часто используются для армирования шахтных стволов, в автомобильной промышленности и вагоностроении.

В США чаще всего используют балки с широким основанием (wide-flange (WF) shape).

Максимальная нагрузка на двутавровые балки по стандарту ASTM:

• A36 — до 36 ksi
• A572 — от 42 ksi до 60 ksi (обычно 50 ksi)
• A992 — от 50 ksi до 65 ksi

Деревянная двутавровая балка

Схема деревянной двутавровой балки

Двутавровая деревянная балка применяется в каркасном домостроении. Применение деревянных двутавровых балок в перекрытиях в каркасном домостроении позволяет:

• сократить затраты на устройство фундаментов;
• ускорить сроки строительства;
• значительно снизить общий вес здания.

По сравнению с использованием простых балок в строительстве, использование двутавровых балок позволяет избежать таких проблем, как усадка, усушка, сдвиги, трещины, скрип готового строения и прочее.

Примечания

См. также

Ссылки

двутавр — это… Что такое двутавр?

двутавр — двутавр …   Орфографический словарь-справочник

ДВУТАВР — (двутавровая балка двутавровый Профиль), см. Профиль металлический …   Большой Энциклопедический словарь

двутавр — сущ., кол во синонимов: 3 • балка (55) • металлопрокат (19) • профиль (24) Словарь си …   Словарь синонимов

Двутавр — – конструктивный элемент, представляющий собой профиль имеющий сечение, близкое по форме к букве «Н». [ГОСТ 19425 74] Рубрика термина: Строительные материалы Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги …   Энциклопедия терминов, определений и пояснений строительных материалов

двутавр — (двутавровая балка, двутавровый профиль), см. Профиль металлический. * * * ДВУТАВР ДВУТАВР (двутавровая балка, двутавровый профиль), см. Профиль (см. ПРОФИЛЬ (металлический)) металлический …   Энциклопедический словарь

Двутавр — Двутавровая балка в основании первого этажа строения. Двутавр  стандартный профиль конструктивных элементов из чёрного проката или дерева, имеющий сечение, близкое по форме к букве «Н». Балка …   Википедия

Двутавр —    Металлическая балка с сечением в виде римской единицы, с двусторонними поперечными отсечками у концов основной стойки.    (Термины российского архитектурного наследия. Плужников В.И., 1995) …   Архитектурный словарь

Двутавр колонный — – двутавр, преимущественно используемый в качестве несущих колонн в строительстве мотов и зданий. [ГОСТ 26020 83] Рубрика термина: Строительные материалы Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги …   Энциклопедия терминов, определений и пояснений строительных материалов

Двутавр нормальный — – двутавр, используется в основном для перекрытий с небольшой нагрузкой. [ГОСТ 26020 83] Рубрика термина: Строительные материалы Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги …   Энциклопедия терминов, определений и пояснений строительных материалов

Двутавр сварной — – двутавр, полученный путем сварки листового проката. [ГОСТ 2601 84] Рубрика термина: Сварка Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги, Автотехника …   Энциклопедия терминов, определений и пояснений строительных материалов

Что такое двутавровая балка и признаки ее классификации

Двутавр – сортовой прокат, который имеет широкую сферу применения. Изделие представляет собой горизонтальный брус из стали, сечение которого сделано в форме буквы «Н». Нижний и верхний пояса изделия соединены с помощью стенки.

Двутавр: виды и размеры

В настоящее время выпускают несколько видов двутавровых балок: их классифицируют в зависимости от конструктивных особенностей. Грани полок могут иметь параллельное расположение или находиться под углом. Как правило, продукцию изготавливают с использованием углеродистой или низколегированной стали.

Таким образом, двутавры классифицируют в зависимости от:

• материала, используемого для их производства;
• области применения и назначения;
• технологии изготовления;
• расположения граней полок и их уклона.

Эксплуатационные и геометрические характеристики двутавров позволяют использовать их во многих сферах. Как правило, изделия применяют для решения строительных задач. Они незаменимы при возведении крупных зданий. В этом случае с их помощью формируют несущие конструкции.
Технические характеристики двутавровых балок позволяют им выдерживать значительные нагрузки. Именно благодаря этому их можно использовать для создания перекрытий, которые в процессе эксплуатации подвергаются большим вертикальным или горизонтальным нагрузкам.
Изделия данного вида удобно применять для возведения мостовых сооружений, подвесных путей и опор. В некоторых случаях их применяют в машиностроительной области.
Следует отметить, что при производстве двутавров могут быть использованы различные ГОСТы:

• ГОСТ 8239-89 определяет ограничения по величине уклона для внутренних граней (6-12%). Это изделия общего назначения.
• ГОСТ 19425-74. Двутавры специального назначения, созданные в соответствии с этими требованиями, должны иметь угол наклона не более 12% для категории «М» и не более 16% для категории «С».

При выборе двутавра следует обратить внимание на его обработку. Качественными считаются изделия, которые тщательно очищены от ржавчины, грязи, жира и других загрязнений.

Сортамент двутавров в виде таблиц

На этой страничке размещен сортамент двутавров с основными характеристиками профилей. Все характеристики двутавров представлены в виде таблиц. Кроме того, на этой страничке расскажем немного информации о самих двутаврах: как они обозначаются, какие материалы используются для их производства и где применяются.

Удобные таблицы двутавров

В этом блоке статьи расскажем о возможностях наших таблиц двутавров и как с ними взаимодействовать.

Выборка нужной информации в таблице

Каждая таблица снабжена удобным фильтром, позволяющим делать выборку нужных данных. Как пользоваться фильтром? Например, Вам нужно подобрать балку с двутавровым поперечным сечением. Вы рассчитали минимально допустимый момент сопротивления из условия прочности, выбрали в табличке ближайший больший момент сопротивления и вам нужно переписать другие характеристики двутавра с подходящим моментом сопротивления.

Вбиваете численное значение момента сопротивления в поиск, и фильтр покажет только характеристики подобранного профиля, а остальные отбросит. Удобно? Пользуйтесь на здоровье!

Вывод строчек сортамента

У каждой таблицы выведено ТОЛЬКО 10 строчек, для удобства просмотра сортамента. Между строчками можно переключаться, с помощью кнопок под каждой таблицей:

Если вы просматриваете эту страничку с мобильного устройства, то скорей всего нормально пользоваться сортаментом, у вас не получится. Данные материалы предназначены исключительно для просмотра на ПК. Так как таблицы достаточно широкие и отображаться полностью на мобильном устройстве не могут.

В последнем обновлении сайта, мы прокачали наши таблицы двутавров. Теперь они адаптивны к любым типам устройств, с различными размерами экрана. Содержимое таблиц подстраивается под ваше устройство. Для мобильных устройств, имеющих маленькое разрешение экрана, внизу каждой таблички, появляется горизонтальная прокрутка.

Вот и все, что хотелось бы рассказать по функционалу наших таблиц. Надеемся, Вам понравиться пользоваться нашим сортаментом! Чуть ниже в статье пойдет информация о двутаврах, их применении и используемых обозначениях. В самом низу статьи, можете найти таблицы двутавров.

О двутаврах

Что такое двутавр? Это профильное изделие, которое изготавливают разного типа сталей, для их производства применяют методы горячего проката. Кроме этого, двутавровая балка может быть изготовлена из дерева или из полимерных материалов. Отличительной чертой от других типов балок является в том, что в сечении оно напоминает букву Н.

Основная сфера применения двутавровых стальных балок — это строительная отрасль, возведение мостовых конструкций и пр. В строительстве жилых и промышленных зданий их используют для сооружения потолочных перекрытий.

Применяемость двутавровых балок

Бурное развитие строительной отрасли и машиностроения привело к необходимости роста объемов производства двутавра стального. В наши дни, двутавр применяют и в малоэтажном строительстве, в масштабных проектах по сооружению промышленных и коммерческих зданий. В результате многочисленных исследований было доказано, что балки с Н-образным сечением эффективно использовать для:

• балок перекрытий;
• в конструкциях железнодорожных вагонов;
• автомобилей, в частности грузовиков;
• специальной техники — экскаваторов.

Кроме того, с их помощью воздвигают арочные и модульные конструкции, которые используют торговых и промышленных корпусов. Кстати, использование таких профилей существенно снижают сроки строительных работ.

Еще больше информации о двутаврах, вы сможете найти по указанной ссылке.

Во всех наших сортаментах используется следующие обозначения:

h — высота двутаврового профиля;

b — ширина двутаврового профиля;

s — толщина стенки двутавра;

t — толщина полки двутавра;

A — площадь двутаврового поперечного сечения;

m — масса 1 метра двутавровой балки;

Jx, Jy — моменты инерции двутаврового сечения;

Wx, Wy — моменты сопротивления двутаврового сечения;

ix, iy — радиусы инерции двутаврового сечения.

Двутавры стальные горячекатаные по ГОСТ 8239-89

Сортамент двутавров изготовленных с помощью горячего проката определяет ГОСТ 8239-89. в нем определены общие параметры проката, его размеры, обозначения, моменты инерции, а также предельные допуска на готовую продукцию.

Двутавры стальные горячекатаные с параллельными гранями полок (нормальные двутавры) по ГОСТ 26020-83

Двутавры стальные горячекатаные с параллельными гранями полок (широкополочные двутавры) по ГОСТ 26020-83

Двутавры стальные горячекатаные с параллельными гранями полок (колонные двутавры) по ГОСТ 26020-83

Двутавровые балки — описание плюсы и минусы деревянных балок

08.02.2019

1489

Время чтения: 5 минут

Сделать межэтажные перекрытия или стропильные системы можно из самых разных материалов. Для этого традиционно применяется железобетон или стальные балки. Хотя данные материалы популярны, у них есть несколько серьёзных недостатков: из-за своего большого веса они сложно монтируются и оказывают ненужное давление на фундамент здания. Это плохо влияет на долговечность всей конструкции в целом.

Отличная альтернатива массивным стальным балкам — двутавр. Он имеет достаточную жёсткость и запас прочности для того, чтобы его можно было использовать для монтажа межэтажных перекрытий и стропильных систем, но при этом весят гораздо меньше. Малый вес позволяет сократить расходы — для возведения дома не придётся нанимать спецтехнику и большую бригаду строителей. Поднимать и устанавливать двутавровые балки на нужную высоту можно и вдвоём. Двутавровые деревянные балки делают из дерева — природного, экологически чистого материала.

Сфера применения и преимущества двутавров

Двутавр — это универсальный строительный материал, который можно без проблем использовать для любых строительных работ. Он применяется для монтажа перекрытий и стропильных систем при жилом и промышленном строительстве. При этом материал изготовления самого строения не особо важен. Это может быть дом каркасного типа, здание из кирпича или бетонного блока, либо строение из дерева. В случае с деревянными зданиями двутавровые балки могут быть использованы как для строительства домов из разных пиломатериалов, так и для возведения одноэтажных и двухэтажных бань.

Как уже упоминалось, основной особенностью двутавровых балок является их малый вес в сочетании с высокой прочностью. Помимо этого двутавры хороши тем, что они имеют высокую прочность на прогиб — это подтверждается нашими испытаниями, в которых конструкция из двутавровых балок выдержала вес двух тяжеловесных внедорожников. Благодаря особой технологии производства и качественным материалам изготовления, двутавровые балки не растрескиваются и не подвергаются деформации на протяжение долгих лет. Кроме того двутавровые балки не сыреют, им не страшен грибок и плесень.

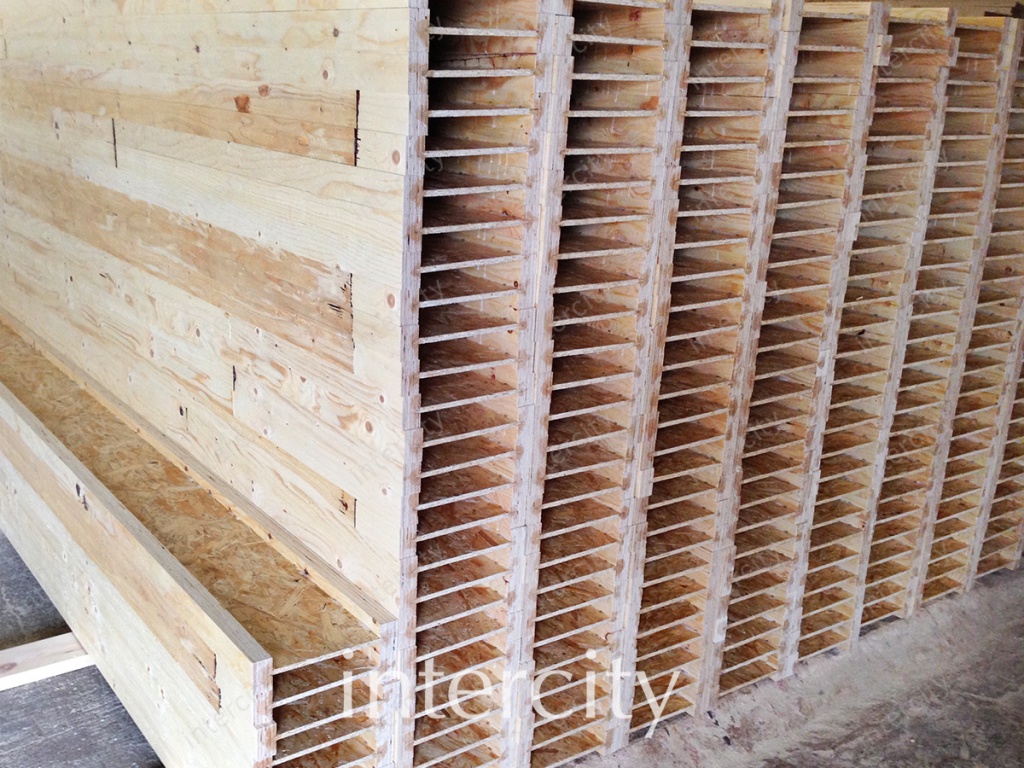

Компания «Интер Сити» изготавливает двутавровые балки разной длины. Так как наши изделия очень прочны на изгиб, мы можем двутавры длиной до 13,5 метров, которые отлично подойдут для любого строительства. Мы делаем это в самые сжатые сроки: в зависимости от объёма заказа это может занять от 3 до 5 рабочих дней. Использование двутавра исключает необходимость использования жидких строительных растворов, что облегчает возведение межэтажных перекрытий и стропильных систем.

Технология и материалы изготовления

Двутавровые балки изготавливаются из нескольких материалов сразу, путём склеивания. Два отдельных элемента, сделанные из бруса и напоминающие формой букву «т» (отсюда и «двутавры») скрепляются между собой полками. Если внести больше конкретики, для создания двутавра используется:

• Сухой строганный брус. Он заранее заготавливается и сушится в специальных камерах, установленных на наших производственных предприятиях. Мы делаем это сами. Полученный в результате материал дополнительно обрабатывается и используется для создания устойчивых к гниению и образования грибка двутавровых балок.
• LVL-брус, клееный шпон или OSB-плита. Один из этих материалов применяется для изготовления полок. Выбор материала в данном случае полностью зависит от типа двутавра. Качественные полки снижают шумность полов при применении двутавровых балок в строительстве межэтажных перекрытий. Также хорошо сделанные полки увеличивают прочность на прогиб и устойчивость к образованию трещин.
• Специальный клей. Здесь всё просто — строительный клей намертво прикрепляет элементы двутавров друг к другу, делая конструкцию цельной. Соединяет между собой полки и стойки. При использовании клея тщательно следят за тем, чтобы применялся рекомендуемый температурный режим и контролировался уровень влажности. Хороший клей поможет защитить конструкцию от расшатывания из-за сильного ветра, а также защитит от землетрясений, в том числе — самых мощных.

Тип крепёжных материалов и материалов изготовления полок может отличаться в зависимости от модели. Однако принцип всегда остаётся одним и тем же — на выходе получается лёгкая и крепкая балка, сделанная из сборных компонентов, намертво скреплённых друг с другом.

У нас вы можете заказать совершенно бесплатно расчёт количества двутавровых балок. Для этого просто напишите нам и пришлите планы или чертежи дома — мы быстро посчитаем стоимость балок для стропильной системы или перекрытий. А с помощью нашего онлайн-калькулятора вы сможете самостоятельно подобрать высоту сечения балки.

H-Beam vs I-Beam | Что такое двутавровая балка

Конструкционная сталь широко использовалась в строительстве коммерческих зданий с момента постройки первого здания со стальным каркасом, Rand Mcnally Building в 1890 году.

С тех пор сталь использовалась в крупных строительных проектах. Доступность стали значительно упрощает использование.

Во-первых, он хорошо сцепляется с бетоном и обладает множеством характеристик, которые делают его даже лучше, чем бетон, когда речь идет о строительных проектах.

Сталь

по-прежнему является одним из предпочтительных материалов в строительстве, так как на ее изготовление требуется меньше времени, и она способствует идеальному сочетанию легкости, высокой прочности и простоты изготовления.

Он был важным компонентом коммерческих строительных проектов. Говоря о стали, двутавровые и V-образные балки — два наиболее распространенных элемента конструкции, используемых в строительстве для поддержки зданий и стен. Давайте посмотрим на эти два элемента конструкции.

Самый важный момент в этой статье

Что такое двутавровая балка?

Балка двутавровая — конструкционная балка из проката.Это невероятно сильно. Он получил свое название, потому что он выглядит как заглавная буква H над поперечным сечением.

У двутавровой балки полки шире, чем у двутавровой балки, но у двутавровой балки конические края. Ширина — это фланец, а высота — это стенка.

Разница между двутавровой и двутавровой балками заключается в соотношении полок к полосе. H-балка имеет тенденцию быть тяжелее, чем двутавровая балка, поэтому некоторые говорят, что она лучше, чем двутавровая балка, но это субъективно, так как балка H обычно тяжелее.

Также прочтите: Напряжение против сжатия | Что такое растяжение и сжатие

Что такое двутавровая балка?

Двутавровая балка имеет форму I.Двутавровая балка состоит из двух горизонтальных плоскостей, известных как полки, соединенных вертикальным элементом или утком.

Двутавровая балка имеет заостренные края и получила свое название, потому что в поперечном сечении она выглядит как заглавная буква. У двутавра высота поперечного сечения больше ширины его полки.

Разница между двутавровой балкой и двутавровой балкой

Основы двутавровых и двутавровых балок

H-образная балка, как следует из названия, представляет собой H-образный конструктивный элемент, изготовленный из стального проката и известный как широкополочная балка.

Это один из наиболее часто используемых конструктивных элементов в США. Он выглядит как буква «H» в поперечном сечении, невероятно прочен и имеет большую площадь поверхности в поперечном сечении балки.

Двутавровая балка, с другой стороны, также известна как двутавровая балка, но выглядит как «I» в поперечном сечении. В основном это балка из стального проката или балка сечением в виде заглавной буквы I.

Также прочтите: Детали соединения балок | Простое соединение каркаса | Соединение полужесткого каркаса | Соединение с жесткой рамой

Проекты двутавровых и двутавровых балок

С точки зрения конструкции, двутавровые балки имеют более длинные, широкие и тяжелые полки, чем двутавровые балки, но оба термина двутавровая балка и двутавровая балка в большинстве случаев могут использоваться взаимозаменяемо и обычно называются многослойными стальными балками (RSJ). верх и низ балки называются полкой, которая обычно более узкая на двутавровых балках, но почти такая же ширина как таковая.

Высота балки — это стенка, которая у двутавровых балок толще, что делает их относительно прочнее, чем двутавровые балки. С другой стороны, 1-балки имеют тонкие стенки и конические полки.

Также прочтите: Что такое арматурный стержень | Зачем использовать армирование в бетоне | Типы стальных стержней арматуры

Прочность двутавровых и двутавровых балок

Двутавровые балки изготовлены из стали экономичного профиля с более оптимальной площадью распределения поперечного сечения и разумным соотношением прочности к весу, что означает, что они могут обеспечить большую прочность на единицу веса.

Это делает сварку двутавровых балок относительно проще, чем сварку двутавровых балок. А из-за большей площади поверхности в поперечном сечении считается, что он имеет высокий показатель прочности.

Однако двутавровые балки обычно больше глубины, чем ширины, что делает их достаточно хорошими для выдерживания нагрузки при местном изгибе. Кроме того, двутавровые балки легче двутавровых балок, а это значит, что они не смогут выдерживать такую ​​же силу, как двутавровые балки.

Также прочтите: Болт против винта | Что такое болт | Что такое винты

Применение двутавровых и двутавровых балок

Поскольку двутавровые балки имеют более толстые стенки и полки, они идеально подходят для антресолей, платформ, мостов и других обычных жилых и коммерческих зданий.

Широкие фланцы обычно используются в жилых домах. Внутренние размеры двутавровых балок постоянны, чтобы сделать их предпочтительным материалом для конструкции прицепа и грузовика.

Двутавровые балки

с их большей устойчивостью к полкам являются предпочтительным выбором формы для зданий из стальных конструкций, мостов и других гражданских объектов.

В дополнение к объектам коммерческого и жилищного строительства, они также используются для изготовления конструкций и опорных колонн для рельсов, лифтов, станины для прицепов и грузовиков, лебедок и лифтов.

Также прочтите: Что такое график гибки стержня | Подготовка согласно Bs 4466 | Допуски согласно BS 4466

Какой самый тяжелый?

• Двутавровая балка обычно намного тяжелее двутавровой балки, что означает, что она может принимать больше

• В некоторых зданиях, где вес и прочность стены могут представлять собой проблему конструкции, двутавровая балка может быть лучше, поскольку она обычно легче.

Интернет-центр

• Двутавровая балка имеет более толстую центральную стенку, что означает, что она обычно более прочная.

• Двутавровая балка обычно имеет более тонкую центральную перемычку, что означает, что она часто не может воспринимать такую ​​большую силу, как двутавровая балка.

Построено

• Можно установить двутавровую балку, что означает, что ее можно установить любого размера и высоты.

• Двутавровую балку можно изготавливать только в том случае, если это позволяет фрезерное оборудование производителя.

Пролет

• H-образные балки можно использовать для пролетов до 330 футов.

• Двутавровая балка может использоваться для пролетов от 33 до 100 футов.

Фланцы

• H-балка имеет верхние и нижние полки, которые выступают из рамы больше, чем двутавровая балка

• Двутавровые балки имеют верхнюю и нижнюю полки, они короче и не такие широкие, как двутавровые балки.

Количество штук

• Двутавровая балка выглядит как кусок металла, но имеет фаску, в которой соединяются три металлических куска.

• Двутавровая балка не изготавливается путем сварки или склепки металлических листов вместе, а представляет собой просто кусок металла.

Сводка

Хотя термины балка H и I часто используются как синонимы в строительной отрасли, утверждение, что один лучше другого, довольно субъективно.

Обе являются двумя наиболее распространенными стальными конструкционными балками, используемыми в различных сталелитейных заводах, в качестве опорных балок при строительстве коммерческих и жилых зданий.

Оба выглядят почти одинаково снаружи, за исключением того, что они различаются по геометрии. Это две версии стальных конструкционных балок, используемых в широком диапазоне применений.

Двутавровая балка имеет Н-образное поперечное сечение, а двутавровая балка имеет поперечное сечение в виде заглавной буквы «I».

С технической точки зрения двутавровая балка может называться двутавровой балкой с немного другими механическими свойствами, такими как соотношение прочности / веса, грузоподъемность, предел прочности на разрыв и так далее.

Понравился этот пост? Поделитесь этим с вашими друзьями!

Рекомендуемое чтение —

.

Что такое стальная двутавровая балка? (с иллюстрациями)

Стальная двутавровая балка — это разновидность балок или балок, изготовленных из конструкционной стали. Двутавровые балки используются в качестве основных опорных ферм в здании, чтобы гарантировать, что конструкция будет физически прочной. Сталь — один из наиболее распространенных материалов, используемых для изготовления двутавровых балок, поскольку она может выдерживать очень большие нагрузки, хотя иногда используются и другие материалы, такие как алюминий. Также доступны композитные двутавровые балки со слоями других материалов, покрывающих сталь снаружи, чтобы замаскировать ее под что-то еще, например, под дерево.

Стальной двутавр.

Форма стальной двутавровой балки в поперечном сечении очень напоминает заглавную букву «I», что и объясняет название. Он имеет прочный центральный сердечник, покрытый фланцами с обеих сторон. Доступны балки различной длины для соответствия потребностям строительного проекта, и каждая балка также имеет рейтинг, показывающий, насколько она велика и какой вес может выдержать.Когда инженеры проектируют конструкцию, они определяют, какими должны быть пределы нагрузки двутавровых балок, используемых в конструкции.

Стальной двутавр поднимается краном.

Использование стальных двутавров в строительстве имеет свои преимущества и недостатки.Они гораздо реже гнутся или деформируются, чем дерево, что позволяет строителям использовать их для создания больших открытых пространств, которые были бы невозможны с обычными деревянными балками. Стальная балка также не должна быть такой же большой, как деревянная, несущая такую ​​же нагрузку, поэтому опорные балки в конструкции не должны быть такими заметными. Однако сталь может катастрофически разрушиться под воздействием тепла, поэтому для безопасности необходимо изолировать балку.

Ржавый двутавр.

Для создания стальных двутавровых балок используется несколько технологий. Многие из них прокатываются или прессуются, обрабатываются на металлообрабатывающем оборудовании, которое очень быстро создает стандартизованные балки. Другие, иногда называемые пластинчатыми балками, изготавливаются путем клепки или сварки частей стального листа. Как бы ни производился двутавр, он будет чрезвычайно тяжелым, требующим сильных рабочих и специального оборудования.

Помимо двутавровой балки, стальные балки изготавливаются разных форм и длин.

При ремонте дома стальные двутавры можно использовать для замены старых несущих конструкций. При удалении конструктивных опор важно знать, какой вес они выдерживают и как они были установлены.По этой причине домовладельцам настоятельно рекомендуется привлекать профессионально сертифицированных специалистов для строительных работ, которые могут включать удаление таких опор, чтобы гарантировать, что они не нарушат структурную целостность дома.

Стальные двутавры широко используются в строительстве..

разницы между балкой и колонной | Что такое Beam

Самый важный момент в этой статье

Что такое луч?

• Балка — это конструктивный элемент, устойчивый к изгибу. Балка в основном несет вертикальные гравитационные силы, но также тянет на нее горизонтальные нагрузки.

• Балка называется стеновой плитой или порогом , которая несет передающие сигналы и нагружает их на балки, колонны или стены.Он прикреплен с помощью.

• В начале века, древесные породы были наиболее предпочтительным материалом для использования в качестве балки для этой структурной поддержки цели, теперь нести силы наряду с проведением вертикальной силы тяжести, то теперь они составлены из алюминия, стали, или другие подобные материалы.

• Фактически балки — это конструкционные материалы, которые выдерживают поперечную силу нагрузки и изгибающий момент.

Неподвижная балка и подвесная балка

• Для того, чтобы выдерживать большее напряжение и нагрузку, предварительно напряженные бетонные балки широко используются в настоящее время в фундаментах мостов и других подобных громоздких конструкций.

• Несколько известных балок, используемых в настоящее время, поддерживаются балкой, фиксированной балкой, консольной балкой, неразрезной балкой, нависающей балкой.

Также читайте: Что такое сливовый бетон | Приложение | Смешайте Дизайн | Методология

Типы балок.

• Балка с простой опорой

• Консольная балка

• Над навесной балкой

• Сплошная балка

• Балка с фиксированными концами

Что такое столбец?

• Элемент сжатия, т.е.е., колонна, является важным элементом каждой железобетонной конструкции . Они используются для безопасной передачи нагрузки надстройки на фундамент.

• В основном колонны, стойки и опоры используются в качестве элементов сжатия в зданиях, мостах, опорных системах резервуаров, заводов и многих других подобных конструкций.

• Колонна определяется как вертикальный сжимающий элемент, который в основном подвергается действующей длине и осевым нагрузкам, превышающей в три раза ее наименьший поперечный размер.

• Элемент сжатия, эффективная длина которого меньше чем в три раза его наименьший поперечный размер, называется опорой

.

Форма колонны

• Сжимающий элемент, который является наклонным или горизонтальным и подвергается осевым нагрузкам, называется распоркой. В фермах используются подкосы.

• Функция колонн заключается в передаче нагрузки конструкции вертикально вниз для передачи ее на фундамент.Помимо стены выполняет также следующие функции:

(a) Он разделяет строительные территории на разные отсеки и обеспечивает конфиденциальность.
(b) Обеспечивает защиту от взлома и насекомых.
(c) Сохраняет тепло в здании зимой и летом.

Также прочтите: Что такое соты в бетоне | Причина | Лечение | Тип затирки

Типы колонн.

• Связанный столб

• Спиральная колонна

• Колонна композитная

• Колонна с осевой нагрузкой

• Колонна с одноосным эксцентрическим нагружением

• Колонна с двухосной эксцентрической нагрузкой

• Короткая колонка

• Длинная колонна

• Квадратная или прямоугольная колонна

• Круглая колонна

• Г-образная колонна

• Т-образная колонна

• Форма стальной колонны

• Форма составной колонны

• Железобетонные, стальные, деревянные, кирпичные, блочные и каменные колонны.

Также прочтите: Что отслаивается в бетоне | Причины отслаивания бетона | Ремонт бетонных блоков

Разница между балкой и колонной

Стар.	Балка	Колонна
1	Обычно горизонтальный элемент конструкции, который выдерживает поперечную нагрузку, называется балкой.	Обычно вертикальный элемент конструкции, который выдерживает осевую / эксцентрическую нагрузку, называется колонной.
2	Балка несет нагрузку перпендикулярно продольной оси.	Колонна несет нагрузку параллельно продольной оси.
3	Балка в основном воспринимает или сопротивляется изгибающей и поперечной силе.	Колонна в основном несет или выдерживает нагрузку сжатия.
4	Форма балок может быть квадратной, прямоугольной, T-образной, I-образной, H-образной.	Форма колонны может быть прямоугольной, круглой, квадратной, Т-образной, L-образной, С-образной, эллиптической и т. Д.
5	Минимальная ширина балки 200 мм.	Минимальная ширина колонны 200 мм, но для сейсмостойкости она должна быть 300 мм.
6	Продольная сталь в балке на двух сторонах, которая используется для сопротивления изгибающему моменту, в то время как вертикальным нагрузкам противостоят хомуты или наклонная балка	Продольная сталь в колонне находится на всех сторонах, что в основном сопротивляется сжатию
7	Залит вместе с плитой, поэтому при ее бетонировании и отверждении требуется большая осторожность в случае RCC-конструкций.	Коммунально отлита небольшими партиями, поэтому качество бетонирования и отверждение не учитываются в случае конструкций из RCC.
8	Балка без строительства	Здесь, колонна важная часть здания

Понравился этот пост? Поделитесь этим с вашими друзьями!

Рекомендуемое чтение —

.

No related posts.
