Конструкция и принцип действия дюбель-хомута

В самом простом виде это скоба из пластика, с одного конца оснащенная распорными зубцами, удерживающими ее в отверстии в стене, а с другого конца хомутом, держащим кабель.

Плюсы и минусы дюбель-хомута

Плюсами этой простой, но полезной детали крепежа являются:

• возможность сэкономить на крепеже за счет применения одной детали – дюбеля, вместо комплекта дюбель-гвоздь;
• простой и быстрый монтаж, опять же из-за малого количества крепежных элементов;
• широкий диапазон рабочих температур – от -40 до +85 градусов, что позволяет эксплуатировать крепеж как внутри, так и снаружи помещений;
• невосприимчивость материала, из которого изготовлен дюбель-хомут, к ультрафиолетовому излучению;
• быстрая замена вышедших из строя элементов крепежа;
• достаточно большая удерживаемая масса.

К минусам можно отнести следующие свойства данного крепежа:

• деформация при воздействии высоких температур;
• не очень эстетичный внешний вид дюбель-хомута, поэтому его стараются не располагать на виду.

Критерии выбора

Первое, на что следует обратить внимание – толщина удерживаемого кабеля. Размер хомута имеет определенные ограничения по диаметру удерживаемого кабеля, например, 11-18 мм. На упаковке компании-производители указывают рабочие диаметры кабеля для того или иного крепежа.

Также стоит при выборе крепежа учесть следующие нюансы:

Поскольку заводы-изготовители выпускают как плоские, так и круглые кабеля, то аналогичной формы бывают и дюбель-хомуты.

Дата выпуска – нейлон через полтора-два года с момента изготовления теряет эластичные свойства и растягивается. Поэтому есть смысл приобретать крепеж, произведенный не ранее чем за год до его монтажа.

Цена крепежа – нейлон в чистом виде как материал стоит копейки, изделия из него также дешевые, но недолговечные. Добавление в нейлон галогенов значительно продлевает срок его службы, однако изделия из этого гибридного материала стоят дороже.

Что выгодней – дешевый крепеж или дрогой, однозначно сказать нельзя. Все зависит от того, сколько в данном случае отслужил крепеж без потребности в замене.

Виды изделия

Поскольку данный крепеж применяется в специфических целях, то выбор невелик. Производят его как из пластика, так и из металла.

Пластиковые дюбель-хомуты

Выпускаются в вариантах хомута под провод плоского и круглого сечения. Наиболее распространенным на отечественном рынке является крепеж с круглым хомутом.

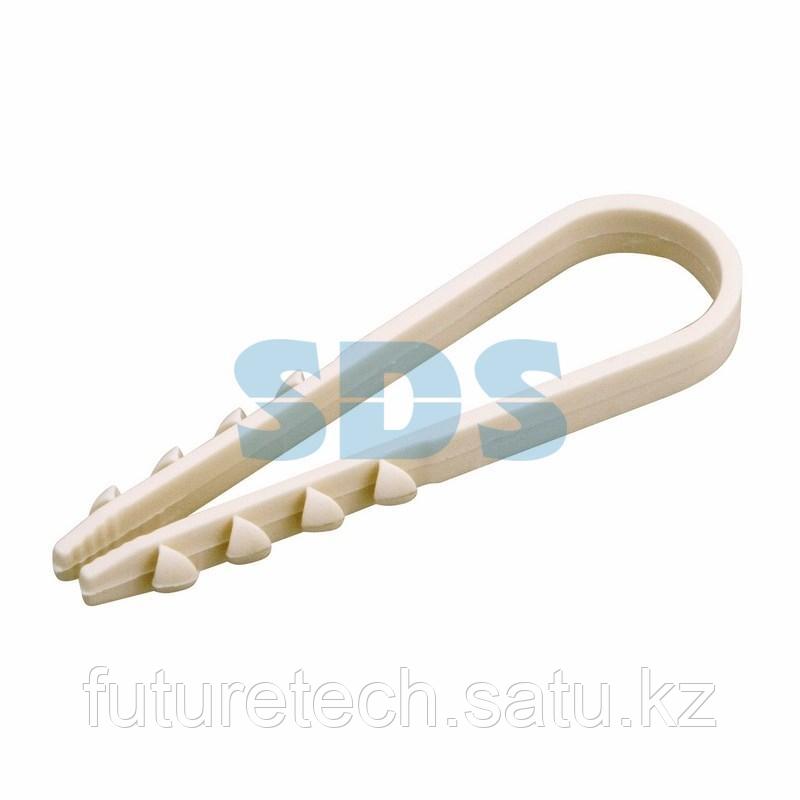

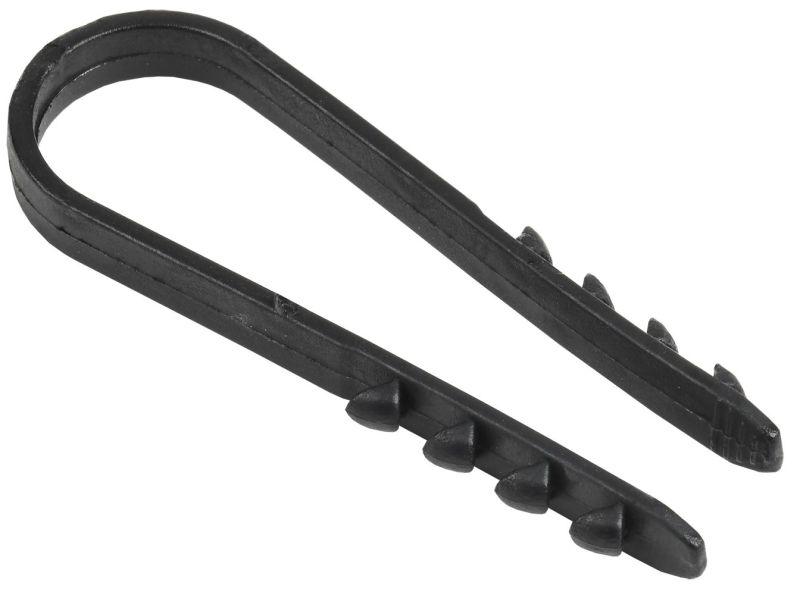

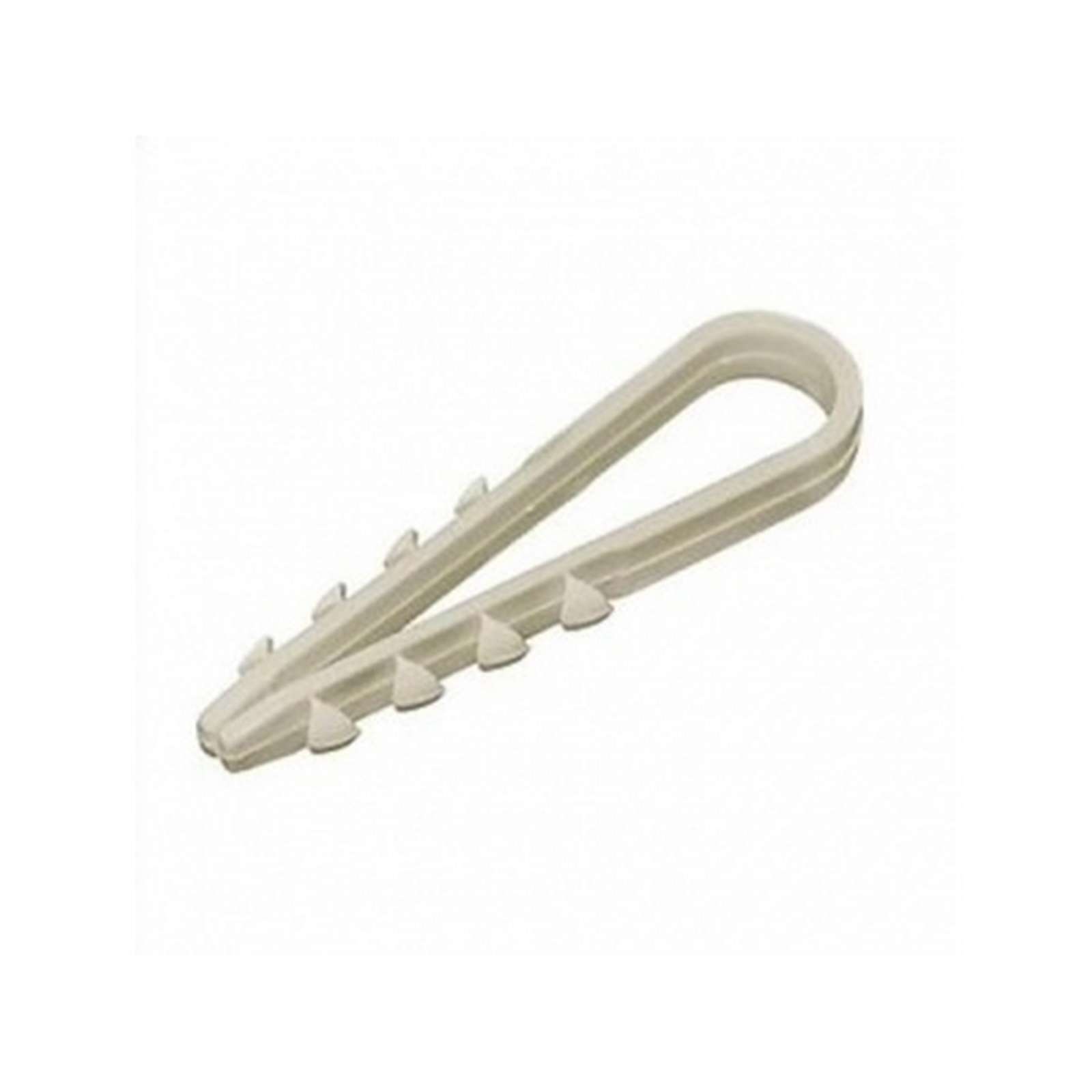

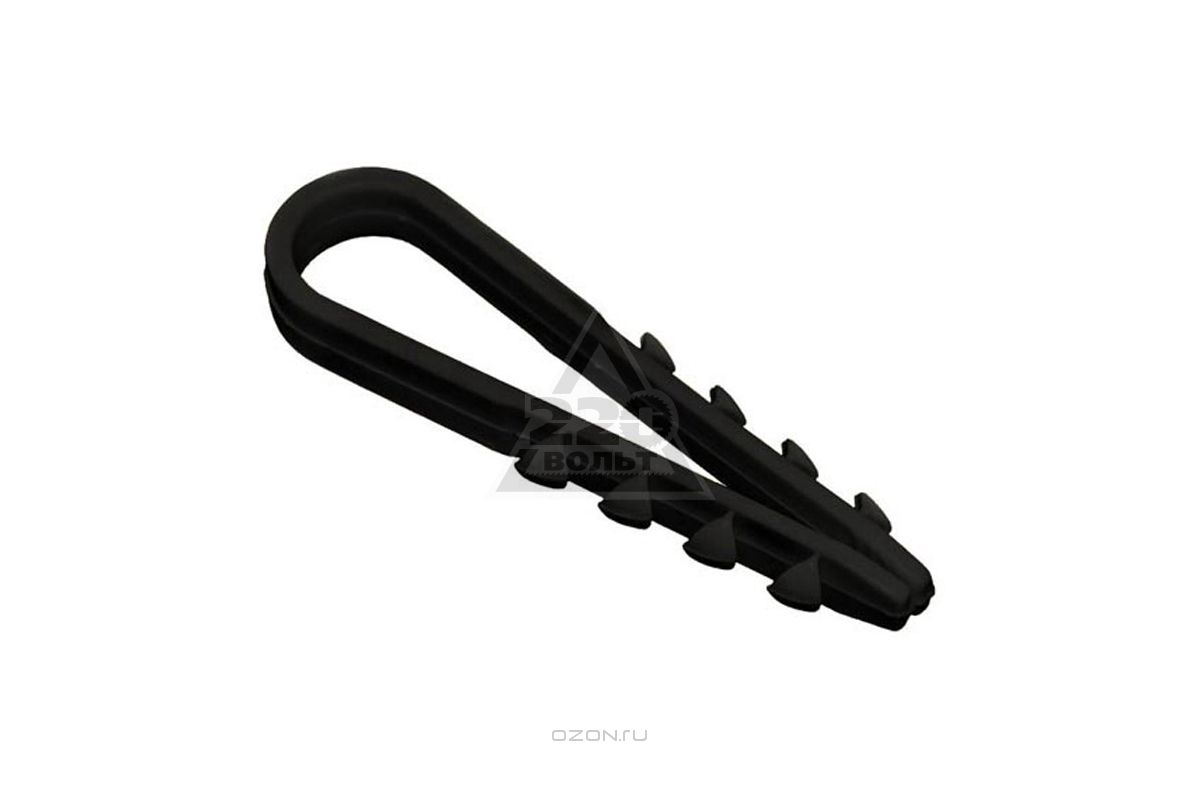

Круглые хомуты выпускаются с разжимным колышком, в виде обычной скобы либо скобы с зубцами. Плоские дюбель-хомуты выпускают в виде скобы с зубцами со специфической формой хомута.

Для производства пластикового крепежа применяются нейлон, полипропилен и полиэтилен. Нейлоновые изделия обладают хорошей механической прочностью, но минус нейлона в том, что он теряет эластичность и первоначальную форму при воздействии температур выше +85 с.

Полиэтилен боится ультрафиолетовых лучей, поэтому  его применение ограничено внутренними помещениями. Полипропилен – самый твердый  и прочный из этих трех материалов, но также боится уф-лучей.

Металлические дюбель-хомуты

Различают три вида металлического крепежа данного типа:

• «Клоп» – дюбель-саморез с пресс-шайбой и металлической скобой. При монтаже следует контролировать целостность изоляции провода, а в месте стыка обматывать кабель термостойкой изолентой.
• Дюбель-хомут с лентой – оснащается армированной пластиковой лентой для удержания пучков кабеля.
• Дюбель-хомут с проволочной лентой – хомут изготавливают из жаростойкой проволоки с полимерным покрытием. Для удобства к хомуту в комплекте идет пряжка.

Монтаж

Дюбель-хомуты монтируются в стену так же, как и обычные дюбеля, за исключением того, что в хомут перед монтажом вставляют кабель, а потом его уже аккуратно вбивают молотком в подготовленное отверстие соответствующего диаметра и глубины на 10 мм больше длины дюбеля.

Расстояние между соседними крепежами должно составлять не более 25 см, а в местах разворота кабеля – 10 см.

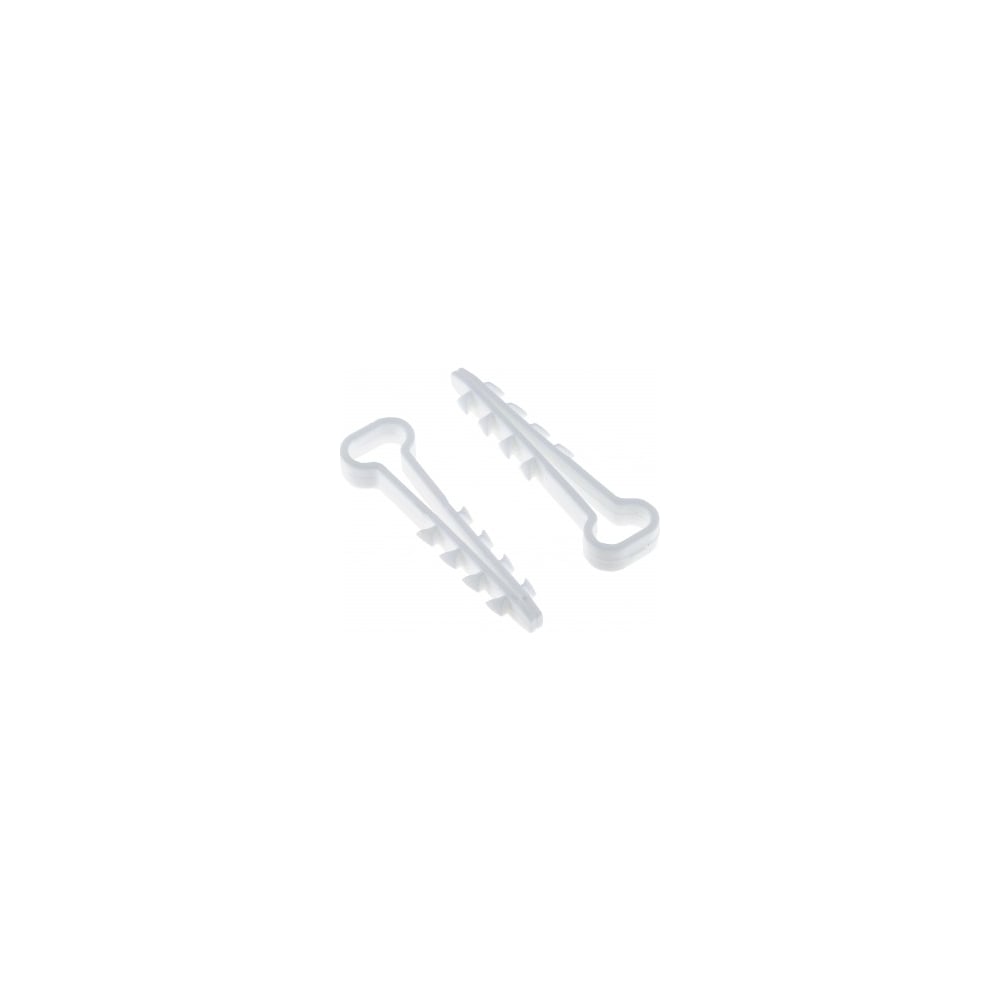

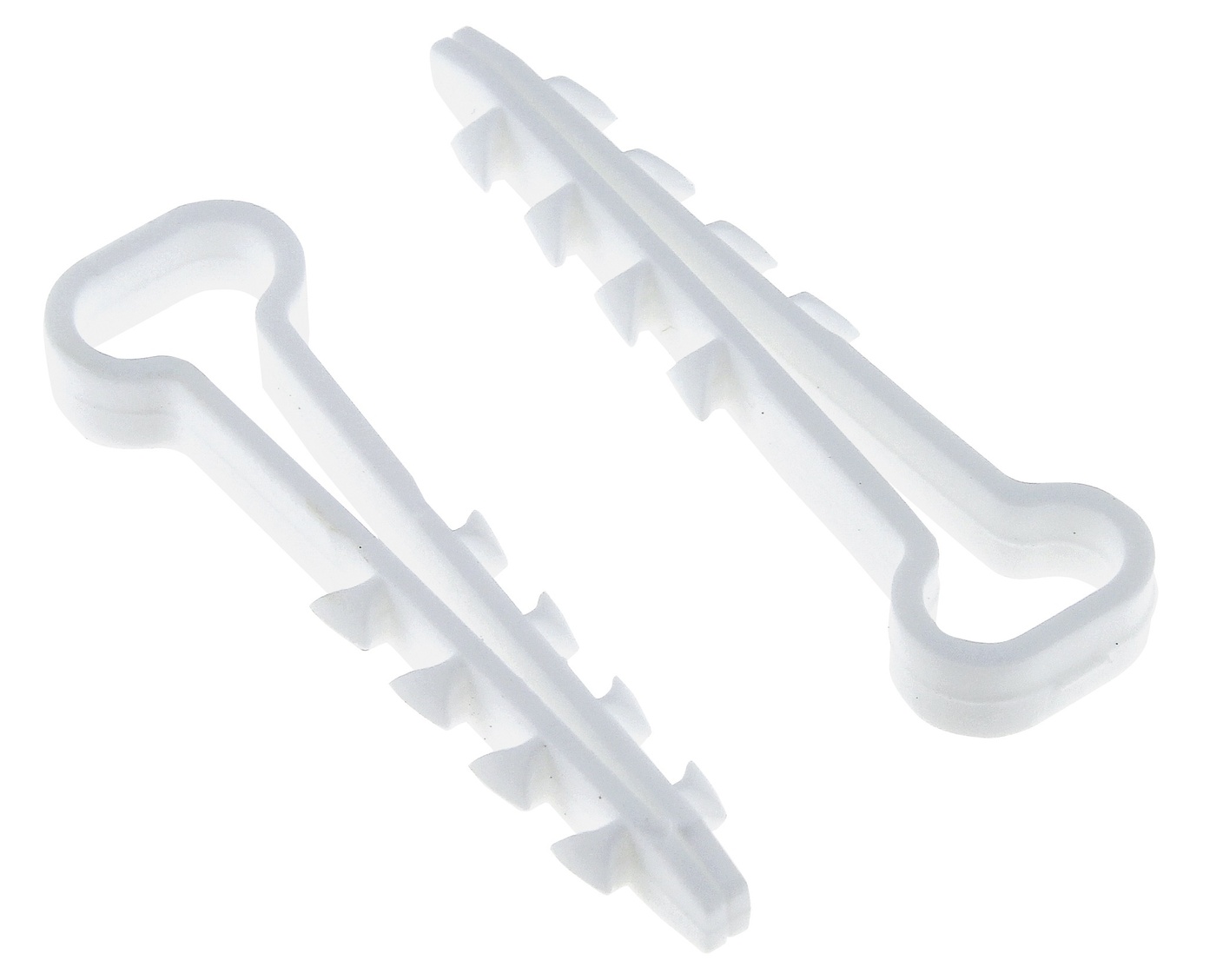

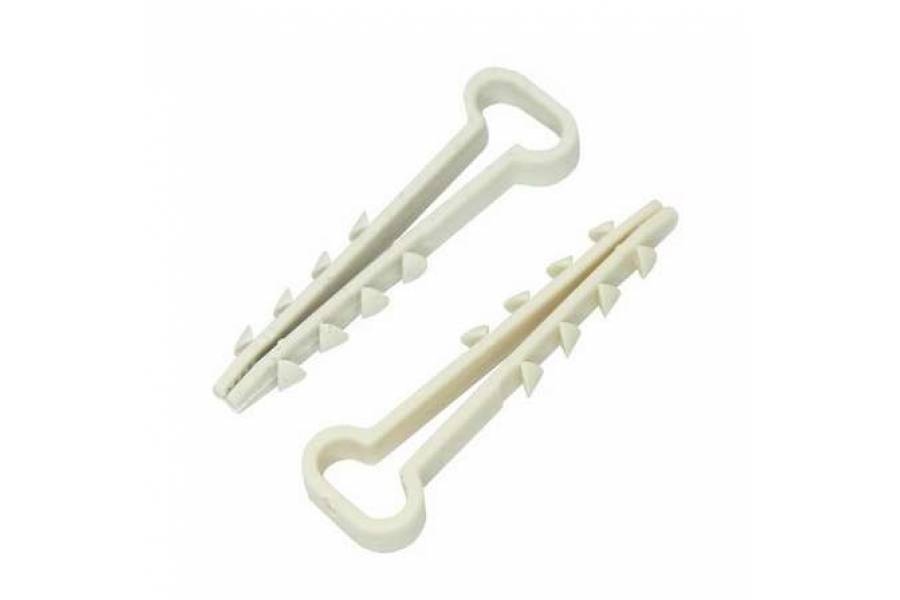

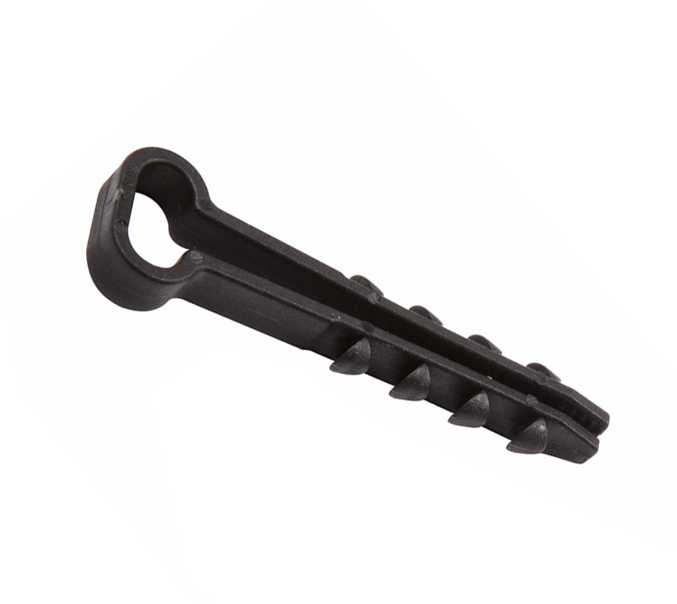

Фото дюбель-хомутов для крепления кабеля
