Дюбель гвоздь виды: Дюбели — виды, различия и назначение

Содержание

Дюбель

Финское качество — гарантия надежности и экономичности.

      Высокое доверие, которое европейские профессионалы оказывают компании SORMAT, заставляют специалистов компании совершенствовать свою продукцию, преодолевая на этом пути препятствия и трудности, связанные с необходимостью (при постоянной конкуренции с ведущими фирмами в области анкерного крепежа) упорно и с терпением, достойным подражания и уважения, продолжать работы по созданию новых типов анкерного крепежа и совершенствованию существующих видов. Великий американский философ Д. Сантаяна утверждал, что «трудное — это то, что можно сделать сразу, невозможное — то, на что понадобится время». Новые разработки специалистов компании SORMAT подтверждают сказанное.
Крепеж SORMAT
Надежные крепления для любых целей
Предлагаемый компанией Sormat ассортимент продукции предназначен для удовлетворения потребностей клиентов. При разработке и производстве крепежных изделий принимаются во внимание, как высокое качество, так и удобство, и надежность в использование.


НЕЙЛОНОВЫЕ ДЮБЕЛИ / NAT

     Дюбель из полиамида для небольших нагрузок. Может использоваться при температуре от -40 до +80 °C. Диаметр сверления = d0, минимальная глубина сверления = L + 5 мм. Длина шурупа = 0,8 — 1 x длину дюбеля(L) + толщина прикрепляемого материала.

НЕЙЛОНОВЫЕ ДЮБЕЛИ / NAT L
      Дюбель из полиамида для небольших нагрузок. Благодаря длинной распорной зоне может применяться в пористых оснваниях, таких как вспененный бетон, керамзитобетон и пустотелый кирпич. Может исользоваться при t от -40 до +80 °C. Диаметр сверления = d0, минимальная глубина сверления = L + 5 мм. Длина шурупа = 0,8 — 1 x длину дюбеля (L) + толщина прикрепляемого материала.
ДЮБЕЛЬ-ГВОЗДЬ/ LYT

      Дюбель-гвоздь LYT – готовый к монтажу крепежный элемент для легких креплений в твердых основаниях, таких как: бетон, кирпич или натуральный камень. Дюбель-гвоздь позволяет производить быстрый сквозной монтаж. Просто просверлите отверстие через прикрепляемый материал, забейте гвоздь и крепление готово. Полиамид обеспечивает надежное сцепление с материалом основания. Гвоздь повышенной прочности оцинкован. Шлиц \»позидрайв\» на шляпке дает возможность демонтировать гвоздь.

НЕЙЛОНОВЫЙ АНКЕР ДЛЯ ЛЕГКОГО БЕТОНА / КВТ

      КВТ специально создан для крепления в газобетон. Широкая резьба на внешней поверхности создает надежное крепление с материалом основания. В данной системе в комбинации с анкером могут использоваться шурупы по дереву, универсальные шурупы, а также шурупы с метрической резьбой. Используется при температуре от -40 до +80 °C


МЕТАЛЛИЧЕСКИЙ АНКЕР ДЛЯ ЛЕГКОГО БЕТОНА / КВТM

      Металлический анкер для легкого бетона может использоваться как в газобетоне, так и в керамзитобетоне. KBTM используется в более плотном газобетоне или для соблюдения требований пожарной безопасности. KBTM отлит из сплава цинка и алюминия ( Zn Al4 Cu1). В комбинации с металлическим анкером используются дюбели с метрической резьбой.
KLA, KLA M
      KLA предназначено для легких креплений в гипсокартоне. Установка KLA не требует специальных инструментов, только отвертку с крестообразной насадкой. Металлическая разновидность KLA M используется в гипсокартоне повышенной прочности или ДСП. Этот тип крепежа отвечает требованиям пожарной безопасности. Крепления KLA поставляются с шурупами (Ø 4,5 мм, длина35/50 mm).

            Дюбель — это вид крепежных изделий, которые применяются вместе с другими крепёжными изделиями для закрепления в несущей поверхности какой-либо детали. Дюбель закрепляется в основании для того,  что бы была возможность закрепить какую-либо другую деталь.

Дюбели: их виды и применение

Дюбель состоит из двух частей. Нераспорная часть, которая способствует закреплению дюбеля в материале и распорная или рабочая часть, которая не дает дюбелю выйти из материала. Кроме этого некоторые дюбеля имеют манжету – это специальная кайма вокруг входного отверстия, которая не дает дюбелю провалится. Существуют разные виды дюбелей, каждый из которых служит только для определенных целей.
Основная задача дюбеля для гипсокартона, надежный монтаж конструкций в тонком листе гипсокартона. В зависимости от типа перегородки, веса монтируемой конструкции и способа монтажа, различают несколько видов дюбелей по гипсокартону: разжимающиеся дюбели и проходные дюбели для гипсокартона. Проходные дюбели, в основном, используются для изделий, которые крепятся к потолку. Они в состоянии выдерживать большой груз, например, люстры.

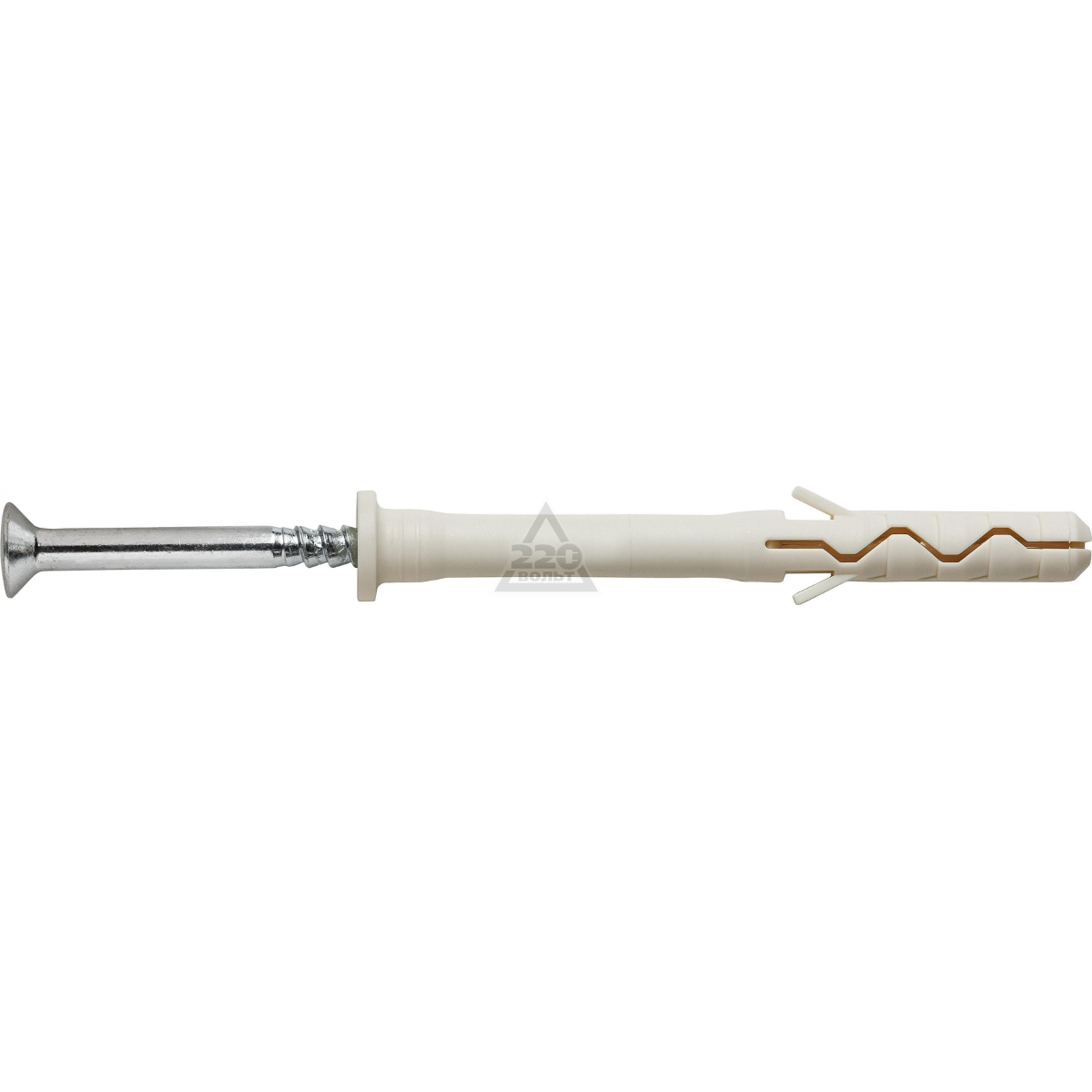

 Дюбель гвозди – изделия для крепления, в форме цилиндрического стержня с головкой и заостренным окончанием. По сути, это гвоздь для крепления различного рода изделий в плотных материалах – камне, кирпиче. Существует два вида дюбель-гвоздей: для проникновения в дюбель и  забивания в основание.
Основной материал для изготовления дюбелей – пластмасса, но также встречается нейлон и металл. Металлические дюбеля имеют, как правило, цинковое покрытие.
Дюбель

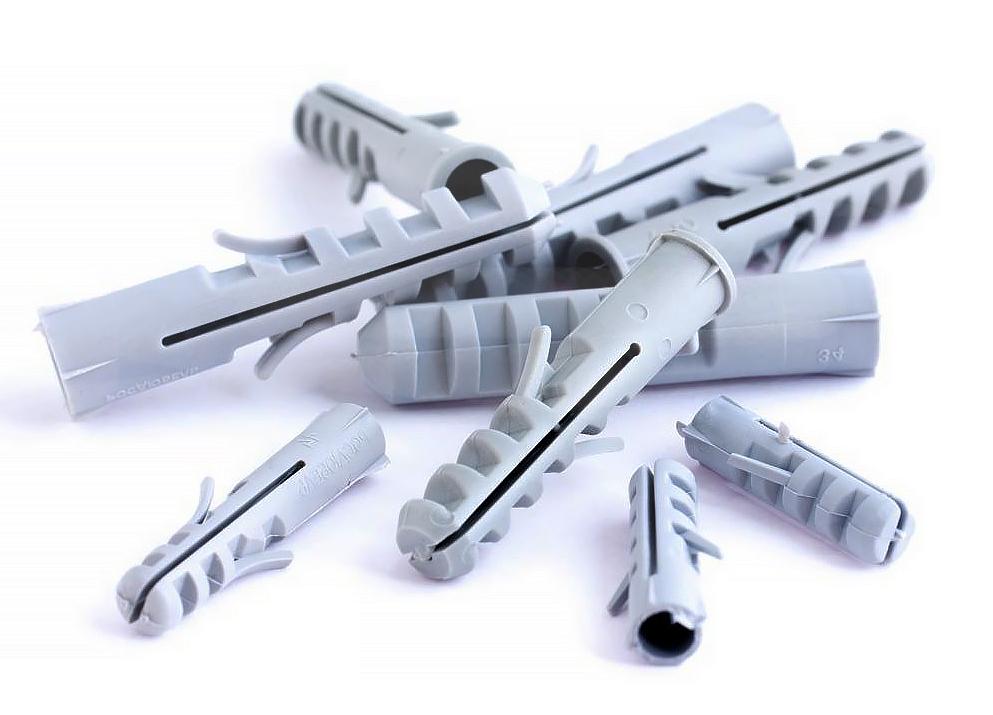

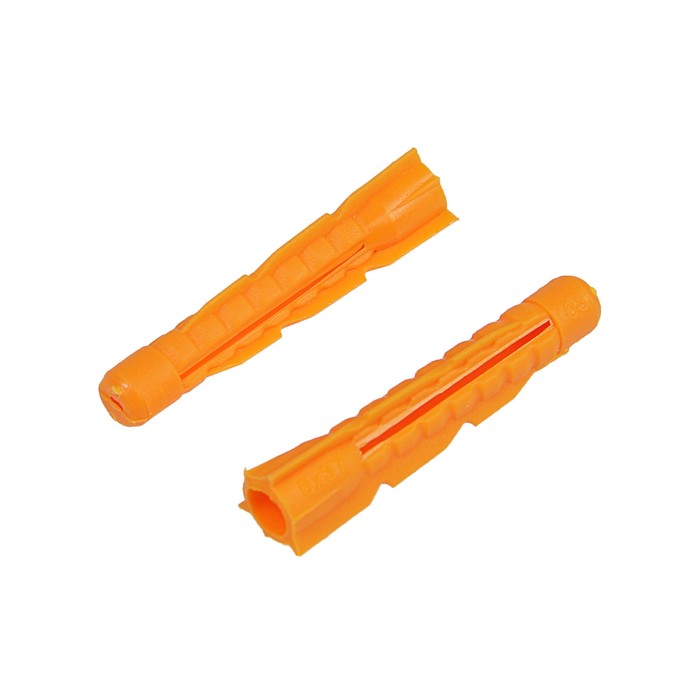

распорный бывает различных видов, в зависимости сферы их использования. В дюбелях рассматривают главные функции и элементы: стопорные элементы (элероны, усы, выпуклости) – крепят дюбель на первой стадии фиксации; рассеченная концевая часть – залог того, что при изменении формы дюбеля будет затрачено минимум усилий; элементы внутреннего центрирования шурупа – используются для стойкого направления элемента; бортик (головка) – ограничивает действия дюбеля, предотвращает его попадание внутрь поверхности; начальная нераспорная часть – предотвращает
Дюбели монтажные используются для монтажных и ремонтных работ. От качественного крепления элементов зависит прочность, надежность и долговечность изделия. Для крепления металлических материалов к кирпичу, камню и другим прочным конструкциям, необходимо использовать монтажные дюбели.

Дюбель металлический. Его предназначение – монтаж водо- и газопроводов, а также других различных конструкций к гипсокартону, бетону, кирпичу. Используется в местах с особыми требованиями к пожарной безопасности. Изготовляется из оцинкованной стали.
Металлический рамный дюбель используется в случаях сквозного крепления оконных рам и дверных коробок. Материал, с которым он контактирует – дерево, пластмасса, металл. Изготовлен из оцинкованной стали. Гальваническое покрытие дюбеля защищает материал от коррозии. Наилучший вариант использования рамного дюбеля – при небольшой толщине монтажного шва. Преимуществами использования этого элемента есть простота в эксплуатации наряду с надёжностью и прочностью.

Выбор дюбель-гвоздей: размеры и расчёт нагрузки

Представим типичную задачу: нужно закрепить на бетонной стене комнаты увесистую полку для книг. Саморез использовать нельзя.

Он выпадет. В советское время в просверленное отверстие для уплотнения вставляли деревянный шкант или, по-другому, чопик. Сейчас в качестве крепежа используют дюбель-гвоздь: размеры начинаются от 5×30 мм. Здесь 5 – диаметр отверстия во втулке, а 30 – длина самого гвоздя.

Типовые размеры

Представим основные характеристики универсальных изделий в виде таблицы:

Тип Размеры Установка Допустимая нагрузка (кирпич, бетон)
  d L t d0 h1 Nбет. Vбет. Nкирп. Vкирп.
Expandet Nail Anchor Наруж. диа-метр анкера, мм Длина анкера, мм Макс. тол-щина закреп. пред-мета, мм Диа-метр высв. отвер-стия, мм Мин. глу-бина высв. отвер-стия, мм Растя-гиваю-щая наг-рузка, кг Попе-реч-ная наг-рузка, кг Растя-гиваю-щая наг-рузка, кг Попе-реч-ная наг-рузка, кг
5×30 5 30 5 5 40 30,59 35,69 20,39 35,69
5×40
 5 40 15 5 50 30,59 35,69 20,39 35,69
5×50 5 50 25 5 60 30,59 35,69 20,39 35,69
6×35 6 35 5 6 45 45,88 56,08 30,59 56,08
6×40 6 40 10 6 50 45,88 56,08 30,59 56,08
6×50 6 50 20 6 60 45,88 56,08 30,59
56,08
6×60 6 60 30 6 70 45,88 56,08 30,59 56,08
6×70 6 70 40 6 80 45,88 35,69 30,59 35,69
8×50 8 50 10 8 60 56,08 91,77 45,88 91,77
8×60 8 60 20 8 70 56,08 91,77 45,88 91,77
8×80 8 80 40 8 90 56,08 91,77 45,88 91,77
8×100 8 100 60 8 110 56,08 50,98 45,88 50,98
8×120 8 120 80 8 130 56,08 50,98 45,88 50,98
8×140 8 140 100 8 150 56,08 50,98 45,88 50,98
10×80 10 80 30 10 90 76,47 50,98 56,08 50,98
10×100 10 100 50 10 110 76,47 50,98 56,08 50,98
10×120 10 120 70 10 130 76,47 50,98 56,08 50,98
10×140 10 140 90 10 150 76,47 50,98 56,08 50,98
10×160 10 160 110 10 170 76,47 50,98 56,08 50,98

Таблица 1.

Здесь поперечная нагрузка – вес, который способен выдержать дюбель. Это сила, направленная вертикально. То есть от центра края крепежа к земле.

Вес

Порой бывает полезно узнать, сколько килограммов будет в 1000 штук крепежных изделий. Особенно если работы предстоит много, а размер складского помещения ограничен.

Тип Вес 1000 шт., кг
С полипропиленовым дюбелем
6×40 3,3
6×60 4,89
6×80 7,28
8×60 8,5
8×80 11,02
8×100 13,78
8×120 16,53
8×140 19,3
10×100 15,32
Гвозди для пистолета
4,5×30 5,1
4,5×40 6,45
4,5×60 7,7
4,5×60 8,84

Таблица 2.

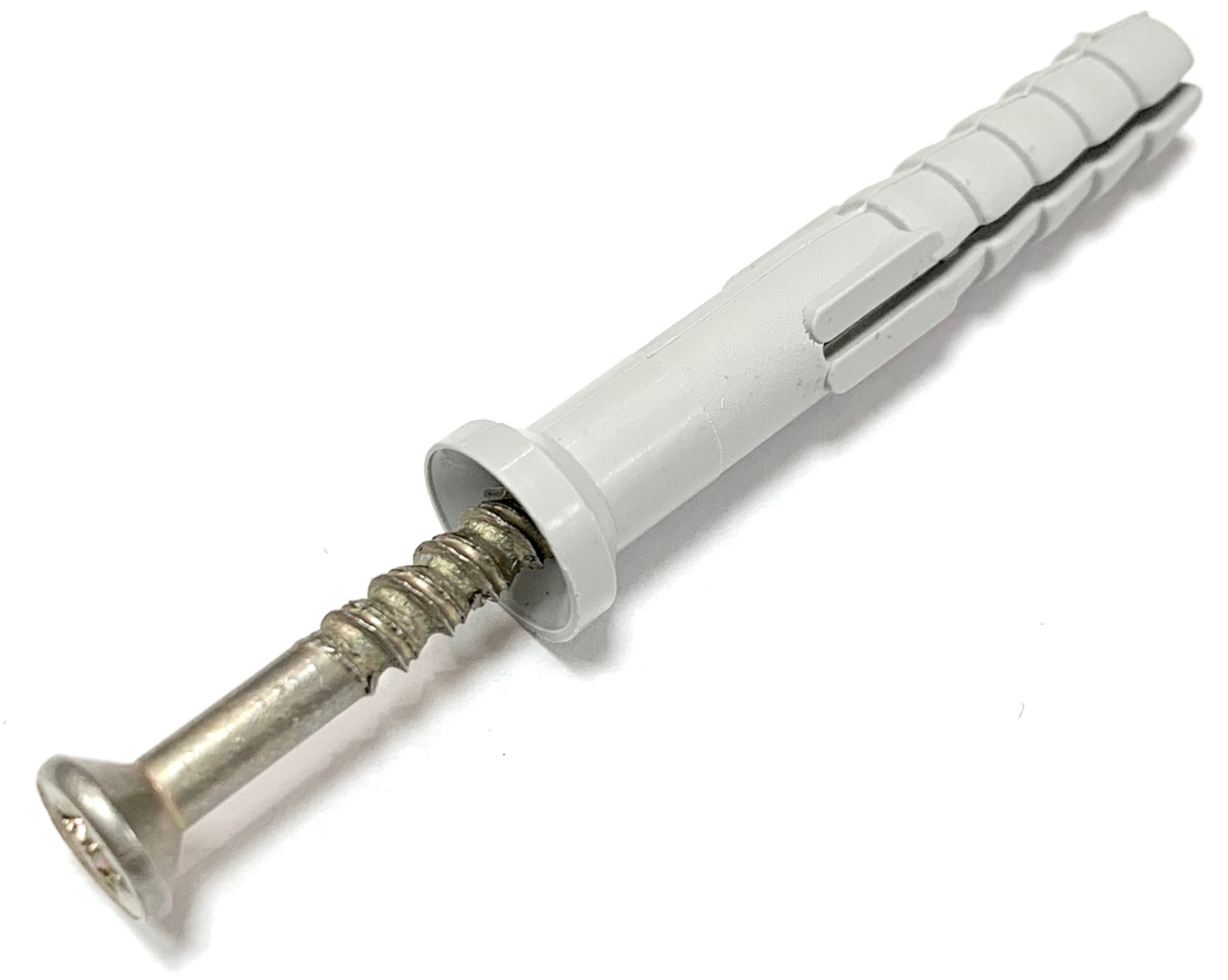

Что такое дюбель-гвоздь

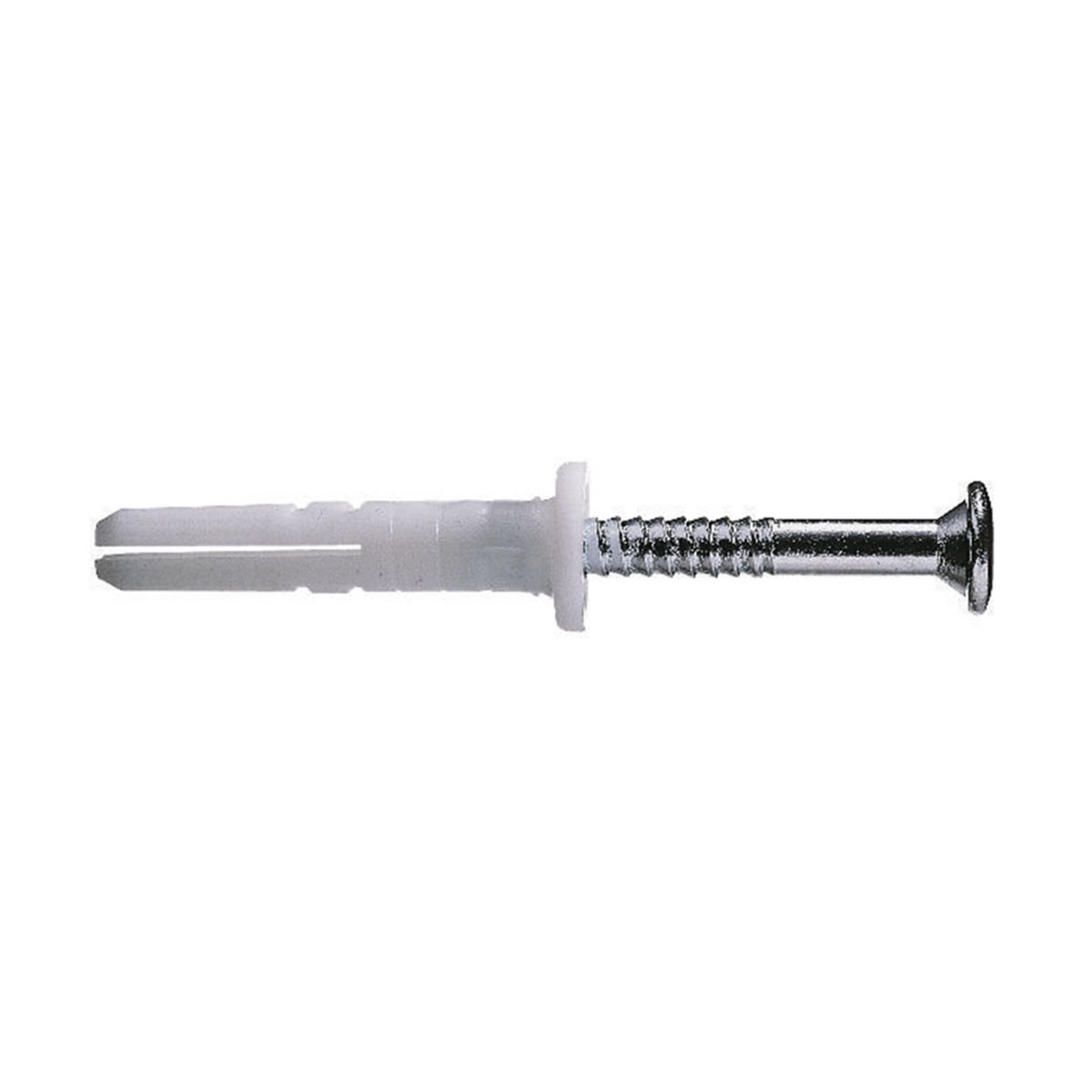

Дюбель-гвоздь – это металлический фиксатор, который забивают или вкручивают в пластмассовый, металлический корпус. Процесс монтажа выглядит так:

  • В материале высверливают отверстие.

  • Вставляют в дыру втулку.

  • Забивают внутрь гвоздь.

Распорный механизм расширяется и крепеж «застревает» в бетоне или кирпиче. Получается надежное соединение. Оно не теряет своих свойств на протяжении нескольких лет.

Срок службы зависит от вида материалов, из которых изготавливают элементы, и от внешних условий. Высокая влажность заставит окислиться даже оцинкованный стержень, а прямые лучи солнца разрушат пластиковую гильзу.

Если длина гвоздя не превышает 50 мм, то его максимальная кривизна составит 0,1 мм.

Предлагаем посмотреть видеоролик о видах и характеристиках дюбелей:

Тип монтажа

Устанавливать крепежное изделие можно двумя способами:

  1. Ручной. Понадобится перфоратор, отвертка или молоток. Придется просверлить отверстие, своими руками вставить в него втулку, а затем закрутить или вбить стержень.

  2. Автоматический. Монтаж выполняют с помощью пистолета. Используют специальный гвоздь без дюбеля с прочностью 53-56 HRC по шкале Роквелла.

Второй вариант выигрывает за счет высокой скорости монтажа. Но первый хорош тем, что стандартный стержень можно вытащить без ущерба для материала и конструкции.

Разновидности

В доме и на даче полно дел. Установка кабель-каналов и теплоизоляции, монтаж гипсокартона. Для каждого случая нужен отдельный вид крепежа. Универсальных вариантов нет. Можно выделить следующие виды дюбелей:

  • Акустический. Изготавливают из пластика и стекловолокна. Нет металлических деталей, а значит, высокий уровень теплоизоляции и влагостойкости.

  • Распорный S. Нет упорной кромки, поэтому можно ставить на любую глубину в штукатурке. Стопор защищает от проворачивания.

  • Распорный M-S. Изготовлен из прочного нейлона. С двухсторонним распором. Компактный. Хорошо влезает в просверленные отверстия.

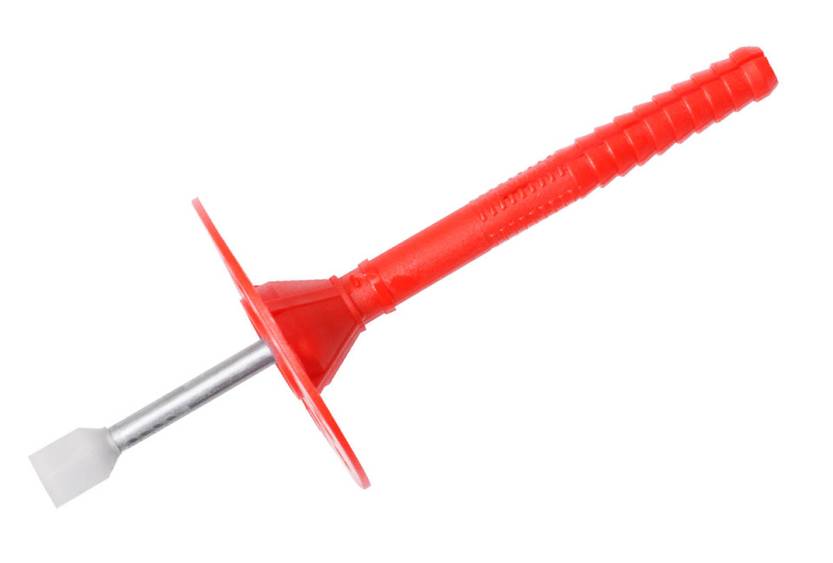

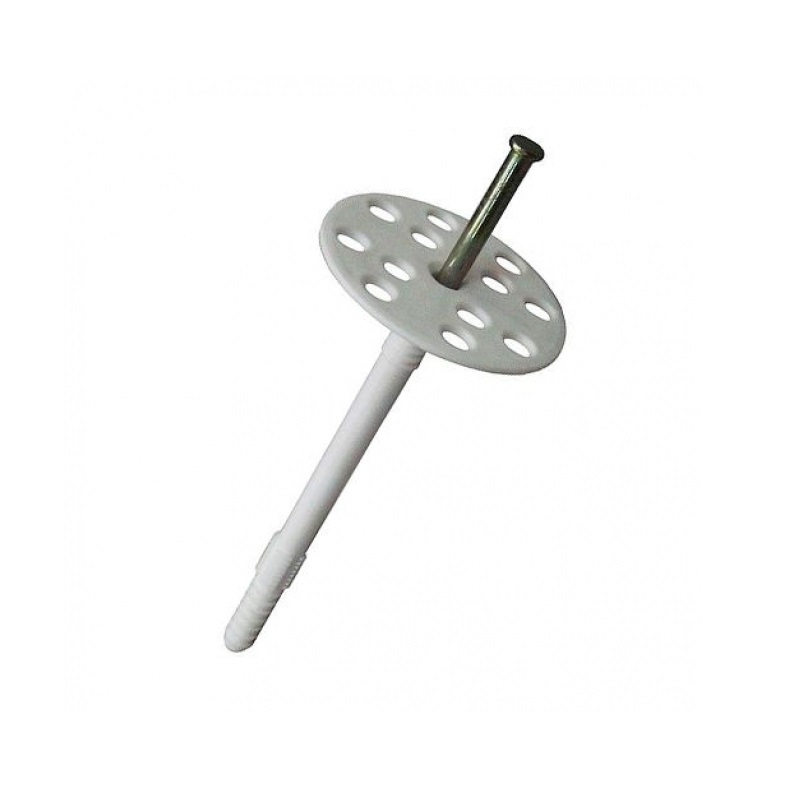

  • Зонт. Длинный с большой шляпкой. Предназначен специально для монтажа тепловой и гидравлической изоляции.

  • Для газобетона GB. Отличается спиральными ребрами. Такая конструкция обеспечивает надежную фиксацию в мягком материале.

  • Для ступенек TB и TBB. Создан специально для крепления ступенек к металлическому профилю или полнотелым материалам. Предотвращает скрип.

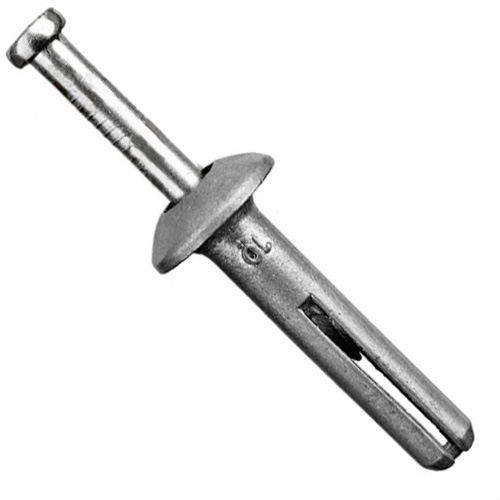

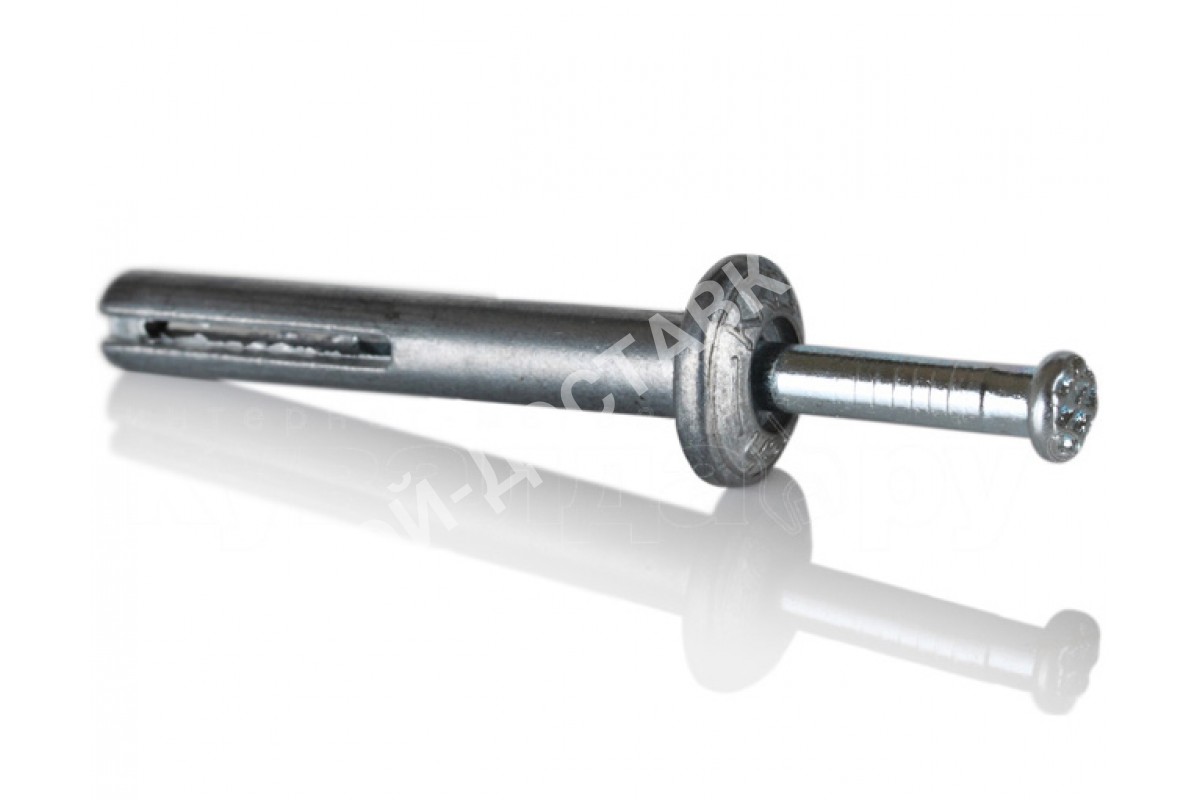

  • Металлический. Выдерживает большую нагрузку. Не ржавеет благодаря оцинковке. Легко устанавливается. Долго не теряет удерживающих свойств.

  • Химический. Состоит из полимера, который твердеет после введения в монтажное отверстие. Подходит для пустотелых материалов.

  • Бабочка. Оснащен специальным механизмом-зажимом, предназначенным для фиксации внутри тонких листов гипсокартона.

  • Фасадный. Отличается увеличенной длиной. За счет этой особенности способен выдержать большую нагрузку.

Маркировка

Производители дюбель-гвоздей штампуют маркировку прямо на боковой поверхности втулки. Там всего 2 цифры:

  1. Внешний диаметр.

  2. Длина.

Например, надпись 6×40 означает, что диаметр дюбеля равен 6 мм, а его длина – 40 мм. Наглядная информация дает возможность определить размер крепежа, даже если коробка или упаковка потерялись. Это удобно. Достаточно взглянуть на втулку, чтобы понять, какое нужно сверло и какой глубины должно быть отверстие.

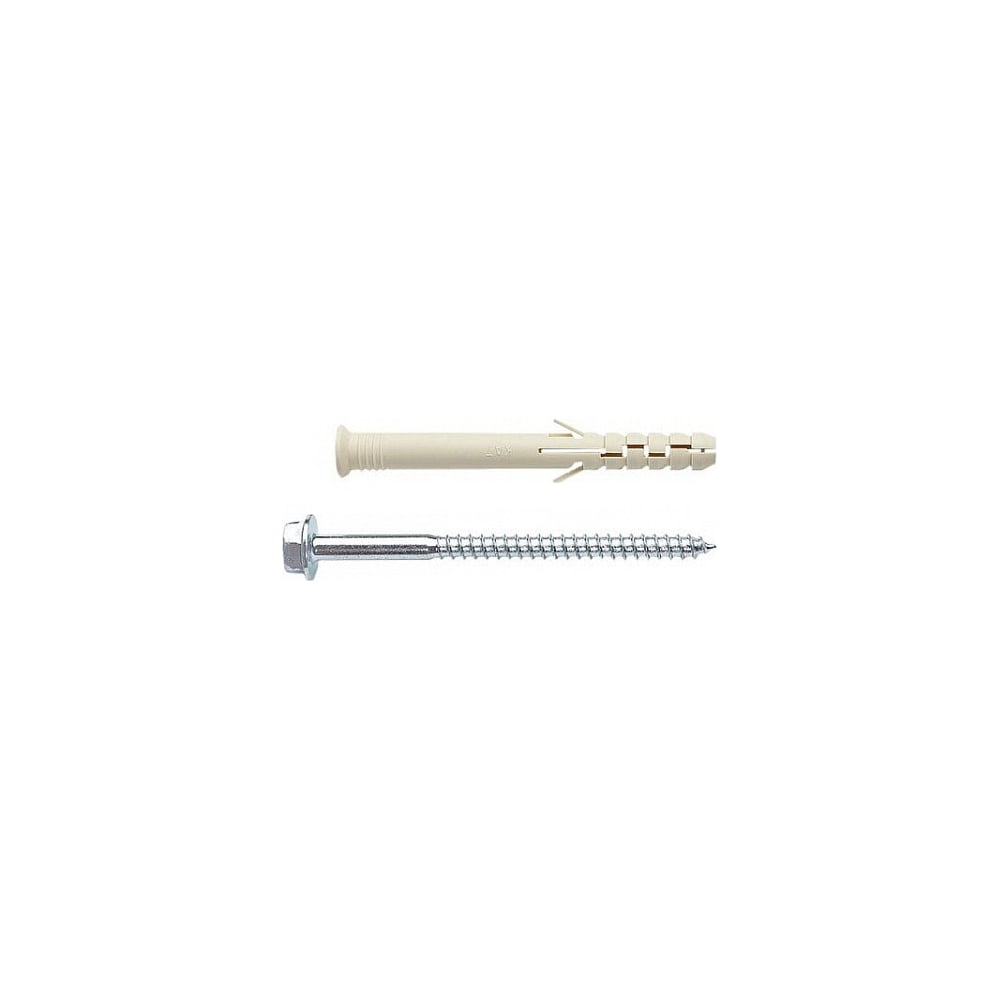

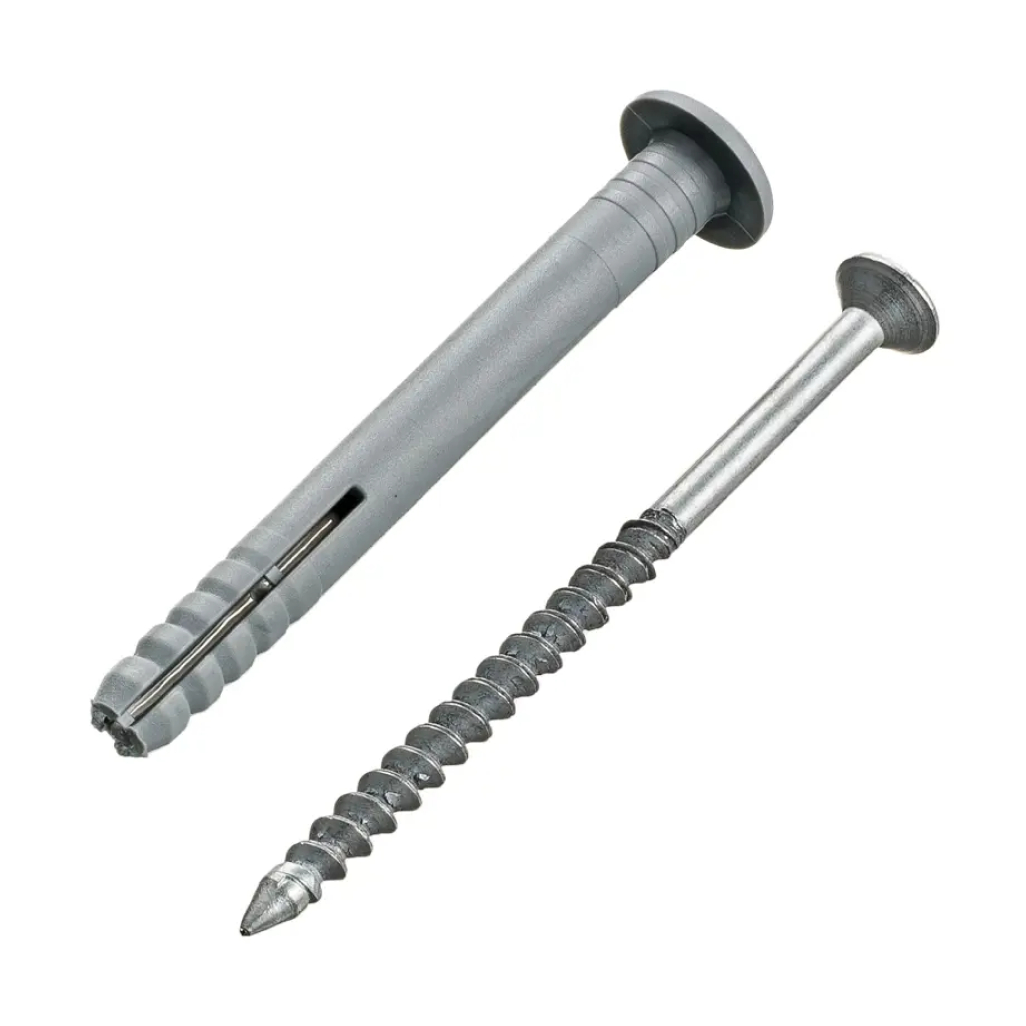

Гвоздь или шуруп?

Оба варианта схожи по конструкции. Состоят из стержня и гильзы. Но есть отличие. Это способ фиксации. Дюбель-гвоздь забивают молотком, а дюбель-шуруп вкручивают отверткой или электрическим инструментом. Рассмотрим эксплуатационные характеристики:

Дюбель-шуруп:

  • Долгая установка.

  • Легкий демонтаж.

  • Надежное крепление.

  • Трудно повредить фасад.

Дюбель-гвоздь:

  • Быстрый монтаж.

  • Сложно вытащить.

  • Средняя удерживающая способность.

  • Риск нарушения лицевой поверхности.

Работая с гвоздями, можно закончить ремонт или строительство раньше. Но есть опасность повредить лицевую часть материала, например, сильным ударом молотка. Шурупы держатся в дюбеле плотно, однако отнимают много времени на закручивание.

Особенности установки

Установку дюбель-гвоздей выполняют в следующем порядке:

  1. Намечают центральную точку для сверловки.

  2. Проделывают отверстие на 5-6 мм глубже, чем длина дюбеля.

  3. Молотком аккуратно забивают втулку.

  4. Фиксируют гвоздь легкими ударами.

Если нужно закрепить подвес, оставляют расстояние 2-3 мм от шляпки стержня до гильзы. Отверстие лучше продуть или очистить специальным ершиком, иначе пыль и крошка ослабят удерживающую способность крепежа.

Убираем старый дюбель

Со временем втулка запрессовывается внутри материала. Ее сложно удалить. Если тащить за гвоздь, который не до конца выкручен, скорее всего металл срежет часть пластиковой гильзы и выйдет наружу в гордом одиночестве. Дадим несколько советов:

  • Неглубоко закручиваем в намертво засевшую гильзу обычный саморез. Расшатываем и пытаемся вытащить.

  • В тяжелых случаях для захвата используем не плоскогубцы, а гвоздодер. Стараемся не оставить вмятин.

  • Если стержень нельзя выкрутить и подцепить, рассверливаем материал вокруг головки гвоздя на глубину 4-6 мм.

Выбор крепежа

Что будет, если в газобетон вставить универсальный дюбель с двумя распорами? Он быстро выпадет. Структура блока слишком пористая и мягкая, чтобы держать обычный крепеж. Поэтому нужно грамотно подойти к выбору. Дадим несколько рекомендаций:

  1. Разбираемся с материалом. Для кирпича и бетона подойдут обычные распорные гильзы или дюбели под пистолет. Пенобетон и газобетон хрупкие, тут понадобятся втулки с резцами или с винтовыми ребрами. Закрепить подвес на гипсокартоне можно с помощью крепежа-бабочки.

  2. Смотрим на тип подвеса. Установить теплоизоляцию и гидроизоляцию поможет тарельчатый дюбель-гриб. Идеальным вариантом для обрешетки, кронштейнов или фасадного профиля станет фасадный дюбель-гвоздь.

Расчет нагрузки

Допустим, нужно закрепить на бетонной стене полку весом 60 килограммов и толщиной стенки 19 мм. У нее 3 отверстия под шурупы. Значит, нужно распределить массу:

60 / 3 = 20 кг.

Смотрим в таблицу 1 и выбираем дюбели, способные выдержать поперечную нагрузку в 20 кг для бетона. Получается, что нам достаточно взять 3 крепежа размером 5×50 мм. Ведь они способны выдержать подвес до 35,69 кг с толщиной поверхности до 25 мм.

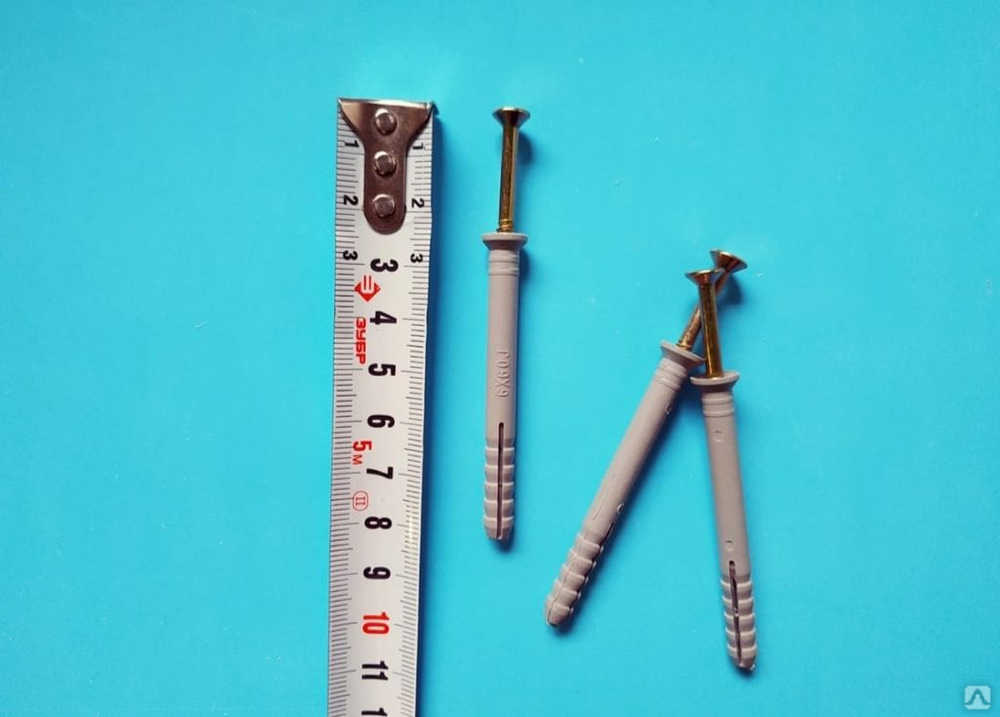

Дюбель-гвоздь 6х40 — технические характеристики и применение

Ассортимент крепежных изделий довольно большой. Изделия под названием дюбель-гвоздь также характеризуются значительным сортаментом – от 5 х 30 до 10 х 230. Дюбель-гвоздь 6 х 40 является одним из самых применяемых при ремонте (реставрации) и индивидуальном строительстве. Что он собой представляет и каковы его технические характеристики и особенностями – всему этому посвящена данная статья.

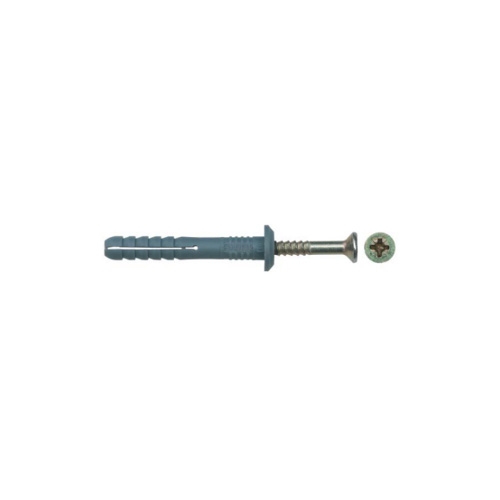

Дюбель-гвоздь 6 х 40 относится к группе крепежных изделий, используемых при ручном монтаже.

Составные части

  • Пластиковая (полиамидная) оболочка, выполняющая функцию распорного элемента. Такая конструктивная особенность обеспечивает качественную фиксацию в месте посадки.
  • Собственно крепежная деталь (стержень из оцинкованной углеродистой стали).

Отверстие под гильзу высверливается сверлом на 6, после чего она там и устанавливается. Гвоздь в дюбель забивается ударом молотка. Если требуется изделие демонтировать, то это сделать будет крайне сложно, так как оно считается несъемным. В этом – отличие от традиционного комплекта гильза + шуруп, который легко выворачивается отверткой.

Характеристики дюбель-гвоздя 6 х 40

Все размеры – в «мм».

  • Длина: дюбеля (Lk) – 40, гвоздя (Lw) – 45.
  • Диаметр: дюбеля (dk) – 6, гвоздя (dw) – 4.
  • Толщина : основы (минимальная, при сквозном проходе) – 50, максимальная (фиксируемого образца) – 10.
  • Глубина анкеровки (min) – 30
  • Вес (г) – 4,2.

Применение

Сфера использования самая разнообразная. Поэтому только как отдельные примеры.

  • Крепление металлопрофиля, кабель-каналов, лотков (желобов).
  • Установка навесного оборудования или предметов меблировки, фурнитуры, плинтусов.
  • Фиксация на плотной основе габаритных образцов – ГКЛ, ДСП и тому подобное.

Ограничение

Дюбель-гвозди не применяются для крепления чего-либо на ячеистых и пустотелых материалах (пенобетон, отдельные виды кирпича и так далее).

Цена

Продается, как правило, партиями, не менее 1 000 штук. Розничная стоимость одного дюбель-гвоздя – в пределах 70 копеек.

Технические характеристики дюбель гвоздя 6х40

Крепежные элементы могут иметь различные размеры, самым распространенным является дюбель-гвоздь 6х40, его применяют в строительстве индивидуального типа, ремонте или реставрации различных элементов.

Дюбель-гвоздь, основные характеристики

Дюбель-гвоздь 6х40 применяется для ручного закрепления деталей. Состоит элемент из оболочки пластикового вида, которая выполняет распорное действие. Благодаря такому устройству, в месте расположения дюбеля выполняется качественная фиксация. Основной стержень выполнен из стали оцинкованного углеродистого вида.

Для выполнения отверстия используют сверло на 6, затем устанавливают гильзу. После чего в дюбель забивают гвоздь с помощью молотка. Обычный крепежный элемент в дальнейшем не подвергается съему, в отличие от дюбеля 6х40, в его комплект входит гильза и шуруп, он легко достается с помощью отвертки. Дюбель имеет длину 40 и диаметр 6, а гвоздь – 45 и 4. Толщина основы при сквозном проникновении – 50, а фиксируемого образца – 10. Минимальная глубина погружения анкера – 30, вес 4,2 г.

Дюбель-гвоздь используют для фиксации металлического профиля, желобов, кабель-каналов, с его помощью выполняют закрепление подвесных предметов, плинтусов, мебели, и других. Такие крепежные элементы не использую для пустотелых материалов.

Разновидности дюбель-гвоздей

Дюбель гвозди могут изготавливаться из различных материалов, пластиковые элементы чаще всего используются в хозяйстве. Металлические крепежи применяются для фиксации различных предметов к цементной или гипсокартонной поверхности. Дюбеля распорного вида имеют самую большую зону распорной части, и усики, которые оказывают блокировочное действие, за счет этого элементы являются недвижимыми. Дюбеля фасадного вида используют для фиксации материалов теплоизоляции к кирпичной или бетонной поверхности. В основании таких элементов располагаются пластины зубчатого вида.

Дюбель-гвоздь может отличаться по виду закрепления

Дюбель-гвоздь ручного монтажа может быть с резьбой и без неё, такой элемент легко вытаскивается из бетонной или кирпичной поверхности при помощи отвертки.

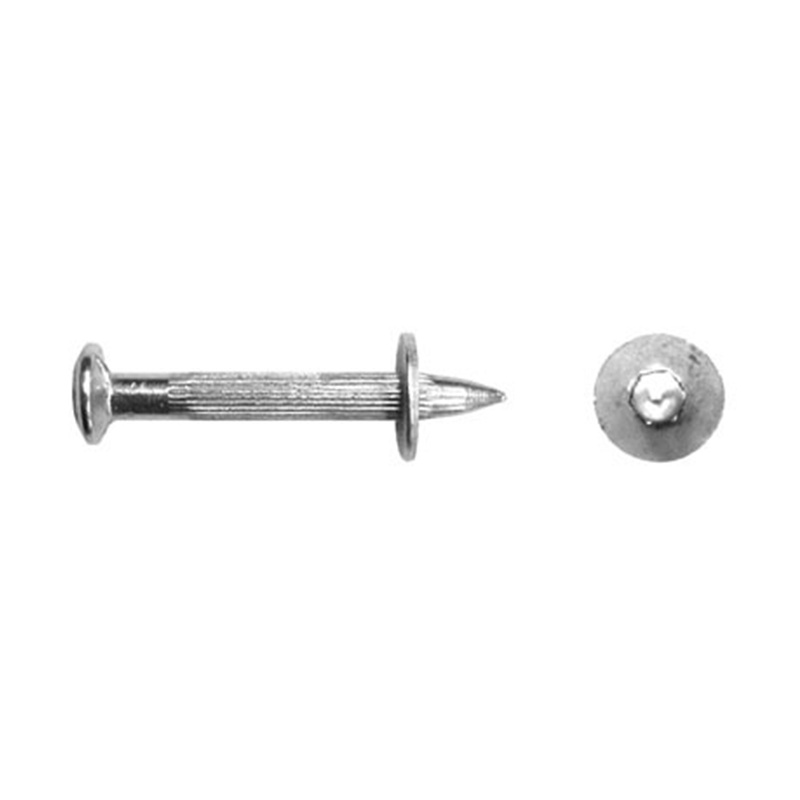

Элемент для пистолета строительно-монтажного вида. Такой пистолет прикрепляет деталь к поверхности. Такое закрепление способно выдерживать значительные нагрузки в отличие от ручного вида. Дюбеля могут изготавливаться из различного вида пластмасса, элементы могут выдержать крепеж до 450 килограмм в бетонной поверхности, и до 400 килограмм в кирпичной. Элементы могут быть изготовлены из стали, а покрытие является цинковым, они используются для крепежа тяжелых предметов.

Работа с дюбель-гвоздями, и их строение

Дюбель-гвоздь можно использовать для работы с деревянной, кирпичной или бетонной поверхностью. Крепежный элемент имеет специальную форму, и предназначается для быстрой установки или закрепления различных предметов и материалов. Основными элементами, входящими в состав, являются гвоздь с резьбой в виде конуса, которая сужается к низу. Это позволяет осуществлять работу с помощью шуруповерта или молотка.

Дюбель гвоздь отличается от обычных дюбелей тем, что основной крепеж выполняет функции гвоздя, но не шурупа. С помощью молотка ручная работа с такими элементами осуществляется быстрее.

Часть элемента, состоящая из пластика, расширяется во время забивания гвоздя, и надежно закрепляется. Одна крайняя часть дюбеля имеет манжетку, она предотвращает полное погружение элемента в отверстие, то есть задерживает верхнюю шляпку. Манжетка отличается формой, от этого зависит разновидность дюбелей.

Гвоздь-грибок отличается окончанием округленного вида. Его применяют при требовании увеличенной прижимной силе. Из-за значительной толщины манжетки, давление может распределяться равномерно, при этом не повреждается крепеж или зафиксированный предмет.

Чтобы спрятать головку элемента вровень с поверхностью, используют дюбель гвоздь-потай.

Шляпка может отличаться прямой поверхностью или наличием углублений. При первом варианте, работу производят только ручным методом с помощью молотка. Второй способ позволяет использовать различные приборы, например шуруповерт или отвертку. Такие элементы можно вытаскивать, использовать несколько раз или заменить.

Использование дюбель-гвоздя

С помощью дюбель-гвоздя создается надежное крепление на таких участках, где сложно работать шуруповертом. Такой элемент отличается скоростью монтажа, поэтому его выбор является достойным.

Такие элементы активно используются для фиксации теплоизоляционных материалов к внутренней и внешней поверхности стен из бетона или кирпича. Дюбель-гвоздь позволяет выполнить облицовочную работу с помощью гипсокартона и других материалов.

Дюбель монтажный

Покупка качественного крепежа решает многие вопросы профессиональных строителей и мастеров, а одним из популярных креплений считается монтажный дюбель. Он позволяет выполнить крепеж конструкций и деталей в различные твердые основания (кирпичных, бетонных, оштукатуренных и металлических поверхностях) путем использования специального строительного инструмента – пистолета. Он позволяет вкручивать саморезы, шурупы и др. виды крепежа.

По своему конструктивному устройству монтажный дюбель напоминает металлический стержень с острым концом и широкой прочной шляпкой, способной выдерживать сильные удары. По всей его длине расположены ребра, а снизу возле острия – подвижная шайба. На шляпке монтажного дюбеля вверху есть небольшой выступ для ударов монтажного пистолета при крепеже. Шляпка стержня при прижатии детали сдвигается к шайбе. Этот крепеж изготавливается из стали и покрывается цинком для уменьшения коррозии.

Дюбеля используются в комплекте с пистолетом. При его использовании не нужно сверлить отверстие, поэтому процесс монтажа ускоряется. Они бывают пластмассовыми или металлическими. Универсальный дюбель сделан из полипропилена с повышенной эластичностью. Он представлен в двух исполнениях: потай и гриб с бортиком.

Дюбели делятся на разжимные и анкерные. Первые напоминают цилиндрические муфты с зазубренными краями, разжимающимися в дюбель шурупа. Анкерные используются для монтажа к тонкостенным материалам типа гипсокартона.

Есть два основных вида строительных дюбелей:

  • Дюбель-саморез – гвоздь с резьбой, который можно выкрутить только отверткой. Головка такого крепления имеет шлиц. Вершина резьбы направлена по направлению к головке, резьба «сглажена» в одном направлении, что облегчает вхождение гвоздя в дюбель и напоминает упорную резьбу. В высверленное отверстии вставляется дюбель, в который ввинчивается саморез. Сила трения от распора дюбеля при закручивании внутрь винта или самореза, образует удерживающую силу, создавая прочное неплавающее соединение.
  • Пистолет перемещает центрирующую шайбу от острия к головке, нагревая сам дюбель и деформируя шайбу. Таким образом, дюбель-гвоздь прочно держится во многих основах.

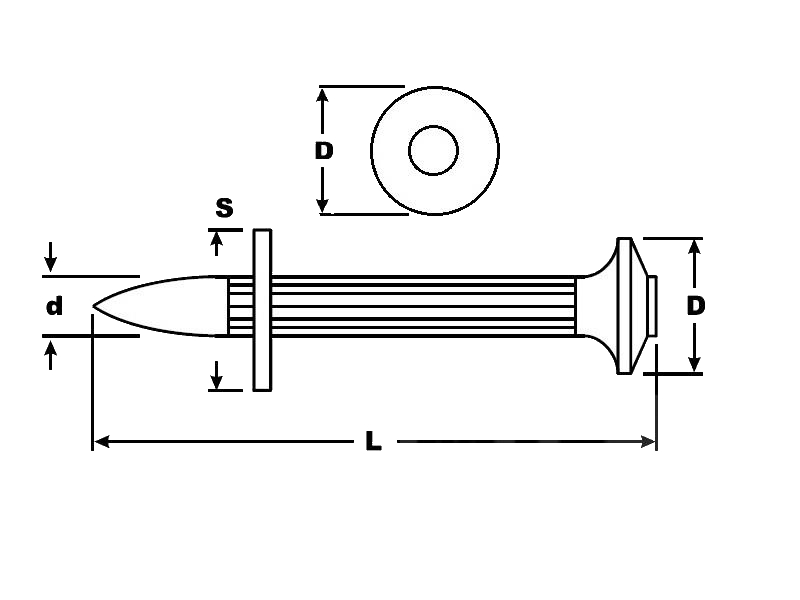

  • Дюбель-гвоздь без резьбы. Существует дюбельный гвоздь из прочной стали, монтируемый в бетон пистолетом или молотком. Он заходит в распорный элемент в виде специального воротничка из пластмассы. Он подходит для ручного монтажа. Воротничок надежно удерживает крепеж в основании. Его можно забить при помощи обычного молотка. С его помощью получается надежное крепление. Его следует отличать от простого дюбеля – он рассчитан не на вкручивание в основу, а на забивание.

Для его монтажа необходимо:

  • просверлить отверстие;
  • установить распорный элемент;
  • забить его молотком.

Сфера применения

Применяется для быстрого монтажа не тяжелых конструкций (гипсокартона, пластиковых панелей), инженерных коммуникаций, для крепежа сложных металлических конструкций и при сооружении производственных зданий. Он используется для крепежа люстр и светильников, зеркал и картин, сантехнических предметов в ванной.
К дюбелям необходимы монтажные патроны и монтажный пистолет, с помощью которого он пристреливается в кирпичную или бетонную поверхность.

Технология монтажа: в поршневой пистолет устанавливается строительный дюбель и патрон, затем дюбель выстреливают через крепимый материал в основание. Весь процесс монтажа займет несколько секунд.
При помощи строительных монтажных патронов крепеж забивается в поверхность из полнотелого кирпича, из бетона или из металла и низкоуглеродистой стали. Работать с ним допустимо в диапазоне температур от -30˚С до +50˚С. Патроны бывают нескольких степеней мощности:

  • желтые (Д-1),
  • синие (Д-2),
  • красные (Д-3),
  • черные (Д-4).

Гильза патронов выполнена из лакированной стали.

Диаметр, длина и толщина самореза может быть различной, поэтому дюбель нужно будет подобрать под него. Исходя из типа конструкции необходимо подбирать размер монтажного дюбеля. Самый ходовой изготавливается из нержавеющей стали.

Как подобрать дюбель?

Выбрав сферу использования дюбель-гвоздя, следует определиться с размером для монтируемой конструкции. Например, размер 6х40 или с шестеркой вначале, подойдет для крепежа профиля. Если выбрать другие габариты дюбель-гвоздей, то они не будут удерживать ваш элемент крепления в стене и провалится в отверстие.

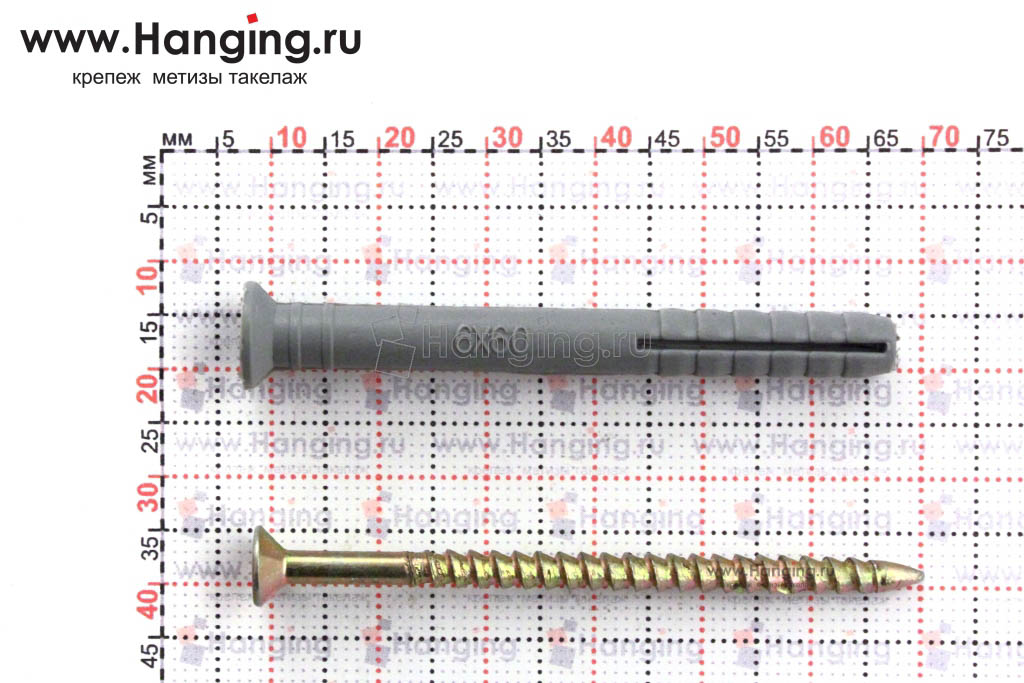

Для домов КПД используется 6х60 или 6х80. Его выбирают для стен и потолков без полостей.
Если дюбель-гвоздь используется вручную, то следует обратить внимание на глубину. Дюбель 5х50 нельзя сверлить на глубину более 60 мм. Также следует учесть максимальную нагрузку и толщину крепимого материала.
Установить правильные размеры несложно. Первая цифра маркировки показывает диаметр, а следующая – длину.

Компания «Трайв-Комплект» предлагает линейку размеров дюбель-гвоздей: 5х25, 5х30, 5х40, 6х35, 6х40, 6х50, 6х60, 6х70, 6х80, 8х50, 8х60, 8х80, 8х100, 8х120, 8х140, 10х80, 10х100, 10х120, 10х140, 10х160. У каждого размера существует максимальная нагрузка, которую может выдержать крепеж. Также нужно учитывать толщину самого материала и длину.

Материалы подготовлены специалистами компании «Трайв-Комплект».
При копировании текстов и других материалов сайта — указание ссылки на сайт www.traiv-komplekt.ru обязательно!

Просмотров: 3561
18.02.2016

Немного о дюбелях

Дюбель гвоздь – что это такое, зачем нужен, основные характеристики и виды с фото.

Главная » Дом и сад » Дизайн интерьера »

Современный дюбель-гвоздь пришел на смену деревянным шкантам-чопикам, которые зачастую раскалывались на куски, рассыхались и плохо держались в несущей поверхности. Составной крепеж с распорной втулкой в разы ускоряет большинство монтажных работ, обеспечивая надежнейшее крепление мебели и других изделий.

Что такое дюбель-гвоздь

Это крепежное изделие состоит из двух частей: собственно гвоздя – с резьбой или без резьбы, и корпуса, как правило, пластмассового. Для дюбеля в материале высверливают отверстие, в котором распорное тело удерживается за счет направленных назад усиков. При забивании гвоздя распорное тело расширяется и прочно фиксируется крупными зубьями.

  • Гвоздь может выглядеть как самый обычный: имеет цилиндрическую форму, острый на конце, со шляпкой и нарезке по длине тела.
  • Может наличествовать и дополнительная деталь – ограничительная манжетка. Шайба размещается на конце гвозде и при монтаже перемещается к шляпке. Манжетка не позволяет гвоздю проваливаться в отверстие. Этот вариант используется для крепления к камню, бетону и кирпичу. Соответственно, распорное тело в этом случае отсутствует, а жесткость крепления обеспечивает перемещение манжетки.

Материалом для гвоздей выступает высокопрочный сорт стали – В, ВК, КК 70 марки. Зачастую дюбели имеют антикоррозийное цинковое покрытие. Корпус изготавливают из полипропилена, полиэтилена и полиамида. Встречаются и металлические.

Обычный дюбель-гвоздь не используется для фиксации в пустотелом кирпиче, ячеистом бетоне и других аналогичных материалах, поскольку распорное тело его недостаточно развито и в таком материале не закрепляется. Однако специальные его модификации способны закрепляться даже на обшивке гипсокартонным листом.

Дюбель-гвоздь с потайным бортиком (фото)

Советы по выбору

Чтобы правильно подобрать дюбель-гвоздь, необходимо понимать, какую нагрузку предстоит выдерживать креплению, и для чего оно будет предназначаться. Чаще всего дюбельный крепеж используется для работы с бетонным материалом в виде плотного монолита. Рассмотрим рекомендации специалистов по подбору крепежа.

  • Если потребуется вешать кухонные шкафы или иные предметы с довольно большим весом, то необходимо запастись креплением, длина которого будет как минимум 85 мм.
  • При выполнении крепежа для плинтуса, для кабель-канала, для изоляции стен тем или иным материалом, а также для фиксации конструкций, расположенных горизонтально, длина дюбельного крепления выбирается от 30 мм, а его диаметр берут от 6 до 10 мм.
  • Для монтажа подвесного потолка, а также для ПВХ-конструкций или монтажа приборов освещения – словом, для тех изделий, где нагрузка идет с нижней части конструкции, используются дюбельные крепления, у которых имеются распорные усики или насечки, нанесенные на рабочем корпусе.
  • Если требуется подобрать дюбельный крепеж под уже готовое отверстие в материале, то следует помнить, что размер у диаметра отверстия и дюбельного крепежа должен быть равным. В случае когда диаметр отверстия будет больше, чем у дюбеля, качественного и надежного крепежа не получится, так как дюбель расшатается и выйдет со временем.
  • В стенах из пенобетона дюбельное крепление может стать своеобразным смягчающим прокладочным материалом. В этом случае нужно, чтобы такой крепеж плотно был закреплен в материале, а нагрузка веса удерживаемой конструкции равномерно распределялась по всем крепежным узлам, то есть по остальным дюбелям.



Классификации изделий

При выборе крепления учитывается 5 основных факторов:

  • величина нагрузки – на дюбель, на поверхность, на конструкцию;
  • характер нагрузки – стационарный, динамический;
  • вид фиксации;
  • характер материала – камень, бетон, кирпич, гипсокартон;
  • конструкция поверхности – стена, потолок.

Собственно, крепеж выпускается нескольких видов для различных способов и материалов.

В видео ниже рассказано о правилах выбора дюбелей:

По виду монтажа

Дюбель, а вернее говоря, гвоздь может иметь несколько разное строение, благодаря чему работать с ним нужно разными инструментами.

  • Ручной монтаж – то есть, с использованием механических инструментов. Гвозди для такой работы делятся на 2 вида: без резьбы – гвоздь забивается молотком, выкрутить его возможности нет;
  • гвоздь с резьбой – вбивается или вкручивается. Главное его преимущество – возможность демонтажа.
  • Монтаж с помощью строительно-монтажного пистолета – гвоздь имеет ограничительную манжетку, но обходится без распорного тела. Такой вариант обеспечивает куда более быстрый монтаж и к тому же рассчитан на более высокую нагрузку.

    • По материалу поверхности

    Более интересная с точки зрения пользователя, так как позволяет установить, какой крепеж подходит для какой стены или потолка.

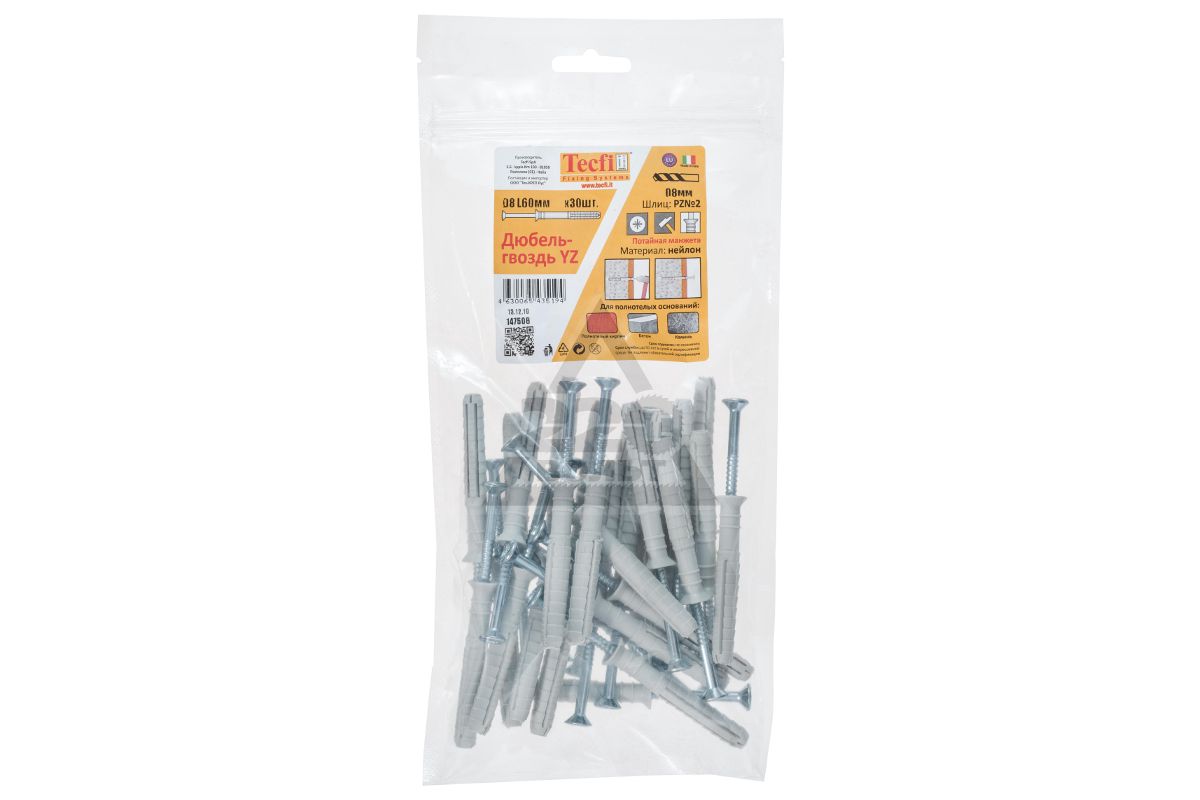

    • Самыми распространенными являются нейлоновые дюбели с резьбой или без с диаметром от 2 до 16 мм. Они используются для крепления в стандартный строительный камень – кирпич, бетон, и выдерживают от 200 до 450 кг стационарной нагрузки.
    • Дюбель для газобетона – материал считается относительно низкопористым, так что такое крепление вполне допустимо. Удерживается дюбель за счет спиралевидных ребер и расклинивания при забивании гвоздя.

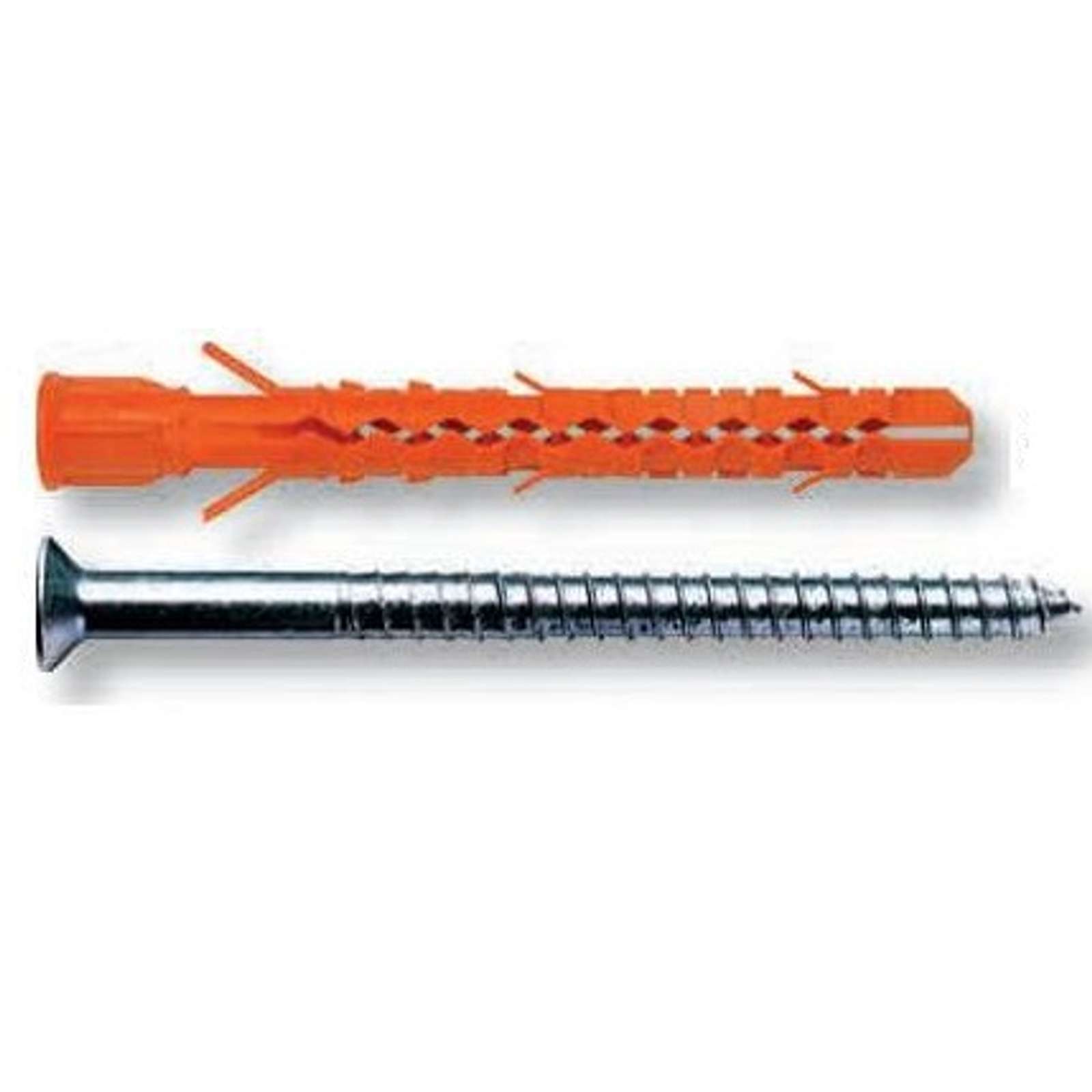

    • Рамные – имеют большую длину, от 60 до 360 мм. Выпускаются они 2 видов: для твердого сплошного материала и для пустотелого щелевого. Распорная часть дюбеля удлинена и рассчитана на то, что при прохождении щелевой основы дюбель зацепит несколько перемычек, что обеспечит крепеж.
    • Дистанционные дюбели позволяют крепить элементы – обрешетку, например, на некотором расстоянии от стены. Дистанция может варьироваться от 1 до 30 мм. Дистанционный дюбель разделяется на 2 части – одна для рейки, вторая для материала, и соединяются шурупом специальной конструкции. Таким образом можно компенсировать многочисленные неровности стены и получить идеально ровную поверхность.
    • Универсальный – способен «самостоятельно» определить наличие или отсутствие пустот. При фиксации в сплошной материал распорное тело разжимается и плотно фиксируется, а при попадании в пустоты выпучивается и прилегает к опоре.
    • Таким же образом ведут себя металлические дюбели, то есть, с металлическим корпусом. Разработаны они для крепления к тонкостенным поверхностям, но при этом удерживают достаточную нагрузку. При вкручивании шурупа металлический дюбель выпучивается и прижимается к тонкой опоре.
    • Гвоздевой дюбель обеспечивает быстрый монтаж обрешетки, плинтуса, реек и прочего, когда необходимо укрепить большое количество элементов. Гвоздь здесь имеет накатку в виде обратных конусов. Вставляется вместе с дюбелем в высверленное отверстие через рейку и вбивается молотком. Демонтажу не подлежит.
    • Изделия с подпружиненными откидными планками – дюбель-бабочка, используются для фиксации предметов к пустотелой поверхности – к подшивным потолкам, например, при монтаже люстры. Пройдя твердый слой, дюбель под действием пружины раскрывается, упирается в обшивку с внутренней стороны. Как правило, модель продается с крючками или резьбовыми шпильками.
    • Для крепления в бетон и полнотелый кирпич конструкций, имеющих большой вес – гаражные ворота, солнцезащитная маркиза и так далее, используются металлические дюбели с резьбовыми шпильками или болтами. Рассчитан крепеж на очень большую нагрузку – до нескольких тонн.
    • Дюбели для гипсокартона и пористого бетона – как металлические, так и пластиковые, имеют острие в виде перистого сверла и крупную резьбу на распорном теле. Для таких дюбелей отверстие не высверливают, а вкручивают всю конструкцию обычной отверткой.
    • Утеплителедержатель – специальный дюбель для фиксации теплоизолятора или твердопенного материала. Отверстия для него в кирпиче и бетоне высверливают, но сам дюбель забивают без гвоздя.
    • Весьма специфический вид – инъекционный дюбель. В отверстие под крепеж вставляют сеточный анкер, затем вбивают дюбель и через защитную втулку вводят шприцом быстротвердеющий состав. Под его давлением анкерная сетка внутри материала расправляется, образуя анкер в виде шара. При фиксации в щелевой кирпич допускается применять дюбель без сетки.

    Длина, толщина, вес дюбель-гвоздей рассмотрены ниже.

    Материал поверхности для работы

    Для кирпича и бетона довольно часто используется нейлоновый дюбель. Этот крепежный элемент способен справится с огромной нагрузкой, выдерживая на себе до 450 кг. Для помещения в газобетон используется специальный гвоздь со спиралевидными ребрами, которые расклеиваются и застревают в материале в момент забивания.

    Если поверхность сплошная или пустотелая, то употребляется рамный дюбель гвоздь. Если требуется крепить обрешетку, то применяются дистанционные метизы. За счет его конструкции небольшие неровности стен можно успешно нивелировать.

    Универсальные крепежи используют при креплении предметов на пустотелые и полнотелые материалы. Если поверхность относительно тонкая (хрупкая стена), то может использоваться металлический дюбель. Если пустотелая поверхность, то аналогичным образом применяется дюбель-бабочка. Подобные метизы в продаже встречаются со шпильками и крючками.

    Для кирпичных и бетонных конструкций используются металлические крепежи со шпильками и болтами. Для гипсокартона и пористого бетона применяют специальные дюбели, которые по виду напоминаю перистое сверло.



    Вес и размеры

    Выпускаются изделия очень разных размеров, учитывая насколько разным может быть назначение. Маркируются параметры 2 цифрами: первая обозначает диаметр, вторая – длину в мм.

    • Варьируются параметры от 5*23 до 10*160. Нагрузка, которую, может выдержать изделие, обязательно указывается.
    • Вес изделия при разных размерах и материале, конечно, разный, но поскольку сам крепеж все же невелик, то масса указывается не 1, а 1000 гвоздей.

    В качестве образца в таблице приведены данные по размерам для дюбель-гвоздя с полипропиленовым распорным телом.

    ОбозначениеДиаметр отверстия, ммДиаметр гвоздя, ммДлина дюбеля, ммДлина гвоздя, ммМин. глубина при сквозном монтажеМакс. толщина прикрепляемого материалаВес 1000 ши, кг
    6*406.004044250103,3
    6*606.006046270304,89
    6*8068048290507,28
    8*6086056270208,5
    8*80880582904011,02
    8*100810051021106013,78
    8*120812051221308016,53
    8*1408140514211510019,3
    10*1001010071021505015,32

    Размеры и вес изделия для строительно-монтажного пистолета варьируются в меньших пределах.

    ОбозначениеВес 1000 шт, кг
    4,5*305,1
    4,5*406,45
    4,5*507,7
    4,5*608,84

    Далее будут рассмотрены технические характеристики дюбель-гвоздей.

    Технические характеристики

    ГОСТ 28457-90 регламентирует технические показатели дюбеля-шпильки распорной. На основе этого документа разрабатываются разнообразные ТУ. При этом если наличествует технологическое обоснование, изменяются длина, диаметр гвоздя и его строение.

    Однако основные требования ГОСТ в отношении дюбель-гвоздей должны выполняться.

    • Дюбели производят из катанки класса ВК или КК марки 70.Изделия должны проходить термическую обработку. Твердость гвоздя должна быть в пределах 53–56 HRC. Обыкновенный дюбель может иметь меньшую твердость – 51,5 HRC.
    • Искривление стержня допускается в пределах: 0,1 мм при длине менее 50 мм;
    • 0,15 мм при длине выше 50 мм.
  • Острие гвоздя должно плавно переходить в корпус, на его поверхности не должно быть закатов или трещин. Притупленность выше 0,8 мм не допускается.
  • На теле гвоздя допускаются следы зажимных плашек, возможно многогранность острия.
  • Для дюбеля с рифлением ширина между ребрами составляет не более 0,8 мм, а глубина рифления – до 0,15 мм.
  • Шайба насаживается с натягом. Усилие сдвига шайбы составляет 0,3 кН.
  • Несоосность головки гвоздя и наружного диаметра шайбы может составлять не более 0,4 мм. Для обыкновенных дюбелей допускается несоосность до 0,6 мм.
  • Изделия выпускаются с защитным слоем цинка толщиной не менее 6 мкм. Наносится слой методом катодного восстановления с пассивированием.

    • Остальные характеристики определяются составленным на основе документа ТУ. Настало время погорить о монтаже дюбель-гвоздей.



    Особенности монтажа

    Крепление разными дюбелями и на разный материал несколько отличается. Важны здесь не столько нюансы самой процедуры фиксации, сколько правильный выбор крепежа.

    О быстром монтаже гвоздей-дюбелей расскажет данный видеоматериал:

    Кирпичи

    Работа с полнотелым кирпичом проста и осуществляется чаще всего:

    • в нужном месте – если это кирпич, то обычно его центр, высверливают отверстие. В начале бурения лучше снизить скорость, поскольку велика вероятность образования трещин. При глубине отверстия в 10 мм, можно скорость увеличить;
    • из отверстия выдувают крошки и пыль. Можно использовать пылесос;
    • забивают дюбель с помощью обычного молотка.

    Бетон

    Фиксация на бетон потребует другого инструмента:

    • сначала отверстие намечают кернером, а затем пробивают перфоратором до нужной глубины;
    • диаметр бура должен совпадать с диаметром дюбеля. Длина отверстия должна превышать длину крепежа на 5–6 мм;
    • из отверстия удаляют пыль, молотком вбивают дюбель;
    • забивают молотком или вкручивают гвоздь.

    Гипсокартон

    При креплении в гипсокартон понадобится большая осторожность:

    • в материале делают отверстие нужного размера;
    • вводят дюбель до упора, аккуратно постукивая молотком;
    • вкручивают гвоздь отверткой или шуруповертом.

    Керамическая плитка

    При работе с керамической плиткой учитывается хрупкость материала:

    • на плитке отмечают место крепления и при помощи самореза по металлу делают отверстие глубиной в 0,5 мм – по сути, только прорезают эмаль;
    • затем просверливают плитку и материал за ней с помощью дрели ударного действия;
    • вставляют до упора дюбель и вкручивают гвоздь.

    Про цены на дюбели для крепления теплоизоляции с пластиковым или металлическим гвоздем, а также иные модели расскажем ниже.

    Источник: stroyres.net



    Особенности пластмассовых дюбель-гвоздей

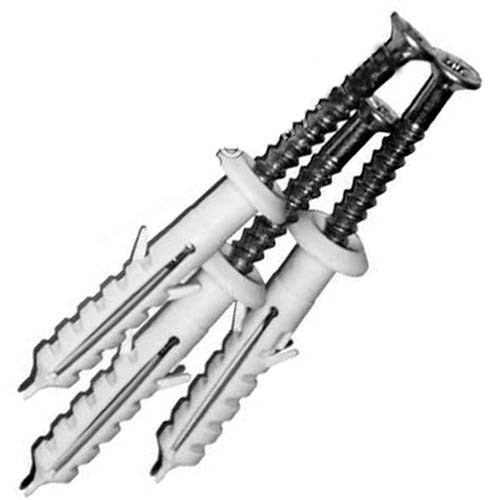

    Дюбель состоит из полого цилиндрического стержня, который расширяется при забивании в него гвоздя, обеспечивая тем самым прочное крепление. Верхний край изделия также снабжен манжетой, предотвращающей западание крепежа в просверленное отверстие.

    Манжета может быть потайной или цилиндрической формы. Некоторые изделия также имеют распорки «усы» для дополнительной фиксации в материале.

    Дюбель-гвоздь может иметь резьбу на поверхности и шлиц на шляпке. Такой крепеж благодаря сглаженной резьбе легко устанавливать при помощи отвертки. Наиболее часто материалом для изготовления таких изделий служит полипропилен, полиамид или полиэтилен. Сам гвоздь изготавливается из оцинкованных стальных сплавов.

    Виды дюбелей для бетона различаются в зависимости от твердости материала. Бетон может иметь пористую или плотную (тяжелую) структуру. Пластмассовые крепежи подходят для монтажа небольших предметов, для более тяжелых конструкций используются их металлические аналоги.



    Достоинства крепежного элемента

    Этот метиз обладает следующими положительными сторонами:

    • возможность крепить различные предметы во всевозможных строительных материалах;
    • относительно простой монтаж. Высверливается отверстие в стене, отвечающее диаметру корпуса, внутри полученного углубления помещается пластиковый корпус, а в него, в зависимости от вида гвоздя, вбивается или закручивается стержень;
    • гарантируется прочное закрепление за счет увеличивающихся усиков;
    • довольно низкая цена в магазинах.

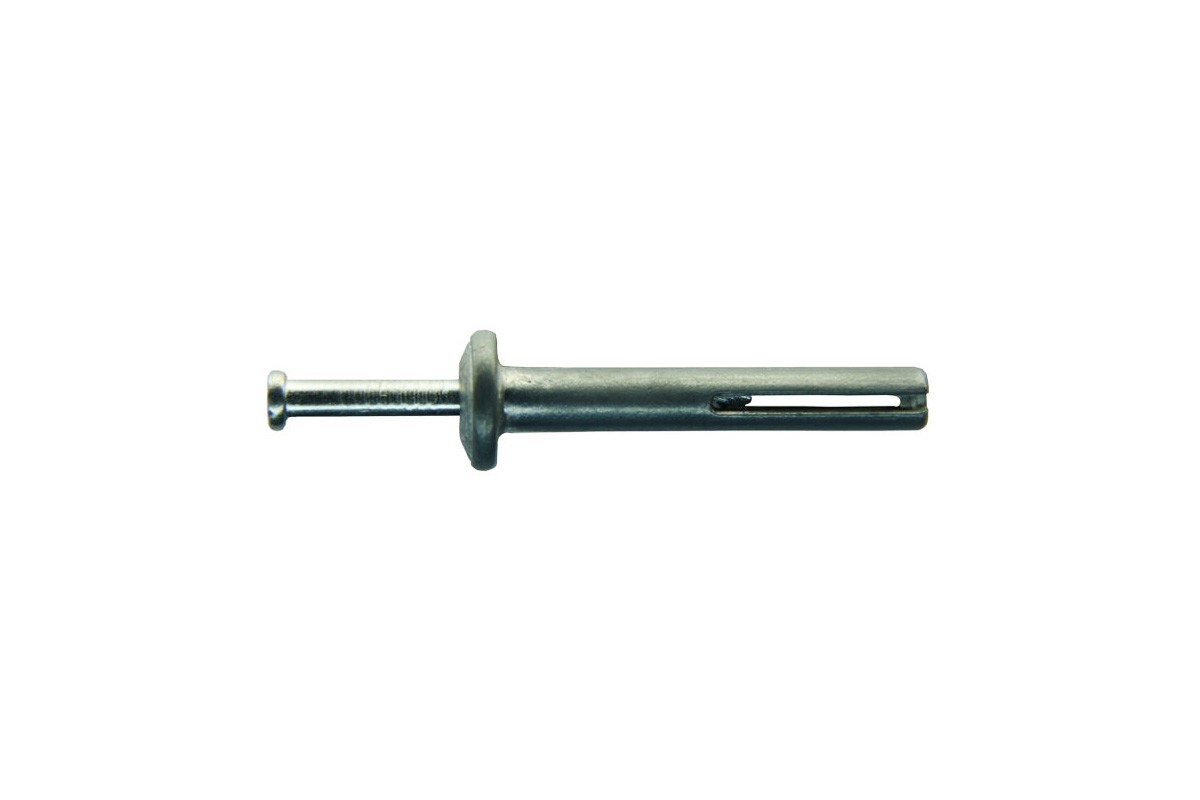

    Особенности металлического дюбель-гвоздя

    В отличие от обычного варианта, данный вид дюбеля имеет металлический стержень с гладкой поверхностью без резьбы. Сам крепеж также выполнен из металла и расширяется в отверстии стены при забивании гвоздя.

    Стоит помнить, что крепления с использованием металлического дюбель-гвоздя достаточно сложно демонтировать, поэтому они предполагают длительный срок использования. Область применения таких крепежей схожа с аналогичными изделиями из пластмассы. Они применяются при установке подвесных потолков и всевозможных металлических каркасов. Максимальная прочность крепления достигается при работе с полнотелыми и твердыми материалами.

    Существует несколько разновидностей металлических крепежей, которые имеют свои особенности.

    Металлический дюбель анкерного типа

    Данная разновидность креплений включает в себя изделия различной конструкции и сфер применения. Они используются для монтажа при помощи пневматического строительного пистолета. Для установки изделия необходимо расположить пистолет на месте предполагаемого крепежа и нажать на курок. Отсутствие необходимости сверления отверстий позволяет значительно сократить время монтажа и исключает появление пыли и мусора, которые неизбежны при работе с перфоратором.

    Основой дюбеля является заостренный на конце толстый стержень, к которому крепится стопорная шайба. Гвоздь имеет массивную шляпку, которая препятствует западанию изделия в материал. Такой крепеж не предназначен для повторного монтажа и применяется при необходимости создания конструкций повышенной прочности.

    Схожесть технического назначения позволяет отнести к данной группе также и латунный дюбель. Его крепление осуществляется путем вкручивания винта с метрической резьбой в заранее просверленное отверстие. Широкая сфера применения изделия обуславливается его антикоррозийными свойствами.

    Забиваемый металлический дюбель

    Функционал таких изделий определяется в зависимости от их размера, который может варьироваться от 25 до 75 мм. Многообразие размеров позволяет такому изделию оставаться универсальным крепежом как для рыхлых, так и для более твердых материалов. Меньшая прочность в рыхлых материалах компенсируется более частым расположением крепежей. Для твердых поверхностей из бетона или кирпича оптимальным считается металлический крепеж с размером 6х40. Данный вид по показателям прочности значительно опережает аналогичные изделия из пластика.

    Варианты крепления

    Есть 2 метода, по которым производится крепление для кухонных шкафов. Выполнение монтажа осуществляется:

    1. Одной линией, то есть расположение предмета крепежа является равноудаленным от потолка;

    Считается самым распространенным видом размещения. Таким образом можно легко самостоятельно закрепить шкафчики.

    Такой способ применяется намного реже, так как его реализация гораздо сложнее, чем линейная схема крепления.

    Первый способ популярен тем, что для крепления кухонных шкафов можно использовать только свои собственные силы, не обращаясь к посторонней помощи.

    Выбор варианта обусловлен количеством, размером и глубиной навесных шкафов.

    Второй вариант присоединения предметов фиксации менее распространен среди обывателей. Все потому, что происходит использование крыши данной мебели как дополнительной поверхности.

    Любая из предложенных вариаций отлично подойдет как к помещению с маленькой площадью, так и с большой.

    А все из-за того что они не оказывают никакого влияния на наполненность либо компактность комнаты.

    При выборе способа меняется лишь интерьер и дизайн.

    Разновидности размеров дюбель-гвоздей

    Для различных конструкций необходимо подбирать дюбель-гвозди подходящего размера. В условном обозначении размера дюбелей указываются две цифры (например, 6х35). Первая цифра обозначает показатель диаметра крепления, а вторая – определяет длину в миллиметрах. В настоящее время выпускаются следующие размеры дюбелей: 5х25, 5х30, 5х40, 6х35, 6х40, 6х50, 6х60, 6х70, 6х80, 8х50, 8х60, 8х80, 8х100, 8х120, 8х140, 10х80, 10х100, 10х120, 10х140, 10х160.

    Каждый вид крепежа имеет ограничение по максимальной нагрузке. Выбор длины изделия напрямую зависит от толщины закрепляемого материала.

    Крепеж размера 6х40 идеально подойдет для монтажа профиля. Для домов КПД, где потолки и стены не имеют полостей, рекомендуется применять дюбель-гвозди размеров 6х60 и 6х80. Для ручного монтажа следует учитывать минимальную и максимальную глубину сверления, требуемую для данного типа изделия.

    Особенности монтажа дюбель-гвоздей

    При монтаже крепежа в кирпичную поверхность необходимо сделать следующее:

    • Подобрать оптимальное место для крепления, как правило, таковым является центр кирпича.
    • Используя ударную дрель, начать аккуратно просверливать материал на небольшой скорости, чтобы не допустить его раскол. Когда глубина отверстия достигнет 10 мм, можно увеличить интенсивность сверления.
    • При помощи пылесоса отверстие очищается от крошек и пыли, затем крепеж забивается до упора молотком.

    При работе с бетоном монтаж проводится следующим образом:

    • Отмечается отверстие при помощи молотка или кернера.
    • Дрелью просверливается отверстие необходимой глубины. При этом маркировка сверла должна совпадать с маркировкой сечения гвоздя. Между концом дюбеля и дном отверстия должен остаться зазор в 5-6 мм.
    • Пылесосом убирается появившийся мусор и пыль. Крепеж забивается в отверстие молотком.
    • В крепеж монтируется гвоздь с зазором у шляпки в 2-3 мм для подвеса.

    Установка дюбель-гвоздя с использованием строительного пистолета

    Для монтажа при помощи пневматического пистолета используются специальные крепежи, которые по своему строению напоминают гвоздь-клин. Такие крепежи снабжены специальной шайбой, которая гарантирует прочный монтаж изделия в твердую поверхность. При пристреле шайба перемещается от конца гвоздя к его головке и обеспечивает надежную фиксацию.

    Такой тип креплений применим для монтажа металлических конструкций к поверхностям из камня, кирпича и плотного бетона. Монтаж с использованием пистолета часто используется при установке балконных козырьков. Гвозди для строительного пистолета изготавливаются из оцинкованной стали и имеют длину в 30-80 мм при сечении в 3,7-4,5 мм.

    Дюбель-гвозди для бетона используются для монтажа различных объектов сантехники, электрооборудования и трубопроводов. Они обеспечивают надежное крепление с длительным сроком службы и благодаря простоте монтажа и обширности сферы применения пользуются большой популярностью у мастеров.

    Источник: stanok.guru

    Какую крепежную фурнитуры выбрать под отдельные виды материала

    Современные производители изготавливают мебель не только из ДСП, но и из других материалов.

    Благодаря широкому ассортименту фурнитуры, выбрать крепежи можно под любой вид мебели

    Таблица 6. Выбор крепежа исходя из материала мебели.

    МатериалОписание
    СтеклоПрименяются такие крепежи как саморезы (по типу «быстрого монтажа»), которые вкручивают в стену. Обычно это тонкий саморез с пластиковой насадкой. Также крепежи могут иметь специальный клеевой состав и резиновую прокладку. Они обеспечивают фиксацию полок, стеклянных поверхностей, при этом покрытие мебели не повреждается. Стеклянные двери на тумбе можно установить, используя обычные мебельные петли.
    МеталлДля соединения металлических деталей идеально подходят винтовые крепежи. Их можно фиксировать на стойке при помощи шуруповерта/дрели. Чтобы мебель не теряла эстетичный вид, шляпку крепежей можно закрыть заглушкой.
    Пластик и ДСПДля фиксации такой мебели можно использовать любые крепежи, которые предназначены для ДСП.

    Виды, размеры дюбель-гвоздей.

    Всего существует два основных вида дюбель-гвоздей.

    Первый служит как крепление для ручного монтажа. Таким образом, этот вид крепления можно забить при помощи обычного молотка. Этот элемент имеет вид металлического гвоздя, в оболочку которого входит специализированный распорный элемент. При помощи него получается обеспечить надежное крепление.

    Для того, чтобы установить такой вид гвоздя, понадобится:

    • высверлить отверстие;
    • вставить туда распорный элемент;
    • забить гвоздь молотком.

    Стоит обратить внимание, что этот вид крепления имеет в своей структуре распорный элемент в виде специального воротничка, который позволяет надежно закрепиться в отверстии, даже если отверстие сделано слишком глубоким.

    Второй вид дюбель-гвоздей предназначен для монтажного (строительного) пистолета. Применяя его, отпадает потребность сверлить отверстие, что позволяет довольно быстро установить крепление. Материалом изготовления дюбеля служит качественный металл. Он имеет вид толстого изделия со специальным стержнем. Конец гвоздя имеет увеличенную шляпку и шайбу. Прижатие детали увеличивается при помощи шляпки стержня, которая сдвигается к подвижной шайбе. Монтировать дюбель-гвоздь для пистолета можно с одного выстрела.

    Существуют и другие под виды дюбель-гвоздей. Одно из самых популярных изготовлено из нержавеющей стали. Этот вариант гораздо экономичнее других и во многом, можно сказать, качественнее.

    В зависимости от вида конструкции существуют и другие виды дюбель-гвоздей со своим основным предназначением и размером.

    Некоторые моменты, которые стоит знать

    Подобный вид специального крепёжного изделия, уже давно применяют в самых различных работах, где крепление становится необходимым процессом, согласно технологии. Ниже представлено несколько важных, учитываемых моментов:

    Две основных детали, из которых состоит элемент – гвоздь и сам дюбель. Подобное соединение позволяет без разрушений провести крепление предметов к таким материалам как бетон, кирпич, камень.

    Креплению поддаются и другие материалы, которые относят к полнотелым, обладающим высокой плотностью. Можно, в том числе, привести виды соответствующего крепежа, пригодные для монтажных процессов, где в качестве основных материалов соединения с основаниями служат ДВП, ДСП, гипсокартон.

    Что касается длины, то она варьируется, начиная от 30 миллиметров. Самые длинные экземпляры достигают 160 миллиметров в длину. Именно такую разновидность дюбель-гвоздя используют для теплоизоляции. Широкая прижимающая шляпка дала повод к тому, что иногда такой дюбель называют тарельчатым.

    Размеры дюбель-гвоздей в соответствии с видами.

    Определившись с видом применения дюбель-гвоздя, нужно четко понимать, какой размер подойдет для той или иной конструкции. К примеру, размер 6х40 или же шестерка по первой цифре, идеален для крепления профиля. При этом нужно помнить, что если вы хотите закрепить таким дюбелем стену, например из шлакоблока, строго нужно придерживаться этого размера. Если вы выберете другие размеры дюбель-гвоздей, ваш элемент крепления не будет держаться в стене и упадет в отверстие.

    Еще один размер дюбель-гвоздя применяется только для домов КПД. Это может быть 6 на 60 или 6 на 80. Его рекомендуется применять в домах, где стены и потолки без полостей. Выбирая эти размеры, никаких проблем с проваливанием дюбеля происходить не будет, и он надежно закрепится в стене или потолке.

    Для ручного применения дюбель-гвоздя нужно обращать внимание на параметр глубины. Например, дюбель с размером 5 на 50 не допускает глубину сверления более 60 миллиметров. При этом нужно учитывать и максимальную нагрузку, толщину прикрепляемого материала.

    Определить необходимые размеры дюбель-гвоздей достаточно просто. Условное обозначение отображает, что первая цифра – это диаметр крепления, а вторая — длина. Точно зная, для чего вы будете применять дюбель-гвоздь, вы можете определить, какой именно вам потребуется. На сегодняшний день промышленность выпускает несколько размеров дюбель-гвоздей: 5х25, 5х30, 5х40, 6х35, 6х40, 6х50, 6х60, 6х70, 6х80, 8х50, 8х60, 8х80, 8х100, 8х120, 8х140, 10х80, 10х100, 10х120, 10х140, 10х160. При этом каждый из представленных размеров имеет свою максимальную нагрузку. Не нужно забывать и о толщине прикрепляемого материала, и такой параметр как длина оказывается очень полезным.

    Источник: stalevarim.ru

    Дюбель гвозди размеры таблица

    Болты, анкеры или шины?

    Чтобы крепления были надежными, а наполненный шкафчик не упал в самый неудачный момент, следует учесть материал изготовления стен и мебели. Тщательно продумайте тип крепления.

    Как крепить и какая фурнитура наиболее оптимальна для кирпичной, бетонной, деревянной стены?

    Для деревянной стены загородного дома оптимальным будет крепеж с помощью шурупов с потайной головкой из закаленного сплава. Наиболее эффективен монтаж саморезами с большим шагом и двухзаходной резьбой.

    На бетонную и кирпичную основу полки лучше крепить при помощи дюбелей, пробок, металлических болтов, пластиковых крепежей. Укреплять фурнитуру в отверстиях после дрели можно гипсовым раствором.

    Шурупы Молли или бабочки надежно закрепят навесную мебель в гипсокартонную стену.

    Для открытых полок с небольшой нагрузкой, декора, подсветки можно использовать пластиковые дюбели-бабочки и дюбели-буры.

    Подвесные системы хранения для посуды, продуктов, техники стоит крепить на классическую фурнитуру из металла. Например, можно купить обычные дюбели из прочного сплава либо молли (дюбель-бабочка в металлическом варианте).

    Если невозможно добраться до стены сквозь обшивку, можно использовать деревянные бруски-закладки. Толщина закладного бруса должна быть равна толщине поперечного каркаса. Если эти цифры не совпадут, конструкция может деформироваться. Подгонку толщины бруса выполняют по образцу профиля. В качестве крепежной фурнитуры оптимален шуруп-бабочка из металла.

    Крепление навесного предмета производится непосредственно к планке из брусков. Чтобы усилить несущую способность, применяют наибольшую длину планки: например, по ширине всего комплекта навесной мебели.

    Самыми проверенными считаются два типа крепежа:

    • монтажная рейка;
    • классические болты и саморезы.

    Виды и области применения дюбель-гвоздя.

    Когда существует необходимость быстрого и надежного сквозного монтажа, какого-либо материала или предмета, то на выручку приходит дюбель-гвоздь. В последнее время этот вид строительного крепежа становится всё более популярным, и связанно это в первую очередь с быстротой крепления и способностью выдерживать большие нагрузки.

    Дюбель-гвоздь является готовой к применению крепёжной конструкцией и состоит из длинного пластмассового дюбеля и вставленного в него гвоздеобразного шурупа с метрической резьбой или крестообразным шлицом. Служит он главным образом для монтажа различных материалов и конструкций к кирпичной и бетонной поверхности.


    Дюбель-гвоздь подразделяется на три основных вида:

    — с цилиндрической головкой. Применяется такой вариант главным образом для быстрого крепления изделий из жести, различных металлических профилей и каналов для прокладки кабеля. Незаменим дюбель-гвоздь с цилиндрической головкой и при креплении металлического профлиста к бетону и кирпичу;

    — с потайной головкой. Основная его область применения — быстрое крепление деревянных брусков или различных конструкций из дерева, или схожего материала (оконные и дверные блоки, балконные рамы, каркасы межкомнатных перегородок и др.) ко всем видам твёрдой поверхности;

    — с метрической резьбой. Такой вид применяется для крепления деталей из различных материалов через отверстия в них, с внутренней резьбой к различного рода твёрдых поверхностей (клеммы для кабеля, кронштейны для труб и др.).

    По длине дюбель-гвозди бывают от 30 и до 150 мм, а по толщине 6-10 мм.

    Сам процесс крепления не вызывает каких либо затруднений, за что и полюбился многим этот вид крепежа. Сначала сверлится отверстие по диаметру пластмассового дюбеля сквозь закрепляемый объект с углублением в основание, к которому производится монтаж, на длину всего дюбеля с небольшим припуском. Затем вставляется или забивается дюбель-гвоздь и доворачивается отвёрткой до полного закрепления. Для декорирования шляпок могут применяться специальные пластиковые заглушки. Вот и всё, конструкция надёжно закреплена и готова к эксплуатации.

    типов дюбелей — какой дюбель для какой стены?

    Все дюбели одинаковые? Вовсе нет, потому что список различных типов дюбелей длинный, даже очень длинный! Существуют, например, универсальные дюбели, распорные дюбели, спиральные дюбели, рамные дюбели, изоляционные дюбели, дюбеля для пенобетона, пружинные раскладывающиеся дюбели, сверхпрочные дюбели, гвоздевые дюбели, пустотелые дюбели и многое другое. Как вы отслеживаете такое количество дюбелей? А как узнать, какой анкер для какой стены подходит? Не волнуйтесь, в этой статье дается обзор наиболее распространенных дюбелей.

    Дюбели и их классификация по типам анкеров

    Для простоты мы делим дюбели на три различных типа, а именно стандартные дюбели, полые дюбели и специальные дюбели, и описываем здесь наиболее важные представители. Мы углубимся в соответствующее назначение анкера, чтобы понять, какой анкер оптимально удерживается в какой стене. Подробную информацию о конкретном типе якоря можно найти в связанных статьях материалов для каждого якоря.

    Дюбель стандартный

    Анкер распорный

    Самым известным и важным представителем стандартных дюбелей является распорный дюбель.Хотя он по-прежнему входит в стандартный набор монтажных материалов, на самом деле он используется очень редко. Из-за очень распространенной сегодня легкой конструкции этот дюбель с трудом держится на стене.

    Расширительные дюбели получили свое название от технологии, используемой для ввинчивания шурупов: удлиненные штифты тянутся как зонтик и, таким образом, обеспечивают надежную фиксацию. Благодаря этому принципу распорные анкеры подходят для прочного анкерного крепления в бетоне и массивном камне.

    Дюбели общего назначения

    С точки зрения удобства использования, распорный анкер, который раньше требовался так часто, был заменен так называемым универсальным анкером. Универсальные дюбели — это универсалы среди дюбелей. Благодаря разнообразию форм они подходят для всех тех установок, где не требуется установка особо тяжелых грузов. Так идеально подходит для повседневной жизни.

    Их можно найти практически во всех основаниях, таких как бетон, полнотелый кирпич, пустотелый кирпич, дерево, ДСП или легкие стены, за исключением пенобетона и изоляционных материалов. Поэтому универсальные анкеры — лучший выбор для всех «обычных» установок.

    Дюбель полый

    Дюбель металлический

    Благодаря широко распространенной сегодня легкой конструкции наши ящики для инструментов уже невозможно представить без полых дюбелей.Универсальных анкеров обычно достаточно для умеренно тяжелых компонентов. Но с помощью чего более тяжелые компоненты, такие как массивные деревянные полки, металлические конструкции или даже плазменные телевизоры, должны быть установлены на стене? В этих случаях следует использовать специальные дюбели, например, дюбели для металлических полостей. Эти дюбели подходят для всех гипсокартонных или ДСП на стенах и потолках.

    Пружинный анкер

    Шарнирный пружинный анкер имеет специальную форму для полого анкера. Так что есть представители с крючками, например, для сборки подвесных цветочных горшков, но есть и тяжеловесы, чтобы можно было собрать раковины целиком.Этот якорь имеет очень широкий спектр возможных применений, даже если индивидуальное применение довольно специфическое.

    Дюбели специальные

    Дюбели изоляционные

    Не так часто используются, но чрезвычайно ценны изоляционные дюбели. Простой монтаж предметов на фасаде был бы невозможен без этого практичного типа дюбеля.

    Дюбели из пенобетона

    Дюбели для пенобетона — это дюбели, специально разработанные для этого материала.Обычные дюбели не держатся в стенах из газобетона или пенобетона.

    Рамные дюбели

    Рамные дюбели с длинным валом обеспечивают надежную фиксацию тяжелых компонентов даже на толстых стенах большого диаметра. Они являются идеальным выбором для сквозного монтажа.

    Дюбель спиральный

    Спиральные анкеры представляют собой смесь двух типов анкеров, а именно анкеров для полых стен и анкеров для изоляционного материала.Название происходит от характерной спиральной резьбы, которая также отвечает за необходимую фиксацию в гипсокартоне и изоляционном материале.

    Дюбели для гвоздей

    Эти дюбели подходят для особенно быстрого монтажа деталей или строительных рам на стене, потолке или полу. Анкеры-гвозди в основном используются при сборке легких стен.

    Анкер повышенной прочности

    Название «сверхпрочный дюбель» говорит само за себя. Когда становится действительно сложно, эти представители помогают.Есть много разных типов этих дюбелей — в виде болтов, анкеров или гвоздей. Все они предназначены для действительно сложных задач, таких как сборка лестниц и перил.

    Типы дюбелей — правильный выбор —

    Не все дюбели одинаковы — ни по форме и цвету, ни по назначению и устойчивости. Мир дюбелей очень разнообразен, и далеко не каждый дюбель держится в каждой стене. Поэтому особенно важно всегда выбирать правильный анкер из большого количества различных анкеров.Ведь собранные предметы должны оставаться на месте. Картина, падающая со стены, в некоторых случаях может даже показаться забавной, но самое интересное прекращается, когда степень ущерба увеличивается или даже ваша собственная жизнь оказывается под угрозой.






    Презентация PowerPoint

    % PDF-1.5 % 1 0 obj > / Метаданные 4 0 R / ViewerPreferences 5 0 R >> эндобдж 6 0 obj / Создатель / rgid (PB: 3232

    _AS: 596152613347328 @ 151

    67382) >> эндобдж 2 0 obj > эндобдж 3 0 obj > эндобдж 4 0 объект > транслировать Microsoft® PowerPoint® 2016
  • Презентация PowerPoint
  • Кроуфорд, Дэвид
    • Microsoft® PowerPoint® 20162016-09-21T15: 44: 32 + 02: 002016-09-21T15: 44: 32 + 02: 00uuid: 8041FF94-B54A-4687- 9469-10AAF462F95Auuid: 8041FF94-B54A-4687-9469-10AAF462F95A конечный поток эндобдж 5 0 obj > эндобдж 7 0 объект > / XObject> / Шрифт> >> / MediaBox [0 0 540 720] / Аннотации [170 0 171 0 172 р. 173 0 174 р. 175 0 176 р. 177 0 178 р. 179 р.] / Содержание 180 0 руб. / StructParents 0 / Родитель 2 0 R >> эндобдж 8 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 190 0 руб. / Группа> / Вкладки / S / StructParents 0 >> эндобдж 9 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 192 0 руб. / Группа> / Вкладки / S / StructParents 1 >> эндобдж 10 0 obj > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 193 0 руб. / Группа> / Вкладки / S / StructParents 2 >> эндобдж 11 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 197 0 руб. / Группа> / Вкладки / S / StructParents 3 >> эндобдж 12 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 198 0 руб. / Группа> / Вкладки / S / StructParents 4 >> эндобдж 13 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 203 0 руб. / Группа> / Вкладки / S / StructParents 5 >> эндобдж 14 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 208 0 руб. / Группа> / Вкладки / S / StructParents 6 >> эндобдж 15 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 212 0 руб. / Группа> / Вкладки / S / StructParents 7 >> эндобдж 16 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 215 0 руб. / Группа> / Вкладки / S / StructParents 8 >> эндобдж 17 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 220 0 руб. / Группа> / Вкладки / S / StructParents 9 >> эндобдж 18 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 225 0 руб. / Группа> / Вкладки / S / StructParents 10 >> эндобдж 19 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 228 0 руб. / Группа> / Вкладки / S / StructParents 11 >> эндобдж 20 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 229 0 руб. / Группа> / Вкладки / S / StructParents 12 >> эндобдж 21 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 232 0 руб. / Группа> / Вкладки / S / StructParents 13 >> эндобдж 22 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 234 0 руб. / Группа> / Вкладки / S / StructParents 14 >> эндобдж 23 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 236 0 руб. / Группа> / Вкладки / S / StructParents 15 >> эндобдж 24 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 238 0 руб. / Группа> / Вкладки / S / StructParents 16 >> эндобдж 25 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 243 0 руб. / Группа> / Вкладки / S / StructParents 17 >> эндобдж 26 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 244 0 руб. / Группа> / Вкладки / S / StructParents 18 >> эндобдж 27 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 246 0 руб. / Группа> / Вкладки / S / StructParents 19 >> эндобдж 28 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 247 0 руб. / Группа> / Вкладки / S / StructParents 20 >> эндобдж 29 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 248 0 руб. / Группа> / Вкладки / S / StructParents 21 >> эндобдж 30 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 253 0 руб. / Группа> / Вкладки / S / StructParents 22 >> эндобдж 31 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 255 0 руб. / Группа> / Вкладки / S / StructParents 23 >> эндобдж 32 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 264 0 руб. / Группа> / Вкладки / S / StructParents 24 >> эндобдж 33 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 265 0 руб. / Группа> / Вкладки / S / StructParents 25 >> эндобдж 34 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 268 0 руб. / Группа> / Вкладки / S / StructParents 26 >> эндобдж 35 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 271 0 руб. / Группа> / Вкладки / S / StructParents 27 >> эндобдж 36 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 272 0 руб. / Группа> / Вкладки / S / StructParents 28 >> эндобдж 37 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 273 0 руб. / Группа> / Вкладки / S / StructParents 29 >> эндобдж 38 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 274 0 руб. / Группа> / Вкладки / S / StructParents 30 >> эндобдж 39 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 275 0 руб. / Группа> / Вкладки / S / StructParents 31 >> эндобдж 40 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 276 0 руб. / Группа> / Вкладки / S / StructParents 32 >> эндобдж 41 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 278 0 руб. / Группа> / Вкладки / S / StructParents 33 >> эндобдж 42 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 283 0 руб. / Группа> / Вкладки / S / StructParents 34 >> эндобдж 43 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 285 0 руб. / Группа> / Вкладки / S / StructParents 35 >> эндобдж 44 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 287 0 руб. / Группа> / Вкладки / S / StructParents 36 >> эндобдж 45 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 290 0 руб. / Группа> / Вкладки / S / StructParents 37 >> эндобдж 46 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 291 0 руб. / Группа> / Вкладки / S / StructParents 38 >> эндобдж 47 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 296 0 руб. / Группа> / Вкладки / S / StructParents 39 >> эндобдж 48 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 297 0 руб. / Группа> / Вкладки / S / StructParents 40 >> эндобдж 49 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 298 0 руб. / Группа> / Вкладки / S / StructParents 41 >> эндобдж 50 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 299 0 руб. / Группа> / Вкладки / S / StructParents 42 >> эндобдж 51 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 302 0 руб. / Группа> / Вкладки / S / StructParents 43 >> эндобдж 52 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 304 0 руб. / Группа> / Вкладки / S / StructParents 44 >> эндобдж 53 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 305 0 руб. / Группа> / Вкладки / S / StructParents 45 >> эндобдж 54 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 306 0 руб. / Группа> / Вкладки / S / StructParents 46 >> эндобдж 55 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 313 0 руб. / Группа> / Вкладки / S / StructParents 47 >> эндобдж 56 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 314 0 руб. / Группа> / Вкладки / S / StructParents 48 >> эндобдж 57 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 316 0 руб. / Группа> / Вкладки / S / StructParents 49 >> эндобдж 58 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 318 0 руб. / Группа> / Вкладки / S / StructParents 50 >> эндобдж 59 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 320 0 руб. / Группа> / Вкладки / S / StructParents 51 >> эндобдж 60 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 322 0 руб. / Группа> / Вкладки / S / StructParents 52 >> эндобдж 61 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 324 0 руб. / Группа> / Вкладки / S / StructParents 53 >> эндобдж 62 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 325 0 руб. / Группа> / Вкладки / S / StructParents 54 >> эндобдж 63 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 330 0 руб. / Группа> / Вкладки / S / StructParents 55 >> эндобдж 64 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 332 0 руб. / Группа> / Вкладки / S / StructParents 56 >> эндобдж 65 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 334 0 руб. / Группа> / Вкладки / S / StructParents 57 >> эндобдж 66 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 336 0 руб. / Группа> / Вкладки / S / StructParents 58 >> эндобдж 67 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 338 0 руб. / Группа> / Вкладки / S / StructParents 59 >> эндобдж 68 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 339 0 руб. / Группа> / Вкладки / S / StructParents 60 >> эндобдж 69 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 340 0 руб. / Группа> / Вкладки / S / StructParents 61 >> эндобдж 70 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 341 0 руб. / Группа> / Вкладки / S / StructParents 62 >> эндобдж 71 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 343 0 руб. / Группа> / Вкладки / S / StructParents 63 >> эндобдж 72 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 344 0 руб. / Группа> / Вкладки / S / StructParents 64 >> эндобдж 73 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 346 0 руб. / Группа> / Вкладки / S / StructParents 65 >> эндобдж 74 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 347 0 руб. / Группа> / Вкладки / S / StructParents 66 >> эндобдж 75 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 349 0 руб. / Группа> / Вкладки / S / StructParents 67 >> эндобдж 76 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 350 0 руб. / Группа> / Вкладки / S / StructParents 68 >> эндобдж 77 0 объект > / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 353 0 руб. / Группа> / Вкладки / S / StructParents 69 >> эндобдж 78 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 354 0 руб. / Группа> / Вкладки / S / StructParents 70 >> эндобдж 79 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 355 0 руб. / Группа> / Вкладки / S / StructParents 71 >> эндобдж 80 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 357 0 руб. / Группа> / Вкладки / S / StructParents 72 >> эндобдж 81 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 358 0 руб. / Группа> / Вкладки / S / StructParents 73 >> эндобдж 82 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 720 540] / Содержание 359 0 руб. / Группа> / Вкладки / S / StructParents 74 >> эндобдж 83 0 объект > / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Шрифт 364 0 R >> / MediaBox [0 0 720 540] / Содержание [365 0 R 366 0 R] / Группа> / Вкладки / S / StructParents 75 / Аннотации [367 0 R] >> эндобдж 84 0 объект > эндобдж 85 0 объект > эндобдж 86 0 объект > эндобдж 87 0 объект > эндобдж 88 0 объект > эндобдж 89 0 объект > эндобдж 90 0 объект > эндобдж 91 0 объект > эндобдж 92 0 объект > эндобдж 93 0 объект > эндобдж 94 0 объект > эндобдж 95 0 объект > эндобдж 96 0 объект > эндобдж 97 0 объект > эндобдж 98 0 объект > эндобдж 99 0 объект > эндобдж 100 0 объект > эндобдж 101 0 объект > эндобдж 102 0 объект > эндобдж 103 0 объект > эндобдж 104 0 объект > эндобдж 105 0 объект > эндобдж 106 0 объект > эндобдж 107 0 объект > эндобдж 108 0 объект > эндобдж 109 0 объект > эндобдж 110 0 объект > эндобдж 111 0 объект > эндобдж 112 0 объект > эндобдж 113 0 объект > эндобдж 114 0 объект > эндобдж 115 0 объект > эндобдж 116 0 объект > эндобдж 117 0 объект > эндобдж 118 0 объект > эндобдж 119 0 объект > эндобдж 120 0 объект > эндобдж 121 0 объект > эндобдж 122 0 объект > эндобдж 123 0 объект > эндобдж 124 0 объект > эндобдж 125 0 объект > эндобдж 126 0 объект > эндобдж 127 0 объект > эндобдж 128 0 объект > эндобдж 129 0 объект > эндобдж 130 0 объект > эндобдж 131 0 объект > эндобдж 132 0 объект > эндобдж 133 0 объект > эндобдж 134 0 объект > эндобдж 135 0 объект > эндобдж 136 0 объект > эндобдж 137 0 объект > эндобдж 138 0 объект > эндобдж 139 0 объект > эндобдж 140 0 объект > эндобдж 141 0 объект > эндобдж 142 0 объект > эндобдж 143 0 объект > эндобдж 144 0 объект > эндобдж 145 0 объект > эндобдж 146 0 объект > эндобдж 147 0 объект > эндобдж 148 0 объект > эндобдж 149 0 объект > эндобдж 150 0 объект > эндобдж 151 0 объект > эндобдж 152 0 объект > эндобдж 153 0 объект > эндобдж 154 0 объект > эндобдж 155 0 объект > эндобдж 156 0 объект > эндобдж 157 0 объект > эндобдж 158 0 объект > эндобдж 159 0 объект > эндобдж 160 0 объект > эндобдж 161 0 объект > эндобдж 162 0 объект > эндобдж 163 0 объект > эндобдж 164 0 объект > эндобдж 165 0 объект > транслировать xyp} h if & i22S4dIҤMIv1M6N2iCMdhJƷ | `cc | bԧ $> uCƦHZmp: ˫ ߻ Z ~ Ϯ} ww? ~ _R ​​

    Программное обеспечение для имитации дюбельных соединителей в древесине или других материалах — от [as]

    Описание Программа представляет собой модельер конечных элементов для соединений дюбельного типа (например,грамм. гвозди, болты, шурупы) из дерева-дерева, дерева-стали или любого другого типа соединительного материала. Базовая модель даже использовалась для моделирования свай в грунте. Он рассчитывает кривые «нагрузка-смещение» для монотонных и циклических нагрузок и отображает деформированные формы с заранее заданными шагами смещения. Материальные входные данные состоят из основных данных по внедрению материала. Все данные о материалах хранятся в базе данных, которая может быть добавлена ​​пользователем.

    Это программное обеспечение предоставляется бесплатно .Рабочий пример включен в программу установки. Пожалуйста, прочтите условия лицензии, прилагаемой к программному обеспечению, перед его использованием.

    Дополнительные сведения о программном обеспечении см. В интерактивной документации. Любую документацию по теории или пример применения см. На странице моей магистерской диссертации.

    Введение

    Это программное обеспечение позволяет моделировать структурное (нагрузка-смещение) поведение одного крепежного элемента дюбельного типа. В деревянных соединениях крепеж, как правило, представляет собой гвоздь, болт, дюбель, шуруп или аналогичный предмет.Когда несколько деревянных кусков скреплены между собой, застежка проникает как минимум в два из них. В этом программном обеспечении они представлены слоями. Крепление представлено несколькими одномерными балочными элементами, количество и длина которых может быть указана отдельно для каждого слоя, что позволяет при желании уточнить сетку КЭ.

    Для запуска моделирования необходимы только основные данные материала. Поскольку предполагается, что крепежный элемент имеет билинейное поведение при напряжении и деформации, необходимо знать только два параметра — модуль Юнга и предел текучести.Они могут быть получены из тестов или литературы. Слои имеют 6-параметрическое экспоненциальное поведение, выраженное двумя кривыми. Эти параметры также могут быть получены в результате испытаний или взяты из базы данных поставляемых материалов. Следует отметить, что поведение слоя также включает эффекты от диаметра, формы, типа поверхности (трения) застежки, так что подход с обратной конструкцией (подогнанный) может привести к более точному выводу этих параметров.

    По сути, DOWEL — это пре- и постпроцессор для программ DHYST и FEMFIT, которые поставляются и устанавливаются при запуске установщика.Он позволяет создавать модели и историю смещения, выполнять программы моделирования (DHYST) и подгонки (FEMFIT) с использованием параметров и оценивать рассчитанные результаты с помощью текстового редактора и графопостроителя данных x-y. Кроме того, две недавно добавленные процедуры позволяют вычислять среднюю кривую из набора монотонных кривых типа x-y и вычислять замкнутую площадь под монотонной или циклической кривой. Последнее полезно для оценки количества рассеиваемой энергии.

    Загрузки

    Скриншоты

    История изменений

    DOWEL v.1.6 (04.08.2005):

    • GUI: — Обновлен интерфейс Win XP — Добавлен генератор средней кривой: Создает среднюю кривую из набора монотонных кривых типа x-y. Это хороший общий помощник для тестовых данных. Добавлен калькулятор площади кривой: вычисляет площадь внутри монотонной или циклической кривой. Позволяет производить расчет партии для нескольких кривых. Это помогает определить количество рассеиваемой энергии. — Добавлен установщик Windows с полной поддержкой удаления. улучшенный

    DOWEL v.1.5 (13.09.2002):

    • Графический интерфейс: — Диалог описания системы для ввода геометрии и параметров крепежа — База данных материалов, доступ к которой осуществляется через диалог. Пользователь может удалять и добавлять материалы — Интерактивное создание истории смещения. Нет ограничений на количество точек данных — Включен простой текстовый редактор — Включен график x-y данных — Диалоги запуска как для DHYST (имитация дюбеля), так и для FEMFIT (подгонка параметров). Хотя в этом выпуске поддерживается FEMFIT, его производительность не проверялась — Установка из архива ZIP
    • Анализ: — Статический КЭ анализ без учета динамических эффектов — Нелинейный (Ньютон-Рафсон) — Включены P-дельта-эффекты (большие смещения )
    • Материал фундамента (элементы конструкции): — Макс. 10 слоев — Макс. 10 различных свойств фундамента — Параметрическое экспоненциальное поведение материала (6 параметров) — Ограничение деформаций сжатия позволяет создавать зазоры — Смещение может применяться к одному слою или нескольким слоям или в узловой точке крепежа — Можно ввести допуски на отверстия для каждого слоя отдельно
    • Крепеж: — Макс. 50 элементов (2-узловая изопараметрическая балка) — прямоугольное, круглое или трубчатое поперечное сечение — Длина элемента может отличаться от слоя к слою — 5 степеней свободы (степеней свободы) на узел: w, w ‘, w ”, u, u ‘- 2,3,4,5,6,7,8 или 9 точек интегрирования Гаусса по x — 2,3,4,5,6,7,8,9,10,11,12,15,16 или 32 Точки интегрирования Гаусса по оси y — Функции формы: полином 5-й степени для w, полином 3-й степени для u — Билинейное поведение материала — Усталость можно моделировать с помощью смягчения деформации — Моделирование поведения головки крепежа с использованием линейной однонаправленной пружины — Можно указать осевое усилие

    Разное

    Связанные сообщения:

    Архивы гвоздей — Блог Simpson Strong-Tie Structural Engineering Blog —

    Детали не выдержат. Их нужно закрепить на месте.

    В предыдущем блоге Рэнди Шакелфорда из серии «Как выбрать соединитель», посвященном «Выбор подвесной балки», были рассмотрены доступные варианты подвесов для балок Simpson Strong-Tie и способы выбора подвески для вашей конструкции. Блог на этой неделе посвящен крепежам, рекомендованным для различных деревянных соединителей.

    Для лент, зажимов и других соединителей первым шагом является определение продукта, который соответствует требованиям к нагрузке и устойчивости к коррозии. Затем укажите подходящее крепление.В каталоге Соединители для деревянных конструкций , C-C-2015, представлена ​​информация о крепежных деталях для каждого соединителя Simpson Strong-Tie, используемого в деревянном строительстве. Если вы укажете тип и количество креплений и установите их, как показано в каталоге, то ваша установка получит полные расчетные значения. Многие разъемы предназначены для установки с помощью гвоздей или винтов Strong-Drive® SD Connector. Некоторые продукты необходимо устанавливать с помощью винтов SDS для тяжелых условий эксплуатации с жестким приводом. Рисунок 1 — это фрагмент страницы 76 каталога C-C-2015.В таблице подвесов для лицевого монтажа указаны размер и количество гвоздей, которые необходимо установить в коллектор и балку, а в примечании к таблице определяется терминология размера гвоздей. Давайте посмотрим на различные крепежи, используемые для всех разновидностей соединителей Simpson Strong-Tie.

    Рис. 1. Вырезка из таблицы лицевых подвесов, показывающая размер и количество гвоздей, которые будут использоваться в заголовке и балке. В сноске указаны размеры ногтей в таблице.

    На рис. 2 в масштабе показаны почти все крепежи, используемые с соединителями.Вы можете найти эту иллюстрацию в каталоге Крепежные системы , C-F-14, и в каталоге Соединители для деревянных конструкций , C-C-2015. Однако мы постоянно проектируем, оцениваем и добавляем новые крепежи для использования с нашими соединителями. Посетите наш веб-сайт, чтобы узнать последние и лучшие.

    Рис. 2. Типы и размеры креплений, указанные для разъемов Simpson Strong-Tie.

    Помните о некоторых общих чертах, которые следует учитывать при каждой спецификации крепежа соединителя.

    • Тип и размер — Обязательно укажите правильный тип и размер застежки; для гвоздей это диаметр и длина.
    • Не смешивайте крепежные детали — Не совмещайте гвозди и винты в одном соединителе, если это специально не разрешено в таблице нагрузок.
    • Коррозионная стойкость — учитывайте коррозию, вызванную окружающей средой, и гальваническую коррозию. Для коррозии под воздействием окружающей среды укажите крепежные детали, которые имеют такую ​​же коррозионную стойкость, как и соединитель; для гальванической коррозии крепеж и соединитель должны быть гальванически совместимы. На рисунке 3 показаны рекомендации по устойчивости к коррозии для крепежных изделий и соединителей.
    Рисунок 3. Рекомендации по устойчивости к коррозии.

    ГВОЗДИ

    Неверная терминология. В недавней статье журнала Structure Magazine (июль 2016 г.) автор указал на то, что спецификации гвоздей часто неверно интерпретируются (или упускаются из виду), и в результате построенная система не имеет предполагаемой проектной мощности. В общеупотребительном строительном языке спецификация по размеру пенни определяет только длину. Например, спецификация «10d» может интерпретироваться как означающая 10d common — 0.148 ″ x 3 ″, коробка 10d — 0,128 ″ x 3 ″, грузило 10d — 0,120 ″ x 2,875 ″ или 10d x 2,5 ″ — 0,148 ″ x 2,5 ″. См. NDS-12, Приложение L, Таблица L4 для получения информации о длине, диаметре гвоздя и диаметре головки обычных, коробчатых и грузило стальных гвоздей. Что, если для лицевой подвески потребовались гвозди 0,148 ”x3” для достижения полной нагрузки, а для торцевой подвески были установлены 0,148 “x2,5”? В этом случае замена гвоздя приводит к снижению грузоподъемности на 15%. Потери несущей способности были бы еще больше, если бы использовались грузила 10d или гвозди 10d коробчатые. Коэффициенты регулировки нагрузки для замены гвоздей, используемых с подвесами для лицевого крепления и прямыми ремнями, показаны в таблице 3.

    Терминология гвоздей Simpson Strong-Tie еще больше усложняет спецификацию гвоздей, потому что на жаргоне Strong-Tie ссылка на пенни относится к диаметру (а не к длине). Это еще одна причина писать спецификации гвоздей с точки зрения диаметра и длины.

    Лучший способ избежать ошибок — это указывать гвозди как по длине, так и по диаметру.

    Доступны два типа соединительных гвоздей: гвоздь для соединителя с кольцевым хвостовиком Strong-Drive® SCNR и гвоздь для соединителя с гладким хвостовиком Strong-Drive SCN.SCN расшифровывается как Structural Connector Nails. R будет относиться к гвоздям с кольцевым стержнем. В настоящее время большинство соединительных гвоздей типа «кольцо-хвостовик» изготавливаются из нержавеющей стали марки 316. Причины этого обсуждаются здесь. Гвозди с гладким стержнем изготовлены из углеродистой стали и либо имеют горячеоцинкованное покрытие (HDG), соответствующее спецификациям ASTM A153, класс D, либо блестящее покрытие. Для соединителей из нержавеющей стали рекомендуется использовать гвозди с кольцевым хвостовиком из нержавеющей стали. Используйте горячеоцинкованные гвозди с соединителями ZMAX® и HDG.См. Таблицу 1 относительно свойств ногтей.

    Таблица 1. Декодер терминологии для коннекторов Simpson Strong-Tie®. Размер пенни относится к диаметру, а буква «N» указывает на короткий гвоздь. Характеристики соединительных гвоздей

    Simpson Strong-Tie включают обычные гвозди, гвозди-грузики и короткие гвозди. Гвозди, используемые в соединителях, всегда должны иметь полностью круглую головку и соответствовать требованиям к пределу прочности при изгибе ASTM F1667, таблица S1. Гвозди можно забивать молотком или механическим способом. В таблице 2 представлены соединительные гвозди Strong-Tie по названию в каталоге, размеру и номеру модели.

    Таблица 2. Гвозди для коннекторов Simpson Strong-Tie® Strong-Drive® SCN и SCNR. HDG оцинкован горячим способом в соответствии с ASTM A153, класс D; EG гальванически оцинкован согласно ASTM B641, класс 1; SS — нержавеющая сталь типа 316; «А» обозначает хвостовик кольца. Они подобраны для крепления гвоздями к бумажной ленте (ПТ) электроинструментом.

    Помните, что для гвоздей с двойным срезом всегда должны использоваться обычные гвозди полной длины. Не используйте более короткие гвозди в условиях двойного сдвига.

    Таблица 3 взята из каталога Fastening Systems , и в ней показаны коэффициенты регулировки нагрузки для дополнительных креплений, используемых в подвесах и ремнях для лицевой установки.

    Таблица 3. Из каталога «Крепежные системы», C-F-14. Коэффициенты корректировки нагрузки и сноски.

    SD Винты

    Рисунок 4. РАЗЪЕМ SD9112 Винт.

    Почти 150 разъемов Simpson Strong-Tie можно установить с помощью винтов Simpson Strong-Tie Strong-Drive® SD Connector (Рисунок 4). Хвостовики винтов SD Connector спроектированы так, чтобы соответствовать крепежным отверстиям в соединителях Simpson Strong-tie. Характеристики шурупов, размеры, прочность и допустимые свойства одинарных креплений приведены в ICC-ES ESR-3046, а шурупы SD сертифицированы для использования в деревянных изделиях. См. ICC-ES ESR-3096 для утвержденных кодов разъемов, установленных с винтами SD.

    SD-винты могут упростить установку соединителя и ремешка, а также могут обеспечить некоторое сопротивление, необходимое сверх того, которое может быть обеспечено гвоздями. Простота установки иногда является проблемой в труднодоступных местах, где может быть намного проще использовать инструмент для заворачивания шурупов, а не молоток или гвоздезабиватель. Некоторые установки улучшаются за счет использования винтов вместо гвоздей, особенно там, где отрыв от монтажного элемента является возможным режимом отказа.Например, балочные подвесы для настила должны иметь сопротивление извлечению, чтобы помочь удерживать настил плотно соединенным с ригелем.

    Винты

    SD доступны в четырех размерах, как показано в Таблице 4 ниже. Эти винты механически оцинкованы в соответствии с ASTM B695, класс 55 и имеют квалификацию коррозионной стойкости для использования в химически обработанной древесине для условий воздействия 1 и 3 согласно ICC-ES AC257, что является критерием приемлемости для коррозионно-стойких креплений и оценки коррозии. Воздействие химикатов для обработки древесины.См. ICC-ES ESR-3046 для получения подробной информации о коррозионной стойкости. Посетите раздел «Винты SD в разъемах» для получения полного списка разъемов, которые можно установить с помощью винтов SD.

    Таблица 4. Винты разъема SD.

    Вот несколько технических характеристик и советов по конструкции для винтов SD:

    • Винты SD10 заменяют обычные гвозди 16d и гвозди N16 в лицевых креплениях и ремнях.
    • Винты SD9 заменяют обычные гвозди 8d и 10d и гвозди размером 1-1 / 2 дюйма и гвозди с грузиком 16d (все гвозди диаметром 0,148 дюйма и 0,131 дюйма) в подвесах и ремнях для лицевой установки.
    • Если винты SD должны быть альтернативой гвоздям, укажите и используйте только винты SD. Винты других типов не подлежат замене.
    • Винты SD необходимо устанавливать поворотом. Не забивайте их молотком или гвоздодером!
    • SD винты и гвозди нельзя использовать вместе в одном соединителе.

    Винты SDS

    Рис. 5. Винт СОЕДИНИТЕЛЯ ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ Strong-Drive® SDS.

    Винты разъема Simpson Strong-Tie Strong Drive® SDS Heavy-Duty представляют собой винты 1/4 дюйма с шестигранной головкой под шайбу (Рисунок 5).Доступны девять вариантов длины. В таблице 5 показаны доступные винты SDS. Винты SDS доступны с двойным барьерным покрытием или из нержавеющей стали типа 316. Эти винты могут быть установлены без предварительного сверления и прошли всесторонние испытания в различных областях применения. Винты SDS можно использовать как для внутренних, так и для наружных работ. См. ICC-ES ESR-2236 для получения информации о размерах, механических свойствах и допустимых свойствах одиночных застежек. Как показано в отчете об оценке, шурупы SDS также подходят для использования в химически обработанной древесине.Подробности см. В отчете об оценке. Шурупы SDS также были аттестованы для использования в деревянных изделиях.

    Таблица 5. Винты разъема SDS для тяжелых условий эксплуатации.

    Если вам нужна дополнительная информация о гвоздях и винтах, рекомендуемых для использования с соединителями Simpson Strong-Tie, посетите strongtie. com и просмотрите соответствующий каталог, буклет или техническое письмо. Помните, что ваш выбор крепежа влияет на грузоподъемность ваших соединений.

    Сообщите нам, есть ли у вас какие-либо комментарии по поводу застежек Simpson Strong-Tie для ремней, зажимов и других соединителей.

    % PDF-1.5 % 1 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 1 >> эндобдж 6 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 2 >> эндобдж 11 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 3 >> эндобдж 16 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 4 >> эндобдж 21 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 5 >> эндобдж 26 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 6 >> эндобдж 31 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 7 >> эндобдж 36 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 8 >> эндобдж 41 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 9 >> эндобдж 46 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 10 >> эндобдж 51 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 11 >> эндобдж 56 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 12 >> эндобдж 61 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 13 >> эндобдж 66 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 14 >> эндобдж 71 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 15 >> эндобдж 76 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 16 >> эндобдж 81 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 17 >> эндобдж 86 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 18 >> эндобдж 91 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 19 >> эндобдж 96 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 20 >> эндобдж 101 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 21 >> эндобдж 106 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 22 >> эндобдж 111 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 23 >> эндобдж 116 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 24 >> эндобдж 121 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 25 >> эндобдж 126 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 26 >> эндобдж 131 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 27 >> эндобдж 136 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 28 >> эндобдж 141 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 29 >> эндобдж 146 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 30 >> эндобдж 151 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 31 >> эндобдж 156 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 32 >> эндобдж 161 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 33 >> эндобдж 166 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 34 >> эндобдж 171 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 35 >> эндобдж 176 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 36 >> эндобдж 181 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 37 >> эндобдж 186 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 38 >> эндобдж 191 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 39 >> эндобдж 196 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 40 >> эндобдж 201 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 41 >> эндобдж 206 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 42 >> эндобдж 211 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 43 >> эндобдж 216 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 44 >> эндобдж 221 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 45 >> эндобдж 226 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 46 >> эндобдж 231 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 47 >> эндобдж 236 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 48 >> эндобдж 241 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 49 >> эндобдж 246 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 50 >> эндобдж 251 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 51 >> эндобдж 256 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 52 >> эндобдж 259 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] / ExtGState >>> / StructParents 53 >> эндобдж 262 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] / ExtGState >>> / StructParents 54 >> эндобдж 265 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] / ExtGState >>> / StructParents 55 >> эндобдж 268 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] / ExtGState >>> / StructParents 56 >> эндобдж 271 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] / ExtGState >>> / StructParents 57 >> эндобдж 274 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] / ExtGState >>> / StructParents 58 >> эндобдж 277 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] / ExtGState >>> / StructParents 59 >> эндобдж 280 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] / ExtGState >>> / StructParents 60 >> эндобдж 283 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 61 >> эндобдж 286 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 62 >> эндобдж 289 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 63 >> эндобдж 292 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 64 >> эндобдж 295 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 65 >> эндобдж 298 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 66 >> эндобдж 301 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 67 >> эндобдж 312 0 объект> эндобдж 313 0 объект> эндобдж 314 0 объект> эндобдж 315 0 объект> эндобдж 316 0 obj> эндобдж 317 0 объект> эндобдж 318 0 obj> поток H, TPSWB% (fEW * P! H0 * ucm; jjZ_UvQ ي SDD) 1INpv9! BF ވ K0 &, M. T * .w% ڏ AGq} @ P9ClNxL7 {WH / Z7EDŅd> y`) vm} G | ITiALjVbXN`˅B-rɝB / \ D | lť ۽ m / Ղ y92 Y9؟ 0z &; 34 ~ 4 ̀t o? Խ E + ý5ClPa ׂ x (c6I ++ ָ 5 $ ‘~ Vw @ 7.uVu @ RWY] PZSUs [ց ӷe1’BiuTqj * ZHSǝ> ߾ ap? ~ 4` ~;

    Интернет-курсов PDH. PDH для профессиональных инженеров. PDH Engineering.

    » Мне нравится широта ваших курсов по HVAC; не только экология или экономия энергии

    курс. «

    Russell Bailey, P.E.

    Нью-Йорк

    «Он укрепил мои текущие знания и научил меня еще нескольким новым вещам

    , чтобы познакомить меня с новыми источниками

    информации.»

    Стивен Дедак, П.Е.

    Нью-Джерси

    «Материал был очень информативным и организованным. Я многому научился, и они были

    .

    очень быстро отвечает на вопросы.

    Это было на высшем уровне. Будет использовать

    снова. Спасибо. «

    Blair Hayward, P.E.

    Альберта, Канада

    «Простой в использовании сайт.Хорошо организовано. Я действительно буду снова пользоваться вашими услугами.

    проеду по вашей роте

    имя другим на работе. «

    Roy Pfleiderer, P.E.

    Нью-Йорк

    «Справочные материалы были превосходными, а курс был очень информативным, особенно потому, что я думал, что уже знаком с вами

    с деталями Канзас

    Городская авария Хаятт.»

    Майкл Морган, P.E.

    Техас

    «Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

    .

    информативно и полезно

    на моей работе »

    Вильям Сенкевич, П.Е.

    Флорида

    «У вас большой выбор курсов, а статьи очень информативны. Вы

    — лучшее, что я нашел ».

    Russell Smith, P.E.

    Пенсильвания

    «Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

    материал «

    Jesus Sierra, P.E.

    Калифорния

    «Спасибо, что разрешили мне просмотреть неправильные ответы.На самом деле

    человек узнает больше

    от отказов »

    John Scondras, P.E.

    Пенсильвания

    «Курс составлен хорошо, и использование тематических исследований является эффективным.

    способ обучения «

    Джек Лундберг, P.E.

    Висконсин

    «Я очень впечатлен тем, как вы представляете курсы; i.э., позволяя

    студент, оставивший отзыв на курс

    материал до оплаты и

    получает викторину «

    Arvin Swanger, P. E.

    Вирджиния

    «Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

    получил много удовольствия «.

    Mehdi Rahimi, P.E.

    Нью-Йорк

    «Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

    на связи

    курс.»

    Уильям Валериоти, P.E.

    Техас

    «Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

    обсуждаемые темы »

    Майкл Райан, P.E.

    Пенсильвания

    «Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.»

    Джеральд Нотт, П.Е.

    Нью-Джерси

    «Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

    информативно, выгодно и экономично.

    Я очень рекомендую

    всем инженерам »

    Джеймс Шурелл, P.E.

    Огайо

    «Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

    не на основе какой-то неясной секции

    законов, которые не применяются

    до «нормальная» практика.»

    Марк Каноник, П.Е.

    Нью-Йорк

    «Отличный опыт! Я многому научился, чтобы использовать свой медицинский прибор.

    организация «

    Иван Харлан, П.Е.

    Теннесси

    «Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

    Юджин Бойл, П.E.

    Калифорния

    «Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

    а онлайн-формат был очень

    доступный и простой для

    использовать. Большое спасибо ».

    Патрисия Адамс, P.E.

    Канзас

    «Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.»

    Joseph Frissora, P.E.

    Нью-Джерси

    «Должен признаться, я действительно многому научился. Помогает иметь печатный тест во время

    обзор текстового материала. Я

    также оценил просмотр

    фактических случаев «

    Жаклин Брукс, П.Е.

    Флорида

    «Документ» Общие ошибки ADA при проектировании объектов «очень полезен. Модель

    испытание потребовало исследования в

    документ но ответы были

    в наличии «

    Гарольд Катлер, П.Е.

    Массачусетс

    «Я эффективно использовал свое время. Спасибо за широкий выбор вариантов

    в транспортной инженерии, что мне нужно

    для выполнения требований

    Сертификат ВОМ.»

    Джозеф Гилрой, P.E.

    Иллинойс

    «Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

    Ричард Роудс, P.E.

    Мэриленд

    «Я многому научился с защитным заземлением. Пока все курсы, которые я прошел, были отличными.

    Надеюсь увидеть больше 40%

    курс со скидкой.»

    Кристина Николас, П. Е.

    Нью-Йорк

    «Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать дополнительный

    курс. Процесс прост, и

    намного эффективнее, чем

    в пути «.

    Деннис Мейер, P.E.

    Айдахо

    «Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

    Инженеры получат блоки PDH

    в любое время.Очень удобно ».

    Пол Абелла, P.E.

    Аризона

    «Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

    время искать, где на

    получить мои кредиты от. «

    Кристен Фаррелл, P.E.

    Висконсин

    «Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

    и графики; определенно делает это

    проще поглотить все

    теории «

    Виктор Окампо, P. Eng.

    Альберта, Канада

    «Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

    .

    мой собственный темп во время моего утро

    метро

    на работу.»

    Клиффорд Гринблатт, П.Е.

    Мэриленд

    «Просто найти интересные курсы, скачать документы и взять

    викторина. Я бы очень рекомендовал

    вам на любой PE, требующий

    CE единиц. «

    Марк Хардкасл, П.Е.

    Миссури

    «Очень хороший выбор тем из многих областей техники.»

    Randall Dreiling, P.E.

    Миссури

    «Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

    по ваш промо-адрес который

    сниженная цена

    на 40%. «

    Конрадо Казем, П.E.

    Теннесси

    «Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

    Charles Fleischer, P.E.

    Нью-Йорк

    «Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

    коды и Нью-Мексико

    правила. «

    Брун Гильберт, П.E.

    Калифорния

    «Мне очень понравились занятия. Они стоили потраченного времени и усилий».

    Дэвид Рейнольдс, P.E.

    Канзас

    «Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

    при необходимости дополнительных

    Сертификация . «

    Томас Каппеллин, П.E.

    Иллинойс

    «У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

    мне то, за что я заплатил — много

    оценено! «

    Джефф Ханслик, P. E.

    Оклахома

    «CEDengineering предлагает удобные, экономичные и актуальные курсы.

    для инженера »

    Майк Зайдл, П.E.

    Небраска

    «Курс был по разумной цене, а материал был кратким и

    хорошо организовано. «

    Glen Schwartz, P.E.

    Нью-Джерси

    «Вопросы подходили для уроков, а материал урока —

    хороший справочный материал

    для деревянного дизайна. «

    Брайан Адамс, П.E.

    Миннесота

    «Отлично, я смог получить полезные рекомендации по простому телефонному звонку.»

    Роберт Велнер, P.E.

    Нью-Йорк

    «У меня был большой опыт работы в прибрежном строительстве — проектирование

    корпус курс и

    очень рекомендую . «

    Денис Солано, P.E.

    Флорида

    «Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими

    хорошо подготовлен. «

    Юджин Брэкбилл, P.E.

    Коннектикут

    «Очень хороший опыт. Мне нравится возможность загружать учебные материалы на номер

    .

    обзор везде и

    всякий раз, когда.»

    Тим Чиддикс, P.E.

    Колорадо

    «Отлично! Поддерживаю широкий выбор тем на выбор».

    Уильям Бараттино, P.E.

    Вирджиния

    «Процесс прямой, без всякой ерунды. Хороший опыт».

    Тайрон Бааш, П.E.

    Иллинойс

    «Вопросы на экзамене были зондирующими и продемонстрировали понимание

    материала. Полная

    и комплексное. «

    Майкл Тобин, P.E.

    Аризона

    «Это мой второй курс, и мне понравилось то, что мне предложили этот курс

    поможет по телефону

    работ.»

    Рики Хефлин, P.E.

    Оклахома

    «Очень быстро и легко ориентироваться. Я определенно буду использовать этот сайт снова».

    Анджела Уотсон, П.Е.

    Монтана

    «Легко выполнить. Никакой путаницы при прохождении теста или записи сертификата».

    Кеннет Пейдж, П.E.

    Мэриленд

    «Это был отличный источник информации о солнечном нагреве воды. Информативный

    и отличный освежитель ».

    Luan Mane, P. E.

    Conneticut

    «Мне нравится подход к регистрации и возможность читать материалы в автономном режиме, а затем

    вернуться, чтобы пройти викторину «

    Алекс Млсна, П.E.

    Индиана

    «Я оценил объем информации, предоставленной для класса. Я знаю

    это вся информация, которую я могу

    использование в реальных жизненных ситуациях »

    Натали Дерингер, P.E.

    Южная Дакота

    «Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

    успешно завершено

    курс.»

    Ира Бродская, П.Е.

    Нью-Джерси

    «Веб-сайтом легко пользоваться, вы можете скачать материалы для изучения, а потом вернуться

    и пройдите викторину. Очень

    удобно а на моем

    собственный график. «

    Майкл Гладд, P.E.

    Грузия

    «Спасибо за хорошие курсы на протяжении многих лет.»

    Dennis Fundzak, P.E.

    Огайо

    «Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

    Сертификат

    . Спасибо за изготовление

    процесс простой. »

    Fred Schaejbe, P.E.

    Висконсин

    «Опыт положительный.Быстро нашел курс, который соответствовал моим потребностям, и прошел

    часовой PDH в

    один час. «

    Стив Торкильдсон, P.E.

    Южная Каролина

    «Мне понравилось загружать документы для проверки содержания

    и пригодность, до

    имея для оплаты

    материал . «

    Ричард Вимеленберг, P.E.

    Мэриленд

    «Это хорошее напоминание об ЭЭ для инженеров, не являющихся электротехниками».

    Дуглас Стаффорд, П.Е.

    Техас

    «Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

    .

    процесс, которому требуется

    улучшение.»

    Thomas Stalcup, P.E.

    Арканзас

    «Мне очень нравится удобство участия в викторине онлайн и получение сразу

    Сертификат

    . «

    Марлен Делани, П.Е.

    Иллинойс

    «Учебные модули CEDengineering — это очень удобный способ доступа к информации по номеру

    .

    много разные технические зоны за пределами

    своя специализация без

    приходится путешествовать. «

    Гектор Герреро, П.Е.

    Грузия

    Центр CE — Библиотека Центра CE

    Все курсыТемаСтатьиМультимедиаВебинарыНано кредитыСпонсорыПодкасты

    16 марта 2021 г., 14:00 EDT

    24 марта 2021 г., 14:00 EDT

    Использование шторок для освещения общих комнат и других медицинских помещений

    , 25 марта 2021 г., 14:00 EDT

    6 апреля 2021 г., 14:00 EDT

    7 апреля 2021 г., 14:00 EDT

    Товары, надежность и удовольствие от проектного учета

    8 апреля 2021 г., 14:00 EDT

    15 апреля 2021 г., 14:00 EDT

    21 апреля 2021 г., 14:00 EDT

    28 апреля 2021 г., 14:00 EDT

    Эти проекты показывают, что может произойти с упором на благополучие

    Растительность — это только часть идеальной системы зеленой крыши.Научитесь максимально удерживать дождевую воду, пока м . ..

    Высокоэффективные покрытия повышают структурную целостность, прочность и воздействие на здоровье здания …

    Новая технология обеспечивает надежность в коммерческих средах с интенсивным движением

    Street Smarts: дизайнеры ограничивают автомобили, чтобы освободить место на городских дорогах для пешеходов, велосипедистов и т. Д…

    Развитие ожиданий в области дизайна в эпоху COVID-19

    .

    No related posts.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
