5-10 мм и 19-25 мм, 11-18 мм и других размеров, «клоп» для крепления плоского кабеля и другие виды

Имеется немало способов крепления кабеля. Чтобы визуально не испортить вид стены или потолка, не нарушить правила безопасности, среди них надо выбрать оптимальный вариант. Один из таких способов — применение дюбеля-хомута.

Особенности

Тип крепежа дюбель-хомут появился на строительном рынке не слишком давно. Благодаря своей функциональности, удобству и простоте метизы сразу же завоевали признание у профессиональных электриков. Дюбель-хомут разработан для укладки и фиксации кабеля открытым или закрытым способом. Он дает возможность зафиксировать магистральную проводку кабеля, проводов, тонких и гибких труб к несущим опорам из таких материалов, как бетон, камень, пенобетон, кирпичная кладка, а также к дереву или гипсокартону.

• Использование дюбеля-хомута позволяет значительно экономить средства в случае, когда речь идет о больших объемах — вместо комплекта дюбель-гвоздь используется всего лишь один крепежный элемент. За счёт этой же особенности монтаж осуществляется гораздо быстрее.
• Метиз из пластика, а тем более металлический, способен выдерживать большие перепады температур. Такой широкий диапазон позволяет использовать крепеж как при внутренних, так и при наружных работах практически во всех регионах страны.
• Материал изготовления в большинстве случаев устойчив к воздействию ультрафиолетовых лучей.
• Элементы крепления способны удерживать большую массу, а замена вышедших из строя не представляет сложности.

Дюбель-хомут имеет и некоторые недостатки, хотя и не слишком серьезные, по сравнению с большим количеством его достоинств.

• Материал, из которого сделан пластиковый крепеж, не горит, но становится пластичным и деформируется во время пожара.
• Визуально метизы выглядят не слишком привлекательно. Но если учесть, что сам кабель не является украшением стены, этот недостаток дюбеля-хомута можно считать несущественным.

Обзор видов

Этот вид метизов является узкоспециализированным, поэтому ассортимент хоть и не слишком большой, но вполне достаточный и позволяет сделать необходимый выбор.

Дюбель-хомут – простая скоба из пластика, с одной стороны которой имеется хомут в виде петли, с другой – распорные зубцы, может быть круглым или уплощенным. Производители выпускают такой вид в двух цветовых вариантах — черный и белый, покупатель выбирает под цвет проводки. Метизы с шурупом – это в основном сантехнический вариант. Огнестойкий крепеж имеет специальное полимерное покрытие. В целом классифицируются крепежи по разным параметрам. Рассмотрим основные.

По конструкции

Прежде всего дюбели-хомуты различаются своими конструктивными особенностями.

• «Клоп»
  – универсальный крепёж, используемый во многих случаях. Это однолапковый метиз, комбинированный с металлической скобой и пресс-шайбой. Использование «клопа» требует контроля целостности изоляции и дополнительного изолирования термостойкой лентой в местах стыковки. Крепеж выдерживает вес до 10 кг.

• Круглый хомут имеет разжимную или зубчатую скобу. Плоский тип изготовлен в виде зубчатой пластины с петлей для кабеля. Металлические варианты выполняются из латуни или цинковой стали. Кроме того, крепёж различается по конструкции.

• Метизы с проволочной огнестойкой лентой-хомутом, покрытой полимером. В тандеме с лентой есть фиксирующее устройство в виде пряжки, чем заметно облегчается фиксирование магистрали.

• Скоба с зубчиками-противоходами на концах. Этим крепежом пользуются в процессе монтажа магистрали сечением от 6 до 25 миллиметров. Подходит для работы с гофрой и электропроводкой, количество закрепляемых деталей зависит от веса магистрали.

• Усложненный вид — монтажная площадка с хомутом. Эти метизы имеют капроновый дюбель с противоходами, на конце которого имеется петля. На петле закрепляется хомут, и осуществляется крепёж изделия. Петля расширяет возможности для монтажа гофры и проводов разнообразного диаметра.

• «Вертолет» – такое название в народе получил распорный дюбель-хомут. Его раскрытые лепестки, действительно, чем-то схожи с вертолетными винтами. Крепеж происходит за счет концов, распираемых клином, вбитым между двумя лепестками. «Вертолет» способен охватить тонкую трубу или кабель до 32 мм в диаметре. Рассчитан на применение крепежа с петлей, в которую вставляется магистраль, а также на 8 кг нагрузки, предназначен для монтажа гофры. Разделяется еще на два подвида.

Первый подвид – это цельная конструкция, когда стержень уже имеется в дюбеле. При этом повышается прочность всей модели, но ужесточаются требования к осторожности, ведь дюбель монтируется в стену вместе с кабелем.

При втором варианте Т-образный крепежный метиз имеет дуговую форму без петли.

Метизы подобного рода используют для монтажа кабеля определенного размера, чей диаметр в точности соответствует диаметру дуги. Этот вид распорок предлагается с одной или двумя дугами, что позволяет вести параллельный монтаж.

• Сантехнический дюбель с навинчивающимся на шуруп хомутом, состоит из двух деталей-скоб. Скобы могут быть изготовлены с резиновой прокладкой. Оптимальное решение для работы с легкими трубами большого диаметра.

• Клипса. Применяется для монтажа гофры на вертикальной поверхности. Конструкция снабжена усиленными скобами-защелками. Их диаметры — 16, 20, 25, 32, 40 и 50 мм.

По материалу

Наиболее востребованный и популярный вид крепежа из нейлона, что объясняется высокой прочностью. В производстве нейлона участвуют полиамидные компоненты, они гораздо прочнее, чем полиэфирные, выдерживают температуру плюс 85 по шкале Цельсия. Оптимальный вариант для магистральной проводки множества проводов и их фиксации. Однако крепеж нельзя использовать в случаях, если предусмотрена работа горячего трубопровода.

• Полиэтиленовые универсальные модели с шурупом изготовлены из самого прочного материала, но используются только внутри помещений, поскольку плохо переносят воздействие солнечных лучей. Стабилизированный полиэтилен отличается большей прочностью, но и он со временем становится хрупким, а следовательно, менее эффективным

• Металлические скобы часто используют как один из видов самого надежного крепежа. В скобе предусмотрено технологическое отверстие для фиксации с помощью саморезов. Две лапки соединяются винтами. Нижняя часть промаркирована европейским обозначением диаметра. Металлические или латунные изделия используются в работе с горячими трубами, например, в системе отопления.

• Металлорезиновый метиз изготовлен из оцинкованной стали для хомута, шпильки или гайки и резины для прокладок марки EPDM.

• Лента-хомут имеет армированную стекловолокном полимерную ленту, чья задача фиксировать пучки проводов. Длина ленты 140 мм. Полосой пользуются таким образом, чтобы через нее саморез вошел в дюбель. Этот вид применяют для монтажа на вертикальных несущих опорах. Лента способна выдержать вес до 15 кг.

• Полипропиленовые метизы отличаются особой жесткостью и прочностью, но, к сожалению, они тоже чувствительны к солнечному свету. Но благодаря стабилизирующим добавкам повышается стойкость к ультрафиолету с одновременным увеличением стоимости.

Несмотря на недостатки пластиковых дюбелей-хомутов, чаще всего именно они используются внутри помещений, что минимизирует их чувствительность к УФ-лучам.

Размеры

Самая обычная скоба, пользующаяся наибольшим спросом для монтажа электропроводки, имеет стандартные размеры диаметра обхвата 5-10, 11-18, 19-25 мм. Необходимый диаметр сверла при таких размерах 6 мм, а минимальная глубина погружения 35, 40, 45 мм.

Размеры дюбелей-хомутов подбирают в зависимости от параметров кабеля. Для круглого кабеля размером 5х10 подходит размер хомута 5–10 мм; кабель 11х18 нуждается в хомуте размером 11–18 мм. Размер кабеля 6х40 потребует покупки метизов 6–40 мм. Размеры 6х12; 5х10; 6х17 нуждаются соответственно в дюбелях-хомутах 12, 10, 17 мм.

Для плоского кабеля подходит крепеж следующих размеров: 19х25, 12х6, 12–6, 32, 14, 6х35, 26, 8, 50, 100х12, 8х45, 20 мм.

Нюансы выбора

Чтобы сделать правильный выбор монтажных метизов, необходимо учитывать несколько параметров: от диаметра и сечения кабеля, веса будущей магистрали до структуры несущего основания. Технические характеристики метизов-хомутов регламентируются государством лишь в некоторых случаях — неповоротливый ГОСТ не успевает реагировать на постоянное обновление специализированного монтажного крепежа. Покупателю следует ориентироваться на принятые европейские стандарты DIN и ISO. Крепежи многокомпонентных конструкций получили регламент ГОСТ 26998-86.

При выборе крепежа стоит воспользоваться советами профессионалов:

• анкерный тип метизов-хомутов выбирают согласно нужному диаметру и необходимой длине;
• для кабеля с плоским сечением подбирают хомуты с уплощенной петлей;
• для гофры оптимальный вариант – клипса;
• для трубопровода увеличенного диаметра выбирается сантехнический дюбель-хомут с разборными скобами;
• для множественной магистральной прокладки идеально подходит площадка с хомутом;
• если предстоит зафиксировать кабель на полнотелой основе, выбирается металлический «клоп» с однолапковой скобой.

Расчёт

При расчете необходимого количества дюбелей правильнее всего воспользоваться информацией, которую предоставляет производитель. В технической инструкции, как правило, содержатся необходимые рекомендации относительно правильного способа монтажа крепежных изделий. Исходя из имеющихся параметров несложно рассчитать нужное количество метизов.

Расчет проводится по таким показателям, как вес проводки, влияющий на одну монтажную точку фиксации, максимальная нагрузка, которую способен выдержать крепеж, и расстояние между опорными точками.

Инструкция по монтажу

Установка дюбелей-хомутов почти не отличается от установки обычных дюбелей – небольшая разница в том, что вначале на кабель надевается хомут, а затем его аккуратно забивают в подготовленное углубление. Высверленное отверстие должно подходить по диаметру крепежа, но глубину делают на 10 мм больше длины дюбеля. Максимальное расстояние между установленными крепежами не должно превышать 25 см, на разворотах — не более 10 см.

Для каждого вида фурнитуры существует свой способ монтажа. Определение точек фиксации происходит с учетом параметров ограждения, горизонтального и вертикального направлений проводки, количества и радиуса углов, веса кабеля, окружающей среды. Эти данные являются определяющими для оптимального выбора способа того, как именно крепить метизы, их необходимого количества, технологии установки, а также схемы проводки и укладки.

Скрытый

Скрытый метод магистральной прокладки применяют в жилых помещениях, если материал несущего основания позволяет проложить штробы. Для укладки провода в штробы или подготовленные кабели-каналы возможна дополнительная установка дюбелей-хомутов. Единичный кабель чаще всего закрепляют алебастром, но этот способ неэффективен, если речь идет о большом удельном весе или множестве проводов. Алебастр с успехом заменяет хомуты, дробящие множество проводов на системную группу. Зачастую электрики маркируют проводку с помощью бирок, установленных на стяжке. Этим же способом фиксируют кабели, установленные в специальных коробах.

Монтаж плоского кабеля с использованием дюбеля-хомута

Используя уровень и такой вспомогательный инструмент, как шнур, на стене маркируются точки для закрепления метизов. Заранее просверливают электродрелью отверстия для дюбелей.

Фиксируют на положенных местах хомуты. Кабельное тело продевают сквозь рамку хомута, натягивая таким образом, чтобы не было провисания.

Фиксация на самоклеящуюся площадку

На окрашенных или лакированных поверхностях, покрытых пластиковыми фасадами, оклеенных обоями, приходится пользоваться самоклеящейся площадкой. Основание такой площадки – это двухсторонний скотч. Необходимо помнить, что клеевой состав «потечет» при температуре свыше 450 градусов, а при низкой влажности – потеряет эластичность, основание высохнет, затвердеет и отвалится от стены. Самоклеящаяся площадка – это наиболее быстрый способ монтажа. С тыльной стороны снимается защитная пленка, сама площадка с силой прижимается к поверхности несущего основания. В пазы крепежа вставляется стяжка, которой фиксируют провода и кабели.

• Кабельные хомуты. Для подобной фиксации составляется общий план монтажа, на поверхности маркируются точки крепления. Высверливаются посадочные отверстия для дюбельных фиксирующих точек. С учетом выбранного вида устанавливают хомуты. Они могут быть зафиксированы саморезами или шурупами в крепёжном приспособлении, вставлены в отверстия зубчатыми концами. В деревянные поверхности завинчивают анкеры.
• Дюбель «вертолет» предварительно собирают из двух половинок, дожидаясь финального щелчка. Собранный «вертолет» вставляется в подготовленное отверстие, аккуратно вбивается распорный клин. После этого магистраль фиксируют петлей хомута.

Открытый

Подобный способ прокладки магистральных сетей применяется в нежилых зданиях, предназначенных для производства или складирования.

Фиксация тонкого кабеля

В таких случаях принято применять хомуты с гвоздем. Тонкие телевизионные и интернет-провода обладают небольшим весом, не требуют применения усиленной конструкции. С этим прекрасно справляются небольшие гвоздики, установленные в хомутах.

Укладка с использованием клипс

Клипсы применяются для монтажа низковольтного кабеля на мягкой поверхности деревянных стен. Метизы фиксируются на поверхности с помощью саморезов, каждое изделие имеет пару отверстий. Кабель вдавливается в скобу до плотной фиксации.

• Металлический дюбель «клоп» захватывает однолапковой скобой трубопровод или кабель, фиксирует его на поверхности, затем ввинчивается в чистое просверленное отверстие.
• Сантехнический навинчиваемый хомут с резиновыми накладками предварительно разбирается. Дюбель монтируется на стену, после этого скоба навинчивается на шпильку, в неё вставляется труба и закрепляется с помощью второй скобы.
• Дюбель-хомут с лентой. Монтировать к стене такой метиз довольно просто — из ленты делается петля, в нее вставляются провода, после чего ленту фиксируют на несущей опоре, лишние концы отрезают.

Рассмотрев все виды дюбелей-хомутов, способы их монтажа, можно без труда определиться с необходимым видом крепежа и осуществить магистральную проводку.

В следующем видео рассказывается о монтаже дюбелей-хомутов.

дюбеля-хомуты, клипсы, скобы для крепления к стене и потолку

Крепёж для кабеля играет важную роль в безаварийной доставке электроэнергии от поставщика потребителю. Провода и кабели в зданиях и сооружениях различного назначения прокладывают как внутри, так и снаружи ограждающих конструкций. Скрытая проводка больше относится к укладке бытовых электросетей в теле стен. Не менее актуальны способы крепления кабелей к стенам. Для этого используют дюбель-хомуты различной конструкции.

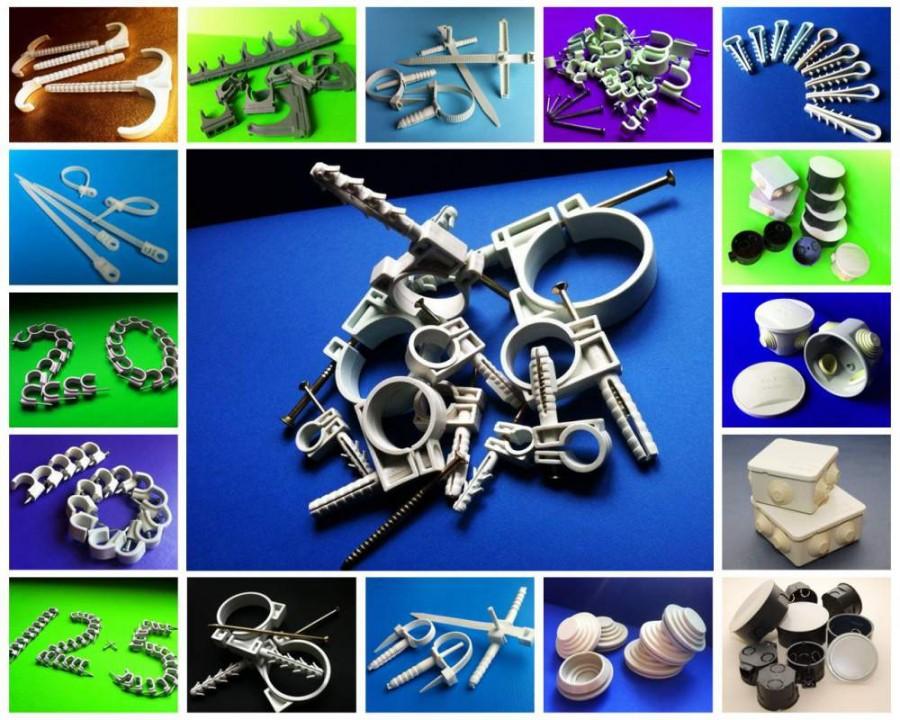

Разновидности крепёжа

Особенности выбора дюбель-хомута

Для крепления проводов и кабелей важен правильный выбор вида наружного крепежа. Это зависит, прежде всего, от диаметра проводной продукции, её удельного веса, структуры стен и потолка.

Конструкция

Принцип строения пластикового хомута для электропроводки заключается в том, что петля охватывает кабель и в конце складывается в стержень (дюбель) с внешними шипами. Простейшая конструкция дюбель-хомута представляет собой полосу из ПВХ шириной 6-8 мм, которая сложена в форме зубчатого стержня.

Пластиковый держатель

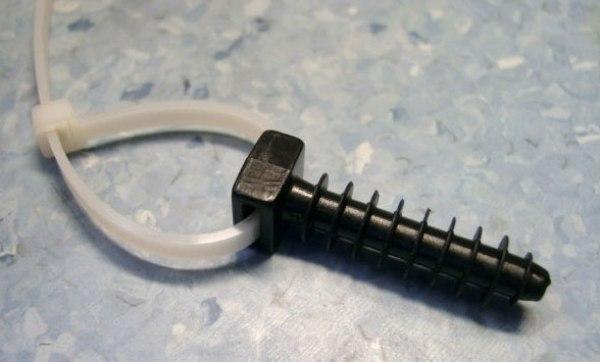

Анкерный крепёж, предназначенный для удержания кабеля большого сечения или сразу нескольких проводов, выглядит в виде двух прорезиненных металлических полуколец, где нижний элемент имеет металлический резьбовой держатель. Полукольца смыкаются винтами, продетыми через отверстия в отливах сегментов. Крепёж комплектуется пластиковыми дюбелями.

Анкер

Преимущества и недостатки

Дюбель-хомуты для крепления кабелей обладают немалыми достоинствами:

• пластиковые изделия избавляют от массы отдельных деталей, таких как хомуты, дюбели и шурупы;
• простота монтажа значительно сокращает сроки монтажа провода на стене и на потолке помещения;
• ПВХ изделия выдерживают температурный диапазон от -40 до +800С;
• хомуты нечувствительны к ультрафиолетовому излучению;
• в случае ремонта крепёж легко и быстро демонтируют;
• виды изделий рассчитаны на различные нагрузки в зависимости от сечения проводников.

К недостаткам относится следующее:

• при высокой температуре пластиковые элементы могут деформироваться;
• установка анкерных хомутов возможна только в бетоне и кирпичной кладке;
• наружный крепёж не применяется в квартирах и помещениях общественных зданий.

Применение

Пластиковые дюбель-хомуты рассчитаны на крепление кабеля к стене диаметром до 25 мм. Петлевидные элементы изготавливают чаще всего из нейлона. Их применяют для того, чтобы закрепить провода на вертикальных ограждениях. На внутренней стороне скобы изготовитель часто указывает диапазон размеров поперечного сечения кабеля или группы проводов. Например, надпись 11-18 мм означает, что хомут не удержит проводник диаметром 20 мм.

Для электропроводки по потолку используют крепёж, состоящий из отдельного пластикового дюбеля и стяжки, которая крепится шурупом или продевается через пазы опорной площадки.

Для тяжёлых кабельных сетей устанавливают анкерные металлические дюбель-хомуты. Для этого перфоратором сверлят бетон, кирпич, газобетон.

Важно! Крепление кабеля к потолку и стенам из дерева представляет собой гвоздь с пластиковой или металлической планкой. Гвоздевые скобы применяют для монтажа проводки не только по дереву, но по фанере и ДСП.

Разновидности изделия

Крепёж для кабеля делится на две группы – это пластиковые и металлические дюбель-хомуты.

Пластиковый крепёж

Полимерные скобы бывают с круглой и прямоугольной петлёй. Первый вид предназначен для фиксации проводов радиального сечения. Вторые изделия используют для плоского кабеля.

Крепёж для плоского кабеля

Конструкция

Конструктивно различают три типа пластикового крепежа:

• скоба;
• вертолёт;
• установочная площадка.

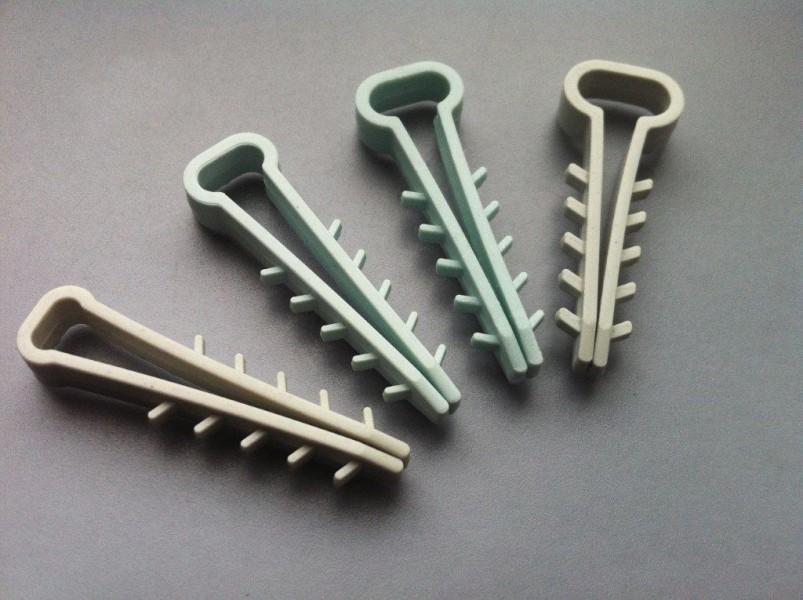

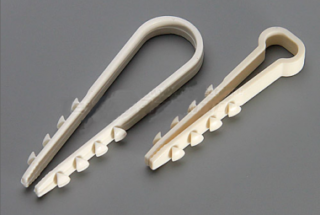

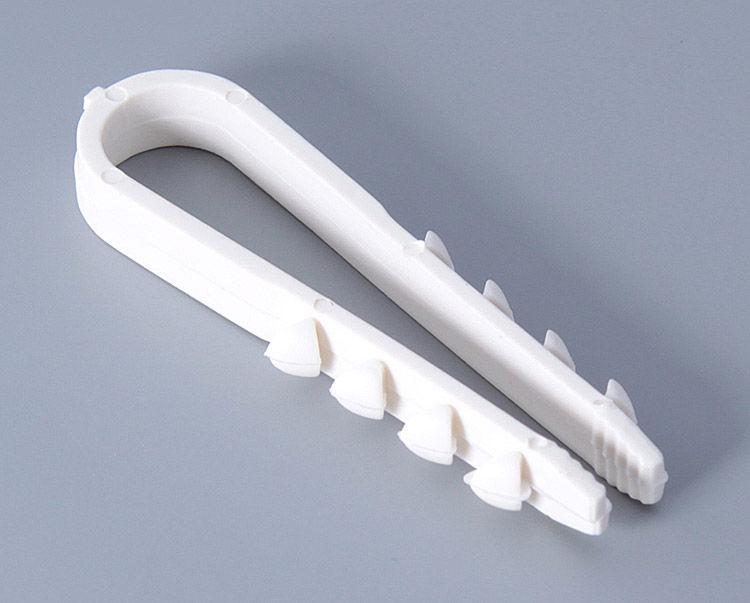

Скоба

Пластиковая полоса, сложенная вдвое, имеет на внешней стороне концов зубцы. Стандартные изделия рассчитаны на охват проводов ø 6-12 мм. Такой крепёж называют ёлочкой. Его используют для открытой проводки двужильного кабеля к приборам освещения, выключателям и розеткам.

Вертолёт

Народное название получил распорный дюбель-хомут из-за сходства раскрытых лепестков с винтом вертолёта. Концы изделия внутри отверстия в массиве стены распираются клином, который вбивают между ветками дюбеля. Благодаря этому, хомут выдерживает довольно большой вес проводной продукции. Максимальный охват «вертолёта» составляет 32 мм.

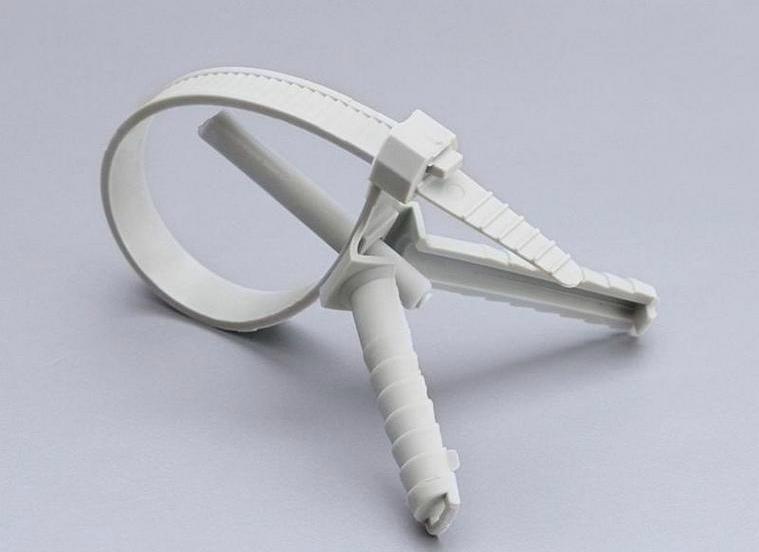

Вертолёт

Установочная площадка

Площадки крепят к ограждениям шурупами или самоклейками. Они представляют собой пластиковые квадраты с отверстием посередине и боковыми отливами с пазами. Если стена деревянная, то площадки просто привинчивают саморезами. В бетоне нужно просверлить перфоратором отверстие, затем в него вбивают пластиковый дюбель. Шуруп через монтажную дыру ввинчивают в полимерный стержень. Через пазы продевают стяжку, которую затягивают на кабеле.

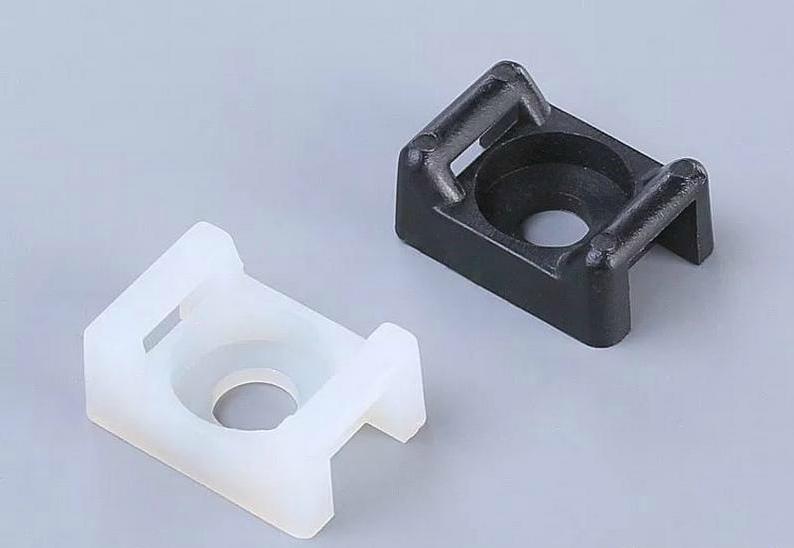

Установочная площадка

Материал

Для изготовления хомутов используют полимеры трёх видов:

• нейлон;
• полиэтилен;
• полипропилен.

Нейлон

Самый распространённый полиамидный материал – нейлон, обладает отличными механическими свойствами. Мягкие изделия в то же время способны выдерживать довольно большую нагрузку эксплуатации при температуре до 850С, что удовлетворяет запросы большинства потребителей.

Полиэтилен

Дешёвый полимер не выдерживает воздействия ультрафиолета. Поэтому полиэтиленовые дюбели-хомуты применяют только в закрытых помещениях. Со временем крепёж становится хрупким. Поэтому им фиксируют провода небольшого удельного веса.

Полипропилен

Материал схож с полиэтиленом. Его отличие состоит в том, что в пластик добавляют набор стабилизаторов. Из-за этого полипропиленовые стяжки обладают более высокой прочностью, но и они не переносят прямой солнечный свет.

Металлический крепёж

Дюбель-хомуты из стали применяют для ограждающих конструкций из плотных массивов – это бетон и кладочные материалы. В общем, металлический крепёж используют там, где требуется надёжная и долговечная фиксация габаритных электросетей.

Опорная часть сделана в виде резьбового стержня, входящего в тело пластикового дюбеля. Верхушка выполнена из двух разъёмных полуколец или прижимной скобы. По строению различают несколько типов металлических дюбель-хомутов для крепления кабеля:

• хомут клоп;
• ленточный хомут;
• анкер дюбель-хомут.

Хомут клоп

Крепёж предназначен для проводов небольшого сечения. Изделие может быть оснащено однолапковой скобкой для крепления кабеля или двусторонним прижимом. Клоп охватывает кабели от 6 до 38 мм. Хомут выдерживает нагрузку до 10 кг. В месте соприкосновения проводника и крепления кабель дополнительно обматывают термостойкой лентой.

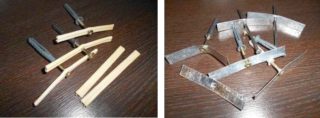

Ленточный хомут

Верхушка дюбеля снабжена стяжкой в виде полимерной ленты. Пластиковую полосу изготавливают с армированными вставками из стекловолокна. Длина стяжки – 140 мм, позволяет варьировать величину охвата нужного размера.

Ленту заводят таким образом, чтобы саморез входил в дюбель через полосу. Данный способ увеличивает несущую способность крепежа для проводов до 15 кг. Используют такой крепёж в основном для вертикальной фиксации кабеля.

Анкер

Несмотря на массивность, анкерный хомут монтировать несложно. Стержень ввинчивают в установленный дюбель усилием руки. Благодаря разъёмным кольцам, аварийный участок сети меняют на новый кабель, не демонтируя крепёж. Достаточно удалить верхние полукольца, и кабель свободно снимают со стены.

Варианты креплений кабеля

Крепления для кабелей и проводов могут выполняться в нескольких вариантах:

1. Кабель-стяжка с отверстием под дюбель.
2. Монтажная площадка в виде квадрата.
3. Клипсы для гофрированной трубы.
4. Металлическая скоба.
5. Площадка с самоклеящейся подложкой.

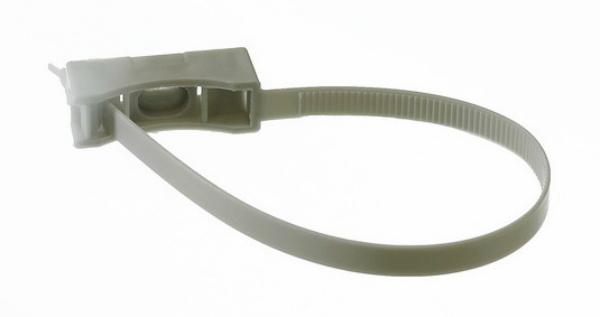

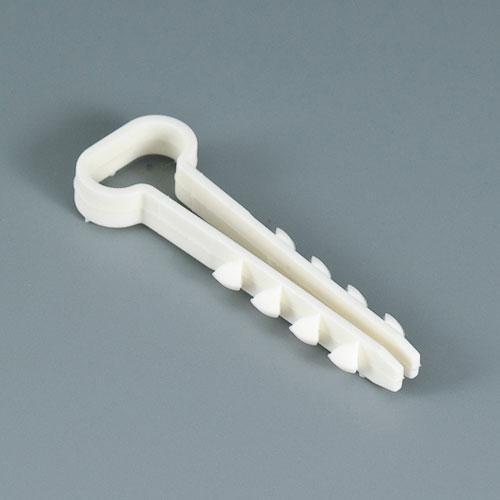

Кабель-стяжка с отверстием под дюбель

Стяжка кабельная с отверстием под дюбель – это усовершенствованная конструкция стандартного изделия. Её применяют для крепления одиночного кабеля либо пучка проводников. Данное крепление для различных проводов позволяет обходиться без дополнительных промежуточных деталей. Петлю затягивают вокруг кабеля. Саморез вбивают через отверстие хомута в стандартный дюбель.

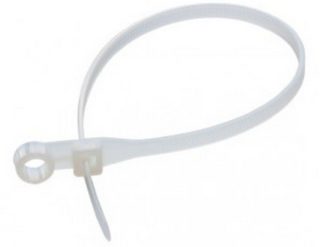

Стяжка с отверстием под дюбель

Крепёж изготавливают из нейлона. Замковый проём позволяет зубчатой ленте двигаться только в одну сторону. Стяжку демонтируют резкой ленты.

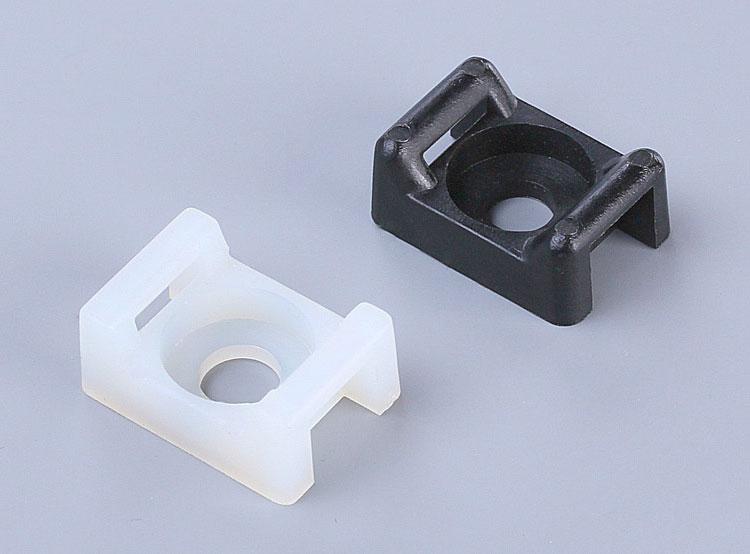

Монтажная площадка в виде квадрата

Опорные платформы сделаны из нейлона. Изделия бывают трёх видов:

• с отверстием для дюбеля или винта;

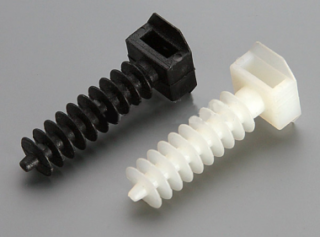

• платформа с дюбелем;
• крепёж на клейкой основе.

Все типы изделий имеют пазы для продевания ленты стяжки. Полимерные платформы имеют квадратную форму. Их размеры – 19х19, 28х28, 40х40 мм.

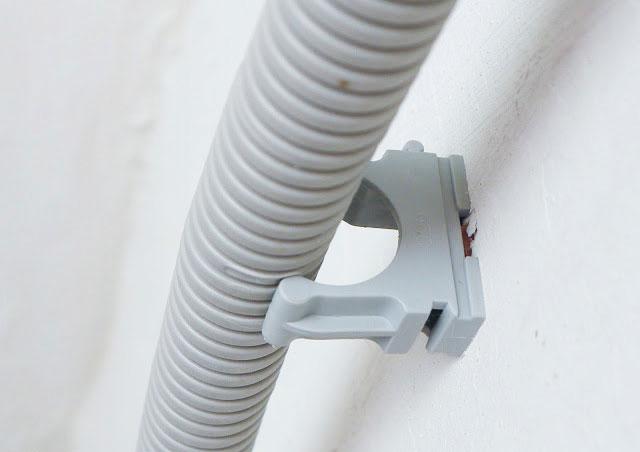

Клипсы для гофрированной трубы

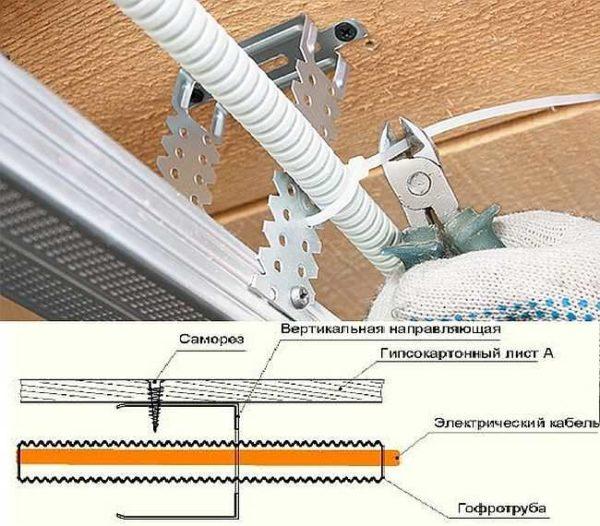

Чтобы изолировать поверхность кабелей от внешних негативных факторов, их протягивают в гофрированные трубы. Для крепления гофры на стенах и потолке используют клипсы для проводов.

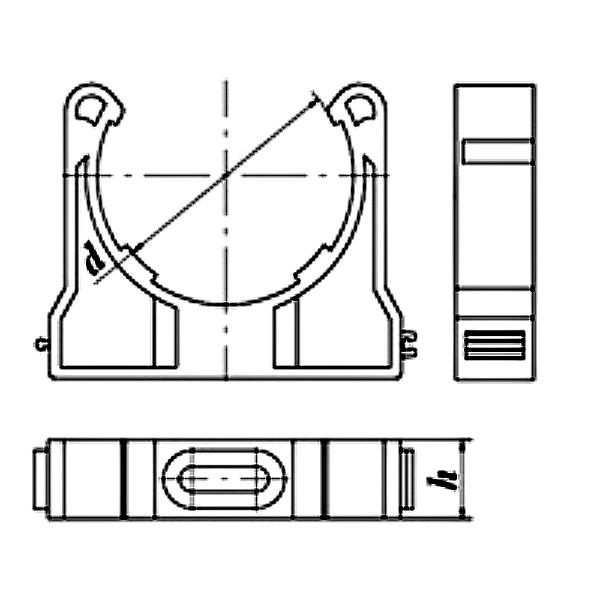

Конструкция клипсы

Крепёж необходим для фиксации гофрированных труб на вертикальных ограждениях внутри помещений. Клипсы для крепления кабелей имеют скобы-защёлки. Они под усилием разгибаются, пропуская трубу внутрь, и сразу защёлкиваются. В основании изделий сделаны отверстия под дюбели или шурупы.

Клипсы для крепления кабеля в гофрированной трубе имеют следующие рабочие диаметры: 16, 20, 25, 32, 40 и 50 мм.

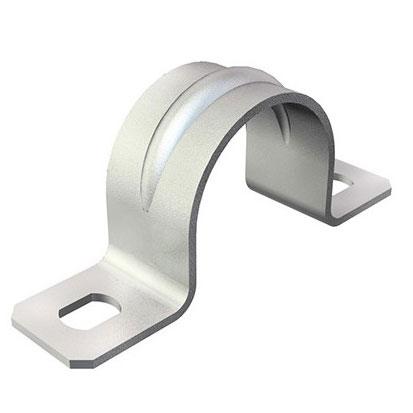

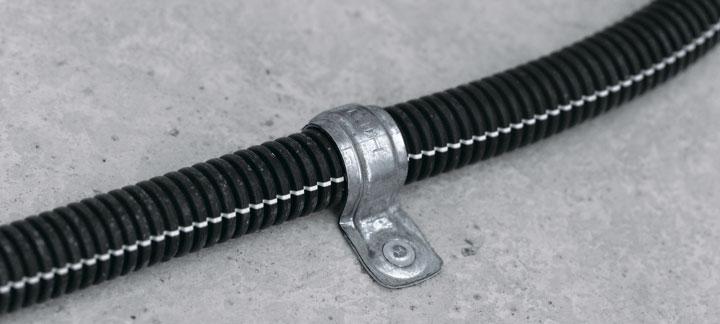

Металлическая скоба

Скобы металлические используют как надёжное крепление проводов на стенах. Крепёж имеет технологические отверстия, через которые скобы крепят с помощью шурупов, саморезов или пристреливают дюбельным пистолетом.

Металлические изделия могут быть с одной или двумя лапками. Двухкомпонентные держатели состоят из двух скоб, соединённых через отливы винтами. Нижнее ложе имеет отверстие под саморез дюбеля. Он имеет международную маркировку, указывающую диаметр охвата.

Например, GN 20 означает однолапковую скобу с диаметром охвата 19-20 мм. CZ 16 – двухлапковый держатель диаметром 16-17 мм. Двухкомпонентную скобу с внутренним диаметром 31-32 мм обозначают, как С 32.

Площадка с самоклеящейся подложкой

Изделия представляют собой пластиковые квадраты с выступами в виде пазов для стяжек. Тыльная сторона покрыта двухсторонним скотчем.

Площадки-самоклейки используют, когда надо прикрепить провода к стене, не нарушая целостности поверхности ограждения. Крепёж относится к деталям быстрого монтажа.

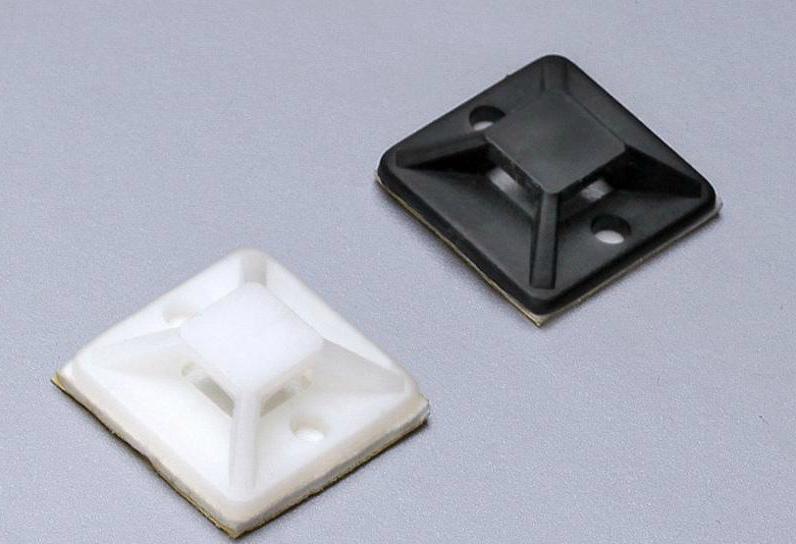

Площадки самоклейки

Параметры

Технические показатели дюбель-хомутов из пластика частично регламентируются отечественными ТУ. Государственная регистрация (ГОСТ) не поспевает за появлением новых видов крепежа. Поэтому при выборе изделий приходится ссылаться на европейские стандарты – DIN и ISO.

Если крепление состоит из нескольких деталей, то полиамидные дюбели регламентируются ГОСТом 26998-86. Анкерные хомуты характеризуются диаметром охвата и длиной держателя.

Монтаж изделий

Каждый вид креплений проводов монтируется особым способом. Схемы монтажа опорных точек для кабелей учитывают структуру ограждений, удельный вес кабельной продукции, направление по вертикали и горизонтали проводки, а также углы поворотов и состояние окружающей среды в помещении.

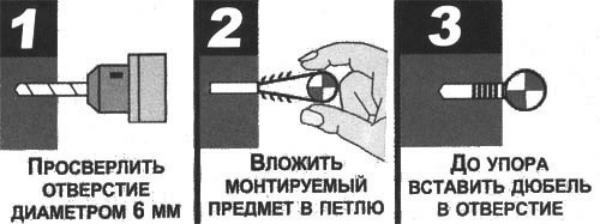

Установка пластикового держателя

На основе анализа этих данных определяют вид и параметры крепежа, его количество, технологию монтажа. После этого выполняют схему прокладки трассы электропроводов.

Расчёт количества дюбелей

На величину потребности в дюбелях влияют такие факторы, как максимальный вес кабеля, приходящийся на 1 монтажную опору, нагрузка «на вырыв», длина промежутка между точками фиксации.

Дополнительная информация. Завод-изготовитель в сопроводительной документации обычно предоставляет рекомендательную информацию по монтажу крепежа. На её основе производят расчёт количества дюбелей.

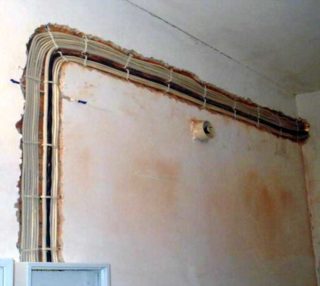

Скрытый электромонтаж

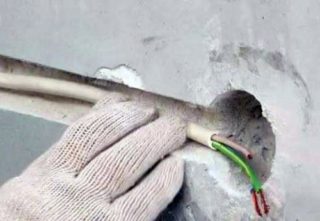

Монтаж сетевых трасс в штробах или кабель-каналах может потребовать установку дополнительного крепежа в виде дюбель-хомутов. В пробитых выемках стен провода обычно фиксируют алебастром.

Однако при прокладке большого количества проводов или кабеля большого сечения нагрузка на гипс может его разрушить. Поэтому прямо в штробах устанавливают дюбель-хомуты, которыми разделяют пучок на группы проводников. В некоторых случаях к стяжкам крепят бирки с обозначением данного провода.

То же самое делают при прокладке электросетей в пластиковых коробах. Закреплённая группа проводов или кабелей будет надёжно удерживаться хомутами в канале и не сможет вывалиться наружу.

Дюбель-хомут для кабеля плоского сечения

Крепёж оснащен рамкой, рассчитанной на плотное вхождение плоского провода в проём хомута определённого размера. Монтаж крепежа происходит следующим образом:

1. Точки крепления кабеля наносят на стену с помощью шнура, уровня и маркера.
2. В зависимости от материала стены, в ней просверливают посадочные места для дюбелей дрелью или перфоратором.
3. Держатели хомутов вставляют в отверстия.
4. Кабель продевают в рамки хомутов так, чтобы он не провисал.

Самоклеящаяся площадка

Данные изделия требуют особых условий монтажа. Это состояние поверхности, к которой будут клеить опоры. Клеевой материал представляет собой двухсторонний скотч.

Окрашенные, лакированные, пластиковые стены хорошо удерживают клейкие элементы. Практически все виды обоев обладают высокой адгезией и надёжно удерживают пластиковый крепёж.

Самоклеящиеся площадки относятся к изделиям быстрого монтажа. Устанавливают их довольно просто. С тыльной стороны квадратиков снимают защитную плёнку, сами площадки прижимают рукой к поверхности стены. В пазы продевают стяжки и затягивают их на проложенных проводах.

Обратите внимание! Клейкая основа «боится» повышенной температуры и низкой влажности окружающей среды помещения. При 450 и выше клей «потечёт» и потеряет несущую способность. Сухой воздух сделает самоклейку твердой, и площадка отпадёт от стены.

Фиксация кабельными хомутами

Согласно плану, на стены наносят разметку точек монтажа крепежа. Перфоратором или дрелью высверливают посадочные места для держателей пластиковых и анкерных опор.

В зависимости от конструкции, хомуты крепят саморезами в дюбелях, ввинчивают анкеры в дерево или просто вставляют в отверстия сложенные зубчатые концы стяжек.

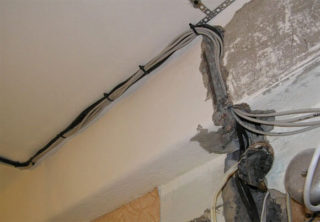

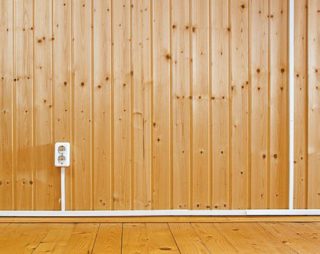

Открытый электромонтаж

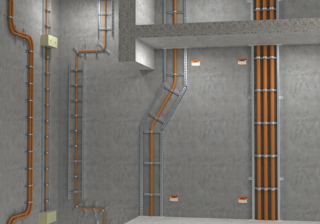

Способ открытого электромонтажа применяют для прокладки кабельных и проводных сетей в нежилых помещениях. Это касается зданий производственного и складского назначения. Открытая проводка в жилых домах предусмотрена в случае, если постройка состоит из деревянных конструкций.

Как зафиксировать тонкий кабель

Для этого используют пластиковые хомуты с гвоздём. Тонкий провод лёгок и не требует высокой несущей способности крепления. Маленькие гвоздики хорошо держатся в отделочном слое стен. Обычно данный крепёж используют для прокладки телевизионных и интернетовских кабелей.

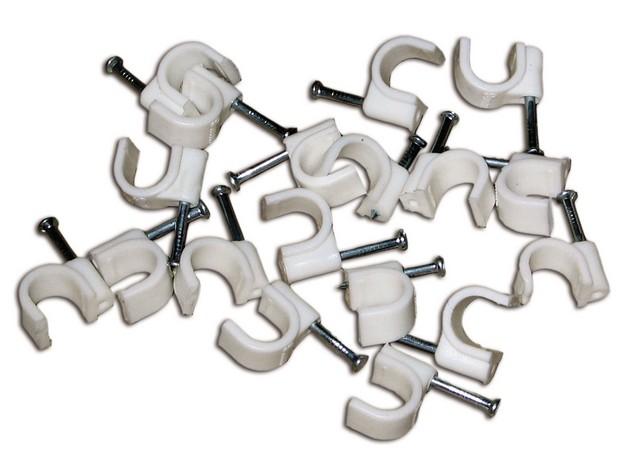

Гвоздевая скоба для тонкого кабеля

Фиксация низковольтного кабеля при помощи клипс

Клипсы удобно применять для удержания кабеля в стенах, возведённых из мягкого материала, такого как дерево. Монтажная площадка имеет два отверстия. Используя шуруповёрт, клипсы крепят саморезами. Кабель вдавливают в проём опоры до полного защёлкивания скобок изделия.

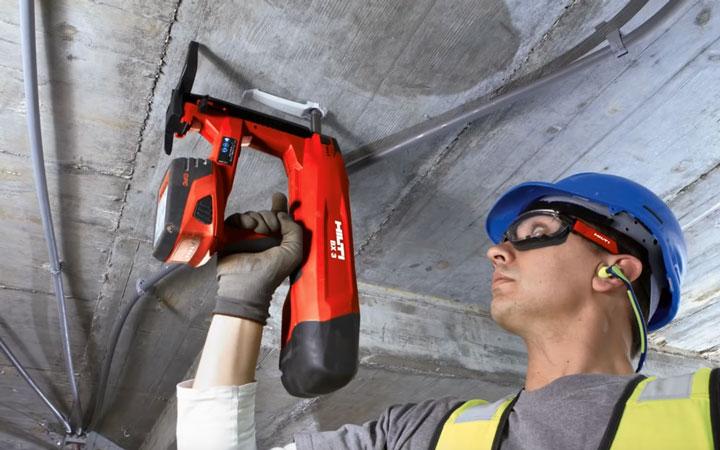

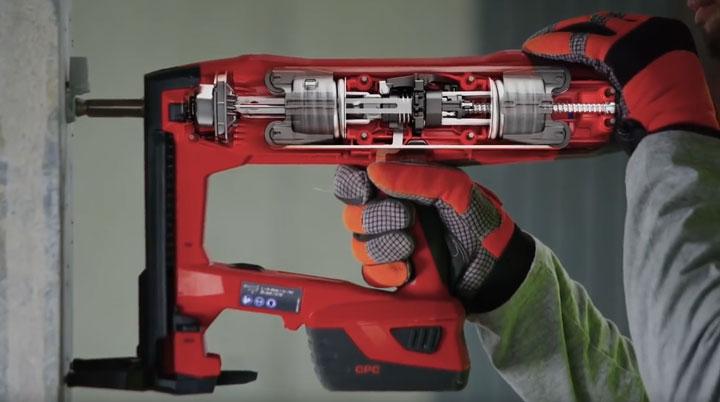

Крепление провода с помощью шуруповёрта

При больших объёмах монтажа дюбель-хомутов без шуруповёрта просто не обойтись. Чтобы каждый раз вкручивать отвёрткой саморезы в дюбели, потребуются много времени и большие физические усилия работника. Электроинструмент с аккумуляторной батареей обеспечит высокую производительность прокладки электросетей.

Устройство кабель-каналов

Пластиковые короба обладают рядом преимуществ, таких как:

• конструкции обладают малым весом;
• простота монтажа обеспечивает быструю прокладку коммуникаций;
• короба скрывают неэстетичный вид скопления проводов на стенах;
• доступность электросети во время ремонта или укладки дополнительного провода.

Дюбель-хомуты обеспечивают надёжное крепление и безопасность электропроводки. Большой ассортимент крепежа на рынке электротехники позволяет сделать точный выбор в пользу того или иного вида.

Видео

особенности крепления, дюбель-хомуты и дюбель стяжки

Содержание статьи:

Штробы представляют собой канавки, проделанные в стенах. В них осуществляется укладка электрических и инженерных сетей. Закрепить провод в штробе необходимо с целью его защиты от механических повреждений, сохранения эстетики интерьера. В полнотелых и пустотелых поверхностях отверстия проделывают специальными инструментами, а кабель крепят несколькими способами.

Общие правила крепления кабеля в штробе

Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания

Правила безопасности отмечают, что в жилых, общественных зданиях и на производстве необходимо устанавливать проводку с негорючей изоляцией или в коробе из цельного металла. Эксперты предоставляют несколько универсальных рекомендаций:

• основная задача крепления – обеспечение надежности фиксации без провисаний;
• на поворотах трассы крепежные элементы можно отдалять на 5-10 см от точки сгиба;
• винты, саморезы и дюбели закручиваются для упора – так выступающая шляпка не повредит изоляционный слой;
• крепление производится с максимальным расстоянием между точками 50 см;
• укладку делают строго по вертикальной или горизонтальной линии, запас маскируют;
• провод перед отделкой штукатуркой располагают так, чтобы он не мешал нанесению покрытий;

• при наличии натяжного или подвесного потолка штробление не производится;
• для монтажа используют дрель, перфоратор, молоток и шуруповерт.

Запас кабеля можно свернуть в кольцо.

Чем крепить провод в штробе

После подготовительных работ понадобится продумать, как надежно закрепить провод, проложенный в штробе. Существует несколько методов.

Алебастр

Подготовка провода к креплению алебастром

Строительная гипсовая смесь применяется, если необходимо закреплять проводку в бороздах. Алебастр будет хорошо держать минимальное количество кабелей с мягкой изоляцией. Состав накладывается небольшими порциями. Недостаток способа заключается в быстрой схватывании смеси, поэтому ее невозможно приготовить в большом объеме.

Дюбель-хомуты

Дюбель-хомуты

Изделия выпускаются в черном и белом цвете под диаметр кабеля 19-15 мм, 5-10 мм и 11-18 мм. Полиамидный крепеж имеет 6 мм в диаметре и представляет собой петлю с фиксаторами на нижних кончиках. Перед использованием дюбель-хомутов понадобится проделать канавку перфоратором, поставить крепеж и зафиксировать проводку. Минус технологии – строгий подбор диаметра кабеля под размер дюбель-хомутов.

Дюбель-стяжки

Изделие выглядит как дюбель-гвоздь, совмещенный с кабельной стяжкой, производится из пластификатов самозатухающего типа. Дюбель-стяжки оснащаются разъемными и неразъемными замками. В первом случае мастер может добавлять или убирать провода. Используется для открытого и скрытого монтажа одиночной или жгутовой кабельной линии на кирпич, бетон и другие поверхности.

Чтобы прикрепить провод дюбель-стяжкой, понадобится в просверленные штробы поставить стяжку и зафиксировать ее разжимной колышек. В открытое изделие укладывается кабель. Стяжка прижимается.

Дюбель-клипсы

Подходят для открытой укладки коммуникаций на гипсокартон или при выполнении ретро-отделки. Крепеж представляет собой изогнутую пластиковую полосу с упругими ответвлениями на концах. Эти элементы придерживают фиксатор. Клипсы подходят для монтажа плоского или круглого проводника с небольшим сечением (телевизионного, телефонного, для подключения Интернета).

Установить дюбель-клипсу несложно. Понадобится просверлить нишу нужного диаметра, завести в клипсу жгут, заправив его концы в отверстие. Элемент вставляется в отверстие с усилием. Электрические коммуникации выглядят аккуратно и не мешают при эксплуатации.

Кабельные стяжки под дюбель

Кабельная стяжка под дюбель

Модификации в виде дюбеля с резьбой и площадкой-стяжкой. Элемент из негорючего пластификата или нейлона легко крепиться на газобетон, деревянные, кирпичные или бетонные стены. Совместим с шурупами, винтами, саморезами, стандартными и дюбель-гвоздями.

Перед установкой необходимо проделать отверстие под диаметр крепежа. Вначале ставится дюбель, затем совмещается полость в стяжке и основании. Потом забивается и накручивается стяжка-площадка, а провода укладывают на готовую трассу.

Пластиковый дюбель под стяжку

Пластиковый дюбель под стяжку

Полиамидные дюбели под стяжку с прямоугольной головкой-отверстием позволяют без проблем зафиксировать провод. Элемент понадобится забить, а затем протянуть через головку провод. Он надежно и прочно закрепится в штробе.

Алюминиевые пластины

Чаще всего используют нарезанные полосы из тонкого металла. Несколько кабелей обкручиваются пластинкой, которая затем просверливается насквозь и прикрепляется на дно штробы на дюбель-гвозди.

Полосу пробивают исключительно по центру, а полосы кабеля укладывают поверх нее. После размещения проводки концы короба загибают.

Крепеж для упорядочивания пучка проводников

Кабельные трассы, выполненные на основе вертикального металлического лотка

Не все виды проводов закрепляются стационарно. Проблемы возникают при оборудовании рабочего места, куда необходимо провести освещение, интернет, подключить ПК. Специальные держатели провода исключают отверстия от гвоздей и шурупов, позволяют быстро перенести коммуникации. Существует несколько видов:

• Кабельная клипса с двусторонней липкой лентой на тыльной части. Подходит для установки проводов на мебель или панели из пластика.
• Монтажная площадка. Чтобы зафиксировать провод, сначала закрепляют площадку при помощи липкой части. Пучок прикрепляют к отверстиям стандартной стяжкой.
• Кабельные лотки. Изготавливаются из оцинкованной проволоки или перфорированного металла. Применяются, если нужно зафиксировать провода на потолок.

Лотки можно использовать при контакте с горючими материалами.

Самодельные приспособления

Самодельные приспособления для крепления проводов

Если под рукой не оказалось специализированного крепежа, домашние мастера применяют подручный материал:

• Дюбели или гвозди. Крепление производится до начала укладки проводов. Дюбелем или гвоздем пробивают по центру отрезок телефонного кабеля и прикручивают другой.
• Гофрошланг. Понадобится кусочек длиннее, чем ширина штрофы. Гофрированный шланг немного сжимают и ставят в канавку. Крепеж допускается извлекать по мере того как наносится штукатурный слой.
• Перфорированные полосы. Технология подходит для хрущевок и предусматривает фиксацию отрезков с перфорацией дюбелями поперек трубы. Таким способом можно крепить пучки проводов.

• Скобы из оцинкованных листов. Материал нужно нарезать на полосы 1 см в толщину и согнуть скобы. Изделия подходят для крепежа кабеля на стенках, потолке. Они располагаются с шагом 50-80 см и прихватываются гвоздями.

Самодельный крепеж прост в изготовлении, позволяет сэкономить средства на покупке специальных расходников, устанавливается многократно, качественно фиксирует одиночный провод и пучок.

Как укладывать провод

Штробление поверхности производится перед укладкой кабеля. Работают перфоратором со специальной насадкой-штроберов в виде изогнутой лопаты с желобком. Стандартная насадка-лопатка также позволяет получить глубокое покрытие. Надрезы на нужную глубину можно проделать болгаркой, а центральные части выбить перфоратором.

Закрытая технология

Крепление кабеля способом закрытой проводки

Чаще всего укладка проводки в штробу осуществляется скрытым способом. Штроба организуется, если в помещении еще не произвелась чистовая отделка.

Кабельную продукцию можно закреплять:

• стяжками – дюбельными или монтажными площадками;
• клипсами под размер сечения;
• на подвесы или внутрь профилей потолка из ГКЛ;
• в лотках при укладке нескольких пучков.

На этапе ремонтных работ провод можно уложить внутрь стен, пола или потолка.

Использование открытого способа

Открытая проводка в кабель-канале

Крепить проводники следует так, чтобы сохранить эстетичный вид отделки. Для этого существует несколько приемов:

• кабель-каналы – лотки из пластика, закрепленные вдоль поверхности стены;
• специальные плинтусы – фактура «под дерево» отлично впишется в интерьер;
• скобы и клипсы – устанавливаются степлером, окрашиваются в тон проводки.

Открытая проводка подходит для помещений в стиле лофт, ретро или прованс.

После укладки кабеля из штроб полностью убирается пыль и мусор, проходятся по ним специальной грунтовкой. Дождавшись, когда средство полностью просохнет, штробы нужно заштукатурить, а еще через некоторое время зашпаклевать. Соблюдение техники безопасности и правильный подбор крепежа исключают повреждение проводки в процессе отделки и эксплуатации.

виды креплений кабеля к стенам в гофре или на скобах

Крепление провода к стене внутри зданий и сооружений – это скрытая или открытая прокладка одиночного кабеля или группы проводников. Стены – это своеобразный плацдарм для размещения на нём электропроводной продукции. Надёжность фиксации кабельных линий зависит от правильного выбора крепежа для проводов.

Установка крепежа для кабеля

Крепёж для провода и кабеля по стене

Современные материалы и техника позволяют быстро и надёжно провести электропроводные связи по вертикальным ограждениям и потолкам. Фиксаторы для крепления кабельной продукции разного поперечного сечения к ограждениям из бетона, кирпича и дерева:

• дюбель-стяжка для одиночного кабеля;
• стяжка с отверстием под дюбель;
• монтажная площадка;
• полимерный дюбель со сквозной головкой;
• клипса для гофры;
• скоба;
• самоклеящаяся площадка;
• гвозди для монтажа.

Дюбель-стяжка

Фиксаторы бывают двух видов для плоских и круглых кабелей. Дюбель-стяжка – это фигурная пластиковая полоска, сложенная вдвое. Форма сгиба может выглядеть в виде проёма под плоский или круглый провод определённого размера.

Крепление кабеля к стене осуществляют с помощью ударной дрели или перфоратора. В проём изделия втягивают кабель, его сведённые концы вставляют в готовое углубление до отказа. Ребристая поверхность дюбеля обеспечивает надёжное сцепление со стеной.

Дюбель-стяжка под плоский кабель

Стяжка с отверстием под дюбель

В качестве крепёжа для фиксации электропроводки небольшого сечения, следовательно, малого удельного веса, используют стяжки с отверстием под дюбель. По линии трассы сверлят углубления, в которые вбивают дюбели, предварительно продев их в отверстия стяжек. После этого протягивают кабель, поочерёдно затягивая на нём стяжки.

Монтажная площадка

Оригинальная конструкция монтажной площадки позволяет быстро провести проводку по вертикальным ограждениям в деревянном доме. Для этого будет нужен шуруповёрт со сверлом ø 6 мм. Пластиковые держатели пригодны для любой формы сечения проводов. К поверхности стен шурупами крепят площадки. Через боковые проёмы фиксаторов протягивают нейлоновые замковые ленты, которыми стягивают проводку. По вертикальным ограждениям из бетона или кирпича площадки монтируют после сверления отверстий перфоратором.

Монтажные площадки

Полимерный дюбель со сквозной головкой

Простое с виду изделие позволяет быстро создать точки фиксации электропроводки на стенах из любого материала. Дюбель вдавливают в отверстие, через проём головки протягивают замковую ленту, которой затем стягивают провод.

Дюбель со сквозной головкой

Клипса для гофры

Крепёж для гофры выглядит в виде двухлапкового или однолапкового захвата (клипсы). Гофрированный кожух может нести в себе группу проводов с последующей разводкой по потребителям электроэнергии. Крепление гофры к стенам не должно деформировать кожух. Клипсы прочно и надёжно охватывают гибкий шланг. Фиксаторы прибивают к ограждениям дюбель-гвоздями. Гофру вставляют в клипсы, пока лапки плотно ни охватят шланг.

Клипса под гофру

Скоба

Крепёж для кабеля по форме напоминает древнегреческую букву Омегу. Металлические скобы для крепления кабеля преимущественно используют для размещения электропроводки, заключённой в металлическую гофру.

Скобы подбирают по диаметру поперечного сечения проводного шланга. Монтаж скоб на стенах осуществляют дюбелями или шурупами в зависимости от структуры ограждений. Их крепят по мере протяжки кабеля.

Металлическая скоба

Важно! Гофру крепят стяжками к подвесам, которые держат каркас подвесного потолка. Не нужно ничего сверлить. Таким же образом фиксируют потолочную прокладку одиночных кабелей и проводов.

Самоклеящаяся площадка

Это та же монтажная площадка, в основании которой отсутствует отверстие, а тыльная сторона покрыта клейким составом.

Гвозди для монтажа

Крепёж используют для монтажа кабельных линий ТВ-сигнала, интернета и телефонии. Фиксатор представляет собой пластиковую скобку с проёмом под провод диаметром 5-6 мм. Через вертикальное отверстие в скобке продет гвоздик, который забивают в плотную поверхность древесины, фанеры, штукатурки и пр.

Использование монтажных пистолетов

Техникой такого типа пользуются в основном профессионалы. Монтажным пистолетом можно закрепить до сотни метров кабеля в течение рабочей смены. Агрегат использует энергию сжатого инертного газа. Пистолет имеет специальную полость, в которую вкладывается обойма фиксаторов. Заряжают инструмент кассетой из десяти патронов, которые представляют собой пластиковые площадки с продетым металлическим гвоздём-дюбелем.

Ствол агрегата подвижен. Чтобы произвести выстрел, нужно дуло прижать к стене, иначе предохранитель не даст нажать на курок. Дюбели гвозди для бетона и стали бывает длиной 30 мм и 36 мм.

Монтажный пистолет в разрезе

Крепление кабеля своими руками

Эксплуатация монтажного газового пистолета требует особой подготовки оператора. Крепление проводов к стенам и потолкам хозяин жилого либо другого объекта может вполне выполнить перфоратором самостоятельно.

Крепление строительной смесью

Если нет нужды заботиться об интерьере помещения или экстерьере фасада дома, то проводку с небольшим удельным весом закрепляют на стенах комками строительной смеси. В основном фиксирующий состав состоит из алебастра. Достоинство метода – в том, что пластичной массой кабель фиксируют на ограждении. Буквально в течение 10-15 секунд смесь застывает, обретая несущую способность.

Крепление дюбель-хомутом (UW или увешка)

Крепление кабеля к стене осуществляют с помощью перфоратора. В проём хомута втягивают провод, а свободные концы дюбеля втискивают в готовое углубление до упора. Ребристая поверхность крепежа обеспечивает надёжное сцепление с ограждением.

Крепление кабеля к стене скобами

Их применяют для размещения электрических сетей на бетонных, кирпичных и деревянных стенах. Стальными скобами удерживают электропроводку, проложенную в металлической гофре. Во всех остальных случаях используют изделия из пластика. К дереву кабельный стальной крепёж прикручивают саморезами. К бетону и кирпичной кладке фиксаторы прибивают дюбелями, используя перфоратор или строительный пистолет.

Крепление гофры скобами

Как закрепить кабель к бетону без сверления

Без сверления можно обойтись только в одном случае. Это пристрелка скоб либо других фиксаторов дюбель-гвоздями строительным пистолетом. Исключение составляет способ крепления строительной смесью, и то он действенен только для силовых кабелей небольшого удельного веса.

О других способах крепления

Домашние мастера не озабочиваются приобретением крепежа заводского изготовления, они делают его своими руками. Перед установкой провода на стену нарезают полоски из жести. В них просверливают дыры. В отверстие стены вставляют пластиковый стержень. Шуруп продевают через металлическую полоску и вкручивают его в дюбель. Кабель крепят, сгибая концы полосок.

Несколько замечаний по прокладке

1. Промежуток между точками опоры электропроводки должен быть такой, чтобы провис кабеля был не более 5-10 мм.
2. Открытый монтаж пластикового крепежа делают в тех местах, где нет воздействия ультрафиолета, агрессивной среды и перепадов температуры.
3. Если проводка может быть подвержена случайным механическим воздействиям, то её прячут в кабель-каналы или укладывают в штробы.
4. Нельзя крепить силовой кабель, который находится под напряжением.

Обратите внимание! Домашняя проводка имеет небольшую площадь поперечного сечения, поэтому её прокладка не вызывает особых затруднений. Потребуется минимальный опыт владения строительным электроинструментом (это перфоратор, шуруповёрт и дрель).

Варианты, как крепить провод внутри жилья

Создание скрытой электропроводки

Закрытую проводку осуществляют несколькими способами.

В кирпичных стенах

В вертикальных ограждениях в кирпичной кладке перфораторам вырубают каналы, шириной и глубиной равные общему поперечному сечению электропроводки. Её точечно закрепляют алебастром. Затем штробы закрывают слоем штукатурки.

В железобетонных панелях

Зная расположение пустот внутри ж/б конструкций, делают в плите два окна: выходное и входное отверстие. Используя трос или шнур, провода протягивают через полости в железобетоне. Если слой штукатурки достаточно толстый, то в нём прорубают штробу и закладывают кабель. Затем канал штукатурят.

В монолитной стене

Как указано в вышеприведённых вариантах, поступают только одним образом. Перфоратор – штроба.

Создание открытой электропроводки

Открытым способом провода укладывают с помощью крепежа, описанного в начале статьи. Главное – это то, что проводная продукция в точках опоры не должна контактировать с металлическими деталями (дюбели, гвозди, шурупы и саморезы).

Крепление провода на липучке

Липучки применяют в тех местах, где сверление стены нежелательно или недопустимо. Площадки клеят на поверхность ограждений, предварительно сняв защитную плёнку. Провод или антенный кабель зажимают нейлоновой стяжкой, продетой в пазы площадки.

Чем крепить провод в штробе

• Алебастр – быстро и надёжно;
• Дюбель-хомуты применяют, когда нужно отделить один кабель из всей группы проводников;
• Дюбель-стяжками в штробе группируют провода в отдельные ветви;
• Кабельные стяжки под дюбель применяют в вертикальных каналах для удержания тяжеловесной электропроводки;
• Пластиковый дюбель под стяжку в штробах практически не используется по причине малой несущей способности;
• Алюминиевыми пластинами укрепляют группы проводов на участках, где штроба меняет своё направление.

Крепление кабель-канала дюбель-гвоздями

Инструмент и оборудование

Для установки кабель-каналов потребуются отвёртки, резиновый молоток, шуруповёрт и перфоратор. Для подгонки полимерных секций и лотков из оцинкованной стали в узлах соединений понадобятся ножовка и ножницы по металлу.

Технология крепления кабель-канала

1. Перед монтажом коробов с поверхности стен и потолков убирают все выступы, очищают от пыли и грязи.
2. Согласно схеме прокладки электропроводки, короба нарезают на нужные отрезки, готовят угловую фурнитуру.
3. На ограждениях маркером отмечают центральную ось прокладки. Прикладывая секции, перфоратором просверливают в ограждении отверстия, затем молотком вбивают дюбель-гвозди.
4. В короба укладывают кабели или провода.
5. Кабель-каналы закрывают крышками.

Прокладка проводки по потолку

Перед монтажом подвесного потолка кабель крепят к перекрытию скобами, фиксаторами с консолями. Электропроводку прокладывают внутри металлического профиля потолочного каркаса или крепят к подвесам нейлоновыми стяжками.

Часто совершают ошибку, подвешивая провода на дюбелях-хомутах и других фиксаторах из пластика. Со временем под действием силы тяжести кабель может вырвать полимерные фиксаторы из своих гнёзд.

Прокладка гофры внутри подвесного потолка

Дополнительная информация. Чтобы избежать нарушений и ошибок при потолочной прокладке кабелей, нужно ознакомиться с характеристиками того или иного вида крепежа и его пригодностью для монтажа в таких условиях. Если всё же возникают сомнения в выборе фиксаторов, то совсем не помешает консультация специалиста. Профессионал подскажет, как лучше закрепить провод на потолке и стене.

Крепление кабеля к деревянной стене

Древесина – мягкий материал. Крепление к ней проводов не вызывает особых затруднений. Тут не нужен перфоратор, достаточно обзавестись шуруповёртом или дрелью. Несмотря на свою податливость, дерево обладает хорошей несущей способностью. Для крепления кабеля к деревянной стене можно применить несколько способов открытой фиксации электропроводки.

Крепление строительной смесью

К этому методу редко прибегают. В основном строительной смесью крепят провода между брёвнами сруба в подсобных помещениях. Об эстетичности интерьера тут нечего говорить.

Дюбель-хомут

Крепёж требует заглубления минимум на 30 мм, это не всегда возможно по причине небольшой толщины деревянной облицовки. Однако при желании можно воспользоваться таким способом.

Скобы

Это самый приемлемый вариант. Скобы крепят шурупами, которые древесина хорошо удерживает.

Иные способы

Домашние мастера придумывают различные самодельные фиксаторы, порой не заботясь о безопасности крепежа. Лучше всего пользоваться изделиями заводского изготовления.

Несмотря на разнообразие видов фиксаторов для крепления кабеля к стене и потолку, каждая модель предназначена для определённых условий прокладки силовых линий внутри зданий и сооружений. При покупке креплений стоит посоветоваться с продавцом-консультантом.

Видео

ТД КВТ Стяжки крепежные с дюбель-пистоном — КСДп

товарные позиции	Тип упаковки	Кол-во ед. в упаковке	ед.	арт.	кратность/ мин. норма отпуска	цена кр опт	цена опт	цена
									КСДп 2.5×100()	п/э пакет	1	упак	64772	1	82.19	94.52	113.42
КСДп 4.8×190()	п/э пакет	1	упак	64773	1	284.04	326.64	391.98
КСДп 8.0×175()	п/э пакет	1	упак	64774	1	444.01	510.62	612.74

всего позиций: 3

товарные позиции	Материал	Покрытие	Длина, мм	Ширина, мм	Замковое устройство	Крепление	Мин. усилие на разрыв, Н	Температура эксплуатации, °C	Температура монтажа, °C	Специальные свойства	Цвет
	КСДп 2.5×100()	нейлон 6.6	отсутствует	100	2.5	пластиковый замок	Дюбель	80	-40…+85	0…+60	HF (Halogen free) Вибростойкость LS (low smoke)	белый
КСДп 4.8×190()	нейлон 6.6	отсутствует	190	4.8	пластиковый замок	Дюбель	220	-40…+85	0…+60	HF (Halogen free) Вибростойкость LS (low smoke)	белый
КСДп 8.0×175()	нейлон 6.6	отсутствует	175	8	пластиковый замок	Дюбель	180	-40…+85	0…+60	HF (Halogen free) Вибростойкость LS (low smoke)	белый

От чего зависит прочность кабельной стяжки?

Прочность кабельной стяжки зависит от многих факторов, основными из которых являются: качество и состав материала, из которого изготовлена стяжка, ширина стяжки и её толщина. Длина стяжки отвечает за диаметр монтируемой связки и не имеет никакого отношения к её прочности за исключением того случая, если монтажник не оборачивает стяжку несколько раз. Условия хранения, установки и эксплуатации стяжек также оказывают заметное влияние на длительность срока их службы. Дополнительная информация: факторы сокращающие срок эксплуатации кабельных хомутов.

После покупки стяжек на рынке обнаружил, что они ломаются в руках при монтаже как макароны. Отчего это зависит?

Безусловно, необходимо более тщательно подходить к выбору поставщика. При внешней схожести и даже идентичности заявленных размеров все стяжки разных производителей по качеству разные. Рассмотрим причины, по которым стяжки могут ломаться. Пластиковые стяжки сделаны из нейлона 6.6, который является чувствительным к уровню влажности воздуха. В стандартных требованиях к хранению и упаковке кабельных стяжек звучит следующее: герметично запаянный полиэтиленовый пакет с хомутами рекомендовано вскрывать непосредственно перед монтажом и использовать в ближайшее время после вскрытия упаковки. Кроме того, пластиковые стяжки рекомендовано держать вдали от нагревательных приборов. Однако если ваши хомуты пересохли и ломаются, то это можно исправить. Добавьте в пакет с хомутами немного воды (приблизительно 3-5 кубиков) и запаяйте пакет. Через несколько дней вы можете их использовать. Они гарантированно не будут ломаться.

При каких отрицательных температурах можно использовать нейлоновые кабельные стяжки?

Пластик – это материал, теряющий свою вязкость и пластичность и становящийся ломким при отрицательных температурах. Однако критичным является не то, при каких температурах эксплуатируется стяжка, а при каких температурах происходит крепеж. Не рекомендуется производить монтаж пластиковых хомутов при отрицательных температурах. В случае если изделие уже смонтировано, то нет особых ограничений на его использование при отрицательных температурах до -40° C.

Слышал, что кабельные стяжки требуют особых условий хранения. В чем заключаются эти «особые» условия?

Кабельные стяжки должны храниться в герметичной упаковке. После вскрытия пакета желательно использовать все хомуты. Если остались неиспользованные кабельные стяжки, следует держать их вдали от нагревательных приборов и солнечных лучей.

Дюбель для кабельной стяжки KSS CH-6

Дюбель для кабельной стяжки KSS CH-6 | GM электронный COM

Для правильной работы и отображения веб-страницы, пожалуйста, включите JavaScript в вашем браузере

Дюбель с выступом для стяжки, простой в установке, размер 6 мм, максимальная ширина крепления стяжки 5,8 мм, черный, лента для стяжки в комплект не входит

Торговая марка KSS Код товара 654-003 Код Выробце СН-6 Ean produktu 4717104056661 Вес 0.00120 кг

Цена с НДС от 1000 шт. 0,05 € / 0,0428 € Цена нетто Цена с НДС от 500 шт. € 0,06 / 0.0499 € Цена нетто Цена с НДС от 100 Шт. 0,07 € / 0,0571 € Цена нетто Цена с НДС от 10 Шт. 0,08 € / 0,0642 € Цена нетто О доставке Твоя цена 0,1 евро

Склад На складе (72 шт.)

Пражский филиал На складе (56 кс)

Брненский филиал в наличии 3 шт.

Остравский филиал На складе (90 шт.)

Пльзенский филиал На складе (60 шт.)

Филиал в Градец Кралове На складе (20 шт.)

Братиславский филиал На складе (300 шт.)

Další dodávka zboží 09.12.2020 ДОСТАВКА-ДАТА-ТЕКСТ

Код товара	654-003
Ean produktu	4717104056661
Вес	0.00120 кг
Значка:	КСС —
Materiál:	нейлон —
Монтаж:	zamačkávací —
Pro pásky do šíře:	9,9 мм
Барва:	черный —

Дюбель с проушиной для стяжки, простой в установке, размер 6 мм, максимальная ширина крепления стяжки 5,8 мм, черный, лента для стяжки в комплект не входит

Код товара	654-003
Ean produktu	4717104056661
Вес	0.00120 кг
Значка:	КСС —
Materiál:	нейлон —
Монтаж:	zamačkávací —
Pro pásky do šíře:	9,9 мм
Барва:	черный —

Подобные товары

В наличии

Юбка для завинчивания, подходит эл.г. для фиксации переплета …

0,078 € Цена нетто 0,09 €

Код 656-037

В наличии

Дюбель с ушком для стяжки, простой в установке, размер …

0,068 € Цена нетто € 0,08

Код 654-002

В наличии

Дюбель с проушиной для стяжки, простой в установке, размер..

0,091 € Цена нетто € 0,11

Код 654-005

В наличии

Прочный вставной держатель кабеля для кабельной стяжки. Материал N …

0,078 € Цена нетто 0,09 €

Код 656-984

В наличии

Прочный вставной держатель кабеля для кабельной стяжки.Материал N …

0,078 € Цена нетто 0,09 €

Код 656-985

В наличии

Прочный вставной держатель кабеля для кабельной стяжки. Материал Ny …

0,075 € Цена нетто 0,09 €

Код 656-987

В наличии

Зажим самоклеящийся полиамидный, UL94V-2, размеры: 1…

0,068 € Цена нетто € 0,08

Код 656-587

В наличии

Ввинчивающаяся розетка для крепления кабельных стяжек. Матери …

0,072 € Цена нетто 0,09 €

Код 658-128

Nejprodávanější výrobci

•

Введите имя пользователя и пароль или зарегистрируйтесь для новой учетной записи.

.

Купить кабельные стяжки | Инструменты для завязок на молнии | Проволочные стяжки

Что такое кабельные стяжки?

Кабельные стяжки

— важный инструмент практически для всех, от профессионального подрядчика до любителя. Вероятно, факт, что все мы когда-то использовали кабельные стяжки — они универсальны, экономичны и просты. А разных видов очень много. Итак, какой из них лучше для вас?

Вот что мы здесь, чтобы расследовать.Но сначала, что такое кабельные стяжки и как они работают? Вы, наверное, слышали, что их называют «стяжки на молнии» или, возможно, «стяжки», но большинство из них следуют одной и той же базовой модели: тонкая полоса материала, которая проходит через «головку» и удерживает свое положение благодаря сцепляющиеся «зубцы» по длине, которые позволяют затягивать, но не расшатывать. Кабельные стяжки используются для самых разных целей, включая очевидные: связывание и закрепление кабелей и проводов. Они также помогают уменьшить движение в условиях повышенной вибрации.Но это не все. Проволочные кабельные стяжки обладают высокой прочностью на разрыв, что позволяет закрепить не только кабели, при условии, что вы можете закрепить стяжки вокруг определенного объекта. Инструменты, велосипеды и другие предметы, например, можно прикрепить к стенам с помощью стяжек.

Но не все связи одинаковы. Доступно множество различных стилей и типов, каждый из которых подходит для разных приложений. Что отличает каждый от другого? Давайте взглянем.

Нейлоновые стяжки на молнии

Это классические, проверенные временем комплекты кабелей.Стандартные нейлоновые кабельные стяжки доступны в широком диапазоне цветов, что отлично работает, когда у вас много разных связок и вам нужно отслеживать, что есть что. Использование системы цветового кодирования позволяет легко идентифицировать связки, когда их нужно изменить, переместить или отремонтировать.

Хотя стандартные стяжки для проводов уже имеют довольно низкопрофильную «головку», есть определенные модели, которые делают все возможное, чтобы лучше работать в ограниченном пространстве. Panduit Contour Ty с их «дизайном с параллельной резьбой» также имеет закругленные края, чтобы не повредить окружающие связки, а ACT Cobra Ties предлагает головку с «нулевым зазором», что снижает вероятность зацепов или повреждений.

Разъемные / многоразовые кабельные стяжки

Со стандартными нейлоновыми стяжками, после того, как вы застегнете их на жгут кабеля (или что-то еще, что вы застегиваете на молнии), единственный способ удалить его — это разрезать стяжку , делая его навсегда бесполезным. Если бы только был какой-то галстук, который можно было бы использовать снова и снова?

Да ну конечно есть. Это называется съемным галстуком (не «повторно закрывающимся», хотя на вид он похож). Эти проволочные кабельные стяжки обычно включают в себя механизм освобождения, который позволяет разделить фиксирующие зубцы, поэтому стяжку можно использовать повторно столько раз, сколько вы пожелаете.

Есть также Mille-Ties , которые имеют необычный, неортодоксальный дизайн с отдельными петлями. Хотя вы не можете повторно использовать галстук после того, как он связан и закреплен, вы можете отрезать лишнее и создать из него совершенно новый галстук.

Итак, при таком большом количестве вариантов многократного использования, зачем кому-то использовать традиционный галстук? Это правда, что съемные стяжки помогают сократить отходы, но за это приходится платить. Разъемные и многоразовые галстуки дороже на единицу, чем многие традиционные нейлоновые образцы, и это действительно может накапливаться, когда вы используете их в приложении, которое может потребовать нескольких тысяч галстуков, особенно если эти галстуки должны оставаться в место надолго.Неразъемные стяжки также более устойчивы к несанкционированному доступу, поскольку для снятия их необходимо отрезать, а не просто отпустить защелку. Но для небольших приложений, где связи могут быть временными, использование снимаемого примера может сэкономить деньги и сократить отходы.

Кабельные стяжки с установленной головкой

Итак, стандартные стяжки на молнии отлично подходят, когда вы хотите связать вещи, а освобождаемые стяжки отлично подходят, когда вы хотите повторно собрать вещи, но что, если вы хотите связать что-то и тогда повесить это что-то еще на что-то? Вот тут-то и пригодятся кабельные стяжки с установленной головкой: с помощью крепления в головке кабельной стяжки вы можете закрепить ее на любой поверхности, которую захотите.В некоторых примерах есть отверстия, через которые можно продеть болт, в других — зажимы.

С помощью этих стяжек вы можете закрепить связки на стенах, шасси транспортных средств, серверных стойках… на самом деле все, к чему вы можете прикрепить или прикрутить стяжки.

Металлические кабельные стяжки

Это, конечно же, кабельные стяжки, которым нравится музыка Metallica, Iron Maiden и Megadeth. Нет, просто шучу. Это металлические стяжки для проводов, глупо! Эти стяжки отлично подходят для работы в условиях высоких температур и являются огнестойкими.Часто их делают из алюминия или нержавеющей стали.

Иногда они покрываются нержавеющей сталью, чтобы избежать «гальванического воздействия» или коррозии, которые могут возникнуть в результате воздействия разнородных металлов (например, цинковые кабельные лотки). Другие типы стяжек, используемые в основном в пищевой промышленности, содержат металл, чтобы их было легко обнаружить, чтобы ничего не оставалось, чтобы загрязнить пищу.

Инструменты для установки

Теперь вы знаете все о различных типах кабельных стяжек.Но как их установить? Что ж, есть ряд инструментов, которые могут помочь в этом. Первое — это ваши руки. Просто используйте их, чтобы продеть конец галстука через петлю с трещоткой, и затяните так сильно, как хотите. Затем отрежьте лишнюю длину. Это подходит для большинства нейлоновых неразъемных галстуков, особенно если вы используете только несколько галстуков.

А если вы устанавливаете сотню стяжек? Тысяча? На это уйдет много времени, если вы будете делать каждое из них вручную. Вот для чего нужны пистолеты для кабельных стяжек.Они затянут стяжки до желаемого уровня натяжения, и большинство из них срежут излишки заподлицо, чтобы устранить острые края, которые могут повредить кабели или пальцы. Эти инструменты для установки кабельных стяжек экономят ваше время и деньги, делая процесс быстрым и эффективным.

Существуют специальные пистолеты, предназначенные также для работы с металлическими стяжками. У нас есть широкий выбор пистолетов для галстуков, многие из которых имеют отличные отзывы, нужен ли вам экономичный инструмент или что-то более профессиональное.

И это все о кабельных стяжках! А теперь иди и начинай собирать!

.

No related posts.
