Электропроводка на даче монтируется с соблюдением всех правил, характерных для электросетей жилых помещений. При этом стоит учесть, что дача долгое время может находиться без присмотра — а значит, коммуникации должны иметь запас надежности, минимизирующий риск возгорания.

Поручить монтаж электропроводки на даче можно мастерам компании ГСК. Высокая квалификация электриков, а также строгое соблюдение нормативов — ПУЭ и СНиП — обеспечат бесперебойное энергоснабжение дачного дома и сведут к минимуму возможные риски.

Определение способа прокладки проводников

Прокладка электропроводки на даче начинается с выбора технологии монтажа. Решение о том, прокладывать кабели скрытым или открытым способом, принимают, учитывая материал, из которого сделан дачный домик:

• Согласно нормативам, если стены сделаны из горючих материалов (брус, бревно), то желательно выполнить наружный монтаж электропроводки на изоляторах. При скрытой прокладке за деревянной обшивкой, или при монтаже кабелей в толще каркасных стен необходимо укладывать все проводники в трубах и/или коробах из негорючего материала. Оболочка проводов должна быть также изготовлена из материалов, не поддерживающих горение.
• Если же стены и перекрытия дачного домика изготовлены из негорючего материала (кирпич, пено- или газобетон), то вполне допустим традиционный скрытый монтаж кабеля — в штробе или в толще штукатурного слоя.

Составление схемы

На следующем этапе инженеры-проектировщики составляют схему электроснабжения и формируют спецификацию материалов для монтажа проводки. При этом рассчитывается количество осветительных приборов, розеток и выбираются точки для их размещения в комнатах.

На этапе электротехнических расчетов инженеры вычисляют суммарную мощность приборов, которые будут подключения к электросети. С учетом полученных значений определяют оптимальный материал/сечениепроводников, которые будут использованы. Также составляется перечень оборудования для щитка — УЗО, автоматы и т.д.

Отдельно рассчитываются характеристики контуров заземления и выбирается их конфигурация. Все полученные данные сводятся в единую схему. Которой и руководствуются при монтаже электропроводки в дачном доме.

Подключение к опоре ЛЭП

Ввод кабеля в здание может быть оформлен двумя способами:

• Подземная прокладка выполняется с помощью кабелей ВВГ, уложенных в трубы ПНД для защиты от влаги и механических повреждений. Если используется ВБбШв в бронированной оболочке, трубу можно не использовать — проводник прокладывается непосредственно в траншее и засыпается замлей.
• Воздушная прокладка производится с применением СИП-кабеля. От воздушной линии электропередач делается отвод с применением кабельных зажимов, затем проводку протягивается по воздуху к зданию (если длина пролета превышает 25 метров — нужно ставить дополнительную опору). Для крепления на фасаде используются анкерные зажимы или трубостойка. При этом на фасаде монтируется влагозащищенная распределительная коробка для соединения с кабелем, который и заводится внутрь здания.

Электромонтажные работы

Перед выполнением электромонтажных работ на даче вначале на все поверхности наносится разметка, по которой и будут проложены кабели. Разметка выполняется согласно схеме, которая была подготовлена на этапе проектирования.

В доступном месте на высоте не менее 0,5 м от уровня пола, монтируется               электрощит, в котором устанавливаются приборы защиты и шины заземления. К электрощиту и прибору учета подводится кабель от распределительной коробки, а место подключения пломбируется представителями надзорных органов.

Скрытый монтаж

Затем выполняются монтажные работы:

• В стенах формируются штробы — каналы, внутри которых будут проложены кабели. Для штробления могут использоваться перфораторы или болгарки, но наши мастера применяют профессиональные штроборезы с алмазными дисками и подключаемыми пылесосами.
• С помощью коронок с алмазным напылением формируются углубления, в которые монтируются подрозетник и пластиковые основания для встроенных выключателей. Габариты углублений выбирают с учетом того, какие электроприборы будут устанавливаться (не у всех из них размеры стандартные).
• После закрепления распределительных коробок и подрозетников в штробах прокладывают проводники, фиксируя их раствором либо специальными хомутами. В зависимости от типа используемых проводов допускается монтаж в гофортрубах или без них.
• Проложенные кабели подключаются к электрощиту, розеткам и выключателям.

Наружная прокладка проводников

В дачных домах из горючих материалов проводники с негорючей оболочкой прокладывают снаружи. Для прокладки можно использовать гофротрубы, плинтуса или короба с крышками.

Также возможен монтаж витого провода на керамических роликовых изоляторах. Помимо хороших показателей огнестойкости такая электропроводка еще и стильно смотрится, органично вписываясь в дизайн деревянного дома. основной минус такого способа прокладки — высокая стоимость комплектующих.

После завершения монтажных работ электросеть на даче проверяют и испытывают. Только после успешного прохождения всех испытаний и устранения дефектов коммуникации в дачном домике можно безопасно эксплуатировать.

Электропроводка на даче под ключ от компании ГСК

Мастера нашей компании разработают проект прокладки электропроводов в дачном доме, сформируют спецификацию для закупки материалов и выполнят все работы. При этом:

• Мы проектируем электросети для жилых и хозяйственных построек с учетом особенностей электроснабжения участка.
• Профессионально выполняем монтаж проводки скрытым или открытым способом.
• Соблюдаем нормативные требования (СНиП, ПУЭ, ГОСТ).
• Тщательно контролируем качество выполнения всех монтажных операций.

Стоимость работ по формированию электросети на даче при заказе услуги в компании ГСК будет вполне доступной. При этом в договоре на монтаж проводки и ее подключению к ЛЭП обязательно прописываются условия и сроки гарантии.

Метки:

Электропроводка в частном доме — монтаж проводки и разводка электрики в Санкт-Петербурге

Электропроводка загородного частного дома под ключ в Красном Селе, Красносельский район Санкт-Петербурга. Специалисты компании «Домашний электрик» выполнили расчет предполагаемой нагрузки на электрическую сеть дома с учетом подключения необходимого мощного оборудования. Произвели разметку кабельных трасс и выполнили разводку электрики в соответствии с техзаданием заказчика. Проложили слаботочку по всему дому для подключения спутникового и цифрового телевидения и проводного интернета для СМАРТ ТВ. После окончания строительства дома чистовую установку розеток, выключателей, светильников и подключение мощного электрооборудования.

Электромонтажные работы в доме

Электромонтажные работы в частном доме сложный технологический процесс. Если вы начинаете строить дом доверьте монтаж электропроводки одному электромонтажнику или компании. Электрику в доме должен делать один человек или бригада на всей стадии строительства и отделки.

Стадии электромонтажа в доме

Строительство и чистовая отделка частного дома занимает не меньше года. Не стоит на каждый этап приглашать разных специалистов, до хорошего это не доведет…. Да и спрашивать в итоге будет не с кого. Выбор за вами. Ниже представлены фотографии основных стадий электромонтажа в процессе строительства дома.

Фотографии электромонтажа в доме

Электромонтажная организация «Домашний электрик» имеет многолетний опыт монтажа электропроводки в частных загородных домах и коттеджах в Санкт-Петербурге и Ленинградской области. Убедитесь в этом самостоятельно, посмотрите фотографии электромонтажных работ в частном доме общей площадью 240 квадратных метров.

Проводка в частном доме

Выполнена черновая проводка в прихожей частного дома. После машинной штукатурки требовалось просверлить отверстия для подрозетников.

Электропроводка в доме

В подсобном помещении котельной требовалось проложить электропроводку и установить розетки для подключения газового котла, насосов, резервного электрического котла, бойлера, стиральной машины и системы очистки воды. Собрали и установили накладной электрический щит на 36 модулей. В процессе монтажа проводки заказчик решил добавить резервный электрический котел и УЗМ-3-63К (Устройство защиты многофункциональное) при аварийных ситуациях отключает все три фазы. Потребовалось установить дополнительный щиток на 12 модулей.

Электрика в частном доме

В коридоре первого этажа требовалось проложить проводку под светильники и выполнить разводку под переключатели из трех мест. После чистовой отделки установили розетки и выключатели.

Прокладка электропроводки в доме

В санузле первого этажа выполнена прокладка электропроводки на туалет, душ и сауну. В конце внутренней отделки установлены розетки и выключатели. В потолок из гипрока установлены точечные светильники.

Монтаж электропроводки в доме

Черновой монтаж электропроводки на кухне выполнялся в соответствии с проектом кухонной мебели. Проложены отдельные линии на розетки и освещение, духовой шкаф и холодильник. После машинной штукатурки требовалось просверлить отверстия для подрозетников. По окончании отделки дома установили розетки и выключатели, проложили светодиодную ленту для закарнизной подсветки и повесили светильники.

Электропроводка в частном доме

Черновая электропроводка в гостиной выполнена до штукатурки стен, после оштукатуривания высверлили отверстия под розетки. Чистовая установка розеток и светильников выполнена после чистовой отделки дома.

Разводка электропроводки

Черновая разводка электропроводки в спальне включала в себя прокладку кабеля на розетки, прикроватные светильники, переключатели для включения верхнего света из трех мест. По окончании ремонта дома выполнили установку розеток, выключателей, переключателей и повесили прикроватные светильники.

Проводка в деревянном доме

Строительство второго этажа выполнено из бруса. Наша задача заключалась в монтаже скрытой проводки в стенах и перекрытиях деревянной части дома. Сделать разводку переключателей из трех мест для отключения освещения в коридоре второго этажа. Проложить кабель, просверлить подрозетники и установить внутренние розетки, выключатели и переключатели для включения света из двух мест для лестницы. Повесить люстры и светильники в спальнях, санузле и балконе.

Разводка электрики в доме

В итоге разводки электрики по дому установлено более 119 розеток, выключателей и переключателей. Сделано более 70 выводов для осветительных приборов. Проложено 1100 метров электрического кабеля, 120 метров антенного кабеля для спутникового и цифрового телевидения, 120 метров витой пары для проводного подключения к интернету шести телевизоров с функцией Смарт ТВ.

Проводка в доме своими руками

В интернете многого разных статей как сделать проводку в частном доме своими руками. Но не стоит переоценивать свои силы, лучше доверить монтаж электрики профессионалам. Стоит ли рисковать новым домом и жизнью, ради сомнительной выгоды сделать электропроводку своими руками.

Шеф монтаж электрики в доме

Если вы все-таки решили сэкономить… самостоятельно развести проводку или доверить рабочим, строящим ваш дом, компания «Домашний электрик предлагает услугу шеф монтаж. Шеф монтаж включает консультацию специалиста по любым вопросам монтажа проводки в доме, при необходимости разметка трасс для прокладки кабеля. Помощь в подборе необходимого материала и оборудованию.

По окончании чернового электромонтажа выполним расключение соединительных коробок, сборку и установку электрического щита. При необходимости установим розетки, выключатели и светильники.

Бесплатная консультация

Для консультации специалиста по электропроводки в доме и услуге шеф монтаж проводки в Санкт-Петербурге и Ленинградской области звоните по телефону: +7 (812) 642-84-64 или пишите в форму обратной связи, WhatsApp, Viber (красная кнопка внизу экрана) и получите ответы на интересующие вопросы.

Фотографии нашей работы

Предлагаем посмотреть фотографии монтажа электропроводки в квартирах и частных домах, выполненных с нуля под ключ специалистами электромонтажной компании «Домашний электрик» в Санкт-Петербурге и Ленинградской области.

◄ ◄ ◄ прокрутить ► ► ►

Электропроводка в доме. Общая информация

Вне зависимости от способа электроснабжения дома разводка внутри здания производится при помощи трех проводов – фазового, рабочего нулевого и защитного нулевого. Что нужно знать об их монтаже?

На фото:

Электропроводка выполняется до чистовой отделки стен. Иначе придется каким-то образом маскировать провода.

Электропроводка в доме: азы

Прячем провода. Проводка должна быть скрытой — монтироваться в штробах на стенах, в кабель-каналах, глухих (неразборных) коробах, стяжке пола и т.д. Уложенные открытым способом провода вызовут недовольство инспектора Энергонадзора, который будет принимать объект вашего загородного дома.

На фото:

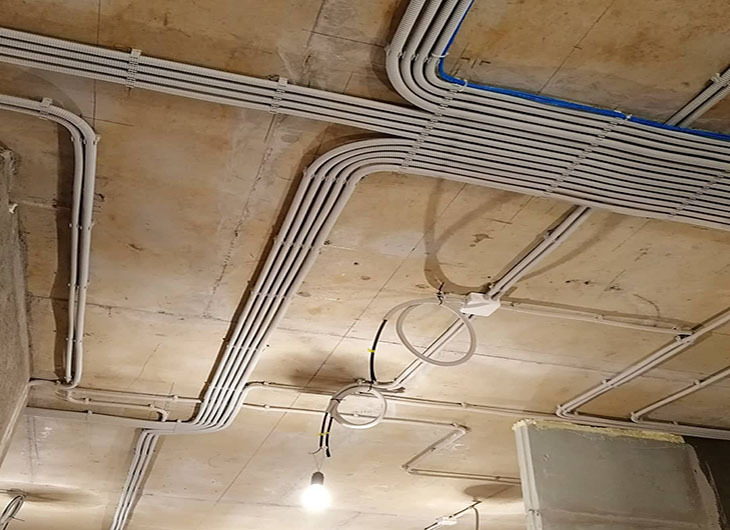

Провода в стене прокладываются в гофротрубе, а потом зашпаклевываются.

Исключение могут составлять те случаи, когда скрытый монтаж по тем или иным причинам невозможен. Этот нюанс обязательно должен быть отражен в проектной документации.

Укладка проводов в гофрошланг или трубу

Только порознь!
Объединять между собой рабочий и защитный нулевой провода при однофазной разводке категорически запрещено. Вы лишь создаете видимость наличия системы защитного заземления. Однако на самом деле такой защиты здесь нет. Более того, если по каким-либо причинам фазовый и нулевой рабочий проводник поменяются местами, то защитный нулевой провод, как и корпуса всех подключенных к нему электроприборов, окажется под напряжением.

Запасаемся гофрой. При прокладывании проводов внутри стены или стяжки пола применяется специальный пластиковый гофрошланг или ПНД-труба (труба из полиэтилена низкого давления). Последняя является предпочтительной, так как ее гладкая внутренняя поверхность позволяет сравнительно легко заменить проводку в случае возникновения такой необходимости. При этом не потребуется заново долбить стену или вскрывать пол: провода просто вытягиваются из трубы, а на их место укладываются новые.

На фото:

Но это возможно только при сравнительно небольшой протяженности проводки — до нескольких десятков метров.

Площадь сечения проводов

Площадь сечения защитного нулевого провода
В частных домах она должна быть равной такому же параметру для фазового проводника. Эта зависимость четко описана в Правилах устройства электроустановок (ПУЭ).

Больше мощность — толще провод. Сечение проводов выбирается в зависимости от предполагаемой электрической нагрузки. Наиболее распространенными являются провода сечением 2,5 мм², реже – 3,5 мм². Последние используются в цепях питания наиболее мощных электроприборов, таких как проточный водонагреватель, электрическая плита на кухне или каменка в сауне и т.д.

В сети освещения, куда подключаются потолочные или стационарные настенные светильники, зачастую применяются провода меньшего сечения – 1,5 мм². Этот факт объясняется просто: суммарная мощность обычно невелика.

На фото:

Сечение провода выбирают от предполагаемой нагрузки, которую он будет испытывать.

Защитный нулевой провод: подключение

Параллельно, а не последовательно! Защитный провод прокладывается напрямую от каждой розетки или выключателя к распределительному щитку на этаже или общему электрическому шкафу на вводе электроэнергии в дом.

Последовательное подключение предусматривает, что защитный нулевой проводник идет от одной розетки к другой, оттуда – к третьей и так далее, и только самое последнее устройство в этом ряду подключается непосредственно к заземляющей шине в распределительном щитке. Нетрудно догадаться, что при обрыве одного из участков этой цепи часть розеточной сети останется без защиты.

На фото: Розетка – для приборов, а не для подключения других розеток!

Усовершенствовать последовательное подключение можно следующим образом: розетки или выключатели присоединяются к системе защитного заземления последовательно, однако к распределительному щитку подключается не только самое первое устройство в цепи, но и самое последнее. То есть группа розеток, напрямую связанных между собой, образуют как бы замкнутый круг.

В этом случае при обрыве одного из участков защитного провода работоспособность системы заземления не нарушается. Ну а неисправность, возникшая одновременно на двух отрезках проводки, является достаточно редким явлением, однако полностью исключить ее вероятность нельзя. Вот почему ПУЭ категорически настаивает на параллельном способе подключения защитного нулевого провода. И даже если это правило не может быть соблюдено в силу ряда объективных причин, будет очень сложно уговорить инспектора Энергонадзора подписать разрешение на эксплуатацию такой сети.

В статье использованы изображения eksstroy.comstroy.ru orioplast.ru remontilla.ru

Электропроводка в доме из бруса: способы и особенности обустройства

К проектированию и реализации электропроводки в доме из бруса предъявляются повышенные требования, так как любая ошибка может привести к фатальным последствиям. На этом этапе нужно не просто уложить провода так, чтобы они не портили интерьер. К более важным задачам относится выбор правильного кабеля и безопасного способа его укладки. Однако это вовсе не означает, что электропроводку в доме из бруса нельзя сделать одновременно и безопасной, и эстетичной.

Способы обустройства электропроводки в доме из бруса

Несмотря на то, что деревянный дом в этом плане считается объектом повышенной опасности, допустимых способов прокладки электропроводки в нем существует несколько. Все они делятся на две большие группы:

1. Скрытая электропроводка.
2. Открытая электропроводка.

Для начала бегло рассмотрим достоинства и недостатки этих конфигураций, а затем разберем некоторые важные нюансы, касающиеся их непосредственного обустройства.

Скрытая электропроводка в доме из бруса

Единственным преимуществом скрытой электропроводки является то, что ее наличие никак не отражается на интерьере брусового дома. Все кабели прокладываются за обшивкой, внутри бруса, под напольным покрытием и так далее. Если дом строится из готового домокомплекта, то под скрытую проводку могут быть уже предусмотрены соответствующие каналы, отверстия, пазы и так далее.

Однако у этого способа обустройства электропроводки минусов намного больше, чем плюсов. Во-первых, ею нужно заниматься еще на этапе строительства, перед началом отделочных работ. Во-вторых, из-за ограниченного доступа значительно усложняется ремонт и реконструкция коммуникации. Это создает неудобства, например, тогда, когда нужно увеличить мощность на какой-либо ветке путем замены кабеля с меньшего на большее сечение. В-третьих, прокладка скрытой проводки – достаточно сложный, трудоемкий и длительный по времени процесс.

И, все же, ее обустройство возможно, и довольно часто – из-за эстетических соображений – выбирается именно эта конфигурация. Рассмотрим основные нюансы, с которыми придется столкнуться в этом случае.

Первое, на что придется обратить внимание, это на выбор типа кабеля. Нельзя использовать провода с алюминиевыми жилами, а также медные в обычной ПВХ изоляции. Для деревянных домов на рынке есть специальные кабели, «упакованные» в многослойную оплетку, не склонную к возгоранию и дымлению.

Второй нюанс – скрытая проводка должна проходить только по защитным каналам. Это может быть специальная гофра, медная или нержавеющая трубка, и так далее. Распределительные коробки должны быть укомплектованы резиновыми пробками, обеспечивающими герметичность соединений. Все эти меры принимаются для того, чтобы свести на нет доступ кислорода и, соответственно, распространение огня в случае короткого замыкания или перегрузок.

Открытая электропроводка в доме из бруса

Здесь все с точностью до наоборот. Недостаток у открытой проводки только один – ее вид может испортить интерьер деревянного дома. Однако сегодня это сделать достаточно сложно, так как производители предлагают множество современных решений для обустройства электропроводки в домах из бруса.

В первую очередь, это ретро-проводка. Для ее реализации предусмотрен витой кабель в текстильной оплетке, которая не горит и не дымит. К деревянным поверхностям такой кабель крепится на специальных керамических изоляторах, что дополнительно повышает уровень безопасности. В этом же стиле продаются и розетки, и выключатели, и распределительные коробки.

Для тех, кому не нравится ретро стилистика, также есть из чего выбрать. В первую очередь, это кабель-каналы, которые крепятся к деревянной поверхности, внутрь укладывается проводка, и все это закрывается съемной крышкой. Преимущество этого варианта в том, что кабель-каналы можно подобрать даже под цвет дерева, что сделает открытую проводку визуально незаметной.

В остальном, обустройство электропроводки в доме из бруса мало чем отличается от аналогичных мероприятий в других типах жилья. Все сводится к правильному расчету мощностей и подбору сечения кабелей, автоматических выключателей, УЗО и так далее.

Электрооборудование 101 для домовладельца

Клинт К. Томас, эсквайр

Фотография Зои Томас

Электротехнические работы, как и все остальное в жизни, могут варьироваться от самых простых до чрезвычайно сложных. Каждому домовладельцу, который занимается своими руками, полезно иметь хотя бы базовое представление об электромонтажных работах. В этой статье мы попытаемся раскрыть некоторые тайны, окружающие лабиринт электропроводки, который проходит по всему дому и заставляет все в нем работать одним щелчком переключателя.

Электроэнергия поступает в каждый дом через счетчик мощности, поставляемый местной коммунальной компанией, затем, в большинстве случаев, через главный автоматический выключатель на 200 А, а затем к домашней коробке выключателя, часто еще называемой блоком предохранителей. Из коробки выключателя этот поток электричества распространяется по многочисленным цепям в разные части дома, сначала проходя через отдельные автоматические выключатели, которые служат механизмом безопасности, предохраняющим систему от перегрузки. Электрическая система дома рассчитана на работу с напряжением 120 вольт, за исключением некоторых основных приборов, таких как электрическая сушилка для одежды, которая работает от 240 вольт.

Электропроводка бывает разного калибра или размера. Чем тяжелее калибр, то есть чем толще медный провод, тем больше электрического тока он может пропускать без перегрева. Электрический провод и автоматические выключатели предназначены для работы в тандеме друг с другом, и каждый должен иметь соответствующий размер. Например, электрический провод калибра 14/2 рассчитан на максимальный ток 15 ампер и не должен использоваться с каким-либо автоматическим выключателем более 15 ампер. Проводка 12/2 калибра рассчитана на максимальный ток 20 ампер.Эти провода двух размеров являются стандартом, который сегодня используется в домах для большинства осветительных и настенных розеток. Опять же, для определенных приборов, которые потребляют больше электроэнергии, и в соответствии с местными и государственными строительными нормами, необходимо использовать автоматические выключатели более тяжелого калибра и более высокого тока.

Электрический провод калибруется как дробовик. Чем меньше число, тем толще калибр провода. Проволока 12-го калибра тяжелее и выдерживает большую нагрузку, чем провод 14-го калибра, но на меньше , чем провод 10-го калибра, и выдерживает меньшую нагрузку, чем провод 10-го калибра.

Использование провода неправильного калибра с автоматическим выключателем неправильного размера может легко привести к возгоранию или неисправности электрической цепи. Например, если используется провод слишком маленького диаметра с разрывом высокого тока, то провод может перегреться и загореться задолго до того, как сработает автоматический выключатель. С другой стороны, если кабель слишком большого калибра используется с выключателем с низким током, выключатель может постоянно отключаться, нарушая цепь до того, как провод достигнет максимальной электрической нагрузки.

Крайне важно точно знать, какой калибр провода и какой амперный выключатель следует использовать для каждого конкретного случая. Это не место для гадания. Результатом таких догадок может стать пожар в доме или поражение электрическим током. Кроме того, в соответствии с применимыми строительными нормами и правилами существуют ограничения на количество розеток и / или светильников и т. Д., Которое может иметь конкретная цепь, и даже где они могут быть размещены или не размещены. Обязательно проконсультируйтесь со своими местными и государственными строительными нормами перед началом любых электромонтажных работ.

Стандартный бытовой электрический провод состоит из трех проводов: черного (горячий), белого (нейтраль) и неизолированной меди (заземления).

Типичный электрический провод для домашнего использования поставляется в изолированном рукаве и состоит из трех жил. По черному проводу проходит электрический ток, поэтому его обычно называют «горячим». Есть белый провод, который является «нейтралью», и, наконец, голый медный провод, который является проводом заземления. Когда электрические провода соединяются вместе, черные провода должны быть соединены вместе, белые провода должны быть соединены с белыми проводами, а заземляющие провода должны быть соединены вместе. В противном случае схема не будет работать и приведет к электрическому «короткому замыканию».

Трехжильный электрический провод доступен для использования в приложениях, требующих дополнительного «горячего» провода, например, с трехпозиционным переключателем. Всего в трехпроводной схеме имеется четыре провода: белый нейтральный провод, неизолированный медный провод заземления, черный «горячий» провод и красный провод для второго «горячего» провода.

Используйте плоскогубцы для снятия изоляции с концов проводов. В приспособлениях для зачистки можно использовать провода различного калибра, чтобы обеспечить снятие изоляции с пластика без повреждения провода.

Простой вольт-детектор — это недорогой инструмент, который может обнаруживать провода под напряжением, чтобы гарантировать отключение питания перед работой с электрическими проводами.

Основные соединения

Прежде всего, всегда отключайте электропитание перед работой с любой частью электрической системы.

Провода обычно соединяются с помощью гаек, которые классифицируются по калибру, чтобы соответствовать электрическим проводам.

Для таких применений, как подключение светильника, провода светильника присоединяются к проводам электропитания с помощью проволочных гаек.Как и сама проволока, гайки бывают разных размеров, чтобы соответствовать разным калибрам проволоки. Для подключения снимите изоляцию с концов проводов, удерживайте их между пальцами и закрутите гайку для проводов по часовой стрелке на концах.

При подключении электрического прибора соедините проводку, совместив цветные провода линии питания и прибора, скрутив их вместе, а затем закрыв каждое соединение проволочной гайкой. У многих осветительных приборов нет черных и белых проводов, и в этом случае поищите ребро на оболочке проводов, чтобы определить нейтральный провод.

Выключатели света и настенные розетки имеют винты с обеих сторон для подключения проводов. Зеленые винты предназначены для заземляющих проводов, серебристые / нержавеющие винты — для белых нейтральных проводов, а винты латунного цвета — для черных «горячих» проводов.

Некоторые из наиболее распространенных проектов в области электрооборудования, с которыми сталкивается домовладелец, — это замена выключателей и розеток. Пристройка комнат или капитальный ремонт могут даже потребовать увеличения количества розеток в определенной области вашего дома.Таким образом, объем данной статьи будет ограничен самыми основными электрическими работами с использованием только однополюсных выключателей и конечных розеток.

Электрический ток, передаваемый по проводу, можно прервать с помощью переключателя, который просто разрывает соединение между двумя горячими проводами.

Однополюсный выключатель света имеет два латунных винта с одной стороны для подключения черных проводов.

Выключатели освещения служат просто для того, чтобы прервать или «прервать» электрический ток в проводке, прежде чем он попадет в осветительный прибор.Из-за этого прерывания потока свет выключается, а затем снова включается. Чтобы подключить выключатель, представьте, что провод идет от точки «горячего» соединения к коробке, в которой будет находиться выключатель света. Другой провод будет идти от этой коробки выключателя света к распределительной коробке, в которой находится осветительный прибор. Сам переключатель — это то, что соединит эти два провода и позволит электрическому току течь к свету или останавливаться на переключателе.

Проложите концы двух проводов в распределительной коробке, зачистите концы, а затем соедините белые провода вместе с помощью гайки и заземляющие провода, закрепив их вокруг зеленого винта в нижней части переключателя.Каждый черный провод подключен к переключателю. К каждому латунному винту с правой стороны переключателя прикреплен один провод.

Настенные розетки — это еще одна область, которая может потребовать внимания домовладельца. В отличие от светильников, настенные розетки остаются «горячими», что означает, что в них постоянно присутствует постоянный электрический ток. Это достигается за счет того, что розетки соединяются в ряд, как огни на елке. «Горячий» провод идет от автоматического выключателя или другой «горячей» распределительной коробки и ведет к первой розетке. Отсюда другой провод идет от первой розетки ко второй розетке. Это продолжается до тех пор, пока не будет подключена вся комната или пока максимальное количество приборов не будет подключено к определенной цепи.

Розетки (вилки или розетки) подключаются в ряд, так сказать, путем прикрепления белых проводов к серебристым / металлическим винтам с одной стороны и соединения черных проводов с латунными винтами с другой стороны. Провод заземления подключается к зеленому винту внизу.

В отличие от светильника, настенные розетки остаются «горячими», то есть в них всегда присутствует постоянный электрический ток.

Розетки, также известные как розетки или вилки, подключаются в ряд, так сказать, путем прикрепления черных проводов к латунным винтам, белых проводов к винтам из серебра / нержавеющей стали и провода заземления к зеленому винту. внизу. Современные розетки называются «дуплексными розетками», потому что у них есть два винта с обеих сторон. Как следует из названия, они могут подавать электрический ток на один набор винтов, а затем направлять его через другой «дуплексный» набор винтов на другое приспособление.

Провода прикрепляются к розеткам и переключателям путем загибания конца в форме крючка. Я обычно делаю это, удерживая оголенную проволоку между плоскогубцами, а затем вращая запястье, чтобы образовать крючок в проволоке. Этот крючок легко обойдет винты с каждой стороны розетки и / или переключателя, чтобы обеспечить надежное соединение при затяжке.

Помните, что все электромонтажные работы в доме регулируются «юрисдикцией , имеющей полномочия». Большинство юрисдикций следуют стандартам, провозглашенным в Национальном электротехническом кодексе, но иногда изменяют эти стандарты в своих местных и государственных строительных нормах.Многие штаты и местные юрисдикции разрешают домовладельцам выполнять свои собственные электромонтажные работы, но некоторые этого не делают. Перед началом любых электромонтажных работ ознакомьтесь с местными законами, постановлениями и местными строительными нормами. Кроме того, убедитесь, что вы знаете, что делаете. Если гипсокартон повешен неправильно, то на руках у вас будет просто бельмо на глазу. Если электромонтажные работы будут выполнены ненадлежащим образом, это может привести к возгоранию вашего дома или поражению электрическим током! Если есть сомнения, не делайте этого.

Прочие электротехнические изделия

Рекомендуемые статьи

Все, что вам нужно знать о домашней электропроводке

Электропроводка дома — это процесс подключения различных аксессуаров для распределения электроэнергии от поставщика к различным приборам и оборудованию дома, таким как телевизор, лампы, кондиционеры и т. Д.

Давайте посмотрим на различные типы электропроводки, которые используются в жилых домах.

1. Шпилька для проводов

   Эта проводка состоит из проводов с ПВХ изоляцией или обычных VIR, которые скручены и скомпонованы. Их держат на стенах и потолке с помощью фарфоровых планок с пазами, дерева или пластика. Это временная электропроводка, поэтому она не подходит для использования в жилых помещениях.Более того, в наши дни система электропроводки с планками используется редко.

2. Электропроводка обсадных труб и крышек

   В прошлом он был довольно популярен, но в наши дни считается устаревшим из-за популярности кабелепровода и системы проводки в оболочке. В этой электропроводке использовались кабели из ПВХ, VIR или любые другие одобренные изолированные кабели. Кабели проложили через деревянные кожухи, где кожух был сделан из деревянной полосы с параллельными продольными канавками, нарезанными для кабелей.

3. Проводка планки

   Это когда одиночный электрический провод или группа проводов прокладываются поверх деревянной обрешетки. Провода прикреплены к обрешетке с помощью латунного зажима и расположены с интервалом 10 см для горизонтальных участков и 15 см для вертикальных участков.

4. Проводка в свинцовой оболочке

   В проводке со свинцовой оболочкой используются проводники, изолированные с помощью VIR и покрытые внешней оболочкой из свинцово-алюминиевого сплава, который содержит около 95% свинца. Металлическая оболочка защищает кабели от механических повреждений, влаги и атмосферной коррозии.

5. Кабельная проводка

   Существует два типа кабельной проводки в зависимости от прокладки труб:

   • Поверхностная проводка из кабелепровода Когда трубы из GI или ПВХ устанавливаются на стены или крышу, это называется поверхностной кабельной разводкой. Трубы прикрепляются к стенам с помощью планки с двумя отверстиями и зажима основания на равных расстояниях. Внутри коробов прокладываются электрические провода.
   • Скрытая проводка из кабелепровода Когда кабельные каналы скрыты внутри пазов в стене или точеной кирпичной стены, это называется скрытой проводкой из кабелепровода. Внутри коробов прокладываются электрические провода. Это популярно, потому что оно прочнее и эстетичнее.

Вот некоторые преимущества и недостатки системы скрытой проводки

Преимущества

• Это безопасная система электропроводки
• Защищено от химического воздействия, влажности и других внешних факторов
• Без риска поражения электрическим током
• Это эстетично
• Отсутствие риска износа, возгорания или повреждения изоляции кабеля
• Довольно надежно
• Ремонт легко выполняется, так как старые провода можно легко заменить

Недостатки

• Дороже по сравнению с поверхностной проводкой
• Сложно изменить положение выключателей или приборов
• Установка сложная
• Трудно найти дефекты проводки
• Добавление дополнительных каналов в будущем — утомительная задача

Если электропроводка не выполнена должным образом или не обслуживается должным образом, это может привести к опасным ситуациям, таким как электрический пожар. Поэтому важно проявлять большую осторожность при установке электрических проводов и кабелей. Если вам интересно, какую электропроводку установить у себя дома, позвоните нам в D&F Liquidators, Inc., поскольку у нас есть широкий ассортимент электропроводки по конкурентоспособным ценам, и наша опытная команда проведет вас через процесс выбора.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния.Он хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

Рекомендации по базовой электропроводке в вашем доме и подобных местах

Электропроводка и символы

Электрические символы используются на схемах электропроводки дома, чтобы показать расположение, контрольные точки и тип требуемых электрических устройств в этих местах. Эти символы, нанесенные поверх плана этажа, показывают розетки освещения, розетки розетки, розетки специального назначения, розетки вентиляторов и выключатели.

Пунктирные линии проведены между символами, чтобы обозначить, какие переключатели управляют определенными лампами или розетками.

Для обозначения устройств, используемых в домашней электропроводке, используется довольно много символов, но некоторые из них очень похожи, , поэтому при работе с ними следует проявлять осторожность. !

«Розетка» — это любая точка в электрической системе, где ток выводится из системы для подачи питания на подключенное электрическое оборудование.Розетка может быть одного из двух основных типов: розетка «Розетка» или розетка «Освещение».

Розетка розетки — это розетка, в которой одна или несколько розеток установлены с целью подключения устройств типа «вилка и шнур», а розетка освещения — это розетка, предназначенная для прямого подключения к патрону лампы, светильнику ( осветительный прибор) или потолочный вентилятор.

Есть и специализированные торговые точки. Они могут быть предназначены для определенного типа оборудования, такого как печь, настенная печь, мусоропровод или другое подобное оборудование.

Как электричество распространяется по дому?

Электроэнергия подается в ваш дом через воздушные или подземные линии электропередач. Перед тем, как попасть в ваш дом, электричество проходит через счетчик ватт-часов, который измеряет количество потребляемой электроэнергии.

Затем он проходит в ваш дом через служебную входную панель (также называемую «центром нагрузки») , где расположены устройства защиты цепи, такие как автоматические выключатели или предохранители.

Затем электричество распределяется по всему дому с использованием ответвленных цепей для подачи питания на приборы и освещение через розетки , переключатели и приспособления .

Соответствующее содержание EEP с рекламными ссылками

Основы домашней проводки, которые вы должны знать

Системы электропроводки в жилых помещениях начинаются с линий электропередач и оборудования, обеспечивающего подачу электроэнергии в дом, которые в совокупности называются служебным входом.Электроэнергия проходит через электросчетчик, который регистрирует, сколько энергии используется в доме, и является основой для ежемесячного счета за электричество. В общем, юрисдикция коммунальной компании ограничивается счетчиком. После этого ответственность за все электрическое оборудование возлагается на домовладельца.

Служебный вход

Служебный вход — это оборудование, которое подводит электроэнергию в дом. Большинство бытовых услуг включает в себя три провода: два кабеля на 120 вольт каждый (всего 240 вольт) и один заземленный нейтральный провод.Если кабели подвешены над головой, они все вместе называются служебным сбросом. Если они проходят под землей, они называются вспомогательными. Отвод обслуживания соединяется с домом через головку обслуживания, или головную головку, расположенную на крыше или внешней стене дома.

Электросчетчик

Как только электропитание достигает дома через линию обслуживания или боковые сервисные кабели, оно проходит через электросчетчик, который может быть установлен на внешней стене или может быть расположен внутри распределительной коробки дома.Счетчик регистрирует всю используемую в доме электроэнергию, измеряемую в киловатт-часах или кВтч. 100-ваттная лампочка, горящая 10 часов, потребляет 1 кВтч электроэнергии. Счетчики могут быть аналогового или цифрового типа, хотя большинство новых счетчиков являются цифровыми и могут быть сняты удаленно коммунальной компанией.

Главная сервисная панель

Главная сервисная панель, обычно известная как коробка выключателя или панель автоматического выключателя, распределяет питание по всем цепям по всему зданию. В каждой цепи есть прерыватель, который может отключиться в случае короткого замыкания или перегрузки, чтобы отключить питание цепи.В старых домах вместо выключателей могут быть предохранители. Предохранители столь же эффективны, как и выключатели, но в большинстве современных панелей используются выключатели вместо предохранителей.

Важно отметить, что питание, поступающее от линий обслуживания к электросчетчику, а затем к главной панели обслуживания, всегда находится под напряжением. Перед началом работ на этих участках энергокомпания должна отключить электричество. Электропитание, идущее из панели в бытовые цепи, может быть отключено главным выключателем в сервисной панели, но главный выключатель не влияет на мощность, поступающую в панель.

Электрические коробки

Электрический ящик — это пластиковый или металлический ящик, используемый для подключения проводов и установки таких устройств, как выключатели, розетки (розетки) и приспособления. Электрическая коробка почти всегда требуется для монтажа устройств и для размещения соединителей проводов. Коробки бывают разных размеров и форм. Коробка должна иметь размер, соответствующий количеству и размеру проводов, входящих в нее. Металлические электрические коробки должны быть заземлены на систему заземления дома; пластиковые коробки не нуждаются в заземлении, так как они не проводят ток.

Горячий и нейтральный провод

Каждая электрическая цепь содержит по крайней мере один «горячий» провод, по которому электрический ток проходит от сервисной панели к устройствам цепи, и нейтральный провод, по которому ток возвращается к сервисной панели. Горячие провода обычно черного или красного цвета, но могут быть другого цвета. Нейтральные провода обычно белого цвета. В некоторых цепях нейтральный провод используется в качестве горячего провода, и в цепи нет выделенной нейтрали.

Земля

Электрическое заземление — это система безопасности, которая обеспечивает безопасный путь для электричества в случае короткого замыкания, скачка напряжения или другой опасности или опасности пожара.В современных домашних системах электропроводки каждая цепь имеет собственный провод заземления, который ведет обратно к сервисной панели. После панели система заземления заканчивается заземляющим стержнем, вбитым в землю, или другим заземляющим проводом, где электричество безопасно рассеивается в земле. В старых домах могут быть системы заземления, основанные на металлических электрических коробках, металлических трубопроводах (в которых проложена проводка) и металлических водопроводных трубах.

Электромонтаж в доме

Как для обнаружения замыкания на землю в бытовой электросети Короткое замыкание на землю — это когда горячее электричество достигает заземляющего провода или земля, вызывая отключение выключателя или GFCI. Симптомы включают отключение GFCI, который не сбрасывается. В этом В этом случае устройство GFCI может быть неисправным. Но если GFCI записывает неисправность, тогда требуется поиск неисправностей, чтобы найти ослабленный провод, плохой соединение, неисправное электрическое устройство, расплавленная обмотка двигателя и т. д. GFCI срабатывает при малейшем токе повреждения и сильно реагирует быстрее выключатель. GFCI реагирует на разницу в ток между проводами, в то время как автоматический выключатель реагирует на нагрев на горячем проводе.Как следствие, автоматические выключатели работают медленно, и часто не срабатывает при небольшом падении напряжения на землю. Если цепь защищена AFCI вместо GFCI, то цепь имеет дополнительный уровень защиты. AFCI сработает, если ‘дуга’ обнаружен. Дуга не должна доходить до заземляющего провода, ее можно просто свободный горячий или нейтральный провод, расположенный на винте переключателя, выходе, вентиляторе двигатель и т. д. Ресурсы Как подключить устройства GFCI и AFCI Различия между сетевым фильтром и заземление Если цепь не имеет GFCI или AFCI, то короткое замыкание должно дотянитесь до заземляющего провода и опустите на землю до того, как выключатель сработает. Это подчеркивает необходимость правильного заземления. Поездка выключателей для другие причины, такие как неисправный выключатель или провод недостаточного диаметра для нагрузки. Прерыватель срабатывает, когда нагрев горячей проволоки превышает рейтинг выключателя. Что происходит, ток короткого замыкания толкает электроны вниз заземляющий провод к заземляющему стержню и в землю. Разница в электрический потенциал между заряженными электронами на проводе и электроны в земле создают сильное притяжение. Электроны льются провод заземления неконтролируемо пытается уравнять разницу в заряд между проводом и землей.Количество электронов быстро превышает номинал провода, провод нагревается, и выключатель реагирует на тепло отключением. Понимание провода Максимум 12 коробок на цепь. Выделенные схемы для приборов на 240 вольт и микроволновых печей на 120 вольт имеет 1 соединение и не 12. Как провод прокладывается в цепи. Кабельные выводы 14-2 или 12-2 выключатель и едет к первому перекрестку коробка. Например, потолочная коробка в ближайшей комнате обычно первая распределительная коробка.От потолочной распределительной коробки кабель расходится прочь, и едет в каждый из других ящиков в цепи. Любая коробка может быть распределительной коробкой где схема разбивается и несет питание на другую коробку. Таким образом, в распределительной коробке может быть несколько кабелей. Например, если первая распределительная коробка — потолочная коробка спальни, там буду быть кабелями, которые идут к другим коробкам, и один кабель может идти к потолочная коробка в следующей спальне. Итак, в следующей спальне тоже есть потолок. распределительная коробка. Но в каждой коробке в цепи будет только 1 кабель, который соединяется обратно к выключателю. Когда кабель попадает, например, внутрь дуплексной выходной коробки, другой провод выйдет из розеточной коробки и перейдет в следующую розетку, и затем перейдите к следующей розетке или следующей распределительной коробке, до последней коробки достигнуто. Таким образом, каждая коробка будет иметь 1 или более кабелей, а последняя коробка будет иметь только 1 кабель. Однако в каждой коробке есть только 1 провод под напряжением, 1 нейтраль и 1 земля, подключите обратно к коробке выключателя. Находка ошибка Первый шаг — точно определить, какие коробки находятся в цепи. 1) Отключите все лампы, часы, приборы, шнуры, часы и т. Д. От затронутый контур. Попробуйте сбросить прерыватель или GFCI. Если власть восстанавливается, значит, одно из подключенных устройств является подозрительным. Подождите в то время как, чтобы увидеть, продолжает ли питание бесперебойно. Повторно подключите каждое устройство по одному по одному, чтобы устранить хорошие. Если лампа вызывает проблему, затем подключите исправную лампу к той же розетке и посмотрите, не вернется ли проблема. Если проблема возобновляется с исправной лампой, отключите питание. и осмотрите проводку на розетке или замените розетку.Быстрое подключение точки на задней стороне розетки часто выходят из строя с дешевыми электрическими устройствами. 2) Если проблема не в подключенном устройстве, переключатели следующий подозреваемый. Выключите все потолочные вентиляторы, свет и выключатели. Видеть если сбрасывается GFCI или прерыватель. Если питание возобновится, поверните каждый переключатель обратно. по одному. Если проблема с потолочным вентилятором, снимите, осмотрите, замените переключатель и посмотрите если проблема решена до замены потолочного вентилятора. Если проблема где-то внутри проводки: 3) Выберите одну из розеток с более чем одним кабелем.Идентифицировать который Кабель имеет Горячий и Нейтральный. Отсоедините другой кабель, чтобы коробки дальше от выключателя отключаются от цепи. Включите питание, и посмотрите, сохраняется ли неисправность. Если неисправность все еще присутствует, выберите другую живую коробку с двумя или больше кабелей, которые ближе к коробке выключателя, и повторите тест. Процесс исключения сузит поиск. Иногда проще заменить все выключатели, розетки и соединители проводов в комнате, но это не гарантия того, что проблема будет решена. Другие причины могут быть повреждение провода грызунами, гвоздь в проводе, скоба кабеля в проводе или другое повреждение провода. Ресурсы Устранение неполадок-бытовое-электричество.html

9 вещей, которые необходимо знать о домашней электропроводке

Электрические ошибки могут легко произойти в проектах «сделай сам», включающих домашнюю проводку. Если их игнорировать, они могут вызвать короткое замыкание, сотрясение и даже возгорание. Помните следующее и профессионально займитесь своими электрическими проектами.

Электропроводка в доме очень опасна

Электропроводка в вашем доме достаточно мощная, чтобы навредить вам и стать причиной опасных для жизни травм. Специалисты Turn It On Electric знают, что перед выполнением любых электромонтажных работ необходимо отключать питание. Это помогает снизить риск поражения электрическим током и других травм.

Электрические схемы

В вашем доме установлены разные типы электрических цепей, которые служат разным целям. Некоторые цепи обеспечивают питание ваших светильников, а другие — розеток.Основные приборы, такие как система отопления, вентиляции и кондиционирования или посудомоечная машина, имеют выделенную цепь. Это помогает снизить риск того, что одна цепь в вашем доме окажется слишком большой.

Размеры проводов в домашней электропроводке

Электропроводка для дома бывает разных размеров. При работе с проводкой профессионалы всегда следят за тем, чтобы они использовали правильный размер. Использование проводки неправильного размера может увеличить риск возгорания и других серьезных проблем с электричеством или привести к недостаточной мощности, подаваемой на розетку или другое электрическое оборудование.

Дополнительные цепи

В некоторых случаях электромонтажные работы включают добавление еще одной цепи к вашей панели выключателя. Например, вашему дому может потребоваться добавление выделенной цепи для нового устройства. Профессионалы могут справиться с этим должным образом, чтобы обеспечить безопасное добавление новых цепей, что снижает риск возгорания.

Электромонтажные работы

Установка проводки для нового выключателя света, осветительной арматуры, розетки или другого электрического прибора, как правило, является простой задачей.Однако все еще существуют серьезные риски, связанные даже с простой установкой проводки. От знания того, какую проводку использовать до определения правильного размера, вы должны позволить профессионалам позаботиться об этих задачах.

Коды электропроводки дома

Знакомство с местными электротехническими нормами и правилами является важной частью работы с домашней электропроводкой, особенно для крупных проектов. Несоблюдение этих правил может увеличить риск возникновения проблем с электричеством и сделать ваш дом небезопасным. Профессиональные электрики Turn It On Electric знают все о местных электротехнических правилах и всегда следуют им при выполнении электромонтажных работ.

Автоматические выключатели

Автоматические выключатели предотвращают перегрузку цепей и возгорание. Они бывают разных размеров, и важно убедиться, что провод правильного размера подключен к автоматическому выключателю нужного размера. В противном случае вы можете столкнуться с высоким риском возгорания или частого срабатывания прерывателя.

Горячий, нейтральный и заземляющий провода

Черный провод в вашем доме известен как горячая проводка, а белый провод считается нейтральным. Провода заземления — это неизолированные медные провода.Эти провода должны быть правильно подключены для правильной работы цепей. Если этого не произойдет, может произойти короткое замыкание.

Электроинструменты для домашней электропроводки

Электромонтажные работы подразумевают использование правильных инструментов. Неправильный инструмент может повредить домашнюю проводку, что повышает риск поражения электрическим током или возгорания. У профессионалов есть подходящий инструмент для любых электромонтажных работ.

Если ваш дом в Фениксе нуждается в электромонтажных работах, доверьте это профессионалам. Свяжитесь с Turn It On Electric сегодня.

Turn It On Electric

Объяснение домашней электросистемы

Предпосылки: понимание вашей электрической системы

При поиске и устранении неисправностей в электросети в доме вы можете избежать серьезных разочарований, изучая или просматривая сведения о своей электрической системе.Когда вы узнаете достаточно, вы будете готовы перейти на страницу для Устранение этих проблем в вашем собственном доме. Заявление об ограничении ответственности.

См. Также: Как дела идут не так

Ваша домашняя электрическая система: Электроэнергия течет к вашим осветительным приборам и приборам от энергокомпании через вашу панель, ее выключатели, через ваши цепи и обратно. Вот схематическое изображение всех основных частей вашей домашней электрической системы.

На этих путях есть много соединений, которые могут быть нарушены или выходить из строя, и есть много способов, которыми электричество может уйти туда, куда вы этого не хотите.Смотри мой Электричество загадочно? статья и мой Электрика как статья на втором языке.

Энергетическая компания: Ваша электроэнергетическая компания и ее распределительная система обеспечивают электропитание по проводам, переключателям и трансформаторам от электростанции до точки подключения в вашем доме.

Сама система коммунального обслуживания может иметь проблемы, которые могут повлиять на вещи в вашем доме. Его встроенные функции безопасности могут вовремя останавливать подачу электроэнергии, но другие соединения, разорванные линии, штормы, недостатки или ошибки могут иногда приводить к возникновению необычных напряжений в вашей системе, что может привести к повреждению ее частей. Чувствительность домашнего электронного оборудования к этому заставила нас больше осознавать эту возможность, так что наши сетевые фильтры стали обычным явлением. Но от некоторых скачков напряжения сложно защититься, и они могут быть похожи по своим эффектам на удары молнии.

На этой схеме более подробно рассматривается источник 120 и 240 вольт в трансформаторе компании.

Ваша главная панель: Ваша центральная панель выключателя (или блок предохранителей) направляет электричество через ваш дом в виде нескольких отдельных цепей, каждая из которых выходит из своего автоматического выключателя (или предохранителя) по одному проводу и возвращается от того, что использует электричество к другому соединению в панели с помощью другого провода.Автоматический выключатель или предохранитель прервет ток (поток), если он когда-либо начнет приближаться к опасному уровню. На этой диаграмме сравнивается главная панель в том виде, в каком я ее до сих пор изображал, с тем, как устроена типичная панель:

В панели может быть отдельный «главный» выключатель, который может отключать питание большинства или всех цепей. Если нет, то он мог быть возле счетчика энергокомпании. Эти устройства автоматически отключают питание, но соединения в любой из этих точек — на счетчике, на главном выключателе, внутри главного выключателя — могут выйти из строя или стать ненадежными, частично или полностью отключив электричество в вашем доме.

Цепи: Цепь — это путь, по которому электрический ток может течь от и к источнику электроэнергии. Эта концепция нуждается в некотором пояснении. Если бы он всегда был таким же простым, как ток от источника, идущий только по одному возможному пути к одному свету и обратно по одному обратному пути, то работу или неисправность цепи было бы легко понять. Но не все так просто. Эта диаграмма позволяет проследить путь одной цепи по мере ее прохождения через вашу систему:

Код и соглашение определяют домашнюю цепь как имеющую источник на одном из домашних автоматических выключателей или предохранителей. Тогда, взяв это за исходное место источника электричества, мы обнаружим, что большинство цепей в доме сложны и включают в себя ответвления, подобные ветвям дерева.

По коду, выделенная цепь используется для каждого из наиболее крупных приборов, таких как электрическая плита, электрический водонагреватель, кондиционер или электрическая сушилка; эти, а также электрические нагреватели будут иметь два (соединенных) выключателя, чтобы использовать 240 вольт вместо 120 вольт, используемых в большинстве других устройств. Для каждой посудомоечной машины, печи для утилизации отходов, газовой или масляной печи и стиральной машины обычно предусматривается выделенная цепь на 120 вольт.Большинство других 120-вольтовых цепей имеют тенденцию обслуживать несколько (от 2 до 20) лампочек и розеток. Обычно есть две цепи для розеток на кухне / столовой, и в них используется более тяжелый провод, способный к току 20 ампер.

Цепи, обслуживающие более чем одну розетку или свет, передают питание в последовательные места с помощью соединений в самом устройстве или в коробке, в которой оно установлено. Таким образом, в любой одной цепи есть много мест, где электричество может не пройти — — от автоматического выключателя и его соединений, через ряд соединений в устройствах и коробках, через переключатели и контакты розетки, в которую вы что-то вставляете.Устранение проблем с электричеством в вашем доме будет зависеть от базового понимания этих вопросов. (Нужна помощь по Как маркировать схемы вашей панели?)

Иногда поведение электричества в доме объясняется сравнением с водопроводом. Вода и то, что она делает, менее абстрактны. Но аналогия очень ограничена. Это правда, что давление воды (напряжение) через трубу определенного размера или душевую насадку (сопротивление) может привести к определенной скорости потока (тока), и, таким образом, будет доставлено определенное количество галлонов (киловатт-часов).Но что будет означать схема — с точки зрения сантехники? Напор воды заканчивается у раковины или на лужайке за спринклерной системой. Возврат воды обратно в резервуар очень круговой. Электропроводка — это более плотная система, более закрытая система.

Провода: горячий, нейтральный, заземляющий: Чтобы понять, как работают разные провода в цепи, сначала рассмотрим использование терминов. Поскольку в доме подается переменный ток, термины «положительный» и «отрицательный» не применяются, как к постоянному току в аккумуляторах и автомобилях.Вместо этого энергокомпания предоставляет электричество, которое будет течь туда и обратно 60 раз в секунду. Электроэнергия проходит через трансформатор, с одной стороны, и работающие предметы домашнего обихода, с другой стороны, по непрерывным проводным путям между ними.

Две клеммы трансформатора изолированы от земли, а третий заземлен. Мы называем эти изолированные провода «горячими» или «находящимися под напряжением», потому что все, что хоть немного связано с землей (например, мы!), При прикосновении к горячему проводу, вместе с землей создает случайный путь для прохождения электричества между этим проводом и «заземленный» вывод трансформатора. (Смотрите это очень хорошо Изображение потрясений по типу инженера).

Горячий провод цепи — это, можно сказать, половина пути, который проходит цепь между источником электроэнергии и рабочими элементами («нагрузками»). Другая половина, в случае цепи на 120 В, — это «нейтральный» провод. Для 240-вольтовой цепи другая половина — это горячий провод от другой фазы, а другой горячий провод идет от трансформатора. Когда они включены (работают, работают), нагрузки являются частью пути тока и там, где электричество выполняет свою работу.

Горячие провода разводятся в вашем доме от нескольких автоматических выключателей или предохранителей в вашей панели. Горячие провода обычно черные, иногда красные или даже белые, и никогда не зеленые или оголенные. Заземленные нейтральные провода в вашем доме также разводятся от вашей панели, но от одной или двух «нейтральных шин». Нейтральные провода всегда должны быть белыми. Контакт с ними обычно не должен шокировать вас, потому что они связаны с землей гораздо лучше (мы предполагаем), чем вы. Но контакт с горячим, даже белым, может шокировать вас.Даже когда они выключены, мы называем эти провода горячими, чтобы напомнить себе, что они будут, и отличить их от нейтрали и заземления.

Помимо черного, красного и белого проводов, кабели в домах, проложенные с 1960-х годов, также содержат оголенный или зеленый провод «заземления». Как и нейтраль, он в конечном итоге подключен к заземленной клемме трансформатора, но этот провод не подключен, чтобы быть частью нормального пути обтекания цепи. Вместо этого он предназначен для подключения к металлическим частям осветительных приборов и приборов, чтобы обеспечить путь «к заземлению», если горячий провод должен контактировать с такими частями; в противном случае мы с вами могли бы быть лучшим из возможных путей.(На этой диаграмме посмотрите, можете ли вы изобразить различные пути, по которым проходит нормальный ток и короткое замыкание на землю 🙂

Другими словами, когда заземляющий провод действительно проводит ток, он заботится об опасной ситуации; Фактически, он обычно внезапно несет такой большой поток, что вызывает срабатывание выключателя цепи, тем самым предупреждая нас о том, что проблема требует внимания.

Коммутация: По правилам, соглашениям и уважительным причинам, предполагается, что коммутировать только горячие провода, а не нейтраль или землю.На этой схеме показано, как работает бытовой выключатель:

Выключатель — это устройство, которое продолжает нагревание горячего провода до, скажем, света или же прекращает это нагревание. Таким образом, черный или красный провод между переключателем и его индикатором не всегда бывает горячим; когда он не горячий, его цвет остается в силе, чтобы напоминать нам, что иногда он будет горячим. Существует форма переключения, при которой два или более переключателя могут управлять светом. Их обычно называют трехпозиционными переключателями. Обычно они работают, когда один выключатель продолжает нагревать другой на одном или другом из двух «путевых» проводов, которые проходят между переключателями; последний переключатель подключает либо горячего путешественника, либо незнакомого путешественника к свету, тем самым активируя свет или нет. Я даю больше Обсуждение и схемы 3-х ходовых переключателей.

Другие специализированные переключатели включают диммеры, датчики движения, фотоэлементы, переключатели с таймером, термостаты и переключатели «умного дома» (X-10). Вы можете получить мои советы по этому поводу на Автоматика управления.

Обзор цепи: Здесь вы увидите электрическую схему дома, но не всего дома. Есть схемы (вот Предварительный просмотр) переключаемой розетки, трехпозиционных переключателей, серии розеток и всех связанных с ними выключателей и лампочек.Чтобы вы могли испытать все тонкости схемы на практике, возьмите Тур. (Те, кто любит головоломки, найдут даже три задачи по устранению неполадок в конце тура). Затем, чтобы сравнить эту же схему, которая подключается в электрических коробках, с тем, как ее кабели будут проложены в определенной группе комнат в доме, перейдите к Схема разводки. Я рекомендую вам просмотреть эти файлы; вы можете узнать в них то, что вы найдете в своем собственном доме.

Для продвинутых. Работая с более сложной проблемой, вы можете улучшить свое образование с помощью этого Учебное пособие по подключению в электрических коробках. И у меня есть эта страница, полная Схемы соединений, которые показывают большинство возможных способов подключения проводов в розетках, осветительных приборах и распределительных коробках.

«Лучше всего [черт возьми] позвонить или зайти к электрику, чтобы попросить БЕСПЛАТНУЮ помощь и совет — что мне не нравится! Это мало чем отличается от прогулки в ресторан с собственной ветчиной и яйца !! (смеется) Точно так же, я не чувствую желания платить «полный фрахт» за звонок в службу поддержки — не потому, что я скряга, а потому, что я всегда ненавижу, когда меня «ущемляют» за то, что Я, наверное, смог бы справиться с этим, используя лишь немного внешних знаний и помощи! » -Rich

«Я подумал, что наверняка в Интернете будет куча информации о базовой домашней электропроводке? Проблема в том, что ЕСТЬ куча информации, но она не находится в одном месте и не легко доступна для непрофессионала.
