распорные и другие виды, как вытащить анкерные болты из бетонной стены, их размеры и установка

Чтобы прочно и надежно закрепить на различных бетонных поверхностях конструкции или предметы, имеющие вес более 50 кг, потребуется применить специальные особо прочные изделия для крепежа, которые называются анкерами для бетона. Их использование также может быть целесообразно и в тех случаях, когда обычные виды креплений невозможно использовать из-за высокой монолитной прочности бетонной поверхности. С помощью анкерного крепежа соединяют элементы фундамента, перекрытия из железобетона, с их помощью устанавливают межкомнатные перегородки и стены. Прочность анкерного соединения настолько высока, что справляется с довольно высокими нагрузками и позволяет выполнить быстрый и высоконадежный узел крепежа.

Особенности

Качественные и технические характеристики такого метиза, как анкер по бетону, регламентируется стандартами ГОСТ.

По своему внешнему виду анкер для работ по бетону выглядит как конструкция болта. Изготавливается этот прочный метиз из нержавеющей или высокопрочной стали и может иметь оцинкованное покрытие, защищающее металл от коррозии. Форма анкера похожа на цилиндр, имеющий на одном конце расширенную часть конусовидного типа.

Расширяющуюся часть называют распорной и после того, как анкер устанавливается в подготовленное отверстие, она расширяется, тем самым обеспечивая конструкции плотную посадку в бетонном материале.

Любой анкер устанавливается в заранее подготовленное для него отверстие, которое соответствует диаметру метиза. Анкер после монтажа закрепляется внутри отверстия несколькими способами: он может удерживаться благодаря силе трения, возникающей между элементами крепежа и бетона, а может быть зафиксирован и при помощи клеевого состава, который подается в полость отверстия.

Анкерный крепеж имеет рабочую часть в виде стержня, длина которого варьируется в диапазоне 45-200 мм. На конусовидной части стержня имеется внутренний резьбовой слой, кроме того, конструкция включает в себя и втулку, оснащенную профильными выемками, и крепежную гайку. Устройство анкера объясняется принципом его работы – во время монтажа, когда метиз вкручивают в отверстие, его крепежные элементы расширяются и фиксируют крепление по месту монтажа.

Анкер по бетону может быть применен для различных функций.

Всего различают 2 функциональные разновидности этого метиза.

Несущая функция – она заключается в том, чтобы выполнить монтаж изделий или конструкций. Например, состыковать плиты потолочного перекрытия, установить на свои места балки либо колонны, закрепить консольный выступ балкона, организовать монтаж лестничных маршей или площадок, выполнить крепеж инженерных коммуникаций и электрооборудования, а также с бытовой целью повесить к потолку тяжелую конструкцию люстры, кухонные шкафы, вытяжку и так далее. Не менее результативно работают анкерные соединения и по пустотным конструкциям, например, их применяют для фиксации лаг в пустотных либо бетонных полах.
Конструктивная функция – ее суть заключается в том, чтобы не допустить смещения элементов конструкции или узла даже в том случае, когда устойчивость, казалось бы, гарантирована их большой собственной массой. Кроме того, анкеры по бетону используются для рихтовки в процессе выполнения строительных работ.

Согласно ГОСТ, анкеры имеют маркировку, состоящую из буквенных и цифровых обозначений.

Первый параметр значений обозначает диаметр рабочего отверстия, второй параметр определяет длину анкера, а третий – размер его нарезной резьбы. Все размеры обозначены в миллиметрах.

Обзор видов

Анкерные соединения применяются не только для плотных бетонированных поверхностей, но и для газобетона, а также для ячеистого бетона в том числе.

Классификация анкерных метизов подразделяется по следующим рабочим параметрам.

Назначение – различают универсальные, потолочные, рамные и фундаментные металлические метизы. Их можно применять для фиксации бруса, крепления лаг к полу, соединения стеновых панелей.
Внешний вид – металлические анкеры могут быть прямой или изогнутой формы с крюком.
Тип конструкции – сборные анкера или цельные.
Наличие резьбы

– гладкий рабочий стержень или с нарезанной резьбой.
Для какого типа бетона – для монолита либо пористого материала.
Тип фиксирования – сквозная фиксация, забивание, закручивание, фиксация клеевым составом.

Прочность крепления зависит от материала, из которого изготовлен метиз. Уровень крепости высокопрочной стали составляет 7,0 и более.

Такой показатель выдерживает очень значительные отвесные нагрузки.

Анкеры по бетону можно разделить на 2 большие группы, связанные с типом их монтажа.

Механические

Анкерные болты этой разновидности монтируются исключительно механическим способом, в зависимости от методики монтажа.

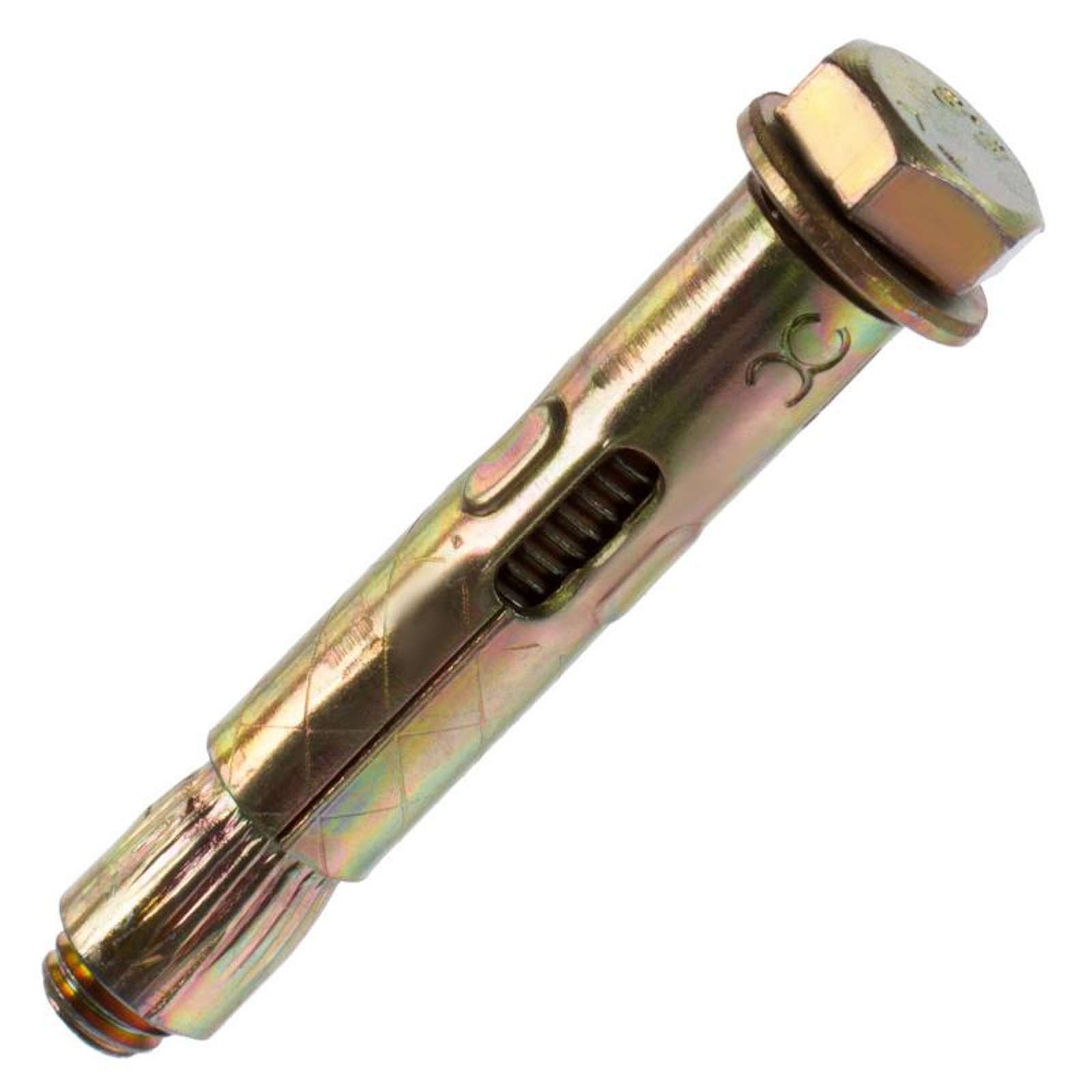

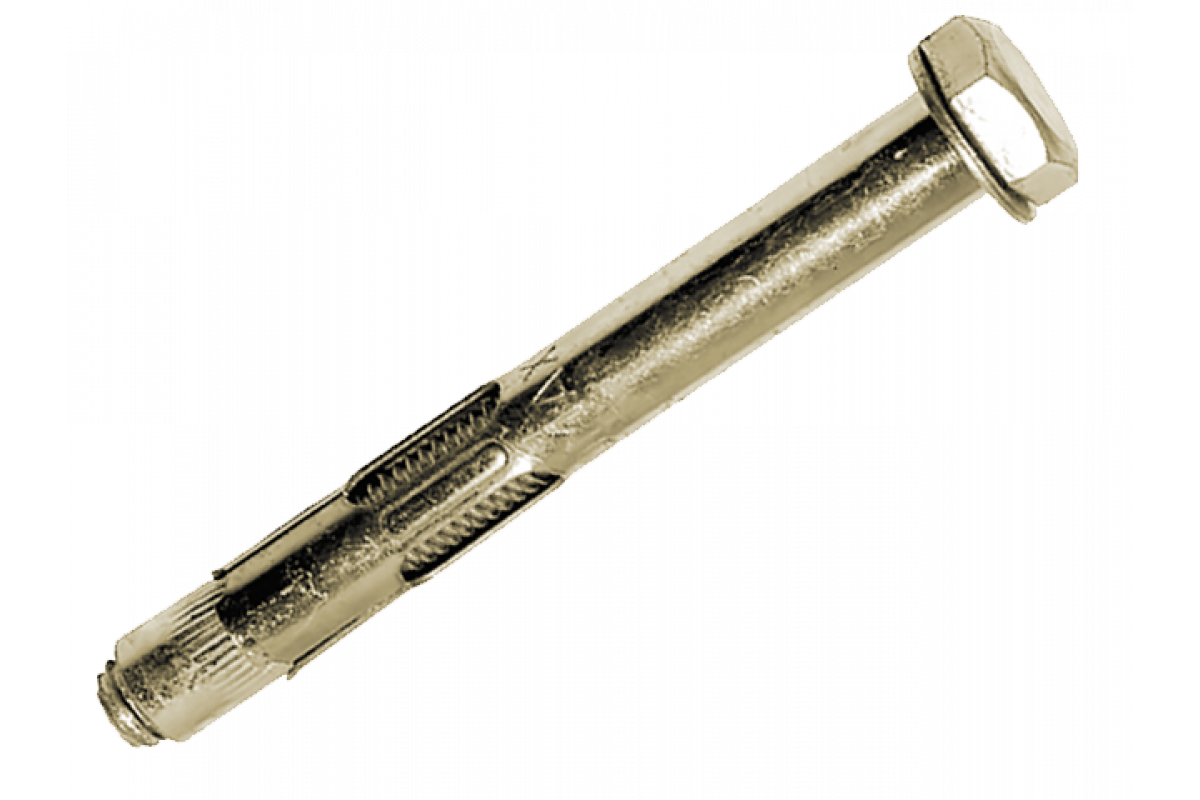

Распорный анкер – этот тип метиза имеет в своей конструкции рабочий стержень, а также наконечник и расширяющийся конус с нанесенными на него насечками. В некоторых вариантах анкера стержень с резьбой может быть заменен монтажным кольцом либо крюком, который служит для подвешивания изделий с большим весом. У распорных анкеров по бетону процесс удерживания в отверстии происходит благодаря силе трения расширяющейся части. Такие изделия могут быть применимы для плотных бетонных поверхностей. Примечательно, что в случае демонтирования повторно использовать такой метиз уже невозможно.

Забивной анкер – длина этих метизов небольшая, стержень имеет резьбу и снабжен расширяющимся конусом. При монтаже конус выполняет расклинивание. В подготовленное отверстие забивается метиз, его расклинивают при помощи кернера, а потом в него вкручивается стержень с нарезанной метрической резьбой. После монтажа крепеж не выступает на рабочей поверхности – он утоплен в отверстии, поэтому такие анкера считаются антивандальными и противопожарными вариантами.
Используют забивной анкер по бетону для подвешивания к потолку коробов воздуховодной и вентиляционной системы, монтируют подвесные потолки, инженерные коммуникации.

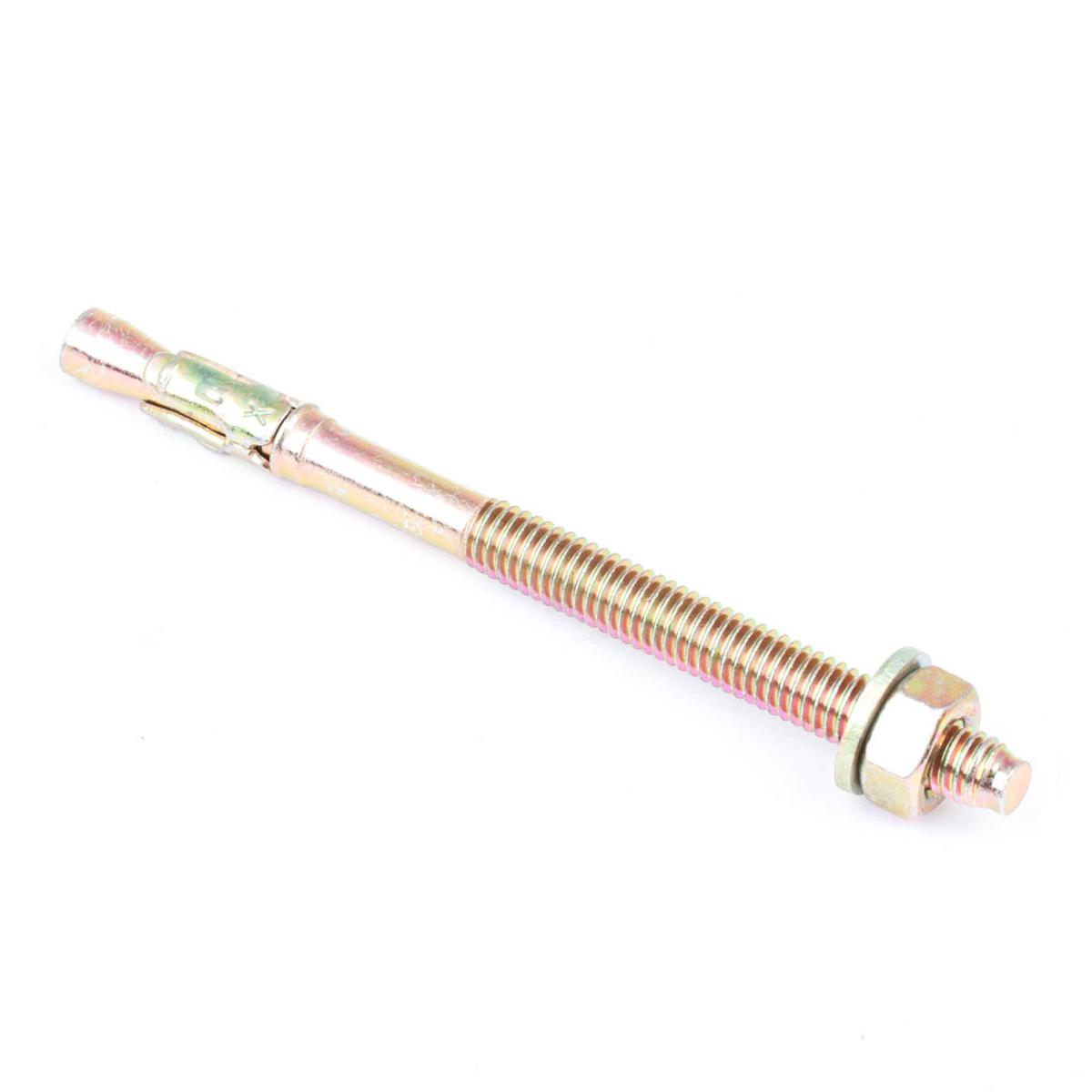

Клиновый анкер – рабочая часть стержня с гайкой имеет на хвостовике распорную головку и конусовидный упор. В процессе закручивания гайки наконечник анкера втягивается и тем самым осуществляет подвижность лепестков конуса – они смещаются относительно границ стенового отверстия. Такой метиз лучше применять только для прочных бетонов, применять его на кладке из кирпича или пенобетона нецелесообразно, так как прочность крепления в таком материале достигнута не будет. Повторное применение демонтированного анкера невозможно.

Анкеры механического типа крепления используют для создания надежного типа креплений в плотных бетонных структурах, так как подобного рода метизы требуют глубокого погружения в стеновой поверхности.

Химические

Анкерные болты этой разновидности монтируются при помощи быстро полимеризующегося клеевого состава – именно этот состав и является удерживающим крепежным элементом. В состав клеевого полимера входят искусственные смолы, компоненты цемента, мелкофракционный кварцевый песок в качестве наполнителя и химический отвердитель. После окончания процесса полимеризации рабочая часть анкера в виде основания с резьбой становится посадочным элементом крепления, куда затем вводят болт. Подобная конструкция образует прочное соединение и может быть применима для пористых бетонов с рыхлой структурой, а также для кирпичной кладки, выполненной из кирпичей с пустотами.

Химические анкерные конструкции делятся на 2 типа – ампульные и инъекционные. В ампульном анкере клеящий состав заложен в специальную капсулу, которая разрушается в момент монтажа и выходит в полость отверстия. Инъекционный тип анкера подразумевает наружное введение клея в полость крепления.

Размеры

Маркировка изделий у заводов изготовителей регламентируется требованиями ГОСТ и внутренними стандартами. Несмотря на это, у каждого анкерного метиза есть общая маркировка, которая присутствует абсолютно на всех изделиях. Параметры анкера зависят от того, с каким материалом стеновой поверхности предстоит работать, а также от веса и габаритов конструкции.

Длинные анкерные метизы применяются тогда, когда монтируются элементы, имеющий большой вес.

На анкере указывают его параметры в цифровом обозначении и пишут, какой тип монтажа необходим для выполнения крепежа. Например, обозначение «клиновый 20/200» можно прочитать, как клиновый тип монтажа, диаметр метиза 20 мм, длина 200 мм.

Анкеры химического типа маркируют в зависимости от размера их клеевых капсул. Диаметр капсулы может находиться в диапазоне от 10 до 42 мм. Длина химического анкера бывает 80-360 мм. Если перед вами химический инъекционный анкер, то в его комплекте будет клеевой состав, объем которого зависит от размера метиза и может быть от 150 до 825 мм. Помимо клея, в комплектации вы найдете адаптер и смеситель.

По диаметру и длине анкеры подразделяются на:

малые – их диаметр не превышает 8 мм, а длина в пределах 55 мм;
средние – их диаметр не превышает 8-12 мм, а длина составляет 55-120 мм;
большие – их диаметр равен 24 мм, а длина 220 мм.

При маркировке анкера можно увидеть 3 параметра, например, М8 10/60-120:

буква М и рядом стоящая цифра обозначают диаметр резьбы – например, М8, М10, М12, М20 будут обозначать, что у метиза имеется резьба соответственно 8, 10, 12 или 20 мм;
далее следуют цифровые обозначения, указанные через знак дроби – цифра, стоящая слева до знака дроби, обозначает наружный диаметр метиза в мм, он соответствует диаметру сверла, которым нужно сверлить отверстие в стене;
цифра, стоящая справа от знака дроби – обозначает длину анкера в мм;
цифра, стоящая справа через дефис – это толщина детали.

Чаще всего такие маркировки имеют анкеры по бетону, применяемые для фундаментных работ.

Инструкции по использованию

Чтобы выполнить надежное и прочное крепление, прежде чем забить анкер, необходимо выполнить расчет его устойчивости на вырыв из стены под воздействием массы конструкции. Выполнить подобные расчеты можно, если использовать профессиональными таблицами, содержащими технологические характеристики анкерных метизов. Еще одним условием качественного крепежа является то, чтобы его правильно установить. На показатели прочности крепления оказывают влияние не только вес конструкции, но и плотность материала стены. Расстояние отверстия, измеряемого от наружного края вглубь стены, также имеет важное значение, когда выполняется монтаж.

Во время выполнения строительных работ установка анкеров выполняется еще до момента заливки бетона либо после этого, уже на выполненное монолитное основание. При заливке бетона конструкцию анкера требуется закрепить к каркасу из арматуры при помощи сварочного соединения или с использованием вязальной проволоки, после чего уже заливается бетонный состав. Для защиты резьбового соединения его заворачивают в полиэтиленовую пленку. Следующие этапы монтажа выполняются уже после того, как монолитная поверхность полностью затвердеет.

Существуют и другие варианты, как крепить анкер внутри бетонной поверхности. Подготовка посадочного отверстия – прежде чем закрутить в стене анкер, предварительно сверлят отверстие.

Для этого делают разметку, где будут располагаться метизы. Затем с помощью электрической дрели либо перфоратора делают отверстие, которое будет на 10 мм длиннее, чем длина анкера. Что касается диаметра анкера, то он должен совпадать с диаметром сверла.

После того как отверстие будет готово, пыль и осколки материала удаляют с помощью пылесоса. Когда на стене имеется толстый слой отделки, длину отверстия необходимо увеличить на толщину отделки, потому что отделочный слой не является плотной монолитной структурой. При выполнении отверстия, чтобы анкер забить как можно плотнее, диаметр сверла можно взять на 0,5 мм меньше, чем диаметр метиза. Удобнее всего работать в этом случае перфоратором со сверлом, у которого имеется победитовый наконечник.

Установка механического типа анкера с гайкой – стержень болта помещают в подготовленное стеновое отверстие и забивают его при помощи молотка, гайку же после этого нужно закручивать с использованием гаечного ключа. Делать это нужно аккуратно, чтобы не испортить наружную часть анкера, где находится резьба. Когда потребуется метиз вытащить из бетонной стены, достаточно будет отвернуть в обратном направлении его гайку.

Если необходимо выполнить подвесной крепеж на вертикальную поверхность, то используют анкеры, снабженные кронштейном в виде крюка вместо гайки. Кронштейн потребуется вкрутить до упора в конструкцию анкера, следя за тем, чтобы головка крюка занимала правильную позицию для подвеса конструкции. Каждый анкер снабжен прилагаемой к нему инструкцией для пользователя. Перед монтажом необходимо ее изучить и узнать, какое количество оборотов кронштейна можно выполнить при монтаже.

Если требуется вкрутить анкер в газобетонную или пенобетонную рыхлую поверхность, то кронштейн нельзя закручивать максимально до упора, так как от такого действия материал стены начнет крошиться.

Установка химического анкера – в метизах такого типа клеящий состав может быть расположен внутри капсулы или в отдельной емкости. Монтаж такого крепления состоит в том, что капсулу размещают в подготовленном отверстии, а после этого вворачивают шпильку или болт анкера. Клей при этом выходит в полость отверстия и начинает полимеризоваться. Необходимо дождаться полной полимеризации, время которой указано в инструкции, прилагаемой к химическому анкеру. Достать анкер из стены после того, как клеевой состав застынет, будет невозможно.

Если клеящий состав расположен в отдельной емкости, то картридж с клеем устанавливают в строительно-монтажный пистолет и, нажимая на спуск, выдавливают содержимое емкости в отверстие, полностью заполняя его. Затем в клеевой состав вкручивают анкерный метиз и дожидаются полной полимеризации состава. После этого на крепление можно вешать подвесную конструкцию.

Что такое анкерный болт, смотрите далее.

распорные и другие виды, как вытащить анкерные болты из бетонной стены, их размеры и установка

Особенности

Качественные и технические характеристики такого метиза, как анкер по бетону, регламентируется стандартами ГОСТ. По своему внешнему виду анкер для работ по бетону выглядит как конструкция болта. Изготавливается этот прочный метиз из нержавеющей или высокопрочной стали и может иметь оцинкованное покрытие, защищающее металл от коррозии. Форма анкера похожа на цилиндр, имеющий на одном конце расширенную часть конусовидного типа.

Расширяющуюся часть называют распорной и после того, как анкер устанавливается в подготовленное отверстие, она расширяется, тем самым обеспечивая конструкции плотную посадку в бетонном материале.

Анкер по бетону может быть применен для различных функций. Всего различают 2 функциональные разновидности этого метиза.

Несущая функция – она заключается в том, чтобы выполнить монтаж изделий или конструкций. Например, состыковать плиты потолочного перекрытия, установить на свои места балки либо колонны, закрепить консольный выступ балкона, организовать монтаж лестничных маршей или площадок, выполнить крепеж инженерных коммуникаций и электрооборудования, а также с бытовой целью повесить к потолку тяжелую конструкцию люстры, кухонные шкафы, вытяжку и так далее. Не менее результативно работают анкерные соединения и по пустотным конструкциям, например, их применяют для фиксации лаг в пустотных либо бетонных полах.
Конструктивная функция – ее суть заключается в том, чтобы не допустить смещения элементов конструкции или узла даже в том случае, когда устойчивость, казалось бы, гарантирована их большой собственной массой. Кроме того, анкеры по бетону используются для рихтовки в процессе выполнения строительных работ.

Согласно ГОСТ, анкеры имеют маркировку, состоящую из буквенных и цифровых обозначений.

Обзор видов

Анкерные соединения применяются не только для плотных бетонированных поверхностей, но и для газобетона, а также для ячеистого бетона в том числе. Классификация анкерных метизов подразделяется по следующим рабочим параметрам.

Назначение – различают универсальные, потолочные, рамные и фундаментные металлические метизы. Их можно применять для фиксации бруса, крепления лаг к полу, соединения стеновых панелей.
Внешний вид – металлические анкеры могут быть прямой или изогнутой формы с крюком.
Тип конструкции – сборные анкера или цельные.
Наличие резьбы – гладкий рабочий стержень или с нарезанной резьбой.
Для какого типа бетона – для монолита либо пористого материала.
Тип фиксирования – сквозная фиксация, забивание, закручивание, фиксация клеевым составом.

Такой показатель выдерживает очень значительные отвесные нагрузки.

Анкеры по бетону можно разделить на 2 большие группы, связанные с типом их монтажа.

Механические

Распорный анкер – этот тип метиза имеет в своей конструкции рабочий стержень, а также наконечник и расширяющийся конус с нанесенными на него насечками. В некоторых вариантах анкера стержень с резьбой может быть заменен монтажным кольцом либо крюком, который служит для подвешивания изделий с большим весом. У распорных анкеров по бетону процесс удерживания в отверстии происходит благодаря силе трения расширяющейся части. Такие изделия могут быть применимы для плотных бетонных поверхностей. Примечательно, что в случае демонтирования повторно использовать такой метиз уже невозможно.

Забивной анкер – длина этих метизов небольшая, стержень имеет резьбу и снабжен расширяющимся конусом. При монтаже конус выполняет расклинивание. В подготовленное отверстие забивается метиз, его расклинивают при помощи кернера, а потом в него вкручивается стержень с нарезанной метрической резьбой. После монтажа крепеж не выступает на рабочей поверхности – он утоплен в отверстии, поэтому такие анкера считаются антивандальными и противопожарными вариантами. Используют забивной анкер по бетону для подвешивания к потолку коробов воздуховодной и вентиляционной системы, монтируют подвесные потолки, инженерные коммуникации.

Клиновый анкер – рабочая часть стержня с гайкой имеет на хвостовике распорную головку и конусовидный упор. В процессе закручивания гайки наконечник анкера втягивается и тем самым осуществляет подвижность лепестков конуса – они смещаются относительно границ стенового отверстия. Такой метиз лучше применять только для прочных бетонов, применять его на кладке из кирпича или пенобетона нецелесообразно, так как прочность крепления в таком материале достигнута не будет. Повторное применение демонтированного анкера невозможно.

Анкеры механического типа крепления используют для создания надежного типа креплений в плотных бетонных структурах, так как подобного рода метизы требуют глубокого погружения в стеновой поверхности.

Химические

Размеры

Длинные анкерные метизы применяются тогда, когда монтируются элементы, имеющий большой вес.

По диаметру и длине анкеры подразделяются на:

малые – их диаметр не превышает 8 мм, а длина в пределах 55 мм;
средние – их диаметр не превышает 8-12 мм, а длина составляет 55-120 мм;
большие – их диаметр равен 24 мм, а длина 220 мм.

При маркировке анкера можно увидеть 3 параметра, например, М8 10/60-120:

буква М и рядом стоящая цифра обозначают диаметр резьбы – например, М8, М10, М12, М20 будут обозначать, что у метиза имеется резьба соответственно 8, 10, 12 или 20 мм;
далее следуют цифровые обозначения, указанные через знак дроби – цифра, стоящая слева до знака дроби, обозначает наружный диаметр метиза в мм, он соответствует диаметру сверла, которым нужно сверлить отверстие в стене;
цифра, стоящая справа от знака дроби – обозначает длину анкера в мм;
цифра, стоящая справа через дефис – это толщина детали.

Чаще всего такие маркировки имеют анкеры по бетону, применяемые для фундаментных работ.

Инструкции по использованию

Существуют и другие варианты, как крепить анкер внутри бетонной поверхности. Подготовка посадочного отверстия – прежде чем закрутить в стене анкер, предварительно сверлят отверстие.

Если требуется вкрутить анкер в газобетонную или пенобетонную рыхлую поверхность, то кронштейн нельзя закручивать максимально до упора, так как от такого действия материал стены начнет крошиться.

Что такое анкерный болт, смотрите далее.

Анкера для бетона размеры фото

Едва ли не самыми надежными на данный момент крепежными элементами для твердого материала являются анкера для бетона. Их изготавливают из разных металлов и применяют, например, при строительстве или ремонте. Стоит повнимательнее присмотреться к этим элементам.

Общие сведения

Анкер для бетона имеет сложную конструкцию; основные элементы такого крепежа — шпилька и распорный элемент. По мере введения в основание он расширяется и надежно сцепляется твердым материалом.

Основные отличительные особенности:

размер изделия;
форма;
наличие дополнительных приспособлений.

В зависимости от конструкции эти устройства можно вкручивать не только в бетон, но и в другие твердые материалы:

кирпич;
древесину;
гипсокартон.

Бетон и кирпич могут быть плотными или пустотелыми (ячеистыми). Адгезия устройства с основанием и закрепление в нем осуществляется механическим или химическим способом.

Механические анкеры снабжены распорной частью, которая помогает надежно установить их при помощи расширения и силы трения. Такой крепеж устанавливается путем забивания или закручивания в бетон и/или другую твердую основу.

Основные виды анкеров:

забивные;
рамные;
распорные;
клиновые;
с кольцом;
болт с крючком;
шуруп.

Для вкручивания лучше использовать перфоратор или другие защищенные электроприборы. Во время работы понадобится стабилизатор напряжения.

Химические анкеры отличаются наличием специальной ампулы. В ней содержится клеевой состав. После введения в бетон емкость разбивается. Клеевой состав заполняет свободное пространство вокруг основы и твердеет через определенное время.

Из чего делают анкеры для бетона

При производстве анкеров для бетона используются материалы повышенной надежности и прочности:

латунь;
нержавеющая сталь;
алюминий.

Все металлические анкеры обязательно оцинковываются. Толщина защитного слоя — не более 10 мкм. Оцинковка предотвращает появление ржавчины и гарантирует долгосрочность изделия.

Современная промышленность предлагает также пластиковый крепеж. Он имеет меньшую себестоимость, но и прочность у таких болтов заметно меньше. Клеевые составы делают из полимерных веществ и смол различного типа.

Размеры крепежных элементов

Основные размеры, которые необходимо учитывать при выборе анкеров, — это их длина и диаметр, толщина прикрепляемого элемента. Размеры болтов указываются в миллиметрах. Анкеры для бетона имеют длину от 40 до 500 и более мм. Их диаметр варьируется от 6 до 30 мм. Данные величины указываются шкалой из 3 цифр в следующем порядке:

размер резьбы;
диаметр;
общая длина изделия.

К дополнительным характеристикам распорных болтов и шурупов относятся:

вырывающая сила — от 10,5 до 18,3 kH;
изгибающий момент — от 5,2 до 25,7 Hm;
крутящий момент от 10 до 40 Hm.

Указанные величины гарантируют долгосрочность и прочность соединения. Степень надежности изделия определяет, как правило, его себестоимость.

Иногда для конкретной конструкции требуются нестандартные варианты. В этом случае их заказывают в специальных мастерских. Разработка крепежных элементов производится согласно СНИПу.

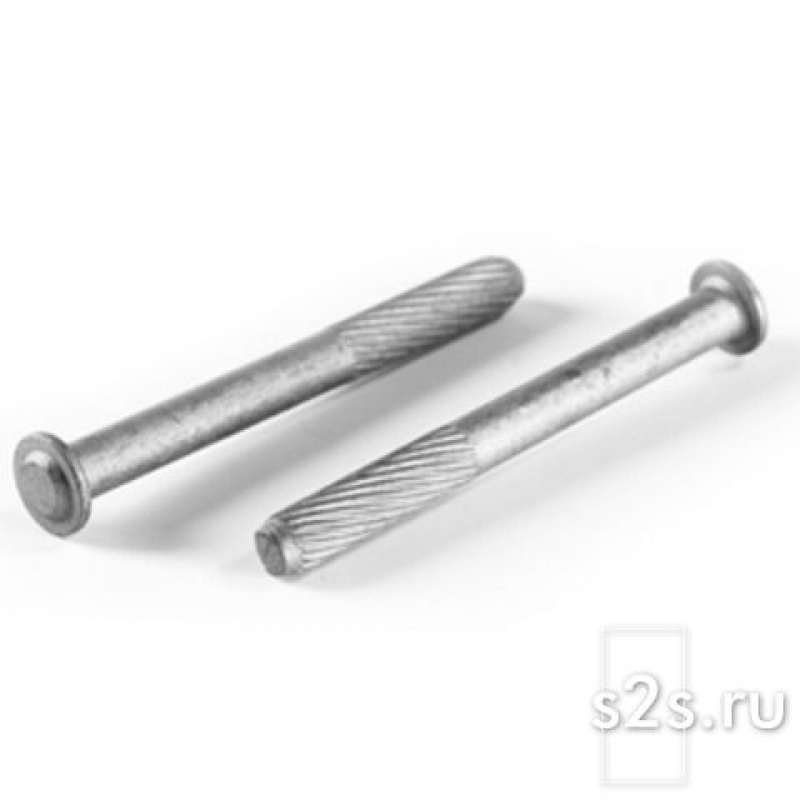

Примеры нестандартных крепежей

Порядок монтажа

Для введения анкера необходимо отверстие, равное по диаметру крепежному элементу. Высверливание его осуществляется перфоратором. В бетонего вворачивают или вколачивают при помощи молотка или киянки, имеющей специальное защитное покрытие.

Из подготовленного отверстия необходимо удалить буровую муку и другой мелкий мусор. Особенно если будет использован анкер не клиновой, а другой конструкции. При невозможности очистить отверстие нужно углубить его еще на 2 см.

Анкер вводится целиком. Распорная конструкция запускается только после полного погружения метиза в отверстие. Можно забивать или закручивать. Предварительно необходимо навесить метиз на несъемный элемент основания.

Клеевое вещество из разбитой ампулы химического анкера твердеет в течение 1 или 2 суток. Это зависит от конкретного состава.

Закладной крепеж. Закладные анкеры применяются во время возведения стен из камня или другого твердого материала. Такой крепеж укрепляется в каркасе крупного сооружения. После этого заливается бетон. Провести правильную установку закладного элемента непросто. Без материальных вложений этот процесс также не обходится.

Забивной вариант. Это самый простой вариант подобного крепежа. У него есть втулка со специальными вырезами и клин (шпилька), расположенный внутри. Его необходимо закрепить при помощи гайки. Это обеспечивает расширение анкера в процессе забивания.

Клиновые анкеры располагают в подготовленном отверстии. При этом нужно следить, чтобы кончик крепежного элемента коснулся дна. Для забивания используется молоток необходимого размера. Им нужно наносить удары по вставленному в основание клину или по телу анкера.

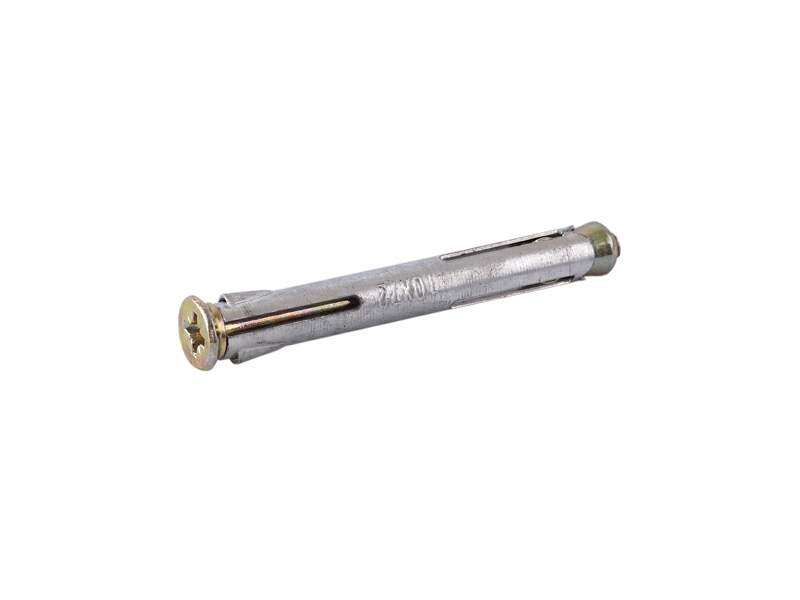

Рамный анкер. Представляет собой облегченный вид болта. У него есть скрытая головка. С ее помощью можно скрыть узлы фиксации, чтобы не портить наружный вид основы. Для расклинивания соединений используется специальная цанга, выполненная из латуни или нержавеющей стали. Такие элементы используются для крепления в бетон различных накладных и навесных элементов. Например, оконных рам, дверных проемов и т.п.

Распорный анкер. Обеспечивает соединение необходимых элементов благодаря силе трения элемента конической формы (втулки, гильзы, пружинного кольца), который распирается болтом при поступательном движении.

Распорный анкер

Клиновой анкер. Делается без рубашки. Это основное отличие от других разновидностей подобного крепежа. Вкручивание производится при помощи гайки. При этом происходит расширение клина, расположенного на втулке.

Отверстие, просверленное перфоратором, очищать необязательно. Прикрепляемая конструкция навешивается на шпильку после ее фиксации. В завершение необходимо закрутить гайку с обязательным натягиванием. Анкеры клинового типа применяются для крепления сложных конструкций к потолку и стенам. Часто применяются для установки оконных рам или дверей. Клиновой анкер гарантирует максимально высокую прочность соединения. Основной минус такого крепежного элемента — сложность демонтажа.

Анкер с кольцом. Кольцо такого крепежа — это нераспорный соответствующей формы. Он применяется для установки необходимого оборудования или интерьерных элементов в подвешенном состоянии.

Анкер с кольцом

Жесткое соединение повышенной прочности, которое обеспечивает анкер с кольцом, позволяет крепить на него элементы, имеющие большой удельный вес.

Анкерный болт с крюком. Представляет собой механический вариант подобного крепежа. Его нераспорный участок имеет вид прямоугольного или закругленного крючка.

Анкер с крюком

Жесткость фиксации с его помощью обеспечивается не самая высокая. Однако подвешенные на крюки различные элементы сохраняют подвижность. Их можно неоднократно снимать и подвешивать заново в случае необходимости.

Анкерные болты с крючком чаще всего используются при возведении различных построек и/или во время ремонта помещений. Кроме того, на такой крепеж можно подвешивать цепи, шарниры, тросы и т.п.

Анкерный шуруп. Анкер-шуруп по бетону- это самый современный вариант из числа крепежных элементов подобного типа. Он имеет головку «в потай» конической формы. Анкерные шурупы закручиваются непосредственно в отверстие, просверленное в основании, дюбеля при этом не используются.

Анкерный шуруп

Анкер-шуруп используется для крепления тяжелых элементов:

колонн и опорных столбов;
рамы с большим удельным весом;
ограждения для балконов и лестниц;
демонтируемых конструкций.

Распорное давление на основание при использовании такого крепежа не производится. Поэтому отдельные элементы можно размещать в непосредственной близости от края основы с небольшим шагом.

Анкеры-шурупы можно использовать повторно. Выкручивание и повторное вкручивание осуществляется без особого труда. Крепеж, основание и удерживаемый элемент при этом не деформируется.

Нижние витки резьбы шурупа имеют специально заточенный край — режущую кромку. Это позволяет вкручивать их вручную или электрическим устройством. Особое затягивание при установке таких анкеров не нужно. Шурупы снабжены специальной маркировкой на упаковке. Основные размеры такого элемента — общая длина и диаметр резьбы — обозначены на теле изделия.

Пластиковый крепеж. Анкеры из пластика используются в основном во время землеустройства. Их цельнолитность делает такие крепежные элементы морозостойкими и ударопрочными.

Пластиковый анкер- это стержень. Его длина может быть от 0,6 до 1,2 м. В продажу поступает в специальном комплекте, в который входят:

пробойники;
АТР-клипы;
шнур из полиамида.

Анкер вбивается в почву пробойником. АТР-клипы необходимы для протягивания полимерного троса. С его помощью закрепляется георешетка.

Пластиковым анкерам не страшны коррозия, грунтовые воды, химические вещества. Поэтому их применяют для обустройства дорожных насыпей, трубопроводов или для укрепления берегов природных и искусственных водоемов.

Правильный подбор анкеров для конкретных работ обеспечит прочность, надежность и долгосрочность соединения. Удачного строительства!

Анкер что это такое фото

Что такое анкер, виды анкеров.

Стоит ли крепить что–нибудь на гвоздь к бетонной стене? Или существуют какие–либо более действенные способы крепежа? На эти и другие вопросы ответит данная статья, в которой рассказывается об актуальных крепежных приспособлениях — анкерах, разберемся, что же такое анкер и какие бывают виды анкеров. Ассортимент анкеров на рынке представлен неисчислимым множеством различных модификаций, пример:

клинковый анкер KA;
забивной анкер LAH;
стержневой анкер RU;
стержнеобразный анкер ТА;
винтовой анкер RA;
закладной анкер SORMAT, DRIVA;
латунный анкер MSA;
анкеры МТА, КВТМ, PFG, OLA, и так далее.

При проведении отделочных, ремонтных, или строительных работ обойтись без крепежных устройств невозможно. Таковыми могут являться шурупы или гвозди, то есть устройства, которые сами непосредственно, без каких–либо дополнительных деталей способны скреплять материалы и выдерживать соответствующую нагрузку. Применять их можно к листам гипсокартона, древесине, или тонким элементами, сделанными из металла, фиксации, которая возникает между данными простыми крепежными деталями и основанием, хватает для эффективного закрепления и восприятия, приходящихся на данную конструкцию, нагрузок.

Однако если основание сделано из камня, бетона или кирпича и имеет большую (по сравнению с легкими материалами) твердость, то использование подобного крепления не сможет решить возникающие задачи. Для того, чтобы в этом убедится, достаточно просто попытаться вбить гвоздь в стену из бетона, и сразу же станет понятна справедливость данного утверждения.

Анкер переводится с немецкого языка, как «якорь», и данное название в полной мере объясняет принцип его функционирования. Крепежный элемент скрепляется с основным массивом не непосредственно, а с использованием дюбелей или анкеров, которые и созданы для того, чтобы появился нужный момент сцепления.

Вывод таков: крайне трудно провести конкретное разделение между дюбелем и анкером.

У нас сложилось такое мнение, что дюбелем или анкером является деталь, которая каким–либо (химическим или механическим) способом повышает скрепление между основным изделием, которое следует прикрепить и основанием. До уровня, при котором данные элементы способны перенести возложенную на них нагрузку. В общем, дюбель представляет собой более легкую разновидность анкера.

Основные виды анкеров

Областью применения анкеров при проведении строительных работ является крепление тяжелых конструкций. При проведении ремонтных работ в квартире анкерное крепление применяется в основном при фиксации оконных и дверных коробок, при прикреплении подвесных потолков, и также при установке люстр и светильников. Теперь понятно, что такое анкер. Перейдем к видам и местам применения с фото примерами.

Забивные анкеры латунные, стальные

Забивные анкеры LA, LAH. Это самый простой вид анкерного крепления, имеющий внутреннюю резьбу. Используется для монтажа в каменные, кирпичные или бетонные конструкции. Вставляется в заранее высверленное отверстие нужного диаметра и глубины. Отверстие для данного типа анкеров (как и для всех других) следует предварительно очистить. После того, как анкер вставлен в отверстие, он специальным приспособлением разжимается, с помощью чего достигается нужная степень сцепления. В след за этим внутрь анкера вкручивается подходящий по резьбе крепежный элемент. Так же к этому типу относится анкер MTA, который применяется для оснований имеющих внутренние полости.

Клиновые анкеры с гайкой

Клиновые анкеры KA. Бывают изготовленными с помощью разных технологий и бывают электроцинкованными KA, кислотоупорным KAH, и горячецинкованными KAK. Оснащены специальным клинком, который во время монтажа расширяется и закрепляется в отверстии. Позволяет делать сквозное крепление через монтируемый на основание материал. Вставляется в подготовленное отверстие, вбивается с помощью молотка и затягивается обычным ключом. К изделиям данного типа относят винтовые анкеры RAR–нержавеющий, или RA–электроцинкованный. Эти виды анкеров оснащены винтом с утапливающейся головкой. Это позволяет использовать их при крепеже дверных и оконных коробок. В процессе закручивания винта анкерный клинок надежно закрепляется в крепежном отверстии.

Стержневые фиксаторы

Стержневой фиксатор RU работают по принципу клинового анкера, изготовлен для установки через несколько облицовочных и изоляционных слоев. Дополнительным качеством таких изделий является возможность делать его установку под небольшим углом к поверхности. Способ фиксации в гнезде расширяющимся клином применяется также в конструкции стержневого анкера TA. Данное изделие, оснащенное внутренней резьбой в комплекте со стержнем, который в случае необходимости можно подрезать, чтобы довести его до необходимой длины, можно применять для прикрепления нескольких слоев материалов. После забивания анкера в крепежное отверстие, фиксируемый элемент закрепляется на стержне с применением шайбы и гайки.

Анкеры PFG

Анкеры PFG оснащены внутренней резьбой и в ходе закручивания в них вставных деталей расширяются и эффективно фиксируются в гнезде. Анкер PFG можно применять в сочетании с вставляющимся болтом IR, болтом с крюковой головкой AK, коническим болтом VR, болтом оснащенным петлей SR или имеющим вставные гильзы IHH, IH. Данное анкерное крепление используется для проведения работ с твердыми основаниями.

Латунный анкер MSA

Конструктивной основой для данного вида анкера является бетон, камень или кирпич. Латунная гильза данного анкера MSA оснащена внутренней полостью, имеющей коническую форму (с резьбой), которая постепенно сужается к острию. С помощью этого сужения, в процессе затягивания винта гильза расширяется и плотно фиксируется своими не ровными стенками внутри крепежного отверстия, проделанного в основании.

Если речь идет о креплении тяжелых предметов на стену, фиксировании массивных конструкций к полу и даже подвеске чего-либо к потолку, то ничего лучше чем анкерный болт придумать невозможно. В некотором роде этот крепеж можно назвать универсальным, если, конечно, говорить о его установке в плотный и твердый материал – этот крепеж не для газобетона и пустотелых стеновых блоков. Бетон – вот его прямое предназначение. В этой статье от сайта stroisovety.org мы подробно изучим разновидности современных анкерных болтов, разберемся с их назначением, конструкцией и технологией установки.

Анкерный болт фото

Анкерный болт: разновидности и назначение

Как ни странно, но анкерный болт имеет достаточно много разновидностей – обусловлено это нюансами крепления различных изделий. Кроме изделий широкого назначения, существуют и узкоспециализированные виды анкерных болтов, которые разработаны для крепления определенных изделий. Рассмотрим более подробно основные, наиболее часто используемые разновидности данного крепежа.

Анкерный болт с гайкой. Устроен такой крепеж достаточно просто и состоит он из трех частей. Это винт, на конце которого вместо привычной головки под отвертку или шестигранник расположено конусное утолщение, металлическая трубка с прорезями на одном из концов и непосредственно сама гайка, которая в процессе навинчивания на винт втягивает его конусный край внутрь трубки, тем самым разжимая ее и распирая в отверстии. Это универсальный крепеж, предназначенный для установки в бетон, природный камень и полнотелый кирпич. Диаметр такого анкера не может быть меньше чем 6мм, а длина 60мм – если говорить о максимальных размерах таких анкерных болтов, то, как правило, это диаметр 28мм и длина 300мм. В принципе, это стандарт практически для всех изделий данного типа, который относится ко всем видам анкеров – естественно, не без исключений, о которых мы упомянем в дальнейшем.

Анкерный болт с гайкой фото

Анкерный болт с крюком фото

Анкерный болт с кольцом фото

Анкерный болт двухраспорный фото

Кроме вышеперечисленных, можно выделить еще два типа анкерных болтов, которые относятся к изделиям широкого применения и используются очень часто. Это анкер с головкой под шестигранник (не путайте его с анкером с гайкой, он имеет кардинально противоположный принцип работы – шестигранник у него располагается именно на болте, а крепление его в стене осуществляется с помощью конусной гайки), а также анкерный болт под крестовую отвертку. Последний вариант изготавливается исключительно в малых диаметрах и более чем на 12 такой анкер не найти. Принцип его работы точно такой же, как и у анкерного болта с головкой под шестигранник.

Как правильно установить анкерный болт

Вопрос, как крепить анкерные болты, имеет отнюдь не сложный ответ – поверьте, профессиональные строители о нем даже не задумываются. Все происходит, как говорится, на полном автомате. Технология их установки очень простая, практически не имеет нюансов и выглядит она следующим образом.

Сверлим отверстие в стене или потолке (или где вам необходимо). Самый главный нюанс на этом этапе работ заключается в правильном выборе бура – важно подобрать не только его диаметр, но и длину. Как правило, диаметр анкерного болта в полной мере соответствует диаметрам производимых нынче буров – к примеру, имеется у вас анкер диаметром 12мм, следовательно, бур нужен аналогичный. Что касается длины, то тут самое главное, чтобы бур не был короче, чем сам анкер. Здесь нужно понимать одну вещь – если анкер полностью не войдет в стену, то его придется вынимать, а отверстие досверливать. Поверьте мне на слово, вытаскивать даже незатянутый анкер из бетона – занятие сложное.
Вставляем анкер в отверстие, предварительно очистив его от пыли – отверстие можно даже продуть, только не ртом, а, например, маленькой клизмой. Если будете дуть ртом, запорошите себе глаза, что не очень приятно. Если анкер входит в отверстие свободно, это неправильно – наверняка вы воспользовались немного согнутым буром. Этот крепеж, по-хорошему, должен вбиваться в отверстие легкими ударами молотка.
Дальше затягиваем гайку, расклинивая конусный шток внутри отверстия. Здесь сложного нет ничего – тянем гайку до упора, после чего откручиваем ее, цепляем на шпильку то, что хотели, а дальше навинчиваем гайку назад, хорошенько затягивая ее ключом.

Как установить анкерный болт фото

Таким способом устанавливается большая часть современных анкерных винтов – исключение могут составить разве что забивные конструкции, но и в случае с ними разница в технологии несущественная. Вместо того чтобы крутить гайку, распирая шток анкера в отверстии, вы просто бьете по нему молотком, что есть силы и, как говорится, дело с концом.

И в заключение темы скажу несколько слов об анкере с цангой – его достаточно часто используют для крепления чего-либо толстого (например, вентиляционного канала толщиной 400мм). Такой анкер состоит из четырех частей – цанги, в которой нарезана внутренняя конусная резьба, длинной шпильки, шайбы и гайки. Установка таких анкерных болтов выглядит следующим образом. Как и во всех случаях, в стене сверлится отверстие, в него забивается молотком шпилька, на конце которой наживлена цанга. Когда последняя упирается в конец отверстия, шпильку начинают вращать с помощью разводного ключа до тех пор, пока не послышится скрип. А дальше все стандартно – на одну или несколько шпилек надевается устанавливаемая конструкция, после чего просто прикручивается посредством гайки и шайбы.

В принципе, это все, что можно сказать по поводу вопроса, что такое анкерный болт и как он устанавливается? Как видите, все достаточно просто, а главное с минимальным количеством тонкостей – именно по этой причине современный анкерный болт и получил такое широкое распространение в строительстве и ремонте.

Еще не так давно в качестве крепежных элементов применялись пробки-чопы из дерева, которые приходилось забивать в предварительно подготовленные отверстия. Такие изделия были ненадежными и недолговечными, так как древесина усыхала, что приводило к разбалтыванию крепежей. Пластмассовые дюбели также не нашли широкого применения, они не могли выдерживать большой вес. На смену деревянным и пластиковым изделиям пришли современные анкерные болты, которые значительно упрощают монтаж навесных конструкций и не выскальзывают из бетона.

Чтобы более детально разобраться, что такое анкер, рассмотрим классификацию этих крепежных элементов.

Разновидности анкерных болтов

Прежде всего, анкерные крепежи отличаются по способу действия. Они бывают:

Химическими. Такие изделия представляют собой капсулу с клеем, которая закладывается в отверстие. Как только анкер начинает вкручиваться в стену или любую другую поверхность, капсула раздавливается и клей полимеризируется, надежно фиксируя крепежное изделие. Химический анкерный болт для бетона незаменим для пустотелых плит перекрытия. Однако, такие изделия отличаются высокой стоимостью, поэтому они не так популярны. Еще один минус – после установки анкера придется некоторое время ждать, пока клей не «схватится».
Механическими. Болты этого типа крепятся за счет распорной силы, при вкручивании изделий в бетонную массу. Крепежи этого типа стоят дешевле и используются намного чаще.

В свою очередь, механический анкерный болт может быть:

Клиновым

Клиновой анкер (КА) крепится благодаря специальному клину, расположенному на внутреннем конце его гильзы. При забивании крепеж распирает гильзу, благодаря которой элемент надежно фиксируется.

Также в продаже встречаются анкерные болты клинового типа с гайкой, в которых расклинивание осуществляется благодаря отдельному стержню. После фиксации крепежа он удаляется из отверстия, а на его место устанавливается специальная шпилька.

Анкерный болт с гайкой бывает электроцинкованным (КА), кислотоупорным (КАН) или горячецинкованным (КАК). Также к крепежам этого типа можно отнести винтовой анкер из «нержавейки» (RAR).

Забиваемым

Забиваемые анкеры отличаются простотой конструкции – в них нет клина. Крепеж осуществляется благодаря особым краям гильзы, изготовленным из более мягкого металла, которые деформируются в процессе забивания гильзы.

Чтобы закрепить такой анкер не нужно с точностью до миллиметра вымерять место сверления, отхождения по диаметру и глубине также допускаются.

Такой тип анкера подойдет для кирпичной кладки, природного камня и монолитных бетонных поверхностей.

Разжимным

Разжимной анкер (или «бабочка») применяется для тонкостенных и листовых материалов. Конструкция такого крепежного элемента отличается наличием прорезей, расположенных посередине гильзы. В процессе закручивания винта, его задняя часть начинает продвигаться по резьбе, а гильза деформируется, образуя тем самым своеобразные лепестки, прижимающие анкер (на фото очень хорошо видны эти элементы).

Главное преимущество «бабочки» заключается в том, что изделие можно демонтировать в любой момент. Для этого не придется выполнять алмазную резку бетона и другие трудоемкие работы.

«Бабочка» подходит для гипсокарона, пластика и ДВП. Если в стене присутствуют металлические элементы (арматура), то перед установкой анкеров в бетон необходимо удалить армирующие частицы.

Распорным

Распорные анкерные болты по бетону считаются наиболее популярными, благодаря простоте их использования. При их установке не требуется точно соблюдать допуски, глубину и диаметр отверстия. Действует это устройство по принципу цангового расширения гильзы за счет вкручивания в нее конусообразной втулки.

Также существует двухраспорный анкер для бетона, в котором присутствуют сразу две движущиеся муфты. Благодаря такому «строению» изделие отличается повышенной прочностью крепления.

Такие типы анкеров применяются только для бетона и полнотелого кирпича.

Кроме этого в продаже можно найти специальные изделия оснащенные крюками и кольцами. Анкерная петля очень удобна для монтажа осветительных приборов и коммуникаций.

Размеры анкерных болтовСуществует стандартная маркировка, которая обозначает размер анкеров. Например, если на изделии стоит обозначение М10 12х100, то оно расшифровывается следующим образом:<ul><li>М10 (иногда указывается без буквы) обозначает, что диаметр резьбы болта составляет 10 мм.</li><li>Цифра 12 – это диаметр отверстия в мм, которое необходимо просверлить, чтобы установить анкерное крепление.</li><li>100 – это длина анкерного болта в мм.</li></ul>Для бытовых целей, чаще всего используют изделия размером от М6 до М12 и длиной до 160 мм.<img class="lazy lazy-hidden" src="//xn----7sbbnf4acenkch8bl9k.xn--p1ai/wp-content/plugins/a3-lazy-load/assets/images/lazy_placeholder.gif" data-lazy-type="image" data-src='/800/600/https/res.cloudinary.com/gdml-ru/image/upload/c_fit%2Cf_auto%2Ch_1200%2Cw_1200/i/products/4/14/original-685x685-fit_Olh8C3S.jpg' style='float: right;' /><noscript><img src='/800/600/https/res.cloudinary.com/gdml-ru/image/upload/c_fit%2Cf_auto%2Ch_1200%2Cw_1200/i/products/4/14/original-685x685-fit_Olh8C3S.jpg' style='float: right;' /></noscript> Более длинные болты применяются в качестве специализированных креплений.Если говорить о нагрузке, которую выдерживает анкерный крепеж, то даже самый маленький анкер длиной 18 мм, способен выдержать порядка 800 кг. Обычно этот параметр определяется исходя из следующих характеристик анкера для бетона:<ul><li>выравнивающей силы – от 10,5 до 18,3 кН;</li><li>изгибающего момента – от 5,2 до 25,7 Нм;</li><li>крутящего момента – от 10 до 40 Нм.</li></ul>Если показатели изделий не превышают этих значений, то они надежно прослужат на протяжении долгого срока.От того насколько правильна была произведена установка анкерных болтов в фундамент и любую другую поверхность, также будет зависеть срок службы и надежность крепежных элементов.<h3>Технология установки анкеров</h3>Рассмотрим подробнее, как крепить анкерный болт в бетонной поверхности. Для этого необходимо выполнить следующие шаги:<ol><li>Рассчитайте длину крепежного болта. Для этого оцените состояние стены, если на нее нанесен отделочный материал, то крепежный элемент должен обладать большей длиной, так как штукатурный слой слишком хрупкий, он не способен удержать болт.<img class="lazy lazy-hidden" src="//xn----7sbbnf4acenkch8bl9k.xn--p1ai/wp-content/plugins/a3-lazy-load/assets/images/lazy_placeholder.gif" data-lazy-type="image" data-src='/800/600/https/metizavr.ru/image/cache/data/product_images/3107-0-500x500_0.jpg' style='float: right;' /><noscript><img src='/800/600/https/metizavr.ru/image/cache/data/product_images/3107-0-500x500_0.jpg' style='float: right;' /></noscript> Таким образом, если на стене есть слой отделочного материала толщиной в 20 мм, то длина анкерного крепежа должна быть не менее 70 мм.</li><li>Выберите сверло, которое будет на 0,5 мм меньше диаметра болта (чтобы гильза заходила в стену с усилием).</li><li>Нанесите разметку на поверхность, учитывая расстояние между анкерными болтами. На этом этапе внимательно все вымеряйте, так как в ситуации просчета, снять установленный крепеж будет сложно.</li><li>Просверлите с помощью перфоратора (можно использовать ударную дрель) отверстие в стене или полу. Лучше всего применять для этого специальный твердосплавный наконечник. Если вы сверлите кирпичную стену, то лучше не использовать ударного оборудования, чтобы не разрушить кладку.</li><li>Очистите подготовленное отверстие от пыли и частиц цемента. Для этого сначала удалите крупные остатки бетона щеткой, а затем избавьтесь от более мелких частиц при помощи пылесоса или баллона со сжатым воздухом.</li></ol><ol><li>Забейте молотком гильзу в отверстие.<img class="lazy lazy-hidden" src="//xn----7sbbnf4acenkch8bl9k.xn--p1ai/wp-content/plugins/a3-lazy-load/assets/images/lazy_placeholder.gif" data-lazy-type="image" data-src='/800/600/https/res.cloudinary.com/gdml-ru/image/upload/c_fit%2Cf_auto%2Ch_1200%2Cw_1200/i/products/4/14/original-685x685-fit_g8jsV3N.jpg' style='float: right;' /><noscript><img src='/800/600/https/res.cloudinary.com/gdml-ru/image/upload/c_fit%2Cf_auto%2Ch_1200%2Cw_1200/i/products/4/14/original-685x685-fit_g8jsV3N.jpg' style='float: right;' /></noscript> Наносить сильные удары не стоит, иначе вы можете повредить крепежный элемент. Если молотком забить изделие не получается, то необходимо немного расширить отверстие, повторно пройдясь по нему сверлом.</li><li>Вкрутите в гильзу шпильку анкера и накрутите на нее гайку. Когда гайка дойдет до гильзы, начните закручивать ее специальным динамометрическим ключом (отвертка не подойдет). Сначала сделайте 1-2 не сильных оборота, после этого потребуется больше усилия, так как втулка начнет заходить в гильзу.</li><li>Обратите внимание на упаковку от анкеров, на ней должно быть указано максимальное количество оборотов и усилие, с которым необходимо работать ключом.</li><li>Не закручивайте болты «до упора», так вы нанесете минимальное повреждение поверхности, особенно если вы используете анкер для газобетона или для других легких и пористых бетонов.</li></ol>Иногда случается, что гайка, в процессе установки «утопает» в штукатурке. Если вы используете гайку на резьбовой шпильке, то можно смело продолжать устанавливать элемент, пока она полностью не «уйдет» в стену.<img class="lazy lazy-hidden" src="//xn----7sbbnf4acenkch8bl9k.xn--p1ai/wp-content/plugins/a3-lazy-load/assets/images/lazy_placeholder.gif" data-lazy-type="image" data-src='/800/600/https/a.d-cd.net/73363d5s-1920.jpg' style='float: right;' /><noscript><img src='/800/600/https/a.d-cd.net/73363d5s-1920.jpg' style='float: right;' /></noscript> Чтобы зафиксировать крепеж, достаточно просто использовать другую гайку, которую можно накрутить поверх «ушедшей» в стену.<h3>В заключении</h3>Сегодня в продаже есть крепежи для самых разных материалов, поэтому вы легко сможете подобрать анкер для пустотелых перекрытий, кирпичных стен и монолитного фундаментального основания. Главное, правильно рассчитать глубину, на которую нужно забивать болты и избавиться от мешающихся кусков арматуры, находящихся в стене.“>

Как крепить анкерный болт: видео, фото, нюансы, советы

На чтение 8 мин. Просмотров 4.7k. Обновлено 09.12.2020

Крепления при помощи различных видов анкеров характеризуются специалистами, как соединения, способные обеспечить надежное удерживание тяжелых грузов. После заглубления в предварительно подготовленное отверстие, рабочий в зависимости от поставленных задач выбирает способ того, как лучше крепить анкерный болт. После проведения оценки, когда выбранные участки поверхности являются пригодными для организации точки, обеспечивающей крепление анкерных устройств, производится обустройство точки с последующим креплением оснащения.

Применение анкерных опор необходимо при использовании системы канатного перемещения при проведении монтажных и строительных работ на высоте, фиксации стропов для позиционирования и удерживания рабочего без соскальзывания и рывков. Прочность соединения позволяет использовать анкерные точки и линии для обеспечения установки средств коллективной и индивидуальной защиты, дающих возможность безопасно выполнять монтажные работы изделий и обслуживание устройств, расположенных на высоте.

Анкерное крепление виды и особенности анкеров применение методика закручивания

При помощи комплекта для крепежа к анкерным опорам обеспечивается установка муфты на опорах ЛЭП, проведение намотки на каркас свободной длины оптического кабеля. Такой вид соединения используется для обеспечения безопасности проведения работ, выполняемых на высоте по наряду допуску. Для проведения таких мероприятий необходим допуск, выдаваемый специалистом по охране труда и визируемый должностными лицами из числа руководителей, а сами работы проводятся группой рабочих под руководством бригадиров, звеньевых.

Наибольшее распространение получили анкерные болты, имеющие распорный принцип действия, основанный на расширении заднего отдела гильзы при вкручивании в нее втулки конусовидного типа. Среди известных видов анкеров, специалисты называют забивные, разжимные, химические, распорные и клиновые конструкции. Каждая из них обеспечивает надежное удерживание крепящейся детали за счет использования силы трения между поверхностями контакта болта и зоны установки, силы упора, обеспечивающего компенсацию действующего напряжения сопротивлением металла изделия. Увеличение диаметра распорной втулки при ввинчивании в него болта обеспечивает надежное соединение за счет совместного действия сил упора и трения.

Специалисты подчеркивают важность правильного выбора типа анкера, основанную на изучении документов завода-изготовителя, определяющих специфику каждой разновидности изделий. поскольку надежность системы в существенной степени зависит и от строительного материала, используемого в месте крепления болта. Правильное выполнение крепления необходимо для исключения разрушения при работе деталей составляющих соединение, обеспечения комфортной работы в подпоре. Такое соединение обеспечит безопасность при проведении работ на высоте, креплении тяжелых статичных (турники) и динамичных (установки для алмазного бурения) конструкций.

Типы крепления анкеров

Как отмечалось выше, правильный выбор места, на котором выполняется анкерная точка крепления, играет важную роль в процессе обеспечения безопасности работника. Оценить, когда выбранные участки являются пригодными для устройства точки крепления анкерных устройств можно по выдерживаемой ими нагрузке, каждая из них должна выдерживать вес не менее 22кН. Для обеспечения надежности соединения анкерная точка, используемая для крепления оснащения, может соединяться с несущими элементами здания, предварительно смонтированными металлоконструкциями. После сверления отверстия и установки анкера используется комплекты, обеспечивающие крепеж страховочных конструкций к анкерным опорам. Комплект, используемый для анкерного типа крепления, в стандартном исполнении предусматривает наличие:

3 анкеров;
резьбовой шпильки;
кернера для выполнения углубления;
гайки, предусматривающей использование рожкового ключа.

Дополнительно в комплект, используемый для крепежа к анкерным опорам, может входить шайба, пробойник для обеспечения расклинивания при использовании анкера соответствующей конструкции. Помимо этого, комплект, для проведения анкерного крепления может предусматривать наличие большего количества болтов, однако в этом случае возрастает стоимость одного набора. Комплект, обеспечивающий крепеж систем безопасности к анкерным опорам предусматривает наличие анкерного зажима, стального троса небольшого размера, клиньев и кронштейна, предусматривающего возможность монтажа до 3 зажимов.

Конструктивно анкерный болт с гайкой представляет собой шпильку с резьбой на одной стороне, которой навинчивается гайка, а второй конец выполнен в виде распорного конуса. При выполнении закручивания гайки, втулка распорного типа, на боковых поверхностях которой выполнены прорези, расширяется, образуя «лепестки», обеспечивающие надежное соединение с поверхностью опоры.

Обратите внимание! Перед тем, как крепить анкерные болты выполняется сверление бетонной поверхности, при этом сверло, за исключением случаев использования болтов ударного типа соответствует диаметру используемого анкера.

Анкеры, используемые для крепления частей георешеток, монтируются по периметру каждого из монтируемых модулей. Анкер для крепления георешетки устанавливается согласно предварительно утвержденной схемы, таким образом, чтобы обеспечиваемые линии растяжения напоминали прямоугольник.

Производители предъявляют высокие требования к качеству изделий, выполняя проверку элементов на прочность, необходимых для обеспечения безопасности, исключающих их повреждение, обрыв или выход из строя. При использовании систем канатного доступа при подъеме или спуске по плоскостям, а также выполнении монтажных работ запрещается использовать только один канат. Для обеспечения безопасной эксплуатации гибких анкерных линий, правильный ответ при вопросе инструктора об особенностях использования состоит в необходимости использования ограничителей на конце для исключения возможности спуске миновать конец каната. Допустимые воздействия определяются действующей нагрузкой в эксплуатирующих конструкциях. В свою очередь работники получают наряд допуск, давая правильные ответы после предварительного похождения соответствующего инструктажа.

Ударный способ

Использование этого метода предусматривает использование анкеров забивного типа и отличается простотой монтажа и надежностью получаемого соединения. Однако способ имеет ограничения, касающиеся возможностью использования исключительно при работе с материалами, обладающими высокими показателями прочности, например для бетона, полнотелого кирпича или камня.

Перед тем, как выполнять крепление забивного анкерного болта необходимо просверлить отверстие, диаметр которого соответствует параметрам используемого болта.
После этого необходимо выполнить очистку подготовленного отверстия от мусора и пыли.
На следующем этапе выполняется монтаж болта забивного типа в отверстие.
Используя молоток и другие инструменты, например бородок или специальную конструкцию для расклинивания производится внедрение бойка в коническое отверстие. При этом раздвижная часть болта раскрывается, обеспечивая упор в стенки подготовленного отверстия.
На последней стадии выполняется крепление деталей с использованием шпильки или болта.

Не рекомендуется использовать анкерные конструкции забивного типа, располагать их возле углов на стене или в месте швов кирпичной кладки. Это связано с неоднородностью материала в этих местах.

Разжимная конструкция

Конструкция болта разжимного типа имеет вид стержня цилиндрической формы, в котором расположены 3-4 независимых друг от друга сегмента. В верхней части сегменты удерживаются при помощи кольца, снизу располагается пружина, имеющая высокую упругость. Элементы этого типа используются для крепления массивных конструкций в материал из кирпича, горных пород, бетона. При использовании крепления для удерживания конструкций, вес которых ниже средних значений, допустимо выполнение соединения в кирпичную (силикатного типа) стену, известняк и бетон ячеистой разновидности.

Перед тем, как крепить анкерные болты крепления, необходимо предварительно до установки фиксирующего элемента выполнить разметку и сверление отверстия. После этого в стену монтируется гильза изделия, при закручивании в которую шпильки или болта происходит передвижение распорного элемента в задний отдел приспособлений, благодаря чему обеспечивается высокая прочность соединения на вырыв.

Анкерный болт с кольцом представляет собой шпильку, на конце которой располагается кольцо и резьбовая нарезка. При повороте шпильки во время закручивания происходит перемещение распорного элемента, обеспечивающего расхождение сегментов в противоположных направлениях. Изделие такого типа используется при необходимости стационарного крепления конструкций, имеющих большой или средний вес, например для выполнения растяжки тросов.

Клиновая конструкция

Анкер клиновидного типа представляет собой шпильку, на одном из концов которой находится расклинивающая муфта, обеспечивающая прочную установку изделия в камне, полнотелом кирпиче, железобетоне. На другой стороне находится резьба, при перемещении по которой гайки при затягивании конструкции происходит расклинивание муфты. Приспособление применяется при монтаже оборудования навесного типа, трубных и кабельных коммуникаций, несущих консолей и используется при необходимости обеспечения высокой прочности крепления.

Как установить анкерный болт

Перед тем, как крепить анкерный болт с гайкой, необходимо просверлить отверстие, диаметр которого должен быть равен параметру резьбы. После очистки отверстия от пыли производится установка анкера в него, при этом коническая часть направлена внутрь отверстия, длина которого несколько превышает минимальную глубину для проведения анкеровки. При помощи молотка производится внедрений анкера до достижения необходимой глубины установки, после чего производится затягивание гайки.

После обеспечения необходимого момента затяжки, который лучше контролировать, используя для этого динамометрический ключ, выполняется откручивание гайки, производится установка на шпильку навешиваемой конструкции (например, станины для выполнения алмазного бурения) и выполняется закручивание гайки.

Химический анкер, крепление клеем

Крепления, основанные на заполнении внутренней части внедренного в стену стержня из металла, используются для обеспечения прочных соединений в камне, кирпиче, песчанике, ракушечнике, известняке, бетоне ячеистого типа. Такие соединения предусматривают использование химических анкеров, например популярного всесезонного типа момент крепеж cf900. Вставка из металла, представляющая собой стержень из арматуры, шпильку с резьбой или втулка, имеющая нарезку на внутренней поверхности, углубляется в подготовленное отверстие, диаметр которого превышает параметр анкера на 2 мм. После этого в гильзу вставляется капсула с клеем на основе полиэфирных, полиуретановых или акриловых смолистых веществ, отвердителя и наполнителя в виде песка. Затем выполняют разрушение стеклянного цилиндра и выполняют введение в него металлического стержня и ожидают схватывания связующего вещества.

Расчет анкеров

Выполнение проверки соединения на вырыв часто выполняется на месте проведения монтажа. Допустимая нагрузка будет зависеть от материала основания, например:

При монтаже массивных конструкций на высоте, необходимый показатель прочности на вырыв должен составлять около 700 кг, в связи, с чем для таких креплений специалисты рекомендуют применять химические разновидности анкеров.
При использовании в качестве основы бетона или кирпича, средние показатели нагрузки составляют около 350 кг, этого значения достаточно для крепления конструкций средней и большой тяжести.
При использовании бетона вспененного типа, выдерживаемая им нагрузка будет составлять около 250 кг.

Помимо расчета несущей способности используемых элементов, следует обеспечить правильный момент затягивания резьбовых соединений. При недостаточном затягивании в соединении может отсутствовать сила трения, при превышении рекомендуемых значений появится вероятность разрушения материала из-за избыточного давления на основание.

Нет. Требуются дополнительные ответы. Сейчас спрошу в комментариях.

28.57%

Частично. Еще остались вопросы. Сейчас отпишусь в комментариях.

21.43%

Показать результаты

Проголосовало: 28

Оцените полезность статьи, нам будет приятно 🙂

Зачётно205Не очень84

Анкерный болт – установка химического и механического анкеров

Анкерные крепления считаются самыми надежными и долговечными, некоторые из них практически невозможно вырвать, разве что с куском материала, в который анкерный болт закручен. Кстати, в переводе слово «анкер» обозначает «якорь» – пожалуй, это самое емкое и точное описание данной технологии.

Анкерный болт – технические характеристики

Анкерные крепления уже давно известны как строителю-профессионалу, так и рядовому потребителю. В процессе установки анкер-болтов могут как по отдельности, так и в совокупности использоваться три силы: сила упора, сила трения и сила химической связи. В первом случае, чем глубже будет «сидеть» анкер в высверленном отверстии, тем лучше он будет сопротивляться нагрузкам, направленным на смятие или излом.

Сила трения же усиливается распорной конструкцией анкерного болта, тогда как химическая связь между самим крепежом и материалом, окружающим его, приводит к монолитности всей конструкции, как если бы болт стал частью самой стены. Анкеры могут работать как только по одному из описанных принципов, так и комбинировать сразу несколько. В зависимости от преобладания той или иной силы, все крепежи этого рода разделяют на два типа – химические и механические. Если описать оба типа в нескольких словах, то химические анкеры лучше всего подходят для пустотелых материалов, тогда как механические отлично закрепятся в твердом бетоне или монолитном кирпиче.

Монтаж анкерного болта – химическая реакция

Механические анкеры для того, чтобы закрепиться, создают внутри самого материала высокое напряжение и нагрузку. Это следует учитывать, если вы хотите сделать анкерное крепление в пустотелом кирпиче или ячеистом бетоне, поскольку оно в данном случае не будет надежным. А вот химические аналоги подходят для этих материалов идеально, поскольку они не создают внутреннего давления, да и вес анкерных болтов такого типа гораздо меньше механических. Принцип действия химических крепежей достаточно прост – клеящее вещество подается в заранее подготовленное и очищенное отверстие, заполняет все пустоты между поверхностью анкера и самим материалом и обеспечивает надежную связь, равномерно распределяющую нагрузку.

За счет этого крепеж можно устанавливать близко к краю материала, не опасаясь того, что он растрескается, ведь фактически крепеж и материал становятся одним целым.

Благодаря этому, соединение может быть даже крепче, чем мог бы обеспечить механический аналог. Пока клеящая масса затвердевает, химический анкер можно двигать, менять положение, корректировать глубину вхождения. Некоторые химические составы даже позволяют устанавливать крепеж при повышенной влажности или даже под водой, что сделало их незаменимыми при подводных строительных работах, например, возведении мостов. Срок эксплуатации анкеров данного типа – около полувека!

По способу монтажа химические крепежи делят на ампульные и инъекционные. В обоих случаях используются для реакции одни и те же вещества – отвердитель и синтетическая смола. При инъекционном вводе оба вещества смешиваются в статическом смесителе и подаются в отверстие, в случае с ампульным оба компонента раздельно находятся в одной стеклянной ампуле, которая при установке раздавливается и освобождает отвердитель и смолу.

Установка анкерных болтов – особенности работы

Установка механических анкеров довольно проста – высверлил отверстие, вставил анкер, ввинтил крепежный элемент. Но на надежность крепежа влияет множество факторов, в частности, особенности нагрузки, которые будет испытывать анкер. Если нагрузка направлена близко к осевой линии крепежа, а не перпендикулярно, его может под воздействием нагрузки вырвать. В зависимости от материала, в котором он завинчен, крепеж может вырвать с разрушением основы или без последствий для нее. В случае правильного направления нагрузки, но с превышением возможностей сопротивления материала, из которого изготовлен болт, его может попросту срезать.

К счастью, крепежи этого рода изготавливаются из очень высококачественных сплавов, так что в быту вам вряд ли удастся превысить их возможности. Выступающий над поверхностью анкер подвержен также влиянию сил на изгиб, что при чрезмерных нагрузках может сказаться на его целостности. Поэтому старайтесь, чтобы над поверхностью оставалось не больше положенного, или чтобы анкер не испытывал чрезмерных нагрузок. Также учитывайте воздействие химических реакций на материал, из которого изготовлен крепеж – если анкер не рассчитан на высокий уровень влаги, но постоянно ей подвержен, произойдет коррозия металла и быстрое разрушение болта.

Как крепить анкерные болты – что нужно знать?

Установка как химического, так и механического анкеров не требует особых знаний и навыков. Но для повышения надежности крепежа мы рекомендуем вам ознакомиться с нашими рекомендациями. Если вы не уверены в прочности основы под анкер, лучше перестраховаться и приобрести химический крепеж. Его смело можно устанавливать как в дерево, так и в бетон. Клеевой состав воздействует на основание самым положительным образом, во многих случаях даже укрепляя его.

Процесс установки начинается с высверливания отверстия нужного диаметра и нужной глубины. Обязательно очистите внутренние стенки от остатков крошева, продуйте отверстие грушей или насосом. Действуя строго по инструкции, смешайте клеевой состав и заполните им на две трети отверстие. Вращая анкер, установите его на нужную глубину в отверстие, попутно убирая лишний клей, который выдавит крепеж. Согласно инструкции, выждите положенное для застывания клея время, после чего можете использовать анкер по назначению.

Механические крепежи в клее не нуждаются – они фиксируются благодаря расклиниваю втулки анкера внутри проделанного отверстия. Однако же его высверливание и очистка проводится так же тщательно, как и в случае с химическим вариантом. В отверстие вставьте клиновой анкер (если крепите деталь, то вставьте через нее) и вбейте его молотком, так, чтобы гайка уперлась в закрепляемую деталь или стенку. Соединительную гайку следует затянуть с некоторым усилием, но не чрезмерным. Результатом затяжки и будет расклинившийся анкер.

Есть и другие способы расклинивания, например, с помощью специального стержня, который забивается молотком вовнутрь уже после того, как в отверстие будет вставлен болт, а клиновой анкер с внутренней резьбой устанавливается с помощью специального стержня, чем-то напоминающего кернер. После того, как анкер вставлен в отверстие, инструмент вбивается внутрь крепежа, затем удаляется, и на его место ввинчивается крепежный винт.

Конечно же, готовыми крепежами пользоваться и быстро, и удобно, особенно если нужно установить большое их количество. Однако ничто не мешает в единичных случаях закрепить и самодельный механизм. Для этого вам понадобится любой болт или стержень и эпоксидная смола, на крайний случай – шпаклевка с отвердителем. На месте, где вы планируете установить самодельный анкер, следует высверлить отверстие, которое по диаметру будет немного больше болта.

Очистив его от крошек, продув насосом, наполовину заполните его эпоксидкой и, слегка постукивая по болту молотком, вращая его в отверстии, установите крепеж. Потеки вещества вытрите тряпкой и через некоторое время разровняйте слегка затвердевшую смолу вокруг анкера заподлицо. Уже через сутки вещество застынет окончательно, и вы сможете пользоваться крепежом.

Анкера для бетона: размеры, виды, характеристики

Обеспечить надежную фиксацию различных предметов и конструкций на бетонных поверхностях способны такие крепежные изделия, как анкера для бетона. Проблема крепления различных предметов к бетону является достаточно актуальной как в сфере капитального строительства, так и в области ремонта, выполняемого силами самих собственников недвижимого имущества.

Анкера по бетону способны обеспечить надежное закрепление любой конструкции

Таких трудностей не возникает, если крепежный элемент необходимо зафиксировать в более мягком материале – дереве или пластике. Если же речь идет о бетоне – материале, отличающемся высокой твердостью и, соответственно, хрупкостью, то необходимо использовать специальные крепежи, к которым, в частности, относятся болты анкерного типа.

Что такое анкер: общее понятие

Под словом «анкер» подразумевают крепежное изделие, используемое для фиксации различных предметов на конструкциях из полнотелых твердых материалов – бетона, строительного кирпича, природного камня и др. Для установки такого крепежа следует подготовить отверстие с соответствующими размерами, в котором и будет размещаться болт анкерного типа. Высокая удерживающая способность болта, помещенного в такое отверстие, может обеспечиваться за счет:

У любого анкера есть распорная часть

Наиболее популярным анкером является крепежный элемент, который благодаря особенностям своей конструкции расклинивается внутри отверстия, обеспечивая тем самым высокую надежность создаваемого соединения. Поверхность таких болтов, изготавливаемых из углеродистой стали, покрывается цинковым составом, который исключает риск возникновения и развития коррозии.

Размеры анкерных болтов для бетона

Обычно основные размеры анкерного болта указываются в формате, например: М10 12х100. Это обозначение расшифровывается следующим образом: М10 — диаметр резьбы болта, число 12 обозначает диаметр установки в миллиметрах (такого диметра отверстие необходимо просверлить в бетоне перед монтажом), число 100 — это длина анкера в миллиметрах.

Диапазон типоразмеров анкеров, применяемый в быту, как правило, ограничивается данными параметрами: резьба от М6 до М12 при длине от 55 до 160 мм. Разумеется, существует множество других вариантов, но они, скорее, относятся к разряду профессионального или узко специализированного крепежа.

Особенности монтажа анкеров для бетона

На надежность крепления, полученного при помощи анкерного болта, оказывает влияние целый ряд факторов:

качество материала, в которой устанавливается анкер;
тип и размеры крепежного элемента, которые должны подбираться в соответствии с нагрузками, воспринимаемыми таким изделием;
правильность подготовки места для размещения крепежа и соблюдение технологии его установки;
прочностные характеристики самого анкера.

Последовательность монтажных операций (нажмите для увеличения)

Монтаж болтов анкерного типа может выполняться в различные конструкции, материал изготовления которых должен отличаться достаточно высокой прочностью. Сюда, в частности, относятся:

фундаменты из бетона;
стены и перегородки из бетона и кирпича;
плиты перекрытия, которые обычно изготавливают из бетона.

Схемы установки механических анкеров

Предметами и конструкционными элементами, которые крепятся при помощи таких болтов, обычно являются:

балки из металлопроката различного типа;
элементы подвесных потолочных конструкций;
светильники и люстры;
деревянный брус, применяемый для монтажа напольных и потолочных покрытий;
элементы лестничных конструкций;
несущие конструкции, обладающие большим весом и габаритами.

Расчет нагрузки в зависимости от параметров анкера

Как уже говорилось выше, фиксация болта анкерного типа внутри предварительно подготовленного отверстия может быть обеспечена двумя основными способами:

путем расклинивания распорной втулки внутри отверстия;
за счет специального клеевого состава, связывающего болт и внутренние стенки отверстия (химический анкер).

Существуют требования для отверстий в закрепляемой детали, которые не должны превышать указанные в таблице значения. Большие зазоры допускается заполнять раствором

Механические анкерные болты для бетона

К самым распространенным видам анкерных болтов относятся крепежные изделия, работающие по механическому принципу.

Забивные

Одним из таких изделий является забивной анкер, внутри распорной втулки которого есть резьба. Этот анкер, предназначенный для бетона и других плотных и твердых материалов, разжимается в отверстии за счет специального устройства, после чего в него вкручивают сам крепежный элемент.

Разновидности и порядок монтажа забивного анкера

Распорные

На современном рынке также широко распространены распорные анкеры для бетона и других строительных материалов. В конструкции таких анкерных крепежных элементов, способных выдержать очень значительные нагрузки, имеется специальный клин, который и отвечает за разжимание распорной втулки. Используя такие анкеры, можно обеспечивать надежную фиксацию на поверхности из бетона даже тяжелых предметов – металлических ворот, габаритного оборудования и др. Между тем следует иметь в виду, что надежность крепления, которую обеспечивает такой анкер для работ по бетону, во многом зависит от прочностных характеристик конструкции, в которую он монтируется.

Распорный анкер HILTI HSL-3

Одним из представителей данного семейства крепежа является рамный анкер. Болты такого плана используются для монтажа окон и дверей. Распорная втулка рамных анкеров имеет две зоны расклинивания: у шляпки болта и в теле несущего основания.

В двухраспорных анкерах для бетона, как следует из их названия, предусмотрено одновременно две распорных втулки. За счет этого анкерами данного вида обеспечивается более надежное сцепление, что позволяет использовать их для монтажа предметов, обладающих значительной массой.

Металлические рамные анкера предназначены для сквозного монтажа в кирпиче, камне и бетоне

Клиновые

Анкер клинового типа для бетона, о котором говорилось выше, может иметь два варианта конструктивного исполнения. В первом случае для расклинивания внутренней втулки такого анкера используют молоток и специальный кернер-бородок. После расклинивания втулки такое дополнительное приспособление извлекают из внутренней части анкера и вкручивают в него крепежный болт или шпильку.

При закручивании клинового анкера шпилька вытягивается и расклинивает своим конусовидным хвостовиком распорную юбку

Установка в бетоне клиновых анкеров другого типа выполняется несколько проще. Их основным элементом является резьбовая шпилька, один конец которой является конусообразным. При затягивании гайки, опирающейся на поверхность конструкции, в которую устанавливается такой крепеж, его конусная часть разжимает распорную втулку, обеспечивая ее надежную фиксацию в заранее подготовленном отверстии. В некоторых моделях анкерного крепежа подобного типа на внешней поверхности распорной втулки есть зубцы, обеспечивающие лучшее сцепление данного элемента с внутренними стенками отверстия.

Стержневой анкер для регулируемого пола

Стержневой анкер, который также относится клиновому типу, отличается от обычного увеличенными размерами (длиной болта). Посредством такого анкера выполняется монтаж многослойных систем со значительной толщиной.

Выбор вида анкера делают, ориентируясь не только на его размеры, которые оговаривает ГОСТ, но и на тип крепления, которое необходимо выполнить с его помощью. При этом также важно выполнить расчет нагрузки, которая будет приходиться на анкер для бетона. Выполняя этот расчет, следует иметь в виду, что нагрузка, приходящаяся на крепежный элемент, не должна превышать 25% от той, которую указывает ГОСТ.

Химические анкерные болты для бетона

Крепежное изделие данного вида – это анкерный шуруп по бетону, фиксация которого в отверстии обеспечивается специальным клеевым составом. Клеевой состав, при помощи которого фиксируются химические анкеры, заливается в заранее выполненное и тщательно очищенное отверстие на две трети его длины. В отверстие с клеем устанавливается анкерный болт соответствующего размера. После полного застывания клеевого состава выполняется крепление требуемого предмета.

Аккумуляторный дозатор позволяет вводить клеевой состав быстро и точно

Химические анкерные элементы применяют в тех случаях, когда крепеж необходимо выполнить на конструкциях из пористых материалов. Заполняя поры и внутренние полости в таких материалах, клеевой состав обеспечивает надежное сцепление анкера с материалом конструкции. При выполнении всех правил монтажа и использовании качественных материалов выдергивание или вырыв анкера из конструкции, не сопровождающийся ее механическим повреждением, практически невозможен. Испытания, проведенные с крепежными изделиями данного типа, можно увидеть на фото и видео в интернете.

Порядок установки химического анкера

Для получения качественного соединения при использовании анкеров химического типа необходима чистота отверстий, в которые они будут устанавливаться. Для подачи клея в отверстие могут применяться специальные тубы или капсулы, в которых клеевой состав и отвердитель содержатся в необходимых пропорциях.

Таким образом, для бетона разного типа предусмотрены и различные виды анкеров, выбору которых следует уделять особое внимание.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Забивной анкер CONFAST®

Забивные анкеры

предназначены для анкеровки в бетон. Вставьте ударный анкер в предварительно просверленное отверстие в бетоне. Установите анкер, забив гвоздь в анкер. Гвоздь расширяет ударный якорь в бетоне.

ИСПОЛЬЗУЕТ

• Забивные анкеры CONFAST® должны использоваться только в твердом бетоне и никогда не должны устанавливаться в любой другой тип кладочного материала.
• Никогда не устанавливайте анкер CONFAST® Strike в пиломатериалы, обработанные ACQ.
• Идеально подходит для использования там, где критически важны стабильные заделки и выступы над поверхностью.
• Подлежит визуальному осмотру благодаря положительному приводу и положительной установке якоря.

УСТАНОВКА

• Никаких специальных инструментов не требуется. Просто просверлите отверстие в бетоне, вставьте анкер CONFAST® Strike в отверстие и забейте гвоздь, пока его головка не коснется корпуса анкера.

• Отверстие подходящего размера, которое необходимо просверлить в бетоне, должно быть того же диаметра, что и устанавливаемый анкер.
• Минимальная глубина отверстия в бетоне на 1/2 дюйма глубже, чем минимальная глубина заделки для диаметра устанавливаемого анкера CONFAST® Strike.
• Анкер CONFAST® Strike может быть установлен либо через крепежное отверстие с приспособлением на месте или до установки приспособления на анкер.

УДЕРЖИВАЮЩАЯ ПРОЧНОСТЬ

• Очень важно помнить, что все крепежные детали для бетона, включая анкер CONFAST® Strike, получают все свои удерживающие значения от бетона, в который они установлены.
• Все указанные значения удержания являются ориентировочными и не гарантируются.
• Практическое правило для крепления к бетону гласит, что чем больше диаметр и глубже заделка, тем большие значения удержания могут быть получены.

РАЗМЕРЫ

• Забивные анкеры CONFAST® выпускаются шести диаметров: 1/4 «, 5/16», 3/8 «, 1/2», 5/8 «, 3/4» и имеют широкий диапазон длин, которые подходят для большинства областей применения.

требования.
• Каждая коробка с анкерами поставляется в упаковке с гайками и шайбами.Количество анкеров в коробке варьируется в зависимости от длины и диаметра анкера.
• Длина анкера измеряется как общая длина корпуса анкера с резьбой на части его длины.

Sammys® 3/8 «Вертикальный анкер с резьбовой шпилькой для бетона, 3/8» — размер стержня 16, размер винта 5/16 «x 1-3 / 4» — CST 20 SS

Экономит время по сравнению с традиционными методами.
Снижает затраты на установку.
Быстрая установка с помощью отвертки Sammys Nut Driver.

Технические характеристики продукции

Привод	Sammys® # 14 (черная) Гаечный ключ (8113910)
Тип крепления	Вертикальный
Основание	Бетон
Размер стержня	3/8 «-16
Размер крепежа основания	5/16″ x 1-3 / 4 «
Диаметр	0. 3125
Длина	1,75

Используя твердосплавную коронку SDS 250 или ШЕСТИГРАННЫЙ ПРИЕМНИК с твердосплавной коронкой № 250, предварительно просверлите бетонный элемент молотком на глубину 2 дюйма / перфоратор установлен на ударный режим.
После завершения предварительного сверления установите НАКОНЕЧНИК над сверлом (сверло должно оставаться в сверле) и вставьте отвертку для гаек # 14 (черный) (кат. Примечание по установке выше).
Вставьте винт CST в гаечный ключ.
Поместите кончик винта в предварительно просверленное отверстие, поверните ударно-сверлильный блок в режим сверления и начните вставку. Когда гаечный ключ свободно вращается на винте CST, установка завершена. Остановите и снимите дрель.
Бетонный винт готов принять резьбу 1/4 «, 3/8», 1/2 «или метрическую штангу или болт со всей резьбой. (Красная гаечная отвертка # 14SW используется с винтом 1/2 дюйма)

Примечание. Для установки используйте сверло с максимальной скоростью 1200 об / мин.

Примечание. Не устанавливайте винты по бетону, когда буровая установка находится в ударном режиме — это снизит коэффициент выдергивания винта.

СПЕЦИАЛЬНАЯ СИСТЕМА ОТВЕРТИТЕЛЯ ГАЙКИ: Гаечные ключи были разработаны с уникальной дополнительной функцией, которая обеспечивает быструю и безопасную установку каждый раз. Когда поверхность отвертки соприкоснется с материалом, в который вы устанавливаете, продолжайте сверление, пока гайковерт не будет свободно вращаться. На этом установка завершена. Гарантия требует использования подходящего гаечного ключа для установки.

Крепежные детали для бетона — анкеры, болты и шурупы для бетона

Каждый раз, когда вы прикрепляете к бетону какой-либо предмет, не являющийся конструктивным, например, раму для картины, оконные ставни или стеллажи, вам понадобится подходящий крепеж, чтобы обеспечить надежное крепление. У вас есть несколько типов застежек на выбор, в зависимости от области применения и веса предмета, который вы вешаете. Вот обзор ваших вариантов и советы о том, что следует учитывать при выборе застежки.Мы также предлагаем советы по правильной установке крепежных элементов для бетона, в том числе подходящие инструменты для использования и ошибки, которых следует избегать.

Это застежка или анкер?

Многие люди используют эти два слова как синонимы, включая производителей. Однако прикрепление неструктурных элементов к бетону обычно рассматривается как «крепление», а крепление конструктивных элементов к бетону — как «анкеровка». Или, по-другому, крепежные детали обычно легче и меньше анкеров, хотя некоторые из них могут использоваться в обоих случаях.

ВИДЫ КРЕПЕЖЕЙ

Крепежные изделия химические

Эти крепежные элементы могут быть установлены как на поверхность, так и с помощью инъекций с использованием различных клеев или эпоксидных смол.

Они склеиваются на месте с помощью двухкомпонентных химических соединений: эпоксидных смол, сложных полиэфиров или виниловых эфиров. Как и в случае с распорными застежками, застежка для инъекций вставляется в предварительно просверленные отверстия, и клей впрыскивается в отверстие. (Не забудьте сдувать пыль перед нанесением клея, иначе он прилипнет к пыли, покрывающей внутреннюю часть отверстия, а не поверхность самого отверстия.)

Крепеж механический

Болт коленчатого вала механический фиксатор

Механические крепления

лучше всего работают с пустотными материалами, такими как гипсокартон, пустотелый бетонный блок (который часто используется в подвалах) и штукатурка.

Эти застежки открываются с обратной стороны (внутри закрепляемого материала) и прижимаются к закрепляемому материалу при затягивании механической застежки.

Крепежные элементы расширения

Основание застежки спроектировано с возможностью расширения по сторонам отверстия любым количеством способов в зависимости от выбранного типа застежки.

Дюбели предназначены для твердых материалов, таких как бетон (или кирпич, камень и строительный раствор). Они работают, передавая силу натяжения или тяги на болт бетону за счет трения или давления расширения.

Вот несколько примеров расширительных креплений:

Клиновая застежка: В этой системе используются гайка, шайба и стальной шпилька с конической оправкой внизу.Эту оправку окружает стальной зажим или отдельные стальные клинья. Когда гайка затягивается, оправка втягивается в зажим или клинья, заставляя их заклинивать между оправкой и сторонами отверстия.
Втулка застежки: Втулка расширение застежки имеет гайку, шайбу, стальной установочный штифт и втулку расширения листового металла. Как и в клиновом компенсаторе, нижняя часть болта имеет оправку с равномерным конусом того же диаметра, что и распорная втулка. Сама втулка имеет продольный разрез для облегчения расширения. Когда гайка затягивается, она втягивает оправку во втулку, заставляя ее расширяться и упираться в стороны отверстия.
Застежка-шпилька: В отличие от застежки-клина и гильзы, в которых используется затянутая гайка, чтобы вызвать расширение застежки по сторонам отверстия, застежка-шпилька расширяется за счет ударов по верхней части шпильки. Застежки расширения стержня имеет резьбу на верхнем конце и имеют просверленное отверстие с вертикальными прорезями на нижнем конце стойки.Это отверстие в нижней части шпильки находится над конической стальной заглушкой. Когда верхняя часть шпильки забивается молотком, нижняя часть стальной шпильки прижимается к конической стальной пробке, что приводит к расширению стальной шпильки по сторонам отверстия.
Самосверлящий крепежный элемент: Самосверлящий крепежный элемент не вставляется в предварительно просверленное отверстие, а имеет зубья для прорезания собственного отверстия в бетоне. Этот крепеж состоит из стальной оболочки (с зубьями) и конической стальной заглушки.Верхняя часть корпуса имеет внутреннюю резьбу, поэтому в нее можно ввернуть болт. Путем ударного сверления оболочки над конической стальной пробкой дно оболочки заставляется расширяться и упираться в стенки отверстия.
Вставной зажим: В этой системе используется стальная оболочка и внутренняя стальная расширительная пробка.

Клейкий крепеж

Накладные клейкие крепления могут использоваться для крепления электрических приборов, аксессуаров для ванных комнат, зеркал, кронштейнов, детекторов дыма, кухонных принадлежностей, пультов дистанционного управления, рамок для картин, часов, дверных звонков, меловых досок и т. Д.

КАК РЕШИТЬ, КАКОЙ ТИП КРЕПЕЖА ИСПОЛЬЗОВАТЬ?

Тип используемой застежки зависит от того, что вам нужно застегнуть, и от материала, к которому вы ее крепите. Что-то тяжелое, например ставни, требует другого типа застежки по сравнению с чем-то легким, например дверным звонком. Кроме того, пустотелая блочная стена требует другого типа крепежа, чем сплошная бетонная стена.

Необходимо учитывать несколько основных моментов:

Какой вес должен быть установлен? Учитывайте размер и вес.Эта информация поможет вам определить размер и необходимое количество застежки.
На что он будет монтироваться? Это пустотное основание, такое как гипсокартон, бетонный блок или штукатурка с обрешеткой? Или это сплошная сердцевина, такая как камень, кирпич или бетон.
Должна ли установка быть внешней и подверженной воздействию элементов? Или интерьер?
Как далеко от углов?
Учитывайте толщину основного материала.

Землетрясения и крепеж

В стране землетрясения следует помнить о том, чтобы выбрать крепеж немного прочнее, чем требуется, чтобы выдержать вес объекта.

Вибрация или движение, вызванные землетрясением, создают дополнительную нагрузку на крепежные детали.

См. Список неструктурных приложений, где приведены примеры широкого диапазона элементов, которые могут быть повреждены и защищены от землетрясения.

Следует учитывать еще два фактора, растяжение и сдвиг , и грузоподъемность анкера для каждого из них часто указывается в спецификациях производителя.

Натяжение связано с вопросом «Вытащит ли крепеж?»
Ножницы связаны с вопросом: «Обломится?»

Это ответы, которые нужно иметь поставщику крепежа, чтобы он мог предоставить вам подходящий крепеж для работы, используя информацию о своем продукте.

Производители разработали инструкции по использованию своей продукции и имеют таблицы, в которых перечислены: тип использования (легкие, средние или тяжелые), типы креплений, доступные размеры, а также допустимые нагрузки на растяжение и сдвиг.

НЕСТРУКТУРНЫЕ ПРИМЕНЕНИЯ ДЛЯ КРЕПЕЖНЫХ изделий

Обычно используются две категории крепежа для каменной кладки:

Первый — это самосверлящий крепеж, который работает путем врезания резьбы в бетон / кирпич или блок. Их можно использовать для монтажа электрических распределительных коробок, планок обшивки, обвязки систем отопления, вентиляции и кондиционирования воздуха, систем внешней изоляции, опорных плит из фанеры и т. Д.

Второй тип — это механический фиксатор, вставляемый в предварительно просверленное отверстие. Этот тип анкера обеспечивает большую опорную поверхность, чем просто резьба в самосверлящем креплении, и может использоваться для крепления более тяжелых предметов, таких как ставни, выступы из листового металла, перила и экранированные навесы или ограждения для бассейнов.

Коммунальные услуги:

Электрооборудование, распределительные коробки, зажимы для кабелепровода
ОВК
Системы управления
Телекоммуникационное оборудование
Ящики дистанционного управления

Предметы домашнего обихода или офиса:

Стеллажи и опоры
Рамы для картин
Зеркала
Часы
Доска объявлений и меловая доска
Термостаты и детекторы дыма

Внешний вид:

Ставни
Навесы для веранды и бассейна
Листовой металл или гибкие планки
Перила
Кровля металлочерепица или черепица
Кованое железо декоративное
Ленты для обшивки кладки
Жесткая изоляция кирпичной кладки или бетонного настила

УСТАНОВКА КРЕПЕЖЕЙ

Монтируемые детали

Они обычно используются для крепления конструктивных элементов к бетонной стене, плите или фундаменту, но также могут использоваться для неструктурных применений. На крепеж или бетон наносятся пятна перед заливкой бетона. Бетон затвердевает, и болт оказывается в нужном месте.

Преимущество монтируемой системы заключается в улучшенных характеристиках анкеровки. Болт (-ы) с головкой, залитой в свежий бетон, позже можно использовать в качестве точек крепления для неструктурных элементов. Однако, поскольку они не регулируются, следует соблюдать осторожность при их расположении. В этом отношении полезными оказались шаблоны.

Другие типы монтируемых крепежных изделий включают стержень с резьбой, резьбовые вставки и болтовые соединения (встроенные или сквозные).

Крепежные элементы после установки

Как правило, они устанавливаются в отверстие, просверленное в затвердевшем бетоне, и представляют собой либо скрепленные (залитые раствором или химическим способом), либо крепежные элементы расширяющегося типа.

Третья категория крепежей, устанавливаемых после установки, — это клейкая застежка, которая обычно используется для прикрепления легких предметов к бетонной / кирпичной / или блочной поверхности.

В первых двух случаях в бетоне просверливается отверстие на желаемую глубину и достаточно широкое, чтобы принять выбранный крепеж.Крепеж устанавливается в отверстие, и отверстие заполняется цементным материалом (например, портландцемент и песчаный раствор или предварительно приготовленный раствор) или эпоксидной смолой. Необходимо следить за тем, чтобы фиксатор находился в правильном положении (по глубине и под желаемым углом), в противном случае установка необходимого фиксатора может быть затруднена.

Совет: в частности, для клееных креплений не забудьте продуть пыль перед тем, как продолжить.

Какое оборудование необходимо для установки крепежа для бетона?

Для клееных крепежных элементов и большинства расширительных креплений для просверленного отверстия подойдет электрическая дрель с сверлом для кирпичной кладки.

В клеевых креплениях используется цементный раствор или двухкомпонентный химический клей, который можно приобрести вместе с крепежными изделиями. Для удаления пыли из отверстия можно использовать воздуходувку лампового типа.

Для некоторых распорных креплений требуется гаечный ключ для затягивания гайки, чтобы основание расширилось.

Прочие распорные крепежные детали расширяются путем удара по верхней части крепежа (или с помощью перфоратора). Для этих крепежных элементов удары по верхней части заставляют нижнюю часть расширяться наружу по направлению к отверстию.

В любом случае следуйте инструкциям производителя и соблюдайте меры безопасности.

На что следует обратить внимание при установке (проблемы, которых следует избегать)

Есть две основные вещи, от которых нужно защищаться: вырывание крепежа из стены (связанное с натяжением) или отлом (относящееся к сдвигу). Обе эти проблемы можно избежать, зная вес устанавливаемого элемента и то, на что он будет устанавливаться. Эта информация может помочь определить размер и количество используемых креплений.

См. Характеристики производителя для легких, средних или тяжелых условий эксплуатации; и таблицы, в которых перечислены типы застежек и их прочность на растяжение и сдвиг каждого диаметра. Здесь есть компромиссы. Может случиться так, что 2 более крупных крепежа имеют больше смысла, чем 4 меньших, но крепеж меньшего размера означает меньшие отверстия и более быстрое сверление и, возможно, более равномерную поддержку объекта, например, в случае стеллажей.

Вот вещи, от которых стоит остерегаться:

1.Вытаскивание из стены — крепеж химический или клеевой

Пыльная дыра . Если не удалить пыль из просверленного отверстия перед нанесением клея, это может вызвать проблемы. Пыль можно удалить путем выдувания или вакуумирования. Однако для небольших отверстий это легче задуть. Для этого существуют «воздуходувки». Обычно они имеют резиновую грушу на одном конце и тонкую трубку на другом. Трубку вставляют в отверстие и сильно сжимают резиновую грушу.Это приведет к попаданию воздуха на дно отверстия, который поднимет и унесет пыль. (Пылезащитная маска здесь — хорошая идея). Альтернативный метод — промыть отверстие чистой проточной водой, а затем дать ему высохнуть перед нанесением эпоксидной смолы.
Застежка неподходящего размера, слишком маленький диаметр или недостаточно длинная. Результатом любого из них является слишком малая опорная поверхность, чтобы выдерживать нагрузки, которые предмет оказывает на застежку. В случае приклеенных анкеров это может привести к отделению клея от поверхности отверстия (что более вероятно) или от самого крепежа.

2. Выталкивание из стены — дюбели

Отверстие неподходящего размера, слишком большое для анкера. Это может произойти, если для просверливания отверстия используется сверло неправильного размера. Следует соблюдать инструкции производителя. Если отверстие слишком велико, то либо недостаточная часть расширяющейся части будет прижиматься к сторонам отверстия, либо оно не будет заклинивать достаточно прочно.
Крепеж ненадлежащего размера, слишком маленький диаметр .

3. Обрыв

Если выбран крепежный элемент слишком маленького диаметра для веса объекта, болт, используемый для прикрепления объекта к стене, может сломаться или срезаться.Это может произойти, даже если отверстие было просверлено правильно и анкер установлен правильно (склеенный или расширительный).
Это действительно вопрос выбора размера застежки, соответствующего весу подвешиваемого или прикрепляемого предмета. В стране землетрясения также неплохо иметь крепление немного прочнее, чем требуется, чтобы выдержать вес объекта. Вибрация или движение, вызванные землетрясением, создают дополнительную нагрузку на крепеж.

Дополнительная литература:
Concrete Tools
Concrete Stencils
Concrete Repair

Как правильно выбрать оборудование для подвешивания

В этом нет никаких сомнений. Прикрепить что-то к гипсокартону сложно, когда оно должно проходить между шпильками. Оштукатуренные стены и пустотные двери — тоже не пикник, над которым можно работать. Эти поверхности разделяют пространство, а не поддерживают вес. Но, к счастью, есть якорь практически для любой работы по подвешиванию, о которой вы только можете подумать.

Зачем нужно подвесное оборудование?

Соберите свою коллекцию, и вам не нужно будет каждый раз бежать в магазин, когда появится работа по развешиванию, или беспокоиться о том, что ваше настенное искусство рухнет на землю. Вот лучшие крепления для обычных бытовых подвесок.

Типы крепежа

Расширяющиеся пластиковые втулки

Доступно несколько разновидностей, они подходят для легких (менее 10 фунтов) и средних нагрузок (от 10 до 25 фунтов). Анкеры, подобные синему, недостаточно расширяются, чтобы хорошо зацепиться за гипсокартон; они лучше работают с штукатуркой и лучше всего с кладкой. Якоря, предназначенные для расправления своих «крыльев» (справа), менее подвержены отходу.

Как ими пользоваться: Просверлите отверстие, обеспечивающее плотное прилегание втулки.Вам нужно будет постучать по нему молотком, пока фланец анкера не упрется в поверхность. Закрепите, ввинтив винт в втулку. В зависимости от размера для втулок можно использовать винты №4, №6 или №8.

Подходит для: Тяжелые рамы для картин, доски объявлений, дымовые извещатели, дверные звонки, легкие стеллажи, настенные светильники и настенные зеркала на оштукатуренных стенах.

Анкеры для ввинчивания

Самый популярный универсальный анкер для гипсокартона. Они отлично подходят для легких (менее 10 фунтов) и средних нагрузок (от 10 до 25 фунтов) и доступны из металла и пластика.

Как использовать: Просто вкрутите анкер в стену с помощью отвертки Phillips или аккумуляторной дрели с битой Phillips. Закрепите элемент, ввинтив винт №6 или №8 в отверстие для анкера.

Подходит для: Тяжелые рамы для картин, доски объявлений, дымовые извещатели, дверные звонки, легкие стеллажи, настенные светильники, настенные зеркала на гипсокартоне.

Вешалки и гвозди для фоторамок

Хорошо иметь под рукой их подборку разных размеров.Большие версии, установленные с угловым гвоздем, могут выдерживать до 20 фунтов. Для более тяжелых грузов (от 25 до 50 фунтов) используйте плоский крюк и якорь.

Подходит для: Рамы для картин (до 20 фунтов) на гипсокартоне и штукатурке.

iStock

Болтс Молли

Они не так просты в использовании, как другие анкеры для гипсокартона, но их все же хорошо иметь под рукой для средних (от 10 фунтов до 25 фунтов) и больших нагрузок (от 25 до 50 фунтов).Заостренные молли (справа) можно установить молотком. Варианты без острия требуют установочного отверстия и хорошо работают в старых стенах из штукатурки и реек.

Как их использовать: Установите круглый фланец заподлицо с поверхностью стены, нажав на головку винта. Поверните винт так, чтобы «грибовидный» шлиц втулки упирался в поверхность задней стенки. Следите за тем, чтобы не перетянуть; вы поймете, что это происходит, если фланец анкера начнет вдавливать поверхность штукатурки или гипсокартона. Как только молли закрепится, открутите болт, а затем замените его предметом на месте.

Подходит для: Вешалки для полотенец на гипсе, прочные полки на гипсокартоне и гипсе, опоры карнизов на гипсокартоне и гипсе, а также настенные зеркала (более 20 фунтов) на гипсе.

Анкеры для вставки врезки

Эти простые в использовании застежки лучше всего подходят для легких нагрузок (менее 10 фунтов).

Как использовать : Постучите острым концом и плоским стержнем по стене до тех пор, пока верхний фланец не будет на одном уровне с поверхностью стены. Установите элемент, ввинтив винт №6 в отверстие фланца.

Пустотелый дверной анкер

Эти миниатюрные болты молли выдерживают легкие (менее 10 фунтов) и тяжелые нагрузки (от 25 до 50 фунтов) в пустотелых дверях и обшивке толщиной дюйма. Также доступны пластиковые версии.

Как использовать: Используйте ту же технику, что и для стандартных болтов молли.

Подходит для: Рамы для картин (до 20 фунтов), тяжелые рамы и доски объявлений, дымовые извещатели и дверные звонки, вешалки для полотенец, легкие стеллажи и настенные зеркала (до 20 фунтов и более).

Стопорный болт

Металлические коленчатые болты могут выдерживать большие нагрузки (от 25 до 50 фунтов) в гипсокартоне, гипсе и пустотных бетонных блоках. Пластиковые версии выдерживают средние нагрузки (от 10 до 25 фунтов) в гипсокартоне и штукатурке.

Как ими пользоваться: Просверлите в стене отверстие, достаточно большое, чтобы в нем можно было разместить тумблер. Наденьте фиксируемый элемент на болт, затем вставьте рычаг и затяните. После установки пластиковый болт можно обрезать заподлицо с гайкой.

Зеркальные зажимы

Используйте L-образные пластиковые фиксаторы для установки настенных безрамных зеркал.

Как установить перила в бетон для более безопасной и стильной жизни на открытом воздухе

Я собирался забрать диван у тестя моего друга, и когда я прибыл в дом, я был потрясен, когда подъехал к черным воротам Мордора. Дом его тестя построен на холме и имеет подпорную стену семи футов высотой во дворе. Под стеной большой пруд с карпами кои. Как правило, за ней располагается брусчатка с садовой мебелью и павильон, покрытый тканью.Однако, когда я приехал, эту зону отдыха заменили грудой грязи и серией стальных труб шириной четыре дюйма, вбитых в землю за стеной. Они были кривыми, а общая эстетика напоминала злого повелителя из фантастического романа.

Когда свекровь моей подруги открыла дверь, я спросил ее, разбили ли они средневековую армию. Смеясь, она ответила, что ее муж ставит перила, чтобы внуки не упали в пруд, и что они все еще работают над этим.Тогда меня осенило, что средний домашний мастер не всегда знаком с тем, как устанавливать перила в бетон, и что я мог бы помочь.

Бетонные крепежные изделия прошлого и настоящего

Хороших крепежей, которые позволили бы прикрепить что-то к бетону, долгое время не было в наличии, и одна из причин импровизации тестя моего друга заключалась в том, что он не работал руками уже несколько десятилетий. В начале двадцатого века вы использовали каменные гвозди, чтобы прикрепить дерево к бетону, а затем прикрепляли предметы к дереву.В качестве альтернативы вы можете просверлить отверстие в бетоне, воткнуть деревянную пробку в отверстие и вбить шуруп в дерево, полагаясь на трение между деревом и бетоном, чтобы удерживать винт — и все, что он удерживал — на месте. . Эти деревянные заглушки позже были заменены пластиковыми, и эта техника до сих пор используется для вешания картин на стены.

Ни один из этих методов крепления к бетону не является достаточно прочным, чтобы удерживать перила, на которые опираются люди, поэтому старые железные перила из коричневого камня обычно зарывались в бетон. Люди вырубали отверстия в бетоне для столбов перил, вживляли столбы в отверстия, а затем заливали их бетонным покрытием. Так что стена из кольев, которую я видел в доме тестя моего друга, была просто его способом закрепить перила без использования долота.

К счастью для тех, кто живет в современную эпоху, есть крепеж, который можно использовать в бетоне, который также достаточно прочен, чтобы его можно было использовать для крепления перил. Он называется клиновым якорем, и они существуют уже некоторое время, и его версия была запатентована в 1898 году.Однако это, похоже, не сразу прижилось, поскольку Popular Mechanics рассматривала их как новую разработку в 1935 году. По какой-то причине они не вошли в нормальное повседневное использование до некоторого времени после 1960-х годов.

В современной форме клиновые анкеры представляют собой просто более широкие на концах болты с зажимом, который окружает болт выше на валу. Они вставляются в просверленное в бетоне отверстие, болт затягивается, и зажим скользит по более широкой части вала — клину — эффективно увеличивая диаметр болта и заклинивая его на место.

Как установить перила в бетон с помощью клиновых анкеров

Для установки перил в бетон приблизительным стандартом является клиновой анкер диаметром около ⅜ дюйма и длиной три дюйма. Перед тем как начать, вам необходимо просверлить отверстия для анкеров. Чтобы отметить, где вы собираетесь просверлить, полезно измерить расстояние между стойками, разместить стойки и отметить сквозные отверстия, которые уже просверлены в основании стойки. Это предотвратит перекос просверленных отверстий, когда придет время устанавливать стойки.

Чтобы просверлить отверстия, используйте сверло по камню того же диаметра, что и стержень анкера. Например, для типичного ⅜-дюймового анкера используйте-дюймовую коронку. Сверлить отверстия будет проще с помощью перфоратора, но это не обязательно. Если вы используете обычную дрель, действуйте медленно, чтобы не пережечь мотор. При сверлении отверстий вам нужно будет заходить немного глубже, чем длина анкера. Хотя не существует жесткого правила, мне нравится сверлить на полдюйма глубже, чем длина анкера, с которым я работаю. Это предотвратит удары якоря о дно, а дополнительное пространство даст пыли место для оседания под якорем. Вам все равно нужно выдувать пыль из отверстий, но не всю ее можно удалить, и если дать ей место под якорем, это облегчит жизнь.

Как только все это будет сделано, разместите свои сообщения на своих местах. Затем возьмите клиновой анкер и проденьте его через отверстие в прошлом основании и в отверстие в бетоне под ним. Он должен быть достаточно плотно прилегающим, и вам может потребоваться аккуратно забить несколько клиновых анкеров на место с помощью молотка.Когда концевая гайка находится заподлицо с основанием стойки, поверните гайку с помощью ручного инструмента. Это подтянет толстую часть вала вверх во втулку и заклинит анкер на место. Чрезмерное затягивание может сломать якорь, а когда они сломаны, снимать вал очень сложно, поэтому никаких электроинструментов, и когда это сделано, то готово.

Выбор системы перил для бетона

Установка перил в бетон будет одинаковой для большинства типов перил: установка клинового анкера через основание стойки. В случае деревянных столбов вам нужно поместить столб в металлическое основание столба, а затем закрепить его. В металлических перилах основание столба — это просто пластина с отверстиями, приваренная к столбу. Хотя эту сварку можно выполнить самостоятельно, для этого требуются особые навыки, и лучше всего, если вы — домашний мастер, выбрать металлические перила, которые легко установить, например систему с предварительно собранными панелями. Также лучше выбрать такую систему перил, которая будет служить долго, не ржаветь и не ломаться.Бетонные клиновые анкеры предназначены для постоянного использования, и если вам нужно заменить стойку, прикрепленную к бетону с помощью клинового анкера, это может быть сложно сделать.

Fortress Railing предлагает стальные ограждения, которые идеально подходят для использования с клиновыми анкерами. Прочные стальные основания стоек приварены к стойкам, а на оцинкованную сталь наносится предварительное цинкование, электронное покрытие и высококачественное порошковое покрытие, которое предохраняет стойку и сварные швы от коррозии. Fortress Railing также производит линейки алюминиевых, кабельных и стеклянных перил, которые подходят к разным стилям дома, от деревенского до современного, и просты в установке.Чтобы узнать больше, свяжитесь с Fortress или найдите ближайшего к вам продавца. Чтобы получить больше высококачественных товаров для улицы, обратите внимание на линии террасных досок и ограждений Fortress.

Изображение любезно предоставлено Zeizmic в английской Википедии [GFDL (http://www.gnu.org/copyleft/fdl.html) через Wikimedia Commons

Строительные проблемы: анкеры в бетоне и каменной кладке

Статья и фото Григория Гавела

Когда нам нужно что-то прикрепить к деревянному каркасу в здании, мы используем гвозди или шурупы.Это просто и понятно. Гвоздь и винт могут иметь одинаковую прочность на сдвиг, но винт будет более надежно удерживаться при растяжении и вибрации.

Это не так просто, когда нужно что-то прикрепить к бетону, каменной кладке или даже оштукатуренной стене или потолку. В этих материалах необходимо просверлить отверстия для крепежа, а материалы должны быть достаточно твердыми, чтобы крепежные детали могли плохо держаться. Решение, разработанное сотни лет назад, заключалось в том, чтобы заполнить отверстие в кирпичной кладке или бетоне пробкой из материала, который удерживал бы крепеж, и в то же время расширялся и захватил внутреннюю часть отверстия.

Фото 1. Нажмите для увеличения

Древесина была первым материалом, который использовался в качестве анкеров в каменной кладке для крепления гвоздей, колышков или шурупов. Иногда в кладке просверливали отверстие после того, как раствор был установлен (или можно было оставить отверстие в шве раствора), и деревянную пробку вырезали, чтобы она поместилась и забивалась в отверстие. Иногда в швы раствора закладывались куски деревянной черепицы между кирпичами. На фото 1 показан кусок грубо распиленного дерева 2 × 4, уложенный в стену для замены целого ряда кирпичей и используемый для крепления планок для обжига деревянной обрешетки и штукатурки; и кусок 1 × 8, заложенный в стену для поддержки оконного косяка.Некоторые из этих деревянных анкеров стоят более ста лет и все еще находятся в хорошем состоянии — если древесина была сухой при установке и не подвергалась воздействию воды или насекомых. Если деревянный анкер поврежден гнилью или насекомыми, он быстро ослабнет и выйдет из строя. Если его подвергнуть воздействию огня, он загорится. Если гвоздезабиватель, заменявший кусок кирпича, подвергнется воздействию огня, он загорится и создаст слабую плоскость в стене — как выемку, которую мы вырезали в дереве, чтобы указать место падения. Хотя деревянные анкеры больше не используются в строительстве, многие старые здания были собраны с их помощью, и состояние каждой отдельной деревянной пробки или гвоздя обычно неизвестно, пока она не выйдет из строя.

Фото 1. Нажмите для увеличения

Свинцовые анкеры (фото 2, A, B) были разработаны для использования с болтами и винтами. Свинец устойчив к коррозии и не гниет. Поскольку он пластичный и податливый, он легко расширяется, чтобы прочно захватить внутреннюю часть отверстия, и плотно прилегает к резьбе на винте или болте, но со временем может деформироваться и расшатываться из-за напряжения или вибрации. Поскольку температура плавления свинца составляет 621oF (327oC), свинцовый якорь плавится в огне и высвобождает все, что держит.Хотя свинцовые анкеры нескольких типов все еще доступны, сегодня они мало используются из-за их тенденции к расшатыванию; их низкая температура плавления; и токсичность свинца. Однако миллионы из них были установлены много лет назад и до сих пор выполняют свою работу. Раньше они были доступны в большинстве стилей и размеров, показанных на фото 2.

Анкеры

ZAMAC (фото 2 CJ) выглядят как традиционные свинцовые анкеры, но легче по весу и отлиты из сплава цинка с небольшим количеством алюминия, магния и меди (отсюда и название), добавленных для изменения свойств металл. Эти анкеры доступны в десятках стилей и размеров и доступны в любом магазине оборудования или промышленных товаров.

Пластиковые анкеры (фото 2 K) были разработаны в 1950-х годах для использования с шурупами и гвоздями, для удержания легких грузов в бетоне, кирпичной кладке, штукатурке и гипсокартонных плитах. Они устойчивы к коррозии, не гниют и доступны во многих размерах. Они также недороги и хорошо подходят для тех целей, для которых они были разработаны. Поскольку они просты в использовании, они часто используются для удержания большего веса, чем позволяет их конструкция.В огне они будут размягчаться, плавиться или сжигать и высвобождать все, что они держат. Миллионы этих анкеров поддерживают электрические коробки, кабельные ремни, осветительные приборы, рамы для картин, вешалки для полотенец и почти любое оборудование, которое можно найти в жилых, коммерческих или промышленных зданиях.

Фото 3. Нажмите для увеличения

Стальные анкеры доступны во многих размерах и разновидностях для различных целей (фото 3). Большинство стальных анкеров имеют покрытие из кадмия или цинка (ранее — свинца) для защиты от коррозии.Эти стальные анкеры обладают наибольшей прочностью и с наименьшей вероятностью расшатываются от напряжения или вибрации. При температуре плавления 1800–2600 ° F (982–1427 ° C) они с наименьшей вероятностью выпустят свой груз в огне. Некоторые типы стальных анкеров доступны из нержавеющей стали для использования в агрессивных средах.

Эпоксидные и цементные составы также используются для установки анкерных болтов в бетоне и кирпичной кладке. Просверливается отверстие нужного размера и очищается от всей пыли и мусора.Болт вставляется на нужную глубину. Двухкомпонентный эпоксидный компаунд смешивается и вводится в пространство между отверстием и анкерным болтом из двойного шприца или пистолета для герметика. В другом методе цемент для затвердевания болта (гидравлический цемент) смешивается с водой и заливается в отверстие вокруг анкерного болта. Эпоксидный компаунд или цемент для болтов связывается как со сталью, так и с бетоном или каменной кладкой и расширяется по мере схватывания.

Якорь каждого типа и стиля лучше всего подходит для конкретных приложений.Некоторые типы предназначены только для статических нагрузок; некоторые расшатываются от вибрации; другие предназначены только для нагрузок на сдвиг, а не на растяжения; а некоторые не следует использовать для поддержки накладных нагрузок.

Большинство подрядчиков и мастеров достаточно осведомлены, чтобы использовать анкер надлежащего типа и размера для предполагаемого применения. К сожалению, многие мастера и продавцы магазинов ориентируются больше на внешний вид и упаковку, чем на практичность и инженерные решения, и вряд ли будут проводить много исследований, прежде чем сделать выбор.

Для получения дополнительной информации о современных анкерных системах для бетона и кирпичной кладки, выполните поиск в Интернете по адресу:

Якорь щита отстающего

Анкер-шуруп

Металлические анкеры по бетону

Анкеры для бетонных гильз

Анкеры клиновые по бетону

Анкеры одинарные по бетону

Анкеры двойные по бетону

Анкеры по бетону с раздельным привинчиванием

Забивные анкеры по бетону

Болт стопорный

Анкер для пустотелых стен

Анкеры для бурения стен

Пластиковые анкеры для стен

Анкер забивной

Цемент для болтового соединения

Анкер с эпоксидной смолой

Эти анкерные системы не включают анкерные болты, используемые для крепления конструкционной стали или тяжелого оборудования к бетонному фундаменту. Они обычно закладываются в бетонный фундамент, когда он заливается, и это тема для другого раза.

Грегори Гавел — сотрудник пожарной службы города Берлингтон (Висконсин); заместитель начальника и инструктор по обучению в отставке; и 30-летний ветеран пожарной службы. Он является сертифицированным инструктором по пожарной безопасности II и II, инструктором по пожарной безопасности в Висконсинском техническом колледже и директором по безопасности Scherrer Construction Co., Inc. Он имеет степень бакалавра колледжа Св. Норберта. Он имеет более чем 30-летний опыт работы в сфере управления объектами и строительства.

«Практические инструкции» и «Почему» для анкеров для расширения бетона

Крепежные элементы для бетонных конструкций

При креплении объектов к бетону следующий список практических рекомендаций и «почему» может прояснить ситуацию общие рекомендации для этого типа приложений. Профессионалы также знают, что для достижения оптимальных результатов также может потребоваться консультация с конкретным набором указаний производителя.

Как измерить расстояние: Крепежные элементы бетона не должны располагаться ближе, чем на 10 диаметров анкеров друг от друга.

Почему: Бетонные анкеры механического типа оказывают внешнее давление на стену отверстия в бетоне. Это давление распространяется вверх и вверх по длине анкера и называется конусом бетона, поскольку выглядит конусообразным.Конусообразная область отображает значения удержания якоря. Размещение анкеров на расстоянии менее 10 диаметров анкеров друг от друга позволит двум значениям удержания анкеров перекрываться и уменьшит значения удержания обоих анкеров.

Как измерить расстояние: Анкеры механического типа не должны устанавливаться на расстоянии минимум 5 диаметров анкера от неподдерживаемой кромки.

Почему: Если установить слишком близко к неподдерживаемой кромке, внешнее давление бетонного анкера уменьшит удерживающую способность анкера или, возможно, сделает его несуществующим («выброс»).

Как просверлить отверстие: При сверлении отверстия в бетонном, кирпичном или блочном основном материале отверстие должно быть просверлено на 1/2 дюйма глубже, чем может проникнуть бетонный анкер.

Почему: Дополнительная глубина отверстие гарантирует, что анкер не выйдет за дно, и оставит пространство для пыли от процесса сверления. Если анкер размещается с минимальными требованиями к заделке, дополнительное пространство обеспечит соблюдение минимальных требований.

Как просверлить отверстие: При сверлении отверстий под анкеры в бетоне, кирпиче или блоке следует использовать перфоратор.

Почему: Сверление в бетоне, кирпиче или блоке требует, чтобы материал был разбит и удален из отверстия. Это отличается от обработки металла или стали, поскольку эти материалы необходимо разрезать и удалять. Движение молотка разрушает основной материал, и вращение перфоратора удаляет мусор из отверстия.

Как достичь удерживающей способности: Каждый анкер имеет минимальную глубину заделки, чтобы создать удерживающие значения для анкера.

распорные и другие виды, как вытащить анкерные болты из бетонной стены, их размеры и установка

Особенности

Обзор видов

Механические

Химические

Размеры

Популярные бренды

Инструкции по использованию

распорные и другие виды, как вытащить анкерные болты из бетонной стены, их размеры и установка

Особенности

Обзор видов

Механические

Химические

Размеры

Популярные бренды

Инструкции по использованию

Анкера для бетона размеры фото

Общие сведения

Из чего делают анкеры для бетона

Размеры крепежных элементов

Порядок монтажа

Анкер что это такое фото

Основные виды анкеров

Забивные анкеры латунные, стальные

Клиновые анкеры с гайкой

Стержневые фиксаторы

Анкеры PFG

Латунный анкер MSA

Анкерный болт: разновидности и назначение

Как правильно установить анкерный болт

Разновидности анкерных болтов

Клиновым

Забиваемым

Разжимным

Распорным

Как крепить анкерный болт: видео, фото, нюансы, советы

Анкерное крепление виды и особенности анкеров применение методика закручивания

Типы крепления анкеров

Ударный способ

Разжимная конструкция

Клиновая конструкция

Как установить анкерный болт

Химический анкер, крепление клеем

Расчет анкеров

Оцените полезность статьи, нам будет приятно 🙂

Анкерный болт – установка химического и механического анкеров

Анкерный болт – технические характеристики

Монтаж анкерного болта – химическая реакция

Установка анкерных болтов – особенности работы

Как крепить анкерные болты – что нужно знать?

Анкера для бетона: размеры, виды, характеристики

Что такое анкер: общее понятие

Размеры анкерных болтов для бетона

Особенности монтажа анкеров для бетона

Механические анкерные болты для бетона

Забивные

Распорные

Клиновые

Химические анкерные болты для бетона

Забивной анкер CONFAST®

Sammys® 3/8 «Вертикальный анкер с резьбовой шпилькой для бетона, 3/8» — размер стержня 16, размер винта 5/16 «x 1-3 / 4» — CST 20 SS

Крепежные детали для бетона — анкеры, болты и шурупы для бетона

ВИДЫ КРЕПЕЖЕЙ

КАК РЕШИТЬ, КАКОЙ ТИП КРЕПЕЖА ИСПОЛЬЗОВАТЬ?

НЕСТРУКТУРНЫЕ ПРИМЕНЕНИЯ ДЛЯ КРЕПЕЖНЫХ изделий

УСТАНОВКА КРЕПЕЖЕЙ

Как правильно выбрать оборудование для подвешивания

Зачем нужно подвесное оборудование?

Типы крепежа

Расширяющиеся пластиковые втулки

Анкеры для ввинчивания

Вешалки и гвозди для фоторамок

Болтс Молли

Анкеры для вставки врезки

Пустотелый дверной анкер

Стопорный болт

Зеркальные зажимы

Как установить перила в бетон для более безопасной и стильной жизни на открытом воздухе

Строительные проблемы: анкеры в бетоне и каменной кладке

«Практические инструкции» и «Почему» для анкеров для расширения бетона
