Фракции щебня — какие бывают и где их используют
Материал, добываемый методом дробления твердых пород, называют щебнем. Это камни разных размеров, которые применяются в нескольких сферах человеческой деятельности.
Список фракций
Сыпучие материалы обладают высокой прочностью и морозостойкостью. Для них характерны определенные технические и физические характеристики. Размер щебня имеет огромное значение. Его принимают во внимание при выборе материалов для решения конкретной задачи. От правильности принятого решения зависит долговечность фундамента, период службы железобетонных изделий, прочность дорожной одежды.
Список фракций щебня
| № | фракция |
|---|---|
| 1 | отсев |
| 2 | 5-10 |
| 3 | 5-20 |
| 4 | 10-20 |
| 5 | 20-40 |
| 6 | 25-65 |
| 7 | 40-70 |
| 8 | бутовый камень |
| 9 | смеси С1-С11 |
Фракции гранитного щебня
Такой материал получают путем взрыва монолитной скалы и дальнейшего дробления камней. Для данной цели применяется специальное оборудование. В строительстве зданий и в обустройстве автомобильных трасс используются разные фракции щебня гранитного. Рассмотрим некоторые варианты.
Фракция 0-5 мм – сыпучий материал, широко применяемый при приготовлении раствора, при укладке тротуарной плитки, а также при отсыпке площадок. Это наиболее мелкая фракция щебня. Такой материал является побочным продуктом. При сортировке камней используются грохоты. Масса насыпается на наклонные решетки, которые постоянно вибрируют. Крупные камни скатываются на конвейер. А вот мелкие камушки проваливаются в небольшие ячейки.
- обустройство пешеходной территории;
- изготовление панелей для стен;
- декорирование садовых дорожек;
- приготовление бетонной смеси;
- облагораживание парковой территории.
Фракция 0-10 мм – щебеночно-песчаная смесь, состоящая из песка и щебня. Она обладает прекрасными дренажными свойствами и приемлемой ценой. Такие факторы имеют огромное значение, из-за которых сыпучие материалы часто применяются в различных сферах. ЩПС используется при изготовлении бетонных покрытий, при укладке асфальтного покрытия, при обустройстве дренажных систем. Согласно ГОСТу, материалы классифицируются по гранулометрическому составу компонентов. Поэтому на выбор представлено несколько видов щебеночно-песчаной смеси. Клиенты выбирают то, что им нужно для обустройства объекта.
Фракция 5-10 мм – небольшой размер щебня, который продается по доступной цене. Это прочные нерудные материалы, отличающиеся замечательными техническими характеристиками. Они применяются при изготовлении бетонной смеси, при возведении производственных сооружений, при создании массивных конструкций. Какая фракция щебня идеально подходит для проведения работ по заливке фундамента? Для решения подобной задачи используются камни, размер которых составляет 5-20 мм. Это смесь двух разных фракций, находящая использование не только в строительстве. Гранитный щебень прочный и морозостойкий. С его помощью проводится заливка мостового полотна и обустройство аэродромного покрытия.
фракция 20-40 мм – камни такого размера всегда находят достойное применение. К числу главных задач, которые решаются с помощью прочных материалов, относится заливка фундамента под многоэтажные дома, асфальтирование автомобильных стоянок, обустройство трамвайных линий.
Щебень такой фракции является незаменимым материалом при оформлении искусственных водоемов и придворовых территорий.
фракция 40-70 мм – камни крупного размера, отличающиеся повышенной прочностью. Они используются при обустройстве объектов, на которых никак не обойтись без значительного количества бетонной смеси. Рассматриваемая фракция щебня предназначается для дорожного строительства и для создания больших конструкций. Материал отлично себя зарекомендовал. Поэтому заказчики часто отдают ему предпочтение.
фракция 70-120 мм – большие куски камня, имеющие неправильную форму. Они отвечают строгим требованиям, касающимся прочности, водостойкости и устойчивости к низким температурам. Фракции щебня ГОСТ, определенные в специальной таблице, используются при возведении гидротехнических сооружений (дамбы, плотины). Из камней больших размеров обустраивается бутобетонный фундамент. Его ключевым преимуществом является высокая прочность. Поэтому фундамент выдерживает вес двухэтажного дома. Еще бутовый камень используется при мощении дорог, при отделке цоколя и при облицовке забора. Крупная фракция гранитного щебня применяется в декоративных целях. С помощью камней разной формы создаются красивые садовые дорожки и обрамляются клумбы. Необработанный щебень становится центром ландшафтной композиции и привносит в окружающее пространство природные нотки.
Фракции щебня, фото которых представлены на нашем сайте, пригодны для выполнения многочисленных задач. По техническим характеристикам гранитный щебень, добытый из монолитной скалы, превосходит другие сыпучие материалы. Он обладает низкой лещадностью, благодаря которой обеспечивается плотная утрамбовка. Гранитному камню не страшны морозы и негативное воздействие влаги. Материалы остаются прочными на протяжении продолжительного срока.
Фракции гравийного щебня
В строительстве незаменим материал, полученный при просеивании карьерной породы. Гравийный щебень лишь немного уступает гранитным камням.
Поэтому он находит обширное применение. Одним из основных преимуществ гравия является более низкая стоимость. За небольшие деньги можно приобрести большое количество нерудных материалов для заливки фундамента, производства ЖБИ.
Фракции щебня гравийного разные. Перечислим распространенные варианты:
- 3-10 мм – мелкие камушки, насыпная плотность которых составляет 1,48 т/м3. Это прочный и морозостойкий материал, востребованный строительными и ландшафтными компаниями. Он идеально подходит для отсыпки тротуаров и дорожек в городских парках. Камушки приятные на ощупь, поэтому по них хорошо ходить босиком. Этот момент принимают во внимание владельцы частных пляжей. Они используют гравий для засыпки территории;
- 5-20 мм – ни одна стройка не обходится без материалов неорганического происхождения. Такая фракция щебня пользуется большим спросом. Нерудные материалы обладают низкой лещадностью (около 7%), насыпной плотностью 1,37 т/м3 и отличной морозостойкостью. Камни небольших размеров используются при изготовлении железобетонных изделий. Такая фракция щебня для бетона также подходит. Поэтому сыпучие материалы часто используются в строительстве;
- 20-40 мм – камни средних размеров, обладающие высоким уровнем прочности. Их насыпная плотность – 1,39 т/м3. Лещадность – 7%. Спектр применения фракции гравийного щебня 20-40 мм широкий. Его используют при обустройстве «подушек» автомагистралей, при заливке фундаментов, при создании железнодорожных путей. Гравийный щебень имеет низкий радиоактивный фон. Поэтому он считается экологически чистым материалом;
- 40-70 мм – крупная фракция щебня, добытого из карьерной породы. Она оптимально подходит для создания прочного и надежного фундамента. Из щебня таких размеров изготавливаются бетонные перекрытия, делаются насыпи на железных дорогах и разрабатываются дренажные системы. Насыпная плотность нерудного материала – 1,37 т/м3. Камни хорошо утрамбовываются и не боятся негативного воздействия низких температур.
Фракции щебня ГОСТ 8267-93 – международный стандарт, распространяемый на материалы, которые добываются из горных пород. В нем указаны технические требования, определения и нормативные ссылки. Производители руководствуются установленным стандартом и поставляют материалы, соответствующие нормам.
Каким бывает известняковый щебень?
Это материал, который получают способом дробления горной породы, состоящей из кальцита. Его прочностные характеристики не находятся на высоком уровне. Но у известняка есть другие преимущества. Он стойко переносит температурные изменения и обладает экологической безопасностью.
Фракции щебня известнякового разные: мелкая, средняя, крупная. Сортировка окола (камней) проводится на дробильно-сортировочном заводе. Для такой цели используется специальное оборудование. В реализацию поступают сыпучие материалы, качество которых подтверждается документально.
Крупная фракция щебня, состоящего из кальцита, активно применяется в дорожном строительстве. В некоторых регионах такой щебень еще называют окол. Мелкие камни используются при изготовлении ЖБИ. В ландшафтном дизайне также имеется место для известняка. Сыпучий материал подходит для благоустройства территории, прилегающей к особняку. В ландшафтных работах применяется белый и серый известняк. Мастера придумывают интересные идеи и воплощают их в реальность.
Фракции щебня песчаника
Еще одним материалом, применяемым в разных сферах, является щебень песчаник. Это камни, которые представляют собой зацементированную массу частиц. Они формируются на протяжении долгих лет. Цвет камней зависит от их состава. В нерудном материале могут преобладать кремнистые и глинистые вещества.На производстве создаются разные фракции щебня песчаника. Чаще всего при обустройстве объектов применяются камни, размеры которых составляют 5-20 мм и 40-70 мм. Стоимость сыпучих материалов приемлемая. Поэтому их используют при изготовлении железобетонных изделий и при строительстве дорог.
Фракция щебня для бетона
Щебень в бетонной смеси играет важную роль. Он является крупным наполнителем и обеспечивает высокие технические характеристики фундамента. При наличии щебня бетон не трескается и выдерживает нагрузки на протяжении длительного времени. Заполнитель препятствует процессу усадки цементного раствора и уменьшает его ползучесть.
Фракция щебня для бетона подбирается, исходя из предназначения и особенностей будущей конструкции. При возведении большого дома используются гранитные камни размером 5-20 мм. Если планируется строительство небольшого объекта, отдается предпочтение гравийному щебню. Такой нерудный материал достаточно прочный. Поэтому он выдерживает ежедневные нагрузки.
При решении любой задачи, начиная с отсыпки спортивной площадки и заканчивая возведением гидротехнического сооружения, важен размер щебня. От того, насколько правильно сделан выбор, зависят эксплуатационные качества фундамента, ЖБИ и сооружений. Поэтому покупку нерудных материалов нужно проводить со знанием дела.
Виды щебня – классификация: описание и фото
Главная > Часто задаваемые вопросы > Виды щебняЩебень – это сыпучий материал в виде камней, являющийся продуктом дробления сырья с последующим просеиванием через сита. Это один из базовых материалов, используемых в строительных, дорожных, ландшафтных работах.
Щебень бывает разных видов в зависимости от нескольких факторов.
Классифицировать материал можно:
- По происхождению
- По фракции
- По способу постобработки
От этой классификации напрямую зависит возможность применения щебня в тех или иных работах. Поэтому ниже мы подробно опишем каждую.
Виды щебня по происхождению
Щебень – искусственный материал. Для того, чтобы его получить, сначала в карьерах добывают горную породу, затем ее дробят. Это может быть сделано с разными целями и различными способами.
Во-первых, добыча горной породы на щебень может быть:
- Целенаправленная
- Побочная
В первом случае сырье специально добывают на щебень, во втором – на щебенку перерабатывают отходы, оставшиеся после основного производства (например, после распилки породы на плиты).
Если говорить о способах, то здесь добыча может происходить:
- Взрывным методом
- При помощи вертикальных пил
- При помощи камнерезных машин
- При помощи алмазных нитей
- Ручным методом
Чаще всего сырье добывают первым способом – при помощи взрывчатки. Затем обломки горной породы погружают в дробильные установки, и на выходе получается щебенка. Далее ее просеивают, делят по фракциям, возможно, подвергают постобработке. Остальные методы применяют, в основном, для добычи сырья на производство. Подробнее об этом читайте на странице Добыча щебня.
Независимо от цели и способа добычи, для классификации щебня по происхождению важную роль играет вид горной породы.
Итак, в зависимости от исходного сырья щебень бывает:
- Гранитный
- Диоритовый
- Габбро
- Базальтовый
- Долеритовый
- Диабазовый
- Известняковый
- Мраморный
- Серпентинитовый
- Кварцевый
- Кварцитный (кварцитовый)
- Гравийный
- Доломитовый
- Сланцевый
- Амфиболитовый
- Пироксенитовый
- Шунгитовый
- Андезитовый
- Керамзитовый
- Аглопоритовый
- Перлитовый
- Вторичный
- Шлаковый
- Гипсовый
Теперь подробнее о каждом.
Гранитный щебень
Гранит – это прочная магматическая горная порода, которая возникла в результате затвердевания и кристаллизации магмы. Этот процесс занимает миллионы лет. Поэтому неудивительно, что щебень, изготавливаемый из такой породы, обладает отличными характеристиками. К тому же, гранит – это уже не просто вид материала, а знак качества, означающий надежность и долговечность.
Визуально отличить гранитную породу от другой достаточно просто – благодаря специфическому окрасу. Гранит имеет неоднородный серый цвет с многочисленными черными (темно-серыми) и белыми мелкими вкраплениями.
Гранитный щебень обладает высокой прочностью, способен выдержать повышенные механические нагрузки и перепады температур.
Поэтому его применяют повсеместно. Эта горная порода в принципе является одной из самых популярных разновидностей. Она широко распространена в земной коре и слагает основание большей части всех континентов.
В Свердловской области щебень из гранита – уже бренд.
Диоритовый щебень
Диоритовый щебень – результат дробления магматической горной породы диорит. По своим характеристикам он практически не уступают граниту, а также внешне очень похож на него. У него тот же пятнистый черно-белый окрас, с серыми, возможно зелеными вкраплениями.
Как тогда визуально отличить диорит от гранита?
На самом деле, отличие есть. Так, граниту присущ окрас светло-серого цвета, и при близком рассмотрении видно, что вкраплений белого цвета значительно больше, чем темных. А у диорита – ровно наоборот. Поэтому, в целом, такой щебень выглядит темно-серым, иногда может иметь коричневый оттенок.
Многие поставщики пользуются этим сходством и иногда продают диоритовый щебень, выдавая его за гранитный. Это связано с тем, что диорит стоит дешевле своего близнеца. Поэтому будьте внимательны.
Щебень габбро
Габбро – это глубинная магматическая порода, сформированная в условиях высокого давления и высокой температуры. В своем составе она практически не содержит кварца, и это определяет ее темный окрас. Габбро может иметь оттенки от темно-серого до практически полностью черного.
Месторождения габбро расположены по всему миру: в Европе, Северной Америке, Австралии и даже Африке. В России эта порода распространена преимущественно в Карелии и на Урале.
И здесь нужно сделать одно важное уточнение. Дело в том, что габбро имеет два совершенно разных назначения. Основное – это производство облицовочных материалов и плит. Для этого используется порода благородных темных, почти черных оттенков. Как правило, такой материал имеет очень высокую стоимость, а сырье для него добывают на карьерах с большой глубины. Так, например, австралийское габбро является одним из самых ценных представителей данной породы.
Но габбро также широко используется в строительстве (подробнее об этом читайте в статье Щебень для строительства). Правда, здесь речь идет уже о совершенно другом по своему внешнему виду материале. Его добывают на карьерах открытым способом (то есть, практически с поверхности). Сырье имеет серый оттенок и, в силу отсутствия особых декоративных свойств, сразу же дробится на щебень разных фракций.
Чем отличается габбро от других видов щебня?
На первый взгляд, разница не очень заметна, поэтому габбро можно спутать с каким-то другим щебнем. Впрочем, если присмотреться, то отличия видны даже невооруженным глазом. Порода габбро имеет однородный серый цвет без вкраплений. На крупных фракциях может просматриваться рисунок в виде тонких прожилок более светлого цвета.
Если с визуальным определением могут возникнуть затруднения, то существует беспроигрышный тактильный способ распознать габбро. Вам понадобятся пылевидные частицы, которыми покрыт щебень. Необходимо собрать эту пыль на подушечки пальцев и сделать растирающее движение подушечкой большого по указательному и среднему пальцам. И только если это габбро, вы ощутите гладкость, мягкость, движения будут скользящими, «мыльными».
Базальтовый щебень
Базальт — магматическая горная порода, которая образовалась в результате извержения вулкана. По одной из версий, ее название происходит от эфиопского слова, означающего «содержащий железо».
Базальт может быть черного, чаще серого цвета, иногда с зеленоватым оттенком стекловатой или порфировидной структуры. Последняя образовалась в процессе попадания в лаву минералов. При застывании минералы остались в породе и сформировали вкрапления разного цвета. Так, оливин придает частичкам желто-болотный цвет, плагиоклаз — белый, пироксен — черный.
Базальтовый щебень обладает высокой прочностью и гибкостью, термоустойчив. Благодаря своим характеристикам он превосходит даже «эталонную» гранитную разновидность.
Щебень этой породы является в принципе одним из самых прочных.
Его показатели по прочности варьируются в диапазоне от М1200 до М1600. Кроме того, у базальтового камня один из самых высоких параметров по морозостойкости – F400. Это значит, что он спокойно выдержит 400 последовательных циклов заморозки и оттаивания без потери качественных характеристик. По истечении этого срока материал также не разрушится и прослужит еще очень долго. Иными словами, конструкции из такого щебня будут сохранять свою прочность не одну сотню лет.
Чаще всего материал применяют в строительных и дорожных работах.
Например, его используют в качестве:
- Крупного заполнителя в высокопрочном бетоне
- Подушки под фундаментами многоэтажных зданий
- Основания под федеральными трассами
- Отсыпки балластного слоя при прокладке железных дорог
- Облицовочного материала
Большинство месторождений базальта находится в США, Индии и на Гавайских островах. На территории России залежи этой породы можно встретить в Забайкалье, Камчатке и Алтае. В окрестностях Екатеринбурга базальтовых карьеров нет. Ближайшее к нам месторождение расположено в Курганской области, поэтому данная продукция на местном рынке не встречается.
Тем не менее, иногда этот щебень можно найти в районе Каменск-Уральского. Некоторые поставщики также готовы привезти базальтовый камень в Екатеринбург. Но стоит учитывать, что цена на такой щебень будет очень и очень высокой. Переплачивать за него не имеет смысла.
Почему так?
Во-первых, базальтовый карьер находится в 142 километрах от Екатеринбурга, и поэтому самым дорогим будет не сам материал, а его транспортировка до вашего объекта. Во-вторых, прочность базальтового щебня из близлежащего к нам карьера – всего М1200. Для базальта это далеко не предел.
Для сравнения, прочность щебня из других пород в нашем регионе:
- Гранитного – от М1000 до М1400
- Амфиболитового – М1200
- Серпентинитового – от М1200 до М1400
- Диоритового – М1400
Это значит, что в окрестностях Екатеринбурга можно без труда найти и более прочный щебень по цене ниже.
В-третьих, базальтовый материал, который продают на границе Свердловской и Курганской областей, имеет непримечательный светло-серый, местами бежевый цвет. Поэтому он не особо востребован и в ландшафтном дизайне. Альтернативной в этих работах ему служит декоративный мраморный камень (о нем мы расскажем чуть ниже в нашей статье).
Таким образом можно сделать вывод, что базальтовый щебень хоть и является прочным строительным материалом, он не лучший в нашем регионе по соотношению цены и качества.
Долеритовый щебень
Долеритовый щебень – это дробленый материал из полнокристаллической мелкозернистой магматической вулканической горной породы. Магматический аналог долерита – базальт. Зачастую они настолько похожи друг на друга внешне, что отличить их можно только после лабораторного исследования.
Долерит обладает отличными прочностными характеристиками. У него плотная и массивная текстура, кристаллическая структура. Он широко распространен в океанской коре, складчатых областях, на траппах и разных плато. Чаще всего долерит имеет темно-серый цвет, но может быть еще темнее или светлее – в зависимости от примесей разных минералов.
Используют долерит обычно как строительный и облицовочный материал. Также его берут для каменного литья, мощения улиц, изготовления больших столов прецизионных измерительных приборов, в архитектуре и даже ювелирном искусстве.
Долеритом, добытым в Крыму, вымощена, например, Красная площадь в Москве. Из этого же материала (именно крымского) построен Воронцовский дворец в Алупке (Крым). Также из долерита возведен знаменитый Стоунхендж (Англия).
Диабазовый щебень
На многих сайтах можно встретить такое утверждение, что диабаз – это якобы устаревшее название долерита. Так считают и многие зарубежные ученые. Тем не менее, диабаз принято выделять в отдельный подвид.
Основные магматические аналоги диабаза – базальт и долерит. Он близок к ним по минеральному и химическому составам. Для диабаза тоже характерны высокие твердость и прочность.
Щебень из диабаза чаще имеет темный цвет: темно-серый (почти черный), темно-зеленый, зеленовато-черный.
Залежи диабазовой горной породы широко распространены по всему миру. Так, они есть на Кавказе, в Карелии, Крыму, Сибири, а также на Украине, Великобритании, Соединенных Штатах Америки, Скандинавии, Франции, Германии. В Карелии, например, есть такая разновидность этой породы как габбро-диабаз. Она высоко ценится в нашей стране.
Основное применение высокопрочного щебня из диабаза – строительство автомобильных и железных дорог, бетонные работы. Также его берут в качестве сырья для износостойкого и кислотоупорного каменного литья.

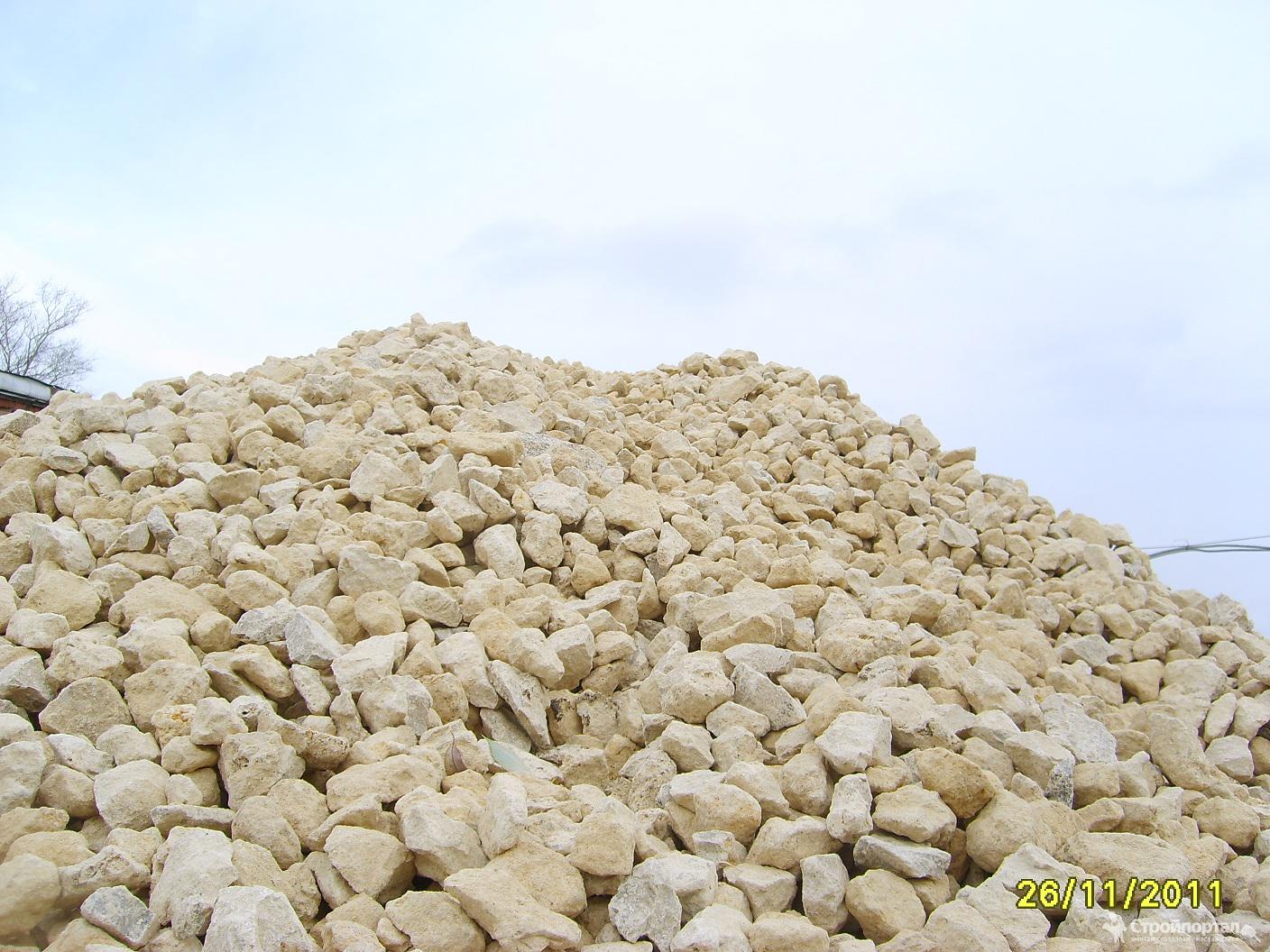

Известняковый щебень
Известняк – осадочная горная порода, которая состоит по большей части из карбоната кальция (CaCO3; он в свою очередь является, например, основой мела). Может иметь органическое или хемогенное происхождение. В первом случае известняк получился благодаря сцементированию ракушек и скелетов кораллов (тогда его называют ракушечник), во втором – образован путем сложных химических реакций.
Конечно, известняк никогда не сможет тягаться по характеристикам с горными породами, образованными в процессе выхода на поверхность и застывания магмы. Поэтому, наравне с невысокими показателями свойств, известняковый щебень имеет справедливо низкую цену.
Цвет у известняка бывает разный:
- Белый
- Светло-серый
- Коричневый (ближе к рыжему, за счет содержания примесей глины)
Несмотря на отличие в цвете, все они имеют однородную структуру с очень слабо выраженной фактурой. В породе практически отсутствуют вкрапления других цветов и блестящих кристаллов. И, в отличие от других видов, известнякам присуща матовость.
Мраморный щебень
Мрамор относится к метаморфическим (измененным) горным породам. Щебень из него пользуется большой популярностью среди ландшафтных дизайнеров. Особенно ценится за свою красоту.
И если по техническим характеристиками мраморный щебень проигрывает большинству других разновидностей, то по внешним данным он не имеет конкурентов.
Взять хотя бы его расцветку. Наиболее распространены следующие оттенки материала:
- Белый
- Серый
- Желтый
- Розовый
- Черный
Вся палитра очень широка, в ней есть и комбинации (например, серый с голубоватым).
Серпентинитовый щебень
Само слово «серпентинит» произошло от латинского «serpens», что означает «змея». Отсюда – второе название серпентинита – змеевик. Он относится к метаморфическим горным продам. В отличие от других представителей этих пород, серпентинит отличается высокими характеристиками и по показателям близок к магматическим горным породам.
Бывает, что некоторые путают этот материал и гранит. Визуально узнать серпентинит достаточно просто. В отличие от гранита, он имеет более темный серый цвет. На крупных фракциях легко различим зеленый оттенок. По структуре змеевик более однороден, с менее выраженной, по сравнению с гранитом, фактурой. При ближайшем рассмотрении становится виден рисунок с вкраплениями, напоминающий гранит. Но, в отличие от последнего, здесь крапинки не белого оттенка, а зеленого цвета.
Кварцевый щебень
Кварцевый щебень получают путем дробления минерала кварц. Это, пожалуй, самый необычный вид щебня – потому что для его производства используют не горную породу, а минерал.
Материал пользуется спросом среди ландшафтных дизайнеров и часто применяется в качестве декоративного элемента (подробнее об этом читайте в статье Щебень для ландшафтного дизайна).
Визуально отличить кварцевую разновидность от других видов щебня не составит труда. Она может иметь цвет от белого до бело-желтого. К тому же, кварц выделяется среди других материалов своей структурой. Так, щебень из горных пород будет иметь шероховатую поверхность, зернистую, а щебень из минерала – гладкую.
Помимо цвета, кварц легко отличить по внешнему виду: он представляет собой слегка прозрачные и блестящие кристаллы.
Кварцитный (кварцитовый) щебень
Кварцитный, или кварцитовый щебень – результат дробления одноименной метаморфической горной породы. Она считается очень прочной и сложной для обработки.
Основу кварцита составляет кварц и примеси разных минералов. Поэтому цвет у материала чаще светлый: белый, серый, возможны различные оттенки. Его применяют в строительной сфере, при прокладке дорог, возведении промышленных и производственных сооружений.
Также кварцит нашел применение в декоративных и облицовочных работах. Его даже относят к полудрагоценным поделочным камням. Для сравнения, к этой же группе принадлежат нефрит, розовый кварц, лазурит, малахит и горный хрусталь.

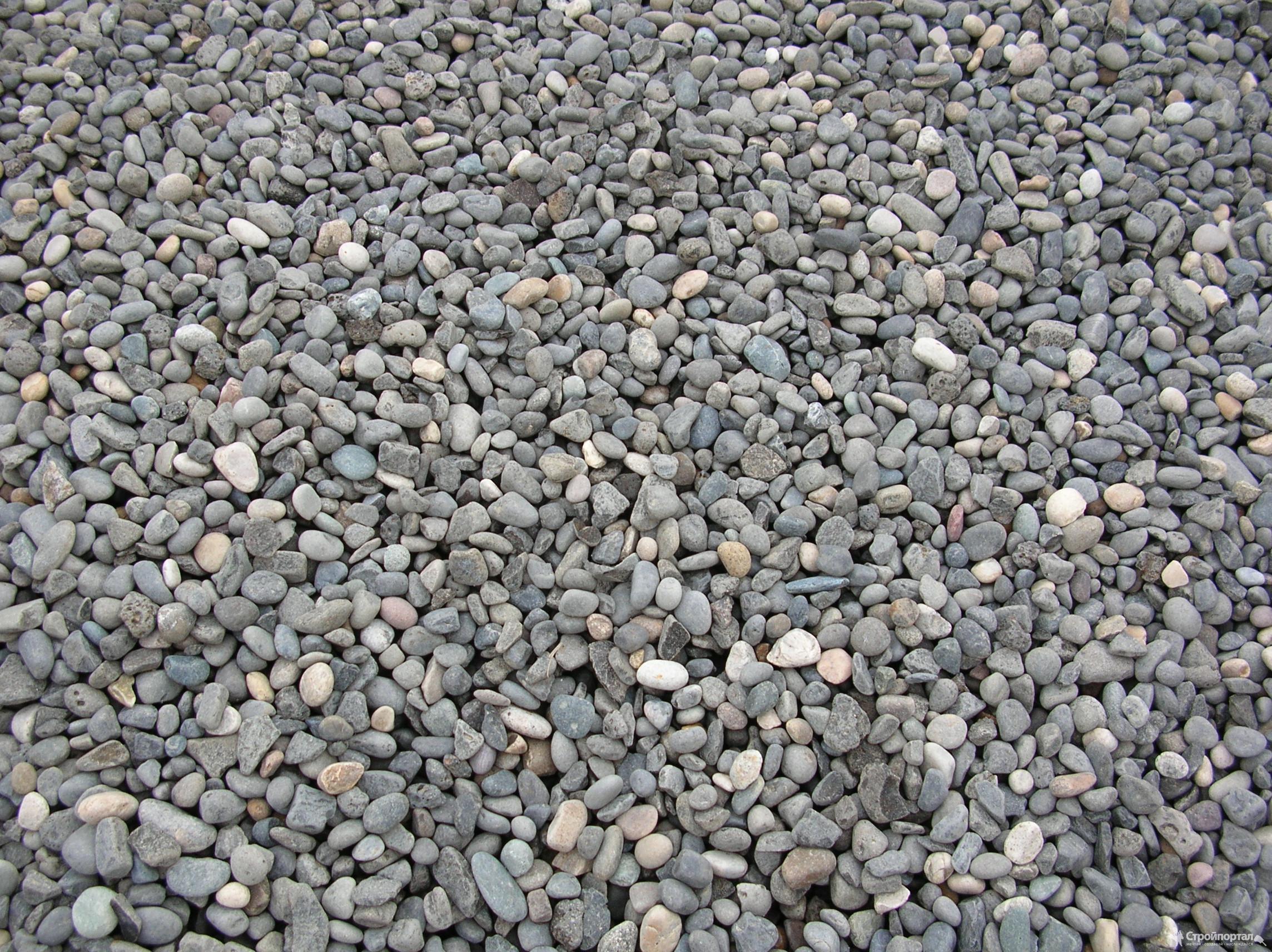

Гравийный щебень
Сырьем для гравийного щебня служит осадочная порода с невысокими характеристиками. Гравий образовался в результате естественного разрушения горных пород и минералов разной крупности. Он может быть горным, озерным, морским, речным и ледниковым.
Что касается прочности гравийного щебня, то он прочнее известнякового, но сильно уступает гранитному. Однако этот материал может похвастаться низкой радиоактивностью и невысокой ценой. Он не дробится и не истирается в процессе эксплуатации.
Гравийный щебень имеет большую популярность в регионах, где отсутствуют месторождения магматических, метаморфических пород. Добыча гравия осуществляется в руслах рек Камы, Енисея, Иртыша. В Свердловской области материалы из гравия не популярны, так как являются побочными изделиями при производстве песка.
Доломитовый щебень
Исходным сырьем для этого вида щебня выступает осадочная карбонатная горная порода, на 95% состоящая из доломита – природного минерала. Он по свойствам напоминает известняк, но отличается прочностью и износостойкостью. В то же время он достаточно хрупкий и легко царапается. Доломитовый щебень ценят за морозостойкость, устойчивость к огню и воде.
Доломит имеет чаще всего ромбовидную форму со свойственной ему искривленностью на гранях. Обычно он прозрачного, белого или желтоватого цвета со стеклянным блеском или матовый. В зависимости от примесей может быть серого, зеленоватого или розового оттенка.
Поэтому материал часто берут ландшафтные дизайнеры.
Добывается доломит в США, Канаде, Швейцарии и Украине. В России месторождения расположены вдоль западного и восточного склонов Урала, на Кавказе, в Карелии и Поволжье.
Сланцевый щебень
Сланец — это горная порода вулканического происхождения. Она может располагаться как на поверхности, так и под водой. От этого во многом зависят характеристики материала. Особенно сильно сланец различается по прочности. Один материал отлично сохраняют форму при высоких нагрузках, а другой — разрушается даже при минимальном физическом воздействии.
Щебень, полученный из этого сырья, может быть желтого, коричневого, серого, черного или зеленого цвета с маслянистым или матовым блеском. Сланцевый щебень легко отличить от других разновидностей. Для него характерна приплюснутая форма; он напоминает тонкие пластинки.
Добывается сланец в США, Австрии, Китае, на Британских островах. В России крупные месторождения находятся на Урале, Северном Кавказе, а также в Мордовии и Чувашии.
Чаще всего сланцевый щебень используется при проведении кровельных работ, может применяться в производстве ЖБИ и в строительстве. Нашел он место и в дизайне ландшафта: из него создают дорожки и элементы декора.
Амфиболитовый щебень
Амфиболит – метаморфическая порода, немного похожая на гранит. Ее можно отличить по слоистой текстуре и разным цветам, зависящим от химического состава образца. Структура у амфиболита зернистая, с размером зерна от 1 до 3 мм. Чем более выражена слоистость минеральных составляющих, тем более декоративным считается материал.
Амфиболиты состоят почти из трети известных минералов. Породообразующими являются роговая обманка и плагиоклаз (до 50% всего состава). Остальную часть слагают различные сочетания минералов. В основном это отражается на окраске.
По наличию примесей принято выделять 7 видов:
- Гранатовый – за красноватый оттенок отвечает наличие граната
- Кварцевый – из-за кварца может быть светлее собратьев
- Эпидотовый – примеси дают зеленый, синеватый и коричневый оттенки
- Цоизитовый – содержит розовые вкрапления
- Скаполитовый – может иметь голубые, желтые или оранжевые тона
- Биотитовый – окрашен в темно-зеленый, темно-бурый и почти черный
- Кианитовый – в основном синие и редко фиолетовые вкрапления
Наиболее ценится амфиболит с вкраплениями граната, который используется в качестве облицовочного материала.
На Урале данная порода не может похвастать разнообразием расцветок. Амфиболит имеет либо светлую, либо темную неравномерную серо-зеленую окраску с белыми параллельными штрихами. Структура и текстура тоже выражены невнятно, поэтому такой материал используют для производства щебня.
Месторождения амфиболита встречаются в Карелии, также скопления породы есть на берегу Гудзонова залива, на Кольском полуострове, Приазовье, в Альпах и в районе Уральского хребта.
Пироксенитовый щебень
Пироксенит – глубинная магматическая горная порода. Она имеет вулканическое происхождение, то есть образовалась в результате застывания лавы на поверхности земли. Ее породообразующий минерал – пироксен.
Цвет пироксенита обычно серый, бурый, черный, может быть с зеленоватым оттенком – все зависит от примесей других минералов. Характерной особенностью внешнего вида материала можно назвать своеобразный блеск, не свойственный щебню.
Интересный факт о пироксените: рядом с этой породой часто находятся залежи драгоценных руд (в основном платины), а также хромовые и никелевые руды, месторождения асбеста.
Шунгитовый щебень
Шунгит – это горная порода, которая по составу и своим свойствам занимает промежуточное положение между антрацитом и графитом. По структуре шунгит очень похож на последний. Образовался он несколько миллионов (возможно и миллиардов) лет назад из органических отложений пресноводных водоемов.
Шунгитовый щебень имеет серый, черный, реже коричневый цвет. Материал нашел свое применение в металлургии. Также шунгит используют для производства легкого пористого заполнителя бетона – шунгизита.
Крупнейшее в России месторождение шунгита находится в Карелии.
Андезитовый щебень
Его получают из магматической вулканической горной породы. Название «андезит» происходит от Анд – горной системы Южной Америки. Порода имеет серый, темно-серый или черный цвет.
Применяется андезитовый щебень в основном в строительстве.
Кроме того, его используют для изготовления кислотоупорных материалов, каменных плит.
По внешнему виду андезит может быть очень похож на диорит. И это не удивительно: обе породы имеют схожее происхождение. Их отличие лишь в том, что андезит образовался в результате застывания лавы на поверхности, а диорит сформировался на глубине. Еще одно незначительное отличие – зернистость. Диорит считается крупнозернистой породой, а андезит – мелкозернистой, с большим количеством минеральных включений.
Керамзитовый щебень
Керамзит – это искусственный материал, который получают путем обжига глины. Его легко узнать по внешнему виду – округлым коричневым гранулам разных размеров. Особо крупные частицы дробят на щебень.
Основные работы, в которых востребован керамзитовый щебень, – приготовление бетона, оборудование звуко- и теплоизоляции, утепление грунтов и растений.
Аглопоритовый щебень
Аглопорит очень похож на керамзит. Его отличие состоит в том, что для его создания обжигают не глину, а глинистые породы и грунты (суглинок, супесь, лёсс). Кроме того, сырьем для аглопорита служат различные отходы промышленности, в том числе содержащие топливо.
Аглопорит в основном используют как пористый заполнитель для бетонов, им делают теплоизоляционные засыпки. Материал может быть реализован в виде гравия или щебня (дробленного крупного гравия).
Перлитовый щебень
Перлит – горная порода вулканического происхождения. Образовалась она следующим образом: кромка лавы, выходя наружу и соприкасаясь с земной поверхностью, быстро охлаждалась и застывала. Вот эта застывшая кромка – так называемое вулканическое стекло. В дальнейшем, под воздействием подземных вод, происходит гидратация материала, или присоединение к его ионам и молекулам молекул воды. Результат гидратации – перлит.
Из перлита получают щебень и песок. Для этого сырье измельчают и подвергают термической обработке. На выходе получается красивый белоснежный материал.
Мелкофракционный перлит – это песок, а частицы побольше – щебень.
Наряду с керамзитом и аглопоритом, перлитовый щебень используют в приготовлении бетонных и теплоизоляционных растворов.
Вторичный щебень
Материал имеет не природное происхождение. Его получают при переработке отходов строительных материалов (в первую очередь, кирпича, бетона). Большие куски в этом случае дробят на более мелкие.
Отличие этого материала от других также в том, что прочность у вторичного щебня невысокая. Зато его реализуют по достаточно низкой цене. Он может быть использован в неответственных работах.
В Свердловской области вторичный щебень в больших объемах не производится.
Шлаковый щебень
Шлаковый материал также не относится к видам щебня из горных пород. Его получают путем дробления отвальных металлургических шлаков. Он имеет низкую цену, но ограничен в применении из-за 3 класса опасности продукта (умеренно опасное вещество). Поэтому используется он редко.
Гипсовый щебень
Гипс – осадочная порода, состоящая в основном из минерала и обладающая очень невысокой прочностью. Гипсовый камень (или гипсовый щебень) – это продукт измельчения породы. Материал не является щебнем в прямом смысле этого слова, не может использоваться повсеместно, как, например, гранитный камень. Для этого у него слишком слабые характеристики. А щебнем гипсовый камень называют в первую очередь благодаря форме его частиц. В дальнейшем именно эти камни перерабатывают на более мелкие фракции или измельчают в порошок.
Гипс используется очень широко: в строительстве, производстве, сельском хозяйстве, химической, цементной, керамической, текстильной, бумажной, сельскохозяйственной отраслях. Популярны вяжущие вещества на основе гипса.
Мы рассказали о видах щебня в зависимости от исходного сырья. Следующая классификация – разделение материала по размеру.
По фракции
Фракция – это маркировка зерен щебня по их размеру. Она измеряется в миллиметрах – в пределах от самого мелкого до самого крупного.
Разделение щебня по фракциям происходит сразу после дробления горных пород. Для этого дробленная порода просеивается на специальных ситах (грохотах).
Выделяют следующие основные фракции щебня:
1. Мелкие:
- 3-5
- 3-8 (еврощебень)
- 3-10
- 5-10
- 5-15
- 5-20
- 5-25
- 10-15
- 10-20
- 15-20
2. Средние:
3. Крупные:
- 40-70
- 40-80
- 70-120
- 80-120
- 70-200
Данный параметр влияет на стоимость материала и возможность применять его в тех или иных работах. Так, например, областей применения у мелких фракций намного больше, чем у крупных. Поэтому они стоят дороже.
Самыми популярными и востребованными материалами считаются фракции:
- 5-20 — основным ее назначением являются бетонные работы. Кроме этого, она используется для расклинцовки дорожной одежды, устройства подушки, для создания дорожек и всевозможных отсыпок (клумб, парковок).
- 20-40 подходит для самых разных работ: от строительства фундаментов зданий до дорог и трасс с высокими нагрузками, железнодорожных и трамвайных путей. Кроме того, щебень этой категории используется для отсыпки опорных конструкций мостов, дорожных магистралей.
- 40-70 идеально подходит для дренажных систем, заполнения ям и канав. Ее берут для создания основы под фундаментом или дорожным полотном, для ландшафтных работ, оформления парков, дворов, благоустройства территорий.
Остальные фракции считаются менее популярными. Хотя сферы применения каждой из них те же, что и у перечисленных выше. Так, мелкие камни берут для бетона, расклинцовки, дорожных работ, а более крупные, например, для заполнения габионов.
Исключением, пожалуй, будет являться фракция 25-60. Она считается самой специфичной из тех, что представлены у нас в продаже. Она используется исключительно в железнодорожном строительстве.
Материал применяют для обустройства балластного слоя на железнодорожных путях. Это требование прописано в СНиП.
По способу постобработки
Уже готовый щебень (дробленый и рассеянный на фракции) может быть подвергнут дополнительной обработке.
В зависимости от этого, существуют следующие виды:
- Мытый щебень
- Черный щебень
- Цветной щебень
- Галтованный щебень
Ниже вы можете прочитать подробнее о каждом.
Мытый щебень
Данная технология используется только для сырья с высоким содержанием глины. После добычи зерна, как обычно, рассеиваются на фракции. А затем полученный материал очищается от посторонних включений, таких как пылевидные и глинистые частицы. Для этого применяется промывка водой с использованием специального оборудования. Отсюда – и название.
Для промывки щебня используют такие установки как:
- Корытная мойка (с использованием резервуара)
- Барабанный грохот
- Оросительный грохот
Промывка щебня непопулярна из-за:
- Трудоемкости
- Низкой производительности
- Высокой стоимости процесса
В нашем регионе мытый щебень не производится. Это связано попросту с отсутствием необходимости в данной обработке. На месторождениях Свердловской области добывается качественное сырье, которое практически не содержит пылевидных частиц и глины (менее 1%) и не требует постобработки.
Черный щебень
Черный щебень — это материал, который после добычи покрывается вяжущими веществами (битумными или дегтевыми добавками). Также он имеет название «битумный щебень».
Производится такой товар по технологии, схожей с производством асфальта (как правило, даже на том же оборудовании). В качестве сырья применяют щебень из плотных горных пород (с высокими эксплуатационными характеристиками).
Процесс пропитки битумом происходит в специальных установках. Эмульсия подается под давлением и с высокой температурой.
После смешивания готовый материал из установок загружается в самосвалы, избегая этапа складирования и хранения, так как имеет ограниченное время использования.
Черный щебень применяется для строительства дорожного полотна с асфальтовым покрытием. Но из-за достаточно высокой стоимости он не пользуется большим спросом.
Дорожные строители в нашем регионе активно используют более экономный вариант — способ пропитки.
Данный способ предполагает:
- Устройство дорожной подушки из обычного щебня
- Утрамбовку подушки при помощи катка
- Равномерный разлив на утрамбованный щебень горячей вяжущей эмульсии
Пропитка не является полноценной заменой черному щебню, так как не обеспечивает равномерного расхода эмульсии по поверхности. К тому же, в местах, не подвергнутых пропитке, со временем происходит нарушение асфальтового покрытия, из-за чего на дороге образуются выбоины.
Рекомендуем также ознакомиться с нашей статьей Щебень для асфальта.
Цветной щебень
Фактически, это тот же самый щебень, только искусственно покрашенный.
Технология производства достаточно проста: она состоит из пропитки полимерной краской и сушки. В итоге можно получить нестандартные цвета для использования в ландшафтном дизайне.
Однако у цветного щебня есть ряд минусов:
- После окрашивания материал получается неестественный, выглядит дешево и не эстетично
- Краска со временем тускнеет или даже откалывается и сходит совсем
- Краска может содержать токсичные элементы
Не стоит забывать, что разные горные породы сами по себе бывают разных расцветок: от белого и прозрачного до зеленого, розового и голубого оттенков.
Например, обратите внимание на мрамор, который может быть белого, медового, светло-серого, даже розового, голубого и желтого цветов. Еще есть кварц, которому свойственны пастельные оттенки. Зеленоватый цвет – у серпентинита. Широкую цветовую гамму имеет амфиболит: красный, розовый, голубой.
Даже классический гранит – и тот бывает красный!
Благодаря разнообразию форм, размеров и цветов щебня можно получать очень красивые фактурные сочетания. В отличие от цветного, комбинации оттенков природного щебня создадут естественный дизайн, который впишется в любое пространство.
Подробнее прочитать о декоративном щебне вы можете на странице Щебень для ландшафтного дизайна.
Галтованный щебень
Галтованный, или отшлифованный щебень чаще производят по требованию заказчика в небольших количествах. Это связано с тем, что процесс получения такого материала весьма долгий и финансово затратный.
Галтовкой называют механическую обработку щебня, в результате которой его не только очищают от посторонних примесей, но и сглаживают (шлифуют) его неровные и острые края.
Галтованный щебень производят с помощью специального галтовочного барабана. Он представляет собой большой цилиндр с зазубренными стенками. В него помещают необработанный материал, а также очищающие средства, металлические шарики и воду. Это делается для того, чтобы на выходе получить чистый и гладкий щебень с плавными краями.
Длительность такой обработки зависит от качества породы, из которой получили щебень. Чем прочнее материал, тем дольше он может находиться в барабане, не разрушаясь и не теряя свои свойства.
Щебень с такой постобработкой обычно используют в декоративных и облицовочных работах, так как он имеет ровную и округлую форму. При помощи галтовки также можно внешне «состарить» материал, придав ему изысканный и благородный вид.
Резюмируем все сказанное выше.
Существует большое количество разновидностей щебня. Материал классифицируется по происхождению, фракциям и способу постобработки. В зависимости от них определяются свойства щебня и сферы его применения. Например, мраморный щебень не имеет высоких характеристик, но за счет своего красивого внешнего вида используется в ландшафтном дизайне. А вот в строительных работах, где важны высокие эксплуатационные характеристики, самым востребованным будет щебень из гранита, базальта, серпентинита.
Более подробно о свойствах и характеристиках щебня читайте в статье Свойства щебня.
Подробнее об использовании материала читайте в разделе Применение щебня.
Щебень фракции 20-40 М1000-М1400. Доставка от карьера до объекта
Политика конфиденциальности и правила обработки персональных данных.
1.Сбор информации
Мы собираем информацию, когда вы регистрируетесь на сайте, заходите на свой аккаунт, совершаете покупку, участвуете в акции и/или выходите из аккаунта. Информация включает ваше имя, адрес электронной почты, номер телефона и адрес доставки.
Кроме того, мы автоматически регистрируем ваш компьютер и браузер, включая IP, ПО и аппаратные данные, а также адрес запрашиваемой страницы.
2. Использование информации
Информация, которую мы получаем от вас, может быть использована, чтобы:
- Сделать услуги соответствующими вашим индивидуальным запросам
- Предложить персонализированную рекламу
- Улучшить наш сайт
- Улучшить систему поддержки пользователей
- Связаться с вами по электронной почте или телефону
- Устроить акцию, конкурс или организовать исследование
3. Защита личных данных при онлайн-продажах
Мы являемся единственным владельцем информации, собранной на данном сайте. Ваши личные данные не будут проданы или каким-либо образом переданы третьим лицам по каким-либо причинам, за исключением необходимых данных для выполнения запроса или транзакции, например, при отправке заказа.
4. Раскрытие информации третьим лицам
Мы не продаем, не обмениваем и не передаем личные данные сторонним компаниям. Это не относится к надежным компаниям, которые помогают нам в работе сайта и ведении бизнеса при условии, что они соглашаются сохранять конфиденциальность информации.
Мы готовы делиться информацией, чтобы предотвратить преступления или помочь в их расследовании, если речь идет о подозрении на мошенничество, действиях, физически угрожающих безопасности людей, нарушениях правил использования или в случаях, когда это предусмотрено законом.
Неконфиденциальная информация может быть предоставлена другим компаниям в целях маркетинга, рекламы и т.д.
5. Защита информации
Мы используем различные средства безопасности, чтобы гарантировать сохранность ваших личных данных. К вашим услугам самое современное шифрование. Только те сотрудники, которые работают с конкретным заданием (например, техническая поддержка или проведение оплаты) получают доступ к вашим данным. Сервера и компьютеры, на которых записана конфиденциальная информация, находятся в безопасном окружении.
Использование файлов «cookie»
Наши файлы «cookie» используются для улучшения доступа к сайту и определения повторных посещений. Кроме того, они позволяют отследить наиболее интересующие запросы. Файлы «cookie» не передают никакую конфиденциальную информацию.
6. Отказ от подписки
Мы используем электронную почту, чтобы предоставить вам информацию по вашему заказу, новостям компании, информации по продуктам и т.д. Если вы желаете отказаться от подписки, в каждом письме даны подробные инструкции, как вы можете это сделать.
7. Согласие
Пользуясь услугами нашего сайта, вы автоматически соглашаетесь с нашей политикой конфиденциальности.
прочность, лещадность, фото, виды и марки, а также наиболее популярные фракции
Гравийный щебень получают двумя способами: дробление на более мелкие части монолитной скальной породы или же при помощи просеивания других карьерных пород. Материал широко распространен, и добыча его ведется в больших масштабах.
Общая информация
Щебень гравийный относят к нерудной породе камней, он неорганический, имеет более округлую поверхность в отличие от, например, гранита.
Материал считается очень экологичным, хотя по прочности все же уступает гравийному щебню. Но цена у него при этом ниже, при условии сохранения других показателей высокими. Именно это и обуславливает применение данной породы в строительстве большого множества объектов.
Немного подробнее о том, что же такое щебень на видео:
Технические характеристики
Щебень данного вида не только обладает хорошими качествами, но и отвечает ряду важных характеристик по ГОСТ 8267 93:
- Прочность породы М800 — М1000;
- Лещадность (форма частиц) — 7 — 17%. Одна из самых важных характеристик. Наиболее предпочтительной формой является кубовидная, поскольку плоские частицы неплотно будут прилегать друг к другу. Это позволяет снижать плотность насыпи;
- Плотность — 2400 м/кг3;
- Морозоустойчивость F150. Отлично переносит до 150 периодов оттаивания и замораживания;
- 1 класс радиоактивности. Это означает, что щебень гравийный не только не способен излучать ее, но и поглощать тоже. Данная характеристика у него выше на порядок, чем у гранитного вида щебня;
- Слабые породы составляют 1,5% и менее;
- Не имеют посторонних вредных примесей;
- Глинистые и другие пылевидные частицы занимают лишь 0,6% от общей прочности. Это позволяет говорить о наилучшей восприимчивостью к связующим материалам;
- Насыпная плотность у разных фракций, как правило, не отличается. Обычно она составляет около 1,3 тонн, но возможно и меньше, так как данная характеристика будет зависеть от происхождения или же места его добычи.
Добыча гравийного щебня в карьерах
Гравийный щебень добывают вместе с другими видами камней в рыхлой осадочной породе. Так как изначально он представляет собой монолитную породу, то потребуются работы по взрыванию.
Когда специалистами будет проведена серия взрывов, щебень расколется на относительно небольшие глыбы. Далее их помещают в специальную дробильную технику, которая позволяет измельчать камень на необходимые фракции.
Как только щебень будет раздроблен, его просеивают. Производится это методом грохочения, что позволяет отделить более мелкую породу от крупной. Практически сразу же его можно применять для различных целей, в том числе и строительства.
Марки и виды гравийного щебня
Обычно щебень данного вида подразделяется на разные виды, и зависеть будет от того, какую прочность он имеет. Существует разделение на высокопрочный (М1200), прочный (М1000), средний (М800), имеющий слабую прочность (М600), а так же наиболее слабой прочности (М200).
Фракции щебня
Гравийный щебень подразделяется по фракциям. Каждая из них используется для какой-либо основной цели.
Существует следующее разделение:
- до 5 мм. Отсев гравия обычно используется для предотвращения гололеда или же ландшафтных работ, так как очень мелок;
- до 10 мм. Основное использование — производство бетона, ландшафтные работы, постройка фундамента;
- до 20 мм. Является наиболее востребованным. Основное использование — производство цемента, изделий из него, возведение фундамента;
- до 40 мм. Основное использование, как и в других случаях, — это фундаментные работы, производстве бетона, изделий из него. Дополнительно требуется для дренажных работ;
- до 70 или до 90 мм. Необходим как для предыдущих целей, так и для декоративных целей. Широко применим в строительстве дорог;
- до 150 мм. Данная фракция имеет свое название — БУТ. Очень редкий вид, применяется для декоративных целей, а так же в качестве основного материала для отделки прудов, бассейнов, водостоков или побережий рек.
На фото различные фракции гравийного щебня
Применение
Гравийный щебень нашел широкое применение во многих сферах, в том числе и в следующих:
- Изготовление шпал из железобетона, а так же других конструкций из этого материала;
- Производство бетона;
- Плиты перекрытия;
- Строительство дорог;
- Бетонное литье художественной направленности;
- В качестве выравнивающего материала для других монолитных засыпок;
- Для ландшафтного проектирования и садовых дорожек;
- Постройка мостов и других массивных конструкций.
Так же породу могут использовать как насыпной слой на железных дорогах, в аэропортах, а так же при строительствах радиоактивных сооружений. В последнем случае использовать щебень гравийный настоятельно рекомендуется, так как он обладает очень низкой радиоактивностью.
Какой щебень лучше для подушки и фундамента дома зависит от особенностей и высоты будущего здания. В большинстве случаев для подушки и приготовления бетона используют гравийный щебень.
Плюсы и минусы
Материал данного вида имеет стороны как отрицательные, так и положительные. К первым можно отнести то, что его прочность ниже, чем у гранитного щебня.
Однако плюсов будет все же больше, так как гравийный щебень обладает как приемлемой ценой, так и другими весьма выдающимися характеристиками. Сюда относятся и устойчивость к радиации, и широта применения, и экологичность.
Исходя из всей информации о гравийном щебне, материалу можно поставить следующие оценки:
- Цена — 5 баллов. Он гораздо доступнее, чем свой гранитный собрат, при этом сохраняет достаточно высокие показатели;
- Практичность — 5 баллов. Использование данного материала возможно во многих сферах, начиная от производства бетона и заканчивая возведением сооружений;
- Внешний вид — 4 балла. Как широкие, так и мелкие фракции породы широко используется для декоративных целей;
- Простота изготовления — 4 балла. Самостоятельно добывать его, конечно невозможно, но и карьерная добыча является достаточно сложным процессом;
- Трудоемкость при использовании — 5 баллов. Не требует никаких дополнительных обработок и использоваться может сразу после покупки;
- Экологичность — 5 баллов. Не имеет вредных примесей, а происхождение материала полностью природное.
Какие бывают фракции щебня.
Как подобрать для бетона и фундаментаЩебень — это рассыпной строительный материал зернистого строения, получаемый из неорганических горных пород посредством их дробления. В зависимости от характера природного материала в промышленности добывают гранитный щебень (дробление твердой породы), гравийный (просеивание карьерной породы или дробление каменной скалы) и известняковый щебень (дробление осадочной породы). В результате переработки отходов горно-металлургческих предприятий получают также вторичный и шлаковый щебень. Все перечисленные виды щебня широко используются в строительстве.
Как выбрать бетон, щебень, песок для фундамента или забора
Фракции щебня
Щебень принято оценивать по фракционному составу. Под фракцией щебня подразумевается заданный диапазон размеров его отдельных зерен. Процесс фракционирования заключается в просеве щебня через специальное фракционное сито – грохот.
Фракции щебня принято подразделять на стандартные и нестандартные.
К стандартным фракциям щебня относятся следующие (размеры даны в миллиметрах):
- от 3 до 8 (евростандарт)
- от 5 до 10
- от 10 до 20
- от 5 до 20
- от 20 до 40
- от 25 до 60
- от 20 до 70
- от 40 до 70
К нестандартным фракциям щебня (выпускаемым по согласованию с потребителем) относятся (размеры в миллиметрах):
- от 10 до 15
- от 15 до 20
- от 80 до 120
- от 120 до 150
В строительстве нашли применение также смеси и отсевы щебня с фракционным составом 0 — 20 мм и 0 — 40 мм. В пределах отдельных видов щебня возможна своя разбивка по фракциям.
Основные характеристики
К общим характеристикам щебня относятся следующие показатели:
- Лещадность – степень плоскостности и удлиненности зерна;
- Прочность – предел прочности горной породы;
- Уровень радиоактивности;
- Морозостойкость.
Все указанные характеристики указываются в паспорте на щебень.
Гранитный щебень является высокопрочным и морозостойким, характеризуется низкой лещадностью и сравнительно невысоким уровнем радиоактивности, не превышающим допустимы нормы.
Гравийный щебень уступает щебню из гранита по показателям прочности, но характеризуется минимальным радиоактивным фоном и низкой стоимостью.
Известняковый щебень является низкопрочным, но экологически чистым и дешевым материалом.
Лещадность является важнейшим показателем качества щебня. Низкий процент лещадности позволяет получить плотную утрамбовку бетонной смеси и обеспечить её высокую прочность. В то же время повышенная лещадность щебня обеспечивает высокие дренирующие свойства, что необходимо при строительстве железных и автодорог.
Область применения основных видов щебня
Гранитный щебень характеризуется самыми высокими прочностными показателями среди других видов щебня, повышенной морозостойкостью и низкой лещадностью. Имеет цвет серый, красный или розовый. Уровень радиоактивности гранитного щебня не превышает установленных норм. Все перечисленные характеристики делают этот материал наиболее популярным в строительстве. Гранитный щебень считается лучшим наполнителем для высокопрочного бетона. Он служит основным материалом при строительстве автострад, изготовлении бетона высокого класса прочности, строительстве фундаментов массивных сооружений.
В зависимости от фракции гранитный щебень находит применение в следующих областях:
- Мелкая фракция щебня — 5-20 (смесь фракций 5-10 и 10-20). Наиболее востребована, широко используется в производстве бетона и строительных конструкций из этого материала, в фундаментных работах, для заливки мостового полотна, аэродромных и дорожных покрытий.
- Средняя фракция 20-40. Находит применение в производстве бетона и строительстве железобетонных сооружений, при прокладке железных и автодорог, трамвайных линий, закладке фундамента и строительстве производственных зданий.
- Крупная фракция 20-70, 40-70. Применяется в производстве бетона и крупногабаритных конструкций из него, а также при работах с большими объемами бетона. Может также применяться при строительстве дорог, расположенных в пределах населенных пунктов, при построении производственных сооружений.
- 70-120, 120-150, 150-300 (БУТ) – строительный камень, используется редко, в основном в декоративных целях – для отделки заборов, бассейнов, водоемов, для строительства подпорных стенок, оград, при возведении фундаментов. Отходы от его заготовки после дробления могут быть применены в качестве заполнителя для бетона.
- Отсевы и смеси от 0 до 5 (гранитная крошка), от 0 до 20 , от 0 до 40 – применяются для устройства оснований и покрытий автодорог, а также при укладке щебня методом заклинки, прокладка пешеходных дорожек.
Перечислены стандартные способы применения фракций щебня из гранита. Однако для каждой из них возможны и другие варианты применения. Например, гранитная крошка помимо указанной сферы применения может использоваться при изготовлении тротуарной плитки, бетонных полов, в качестве декора при отделке интерьеров и фасадов, для отсыпания детских и спортивных площадок, дорожек, в качестве антигололедного средства, а также в садово-парковом хозяйстве.
Гравийный щебень также характеризуется достаточно высокими показателями прочности и морозоустойчивости. Он может использоваться в различных качествах – заполнитель бетона и ЖБИ, для устройства оснований и покрытий площадок и дорожек, в качестве балластного слоя железнодорожного пути. Гравийный щебень делится по фракциям следующим образом: 5-20 мм, 20-40 мм, 40-70 мм.
Известняковый щебень является самым распространенным. Его главным преимуществом считается низкая стоимость. Этот материал состоит из карбоната кальция. Может быть белого, желтого, красноватого, бурого и других цветов в зависимости от содержащихся примесей.
В большинстве случаев применяется в народном хозяйстве, например, при производстве минеральных удобрений, соды, в качестве флюса при изготовлении портландцемента, для очистки свекловичных соков, в целях придания стеклу термостойкости, в полиграфической промышленности. Стандартные фракции известнякового щебня: 5-20мм; 20-40мм; 40-70 мм.
Для строительных работ очень выгодно использовать щебень вторичного производства. Данный материал имеет невысокую стоимость, но при этом не уступает по качеству первичному щебню. Необходимо, чтобы он был средней фракции с достаточно низким показателем лещадности (зерна должны быть подобны кубу). Это обеспечит качественное сцепление с бетонным раствором. Использование вторичного щебня позволит снизить стоимость выполняемых работ в полтора раза и решить вопрос утилизации строительных отходов. В строительстве могут быть применены как отдельные фракции вторичного щебня, так и нефракционный материал с размером отдельных зерен от 0 до 70 мм.
Шлаковый щебень может применяться в качестве заполнителя цементного бетона, для укрепления оснований в дорожном строительстве и при устройстве асфальтобетонных покрытий. Шлаковый щебень бывает следующих фракций: 5-10мм, 10-20мм, 20-40 мм, 40-70мм, 70-120 мм.
Как подобрать щебень для бетона?
Бетон представляет собой строительный материал, в состав которого в заданной пропорции входит цемент, щебень, песок и вода. Слаженное взаимодействие перечисленных компонентов позволяет получить бетон высокой прочности. Щебень и песок играют роль природных наполнителей, удельный вес которых в общем объеме смеси может достигать 80%, что позволяет экономить расход более дорого строительного материала – цемента.
Наполнитель используется с целью придания бетону жесткости и регулирования степени его плотности. Чем меньше размер используемого наполнителя, тем меньше пористость и, как следствие, выше прочность. Особо тяжелые наполнители делают бетон непроницаемым для радиации.
Щебень существенно продлевает срок службы бетонных конструкций и обеспечивает их прочность. Для получения оптимального по характеристикам бетонного раствора традиционного назначения рекомендуется использовать мелкофракционный щебень с размерами зерен в диапазоне 2-20 мм. Это позволит снизить пористость и гарантировать прочность. Если по каким-либо причинам важно применять щебень более крупных фракций, то следует придерживаться требований действующих строительных норм и правил, согласно которым величина фракции щебня не должна по своему значению превышать одну треть размера самого мелкого элемента возводимой конструкции.
При изготовлении изделий из бетона небольшой толщины рекомендуется использовать щебень фракций до 10 мм. В случае изготовления бетонных изделий больших толщин можно применять фракции 10-20 и более. В любом случае не рекомендуется использование фракции более 150 мм.
Для изготовления бетона используются три разновидности щебня: гранитный, гравийный и известняковый.
Гранитный щебень применяют для получения наиболее прочных марок бетона. Этот материал более всего подходит для изготовления бетона, который будет использован в целях закладки фундамента высотных зданий и при обустройстве дорог. Помимо высоких прочностных характеристик бетон, полученный с применением гранитного щебня, будет отличаться высокой морозостойкостью благодаря низкому водопоглощению.
Гравийный щебень также получил широкое применение в строительстве. Он несколько уступает гранитному в части прочностных свойств, однако позволяет значительно выиграть в цене. Этот материал очень популярен на строительных площадках, поскольку получения бетона с повышенными прочностными характеристиками требуется не так уж часто. Гравийный щебень – это оптимальный выбор по соотношению цена-качество.
Известняковый щебень применяется в процессе изготовления низкопрочных марок бетона. Помимо невысоких прочностных показателей известняк характеризуется сравнительно низкой морозостойкостью.
Для производства бетона может применяться вторичный щебень, получаемый в результате переработки строительных отходов. Себестоимость бетона, полученного с использованием вторичного щебня, сокращается на 25%.
Как подобрать щебень для фундамента?
Для изготовления фундамента в большинстве случаев используют гравийный щебень. Он характеризуется удовлетворительными прочностными показателями и достаточно недорогой в сравнении с гранитным. Однако в случае закладки фундамента под массивный строительный объект, к примеру, жилой дом, необходимо отдать предпочтение гранитному щебню. Для легких и неответственных построек типа гаража, сарая или беседки можно использовать дешевый известняковый щебень. Важным преимуществом известнякового щебня является низкий радиационный фон этого материала в сравнении с другими заполнителями.
Так наиболее приемлемым материалом для фундамента, являются фракции щебня от 5 до 20мм и от 20 до 40 мм.
Щебень для отсыпки
Иногда в процессе строительства требуется выполнить искусственное поднятие грунта – отсыпку. В качестве материала для отсыпки также используется щебень различных фракций.
Бутовый камень является самым подходящим материалом для этих целей, поскольку характеризуется природной стойкостью к разрушительным внешним воздействиям (жара, холод, кислотность почвы), характеризуется различными размерами, неправильной формой и чередованием острых и тупых углов. Эти характеристики позволяют предотвратить возможное проседание подушки даже в суровых климатических условиях.
В случае применения щебня стандартных фракций следует отдать предпочтение самым крупным из них, несмотря на дороговизну, поскольку именно такой материал сможет обеспечить необходимую прочность отсыпки. Щебень для создания подушки используется, как правило, в случае среднего уровня грунтовых вод.
Отсев, состоящий из пыли и осколков, не является надежным материалом, хотя и выгодно отличается по цене.
Его можно использовать для дачного строительства при наличии стабильного грунта для защиты от талых вод. Подушка из отсева может со временем неравномерно просесть по причине вымывания пыли водами, что в свою очередь станет причиной образования трещин.
Производство щебня (видео)
Дорожка из щебня | Материалы и технологии
Щебень (мелкодробленный камень) отлично подходит для мощения садовых дорожек: фактура и цвет натурального материала придают их поверхности природное очарование.
Неудивительно, что в садах и парках используется дробленый камень. Щебеночное покрытие выдерживает довольно большие нагрузки. В то же время в силу мелкофракционной структуры оно обладает высокой дренирующей способностью, не образуя на дорожке луж и не требуя устройства водоотвода. Эти качества щебня активно используются в строительстве: водопроницаемость — при устройстве дренажных систем, а прочность — при добавлении в бетонную смесь в качестве заполнителя.
Несущий слой (основание) укладывается в пределах контура будущей дорожки на уплотненный механической трамбовкой грунт, с которого предварительно срезается плодородный почвенный слой. Основание засыпается дробленым песком с размером фракций до 7 мм. Этот материал укладывается на слой щебня толщиной от 16 до 32 мм и сразу же уплотняется. Перемешивание остро-угольных и порошкообразных частиц «съедает» примерно 4 см высоты основания.
После укладки и уплотнения несущего слоя на него по границам дорожек выкладывают ленту-фундамент из тощего бетона (с высоким содержанием заполнителей и низким содержанием цемента) для устройства бордюра — выразительного элемента дизайна и практичной преграды «расползанию» покрытия в стороны.
Затем приступают к формированию верхнего декоративного слоя. Для мощения дорожек можно использовать щебень крупной и мелкой зернистости, но, как правило, только одной фракции.
Верхний слой может быть толще или тоньше. В данном случае использован мелкий известняковый щебень с размерами фракций 3–5 мм, уплотненный в слой толщиной не менее 20 мм и образующий красивую светлую поверхность.
Для двухслойной дорожки лучше выбирать однородный материал одного цвета. В противном случае его поверхность, хотя и весьма стойкая к истиранию и распределенной нагрузке, может при резком ударном воздействии (ударах мяча или прыжках в спортивных играх) местами истончиться. Мелкие частицы разлетаются в стороны от точки удара, и через образовавшуюся выемку может проглядывать основание другого цвета. Кроме того, со временем материалы могут и перемешаться.
Мелкие фракции удобны тем, что создают больший комфорт при ходьбе, а при уборке опавшей листвы камешки не застревают между зубьями садовых граблей. Но при механизированной уборке, торможении колесной техники или перетаскивании волоком тяжелых предметов они более подвержены смещению.
Цвет щебня (белый, розовый, желтый, зеленый, серый, черный) выбирают исходя из вкусов владельца или стилевого оформления сада. Щебень низко- и среднепрочных пород осадочного происхождения (к примеру, мрамор или известняк) не очень подходит для сильно затененных участков сада: в таких условиях он может покрыться зеленоватым налетом влаголюбивой микрофлоры, способной повредить его поверхность. Тогда как щебень прочных скальных пород (гранит, кварц, порфир) лишен подобного недостатка.
Таким образом, щебень — реальная альтернатива традиционной плитке или мощению. Работы выполняются быстро, дорожка всегда выглядит аккуратно, сорняки сквозь нее не прорастают, в сырую погоду нет луж, а в сухую — пыли.
Этапы работ
Фото 1
Фото 2
Фото 3
Фото 4
Фото 5
Фото 6
Фото 7
Фото 1.
Основание (несущий слой) из смеси песка и щебня засыпают на дорожку и тщательно уплотняют механической трамбовкой. По контуру дорожки с обеих сторон выкладывают ленту из тощего бетона, служащую фундаментом для бордюрных камней.
Фото 2. На ленту бетонного фундамента укладывают бордюрные камни, выравнивают в ряд и также скрепляют бетоном. «Обтекая» дерево, дорожка из щебня повторяет круговую форму кроны, образуя своеобразную круглую клумбу.
Фото 3. После укладки каждого слоя щебень уплотняют механической трамбовкой до получения ровной и прочной поверхности. Расширенная дорожка не создает неудобства при хождении и не мешает корням получать дождевую влагу.
Фото 4. Прежде чем продолжить работы, следует завершить все необходимые садовые и земляные работы вокруг дорожки. Ковшовым погрузчиком засыпают слой щебенки заведомо большей толщины (около 4 см), с учетом утрамбовывания.
Фото 5. Граблями с частыми зубьями выравнивают слой покрытия, не забывая учесть дальнейшее уплотнение. Поверхность щебневого слоя тщательно проливают водой для оседания и сплочения фракций.
Фото 6. После чего так же равномерно механической трамбовкой уплотняют слой покрытия.
Фото 7. Уже через сутки покрытие готово выдержать проезд легкой колесной техники. С помощью ровной доски проверяют, чтобы слой щебневого покрытия везде был ниже поверхности бордюра.
Правила хранения щебня — ГлавДорСтрой
Варианты хранения
Рассматриваемый материал хранят на открытых площадках или на складах. Перед отправкой на хранение требуется подготовка места, утрамбовать и расчистить. Лучше всего щебень хранится в закрытых помещениях. В особенности это требуется в зимний период.
Материал разной фракции хранят отдельно друг от друга. Создаются кучи с ограничителями. Щебень крупной фракции хранят навалом. Если материал имеет небольшой размер, то используются паллетные стеллажи.
Они обеспечивают облегченную отгрузку и позволяют контролировать массу каждой фракции.
Склад
Склад является лучшим местом для хранения щебня. Особенно это актуально для зимнего периода, когда температура воздуха резко опускается и материал подвергается воздействию осадков.
На складе, так же, как и на открытой площадке, щебень разных фракций хранят раздельно. Обслуживание производит специальная техника. Отгружают материал погрузчики и экскаваторы. Погрузку осуществляют по специальной ленте. Так как во время отгрузки щебенка теряется, образовавшуюся кучу убирают с помощью бульдозера.
Открытая площадка
Транспортировку щебня до строительной площадки осуществляют партиями. Под партией понимается определенный объем материала, который указан в договоре. Поставку осуществляют одному заказчику на протяжении суток. Транспортировку осуществляют навалом на основании действующих правил перевозки грузов.
Транспорт используют доступный. Это могут быть бульдозеры, транспортеры и т.д. Каждая партия сопровождается документами, которые должен предъявить поставщик. Прописывается название производителя, объем материала и так далее. Щебень, который хранится на открытой площадке, используется не быстро. По этой причине требуется создание максимально благоприятных условий для хранения. Самое важное – изоляция материала от других видов загрязнений.
Низкие температуры и осадки отрицательно сказываются на материале. По этой причине площадку, где будет храниться щебень, уплотняют и засыпают шлаком.
торнадо превращают окрестности в руины фотографий | Image # 231
Добровольцы бросают обломки торнадо в горящую кучу 30 апреля 2014 года в Вилонии, штат Арканзас.
Марк Уилсон / Getty Images
Родственники Боба Батса помогают найти предметы, которые можно спасти из его дома после того, как он был разрушен смерчем 30 апреля 2014 года в Луисвилле, штат Миссисипи.
Joe Raedle / Getty Images
Мишель Баттс (слева) падает на колени, когда она впервые видит дом своих родителей время после того, как он был разрушен торнадо 30 апреля 2014 года в Луисвилле, штат Миссисипи.
Джо Рэдл / Getty Images
Боб Баттс (в центре) утешает свою дочь Мишель Баттс (слева) вместе со своей женой Кей Баттс (справа), когда Мишель приезжает из другого города, чтобы впервые увидеть дом время после того, как он был разрушен торнадо 30 апреля 2014 года в Луисвилле, штат Миссисипи.
Joe Raedle / Getty Images
Аэрофотоснимки до и после, сделанные 23 апреля 2013 года и 28 апреля 2014 года, показывают путь разрушений после того, как торнадо обрушился на Бакстер-Спрингс, штат Канзас.
DigitalGlobe
Аэрофотоснимки до и после, сделанные 23 апреля 2013 года и 28 апреля 2014 года, показывают путь разрушения после удара торнадо в Бакстер-Спрингс, штат Канзас.
DigitalGlobe
Аэрофотоснимки до и после, сделанные 23 апреля 2013 года и 28 апреля 2014 года, показывают путь разрушения после удара торнадо в Куапо, штат Канзас.
DigitalGlobe
Кайла Холси (справа) держит своего 8-месячного сына Кристиана Хэмптона, глядя на обломки, которые когда-то были ее домом в Кроуфорде, штат Алабама., 29 апреля 2014 г.
Робин Тримарчи / AP Photo
Деррик Прайс помогает вытолкнуть матрас из спальни на втором этаже, помогая спасти все, что может, из квартиры друзей после торнадо в Тупело, штат Миссисипи, 29 апреля. , 2014.
Joe Raedle / Getty Images
Gunner Goad помогает другу семьи спасти все, что он может, из своего бизнеса, который был разрушен торнадо в Тупело, штат Миссисипи, 29 апреля 2014 года.
Joe Raedle / Getty Images
На фотографии изображен ребенок в байдарке, плавающей внутри дома в Галф Бриз, штат Флорида., 30 апреля 2014 г.
@ _itsabsss / Twitter
Остин Харгроув (слева) и Хейли Грэк (справа) помогают вернуть личные вещи из дома друзей, разрушенного воскресным торнадо 29 апреля 2014 года в Вилонии.
, Ark.
Eric Gay / AP Photo
Тереза Лонг реагирует в своем разрушенном доме в Мэйфлауэр, штат Арканзас, 29 апреля 2014 года.
Карло Аллегри / Reuters Фото
Друзья, сквозь обломки утешают друг друга на месте дома, разрушенного воскресным торнадо 29 апреля 2014 года в Вилонии, штат Арканзас.
Eric Gay / AP Photo
Вид с воздуха на центральный город после удара торнадо Вилония, штат Арканзас, 28 апреля 2014 г.
Carlo Allegri / Reuters Фото
Сэм Смит отдыхает помогая другу семьи спасти все, что он может от его бизнеса, который был разрушен после удара торнадо, 29 апреля 2014 года в Тупело, штат Миссисипи. Торнадо прошел через разрушенный парк передвижных домов Билли Барбса, 29 апреля 2014 года, в Афинах, штат Алабама.
Butch Dill / AP Photo
Сцена из торнадо в Декейтере, Алабама, 28 апреля 2014 г.
Предоставлено Алланом Детричем
Флаг США торчит из окна поврежденного автомобиля хот-род в пригороде после торнадо недалеко от Вилонии, штат Арканзас, 28 апреля 2014 года.
Карло Аллегри / Reuters
Констанс Ламберт обнимает свою собаку, обнаружив ее живой, когда возвращается в свой разрушенный дом в Тупело, штат Миссисипи., 28 апреля 2014 г.
Brad Vest / The Commercial Appeal / AP Photo
Жители осматривают повреждения на улице в Тупело, штат Миссисипи, 28 апреля 2014 г.
Thomas Graning / The Daily Mississippian / AP Photo
Мертвый и раненый скот лежал в поле недалеко от Вилонии, штат Арканзас, 28 апреля 2014 г. Путь торнадо пролегал через поле 27 апреля 2014 г.
Danny Johnston / AP Photo
Дом престарелых персонал помогает жительнице, когда ее везут к ожидающему автобусу возле Луисвилля, штат Миссисипи., дом престарелых, 28 апреля 2014 г., после того, как медицинский центр и медицинский центр Уинстон по соседству сильно пострадали от торнадо.
Rogelio V. Solis / AP Photo
Житель проезжает мимо внедорожника, брошенного смерчем в Four Corners, штат Миссисипи, 28 апреля 2014 г.
Rogelio V. Solis / AP Photo
Джимми Саллинджер сидит и наблюдает за молнией, когда шторм приближается к заправочной станции, где он работает, 28 апреля 2014 года в Берри, штат Алабама., 28 апреля 2014 г., после того, как регион пронеслись торнадо.
Thomas Graning / The Daily Mississippian / AP Photo
Жители сообщества Swan Creek проверяют погоду из подземного убежища в округе Лаймстоун, к югу от Афин, штат Алабама, 28 апреля 2014 г.
Jeronimo Nisa / The Decatur Daily / AP Photo
Друзья и семья просеивают мусор в доме в Вилонии, штат Арканзас, после того, как он был разрушен смерчем 28 апреля 2014 года.
Eric Gay / AP Photo
Jodi Уоллс выталкивает ящик с вещами из дома друга во время уборки после того, как большой торнадо разорвал Тупело, мисс., 28 апреля 2014 г.
Brad Vest / The Commercial Appeal / AP Photo
Семнадцатилетняя Дина Локк и ее братья и сестры, включая (слева направо) Шарлотту, 13 лет; Дрю, 9; и Тринити, 11; осмотреть поваленное дерево через дорогу от их дома в Тупело, штат Миссисипи, после того, как предполагаемый торнадо прошел через город ранее 28 апреля 2014 года.
Джим Литл / AP Фото
Табита Хок разместила эту фотографию в Твиттере 28 апреля 2014 года после шторма в Тупело, штат Мисс.
Предоставлено Табитой Хок
Стивен Хейхер опубликовал эту фотографию в Твиттере 28 апреля 2014 года с подписью: «Существенные повреждения в Северном Тупело. Это серьезные ребята!»
@ stevenheicher / Twitter
Бренди Дэвис опубликовал это фото в Twitter 28 апреля 2014 года, на котором показаны повреждения после торнадо в Тупело, штат Миссисипи.
@ brandydavis01 / Twitter
Люди идут между двумя разрушенными дома в Мэйфлауэр, Арк.
, 28 апреля 2014 г., после того как 27 апреля 2014 г. в город обрушился торнадо.
Danny Johnston / AP Photo
Боб Хесси проверяет собственность, принадлежащую другу и поврежденную торнадо в Бакстер-Спрингс, штат Канзас 28 апреля 2014 г.
Орлин Вагнер / AP Фото
Жители видят повреждения от торнадо в Бакстер-Спрингс, Канзас, 28 апреля 2014 г.
Орлин Вагнер / AP Фото
Торнадо- поврежденный дом накрыт брезентом в Бакстер-Спрингс, Кан., 28 апреля 2014 г.
Орлин Вагнер / AP Photo
Остатки дома, поврежденного торнадо, 27 апреля 2014 г., в Бакстер-Спрингс, Канзас, 28 апреля 2014 г.
Орлин Вагнер / AP Photo
Жители осматривают ущерб в жилом районе, пораженном торнадо 28 апреля 2014 года.
Gary Crow / Tulsa World / AP Photo
В Mayflower, штат Арканзас, наблюдаются обширные повреждения от торнадо. , 27 апреля 2014 г.
Предоставлено Джеймсом Брайантом / AP Photo
Жители оценивают ущерб от урагана в Мэйфлауэр, штат Арканзас.после торнадо, прорвавшегося через город, 27 апреля 2014 г.
@ StormCoker / Twitter
Сцена из торнадо к северу от Сирси-Арк, 27 апреля 2014 г.
Предоставлено Алланом Детрихом
Грозовые облака нависают над Бакстер-Спрингс, штат Канзас, 27 апреля 2014 г.
Джилл Фитчнер
Кэти Маккой разместила это изображение в Твиттере с такой подписью: «Торнадо @mikebettes, которое коснулось здесь, на юго-востоке Канады !,» апрель 27, 2014.
@ Officialkatie44 / Twitter
Искривленные деревья и линии электропередач видны после торнадо в Бакстер-Спрингс, Канзас, 27 апреля 2014 г.
Роджер Номер / The Joplin Globe / AP Photo
A человек проходит мимо разбитого автомобиля и жилого дома на межштатной автомагистрали 40 в Мэйфлауэр, штат Арканзас, 27 апреля 2014 г.
, Ковчег., 27 апреля 2014 г.
Дэнни Джонстон / AP Photo
Джон Уорд, дилер автомобилей и жилых автофургонов, рассматривает повреждение одного из своих грузовиков торнадо в Мэйфлауэр, штат Арканзас, 27 апреля 2014 г.
Дэнни Johnston / AP Photo
Грозовые облака нависают над фермой недалеко от Болдуин-Сити, штат Канзас, 27 апреля 2014 г.
Orlin Wagner / AP Photo
Спасательное подразделение K-9 обследует ущерб, нанесенный штормом в Бакстере Спрингс, Канзас, 27 апреля 2014 г.
Роджер Номер / Джоплин Глобус / AP Фото
Полицейский разговаривает с жителями в Бакстер-Спрингс, Кан.после шторма, разорвавшего город, 27 апреля 2014 года.
Роджер Номер / The Joplin Globe / AP Photo
Цветок в развалинах: The Daily Travel Photo
Консепсьон Цветок
История
Консепсьон сильно пострадал от землетрясения 2010 года, от которого пострадала большая часть Центрального Чили. Эпицентр землетрясения находился недалеко от тихоокеанского побережья, примерно в 100 км от города. Землетрясение длилось в общей сложности около 5 минут, и, совершенно очевидно, город был нанесен более чем незначительный ущерб.Я приехал в Консепсьон примерно через 9 месяцев после землетрясения с идеей в голове написать рассказ о разрушениях, нанесенных землетрясением, с некоторыми фотографиями. Однако, как это обычно бывает, когда я прибыл в Консепсьон, из-под завалов поднялась совсем другая история. Моя история перешла к тому, как город отреагировал с такой гордостью и страстью. Многие люди предпочли бы просто встать и уйти, когда все, что у них было, обратилось в пыль, но в Консепсьоне красота возникла из-за развалин.Это цветочное фото сделано из сада перед разрушенным домом. Хотя дом сейчас находился в стадии строительства, владелец по-прежнему замечательно заботился о своем саду, что многое говорит мне о гордости владельца за свою собственность.
Выстрел
Я так часто говорю об этом, но прежде чем сделать снимок, вы должны иметь представление о том, как он будет выглядеть. Вы не просто фотографируете, вы должны их делать. На этой фотографии цветы расположены на свету, а большая часть остальных находится в тени.Я точно знал, как должна выглядеть фотография, еще до того, как снимал ее. Я знал, что в цифровой темной комнате я буду играть с уровнями, чтобы затемнить большую часть изображения до полного черного, усиливая свет на цветах. Я хотел, чтобы изображение имело почти религиозный вид, духовный вид. Я хотел, чтобы это выглядело как цветок, растущий в темноте, в вопросе символизма здания Консепсьон, несмотря на темные дни. Это требует большой практики, и я все еще работаю над этим, но сделайте все возможное, чтобы визуализировать свою фотографию, прежде чем вы нажмете кнопку спуска затвора на камере.Представьте, как вы хотите, чтобы изображение выглядело, а затем создайте свое изображение.
Ульрих Баер, Руины истории (также известный как Берлин) — MACK
Когда Германия впервые экспериментировала с демократией в 1920-х годах, немецкие философы и культурные критики Вальтер Беньямин и Зигфрид Кракауэр продемонстрировали, что фотография, изобретенная почти веком ранее, позволяет нам с беспрецедентной легкостью изменить наш взгляд на мир.Наблюдая за изображениями, снятыми с самых разных позиций и точек зрения, мы учимся оценивать любую ситуацию или обстановку с разных сторон. Изобретение фотографии изменило наше понимание мира, предоставив нам точки обзора, в которых раньше физически не мог обитать ни один человек. Для Бенджамина и Кракауэра этот ранее недоступный метод переключения наших точек зрения соответствовал другому не менее важному сдвигу. Смещение точек зрения как местоположения в физическом пространстве произошло в то время, когда люди научились переключаться между различными системами ценностей, которые, как пишет Кракауэр, « пришли к нам в формах верований, идей или культур, тем самым, конечно, ослабив свои притязания.
к абсолютности ».1 Даже самый амбициозный фотограф не сможет запечатлеть весь мир или даже целый город с высоты птичьего полета. В лучшем случае каждый фотограф создает совокупность изображений, которые затем зритель может собрать в рассказ. То же самое произошло с нашим пониманием мира. «Итак, мы оказались, — заметил Кракауэр, — все более окруженными ментальными конфигурациями, которые мы можем интерпретировать по своему желанию» (251). Или мы? Действительно ли правда, как настаивали Бенджамин и Кракауэр, что современная эпоха дала нам не только фотографию с ее бесконечно взаимозаменяемыми точками зрения, каждая из которых «переливается смыслом», но и свободу интерпретировать мир с разных и, возможно, даже взаимоисключающих точек зрения? (252)? Действительно ли распространение фотографии, в которой щелкают ставни, как нашествие саранчи, опустошающей мир, действительно создало множество парадигм, в которых господствовали прежние господствующие нарративы? Я думаю, можно с уверенностью сказать, что Бенджамин и Кракауэр были правы и что в современном мире люди чувствуют себя более смелыми, чтобы смотреть на один и тот же физический мир через радикально разные идеологические линзы.Социалистический, демократический, либеральный, консервативный, националистический, патриотический, освободительный, популистский, коммунистический, неолиберальный, пессимистический — вы называете это. Вернее, кто-то уже назвал для вас варианты. Больше не существует доминирующего всеобъемлющего повествования, объясняющего противоречия и неравенство в мире, так же как нет единого аппарата, который мог бы составить правдивую картину любой значительной части мира. Этот последний факт, отсутствие единой фотографической перспективы, конечно же, является результатом релятивизма в наших политических взглядах.Сегодня мы знаем, что даже камеры, далеко не нейтральные машины, принимают политическое решение, визуально кадрируя кадр.
Обманчиво атмосферные фотографии Берлина, сделанные Брэдом Фейерхельмом, активируют этот потенциал фотографии, чтобы создать то, что Бенджамин назвал «благотворным отчуждением между людьми и их окружением .
.. [это] открывает путь для политически образованного взгляда, под чьим взором вся интимность приносится в жертву. освещение деталей »2. Другими словами, фотографии различных мест в Берлине, сделанные Фейерхельмом, не стремятся нарисовать единообразно меланхоличную картину прошлого города, которая могла бы составить то, что Беньямин критически назвал« интимностью »ауратического и атмосферные изображения.3 Его фотографии не стремятся передать Берлин в целом, они скорее представляют собой неестественные или фрагментированные кадры, крупные планы и усеченные виды. И все же они настаивают на абсолютной привязке к конкретному месту в смысле создания единства, такого как «Берлин», которое не сводится к союзу. «Самое политическое решение, — написал режиссер Вим Вендерс в отрывке, который служит эпиграфом к размышлениям Давида Леви Стросса о политике в фотографии, — это то, куда вы направляете глаза людей» 4
Feuerhelm направляет наш взор на нетрадиционные виды, частично затемненные взгляды и мелкие детали застроенной городской среды, чтобы показать, что даже стабильные башни, построенные из камня и стали, превратятся в фрагменты и руины.Эти раздробленные сцены не собираются заново в общий узор или историческую перспективу. Помещая разрозненные остатки множественного прошлого Берлина, и множественное число прошлого играет здесь ключевую роль, Фейерхельм открывает прошлое целому ряду точек зрения, которые не достигают высшей точки в доминирующей точке зрения нашего настоящего момента. Эта точка зрения, выражаясь схематично, настаивает на том, что неолиберализм является неизбежным и, в конечном счете, лучшим из всех возможных исторических результатов после того, как социализм, коммунизм и фашизм были реализованы, но в конечном итоге были побеждены и свергнуты.Сегодняшняя доминирующая точка зрения здесь не относится к часто неправильно понимаемому понятию «конца истории», которое у Гегеля и Фукуямы является более сложным, чем это часто предполагается. Это относится к представлению о том, что наши нынешние обстоятельства позволяют нам судить о прошлом с точки зрения, которая примиряет противоречия прошлого, и это означает, что сегодняшняя перспектива может принести существенные изменения без изменения порядка социальных отношений.
Это то, против чего продолжал агитировать Вальтер Бенджамин: представление о том, что прошлое улажено или что мы можем уладить присущие ему противоречия сегодня с помощью мудрости.Для Бенджамина прошлое было по своей сути противоречивым, как и каждый прожитый период для людей в нем, и, признавая и не разрешая это противоречие, мы могли бы надеяться найти некоторые альтернативные видения и для нашего настоящего времени.
Photoausgabe 4 Minuten (Фотографии готовы за 4 минуты) — это ироничный взгляд Фейерхельма на обещание фотографии передать нам настоящий момент как непреложный осколок прошлого. Откройте глаза, посмотрите в объектив, примите позу, бросьте монету в прорезь фотобудки, и в этот момент ваше подобие будет унесено течением времени как один из бесчисленных элементов, ведущих в будущее.Но это обещание забальзамировать прошлое для будущего просмотра — это только одна сторона фотографии, и тем самым мы помещаем наше собственное изображение непосредственно в прошлую перспективу. Другое обещание — это то, что Бенджамин назвал «благотворным отчуждением» и «разрушением ауры», которое камера может произвести, запечатлевая людей без человеческого прикосновения кисти или карандаша художника, и которое освобождает нас от мечты о лучшем будущем в в котором было сметено все прошлое5. По мнению Вениамина, это освобождение, потому что фантазия о том, что будущее разрешит все противоречия прошлого, делает нас слепыми к противоречиям настоящего.В самом деле, фантазия уже оказалась настолько хрупкой, что прошлое можно объединить в одну грандиозную интерпретацию, в которую включены разрушения, а также очевидные соблазны многих миллионов фашизма и коммунизма, которые травмировали Берлин в течение нескольких десятилетий. в парадигме сегодняшнего неолиберального миропорядка. Возвращение популизма, фашизма, антидемократических сил и агрессивного национализма показывает, что эти политические возможности никогда не исчезли.
Feuerhelm ориентируется на слоган Neue Welt (Новый мир), , который на протяжении более века является названием заведения и пивной в одном из рабочих районов Берлина.
В его исполнении лозунг в форме восхода солнца подкреплен типично серым берлинским небом, хотя на самом деле это фотографический эффект. Решение Фейерхельма недоэкспонировать этот сайт, что он также делает для изображения немецкого флага на предыдущей странице, приводит к двум мрачным фотографиям, которые резюмируют многие обещания, данные берлинцам по установлению нового мирового порядка. С провозглашения Веймарской республики 9 ноября 1918 года, после отречения императора Вильгельма II как первой парламентской демократии, объединившей Германию в одну нацию, до 30 января 1933 года, когда Гитлер был назначен канцлером после законных выборов и демократического процесса. формирования правительства через политические коалиции, до 7 октября 1949 года, когда Германская Демократическая Республика была образована в частях Германии, оккупированных Советским Союзом, и, наконец, до 3 ноября 1990 года, когда сегодняшняя Германия объединилась после своего разделения после Всемирного Вторая война: в каждом из этих случаев берлинцам обещали избавление от противоречий прошлого во имя всеобъемлющей идеологии.Парламентская демократия, фашизм, коммунизм и, наконец, конституционная демократия — все обещало раз и навсегда разрешить напряженность, присущую всем социальным порядкам. Сегодня, конечно, мы уже не настолько наивны, чтобы полагать, что какая-то одна политическая система избавит нас от неравенства, несправедливости и лжи. Или мы? Возможно, мы уже не такие наивные, но смотрим свысока на других, тех, кто думает не так, как мы. Фотография, как утверждали Бенджамин и Кракауэр и претворяет в жизнь Фейерхельм, является механическим средством защиты нас от вездесущего искушения рассматривать наш собственный исторический момент и нашу собственную точку зрения как наиболее проницательные, наиболее информированные, наиболее сбалансированные. , истинное и справедливое.Берлин Фейерхельма — это Берлин заброшенных мест, обломков рядом с промышленными сооружениями, которые выглядят вечными и, тем не менее, неизбежно рушатся и рушатся.
Слабое отражение лица в оконном стекле и два алебастровых лица, напечатанные зернистым серым цветом, что противоречит идее о том, что черно-белые фотографии менее реалистичны, чем цветные, показывают, что, как бы нам ни хотелось думать, мы являются агентами нашей судьбы, наши обстоятельства также могут превратить нас в тонкие тени и просто опору истории.
Рядом с строго обрезанным изображением культовой выпуклой телебашни Восточного Берлина, которая до конца 1980-х годов служила символом коммунизма, Фейергельм, есть несколько мелких деталей, которые на первый взгляд не идентифицируются.Башня вдалеке соединена со стальным столбом, не имеющим очевидной функции, как бы подчеркивая, что возведение высоких сооружений, доминирующих над горизонтом — а телебашня остается самым высоким сооружением в Германии — в значительной степени символическое, а не целенаправленное занятие. На узких полках витрин, на крючке или металлическом упоре, двух квадратных башенках рядом с необрезанным кустарником — кадры начищенных ботинок. В другом эпизоде увеличиваются ключевые отверстия, пулевые отверстия, дыра в заросшем сорняками месте и проем в стене, за которым видна одинокая береза с другой стороны.В самом деле, этот остаток — кусок стены, которая когда-то разделяла Берлин, а теперь обычно буквально капитализируется как Стена после того, как капитализм, как говорится, разрушил ее. Эти детали, в духе «punctum» Ролана Барта, подрывают тенденцию фотографии упаковывать информацию в знания (или «studium»), которые замораживают, а не обостряют наши чувства, и просто подтверждают то, что мы уже знаем, а не даем новые идеи6. многие зазубренные края на изображениях Фейерхельма не передают конкретной информации о том, что здесь произошло.Они предполагают, скорее интуитивно, чем когнитивно, как несколько кусочков огромной головоломки, что практически невозможно снова собрать этот город воедино. Бенджамин, как известно, называл историю безлюдной «грудой обломков» ( Trümmerhaufen ) и предоставил своим читателям решить, можно ли когда-либо восстановить целостность этих осколков, что также означало бы должное запоминание мертвых.
изображения лица не изображают людей, которых фотограф видел или с которыми взаимодействовал, а изображают взаимозаменяемые лица, используемые в рекламе и, таким образом, представляют только симулякры.Эти лица служат только для сообщения о продаже. Здесь человек, как и большинство фотографий, окружающих нас в современном обществе, введен в обращение в качестве валюты.
Чтобы прошлое стало историей, многие детали, которые можно узнать, должны быть включены в более крупный рассказ, а большая часть доступной информации должна быть превращена в знания. Получающаяся в результате более обширная история или парадигма может объяснить посторонние, неизвестные и невидимые аспекты реальности, точно заявив, что они не имеют отношения к тому, что произошло на самом деле.Организация прошлых свидетельств в истории не означает, что все должно быть объяснено. Мишель Фуко показал, что мощные исторические отчеты — это ни в коем случае не просто рассказы о контроле и господстве, но что исторические отчеты могут учесть различия и инаковость, изобретая новые категории, как город делает некоторые объекты закрытыми, зарезервированными для отказа. или для размещения маргинализованной человеческой жизни, которая, таким образом, сразу исключается и ограничивается. Таким образом, Фейергельм представляет массивные башни рядом с рябыми стенами, пятнами и плохо прикрытыми мешками с цементом, потому что ни один элемент, даже высокие башни, не доминирует над городским пейзажем Берлина таким образом, чтобы все остальное было аккуратно рассортировано по важности и неуместности, исторической правде и субъективности. объем памяти.Но он не предполагает, что эти посторонние детали могут успешно ниспровергнуть нашу текущую точку зрения. Неужели грязная, пропитанная водой подушка так же важна, как неоклассические развалины с граффити, утопающие в сорняках? Фейерхельм использует свою камеру не для того, чтобы придать значимости одним кадром, а для того, чтобы показать, что процесс кадрирования кадра так же важен, как и то, что было таким образом оформлено. Создавая тревожную эквивалентность между такими разрозненными вещами, которую Беньямин в своей оценке фотографии считал полезной для предоставления нам достаточной эмоциональной дистанции от реальности для ее правдивой оценки, Фейерхельм активизирует прошлое, а не замораживает его.
Если я активирую прославление фотографии Вальтера Бенджамина и Зигфрида Кракауэра как освобождающее нас от фантазии одной доминирующей идеологии, чтобы взглянуть на фотографии Фейерхельма, я сделаю это для того, чтобы выделить его подход как политически мотивированный, но не в смысле предоставления еще одного большего. инклюзивное обрамление, которое соответствует лучшему политическому решению. Его работа более тесно связана с неудачей, чем с какой-либо искупительной надеждой на то, что, включив обломки прошлого, мы придем к лучшей политике для нашего настоящего.Его позиция очень близка к идее Уолтера Бенджамина о том, что единственный способ читать город — аллегорически; то есть, рассматривая детали как предвестники других, но не обязательно лучших условий. Но образы Фейергельма проникнуты более глубоким пессимизмом, чем работы Беньямина, чей подход к истории вдохновлен надеждой на то, что возможно «сохранить тот образ прошлого, который неожиданно появляется перед человеком, выделенным историей в момент опасности». .8 Взглянув на прошлое не как на ушедшее воспоминание, а как на образ, все еще содержащий нереализованный потенциал, Бенджамин надеется противостоять конформизму нашего настоящего момента.Фейерхельм подрывает даже эту надежду. Его сильно стилизованные изображения побуждают зрителя сталкиваться с элементами на их собственных условиях, не намекая на скрытый революционный или искупительный потенциал. В проницательном эссе, опубликованном в 2003 году и посвященном изображениям, сделанным после террористических атак 11 сентября в Нью-Йорке, Дэвид Кэмпани предостерег от стилизованных фотографий руин и следов коллективного насилия. Такие пустые изображения сайтов, которые показывают только последствия разрушений, но не представляют собой реальных событий, могут ошеломить нашу способность к критическому мышлению и действиям.«Опасность, — писал Кампани, — состоит в том, что это может также способствовать безразличию и политическому отстранению, которые маскируются под озабоченность. […] В некотором смысле поздняя фотография во всей ее тишине может легко льстить идеологическому параличу тех, кто смотрит на нее, не имея социальной или политической воли, чтобы понять ее обстоятельства »9. достаточно устойчив к потенциальному удовольствию зрителя, чтобы не приравнивать идеологический паралич к отсутствию политической воли. Кампани справедливо предостерегает от политического паралича, но Фейерхельм скептически относится к любому политическому вмешательству, поскольку даже радикальные идеи, которые не меняют того, как устроена наша система в целом, будут продолжать политику в обычном режиме.Его изображения, как и другие изображения исторического разрушения, избегают опасности, описанной Кампани, ссылаясь на руины, осколки, фрагменты и искусственный мусор как на маркеры насилия, которое присутствует в нашем настоящем, даже до того, как оно будет превращено в памятник плохие времена, которые мы, к счастью, оставили позади. Вальтер Бенджамин считал отсутствие всеобъемлющей идеологии сильной стороной яростной и бескомпромиссной критики фашизма. Его беспокоило то, что изображения, обещающие идеологическую сплоченность, скрывают двусмысленность, которая в первую очередь привела к подъему фашизма.Это не означает, как опасается Кампани в контексте некоторых современных фотографий, что такие изображения могут привести к моральному безразличию или политическому бездействию. Это также не приводит к постмодернистскому релятивизму, в котором все политические позиции имеют равное положение. Картины Фейергельма поразительно фактурны и часто великолепно скомпонованы, как будто поверхность руин может утешить нас, как мягко падающий снег покрывает замерзшего насмерть человека. Эта композиционная сила не анестезирует нас, но учит, что городская среда Берлина была создана посредством множества дополнительных решений, большинство из которых были приняты с верой в то, что они были правильными, верными и законными.Мы можем извлечь из этого урок, что наши собственные политические позиции сформированы аналогичным образом, потому что мы считаем их правильными, истинными и законными, но что это убеждение, как только оно становится невосприимчивым к критике, действительно может стать тупиком.
1 Зигфрид Кракауэр, «Фотография», в Classic Essays on Photography, ed. Алан Трахтенберг (New Haven: Leete’s Island Books, 1980), стр. 245-268, (стр. 251). Ссылки на номера страниц здесь и далее указаны в круглых скобках.
2 Вальтер Бенджамин, «Краткая история фотографии», в Вальтере Бенджамине: Избранные сочинения, под ред.Майклом Дженнингсом, Ховардом Эйландом и Гэри Смитом (Кембридж: Belknap Press, 2003), стр. 507-530, стр. 529. Перевод изменен.
3 Бенджамин, «Краткая история фотографии», op. соч., стр. 519.
4 Дэвид Леви Стросс, Между глазами: Очерки фотографии и политики (Нью-Йорк: Aperture, 2003), (без номера страницы).
5 Бенджамин, «Краткая история фотографии», в Вальтере Бенджамине: Избранные сочинения, op. соч., стр. 519. Перевод изменен.
6 Роланд Барт, Camera Lucida: размышления о фотографии (Нью-Йорк: Хилл и Ван, 1981), стр.32.
7 Вальтер Бенджамин, «Тезисы по философии истории», в Вальтере Бенджамине: иллюминации, под редакцией Ханны Арендт (Нью-Йорк: Schocken 1968), с. 257.
8 Бенджамин, «Тезисы по философии истории», op. соч., стр. 257.
9 Дэвид Кэмпани, «Безопасность в онемении: некоторые замечания по проблемам« поздней фотографии »», впервые опубликовано в издании Дэвида Грина, «Где фотография?», Photoworks / Photoforum, 2003.
«Руины истории (также известные как Берлин)» Ульриха Бэра, первоначально опубликованные в «Dein Kampf» Брэда Фейерхельма.Опубликовано в октябре 2019 г.
Эти фотографии 11 сентября остаются столь же преследующими
За год, когда пандемия коронавируса изменила бесчисленные американские ритуалы, даже празднование 11 сентября не могло остаться неизменным.
Девятнадцатая годовщина терактов будет отмечена церемониями дуэлей на мемориальной площади 11 сентября и в углу возле Всемирного торгового центра, что отражает разногласия по поводу решения мемориала приостановить заветную традицию, когда родственники читают имена жертв на человека, как сообщает Associated Press.
Вице-президент Майк Пенс ожидается на обоих мероприятиях в Нью-Йорке, в то время как президент Дональд Трамп и кандидат от Демократической партии Джо Байден планируют присутствовать на усеченной церемонии у Национального мемориала рейса 93 в Пенсильвании.
Чтобы вернуться на 19 лет назад, мы собрали эти 16 фотографий, представленных ниже, из Getty Images.
Просто предупреждение, они графические по своей природе, поэтому не прокручивайте дальше, если не хотите видеть.
Ad
Огненный взрыв сотрясает Всемирный торговый центр после удара двух самолетов.(Getty Images) Люди убегают, когда рушится вторая башня Всемирного торгового центра. (Getty Images) Люди свешиваются из окон Северной башни Всемирного торгового центра. (Copyright 2001 by Getty Images) Майк Скотт из Калифорнийской оперативной группы-8 и его собака Билли ищут жертв среди завалов. (Андреа Бухер / Getty Images) Полицейские и пожарные убегают от огромного облака пыли, образовавшегося в результате обрушения первой башни Всемирного торгового центра. (Getty Images) Мужчина падает насмерть из Всемирного торгового центра.(Getty Images) Дым выходит из башни Всемирного торгового центра после того, как два угнанных самолета врезались в башни-близнецы. (Getty Images) Из Всемирного торгового центра валит дым после столкновения с двумя самолетами в Нью-Йорке. (Getty Images) Пожарный выходит из строя после обрушения зданий Всемирного торгового центра. (Copyright 2001 by Getty Images) Спасатели просеивают обломки Всемирного торгового центра через два дня после того, как два угнанных самолета врезались в башни-близнецы. (Copyright 2001 by Getty Images) Дым выходит из юго-западного электронного кольца здания Пентагона.11 ноября 2001 года в Арлингтоне, штат Вирджиния, после того, как в здание врезался самолет и произошел мощный взрыв. (Getty Images) Обломки Всемирного торгового центра тлеют. (Corbis через Getty Images) Обломки Всемирного торгового центра. (Корбис через Getty Images) Пожарный из Нью-Йорка вызывает еще 10 спасателей, чтобы они пробрались под развалины Всемирного торгового центра через несколько дней после теракта 11 сентября 2001 года. (Джим Уотсон / Getty Images) Пожарный Тони Джеймс плачет, присутствуя на похоронах капеллана пожарной охраны Нью-Йорка преподобного.Мичал Джадж перед церковью Св. Франциска Ассизского 15 сентября 2001 г. (Copyright 2001 by Getty Images) Пожары все еще горят на развалинах Всемирного торгового центра спустя несколько дней после теракта. (Джим Уотсон / Getty Images)2017 Амир Алхалби (Валид Машхади) SNS2-AJ
2017 Фотоконкурс, Spot News, Stories, 2 место
Фотограф
Амир Альхаби
22 апреля, 2016
Мужчина и мальчик эвакуируются из удерживаемого повстанцами района Хай Акюль в Алеппо после авиаудара.
Алеппо, когда-то крупнейший город Сирии и финансовый и промышленный центр страны, был ключевым полем битвы в войне между силами, верными президенту Башару аль-Асаду, и повстанцами, которые хотели его свергнуть. В течение четырех лет город был примерно разделен пополам: оппозиция контролировала восток, а правительство — запад. По мере усиления боевых действий в 2016 году мятежники подвергались все большей осаде.Из примерно 250 000 человек, оставшихся в ловушке в восточном Алеппо, около 100 000 были детьми. Осажденные мирные жители столкнулись с серьезной нехваткой продовольствия и топлива, а основная инфраструктура и медицинские учреждения были разрушены.
Несмотря на несколько попыток международного сообщества договориться о прекращении огня и разрешить гражданскому населению покинуть восточный Алеппо, боевые действия усилились, и люди остались. Работники гражданской обороны заявили, что гражданские лица недоверчиво относились к предложениям правительства о безопасном проходе; Правительство заявило, что повстанцы не дают людям уйти.Некоторые просто не хотели бросать свои дома и имущество. 15 декабря противоборствующие стороны достигли соглашения о прекращении огня, а 22 декабря, после нескольких дней эвакуации, сирийское правительство объявило, что оно взяло под свой контроль город.
О фотографе
Амир Альхаби
Он начал публиковать фотографии для AFP в феврале 2016 года.Его карьера фотографа началась в 2014 году, когда он начал работать с местными медиа-центрами, а затем с местным снайперским тел.
.Прочитать полную биографию
На фотографиях: семьи в Газе живут в развалинах своих домов, подвергшихся бомбардировке.
Диб аль-Айлех, сфотографированный выше, пережил все войны Израиля с палестинцами после Накбы, этнической чистки в Палестине в 1948 году.
«Я жил войнами, интифадой, всем остальным, но ничто не было хуже последнего нападения», — сказал The Electronic Intifada 74-летний аль-Ааджлех, житель района Шуджайя города Газа.
Израильские силы сбросили бомбы и обстреляли окрестности в течение первых недель 51-дневной войны в Газе. 20 июля над ними кружили беспилотники, ракеты врезались в дома, а танковые снаряды обрушивались на жилые дома. К концу дня десятки жителей погибли и еще больше получили ранения.
Большинство домов в восточной части района были разрушены, и на каждом здании есть пулевые отверстия и следы обстрелов. По всему району десятки мечетей, несколько школ, правительственных зданий и больница превратились в огромные груды обломков.
Среди обломков видны обугленные семейные фотографии, разрушенная мебель, обрушившиеся лестничные клетки и молитвенные коврики. Поскольку осада Израиля серьезно ограничивает количество строительных материалов, разрешенных в Газу, а страны-доноры не выполняют обещаний по восстановлению, семьи сидят на пластиковых стульях на лужайках перед своими разрушенными домами и ждут.
Рабочий объем
Сотни тысяч палестинцев были перемещены во время израильского нападения, и многие искали убежища в школах, находящихся под управлением Организации Объединенных Наций.
«Мы не ходили в школы», — напомнил аль-Айлех, добавив, что они бежали 20 июля, когда израильские силы усилили свою атаку на Шуджайю. «Мы остались с друзьями во время войны в более безопасном районе [города Газа]. Мы вернулись домой после войны и обнаружили, что весь дом разрушен ».
«После этого нам пришлось снимать жилье в разных местах по всей Газе», — сказал он, пояснив, что в этом доме проживали более пятидесяти его родственников.«Мы с женой жили здесь со всеми нашими детьми и внуками. Теперь все пропало «.
У аль-Ааджлеха кончились деньги на аренду, и его семья начали возвращаться в свой дом, по одному члену за раз.
«Я вернулся первым и единственный, кто живет на первом этаже», — объяснил он. «Сейчас мой сын и его дети снова переезжают на второй этаж. Это очень сложно — нет ни электричества, ни воды. Мы не можем ни готовить, ни согреться ».
Семья аль-Айлех — родом из Яффо, но перемещенная в Газу в 1948 году — ждала финансовой помощи от БАПОР, агентства ООН по делам палестинских беженцев.
Тем не менее, из-за нехватки бюджета БАПОР в прошлом месяце приостановило оказание помощи тысячам семей в Газе, таких как семья аль-Айлеха, дома которой были повреждены или разрушены прошлым летом. «Нам надоело разрушать наши дома», — сказал аль-Ааджлех. «Достаточно пуль, достаточно ракет».
По данным наблюдательной группы ООН OCHA, около 2257 палестинцев, подавляющее большинство из которых составляли гражданские лица, были убиты во время летнего нападения. Более 338 000 палестинцев были перемещены, сообщает орган по координации гуманитарной деятельности «Убежище Палестины».
«Ничего не улучшается»
Пройдя через развалины домов и перешагнув через груды обломков на окраине Шуджайи, Моайен аль-Хейсех вошел в свой дом и поприветствовал свою семью из шестнадцати человек. Без электричества они сидели на пластиковых шезлонгах у костра.
«Здесь тоже нет воды», — сказал аль-Хейсе. «С тех пор, как закончилась война, здесь стало только хуже. Ничего не улучшается ».
Ссылаясь на сильно милитаризованную границу между Газой и современным Израилем, аль-Хейсе сказал, что дом его семьи был одним из первых, «разрушенных здесь, потому что он находится так близко к границе.”
израильских снаряда упало, когда 20 июля бежали аль-Хейсе, его дети и внуки. «Нам приходилось бегать из дома в дом», — вспоминает он. «Рядом с нами люди пострадали от снарядов; смерть была повсюду ».
Семья вернулась в свой дом после того, как израильское нападение завершилось в конце августа, но от них почти ничего не осталось.
«Вся наша мебель пропала. Одежда, деньги, фотографии — все пропало », — сказал аль-Хейсе. «Здесь очень трудно спать. Дверь нет — ночью заходят дикие собаки, приходиться блокировать дверь.”
Репортаж Патрика О. Стрикленда и фотографии Эзза Зануна.
Патрик О. Стрикленд — независимый журналист и постоянный автор «Электронной интифады». Сайт: www.postrickland.com Twitter: @P_Strickland_
Эзз Занун — фотограф-фрилансер из сектора Газа. Его работы публиковались в The Guardian, APA, Time, BuzzFeed, El Mundo, Reuters и многих других. Следите за его работой в Facebook.
Внук Диба аль-Айлеха Мустафа, 17 лет, убирал второй этаж дома своей семьи, где он и пятнадцать его родственников будут жить теперь, когда у них закончились деньги на аренду квартиры в другом месте.«Это очень опасно», — сказал он. «Надеюсь, он не упадет, но нам больше некуда идти».
«Международные [гуманитарные] организации обещали нам деньги, но это бессмысленно», — добавил Мустафа. «Денег нет нигде. Мы не можем позволить себе снимать жилье, и здесь слишком опасно жить. Мы должны отдать нашу судьбу в руки Бога ».
Внизу по улице сосед аль-Ааджлехов Ахмад Хабиб наблюдал, как его 62-летний отец погиб во время летней войны. «Он вышел из дома и попал под обстрел из танка», — сказал он.«Я видел его смерть собственными глазами».
Ахмад, который сейчас является самым старым членом своей семьи, говорит, что шестнадцать его родственников были убиты во время израильского нападения. «Я все время оставался дома, — сказал он. «Я отказался уезжать. Мы с папой были единственными здесь, пока его не убили. Он был всего в сотне метров впереди меня на улице, когда мы шли за едой. Господь упокоит его душу.»
«Нас еще сорок пять человек, включая моих семи братьев и всех их детей», — сказал Ахмад, добавив, что он был женат за три месяца до войны и у него скоро появится ребенок.«Нам больше некуда идти».
Амджад Хабиб, 12 лет, смотрит на апокалиптические разрушения в Шуджайе. «Многие из его друзей были убиты, — вспоминал Ахмад. «Дети платят больше всего во время войны, потому что им приходится жить с этим до конца своей жизни». По оценкам ООН, летом прошлого года во время нападения Израиля было убито не менее 538 палестинских детей.
«Только в этом доме мы потеряли четверых детей, — сказал Ахмад. «Мои племянники. Всем им было меньше двенадцати лет. Это террористы Израиля? Я не хочу об этом говорить — я не люблю об этом думать.”
«Мы видели обстрелы и авиаудары по окрестностям», — рассказал Ахмад. «Мы с отцом решили, что дети и другие родственники должны уехать в более безопасное место. Мы отправили их в школы. Когда они ушли, на улицах были трупы. Что это за мир, когда детям приходится видеть тела своих соседей на улице? »
«Посмотри сюда», — сказал Ахмад, указывая через улицу. «Этот дом обрушился на людей внутри — внутри была целая семья.”
Израильская «политика открытого огня» во время нападения привела к «десяткам случаев, когда жилые дома подвергались атакам с воздуха или земли, в результате чего они обрушивались на целые семьи», согласно новому отчету израильской правозащитной группы B. ‘Целем.
Целые кварталы в районе Шуджайя города Газа были разрушены израильскими бомбами и артиллерийскими обстрелами. «Мы сбежали в школу при Латинской церкви, — вспоминает Моайен аль-Хейсех. «Мы не могли там оставаться. Он был полон людей и очень многолюдно.Четырнадцать из нас были в одной комнате с туалетом и раковиной ».
Когда Израиль усилил свои атаки на этот район, Шуджайя подверглась бомбардировке, в ходе которой на этот район было сброшено сто бомб весом в одну тонну. Десятки были убиты израильскими войсками, устроившими резню в этом районе рано утром 20 июля.
На следующий день по меньшей мере семнадцать палестинцев, включая медицинских работников и журналистов, были убиты израильскими снарядами на рынке Шуджайя 21 июля.
«До войны этот район был подобен раю», — печально сказал аль-Хейсе. «Я сидел перед домами, пил чай и курил кальян. Но Израиль уничтожил все и убил все, что дышало. У меня было шесть овец, которых я пас на том поле, — добавил он, указывая на участок сельскохозяйственных угодий напротив останков своего дома. «Их убили, расстреляли».
«Израиль не оставил камня на камне», — сказал он.
Напротив дома семьи аль-Хейсех, на плоском жилом комплексе есть граффити с надписью «Вся эта семья убита американским оружием.”
«Именно тогда мы решили уехать, когда они погибли. Мы пытались остаться, но нам пришлось уехать в последний день … когда израильтяне вошли в Шуджайю [по земле] ».
14 июля, всего за неделю до резни Израиля в Шуджайе, США доставили в Израиль партию топлива для истребителей и военной техники. Топливо «использовалось в нападениях, приводящих к росту числа смертей и ужасных ранений среди гражданского населения», — сказал в то время Брайан Вуд, глава отдела по контролю над вооружениями и правам человека Amnesty International.
«Мы все жили здесь до войны», — сказал аль-Хейсех, объяснив, что его жена, четверо детей и четырнадцать внуков жили в двухэтажном доме. «Мы несколько раз пытались вернуться во время войны, но это было очень опасно. Обстрелы были даже во время прекращения огня. Когда мы наконец вернулись в дом [после прекращения огня], в гостиной жили собаки ».
Внук Аль-Хейсе Вади родился, когда израильские бомбы обрушились на осажденную полосу. 13 января этого года Вади умерла от холода, которому было всего пять месяцев.Память ребенка запечатлена на плакате, который держал аль-Хейсех на фото выше. «За нами никто не наблюдает. Никакие политики к нам не приходили. Никто из ООН не заботится. Что это за жизнь? » — заметил аль-Хейсех.
Согласно статистическим данным, опубликованным группой наблюдателей ООН УКГД в декабре, во время нападения было повреждено около 600 000 домов жителей. По данным группы, еще 22 000 домов «стали непригодными для проживания».
«Здесь нас никто не видит», — добавил аль-Хейсех.«Где арабские страны? Где Саудовская Аравия? Саудовская Аравия — богатая страна. Желаю, чтобы хоть один лидер из Саудовской Аравии или остальных [арабских стран] приехал посмотреть, как мы живем здесь. Восемь из нас живут в этой комнате, а остальным пришлось снимать в другом месте ».
«Им все равно, — сказал он. «Никто из моей семьи не был бойцом сопротивления. Здесь ни у кого не было политических связей. Мы все мирные жители. Почему Израиль поступил с нами так? »
Хотя международные страны-доноры пообещали 5 долларов.4 миллиарда долларов на восстановление Газы на октябрьской конференции в Каире, ООН объявила в конце декабря, что было доставлено только два процента из этой суммы.
«У нас есть родственники, которые все еще ждут, чтобы их дома были восстановлены после [операции« Литой свинец »»), — отметил аль-Хейсех. «Как долго мы снова сможем жить нормальной жизнью?»
ТегиФотография сирийского младенца, спасенного из-под завалов
Бассам Хабие из Reuters сделал особенно поразительную серию фотографий, запечатлевших последствия авиаудара сирийского президента Башара аль-Асада по контролируемому повстанцами пригороду Дамаска — Думе.
Это заключает в себе уязвимость гражданских лиц, когда их президент бомбит их в их домах. Другие службы экстренного реагирования не могут не наблюдать, как мужчина спасает младенца, которого только что крестили в развалинах:
Мужчина несет младенца, который выжил, по словам активистов, в результате авиаудара сил, лояльных президенту Сирии Башару аль-Асаду, в районе Дума в Дамаске 7 января 2014 года.Бассам Хабие / Reuters Дума, расположенная в девяти милях к северо-западу от Дамаска, является крупнейшим участком удерживаемой повстанцами земли недалеко от столицы. С середины октября 2011 года почти каждый день бомбили пригород с населением около 200 000 человек.Вот тот же мужчина, помогающий раненой маленькой девочке:
Мужчина реагирует, когда несет раненую девушку, которая выжила, по словам активистов, в результате авиаудара сил, лояльных президенту Сирии Башару аль-Асаду, в районе Дума в Дамаске 7 января 2014 года.REUTERS / Бассам ХабиеС марта 2011 года было убито более 11 000 детей, остальные живут в условиях разрушений.
Вот девушка на заднем плане первой фотографии:
Мужчина реагирует, когда несет раненую девушку, которая выжила, по словам активистов, в результате авиаудара сил, лояльных президенту Сирии Башару аль-Асаду, в районе Дума в Дамаске 7 января 2014 года.REUTERS / Бассам ХабиеОдна из фотографий Хабие находится на обложке сегодняшнего New York Times:
NYTЭтот вид с неба свидетельствует о беспомощности мирных жителей перед лицом гнева боевых самолетов Асада.
Люди осматривают место, где, по словам активистов, был нанесен воздушный удар сил, лояльных президенту Сирии Башару аль-Асаду, в районе Думы в Дамаске 7 января 2014 года. REUTERS / Бассам ХабиеВ принципе, их можно закопать в любой момент.
Мужчина помогает вытащить человека из-под завалов на месте, по словам активистов, в результате авиаудара сил, лояльных президенту Сирии Башару аль-Асаду, в думском районе Дамаска 7 января 2014 года. REUTERS / Бассам ХабиеИ нет никого беззащитнее сирийских новорожденных.
