Распределительный щит — 95 фото современных видов и их характеристики

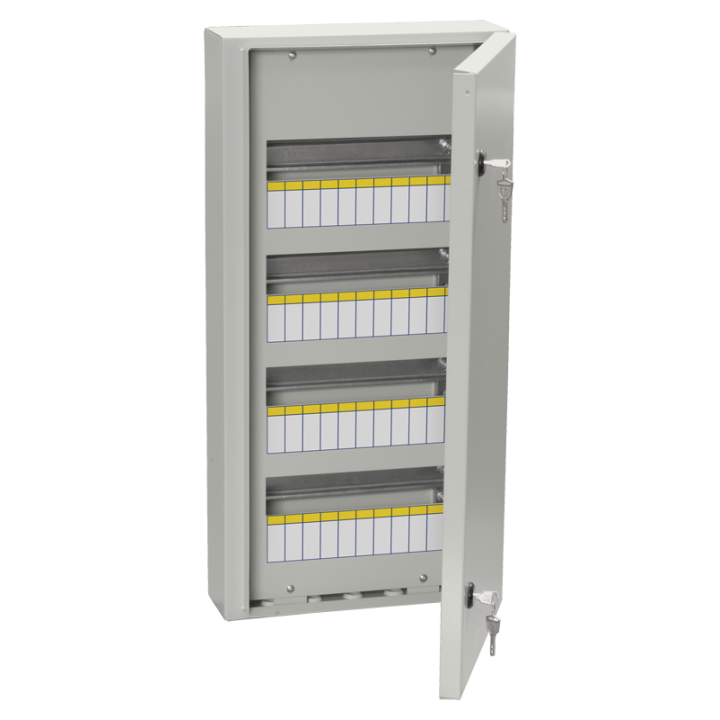

Сегодня навесной распределительный щит или как его часто называют шкаф электрического типа – это коробка с установленными внутри устройствами, предназначенными для защиты в доме сети и обыкновенными счетчиками электроэнергии. Что важно знать еще перед установкой?

Как выбрать электрооборудование щитка?

Если вы решили приобрести встраиваемый распределительный щит, то в таком случае необходимо для начала сделать проект щитка и однолинейную схему. Для этого выполняется чертеж плана помещения, с указанием всех розеток, выключателей, приборов для освещения, соединительных коробок и электроприборов, для которых предусмотрено персональное питание.

Посмотрев фото распределительного щита легко заметить, что число групп может быть выбрано произвольно, но необходимо лишь учесть нагрузку, которая будет в последующем.

Чаще всего для того, чтобы защитить осветительную электропроводку приобретают выключатели автоматического характера на номинальный ток 6А или 10А.

Если выключатели розеточные, то в таком случае номинальный ток обязательно должен быть 16А.

На практике встречаются случаи, когда розетки делятся по своему назначению: например, отдельно для приборов обогревающего типа и отдельно для питания такой техники, как компьютеры. Реже встречается ситуация, когда розетки в доме подключаются от специального персонального автомата для каждой из комнат в доме.

Отдельно для всех созданных групп должны быть подсчитаны ориентировочные токи будущей нагрузки, выбраны соответствующие устройства защитного характера.

Кроме классических выключателей автоматического типа сегодня профессионалами рекомендуется использование УЗО на 30 мА или 10 мА.

В случае необходимости для щитка могут быть подобраны различные устройства, предназначенные для защиты от перенапряжения. Однако, профессионалы советуют выводить в отдельный щиток всю автоматику управления домашним освещением и располагать, например, на улице, поскольку большинство фотодатчиков производители выпускают с кабелем фиксированной длины для подключения.

Вид установки

Вы должны знать, что установка распределительного щита может осуществляться двумя способами:

Встраиваемая установка;
Накладная установка.

Сделать выбор в пользу одного или другого способа можно исключительно, опираясь на эстетические соображения или в зависимости от нагрузки, которая происходит на кабельную сеть.

Задумываясь над тем, как выбрать распределительный щит, стоит отметить, что щитки встраиваемого типа есть смысл устанавливать только в том случае, если число отходящих линий примерно в два и более раз меньше максимального числа модулей для выбранного щитка.

В противном случае практически невозможно будет провести многочисленные провода через боковые стены. Идеальный вариант – это щиток, у которого стена будет сниматься сзади, так как его легко в таком случае будет установить поверх проводов, выходящих из стены.

Правила установки распределительного щитка

На расстоянии от горючего

Ни в коем случае нельзя устанавливать пластиковый щит в котельной, любом другом пожароопасном помещении. Установка должна быть выполнена на максимально возможном расстоянии от резервуаров с газом, любыми другими легковоспламеняющимися веществами.

Специалисты советуют располагать щитки в помещении с хорошим проветриванием. При этом естественная вентиляция значительно лучше, нежели принудительная, которая просто перестает работать, если в квартире отключается электричество.

На свету

В месте, которое выбрано для установки щитка желательно, чтобы был обеспечен максимальный доступ естественных потоков света.

Электрический щиток — 125 фото основных видов и типов распредщитков

Любой современный дом нуждается в электричестве, и элетрощиток является его неотъемлемой частью. Именно в этот узел поступает электричество и, распределяясь по проводке, питает все электроприборы. В щитке содержатся множество устройств различающихся по функциям и назначению. По мере надобности его модульные устройства можно дополнить.

Краткое содержимое статьи:

Виды монтажа щитков
Сегодня можно встретить разные типы и размеры электрических щитков. Главным образом они отличаются по способу крепления:
Навесной щит;
Встраиваемый щит.
Способ монтажа первого типа осуществляется на дюбели или шурупы. Навесной корпус прикрепить можно самостоятельно. Открытый тип проводки в доме, является главным фактором для щита с навесным монтажом.

Встраиваемые щитки устанавливаются в нишу стены, когда проводка в доме сделана скрытой. Такой монтаж сложнее в разы по сравнению с предыдущим типом крепления. При этой работе появится строительный мусор и много пыли.

Необходимо иметь строительные инструменты:
Болгарка;
Перфоратор;
Зубило.
Такой корпус можно крепить несколькими способами. В первом случае имеется крепежный каркас, входящий в комплект щита, он крепится дюбелями к стене. При отсутствии креплений применяется гипсовый раствор.
Корпуса распределительных щитков
Чтобы понять, как выбрать электрический щиток правильно, рассмотрим различные модели корпусов. По требованию ГОСТа они должны быть изготовлены из металла или пластика.
Металлические щитки обладают прочностью и надежностью. Они используются, когда нужно установить много модулей. Корпус изготавливается в трех комплектациях:

Цельнометаллический;
Разборный;
Каркасного исполнения.
Для уличного монтажа применяется герметичный бокс, он не пропускает влагу. А в помещениях используется обычный корпус.

Пластиковые электрические щитки удобнее применять в помещении. Они могут быть навесного, а также встроенного монтажа.
Пластиковые боксы могут быть разных размеров. В помещении они смотрятся более эстетично, чем металлические. Прочностные характеристики нового пластика на высоком уровне, но со временем они ухудшаются.
Габариты распределительного щитка
Прежде чем выбрать размеры электрощитка, нужно посчитать количество модульных устройств, которые следует в него установить. К этому набору прибавится и счетчик, который по размерам сопоставим с восьмью модулями.

Когда монтажный план готов, можно выбирать габариты бокса. Всегда нужно брать размер про запас, так как иногда нужно дополнить щиток модулями, или заменить существующие устройства.
Пучки кабельных жил тоже нужно учитывать. Не рекомендуется утрамбовывать в бокс модули и провода, всегда должно быть свободное расстояние между ними.
Монтажная схема
Опытные электрики могут собрать щиток без схемы, так как помнят ее наизусть. Тем, кто решился сделать это в первый раз, необходимо подробно изучить все соединения и элементы. Каждый модуль имеет свое обозначение, наминал и класс защиты.
Если планируется подключить электрощиток в старых домах без заземления, то нужно заметить, что на схеме будет отсутствовать РЕ шина.
Из-за перепадов напряжения может возникнуть пробой изоляции. Чтобы бытовые приборы не повреждались, следует вовремя разорвать цепь. Это делается с помощью реле контроля напряжения. Его так же указывают на схеме.

Двухполюсные УЗО помогают избежать удара током от утечек напряжения, даже при отсутствующем заземлении. Особенно это касается комнат с повышенной влажностью.
Щитки для многоквартирных домов имеют более сложную схему. В каждой квартире есть не только однофазные, но и трехфазные приборы.
На схеме трехфазного питания, в сеть поступает 380 в. Под нее делается соответствующая проводка. Счетчик света устанавливается вместе с рубильником отдельно.
Распределительный щит — сборка и монтаж своими руками. Лучшие варианты установки в квартире или частном доме
Невозможно представить работу оборудования дома без электричества. Основная составляющая любой энергосети дома – это распределительный щит своими руками, например, созданный или же приобретенный в любом строительном магазине. Он необходим для компоновки всех защитных приборов, а также прибора учета.

На сегодняшний день есть множество разнообразных типов щитов, применение которых характерно для предприятий и частных домов.
Краткое содержимое статьи:
Для чего устанавливаются щитки?
Ни в одной квартире или самом простом офисе никакие работы электромонтажного характера не осуществляются без обязательной установки какого-либо распределительного щита. Еще некоторое время назад у всех были исключительно распределительные коробки, однако сейчас их уже недостаточно. Причина кроется в безопасности и комфорте.
Если дома будет, как и ранее, только распределительная коробка, то во время замены розеток без обесточивания всей квартиры ничего сделать не получится. Например, для подключения электроприборов с большой мощностью необходимо будет обязательно дополнительно оснастить их специальными устройствами защитного типа, что явно отразится на свободном пространстве в комнате – оно уменьшится.

После установки пластикового распределительного щита или из выполненного любого другого материала вы самостоятельно снижаете риск сгорания какого-либо из электрических приборов. Именно благодаря работе щита электрическая энергия может распределяться действительно равномерно по каждому из каналов, и можно избежать избыточного поступления тока по какому-либо одному каналу из них.
Особенно важно сегодня использовать такие незаменимые устройства для различных помещений с большой площадью, для которых характерны огромные нагрузки.
Такая ситуация сегодня привычна даже для некоторых жилых домов с учетом того факта, какое количество электрических приборов используется людьми в каждой квартире.
Какой щиток выбрать?
Главный распределительный щит, который можно купить в магазине, представляет собой качественную силовую установку, отличающуюся высоковольтностью. По сути это простая механическая/электронная система, используемая в первую очередь для того, чтобы обеспечить все свободное пространство электроэнергией.

Устройство вводно-распределительного типа – целый комплекс множества различных составляющих, используемых для учета, а также быстрого приема электроэнергии. Почти всегда он выполняется в корпусе из металла, а его панели легко могут сменять друг друга.
Модели металлических щитов распределительных – это устройства, которые также используются на производствах и в домах для верного распределения электроэнергии. Благодаря их работе можно защитить себя не только от сверхтоков, но также и от опасного для жизни и здоровья короткого замыкания.
Автоматический ввод резерва – все устройства такого типа безупречно работают при необходимости передачи на определенный дополнительный источник питания с главного в случаях, когда падает напряжение в доме или возникает любая ситуация чрезвычайного характера. Также помещение находится всегда в безопасности от возможных перегрузок.

Классификация
Посмотрев несколько фото распределительного щита легко понять, что это не высокотехнологичный прибор и должен использоваться он для максимально удобного процесса установки, а также последующего применения оборудования. Никаких особенных требований относительно характеристик нет, и все что необходимо – это, чтобы в нем было необходимое число приборов и, чтобы он сам был подходящего размера.
При выборе размера стоит отталкиваться исключительно от количества автоматов/выключателей, а не делать покупку по принципу, что чем больше будет щит, тем лучше.
Навесной или встроенный щит?
Если вас интересует инструкция для сборки распределительного щита, то стоит лучше всего в первую очередь выбрать щит встроенного типа, поскольку во время ремонта навесной щит очень легко можно зацепить.
Такого недостатка встроенные щитки просто лишены, а вот процесс их с
8 советов, как выбрать распределительный щит: виды электрических щитков
Содержание статьи
Чтобы гарантировать надежное и безопасное функционирование системы электроснабжения, в жилых домах и на предприятиях используют распределительные щиты, в которых находится защитное и распределительное оборудование. Такие приборы должны отвечать самым строгим требованиям к безопасности и отличаться высокой механической прочностью, поэтому покупать их лучше в проверенном месте. Специализированный интернет-магазин «Электрика Дешево» предлагает большой выбор качественных распределительных щитов от лучших производителей мира, которые вы можете приобрести по самым выгодным ценам. Ассортимент представлен здесь: https://elektrikadeshevo.ru/catalog/shchity-raspredelitelnye/. Наш материал поможет сориентироваться в большом разнообразии подобного оборудования и правильно выбрать распределительный щит.
№1. Зачем нужен распределительный щиток?
Электромонтажные работы в квартирах, офисах, гаражах и на производстве не обходятся без установки распределительного щита. Зачем он нужен, ведь ранее многие довольствовались одними только распределительными коробками? Все дело в удобстве и безопасности. Если использовать по-прежнему только распределительные коробки, то, например, при замене розетки придется обесточить всю квартиру, а при подключении некоторых мощных электроприборов придется оснащать их собственными защитными устройствами, а для них также необходимо место.
Установка распределительных щитов предотвращает риск сгорания электроприборов. Благодаря щиту электроэнергия распределяется равномерно по всем каналам, исключая избыточное поступление тока по одному из них. Особенно важно это устройство для крупных помещений, где возникают огромные нагрузки, да и для жилых домов распределительные щиты также необходимы, учитывая то, сколько сегодня электрических приборов люди используют в домашних условиях.
Распределительный щит срабатывает не только при возникновении излишнего напряжения, но и спасает человека от поражения током.
№2. Основные виды распределительных щитов
Распределительный щит может отвечать за безопасную подачу электричества в квартиру, на этаж или на большое здание. В зависимости от масштаба зоны обслуживания электрощитки делятся на такие виды:
главный распределительный щит (ГРЩ) находится во главе иерархии, устанавливается на трансформаторных подстанциях и на крупных производствах. Он, как правило, отличается внушительными размерами, отвечает за электроснабжение целого объекта, защищает от перегрузок в сети и коротких замыканий. ГРЩ, равномерно распределяющий электроэнергию по всем помещениям, может автоматически переключаться с основного ввода питания на резервный;
вводное распределительное устройство (ВРУ) устанавливают на входе силового кабеля в многоквартирные жилые дома, офисные центры, производственные помещения. ВРУ распределяет питающие линии для квартирных и этажных щитков, ведет учет потребленной электроэнергии, срабатывает в случае перегрузок и коротких замыканий;
аварийный ввод резерва (АВР) используется не везде и предназначен для переключения потребителей с основного источника электропитания на резервный в случае аварии. АВР необходим для больниц и прочих учреждений, где важна непрерывная подача электроэнергии. Иногда такие устройства используют в коттеджах;
щит этажный (ЩЭ) ставится, в основном, в жилых зданиях для распределения электропитания на 2-6 квартир. В таком щитке выделяется место для модульной автоматики и приборов учета электроэнергии. Может использоваться в административных зданиях;
щит квартирный (ЩК) располагается на вводе электрического кабеля в квартиру, устанавливается обычно в прихожей, тамбуре, реже – около входной двери. Квартирные щитки знакомы практически каждому, они используются для защиты от коротких замыканий и перегрузок, распределения групповых линий питания и учета электроэнергии. О выборе распределительных щитков данного типа и пойдет речь.
Среди других видов отметим щиты освещения (ЩО), которые необходимы для редких выключений и включений автоматики, такие устройства защищают от перегрузок, используются в общественных и торговых зданиях. Щит управления (ЩУ) также устанавливают в административных зданиях для управления вентилирующим, отопительным оборудованием и сигнализацией. Щит автоматики (ЩА) необходим для управления программными контроллерами систем вентиляции, отопления и т. д. Есть еще щиты бесперебойной подачи питания (ЩБП), которые устанавливают при подключении вычислительного и медицинского оборудования, требующего постоянной подачи электроэнергии и чувствительного к перепадам напряжения.
№3. Виды электрических щитков по способу установки
По способу установки распределительные щитки можно поделить на такие виды:
накладные, или наружные. Это самый распространенный вариант, прост в установке, но будет несколько выпирать вперед по отношению к стене, что необходимо учесть при выборе места. Такие щитки используют при организации проводки скрытого и наружного типа, они могут быть выполнены из металла или пластмассы. Электрики советуют в деревянных домах и банях ставить щитки именно накладного типа;
встраиваемый щиток выглядит более эстетично, устанавливается вровень со стеной, но работы по его монтажу выполняются сложнее. На лицевой панели обязательно имеет отбортовку, которая закрывает технологический стык. Специалисты рекомендуют выбирать подобный вариант в тех случаях, когда число отходящих линий значительно меньше числа модулей щитка. В противном случае кипу проводов будет весьма затруднительно провести сквозь боковые стенки;
напольные щитки отличаются настолько большими размерами, что на стену их повесить нельзя. В быту они не используются.
Для электрического щита важно выбрать правильное место, ведь на кону наша безопасность. К месту установки выдвигают такие требования:
достаточная удаленность от пожаро- и взрывоопасных веществ;
хорошая естественная вентиляция;
легкая доступность. Электрик в случае чего должен приложить минимум усилий, чтобы добраться к щитку;
желателен достаточный уровень естественной освещенности.
№4. Материал изготовления
Распределительный щит может быть выполнен из металла или пластика. Металлический щиток более устойчив к механическим повреждениям, отличается высокой долговечностью и надежностью, а вместе с тем и приличным весом. Внешний вид таких изделий не самый плохой, но все же не идеальный, поэтому металлические щитки больше подойдут для установки в гаражах и производственных помещениях.
Для квартиры лучше подобрать аккуратный пластиковый щиток. Это легкие и эстетичные устройства, а ответственные производители выпускают вполне прочные изделия, которые по уровню долговечности не уступают металлическим и не требуют обязательного заземления. Дешевые пластиковые щитки от малоизвестных китайских компаний имеют свойство со временем желтеть.
В продаже также встречаются щитки, выполненные из комбинации пластика и металла.
№5. Защита щитка от пыли и влаги
Степень влаго- и пылезащиты выбирается в зависимости от условий эксплуатации оборудования:
для установки в помещениях подойдут щитки с защитой по стандарту IP21, IP31 и IP32;
для установки на улице щиток должен иметь защиту не менее IP54, а также уплотненные двери и герметичные вводы для кабелей.
№6. Виды распределительных щитов по конструкции
По типу конструкции и назначению электрические щитки делятся на такие типы:
№7. Количество модулей в распределительном щитке
Принципиальное отличие всех щитков – количество модулей. Некоторые ошибочно считают, что их число должно быть кратным 12, но это не всегда так: используются щитки, рассчитанные на 16 и 18 модулей, есть даже компактные модели, в которых число модулей не превышает 10.
Чтобы определиться с тем, какое количество модулей необходимо в вашем случае, для начала лучше всего составить схему электропроводки с указанием всех точек потребления, сюда входят розетки, осветительные приборы, отдельно выделяют электроприборы, которые потребляют много энергии (кондиционер, стиральная машина, бойлер). Далее определяются группы. Для осветительной проводки используют автоматические выключатели на ток 10 А, для розеточной – 16 А. В качестве коммутационно-защитных устройств можно использовать не только автоматические выключатели, но и УЗО, или же заменить эти два устройства на дифференциальный автомат. Количество УЗО, автоматов и дифавтоматов необходимо знать для правильного выбора количество модулей. Также стоит учитывать наличие счетчика и его размеры.
Ширина одного модуля – 18 мм, она равняется ширине однополюсного выключателя. Для подключения двухполюсного автомата понадобиться 2 модуля, трехфазного автоматического выключателя – 3, однофазного УЗО – 3, трехфазного УЗО – 5, электросчетчика – от 6 до 8 в зависимости от его размеров (ширину прибора можно просто поделить на 18 мм).
Для квартиры в ряде случаев достаточно щитка на 12-16 модулей. Если счетчик будет располагаться в щитке, то придется брать устройство на 16-24 модуля. Для большого частного дома может потребоваться щиток на более чем 24 модуля. В больших коттеджах иногда ставят два щитка, так как из-за большой протяженности проводки один в случае аварии не всегда может оперативно сработать, а может и не сработать вовсе.
Кроме того, в щитке могут располагаться устройства защиты от перенапряжений, фотореле или пускатели автоматического включения света. Если нет уверенности в том, что вы сможете сделать правильный выбор распределительного щитка, то лучше доверьтесь специалистам. Помощь, скорее всего, понадобится и при сборке, установке щита и подключении к нему всех групп электроприборов – с электричеством лучше не шутить.
№8. Производители распределительных щитков
Бракованные щитки не смогут выполнять свои функции в полной мере, будучи неспособными к равномерному распределению электрического тока по всем помещениям. Еще такие щиты, в случае необходимости, с большой вероятностью не отключат поврежденную группу цепей автоматически, поэтому лучше доверять свою безопасность проверенным производителям. Лидер в плане качества – компания ABB, но ее продукция стоит дорого. Щитки Makel и IEK стоят немного дешевле, но по качеству очень даже неплохи. В плане дизайна выделяются щиты FOTKA греческого производства. Безымянные изделия китайского и турецкого производства лучше обходить стороной – это не тот случай, когда можно сэкономить.
Напоследок отметим, что при прочих равных условиях предпочтение лучше отдать щиткам с прозрачной дверцей, которые обеспечивают более простой контроль над состоянием автоматов.
Наглядные схемы групповых распределительных щитов квартиры
Вступление
Электрический щит в доме, квартире это ключевой узел распределения электрической энергии, с функциями защиты и, иногда, учёта. Щиты продаются готовыми или делаются на заказ, как металлоизделие, а проще металлический шкаф.
К слову сказать, если вы занимаетесь строительством или ремонтом, не обязательно профессионально, вам рано или поздно, но обязательно понадобятся металлоизделия. Не факт, что вы сможете найти нужно вам изделие в готовом виде. В этом случае придётся искать компанию, которая производит изготовление металлоизделий на заказ. Плазменная резка, гибка металла на станках, сварочные и слесарные работы, вальцовка металла это всего лишь часть профессиональных работ, которые невозможно качественно выполнить ручным способом.
Собираются щиты, чаще, заранее по расчетной и монтажным схемам.
Наглядные схемы групповых распределительных щитов частного дома и квартир
Пример 1. Квартирный групповой электрический щит
На вводе в квартиру устанавливаем дифференциальное защитное устройство АВДТ. В нем нет защиты от короткого замыкания (сверхтоков). Маркировка данного выключателя ВД/63 с током отсечки 30 mA;
Последовательно с ним ставим автомат для защиты от сверхтоков ВА/63 или дифференциальный автоматический выключатель «два в одном» АД63;
В щите запланировано несколько групповых цепей потребления. Это группы:
Группа освещения;
Группа розеток;
Группы защищены двумя автоматами ВА/63 на номинальный ток 16 Ампер.
Группа электрической плиты защищается автомат ВА/63 с номиналом 25 Ампер.
Как вариант, в щите может быть предусмотрена отдельная группа для стиральной машины, или другого мощного прибора, например, кондиционера. При такой схеме в щит ставится еще один автоматический выключатель на 16 Ампер.
наглядные схемы групповых распределительных щитов схема 1 квартира
Пример 2. Схема распределительного щита частного дома
Смотрим вторую схему. Она несколько сложнее и подойдет для частного дома.
На вводе электропитания в дом ставим АВДТ без защиты от короткого замыкания (сверхтоков) марки ВД/63. Ток утечки дифференциального автомата 300 mA. Это стандартный номинал для общего дифференциального устройства всего дома. Не ставим ВД на 100 mA, чтобы избежать ложных срабатываний.
Группы освещения защищают три первых автомата;
Группы трех автоматов ВА/63 и дифференциальное защитное устройство ВД/63 ставим для защиты розеточной группы;
Трехфазный автомат ВА/63 и дифференциальный автомат ВД/63 защищают электроплиту или сауна.
Цепь из одного ВД/63 (без встроенной защиты от короткого замыкания) и 2-х автоматов ВА/63 защищают цепь сарая или другого здания на участке.
наглядные схемы групповых распределительных щитов схема 2 Частный дом
Пример 3. Квартирный щиток многоквартирного дома
Устройство дифференциальной защиты АД63 в этой схеме используется для защиты кухонных розеток. На кухне планируется использовать много бытовых приборов.
В квартире предусмотрена установка ванны с гидромассажем. Для неё выделяется отдельная группа, которая защищается дифференциальный автомат ВД/63.
Такие же автоматы установлены для защиты комнатных розеток, стиральной машины и света в ванной и туалете.
наглядные схемы групповых распределительных щитов схема 3 большая квартира
Пример 4. Групповой распределительный щит индивидуального дома
Отличие схемы 4 от схемы 2 в выделении для всех потребителей отдельных групп. Такая схема распределения характерна для европейской электропроводки.
На все основные группы установлены АВДТ с током утечки 30 mA. Исключение сделали для групповых цепей освещения комнат. Не установлен дифф. автомат и на кондиционер.
Главный распределительный щит (ГРЩ): особенности
Главный распределительный щит (ГРЩ) – это распределительное устройство, которое отвечает за прием и дальнейшее распределение энергии по зданию. Щиты ГРЩ также можно подключить к сетям с глухозаземленной нейтралью тип заземления:
Главный распределительный щит
Также его могут использовать для защиты линий от перегрузки, утечки тока и коротких замыканий. Устройство может содержать в себе противоаварийную автоматику, а также средства учета электроэнергии. Чтобы приобрести качественное щитовое оборудование следует перейти по ссылке elektrika.ru. В этом магазине вас ожидают низкие цены и качественное оборудование.
Конструкция
Щитовая конструкция обязательно должна включать в себя следующие части: вводную, секционную, линейные панели. В водной панели будут устанавливаться вводные автоматы, которые отвечают за прием электроэнергии с трансформаторов и другие приборы учета. В секционной панели специалисты обычно устанавливают автоматический выключатель, который позволяет запитать несколько секций одного ввода. Также здесь могут разместить АВР. Это устройство используется для резервного электроснабжения.
Автоматический ввод резерва
Схема ГРЩ может быть разнообразной, так как она зависит от количества входящих и исходящих линий. Большинство щитов могут иметь схема на два входа и два выхода. При использовании такой схемы ввод будет осуществляться от 2 трансформаторов, а вывод идет через секционную панель на распределительные шины. К основному преимуществу ГРЩ многие электрики относят то, что все секции являются разборными.
К основным характеристикам, на которые нужно обращать внимание во время приобретения относят:
Номинальные точки вводных и отходящих линий.
Номинальное напряжение сети.
Система заземления.
Степень защиты по ГОСТ.
Каждый распределительный щит может комплектоваться следующими приборами учета:
автоматическими выключателями;
контрольно-измерительными приборами;
приборами учета;
выключателями нагрузки;
автоматическим вводом резерва.
Если установить правильные приборы в ГРЩ, тогда с его помощью можно заменить ВРУ. Основное отличие ГРЩ от ВРУ заключается в силе максимального входного тока.
Автоматические выключатели в ГРЩ
Маркировка электрощитов
Провода всех внутренних цепей обязательно должны иметь цветовую маркировку. Она в обязательном порядке должна иметь резкий контраст и быть устойчивой к истиранию. Зажимы для PE и N проводников, которые отходят от распределительных и групповых цепей следует маркировать порядковыми номерами. Если присоединение проводов к выводам аппаратов затрудненно, тогда нужно предусмотреть промежуточные зажимы. Зажимы также необходимо маркировать порядковыми номерами.
С наружной стороны ГРЩ на дверце необходимо размещать табличку с информацией. Обычно в паспортной табличке содержаться следующие данные:
Название производителя.
Обозначение типа.
Степень защиты устройства.
Номинальный ток ВРУ.
Масса.
Обозначение всех технических условий.
Дата изготовление.
Дополнительная информация.
Маркировка в ГРЩ
Технология монтажа
Питание ГРЩ на сегодняшний день осуществляется через магистральный шинопровод и производится с низкой стороны трансформатора. Также электромонтажнику следует помнить, что питание секций ГРЩ следует выполнять взаимно резервируемыми линиями.
Перед началом монтажа нужно предварительно разместить автоматические выключатели на монтажной панели. Затем необходимо откорректировать размещение медных шин в шинных держателях аппарата. Проще всего выполнять монтаж оборудования, когда ГРЩ располагается на столе. Все элементы автоматического ввода нужно расположить на дин-рейке. При расположении мощных автоматических выключателей их следует располагать друг под другом. Благодаря такому размещению объем работы по расключению шин значительно уменьшится.
Монтажная схема ГРЩ
Шины PE и N обычно устанавливают на изоляторы и в дальнейшем скрепляют по всей длине между собой. В дальнейшем для расключения кабельных линий в них делаются отверстия. Чтобы исключить возможность дальнейшего поражения током устанавливают пластроны, которые изготовляют из негорючего материала. Если будет интересно читайте про схему сборки распределительного щитка.
Требование безопасности при выполнении монтажа ГРЩ
Общие требования охраны труда
К работам в распределительном щитке допускаются только лица, которым исполнилось 18 лет. Также перед работой в ГРЩ они должны пройти медицинское обследование, вводный инструктаж, первичный инструктаж, а также обучение и стажировку. Уровень по электробезопасности должен быть не ниже 3 группы.
Работа специалиста должна быть определена рабочей или должностной инструкцией.
Необходимо выполнять правила внутреннего трудового распорядка.
Следует правильно применять средства индивидуальной или коллективной защиты.
При возникновении ситуации, которая угрожает жизни людей необходимо сообщить своего вышестоящего руководителя. Специалист, который работает с щитком должен проходить регулярное медицинское обследование.
Во время проведения работ в шкафу возможны действия опасных или вредных производственных факторов.
Работника необходимо обеспечить специальной одеждой, обувью и другими средствами индивидуальной защиты.
В результате получения травмы работу нужно срочно прекратить и сообщить об этом руководителю.
Требования перед началом работы
Следует подобрать необходимый инструмент для начала выполнения работ. Инструменты нужно визуально осмотреть и убедиться в исправности.
Наденьте специальную одежду.
Перед проведением работ осмотрите свое рабочее место.
Требования в аварийных ситуациях
При возникновении неисправного оборудования работник должен предупредить об этом свое начальство.
При обнаружении запаха газа работы нужно срочно прекратить.
Работы по устранению газа должны выполнять профессионалы.
При получении травмы работы следует прекратить и обратиться в медицинское учреждение.
Если произошел несчастный случай, тогда пострадавшему нужно оказать первую помощь.
Требования во время работы
Перед началом проведения работ работник должен убедиться в отсутствии постороннего напряжения.
На наружной стороне внутренней двери шкафа типа ШР должны наноситься предупредительные знаки.
Вводное отверстие, которое располагается в шкафу должно быть герметично закрыто.
Перед использованием паяльной лампы следует убедиться в отсутствии газа в шкафном колодце.
Курить в распределительном шкафу во время проведения работ запрещается.
Требования по окончанию работы
Рабочее место следует привести в порядок.
Закройте шкаф.
Соберите все инструменты.
Сообщите руководству о всех недостатках, которые обнаружили в щитке.
Таблички на ГРЩ
Выводы
Как видите, главный распределительный щит – это центральный пункт, куда будет поступать электрическая энергия от источников. ГРЩ чаще всего выполняют в виде панели со смонтированной пусковой, а также регулировочной арматурой. К пусковой арматуре относят:
реостаты;
регуляторы;
защитную арматуру;
автоматы;
предохранители;
реле;
сигнальные устройства.
Каждый тип ГРЩ может оборудоваться разными устройствами. Их выбор зависит от дальнейшего предназначения главного распределительного щита. Надеемся, что эта информация была полезной и интересной.
Читайте также: щит распределительный.
Фото коммутатора
| Наши лучшие 1000+ изображений коммутаторов
Офисная жизнь
Fotosearch Enhanced
RF Royalty Free
Защита электроустановок
Fotosearch Enhanced
RF Royalty Free
ручная проверка панели телефонного коммутатора
Fotosearch Enhanced
RF Royalty Free
Коммутатор
Fotosearch Enhanced
RF Royalty Free
телефонный коммутатор с проводами
Fotosearch Enhanced
RF Royalty Free
Коммутатор
Fotosearch Enhanced
RF Royalty Free
телефонный коммутатор с проводами
Fotosearch Enhanced
RF Royalty Free
телефонный коммутатор с проводами
Fotosearch Enhanced
RF Royalty Free
Электрощит
Fotosearch Enhanced
RF Royalty Free
оператор коммутатора
Fotosearch Enhanced
RF Royalty Free
Распределительная коробка.Изометрические векторные иллюстрации.
Fotosearch Enhanced
RF Royalty Free
Счастливый представитель службы поддержки клиентов
Fotosearch Enhanced
RF Royalty Free
устный перевод — Микрофон и коммутатор в кабине синхронного переводчика
Fotosearch Enhanced
RF Royalty Free
устный перевод — Микрофон и коммутатор в кабине синхронного переводчика
Fotosearch Enhanced
RF Royalty Free
Офисная жизнь
Fotosearch Enhanced
RF Royalty Free
Устный перевод
Fotosearch Enhanced
RF Royalty Free
Коммутаторная панель для телекома
Fotosearch Enhanced
RF Royalty Free
Старинный телефонный коммутатор.
Fotosearch Enhanced
RF Royalty Free
Видеоредактор, работница
Lushpix Illustration
RF Royalty Free
устный перевод — Микрофон и коммутатор в кабине синхронного переводчика
Fotosearch Enhanced
RF Royalty Free
волоконно-оптический коммутатор с проводами
Fotosearch Enhanced
RF Royalty Free
устный перевод — Микрофон и коммутатор в кабине синхронного переводчика
Fotosearch Enhanced
RF Royalty Free
Коммутатор
Fotosearch Enhanced
RF Royalty Free
Коммутатор
Fotosearch Enhanced
RF Royalty Free
Старомодный телефонный коммутатор
Fotosearch Enhanced
RF Royalty Free
Электрик собирает распределительный щит
Fotosearch Enhanced
RF Royalty Free
коммуникационная и интернет-сеть
Fotosearch Enhanced
RF Royalty Free
Женщина в телефонной гарнитуре
Design Pics
RF Royalty Free
телефонный коммутатор с проводами
Fotosearch Enhanced
RF Royalty Free
Представитель службы поддержки клиентов
Fotosearch Enhanced
RF Royalty Free
техник проверяет сетевые соединения
Fotosearch Enhanced
RF Royalty Free
Телефонный коммутатор.
Fotosearch Enhanced
RF Royalty Free
Оператор коммутатора
Fotosearch Enhanced
RF Royalty Free
Офисная жизнь
Fotosearch Enhanced
RF Royalty Free
женщина-оператор коммутатора
Fotosearch Enhanced
RF Royalty Free
телефонный коммутатор с проводами
Fotosearch Enhanced
RF Royalty Free
Телефон
Fotosearch Enhanced
RF Royalty Free
Руки устанавливают телефонный коммутатор
Fotosearch Enhanced
RF Royalty Free
Аргх! Прекратите называть меня
Fotosearch Enhanced
RF Royalty Free
Служба поддержки клиентов
Fotosearch Enhanced
RF Royalty Free
телефон в старом стиле над желтой книгой
Fotosearch Enhanced
RF Royalty Free
Фон электрического распределительного щита.
Fotosearch Enhanced
RF Royalty Free
Устный перевод — Женский переводчик кабина синхронного переводчика
Fotosearch Enhanced
RF Royalty Free
Женщина обслуживания клиентов
Fotosearch Enhanced
RF Royalty Free
Счастливый представитель службы поддержки клиентов
Fotosearch Enhanced
RF Royalty Free
Клавиатура телефонного аппарата
Fotosearch Enhanced
RF Royalty Free
Веселый представитель службы поддержки клиентов.Портрет красивой молодой женщины-представителя службы поддержки клиентов в гарнитуре, смотрящей в камеру и улыбающейся, изолированной на белом
Fotosearch Enhanced
RF Royalty Free
Веселый представитель службы поддержки клиентов. Веселая молодая женщина-представитель службы поддержки клиентов в гарнитуре смотрит из плаката, изолированного на белом
Fotosearch Enhanced
RF Royalty Free
свяжитесь с нами и позвоните по телефону
Fotosearch Enhanced
RF Royalty Free
Панель телефонного коммутатора
Fotosearch Enhanced
RF Royalty Free
Улыбающаяся девушка на ресепшн
Расширенный поиск
RF Роялти-фри
Электрический распределительный щит Cuper
Fotosearch Enhanced
RF Royalty Free
панель телефонных проводов
Fotosearch Enhanced
RF Royalty Free
Уверенный представитель службы поддержки клиентов.Красивая молодая женщина-представитель службы поддержки клиентов в гарнитуре, скрестив руки и глядя в камеру, изолирована на белом
Fotosearch Enhanced
RF Royalty Free
телефон-подсвечник на белом
Fotosearch Enhanced
RF Royalty Free
Женщина-оператор колл-центра
Fotosearch Enhanced
RF Royalty Free
Оригинальный телефонный коммутатор RAF
Fotosearch Enhanced
RF Royalty Free
Злой человек разговаривает по телефону, комическое облако
Fotosearch Enhanced
RF Royalty Free
Электрик с электрическим кабелем
Fotosearch Enhanced
RF Royalty Free
стоковых фото коммутаторов — OFFSET
Связанный:
люди работа улыбка электрический
электрощитовое оборудование
электрический щит
электротехник
переключатель напряжения
распределительный щит напряжения
безопасность на работе
приложение, безопасность
Тип Все
Фотография
Иллюстрация
Ориентация Все
По горизонтали
Вертикальный
Категория Все
Редакционная
творческий
люди Все
С людьми
Нет людей
цвет Все
красный
оранжевый
янтарь
желтый
лайм
зеленый
бирюзовый
бирюза
аква
лазурный
синий
фиолетовый
орхидея
пурпурный
черно-белый
ТОЛЬКО ЭКСКЛЮЗИВНЫЕ ИЗОБРАЖЕНИЯ ?
ЧИСТО
Лучший матч
Самый последний
Коммутатор в профессиональном училищеДобавить в наборДобавить в корзинуРаботники на заводе по производству электрощитовДобавить в наборДобавить в корзинуРаботник, монтирующий кабели на заводе по производству электрощитовДобавить в наборДобавить в корзинуДва рабочих на заводе по производству электрощитовДобавить в наборДобавить в корзину
Фотографии Векторы Иллюстрации Ролики
Безвозмездная Редакционная
Портрет Площадь Пейзаж Панорама
Только с людьми Безопасный поиск
цвет Монохромный
.
No related posts.
