Как и где добыть нихромовую проволоку для намотки

Если температурный контроль отлично работает на нихроме, то Вас может озадачить вопрос цены на этот материал. Если Вы хотите сэкономить деньги на проволочку, то встает проблема – где взять нихром, не покупая его в магазине. Попробуем разобраться с этой задачей и поможем новичкам в этом непростом деле.

Где найти нихромовую проволоку

Итак, рассмотрим, что все-таки представляет собой проволока из нихрома:

отличается от кантала своим меньшим удельным сопротивлением;
боксмод выдает большую производительную мощность;
не имеет в составе железа, поэтому не подвергается коррозии и служит намного дольше;
хорошо проводит тепло. Таким образом, спираль быстрее разогревается и быстрее остывает.

Очевидно, что нихром продается в вейп-шопах. 1 метр такой проволоки стоит очень дорого. Когда этот вариант Вас не устраивает, то можно отыскать нихром на радиорынках. Они еще существуют, но вероятность того, что Вы сможете его там найти, очень мала.

Однако вопрос этот можно решить, надо только знать, куда идти. Также в этом вопросе Вас выручит обычный паяльник или неисправное устройство, на которое можно наткнуться в кладовке или гараже. Если у Вас не получилось найти паяльник, то его можно купить в магазине Фикс Прайс, где все продается по одной цене. Цена на паяльник там составит всего лишь 1 $.

Нихром из паяльника

Разберите паяльник и отыщите ту самую проволоку из нихрома. Мы действительно нашли такую, но она была очень тонкая. Узнать сечение проволоки можно, намотав на карандаш 10 плотно прижатых друг к другу витков нити. Наши витки заняли 1 мм.

Это значит, что сечение нашей нити составляет 0.1 мм. Купить таких дешевых паяльников можно много, однако нихромовая спираль в них может отличается длиной. Разборка бытового паяльника для получения нихрома – реально рабочая схема. Но что делать, если паяльника нет?

Похожая спираль есть в фенах. Различные модели имеют нихромовые нити разного диаметра, но они там однозначно есть. Нихром можно отыскать в обогревателе, построенном по принципу вентилятора. Этот вариант будет несколько дороже предыдущего.

И, наконец, самый труднодоступный способ – достать этот металл из электроплиты с открытой спиралью. Сегодня мы поведали, что нихромовая намотка из не такое уж и затратное мероприятие. Если Вы решили найти нить в паяльнике, то там она может достигать 2.5 м. Так получится далеко ни 1 намотка.

Как удостовериться в нихроме

Вас может посетить мысль при наматывании своего коила. А что если металл, который Вы достали, вообще не нихром. Как же можно отличить его от остальных металлов? Есть один простой и достоверный способ определения. Возьмите магнит и с его помощью проверьте Вашу нить. К сведению, кантал сразу же притянется к нему, а нихрому на магнитное поле будет все равно. Удачи Вам в экспериментах.

Как и где Вы отыскивали свою нихромовую намотку?

Проволока для электронных сигарет — Папироска.рф

артикул: 7653

артикул: 7654

артикул: 7655

артикул: 7656

артикул: 7657

артикул: 7658

артикул: 7659

артикул: 7660

артикул: 7661

артикул: 7664

артикул: 7666

артикул: 3933

артикул: 3934

артикул: 3935

артикул: 3955

артикул: 3959

артикул: 3957

артикул: 3956

артикул: 7553

артикул: 7557

артикул: 7555

артикул: 7554

артикул: 7556

артикул: 7558

артикул: 7457

артикул: 7458

артикул: 7459

артикул: 7464

артикул: 7465

артикул: 7466

артикул: 7434

артикул: 7435

артикул: 7483

артикул: 7486

артикул: 7488

артикул: 7489

Где взять нихромовую проволоку и как рассчитать сопротивление?

Вы молодой и амбициозный вейпер. У вас появилась электронная сигарета, которая позволяет вам устанавливать собственные намотки и парить на них. Вы научились мотать очень классные койлы, но вот незадача. Когда вы захотели сделать нихромовую спиральку, если ваш термоконтроль на нихроме работает прекрасно, вас может ввести в заблуждение ценовой вопрос на этот материал.

И если вы не хотите тратить кучу денег на эту проволочку, то возникает вопрос – где взять нихромовую проволоку, чтобы не покупать ее в магазине? Попробуем помочь всем начинающим вейперам в этом нелегком деле.

Почему именно нихром

Чаще всего перед создателями койлов возникает вопрос, что лучше для намотки кантал или нихром? Оба этих материала широко используются для изготовления намоток. Но когда речь зашла о том, какая лучше, мнения профи на этот счет разделились. У каждого есть и плюсы, есть и минусы.

Если собрать объективную информацию, то мы получим следующее:

Нихромом называется сплав никеля и хрома, с возможными небольшими примесями других металлов. Проволока из такого материала будет довольно мягкая и гибкая. Эта проволока не будет быстро чернеть.
Кантал – это сплав железа, алюминия и хрома. Если вы встретите название фехраль, то вы должны знать, что речь идет об одном и том же материале. Такая проволока, не имеющая в составе никель, пружинит и имеет не такой высокий срок службы. Такой материал по цене дешевле, чем нихром.

Так как же выбрать, кто из них будет лучше?

Выбор между нихромом и канталом

Как и касаемо всего, что относится к электронным сигаретам, лучшего не существует. Разнообразные характеристики хорошо подходят для одних целей и совершенно непригодны для других. С проволокой та же история.

Рассмотрим характеристики нихрома:

нихром, по сравнению с канталом, имеет меньшее удельно сопротивление;
на нихромовой проволоке боксмод может выдать больше мощности;
нихром не содержит железа. Такая намотка не будет ржаветь, а значит прослужит значительно дольше;
нихром очень хорошо проводит тепло. Спираль из этого металла будет быстрее разогреваться и быстрее остывать.

Очевидны преимущества нихрома перед канталом, а значит, самое время задаться вопросом, где найти такую проволоку.

В поисках нихрома

Само собой, что нихромовую нить можно купить в магазинах, где продаются разнообразные принадлежности для парения. Само собой разумеется, что метр такой проволоки может обойтись достаточно дорого. А если вы только начинаете карьеру создателя койлов, то вам нужен будет не 1 м заготовки.

Если такой способ вам не по карману, то можно попробовать поискать нихромовую нить на радиорынках. На просторах нашей родины таковые еще существуют, но совершенно не факт, что вам удастся ее там найти. Но, все тот же радиорынок нам может помочь с этим вопросом, только нужно знать, где искать

Выходом из ситуации может послужить паяльник, который вам удастся найти на радиорынке, или может быть нерабочее устройство вы обнаружите в кладовке или в гараже. Если вам так и не удалось найти паяльник, то его можно купить.

Есть некая сеть магазинов, которая называется Фикс Прайс. Там все товары продаются по фиксированной цене. И паяльник высочайшего китайского качества вам обойдется всего за 1 доллар США.

Дальше производим следующие манипуляции:

Нужно разобрать паяльник и отыскать ту самую нихромовую нить. Нить внутри нашего паяльника действительно оказалась нихромовой и она была ну очень тонкая.
Чтобы узнать сечение вашей проволоки, вам нужно взять карандаш и намотать на него 10 витков нити. Прижав плотно друг к другу 10 витков нити, мы можем достаточно точно определить сечение проволоки.

В нашем случае 10 витков занимают 1 миллиметр, что говорит нам о том, что сечение нашей нити 0.1 мм.

Нихромовая проволока, которую вы сможете извлечь из паяльника в домашних условиях, для использования ее в дальнейшем в намотке койла для электронных сигарет, имеет определенные размеры. Намотка из паяльника, которую нам удалось достать таким образом, стоит очень дешево, как мы узнали.

Купить таких дешевых паяльников можно сколько угодно, но, как мы узнали опытным путем, спираль из нихрома в таких приборах иногда отличается по длине. Разборка бытового паяльника, чтобы получить нихром – рабочая схема. Но что делать если паяльника не нашлось?

Подобную спираль можно найти в старом фене. Фены разных моделей содержат нихромовые спирали разного диаметра, но этот материал там однозначно есть. Следующее место, где можно достать нихром – это обогреватель, который построен по принципу вентилятора, правда этот способ будет немного дороже. И самым труднодоступным способом достать этот металл будет извлечение его из электрической плиты с открытой спиралью.

Не все так сложно, как казалось

Сегодня вы узнали, намотка из нихрома не столь затратное мероприятие. Если вы решите разобрать паяльник, то перед вами будет 2.5 метра проволоки. Из такого количества металла у вас получится далеко ни 1 намотка.

Вы наматывали свой койл, и тут вас посетила мысль – а кто вам сказал, что металл, который вы достали, это вообще нихром? Как отличить его от других металлов и как определить, он ли это? Есть один простой и надежный способ.

Вам нужно будет взять обычный магнит и проверить с его помощью вашу проволоку. Для сравнения, кантал моментально притянется к магниту, а металлу, который вы искали, на магнитное поле будет абсолютно все равно. Удачных вам экспериментов.

А в комментариях мы бы попросили вас поделиться личным опытом. Как и где вы доставали свою нихромовую проволоку?

Расчет спирали из нихрома. Намотка нихромовых спиралей. Сопротивление нихрома

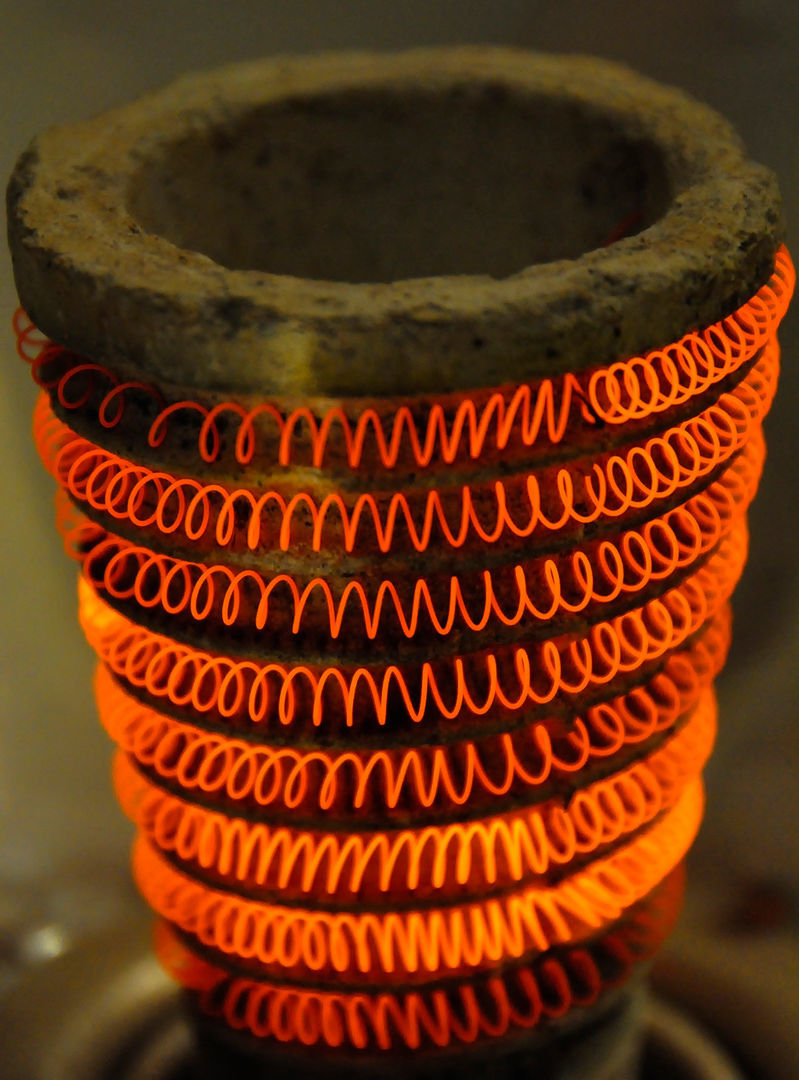

Нихромовая спираль

Каждый знает, что такое нихромовая спираль. Это нагревательный элемент в виде проволоки, свернутой винтом для компактного размещения.

Эта проволока изготавливается из нихрома – прецизионного сплава, главными компонентами которого являются никель и хром.

«Классический» состав этого сплава – 80% никеля, 20% хрома.

Композицией наименований этих металлов было образовано название, которым обозначается группа хромоникелевых сплавов – «нихром».

Самые известные марки нихрома – Х20Н80 и Х15Н60. Первый из них близок к «классике». Он содержит 72—73 % никеля и 20—23 % хрома.

Второй разработан с целью снижения стоимости и повышения обрабатываемости проволоки.

Содержание никеля и хрома в нем уменьшено – до 61 % и до 18 % соответственно. Но увеличено количество железа – 17—29 % против 1,5 у Х20Н80.

На базе этих сплавов были получены их модификации с более высокой живучестью и стойкостью к окислению при высокой температуре.

Это марки Х20Н80-Н (-Н-ВИ) и Х15Н60 (-Н-ВИ). Они применяются для нагревательных элементов, контактирующих с воздухом. Рекомендуемая максимальная температура эксплуатации – от 1100 до 1220 °С

Применение нихромовой проволоки

Главное качество нихрома – это высокое сопротивление электрическому току. Оно определяет области применения сплава.

Нихромовая спираль применяется в двух качествах – как нагревательный элемент или как материал для электросопротивлений электрических схем.

Для нагревателей используется электрическая спираль из сплавов Х20Н80-Н и Х15Н60-Н.

Примеры применений:

бытовые терморефлекторы и тепловентиляторы;
ТЭНы для бытовых нагревательных приборов и электрического отопления;
нагреватели для промышленных печей и термооборудования.

Сплавы Х15Н60-Н-ВИ и Х20Н80-Н-ВИ, получаемые в вакуумных индукционных печах, используют в промышленном оборудовании повышенной надежности.

Спираль из нихрома марок Х15Н60, Х20Н80, Х20Н80-ВИ, Н80ХЮД-ВИ отличается тем, что его электросопротивление мало меняется при изменении температуры.

Из нее изготавливают резисторы, соединители электронных схем, ответственные детали вакуумных приборов.

Как навить спираль из нихрома

Резистивная или нагревательная спираль может быть изготовлена в домашних условиях. Для этого нужна проволока из нихрома подходящей марки и правильный расчет требуемой длины.

Расчёт спирали из нихрома опирается на удельное сопротивление проволоки и требуемую мощность или сопротивление, в зависимости от назначения спирали. При расчете мощности нужно учитывать максимально допустимый ток, при котором спираль нагревается до определенной температуры.

Учет температуры

Например, проволока диаметром 0,3 мм при токе 2,7 А нагреется до 700 °С, а ток в 3,4 А нагреет ее до 900 °С.

Для расчета температуры и тока существуют справочные таблицы. Но еще нужно учитывать условия эксплуатации нагревателя.

При погружении в воду теплоотдача повышается, тогда максимальный ток можно повысить на величину до 50 % от расчетного.

Закрытый трубчатый нагреватель, наоборот, ухудшает отвод тепла. В этом случае и допустимый ток необходимо уменьшить на 10—50 %.

На интенсивность теплоотвода, а значит и на температуру нагревателя, влияет шаг навивки спирали.

Плотно расположенные витки дают более сильный нагрев, больший шаг усиливает охлаждение.

Следует учитывать, что все табличные расчеты приводятся для нагревателя, расположенного горизонтально. При изменении угла к горизонту условия теплоотвода ухудшаются.

Расчет сопротивления нихромовой спирали и ее длины

Определившись с мощностью, приступаем к расчету требуемого сопротивления.

Если определяющим параметром является мощность, то вначале находим требуемую силу тока по формуле I=P/U.

Имея силу тока, определяем требуемое сопротивление. Для этого используем закон Ома: R=U/I.

Обозначения здесь общепринятые:

P – выделяемая мощность;
U – напряжение на концах спирали;
R – сопротивление спирали;
I – сила тока.

Расчет сопротивления нихромовой проволоки готов.

Теперь определим нужную нам длину. Она зависит от удельного сопротивления и диаметра проволоки.

Можно сделать расчет, исходя из удельного сопротивления нихрома: L=(Rπd²)/4ρ.

Здесь:

L – искомая длина;
R – сопротивление проволоки;
d – диаметр проволоки;
ρ – удельное сопротивление нихрома;
π – константа 3,14.

Но проще взять готовое линейное сопротивление из таблиц ГОСТ 12766.1-90. Там же можно взять и температурные поправки, если нужно учитывать изменение сопротивления при нагреве.

В этом случае расчет будет выглядеть так: L=R/ρ_ld, где ρ_ld – это сопротивление одного метра проволоки, имеющей диаметр d.

Теперь сделаем геометрический расчет нихромовой спирали. У нас выбран диаметр проволоки d, определена требуемая длина L и есть стержень диаметром D для навивки. Сколько нужно сделать витков? Длина одного витка составляет: π(D+d/2). Количество витков – N=L/(π(D+d/2)). Расчет закончен.

Практичное решение

На практике редко кто занимается самостоятельной навивкой проволоки для резистора или нагревателя.

Проще купить нихромовую спираль с требуемыми параметрами и при необходимости отделить от нее нужное количество витков.

Для этого стоит обратиться в компанию «ПАРТАЛ», которая с 1995 года является крупным поставщиком прецизионных сплавов, в том числе проволоки нихромовой, ленты и спиралей для нагревателей.

Наша компания способна полностью снять вопрос о том, где купить нихромовую спираль, поскольку мы готовы изготовить ее на заказ по эскизам и техническим условиям заказчика.

станок для резки пенопласта, пенополистирола за 30 минут из того, что есть в гараже

станок для резки пенопласта, пенополистирола за 30 минут.
Сделать станок быстрее, чем резать вручную.

Появилась задача нарезать пенопласт полосками по 6 см по всему периметру дома.
Решил, что сделать станок будет быстрее чем ножовкой резать.
Да и ровнее будет.
Для этого понадобится:

-Основа. Я взял дверку от мебели(мне нужно узкие полоски). Вы можете взять и лист ОСБ если нужно резать в ширину.
-нихромовая проволока
-2 болта
-Шайбы 4шт
-гайки 3шт
-зарядное для автомобильного аккумулятора(любое с регулировкой тока)

Всё что нужно на фото

берем дверку от мебели(стенка в зале)
все зависит от задачи. Мне не было необходимости резать весь лист вдоль. Если такая необходимость есть, тогда берем основу побольше.
Сверлим отверстия по двум углам и закрепляем болты гайтами.

нихромовую проволоку можно взять от старой печки или старого утюга или на хозяйственном рынке продается ремкомплект для утюга в виде спирали из нихрома.
У меня был моток нихромовой проволоки в керамических изоляторах. Много лет пролежала в гараже.

один конец закрепляем через шайбу просто на скрутку.

на второй конец закрепляем через шайбу и пружину
пружину берем любую не жесткую какую найдете.
Лучше если витки пружины будут тонкими, чтобы хорошо заходила в витки резьбы болта.
Тогда удобно переставлять размер реза

Там где шайба ходит по болту болгаркой затачиваем внутреннее отверстие шайбы с одной стороны.
Чтобы тоже заходила в канавку резьбы.
будет удобно переставлять высоту реза и не будет сбиваться размер.
Иначе придется придумывать как закреплять на какой-то зажим.

Всё!!!
Теперь подключаем к зарядному устройству автомобильного аккумулятора и ставим 2 — 3 Ампера
Полярность +- разницы нет.
Ток будет небольшой. крепкого зажима не нужно. Достаточно просто набросить провода.
Как определить нужное количество ампер?
Все зависит от длины проволоки и её диаметра.
У всех будет по разному.
Правило такое нагреваться должна не до красна. Иначе быстро перегорит.
Но около того иначе будет медленно резать.
Все поймете при эксплуатации.

и режем
режем
режем

Продукция

Описание

Магнитомягкие

Магнитотвердые

С заданным ТКЛР

С заданной упругостью

С высоким эл. сопротивлением

Сверхпроводники

Термобиметаллы

Статья «Нагреватели. Методика и примеры расчета» содержит обзор по расчету нагревателей электрических печей. Рассматриваются материалы, используемые для изготовления нагревателей, их свойства, достоинства и недостатки, условия работы (нихром, вольфрам, молибден и др.), описана цель расчета нагревателей, приведены методики, описанные на конкретных примерах. Также статья содержит справочные таблицы и ссылки на ГОСТы, необходимые для проведения расчета нагревателей электрических печей.

На странице представлена только выдержка из статьи «Нагреватели. Методика и примеры расчета».

Рассчитать нагреватели электрической печи

Калькулятор нагревателей электрических печей

Параметры электрической печи

Параметры нагревателя

Диаметр нагревателя, мм
?

Размеры нагревателей (толщина x ширина), мм

Выбрать из стандартных размеров (толщина х ширина), мм ?
Изменить размер на стандартный
0,1х600,1х1000,1х2000,1х4000,2х2,50,2х80,2х600,3х1,850,3х600,3х4000,35х2,350,35х2,40,5х2,250,5х60,5х81,0х61,0х101,0х151,0х201,2х201,5х101,5х121,5х152,0х102,0х202,0х252,0х302,0х402,5х202,5х252,5х302,5х603,0х203,0х303,0х40

Толщина нагревателя, мм
?

Ширина нагревателя, мм
?

Длина нагревателя, м
?

Масса нагревателя, кг
?

Общая длина нагревателей, м
?

Общая масса нагревателей, кг
?

^*Результаты расчета нагревателей электрических печей, выполненного с помощью данного калькулятора, носят информативный характер.

Расчет основан на подходе, рассмотренном в книге «Типовые расчеты по электрооборудованию», Дьяков В.И., а также в статье «Нагреватели. Методика и примеры расчета», Никонов Н. В., и содержит ряд допущений.

В каждом конкретном случае могут появиться дополнительные условия, связанные с конструктивными особенностями печи, а также условиями эксплуатации.

Очень часто при желании сделать или отремонтировать нагреватель электропечи своими руками у человека появляется много вопросов. Например, какого диаметра взять проволоку, какова должна быть ее длина или какую мощность можно получить, используя проволоку или ленту с заданными параметрами и т.д. При правильном подходе к решению данного вопроса необходимо учитывать достаточно много параметров, например, силу тока, проходящего через нагреватель, рабочую температуру, тип электрической сети и другие.

В данной статье приводятся справочные данные о материалах, наиболее распространенных при изготовлении нагревателей электрических печей, а также методика и примеры их расчета (расчета нагревателей электрических печей).

Непосредственно нагреватель – один из самых важных элементов печи, именно он осуществляет нагрев, имеет наибольшую температуру и определяет работоспособность нагревательной установки в целом. Поэтому нагреватели должны соответствовать ряду требований, которые приведены ниже.

Требования к нагревателям

Основные требования к нагревателям (материалам нагревателей):

Нагреватели должны обладать достаточной жаростойкостью (окалиностойкостью) и жаропрочностью. Жаропрочность — механическая прочность при высоких температурах. Жаростойкость — сопротивление металлов и сплавов газовой коррозии при высоких температурах (более подробно свойства жаростойкости и жаропорочности описаны на странице Жаропрочные сплавы и стали).
Нагреватель в электропечи должен быть сделан из материала, обладающего высоким удельным электрическим сопротивлением. Говоря простым языком, чем выше электрическое сопротивление материала, тем сильнее он нагревается. Следовательно, если взять материал с меньшим сопротивлением, то потребуется нагреватель большей длины и с меньшей площадью поперечного сечения. Не всегда в печи может быть размещен достаточно длинный нагреватель. Также стоит учитывать, что, чем больше диаметр проволоки, из которой сделан нагреватель, тем дольше срок его службы. Примерами материалов, обладающих высоким электрическим сопротивлением являются хромоникелевый сплав нихром Х20Н80, Х15Н60, железохромоалюминиевый сплав фехраль Х23Ю5Т, которые относятся к прецизионным сплавам с высоким электрическим сопротивлением.
Малый температурный коэффициент сопротивления является существенным фактором при выборе материала для нагревателя. Это означает, что при изменении температуры электрическое сопротивление материала нагревателя меняется не сильно. Если температурный коэффициент электросопротивления велик, для включения печи в холодном состоянии приходится использовать трансформаторы, дающие в начальный момент пониженное напряжение.
Физические свойства материалов нагревателей должны быть постоянными. Некоторые материалы, например карборунд, который является неметаллическим нагревателем, с течением времени могут изменять свои физические свойства, в частности электрическое сопротивление, что усложняет условия их эксплуатации. Для стабилизации электрического сопротивления используют трансформаторы с большим количеством ступеней и диапазоном напряжений.
Металлические материалы должны обладать хорошими технологическими свойствами, а именно: пластичностью и свариваемостью, — чтобы из них можно было изготовить проволоку, ленту, а из ленты — сложные по конфигурации нагревательные элементы. Также нагреватели могут быть изготовлены из неметаллов. Неметаллические нагреватели прессуются или формуются, превращаясь в готовое изделие.

Материалы для изготовления нагревателей

Наиболее подходящими и самыми используемыми в производстве нагревателей для электропечей являются прецизионные сплавы с высоким электрическим сопротивлением. К ним относятся сплавы на основе хрома и никеля (хромоникелевые), железа, хрома и алюминия (железохромоалюминиевые). Марки и свойства данных сплавов рассмотрены в ГОСТ 10994-74 «Сплавы прецизионные. Марки». Представителями хромоникелевых сплавов является нихром марок Х20Н80, Х20Н80-Н (950-1200 °С), Х15Н60, Х15Н60-Н (900-1125 °С), железохромоалюминиевых – фехраль марок Х23Ю5Т (950-1400 °С), Х27Ю5Т (950-1350 °С), Х23Ю5 (950-1200 °С), Х15Ю5 (750-1000 °С). Также существуют железохромоникелевые сплавы — Х15Н60Ю3, Х27Н70ЮЗ.

Перечисленные выше сплавы обладают хорошими свойствами жаропрочности и жаростойкости, поэтому они могут работать при высоких температурах. Хорошую жаростойкость обеспечивает защитная пленка из окиси хрома, которая образуется на поверхности материала. Температура плавления пленки выше температуры плавления непосредственно сплава, она не растрескивается при нагреве и охлаждении.

Приведем сравнительную характеристику нихрома и фехрали.
Достоинства нихрома:

хорошие механические свойства как при низких, так и при высоких температурах;
сплав крипоустойчив;
имеет хорошие технологические свойства – пластичность и свариваемость;
хорошо обрабатывается;
не стареет, немагнитен.

Недостатки нихрома:

высокая стоимость никеля — одного из основных компонентов сплава;
более низкие рабочие температуры по сравнению с фехралью.

Достоинства фехрали:

более дешевый сплав по сравнению с нихромом, т.к. не содержит никель;
обладает лучшей по сравнению с нихромом жаростойкостью, напрмер, фехраль Х23Ю5Т может работать при температуре до 1400 °С (1400 °С — максимальная рабочая температура для нагревателя из проволоки Ø 6,0 мм и более; Ø 3,0 — 1350 °С; Ø 1,0 — 1225 °С; Ø 0,2 — 950 °С).

Недостатки фехрали:

хрупкий и непрочный сплав, данные негативные свойства особенно сильно проявляются после пребывания сплава при температуре большей 1000 °С;
т.к. фехраль имеет в своем составе железо, то данный сплав является магнитным и может ржаветь во влажной атмосфере при нормальной температуре;
имеет низкое сопротивление ползучести;
взаимодействует с шамотной футеровкой и окислами железа;
во время эксплуатации нагреватели из фехрали существенно удлиняются.

Также сравнение сплавов фехраль и нихром производится в статье Сравнение сплавов фехраль и нихром.

В последнее время разработаны сплавы типа Х15Н60Ю3 и Х27Н70ЮЗ, т.е. с добавлением 3% алюминия, что значительно улучшило жаростойкость сплавов, а наличие никеля практически исключило имеющиеся у железохромоалюминиевых сплавов недостатки. Сплавы Х15Н60ЮЗ, Х27Н60ЮЗ не взаимодействуют с шамотом и окислами железа, достаточно хорошо обрабатываются, механически прочны, нехрупки. Максимальная рабочая температура сплава Х15Н60ЮЗ составляет 1200 °С.

Помимо перечисленных выше сплавов на основе никеля, хрома, железа, алюминия для изготовления нагревателей применяют и другие материалы: тугоплавкие металлы, а также неметаллы.

Среди неметаллов для изготовления нагревателей используют карборунд, дисилицид молибдена, уголь, графит. Нагреватели из карборунда и дисилицида молибдена используют в высокотемпературных печах. В печах с защитной атмосферой применяют угольные и графитовые нагреватели.

Среди тугоплавких материалов в качестве нагревателей могут использоваться вольфрам, молибден, тантал и ниобий. В высокотемпературных вакуумных печах и печах с защитной атмосферой применяются нагреватели из молибдена и вольфрама. Молибденовые нагреватели могут работать до температуры 1700 °С в вакууме и до 2200 °С – в защитной атмосфере. Такая разница температур обусловлена испарением молибдена при температурах выше 1700 °С в вакууме. Вольфрамовые нагреватели могут работать до 3000 °С. В особых случаях применяют нагреватели из тантала и ниобия.

Обычно в качестве исходных данных для расчета нагревателей электрических печей выступают мощность, которую должны обеспечивать нагреватели, максимальная температура, которая требуется для осуществления соответствующего технологического процесса (отпуска, закалки, спекания и т.д.) и размеры рабочего пространства электрической печи. Если мощность печи не задана, то ее можно определить по эмпирическому правилу. В ходе расчета нагревателей требуется получить диаметр и длину (для проволоки) или площадь сечения и длину (для ленты), которые необходимы для изготовления нагревателей.

Также необходимо определить материал, из которого следует делать нагреватели (данный пункт в статье не рассматривается). В данной статье в качестве материала для нагревателей рассматривается хромоникелевый прецизионный сплав с высоким электрическим сопротивлением нихром Х20Н80, который является одним из самых популярных при изготовлении нагревательных элементов.

Определение диаметра и длины нагревателя (нихромовой проволоки) для заданной мощности печи (простой расчет)

Пожалуй, наиболее простым вариантом расчета нагревателей из нихрома является выбор диаметра и длины нихромовой проволоки при заданной мощности нагревателя, питающего напряжения сети, а также температуры, которую будет иметь нагреватель.

Несмотря на простоту расчета, в нем имеется одна особенность, на которую мы обратим внимание ниже.

Пример расчета диаметра и длины нагревательного элемента

Исходные данные:
Устройство мощностью P = 800 Вт; напряжение сети U = 220 В; температура нагревателя 800 °C. В качестве нагревательного элемента используется нихромовая проволока Х20Н80.

1. Сначала необходимо определить силу тока, которая будет проходить через нагревательный элемент:
I = P / U = 800 / 220 = 3,63 А.

2. Теперь нужно найти сопротивление нагревателя:
R = U / I = 220 / 3,63 = 61 Ом;

3. Исходя из значения полученной в п. 1 силы тока, проходящего через нихромовый нагреватель, нужно выбрать диаметр проволоки. И этот момент является важным. Если, например, при силе тока в 6 А использовать нихромовую проволоку диаметром 0,4 мм, то она сгорит. Поэтому, рассчитав силу тока, необходимо выбрать из таблицы соответствующее значение диаметра проволоки. В нашем случае для силы тока 3,63 А и температуры нагревателя 800 °C выбираем нихромовую проволоку с диаметром d = 0,35 мм и площадью поперечного сечения S = 0,096 мм².

Общее правило выбора диаметра проволоки можно сформулировать следующим образом: необходимо выбрать проволоку, у которой допустимая сила тока не меньше, чем расчетная сила тока, проходящего через нагреватель. С целью экономии материала нагревателя следует выбирать проволоку с ближайшей большей (чем расчетная) допустимой силой тока.

Таблица 1

Допустимая сила тока, проходящего через нагреватель из нихромовой проволоки, соответствующая определенным температурам нагрева проволоки, подвешенной горизонтально в спокойном воздухе нормальной температуры
Диаметр нихромовой проволоки, мм	Площадь поперечного сечения нихромовой проволоки, мм²	Температура нагрева нихромовой проволоки, °C
		200	400	600	700	800	900	1000
		Максимальная допустимая сила тока, А
5	19,6	52	83	105	124	146	173	206
4	12,6	37,0	60,0	80,0	93,0	110,0	129,0	151,0
3	7,07	22,3	37,5	54,5	64,0	77,0	88,0	102,0
2,5	4,91	16,6	27,5	40,0	46,6	57,5	66,5	73,0
2	3,14	11,7	19,6	28,7	33,8	39,5	47,0	51,0
1,8	2,54	10,0	16,9	24,9	29,0	33,1	39,0	43,2
1,6	2,01	8,6	14,4	21,0	24,5	28,0	32,9	36,0
1,5	1,77	7,9	13,2	19,2	22,4	25,7	30,0	33,0
1,4	1,54	7,25	12,0	17,4	20,0	23,3	27,0	30,0
1,3	1,33	6,6	10,9	15,6	17,8	21,0	24,4	27,0
1,2	1,13	6,0	9,8	14,0	15,8	18,7	21,6	24,3
1,1	0,95	5,4	8,7	12,4	13,9	16,5	19,1	21,5
1,0	0,785	4,85	7,7	10,8	12,1	14,3	16,8	19,2
0,9	0,636	4,25	6,7	9,35	10,45	12,3	14,5	16,5
0,8	0,503	3,7	5,7	8,15	9,15	10,8	12,3	14,0
0,75	0,442	3,4	5,3	7,55	8,4	9,95	11,25	12,85
0,7	0,385	3,1	4,8	6,95	7,8	9,1	10,3	11,8
0,65	0,342	2,82	4,4	6,3	7,15	8,25	9,3	10,75
0,6	0,283	2,52	4	5,7	6,5	7,5	8,5	9,7
0,55	0,238	2,25	3,55	5,1	5,8	6,75	7,6	8,7
0,5	0,196	2	3,15	4,5	5,2	5,9	6,75	7,7
0,45	0,159	1,74	2,75	3,9	4,45	5,2	5,85	6,75
0,4	0,126	1,5	2,34	3,3	3,85	4,4	5,0	5,7
0,35	0,096	1,27	1,95	2,76	3,3	3,75	4,15	4,75
0,3	0,085	1,05	1,63	2,27	2,7	3,05	3,4	3,85
0,25	0,049	0,84	1,33	1,83	2,15	2,4	2,7	3,1
0,2	0,0314	0,65	1,03	1,4	1,65	1,82	2,0	2,3
0,15	0,0177	0,46	0,74	0,99	1,15	1,28	1,4	1,62
0,1	0,00785	0,1	0,47	0,63	0,72	0,8	0,9	1,0

Примечание:

если нагреватели находятся внутри нагреваемой жидкости, то нагрузку (допустимую силу тока) можно увеличить в 1,1 — 1,5 раза;
при закрытом расположении нагревателей (например, в камерных электропечах) необходимо уменьшить нагрузки в 1,2 — 1,5 раза (меньший коэффициент берется для более толстой проволоки, больший — для тонкой).

4. Далее определим длину нихромовой проволоки.
R = ρ · l / S,
где R — электрическое сопротивление проводника (нагревателя) [Ом], ρ — удельное электрическое сопротивление материала нагревателя [Ом · мм² / м], l — длина проводника (нагревателя) [мм], S — площадь поперечного сечения проводника (нагревателя) [мм²].

Таким образом, получим длину нагревателя:
l = R · S / ρ = 61 · 0,096 / 1,11 = 5,3 м.

В данном примере в качестве нагревателя используется нихромовая проволока Ø 0,35 мм. В соответствии с ГОСТ 12766.1-90 «Проволока из прецизионных сплавов с высоким электрическим сопротивлением. Технические условия» номинальное значение удельного электрического сопротивления нихромовой проволоки марки Х20Н80 составляет 1,1 Ом · мм² / м (ρ = 1,1 Ом · мм² / м), см. табл. 2.

Итогом расчетов является необходимая длина нихромовой проволоки, которая составляет 5,3 м, диаметр — 0,35 мм.

Таблица 2

Удельное электрическое сопротивление нихрома (номинальное значение) — по ГОСТ 12766.1-90
Марка сплава	Диаметр, мм	Удельное электрическое сопротивление ρ_ном, мкОм·м
Х20Н80-Н	от 0,1 до 0,5 включ.	1,08
	от 0,5 до 3,0 включ.	1,11
	Св. 3,0	1,13
Х15Н60, Х15Н60-Н	от 0,1 до 3,0 включ.	1,11
Х15Н60, Х15Н60-Н	Св. 3,0	1,12
Х23Ю5Т	Все диаметры	1,39

Определение диаметра и длины нагревателя (нихромовой проволоки) для заданной печи (подробный расчет)

Расчет, представленный в данном пункте, является более сложным, чем выше.

Здесь мы учтем дополнительные параметры нагревателей, попытаемся разобраться с вариантами подключения нагревателей к сети трехфазного тока. Расчет нагревателя будем проводить на примере электрической печи. Пусть исходными данными являются внутренние размеры печи.

1. Первое, что необходимо сделать — посчитать объем камеры внутри печи. В данном случае возьмем h = 490 мм, d = 350 мм и l = 350 мм (высота, ширина и глубина соответственно). Таким образом, получаем объем V = h · d · l = 490· 350 · 350 = 60 · 10 ⁶ мм³ = 60 л (мера объема).

2. Далее необходимо определить мощность, которую должна выдавать печь. Мощность измеряется в Ваттах (Вт) и определяется по эмпирическому правилу: для электрической печи объемом 10 — 50 литров удельная мощность составляет 100 Вт/л (Ватт на литр объема), объемом 100 — 500 литров — 50 — 70 Вт/л. Возьмем для рассматриваемой печи удельную мощность 100 Вт/л. Таким образом мощность нагревателя электрической печи должна составлять P = 100 · 60 = 6000 Вт = 6 КВт.

Стоит отметить, что при мощности 5-10 кВт нагреватели изготовляют, обычно, однофазными. При больших мощностях для равномерной загрузки сети нагреватели делают трехфазными.

3. Затем нужно найти силу тока, проходящего через нагреватель I = P / U, где P — мощность нагревателя, U — напряжение на нагревателе (между его концами), и сопротивление нагревателя R = U / I.

Здесь может быть два варианта подключения к электрической сети:

к бытовой сети однофазного тока — тогда U = 220 В;
к промышленной сети трехфазного тока — U = 220 В (между нулевым проводом и фазой) или U = 380 В (между двумя любыми фазами).

Далее расчет будет проведен отдельно для однофазного и трехфазного подключения.

Бытовая сеть однофазного тока

I = P / U = 6000 / 220 = 27,3 А — ток проходящий через нагреватель.
Затем необходимо определить сопротивление нагревателя печи.
R = U / I = 220 / 27,3 = 8,06 Ом.

Рисунок 1 Проволочный нагреватель в сети однофазного тока

Искомые значения диаметра проволоки и ее длины будут определены в п. 5 данного параграфа.

Промышленная сеть трехфазного тока

При данном типе подключения нагрузка распределяется равномерно на три фазы, т.е. по 6 / 3 = 2 КВт на фазу. Таким образом, нам требуется 3 нагревателя. Далее необходимо выбрать способ подключения непосредственно нагревателей (нагрузки). Способов может быть 2: “ЗВЕЗДА” или “ТРЕУГОЛЬНИК”.

Стоит заметить, что в данной статье формулы для расчета силы тока (I) и сопротивления (R) для трехфазной сети записаны не в классическом виде. Это сделано для того, чтобы не усложнять изложение материала по расчету нагревателей электротехническими терминами и определениями (например, не упоминаются фазные и линейные напряжения и токи и соотношения между ними). С классическим подходом и формулами расчета трехфазных цепей можно ознакомиться в специализированной литературе. В данной статье некоторые математические преобразования, проведенные над классическими формулами, скрыты от читателя, и на конечный результат это не оказывает никакого влияния.

При подключении типа “ЗВЕЗДА” нагреватель подключается между фазой и нулем (см. рис. 2). Соответственно, напряжение на концах нагревателя будет U = 220 В.
Ток, проходящий через нагреватель —
I = P / U = 2000 / 220 = 9,10 А.
Сопротивление одного нагревателя —
R = U / I = 220 / 9,10 = 24,2 Ом.

Рисунок 2 Проволочный нагреватель в сети трехфазного тока. Подключение по схеме «ЗВЕЗДА»

При подключении типа “ТРЕУГОЛЬНИК” нагреватель подключается между двумя фазами (см. рис. 3). Соответственно, напряжение на концах нагревателя будет U = 380 В.
Ток, проходящий через нагреватель —
I = P / U = 2000 / 380 = 5,26 А.
Сопротивление одного нагревателя —
R = U / I = 380/ 5,26 = 72,2 Ом.

Рисунок 3 Проволочный нагреватель в сети трехфазного тока. Подключение по схеме «ТРЕУГОЛЬНИК»

4. После определения сопротивления нагревателя при соответствующем подключении к электрической сети необходимо подобрать диаметр и длину проволоки.

При определении указанных выше параметров необходимо анализировать удельную поверхностную мощность нагревателя, т.е. мощность, которая выделяется с единицы площади. Поверхностная мощность нагревателя зависит от температуры нагреваемого материала и от конструктивного выполнения нагревателей.

Пример
Из предыдущих пунктов расчета (см. п. 3 данного параграфа) нам известно сопротивление нагревателя. Для 60 литровой печи при однофазном подключении оно составляет R = 8,06 Ом. В качестве примера возьмем проволоку нихромовую Х20Н80 диаметром 1 мм. Тогда, чтобы получить требуемое сопротивление, необходимо l = R / ρ = 8,06 / 1,4 = 5,7 м нихромовой проволоки, где ρ — номинальное значение электрического сопротивления 1 м проволоки по ГОСТ 12766.1-90, [Ом/м]. Масса данного отрезка проволоки из нихрома составит m = l · μ = 5,7 · 0,007 = 0,0399 кг = 40 г, где μ — масса 1 м проволоки. Теперь необходимо определить площадь поверхности отрезка проволоки длиной 5,7 м. S = l · π · d = 570 · 3,14 · 0,1 = 179 см², где l – длина проволоки [см], d – диаметр проволоки [см]. Таким образом, с площади 179 см² должно выделяться 6 кВт. Решая простую пропорцию, получаем, что с 1 см² выделяется мощность β = P / S = 6000 / 179 = 33,5 Вт, где β — поверхностная мощность нагревателя.

Полученная поверхностная мощность слишком велика. Нагреватель расплавится, если нагреть его до температуры, которая обеспечила бы полученное значение поверхностной мощности. Данная температура будет выше температуры плавления материала нагревателя.

Приведенный пример является демонстрацией неправильного выбора диаметра проволоки, которая будет использоваться для изготовления нагревателя. В п. 5 данного параграфа будет приведен пример с правильным подбором диаметра.

Для каждого материала в зависимости от требуемой температуры нагрева определено допустимое значение поверхностной мощности. Оно может определяться с помощью специальных таблиц или графиков. В данных расчетах используются таблицы.

Для высокотемпературных печей (при температуре более 700 – 800 °С) допустимая поверхностная мощность, Вт/м², равна β_доп = β_эф · α, где β_эф – поверхностная мощность нагревателей в зависимости от температуры тепловоспринимающей среды [Вт / м²], α – коэффициент эффективности излучения. β_эф выбирается по таблице 3, α — по таблице 4.

Если печь низкотемпературная (температура менее 200 – 300 °С), то допустимую поверхностную мощность можно считать равной (4 — 6) · 10⁴ Вт/м².

Таблица 3

Эффективная удельная поверхностная мощность нагревателей в зависимости от температуры тепловоспринимающей среды
Температура тепловоспринимающей поверхности, °С	β_эф, Вт/cм² при температуре нагревателя, °С
Температура тепловоспринимающей поверхности, °С	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350
100	6,1	7,3	8,7	10,3	12,5	14,15	16,4	19,0	21,8	24,9	28,4	36,3
200	5,9	7,15	8,55	10,15	12,0	14,0	16,25	18,85	21,65	24,75	28,2	36,1
300	5,65	6,85	8,3	9,9	11,7	13,75	16,0	18,6	21,35	24,5	27,9	35,8
400	5,2	6,45	7,85	9,45	11,25	13,3	15,55	18,1	20,9	24,0	27,45	35,4
500	4,5	5,7	7,15	8,8	10,55	12,6	14,85	17,4	20,2	23,3	26,8	34,6
600	3,5	4,7	6,1	7,7	9,5	11,5	13,8	16,4	19,3	22,3	25,7	33,7
700	2	3,2	4,6	6,25	8,05	10,0	12,4	14,9	17,7	20,8	24,3	32,2
800	—	1,25	2,65	4,2	6,05	8,1	10,4	12,9	15,7	18,8	22,3	30,2
850	—	—	1,4	3,0	4,8	6,85	9,1	11,7	14,5	17,6	21,0	29,0
900	—	—	—	1,55	3,4	5,45	7,75	10,3	13	16,2	19,6	27,6
950	—	—	—	—	1,8	3,85	6,15	8,65	11,5	14,5	18,1	26,0
1000	—	—	—	—	—	2,05	4,3	6,85	9,7	12,75	16,25	24,2
1050	—	—	—	—	—	—	2,3	4,8	7,65	10,75	14,25	22,2
1100	—	—	—	—	—	—	—	2,55	5,35	8,5	12,0	19,8
1150	—	—	—	—	—	—	—	—	2,85	5,95	9,4	17,55
1200	—	—	—	—	—	—	—	—	—	3,15	6,55	14,55
1300	—	—	—	—	—	—	—	—	—	—	—	7,95

Таблица 4

Значение коэффициента эффективности излучения
Размещение нагревателей	Коэффициент α
Проволочные спирали, полузакрытые в пазах футеровки	0,16 — 0,24
Проволочные спирали на полочках в трубках	0,30 — 0,36
Проволочные зигзагообразные (стержневые) нагреватели	0,60 — 0,72
Ленточные зигзагообразные нагреватели	0,38 — 0,44
Ленточные профилированные (ободовые) нагреватели	0,56 — 0,7

Проволочные спирали, полузакрытые в пазах футеровки

Проволочные спирали на полочках в трубках

Проволочные зигзагообразные (стержневые) нагреватели

Предположим, что температура нагревателя 1000 °С, и хотим нагреть заготовку до температуры 700 °С. Тогда по таблице 3 подбираем β_эф = 8,05 Вт/см², α = 0,2, β_доп = β_эф · α = 8,05 · 0,2 = 1,61 Вт/см² = 1,61 · 10⁴ Вт/м².

5. После определения допустимой поверхностной мощности нагревателя необходимо найти его диаметр (для проволочных нагревателей) или ширину и толщину (для ленточных нагревателей), а также длину.

Диаметр проволоки можно определить по следующей формуле:

, где

d — диаметр проволоки, [м]; P — мощность нагревателя, [Вт]; U — напряжение на концах нагревателя, [В]; β_доп — допустимая поверхностная мощность нагревателя, [Вт/м²]; ρ_t — удельное сопротивление материала нагревателя при заданной температуре, [Ом·м].
ρ_t = ρ₂₀ · k, где ρ₂₀ — удельное электрическое сопротивление материала нагревателя при 20 °С, [Ом·м] k — поправочный коэффициент для расчета изменения электрического сопротивления в зависимости от температуры (по ГОСТ 12766.1-90).

Длину проволоки можно определить по следующей формуле:

, где

l — длина проволоки, [м].

Подберем диаметр и длину проволоки из нихрома Х20Н80. Удельное электрическое сопротивление материала нагревателя составляет
ρ_t = ρ₂₀ · k = 1,13 · 10^-6 · 1,025 = 1,15 · 10^-6 Ом·м.

Бытовая сеть однофазного тока
Для 60 литровой печи, подключенной к бытовой сети однофазного тока, из предыдущих этапов расчета известно, что мощность печи составляет P = 6000 Вт, напряжение на концах нагревателя — U = 220 В, допустимая поверхностная мощность нагревателя β_доп = 1,6 · 10⁴ Вт/м². Тогда получаем

Полученный размер необходимо округлить до ближайшего большего стандартного. Стандартные размеры для проволоки из нихрома и фехрали можно найти в ГОСТ 12766.1-90, Приложение 2, Таблица 8. В данном случае, ближайшим большим стандартным размером является Ø 2,8 мм. Диаметр нагревателя d = 2,8 мм.

Длина нагревателя l = 43 м.

Также иногда требуется определить массу необходимого количества проволоки.
m = l · μ, где m — масса отрезка проволоки, [кг]; l — длина проволоки, [м]; μ — удельная масса (масса 1 метра проволоки), [кг/м].

В нашем случае масса нагревателя m = l · μ = 43 · 0,052 = 2,3 кг.

Данный расчет дает минимальный диаметр проволоки, при котором она может быть использована в качестве нагревателя при заданных условиях. С точки зрения экономии материала такой расчет является оптимальным. При этом также может быть использована проволока большего диаметра, но тогда ее количество возрастет.

Проверка
Результаты расчета могут быть проверены следующим способом. Был получен диаметр проволоки 2,8 мм. Тогда нужная нам длина составит
l = R / (ρ · k) = 8,06 / (0,179 · 1,025) = 43 м, где l — длина проволоки, [м]; R — сопротивление нагревателя, [Ом]; ρ — номинальное значение электрического сопротивления 1 м проволоки, [Ом/м]; k — поправочный коэффициент для расчета изменения электрического сопротивления в зависимости от температуры.
Данное значение совпадает со значением, полученным в результате другого расчета.

Теперь необходимо проверить, не превысит ли поверхностная мощность выбранного нами нагревателя допустимую поверхностную мощность, которая была найдена в п. 4. β = P / S = 6000 / (3,14 · 4300 · 0,28) = 1,59 Вт/см². Полученное значение β = 1,59 Вт/см² не превышает β_доп = 1,6 Вт/см².

Итоги
Таким образом, для нагревателя потребуется 43 метра нихромовой проволоки Х20Н80 диаметром 2,8 мм, это составляет 2,3 кг.

Промышленная сеть трехфазного тока
Также можно найти диаметр и длину проволоки, необходимой для изготовления нагревателей печи, подключенной к сети трехфазного тока.

Как описано в п. 3, на каждый из трех нагревателей приходится по 2 КВт мощности. Найдем диаметр, длину и массу одного нагревателя.

Подключение типа “ЗВЕЗДА” (см. рис. 2)

В данном случае, ближайшим большим стандартным размером является Ø 1,4 мм. Диаметр нагревателя d = 1,4 мм.

Длина одного нагревателя l = 30 м.
Масса одного нагревателя m = l · μ = 30 · 0,013 = 0,39 кг.

Проверка
Был получен диаметр проволоки 1,4 мм. Тогда нужная нам длина составит
l = R / (ρ · k) = 24,2 / (0,714 · 1,025) = 33 м.
Данное значение практически совпадает со значением, полученным в результате другого расчета.

Поверхностная мощность составит β = P / S = 2000 / (3,14 · 3000 · 0,14) = 1,52 Вт/см², она не превышает допустимую.

Итоги
Для трех нагревателей, подключенных по схеме “ЗВЕЗДА”, потребуется
l = 3 · 30 = 90 м проволоки, что составляет
m = 3 · 0,39 = 1,2 кг.

Подключение типа “ТРЕУГОЛЬНИК” (см. рис. 3)

В данном случае, ближайшим большим стандартным размером является Ø 0,95 мм. Диаметр нагревателя d = 0,95 мм.

Длина одного нагревателя l = 43 м.
Масса одного нагревателя m = l · μ = 43 · 0,006 = 0,258 кг.

Проверка
Был получен диаметр проволоки 0,95 мм. Тогда нужная нам длина составит
l = R / (ρ · k) = 72,2 / (1,55 · 1,025) = 45 м.

Данное значение практически совпадает со значением, полученным в результате другого расчета.

Поверхностная мощность составит β = P / S = 2000 / (3,14 · 4300 · 0,095) = 1,56 Вт/см², она не превышает допустимую.

Итоги
Для трех нагревателей, подключенных по схеме “ТРЕУГОЛЬНИК”, потребуется
l = 3 · 43 = 129 м проволоки, что составляет
m = 3 · 0,258 = 0,8 кг.

Если сравнить 2 рассмотренных выше варианта подключения нагревателей к сети трехфазного тока, то можно заметить, что для “ЗВЕЗДЫ” требуется проволока большего диаметра, чем для “ТРЕУГОЛЬНИКА” (1,4 мм против 0,95 мм), чтобы обеспечить заданную мощность печи 6 кВт. При этом требуемая длина нихромовой проволоки при подключении по схеме “ЗВЕЗДА” меньше длины проволоки при подключении типа “ТРЕУГОЛЬНИК” (90 м против 129 м), а требуемая масса, наоборот, больше (1,2 кг против 0,8 кг).

Расчет спирали

При эксплуатации основная задача — это разместить нагреватель расчетной длины в ограниченном пространстве печи. Нихромовая и фехралевая проволока подвергаются навивке в виде спиралей или сгибанию в форме зигзагов, лента сгибается в форме зигзагов, что позволяет вместить большее количество материала (по длине) в рабочую камеру. Наиболее распространенным вариантом является спираль.

Соотношения между шагом спирали и ее диаметром и диаметром проволоки выбирают таким образом, чтобы облегчить размещение нагревателей в печи, обеспечить достаточную их жесткость, в максимально возможной степени исключить локальный перегрев витков самой спирали и в то же время не затруднить теплоотдачу от них к изделиям.

Чем больше диаметр спирали и чем меньше ее шаг, тем легче разместить в печи нагреватели, но с увеличением диаметра уменьшается прочность спирали, увеличивается склонность ее витков лечь друг на друга. С другой стороны, с увеличением частоты намотки увеличивается экранирующее действие обращенной к изделиям части ее витков на остальные и, следовательно, ухудшается использование ее поверхности, а также могут возникнуть местные перегревы.

Практика установила вполне определенные, рекомендуемые соотношения между диаметром проволоки (d), шагом (t) и диаметром спирали (D) для проволоки Ø от 3 до 7 мм. Эти соотношения следующие: t ≥ 2d и D = (7÷10)·d для нихрома и D = (4÷6)·d — для менее прочных железохромоалюминиевых сплавов, таких как фехраль и т.п. Для более тонких проволок отношение D и d, а также t обычно берутся больше.

В статье были рассмотрены различные аспекты, касающиеся расчета нагревателей электрических печей — материалы, примеры расчета с необходимыми справочными данными, ссылками на стандарты, иллюстрациями.

В примерах были рассмотрены методики расчета только проволочных нагревателей. Помимо проволоки из прецизионных сплавов для изготовления нагревателей может применяться и лента.

Расчет нагревателей не ограничивается выбором их размеров. Также необходимо определить материал, из которого должен быть сделан нагреватель, тип нагревателя (проволочный или ленточный), тип расположения нагревателей и другие особенности. Если нагреватель изготавливается в виде спирали, то необходимо определить количество витков и шаг между ними.

Надеемся, что статья оказалась Вам полезной. Мы допускаем её свободное распространение при условии сохранения ссылки на наш сайт http://www.metotech.ru

В случае обнаружения неточностей, просим сообщить нам на адрес электронной почты info@metotech. ru или с помощью системы «Орфус», выделив текст с ошибкой и нажав Ctrl+Enter.

Дьяков В.И. «Типовые расчеты по электрооборудованию».
Жуков Л.Л., Племянникова И.М., Миронова М.Н., Баркая Д.С., Шумков Ю.В. «Сплавы для нагревателей».
Сокунов Б.А., Гробова Л.С. «Электротермические установки (электрические печи сопротивления)».
Фельдман И.А., Гутман М.Б., Рубин Г.К., Шадрич Н.И. «Расчет и конструирование нагревателей электропечей сопротивления».
http://www.horss.ru/h6.php?p=45
http://www.electromonter.info/advice/nichrom.html

Резка пенопласта своими руками. Станок для резки пенопласта

Пенопласт – это недорогой материал, из которого умельцы делают самые разные изделия. Он очень популярен не только из-за дешевизны, но и из-за простоты обработки. Не все знают, что пенопласт совсем не обязательно резать обычным ножом. В таком случае он будет очень сильно крошиться и сделать ровный срез будет просто невозможно.

Но этот материал очень хорошо плавится, причем от относительно невысокой температуры. Именно поэтому наиболее удобным способом работы с пенопластом является его резка с помощью специальных резаков, которые основываются на высокой температуре. Но резка пенопласта своими руками возможна и другими способами, которые мы обязательно рассмотрим.

Что такое пенопласт и для чего он используется

Листы пенопласта

Пенопласт белый материал, который почти полностью состоит из воздуха. Его используют для упаковки техники, продуктов питания, как теплоизоляционный и звукоизоляционный материал, как основу для изготовления предметов быта, логотипов и многих других вещей. Один из главных плюсов пенопласта – его дешевизна. Многие покупают его для того, чтобы сделать какое-то изделие из данного материала и выгодно продать его. Но даже простому человеку пенопласт будет очень полезен, ведь из него можно сделать очень много вещей для дома. Главное – уметь правильно работать с материалом, а также выбрать его для конкретных целей.

Какой материал выбрать для резки

Прежде, чем начать работать с материалом, нам нужно узнать, какой бывает пенопласт, какой его вид лучше всего использовать для резки в домашних условиях.

Полистирольный беспрессованный

Это самый обычный и привычный каждому пенопласт, который знаком нам по упаковкам от техники. Материал представляет собой множество небольших белых шариков, которые плотно скреплены между собой, но могут рассоединиться от механического воздействия. Именно он очень широко распространён и чаще всего используется при изготовлении изделий в домашних условиях.

Полистирольный прессованный

Это подобный вид пенопласта, который просто дополнительно прессуется. Из-за этого он имеет гораздо более плотную структуру, его сложнее раскрошить, но и стоит такой материал гораздо дороже, чем его не прессованный аналог. Из-за высокой цены полистирольный прессованный пенопласт не получил большого распространения, но для некоторых изделий его однозначно можно использовать, так как его структура достаточно гладкая.

Полистирольный прессованный пенопласт

Поливинилхлоридный пенопласт

Самый редкий и неиспользуемый вид этого материала, который обладает одним интересным свойством – способность самостоятельно затухать при возгорании. Он не выделяет опасных веществ, но если все-таки загорается, то дым от него очень опасен и может угрожать здоровью.

Цены на пенопласт

~~Пенопласт~~

Как резать пенопласт без специального оборудования

Первый распространенный вопрос – что делать, если нужно отрезать пенопласт, но сооружать специальный резак слишком сложно, дорого и бесполезно. Выход есть, даже несколько.

Способы резки пенопласта

Ножовка по дереву

Большие зубья ножовки позволяют цепляться за гранулы пенопласта и довольно эффективно его резать. Для реализации такого способа не нужно самостоятельно ничего дорабатывать, достаточно лишь приобрести или взять уже готовую ножовку по дереву. Точно также резку можно осуществлять и с помощью лобзика, в этом случае важно будет подобрать нужную пилку для него.

Пила по дереву

Но этот способ не получил большого распространения, так как при его использовании пенопласт в любом случае будет крошиться, а идеально ровного среза добиться не удастся. Также при неаккуратном использовании инструмента, плита может треснуть и вся работа пойдёт насмарку. Поэтому практически всегда для резки такого капризного материала используют следующие способы.

Резка материала с помощью горячего инструмента

Для раскроя листа пенопласта можно использовать самый обычный нож, если предварительно его подготовить к этой процедуре:

Нужно удостовериться, что длина ножа с запасом больше толщины листа, который должен будет резаться.
Далее нужно разметить линии на листе, по которым он должен будет отрезаться.
Следующим шагом будет нагревание ножа с помощью газовой плиты или специальной газовой горелки. Раскалённым ножом нужно осторожно провести по намеченной линии, пенопласт начнет плавиться и резаться четко по линии.

Важно учитывать, что добиться идеально ровного среза таким методом не получится, а также он подходит только для резки небольших кусков материала. Дело в том, что ровной линии не дадут добиться даже немного трясущиеся руки, а постоянно остывающий нож не даст сделать аккуратный и длинный разрез.

Но если ваша цель – отрезать небольшой кусок, то раскаленный нож позволит сделать это очень быстро и без лишних затрат средств и времени. Обратите внимание, что нож после резки ни в коем случае нельзя использовать на кухне или в быту, так как в пенопласт содержаться токсичные вещества.

Нож

Простой резак из паяльника

Если вам нужно сделать достаточно много заготовок из пенопласта, а делать слишком сложный резак не хочется, то можно воспользоваться его простым аналогом, который работает на базе обычного паяльника.

Важно выбрать не слишком мощный паяльник, так как его температура избыточна для обычной резки листа. Если мощность будет слишком большая, то пенопласт будет сильно дымить, коптить, плохо резаться.

Следующим этапом будет подбор и установка насадки на кончик паяльника, так как стандартный наконечник никак не предназначен для этих целей. Нам нужно найти или самостоятельно изготовить длинный и плоский наконечник, который будет похож на небольшое лезвие ножа, но менее острое. Хорошо для изготовления такого предмета подойдет медная проволока, сложенная в несколько раз. Другой вариант – просто достать наконечник паяльника и придать ему нужный вид.

Далее наконечник плотно закрепляется на кончике паяльника и можно приступать к резке.

Паяльник вставляется в розетку, нагревается и режет пенопласт по похожему принципу с раскалённым ножом. Основной плюс такого способа – нет необходимости постоянно подогревать нож, резка может идти непрерывно.

Резак из паяльника

Специальный резак для резки пенопласта

Если вы хотите на регулярной основе делать изделия из пенопласта, причем так, чтобы они получались действительно ровно и хорошо, то придется сделать специальный станок для резки, который позволит вам делать все это.

Цены на специальный резак для пенопласта

~~Резак для пенопласта~~

В интернете можно найти множество вариантов этой конструкции, которые отличаются размером, внешним видом, но суть у них одна. Мы разберем одну из самых популярных и простых конструкций, которая хорошо зарекомендовала себя.

Таблица 1. Основные способы резки пенопласта:

Способы резки	Преимущества	Недостатки
Пилой по дереву	Простота и доступность	Не удастся добиться идеального среза
Раскаленным ножом	Доступность	Нож быстро остывает
Резаком из паяльника	Не остынет, поэтому можно делать длинные разрезы	Нужно затратить время на создание
Самодельным станком	Позволяет делать идеально ровные разрезы	Сложность

Пошаговая инструкция по изготовлению резака

Для начала нужно определиться с инструментами и материалами, которые понадобятся нам для создания резака. Список обязательных материалов включает в себя:

Лист ДСП или другое плотное основание, размером приблизительно 600 на 400 миллиметров. Размер можно менять, он будет зависеть от размера листов, с которыми вы собираетесь работать.
Ровная деревянная рейка, длиной около метра.
Материал для ножек: 4 пробки от пластиковых бутылок, кусок рейки или другого материала.
Нихромовая проволока, диаметром приблизительно 0.4 миллиметра. Нужно около половины метра, но лучше купить с запасом.
Пружина на растяжение. Именно на растяжение, а не на сжатие. Такую пружину можно найти далеко не везде.
10-15 шурупов.
Провода, крокодилы для их крепления.
Блоки питания от компьютера и кабель для него.

Теперь перейдем к инструментам, которые понадобятся нам для изготовления и сборки конструкции. К ним относятся:

Дрель или шуруповерт;
Лобзик или ножовка по дереву;
Отвертка;
Плоскогубцы;
Сверло под диаметр шурупа.

Цены на популярные модели дрелей

~~Дрель~~

Видео- Как сделать станок для резки пенопласта своими руками

Где взять нихромовую проволоку

Мотки нихромовой проволоки

Нихромовая проволока – неотъемлемая часть резака, но не все знают что это, а главное – где ее взять. Нихромовая проволока отличается от обычной своей прочностью и очень высокой температурой плавления. Именно поэтому ее удобнее всего использовать для создания резака для пенопласта.

Такую проволоку используют в утюгах, кипятильниках и некоторых других нагревательных приборах. Кроме того, ее можно купить в магазинах электроники, на рынках.

Цены на нихромовую проволоку

~~Нихромовая проволока~~

Блок питания, его подключение и настройка

Наш резак будет работать от обычного компьютерного блока питания, который есть практически у каждого, но если его не нашлось, то его можно купить в любом компьютерном магазине, стоит он недорого.

Шнур питания нужно вставить в розетку и включить устройство. Но блок питания не включится из-за особенностей его работы. Для того чтобы он включился нужно:

Найти самый большой разъем, который предназначен для материнской платы.
Приготовить небольшой кусочек обычной проволоки или найти шпильку.
Найти там зеленый провод, он будет один.
Теперь с помощью шпильки нужно замкнуть зеленый провод с одним из черных проводов, причем неважно каким.

После этих нехитрых манипуляций блок питания заработает.

Компьютерный блок питания

Осталось только получить каким-то образом нужное нам напряжение, используя блок питания. Для этого нужно найти разъём Molex, который представляет собой разъём с четырьмя отверстиями, к которым идут провода разных цветов.

В отверстия с желтым и черным проводом необходимо подключить провода проводка, которые и будут питать весь резак. На этом все манипуляции с блоком питания окончены, можно переходить к построению самого резака.

Выбор длины проволоки

Прежде чем начать изготовление самого станка для резки пенопласта, нужно рассчитать длину нихромовой проволоки, которой будет достаточно для нормальной резки материала. Для этого нужно:

Взять длинную рейку, прикрутить к ней с двух сторон по шурупу.
На один из шурупов необходимо прикрепить пружину на растяжение, которая также будет использоваться нами в дальнейшем.
Натянуть нихромовую проволоку на максимально возможную длину. Один ее конец будет присоединен через пружину.
Теперь нужно подсоединить один провод от блока питания на самый конец проволоки, который не имеет пружины.
Второй провод закреплять плотно не нужно, его мы будем перемещать. В зависимости от положения провода будет увеличиваться температура проволоки. Чем два конца ближе – тем она горячее. Таким образом, нужно найти положение, при котором температура проволоки будет достаточной для резки пенопласта. Обратите внимание, что если расположить провода слишком близко, то пенопласт будет подгорать, что негативно скажется на конечном качестве изделия.

Далее нужно замерить расстояние между проводами и запомнить его. Именно столько проволоки будет использоваться для резки пенопласта.

Теперь всю конструкцию нужно разобрать и приступить к изготовлению основной части резака.

Подбор длины проволоки

Основание

Первым делом нужно взять доску для основания и прикрутить к ней 4 ножки, подготовленные заранее. Проще всего для этого взять 4 пробки от пластиковых бутылок и закрепить их на обратной стороне доски с помощью обычных шурупов. Важно, чтобы шурупы не вышли с обратной стороны доски. Это может случиться, если подобрать слишком длинный крепеж.

Далее нужно найти самую ровную сторону основания и прикрепить туда конструкцию, к которой будет прикручиваться проволока.

ДСП для основания резака

Крепление для проволоки

Крепление для проволоки в нашей конструкции представляет собой два скрученных куска рейки, которые плотно прикреплены к основанию. Важно собрать все так, чтобы образовался угол в 90 градусов и ничего не шаталось.

Первым делом нужно скрепить две рейки между собой. Длина первой должна равняться длине проволоки, которая подходит для резки. Длина второй рейки будет выражать расстояние от края резака до проволоки. Его необходимо подбирать исходя из размера заготовки, которую вы собираетесь обрабатывать.

Теперь получившийся угол из реек нужно прикрутить к основанию, используя уголки. Важно сделать это так, что конструкция не шаталась.

Теперь в основании нужно просверлить сквозное отверстие там, куда будет уходить леска. Для этого к центру рейки нужно прикрутить шуруп, а на него привязать нитку. Когда нитка опустится, нужно поставить точку в месте, с которым она соприкасается. Здесь и нужно сверлить.

С обратной стороны основания, рядом с отверстием, нужно прикрутить небольшой шуруп. Он должен находиться как можно ближе к отверстию.

Установка проволоки

Крепление проволоки

Теперь нужно приступить к креплению проволоки. Первым делом нужно закрепить пружину на шуруп, который находится на рейке. К концу пружины приматывается нихромовая проволока, причем пружину нужно растянуть примерно наполовину.

Другой конец проволоки нужно плотно намотать на шуруп, который был прикручен с обратной стороны основания. Проволока должна быть хорошо натянута, а пружина не должна находиться в исходном положении. Нихромовая проволока может быть довольно неровной из-за того, что очень охотно принимает форму, которую ей придали. Чтобы сделать ее максимально ровной, ее нужно натянуть и поводить по ней кусочком дерева до тех пор, пока визуально она не станет гладкой. Вряд ли получится сделать проволоку идеальной, но незначительные неровности не будут сильно мешать резке.

Последним этапом будет настройка резака. Дело в том, что прикрученная рейка не создает прямой угол с основанием резака. Чтобы исправить это, нужно взять угольник и приложить его к рейке. Теперь с помощью шуруповерта или отвёртки нужно немного прокрутить шуруп до того момента, пока не образуется ровный угол.

На этом процесс создания самодельного резака для пенопласта закончен. Остается только подключить питание.

Натяжение проволоки через пружину

Подключение питания

Чтобы резак начал работать, к нему необходимо подключить питание от блока, который мы делали в предыдущих шагах. Для удобства крепления можно купить специальные крокодильчики, которые помогут закрепить провод за пару движений. Если крокодильчиков нет, то провод можно просто примотать в нужных местах.

Видео- Станок для резки пенопласта своими руками

Первый конец провода нужно подключить с обратной стороны основания, к шурупу, который мы туда прикрутили. Второй конец нужно разместить на самой нихромовой проволоки, под пружиной. Если немного опустить провод, то температура увеличиться и резак будет мощнее.

Если нужен полноценный регулятор мощности, то вот краткая инструкция, как его сделать:

Нужно взять кусок нихромовой проволоки, который остался и намотать его на обычную шариковую ручку так, чтобы получилось что-то похожее на пружину.
На концах пружины нужно выгнуть крючки.
Теперь в произвольном месте на раме резака нужно вкрутить два шурупа на расстоянии примерно равном длине получившейся пружины. Проволоку необходимо закрепить на этих шурупах.
Далее нужно соединить конец пружины с началом нихромовой проволоки самого резака.
Первый провод от блока питания нужно подключить к тому же шурупу, который находится под основанием, а второй провод нужно закрепить на одном из витков проволоки. В зависимости от выбранного витка будет меняться сопротивление в цепи, а значит и мощность нашего прибора.

Регулятор мощности

Процесс резки пенопласта

Для того чтобы резать пенопласт, нужно:

Включить блок питания.
Сделать качественную разметку на листе пенопласта, чтобы было видно, где должна быть линия среза.
Взять металлическую линейку и приложить ее к линии среза. Без линейки будет очень тяжело производить резку.
Вырезание сложных геометрических фигур на таком станке тоже возможно, но для этого обязательно нужно потренироваться на простых изделиях.

Направляющая доска

Для того чтобы простые изделия и фигуры резать было проще, можно прикрутить к основанию резака любую ровную доску и использовать ее как направляющую. Для этого нужно:

Найти ровную доску и положить ее на основание пенопластового резака.
В одном конце доски просверлить сквозное отверстие. На другом конце нужно сделать прорезь, в которой должен свободно ходить шуруп.
Теперь остается только выставить нужный размер и прикрутить оба шурупа к самому резаку. Таким образом, доска будет служить направляющей, к которой нужно прижимать заготовку. С ее помощью можно вырезать изделия с идеально ровным краем.

Процесс резки материала

Опасность резки в домашних условиях

Помните, что при горении, а значит и при резке с помощью нашего станка, может выделять высокотоксичные вещества. Эти вещества могут навредить человеку, поэтому обязательно нужно соблюдать технику безопасности, чтобы не навредить себе.

Техника безопасности при самостоятельной резке

Работать обязательно в хорошо проветриваемом помещении, желательно большом.
Нельзя дышать парами или дымом, которые исходят от пенопласта, желательно работать в маске или респираторе.
Нельзя ставить руки близко к раскаленной проволоке.

Резак для пенопласта – это очень полезное в быту приспособление, которое не трудно изготовить своими руками. С ним вы сможете сделать много интересных вещей, которые обязательно пригодятся вам и вашим близким.

Нихромовая проволока

Нихром 20

Этот сплав имеет умеренную стойкость к окислению.

Применения: Огнеупорные анкерные болты, крепежные элементы и клеммы, прикрепленные к никель-хромовым нагревательным элементам.

Нихром 30

Этот сплав также используется для нагревательных кабелей и канатных нагревателей в элементах размораживания и антиобледенения, резисторах, обогревателях пола, электрических одеялах и подушках, обогревателях плинтусов и автомобильных сиденьях.

Применения: Реостаты для тяжелых условий эксплуатации, нагреватели с открытым змеевиком в системах отопления, вентиляции и кондиционирования воздуха, ночные нагреватели, сплошные горячие плиты, конвекционные нагреватели и тепловентиляторы.

Нихром 40

Применения: Ночные обогреватели, конвекционные обогреватели, сверхмощные реостаты, тепловентиляторы, нагревательные кабели и тросовые обогреватели в элементах размораживания и антиобледенения, электрические одеяла и подкладки, автомобильные сиденья, обогреватели плинтусов и напольные обогреватели, а также резисторы.

Нихром 60

Нихром 60 идеально подходит для использования в качестве нагревательных элементов в бытовых сетях и в средах с умеренной жарой и высокой влажностью.

Области применения: трубчатые элементы в металлической оболочке, используемые, например, в плитах, грилях, тостерах и нагревателях. Сплав также используется для подвесных змеевиков в воздухонагревателях сушилок для одежды, тепловентиляторов, сушилках для рук.

Нихром 70

Нихром 70 отлично подходит для восстановления атмосферы, так как не подвержен «зеленой гнили».

Применения: Этот тип нихромовой проволоки используется в электрических нагревательных элементах в промышленных печах.

Нихром 80

Нихром 80 имеет очень хорошую стабильность формы. Этот сплав обеспечивает превосходный срок службы по сравнению с другими типами нихромовой проволоки благодаря отличным адгезионным свойствам его поверхностного оксида.

Обычно используется для промышленных печей и нагревательных элементов в бытовой технике.

Область применения: водонагреватели, утюги, гладильные машины, пластмассовые штампы, паяльники, трубчатые элементы в металлической оболочке и картриджные элементы.

Никель-хромовая неизолированная проволока Нихромовая проволока

Вам необходимо использовать резистивный провод на производстве? Как один из лучших поставщиков специальных проводов и кабелей в Интернете, Arcor Electronics является ведущим производителем, поставщиком и дистрибьютором нихромовой проволоки. Никель-хромовая проволока — один из старейших зарегистрированных сплавов, используемых для резистивного нагрева. Нихром — это немагнитный сплав из никеля, хрома и железа, обладающий высоким удельным электрическим сопротивлением и превосходной стойкостью к окислению при высоких температурах.Так куда это как bridgewire взрывчатых веществ, использование проволоки поддержки в печах, или даже часть нагревательного элемента фена, нихром проволоки является выдающейся проводной сопротивление использования в вашем проекте!

ХРОМ-C 16,0% ХРОМ 59,2% НИКЕЛЬ 23,5% ЖЕЛЕЗО 1,3% СИЛИКОН МАКС.РАБОЧАЯ ТЕМПЕРАТУРА 1850 ° F				ХРОМ-A 20,0% ХРОМ % 78,4% НИКЕЛЬ 1,00% 0,05% СИЛИК Утюг МАКС.РАБОЧАЯ ТЕМП. 2150 ° F
AWG	ОМ НА ФУТ	ФУТОВ НА ШПИЛЬКУ 4 УНЦИИ	ARORITEM №	ОМ НА ФУТ	ARORITEM №	ФУТОВ НА ШПИЛЬКУ НА 16 УНЦИЙ
10 AWG	.0649	4	Dc10	.06248	Da10	16
12 AWG	. 1029	12	Dc12	. 09907	Da12	48
14 AWG	,1648	20	Dc14	. 15870	Da14	80
16 AWG	.2595	32	Dc16	. 24990	Da16	128
17 AWG	.3333	40	Dc17	. 32100	Da17	160
18 AWG	. 4219	50	Dc18	. 40630	Da18	200
19 AWG	.5208	64	Dc19	. 50150	Da19	256
20 AWG	. 6592	79	Dc20	. 63480	Da20	316
22 AWG	1.055	125	Dc22	1.0150	Da22	500
24 AWG	1.671	198	Dc24	1,6090	Da24	792
26 AWG	2,670	315	Dc26	2,5710	Da26	1,260
28 AWG	4,252	498	Dc28	4,0940	Da28	1,992
30 AWG	6.75	807	Dc30	6.500	Da30	3,228
32 AWG	10,55	1,250	Dc32	10,16	Da32	5 000
34 AWG	17,01	2,030	Dc34	16,38	Da34	8,120
36 AWG	27.00	3 200	Dc36	26,00	Da36	12 800
38 AWG	42,19	4,800	Dc38	40,63	Da38	19 200
40 AWG	70,24	13 300	Dc40	67,64	Da40	53 200

Никель-хромовая проволока Варианты

Упаковка: Выбирайте из наших различных вариантов упаковки нихромовой проволоки, в том числе: катушки, катушки, катушки, пакеты стержней, длина

Сплавы и сопротивление: У нас есть два типа резистивной нихромовой проволоки: хромель С и хромель А.По запросу мы также можем предоставить различные сплавы и конфигурации (ленты) нихромовой проволоки.

Формы проволоки: Мы можем производить хромоникелевую проволоку различных форм в соответствии с потребностями вашего проекта или сбыта. Обычные формы включают округлые или квадратные провода.

Особые размеры или запросы: Нужен конкретный запрос по форме или длине? Сообщите нам об этом, и мы будем рады работать с вами, чтобы подобрать хромоникелевую проволоку, подходящую для ваших целей!

Различное применение нихромовой проволоки

Специальный сплав

нихрома придает ему уникальные свойства, такие как высокое электрическое сопротивление, стойкость к окислению и коррозии, а также высокая температура плавления.Вот почему нихром находят применение во многих областях, связанных с высокими температурами, например, во взрывчатых веществах, бытовой технике и даже в декоративно-прикладном искусстве. Из-за высокого сопротивления и температуры плавления нихромовая проволока используется в основном в электрических нагревательных элементах. Это означает, что все, начиная от фенов, духовок, тостеров и т. Д., Полагается на эту специальную проволоку.

Никель-хромовая проволока находит применение во многих взрывчатых веществах и фейерверках, часто в качестве перемычки в системах электрического зажигания. По этой причине многие электрические спички и модели ракетных воспламенителей используют нихромовую проволоку.

Нихром находит применение даже в области искусства! Во многих керамических изделиях используется высокая термостойкость нихромовой проволоки в качестве внутренней опоры в керамике при обжиге в печи. Поскольку нихром может выдерживать температуру до 1400 ° C, он без труда переносит высокую температуру, возникающую при обжиге керамики.

Контактная дуга для никель-хромовой проволоки

Не уверены, какой сплав лучше всего подходит для ваших изделий из нихромовой проволоки? Дайте нам знать! В Arcor Electronics мы будем работать с вами, чтобы убедиться, что вы используете то, что лучше всего подходит для нужд вашего бизнеса!

Чтобы узнать о ценах, конкретных размерах и спецификациях конструкции для вашей нихромовой проволоки, вы можете связаться с Arcor или связаться с нами по телефону (847) 588-0088.

Нихромовая проволока — Wiki — Scioly.org

Нихром — это металл, который обычно формуют в виде проволоки или тонкой полосы. Это резистивный нагреватель, что означает, что при пропускании через него питания провод нагревается. Подсоединяя цепь с помощью нихромовой проволоки к батарее, можно быстро генерировать тепло, которое повлияет на биметаллические полосы, растопленную леску, зажечь веревку, зажечь свечи / спички и другие возможные применения.

Нихромовую проволоку

легко получить из бытовой техники, которая есть у вас дома, из комиссионных магазинов или в Интернете.Приборы могут иметь несколько размеров и могут иметь что-то менее похожее на провод, а больше на ленту (возможно, более подходящее название — тепловая лента, но использование аналогично, и оба будут рассматриваться как провод). Интернет-магазины обычно предлагают катушки с проволокой одного калибра и могут маркировать ее как проволоку для резки пенопласта. Вы также можете купить тепловую ленту и разобрать ее, но это дороже.

Фены

Тостеры

Покупка в Интернете

Нихромовая проволока продается в ряде магазинов для хобби.Его часто продают как проволоку для резки поролона.

Использование нихромовой проволоки связано с рядом проблем.

Нихромовая проволока нагревается
- Вы не можете иметь его в прямом контакте с чем-либо, что может гореть или плавиться, если это не ваше намерение. Используйте фиксированные зажимы из крокодиловой кожи, чтобы удерживать его, или какой-либо другой способ зажима металла.
- Если провод остается включенным слишком долго, на него подается слишком большая мощность для используемой длины провода или и то, и другое, провод порвется, и вам придется его заменить.
Нихромовая проволока потребляет много энергии
- Если вы не используете несколько батарей параллельно (или большую батарею), нихром, вероятно, просто не будет работать. Вам необходимо либо увеличить мощность, либо использовать провод меньшей длины.
- Если оставить включенным, такое энергопотребление быстро разрядит ваши батареи. Если вам необходимо запустить машину с уже включенным нихромом, убедитесь, что вы включили ее только непосредственно перед запуском работы. Лучшая политика — сделать так, чтобы передача включала нихром либо в качестве одной из последних передач, либо одна из передач сразу после нее отключала нихром обратно.

Эта установка показывает простой механизм на основе Lego, с помощью которого плечо рычага подвешивалось на леске (идущей вертикально), которая проплавлялась нихромовой проволокой (идущей горизонтально). Плечо рычага упало на микровыключатель, чтобы вызвать следующее действие. Круглый черный объект на плече рычага представляет собой шарикоподшипник, обернутый изолентой, чтобы прикрепить его к рычагу. Причина увеличения веса двоякая: он обеспечивает правильное нажатие переключателя, а дополнительный вес создает натяжение лески, которая более надежно натягивает ее на нихромовую проволоку, что обеспечивает немедленное и надежное плавление лески.На картинке показано послеоперационное состояние. Вы можете увидеть леску и точки ее крепления вверху и внизу изображения. Эта установка была на самом деле разработана, чтобы удовлетворить другую установку 2004 года, в которой использовались пружины, но она работает и здесь.

Петли и нихромовая проволока, ЭМ-зонд, волокно с одной щеткой

Нихромовые петли

Ручка-петля

Ручка-петля для удержания нихромовой петли

Предлагаем нихромовую проволоку, из которой петли можно делать в лаборатории или готовить. петли, готовые для вставки в вашу любимую ручку.Ассортимент диаметров проволочной петли и ручки-петли доступны. Нихромовая проволока состоит из сплава 60% Ni, 16% Cr и 24% Fe.

Prod #	Описание	Агрегат	Цена
13081	Только ручка-петля, длина 15,2 см (6 дюймов)	каждый	долл. США 17.80
13082	Нихромовая проволока, диаметр 30 (0,010 дюйма, 10 мил, 0,25 мм), 30,48 метра (100 футов)	каждый	11,00
13085	Петля (внутренний диаметр 1,5 мм) и ручка	набор	17,50
13086	Нихромовые петли, 1.ID 5 мм, длина 6,35 см	уп. / 3	7,00
13087	Петля (внутренний диаметр 3,5 мм) и ручка	набор	17,95
13088	Нихромовые петли, внутренний диаметр 3,5 мм, длина 6,35 см	уп. / 3	7,00
13089	Петля (5.0 мм ID) и ручка	набор	17,65
13090	Нихромовые петли, внутренний диаметр 5,0 мм, длина 6,35 см	уп. / 3	7,00

Платиновые петли

Ручка-петля

Ручка-петля для удержания платиновой петли

Петля из платиновой проволоки высокой чистоты.Диаметр петли — внутренний диаметр 5 мм, толщина платиновой проволоки — 0,2 мм (0,008 дюйма).

Prod #	Описание	Агрегат	Цена
13092	Петля Pt (внутренний диаметр 5,0 мм) и ручка	набор	$ 34,45
13091	Петли Pt, 5.Внутренний диаметр 0 мм, длина 2,5 см (1 дюйм)	уп. / 3	29,65
13081	Только ручка-петля, длина 15,2 см (6 дюймов)	каждый	17,80

Петля Perfect Loop для световой микроскопии

Используя Perfect Loop, вы можете подбирать и размещать только что нарезанные толстые секции легко ложится на сетку без складок.
Толщина: 0,05 мм

Prod #	Описание	Агрегат	Цена
13060	Perfect Loop, LM, набор петель и ручек	каждый	$ 129,75
13061	Perfect Loop, LM, только петля	каждый	120.00
13066	Perfect Loop, EM, только ручка	каждый	48,00

Идеальная петля для ультрамикротомии

Помогает переносить секции из желоба на решетку без складок.
Толщина: 0,05 мм

Prod #	Описание	Агрегат	Цена
13064	Perfect Loop, EM, Loop and Handle, набор	каждый	$ 164,00
13065	Perfect Loop, EM, только петля	каждый	106.00
13066	Perfect Loop, EM, только ручка	каждый	48,00

открытые элементы провода никром катушки

10-футовая открытая катушка Проволочные элементы из нихрома-60

Свитки из никелированного хрома 60 мм калибра 15-22 куска длиной 10 футов

Ссылки на другие связанные продукты:
Катушки на заказ
Проволока нихром-60 развернутая в продаже лапка
прямая основная металлическая промышленность 12 «термопара с керамической изоляцией

Открытые катушки из нихромовой проволоки широко используются в конвекционном нагреве применения, НИОКР и в качестве замены змеевиков в канальных нагревателях, переносных нагревателях и воздухонагреватели, а также в некоторых инфракрасных приложениях, таких как вакуумное формование / термоформование.

Перед использованием растянитесь как минимум в два раза длиннее (20 футов) (соотношение 2-1).

Отрежьте до необходимой длины.
Плотно намотанные катушки
Приблизительный внутренний диаметр 1/4 дюйма
нихром-60 Проволока (NiCr60 Тип 675 Никель-Хромовый сплав)
Никель: 57-58%, Хром: 16%, Кремний: 1,5%, Железо: Остаток

Дополнительные элементы управления:
	120 Вольт, Payne Controls Company 18TP-1-15 Регулировка переменного напряжения.Портативный твердотельный регулятор мощности, однофазный, вход 50/60 Гц, предохранитель 15 А, вилка длиной 6 футов и шнур. кликните сюда за дополнительной информацией.
	240 Вольт, Payne Controls Company 18TP-2-15 Регулировка переменного напряжения. Портативный твердотельный регулятор мощности. однофазный, предохранитель 15 А, вилка длиной 6 футов и шнур. 3600 Вт @ 240 вольт (максимальное номинальное напряжение). Для получения дополнительной информации нажмите здесь.

Вход 120 В переменного тока, Payne Controls Company 18TBP-1-15 Регулируемый регулятор температуры регулирует тепловую мощность от 0 до 100%. 0-118 В переменного тока Выход, 50/60 Гц. кликните сюда за дополнительной информацией.

Вход 240 В переменного тока, Payne Controls Company 18TBP-2-15 Регулируемый регулятор температуры регулирует тепловую мощность от 0 до 100%. 0-235 Выход переменного тока, 50/60 Гц (также для входа 220/230 В переменного тока) Для получения дополнительной информации нажмите здесь.

Керамические изоляторы с большим внутренним диаметром достаточно, чтобы удерживать катушку.

		MORTHRM10003 (PI-78-1) Номинал — без индукции Пилотный режим 120-480 В 125 В перем. Тока 250 В — 30 А 277 В — 22 А 480 В — 12,5 А
	CHROM802231 (032-013454-001 ) Керамика Прокладки втулки изолятора, 1 5/32 «x 1 5/32» x 5/16 «- с канавкой для листового металла.Отверстие примерно 15/32 дюйма
	ВТУЛКА 10001 (МПБ-0.5) Фарфоровая втулка (внутренний диаметр 0,50 дюйма) и IRCRPPARTS10003 (BL50) (стопорная гайка). Диаметр 1-7 / 64 дюйма, высота 27/32 дюйма. Внутренний диаметр 1/2 дюйма. Подходит для стандартной электрической заглушки 3/4 дюйма.
Керамика Волоконная изоляция .
	Durablanket Изоляция. Изоляционное одеяло из керамического волокна толщиной 1 дюйм, рассчитанное на температуру 2300F (1260C.) Изоляция из керамического волокна шириной 48 дюймов, вырезанная из 100 квадратных футовый рулон в коробке (48 дюймов x 25 футов) Подробнее
Электропровод
	Обжимная головка с резьбой 10-32 — резьба 10/32 x длина 1-3 / 8 дюймов

[На главную] [Наверх]

Мы распределитель инфракрасных обогревателей. Всегда консультируйтесь с инструкциями производителя по установке для правильного установка продуктов или систем, представленных на этом сайте. © Авторские права 1999-2019 Mor Electric Heating Assoc., Inc.

MOR ELECTRIC HEATING ASSOC., INC.
5880 Alpine Ave. NW — Comstock Park, MI 49321 USA
Тел. 616-784-1121-800-442-2581 — Факс 616-784-7775
Электронная почта: отдел продаж через инфракрасные обогреватели .com

Страница не найдена — Clinton County Daily News

Размещено: 24 марта 2021 г.,

Дженис Кэрол Велти, 70 лет, из сельской местности Франкфурта, умерла 23 марта 2021 года в I.Больница U. Methodist, Индианаполис, Индиана. Она родилась 17 июля 1950 года в Индианаполисе, штат Индиана, в семье Овелла В. и Лилли Р. (Ки) Калверт. Она вышла замуж за Виктора Кента Велти 18 октября 1969 года, и он выжил. Дженис была выпускницей средней школы Россвилля в 1968 году…

Подробнее →

Размещено: 23 марта 2021 г.,

62-летняя Карен Сью Кейси из Ливана скончалась в четверг 18 марта 2021 года в больнице Уитхэм Мемориал в Ливане.Она родилась 14 октября 1958 года во Франкфурте, дочери покойного Мориса К. и Доннабель (Кингери) Чемберлен. Она вышла замуж за Джеймса Кейси 31 декабря 1990 года. Он выжил. Карен работала менеджером по запасным частям в…

Подробнее →

0 комментариев

Размещено: 22 марта 2021 г.,

Минни Джин Брамметт, 69 лет, из Франкфурта, умерла 20 марта 2021 года в I.U. Северная больница, Кармель, штат Индиана. Она родилась 1 апреля 1951 года в Индианаполисе, штат Индиана.Уильяму и Роуз (Буксир) Болдуин. Она вышла замуж за Эдварда М. Брамметта в 1968 году, и он умер до нее 7 июля 2003 года. Минни ходила в школу в Индианаполисе. Она работала…

Подробнее →

Размещено: 22 марта 2021 г.,

Рэндалл В. Биггс, 64 года из сельской местности Франкфурта, умер в 18:40. 21 марта 2021 года в своем доме. Он родился 8 июня 1956 года в Эвансвилле, штат Индиана, в семье Роберта К. и Вивиан М. (Пэджетт) Биггс. Рэндалл служил в U.С. Корпус морской пехоты. Он был владельцем-оператором табачной лавки Randy’s в Индианаполисе, а позже работал маркетологом…

Подробнее →

Размещено: 22 марта 2021 г.,

Отель Ф. «Скип» Уорд, 79 лет, из Монтичелло, скончался 21 марта 2021 года в своем доме. Он родился 2 марта 1942 года в Эвансвилле, штат Индиана, в семье Отеля Д. Уорда и Мэри Сью (Бритт) Хулак. Он женился на Беверли А. Дакворт 30 января 1975 года в Индианаполисе, и она выжила.Скип был выпускником средней школы в Эвансвилле-Боссе. Он…

Подробнее →

DewBuster ™

НИХРОМОВЫЕ НАГРЕВАТЕЛИ «Сделай сам»

Эта информация предназначена для тех, кто обладает необходимыми электрическими знаниями для создания 12-вольтных телескопических нагревателей росы с использованием нихромовой проволоки. Если у вас нет таких знаний, вам следует строить обогреватели с использованием резисторов 330 Ом. Эти обогреватели могут производить почти вдвое больше требуемой ватт тепла, поэтому их необходимо использовать с контроллером для регулирования количества тепла.Они предназначены для использования с источником питания 13,8 В постоянного тока или аккумулятором 12 В (13,8 В при полной зарядке), более высокое напряжение приведет к их перегреву и повреждению, более низкое напряжение может не произвести достаточно тепла. Я не буду предлагать никаких советов по изменению этих нагревателей для других напряжений или приложений, попробуйте поискать в Интернете альтернативные планы нагревателей. Инструкции Марка Кея по сборке нагревателей с нихромовой проволокой охватывают детали конструкции, но оставьте это на усмотрение строителя, чтобы определить электрические аспекты, такие как в качестве минимальной длины провода и желаемого значения сопротивления (Ом) для вашего конкретного телескопа или окуляра.Приведенные ниже инструкции гарантируют, что мощность соответствует мощности промышленного нагревателя того же размера и позволяет использовать сочетание нихромовых нагревателей, резисторных нагревателей на 330 Ом и промышленных нагревателей. Эти инструкции предполагают, что вы знакомы с моими инструкциями по сборке обогревателей с резисторами 330 Ом, в противном случае вам следует сначала ознакомиться с ними для получения общих концепций. На этой странице описываются только аспекты нихромовой проволоки. Обратитесь к моим строительным обогревателям с резисторами 330 Ом и инструкциям Марка Кея для получения информации о том, как собрать обогреватели.

Строительство нагревателей росы из нихромовой проволоки

Строительство нагревателей из нихромовой проволоки включает в себя расчет желаемого сопротивления и последующее использование параллельных отрезков нихромовой проволоки для получения этого сопротивления. Вы можете получить нихромовую проволоку из старого фена, тостера, электрогрелки и т. Д. Ее также можно купить в таких компаниях, как Jacobs. Не обрезайте куски нихромовой проволоки, пока не дойдете до шага 7. Эти инструкции относятся к очень низким значениям сопротивления, поэтому важно вычесть сопротивление проводов омметра из показаний измерителя.Соедините провода измерителя вместе, чтобы измерить сопротивление проводов. Вычтите это сопротивление выводов из каждого измерения, сделанного в следующих инструкциях. Например, если при соприкосновении выводов получается 0,5 Ом, то кусок нихромового провода с сопротивлением 15,0 Ом на самом деле составляет всего 14,5 Ом. Также важно понимать, что чем меньше калибр (диаметр) провода, тем выше сопротивление (Ом) на фут. Поэтому, если у вас есть несколько разных калибров, наименьший калибр позволит сократить длину провода нагревателя.

Измерьте длину окружности вашего обогревателя в дюймах. Например, размер C11 составляет 38 дюймов.
Разделите 190 на дюймы окружности, чтобы определить желаемое сопротивление нагревателя.
В этом примере: 190/38 дюймов = 5,0 Ом
(Почему 190? Потому что это соотношение дает 0,76 Вт на дюйм окружности при работе от 12 В, что соответствует мощности аналогичных коммерческих обогревателей.)

На следующем этапе определяется мощность минимальная длина, на которую можно разрезать любой кусок нихромовой проволоки.Если нихром короче этого минимума, он имеет слишком маленькое сопротивление, поэтому течет слишком большой ток и проволока перегревается. Провод может быть длиннее, потому что это увеличивает сопротивление, поэтому течет меньше тока и уменьшается тепло.

Не разрезая нихромовую проволоку, вытяните ее и используйте зажимы из крокодиловой кожи или другие средства для временного приложения 12 Вольт на всю длину провода (убедитесь, что она превышает 30 дюймов). Предполагая, что нихром почти не нагревается, переместите один зажим типа «крокодил» на несколько дюймов ближе, чтобы сократить отрезок провода, на который подается напряжение 12 вольт.Продолжайте перемещать его ближе, пока не найдете точку, которая кажется очень теплой, но недостаточно горячей, чтобы расплавить все, что касается нихромовой проволоки (будьте осторожны, чтобы не обжечься, проволоке может потребоваться несколько минут, чтобы достичь максимальной температуры). В приведенном выше примере я обнаружил, что 30 дюймов — это самый короткий кусок, который я мог бы использовать, не перегревая его. Мы не хотим, чтобы проволока расплавила ленту нагревателя или какую-либо часть телескопа. Чем короче мы разрезаем данный кусок нихромовой проволоки, тем горячее он станет, потому что чем короче проволока, тем меньше сопротивление и тем больше тока проходит через проволоку.Теперь, когда мы знаем минимальную длину провода, если провода этой длины или больше, провод не будет слишком горячим.
Отключите питание от нихромовой проволоки и прикоснитесь к выводам измерителя к тем местам на нихромовой проволоке, где на шаге 3 были размещены зажимы типа «крокодил», чтобы измерить сопротивление минимальной длины нихромовой проволоки. В этом примере длина нихромовой проволоки 30 дюймов показывает сопротивление 14,0 Ом.
Разделите минимальное сопротивление нихромовой проволоки (шаг 4) на желаемое сопротивление нагревателя (шаг 2), которое в этом примере равно 2.8. Увеличьте результат до следующего большего целого числа (не округляйте в меньшую сторону), которое в этом примере было 3. Это количество кусков нихромовой проволоки, которое вам нужно будет разрезать, , но мы не знаем длину, поэтому не вырезать хоть нихрена еще .
Умножьте желаемое сопротивление нагревателя (шаг 2) на количество кусков нихромовой проволоки, которые мы будем разрезать (шаг 5). В нашем примере 5,0 Ом, умноженное на 3 штуки, равняется 15,0 Ом.
Подсоедините провод омметра к одному концу нихромового провода, затем проведите другим проводом измерителя вдоль нихромового провода, чтобы найти длину нихромового провода с желаемым сопротивлением (шаг 6). Обрежьте провод немного длиннее, и вы сможете обрезать его позже . В нашем примере длина нихрома 32 дюйма дает желаемое 15,0 Ом, поэтому мы отрезаем 3 куска нихромовой проволоки длиной 33 дюйма, и длина будет сокращена до 32 дюймов при установке клемм.
Проденьте каждый кусок нихромовой проволоки в термоусадочную пленку (например, Mouser 5174-11161), чтобы провода не касались самих себя или любых других проводов. Проверьте нагреватель, подав на нагреватель 12 В (как на шаге 3) в течение 10 минут, чтобы убедиться, что он не расплавит материал.
ПРИМЕЧАНИЕ: Если нихромовая проволока плохо проходит через термоусадочную трубку, сначала пропустите через трубку медную проволоку небольшого диаметра, затем скрутите нихромовую и медную проволоки вместе и используйте медную проволоку, чтобы протянуть нихром через термоусадочную трубку. трубка.
Припой не будет прилипать к нихрому, поэтому для подключения нихрома к медным проводам необходимо использовать обжимные клеммы. Обычные электрические кольцевые клеммы работают хорошо. Скрутите вместе нихромовый и медный провода, затем вставьте в клемму и обожмите.После обжима вы можете припаять соединения для лучшего контакта.
Постройте свои обогреватели так, чтобы нихромовая проволока распределяла тепло равномерно по длине обогревателя, как показано ниже (если части обогревателя содержат больше нихрома, чем другие части, у вас будут горячие точки). Также убедитесь, что никакие провода не могут электрически контактировать друг с другом и не закоротить.

Если у вас только одна длинная нихромовая проволока, ее можно перемотать взад и вперед, как показано на первом рисунке.Если количество проходов нечетное, используйте медный провод, чтобы соединить конец нихрома с противоположным концом полосы нагревателя, где присоединяется провод к штекеру RCA. Медная проволока должна быть покрыта термостойким материалом, чтобы она не плавилась и не касалась нихромовой проволоки.
No related posts.
