Калькулятор расчета допустимого количества кабелей в гофротрубе

При прокладке электропроводки и других сетей в домах или квартирах в последнее время стали очень активно использовать полимерную или металлическую гофру. Считается, что такая дополнительная изоляция резко повышает устойчивость проводов и кабелей к внешним негативным воздействиям различной природы, снижает риск возгорания проводки при возникновении чрезвычайных ситуаций.

Калькулятор расчета допустимого количества кабелей в гофротрубе

Смотрится проводка, заключенная в гофротрубы, действительно выигрышно. Но такой подход существенно прибавляет хлопот монтажникам. Хотя бы из тех соображений, что приходится прорезать более глубокие и широкие штрабы, да еще и в большем количестве. Особенно на участках около распределительных щитов, где множество кабелей прокладывается параллельно. Поэтому возникают соблазны разместить в одной гофре как можно больше проводов. А вот этого делать ни в коем случае нельзя!
А как узнать, сколько можно? Вам поможет калькулятор расчета допустимого количества кабелей в гофротрубе.

Работа с калькулятором несложна, но тем не менее несколько пояснений будет дано ниже.

Калькулятор расчета допустимого количества кабелей в гофротрубе

Перейти к расчётам

Краткие пояснения по проведению расчета

Плотно забиваемая проводами гофра – это и неудобство в монтаже. И недостаточный теплоотвод, и возможные взаимные помехи. Поэтому принято считать, что для нормальной эксплуатации проводки, площадь поперечного сечения всех протянутых в трубе кабелей или проводов (с учетом их изоляции) должна составлять не более 35% от площади поперечного сечения внутреннего канала гофры. На этом и строится расчет.

• Пользователю необходимо указать стандартный диаметр гофры (внешний) – она выпускается в диапазоне от 16 до 63 мм.
• Далее, выбирается, кабели какой формы в сечении будут прокладываться. Наиболее распространённые – круглые, и для них указывается диаметр по внешней изоляции (оплетке), который несложно промерить штангенциркулем или даже просто линейкой.
• Если укладывается плоский кабель, то после выбора этого пути расчета появятся два поля ввода данных, в которых указываются толщина и ширина по внешней оплетке.
• Остается нажать кнопку расчета – и получить готовый результат.

Бывает, что калькулятор показывает итоговое значение, равное нулю. Это означает, что даже для единичного кабеля такой диаметр гофры – маловат, и необходимо приобрести трубу на размер больше.

Какие кабели выбрать для домашней электропроводки

Это – целая наука, изобилующая нюансами, игнорировать которые – весьма опасное дело. Некачественные или не соответствующие условиям эксплуатации провода и кабели часто становятся причиной очень серьезных последствий. Какой кабель следует использовать для электропроводки в квартире или доме

– читайте в специальной публикации нашего портала.

Виды гофры как защитного устройства для электрических проводов: пластиковые и металлические

Ремонт электросети или прокладка новой проводки предполагает использование специальной упаковки в виде защитной оболочки. С этой целью принято задействовать гофру, закрепляющуюся на монтируемых проводах и кабелях. Конструктивно она представлена шлангом, круглым по сечению, у которого имеется ребристая поверхность, обеспечивающая надлежащую гибкость.

Значимость приспособления

Электрокабель и всевозможные другие провода прокладывается с целью обеспечения безопасности помещения. Выделяются следующие моменты:

1. Монтаж проводки в стенах (каркасных, деревянных) из горючих материалов, непосредственно за воспламеняющейся отделкой из ПВХ, вагонки, во время крепежа к перекрытиям из древесины. В таких ситуациях оболочки негорючего типа выбираются в целях соблюдения пожарной безопасности.
2. Маскировка проводов отделочными материалами в виде гипсокартона, вагонки, плит ПВХ и пр. Когда на такие стены что-либо крепится, повреждение кабеля будет гораздо сложнее, поскольку защитную функцию выполняет твердая описываемая оболочка.
3. Обустройство кабелей в пол под стяжку или под специальную отделку. В такой ситуации гофрированный шланг предотвращает передавливание проводов заливающейся бетонной массой. Когда же возникает необходимость замены кабелей, не придется демонтировать пол в помещении.
4. При осуществлении наружной отделки оболочка проводника защищается от атмосферных осадков, солнечного излучения, механических повреждений.
5. В случае открытого монтажа по воздуху используется описываемое гибкое приспособление, водостойкое и выдерживающее резкие температурные перепады. Подвешивающийся провод дополнительно нуждается в армировании. Так увеличивается его несущая способность.
6. Если рассматривать подземное проведение кабелей, для них обеспечивается надлежащая защита от влаги, жесткость, предотвращающая их повреждение.

Практика показывает, что даже металлическая гофротруба для электропроводки является не самой лучшей. При работе сверлом человек, наткнувшись на нее, может своевременно остановить работу, в противном случае такая оболочка без особого труда провинчивается. Чтобы электропроводка оставалась целой, рекомендуется иметь под рукой во время проведения ремонтных работ точный ее план с соответствующими замерами и отметками.

Виды гибкой оболочки

Описываемый предмет принято классифицировать по типу прочности. Выделяются следующие разновидности гофры:

1. Легкий вариант отличается тонкой стенкой, чем обеспечивается высокая степень гибкости. Такой защитный шланг применяется для проведения проводов в стене под обшивкой, на потолочном полотне. Выдерживается незначительная механическая нагрузка.
2. Средний тип гофры более утолщенный в сравнении с предыдущим вариантом. Сфера применения — в стяжке и в стенах.
3. Тяжелый гофрорукав отличается толстыми стенками, но гибкость при этом незначительная. Он предназначен для укладывания в землю, заливки цементной стяжкой. В местах, где предусмотрены повороты, специалисты рекомендуют размещать уголки в виде муфт из-за довольно большого минимального радиуса. Таким способом обеспечивается сохранность проводки от пылевых скоплений, повышенной влажности.
4. Электромонтажный гофроканал армированного типа отличается особенной структурой. На стальную проволоку в виде спирали наносится пластиковая оболочка. Этот вариант является лучшим для подвешивания кабелей, распределения их в грунте.

Еще защитный гофрошланг бывает с протяжкой в виде тонкого троса, облегчающего процедуру введения в средину провода. Процедура заключается в закреплении обозначенных изделий с осторожной заправкой кабеля внутрь посредством протягивания свободного конца. Без обозначенной протяжки сложно вправлять провод в защитное приспособление, особенно если речь идет про многометровую трассу.

Также стоит отдельно выделить пластиковую двухслойную кабельную гофру для проводки, внешняя часть которой имеет ребристое покрытие, а внутри она абсолютно гладкая. Такое изделие отличается высокой стоимостью, однако в нее протягивается новый кабель любой длины, чего нельзя сказать про трубы с внутренними ребрами. В последнем случае при большом количествк поворотов с небольшим радиусом затяжка провода является проблематичной.

Металлическая трубка изготавливается из нержавеющей или оцинкованной стали, термостойкая. Помимо того, существуют металлические вариации с дополнительным полимерным, резиновым покрытием. Они отличаются повышенными защитными свойствами, сохраняя проводку в исправном состоянии.

Классификация по материалам

Гофрированная труба для кабеля стандартно производится из металла или пластика. Такие материалы отличаются электротехническими характеристиками, физическими свойствами. Соответственно и защиту рекомендуется выбрать в зависимости от задач, к ней предъявляемых:

1. Полипропиленовая гофра имеет синий оттенок, по принципу горения она самозатухающая. Отмечается высокая водоустойчивость, из-за чего часто применяется во время обустройства электропроводки в помещениях с высокой влажностью, на улице.
2. Трубы на основе поливинилхлорида отличаются серым, цветом, могут окрашиваться в белый, также самозатухающие. Однако по водостойкости они уступают предыдущему варианту, поэтому их рекомендуется задействовать только в сухих зданиях.
3. Защитные устройства из полиэтилена низкого давления окрашены в черный или оранжевый (красная вариация) цвет, являются горючими, не проявляют устойчивость к агрессивным средам, влаге. Сферой применения можно назвать открытый уличный монтаж, размещение проводов в штробах и в стяжках.
4. Цветные металлические приспособления отличаются абсолютной негорючестью, устойчивы к механическим повреждениям, химическому действию. Они используются при обустройстве электрической проводки в каркасных или деревянных строениях, часто встречаются при монтаже кабелей в уличных условиях.

С точки зрения норм по пожарной безопасности оптимальным вариантом для горючих стен, зданий выступает именно металлическая гофра труба для кабеля. При искажении размеров провода вследствие возгорания защита не прожигается и предотвращает возгорание.

Более того, такие изделия не повреждают грызуны. Если все же имеются сомнения относительно электропроводки в пластиковых трубах, следует воспользоваться гофрой из оцинковки или нержавейки, кабель-каналами из металла.

Гибкие защитные приспособления производятся в стандартных размерах от 16 до 65 мм. При выборе необходимого параметра следует учитывать не только наружный, но и внутренний диаметр.

При одновременном монтаже нескольких проводников должен подбираться такой размер трубы, чтобы на просвет оставалось порядка половины радиуса. Такое условие должно в обязательном порядке соблюдаться в случае группового монтажа, для чего задействуется специальный провод. Он сильно греется и нужен определенный воздушный зазор для свободного отведения лишней тепловой энергии.

Выбор правильного размера

Подборка гофротрубы для кабеля осуществляется с учетом территории, на которой она будет располагаться. Принято выделять следующие участки в помещениях, на уличных площадках и диаметр изделия к ним:

• до включателей и розеток не меньше 20 мм;
• до осветительных приборов — 16 мм;
• монтаж слаботочных проводов для антенны, компьютерного оснащения, телефона — свыше 25 мм;
• соединительный участок между электрическими щитками должен в диаметре быть не меньше 32 мм, в этом случае рекомендуется проводить дополнительную вторую линию;
• отрезок проводки, отходящий от основной распределительной коробки к обычной, непосредственно от щитка, должен иметь параметры от 25 мм;
• защита, проходящая через этажное перекрытие, изготавливается из жесткой трубы диаметром в 40 мм.

Особенности монтажа

Во время проведения открытой укладки электропроводки гофра закрепляется с помощью пластиковых клипс. Такие приспособления несложно подобрать под соответствующий диаметр трубы. Крепежные детали фиксируются дюбелями или саморезами через 20 см, после чего в них вводится кабель в защитной оболочке, затягивается до щелчков. Если монтаж осуществляется в штробу, она «сажается» на пластиковые стяжки, реже для этих целей используются дюбель-стяжки. Иногда применяются самодельные фиксаторы в виде жестяных полосок, имеющих посредине саморезы или гвозди.

Разработка трассы проводится в соответствии с определенными условиями. Недопустимо наличие резких поворотов, в которые сложно будет провести новый кабель в случае износа имеющегося. Следует придерживаться рекомендаций:

1. Протяженность участка не должна превышать 25 м, при условии, что на ней присутствует не больше 4 углов.
2. Недопустимо расположение поворотов в непосредственной близости, 5 м — минимальный промежуток. Когда же углы обязательно должны находиться вместе, рядом с ними сооружается распределительная коробка, ее можно заменить ревизионным лючком.
3. Угол поворота должен составлять 90 °C, при этом показатель радиуса выдерживается максимально большой.
4. Часто трассы малоточных кабелей и электрической проводки сооружаются параллельно. Между их рукавами минимально допустимое расстояние — 200 мм. Пересечение возможно только при соблюдении прямого угла.

Обозначенные правила распространяются на наземный и подземный монтаж проводов.

Размещение кабеля в защитном шланге

Правильная прокладка проводки в помещении предполагает размещение отдельных кусков гофротрубы в промежутках между распределительными устройствами, а уже от них непосредственно к осветительным агрегатам, розеткам, выключателям. Такие участки обычно короткие с наличием минимального числа углов, кабель в них проводится без труда.

При одновременном протягивании через защитную оболочку сразу нескольких проводников их рекомендуется сложить вместе, через шаг в 30 см перетянуть не слишком туго скотчем, изолентой. Далее провода скручиваются в общий жгут с последующим созданием петли. Если последняя получилась слишком толстой, допускается формирование отдельных петелек с последующим их скреплением шпагатом. Далее к получившемуся ушку прикрепляется трос и начинает тянуться с противоположной стороны. Так оболочка постепенно надевается на провода. Все движения выполняются плавно, чтобы не повредить изделия. Существует два способа монтажа:

• изначально на указанном участке крепится гофра, после чего в нее протягивается кабель;
• первым делом в защитную оболочку помещается провод, после чего вся конструкция монтируется на место.

Первым способом стоит воспользоваться в случае обустройства внутренней проводки, разделенной на небольшие промежутки. Второй метод уместен для уличных работ при прокладке длинных трасс.

Гофра для электропроводки является удобным и доступным защитным средством. Она отличается универсальностью, прочностью, материалом исполнения, о чем знает каждый электрик и подскажет, какую трубку подобрать для монтажа кабелей в конкретном месте.

Гофра для кабеля | как правильно выбрать

Сегодня при укладке проводки либо ее ремонте рекомендуется все провода дополнительно «упаковывать» в защитную оболочку, которую и представляет собой гофрированная трубка для кабеля.

Самым распространенным вариантом такой защиты является круглая трубка с ребристой структурой, за счет чего изделие обладает определенной гибкостью.

В этой статье мы разберемся, как подбираются защитные гофрированные трубы для кабеля в зависимости от их типов и целей, которые преследует монтажник.

Назначение гофры

Давайте начнем с самого важного, чтобы сразу себе четко представлять полный функционал такой защиты, и сферы ее применения.

• Соображения пожарной безопасности – когда электрические провода прокладываются по сгораемым стенам и перекрытиям или за соответствующей обшивкой, например, деревянной вагонкой. Для таких целей используют несгораемые защитные оболочки.
• Защита проводов от механического воздействия – рационально, если проводка расположена за обшивкой. Например, вы решили повесить на стену телевизор и засверливаетесь прямо сквозь отделку в капитальную стену. В этом случае гофра поможет понять, что вы попали не туда, куда нужно.
• Беспрепятственная замена кабеля – подобные ситуации случаются тогда, когда требуется отремонтировать кусок провода, который замурован в стене либо стяжке. Гофра позволяет провести всю операцию без разбивания всей поверхности, в которой спрятаны провода.
• Для защиты кабеля от внешних факторов – имеются в виду атмосферные воздействия, такие как ультрафиолет, перепады температур, влажность и прочее.

Совет! Не сложно догадаться, что для прокладки на открытом воздухе вам потребуется гофра способная отлично переносить перепады температур, защищенная от влажности, достаточно жесткая, если речь идет об укладке в грунт, и армированная, если кабель будет подвешен.

Отдельно хочется сказать про защиту от механических воздействий, Да, гофра, особенно сделанная из металла, имеет некоторый запас прочности, но противостоять сверлу ей не под силу.

Тут важно быть осторожным при сверлении и внимательно следить за ходом бура. А вообще, вам нужно заранее побеспокоиться о том, чтобы в наличии была фотография или чертеж с расположением скрытой проводки, чтобы проблема такая не возникала.

Разновидности гофры

Давайте теперь подробнее разбираться с теми разновидностями и классификациями гофр, которые представлены сегодня в магазинах.

Различия по конструкции

1. Легкая гофра – данный материал имеет очень тонкие стенки, что означает его высокую степень гибкости. Рекомендуется подобное решение применять под обшивкой из различных материалов в целях механической защиты, однако стоит помнить, что держит удары она не очень хорошо. В первую очередь, делает этот вариант популярным удобство в применении, особенно если при прокладке требуется пройти множество участков с крутыми изгибами. Цена на материал будет самая низкая.
2. Средней плотности – имеет жесткость выше по сравнению с предыдущей и пригодна для применения как в стяжку, так и в стены, однако для полов лучше использовать следующий тип по той причине, что если массой бетона гофра будет деформирована, вы лишитесь главного преимущества такой прокладки – возможности замены кабеля без демонтажа покрытия.
3. Тяжелая гофра – данный вариант изоляции имеет очень толстые стенки и низкую подвижность. Ее можно спокойно укладывать как в открытый грунт, так и в бетонную стяжку. Из-за того, что такая гофротруба для кабеля уличная имеет очень большой радиус изгиба, для поворотов используют специальную фурнитуру (уголки, муфты, тройники и прочее). Для этого решения характерна высокая степень защищенности от пыли и влаги.
4. Гофра армированная для кабеля – внутри такой трубы находится сплетенная сетка из стальной проволоки, что делает ее очень прочной на разрыв. Данный вариант считается лучшим для прокладки на улице как при подвешивании, так и при закапывании.

Отдельно стоит отметить, что существуют варианты с зондом, который еще называют протяжкой, и без него. Что дает подобное оснащение? Все просто – мы имеем возможность намного легче пропускать провода через изделие. Если пытаться это сделать без него, то вы не сможете пройти ни одного поворота. Также проблема может возникнуть и на прямом участке, если он имеет значительную протяженность.

Выполняется процедура с протяжкой достаточно просто. С одного конца крепко привязываем к проволоке конец провода так, чтобы он не цеплялся за ребра во время прохождения трубы, и вытягиваем его с обратной стороны.

Совет! При замене кабеля в стяжке его не нужно сразу извлекать. Сделайте аналогичную манипуляцию, но теперь привяжите снаружи проволоку, что позволит сделать новый зонд, которым вы и воспользуетесь при повторной укладке.

Исключением лишь могут стать двухслойные модели, которые внутри имеют гладкую поверхность. И то, это при условии жесткости протягиваемого провода и отсутствии на его пути крутых поворотов.

Материалы

Гофра может изготавливаться из разных материалов, что напрямую влияет на ее физические и химические свойства.

Полипропилен (сокращенно ППР) – чаще всего материал имеет синий окрас, словно изолента. Главной его особенностью является то, что он самозатухающий, то есть открытого горения не поддерживает. У него отличная водостойкость, поэтому его часто применяют при прокладке во влажных помещениях и даже на улице.

Поливинилхлорид, он же ПВХ – материал имеет характерный серый окрас. Тоже является самозатухающим, отлично защищающим от влажности. При этом материал не способен переносить низкие температуры, из-за чего применяется только внутри помещений.

Полиэтилен низкого давления (ПНД) – отличить материал можно также по цвету, гофры бывают черными или оранжевыми. Он отлично переносит различные химические воздействия, однако является горючим. Из-за этих особенностей материал может применяться только для прокладки в штробах, то есть муруется в несгораемой стяжке, либо же на улице.

Металл – изделия, которые делают из оцинкованной или нержавеющей стали. Вариант не горюч, оно и не удивительно, и имеет очень высокую механическую прочность.

Применяется в основном для прокладки проводов по сгораемым поверхностям и сквозь них, так как такая оболочка способна пережить без повреждения высокую температуру от короткого замыкания до тех пор, пока не сработает автомат защиты. Также неплохо показывает себя при прокладке на открытом воздухе.

Совет! Проблема, о которой мало кто задумывается на этапе строительства дома – это повреждение электрической проводки мелкими грызунами. Как вы понимаете, облачившиеся провода в металл станут для вредителей недоступными.

Отдельно стоит отметить решение, которое можно назвать композитным. Речь идет о метало-полимерных гофрах, которые обладают лучшими характеристиками по защите проводки от влажности и пыли. При этом труба очень прочная.

Размеры гофротруб

Теперь давайте немного поговорим о размерах этих изделий, чтобы понимать какие, куда лучше применять. Гофрированные трубы для электросетей выпускаются разных диаметров в пределах от 16 до 65 мм.

При этом стоит помнить, что у каждого изделия имеется два диаметра: внутренний и наружный. Первая цифра нужная для определения пространства под провода, а вторая – для объема, который займет смонтированная проводка.

Совет! При подборе диаметра, ориентируйтесь так, чтобы после протяжки в трубе оставалось свободным пространство не менее половины радиуса, то есть 1\4 диаметра. Данная мера нужная для удобной прокладки и наличия воздушной подушки, которая позволит кабелю эффективнее охлаждаться.

Итак, какие гофры обычно применяются в тех или иных ситуациях:

• Гофра для кабеля 16 мм используется в основном для прокладки к осветительным приборам, так как всех их можно соединить последовательно, а значит, внутри будет располагаться 1-2 проводника.
• Для протяжки проводов к розеткам и выключателям применяют изделия диаметром не меньше 20-ти миллиметров.
• Диаметр в 25 мм применяется тогда, когда требуется прокинуть провода от щитка, либо от главной распределительной коробки к следующим.
• Соединить между собой два электрощитка позволит 32-х миллиметровая гофротруба.
• Если требуется выполнить проход через межэтажное перекрытие, то применяется диаметр не менее 40 миллиметров.

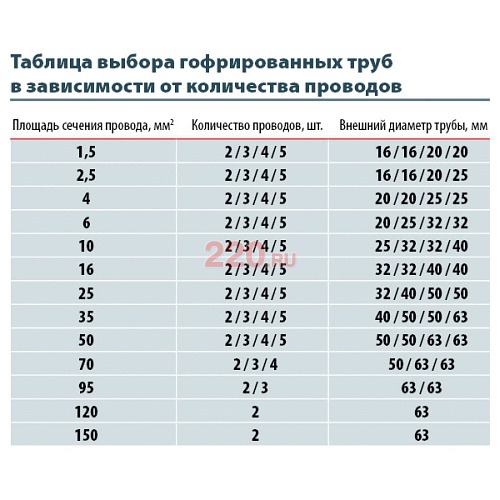

Также диаметр дополнительной изоляции подбирается, исходя из количества проводников и их сечения.

Монтаж гофры

Монтаж гофры можно разделить на два типа – открытый и закрытый:

В первом случае для фиксации трубы применяют специальные пластиковые клипсы, размер которых подбирается конкретно под трубу.

Клипсы располагаются друг от друга на расстоянии 30-40 сантиметров. Крепятся они при помощи дюбель-шурупов или саморезов (в зависимости от того, из какого материала поверхность, к которой мы вяжемся).

Гофра в клипсах фиксируется надежно – для этого достаточно ее вдавить внутрь, пока не услышите характерного щелчка. Самопроизвольное выпадение при правильно подобранных размерах невозможно.

При скрытой прокладке использовать клипсы неудобно, так как они занимают много места, разве что исключение составит монтаж в стяжку, слой которой будет достаточной толщины, чтобы все скрыть.

Для монтажа в стены применяют дюбель-стяжки, пластиковые скобы либо самодельные варианты, нарезанные из тонколистового металла.
При проектировании трассы стоит учесть следующие моменты:

• Длина отдельного участка не должна превышать 25 метров, при том, что максимальное количество поворотов равно 4-м.
• Не стоит располагать повороты слишком близко друг другу – рекомендуемое расстояние 4-5 метров. Если же такая необходимость имеется, то установите здесь дополнительную распределительную коробку.
• Минимально возможный радиус поворота – 90 градусов, хотя чем плавнее он будет, тем лучше.
• Если рядом проходят трассы, по которым проложены электропроводка и малоточные кабеля, то расстояние между ними не должно быть меньше 20 сантиметров.

На этом, в принципе, все. Если вас интересует более подробная инструкция по монтажу электропроводки в гофре своими руками, то обязательно просмотрите предложенное нами видео.

Дополнительно скажем, что кабель для проводки без гофр может монтироваться только на несгораемые поверхности, и он не должен быть связан с металлическими каркасами подвесных потолков и фальшь стен, что на практике встречается довольно часто.

Источник: elektrik-a.su

Виды и размеры гофры для кабеля

Монтаж электропроводки имеет массу тонкостей. Ведь монтер должен не только правильно собрать схему и подключить провода, но и сам монтаж должен соответствовать ПУЭ и обеспечивать безопасную эксплуатацию, а также исключать механические повреждения проводки.

Одним из средств для защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и проводов. В этой статье мы расскажем, что это такое, а также какие бывают виды и размеры гофротрубы.

Гофра для электропроводки в общем случае представляет собой трубу с оребрением. Она нужна для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность.

Также гофра выполняет роль дополнительного изолирующего слоя хоть и слабую, но это не является её основной функцией. Еще она является защитой проводки от пожара.

Такое свойство обеспечивается благодаря использованию соответствующих материалов, которые при повышении температуры или возгорании кабеля начинают оплавляться и выделять вещества, препятствующие горению.

Для соединения нескольких отрезков гофротрубы, прокладки кабеля в ней под прямым углом и отвода от линии используют соответствующие муфты, повороты и тройники. Если монтаж выполнен правильно, а на концах надеты заглушки с прорезью, то обеспечивается дополнительная защита линии от воздействия влаги.

Виды и типы гофротрубы

Гофру для кабеля различают по следующим параметрам:

• Диаметру.
• Толщине стенок.
• Используемым материалам.
• Цвету.
• Устойчивости к нагрузкам.

Гибкость гофры и её устойчивость зависит от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.

Классификация по материалу и его основные характеристики:

• ПВХ — это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки. При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению.
• Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов Цельсия. Устойчивы к УФ-лучам, кислотам, маслам и растворителям. Различают по цветам: черные и двухслойные красные – полиэтилен, а синие – полипропилен.
• Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.

Интересно! Маркировка металлорукавов расшифровывается так: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты; РЗ-ЦП – с ПВХ изоляцией, для герметизации.

По количеству слоёв различают:

1. Однослойные. ПВХ рукава чаще всего состоят именно из одного слоя, при этом его толщина может быть разной.
2. Двухслойные. Пример — труба ПНД с двойной стенкой.

По устойчивости к нагрузкам:

• Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
• Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
• Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
• Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.

Ещё один фактор — это разновидности гофры по цвету. Нормативно это не закреплено, но обычно серые и белые гофры из ПВХ, красные, черные и синие из полиэтилена.

Бывают и цветные модели, это зависит от того, какой краситель добавляется в массу на производстве. Можно использовать определённые цвета для каждого типа линий:

• Белый – освещение и интернет.
• Серая или черная – розетки, цепи общего назначения.
• Зелёный – информационные кабели и телефония.
• Красная – для наружного применения.

На практике такое разделение встречается не часто.

Толщина стенки гофры лежит в пределах 5-15 мм. Внешний диаметр для ПВХ-гофры лежит в пределах 16-50 мм. Ниже приведена подробная таблица, в которой указан размерный ряд гофры для кабеля.

Наружный диаметр	Внутренний диаметр
16	10.7
20	14.1
25	18.3
32	24.5
40	31.5
50	39.6

Размерный ряд металлорукавов:

Наружный диаметр	Внутренний диаметр
9.8	5.1
11.0	7.7
13.5	9.7
15.6	11.7
19.0	14.7
22.0	18.0
38.0	31.5
45.0	37.5
58.0	49.5
71.5	62.5
87.5	78.0

Также различают варианты с зондом и без. Зонд часто называют протяжкой для провода. Это тонкая стальная проволока, к которой привязываются провода и с её помощью проводка затягивается в рукав. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.

Какую выбрать гофру

Чтобы разобраться, какую гофрированную трубу купить: ПНД или ПВХ, рассмотрим типовые применения для разных видов гофры.

ПВХ подходит для:

• Прокладки наружной проводки в деревянном доме.
• Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
• Электромонтажа в бане, в ванной и других местах с повышенной влажностью.
• Она наиболее распространенная и чаще всего используется при монтаже в квартире или в доме.
• Для наружных работ, но при условии, что попадание прямых солнечных лучей минимизировано.
• ПНД или ПВД в том числе двухслойные подходят для прокладки кабеля в земле (в траншее) и на улице.

Металлорукав используют для прокладки проводов и кабелей в местах с повышенной вероятностью возникновения механических повреждений. Можно использовать во взрывоопасных помещениях. Есть варианты с фланцами на концах и герметизирующим слоем – для использования в сырых местах. Поэтому нельзя чётко сказать какая лучше, у каждой гофры своё применение.

Важным моментом является правильный выбор диаметра гофры под кабель. Чтобы проложить кабель таким способом он должен влезть в гофрированную трубу, к тому же иногда требуется проложить несколько проводов в одной трубе. Для одного провода нужно:

• Определить внутренний диаметр гофры.
• Определить внешний диаметр кабеля.

В таблице ниже приведены внешние диаметры популярной кабельной продукции.

Тип	Внешний диаметр, мм
ВВГ 3х1.5	8
ВВГ 3х2.5	9.4
ВВГ 3х4	10.8
ВВГ 3х6	11.9
ПВС 3х1.5	8.2
ПВС3х2.5	9.8
ПВС 2х2.5	9.1
ВБбШв 3х4	15.5
ВБбШв 3х6	16.5

Например, для прокладки электропроводки из одного ВВГ 3х4, нужна гофра с наружным диаметром 20 или 25 мм, а для ВБбШв 3х6 – 25-32 мм.

Тогда как для прокладки нескольких проводов нужно пользоваться следующим алгоритмом:

• По внешнему диаметру вычисляем общую площадь сечения кабеля и площадь сечения отверстия гофры.
• Проводка не должна заполнять гофротрубу более чем на 35%, подробнее в ПУЭ 2.1.61.

Для примера решим задачу:

Нужно проложить электропроводку для подключения нескольких мощных прожекторов, есть провод ПВС 2х2,5, сколько их поместится в ПВХ-гофре диаметром 50 мм?

Исходя из таблиц выше, определяем внешний диаметр провода и внутренний гофры:

ПВХ 2х2.2)/4=1231 кв. мм.

При этом можно заполнить лишь 35% площади:

1231*0.35=430 кв.мм

Тогда количество проводов в одной гофре равно:

430/65=6.61

Отсюда следует, что в гофру 50 мм можно ввести до 6 проводов ПВС 2х2.5.

Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день. Напоследок рекомендуем просмотреть полезные видео по теме:

Источник: samelectrik.ru

Гофра для электропроводки: виды, характеристики и монтаж электропроводки в гофре

Тот, кто занимался реконструкцией свое домашней электросети в старых домах или квартирах, сталкивался с тем, что проводка когда-то вмуровывалась в стены «как есть», то есть непосредственно по изолированным кабелям наносился слой штукатурки или бетонного раствора.

Скажем прямо – такое закрытие электромагистралей имеет немало недостатков, способно в ряде случаев стать предпосылкой для нешуточной аварии.

В наше время, при реконструкции старой сети или прокладке новой, кабели и провода часто рекомендуют заключать в дополнительное защитное покрытие.

Для этой цели была разработана удобная гофра для электропроводки. Такая защитная оболочка представлена множеством типов, но всегда представляет собой трубу с ребристыми стенками, за счет чего она становится и более прочной, и очень гибкой.

Чтобы правильно выбрать подобную дополнительную изоляцию для электрического кабеля, не совершив ошибок, необходимо знать, чем отличаются различные типы гофры между собой.

Предназначение гофрированной изоляции

Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:

1. При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
2. При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.

Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:

• для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;
• для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.

Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.

При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений.

Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом.

При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.

В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.

Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола.

Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки.

Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.

Разновидности гофрированных изоляционных труб

Гофра разделяется на несколько типов по разным критериям. Это также следует учитывать, определяясь с выбором материала.

Прочность трубы

По прочности изоляционная труба подразделяется на следующие варианты:

• Легкая гофра имеет тонкие стенки и обладает хорошей гибкостью, поэтому ее используют для прокладки кабеля, который не испытывает высоких нагрузок, за отделочным материалом стен и потолков. Изделие не отличается устойчивостью к механическим воздействиям и способно выдержать нагрузку до 320 Н / 5 см.
• Тяжелая в прочностной категории гофрированная труба имеет более прочные стенки и выдерживает нагрузку до 750 Н / 5 см. Она может быть применена для скрытого монтажа проводки в стенах, а также в стяжке. Широко применяется в монолитном строительстве.
• Сверхтяжелая гофра имеет толстые стенки, поэтому способна выдержать нагрузки до 1250 Н / 5 см, но обладает не столь хорошей гибкостью. Такие изделия используются для укладки в стяжку или же для подземного прокладывания кабеля. Из-за повышенной жесткости для поворотных зон трубы рекомендуется использовать специальные уголки, так как минимальный радиус изгиба получается довольно большой.
• Армированная гофрированная труба. В этой разновидности изделий внутри пластиковой оболочки расположена проволочная спираль, что делает трубу более прочной и позволяет ее использовать при подземной проводке или при монтаже кабеля по улице. Этот вариант изоляции, благодаря наличию армирования, выдерживает нагрузку до 4000 Н / 5 см.

Приспособление для укладки кабеля в гофру

В продаже можно найти гофрированные трубы с проволочной протяжкой или без нее. Протяжка – это токая прочная стальная струна, проходящая по всей длине трубы внутри Удобство гофры с протяжкой заключается в простоте укладывания кабеля в защитную оболочку.

Если труба не имеет протяжки, то уложить гибкий кабель внутрь нее, особенно в том случае, если он имеет большую длину, будет весьма проблематично.

Материал изготовления гофрированных труб

Гофрированные защитно-изоляционные трубы производятся из нескольких материалов — это поливинилхлорид (ПВХ), полипропилен (ППР), полиэтилен низкого давления (ПНД), полиамид (ПА), металл. Иногда применяются и комбинации нескольких материалов.

Сложилось так, что каждому из материалов (преимущественно) соответствует свой цвет, поэтому на этот фактор также необходимо обратить внимание.

Материалы имеют разные характеристики, поэтому изделия должны соответствовать поставленным задачам.

При приобретении гофры из любого из вышеназванных материалов, чтобы удостовериться в ее качестве, следует запросить у продавца копии сертификатов противопожарной безопасности и соответствия, а также гигиенического заключения.

Уже говорилось, что наиболее массовой в использовании является гофра из ПВХ. У нее вполне подходящие характеристики по основным параметрам практически для любых участков строительства дома. Поэтому ее параметры можно выделить особо.

Конструктивные особенности гофры

Изоляционная труба подразделяется также по своему конструктивному строению на однослойный и двухслойный вариант.

Полимерные трубы могут состоять из одного или двух слоев. К двухслойным изделиям относится армированная изоляция, так между двумя слоями полимера, внутренним и наружным расположена спиральное армирование металлической пружиной.

Однако, двухслойными могут быть и не армированные трубы — в одних внутренний слой повторяет рельеф гофры, в других имеет гладкие стенки. Гофра с гладкими внутренними стенками наиболее удобна для укладки в нее кабеля, так как он не встретит препятствий на своем пути.

Недостаток лишь в том, что подобные гладкостенные трубы имеют довольно-таки высокую стоимость.

Металло-полимерные трубы иногда состоят из трех слоев — полимерное покрытие, помимо внутренней тонкой оболочки, наносится и снаружи. Этот вариант, пожалуй, самый качественный в плане защиты проложенных кабелей от механической нагрузки и от проникновения влаги и пыли.

Металло-полимерные изоляционные трубы способны обеспечить пожаробезопасность даже при высоких нагрузках. Не по зубам изделия из этого материала и грызунам, равно, как и другие металлические гофры.

Размерные параметры гофрированных труб для электрической проводки

Гофрированные трубы для обустройства электрической проводки производятся в довольно широком диапазоне диаметров — от 16 до 65 мм. При выборе подходящего варианта изделия необходимо учитывать, что оценивать придется внутренний и наружный диаметр.

В случае если планируется в одну гофру поместить несколько кабелей, ее диаметр необходимо подобрать так, чтобы незанятым оставалось не менее 65% площади поперечного сечения трубы.

Это связано с тем, что слишком «плотное соседство» нескольких кабелей способно привести к их перегреванию, поэтому оставленный пустое пространство необходимо для лучшего отвода тепла.

Выбор диаметра гофрированной трубы зависит также от конкретной области ее применения:

• Проводка, идущая к осветительным приборам, как правило, укладывается в гофру диаметром 16 мм.
• К выключателям и розеткам используется трубка диаметром не менее 20 мм.
• От центрального распределительного узла до промежуточной коробки, а также от щитка — не менее 25 мм.
• Соединение силовой линией двух электрических щитков — гофра не менее 32 мм.
• Кабели, проходящие через межэтажные перекрытия, должны быть заключены в жесткую гофру диаметром не менее 40 мм.
• Монтаж кабелей с невысокой нагрузкой (сигнальные кабели, антенна, интернет, стационарный телефон и т.п.) — не менее 25 мм.

Стоимость гофрированной трубы

Точную стоимость гофрированных труб лучше узнавать в регионе, где они будут приобретаться. Причем, стоимость на одно и то же изделие может варьироваться, поэтому, уточнив необходимые характеристики гофры и определившись с выбором, цену на конкретное изделие лучше всего узнать по месту приобретения.

В целом же можно сказать, что самой доступной по стоимости является гофрированная труба, изготовленная из поливинилхлорида (ПВХ), далее идут ПНД и ПП, самым дорогим вариантом остается металлическая гофра.

Трубы, в которые установлена проволочная протяжка, стоят несколько дороже, но ее наличие значительно сократить время монтажных работ. Так что эта назначительная переплата пойдёт только на пользу, не стоит от нее отказываться.

Приобретая гофру, необходимо обратить внимание на толщину стенок — она должна быть одинаковой по все длине, а также на однородность окраса изделия. Эти факторы говорят о качестве изделий.

Поставляется гофра в продажу в бухтах по 100, 50, 25 или 15 метров, в зависимости от материала изготовления, класса жёсткости и наружного диаметра трубы. Можно приобрести и метражом, но цена в этом случае зачастую становится несколько выше.

Необходимо подчеркнуть, что все без исключения изделия, предназначенные для электротехнического монтажа, рекомендуется приобретать только в специализированных магазинах.

Изделия в них могут быть и дороже, но зато и качество — намного выше, поэтому такие цены вполне обоснованы. Следует постоянно иметь в виду, что в этом сегменте рынка, увы, гуляет очень много недоброкачественных подделок.

Рекомендации по проведению монтажных работ

В этом разделе будут рассмотрены некоторые нюансы, связанные с прокладкой проводки с заключением ее в гофрированную трубу. Это необходимо знать, чтобы упростить выполнение монтажных работ.

Укладка кабеля в гофру

Не возникнет особых проблем при размещении кабеля в трубе, оснащенной струной-протяжкой. Конец провода (связанного пучка проводов) просто надежно скручивается с одним из концов протяжки.

Затем этот соединительный узел плотно обматывается изолентой, получился «обтекатель», который не станет цепляться за неровности канала гофры. После этого, желательно – на прямом участке, необходимо аккуратно, без рывков, вытягивать проволоку протяжки с другой стороны трубы до тех пор, пока из отверстия не покажется кабель.

И далее останется только закрепить провода к гофре изолентой как с одного, так и с другого конца трубки, чтобы они снова не «нырнули» внутрь при проведении монтажных работ.

Если же приобретена гофра без протяжки, то укладку в нее кабеля лучше всего осуществлять с помощником, при этом соблюдая следующие нюансы:

• В случае протягивания в гофрированную изоляцию нескольких кабелей, их необходимо по всей длине сложить вместе и скрепить кольцами изоленты через каждые 400÷500 мм. Если кабели недостаточно жесткие, то их фиксацию следует производить даже с шагом в 300 мм.
• Конец одного или нескольких кабелей, которым они будут просовываться в трубу, необходимо обмотать примерно на 100÷120 мм изолентой. Так проще будет преодолевать препятствия внутри гофры.
• Если кабель очень гибкий, то сначала в трубу на всю ее длину протягивается жесткая проволока, то есть, по сути, делается та же протяжка. Затем к ее концу закрепляется кабель, и далее – по уже рассмотренной схеме.

Некоторые мастера протягивают кабель в гофре уже после ее закрепления на поверхности стены или потолка, или же в штрабе. При обустройстве электрической проводки в квартире или доме участки между распределительными коробками, выключателями, розеточными группами, светильниками — небольшие, и, как правило, прямые, максимум, имеющие один-два плавных поворота.

Поэтому проблем с протяжкой кабеля в гофре возникнуть не должно. Кстати, такой подход может применяться и при замене вышедшего из строя кабеля на новый, без вскрытия отделки, закрывающей проводку.

Если же производится монтаж значительных по длине участков проводки, например, в условиях улицы, то такой способ вряд ли применим. То есть лучшим вариантом будет сначала уложить кабель в гофру, а затем уже закреплять ее, например, на растянутом тросе.

Как крепятся гофрированные трубы с проводкой?

В различных условиях монтаж гофрированной трубы производится различными способами.

При обустройстве внешней проводки, протянутой «по воздуху» в отдельное строение, гофра чаще всего закрепляется на растянутом между зданиями тросе с помощью пластиковых хомутов-зятяжек.

Ими очень удобно пользоваться, и они на первых порах надежно удерживают гофротрубку вместе с кабелем. Однако, под влиянием внешних факторов (влага, ультрафиолет, изменение температур) пластиковые хомуты ослабевают и трескаются, теряя свои удерживающие способности.

Приходится их менять на новые, или же изначально использовать иные способы крепления, например, с помощью скрученных их полосок жести хомутов.

Несмотря на то что на иллюстрации представлена серая гофра ПВХ, лучшим вариантом для улицы будет использование трубки из полиамида (темно-серая), полипропиленовой (синяя), металлической или металло-полимерной гофры.

Эти варианты изделий показывают более высокую устойчивость к агрессивному атмосферному воздействию и перепадам температур.

Если проводку предполагается проложить наружным способом, закрепив на стене или потолке, то для этой цели часто используются специальные клипсы, изготовленные из пластика. Такие крепежные элементы подбираются под диаметр гофрированной трубы.

Клипсы могут быть закреплены к поверхности саморезами или же дюбелями. Вид крепления зависит от материала стены или потока. Клипсы устанавливаются с шагом 400÷500 мм.

Когда клипсы будут закреплены на поверхности, в них поочередно заводится гофрированная трубка и прижимается до щелчка.

Если проводку планируется вмуровать в стены, то под прокладку гофры в поверхности вырезаются УШМ («болгаркой») или (и) перфоратором каналы-штрабы. Крепление гофрированной трубки в штрабах осуществляется специальными пластиковыми дюбель-шпильками или дюбель-хомутами.

Если таких креплений найти не удалось, то можно применить и самодельный крепеж — металлические полоски или даже отрезки жесткой проволоки, которые крепятся обычными дюбелями. еще один вариант — уложенная в трабы гофра просто фиксируется «ляпами» быстрозастывающего гипсового растора или алебастра. Однако, готовые фиксаторы более удобны, стоят они недорого, и здорово облегчают работу.

Если используется хомут, то по центру штрабы в нужном месте сверлится отверстие, в которое вбивается дюбель. Затем устанавливается труба и фиксируется хомутом-затяжкой.

В другом варианте — после сверления отверстий укладывается гофра, на нее надеваются шпильки, концы которых самопроизвольно соединяются. И остается только аккуратно вставить (подбить) эти сложенные концы в отверстие.

Понятно, что дюбель-шпильки, в отличие от более универсального хомута-затяжки, необходимо подбирать по диаметру гофрированной трубы.

В случае если проводка будет скрываться подвесным потолком, то гофру фиксируют на подвесах, удерживающих металлические профили.
Разрабатывая схему прокладки электрической проводки, необходимо учитывать некоторые рекомендации, которые упростят работу:

Электрическая проводка должна иметь только плавные повороты, особенно в тех случаях, когда планируется кабель монтировать в уже закрепленную гофрированную трубу.

Если же трубу устанавливают вместе с кабелем, наличие плавных поворотов позволит, в случае необходимости, произвести замену поврежденной проводки.

Для этого поврежденный кабель обесточивается и вытягивается из гофры, с одновременным заводом нового.

Длина участков между подключаемыми точками или коробками не должна превышать 20÷25 метров, при этом в трассе может быть не более четырех поворотов.

Между двумя поворотами должно быть расстояние не менее 3÷5 метров. Если существует необходимость сократить этот отрезок между поворотами, то рекомендуется установить распределительную коробку и изменить направление кабеля с помощью нее.

Угол поворота гофры вместе с кабелем не должен быть меньше 90 градусов, но лучше, если он будет больше.

В случае если предполагается проложить электропроводку с высокой нагрузкой рядом с кабелями с небольшим напряжением, то их располагают в разных гофротрубах, которые монтируются на расстоянии не менее 20 мм друг от друга.

Их пересечение может проходить только под прямым углом.

Эти рекомендации касаются прокладывания электрической проводки внутри помещений, в уличных условиях путем подвешивания ее на тросе, а также подземного варианта.

Прокладывая длинную трассу, следует предусматривать возможность замены кабеля, проходящего в гофре, а для этого следует соблюдать перечисленные выше правила.

Сложности при использовании гофры

Решив использовать в качестве изоляции гофрированную трубу, придется столкнуться с некоторыми трудностями, которые следует учитывать, приступая к работе:

Штрабление стен. Этот процесс придется осуществить в тех случаях, когда необходимо сделать скрытую проводку. Именно с ним могут быть связаны основные сложности.

Во-первых, если этот процесс будет доверен для выполнения мастеру, то это приведет к значительному удорожанию работы. Кстати сказать, собственники жилья должны знать, что штрабление несущих внешних стен вообще запрещено. При прокладывании каналов во внутренних стенах, важно следить, чтобы не была нарушена целостность арматуры.

Если обустройство каналов будет осуществляться самостоятельно, то на удорожание оно никак не повлияет, но займет немало времени и сил. Каналы должны иметь размер 20×20 мм, причем этот размер подходит для скрытой проводки, прокладываемой как в гофре диаметром в 16 мм, так и без нее.

Сверление бетонных стен. Для этого процесса придется приглашать специалиста со специальным оборудованием, и эта работа также обойдется недешево. Однако, в одно сквозное отверстие диаметром в 32 мм, просверленное в стене, можно пропустить четыре — пять кабелей без гофры.

Если же кабель будет заключен в трубку, то отверстий потребуется больше, а значит и цена на монтаж увеличится. Конечно же, можно просверлить одно отверстие большого диаметра для проведения через него несколько гофрированных труб, но в этом случае, значительно пострадает звукоизоляция комнат.

Увеличение стоимости из-за сквозного сверления при обустройстве электропроводки может составить до 25÷30 % от общей стоимости работ.

Неизбежно удорожание работ по проведению проводки из-за приобретения:

• самих гофрированных труб;
• крепежных элементов;
• распределительных коробок, которых потребуется больше, чем при прокладке кабеля без изоляции.

Как уже говорилось, количество проводов (кабелей) в гофре – ограничено. При прокладке проводки без гофры в коробку, получается, модно завести большее количество кабелей. Если же используется изоляционная трубка, для большего количества кабелей придется приобретать гофру большего диаметра или увеличивать количество коробок.

То есть этот вопрос при проектировании проводки требует тщательного продумывания.

Необходимо отметить, что многие электрики и собственники жилья, отказываясь от гофрированной трубки, отдают предпочтение надежным, оснащенным высококачественной изоляцией кабелям NYM или ВВГнг.

Такие линии, действительно, вполне могут прокладываться и без гофры. Правда, стоимость подобной кабельной продукции – тоже весьма немалая.

Так что повсеместное использование гофры для электропроводки все же остается весьма спорным вопросом. Некоторые ее защитные качества многие специалисты считают явно преувеличенными.

Яростные дебаты по этим вопросам – не редкость на страницах интернет-форумов. Для примера – предлагаем посмотреть весьма содержательный видеосюжет, у котором его автор высказывает и обосновывает свое мнение по поводу гофрированных оболочек для домашней электропроводки.

Источник: stroyday.ru

Выбор гофротрубы для прокладки кабеля

Выбор гофротрубы для прокладки кабеля

При проведении электромонтажных работ в определенных условиях необходимо использовать гофротрубу. Например, где необходима дополнительная изоляция или защита от механических повреждений. Прокладка кабеля в гофротрубе обеспечивает его легкую заменяемость.

Конструктивно гофротрубы делятся на однослойные и двухслойные (внутренний слой — полимерная труба). По исполнению — на легкие (для монтажа под гипсокартоном или другой обшивкой) и тяжелые (для укладки в уличной траншее или, например, под цементную стяжку).

Виды гофротрубы по разновидности материалов:

• поливинилхлорид (ПВХ) — самозатухающий материал, используется для прокладки внутри помещений;
• полиэтилен низкого давления (ПНД) — самый гибкий из материалов, используется для внешнего (уличного) монтажа, в том числе, например, в земляной траншее;
• полиэтилен высокого давления (ПВД) — используется для скрытой проводки в негорючих материалах (кирпиче, бетоне и пр.), а также в качестве внешней оболочки двухслойных гофрированных труб;
• полипропилен (ПП) — используется для прокладки кабеля в электропроводных каналах при монолитной технологии строительных работ;
• полиамид (ПА) — обеспечивает надежную гидроизоляцию.
• металл — используется при прокладке кабеля по горючему материалу.

Размер требуемой гофротрубы напрямую зависит от диаметра кабеля и их количества. Приведенная ниже таблица поможет Вам выбрать гофру необходимого диаметра.

Площадь поперечного сечения проводов, мм2	Количество проводов, шт	Внешний диаметр гофротрубы, мм
1.5	2/3/4/5	16/16/20/20
2.5	2/3/4/5	16/16/20/25
4	2/3/4/5	20/20/25/25
6	2/3/4/5	20/25/32/32
10	2/3/4/5	25/32/32/40
16	2/3/4/5	32/32/40/40
25	2/3/4/5	32/40/50/50
35	2/3/4/5	40/50/50/63
50	2/3/4/5	50/50/63/63
70	2/3/4	50/63/63
95	2/3	63/63
120	2	63
150	2	63

Заказать обратный звонок

Общие сведения о кабелях и сечениях

При выполнении электрического проекта для вашего дома на колесах или автодоме одним из ключевых факторов является то, какой тип и размер кабеля использовать. Выбор кабеля слишком маленького размера для данной задачи может привести к расплавлению изоляции кабеля или повреждению оборудования из-за падения напряжения.

Несколько ключевых терминов:

Площадь поперечного сечения проводника — иногда называемая «размером кабеля»

Выражается в мм² и описывает общую площадь поперечного сечения медного проводника.Кабель будет иметь размер 1 мм², 2 мм², 4 мм² и т. Д. И может быть записан как 1 мм, 2 мм, 4 мм. Это не диаметр кабеля.

Количество и размер проводника

Обычно обозначается как 19 x 0,41 или 19 / 0,41, что означает 19 жил проволоки диаметром 0,41 мм.

Текущий рейтинг

Всегда указывается в амперах для кабеля при стандартной температуре (20 ° C) на открытом воздухе. Если вы связываете кабели или устанавливаете их в кабелепровод, вам необходимо снизить номинальный ток.Для этого у каждого производителя есть графики. Однако маловероятно, что при строительстве рвов в домах на колесах или автодомах вам придется это учитывать.

Общий диаметр

Это общий диаметр кабеля, включая изоляцию. Не путайте диаметр кабеля с площадью поперечного сечения.

Начнем с конструкции кабеля.

Кабель бывает двух основных типов: одножильный и многопроволочный. Кабель с одножильным проводом обычно используется для кабелей, устанавливаемых в жилых и промышленных зданиях.Он не является гибким, как многожильный, и поэтому никогда не должен использоваться там, где вибрация или движение могут повредить кабель. Медь затвердевает при деформации, становится хрупкой и, в конечном итоге, трескается, создавая более высокое сопротивление в месте разрушения и может привести к перегреву.

Многожильный кабель, который иногда называют «гибким» в Великобритании или «шнуром» в США, состоит из десятков более тонких жил сплошных медных проводников. Эти жилы меньшего диаметра позволяют кабелю легче изгибаться и скользить друг по другу внутри ПВХ-изоляции, что снижает изгибающую силу и напряжение.Однако повторное изгибание приведет к повреждению кабеля в течение длительного периода и может привести к разрыву отдельных жил внутри кабеля, что приведет к уменьшению его общей площади поперечного сечения и способности выдерживать номинальный ток, создавая горячую точку.

Кабель «Тонкая стенка».

Тонкостенный кабель имеет более тонкий слой изоляции — как следует из названия, он обычно изготавливается из изоляционного материала более высокого качества. Как правило, он легче, а изоляция более плотная и более устойчива к ударам и истиранию.Изоляция также имеет более высокую температуру плавления (см. «Изоляция» ниже) около 105 ° C. Из-за преимуществ она принята почти всеми производителями транспортных средств. Обратной стороной является то, что он менее гибкий, и иногда, если у вас нет подходящего инструмента для снятия изоляции с кабеля, может быть трудно снять изоляцию с проводника при выполнении заделки.

Тонкостенный кабель из специальных покрытий — в авиации широко используются Kynar (Arkema) и Kapton (DuPont).

Кабель «луженый»

Некоторые многожильные медные кабели луженые (выглядят серебристыми при снятии изоляции).Луженый кабель обычно используется там, где необходимо учитывать коррозию, например, в морских условиях. Если используется обычный медный кабель, медные жилы на концах становятся тускло-коричневыми или, в некоторых случаях, зелеными. Эта поверхностная коррозия может «просочиться» обратно в кабель, и единственный способ решить эту проблему — отрезать конец кабеля до блестящей меди и снова заделать концевую заделку. Использование термоусадочных трубок с клеевым покрытием поверх обжимных соединителей может помочь замедлить эффекты коррозии, но не устранить ее.

Количество жил в кабеле.

Чем больше жил в кабеле, тем более гибким и устойчивым к перегибам он будет, но также возрастет стоимость. Наименьшее количество жил — 7 — одна посередине, окруженная 6. Следующим идет 19, которая находится в центре, окруженная 6, окруженными 12. Иногда их можно использовать в качестве батарейных кабелей.

Типовая диаграмма прядей кабеля от производителя представлена ​​ниже:

Эти цифры относятся к типичным кабелям от одного производителя.Иногда они различаются по количеству и диаметру жил в зависимости от страны-производителя и качества меди. Обычно «многопроволочная» или «тонкая проволока» используется для домов на колесах, автодома или автомобилей. Кабель, произведенный в Америке, калибруется с использованием AWG — American Wire Gauge (иногда называемого «коричневым и острым» калибром). Увеличение номера калибра означает уменьшение диаметра провода.

Изоляция кабеля

Обычно они делятся на 5 категорий в зависимости от теплового рейтинга:

• До 80 ° C — полиэтилен, неопрен, полиуретан, поливинилхлорид (полужесткий)
• До 90 ° C — полипропилен, полиэтилен (высокой плотности)
• До 105 ° C — поливинилхлорид, ПВХ (облученный), нейлон
• До 125 ° C — Kynar (135 ° C), полиэтилен (сшитый), термопластичные эластомеры
• до 200 ° C — каптон, PTFE, силикон
• Скорее всего, вы будете использовать кабель из полужесткого поливинилхлорида
.

Выбор кабеля сечения для использования

Хорошо, это то, чего вы так долго ждали! Право, есть две вещи, которые вы должны учитывать при выборе размера кабеля.Первый — это нагрузка, которую должен обеспечивать кабель, а второй — длина кабеля. Оба они влияют на размер кабеля.

На первый взгляд, выбрать размер кабеля должно быть легко… есть диаграммы, в которых указано «Для кабеля этого размера максимальный ток равен X», но подождите минуту, это еще не все.

Все кабели имеют сопротивление, выраженное в омах на метр — «Вт / м». Некоторые производители приводят это значение, однако другие указывают падение напряжения, выраженное как «мВ / А / м» (милливольт на ампер на метр).Вы должны убедиться, что используете правильную цифру для расчета.

Подумайте о стоп-сигналах в вашем трейлере. У нас есть кабель 1,0 мм², подключенный к батарее длиной 12 метров, которая должна питать две лампочки с общей нагрузкой 50 Вт при 12 вольт. Как рассчитать падение напряжения?

Хорошо, вот рабочий пример с использованием обоих методов … Я обещаю, что ответ будет таким же!

Давайте использовать показатель «Вт / м» — Ом на метр: в этом случае производитель заявляет, что это 0.038 Вт / м. Сначала нам нужно рассчитать ток, поэтому мы используем P / V = ​​I или 50 Вт / 12 В = 4,17 А

Итак, если бы мы использовали кабель 1,0 мм² с сопротивлением 0,038 Вт / м и длиной от батареи 12 метров, то падение напряжения было бы:

V _{падение} = 4,17A x (12 м x 0,038 W / м) = 1,901 V

ОК, теперь можно использовать показатель мВ / А / м: в этом случае производитель заявляет, что это 38 мВ / А / м. Нам снова нужно рассчитать требуемый ток, поэтому мы используем P / V = ​​I или 50 Вт / 12 В = 4.17 ампер

Теперь мы можем использовать следующую формулу…

В _{падение} x Ток x длина кабеля в метрах и разделите на 1000 (для преобразования мВ в вольты).

В _{падение =} 38 мА / А / м x 4,17 А x 12 метров = 1901,52 мВ / 1000 = 1,901 Вольт.

Я сказал вам, что ответ будет таким же!

Легкая установка бита… конечно, мы должны рассчитать падение напряжения на нейтральном кабеле, и если мы используем кабель того же размера — 1.0 мм² падение напряжения будет идентичным — 1,901 Вольт, что в сумме составит 3,802 Вольт.

Итак, мы видим, что, хотя размер кабеля 1,0 мм² рассчитан на нагрузку 4,17 А, если бы мы использовали этот кабель, падение напряжения было бы чрезмерным. Как показывает практика, падение напряжения не должно превышать 3%. В нашем примере это 31,6%.

Не забывайте, что если ваш нейтральный (обратный) кабель поддерживает более одной цепи, падение напряжения будет больше. Вам нужно будет рассчитать падение V _{на этом кабеле, предполагая, что все цепи работают.Так что, если бы он поддерживал две цепи по 50 Вт, это было бы:}

В _{падение =} 38 мВ / А / м x 8,34 А x 12 метров = 1901,52 мВ / 1000 = 3,803 В.

Подводя итог…

Выбрать кабель правильного размера несложно, теперь вы понимаете некоторые принципы, лежащие в основе вашего выбора. Старайтесь поддерживать падение напряжения ниже 3% и всегда проверяйте, чтобы предохранитель, защищающий кабель, был рассчитан на номинальный ток кабеля или ниже него. Придерживайтесь этих правил, и у вас не должно возникнуть проблем.

Надеюсь, это руководство было для вас полезным.

Дополнительная литература:

Общие сведения о ваттах, амперах, вольтах и ​​омах

Знакомство с электрикой прицепов и эвакуаторов

.

Авторские права © 2011-2020 Саймон П. Барлоу — Все права защищены

Как это:

Like Loading …

Размеры и допуски на размеры концентрических и эксцентриковых переходников, от NPS 1/2 до NPS 48, ASME B16.9

NPS	О.Д. Д	O.D. D1	Лен H
3 / 4-1 / 2	26,7	21,3	38
1-1 / 2	33,4	21,3	51
1-3 / 4	33,4	26,7	51
1¼-1/2	42,2	21,3	51
1¼-3/4	42,2	26,7	51
1¼-1	42.2	33,4	51
1½-1/2	48,3	21,3	64
1½-3/4	48,3	26,7	64
1½-1 ​​	48,3	33,4	64
1½-1¼	48,3	42,2	64
2-3 / 4	60,3	26,7	76
2-1	60.3	33,4	76
2-1¼	60,3	42,2	76
2-1½	60,3	48,3	76

NPS	O.D. D	O.D. D1	Лен H
2½-1	73	33,4	89
2½-1¼	73	42,2	89
2½-1½	73	48.3	89
2½-2 ​​	73	60,3	89
3-1¼	88,9	42,2	89
3-1½	88,9	48,3	89
3-2	88,9	60,3	89
3-2½	88,9	73	89
3½-1¼	101.6	42,2	102
3½-1½	101,6	48,3	102
3½-2	101,6	60,3	102
3½-2½	101,6	73	102
3½-3	101,6	88,9	102
4-1½	114,3	48,3	102
4-2	114.3	60,3	102
4-2½	114,3	73	102
4–3	114,3	88,9	102
4-3½	114,3	101,6	102
5-2	141,3	60,3	127
5-2½	141,3	73	127
5-3	141.3	88,9	127
5-3½	141,3	101,6	127
5-4	141,3	114,3	127
6-2½	168,3	73	140
6-3	168,3	88,9	140
6-3½	168,3	101,6	140
6-4	168.3	114,3	140
6-5	168,3	141,3	140

NPS	O.D. D	O.D. D1	Лен H
8-3½	219,1	101,6	152
8-4	219,1	114,3	152
8-5	219,1	141.3	152
8-6	219,1	168,3	152
10-4	273	114,3	178
10-5	273	141,3	178
10-6	273	168,3	178
10-8	273	219,1	178
12-5	323.9	141,3	203
12-6	323,9	168,3	203
12-8	323,9	219,1	203
12-10	323,9	273	203
14–6	355,6	168,3	330
14-8	355,6	219,1	330
14-10	355.6	273	330
14–12	355,6	323,9	330
16-8	406,4	219	356
16-10	406,4	273	356
16–12	406,4	323,9	356
16-14	406,4	355,6	356
18-10	457	273	381
18–12	457	323.9	381
18–14	457	355,6	381
18–16	457	406,4	381
20–12	508	323,9	508
20–14	508	355,6	508
20–16	508	406,4	508
20–18	508	457	508
22-14	559	355.6	508
22-16	559	406,4	508
22-18	559	457	508
22-20	559	508	508

NPS	O.D. D	O.D. D1	Лен H
24-16	610	406,4	508
24-18	610	457	508
24-20	610	508	508
24-22	610	559	508
26-18	660	457	610
26-20	660	508	610
26-22	660	559	610
26-24	660	610	610
28-18	711	457	610
28-20	711	508	610
28-24	711	610	610
28-26	711	660	610
30-20	762	508	610
30-24	762	610	610
30-26	762	660	610
30–28	762	711	610
32-24	813	610	610
32-26	813	660	610
32-28	813	711	610
32-30	813	762	610
34-24	864	610	610
34-26	864	660	610
34-30	864	762	610
34-32	864	813	610
36-24	914	610	610
36-26	914	660	610
36-30	914	762	610
36-32	914	813	610
36-34	914	864	610
38-26	965	660	610
38-28	965	711	610
38-30	965	762	610
38-32	965	813	610
38-34	965	864	610
38-36	965	914	610
40-30	1016	762	610
40-32	1016	813	610
40-34	1016	864	610
40-36	1016	914	610
40-38	1016	965	610

Размеры указаны в миллиметрах, если не указано иное.Толщина стенки (t) должна быть указана заказчиком.

Допуски на размеры концентрических и эксцентрических переходников ASME B16.9

Номинальный размер трубы	1/2 до 2½	3 до 3½	4	от 5 до 8
Внешний диаметр на скосе (D)	+ 1,6 — 0,8	1,6	1,6	+ 2,4 — 1,6
Внутренний диаметр на конце	0.8	1,6	1,6	1,6
Общая длина (В)	2	2	2	2
Номинальный размер трубы	от 10 до 18	от 20 до 24	от 26 до 30	32–48
Внешний диаметр на скосе (D)	+ 4 — 3,2	+ 6,4 — 4,8	+ 6,4 — 4,8	+ 6,4 — 4,8
Внутренний диаметр на конце	3.2	4,8	+ 6,4 — 4,8	+ 6,4 — 4,8
Общая длина (В)	2	2	5	5
Толщина стенки (т)	Не менее 87,5% от номинальной толщины стенки

Допуски на размеры указаны в миллиметрах, если не указано иное, и равны ±, если не указано иное.

Примечание:
MSS SP-43 распространяется только на фитинги из нержавеющей стали, сваренные встык, сделанные для использования с трубами Schedule 5S и 10S, а также заглушки, подходящие для использования с трубами Schedule 40S, как определено в ASME B36.19. Размеры и допуски на размеры, определенные в MSS SP-43, по существу такие же, как и в спецификациях ASME B16.9 от NPS 1/2 — NPS 24. За исключением внешнего диаметра на скосе.

MIL-DTL-83513 Разъемы и кабели, эквивалентные коммерческим стандартам Micro-D и Glenair

Space и Mil-Aero Grade M83513 Micro-D

Семейство сверхминиатюрных разъемов Micro-D с TwistPin компании Glenair обеспечивает превосходные характеристики соединения, долговечность и минимальное сопротивление контакта.Разъемы Glenair Micro-D оснащены контактами Micro-TwistPin высокой плотности, установленными на 0,050 центра, в расположении от 9 до 130 контактов. Они доступны с изолированным и неизолированным проводом, печатной платой, пайкой и гибкими выводами и поставляются как QPL или коммерческие варианты. Наши разъемы QPL 83513 Micro-D и COTS обеспечивают надежное решение для всех требований к высокопроизводительным межсоединениям, включая высокотемпературные и герметичные приложения. Доступны разъемы Micro-D космического класса с функцией обезгаживания и полета NASA.Вся продукция производится на первых в мире заводах Glenair в США и Англии.

Номер ссылки

Указатель номера детали

Лист данных

Презентация слайд-шоу

Лист данных

Уведомление об изменении номера детали

	Металлическая оболочка Micro-D для жгутов Изолированный провод, неизолированный провод, экранированный спина-к-спине, припой и другие Разъемы M83513 Micro-D для жгутов Раздел B
	Металлический корпус Micro-D для печатных плат Прямой, под прямым углом, сквозное отверстие, поверхностный монтаж, стандартный и конденсированный разъем для печатных плат Micro-D Раздел C
	Однорядный низкопрофильный металлический кожух Micro-D Серия GMSM — для компактных приложений Раздел D
	Низкопрофильный металлический и пластиковый корпус Micro-D Низкопрофильный металлический и пластиковый корпус Micro-D Экономия места по сравнению с разъемами MWDM с металлическим корпусом Раздел E
	Combo Micro-D для приложений высокой мощности Section F
	Разъемы фильтров Micro-D Разъемы фильтров C и Pi — для повышения качества сигнала Раздел G
	Герметичные соединители Micro-D Герметичные соединители Micro-D для приложений высокого давления / низкой утечки — Стекло-металл-уплотнение Раздел H
	Well-Master ™ 260 High Temperature Micro-D GHTM Well-Master ™ High Temperature Micro-D Раздел J
	Специальные приложения и модификации Micro-D Варианты кода модуля разъема Micro-D, включая специальные ключи, заземление и обработку данных космического класса НАСА Раздел K
	Разъемы и оборудование MIL-DTL-83513 Соответствие DLA MIL-DTL-83513 Разъемы и аксессуары оборудования для приложений Mil-Aero, требующих текущего статуса QPL Раздел L
	Корпуса Micro-D Раздел M
	Micro-D Sav-Con Connector Savers, оборудование и аксессуары Back-to-Back Connector Uni-Savers Plus Специальные принадлежности и оборудование Micro-D Раздел N
	Micro EdgeBoard / Micro Circular Connectors Надежные характеристики Mil-Spec в соединителе объединительной платы высокой плотности: MWEB Edgeboard Section P
	Фиксирующий MicroStrips ™ Фиксирующий разъем сверхминиатюрного типа Micro-D для приложений «провод-плата» Раздел Q

Учебное пособие по размерам диаметра — ezdxf 0.14 документация

Это повторение руководства по радиусу, только с размерами диаметра.

 импорт ezdxf

# setup = True устанавливает размерные стили по умолчанию
doc = ezdxf.new ('R2010', setup = True)

msp = doc.modelspace () # добавить новые объекты измерения в пространство модели
msp.add_circle ((0, 0), radius = 3) # добавить объект CIRCLE, не обязательно
# добавить размер диаметра по умолчанию, текст измерения находится снаружи
dim = msp.add_diameter_dim (центр = (0, 0), радиус = 3, угол = 45, dimstyle = 'EZ_RADIUS')
тусклый.render ()
doc.saveas ('размер_диаметра.dxf')


В приведенном выше примере создается диаметр под углом 45 градусов. Размер , размер по умолчанию стиль 'EZ_RADIUS' (такой же, как и для размеров радиуса) определяется как 1 единица чертежа в действительности 1 м, масштаб чертежа 1: 100 а коэффициент длины равен 100, что создает текст измерения в см, местоположение по умолчанию для текста измерения вне круга.

Центр точка определяет центр окружности, но не обязательно наличие окружности, радиус определяет радиус окружности, а угол определяет наклон размерной линии, также можно определить круг по точке измерения м точка на окружности.
