Гофра пнд электротехническая со склада, доставка по РФ
Гофра ПНД достаточно часто используется для защиты кабельных линий от механических повреждений и воздействий внешней среды. Труба гофрированная ПНД чёрная заслужила большую популярность благодаря наличию у неё множества преимуществ. В этой статье мы рассмотрим её преимущества в сравнении с аналогами.
Пожарная безопасность
Такой аксессуар является оптимальным вариантом для защиты электропроводки благодаря устойчивости к нагреву. Даже при длительном высокотемпературном воздействии чёрная гофрированная труба из полиэтилена сохраняет свою форму, не воспламеняется и не образует капель расплавленного пластика.
Кроме того, изделия из полиэтилена низкого давления, которые относятся к серии HF, не содержат опасных веществ, включая газы-галогены, выделяющиеся при горении ПВХ. Благодаря этому гофротруба чёрная ПНД серии HF может применяться даже в помещениях, расположенных ниже уровня грунта, а также в объектах с ограниченным либо режимным доступом.
Как правило, полиэтиленовые трубы для протяжки кабеля, имеющие специальные добавки в своём составе, относят к классу горючести Г1, который является наиболее низким. Это означает, что при длительном нагреве они не воспламеняются, выделяют минимум дыма и практически не деформируются.
Прочность и устойчивость
Гофра ПНД чёрного или белого цвета может применяться для открытой прокладке провода — например, при временном подключении розетки. Она имеет очень высокую устойчивость к механическим повреждениям, поэтому можно не переживать о её повреждении при сильном сдавливании либо при контактах с острыми предметами.
С этой целью чаще всего используется гофра ПНД Ф10–12 мм. Она идеально подходит для защиты небольших кабельных линий с минимальной площадью сечения. Как правило, с применением такого трубопровода прокладывают кабели с сечением до 1 квадратного миллиметра.
Основные модификацииВ каталог завода Экопласт входит несколько основных разновидностей полиэтиленовой гофры.
Наиболее популярной является лёгкая труба, которая имеет небольшую толщину стенок. Её используют для открытой прокладки провода, поскольку уровень нагрузок, выдерживаемых таким аксессуаром, ограничивается показателем в 350 Н.
Кроме того, вы можете купить и тяжёлые пластиковые трубы с увеличенной толщиной стенок. Такие аксессуары из ПНД могут применяться для скрытого прокладывания проводки — в том числе в монолитных стенах и даже в бетонной стяжке. Тяжёлая гофра из ПНД способна выдерживать нагрузки до 750 Н. Это соответствует слою монолитного бетона, приблизительно равному 30–40 сантиметрам.
Также компания Экопласт предлагает по выгодной цене и специальные трубопроводы, оснащённые гибким проволочным зондом. Это приспособление позволяет существенно ускорить протяжку кабеля через трубу, а также снизить трудоёмкость такого процесса. Кроме того, применение зонда является единственным способом протяжки провода через трубу, которая уложена под отделочные материалы.
Гофрированная труба (гофра), ПНД, ПВХ Металлорукав цены на товары
youtube.com/embed/fXuuidNhwbU» frameborder=»0″/>
Пластиковые электрические трубы пришли на замену металлическим защитным конструкциям, имея огромное количество неоспоримых преимуществ:
— прочность;
— высокая коррозийная и химическая стойкость;
— небольшой вес;
— легкость монтажа;
— длительный срок эксплуатации
Пластиковые трубы изготавливаются из ПНД (полиэтилена низкого давления), ПВХ (поливинилхлорида), ПП (полипропилена) и других аналогичных материалов в виде гофрированных гибких труб, а также гладких — жестких и гибких. Обладают свойствами негорючести.
Главная их задача — обеспечить механическую защиту и дополнительную изоляцию кабеля, способствуя при этом облегчению монтажа электропроводки.
В нашем интернет-магазине gven.ru Вы всегда можете купить пластиковые трубы наиболее ходовых позиций и размеров:
— гофрированные трубы ПВХ и ПНД диаметром 16, 20, 25 мм;
— жесткие 3-х метровые ПВХ трубы 25 и 32 мм;
— гладкие гибкие ПНД в бухтах по 100 метров;
— двустенные 50-ти и 110 миллиметровые трубы;
— негорючие армированные трубы разных диаметров.
Предлагаем трубы для широкого спектра решений: от легкой до сверхтяжелой, безгалогенную, самозатухающую и т.д.. Мы знаем о трубах много!
Для защиты коммутационных линий применяются различные технологии и материалы. Один из вариантов – прокладка кабельной продукции в пластиковых трубах.
Именно трубы для электропроводки из ПВХ в основном используются при монтаже бытовой электропроводки.
Чем они характеризуются и отличаются друг от друга – статья поможет выбрать оптимальный вариант из всего разнообразия сортамента. Стандарт за номером 50827 от 1995 на гофрированные ПВХ трубы, предназначенные для эл/монтажных работ, на который ссылаются многие источники, уже не действует.
Характеристики (технические, эксплуатационные) материалов, применяемых при проведении технологических операций, указаны в новом ГОСТ № 32126.1 от 2013 года. Все, что касается труб ПВХ гладких, используемых для этих целей, отражено в ТУ-6-19-215 от 1983 года. tr-1 Но реально сортамент изделий гораздо шире.
На рынок поступают не только трубы гофрированные и гладкие, но и их различные модификации – с армированием, из самозатухающего поливинилхлорида и ряд других. Объединяет их метод изготовления – непрерывная экструзия.
Общие характеристики труб ПВХ для электропроводки
Типоразмеры: длина (м) до 3, диаметр (мм) 16 – 65 для гладкостенной модификации.
Гофрированные образцы (с теми же пределами сечения) продаются бухтами от 25 до 200 м.
Достаточная прочность.
Трубы из ПВХ, независимо от модификации, обеспечивают надежную защиту электропроводки от механических повреждений. Эластичность. Изменить (при необходимости) конфигурацию трубы ПВХ гладкостенной намного легче, чем металлической.
Если речь идет о гофрированном изделии, то у пластикового радиус изгиба меньше, чем у стального аналога. Высокие диэлектрические свойства. Трубы ПВХ обеспечивают хорошую изоляцию линий, служат дополнительным экраном, исключающим создание помех от ЭМП другим коммуникациям.
Коэффициент расширения (линейного) минимальный. Такое свойство труб ПВХ значительно облегчает процесс проектирования и монтажа. Устойчивость к высоким температурам. В качестве сырья используется негорючий поливинилхлорид. Трубы ПВХ не разрушаются до +650 ºС. Срок пригодности (лет) – не менее 50. Если выполнены все требования по монтажу электропроводки и соблюдаются правила ее эксплуатации, то значительно больше. Большой температурный диапазон применения (ºС) – от -25 до +60. К преимуществам труб ПВХ по сравнению с металлическими аналогами можно добавить: небольшой вес, что существенно упрощает процесс монтажа и снижает конечную стоимость работы; отсутствие необходимости в организации заземления канала; неподверженность коррозии.
Кроме того, на внутренних стенках при температурных скачках не образуется конденсат; простота обслуживания контура (видимой части). Трубы ПВХ не нужно красить, удалять с них ржавчину; низкая стоимость продукции. Любой пластик по определению намного дешевле металла.
Рекомендации по использованию труб ПВХ Для электропроводки оптимальный вариант – трубы гладкостенные жесткие (без раструба) или гофра, в зависимости от участка схемы. Размеры – в мм. Прокладка электропроводки через перекрытия, стены – 45±5. Соединение боксов, щитов, распределительных коробок – 25. Подводка линий к розеткам, выключателям – 20. Защита коммуникационных (сигнальных), осветительных, телефонных кабелей (проводов) – 16.
металлическая для проводки, диаметр трубки, монтаж
Содержание:
Согласно правилам установки электрооборудования (сокращенно ПУЭ), проводка должна иметь дополнительную изоляцию. С этой задачей превосходно справится гофрированная труба для электропроводки, поскольку она надежно защитит кабель от механических нагрузок и выполнит функцию диэлектрика.
Достоинств у данной трубной продукции немало. В продаже имеются гофрированные металлические и пластиковые трубы.
Что такое труба гофрированная
Это изделие представляет собой трубу, обладающую переменным размерами поперечного сечения. У данной трубной продукции имеется два участка, причем каждый с разным значением диаметра. Они чередуются попеременно на всем протяжении трубы. У одного из участков стенки более тонкие и сечение меньше по сравнению со вторым.
Отрезки с толстыми стенками помогают изделию выдерживать незначительные воздействия механического характера и одновременно защищают проводку от возможных повреждений. Благодаря наличию тонких стенок данная продукция становится гибкой. Помимо этого, гофрированная труба для проводки по причине наличия тонкостенных участков может немного удлиняться.
Раньше в статье уже говорилось, что гофротрубы бывают двух видов – металлические и пластиковые. Причем второй вариант более востребован.
Применяют гофрированные изделия и в сантехнике с целью соединения канализационного трубопровода с сифонами. Но наибольшее распространение гофра получила именно в качестве каналов для прокладки электропроводки (детальнее: «Характеристики труб ПВХ для электропроводки, преимущества и правила использования»). Но для этой цели чаще всего задействуют не обычную продукцию, а специальную – электротехническую, для производства которой используют поливинилхлорид.
Гофра электротехническая
Такая гофрированная трубка для электропроводки отличается от аналогичных изделий своими характеристиками, а именно:
- конструкционными особенностями;
- эластичностью и гибкостью;
- формой продольного сечения;
- соотношением между длиной участков, имеющих разные диаметры.
У гофрированной электротехнической трубы продольный профиль, то есть участки, отличающиеся размерами сечения, изготавливают в форме прямоугольников, а не в виде полусфер как у обычной гофры (прочитайте также: «Какие бывают электротехнические гофрированные трубы, характеристики и применение»). Различаются они и соотношением протяженности отрезков с разными диаметрами.
У обычной гофры ширина участков с меньшим и большим диаметрами одинакова. Что касается электротехнической трубной продукции, то эти параметры у нее имеют разные величины. Участок с меньшим сечением короче. Вместе с повышенной жесткостью, которой обладает ПВХ, электротехническая гофротруба отличается меньшей эластичностью, чем обычная и это обстоятельство не позволяет ей растягиваться в длину. Но гибкость у этой трубной продукции намного выше, чем у других видов аналогичных изделий.
Основное отличие электротехнической гофры заключается в ее конструкционных особенностях.
В ее внутренней полости располагается протяжка, которую делают из стальной проволоки. Она требуется для затяжки жгутов внутри трубы.
Отличается гофрированная трубная продукция электротехнического типа цветом, она имеет серый оттенок. Зарубежные изделия производятся синими, красными и в другом цветовом решении.
Когда продается гофрированная труба для электропроводки — диаметр на ней указывают внешний. При этом размер внутреннего сечения может отличаться как на пару миллиметров, так и на сантиметр и более. Наиболее востребованы изделия для электропроводки с диаметрами от 16 до 50 миллиметров. Продукция с меньшими размерами не так популярна.
Реализуют гофру в бухтах — длина трубы в них зависит от внешнего диаметра. Например, при величине диаметра в 16 миллиметров протяженность трубы составляет 100 метров, а для 50-миллиметрового изделия – 20 метров.
Особенности укладки электропроводки в гофре
Гофрированную трубную продукцию изготавливают из негорючих материалов, при этом выполнять монтаж гофротрубы можно на любую конструкцию и поверхность, в том числе и на деревянные здания.
Работу выполняют с соблюдением определенных правил:
- Прокладку начинают с подготовки трубы требуемой длины. Чтобы ее отрезать, пользуются ножовкой с мелкими зубьями или ножом. Чтобы перекусить стальную проволоку, используют бокорезы.
- Специалисты рекомендуют уделять больше внимания проволоке, так как у нее присутствует натяжение и при резке конец может провалиться внутрь трубы. Чтобы достать ее, нужно будет еще раз разрезать изделие. Для недопущения подобной ситуации протяжку следует немного оттянуть и, удерживая, загнуть наружу.
- Потом приступают к подготовке проводов. Если используют один, тогда этот этап не нужен. При наличии нескольких проводов их соединяют по всей длине изоляционной лентой, желательно, чтобы она была из поливинилхлорида и тем самым не создавала лишнего трения.
- Дальше один из концов подготовленного жгута надежно скрепляют с протяжкой одним из способов. В некоторых случаях протяжку обвивают вокруг связки проводов и обжимают пассатижами, а в других ее приматывают изолентой к жгуту. Вариантов существует много. В любом случае нужно конец жгута обмотать изолентой и тогда провода не будут цепляться за внутреннюю поверхность гофротрубы.
- На следующем этапе монтажа электропроводки в гофрированной трубе нужно втянуть жгут в гофру. Когда данную работу выполняют два человека, то один из них держит протяжку, а второй — надевает изделие сверху. При выполнении монтажа самостоятельно протяжку необходимо другим концом примотать к чему-нибудь. Если протяжка оторвется от жгута, придется разрезать гофру в месте повреждения. В результате жгут будет находиться в трубе, состоящей из кусков. Места разрезов специалисты рекомендуют обматывать ПВХ-изолентой. Чтобы не допустить такой неприятной ситуации, жгут следует затягивать не спеша и аккуратно.
- После завершения вышеописанной процедуры гофру со жгутом, находящимся внутри, нужно прикрепить к чему-нибудь. Фиксацию выполняют с применением монтажных алюминиевых полос. Также можно пользоваться пластиковыми клипсами, которые подбирают в зависимости от диаметра трубы. Крепежные элементы размещают через равные расстояния, чтобы не допустить провисания гофры в отдельных местах.
- В месте подсоединения проводки к розеткам, выключателям и другим аналогичным узлам гофрированную трубу нужно прятать вместе с проводами. Таким образом, исключают возможность оставлять участки электропроводки открытыми. Для такого вида монтажа продают розетки и выключатели с уплотнительными вставками из резины. Их вырезают самостоятельно, исходя из диаметра гофры.
Вариантов существует много. В любом случае нужно конец жгута обмотать изолентой и тогда провода не будут цепляться за внутреннюю поверхность гофротрубы.
Крепежные элементы размещают через равные расстояния, чтобы не допустить провисания гофры в отдельных местах.Применение металлической гофрированной трубы
Используется металлическая гофрированная труба для электропроводки при прокладке по любым сгораемым поверхностям (прочитайте: «Какие бывают металлические трубы для электропроводки – характеристики и правила выбора»). Также ее задействуют с целью защиты проводов и кабелей при пересечении трубопроводов и в случае параллельной прокладки, особенно, если это происходит в непосредственной близости от газопроводов и трубопроводов с повышенной температурой сред.
Кроме этого, металлическую гофру применяют при укладке кабеля в грунтах и электропроводки в цементной стяжке. Ее задействуют для защиты проводов в помещениях сильно запыленных или с агрессивными средами.
Гофра под гипсокартон | Gipsokart.ru
Вступление
В ПУЭ 7.1.38, вы можете прочесть, что электропроводку в конструкциях из гипсокартона следует выполнять в трубах и коробах, а также кабелями, не распространяющими горение, с возможностью их замены.
Для выполнения этого правила, как альтернатива жестким пластиковым трубам, используется гибкая гофрированная труба или электротехническая гофра под гипсокартон.
Нужна ли гофра для электропроводки под гипсокартоном?
Сразу ответим на вопрос, нужна гофра для электропроводки под гипсокартоном или не нужна.
Если у вас есть кабель не поддерживающий горение и есть возможность выполнить монтаж так, чтобы проводка была сменяемой, то гофра под гипсокартон не нужна.
Посмотрим на пример. У вас сделан подвесной потолок из гипсокартона и необходимо сделать электропроводку для точечного освещения на потолке. При наличии кабеля типа ВВГнг или НЮМ, вы можете сделать электропроводку освещения, проложив кабель без крепления под потолком. Такой проводкой вы не нарушите ни одно правило ПУЭ.
Однако проводку в перегородке вы уже не сделаете сменяемой без использования трубы или гофры. Кабель, проложенный в перегородке, вам не удастся перетянуть в аварийной ситуации при его замене.
Гофра под гипсокартон
Электротехническая гофра под гипсокартон выпускается из следующих материалов:
- ПВХ самозатухающего. Диаметры наружные 16, 20, 25, 32,40, 50 мм, лёгкой и тяжелой серий.
- Из полипропилена. Диаметры такие же.
- ПНД (полиэтилен низкого давления).
- Полиамида.
- Галогена. Гофра специального назначения трудно горючая марка FRHF.

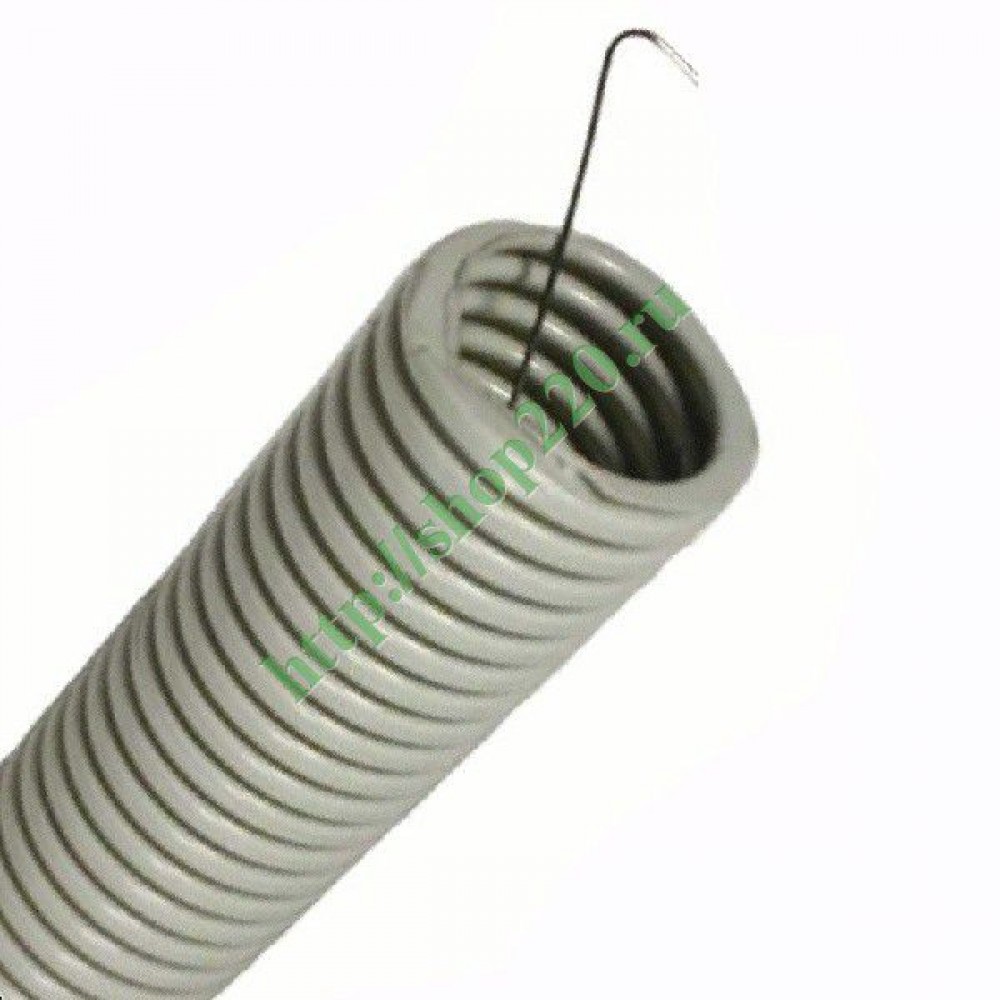

Характерной особенностью всех типов электротехнической гофры, это наличие в ней, так называемого зонда. Зонд это металлическая проволока, размещенная внутри гофрированной трубы для затяжки в гофру электрического кабеля.
Обратите внимание, что наличие зонда в гофре явно указывает на её электротехническое назначение. Отсутствие зонда, особенно в гибких трубах малого диаметра, может (но необязательно) свидетельствовать, что это изделие НЕ электротехнического назначения.
Второй признак, позволяющий отличить гофру для проводки это её жесткость. Надо понимать, что гофра это гибкая труба, а не декоративное изделие. Электротехническая гофра должна быть на ощупь жесткой и не сминаться при надавливании и скручивании. Ходить по такой трубе, конечно, нельзя, но её жесткость должна ощущаться тактильно.
Цвет гофры под гипсокартон не нормируется. Она может быть серой, красной, синей, желтой , черной.
Чаще продается серая гофра.
Монтаж гофры под гипсокартоном
Гофра под гипсокартон монтируется в каркас конструкции по намеченным трассам электропроводки. Крепится гофра к металлическому каркасу или листу. Крепление должно быть жестким, чтобы обеспечить возможность протяжки и перетяжки проводки.
Трассы гофры не должны иметь более одного угла поворота менее 130-145˚. Прокладка гофры должна быть плавной. Это обеспечит беспроблемную протяжку кабеля и его быструю замену.
По практике замечу, что гофру нельзя повернуть строго на 90˚. При её прокладке углы получаются сглаженными и чем больше радиус поворота, тем лучше.
Гофра в деревянном доме
Говоря об электропроводке под гипсокартоном нельзя забывать, что конструкции из гипсокартона могут выполняться в деревянных домах, на деревянном каркасе.
В этом случае, использование пластиковой гофры недопустимо согласно тому же параграфу 7.1.38 ПУЭ. В деревянном доме проводка должны быть выполнена только в металлических трубах с локализованной способностью или закрытых коробах.
Однако, никто не запрещает, а по правилам даже рекомендует, использовать металлическую электротехническую гофру из оцинкованной и нержавеющей стали. Она менее удобна в работе, немало стоит, но полностью соответствует правилам безопасности.
©Gipsokart.ru
Еще статьи
Гофра ПНД для кабеля | ООО «Прогрессив Северо-Запад»
Труба гофрированная — это надёжная защита, протянутого в ней кабеля от механического повреждения и вредоносного воздействия окружающей среды. Она используется для открытой и скрытой прокладки. Внутри гофрированной трубы протягивается только изолированный кабель и может быть протянут одиночно или пучком под напряжением не более 1000В. Гофра ПНД выпускается в черном, сером, красном, синем, зеленом цветовом исполнении (любой цвет по просьбе заказчика).
Прогрессив Северо-Запад предлагает гофрированную трубу по ценам производителя.
Гофрированная труба из ПНД поставляется в следующем исполнении:
- Труба гофрированная ПНД 16 мм.
- Труба гофрированная ПНД 20 мм.
- Труба гофрированная ПНД 25 мм.
- Труба гофрированная ПНД 32 мм.
- Труба гофрированная ПНД 40 мм.
- Труба гофрированная ПНД 50 мм.
- Труба гофрированная ПНД 63 мм.
| Характеристики | |
|---|---|
| Технические условия | ТУ 2247-005-97341529-2009 |
| Материал | полиэтилен низкого давления ПНД |
| Диапазон рабочих температур | -40° C до +45° C |
| Монтаж при температуре окружающей среды | -40° C до +90° C |
| Степень защиты от воздействия окружающей среды | IP55 по ГОСТ 14254 (МЭК 529) |
| Изгиб под углом 360 | радиус изгиба равен трем наружным диаметрам трубы |
| Протяжка (в трубах с зондом) | стальная проволока класса 2 диаметром 0,9 мм ГОСТ 9389-75 |
| Цвет | черный RAL 7021 |
| Срок хранения | 2 года в упаковке изготовителя |
Габаритные размеры гофрированных труб:
| Продукция | Внешний диаметр гофры D, мм | Внутренний диаметр гофры d, мм | Длина в бухте, м |
|---|---|---|---|
| 16 мм с зондом/без зонда | 16±0,4 | 10,7 | 100±2 |
| 20 мм с зондом/без зонда | 20±0,4 | 14,1 | 100±2 |
| 25 мм с зондом/без зонда | 25±0,4 | 18,3 | 50±2 |
| 32 мм с зондом/без зонда | 32±0,4 | 24,3 | 25±2 |
| 40 мм с зондом/без зонда | 40±0,4 | 31,2 | 15±2 |
| 50 мм с зондом/без зонда | 50±0,4 | 39,6 | 15±2 |
| 63 мм с зондом/без зонда | 63±0,4 | 50,6 | 15±2 |
Поставляется в следующих исполнениях:
- труба гофрированная легкого типа, с зондом;
- труба гофрированная тяжелого типа, с зондом.
— Вы всегда можете купить гофру ПНД в нашей компании.
— Все позиции в наличии на складе.
— Намотка под заказ
— Высокое качество продукции по низким оптовым ценам позволяет нам лидировать не только на рынке кабельно-проводниковой продукции Санкт-Петербурга.
Гофра труба пвх
Гофра труба ПВХ используется в нескольких случаях:
- дренаж – перфорированные изделия в тканевом фильтре (обычно, геотекстиле)
- наружная канализация – двухслойные трубы с гладкой внутренней поверхностью, наружным гофром
- ливневка – цельные, перфорированные изделия, как однослойные, так и двухслойные
- внутренняя канализация – однослойные сифоны, изогнутые U-образно, S-образно для создания гидрозатворов, сквозь которые в жилые помещения не может проникнуть запах, газ из наружной канализации
- проводка электрических коммуникаций – с зондом (металлической проволокой, облегчающей протяжку жгутов, кабелей) и без них
- системы полива – однослойная гофра, стыкующаяся штуцерами, хомутами
- шахты колодцев – двухслойные, однослойные гофры диаметра 300 – 1 500 мм
В первых трех случаях могут использоваться мерные изделия или бухты этого строительного материала.
Поливочный, электротехнический гофр всегда выпускается в бухтах.
Крепление гофра трубы ПВХ в магистралях
Для гофроизделий НПВХ используется несколько типов креплений. В канализационных трубах имеются специальные раструбы, не совпадающие у разных производителей. Ответвления, перепады высот, изменение направления потока создаются гладкими, гофрированными фитингами. Сифоны вставляют в горизонтальные магистрали при помощи резиновых муфт. Гофра труба ПВХ, предназначенная для шахт колодцев, одевается на лоток при помощи хомутов либо фиксируется фланцами, муфтами. Верхние горловины крепятся к ней аналогичным способом.
Электротехническая гофра труба ПВХ стыкуется друг в друга, прозрачными муфтами из силикона. Провод, кабель протягивается сквозь нее после монтажа всей системы. Шланги соединяются внутренними штуцерами, фиксирующимися в теле трубы прижимными хомутами. Самым герметичным считается раструбное соединение. В отличие от гладкостенных изделий, внутри раструба отсутствует проточка, резиновое кольцо одевается на утоньшение гофра, обеспечивая надежную герметизацию трубопровода.
Сварка, склеивание, пайка в данном случае не используются. Для электротехнической гофры используется минимальное количество отводов, так как, увеличенная гибкость, небольшой диаметр позволяют изгибать материал по месту монтажа. Все, без исключения, трубопроводы этого вида могут демонтироваться, устанавливаться в новое место. Во время эксплуатации могут добавляться новые магистрали, сокращаться существующие.
Особенности гофро-трубы ПВХ
В отличие от гладкостенных аналогов, гофра труба ПВХ имеет высокую кольцевую жесткость, но, нулевую продольную жесткость. Поэтому, во внутренних канализациях ее установка нецелесообразна – потребуется слишком много хомутов, трудно сохранить/зафиксировать уклон, необходимый для самотека. В системах водоотведения сантехнических приборов этот материал устанавливается часто, так как, каждый из них оборудован принудительным насосом.
Однослойная гофра труба ПВХ используется при чистых транспортируемых потоках, поскольку, имеет увеличенное гидросопротивление, легко собирает грязь, примеси, находящиеся в жидкости.
Двухслойные изделия с повышенной гладкостью внутренних стенок лишены этого недостатка, поэтому, используются при транспортировке загрязненных стоков без боязни засорения отдельных участков. Эти трубы изготавливаются при помощи склеивания/сваривания гладкой внутренней части, гофрированной наружной оболочки. Стоимость этих изделий немного выше, однако, характеристики удовлетворяют высочайшим требованиям.
Гофрированные трубы ПВХ, ПНД, ПВД
Гофротруба для электропроводки
Гофротруба — эта труба с переменным поперечным сечением. Короткие участки с тонкими стенками и малым диаметром перемежаются в ней участками с более толстыми стенками и большим диаметром. При этом толстостенные участки придают трубе жесткость в поперечном направлении и способность выдерживать удары и нагрузки, а тонкостенные участки позволяют трубе изгибаться практически под любым углом и даже растягиваться в пределах, зависящих от вида и общей длины трубы.
Гофротруба чаще всего выполняется из пластика.
Гибкость и прочность гофротрубы предопределили ее широкое распространение: она применяется и в воздуховодах систем вентиляции и вытяжки, и в сантехнике для соединения сливных сифонов с канализацией, и в кондиционерах для дренажа конденсата. А для монтажа кабельных линий электропроводки и различных других сетей используется специальная электротехническая гофротруба (гофра) из ПВХ.

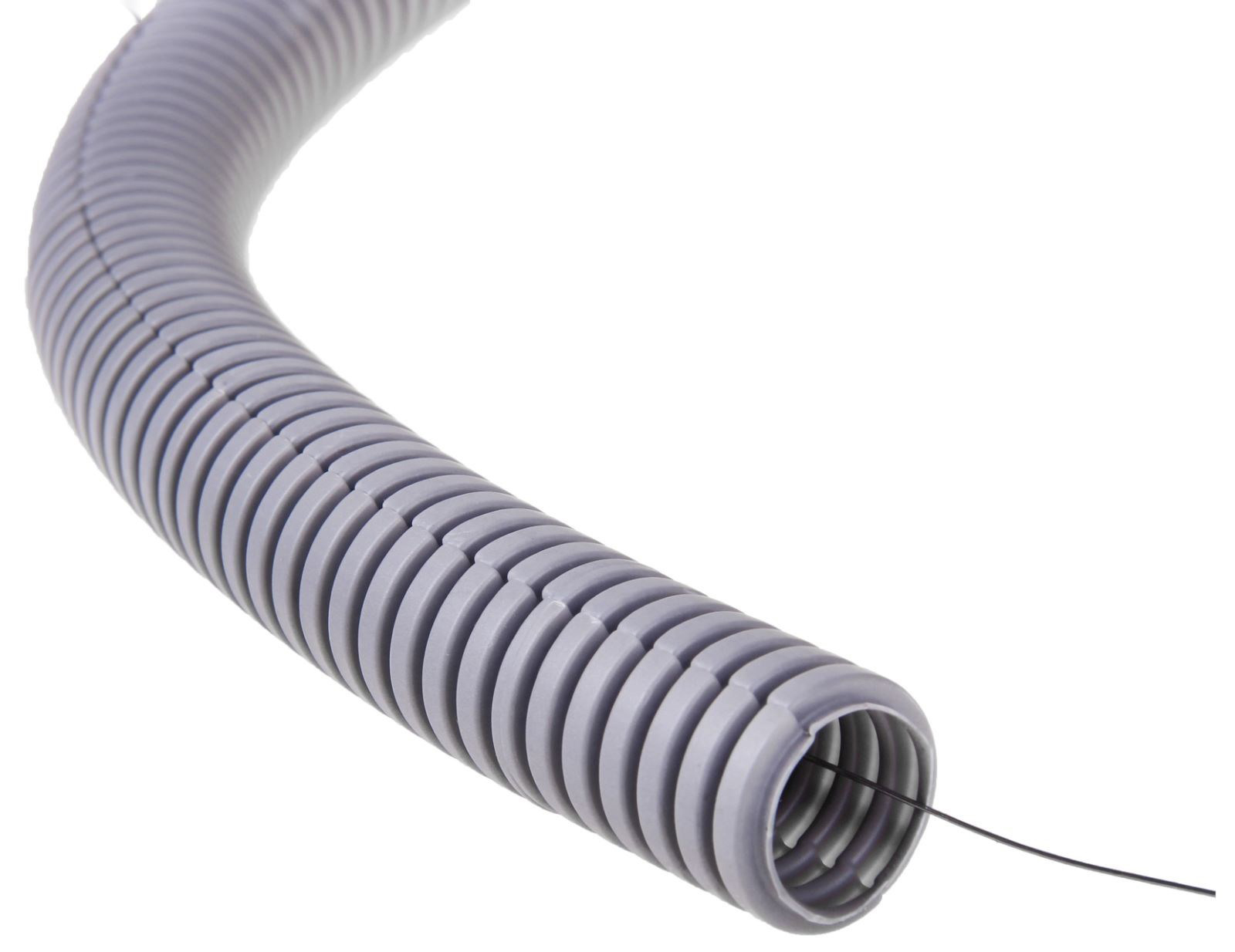

Отличительной особенностью электротехнической гофры является наличие во внутренней полости протяжки — стальной тонкой проволоки, предназначенной для затягивания жгутов в трубу. Цвет гофры для проводов обычно серый в различных оттенках, но зарубежная гофра бывает и синяя, и красная, и, возможно, каких-то других цветов.
В общем, ходовые диаметры гофры для проводов варьируются от 16 до 50 миллиметров. Ввозможно так же приобрести трубу меньшего или большего диаметра. Строительная длина бухт гофры зависит от диаметра. Благодаря тому, что для изготовления электротехнической гофры используется не горящий и не выделяющий едкий дым поливинилхлорид, то проводку в гофре можно монтировать на любых строительных конструкциях, в том числе и деревянных.
Нередко гофру используют и для монтажа проводки под обшивку в деревянных домах, хотя правилами в этом случае настоятельно рекомендуются гладкие жесткие трубы.
Пожарная безопасность заземленных гофрированных труб из нержавеющей стали в конструкции, находящейся под действием молнии
Американская газовая ассоциация (1991) Внутренняя система трубопроводов топливного газа с использованием гофрированных труб из нержавеющей стали. ANSI / AGA LC-1-1991. Американский национальный институт стандартов
Дарем, штат Миссури, Дарем, штат Миссури (2012) Гофрированные трубы + молния = катастрофический отказ? IEEE Trans Ind Appl 48 (4): 1243–1250
Статья Google Scholar
Rivest DW (2006) Токопроводящая оболочка для трубок. Патент США 7 044 167, 16 мая 2006 г.
Институт молниезащиты (2008) NFPA 54 (Национальный кодекс топливного газа), включающий требования к склеиванию.
LPI Tech Lett 10 (10)
Национальное агентство противопожарной защиты (2015) NFPA 54: национальный код топливного газа
Национальная ассоциация государственных пожарных маршалов (2012) NASFM запускает общенациональную желтую кампанию безопасности CSST
Сенат США (2012 г.) Решение сената 483: одобрение усилий по обеспечению и повышению общественной безопасности в связи с необходимостью соединения труб из желтой гофрированной нержавеющей стали
Hammerschmidt A, Ziolkowski CJ (2013) Валидация методов установки газовых трубопроводов CSST для смягчения косвенных повреждений, связанных с молнией. Технический отчет, Институт газовых технологий
Stringfellow MF (2013) Валидация методов установки газовых трубопроводов CSST для смягчения косвенных повреждений, связанных с молнией: компьютерное моделирование эффективности соединения. Технический отчет, PowerCET
Раков В.
А., Умань М.А. (2003) Молния: физика и эффекты.Издательство Кембриджского университета, Кембридж, Массачусетс
Книга Google Scholar
Бергер К., Андерсон Р.Б., Дронингер Х. (1975) Параметры молний. Электра 41: 23–37
Google Scholar
Андерсон Р.Б., Эрикссон А.Дж. (1980) Параметры молнии для инженерных приложений. Electrica 69: 65–102
Google Scholar
Heidler F, Zischank W, Flisowski Z, Bouquegneau C, Mazzetti C (2008) Параметры тока молнии, указанные в IEC 62305 — предпосылки, опыт и перспективы. В: 29-я международная конференция по молниезащите, Упсала
Международная электротехническая комиссия (2010) IEC 62305–1: защита от молнии. Американский национальный институт стандартов
Раков В.А. (2012) Грозовой разряд и основы молниезащиты. J Light Res 4: 3–11
Статья Google Scholar
Gamerota WR, Elisme JO, Умань М.А., Раков В.А. (2012) Формы сигналов тока для моделирования молний. IEEE Trans Electromagn Compat 54 (4): 880–888
Статья Google Scholar
Раков В.А., Боргетти А., Букеньо С., Чисхолм В.А., Курей В., Камминс К., Диндорфер Дж., Хайдлер А.Ф., Хусейн, Иши М., Нуччи К.А., Пиантини А. младший, Пинто О, Ци Х, Рашиди Ф , Saba MMF, Shindo T, Schulz W, Thottappillil R, Visacro S, Zischank W. (2013) Техническая брошюра Cigre о параметрах молнии для инженерных приложений.В: Международный симпозиум по молниезащите (XII SIPDA), Белу-Оризонти
Базелян Э.М., Райзер Ю.П. (2000) Физика молнии и молниезащита. CRC Press, Бока-Ратон, Флорида
Книга Google Scholar
Фишер Р.Дж., Шнетцер Г.Х. (1993) запуск программы испытаний молнии в 1993 году: Среда в пределах 20 метров от канала молнии и небольшая территория.
Технический отчет, Sandia National Laboratories
ASM International (1990) Справочник ASM, том 1, 10-е изд. ASM International
Умань М. (2010) Искусство и наука молниезащиты. Издательство Кембриджского университета, Нью-Йорк,
Google Scholar
Хагенгут Дж. Х. (1949) Повреждения самолетов от удара молнии. Trans Am Inst Electr Eng 68 (2): 1036–1046
Статья Google Scholar
Brick RO (1968) Метод определения требований к молниестойкости и толщине обшивки самолетов. В: Proceedings, (1968), конференция по молниям и статическому электричеству, AFAL-TR-68-290 ЧАСТЬ II. Флорида, Майами
Chemartin L, Lalande P, Peyrou B, Chazottes A, Elias PQ, Delalondre C, Cheron BG, Lago F (2012) Прямое воздействие молнии на конструкцию самолета: анализ теплового, электрического и механические ограничения. Аэрокосмическая лаборатория J AL05-09
Pereira CE, Snow SC, Dargi MM (2014) LT-14-3900: отчет об испытаниях прямого воздействия молнии на образцах CSST. Lightning Technologies, компания NTS, Технический отчет
Гатри М., Руссо А. (2011) Проектирование системы заземления с низким сопротивлением для телекоммуникационных приложений. В: Зимняя конференция BICSI, Орландо, Флорида
Джоффе Э.Б., Lock K-S (2010) Основание для заземления: Справочник между цепью и системой. Уайли, Нью-Йорк
Google Scholar
Руссо А., Гатри М., Раков В. (2010) Измерения импеданса высокочастотного заземления в Кэмп-Блиндинг, Флорида. В: 30-я международная конференция по молниезащите, Кальяри
Lim SC, Choun LW, Gomes C, Ab Kadir MZA (2013) Влияние окружающей среды на работу систем электрического заземления. В: 7-я Международная конференция по энергетике и оптимизации, Лангкави
% PDF-1.4
%
% ABCpdf 12015
120 0 объект
>
эндобдж xref
120 37
0000000032 00000 н.
0000001993 00000 н.
0000002150 00000 н.
0000002334 00000 п.
0000002637 00000 н.
0000002951 00000 н.
0000003141 00000 п.
0000004287 00000 н.
0000005017 00000 н.
0000005712 00000 н.
0000005980 00000 н.
0000006254 00000 н.
0000006318 00000 н.
0000006571 00000 н.
0000007016 00000 н.
0000009770 00000 н.
0000011001 00000 п.
0000035593 00000 п.
0000067619 00000 п.
0000067735 00000 п.
0000067847 00000 п.
0000068134 00000 п.
0000068332 00000 п.
0000068590 00000 н.
0000068750 00000 п.
0000069014 00000 н.
0000069173 00000 п.
0000069440 00000 п.
0000069574 00000 п.
0000069735 00000 п.
0000069919 00000 н.
0000070091 00000 п.
0000070209 00000 п.
0000070320 00000 п.
0000070447 00000 п.
0000070601 00000 п.
0000070870 00000 п.
трейлер ]
/ Инфо 118 0 R
/ Назад 161395
/ Корень 121 0 R
/ Размер 157
/ Источник (WeJXFxNO4fJduyUMetTcP9 + oaONfINN4 + d7PjOC + Nmce6XK5eVO4csQJJjpD2WRPB9khgm8VtCFmyd8gIrwOjQRAIjPsWhM4vgMCV \
8KvVF / K8lfYsPUwSsL2aUKYd0sDbZZre8JlyCknGEg =)
>>
startxref
0
%% EOF 121 0 объект
>
эндобдж 122 0 объект
>
эндобдж 123 0 объект
>
поток
: IԀž9D = P {gѠ6? MBrōq 濜 BDQ> @.
: xU> m_TPTh ٍؗ 8 H
? 9W «O9`90-j) 8Zi ڗ uy> yoV7>? IwC1T,} x ݄ VV (hV / ڱ Xᵧ (ͽ / H.n.m
конечный поток
эндобдж 124 0 объект
>
/ Шрифт>
/ ProcSet [/ PDF
/Текст
/ ImageC]
/ XObject>
>>
/ Повернуть 0
/ Тип / Страница
>>
эндобдж 125 0 объект
>
эндобдж 126 0 объект
>
эндобдж 127 0 объект
>
эндобдж 128 0 объект
>
эндобдж 129 0 объект
>
эндобдж 130 0 объект
>
эндобдж 131 0 объект
>
эндобдж 132 0 объект
>
поток
iM [{j {
CR СОЕДИНИТЕЛИ ДЛЯ ГИБКИХ ГИБКИХ ТРУБОПРОВОДОВ И ЖЕСТКИХ ТРУБОПРОВОДОВ
СОЕДИНИТЕЛИ CR ДЛЯ ГИБКИХ ГИБКИХ ТРУБОПРОВОДОВ И ЖЕСТКИХ ТРУБ
Температурный диапазон (применение, установка):
от -25 ° C до + 125 ° C (кратковременный +180 ° C)
Гибкость: гибкий
Воспламеняемость: самозатухающий HB (Ul94)
Материал: самозатухающий полиамид 6 (Pa6)
Применение:
— соединительные кольца предназначены для гофрированных гибких трубопроводов и жестких труб,
— преимущество заключается в простом и быстром соединении,
— правильно спроектированное продольное сечение позволяет соединять как гофрированные гибкие трубопроводы, так и гофрированные трубопроводы с электрической трубой .
Характеристики материала:
Не содержит галогена, фосфора и кадмия, самозатухающий / огнестойкий, обладает высокой устойчивостью к изгибу и растрескиванию, хорошо сбалансированным удлинением и эластичностью, а также высокой стойкостью к истиранию, высокой прочностью на растяжение, жесткостью, высокая ударная вязкость, очень большая термическая стойкость, устойчивость к большинству химических соединений.
Стандартные диаметры
| Номинальный диаметр DN (мм) | Тип | Внешний диаметр трубы (мм) | Объем упаковки |
|---|---|---|---|
| 16 | IEC 16 | 15-16 | 50 |
| 20 | IEC 20 | 19-20 | 50 |
| 25 | IEC 25 | 24-25 | 40 |
| 32 | IEC 32 | 31-32 | 20 |
Устойчивость к избранным химическим соединениям
| Кислоты | слабые | отсутствие |
| сильный | отсутствие | |
| оксид | отсутствие | |
| плавиковый | отсутствие | |
| Основания | галогены сухие | отсутствие |
| слабый | высокий | |
| сильный | высокий | |
| Растворители | спирты | высокий |
| сложные эфиры | высокий | |
| кетоны | высокий | |
| эфиры | высокий | |
| хлорированные углеводороды | средние | |
| Нефть и дизельное топливо | бензол | высокий |
| бензин | высокий | |
| дизельные смеси | высокая | |
| минеральные масла | высокие | |
| жирные масла | высокие |
Места обращения
| Настенный монтаж | рекомендуется |
| Затонувшие установки | рекомендуется |
| Монтаж на внешней стене | допустимо |
| Гипсовые стены | рекомендуется |
Горючие поверхности (дерево и т. Д.) | рекомендуется |
| Подземные сооружения | допустимые |
| Наливной бетон, вибробетон | допустимый |
| Пропаренный и вибробетон | допустимо |
| Электротехническое оборудование, промышленная аппаратура | рекомендуется |
| Управление и автоматика | рекомендуется |
| Предприятия пищевой и химической промышленности | рекомендуемые |
| Автомобильная промышленность | рекомендуется |
| Судостроительная промышленность | рекомендуется |
| Авиационная промышленность | допустимая |
Пособие по электромонтажу на гипсокартонных стенах.
Пособие по электромонтажу на гипсокартонных стенах.
Как обозначить растение
1. Внутри металлической конструкции, составляющей стену из гипсокартона, с обратной стороны плиты, проведите строительным карандашом линии, обозначающие проход гофрированных труб. (Примечание: в случае приклеенной стены следы будут нанесены на стене специальным маркером).
2. На вновь спроектированных линиях поместите несколько колец для блочных труб, которые вместе с зажимами будут служить для фиксации «гофрированного» отображения проекта.
3. На этапе составления карты также будет установлено, где будут сделаны отверстия на пластине для последующей сборки электрических коробок (расточка дисковой пилой диаметром 63) и для сборки распределительных коробок (просверлить гипсокартонная пила).
Крепление гофрированных труб
1. Пропустите гофрированные трубки через ранее установленные фиксирующие кольца трубок и закрепите их зажимами.
2. Рядом с установленными на проекте выходными точками для размещения электробоксов разрезать трубы ножницами.Эта операция облегчит впоследствии сборку установки. (Примечание: рекомендуется использовать кабели и трубы большой длины, чтобы избежать повторного раскатывания целого или создания опасных стыков во время обработки).
Создание точек выхода
1. Прежде всего, листы гипсокартона будут прикреплены саморезами 3,5×25 с черными гвоздями с фосфатным покрытием к алюминиевой конструкции, чтобы закрыть созданную стену (или контр-стену).
2.Используя ранее разработанную карту проекта, точки доступа для установки электрических коробок будут обозначены путем обозначения их карандашом на пластине.
3. В только что отмеченных точках фрезеруйте плиту с помощью кольцевой пилы 63 мм или, в случае соединительных коробок, с помощью простой пилы по гипсокартону.
4. Теперь удалите обильно отрезанные ранее трубы изнутри стены наружу.
5. В конце этой операции у нас должно получиться примерно 10/15 см гофрированных труб, выступающих из стены.
Монтаж ящиков электрооборудования
1. Выведите трубы из стены внутрь распределительной коробки.
2. Теперь вставьте электрическую коробку в настенное углубление, и, если длина кабелей правильная, должно быть около 10/12 см выступающих кабелей, чтобы работать было комфортно и в то же время избегать отходов, делая заплатки. или дополнения в последнюю минуту.
3. С помощью отвертки с регулировкой глубины прикрутите стальные ребра к небольшой электрической коробке, убедившись, что они крепятся к гипсокартону.Примечание: не все электрические коробки, представленные на рынке, имеют стальные ребра с резьбой, поэтому при покупке рекомендуется обратить на них особое внимание.
Отделка электрических коробок
На этапе, описанном выше, может потребоваться укрепить точки вокруг поддона полиуретановой пеной перед установкой электрической коробки.
Эта операция выполняет в основном две функции: первая заключается в повышении прочности стальных деталей коробок на плите, а вторая — в усилении жесткости и механической прочности гипсокартона в области, которая может быть критической из-за образовавшегося отверстия. для ввода электрических опор.
Прохождение электрических проводов
1. Как только предыдущий пункт был завершен с созданием отверстий и последующей сборкой электрических коробок, работа по существу закончена.
2. Создав новую электрическую систему, необходимо будет проложить электрические кабели внутри гофрированных труб, а затем приступить к электромонтажу, соединяющему светильники с проводниками, обрезая электрические кабели нужной длины (примечание: не оставляйте провода выступающие за пределы замыкающих клемм).
3. Также будет важно оценить установку нового блока управления, который может содержать несколько автоматических выключателей и который имеет больше точек выхода, совместимых с потребностями новой системы.
Окончание работ
1. Теперь приступим к завершающим работам, установив розетки и выключатели в коробки, проверив их устойчивость.
2. Оштукатурить и отремонтировать поврежденные части плиты во время операций по фиксации коробки.
3. Завершите работу, равномерно покрасив стену.
Предложения:
Вмешательство в электрическую систему оказывается сложным и четко сформулированным как потому, что оно состоит из нескольких элементов, так и потому, что это «потенциально» опасная работа.
В отличие от этого, правила, регулирующие создание и установку, являются строгими и ориентированными на безопасность.
Поэтому рекомендуется отказаться от самостоятельной работы для этого типа вмешательства.
Установка должна производиться только компаниями, зарегистрированными в Торгово-промышленной палате, которые затем выдадут «Декларацию соответствия выполненной работы», которая будет подтверждать, что схема соответствует стандарту.
Для регулирования строительства электрических систем действуют правила:
⁃ Cei 64-8 (Итальянский электротехнический комитет) — вступил в силу 1 марта 1993 года — и вариант V3 самого стандарта, который вступил в силу в сентябре 2011 года.
⁃ Приказ Минэкономразвития n.37 от 22 января 2008 г. (опубликовано в «Официальном вестнике» № 61 от 12-3-2008), который заменил закон 46/1990.
Если вы все же хотите продолжить строительство завода в частном порядке, ниже вы найдете основные советы:
1. Используйте материалы в соответствии с:
— трубы и кабели заданной толщины в зависимости от протекающего по ним электрического тока;
— розетки и автоматические выключатели одобренные и, прежде всего, изоляционные и огнестойкие.
2. Перед выполнением любых работ отключите дом от электросети.
3. После завершения монтажных работ перед закрытием гипсокартонной стены рекомендуется все это проверить у специалиста по проектированию оборудования и / или квалифицированного персонала.
Инструменты и материалы:
— Гофрокартон высокого качества
— тент 4х4
— Метро (флексометр или складной деревянный счетчик)
— Строительный карандаш
— Маркер для настенных направляющих
— Ножницы для резки кабеля
— Аккумуляторная дрель с регулировкой глубины
— Профессиональный резак
— Пила для гипсокартона
— Чашечная фреза диаметром 63 мм
— Сверло SDS 6×110
-Лестница
— Кольца для труб из стали или пластика
— Хомуты для стальных или пластиковых труб.
— Трубы гофрированные для пропуска электропроводов
— Саморезы саморезы 3,5×25 черные фосфатированные
— «Вертикальные» профили из алюминия
— Листы гипсокартона
-Полиуретан
— Штукатурка
-Вода
— Дюбели нейлоновые расширительные диаметром 6.
Помогла ли вам эта информация?
Поделитесь ими с кем угодно в социальных сетях.
Трансформаторы среднего напряжения: основы трансформаторов среднего напряжения
кВА: трансформаторы указаны в киловольт-амперах (кВА).kVA используется для выражения номинальной мощности трансформатора, потому что не все нагрузки трансформатора являются чисто резистивными. Резистивный компонент потребляет мощность, измеряемую в ваттах, тогда как реактивный компонент потребляет мощность, измеренную в ВАХ. Векторная сумма этих двух нагрузок составляет общую нагрузку, ВА или кВА
.Напряжение: обозначение напряжения определяет как способ применения трансформатора в системе, так и конструкцию трансформатора. Стандарт IEEE C57.12.00 определяет номинальное напряжение одно- и трехфазных трансформаторов.
Примеры обозначения напряжения:
Трехфазный
- 12470Y / 7200 В
- 12470GY / 7200 В
- 7200 В, треугольник
Однофазный
- 7200 / 12470Y В
- 12470GY / 7200 В
- 7200 В, треугольник
Повышение температуры: номинальное значение кВА основано на токе, который трансформатор может выдерживать без превышения его номинального значения превышения температуры.
Чем более нагружен трансформатор, тем выше становится его внутренняя температура.Максимальное повышение температуры, которое трансформатор может выдержать без аномальных потерь срока службы, регулируется спецификациями заказчика или стандартами IEEE
Fluid : более века трансформаторы использовали обычное минеральное масло в качестве диэлектрической охлаждающей жидкости. Он предлагает разумную стоимость при проверенной, надежной и долгосрочной работе. Процедуры технического обслуживания хорошо отработаны, и использованное минеральное масло обычно можно восстановить для использования путем фильтрации и дегазации. Точка воспламенения минерального масла составляет ок.155 ° C, в то время как точка воспламенения менее воспламеняющейся жидкости выше 300 ° C. Это делает менее воспламеняющиеся жидкости, такие как Envirotemp FR3, лучшей альтернативой для установки в помещении, на крыше зданий или в местах с интенсивным пешеходным движением. Использование менее воспламеняющихся жидкостей признано методом снижения пожарной опасности в помещении и на открытом воздухе в соответствии с Национальными правилами электробезопасности (NFPA 70) и Национальными правилами электробезопасности
об. 59, No. 3072, 6 октября 1911 г., из журнала Королевского общества искусств на JSTOR
.Журнал Королевского общества искусств
Охват: 1908-1987 (т.56, № 2880 — Т. 135, № 5376)
Moving Wall: 0 лет (Что такое движущаяся стена?) «Движущаяся стена» представляет период времени между последними выпусками
имеется в JSTOR и в последнем опубликованном номере журнала.
Подвижные стены обычно обозначаются годами. В редких случаях
издатель решил создать «нулевую» подвижную стену, поэтому их текущая
выпуски доступны в JSTOR вскоре после публикации.
Примечание. При расчете подвижной стены текущий год не учитывается.
Например, если текущий год — 2008, а журнал имеет пятилетний
движущаяся стена, доступны статьи 2002 года выпуска.
- Термины, относящиеся к подвижной стене
- Фиксированные стены: Журналы, в архив которых не добавляются новые тома.
- Поглощено: журналов, объединенных под другим названием.
- Завершено: журналов, которые больше не публикуются или были в сочетании с другим названием.
Контент для этой книги будет выпущен, как только последние выпуски станут доступны для JSTOR.
ISSN: 00359114
Тем: Бизнес и экономика, Образование, Бизнес, История науки и технологий, История, Социальные науки, Искусство и история искусства, Искусство
Коллекции: Коллекция искусств и наук XI, Сборник «Бизнес и экономика», Архивный журнал JSTOR и собрание первичных источников
× Закрыть оверлейЭлектромонтаж в жилых домах | FRÄNKISCHE — FRÄNKISCHE Rohrwerke
Кабелепроводы считаются электрическим оборудованием и подпадают под действие Директивы по низковольтному оборудованию.
Все электрическое оборудование, подпадающее под действие Директивы по низковольтному оборудованию, должно иметь маркировку CE. Чтобы соответствовать требованиям безопасности Директивы по низковольтному оборудованию, необходимо соблюдать производственные стандарты DIN VDE и DIN, а также правила монтажа.
DIN VDE 0100-520
Монтаж низковольтных сетей — Часть 5: Выбор и монтаж электрооборудования; Глава 52: Электромонтажные системы
• Часть 520 стандартов серии DIN VDE 0100 (VDE 0100) содержит рекомендации по выбору и монтажу электропроводки.
• Минимальные требования к типу установки
Поправка к стандарту от 1 июля 2013 года означает:
• конец распространяющих пламя трубопроводов
• конец гибких упругих трубопроводов в бетоне
• новый метод испытаний трубопроводов с нулевым содержанием галогенов
DIN 18015-1
Электроустановки в жилых зданиях — Часть 1: Принципы планирования
Настоящий стандарт применяется к планированию электроустановок в жилых зданиях (например, многоквартирных домах, таунхаусах, односемейных домах) и связанных с ними наружных электрических установках, за исключением оборудования технической эксплуатации.
помещения и операционное оборудование.
DIN 18015-2
Электроустановки в жилых зданиях — Часть 2: Характер и объем минимального оборудования
DIN 18015-3
Электроустановки в жилых зданиях. Часть 3: Электромонтаж и размещение электрооборудования
Для получения дополнительной информации о стандартах, пожалуйста, обратитесь к нашему руководству по кабелепроводу для экспертов.
Стандарты продукции
DIN EN 61386-1 (VDE 0605-1)
Системы кабелепроводов для прокладки кабелей — Часть 1: Общие требования
• Этот стандарт определяет требования и испытания, относящиеся к системам кабелепроводов, включая кабелепроводы, фитинги кабелепровода и аксессуары, для защиты и прокладки изолированных проводов и кабелей в электрических установках или в системах связи. до 1000 В перем.c. и / или 1500 В постоянного тока
• Коды классификации кабелепровода
DIN EN 61386-21 (VDE 0605-21)
Системы кабелепроводов для организации кабелей.
Часть 21: Особые требования. Системы жестких кабелепроводов.
DIN EN 61386-22 (VDE 0605-22)
Системы кабелепроводов для организации кабелей. Часть 22: Частные требования. Системы гибких кабелепроводов.
DIN EN 61386-23 (VDE 0605-23)
Системы кабелепроводов для прокладки кабелей. Часть 23: Особые требования. Системы гибких кабелепроводов.
DIN EN 60423
Наружные диаметры трубопроводов для электроустановок и резьбы трубопроводов и фитингов
.
