манжета размером 110 мм, замена эксцентрика и фановой трубы, как подключить гофрированный слив

Иногда только с помощью гофры можно установить унитаз в требуемое положение. При использовании стандартных жестких труб это не всегда возможно в той позиции, в которой хочется владельцу. В статье будут подробно рассмотрены все вопросы, связанные с использованием пластиковой гофры для демонтажа старой или установки новой трубы.

Особенности и назначение

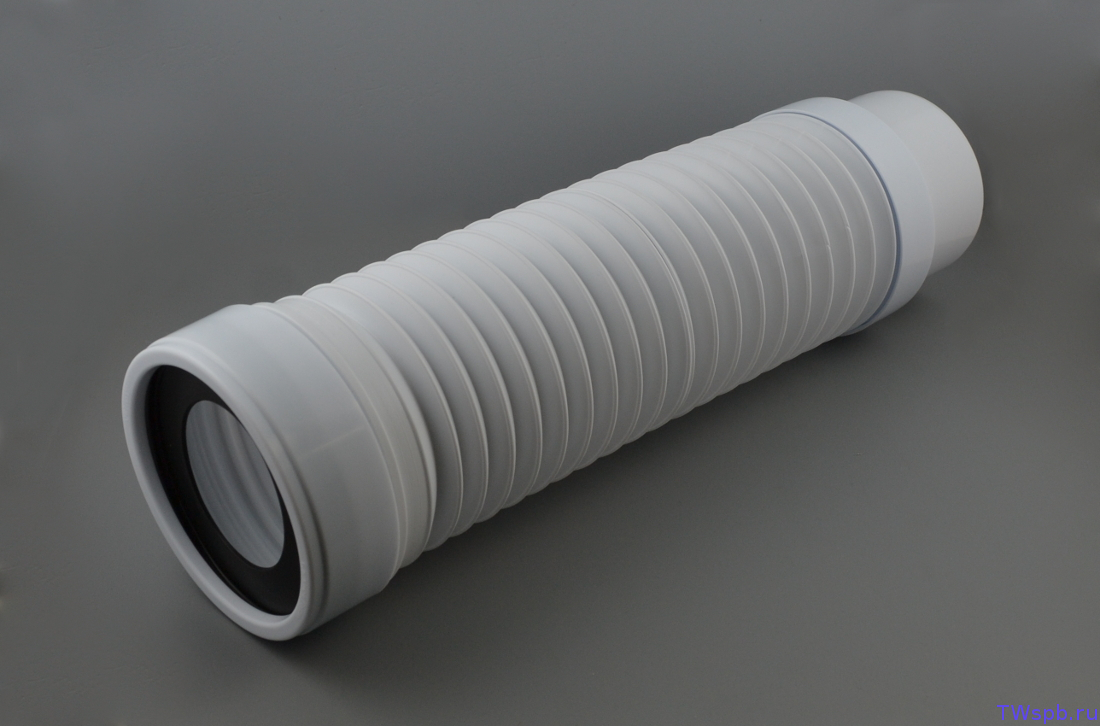

Безнапорная гофра (манжета) для унитаза, изготовленная из пластика, делает ремонт в туалете намного проще. Раньше для того, чтобы подключить унитазную конструкцию к системе канализации, использовали трубы из чугуна, отличавшиеся тяжестью и трудностью монтажа. В настоящее время значительно легче и удобнее пользоваться для этих целей пластиковыми изделиями. А уж в условиях многих квартир, когда каждый квадратный сантиметр на счету, такая унитазная гофра – единственный возможный выход для того, чтобы установить писсуар.

Гофрой называется переходный элемент системы сантехники, который предназначен для того, чтобы соединить унитазный патрубок с канализационной трубой. Это широкая трубка с гофро-стенками, изготовленная из термического пластика. Ее край представляет собой соединительную манжету, благодаря которой проще состыковать трубу и выпускное отверстие унитаза. Длина гофры в среднем составляет 25-30 см, манжета имеет диаметр 13,4 см на внешней стороне, 7,5 см – на внутренней (со стороны унитаза). Тот конец, который присоединяют к канализационной трубе, имеет диаметр 11 см.

Особенность унитазной пластиковой гофры такова, что внутри нее есть слой, значительно повышающий ее технические характеристики. Особенно это заметно, если остановить выбор на продукции лидирующих мировых производителей, таких как SML или Duker.

Установить на унитаз гофру намного удобнее и выгоднее, чем чугунную трубу. Во-первых, пластик легкий, стоит меньше, а срок эксплуатации у него намного больше.

Чистить его несложно, можно это сделать самостоятельно. Перед тем, как устанавливать гофру, не требуется предварительная чеканка.

Используют гофру не всегда. В большинстве случаев предпочтительнее взять пластиковую трубу, она значительно прочнее.

Гофру для унитаза используют в ряде случаев.

• В ситуации, когда унитаз смещен по оси относительно раструба канализации. Это может произойти, когда вследствие настила плитки на пол его уровень приподнимается, или когда владельцем принято решение переместить унитаз, установив его на другое место. В каждом подобном случае не будет точной стыковки выпускного отверстия унитаза и раструба канализации, то есть потребуется использовать специальный гофрированный слив. Если же производится замена унитаза и установка нового на другое место, гофра должна быть не короче 50 см. Если не использовать пластик, то придется перемещать канализационную трубу. Если же по окончании ремонта пол в санузле поднимется (и, соответственно, поднимется унитаз), замена гофры не требуется.
• Другая ситуация – когда нетипичен сам выпуск. Унитаз бывает устроен таким образом, что тип существующей канализации не совпадает с выпускным отверстием. Например, иногда в квартиру старой планировки требуется поставить современную сантехнику. В ней выпуск обычно прямой, а в устаревших моделях унитазов – косой.

Поэтому в случае, когда оборудование имеет горизонтальный или вертикальный выпуск, для того чтобы подключить его, понадобится использование гофрированной трубы, которую можно изогнуть под нужным углом.

Преимущества и недостатки

Достоинств у пластиковой гофры много, и они довольно весомые:

• Простота монтажа – человеку без специальных знаний вполне можно справиться с заменой трубы.
• Бюджетность – пожалуй, основное преимущество наряду с легкостью установки.
• Единственный доступный вариант в случае перемещения или сдвига унитаза.
• В случае несовпадения выпускного отверстия на унитазе и канализационного раструба можно ставить только пластик.
• Подойдет для временного унитаза, устанавливающегося до окончания ремонта.

Наряду с большим количеством преимуществ имеются и недостатки.

• Хрупкость конструкции в связи с небольшой толщиной стенок трубы. Если в унитаз уронить что-то с острыми краями, например, осколок керамоплитки или стекла, гофротруба может быть повреждена, и ее придется заменить.
• Если гофру расположить под неправильным углом или придать ей не тот изгиб, она может легко засориться.
• Если же гофротруба слишком длинная, она может провиснуть под тяжестью содержимого.
• Гофру нельзя размещать в стене, только снаружи.
• По мнению многих пользователей, конструкция имеет малопривлекательный и громоздкий внешний вид.

Виды и размеры

Унитазные гофры могут обладать такими параметрами.

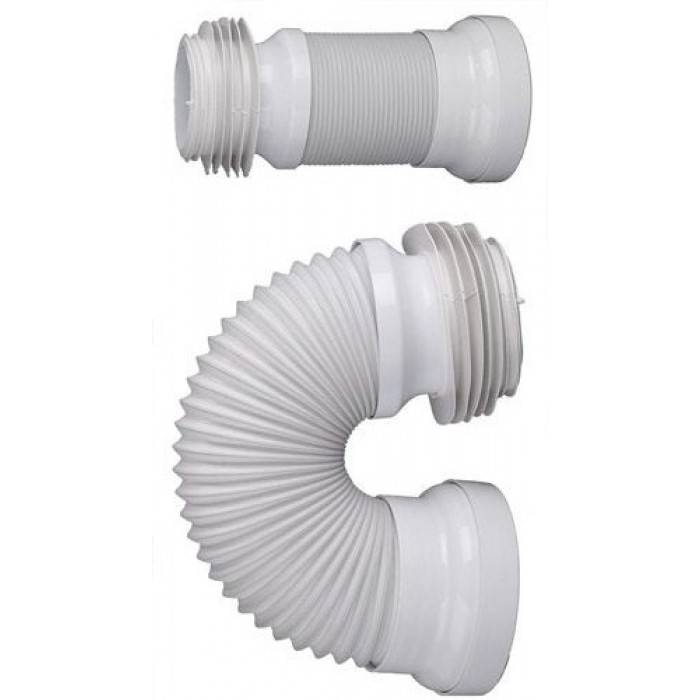

• Эластичность. В зависимости от нее они бывают мягкими и жесткими. Вторые обладают более высокой прочностью и износостойкостью. Мягкую гофру можно установить на унитаз любой конфигурации и с любым типом выпуска (вертикальным, косым или горизонтальным).
  Чем более эластична труба, тем проще ее монтировать.

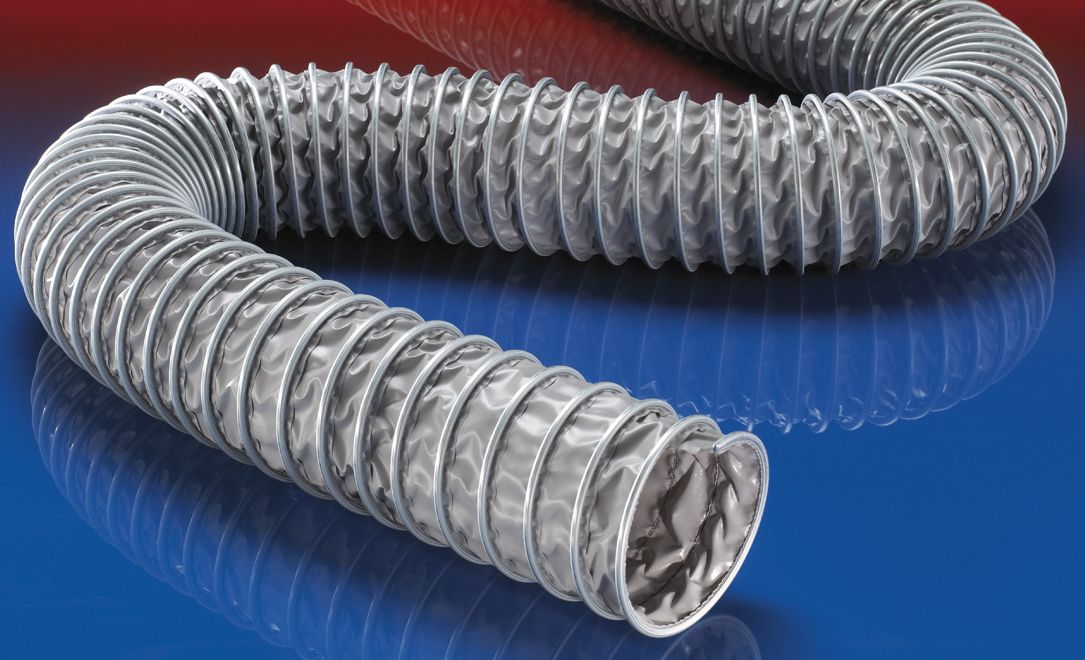

• Армирование. С его помощью пластиковые трубы укрепляют. Для этого используется стальная проволока. Армированная арматура служит дольше, но и стоит значительно дороже.

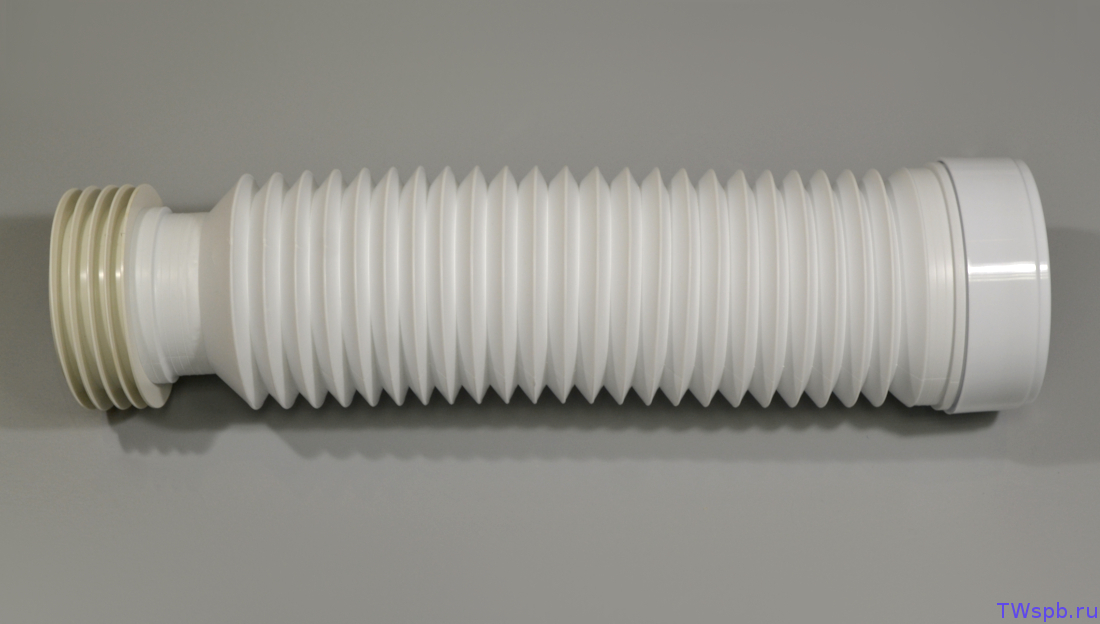

• По длине гофротрубы также различаются. В среднем диапазон варьируется от 0,2 до 0,5 м. Приобретая арматуру, нужно учесть расстояние от унитаза до того места, где гофра врезается в трубу. Лучше всегда покупать чуть более длинный канал, примерно на 5 см больше требуемого. Так проще избежать протечки.

Диаметр гофры может быть 50, 100, 200 мм. Перед покупкой нужно произвести замеры диаметра отверстия унитаза, и, исходя из полученной цифры, приобрести трубу с соответствующим сечением. Купить ее можно в любом магазине строительных и отделочных материалов.

Манжетой называют деталь сантехники, которая отвечает за обеспечение герметичного соединения унитаза и канализационного выпуска. Для каждого напольного унитаза она является необходимой. Поэтому, приобретая сантехнику, в комплект следует купить и манжету.

Модели, представленные в магазинах, различны по многим параметрам: материалу, из которого они изготовлены, диаметру, форме. Стандартный диаметр манжеты – 110 мм, но могут быть иные варианты. Необходимо узнать, каким типом выпуска оснащен унитаз, и какой у него диаметр, потому что именно на него будет крепиться манжета вторым концом.

Если размеры не совпадают, то необходима покупка простой конусной модели (в случае, если подключение прямое), либо комбинированной с разными выходными размерами (если подключение со смещением).

Если классифицировать манжеты, можно выделить следующие разновидности:

• прямые гладкие;
• угловые гладкие;
• конусные;
• эксцентрические;
• гофрированные.

Бывают также комбинированные модели: с одного конца они прямые и гладкие, а с другого гофрированные.

Фановая гофра подходит для подсоединения унитазов с горизонтальным или косым выпуском. Ее устанавливают в трубу 90 мм (безманжетную) либо в трубу со срезом 110 м.

Манжета эксцентрик состоит из двух цилиндрических поверхностей, соединенных вместе, но сдвинутых друг относительно друга по продольным осям. Стандартный диаметр выпускной бесшовной трубы – 72 мм.

В соответствии с материалом, из которого они изготовлены, манжеты делятся на резиновые и пластиковые. Если модель унитаза современная, а трубы сделаны из пластика, то используют полимерные виды. А для стыка с чугунной трубой подойдет традиционная плотная резина.

Обязательно учесть форму выпускного отверстия на унитазе. Она может быть:

• вертикальной;
• горизонтальной;
• косой.

Обязательной деталью является муфта. Модели для пластиковых труб выпускаются в ограниченном количестве – всего пять видов:

• Труба/труба – изделия с гладкими стенками зафиксированы друг относительно друга резьбой. Используется для жестких пластиковых труб, надевается по очереди на оба конца.
• Коробка/труба – в трубе с одной стороны находится кабель, с другой – компрессионный зажим.
• Фитинг с разъемным соединением.
• Прозрачная труба подходит для мягких стыков гофротрубы, укрепляется посредством накручивания.

Если не хочется, чтобы беспокоили неприятные запахи, можно оснастить унитаз обратным клапаном. Он может быть установлен не только в унитазе, но и в иных сантехнических элементах, имеющих выход в канализацию.

Обратный клапан защищает каждый из предметов сантехники от возникновения засоров, и устраняет запахи, препятствуя их распространению по жилому помещению. Это актуально как для жильцов на верхних этажах, так и на нижних.

Как выбрать?

Каждое изделие можно отнести к своему типу, руководствуясь сочетанием таких параметров как:

• длина и диаметр;
• армирование;
• эластичность.

Подобрать нужное изделие можно, исходя из нужных параметров, а также руководствуясь требованиями к качеству и прочности.

Желательно покупать сертифицированное изделие, а также перед приобретением тщательно изучить маркировку на нем. Не нужно поддаваться соблазну купить подозрительно дешевый товар, ведь, как известно, «скупой платит дважды», и велика вероятность, что, установив копеечную гофру, в скором времени придется идти в магазин за новой.

Демонтаж старой

Чтобы самостоятельно заменить гофру на унитазе, нужно демонтировать старую трубу. Это ступенчатая процедура, требующая определенной последовательности действий.

Чтобы правильно это сделать своими руками, нужно приготовить несколько ведер и ненужные тряпки. Сначала потребуется отключить подачу воды в сливе. Потом нужно открутить трубку, пропускающую воду. После вода сливается из бачка, а потом нужно снять бачок.

Процесс демонтажа начинается с унитаза. Если он установлен и эксплуатируется давно, то, вероятнее всего, он очень прочно закреплен в цементе. Вытащить его без повреждения невозможно. В этом случае нужно бить молотком в горловину унитаза. От вибрации воздействие на основание из цемента усилится, так процесс демонтажа пойдет легче.

По трубе бить нельзя ни в коем случае, особенно по чугунной, так как есть риск трещины или даже полного ее разрушения. Трещину в гофре заделать нельзя, а для установки новой придется полностью заменить трубу. Это повлечет дополнительные расходы средств и времени.

Когда горловина разбита, можно демонтировать конструкцию. Для начала нужно раскачивать ее. Если не получилось, при помощи молотка и зубила можно попробовать сбить основание из цемента. Часто после этого унитаз трескается или распадается на части, их нужно разобрать. Чтобы туалет не залило водой, следует обложить конструкцию тряпками.

После того, как унитаз демонтирован, нужно сбить с него все осколки и остатки цемента. Как только его нижний срез станет ровным, нужно очистить раструб и убрать из него куски унитаза. Как только канал очищен, его нужно заткнуть заглушкой, иначе неприятный запах распространится по всему дому. После этого можно менять гофротрубу.

Как установить?

Для того чтобы поменять гофру, понадобятся такие инструменты:

• молоток;
• кувалда;
• рулетка;
• клей «жидкие гвозди»;
• фум-лента;
• ключи;
• шланг, чтобы сливать воду.

Сделать это очень просто. Сначала нужно примерить трубу, для этого гофра прикладывается к тому месту, где планируется ее подсоединить. Сразу будет видно, стыкуются ли горловина унитаза, сточная труба и непосредственно гофра. Тут же можно определить, является ли длина гофротрубы подходящей.

Если нужно, гофру обрезают и делают разметку. Точки, где будут дюбели, нужно отметить маркером. Основание для унитаза также нужно обозначить. На унитаз устанавливаются бачок и сливная труба. При помощи перфоратора нужно сделать дыры под дюбели, после этого начинается монтаж новой гофротрубы.

Сначала ее протирают сухой тряпкой, потом наносят герметик на прокладку. После чего труба вставляется в канализационное отверстие. С другой стороны трубу тоже нужно обработать герметиком, после чего следует одеть обработанный канал на унитаз в области горловины. Замеченные трещины и щели нужно заделать тем же герметиком или клеем «жидкие гвозди».

На место, отведенное под основание унитаза, нужно поставить прокладку из резины, после чего необходимо нанести силиконовый герметик на ее окружность. Теперь можно поставить унитаз и закрепить его.

Как только клей «схватился», нужно проверить качество работы конструкции. Для этого следует спустить воду в унитазе и проконтролировать, не течет ли из-под него.

Кроме такого способа, можно нагреть гофротрубу. Ее подвергают воздействию высоких температур до тех пор, пока ее конец не станет мягким. Потом нужно без промедлений надеть гофру на отвод унитаза. Далее вторым концом канализационный раструб стыкуют с гофрой и наносят герметик. Теперь подсоединение окончено.

Подключить унитаз с прямым выпуском к канализации с косым раструбом можно при помощи пластикового уголка. Современные магазины предлагают широкий ассортимент изделий из этого материала. Чтобы предотвратить протечку воды из-под унитаза, нужно воспользоваться, кроме уголка, резиновым уплотнителем.

Мастер-класс по установке гофры смотрите далее.

Полезные рекомендации

При приобретении специалисты рекомендуют учитывать длину гофры. Это особенно важно для тех санузлов или туалетных комнат, в которых унитаз отходит от стены довольно далеко. Гофротрубу можно вытянуть, но это действие имеет определенные ограничения. И чем больше подвергать ее растягиванию, тем тоньше будут становиться ее стенки, что крайне отрицательно влияет на ее прочность.

Перед монтажом на унитаз вытягивать арматуру нежелательно. Только при стыковке с канализацией можно растянуть ее. Если не следовать этому совету, конструкция может провиснуть, а это чревато образованием засора в системе.

Укоротить гофру можно после замера нужной длины, но и тогда не следует отрезать ее в точности на это расстояние. Нужно оставить небольшой запас длины.

Устанавливая гофротрубу, важно, чтобы канал был изогнут, не мешая воде беспрепятственно сливаться. Пережимать трубу нельзя, иначе возможно повреждение, и в дальнейшем она начнет подтекать.

Не следует забывать, что гофра – изделие хрупкое и не рассчитано на чрезмерную нагрузку. Сверху или сбоку на нее ничто не должно давить.

Труба протекает

Если в сантехнике обнаружилась неисправность, это становится источником многих проблем. Несвоевременное устранение поломки может повлечь как разлитие нечистот по квартире, так и затопление водой соседей снизу. Учитывая то, что запах, распространяемый содержимым текущего унитаза, обладает невероятной стойкостью и впитываемостью в предметы меблировки, стены, пол и потолок, необходимо бороться с протечкой как можно более оперативно.

Часто причиной того, что унитаз течет, может стать гофротруба, которую либо неправильно установили. Она также может быть изначально некачественной.

Гофра выглядит как гармошка, соединяющая выпускное отверстие унитаза с отверстием в канализации. Чтобы убедиться, что течет именно гофротруба, нужно слить всю воду из унитаза и увидеть, в каком месте образовалась протечка.

Если подтверждение получено, то трубу нужно либо отремонтировать, либо заменить. Перед тем, как приступить к ремонту, следует найти место протечки.

Может быть два варианта:

• труба разорвалась либо треснула;
• образовалась протечка на стыке с канализацией или отводе унитаза.

Ремонтируют гофру таким образом:

• Трещину нужно высушить (можно посредством фена), после чего заклеить резиновой заплаткой. Клей должен быть только водостойким.
• Пропитайте кусок чистой ветоши эпоксидной смолой и обмотайте ею дыру. Предварительно место ремонта нужно обезжирить.
• Пропитайте бинт цементной смесью, после чего наденьте получившуюся конструкцию на трубу.
• Замажьте бинт санитарным силиконом и обмотайте им отвод унитаза.

Важно отметить, что все эти способы смогут устранить негерметичную стыковку только на время. Ведь отремонтировать гофру и сделать ее вновь водонепроницаемой нельзя. Лучше всего приобрести новую трубу и переставить ее.

Почему происходит протечка?

Особенно часто это случается при приобретении дешевого оборудования. Гофра сомнительного качества недостаточно плотно прилегает к трубе (ее внутренней поверхности), и на ней образуются нежелательные складки. Появление протечки в данном случае – вопрос времени.

Также в некоторых некачественных видах гофротруб юбка на манжете не прямая, а конусообразная. Этого быть не должно. Более дорогие модели, особенно изготовленные фирмами, лидирующими на рынке, обладают лучшими качеством и прочностью.

Для проведения качественного ремонта целесообразно обратиться за помощью к специалистам. При этом оставлять сантехников без внимания не стоит, лучше следить за тем, что они делают.

Что касается материалов, лучше приобретать их самостоятельно, так как очень часто вызываемые специалисты пытаются сэкономить на гофре, а это неминуемо повлечет за собой новые протечки.

Образовался засор

Такая неприятная вещь, как засор в канализации, известна подавляющему большинству владельцев жилья. Особенно это актуально для квартир, где установлены старые трубы, а канализационная система используется неправильно. Появление засоров обусловлено попаданием в трубу волос, грязи, жира, а также нерастворенных моющих средств – шампуней, лосьонов, бальзамов, мыла и других.

Сначала лучше попробовать прочистить унитаз, используя вантуз. Нужно как можно более плотно установить его к сливу и нажать несколько раз. Этот способ эффективен, если засор невелик, а частицы в нем мелкие.

Если же все не так просто, и размер пробки достаточно велик, а сама она покрыта слоем жира, то вантуз бесполезен. Можно воспользоваться химическим веществом для прочистки слива. Таких средств в настоящее время довольно много в соответствующих магазинах. В их состав, как правило, входят кислоты и щелочи, которые растворяют засоры в трубе.

Такое средство просто заливают в трубу. Чтобы растворить пробку, нужно подождать не менее 4-5 часов. После этого в трубу вливают горячую воду. Лучше всего делать это на ночь, так как именно в это время сантехникой пользуются меньше всего, и у средства будет достаточно времени, чтобы прочистить засор.

Можно воспользоваться смесью соды и уксуса (на 1 пачку нужно взять 1 бутылку). Эффект от такой смеси будет аналогичным химическому средству. После использования как готового, так и сделанного самостоятельно раствора необходимо также применить вантуз.

Все перечисленные способы хороши для удаления свежих засоров. В случае образования окаменелостей в старых трубах они вряд ли помогут. Тогда может пригодиться металлический трос. Его помещают в трубу и вращают, постепенно двигаясь вглубь. Это может помочь при жировых или волосяных засорах, но, если в унитаз были слиты, например, испортившиеся соленые огурцы, или выброшена гигиеническая прокладка, трос также бессилен.

Если от засора избавиться не вышло, лучше попросить о помощи профессионалов. Нужно позвонить в жилищное управление и оставить заявку. Существуют также платные службы, которые, как правило, реагируют более оперативно и имеют при себе все необходимые инструменты для устранения проблем. В сложных случаях засоры прочищаются при помощи специального гидропневмоимпульсивного оборудования.

Важно помнить, что устранять засор сложнее, чем предотвратить его появление. Нужно своевременно производить прочистку химическим средством не реже раза в месяц, а также стараться не допускать попадания в трубы волос, жира, мыла и крупных предметов.

манжета размером 110 мм, замена эксцентрика и фановой трубы, как подключить гофрированный слив

Иногда только с помощью гофры можно установить унитаз в требуемое положение. При использовании стандартных жестких труб это не всегда возможно в той позиции, в которой хочется владельцу. В статье будут подробно рассмотрены все вопросы, связанные с использованием пластиковой гофры для демонтажа старой или установки новой трубы.

Особенности и назначение

Безнапорная гофра (манжета) для унитаза, изготовленная из пластика, делает ремонт в туалете намного проще. Раньше для того, чтобы подключить унитазную конструкцию к системе канализации, использовали трубы из чугуна, отличавшиеся тяжестью и трудностью монтажа. В настоящее время значительно легче и удобнее пользоваться для этих целей пластиковыми изделиями. А уж в условиях многих квартир, когда каждый квадратный сантиметр на счету, такая унитазная гофра – единственный возможный выход для того, чтобы установить писсуар.

Гофрой называется переходный элемент системы сантехники, который предназначен для того, чтобы соединить унитазный патрубок с канализационной трубой. Это широкая трубка с гофро-стенками, изготовленная из термического пластика. Ее край представляет собой соединительную манжету, благодаря которой проще состыковать трубу и выпускное отверстие унитаза. Длина гофры в среднем составляет 25-30 см, манжета имеет диаметр 13,4 см на внешней стороне, 7,5 см – на внутренней (со стороны унитаза). Тот конец, который присоединяют к канализационной трубе, имеет диаметр 11 см.

Особенность унитазной пластиковой гофры такова, что внутри нее есть слой, значительно повышающий ее технические характеристики. Особенно это заметно, если остановить выбор на продукции лидирующих мировых производителей, таких как SML или Duker.

Установить на унитаз гофру намного удобнее и выгоднее, чем чугунную трубу. Во-первых, пластик легкий, стоит меньше, а срок эксплуатации у него намного больше.

Чистить его несложно, можно это сделать самостоятельно. Перед тем, как устанавливать гофру, не требуется предварительная чеканка.

Используют гофру не всегда. В большинстве случаев предпочтительнее взять пластиковую трубу, она значительно прочнее.

Гофру для унитаза используют в ряде случаев.

• В ситуации, когда унитаз смещен по оси относительно раструба канализации. Это может произойти, когда вследствие настила плитки на пол его уровень приподнимается, или когда владельцем принято решение переместить унитаз, установив его на другое место. В каждом подобном случае не будет точной стыковки выпускного отверстия унитаза и раструба канализации, то есть потребуется использовать специальный гофрированный слив. Если же производится замена унитаза и установка нового на другое место, гофра должна быть не короче 50 см. Если не использовать пластик, то придется перемещать канализационную трубу. Если же по окончании ремонта пол в санузле поднимется (и, соответственно, поднимется унитаз), замена гофры не требуется.
• Другая ситуация – когда нетипичен сам выпуск. Унитаз бывает устроен таким образом, что тип существующей канализации не совпадает с выпускным отверстием. Например, иногда в квартиру старой планировки требуется поставить современную сантехнику. В ней выпуск обычно прямой, а в устаревших моделях унитазов – косой.

Поэтому в случае, когда оборудование имеет горизонтальный или вертикальный выпуск, для того чтобы подключить его, понадобится использование гофрированной трубы, которую можно изогнуть под нужным углом.

Преимущества и недостатки

Достоинств у пластиковой гофры много, и они довольно весомые:

• Простота монтажа – человеку без специальных знаний вполне можно справиться с заменой трубы.
• Бюджетность – пожалуй, основное преимущество наряду с легкостью установки.
• Единственный доступный вариант в случае перемещения или сдвига унитаза.
• В случае несовпадения выпускного отверстия на унитазе и канализационного раструба можно ставить только пластик.
• Подойдет для временного унитаза, устанавливающегося до окончания ремонта.

Наряду с большим количеством преимуществ имеются и недостатки.

• Хрупкость конструкции в связи с небольшой толщиной стенок трубы. Если в унитаз уронить что-то с острыми краями, например, осколок керамоплитки или стекла, гофротруба может быть повреждена, и ее придется заменить.
• Если гофру расположить под неправильным углом или придать ей не тот изгиб, она может легко засориться.
• Если же гофротруба слишком длинная, она может провиснуть под тяжестью содержимого.
• Гофру нельзя размещать в стене, только снаружи.
• По мнению многих пользователей, конструкция имеет малопривлекательный и громоздкий внешний вид.

Виды и размеры

Унитазные гофры могут обладать такими параметрами.

• Эластичность. В зависимости от нее они бывают мягкими и жесткими. Вторые обладают более высокой прочностью и износостойкостью. Мягкую гофру можно установить на унитаз любой конфигурации и с любым типом выпуска (вертикальным, косым или горизонтальным). Чем более эластична труба, тем проще ее монтировать.
• Армирование. С его помощью пластиковые трубы укрепляют. Для этого используется стальная проволока. Армированная арматура служит дольше, но и стоит значительно дороже.
• По длине гофротрубы также различаются. В среднем диапазон варьируется от 0,2 до 0,5 м. Приобретая арматуру, нужно учесть расстояние от унитаза до того места, где гофра врезается в трубу. Лучше всегда покупать чуть более длинный канал, примерно на 5 см больше требуемого. Так проще избежать протечки.

Диаметр гофры может быть 50, 100, 200 мм. Перед покупкой нужно произвести замеры диаметра отверстия унитаза, и, исходя из полученной цифры, приобрести трубу с соответствующим сечением. Купить ее можно в любом магазине строительных и отделочных материалов.

Манжетой называют деталь сантехники, которая отвечает за обеспечение герметичного соединения унитаза и канализационного выпуска. Для каждого напольного унитаза она является необходимой. Поэтому, приобретая сантехнику, в комплект следует купить и манжету.

Модели, представленные в магазинах, различны по многим параметрам: материалу, из которого они изготовлены, диаметру, форме. Стандартный диаметр манжеты – 110 мм, но могут быть иные варианты. Необходимо узнать, каким типом выпуска оснащен унитаз, и какой у него диаметр, потому что именно на него будет крепиться манжета вторым концом.

Если размеры не совпадают, то необходима покупка простой конусной модели (в случае, если подключение прямое), либо комбинированной с разными выходными размерами (если подключение со смещением).

Если классифицировать манжеты, можно выделить следующие разновидности:

• прямые гладкие;
• угловые гладкие;
• конусные;
• эксцентрические;
• гофрированные.

Бывают также комбинированные модели: с одного конца они прямые и гладкие, а с другого гофрированные.

Фановая гофра подходит для подсоединения унитазов с горизонтальным или косым выпуском. Ее устанавливают в трубу 90 мм (безманжетную) либо в трубу со срезом 110 м.

Манжета эксцентрик состоит из двух цилиндрических поверхностей, соединенных вместе, но сдвинутых друг относительно друга по продольным осям. Стандартный диаметр выпускной бесшовной трубы – 72 мм.

В соответствии с материалом, из которого они изготовлены, манжеты делятся на резиновые и пластиковые. Если модель унитаза современная, а трубы сделаны из пластика, то используют полимерные виды. А для стыка с чугунной трубой подойдет традиционная плотная резина.

Обязательно учесть форму выпускного отверстия на унитазе. Она может быть:

• вертикальной;
• горизонтальной;
• косой.

Обязательной деталью является муфта. Модели для пластиковых труб выпускаются в ограниченном количестве – всего пять видов:

• Труба/труба – изделия с гладкими стенками зафиксированы друг относительно друга резьбой. Используется для жестких пластиковых труб, надевается по очереди на оба конца.
• Коробка/труба – в трубе с одной стороны находится кабель, с другой – компрессионный зажим.
• Фитинг с разъемным соединением.
• Прозрачная труба подходит для мягких стыков гофротрубы, укрепляется посредством накручивания.

Если не хочется, чтобы беспокоили неприятные запахи, можно оснастить унитаз обратным клапаном. Он может быть установлен не только в унитазе, но и в иных сантехнических элементах, имеющих выход в канализацию.

Обратный клапан защищает каждый из предметов сантехники от возникновения засоров, и устраняет запахи, препятствуя их распространению по жилому помещению. Это актуально как для жильцов на верхних этажах, так и на нижних.

Как выбрать?

Каждое изделие можно отнести к своему типу, руководствуясь сочетанием таких параметров как:

• длина и диаметр;
• армирование;
• эластичность.

Подобрать нужное изделие можно, исходя из нужных параметров, а также руководствуясь требованиями к качеству и прочности.

Желательно покупать сертифицированное изделие, а также перед приобретением тщательно изучить маркировку на нем. Не нужно поддаваться соблазну купить подозрительно дешевый товар, ведь, как известно, «скупой платит дважды», и велика вероятность, что, установив копеечную гофру, в скором времени придется идти в магазин за новой.

Демонтаж старой

Чтобы самостоятельно заменить гофру на унитазе, нужно демонтировать старую трубу. Это ступенчатая процедура, требующая определенной последовательности действий.

Чтобы правильно это сделать своими руками, нужно приготовить несколько ведер и ненужные тряпки. Сначала потребуется отключить подачу воды в сливе. Потом нужно открутить трубку, пропускающую воду. После вода сливается из бачка, а потом нужно снять бачок.

Процесс демонтажа начинается с унитаза. Если он установлен и эксплуатируется давно, то, вероятнее всего, он очень прочно закреплен в цементе. Вытащить его без повреждения невозможно. В этом случае нужно бить молотком в горловину унитаза. От вибрации воздействие на основание из цемента усилится, так процесс демонтажа пойдет легче.

По трубе бить нельзя ни в коем случае, особенно по чугунной, так как есть риск трещины или даже полного ее разрушения. Трещину в гофре заделать нельзя, а для установки новой придется полностью заменить трубу. Это повлечет дополнительные расходы средств и времени.

Когда горловина разбита, можно демонтировать конструкцию. Для начала нужно раскачивать ее. Если не получилось, при помощи молотка и зубила можно попробовать сбить основание из цемента. Часто после этого унитаз трескается или распадается на части, их нужно разобрать. Чтобы туалет не залило водой, следует обложить конструкцию тряпками.

После того, как унитаз демонтирован, нужно сбить с него все осколки и остатки цемента. Как только его нижний срез станет ровным, нужно очистить раструб и убрать из него куски унитаза. Как только канал очищен, его нужно заткнуть заглушкой, иначе неприятный запах распространится по всему дому. После этого можно менять гофротрубу.

Как установить?

Для того чтобы поменять гофру, понадобятся такие инструменты:

• молоток;
• кувалда;
• рулетка;
• клей «жидкие гвозди»;
• фум-лента;
• ключи;
• шланг, чтобы сливать воду.

Сделать это очень просто. Сначала нужно примерить трубу, для этого гофра прикладывается к тому месту, где планируется ее подсоединить. Сразу будет видно, стыкуются ли горловина унитаза, сточная труба и непосредственно гофра. Тут же можно определить, является ли длина гофротрубы подходящей.

Если нужно, гофру обрезают и делают разметку. Точки, где будут дюбели, нужно отметить маркером. Основание для унитаза также нужно обозначить. На унитаз устанавливаются бачок и сливная труба. При помощи перфоратора нужно сделать дыры под дюбели, после этого начинается монтаж новой гофротрубы.

Сначала ее протирают сухой тряпкой, потом наносят герметик на прокладку. После чего труба вставляется в канализационное отверстие. С другой стороны трубу тоже нужно обработать герметиком, после чего следует одеть обработанный канал на унитаз в области горловины. Замеченные трещины и щели нужно заделать тем же герметиком или клеем «жидкие гвозди».

На место, отведенное под основание унитаза, нужно поставить прокладку из резины, после чего необходимо нанести силиконовый герметик на ее окружность. Теперь можно поставить унитаз и закрепить его.

Как только клей «схватился», нужно проверить качество работы конструкции. Для этого следует спустить воду в унитазе и проконтролировать, не течет ли из-под него.

Кроме такого способа, можно нагреть гофротрубу. Ее подвергают воздействию высоких температур до тех пор, пока ее конец не станет мягким. Потом нужно без промедлений надеть гофру на отвод унитаза. Далее вторым концом канализационный раструб стыкуют с гофрой и наносят герметик. Теперь подсоединение окончено.

Подключить унитаз с прямым выпуском к канализации с косым раструбом можно при помощи пластикового уголка. Современные магазины предлагают широкий ассортимент изделий из этого материала. Чтобы предотвратить протечку воды из-под унитаза, нужно воспользоваться, кроме уголка, резиновым уплотнителем.

Мастер-класс по установке гофры смотрите далее.

Полезные рекомендации

При приобретении специалисты рекомендуют учитывать длину гофры. Это особенно важно для тех санузлов или туалетных комнат, в которых унитаз отходит от стены довольно далеко. Гофротрубу можно вытянуть, но это действие имеет определенные ограничения. И чем больше подвергать ее растягиванию, тем тоньше будут становиться ее стенки, что крайне отрицательно влияет на ее прочность.

Перед монтажом на унитаз вытягивать арматуру нежелательно. Только при стыковке с канализацией можно растянуть ее. Если не следовать этому совету, конструкция может провиснуть, а это чревато образованием засора в системе.

Укоротить гофру можно после замера нужной длины, но и тогда не следует отрезать ее в точности на это расстояние. Нужно оставить небольшой запас длины.

Устанавливая гофротрубу, важно, чтобы канал был изогнут, не мешая воде беспрепятственно сливаться. Пережимать трубу нельзя, иначе возможно повреждение, и в дальнейшем она начнет подтекать.

Не следует забывать, что гофра – изделие хрупкое и не рассчитано на чрезмерную нагрузку. Сверху или сбоку на нее ничто не должно давить.

Труба протекает

Если в сантехнике обнаружилась неисправность, это становится источником многих проблем. Несвоевременное устранение поломки может повлечь как разлитие нечистот по квартире, так и затопление водой соседей снизу. Учитывая то, что запах, распространяемый содержимым текущего унитаза, обладает невероятной стойкостью и впитываемостью в предметы меблировки, стены, пол и потолок, необходимо бороться с протечкой как можно более оперативно.

Часто причиной того, что унитаз течет, может стать гофротруба, которую либо неправильно установили. Она также может быть изначально некачественной.

Гофра выглядит как гармошка, соединяющая выпускное отверстие унитаза с отверстием в канализации. Чтобы убедиться, что течет именно гофротруба, нужно слить всю воду из унитаза и увидеть, в каком месте образовалась протечка.

Если подтверждение получено, то трубу нужно либо отремонтировать, либо заменить. Перед тем, как приступить к ремонту, следует найти место протечки.

Может быть два варианта:

• труба разорвалась либо треснула;
• образовалась протечка на стыке с канализацией или отводе унитаза.

Ремонтируют гофру таким образом:

• Трещину нужно высушить (можно посредством фена), после чего заклеить резиновой заплаткой. Клей должен быть только водостойким.
• Пропитайте кусок чистой ветоши эпоксидной смолой и обмотайте ею дыру. Предварительно место ремонта нужно обезжирить.
• Пропитайте бинт цементной смесью, после чего наденьте получившуюся конструкцию на трубу.
• Замажьте бинт санитарным силиконом и обмотайте им отвод унитаза.

Важно отметить, что все эти способы смогут устранить негерметичную стыковку только на время. Ведь отремонтировать гофру и сделать ее вновь водонепроницаемой нельзя. Лучше всего приобрести новую трубу и переставить ее.

Почему происходит протечка?

Особенно часто это случается при приобретении дешевого оборудования. Гофра сомнительного качества недостаточно плотно прилегает к трубе (ее внутренней поверхности), и на ней образуются нежелательные складки. Появление протечки в данном случае – вопрос времени.

Также в некоторых некачественных видах гофротруб юбка на манжете не прямая, а конусообразная. Этого быть не должно. Более дорогие модели, особенно изготовленные фирмами, лидирующими на рынке, обладают лучшими качеством и прочностью.

Для проведения качественного ремонта целесообразно обратиться за помощью к специалистам. При этом оставлять сантехников без внимания не стоит, лучше следить за тем, что они делают.

Что касается материалов, лучше приобретать их самостоятельно, так как очень часто вызываемые специалисты пытаются сэкономить на гофре, а это неминуемо повлечет за собой новые протечки.

Образовался засор

Такая неприятная вещь, как засор в канализации, известна подавляющему большинству владельцев жилья. Особенно это актуально для квартир, где установлены старые трубы, а канализационная система используется неправильно. Появление засоров обусловлено попаданием в трубу волос, грязи, жира, а также нерастворенных моющих средств – шампуней, лосьонов, бальзамов, мыла и других.

Сначала лучше попробовать прочистить унитаз, используя вантуз. Нужно как можно более плотно установить его к сливу и нажать несколько раз. Этот способ эффективен, если засор невелик, а частицы в нем мелкие.

Если же все не так просто, и размер пробки достаточно велик, а сама она покрыта слоем жира, то вантуз бесполезен. Можно воспользоваться химическим веществом для прочистки слива. Таких средств в настоящее время довольно много в соответствующих магазинах. В их состав, как правило, входят кислоты и щелочи, которые растворяют засоры в трубе.

Такое средство просто заливают в трубу. Чтобы растворить пробку, нужно подождать не менее 4-5 часов. После этого в трубу вливают горячую воду. Лучше всего делать это на ночь, так как именно в это время сантехникой пользуются меньше всего, и у средства будет достаточно времени, чтобы прочистить засор.

Можно воспользоваться смесью соды и уксуса (на 1 пачку нужно взять 1 бутылку). Эффект от такой смеси будет аналогичным химическому средству. После использования как готового, так и сделанного самостоятельно раствора необходимо также применить вантуз.

Все перечисленные способы хороши для удаления свежих засоров. В случае образования окаменелостей в старых трубах они вряд ли помогут. Тогда может пригодиться металлический трос. Его помещают в трубу и вращают, постепенно двигаясь вглубь. Это может помочь при жировых или волосяных засорах, но, если в унитаз были слиты, например, испортившиеся соленые огурцы, или выброшена гигиеническая прокладка, трос также бессилен.

Если от засора избавиться не вышло, лучше попросить о помощи профессионалов. Нужно позвонить в жилищное управление и оставить заявку. Существуют также платные службы, которые, как правило, реагируют более оперативно и имеют при себе все необходимые инструменты для устранения проблем. В сложных случаях засоры прочищаются при помощи специального гидропневмоимпульсивного оборудования.

Важно помнить, что устранять засор сложнее, чем предотвратить его появление. Нужно своевременно производить прочистку химическим средством не реже раза в месяц, а также стараться не допускать попадания в трубы волос, жира, мыла и крупных предметов.

манжета размером 110 мм, замена эксцентрика и фановой трубы, как подключить гофрированный слив

Иногда только с помощью гофры можно установить унитаз в требуемое положение. При использовании стандартных жестких труб это не всегда возможно в той позиции, в которой хочется владельцу. В статье будут подробно рассмотрены все вопросы, связанные с использованием пластиковой гофры для демонтажа старой или установки новой трубы.

Особенности и назначение

Безнапорная гофра (манжета) для унитаза, изготовленная из пластика, делает ремонт в туалете намного проще. Раньше для того, чтобы подключить унитазную конструкцию к системе канализации, использовали трубы из чугуна, отличавшиеся тяжестью и трудностью монтажа. В настоящее время значительно легче и удобнее пользоваться для этих целей пластиковыми изделиями. А уж в условиях многих квартир, когда каждый квадратный сантиметр на счету, такая унитазная гофра – единственный возможный выход для того, чтобы установить писсуар.

Гофрой называется переходный элемент системы сантехники, который предназначен для того, чтобы соединить унитазный патрубок с канализационной трубой. Это широкая трубка с гофро-стенками, изготовленная из термического пластика. Ее край представляет собой соединительную манжету, благодаря которой проще состыковать трубу и выпускное отверстие унитаза. Длина гофры в среднем составляет 25-30 см, манжета имеет диаметр 13,4 см на внешней стороне, 7,5 см – на внутренней (со стороны унитаза). Тот конец, который присоединяют к канализационной трубе, имеет диаметр 11 см.

Особенность унитазной пластиковой гофры такова, что внутри нее есть слой, значительно повышающий ее технические характеристики. Особенно это заметно, если остановить выбор на продукции лидирующих мировых производителей, таких как SML или Duker.

Установить на унитаз гофру намного удобнее и выгоднее, чем чугунную трубу. Во-первых, пластик легкий, стоит меньше, а срок эксплуатации у него намного больше.

Чистить его несложно, можно это сделать самостоятельно. Перед тем, как устанавливать гофру, не требуется предварительная чеканка.

Используют гофру не всегда. В большинстве случаев предпочтительнее взять пластиковую трубу, она значительно прочнее.

Гофру для унитаза используют в ряде случаев.

• В ситуации, когда унитаз смещен по оси относительно раструба канализации. Это может произойти, когда вследствие настила плитки на пол его уровень приподнимается, или когда владельцем принято решение переместить унитаз, установив его на другое место. В каждом подобном случае не будет точной стыковки выпускного отверстия унитаза и раструба канализации, то есть потребуется использовать специальный гофрированный слив. Если же производится замена унитаза и установка нового на другое место, гофра должна быть не короче 50 см. Если не использовать пластик, то придется перемещать канализационную трубу. Если же по окончании ремонта пол в санузле поднимется (и, соответственно, поднимется унитаз), замена гофры не требуется.
• Другая ситуация – когда нетипичен сам выпуск. Унитаз бывает устроен таким образом, что тип существующей канализации не совпадает с выпускным отверстием. Например, иногда в квартиру старой планировки требуется поставить современную сантехнику. В ней выпуск обычно прямой, а в устаревших моделях унитазов – косой.

Поэтому в случае, когда оборудование имеет горизонтальный или вертикальный выпуск, для того чтобы подключить его, понадобится использование гофрированной трубы, которую можно изогнуть под нужным углом.

Преимущества и недостатки

Достоинств у пластиковой гофры много, и они довольно весомые:

• Простота монтажа – человеку без специальных знаний вполне можно справиться с заменой трубы.
• Бюджетность – пожалуй, основное преимущество наряду с легкостью установки.
• Единственный доступный вариант в случае перемещения или сдвига унитаза.
• В случае несовпадения выпускного отверстия на унитазе и канализационного раструба можно ставить только пластик.
• Подойдет для временного унитаза, устанавливающегося до окончания ремонта.

Наряду с большим количеством преимуществ имеются и недостатки.

• Хрупкость конструкции в связи с небольшой толщиной стенок трубы. Если в унитаз уронить что-то с острыми краями, например, осколок керамоплитки или стекла, гофротруба может быть повреждена, и ее придется заменить.
• Если гофру расположить под неправильным углом или придать ей не тот изгиб, она может легко засориться.
• Если же гофротруба слишком длинная, она может провиснуть под тяжестью содержимого.
• Гофру нельзя размещать в стене, только снаружи.
• По мнению многих пользователей, конструкция имеет малопривлекательный и громоздкий внешний вид.

Виды и размеры

Унитазные гофры могут обладать такими параметрами.

• Эластичность. В зависимости от нее они бывают мягкими и жесткими. Вторые обладают более высокой прочностью и износостойкостью. Мягкую гофру можно установить на унитаз любой конфигурации и с любым типом выпуска (вертикальным, косым или горизонтальным). Чем более эластична труба, тем проще ее монтировать.
• Армирование. С его помощью пластиковые трубы укрепляют. Для этого используется стальная проволока. Армированная арматура служит дольше, но и стоит значительно дороже.
• По длине гофротрубы также различаются. В среднем диапазон варьируется от 0,2 до 0,5 м. Приобретая арматуру, нужно учесть расстояние от унитаза до того места, где гофра врезается в трубу. Лучше всегда покупать чуть более длинный канал, примерно на 5 см больше требуемого. Так проще избежать протечки.

Диаметр гофры может быть 50, 100, 200 мм. Перед покупкой нужно произвести замеры диаметра отверстия унитаза, и, исходя из полученной цифры, приобрести трубу с соответствующим сечением. Купить ее можно в любом магазине строительных и отделочных материалов.

Манжетой называют деталь сантехники, которая отвечает за обеспечение герметичного соединения унитаза и канализационного выпуска. Для каждого напольного унитаза она является необходимой. Поэтому, приобретая сантехнику, в комплект следует купить и манжету.

Модели, представленные в магазинах, различны по многим параметрам: материалу, из которого они изготовлены, диаметру, форме. Стандартный диаметр манжеты – 110 мм, но могут быть иные варианты. Необходимо узнать, каким типом выпуска оснащен унитаз, и какой у него диаметр, потому что именно на него будет крепиться манжета вторым концом.

Если размеры не совпадают, то необходима покупка простой конусной модели (в случае, если подключение прямое), либо комбинированной с разными выходными размерами (если подключение со смещением).

Если классифицировать манжеты, можно выделить следующие разновидности:

• прямые гладкие;
• угловые гладкие;
• конусные;
• эксцентрические;
• гофрированные.

Бывают также комбинированные модели: с одного конца они прямые и гладкие, а с другого гофрированные.

Фановая гофра подходит для подсоединения унитазов с горизонтальным или косым выпуском. Ее устанавливают в трубу 90 мм (безманжетную) либо в трубу со срезом 110 м.

Манжета эксцентрик состоит из двух цилиндрических поверхностей, соединенных вместе, но сдвинутых друг относительно друга по продольным осям. Стандартный диаметр выпускной бесшовной трубы – 72 мм.

В соответствии с материалом, из которого они изготовлены, манжеты делятся на резиновые и пластиковые. Если модель унитаза современная, а трубы сделаны из пластика, то используют полимерные виды. А для стыка с чугунной трубой подойдет традиционная плотная резина.

Обязательно учесть форму выпускного отверстия на унитазе. Она может быть:

• вертикальной;
• горизонтальной;
• косой.

Обязательной деталью является муфта. Модели для пластиковых труб выпускаются в ограниченном количестве – всего пять видов:

• Труба/труба – изделия с гладкими стенками зафиксированы друг относительно друга резьбой. Используется для жестких пластиковых труб, надевается по очереди на оба конца.
• Коробка/труба – в трубе с одной стороны находится кабель, с другой – компрессионный зажим.
• Фитинг с разъемным соединением.
• Прозрачная труба подходит для мягких стыков гофротрубы, укрепляется посредством накручивания.

Если не хочется, чтобы беспокоили неприятные запахи, можно оснастить унитаз обратным клапаном. Он может быть установлен не только в унитазе, но и в иных сантехнических элементах, имеющих выход в канализацию.

Обратный клапан защищает каждый из предметов сантехники от возникновения засоров, и устраняет запахи, препятствуя их распространению по жилому помещению. Это актуально как для жильцов на верхних этажах, так и на нижних.

Как выбрать?

Каждое изделие можно отнести к своему типу, руководствуясь сочетанием таких параметров как:

• длина и диаметр;
• армирование;
• эластичность.

Подобрать нужное изделие можно, исходя из нужных параметров, а также руководствуясь требованиями к качеству и прочности.

Желательно покупать сертифицированное изделие, а также перед приобретением тщательно изучить маркировку на нем. Не нужно поддаваться соблазну купить подозрительно дешевый товар, ведь, как известно, «скупой платит дважды», и велика вероятность, что, установив копеечную гофру, в скором времени придется идти в магазин за новой.

Демонтаж старой

Чтобы самостоятельно заменить гофру на унитазе, нужно демонтировать старую трубу. Это ступенчатая процедура, требующая определенной последовательности действий.

Чтобы правильно это сделать своими руками, нужно приготовить несколько ведер и ненужные тряпки. Сначала потребуется отключить подачу воды в сливе. Потом нужно открутить трубку, пропускающую воду. После вода сливается из бачка, а потом нужно снять бачок.

Процесс демонтажа начинается с унитаза. Если он установлен и эксплуатируется давно, то, вероятнее всего, он очень прочно закреплен в цементе. Вытащить его без повреждения невозможно. В этом случае нужно бить молотком в горловину унитаза. От вибрации воздействие на основание из цемента усилится, так процесс демонтажа пойдет легче.

По трубе бить нельзя ни в коем случае, особенно по чугунной, так как есть риск трещины или даже полного ее разрушения. Трещину в гофре заделать нельзя, а для установки новой придется полностью заменить трубу. Это повлечет дополнительные расходы средств и времени.

Когда горловина разбита, можно демонтировать конструкцию. Для начала нужно раскачивать ее. Если не получилось, при помощи молотка и зубила можно попробовать сбить основание из цемента. Часто после этого унитаз трескается или распадается на части, их нужно разобрать. Чтобы туалет не залило водой, следует обложить конструкцию тряпками.

После того, как унитаз демонтирован, нужно сбить с него все осколки и остатки цемента. Как только его нижний срез станет ровным, нужно очистить раструб и убрать из него куски унитаза. Как только канал очищен, его нужно заткнуть заглушкой, иначе неприятный запах распространится по всему дому. После этого можно менять гофротрубу.

Как установить?

Для того чтобы поменять гофру, понадобятся такие инструменты:

• молоток;
• кувалда;
• рулетка;
• клей «жидкие гвозди»;
• фум-лента;
• ключи;
• шланг, чтобы сливать воду.

Сделать это очень просто. Сначала нужно примерить трубу, для этого гофра прикладывается к тому месту, где планируется ее подсоединить. Сразу будет видно, стыкуются ли горловина унитаза, сточная труба и непосредственно гофра. Тут же можно определить, является ли длина гофротрубы подходящей.

Если нужно, гофру обрезают и делают разметку. Точки, где будут дюбели, нужно отметить маркером. Основание для унитаза также нужно обозначить. На унитаз устанавливаются бачок и сливная труба. При помощи перфоратора нужно сделать дыры под дюбели, после этого начинается монтаж новой гофротрубы.

Сначала ее протирают сухой тряпкой, потом наносят герметик на прокладку. После чего труба вставляется в канализационное отверстие. С другой стороны трубу тоже нужно обработать герметиком, после чего следует одеть обработанный канал на унитаз в области горловины. Замеченные трещины и щели нужно заделать тем же герметиком или клеем «жидкие гвозди».

На место, отведенное под основание унитаза, нужно поставить прокладку из резины, после чего необходимо нанести силиконовый герметик на ее окружность. Теперь можно поставить унитаз и закрепить его.

Как только клей «схватился», нужно проверить качество работы конструкции. Для этого следует спустить воду в унитазе и проконтролировать, не течет ли из-под него.

Кроме такого способа, можно нагреть гофротрубу. Ее подвергают воздействию высоких температур до тех пор, пока ее конец не станет мягким. Потом нужно без промедлений надеть гофру на отвод унитаза. Далее вторым концом канализационный раструб стыкуют с гофрой и наносят герметик. Теперь подсоединение окончено.

Подключить унитаз с прямым выпуском к канализации с косым раструбом можно при помощи пластикового уголка. Современные магазины предлагают широкий ассортимент изделий из этого материала. Чтобы предотвратить протечку воды из-под унитаза, нужно воспользоваться, кроме уголка, резиновым уплотнителем.

Мастер-класс по установке гофры смотрите далее.

Полезные рекомендации

При приобретении специалисты рекомендуют учитывать длину гофры. Это особенно важно для тех санузлов или туалетных комнат, в которых унитаз отходит от стены довольно далеко. Гофротрубу можно вытянуть, но это действие имеет определенные ограничения. И чем больше подвергать ее растягиванию, тем тоньше будут становиться ее стенки, что крайне отрицательно влияет на ее прочность.

Перед монтажом на унитаз вытягивать арматуру нежелательно. Только при стыковке с канализацией можно растянуть ее. Если не следовать этому совету, конструкция может провиснуть, а это чревато образованием засора в системе.

Укоротить гофру можно после замера нужной длины, но и тогда не следует отрезать ее в точности на это расстояние. Нужно оставить небольшой запас длины.

Устанавливая гофротрубу, важно, чтобы канал был изогнут, не мешая воде беспрепятственно сливаться. Пережимать трубу нельзя, иначе возможно повреждение, и в дальнейшем она начнет подтекать.

Не следует забывать, что гофра – изделие хрупкое и не рассчитано на чрезмерную нагрузку. Сверху или сбоку на нее ничто не должно давить.

Труба протекает

Если в сантехнике обнаружилась неисправность, это становится источником многих проблем. Несвоевременное устранение поломки может повлечь как разлитие нечистот по квартире, так и затопление водой соседей снизу. Учитывая то, что запах, распространяемый содержимым текущего унитаза, обладает невероятной стойкостью и впитываемостью в предметы меблировки, стены, пол и потолок, необходимо бороться с протечкой как можно более оперативно.

Часто причиной того, что унитаз течет, может стать гофротруба, которую либо неправильно установили. Она также может быть изначально некачественной.

Гофра выглядит как гармошка, соединяющая выпускное отверстие унитаза с отверстием в канализации. Чтобы убедиться, что течет именно гофротруба, нужно слить всю воду из унитаза и увидеть, в каком месте образовалась протечка.

Если подтверждение получено, то трубу нужно либо отремонтировать, либо заменить. Перед тем, как приступить к ремонту, следует найти место протечки.

Может быть два варианта:

• труба разорвалась либо треснула;
• образовалась протечка на стыке с канализацией или отводе унитаза.

Ремонтируют гофру таким образом:

• Трещину нужно высушить (можно посредством фена), после чего заклеить резиновой заплаткой. Клей должен быть только водостойким.
• Пропитайте кусок чистой ветоши эпоксидной смолой и обмотайте ею дыру. Предварительно место ремонта нужно обезжирить.
• Пропитайте бинт цементной смесью, после чего наденьте получившуюся конструкцию на трубу.
• Замажьте бинт санитарным силиконом и обмотайте им отвод унитаза.

Важно отметить, что все эти способы смогут устранить негерметичную стыковку только на время. Ведь отремонтировать гофру и сделать ее вновь водонепроницаемой нельзя. Лучше всего приобрести новую трубу и переставить ее.

Почему происходит протечка?

Особенно часто это случается при приобретении дешевого оборудования. Гофра сомнительного качества недостаточно плотно прилегает к трубе (ее внутренней поверхности), и на ней образуются нежелательные складки. Появление протечки в данном случае – вопрос времени.

Также в некоторых некачественных видах гофротруб юбка на манжете не прямая, а конусообразная. Этого быть не должно. Более дорогие модели, особенно изготовленные фирмами, лидирующими на рынке, обладают лучшими качеством и прочностью.

Для проведения качественного ремонта целесообразно обратиться за помощью к специалистам. При этом оставлять сантехников без внимания не стоит, лучше следить за тем, что они делают.

Что касается материалов, лучше приобретать их самостоятельно, так как очень часто вызываемые специалисты пытаются сэкономить на гофре, а это неминуемо повлечет за собой новые протечки.

Образовался засор

Такая неприятная вещь, как засор в канализации, известна подавляющему большинству владельцев жилья. Особенно это актуально для квартир, где установлены старые трубы, а канализационная система используется неправильно. Появление засоров обусловлено попаданием в трубу волос, грязи, жира, а также нерастворенных моющих средств – шампуней, лосьонов, бальзамов, мыла и других.

Сначала лучше попробовать прочистить унитаз, используя вантуз. Нужно как можно более плотно установить его к сливу и нажать несколько раз. Этот способ эффективен, если засор невелик, а частицы в нем мелкие.

Если же все не так просто, и размер пробки достаточно велик, а сама она покрыта слоем жира, то вантуз бесполезен. Можно воспользоваться химическим веществом для прочистки слива. Таких средств в настоящее время довольно много в соответствующих магазинах. В их состав, как правило, входят кислоты и щелочи, которые растворяют засоры в трубе.

Такое средство просто заливают в трубу. Чтобы растворить пробку, нужно подождать не менее 4-5 часов. После этого в трубу вливают горячую воду. Лучше всего делать это на ночь, так как именно в это время сантехникой пользуются меньше всего, и у средства будет достаточно времени, чтобы прочистить засор.

Можно воспользоваться смесью соды и уксуса (на 1 пачку нужно взять 1 бутылку). Эффект от такой смеси будет аналогичным химическому средству. После использования как готового, так и сделанного самостоятельно раствора необходимо также применить вантуз.

Все перечисленные способы хороши для удаления свежих засоров. В случае образования окаменелостей в старых трубах они вряд ли помогут. Тогда может пригодиться металлический трос. Его помещают в трубу и вращают, постепенно двигаясь вглубь. Это может помочь при жировых или волосяных засорах, но, если в унитаз были слиты, например, испортившиеся соленые огурцы, или выброшена гигиеническая прокладка, трос также бессилен.

Если от засора избавиться не вышло, лучше попросить о помощи профессионалов. Нужно позвонить в жилищное управление и оставить заявку. Существуют также платные службы, которые, как правило, реагируют более оперативно и имеют при себе все необходимые инструменты для устранения проблем. В сложных случаях засоры прочищаются при помощи специального гидропневмоимпульсивного оборудования.

Важно помнить, что устранять засор сложнее, чем предотвратить его появление. Нужно своевременно производить прочистку химическим средством не реже раза в месяц, а также стараться не допускать попадания в трубы волос, жира, мыла и крупных предметов.

манжета размером 110 мм, замена эксцентрика и фановой трубы, как подключить гофрированный слив

Иногда только с помощью гофры можно установить унитаз в требуемое положение. При использовании стандартных жестких труб это не всегда возможно в той позиции, в которой хочется владельцу. В статье будут подробно рассмотрены все вопросы, связанные с использованием пластиковой гофры для демонтажа старой или установки новой трубы.

Особенности и назначение

Безнапорная гофра (манжета) для унитаза, изготовленная из пластика, делает ремонт в туалете намного проще. Раньше для того, чтобы подключить унитазную конструкцию к системе канализации, использовали трубы из чугуна, отличавшиеся тяжестью и трудностью монтажа. В настоящее время значительно легче и удобнее пользоваться для этих целей пластиковыми изделиями. А уж в условиях многих квартир, когда каждый квадратный сантиметр на счету, такая унитазная гофра – единственный возможный выход для того, чтобы установить писсуар.

Гофрой называется переходный элемент системы сантехники, который предназначен для того, чтобы соединить унитазный патрубок с канализационной трубой. Это широкая трубка с гофро-стенками, изготовленная из термического пластика. Ее край представляет собой соединительную манжету, благодаря которой проще состыковать трубу и выпускное отверстие унитаза. Длина гофры в среднем составляет 25-30 см, манжета имеет диаметр 13,4 см на внешней стороне, 7,5 см – на внутренней (со стороны унитаза). Тот конец, который присоединяют к канализационной трубе, имеет диаметр 11 см.

Особенность унитазной пластиковой гофры такова, что внутри нее есть слой, значительно повышающий ее технические характеристики. Особенно это заметно, если остановить выбор на продукции лидирующих мировых производителей, таких как SML или Duker.

Установить на унитаз гофру намного удобнее и выгоднее, чем чугунную трубу. Во-первых, пластик легкий, стоит меньше, а срок эксплуатации у него намного больше.

Чистить его несложно, можно это сделать самостоятельно. Перед тем, как устанавливать гофру, не требуется предварительная чеканка.

Используют гофру не всегда. В большинстве случаев предпочтительнее взять пластиковую трубу, она значительно прочнее.

Гофру для унитаза используют в ряде случаев.

• В ситуации, когда унитаз смещен по оси относительно раструба канализации. Это может произойти, когда вследствие настила плитки на пол его уровень приподнимается, или когда владельцем принято решение переместить унитаз, установив его на другое место. В каждом подобном случае не будет точной стыковки выпускного отверстия унитаза и раструба канализации, то есть потребуется использовать специальный гофрированный слив. Если же производится замена унитаза и установка нового на другое место, гофра должна быть не короче 50 см. Если не использовать пластик, то придется перемещать канализационную трубу. Если же по окончании ремонта пол в санузле поднимется (и, соответственно, поднимется унитаз), замена гофры не требуется.
• Другая ситуация – когда нетипичен сам выпуск. Унитаз бывает устроен таким образом, что тип существующей канализации не совпадает с выпускным отверстием. Например, иногда в квартиру старой планировки требуется поставить современную сантехнику. В ней выпуск обычно прямой, а в устаревших моделях унитазов – косой.

Поэтому в случае, когда оборудование имеет горизонтальный или вертикальный выпуск, для того чтобы подключить его, понадобится использование гофрированной трубы, которую можно изогнуть под нужным углом.

Преимущества и недостатки

Достоинств у пластиковой гофры много, и они довольно весомые:

• Простота монтажа – человеку без специальных знаний вполне можно справиться с заменой трубы.
• Бюджетность – пожалуй, основное преимущество наряду с легкостью установки.
• Единственный доступный вариант в случае перемещения или сдвига унитаза.
• В случае несовпадения выпускного отверстия на унитазе и канализационного раструба можно ставить только пластик.
• Подойдет для временного унитаза, устанавливающегося до окончания ремонта.

Наряду с большим количеством преимуществ имеются и недостатки.

• Хрупкость конструкции в связи с небольшой толщиной стенок трубы. Если в унитаз уронить что-то с острыми краями, например, осколок керамоплитки или стекла, гофротруба может быть повреждена, и ее придется заменить.
• Если гофру расположить под неправильным углом или придать ей не тот изгиб, она может легко засориться.
• Если же гофротруба слишком длинная, она может провиснуть под тяжестью содержимого.
• Гофру нельзя размещать в стене, только снаружи.
• По мнению многих пользователей, конструкция имеет малопривлекательный и громоздкий внешний вид.

Виды и размеры

Унитазные гофры могут обладать такими параметрами.

• Эластичность. В зависимости от нее они бывают мягкими и жесткими. Вторые обладают более высокой прочностью и износостойкостью. Мягкую гофру можно установить на унитаз любой конфигурации и с любым типом выпуска (вертикальным, косым или горизонтальным). Чем более эластична труба, тем проще ее монтировать.
• Армирование. С его помощью пластиковые трубы укрепляют. Для этого используется стальная проволока. Армированная арматура служит дольше, но и стоит значительно дороже.
• По длине гофротрубы также различаются. В среднем диапазон варьируется от 0,2 до 0,5 м. Приобретая арматуру, нужно учесть расстояние от унитаза до того места, где гофра врезается в трубу. Лучше всегда покупать чуть более длинный канал, примерно на 5 см больше требуемого. Так проще избежать протечки.

Диаметр гофры может быть 50, 100, 200 мм. Перед покупкой нужно произвести замеры диаметра отверстия унитаза, и, исходя из полученной цифры, приобрести трубу с соответствующим сечением. Купить ее можно в любом магазине строительных и отделочных материалов.

Манжетой называют деталь сантехники, которая отвечает за обеспечение герметичного соединения унитаза и канализационного выпуска. Для каждого напольного унитаза она является необходимой. Поэтому, приобретая сантехнику, в комплект следует купить и манжету.

Модели, представленные в магазинах, различны по многим параметрам: материалу, из которого они изготовлены, диаметру, форме. Стандартный диаметр манжеты – 110 мм, но могут быть иные варианты. Необходимо узнать, каким типом выпуска оснащен унитаз, и какой у него диаметр, потому что именно на него будет крепиться манжета вторым концом.

Если размеры не совпадают, то необходима покупка простой конусной модели (в случае, если подключение прямое), либо комбинированной с разными выходными размерами (если подключение со смещением).

Если классифицировать манжеты, можно выделить следующие разновидности:

• прямые гладкие;
• угловые гладкие;
• конусные;
• эксцентрические;
• гофрированные.

Бывают также комбинированные модели: с одного конца они прямые и гладкие, а с другого гофрированные.

Фановая гофра подходит для подсоединения унитазов с горизонтальным или косым выпуском. Ее устанавливают в трубу 90 мм (безманжетную) либо в трубу со срезом 110 м.

Манжета эксцентрик состоит из двух цилиндрических поверхностей, соединенных вместе, но сдвинутых друг относительно друга по продольным осям. Стандартный диаметр выпускной бесшовной трубы – 72 мм.

В соответствии с материалом, из которого они изготовлены, манжеты делятся на резиновые и пластиковые. Если модель унитаза современная, а трубы сделаны из пластика, то используют полимерные виды. А для стыка с чугунной трубой подойдет традиционная плотная резина.

Обязательно учесть форму выпускного отверстия на унитазе. Она может быть:

• вертикальной;
• горизонтальной;
• косой.

Обязательной деталью является муфта. Модели для пластиковых труб выпускаются в ограниченном количестве – всего пять видов:

• Труба/труба – изделия с гладкими стенками зафиксированы друг относительно друга резьбой. Используется для жестких пластиковых труб, надевается по очереди на оба конца.
• Коробка/труба – в трубе с одной стороны находится кабель, с другой – компрессионный зажим.
• Фитинг с разъемным соединением.
• Прозрачная труба подходит для мягких стыков гофротрубы, укрепляется посредством накручивания.

Если не хочется, чтобы беспокоили неприятные запахи, можно оснастить унитаз обратным клапаном. Он может быть установлен не только в унитазе, но и в иных сантехнических элементах, имеющих выход в канализацию.

Обратный клапан защищает каждый из предметов сантехники от возникновения засоров, и устраняет запахи, препятствуя их распространению по жилому помещению. Это актуально как для жильцов на верхних этажах, так и на нижних.

Как выбрать?

Каждое изделие можно отнести к своему типу, руководствуясь сочетанием таких параметров как:

• длина и диаметр;
• армирование;
• эластичность.

Подобрать нужное изделие можно, исходя из нужных параметров, а также руководствуясь требованиями к качеству и прочности.

Желательно покупать сертифицированное изделие, а также перед приобретением тщательно изучить маркировку на нем. Не нужно поддаваться соблазну купить подозрительно дешевый товар, ведь, как известно, «скупой платит дважды», и велика вероятность, что, установив копеечную гофру, в скором времени придется идти в магазин за новой.

Демонтаж старой

Чтобы самостоятельно заменить гофру на унитазе, нужно демонтировать старую трубу. Это ступенчатая процедура, требующая определенной последовательности действий.

Чтобы правильно это сделать своими руками, нужно приготовить несколько ведер и ненужные тряпки. Сначала потребуется отключить подачу воды в сливе. Потом нужно открутить трубку, пропускающую воду. После вода сливается из бачка, а потом нужно снять бачок.

Процесс демонтажа начинается с унитаза. Если он установлен и эксплуатируется давно, то, вероятнее всего, он очень прочно закреплен в цементе. Вытащить его без повреждения невозможно. В этом случае нужно бить молотком в горловину унитаза. От вибрации воздействие на основание из цемента усилится, так процесс демонтажа пойдет легче.

По трубе бить нельзя ни в коем случае, особенно по чугунной, так как есть риск трещины или даже полного ее разрушения. Трещину в гофре заделать нельзя, а для установки новой придется полностью заменить трубу. Это повлечет дополнительные расходы средств и времени.

Когда горловина разбита, можно демонтировать конструкцию. Для начала нужно раскачивать ее. Если не получилось, при помощи молотка и зубила можно попробовать сбить основание из цемента. Часто после этого унитаз трескается или распадается на части, их нужно разобрать. Чтобы туалет не залило водой, следует обложить конструкцию тряпками.

После того, как унитаз демонтирован, нужно сбить с него все осколки и остатки цемента. Как только его нижний срез станет ровным, нужно очистить раструб и убрать из него куски унитаза. Как только канал очищен, его нужно заткнуть заглушкой, иначе неприятный запах распространится по всему дому. После этого можно менять гофротрубу.

Как установить?

Для того чтобы поменять гофру, понадобятся такие инструменты:

• молоток;
• кувалда;
• рулетка;
• клей «жидкие гвозди»;
• фум-лента;
• ключи;
• шланг, чтобы сливать воду.

Сделать это очень просто. Сначала нужно примерить трубу, для этого гофра прикладывается к тому месту, где планируется ее подсоединить. Сразу будет видно, стыкуются ли горловина унитаза, сточная труба и непосредственно гофра. Тут же можно определить, является ли длина гофротрубы подходящей.

Если нужно, гофру обрезают и делают разметку. Точки, где будут дюбели, нужно отметить маркером. Основание для унитаза также нужно обозначить. На унитаз устанавливаются бачок и сливная труба. При помощи перфоратора нужно сделать дыры под дюбели, после этого начинается монтаж новой гофротрубы.

Сначала ее протирают сухой тряпкой, потом наносят герметик на прокладку. После чего труба вставляется в канализационное отверстие. С другой стороны трубу тоже нужно обработать герметиком, после чего следует одеть обработанный канал на унитаз в области горловины. Замеченные трещины и щели нужно заделать тем же герметиком или клеем «жидкие гвозди».

На место, отведенное под основание унитаза, нужно поставить прокладку из резины, после чего необходимо нанести силиконовый герметик на ее окружность. Теперь можно поставить унитаз и закрепить его.

Как только клей «схватился», нужно проверить качество работы конструкции. Для этого следует спустить воду в унитазе и проконтролировать, не течет ли из-под него.

Кроме такого способа, можно нагреть гофротрубу. Ее подвергают воздействию высоких температур до тех пор, пока ее конец не станет мягким. Потом нужно без промедлений надеть гофру на отвод унитаза. Далее вторым концом канализационный раструб стыкуют с гофрой и наносят герметик. Теперь подсоединение окончено.

Подключить унитаз с прямым выпуском к канализации с косым раструбом можно при помощи пластикового уголка. Современные магазины предлагают широкий ассортимент изделий из этого материала. Чтобы предотвратить протечку воды из-под унитаза, нужно воспользоваться, кроме уголка, резиновым уплотнителем.

Мастер-класс по установке гофры смотрите далее.

Полезные рекомендации

При приобретении специалисты рекомендуют учитывать длину гофры. Это особенно важно для тех санузлов или туалетных комнат, в которых унитаз отходит от стены довольно далеко. Гофротрубу можно вытянуть, но это действие имеет определенные ограничения. И чем больше подвергать ее растягиванию, тем тоньше будут становиться ее стенки, что крайне отрицательно влияет на ее прочность.

Перед монтажом на унитаз вытягивать арматуру нежелательно. Только при стыковке с канализацией можно растянуть ее. Если не следовать этому совету, конструкция может провиснуть, а это чревато образованием засора в системе.

Укоротить гофру можно после замера нужной длины, но и тогда не следует отрезать ее в точности на это расстояние. Нужно оставить небольшой запас длины.

Устанавливая гофротрубу, важно, чтобы канал был изогнут, не мешая воде беспрепятственно сливаться. Пережимать трубу нельзя, иначе возможно повреждение, и в дальнейшем она начнет подтекать.

Не следует забывать, что гофра – изделие хрупкое и не рассчитано на чрезмерную нагрузку. Сверху или сбоку на нее ничто не должно давить.

Труба протекает

Если в сантехнике обнаружилась неисправность, это становится источником многих проблем. Несвоевременное устранение поломки может повлечь как разлитие нечистот по квартире, так и затопление водой соседей снизу. Учитывая то, что запах, распространяемый содержимым текущего унитаза, обладает невероятной стойкостью и впитываемостью в предметы меблировки, стены, пол и потолок, необходимо бороться с протечкой как можно более оперативно.

Часто причиной того, что унитаз течет, может стать гофротруба, которую либо неправильно установили. Она также может быть изначально некачественной.

Гофра выглядит как гармошка, соединяющая выпускное отверстие унитаза с отверстием в канализации. Чтобы убедиться, что течет именно гофротруба, нужно слить всю воду из унитаза и увидеть, в каком месте образовалась протечка.

Если подтверждение получено, то трубу нужно либо отремонтировать, либо заменить. Перед тем, как приступить к ремонту, следует найти место протечки.

Может быть два варианта:

• труба разорвалась либо треснула;
• образовалась протечка на стыке с канализацией или отводе унитаза.

Ремонтируют гофру таким образом:

• Трещину нужно высушить (можно посредством фена), после чего заклеить резиновой заплаткой. Клей должен быть только водостойким.
• Пропитайте кусок чистой ветоши эпоксидной смолой и обмотайте ею дыру. Предварительно место ремонта нужно обезжирить.
• Пропитайте бинт цементной смесью, после чего наденьте получившуюся конструкцию на трубу.
• Замажьте бинт санитарным силиконом и обмотайте им отвод унитаза.

Важно отметить, что все эти способы смогут устранить негерметичную стыковку только на время. Ведь отремонтировать гофру и сделать ее вновь водонепроницаемой нельзя. Лучше всего приобрести новую трубу и переставить ее.

Почему происходит протечка?

Особенно часто это случается при приобретении дешевого оборудования. Гофра сомнительного качества недостаточно плотно прилегает к трубе (ее внутренней поверхности), и на ней образуются нежелательные складки. Появление протечки в данном случае – вопрос времени.

Также в некоторых некачественных видах гофротруб юбка на манжете не прямая, а конусообразная. Этого быть не должно. Более дорогие модели, особенно изготовленные фирмами, лидирующими на рынке, обладают лучшими качеством и прочностью.

Для проведения качественного ремонта целесообразно обратиться за помощью к специалистам. При этом оставлять сантехников без внимания не стоит, лучше следить за тем, что они делают.

Что касается материалов, лучше приобретать их самостоятельно, так как очень часто вызываемые специалисты пытаются сэкономить на гофре, а это неминуемо повлечет за собой новые протечки.

Образовался засор

Такая неприятная вещь, как засор в канализации, известна подавляющему большинству владельцев жилья. Особенно это актуально для квартир, где установлены старые трубы, а канализационная система используется неправильно. Появление засоров обусловлено попаданием в трубу волос, грязи, жира, а также нерастворенных моющих средств – шампуней, лосьонов, бальзамов, мыла и других.

Сначала лучше попробовать прочистить унитаз, используя вантуз. Нужно как можно более плотно установить его к сливу и нажать несколько раз. Этот способ эффективен, если засор невелик, а частицы в нем мелкие.

Если же все не так просто, и размер пробки достаточно велик, а сама она покрыта слоем жира, то вантуз бесполезен. Можно воспользоваться химическим веществом для прочистки слива. Таких средств в настоящее время довольно много в соответствующих магазинах. В их состав, как правило, входят кислоты и щелочи, которые растворяют засоры в трубе.

Такое средство просто заливают в трубу. Чтобы растворить пробку, нужно подождать не менее 4-5 часов. После этого в трубу вливают горячую воду. Лучше всего делать это на ночь, так как именно в это время сантехникой пользуются меньше всего, и у средства будет достаточно времени, чтобы прочистить засор.

Можно воспользоваться смесью соды и уксуса (на 1 пачку нужно взять 1 бутылку). Эффект от такой смеси будет аналогичным химическому средству. После использования как готового, так и сделанного самостоятельно раствора необходимо также применить вантуз.

Все перечисленные способы хороши для удаления свежих засоров. В случае образования окаменелостей в старых трубах они вряд ли помогут. Тогда может пригодиться металлический трос. Его помещают в трубу и вращают, постепенно двигаясь вглубь. Это может помочь при жировых или волосяных засорах, но, если в унитаз были слиты, например, испортившиеся соленые огурцы, или выброшена гигиеническая прокладка, трос также бессилен.

Если от засора избавиться не вышло, лучше попросить о помощи профессионалов. Нужно позвонить в жилищное управление и оставить заявку. Существуют также платные службы, которые, как правило, реагируют более оперативно и имеют при себе все необходимые инструменты для устранения проблем. В сложных случаях засоры прочищаются при помощи специального гидропневмоимпульсивного оборудования.

Важно помнить, что устранять засор сложнее, чем предотвратить его появление. Нужно своевременно производить прочистку химическим средством не реже раза в месяц, а также стараться не допускать попадания в трубы волос, жира, мыла и крупных предметов.

манжета размером 110 мм, замена эксцентрика и фановой трубы, как подключить гофрированный слив

Иногда только с помощью гофры можно установить унитаз в требуемое положение. При использовании стандартных жестких труб это не всегда возможно в той позиции, в которой хочется владельцу. В статье будут подробно рассмотрены все вопросы, связанные с использованием пластиковой гофры для демонтажа старой или установки новой трубы.

Особенности и назначение

Безнапорная гофра (манжета) для унитаза, изготовленная из пластика, делает ремонт в туалете намного проще. Раньше для того, чтобы подключить унитазную конструкцию к системе канализации, использовали трубы из чугуна, отличавшиеся тяжестью и трудностью монтажа. В настоящее время значительно легче и удобнее пользоваться для этих целей пластиковыми изделиями. А уж в условиях многих квартир, когда каждый квадратный сантиметр на счету, такая унитазная гофра – единственный возможный выход для того, чтобы установить писсуар.

Гофрой называется переходный элемент системы сантехники, который предназначен для того, чтобы соединить унитазный патрубок с канализационной трубой. Это широкая трубка с гофро-стенками, изготовленная из термического пластика. Ее край представляет собой соединительную манжету, благодаря которой проще состыковать трубу и выпускное отверстие унитаза. Длина гофры в среднем составляет 25-30 см, манжета имеет диаметр 13,4 см на внешней стороне, 7,5 см – на внутренней (со стороны унитаза). Тот конец, который присоединяют к канализационной трубе, имеет диаметр 11 см.

Особенность унитазной пластиковой гофры такова, что внутри нее есть слой, значительно повышающий ее технические характеристики. Особенно это заметно, если остановить выбор на продукции лидирующих мировых производителей, таких как SML или Duker.

Установить на унитаз гофру намного удобнее и выгоднее, чем чугунную трубу. Во-первых, пластик легкий, стоит меньше, а срок эксплуатации у него намного больше.

Чистить его несложно, можно это сделать самостоятельно. Перед тем, как устанавливать гофру, не требуется предварительная чеканка.

Используют гофру не всегда. В большинстве случаев предпочтительнее взять пластиковую трубу, она значительно прочнее.

Гофру для унитаза используют в ряде случаев.

• В ситуации, когда унитаз смещен по оси относительно раструба канализации. Это может произойти, когда вследствие настила плитки на пол его уровень приподнимается, или когда владельцем принято решение переместить унитаз, установив его на другое место. В каждом подобном случае не будет точной стыковки выпускного отверстия унитаза и раструба канализации, то есть потребуется использовать специальный гофрированный слив. Если же производится замена унитаза и установка нового на другое место, гофра должна быть не короче 50 см. Если не использовать пластик, то придется перемещать канализационную трубу. Если же по окончании ремонта пол в санузле поднимется (и, соответственно, поднимется унитаз), замена гофры не требуется.
• Другая ситуация – когда нетипичен сам выпуск. Унитаз бывает устроен таким образом, что тип существующей канализации не совпадает с выпускным отверстием. Например, иногда в квартиру старой планировки требуется поставить современную сантехнику. В ней выпуск обычно прямой, а в устаревших моделях унитазов – косой.

Поэтому в случае, когда оборудование имеет горизонтальный или вертикальный выпуск, для того чтобы подключить его, понадобится использование гофрированной трубы, которую можно изогнуть под нужным углом.

Преимущества и недостатки

Достоинств у пластиковой гофры много, и они довольно весомые:

• Простота монтажа – человеку без специальных знаний вполне можно справиться с заменой трубы.
• Бюджетность – пожалуй, основное преимущество наряду с легкостью установки.
• Единственный доступный вариант в случае перемещения или сдвига унитаза.
• В случае несовпадения выпускного отверстия на унитазе и канализационного раструба можно ставить только пластик.
• Подойдет для временного унитаза, устанавливающегося до окончания ремонта.

Наряду с большим количеством преимуществ имеются и недостатки.

• Хрупкость конструкции в связи с небольшой толщиной стенок трубы. Если в унитаз уронить что-то с острыми краями, например, осколок керамоплитки или стекла, гофротруба может быть повреждена, и ее придется заменить.
• Если гофру расположить под неправильным углом или придать ей не тот изгиб, она может легко засориться.
• Если же гофротруба слишком длинная, она может провиснуть под тяжестью содержимого.
• Гофру нельзя размещать в стене, только снаружи.
• По мнению многих пользователей, конструкция имеет малопривлекательный и громоздкий внешний вид.

Виды и размеры

Унитазные гофры могут обладать такими параметрами.

• Эластичность. В зависимости от нее они бывают мягкими и жесткими. Вторые обладают более высокой прочностью и износостойкостью. Мягкую гофру можно установить на унитаз любой конфигурации и с любым типом выпуска (вертикальным, косым или горизонтальным). Чем более эластична труба, тем проще ее монтировать.
• Армирование. С его помощью пластиковые трубы укрепляют. Для этого используется стальная проволока. Армированная арматура служит дольше, но и стоит значительно дороже.
• По длине гофротрубы также различаются. В среднем диапазон варьируется от 0,2 до 0,5 м. Приобретая арматуру, нужно учесть расстояние от унитаза до того места, где гофра врезается в трубу. Лучше всегда покупать чуть более длинный канал, примерно на 5 см больше требуемого. Так проще избежать протечки.

Диаметр гофры может быть 50, 100, 200 мм. Перед покупкой нужно произвести замеры диаметра отверстия унитаза, и, исходя из полученной цифры, приобрести трубу с соответствующим сечением. Купить ее можно в любом магазине строительных и отделочных материалов.

Манжетой называют деталь сантехники, которая отвечает за обеспечение герметичного соединения унитаза и канализационного выпуска. Для каждого напольного унитаза она является необходимой. Поэтому, приобретая сантехнику, в комплект следует купить и манжету.

Модели, представленные в магазинах, различны по многим параметрам: материалу, из которого они изготовлены, диаметру, форме. Стандартный диаметр манжеты – 110 мм, но могут быть иные варианты. Необходимо узнать, каким типом выпуска оснащен унитаз, и какой у него диаметр, потому что именно на него будет крепиться манжета вторым концом.

Если размеры не совпадают, то необходима покупка простой конусной модели (в случае, если подключение прямое), либо комбинированной с разными выходными размерами (если подключение со смещением).

Если классифицировать манжеты, можно выделить следующие разновидности:

• прямые гладкие;
• угловые гладкие;
• конусные;
• эксцентрические;
• гофрированные.

Бывают также комбинированные модели: с одного конца они прямые и гладкие, а с другого гофрированные.

Фановая гофра подходит для подсоединения унитазов с горизонтальным или косым выпуском. Ее устанавливают в трубу 90 мм (безманжетную) либо в трубу со срезом 110 м.

Манжета эксцентрик состоит из двух цилиндрических поверхностей, соединенных вместе, но сдвинутых друг относительно друга по продольным осям. Стандартный диаметр выпускной бесшовной трубы – 72 мм.

В соответствии с материалом, из которого они изготовлены, манжеты делятся на резиновые и пластиковые. Если модель унитаза современная, а трубы сделаны из пластика, то используют полимерные виды. А для стыка с чугунной трубой подойдет традиционная плотная резина.

Обязательно учесть форму выпускного отверстия на унитазе. Она может быть:

• вертикальной;
• горизонтальной;
• косой.

Обязательной деталью является муфта. Модели для пластиковых труб выпускаются в ограниченном количестве – всего пять видов:

• Труба/труба – изделия с гладкими стенками зафиксированы друг относительно друга резьбой. Используется для жестких пластиковых труб, надевается по очереди на оба конца.
• Коробка/труба – в трубе с одной стороны находится кабель, с другой – компрессионный зажим.
• Фитинг с разъемным соединением.
• Прозрачная труба подходит для мягких стыков гофротрубы, укрепляется посредством накручивания.

Если не хочется, чтобы беспокоили неприятные запахи, можно оснастить унитаз обратным клапаном. Он может быть установлен не только в унитазе, но и в иных сантехнических элементах, имеющих выход в канализацию.

Обратный клапан защищает каждый из предметов сантехники от возникновения засоров, и устраняет запахи, препятствуя их распространению по жилому помещению. Это актуально как для жильцов на верхних этажах, так и на нижних.

Как выбрать?

Каждое изделие можно отнести к своему типу, руководствуясь сочетанием таких параметров как:

• длина и диаметр;
• армирование;
• эластичность.

Подобрать нужное изделие можно, исходя из нужных параметров, а также руководствуясь требованиями к качеству и прочности.

Желательно покупать сертифицированное изделие, а также перед приобретением тщательно изучить маркировку на нем. Не нужно поддаваться соблазну купить подозрительно дешевый товар, ведь, как известно, «скупой платит дважды», и велика вероятность, что, установив копеечную гофру, в скором времени придется идти в магазин за новой.

Демонтаж старой

Чтобы самостоятельно заменить гофру на унитазе, нужно демонтировать старую трубу. Это ступенчатая процедура, требующая определенной последовательности действий.

Чтобы правильно это сделать своими руками, нужно приготовить несколько ведер и ненужные тряпки. Сначала потребуется отключить подачу воды в сливе. Потом нужно открутить трубку, пропускающую воду. После вода сливается из бачка, а потом нужно снять бачок.

Процесс демонтажа начинается с унитаза. Если он установлен и эксплуатируется давно, то, вероятнее всего, он очень прочно закреплен в цементе. Вытащить его без повреждения невозможно. В этом случае нужно бить молотком в горловину унитаза. От вибрации воздействие на основание из цемента усилится, так процесс демонтажа пойдет легче.

По трубе бить нельзя ни в коем случае, особенно по чугунной, так как есть риск трещины или даже полного ее разрушения. Трещину в гофре заделать нельзя, а для установки новой придется полностью заменить трубу. Это повлечет дополнительные расходы средств и времени.

Когда горловина разбита, можно демонтировать конструкцию. Для начала нужно раскачивать ее. Если не получилось, при помощи молотка и зубила можно попробовать сбить основание из цемента. Часто после этого унитаз трескается или распадается на части, их нужно разобрать. Чтобы туалет не залило водой, следует обложить конструкцию тряпками.

После того, как унитаз демонтирован, нужно сбить с него все осколки и остатки цемента. Как только его нижний срез станет ровным, нужно очистить раструб и убрать из него куски унитаза. Как только канал очищен, его нужно заткнуть заглушкой, иначе неприятный запах распространится по всему дому. После этого можно менять гофротрубу.

Как установить?

Для того чтобы поменять гофру, понадобятся такие инструменты:

• молоток;
• кувалда;
• рулетка;
• клей «жидкие гвозди»;
• фум-лента;
• ключи;
• шланг, чтобы сливать воду.

Сделать это очень просто. Сначала нужно примерить трубу, для этого гофра прикладывается к тому месту, где планируется ее подсоединить. Сразу будет видно, стыкуются ли горловина унитаза, сточная труба и непосредственно гофра. Тут же можно определить, является ли длина гофротрубы подходящей.

Если нужно, гофру обрезают и делают разметку. Точки, где будут дюбели, нужно отметить маркером. Основание для унитаза также нужно обозначить. На унитаз устанавливаются бачок и сливная труба. При помощи перфоратора нужно сделать дыры под дюбели, после этого начинается монтаж новой гофротрубы.

Сначала ее протирают сухой тряпкой, потом наносят герметик на прокладку. После чего труба вставляется в канализационное отверстие. С другой стороны трубу тоже нужно обработать герметиком, после чего следует одеть обработанный канал на унитаз в области горловины. Замеченные трещины и щели нужно заделать тем же герметиком или клеем «жидкие гвозди».

На место, отведенное под основание унитаза, нужно поставить прокладку из резины, после чего необходимо нанести силиконовый герметик на ее окружность. Теперь можно поставить унитаз и закрепить его.

Как только клей «схватился», нужно проверить качество работы конструкции. Для этого следует спустить воду в унитазе и проконтролировать, не течет ли из-под него.

Кроме такого способа, можно нагреть гофротрубу. Ее подвергают воздействию высоких температур до тех пор, пока ее конец не станет мягким. Потом нужно без промедлений надеть гофру на отвод унитаза. Далее вторым концом канализационный раструб стыкуют с гофрой и наносят герметик. Теперь подсоединение окончено.

Подключить унитаз с прямым выпуском к канализации с косым раструбом можно при помощи пластикового уголка. Современные магазины предлагают широкий ассортимент изделий из этого материала. Чтобы предотвратить протечку воды из-под унитаза, нужно воспользоваться, кроме уголка, резиновым уплотнителем.

Мастер-класс по установке гофры смотрите далее.

Полезные рекомендации

При приобретении специалисты рекомендуют учитывать длину гофры. Это особенно важно для тех санузлов или туалетных комнат, в которых унитаз отходит от стены довольно далеко. Гофротрубу можно вытянуть, но это действие имеет определенные ограничения. И чем больше подвергать ее растягиванию, тем тоньше будут становиться ее стенки, что крайне отрицательно влияет на ее прочность.

Перед монтажом на унитаз вытягивать арматуру нежелательно. Только при стыковке с канализацией можно растянуть ее. Если не следовать этому совету, конструкция может провиснуть, а это чревато образованием засора в системе.

Укоротить гофру можно после замера нужной длины, но и тогда не следует отрезать ее в точности на это расстояние. Нужно оставить небольшой запас длины.

Устанавливая гофротрубу, важно, чтобы канал был изогнут, не мешая воде беспрепятственно сливаться. Пережимать трубу нельзя, иначе возможно повреждение, и в дальнейшем она начнет подтекать.

Не следует забывать, что гофра – изделие хрупкое и не рассчитано на чрезмерную нагрузку. Сверху или сбоку на нее ничто не должно давить.

Труба протекает

Если в сантехнике обнаружилась неисправность, это становится источником многих проблем. Несвоевременное устранение поломки может повлечь как разлитие нечистот по квартире, так и затопление водой соседей снизу. Учитывая то, что запах, распространяемый содержимым текущего унитаза, обладает невероятной стойкостью и впитываемостью в предметы меблировки, стены, пол и потолок, необходимо бороться с протечкой как можно более оперативно.

Часто причиной того, что унитаз течет, может стать гофротруба, которую либо неправильно установили. Она также может быть изначально некачественной.

Гофра выглядит как гармошка, соединяющая выпускное отверстие унитаза с отверстием в канализации. Чтобы убедиться, что течет именно гофротруба, нужно слить всю воду из унитаза и увидеть, в каком месте образовалась протечка.

Если подтверждение получено, то трубу нужно либо отремонтировать, либо заменить. Перед тем, как приступить к ремонту, следует найти место протечки.

Может быть два варианта:

• труба разорвалась либо треснула;
• образовалась протечка на стыке с канализацией или отводе унитаза.

Ремонтируют гофру таким образом:

• Трещину нужно высушить (можно посредством фена), после чего заклеить резиновой заплаткой. Клей должен быть только водостойким.
• Пропитайте кусок чистой ветоши эпоксидной смолой и обмотайте ею дыру. Предварительно место ремонта нужно обезжирить.
• Пропитайте бинт цементной смесью, после чего наденьте получившуюся конструкцию на трубу.
• Замажьте бинт санитарным силиконом и обмотайте им отвод унитаза.

Важно отметить, что все эти способы смогут устранить негерметичную стыковку только на время. Ведь отремонтировать гофру и сделать ее вновь водонепроницаемой нельзя. Лучше всего приобрести новую трубу и переставить ее.

Почему происходит протечка?

Особенно часто это случается при приобретении дешевого оборудования. Гофра сомнительного качества недостаточно плотно прилегает к трубе (ее внутренней поверхности), и на ней образуются нежелательные складки. Появление протечки в данном случае – вопрос времени.

Также в некоторых некачественных видах гофротруб юбка на манжете не прямая, а конусообразная. Этого быть не должно. Более дорогие модели, особенно изготовленные фирмами, лидирующими на рынке, обладают лучшими качеством и прочностью.

Для проведения качественного ремонта целесообразно обратиться за помощью к специалистам. При этом оставлять сантехников без внимания не стоит, лучше следить за тем, что они делают.

Что касается материалов, лучше приобретать их самостоятельно, так как очень часто вызываемые специалисты пытаются сэкономить на гофре, а это неминуемо повлечет за собой новые протечки.

Образовался засор

Такая неприятная вещь, как засор в канализации, известна подавляющему большинству владельцев жилья. Особенно это актуально для квартир, где установлены старые трубы, а канализационная система используется неправильно. Появление засоров обусловлено попаданием в трубу волос, грязи, жира, а также нерастворенных моющих средств – шампуней, лосьонов, бальзамов, мыла и других.

Сначала лучше попробовать прочистить унитаз, используя вантуз. Нужно как можно более плотно установить его к сливу и нажать несколько раз. Этот способ эффективен, если засор невелик, а частицы в нем мелкие.

Если же все не так просто, и размер пробки достаточно велик, а сама она покрыта слоем жира, то вантуз бесполезен. Можно воспользоваться химическим веществом для прочистки слива. Таких средств в настоящее время довольно много в соответствующих магазинах. В их состав, как правило, входят кислоты и щелочи, которые растворяют засоры в трубе.

Такое средство просто заливают в трубу. Чтобы растворить пробку, нужно подождать не менее 4-5 часов. После этого в трубу вливают горячую воду. Лучше всего делать это на ночь, так как именно в это время сантехникой пользуются меньше всего, и у средства будет достаточно времени, чтобы прочистить засор.

Можно воспользоваться смесью соды и уксуса (на 1 пачку нужно взять 1 бутылку). Эффект от такой смеси будет аналогичным химическому средству. После использования как готового, так и сделанного самостоятельно раствора необходимо также применить вантуз.

Все перечисленные способы хороши для удаления свежих засоров. В случае образования окаменелостей в старых трубах они вряд ли помогут. Тогда может пригодиться металлический трос. Его помещают в трубу и вращают, постепенно двигаясь вглубь. Это может помочь при жировых или волосяных засорах, но, если в унитаз были слиты, например, испортившиеся соленые огурцы, или выброшена гигиеническая прокладка, трос также бессилен.

Если от засора избавиться не вышло, лучше попросить о помощи профессионалов. Нужно позвонить в жилищное управление и оставить заявку. Существуют также платные службы, которые, как правило, реагируют более оперативно и имеют при себе все необходимые инструменты для устранения проблем. В сложных случаях засоры прочищаются при помощи специального гидропневмоимпульсивного оборудования.

Важно помнить, что устранять засор сложнее, чем предотвратить его появление. Нужно своевременно производить прочистку химическим средством не реже раза в месяц, а также стараться не допускать попадания в трубы волос, жира, мыла и крупных предметов.

размеры, виды, советы по выбору

Монтаж электропроводки имеет массу тонкостей. Ведь монтер должен не только правильно собрать схему и подключить провода, но и сам монтаж должен соответствовать ПУЭ и обеспечивать безопасную эксплуатацию, а также исключать механические повреждения проводки. Одним из средств для защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и проводов. В этой статье мы расскажем, что это такое, а также какие бывают виды и размеры гофротрубы.

Назначение гофры

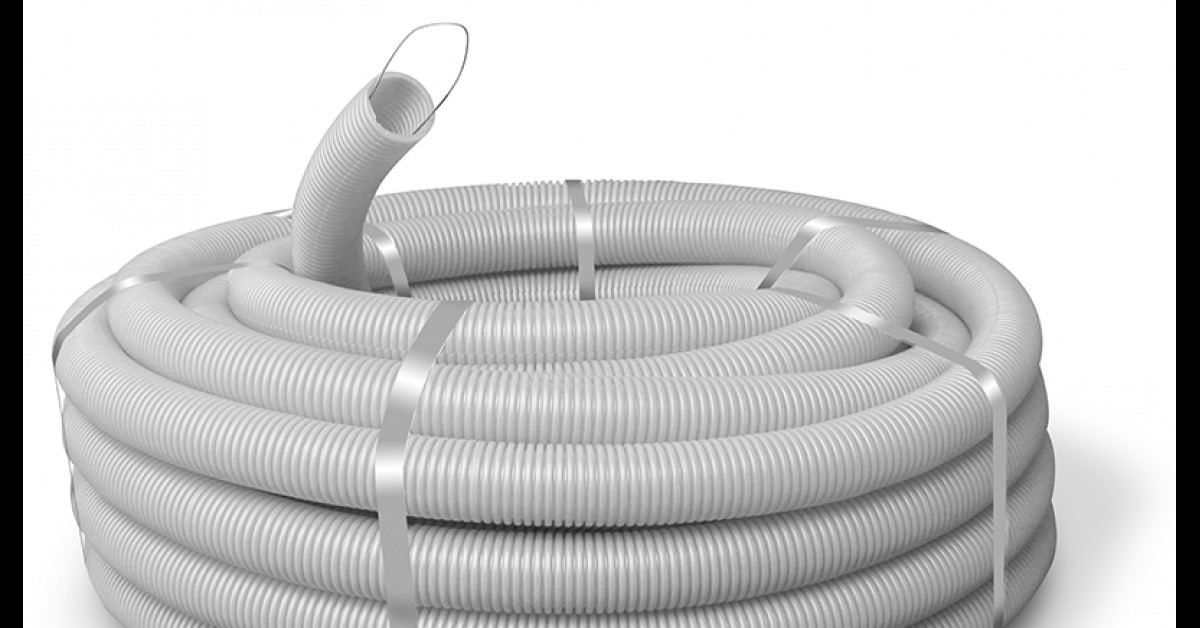

Гофра для электропроводки в общем случае представляет собой трубу с оребрением. Она нужна для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность. Также гофра выполняет роль дополнительного изолирующего слоя хоть и слабую, но это не является её основной функцией. Еще она является защитой проводки от пожара. Такое свойство обеспечивается благодаря использованию соответствующих материалов, которые при повышении температуры или возгорании кабеля начинают оплавляться и выделять вещества, препятствующие горению.

Для соединения нескольких отрезков гофротрубы, прокладки кабеля в ней под прямым углом и отвода от линии используют соответствующие муфты, повороты и тройники. Если монтаж выполнен правильно, а на концах надеты заглушки с прорезью, то обеспечивается дополнительная защита линии от воздействия влаги.

Виды и типы гофротрубы

Гофру для кабеля различают по следующим параметрам:

1. Диаметру.
2. Толщине стенок.
3. Используемым материалам.
4. Цвету.
5. Устойчивости к нагрузкам.

Гибкость гофры и её устойчивость зависит от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.

Классификация по материалу и его основные характеристики:

1. ПВХ — это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки. При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению.
2. Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов Цельсия. Устойчивы к УФ-лучам, кислотам, маслам и растворителям. Различают по цветам: черные и двухслойные красные – полиэтилен, а синие – полипропилен.

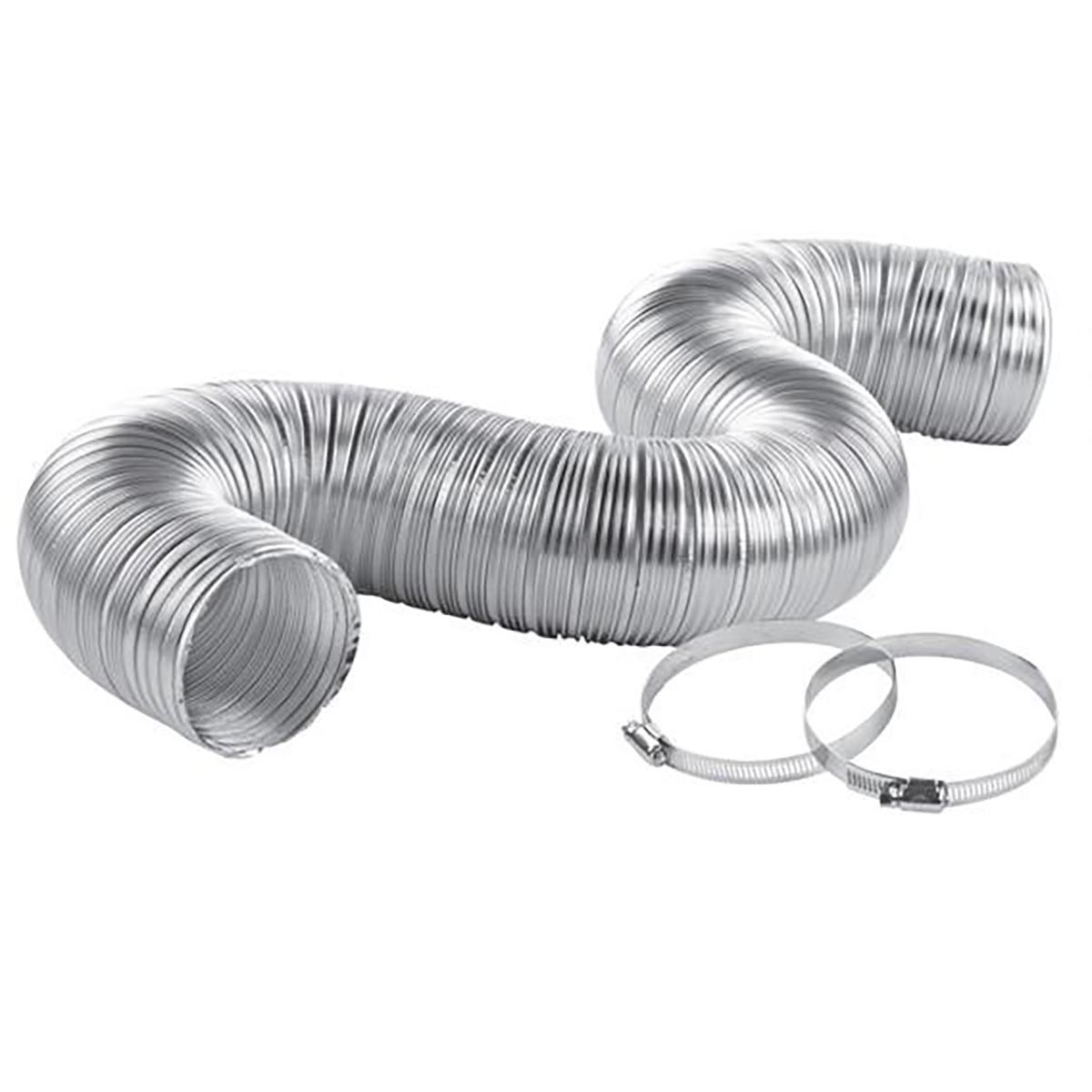

3. Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.

Интересно! Маркировка металлорукавов расшифровывается так: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты; РЗ-ЦП – с ПВХ изоляцией, для герметизации.

По количеству слоёв различают:

• Однослойные. ПВХ рукава чаще всего состоят именно из одного слоя, при этом его толщина может быть разной.
• Двухслойные. Пример — труба ПНД с двойной стенкой.

По устойчивости к нагрузкам:

• Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
• Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
• Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
• Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.

Ещё один фактор — это разновидности гофры по цвету. Нормативно это не закреплено, но обычно серые и белые гофры из ПВХ, красные, черные и синие из полиэтилена. Бывают и цветные модели, это зависит от того, какой краситель добавляется в массу на производстве. Можно использовать определённые цвета для каждого типа линий:

• Белый – освещение и интернет.
• Серая или черная – розетки, цепи общего назначения.
• Зелёный – информационные кабели и телефония.
• Красная – для наружного применения.

На практике такое разделение встречается не часто.

Толщина стенки гофры лежит в пределах 5-15 мм. Внешний диаметр для ПВХ-гофры лежит в пределах 16-50 мм. Ниже приведена подробная таблица, в которой указан размерный ряд гофры для кабеля.

Наружный диаметр	Внутренний диаметр
16	10.7
20	14.1
25	18.3
32	24.5
40	31.5
50	39.6

Размерный ряд металлорукавов:

Наружный диаметр	Внутренний диаметр
9. 8	5.1
11.0	7.7
13.5	9.7
15.6	11.7
19.0	14.7
22.0	18.0
38.0	31.5
45.0	37.5
58.0	49.5
71.5	62.5
87.5	78.0

Также различают варианты с зондом и без. Зонд часто называют протяжкой для провода. Это тонкая стальная проволока, к которой привязываются провода и с её помощью проводка затягивается в рукав. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.

Какую выбрать гофру

Чтобы разобраться, какую гофрированную трубу купить: ПНД или ПВХ, рассмотрим типовые применения для разных видов гофры.

ПВХ подходит для:

• Прокладки наружной проводки в деревянном доме.
• Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
• Электромонтажа в бане, в ванной и других местах с повышенной влажностью.
• Она наиболее распространенная и чаще всего используется при монтаже в квартире или в доме.
• Для наружных работ, но при условии, что попадание прямых солнечных лучей минимизировано.

ПНД или ПВД в том числе двухслойные подходят для прокладки кабеля в земле (в траншее) и на улице.

Металлорукав используют для прокладки проводов и кабелей в местах с повышенной вероятностью возникновения механических повреждений. Можно использовать во взрывоопасных помещениях. Есть варианты с фланцами на концах и герметизирующим слоем – для использования в сырых местах. Поэтому нельзя чётко сказать какая лучше, у каждой гофры своё применение.

Важным моментом является правильный выбор диаметра гофры под кабель. Чтобы проложить кабель таким способом он должен влезть в гофрированную трубу, к тому же иногда требуется проложить несколько проводов в одной трубе. Для одного провода нужно:

1. Определить внутренний диаметр гофры.
2. Определить внешний диаметр кабеля.

В таблице ниже приведены внешние диаметры популярной кабельной продукции.

Тип	Внешний диаметр, мм
ВВГ 3х1.5	8
ВВГ 3х2.5	9.4
ВВГ 3х4	10.8
ВВГ 3х6	11.9
ПВС 3х1.5	8.2
ПВС3х2.5	9.8
ПВС 2х2.5	9.1
ВБбШв 3х4	15.5
ВБбШв 3х6	16.5

Например, для прокладки электропроводки из одного ВВГ 3х4, нужна гофра с наружным диаметром 20 или 25 мм, а для ВБбШв 3х6 – 25-32 мм.

Тогда как для прокладки нескольких проводов нужно пользоваться следующим алгоритмом:

1. По внешнему диаметру вычисляем общую площадь сечения кабеля и площадь сечения отверстия гофры.
2. Проводка не должна заполнять гофротрубу более чем на 35%, подробнее в ПУЭ 2.2)/4=1231 кв. мм.

   При этом можно заполнить лишь 35% площади:

   1231*0.35=430 кв.мм

   Тогда количество проводов в одной гофре равно:

   430/65=6.61

   Отсюда следует, что в гофру 50 мм можно ввести до 6 проводов ПВС 2х2.5.

   Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день. Напоследок рекомендуем просмотреть полезные видео по теме:

   Материалы по теме:

   Гофра для проводов: как использвать

   На сегодняшний день при строительстве нового частного дома большинство хозяев старается сделать надежную электрическую проводку и обеспечить ее защитой. Сейчас все чаще начинают использовать специальную гофрированную трубу. В данной статье будет предоставлена информация о том, что же это такое, из чего состоит гофра, какие у нее преимущества, как делается монтаж и другие особенности.

   Какие типы бывают

   В первую очередь нужно иметь представление, что это за конструкция. Гофрированная труба – это специальная защитная конструкция для проводов различного назначения. Она представляет собой длинную полую трубку разных размеров, в зависимости от кабеля, под который она выбирается. Изготавливается из материалов разной прочности и устойчивости к высоким температурам.

   Такое защитное средство имеет небольшую стоимость, что делает его доступным, но позволяет обеспечить надежную защиту помещенным в него проводам и кабелям. Гофрированная защитная трубка разделяется на три типа. Каждый из типов рукавов должен соответствовать параметрам ГОСТ.

   Легкий гибкий защитный рукав. Такая конструкция имеет повышенную гибкость, но показатели механической устойчивости небольшие. Зачастую применяется для внешней и наружной прокладки кабелей. Используется в тех места, где на трубку не будет оказываться прямое давление – поверх натяжных потолков, за обшивкой из гипсокартона. Легкий вариант защитного приспособления обычно не может выдержать резкие и сильные нагрузки. По этой причине этот рукав не может абсолютно предохранить электрическую сеть от механического воздействия.

   Тяжелый защитный рукав средней прочности. В гофре такого типа сбалансирована устойчивость и гибкость. Его можно монтировать в штукатурку, бетон или землю. Оптимальный вариант для подземной проводки. Сверхтяжелая металлическая конструкция. Такие металлические рукава могут выдержать воздействие значительных нагрузок, обеспечить хорошую безопасность электрической сети по всему периметру. Зачастую данный тип применяется для обеспечения электроснабжения в здравоохранительных структурах, образовательных учреждениях, а также общественных местах с большой посещаемостью. Можно помещать в землю и железобетонные конструкции.

   Если электрический кабель нужно проложить под землей, то данный тип рукава может защитить его от влаги и уберечь от механического повреждения еще на стадии укладывания и закапывания. Когда подбирается гофра, следует учитывать не только то, какая нагрузка на нее будет оказана, но и ее устойчивость при постоянном воздействии ультрафиолетовых лучей. Если силовой кабель прокладывается под землей, то рукав должен быть устойчив к влаге. Это связано с тем, что в землю попадает большое количество воды, которое может долго испаряться.

   Структура гофры

   Обычно гофрированные трубки изготавливаются из полимерных продуктов. Состоит из внутреннего и внешнего слоя, с круглым сечением. Внешний слой производится из устойчивого гофрированного полиэтилена низкого давления. Он предохраняет внутренний слой, который выполнен из полиэтилена высокого давления. Изнутри трубка должна быть абсолютно гладкой, чтобы кабель можно было протащить через конструкцию без лишних усилий и не допускать перетирания оплетки.

   Рифленая поверхность позволяет лучше распределять нагрузку по всей трубе, способствуя повышению сопротивления. Такая структура хорошо подходит, если гофра закапывается глубоко в землю. Пластмасса для производства имеет повышенную устойчивость к высоким температурам и не горит. Каждый вид гофрированной поливинилхлоридной трубки должен соответствовать нормам ГОСТ. По ГОСТу определяется степень защиты рукава (например, IP 65 по ГОСТ 14254). Номер ГОСТ можно узнать при покупке определенной модели рукава.

   Видео “Прокладка кабеля в гофре”

   Видимые преимущества

   Обычно гофра используется для проводов электрической сети. Этот элемент совсем не обязателен для монтажа электрической сети. Он применяется по необходимости, если место, где будет пролегать силовая линия, может быть подвержено воздействию различных негативных факторов. Прокладка в жилых и промышленных зданиях электрической сети, а также под землей, в гофрированной трубе очень удобно. Такая защитная конструкция предоставляет защиту от влаги, механических повреждений, от грызунов, перепадов температур и других последствий.

   Большинство специалистов в области электротехники настаивают, чтобы в деревянных домах электрические провода укладывались в гофрированную огнеупорную трубу. Это требуют нормы безопасности для таких помещений. Она способна уберечь весь дом при искрении проводки, коротком замыкании, предотвратив воспламенение деревянных элементов. При монтаже электрических кабелей в доме их помещают в гофрированную трубу для того, чтобы ее было удобней крепить или заводить в каналы. Она достаточно гибкая, чтобы одновременно предохранять электрические жилы и прокладываться в доме под разными углами.

   Если нужно сделать закрепление проводки, то лучше это делать не с самой жилой, которая постоянно находится под напряжением, а с внешней защитной трубкой. Возможность гофрированной трубки компенсировать деформацию помещенных в нее проводов, делает ее более универсальным средством защиты. При монтаже ее можно размещать под плавным изгибом, не рискуя повредить изоляцию внутреннего шнура.

   Когда монтаж проводки делается внутри штукатурки, внутрь железобетонных конструкций или заливается цементом для закрепления, то нужно учесть очень важный фактор. Все новые дома через определенное время дают усадку. Если силовые кабеля были закреплены в критических точках, то они могут просто порваться, а результате произойдет короткое замыкание.

   Гофрированная труба в таком случае обезопасит линию электроснабжения от данного происшествия. Кроме того, если будет необходимо провести ремонтные работы или демонтировать силовой кабель, то это проще сделать, если они помещены в гофру.

   Данная защитная конструкция позволит предохранить человека от удара переменного и постоянного тока, который проводит отделочные работы в помещении. Уже на стадии монтажа гофрированная труба способна обеспечить надежную защиту шнура от случайных повреждений или попадания различных горючих веществ на его изоляцию.
   Гофрированная труба хорошо себя зарекомендовала при прокладывании наружной проводки, так как большая часть линии может быть подвержена воздействию природных факторов и случайного механического повреждения оплетки.

   Как завести кабель в гофру

   Для начала необходимо отмерять подходящий отрезок гофры. Затем нужно найти наиболее протяженное место, чтобы сам провод было удобно протягивать по рукаву. Конец кабеля можно смазать салидолом, чтобы улучшить проходимость. Сам шну должен быть равным, чтобы при изгибе он не застревал в гофре.
   Данный процесс не сложный. После завершения заведения, шнур нужно закрепить, чтобы он не выпал во время переноски мотка или при укладывании его в доме или же в землю.

   Видео “Как продевать кабель в гофру”

   Так или иначе, но даже в решении такой проблемы может возникнуть масса вопросов. В видео вы узнаете ответы на многие вопросы.

   Что там под капотом?

   Когда вы регулярно проводите техническое обслуживание вашего автомобиля, например, замену масла и перестановку шин, большинство механиков также проводят многоточечный осмотр. И, скорее всего, вы доверяете им, чтобы сказать вам, если что-то нуждается в замене или что-то не так с этими странными коробками, проводами и трубками под капотом.

   На случай аварии на дороге или просто для того, чтобы лучше понять, как автозапчасти взаимодействуют друг с другом, полезно иметь некоторые базовые знания, когда в следующий раз заглянете под капот своего автомобиля.Независимо от того, являетесь ли вы начинающим механиком-сделай сам или вас отталкивает мысль о работе с металлическими органами вашего автомобиля, просмотрите это руководство для начинающих по автомобильным деталям от Kennedy Transmission .

   Двигатель

   Давайте начнем с того, что, мы надеемся, вы знаете. Это тот кусок металла, который превращает «мобиль» в «автомобиль» и заставляет его колеса вращаться — сердце автомобиля, если хотите. Двигатель — это самый большой аппарат, который вообще находится в центре всего остального. Для получения дополнительной информации о вашем конкретном двигателе руководство пользователя вашего автомобиля является фантастическим ресурсом.

   Генератор

   Если ваш автомобиль не заводится, важно определить, связана ли проблема с аккумулятором или генератором . Генераторы выглядят как колесо с прорезями и вращающимися шестернями сбоку, и они производят электроэнергию, которая заряжает аккумулятор и поддерживает работу двигателя.

   Аккумулятор

   Аккумулятор довольно легко обнаружить в зависимости от того, где он находится в моторном отсеке или есть ли на нем защитная панель (часто в углу).Это прямоугольная коробка с двумя клеммами разного цвета с каждой стороны: красная для плюса, черная для минуса.

   Ремни Ремни

   помогают управлять работой различных двигателей, таких как генераторы переменного тока, кондиционеры и насосы. Многие новые модели автомобилей имеют один поликлиновой ремень , который наматывается на шкивы двигателя; одна сторона плоская, а другая имеет несколько ребер.

   Цилиндры и провода свечей зажигания

   Двигатели могут иметь различное количество цилиндров, которые преобразуют бензин в энергию.Большинство современных автомобилей оснащены четырьмя, шестью или восемью цилиндрами, но есть и автомобили с большим или меньшим количеством цилиндров. Обычно у каждого цилиндра есть собственная свеча зажигания, которая помогает системе зажигания, подключенная к проводам.

   Поршень и коленчатый вал

   Поршни размещены в цилиндрах, прилегают друг к другу на коленчатом валу и перемещаются вверх и вниз, создавая движение коленчатого вала. Коленчатый вал генерирует энергию вращения, поэтому ваши колеса могут двигать автомобиль вперед.

   Крышка заливной горловины и щуп

   Если вы сами меняете моторное масло, то здесь оно заменяется и доливается. Крышка заливной горловины расположена в верхней части двигателя и может быть помечена как «заливка масла», «масло для двигателя» или со значком масленки. Также будет щуп для проверки уровня масла , который должен располагаться между отметками min и max.

   Радиатор

   Радиатор представляет собой теплообменник, используемый для охлаждения и регулирования температуры двигателя.Это большая панель, которая находится вертикально за передней решеткой автомобиля. Не снимайте крышку радиатора после того, как автомобиль завелся! Это опасно, потому что системы охлаждения находятся под огромным нагревом и давлением.

   Трансмиссия

   Коробка передач находится на задней стороне двигателя и под другими деталями; поэтому его нелегко увидеть. Рядом расположен щуп для проверки уровня трансмиссионной жидкости .

   Резервуары
   Бачок тормозной жидкости

   Бачок с тормозной жидкостью находится под капотом перед рулевым колесом и обычно прозрачен для быстрой проверки уровня жидкости, не открывая его.Для бесперебойной работы тормозной системы важно, чтобы она была заполнена надлежащим количеством жидкости.

   Бачок охлаждающей жидкости

   Расположенные рядом с радиатором бачки охлаждающей жидкости содержат охлаждающую жидкость и обычно состоят из полупрозрачного белого пластика. Правильное распределение этой жидкости является неотъемлемой частью предотвращения повреждения вашего автомобиля из-за перегрева.

   Бачок жидкости гидроусилителя рулевого управления

   Резервуары для жидкости гидроусилителя руля часто находятся на стороне пассажира, хотя они могут быть и на стороне водителя.К крышке прикреплен небольшой щуп. Эта жидкость обеспечивает плавное вращение колеса, поэтому, если вы чувствуете большее сопротивление, чем обычно, при выполнении поворотов в автомобиле, проверьте уровень жидкости или обратитесь к специалисту.

   Бачок для жидкости омывателя ветрового стекла

   Пожалуй, самая простая задача для автовладельцев, очень важно знать, куда доливать жидкость для очистки ветрового стекла. Открыв капот, осмотритесь по сторонам, пока не увидите бачок с символом лобового стекла или каплями жидкости на его крышке (которая обычно синего цвета).

   Kennedy — ваш эксперт по автозапчастям и двигателям

   Как водитель, базовое понимание деталей в моторном отсеке, благодаря которым ваш автомобиль работает как хорошо смазанный механизм, в буквальном смысле, имеет неоценимое значение. Являетесь ли вы резидентом, нуждающимся в автосервисе в Миннесоте , или просто проезжаете мимо, Kennedy Transmission предлагает широкий спектр услуг , чтобы вернуть вас на дорогу быстро и безопасно.

   Как починить капот автомобиля, который не закрывается

   Итак, на днях вы ехали по дороге, и вдруг, без предупреждения, капот вашей машины не закрывается.Металлический щиток, закрывающий двигатель, почему-то торчит вверх и наружу, как антенна.

   Это может быть невероятно неприятно, особенно если это происходит во время вождения или сразу после того, как вы помыли машину.

   Знание того, как починить капот автомобиля, который не закрывается, сэкономит вам время и деньги, так как вам не придется обращаться к механику. Некоторые из этих шагов могут показаться очевидными, но убедитесь, что вы выполнили их все, прежде чем отказываться от исправления самостоятельно.

   Как починить замок капота, который не закрывается?

   Прежде всего: выключите машину! Если он все еще работает, быстро откройте капот, потянув за рычаг внутри автомобиля, который открывает капот.Сначала убедитесь, что автомобиль выключен, потому что вы не хотите рисковать получить удар током, если он войдет в контакт с чем-либо.

   После выключения двигателя проверьте наличие незакрепленных деталей и/или проводов. Убедитесь, что все подключено и правильно установлено. Возможно, один из ваших проводов оторвался, или какая-то другая часть могла быть ослаблена во время вождения. Если это произойдет, то отсоединение и повторное подключение их может помочь!

   Если это не так, проверьте, нет ли заедания перед механизмом открывания капота.Незначительная проблема с капотом автомобиля, например, кусок пластика, застрявший на пути металлического люка, заставит его застревать вверх, как антенну в закрытом состоянии. Вам нужно будет удалить все, что может помешать вам снова открывать и закрывать капот.

   Как починить сломанную защелку капота?

   Капот автомобиля соединяется с ручкой внутри автомобиля. Очень опасно, если он не закрывается должным образом, потому что другие части автомобиля будут работать со сбоями, и это не будет хорошо для вашей безопасности или кого-либо еще, кто может делить с вами дорогу.Если вы не знаете, как починить сломанную ручку замка капота, вот несколько основных шагов, как ее заменить.

   Необходимые инструменты

   шагов по замене ручки замка капота автомобиля

   1. Откройте капот своей машины и загляните внутрь. Есть рычаг защелки, который должен быть соединен с кабелем, ведущим в моторный отсек. Другой конец этого троса идет к запорному механизму на раме автомобиля, прямо под капотом. Используйте свои пальцы, чтобы увидеть, подключено ли оно там; вы почувствуете сопротивление при протягивании.

   2. Если рычаг защелки капота все еще соединен с запорным механизмом, используйте разводной ключ, чтобы ослабить гайки на обоих концах этого троса.

   3. Выньте все детали, которые нужны для конкретной модели вашего автомобиля, в зависимости от того, как он выглядит внутри. В некоторых вытяжках вместо ручки, за которую можно потянуть, может использоваться стопорная пластина, или к ним могут быть прикреплены и другие детали. Убедитесь, что вы знаете, что делает каждая часть, прежде чем снимать ее, потому что есть некоторые детали, которые очень маленькие и легко теряются из виду среди других вещей в этом отделении, если вы не будете достаточно осторожны при их удалении.Также будьте осторожны с любыми острыми краями! Вы не хотите травмировать себя, так как этот ремонт довольно прост.

   4. Когда все детали разложены на чистой поверхности, обратите внимание на то, как они соединены со сломанной ручкой/частью, которую необходимо заменить. Вы заметите, что некоторые из них крепятся болтами, в то время как другие удерживаются чем-то более прочным, например, клеем/винтами или даже заклепками. Если он склеен, вы можете либо использовать химические растворители, либо нагреть соединение паяльником, чтобы сделать его достаточно мягким, чтобы вы могли его разъединить, если это необходимо.

   5. Как только вы узнаете, какие детали вам нужны для конкретной модели автомобиля, зайдите в Интернет и сравните цены, прежде чем решить, что лучше для вас! Затем поместите все еще исправные детали обратно в моторный отсек.

   6. Найдите место для этого проекта, желательно в гараже или на подъездной дорожке, чтобы вам не пришлось ничего нести далеко, когда закончите! Но если вы работаете внутри самой машины, убедитесь, что вы открыли все окна и двери, чтобы позже выпустить пары, иначе это может привести к проблемам с дыханием у вас или кого-то еще.

   7. Скорее всего, заменяемая деталь не совсем такая, как та, что изначально использовалась в вашем автомобиле; скорее всего, нет, поскольку он был изготовлен разными производителями, хотя они оба поставлялись с похожими деталями. Вот почему лучше всего делать заметки о том, как каждый компонент подключен к сломанной части/ручке, потому что некоторые из них могут нуждаться в повторной проводке/повторном подключении, чтобы они подходили правильно.

   8. Если вы хотите перемонтировать новую деталь, разберите существующий неповрежденный провод и попытайтесь выяснить, как это сделать.Возможно, вам придется сначала разрезать его или использовать другие инструменты для этой цели, прежде чем вы сможете увидеть, как все элементы связаны.

   9. Когда все будет установлено, аккуратно установите все детали на место, чтобы они правильно встали на свои места! Закручивайте любые болты достаточно туго, но не слишком сильно, потому что вы не хотите, чтобы они сломались внутри своих отверстий, что может вызвать еще больше проблем в будущем, если их оставить без присмотра.

   10. Теперь включите машину и потяните за ручку; убедитесь, что он соединен с запорным механизмом концом троса! Если он все еще немного ослаблен, вы можете затянуть его с помощью разводного ключа.

   11. Повторите шаг десять несколько раз после того, как вы хорошенько подергали ручку защелки, пока не убедитесь, что все работает, как должно быть, и из этой части больше не будет течи!

   12. Закройте капот и посмотрите, как вы справились со своим первым в жизни ремонтом автомобиля, или повторите любые детали, которые еще могут показаться или звучать не так, как нужно.

   Чем смазать замок капота автомобиля?

   Капот автомобиля крепится к остальной части кузова с помощью набора петель и защелок.Без этих устройств автомобиль не смог бы нормально функционировать. Со временем эти части могут ослабевать и перестать правильно функционировать. Когда это происходит, ваш капот не может полностью закрыться или может открыться, когда вы едете по дороге.

   Нанесите смазку на любые детали, соприкасающиеся друг с другом, когда капот закрыт. Нанесите немного смазки на один из них (не используйте WD-40, так как это может усугубить проблему, лучше используйте силиконовый спрей). Вытрите излишки масла после распыления его на ту часть, на которую вы нанесли смазку.

   Силиконовый спрей может помочь, когда капот автомобиля не закрывается, если проблема связана с тем, что что-то застряло между двумя металлическими или пластиковыми деталями, которые должны двигаться друг вокруг друга, когда капот закрыт. Распылите немного по обе стороны от того, что стоит на пути, а затем сотрите излишки, а затем посмотрите, как это работает!

   Что делать, если капот не закрывается после аварии?

   Убедитесь, что капот автомобиля правильно выровнен. Если металлическая заслонка не открывается и/или не закрывается полностью, это может быть связано с тем, что какая-то деталь не на месте, что мешает ей двигаться по мере необходимости.Проверьте, не смещены ли некоторые части или что-то выглядит так, как будто это может помешать капоту открываться и закрываться, как предполагалось!

   Проверьте все винты, которыми крепится капот автомобиля. Если некоторые из них отсоединились во время аварии, вам нужно их подтянуть, чтобы все оставалось правильно, особенно при движении по ухабистым дорогам!

   Как мы уже говорили, петли — это элементы, которые крепят капот к машине. С каждой стороны вашего автомобиля должно быть по крайней мере по одному, хотя возможно, что с каждой стороны их больше одного.

   Эти петли несут большую часть веса вытяжки, поэтому они должны быть достаточно прочными, чтобы не повредиться! Если они погнуты или сломаны каким-либо образом, когда вы пытаетесь их затянуть, вам придется заменить их, прежде чем пытаться повторить этот процесс.

   Если вам нужна помощь в определении того, сломаны ли ваши петли, пожалуйста, прочтите ниже краткое объяснение того, как выглядят эти похожие на петли детали под капотом.

   Когда вы осматриваете эти шарнирные детали, помогает сильный источник света, направленный на нижнюю часть капота.Есть два типа защелок, которые удерживают большинство автомобильных капотов на месте: одна называется «верхняя защелка» и видна из-под капота, а другая называется «боковой защелкой» и ее нельзя увидеть, не открывая капот.

   Верхние защелки чаще встречаются в старых автомобилях, но их также можно найти в некоторых новых автомобилях, в которых используются общие компоненты со старыми моделями. Эти защелки состоят из двух стержней, которые поворачиваются друг над другом, чтобы зафиксировать положение. Чтобы определить, не сломаны ли ваши накладные защелки, посмотрите, не повернута ли одна из планок немного внутрь.

   Если этот стержень был согнут или отодвинут слишком далеко внутрь себя, то эта защелка больше не будет работать и должна быть заменена — вы не можете исправить этот тип защелки.

   Боковая защелка работает так же, как верхняя, за исключением того, что она не поворачивается над другой деталью, чтобы зафиксироваться на месте. Вместо этого боковая защелка блокируется, когда вы нажимаете на нее и отворачиваете от капота (движение, противоположное открытию капота). Чтобы проверить автомобиль на наличие сломанных боковых защелок: найдите отверстие в каждой петле/защелке в сборе.Если какое-либо отверстие выглядит настолько вытянутым, что по его окружности с обеих сторон шарнира имеются метки (это часто выглядит как U-образная форма), то эта защелка не может быть зафиксирована на месте и должна быть заменена.

   Теперь, когда вы знаете, как определить, сломаны ли ваши шарниры/защелки в сборе, вы можете продолжить диагностику проблемы. Если ни одна из ваших защелок не сломана, но одна или обе из них не работают должным образом, это может быть связано с тем, что они заржавели.

   Часто задаваемые вопросы

   Как предотвратить коррозию капота автомобиля?

   Равномерно нанесите слой воска на место, где металлическая часть капота автомобиля соединяется с пластиковой кромкой, всякий раз, когда вы моете автомобиль. Это поможет защитить обе стороны от ржавчины и не позволит им слишком сильно соприкасаться друг с другом.

   Как избавиться от мелких пятен ржавчины на замке капота автомобиля?

   Проверьте металлическую кромку капота на наличие ржавчины. Если проблема в том, что металлическая часть капота вашего автомобиля начала ржаветь, вы можете срезать ее металлическим лезвием до тех пор, пока то, что осталось, не перестанет ржаветь.Используйте наждачную бумагу, чтобы сгладить любые неровности, оставшиеся после этого, а затем покрасьте их в любой цвет, который вы предпочитаете!

   Заключение

   Пятна ржавчины, неправильная регулировка или повреждение в результате аварии – это лишь малая часть причин, из-за которых не закрывается капот автомобиля. Хотя они могут нанести ущерб, если ваш капот откроется во время вождения, это легко решаемые проблемы.

   Перед заездом обратитесь к механику, попробуйте воспользоваться советами, данными в статье, и избежать ненужного ремонта.

   Инструкция по ношению академического капюшона

   Инструкции по ношению академического капюшона

   Поздравляем! Вы получили степень и право носить академический капюшон.

   Академический капюшон — это визуальное представление вашего уровня академических достижений. и присуждаемая научная степень.

   Этот капюшон был разработан в соответствии с рекомендациями, установленными Межвузовской Бюро академического костюма.

   Следующие инструкции помогут вам правильно носить капот.

   1. Наденьте капюшон на голову бархатной стороной вверх и небольшим зауженным концом вперед.
   2. Если у капюшона есть шнурок и пуговица, прикрепите шнур капюшона к пуговице рубашки перед закрывающее платье, чтобы капюшон не скользил по шее.
   3. Обратитесь за помощью, чтобы закрепить шнур на спине, чтобы скрепить заднюю часть капюшона.
   4. Обратитесь за помощью, чтобы выровнять цвета подкладки, как показано на рисунке.
      • Отделка из бархата/вельвета
        • представляет учебную дисциплину
      • Подкладка
        • представляет колледж/университет, присваивающий степень
      • Шеврон
        • представляет колледж/университет, присваивающий степень
      • Черная оболочка
        • традиционный цвет, определяемый Межвузовским бюро академического костюма

   Как выглядят Джавы под капотом? Боба Фетт только что выдал огромную подсказку:

   Татуин — альфа и омега «Звездных войн».Это дом Люка Скайуокера, а теперь и последний проект «Звездных войн», Книга Бобы Фетта . Но, несмотря на постоянное присутствие в галактике Звездных войн, почти ничего не известно о коренных жителях Татуина, джавах и таскенах. Но все изменилось после случайной реплики в Книга Бобы Фетта Эпизод 5.

   Когда Мандо воссоединяется с Пели Мотто, она раскрывает свой метод приобретения редких частей корабля: партнерство с миниатюрными людьми в капюшонах, известными как джавы.На самом деле, ее отношения с ними являются как деловыми, так и личными, поскольку однажды она, по-видимому, встречалась с Джавой.

   КАКОЙ ВАШ ЛЮБИМЫЙ НАУЧНО-ФАНТАСТИЧЕСКИЙ ФИЛЬМ? Сообщите нам сейчас, чтобы получить шанс получить деньги за написание статьи для Инверсия .

   Ее отзыв? «Очень пушистый». Это откровение для всех поклонников «Звездных войн», наша первая подсказка о том, как выглядят джавы под своими капюшонами. Помимо веселого изображения крошечного существа, похожего на эвока, которое продает дроидов Люку и его дяде Оуэну, почему это открытие интересно? Ну, ответ лежит в эволюционной науке.

   Джавы несут ответственность за первоначальное разделение Бобы и его доспехов. Lucasfilm

   Согласно неканоническому повествованию Legends, Татуин когда-то был цветущей планетой с морем там, где сейчас находится Море дюн. Это было подкреплено в Книга Бобы Фетта , когда Боба отправился на поиски видения, подпитываемого ящерицей. Если эта часть прошлого Татуина канонична, она также объясняет появление джав.

   Эта предыстория показывает, что джавы и таскены-рейдеры когда-то были одним народом, но после того, как бомба вызвала планетарный климатический кризис, они разделились на джав и таскенов.Так что, если джавы пушистые, возможно, они населяли часть Татуина, которая не всегда была пустыней. Возможно, они эволюционировали, чтобы выжить в давно исчезнувшей татуинской тундре.

   Если у Пели Мотто была интрижка с джавой, они могут быть более человечными, чем мы думали сначала. Lucasfilm

   Более того, включение этого кусочка знаний о «Звездных войнах» может также кое-что рассказать о внешности таскенов. Если джавы пушистые, а джавы и таскены эволюционировали вдали друг от друга, то тускены могут быть противоположными; люди эволюционировали, чтобы жить в тепле, в то время как джавы эволюционировали, чтобы жить в холоде.

   Эта мимолетная фраза имеет огромное значение для того, как мы смотрим на аборигенов Татуина. Если джава является частью пула знакомств Пели, они могут быть более похожи на людей, чем думают многие фанаты. Это может быть даже первым намеком на появление Джавы на экране.

   Книга Бобы Фетта теперь транслируется на Disney+.

   Что такое шейкерный колпак и как он работает?

   Обнаруженный через функциональные отверстия в капоте некоторых классических маслкаров, капот шейкера имеет некоторые реальные преимущества для небольшого увеличения мощности

   Капоты или капоты автомобилей могут быть любых форм и размеров, с дизайном от чисто художественных изгибов до очень функциональных выемок и ковшей.В автомобилях, ориентированных на производительность, воздушный поток обычно является основным фактором при принятии решения о конструкции капота из-за необходимости эффективного охлаждения и больших объемов всасываемого воздуха для питания любого гигантского двигателя, расположенного под капотом.

   Поэтому массивные воздухозаборники чрезвычайно распространены в секторе автомобилей с высокими характеристиками и используются для улавливания быстро движущегося воздуха, проходящего через капот, и нагнетания его через впуск и воздушный фильтр во впускной коллектор. Но есть особая форма встроенного воздухозаборника, которая использовалась на нескольких легендарных маслкарах, что повышает функциональность среднего воздухозаборника на капоте.

   Воздухозаборник капота шейкера на Plymouth Barracuda

   Это называется шейкер-капот (или шейкер-ковш), и вместо того, чтобы быть частью капота автомобиля, это воздухозаборник, прикрепленный непосредственно к воздушному фильтру (или воздухоочистителю), который во многих американских маслкарах расположен на верхняя часть блока двигателя.Название происходит от того, что воздухозаборник трясется при оборотах двигателя, причем вибрации, создаваемые ответными движениями, передаются вверх и доводят воздухозаборник до сотрясения.

   Шейкерный колпак эффективно работает как короткий воздухозаборник, который имеет несколько преимуществ по сравнению со стандартной системой воздухозаборника. Во-первых, расстояние, которое воздух должен пройти, прежде чем попасть в цилиндры двигателя, значительно сокращается из-за отсутствия длинных трубопроводов, необходимых для общей системы воздушной камеры.Это означает, что всасываемый воздух испытывает гораздо меньшее сопротивление воздуха, когда он входит во впускную систему, тем самым уменьшая нежелательное трение и позволяя воздуху плавно и быстро проходить во впуск с большей эффективностью.

   Шейкер-вытяжка в действии.Видео через аккаунт YouTube donnoman

   Второе преимущество заключается в том, что больший объем воздуха, который может многократно поступать в двигатель, способствует увеличению мощности. Как мы все знаем, вам нужны три основные вещи для горения; кислород, топливо и искра. За счет максимального притока кислорода в цилиндры энергия каждого цикла сгорания будет увеличиваться, что обеспечивает соответствующий прирост мощности.

   Воздух также не будет иметь возможности нагреваться из-за сокращения расстояния, которое он должен пройти в моторном отсеке. Этот холодный воздух внезапно конденсируется, когда он входит в сужение воздухозаборника, что еще больше увеличивает эффективность внутреннего сгорания из-за большой разницы температур между всасываемым воздухом и искрой зажигания.

   Большинство воздухозаборников на капоте образуют воронку для потока воздуха во впуск или промежуточный охладитель, а не являются неотъемлемой частью всей трансмиссии под ним.

   Дебютировав в моделях Plymouth Barracuda и Dodge Challenger, шейкер-капот быстро стал синонимом легендарных американских маслкаров с двигателем HEMI V8.Двигатели с большим блоком производили огромное количество вибрации, исходящей от рудиментарных систем OHV того времени, заставляя воздухозаборник подпрыгивать и прыгать вокруг зияющего отверстия, прорезанного в капоте для размещения компонента. Поэтому компания Chrysler придумала его как «Невероятно дрожащий открытый захват холодного воздуха», но автолюбители того времени быстро сменили многословный товарный знак на гораздо более крутой сленг, который живет и по сей день.

   К сожалению, такие воздухозаборники зависят от скорости воздуха, поступающего в совок, чтобы определить их эффективность.И даже в этом случае огромное количество воздуха, которое двигатель внутреннего сгорания должен всосать в себя для сгорания, означает, что всасываемый воздух никогда не получает возможности достичь какого-либо высокого уровня давления до того, как будет вытеснен через впускной коллектор. Таким образом, хотя они выглядят круто и теоретически имеют подлинную функцию, прирост мощности от таких воздухозаборников минимален, и поэтому их не следует рассматривать как святой Грааль лошадиных сил.

   Dodge воскресил шейкер-капот в своем Challenger 2014 года.

   Продажи HEMI V8 немного упали, так как цены на топливо взлетели до небес в 1970-х и 1980-х годах, и, как следствие, капоты стали менее распространенными, но Dodge решил вернуть тот небольшой вкус ретро «Murica» с его Концепт Challenger SRT10 еще в 2008 году.Несмотря на то, что основной фурор вызвал Viper V10 под капотом, многие зоркие фанаты заметили то, что казалось воздухозаборником капота, выступающим из глубины моторного отсека.

   Затем Dodge

   остался верен своему концептуальному обещанию, представив комплект шейкера на Challenger 2014 года, чтобы снова установить его на силовую установку V8. Огромная популярность ретро-впуска вынудила Dodge установить шейкер-капот и на свой Challenger 2015 года, причем этот пакет был доступен для всех комплектаций R / T, R / T Plus и 392 Scat Pack.

   Среди других известных автомобилей с таким воздухозаборником — Ford Torino, специальный выпуск Ford Mustang Mach 1, а также Pontiac Firebird и GTO, поэтому легко понять, почему американцы определенного возраста с удивлением смотрят на легенду о трясущемся капоте.

   Хотя капот шейкера, возможно, и не был революционным, он определенно занимает свое место в развитии маслкаров еще в 1970-х годах, и, несмотря на то, что прирост мощности был, по меньшей мере, минимальным, наличие двигателя, пытающегося, казалось бы, вырваться из его собственные горы — это зрелище.

   изготовленных на заказ капотов для легковых и грузовых автомобилей на CARiD.com

   Спойлеры, воздухозаборники и боковые юбки великолепны и даже могут сделать вашу поездку более аэродинамичной, но ничто так не подчеркивает производительность, как изготовленный на заказ капот. Ваш капот расположен спереди и по центру вашей машины, поэтому любые изменения, которые вы вносите в эту панель, нельзя игнорировать. Если вам наскучил ваш простой плоский капот, ознакомьтесь с нашей подборкой нестандартных капотов с выпуклостью, воздухозаборниками или вентиляционными отверстиями, которые придадут вашему гонщику внешний вид, соответствующий его скорости.

   Наш обширный выбор включает в себя капоты премиум-класса, доступные в различных стилях и материалах, включая сталь, стекловолокно и углеродное волокно.В то время как сталь является хорошим выбором для некоторых применений, если вы хотите значительно снизить вес, выберите капот из стекловолокна, углеродного волокна или композитного материала. Наряду с великолепным внешним видом, уменьшенная масса будет означать, что ваш двигатель будет иметь меньшую нагрузку, поэтому ваш самосвал будет не только выглядеть быстрее, но и на самом деле тоже будет быстрее.

   Наряду с мощными выпуклостями, которые рекламируют всех пони внизу, еще одной общей чертой нестандартных капюшонов являются ковши, которые могут помочь создать больше лошадиных сил. Направление холодного воздуха во впускной тракт вашего двигателя — проверенный способ увеличить мощность, а воздухозаборники на капоте обеспечивают вход.Более холодный воздух плотнее и содержит больше кислорода для лучшего сгорания, что приводит к увеличению мощности. Некоторые воздухозаборники расположены так, что они могут увеличить скорость воздуха, поступающего в двигатель, для эффекта «набегающего потока», но такие преимущества достижимы только на высоких скоростях автомобиля.

   Еще один способ выглядеть круто, а также заставить машину работать круче, — это специальный капот, оснащенный вентиляционными отверстиями или жалюзи. Чрезмерное тепло не только снижает производительность, но также может значительно сократить срок службы вашего двигателя и других компонентов подкапотного пространства.Вентиляционные отверстия и жалюзи позволяют этому разрушительному теплу уйти. Непрерывный поток холодного воздуха, всасываемый охлаждающим вентилятором и выходящий через вентиляционные отверстия или жалюзи, снижает температуру под капотом. В течение многих лет вентиляционные отверстия были частью многих высокопроизводительных и гоночных автомобилей, а жалюзи уже давно необходимы для хот-родов. Теперь вы можете воспользоваться их преимуществами охлаждения для вашего автомобиля.

   Если вы не хотите заменять всю вытяжку, но по-прежнему хотите холодного воздуха и меньше тепла, просмотрите наш широкий ассортимент отдельных воздухозаборников, вентиляционных отверстий и жалюзи.Большинство из них доступны из тех же высокотехнологичных материалов, что и наши капоты, таких как углеродное волокно, и многие из них отлиты в классическом стиле, популяризированном масл-карами и спортивными автомобилями. Совки, вентиляционные отверстия и жалюзи — это проверенные способы повышения производительности, но даже если вы никогда не прорезали дырку в своем капоте и просто хотите иметь потрясающий внешний вид, наши совки, вентиляционные отверстия и жалюзи сделают вашу поездку хитом в круизных вечерах.

   Хотя некоторые изготовленные на заказ бленды поставляются настроенными для крепления к заводским петлям капота и используют защелку капота OE, для многих вытяжек производитель указывает, что штифты капота должны использоваться в целях безопасности.Независимо от того, едете ли вы по шоссе или мчитесь по прямой, ничто не испортит ваш день и ваш капот, например, если он оторвется и ударится о лобовое стекло. У нас есть огромный выбор комплектов штифтов капота, включая традиционные и новейшие стили крепления заподлицо, чтобы гарантировать, что ваш капот останется закрытым при любых условиях вождения. У нас также есть пружины капота с низким натяжением, чтобы предотвратить изгиб, растрескивание или поломку вашего легкого капота, а также специальные замки капота для джипов.

   Деловое администрирование (DBA) | Hood College

   Степень доктора делового администрирования (DBA) готовит лидеров бизнеса, промышленности и правительства к решению личных и профессиональных задач будущего.

   Обзор программы

   Подготовка лидеров, преобразование сообществ

   Программа DBA основана на четырех столпах лидерского мастерства: внимательность, рациональное использование ресурсов, системное мышление и приверженность сообществу. Наша программа готовит студентов к тому, чтобы руководить своими организациями — и их сообществами — через вызовы двадцать первого века.Студенты учатся принимать решения, основанные не только на финансовых показателях, но и на социальных и экологических критериях. Курсовая работа готовит их к использованию сравнительного анализа и научно-обоснованных исследований для повышения организационной эффективности и результативности.

   Благодаря интегрированному учебному плану, который исследует целостные ценности, учащиеся готовятся к ответственной жизни, лидерству и служению. Участников поощряют оставаться учащимися на протяжении всей жизни, которые участвуют в самооценке, размышлении и оценке.

   Идеальные кандидаты

   Идеальные кандидаты — это профессионалы среднего звена, которые занимают руководящие должности в своих организациях или имеют сильное желание подняться на этот уровень. Они получили степень магистра и имеют как минимум 8-10 лет прогрессивно ответственного опыта в своей карьере. Докторские программы Колледжа Худ теперь открыты как для местных, так и для иностранных абитуриентов.

   Формат когорты

   Многопрофильная программа обычно завершается за четыре года, при этом три лета посвящены диссертации.Тем не менее, существует гибкость для тех людей, которые хотели бы получить степень в течение трех лет. Кандидаты DBA:

   • Начните и продвиньтесь вместе с кандидатами на степень доктора организационного лидерства через 27 кредитов основных курсов и 9 кредитов исследовательских курсов, а также три завершающих курса;
   • Дифференцировать свою ученую степень с помощью трех факультативов, соответствующих их специализации в области образования, бизнеса или психологии и консультирования;
   • Выполнять дополнительные требования администратора баз данных; и
   • Придерживайтесь нашей четырехлетней последовательности курсов.

   Результаты обучения учащихся

   Мы в Hood College стремимся к совершенству в обучении. Цели программы и результаты обучения определяют, что мы ожидаем от учащихся. Это включает в себя то, как критически мыслить и достигать целей в курсах и программах обучения как на уровне бакалавриата, так и на уровне магистратуры. Мы считаем, что интегрированный подход к обучению, который сочетает в себе прочную основу в области гуманитарных наук с углубленным изучением дисциплины в сочетании со стажировками и исследовательскими инициативами, является лучшим способом подготовить студентов к жизни с целью и гражданской активности.

   Лидерство округа Фредерик

   Срочные новости!  Мы #HoodProud сотрудничаем и поднимаем программу лидерства округа Фредерик (LFC) на новый уровень. Узнайте больше о новом партнерстве LFC и программы Hood Doctoral здесь.

   Посмотреть веб-семинар по докторской диссертации Hood — «Как профессиональная докторская степень может продвинуть вашу карьеру» — записано 21.04.20
   На этом веб-семинаре представлены успешные лидеры Frederick, недавно прошедшие программы докторской степени Hood.Узнайте, как профессиональная докторская степень в области организационного лидерства или делового администрирования поможет вам достичь ваших личных и профессиональных целей.

   2019 Докторская когорта Названия диссертаций

   Прита Абрахам, Д.О.Л. —  Посредническая роль организационного климата во взаимосвязи между результатами лидерства и организационным стратегическим планированием

   Мишель Бэйси, D.O.L.  — Влияние участия в программе поддержки начального поведения на просоциальное поведение учащихся, функционирование школы и академическую успеваемость

   Линда Чемберс, Д.О.Л.  – Несоразмерное отстранение от занятий и идентификация афроамериканских учащихся в рамках специального образования: тематическое исследование в начальных классах

   Лура Хэнкс, Д.О.Л. — Повышение эффективности учителей для повышения навыков чтения учащихся с помощью модели профессионального развития в области управления талантами

   Эрик Луерс-Филипс, D.O.L.  – Стиль лидерства, конгруэнтность лидера и последователя и реализация инициативы по повышению культурного мастерства

   Дэнни Румпф, Д.О.Л.  – Восприятие директорами своего опыта системы обучения профессиональному развитию

   Джонатан Спаанс, DBA.  – Роли распространения знаний, эмоционального интеллекта и локуса контроля в содействии дополнительным инновациям среди менеджеров среднего звена: эмпирическое исследование

   Джошуа Ворк, Д.

   No related posts.
