Теплые полы: монтаж теплых полов своими руками

В предыдущих статьях цикла я познакомила вас с преимуществами и различиями двух видов теплых полов. Монтаж теплых полов схож в последовательности действий, но при этом имеет существенные различия. Рассмотрим подробнее каждый из видов.

Подготовительные работы

В статье я расскажу о бетонной технологии водяных теплых полов, как о наиболее распространенной. Из электрических видов рассмотрим укладку кабельных теплых полов. Начните монтаж теплых полов с создания проекта. Чертежи и расчеты необходимы вне зависимости от вида теплоносителя, без проекта невозможно просчитать количество необходимых материалов. Для монтажа водяных теплых полов просчитайте длину металлопластиковых или полипропиленовых бесшовных труб диаметром 20 мм, общую площадь подложки для тепло- и гидроизоляции и количество бетона для стяжки.

Если предстоит монтаж электрических теплых полов, недостаточно знать длину кабеля, важно рассчитать мощности кабелей для каждого помещения. Подберите необходимое оборудование (устройство защитного отключения, терморегулятор) и приобретите расходные материалы. Электрическую систему теплых полов запрещено подключать к розетке, перед установкой необходимо проверить, справится ли существующая проводка с дополнительной нагрузкой. Для водяной системы теплых полов понадобится демпферная лента, она используется для компенсации колебаний температуры бетонной стяжки. Непосредственно перед началом монтажа вне зависимости от выбранной системы, тщательно выровняйте пол.

Монтаж водяного теплого пола

Пошаговая инструкция по монтажу водяного теплого пола состоит из следующих пунктов:

• Установите коллекторный шкаф в выбранном месте на стене. Проведите монтаж насосной станции, соедините с коллекторным блоком.
• По периметру комнаты проклейте демпферную ленту.
• Застелите гидроизоляцию. Используйте в качестве гидроизоляции полиэтиленовую пленку. Следующим слоем станет теплоизоляция. Из доступных материалов подойдет пенопласт и фольга. Последний этап подготовки – укладка арматурной сетки.
• Подсоедините трубу к выходу из коллекторного узла, выложите трубы на полу согласно разработанному проекту. Конец трубы подсоедините ко входу в коллекторный узел.
• Подключите терморегулятор к сети.
• Проверьте герметичность соединений труб с помощью подачи высокого давления.
• Снизьте давление в трубах до рабочего состояния, залейте бетонную стяжку толщиной 6-7 см. На полное высыхание такого слоя понадобится 28 дней.
• По прошествии месяца завершите ремонт пола, установив финальную отделку выбранным материалом.

Теплый пол с водяным теплоносителем готов!

Монтаж электрического теплого пола

Теперь рассмотрим поэтапный монтаж теплого пола на основе электричества.

• Подготовьте место для установки терморегулятора. Оптимальная высота – до 1 м от пола. Проштробите стену под коробку и провод.
• Уложите слой утеплителя. Для экономии воспользуйтесь пенопластом. Распространен современный утеплитель, пенофол. Тонкий вспененный полиэтилен с фольгированным слоем, отражающим тепло, и клеящейся поверхностью. Кладите листы встык, стыки проклейте мебельным скотчем.

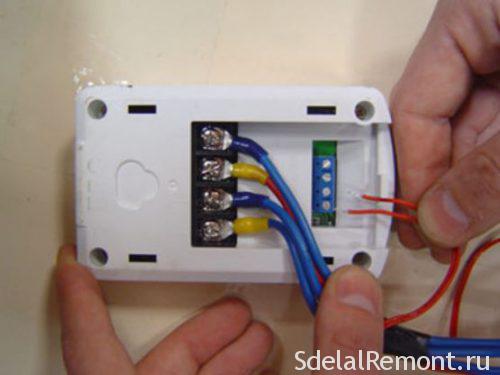

• Монтаж терморегулятора. Подключите терморегулятор к электрической сети и кабелю с помощью проводов, защищенных гофрой.

• Монтаж термодатчика. Специалисты рекомендуют гофру с датчиком температуры углубить, разрезав слой утеплителя, чтобы датчик находился не над нагревающим кабелем, а вровень с ним.
• Укладка кабеля теплого пола начинается с установки специальных лент с крепежами. Затем расположите кабель на полу в виде змейки, следуя схеме и соблюдая расстояние между соседними линиями. На этом этапе профессионалы советуют сделать схему проложенного кабеля, в случае ремонта она пригодится.
• Проверьте сопротивление тока в проводах, незначительные изменения от предыдущих проверок говорят об исправности установленной системы.

• Приступайте к стяжке. Бетонная стяжка – универсальный материал, толщина слоя 30-50 мм. Под ламинат подойдет наливной пол в качестве стяжки, высота 3-10 мм, несколько слоев друг за другом после высыхания. Под керамическую плитку залейте плиточный клей, он выполнит роль стяжки.
• Финальная отделка выбранным видом напольного покрытия.

Теплый пол с электрическим теплоносителем готов!

Завершая цикл статей на тему теплого пола, осталось разобраться с выбором терморегулятора. Об этом я расскажу в следующей статье.

Предлагаю к ознакомлению остальные статьи цикла «Теплые полы»:

Теплые полы: виды, плюсы и минусы установки системы

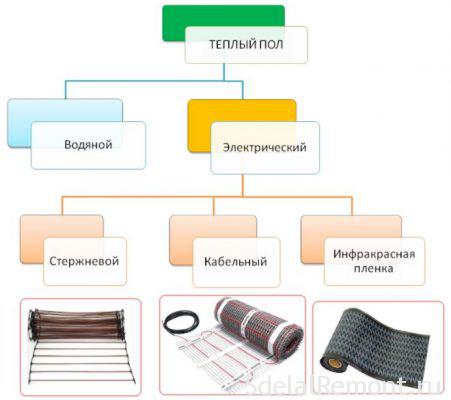

Теплые полы: электрические теплые полы, виды и преимущества

Теплые полы: водяные теплые полы, преимущества, технологии монтажа

Теплые полы: выбор терморегулятора, классификация, виды термодатчиков

31.05.2017

Подписаться на рассылку

Как сделать водяной или электрический теплый пол своими руками – пошаговое изготовление

Пошаговая инструкция

Приступая к любым ремонтным работам, возникает всегда много вопросов касающихся материалов, способов монтажа. Ниже приведена инструкция, как сделать теплые полы своими руками, пошаговое изготовление с описанием различных методов обогрева помещения теплым полом.

Проектирование

Давайте для начала разберемся, какие моменты учитываются при проектировании электрического и водяного пола. Важно, где именно проводятся работы: в частном доме или в квартире панельного/кирпичного дома.

Если речь идет о квартире и варианте водяного пола, этот этап необходим обязательно,  возможно вам придется узаконить подобную процедуру. Также, эта процедура необходима, когда теплый пол выступает в качестве единственного средства обогрева. Поскольку можно установить недостаточно мощное оборудование, как следствие,  в доме будет всегда холодно.

Итак, начнем с электрического. Для начала сделайте точный план комнаты с  расположением мебели, с соблюдением пропорций ( удобно использовать бумагу миллиметровку). После чего вы должны просчитать площадь без мебели, где, собственно, и будет уложен кабельный пол. По правилам, пол должен занимать не менее 55-75 % общей площади комнаты.

Если вы решите использовать стержневые полы, их можно стелить под мебель, это никак не сказывается на качество и продолжительность их работы. Следующий аспект, который принимается во внимание, это мощность. Чаще всего расчет базируется на разнице основной мощности от присоединенной (теплый пол).

Стержневой теплый пол

Если пол  основной источник тепла, тогда его мощность (Рус), должна превышать теплопотери данного помещения (Рп) минимум на 30%. Исходя из этого, расчет происходит следующим образом:

Рус=1,3*Рп

А в ситуации, когда кабель заливается термоаккумулирующей стяжкой, коэффициент должен составить 1,4.

Приведем небольшой пример расчетов, например,  помещение 12 м2, под мебель приходится 5м2, значит под теплый пол отводится 7м2. Теплопотери равны 1100 Вт, исходя из этого нам понадобится устройство  следующей мощностью, Рус=1,3*1100=1430 Вт, а в ситуации с аккумулирующей стяжкой Рус=1,4*1100= 1540 Вт.

Удельная мощность рассчитывается, как отношение требуемой мощности к площади обогрева: Ру= Рус/S.

Для нашего помещения это равно: Ру=1540/7м2=220 Вт/м2, и Ру=1430/7=205 Вт/м2.

Если же пол выступает в качестве дополнительного источника отопления, а потери компенсируются централизованной отопительной системой, расчеты выполняются по нормативной документации, предоставляемой изготовителем теплых полов. Для этого необходимую площадь умножают на удельную мощность( из таблицы изготовителя).

Определившись с мощностью, следует разобраться, в каких случаях используются конкретные нагревательные элементы. Если необходим основной источник тепла, правильно использовать резистивные кабели, в то время, как для вспомогательного отлично подойдет пленочный, стержневой инфракрасный пол или нагревательный мат.

Кабельный нагревательный мат

Далее следует определиться с терморегулятором, это сердце системы. При помощи него осуществляется контроль за температурой пола и воздуха в помещении. Может дополнительно присутствовать функция таймера который запускает систему в установленное время и дни недели.

При выборе руководствуйтесь следующими правилами:

• У каждого производителя теплого пола существуют рекомендации по моделям терморегуляторов.
• Существует разделение на классы мощности.
• Лучше отдать предпочтение терморегулятору с температурным датчиком пола.
• Для деревянного пола нужно применять терморегулятор с датчиками и пола, и воздуха в помещении.
• При укладке полов в нескольких помещениях можно использовать многозональный регулятор с отдельными датчиками.

Свод правил проектирования:

• Каждый соединительный элемент кабеля системы соединяется с электрическими кабелями при помощи клемм.
• Провода должны быть только марки РЕ, с уравниванием потенциалов (СУП).
• Площади сечения соединительных проводов должны быть одинакового диаметра.
• Для безопасности эксплуатации обязательно устанавливать систему УЗО с током от 35 мА. Проводить проверку раз в два месяца.
• Проводка должна быть индивидуальной и идти от щитовой, с оборудованными автоматическими выключателями, для кабелей из меди с сечением 1,5 мм2 током 10 А, 2,5 мм2 -16 А.

Для составления проекта водяного пола, не обязательно прибегать за помощью к специалистам, вполне можно делать все самому, главное разобраться в некоторых моментах, а с чего именно начать рассмотрим ниже.

При проектировании водяного теплого пола учитываются следующие показатели:

• Тепловые расчеты комнаты.
• Принятие решения о роли теплого пола, является он основным или вспомогательным отоплением.
• Прорисовать схематично, где будет располагаться мебель в помещении, для определения площади отапливаемой поверхности.
• Решить, какой схемой воспользоваться для прокладки трубопровода.
• Определить, где будут расположены коллекторы.
• Рассчитать требуемое сечение труб и их метраж.
• Определить гидравлическое сопротивление контура, подобрать насос.
• Решить, какой будет материал для финишного покрытия пола (ламинат, плитка, линолеум).

Итак, когда ключевые вопросы определены, необходимо проверить следующие моменты, дабы избежать неприятности во время ремонта:

• Посмотреть, позволяет ли ваша высота потолков устанавливать систему ТП (теплого пола). Поскольку он поднимет пол порядка на 10-13 см.
• Если у вас северная сторона или окна большого размера, вам нужно взять систему с запасом мощности минимум на 10%, дабы добиться требуемой температуры в комнате.
• В случае, когда потери тепла превышают 100 Вт на м2, установка ТП не является целесообразной.
• Оценить состояние несущих стен, плит и перекрытий, поскольку вся система имеет достаточно большой вес и предполагает дополнительную нагрузку на несущие элементы строения.
• При поднятии пола могут возникнуть трудности с установкой стандартных дверных коробок и дверей, выходом из подобной ситуации может стать изготовление их по индивидуальному заказу.

Исходя из вышеописанного, водяной пол чаще делается в частных домах, нежели в многоэтажных. Затем определите нужную температуру пола. Для офисов рекомендуется температура порядка 22-29 градусов, жилые комнаты 27 градусов Цельсия, ванная комната и бассейн около 32 Градусов, для спортзалов и помещений похожего назначения 17 градусов.

Теплоноситель в системе теплых полов имеет значительно более низкую температуру, нежели в обычном отопительном контуре. Исходя из этого, теплоноситель должен иметь температуру не более 60 градусов. Наиболее оптимальный температурный режим в подающей трубе составляет 55-40 градусов.

Немаловажными являются и размеры контуров, их длина. Для идеального прогрева они должны быть одной величины, однако на практике это недостижимо.

В зависимости от сечения трубы принято  менять и длину контура:

• Если диаметр трубы 16 мм, длина не более 90 метров.
• При диаметре 17 мм длина не более 100 метров.
• Если диаметр 20 мм — 120 метров.

При раскладке более эффективным считается разделение на большее количество витков, нежели установка более мощного насоса. Поскольку при слишком длинном циркуляционном пути теплоноситель теряет большую часть тепла, что в итоге не даст нужной температуры пола. И очень важно, чтобы все петли имели  одинаковый диаметр трубы.

Разберемся, с каким шагом нужно раскладывать трубы. В случае, когда водяной пол служит основным источником  тепла, используется шаг в 20-30 см. А если это вспомогательное отопление, тогда будет достаточно и 35-50  см. Укладка с большим шагом  не даст  поверхности равномерно прогреваться. А слишком маленький может просто привести к залому трубы.

Для помещений, где есть холодные стены, то есть выходящие на улицу, укладывают краевые зоны, это предполагает уложить  5-6 рядов с минимальным шагом в 15 см. Затем он расширяется до 20-25 см.

По способам укладки выделяют следующие:

• “Змейкой” — несложная в монтаже, однако имеет один значительный недостаток- разница в начале контура с выходом составит порядка 10 градусов.
• “Улитка” — процесс укладки несколько сложнее, однако нет таких существенных перепадов температур.
• Комбинированные, используются часто. Холодные зоны укладывают змейкой, а оставшуюся поверхность улиткой.

В любом из этих методов при необходимости можно применять смешанный шаг, это очень удобно, поскольку в одной комнате может быть одна краевая зона с одной стороны, а с другой теплая стена. Оптимальная длина контура считается около 50-60 метров с сечением трубы в 2 см.

Для расчета контура воспользуйтесь специальной программой Валтек, это надежный и проверенный метод, он поможет вам сэкономить время. Если же нет такой возможности, это можно проделать самостоятельно на листе миллиметровки.

Выбор комплектующих

Комплектующие для водяного пола следующие:

• Котел для нагрева теплоносителя. Самым удобным и часто встречающимся вариантом служит газовый котел, иногда для этих целей подключаются в центральную систему отопления.
• Циркуляционный насос. Его задача — это перекачивать воду в системе, располагаться он может непосредственно в котле или устанавливается возле него. Встроенный насос имеет небольшую мощность, расчитан для площади не более 100 м2, для более больших площадей соответственно используются насосы большей мощности.
• Шаровой кран. Предназначен для прекращения подачи жидкости в систему, находится на котле.
• Трубы. Используются трубы из меди, полипропиленовые, преимущество медных в их легком монтаже и высокой теплопроводности. Но их недостаток это очень высокая стоимость. Полипропиленовые стоят гораздо меньше, но имеют низкое качество.
• Утеплитель. Используется фольгированный полиэтилен или пенопласт, по качеству и своим характеристикам они очень схожи.
• Коллекторы (разветвители). Используются, когда устанавливают несколько отопительных контуров к одному котлу. В коллекторах устанавливаются элементы настройки, например, клапан аварийного слива, регулятор напора.

Перечень комплектующих для электрического теплого пола:

• Терморегулятор механический или электронный. Предназначен для регулирования температурного режима, оборудован встроенным в пол температурным датчиком. Работает в диапазоне от 5 до 45 градусов Цельсия.
• Сенсорный программируемый терморегулятор. Оборудован небольшим сенсорным монитором, при помощи него устанавливают режим, время. Можно программировать включение в конкретный день недели и определенное время.
• Изолирующая подложка, служит для того, чтобы тепло не уходило из помещения в подвал.
• Армирующая сетка, применяется, когда в качестве отделочного материала выступает плитка.
• УЗО, устройство для предотвращения поражения током человека.

Монтаж

Собрать водяной пол достаточно несложно, но поверхность должна быть предварительно подготовлена. На ней не должно быть трещин или перепадов уровня, для получения ровной поверхности используют специальные выравнивающие растворы.

После того, как они просохли, можно приступать к работам, которые состоят из следующих процессов:

• На поверхность стены установите коллектор. Он должен висеть идеально ровно, для выравнивания используйте водяной или лазерный уровень. Установив его неровно, вы рискуете получить в итоге некорректную работу системы.
• Периметр комнаты обклейте демпферной лентой.
• Затем идет слой теплоизоляции.
• Если вы используете изоляцию без специальных крепежей для монтажа, установите монтажные планки на расстоянии 50 см.
• В соответствии с выбранной схемой уложите трубы, при монтаже обращайтесь с ними аккуратно, дабы не нарушить их целостность.
• С помощью фитингов присоедините их к коллектору.
• Далее подключаем коллектор с системой и выполняем тестовый пуск. Если вы сомневаетесь в правильности подсоединения, лучше обратиться к профессионалу.
• Затем, если запуск прошел успешно, застелите трубы армирующей сеткой, и залейте все не простой стяжкой, а специальной для теплого пола. Заливку выполняют от стены к центру комнаты, иногда, прежде чем ее заливают, включают пол на минимальный нагрев, а затем заливают стяжку. Для полного ее просыхания понадобится около трех недель.
• Только после того, как она полностью просохла, можно приступать к финишным работам. Если вы решили ложить плитку, примите к сведению, что если вы нанесете слишком толстый слой клеевой смеси, это приведет к увеличению времени прогрева пола.

Монтаж электрического теплого пола происходит следующим образом.

Установка электро пола из нагревательных секций/греющего кабеля состоит из таких этапов:

• Сделайте в стене нишу для монтажа терморегулятора.
• Проштробите отверстия в стене для электричества и других соединительных проводов.
• Далее очередь подготовки поверхности пола, выровняйте, очистите от мусора, прогрунтуйте его.
• Расстелите теплоизоляцию, закрепите ее монтажной лентой для надежной фиксации. Затем закрепите монтажные направляющие, на которые укладывают греющий кабель.
• Расстелите и зафиксируйте нагревательную секцию/кабель.
• Установите терморегулятор и температурный датчик, подсоедините все провода, произведите проверку на предмет отсутствия повреждения. Замерьте сопротивление и сверьте его с паспортными данными, допустимо отклонение не более чем на 7-10%. Сделайте тестовый запуск.
• Далее делаем цементную стяжку, слой порядка 3-6 см, в течении 4-х дней все подсохнет и приступаем к финишной отделке. Полностью бетон застывает около 28 дней. Выбирая материал для стяжки, обратите внимание на такой показатель, как теплопроводность.

Теплый пол из нагревательных матов укладывается по такой же технологии.

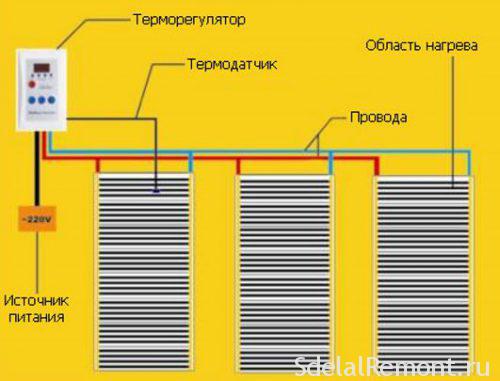

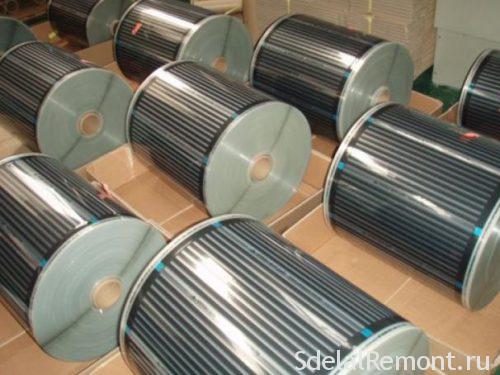

А теперь рассмотрим, как уложить инфракрасный пол:

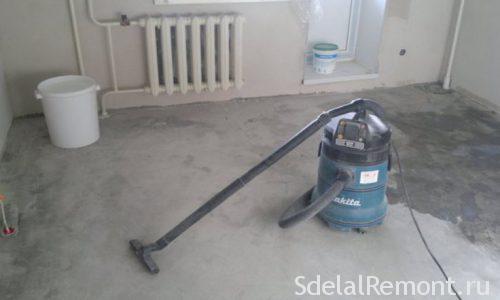

• Подготовьте поверхность пола, для этого можно использовать самонивелирующиеся смеси, подождите полного высыхания.
• Делаем разметку, куда будет укладываться пленка.
• Подготовьте место для терморегулятора в стене.

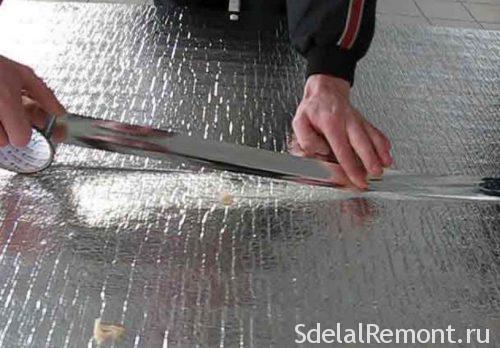

• Уложите теплоотражающий материал, если стелите на деревянный пол, его можно зафиксировать при помощи степлера. А если на бетонное перекрытие, используйте двухсторонний скотч. Нельзя использовать материалы на основании фольги.

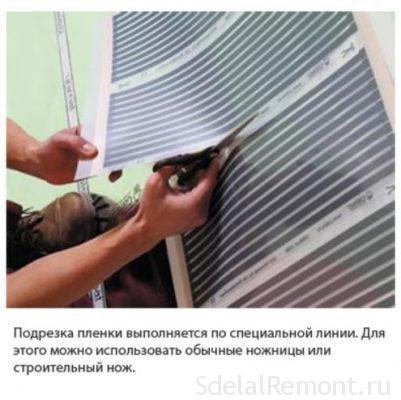

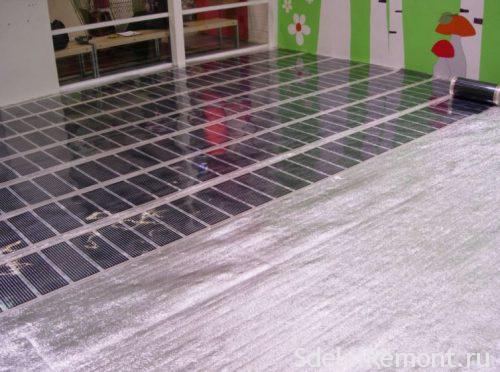

• Затем уложите пленку, можно укладывать встык или с небольшим расстоянием, категорически запрещается класть внахлест.

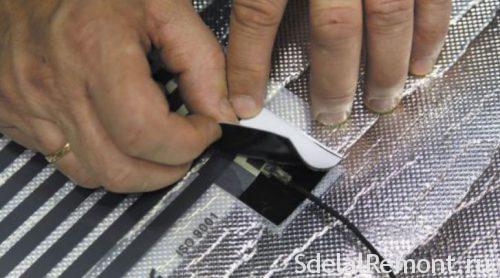

• Соедините пленку с проводами пайкой или с использованием контактных клипс.
• Выполните изоляцию. На торцевой стороне приклейте по периметру разреза изоляционную ленту. Места, где производились соединения, контактные клипсы и незадействованные участки токопроводящих шин изолируйте бутиловой лентой, а сверху изоляционной лентой.
• Установите термодатчик и терморегулятор.
• Произведите проверку работоспособности системы.
• Нанесите грунт бетонконтакт по всей поверхности пленки.
• Можете приступать к укладке плитки.

Пользуясь вышеописанным пошаговым изготовлением вы без особых сложностей сделаете теплые полы своими руками.

Первый запуск

Что касается водяного и электрического пола, первый пробный запуск нужно проводить на этапе укладки для проверки правильности подключения всех составных элементов системы и слаженности их работы. Запускать систему начинают с минимальных температур и со временем разгоняют на максимум.

В водяном запускают каждый контур отдельно для того, чтобы из него вышел полностью воздух. Для прогонки металлопластиковых труб применяется холодная вода, подаваемая под давлением 6 бар. Ее прогоняют на протяжении суток.

Для труб из сшитого полиэтилена используют рабочее давление, оно должно быть выше 7 бар. В то время, когда оно начнет снижаться, его нужно снова поднять, это действие придется повторить около 2-3 раз.  После этого следует повысить его в два раза  и оставить  в таком состоянии на 24 часа. Если спустя это время оно понизилось не более, чем на 1,5-2 бара и нет течи, значит, система функционирует правильно.

Чистовая отделка

После укладки и тестирования можно приступать к этапу финишных отделочных работ. На сегодняшний день большой популярностью пользуются такие материалы, как плитка, линолеум, ламинат.

Для материала отделки выдвигаются следующие требования:

• Наличие сертификата качества, поскольку при нагревании материал может выделять в воздух опасные для человека вещества.
• При укладке ламината необходимо оставлять зазор в 1-2 см для вентиляции.
• Перед тем, как укладывать материал, его заносят в помещение для того, чтобы он прогрелся.

Преимущества и недостатки теплого пола

Водяной пол

Преимущества:

• Благодаря эффективному распределению тепла, обеспечивается равномерный обогрев помещения.
• Воздух циркулирует естественно и не пересушивается.
• Можно использовать под любое напольное покрытие, проводящее тепло, плитку, ламинат, камень.
• Можно использовать как независимое отопление или выполнить подключение к центральной тепломагистрали.
• Не зависит от электричества.
• Можете самостоятельно выбирать комфортную температуру, и она может быть разная в каждой комнате.
• Более эстетично по сравнению со стационарными радиаторами.
• Большой эксплуатационный период.

• Система быстро теряет температуру.
• Если пол служит единственным источником тепла, довольно сложно произвести расчеты требуемой мощности .
• Большая стоимость работы по монтажу.
• При подключении к центральному отоплению сложно регулировать температуру.
• Уменьшается высота потолков на 10-12 см,
• Нельзя пользоваться напольными покрытиями.
• Очень сложно ремонтировать.
• Сложность при узаконивании в квартире многоэтажного дома.

Электрический пол

Позитивные моменты:

• В отличие от обогрева батареями, от которых тепло сначала поднимается вверх, а уже затем прогревает пол и в итоге разница температур довольна высока. В то время, как данная система обеспечивает равномерный, комфортный прогрев всего помещения.
• Используя регуляторы, вы можете устанавливать комфортную температуру в каждом отдельном помещении.
• Не занимает полезную площадь в отличии от стационарных батарей.
• Не высушивает воздух в помещении.
• Можно использовать как основной и дополнительный источник тепла.
• Длительный эксплуатационный период, порядка 40-50 лет.
• Безопасный для человека.

Негативные стороны:

• Самый основной негативный момент, это большое потребление электроэнергии. Для обогрева одного квадратного метра поверхности необходимо около 105-130 Вт. Однако это значение может варьироваться в зависимости от ряда факторов, используя энергосберегающие системы можно сократить этот показатель на 30%.
• Большая рыночная стоимость и стоимость установки.
• При использовании деревянных напольных покрытий снижается их срок службы, поскольку дерево со временем рассыхается.
• Необходимо использовать новую проводку высокой мощности.

Эксплуатация теплого пола

Для того, чтобы он прослужил вам долгие годы, необходимо соблюдать несложные правила:

• Не включайте прибор на максимум, если хотите добиться большой температуры следует повышать ее постепенно.
• В водяном поле не следует повышать температуру теплоносителя более чем на 45 градусов.
• Частое включение и отключение прибора ведет к его быстрому выходу из строя, к тому же это не приведет к экономии энергии.
• Для электропола, если стелется в помещении с большой площадью, целесообразно создавать более двух контуров, и для каждого устанавливать индивидуальный термостат. Это поможет более равномерно прогревать помещение.
• Не стоит использовать ковер или ставить тяжелую мебель на место, где проходит система.

Предлагаем посмотреть видео о том, как своими руками сделать теплый пол:

Водяной теплый пол своими руками в квартире и частном доме.

Все больше людей задумываются о энергоэффективности своего жилища, поэтому водяной теплый пол становится не роскошью как это было всего 5-7 лет назад, а средством обогрева, но, как и во всем нужно понимать, что можно делать, что нельзя, как это делать и главное когда и на каких этапах – ведь переделка всегда сложнее и затратнее чем правильно выполненные работы. Здесь мы попробуем собрать краткую инструкцию по расчету, монтажу водяного теплого пола своими руками.  Надеемся, что наш труд будет полезен не только тем, кто выполняет работы сам, но и тому клиенту, который следит за выполнением работ монтажников (как показывает практика не всё то монтажник, что грязное, матерится и с руками из “плеч”).

Выбираем финишное покрытие для теплого пола

Котлы для водяного теплого пола

Как монтируется водяной теплый пол (пирог теплого пола)

Монтаж теплого пола в бетонную стяжку

Монтаж водяного теплого пола в наливной пол или плиточный клей

Монтаж на деревянное перекрытия или так называемый “сухой монтаж”

Материалы труб для теплого пола

Диаметр трубы для водяного теплого пола

Как подключать водяной теплый пол и как это работает

Когда нужен коллекторный шкаф а когда он не нужен

Из чего состоит коллекторный шкаф

Подключение теплого пола к радиаторной системе отопления

Как рассчитать водяной теплый пол

Теплотехнический расчет и проектирование

Самостоятельный расчет материалов для пола

Монтаж теплого пола своими руками

Подготовка основания

Гидроизоляция основания

Прокладка демпферов, температурных швов, проходов между помещениями, проходов сквозь стены и термошвы

Монтаж теплоизоляции

Разметка петель и контуров

Укладка трубы

Армирование стяжки

Сборка коллекторного шкафа

Подвод и подключение контуров к коллектору теплого пола

Заполняем систему

Гидравлические испытания и как их выполнить самостоятельно

Заливка стяжки или наливного пола

Балансировка петель теплого пол

Клапан преднастройки и с чем его едят

Когда можно включать теплый пол

Что делать если пробили трубу? Ремонт теплого пола своими руками

Как сделать водяной теплый пол в доме или в квартире?

Начнем с первого и самого важного пункта, чем регламентируются системы водяного теплого пола (скажу сразу что переписывать СНиП, СП или постановления цели нет, если интересно почитать полностью, то на просторах интернета вы их найдете)

Нормативная документация

Теплый водяной пол монтируется не только в частных домах и коттеджах, но и в квартирах, поэтому сразу разберемся, когда можно монтировать пол:

Для этого открываем СП 60.13330.2012 «Отопление, вентиляция, кондиционирование» пункт 6.3.3:

1.       Замоноличивать трубы допускается при следующих условиях:

·         в зданиях со сроком службы менее 20 лет;

·         при расчетном сроке службы труб 40 лет и более.

2.       Укладка трубы в стяжке не имеет ограничений, т.к. она является самостоятельной конструкцией, а не частью строительной конструкции, в частности этажного перекрытия.

3.       При скрытой укладке трубы (коей является укладка в стяжку) в местах соединений и арматуры необходимо предусмотреть ревизионные люки

— данный пункт является ключевым в моменте подбора петель и расчете теплого пола, кто бы не пытался Вас убедить в том, что ничего страшного нет в соединительном штуцере, это не так, если есть арматура и петля не целиковая, должен быть ревизионный люк. В остальном должен быть установлен коллекторный шкаф в котором будут собраны все соединения!

Теперь давайте поговорим о квартирном использовании водяных теплых полов:

Согласно Постановлению правительства г. Москва №883-ПП от 15 ноября 2005 года о реализации положений Жилищного кодекса РФ и правовых актах г. Москва, регулирующих переустройство, перепланировку жилых и нежилых помещений в жилых домах, в частности пункт 1.5 приложения 1:

·         Переустройство квартиры с установкой системы теплого пола должно производиться по проекту

·         Устройство теплых полов с подогревом от общедомовых систем водоснабжения и отопления ЗАПРЕЩЕНО

Согласно Постановлению Правительства Российской Федерации от 13 августа 2006 г. N 491 г. Москва об утверждении Правил содержания общего имущества в многоквартирном доме и Правил изменения размера платы за содержание и ремонт жилого помещения в случае оказания услуг и выполнения работ по управлению, содержанию и ремонту общего имущества в многоквартирном доме ненадлежащего качества и (или) с перерывами, превышающими установленную продолжительность пункты 1.5 и 1.6:

Внутридомовые инженерные системы горячего и холодного водоснабжения и внутридомовые системы отопления, в том числе установленное на них оборудование, являются общим имуществом.

— из вышесказанного можно сделать вывод – что установить водяной теплый пол в квартире своими руками вы можете, но только при наличии проекта, собственного источника тепла (котла) и установки пола с замкнутым контуром теплоносителя.

О температуре теплого пола согласно СНиП  41-01-2003 и СП41-102-98:

·         Температура пола в комнатах с постоянным пребыванием людей должна составлять 26 градусов Цельсия

·         Температура пола в комнатах с временным пребыванием людей должна составлять 31 градусов Цельсия

·         Перепад температуры на отдельных участках полна не должен превышать 10 градусов Цельсия

·         Температура теплоносителя в системе теплого пола не должна превышать 55 градусов Цельсия

Немного информации к размышлению почему же нельзя подсоединяться к трубам центрального теплоснабжения:

Самый печальный и опасный момент – обрыв трубы у коллектора (или свищ в трубе) – при системы замкнутого контура вы промочите максимум пару этажей соседей снизу, а вот если вы подключились к системе центрального теплоснабжения вода не остановится пока не приедет аварийная служба.

(вариации «да мы поставим краны перед коллектором» рассматривать не буду, т.к. Вас может не оказаться дома, да и вряд ли вы побежите по кипятку хлещущему фонтаном искать кран, есть сомнения? Откройте кран с горячей водой и суньте туда руку, думаю приятного будет мало)

Вопрос с нормативными документами исчерпан – вы можете сделать пол и дома и в квартире, но делайте его правильно.

Выбираем финишное покрытие для теплого пола.

Несмотря на все страшилки которые блуждают в интернете, водяной теплый пол можно уложить абсолютно под любое покрытие, что то нагревается лучше, что то хуже, у чего то есть ограничения по максимальной температуре, у чего то она ограничиваются только разумными пределами, но греть можно абсолютно всё, при правильном подборе материалов!

Начнем с материалов которые лучше всего подходят для использования с теплыми полами – керамическая плитка, керамогранит и вариации натурального камня.

Плитка, Керамогранит, Камень

Почему керамические и каменные покрытия лучше подходят для обогрева?

Во-первых, они имеют отличную теплопроводность, в отличии от древесных и синтетических материалов, у которых теплопроводность сменяется терм сопротивлением, и чем толще ламинат, тем оно выше. Благодаря этому свойству, прогрев помещения будет происходить быстрее, т.к. можно поддерживать более высокий температурный режим в полу, а соответственно сделать систему полного отопления помещения только на основе теплого пола.

Во-вторых, у данного покрытия практически нет ограничений по максимальной температуре, т.к. оно не будет выделять вредных веществ при перегреве, НО учтите, что ходить по перегретому полу ни просто не комфортно, но и очень опасно для здоровья! Поэтому стоит всегда ограничивать максимальную температуру пола 40-42 градусами Цельсия.

В третьих, в отличии от ламината и паркета, данные покрытия не боятся быстрого прогрева, если например вы пользуетесь теплыми полами в загородном доме и приезжаете только на выходные, а все остальное время полы поддерживают температуру не замерзания (+5-+10 градусов).

Конечно, стоит оговориться, что ничего хорошего в очень быстрых прогревах, даже для плитки, нет! Это связано с тем, что бюджетные плиточные клеи, без содержания эластомеров, могут просто отвалиться вместе с плиткой.

Ламинат, Паркет, Линолеум

Несмотря на плохую теплопроводность или клеевую и синтетическую основу, ламинат, линолеум паркетная доска очень часто применяются при отделке. Чтобы они служили долгие годы и радовали вас, нужно знать, как выбрать эти покрытия, и главное, что делать можно, а чего не желательно!

Начнем с того как выбрать те линолеумы и ламинаты которые можно использовать с теплыми полами.

Для этого при покупке в магазине обратите внимание на 2 основных момента:

1-ый, маркировка на самом покрытии. Производители обозначают те из своих покрытий которые можно сочетать с теплыми полами. Данные значки выглядят вот так:

2-ой момент, если вы нашли такие обозначения, посмотрите в паспорте или сопроводительной документации до какой температуры производитель допускает нагрев данного покрытия. У многих бюджетных покрытий этот порог занижен, и, увы, претензию потом предъявить будет некому если ламинат или линолеум поменяет цвет или будет пахнуть.

Из-за плохой теплопроводности данные покрытия не стоит греть выше 30-32 градусов на поверхности, но и при таких температурах пол будет теплым и комфортным (Ввиду все той же плохой теплопроводности и малой тепловой емкости)

Для покрытий из древесины опасен резкий перепад температур, когда вы с +5 захотите сразу нагреть пол до +30, это связано с тем что дерево постоянно впитывает и отдает влагу. При быстром нагреве влага расширяется, а при высыхании древесина сожмется и вы будете наблюдать щели в ламинате или паркете, что приведет к его ремонту.

Это все те жуткие моменты которые мешают, почему то, уложить теплые полы под данные виды покрытий!

Котлы для водяного теплого пола

Здесь вопрос куда более сложный чем расписывается на форумах, связано это с тем, что котлов в последнее время стало очень и очень много, энергоносители применяются тоже в корне разные, но в данной статье мы поговорим именно о применение их к водяным теплым полам.

Газовые котлы для водяного теплого пола

Начнем традиционно с газовых котлов, в этом случае экономическая целесообразность водяного теплого пола (при правильном монтаже конечно же) возрастает значительно.  Данные котлы, в наше время, стали значительно умнее чем еще всего 5 лет тому назад, в маленьком корпусе практически помещается котельная с теплообменниками, расширительным баком, насосом и системой управления. При достаточно невысокой (в сравнении с соседними странами) цене на газ и высоком кпд, обогрев теплыми полами становится выгоднее традиционной системы радиаторного отопления почти на 30%.

Еще, очень существенным нюансом является то, что стартует такой котел в считанные секунды, а значит можно четко регулировать потребление энергоресурсов и не гонять котел в холостую, что не скажешь например о твердотопливных котлах. Оговорюсь лишь о том, что для этого всё же нужна система автоматизации теплого пола которая будет контролировать температуры в помещении и под напольным покрытием.

Электрические котлы для водяного теплого пола

Для постоянного использования водяного теплого пола, электрический котел не лучший выбор. Использовать его в качестве резервного, на случай ремонта или обслуживания основного котла, или до того момента пока подтянут газ к дому еще можно, но не для постоянной работы.

Почему так? Всё достаточно просто, во-первых, данные котлы со временем теряют свое кпд, по причине обрастания ТЭНов накипью например, во-вторых, энергопотери, которые происходят в момент транспортировки теплоносителя до контура значительны, а ввиду меньше мощности, в сравнении с тем же газовым котлом, потребуется куда больше времени для первого пуска и выхода на рабочую температуру системы. Если вы хотите сделать водяной теплый пол и подключить к электрическому котлу, экономии ждать не приходится!

В данном случае рассмотрите лучше возможность укладки электрических теплых полов.

Как монтируется водяной теплый пол (пирог теплого пола)

Существует большое количество вариантов при монтаже водяного теплого пола, выбирая какой-то из них помните главным образом о нескольких моментах:

Нагрузка на перекрытие – ведь заливать бетонную стяжку на деревянное перекрытие может быть чревато. Поэтому для бетонных перекрытий лучше выбирать заливку стяжки, а для деревянных сухой монтаж теплых полов.

Основание теплого – оно должно быть ровным, допускается максимальный перепад в 5 мм от коллекторного блока. Это связано с тем что на неровных поверхностях возрастает гидравлическое сопротивление в системе, а возможно и просто завоздушивание системы, в этом случае пол будет плохо греть.

Не забывайте и о высоте потолков и дверных проемов, когда рассчитываете высоту пирога теплого пола.

Для снижения тепло потерь в плиту перекрытия или помещение ниже, укладывается слой полистирола плотностью не менее 35 кг/куб. метр или экструдированный пенополистирол (в простонародии экструзия) такой же плотности. В деревянных домах так же можно использовать минеральную вату. Основное назначение данного слоя в направление тепла к поверхности.

С ключевыми моментами, на которые необходимо обращать внимание, при подготовке основания и выбором теплоизолирующего слоя разобрались, теперь давайте поговорим о технологиях укладки и нюансах, связанных с каждой из них.

Монтаж теплого пола в бетонную стяжку

Пирог, при укладке теплого пола в бетонную стяжку, принципиально ничем не отличается, отличие в способе фиксирования трубы при раскладке и на каком этапе укладывается гидроизоляционный слой. Обратите свое внимание на это, ведь как показывает практика, «монтажники» зачастую кладут пленку или вспененной подложки, а потом дырявят их якорными скобами!

(a)      Монтаж на сварную сетку или направляющие

                 (i) Гидроизоляция

На подготовленное основание укладывается слой гидроизоляции из специализированных покрытий или полиэтиленовой пленки толщиной 0,1-0,2 мм с заступом на стены на 5 см. Основное условие — это ровное основание, ведь если вы положите пленку или битумную гидроизоляцию по строительному мусору или острых камням и накроете экструзией, через считанные минуты они превратятся в решето! Особенно важно следить за этим, когда данные работы выполняют неквалифицированные монтажники, которым, чаще всего, лениво убирать строительный мусор: «И так сойдёт!»

               (ii) Демпферный слой, проходы и компенсационные швы

Далее по периметру помещения приклеивается демпферная лента. Можно использовать куски ламинатной подложки из вспененного полиэтилена или утеплителя толщиной 8-10 мм, но учтите, что полоса должна быть высотой около 12-15 см, и желательно чтобы она была приклеена не только к стене, но и к слою гидроизоляции. Мы, как правило, используем готовые демпферные ленты высотой 12 см с сплошным клеевым слоем. Задача — дать стяжке свободно расширяться при нагреве, не упираясь и не нагружая стеновые панели, при этом уменьшаются потери тепла через стены и количество шума при хождении по полу.

На этом этапе необходимо заложить демпферы в проходы между комнатами и компенсационные швы если у вас в помещение хотя бы одна из стен более 6 метров в длину.

Обращу ваше внимание на тот момент, что компенсационный шов, при системе теплых полов делается на всю глубину стяжки, а проход трубы через швы выполняется в гильзах.

              (iii) Теплоизоляция

Теперь приступаем к укладке теплоизоляции. Если у вас экструзия, собранная в пазы, можете смело переходить к следующему этапу. Проклейка стыков или закрытие дополнительным слоем вспененной подложки с фольгой, которая имеет «чудодейственные эффект отражения тепла», в принципе, бессмысленны. Объясню почему:

Во-первых, разметка, которая нарисована на этих подложках не нужна, т.к. в качестве нее у вас будет сетка.

Во-вторых, «чудодейственные эффект отражения тепла» придумали люди которые не учили физику в школе, и не знают, что фольга может отражать тепло только в газообразной среде, например, если вы такой подложкой закрыли стену за радиатором.

В-третьих, дополнительных теплоизолирующих свойств, данная подложка не несет, а под стяжкой сжимается до толщины альбомного листа.

В-четвертых, раствор не проникнет между пазами экструзии

             (iv) Укладка сетки и монтаж трубы

Следующим этапом является укладка сетки по всей площади комнаты и раскладка трубы.

• Периодически встречая в интернете статьи о теплых полах, поражает копирование одной и той же ахинее, которые “копирайтеры” переносят по просторам сети.  Что, якобы, очень удобно монтировать трубу на “армирующие сетки из полиэтилена” — хочу заметить сразу, видимо, эти люди ни разу не держали трубу в руках! Начнем с того, что пусть даже и металлопласт или нержавейка держат форму изгиба, НО вся эта система будет топорщиться и подниматься, поэтому потом это все надо будет привязывать к теплоизоляции, а если говорить о полиэтилене, то такой монтаж попросту нереально будет сделать из-за очень большой упругости самой трубы! Поэтому сетки для курятников здесь точно не лучший выбор!

О всевозможных схемах укладки, где их лучше применять, как рассчитать шаг укладки и главное то, какие трубы нельзя применять при данном способе монтажа   вы сможете прочитать чуть ниже. Здесь нам необходимо понять, чем крепить трубу к сетке при укладке.

Наверно, самый часто встречающийся вариант, это вязальная проволока или пластиковые стяжки. Данные материалы дешевы, и надежно крепят трубу к сетке. Процесс трудоемкий, не быстрый, и требует 2, а лучше 3 пары рук. Связано это с тем что один человек следит за размоткой труб (сомнительно что у рядового человека есть специальный размотчик, хотя здесь можно выйти из положения взяв его в аренду), второй укладывает трубу, а третий крепит её.

Заключительным этапом, как правило, становится этап укладки 2-го слоя сетки поверх трубы, который предназначен  для армирования самой стяжки и заливка стяжки.

(c)      Монтаж на полистирол и якорные скобы

Пирог теплого пола при данном способе практически повторяет монтаж на сетке, различие заключается в том, что к теплоизолирующему слою, труба крепится при помощи специальных якорных скоб.

Очень важный нюанс при такой укладке — это расположение гидроизоляции! Потому как показывает практика, многие монтажники кладут отражающую пленку поверх экструзии, а потом дырявят ее скобами! В таком случае вызревание стяжки может происходить неправильно, по причине изменения водного соотношения в растворе.

Якорные скобы бывают 2-х видов: первые предназначены для монтажных пистолетов и идут в склейках, а вторые для ручного монтажа, они идут россыпью в пакетах. Монтажный пистолет значительно ускоряет крепление и раскладку, но и якорные скобы получаются дороже.

О расходе скоб можно сказать следующее, в среднем уходит по 5 штук на метр. Нет, это не значит что вы будете крепить трубу через каждые 20 см, на прямом участке будет достаточно 2-3 штуки, но при фиксации петли  и поворота, расход резко возрастает. Поэтому учитывайте этот момент при расчете количества скоб.

(d)      Монтаж на маты для теплого пола

Самый простой способ монтажа водяного теплого пола — это монтаж на специальные полистирольные маты с бобышками. Здесь пирог пола чуть чуть изменяется, как и материалы которые используются.

Изначально весь периметр помещения приклеивается демпферной лентой с полиэтиленовым фартуком, далее укладывается слой теплоизоляции, его толщина должна быть ниже чем в двух предыдущих вариантах монтажа, ведь у матов с бобышками есть своя толщина, подготовка поверхности в таком случае может быть минимальна, т.к. на не страшно повредить гидроизоляционный слой.

Поверх полистирола укладывается полиэтиленовая пленка или специализированные гидроизолирующие покрытия и приклеивается скотчем к фартуку демпферной ленты. Это значительно проще и быстрее чем укладка гидроизоляции на перекрытие!

Далее укладываем маты, как правило они имеют пазы для крепления между собой, после чего приступаем к раскладке трубы. С этой задачей уже может справиться один человек, а не несколько, как рассказывалось выше.

Не забываем про компенсационные швы и гильзы при проходе через них.

Монтаж водяного теплого пола в наливной пол или плиточный клей

Данный способ монтажа не популярен в нашей стране, а многие и вовсе не знаю что так можно сделать водяной теплый пол, но мы решили рассказать о нем, т.к. у нас очень часто встречаются объекты с одной зоной обогрева теплым полом на втором этаже (например санузел) или объекты где нужно сделать только подогрев ванной комнате за счет теплого пола.

Давайте представим, если вы решите установить теплый пол с традиционным пирогом как описывалось выше, вам необходимо заложить пирог 8 -10 см:

• Теплоизоляция — ведь труба будет на значительной глубине от поверхности и без теплоизоляции прогрев будет долгим и неэффективным!

• Труба

• Стяжка над трубой!

, и вроде ничего страшного в этом нет, НО данный уровень вам придется поднять на всей площади помещения!

Возникает закономерный вопрос — “и что же делать?”

Всё просто, существует AquaMat фирмы Danfoss, они сделаны на основе трубы диаметром 8 мм уложенной на клеевой сетке. Такой мат, как и его электрический собрат, укладывается нужным вам узором, заливается слоем наливного пола, а поверх укладывается плитка. Труба находится под тонким слоем напольного покрытия и прогрев происходит быстрее чем в стяжке.

Запитать такую систему можно от ближайшего радиатора, т.к. у нее есть специальный механический терморегулятор регулирующий температуру теплоносителя внутри трубы, а это значит что вам не потребуются коллектора, смесительные узлы и прочего.

Скажу сразу, собирать такую систему для площадей обогрева больше 9 квадратных метров не особо целесообразно, т.к. данные маты рассчитаны на 3 кв. метра, и допускается соединение максимум 3-х таких матов к одному регулятору.

Монтаж на деревянное перекрытия или так называемый “сухой монтаж”

Если у вас деревянный или каркасный дом на свайном фундаменте, то заливка пирога стяжки не лучшее решение — во-первых, огромные нагрузки на перекрытия и сваи, ведь 1 кв. м стяжки толщиной в 5 см весит около 110 кг. Во-вторых, дерево под стяжкой проживет не долго — вопрос влажности и высыхания стяжки тут трогать не будем, но по практике, через 3-4 года начнутся приключения по замене древесины, а это опять вкладывание немалых денег!

Если вы хотите сделать водяной теплый пол в деревянном доме, стоит выбрать “сухой монтаж”, ну или монтаж с малым содержанием воды в растворах. О них мы сейчас и поговорим:

(a)      Монтаж в полистирольные маты с теплораспределительными пластинами

Пирог в данном способе очень похож на тот, что и при монтаже в стяжку, но есть и свой ряд нюансов.

На черновое основание укладывается гидроизоляционный слой, или с напуском на стены, или же с проклейкой к фартуку демпферной ленты. Здесь его задача предотвратить попадание теплоносителя на перекрытия и впитывания в изоляцию между стропилами пола, в случае повреждения трубы.

Далее проклеиваем по периметру демпфер, компенсационные швы и проходы между помещениями.

Укладываем маты для теплого пола, в них прокладываем теплораспределительные пластины, они обеспечат равномерное отведение тепла от отрубы и распределение по поверхности. Стоит отметить, что данные пластины выполняются из разных материалов: оцинкованной стали и алюминия. Сталь получается дешевле, но  по теплопередаче у алюминия значительно выше. Существуют также фрезерованные листы покрытые алюминиевой фольгой, но они не столь эффективны, потому как не хватает толщины тепло распределительного слоя.

Далее укладываем трубу в распределительные пластины.

После раскладки контуров теплого пола, необходимо сделать прочное основание, как правило применяется укладка листов ГВЛ с перекрытием стыков и соединения их между собой саморезами. Другие материалы мы не рекомендуем для этих целей, потому как ОСП или фанера, как и всё дерево является теплоизолятором, а ЦСП при нагреве может коробиться.

(b)      Монтаж в пазы из древесины или гвл

При данном способе монтажа, листы из полистирола заменяются на бруски или доски, вариант экономичнее по деньгам, но нужно учесть, что лес должен быть сухим, потому как если его начнет коробить в момент нагрева это может навредить и теплому полу и нап

Теплые полы: виды, плюсы и минусы установки системы

На данный момент установка теплых полов в квартире перестала быть редкостью и диковинкой. Современный ремонт рассматривает теплые полы как основной или дополнительный источник отопления. Но выбор теплых полов настолько широк, что покупатель теряется в разнообразии. Какую систему теплых полов выбрать, чем они отличаются, рассмотрим в этой статье.



Система теплых полов известна еще с древних времен. Конечно, устройство тех лет намного примитивнее современных аналогов. Например, замки китайских владык устилались полами с двойным дном. Нижний уровень представлял собой жаровню, разогреваемую углями, благодаря чему, верхний уровень всегда был теплым и комфортным. В Древнем Риме люди создали целую систему обогрева пола, получившую название гипокауст. Особенность системы гипокауст заключалась в специальных полостях, проложенных в стенах и полу дома. В подвале помещения топили печку, горячий воздух, поднимаясь наверх, проходил по системе полостей и прогревал весь дом. Как понятно из названия, теплые полы – это система отопления помещения снизу, непосредственно от поверхности пола. В зависимости от теплоносителя различают несколько видов теплых полов, но все они схожи по принципу работы. Устройство теплых полов представляет собой согревающий элемент, положенный на теплосберегающий материал, слой бетонной стяжки (некоторые виды нагревателей не нуждаются в стяжке), и финальное напольное покрытие.



Наличие теплого пола в доме – сам по себе уже плюс. Но давайте разберемся подробнее в достоинствах системы теплого пола.

• Равномерное распределение тепла. Обратимся к законам физики. Теплый воздух легче холодного, поэтому радиаторная система отопления качественно прогревает средние слои комнаты и потолок. Воздух, остывая, опускается вниз. На полу образуется холодный поток. Стена, удаленная от стены с радиатором, получает минимум тепла. Теплые полы прогревают помещение снизу и по всей площади.
• Комфортное самочувствие человека. Никогда не замечали, что, будучи одеты тепло, но с холодными ногами – мерзнет все тело? Так устроен организм, при согреве ног комфортно всему телу.
• Совместимость с системой отопления. Возможность регулировать отопление от радиатора и пола, не пересушивая воздух.
• Безопасность. Нагревательные элементы спрятаны в большинстве технологий укладки теплого пола под бетонной стяжкой, они недоступны для ожога и пожаробезопасны.
• Подходят семьям с детьми. Наличие детей, проводящих большую часть времени на полу – прямое показание к монтажу теплых полов.



Недостатки у теплых полов имеются, но их немного.

• Сложность монтажа. Положить теплый пол возможно только во время ремонта с полным перестиланием покрытия.
• Не может являться единственным источником тепла в помещениях с низкой сопротивляемостью стен холоду. Необходима установка радиаторов отопления.
• При установке водяного теплого пола потребуется место для насосного и фильтрующего оборудования. Возможно снижение давления в трубах с водой, если много квартир в доме подключит водяную систему обогрева пола.



Основное деление на виды теплых полов производят по виду теплоносителя.

• Электрические теплые полы. Питание системы происходит за счет электричества, и это является плюсом и минусом полов одновременно. Плюс в автономности отопления от служб ЖКХ. Минус в стоимости электричества, счета за такой элемент отопления увеличатся в несколько раз.
• Водяные теплые полы. Этот вид системы менее затратен в обслуживании, но монтаж займет больше времени и финансов. Еще один плюс водяного отопления пола в отсутствии даже минимальных доз излучения.

Вам могут пригодиться

Теплые полы: водяные теплые полы, преимущества, технологии монтажа

В предыдущей статье цикла я рассказала об электрических теплых полах. Этот вид теплых полов широко распространен, его выбирают для установки в большинстве квартир, несмотря на высокую стоимость эксплуатации. Но существует еще один вид теплоносителя, на основе которого создана система прогрева пола. Где разрешено использовать водяные теплые полы, и каковы их преимущества, мы разберем в этой статье.

Устройство водяных теплых полов

Водяные теплые полы упрощенно представляют собой систему тонких трубочек, по которым под действием насосов движется теплоноситель, вода. Система труб находится внутри бетонной стяжки, которая постоянно подогревается за счет высокой температуры воды (до 40-50 градусов), в результате от бетона греется финальное покрытие пола. Система водяного теплого пола используется как дополнительный источник отопления и как основной. Особенность водяной системы заключается в возможности использовать в качестве теплоносителя не только воду. Незамерзающий теплоноситель уместен на даче, на которой не проживают всю зиму, а приезжают несколько раз за сезон. Систему водяных теплых полов разрешено устанавливать под любые виды напольных покрытий, однако при использовании паркета толщину бетонной стяжки желательно увеличить, паркет не терпит перегрева.

Плюсы и минусы водяных теплых полов

Перед окончательным выбором водяных теплых полов внимательно изучите плюсы и минусы такой системы обогрева. К преимуществам водяных теплых полов относятся:

• Экономичность. Вода дешевле электричества, поэтому водяная система имеет низкую стоимость эксплуатации.
• Безопасность. Система труб скрыта под бетонной стяжкой, что исключает риски травм и ожогов. А температура циркулирующего теплоносителя не настолько высока, чтобы обжечь ступни человека.
• Отсутствие электромагнитного излучения, которое имеется у электрических полов.
• Водяной пол не сушит воздух в помещении, как это делают радиаторы отопления.

К недостаткам водяных теплых полов относят несколько позиций.

• Монтаж водяных теплых полов сложен и трудоемок. Технология подразумевает несколько слоев, включая гидроизоляцию и бетонную стяжку. Стоимость монтажа водяных полов превышает стоимость электрических в несколько раз.
• Риски протечки и сложность устранения. Придется вскрывать пол и укладывать систему заново.
• Главный минус водяных теплых полов заключается в возможности монтажа только в частном доме с индивидуальной системой отопления. Подключение системы к центральному отоплению многоквартирного дома запрещено, а устройство самостоятельного контура отопления требует разрешения различных инспекций.

Разновидности водяных теплых полов

Деление на виды производят по технологии монтажа водяных теплых полов. Различают две технологии:

• Бетонная технология;
• Настильная технология.

Бетонная технология монтажа полов состоит из нескольких слоев. На бетонное основание уложите слой тепло- и гидроизоляции, затем положите отопительные трубы. Залейте систему бетонной стяжкой и после высыхания – положите финишное покрытие. Сложность данной технологии в большом количестве грязных работ с бетоном, и временных затратах. В зависимости от толщины слоя стяжки бетон сохнет от 14 до 28 дней. Настильная технология монтажа полов лишена этапа грязных работ, долгого ожидания просушки. Установка полов происходит за счет готовых элементов системы, которые необходимо соединить. Но именно благодаря подобному удобству, настильная технология в несколько раз дороже классической, бетонной.

Настильная технология делится на 3 вида:

• Реечный тип деревянной системы;
• Модульный тип деревянной системы;
• Полистирольная система.

Полистирольная система и модульный тип схожи в обустройстве, различаются используемым материалом, полистирол и дерево ДСП. Первым этапом установите лаги с шагом 50 см, на них листы из ДСП или полистирола. Образовавшуюся пустоту заполните теплоизолятором. На листы уложите модули, в которые в дальнейшем вставите трубы для теплоносителя. Реечная конструкция несколько иная, используйте деревянные доски толщиной от 30 мм. Уложите их на основание пола с интервалом в 20 мм. Образовавшиеся щели используйте для прокладки труб для теплоносителя.

В статье я рассказала подробнее о преимуществах водяной системы теплых полов. Следующую статью цикла про теплые полы я посвящу подробному рассмотрению монтажа обеих систем.

Предлагаю к ознакомлению остальные статьи цикла «Теплые полы»:

Теплые полы: виды, плюсы и минусы установки системы

Теплые полы: электрические теплые полы, виды и преимущества

Теплые полы: монтаж теплых полов своими руками

Теплые полы: выбор терморегулятора, классификация, виды термодатчиков

31.05.2017

Подписаться на рассылку

Как сделать теплые полы в частном доме

Как сделать теплые полы в частном доме от отопления

При проектировании автономного отопления частного дома теплые полы выбирают по нескольким причинам:

• Использование теплых полов, как самостоятельного вида отопления, позволяет расширить возможности дизайна: отсутствие громоздких радиаторов позволит проектировать, например, высокие французские окна.
• Теплый пол является наиболее экономичным видом отопления. Экономия на отоплении при использовании теплого пола достигается за счет возможности отключения ненужных отопительных контуров в комнатах, которые не используются.

Материалы для устройства теплого пола

Для монтажа теплого пола понадобятся:

1. Пенополистирольные плиты для теплоизоляции пола.
2. Трубы водяного отопления в качестве теплоносителя.
3. Демпферная лента для предупреждения разрушений пола при линейных деформациях от нагревания.
4. Полиэтилен плотный для гидроизоляции основания.
5. Гофротруба.
6. Арматурная сетка для усиления стяжки и крепления труб отопления теплого пола.

Порядок выполнения работ

1. Подготовка основания. Старую стяжку демонтируют и делают новую стяжку толщиной 25 — 80 мм. Перепад высот не должен превышать 10 мм. Слой выше 30 мм лучше делать из бетона с мелкозернистым заполнителем. Если в основании грунт, то делается песчаная или керамзитовая подушка толщиной не менее 10 см (керамзит затем также покрывается песком). Слои для лучшей усадки смачиваются водой. На песчаном основании делается цементная стяжка.
2. Устройство гидроизоляции. На подготовленное основание внахлест 10 -15 см расстилают плотную полиэтиленовую пленку. Заход на стены гидроизоляции должен составлять не менее 10 см.
3. Крепление демпферной ленты. По периметру помещения снизу к стене крепится демпферная лента. Способ крепления зависит от выбранной ленты: «самоклейка», саморезы с широкой шляпкой, «жидкие гвозди» и т.д.;
4. Теплоизоляция. На полиэтиленовую пенку плотно укладывают листы утеплителя — пенополистирола.
5. Устройство арматурной сетки. На утеплитель укладывается арматурная сетка.
6. Укладка и крепление труб отопления. Трубы теплоносителя согласно выбранной схеме раскладки укладываются на арматурную сетку и крепятся к ней пластиковыми хомутами. Расстояние между хомутами 30- 40 см.
7. Подключение контура отопления. Места выход труб отопления из бетонной стяжки защищают гофрированной трубой или уголком. Контуры водяного пода подключают к водяному распределительному коллектору. На окончание трубы устанавливается разборный фитинг, а с коллектором труба соединяется накидной гайкой.
8. Балансировка коллектора. Из-за неодинаковой длины контуров давление воды в системе водяного пола подбирается индивидуально. Для этого на коллекторе снимаются защитные колпачки и делается регулировка давления.
9. Проверка герметичности водяного пола. Герметичность пола проверяется перед заливкой бетонной стяжки. Испытания можно проводить водой или сжатым воздухом. Во время заливки пола контур должен оставаться под рабочим давлением.
10. Бетонирование теплого пола. Уложенной контур теплого пола закрывается бетонной или цементно-песчаной стяжкой толщиной не менее 50 мм. Бетонирование ведется с использованием маячных реек. Залитую поверхность следует закрыть полиэтиленовой пленкой и оставить на 12 часов. В помещении не допускаются сквозняки. В жарком помещении два раза в сутки поверхность стяжки нужно смачивать водой. На видео показана последовательность работ по заливке теплого пола: https://www.youtube.com/watch?v=MYPQOuBppnU

Схемы укладки контуров теплого пола

Как сделать теплые полы от электричества

Электрический (кабельный) пол может быть в виде:

• электрического кабеля;
• нагревательных матов, т.е. сетки с уложенным «змейкой» и закрепленным кабелем.

Рекомендую покупать электрические полы в виде нагревательных матов — это позволит значительно упростить монтаж.

Последовательность монтажа электрического теплого пола

1. Устройство основания. Удаление пыли и мусора с основания, выравнивание ровняющими смесями или устройство стяжки.
2. Устройство отражающей теплоизоляции. Укладка делается отражающий слоем вверх. Стыки проклеиваются скотчем.
3. Гидроизоляция. Укладка полиэтиленовой пленки с заходом на стены на толщину пола.
4. Крепление демпферной ленты. Лента крепится к стене по всему периметру помещения.
5. Испытания электрического теплого пола. Проверить кабель следует обязательно до монтажа.
6. Установка терморегулятора и датчика. Подробно производство работ можно посмотреть на видео монтажа электрического пола.
7. Укладка нагревательных матов. Маты крепят к утеплителю скотчем с нижней стороны. От стен до матов должно быть не менее 20 см, между матами 5 — 10 см. Монтаж кабеля делается с расстоянием между рядами 10- 15 см.
8. Устройство стяжки пола. Стяжка пола делается обычным способом высотой над кабелем не менее 3 см. Можно сделать наливной пол. Если планируется укладка плитки, то вместо стяжки используют плиточный клей. В этом случае тщательно проверяется горизонтальность поверхности.
9. При укладке на теплый пол паркета, ламината, ковролина на стяжку укладывают звукоизоляцию. Видео, в котором показана укладка электрического пола: https://www.youtube.com/watch?v=LNXQlA62VRU

Как сделать теплые полы под ламинат

Существует три разновидности электрического теплого пола: кабельный, инфракрасный и пленочный. Для устройства теплого пола под все виды ламината больше остальных подходит инфракрасный теплый пол. Это наиболее экологичный, безопасный и эффективный по теплоотдаче вид теплого пола.

Устройство пола под ламинат

1. Подготовительные работы. Из помещения убираются все старые трубы и радиаторы. Старое напольное покрытие демонтируется, делается выравнивание основания.
2. Устройство теплоизоляции. Выбранный вид теплоизоляции готовится по размеру помещения и укладывается металлизированной стороной наверх. Куски листов следует склеить скотчем.
3. Укладка пленки отопления. Пленка укладывается не по всей поверхности помещения. Расстояние от стен до края пленки 10 см. Нельзя укладывать пленку внахлест. Терморегулятор должен быть расположен рядом с проводкой и иметь максимальную площадь регуляции 15 квадратных метров. Подробно правила укладки термопленки показаны в видео: https://www.youtube.com/watch?v=_SOC6-qzcko
4. Укладка защитной полиэтиленовой пленки. Пленка укладывается для дополнительной защиты теплого пола.
5. Укладка ламината. Ламинат укладывается на полиэтиленовую пленку. При укладке следует быть особо осторожным, чтобы не повредить теплый пол.

Как сделать теплые полы в доме без отопления

Теплые полы, как единственный источник отопления, могут быть выбраны по следующим соображениям:

• Теплые полы позволяет высвободить полезную площадь, т.е. устроить отопления без использования радиаторов;
• Равномерное распределение тепла в помещении способствует уменьшению пыли в воздухе;
• Невысокая температура теплоносителя теплых полов (+25-45°С) позволяет значительно сэкономить тепло.

Определение типа отопления (водяное или электрическое) делается индивидуально, исходя их конкретных условий. Как правило, в загородных домах устраиваются водяные теплые полы. В устройстве они дороже электрических, но эксплуатировать их, особенно, при больших площадях, удобнее и дешевле.

На видео рассказывается о том, как определить, справится ли теплый пол с отоплением дома: https://www.youtube.com/watch?v=t_81cBNY41U

Как подключить теплый пол к системе отопления в частном доме

Нередко возникает проблема подключения вновь уложенных одного или нескольких контуров теплого пола к существующей системе отопления. Система отопления с собственным циркуляционным насосом может быть:

Подключение к двухтрубной отопительной системе

Наиболее простой и удобный способ подключения. Смонтированный контур теплого пола подключается к подающему и обратному трубопроводу двухтрубного радиаторного отопления. Соединение может быть через модуль подключения или с использованием двух обычных шаровых кранов.

Схема подключения к двухтрубной системе отопления

Подключение к однотрубной системе «Ленинградка»

Подача контура теплого пола при такой системе подключается после циркуляционного насоса, а обратка контура теплого пола подключается перед насосом. Регулировка температуры в помещении в этом случае может производиться при помощи модуля подключения или шаровыми кранами.

Подключение теплого пола к гравитационной системе

Такой вариант подключения предусматривает работу системы без циркуляционного насоса, т.е. под естественным уклоном. Подача контура в этом случае, например, подключается в начале комнаты, а обратка контура — в конце. Подключение теплого пола к гравитационным системам — дело очень трудоемкое. Обычно проблема решается принципиально: в систему врезается циркуляционный насос, и подключение делается по второму типу.

Необходимые условия подключения

Для подключения и эффективной работы теплого пола к радиаторной системе последняя должна иметь определенные возможности, а мощности подключаемого теплого пола должны быть иметь ограничения.

К условиям подключения и успешной работы теплого пола отнесем:

• трубы радиаторной системы отопления должны иметь диаметр 32 мм и более;
• общая длина контура теплого пола не должна быть более 50 м при двухтрубной системе;
• длина контура для «Ленинградки» не должна превышать 30 м, а, если она больше, то ее следует делить на равные части;
• трубу для контура рекомендуется использовать из металлопластика диаметром 16-18 мм, для гравитационной системы — 20 мм;
• при выборе труб для контура нужно учитывать температуру теплоносителя в радиаторной системе, которая составляет не менее 70 °С.

Выводы

Теплые полы — один из наиболее перспективных методов отопления частного дома. Для принятия окончательного решения по устройству теплых полов необходимо расчитать их необходимую тепловую мощность, воможности установленного котла и радиаторного отопления (при существующей отопительной системе). Выбор типа теплого пола (водяной или электрический) зависит от конкретных условий: размера комнат, мощности, необходимых условий подключения и т.д.

Какое покрытие лучше для теплого водяного пола? Ищите ответ здесь!

Теплый пол давно стал синонимом комфорта в доме. Он поможет справиться с сыростью, обеспечит приятное передвижение по помещениям. Однако он должен быть не только приятным при ходьбе, но и полностью безопасным. А значит, к выбору оборудования и самой финишной отделки нужно относиться внимательно. Какое покрытие лучше для теплого водяного пола?

Какое покрытие лучше для теплого водяного пола

Содержание статьи

Устройство систем водяного тёплого пола

Подогрев полов, функционирующий благодаря нагревающейся воде, представляет собой конструкцию, созданную из отопительного контура, который, как правило, залит цементной стяжкой. Но также водяной пол может быть изготовлен и без использования цементных растворов – это актуально для тех помещений, полы в которых не могут испытывать значительную нагрузку.

Схема водяного теплого пола

Полы с бетонной стяжкой представляют собой следующую конструкцию (пирог).

1. Черновое основание пола. Как правило, это перекрытие или стяжка из бетона по грунту.
2. Слой гидроизоляционного материала. Необходим, чтобы грунтовые воды не проникали в помещение снизу. Актуально и для черновых полов по грунту, и для комнат, расположенных на первом этаже над подвальным помещением.
3. Слой утеплителя. Обычно используется пенополистирол, который отлично справляется с задачей предотвращения утечки тепла в грунт, плиту перекрытия или подвал.

   Зачем нужно изолировать теплый пол?

4. Слой полиэтилена. Обычно укладывается в два слоя. Не позволит воде из бетонной смеси уйти в грунт или впитаться в утеплитель. Кстати, для этих целей популярный в строительной сфере фольгоизол использовать нельзя, так как среда, которая создается благодаря воздействию бетона, очень агрессивна, а вещества, содержащиеся в цементной смеси, способны разъесть материал.
5. Армирующая сетка с ячейками около 5-10 см. Необходима для укрепления стяжки и закрепления трубопровода.
6. Трубы для системы подогрева. Из нее создается водяной контур. Укрепляется при помощи пластиковых хомутов на армирующую сетку. Для создания системы подогрева, работающего на горячей воде, оптимально укладывать трубу с шагом 10-30 см. Хомуты используются по 2-3 шт на каждый метр.

   Труба для водяного теплого пола

7. Слой бетонной стяжки. Заливается поверх подведенной и подключенной системы.
8. Подложка. Укладывается поверх стяжки под напольное покрытие. Можно использовать, например, вспененный полиэтилен, изолон и т. д.
9. Финишное покрытие.

Именно о правильном выборе итогового покрытия сегодня и пойдет речь. Оказывается, далеко не каждый материал можно укладывать поверх конструкций теплого пола.

Как отдельные напольные покрытия влияют на проход тепла от системы обогрева в помещение

Стоит помнить, что теплый пол – это не система отопления дома, это лишь ее элемент, необходимый для комфортного проживания. Полностью обогреть помещение он не способен. Нагрев поверхности в результате работы системы подогрева не может превышать +29 градусов. А водяной пол не может подогреваться более чем на +50 градусов. И уровень его нагрева регулировать достаточно сложно – на это влияет множество факторов. Именно поэтому выбрать подходящее напольное покрытие в этом случае не так просто, как кажется на первый взгляд.

Теплый пол

Нагретая вода остывает достаточно долго. Если система перегрелась, то и охлаждаться она будет далеко не мгновенно. К сожалению, некоторые типы покрытий пола негативно реагируют на резкие колебания температур и чрезмерный нагрев, разрушаясь и теряя эксплуатационные качества, к тому же могут начать выделять в воздух вещества, оказывающие негативное влияние на организм человека.

На заметку! При необходимости довольно быстро можно остудить только популярный сейчас инфракрасный пол. Пол на воде остывает долго.

Принцип работы ИК пола

Теплопроводность напольных покрытий

Существует большое число всевозможных типов напольных покрытий, начиная от керамической плитки и заканчивая деревом. Все они имеют свои определенные свойства, среди которых одно из главных – теплопроводность. Прежде чем мы ознакомимся с показателями теплопроводности напольных покрытий, разберемся, что же это за понятие такое – теплопроводность. Простыми словами, это способность тел или материалов передавать тепло. Чем она выше, тем материал быстрее нагревается, но также быстрее и остывает.

Таблица. Коэффициенты теплопроводности.

Наименование покрытия	Значение коэффициента, Вт/м*к
Кафельная плитка	1,05
Линолеум	0,2
Паркетная доска	0,15
Ковролин, ковровое покрытие	0,12
Ламинат	0,1
Пробка	0,034

Чем ниже показатель теплопроводности, тем дольше держит тепло покрытие. Исходя из таблицы, можно сделать вывод, что материал, который дольше всех сохраняет тепло – это пробка. Плитка сохраняет тепловую энергию хуже всего, но зато быстро нагревается.

Пробковый пол

Чтобы обогрев пола был максимально эффективен, отделочный материал должен быстро и хорошо проводить тепло. Здесь лидирует плитка керамическая, хоть и требует достаточно мощного подогрева.

Совет! Решить проблему с мощностью подогрева просто – достаточно купить более мощные нагреватели; также труба укладывается с более частым шагом. Под плитку приобретаются нагреватели с показателем мощности не менее 200 Вт/м².

Напольное покрытие на теплый пол

Использование керамических покрытий

Самый лучший вариант покрытия для такого типа подогрева полов – это плитка керамическая. Она даже при сильном нагреве остается самым экологичным материалом среди всех используемых для заключительного этапа отделки пола. Также она даже при многократном цикле «нагревание-остывание» не разрушается, обладает максимальными показателями влагостойкости, легко чистится. Кстати, высокая скорость нагрева может быть и минусом использования керамики – не всегда оно является для ног полезным. Плитка как финишное покрытие для водяного пола – оптимальный вариант для тех, у кого постоянно мерзнут ноги и кто часто простывает.

Теплый пол под плитку

На заметку! В детскую комнату такое покрытие устанавливать не рекомендуется, однако в ванной комнате или кухне, а также в коридоре керамическая плитка будет наиболее оптимальным вариантом.

В целом же, плитку такого типа можно укладывать в абсолютно любых помещениях, если она устраивает собственника как покрытие. Стоит помнить, что теплые полы обычно обустраиваются там, где контакт ног и пола длительный.

Плитка поверх теплого пола

Однако керамическую плитку выбирать надо с умом. Например, если в помещении полы не будут испытывать значительной нагрузки, то можно укладывать плитку достаточно тонкую. При этом получится добиться максимальной температуры. Рекомендуется при выборе материала обратить внимание на следующие показатели.

1. Твердость материала. Она характеризуется так называемой десятиступенчатой шкалой Мооса. В квартиру можно приобретать плитку, относящуюся к 5-6 классу твердости.
2. Водопоглощение. В помещениях, где уровень влажности высокий, укладывается плитка с самым низким значением – не более 3%, для остальных, за исключением кухни, этот параметр может быть любой. Для кухни же рекомендуется использовать плитку со значением водопоглощения, равным 6%.

   Характеристики напольной плитки

3. Устойчивость к износу. По этому показателю плитка делится на 5 классов. В помещениях, где воздействие на пол незначительно, можно положить плитку 2 класса, а в остальных комнатах лучше использовать материал 3 или 4 класса.
4. Устойчивость к воздействию химических реагентов. Любая плитка сама по себе – материал достаточно прочный в этом отношении, но особенно актуален данный показатель для полов в гараже, в кухне, в ванной.

Теплый пол под плитку

Также обращается внимание и на пористость материала. Специалисты не советуют использовать материал низкой плотности.

Укладка плитки производится на водяные полы таким образом: обустраивается сама система подогрева, которая затем заливается стяжкой на основе цемента. Далее плитка укладывается в соответствии с выбранным рисунком и при помощи специального клея приклеивается к поверхности высохшей стяжки. Важно проверить ровность чернового основания при помощи горизонтального уровня. Включать систему можно только после окончательного высыхания клея, иначе можно испортить качество работ по укладке покрытия пола.

Укладка теплого водяного пола под плитку

Цены на популярные виды напольной плитки

плитка напольная

Отделка водяного пола деревянным покрытием

Натуральные полы из дерева имеют отменные показатели экологичности. Они приятны на ощупь и долговечны, что стало причиной их высокой популярности. Однако это не самый хороший вариант для водяного пола – основание из дерева не рекомендуется нагревать свыше +27 градусов. В противном случае оно будет рассыхаться. В целом, использовать такой вид покрытия на системе водяного подогрева можно, но важно внимательно следить за показателями температуры – полы не должны работать на всю мощность.

Водяной теплый пол под деревянное напольное покрытие

То же можно сказать и в отношении инженерной и паркетной досок. Кстати, последняя может укладываться только плавающим способом. Лучше использовать паркетную доску толщиной 4 мм и имеющей масляное, а не лаковое покрытие. Инженерная доска не должна быть толще 16 мм, в противном случае она будет долго греться.

Инженерная доска — особенности

На заметку! Покрытие из дерева обладает низкими показателями теплопроводности, а значит, снизит эффективность самих нагревательных систем. Деревянный пол может невольно послужить барьером для поступления тепловой энергии в помещение.

Деревянный пол, установленный на водяную систему подогрева, может доставить немало хлопот в осенний или весенний период. Из-за резких скачков влажности и температуры покрытие начнет деформироваться, могут появиться щели.

Для покрытия, укладываемого на водяной теплый пол, лучше использовать древесину, полученную из экзотических пород деревьев. Такие материалы отличаются более высокими показателями устойчивости к влажности, не склонны к усадке и обладают отличной теплопроводностью по сравнению с другими породами. Это могут быть тик, палисандр. Но стоимость древесины этих деревьев достаточно высока.

Монтаж теплого водяного пола

На заметку! Доски, из которых будет создаваться пол, не должны быть толстыми, иначе тепло будет плохо проникать в помещение. Однако оптимальный вариант подогрева деревянных напольных покрытий – это инфракрасные полы.

Цены на инженерную доску

инженерная доска

Ламинат

К популярным видам напольных покрытий относится ламинат. Материал имеет отличные показатели теплопроводности, устойчив к различным химическим воздействиям, но боится влаги. Также при выборе этого материала стоит покупать ламинат, подходящий именно для укладки на теплые полы – он маркируется специальными символами и должен быть не ниже 32 класса прочности. Ламели без маркировки на теплый пол укладываться не могут. Толщина ламината для укладки на пол должна быть не более 8-10 мм.

Теплый пол под ламинат

Также под ламинат в случае укладки его на водяной пол важно поместить и специальную подложку. Но в любом случае нагревать материал выше +30 градусов не рекомендуется. Чаще всего ламинат все же укладывается на ИК пленочный пол.

Внимание! Дешевый ламинат использовать на теплых полах нельзя, а также нельзя нагревать ламели чересчур сильно. Это связано с тем, что материал способен при высокой температуре выделять в окружающую среду формальдегид – опасный канцероген. Таким образом, воздух в помещении становится небезопасным для здоровья. Симптомы отравления формальдегидом – головные боли, тошнота, кашель и т. д. Ламинат с наименьшим содержанием формальдегида маркируется обозначениями Е1 и Е0.

Цены на ламинат «Таркетт»

ламинат таркетт

Линолеум на теплый пол

Этот тип покрытия – также один из самых популярных видов отделки. Используется он довольно часто, но можно ли укладывать его на теплые водяные полы? Итак, для укладки на систему подогрева можно использовать только натуральные линолеумы (мармолеумы) либо изготовленные из ПВХ (виниловые). Второй тип – более дешевый вариант.

Линолеум

При этом на линолеуме не должно быть утеплителя, так как показатель теплопроводности у такого материала довольно низок. Да и в целом линолеум следует выбирать с минимальной толщиной.

Как выбрать покрытие?

Резюмируем все вышесказанное и ответим на вопрос – на каком типе отделочного покрытия остановить свой выбор? Для теплых полов на воде не рекомендуется использовать:

• покрытия, созданные на основе бамбукового сырья;
• некачественный и толстый линолеум;
• паркет классический.

На полы, прогревающиеся от воды, можно укладывать определенного типа ламинат или ковролин. Они отлично сохраняют тепло, но важно следить, чтобы материал не перегрелся. Это – оптимальный вариант для спален и залов. Покрытия, созданные на основе ПВХ, также могут укладываться поверх полов. Хотя выглядят такие материалы обычно не очень презентабельно.

Теплый пол под ламинат

Керамическая плитка – вариант наилучший, но она не будет хорошо смотреться в спальне или детской. Зато в кухне или ванной она незаменима.

В целом, выбор напольного покрытия будет зависеть от огромного числа факторов – назначения помещения, условий эксплуатации, функциональности всей системы обогрева дома или квартиры, прочности покрытия и т. д. Лучший вариант – зал и комнаты застелить ковролином или ламинатом, а в кухне, санузле, ванной и коридоре закрыть теплые полы кафельной плиткой.

Видео – Покрытия для теплых полов

Делаем водяной теплый пол

Шаг 1. Черновое основание тщательно очищается. Удаляется мусор, убирается пыль при помощи строительного пылесоса.

Подготовка чернового пола

Шаг 2. Укладывается слой гидроизоляционного материала. Отдельные полосы гидроизоляции соединяются между собой при помощи скотча. На поверхность укладывается утеплитель. Если гидроизоляция находится под стяжкой, то ее можно повторно не укладывать.

Укладка утеплителя

Шаг 3. Плиты утеплителя закрепляются на полу при помощи специальных «грибков», отверстия для которых просверливаются мощной дрелью или перфоратором.

Сверление отверстий для «грибков»

Плиты утеплителя крепятся к полу

Шаг 4. На поверхность утеплителя укладывается армирующая сетка и крепится при помощи «грибков». Сетка укладывается с нахлестом в 1 ячейку, а отдельные полотна скрепляются друг с другом при помощи пластиковых хомутов.

Соединение полотен армирующей сетки

Сверление отверстий под крепежи

Фиксация армирующей сетки

Шаг 5. Производится установка коллектора, к которому будут подключаться трубы водяного пола. Коллекторы монтируются на стену.

Установленный коллектор теплого пола

Шаг 6. Вдоль пола на стену крепится специальная компенсационная лента для компенсации температурного расширения стяжки.

Компенсационная лента

Шаг 7. В соответствии со схемой укладки труба для контура подогрева укладывается на армирующую сетку и закрепляется на ней при помощи пластиковых хомутов.

Укладка труб для контура теплого пола

Калькулятор длины контура труб теплого пола

Перейти к расчётам

Шаг 8. Трубы подключаются к коллектору. Перед заливкой стяжки они наполняются водой.

Подключение труб к коллектору

Шаг 9. На пол производится установка маяков. Маяки выравниваются при помощи строительного лазерного уровня. Важно помнить, что толщина стяжки, начиная от уровня труб, не должна быть менее 4 см.

Установлены маяки

Шаг 10. Производится заливка цементной стяжки согласно всем правилам. После ее полного высыхания (около 28 суток) на пол может быть уложено выбранное напольное покрытие. Включать теплый пол до полного высыхания стяжки нельзя.

Заливается стяжка

СНиП 2.03.13-88. Полы. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

СНиП 2.03.13-88

Видео – Теплый пол под ламинат

Видео – Монтаж водяного теплого пола

Теплый водяной пол укладывать можно не во всех помещениях. Например, в старых домах нагрузка на систему отопления из-за него может быть очень велика, и жилищно-коммунальная организация может запретить подключение системы. Однако в новостройках обычно есть отдельный кран для подключения такой системы и проблем с организацией подогрева не возникнет. Также водяной пол можно оборудовать и в домах коттеджного типа. А уж покрытие выбирать придется по своему вкусу.

WarmFloor Pro | Быстро укладываемый бетонный пол

---

Брошюра и руководство по установке WarmFloor Pro

Чтобы загрузить нашу официальную брошюру по теплоизоляционным полам WarmFloor Pro (включая пошаговое руководство по установке), щелкните здесь Загрузить брошюру WarmFloor Pro или на изображение выше.

---

WarmFloor Pro от Milbank Concrete Products представляет собой убедительную альтернативу нынешнему лидеру рынка.Экономичный способ быстрой укладки теплоизоляционного бетонного первого этажа с более низкими затратами на строительство и улучшенной экономией энергии. WarmFloor Pro — это качественная альтернатива стандартному блочно-балочному перекрытию, отвечающая всем требованиям.

В то время как WarmFloor Pro может использоваться в различных типах зданий, строительные фирмы, как правило, чаще всего используют его в жилищном строительстве, от отдельных домов до целых жилых комплексов.

В качестве простого бетонного изолированного пола, который представляет собой реальную рентабельность, неудивительно, что WarmFloor Pro Milbank пользуется популярностью как среди самозастроителей, так и среди крупных строительных компаний.

Сравнение Jetfloor от Forterra, лидера рынка отрасли, и WarmFloor Pro от Milbank Concrete Products.

Как работает WarmFloor Pro — изоляция из полистирола (EPS)

Изолированные бетонные полы WarmFloor Pro (ICF) работают путем комбинирования жестких изоляционных модулей (блоков EPS), изготовленных из легкого пенополистирола с закрытыми ячейками, который затем укладывается между нашими предварительно напряженные бетонные балки (глубиной 155 мм или 225 мм), отделанные верхним листом EPS, мембраной и бетонной стяжкой.Это дает WarmFloor Pro уникально низкую стоимость, простоту установки и долговечность.

Интеллектуальный метод изоляции бетонного пола

Поскольку каждая структура отличается, мы проектируем ваш пол таким образом, чтобы обеспечить целевой коэффициент теплопроводности (всего 0,07 Вт / м²K) и планировку пола в соответствии с заявленными требованиями. После изготовления необходимых компонентов они вместе с материалами доставляются на ваш объект. С WarmFloor Pro вы можете выбрать либо только поставку, либо поставку и установку, используя нашу компетентную и опытную команду профессионалов по установке.

WarmFloor Pro ICF Преимущества:

• Простая установка — Никаких специальных инструментов или навыков не требуется.
• Fast для установки — панели EPS такой же длины, как пять обычных бетонных блоков.
• Экономичный — WarmFloor Pro разработан, чтобы сэкономить ваши деньги: более высокая скорость монтажа в сочетании с уменьшением количества отходов и вывоза земляных работ позволяет увеличить общую экономию.
• Bespoke — доступен широкий диапазон толщин и классов панелей EPS, чтобы обеспечить наиболее экономичное решение для ваших разработок при сохранении самых высоких уровней тепловых характеристик.
• Sustainable — WarmFloor Pro прослужит весь срок службы здания, при этом сохраняя свои исключительные тепловые характеристики.
• Чисто, легко работать с — и безопасно — EPS панели весят всего 2 кг (приблизительно).
• C совместим с u nderfloor heating — пластиковые штифты вставляются в панель EPS и удерживают трубы отопления на месте.
• Проверено , Проверено Технология — используется уже более десяти лет
• Соответствует отраслевым требованиям — Milbank WarmFloor Pro имеет , полностью сертифицирован и имеет рейтинг A + green guide .

Лист технических данных WarmFloor Pro

Нажмите здесь, чтобы загрузить лист технических данных WarmFloor Pro. Или щелкните здесь, чтобы загрузить нашу инфографику WarmFloor Pro.

Ищете предложение?

Наша специализированная команда по продажам и оценкам всегда готова ответить на любой ваш вопрос. Присылайте любые вопросы по адресу [email protected] или, в качестве альтернативы, звоните нам по телефону 01787 223 931 или посетите нашу страницу контактов, чтобы отправить запрос предложения.

.

Можно ли укладывать инфракрасный теплый пол под паркет или паркетную доску

Один из самых важных вопросов — это отопление дома, и к нему нужно отнестись очень серьезно. Именно от правильно оснащенной системы отопления будет зависеть комфортность помещения. И один из самых эффективных вариантов — устройство теплого пола. И его укладка может отличаться в зависимости от финишного покрытия. Потому что выбирая в качестве покрытия паркет, нужно знать, как устроен теплый пол под паркет, какую систему выбрать и что учитывать.

Какой выбрать теплый пол

Исходно, что под словом (паркет) подразумевается щитовая плавающая доска. Вообще лучше использовать клееный брус и не чувствовать прочности на температуру.

Натуральный пол не любит перепадов влажности (поддерживает оптимальную влажность 40-60%) и не рекомендуется топить, тем самым сушить дерево.

Чтобы в паркетной доске периодически не появлялись щели, нагрев доски должен быть слабым. Паркетные доски нельзя нагревать выше 26 ºC.Производители массивного паркета и паркетной доски заявляют, что во избежание деформации древесины и для сохранения срока ее службы в помещении разница температур между покрытием и воздухом не должна превышать 2 ºC.

норма +18 ºС для жилых помещений, пол нельзя нагревать выше 20 ºС. При такой температуре полы не будут холодными, по ним можно будет ходить босиком. Но вырабатываемого ими тепла недостаточно для обогрева помещения в холодное время года. И возможные последствия размещения теплого пола под паркетной доской.

Видео:

Первый вопрос, на который нужно ответить, это выбор теплого пола под паркет. Наиболее часто используемые варианты питания, которые делятся на три типа:

1. кабельный пол, который устанавливается в верхней стяжке (обычно используется для облицовки плиткой).
2. Армированный кабельный пол, отстойная стяжка.
3. И пленочный пол, который кладется прямо под напольное покрытие.

В случае с паркетом, если нет необходимости в замене шпал, часто находит свое применение пленочный пол, или, как его еще называют, инфракрасный.Но при его применении следует учитывать некоторые факторы, влияющие на выбор напольного покрытия:

№

1. Выбирая паркет, в первую очередь нужно обратить внимание на устойчивость древесины к перепадам температуры и влажности, из которой она изготовлена.
2. Неподходящий паркет, при эксплуатации может образоваться трещина.
3. К стойким породам относятся древесина дуба, дусса, мербау.
4. Также не укладывайте слишком толстый паркет. Из-за этого возросла потребность в более крупных отопительных установках и более мощных полах.
5. Предусмотреть заранее, чтобы тепловая мощность на квадратный метр не превышала 100 Вт.
6. Перед укладкой паркета влажность должна быть минимальной. Где-то около 5%. При необходимости производят сушку.
7. Температура в помещении должна быть равна температуре паркета. Для этого его нужно предварительно расположить в комнате, не вынимая из упаковки.
8. Влажность помещения, в котором производится укладка, должна быть около 50%.

С выбором основного типа теплого пола разобрались, но необходимо учитывать то, что инфракрасный пол делится дальше на несколько разновидностей.

Виды и преимущества теплого пола под паркет

Отметим, что

еще пару лет назад о существовании инфракрасного пола знали не многие, а сегодня он достигает пика своей популярности. А поскольку появляются все новые и новые типы, сегодня их разделяют только два типа:

Углерод
1. , входящий в состав резиновый, производство осуществляется из ряда термоэлементов, параллельных соединений, и майлара.
2. Биметаллический сплав, представляющий собой сплав меди и алюминия, покрывающий полиуретановую пленку.

Следует отметить, что такие системы используются как для полов, так и для стен и потолков, так как обладают рядом преимуществ:

1. проста в установке, общая работа занимает до двух часов.
2. Толщина материала всего 3 миллиметра.
3. Обладает высоким уровнем надежности.
4. Не требует стяжки и все укладывается прямо под чистовой пол.
5. немного экономичнее, по сравнению с другими типами.
6. Легко разбирается и снова устанавливается.
7. Ионизирует воздушное пространство.
8. Обладает хорошей эластичностью.

Необходимые материалы для работы

В основном все необходимые материалы идут в комплекте с пленкой, а это:

1. Сразу она термо (продается в рулонах).
2. Комплект изоляции и зажимы.
3. провод.
4. терморегулятор.
5. датчик температуры.

Также рекомендуется покупать:

1. Пленка полиэтиленовая или рулонный гидроизоляционный материал.
2. малярный скотч (желательно двусторонний).
3. теплоотражающий материал.

Как видите, материалов достаточно мало. но важно правильно выбрать фольговую основу.

Также стоит обратить внимание на инструмент, которого тоже немного:

1. Ножницы.
2. Плоскогубцы.
3. строительный нож.
4. дрель.
5. Карандаш, рулетка и линейка.

Подготовка основания

Перед тем, как начать укладывать паркетный пол с подогревом, необходимо провести базовое обучение.Он включает в себя следующие процессы:

1. Демонтаж старых покрытий и вывоз мусора.
2. При необходимости выровняйте пол.
3. Разметка мест подключения и установки термостата.

После выполнения данных процессов можно переходить непосредственно к устройству пола, процесс разбит на несколько этапов, а именно:

1. Улучшение изоляции
2. Подготовка площадки для терморегулятора.
3. Укладочная пленка.
4. Изоляция отрезанных частей.
5. Тестирование проводки и системы.
6. И напоследок укладка ламината.

Теперь рассмотрим подробнее каждый шаг.

Расположение изоляционного материала

Во-первых, после выравнивания полов проводится гидроизоляционное устройство, чтобы избежать попадания влаги из нижнего яруса пола. О том, как выполнить гидроизоляцию, читайте в отдельной статье.

Далее необходимо обеспечить теплоизоляцию, которая предотвратит теплопотери.Потому что желательно выбирать светоотражающий материал. Это значительно снизит затраты на электроэнергию, одновременно повысив эффективность нагрева.

Можно использовать практически любой материал, желательно раскатать, его нужно уложить металлизированной стороной. Учитывая экспертное мнение по выбору подложки, лучшим становится специальный пенополиэтилен (изолон) толщиной от 2 миллиметров.

Кроме того, можно использовать также неотражающие и утеплители, например, пробковую ткань.Такой будет чуть менее эффективно, но дешевле.

Единственное, не рекомендуется использовать утеплители на основе фольги, так как они в этом случае крайне неэффективны.

при установке, стыки рекомендуется заделать металлизированной лентой.

Строительство помещения для термостата

Следующим этапом является подготовка участка, на котором будет установлен термостатический теплый пол, выполняет следующие функции:

1. температурный уровень контроля и настройки.
2. Программирование ВКЛ и ВЫКЛ.
3. Установка температуры и поддержки нагрева.

Что касается места, то мы определились с дальнейшим этапом подготовки покрытия, теперь необходимо сделать углубление в стене для установки регулятора и подвести к нему для дальнейшего подключения проводки.

Далее готовим схему укладки и размещения напольной проволоки.

Укладочная пленка

Настало время прямой укладки теплого пола под паркет.Сам монтаж осуществляется строго по заранее составленной схеме. Ниже вы можете увидеть пример такой схемы, а то и взять на вооружение:

Как уже говорилось, стилизация проводится только на желаемом участке комнаты, там, где нет мебели. Отметим, что непосредственно устройство теплого пола может быть выполнено в двух вариантах:

1. Сделайте ставку на 5% площади для дополнительного отопления в случае первичного источника.
2. На 80% площади, если пленку планируется использовать в качестве основного напольного обогревателя.

Рассматриваем второй вариант кладки, когда речь идет о полном обогреве. Работа ведется следующим образом:

1. Предварительно разложенная пленка (для удобства можно разрезать на запланированных участках (важно обрезать только белые полосы между нагревательными секциями). Длина звуковой полосы не должна превышать 8 м.
2. Немаловажным фактором является отступ от стены не менее 20 сантиметров, при наличии утеплителей, от них нужно отступать не менее метра.
3. после разметки отмечает место, где будут соединения, и отчерчиваем проводку.
4. После нанесения метки Обустраивает выемки и для проводки датчиков температуры.
5. Уложенная следующая пленка, усиленная пуховая, стыки скреплены изолентой. Ни в коем случае нельзя, чтобы зоны нагрева были подогнаны друг от друга.

Площадки изоляционной пленкой

Далее, во избежание возможных коротких замыканий и повреждения системы, необходимо изолировать пространство, в котором производился разрез.

Для этих целей используется мастика асфальтовая или лента на битумной основе. Процесс осуществляется следующим образом:

1. Отрежьте кусок изоляции необходимой прямоугольной формы.
2. размер сегмента должен быть немного больше, чем изолируемая зона.
3. В самой пленке Сделайте небольшое отверстие, которое будет служить для фиксации, нажав на утеплитель.
4. изолируйте и закрепите, затем заклейте верхнюю часть изолентой.

Стоит отметить, что то место, которое будет подключать проводку, на данном этапе мы оставляем открытым, так как в нем нужно будет установить зажимы и провода.

Электромонтаж и его тестирование

Теперь необходимо подключить систему к источнику питания и проверить работоспособность. Рассмотрим отдельно два процесса.

системное подключение

для подключения к системе работы выполняются следующим образом:

1. Предварительно сделана выемка в изоляции, в которую будут проложены провода. От центра провод должен идти к плинтусу, а затем выводиться на контроллер.
2. Важным фактором является обеспечение полного погружения в изоляцию проводов, чтобы избежать давления на пол проводки.В противном случае в течение довольно короткого периода публикация будет уничтожена, и работу придется переделывать.
3. Кроме того, он увеличивает риск замыкания, он может испортить всю систему и создать опасность возгорания.
4. Провода укладываются по каналам, а затем фиксируются изолентой.
5. Далее соединяются зажимы пленки. Их вставляют между пленкой и медным проводником. Прижимать их непосредственно к проводке не рекомендуется, так как велик риск повредить саму пленку.
6. Далее с торца провода снимается изоляция, подводится к клемме, и вставляется в нее, прижимая плоскогубцами.
7. Подключение осуществляется параллельно, для этого используются два отдельных провода. Рекомендуется брать кабель разного цвета, чтобы не путать.
8. Таким образом, один подключен с правой стороны пленки, второй — с левой.
9. Далее место изолируется компаундом и закрепляется скотчем.

подключить термостат

Следующим шагом будет подключение термостата.

1. В первую очередь к пленке подключают датчик температуры, размещая его по центру. Это миниатюрный термометр, который отправляет отчеты о состоянии температуры системы на термостат.
2. Как я упоминал ранее, необходимо подготовить отверстие, в которое заглушить, чтобы он тоже, так как провода располагались выше уровня изоляции .. При необходимости согните провод, подготовьте каналы с плавным поворотом, кабель проделали. не ломается со временем.

Сразу после расстановки датчика необходимо приступить к подключению термостата:

1. Рекомендуется устанавливать контроллер стационарно, подключать напрямую к источнику питания, но допускается использование розеток.
2. Подводя проводку подготовили углубление в стене, два провода подключили к контактам главного контроллера.
3. Для второй пары контактных проводов подводящей пленки. Клемма заземления соединяема, но не подключается к контроллеру.
4. Далее закрепляем контроллер в нише, после можно провести тест с фиксирующей смесью с клеем или геметиком.

тест системы

Заключительным этапом, который выполняется перед началом укладки напольного покрытия, становится испытание системы теплого пола.Для этого:

1. включают его, выставив температуру в 30 градусов.
2. Внимательно осмотрите крышку. На нем должны полностью отсутствовать искры.
3. Также проверьте уровень нагрева, он должен быть одинаковым на всех участках. Тестирование проводится с помощью специального тестера.
4. Если дефекты не были обнаружены, значит система в норме, и установка прошла успешно.

После успешного тестирования необходимо покрыть всю поверхность полиэтиленовой пленкой, которая будет действовать как гидроизоляция, а кроме того снизит износ нагревательных элементов.Также можно использовать рулонный гидроизоляционный материал, который обеспечит дополнительную изоляцию и.

Монтаж теплого пола под паркет завершен, и можно приступать к укладке самого покрытия, но есть ряд факторов, которые следует учитывать.

Что нужно знать при укладке паркета на теплый пол?

1. При укладке работать нужно максимально аккуратно, чтобы не повредить пленку теплого пола.
2. Перед выбором чехла проконсультируйтесь со специалистом.
3. Также обязательно уточняйте, как укладывать паркет на теплый пол.
4. После завершения укладки ни в коем случае нельзя сразу включать систему, необходимо дать полу нагреться до комнатной температуры, и только после этого подключить пол к сети.
5. Обязательно оставьте небольшой зазор между ламинатом и стенами, который обеспечит вентиляционную систему.

Инструкция по укладке теплого пола

При работе с такой системой, как инфракрасный теплый пол, следует учитывать ряд факторов, которые, несомненно, важны:

1. Любые монтажные работы могут проводиться только при положительных температурах, при этом влажность воздуха должна быть более 60%.
2. Перед тем, как подключить пленку к сети, необходимо внимательно, желательно несколько раз, проверить все места изоляции и зоны контакта среза на целостность и герметичность.
3. Ни в коем случае нельзя подключать к сети свернутую пленку или в том случае, когда полоски лежат друг на друге.
4. Если повреждена зона пленки с графитовым наполнителем, необходимо немедленно утеплить поверхность с двух сторон.
5. Систему нельзя устанавливать на влажных основаниях.
6. Когда, если произошла утечка воды (затопление) теплого пола, необходимо немедленно выключить его, отсоединить от сети и дать высохнуть естественным путем.
7. В конце работы нарисуйте разводку всех проводов и полос пленки, как это было показано на практике, такой ход очень важен и пригодится в будущем.
8. По уложенному теплому полу нельзя ходить в обуви.
9. Установите датчик температуры на планку, ни в коем случае он не кирпич, он должен быть на краю, чтобы можно было легко заменить при необходимости.

вывод

Теперь вы знаете, самостоятельно устройте теплый пол под паркет. На самом деле процесс довольно простой и быстрый, важно подойти к нему максимально осторожно. В заключение Здесь вы можете найти видеоинструкцию по устройству инфракрасного пола.

Видео:

Видео:

Видео:

Видео:

Видео:

.

No related posts.
