Кабеля силовые: Что такое силовой кабель, для чего он служит и где используется

Содержание

Как выбрать сечение кабеля по мощности

Силовые кабели предназначены для подачи электропитания стационарным и мобильным потребителям однофазного и трёхфазного тока промышленных частот. Ввиду огромного сортамента кабельно-проводниковой продукции у многих покупателей возникает вопрос, как подобрать силовой кабель, что особенно актуально для неспециалистов. Здесь мы попробуем ответить на этот вопрос с учётом ключевых критериев выбора.

Напоминаем, что кабели составляют основу электрических сетей, и от правильного их выбора зависит всё, включая безопасность эксплуатации электрооборудования и его пользователей. Ответы на вопрос, как правильно выбрать силовой кабель, не могут быть однозначными. Они меняются в зависимости от множества факторов, поэтому при выборе кабельно-проводниковой продукции следует проконсультироваться у специалиста.

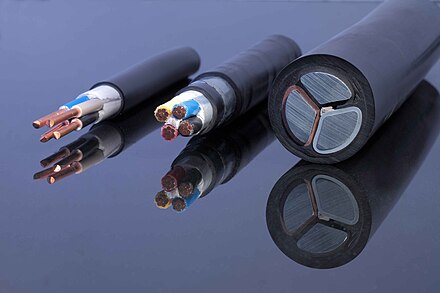

Как выглядит силовой кабель

Существует три типа проводников: кабель, провод и шнур. Кабели малых маркоразмеров с количеством жил до трёх часто путают с проводами, и на первый взгляд они трудноразличимы. Назовём основные отличительные признаки кабеля:

  • в его конструкции обязательно присутствует как минимум три элемента – токопроводящая жила, её изоляция и внешняя защитная оболочка;
  • если изделие имеет более трёх жил – перед вами кабель;
  • жилы разного сечения может иметь только кабель;
  • на кабель также указывает наличие экрана, поясной изоляции, наполнителя, брони и других специальных конструктивных элементов.

Кабели имеют более широкую сферу применения, чем провода и шнуры, в том числе они могут полностью заменить эти типы проводников в любых условиях эксплуатации. В то же время обратная замена невозможна, ни при каких обстоятельствах.

Внешний вид кабельно-проводниковой продукции не поможет при её выборе и не даст ответа на вопрос, какой силовой кабель купить для решения конкретной задачи. Для этого используют технические и эксплуатационные характеристики изделий, которые должны соответствовать требованиям нормативно-технической документации. Часть из них отражена в маркировке кабелей, но большинство параметров указывают в техническом описании конкретного маркоразмера продукции.

Какими бывают силовые кабели

Весь сортамент силовых кабелей подразделяется на восемь видов для разных условий эксплуатации. В их числе:

  • кабели общего назначения – круглые и плоские, для обычных условий эксплуатации;
  • изделия пониженной горючести для групповой прокладки;
  • кабели для объектов с особыми требованиями к противопожарной безопасности;
  • бронированные кабели для прокладки в местах, где имеется высокий риск их механического повреждения и т. д.

Указание на вид кабеля содержится в его маркировке. Если она начинается с буквы А, это означает изделие с алюминиевыми жилами. Отсутствие буквы А по умолчанию означает кабель с медными жилами.

В свою очередь, каждый вид кабеля имеет по несколько вариантов исполнения, которые различаются такими характеристиками, как:

  • количество и сечение жил;
  • виды жил – цельные или многопроволочные;
  • разновидности изолирующих материалов;
  • класс гибкости;
  • виды материалов для защиты кабеля от механических повреждений;
  • наличие или отсутствие дополнительных элементов в конструкции изделия, например защитного экрана.

Всё это необходимо учитывать при ответе на вопрос, как правильно выбрать силовой кабель. Перечисленные обстоятельства оказывают непосредственное влияние на величину допустимых нагрузок в электрической сети по мощности и току.

Одним из важнейших показателей классификации кабелей является количество жил, от которого зависит применяемость изделий в электрических сетях разных типов:

  • одна жила – для однофазных сетей переменного тока и подключения потребителей постоянного тока;
  • две жилы – для однофазных сетей с изолированным нулём или заземлением;
  • три жилы – для однофазных сетей с изолированным нулём и заземлением;
  • четыре жилы – для трёхфазных сетей с изолированным нулём или заземлением;
  • пять жил – для трёхфазных сетей с изолированным нулём и заземлением.

Разнообразие видов и вариантов исполнения кабелей гарантирует потребителям оптимальный выбор кабельно-проводниковой продукции для любых способов монтажа, типов сетей, условий эксплуатации и нагрузок.

Если вас интересуют кабели класса гибкости от второго и выше для подключения мобильных потребителей тока, то вам необходимо знать, что они могут быть только медными с многопроволочными жилами. Ассортимент кабелей для подключения стационарных электроустановок одинаково распределён между изделиями с цельными алюминиевыми и медными проводниками.

Как выбрать сечение силового кабеля

Главной характеристикой любого кабеля является величина сечения его жил. Именно она определяет, какую токовую нагрузку он может выдержать в постоянном и аварийном режиме эксплуатации. Для иллюстрации ответа на вопрос, как выбрать сечение кабеля по току и мощности, приведём следующую таблицу:

Сечение жилы в мм2

Показатели для медных/алюминиевых кабелей

в однофазных сетях (220 вольт)

в трёхфазных сетях (380 вольт)

токовая нагрузка, ампер

потребляемая мощность, кВт

токовая нагрузка, ампер

потребляемая мощность, кВт

2,5

27/20

5,9/4,4

25/19

16,5/12,5

4

38/28

8,3/6,1

30/23

19,8/15,1

6

46/36

10,1/7,9

40/30

26,4/19,8

Более подробные таблицы, как подобрать сечение кабеля по мощности и току, несложно найти в Интернете. Однако стоит обратить ваше внимание на то, что подобные материалы носят справочный характер и в большей мере рассчитаны на бытовых потребителей. Для серьёзных инженерных расчётов их не используют.

Например, нет универсальной формулы, как выбрать силовой кабель для улицы. При профессиональном расчёте электрических сетей используют весь математический аппарат из ПУЭ (правил устройства электросетей). Мы не собираемся публиковать здесь краткое изложение десяти книг ПУЭ, поскольку расчётами электросетей и сечения кабелей занимаются проектировщики. Заметим только, что при этом обязательно берут во внимание такие факторы:

  • токовые нагрузки с учётом нагрева проводников;
  • потери напряжения в сети в зависимости от длины кабелей;
  • токовые нагрузки в аварийном режиме работы;
  • необходимые меры по предотвращению и защите от перегрузок.

С другой стороны, таблицы подбора сечения кабеля по мощности и току вполне подойдут для бытовых потребителей и небольших объектов, где нет сетей большой протяжённости и высокой сложности. В этих случаях данные таблиц не дадут опасной погрешности. Если вам нужно подключить к сети электромотор, бойлер и другое оборудование, ими можно спокойно пользоваться. Обратим ваше внимание, что при выборе сечения кабеля следует учитывать и ряд других обстоятельств. В их числе:

  • способ прокладки кабеля – воздушные линии выдерживают повышенные нагрузки;
  • необходимость резерва, чтобы иметь возможность подключения к сети новых или более мощных потребителей тока;
  • материал проводников.

Тем, кто не забыл школьного курса физики, с подбором сечения кабеля по мощности и току не возникнет больших проблем. Однако при выборе кабельно-проводниковой продукции для электросетей повышенной сложности лучше воспользоваться услугами специалистов. Напомним ещё раз, что любая ошибка в выборе кабелей может стоить очень дорого во всех смыслах этого слова. Прежде всего их следует использовать по назначению.

Какой силовой кабель лучше

Вопрос о том, какой силовой кабель лучше, с профессиональной точки зрения лишён смысла, поскольку специалисты при выборе кабельно-проводниковой продукции пользуются объективными критериями, выраженными через математические формулы ПУЭ. В их числе имеется и критерий экономической целесообразности. Здесь можно лишь говорить о преимуществах изделий из меди над аналогичными кабелями из алюминия. В их числе:

  • повышенная надёжность и долговечность;
  • стойкость к электрохимической коррозии;
  • лучшая проводимость при одинаковом сечении жил.

Например, старение и склонность алюминиевого кабеля к электрохимической коррозии становится причиной сильного окисления контактов и хрупкости токопроводящих жил. В некоторых случаях контакты даже самопроизвольно отваливаются. Медные проводники подобных проблем не имеют. Потребитель должен сам решать, стоит ли платить намного больше за кабели с медными жилами, хотя бытовые пользователи чаще предпочитают именно этот вариант.

Таблица выбора сечения силового кабеля. Термины в электротехническом оборудовании. Информация. Shop220

 Выбор сечения силового кабеля по мощности.

При подборе электрического силового кабеля или провода очень важен правильный выбор и расчет его сечения. Прежде всего правильный выбор силового кабеля обеспечит безопасность вам, вашей семье и вашему имуществу, ведь значительная часть пожаров возникает именно из-за не правильно расчитанного и выбранного кабеля.
Первое на что необходимо обратить свое внимание при выборе электрического кабеля, это из какого материала выполнены его жилы. В настоящее время основными материалами изготовления кабельной продукции являются алюминий и медь. Алюминиевый кабель в отличии от медного имеет меньшую стоимость, однако он намного хуже по ряду параметров: обладает меньшей электропроводностью, прочностью, сроком службы. Срок службы алюминиевой проводки составляет около 10-15 лет, а срок службы медной около 20-25 лет. Но при этом следует учитывать условия эксплуатации проводов: возможные систематические перегрузки, воздействие агрессивных условий внешней среды. Главным нормативным документом, регламентирующим площадь сечения электрических проводов и кабелей являются Правила Устройства Электроустановок (ПУЭ).


Также при выборе электрического силового кабеля необходимо правильно подобрать его марку. Даже если в вашем доме нет заземляющего проводника, приобретайте трёхжильный кабель с заземляющим проводом. Он обязательно понадобится вам в будущем.

Таблица выбора сечения медного силового кабеля для электропроводки.
Таблица выбора сечения алюминиевого силового кабеля для электропроводки.

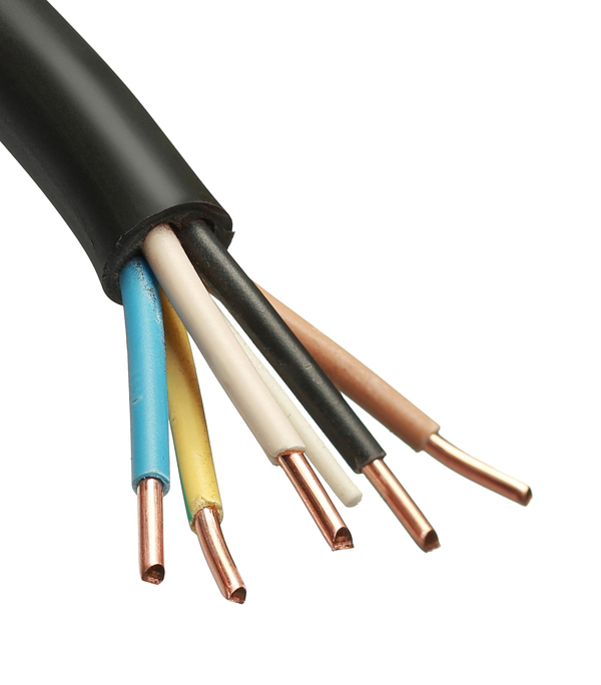

Силовой кабель ВВГ – это электрический кабель, который состоит из медных, однопроволочных жил и покрыт ПВХ-изоляцией черного цвета. Форма ВВГ бывает круглой или плоской. По сравнению с NYM (НУМ), более компактен, и поэтому его легко укладывать в штробы или каналы. Сильно выделяют негорючий его вид, имеющий маркировку нг (силовой кабель ВВГнг). В оболочке и изоляции ВВГнг имеются противопожарные добавки, которые делают его использование намного более электробезопасным. ВВГ (нг) можно использовать и во влажных, и в сухих помещениях. Кабель хорошо подходит для монтажа электропроводки жилых и не жилых помещений и имеет невысокую стоимость.

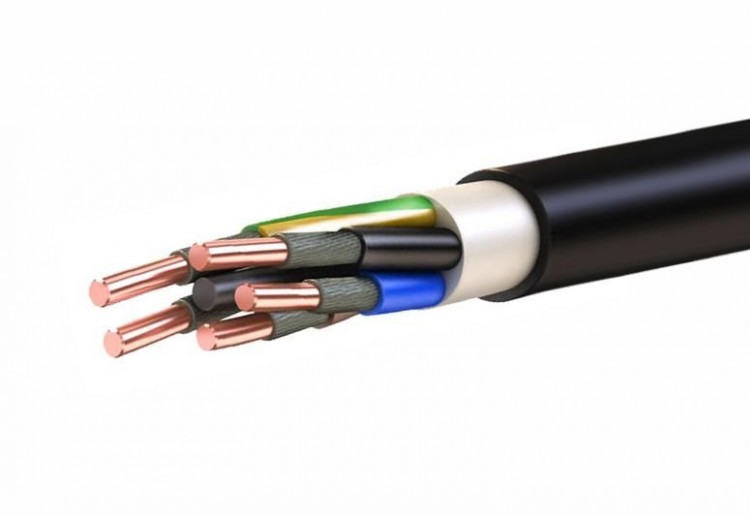

Силовой кабель NYM (НУМ)  — электрический кабель круглой формы, изготавливается медными однопроволочными жилами, имеющими ПВХ-изоляцию серого цвета, и двумя оболочками, делающими его еще более пожаробезопасным.  Используется для стационарной прокладки осветительных и силовых цепей номинальным напряжением до 660В и частотой 50 Гц.
Кабель силовой NYM близок по назначению и параметрам к кабелю ВВГ (нг) и отличается улучшенными эксплуатационными характеристиками: мелонаполненный резиновый заполнитель между жилами и оболочкой придаёт кабелю круглую форму, облегчающую герметизацию мест ввода в электротехнические устройства и упрощает разделку концов.

Провод ПВС — представляет собой гибкий электрический кабель, имеющий круглую форму, в состав которого входят скрученные многопроволочные медные жилы с ПВХ-изоляцией белого цвета. Хорошая гибкость делает этот провод отличным выбором для использования в качестве сетевого провода для подключения бытовых приборов, так же его еще называют — соединительный провод. Однако и для монтажа электропроводки ПВС вполне подходит: работу с ним необходимо проводить при температуре от -15°С до + 40°С.

Нажмите на логотип производителя, чтобы посмотреть все его товары в каталоге.

Силовые кабели

Силовой кабель предназначен для передачи электротока от трансформаторной подстанции к потребителю и для распределения его между потребителями. Техническая характеристика кабеля и его устройство зависит от напряжения передаваемого тока и способа его прокладки, применяется в злектросетях с напряжением 1…750 кВ при частоте 50Гц.

Любой кабель имеет: токопроводящую жилу (их может быть от 1 до 5), изоляцию и специальную оболочку.

Токопроводящие жилы называются основными, они могут быть медными (ВВГ) и алюминиевыми (АВВГ), могут быть цельными или скрученными из множества тонких проволок. Также у провода имеется и нулевая жила.

Изоляция делается из ПВХ, резины, специального полиэтилена и других изолирующих материалов. Дополнительно он снабжается экраном, защищающим его от разрушительных действий электромагнитных полей, через которые он проходит.

Если кабель силовой медный (ВВГ) имеет несколько проводящих жил, то каждая заключается в собственную оболочку, а затем все жилы входят в еще одну внешнюю изоляцию, которая дает защиту от внешней среды.

Каждый внутренний провод имеет свой цвет. Например, нулевая жила – голубой окраски, заземление – зелено-желтой. Если жил несколько – они могут быть разной формы. В медном силовом кабеле, в котором 4 или 5 проводящих жил, которые имеют или круглую, или секторную форму, при этом нулевая жила тоньше остальных.

Например, силовой кабель ВВГнг обладает минимальной горючестью, на это указывают буквы в маркировке. Его оболочка изготовлена из ПВХ, которая пропитана специальным составом предотвращающим горение. Кабель с пометкой LS – говорит о пониженном выделении газа и дыма.

При прокладке под землей используется кабель с дополнительной бронированной защитой, в маркировке которого присутствует буква Б или БбШ. Бронированный слой представляет собой стальную ленту и защитную оболочку из термоустойчивого пластика. Эти силовые кабеля состоят из 2, 3, 4 алюминиевых или медных жил, которые одинакового или разного сечения.

В пожароопасных зонах для укладки под землей используются кабели с буквами СБ и ЦСБ, защищенные свинцовой оболочкой и покрытые бумажной изоляцией, пропитанной специальным составом.

Силовой кабель, цена которого зависит от его конструкции и предназначения, изготавливается высокого качества, так как от него зависит бесперебойная подача электроэнергии и безопасность жизни людей.

Цены на кабель

Используется при неподвижной прокладке в земле, степень коррозийной активности грунта или вод значения не имеет

[Подробнее. ..]

Цены на кабель

Применяется на побережьях морей или соленых озер, в районах засолоненных песков или в промышленных районах.

[Подробнее…]



Силовой кабель — это… Что такое Силовой кабель?

        электрический Кабель, предназначенный для передачи электроэнергии от места её производства (или преобразования) к промышленным предприятиям, силовым и осветительным установкам стационарного типа, транспортным и коммунальным объектам. Термин «С. к.» в общепринятом смысле относят обычно к кабелям на напряжение до 35 кв, преимущественно с бумажной изоляцией, пропитанной вязким изоляционным составом. Для более высоких напряжений используют кабель с избыточным давлением масла (см. Маслонаполненный кабель).

         Наиболее массовое применение нашли С. к. на напряжение до 10 кв (рис.), содержащие три алюминиевые или (реже) медные токопроводящие жилы секторной формы сечением до 240 мм2. Основная изоляция такого С. к. — спирально наложенные на каждую жилу бумажные ленты, пропитанные вязким изоляционным составом (75—85% минерального масла и 15—25% канифоли). Толщина изоляции жилы (фазной изоляции) зависит от номинального напряжения кабеля и составляет от 0,75 мм при 1 кв до 2,75 мм при 10 кв. На скрученные вместе изолированные жилы накладывают т. н. поясную бумажную изоляцию, толщина которой примерно вдвое меньше толщины фазной. Поверх поясной изоляции методом прессования накладывают герметичную металлическую оболочку из свинца или алюминия (последний получает преимущественно распространение), а затем — защитный покров. С. к. на напряжение 20 и 35 кв имеют жилы круглой формы с фазной изоляцией толщиной до 9 мм; у каждой жилы — отдельная металлическая оболочка или экран из металлической фольги.

         В диапазоне рабочих температур от 50 до 80 °С вязкость масляно-канифольного состава снижается, поэтому на наклонных участках трассы прокладки С. к. из-за постепенного стекания жидкой изоляции верхние участки С. к. могут придти в негодность. В связи с этим строго ограничивается максимально допустимая разность высот между верхней и нижней точками трассы (от 5 до 25 м для кабелей с напряжением соответственно от 35 до 1 кв).

         Основные направления совершенствования С. к. — расширение выпуска кабелей с нестекающим пропиточным составом, позволяющим прокладывать трассы с крутонаклонными и вертикальными участками, а также переход от бумажной изоляции к полимерной (поливинилхлоридной, полиэтиленовой). Применение прогрессивных видов изоляции, помимо значительной экономии дефицитной бумаги, масел и канифоли, сокращает трудоёмкость и длительность технологических операций при производстве кабеля, уменьшает его массу, а также повышает допустимую рабочую температуру (С. к. с изоляцией из вулканизируемого полиэтилена даже при температурах до 150 °С в течение некоторого времени сохраняет высокую стойкость к деформациям, что очень важно при коротких замыканиях).

         Лит.: Привезенцев В. А., Ларина Э. Т., Силовые кабели и высоковольтные кабельные линии, М., 1970; Белоруссов Н. И., Электрические кабели и провода, М., 1971; Барнес С., Силовые кабели, пер. с англ., М., 1971.

         В. М. Третьяков.



        Трёхжильный силовой кабель на напряжение 6 кв: 1 — секторные многопроволочные алюминиевые жилы; 2 — фазная бумажная изоляция; 3 — поясная бумажная изоляция; 4 — алюминиевая оболочка; 5 — пластмассовая (поливинилхлоридная) защитная оболочка.

Характеристики известных силовых и контрольных кабелей

Кабельная продукция имеет очень широкий ассортимент. Это объясняется большим разнообразием токов, напряжений, числа проводников и условий эксплуатации. Промышленность проделала большой путь – от примитивных проволок, обмотанных полосками ткани или бумаги, до современных кабелей, иногда очень изощренно устроенных. Устаревшие изоляционные материалы: ткань, резина, в настоящее время полностью вытеснены синтетическими полимерными и стекловолоконными материалами. По назначению кабели можно разделить на две группы: силовые и сигнальные.

Силовые кабели

Их назначение – передавать электроэнергию с наименьшими потерями. Для этой цели стремятся как можно выше поднять напряжение, при этом получается умеренный ток и сечение проводников можно выбрать меньше. С другой стороны, растут проблемы, связанные с высокой напряженностью поля, что может привести к электрическому пробою между проводниками, или даже на внешние проводящие предметы. Их решают повышением качества изоляции.

Есть также проблема механической и тепловой устойчивости, и стойкости к действию агрессивных химических веществ. Соответствующая прочность ожидается и от изоляции. Кабели с высокой прочностью к внешним механическим воздействиям должны иметь броню. Это ничуть не перебор, несмотря на целый ряд принимаемых мер, бывают ситуации, когда штык лопаты или даже ковш экскаватора ударяет в силовой кабель. Без брони нетрудно вообразить последствия.

Некоторые кабели специального назначения имеют масляное наполнение или газ под высоким давлением (обычно азот). Повышенное давление газа позволяет повышать напряжение, так как при этом возрастает пробивное напряжение. Кабели для передачи высокочастотной энергии выполняются коаксиальными, для нейтрализации электрических и магнитных полей излучаемых во внешнюю среду и обратно (в сигнальных кабелях это защита от помех). В коаксиальных кабелях также может использоваться газ под давлением. При повышении частот до сантиметрового диапазона, среднюю жилу убирают и получают волновод – металлическую трубу с гладкими стенками.

Силовые кабели, используемые в промышленности и для питания многоквартирных домов (крупных зданий) можно поделить на два вида: воздушные, например, кабель силовой ВВГнг, и подземные. Первые прокладываются по стенам, на столбах (с несущим тросом), проводятся внутри зданий и кабельных каналов до силовых щитов.

Кабель под землей в броневой оболочке с гидроизоляцией используют для подключения подстанций к зданиям и объектам-потребителям (установкам) на производствах, например, кабель ВБШв. Это освобождает территорию от столбов и воздушных линий. ЦААШв (изоляция бумага, пропитанная церезином, оболочка кабеля из алюминия, закрыта пластикатом) можно привести в качестве примера кабеля, устойчивого к пробоям от повышенного напряжения.  Механически более прочным является ЦААБл, усиленный стальной броней. Подробнее о расшифровке марки кабелей можно узнать здесь.

Самые маломощные и гибкие силовые кабели называют шнурами, их используют для подключения электрических приборов к розеткам, это также наиболее подходящий кабель для удлинителя. Они должны быть гибкими и безопасными, тем не менее ввиду того, что они используются в достаточно мягких условиях дома или офиса, не следует переоценивать их прочность и безопасность.

Для изоляции в современных кабелях применяют полиэтилен, он имеет очень высокую электрическую прочность: до 20 кВ/мм, и обладает массой других достоинств. Его недостатком является относительно невысокая рабочая температура, не превышающая 100°C, а иногда и заметно ниже, причем полиэтилен относительно горюч. Часто применяют для изоляции и поливинилхлорид с наполнителями (пластикат). Этот материал относится к мало горючим, имеет оптимальные для проводов и кабельной продукции пробивные напряжения в области до 1 кВ. При горении выделяет ядовитые газы: хлор, хлороводород.

Примеры силовых кабелей

Рассмотрим популярные марки силовых кабелей. Силовой кабель ВВГнг ls используется для разводки электросети внутри здания. Маркировка кабеля расшифровывается следующим образом. Первые две буквы «ВВ» обозначают материал изоляции первого и второго слоя. Г-не бронированный (гибкий). Материал для внешней и внутренней изоляции один и тот же, поливинилхлорид. Буквы «нг» означают «негорючий», а ls «low smoke» – при горении он выделяет мало дыма.

Понятно, что негорючесть здесь понятие относительное, он лишь мало способствует распространению пожара, так как содержит вещества в заполнителе, препятствующие дальнейшему горению. Такой кабель выпускается с числом жил от 1 до 5 и сечением от 1.5 мм.кв до 240 мм.кв и рассчитан, соответственно, на ток от 20 А до 3.2 кА (такая «экзотика» явно не для дома). В качестве проводникового материала используется медь. Рабочее напряжение кабелей до 1 кВ.

Кабель АВВГнг является аналогом с алюминиевыми жилами. Его применение в целом ряде случаев имеет преимущество: он легче, дешевле, и вполне надежен. Кабель АВВГнг, при прочих равных условиях, должен иметь примерно в 1.5 раза большее сечение, чем его медный аналог. Это хороший кабель для улицы.

Кабель NYM Севкабель (выпускается по германской лицензии) можно считать улучшенным вариантом ВВГнг. Он имеет только один недостаток – не должен подвергаться действию прямых солнечных лучей.

Проводник медь, каждая жила имеет свою цветную маркировку, изоляция жил из пластиката. Внешняя оболочка негорючий ПВХ-пластикат, светло-серый. Благодаря мелу, используемому в качестве заполнителя, улучшается пожаро- и взрывобезопасность, кабель очень технологичен в разделке. Сечение жил соответствует ВВГ.

Бронированный кабель ВБбШВнг имеет внешнюю гидроизолирующую оболочку из ПВХ, под которой имеется броня из стальных лент, затем снова оболочка из ПВХ, и, наконец, изолированные ПВХ-пластикатом медные жилы, состоящие из одной или нескольких проволок. Сечения жил и рабочее напряжение те же, что и выше. Это кабель для прокладки в земле.

Химически стойкий кабель РКГМ является проводом. Так называют одножильный кабель, с одним проводником. Он может состоять из множества тонких проволок. Таков и РКГМ. Этот провод имеет многопроволочный медный проводник, кремнийорганическую (силиконовую) изоляцию. Расшифровка маркировки кабеля: Р – резина, К – кремнийорганика. Г – означает гибкий и М – это внешняя оплетка из стекловолокна. Рабочая температура достигает +180°C. Из РКГМ часто делают кабель для сауны, свивая его на роликах. Минимальное сечение провода 0.75 мм.кв, максимальное – 120 мм.кв. Кабель НВ в таких случаях применять нельзя, его изоляция не очень прочная и термически слабая, работает до 70 градусов.

Сигнальные кабели

Часть из них также называют контрольными, потому, что они служат для передачи сигналов от измерительных приборов и сигналов, управляющих работой реле, сервомоторов и т. п. Сигнальный, слаботочный кабель делится по рабочим частотам. Наиболее высокочастотные делают коаксиальными, примеры применения: телевидение, видеонаблюдение, компьютерные сети. Часть кабелей выполняется витыми парами – это кабели для локальных вычислительных сетей. Существует специальный плоский кабель «лапша», для подключения телефонных абонентских устройств или радиоточек внутри здания. Все такие кабели, в противоположность силовым, называют слаботочными.

Существуют (до сих пор) телефонные кабели из большого числа пар однопроволочных проводов: 20, 50 100, 200 и более. Использовались и специальные кабели для междугородней многоканальной телефонной и телеграфной связи с уплотнением. Все кабели для связи делали воздушными или бронированными для прокладки в земле. В настоящее время они полностью вытесняются оптическим волокном.

Контрольные кабели работают в тяжелых условиях на производствах и должны выдерживать их агрессивные условия. Для применения в домашних и офисных условиях они, мягко говоря, были бы грубоватыми.

Пример контрольного кабеля

Контрольный кабель КВВГнг аналогичен по материалу ВВГнг, но имеет повышенное число жил, обычно небольшого сечения. Он используется для целей сигнализации, подключения датчиков, работающих на низкой частоте или постоянном токе с низким выходным сопротивлением, реле и катушек пускателей. Типичный пример использования: подключение реверсивных пускателей или группы из нескольких пускателей к кнопочным постам или автоматике.

Применять сигнальные и контрольные кабели для использования в электросети 220/380 В для питания электроустановок не рекомендуется, а в ряде случаев категорически запрещено! Для этих целей подходят только силовые кабели и шнуры питания.

Кабели Cиловые

Array ( [id] => 3669 [id_1c] => [name] => ПВС 3*2,5 (бухта 100м) ГОСТ [summary] => Силовой кабель. Многопроволочные жилы. ГОСТ [meta_title] => [meta_keywords] => ПВС 3*2,5 (бухта 100м) ГОСТ [meta_description] => ПВС 3*2,5 (бухта 100м) ГОСТ [description] =>


Конструкция
1. Токопроводящая жила — медная или медная луженая (по требованию потребителя при заказе к марке провода добавляют букву «л», а также в проводах, предназначенных для армирования неразборной арматурой и в исполнения Т), круглой формы, многопроволочная класса 5 по ГОСТ 22483 .

2. Изоляция — из ПВХ пластиката. Цвета изоляции жил в проводах указаны в Приложении.

3. Скрутка — изолированные жилы скручены без заполнителя. Изолированные жилы пятижильных проводов допускается скручивать вокруг сердечника

4.Оболочка — из ПВХ пластиката. Оболочка в проводах наложена с заполнением промежутков между жилами, придавая проводам круглую форму.
На снимке ПВС 3х1,5

Применение
Для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, стиральных машин, холодильников, средств малой механизации для садоводства и огородничества и других подобных машин и приборов, и для изготовления шнуров удлинительных на напряжение до 380 В для систем 380/660 В.

Технические характеристики:

— Климатическое исполнение по ГОСТ 15150:

У — категорий размещения 1, 2, 3

Т — категории размещения 4

УХЛ — категории размещения 4

— Шнуры исполнения У предназначены для эксплуатации при температуре окружающей среды:

от -40°до +40°С

шнуры остальных исполнений:

от -25°до +40°С

— Максимальная температура токопроводящей жилы при эксплуатации: +70°С

— Шнуры после выдержки в воде при температуре (20±5)°С в течение 1 ч должны выдержать испытание переменным напряжением 2000 В частоты 50 Гц в течение 15 мин.

— Провода не распространяют горение при одиночной прокладке- Ресурс проводов, выраженный в стойкости к знакопеременным деформациям изгиба при номинальном напряжении, составляет: не менее 30000 (60000) циклов (движений)

— Установленная безотказная наработка должна быть: не менее 5000 ч

для проводов, применяемых в стационарных эл. приборах: не менее 12000 ч

— Строительная длина проводов: не менее 50 м- Гарантийный срок эксплуатации: 2 года со дня ввода в эксплуатацию

— Срок службы проводов: не менее 6 лет для проводов, применяемых в стационарных эл. приборах: не менее 10 лет

[contact_id] => 1 [create_datetime] => 2018-07-02 08:55:34 [edit_datetime] => 2020-10-09 16:50:50 [status] => 1 [type_id] => 24 [image_id] => 9457 [image_filename] => [video_url] => [sku_id] => 6555 [ext] => jpg [url] => 1816-gost [rating] => 0 [price] => 5250 [compare_price] => 0 [currency] => RUB [min_price] => 5250 [max_price] => 5250 [tax_id] => 0 [count] => [cross_selling] => [upselling] => [rating_count] => 0 [total_sales] => 142900 [category_id] => 784 [badge] => [sku_type] => 0 [base_price_selectable] => 0 [sku_count] => 1 [compare_price_selectable] => 0.0000 [purchase_price_selectable] => 0.0000 [unconverted_currency] => RUB [unconverted_price] => 5250.0000 [frontend_price] => 5250.0000 [unconverted_min_price] => 5250.0000 [frontend_min_price] => 5250.0000 [unconverted_max_price] => 5250.0000 [frontend_max_price] => 5250.0000 [unconverted_compare_price] => 0.0000 [frontend_compare_price] => 0.0000 [total_sales_html] => 142 900 Р [rating_html] => [skus] => Array ( [6555] => Array ( [id] => 6555 [product_id] => 3669 [id_1c] => [sku] => 0003904 [sort] => 1 [name] => [image_id] => [price] => 5250.0000 [primary_price] => 5250.0000 [purchase_price] => 0.0000 [compare_price] => 0.0000 [count] => [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 5250.0000 [unconverted_price] => 5250.0000 [frontend_compare_price] => 0.0000 [unconverted_compare_price] => 0.0000 [price_float] => 5250 [purchase_price_float] => 0 [compare_price_float] => 0 [primary_price_float] => 5250 [image_description] => [image_filename] => [ext] => ) ) [frontend_url] => /1816-gost/ [original_price] => 5250 [original_compare_price] => 0 [skus_list] => Array ( [id] => 6555 [product_id] => 3669 [id_1c] => [sku] => 0003904 [sort] => 1 [name] => [image_id] => [price] => 5250.0000 [primary_price] => 5250.0000 [purchase_price] => 0.0000 [compare_price] => 0.0000 [count] => [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 5250.0000 [unconverted_price] => 5250.0000 [frontend_compare_price] => 0.0000 [unconverted_compare_price] => 0.0000 ) ) 1

Лучший кабель питания для зарядки компьютера — отличные предложения по кабелю питания для зарядки компьютера от мировых продавцов кабелей питания для зарядки компьютера

Отличные новости !!! Вы находитесь в нужном месте для покупки кабеля питания для зарядки компьютера. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший кабель питания для зарядки компьютера в кратчайшие сроки станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили кабель питания для зарядки компьютера на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в кабеле питания для зарядки компьютера и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести кабель питания для зарядки компьютера по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

POWERFLEX RV-K силовой кабель | Верхний кабель

Кабель

POWERFLEX RV-K подходит для всех типов низковольтных соединений промышленного типа , в городских сетях, строительных системах и т. Д. Его высокая гибкость значительно упрощает процесс установки и, как следствие, особенно подходит для использования в сложных макетах . Его можно закопать или установить в трубе, а также на открытом воздухе без дополнительной защиты.Этот кабель может выдерживать влажные условия , включая полное погружение в воду (AD7).

Характеристики кабеля POWERFLEX RV-K

Электрические характеристики

НИЗКОЕ НАПРЯЖЕНИЕ 0,6 / 1кВ

Стандартный

МЭК 60502-1 — UNE 21123-2

Допуски

CE

SEC

БЮРО ВЕРИТАС

AENOR

SASO

RoHS

KEMA KEUR

Положение о строительной продукции

E ок.

Тепловые характеристики

Максимальная рабочая температура: 90ºC.

Максимальная температура короткого замыкания: 250ºC (макс. 5 с).

Минимальная рабочая температура: -40ºC (стационарные и защищенные установки).

Огнестойкость

Невозможность распространения пламени согласно UNE-EN 60332-1 и IEC 60332-1.

Пониженный выброс галогенов. Хлор <15%.

Механические характеристики

Минимальный радиус изгиба: диаметр кабеля x5.

Ударопрочность: AG2 средней степени тяжести.

Химические характеристики

Химическая и маслостойкость: Хорошая.

Устойчивость к УФ-излучению: UNE 211605.

Характеристики воды

Водонепроницаемость: AD7 Immersion

Прочие

Метр по разметке метра.

Условия установки

Open Air.

Похоронен.

В кабелепроводе.

Приложения

Промышленное использование.

Городские сети.

Упаковка

Выпускается в рулонах (длина по 100 м) и барабанах.

Конструкция кабеля POWERFLEX RV-K

Проводник

Медь электролитическая, класс 5 (гибкий), в соответствии с EN 60228 и IEC 60228.

Изоляция

Сшитый полиэтилен (XLPE)

Стандартная маркировка изолированных проводов следующая:

1 x натуральный

2 x синий + коричневый

3 G Синий + коричневый + зеленый / желтый

3 x коричневый + черный + серый

3 x + 1 x коричневый + черный + серый + синий (уменьшенное поперечное сечение)

4 г коричневый + черный + серый + зеленый / желтый

4 x коричневый + черный + серый + синий

5 г коричневый + черный + серый + синий + зеленый / желтый

Наружная оболочка

Гибкий ПВХ, черный цвет.

Удлинители

и кабели питания IEC

Удлинители и кабели питания IEC | Гитарный центр { «siteName»: «/ gc», «mobileAppSrcCode»: «», «mobileAppItunesBanner»: «правда», «enableClarip»: правда, «ClaripConsentJSUrl»: «https://cdn.clarip.com/gci/clarip_consent.js», «ClaripDomain»: «https://gci.clarip.com/», «sourceCodeId»: «7700001», «sourceName»: «GCDIRECTSOURCECODE1», «sourceSegment»: «Прямой», «profileZipcode»: «», «jsonLdEnabled»: «правда», «profileStoreId»: «», «onlineOnlyLessons»: «», «defaultLessonsStoreId»: «», «profileStoreName»: «», «contextPath»: «», «imageResizeEnabled»: «правда», «unicaEnv»: «сайт-прод», «staticContentUrl»: «https: // static.guitarcenter.com «, «styleStaticContentUrl»: «https://static.guitarcenter.com», «catalogAssetStaticContentUrl»: «https://static.guitarcenter.com», «scene7StaticContentUrl»: «https://media.guitarcenter.com/is/image/», «scene7BasePath»: «MMGS7 /», «staticVersion»: «ecmd-2020.10.1-3j-GC & cb = 1», «versionParam»: «? vId = ecmd-2020.10.1-3j-GC & cb = 1», «customerService»: «+1 (801) 501-8847», «profileID»: «3182950178», «contentKey»: «site5LKSA», «isInternational»: «правда», «isWarrantyShippable»: «ложь», «isInternationalCommerceEnabled»: «правда», «currencySymbol»: «RUB», «profileCountryCode»: «RU», «profileCurrencyCode»: «RUB», «audioEyeEnabled»: «правда», «applePayEnabled»: «ложь», «oLOnExitNumber»: «0», «liveChat»: «ложь», «cookieLoggedIn»: ложь, «richRelevanceMode»: «рендерить», «richRelevanceApiKey»: «9ed4604c5beebd43», «richRelevanceUserId»: «», «richRelevanceSessionId»: «e4814b0ba011713476b3409f086b64c3», «rrBaseUrl»: «// рекс.richrelevance.com/rrserver/ «, «rrChannelId»: «-», «hashedUserIdForCriteo»: «», «rrTimeout»: «10000», «isEducatorAccount»: «ложь», «sessionIsDC»: «ложь», «FullLoggedIn»: ложь, «welcomeMat»: «правда», «powerReviewsUrl»: «//static.guitarcenter.com/», «prodEnvEnabled»: правда, «isMobile»: «ложь», «madMobileEnabled»: ложь, «rrLoadAtgRecs»: «ложь», «janrainAppDomain»: «https://login.guitarcenter.com», «janrainAppId»: «fpfceefgnphmdjjkhnio», «janrainAppName»: «login.guitarcenter.com», «endecaCookieSortEnabled»: «ложь», «enableInstoreOnlyAddToCart»: «истина», «JSESSIONID»: «», «isHum»: «правда», «showEloyalty»: «правда» , «gcProExperience»: «ложь», «enableSiteForCurbside»: true, «storePickUpMode»: «оба», «enableSingleLessonsPurchase»: «ложь», «gcProApproved»: «ложь», «gcProCheckout»: «ложь», «gcProStatus»: «Никогда не применялось», «gcProSplitCart»: «правда» } ? PageName = subcategory-page & N = 39946 Перейти к основному содержанию Перейти к нижнему колонтитулу ложь

Добро пожаловать в Гитарный центр!

Отправляем в Российскую Федерацию.

Мы облегчаем вашу покупку из Российской Федерации с:

  • Цены указаны в местной валюте
  • Таможенные сборы и НДС, рассчитываемые при подтверждении заказа
  • Гарантированные цены на международную доставку (без дополнительных комиссий при доставке)

Более подробную информацию о международных доставках Вы можете найти на нашем сайте.

Не доставляете в РФ? кликните сюда

Скидка 15% на соответствующий товар на сумму более 199 долларов США или звоните, чтобы получить эксклюзивные предложения Купите сейчас

ложь { «sourceCodeId»: «7700001», «sourceName»: «GCDIRECTSOURCECODE1», «sourceSegment»: «Прямой», «profileZipcode»: «», «profileStoreId»: «», «profileStoreName»: «», «profileID»: «3182950178», «isInternational»: «правда», «isWarrantyShippable»: «ложь», «isInternationalCommerceEnabled»: «правда», «currencySymbol»: «RUB», «cookieLoggedIn»: ложь, «richRelevanceMode»: «рендерить», «richRelevanceApiKey»: «9ed4604c5beebd43», «richRelevanceUserId»: «», «richRelevanceSessionId»: «e4814b0ba011713476b3409f086b64c3», «rrBaseUrl»: «// рекс.richrelevance.com/rrserver/ «, «rrChannelId»: «-», «rrMobileChannelId»: «fc5eedc2f1f5f7c9», «hashedUserIdForCriteo»: «», «rrTimeout»: «10000», «isEducatorAccount»: «ложь», «sessionIsDC»: «ложь», «FullLoggedIn»: ложь, «isMobile»: «ложь», «isProp65User»: «ложь», «JSESSIONID»: «», «enableTwoDayShipMessage»: «ложь», «enableAskUserLocation»: «ложь», «showEloyalty»: «правда», «gcProExperience»: «ложь», «enableStoreFinderService»: true, «enableSiteForCurbside»: true, «storePickUpMode»: «оба», «applePayEnabled»: «ложь», «gcProApproved»: «ложь», «gcProCheckout»: «ложь», «gcProStatus»: «Никогда не применялось», «gcProSplitCart»: «правда», «callCenterNumber»: «+1 (801) 501-8847», «liveChat»: «ложь», «doNotSell»: «» }

Гитарный центр: Магазин снаряжения

Гитарный центр: Магазин музыкального оборудования

Друг музыканта

Друг музыканта

Открыть в приложении «Друг музыканта»

открыто

Силовые кабели, выводы и адаптеры
