достоинства, крепежные материалы, инструкция по монтажу, советы

От того, какие трубы используются для монтажа водопровода, во многом зависит срок его службы и качество воды. Крепление полипропиленовых труб к стене – совсем несложный процесс (при соблюдении технологии). Полипропиленовые трубы более всего подходят для устройства водопровода, благодаря своим несомненным достоинствам:

  • во-первых, используемый для производства труб полипропилен отличается стойкостью к химическим веществам;
  • во-вторых, полипропилен абсолютно равнодушен к коррозии;
  • в-третьих, легкое монтирование. Кроме того, трубы из полипропилена можно безбоязненно прятать в стенку;
  • в-четвертых, полипропиленовые трубки могут прослужить очень долго (в системе холодного водоснабжения до 50 лет, а горячего – до 25 лет).

При устройстве канализации наиболее часто используют пластиковые стояки диаметром 50 мм и 110 мм. Монтаж производится достаточно легко, благодаря конструктивным особенностям трубки и их небольшому весу.

Так как внутренняя поверхность гладкая, значительно снижается вероятность возникновения засоров.

Чем крепят трубы?

Для того, чтобы прикрепить трубопровод к перегородке, применяют различные крепежные материалы. Если поперечник водовода невелик, то для крепления к стенке применяют пластмассовые клипсы. Один из основных критериев при выборе зажима – это ее поперечник. Он должен быть равным наружному поперечнику. При установке одной трубки используют одинарные клипсы, а когда монтируется двухтрубная система, то двойные.

Хомуты для крепления труб

Помимо зажимов, для крепления полипропиленовых трубок к стене применяются хомуты. Как правило, с помощью хомутов монтируют достаточно тяжелые водоводы, имеющие, к тому же, большой поперечник. Сам хомут – это конструкция, состоящая из двух частей, соединенных при помощи винтов. Для уменьшения возникающей в трубках вибрации внутренняя часть хомута снабжена резиновой прокладкой. Бывают хомуты металлические и пластиковые. При монтаже стояков лучше использовать хомуты, сделанные из того же материала, что и водоводы.

Варианты использования крепежных материалов

Применение в монтажных работах клипс или хомутов зависит от того, какой именно элемент необходимо закрепить. Крепление хомутами целесообразно использовать при монтировании тяжелых стояков или имеющих большой поперечник – как, например, канализационные стояки. Хомутами можно жестко закрепить трубку, да и всю систему тоже. Это исключит вероятность смещения коммуникаций. Крепление может быть и плавающим. В этом случае между хомутом и водоводом оставляют зазор. Подобным образом крепят водоводы отопления и горячего водоснабжения, чтобы компенсировать температурные перепады.

При помощи зажимов можно смонтировать пластмассовые водопроводные системы небольшого диаметра. Очень важный момент – соблюдение расчетного расстояния между клипсами. Это необходимо для того, чтобы не допустить прогиба стояка. Расстояние определяют с учетом таких параметров, как поперечник монтируемой трубки и температура воды. Чем выше температура воды, тем меньше расстояние между зажимами. В качестве примера можно рассмотреть, как меняется расстояние между клипсами при монтаже водопроводной трубки поперечником 20 мм, в зависимости от температуры воды.

Клипсы для монтажа водопроводных трубок

При температуре:

  • +20 градусов расстояние составит 80 см.,
  • +30 градусов – 75 см.,
  • +40 градусов – 70 см.,
  • +50 градусов – 70 см.,
  • +60 градусов – 65 см.,
  • +70 градусов – 60 см.

Особенности прокладки водопроводной трубы в стене

Порой возникают ситуации, когда водопроводные стояки необходимо заделать в перегородку. Например, для того, чтобы максимально использовать полезную площадь небольшой ванной комнаты или из эстетических соображений. Пластиковые изжелия вполне пригодны для этих целей, благодаря повышенной стойкости к коррозии и химическим веществам. Их укладывают в штробу. Вообще, прокладка трубы в штробе имеет свои особенности:

  • во-первых, уложенная в штробу полипропиленовая трубка должна иметь как можно меньше соединений, чтобы свести к минимуму возможность порывов;
  • во-вторых, между водоводом и штробой необходимо оставлять зазор. Это особенно важно при монтировании горячего водоснабжения, так как нужно учитывать температурное расширение;
  • в-третьих, зазор можно использовать для устройства теплоизоляции. Теплоизоляция делается в основном из минваты или стекловаты. Применение теплоизоляционных материалов поможет избежать запотевания трубки.

Соответствующие рекомендации по прокладке пластикового водопровода в стенке можно отыскать в интернете, специальной литературе.

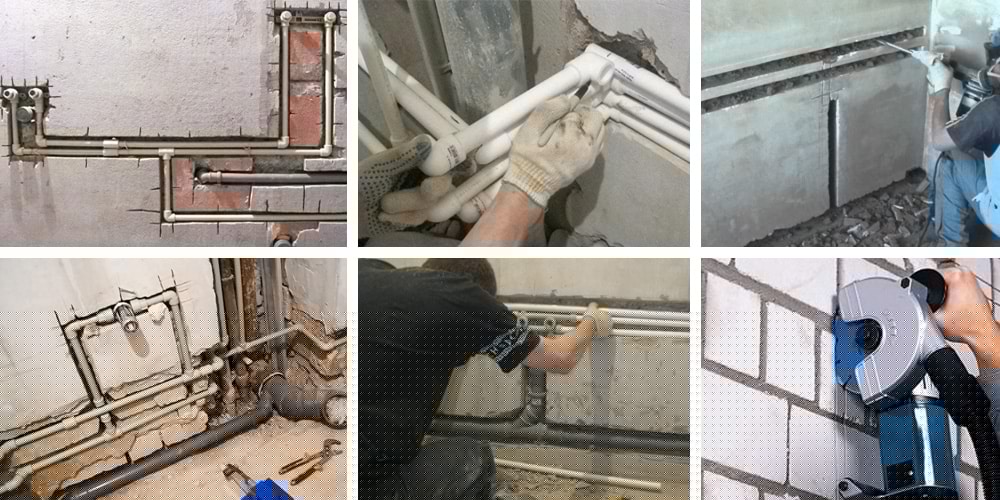

Как спрятать трубу в стену

Методика работы по укладке в стенку водопровода из полипропиленовых стояков не отличается повышенной сложностью. Однако и здесь имеются моменты, на которые следует обратить внимание:

  • во-первых – качество конструкции, которую необходимо заделать в перегородку. От того, насколько качественно спаяны соединения, зависит долговечность системы. Если имеются отклонения от нормы, то велика вероятность порыва трубки при первом же испытании;
  • во-вторых, необходимы навыки работы с электроинструментом, так как для работ по монтажу водопровода в стенке нужно будет использовать и перфоратор, и «болгарку», и специальный паяльник;
  • в-третьих, технические характеристики используемых материалов должны полностью соответствовать предъявляемым к ним требованиям.
    То есть, если она предназначена для холодной воды, то она не должна использоваться для устройства горячего водопровода.

Материалы и инструменты, которые понадобятся для укладки стояка в штробу:

  1. пластиковая водопроводная труба определенного диаметра;
  2. пластиковые фитинги, в том числе и с переходниками с пластика на сталь;
  3. специальный паяльник для сварки полипропилена с комплектом насадок;

    Перфоратор для работы со стеной

  4. перфоратор;
  5. «болгарка»;
  6. измерительный инструмент;
  7. шпатель, штукатурный раствор.

Перед тем, как приступить к штробированию перегородки, необходимо определить размеры конструкции, поперечник используемых в ней трубок, количество стыков и, естественно, изготовить систему.

Если диаметр труб меньше 40 мм, то соединить их между собой можно при помощи специального паяльника. Для соединения используются пластиковые тройники, уголки, муфты. Когда возникает необходимость присоединить к полипропиленовой трубе сантехническое оборудование, используются пластиковые фитинги со вставками из латуни с резьбой.

Они также применяются и при соединении пластмассовой трубы с металлической.

Когда система будет изготовлена, можно приступать к устройству штробы. Для этого на предварительно очищенной поверхности наносится разметка. Простым карандашом или маркером прорисовывается направление будущей штробы и ее размеры. После этого болгаркой или перфоратором в стенке по нанесенной разметке делают углубления. Если для работы используется болгарка, то будет намного удобнее сделать углубления, используя алмазный диск. Затем сделанные углубления соединяют, убрав при помощи перфоратора материал. В получившуюся штробу вставляют изготовленную ранее конструкцию, соединяют с другими участками водопровода и оштукатуривают. По истечении времени, необходимого для того, чтобы раствор застыл, заполняют водовод и проверяют, нет ли протечек и порывов.

Прокладка труб за каркасом стены

По поводу величины давления при проверке работоспособности системы и времени для проверки разработаны достаточно четкие инструкции. Согласно СНиП, нормативное давление в системе водопровода должно составлять 6 атмосфер, если установлены чугунные радиаторы отопления. Опрессовка сетей, то есть проверка смонтированного водопровода на наличие протечек, производится в течение часа при давлении, равном 12 атмосфер.

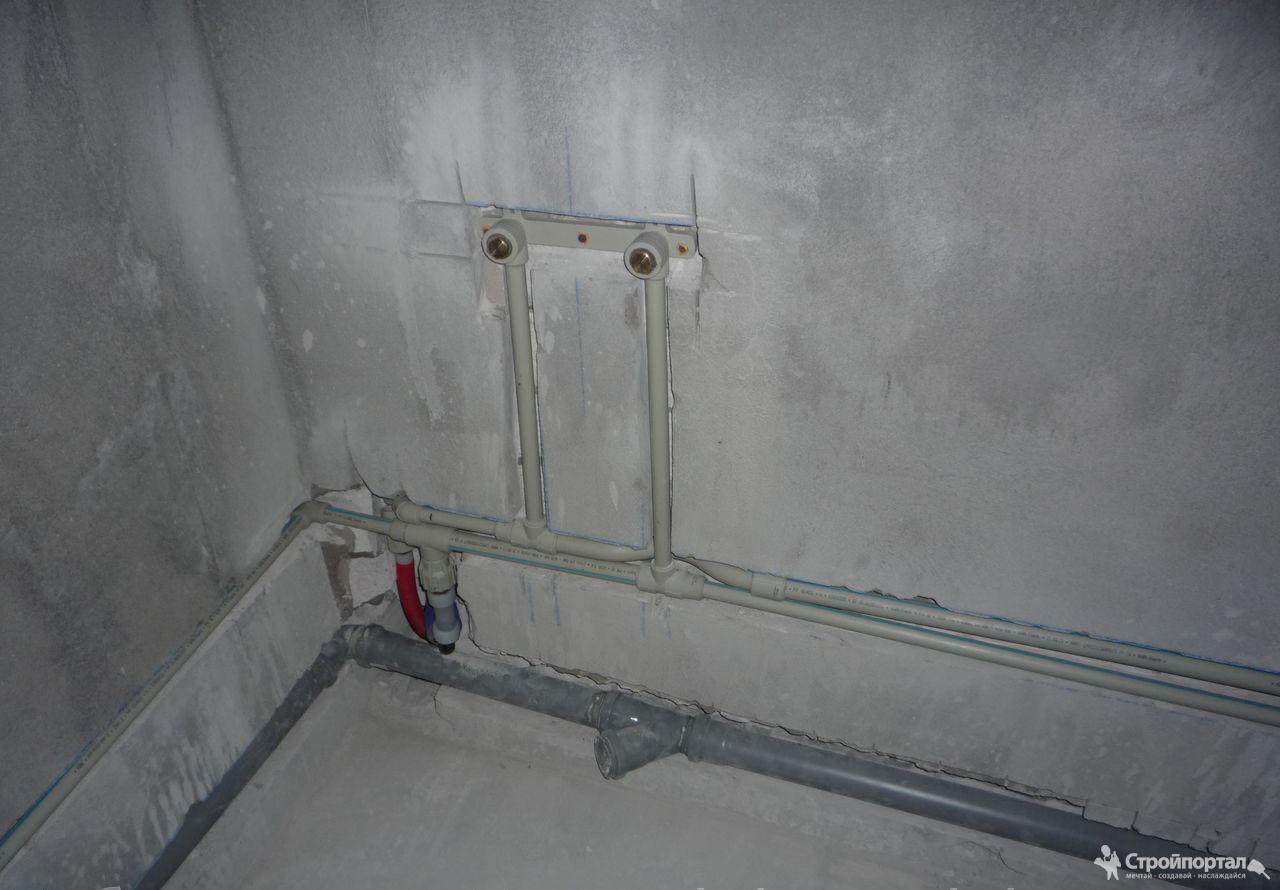

Как крепить водопроводную трубу к стене

Работы по устройству полипропиленового водопровода вполне возможно выполнить своими руками, без привлечения специалистов. Необходимы только знание и точное соблюдение технологии установки, умение обращаться с инструментами и качественный материал.

Установка водопровода начинается с определения размеров поперечника, требуемого количества фитингов и крепежных материалов. Кроме того, понадобятся инструменты:

  1. измерительные инструменты, карандаш или маркер;
  2. строительный уровень;
  3. перфоратор, шуруповерт;
  4. ножницы, чтобы обрезать трубы – специальный инструмент;
  5. специальный паяльник с комплектом насадок, для сварки пластмассовой трубы.

После того, как нужный материал и инструменты подобраны, необходимо изготовить конструкцию для монтирования. Для этого используют ножницы и специальный паяльник. Система должна иметь как можно меньше углов и изгибов. Если имеются труднодоступные для сварки места, то конструкцию лучше соединить с трубопроводом еще до ее крепления к стенке.

Затем на участок перегородки, где будет закреплена система, наносится разметка. Это делается при помощи рулетки, карандаша и строительного уровня. Применение уровня необходимо для того, чтобы создать небольшой уклон водопровода. Уклон делается в направлении движения воды, и предназначен для того, чтобы исключить возможность размораживания.

Крепление полипропиленовых труб к стене осуществляется при помощи зажимов. В зависимости от того, на какую стенку будет крепиться – кирпичную, бетонную или деревянную, подбирается и способ крепления зажимов. Для установки клипсы на бетонную перегородку понадобятся саморез и дюбель. Естественно, в этом случае не обойтись без перфоратора. При установке зажима на деревянную поверхность применяется шуруповерт. Нельзя забывать о расстоянии между зажимами. Оно должно быть заранее рассчитано, чтобы не допустить провиса трубки. Затем изготовленная заготовка вставляется в зажимы. Конечный этап – это проверка смонтированного трубопровода на наличие протечек.

Клипса для крепления полипропиленовых труб к стене

Описание

Любой трубопровод должен быть закреплен. При монтаже полипропиленовых труб в качестве крепежного элемента могут выступать скользящие опоры фабричного изготовления. Настенные клипсы просты в использовании и имеют доступную цену.

Внешний вид настенной клипсы


Скользящая опора для крепления трубопроводов из полипропилена имеет два выступающих держателя и расположенное между ними отверстие под дюбель-гвоздь, через которое элемент закрепляется на стене. По бокам клипсы предусмотрены соединения типа «паз-шип». Они предназначены для объединения нескольких фитингов в единую систему. Такие совмещенные линии могут устанавливаться в местах одновременного распределения нескольких труб, например, в тепловом узле от которого трубопроводы расходятся десятками.

Потребительские характеристики настенной скользящей опоры


Фитинг может применяться как для полипропиленовых трубопроводов отопления, так и для водоснабжения. Он имеет достаточную температурную и механическую устойчивость.
Технические характеристики полипропиленового отвода:

  1. Крепление к стене – в одной точке;
  2. Крепление к потолку – допускается;
  3. Крепление с идентичными элементами – предусмотрено;
  4. Применение – системы трубопроводов отопления и водоснабжения;
  5. Производитель – Украина, ООО «Розма»;

Монтаж скользящих опор для полипропиленовых труб


Монтаж крепежных элементов и полипропиленовых трубопроводов несложен, однако рекомендуется соблюдать определенную последовательность.

Этапы монтажа скользящих опор:

  1. Разметка стен.
  2. Высверливание отверстий.
  3. Забивание дюбелей.
  4. Установка клипс.
  5. Закручивание дюбель-гвоздя.
  6. Защелкивание полипропиленовой трубы в клипсу.

Важно верно выбрать расстояния между скользящими опорами. Если промежутки будут чрезмерно велики, то линии начнут прогибаться, а в районе клипс на них появится большое напряжение, негативно сказывающееся на материале. При подборе расстояний следует учитывать температурное удлинение (не устанавливать опоры в районе тройников и углов поворота), вес труб и рабочей жидкости. Для разных систем промежутки между крепежными элементами будут разными – чем выше температура и диаметр, тем меньше будет расстояние.

Опора полипропиленовая или клипса с защелкой

Опора полипропиленовая

Опора полипропиленовая предназначена для крепления полипропиленовых труб диаметром от 20 до 50 мм к стенам из кирпича, бетона, гипсокартона, при строительстве трубопроводных систем водоснабжения или отопления.

Благодаря специальной форме хомута пластиковая труба защелкивается к хомуту, после его установки на стену, и надежно удерживается в нем. Конструктивная особенность хомута полипропиленового позволяет скреплять их между собой для крепления необходимого количества трубопроводов.

Полипропиленовая опора производится из полипропилена марки “Рандом сополимер” PPRC белого цвета. Опоры имеют специальную защелку, которая обеспечивает дополнительную защиту от выскакивания трубы из опоры во время эксплуатации трубопровода.

Клипса для полипропиленовых труб двойная

Двойная опора предназначена для крепления полипропиленовых труб к стенам из кирпича, бетона, гипсокартона. Двойная пластиковая опора удобна при прокладке труб в системах отопления или системах водоснабжения, когда необходимо крепить сразу две параллельно проходящие трубы.

Удобство использования двойной клипсы еще заключается в способе его крепления. Саморез здесь крепится посередине основания между защелками, то есть в стене достаточно сделать только одно отверстие, в отличии от одинарных опор, где крепить необходимо каждую деталь.

Хомуты для крепления труб

Хомуты для крепления труб предназначены для закрепления труб на стенах и потолках при монтаже систем трубопроводов из полипропилена, полиэтилена, ПВХ, применяемых для водоснабжения, отопления, канализации.

Данный вид крепежа обеспечивает высокую надежность соединения, что позволяет применять хомуты для крепления труб с трубами больших диаметров, имеющих большой вес.

Снабженные винтовыми стяжками и резиновой внутренней частью, хомуты для трубопроводов обеспечивают стягивание хомута вокруг трубы, исключая передачу вибрации и шума от трубопровода стене.

Хомуты для труб предлагаемые нашей компанией идут в комплекте со всем необходимым, куда входит: сам хомут, шпилька, дюбель. Цена в таблице указана за комплект.

АртикулДиаметр внутренний (дюйм (мм))Размер гайки (мм)Цена с НДС [руб/комплект]*Корзина
NSCST0103/8″ (14-18)M816,12
NSCST0151/2″ (20-23)M820,00
NSCST0203/4″ (25-28)M820,21
NSCST0251″ (32-35)M822,00
NSCST0321. 1/4″ (40-45)M826,16
NSCST0401.1/2″ (48-52)M827,33
NSCST0472″ (56-60)M841,23
NSCST0502.1/4″ (60-66)M1041,30
NSCST0652.1/2″ (75-80M1045,00
NSCST0803″ (86-91)M1048,05
NSCST1004″ (110-115)M1058,28
NSCST1104.1/2″ (123-126)M1066,65
NSCST1255″ (138-142)M1084,01
NSCST1506″ (163-167)M10121,30
NSCST2008″ (216-222)M10146,32

*Существует гибкая система скидок.

плюсы и минусы прокладки в панельных и кирпичных домах, способы монтажа

На чтение 11 мин. Просмотров 6.9k. Обновлено

Очень часто при строительных работах прячут трубы отопления в стене, плюсы и минусы этого способа сокрытия труб нужно изучить досконально, чтобы определить, подходит данный метод вам или нет. В противном случае может пострадать не только функционирование отопления, но и дизайна помещения.

Производить скрытую прокладку труб лучше на этапе строительства. В уже функционирующем доме этот вопрос решить намного сложнее. Если раньше коммуникации оставляли закрепленными к стенкам, то весомым плюсом качественного ремонта современного уровня является то, что данные варианты не допустимы.

Можно ли прятать отопление в стенах?

Можно ли прятать трубы отопления в стену, интересуются многие. Сторонников и людей с противоположным мнением у описываемого метода достаточно много. Одни утверждают, что так поступать нельзя, другие говорят, что прятать отопление в стенку можно.

Так, все же можно или нет? Что из мнений является правильным, и каковы плюсы и минусы таких решений? И, дабы не держать интригу долго, нужно ответить, что можно использовать данный способ. И применяют его очень часто.

Это эффективный вариант, при помощи которого можно прятать неприглядные трубы в доме. Технической потребности в таких действиях нет, и в вопросе функционирования без этого вполне можно обойтись.

Консенсус в данном вопросе, так, же, как и в единственно верном варианте прокладки, пока не найден. Поэтому, варианты решения, взвесив тщательно все плюсы и минусы, каждый будет принимать самостоятельно.

Скрытая протяжка

Прокладка труб отопления в стене является достаточно популярной практикой. Такое обосновано тем, что отопительные коммуникации очень портят интерьерное помещения. В этом заключается их большой минус. Они тянутся вдоль стенок, бросаются в глаза, и привлекательности в общий дизайн не добавляют. По этим причинам многие хотят их спрятать.

Прокладка отопления может быть осуществлена разными способами, но самый распространенный из них это монтаж в стене. С первого взгляда, – это очень удачное решение, труба полностью спрятана, общий вид комнаты намного улучшился, но все ли так просто на самом деле, и каковы плюсы этого решения?

Часто при прокладке обогревательной сети в стенах места стыков теряют герметизацию. Как следствие – образуются течи. На спрятанном трубопроводе увидеть такие места невозможно, и выявить дефекты можно только по датчику давления воды.

Таким прибором оснащают все современные обогревательные приборы. При определении утечки, нужно установить место аварии, и произвести ремонт.

Если, взвесив все плюсы и минусы, и принято решение выполнять прокладку обогревательной магистрали в стене, то поверхностное покрытие необходимо оформлять таким образом, чтобы доступ к возможным аварийным зонам был свободным.

По этим причинам, облицовку делают из пластиковых панелей, вагонки, гипсокартона, и т. п. Минусы разного декоративного оштукатуривания состоит в том, что в случае аварии стенку придется демонтировать, а это не только физические, но и финансовые затраты.

Совет! При прокладке полипропиленовой системы скрытым методом, предварительно необходимо провести тестирование на прочность. При этом проверочная нагрузка должна превышать обычный рабочий режим не меньше чем в 1,5 раза. Для металлических систем применять такой способ прокладки не советуют, из-за их существенного минуса – плохая устойчивость к коррозийным образованиям.

Также следует учесть еще один нюанс. Минус пластиковой системы – это линейное увеличение во время нагревания. При монтаже этот минус необходимо принять во внимание.

Как спрятать теплосеть в квартире – рассмотрим способы

В панельных стенах трубы отопления можно спрятать несколькими вариантами. И для данного помещения их не так уж много. Первый вариант в панельных домах – эти применение штроб, а второй путь – возведение фальш – стены. Каждый из вариантов имеет плюсы и минусы, и решение для себя нужно принимать после детального изучения данных способов.

В стене панельного дома труба отопления может быть спрятана, когда собирают новый контур, или проводятся ремонтные работы в уже функционирующей конструкции. Как правило, стена панельного дома и обогревательная магистраль размещаются в различных плоскостях.

И когда нужно свести их  в одну плоскость в панельных стенах прорезают углубления и располагают туда отопительную магистраль. При таких действиях нужно заострить внимание на таких моментах:

  1. Перед началом работы в панельном доме перекрывают стояк. Спешить при выполнении этих действий не следует. И обязательно следует точно удостовериться, что работа планируется на нужном стояке.
  2. Если глубина канала превышает половины перегородочной толщины, то лучшим вариантом будет отказ от задуманных действий. Так, например, санузел в панельном доме – это отдельная бетонная блочная система. И толщины таких панельных стен для этой задачи будет мало.
  3. Габариты штроб в панельных стенах не должны проходить впритык, и они не должны ущемлять контур. Углубления нужно делать с расчетом крепежей системы, ее объема и изоляционного слоя.
  4. До того, как укрыть систему в стене панельного дома, ее следует покрыть изоляцией, иначе на поверхностной части трубы будет возникать конденсат.
  5. До того, как выполнять крепеж конструкции к стене панельного дома, нужно определить основные ее места. К таковым относят стыки и зоны смены направления носителя тепла.

Для облегчения действий по штроблению стены в панельном доме рекомендуют применять болгарку. Сначала следует сделать разметку, а затем по соответствующим линиям углубления выполняются на определенный уровень глубины.

СОВЕТ! При работе с болгаркой возникает не только много шума, но и пыли. Современные инструменты имеют большой плюс – функцию подключения к строительному пылесосу, и такое предотвращает появление пыли.

По существующим правилам коммуникационная сеть в стене панельного дома должна располагаться в зоне беспрепятственного доступа. Непосредственно закрытыми оставляют только те зоны, где возможность аварии равна нолю.

Трубы отопления под фальш – стеной

Смотреть видео


Если принято решение спрятать трубы отопления в фальш – стену, то в данном случае особых трудностей не возникает. Вначале возводят основу из направляющих, и в завершении оформляют ее любым из выбранных материалов: вагонкой, гипсокартоном, блокхаузом.

Бытует мнение, что если спрятать отопление в фальш – стене, то полезное пространство жилья существенно уменьшается. К радости этот минус является только мифом. К примеру, если нужно спрятать трубопровод отопления под окном, в реальности это пространство практически не используют.

Единственное, что теряется в этой ситуации, то это неполные пятнадцать сантиметров под подоконником, но он сам на такое же расстояние становиться шире. Такое прибавление куда полезнее, чем неиспользованная зона под окном.

Если нужно спрятать неэстетичные конструкции обогревательной системы,  то специалисты рекомендуют фальш – стену. Они называют ее просто идеальным решением. Очень важным плюсом данной постройки является то, что ее можно сконструировать без участия профессиональных мастеров. И это большое преимущество данной постройки.

Во многих ситуациях, когда необходимо спрятать пересечение горизонтально и вертикальной магистрали, или же смонтировать габаритный узел системы, то короб может выручить не всегда. А вот фальш – стена в таких ситуациях справиться идеально.

Еще одним большим плюсом данного способа является превосходное сочетание постройки с общим оформлением дизайна. При принятии решения спрятать трубы отопления под фальш – стеной, можно так же пересмотреть размещение остальных систем, для их декорирования этот метод тоже может быть эффективным.

Короб

Выполняя современный качественный ремонт, мы прячем трубы отопления в стену. Такой вариант монтажа требует тщательного расчета и составления подробной схемы. Если прячут обогревательную сеть на этапе строительства дома, то поставленную задачу выполнить не трудно.

Но, при уже действующем трубопроводе, протянутом вдоль стен, поступают так. Кроме фальш – стены его можно зашить коробом. При этом из деревянных досок, или из профиля собирают каркас, который впоследствии обшивают различными, подходящими для дизайна материалами. Ни постройка, ни обшивка каркаса особых трудностей не доставляют.

Если мы прячем трубы в короб, а не в стену, то плюсы такого варианта говорят сами за себя. Конструкцию не трудно выстроить, при небольших финансовых вложениях. Так же явным плюсом такой постройки является возможность быстро добраться до узлов для проведения ремонтных работ.

Смотреть видео

Если прячут магистраль под коробом без проемов, то это тоже не составляет больших проблем, так, эта постройка легко демонтируется, а потом так же возвращается на прежнее место. И еще один важный нюанс нельзя оставить без внимания. Когда прячут магистраль обогрева под короб, то такая постройка выступает деталью декора, которую можно оформить по своему вкусу.

Выполнять изоляцию или без этого можно обойтись

Перенос труб отопления в стену предусматривает использование изоляции. Многие ставят вполне оправданный вопрос: «Зачем нужна эта изоляция при переносе труб под штукатурку?». Ответ простой, иначе тепло будет уходить на прогрев в стены.

Преимущественно тепло теряется в стенках, которые контактируют с улицей. Во внутренних стенах проблема теплопотери не большая, так, как тепло все равно перейдет в помещение, но его количество будет немного меньше.

Выполняя перенос трубопровода отопления в стенку, осуществляют не только теплоизоляцию. При этом создается препятствие для образования конденсата. Ведь любая влага – это благоприятная почва для развития грибка.

Так же важно отметить, что изоляция при переносе труб обогрева выполняет еще одну важную функцию. Она защищает магистраль от механического влияния.

Смотреть видео


Выбирая вариант изоляции при переносе трубопровода, важно принять во внимание, что каждый из предложенных материалов имеет свои плюсы и минусы. Например, монтажную пену необходимо брать с самым маленьким показателем теплового увеличения, в случае со вспененным полиуретаном нужно брать материал, точно соответствующий размеру системы, и т. д.

Как закрепить трубопровод

Укладка труб отопления в стену производится различными приспособлениями. Рассмотрим несколько вариантов:

  • скользящий;
  • жесткий.

Недвижимая опора для трубопровода держит конструкцию «намертво». При такой укладке контур смещаться не может. А при укладке со скользящим крепежом он может немножечко перемещаться. При протяжке магистрали эти два типа крепежа рекомендуют чередовать.

Типы крепежа, которые применяют при укладке сети под штукатуркой:

  • Хомуты из металла. Это достаточно простые приспособления, в которых фиксация производится посредством затяжки болта.
  • Клипса. Эти устройства так же отличаются простой конструкцией. Плюсом такого приспособления является то, что фиксация выполняется одним щелчком.
  • Стягивающиеся хомуты из пластика. В отличие от металлических аналогов, такие устройства для укладки трубопровода оснащены только одной точкой крепежа.
  • Дюбель – крючок. Эти варианты рекомендуют для укладки системы по ровной поверхности. Такой шуруп закручивают или аккуратно забивают в приготовленное место.
  • Краб – системы. Эти механизмы используют при фиксации трубопровода к стенкам, и для крепежа магистралей между собою.

Плюсы и минусы такого вида прокладки

Профессионалы склоняются к мнению, что монтаж труб отопления в стену является непростой, и дорогостоящей процедурой.

Объективные плюсы таких действий назвать сложно, не считая эстетического оформления. Но, минусы в данной ситуации очевидные.

  1. Важнее всего, это сложность монтажа. Прежде, чем приступать к работе, важно учесть, что состыковать детали тяжело. Особенно трудно выполнять качественную сварку в штробах.
  2. Высокая вероятность протечки. При таком монтаже, в случае аварии придется разбивать стенку.
  3. Весь спектр монтажных работ в данном случае сопряжен с большими физическими и финансовыми затратами. А это очень значимый минус этого варианта монтажа.

Смотреть видео

Несколько советов по монолитному варианту укладки

Чтобы замуровать трубы отопления в стену, следует придерживаться тех требований, что ставят перед гипсокартонными сооружениями. А лучше всего прислушаться к советам профессионалов, а они говорят, что замуровать в стены трубопрокат из «черной» стали – это плохое решение.

Аналогично не разрешают убрать в стену полипропиленовые и металлопластиковые с компрессионными фасонными элементами трубы отопления. Причиной этого запрета является такой минус этих конструкций, как склонность к образованию протечек.

Замуровать под штукатурку можно следующие системы:

  • металлопластиковые на пресс – муфтах;
  • «нержавейку» и медную;
  • систему их сшитого полиэтилена.

  • Перед тем, как убрать в стенку сеть из сшитого полиэтилена с использованными фитингами из латуни, нужно проконтролировать, чтобы замуровано было, как можно меньше стыков. Выполнять штробы можно не только перфоратором, для данной работы хорошо подходит и шлифовальная угловая машинка.

    Когда углубление подготовлено, в него нужно заложить трубопровод и покрыть его изоляцией. Удобнее всего убрать систему в стенку на этапе строительства. В работе с готовой поверхностью есть значимый минус – ее придется разрушать.

    Вариантов для работы есть много. Поэтому, взвесив все плюсы и минусы, каждый, исходя из собственной ситуации, будет решать, каким образом убрать отопительную систему в стенку.

    Современные трубы отопления в стене, плюсы и минусы которых были рассмотрены, позволяют воплотить скрытые варианты монтажа на высоком профессиональном уровне. И способов для этого существует достаточно. Осталось только выбрать подходящий вариант и дать ему жизнь.

    Смотреть видео

    • Крепление стальной трубы к стене, монтаж трубопровода из стальных труб

    При устройстве любого трубопровода важно правильно его закрепить. От качества этой операции прямо зависит надежность любой будущей системы. При креплении стальных труб к стене нужно следовать правилам выполнения этой работы, выбирать качественные крепления, предварительно все рассчитать схему конструкции. Это позволит создать надежную систему коммуникаций, которая прослужит долго.

    Виды крепежей

    Стальные трубы крепят к стене, с помощью нескольких видов креплений:

    • Специальных скоб.
    • Кронштейнов.
    • Хомутов необходимой конфигурации.

    Все элементы подбирают обязательно с учетом наружного диаметра устанавливаемой системы, требованиям к внешнему виду магистрали, и возможно, частоты монтажа и демонтажа соединений, стыковки фланцев и всей конструкции.

    Без надежных креплений нельзя проложить трубопровод. Сначала нужно выбрать подходящий для ваших условий элемент, и правильно выполнить сборку системы.

    Металлические хомуты

    Конструкция одинакова у крупных и самых маленьких хомутов, в комплекте есть:

    ПолукольцаПозволяют надежно зажать трубу. Два полукольца соединяются вместе болтами, они позволяют регулировать усилие сжатия.
    Резиновые прокладкиОдевают на полукольца, служат, чтобы хомут плотно обжал трубу, снижают вибрацию, возникающую при перекачке жидкости.
    Шпилька крепленияПриварена к полукольцу, на ней резьбы диаметром 8-10 мм, служит для монтажа трубопроводов. Длина может быть разной 80-180 мм. Приобретая хомуты нужно рассчитать требуемую длину этого элемента с учетом конструкции трубопровода.

    Плюс этих изделий в длительном сроке службы и надежности, минус – неудобно скрыть с глаз внутри помещений.

    Металлический хомут

    [adinserter block=»9″][adinserter block=»20″]

    Клипсы

    Такие элементы знают множество людей, с их помощью монтируют в основном тонкие трубопроводы, отличаются тем что:

    • При производстве используют полистирол – надежный и прочный материал, служащий долго, успешно противостоит внешним воздействиям.
    • Изделия могут быть одинарными и двойными, конструкция ускоряет прокладку системы.
    • Можно собрать требуемую конструкцию из нескольких элементов для прокладки разных веток (к примеру, трубопроводов с холодной и горячей водой) благодаря пазам на изделиях.
    • Специальные клипсы способны удерживать трубы диаметром 15-50 мм.
    • Устанавливают с помощью саморезов или дюбелей, что упрощает монтаж.

    Зажимы для труб

    Похожи на клипсы, у этих изделий есть свои особенности:

    • Основное отличие – закрытый крепежный элемент, с его помощью вы фиксируете трубу, а не просто ее защелкиваете. Это увеличивает надежность, что важно на системах, расположенных вертикально.
    • Производят 2 вида изделий, в первой саморез удерживает зажим удерживающий трубопровод и фиксирует крепление в стене. Во втором варианте защелкивающаяся часть отделена от самореза и, для демонтажа установленных стальных труб не требуется выкручивать винты.
    • Существуют изделия, в которых дюбеля покупаются отдельно, они привлекают своей дешевизной.

    Они дают возможность надежно фиксировать проложенный трубопровод.

    Скобы

    Изготавливают из оцинкованной стали, благодаря этому получаются долговечные изделия. Их применяют в тех местах, где важен срок службы и надежность. Обратите внимание на толщину скобы, толстый металл способен выдержать большие нагрузки:

    • Классическая конструкция – выгнутая скоба с двумя лапками, с двух ее сторон сделаны проушины для установки на место. Самое важное – выбрать подходящий диаметр изделий.
    Стальная скоба
    • Второй вариант – скоба в виде Р-образного изделия, в нем 2 планки соединяются вместе и имеют одно отверстие для установки изделий. Они хорошо подходят для монтируемых водопроводов, гофр и так далее. Могут зажимать трубы диаметром 10-120 мм.
    • Скобы с одной лапкой используются при незначительных нагрузках.

    Изделия могут использоваться вместе с резиновой прокладкой для надежной фиксации и снижения возможных вибраций.

    Выбор крепления трубопроводов

    [adinserter block=»10″][adinserter block=»21″]

    Проще и дешевле всего закрепить трубы неразборными скобами. Хомуты с установленной в них резиновой прокладкой будут стоить немного дороже, но их удобно ставить и в будущем можно демонтировать требуемую часть трубопровода, к примеру, для замены стальных труб, а после этого заново собрать систему. Кронштейны используют нечасто, в основном при устройстве сложных трубопроводов.

    Укладывая стальные конструкции, не забывайте, что когда они наполнены водой, то весят много. Поэтому нужно выбирать приспособления, которые смогут выдержать общую массу магистрали. Важно правильно подобрать элемент, жестко соединяющий его со стеной, это может быть анкер или дюбель. Нужно учитывать общий вес системы и жидкости, перемещающейся по ней, и после этого разделить эту массу на число точек крепления. В результате вы получите вес, воздействующий на один анкер (дюбель).

    Хомуты разного размера

    Нужно принимать в расчет несущие качества материала стен. При монтаже трубопровода из стальных труб на стены из бетона, с надежностью проблем не возникнет. При креплении конструкции на стены сложенные из древесины, газоблока и подобных материалов, с низким усилием на срез или отрыв, придется покупать более мощные крепления. На таком материале желательно делать больше точек крепления системы для надежного крепления.

    Советы по монтажу стальных труб

    Установку трубопровода проводят, выполняя несколько обязательных правил:

    • Вертикальную установку прокладываемой линии выполняют, используя больше крепежных элементов, по сравнению с установкой в горизонтальном положении.
    Монтаж трубопровода
    • При монтаже стальных труб небольшой толщины нужно делать больше точек фиксации, чем при установке больших изделий.
    • На изгибе в нижней части закрепленной вертикально трубы, на участке где она переходит в горизонтальную, нужно закрепить дополнительный хомут. Недопустимо чтобы деформирующая нагрузка от вертикальной ветки системы, напрямую передавалась «лежаку».
    • При установке стояка не превышающей 3м, крепления можно не ставить. Если система получиться длиннее 3 м, то по центру этажа нужно установить крепление.
    • Трубы, идущие к отопительным приборам, нужно проводить, устанавливая крепежные элементы через 1,5м.

    Выбрать подходящий шаг между отдельными креплениями на горизонтальных участках позволит простая таблица:

    Сечение мм

    		Максимальное расстояние между опорами стальных трубопроводов в метрах
    Неизолированные

    Изолированные

    152.51.5
    2032
    253.52
    3242.5
    404.53
    5053
    70.864
    10064.5
    12575
    15086

    [adinserter block=»13″]

    Эти данные позволят определить необходимое расстояние между отдельными крепежными элементами для труб разного диаметра.

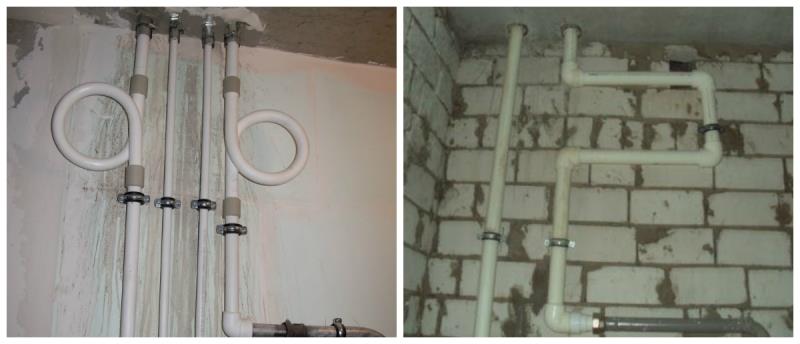

    Любые системы должны монтироваться с учетом температурного режима. При нагреве воздуха или при высокой температуре теплоносителя, металл неминуемо расширяется, от этого полностью не удастся избавиться, уложив армированные трубы. Сборка отопительной системы лучше выполнять с помощью скользящего соединения или пластиковых кронштейнов.

    Требуемое пространство между точками опо­ры по данным СНИП

    Подходящее расстояние между точками опоры трубопровода является важной характеристикой для эксплуатации системы. Точки, где установлены крепления, дают возможность равномерно распределить имеющуюся нагрузку, максимально снизить возможное напряжение. При прокладке тепломагистралей, удачно распределить температурную нагрузку.

    Характеристики, приведенные в таблицах СНиП, содержат требования по допустимому свободному пространству между неподвижными опорами, с учетом предназначения системы. Эти данные обязательно есть в таблицах, которые существенно упрощают расчет системы. Не забывайте, что в таблице находятся не рекомендуемые данные, а конкретное расстояние соответствующие СНиП, на каком расстоянии, каких креплений и сколько должно быть установлено.

    Данные СНИП

    Выбор подходящих держателей прямо зависит от особенностей монтируемой системы и уровня будущей нагрузки на используемые элементы. Свободное расположение трубопровода требуется там, где возможен эффект расширения под воздействием высокой температуры. Подходящие крепления позволяют расширяющимся элементам свободно перемещаться при нагреве, но хорошо удерживать систему на поверхности стены.

    Крепление полипропиленовых труб различного предназначения к стене

    Приняв решение использовать для создания трубопровода изделия из полипропилена, необходимо сделать их правильный выбор. В качестве сырья современная промышленность использует следующие виды данного материала.

    • PPH. Это ˗ гомополимер полипропилена. Его хрупкость при низкой температуре полностью нивелируется прочностью на изгиб. С помощью различных добавок PPH – полипропилену можно придать огнестойкость, прозрачность и антистатичность.
    • PPC. Получается данный материал в результате реакции сополимеризации этилена и пропилена. По сравнению с PPH˗ полипропиленом он характеризуется повышенной прочностью и эластичностью.
    • PPB. Блок-сополимер.
    • PPR. Статсополимер.
    • PPRC (random copolymer). Сополимер полипропилена. Лёгкий и прочный материал. Не разрушается при замерзании воды. Способен работать в широком температурном диапазоне -10˚С≤ T˚≤ +90˚С. Характеризуется устойчивостью к щелочам и кислотам.
    • mPP. Металлоценовый полипропилен. Может иметь свойства, схожие с резиной.

    Можно без труда найти полипропиленовые трубы, изготовленные из всех вышеуказанных материалов. А купив подходящий вариант, можно приступать к прокладке трубопровода.

    Способы монтажа и элементы для крепления труб

    Для закрепления трубы к стене чаще всего используются пластиковые элементы. Если диаметр труб большой, то применяют и металлический крепеж.

    Монтаж с помощью клипс

    Основным достоинством такого крепления для полипропиленовых труб является лёгкость процесса установки: фиксация к поверхностям выполняется с помощью саморезов. К другим преимуществам использования клипс эксперты относят:

    • благодаря способности работать в широком диапазоне температур, с их помощью можно фиксировать трубопроводы различного предназначения;
    • исключение рисков искривлений трубопроводов при правильном креплении полипропиленовых труб к стене. Расстояние между крепёжными элементами – вот основной момент, которому следует уделить особое внимание;
    • эстетически привлекательный внешний вид клипс позволяет создавать трубопроводы без сокрытия на завершающем этапе.

    Если есть необходимость отсоединить трубу, с клипсой это сделать очень просто и никакие инструменты не понадобятся.

    Такие элементы чаще всего используются в качестве крепежа для полипропиленовых труб водопровода и отопления. Их инсталляция может быть реализована на поверхности из древесины, гипсокартона, кирпича и бетона. Для фиксации двух параллельных трубопроводов существуют следующие варианты: использование двух одинарных или одной двойной клипсы. При этом надо исходить из предполагаемого расстояния между линиями.

    Одинарные клипсы легко соединять между собой без применения инструментов. Это удобно, если нужно закрепить две или более трубы рядом.

    Выполнение работ по креплению полипропиленовых труб к стене включает следующие этапы:

    • Разметка мест сверлений под клипсы.
    • Сверление отверстий с помощью перфоратора.
    • Пластиковые дюбели клипс вставляются в отверстия, после чего те прижимаются к стене.
    • Труба вставляется в клипсу, которая вначале расширяется, а затем сжимается, плотно обхватывая при этом элемент коммуникации.

    Монтаж с помощью хомутов

    Для крепления труб из полипропилена могут с успехом использоваться также хомуты. Они представляют собой металлическую или пластиковую конструкцию, соединяемую болтами. С помощью хомутов осуществляются следующие виды креплений:

    • жёсткое. Места, в которых хомуты полностью затягивают монтируемые трубы, называются точками жёсткой фиксации. Результат их работы – полное отсутствие смещения трубопровода. Жёсткое крепление канализационных труб принято выполнять в непосредственной близости от раструба и ниже его;
    • плавающее. Для создания креплений данного типа используются те же хомуты, но в этом случае их не затягивают полностью. Такая методика актуальна для трубопроводов горячего водоснабжения и отопления, геометрические размеры которых могут изменяться в зависимости от температурных колебаний. Для этого необходимо выбирать хомут, диаметр которого больше аналогичного параметра трубы.

    Выбрать можно хомут с резиновой прокладкой или без таковой. Но для шумо- и виброизоляции все же предпочтительнее покупать с наличием этого элемента.

    Крепление полипропиленовых труб систем горячего и холодного водоснабжения с помощью хомутов предполагает такую последовательность действий:

    • Нанесение на стену меток фиксации. Определить их вы можете с помощью данных из приведённых выше таблиц.
    • Сверление перфоратором отверстий под пластиковые дюбели. В местах, где трубы изгибаются, необходимо установить дополнительные хомуты. Их удалённость от угла должна быть порядка 150 миллиметров.
    • Вставка дюбелей с последующим вкручиванием хомутов до упора. Если используется стальной хомут, ориентирован он должен быть перпендикулярно самой трубе.
    • Нижний винт, который соединяет полукольца хомута, освобождается, после чего переднее полукольцо отводится вниз.
    • Укладка трубы в хомуты. Её надёжная фиксация осуществляется путём стягивания полуколец винтами.

    Чтобы закрепить трубопровод горячего водоснабжения, следует приобретать хомуты, не препятствующие увеличению в объёме полипропилена под действием высокой температуры. Для системы наружной канализации это требование неактуально.

    Независимо от используемого крепежа для полипропиленовых труб, на завершающем этапе следует протестировать работу системы. Для этого заполните трубы водой и поверьте, не наблюдаются ли провисания и протечки. Убедившись в их отсутствии, сдавайте созданную своими руками коммуникацию в эксплуатацию.

    Источник: trubamaster.ru

    Расстояние между креплениями труб: полипропиленовые, канализационные, стальные

    Трубопровод фиксируют к различным поверхностям (пол, стена, потолок) посредством специальных креплений. Они представляют собой хомуты, которые обхватывает трубу по диаметру. Отличительной чертой этого приспособления считается его надежное прикрепление к стене. В дополнение к нему необходимы болты с гайками.

    Хомуты для крепления труб

    Виды креплений

    Крепления имеют несколько разновидностей:

    • обжимные;
    • предохранительные;
    • направляющие;
    • опорные.

    Они нужны для полного присоединения крепления к трубопроводу в разных местах.

    Хомут изготавливается из стали или пластика. Существуют крепления, имеющие резиновый уплотнитель. Приспособление может подвергаться демонтажу, если это предусматривается его конструкцией. Такой хомут называют разъемным.

    Важные моменты

    Есть несколько важных рекомендаций, следование которым позволит избежать ошибок:

    1. Отклонение труб, находящиеся в вертикальном положении, не должно превышать 2 мм (на 1 м длины).
    2. Хомут нельзя размещать на участке, где трубопроводы присоединяются друг к другу.
    3. При заделке креплений категорически запрещается использовать пробки из дерева и сварку.
    4. Трубы стояки в производственных зданиях крепятся через каждые 3 м (по СНиПу). СНиП – это совокупность нормативных актов, посвященных строительству.
    5. Трубы стояки в жилых строениях фиксируют если высота одного этажа свыше 3 м. Это касается трубопроводов из стали.
    6. Канализационные трубы из пластика следует укреплять, не забывая при этом про уклон.

    Перед тем, как окончательно устанавливать хомуты, необходимо провести расчет соединений с патрубками, исключением являются мягкие виды фиксации. Для соединений раструбного характера применяют резиновые кольца. Патрубки компенсационного вида используют лишь один раз.

    Таблица установленных параметров

    Крепление труб из полипропилена

    Промежуток между креплениями полипропиленовых труб рассчитывается во время проектирования. Данный шаг вкупе с жесткой фиксацией обеспечивает более длительную эксплуатацию. В этой ситуации как нельзя кстати будут крепления, в конструкции которых имеется резиновая прокладка.

    Крепление труб из полипропилена

    Расстояние между креплениями полипропиленовых труб по СНИП напрямую зависит от:

    • температурного режима перегоняемой субстанции;
    • содержания в стенке трубы алюминия или стекловолокна;
    • коэффициента линейного расширения в полипропиленовом трубопроводе;
    • толщины, диаметра и материала изготовления трубы;
    • дополнительных нагрузок.

    Игнорирование этих факторов отрицательно повлияет на срок эксплуатации и пропускную способность трубопровода. При слишком большом расстоянии между креплениями возникнет защемление опор и прогибание полипропиленовых труб, что приведет к разрушению всей системы.

    Самостоятельно подсчитать расстояние между хомутами для труб из ПВХ довольно сложно. Для облегчения этой задачи производители стройматериалов прикладывают к своей продукции (полипропиленовым трубам) инструкцию по использованию, которая содержит пояснительную таблицу (расчет в зависимости от диаметра трубы и температурного режима прогоняемой жидкости). Пример на фото.

    Если фирма надежная, то технический каталог присутствует в публичном доступе. При отсутствии сведений о расстоянии между креплениями профессионалы советуют делать между хомутами небольшие промежутки.

    Данный способ имеет два недостатка:

    1. Монтаж полипропиленовых труб займет больше времени, чем предусматривалось ранее.
    2. Придется приобрести некоторое количество дополнительных хомутов.

    Крепление канализационных труб

    Проектирование трубопровода для канализации проводиться с учетом соответствующих нормативных документов (СНиП). Будут необходимы крепления, без них канализационная система не станет нормально функционировать, так как пропадет ее соосность. В данном случае используется не только хомут, но и пластиковая клипса.

    В первом случае материал, из которого изготовлена труба не имеет значения (железо или ПВХ). Во втором кроме самой клипсы понадобится дюбель. Если канализационный трубопровод имеет в составе ПВХ, то его диаметр не будет большим. Причина этого в том, что пластик не предназначен для слишком большой нагрузки. Размер клипсы варьируется в промежутке 16-50 мм. Она не применяется для крепления трубы на пол.

    Крепление канализационных труб



    Стальные или железные канализационные трубы не меняются под воздействием высокой температуры, чего не скажешь о тех, что изготовлены из ПВХ. Подобный процесс компенсируют хомутом. При этом используют как жесткий, так и плавающий способ.

    Расстояние между креплениями канализационных труб ПВХ определяется планом системы канализации. Крепеж проводят, применяя минимальный промежуток. Частота составляет 40 см при диаметре, равном 50 мм. Дальнейшие показатели увеличиваются пропорционально, например, если диаметр 100 мм, то расстояние от одного крепления до другого 80 см.

    Отметка труб

    Точно также осуществляется монтаж трубопровода на потолок, обычно его проводят в подвале. Крепления в виде хомутов использовать на изгибах запрещено, должно быть расстояние в 1,5 дм. Фиксировать стыковку фитинга и трубы обязательно.

    Крепление трубопровода из стали

    Расстояние между креплениями стальных труб по СНиП зависят от диаметра. Если условный проход достигает не более 20 мм, то промежуток между хомутами не должен превышать 2,5 м. При диаметре до 32мм – 3м.

    Для отверстия, радиус которого 40мм, понадобиться расстояние, равное 4 м. При открытом прокладывании стального трубопровода мастеру пригодятся хомуты и скобки. Использование сварки (газовой или электрической) категорически запрещено. Не считаются эксплуатационными стальные трубопроводы, проложенные бестраншейным способом.

    На качество выполненных работ влияют выбранные материалы и точное следование разработанному плану трубопровода. При необходимости можно посоветоваться с профессионалами. Их рекомендации помогут подобрать крепления, подходящие трубам, и произвести их грамотную установку. Не следует пренебрегать опытом специалистов.

    Укладка полипропиленовых труб в стену.

    Укладка полипропиленовых труб

    Полипропиленовые трубы — элементы системы горячего и холодного водоснабжения. Крепление для полипропиленовых труб производится различными способами. Есть два основных типа монтажа: внешний и внутри стен. Вне зависимости от способа установки труб перед началом работ необходимо запастись сопутствующими расходными материалами.

    Крепежные и прочие материалы

    Кроме самих труб, к установке заранее необходимо подготовить:

    1. Крепежные материалы:
      • пластиковые крепления или хомуты для полипропиленовых труб заданного диаметра;
      • дюбель-гвоздь.
    1. Инструменты:
      • молоток;
      • дрель;
        • Отвертка крестовая
      • ;
      • ножницы или нож для резки труб;
        • Рулетка
      • ;
      • уровень;
        • Маркер
      • .

    Зажимы — их значение и особенности установки

    Зажим изготовлен из специального материала — нейлона. Обладает такими полезными свойствами, как высокая термостойкость и устойчивость к механическим воздействиям. Среди технических характеристик зажима нужно обратить внимание на диаметр, он должен соответствовать размеру наружного диаметра полипропиленовой трубы.Установка клипс имеет свои правила, от выполнения которых зависит срок эксплуатации готовой системы связи.

    Главный вопрос, который важно не упустить, — это размер шага между зажимами. Если установить зажимы слишком далеко друг от друга, существует риск прогиба опор.

    При установке системы связи с двумя параллельными трубами используйте двойной зажим.

    В каких случаях используются хомуты

    Крепление полипропиленовых труб к стене с помощью хомутов рекомендуется в тех случаях, когда необходимо установить трубы большого диаметра с достаточно большим весом.Зажимы представляют собой конструкцию с резьбовой стяжкой и внутренней резиновой прокладкой, которая необходима для компенсации вибрации. Благодаря этому они надежно удерживают трубу даже при возникновении сильных вибраций.

    Хомуты оснащены дюбелями и шпильками. Крепление может быть металлическим или пластиковым. При укладке полипропиленовых труб лучше выбирать хомуты из аналогичного сырья: так вы обеспечите одинаковые показатели прочности для всей конструкции. Монтаж крепежного материала может быть жестким или плавающим:

    • Жесткое крепление осуществляется путем предельно плотного затягивания хомута вокруг труб.В местах ниже раструба необходима жесткая сцепка. За счет жесткой фиксации исключена возможность смещения системы связи.
    • Плавающее крепление означает, что между трубами и зажимом есть зазор. Крепление затягивается таким образом, чтобы труба могла свободно перемещаться. Подвижность крепежа позволяет расширять трубы при скачках температуры.


    Технология крепления труб — пошаговая инструкция

    Перед началом монтажных работ трубы соединяют стыковой, полифузной сваркой или методом электромонтажных работ. Если внимательно ознакомиться с технологией укладки труб, процесс не займет у вас много времени:

    1. В первую очередь нужно разметить путь будущего трубопровода по периметру. Учтите, что его следует устанавливать с небольшим уклоном — так вы исключите возможность замерзания воды в трубопроводе даже в неотапливаемом помещении (например, в загородном доме).
    2. С помощью дрели проделать отверстия под дюбель-гвозди.
    3. В отверстия вставляются заранее подготовленные монтажные зажимы для полипропиленовых труб.
    4. Вставьте дюбель в отверстие с помощью молотка и отвертки.
    5. Завершающий этап работ — установка труб в хомуты.

    Гнуть полипропиленовые трубы без предварительного нагрева можно при температуре до +15 ° С, а монтаж рекомендуется при температуре не ниже +5 ° С. Низкотемпературные климатические условия могут повлиять на качество стыков труб.


    Скрытие труб в стене — пошаговая инструкция

    Часто хозяева хотят установить полипропиленовые трубы в стене, и не зря. Это лучший вариант с эстетической точки зрения. Но перед началом работ возникает масса вопросов: как поведут себя обнесенные стеной трубы; Как установить. Давайте по порядку.

    Можно ли установить трубы ПП в стену?

    Полипропилен — это материал, обладающий высокой стойкостью к химическим веществам и коррозии. Поэтому установка труб в стене вполне приемлема. Чтобы коммуникационная система прослужила долго, важно при прокладке оставить необходимый космический зазор для расширения трубы горячего водоснабжения.Кроме того, сама система должна быть максимально монолитной, с наименьшим количеством подключений.

    Труба по всему периметру должна быть дополнительно защищена теплоизоляцией. Это может быть гофрокартон, стекловата, минеральная вата или другой утеплитель. Таким образом вы защитите конструкцию от запотевания.

    Важно обеспечить в замкнутой системе связи возможность свободного доступа к кранам (клапанам). Обычно в этом месте устанавливают специальные двери или люки.

    Осуществляем монтаж труб в стене

    Любые монтажные работы начинаются с разметки. Сделать это можно простым карандашом. Затем приступаем к основной работе:

    1. При помощи болгарки (перфоратора) необходимо сделать 2 параллельных углубления в стене строго по разметке — штробы. Для работы болгаркой стоит использовать диск с алмазной обработкой зубьев или простой диск для резки камня.
    2. Долотом или перфоратором удалите материал между двумя отметками, соединив их в одну.
    3. В готовые стробоскопы вставляется полипропиленовая конструкция. Сверху полипропиленовые трубы в воротах заделываем цементным раствором.
    4. Отделка производится штукатуркой или другим строительным материалом.

    Последнее действие через час после установки — проверка системы. Трубы необходимо наполнить водой и следить за утечками, провисаниями и другими неисправностями в водопроводе. Если их нет, поздравляем, вы правильно смонтировали полипропиленовые трубы.

    Очень часто водопроводные и канализационные трубы, которые располагаются на стенах комнаты, просто портят ее внешний вид. Поэтому многих интересует, как в стене укладываются полипропиленовые трубы. Делать это нужно осторожно и обдуманно, учитывая все возможные последствия такой маскировки.

    Можно облицевать трубы из полипропилена к стенам?

    Эти трубы изготовлены из химически стойкого материала, не боящегося коррозии.Монтаж осуществляется сваркой, а соединение неразъемным и монолитным. При этом условии нет необходимости постоянно подтягивать соединение, которое пришлось бы делать с помощью металлических труб. Поэтому установка полипропиленовых труб в стену возможна, однако, при соблюдении условия согласования типа трубы с теплоносителем по давлению и температуре. Для труб с горячей водой нужно оставить необходимое пространство для ее расширения.

    Правила для труб скрытого монтажа

    1.Скрытая в стене система должна быть максимально прочной и иметь как можно меньше соединений.

    2. Соединительные элементы трубопровода должны быть из того же материала, что и его основная часть, и иметь такой же или даже больший запас прочности.

    3. Все трубы, вбитые в стену, должны быть изолированы. Это предотвращает их запотевание. Также такая мера даст трубам возможность беспрепятственно расширяться и сжиматься.

    4. Не забудьте замаскировать трубы, чтобы оставить свободный доступ к пересмотров, отсечной клапаны и тому подобное.Закрыть отверстия можно специальными сантехническими люками, которых в продаже много и их размеры сильно различаются.

    Процесс маскировки труб в стену


    1. Уплотнение полипропиленовой трубы в стене предусматривает отслоение стены . Сразу скажу, что горизонтальное штробирование панельных стен запрещено. Это касается и кирпичных стен, выложенных в половину кирпича, так как такой толщины для таких работ недостаточно.

    2. Сделайте в стене специальные углубления .Это стробоскопы. В них уберут канализацию и водопровод. Для этого воспользуйтесь болгаркой или дыроколом.

    3. Сделайте разметку карандашом . Наденьте на болгарку специальный камнерезный диск. Для работы с большой площадью разумнее купить диск с алмазной пайкой зуба.

    4. Действуйте одним из двух способов . Шлифовщиком идут по двум линиям, одновременно обрезая их на необходимую глубину. Затем стамеской выбейте все лишнее. Вы можете сделать это: вырежьте две отмеченные линии болгаркой и перфоратором соедините их в одну.Здесь вам понадобится специальная насадка в виде лопатки.

    5. Имеется специальная насадка для работы с перфоратором . Он предназначен специально для штробления стен. Ее покупка избавляет от необходимости разметки будущего канала.

    6. Установите полипропиленовые трубы в желобчатые канавки. . Если отверстие в стене выходит больше трубы, ничего страшного. Канавки для труб горячего водоснабжения должны быть шире самой трубы. После установки труб в ворота их цементируют, а стену оштукатуривают, чтобы она была полностью ровной.

    Как бы красиво ни выглядели полипропиленовые трубы, они никак не могут украсить комнату. Поэтому многим хочется просто спрятать трубопроводную систему внутри стен. В этой статье мы поговорим о том, как это сделать правильно.

    Эту истину надо понять. Полипропиленовые трубы можно закладывать в стены только при правильном монтаже. Соединения полипропиленовых труб не разборные и не требуют затяжки. Сам полипропилен обладает высокой механической прочностью и устойчивостью к агрессивным средам.Именно поэтому трубопровод из таких труб можно замуровать внутри стен.

    Главное требование — минимальное количество заделанных в стену соединений. Все соединительные элементы должны быть выполнены из точно такого же материала, что и сами трубы. Запас прочности у обоих также должен быть одинаковым. Теплоизоляция должна быть нанесена по всей длине трубопровода. С одной стороны, это исключает возможность образования конденсата на поверхности труб, а с другой стороны, компенсирует тепловое расширение труб. Наконец, необходимо обеспечить доступ к контрольным точкам трубопровода и запорным кранам. Ниши под них можно закрыть специальными люками, которые впоследствии можно оклеить обоями и стать совершенно незаметными.

    Для того, чтобы замаскировать трубопровод в стену, необходимо провести довольно кропотливую работу по выдолблению самих стен. Следует учитывать, что в панельных домах это категорически запрещено. Это связано с относительно малой толщиной панелей, и закрытие ворот вызовет снижение их прочности.В домах с толстыми кирпичными стенами такая работа вполне приемлема. Стробирование производится болгаркой или пробойником. Первый вариант удобнее и для этого есть специальные круги для резки камня. Если вы используете для сверления перфоратор, то на него следует установить алмазное сверло.

    Самый быстрый способ выполнить эту работу — следующий. С помощью тонкого диска для нарезки камня в стене прорезаются две параллельные линии. Расстояние между ними должно быть немного больше толщины полипропиленовой трубы, покрытой изоляционным слоем. Такой же должна быть и глубина реза. Затем при помощи стамески нужно вырезать часть кирпичной кладки между этими линиями. Также можно забить стенки перфоратором со специальной насадкой в ​​виде лопатки.

    После того, как ворота будут полностью выполнены, трубы с изоляционным слоем уложить в пазы и зацементировать, а стены оштукатурить.

    Очень часто при строительных работах прячут трубы отопления в стене, за и против Этот способ скрытия труб следует тщательно изучить, чтобы определить, подходит ли этот метод вам или нет.В противном случае может пострадать не только работа отопления, но и дизайн помещения.

    Скрытую прокладку труб лучше производить на этапе строительства. В уже действующем доме этот вопрос решить намного сложнее. Если раньше коммуникации оставались приклеенными к стенам, то существенным преимуществом качественного современного ремонта является неприемлемость этих вариантов.

    Можно ли спрятать трубы отопления в стене, многие интересуются. У описанного метода есть много сторонников и людей, придерживающихся противоположного мнения.Одни утверждают, что этого нельзя делать, другие говорят, что можно спрятать отопление в стене.

    Так все еще возможно или нет? Какое из мнений правильное, и каковы плюсы и минусы таких решений? И чтобы надолго не сохранять интригу, нужно ответить, что этим методом можно воспользоваться. И они им пользуются очень часто.

    Это действенный вариант, с помощью которого можно скрыть некрасивые трубы в доме. В таких действиях нет технической необходимости, и без этого можно обойтись без вопроса функционирования.

    Единого мнения по этому вопросу, как и в единственно правильном варианте прокладки, пока не найдено. Поэтому варианты решения, тщательно взвесив все за и против, каждый возьмется самостоятельно.

    Скрытая протяжка


    Прокладка труб отопления в стене — довольно популярная практика. Это оправдано тем, что отопительные коммуникации портят интерьер помещения. Это их большой минус. Они растягиваются вдоль стен, бросаются в глаза и не добавляют привлекательности общему дизайну.По этим причинам многие хотят их скрыть.

    Укладка отопления может осуществляться разными способами, но самый распространенный из них — настенный. На первый взгляд, это очень хорошее решение, труба полностью скрыта, общий вид помещения сильно улучшился, но так ли все просто и в чем преимущества такого решения?

    Часто при прокладке в стенах тепловой сети стыки теряют герметичность. В результате образуются протечки. На скрытом трубопроводе увидеть такие места невозможно, а дефекты можно обнаружить только по датчику давления воды.

    Таким устройством оснащаются все современные отопительные приборы. При определении течи нужно установить место аварии и произвести ремонт.

    Если взвесив все за и против, и было принято решение проложить теплотрассу в стене, то покрытие поверхности необходимо спроектировать таким образом, чтобы доступ к возможным аварийным зонам был свободен.

    По этим причинам облицовка выполняется пластиковыми панелями, вагонкой, гипсокартоном и т. Д. Недостатками различных декоративных штукатурок является то, что в случае аварии стену придется демонтировать, причем не только физически, но и финансовые затраты.

    Совет! При укладке полипропиленовой системы скрытым методом в первую очередь необходимо провести испытание на прочность. В этом случае тестовая нагрузка должна превышать нормальный режим работы не менее чем в 1,5 раза. Для металлических систем такой способ укладки применять не рекомендуется из-за их существенного недостатка — плохой устойчивости к коррозионным образованиям.

    Также стоит учесть еще один нюанс. Минусовая пластиковая система. При установке этот минус необходимо учитывать.

    Как скрыть систему отопления в квартире — рассмотрим способы

    В панельные стены трубы отопления можно спрятать в нескольких вариантах. А для этой комнаты их не так уж и много. Первый вариант в панельных домах — это использование штроба, а второй способ — возведение фальш-стен. У каждого из вариантов есть свои плюсы и минусы, и решение для себя нужно принимать после детального изучения этих методов.


    В стене панельного дома труба отопления может быть спрятана, когда собирается новый контур, либо ведутся ремонтные работы в уже действующем сооружении.Как правило, стена панельного дома и теплотрасса размещаются в различных плоскостях.

    А когда нужно свести их в одну плоскость в стенках панелей, вырезают пазы и туда кладут теплотрассу. При таких действиях нужно ориентироваться на такие точки:

    1. Перед началом работ в панельном доме стояк закрывают. Торопиться при выполнении этих действий не следует. И обязательно стоит убедиться, что работа спланирована на правильном подступенке.
    2. Если глубина канала превышает половину толщины перегородки, то лучшим вариантом будет отказаться от намеченных действий.Так, например, санузел в панельном доме представляет собой отдельную систему из бетонных блоков. И толщина таких панельных стен для этой задачи будет небольшой.
    3. Размеры штроба в стенках панели не должны проходить встык, и они не должны нарушать контур. Заглубление следует производить с расчетом крепежа системы, ее объема и изоляционного слоя.
    4. Прежде чем прятать систему в стене панельного дома, иначе на поверхности трубы будет образовываться конденсат.
    5. Перед тем, как выполнять крепеж к стене панельного дома, нужно определиться с его основными местами. К ним относятся стыки и зоны изменения направления теплоносителя.

    Для облегчения действий по отколу стен в панельном доме рекомендуется использовать шлифовальный станок. Сначала следует сделать разметку, а потом по соответствующим линиям выполнить углубления на определенном уровне глубины.


    СОВЕТ! При работе болгаркой не только много шума, но и пыли.У современных инструментов есть большой плюс — функция подключения к строительному пылесосу, а это предотвращает появление пыли.

    По существующим правилам коммуникационная сеть в стене панельного дома должна располагаться в зоне беспрепятственного доступа. Только те зоны, где вероятность аварии равна нулю, остаются непосредственно закрытыми.

    Трубы отопления под фальш стеной

    Посмотреть видео

    Если принято решение скрыть трубы отопления в фальш-стене, то в этом случае особых сложностей нет.Сначала из направляющих возводится основание, а в завершение его декорируют любым из выбранных материалов: вагонкой, гипсокартоном, сруб.


    Бытует мнение, что если спрятать отопление в фальш-стену, то полезная площадь жилья значительно сократится. К счастью, этот минус — всего лишь миф. Например, если вам нужно спрятать трубу отопления под окном, в реальности это пространство практически не используется.

    Единственное, что теряется в этой ситуации, это неполные пятнадцать сантиметров под подоконником, но сам он на такое же расстояние становится шире.Такое дополнение гораздо полезнее, чем неиспользуемый участок под окном.

    Если вам необходимо скрыть неэстетичный дизайн системы отопления, то специалисты рекомендуют фальш-стену. Они называют это просто идеальным решением. Очень важным преимуществом этого сооружения является то, что его можно построить без участия профессиональных мастеров. И в этом большое преимущество этого здания.

    Во многих ситуациях, когда необходимо скрыть пересечение горизонтальных и вертикальных линий или смонтировать всю сборку системы, коробка может не всегда выручить.Но фальшивая — стена в таких ситуациях справляется на отлично.

    Еще одно большое преимущество этого метода — прекрасное сочетание конструкции с общим дизайном. Решив спрятать трубы отопления под фальш-стеной, можно пересмотреть и размещение других систем, для декорирования этот способ тоже может оказаться эффективным.

    Ящик

    Выполняя современный качественный ремонт, прячем трубы отопления в стене. Такой вариант установки требует тщательного расчета и детального проектирования.Если скрывают тепловую сеть еще на этапе строительства дома, то задача выполнить несложно.


    Но с уже существующим трубопроводом, протянутым вдоль стен, они это делают. Помимо фальш — его стенки можно зашить ящиком. При этом собирается каркас из деревянных досок, либо из профиля, который впоследствии обшивается различными подходящими для дизайна материалами. Ни конструкция, ни обшивка каркаса особых трудностей не представляет.

    И не в стену, преимущества этого варианта говорят сами за себя. Конструкцию построить несложно, с небольшими финансовыми вложениями. Очевидный плюс такой конструкции — возможность быстро добраться до узлов для проведения ремонтных работ.

    Посмотреть видео

    Если прятать трассу под коробкой без проемов, то это тоже не представляет большой проблемы, например, это здание легко разбирается, а потом тоже возвращается на исходное место.И еще один важный нюанс нельзя не учитывать. Когда теплотрассу прячут под коробом, такая постройка выступает деталью декора, которую можно оформить по своему вкусу.

    Изоляция без него


    Перенос отопительных труб на стену предполагает использование утеплителя. Многие задают вполне оправданный вопрос: «Зачем нам нужна эта изоляция при перемещении труб под штукатурку?». Ответ прост, иначе тепло пойдет на обогрев стен.

    В основном тепло теряется в стенах, которые соприкасаются с улицей. Во внутренних стенах проблема теплопотерь не велика, так как тепло все равно будет уходить в комнату, но его количество будет немного меньше.

    Осуществляя перенос трубопровода отопления на стену, выполняют не только теплоизоляцию. Это создает препятствие для образования конденсата. Ведь любая влажность — благоприятная почва для развития грибка.

    Также важно отметить, что утепление при переносе труб отопления выполняет еще одну важную функцию.Защищает ствол от механических воздействий.

    Посмотреть видео

    Выбирая вариант утепления при переносе трубопровода, важно учитывать, что каждый из предложенных материалов имеет свои плюсы и минусы. Например, монтажную пену нужно брать с наименьшей скоростью теплового увеличения, в случае пенополиуретана нужно брать материал, точно соответствующий размеру системы и т. Д.

    Как закрепить трубопровод

    Прокладка труб отопления в стене осуществляется различными приспособлениями.Рассмотрим несколько вариантов:

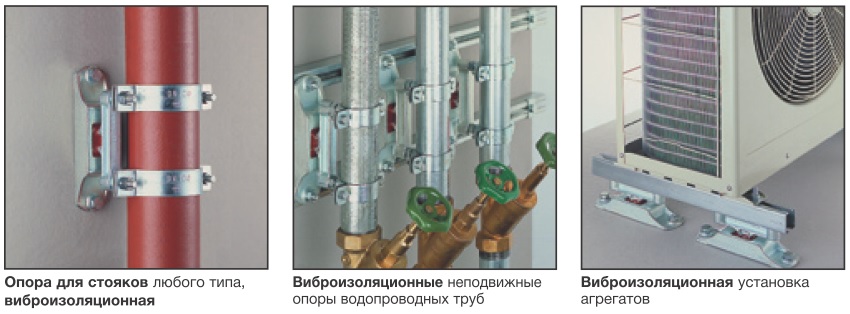

    Неподвижная опора трубопровода надежно удерживает конструкцию. При такой установке цепь не может двигаться. А при укладке с помощью скользящих застежек может немного сдвинуться. При натягивании лески рекомендуется чередовать эти два типа застежек.

    Виды крепежа, которые используются при прокладке сети под штукатурку:

    • . Это довольно простые приспособления, в которых фиксация осуществляется затяжкой болта.
    • Зажим.Эти устройства также имеют простой дизайн. Преимущество этого устройства в том, что фиксация выполняется одним щелчком мыши.
    • Хомуты пластиковые выдвижные. В отличие от металлических аналогов, такие устройства для прокладки трубопровода оснащены всего одной точкой крепления.
    • Дюбель представляет собой крючок. Эти варианты рекомендуются для укладки системы на ровную поверхность. Такой шуруп закручивается или аккуратно забивается в подготовленное место.
    • Краб — системы. Эти механизмы используются при креплении трубопровода к стенам, а также для крепления магистралей между собой.

    Плюсы и минусы данного типа прокладки

    Профессионалы склонны считать, что установка труб отопления в стену — процедура непростая и дорогая.

    Сложно назвать объективные достоинства подобных мероприятий, кроме эстетичного дизайна. Но недостатки в этой ситуации очевидны.

    1. Самое главное это сложность установки. Перед началом работ важно учесть, что стыковать детали сложно.Особенно сложно выполнить качественную сварку в штробах.
    2. Высокая вероятность протечки. При такой установке в случае аварии придется поломать стену.
    3. Весь комплекс монтажных работ в этом случае требует больших физических и финансовых затрат. И это очень существенный минус такого варианта установки.

    Посмотреть видео

    Для того, чтобы замуровать трубы отопления в стену, следует придерживаться тех требований, которые предъявляются перед конструкциями из гипсокартона. И лучше всего следовать советам профессионалов, а они говорят, что прокладывать в стены трубу из «черной» стали — плохое решение.

    Аналогичным образом не допускается прокладка в стене полипропиленовых и металлопластиковых труб с компрессионными фитингами на стене. Причина запрета — такой минус этих конструкций, как склонность к протечкам.

    Штукатуркой можно покрывать следующие системы:

    • металлопластик на пресс-муфтах;
    • «Нержавеющая сталь» и медь;
      • Система
    • из их сшитого полиэтилена.

    Перед тем, как вставить в стену использованную латунную фурнитуру, необходимо убедиться, что замуровано как можно меньше стыков. Стробоскопы можно выполнять не только перфоратором; для этой работы также хорошо подойдет шлифовальная угловая шлифовальная машина.

    Когда углубление подготовлено, необходимо проложить в нем трубопровод и закрыть изоляцией. Удалять систему в стену удобнее всего на этапе строительства. В работе с готовой поверхностью есть существенный минус — ее придется разрушить.

    В контакте с

    Одноклассники

    Прокладка полипропиленовых труб осуществляется в местах, обеспечивающих их защиту от механических повреждений (шахты, шахты, каналы и др.), При этом должна быть предусмотрена возможность их теплового удлинения. Если невозможно скрыть прокладку трубопроводов, их следует защитить от механических повреждений и возгорания.

    Укладывая полипропилен открытой прокладкой, большое значение придается внешнему виду и устойчивости формы, поэтому необходимо учитывать линейное расширение.Направление укладки трубы должно быть спроектировано и реализовано таким образом, чтобы труба могла свободно перемещаться в пределах проектного расширения. Трубопроводы холодной воды не расширяемы, поэтому ими можно пренебречь.

    Подключения к сантехнике разрешается прокладывать открыто.

    При прокладке неармированных труб, используемых для транспортировки горячих жидкостей закрытым способом, необходимо:

    • В стене под штукатуркой, в районе колен и тройников на вертикально и горизонтально расположенных трубах оставьте пространство 3-4 см. Поскольку труба движется в осевом направлении, необходимо предусмотреть свободное пространство до ближайшего препятствия — для систем горячего водоснабжения не менее 7, а для систем отопления — не менее 10 мм на метр длины прямолинейного участка;
    • в штробах, пробитых в стене, чтобы обеспечить зазор не менее 70% диаметра трубы на этом участке. Зазор должен быть симметричным с обеих сторон трубы. Есть несколько способов сделать это. Например, прокладывать трубы в специальной трубчатой ​​изоляции из вспененного полиэтилена или вспененного полиуретана (можно рекомендовать для труб диаметром до 25 мм, толщиной изоляции 9 мм в системе горячего водоснабжения).
      Создайте центрирующие опоры из строительной пены для поддержки трубы в штробе. В этом случае строба не заполняется, а закрывается накладкой. Уложить трубы можно в стене или в стяжке пола в канале из гофрированных труб ПВХ. В этом случае желательно заменить гофрированную трубу на гладкую или из другого материала, поскольку жесткость трубы должна быть достаточной для противодействия усадке цементного раствора.

    Прокладка полипропиленовых труб в местах прохождения строительных конструкций стен и перегородок, полипропиленовые трубы следует прокладывать в ящиках или гильзах из металла.

    Проход полипропиленовых труб через потолок и стену

    Внутренний диаметр рукава должен быть на 20-30 мм больше наружного диаметра проходящего через него трубопровода. Этот зазор заполнен мягким негорючим материалом, что способствует свободному перемещению трубопровода по оси. Край рукава должен выступать за конструкцию здания на 30-50 мм.

    Стоит ли в стене заматывать полипропиленовые трубы. Укладка полипропиленовых труб в стену

    Очень часто водопроводные и канализационные трубы, которые располагаются на стенах комнаты, просто портят ее внешний вид.Поэтому многих интересует способ укладки полипропиленовых труб в стене. Делать это нужно осторожно и обдуманно, учитывая все возможные последствия такой маскировки.

    Можно облицевать трубы из полипропилена к стенам?

    Эти трубы изготовлены из химически стойкого материала, не боящегося коррозии. Монтаж осуществляется сваркой, а соединение неразъемным и монолитным. При этом условии нет необходимости постоянно подтягивать соединение, которое пришлось бы делать с помощью металлических труб.Поэтому установка полипропиленовых труб в стену возможна, однако, при соблюдении условия согласования типа трубы с теплоносителем по давлению и температуре. Для труб с горячей водой нужно оставить необходимое пространство для ее расширения.

    Правила для труб скрытого монтажа

    1. Система, скрытая в стене, должна быть максимально прочной и иметь как можно меньше соединений.

    2. Соединительные элементы трубопровода должны быть из того же материала, что и его основная часть, и иметь такой же или даже больший запас прочности.

    3. Все трубы, вбитые в стену, должны быть изолированы. Это предотвращает их запотевание. Также такая мера даст трубам возможность беспрепятственно расширяться и сжиматься.

    4. Не забудьте замаскировать трубы, чтобы оставить свободный доступ к пересмотров, отсечной клапаны и тому подобное. Закрыть отверстия можно специальными сантехническими люками, которых в продаже много и их размеры сильно различаются.

    Процесс маскировки труб в стену


    1. Уплотнение полипропиленовой трубы в стене предусматривает отслоение стены . Сразу скажу, что горизонтальное штробирование панельных стен запрещено. Это касается и кирпичных стен, выложенных в половину кирпича, так как такой толщины для таких работ недостаточно.

    2. Сделайте в стене специальные углубления . Это стробоскопы. В них канализационные и водопроводные трубы. Для этого воспользуйтесь болгаркой или дыроколом.

    3. Сделайте разметку карандашом . Наденьте на болгарку специальный камнерезный диск.Для работы с большой площадью разумнее купить диск с алмазной пайкой зуба.

    4. Действуйте одним из двух способов . Шлифовщиком идут по двум линиям, одновременно обрезая их на необходимую глубину. Затем стамеской выбейте все лишнее. Вы можете сделать это: вырежьте две отмеченные линии болгаркой и перфоратором соедините их в одну. Здесь вам понадобится специальная насадка в виде лопатки.

    5. Имеется специальная насадка для работы с перфоратором .Он предназначен специально для штробления стен. Ее покупка избавляет от необходимости разметки будущего канала.

    6. Установите полипропиленовые трубы в желобчатые канавки. . Если отверстие в стене выходит больше трубы, ничего страшного. Канавки трубы горячей воды и так должны быть шире самой трубы. После установки труб в ворота их цементируют, а стену оштукатуривают, чтобы она была полностью ровной.

    Очень часто при строительных работах прячут трубы отопления в стене, за и против Этот способ скрытия труб следует тщательно изучить, чтобы определить, подходит ли этот метод вам или нет.В противном случае может пострадать не только работа отопления, но и дизайн помещения.

    Скрытую прокладку труб лучше производить на этапе строительства. В уже действующем доме этот вопрос решить намного сложнее. Если раньше коммуникации оставались приклеенными к стенам, то существенным преимуществом качественного современного ремонта является неприемлемость этих вариантов.

    Можно ли спрятать трубы отопления в стене, многие интересуются. У описанного метода есть много сторонников и людей, придерживающихся противоположного мнения.Одни утверждают, что этого нельзя делать, другие говорят, что можно спрятать отопление в стене.

    Так все еще возможно или нет? Какое из мнений правильное, и каковы плюсы и минусы таких решений? И чтобы надолго не сохранять интригу, нужно ответить, что этим методом можно воспользоваться. И они им пользуются очень часто.

    Это действенный вариант, с помощью которого можно скрыть некрасивые трубы в доме. В таких действиях нет технической необходимости, и без этого можно обойтись без вопроса функционирования.

    Единого мнения по этому вопросу, как и в единственно правильном варианте прокладки, пока не найдено. Поэтому варианты решения, тщательно взвесив все за и против, каждый возьмется самостоятельно.

    Скрытая протяжка


    Прокладка труб отопления в стене — довольно популярная практика. Это оправдано тем, что отопительные коммуникации портят интерьер помещения. Это их большой минус. Они растягиваются вдоль стен, бросаются в глаза и не добавляют привлекательности общему дизайну.По этим причинам многие хотят их скрыть.

    Укладка отопления может осуществляться разными способами, но самый распространенный из них — настенный. На первый взгляд, это очень хорошее решение, труба полностью скрыта, общий вид помещения сильно улучшился, но так ли все просто и в чем преимущества такого решения?

    Часто при прокладке в стенах тепловой сети стыки теряют герметичность. В результате образуются протечки. На скрытом трубопроводе увидеть такие места невозможно, а дефекты можно обнаружить только по датчику давления воды.

    Таким устройством оснащаются все современные отопительные приборы. При определении течи нужно установить место аварии и произвести ремонт.

    Если взвесив все за и против, и было принято решение проложить теплотрассу в стене, то покрытие поверхности необходимо спроектировать таким образом, чтобы доступ к возможным аварийным зонам был свободен.

    По этим причинам облицовка выполняется пластиковыми панелями, вагонкой, гипсокартоном и т. Д. Недостатками различных декоративных штукатурок является то, что в случае аварии стену придется демонтировать, причем не только физически, но и финансовые затраты.

    Совет! При укладке полипропиленовой системы скрытым методом в первую очередь необходимо провести испытание на прочность. В этом случае тестовая нагрузка должна превышать нормальный режим работы не менее чем в 1,5 раза. Для металлических систем такой способ укладки применять не рекомендуется из-за их существенного недостатка — плохой устойчивости к коррозионным образованиям.

    Также стоит учесть еще один нюанс. Минусовая пластиковая система. При установке этот минус необходимо учитывать.

    Как скрыть систему отопления в квартире — рассмотрим способы

    В панельные стены трубы отопления можно спрятать в нескольких вариантах. А для этой комнаты их не так уж и много. Первый вариант в панельных домах — это использование штроба, а второй способ — возведение фальш-стен. У каждого из вариантов есть свои плюсы и минусы, и решение для себя нужно принимать после детального изучения этих методов.


    В стене панельного дома труба отопления может быть спрятана, когда собирается новый контур, либо ведутся ремонтные работы в уже действующем сооружении.Как правило, стена панельного дома и теплотрасса размещаются в различных плоскостях.

    А когда нужно свести их в одну плоскость в стенках панелей, вырезают пазы и туда кладут теплотрассу. При таких действиях нужно ориентироваться на такие точки:

    1. Перед началом работ в панельном доме стояк закрывают. Торопиться при выполнении этих действий не следует. И обязательно стоит убедиться, что работа спланирована на правильном подступенке.
    2. Если глубина канала превышает половину толщины перегородки, то лучшим вариантом будет отказаться от намеченных действий.Так, например, санузел в панельном доме представляет собой отдельную систему из бетонных блоков. И толщина таких панельных стен для этой задачи будет небольшой.
    3. Размеры штроба в стенках панели не должны проходить встык, и они не должны нарушать контур. Заглубление следует производить с расчетом крепежа системы, ее объема и изоляционного слоя.
    4. Прежде чем прятать систему в стене панельного дома, иначе на поверхности трубы будет образовываться конденсат.
    5. Перед тем, как выполнять крепеж к стене панельного дома, нужно определиться с его основными местами. К ним относятся стыки и зоны изменения направления теплоносителя.

    Для облегчения действий по отколу стен в панельном доме рекомендуется использовать шлифовальный станок. Сначала следует сделать разметку, а потом по соответствующим линиям выполнить углубления на определенном уровне глубины.

    СОВЕТ! При работе болгаркой не только много шума, но и пыли.У современных инструментов есть большой плюс — функция подключения к строительному пылесосу, а это предотвращает появление пыли.

    По существующим правилам коммуникационная сеть в стене панельного дома должна располагаться в зоне беспрепятственного доступа. Только те зоны, где вероятность аварии равна нулю, остаются непосредственно закрытыми.

    Трубы отопления под фальш стеной

    Посмотреть видео

    Если принято решение скрыть трубы отопления в фальш-стене, то в этом случае особых сложностей нет.Сначала из направляющих возводится основание, а в завершение его декорируют любым из выбранных материалов: вагонкой, гипсокартоном, сруб.

    Бытует мнение, что если спрятать отопление в фальш-стену, то полезная площадь жилья значительно сократится. К счастью, этот минус — всего лишь миф. Например, если вам нужно спрятать трубу отопления под окном, в реальности это пространство практически не используется.

    Единственное, что теряется в этой ситуации, это неполные пятнадцать сантиметров под подоконником, но сам он на такое же расстояние становится шире.Такое дополнение гораздо полезнее, чем неиспользуемый участок под окном.

    Если вам необходимо скрыть неэстетичный дизайн системы отопления, то специалисты рекомендуют фальш-стену. Они называют это просто идеальным решением. Очень важным преимуществом этого сооружения является то, что его можно построить без участия профессиональных мастеров. И в этом большое преимущество этого здания.

    Во многих ситуациях, когда необходимо скрыть пересечение горизонтальных и вертикальных линий или смонтировать всю сборку системы, коробка может не всегда выручить.Но фальшивая — стена в таких ситуациях справляется на отлично.

    Еще одно большое преимущество этого метода — прекрасное сочетание конструкции с общим дизайном. Решив спрятать трубы отопления под фальш-стеной, можно пересмотреть и размещение других систем, для декорирования этот способ тоже может оказаться эффективным.

    Ящик

    Выполняя современный качественный ремонт, прячем трубы отопления в стене. Такой вариант установки требует тщательного расчета и детального проектирования.Если скрывают тепловую сеть еще на этапе строительства дома, то задача выполнить несложно.


    Но с уже существующим трубопроводом, протянутым вдоль стен, они это делают. Помимо фальш — его стенки можно зашить ящиком. Причем из деревянных досок, либо из профиля собирается каркас, который впоследствии обшивается различными подходящими для дизайна материалами. Ни конструкция, ни обшивка каркаса особых трудностей не представляет.

    И не в стену, преимущества этого варианта говорят сами за себя. Конструкцию построить несложно, с небольшими финансовыми вложениями. Очевидный плюс такой конструкции — возможность быстро добраться до узлов для проведения ремонтных работ.

    Посмотреть видео

    Если прятать трассу под коробкой без проемов, то это тоже не представляет большой проблемы, например, это здание легко разбирается, а потом тоже возвращается на исходное место.И еще один важный нюанс нельзя не учитывать. Когда теплотрассу прячут под коробом, такая постройка выступает деталью декора, которую можно оформить по своему вкусу.

    Изоляция без него


    Перенос отопительных труб на стену предполагает использование утеплителя. Многие задают вполне оправданный вопрос: «Зачем нам нужна эта изоляция при перемещении труб под штукатурку?». Ответ прост, иначе тепло пойдет на обогрев стен.

    В основном тепло теряется в стенах, которые соприкасаются с улицей. Во внутренних стенах проблема теплопотерь не велика, так как тепло все равно будет уходить в комнату, но его количество будет немного меньше.

    Осуществляя перенос трубопровода отопления на стену, выполняют не только теплоизоляцию. Это создает препятствие для образования конденсата. Ведь любая влажность — благоприятная почва для развития грибка.

    Также важно отметить, что утепление при переносе труб отопления выполняет еще одну важную функцию.Защищает ствол от механических воздействий.

    Посмотреть видео

    Выбирая вариант утепления при переносе трубопровода, важно учитывать, что каждый из предложенных материалов имеет свои плюсы и минусы. Например, монтажную пену нужно брать с наименьшей скоростью теплового увеличения, в случае пенополиуретана нужно брать материал, точно соответствующий размеру системы и т. Д.

    Как закрепить трубопровод

    Прокладка труб отопления в стене осуществляется различными приспособлениями.Рассмотрим несколько вариантов:

    Неподвижная опора трубопровода надежно удерживает конструкцию. При такой установке цепь не может двигаться. А при укладке с помощью скользящих застежек может немного сдвинуться. При натягивании лески рекомендуется чередовать эти два типа застежек.

    Виды крепежа, которые используются при прокладке сети под штукатурку:

    • . Это довольно простые приспособления, в которых фиксация осуществляется затяжкой болта.
    • Зажим.Эти устройства также имеют простой дизайн. Преимущество этого устройства в том, что фиксация выполняется одним щелчком мыши.
    • Хомуты пластиковые выдвижные. В отличие от металлических аналогов, такие устройства для прокладки трубопровода оснащены всего одной точкой крепления.
    • Дюбель представляет собой крючок. Эти варианты рекомендуются для укладки системы на ровную поверхность. Такой шуруп закручивается или аккуратно забивается в подготовленное место.
    • Краб — системы. Эти механизмы используются при креплении трубопровода к стенам, а также для крепления магистралей между собой.

    Плюсы и минусы данного типа прокладки

    Профессионалы склонны считать, что установка труб отопления в стену — процедура непростая и дорогая.

    Сложно назвать объективные достоинства подобных мероприятий, кроме эстетичного дизайна. Но недостатки в этой ситуации очевидны.

    1. Самое главное это сложность установки. Перед началом работ важно учесть, что стыковать детали сложно.Особенно сложно выполнить качественную сварку в штробах.
    2. Высокая вероятность протечки. При такой установке в случае аварии придется поломать стену.
    3. Весь комплекс монтажных работ в этом случае требует больших физических и финансовых затрат. И это очень существенный минус такого варианта установки.

    Посмотреть видео

    Для того, чтобы замуровать трубы отопления в стену, следует придерживаться тех требований, которые предъявляются перед конструкциями из гипсокартона. И лучше всего следовать советам профессионалов, а они говорят, что прокладывать в стены трубу из «черной» стали — плохое решение.

    Аналогичным образом не допускается прокладка в стене полипропиленовых и металлопластиковых труб с компрессионными фитингами на стене. Причина запрета — такой минус этих конструкций, как склонность к протечкам.

    Штукатуркой можно покрывать следующие системы:

    • металлопластик на пресс-муфтах;
    • «Нержавеющая сталь» и медь;
      • Система
    • из их сшитого полиэтилена.

    Перед тем, как вставить в стену использованную латунную фурнитуру, необходимо убедиться, что замуровано как можно меньше стыков. Стробоскопы можно выполнять не только перфоратором; для этой работы также хорошо подойдет шлифовальная угловая шлифовальная машина.

    Когда углубление подготовлено, необходимо проложить в нем трубопровод и закрыть изоляцией. Удалять систему в стену удобнее всего на этапе строительства. В работе с готовой поверхностью есть существенный минус — ее придется разрушить.

    Полипропиленовые трубы — элементы системы горячего и холодного водоснабжения. Крепление для полипропиленовых труб производится различными способами. Есть два основных типа монтажа: внешний и внутри стен. Вне зависимости от способа установки труб перед началом работ необходимо запастись сопутствующими расходными материалами.

    Крепежные и прочие материалы

    Кроме самих труб, к установке нужно заранее подготовить:

    1. Крепежные материалы:
      • пластиковые крепления или хомуты для полипропиленовых труб заданного диаметра;
      • дюбель-гвоздь.
    1. Инструменты:
      • молоток;
      • дрель;
        • Отвертка крестовая
      • ;
      • ножницы или нож для резки труб;
        • Рулетка
      • ;
      • уровень;
        • Маркер
      • .

    Зажимы — их значение и особенности установки

    Зажим изготовлен из специального материала — нейлона. Обладает такими полезными свойствами, как высокая термостойкость и устойчивость к механическим воздействиям. Среди технических характеристик клипсы стоит обратить внимание на диаметр, он должен соответствовать размеру наружного диаметра полипропиленовой трубы.Установка клипс имеет свои правила, от выполнения которых зависит срок эксплуатации готовой системы связи.

    Главный вопрос, который важно не упустить, — это размер шага между зажимами. Если установить зажимы слишком далеко друг от друга, существует риск прогиба опор.

    При установке системы связи с двумя параллельными трубами используйте двойной зажим.

    В каких случаях используются хомуты

    Крепление полипропиленовых труб к стене с помощью хомутов рекомендуется в тех случаях, когда необходимо установить трубы большого диаметра с достаточно большим весом.Зажимы представляют собой конструкцию с резьбовой стяжкой и внутренней резиновой прокладкой, которая необходима для компенсации вибрации. Благодаря этому они надежно удерживают трубу даже при возникновении сильных вибраций.

    Хомуты оснащены дюбелями и шпильками. Крепление может быть металлическим или пластиковым. При укладке полипропиленовых труб лучше выбирать хомуты из аналогичного сырья: так вы обеспечите одинаковые показатели прочности для всей конструкции. Монтаж крепежного материала может быть жестким или плавающим:

    • Жесткое крепление осуществляется путем предельно плотного затягивания хомута вокруг труб.В местах ниже раструба необходима жесткая сцепка. За счет жесткой фиксации исключена возможность смещения системы связи.
    • Плавающее крепление означает, что между трубами и зажимом есть зазор. Крепление затягивается таким образом, чтобы труба могла свободно перемещаться. Подвижность крепежа позволяет расширять трубы при скачках температуры.


    Технология крепления труб — пошаговая инструкция

    Перед началом монтажных работ трубы соединяют стыковой, полифузной сваркой или методом электромонтажных работ.Если внимательно ознакомиться с технологией укладки труб, процесс не займет у вас много времени:

    1. В первую очередь нужно разметить путь будущего трубопровода по периметру. Учтите, что его следует устанавливать с небольшим уклоном — так вы исключите возможность замерзания воды в трубопроводе даже в неотапливаемом помещении (например, в загородном доме).
    2. С помощью дрели проделать отверстия под дюбель-гвозди.
    3. В отверстия вставляются заранее подготовленные монтажные зажимы для полипропиленовых труб.
    4. Вставьте дюбель в отверстие с помощью молотка и отвертки.
    5. Завершающий этап работ — установка труб в хомуты.

    Гнуть полипропиленовые трубы без предварительного нагрева можно при температуре до +15 ° С, а монтаж рекомендуется при температуре не ниже +5 ° С. Низкотемпературные климатические условия могут повлиять на качество стыков труб.


    Скрытие труб в стене — пошаговая инструкция

    Часто хозяева хотят установить полипропиленовые трубы в стене, и не зря.Это лучший вариант с эстетической точки зрения. Но перед началом работ возникает масса вопросов: как поведут себя обнесенные стеной трубы; Как установить. Давайте по порядку.

    Можно ли установить трубы ПП в стену?

    Полипропилен — это материал, обладающий высокой стойкостью к химическим веществам и коррозии. Поэтому установка труб в стене вполне приемлема. Чтобы коммуникационная система прослужила долго, важно при прокладке оставить необходимый космический зазор для расширения трубы горячего водоснабжения.Кроме того, сама система должна быть максимально монолитной, с наименьшим количеством подключений.

    Труба по всему периметру должна быть дополнительно защищена теплоизоляцией. Это может быть гофрокартон, стекловата, минеральная вата или другой утеплитель. Таким образом вы защитите конструкцию от запотевания.

    Важно обеспечить в замкнутой системе связи возможность свободного доступа к кранам (клапанам). Обычно в этом месте устанавливают специальные двери или люки.


    Осуществляем монтаж труб в стене

    Любые монтажные работы начинаются с разметки. Сделать это можно простым карандашом. Затем приступаем к основной работе:

    1. С помощью болгарки (пробойника) необходимо сделать 2 параллельных углубления в стене строго по разметке — штробы. Для работы болгаркой стоит использовать диск с алмазной обработкой зубьев или простой диск для резки камня.
    2. Долотом или перфоратором удалите материал между двумя отметками, соединив их в одну.
    3. В готовые стробоскопы вставляется полипропиленовая конструкция. Сверху полипропиленовые трубы в воротах заделываем цементным раствором.
    4. Отделка производится штукатуркой или другим строительным материалом.

    Последнее действие через час после установки — проверка системы. Трубы необходимо наполнить водой и следить за утечками, провисаниями и другими неисправностями в водопроводе. Если их нет, поздравляем, вы правильно смонтировали полипропиленовые трубы.

    Советы по ремонту водопроводных труб из полибутилена (ПБ)

    Если в вашем доме все еще есть водопроводная труба из полибутилена (ПБ), очень вероятно, что она рано или поздно выйдет из строя. Так что проявить инициативу и заменить это — хорошая идея. В частности, передвижные дома часто снабжались трубами из полибутилена, а в период с 1970-х до середины 1990-х годов он также часто использовался в стандартных постройках из палок.

    Что такое полибутиленовая труба?

    Полибутиленовая труба — это серая пластиковая труба, которая обычно использовалась в качестве водопроводной трубы в период с 1978 по 1995 год, после чего ее производство было прекращено из-за сообщений о разрывах труб.В новом строительстве они были заменены медными или более надежными формами пластиковых труб, таких как CPVC и PEX.

    Ремонт трубопроводных систем PB

    Ремонт трубопроводов PB очень сложен, поскольку ни водопроводные трубы PB, ни фитинги Quest, используемые для их соединения, больше не производятся и не продаются. Таким образом, стандартным решением проблем является ремонт поврежденных участков ПБ путем перехода на другой тип трубы или даже ремонта всей системы.

    Есть пара вариантов выбора, какой тип фитинга использовать для перехода с полибутилена.Наружный диаметр труб из ПБ такой же, как у труб из ПЭХ, ХПВХ и медных труб, поэтому можно использовать фитинги с защелкой. Другой — использовать специальный переходной фитинг, предназначенный для перехода между двумя разными материалами.

    Цанговые фитинги

    На доступных участках проще всего отремонтировать фитинги с защелкой, часто продающиеся под торговыми марками, такими как Sharkbite или Gatorbite.

    Утечки в отверстиях

    Если вы обнаружите небольшую утечку в прямом отрезке трубы под домом на колесах или в других доступных местах, для быстрого ремонта можно использовать вставной фитинг.Просто вырежьте отверстие и наденьте ремонтную муфту. Обязательно измерьте, чтобы не отрезать больше трубы, чем необходимо.

    Замена запорных клапанов или трубок подачи арматуры

    Запорная арматура с нажимным концом также является хорошим вариантом для этого ремонта. С новыми трубками подачи воды Flex Line и вставными клапанами вы можете заменить трубопроводы подачи воды на унитаз или кран за считанные минуты. Просто отключите подачу воды в дом, снимите старую гибкую линию с приспособления, отрежьте трубу из полибутилена, вставьте новый запорный клапан и подключите новую гибкую линию.Не забывайте проверять герметичность несколько раз после включения воды.

    Замена труб большого сечения

    При замене больших секций трубы вы также можете использовать вставные муфты для перехода с PB на PEX, CPVC или медь. Это отличный способ разбить общий проект повторения на сегменты, если вы не хотите делать все сразу. Подсоедините к трубе PB с помощью вставной муфты и проложите новую трубу от этой точки.

    Переходные муфты PB-PEX

    При труднодоступном ремонте лучшим вариантом является использование переходной муфты, специально предназначенной для перехода с трубы из полибутилена на трубу PEX.Переходная муфта PB-to-PEX изготовлена ​​из латуни и компенсирует разницу во внутреннем диаметре трубы PB и PEX. Эта переходная муфта также имеет два разных обжимных кольца, одно из которых специально предназначено для крепления переходного фитинга к трубе из ПБ, а другое — для закрепления перехода на ПЭХ.

    Утечки внутри стен

    Трубу из ПБ или стык из ПБ, протекающий внутри стены, следует отремонтировать, заменив поврежденный участок трубой из не-ПБ.Лучшее решение — использовать переходную муфту для преобразования этого раздела в PEX. Вы можете перейти к месту утечки, но, если возможно, следите за длиной трубы и замените как можно большую часть трубы.

    Клапаны внутри стенок

    При установке или замене душевого клапана или другого клапана внутри стены лучше всего использовать переходные муфты для подключения нового стояка PEX к системе PB, особенно если не будет панели доступа. Однако сейчас самое время установить панель доступа, чтобы упростить работу в будущем.

    Клапаны для стиральных машин

    Нажимные клапаны для стиральных машин, предназначенные для PB, доступны, но их бывает трудно найти. Переходный фитинг из PB-PEX часто оказывается наиболее удобным вариантом. После перехода на PEX вы можете установить в стиральную машину клапаны, сделанные специально для трубок PEX.

    пластиковых труб против медных: что лучше для вашего дома?

    Когда дело доходит до ваших сантехнических нужд, есть много вариантов, но ни один из них не является столь важным, как выбор, который вы делаете в отношении труб.Независимо от того, выбираете ли вы водопроводные трубы из пластика или меди, важно придерживаться своего решения, поскольку вы не можете (или надежно) соединить вместе две трубы из разных материалов. Смена материала в середине проекта означает потерю времени и денег, поскольку вам придется заменять все части. Поэтому, прежде чем строить, нужно определиться: труба медная или труба пластиковая (ПВХ). Итак, вот подробное описание двух типов водопроводных труб, прежде чем вы решите, что вам подходит.

    МЕДНЫЕ ТРУБЫ

    Медные трубы — это традиционная форма водопроводных труб. Предлагая водопроводчикам гибкость в замене деталей, это было очень популярным выбором, когда дело касалось изоляции труб. Несмотря на то, что компания уже давно занимает лидирующие позиции на рынке изоляционных материалов для сантехники, является ли она по-прежнему лучшим вариантом для вас?

    ПРЕИМУЩЕСТВА

    • Долговечные, могут прослужить долго

    • Может выдерживать жару без потери прочности

    • Устойчив к коррозии и высокому давлению воды

    • Более удобное использование на открытом воздухе

    • Долгая история прочности и долгое использование

    МИНУСЫ

    • Более дорогие и менее гибкие, чем пластиковые трубы

    • Водопроводная вода может иметь привкус металла, если ее не фильтровать (например, обратный осмос , )

    • Не устойчив к потоотделению (изоляция)

    • При замерзании воды трубы могут лопнуть

    В целом,

    Медные трубы давно используются в домашних условиях. Более популярные, чем другие металлы, благодаря более мягкому материалу и гибкости, медные трубы немного более устойчивы к водной коррозии, чем другие металлические трубы, и, как правило, долговечны, а пластиковые трубы — нет. Поскольку медь по-прежнему является металлической по своей природе, она является проводником тепла, что означает, что тепло или охлаждение могут теряться при перемещении воды. Это также представляет опасность для детей. Если медная труба находится на открытом воздухе (или даже в помещении), где дети могут положить на нее руки, существует потенциальный риск причинения вреда.Тем не менее, медные трубы использовались все время просто потому, что это хороший материал, который служит долго.

    ТРУБЫ ПЛАСТИКОВЫЕ (ПВХ)

    Популярность пластиковых труб растет благодаря ряду факторов, а именно гибкости и цене. Хотя есть некоторые обобщения, которые можно сделать применительно к различным типам материалов, мы сосредоточимся на поливинилхлориде (ПВХ), одной из наиболее часто используемых пластиковых труб.

    ПРЕИМУЩЕСТВА

    • Устойчив ко многим кислотам и галогенам

    • Может нести горячую воду , если квалифицированный сантехник выберет правильный материал

    • Простые варианты установки

    • Дешевая / более низкая цена (по сравнению с медными трубами)

    • Низкий уровень шума

    • Низкая теплопроводность или ее отсутствие (тепло не теряется при перемещении воды)

    МИНУСЫ

    • Неустойчив к растворителям

    • Выбор правильных труб из ПВХ для горячего водоснабжения может быть непростым для обеспечения долговечности трубы (для оценки трубы вам потребуется профессиональный сантехник)

    ◦ Уязвимость к расширению и усадке в зависимости от температуры жидкости

    • Меньший срок службы трубы

    • Более слабый материал — может потребоваться поддержка

    • Не идеален для использования на открытом воздухе (УФ-свет может повредить пластиковые трубы)

    • При использовании под землей для водопровода может потребоваться поддержка

    АЛЬТЕРНАТИВНЫЕ ВАРИАНТЫ ПЛАСТИКОВЫХ ТРУБ

    PEX (сшитый полиэтилен) — еще один популярный вид сантехнических труб. Хотя он лучше, чем ПВХ, с точки зрения теплоизоляции, одним из его основных недостатков является то, что его сложнее установить, чем традиционные трубы из ПВХ.

    НПВХ (непластифицированный поливинилхлорид) — самые долговечные пластиковые трубы на сегодняшний день, что делает их ключевым игроком в производстве различных типов водопроводных труб. Основное различие между трубами из ПВХ и ПВХ состоит в том, что ПВХ, как правило, более твердый и жесткий. Несмотря на то, что они гибки с использованием тепла для придания им формы, они (из-за этого) также уязвимы к изменению формы при воздействии очень горячей воды.Конечно, его порог нагрева намного выше, чем у ПВХ. Основная трудность заключается в их негибкости по сравнению с другими формами пластиковых труб.

    ХПВХ (постхлорированный поливинилхлорид) по сравнению с ПВХ также обладает дополнительным преимуществом, заключающимся в противостоянии агрессивной воде при более высоких температурах. Они также оказываются более гибкими по отношению к ПВХ. Более того, подкладка из материала CPVC делает его более устойчивым к размножению бактерий. Он работает лучше, поэтому ХПВХ — лучший выбор, верно? Да, если не обращать внимания на цену.В то время как ПВХ можно купить по цене 0,40 доллара за фут, ХПВХ стоит 2,50 доллара за фут. Что делает его более дорогим продуктом.

    В целом,

    Существует много видов сантехнических труб, больше, чем мы смогли перечислить. С учетом всего сказанного, одним из основных недостатков пластиковых труб является их способность проводить тепло. Хотя трубы из ПВХ могут выдерживать температуру до 140 градусов по Фаренгейту, материал токсичен при сгорании. Таким образом, важно следить за уровнем тепла, с которым он, скорее всего, будет взаимодействовать.

    Пытаясь решить, подходят ли вам водопроводные трубы из пластика или меди, вы должны задать себе несколько вопросов.Будут ли трубы находиться на открытом воздухе, попадать под сильную жару, сталкиваться с различными типами воды с неорганическими материалами? Очевидно, что у медных труб и ПВХ есть разные плюсы и минусы. И даже в мире ПВХ по-прежнему существует множество альтернативных вариантов пластиковых труб. Если у вас есть вопросы о том, какие пластиковые трубы вам подходят, наши Comfort Heroes готовы помочь вам и ответить на все ваши вопросы!

    Подсоединение PEX к медным и ПВХ трубам

    Фото: istockphoto.com

    Сегодня, с помощью труб из сшитого полиэтилена (PEX), сантехнические работы стали более эффективными для профессионалов и более доступными для тех, кто занимается своими руками. Эти гибкие красные и синие трубы могут изгибаться практически в любом направлении, чтобы направлять горячую и холодную воду, соответственно, туда, куда она должна идти.

    Фактически, если ваш дом оборудован коллектором водоснабжения — а не все дома — отдельные трубы PEX могут быть напрямую подключены к коллектору, а затем протянуты через стены до раковины, ванны или душа для подачи воды. горячая и холодная вода.«Проведение PEX через стену потребует гораздо меньше усилий для разрыва этой стены по сравнению с другими трубами», — говорит Дэниел О’Брайан, технический эксперт интернет-магазина сантехники SupplyHouse. com.

    Некоторые рабочие места лучше доверить профессионалам

    Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

    +

    Труба PEX не только проста в обращении, ее также легко подключить к существующим водопроводным линиям в доме для ремонта или новой установки. Вы уже работаете с трубой из меди или ПВХ? Благодаря широкому набору компонентов PEX, которые упрощают подключение труб, вы также можете самостоятельно заняться водопроводом.

    Если вы хотите добавить новый PEX к существующим водопроводным линиям, продолжайте читать. Мы сообщим вам, какие фитинги и инструменты вам понадобятся и как они используются для соединения.

    Выбор и установка резьбового фитинга

    Для соединения трубы PEX с медными или ПВХ трубами доступны различные резьбовые фитинги в вариантах, перечисленных ниже. Обычно они состоят из двух частей, которые часто продаются отдельно. Половина присоединяется к трубе PEX, а другая половина — к существующей трубе из меди или ПВХ. Скрутите две половинки вместе, и, вуаля, у вас будет водонепроницаемое соединение.

    Когда вы прикрепляете вторую половину к меди или ПВХ, некоторые фитинги потребуют использования горелки или нанесения клея в хорошо вентилируемом месте (подробнее об этом в следующих разделах ниже). Но соединения PEX не всегда должны быть такими сложными. Некоторые типы фитингов не содержат ни огня, ни дыма, ни даже специальных инструментов, и такая простота использования делает «работу более безопасной, если у вас нет опыта и оборудования, как у профессионала», — говорит О’Брайан.

    Необходимые инструменты и уровень сложности при установке PEX зависят от типа приобретаемого вами фитинга, поэтому вы должны сначала понять свои варианты, чтобы убедиться, что вы выбираете оборудование, с которым вы можете работать. Для начала ознакомьтесь с вашими вариантами и узнайте, как они подключаются к PEX.

    • Расширительные фитинги (например, от BlueFin и от Uponor) плотно вставляются в трубу PEX с небольшой помощью. Используйте расширитель из PEX, чтобы увеличить диаметр трубы до фитинга.PEX, у которого есть «память», затем возвращается к своему первоначальному размеру, создавая водонепроницаемое уплотнение.
    • Обжимные фитинги (например, от Bluefin) изготавливаются путем надевания металлических колец на конец трубы PEX и последующей вставки нужного фитинга в конец трубы. Затем обжимной инструмент из PEX используется для затягивания металлического кольца на трубе PEX и фитинге.
    • Компрессионные фитинги (например, от Bluefin) включают надевание латунной гайки и пластикового компрессионного кольца на трубу PEX, а затем вставку металлической втулки внутрь трубы для поддержки (все эти детали можно приобрести отдельно).Фитинг вставляется в трубу и втулку PEX, а затем гайка затягивается на фитинг, сжимая компрессионное кольцо, чтобы образовалось плотное уплотнение.
    • Зажимные фитинги используют те же фитинги, что и в обжимных соединениях, но вместо обжимного инструмента требуется зажимной инструмент с храповым механизмом для затягивания стальных колец на месте на стороне PEX. Кольцо надевается на трубу PEX, и фитинг затем вставляется в конец трубы. Кольцо размещается над фитингом, и зажимной инструмент используется для сжатия язычка на боковой стороне кольца для его затяжки.
    • Пуш-фитинги , в том числе произведенные SharkBite и BlueFin, наиболее просты в подключении и не требуют дополнительных инструментов, зажимов или обжима для крепления фитинга к трубе PEX, медной или ПВХ трубе. Подключение простое: вставьте трубу PEX в один конец фитинга, и ее внутренние компоненты надежно зафиксируют ее на месте. Однако это удобство имеет свою цену. Фитинги SharkBite дороже, чем большинство других перечисленных здесь, но они также избавляют вас от необходимости покупать специальные инструменты, если вы устанавливаете только несколько соединений.

    Подключение нового PEX к существующей медной трубе

    Независимо от того, какой фитинг вы выберете, существует только два основных метода для подключения PEX к медной трубе. Традиционные медные соединения требуют пайки или «запотевания», тогда как более новые, более инновационные варианты, такие как фитинги SharkBite, подключаются к меди без каких-либо специальных инструментов.

    Фото: istockphoto.com

    РЕЗЬБОВЫЕ ПОЛОТНЫЕ СОЕДИНЕНИЯ

    Для резьбовых соединений у вас всегда будет два отдельных фитинга, по одному для каждой трубы, которую вы соединяете, а затем, в конечном итоге, скручиваете вместе.Традиционный способ соединения PEX с медью включает использование переходника с резьбой на медной стороне (для соединения с фитингом PEX) и пайку для создания водонепроницаемого уплотнения. Медная труба и ее фитинг сначала очищаются стальной щеткой с мелкой щетиной, а затем покрываются флюсом (как эта паста для флюса от Utility), чтобы припой равномерно прилипал. Затем шов соединения фитинга с медной трубой нагревается пламенной горелкой. Когда металл сильно нагревается, к шву прикладывается небольшой стержень припоя — без свинца, если по этим трубам будет подаваться питьевая вода. Тепло металла плавит припой и втягивает его в шов, где он охлаждается и создает уплотнение.

    Затем к трубе PEX прикрепляется резьбовой фитинг из PEX, используя методы, описанные в разделе выше. Вы даже можете найти фитинг SharkBite с резьбой с технологией push-fit на стороне PEX, который имеет резьбовой конец для накручивания на резьбовой конец резьбового медного фитинга. Как только оба фитинга будут подсоединены к трубам, скрутите их вместе, чтобы образовалось уплотнение. (Хотя, если вы уже используете вставные фитинги, самый простой способ — просто использовать фитинг SharkBite на обеих трубах, которые вы соединяете, о чем мы поговорим дальше.) Просто имейте в виду следующие соображения:

    • Каждое соединение должно иметь один фитинг с наружной резьбой и один фитинг с внутренней резьбой, чтобы можно было прикрепить два фитинга. (Фитинг с наружной резьбой имеет выступающую резьбу, которая ввинчивается в резьбовое отверстие фитинга с внутренней резьбой.)
    • Размеры концов с резьбой должны совпадать, чтобы фитинг PEX мог навинчиваться на фитинг из медной трубы.
    • Можно соединять трубы разных размеров, если концы с резьбой имеют одинаковый размер. На резьбовых фитингах указаны размеры обоих концов, что означает, что фитинг ½ «X ½» соединит две трубы ½ «, в то время как фитинг ½» X 3/8 «(также называемый» переходным «фитингом) требуется для соединения 1/2 ”К трубе 3/8”.
    • Используйте метод подключения «пота» только в том случае, если вы знакомы с пайкой меди и перед тем, как приступить к работе, уточните у местного строительного управления дополнительные правила (например, необходимость проведения осмотров). Если вам неудобно паять, используйте следующий метод.

    СОЕДИНЕНИЯ SHARKBITE PEX-МЕДЬ

    Если вы не хотите возиться с пайкой, выберите фитинг SharkBite. Как описано выше, в этот фитинг можно установить медную трубу с одной стороны и трубу PEX с другой.Подобно тому, как труба PEX вставляется в конец фитинга из PEX, медная труба вставляется в другой конец. Вот и все! Благодаря механизму вставки фитинга вы сделали водонепроницаемое соединение.

    Подключение PEX к трубе из ПВХ

    Дома, в которых есть водопроводы из ПВХ, также могут легко использовать трубы PEX для удлинения или замены. При выборе фитингов дважды проверьте размеры, чтобы убедиться, что вы покупаете правильный размер для диаметра ваших труб.

    ФИТИНГИ С РЕЗЬБОЙ

    Во-первых, всегда выбирайте пластмассовый фитинг с наружной резьбой для существующей трубы из ПВХ в паре с металлическим фитингом с внутренней резьбой для трубы PEX. Обратная сторона — металлический охватываемый фитинг, соединенный с пластиковым охватывающим фитингом — может сорвать резьбу или даже растрескать пластиковый охватывающий фитинг, тогда как металлический охватывающий фитинг может выдержать большую прочность металлического охватываемого фитинга.)

    Фитинг прикрепляется с использованием стандартный метод соединения ПВХ, который включает нанесение щеткой грунтовки из ПВХ (например, этой грунтовки от Hercules) как на фитинг, так и на трубу для очистки и легкого смягчения ПВХ. Клей, используемый для соединения фитингов из ПВХ (также от Hercules), затем наносится на конец трубы и на внутреннюю часть фитинга, прежде чем он наденет на конец трубы из ПВХ.

    Установите соответствующий резьбовой металлический фитинг с внутренней резьбой на конце трубы PEX, используя любой из первых четырех методов соединения PEX, перечисленных выше. Убедитесь, что вы покупаете фитинг правильного типа для используемого вами метода подключения: обжимной фитинг немного отличается от расширительного, поэтому выбирайте внимательно.

    После того, как фитинги переходника будут прикреплены к концам обеих труб, намотайте небольшую водопроводную ленту на конец резьбового фитинга с наружной резьбой для водонепроницаемого уплотнения, когда вы скручиваете резьбовые концы фитингов вместе.

    СОЕДИНЕНИЯ SHARKBITE PEX-TO-PVC

    Хотя вы не ошибетесь, используя метод резьбового соединения, описанный выше, существует еще более простой метод: SharkBite недавно представила переходную муфту из ПВХ, которая подходит для соединения PEX с ПВХ. Эти вставные соединители работают, вставляя обрезанные концы каждой трубы в соответствующий конец муфты. Вы не только сэкономите время, используя эти вставные соединители, но и избавитесь от необходимости использовать клей ПВХ для прикрепления пластмассового резьбового переходника к трубе из ПВХ.

    Эта статья была предоставлена ​​вам на сайте SupplyHouse.com. Его факты и мнения принадлежат BobVila.com.

    Некоторые рабочие места лучше оставить профессионалам

    Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

    +

    Как закрепить пластиковую трубу — 4 простых и быстрых решения для ремонта трубы из ПВХ

    Умение отремонтировать пластиковые трубы из ПВХ — это навык, который может помочь домовладельцам сэкономить много денег. Пластиковые трубы есть повсюду, и естественная реакция, когда они начинают протекать, часто заключается в том, чтобы сразу обратиться к телефонной книге и вызвать сантехника.

    Большинство пластиковых труб могут быть отремонтированы обычными людьми быстро, легко и без необходимости какого-либо формального обучения. Вам просто нужно знать, какое средство для ремонта пластиковых труб из ПВХ является лучшим инструментом для стоящей перед вами работы.

    Вот и мы. Вот четыре метода крепления труб из ПВХ.

    Лента для ремонта труб

    Лента для ремонта труб — один из самых эффективных продуктов для фиксации протекающей трубы с простым нанесением, например, оборачивая лентой отверстие, пока не перестанет выходить вода.

    При покупке ленты для ремонта труб всегда следует проявлять осторожность, чтобы не перепутать ее с лентой для сантехников или тефлоновой лентой, которая используется для уплотнения резьбы, а не для ремонта труб.Эти продукты могут изначально устранить утечку, но не являются долгосрочным решением.

    Лента для ремонта труб настолько эффективна при герметизации утечек, потому что сделана из самосплавляющегося силикона. Он растягивается на 300% от своей длины, и когда вы его оборачиваете, он плавится, образуя прочную резиновую ленту над отверстием в трубе.

    Силиконовая лента выдерживает давление до 30 бар, что более чем достаточно для ремонта пластиковых труб из ПВХ.

    Этот высокий уровень сопротивления также позволяет ленте для ремонта труб герметизировать утечки, находящиеся под напряжением, где давление не может быть отключено, что особенно полезно, если вы не можете отключить воду из крана для проведения ремонта.

    Эпоксидная замазка

    Эпоксидная шпатлевка — это ремонтный материал, состоящий из двух компонентов: смолы и отвердителя. Когда эти два компонента смешиваются вместе, они образуют материал, который можно использовать для закрытия отверстий и трещин перед затвердеванием, чтобы обеспечить водонепроницаемое уплотнение.

    Шпаклевки

    бывают разных форматов, самый простой в использовании — эпоксидный карандаш. Стик содержит смолу и отвердитель в одной предварительно отформатированной палочке, а это означает, что пользователь просто отрезает необходимое количество замазки и перемешивает ее вручную, пока она не станет однородного цвета.

    После смешивания эпоксидная замазка становится липкой, и ее можно протолкнуть в отверстие или трещину. Он затвердеет через 10 минут, и трубку можно будет снова включить в течение часа.

    Главное преимущество эпоксидной шпатлевки перед другими методами ремонта пластиковых труб из ПВХ состоит в том, что ее можно использовать даже в самых трудных ситуациях.

    Если у вас протекает труба в шкафу, у стены или в другом месте, где лента для ремонта труб не может быть эффективно обернута, то вместо этого можно использовать эпоксидную замазку, чтобы закрыть отверстие.

    Хомут для ремонта резиновых труб

    Лента для ремонта труб и эпоксидная шпатлевка обеспечивают длительный ремонт. Если вы намереваетесь заменить поврежденный участок трубопровода на более поздний срок, то вы можете предпочесть использовать хомут для ремонта резиновых труб в качестве временного решения.

    Хомут для ремонта труб состоит из втулки, сделанной из пластика или металла, и резиновой штукатурки с внутренней стороны. Чтобы использовать зажим, вы кладете втулку на место утечки с резиной, закрывающей отверстие, а затем затягиваете винты, чтобы образовалось уплотнение.

    При использовании зажима нужно быть осторожным, чтобы не затянуть его слишком сильно. Если вы слишком увлечетесь, вы можете погнуть пластиковую ПВХ-трубу, которую пытаетесь отремонтировать, и вызвать дополнительные трещины.

    Хомуты для ремонта труб

    — популярное решение, потому что они просты в применении и могут использоваться повторно. После того, как вы нашли более надежное решение и больше не нуждаетесь в зажиме для герметизации пластиковой трубы, вы можете сохранить его для использования, если другая труба потребует ремонта позже.

    Заменить участок протекающей пластиковой трубы ПВХ

    Если вы решите, что замена секции треснувшей трубы — это работа, которую стоит предпринять, тогда вам понадобится герметик, новая секция трубопроводов и несколько муфт для выполнения этой задачи.

    Для начала отрежьте поврежденный участок перед тем, как установить новый участок трубы из ПВХ заподлицо с существующей длиной. Используйте пластиковый герметик вокруг соединительных краев нового трубопровода и старого, чтобы скрепить детали между собой, прежде чем размещать соединительные муфты поверх секций, где встречаются трубы.

    Для схватывания герметика может потребоваться несколько часов, поэтому вам необходимо установить зажимы для ремонта труб поверх муфтовых соединений, чтобы поддерживать давление во время схватывания. Через три-четыре часа вы можете снять зажимы, и только что установленный участок трубы будет в порядке.

    Как вы, наверное, догадались, замена отрезка пластиковой трубы может оказаться трудоемким и сложным занятием. Однако это дает уверенность в том, что треснувший участок трубопровода навсегда выходит за пределы вашей системы и вряд ли снова приведет к утечке.

    Сертификат WRAS

    Независимо от того, какой метод ремонта вы выбрали для ремонта протекающей трубы из ПВХ, вы всегда должны не забывать проверять, что используемый продукт одобрен WRAS.

    Любой продукт, имеющий разрешение WRAS, прошел независимые испытания и сертифицирован как безопасный для использования с питьевой водой. Это важный фактор, в частности, для пластиковых труб из ПВХ, поскольку вода, протекающая через них, может потребляться.

    Если используемый вами продукт не одобрен WRAS, нет гарантии, что он не загрязнит воду, с которой вступает в контакт, что может привести к осложнениям для здоровья.


    Клапаны TPR и нагнетательный трубопровод

    от Ника Громико, CMI® и Кентона Шепарда

    Клапаны сброса температуры / давления или TPR — это предохранительные устройства, устанавливаемые на водонагревательных приборах, таких как бойлеры и водонагреватели для бытовых нужд. TPR предназначены для автоматического выпуска воды в случае, если давление или температура в резервуаре для воды превышает безопасный уровень.

    При выходе из строя датчиков температуры и предохранительных устройств, таких как TPR, вода в системе может перегреться (превысить точку кипения). Как только резервуар лопнет и вода попадет в атмосферу, он почти мгновенно расширится до пара и займет примерно 1600 раз больше своего первоначального объема. В результате этого нагревательный бак, как ракета, может пройти через несколько этажей, что приведет к травмам и значительному материальному ущербу.

    Взрывы в водонагревательных приборах случаются редко, так как они требуют одновременного сочетания необычных условий и отказа резервных компонентов безопасности. Эти условия возникают только в результате крайней небрежности и использования устаревшего или неисправного оборудования.

    Клапан TPR срабатывает, если температура воды (измеряется в градусах Фаренгейта) или давление (измеряется в фунтах на квадратный дюйм [PSI]) превышает безопасный уровень. Клапан должен быть подключен к сливной трубе (также называемой сливной линией), которая проходит по длине бака водонагревателя. Эта труба отвечает за направление горячей воды, выпущенной из TPR, к надлежащему месту слива. Очень важно, чтобы сливные трубы соответствовали следующим требованиям, которые можно найти в мини-курсе InterNACHI по выпускным трубам водонагревателя на сайте www. nachi.org/education. Выпускная труба должна:
    1. быть изготовлена ​​из утвержденного материала, такого как ХПВХ, медь, полиэтилен, оцинкованная сталь, полипропилен или нержавеющая сталь. Не следует использовать ПВХ и другие неутвержденные пластмассы, так как они легко плавятся.
    2. не должен быть меньше диаметра выпускного отверстия клапана, который он обслуживает (обычно не менее 3/4 дюйма).
    3. не уменьшаться по размеру от клапана до воздушного зазора (точка выпуска).
    4. быть как как можно короче и прямее, чтобы избежать чрезмерной нагрузки на клапан.№
    5. должен быть установлен так, чтобы дренаж под действием силы тяжести.
    6. не могут попасть в ловушку, так как стоячая вода может загрязняться и попадать обратно в питьевую воду.
    7. Сброс в канализацию в полу, в приемник непрямых отходов или на улицу.
    8. нельзя напрямую подключать к дренажной системе, чтобы предотвратить обратный поток, потенциально загрязняющий питьевую воду.
    9. Нагнетание через видимый воздушный зазор в том же помещении, что и водонагревательный прибор.
    10. следует сначала направить по трубопроводу к приемнику непрямых отходов, например ведру, через воздушный зазор, расположенный в обогреваемой зоне, при выпуске на улицу в зонах, подверженных замерзанию, поскольку замерзающая вода может заблокировать трубу.
    11. не должны заканчиваться на высоте более 6 дюймов (152 мм) над полом или приемником отходов.
    12. разрядить так, чтобы не было ожогов.
    13. разряд таким образом, чтобы не повредить конструкцию или имущество.
    14. разряда до точки завершения, которая легко заметна жильцам, потому что разряд указывает на то, что что-то не так, и для предотвращения ненаблюдаемого ограничения завершения.
    15. должны быть подключены независимо от дренажа другого оборудования, поддонов водонагревателя или выпускного трубопровода предохранительного клапана к месту разгрузки.
    16. нигде нет клапанов. №
    17. без тройников.
    18. не имеют резьбового соединения на конце трубы, чтобы избежать забивания.

    Утечка и активация

    Правильно функционирующий клапан TPR выбрасывает мощную струю горячей воды из выпускной трубы при полной активации, а не небольшую утечку. Негерметичный клапан TPR свидетельствует о том, что его необходимо заменить. В том редком случае, когда клапан TPR действительно срабатывает, домовладелец должен немедленно отключить воду и обратиться к квалифицированному сантехнику за помощью и ремонтом.

    Инспекторы должны рекомендовать домовладельцам ежемесячно проверять клапаны TPR, хотя инспекторам никогда не следует делать это самим. Инспектор должен продемонстрировать домовладельцу, как можно отключить основное водоснабжение, и объяснить, что он может быть расположен на главном кране водоснабжения дома или на перекрытии подачи воды для прибора, на котором установлен TPR.

    Табличка данных TPR Информация

    • Давление, при котором срабатывает клапан TPR, напечатано на табличке данных, расположенной под испытательным рычагом.Это количество не должно превышать предельное рабочее давление, указанное на паспортной табличке водонагревательного прибора, который он обслуживает.

      No related posts.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
