Способы крепления проводов и кабелей к стене

Корректный выбор способа крепления проводов и кабелей к стене предусматривает наличие определенной логики, в рамках которой учитываются не только подчас достаточно жесткие требования к соблюдению норм безопасности, но и такие параметры как надежность, эстетика помещения, материал стены. Исходя из этих же критериев выбирают и то, каким способом – открытым или скрытым – будет проводиться прокладка кабеля. Ниже мы приведем самые распространенные способы крепления и виды кабельного крепежа и дадим необходимые комментарии к каждому.

Кабель-каналы

Пластиковые негорючие кабельные короба со съемной крышкой, они же кабель-каналы позволяют эффективно выполнить разводку кабелей и проводов в помещении, максимально облегчив доступ к ним в процессе эксплуатации. При таком способе крепления жгуты проводов закрепляются внутри организованной системы коробов, предварительно проложенных вдоль выровненных стен с шагом крепления около 40 см. При наличии небольших неровностей шаг крепления можно регулировать. В зависимости от материала основания, кабель-каналы могут быть закреплены с помощью саморезов (дерево, гипсокартон), дюбелей быстрого монтажа (кирпич, бетон), саморезов по металлу (металлическая поверхность), жидких гвоздей (кафель).

• Вид прокладки проводки: открытая.
• Крепеж и инструменты: саморезы и шуруповерт; дюбель быстрого монтажа и перфоратор; жидкие гвозди и пистолет для нанесения жидких гвоздей.
• Материал стены: плотный (дерево, оштукатуренное покрытие), твердый (кирпич, бетон), мягкий (гипсокартон).
• Сложность установки: низкая.

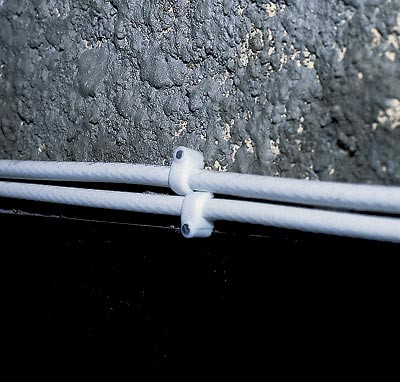

Клипсы

Достаточно распространенным способом монтажа кабеля выступает монтаж кабеля или провода на клипсы – пластиковые или металлические, работающие по принципу зажима. Они различаются не только по материалу, но также по конструкции и применению. Металлические клипсы в общем виде представляют собой изогнутые полосы металла с одним или двумя отверстиями для крепления с помощью саморезов или дюбелей и позволяют закрепить одиночные проводники или их жгуты без дополнительной изоляции или в металлорукаве.

Используются для открытой прокладки кабеля. Пластиковые клипсы представляют собой U-образный зажим, используются для прокладки кабеля в гофре с соответствующим клипсе диаметром. Крепятся к рабочей поверхности с помощью предусмотренного в основании отверстия и могут формировать несколько кабельных трасс при объединении в блоки. Используются преимущественно для скрытой прокладки кабеля.

• Вид прокладки проводки: открытая/скрытая.
• Крепеж и инструменты: саморезы, дюбеля, перфоратор.
• Материал стены: плотный (дерево, оштукатуренное покрытие), твердый (кирпич, бетон).
• Сложность установки: средняя.

Скобы с гвоздем

Для фиксации одиночного слаботочного проводника плоского и круглого сечения используют пластиковые скобы U-образной или П-образной формы с интегрированным в корпус гвоздем из каленой стали. Этот вид крепежа удобен в работе и эстетически приемлем не только в офисных, но и в жилых помещениях, несмотря на то, что такие скобы используют для открытой прокладки кабеля.

• Вид прокладки проводки: открытая.
• Крепеж и инструменты: интегрированный крепеж (гвоздь), молоток.
• Материал стены: плотный (дерево, оштукатуренное покрытие).
• Сложность установки: низкая.

Стяжки с дополнительными крепежными элементами

Стяжки с кольцом, представляющим собой отверстие для монтажа с использованием дюбеля, являются достаточно минималистичным, но надежным способом крепления проводников к стене. Несмотря на отсутствие дополнительных расходных крепежных элементов (дюбелей) в комплекте, расходы на их приобретение невелики.

Монтажные площадки для стяжки бывают нескольких видов: под шуруп, самоклеящиеся и дюбель-площадки. Во всех этих случаях они выступают в роли основания, крепящегося к поверхности стены, к которому в свою очередь с помощью стяжки притягивается кабель. Возможность крепления площадок непосредственно в поверхность, на клеевое основание или под шуруп обуславливают их универсальность при работе с различными материалами рабочих поверхностей.

Хомут с дюбелем представляет собой крепеж, выполняющий функции трех разных крепежных деталей – стяжки (хомута), дюбеля со специальной насечкой для повышения прочности закрепления в материале и пластикового чопика. Все эти элементы соединены в единую конструкцию, которая выполнена из пластика и предусматривает фиксацию одиночного проводника.

• Вид прокладки проводки: скрытая.
• Крепеж и инструменты: дюбель, шуруп, клеевое основание; молоток, перфоратор.
• Материал стены: плотный (дерево, оштукатуренное покрытие), твердый (кирпич, бетон), мягкий (гипсокартон).
• Сложность установки: средняя.

Дюбель-хомуты

Дюбель-хомуты используют как правило для фиксации одиночного проводника. Они представляют собой пластиковые зажимы с U-образным или П-образным отверстием для закладывания круглого или плоского кабеля, на внешних боковых поверхностях ножек которых выполнены насечки, препятствующие вырыванию или выпадению детали. Этот вид крепления кабеля к стене можно назвать и быстрым, и дешевым, и надежным, а также в некотором смысле универсальным. С его помощью можно монтировать кабели к различным поверхностям, выполняя как открытую, так и скрытую проводку.

• Вид прокладки проводки: открытая/скрытая.
• Крепеж и инструменты: перфоратор, молоток.
• Материал стены: плотный (дерево, оштукатуренное покрытие), твердый (кирпич, бетон).
• Сложность установки: средняя.

Изоляторы

Керамический крепеж используют для фиксации кабеля витой проводки с функциональной или эстетической целью. В качестве функционального крепежа фарфоровые изоляторы-бочонки с отверстием, предусмотренным для фиксации используют в деревянных помещениях различного назначения, а также на любых деревянных поверхностях. В качестве крепежа эстетического такой вид крепежа является стилеобразующим ретро-элементом ансамбля с возможностью выбора цвета как самого изолятора, так и изоляции витого провода.

• Вид прокладки проводки: открытый.
• Крепеж и инструменты: саморезы и шуруповерт, дюбель и перфоратор.
• Материал стены: плотный (дерево, оштукатуренное покрытие), твердый (кирпич, бетон).
• Сложность установки: средняя.

нюансы установки и прокладки короба

Электротехнический короб – оптимальное решение для организации проводки в банях. Проложить электросеть в строении из бруса или бревна скрытым способом слишком дорого и сложно. Однако строгим регламентом ПУЭ запрещен открытый монтаж силового кабеля в помещениях с характерным для них парообразованием и с высоким содержанием влаги. Проще, дешевле и удобнее установить короба, совмещающие плюсы проводки открытого и закрытого типа. С установкой данных защитных приспособлений без проблем справится любой домашний мастер. Никаких затруднений не возникнет, если будущий исполнитель узнает, как крепить кабель канал и как правильно проложить в нем провод.

Электротехнические короба представляют собой простейшую конструкцию, выполненную из оцинкованного стального сплава, алюминия или из прочного, не поддерживающего горение пластика. Основной их элемент двухметровый профиль с П-образным сечением, который предстоит прикрепить к стене. В него укладывают силовой кабель и слаботочные провода, затем закрывают крышкой. Вот, собственно, и все дела.

Но у простейшего на первый взгляд процесса есть несколько важных нюансов. Их то и следует выяснить самостоятельному мастеру, чтобы результат не требовал доработок или глобальных переделок.

К семейству электротехнических коробов, применяемых в организации электропроводки по открытой схеме, относятся:

• настенные кабель каналы с односторонним или двухсторонним замком;
• напольный плинтус с секциями для проводов, преимущественно слаботочных;
• потолочный аналог предшественника;
• напольные системы с защитой от механического воздействия;
• лотки и гофоротрубы, используемые в основном для устройства проводки в подсобных помещениях и на внешних сторонах стен.

Т.к. условия эксплуатации обязывают во главу выбора ставить практичность, напольные варианты рассматривать не имеет смысла даже для обустройства комнат отдыха в банях.

На примеры оформления комнаты отдыха в бане можно посмотреть здесь: http://stroy-banya.com/otdelka_interier/komnata-otdyxa-v-bane.html

Из эстетических соображений оставим мысли о проводке в гофротрубе и в лотках для наружных работ.

Рассмотрим самую распространенную разновидность прокладки кабеля в настенном канале из пластика. Это наиболее дешевые и простые в обработке короба, не требующие от исполнителя мастерских навыков и особых знаний.

Какой кабель канал нужен владельцу бани?

Для организации электропроводки открытого типа выпускают сейчас обширный диапазон различных по форме, габаритам и цвету изделий. Преобладают в продаже демократичные белые пластиковые короба длиной от 2х м с вариациями в пару-тройку десятков см.

У желающих подобрать продукцию точно в тон деревянным стенам есть шанс купить каналы необходимого цвета. Имеются в магазинах комплексные системы с полным набором аксессуаров для формирования сети любой степени сложности. Есть мини-каналы без дополнительных приспособлений, облегчающих монтаж.

Резку кабель каналов по требующимся покупателю размерам в магазинах не выполняют. Готовить отрезки к монтажу магистрали нужно будет самостоятельно. Запастись нужно будет ножовкой по металлу, лучше болгаркой. Потребуется стусло для разрезания заготовок под углом.

Выбор определяет цель работы:

• если задача заключается в установке дополнительного выключателя или розетки, достаточно приобрести накладную разновидность данного электроустановочного изделия и купить к ней один мини-канал;
• если электрификация бани будет производиться с нуля, есть смысл купить частично или полностью комплекс каналов с аксессуарами: угловыми и Т-образными разводными элементами, заглушками, приспособлениями для устройства розеток, распределительных коробок, выключателей и др. ;
• если планируется собственноручно устроить несложную цепь с прокладкой кабеля в недорогих пластиковых коробах, нужно предварительно составить схему, подсчитать метраж каналов и запастись аксессуарами той же марки.

Покупатели комплексной системы вместе с приятным приобретением получат подробную инструкцию об установке основных и дополнительных элементов для состыковки их в единую магистраль.

Домашним умельцам, принявшим решение использовать мини-короба для организации электропроводки, инструкцию не предложат. Им-то и пригодится статья о том, каким образом осуществляется прокладка кабель канала и какие правила требуется соблюдать.

Устройство проводки в кабель канале

К реализации любой идеи, а уж тем более такой ответственной, как электрификация бани, следует подготовиться. Нужно заранее все продумать, предусмотреть и, естественно, распределить этапы работ.

Если вас интересуют варианты освещения в бане, советуем ознакомиться со статьёй http://stroy-banya.com/provodka/osveshhenie-v-bane.html

Тем, кто решил проложить кабель в электротехническом коробе, предстоит:

• составить чертеж обустраиваемого объекта с точными размерами;
• определиться с количеством и типом проводов, уложить которые потребуется в кабель канал;

Подробнее о том, как крепить кабель в канал, расскажет статья http://stroy-banya.com/provodka/kak-krepit-kabel-kanal.html

• выбрать оптимальную трассу проводки и нанести ее на план;
• купить короба с аксессуарами согласно сделанной схеме;
• разметить путь электропроводки;
• правильно подготовить короба к установке;
• соорудить канал для укладки кабеля;
• уложить провода, правильно закрепить их и закрыть крышки;
• установить выключатели и розетки.

Для прокладки силовых и слаботочных проводов в одном кабель канале желательно приобрести короб с секциями. Силовые и слаботочные линии не должны пересекаться или скручиваться в жгут, иначе при передаче сигнала возникнут помехи.

Осуществлять прокладку кабеля следует в кабель канале, размер которого позволяет свободно расположить в нем весь набор требующихся проводов. Крышка должна без усилий защелкиваться, чтобы вся конструкция не «распахивалась» от случайного прикосновения.

При покупке обязательно нужно проверить крышку кабель канала «на предмет» закрывания. Не стесняясь продавца «пощелкайте» замком несколько раз. Будет обидно, если в уже установленном основании крышка просто не будет «держаться».

Планирование – гарантия успеха в работе

Прокладка проводки в коробе относится к разряду открытых схем, потому в обязательном соблюдении горизонталей, перпендикуляров и вертикалей нет необходимости. Ведь трасса полностью обозрима. Т.е. при желании повесить полочку на стену, угрозы случайно пробить кабель не возникнет. Допустимы диагональные линии, всевозможные зигзаги, ступени. Однако непреодолимая тяга хозяев к четкой геометрии чаще всего заставляет придерживаться строгих направлений, свойственных закрытой схеме проводки. Обычно линии параллельны плоскостям пола и стен, вытянуты вдоль оконных и дверных проемов.

Вычертить трассу можно, как душе будет угодно. Главное, чтоб не возникало ситуаций для случайного повреждения электросети, а также чтобы «привязанными» к ней выключателями и розетками было удобно пользоваться.

Нормативных регламентов по поводу устройства открытой проводки нет, есть рекомендации:

• удобно пользоваться выключателем, если он установлен возле двери со стороны ручки на высоте 90 – 160 см от плоскости пола;
• от потолка желательно отступить min 15 см, от оконного проема min 10 см;
• ближе 30 см от плоскости пола горизонтальные линии проводки и электроустановочные устройства располагать не стоит из-за возможности случайного увлажнения в ходе уборки. Исключение – плинтус с кабель каналом, но его зачастую используют для прокладки слаботочных проводов, применяемых для подключения интернета, телефона, антенны.

Согласно собственноручно сделанной схеме закупаем материал, приобретаем аксессуары, запасаемся инструментом для резки.

Начинающим мастерам желательно запастись коробом на 10-15% больше расчетного метража. Не нужно сразу весь материал нарезать на требующиеся для монтажа отрезки. По факту обязательно выявятся отклонения, свойственные отечественному строительству.

Лучше действовать последовательно: 7 раз померил – для уверенности приложил к месту установки – аккуратно отрезал – прикрепил. И так с каждым отрезком, для крепления которого на стене нужно заранее разметить место установки простым карандашом. В процессе разметки будущей трассы не нужно ориентироваться на линии сопряжения пол/стена, стена/потолок и т.д. Реальное положение выверяйте уровнемером и отвесом.

Варианты крепления электротехнического короба

Способ крепления электротехнических коробов определен материалом, из которого сложены стены. Желающие заняться самостоятельной установкой пластикового кабель канала могут:

• банально приклеить основание к деревянной, оклеенной обоями, окрашенной стене, к перегородке, выполненной из влагостойкого гипсокартона или обшитой фанерой, любой плитой из прессованных отходов деревообработки;
• привинтить оцинкованными саморезами к деревянной поверхности;
• зафиксировать основание на бетонной или кирпичной стене с помощью дюбель-гвоздей;
• совместить клеевой метод с монтажом на саморезы.

В продаже имеются короба с липкой лентой, посаженной на основание в заводских условиях, но их предпочитают применять для организации временной проводки из-за сомнений в надежности.

Резать короба нужно вместе с защелкнутыми на них крышками. При сооружении трассы из нескольких отрезков нужно стараться, чтобы места состыковки двух оснований не совпадали с местами состыковки крышек. Проще говоря, меняйте крышки местами: длинный отрезок закройте сначала короткой крышкой, затем длинной и наоборот.

Специфика приклеивания кабель канала

Приклеивать проще простого, но нужно учесть, что о демонтаже приклеенного короба нужно забыть окончательно. Просто так оторвать его не получиться, только вместе с куском стены или ее отделки. Правда, для установки понадобится минимум усилий и времени, из расходных материалов только клей, к примеру, «жидкие гвозди».

Алгоритм следующий:

• клеевой состав наносим своеобразным зигзагом с шагом между «вершинами», равным приблизительно увеличенной в 1,5 раза ширине короба;
• обработанное клеем основание прикладываем к стене, но не фиксируем на ней, а убираем в сторону;
• ждем, пока оставшийся на стене клеевой след загустеет;
• устанавливаем канал на место и с усилием прижимаем;
• опять ждем застывания клея.

Для собственного успокоения и повышения надежности можно дополнить клеевое крепление гвоздями, забитыми вдоль центральной оси короба с шагом 50-60 см.

Только после застывания можно будет приступить к укладке кабеля, который для удобства нужно зафиксировать в канале. Для постоянной фиксации пригодятся специальные пластиковые держатели. Экономные мастера могут воспользоваться подручными приспособлениями: отрезками крышки или самого кабель канала. Временные приспособления вне сомнений нужно убирать перед креплением крышки.

Совет. Прокладку кабеля в сооруженной системе удобнее выполнять, чередуя с защелкиванием крышки. Установили часть проводки в канале, затем защелкнули и т.д.

Нюансы применения саморезов

На внутренней поверхности основы канала нужно предварительно сделать отверстия. В узком профиле их расположить можно по одной линии, в широком коробе по зигзагообразной схеме. Шаг между отверстиями зависит от качества выравнивания стены. Для ровной поверхности достаточно 50 см. Если между приложенным к месту установки кабель каналом и стеной есть незначительные щели, шаг нужно уменьшить до 30-40 см. Вообще «просветы» между стеной и электротехническим коробом нежелательны. Установка каналов производится на тщательно выравненное основание.

Подготовленный к монтажу отрезок кабель канала прикладываем к стене и завинчиваем саморезы через сформированные отверстия.

Тонкости использования дюбелей с шурупами

Метод достаточно трудоемкий, применяемый для сооружения кабельной магистрали поверх кирпичных или бетонных стен:

• готовим основу канала: заранее высверливаем отверстия;
• прикладываем ее к месту крепления для того чтобы отметить через имеющиеся отверстия точки предстоящего бурения стены;
• 6-миллиметровым буром сверлим по отмеченным точкам отверстия под дюбель-гвозди рекомендованного размера 6×40;
• снова прикладываем основу короба к месту крепления;
• вставляем дюбеля и закручиваем шурупы.

Без опыта в сфере установки коробов сверлить основу сразу на стене и тут же вставлять дюбеля нежелательно. Хорошо, если результат ошибок закроется в последствие непосредственно кабель каналом. А если нет?

Инструктаж по выполнению угловых стыков

Основное требование данной работы – отсутствие видимых глазу «прорех» между элементами после защелкивания крышек. Чтобы не получалось щелей нужно тщательно мерить и аккуратно резать, пользуясь полотном по металлу и стуслом или торцовкой. Потому желающим самостоятельно соорудить систему кабель каналов настойчиво рекомендуют пользоваться аксессуарами, скрывающими все огрехи.

Незначительные ошибки можно замаскировать подобранным в цвет герметиком, но есть еще способ для формирования аккуратного углового перехода. Вместо разрезания двух заготовок под традиционным 45º-ным углом можно просто подрезать стенки оснований на их полную ширину. Короба в таких случаях устанавливаются внахлест. Надрезы и вырезы на стенках кабель канала делают ножницами по металлу.

Убедились, особых премудростей в креплении электротехнических коробов нет. Подключение розеток и выключателей к проложенной в них магистрали производится стандартным способом. Если исполнитель запасется терпением и мобилизует собственную аккуратность, результатом по праву можно будет гордиться.

Крепление кабель-канала на кирпичной или бетонной стене: можно ли без сверления

С течением времени, вариации расположения проводов снаружи стены, без штробления, изменились. На данном этапе развития технологии, чтобы осуществить манипуляцию, применяются специальные каналы в виде короба из пластика или металла. Вмещают в себя электрические шнуры по нормам безопасности внутри помещений. Но, чтобы устанавливать правильно такие короба, нужно знать, как крепятся к разным типам стен.

Нюансы установки и прокладки короба кабель-канала

Чтобы крепление кабель-канала к стене было надежным и обеспечивало безопасность, учитывают совокупные нюансы:

• Первое, на что необходимо обратить внимание – это то, что короб может быть выполнен из пластика или металла;
• Также отличаются по форме. В сечении – прямоугольным, круглым или овальным.

По габаритам встречаются мини кабельные каналы, которые практичны и компактны. Но, есть и напольные варианты, которые используют, чтобы реализовать скрытую прокладку. Эта вариация встречается только овальной формы, чтобы не подвергаться излишним механическим нагрузкам.

Помимо этого, кабель каналы могут отличаться другими параметрами и характеристикам. На рынке представлены:

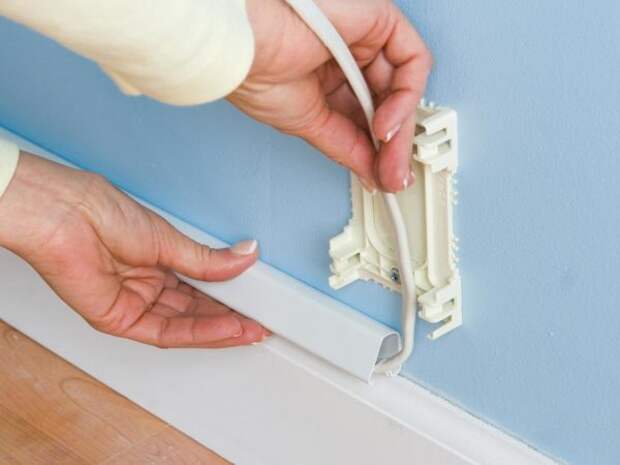

• Плинтусные;
• Односторонние;
• Двусторонние;
• Перфорированные;

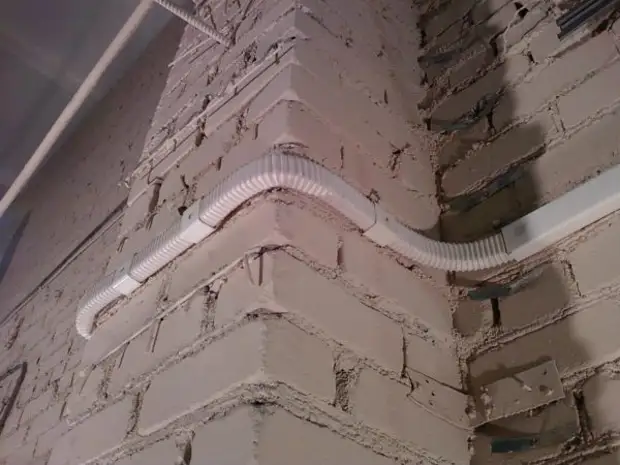

• Гибкие – для обхода закругленных выгнутых или вогнутых участков;
• Парапетные;
• Промышленные;
• Прозрачные;
• Угловые и прочие.

Эти параметры учитывают до того, как начинают проводить монтаж кабельного канала к разнообразным типам стен.

Первое, на что необходимо обратить внимание – это то, что короб может быть выполнен из пластика или металла.

Порядок крепления кабель-канала на стену своими руками

Так как крепить кабель канал к стене несложно, то можно выполнить эту манипуляцию самостоятельно. Вот, какой порядок действий соблюдают:

1. Сначала подобрать правильный короб. Его вписывают по эстетическим характеристикам под обстановку интерьера и не выделяться на стене.
2. Учесть, что установка выполняется точно, чтобы не испортить эстетичность помещения.
3. Поэтому сначала составляется схема, с учетом особенностей дома и конкретных комнат. Так можно учесть удобство и рациональность размещения линий. Составить кратчайший ход электрической лини между двумя точками.
4. Только после составления схемы выполняется разметка с проверкой параллельности и перпендикулярности будущих линий. Помощь окажет здесь уровень для проверки соответствия линии горизонту и вертикали.
5. Вдоль горизонталей и вертикалей пишущим инструментов размечаются линии. На этом же этапе отмечается локация коробки распределения, будущих точек присоединения бытовых приборов при помощи вилок или кнопок выключателей.
6. Если приходится внести корректировки, то осуществлять это на этапе фиксации кабель-каналов.

Установка выполняется точно, чтобы не испортить эстетичность помещения.

Крепление кабель-каналов к гипсокартонным плитам

По причине чрезмерной крошливости гипсокартонных плит, прикрепить такое изделие на данный тип плоскости достаточно проблематично. Любая попытка нарезать резьбу саморезами или сверление отверстий, приведет к нулевой эффективности.

Поэтому, используют изделия из пластиковых материалов, которые следует закреплять на клеевые составы, обеспечивающие необходимую прочность. Установить лучше маленькие в сечении короба позволительно на двухсторонний скотч.

Используют изделия из пластиковых материалов, которые следует закреплять на клеевые составы, обеспечивающие необходимую прочность.

Как закрепить кабель-канал на бетонную стену

К бетонной поверхности, за счет высокой механической прочности, можно осуществить монтаж разных по габаритам коробов (как пластмассовых, так и металлических). Так как в бетон можно вкрутить любые типы крепежей.

К бетонной поверхности, за счет высокой механической прочности, можно осуществить монтаж разных по габаритам коробов.

Крепление кабель-канала на металл

Когда возникает необходимость закрепить конструкцию к металлической поверхности, используют специальный крепеж для кронштейна. Он позволяет добиться максимальной надежности при фиксации массивных конструкция, в которые выкладывают тяжелые кабеля. Такой способ навел применение в промышленных помещениях или офисных зданиях, где нужно выложить большое количество электрических шнуров.

Для бытовых нужд, в преобладающем большинстве случаев, предпочитают саморезы по металлу, в народе они получили название «клопы».

Когда возникает необходимость закрепить конструкцию к металлической поверхности, используют специальный крепеж для кронштейна.

Как крепить кабель-канал к кирпичной стене

Когда крепится к кирпичной кладке, лучше всего применять дюбели по причине их надежности. Они могут выдержать существенные механические нагрузки. Учитывать особенность кирпичной стены – не высверливать отверстия в шовных линиях, чтобы при фиксации пластикового канала он не испытывал прогибания.

Когда крепится к кирпичной кладке, лучше всего применять дюбели по причине их надежности.

Методы крепления к стенам из различных материалов

Прежде, чем начать осуществлять крепление канала для кабеля, независимо от его материала, необходимо четко оценить, на каком типе стены будет проводиться данная манипуляция. В соответствии с этим подобрать способ фиксации.

Необходимо четко оценить, на каком типе стены будет проводиться крепление кабель-канала.

Крепление кабель-канала на дюбель-гвозди

Наиболее распространенный тип установки, который отличается универсальностью, простотой монтажных манипуляций и невысокой ценой. Такой вариант подходит для скрытой и открытой вариаций монтажа.

Но, важно учитывать, что дюбеля, так же как саморезы и винты, нужно закручивать до конца. В противном случае, шляпка, которая будет торчать, может повредить изоляцию провода.

Способ применяется на стенах из кирпичной кладки, а также бетонного монолита. Шаг фиксации должен иметь расстояние около 45 см.

Такой вариант подходит для скрытой и открытой вариаций монтажа.

Как крепить кабель-канал на клей

Для реализации данного варианта крепежа, нарезают сначала пластиковую конструкцию на необходимые по длине секции. Затем, нанести клей по тыльной стороне канала. После этого проводится фиксация к поверхности. Немного подержать, так клей успеет схватиться.

Стоит помнить, что выбирать клеевые составы рекомендовано в крайних случаях, когда смонтировать по-другому не предоставляется возможным. Например, когда необходимо поставить пластиковую конструкцию на кафельную плитку или дорогие обои.

Для реализации данного варианта крепежа, нарезают сначала пластиковую конструкцию на необходимые по длине секции.

Особенности крепежа на саморезы

Чаще всего подобный крепеж используют на деревянных поверхностях или по гипсокартонных конструкциях. Во втором случае необходимо очень аккуратно осуществлять манипуляцию, чтобы не привести к раскрашиванию. Расстояние между соседними саморезами чаще всего находится в интервале 35…45 см. Выбирается по сечению провода и материалам самой стены.

Чаще всего подобный крепеж используют на деревянных поверхностях или по гипсокартонным конструкциям.

Можно ли использовать гвозди для монтажа

Применение гвоздиков – это крайне редкие случаи. Не стоит их выбирать по причине.

• Могут надежно войти только в деревянную стену;
• При малейшей механической нагрузке, могут выскочить из деревянной поверхности и привести к повреждению провода;
• Гвоздики могут послужить дополнительной фиксацией к клею, для обеспечения повышенной надежности на случая рассыхания клеевого состава с течением времени.

Применение гвоздей – это крайне редкие случаи.

Как нельзя крепить кабель-канал

Нельзя крепить такой элемент изделия для электропроводов по поверхности здания снаружи. Так как здесь может собираться вода от проходимых осадков. В результате чего вероятно возникновение короткого замыкания или других неполадок в электросетях.

Внутри помещений не допускается:

• Крепление отдельных элементов кабель-канала под углом, отличающимся от 90°;
• Также отступают от окна минимум на 10 см;
• Не крепить кабель канал непосредственно у потолка. Придется отступить на 15 см;
• Нельзя закрепить кабель-канал, оставляя огибания углов неприкрытым. В этих местах положено использовать специальные угловые насадки;
• Выбирать для крепежа только те материалы, которые способны обеспечить надежную фиксацию. В противном случае может сформироваться обрыв проводки.

Нельзя крепить такой элемент изделия для электропроводов по поверхности здания снаружи.

Что может произойти при неправильном монтаже кабеля-канала

При допущении технологических и конструктивных нарушений во время монтажных работ изделий для прокладки кабелей, проводов и других электрических шнуров, например, телефонных, может произойти:

• Возгорание, если элемент крепежа нарушает целостность изоляции;
• Короткое замыкание, которое способно спровоцировать поломку бытовой техники;
• Ни при каких обстоятельствах, в одной коробке не располагать силовые и низковольтные провода;
• При контакте между собой могут возникнуть неблагоприятные последствия;
• Учитывать материал и качество стены – это панельный дом, с деревянной облицовкой или каменной и кирпичной кладкой. Это важный фактор, который накладывает условия на выбор крепежных элементов.

Ни при каких обстоятельствах, в одной коробке не располагать силовые и низковольтные провода.

Если собственник жилья сам не может справиться с данной задачей или не уверен в своих силах, то лучше прибегнуть к помощи профессионалов. Они смогут обеспечить качество монтажных работ.

Видео: Как закрепить пластиковый короб

Как крепить кабель канал к стене?

Электропроводка обычно спрятана в стенах, но вот заново штробить их, чтобы скрыть провода, к примеру, от антенны телевидения, роутера, кондиционера и т.д. мало кому хочется. В таком случае на помощь приходит простая конструкция – кабель канал, позволяющий надежно спрятать провода, а при необходимости достать их.

Что из себя представляет кабель канал?

Обычный вид кабель канала – белый короб прямоугольного или квадратного сечения, но найти изделие другого цвета или более округлой формы также не составит труда.

Кабель каналы могут выполняться из:

• алюминия;
• стали;
• пластика.

За счет низкой цены, простоты монтажа и эксплуатации наиболее распространен последний вариант. Крепить его можно на стену из любого материала.

Часто отделение для одного кабеля имеется в напольных плинтусах. Но т.к. больше одного провода в канале помещать не рекомендуется, для нескольких проводов придется покупать многоканальный.

Монтаж

К стене из любого материала кабель канал можно попросту приклеить. Но если в коробе много проводов, то клей может и не выдержать нагрузку. Кроме того, демонтировать такой канал будет затруднительно. Он открепится только вместе с обоями и кусками штукатурки. При прокладке кабель канала большой длины, клей может позволить делать отверстия под дюбели и саморезы несколько реже, упростив и ускорив монтаж, но полностью отказываться от более надежного способа крепления на шурупы не стоит.

Если крепить на саморезы или дюбель — гвозди на той части кабель канала, что будет примыкать к бетонной стене, необходимо проделать отверстия. Если этого не сделать, а сразу вкручивать шурупы в пластик, он может треснуть. При узком канале отверстия можно располагать на одной линии, а при широком – зигзагообразно.

К кирпичным, блочным и бетонным стенам кабель канал крепится при помощи дюбелей. Короб с предварительно проделанными в нем отверстиями прикладывается к стене, и через отверстия производится ее разметка. Далее кабель канал откладывают в сторону, высверливают дрелью или перфоратором дырки, прикладывают основу короба к месту крепления, вставляют дюбеля (обычно 6-8 мм в диаметре)и фиксируют шурупами.

Как крепить кабель канал к гипсокартону? Для монтажа к стенам из дерева, либо обшитым гипсокартоном нет необходимости предварительно сверлить отверстия в стене. Кабель канал прикладывают к стене и вручную вкручивают саморезы по дереву. Если кабелей в коробе планируется много, то для надежности конструкции лучше использовать дюбели типов «бабочка» или «ввертыши».

Для простоты работ и аккуратного внешнего вида конструкции при обходе углов и поворотов лучше воспользоваться специальными элементами – внутренними и внешними уголками, соединителями, заглушками, а не подрезать короб на необходимый угол. Незначительные огрехи при монтаже можно замаскировать подходящим по цвету герметиком.

Важное правило, которое следует соблюдать при монтаже: короб должен плотно прилегать к стене по всей длине. На ровных бетонных стенах для этого достаточно крепить его шурупами с шагом в 40-50 см, но при неровной поверхности их нужно располагать чаще.

Самые лучшие посты

Крепление кабель канала в штробе, все необходимое

Сегодня мы поговорим о том, как крепить кабель канал к стене. Стоит сразу же оговориться, что тема очень схожа с темой крепления кабеля в штробах. Так как тема штроб и кабеля более актуальная. то мы будет говорить в основном о ней, однако все обсуждаемые крепежи для кабеля вы также можете использовать и для крепления кабель канала, поэтому не бойтесь, что в статье речь пойдет во многом о креплении кабеля в штробах.

Алебастр

Для крепления провода в бороздке можно применять строительную гипсовую смесь. Если проводов не много и они не жесткие, то можно воспользоваться алебастром. Наносить этот материал необходимо небольшими порциями, учитывая то, что он быстро схватывается. Не стоит приготавливать срезу много раствора.

Дюбель-хомуты

Диаметр таких изделий, которые бывают двух цветов, черные и белые составляет 19-15 мм, 5-10 мм и 11-18 мм. Полиамидный крепеж имеет 6 мм в диаметре, представляя собой специальную петлю, на кончиках которой имеются фиксаторы. Для того, чтобы использовать такой крепеж, нужно будет сверлить стену, для того, чтобы крепеж можно было зафиксировать — это разумеется минус, но зато ваша проводка будет уверенно держаться в штробах.

Дюбель-стяжки

Такой крепеж является чем-то средним между дюбель-гвоздями и стяжками для проводов. Вы можете его прекрасно использовать, ведь этот крепеж довольно популярный и удобный в работе.

Дюбель-клипсы

Если вы планируете выполнить открытую ретро-отделку, то можете воспользоваться этим материалом. Крепеж выглядит как изогнутая пластиковая полоса с упругими ответвлениями на его концах. Эти концы придерживают фиксатор. Такой крепеж подойдет для фиксации практически любого кабеля с небольшим сечением.

Для установки такой клипсы, необходимо будет делать отверстия в стенах дрелью.

Кабельные стяжки под дюбель

Модификации в виде дюбеля с резьбой и площадкой-стяжкой. Элемент из негорючего материала или нейлона легко крепиться на газобетон, деревянные, кирпичные или бетонные стены. Совместим с шурупами, винтами, саморезами, стандартными и дюбель-гвоздями.

Перед установкой необходимо проделать отверстие под диаметр крепежа. Вначале ставится дюбель, затем совмещается полость в стяжке и основании. Потом забивается и накручивается стяжка-площадка, а провода укладывают на готовую трассу.

Пластиковый дюбель под стяжку

Полиамидные дюбели под стяжку с прямоугольной головкой-отверстием создают условия, когда без проблем можно зафиксировать проводку. Элемент придется забить, а после протянуть через головку провод. Он хорошо и прочно закрепится в штробе.

Алюминиевые пластины

Наиболее часто используют нарезанные полосы из тонкого металла. Определенные кабели обкручиваются специальной пластинкой, которая после просверливается насквозь и монтируется на дно штробы на дюбель-гвозди.

Полосу протыкают ровно по центру, а полосы кабеля монтируют поверх нее. После размещения проводов концы короба сгибают.

Крепеж для упорядочивания пучка проводников

Кабельные трассы, созданные на основе вертикального металлического лотка
Не все варианты проводов закрепляются такими крепежами. Проблемы могут возникнуть при оборудовании рабочего уголка, куда требуется провести интернет, освещение, подключить персональный компьютер. Определенные держатели проводки исключают отверстия от гвоздей и шурупов, позволяют быстро переместить коммуникации.

Выводы

Мы ставили перед собой задачу, рассказать вам о наиболее популярных материалах для крепежа кабеля и кабель канала в штробах. Ваша задача, просто используя эту информацию выбрать наиболее оптимальный для ваших условий способ крепления кабеля. Не стоит мастерить что-то новое, выдумывать, как бы лучше что-то использовать. Просто пойдите в магазин и купите необходимый крепеж и будет вам счастье!

Какой крепеж лучше — мы не знаем. Многое зависит от материала ваших стен, желаемого результата и от самих проводов и их количества. В любом случае, если вы выбираете крепежи для монтажа проводки в штробе, то так или иначе, вы будете эти штробы в результате заделывать раствором, и все ваши крепежи спрячутся, поэтому нет особой необходимости останавливаться на крепежах подробно, лучше скорее переходите к отделки стен!

Удачи в ремонтных делах!

Как сверлить стену, чтобы не попасть в проводку?

Если вы решили повесить на кухне полку или пару картин в гостиной, вам обязательно нужно знать, где проходит проводка, чтоб не попасть сверлом дрели в провод под напряжением. Если ваш дом относительно новый, и проводку выполняла профессиональная бригада, вероятнее всего они соблюдали требования ПУЭ при монтаже. Мы расскажем об общих правилах монтажа, зная которые, вы без труда поймете, где проходит проводка конкретно в вашей квартире. Также мы объясним, как найти электропроводку, если сомневаетесь, что в вашем доме ее делали специалисты и боитесь, что провод положили, как попало.

Правила прокладки проводки в квартире

Эти правила основаны на ПУЭ-7 п.7.1.32-58. Мы не будем полностью цитировать инструкцию, а лишь в доступной форме объясним основные правила прохождения электропроводки в стене. Итак, если вы взяли в руки дрель и планируете сверлить стену, то вначале обратите внимание на следующие моменты:

• Провод в стене должен лежать строго горизонтально или вертикально относительно пола. Не допускается пускать его по кривой или какой-либо другой траектории.
• Повороты (углы) кабеля должны быть выполнены под углом 90°. Не допускаются повороты под каким-либо другим углом, поэтому с вероятностью 99 % проводка в вашей квартире не будет уложена по диагонали (если у вас тот самый случай в 0,1 %, тогда листайте вниз статьи).
• Выключатели должны располагаться на высоте не менее 0,9 — 1 м от пола и на расстоянии не менее 10 см от края дверной коробки со стороны ручки, чтобы при открывании выключатель не закрывался дверью. Кабель (фазный провод от щитка и фазный провод на люстру) всегда отходит от выключателя вверх, поэтому снизу его не должно быть. В детских учреждениях выключатель должен находиться на высоте 1,8 м от пола.

• Минимальное расстояние от потолка до провода должно быть 10 — 15 см (кроме места выхода на люстру). Такое же расстояние должно быть от верхнего края дверной коробки и от верхнего откоса окна (см. рис.).
• Розетка должна располагаться на расстоянии от пола не менее 30 см, поэтому отходящий от него провод будет располагаться на такой же высоте.
• Минимальное расстояние от провода до угла комнаты должно составлять 10 см.
• Минимальное расстояние выключателя и розетки от душевой кабины должно составлять не менее 0,6 м, соответственно проводка будет располагаться также на таком расстоянии, поэтому все, что ближе, можно смело сверлить.
• Минимальное расстояние выключателя или розетки от газопровода должно составлять не менее 0,5 м, а значит стена над газовой плитой точно без проводов и можно свободно туда вешать полку или вытяжку.
• Допускается установка розетки (а вместе с ней и питающей ее проводки) на расстоянии не менее 0,5 м от радиаторной батареи.

В большинстве случаев добросовестные электрики кладут проводку соответственно нормативам, поэтому учитывая вышеперечисленные требования, практически невозможно попасть дрелью в провод. Однако, если вашему дому уже десятки лет, и вы сомневаетесь, что кабель прокладывали согласно указаниям ПУЭ, тогда придется задействовать тяжелую артиллерию.

Как найти проводку в стене?

Ранее мы уже описывали 6 способов найти скрытую проводку. Здесь же скажем, что лучшим прибором для поиска является детектор скрытой проводки. Этот прибор позволяет отыскать проложенный провод в кирпичной или бетонной стене. Помимо этого, он способен определять: нам попался провод или арматура в бетоне, то есть он различает черные и цветные металлы.

Для обнаружения провода достаточно приложить прибор к стене и медленно вести по предположительной траектории залегания провода. Как только услышите звуковой сигнал (или заморгает LED-индикация), значит наткнулись на провод. Ведите прибор по проводу (пока пищит) и параллельно отмечайте его путь. Определив провод, смело сверлите там, где его нет.

Инструмент для домашнего ремонта и прокладки проводки:

Теги электропроводка

как крепить короба для проводов?

8 способов крепления кабеля к стене

В зависимости от того, как Вы решите проводить электропроводку по комнатам: открытым либо скрытым способом, выбирается способ крепления проводов к стене. Далее мы рассмотрим все существующие варианты крепежа, а также предоставим преимущества и недостатки каждой технологии.

Открытый электромонтаж

Чтобы провести открытую электропроводку, необходимо закрепить кабель поверх декоративной отделки стен. Как правило, данный вариант электромонтажа используется в деревянных домах и садовых постройках, к примеру, в гараже либо хозблоке. Для крепления проводов на стенах могут использовать кабельные каналы, клипсы либо специальные фарфоровые изоляторы. Рассмотрим особенности применения каждого из вариантов.

Кабель-каналы

На сегодняшний день крепление проводов и кабелей в специальных пластиковых каналах используется чаще всего. Связано это с тем, что кабель-каналы имеют привлекательный внешний вид, невысокую стоимость и главное – позволяют быстро закрепить группу проводников в одном месте. Чтобы самостоятельно выполнить крепление данным способом достаточно закрепить пластиковый короб на стене с помощью саморезов.

Если нужно соединить несколько элементов в одну линию, можно использовать специальные соединения, предусмотренные заводом изготовителем. После того как кабель-канал будет закреплен, можно вложить в него все кабели и закрыть переднюю крышку (она на защелках). Более подробно о том, как крепить кабельный канал к стене, мы рассказывали в отдельной статье.

Видео инструкция по монтажу кабельного канала своими руками

Клипсы

Крепление проводов и кабелей клипсами используется только при монтаже электропроводки в трубах, а также если проводник будет дополнительно защищен гофрированной трубой. В этом случае прикрепить проводку к стене и потолку очень просто.

Если поверхность деревянная, все что нужно, это закрепить клипсу с помощью саморезов по дереву. В бетонной стене либо потолке нужно предварительно засверлить отверстия с помощью перфоратора, потом вбить дюбеля, после чего уже зафиксировать сами клипсы. Вся технология монтажа наглядно предоставлена на видео примере:

Правильное закрепление внутри дома

Кстати клипсы можно крепить не только внутри помещения, но и на улице. Такой способ подойдет, если Вы решили провести уличную электропроводку по шлакоблоку либо кирпичным стенам сооружений.

Как прикрепить гофру на улице

Если же вы хотите закрепить кабель

Изоляторы

Крепление проводов к стене на изоляторе чаще всего используется при монтаже электропроводки в деревянном доме и бане. Сначала Вы должны закрепить сами фарфоровые бочонки, которые фиксируются к деревянной обшивке либо срубу с помощью саморезов, после чего скрутить жилы в тугой жгут и продеть его на изолятор так, как показано на фото ниже:

Чтобы не скручивать жилы самостоятельно, можно купить специальную проводку под старину, которая уже скручена. О том, как сделать ретро проводку своими руками, читайте в соответствующей статье.

Гвоздевые скобы

Данный способ крепления подходит для телевизионных и телефонных кабелей, а также линии от интернета. Существуют плоские и круглые пластиковые скобы, которые можно запросто прикрепить к стене с помощью небольших гвоздиков, идущих в комплекте. Очень удобный вариант монтажа, который применяют для того, чтобы незаметно провести кабель над плинтусом в доме либо квартире.

Скрытый электромонтаж

При монтаже электропроводки скрытым способом (в штробе под штукатуркой) существует больше вариантов крепления проводов и кабелей к стенам. Рассмотрим от наиболее простых и эффективных, к наименее удобным.

Дюбель-хомуты

Дюбель-хомуты, собственно, как и дюбель-стяжки, являются очень удобными в использовании. Данные крепежи обладают невысокой стоимостью и к тому же позволяют быстро произвести электромонтаж. Стяжки, конечно же, более практичные и универсальные, поэтому рекомендуем выбирать их для крепления проводов в штробе. Все что нужно – просверлить отверстие в бетонной, кирпичной либо деревянной поверхности, вставить в нее специальную дюбель-стяжку, после чего вбить специальный разжимной колышек.

Закрепить дюбель-хомут в стене еще проще. Вы должны всего лишь просверлить отверстие, после чего забить в него хомут с кабелем, как показано на картинке ниже. Чтобы прикрепить провод на гипсокартоне, рекомендуем использовать специальную дюбель-бабочку, в которую уже вкручивается крепеж (вторая картинка).

Кстати, если у Вас уже проведена электропроводка по стенам и нужно прикрепить к ней еще один кабель, можно использовать обычные пластиковые хомуты. Для крепления таким способом на улице рекомендуется использовать черные хомуты, которые обладают устойчивостью к ультрафиолетовому излучению!

Технология закрепления специальных скоб

Использование специальных стяжек

Быстросохнущий раствор

Для того чтобы быстро выполнить крепление проводов и кабелей в штробе, можно использовать быстросохнущий раствор: алебастр либо гипс. В этом случае действовать нужно торопясь, т.к. готовый раствор очень быстро застывает, и Вы можете не успеть закрепить весь выбранный участок в стене. Как правило, кабель нужно «примораживать» в подготовленной штробе через каждые 40 см, как показано на фото.

Преимущество данного способа крепления провода заключается в том, что не нужно особо тратиться на материал и к тому же можно обойтись без гвоздей и без сверления стен. Основной минус – быстрое застывание раствора, поэтому нужно разводить гипс либо алебастр небольшими объемами. К тому же, прикрепить к стене более двух проводников будет очень сложно.

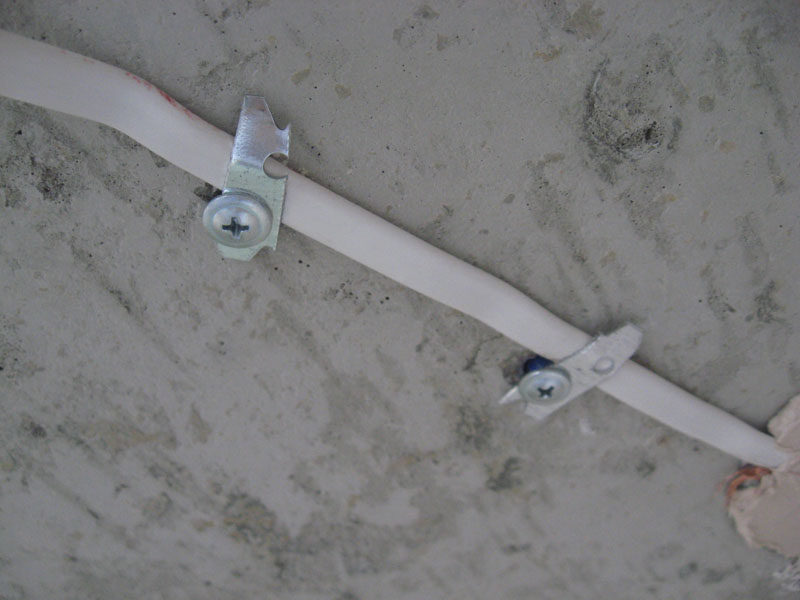

Самодельные скобы

Крепление кабеля к стене с помощью скоб обеспечит надежный прихват проводника, а также позволит закрепить несколько групп кабелей в одной трассе. Для того чтобы прикрепить проводники скобами нужно сначала сделать данные крепежи своими руками. В этом случае Вам понадобится либо тонкая оцинкованная сталь, нарезанная полосками, либо алюминиевый провод ПТПЖ. Длина каждой скобы должна быть от 6 до 7 см. Вам нужно нарезать материал подходящими кусочками, после чего просверлить по центру каждого подходящее отверстие. Далее все просто – стена сверлится в подходящих местах, после чего вбивается дюбель и производиться «быстрый монтаж». Также можно забивать скобы гвоздями, если крепление осуществляется на деревянных стенах.

Недостатками данного способа является длительное время подготовки самодельных скоб, вероятность повреждения изоляции проводника (если используются полоски оцинкованной стали), а также возможное появление рыжих пятен на обоях, если сталь начнет окисляться. Данный вариант мы не рекомендуем использовать, если нужно закрепить провод в стене под штукатурку, т.к. существуют более современные и удобные способы монтажа. Скобы разумно использовать для того, чтобы прикрепить греющий кабель системы теплый пол.

Монтажная площадка

Ну и последний, один из современных вариантов, который позволит закрепить провод на кафеле либо мебели (к примеру, столе) – использование монтажных площадок с одной самоклеющейся стороной (липучек). Тут все совсем просто, поэтому объяснять сущность крепления даже нет смысла. Увидеть монтажные площадки Вы можете на фото:

Вот и все способы крепления проводов и кабелей к стене. Как Вы видите, существует широкий ассортимент крепежных элементов, которые позволят подобрать наиболее подходящий вариант для различных условий применения.

Также читают:

• Ошибки при монтаже электропроводки
• Способы соединения электрических проводов
• Как определить фазу и ноль без приборов

Крепление кабеля к стене

Крепление провода к стене внутри зданий и сооружений – это скрытая или открытая прокладка одиночного кабеля или группы проводников. Стены – это своеобразный плацдарм для размещения на нём электропроводной продукции. Надёжность фиксации кабельных линий зависит от правильного выбора крепежа для проводов.

Установка крепежа для кабеля

Крепёж для провода и кабеля по стене

Современные материалы и техника позволяют быстро и надёжно провести электропроводные связи по вертикальным ограждениям и потолкам. Фиксаторы для крепления кабельной продукции разного поперечного сечения к ограждениям из бетона, кирпича и дерева:

• дюбель-стяжка для одиночного кабеля;
• стяжка с отверстием под дюбель;
• монтажная площадка;
• полимерный дюбель со сквозной головкой;
• клипса для гофры;
• скоба;
• самоклеящаяся площадка;
• гвозди для монтажа.

Дюбель-стяжка

Фиксаторы бывают двух видов для плоских и круглых кабелей. Дюбель-стяжка – это фигурная пластиковая полоска, сложенная вдвое. Форма сгиба может выглядеть в виде проёма под плоский или круглый провод определённого размера.

Крепление кабеля к стене осуществляют с помощью ударной дрели или перфоратора. В проём изделия втягивают кабель, его сведённые концы вставляют в готовое углубление до отказа. Ребристая поверхность дюбеля обеспечивает надёжное сцепление со стеной.

Дюбель-стяжка под плоский кабель

Стяжка с отверстием под дюбель

В качестве крепёжа для фиксации электропроводки небольшого сечения, следовательно, малого удельного веса, используют стяжки с отверстием под дюбель. По линии трассы сверлят углубления, в которые вбивают дюбели, предварительно продев их в отверстия стяжек. После этого протягивают кабель, поочерёдно затягивая на нём стяжки.

Оригинальная конструкция монтажной площадки позволяет быстро провести проводку по вертикальным ограждениям в деревянном доме. Для этого будет нужен шуруповёрт со сверлом ø 6 мм. Пластиковые держатели пригодны для любой формы сечения проводов. К поверхности стен шурупами крепят площадки. Через боковые проёмы фиксаторов протягивают нейлоновые замковые ленты, которыми стягивают проводку. По вертикальным ограждениям из бетона или кирпича площадки монтируют после сверления отверстий перфоратором.

Монтажные площадки

Полимерный дюбель со сквозной головкой

Простое с виду изделие позволяет быстро создать точки фиксации электропроводки на стенах из любого материала. Дюбель вдавливают в отверстие, через проём головки протягивают замковую ленту, которой затем стягивают провод.

Дюбель со сквозной головкой

Клипса для гофры

Крепёж для гофры выглядит в виде двухлапкового или однолапкового захвата (клипсы). Гофрированный кожух может нести в себе группу проводов с последующей разводкой по потребителям электроэнергии. Крепление гофры к стенам не должно деформировать кожух. Клипсы прочно и надёжно охватывают гибкий шланг. Фиксаторы прибивают к ограждениям дюбель-гвоздями. Гофру вставляют в клипсы, пока лапки плотно ни охватят шланг.

Клипса под гофру

Скоба

Крепёж для кабеля по форме напоминает древнегреческую букву Омегу. Металлические скобы для крепления кабеля преимущественно используют для размещения электропроводки, заключённой в металлическую гофру.

Скобы подбирают по диаметру поперечного сечения проводного шланга. Монтаж скоб на стенах осуществляют дюбелями или шурупами в зависимости от структуры ограждений. Их крепят по мере протяжки кабеля.

Металлическая скоба

Важно! Гофру крепят стяжками к подвесам, которые держат каркас подвесного потолка. Не нужно ничего сверлить. Таким же образом фиксируют потолочную прокладку одиночных кабелей и проводов.

Самоклеящаяся площадка

Это та же монтажная площадка, в основании которой отсутствует отверстие, а тыльная сторона покрыта клейким составом.

Гвозди для монтажа

Крепёж используют для монтажа кабельных линий ТВ-сигнала, интернета и телефонии. Фиксатор представляет собой пластиковую скобку с проёмом под провод диаметром 5-6 мм. Через вертикальное отверстие в скобке продет гвоздик, который забивают в плотную поверхность древесины, фанеры, штукатурки и пр.

Использование монтажных пистолетов

Техникой такого типа пользуются в основном профессионалы. Монтажным пистолетом можно закрепить до сотни метров кабеля в течение рабочей смены. Агрегат использует энергию сжатого инертного газа. Пистолет имеет специальную полость, в которую вкладывается обойма фиксаторов. Заряжают инструмент кассетой из десяти патронов, которые представляют собой пластиковые площадки с продетым металлическим гвоздём-дюбелем.

Ствол агрегата подвижен. Чтобы произвести выстрел, нужно дуло прижать к стене, иначе предохранитель не даст нажать на курок. Дюбели гвозди для бетона и стали бывает длиной 30 мм и 36 мм.

Монтажный пистолет в разрезе

Крепление кабеля своими руками

Эксплуатация монтажного газового пистолета требует особой подготовки оператора. Крепление проводов к стенам и потолкам хозяин жилого либо другого объекта может вполне выполнить перфоратором самостоятельно.

Крепление строительной смесью

Если нет нужды заботиться об интерьере помещения или экстерьере фасада дома, то проводку с небольшим удельным весом закрепляют на стенах комками строительной смеси. В основном фиксирующий состав состоит из алебастра. Достоинство метода – в том, что пластичной массой кабель фиксируют на ограждении. Буквально в течение 10-15 секунд смесь застывает, обретая несущую способность.

Крепление дюбель-хомутом (UW или увешка)

Крепление кабеля к стене осуществляют с помощью перфоратора. В проём хомута втягивают провод, а свободные концы дюбеля втискивают в готовое углубление до упора. Ребристая поверхность крепежа обеспечивает надёжное сцепление с ограждением.

Крепление кабеля к стене скобами

Их применяют для размещения электрических сетей на бетонных, кирпичных и деревянных стенах. Стальными скобами удерживают электропроводку, проложенную в металлической гофре. Во всех остальных случаях используют изделия из пластика. К дереву кабельный стальной крепёж прикручивают саморезами. К бетону и кирпичной кладке фиксаторы прибивают дюбелями, используя перфоратор или строительный пистолет.

Крепление гофры скобами

Как закрепить кабель к бетону без сверления

Без сверления можно обойтись только в одном случае. Это пристрелка скоб либо других фиксаторов дюбель-гвоздями строительным пистолетом. Исключение составляет способ крепления строительной смесью, и то он действенен только для силовых кабелей небольшого удельного веса.

О других способах крепления

Домашние мастера не озабочиваются приобретением крепежа заводского изготовления, они делают его своими руками. Перед установкой провода на стену нарезают полоски из жести. В них просверливают дыры. В отверстие стены вставляют пластиковый стержень. Шуруп продевают через металлическую полоску и вкручивают его в дюбель. Кабель крепят, сгибая концы полосок.

Несколько замечаний по прокладке

1. Промежуток между точками опоры электропроводки должен быть такой, чтобы провис кабеля был не более 5-10 мм.
2. Открытый монтаж пластикового крепежа делают в тех местах, где нет воздействия ультрафиолета, агрессивной среды и перепадов температуры.
3. Если проводка может быть подвержена случайным механическим воздействиям, то её прячут в кабель-каналы или укладывают в штробы.
4. Нельзя крепить силовой кабель, который находится под напряжением.

Обратите внимание! Домашняя проводка имеет небольшую площадь поперечного сечения, поэтому её прокладка не вызывает особых затруднений. Потребуется минимальный опыт владения строительным электроинструментом (это перфоратор, шуруповёрт и дрель).

Варианты, как крепить провод внутри жилья

Создание скрытой электропроводки

Закрытую проводку осуществляют несколькими способами.

В кирпичных стенах

В вертикальных ограждениях в кирпичной кладке перфораторам вырубают каналы, шириной и глубиной равные общему поперечному сечению электропроводки. Её точечно закрепляют алебастром. Затем штробы закрывают слоем штукатурки.

В железобетонных панелях

Зная расположение пустот внутри ж/б конструкций, делают в плите два окна: выходное и входное отверстие. Используя трос или шнур, провода протягивают через полости в железобетоне. Если слой штукатурки достаточно толстый, то в нём прорубают штробу и закладывают кабель. Затем канал штукатурят.

В монолитной стене

Как указано в вышеприведённых вариантах, поступают только одним образом. Перфоратор – штроба.

Создание открытой электропроводки

Открытым способом провода укладывают с помощью крепежа, описанного в начале статьи. Главное – это то, что проводная продукция в точках опоры не должна контактировать с металлическими деталями (дюбели, гвозди, шурупы и саморезы).

Крепление провода на липучке

Липучки применяют в тех местах, где сверление стены нежелательно или недопустимо. Площадки клеят на поверхность ограждений, предварительно сняв защитную плёнку. Провод или антенный кабель зажимают нейлоновой стяжкой, продетой в пазы площадки.

Чем крепить провод в штробе

• Алебастр – быстро и надёжно;
• Дюбель-хомуты применяют, когда нужно отделить один кабель из всей группы проводников;
• Дюбель-стяжками в штробе группируют провода в отдельные ветви;
• Кабельные стяжки под дюбель применяют в вертикальных каналах для удержания тяжеловесной электропроводки;
• Пластиковый дюбель под стяжку в штробах практически не используется по причине малой несущей способности;
• Алюминиевыми пластинами укрепляют группы проводов на участках, где штроба меняет своё направление.

Крепление кабель-канала дюбель-гвоздями

Инструмент и оборудование

Для установки кабель-каналов потребуются отвёртки, резиновый молоток, шуруповёрт и перфоратор. Для подгонки полимерных секций и лотков из оцинкованной стали в узлах соединений понадобятся ножовка и ножницы по металлу.

Технология крепления кабель-канала

1. Перед монтажом коробов с поверхности стен и потолков убирают все выступы, очищают от пыли и грязи.
2. Согласно схеме прокладки электропроводки, короба нарезают на нужные отрезки, готовят угловую фурнитуру.
3. На ограждениях маркером отмечают центральную ось прокладки. Прикладывая секции, перфоратором просверливают в ограждении отверстия, затем молотком вбивают дюбель-гвозди.
4. В короба укладывают кабели или провода.
5. Кабель-каналы закрывают крышками.

Прокладка проводки по потолку

Перед монтажом подвесного потолка кабель крепят к перекрытию скобами, фиксаторами с консолями. Электропроводку прокладывают внутри металлического профиля потолочного каркаса или крепят к подвесам нейлоновыми стяжками.

Часто совершают ошибку, подвешивая провода на дюбелях-хомутах и других фиксаторах из пластика. Со временем под действием силы тяжести кабель может вырвать полимерные фиксаторы из своих гнёзд.

Прокладка гофры внутри подвесного потолка

Дополнительная информация. Чтобы избежать нарушений и ошибок при потолочной прокладке кабелей, нужно ознакомиться с характеристиками того или иного вида крепежа и его пригодностью для монтажа в таких условиях. Если всё же возникают сомнения в выборе фиксаторов, то совсем не помешает консультация специалиста. Профессионал подскажет, как лучше закрепить провод на потолке и стене.

Крепление кабеля к деревянной стене

Древесина – мягкий материал. Крепление к ней проводов не вызывает особых затруднений. Тут не нужен перфоратор, достаточно обзавестись шуруповёртом или дрелью. Несмотря на свою податливость, дерево обладает хорошей несущей способностью. Для крепления кабеля к деревянной стене можно применить несколько способов открытой фиксации электропроводки.

К этому методу редко прибегают. В основном строительной смесью крепят провода между брёвнами сруба в подсобных помещениях. Об эстетичности интерьера тут нечего говорить.

Дюбель-хомут

Крепёж требует заглубления минимум на 30 мм, это не всегда возможно по причине небольшой толщины деревянной облицовки. Однако при желании можно воспользоваться таким способом.

Скобы

Это самый приемлемый вариант. Скобы крепят шурупами, которые древесина хорошо удерживает.

Иные способы

Домашние мастера придумывают различные самодельные фиксаторы, порой не заботясь о безопасности крепежа. Лучше всего пользоваться изделиями заводского изготовления.

Несмотря на разнообразие видов фиксаторов для крепления кабеля к стене и потолку, каждая модель предназначена для определённых условий прокладки силовых линий внутри зданий и сооружений. При покупке креплений стоит посоветоваться с продавцом-консультантом.

Основные способы крепления кабель-канала к стене

Сегодня мы расскажем о том, как крепить кабель-канал к стене своими руками. На самом деле, монтаж электротехнического пластикового короба не представляет ничего сложного. Главное – правильно выбрать способ крепления в зависимости от того, чем представлены стены в доме либо квартире. Далее мы рассмотрим все существующие варианты установки и предоставим несколько важных нюансов, которые позволят правильно закрепить кабельный канал на стенке.

Способ №1 – Саморезы

Если Вы решили выполнить монтаж электропроводки в деревянном доме либо квартире с гипсокартонными перегородками, то установку кабель-канала нужно производить специальными саморезами по дереву. Шаг крепления зависит от того, какая нагрузка будет происходить на пластиковый короб, а точнее – сколько проводов нужно протянуть внутри, и какое у них сечение. Как правило, чтобы надежно закрепить кабельный канал на деревянной стене либо гипсокартоне, достаточно прикрутить саморезы через каждые 40-50 см. Если стены неровные, лучше уменьшить шаг крепления, это позволит скрыть все дефекты и зазоры.

Не следует выбирать для установки кабельного канала своими руками слишком длинные саморезы. Чтобы надежно закрепить короб в стене, достаточно будет вкрутить крепежи длинной около 40 мм. Для вкручивания лучше всего пользоваться шуруповертом с крестовой битой. О том, как выбрать шуруповерт для домашнего ремонта, мы рассказывали в соответствующей статье!

Способ №2 – Дюбель-гвозди

Если Вам нужно крепить кабель-канал к бетонной либо кирпичной стене, что является типичной ситуацией для квартиры и дома, тут уже не обойтись без дюбель-гвоздей, именуемых также «быстрым монтажом». Помимо этого для крепления понадобится перфоратор с 6-миллиметровым буром. Итак, чтобы самостоятельно закрепить электротехнический короб для кабеля на стене из бетона либо кирпича, нужно выполнить следующие действия:

1. Заранее насверлить в дне кабельного канала отверстия по 6 мм через каждые 40-50 см.
2. Приложить короб к стене согласно разметке (об этом позже) и отметить точки сверления, которые совпадают с готовыми отверстиями в кабель-канале.
3. Засверлить отверстия согласно отметкам на стене.
4. Приложить пластиковый короб и вбить в соответствующие места дюбеля.
5. Молотком забить гвозди.

Вот по такой простой инструкции можно самому крепить кабель-канал в стене из бетона либо кирпича. Обращаем Ваше внимание на один очень важный момент – не следует сверлить отверстия буром, прислонив короб к стенке. Ударный режим может при сверлении пластика спровоцировать появление трещин, что негативно отобразиться, как с визуальной стороны, так и со стороны долговечности готовой проводки.

Подробная видео инструкция монтажных работ

Способ №3 – «Саморезы с пресс-шайбой»

Если возникла необходимость крепить кабель-канал в металл, толщиной менее 2 мм либо алюминиевый профиль, то для крепления советуем Вам использовать саморезы по металлу, называемые также «клопами». К слову правильное название клопов – саморезы с пресс-шайбой. Для них не нужно предварительно сверлить отверстие. Ничего сложного в установке электротехнического короба на металлическую поверхность нет, главное – выбрать хорошие саморезы и зарядить шуруповерт.

Существует также специальный пистолет с помощью которого можно самостоятельно крепить кабель-канал к бетону. На видео предоставлено подробное описание монтажа:

Крепим изделие пистолетом

Способ №4 – Жидкие гвозди

Ну и последний способ крепления кабельного канала в квартире либо доме – на специальный клей «жидкие гвозди». Необходимость приклеить кабель-канал к стене возникает в том случае, если другой вариант укладки будет не возможен. Чаще всего жидкие гвозди используют при монтаже электротехнического короба на плитку в ванной комнате либо гладкую металлическую поверхность. Однако хорошо закрепить короб только лишь клеем вряд-ли удастся. Клеевая смесь чаще используется, как дополнительный вариант фиксации. Его можно комбинировать с саморезами либо даже быстрым монтажом.

Есть очень важный нюанс крепления кабель-канала на клей – сначала Вы должны нанести клеящую смесь на поверхность короба, после чего прислонить его к стене согласно разметке. Как только прислонили заднюю стенку к стене, убирайте ее и подождите несколько минут, чтобы клей немного загустел на обеих склеиваемых поверхностях. После того, как жидкие гвозди хотя бы чуть-чуть «схватятся», придавите кабельный канал к стене как можно сильнее, главное не сломайте его. Таким вот простым способом можно крепить кабель-канал на клей своими руками.

Советы по монтажу

Итак, чтобы Вы могли правильно и в то же время быстро монтировать кабель-канал, рекомендуем ознакомиться со следующими нюансами установки:

1. Первым делом тщательно выровняйте стену с потолком и подготовьте ее к креплению пластикового короба. Чем ровнее будет поверхность, тем больше может быть шаг между крепежными элементами. Помимо этого отсутствие зазоров положительно отобразиться на интерьере комнаты.
2. Чтобы соединить кабельный канал на углах (внешних, внутренних, стык вертикальной трассы с горизонтальной), сделайте специальные углы под 45о. Для этого можете использовать стусло, как показано на фото.
3. К дополнению к пункту 2 – чтобы не хлопотать с вырезкой одинаковых углов, используйте готовые комплектующие от производителя: внутренние и внешние пластиковые уголки, Т-образные соединители, заглушки и т.д.
4. Крепить кабель-канал нужно ровно, как в вертикальной, так и в горизонтальной плоскости. Чтобы прикрепить короб горизонтально ровно, используйте строительный уровень. Для выравнивания трассы по вертикали лучше всего использовать отвес.
5. Перед тем, как устанавливать кабельный канал на стене своими руками, нужно выполнить разметку этих стенок. Существуют определенные нормы на этот вопрос, который мы подробно рассмотрели в статье – как выполнить монтаж открытой электропроводки.
6. Если Вам нужно крепить пластиковый электротехнический короб на гипсокартонной либо деревянной стене, заранее не просверливайте отверстия в поверхности. Саморезы и без этого хорошо зайдут в стенку. Как Вы понимаете, с бетоном и кирпичом уже такой вариант крепления короба для кабеля не пройдет.
7. Если это возможно, начинайте укладывать кабель-канал с угла, чтобы потом было легче стыковать участки и подрезать их при необходимости.
8. Нет особой разницы в том, когда Вы решите установить кабельный короб — до декоративной отделки стен или после. Мы же рекомендуем прокладывать изделие в самую последнюю очередь, т.к. монтаж кабель-канала на обои выполнить гораздо проще, нежели поклеить обои, подрезая их из-за уже проведенной трассы.
9. Если Вы решите и на потолке класть пластиковую защиту для провода, не забудьте подготовить и потолочную поверхность по аналогии со стенами. Крепится кабель-канал на потолке также, как и на стенках.

Как это делают профессионалы — видео обзор

Вот и все, что Вы должны знать по поводу того, как крепить кабель-канал к стене своими руками. Надеемся, что предоставленное подробное описание с фото и видео примерами было для Вас полезным!

Также читают:

• Как проложить кабель под землей
• Как спрятать провода на стене
• Какие бывают кабель-каналы

Монтаж кабель-каналов различных видов и размеров

В современных квартирах и частных домах редко встречается вариант открытой проводки, не отличающейся красотой и безопасностью. Потребители стараются прятать кабеля в стены, скрывать их за обоями или использовать кабель-каналы для электропроводки. Последний способ отличается простотой монтажа, красивым внешним видом и возможностью добавлять новые провода к уже подключенным, используя те же «проходы». Стоимость таких коробов невелика, что также считается плюсом.

Особенности и разновидности

Кабель-каналы — это короба для укладки проводов, изготовленные из металла или пластмассы. Сфера их применения довольно широка: внутренняя отделка офисов и квартир, внешняя прокладка проводов и обеспечение сохранности кабелей на предприятиях.

Функциональное назначение таких конструкций — защищать проводку от механических повреждений и открытого взаимодействия с окружающей средой. Элегантный дизайн и удобство эксплуатации — дополнительные преимущества.

Все кабель-каналы по видам и размерам делят на две большие подгруппы:

• жесткие для электропроводки;
• гибкие из гофрированных труб или секций.

В строительстве распространена металлическая модификация кабель-канал, где сделан литой или перфорированной корпус короба.

Важно! Короба с перфорированным металлическим корпусом используются только при необходимости создания достаточного количества вентиляции в проводке.

В быту используются пластиковые конструкции, обладающие достаточной жесткостью, чтобы выполнять свои прямые функции, и имеющие привлекательный внешний вид.

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

Наименование	Особенности	Сферы применения
Мини	Короба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 мм	Чаще всего применяются при проведении интернета, телевидения и телефонии.
Уплощенные напольные	Овальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки. Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см. Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину.	Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров.
Парапетные направляющие	Магистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные. Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников. Габариты от 10×6 см до 1×2 см.	Применяются в любых бытовых помещениях.
Перфорированные с открытым доступом	Сделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности.	Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки.
Плинтусные напольные	Крепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см). К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам. После демонтажа плинтусного кабель-канала, его можно повторно использовать.	Офисы, административные здания, квартиры и частные дома.
Гибкие	Сборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели. Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой. Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени. По диаметру можно встретить следующие подтипы: для телефонных линий — 1.6 см; к розеткам и выключателям — 2 см; подведение к электрощитам и распределительным коробкам — 2.5 см; при соединении проводов между этажами — 5 см.	При подключении проводов к станкам и другому оборудованию на производстве.
Угловые под потолком	Установка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см. Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости.	Любые офисные и жилые помещения.
Прозрачные с подсветкой	Внешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку.	Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора.
Промышленные проволочные	Сделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции.	Монтируют на складах и в цехах, а также за натяжными потолками.

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.

Нюансы монтажа

Создание удобной и качественной проводки в квартире или частном доме обеспечивает надежное и безопасное подключение всех электроприборов. Прежде чем решать, как крепить кабель-канал к стене, и на какие шурупы лучше сажать короба, стоит провести планирование.

Важно! Планировать маршрут прокладки проводов можно в любом направлении и с разным количеством поворотов, но надо следить за отсутствием мест, где могут быть повреждены провода.

К общим рекомендациям относят:

• расположите выключатели со стороны ручки двери на высоте 90–160 см от пола;
• от потолка нужен минимальный отступ в 15 см, а от окна — 10 см;
• горизонтальные линии проводки стоит располагать на расстоянии не менее 30 см от пола.

Начинающим мастерам установки кабель-каналов для электропроводки любых видов стоит запасти материала на 10–15% больше, чем по расчетам на чертежах.

Совет: не надо нарезать сразу весь короб на отрезки: в процессе закрепления могут произойти сдвиги в большую или меньшую сторону и потребуются детали другой длины.

Варианты креплений к стене

Существует несколько способов крепления кабель-каналов к потолку или стене:

1. Приклеить конструкцию суперклеем или специальный раствор. Не самый надежный вариант, так как под воздействием влаги или других вредных факторов целостность клеевой основы может нарушиться, а кабель-канал отклеиться. А также нет возможности провести демонтаж без вреда для ремонта.
2. Привинтить к поверхности при помощи оцинкованных саморезов. Подходит для деревянных или гипсокартонных поверхностей.
3. Для бетонной или кирпичной стены применяют дюбель-гвозди.
4. Совместить метод проклеивания и вкручивания саморезов.

В специализированных магазинах можно найти отдельный вид кабель-каналов, в которых предусмотрена одна клейкая сторона. Для их монтажа не требуется никаких дополнительных приспособлений, только сам материал.

Важно! Нарезать короба необходимо с защелкнутыми на них крышками. А при сооружении нескольких отрезков в одну трассу следить за совпадением стыков.

Как закрепить короба на клей

Если вы решили закрепить кабель-каналы без возможности последующего демонтажа, то можно использовать клей. При этом алгоритм работы будет следующим:

• клей наносят зигзагом между гранями короба с шагом в 1.5 см;
• обработанное основание прижимают к стене, но не фиксируют, а отводят в сторону;
• когда остаток клеевой основы на стене подсохнет и превратиться в загустевшую массу, устанавливают кабель-канал на это же место;
• держат, прижимая короб с усилием к стене, дожидаясь, пока высохнет клей.

Совет: для повышения надежности монтажа кабель-каналов, по длине трассы с шагом 50–60 см прибейте гвозди вдоль центральной оси.

Прокладку кабеля осуществляют только после полного застывания клея и надежной фиксации конструкции к стене.

Особенности крепежа на саморезы

Для монтажа кабель-каналов на саморезы необходимо вначале сделать отверстия в профиле. Их располагают по одной линии с шагом в 50 см. Лучше использовать зигзагообразную схему.

Совет: Если при прикладывании короба к стене, появляются зазоры, сделайте отверстия под саморезы с шагом в 30–40 см, чтобы улучшить прочность конструкции.

Для работы с дюбелями потребуется подготовить отверстия в стене. Для этого желательно применить 6-миллиметровый бур, чтобы диаметр подходил под гвозди размера 6 на 40 мм. Расстояние между отверстиями должно быть не более 50 см. Если стена не ровная, лучше сократить шаг до 30 см.

Видео по теме

Как кабель канал крепить к бетонной стене и потолку. Немалый интерес к тому, как крепить кабель канал к стене и потолку, будет проявлять тот человек, которого полностью не устраивает внешний вид пола или стены, которая завешена/застелена огромным количеством перекрученных проводов. Кроме того, с точки зрения вероятности появления пожара такие жгуты достаточно опасные.

Более того, иногда дети и домашние животные принимают их за игрушку, та и надоедает спотыкаться и цепляться за шнуры.

Естественно, что стационарный провод, как правило, прячут при ремонте в стену, но если вы позже купили кондиционер или купили своему ребенку новенький стационарный ПК, штробить обновленную после ремонта поверхность ради одного провода будет жалко, и тогда вас выручить электротехнический короб.

Общие сведения

Особенности материала

Обычный вид кабель канала – это белый короб с квадратным или прямоугольным сечением, но всегда можно выбрать изделие другого цвета и формы по своему вкусу. Благодаря низкой цене, простоты установки и использования распространен именно пластиковый вариант, который можно крепить на стену из всех материалов. Часто в напольном плинтусе есть отделение для одного кабеля, так как не рекомендуется использовать больше одного провода в канале, для прокладывания нескольких проводов потребуется докупать многофункциональный короб.

Порядок крепления кабель канала на стену

Во время строительства нового дома или же капитального ремонта электрическую проводку прокладывают иначе, а именно монтируют внутри стен, т.е. получается закрытый способ. Такие работы включают в себя нарезание штроб. А что же делать, если материал стены не подходит для того, чтобы скрывать провода (к примеру, если речь идет о деревянной бане), или же нет желания проводить ремонт в облаке пыли, требуется запитать приборы?

В таком случае электрическую проводку следует установить открытым способом. Идеальным вариантом будет использование электротехнического короба. Но перед тем как крепить кабель канал к стене, особенно если вы планируете сделать это своими руками, желательно хорошенько разобраться во всех нюансах.

Классификация

Использование кабель канала дает возможность закрепить кабель на любом основании – кирпичном, бетонном, гипсокартонном, каменном и из пеноблока. При этом способы крепления будут разными. В зависимости от того, в каком помещение будет прокладывание кабеля, т.е. схематическое расположение линии проводки и количества проводов, рекомендуем использовать короба разных типов. Их детальная классификация есть в таблице. Строительный рынок дает возможность выбрать изделие под определенные условия использования. Самый дорогой вариант – это алюминиевые кабель каналы, а самый дешевый – пластиковые. Последние стоит брать, но лишь в том случае, если они не возгораются, а лишь плавятся.

Подготовка, разметка поверхности

Открытый способ монтажа предъявляет высокие эстетические требования – все обязательно должны быть параллельно и ровно. В таком случае короб должен быть закреплен по линии разметки. Такую линию проводят при помощи строительного уровня (или же лазерного, водяного), рулетки, угольника, линейки, отбивки и маркера (карандаша).

Такой процесс следует разделить на этапы:

• Вначале составьте схему прокладывания электрической проводки самым удобным и рациональным способом.
• Линии на стене следует нанести при помощи отбивки по уровню, а все разветвления должны быть строго под прямым углом.
• На них следует по плану отметить расположение коробок распределения, а также выключатели и розетки.
• По ходу работы можно вносить корректировки, если они нужны.

Углы и повороты вы можете сделать сами. В конце подчитайте общую длину полос разметки, а также число установочных точек, углов и поворотов. Это даст возможность заказывать точное количество рабочего материала. Углы и повороты можно купить уже в готовом виде, а можно сделать своими руками из кабель канала. Использование первого варианта приведет к тому, что расходы увеличатся, но в это же время работа на сложных участках будет ускорена, а внешний вид трассы станет лучше, нежели при использовании элементов собственного изготовления.

Сделать углы своими руками несложно, но для этого потребуется дополнительные герметики для того, чтобы заделывать швы. При наличии лазера разметку можно не делать. Короба для установки можете нарезать заранее для больших участков, а можно и во время действия. В первом случае потребуется выполнение точных замеров при помощи рулетки по линиям разметки.

После этого рабочий материал следует нарезать на нужные отрезки, а после этого можно устанавливать. Здесь очень важна точность измерения. Проще всего выполнять работу по принципу «примерка – отрезать – зафиксировать». Наносить ровные линии разметки и использовать готовые комплектующие дает возможность кабель канал, который будет эстетично смотреться в помещении.

2 лучших способа

Главными достоинствами является:

• Возможность установить все своими руками.
• Провода будут изолированы друг от друга.
• Внешний вид конструкции приемлемый.
• Можно фиксировать на любой поверхности.

Итак, как прикрепить кабель канал к стене? Есть два отличный способа.

1. Короб с единой секцией, с односторонней крышкой. Идеальный вариант, если требуется протянуть кабель от ПК/телевизора до входа в квартиру, или же спрятать шнур к розетке.
2. Короб с двумя секциями с двусторонней крышкой. Это отличный вариант, если два кабеля идут к одном направлении.

Если же у вас больше проводов, придется устанавливать друг над другом несколько кабель каналов. Но в таком случае лучше подумать о том, чтобы прокладывать штробы, если подключение стационарное, а приборы, к которым ведут кабеля, владелец не собирается перемещать.

Иногда люди смущаются из-за формы электротехнического короба. Она может показаться кому-то грубой, не вписывающейся в интерьер. Хотим вас обрадовать – кабель канал есть во многих видах, и можно найти мягкие, скругленные абрисы. Поискать такой канал придется немного дольше, но и назвать его дефицитным товаром сложно. Способ достаточно простой в исполнении, но есть один недостаток – при необходимости кабель канал можно будет демонтировать лишь с кусками отделки/штукатурки. Помимо этого, если у вас далеко не идеальные стены, то между поверхностью и коробом останется неравномерный зазор, а это не слишком привлекательно визуально и такую конструкцию лучше не эксплуатировать. Но если вы уверены в том, что демонтаж не потребуется, а ваши стены ровные, используйте эту инструкцию.

• Разрежьте кабель канал по размеру, приложите к полу, стене или потолку и проверьте соответствие разметки и плотность стыкования деталей.
• Клеевой состав или жидкие гвозди нанесите волнистой линий с изнаночной стороны отрезка. Ширина волны должна быть равна 1.5 ширины от кабель канала.
• Далее прижмите элемент на несколько секунд к поверхности и тут же уберите. Подождите, пока оставшийся след клея на стене станет гуще.
• После верните кабель канал на место и хорошенько прижмите, на этот раз как можно крепче, чтобы он хорошо взялся на стену.

Часто для того, чтобы усилить надежность крепления кабель канала к стене и потолку, можно использовать забитые гвозди или вкрученные шурупы (все зависит от материала стены). Частный случай клеевого способа = это установка кабель каналов на основе которых уже есть клеевой состав. Но такой вариант не вызывает доверия, и из-за этого его тоже дополняют саморезами.

Второй вариант более затратный, зато в разы надежнее и есть возможность безопасного демонтажа. С раскроенного кабель канала следует снять крышку, т.е. верхнюю часть. После этого основание следует приложить к стене и прямо сквозь него просверлить отверстие в стене. Если основание выполнено из железобетона, блоков или кирпича, лучше воспользоваться перфоратором. Шаг отверстий должен быть от 0.4 до 0.5 метров. При большой кривизне стен дистанцию можно сократить, чтобы установить короб по всему периметру так, чтобы он хорошо прилегал к поверхности. Основание убираем, а в отверстия можно вкрутить пластиковые детали дюбелей. Нижнюю половину можно приставить обратно и зафиксировать уже при помощи основной части крепления.

Теперь осталось проложить провод и поставить крышку на место. Все, вопрос крепления кабель канала можно считать решенным. Какой из способов вам понравился больше, тот и используйте, но совет следующий – при выборе клеевого состава, хотя бы изредка используйте дюбеля.

Как кабель канал крепить к бетонной стене и потолку. Немалый интерес к тому, как крепить кабель канал к стене и потолку, будет проявлять тот человек, которого полностью не устраивает внешний вид пола или стены, которая завешена/застелена огромным количеством перекрученных проводов. Кроме того, с точки зрения вероятности появления пожара такие жгуты достаточно опасные.

Более того, иногда дети и домашние животные принимают их за игрушку, та и надоедает спотыкаться и цепляться за шнуры.

Естественно, что стационарный провод, как правило, прячут при ремонте в стену, но если вы позже купили кондиционер или купили своему ребенку новенький стационарный ПК, штробить обновленную после ремонта поверхность ради одного провода будет жалко, и тогда вас выручить электротехнический короб.

Общие сведения

Особенности материала

Обычный вид кабель канала – это белый короб с квадратным или прямоугольным сечением, но всегда можно выбрать изделие другого цвета и формы по своему вкусу. Благодаря низкой цене, простоты установки и использования распространен именно пластиковый вариант, который можно крепить на стену из всех материалов. Часто в напольном плинтусе есть отделение для одного кабеля, так как не рекомендуется использовать больше одного провода в канале, для прокладывания нескольких проводов потребуется докупать многофункциональный короб.

Порядок крепления кабель канала на стену

Во время строительства нового дома или же капитального ремонта электрическую проводку прокладывают иначе, а именно монтируют внутри стен, т.е. получается закрытый способ. Такие работы включают в себя нарезание штроб. А что же делать, если материал стены не подходит для того, чтобы скрывать провода (к примеру, если речь идет о деревянной бане), или же нет желания проводить ремонт в облаке пыли, требуется запитать приборы?

В таком случае электрическую проводку следует установить открытым способом. Идеальным вариантом будет использование электротехнического короба. Но перед тем как крепить кабель канал к стене, особенно если вы планируете сделать это своими руками, желательно хорошенько разобраться во всех нюансах.

Классификация

Использование кабель канала дает возможность закрепить кабель на любом основании – кирпичном, бетонном, гипсокартонном, каменном и из пеноблока. При этом способы крепления будут разными. В зависимости от того, в каком помещение будет прокладывание кабеля, т.е. схематическое расположение линии проводки и количества проводов, рекомендуем использовать короба разных типов. Их детальная классификация есть в таблице. Строительный рынок дает возможность выбрать изделие под определенные условия использования. Самый дорогой вариант – это алюминиевые кабель каналы, а самый дешевый – пластиковые. Последние стоит брать, но лишь в том случае, если они не возгораются, а лишь плавятся.

Подготовка, разметка поверхности

Открытый способ монтажа предъявляет высокие эстетические требования – все обязательно должны быть параллельно и ровно. В таком случае короб должен быть закреплен по линии разметки. Такую линию проводят при помощи строительного уровня (или же лазерного, водяного), рулетки, угольника, линейки, отбивки и маркера (карандаша).

Такой процесс следует разделить на этапы:

• Вначале составьте схему прокладывания электрической проводки самым удобным и рациональным способом.
• Линии на стене следует нанести при помощи отбивки по уровню, а все разветвления должны быть строго под прямым углом.
• На них следует по плану отметить расположение коробок распределения, а также выключатели и розетки.
• По ходу работы можно вносить корректировки, если они нужны.

Углы и повороты вы можете сделать сами. В конце подчитайте общую длину полос разметки, а также число установочных точек, углов и поворотов. Это даст возможность заказывать точное количество рабочего материала. Углы и повороты можно купить уже в готовом виде, а можно сделать своими руками из кабель канала. Использование первого варианта приведет к тому, что расходы увеличатся, но в это же время работа на сложных участках будет ускорена, а внешний вид трассы станет лучше, нежели при использовании элементов собственного изготовления.

Сделать углы своими руками несложно, но для этого потребуется дополнительные герметики для того, чтобы заделывать швы. При наличии лазера разметку можно не делать. Короба для установки можете нарезать заранее для больших участков, а можно и во время действия. В первом случае потребуется выполнение точных замеров при помощи рулетки по линиям разметки.

После этого рабочий материал следует нарезать на нужные отрезки, а после этого можно устанавливать. Здесь очень важна точность измерения. Проще всего выполнять работу по принципу «примерка – отрезать – зафиксировать». Наносить ровные линии разметки и использовать готовые комплектующие дает возможность кабель канал, который будет эстетично смотреться в помещении.

2 лучших способа

Главными достоинствами является:

• Возможность установить все своими руками.
• Провода будут изолированы друг от друга.
• Внешний вид конструкции приемлемый.
• Можно фиксировать на любой поверхности.

Итак, как прикрепить кабель канал к стене? Есть два отличный способа.

1. Короб с единой секцией, с односторонней крышкой. Идеальный вариант, если требуется протянуть кабель от ПК/телевизора до входа в квартиру, или же спрятать шнур к розетке.
2. Короб с двумя секциями с двусторонней крышкой. Это отличный вариант, если два кабеля идут к одном направлении.

Если же у вас больше проводов, придется устанавливать друг над другом несколько кабель каналов. Но в таком случае лучше подумать о том, чтобы прокладывать штробы, если подключение стационарное, а приборы, к которым ведут кабеля, владелец не собирается перемещать.

Иногда люди смущаются из-за формы электротехнического короба. Она может показаться кому-то грубой, не вписывающейся в интерьер. Хотим вас обрадовать – кабель канал есть во многих видах, и можно найти мягкие, скругленные абрисы. Поискать такой канал придется немного дольше, но и назвать его дефицитным товаром сложно. Способ достаточно простой в исполнении, но есть один недостаток – при необходимости кабель канал можно будет демонтировать лишь с кусками отделки/штукатурки. Помимо этого, если у вас далеко не идеальные стены, то между поверхностью и коробом останется неравномерный зазор, а это не слишком привлекательно визуально и такую конструкцию лучше не эксплуатировать. Но если вы уверены в том, что демонтаж не потребуется, а ваши стены ровные, используйте эту инструкцию.

• Разрежьте кабель канал по размеру, приложите к полу, стене или потолку и проверьте соответствие разметки и плотность стыкования деталей.
• Клеевой состав или жидкие гвозди нанесите волнистой линий с изнаночной стороны отрезка. Ширина волны должна быть равна 1.5 ширины от кабель канала.
• Далее прижмите элемент на несколько секунд к поверхности и тут же уберите. Подождите, пока оставшийся след клея на стене станет гуще.
• После верните кабель канал на место и хорошенько прижмите, на этот раз как можно крепче, чтобы он хорошо взялся на стену.

Часто для того, чтобы усилить надежность крепления кабель канала к стене и потолку, можно использовать забитые гвозди или вкрученные шурупы (все зависит от материала стены). Частный случай клеевого способа = это установка кабель каналов на основе которых уже есть клеевой состав. Но такой вариант не вызывает доверия, и из-за этого его тоже дополняют саморезами.

Второй вариант более затратный, зато в разы надежнее и есть возможность безопасного демонтажа. С раскроенного кабель канала следует снять крышку, т.е. верхнюю часть. После этого основание следует приложить к стене и прямо сквозь него просверлить отверстие в стене. Если основание выполнено из железобетона, блоков или кирпича, лучше воспользоваться перфоратором. Шаг отверстий должен быть от 0.4 до 0.5 метров. При большой кривизне стен дистанцию можно сократить, чтобы установить короб по всему периметру так, чтобы он хорошо прилегал к поверхности. Основание убираем, а в отверстия можно вкрутить пластиковые детали дюбелей. Нижнюю половину можно приставить обратно и зафиксировать уже при помощи основной части крепления.

Теперь осталось проложить провод и поставить крышку на место. Все, вопрос крепления кабель канала можно считать решенным. Какой из способов вам понравился больше, тот и используйте, но совет следующий – при выборе клеевого состава, хотя бы изредка используйте дюбеля.

На что крепить?

Да, как уже было упомянуто, способ установки будет зависеть от материала стен. Пластиковый кабель канал поможет замаскировать небольшие дефекты поверхности, но желательно, чтобы они было уложены на выровненном основании. Есть несколько способ для крепления. Такой метод идеально подойдет для гипсокартонных перегородок и деревянных стен. для этого следует взять особые саморезы по дерева с длиной в 4 см. Не используйте слишком длинные саморезы. Шаг крепления от 0.4 до 0.5 метра, если в коробе будет много кабелей, то нагрузка на него будет больше, или же если стены неровные, то в обоих случаях следует сделать шаг меньше. Вкручивать саморезы следует при помощи шуруповерта. Проделать отверстия в кабель канале или стене заранее не требуется.

Дюбели-гвозди

На кирпичной или бетонной стене моно закрепить кабель канал при помощи дюбелей. Для этого потребуется перфоратор с буром, толщина которого будет 0.6 см. Вначале сделайте отверстия в коробе через каждые 4-5 см. Такой способ называют самым быстрым. После этого короб к бетонной стене можно прикрепить при помощи особого пистолета. Если требуется крепить кабель канал к бетонной стене на металлический профиль или металл с толщиной до 0.2 см, используем «клопов» — саморезы по металлу. Способ такой же, как крепить короб на дерево при помощи саморезов.

Оформляем углы

В процессе монтажных работ для электрической проводки в кабель канале может потребоваться изготовление угловых стыков в углу комнаты или между горизонтальной и вертикальной частью канала на стене. Для того чтобы сделать стык в углу помещения, конец кабель канала следует подрезать с той стороны, которая будет примыкать к углу, под углом в 45 градусов. Начинайте установку с угла.

Для создания стыка горизонтальной и вертикальной части кабель канал следует отрезать под углом в 45 градусов, но в иной плоскости. Можно сделать иначе – подрезать крышку на полную ширину короба. Небольшие дефекты всегда можно замазать при помощи герметика.

Установка розеток

Чтобы сделать кабель канал для розетки, возле него на стену нужно прикрепить подрозетники. Провода к розетке подсоедините после того, как будут уложены провода в короб. Далее сверху наденьте крышку розетки.

Прокладывание кабеля

Чтобы удобно проложить кабель в короб для электрической проводки, можно использовать временный держатель, к примеру, отрезки крышки. Перед монтажом крышки их следует убрать, а после удобно уложить кабель и сразу защелкнуть часть крышки над ним. Начинайте с углом, и в них установите небольшие отрезки крышки, а после отмерьте и установите те отрезки, что длиннее на прямой части канала.

Плинтус и кабель канал

Кабель канал в плинтусе – это великолепная комбинация, которая дает возможность одновременно провести кабель канал и скрыть шов между полом и стеной. Для того чтобы узнать, какая длина плинтуса вам требуется, следует точно измерить весь периметр комнаты и прибавить к этой длине 9% от значения, которые потребуются на обрезки. Также вам потребуется фурнитура – внутренние и внешние уголки, соединители, заглушки на торцы. Профиль выпускают в стандартной длине 250 см.

Плинтус может быть посередине с кабель каналом или даже состоять из профиля, который прикреплен к стене и заглушки, а во втором случае кабель канал будет находиться между заглушкой и профилем.

В независимости от типа конструкции, устанавливать такой плинтус можно несколькими способами:

• На жидкие гвозди.
• На саморезы.
• На дюбеля.

Крепить кабель канал на гипсокартон можно на клей или саморезы, а для кирпичной и бетонной стены потребуется просверлить отверстия и позабивать в них дюбеля. Приклеивать кабель канал советуют лишь на ровную поверхность, так как в местах с дефектами он может начать отклеиваться. Для маскировки дефектов стены советуем в таких местах дополнительно крепить плинтус, чтобы не появлялись щели.

Чтобы установить плинтус на наружном угле, его нужно прижать к стене и сделать отметку на расстоянии 0.3 см от угла, а после от этой метки отпилить профиль и заглушку (для этого удобнее всего использовать ножовку по дереву/металлу и стусло) и установить на стену. После этого на угол поставьте специальный уголок, который может быть с кронштейнами или просто вставляться.

Начинать установку плинтуса лучше с угла комнаты. На видных местах устанавливайте цельный плинтус, а если в пределах стены требуется аккуратная стыковка двух отрезков, используйте особые соединители из пластика, на торцы – заглушки. Также плинтус дает возможность распределять провода по группам, к примеру, провода, к которым не нужен частый доступ (от Интернета, кабельного телевидения), и их можно расположить под основой плинтуса. Остальное поместите в кабель канал, который будет закрыт заглушкой.

Порог и кабель канал

Чтобы крепить кабель канал на пол, следует установить порог с коробом в промежутке между напольным покрытием двух разных комнат. Как и плинтус, он будет иметь основу и крышку. В зависимости от модели, основу можно устанавливать при помощи саморезов или же есть самоклеющиеся основы.

Демонтажные работы

Во время повреждения кабель канала или в процессе ремонтных работ в квартире его иногда требуется демонтировать. Для этого нужно будет:

• Отключить электрическое питание.
• Снять крышку короба.
• Открутить элементы крепежа.

После того, как вы достанете кабель, его можно будет использовать повторно. Так, установить кабель канал можно собственноручно и даже без профессиональной подготовки.

ТОП 9 магазинов, где я выгодно закупаюсь

• Петрович — строй-торг дом
• InstrumTorg
• Леруа Мерлен
• Stroylandia- Строительные и отделочные материалы
• OBI — стройматериалы и все для дома
• Строительный двор
• Максидом
• Все Инструменты
• Гараж Тулс

ТОП 7 по товарам и мебели для дома:

• Домовой
• Мебель для дома
• HomeX — все для отделки
• Дизайнерская мебель
• Мебель и кухни на заказ
• 220 Вольт- Инструменты для дома
• МВидео- техника для дома

7 лучших строительных и мебельных магазинов!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

Как крепить кабель-канал к стене? 2 простых способа

Неслучайный интерес к тому, как крепить кабель-канал к стене, проявляет любой человек, которого не устраивает неэстетичный вид стены или пола, завешенной (застеленного) перекрученными проводами. К тому же, с точки зрения вероятности возникновения пожара такие жгуты довольно опасны.
Мало того, их могут принять за игрушку маленькие дети и домашние животные. Да и спотыкаться или цепляться за шнуры надоедает. Конечно, стационарные провода обычно при ремонте прячутся в стену. Но если вы, скажем, купили кондиционер или подарили ребенку компьютер позже, когда ремонт уже закончен, штробить ради одного провода свежее отделанную поверхность откровенно жалко. Здесь и придет на помощь электротехнический короб.
В главных его достоинствах: возможность смонтировать все самостоятельно, изоляция проводов друг от друга, приемлемый внешний вид конструкции. При этом фиксировать его можно на любом типе поверхности. Бетон, дерево, пеноблок, даже металл – все годится.
Как крепить кабель-канал к стене? Есть 2 основных способа. Рассмотрим оба в данной статье.
Что нужно знать о кабельных каналах
{banner_content}Электротехнические короба различаются по нескольким параметрам. Для начала это – материал, из которого они сделаны:

• стальные. Годятся как для внутренней прокладки, так и для защиты кабелей снаружи зданий. Внешняя поверхность оцинкована. Выпускаются короба разной расцветки, что позволяет выбрать наиболее гармоничную именно в вашем случае. Не горит. В недостатках – высокая цена и коррозия при нанесении царапин;
• алюминиевые. Эти по определению не ржавеют, имеют очень элегантный вид, и, разумеется, огнестойкость. Всем хороши, но опять же – дороги;
• пластиковые. Именно их обычно используют в домашней разводке. Пластичны, служат долго, цветовая гамма позволяет сделать их практически незаметными в общем интерьере. Однако пластик огню сопротивляться не может. Поэтому при выборе кабель-канала следует поинтересоваться физическими характеристиками его материала и остановиться на том, который не горит, а плавится, и в этом процессе испускает минимальное количество вредных веществ.

Следующее, на что нужно обратить внимание – устройство кабель-канала. По правилам электротехнического монтажа, под каждый провод должны быть выделена отдельная ячейка. Это особенно важно, если в одном коробе будут спрятаны и силовой, и слаботочный провод. Они не должны контактировать – это ведет к затуханию сигнала. Исходя из этого, выбираем кабель-канал одного из ниже описанных типов.
Короб с единственной секцией, имеющий одностороннюю крышку. Подойдет, если нужно протянуть кабель от входа в квартиру до телевизора или компьютера. Или же чтобы спрятать шнур от кондиционера к розетке.
Двухсекционный короб с двусторонней крышкой. То, что нужно, если в одном направлении идут 2 кабеля.
Если же проводов больше, придется монтировать друг над другом дополнительные кабель-каналы. Однако в этом случае уже можно подумать о прокладке штробы – если подключение будет стационарным, и приборы, к которым ведут кабеля, хозяин перемещать не собирается.
Иногда людей смущает форма электротехнического короба. Она кажется им грубой и не вписывающейся в интерьер. Хочется порадовать: кабель-канал может иметь скругленные, мягкие абрисы. Поискать такой придется несколько дольше, но к дефицитным товарам он не относится.
Монтаж кабель-каналов: подготовка
Чаще всего затруднения возникают при оформлении углов и поворотов. Тут можно выбрать один из имеющихся вариантов:

• надрезать стыкующиеся на повороте элементы под углом 45 градусов, а после окончания монтажа замазать щель шва подходящим по цвету герметиком. Если же кабель-канал заворачивает за угол комнаты, он режется под прямым углом (в результате чего на повороте становятся видны провода), а место стыка закрывается заглушкой;
• купить соответствующие поворотники и уголки. Монтаж, даже самодельный, при этом несколько удорожает за счет затрат на расходные материалы. Зато установка в сложных местах значительно упрощается, а конечный результат выглядит куда более элегантно.

В любом случае, до начала работ надо составить схему оптимальной прокладки кабелей (может быть, и наметить ее по стенам), сделать точные замеры и закупить все необходимые материалы.
Клеевой монтаж
Очень прост в исполнении, но имеет существенный недостаток: при необходимости кабель-канал можно будет снять только с кусками отделки или даже штукатурки. Кроме того, если стены не слишком ровны, то между коробом и поверхностью останутся неравномерные зазоры, что не слишком привлекательно визуально и не рекомендовано в эксплуатации. Однако если вы уверены, что демонтировать кабель-канал не придется, можете воспользоваться следующей инструкцией.

• Кабель канал разрезается по размерам, прикладывается к стене, полу или потолку и проверяется соответствие разметке и плотность состыковки отдельных деталей.
• Клей (например, жидкие гвозди) наносится волнистой линией на изнанку основания отрезка. Ширина волны – приблизительно 1,5 ширины короба.
• Элемент прижимается к поверхности на пару секунд и тут же убирается. Оставшийся на стене клеевой след должен немного загустеть.
• Канал возвращается на место и прижимается, теперь уже покрепче, чтобы он схватился со стеной.

Нередко для усиления надежности клей дополняют забитыми гвоздями или вкрученными шурупами (в зависимости от материала стены).
Частным случаем клеевого способа монтажа можно считать установку кабель-каналов, на основание которых уже нанесен клеящий состав. Однако доверия такой вариант у пользователей обычно не вызывает, в связи с чем тоже дополняется саморезным крепежом.
Монтаж с помощью дюбелей
Немного более трудозатратен, зато надежен и предоставляет возможность демонтажа. С раскроенного кабель-канала снимается верхняя часть (крышка). Основание прикладывается к разметке и прямо сквозь него сверлится дырка в стене. Если основание железобетонное, блочное или кирпичное, легче сделать это перфоратором.
Шаг отверстий – от 40 до 50 см. При явной кривизне стен дистанция уменьшается, чтобы смонтированный короб на всей протяженности плотно прилегал к поверхности. Основание откладывается, а в дырки вкручивается пластиковая часть дюбелей. Нижняя половина приставляется обратно и фиксируется основной частью крепежа.
Прокладываются провода, крышка ставится на место. И вопрос, как крепить кабель-канал к стене, можно считать успешно разрешенным. Какой способ вам по душе – решать придется самостоятельно. Но совет: выбирая клеевой способ, хотя бы изредка добавьте к нему дюбеля, чтобы больше не возвращаться к этому.

Как исправить ненадежную электрическую розетку?

Поскольку мы постоянно пользуемся электрическими розетками, легко забыть, насколько они опасны. Все, что отделяет нас от опасных электрических токов высокого напряжения, протекающих по нашим проводам, — это жесткий пластиковый корпус. Если ваши розетки когда-нибудь расшатались, очень важно сразу это исправить. Плохо расположенные розетки могут подвергнуть вас воздействию постоянного напряжения, искр или других опасностей, связанных с электрическим током.

Выходные отверстия можно ослабить двумя способами.Либо вся выходная поверхность шатается, либо розетки настолько ослаблены, что из них выпадают вилки. Эти проблемы возникают по разным причинам, приводят к разным опасностям и требуют разных исправлений. К счастью, мы можем научить вас, как исправить их обе. Вот как вышла из строя розетка, почему это проблема и как ее исправить.

Почему у меня болтается розетка?

Розетки

обычно расшатываются, потому что они прикреплены к электрической коробке, которая установлена ​​слишком глубоко в стене. Электрические коробки, расположенные слишком далеко назад, недостаточно надежны, что влияет на устойчивость всего приспособления.Эта нестабильность может толкать или толкать провода, создавая еще более серьезные проблемы. Ослабленные, поврежденные или отсоединенные провода могут вызвать поражение электрическим током или искру, что приведет к пожару и другим опасностям, связанным с электрическим током.

Как исправить шатающуюся розетку?

Для исправления незакрепленного выхода потребуются регулировочные шайбы, тестер проводов и отвертка. Собрав эти инструменты, выполните каждый из следующих шагов:

1. Сначала подойдите к выключателю и выключите питание в этой комнате.Если вы хотите быть в безопасности, выключите главный выключатель во всем доме. Если вы решили отключить главный выключатель, убедитесь, что у вас под рукой есть фонарик.
2. Используйте тестер проводов на розетке, чтобы убедиться, что питание отключено. Не продолжайте, пока не убедитесь, что это так.
3. Отвинтите розетку и снимите ее со стены.
4. Возьмите выпускные прокладки и наденьте их на выпускные винты. Эти прокладки компенсируют любой зазор между винтами и утопленной коробкой. Вам может потребоваться более одной прокладки на винт в зависимости от того, насколько утоплен ваш ящик.
5. Установите на место выпускное отверстие, вверните его обратно и проверьте, не ослабло ли оно по-прежнему. Если это так, повторите процесс и добавьте дополнительные прокладки. Если этого не произошло, ваша работа сделана. Вы можете восстановить силы и продолжить свой день.

Почему вываливаются заглушки и как это исправить?

Если вилки постоянно выпадают из розетки, проблема в розетке. Розетка розетки — это два маленьких разъема, в которые вы вставляете вилки. Контактные пункты обычно являются проблемой, которая влияет на вашу розетку.Контактные точки и другие части розетки со временем изнашиваются. Старые, изношенные розетки и розетки могут вызвать дугу, искры или воспламенение.

Если ваша розетка изношена, лучший способ ее исправить — просто заменить ее. Однако для замены розетки требуется перемонтировать часть внутренней электропроводки в вашем доме, поэтому это непростая задача. Если ваши электрические вилки продолжают выпадать, мы рекомендуем обратиться к специалисту для их замены. Электрик быстро и легко заменит розетку.

Это довольно простые электрические исправления, но даже самые простые электрические исправления представляют определенный риск. Если у вас есть хотя бы малейшее сомнение в своей способности безопасно отремонтировать электрическую систему, не делайте этого.

Вместо этого позвоните аккредитованному профессиональному электрику, подобному тому, что работает в Mike Diamond. Наши специалисты смогут быстро, безопасно и правильно отремонтировать ваши незакрепленные розетки или любые другие электрические проблемы, с которыми вы столкнетесь.

Как починить розетку для курения

Как починить розетку для курения

1 марта 2020 г.

Вы когда-нибудь смотрели на розетку и замечали струйки дыма, идущие от нее? Это очевидный признак того, что с вашей электрической системой что-то не так.В некоторых случаях розетка для курения совершенно безвредна, но в других случаях она может быть совершенно опасной. Вот что вы можете сделать, чтобы решить проблему как можно быстрее и безопаснее.

Примите меры предосторожности в случае пожара

Первое, что вам следует сделать, это найти всех членов вашей семьи и домашних животных и убедиться, что они могут быстро и легко покинуть дом в случае необходимости. Этот шаг важен, потому что в редких случаях отверстие для курения может быть признаком пожара в другом помещении или за стеной.Поэтому, прежде чем вы начнете что-либо ремонтировать или рассматривать вопрос о ремонте, вам необходимо принять несколько основных мер безопасности.

Начните с быстрого осмотра всех комнат вокруг стены с отверстием для курения, чтобы найти видимое пламя или чрезмерное количество дыма. Если вы не видите видимых признаков возгорания, осторожно прикоснитесь к стене вокруг розетки, чтобы убедиться, что она горячая. Это может означать, что огонь действительно находится внутри стены.

Если вы заметили какие-либо признаки пожара где-то в розетке или рядом с ней, то вам необходимо ликвидировать пожар, прежде чем обращаться к розетке.Для небольших пожаров вы можете просто обработать его обычным огнетушителем. Однако может быть трудно добраться до источника огня, если он находится внутри стены. В таких случаях выйдите из здания и позвоните в пожарную службу, прежде чем приступить к ремонту розетки.

Выключите цепь

Если нет непосредственной опасности пожара, вы можете вместо этого предпринять другие шаги для решения проблемы с розеткой. Отключение автоматического выключателя — хорошее место для начала, потому что это предотвратит усугубление проблемы с выходом для курения.Подойдите к своему автоматическому выключателю и выключите выключатель в зоне, откуда идет дым. Если вы не уверены, вы можете просто отключить все выключатели в своем доме.

Когда выключатели выключены, осторожно отсоедините все, что вставлено в розетку для курения. Имейте в виду, что они могут быть горячими, если они были вовлечены в проблему, вызвавшую курение. Тщательно проверьте эти провода на предмет коррозии или повреждений соединений, так как это может дать вам представление о том, что стало причиной начала курения. Не подключайте что-либо обратно к розетке и не включайте цепь до тех пор, пока проблема не будет устранена.

Определите причину

После того, как вы разобрались с немедленным устранением повреждений розетки, вы можете переходить к ее фактическому ремонту. Чтобы выяснить, что нужно исправить, вам нужно будет выяснить, что в первую очередь стало причиной курения. После выключения питания снимите крышку розетки и загляните внутрь.

В некоторых случаях проблема может заключаться в пыли или грязи внутри розетки, что может вызвать короткое замыкание. Со временем тепло может накапливаться, пока в пыли не возникнет дым или пожар.Если это причина вашего дыма, вы можете заметить много мусора, покрывающего выпускное отверстие, особенно если заглянуть внутрь отверстий.

Еще одна распространенная и довольно простая в ремонте проблема — это перегруженные розетки. Вы можете проверить, не является ли это проблемой, посмотрев, сколько ампер вам нужно для работы всех предметов, подключенных к розетке для курения. Если число больше 15 или 20 ампер, возможно, вы перегружаете цепь. Когда это происходит, большинство автоматических выключателей срабатывают, но в противном случае может образоваться дополнительное тепло, что приведет к дыму или возгоранию.

Внутри розетки также есть всевозможные проблемы с электропроводкой и электричеством, которые могут стать причиной курения. Некоторые распространенные проблемы включают:

• Корродированные розетки
• Ослабленные розетки
• Неподключенные электрические провода
• Поврежденные электрические соединения
• Неисправное заземление

Признаками этих причин обычно являются изогнутые розетки, провода без очевидного места для подключения, и коррозионные накопления возле розетки. Однако возможно, что возникла проблема с проводкой, даже если вы не заметите никаких признаков.В тех случаях, когда кажется, что розетка курит без реальной причины, обычно неисправна проводка.

Попробуй несколько простых решений, сделанных своими руками

Если вы думаете, что причиной дымовой розетки является что-то простое, например скопление мусора или перегрузка розетки, вы можете попробовать исправить это самостоятельно. Начните с того, что убедитесь, что питание все еще выключено. Затем с помощью теплой влажной ткани протрите область вокруг выпускного отверстия. Тщательно просушите выпускное отверстие феном или баллончиком со сжатым воздухом, чтобы полностью удалить пыль.Если на выпускных соединениях есть коррозия, используйте немного белого уксуса для очистки выпускных отверстий — эта слабая кислота поможет растворить коррозию.

Для перегруженных розеток базовое решение — просто отказаться от подключения как можно большего количества элементов и избежать использования цепей удлинителей для питания нескольких элементов. Однако это краткосрочное решение. Если вам постоянно нужно использовать много устройств в розетке, возможно, будет разумно поговорить с электриком о замене проводки в вашем доме.

После того, как вы попробуете эти базовые решения, сделанные своими руками, вы можете попробовать снова включить розетку и протестировать ее.Однако будьте осторожны и следите за розеткой. Первые несколько часов регулярно проверяйте розетку и не оставляйте ее без присмотра. Если он продолжает курить или не работает должным образом, выключите автоматический выключатель и обратитесь за профессиональной помощью.

Знайте, когда звонить электрику

Во многих случаях розетку для курения нельзя починить самостоятельно, если вы не являетесь дипломированным электриком. Таким образом, важной частью ремонта любой точки для курения является знание того, когда следует обратиться за профессиональной помощью.Электропроводка может быть очень сложной, поэтому такие вещи, как замена розетки, могут быть трудными для среднего домовладельца. Даже если у вас есть некоторый опыт работы с проводкой, любая работа, требующая начала взаимодействия с основной служебной панелью, может быть довольно опасной.

Обычно всякий раз, когда розетка для курения связана с поврежденной розеткой, неплотной проводкой или обрывом соединений, помощь профессионального электрика очень полезна. Вам также следует обратиться за профессиональной помощью, если вы не знаете, что в первую очередь стало причиной курения.Есть всевозможные потенциально опасные и сложные электрические проблемы, которые могут вызвать курение, поэтому полезно получить информацию от кого-то, кто знает все тонкости жилой проводки.

В Brennan Electric в Сиэтле и Линнвуде, штат Вашингтон, у нас есть опытные специалисты, которые могут помочь диагностировать и устранить проблему, стоящую за вашими розетками для курения. Мы также можем помочь вам с запуском генераторов, установкой освещения, ремонтом поврежденной проводки и многими другими электрическими услугами. У нас рейтинг A + BBB, и мы уже 13 лет являемся обладателями награды Angie’s List Super Service.Чтобы получить помощь с электрической системой вашего объекта, позвоните нам прямо сейчас.

Почему «свободные» электрические розетки опасны

Почему «незакрепленные» электрические розетки опасны и как их исправить

21 октября 2019 г.

Когда вы подключаете электроприбор, смещается вся розетка? Это досадная проблема. Это также опасно. Поскольку незакрепленные розетки могут нарушить подачу электричества, они могут вызвать искрение, серьезную опасность пожара. К счастью, простые исправления незакрепленных розеток могут помочь повысить безопасность вашего дома.

Плавающие розетки

Каждая электрическая розетка в вашем доме должна располагаться заподлицо со стеной. Если розетка не выровнена правильно, крышка может быть всем, что удерживает ее на месте. Сама по себе пластина недостаточно прочна, чтобы удерживать розетку в неподвижном состоянии, когда вы подключаете и отключаете устройства. Повторяющиеся нагрузки на пластину могут привести к ее растрескиванию. Хуже того, постоянное смещение электрических соединений может привести к опасному пожару.

Чтобы устранить проблему с плавающей розеткой, приобретите пластиковые электрические проставки.Отвинтите розетку от стены, наденьте эти маленькие язычки на концы винтов и снова прикрепите розетку. Возможно, вам придется сложить несколько проставок, чтобы они подошли правильно. В следующий раз, когда вы что-нибудь подключите, вы заметите, что розетка надежно закреплена на месте.

Утопленные розетки

Аналогичная проблема возникает, когда розетка слишком глубоко вдавлена ​​в стену. Вместо того, чтобы устройство надежно опиралось на стену, электрическая коробка позади него обеспечивает его поддержку. Каждый раз, когда розетка меняет положение, увеличивается вероятность того, что провода могут отсоединиться, что приведет к пожару в доме.

Пластиковые распорки часто используются для крепления встраиваемых розеток. Вы также можете приобрести удлинитель электрического ящика. Чтобы установить удлинитель, отсоедините крышку и розетку. Проденьте провода розетки через отверстие в удлинителе, а затем вставьте удлинитель в стену. Когда вы снова соберете розетку и крышку, вы обнаружите, что они держатся намного плотнее.

Профессиональная помощь

Эти исправления розеток могут быть самостоятельными проектами, но если вы предпочитаете доверить электромонтажные работы профессионалам, обратитесь в Brennan Electric.Мы предоставляем услуги, связанные с электромонтажом, ремонтом, модернизацией, проверками и защитой от перенапряжения на всей территории Сиэтла и Линнвуда. Запишитесь на прием к одному из наших надежных электриков сегодня.

Прокладка проводов в существующем доме через стены

Прокладка проводов в существующем доме

В этом руководстве объясняется, как протянуть проволоку через стены в существующем доме — после установки гипсокартона. Вы также можете прочитать некоторые другие наши руководства для получения дополнительной информации.Панель проводки дает возможность подключать все провода к центральному месту вместо того, чтобы прокладывать провода из комнаты в комнату. На странице «Типы проводов» описаны различные типы проводов, которые вы можете использовать. В Руководстве по окончательной обработке объясняется, как заделать провода (надеть концевые разъемы) после того, как вы подведете их к розетке. В Руководстве по деталям перечислено, что вам нужно для реализации проекта. Как минимум, вам понадобится рыбная лента, изолента, пила для гипсокартона и прибор для поиска гвоздей. Вам также могут понадобиться молоток и зубило, если вы будете надрезать шпильки или балки.

Планирование прокладки электропроводки

Сначала вам нужно будет выбрать начальное и конечное местоположение вашего провода, а затем определить путь, по которому будет проходить провод. Прежде чем вырезать отверстия, важно продумать путь прохождения проволоки. Некоторая гибкость в расположении розетки может значительно облегчить прокладку сложного провода. Некоторые моменты, которые следует учитывать при прокладке провода:

• Используйте прибор для поиска стоек, чтобы определить точное расположение стоек в стене.Шпильки имеют ширину 1 1/2 дюйма и обычно находятся на расстоянии 16 или 24 дюймов друг от друга (кроме окон, дверных проемов и других стен). Убедитесь, что вы не прорезаете отверстие прямо над шпилькой.
• Определите, что находится по ту сторону стены. Возможно, вам придется провести несколько творческих измерений, чтобы найти одно и то же место на обеих стенах. Иногда легче сосчитать стойки на каждой стене, зная, что расстояние между ними составляет 16 дюймов или 24 дюйма. Розетки не подходят друг к другу в одной стене. Кабина с лекарством может мешать работе встроенного в стену динамика.Работа воздуховодов может мешать всему.
• Затем определите, что находится внутри стены. Если это внешняя стена, то она будет заполнена утеплителем. Это не значит, что вы не можете им пользоваться, но это усложняет удочку. Вам также следует пройти в подвал или на чердак, чтобы посмотреть, какие трубы и провода проходят через эту стену. Вы не должны вырезать отверстия для динамика только для того, чтобы найти водопроводные трубы для ванной комнаты наверху, проходящие через эту стену. Кроме того, расположение розеток должно дать вам хорошее представление о том, где находятся провода.Сетевая розетка будет закреплена на шпильке, а силовой провод будет проходить либо вверх, либо вниз от этой шпильки. Любой кабель, Интернет … провода должны быть проложены на расстоянии не менее 12 дюймов от силовых проводов. Когда ваши провода должны пересекать электрический кабель, они должны проходить под углом 90 градусов.
• Другая проблема заключается в том, что огонь останавливается горизонтально между двумя стойками. Эти доски могут помешать вам провести провод по стене. Строители также иногда используют горизонтальные 2х4 по обе стороны от двери, чтобы стена не тряслась, когда дверь захлопывается.Лучший способ определить место остановки огня — использовать прибор для поиска гвоздей вверх и вниз по стене, по которой вы будете прокладывать провод, особенно если эта стена находится рядом с дверью.
• Для проводов, проложенных внутри стен, вам следует приобрести огнестойкий провод, рассчитанный на прокладку через несколько этажей. Для проводов, проходящих рядом с дымоходом, вы можете приобрести провода с номинальными характеристиками.
• Не обрезайте проволоку с катушки, пока не закончите ее прохождение. Если вы перережете провод, а затем пропустите его, вы почти всегда обрежете его слишком коротко.Лучше не сокращать, пока вы не закончите (или хотя бы частично), а затем вы должны добавить пару футов к своей оценке.
• Наконец, обязательно прочтите все это руководство перед тем, как приступить к резке. На странице «Прокладка проводов» также есть множество полезных советов по идентификации проводов, труб и воздуховодов с изображениями их внешнего вида до установки гипсокартона. Вы также можете найти строящийся дом в вашем районе, чтобы пройтись по нему и ознакомиться с тем, как стены выглядят изнутри.

Теперь, когда вы понимаете, что находится в стене, определите, подходит ли выбранное вами расположение розетки / динамика. Будет ли перемещение выпускного отверстия на другой стороне шпильки в любом направлении вызывать больше или меньше проблем? Неужели так много проблем, что провод не запускается? Есть альтернативы для очень сложных установок. Acoustic Research делает плоский провод динамика, который приклеивается к стене, и вы можете закрасить его. При необходимости вы можете проложить провода, проложенные под плинтусом, по всему периметру комнаты.

Вырезание отверстий под розетки

В этот момент вы думаете, что знаете, что находится за стеной, но никогда не можете быть уверены. Вот почему я не люблю прорезать гипсокартон электроинструментом. Вместо этого я использую канцелярский нож / лезвие бритвы с толщиной лезвия, установленной на толщину гипсокартона. Для розетки я сначала проделываю отверстие размером 1 x 1 дюйм в центре коробки с помощью канцелярского ножа. Это отверстие достаточно большое, чтобы я мог видеть и прощупывать любые провода или трубы, но достаточно маленькое, чтобы его можно было легко залатать в случае, если я допустил ошибку.Убедившись, что все в порядке, я отслеживаю электрическую коробку, а затем вырезаю оставшуюся часть отверстия с помощью замочной пилы для гипсокартона или универсального ножа. Еще мне нравится резать гипсокартон на внешних стенах канцелярским ножом. Таким образом, он не прорежет бумажный барьер изоляции.

При отслеживании электрической коробки не включайте выступы сверху или снизу. Не забудьте протянуть провода через коробку, прежде чем вставлять коробку в отверстие.Затем затяните винты на передней части коробки, чтобы открыть выступы / клапаны, и потяните их к гипсокартону. Вот как это должно выглядеть из-за стены, когда вы закончите.

Сверление для доступа к стене сверху или снизу

Если у вас есть доступ к подвалу / подвалу и чердаку, вы сможете прокладывать провода без необходимости резать и ремонтировать гипсокартон. На втором этаже проведите провода по стене от чердака.На первом этаже проведите провода по стене от подвала. При необходимости используйте существующие воздуховоды или участки трубопровода, чтобы провести провода от чердака в подвал. Все это будет подробно рассмотрено ниже.

Красный : Провод от чердака до подвала возле дымохода.
Синий : Провод от чердака до подвала с использованием возврата системы отопления, вентиляции и кондиционирования воздуха на втором этаже
Зеленый : Провод от чердака к розетке на втором этаже.
Фиолетовый : провод от подвала до розетки на первом этаже.

При установке на первом этаже просверлите половую доску, а затем подошву.Снизу в подвале нижняя часть половиц не дает точного определения того, где находятся стены. Измерение практически невозможно. Помните, что 2 дюйма в любом направлении, и вы просверливаете свой коврик. Хороший способ отметить, где просверлить отверстие для провода, — сначала просверлить небольшое пилотное отверстие на первом этаже в подвал. Прямо под розеткой, где вы хотите сделать отверстие для провода, просверлите небольшое отверстие под плинтусом на стыке стены и пола.Затем протолкните тонкую проволоку (или проволоку для плечиков) через это отверстие и найдите этот провод, проходящий через потолок в подвале. Эта проволока должна выходить прямо под гипсокартон. Шпильки имеют ширину 3 1/2 дюйма, поэтому переместите их на 1 1/2 дюйма к стене, чтобы получить центр стойки. Опять же, не забудьте посмотреть, прежде чем просверлить это пилотное отверстие. У вас должно быть приблизительное представление о том, где сверло будет проходить сквозь пол. Убедитесь, что в этом месте в подвале нет проводов или труб.Также не проталкивайте сверло через пол без надобности. Пол будет толщиной не более 3/4 дюйма.

Установка второго этажа проще, потому что двойная верхняя плита будет видна с чердака. Убедитесь, что вы просверлили эти доски прямо вниз. Я действительно сталкивался с тройными верхними пластинами (общая толщина 5 1/2 дюйма), а небольшой угол сверла может привести к тому, что вы вылезете через потолок или стену, а не окажетесь между стойками.Примечание. Всегда надевайте лицевую маску, когда на чердаке используется изоляция из стекловолокна.

Иногда бурение сверху или снизу не подходит. Может у вас нет подвала или чердака. Существуют гибкие сверла, предназначенные именно для этого. Эти сверла могут быть длиной до 6 футов и могут использоваться для одновременного просверливания нескольких шпилек или балок. Вырежьте отверстие для выпускного отверстия, а затем воткните гибкое сверло в отверстие, чтобы просверлить шпильки вверх, вниз или в сторону.Обратите внимание, что определение того, что находится внутри стены, еще более важно при использовании одной из этих длинных гибких насадок. Если вы просверливаете 3 шпильки за раз, не имея возможности видеть, что между ними, вы легко можете просверлить трубу, электрический провод или воздуховод. Ищите вентиляционные отверстия, выпускные отверстия, раковины … сверху и снизу от места сверления (на всех этажах), чтобы определить, может ли что-то быть в стене.

Ловля проволоки сквозь стены

Теперь вы готовы ловить проволоку.Обычно это задача двух человек. В подвале или на чердаке протяните ленту с проволочной рыбой через просверленное отверстие. Попросите кого-нибудь на другом конце протянуть отверстие в гипсокартоне, схватить рыбную ленту и протянуть ее, высовывая из отверстия примерно ногу. Затем прикрепите проволоку к рыболовной ленте и протяните ее обратно.

Чтобы правильно обмотать провод лентой, сначала необходимо снять изоляцию. Затем оберните проволоку вокруг крючка на ленте, как показано выше.Наконец, заклейте все изолентой. Убедитесь, что на проводе нет выпуклостей, из-за которых он может застрять при протягивании. Убедитесь, что провод надежно закреплен, иначе он может потеряться в стене, и вам придется начинать заново. Большинство проводов (особенно коаксиальный кабель) не должны изгибаться под большими углами. Протянув проволоку, отрежьте отогнутую часть проволоки и выбросьте ее.

Прокладка проводов от чердака до подвала

Теперь, когда вы проложили провода от розетки до подвала или чердака, вам может потребоваться проложить провод от чердака к подвалу.В идеале, в вашем доме должна быть будущая труба, которая представляет собой трубу из ПВХ, идущую из подвала на чердак специально для этой цели. Если нет, то вам нужно будет найти существующую трубу или воздуховод, который уже проходит по всей высоте дома, чтобы вы могли проложить провод в том же районе. Это может быть дымоход для печи / водонагревателя, радоновая трубка, водопровод, отопительный канал / возврат или дымоход камина. Не разрезайте дымоход или радоновую трубку, потому что это может привести к выбросу вредных химикатов в ваш дом.Кроме того, дымоход и дымоход могут сильно нагреться, что может привести к возгоранию ваших проводов. В этом руководстве будут рассмотрены два разных метода: прокладка провода возле дымохода (красный провод в примере выше) и прокладка провода в возвратной магистрали HVAC второго этажа (синий провод в примере выше).

Если вам необходимо проложить провода рядом с дымоходом, всегда держитесь на расстоянии не менее 1 дюйма от дымохода и используйте огнестойкий провод. Для дымохода проволока должна находиться на расстоянии 12 дюймов от дымохода.С чердака опустите рыбную ленту до подвала, подсоедините провод и протяните обратно. Плотно закрепите провода с помощью скоб в нижней и верхней части трассы, чтобы убедиться, что проволока не изгибается посередине и не приближается к дымоходу. Иногда к доскам пола прикрепляют горизонтальный квадратный кусок листового металла, чтобы удерживать дымоход на месте. Если вам необходимо просверлить отверстие, убедитесь, что он находится на расстоянии не менее 1 дюйма от дымохода. Острые края этого отверстия могут со временем порезать провод, поэтому используйте втулку для защиты провода.Вы также можете обрезать края отверстия ножницами для резки металла и загнуть острые края. Для получения дополнительной информации о прокладке проводов возле дымохода обратитесь к местным строительным нормам. Строительные нормы и правила различаются в зависимости от города и округа. Неправильная проводка может привести к тому, что вы не проведете осмотр дома и не сможете продать свой дом.

Пропустить провода через возвратный трубопровод системы отопления, вентиляции и кондиционирования воздуха сложнее, но и безопаснее. Во-первых, найдите возврат на втором этаже во внутренней стене, которая проходит во всю высоту дома.По сути, это означает найти вентиляционное отверстие (например, то, что внизу слева), где, как вы знаете, есть стена на первом этаже, прямо под стеной на втором этаже. Выверните винты и снимите решетку со стены. С фонариком и зеркалом посмотрите в стену, чтобы убедиться, что до подвала есть свободный путь. Строители будут использовать пространство между стойками и гипсокартоном, чтобы сформировать обратный канал, поэтому для возврата не требуется листовой металл, пока вы не доберетесь до подвала.Следующим шагом будет поиск дна этого воздуховода в подвале. Скорее всего, он будет покрыт куском листового металла, прибитым к двум балкам, как показано на рисунке ниже справа. Подденьте листовой металл, используя либо молоток, чтобы удалить гвозди, либо отвертку с плоской головкой, чтобы поддеть листовой металл. Нет необходимости удалять его полностью. Достаточно, чтобы пропустить через него провод. Еще раз посветите фонариком через обратку на втором этаже и убедитесь, что вы видите его в подвале, чтобы убедиться, что это правильный воздуховод.Теперь, когда вы знаете, что воздуховод будет работать, просверлите отверстие в двойной верхней пластине на чердаке. Я предпочитаю воткнуть дрель в вентиляционное отверстие и сверлить на чердаке, а не на чердаке. Только не роняйте дрель. Перед бурением пройдите на чердак и найдите верхнюю пластину 2×4, которая находится прямо над вентиляционным отверстием, и убедитесь, что прямо над ней нет проводов, которые могут быть порезаны сверлом. Теперь вы готовы запустить провода. Вы можете позволить силе тяжести сделать работу и просто протолкнуть провода вниз от вентиляционного отверстия второго этажа, а затем протолкнуть другой конец через отверстие в чердак.Если это не сработает, используйте рыболовную ленту. Когда вы закончите прокладывать провода, прибейте их к одной из шпилек, чтобы их не было видно через решетку на обратной стороне.

Проволока через потолок

Если вам нужно провести провод к потолку первого этажа (для потолочного динамика), вам придется разрезать и залатать гипсокартон. Сколько нужно отрезать гипсокартон, зависит от того, насколько хорошо вы выберете путь прохождения провода. Используя прибор для поиска стоек, определите, в каком направлении балки перекрывают потолок.Вы хотите протянуть провод к балке (зеленый провод внизу), а не к балке (красный провод внизу).

Сначала вам нужно будет просверлить отверстие из подвала через подошву подошвы в область между стойками, как если бы вы проводили розетку на первом этаже. Убедитесь, что у вас есть сверло достаточно большого размера для всех проводов, которые вы собираетесь проложить. Обычно бит в 1 дюйм позволяет проложить несколько коаксиальных проводов и кабелей категории 5. Затем вам нужно будет вырезать и удалить L-образный кусок гипсокартона над этим отверстием, где стена встречается с потолком.При резке гипсокартона постарайтесь вырезать его целиком и нанести как можно меньше повреждений. Повторное использование вырезанного участка упростит ремонт гипсокартона. Используя молоток и зубило, прорежьте путь в верхней пластине стены, чтобы можно было провести провод от стены к потолку. Затем протяните проволоку от подвала до верха стены и протяните ее в комнату.

Если ваши балки идут неправильно, попробуйте вместо этого проложить провод в другой стене.Если вам нужно протянуть проволоку к балкам, вы можете использовать длинное гибкое сверло или вырезать часть потолочного гипсокартона на каждой балке и надрезать ее молотком и зубилом, чтобы освободить место для проволоки. По коду вы не можете сделать надрез на балке размером 2 «x6» или меньше. Выше, вы не можете сделать надрез более чем на 1/6 его высоты. На самом деле, вам все равно не нужно делать надрез больше 1/2 дюйма.

Сделав надрез в шпильке или балке, закройте выемку металлической пластиной, чтобы потом случайно не просверлить или пробить гвоздь.Затем отремонтируйте гипсокартон над пластиной, используя тот же кусок гипсокартона, который вы вырезали, и немного шпаклевки.

Последний шаг — вырезать отверстие под динамик. Используйте прибор для поиска стоек на потолке, чтобы найти балки. Балки потолка могут находиться на расстоянии 12 дюймов друг от друга или даже ближе. Иногда между балками едва хватает места для динамика. Для динамиков я предпочитаю сначала вырезать небольшое пилотное отверстие (точно так же, как выходы) на случай, если отверстие находится в плохом месте. Используя это небольшое отверстие, убедитесь, что в потолке нет каналов или водопроводных труб, которые мешали бы вам установить динамик, и убедитесь, что балки действительно находятся там, где вы думаете.Затем проследите отверстие динамика, используя шаблон, прилагаемый к динамику, и вырежьте потолок из гипсокартона с помощью канцелярского ножа или замочной пилы для гипсокартона. Используйте проволочную рыбку, чтобы протянуть провод динамика к отверстию для динамика, а затем прикрепите провода динамика, следуя инструкциям, прилагаемым к динамику.

Чтобы использовать гибкое сверло, сначала прорежьте отверстие для динамика, затем протолкните сверло через это отверстие и просверлите балки из отверстия динамика. к стене.Если сверло недостаточно длинное, вам также может потребоваться просверлить отверстие от стены обратно к динамику. Чем больше балок вы просверлите, тем сложнее будет выловить проволоку позже. Вы будете сверлить между балками, не зная, что там, поэтому определите, есть ли там стены (с электрическими розетками, воздуховодами …) или какие-либо ванные комнаты. над этой зоной на втором этаже. Если есть вероятность, что между скрытыми балками есть водопровод, электрический провод или воздуховоды, то это, вероятно, более безопасно. вместо этого разрезать гипсокартон и надрезать балки.

Вы также должны проверить нашу страницу о прокладке проводов в новом доме, где есть много реальных фотографий того, что вы можете найти в своих стенах.

Quick Fix: Как исправить утопленную розетку

Несколько лет назад я взял свою семью в Диснейуорлд. Моим детям было три года и один год. Поездка прошла даже лучше, чем можно было ожидать. Мы приехали в июне (ужасная идея), поэтому каждый день шел дождь. Однажды в Волшебном Королевстве накатились облака.Я сказал жене, что мы должны отправиться в Карусель прогресса. Это аттракцион, который покажет вам, как выглядела жизнь на рубеже веков до «наших дней». Вы сидите в театре, и ваши кресла вращаются в четырех разных секциях. Она протестовала, я настаивал, она наконец уступила. Ей следовало сопротивляться сильнее, потому что это была одна из худших идей, которые у меня когда-либо возникали. В первом разделе наши ребята потеряли терпение. Моя жена до сих пор беспокоится об этом.

Однако было интересно посмотреть, как выглядели дома, когда электричество было относительно новым явлением.Розеток было мало, поэтому провода шли повсюду. В наши дни розеток много, но многие из них старые и нуждаются в замене. Некоторые из них снова врезаются в стену из-за старения или плохой конструкции. Ремонт розеток может показаться сложным, но на самом деле это быстрое решение. После простых инструкций вы станете экспертом. Вот как отремонтировать утопленную розетку.

Встраиваемая розетка

Необходимые потенциальные инструменты:

• Отвертки с крестообразным и плоским шлицем
• 2 или 4 винта для крепления вилки (вилок) к электрической коробке.(Вам могут понадобиться те, которые длиннее нынешних. Измерьте перед покупкой.)
• Удлинитель электрической коробки, регулировочная пластина или проставки выходных отверстий
• Тестер электрического / напряжения

1. Подойдите к электрической коробке и выключите питание розетки, над которой вы работаете.
2. Возьмите тестер напряжения и вставьте его в розетку, чтобы убедиться, что питание отключено.
3. Снимите внешнюю выпускную пластину.
4. Открутите винты, соединяющие заглушки (и) розеток с коробкой, и вытащите.Оставьте все провода прикрепленными.
5. Возьмите удлинитель распределительной коробки или регулировочную пластину и сдвиньте ее назад за вилки розеток.
6. Прикрутите розетку (и) к удлинительной / регулировочной пластине и распределительной коробке. Или возьмите выходные распорки и сложите их, пока они не станут достаточно толстыми, чтобы закрыть углубленный зазор. Отломите любой ненужный раздел.
7. Возьмите сложенную распорную втулку, установите ее на заднюю часть винта выпускной пробки и защелкните. Повторите процесс с другими винтами.
8. Вверните заглушки обратно в розетку.
9. Установите на место внешнюю пластину, и все готово.

Использование регулировочной пластины и выпускных проставок

Использование удлинителей электрических коробок

Huddle Up Question

Соберитесь вместе со своими детьми и научите их ремонтировать некоторые вещи в доме.

Установка незакрепленной розеточной коробки

Когда вы что-то подключаете и вытаскиваете, возникает ли ощущение, что вся розеточная коробка собирается вместе с вами? Скорее всего, выходные коробки ослабли из-за того, что «тонкий» гипсокартон треснул или откололся.Вот как надежно закрепить эти розетки.

Ваша коробка может немного отличаться от этой коробки, но большинство из них имеют ту же концепцию. Сначала отключите электричество и снимите крышку. Крышка будет либо иметь винт, либо просто отломаться. Затем полностью отсоедините коробку от стены, открутив верхний правый и нижний левый винты. Поверните эти винты примерно на 5-6 оборотов.

Осторожно вытяните розетку из стены. Надеюсь, вам не придется отключать какие-либо провода.Обратите внимание на маленькую синюю вкладку в правом верхнем углу. Это встроенный зажим, который удерживает коробку на стене при затяжке шурупа. У вас также есть зажим слева внизу. Гипсокартон, вероятно, оторвался от этого выступа, поэтому ему не за что ухватиться, поэтому коробка ослабла. Продолжайте переворачивать винт до тех пор, пока язычок не окажется в самой задней части винта. Не выкручивайте настолько, чтобы язычок отвалился.

Уловка для фиксации розетки состоит в том, чтобы положить несколько опор за стену, чтобы зажим на розетке тоже плотно прилегал к стене.Деревянные прокладки хорошо подходят для опор. Обратите внимание на расположение регулировочных шайб на картинке. Это желаемая планировка, но прокладки будут за стеной.

Вставьте регулировочные шайбы в отверстие и поместите их на верхний и нижний края отверстия. Чтобы они оставались на месте до тех пор, пока вы не переместите и не затянете электрическую коробку, я люблю приклеивать нижнюю прокладку на место. С верхней прокладкой немного сложнее. Один из приемов заключается в том, чтобы нанести немного герметика на каждый конец прокладки и закрепить ее на месте.Если ваша электрическая коробка имеет несколько входов и выходов проводов, установка регулировочных шайб может оказаться затруднительной. Возможно, вам придется отсоединить часть проводов, чтобы установить прокладки на место.

После плотного и плотного прилегания (не перетягивайте) снова прикрутите или защелкните крышку. Обратите внимание на то, что на этой картинке вы все еще можете видеть, где был сломан гипсокартон. Чтобы скрыть это, купите большую крышку розетки.

12 гениальных (и стильных!) Способов спрятать провода и технологии в вашем доме

Давайте посмотрим правде в глаза — провода непривлекательны.Не было бы лучше найти способы спрятать провода, которые бы их больше замаскировали?

Если вы изо всех сил пытаетесь скрыть все эти провода и технические вещи вокруг своего дома и просто хотите, чтобы он выглядел немного лучше и гармонировал с декором, то вы попали в нужное место!

Сегодня я собрал для вас свои лучшие советы и вдохновение и надеюсь, что это поможет.

БОКОВОЕ ПРИМЕЧАНИЕ — Хотя все эти идеи определенно стоит попробовать, , пожалуйста, всегда следите за тем, чтобы вокруг проводов / электричества циркулировало много воздуха, а не извините.При работе с электрикой необходимо дать возможность теплу уйти….

Мы все там были — слишком много проводов, с которыми не справляются наши дома. Мы постоянно пытаемся внедрить в дома вещи, которые просто не привыкли к нагрузке.

ВОПРОСЫ?

• Недостаточно розеток
• Розетки не в том месте
• Технические коробки нужно ставить в места, которые портят стиль вашего дома
• Провода оказываются выставленными напоказ, в массе спагетти под шкафами и обычно имеют тенденцию к быть довольно некрасивым.

У меня дома эта проблема — ВСЕ ВРЕМЯ!

Он был построен в 1930-х годах, когда было меньше нужды в таком количестве розеток и т. Д., Поэтому, когда мы отремонтировали его несколько лет назад, мне посчастливилось добавить много розеток. Я, наверное, переборщил, но я был на задании!

БЫСТРЫЙ СОВЕТ — Всегда имейте по крайней мере 1 комплект розеток на каждой стене — чтобы вы могли перемещать мебель, где захотите. Я пошел еще дальше и поставил по 2 комплекта на каждой стене — таким образом, у вас всегда будет розетка рядом, и большинство из них будет скрыто мебелью, поэтому это не будет выглядеть странно.

Хотя это отлично работает, когда у вас есть роскошь добавить розетки, это не решение для большинства из нас . Фактически — в нашем доме все еще есть несколько комнат, в которых мы не можем легко что-либо изменить, поэтому в результате мы были вынуждены расставить мебель в определенных местах в каждом пространстве.

Не идеально.

И даже не обращайте внимания на массу коробок с Wi-Fi / DVD / роутеров, которые мы собрали вокруг дома….

Все очень нужно, и технология отличная, но внешний вид? Не так уж и много…

ТАК — КАКОЕ РЕШЕНИЕ?

Вот лишь несколько современных неприятностей, которые являются прямым результатом неприглядных проводов и технологий, а также некоторые идеи, которые я нашел в Интернете (и на этом сайте!), Чтобы исправить проблемы …

Я надеюсь, что это поможет вам принять любые решения, которые вам понадобятся для вашего собственного дома.

ДОМАШНИЙ ОФИС

У всех нас есть какая-то потребность в технике, связанной с оформлением документов в доме.

Может быть, у вас есть принтер, сканер, измельчитель и т. Д.

И они, как правило, довольно большие и некрасивые в большинстве комнат — если только вам не повезло иметь отдельный домашний офис (и даже в этом случае вы, возможно, не захотите чувствовать себя как дома, находясь в нормальном офисе).

РЕШЕНИЕ №1 — ИСПОЛЬЗУЙТЕ СУНДУК

Это один из лучших способов, которые я видел, чтобы избавиться от необходимости ежедневно видеть технику домашнего офиса — и вы можете использовать ящики для всех своих картриджей для принтеров, бумаги и других канцелярских принадлежностей — скрытый офис, который полностью функциональный !

Изображение и идея кредита — pjbstories.com

РЕШЕНИЕ № 2 — ИСПОЛЬЗУЙТЕ КОРЗИНУ

У меня есть измельчитель, и я ненавижу то, как он выглядит в моем доме. В результате я большую часть времени хранил его в шкафу и вытаскивал только тогда, когда мне нужно было уничтожить приличное количество документов.

Идея хранить его на виду — в корзине — гениальна, и я определенно попробую.

Мне нравится идея о том, что его всегда подключают к розетке, но при этом не видно…

Изображение и идея предоставлены LittleVictorian.com

ГОСТИНАЯ TECH

Многие люди теперь хотят иметь такой великолепный вид, как если бы телевизор повесили на стену.

Однако, без огромных затрат на прокладку проводов и штукатурку над ними, это могло бы быть идеальным оптимизированным решением…

РЕШЕНИЕ № 3 — ИСПОЛЬЗУЙТЕ ДУШ — СЕРЬЕЗНО!

Такой быстрый трюк, но очень эффективный, потому что сейчас провода действительно не видны: —

ТЕХНИЧЕСКИЕ ЯЩИКИ ПО ДОМУ

В доме также так много « технических » боксов — будь то роутер (который должен подключаться к телефонной линии), ТВ-бокс или другие вещи, и все это может создать неправильный фокус в комнате, если ты не осторожен…

РЕШЕНИЕ № 4 — ПРЕДСТАВЬТЕ ОНИ КНИГИ

Мне нравится эта идея — такая простая, но такая эффективная.Выставлять книги намного приятнее, чем эти черные или серебряные коробки…

РЕШЕНИЕ №5 — УКРАШИТЬ КОРОБКУ

Еще один простой способ скрыть коробки, которые необходимо выставить напоказ, например телевизионную приставку, — это обернуть их металлической фольгой, как в примере ниже.

(А если хотите попробовать — такие фольги можно найти ЗДЕСЬ **)

Кредит изображения и идеи — Me-and-mrjones.com

ПРОВОДА ПО ДОМУ

Это исправления, которые вам нужны, если вам сложно установить мебель именно там, где вы хотите, — и вам нужно предусмотреть лампы и т. Д.… Или если вам просто нужно спрятать эти надоедливые провода из поля зрения.

РЕШЕНИЕ №6 — СПРЯТИТЕ ПРОВОДА НА ОБЪЕКТЕ!

Если розеток не хватает для размещения вещей там, где вы хотите, или вы хотите, чтобы лампы находились подальше от стены, то почему бы не расположить их вокруг задней части мебели следующим образом: —

Кредит изображения и идеи — hisugarplum.com

РЕШЕНИЕ № 7 — ИСПОЛЬЗУЙТЕ КРЮЧКИ / КОРЗИНЫ, ЧТОБЫ ПРОВОДИТЬ ПРОВОДА

Еще один быстрый трюк с проводами — это прикрепить какую-нибудь корзину к нижней (или даже задней) части мебели и поместить туда зарядное устройство и провода, а не прямо на пол.

Я скоро попробую это сделать у себя в коридоре, так как под шкафом в прихожей свисает множество проводов…

ПРОВОДА ЗАРЯДНОГО УСТРОЙСТВА…

и, конечно же, одна из самых больших проблем, связанных с производством проводов, вызвана зарядными устройствами для сбора телефонов / iPad / Kindle и т. Д., Которые, похоже, собирает семья. Вот несколько моих любимых способов скрыть беспорядок с кабелями, который иначе остался бы свисающим …

РЕШЕНИЕ № 8 — ИСПОЛЬЗУЙТЕ КАБЕЛЬНЫЙ ОРГАНИЗАТОР

Некоторое время назад я написал сообщение об этом, так как это меня раздражало и было таким простым решением.Вы можете прочитать весь пост ЗДЕСЬ.

РЕШЕНИЕ № 9 — СОЗДАЙТЕ ЗАРЯДНУЮ СТАНЦИЮ В ЯЩИКЕ

Скрыто от глаз — но все в одном месте. Я люблю это!

Я бы, конечно, удостоверился, что циркулирует много воздуха, потому что в противном случае это было бы потенциально опасно…

РЕШЕНИЕ № 10 — СОЗДАЙТЕ КОРОБКУ В ЗАРЯДНУЮ СТАНЦИЮ

Провода могут свисать практически с любого предмета мебели, поэтому, хотя ящики можно использовать в качестве зарядной станции (при условии, что они имеют надлежащую вентиляцию .
