через блок питания и без, от зарядного устройства

Можно ли подключить магнитолу к обычной розетке дома? Разумеется! И чтобы сделать это, вовсе не обязательно иметь глубокие познания в электротехнике. Вполне хватит школьного курса физики. Попробуем разобраться, как подключать к сети автомагнитолу, а заодно подумаем, стоит ли вообще это делать.

Для чего нужна автомобильная магнитола дома

Причины разместить радиоустановку дома могут быть разными. Самая распространённая: человек приобрёл машину со штатной магнитолой, а потом решил установить в авто что-то помощнее. Оборудование из комплекта можно подключить к сети в квартире, создав таким образом небольшой музыкальный центр.

Кроме того, старые магнитолы вместе с колонками часто хранят в гаражах. Музыка способна скрасить автовладельцу долгие часы ремонта машины.

Различные способы подключения

Как запитать от самодельного трансформатора

Начнём с самого трудоёмкого способа включить магнитолу: с помощью понижающего трансформатора, сделанного своими руками.

С учётом широкого ассортимента в магазинах электротоваров к этому методу прибегает всё меньшее число автомобилистов, ведь сидеть и самостоятельно собирать 12-вольтовый агрегат — удовольствие небольшое. Проще сходить и купить готовый. Однако, если в средствах человек ограничен, приходится действовать по старинке.

Расходные материалы и инструменты

1. Старый понижающий трансформатор (в этом примере фигурирует 36-вольтовый).
2. Изолента.
3. Мультиметр.
4. Калькулятор.
5. Изолированный провод сечением 0,5–0,8 мм и длиной около 0,9 м.

Инструменты для создания трансформатора: галерея

Последовательность действий

1. Прежде всего узнайте, какое напряжение будет приходиться на 1 виток вторичной обмотки трансформатора. Для этого намотайте 7 витков нового изолированного провода поверх старого, после чего подключите устройство к сети.
2. С помощью мультиметра измерьте напряжение на концах провода вторичной обмотки. Допустим, оно составило 2,9 вольта.
   Витков было сделано 7, следовательно, на каждый приходятся примерно 0,41 вольта. С помощью мультиметра измеряется напряжение на выходе трансформатора
3. Зная это число, мы можем рассчитать, какое количество витков должна иметь обмотка для того, чтобы на выходе было 12 вольт. 12 делится на 0,41 — получается 30. Столько раз следует обмотать изолированный провод поверх старого.
4. Теперь снимите провод, которым были сделаны 7 пробных витков, и измерьте его длину — 126 см в нашем случае. Это число делится на 7 — получается 18. Такова длина одного витка в сантиметрах. Далее 18 умножается на 30 — получается 540 (см). Для создания трансформатора понадобится провод именно этой протяжённости.
5. Поскольку магнитола потребляет постоянный ток, а в сети он переменный, его необходимо выпрямить (а заодно и снизить пульсацию). Для этого к трансформатору с новой 30-витковой обмоткой подключается диодный мост, собранный из 4 стандартных диодов Д226, плюс дроссель, индуктивность которого должна быть как можно выше (найти такой можно в старом ламповом телевизоре или радиоприёмнике). Дроссель подключается параллельно с парой конденсаторов ёмкостью не менее 1000Мкф. Схема готового 12-вольтового трансформатора выглядит так: Трансформатор с подключённым диодным мостом и дросселем

Подключение с помощью зарядного устройства

Как уже упоминалось выше, автомагнитола потребляет постоянный ток напряжением 12 вольт. При выборе адаптера в магазине автовладельцу также следует обращать внимание на силу тока на выходе трансформатора — она не должна быть меньше 5 ампер. Оптимальный вариант — адаптер на 6,5 ампер:

Адаптер на 12 вольт, сила тока на выходе 6.5 ампер

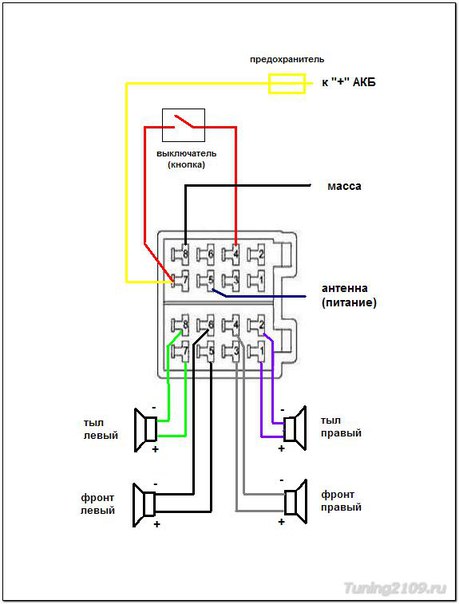

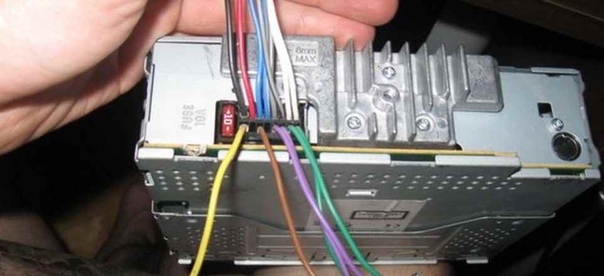

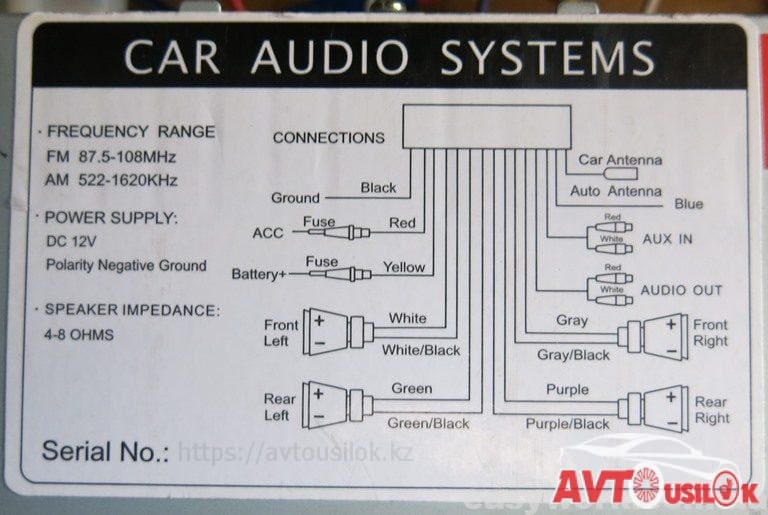

Далее стандартный разъём, с помощью которого магнитола подключается к машине, отрезается, концы проводов зачищаются, соединяются с кабелем адаптера и изолируются.

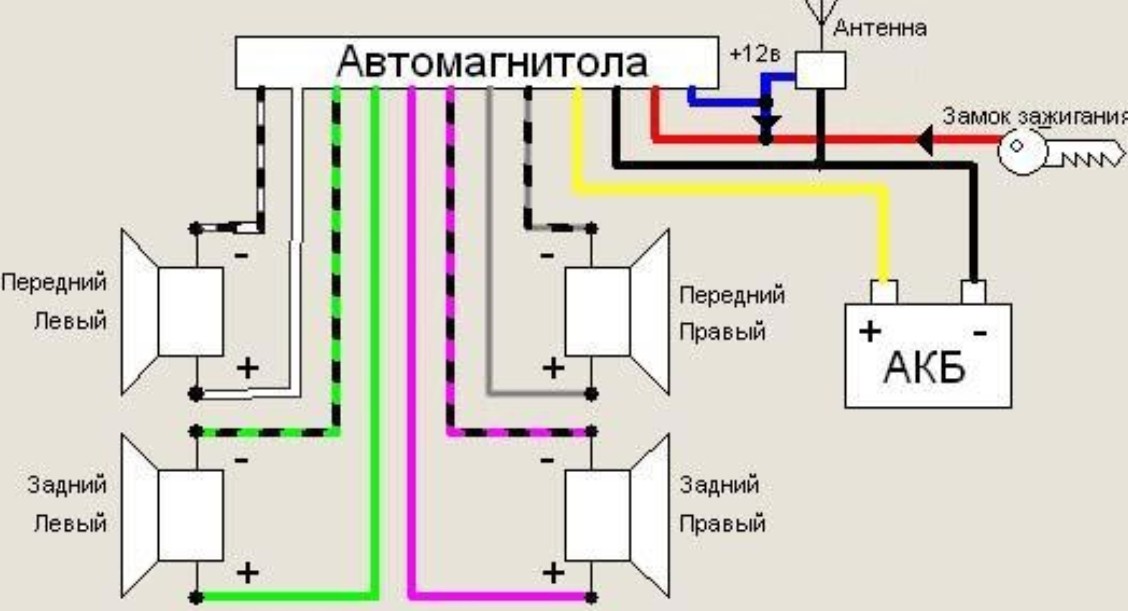

Здесь вместо АКБ (аккумуляторная батарея) подключается готовый адаптер

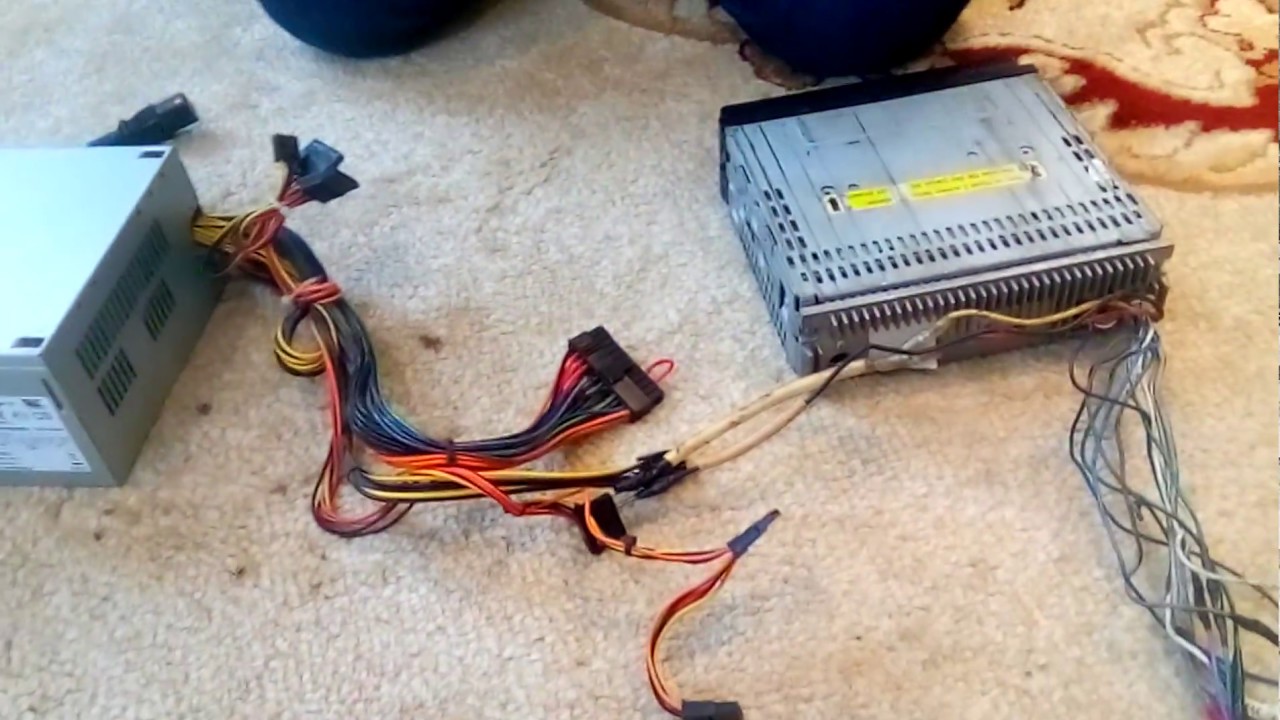

Подключение с помощью компьютерного блока питания

1. Блок питания можно либо купить с рук, либо снять со старого компьютера. Перед подключением он разбирается и осматривается на предмет наличия вздувшихся конденсаторов. Если таковые нашлись, их необходимо заменить. Вздувшиеся конденсаторы в блоке питания подлежат замене
2. После предварительного осмотра блок собирается. Нужно обратить внимание на жгуты питания с разъёмами. Чёрный провод в них является общим, т. е. «минусовым». Жёлтый — это те самые 12 вольт, необходимые магнитоле. По жёлтому проводу подаётся 12 вольт

Если аккумулятор выполнен в форм-факторе АТ, то в нём отсутствует дежурный элемент питания на 5 вольт (он же Standby). После включения блока напряжение появляется на выходах -5, +5, -12 и +12. Так что нужные провода просто откусываются от разъёма и подключаются к магнитоле по схеме, представленной выше.

Блок питания формата АТХ придётся дорабатывать, поскольку у него есть дежурный источник тока Standby, который в компьютерах работает постоянно (даже когда система находится в спящем режиме).

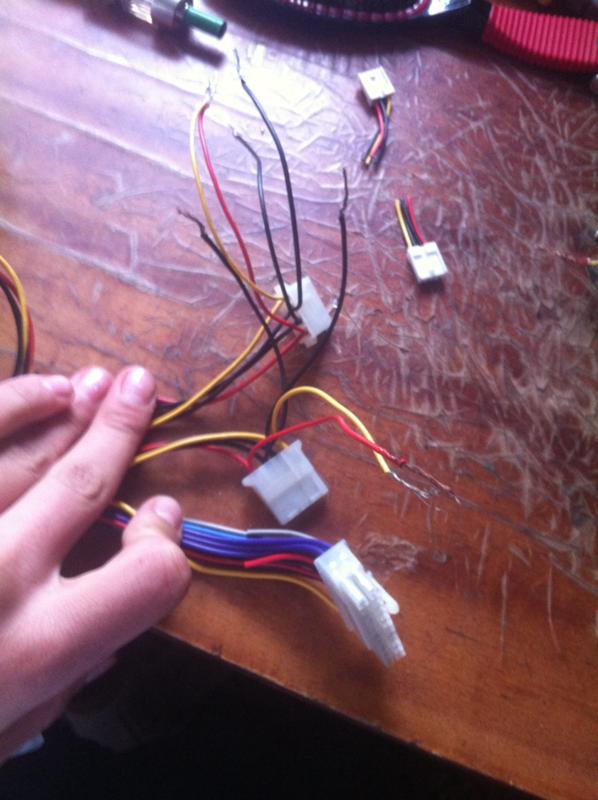

Для получения на выходе необходимого напряжения в разъём блока придётся поставить перемычку, замкнув зелёный и чёрный провода. Только после этого можно подключать магнитолу.

Перемычкой замыкаются чёрный и зелёный разъёмы

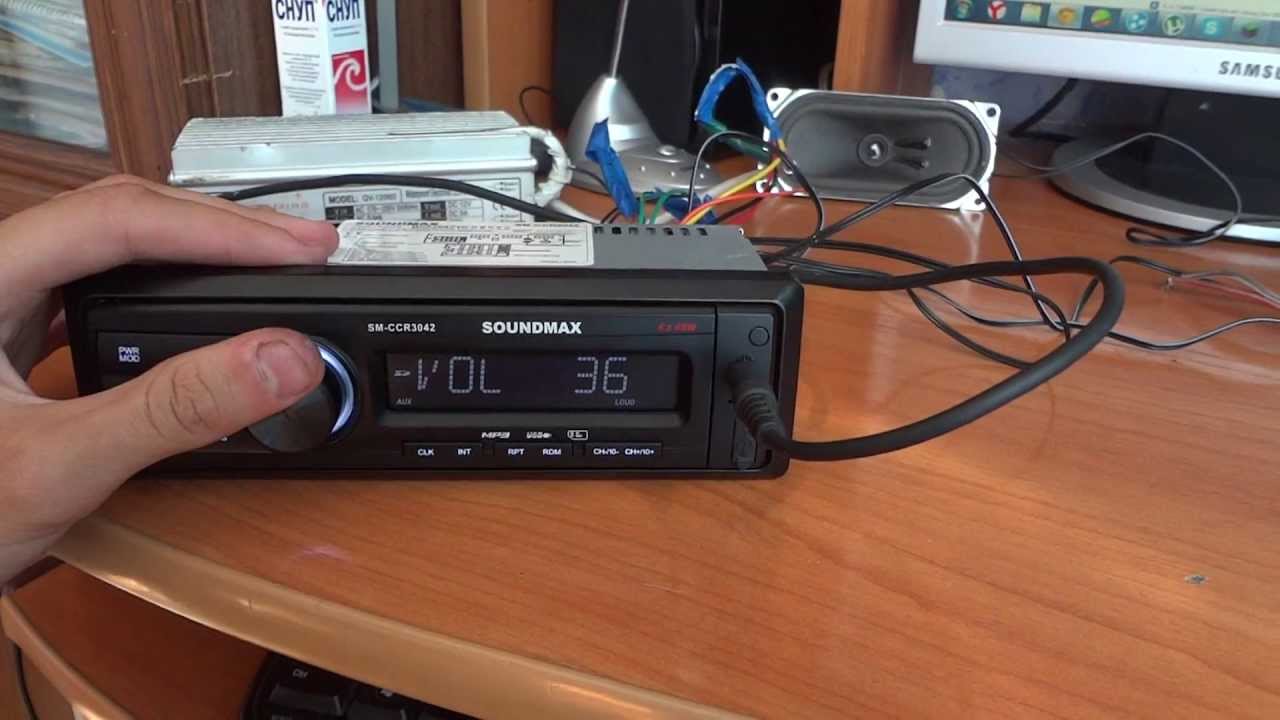

Как подключить автомагнитолу к бытовой сети электропитания: видео

Так сложно ли подключить магнитолу к сети? Как видим, не очень. Главное, ничего не напутать в представленных выше схемах и соблюдать особую осторожность, снимая конденсаторы. В некоторых из них, вероятно, сохранился остаточный заряд. Если неаккуратно дотронуться до контактов, можно получить крайне болезненный удар током.

⚡️Как подключить магнитолу дома | radiochipi.ru

На чтение 5 мин. Опубликовано 30.07.2015 Обновлено 07. 07.2019

Можно утверждать, что автомобильная аудиотехника сейчас существенно превосходит по потребительским характеристикам стационарную того же ценового сегмента.

Самая обыкновенная автомагнитола, из числа недорогих, стандартно имеет выход на 4 акустические системы мощностью по 35 Вт и более, тюнер и CD/МрЗ проигрыватель, USB-вход для воспроизведения аудиофайлов записанных на «флэшке» или карманном МрЗ плеере. Плюс, еще есть НЧ входы для подачи сигнала от внешнего источника, которые можно использовать для воспроизведения любого аудиосигнала, например, с выходов телевизора или DVD-плеера.

При всем этом, по качеству звука автомагнитола обычно опережают большую часть современных музыкальных центров как аналогичной цены, так и более дорогих. При этом воспроизведение низкой частоты у автомагнитолы обычно даже лучше, поскольку её усилитель мощности низкой частоты построен по мостовой схеме, в которой, как известно, нет переходных конденсаторов между выходом усилитель низкой частоты и акустической системой.

Большой плюс автомагнитол, что во многих из них есть раздельная ступенчатая регулировка уровня высоких и низких частот, а так же эквалайзеры, в то время как на большинстве современных музыкальных центров имеются только предварительно настроенные переключаемые установки. Кроме этого побудительным мотивом эксплуатации автомагнитолы в домашних условиях может и наличие «лишней» автомагнитолы.

Например, после замены штатной аппаратуры на более современную может остаться штатный комплект автомобильной аудиотехники. И его вполне можно использовать в качестве домашнего музыкального центра или «дачного» варианта.

Главная проблема – это питание. Автомагнитоле нужен постоянный ток номинальным напряжением 12V и силой тока не менее 10-12А. В продаже встречаются универсальные блоки питания достаточно большой мощности, специально предназначенные для таких целей (у некоторых есть даже разъем «прикуривателя»), но цена таких блоков питания, к сожалению, зачастую сравнима с ценой самой автомагнитолы.

Конечно же радиолюбитель может сделать необходимый блок питания, на основе силового трансформатора от старого телевизора или импульсный источник. Но есть и другое решение, например, можно для питания воспользоваться блоком питания от системного блока компьютера. Компьютерная техника сейчас развивается быстро, и устаревшие системные блоки если не выбрасываются, то идут в разборку, и б/у блок питания от системного блока АТХ можно приобрести на радиорынке очень недорого. Нужен любой АТХ блок питания от компьютера 350- 450W, допускающий ток по линии +12 В не менее 12 ампер.

Блок питания ATX представляет собой металлический корпус из которого выходит жгут разноцветных проводов с разъемами. На рисунке 1 показаны разъемы (если их повернуть дырками к себе). Причем не все из показанных разъемов могут присутствовать у одного и того же блока питания. Например, главный разъем только один, – либо 20-контактный, либо 24-контактный. Разъем для SATA жесткого диска может отсутствовать вовсе. А разъем для дополнительного питания процессора может быть 4-контактный или 8-контактный.

Универсальных разъемов может быть несколько, на них выходит +12V, +5V и общий минус. Для питания автомагнитолы нам понадобится один из универсальных разъемов. И еще нужно перевести блок питания во включенное состояние, для этого нужно соединить контакт PS-ON главного разъема с любым контактом GND. Или зеленый провод соединить с любым черным. Способ подключения к автомагнитоле может быть любым, можно удалить универсальный разъем и подпаять на его место разъем для подключения питания к автомагнитоле, а можно просто отрезать разъем и припаять его к контактам магнитолы или придумать какой-то переходник.

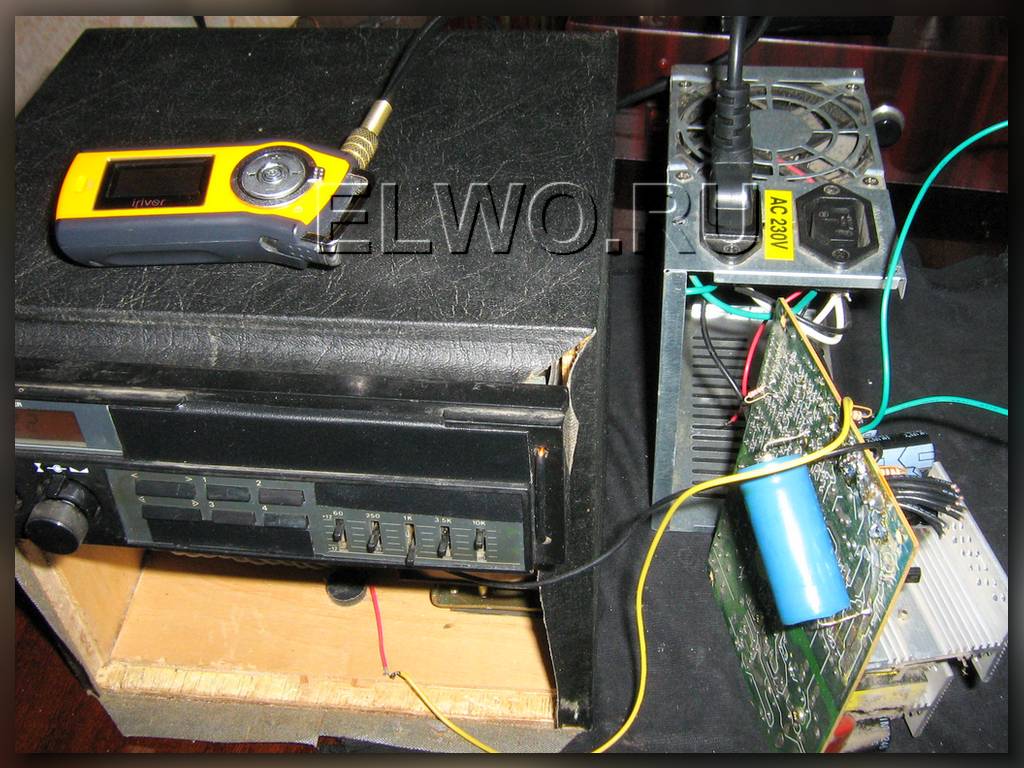

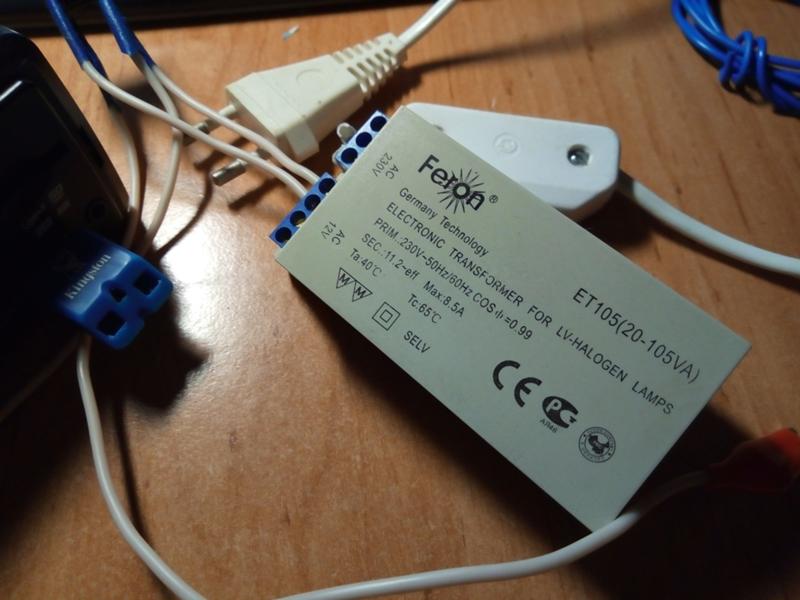

[info]Второй способ, – можно в качестве сетевого источника питания автомагнитолы использовать так называемый «электронный трансформатор», – импульсный источник переменного напряжения 12V (11,5V) для питания галогенных светильников, также хорошо подойдут  светильники Ledel в магазине http://veksd.

ru/ можно их приобрести по низкой цене. [/info]

Для того чтобы ток был постоянным, само собой, на выходе «электронного трансформатора» нужно включить выпрямитель с электролитическим сглаживающим конденсатором емкостью не ниже 10000 мкФ. Здесь даже схему рисовать не нужно, все и так понятно.

Но есть одно «но», – на выходе будет напряжение на холостом ходу существенно выше номинального напряжения бортовой сети автомобиля. Например, у меня был «электронный трансформатор» ET450T-F5 и выпрямительный мост КВРС251 на ток 25А, плюс конденсатор 10000 мкФ, 25V. При этом, напряжение на выходе (на конденсаторе) на холостом ходу было 17,56V, вместо 14,5V, считающимися верхом нормы в автомобильной бортсети.

Сначала меня это насторожило, но после изучения тех.характеристик автомагнитолы выяснилось что максимальное рабочее напряжение питания yнeё18V. То есть, ничего страшного не
будет, к тому же при подключении автомагнитолы напряжение снизилось и было в зависимости от громкости от 12,5 до 16V. Недостаток блока питания на основе «электронного трансформатора» в нестабильности выходного напряжения, но практически это никак не повлияло на работу автомагнитолы. С питанием разобрались.

Теперь стало дело за акустическими системами. Конечно самый лучший вариант – готовые акустические системы необходимой мощности или самодельные, сделанные по всем правилам. Но, да простят меня корифеи акустики, на «дачный случай» можно обойтись и штатными автомобильными «динамиками», установленными к упаковочные коробки из гофрокартона.

Фронтальную стенку коробки, где будет крепится автомобильный динамик, нужно усилить листом ДВП, чтобы она не гнулась бод весом динамика. Врезать отверстие под динамик и закрепить его стандартным крепежом, примерно ток же как динамики крепят на заднюю полку салона автомобиля. Естественно, если так все и оставить воспроизведение НЧ будет неважным.

Потому что все низкочастотные волны, создаваемые динамиком, картон пропускает наружу, а когда фрональные волны взаимодействуют с тыловыми они подавляют друг друга, и низкие частоты ухудшаются. Чтобы этого не происходило нужно заполнить коробку каким-нибудь акустическим поглотителем, например, весьма неплохо работает в этом смысле минеральная вата, которая используется для утепления крыш, мансард и каркасных дачных домиков.

Читайте также статьи: Как подключить магнитолу,

автомагнитолу к сети в 220 В, включить через блок питания от компьютера в домашних условиях, какой нужен источник 12 Вольт, правильно запитать от ноутбука своими руками, подключение, подобрать

Старый автомобильный проигрыватель или радиоприемник пригоден для использования в качестве источника звука в бытовых условиях. На части устройств применены 4 канала для коммутации акустики, что позволяет построить домашний кинотеатр. Перед тем как подключить магнитолу дома или в гараже, следует подобрать трансформатор, позволяющий подать требуемое напряжение на клеммы оборудования.

Подключение через самодельный понижающий трансформатор

Для работы автомобильного головного устройства в домашних условиях требуется подать постоянный ток напряжением 12 В. В качестве источника питания используется фабричный или самодельный трансформатор (сделанный на базе заводской конструкции), который подсоединяется к сети 220 В. Для изготовления узла нужно демонтировать вторичную обмотку, а затем намотать 10-15 витков провода, покрытого лаковой изоляцией.

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.

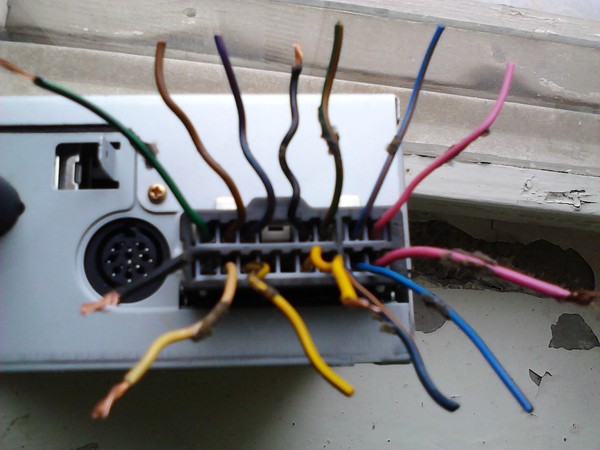

Перед началом работы необходимо определить, какой шнур подобрать для изготовления обмотки. Автомобильная магнитола оборудована усилителем, потребляющим ток до 10-15 А. Самодельный трансформатор должен выдержать нагрузку без перегрева и оплавления изолирующих компонентов. Для улучшения охлаждения применяется установка вентилятора, который подключается на выход диодного моста.

Значение напряжения в обмотке заменяется тестовым прибором, затем пользователь рассчитывает число витков, необходимое для получения 12-вольтового напряжения. Поскольку трансформатор выдает переменный ток, то в цепи нужен выпрямитель, построенный на базе 4 полупроводниковых диодов Д226. В схему включается катушка индуктивности, предусматриваются 2 конденсатора емкостью по 10 тыс. мкФ (расчетное напряжение — 50 В). Диодный мост собирается на пластине гетинакса; возможно применение готового изделия, смонтированного в пластиковом корпусе.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Перейти к тесту »

Полученные детали соединяются кабелями, а затем монтируются в защитном кожухе из негорючего материала. Для коммутации магнитолы нужны отдельные шнуры, которые подключаются к штекеру.

Важно обеспечить правильное соединение кабелей, поскольку при ошибочной полярности оборудование сгорит.

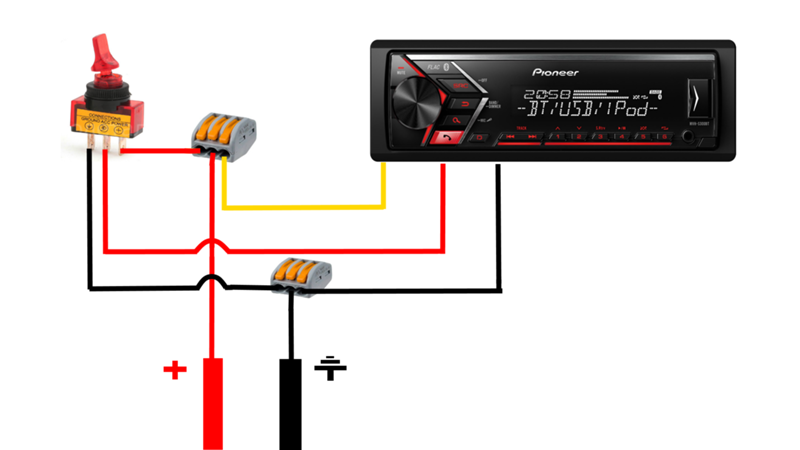

Провод с черной изоляцией подключается к отрицательному выводу, с красной и желтой защитой — выводятся к положительной клемме.

Для включения оборудования предусматривается тумблер, разрывающий положительный кабель. Если пользователь желает сохранять в памяти настройки, то необходимо внести корректировки в схему подсоединения. Желтый провод должен оставаться под напряжением после выключения магнитолы, красный (использующийся для питания усилителя) — оснащается переключателем. Затем подсоединяются акустические кабели, идущие к колонкам, и антенный шнур. Для проверки работоспособности следует включить питание и прослушать работу магнитолы на разных режимах.

Как подключить магнитолу от стационарного блока питания

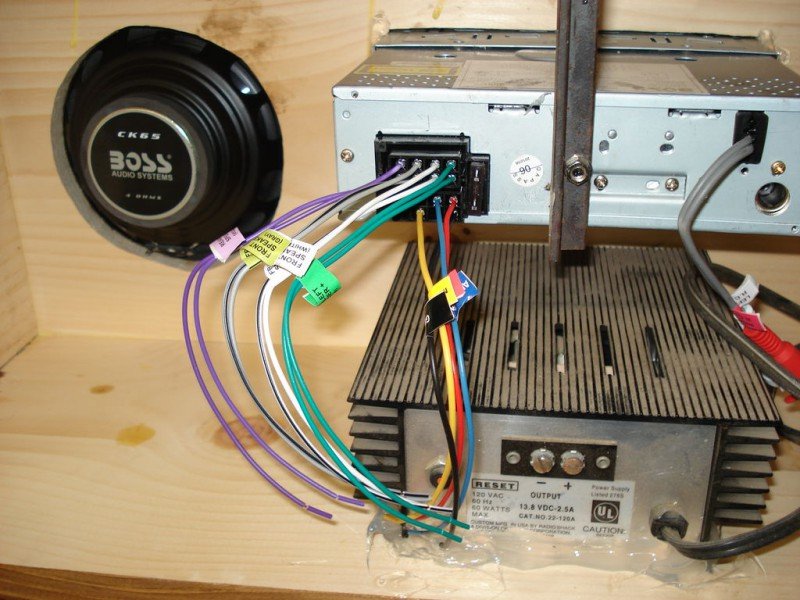

Внешний блок питания для автомагнитолы делается на основе готового изделия, позаимствованного от ноутбука или бытовой техники. Рекомендуется использовать детали, рассчитанные на подключение оборудования мощностью 150-200 Вт и выше. Для подсоединения потребуется отрезать штатный разъем или изготовить переходник, позволяющий подсоединить проигрыватель через блок питания 12 Вольт. Точки соединения кабелей оборудуются разъемами или соединяются пайкой с последующей изоляцией стыков.

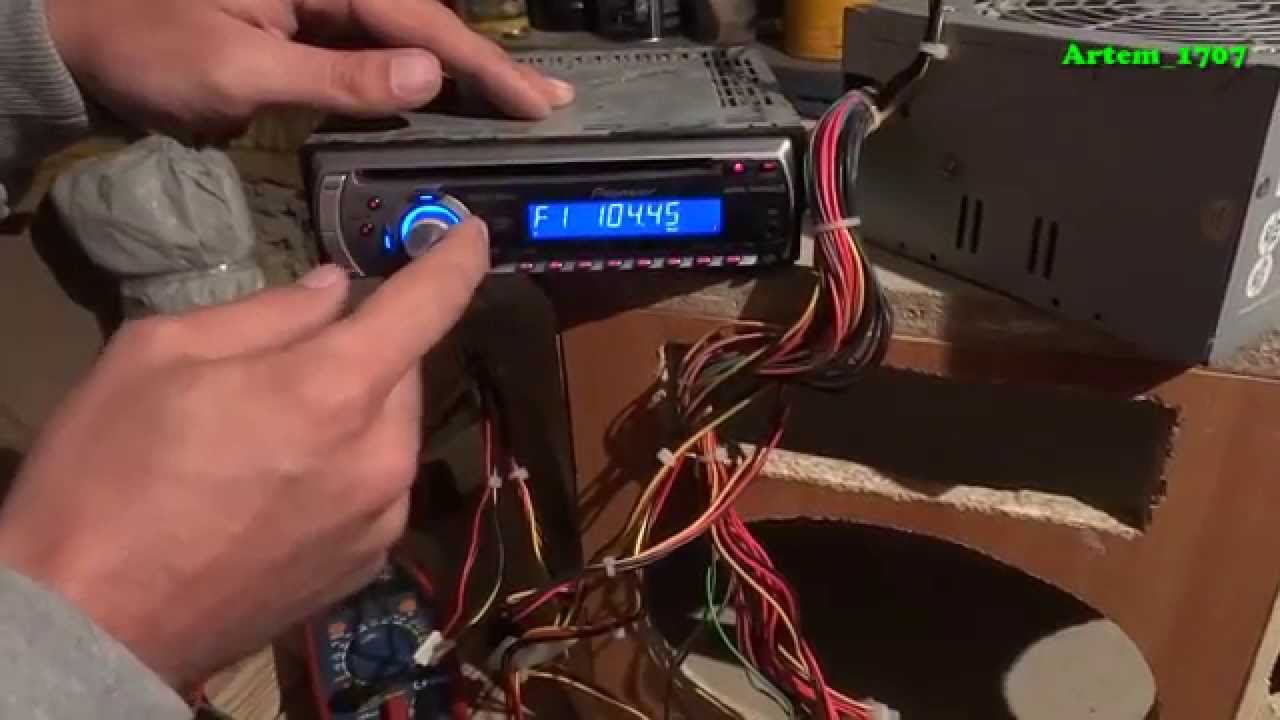

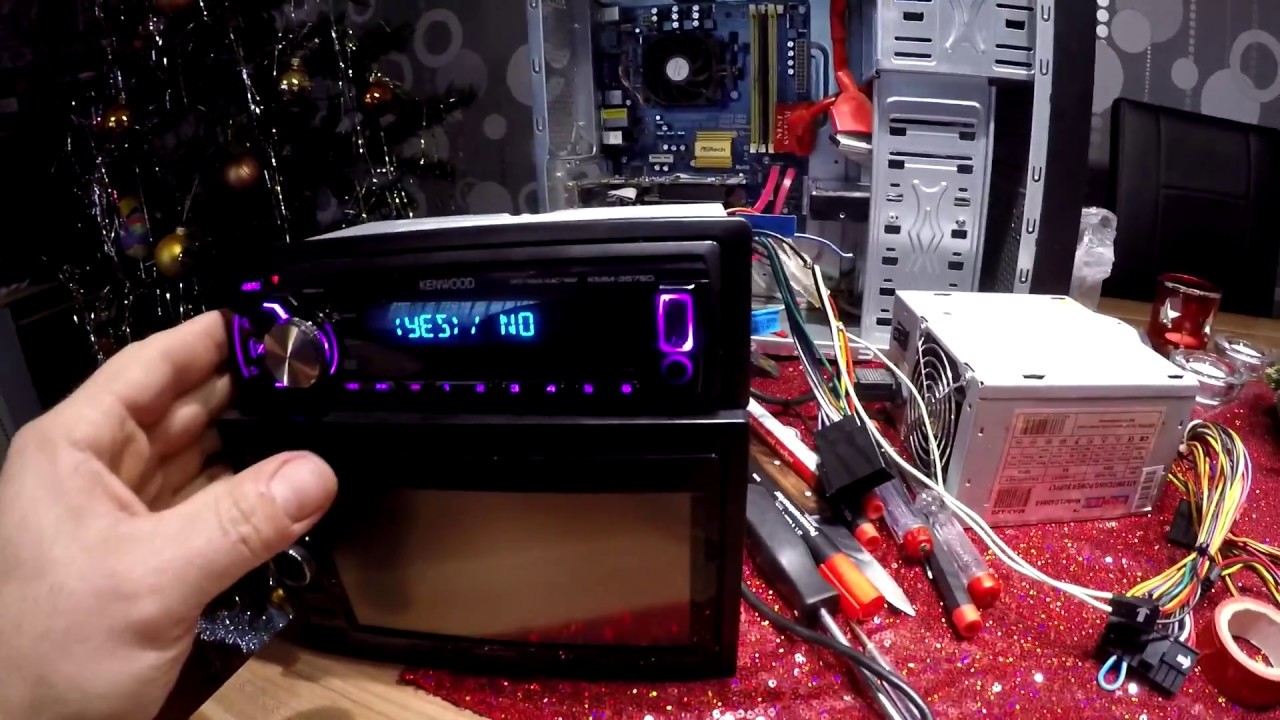

Как подключить к компьютерному блоку питания

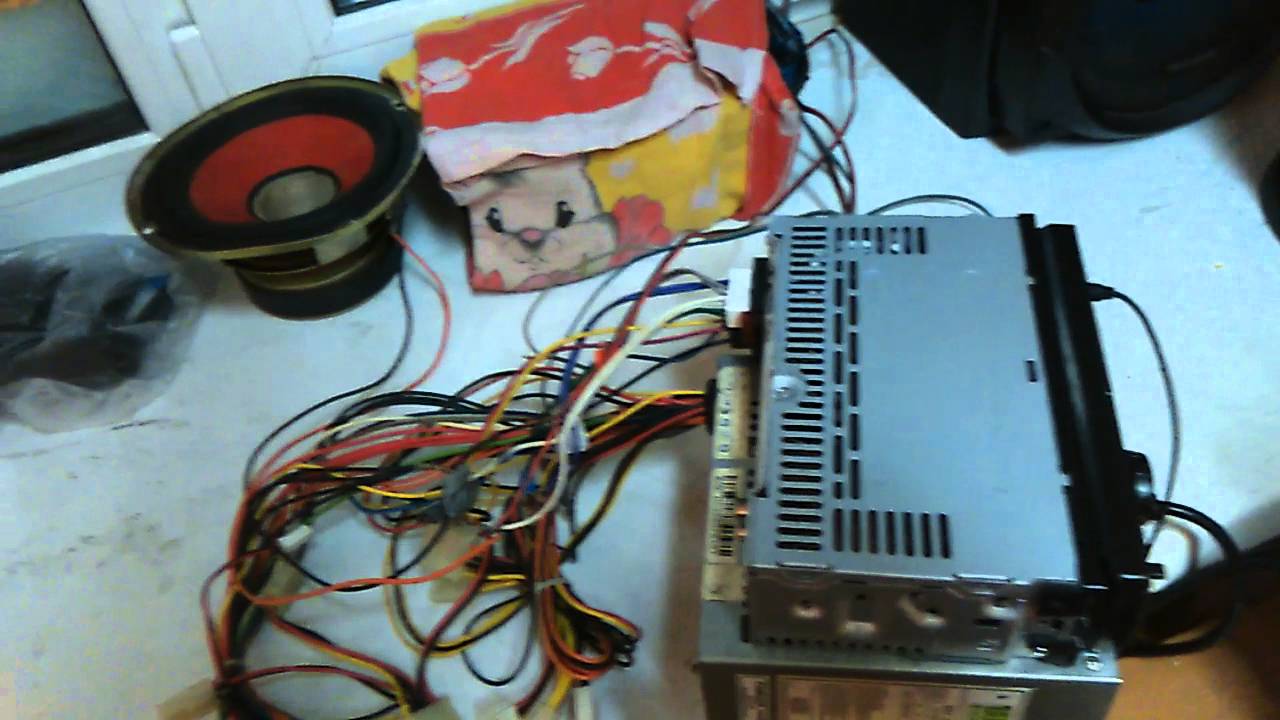

Подключение автомагнитолы от блока питания компьютера является наиболее используемым методом из-за распространенности источников тока и достаточной мощности встроенного трансформатора. Номинальное значение тока, обеспечиваемое трансформатором, указывается на заводской бирке, наклеенной на боковину корпуса. Чтобы подключить магнитолу к компьютеру, потребуется разобрать кабели с выходными колодками, смонтированные на корпусе блока. Для коммутации используется прямоугольная колодка со штекером Molex, содержащая в себе 4 шнура.

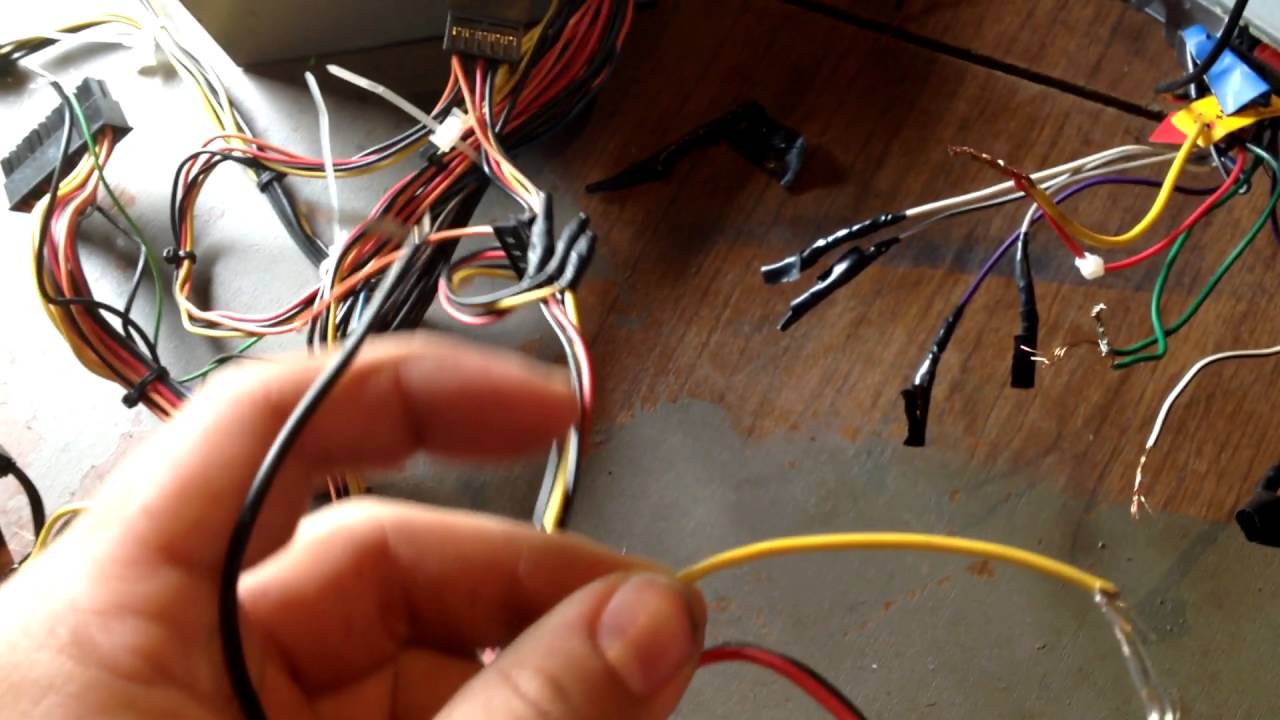

Из штекера требуется вынуть провод с изоляцией желтого цвета, отвечающий за подачу положительного сигнала. Допускается использовать для подсоединения 2 шнура с положительным напряжением (от 2 разъемов Molex). В колодке — 2 кабеля черного цвета, предназначенные для коммутации отрицательного контакта магнитолы, при этом используется тот, который расположен рядом с проводником с желтой изоляцией.

Для работы блока стандарта ATX требуется включить шнур в розетку, а затем замкнуть выключателем 2 кабеля с изоляцией зеленого и черного цвета (они расположены в большом штекере, предназначенном для подсоединения к материнской плате компьютера). При установке перемычки напряжение будет подаваться в момент включения вилки в розетку.

Допускается подключение магнитолы к блоку питания компьютера стандарта АТ, в котором не предусмотрено дежурное питание (подобные изделия использовались в 90-е гг). Напряжение на выходах появляется уже в момент включения вилки в розетку. На части приборов установлен переключатель напряжения на 220 В или 110 В. Перед включением блока требуется проверить положение тумблера.

Перед подключением от компьютерного блока питания рекомендуется вскрыть узел и удалить слой пыли, скопившийся на элементах и вентиляторе. Грязь счищается потоком воздуха и кистью с жестким ворсом. Очистка корпуса, крыльчатки вентилятора и трансформатора улучшает охлаждение деталей, необходимое при подсоединении автомобильной магнитолы с повышенным энергопотреблением. Дополнительно осматриваются конденсаторы — детали с вздутиями подлежат замене на изделия с идентичными характеристиками.

После сборки корпус источника питания окрашивается, на боковую стенку выносятся дополнительные тумблеры.

При изготовлении оборудования своими руками на 220 В следует обеспечить защиту от поражения электрическим током. Компьютерные источники питания оборудованы цепью заземления, которая выведена через коммутационный кабель к штепсельной вилке. Необходимо предусмотреть соответствующий контакт в розетке.

Прямая подача питания от компьютера к автомагнитоле не рекомендуется. При совместной работе устройств трансформатор и выпрямительный контур блока питания испытывают перегрузки, приводящие к выходу из строя изделия. Также при работе усилителя наблюдается падение напряжения (например, при воспроизведении глубоких басов), приводящее к некорректному функционированию компонентов компьютера.

Как подключить к 220 через зарядное устройство

Запитать автомагнитолу от сети 220 В можно через устройство для заряда аккумуляторных батарей, дающее на выходе постоянный ток напряжением 12В. Имеющиеся штатные кабели подсоединяют к магнитоле (с соблюдением полярности). Если в конструкции устройства предусмотрен корректор силы тока, то он выкручивается в максимальное положение. Недостатком конструкции является перегрузка встроенного трансформатора и диодного моста, приводящая к перегреву элементов и выходу зарядного блока из строя.

Как проверить магнитолу

Как проверить магнитолу на работоспособность

Магнитола делает время, проведенное в автомобиле, интереснее и веселее. Так как позволяет прослушать любимую музыкальную композицию, новости по радиостанции и прочее. Кроме этого, она может использоваться и для решения других задач. Например, использоваться в качестве навигатора. Многие современные магнитолы имеют ряд дополнительных функций, которые необходимы водителю во время управления автомобилем.

Данное устройство может быть установлено, как производителем, так и владельцем транспорта. Иногда штатный вариант аппарата последнего не устраивает и решается на выполнение его замены на более новое оборудование. Приобрести магнитолу можно во многих магазинах, которые занимаются продажей автозапчастей.

Выбор устройств у них огромный. Многие производители предлагают разные модели. Несмотря на то, что они дают гарантию на свой товар, необходимо его на работоспособность проверять и самостоятельно. Как показывает практика, намного удобнее это сделать до того, как оно установлено в автомобиль. Так как этот процесс трудоемкий. А в случае неисправности магнитолы потребуется ее демонтировать. На это уйдет много времени и сил.

Проверить выхода на магнитоле

Первое, что следует сделать, после покупки магнитолы проверить выхода на ней. Их роль очень важна для всего устройства. Так как данные выхода обеспечивают его подключение к внешним усилителям звука. В качестве последних могут использоваться сабвуфер, акустика и прочее. Они помогают усилить и улучшить звук, который воспроизводит автомагнитола.

Количество линейных выходов определяется моделью аппарата. Так, их может быть от одной до трех пар включительно. При этом, чем больше, тем лучше. Три пары выходов позволит создать полноценную систему, которая будет иметь усилители на все каналы. Она обеспечит чистое и качественное звучание в автомобиле.

Проверить выхода на магнитоле не сложно. Достаточно взглянуть на само устройство. На нем должна быть хоть одна пара. Конечно, лучше если их три. Несмотря на то, что вы сегодня не планируете использовать дополнительные усилители, со временем ситуация может измениться. Тогда вам непременно потребуются дополнительные выходы. Поэтому о таком ходе событий подумать заранее. При этом проверить их исправность можно и в домашних условиях. Достаточно подсоединить к колонкам.

Как проверить магнитолу на работоспособность?

Проверка магнитолы на работоспособность – несложная задача. Чтобы ее решить, можно обратиться за помощью к специалистам. У них для этого есть все необходимое. Если же вы хотите сэкономить свои деньги, то можно и самостоятельно. Воспользовавшись нашими советами, у вас непременно все получится.

Самый простой способ – это проверить работоспособность магнитолы после ее установки в автомобиль. Для этого необходимо вставить ключ в зажигание и повернуть его до положения ACC ON. Потом включить ближний свет, магнитолу. При этом на устройстве должна сработать подсветка. Ее заметить довольно просто. Все кнопки магнитолы подсвечиваются, что помогает их увидеть в темноте. Если это не произошло, то устройство неисправно, а точнее его коннектор. Исправить ситуацию поможет его замена.

Что касается проверки работоспособности устройства, то это можно сделать и до включения зажигания. С этой целью потребуется нажать кнопку запуска на аппарате. После чего посмотреть на его реакцию. Оно должно заработать. Потом выключите, заведите машину и снова включите. Если магнитола не будет работать, то следует проверить, правильно ли она подключена, целы ли ее предохранители.

Кроме этого, необходимо определить качество звука. За данную функцию отвечает соответствующая ручка. С помощью нее можно прибавить и убавить громкость. Если замечены дефекты в ее работе, то потребуется полная замена устройства.

Также не стоит забывать и об остальных кнопках, которые есть на магнитоле. Необходимо проверить и их работоспособность. Это можно сделать, используя инструкцию по эксплуатации устройства.

Еще один не маловажный момент – это чтение дисков магнитолой. Так как это является, пожалуй, ее основной функцией. Для проверки, потребуется диск. При этом он должен быть в идеальном состоянии и открываться на других устройствах. Его вставляют в магнитолу и выбирают команду воспроизведения. Оно должно походить без задержек и качественно. Данную процедуру следует повторить несколько раз, при выключенном и включенном зажигании.

Наличие дополнительных разъемов тоже обязывает выполнить их проверку. Для этого потребуется флешка с музыкальными композициями. Ее лучше предварительно проверить на других устройствах. Это позволит быть уверенным в работоспособности флеши. Ее вставляют в соответствующий разъем и включают. В случае его отказа от работы причина может быть не в магнитоле, а в проводе, отвечающем за соединение устройства и разъёма.

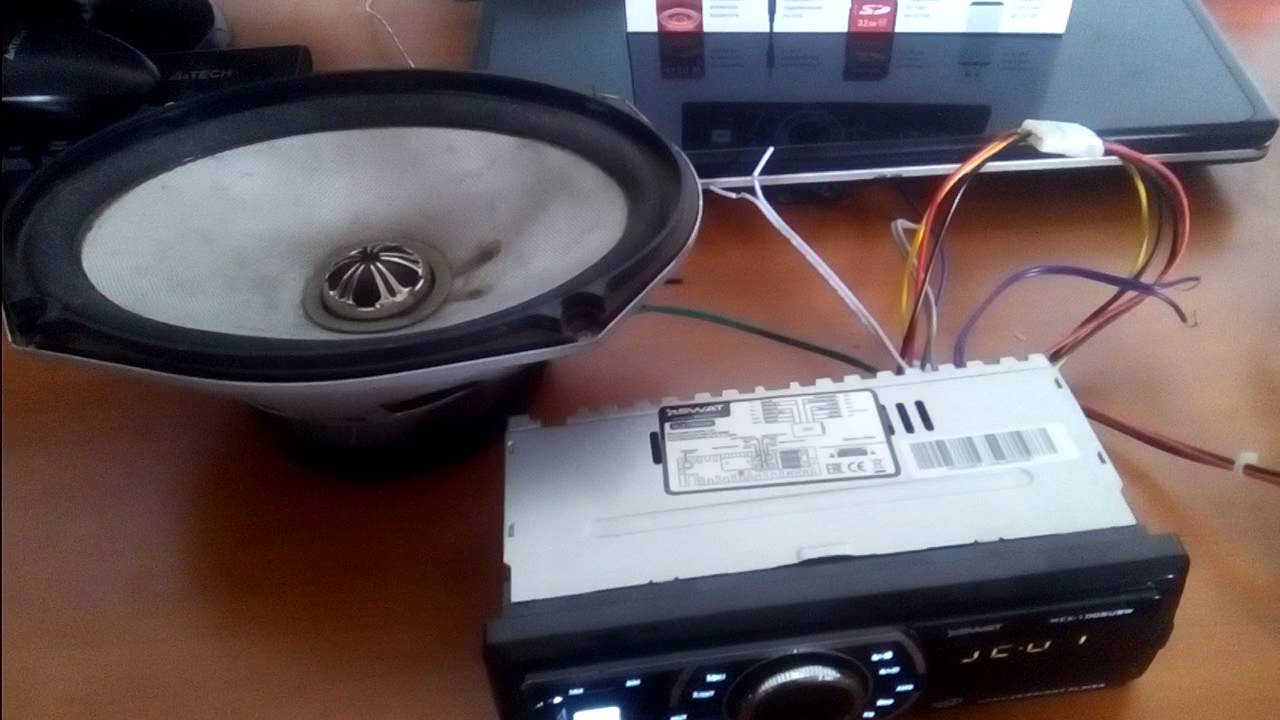

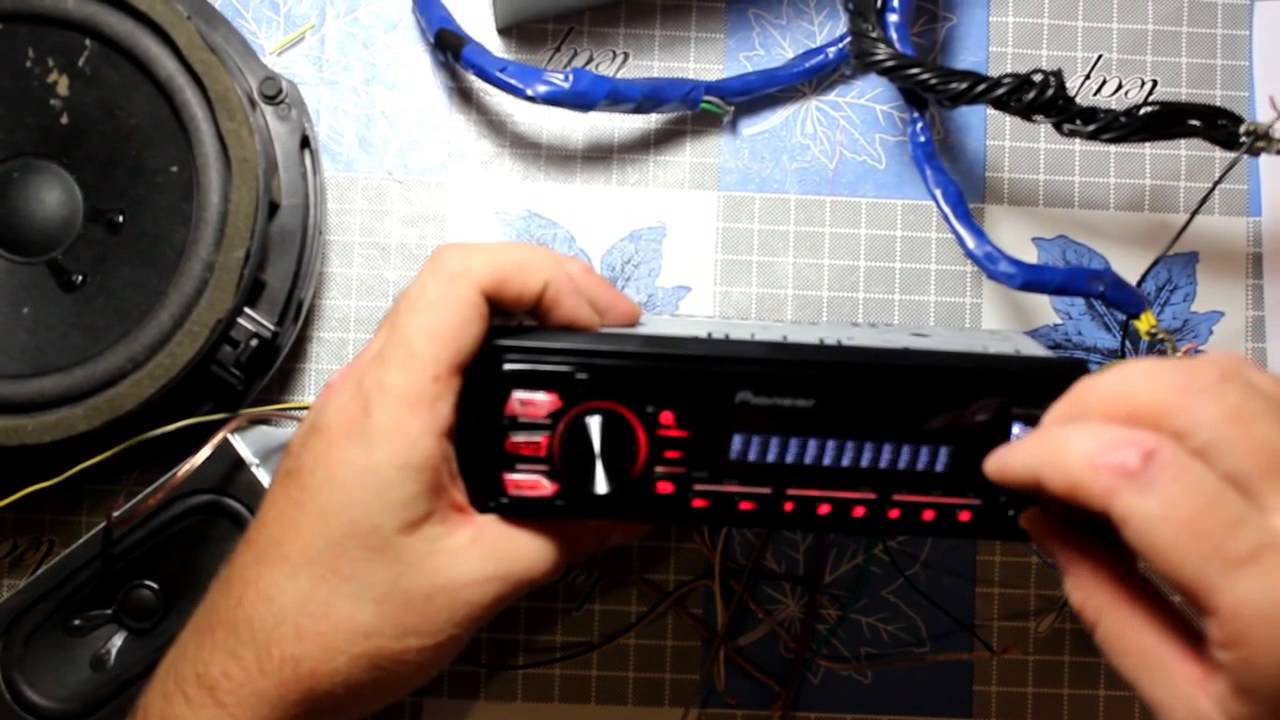

Как проверить магнитолу дома?

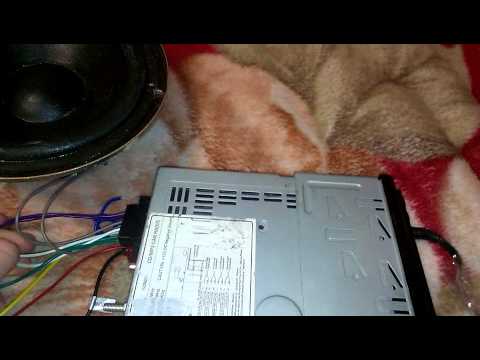

Довольно часто возникает необходимость проверить, исправна ли магнитола еще до ее установки в автомобиль. Это сделать труднее, но вполне реально. Для этого необходимо создать определенные условия.

Так, первое, что необходимо, это источник питания 12 воль, при этом на 3 Ампера. В качестве него можно использовать автоаккумулятор, выпрямитель, зарядное устройство. Он может быть подобран исходя из того, что у вас есть под рукой. Особо не принципиален его вид. Главное, чтобы устройство отвечало требованиям, которые к нему предъявляются.

Второе, что необходимо, – колонки или динамики. После того, как собраны все устройства, выполняется их подключение к самой магнитоле. Оно должно проводиться правильно. В этом поможет схема, которая находится на ее крышке. Изучив ее можно увидеть, что необходима антенна. В качестве нее отлично подойдет любой кусок провода. Такой процедуры будет вполне достаточно для того, чтобы магнитола начала работать. При этом не забудьте включить на ней звук. Но делать это на всю мощность не стоит. Уже с первых секунд будет все понятно.

Как проверить магнитолу в домашних условиях: от аккумулятора, на работоспособность

Современные автомобильные магнитолы позволяют не только слушать музыку с носителя или по радио — они могут играть роль навигатора, телевизора, помогают общаться по телефону со свободными руками. Чтобы убедиться в том, что купленное устройство работает, необходимо знать, как проверить магнитолу в домашних условиях до установки на машину.

На что обратить внимание

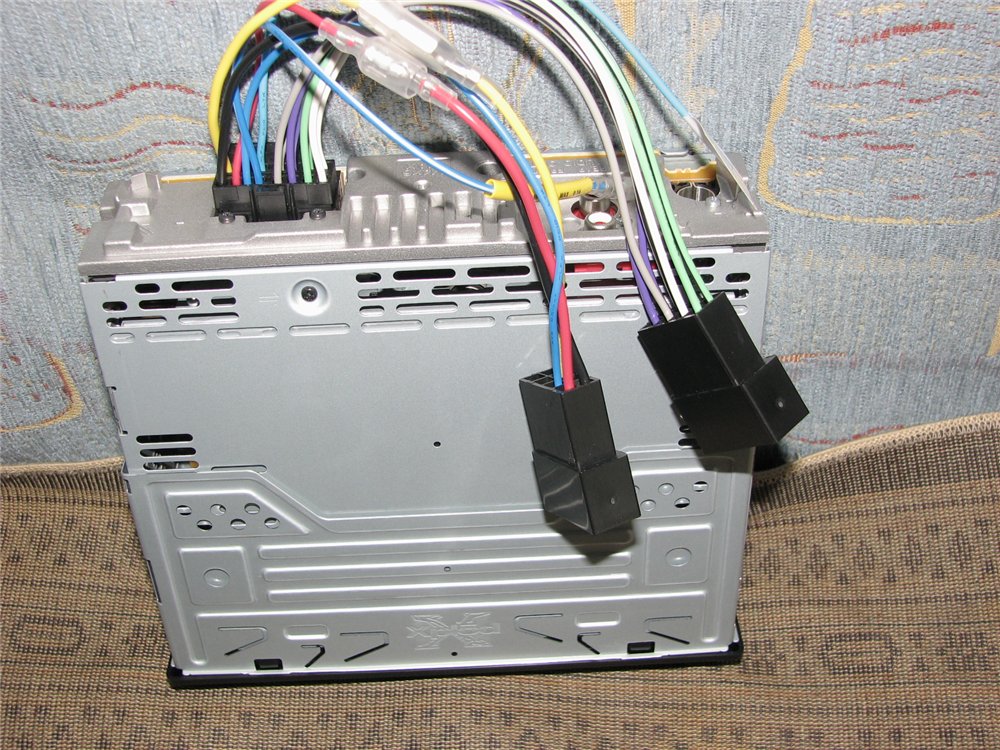

Следует проверить наличие коннектора, подходящего к выбранной магнитоле. С его помощью устройство подключается к бортовой сети и акустической проводке. Инструкция поможет разобраться с настройкой и назначением органов управления. Схема подключения и основные параметры также наносятся на этикетку на верхней стенке магнитолы.

Стоит обратить внимание и на мощность автомагнитолы. Для легковой машины будет хватать от 10 до 45 Вт на канал, а для грузовой — свыше 60 Вт на канал. Каждый провод имеет свой цвет.

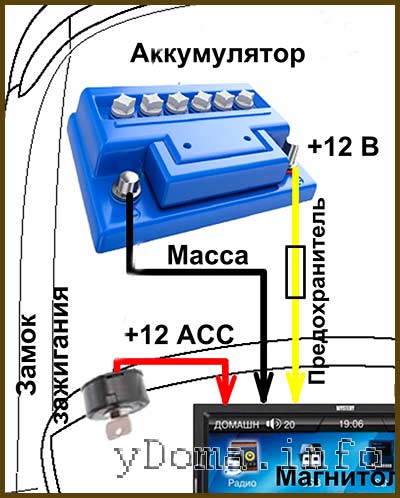

Согласно общепринятой маркировке, питание на магнитолу от бортсети подается на красный и желтый провода, а с магнитолы на активную антенну — по голубому проводу.

Для дополнительной защиты следует также поставить предохранители на авто номиналом не менее 5 А. Чтобы сделать «блютуз» на магнитолу, можно установить в автомобиль FM-модулятор, оснащенный этой функцией.

Проверить выхода

Для этого этапа подойдет колонка, которая будет устанавливаться в автомобиле. Можно использовать другой заведомо исправный громкоговоритель, имеющийся в распоряжении. Для подключения динамиков автомобиля нужно ориентироваться на схему на верхней этикетке. Например, левый передний канал выводится на белый и белый с черной полосой провода. После этого магнитола включается, и проверяется наличие и качество звука.

Рекомендуется устанавливать средний уровень. Таким же образом проверяются остальные пары. Провода для их подключения имеют серый, зеленый и фиолетовый цвета.

Провод с полоской — это общий провод, подсоединенный внутри магнитолы на ее корпус.

На провод без полоски подается напряжение звуковой частоты с выходной микросхемы.

Варианты проверки дома

Есть несколько возможных вариантов проверки на работоспособность. Прежде всего необходимо подготовить источник питания. Чтобы проверить магнитолу дома, подойдет свежая батарея АКБ от аккумулятора, зарядное устройство либо выпрямитель. Выходное напряжение во всех случаях должно составлять 12 В, а ток — не менее 6 А. Отрицательный полюс источника подсоединяется к черному проводу. Для подключения «плюса» красный и желтый провода соединяются вместе и подключаются к положительному полюсу источника.

Также необходимо приготовить антенну. Для этого подойдет кусок провода достаточной длины — не менее 40 см. Для проверки исправности секции проигрывателя следует приготовить флеш-накопитель с музыкальными файлами. Создавать последние необходимо в соответствии с общими требованиями:

• формат — MP3;
• битрейт — 128 или 320;
• частота дискретизации — 44.1;
• кодер — LAME;
• каналы — стерео.

При наличии дисковода следует записать диск CD-RW. Перед тестированием обоих носителей следует убедиться в их читаемости, проверив на нескольких устройствах. Один конец антенного провода прикрепляется к стене, потолку или другой точке гаража или дома, изолированной от земли. Другой конец аккуратно вставляется в гнездо. После выполнения всех подключений следует включить питание, нажав на кнопку. Если устройство не отреагировало, то встроенный в магнитолу предохранитель перегорел.

После включения следует разобраться, как проверить автомагнитолу в домашних условиях. Например, оценить качество работы тюнера можно, выполнив автоматический или ручной поиск. Звук точно настроенной радиопередачи должен быть качественным, без шума, а чувствительность тюнера — достаточной, чтобы принимать станции, расположенные в 30-60 км от места проверки.

Дальше проверяются проигрыватели. Следует аккуратно вставить CD-диск или флешку в соответствующий слот на магнитоле. В случае исправности дисковод втянет носитель в устройство, считывание займет несколько секунд. Звук должен воспроизводиться ровно, без пауз и перескакиваний.

Типичные неисправности автомагнитолы: как их найти и устранить?

Автомобильная магнитола, как и любое другое устройство или механизм в машине, может выйти из строя. Как показывает практика, ремонт автомагнитол обычно проводится в случае неправильной эксплуатации устройства или при возникновении неисправностей, не связанных с использованием. В этой статье мы предлагаем ознакомиться с основными причинами и способами устранения поломок аудиосистем.

Штатная автомобильная магнитола

Ни для кого не секрет, что со временем эксплуатации механические элементы мультимедийной системы имеют свойство изнашиваться. Итак, если система не включается или отключается, необходимо произвести либо ее ремонт, либо замену.

Но для начала давайте разберемся в основных причинах, по которым не работает магнитола:

1. Загрязненность устройства. Если перестала работать магнитола, это может быть связано с загрязнением механизмов — между ними может скапливаться грязь или пыль, особенно, если система используется в жестких условиях. Как правило, в таком случае ломаются оптические либо механические компоненты. Одним из признаков загрязнения является залипание диска и невозможность его нормального воспроизведения.
2. Также причиной, могут служить механические неисправности. Такой тип поломки обычно связан с цепью питания. Если подключение головного устройства было произведено неправильно изначально, либо для электроцепи характерны резкие перепады, то удивляться нечему. Первый симптом проблем с цепью питания — это отсутствие подсветки экрана или невозможность запуска магнитолы.

Плата аудиосистемы для авто

Неисправности и способы их устранения

Перед тем, как вытащить магнитолу из машины и приступить к ее ремонту, ознакомьтесь с перечнем неисправностей, характерных для аудиосистем. Достать и отремонтировать автомагнитолу из машины — не такая проблема, но перед тем, как ее вытащить, необходимо точно знать, что ремонтировать.

Отсутствует подсветка дисплея или система не включается

1. Возможно, проблема заключается в отсутствии питания на +5. Если вы решили достать устройство и отремонтировать своими руками, в первую очередь нужно уделить внимание диагностике второго контакта разъема СN701. На нем должно быть напряжение в плюсе на 14 вольт, это напряжение должно передаваться на коллекторы транзисторов. Если напряжения нет, ремонт автомагнитол заключается в замене транзисторов либо стабилитрона.
2. Отсутствует сигнал активации питания. Перед тем, как производить ремонт автомагнитол, нужно проверить напряжение + 4.8 вольта на сороковом контакте контроллера IZ901. Также следует проверить наличие импульса на третьем контакте контроллера.

Прозвонка мультимедийной системы мультиметром

Автомагнитола включается, но нет звука либо фонит

Ремонт автомагнитол самостоятельно или у специалиста требуется проводить, если громкости звука нет или при увеличении громкости и проигрывании треков звук фонит.

Вариантов может быть несколько:

1. При запуске двигателя звука нет. Если звук пропал и при увеличении громкости или его нет, обычно это связано с отсутствием сигнала Stand.By. В этом случае, когда звук пропал и его нет, следует проверить импульс высокого уровня на +4.8 вольт. Речь идет о четвертом контакте контроллера IC901. Если звук пропал, при этом импульса нет, то ремонт автомагнитол заключается в замене контроллера. Если при запуске двигателя и увеличении громкости звук пропал, нужно произвести диагностику четырех контактов усилителей мощности.
2. При запуске двигателя звук фонит. Если звук фонит при увеличении громкости, проверьте наличие напряжения на базах, полученный параметр не должен быть равен нулю. Часто бывает, что звук фонит при увеличении громкости по причине нулевого напряжения — если это так, то ремонт автомагнитол будет основываться на замене транзисторов. Также звук иногда фонит при повышении громкости из-за нерабочей кнопки Mute — есть вероятность, что проблема заключается в контроллере. Если с громкостью звука возникли проблемы, нужно произвести диагностику транзистора Q802.
3. Проблемы с громкостью могут быть обусловлены неработоспособностью одной или нескольких схем на усилителе. Если звучания нет, нужно продиагностировать весь «путь» от входа и до выхода каждой схемы. Ремонт магнитол сводится к замене переходных конденсаторов или схем.

Не читает диски, флешку либо диск застрял

Почему магнитола не читает флешку или диск после запуска двигателя? Диск застрял, заикается, система не видит флешку?

Причины могут быть следующие:

1. Магнитола не читает флешку, не видит диск или диск заикается либо застрял после запуска двигателя. Возможно, устройство просто не понимает формат записи. Ремонт магнитол в данном случае не требуется, нужно просто записать диск в другом формате.
2. Если система при старте двигателя не видит диск, диск застрял, заикается или греется, это может быть связано с загрязнением оптической линзы. Как сказано выше, проблемы в работе кнопок и устройства в целом после запуска двигателя могут быть связаны именно с грязью. В этом случае проблема решается путем использования специального чистящего диска. Эксплуатация такого диска осуществляется в соответствии с требованиями, указанными в инструкции. Можно произвести самостоятельную очистку системы путем продува элементов или очищением с помощью ватки.
3. Еще одной причиной может служить отсутствие тока лазера, избавиться от такой неисправности можно путем его регулировки.
4. Неработоспособность шлейфов и проводов. Возможно, в ходе эксплуатации авто внутри конструкции просто ослабли шурупы, либо это может быть протечка резисторов.

Не работают кнопки

Не работают кнопки — причин несколько. Во-первых, это может быть механическое повреждение кнопок. Чтобы восстановить работоспособность кнопок, необходимо разобрать переднюю панель и проверить состояние контактов. Возможно, контакты от кнопок просто отходят и их необходимо перепаять. Если кнопка является неработоспособной, то ее придется менять.

Во-вторых, проблема с кнопками может быть обусловлена сбоем в работе программного обеспечения. Неисправность решается путем перезагрузки аудиосистемы и возврата ее функционала к заводской конфигурации. Все настройки будут стерты из памяти. После возвращения к заводским настройкам устройство необходимо отключить на несколько минут.

Устройство греется

Если магнитола греется и произвольно выключается, причин может быть несколько:

1. Система греется и выключается в результате плохой запитки. Отсутствие питание приведет к тому, что магнитола выключается произвольно, либо это связано со сбоями в питании. Когда магнитола греется и выключается, нужно проверить кабель питания — возможно, он просто отходит или переломился, тогда его придется менять.
2. Девайс греется из-за плохой вентиляции и при перегреве выключается. Если система греется, это говорит о недостаточно вентиляции. Такая неисправность актуальна для магнитол Pioneer и, как уверяют автовладельцы таких систем, в этом нет ничего страшного. Но если система греется постоянно и при этом выключается, нужно продумать дополнительную вентиляцию.
3. Иногда устройство выключается из-за сбоев в обеспечении программном. Такую неисправность можно попытаться решить путем сброса магнитолы к заводским настройкам.

 Загрузка …

Видео «Ремонт не включающейся магнитолы своими руками»

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

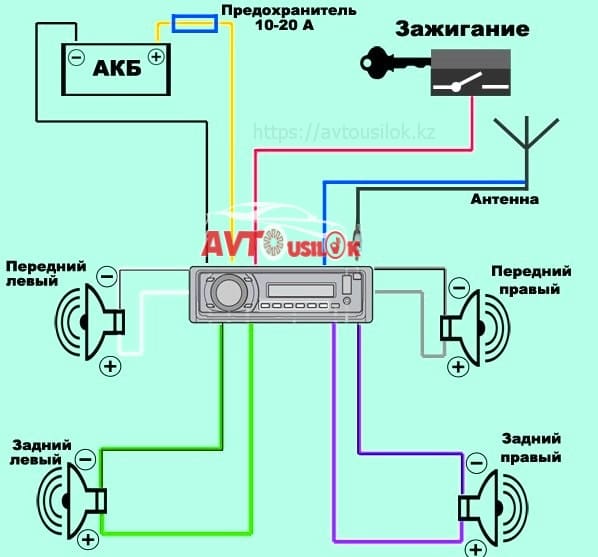

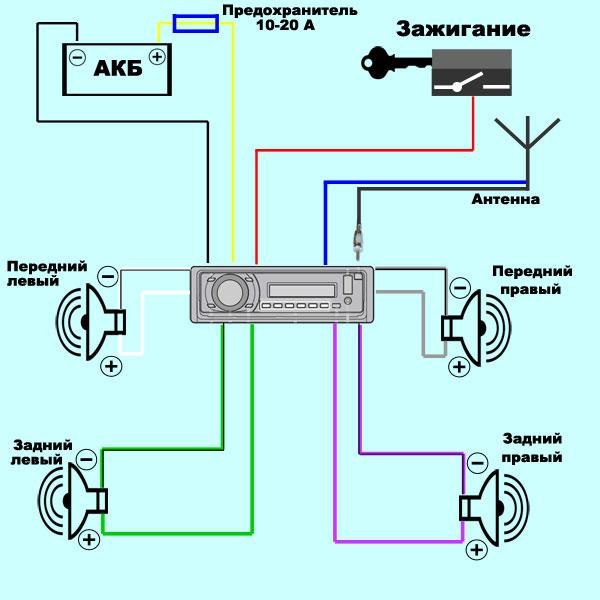

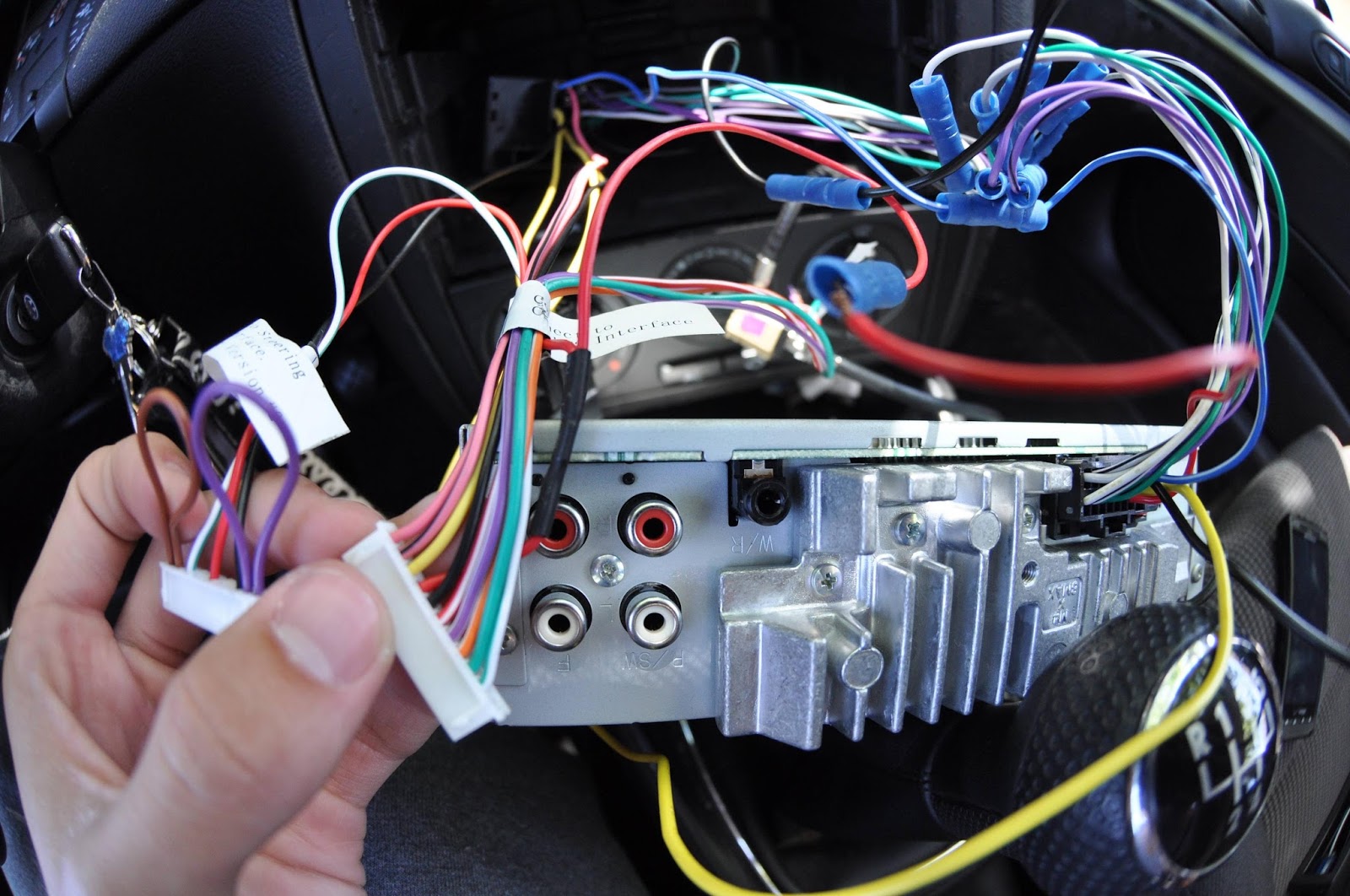

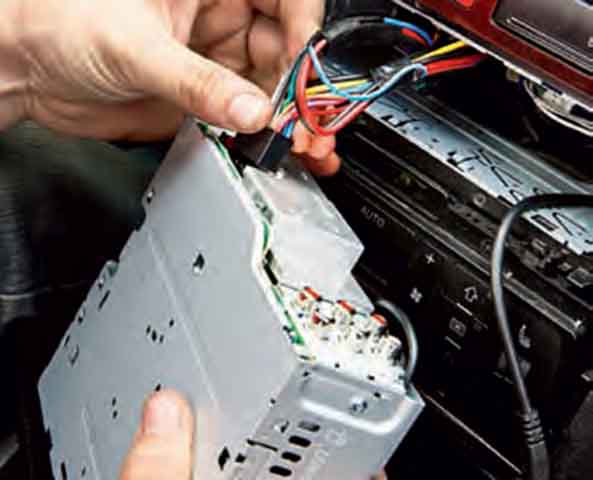

Как подключить магнитолу в машине: Инструкция, видео, схема

Вы решили подключить магнитолу самостоятельно, но увидев количество проводов, которые выходят из неё испугались что не справитесь? На самом деле ничего страшного здесь нет, и в данной статье мы разберемся, как подключить магнитолу в машине.

С чем можно столкнуться при не правильном подключении автомобильной магнитолы?

Нельзя сказать, что для правильной установки магнитолы совсем не нужно обладать никакими умениями. Желательно иметь хотя бы начальный опыт подключения электротехнических устройств, но это не является обязательным условием, следуя инструкции, выполнить установку сможет человек и без какого-либо опыта. Чтобы понять, все ли было сделано правильно, стоит проследить за работой магнитолы. Признаком допущения ошибки будет наличие следующих факторов:

• Выключается магнитола при увеличении громкости.
• При выключении зажигания сбиваются настройки магнитолы.
• Магнитола садит аккумулятор в выключенном состоянии.
• Звуковой сигнал заметно искажается, особенно при прослушивании на высокой громкости.

В очень редких ситуациях виноват не тот, кто подключал, а продавец, который продал некачественное изделие. Конечно, этот вариант исключать нельзя, но перепроверить схему подключения все же потребуется.

Размер и виды автомобильных магнитол

Универсальные магнитолы имеют стандартный размер, он может быть 1 – DIN (высота 5 см, ширина 18 см.) и 2 DIN. (высота 10 см, ширина 18 см.) Если вы меняете магнитолу с большой на маленькую (с 1 –DIN, на 2 – DIN) вам понадобится докупить специальный кармашек,  который будет закрывать недостающий дин. По подключению данные магнитолы имеют все одинаковый разъём его название ISO или ещё его называют евро разъём.

Магнитола размером 1 -DIN Магнитола размером 2 — DIN Карман для установки магнитолы 1 -DIN

Штатные магнитолы устанавливаются на автомобили с завода, и имеют нестандартный размер, в данном случае есть два варианта установки магнитолы. Первый самый простой, вы приобретаете такую же штатную магнитолу и устанавливаете её, она подходит по размером и подключается к штатным разъёмам. Но стоимость данных магнитол зачастую имеет неадекватную цену. А если вы нашли бюджетный вариант, то с вероятностью 100% это будет китай, который не особо славится качеством звучания, и надёжностью. Второй вариант заключается в установке «Универсальной» магнитолы за место штатной, но для этого вам понадобятся переходная рамка, которая является переходником со штатных размеров магнитолы на универсальные, т.е. 1 или 2-DIN. рамка выполняет декоративную роль, закрывая лишние отверстия.

Если в вашей 2 дин магнитоле есть ЖК дисплей значит к ней можно подключить камеру заднего вида, а как это сделать мы подробно рассмотрели в «этой статье»

Подсказка для владельцев TOYOTA. У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. В данном случае вам можно поискать “Проставки для магнитол Toyota” они размером по 1 см. и вы без проблем сможете установить магнитолу стандартного размера, т.е. 2 – DIN, для установки 1 – DIN вам ещё потребуется докупить кармашек.

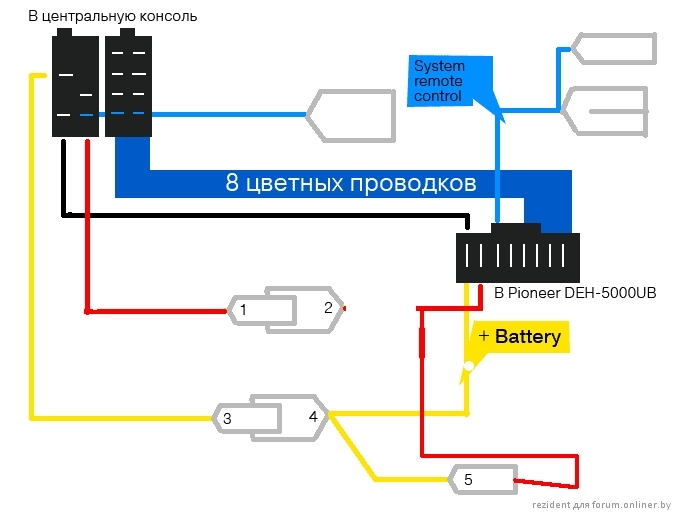

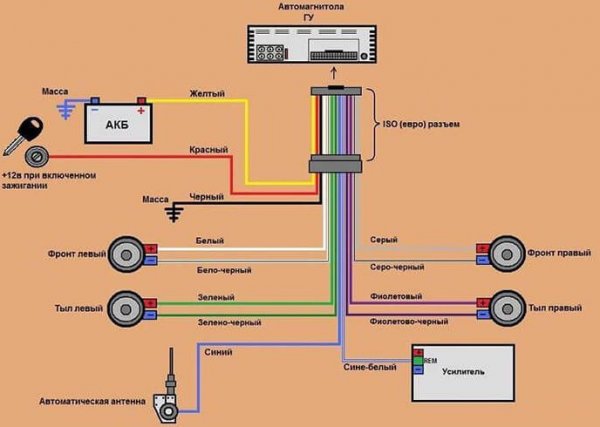

Подключение магнитолы.

Автомобилей существует много, и у каждого из них может использоваться свой набор разъемов для подключения такой техники. По большому счету, есть три варианта:

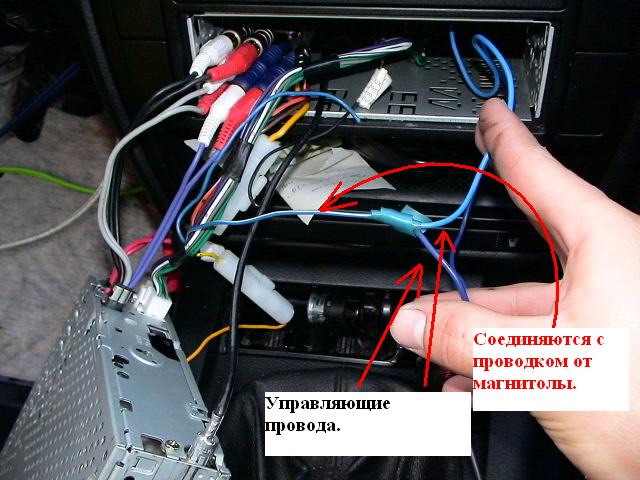

1. Вариант первый, самый благоприятный. У вас в автомобиле уже имеется фишка, к которой всё правильно подключено, т.е. все динамики, силовые провода, антенные выведенные на эту фишку, и  всё правильно подключено. Такое встречается но, к сожалению очень редко. Это говорит о том, что вам повезло, вы просто подключаете к данной фишке свою новенькую магнитолу, и всё у вас работает.
2. Нужные провода проведены и подключены, при этом, гнездо у магнитолы отличается от штекера автомобиля.
3. Отсутствует вывод проводов питания или же это было сделано неправильно.

С первым пунктом примерно все понятно. Когда гнездо устройства не совпадает с разъемом, то потребуется использовать переходник. Несмотря на то, что эти разъемы чаще всего являются индивидуальными для каждой модели, многие фирмы практикуют поставку отдельного переходника ISO. Если же и переходника нет или же его формат в данном случае не подходит, можно или приобрести такой переходник или скрутить провода самостоятельно. Разумеется, второй шаг более долгий, сложный и рискованный. Занимаются подобным лишь технические центры, имеющие опыт подобных процедур, поэтому перед тем, как подключить магнитолу в машине таким образом, нужно очень хорошо все обдумать.

Подключение переходника ISO — Toyota

Если же есть желание выполнить скрутку самому, нужно проверить соответствие проводов на магнитоле и разъеме машины. Только при совпадении цветов можно сделать отключение аккумулятора и отсоединение разъема авто и аудиосистемы.

Как подключить автомагнитолу и не запутаться в проводах? Рекомендуется откусывать оставшуюся часть, после присоединения разъема к магнитоле. Все соединения пропаиваются и изолируются.При несоответствии проводов потребуется их прозвонка при помощи тестера или мультиметра, а также 9-ти вольтной, батарейки еще может понадобиться прокладка тех проводов, которых не хватает для подключения. Прозвон необходим для определения полярности пары проводов. При тестировании громкоговорителя подключаются провода к батарейке, после чего нужно смотреть на положение диффузора – если он выдвинулся, значит полярность корректная, если втянулся- нужно полярность исправить на правильную. Таким образом, помечается каждый провод.

Расшифровка цветового обозначения проводов

1. В черный цвет окрашивается минус аккумулятора, провод имеет маркировку GND. 2. Плюс аккумулятора всегда желтый, обозначается маркировкой BAT. 3. Плюс замка зажигания обозначается АCC и имеет красный цвет. 4. Провода левого переднего динамика имеют белый цвет, маркировка – FL. Минус имеет полосу. 5. Провода правого переднего динамика имеют серый цвет, маркировка – FR. Минус имеет полосу. 6. Провода левого заднего динамика имеют серый цвет, маркировка – RL. Минус имеет полосу.

7. Провода правого заднего динамика имеют фиолетовый цвет, маркировка – RR. Минус имеет полосу.

Также хочется отметить что, много кто устанавливает автомагнитолу дома, или в гараже от 220В, как правильно это сделать можно прочитать «здесь»

Как правильно подключить автомагнитолу?

Для начала необходимо приобрести все необходимые провода. Провода должны быть из чистой бескислородной меди и иметь силиконовую илоляцию. Желтый и чёрный провод это силовые провода, сечение этих проводов должно быть более 2.5мм.  Для акустических проводов и аац (красный) подойдут провода сечением  1.2мм. и более. Старайтесь избегать большого количества скруток, идеальный вариант где их вообще не будет, т.к. скрутки добавляют лишнее сопротивление а это негативным образом влияет на качество звучания и громкость.

Схема подключения магнитолы и динамиков

Все магнитолы имеют черный провод для минуса аккумулятора, желтый для плюса аккумулятора и красный для плюса замка зажигания. Схема подключения автомагнитолы такая — сначала лучше подключать желтый и черный провод, причем, к аккумулятору, что позволит получить качественное звучание.

Обязательно потребуется установить предохранитель, на расстоянии в 40 см. Предохранитель должен соответствовать минимальному значению в 10 А. Красный же провод подключается к цепи, которая питается после поворота ключа ACC. При подключении красного и желтого провода вместе на плюс аккумулятора, магнитола не будет зависеть от зажигания, но аккумулятор будет быстрее разряжаться.  Мощные магнитолы имеют четыре пары проводов, у каждой из которых своя маркировка. При подключении магнитолы в машину может быть ошибочно определена полярность — ничего страшного тут не случится, в отличие от заземления на минус к массе. Динамики имеют или две клеммы, в основном схема подключения динамиков такая: широкая клемма это плюс, а узкая – минус.

Видео как подключить авто магнитолу

Заключение

Рекомендуется перед тем, как произойдет окончательная установка магнитолы своими руками, прослушать магнитолу. Защелкивать до упора устройство следует только тогда, когда магнитола работает нормально.

Мы очень надеемся на то что в данной статье вы нашли ответы на свой вопрос, оцените пожалуйста статью по 5 бальной шкале, если у вас есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите об этом нам! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.

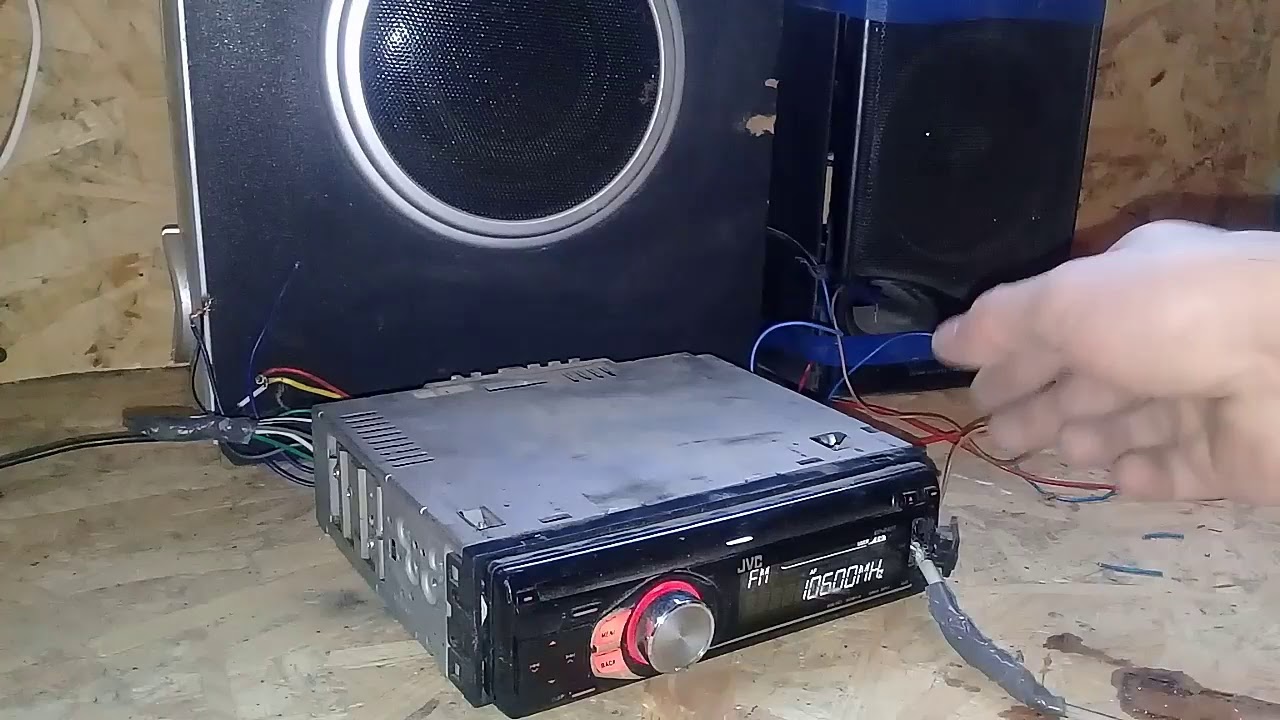

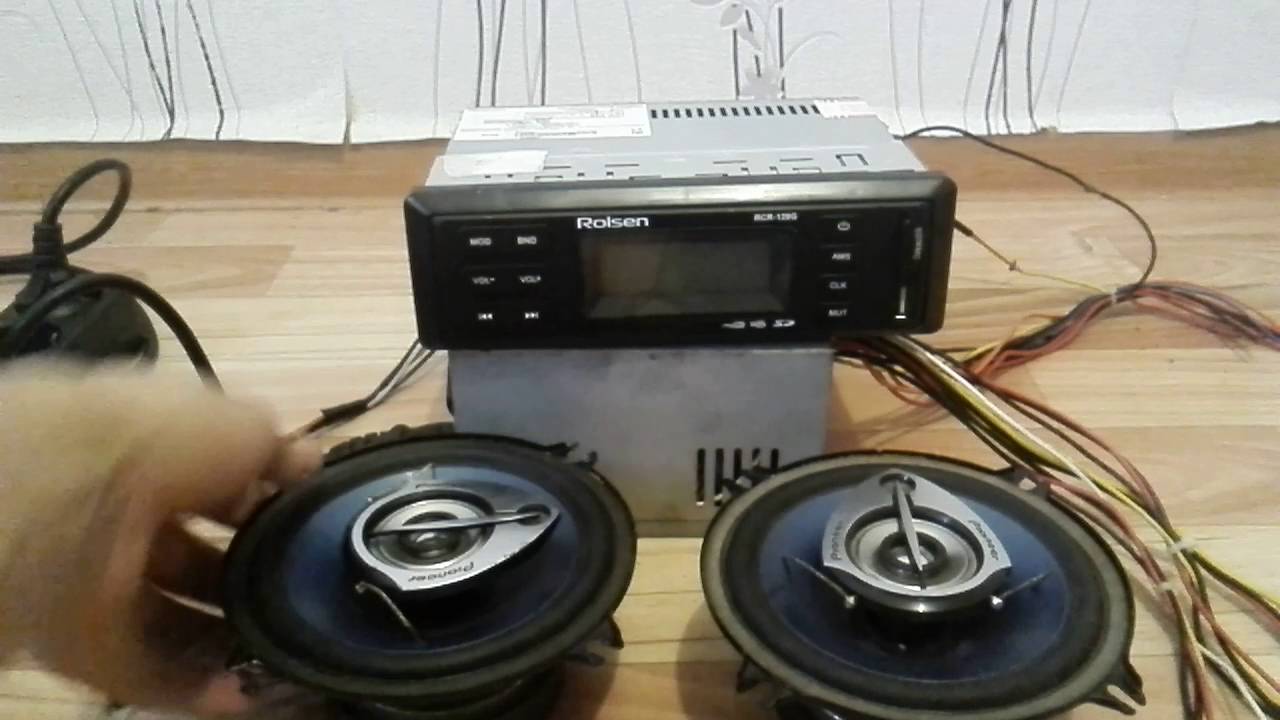

Как дома подключить магнитолу: 220в, инструкция, видео |CarAudioInfo.ru

Многих из автолюбителей наверняка посещала мысль об эксплуатации автомобильной магнитолы дома, на даче или в гараже, чтобы получить возможность слушать музыку не только в салоне автомобиля. Возникает несколько вопросов: можно ли это сделать и как подключить автомагнитолу дома самостоятельно?

Хорошая магнитола как правило стоит гораздо дешевле любого музыкального центра, а при наличии многоканальных выходов, появляется возможность собрать полноценный домашний кинотеатр. Который будет обладать достойным качеством звучания, за скромную сумму, но уделить этому моменту немного своего времени всё же понадобится.

Почему мы используем блок питания от компьютера

Подключение магнитолы от блока питания компьютера это самый частый пример подключения магнитолы дома также вы можете использовать вместо блока питания, аккумулятор, но данный способ не очень удобен, так как он нуждается в постоянной подзарядке.

Использование блока питания это ещё один из самых бюджетных способов, можно приобрести Б/У блок питания, или использовать как донора старый компьютер. Перед подключением его нужно обязательно проверить на работоспособность, убедиться что он исправен, в случае обнаружения проблем блок необходимо отремонтировать или заменить. Для этого нам понадобится выполнить следующий алгоритм действий.

Осмотр и выявление неисправностей блока питания.

Если был приобретён новый БП то данный пункт можно смело пропускать.

• Блок питания компьютера включить для проверки выходного напряжения. Убедиться что при подаче тока начинает крутиться кулер (вентилятор) установленный на задней части.

ВНИМАНИЕ. Перед началом следующих действий, убедитесь что вы отключили компьютерный блок от сети электропитания.

• Вскрыть крышку и заглянуть внутрь блока, наверняка там будет много пыли, тщательно всё вытираем сухой тряпкой, также можно использовать пылесос.
• После того как отчистили от грязи и пыли, тщательно осматриваем контакты платы на наличие дефектов и трещин на пайке.
• Внимательно осматриваем конденсаторы расположенные на плате, если они вздутые, это говорит о том что блок неисправен, или жить ему осталось недолго. (конденсаторы обведены в красный кружок на картинке выше) Вздувшиеся конденсаторы необходимо заменить. Данный процесс требует осторожности, так как высоковольтные конденсаторы содержат остаточный заряд тока, от которого можно получить легкий, но весьма ощутимый электрический удар.
• Собрать блок питания и приступить к подключению

Каким образом подключается магнитола к блоку питания?

Для подключения в домашних условиях потребуются необходимые материалы и оборудование:

• источник питания компьютера, это и есть наш блок его мощность должна составлять 300-350 Ватт;
• автомагнитола;
• акустические колонки или динамики;
• провода, имеющие сечение более 1. 5 мм.

Акустика должна быть качественной, устройство располагает четырехканальным выходом, к каждому выходу можно подключить по колонке. Для более громкого звука следует выбирать динамики с сопротивлением в 4 Ом, как правило это автомобильная акустика. Домашняя акустика имеет сопротивление 8ом.

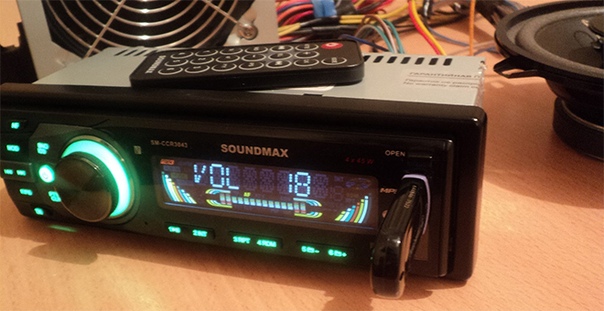

Подключение автомобильной магнитолы к блоку питания компьютера заключает в себе несколько основных этапов:

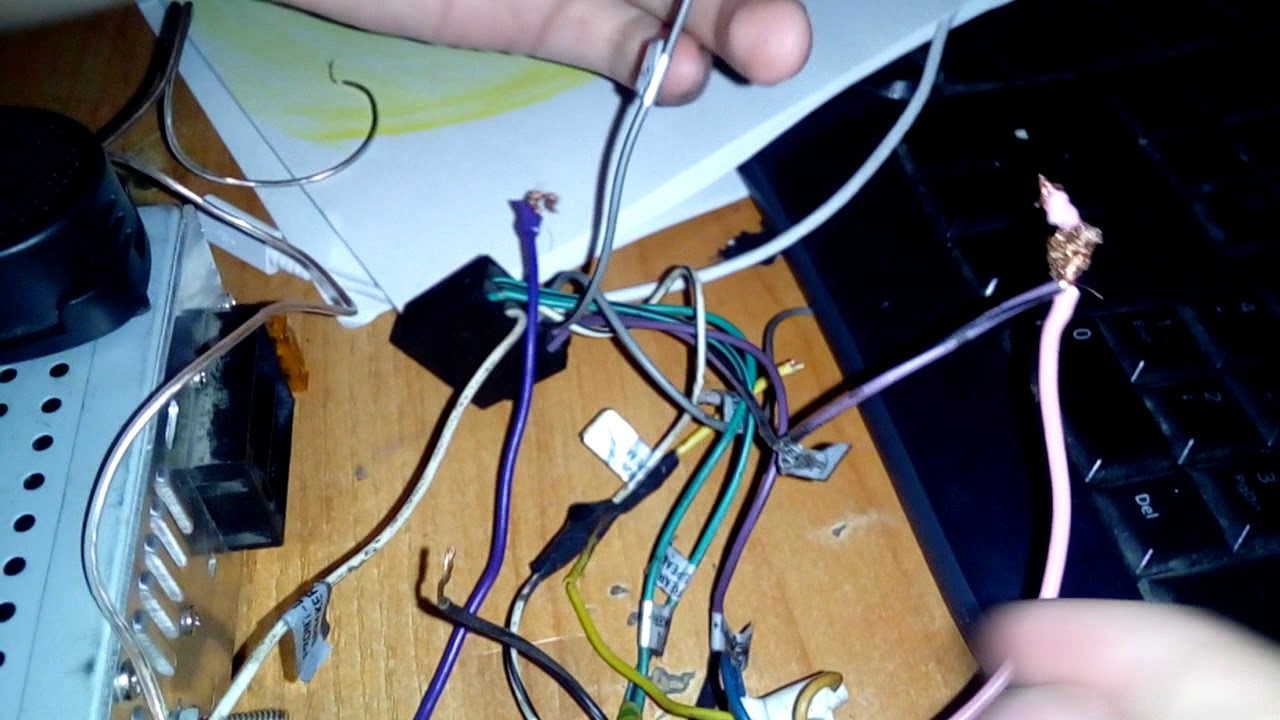

1. Подготавливаем магнитолу, разъем придётся обрезать, т.к. универсального переходника для подключения к блоку питания компьютера не существует, зачищаем провода.
2. На блоке питания больше количество различных разъёмов, нам понадобится тот, к которому подключается жёсткий диск. К нему подходит четыре провода, желтый, красный, и два чёрных (фото разъёма есть ниже) .
3. Теперь соединяем магнитолу наш блок питания, схема подключения следующая, у магнитолы скручиваем два провода жёлтый и красный (это оба плюса), и подключаем их к жёлтому проводу нашего БП, всю плюс мы подключили теперь нам необходимо соединить чёрный провод на магнитоле, и чёрный провод который подходит к фишке блока питания.
4. Всё, питание к нашей магнитоле подключено, но БП отказывается включаться без материнской платы, сейчас мы его обманем, берём разъем который подключается к материнской плате (на данный разъем подходит больше всего проводов, фото разъёма есть ниже) ищем зелёный провод, для включения блока нам необходимо замкнуть его с любым чёрным проводом. Сделать это можно перемычкой. После этого замыкания наш БП начнёт подавать электричество на магнитолу. Разъем материнской платы.
5. При наличии в блоке выключателя перемычку можно не вынимать, достаточно запаять черный и зеленый провода. Выключатель можно использовать для включения или отключения питания.
6. Осталось только подключить акустику и наслаждаться своей любимой музыкой,  аудиовыхода у магнитолы имеют следующие обозначения.-Провода левого переднего динамика имеют белый цвет, маркировка – FL. Минус имеет чёрную полосу. -Провода правого переднего динамика имеют серый цвет, маркировка – FR. Минус имеет чёрную полосу. -Провода левого заднего динамика имеют серый цвет, маркировка – RL. Минус имеет чёрную полосу.

   -Провода правого заднего динамика имеют фиолетовый цвет, маркировка – RR. Минус имеет чёрную полосу.У всех динамиков имеется две клемы, это плюс и минус. Подключаем вышеуказанные провода к нашим динамикам. Если вы используете динамики то для увеличения качества звука, для них необходимо сделать короб (как у колонки).

7. Сбор всех устройств в единую сеть позволяет включить самодельную акустическую систему в розетку с напряжением 220В и наслаждаться музыкой. Самодельная акустическая система обеспечит наличие чистого, громкого и качественного звука без лишних затрат, а пульт управления обеспечит комфортное прослушивание.

Если после прочтения кажется что информации недостаточно, ознакомьтесь со статьей «как подключить магнитолу в автомобиле»

Видеоинструкция как подключить магнитолу через блок питания

Мы очень надеемся на то что в данной статье вы нашли ответы на свой вопрос, оцените пожалуйста статью по 5 бальной шкале, если у вас есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите об этом нам! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.



Как правильно подключить магнитолу своими руками

Вопрос установки новой автомобильной магнитолы возникает у широкого круга автолюбителей. Кто-то из автомобилистов стремится следовать моде и новым аудио стандартам, кто-то хочет увеличить мощность, а также добавить басов в звучании аудиосистемы, а кто-то просто-напросто меняет автомобильный проигрыватель только в случае его поломки. Так или иначе, каждому автомобилисту будет полезно знать и уметь применять на практике способы подключения автомагнитол любого стандарта и фирмы.

Как подключить новую автомагнитолу по стандарту маркировки ISO без скруток

В первую очередь необходимо чётко определиться, какая именно магнитола будет устанавливаться. От марки и модели конкретного устройства будет зависеть форма и распиновка порта магнитолы, к которому подключается специальный ISO штекер или ISO переходник, объединяющий задние и передние колонки, антенну, замок зажигания, аккумулятор, предохранитель и магнитолу в единую слаженную систему. Если штатный штекер вашего авто не подходит к разъёму магнитолы, то лучшее решение сложившийся проблемы несовместимости будет заключаться в покупке специального устройства – ISO адаптера или переходника, основной целью работы которого является безопасное соединение проводов аудиосистемы автомобиля без привлечения скруток. По сути, стандартная схема подключения автомобильной магнитолы среднего класса выглядит следующим образом.

Стандартная схема подключения автомагнитолы

Описание работы коммутации магнитолы

Суть работы коммутации питания магнитолы очень проста: от минусовой клеммы аккумуляторной батареи чёрный кабель напрямую подключён к магнитоле (это масса), а плюсовой кабель от аккумулятора сначала идёт через предохранитель, а далее ток идёт на разветвление — питание +12 Вольт, которое постоянно подключено, а также на ключ зажигания, через который ток попадает на управляющую клемму AAC, выполненную, как правило, в виде красного провода. Замыкание красного и жёлтого проводов вызывает включение магнитолы. Некоторые автомобилисты преднамеренно скручивают красный и жёлтый провода, чтобы магнитола была включена даже в те моменты времени, когда ключ в замке зажигания находится в полностью выключенном положении. Несмотря на все очевидные достоинства этой народной хитрости, существует реальная опасность полностью разрядить аккумулятор.

Как подключить автомобильную магнитолу, если нет ISO переходника

По сути, нерешаемый задач не существует в принципе, а с автомобильной акустикой – тем более. Главное – разыскать в интернете распиновку всех штырьковых контактов разъёма вашей магнитолы. Как правило, все известные фирмы выкладывают в свободном доступе сервисные мануалы, инструкции, а также дата шиты к микросхемам. Как правило, после 10–15-минутного поиска в интернете у вас появится точная картинка распиновки всех штырьков по стандарту ISO. Условные обозначения для передних колонок: «FL+» и «FL-» является динамиком, расположенным слева от водительского кресла, «FR+» и «FR-» – это, естественно, правый динамик. Условные обозначения для задних колонок: «RL» – задний левый, а задний правый динамик обозначается как «RR». Подключение динамиков должно происходить в строгом соответствии с фазой, то есть в соответствии со значками «+» и «-». Если по какой-то причине вы не знаете, где «+» и «-» всех ваших динамиков, либо надпись стёрта на одном динамике, то проверить её не составит труда с помощью простой батарейки на 1.5В и пары проводов: соединяем батарейку к динамику и наблюдаем, куда двинется диффузор в момент подачи питания от батарейки. Промаркируйте пары контактов ваших колонок так, чтобы при подаче питания от батарейки 1.5 Вольт они бы однотипно выпячивались.

Как правильно подключить питание от аккумулятора

Главное – найти 3 контакта: GND, +12 и ACC. По сути, GND (масса) – минусовой провод от аккумулятора. Его можно соединить напрямую к аккумулятору без привлечения каких-либо выключателей и предохранителей. Линия +12 вольт уже требует защиты с помощью проволочного предохранителя. Также можно встретить другие обозначения линии +12: B+, BU, Batt. Линия ACC должна подключаться к плюсовой клемме аккумулятора и исключительно через контакты замка зажигания. Соединение линий +12 и AAC накоротко нежелательно, так как возникает опасность сильного разряда и износа аккумулятора.

Как подключить магнитолу, если неизвестна ни марка, ни разъем, ни распиновка

Самый сложный случай подключения магнитолы – это соединение старой магнитолы с другого автомобиля методом скруток проводов. Особенно процесс усложняется, если нет точной уверенности в расположении штырьков, которые отвечают за питание и колонки. Чтобы разобраться в подключении китайской NONAME магнитолы, необходимо чуть-чуть разбираться в ремонте сложной электронной аппаратуры, а также иметь простое измерительное оборудования и радиодетали. По сути, потребуется очень скромный набор: китайский мультиметр с функцией прозвонки, резистор 500 Ом, измерительные щупы, набор отвёрток. Первым делом необходимо осмотреть «мама»-разъем на магнитоле. Конструктивно штырьки, отвечающие за питание, должны быть значительно крупнее всех остальных. Линия массы (GND) определяется за пару секунд методом прозвонки на корпус. Второй толстый штырёк, как правило, является контактом +12. Для пуска магнитолы остаётся найти штырёк AAC. Проделайте следующие манипуляции: при включённом питании 12 Вольт на электродах GND и +12В, поочерёдно подавайте +12 Вольт через 500 Ом резистор на все оставшиеся штырьки по очереди. На определённом штырьке магнитола «оживёт». Это и будет контактом AAC. Далее, остаётся разузнать расположение выводов на динамики. По типовой схеме включения усилителя мощности звуковой частоты (УМЗЧ), выполненной на микросхеме семейства TDA или на её аналогах, можно точно определить ножки выходов усилителя. Это и будут наши аудиоканалы.

Как подключить магнитолу в машине схема проводов

Музыка в автомобиле считается одним из главных показателей комфорта при езде. Поэтому многих автолюбителей сегодня интересует вопрос — как подключить магнитолу в машине своими силами и что для этого нужно? В этой статье мы расскажем обо всех разъемах и их маркировке, а также процедуре монтажа автомагнитолы своими руками.

Разъемы и их маркировка

Итак, чтобы правильно осуществить подключение автомобильной мультимедиа системы к аккумулятору машины или замку зажигания в домашних условиях, для начала следует разобраться с разъемами. В настоящее время большая часть автомагнитол обычно комплектуется двумя стандартными выходами, отмечающимися символами ISO. Каждый из них имеет восемь контактов, оснащенных специальным ключом.

Один из них потребляет линейный ток в амперах, то есть к нему следует подсоединить силовую цепь, представляющую собой соединительный элемент коричневого цвета, маркирующийся как А. Второй предназначен для подсоединения музыкальных колонок, обычно к нему подводят проводки черного цвета, и маркируется он буквой В.

Подключение штекера магнитолы в авто

Следует отметить, что в некоторых автомобилях для того, чтобы правильно подключить питание к сети, необходимо использовать нестандартные разъемы. Но такие элементы, как правило, маркируются одинаково, поэтому здесь есть несколько вариантов. Первый — это просто обрезать старый разъем и подключить к нему провода, затем смотать их изолентой, но такой вариант менее практичный. Оптимальным решением будет покупка специального переходника, при помощи которого можно сделать правильное подключение системы напрямую к батарее или через замок зажигания. В настоящее время приобрести такое устройство можно без проблем, тем более, что отечественный рынок предлагает покупателям огромный ассортимент.

Разъем «А»

Выход А — это силовой разъем, потребляющий линейный ток в амперах, позволяющий подключение к цепи питания и антенне. Пусть этот элемент оснащен восемью контактами, по факту в нем работает только четыре. К примеру, выход А4 предназначен для организации питания памяти мультимедиа системы линейным током в амперах, в которой хранится вся информация о конфигурации девайса. При отключении выхода устройство сбросит все настройки до заводских. Также сюда подходит красный проводок, идущий к АКБ через дополнительное реле и также проводящий линейный ток, измеряющий в амперах.

Выход, который идет на антенну медиа устройства, маркируется как А5, в нему подходит провод синего цвета. Этот провод также потребляет линейный ток, максимальное значение в этом случае равно 300 мили амперам. В том случае, если показатель линейного тока в амперах будет выше указанного, вероятен выход из строя усилительных каскадов, а также мультимедиа системы в целом (автор видео — Сергей Рыбкин).

А7 — это выход с проводом желтого цвета, предназначенный для обеспечения питания мультимедиа системы 220 вольт. Через этот компонент производится включение системы в целом. К клемме замка зажигания подходит этот провод через предохранитель, а от нее уже он идет на АКБ. При включении ключа в замке зажигания вы можете включить систему и слушать музыку или смотреть видео. Следует отметить, что правильное подключение питания к замку обеспечит надежную защиту батареи от ускоренного разряда. Ведь линейный ток потребляется и в режиме ожидания, поэтому вероятность разряда батареи очень велика.

Питание может быть организовано через специальный тумблер, установленный на центральной консоли в обход зажигания. Основным недостатком такого варианта является то, что для включения мультимедиа системы водителю придется каждый раз включать и отключать тумблер. Также этот тумблер может быть установлен параллельно зажиганию, то есть автомагнитолу можно будет подключить вне зависимости от того, установлен в замке зажигания ключ или нет. Такая схема также имеет свои недостатки, в этом случае управление осуществляется также водителем, и если человек просто забудет отключить систему, то АКБ со временем разрядится.

Наименование контактов разъемов и их расшифровка

Есть еще один вариант, как сделать схему. В этом случае необходимо установить обмотку реле в цепь управления противоугонной системой, при этом контактная группа монтируется в сеть питания магнитолы 220. Когда человек включает противоугонную систему, магнитола отключается автоматически. В настоящее время такой вариант подключения через выход сигнализации является одним из наиболее популярных среди наших водителей.

В разъеме А есть еще один выход — А8, он необходим для подключения мультимедиа системы к массе, здесь проходит провод черного цвета. Помните о том, что если подключить магнитолу 220 не правильно, то это может привести к некорректной работе или полному выходу из строя системы. Если вы спутаете цвета проводов, последствия могут быть плачевными. Поэтому перед тем, как подключить магнитолу 220, следует прозвонить все выходы питания.

Разъем «В»

Через выход В подключаются периферийные устройства, в частности, музыкальные колонки. Так как большая часть мультимедиа устройств рассчитана на подключение четырех динамиков, этот выход имеет восемь проводков. Сколько из них будет применяться для подключения — решать водителю. Выходы В1 и В2 сиреневого и черно-сиреневого цветов подключаются к задней правой колонке, причем В1 всегда идет на плюс, а В2 — на минус. К передней правой колонке подсоединяются выходы В3 и В4, с проводами серого и черно-серого цветов. Левые колонки подключаются по аналогичной схеме, для этого применяются выходы В5, В6, В7 и В8 (автор видео — Pavel Cherepnin).

Какие могут быть расширения?

Если вы планируете подсоединить профессиональное устройство через замок зажигания или напрямую к сети, то чтобы все сделать правильно, необходимо учитывать расширения, характерные для магнитолы 220. Благодаря данному функционалу устройство оснащается дополнительным функционалом, позволяющим сделать использование магнитолы более комфортным.

К примеру, это могут быть расширения:

1. АNT. Это расширение будет полезно в том случае, если в машине есть выдвижная антенна. То есть при необходимости ее активировать вы можете просто дать команду устройству и антенна включится автоматически.

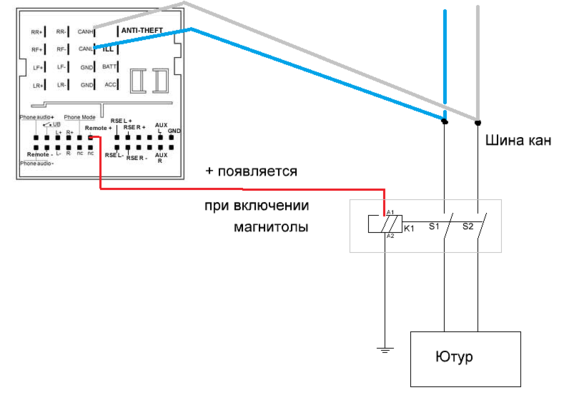

2. REMOTE. Благодаря этой функции можно подсоединить к системе усилитель, соответственно, добиться лучшего звучания. Если ваше авто в принципе маленькое, то эта функция будет не особо полезной, так как в любом случае вы не сможете добиться нужного звукового фона.
3. ILLUMINATION. С помощью этого расширения можно сделать так, чтобы яркость устройства была снижена во время езды и не отвлекала автомобилиста. Когда машина останавливается, система автоматически увеличит яркость дисплея.
4. MUTE. Данное расширение включается только тогда, когда автолюбителю необходимо поговорить по мобильному телефону. Когда телефон звонит , система автоматически включает это расширение и динамики отключаются.

Схема подключения аудио-системы и проводки

Питание

Питание системы через замок зажигания или АКБ проходит по двум проводкам, каждый из которых оснащается специальной вставкой. Это необходимо для защиты акустического оборудования. В том случае, если линейный ток в амперах скачет и в работе устройства возникают сбои, между разъемами А7 и А8 можно установить дополнительный конденсатор. Это нужно сделать правильно, чтобы стабилизировать питание мультимедиа системы и предотвратить возможные перебои (автор видео — Michael MNS).

Монтаж автомагнитолы

Как подключить автомагнитолу 220 своими руками через замок зажигания? Для начала вам потребуется схема подключения автомагнитолы, которая должна идти в комплекте с системой. Также вместе с устройством вы получите инструкцию по монтажу, вам необходимо ее досконально изучить. Помимо этого, для начала следует проверить, есть ли в комплекте все крепления, которые потребуются в ходе монтажа.

В целом можно без проблем подсоединить все шлейфы для системы своими руками, сколько бы их не было, если правильно соблюдать действия, отмеченные в инструкции. Монтаж устройства в панель приборов не должен вызвать проблем, но при установке учтите, что необходим избежать образования больших зазоров и щелей. Со временем в проемы будет попадать пыль, которая осядет на системе и может привести к ее выходу из строя. Кроме того, эти щели будут способствовать появлению вибрации, а это, в свою очередь, также может отразиться на работе аудио-системы в целом.

Учтите момент: если в вашем авто уже была установлена магнитола, то при демонтаже старого устройства также следует избавиться от рамки. Подключение новой системы своими руками в старую рамку является нецелесообразным, так как это может спровоцировать неполный монтаж устройства. Используются только те рамки, которые идут в комплекте, в противном случае вибраций не избежать.

С соблюдением всех нюансов, описанных в этой статье, вы сможете произвести монтаж любого мультимедийного устройства. Здесь абсолютно не важна марка автомагнитолы, достаточно только изучить схему и правильно подключить все провода. При желании все сделать своими силами изучите видео, где подробно описан этот процесс.

Большинство автолюбителей справляются с этим процессом самостоятельно, но все же иногда происходят случаи, когда неправильное подключение контактов приводит к выходу из строя медиа-системы. Чтобы избежать этого, можно попробовать воспользоваться услугами специалиста. Тем более, если объективно оценить, стоимость такой услуги сегодня не особо высокая, зато вы сможете быть уверены в том, что магнитола будет подключена правильно.

Видео «Монтаж автомобильной аудио-системы в домашних условиях»

Подробнее о процессе монтажа автомобильной магнитолы вы можете узнать из видео ниже (автор видео — Maxim Sakulevich — О другом и о разном).

Подключение магнитолы и ее установка может осуществляться разными способами. Эта процедура не вызовет особых затруднений.

Как установить автомагнитолу

Установка автомагнитолы чаще всего осуществляется в штатное место на передней панели автомобиля. В противном случае установка магнитолы выполняется с помощью специального крепления, которое можно сделать самому. Поскольку магнитолы 1 DIN наиболее распространены, посадочные места имеют высоту, подходящую для установки этих устройств. Под типоразмер 2 DIN потребуется дополнительная доработка приборной панели, чтобы установить в машину проигрыватель.

Следует проверить комплектацию устройства перед тем, как установить автомагнитолу, чтобы убедиться в наличии всех необходимых деталей. Установка штатной магнитолы производится с помощью специальной рамки, которая прилагается к устройству. Она используется для фиксации магнитолы в автомобиле. Вначале вынимается короб для мелких вещей, который стоит на штатном месте для монтажа. Затем вставляется метал
лическая рамка.

При помощи прилагаемого специального инструмента следует подцепить и отогнуть фиксирующие язычки.

Следующий этап установки автомагнитолы своими руками — это закрепление на посадочном месте. На задней стенке некоторых устройств имеется отверстие с резьбой. В него вкручивается шпилька, с помощью которой можно дополнительно закрепить проигрыватель. Для этого следует с обратной стороны приборной панели прикрепить специальную планку.

Чтобы установить нештатную магнитолу, потребуется проверить, какое крепление используется и подходит ли оно под посадочное место. Если на боковых стенках устройства есть отверстия с резьбой, то установка магнитолы на автомобиль осуществляется путем прикручивания к приборной панели болтами.

Как правильно подключить автомагнитолу

Подключение автомагнитолы производится несколькими способами:

• С применением коннектора ISO.
• Без использования фишки путем сращивания проводов.
• Путем непосредственного соединения проводов питания с клеммами аккумулятора.
• Через замок зажигания либо отдельный переключатель.
• Через охранную сигнализацию.

Схемы автомагнитол, которые помогают с правильным подключением, наносятся на этикетку на верхней крышке устройства. На них указывается цветовая маркировка проводов, установленная общепринятым стандартом:

• красный — управление питанием;
• желтый — питание памяти и усилителя;
• черный — масса;
• голубой с белой полосой — питание антенны с усилителем.

Для надежной фиксации проводку можно прицепить с помощью кабельных стяжек.

Подключение с фишкой и без фишки

Первый вариант подключения магнитолы к автомобилю подойдет при наличии соединителя ISO, который встроен в устройства, выпущенные недавно. Если магнитофон оснащен фирменным коннектором, то необходимо приобрести подходящий к нему переходник, который может оснащаться или нет дополнительной фишкой. В первом случае при наличии ответной части в автомобильной проводке коннекторы вставляются друг в друга.

В том случае, если фирменный переходник или сама магнитола не имеет фишку, присоединение кабеля осуществляется скручиванием или спайкой проводов. Последний вариант подключения без фишки гарантирует более надежное соединение. Схема автомагнитолы определяет назначение проводов по цветам и наличие дополнительных контактов. На некоторых автомобильных видеопроигрывателях предусмотрена парковочная линия. Она подключается к кнопке стояночного тормоза. Эта функция позволяет смотреть фильмы в машине, когда она стоит на ручном тормозе.

Напрямую к аккумулятору

Этот способ подключения применим для магнитол с высокой выходной мощностью, оснащенных сабвуфером, когда пропускная способность контактов замка зажигания становится недостаточной для надежной работы устройства. Также этот способ применяется в случае, когда при переходе через положение «Выкл.» замок зажигания обесточивает все подключенные к нему потребители, как на отечественных машинах. Кабель, присоединение которого осуществляется к аккумулятору, должен иметь толщину не менее 3 кв. мм.

Вначале кабели прокладываются в подкапотном пространстве вдали от горячих и вращающихся деталей. Для заведения проводов под приборную панель автомобиля следует использовать существующее отверстие, которое после установки магнитолы герметизируется для защиты от проникновения осадков.

Для подсоединения к клеммам аккумулятора на каждой из них откручивается гайка, после чего зачищенный конец провода от магнитолы заводится под болт, ставится на место и прикручивается.

Место крепления для защиты от коррозии обрабатывается препаратом WD-40.

В соответствии со схемой подключения магнитолы плюс от аккумулятора присоединяется к красному и желтому проводам, минус — к черному. В разрыв плюсового провода включается предохранитель номиналом не менее 10 А. Он обеспечивает дополнительную защиту от короткого замыкания и перегрузки.

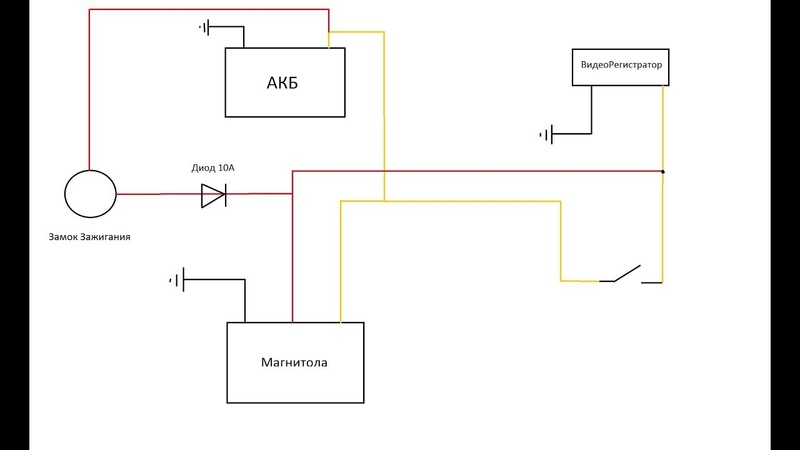

Через замок зажигания

Подключение магнитолы в машине через замок зажигания позволяет избежать преждевременной разрядки аккумулятора при длительной стоянке благодаря отключению желтого провода магнитолы, отвечающего за питание во время работы устройства. Красный провод магнитолы подключается к источнику постоянного тока.

Желтый провод согласно схеме подключения автомагнитолы прикручивается к клемме замка зажигания, находящейся под напряжением в положении ключа «Зажигание включено». Это можно определить контрольной лампой. При таком способе пользоваться магнитолой получится только при включенном зажигании. В противном случае функциональность устройства ограничивается работой часов, извлечением CD и т.д.

Через кнопку вместо замка зажигания

Подключить в машине магнитолу можно также и через кнопку. С ее помощью можно отключать подачу питания на красный провод, если аудиоустройство долго не используется, чтобы избежать быстрой разрядки аккумулятора — так же, как через замок зажигания. Кнопка, которая должна фиксироваться во включенном положении, устанавливается в свободное место на приборной панели, предусмотренное производителем автомобиля.

Для подключения магнитолы через кнопку один ее вывод соединяется с любым проводом в бортовой сети, по которому идет «плюс», другой — с красным проводом устройства. Чтобы оно заработало, следует нажать на кнопку. Покидая машину на длительное время, следует отключать питание тумблером.

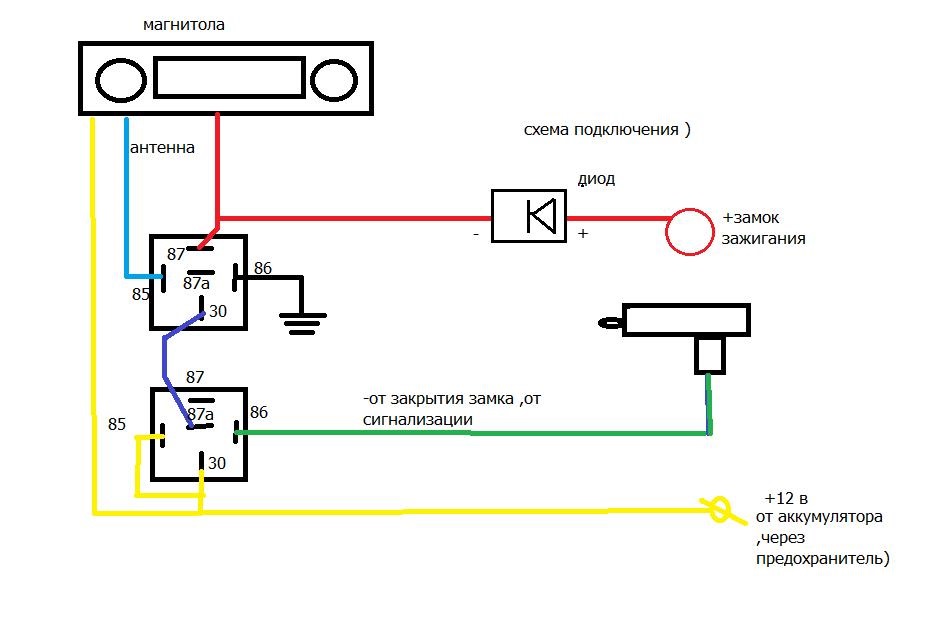

Через сигнализацию

С помощью этого способа можно сделать так, чтобы автомагнитола с механическим управлением включалась при срабатывании сигнализации, если штатная сирена вышла из строя. Чтобы правильно подключить магнитолу, потребуется дополнительное реле. Его обмотка подсоединяется к выводам, предназначенным для подключения сирены. Через контакты реле магнитола подключается к источнику тока.

После всех присоединений регулятор громкости поворачивается в максимальное положение. Если сигнализация сработает, магнитофон начнет громко воспроизводить запись. Чтобы можно было пользоваться магнитолой в стандартном режиме, следует установить дополнительный выключатель. Первый вывод соединяется с плюсовой клеммой аккумулятора, второй — с проводом магнитолы. Перед началом прослушивания выставляется комфортный уровень звука.

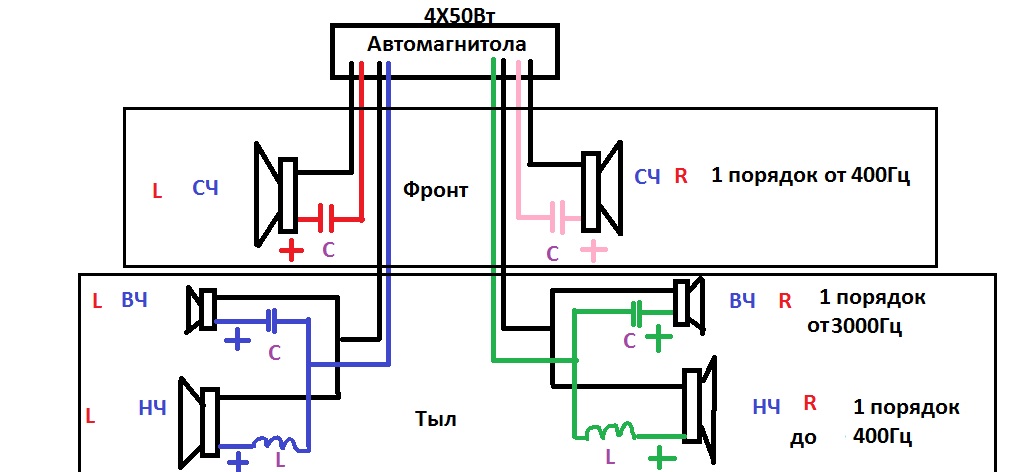

Подключение динамиков

Для подключения колонок используется акустический кабель с толщиной жил не менее 2 мм. Акустические выходы находятся на разъеме Б коннектора ISO. На все общие провода, соединенные внутри магнитолы с отрицательным полюсом, наносятся черные полоски. Эти провода соединяются с минусовыми выводами динамиков.

Соблюдение полярности необходимо для того, чтобы избежать противофазного включения динамиков. Из-за этого звук в машине может стать плоским и неестественным. Подключение автомагнитолы по схеме может осуществляться к 2 или 4 динамикам в зависимости от числа каналов встроенного в устройство усилителя.

По общепринятой маркировке провода колонок имеют следующие цвета:

• передний левый динамик — белый;
• передний правый — серый;
• задний левый — зеленый;
• задний правый — фиолетовый.

Возможные проблемы и как их решить

Во время использования магнитолы могут возникать проблемы, вызванные ошибками при подключении. Например, устройство не будет включаться из-за неправильного подсоединения цепей питания. При наличии предохранителя он перегорит в случае, если произошло короткое замыкание из-за небрежного обращения или подсоединения проводов питания к выводам колонок или сервисных устройств.

Чтобы решить эту проблему, следует выключить магнитолу, снять ее, осмотреть проводку и проверить подсоединение по цветам проводов. Затем подключенные неверно провода отсоединяются и вновь подключаются в соответствии с их назначением.

Если после включения устройства отсутствует звук, то следует поставить регулятор громкости в положение, отличающееся от нуля. Если магнитола внезапно отключается или высвечивается на дисплее сообщение об ошибке, то имеется утечка или короткое замыкание в акустической проводке. Чтобы справиться с этой проблемой, проверяется целостность изоляции и расположение проводов. Поврежденные кабели заменяются и отводятся от горячих и острых предметов.

Установка автомагнитолы – процесс творческий, но при этом не очень сложный. Опытный автолюбитель, хотя бы немного знакомый с основами электротехники, без проблем сможет выполнить подключение автомагнитолы своими руками. О том, как правильно подключать магнитолу в машине, и в какой последовательности это нужно делать, мы и расскажем в данной статье.

Следует помнить, что неправильно установленная и подключенная магнитола будет не только плохо звучать, но может и вовсе привести к короткому замыканию или даже пожару в автомобиле.

Хорошую видео-инструкцию по установке и подключению автомагнитолы в машине можно посмотреть на видео внизу этой страницы.

Неправильное подключение автомагнитолы вызывает следующие проблемы:

• Во время стоянки магнитола потребляет слишком много электроэнергии, вследствие чего аккумулятор постоянно разряжается и при длительной стоянке есть шанс не запустить двигатель.
• При прослушивании мызыки на высокой громкости магнитола начинает «заикаться», появляются существенные искажения звукового сигнала. Также на высокой громкости автомагнитола может просто выключаться.
• При выключении питания теряются настройки магнитолы.

Все перечисленные проблемы в 90% случаев возникают из-за неправильного подключения.

Особенности установки автомагнитол

По способу установки современные автомагнитолы бывают двух видов: встраиваемые и стационарные.

1. Встраиваемые автомагнитолы обычно комплектуются съемной лицевой панелью или специальной шторкой – устройства простые, но эффективно защищающие магнитолу от кражи.

1. Стационарные автомагнитолы, как правило, устанавливаются производителями автомобилей еще на сборочном конвейере. От кражи их спасают оригинальная форма и нестандартные размеры.

При установке автомагнитолы своими руками нужно учитывать следующие особенности.

Во-первых, подключать магнитолу необходимо только в соответствие с инструкцией. Несоблюдение этого правила может привести к выходу её из строя или даже пожару. При этом не следует пользоваться инструкциями по установке к другим автомагнитолам, так как даже у одного производителя могут отличаться штекеры и маркировка проводов в зависимости от модели.

У большинства магнитол схема подключения имеется на верхней крышке, а типовую схему подключения автомагнитолы мы приведем ниже.

Во-вторых, нужно помнить, что проводка большинства отечественных автомобилей еще с советских времен рассчитана на установку магнитол и радиоприемников с механической настройкой, что может создать дополнительные неудобства.

Например, в «Жигулях» или «Самарах», независимо от положения ключа в замке зажигания, напряжение на провод питания автомагнитолы подается постоянно. Но при повороте ключа в замке, электрическая цепь на доли секунды размыкается, чего бывает достаточно, чтобы стереть все настройки из памяти магнитолы (если она не энергонезависимая).

Процесс установки и подключения автомагнитолы

Процесс установки автомагнитол разных типов и производителей мало чем отличается друг от друга. Для этого контейнер без магнитолы устанавливают в штатное гнездо и фиксируют, отгибая наружу металлические лепестки по его периметру.

• В современных автомобилях для подключения автомагнитолы предусмотрен специальный разъем стандарта ISO. Все подключение в таком случае сводится к тому, что вам нужно будет вставить соединительную колодку автомагнитолы в ответный ISO разъем вашего автомобиля.
• В более старых машинах, а также во многих отечественных авто, разъем ISO не предусмотрен конструкцией. Для установки автомагнитолы в этом случае вам придется приобрести соответствующий разъем и самостоятельно его подключить. Благо, провода на таких разъемах обычно промаркированы и подписаны.

Перейдем к подключению проводов автомагнитолы к разъему ISO. Взгляните на схему подключения ниже. Как видно из схемы, левая сторона разъема ISO отвечает за питание и управление магнитолой, а правая – за подключение к ней динамиков.

Типовая схема подключения автомагнитолы

Основным этапом подключения автомагнитолы является подключение питания. Именно на этом этапе и допускается большинство ошибок.

Питание к автомагнитоле подключается через отдельный предохранитель при помощи гибкого многожильного провода сечением не менее 3 мм 2 . В большинстве случаев достаточно будет использовать предохранитель на 10 ампер, он надежно защитит цепь питания от нештатных ситуаций.

Питание магнитолы осуществляется по трем проводам: желтому, красному и черному.

+12 В (желтый) – основной провод питания. От него питается встроенный усилитель, а также он служит для сохранения настроек автомагнитолы. Этот провод подключается через предохранитель напрямую к аккумулятору. Желательно, чтобы длина провода от аккумулятора до предохранителя не превышала 30 см.

ACC (красный) – управление включением автомагнитолы от замка зажигания. На многих автомобилях замки зажигания имеют положение АСС (аксессуары). При повороте ключа в положение ACC, подается питание на автомагнитолу, обогреватель салона и розетку прикуривателя, но система зажигания автомобиля при этом обесточена.

GND (черный) – подключается к минусовой клемме аккумуляторной батареи. Но это в идеале. Вследствие малой мощности автомагнитолы, допускается соединять черный провод с кузовом автомобиля. Предварительно нужно обеспечить хороший контакт с кузовом, зачистив место соединения от грязи и окислов. Также можно использовать смазку для контактов, которая защитит их от окисления.

Желтый провод питания может также маркироваться, как B+, BU, Batt.

Допускается его соединение с красным проводом АСС (в обход замка зажигания) – это позволит вам слушать музыку без ключа. Но в таком случае магнитола будет постоянно потреблять ток, и при длительном простое машины (от нескольких дней до 2-3 недель) у вас может сесть аккумулятор.

За подключение к автомагнитоле акустических динамиков отвечают такие провода:

• FL – передний левый,
• FR – передний правый,
• RL – задний левый,
• RR – задний правый.

При подключении динамиков к магнитоле обязательно соблюдайте правильную полярность, иначе звучание будет плохого качества, так как акустика в этом случае будет работать в противофазе.

У некоторых автомагнитол выводы на динамики продублированы отдельными разъемами типа «тюльпан» – их целесообразно использовать, если установленная в машине акустика имеет такие же разъемы.

Для подключения динамиков желательно применять специальные акустические провода. Они часто идут в комплекте с магнитолой.

И не вздумайте соединять какие-либо из выводов, предназначенных для подключения аккустики, с «массой» автомобиля – выход автомагнитолы из строя вам будет гарантирован!

Остальные провода в автомагнитоле отвечают за управление дополнительными функциями и оборудованием.

ANT (белый) – управление антенной. Выполняет роль источника питания для внутренней активной антенны, либо подает управляющий сигнал для включения автоматической наружной антенны.

ILL (ILLUMINATION) – отвечает за подсветку автомагнитолы. Подключается к “плюсу” цепи питания габаритных огней.

MUTE – управляет отключением звука от автомобильного комплекта мобильной связи. Звук отключается при соединении этого вывода с массой.

Parking Line – встречается на большинстве автомобильных DVD проигрывателей. Соединяется с датчиком стояночного тормоза. При таком подключении, DVD вы сможете смотреть только тогда, когда автомобиль будет стоять на “ручнике”.

После подключения к ISO разъему проводов питания, акустики и антенны, весь этот жгут протягивают внутри контейнера таким образом, чтобы их концы с разъемами выходили в салон автомобиля на удобную для работы длину (примерно, как показано на фото в начале статьи), и подключают к соответствующим разъемам на задней стенке магнитолы.

После этого автомагнитолу необходимо включить и послушать. Если все работает нормально, тогда ее можно вставлять в контейнер до упора (должны сработать защелки по бокам).

При установке автомагнитолы полезно знать

В процессе установки и подключения магнитолы в автомобиле зачастую возникают нестандартные ситуации, которые не возможно предусмотреть ни в одной инструкции.

Так, если при установке автомагнитолы использовать штатную автомобильную антенну, то иногда длины ее провода может не хватать. Многие машины до сих пор оснащаются антеннами, рассчитанными на установку магнитол старого образца. У них антенное гнездо расположено на “хвостике” длинной всего сантиметров пятнадцать.

В этом случае можно попытаться подсоединить антенну вслепую после подключения к магнитоле всех остальных проводов. Если сделать этого не удастся, тогда, скорее всего, придется снимать консоль и втыкать штекер антенны на ощупь уже после установки автомагнитолы в контейнер.

Кстати, примерно после получаса такой «камасутры» вас, наверняка, начнут посещать мысли о покупке новой автомобильной антенны для радио.

Если возникнет необходимость вынуть автомагнитолу со съемной лицевой панелью из контейнера, для этого нужно будет по бокам от нее вставить до упора два плоских ключа, входящих в комплект с магнитолой. Но перед этим не забудьте снять лицевую панель управления – она обычно отсоединяется кнопкой «Release».

Видео-инструкция по установке и подключению автомагнитолы своими руками

Блок питания для автомагнитолы | Практическая электроника

У вас ведь по-любому завалялась старая магнитола где-нибудь в гараже?

Почему бы не сделать музыку в гараж?

Техническое задание

Да, вопрос решается с помощью небольшого автомобильного аккумулятора. Но его работа ограничена по времени, да и заряжать его каждый раз – ну уж извините. Поэтому в данной статье пойдет речь о том, как же собрать своими силами  простейший высоко стабилизированный блок питания для магнитолы, работающий от сети 220 Вольт.

Итак, наша главная задача – получить из переменного напряжения 220 Вольт, которое у вас в розетке,  постоянное напряжение в 14 Вольт.  Думаю, задача ясна и понятна. Но есть маленькое НО: магнитола + колонки + громкость на всю катушку = очень энергопотребляемое устройство. Она у нас будет “кушать” силу тока в несколько Ампер. По моим замерам среднее значение – это 1,5-2,5 Ампера, а при глубоком басе и все 5 Ампер. Все зависит от того, как вы выставите эквалайзер на магнитоле.

Следовательно, нам надо создать такое устройство, которое бы  держало напряжение в определенном диапазоне – то есть от 13 и до 14 Вольт и выдавало приемлемую  силу тока.

Схема и описание

Итак, схему в студию!

Но… подождите-ка. Чем-то напоминает эта схема  ту самую схему Простого блока питания. Ну да, это и есть та самая схема ;-). Просто здесь есть свои нюансы. Главным козырем в этой схемы является регулятор стабилизатор LM350 или LM338. В чем же фишка этих стабилизаторов? И почему мы заменили старую добрую LM317?

Итак, ищем даташиты (это технические описания радиодетали) на стабилизаторы LM317,LM350 и LM338. Я знаю, что вы все лентяи, так что я за вас уже постарался и нашел их главные параметры:

LM317 – может выдать силу тока в нагрузку, и при этом не колыхнуть ярким пламенем, где то 1,5 Ампера. Не… это маловато.

LM350 – может выдать в нагрузку силу тока в 3 Ампера. Ммм, уже лучше.

LM338 – может выдать в нагрузку  ток порядка в 5 Ампер! Ну это уже реально мощная штука!

Но опять же есть одно но: все стабилизаторы должны устанавливаться на радиатор, иначе они сдохнут от перегрева. В даташите пишут, что они защищены от короткого замыкания и перегрева, но я что-то все равно не доверяю этим защитам. Если уж коротнет при силе тока в 5 Ампер, микросхема улетит на тот свет к горелым транзисторам.

Для мощных  блоков питания потребуется мощный диодный мост. Поэтому лучше взять  диодный мост КВРС5010

который можно дешево купить на Али по этой ссылке. Если все-таки душит жаба, то можно собрать из мощных диодов, которые все равно придется покупать, что обойдется дороже.

Моя сборка

Настало время проверить все это дело на практике. Думаю, вы сами понимаете, что блоки питания я собирал из подручных материалов. Первым делом я нашел будущую заготовку под плату и выдрал оттуда все лишние радиодетали.

Очень кстати оказались четыре диода, те что слева внизу, два конденсатора приличной емкости и радиатор вверху справа. Как раз, то что нам надо!

[quads id=1]

Итак диоды КД203А. Можно любые другие, лишь бы выдерживали проходящую через них силу тока. Плату я переделывать не стал и оставил эти диоды.

Два конденсатора. Один на 2000мкФ, а другой на 100мкФ. В принципе, чем больше по емкости конденсатор после диодного моста, тем лучше. 2000 мкФ, думаю, будет вполне достаточно. Смотрим, чтобы напряжение на конденсаторах не превышало напряжение, которое на них написано. В моем случае я взял конденсаторы, которые могут спокойно работать в цепях до 50 Вольт.



Следующим шагом надо подобрать МОЩНЫЙ (!) трансформатор на 220—–>15-25 Вольт.  Не вздумайте ставить туда трансформатор от ваших радиоприемников, китайских игрушек и прочей мелкой аппаратуры. Короче говоря, чем больше трансформатор по габаритам, тем лучше.  У нас на работе куча этих трансформаторов, поэтому, вопрос с подбором нужного трансформатора сразу отошел в сторону:

Первым делом смотрим на паспортные данные трансформатора. Итак, тут все элементарно и просто. Там, где больше всего витков и есть первичная обмотка. Далее подключаем эту первичную обмотку к сети 220 Вольт и замеряем напряжение на вторичных обмотках. Смотрим, где есть напряжение, которое нас устроит (ну то есть от 15 и до 25 Вольт).

Трансформатор подобрали. Теперь осталось подобрать микросхему. Так как этот блок питания я делал на небольшие колонки, значит, магнитола будет кушать мало силы тока. Думаю,  не более 3 Ампер. Поэтому, будем использовать стабилизатор LM350:

Тщательно подготовим ему место. Для этого берем мелкозернистую шкурку нулевку и зачищаем место для нашего стабилизатора.

Смазываем LM-ку теплопроводящей пастой КПТ-8

Зажимаем ее на радиатор. На этом самый трудный процесс закончен 😉

Потом берем в руки паяльник и навесным монтажом спаиваем схему. Через часик у нас плата превращается  в мощный блок питания! После получения нужного напряжения на выходе схемы с помощью переменного резистора, я паял туда постоянный резистор

На выходе получилось где-то 13,7 Вольт. Думаю, этого вполне хватит, чтобы раскачать пару небольших колонок.

Давайте попробуем зажечь лампу на 12 Вольт

Подаем на нее напряжение и вуаля!

Ну все, цепляем магнитолу к блоку питания.

Для тех, кому хочется мощнее

Но что если вам захотелось сделать автопати с корешами  прямо в гаражном кооперативе? Разумеется, вы уже не будете раскачивать маленькие колонки, а следовательно, нужен мощный блок питания. Для этих целей как раз потребуется стабилизатор LM338, но к нему в придачу также нужен и  приличный увесистый трансформатор. Напряжение лучше все-таки выставлять в пределах 14 вольт, так как при громкой музыке оно будет проседать. Все, конечно же, зависит от трансформатора и от басовых колонок.  Про то, почему проседает напряжение, можно почитать в статье  работа трансформатора.

Я сделал таких 4 блока питания. Один  блок питания раскачивает магнитолу с басовыми динамиками, другие раскачивают тоже приличные колонки. А не проще ли было использовать простой выпрямитель, с которым заряжают аккумуляторы? На некоторых выпрямителях, особенно на самопальных,  напряжение имеет пульсации, что в конечном итоге и повлияет на качество звучания. В динамиках будет слышен фон. Фон – это посторонний звук, который мешает звучанию. А наш блок питания имеет  на выходе чистое постоянное напряжение, поэтому звук у нас будет чистый и мощный 😉

Готовые модули на Алиэкспрессе

В настоящее время уже ничего не надо придумывать. Достаточно купить готовый модуль и на его базе собрать блок питания для магнитолы. Такой модуль стоит от 4$ и по качеству и энергозатратам будет даже лучше, чем вышеописанный блок питания:

Глянуть и купить можно по этой ссылке.

Как подключить стереосистему

Теперь, когда у вас есть все оборудование, пришло время встраивать его в вашу личную музыкальную машину! ( См. Изображения ниже в качестве наглядного пособия! Они проведут вас через эти шаги, чтобы облегчить понимание. )

1. Для начала очень помогает нарисовать картину того, что вы подключаете. Как и план дома, схема вашей стереосистемы поможет вам визуализировать то, над чем вы работаете. Нарисуйте все свое оборудование (динамики, ресивер и источники), а затем нарисуйте соединения между ними. Обычно ваши источники подключаются к ресиверу, а затем ресивер подключается к динамикам.

2. Установите оборудование там, где вы хотите. Определите, где вы хотите разместить динамики. Как вы проведете кабели между всем остальным? Стоит ли ставить проигрыватель компакт-дисков на ресивер, чтобы было легче достать лоток для дисков? Вам нужно освободить место для поворотного стола? Подумайте, как вы будете использовать систему чаще всего и что будет для вас наиболее удобным.

Вот вид сзади стереоресивера и проигрывателя компакт-дисков с множеством доступных подключений.

3. Подключите аудиовыход от вашего первого источника (например, проигрывателя компакт-дисков) к аудиовходу на ресивере с помощью кабелей. Красный кабель вставляется в красные отверстия, а белый кабель — в белые отверстия. Какой аудиовход вы используете на ресивере? Попробуйте сопоставить это с названием. Итак, если вы подключаете проигрыватель компакт-дисков, вы подключаете аудиокабели к входу «CD» на ресивере.

Подключите аудиокабель к аудиовыходу проигрывателя компакт-дисков (верхний рисунок), а затем подключите другой конец к аудиовходу компакт-диска стереоресивера (рисунок внизу).

4. Проложите провод динамика от ресивера к динамикам. Найдите клеммы динамика (красный и черный) и воткните туда провод. Некоторые приемники могут иметь зажимы, которые вы нажимаете, чтобы вставить провод; в других случаях вам, возможно, придется открутить колпачок, чтобы вставить провод, и снова завинтить его.Вам придется проделать то же самое с динамиками. Убедитесь, что провода ваших динамиков не слишком туго затянуты, поскольку это может вызвать проблемы в дальнейшем. Дайте себе достаточно слабины, чтобы все было удобно соединить! Совет от профессионала: пометьте провода и кабели динамика в местах их подключения к ресиверу, потому что, если вам по какой-либо причине придется отключить ресивер, вы сможете быстро определить, какие кабели и куда идут.

Подключите провода динамика от клемм на ресивере (верхнее изображение) к входам на задней панели динамиков (нижнее изображение).

Вот вид сзади вашего приемника со всеми выполненными вами подключениями. Здесь ваш проигрыватель компакт-дисков подключается с левой стороны, а ваши динамики подключаются к разъемам с правой стороны.

5. Наслаждайтесь стереосистемой!

На этом этапе все должно быть подключено и готово к работе.

Попробуйте переместить динамики, чтобы увидеть, какое расположение обеспечивает наилучший звук. Используйте проволочные стяжки или стяжки, чтобы связать кабели, чтобы получить чистую и организованную стереосистему.

Как только вы сделаете это несколько раз, вы научитесь этому. Это все равно что делать что угодно: чем больше вы это практикуете, тем лучше у вас получается.

Надеюсь, это было познавательным и помогло вам настроить и запустить стереосистему. Если у вас есть какие-либо вопросы о настройке стереосистемы или вы хотите получить более подробное объяснение чего-либо в этой статье, , пожалуйста, прокомментируйте ниже.

Как записывать кассеты на ПК / компьютер

Итак, у вас есть несколько старых аудиокассет, которые вы хотите скопировать или перенести на свой компьютер? Есть много гаджетов и программ, которые вы можете купить, которые сделают этот процесс максимально простым, однако, поскольку я технарь, и мой блог посвящен простым для понимания компьютерным советам, я попытаюсь научить как можно бесплатно перенести аудиокассеты на компьютер!

Я также упомяну пару таких гаджетов в конце для тех из вас, у кого нет времени или терпения, и следует следовать приведенным ниже инструкциям.

Использование Audacity для передачи звука

Что вам понадобится, прежде чем вы сможете копировать кассеты на свой компьютер или ПК:

1. Audacity — Бесплатная программа для записи и редактирования

2. Кассетная дека с выходными разъемами RCA или магнитофон с мини-штекером 3,5 мм (надеюсь, он у вас уже есть, если у вас много кассет)

3. Стереокабель RCA с разъемом mini-jack или кабель mini-male — mini-male

4. Звуковая карта с линейным входом (обычно синего цвета)

Шаг 1. Подключите магнитофон к компьютеру

Первое, что вам нужно сделать, чтобы записать звук с кассеты, — это подключить магнитофон или магнитофон к самому компьютеру. Для этого вам понадобится стереокабель RCA с мини-разъемом или кабель с мини-штекером на мини-штекер.

Подключите штекер RCA кабеля (красный и белый) к гнездовым разъемам RCA на магнитофоне.Убедитесь, что на разъемах RCA на магнитофоне написано « Line Out » или « Audio Out ».

Теперь пора подключить другой конец кабеля к компьютеру. Если вы используете кабель RCA с разъемом mini-jack на другом конце, просто подключите его к гнезду Line-In на задней панели компьютера (синему из трех). Однако, если у вас есть кабель RCA с красными и белыми разъемами RCA на обоих концах, вам нужно будет купить переходник с мини-штекера на 2 штекера RCA, как показано ниже.

Однако, если вы собираетесь покупать это, вы также можете купить кабель с мини-разъемом на другом конце! Использование адаптера может привести к снижению качества звука.

Если вы используете настольный компьютер, он должен иметь цветовую маркировку, чтобы было намного проще определить, к чему его подключить. По сути, это синий разъем, который и является вашим линейным входом.

Шаг 2. Запишите звук с кассеты с помощью Audacity

.

Теперь, когда у вас есть кассетная дека, подключенная к компьютеру, мы можем использовать программу Audacity для записи и редактирования звука с открытым исходным кодом для записи звука.

Во-первых, откройте Audacity и нажмите Edit , а затем Preferences внизу. Если его еще нет, нажмите Audio I / O в левом меню. Здесь вы можете выбрать источник входного сигнала, из которого вы хотите записывать звук. Вы должны увидеть заголовок раздела Recording , а под ним раскрывающееся меню Device .

Убедитесь, что вы выбрали НЕ , выберите Microsoft SoundMapper , если вы работаете на компьютере с Windows.Это должно быть что-то похожее на то, что вы видите выше, или что-то вроде « Line-In: Realtek HD Device » и т. Д. Вы можете попробовать все варианты в раскрывающемся списке, пока не получите звук для записи, один из них заработает.

Теперь вам просто нужно отрегулировать громкость записи, щелкнув направленную вниз стрелку на правом (красном) индикаторе уровня записи VU.

Теперь нажмите Monitor Input или Start Monitoring .Теперь, когда вы начинаете запись, нажав кнопку «Запись», если вы видите, что звук уходит слишком далеко вправо (красные полосы), вы можете отрегулировать уровень входной громкости, перетащив ползунок влево на панели инструментов микшера (т. е. немного ниже и левее от измерителей уровня записи.

Когда вы закончите запись, нажмите кнопку Stop (желтый цвет), перейдите в File и выберите Save Project As . Это сохранит его как проект Audacity, чтобы вы могли вернуться и отредактировать его позже.

Чтобы экспортировать окончательно отредактированную версию вашей записи в формат MP3 или WAV, щелкните Файл и выберите Экспорт как . Затем вы можете взять эти MP3-файлы и записать их на компакт-диск или импортировать их в iTunes. Вы можете выбрать формат WAV, AIFF, OGG, FLAC или MP2 для экспорта.

Помните, что вы всегда можете приостановить запись в любое время, если есть части кассеты, которые вы не хотите переносить на свой компьютер. В противном случае вы должны теперь получить цифровую версию ваших аудиокассет!

Другие методы передачи аудиокассет

Если вы не против выложить немного денег, вы можете приобрести несколько удобных гаджетов, которые значительно упростят процесс перевода.

Кассетный USB-плеер

Мой любимый и самый дешевый вариант — это кассетный USB-плеер, подобный показанному ниже на Amazon, за 22 доллара. Вы просто подключаете устройство к USB-порту компьютера и используете прилагаемое программное обеспечение для записи звука в формат MP3.

Кассетная дека с CD-рекордером

Более дорогой вариант — купить магнитофон, как я показал в вышеприведенном руководстве, но вместо этого купить ту, которая включает в себя встроенный записывающий CD.Обычная магнитофонная дека обойдется вам от 50 до 150 долларов, тогда как кассетная дека с опцией записи компакт-дисков обойдется вам от 200 до 350 долларов.

Teac — это популярный бренд, у которого есть одна модель, которая позволяет воспроизводить и записывать каталог на самом устройстве. Это немного дороже — 335 долларов, но, возможно, оно того стоит, если у вас есть сотни кассет, которые вы хотите преобразовать в цифровой формат.

Надеюсь, этой информации достаточно, чтобы без особых проблем преобразовать ваши кассеты в цифровой формат. Если у вас есть вопрос, оставьте комментарий! Наслаждаться!

Как подключить аудиовыход компьютера к стереофоническому аудиовходу

Подключите компьютер к стереоресиверу или домашнему кинотеатру, кассетной деке или проигрывателю. Обычно это не так уж и сложно!
Люди подключали свои компьютеры к своим более крупным аудио / видео системам задолго до того, как Netflix и Hulu, а весь другой онлайн-контент потек в ваш дом через широкополосное Интернет-соединение. В настоящее время существует так много «контента», что трудно поверить, что вам придется платить за любой из них! Но размер все еще имеет значение.Зачем смотреть что-то на этом маленьком ноутбуке, когда у меня есть большой телевизор ?! И как только вы получите видео на большом экране, вы также должны увеличить размер звука. Опять же, иногда вам просто хочется послушать музыку. Spotify, Pandora, iTunes и миллион онлайн-радиостанций? Хотя в сети много видео, количество музыки практически неограничено!

«Входы и выходы»:
Домашние аудиоусилители довольно стандартизированы по входным и выходным уровням. Сюда входят «интегрированные» усилители (предусилитель и усилитель мощности, объединенные в одном шасси), а также приемники — как стерео, так и объемного звука.

Стереоусилители и приемники имеют два аналоговых разъема RCA jack для входа для каждого устройства. Все они, кроме входов «фонокорректор», находятся на стандартных потребительских «линейных» уровнях.

Ресиверы объемного звука обычно имеют другие типы входов (цифровых) и выходов, которые вы обычно не найдете на стереоресиверах / усилителях.Все усилители и ресиверы объемного звука имеют все аналоговые входы и выходы (кроме фонокорректора) на одном уровне. Вы можете использовать любой из них: Aux, Tape, Tuner, CD и т. Д. Для подключения ваших компьютеров линейный выход или выход для наушников. Уровень линии должен быть предпочтительным, если он доступен. Возможно, вам придется немного уменьшить уровень выхода для наушников, если звук звучит искаженно. Не забудьте перейти от вывода к вводу.

Усилители мощности — отдельная история. Усилители мощности домашнего звука также имеют входы линейного уровня, но у них очень мало возможностей для регулировки громкости и тембра, а также переключения.Они просто усиливают сигнал. Их не рекомендуется подключать к вашему компьютеру.

Как подключить: компьютерный выход к стерео входу
Самый простой способ подключить аудиовыход вашего компьютера — использовать «линейный» выход вашей звуковой карты. Мы рекомендуем стереофонический мини-штекер 3,5 мм для подключения к двойному кабелю RCA или мини-штекер для подключения к двойному разъему RCA, а также стереокабель с разъемом RCA для подключения к аудиовходу вашей звуковой системы, например, к входу «aux». Чем больше длина кабеля, тем больше качество звука влияет на качество звука.В частности, чем меньше емкость на фут кабеля, тем меньше будут потери высоких частот.

Обратный проводной — стерео выход на компьютерный вход:

Вы можете использовать те же варианты кабельной разводки, чтобы пойти другим путем. Например, если вы хотите записать радио или музыку на свои пластинки и сохранить ее как цифровую музыку, например в формате mp3, вы можете подключить свой стереоресивер / тюнер / проигрыватель виниловых пластинок к компьютеру, чтобы «записывать» музыку. на жесткий диск вашего компьютера.Затем вы можете редактировать аудиофайлы и воспроизводить музыку прямо со своего компьютера; и, что еще лучше, конвертируйте файлы в форматы wav, без потерь или MP3 с помощью соответствующего программного обеспечения для последующей передачи на мобильные устройства.

Для этого вам необходимо подключить аудиовход вашего компьютера к аудиовыходу вашего стереоресивера. Мы рекомендуем переходник с разъема mini-phone на разъем RCA и стереокабель с разъемом RCA, который подключается к «линейному» или «микрофонному» входу звуковой карты вашего компьютера.Если это «микрофонный» вход, возможно, вам придется уменьшить уровни, поскольку микрофоны обычно имеют очень низкий выход. Затем вы подключаете стерео концы разъема RCA к основному аудиовыходу вашего стереоресивера, если он есть, или к маршрутизируемому выходу, например, к одному из выходных разъемов «ленты». Многие аудиосистемы имеют входы и выходы на магнитную ленту, поэтому вы можете подключить через них свой компьютер, чтобы использовать его как магнитофон, а также как источник звука.

Примеры подключений:

Стерео мини-штекер 3,5 мм (1/8 дюйма) для двойного кабеля RCA

Если вы настоящий приверженец качества звука или вам нужны кабели еще большей длины, мы производим специальные кабели с фантастическим качеством звука :

Стереокабель «Pro» качества от мини-разъема к двойному разъему RCA
M2RCA — iPod или звуковая карта к стереокабелю.Изготовлено на заказ в США

Подключения домашнего аудио: кассетные магнитофоны / CD-плееры

У многих из нас есть старые кассеты или другие древние аудиоисточники, которые мы хотим сохранить или объединить для создания пользовательских списков воспроизведения. Программное обеспечение для компьютерной записи идеально подходит для этой цели. Предполагая, что на вашем компьютере установлено соответствующее программное обеспечение для записи, вам нужно будет подключить аудиовход вашего компьютера к аудиовыходу кассетной деки или проигрывателя компакт-дисков. Мы рекомендуем переходник с миниатюрного телефонного разъема 3,5 мм на разъем Rca и стереокабель с разъемом RCA, который подключается к «линейному» входу звуковой карты вашего компьютера. Затем вы подключаете стерео концы разъема RCA к аудиовыходу вашей кассетной деки или проигрывателя компакт-дисков, например, к одному из выходных разъемов «кассеты».

Примеры подключений:

3,5 мм (1/8 «) стерео мини-штекер для двойного кабеля RCA

Если вы настоящий приверженец качества звука или хотите кабели еще большей длины, мы производим специальные кабели с фантастическим звуком качество:

«Профессиональное» качество Стереокабель Mini-Dual RCA
M2RCA — iPod или звуковая карта к стереокабелю.Изготовлено на заказ в США

Кассетная дека для архивации кассет

Получение хорошей кассетной деки в конце 2013 года — определенно полдела по сравнению с архивированием кассетных лент. Да, вы все равно можете купить их новыми, но в этом случае это хуже, чем покупка машины: как только вы покинете выставочный зал, они будут стоить лишь часть того, что вы только что заплатили. Купить подержанные колоды онлайн на eBay также очень сложно, и если вы не будете осторожны, вы можете потратить много денег! Во-первых, никогда не покупайте кассетную деку «как есть».Эти вещи изжиты плодовыми мушками. Человек, который его установил, вероятно, проверил его в общей сложности пять минут, и он обязательно начнет есть кассеты после 15 минут использования — как раз тогда, когда вы подумали, что это нормально, и вставили свою бесценную запись дяди Ральфа, поющего «My Way».

Не дайте себя обмануть узнаваемым брендам, если только они не являются студийными брендами, такими как Tascam или Nakamichi. Даже к этим вам нужно относиться скептически. Кассетные деки — это резиновые ремни, резиновые колеса, изнашиваемые «головы» и кнопки.Если вы не можете получить 30-дневную гарантию, по крайней мере, пообещайте, что она будет работать в течение недели. Не торопитесь, выйдет по хорошей цене. Просто не так много людей умирают, чтобы купить технологию 20-летней давности! Вы можете купить серьезные кассетные деки студийного качества, которые продаются более чем за 1000 долларов, по невероятно низким ценам, если проявите достаточно терпения. Дополнительным преимуществом платы за колоду студийного качества является то, что у вас не должно возникнуть проблем с ее продажей позже. Школы, университеты и профессиональные аудиоархивисты постоянно находят новые записи, достойные оцифровки, поэтому колода высшего качества, такая как Nakamichi Dragon или Tascam 122 Mk III, не потеряет много денег, если таковые будут в будущей продаже.Просто получите дешево и гарантированно!

Наконец, чудес не ждите. Лента, на которую вы пролили шампанское в лимузине на выпускной бал, не будет работать ни в одном кассетном плеере! Даже если они находятся в нормальном состоянии, некоторые из этих старых лент могут быть настолько испорчены, что только профессиональный архивист сможет безопасно удалить звук с ленты. Вы когда-нибудь пробовали вставить ленту в новую оболочку? Поверьте мне, хирурги не хотят подобных испытаний. Иногда им приходится идти на крайние меры, которые мы с вами не только слишком ленивы или недостаточно скоординированы, но и недостаточно образованы в необходимом странном наборе навыков. Профессиональное архивирование аудио — это странная наука, требующая навыков механики, химии, компьютера, математики и сноровки. Так что, если у вас есть действительно критический контент, вам следует, по крайней мере, проконсультироваться с профессионалом по вопросам цен. Конечно, дядя Ральф, поющий «Like a Virgin» в драпировке, может быть веселым воспоминанием, но это может не стоить цены профессиональной архивной работы.

Предполагая, что у вас есть необходимое программное обеспечение, первое, что нужно сделать, это проверить кнопки, переключатели и соединения и подготовить колоду к работе с вашей звуковой картой.Для предварительно записанных лент вы обычно устанавливаете Dolby B и отключите фильтр MPX. При записи с радио следует включить фильтр mpx. Если вы используете кассеты, записанные в домашних условиях, которые содержат металл или CrO2, вам следует соответствующим образом изменить эту настройку. Выход кассетной деки должен поступать на вход «Line» звуковой карты (обычно обозначен зеленым цветом), а не на вход Mic. Большинство звуковых карт имеют входы и выходы для стереофонических миниатюрных телефонных штекеров (типичные разъемы для стереонаушников 1/8 «3,5 мм на mp3-плеерах). Поэтому потребуется переходник или кабель с разъемами RCA на мини-штекер.

Второе, что нужно сделать в процессе настройки записи, — это настроить выход магнитофона и вход звуковой карты так, чтобы у вас была максимальная громкость, исходящая от магнитофона, без перегрузки входа звуковой карты или другого аудиоинтерфейса. На коммерческих кассетах вам обычно не нужно беспокоиться об уровне выходного сигнала кассетной деки так же сильно, как в случае с самозаписывающимися кассетами, поэтому часто можно просто увеличить его до максимума. Это, конечно, не относится ко всем кассетам, поэтому будьте осторожны, следите за своими уровнями и настраивайте их.

Причина получения максимального выходного уровня заключается в том, что вам нужен минимально возможный уровень шума при цифровой записи. Кассетные ленты (или катушка с катушкой, если на то пошло) имеют ограниченное отношение сигнал / шум по сравнению с хорошей звуковой картой. С другой стороны, вы не хотите закручивать вещи слишком высоко, чтобы снизить шумовой «пол» за счет динамического сжатия и искажений. Повышение минимального уровня шума может дать вам немного больше «шипения» между песнями, но обычно это довольно легко устранить с помощью программного обеспечения на компьютере.С другой стороны, устранить искажения чрезвычайно сложно, если вообще возможно. Существует программное обеспечение уровня Pro, которое может достаточно хорошо с этим справиться, но оно очень дорогое, и никакое программное обеспечение, подобное этому, никогда не бывает идеальным. На самозаписывающихся лентах необходимо убедиться, что выход не слишком горячий. Вы должны иметь возможность определять перегруженный выход по счетчикам. Иногда допустимы кратковременные пики, едва переходящие в красный цвет. В какой-то мере ориентируйтесь на слух, но не стоит на них ставить время.Обнаружить, что у вас есть немного искаженные части позже в процессе, означает начать все сначала. Совсем не весело.

Убедившись в правильности выходного уровня, установите правильный входной уровень. Следуйте тем же правилам. Случайные пики вполне подойдут. Вы обязательно должны попробовать одну или две тестовых записи, когда изучите точность измерителя звуковой карты. Это не редкость, особенно со встроенными звуковыми картами или недорогими звуковыми картами, с неточными измерениями. Внимательно слушайте записи на предмет всего неприятного.Цифровое искажение должно быть легче услышать, чем, например, типичная перегрузка магнитофона или искажение сильно искаженного металла или музыки в стиле гранж. Большое примечание: кассеты хрупкие и теряют качество звука из-за растяжения, истирания, остатков и других причин. Не ожидайте, что сможете убрать подобные вещи. Если лента испортилась, это не вина звуковой карты. Если вы подозреваете, что лента повреждена, следите за выходом кассетной деки.

Хорошо, теперь, по-видимому, вы готовы к записи.В разных программах используются разные процедуры, но все они очень похожи. Сначала вы «поставите на охрану» (установите флажок записи, а не нажимайте кнопку транспорта записи) на треках, на которые хотите записать. Один канал часто настраивается на запись в стерео — прочтите руководство или файл справки для вашего программного обеспечения! Следите за входными уровнями, чтобы убедиться, что ваши уровни в порядке. Некоторые высококачественные кассетные деки имеют кнопку RTZ (возврат к нулю), которая действительно полезна для настройки запуска ленты непосредственно перед началом песни.Используй это! Вам нужно нажать кнопку записи на программном обеспечении непосредственно перед тем, как нажать кнопку воспроизведения на кассетной деке. Остановите запись, когда песня закончена, или, если вы записываете сразу всю сторону, когда сторона закончена. Внимательно следите за результатами на предмет искажений или уровней шума. При необходимости повторите.

Дополнительная информация:
Дзен и искусство ухода за кассетной декой
Руководство по методам восстановления аналогового звука (PDF)

(Очень большой и подробный документ по всем видам аналогового аудиооборудования)

См. Раздел: Аналоговое воспроизведение ленты

Подключение проигрывателя винила (фонографа) к компьютеру

Это очень горячая тема в настоящее время с возрождением Vinyl, а также для всех тех, кто хочет перенести свои записи на свои компьютеры, чтобы записать их на компакт-диски или поставить на свои MP3-плееры или iPod.

Первое, что вы должны понять, это то, что вы не можете подключить проигрыватель винила непосредственно к вашему компьютеру. Почему? Фонокорректор издает крайне слабый сигнал, имеющий довольно странную АЧХ (из-за RIAA-эквализации). Для усиления сигнала и «выравнивания» частотной характеристики требуется фонокорректор. Вот почему вы должны подключить проигрыватель виниловых пластинок ко входу «phono» ресивера или предусилителя, а не к входам «Line» или «Tape». Кроме того, существуют патроны разных типов (игла и патрон создают электрический сигнал из канавок).Обычно существуют подвижная катушка, подвижный магнит и керамические картриджи, для которых требуются разные настройки предусилителя или, возможно, разные предусилители. Картриджи с подвижным магнитом являются наиболее распространенным типом, особенно с 1970-х гг., В то время как картриджи с подвижной катушкой часто нравятся аудиофилам. Керамика — это старые, дешевые картриджи, используемые в проигрывателях, которые вам в любом случае не нужны. Вход на ресивере или предусилителе, который не указан, обычно готов к движущемуся магниту. Также существуют картриджи с подвижной катушкой с высокой выходной мощностью, которые работают с предусилителями с подвижным магнитом.Ой! Немного раздражает? Что ж, всегда есть что-то еще — в зависимости от того, насколько глубоко вы хотите … Согласование импеданса
— еще одна горячая тема для картриджей и предусилителей. На частотную характеристику картриджей может влиять взаимодействие выходного и входного импеданса с предусилителями.

Хорошо, это достаточно глубоко; см. ссылки ниже для получения более подробной информации.
Подробнее:

Руководство по методам восстановления аналогового звука (PDF)

(Очень большой и подробный документ по всем видам аналогового аудиооборудования)

Как очистить пластинки LP

Регулировка тонарма для поворотных тонармов

КАК ПОДКЛЮЧИТЬСЯ:
Вы должны подключить проигрыватель к предусилителю приемника или выделенному фонокорректору, а затем подключить выход ленты или другой выход предусилителя приемника к компьютеру, используя компьютер, как магнитофонную деку. .Есть также отдельные фонокорректоры, которые вы можете купить (некоторые даже имеют выходы USB), но они не часто бывают дешевыми, например, встроенный усилитель или ресивер, продающийся на дворе. На ebay тоже есть много хороших старых вещей.

Если ваш проигрыватель имеет разъемы RCA, к нему должен быть постоянно подключен кабель, который подключается к входу «фоно» на приемнике. Стереокабель с разъемом RCA, который подключается к «линейному» входу звуковой карты вашего компьютера, замыкает цепь, идущую от ресивера / предусилителя к компьютеру.Большинство компьютеров имеют входы стерео мини-джек 3,5 мм (1/8 дюйма), поэтому для их подключения вам понадобится кабель Mini-Jack — Dual RCA.

Примеры подключений:

Стерео мини-штекер 3,5 мм (1/8 дюйма) для двойного кабеля RCA

Если вы настоящий приверженец качества звука или вам нужны кабели еще большей длины, мы производим специальные кабели с фантастическим качеством звука :

Стереокабель «Pro» качества от мини-разъема к двойному разъему RCA
M2RCA — iPod или звуковая карта к стереокабелю. Изготовлено на заказ в U.S.A.

Вертушки с USB ?!

Если вам нужен проигрыватель виниловых пластинок с USB-выходом, который должен упростить подключение, но многие из них не соответствуют критерию аудиофилов «хороший звук» и не совсем дешевы. Если вам нужно пойти по этому пути и у вас ограниченный бюджет, вы можете взглянуть на некоторые модели Audio Technica, Stanton и Numark. Для тех, кто хочет лучшего качества, купите качественную модель, такую ​​как Pro-Ject Essential, или придерживайтесь моделей без USB.
Для бюджетной постоянной настройки проигрывателя на компьютере используйте специальный предусилитель или старый добрый ресивер для достижения наилучших результатов.
Хорошие марки проигрывателей для eBay? Thorens, Dual, Micro Seiki, Denon и другие можно купить по приличным ценам. Бренды приемников? Denon, Yamaha и еще около миллиона других, если вы вернетесь в прошлое … Картриджи
? Shure M97xE, Denon DL-110, красный или синий Ortofon или черный Grado — все это хорошо.

Купите магнитофон по лучшей цене

Кассетные плееры Auna: где прошлое встречается с будущим

Несмотря на то, что с момента появления цифровых носителей прошло несколько лет, компакт-кассеты, также известные как кассеты или аудиокассеты, никогда полностью не исчезли, и, как и в случае с проигрывателями, очарование традиционных лент, кажется, выдержало испытание временем.Вы ищете кассетный плеер, чтобы отправиться в путешествие или позволить своим малышам послушать песни, которые сопровождали ваше детство и юность, и которые теперь накапливают пыль в вашем подвале? Здесь вы находитесь в нужном месте, а в интернет-магазине auna вы найдете то, что вам нужно.

Ознакомьтесь с нашей галереей продуктов и выберите из широкого спектра моделей, от портативных магнитофонов и рекордеров до более мощных устройств, воспроизводящих компакт-диски, считывающих SD-карты и предлагающих возможность подключения по Bluetooth для потоковой передачи звука со смартфона или планшета. Не пропустите наши предложения и приобретите кассетный плеер auna, чтобы получить удовольствие от прослушивания, в котором очарование традиций сочетается с новейшими технологиями воспроизведения музыки. Независимо от того, является ли кассетный магнитофон ностальгической классикой вашего детства, или вы просто ищете надежный магнитофон для дороги или для повседневного использования, на auna вы всегда найдете подходящую модель. Наши кассетные плееры и бластеры Ghetto сочетают в себе звук и стиль, выглядя так же хорошо, как и звучат.

Зачем покупать магнитофон?

Особенностью кассетного плеера является то, что он может воспроизводить звук полностью аналоговым способом, с рядом ограничений, которые были преодолены с появлением цифровых технологий.То, что только что было сказано, может показаться противоречивым, но несовершенство воспроизведения, типичное для магнитных лент, особенно ценится теми, кто считает цифровые носители слишком асептическими с точки зрения тембральных и звуковых характеристик, несмотря на их абсолютную точность воспроизведения. Некоторые музыканты ценят аналоговые источники до такой степени, что создают цифровые копии высокой четкости для последующего включения в свои музыкальные композиции.

Есть еще один важный аспект, который следует учитывать, а именно физичность среды.Как и винил, кассеты обладают особым шармом, который резко контрастирует с несущественностью файлов, содержащихся на цифровых устройствах хранения. Для многих меломанов, которые подмигивают традициям, это центральный вопрос, а для коллекционеров музыки кассеты могут иметь большую эмоциональную ценность, как винил. По этой причине кассетный проигрыватель является культовым устройством, которое часто можно найти в домах аудиофилов, которые предпочитают теплый, «несовершенный» звук кассеты и магнитофона «прохладности» цифровых носителей, таких как компакт-диски.Винтажные кассетные магнитофоны и портативные магнитофоны

Кассетные плееры для детей и взрослых

Задолго до появления динамиков Bluetooth и беспроводных наушников бумбоксы можно было найти почти в каждом доме. Помимо кухонных радиоприемников и Hi-Fi систем, они были лучшим рецептом хорошего звука. А поскольку современные динамики сегодня звучат намного лучше, маленькие магнитофоны и плееры теперь идеально подходят для приятного звучания, которым вы можете наслаждаться как дома, так и в дороге.Специальные кассетные плееры для детей отлично передают ностальгию по 80-м и 90-м годам и предлагают удобное для детей управление и хороший звук. В зависимости от модели, маленькие универсальные устройства могут воспроизводить кассеты, компакт-диски и даже mp3 (через USB) со многими функциями, что делает их столь же подходящими для текущих стандартов, как и для давно забытых микстейпов.

Особый случай — наши винтажные кассетные плееры, внешний вид которых идеально передает ностальгический дух 80-х и 90-х годов; они являются идеальным решением для прослушивания музыки по любому поводу, чрезвычайно просты в использовании даже детьми и, в зависимости от модели, эти универсальные устройства оснащены проигрывателем компакт-дисков и портом USB для подключения флеш-накопителей и воспроизведения файлов MP3. Таким образом, они представляют собой законченное и недорогое решение для прослушивания музыки с различных носителей и для записи кассет, а некоторые модели оснащены микрофоном, так что вы также можете выступать своим голосом и импровизировать в караоке со своими детьми; благодаря функции записи вы сможете поставить свой собственный голос, записать все на пленку и перезаписать заново, несколько раз послушав себя.

Портативный кассетный проигрыватель с выдвижной ручкой позволяет развлечься даже в поездке, а благодаря своему легкому размеру портативный кассетный проигрыватель станет вашим идеальным компаньоном для прогулок.Но также для журналистских целей, репортажей, интервью или домашней записи голоса auna предлагает вам идеальный кассетный магнитофон. Портативные записывающие устройства Auna компактны, элегантны, просты в эксплуатации, обеспечивают отличное качество записи и воспроизведения и идеально подходят для повседневного использования.

Купить нужную магнитолу

Вы ищете возможность для ваших детей послушать радио-драмы вашего детства? Или вам нужен кассетный магнитофон, чтобы читать лекцию? Может быть, вы также ищете кассетный магнитофон с функцией CD и mp3? В нашем ассортименте вы найдете кассетные магнитофоны для записи и воспроизведения разных размеров и для разных целей. Возможно, кассета не так популярна, как аналоговая поддержка, как в 80-х и 90-х годах, но благодаря своей гибкости и ностальгической ценности она по-прежнему остается лучшей на сегодняшний день.

Кассетная дека Auna с современным дизайном или очаровательным дизайном ретро-бумбокса идеально подходит для обеспечения нужного звука в желаемом дизайне в вашем доме. В сочетании с привлекательными ценами, дополнительными функциями, такими как входы USB или прием радиосигнала, у вас есть редкая возможность с нашими кассетными магнитофонами: выберите модель, которая лучше всего вам подходит, и верните звук и воспоминания вашего детства с помощью новейших технологий наши устройства!

Магнитофонная запись была представлена ​​70 лет назад сегодня

Было 2 часа ночи весенней ночи 1944 года — 14 мая, если быть точным.И благодаря счастливой случайности страдания от бессонницы, любопытное наблюдение Джона Т. «Джека» Маллина привело к появлению магнитофонной записи и, как следствие, всего бизнеса домашних медиа.

Маллин, худощавый и удивительно скромный человек, учитывая его будущий статус в звукозаписывающем бизнесе, окончил Университет Санта-Клары со степенью бакалавра наук. В 1937 году работал в области электротехники, затем работал в компании Pacific Telephone and Telegraph в Сан-Франциско до начала войны. К 1944 году он получил звание майора U.S. Army Signal Corps, и был прикреплен к исследовательской радиолокационной лаборатории Королевских ВВС в Фарнборо, Англия.

Работая поздней весенней ночью, Маллин был счастлив найти что-то приятное по радио — Берлинский филармонический оркестр играл Девятую симфонию Бетховена по радио Берлина. Но Маллин был озадачен: точность воспроизведения была слишком хороша для записи 16-дюймового воскового диска, преобладающей технологии записи на радио в то время. А поскольку каждые 15 минут не было перерывов для смены дисков, Маллин решил, что это должна быть прямая трансляция.Но этого не могло быть — если в Лондоне было 2 часа ночи, то в Берлине было 3 часа ночи.

Муллин был прав — оркестр не спал допоздна, а это была запись. Просто не совсем обычный, поэтому Маллин и запутался.

Презентация видеомагнитофона Ampex на конференции Национальной ассоциации вещателей (NAB) в 1956 году. Ampex

Вплоть до войны запад записывал с помощью магнитной проволоки. Магнитопроводная запись была изобретена датским инженером Вальдемаром Поульсеном в 1898 году, а затем усовершенствована, запатентована и коммерциализирована Марвином Камрасом в 1930-х годах.Он использовался вооруженными силами во время Второй мировой войны и считался секретным.

В результате запись на магнитную ленту обсуждалась в радио-кругах в течение многих лет, но никому не удалось это сделать — по крайней мере, в отношении кого-либо к западу от Рейна.

В 1934 году Allgemeine Elektricitäts-Gesellschaft (AEG), немецкое подразделение General Electric, начало производство магнитофона под названием Magnetophon, в котором использовалась пластиковая лента, покрытая магнитными частицами, и был произведен компанией BASF. Каким именно немецким инженерам удалось это сделать, мы, возможно, никогда не узнаем. Но в течение следующих нескольких лет инженеры AEG расширили возможности магнитофона с low-fi, использующего смещение постоянного тока, до hi-fi с использованием смещения переменного тока. К 1941 году несколько из этих Hi-Fi магнитофонов были установлены на радиостанциях по всей Германии.

За исключением, возможно, GE, никто не знал об этой технологии.

Открытие магнитофона

После войны Муллин был назначен в Отдел технической связи Корпорации Сигнал в Париже.«Наша задача, помимо прочего, состояла в том, чтобы обнаружить, над чем немцы работали в области связи — радио, радар, беспроводная связь, телеграф, телетайп», — пояснил Муллин.

Муллин оказался во Франкфурте во время одной из таких экспедиций. Там он встретил британского офицера, который рассказал ему о новом типе магнитофона на станции Радио Франкфурта в Бад-Наухайме. Маллин не совсем поверил отчету — он встречал десятки низкочастотных регистраторов смещения постоянного тока по всей Германии. Он обдумывал свое решение распространить слух буквально на развилке дорог.Справа от него лежал Париж, слева Радио Франкфурта.

К счастью для будущего домашнего медиа-бизнеса, Маллин повернул налево.

Он нашел четыре hi-fi магнитофона и около 50 катушек с красной оксидной пленкой BASF. Он немного повозился с ними в Париже и сделал отчет в армию. «Теперь у нас было некоторое количество таких вещей. Я собрал два из них и отправил домой (в Сан-Франциско). Сувениры войны. (Вы можете взять) почти все, что вы могли найти, не представляло большой ценности.(И) все, что сделала Германия, было общественным достоянием — это не было запатентовано ». Он также прислал себе 50 катушек ленты с красным оксидным покрытием.

Когда Муллин вернулся домой, он начал возиться над улучшением магнитофонов. 16 мая 1946 года, ровно 70 лет назад сегодня, Маллин ошеломил присутствующих на ежегодной конференции Института радиоинженеров (IRE) в Сан-Франциско, переключаясь между живым джазовым комбо и записью, буквально задавая вопрос: «Это вживую или. ..? » Ни один из золотых ушей в аудитории не мог сказать.Это была первая в мире публичная демонстрация аудиозаписи.

Бинг Кросби на пути к видео

Бинг Кросби терпеть не мог вести радио в прямом эфире. И он ненавидел записывать свои выступления на восковых пластинках, потому что верность звучала ужасно для известного исполнителя-перфекциониста. Когда инженеры Кросби услышали о Маллине и его магнитофонах, они быстро наняли его и его машину. В августе 1947 года Кросби стал первым исполнителем, записавшим радиопрограмму на пленку; шоу транслировалось 1 октября.

Команда Bing Crosby Enterprises пытается изобрести первый видеомагнитофон. Слева направо: Джон Т. «Джек» Маллин, который познакомил США с аудиозаписью, публицист BCE Фрэнк Хили, инженер Уэйн Джонсон и Бинг Кросби. Маллин и BCE проиграют гонку видеомагнитофонов Ampex. Ампекс

Кросби был не единственным, кто интересовался магнитофонами Маллина. В Редвуд-Сити, штат Калифорния, небольшая компания под названием Ampex искала что-нибудь, чтобы заменить радар, который они производили для правительства.Ampex объединилась с Mullin и в апреле 1948 года усовершенствовала и начала продавать первый коммерчески доступный аудиомагнитофон Ampex Model 200.

Crosby, Mullin, Ampex и титан электроники RCA примерно в одно и то же время сформулировали одну и ту же следующую мысль: если вы можете записывать звук на магнитную ленту, почему не видео?

Кросби и Маллин объединились. Ampex сформировала команду, в которую вошел ученик средней школы по имени Рэй Долби. И Дэвид Сарнофф отдал своим инженерам приказы о походе.Началась общественная гонка за тем, кто сможет изобрести видеомагнитофон.

Но Ampex опередила своих более состоятельных конкурентов. У него была сделка с чикагским исследовательским консорциумом под названием Armor Research Institute, ныне Иллинойсский технологический институт. В Armor работал не кто иной, как знаток проводной записи Марвин Камрас, который решил самую неприятную проблему, с которой столкнулись все изобретатели видеопленки: скорость ленты.

Аудиозапись выполняется путем протягивания ленты мимо неподвижной записывающей головки.Видео, однако, является гораздо более толстым сигналом, что означало, что ленту приходилось протягивать мимо записывающих головок с невероятной скоростью. Катушка с лентой шириной два фута могла вместить до 15 минут видео — это не совсем практично.

Итак, вместо того, чтобы крутить ленту, Камрас, которому пришла в голову идея наблюдать за щетками пылесоса, решил, что вместо этого он крутил записывающие головки. Как только Ampex заполучила этот ключ, ее инженеры обошли Crosby / Mullin и RCA.

Даже с учетом секрета крутящейся головы потребовалось пять лет команде Ampex, которая иногда работала неполный рабочий день из шести человек, чтобы все исправить.14 апреля 1956 года — 60 лет назад в прошлом месяце — Ampex представила ошеломленной группе руководителей телевидения и инженеров из Национальной ассоциации вещателей (NAB) в Чикаго первый коммерческий видеомагнитофон Mark IV размером со стол. Сказать, что эта машина изменила мир, — ничего не сказать.

Команда инженеров Ampex и первый коммерческий видеомагнитофон. Слева направо: Фред Пфост, Шелби Хендерсон, Рэй Долби, Алекс Макси, Чарли Андерсон и руководитель группы Чарли Гинзбург. Ампекс

Пройдет еще почти 10 лет, прежде чем Philips сократит аудиокассету до кассеты и воспламенит повальное увлечение домашней аудиозаписью, и еще почти 10 лет, прежде чем Sony представила Betamax и выиграла дело Верховного суда, чтобы разрешить нам законно записывать телепередачи дома. и создать бизнес по домашнему видео.

Но именно появление восстановленных магнитофонов Джека Маллина было первым выстрелом в революцию домашних медиа, произошедшую 70 лет назад сегодня.

---

Историк технологий Стюарт Уолпин более 30 лет занимается обзором бытовой электроники и пишет о потребительских технологиях для eBay . Добраться до него @stewartwolpin .

---

С магнитной ленты на цифровую: будущее музыки

Эта статья изначально появилась на Recode.net.

Моно и стерео | Добро пожаловать в SWPhonetics

Praat для начинающих :
Подключение источников моно- и стереозвука

Praat анализирует монофонический звук, но есть также поддержка работы со стереозаписями, чтобы соответствовать растущему числу источников звука и записывающих устройств, которые работают только в стерео.В этом разделе представлены некоторые примечания и советы по концепциям каналов, дорожек, моно- и стереосигналов, подключению источников моно- и стереосигналов, хранению и открытию стереофайлов, а также записи и воспроизведению моно- и стереосигналов.

1. Согласование входов и выходов
2. Моно и стерео сигналы
3. каналов
4. треков
5. Моно и стерео адаптеры
6. Монофонические записи: источники сигналов
7. Стереозаписи: источники сигналов
8. Открытие стерео файлов
9. Сохранение стерео файлов
10. Воспроизведение моно- и стереосигналов

  Верх

1. Согласование входов и выходов

• Микрофонные входы очень чувствительны, подключайте только микрофоны. Микрофоны предназначены для одной из двух чувствительности, обычно обозначаемой 200 или 600 Ом, или просто hi или lo . Компьютерные микрофонные входы редко различают их. Профессиональное оборудование обычно имеет переключатель для установки правильной чувствительности или для вставки демпфирующего компонента (пэд , ), чтобы ослабить сигнал, возможно, на 20 дБ. Некоторым микрофонам требуется питание, либо батарейки, либо фантомное питание , подаваемое по кабелю от оборудования, которое может его доставить.См. Инструкции к оборудованию.
• Выходы предусилителей Hi-Fi, записывающих устройств, радиоприемников и т. Д., А также между устройствами Hi-Fi и всем, что помечено как line или aux (вспомогательный), согласованы с линейным входом компьютера. Обычно сюда входит выход отдельного микрофонного усилителя (не подключайте его к микрофонному входу). Если сомневаетесь, проверьте инструкции по эксплуатации вашего оборудования.
• Выходы для наушников измеряются в милливаттах и ​​определенно слишком мощны для микрофонных входов и, как правило, для линейных входов.В любом случае выход для наушников обычно был модифицирован фильтрами низких и высоких частот и больше не соответствует исходному звуку, поэтому это не подходящее быстрое решение, каким бы заманчивым оно ни выглядело.
• Выходы громкоговорителей (от усилителей мощности, магнитофонов, радиоприемников и т. Д.) Очень мощные, от нескольких ватт до сотен ватт (в зависимости от конструкции), обеспечивая энергию, необходимую для работы громкоговорителей. Никогда не подключайте эти выходы к линейному или микрофонному входу, нельзя сказать, насколько далеко будет распространяться повреждение.

  Верх

2. Моно и стерео сигналы

• Звуковой стереосигнал содержит синхронизированную информацию о направлении для левого и правого слуховых полей. Следовательно, эти два поля необходимо хранить отдельно на протяжении всего процесса от записи до хранения и воспроизведения. Левое слуховое поле улавливается микрофоном, указывающим в этом направлении, а правое поле — вторым микрофоном, указывающим вправо (вы также найдете стереомикрофоны, в которых два направленных микрофона встроены в одно целое).При правильном воспроизведении стереозаписи создают иллюзию пространства, каждое звуковое поле исходит с правильного направления.
• Монофонический звуковой сигнал не содержит информации о направлении, один микрофон улавливает любой звук, откуда бы он ни исходил. Его нужно излучать только из одного громкоговорителя или наушника, но у вас может быть столько, сколько хотите, и сигнал по-прежнему будет монофоническим. Вдоль железнодорожной платформы может быть несколько громкоговорителей или сотни вокруг аэропорта, но сигнал остается монофоническим.

  Верх

3. Каналы

• Канал — это путь для передачи информации, в данном контексте звуковой информации, такой как электронный маршрут от, скажем, левого слухового поля, через микрофон, различные усилители к левому громкоговорителю. Стереосистема требует как минимум двух каналов, одного для левого поля и одного для правого поля. Quadraphonic Stereo использует четыре канала: два для крайнего левого и половина левого, два для крайнего правого и половину правого. Surround stereo имеет как минимум дополнительные каналы для переднего и заднего направлений, кроме левого и правого. Стереосистемы для общественных и домашних кинотеатров могут иметь более четырех каналов.
• В настоящее время радио- и телепередачи обычно ведутся в стереофоническом режиме, и многие домашние магнитофоны и плееры работают только в стереофоническом режиме. Даже небольшие монофонические радиоприемники могут иметь стереонаушники и линейные выходы. Это означает, что вы часто будете сталкиваться с двухканальными разъемами, даже если вам может понадобиться моно.
• Традиционно монофоническая запись в стереосистеме шла на левый канал, что повторяется в расположении вилок и розеток, которые были и до сих пор используются для соединения между небольшими устройствами. Это проиллюстрировано на картинке:

Они бывают разных размеров: 6,3 мм (возник в 19 веке для телефонных приложений, иногда еще называемых телефонными штекерами), 3,5 мм, 2,5 мм. Но раскладка такая же.Два показанных типа обычно называются в каталогах «моно» и «стерео», потому что это то, для чего они в основном используются. Обратите внимание, что конец этих штекеров является моно или левым стереоканалом (штекер моно заземлен там, где у стереоштекера есть правый канал). Моно-штекер подключается только к левому каналу стереоразъема, заземляя правый канал стереоразъема. Стереофонический штекер соединяет только свой левый канал (наконечник) с моно-наконечником моно-разъема, при этом правый канал стереоразъема заземляется моно-разъемом.

• Стандартные звуковые системы настольных компьютеров имеют два канала с отдельными входами для микрофона и линейного входа. Микрофонный вход может быть моно или стерео (см. Ваше руководство). Линейный вход — стерео, разделение каналов сохраняется во всем. Монофонические сигналы могут быть записаны в левый стереоканал или распределены поровну по обоим каналам.

  Верх

4. Пути

• Дорожка — это физический дом для содержимого канала, записанного на магнитную ленту.Сейчас это в основном история. Катушечные магнитофоны сегодня обычно являются предметом коллекционирования, но новые кассетные магнитофоны и кассеты все еще доступны.
  • Катушка на катушке: может быть столько параллельных дорожек, сколько позволяет технология, но для повседневных целей были:
    • 1 вперед (на всю ширину ленты), только моно
    • 1 вперед и 1 назад (каждая на половину ширины), только моно
    • 2 вперед (каждая половина ширины), индивидуально моно, попарно стерео
    • 2 вперед и 2 назад (каждая четверть ширины), только стерео; или индивидуально моно и попарно стерео
    • Фактическая компоновка дорожек зависела от того, как был построен магнитофон. Если у вас все еще есть записи на барабанах, самое время перенести их на другой носитель, но вам нужно будет найти записывающее устройство с той же компоновкой дорожек, что и ваши ленты.
  • Кассеты: они были стандартизированы на 2 дорожки вперед и 2 назад, работающие попарно для стереозаписи в каждом направлении. Кассетные магнитофоны только с моно записывают только одну дорожку, левый стереоканал, оставляя другую дорожку пустой.
• Цифровые носители информации, такие как USB-накопители, карты памяти, CD / DVD или мини-диски, организованы логически, обычно как система архивирования, и не записываются на зарезервированные физические дорожки.С другой стороны, дорожки аудио компакт-диска представляют собой логические сегменты всей записи, которые можно выбирать и воспроизводить индивидуально (например, одна песня или одно движение симфонии).

  Верх

5. Моно и стерео адаптеры

• Широкий выбор переходников поможет разобраться в аудиооборудовании и каналах. Адаптеры помогут вам подключить вилку к вилке или розетку к розетке, решить проблему несовпадения вилок или розеток, разветвить или объединить кабели и т. Д. Mono в данном контексте означает один канал, два полюса (земля и сигнал). Stereo означает два независимых канала, три полюса (земля, левый сигнал, правый сигнал).

Набор переходников: RCA обычно для подключения hi-fi устройств; 6,3 мм в основном в профессиональных приложениях, 3,5 мм в домашних устройствах; XLR в профессиональных приложениях.

• Вы можете легко увидеть, если 6.Штекеры 3 мм, 3,5 мм и 2,5 мм — моно или стерео; но моно и стерео разъемы выглядят одинаково и обычно не отмечены, за исключением упаковки, которую вы уже выбросили.
• Штекеры и розетки RCA строго монофонические, но для стерео они также идут парами.
• Вилки и розетки XLR имеют три полюса, каждый из которых соединен с помощью переходников.
• Будьте осторожны, собирая адаптеры вместе, чтобы образовать какую-то комбинацию. Используйте как можно меньше адаптеров (чтобы избежать плохого соединения и, возможно, создания нежелательного фильтра, который искажает ваш сигнал).Время от времени в магазинах появляются новые типы адаптеров, что избавляет от необходимости составлять фантастические комбинации. Решение, которое вы не могли найти в прошлом году, может оказаться там.
• Будьте осторожны при прикреплении тяжелых адаптеров, и особенно их комбинаций, непосредственно к устройству, так как они могут оказать чрезмерное усилие и повредить хрупкую розетку. Лучше поместить адаптер (ы) между двумя отрезками кабеля и подключить кабели к разъемам устройства, чтобы минимизировать физическое напряжение. Адаптеры относительно дешевы, но повреждение оборудования может стоить дорого.

  Верх

6. Монофонические записи: источники сигналов

• Существует широкий спектр аудиооборудования, которое может быть подключено к вашему компьютеру, обеспечивая активность в одном или двух каналах, которые вы хотите записать в виде монофонического сигнала. Микрофонный вход звуковой системы компьютера может быть моно (один канал), стерео (два канала) или иметь два отдельных входа (по одному каналу каждый, индивидуально моно и попарно для стерео) — обратитесь к руководству по звуковой системе.Разъемы розеток могут быть XLR или 6,5 мм (обычно для профессионального оборудования), 3,5 мм или 2,5 мм (для домашнего или мини-оборудования).
• Вот несколько примеров некоторых ситуаций, с которыми вы можете работать:
  • Монофонический микрофон. Некоторые компьютерные звуковые системы принимают монофонический микрофон, некоторые — стереомикрофон, некоторые и то и другое; см. руководство к вашей звуковой системе. Моно штекер 2,5 мм, 3,5 мм или 6,3 мм в стереоразъеме заземлит правый канал, оставляя левый канал подключенным и активным. Монофонический микрофон на моно-входе может переходить на левый канал как моно (ранее было нормой) или использоваться поровну на оба канала как моно в каждом (обычная практика в настоящее время).
  • Моно или стереомикрофон, предназначенный для использования на компьютере. Обратите внимание, что эти микрофоны обычно далеки от качества Hi-Fi и обычно не улавливают все мелкие спектральные детали речи. Также обратите внимание, что запись, сделанная перед шумным компьютером в шумной комнате с реверберацией, не будет достаточно хорошей для серьезной работы. Лучше сначала сделать запись хорошего качества в звукоизолированной или тихой комнате, используя соответствующий микрофон и диктофон, а затем загрузить файл в компьютер, если он цифровой, или оцифровать аналоговый сигнал с рекордера с помощью Praat .Некоторые компьютерные микрофоны также включают фильтр шумоподавления, такой как -6 дБ / октаву, который ослабит высокочастотный шум компьютерных вентиляторов при записи, но в равной степени ослабит высокочастотную информацию вашего речевого образца (обычно ухудшая некоторые согласные).
  • Стереомикрофон. Если разместить его точно перед информатором, он будет предоставлять одинаковую информацию по обоим каналам, что позволяет использовать любой из них для моносигнала. Обратите внимание, что миниатюрный стереомикрофон, прикрепленный к одежде информатора, может не обеспечивать сбалансированный сигнал, поэтому вам следует сделать стереозапись и выбрать лучший канал.
  • Ваш магнитофон или цифровой магнитофон может делать только стереозаписи. Возможно, у вас есть стереосигнал, потому что многие современные рекордеры не поддерживают моно запись. Профессиональное решение — использовать отдельные микрофонные усилители с независимым выбором каналов, что хорошо для студии звукозаписи или концертного зала, но не так практично в полевых условиях. Современные небольшие профессиональные цифровые рекордеры обычно имеют соответствующие встроенные микрофоны, которые соответствуют качественным характеристикам самого рекордера.Но не используйте встроенные микрофоны магнитофонов, они могут уловить шум моторов магнитофона. Лучшее решение — сделать стереозапись и разобраться с ней, когда вернешься домой. На этом этапе вы вернетесь в лабораторию с любыми ресурсами, которые она предлагает — студийными записывающими устройствами, аудиомикшерами, усилителями Hi-Fi и т. Д. Если ваш рекордер цифровой, загрузите звуковой файл прямо как файл стереозвука. В противном случае и при использовании магнитофонов подключите аналоговый аудиовыход к линейному входу компьютера и используйте стереомагнитофон Praat .Затем извлеките лучший канал как моно запись.
  • Аналоговый моно или стерео магнитофон. Существует так много типов записывающих устройств, которые здесь невозможно предусмотреть. Подключите линейный выход к линейному входу вашего компьютера, используйте стерео рекордер Praat и выберите лучший канал для моно записи. Если запись ведется на катушку с катушкой, сначала послушайте, чтобы убедиться, что магнитофон может правильно воспроизвести схему дорожки ленты.
  • Регистраторы цифровые. Большинство из них будет записывать в звуковой файл, который можно загрузить на компьютер (не используйте сжатие с потерями, например MP3, которое ухудшает качество записи).Для загрузки обычно используется USB-соединение. См. Руководство и любые программы, поставляемые с диктофоном. Если в диктофоне используются карты памяти небольшого размера, устройство для чтения карт упрощает и ускоряет загрузку. Если файл стереофонический, используйте лучший канал для моно.
  • МР3-рекордеры. Обратите внимание, что некоторые более дешевые мини-рекордеры предлагают только сжатие с потерями для записи, обычно MP3, что ухудшает качество записи (см. Также форматы Atrac и MP3). Если это ваш единственный вариант, сделайте запись с наилучшими предлагаемыми настройками качества.Точно так же файлы, загруженные из Интернета, обычно сжимаются. Сохраните файлы MP3 на свой компьютер в несжатом формате (, wav, или как вам удобнее), затем помните до конца времени, что запись низкого качества (включите что-нибудь в имя файла, чтобы напомнить вам). Используйте лучший стереоканал для моно.
• Объединение двух стереоканалов в один моно канал. В качестве альтернативы извлечению лучшего стереоканала для моно Praat позволяет объединить два канала в один. Чтобы сделать это постоянно, выберите свой стереозвук в окне Objects , затем нажмите кнопку Convert (в нижней части списка Actions ) и выберите Convert to mono . В противном случае программы анализа Praat временно преобразуют звуковые объекты стереозвука в моно в фоновом режиме без изменения исходных звуковых объектов стереозвука.

  Верх

7. Стереозаписи: источники сигнала:

• Стереомикрофон: один элемент, содержащий два микрофона, по одному для каждого направления.У каждого микрофона свой канал. Оба канала активны. Убедитесь, что микрофонный вход вашей звуковой системы стереофонический. Если вход моно, вы получите монофоническую запись на одном или обоих каналах.
• Стерео рекордер: подключите аналоговый аудиовыход (не выход громкоговорителя) к линейному входу компьютерной звуковой системы. Если это цифровой диктофон, загрузите звуковой файл прямо на компьютер. Стерео рекордер Praat нужен только для аналогового магнитофона (или в крайнем случае для аналогового аудиовыхода цифрового рекордера).
• Рекордер DAT: устарел, но на всякий случай. В зависимости от производителя и конструкции, они производят цифровую запись либо на небольшую кассету с магнитной лентой (движущаяся записывающая головка обеспечивает качество компакт-диска), либо на стандартную компактную кассету (фиксированная записывающая головка дает качество ниже компакт-диска). Если программное обеспечение по-прежнему работает с текущими компьютерными операционными системами, загрузите цифровую запись на компьютер. В противном случае подключите аналоговый выход записывающего устройства DAT к линейному входу вашей звуковой системы и продолжайте работу, как если бы это был традиционный аналоговый магнитофон, используя стереомагнитофон Praat Stereo .
• Внешний аудио проигрыватель компакт-дисков: Подключите аналоговый аудиовыход проигрывателя компакт-дисков к линейному входу вашей звуковой системы, как аналоговый магнитофон, с помощью стереомагнитофона Praat .
• Аудиокомпакт-диск во внутреннем приводе CD-ROM или DVD-ROM вашего компьютера:
  • Никаких внешних кабельных соединений не требуется. В разделе записи Windows Volume Control выберите Wave / Midi / CD.
  • Менее желательным методом является использование программы, которая «захватывает» (или «копирует») цифровой сигнал с аудио компакт-диска и сохраняет его непосредственно как звуковой файл. В этом случае вы не будете использовать рекордер Praat .В полученном звуковом файле могут появиться потрескивающие звуки и другие дефекты. По той же причине, если вы хотите заархивировать звуковые данные на компакт-дисках, сохраните звуковые файлы на компакт-диск с данными или DVD-ROM, а не создавайте звуковой компакт-диск для резервного копирования звука.
• Цифровые диктофоны: большинство из них записывают в звуковой файл, который можно загрузить на компьютер (не используйте сжатие с потерями, например MP3, которое ухудшает качество записи). Для этого обычно используется USB-соединение. См. Руководство и любые программы, поставляемые с диктофоном.Если в диктофоне используются карты памяти небольшого размера (например, в цифровых фотоаппаратах), устройство для чтения карт упрощает и ускоряет загрузку.
• MP3-рекордеры: обратите внимание, что некоторые мини-рекордеры предлагают только сжатие с потерями, обычно MP3, что ухудшает качество вашей записи (см. Также форматы Atrac и MP3). Если это ваш единственный вариант, сохраните файлы MP3 на свой компьютер в несжатом файле формата ( wav или как вам удобнее), затем помните до конца времени, что запись низкого качества (включите что-нибудь в файл имя, чтобы напомнить вам).

  Верх

8. Открытие файлов стереозвука в Praat

• Звуковые файлы на диске (жесткий диск, дискеты, компакт-диски и т. Д. Открываются из меню Открыть в окне объектов как Звуковые объекты или как Объекты LongSound (Praat различает Sound объекты по длине, Длинные звуковые объекты () слишком длинные для рабочей памяти компьютера).
  • Открыть > Чтение из файла : Стерео файлы открываются как один стерео Звуковой объект с тем же именем, что и у исходного файла. Исключением являются файлы AIFC, где Praat усредняет два стереоканала в один моно Звуковой объект .
  • Открыть > Чтение отдельных каналов из звукового файла : Каждый стереоканал становится отдельным моно. Звуковой объект с тем же именем, что и исходный файл, с добавлением ch2 и ch3 соответственно.Это дает вам возможность выбрать лучший канал как моно Звуковой объект .
  • Открыть > Открыть длинный звуковой файл : стерео файлы открываются как стерео Объект LongSound с тем же именем, что и у исходного файла.
  • Файлы со сжатием с потерями: Praat не поддерживает форматы со сжатием с потерями, поэтому их необходимо преобразовать с помощью специальной программы. Praat открывает файлы MP3, но не сохраняет и не анализирует их. Обратите внимание, что эти методы с потерями ухудшают сигнал.
• Примечание: дисковое хранилище звуковых файлов не включает аудио компакт-диски.

  Верх

9. Сохранение стерео файлов в Praat

Stereo Sound объекты и Stereo LongSound объекты могут быть сохранены как стерео файлы различными способами и из разных мест в Praat.

• Из меню Сохранить в окне Объекты : Звуковые объекты сохраняются в выбранном формате, как есть: стерео как стерео, моно как моно.У вас также есть возможность сохранить только один канал стерео LongSound объекта в виде монофайла.
• Другие параметры из окна Объекты : Два выбранных Звуковых объекта , которые составляют стереопару:
  • Сохранить> Сохранить как… файл : Результирующий монофонический звуковой файл будет содержать содержимое первого объекта, за которым следует второй, в выбранном формате файла. Выбранная стереопара — это просто частный случай общего принципа Praat здесь: несколько выбранных звуковых объектов всегда принимаются и упорядочиваются один за другим в одном монофайле.
  • Сначала объедините два выбранных моно звуковых объекта в стерео Звуковой объект ( Объединить> Объединить в стерео ). Затем выберите новый стерео Звуковой объект и сохраните его ( Сохранить> Сохранить как… файл ). Полученный звуковой файл является стерео в выбранном формате.
  • Примечание: Praat не проверяет, что два выбранных моно объекта Sound являются истинной стереопарой, и сохранит любые два моно объекта Sound в двух каналах, заполняя любую разницу во времени тишиной.Только вы будете знать, что на самом деле содержат два объекта Sound . Это могут быть синхронизированные данные измерений, они могут быть синхронизированными каналами дихотического теста или что-то еще. Они могли бы быть настоящей стереопарой. Или это могут быть несвязанные моно сигналы. Вы можете послушать такой файл и услышать один сигнал в одном ухе, а другой — в другом.
• Из меню Файл в Стереозвук: новая запись сохраняется как есть, стерео как стерео и моно как моно, в выбранном формате звукового файла.
• Из меню Файл в редакторе звука : Выбор сохраняется как есть: стерео как стерео, моно как моно. Сюда входят выборки из объектов LongSound .

  Верх

10. Воспроизведение: моно и стерео

• Некоторые звуковые системы воспроизводят монофонические записи на обоих каналах.
• В диктофоне Praat Sound: Кнопка Play воспроизводит текущую запись (стерео, если стерео).
• В окне объектов : Кнопка Воспроизвести будет воспроизводить выбранный объект Sound в стерео, если стерео, включая объекты LongSound . Для объектов LongSound можно выбирать и воспроизводить только короткие фрагменты.
  • Также возможно добавить два канала стереосигнала в список объектов как два независимых моно звуковых объекта (при открытии стерео файла). Невозможно сразу прослушать их в стерео (два выбранных объекта Sound, воспроизводятся последовательно).Чтобы услышать их в стерео, либо объедините их ( Объединить> Объединить в стерео ) или снова откройте стерео файл, теперь уже как стерео Звуковой объект .

• В звуковом редакторе : Оба канала стерео Звуковой объект или LongSound объект отображаются при его просмотре в звуковом редакторе , и оба канала слышны в стерео при воспроизведении с Окно редактора звука .

  Верх

© Сидни Вуд и SWPhonetics, 1994-2019

Временная шкала аудио

Временная шкала аудио

V — 1999-10-17
Ред. 2012-07-23 jm
Ред. 2013-08-09, 2014-06-13 wfw / jm

Подборка значимых событий, изобретений, продуктов и их поставщиков, из цилиндра на DVD

Дорога, ведущая от цилиндра Эдисона из фольги к сегодняшнему аудио DVD — это увлекательная улица, наполненная замечательными людьми, изобретениями. и инновации.Наши прошлые достижения способствуют тому, чем мы являемся сегодня, и обозначить будущее как нескончаемый квест, чтобы раздвинуть границы что возможно в аудио.

В 1997 г. был образован Комитет пятидесятилетия AES. повысить осведомленность о том, где мы были и чего достигли. Часть этих усилий была направлена ​​на создание временной шкалы аудио, составлено Джерри Бруком, покойным Элом Гранди и Ирвом Джоэлом. Он предназначен для подборка значимых событий, изобретений, товаров и их поставщиков.

Эта временная шкала не завершена и, вероятно, никогда не может быть завершена, учитывая множество открытий, изобретений и инновационных продуктов, которые сделали и появляются почти ежедневно. Даты не всегда точны, в зависимости от как это часто бывает с подержанными документами или смутными воспоминаниями.

Авторы приветствуют любые обоснованные исправления и дополнения. к этой временной шкале, хотя она и должна быть несовершенной, она служит основой и ДНК в развитии нашей отрасли. Пожалуйста, присылайте нам свои комментарии.

Мы надеемся, что вы будете часто возвращаться на эту страницу, чтобы следить за развитием нашей Хронологии, как первый из многих произведений, созданных Историческим Комитет по мере расширения этого сайта.

1877

Томас Альва Эдисон, работая в своей лаборатории, сумел восстановить Маленькую Мэри. Баранина из полоски фольги, обернутой вокруг вращающегося цилиндра.

Он демонстрирует свое изобретение в офисе Scientific American, и рождается фонограф.

1878

Записана первая музыка: корнетист Жюль Леви играет «Янки Дудл».

1881

Клемент Адер случайно использует углеродные микрофоны и наушники с арматурой. создает стереоэффект, когда слушатели за пределами зала следят за соседним телефонные линии, подключенные к сценическим микрофонам Парижской оперы.

1887

Эмиль Берлинер получает патент на граммофон с плоским диском. изготовление тиражных копий практично.

1888

Эдисон представляет фонограф с электродвигателем.

1895

Маркони успешно экспериментирует со своей системой беспроводной телеграфии в Италии, что привело к Первые трансатлантические сигналы из Полдху, Корнуолл, Великобритания, в Сент-Джонс, Ньюфаундленд в 1901 году.

1898

Вальдемар Поульсен запатентовал свой «Телеграфон», записывающий магнитное поле стальная проволока.

1900

Поульсен представляет публике свое изобретение на Парижской выставке.Австрии Император Франц Иосиф записывает свои поздравления.

Бостонский симфонический зал открывается при участии Уоллеса Клемента Сабина. акустический совет.

1901

Компания Victor Talking Machine основана Эмилем Берлинером и Элдриджем. Джонсон.

На кинопленку производятся экспериментальные оптические записи.

1906

Ли ДеФорест изобретает лампу на триоде, первый электронный сигнал усилитель мощности.

1910

Энрико Карузо слышен в первом прямом эфире из Metropolitan Опера, Нью-Йорк.

1912

Майору Эдвину Ф. Армстронгу выдан патент на регенеративную схему, сделать радиоприем практичным.

1913

Первый «говорящий фильм» демонстрирует Эдисон на своем кинетофоне. процесс, цилиндрический проигрыватель механически синхронизируется с кинопроектором.

1916

Armstrong выдан патент на супергетеродинную схему.

Создано Общество инженеров кино (SMPE).

Эдисон проводит живые выступления против записанных в Карнеги-холле, Нью-Йорк.

1917

Выпуск токарного станка Scully для записи дисков.

E. C. Wente из Bell Telephone Laboratories публикует статью в журнале « Physical». Обзор , описывающий «инструмент с одинаковой чувствительностью для абсолютного измерение интенсивности звука »- конденсаторный микрофон.

1919

Основана Радиокорпорация Америки (RCA).Частично принадлежит пользователя United Fruit.

1921

Первую коммерческую радиопередачу AM осуществляет KDKA, Pittsburgh PA.

1925

Bell Labs разрабатывает систему поперечной резки подвижной арматуры для электрических запись на диск. Одновременно они представляют Victor Orthophonic Victrola, Модель «Credenza». Этот полностью акустический плеер — без электроники — считается шагом вперед в дизайне фонографов.

Появляются первые электрически записанные диски со скоростью вращения 78 об / мин.

RCA работает над разработкой ленточных микрофонов.

1926

О’Нил патентует бумажную ленту с оксидом железа.

1927

«Певец джаза» выпущен как первая говорящая коммерческая картина, с помощью Vitaphone звук на дисках синхронизированный с фильмом.

Образована Колумбийская система вещания (CBS).

Japan Victor Corporation (JVC) образована как дочерняя компания Victor Talking Machine Co.

1928

Доктор Гарольд Блэк из Bell Labs подает заявку на патент на принцип негативный отзыв. Он предоставляется девять лет спустя.

Доктор Георг Нойман основывает компанию в Германии по производству своего конденсатора. микрофоны. Его первый продукт — модель CMV 3.

1929

Гарри Найквист публикует математические основы теоремы выборки Основа всей цифровой обработки звука, «Теорема Найквиста».

«Блаттнерфон» разработан для использования в качестве магнитофона с использованием стали. Лента.

1931

Алан Блюмлейн, работающий в компании Electric and Musical Industries (EMI) в Лондоне, по сути патентует стерео. Его основополагающий патент обсуждает теорию стерео, описывая и изображая в ходе своих 70 с лишним индивидуальных требований совпадающее расположение микрофона с перекрещенными восьмерками и режущая система «45-45» для стерео дисков.

Артур Келлер и его сотрудники из Bell Labs в Нью-Йорке экспериментируют с вертикально-боковой стерео дисковый резак.

1932

Первый кардиоидный ленточный микрофон запатентован доктором.Гарри Ф. Олсон RCA, используя катушку возбуждения вместо постоянного магнита.

1933

Магнитная запись на стальной проволоке развита коммерчески.

Сноу, Флетчер и Стейнберг из Bell Labs передают первый междугородний стерео аудио программа.

1935

Компания AEG (Германия) представляет свой «Магнитофон» Модель К-1 на Берлинском радио. Экспозиция.

BASF выпускает первые магнитные ленты на пластиковой основе.

1936

BASF делает первую магнитофонную запись симфонического концерта во время визита гастролирующим Лондонским филармоническим оркестром. Сэр Томас Бичем дирижирует Моцарт.

Фон Браунм-Хл и Вебер подают заявку на патент на кардиоидный конденсатор. микрофон.

1938

Бенджамин Б. Бауэр из Shure Bros. разрабатывает один микрофонный элемент для создания кардиоидной диаграммы направленности, называемой Unidyne, модель 55. Это позже становится основой для хорошо известных микрофонов SM57 и SM58.

Под руководством доктора Гарри Олсона Лесли Дж. Андерсон разрабатывает Ленточный двунаправленный микрофон 44B и однонаправленный ленточный 77B для RCA.

RCA разрабатывает первый массив колонных громкоговорителей.

1939

Независимо друг от друга инженеры из Германии, Японии и США открывают и разрабатывают Смещение переменного тока для магнитной записи.

Western Electric разрабатывает первый диск с вертикальной нарезкой с обратной связью по движению записывающая головка.

Майор Армстронг, изобретатель FM-радио, делает первые экспериментальные FM-трансляция.

Первая из многих попыток определить стандарт для измерителя уровня громкости.

1940

Выпущена «Фантазия» Уолта Диснея с восьмидорожечным стереофоническим звуком.

1941

Коммерческое FM-вещание начинается в США.

Артур Хэдди из English Decca изобрел первую двигательную обратную связь, боковой разрез записывающая головка для дисков, позже использовавшаяся для записи высококачественных «ffrr» записей.

1942

Громкоговоритель RCA LC-1 разработан как эталонный диспетчерский пункт. монитор.

Доктор Олсон патентует кардиоидный микрофон с одной лентой (позже разработанный как RCA 77D и 77DX) и направленный микрофон с фазированной решеткой.

Первые стереофонические записи на магнитную ленту сделал Гельмут Крюгер на Немецком радио. в Берлине.

1943

Altec разрабатывает коаксиальный громкоговоритель Model 604.

1944

Александр Понятов основал Ampex Corporation для производства электродвигателей для военных.

1945

Две магнитофонные магнитофонные деки отправляются обратно в U.С. По частям в нескольких мешки с почтой майора связи армии Джона Т. (Джека) Маллина.

1946

Webster-Chicago производит магнитофоны для внутреннего рынка.

Brush Development Corp. строит полупрофессиональный магнитофон в качестве своего Модель BK401 Soundmirror.

3M представляет скотч № 100, бумажную ленту с черным оксидом.

Джек Маллин демонстрирует магнитофонную запись в формате Hi-Fi с его реконструированным Магнитофон на собрании Института радиоинженеров (IRE) в Сан-Франциско.

1947

Полковник Ричард Рейнджер начинает производство своей версии магнитофона.

Бинг Кросби и его технический директор Мердо Маккензи соглашаются на прослушивание магнитофоны, принесенные Джеком Маллином и Ричардом Рейнджером. Маллина предпочитают, и его возвращают, чтобы записать радиошоу Кросби Филко.

Ampex выпускает свой первый магнитофон Model 200.

Основные усовершенствования внесены в технологию нарезания дисков: Presto 1D, Fairchild 542 и резаки с обратной связью Cook.

Опубликована схема усилителя мощности с высокой точностью воспроизведения Williamson.

Опубликован первый выпуск журнала Audio Engineering ; его имя позже сокращено до Audio.

1948

Общество звукорежиссеров (AES) создано в Нью-Йорке.

Долгосрочная виниловая пластинка (LP) с микроканавками 33-1 / 3 об / мин представлена Columbia Records.

Внедрение скотча типов 111 и 112 на ацетатной основе.

Magnecord представляет свой PT-6, первый магнитофон в портативных корпусах.

1949

RCA представляет микроканавку 45 об / мин, 7-дюймовую пластину с большим отверстием и пластину чейнджер / адаптер.

Ampex представляет свой профессиональный студийный рекордер Model 300.

Magnecord производит первый в США стереофонический магнитофон, используя полугусеничные агрегаты с шахматной головкой.

Новый дизайн усилителя описан Макинтошем и Гоу.

1950

Гитарист Лес Пол модифицирует свой Ampex 300 дополнительной головкой для предварительного просмотра. Наложения «Звук на звук».

IBM разрабатывает коммерческую память на магнитных барабанах.

1951

При записи на диск вводится техника «горячего стилуса».

Схема усилителя «Ультра-линейная» предложена Хафлером и Кероэсом.

Pultec представляет первый активный программный эквалайзер EQP-1.

Германиевый транзистор разработан в Bell Laboratories.

1952

Питер Дж. Баксандалл издает свою (многократно копируемую) схему регулировки тембра.

Эмори Кук печатает экспериментальные двухдиапазонные лево-правые «бинауральные» диски.

1953

Ampex разрабатывает 4-дорожечную 35-мм магнитную пленочную систему для 20-го века. Рождественский выпуск Fox «The Robe» в CinemaScope с объемным звуком.

Ampex представляет первый высокоскоростной катушечный дубликатор в качестве модели. 3200.

1954

EMT (Германия) представляет электромеханическую пластину реверберации.

Sony производит первые карманные транзисторные радиоприемники.

Ampex выпускает портативный магнитофон Model 600.

Г. А. Бриггс проводит живую демонстрацию в лондонском Королевском Фестивальный зал.

RCA представляет свой многонаправленный ленточный микрофон 77DX.

Westrex представляет свою модель 2B для записи дисков с боковой записью с обратной связью по движению голова.

Выпущены первые коммерческие двухдорожечные стереокассеты.

1955

Ampex разрабатывает «Sel-Sync» (селективную синхронную запись), делая звук наложение практично.

1956

Лес Пол делает первые 8-трековые записи, используя метод «Sel-Sync».

Вышел фильм Forbidden Planet , с первым полностью электронным музыка к фильму, написанная Луи и Беби Бэррон.

1957

Westrex демонстрирует первую коммерческую стерео режущую головку «45/45». и разрезает несколько образцов дисков. Сидни Фрей из Audio Fidelity, представляет серийно выпускаемый демонстрационный диск для поощрения разработка стереокартриджей.

1958

Первые коммерческие записи стереодисков, выпущенные Аудио верность.

Стефан Кудельски представляет Nagra III на транзисторах с батарейным питанием полевой магнитофон, который с его системой синхронизации «Neo-Pilot» становится de facto стандарт киноиндустрии.

1959

EMI не может продлить патент на стереосистему Blumlein. Привет — кто-нибудь дома?

1961

3M представляет первый двухдорожечный рекордер с кабельным приводом с обратной связью, М-23.

FCC выбирает метод мультиплексирования Zenith / GE для стереовещания FM.

1962

Общество инженеров кино и телевидения (SMPTE) устанавливает стандарт для формата временного кода.

Компания 3M представляет Scotch 201/202 «Dynarange», мастеринг с низким уровнем шума и низким уровнем шума. лента с улучшением отношения сигнал / шум на 4 дБ по сравнению с Scotch 111.

1963

Philips представляет формат компакт-кассет и предлагает лицензии Мировой.

Герхард Сесслер и Джеймс Уэст, работающие в Bell Labs, патентуют электрет микрофон.

The Beach Boys заключают с Sunn Electronics контракт на создание первого большого полнофункционального звуковая система для их концертного тура рок-музыки.

1965

Представлена ​​система шумоподавления Dolby Type A.

Роберт Муг показывает элементы своих «синтезаторов» ранней музыки.

Eltro (Германия) производит переключатель высоты тона / темпа, используя узел вращающейся головки. пробовать движущуюся магнитную ленту.

Херб Альперт и тур Tijuana Brass с индивидуальным звуком Harry McCune Система.

1967

Ричард К. Хейзер разрабатывает акустический метод «TDS» (Time Delay Spectrometry). схема измерения, которая открывает путь к революционному «TEF» (Time Energy Frequency) технология.

Altec-Lansing представляет «Acousta-Voicing», концепцию выравнивания звука в помещении. использование переменных многополосных фильтров.

Elektra выпускает первую запись электронной музыки: Morton Subotnick’s Серебро Яблоки Луны.

Международный поп-фестиваль в Монтерее становится первым крупным рок-концертом фестиваль.

Бродвейский мюзикл Hair открывается мощной звуковой системой.

Первые операционные усилители используются в профессиональной аудиотехнике, особенно в качестве суммирующих устройств для многоканальных консолей.

1968

CBS выпускает «Switched-On Bach», полифонический мультитрековый трек Уолтера (Венди) Карлоса синтезатора ранней музыки Муга.

1969

Доктор Томас Стокхэм начинает экспериментировать с цифровой записью на магнитную ленту.

Билл Хэнли и компания разрабатывают и создают звуковую систему для Woodstock Музыкальный фестиваль.

3M представляет магнитную ленту Scotch 206 и 207 с улучшенным соотношением сигнал / шум на 7 дБ. чем Скотч 111.

1970

Представлена ​​первая цифровая линия задержки Lexicon Delta-T 101. широко применяется в установках звукоусиления.

Ampex представляет кассету для мастеринга 406.

1971

Denon демонстрирует 18-битную стереозапись PCM с использованием видео со спиральной разверткой рекордер.

Модули схем RMS и VCA, представленные Дэвидом Блэкмером из dbx.

1972

Electro-Voice и CBS имеют лицензию Питера Шайбера на производство квадрофонических декодеры, использующие его запатентованные матрицы.

1974

Д. Б. Кил является пионером в разработке высокочастотных устройств с постоянной направленностью. рога.

Grateful Dead создают «Стену звука» в San Francisco Cow Palace, включающий отдельные системы для вокала, каждой из гитар, пианино и барабаны.

3M представляет кассету для мастеринга Scotch 250 с увеличенным выходным уровнем более чем на 10 дБ по сравнению с Scotch 111.

DuPont представляет кассетную ленту с диоксидом хрома (CrO ₂ ).

1975

Цифровая запись на магнитную ленту начинает распространяться в профессиональных аудиостудиях.

Майкл Герзон придумывает, а Калрек (Англия) создает «Звуковое поле». Микрофон, совмещенный 4-капсюльный кластер с матричными выходами формата B и декодированные управляемые 2- и 4-канальные дискретные выходы.

ЕМТ выпускает первый цифровой ревербератор под названием Model 250.

Ampex представляет кассету для мастеринга 456 с высоким выходом.

1976

Доктор Стокхэм из Soundstream делает первую 16-битную цифровую запись в США в Опере Санта-Фе.

1978

Первый стандарт EIAJ для использования 14-битных адаптеров PCM с деками видеомагнитофонов. встроен в адаптер Sony PCM-1 для видеомагнитофона.

Выдан патент компании Blackmer на адаптивный фильтр (основа dbx Типы шумоподавления I и II).

3M представляет кассетную ленту с металлическими частицами.

1980

3M, Mitsubishi, Sony и Studer представляют многодорожечный цифровой рекордер.

ЕМТ представляет свой цифровой рекордер с жестким диском модели 450.

Sony представляет кассетный стереомагнитофон размером с ладонь, названный «Walkman».

1981

Philips демонстрирует компакт-диск (CD).

MIDI стандартизирован как универсальный интерфейс синтезатора.

IBM представляет 16-битный персональный компьютер.

1982

Sony представляет PCM-F1, предназначенный для потребительского рынка, первый 14- и 16-битный цифровой адаптер для видеомагнитофонов. Его охотно раскупают профессионалы, вызвав цифровую революцию в записывающем оборудовании.

Sony выпускает первый проигрыватель компакт-дисков, модель CDP-101.

1983

Волоконно-оптический кабель используется для передачи цифрового звука на большие расстояния, соединяющий Нью-Йорк и Вашингтон, округ Колумбия.

1984

Корпорация Apple продает компьютеры Macintosh.

1985

Dolby представляет систему спектральной записи «SR».

1986

Появляются первые цифровые консоли.

Рекордеры R-DAT представлены в Японии.

Доктор Гюнтер Тайле описывает новый стереофонический «сферический микрофон».

1987

Digidesign продает «Sound Tools», цифровую рабочую станцию ​​на базе Macintosh. используя DAT в качестве источника и носителя.

1990

Телефонные линии ISDN предлагаются для использования в студии высокого класса.

Dolby предлагает 5-канальную схему объемного звука для систем домашнего кинотеатра.

CD-R с однократной записью становится коммерческой реальностью.

3M представляет кассету для мастеринга 996, что на 13 дБ больше, чем у Scotch 111.

1991

Вольфганг Анерт представляет в бинауральном моделировании первое цифровое усиленное моделирование акустического пространства.

Alesis представляет ADAT, первый «доступный» цифровой многодорожечный рекордер.

Apple представляет мультимедийный формат QuickTime.

Ampex представляет 499 кассет для мастеринга.

1992

Philips DCC и Sony MiniDisc, использующие сжатие цифровых аудиоданных, предлагаются потребителям в качестве аппаратного и программного обеспечения для записи / воспроизведения.

Nagra D представляет собой автономный полевой регистратор с батарейным питанием. используя собственный 4-канальный 24-битный формат открытого барабана Nagra.

1993

В первом широкомасштабном использовании «дистанционной записи» через ISDN продюсер Фил Рамон записывает альбом «Duets» с Фрэнком Синатрой.

Mackie представляет первую «доступную» аналоговую консоль с 8 шинами.

1994

Yamaha представляет ProMix 01, первую «доступную» цифровую мультитрековую систему консоль.

1995

Представлен первый твердотельный аудиомагнитофон Nagra ARES-C. Это полевой модуль с питанием от батареи, записывающий на карты PCMCIA с использованием MPEG-2. сжатие звука.

Iomega представляет накопители большой емкости «Jaz» и «Zip», которые можно использовать как съемные. носитель для записи на жесткий диск.

1996

Лейблы звукозаписи начинают добавлять в новые релизы мультимедийные файлы, называя их «улучшенные компакт-диски».

Экспериментальные цифровые записи производятся при 24 битах и ​​96 кГц.

1997

Выпуск видеодисков и проигрывателей DVD. Аудиоверсия с 6-канальным ожидается, что объемный звук в конечном итоге вытеснит компакт-диск в качестве избранного носитель воспроизведения в домашних условиях.

No related posts.
