Устройство и назначение станции

Автоматика для насосной станции играет важную роль в процессе её использования для обеспечения здания водой, которая может быть добыта из самых различных источников таких, к примеру, как колодец, скважина, река, озеро и так далее. Автоматическая станция водоснабжения подает воду в специальные емкости, или же непосредственно сразу к крану, смесителю, унитазу и так далее.

Станция автоматического водоснабжения способна перекачать 3 м³ за один час работы, что вполне достаточно, к примеру, для дачи.

Агрегаты, обладающие более мощными показателями, способны перекачивать до 7-8 м³ за один час работы, что достаточно для дома, в котором проживает семья из 4 человек.

Автоматическая насосная станция для частного дома представляет собой укомплектованную производителем систему подачи воды из разного рода источников. Принцип действия такого агрегата достаточно прост и основан на действии насоса. Именно насос качает воду во встроенную емкость, изготовленную из металла, гидроаккумулятора. В определенный момент давление достигает своей предельной точки, что приводит к автоматическому отключению насоса. В то время, как в системе происходит забор воды, давление падает до определенных показателей, после чего насос снова включается в режиме автомат. За процесс включения и выключения насоса в автоматической насосной станции отвечает реле. Владелец же такого агрегата может следить за уровнем давления посредством манометра.

Как настроить автоматику на насосной станции?

Учитывая тот факт, что реле и гидроаккумулятор – это наиболее важные части автоматических насосных станций водоснабжения, владельцам таких станций стоит предельно внимательно относиться к их рабочему состоянию.

А в случае необходимости, и уметь настроить автоматику. От правильности выполнения такого процесса, как регулировка автоматики насосной станции будет в итоге зависеть не только удобство пользования водоснабжением, но и продолжительность срока эксплуатации отдельных элементов насосной станции.

Итак, основные советы по регулировке реле и гидроаккумулятора насосных станций:

1. Внутри гидроаккумулятора (дальше ГА) находится емкость, изготовленная из резины, в которую насос и нагнетает воду. Между стенками бака и емкостью должен закачиваться воздух. И чем больше воды в емкости, тем больше будет давление, с которым вода выталкивается обратно. Отрегулировать автоматику на насосной станции – это, прежде всего, проверить уровень давления воздуха в нем посредством манометра. Обычно, заводы изготовители предлагают использовать рабочее давление, равное 1,5 Атмосферы, но не стоит забывать о погрешностях, поэтому лучше всего использовать поверенный автомобильный манометр. Чем меньше воздуха будет в бачке, тем больше будет запаса воды. Если, к примеру, нужно настроить станцию таким образом, чтобы давление воды было постоянно высоким, то давление воздуха должно быть не меньше 1,5 Атмосфер. После того как режим работы с необходимым уровнем давления будет определен, нужно будет или стравить лишний воздух, или наоборот, подкачать. Однако не стоит забывать и о том, что недостаточное количество воздуха может привести к тому, что резиновая емкость будет осуществлять трение о стенки бачка, истощаясь при этом. А если будет избыток воздуха, то много воды закачать не получится.
2. Реле давления. Автоматизация насосной станции по данному критерию предусматривает настройку верхнего и нижнего уровней срабатывания. Состоит такой узел из двух гаек и двух пружин, большие из которых отвечают за давление включения насосной станции, а меньшие – за выставление разницы давлений. После того, как нужные значения давления будут выставлены, нужно подключить гидроаккумулятор и включить саму автоматическую насосную станцию для дома и дачи, не забывая следить за показаниями манометра.

Если регулировка автоматики насосной станции была осуществлена верно, то показания рабочего и предельного давлений должны быть в пределах нормы. В противном же случае рекомендуется отключить автоматическую насосную станцию для дома от сети.

Что лучше насос с автоматикой или насосная станция?

С целью обеспечения водоснабжения, необходимо приобрести насос или насосную станцию. Прежде чем сделать выбор, любой человек станет сравнивать все преимущества и недостатки того или иного агрегата. Если говорить об автоматической станции водоснабжения, то стоит отметить её доступность в цене, простоту обслуживания, быстрый монтаж и небольшие габариты. При этом насос с автоматикой отличается более высокой надежностью, возможностью подъема воды с большой глубины из скважин малых диаметров, бесшумность и большой срок эксплуатации.

Нельзя не взять во внимание и недостатки. Так, например, автоматическая насосная станция для дачи или для дома не обладает большим сроком службы, требует немалых затрат электроэнергии, достаточно шумно работает и не отличается большой производительностью. В то время как насос достаточно дорого стоит, а его обслуживание очень сложное.

Учитывая все плюсы и минусы того или иного оборудования для обеспечения водой, можно сделать вывод, что для скважин небольших размеров лучше всего использовать станции. Если же есть нужда в обеспечении более эффективного водоснабжения с высокими показателями надежности, то рекомендуется использовать насосы.

Регулировка реле давления насосной станции – настраиваем датчик своими руками

Работа насосного оборудования в системе автономного водоснабжения регулируется специальной автоматикой. Одной из основных деталей, контролирующих параметры сети, является реле давления. Это устройство имеет заводские настройки, определяющие низший и высший предел, при котором включается насос. При необходимости изменить показатели выполняется регулировка реле давления насосной станции. Такая операция не требует привлечения специалистов, зная правила настройки, ее можно осуществить самостоятельно.

Сеть водоснабжения с реле

Как устроено реле давления

Независимо от производителя реле давления воды в системе водоснабжения представляет собой компактный блок с двумя пружинами и электрическими контактами. Гидравлическая часть устройства – это мембрана с поршнем и двумя пружинами разного размера. Электрическая часть – контактная группа, размыкающая/замыкающая сеть для включения/выключения насоса. Все конструктивные детали, включая клеммную колодку, крепятся к металлическому основанию. Устройство имеет несколько групп клемм:

• для подключения напряжения 220В;
• для заземления;
• клеммы на насос.

С тыльной стороны располагается гайка подключения к штуцеру. Сверху прибор накрывается пластиковой крышкой, фиксирующейся к винту большей пружины. Изделия различных заводов могут оснащаться дополнительными элементами, обладать характерной формой и расположением узлов, но все они имеют схожую конструкцию. Датчик может быть механическим и электронным.

Механические устройства более популярны благодаря низкой стоимости.

Конструкция реле

Внимание. Для снятия с прибора пластиковой крышки требуется отвертка или гаечный ключ.

Принцип функционирования реле

Устройство реле давления насосной станции не требует вмешательства человека в процесс включения и отключения насоса. Принцип его работы основан на изменении степени воздействия на поршень, отвечающий за смыкание контактов. Большая пружина, посаженная на шток с гайкой регулировки, оказывает противодействие движению мембраны и поршня. Когда давление в системе снижается вследствие разбора воды, контактная платформа опускается и замыкает контакты. Насос включается и начинает качать жидкость.

Механический контроллер давления

Поступление воды в гидроаккумулятор приводит к возрастанию давления воздуха на мембрану устройства. Поршень, преодолевая действие пружины, начинает смещать контактную платформу. Этот процесс вызывает размыкание электрических контактов.

Отключение тока происходит не сразу, а при отведении платформы на расстояние, определенное настройкой малой пружины. Этот регулятор отвечает за разницу давления. После полного размыкания контактов агрегат прекращает работу по перекачиванию воды.

Информация. Для регулировки нижнего уровня давления (включение) используется большая пружина, для выставления верхнего предела (выключения) – маленькая пружина.

Подготовка насосной станции

При организации индивидуального водоснабжения устанавливается специальное оборудование — насосная станция. Она состоит из двух частей:

• погружной (поверхностный) насос;
• гидроаккумулятор.

Герметичный бак с установленной внутри резиновой мембраной служит для хранения запаса воды и поддержания стабильного давления в системе. Прежде, чем приступить к настройке реле давления насосной станции своими руками, следует подготовить резервуар. Бак состоит из резиновой груши, в которую закачивается вода, и камеры, заполненной воздухом.

Величина напора воздуха влияет на работу всей системы водоснабжения, поэтому необходима настройка насосной станции.

Подготовка мембранного бака начинается с полного слива воды из трубопровода и самой емкости. Для этого используется нижней кран системы. В пустой бак нагнетается воздух, его давление должно быть меньше нижнего предела на 10%. Минимальное значение напора определяется в зависимости от размеров гидроаккумулятора:

• 20-30 л – 1,4-1,7 бар;
• 50-100 л – 1,8-1,9 бар.

После определения давления в накопительном баке система сразу наполняется водой, нельзя допустить пересыхания резиновой груши.

Насосная станция с гидроаккумулятором и датчиком

Внимание. Самостоятельная проверка напора в баке необходимо при сборке оборудования из отдельных деталей. Современные модели насосных станций, изготовленные в заводских условиях, имеют готовые параметры настройки, указанные в документах.

Чтобы мембрана бака прослужила долгий срок, рекомендуется устанавливать давление в накопителе на 0,1-0. 2 атм. ниже, чем минимальный уровень в системе.

Где установить механический контроллер?

Выбирая место подключения реле давления к погружному насосу, следует избегать возможной турбулентности и скачков напора. Оптимальный вариант – установка около гидроаккумулятора. Следует учитывать условия эксплуатации прибора, в документах производитель указывает допустимые параметры температуры и влажности. При влагозащищенном исполнении датчика можно установить его вместе с накопителем в кессоне. Чтобы контроллер начал функционировать его необходимо соединить с электрической и водопроводной сетью.

Для реле желательно выделить отдельную электрическую линию, но это условие не является обязательным. От щитка прокладывается кабель сечением 2,5 мм². Для безопасности рекомендуется установить автомат защиты, с параметрами, соответствующими характеристикам насоса. Обязательно выполняется заземление устройства.

Клеммная колодка имеет три группы контактов: заземление, фаза и ноль от щитка, провод от насоса.
Подключение выполняется стандартно – провод зачищается, вставляется в разъем и фиксируется болтом

Внимание. Подключение к электрической сети производится по надписям, указанным на контактной группе.

Погружной насос с реле давления может соединяться с помощью тройника или штуцера с пятью выходами. Подключение выполняется через гайку на тыльной стороне прибора. В первом случае устройство устанавливается непосредственно на магистрали. Предпочтительней второй вариант, когда собирается узел из пяти частей:

1. Погружной или поверхностный насос.
2. Манометр.
3. Гидроаккумулятор.
4. Датчик давления.
5. Трубопровод.

Схема установки реле

Совет. Все резьбовые соединения узла нуждаются в герметизации, для этой цели используется герметик или ФУМ-лента.

Обязательными элементами сети водоснабжения дома являются фильтры. Эти устройства необходимы для очищения жидкости от примесей, ухудшающих работу оборудования, в том числе реле давления. После подключения датчика к водопроводу и электрической сети остается только регулировка насосной станции своими руками.

Фильтр можно установить до гидроаккумулятора и автоматики. Он будет задерживать все крупные частицы, которые могут повредить системы реле, мембраны и резиновые прокладки. Но в этом случае фильтр для насосной станции необходимо регулярно очищать – сильное загрязнение ухудшает его пропускную способность. Это увеличивает нагрузку на насос, что может привести к его преждевременному выходу из строя. При установке фильтра после станции, она будет работать в штатном режиме без увеличения нагрузки. По ослаблению напора, потребитель поймет, что фильтрующий элемент требует очистки.

Настройка реле

Производитель обеспечивает настройку насосных станций на средние показатели:

• нижний уровень – 1,5-1,8 бар;
• верхний уровень – 2,4-3 бар.

Нижний порог давления

Если потребителя не устраивают такие значения, то зная, как отрегулировать давление в насосной станции, их можно изменить. Разобравшись с установкой правильного напора в накопительном баке, приступают к корректировке настроек датчика:

1. Насос и реле отключается от питания. Из системы спускается вся жидкость. Манометр в этот момент на нулевой отметке.
2. Пластиковая крышка датчика снимается с помощью отвертки.
3. Включить насос и записать показания манометра в момент отключения оборудования. Этот показатель – верхнее давление системы.
4. Открывается кран, находящийся дальше всего от агрегата. Вода постепенно сливается, насос снова включается. В этот момент по манометру определяется нижнее давление. Разницу давлений, на которую в данный момент настроено оборудование, вычисляют математическим способом – отняв полученные результаты.

Внимание. Для получения корректной настройки необходим надежный манометр, показаниям которого можно доверять.

Имея возможность оценить напор из крана, выбирают необходимую настройку. Регулировка на увеличение давления насосной станции выполняется путем закручивания гайки на большой пружине. Если напор нужно уменьшить – гайка ослабляется. Не забывайте, что работы по корректировке проводятся после отключения устройства от питания.

Внимание. Настройка проводится осторожно, реле – чувствительное устройство. Один поворот гайки изменяет давление на 0,6-0,8 атмосферы.

Верхний порог давления

Для настройки оптимальной частоты включения насоса необходимо отрегулировать разность давлений. За этот параметр отвечает маленькая пружина. Оптимальное значение разности верхнего и нижнего порога давления составляет 1,4 атм. Если необходимо увеличить верхний предел, при котором отключается агрегат, то гайку на маленькой пружине крутят по часовой стрелке. При уменьшении – в противоположную сторону.

Схема настройки

Какое действие на оборудование оказывает такая регулировка? Показатель ниже среднего (1,4 атм.) обеспечит равномерную подачу воды, но агрегат будет часто включаться и быстро сломается. Превышение оптимального значения способствует щадящему режиму использования насоса, но водоснабжение пострадает из-за заметных скачков напора. Регулировка разницы давления насосной станции осуществляется плавно и осторожно. Результат воздействия требует проверки. Повторяется схема действий, выполняемых при настройке нижнего уровня давления:

1. Все приборы отключаются от электрической сети.
2. Вода сливается из системы.
3. Включается насосное оборудование и оценивается результат настройки. При неудовлетворительных показателях процедура повторяется.

При выполнении настроек разницы давлений существуют ограничения, которые следует учитывать:

• Параметры реле. Нельзя устанавливать верхний порог давления равный 80% от максимального показателя устройства. Данные о давлении, на которое рассчитан контроллер, присутствуют в документах. Бытовые модели обычно выдерживают до 5 атм. Если в системе необходимо поднять напор выше этого уровня, стоит купить более мощное реле.
• Характеристики насоса. Перед выбором регулировки необходимо свериться с характеристикой оборудования. Агрегат должен отключаться при давлении, которое на 0,2 атм. ниже его верхнего предела. В этом случае он будет функционировать без перегрузок.

Особенности регулировки «с нуля»

Если обе пружины реле ослаблены, регулировка автоматики насосной станции выполняется по следующему алгоритму:

1. Агрегат включается для закачивания воды в систему. Уровень напора контролируется наблюдением за струей из отдаленного крана. Если напор приемлем, то фиксируется показание манометра, а насос отключается.
2. Отсоединив датчик от сети, открывают крышку и крутят гайку большой пружины, пока контакты не замкнутся.
3. Коробку закрывают и снова включают устройство в сеть. Насос включают и оставляют работать, пока давление на манометре не достигнет отметки равной предыдущему значению плюс 1,4 атм.
4. Агрегат и реле отключают от питания, затем подкручивают гайку на меньшей пружине, пока контакты не разомкнутся. Настройки нижнего и верхнего порога закончены.

Реле давления с манометром

Использование датчика без гидроаккумулятора

Для некоторых моделей оборудования используется схема подключения скважинного насоса с реле давления без накопительного бака. Специальный автоматический контроллер запускает и останавливает агрегат при достижении граничных показателей. Электронный блок имеет функцию защиты от «сухого хода» и обеспечивает безопасную работу системы.

Внимание. Минус такой схемы – отсутствие минимального запаса воды, который обеспечивает мембранный бак.

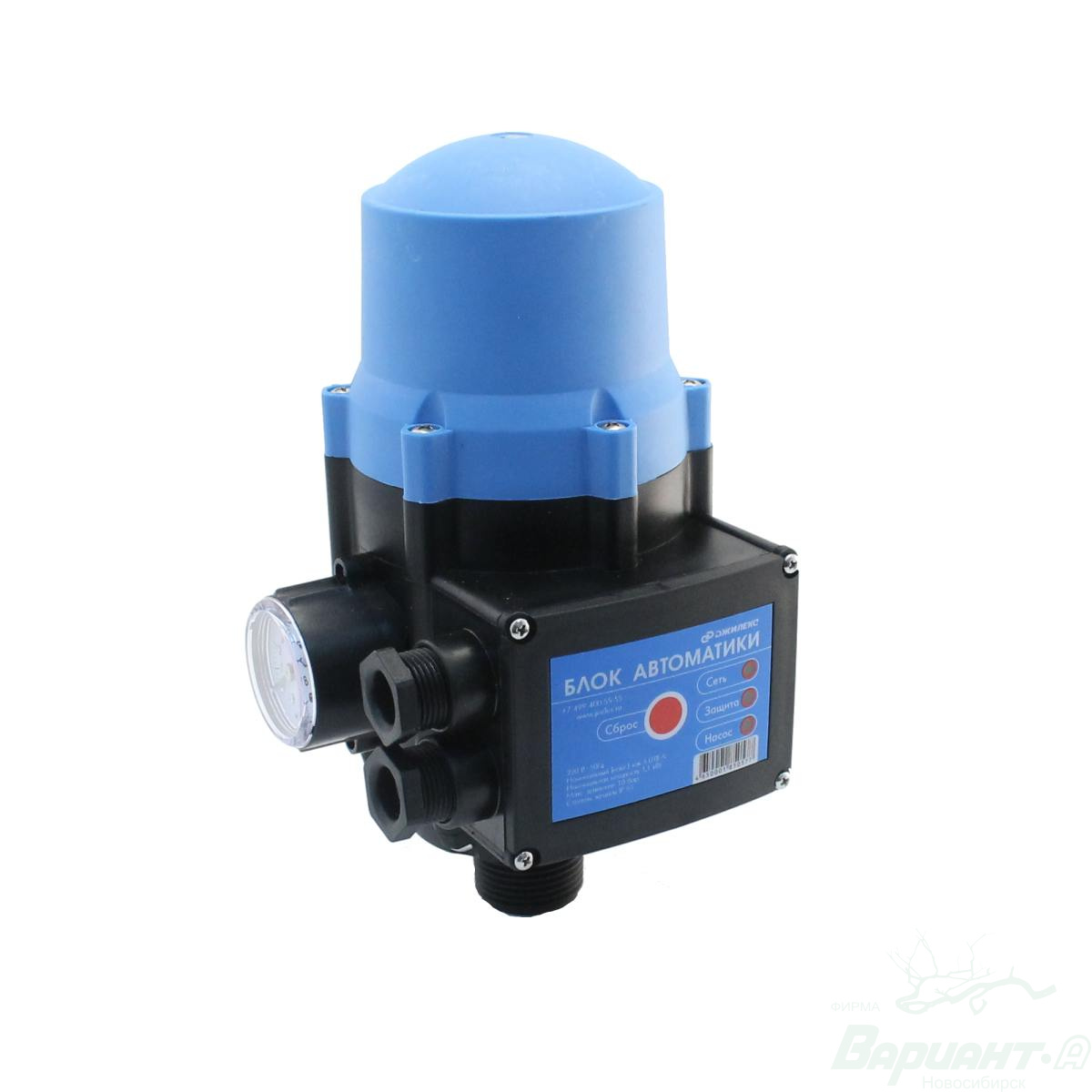

Электронное реле давления для поверхностного и погружного насоса

Прибор запускает насос при открытии крана, после остановки подачи воды оборудование некоторое время работает для создания заложенного уровня давления. Преимущества автоматического контроллера:

• компактность;
• исключаются расходы на покупку гидроаккумулятора;
• стабильное давление в системе.

Среди недостатков – частое включение насоса, ведущее к преждевременному износу. Такой вид автоматики подходит для сети, используемой для долгого режима включения (полив, наполнение большой емкости).

Монтаж и корректная настройка реле давления насосной станции обеспечивают в системе стабильный напор воды. Правильная регулировка прибора способствует продлению срока эксплуатации оборудования и предотвращает возникновение аварийных ситуаций.

Регулировка (Настройка) Насосной Станции Своими Руками

Насосная станция с частотным регулированием

Регулировка автоматики насосной станции изначально выполняется производителем на определенную величину давления при включении и отключении оборудования. Обычно значения таких заводских установок составляют от 1,5 до 1,8 бар при включении и от 2,3 до 3 бар при выключении.
Но бывают ситуации, когда при эксплуатации необходима дополнительная настройка давления на оборудовании. Как отрегулировать насосную станцию предлагается познакомиться из этой статьи.

Процесс установки насосной станции: основные рекомендации

Чтобы не допустить вакуумного сжатия труб на всасывающей магистрали, необходимо чтобы они имели определенную жесткость, если они пластиковые, также они могут быть металлическими, армированными на разрежение.

Схема установки насосной станции

Внимание: Очень важно не допускать сгибов или перекручиваний на таких трубах либо шлангах.

Итак:

• Все соединения должны иметь высокую герметичность. Воздух, который может подсасываться, оказывает плохое влияние на функционирование станции.
• Очень удобно применять быстроразъемные соединения при обслуживании станции. Примером такого соединения можно назвать «американку».
• Необходимо, чтобы всасывающая труба была оснащена специальным обратным клапаном с сеткой. Также перед насосной станцией может применяться магистральный фильтр. Это позволит обезопасить систему от попадания в нее мелких частиц.
• Одна сторона всасывающей трубы должна опускаться в воду на уровень не менее 30 см ниже поверхности воды. Также важно, чтобы до дна колодца оставалось не менее 20 см.
• Выходную трубу насосной станции рекомендуется оснастить обратным клапаном, который убережет ее от гидроударов при включении и выключении насоса.
• Насосная станция должна быть укреплена в фиксированном положении.
• Лучше воздержаться от большого числа кранов и изгибов в системе.
• Если глубина, с которой производится всасывание, превышает 4 м. либо система имеет горизонтальный участок, длина которого превышает 4м. лучше применять трубы, имеющие больший диаметр, так как это улучшит работу станции.
• Необходимо обезопасить насосную станцию от работы при отсутствии воды. При наличие подобного риска лучше проконсультироваться со специалистом о возможности решения данной проблемы.
• Для того, чтобы не допустить замерзания системы в зимнее время, лучше заранее предусмотреть возможность слива воды во всех точках системы. Сделать это можно при помощи сливных кранов, при этом необходимо обратить внимание на наличие обратных клапанов, которые не дадут возможности слить воду.

Процесс фиксации насосной станции

Насос необходимо установить на ровной поверхности, желательно в наибольшей близости к водному источнику:

• В том помещении, где размещается насосная станция, должна быть организована надлежащая вентиляция, которая позволит снизить влажность, а также температурный режим не более 40 °С.
• Между насосной станцией и стенами помещения, где она располагается, должно быть расстояние не менее 20 см, это позволяет иметь доступ к системе при ее обслуживании.
• Трубы, используемые для фиксации, должны иметь соответствующий диаметр.
• Далее необходимо наметить отверстия под крепеж на той поверхности, где будет располагаться станция, после чего их просверлить.
• Перед тем, как окончательно закрепить все винты на креплениях лучше лишний раз проверить нет ли изгибов на трубах, дающих им механические напряжения.

Устройство реле давления для насосной станции

Прежде чем начинать регулировку реле давления необходимо ознакомиться с его устройством и принципом работы.

Конструкция реле давления

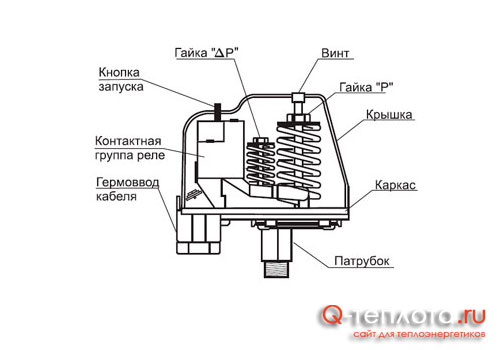

На фото представлена конструкция устройства.
Ее основные элементы:

• 1 и 2 – регуляторы пружин.
• 3 – основание прибора.
• 4 – гайка, фиксирующая реле к переходнику и крышку мембраны.
• 5 – колодка с клеммами для подключения сети 220V, самого насоса и его заземления.

К металлическому основанию снизу крепится мембранная крышка, под которой находится мембрана и поршень с быстросъемной гайкой поз. 4. Сверху находится контактная группа, колодки для клемм и два регулятора пружин разных размеров.
Все элементы сверху закрываются пластиковой крышкой, прикрепляемой к винту большого регулятора и которая, в зависимости от модели, легко снимается отверткой или гаечным ключом.
Разные модели изделий, цена которых не сильно колеблется, могут отличаться по размерам, форме, расположению составляющих элементов, но большая их часть имеет вышеописанную конструкцию. В некоторые из изделий включаются дополнительные элементы, такие как рычаг включающий защиту от «сухого хода».

Как работает реле

Реле работает по такому принципу:

• Под действием давления жидкости, подающейся от насоса, мембрана начинает давить на поршень.
• Он приводит в действие контактную группу, которая смонтирована на металлической платформе с двумя шарнирами.
• Контакты для подключения напряжения 220V и насоса, в зависимости от положения, могут быть разомкнуты или замкнуты, что соответствует отключению и включению насоса.
• При действии на платформу контактной группы пружины большого регулятора, происходит уравновешивание давления поршня.
• Если давление начинает ослабевать, под действием пружины начинает опускаться платформа и контакты замыкаются, что включает насос(см.Водяной насос для дома: выбираем по параметрам).
• Против давления воды действует и пружина малого регулятора, но она находится от шарнира платформы дальше и не сразу вступает в работу, а после того, как платформа с контактами сможет подняться на определенную высоту.
• Небольшой шарнир с пружиной отвечает за срабатывание электрического участка реле, за замыкание и размыкание его контактов.

Электрическое подключение реле

• Конструкция реле устроена так, что шарнир и платформа не могут располагаться в одной плоскости.
• При поднятии платформы выше шарнира, скачком контакты опускаются вниз, а при опускании ниже его плоскости элементы сразу же перещелкиваются вверх.
• Расположение плоскости этого шарнира немного выше, чем основание пружины малого регулятора, позволяет подниматься платформе без размыкания контактов до этого уровня, а при достижении его, под действием пружин этих двух регуляторов, контакты будут размыкаться и насос выключаться.
• При этом, большой пружинный регулятор, таким образом, отвечает за момент включения агрегата или за «нижнее» давление (P), а поменьше — за разницу давлений выключения и включения (∆P).
• При сжатии пружины большого регулятора, что выполняется закручиванием гайки по часовой стрелке, происходит ее действие большей силой на платформу контактной группы, что вызывает возрастание «нижнего» давления.
  Если в этом случае не менять степень сжатия пружины меньшего регулятора, начнет возрастать и «верхнее» давление или отключения, до такой же величины. При этом ∆P будет неизменным.
• При сжатии пружины меньшего регулятора, станет увеличиваться «верхнее» давление, а «нижнее» при этом меняться не будет, что приведет к увеличению ∆P.
• При соответствующем ослаблении пружин, эти показатели будут уменьшаться.
• Регулировка реле давления насосного оборудования основана на этом принципе.

Пружины для регулировки давления

Как регулируется самостоятельно реле давления

Перед тем как отрегулировать автоматику насосной станции необходимо подготовить отвертку или гаечный ключ, чтобы снять крышку реле и ключ для закручивания или откручивания регуляторов гаек.
После этого инструкция проведения работ своими руками выглядит следующим образом:

• Отключается от напряжения реле давления.
• Снимается пластиковая крышка реле и производится его регулировка в зависимости от ее цели:

1. повышение давления;
2. понижение;
3. изменение диапазона срабатывания оборудования.

• Под крышкой смонтированы два пружинных регулятора, отвечающие за нижнее и верхнее давление.

Для повышения или уменьшения давление в сети необходимо:

• Просто закрутить или открутить гайку на большем регуляторе.
• После изменения регулировки, крышка закрывается.
• Включается напряжение.
• Открывается кран и по манометру, встроенному в насосной станции, определяется, давление при котором включается насос или «нижнее».
• Закрывается кран и проверяется по манометру «верхнее» давление при отключении насоса.

Совет: При удовлетворительных показателях давления регулировка считается оконченной. Если нет, все повторяется снова.

Как изменить диапазон срабатывания реле

Если «нижнее» давление нормальное, а необходимо лишь увеличить или уменьшить «верхнее», нужно использовать меньший регулятор.
При этом:

• Закручивание для этого регулятора гайки по часовой стрелке приведет к увеличению «верхнего» давления, при неизменном «нижнем».
• Откручивание – наоборот: при этом будет уменьшаться или увеличиваться разница между ними — ∆P.
• После изменения регулировки, включается питание и замечается по манометру момент, когда отключается насос — «верхнее» давление.
• При удовлетворительных результатах, регулировку на этом можно прекратить, если нет — процесс повторяется до получения нужного результата.

Совет: Необходимо учитывать, что увеличение ∆P позволяет насосу реже включаться, но в этом случае в сети водоснабжения возникнут более заметные перепады давления, а при уменьшении его, наоборот, будет выравнивание его в системе, но включаться насос при этом будет чаще, что приведет к уменьшению срока его эксплуатации.

Если не устраивает одновременно и «нижнее» давление и диапазон срабатывания реле, необходимо сначала выполнить регулировку большим регулятором, а после этого — меньшим, весь процесс при этом контролируется по манометру станции.

Что учитывается при выполнении регулировки

Регулируя самостоятельно работу реле оборудования необходимо учитывать такие важные моменты:

• Нельзя «верхнее» давление, составляющее более 80% от максимального для изделия, устанавливать на данной модели. Как правило, оно указано на упаковке или в инструкции, и составляет от 5 до 5,5 бар.
  Для установки более высокого уровня в системе частного дома, необходимо подобрать реле у которого большее максимальное давление.
• Перед повышением давления для включения насоса необходимо познакомиться с его характеристиками, сможет ли он развивать такое давление. В противном случае, если его создать нельзя, агрегат не будет выключаться, а реле его отключить не сможет, потому что нельзя достигнуть установленного предела.
  Напор насоса измеряется в метрах водяного столба: 1 м. вод. ст. = 0,1 бар. Помимо этого, учитываются и гидравлические потери во всей системе.
• Нельзя закручивать до отказа гайки регуляторов при регулировании, иначе реле может совсем перестать срабатывать.

Влияние давления воздуха в баке

От величины давления воздуха в гидроаккумуляторе(см.Схема подключения гидроаккумулятора к погружному насосу: какая лучше) оборудования зависит его нормальная работа, но оно никакого отношения не имеет к регулировке реле. Оно в любом случае начнет срабатывать при определенном «нижнем» и «верхнем» давлении, независимо от его наличия в баке.
При отсутствии воздуха в мембранном баке может привести лишь к полному заполнению водой и давление в системе начнет повышаться моментально до «верхнего» и насос будет сразу же отключаться, после прекращения забора жидкости. При каждом открытии крана насос включается, оно будет сразу падать до «нижнего» предела.
При отсутствии гидроаккумулятора реле будет срабатываться все равно. Пониженное давление воздуха приводит к сильному растягиванию мембраны, а повышенное — к недостаточному заполнению бака водой. В этом случае избыточное давление воздуха станет вытеснять жидкость.
Для нормальной работы насосной станции и долгой службы мембраны, необходимо, чтобы давление воздуха было на 10% меньше «нижнего», установленного при регулировке. Тогда гидроаккумулятор будет нормально заполнен водой, а мембрана слишком растягиваться не будет, а значит ее надолго хватит. Насос при этом будет включаться с интервалами, соответствующими отрегулированному в реле ∆P.
Помимо этого, необходимо проверять давление воздуха в баке насосной станции при отсутствии в нем давления жидкости. В этом случае нужно открыть кран, расположенный в системе ниже всего, и слить всю воду.
Подробности регулировки реле давления хорошо показывает видео в этой статье.



Совет: При настройке реле давления нужно помнить, что гидроаккумулятор или бак, сантехника, все шланги и механика реле обладают своими предельными значениями давления, которые нельзя превышать.

Соблюдая такие простые рекомендации, насосная станция будет долго эксплуатироваться в исправном состоянии.

Всегда ли нужна автоматика для насосных станции?

«Поставил и забыл», — самое, наверное, распространенное желание. В том, во всяком случае, что касается техники. Хорошо бы, чтобы все делалось само и без сбоев.

В деле водоснабжения дачного участка эту роль играет насосная станция. Уже не нужно носить воду ведрами от колодца в дом. Но чтобы минимизировать участие человека, нужна еще и автоматика для насосных станции. Ее задача обеспечить безопасность работы системы. И долгую ее службу.

Для полноценной работы автономного водоснабжения, помимо очевидных элементов — труб и колодца, — необходим блок автоматики для насосной станции. Его можно собрать самостоятельно, либо купить уже готовый. Минимальный набор приборов при этом — реле давления, коллектор и манометр.

Удобство автономной системы в том, что она полностью заменяет центральный водопровод. Точно так же, как и в городе, работают и душ, и стиральная машинка. Для этого необходимо соответствующее давление в системе. Чтобы поддерживать его на нужном уровне, и ставится автоматика для насосных станции.

Из колодца вода нагнетается в напорный бак. Потом, когда открывают крат, подается в первую очередь из этого бака, а при уменьшении давления в нем,  — уже напрямую из колодца. Такая схема позволяет не запускать насос постоянно, сохраняя таким образом его работоспособность. Однако есть здесь и свои недочеты.

Если в доме стоит достаточно большой напорный бак, то давление внутри него упадет не сразу, а лишь тогда, когда выльется значительный объем жидкости. В душе при этом приходится наблюдать постепенное падение напора.

Чтобы избежать такого, блок автоматики для насосной станции, в отличие от простого реле давления на баке, запускает подкачку не при достижении минимального давления, а при достижении минимального тока в системе.

Однако часто возникает вопрос, как отрегулировать автоматику насосной станции. Поскольку обычных, установленных на заводе, значений давления запуска и остановки может быть недостаточно в определенном конкретном случае.

Обусловлено это может быть разными причинами. Перед тем, как отрегулировать автоматику насосной станции, необходимо с ними определиться. Если в доме несколько этажей и на верхних есть санузлы, то необходимо создавать большее давление в системе. То есть повысить значение отключения. Если же установлена система фильтров тонкой очистки, то, чтобы продавить через них воду, необходимо повышать значение включения.

Статьи: настройка реле давления и регулировка воздуха в гидроаккумуляторе

Реле давления — элемент который управляет работой насосной станции (например AQUAJET или AQUAJET-INOX) и который делает возможной её работу в автоматическом режиме. Реле давления имеет несколько характеристик:

• Давления включения (P_вкл) — это то давление (бар), при котором происходит включение насосной станции путем замыкания контактов в реле давления. Иногда давление включения еще называют „нижним“ давлением.
• Давление выключения (P_выкл) — это давление (бар), при котором происходит выключение насосной станции путем размыкания контактов в реле давления. Иногда давление выключения еще называют „верхним“ давлением.
• Перепад давления (ΔP) — абсолютная разница между давлением выключения и давлением включения (бар).
• Максимальное давление выключения — это то максимальное давление (бар), при котором возможно отключение насосной станции.

Любое реле давления имеет заводские установки и, как правило, они следующие:
Давление включения: 1,5-1,8 бар
Давление выключения: 2,5-3 бар
Максимальное давления выключения: 5 бар

Как все это работает:
Допустим, насосная станция подключена (об этом в статье «Подготовка насосной станции DAB к работе»), и вся система заполнена водой. После открытия любого крана (душ, мойка и т.п.) и начала водоразбора, давление в системе начнет плавно (благодаря мембранному гидробаку) падать, что легко отследить по манометру. Все это время вода поступает потребителю из гидробака. При достижении „нижнего“ давления включения (его можно также отследить по манометру в момент включения насоса) контакты внутри реле давления замкнутся и насос запустится. Все остальное время водоразбора насос продолжает работать, подавая воду напрямую потребителю. После завершения водоразбора (все краны закрыты), насос все еще продолжает работать, только теперь вода подается не потребителю, а закачивается в гидробак (т.к. больше ей некуда деться) и давление плавно возрастает. При достижении давления выключения (можно легко отследить по манометру в момент остановки насоса) контакты внутри реле давления размыкаются и насос останавливается. При следующем водоразборе цикл повторяется. Все довольно просто.

Но что делать если заводские установки реле давления не очень комфортны? Например: на верхних этажах давление падает очень заметно, или система очистки воды требует на входе не менее 2,5 бар, в то время как насос включается только при 1,5-1,8 бар.

Настроить реле давление можно и самостоятельно:

Записываем по манометру давление включения и выключения при работающем насосе. Отключаем питание от насоса и снимаем верхнюю крышку реле давления (как правило, отвернув один винт). Вы увидите два винта, один более большой, находится в верхней части реле, а второй, немного меньшего размера, находится под ним. Верхний винт отвечает за давление выключения и как правило рядом с ним находится буква «P» и стрелка со знаками «+» и «-». Затем вращаем винт в нужном направлении (если давление выключения необходимо поднять то вращаем по направлению знака «+», если опустить то в направлении знака «-»). Сколько вращать? Сделайте оборот (пол оборота, полтора — сколько хотите). После этого запускаем насос и смотрим, при каком давлении он выключится теперь. Запоминаем, выключаем питание насоса, и вращаем винт дальше, опять запускаем насос и записываем новое значение, таким образом приближаясь к нужному значению.

Нижний винт отвечает за разницу между давлением выключения и давлением включения. Как правило рядом написано «ΔP» и находится стрелка со знаками «+» и &laquo-». Настройка разницы давлений аналогична настройке давления выключения. Остается только один вопрос, какой она должна быть? Разница между давлением включения и выключения обычно составляет 1,0-1,5 бар. Причем чем выше давление выключения, тем большей может быть эта разница. Например, при заводских установках P_вкл = 1,6 бар, P_выкл = 2,6 бар разница составляет 1 бар, это как раз стандартное значение. Если мы хотим изменить заводские установки и поднять Р_выкл до 4 бар, то разницу можно сделать в 1,5 бар, т.е. P_вкл нужно установить на уровне 2,5 бар. Надо понимать, что чем больше эта разница, тем выше перепад давления в системе, что не всегда комфортно. Но в то же время, реже будет включаться насос, и больше воды поступит из гидробака до момента включения насоса.

Это справедливо только в том случае, когда насос может обеспечить требуемое давление (смотрите характеристику насоса). Т.е. если насос может выдать по паспорту только 3,5 бар (с учетом всех видов потерь), то настройка реле давления на выключение 4 бар ничего не даст. Насос просто не сможет обеспечить требуемое давление и в данном случае будет работать не останавливаясь. И если нужно все-таки именно 4 бар, то придется менять насос на более мощный.

Каким же все-таки должно быть давление воздуха в воздушной полости гидробака?

Очень многие не задумываются, или же просто не знают, что нужно следить еще и за этим. К сожалению да, нужно, от этого напрямую зависит срок службы мембраны гидробака, а в конечном счете, и насоса.

Замеряем давление воздуха в воздушной полости гидробака. Делаем это только на отключенном от системы гидробаке — отключаем питание насоса, открываем любой кран за насосом и ждем пока вода выйдет из гидробака. Либо замеряем на установке еще не подключенной к системе водоснабжения. Для этого снимаем декоративный колпачок с воздушного ниппеля гидробака и подсоединяем к нему обычный автомобильный манометр (для проверки давления в шинах автомобиля). Запоминаем это давление. (Как правило на небольших гидробаках, емкостью до 50 литров, это давление будет равно 1,5 бар). Теперь самое главное правило: давление воздуха в гидробаке должно быть меньше, чем давление включения насоса примерно на 10%. Т.е. если давление включения насоса составляет 1,6 бар, то давление воздуха должно составлять 1,4-1,5 бар. В большинстве случаев, это и есть те заводские установки о которых говорилось выше. Т.е. покупая готовую насосную станцию, вы уже имеете полностью настроенную систему. Но как только вы внесли изменения в заводские установки реле давления, необходимо всегда изменять и давление воздуха в гидробаке. Например, если вы установили P_вкл = 2,5 бар, P_выкл = 3,5 бар, то необходимо и давление воздуха поднять до значения в 2,2-2,3 бар.

Кстати, даже если вы ничего не меняли в заводских настройках, за давлением воздуха необходимо регулярно следить, или, хотя бы, контролировать его раз в год в начале дачного сезона. Важно чтобы это давление было постоянным, если же оно немного снизилось за зиму, его всегда можно поднять обычным автомобильным насосом до требуемого уровня.

Все эти несложные операции не займут много времени, достаточно уделить им внимание один раз в год, тем более, что все окупится долгой и бесперебойной работой всей системы водоснабжения в целом.

© 2007 DAB-SHOP.RU Настройка реле давления и регулировка давления воздуха в гидроаккумуляторе.

Регулировка насосной станции.настройка автоматики с реле давления

Ревизия накопительного бака

Начиная работы по регулировке оборудования, отключают систему от сети, закрывают напорный вентиль со стороны забора воды. Откручивают кран и сливают воду, а остатки спускают через напорный рукав, отсоединив его от мембранного бака. Сначала проверяют воздушное давление в емкости гидроаккумулятора.

Роль гидроаккумулятора в работе системы

Мембранный бак насосной станции является, по сути, металлической емкостью с расположенной внутри резиновой грушей, которая предназначена для сбора воды.

В свободное пространство между резиновой грушей и стенками бака накачивается воздух. В некоторых моделях гидроаккумуляторов бак разделен пополам мембраной, которая размежевывает емкость на два отделения — для воды и воздуха.

Бак гидроаккумулятора поддерживает давление в системе и создает небольшой запас воды. Раз в месяц следует проводить проверку давления в гидропневматическом баке при отключенном насосе и слитой из подающей трубы воды

Чем больше воды поступает в устройство, тем больше она сжимает воздух, увеличивая его давление, которое стремится вытолкнуть воду из емкости. Это позволяет поддерживать стабильный напор воды даже во время бездействия насоса.

Гидроаккумулятор требует регулярного обслуживания, удаления из груши воздуха, который попадает в нее вместе с водой в виде маленьких пузырьков и постепенно накапливается там, уменьшая полезный объем.

Для этого сверху на больших баках предусмотрен специальный клапан. С маленькими емкостями приходится ухищряться, чтобы удалить воздух: обесточивать систему и несколько раз сливать и наполнять бак.

Подбор гидробака по объему производится с учетом наибольшего значения потребления воды для конкретного потребителя. Учитывается допустимое количество включений в час, указанное производителем, а также номинальные показатели давления включения, давления выключения и заданное пользователем давления в гидробаке

Контроль давления воздуха

Хоть производитель и проводит регулировку всех элементов насосной станции еще на этапе производства, перепроверять давление нужно даже в новом оборудовании, так как на момент продажи оно может несколько снизиться. Устройство, которое эксплуатируется, осматривают до двух раз за год.

Для измерений используют как можно более точный манометр, ведь даже небольшая погрешность в 0,5 бар может повлиять на работу оборудования. Если есть возможность воспользоваться автомобильным манометром, со шкалой, с наименьшей градуировкой — это обеспечит более достоверные результаты.

Показатель давления воздуха в мембранном баке должен соответствовать 0,9-кратному давлению включения насосной станции (выставляется с помощью реле). Для баков с различным объемом показатель может составлять от одного до двух бар. Регулировку осуществляют через ниппель, накачивая или стравливая лишний воздух.

Для нормальной работы станцию оснащают обязательными контрольно-регулирующими приборами:

Чем меньше воздуха закачано в систему, тем больше воды она способна аккумулировать. Напор воды будет сильным при наполненном баке, и все более ослабляться при заборе воды.

Если такие перепады являются комфортными для потребителя, то можно оставить давление на наименьшем допустимом уровне, но не меньше 1 бар. Меньшее значение может привести к трению наполненной водой груши об стенки бака и ее повреждению.

Чтобы установить в системе водоснабжения сильный напор воды, необходимо зафиксировать давление воздуха в пределах около 1,5 бар. Так, разница напора при наполненном и пустом баке будет менее ощутимой, обеспечивая ровный и сильный поток воды.

Принцип действия

При подаче электропитания, мотор начинает работать, приводя в действие насос. Вода, заполняя бак, создаёт давление.

Разница между этим показателем и аналогичным в груше приводит в движение мембрану, размыкающую контакты. Весь агрегат обесточивается и переходит в ждущий режим.

Теперь, срабатывание реле зависит исключительно от перепада давления между грушей и водой, находящейся в баке. Обычно, давление воды ограничивается пределом в 2,5 Атм, а воздуха – 1,5.

При открытии крана в системе, давление воды в гидроаккумуляторе начнёт понижаться. Груша с воздухом, расширяясь, воздействует на мембрану и приведёт к замыканию контактов. Станция снова начнёт работу и отключится лишь после достижения заданного предела.

Устройство реле давления для насосной станции

Прежде чем начинать регулировку реле давления необходимо ознакомиться с его устройством и принципом работы.

На фото представлена конструкция устройства.Ее основные элементы:

• 1 и 2 – регуляторы пружин.
• 3 – основание прибора.
• 4 – гайка, фиксирующая реле к переходнику и крышку мембраны.
• 5 – колодка с клеммами для подключения сети 220V, самого насоса и его заземления.


К металлическому основанию снизу крепится мембранная крышка, под которой находится мембрана и поршень с быстросъемной гайкой поз. 4. Сверху находится контактная группа, колодки для клемм и два регулятора пружин разных размеров.
Все элементы сверху закрываются пластиковой крышкой, прикрепляемой к винту большого регулятора и которая, в зависимости от модели, легко снимается отверткой или гаечным ключом.
Разные модели изделий, цена которых не сильно колеблется, могут отличаться по размерам, форме, расположению составляющих элементов, но большая их часть имеет вышеописанную конструкцию. В некоторые из изделий включаются дополнительные элементы, такие как рычаг включающий защиту от «сухого хода».

Как работает реле

Реле работает по такому принципу:

• Под действием давления жидкости, подающейся от насоса, мембрана начинает давить на поршень.
• Он приводит в действие контактную группу, которая смонтирована на металлической платформе с двумя шарнирами.
• Контакты для подключения напряжения 220V и насоса, в зависимости от положения, могут быть разомкнуты или замкнуты, что соответствует отключению и включению насоса.
• При действии на платформу контактной группы пружины большого регулятора, происходит уравновешивание давления поршня.
• Если давление начинает ослабевать, под действием пружины начинает опускаться платформа и контакты замыкаются, что включает насос(см.).
• Против давления воды действует и пружина малого регулятора, но она находится от шарнира платформы дальше и не сразу вступает в работу, а после того, как платформа с контактами сможет подняться на определенную высоту.
• Небольшой шарнир с пружиной отвечает за срабатывание электрического участка реле, за замыкание и размыкание его контактов.

• Конструкция реле устроена так, что шарнир и платформа не могут располагаться в одной плоскости.
• При поднятии платформы выше шарнира, скачком контакты опускаются вниз, а при опускании ниже его плоскости элементы сразу же перещелкиваются вверх.
• Расположение плоскости этого шарнира немного выше, чем основание пружины малого регулятора, позволяет подниматься платформе без размыкания контактов до этого уровня, а при достижении его, под действием пружин этих двух регуляторов, контакты будут размыкаться и насос выключаться.
• При этом, большой пружинный регулятор, таким образом, отвечает за момент включения агрегата или за «нижнее» давление (P), а поменьше — за разницу давлений выключения и включения (∆P).
• При сжатии пружины большого регулятора, что выполняется закручиванием гайки по часовой стрелке, происходит ее действие большей силой на платформу контактной группы, что вызывает возрастание «нижнего» давления.
  Если в этом случае не менять степень сжатия пружины меньшего регулятора, начнет возрастать и «верхнее» давление или отключения, до такой же величины. При этом ∆P будет неизменным.
• При сжатии пружины меньшего регулятора, станет увеличиваться «верхнее» давление, а «нижнее» при этом меняться не будет, что приведет к увеличению ∆P.
• При соответствующем ослаблении пружин, эти показатели будут уменьшаться.
• Регулировка реле давления насосного оборудования основана на этом принципе.


Особенности

Покупая насосную станцию, многие хотят сразу ознакомиться с ее устройством. Немалое значение имеет каждый ее элемент. Непосредственно за отключение и включение насоса при достижении определенных значений давления в гидробаке отвечает реле давления.

Реле давления – элемент, который регулирует подачу воды в системе. За счет реле включается и выключается вся насосная система. Именно реле регулируется напор воды.

По принципу работы реле разделяются на электронные и механические. Использовать электронные реле проще в плане эксплуатации, зато срок службы механических больше. Поэтому механические реле пользуются большим спросом.

Реле могут быть как изначально встроены внутрь насосной станции, так и идти отдельно. Таким образом, по характеристикам можно легко подобрать реле для эффективной работы насосной системы.

В воде неизбежно содержатся сторонние частицы, и они являются основной причиной выхода из строя электронных реле. Поэтому лучше использовать специальный отдельный фильтр для очистки воды. Основное преимущество использования электронного реле состоит в том, что оно не дает насосной станции работать вхолостую. После отключения подачи воды электронное устройство продолжает работать еще на протяжении некоторого времени. К тому же такие реле проще в настройке и установке.

Зачастую датчики давления сразу имеют заводские настройки. Как правило, они установлены на 1,5-1,8 атмосфер для включения, и на 2,5-3 атмосферы для выключения. Максимально допустимое значение давления для реле — это 5 атмосфер. Однако его не каждая система сможет выдержать. Если давление будет слишком высоким, то это может вызвать протечки, износ мембраны насоса и другие неисправности.

Изначальная регулировка не всегда подходит для определенных условий работы станции, и тогда приходится самостоятельно настраивать реле. Конечно, для правильной регулировки лучше всего детальнее ознакомиться с тем, что из себя представляет этот небольшой прибор, и как он работает.

Влияние давления воздуха в баке

От величины давления воздуха в гидроаккумуляторе(см.) оборудования зависит его нормальная работа, но оно никакого отношения не имеет к регулировке реле. Оно в любом случае начнет срабатывать при определенном «нижнем» и «верхнем» давлении, независимо от его наличия в баке.
При отсутствии воздуха в мембранном баке может привести лишь к полному заполнению водой и давление в системе начнет повышаться моментально до «верхнего» и насос будет сразу же отключаться, после прекращения забора жидкости. При каждом открытии крана насос включается, оно будет сразу падать до «нижнего» предела.
При отсутствии гидроаккумулятора реле будет срабатываться все равно. Пониженное давление воздуха приводит к сильному растягиванию мембраны, а повышенное — к недостаточному заполнению бака водой. В этом случае избыточное давление воздуха станет вытеснять жидкость.
Для нормальной работы насосной станции и долгой службы мембраны, необходимо, чтобы давление воздуха было на 10% меньше «нижнего», установленного при регулировке. Тогда гидроаккумулятор будет нормально заполнен водой, а мембрана слишком растягиваться не будет, а значит ее надолго хватит. Насос при этом будет включаться с интервалами, соответствующими отрегулированному в реле ∆P.Помимо этого, необходимо проверять давление воздуха в баке насосной станции при отсутствии в нем давления жидкости. В этом случае нужно открыть кран, расположенный в системе ниже всего, и слить всю воду.

Подробности регулировки реле давления хорошо показывает видео в этой статье.

При организации системы водоснабжения дома необходим не только насос, но и автоматика для обеспечения его работы. Один необходимых приборов — реле давления воды. Это небольшое устройство включает насос при падении давления в системе и выключает его при достижении порогового значения. Величину параметры включения и выключения можно регулировать. О том, как устроен этот прибор, как его подключить и как регулировать — в статье.

Как устроено насосное реле и как его настроить?

Перед тем, как отрегулировать реле давления, стоит разобраться с его конструктивными особенностями и принципом работы.

Реле уровня жидкости – устройство на основе металла, в нижней части которого есть мембранная крышка со специальным крепежом, который можно быстро снять. На верхней части реле протока воды есть несколько контактов и пара регуляторов.

Схема регулирующих механизмов реле давления

Сверху все эти элементы прикрыты крышкой. Последняя прикреплена к одному из регуляторов. Вся эта конструкция быстросъемная – разбор устройства можно произвести с помощью обыкновенного гаечного ключа.

Производители предлагают разные реле по форме, размерам, расположению рабочих элементов, небольшими отличиями в конструктивных особенностях деталей. Нередко эти устройства дополняются предохранителями от «холостой работы».

Как работает?

Реле насосной станции работает по принципу, основанному на давлении жидкости, попадающей от насоса – мембрана двигает поршень, активизирующий контакты, расположенные на основании из железа с двумя шарнирами.

Контакты эти могут замыкаться и размыкаться (в зависимости от положения) – это обеспечивает автоматическое включение/выключение оборудования. Второй регулятор, при этом, стабилизирует поршневое давление.

Электрика устройства (отвечающая за включение/выключение насоса) «слушает» пружинный шарнир. Как только реле давление РМ (или реле давления РДМ5) поднимается выше шарнира, регуляторы перещелкиваются.

Так, один регулятор (большой) включает насосное оборудование, а второй, более мелкий, отвечает за деактивацию ввиду перепадов давления в устройстве.

Как отрегулировать самому?

Если по любой причине первичная настройка реле давления вас не устраивает, тогда самое время подключать свои руки с опытом, и настраивать реле уровня воды своими руками. Настройка реле насосной станции своими руками – довольно простая процедура. Нам понадобится только накидной ключ и отвертка.

Последовательность регулировки насосной станции своими руками:

1. Обесточить устройство.
2. Демонтировать панель устройства.
3. Установить необходимый напор.
4. Собрать отрегулированный агрегат.

Повышаем/понижаем системное давление

Все просто – чтобы поднять или понизить давление в гидроаккумуляторе, нужно ослаблять или затягивать гайку на крупном регуляторе. Такая настройка реле давления гидроаккумулятора самая быстрая и простая.

Внимание! Настройка реле насосной станции своими руками должна проводиться строго с выключенным оборудованием. Перед началом обесточьте систему!. Реле давления в системе водоснабжения

Реле давления в системе водоснабжения

Далее включаем настроенный прибор и смотрим по манометру установлений нижний предел давления. Также проверяем давление на отключение. Если новые показатели реле давления воздуха для компрессора вас удовлетворяют, то процесс настройки можно считать завершенным.

Важные тонкости при настройке

Любая автоматика для насоса требует своевременного выявления неисправности и соблюдения рабочей «правильной» температуры. Ремонт реле давления насосной станции – крайняя мера, и оправдана она только при очень высокой стоимости новой детали.

Поэтому, очень важно уметь самому проводить регулировку оборудования, при которой обязательно учитывать важные тонкости:

• регулируя реле, нельзя ставить верхнее давление, превышающее предел для этой модели на 75% – это гарантировано приведет к неисправности. Единственный выход в такой ситуации – замена комплектующей;
• прежде, чем повышать давление, стоит ознакомиться с рабочими параметрами вашего устройства – посмотреть, выдержит ли насос. Если указать давление намного меньше, чем в паспорте устройства, то поломка также гарантирована, ведь срабатывает реле теперь постоянно;
• свой насос нужно регулировать аккуратно – не закручивать болты до упора, иначе реле будет работать постоянно.

Несколько советов и рекомендаций

Для нормального функционирования насосной станции рекомендуется замерять показатели давления воздуха в гидроаакумуляторе каждые три месяца. Эта мера поможет поддерживать стабильные настройки в работе оборудования. Резкое изменение показателей может свидетельствовать о каких-то поломках, которые необходимо устранить.

Чтобы оперативно контролировать состояние системы, имеет смысл просто время от времени фиксировать показания водяного манометра при включении и отключении насоса. Если они соответствуют цифрам, установленным при настройке оборудования, можно считать работу системы нормальной.

Заметная разница свидетельствует о том, что нужно проконтролировать давление воздуха в гидробаке и, возможно, перенастроить реле давления. Иногда просто нужно подкачать немного воздуха в гидроаккумулятор, и показатели придут в норму.

Точность показателей манометра имеет определенную погрешность. Отчасти это может быть вызвано трением его подвижных частей во время измерений. Чтобы улучшить процесс показаний, рекомендуется перед началом измерений дополнительно смазать манометр.

Реле давления, как и прочие механизмы, имеет свойство со временем изнашиваться. Изначально следует выбрать прочное изделие. Важный фактор длительной работы реле давления – правильные настройки. не следует использовать этот прибор на максимально допустимых значениях верхнего давления.

Если в работе реле давления появились проблемы и неточности, возможно, его необходимо разобрать и очистить от загрязнений

Следует оставить небольшой запас, тогда элементы устройства будут изнашиваться не так быстро. Если же необходимо выставить верхнее давление в системе на достаточно высоком уровне, например, в пять атмосфер, лучше приобрести реле с предельно допустимым значением работы в шесть атмосфер. Найти такую модель сложнее, но это вполне возможно.

К серьезным поломкам реле давления может привести наличие загрязнений в водопроводных трубах. Это характерная ситуация для старых водопроводов, выполненных из металлических конструкций.

Перед установкой насосной станции водопровод рекомендуется тщательно прочистить. Не помешает и полная замена металлических труб на пластиковые конструкции, если имеется такая возможность.

При настройке реле к регулировочным пружинам следует относиться исключительно бережно. Если они будут сжаты слишком сильно, т.е. перекручены в процессе настройки, при работе устройства очень скоро станут наблюдаться погрешности. Поломка реле в ближайшем будущем почти гарантирована.

Если во время проверки работы насосной станции наблюдается постепенный рост давления выключения, это может свидетельствовать о том, что устройство засорилось. Не нужно сразу же его менять.

Нужно открутить четыре крепежных болта на корпусе реле давления, снять мембранный узел и тщательно промыть внутреннюю часть реле, где это возможно, а также все небольшие отверстия.

Иногда достаточно просто снять реле и почистить его отверстия снаружи без разборки. Не помешает также провести очистку всей насосной станции. Если же вода вдруг начинает течь прямо из корпуса реле, значит, частички загрязнений пробили мембрану. В этом случае придется устройство полностью заменить.

Как правильно выполнить регулировку

Элементы реле давления. (Для увеличения нажмите)

Перед тем, как приступить к регулировке, необходимо отключить двигатель насоса от электропитания. Сливать воду и сушить бак необязательно.

Настройка реле заключается в добавлении или уменьшении давления пружины на контактную группу. Обычно регулируется только винт с гайкой на более крупной пружинке. Этот винт отвечает за отключение аппарата.

Если вы хотите добавить давление, достигнув которого, насос должен останавливаться, то необходимо гайку закручивать, тем самым зажимая пружину. Если же вам необходимо уменьшить давление — то пружину следует ослаблять, соответственно, гайку необходимо откручивать.

Рекомендуется сделать пол-оборота, после чего произвести включение оборудования, и проверить давление по показаниям манометра. Данную процедуру необходимо повторять до того момента, когда агрегат станет автоматически отключаться на том давлении, которое необходимо.

Возможно, Вас также заинтересует познавательная статья о бытовых насосах для дачи.

Статью о критериях выбора между скважинным насосом и насосной станцией читайте здесь.

Это значение может меняться в зависимости от используемых приборов, подключенных к водопроводу. Исходя из этого, давление отключения можно выставить 2,5 — 3,5 бар.

Второй (маленький) регулировочный винт ошибочно называют винтом регулятора давления включения. На самом деле он регулирует разницу давлений отключения и включения.

Так, когда вы устанавливаете давление выключения насосного оборудования на 3 бар, автоматически давление включения установится на отметку 1,7 бар. Если вас устроит такой результат, то трогать настройки не следует.

Если же нужен другой результат, то регулировка производится аналогично винту выключения. Заворачивая гайку — значение увеличивается, отпуская – уменьшается.

Еще одним моментом, который следует учитывать, является установка крышки на место. Дело в том, что во время установки может сместиться штифт, на котором крепится пружина. За этот самый штифт крепится и крышка, что может сместить регулировку, как правило, в большую сторону.

Видео: регулировка реле давления воды

Правильно установленное и настроенное оборудование прослужит значительно дольше и сэкономит немало ваших денег. Ну и не забывайте про своевременное техническое обслуживание насоса.

Давление в гидроаккумуляторе

Понимание того, как устроен гидроаккумулятор, поможет лучше справиться с самостоятельной настройкой управляющего оборудования.

Различают два типа гидробаков: с резиновой вставкой, напоминающей грущу, или с резиновой же мембраной. Этот элемент делит емкость на две не сообщающиеся части, в одной из которых находится вода, а в другой – воздух.

Внутри гидробака находится резиновая грушевидная вставка или резиновая мембрана. Давление в гидробаке можно регулировать, подкачивая или стравливая воздух

В любом случае, работают они примерно одинаково. В бак поступает вода, а резиновая вставка давит на нее, чтобы обеспечить перемещение воды по водопроводной системе.

Поэтому в гидробаке всегда присутствует определенное давление, которое заметно изменяется в зависимости от количества воды и воздуха в баке.

Чтобы перед настройкой реле измерить давление воздуха в гидробаке, следует подключить манометр к ниппельному соединению, предусмотренному на корпусе устройства

На корпусе бака обычно имеется автомобильный ниппель. Через него можно закачать в гидробак воздух или стравить его, чтобы отрегулировать рабочее давление внутри емкости.

При выполнении подключения реле давления к насосу рекомендуется измерить текущее давление в гидробаке. Производитель по умолчанию выставляет показатель в 1,5 бар. Но на практике часть воздуха обычно уходит, и давление в емкости будет ниже.

Чтобы измерить давление в гидроаккумуляторе, используют обычный автомобильный манометр. Рекомендуется выбрать модель со шкалой, на которой проставлен самый малый шаг градации. Такой прибор позволит провести более точные измерения. Не имеет смысла замерять давление, если нет возможности учесть одну десятую часть бара.

В этом отношении имеет смысл проверить и тот манометр, которым укомплектована насосная станция промышленного производства.

Нередко изготовители экономят и устанавливают недорогие модели. Точность измерений с помощью такого прибора может вызывать сомнения. Его лучше заменить на более надежное и точное устройство.

Выбирая манометр для насосной станции или насоса с гидробаком, стоит обратить внимание на механические модели с точной шкалой градации

Механические автомобильные манометры выглядят не слишком презентабельно, однако, судя по отзывам, они значительно лучше новомодных электронных устройств. Если все же выбор сделан в пользу электронного манометра, не следует экономить. Лучше взять устройство, выпущенное надежным производителем, чем дешевую пластиковую поделку, которая точных данных не дает и может в любой момент сломаться.

Еще один важный момент – электронный манометр требует электропитания, за этим придется следить. Проверяют давление в гидробаке очень просто.

Манометр присоединяют к ниппелю и замеряют показания. Нормальным считается давление в пределах от одной до полутора атмосфер. Если давление в гидробаке слишком высокое, запас воды в нем будет меньше, но напор при этом будет просто отличным.

На этой схеме наглядно показан порядок подключения реле давления и манометра к погружному насосу и гидробаку, чтобы автоматизировать работу насосного оборудования

Следует помнить, что слишком высокое давление в системе может быть опасным. В этом случае все компоненты водопровода постоянно работают под повышенной нагрузкой, а это приводит к быстрому износу оборудования. Кроме того, чтобы поддерживать повышенное давление в системе приходится чаще подкачивать в бак воду, а значит и чаще включать насос.

Это также не слишком полезно, поскольку вероятность поломок увеличивается. При настройке системы нужна определенная уравновешенность. Например, если давление в гидроаккумуляторе слишком высокое или чрезмерно низкое, это может привести к повреждению резиновой прокладки.

Настройка реле давления насосной станции

Если давление воздуха в баке-накопителе оказалось правильным и все фильтры в системе очищены от засоров, можно приступать к регулировке реле давления воды для насосной станции. Для этого необходимо придерживаться следующей последовательности действий:

1. Отключив насос от сети, необходимо слить воду из водопровода через самый нижний кран и снять крышку с реле (для этого понадобится обычная отвертка или подходящий гаечный ключ).
2. Теперь следует включить насос, начав таким образом заполнение системы водой.
3. Когда насос выключится, запишите показания манометра. Это будет текущее значение Poff.
4. Теперь необходимо слегка приоткрыть кран, расположенный в наивысшей точке водопровода либо максимально удаленный от насоса (при одноуровневой системе). Как только давление в сети упадет до определенного уровня, насос снова включится. В этот момент необходимо снова записать показания манометра, определив таким образом текущее значение Pon и разность давлений, на которую настроено реле. Заодно постарайтесь определить, устраивает ли вас напор, с которым текла вода в этот момент. Напомним, что проверочный кран должен располагаться выше или дальше всех остальных, то есть в точке, где напор воды является наименьшим.
5. Если напор в момент пуска насоса показался недостаточным, давление Pon необходимо поднять. Для этого питание установки снова отключают, после чего поджимают соответствующей гайкой самую большую пружину в реле. Если же вы считаете, что напор можно уменьшить, ослабьте пружину.
6. Теперь следует заняться настройкой разности давлений Poff и Pon, которую вы уже вычислили. Оптимальное ее значение составляет 1,4 атм. Если вы получили меньший результат, то водоснабжение будет более равномерным, но насос будет запускаться чаще, что приведет к сокращению срока его службы. Если же разность между Poff и Pon оказалась больше 1,4 атм, то установка будет работать в более щадящем режиме, но разница между максимальным и минимальным напорами будет гораздо более заметной. Для подстройки данного параметра необходимо вращать гайку второй – малой — пружины. Увеличивая силу ее сжатия, мы увеличиваем разность давлений и, соответственно, Poff. Ослабление пружины приведет к обратному эффекту.
7. После регулировки необходимо проверить, насколько правильно она была выполнена. Водопровод снова дренируется, насос включается в сеть и запускается. Далее все действия повторяются в том же порядке.

Обратите внимание: чувствительность у второй пружины, отвечающей за подстройку разности давлений, больше чем у первой

Поэтому силу ее сжатия следует корректировать осторожно, поворачивая гайку на небольшой угол

Принцип устройства

Наиболее распространенное механическое реле давления насосной станции представляет собой металлическую пластину, на которой сверху имеется контактная группа, два подпружиненных регулятора и клеммы подключения. На нижней части металлической пластины установлена крышка мембраны. Она прикрывает непосредственно мембрану и прикрепленный к ней поршень. А также на крышке есть резьбовое соединение для установки на переходнике, который находится на насосном оборудовании. Все выше перечисленные детали конструкции накрыты пластиковой крышкой.

На рабочей части регулятора данная крышка закреплена винтами.

Реле могут иметь различную конфигурацию, форму, и даже различаться расположением некоторых элементов или схемой подключения. Бывают реле, имеющие дополнительные защитные элементы, которые сохраняют устройство при работе «всухую» и позволяют обезопасить мотор от перегрева.

Для водоснабжения частного дома используются конструкции станций, в которых регулятором давления выступает РМ-5 или его зарубежные аналоги. Такая модель реле давления внутри имеет подвижную пластину и две пружины с противоположных ее сторон. Пластину перемещает давление воды в системе при помощи мембраны. Вращением прижимной гайки того или иного пружинного блока можно изменять в большую или меньшую сторону пределы, при которых срабатывает реле. Пружины как бы содействуют тому, чтобы давление воды смещало пластину.

Механизм сделан так, что при смещении пластины происходит размыкание или замыкание нескольких групп контактов. Если рассмотреть схему работы, то она будет следующей. При включении насос подает воду в гидроаккумулятор. Через замкнутые контакты реле на двигатель поступает питание. При этом в баке повышается давление воды.

Когда давление достигнет значения, которое задано пружинами верхнего предела, механизм срабатывает, контакт размыкается, и происходит выключение насоса. Жидкость из трубопровода не стекает снова в колодец за счет обратного клапана. По мере того как вода используется, груша становится пустой, давление понижается, и тут срабатывает пружина нижнего параметра, которая замыкает контакты, включая насос. Затем цикл повторяется.

В процессе работы всей насосной станции работа реле давления выглядит следующим образом:

• открывается кран с водой, и она поступает из наполненного гидробака;
• в системе давление начинает снижаться, а мембрана давить на поршень;
• замыкаются контакты и включается насос;
• вода поступает потребителю, а когда кран закроется, наполнит гидробак;
• при наборе воды в гидробак происходит рост давления, оно действует на мембрану, а она, в свою очередь, на поршень, и контакты размыкаются,
• насос перестает работать.

От настроек реле зависит и то, насколько часто будет включаться насос, и напор воды, и срок службы всей системы в целом. Если параметры установлены неправильно, то насос будет работать некорректно.

Первый запуск

Перед тем, как запустить насосную станцию, необходимо залить в насос воду. Для этого нужно сделать следующее:

1. Выкручиваем пробку с отверстия для заливки воды на корпусе насоса. Иногда вместо неё может быть установлен вентиль, открываем его.
2. После этого нужно заполнить насосный агрегат и всасывающий трубопровод водой. Заливать жидкость необходимо до тех пор, пока вода не начнёт выливаться через заливное отверстие.

Перед запуском автоматической станции водоснабжения загородного дома или дачи нужно проверить давление в гидроаккумуляторе. Как это делать, мы описали выше. Если давление не соответствует норме, то его можно повысить, накачав воздух автомобильным насосом, или понизить, выпустив воздух через специальный ниппель на гидробаке.

Правила первого запуска насосного оборудования:

1. После заполнения всасывающей магистрали и насосного агрегата водой необходимо плотно закрутить пробку или закрыть вентиль.
2. Подключить насос к сети электропитания.
3. Немного приоткрыть вентиль на корпусе агрегата, чтобы обеспечить удаление остатков воздуха из насосного оборудования.
4. Насос должен поработать 2-3 минуты. За этот промежуток времени из выходного отверстия трубопровода или открытого крана должна потечь вода.
5. Если жидкость не будет вытекать из трубы, нужно выключить насосное оборудование и снова долить воды в заливное отверстие на корпусе.
6. После этого попытку запуска повторяют.

Список источников

• sovet-ingenera.com
• vodakanazer.ru
• stroy-podskazka.ru
• nasosovnet.ru
• septik.guru
• ruscos.ru
• aquacomm.ru

Поделитесь с друзьями!

Как отрегулировать насосную станцию – sdmclimate.ru

Эксплуатация насосной станции предполагает ее автоматическое включение и отключение, в зависимости от возникновения потребности в воде. <<Дирижирует>> процессом специальное реле давления. Именно оно, в первую очередь, отвечает за нормальное функционирование всей системы.

Для того, чтобы обеспечить бесперебойную работу станции, реле должно быть правильно отрегулировано. Речь сейчас идет не о заводских настройках, которые уже установлены с фиксацией верхней и нижней границы срабатывания прибора. Как правило, они равны, соответственно, 3,0-3,5 и 1,5-1,8 бар. Однако после покупки насоса эти настройки почти всегда следует скорректировать с учетом особенностей конкретного водопровода, в частности, мощности насоса. Помимо этого, такая корректировка может понадобиться после замены отдельных деталей (узлов) или устранения засорения. Перед покупателем, по сути, стоит задача уже при монтаже еще раз провести настройку давления насосной станции.

Как настроить насосную станцию: устройство реле давления

Данный датчик представляет собой металлическую или пластиковую коробку прямоугольной формы, которая располагается на гидроаккумуляторе, прямо над входом трубы водопровода.

Несмотря на свою, более чем вековую историю, этот прибор в конструктивном и функциональном отношении мало изменился. Он состоит из:

• Контактного блока;

• Пружин, регулирующих нижний и верхний пороги давления;

• Узла, где подключаются электрические провода;

• Входа для подсоединения манометра и предохранительного клапана;

• Мембранного отверстия;

• Кнопки переключения.

На некоторых моделях реле установлена также защита от чрезмерного нагревания электрического двигателя – при необходимости замены датчика предпочтительнее покупать именно такие.

Кроме того, некоторые реле давления дополнительно оснащены механической пусковой кнопкой, позволяющей принудительно включать-выключать датчик давления, а также клапаном разгрузки и шкалой настроек.

Как отрегулировать реле на насосной станции

Предварительно обесточив станцию и произведя слив воды из бачка, первым делом при помощи отвертки нужно снять защитную крышку. Под ней находятся 2 регулировочные пружины с гайками. Размер верхней побольше – она является регулятором нижнего уровня давления и рассчитана на пуск. Нижняя гайка служит для задания разницы давлений.

Установив требуемые значения, следует подключить гидроаккумулятор к сети. Уточнить, насколько точно проведены настройки, можно с помощью манометра. После того, как стрелка приходит в статическое положение (верхнее показание), происходит срабатывание автоматики с последующим отключением насоса.

Чтобы обеспечить точность настроек, следует провести сверку намеченных отметок с паспортными данными. Превышение максимальных значений, рекомендованных в инструкции по эксплуатации изделия, запрещается.

Чтобы настроить верхнее давление, необходимо отрегулировать нижнюю гайку и прокрутив ее по направлению часовой стрелки, если требуется увеличить верхний показатель давления, и провести обратное действие, если нужно его уменьшить. Таким образом регулируется диапазон давлений.

Внимание! Верхнюю гайку трогать не нет необходимости, поскольку изменения нижнего давления не требуется.

После окончания манипуляций остается только вернуть на место крышку реле.

Настройка давления насосной станции: полезные советы

Знакомство с определенными техническими нюансами поможет обезопасить себя от ошибок в процессе регулировки реле на насосной станции. Вот некоторые из них:

• Перед тем, как отрегулировать насосную станцию, ознакомьтесь с содержанием техпаспорта насоса;

• Избегайте закручивания гаек до упора, что может привести к выходу реле из строя – оно просто не будет срабатывать;

• Не устанавливайте реле на предельные показатели. Это может обернуться поломкой не только датчика, но и всей насосной станции;

• В ходе эксплуатации станции не забывайте проверять наличие воздуха в гидроаккумуляторе, в противном случае насос будет включаться слишком часто. Он мгновенно включится после открытия крана (при этом стрелка манометра резко упадет вниз) и выключится, когда его закроют. Это может стать также признаком того, что вышла из строя груша. Она представляет собой расположенную в гидроаккумуляторе специальную резиновую емкость, исполненную из плотных сортов резины. Заполняясь водой, она способствует созданию давления в системе, которое и измеряется датчиком с последующей выдачей показаний на манометр.  Чтобы заменить эту важнейшую деталь на новую придется полностью демонтировать гидроаккумулятор.

Кстати: у некоторых гидроаккумуляторов рабочую ёмкость разделяет мембрана, одна часть которой заполнена воздухом, а другая – водой. Однако независимо от конструкции датчика, его показания находятся в зависимости от давления.

И, в заключение, еще два последних совета на тему «Как настроить насосную станцию»:

• следите за тем, чтобы давление воздуха было на 10 процентов ниже, чем установлено на включение – так вы продлите эксплуатационный срок прибора;

• проверку воздушного давления начинайте только после того, как вся вода из бачка гидроаккумулятора будет слита, а сам насос будет отключен от системы электроснабжения!

Автоматизация мониторинга насосных станций | WWD

Challenge
Город Кобург, расположенный недалеко от Торонто, Канада, снизил эксплуатационные расходы на своей насосной станции сточных вод на 30% после модернизации оборудования для мониторинга и контроля станции.

Система очистки сточных вод включает две станции контроля загрязнения с проектной мощностью очистки 3,58 миллиона галлонов в день (MGD) на заводе 1 и 2,58 MGD на заводе 2, а также пять насосных станций для сточных вод. Насосная станция на МакГилл-стрит — самая большая, ее мощность составляет 4 человека.6 MGD. Он оснащен тремя насосами постоянной скорости и магнитным расходомером.

До модернизации завода станция Макгилла использовала ручную поплавковую систему для управления насосами. Требовалось ежедневное обслуживание поплавков, ручной осмотр и протоколирование работы. Технический специалист должен был подъехать к станции, вручную проверить работу поплавка, выбрать ведущий насос, сменить бумагу для самописца, зарегистрировать количество откачиваемых часов и суточный объем откачки, измеренный магнитным расходомером, а затем вернуть журнал на станцию. офис.Техник выполнял эти задачи каждый день.

Решение
Роберт Лэндри, руководитель завода, возглавил внедрение системы удаленного мониторинга для станции Макгилла. Он выбрал Siemens-Milltronics, ведущую марку приборов для измерения уровня и технологических процессов. Автоматизация рутинных задач оказалась успешной стратегией повышения эффективности и снижения затрат.

Была установлена ​​новая современная система мониторинга и управления EnviroRanger ™ ERS 500.Блок управления EnviroRanger, подключенный к датчику Milltronics Echomax ™ XRS-5, обеспечивает точное и надежное измерение уровня. Он также подключен к расходомеру для контроля расхода.
Благодаря установке отпала необходимость в ежедневном обслуживании на месте. Он автоматизировал сбор информации, а также все процедуры управления насосом и настройки последовательности. EnviroRanger обеспечивает функции управления насосом, регистрации данных и связи. Он интегрирован в существующую систему SCADA, работающую по протоколу Modbus RTU, через телефонный модем.Не выходя из офиса на главной очистной установке, оператор теперь может удаленно отслеживать время работы насоса, неисправности насоса, количество запусков насоса, мгновенный расход с магнитного расходомера и общий перекачиваемый объем.

Преимущества

«EnviroRanger повысил эффективность, снизил стоимость эксплуатации и держит меня в курсе», — сказал Роберт Ландри, руководитель завода. Непосредственная выгода — экономия времени. Это устранило необходимость в ежедневных ручных проверках, ручных настройках управления насосами и сборе данных.Это освобождает техника и оборудование для других важных проектов. Это улучшило работу завода и контроль качества, сделав больше данных доступными для принятия решений. EnviroRanger ERS 500 обеспечивает мгновенный мониторинг уровня жидкости насосной станции, состояния насоса и рабочего цикла насоса. Он также записывает запуски насоса, время работы насоса, историю аварийных сигналов и общий перекачиваемый объем. Новая система позволяет непрерывно контролировать уровень жидкости — значительное улучшение по сравнению с предыдущей поплавковой системой точечного уровня.Инвестиции в автоматизацию оказались выгодными для чистой прибыли. Финансовая экономия была значительной: операционные расходы снизились на 30%.

Control Engineering | Автономная насосная станция имеет закрытый диспетчерский пункт

.

Когда большинство из нас думает о главной диспетчерской, мы визуализируем хорошо освещенные комнаты с удобными креслами для оператора и огромными мониторами, чтобы сообщать о состоянии наших систем управления. Но для многих клиентов они автоматизируют процесс, чтобы им не приходилось иметь дело с повседневными операциями систем.

Когда Optima Properties хотела построить частный прибрежный поселок у озера Смит-Маунтин в Юнион-Холле, штат Вирджиния, она искала решение, которое было бы совершенно вне поля зрения и мысли.

К тому времени, когда Apptech Solutions LLC обратилась к TW Controls LLC с предложением разместить диспетчерскую внутри одного из своих судов, компания уже усовершенствовала закопанные 40-футовые стальные армированные полиэтиленовые сосуды для многих применений, таких как насосные станции и полностью самостоятельно -содержащие системы обработки отходов.В дополнение к более длительному сроку службы по сравнению с обычными системами, они могут быть установлены менее чем за одну неделю на месте по сравнению с четырьмя неделями для установки традиционной системы из-за того, что большая часть изготовления может быть выполнена на производственном предприятии.

Ограниченный размер, удобный для оператора

Apptech спроектировала станцию ​​с дополнительной 10-футовой секцией, которая будет полностью изолирована от остальной части судна. За этой стеной есть складские помещения на 14 000 галлонов.Даже в небольшой системе труба диаметром 8 футов и длиной 10 футов заполняется быстро. Было установлено освещение, предусмотрены условия для обогрева и охлаждения секции, а также проложены трубопроводы для облегчения длительного обслуживания. К тому времени, как все это было установлено, для оператора оставалась дорожка размером 3 фута x 10 футов. Это была компактная, но чрезвычайно удобная для оператора компоновка.

Система управления

состоит из ПЛК Automation Direct и HMI Red Lion. Обычное вмешательство оператора не требуется. При первоначальном запуске необходимо ввести рабочие параметры, в которых будет работать система, после чего система сможет работать автономно.

Системные параметры контролируются и могут уведомить соответствующее лицо в случае тревоги по дополнительной электронной почте.

Данные регистрируются для аналитических отчетов и могут быть переданы в удаленное место через дополнительный сотовый модем.

Система управления также имеет дополнительный веб-сервер, который позволяет удаленно контролировать текущее состояние системы через стандартный веб-браузер, такой как Internet Explorer, Firefox или Chrome.

Когда озеленение вокруг судна будет завершено, единственным свидетельством наличия этой системы будет замаскированная дверь и несколько зеленых крышек люков на холмистом поле травы.Хотя системный интегратор может и не считать это главной диспетчерской, это мечта земельного застройщика.

— Тим Уилборн, владелец TW Controls LLC. Под редакцией Марка Т. Хоске, контент-менеджера, CFE Media, Control Engineering, Plant Engineering и , инженер-консультант, [email protected].

www.twcontrols.com

ОНЛАЙН

Выбор подходящего интегратора: 3 категории потребностей

Революция в управлении насосными станциями | Sulzer

Улучшенные процедуры настройки

Сбор данных и визуализация

Sulzer высветили эту проблему, а также разницу в производительности между насосами.Первоначальные расчеты расхода включали ручные уставки для низкой производительности насоса, но испытание с PC 441 предложило последовательность автонастройки, которая используется для расчета производительности насоса от трех до пяти раз. В сочетании с EC 531, блоком управления и контроля насоса, компания Sulzer установила две уставки, которые подчеркивают необходимость регулярного обслуживания и аварийного вызова.

В ходе испытания также использовался датчик давления на выпускной трубе, который позволял производить расчеты выпуска с помощью более упрощенной процедуры настройки.Когда такая система устанавливается в сети насосных станций, она может объединять данные для получения точных показателей притока для очистных сооружений с использованием данных, близких к реальному времени.

Эта система оказалась очень ценной при выявлении проблем на насосных станциях. Например, при вводе в эксплуатацию недавно отремонтированной станции, оснащенной двумя новыми идентичными насосами, одна установка показала на 20% меньшую производительность, чем другая. Было обнаружено, что один из насосов неправильно установлен на опоре, что привело к протечке между опорой и фланцем.После исправления оба насоса показали одинаковую производительность. Без такой системы подобные проблемы могут оставаться незамеченными в течение значительного периода времени.

Автоматическая очистка насоса

Контроллер насоса

Sulzer предлагает гораздо более гибкие протоколы управления, которые могут оптимизировать работу каждой станции. Индивидуальные уровни пуска и останова насоса с регулируемыми задержками или откачка по времени, что снижает затраты на электроэнергию или обеспечивает более равномерный поток на очистные сооружения. Циклы очистки насоса могут запускаться из-за повышенного тока двигателя, низкой производительности насоса или как обычное событие; это может существенно повлиять на производительность насосной станции и сократить количество посещений, требуемых инженерами по техническому обслуживанию.

Эта система также предлагает возможность добавления блока мониторинга энергии, который позволяет рассчитывать КПД насоса и передавать его обратно в центральную точку управления. Возможность контролировать и снижать потребление энергии является основной статьей затрат для любой компании по очистке воды.

После успешного испытательного периода, в ходе которого были продемонстрированы многие преимущества пакета управления Sulzer, Anglian Water начала внедрение этой технологии в своей сети насосных станций для сточных вод.В проекте также участвуют компании ABB и Vega Controls, которые поставляют частотно-регулируемые приводы (ЧРП) и радарные датчики уровня и датчики давления соответственно.

Благодаря постоянному успеху проекта, известного как «Моделирование в реальном времени», он был номинирован на премию «Насосный центр» и получил награду «Инновационный проект года по очистке сточных вод в 2019 году».

Насколько надежна ваша насосная станция?

Хотя сбои в подаче электроэнергии на насосных станциях случаются редко, специалисты, отвечающие за безопасность и эффективность этих сложных установок, не рискуют.Они тратят бесчисленные часы и дорогостоящие ресурсы, чтобы предотвратить любые перебои в подаче электроэнергии, искажения или шум, нарушающий работу оборудования и процессов на установках по всему миру.

Современные насосные станции требуют постоянного и надежного общесистемного управления. Обычно это достигается с помощью мониторинга с использованием систем диспетчерского управления и сбора данных (SCADA) и программируемых логических контроллеров (ПЛК). Без постоянного измерения и контроля насосов и клапанов повышенное давление может привести к разрыву труб, обратные клапаны могут оставаться открытыми и т. Д., все из которых вызывают каскадные повреждения по трубопроводу.

Несмотря на улучшения, SCADA и ПЛК чрезвычайно чувствительны к аномалиям электропитания, таким как пропадания, отключения электроэнергии, всплески и шумовые импульсы. Хотя электроэнергетические компании прилагают все усилия для обеспечения относительно стабильного энергоснабжения, безотказное обслуживание не гарантируется. Таким образом, определение системы бесперебойного питания (ИБП) похоже на получение страхового полиса от последствий непредсказуемого энергоснабжения.

Выбор ИБП

Инженеры нефтегазовой отрасли, отвечающие за разработку конструкции и оборудования насосных станций, должны учитывать множество факторов при принятии решения о том, какие системы ИБП лучше всего подходят для их приложений.Одно из первых решений — определить, какой тип ИБП необходим.

Резервный (автономный) — Резервный ИБП — это самая простая и наименее дорогостоящая конструкция с наименьшей степенью защиты. Резервный ИБП предназначен для передачи входного напряжения на нагрузку. Это не обусловленная мощность, и она неприемлема для промышленных установок с периодическим напряжением, отклонениями частоты и переходными процессами, проходящими через нагрузку. Эти аномалии питания вызывают падение нагрузки и потерю данных.

Линейно-интерактивный — Линейно-интерактивный ИБП — это шаг вперед по сравнению с резервным ИБП. Эти системы ИБП контролируют входящую мощность и повышают или понижают напряжение по мере необходимости. Этот ИБП идеален для приложений, в которых электросеть чистая. Если эта система ИБП размещается в промышленных условиях, помехи в электросети, колебания частоты и гармонические искажения передаются ниже по потоку к критическим нагрузкам.

Двойное преобразование — ИБП с двойным преобразованием обеспечивает высочайший уровень защиты.Входной изолирующий трансформатор предотвращает прохождение нижестоящих электрических помех, напряжения, отклонений частоты и гармонических искажений. Входное напряжение переменного тока (AC) сначала преобразуется в постоянный ток (DC), а затем обратно в переменный. В случае потери мощности время переключения на аккумулятор равно нулю, что делает его идеальным для чувствительного оборудования.

ИБП с двойным преобразованием также имеет внутренний переключатель статического байпаса. Этот переключатель статического байпаса обеспечивает нулевое время переключения на альтернативный источник байпаса, если батареи разряжены, если требуется техническое обслуживание ИБП или если происходит катастрофический отказ.

Оценка условий окружающей среды и среднее время наработки на отказ

Поскольку многие насосные станции расположены в удаленных и суровых условиях, система ИБП должна быть спроектирована так, чтобы выдерживать большие перепады температуры, высокую влажность, агрессивные среды, загрязнение твердыми частицами и большие высоты. В более мощных системах также будут использоваться медные шины с эпоксидным или никелированным покрытием, специальные антикоррозионные клеммные соединения и кислотостойкие металлические покрытия.

Оборудование

для промышленных ИБП должно иметь конструктивные запасы, встроенные в компоненты системы ИБП, чтобы обеспечить срок службы от 20 до 30 лет при работе в промышленных условиях.Эти более длительные сроки службы важны для этих критических процессов.

Промышленные ИБП также должны иметь долгосрочную поддержку. Если учесть стоимость жизненного цикла ИБП, особенно в крупных технологических процессах, промышленный ИБП с программой плановой замены критически важных деталей является гораздо более дешевым решением по сравнению с заменой ИБП и отключением трубопроводов.

Сеть и интеллектуальная связь

Новейшая технология ИБП защищает от сбоев, чтобы серверы отправляли правильную последовательность отключения до и после отключения питания.Новейшее программное обеспечение, встроенное в системы ИБП, более точно контролирует оставшийся срок службы батарей и инициирует протоколы выключения сервера управления на основе достоверной информации о сроке службы батарей в реальном времени.

Расчет оставшегося времени работы от батареи необходим для создания динамических протоколов для процедур безопасного отключения серверов управления системой. Расчетный срок службы батареи зависит от типа батареи, температуры в помещении, возраста и количества произошедших разрядов.

Чтобы помочь пользователям поддерживать контроль над сложными удаленными насосными станциями, в системы ИБП встроены следующие функции:

• Хранение до 2000 событий данных
• Передача определенных заказчиком предупреждений, касающихся хранения журнала данных (т.е., аварийный сигнал, когда определенный процент журнала данных заполнен [процент можно настроить])
• Возможность получения данных через Ethernet, включая журнал данных
• Плановое выравнивание АКБ станции
• Постоянное «сердцебиение», которое контролирует все серверы и создает отчеты о состоянии
• Контроль временных интервалов отключения
• Возможность указывать статические IP для всех серверов
• Время, синхронизирующее ИБП с сетевым протоколом времени
• Два сетевых адаптера для резервирования и изоляции сигналов
• Возможность тестирования и инициирования выключения сервера с передней панели ИБП и веб-интерфейса
• Получение журнала данных через TCP / IP с помощью веб-интерфейса

Зарядное устройство

Зарядное устройство должно быть достаточно большим, чтобы обеспечивать питание инвертора при одновременной подзарядке полностью разряженного блока аккумуляторов в течение указанного периода времени.Регулировка выходного напряжения важна, поскольку аккумулятор требует точного зарядного напряжения с минимальным пульсирующим напряжением для максимального срока службы и минимального обслуживания.

Зарядные устройства

должны иметь зарядку с температурной компенсацией. Процесс зарядки управляется химической реакцией и зависит от температуры окружающей среды. Чем выше температура, тем больший ток принимает батарея, что приводит к выделению большего количества тепла. В конечном итоге генерируемое внутреннее тепло превышает скорость, с которой тепло может рассеиваться в окружающую среду, и происходит событие теплового разгона.Чтобы предотвратить такую ​​ситуацию, следует учитывать температурную компенсацию и максимальный ток перезарядки.

Выбор батареи

Можно использовать несколько критериев, чтобы немного упростить процесс выбора и убедиться, что для данного приложения используется подходящая батарея. При тщательном продумывании и планировании аккумулятор ИБП больше не обязательно будет считаться самым слабым звеном в цепи защиты электропитания.

При выборе ИБП для промышленного применения следует учитывать множество факторов.Хотя промышленные системы ИБП обычно имеют более высокие начальные затраты, они также более надежны и удобнее в обслуживании в течение всего срока службы установки. Потратив немного больше на внешний интерфейс, можно сэкономить значительную сумму денег в долгосрочной перспективе.

Критически важные системы требуют надежного и экологически чистого электричества для обеспечения долгосрочного успеха и являются неотъемлемой частью уравнения отказоустойчивости. Выбор подходящего ИБП — это первый шаг к обеспечению бесперебойной и непрерывной работы системы ИБП. Принимая во внимание множество важных конструктивных факторов, решение может быть непростым.Рассмотрите факторы, представленные ранее, чтобы определить и разработать свой страховой полис — систему ИБП.

Ресурсы

• Стандарт NEMA PE 1-2012 — Технические характеристики и проверка работоспособности ИБП
• NEMA Standard PE 5 1997 — Зарядные устройства для аккумуляторных батарей
• Рекомендуемые практики и требования IEEE-519 в электроэнергетических системах
• Рекомендуемая практика IEEE-946 для проектирования систем вспомогательного питания постоянного тока для генерирующих станций
• Руководство IEEE-1184 для аккумуляторов для систем ИБП
• Рекомендуемая практика IEEE-485 для определения размеров свинцово-кислотных батарей для стационарных применений
• Рекомендуемая практика IEEE-1115 для определения размеров никель-кадмиевых батарей для стационарных применений
• Рекомендуемая практика IEEE-693 для сейсмического проектирования подстанций

Как инженер по приложениям в AMETEK Solidstate Controls, Дэвид Маккиннон предоставляет клиентам предпродажные технические расценки и подробный анализ технических требований, чтобы помочь им определить свои конкретные потребности в электроэнергии.Узнайте больше на solidstatecontrolsinc.com.

Общенациональное управление данными и отчетность для автоматизированных насосных станций | Технические примеры

ГЛАВНАЯ / Примеры из практики / Управление данными и отчетность по автоматизированной насосной станции в масштабах страны

Этому оператору трубопровода требовалась система, которая могла бы предоставлять актуальные отчеты в режиме реального времени для управления работой 200 насосных станций по всей территории США.С.

Вызов

В широко распространенной архивной системе отсутствовало централизованное управление изменениями, что делало стандартизованный сбор, фильтрацию и архивирование данных обременительным. При поиске данных контекст не был доступен, поэтому пользователю требовались специальные знания, чтобы найти то, что он искал.

Решение

Проектные решения

Cybertrol включают:

• Разработка инструмента для управления исторической системой
• Предоставление пользователям возможности создавать шаблон данных для данной единицы оборудования
• Применение изменений конфигурации, внесенных в шаблон оборудования, ко всем распределенным архиваторам в системе
• Обеспечение соответствия параметрам нормативных данных
• Разработка логического, основанного на оборудовании контекста для поиска данных
• Структурирование данных так, как люди понимают оборудование (например,грамм. Линия, Станция, Система, Подсистема, Устройство), а не в том виде, в каком он существует в системе управления

Результаты

Программное обеспечение

Cybertrol было введено в эксплуатацию и управляет системой сбора данных по всей стране. Теперь бизнес-пользователи могут получить доступ к данным без специальных знаний о системе управления.

Boulting модернизирует насосы на насосной станции 90-летней давности

Сводка

Оригинальные насосы соединены с новыми высокопроизводительными двигателями и редукторами, рядом со старейшим статическим паровым насосом, который будет храниться как музейный экспонат.

31 июля 2015 г. — Thames Water — крупнейшая в Великобритании компания по водоснабжению и водоотведению, поставляющая около 2 600 миллионов литров водопроводной воды более чем девяти миллионам клиентов в Лондоне и долине Темзы. Одним из крупнейших водозаборных сооружений Thames Water является насосная станция сырой воды Littleton (RWPS) в графстве Суррей, Великобритания.

Построенная между 1923 и 1925 годами, вокзал сохранил большую часть своего первоначального облика.В рамках инициативы по превращению Литтлтона в наиболее экономичную и надежную систему водозабора реки вдоль Темзы, сохранив при этом подлинную индивидуальность объекта, компания Thames Water сотрудничала со своим давним партнером, командой Pump Management компании Boulting Group.

Насосная станция Littleton изначально была оснащена четырьмя горизонтальными насосами с двухсторонним всасыванием с осевым разъемом и осевым разъемом. Каждый отдельный насос имел производительность 340 мегалитров в день. В 1950-х годах три насоса были преобразованы в приводы от электродвигателей и с тех пор работают по этой схеме.

Насосная станция отвечает за поддержание водоснабжения одного из крупнейших резервуаров сырой воды в Великобритании, обеспечивая пресной водой Лондон и некоторые соседние округа. Он занимает территорию в 707 акров и находится на высоте 13 метров над окружающей территорией.

Несмотря на свою успешную историю и очаровательный характер, Littleton RWPS не работал с оптимальной эффективностью. Могут быть внесены усовершенствования для уменьшения потерь при заливке насоса, минимизации кавитации, упрощения процедур запуска, технического обслуживания и контроля, снижения энергопотребления и, следовательно, эксплуатационных расходов.

Требования

После четырех лет успешных проектов с Boulting Group, Thames Water предложила компании предложить модернизацию Littleton RWPS, которая повысит производительность объекта, а также сделает его более гибким, надежным и энергоэффективным. Thames Water также стремилась увеличить среднюю производительность с 400 до 750 мегалитров в день.

Кроме того, Thames Water хотела внедрить автоматизированную систему с функцией дистанционного управления, которая позволила бы ускорить и повысить эффективность процедуры запуска насоса, а также упростить мониторинг.В существующей системе операторы должны были выезжать на объект и работать от трех до четырех часов, чтобы запустить насос, что делало операцию трудоемкой и дорогостоящей.

Последним требованием было обеспечение двойного источника электропитания от национальной сети и до 1,5 МВт электропитания от фотоэлектрической (PV) системы, расположенной в соседнем поле.

Решение

Чтобы удовлетворить эти требования, Boulting Group завершила целостный и объективный процесс тестирования и оценки всей системы, включая предварительную разработку и проектирование (FEED).В результате был выработан ряд рекомендаций, включая модернизацию таких активов, как распределительное устройство, двигатели, приводы и системы управления.

Хотя к отчету Boulting Group не было прикреплено никаких дополнительных контрактных обязательств, и Thames Water была свободна нанять другого подрядчика для реализации любых улучшений, глубокое сотрудничество с Pump Management и предыдущие успешные проекты побудили водного гиганта поручить инжиниринг, проектирование, контракты на поставку и реализацию с Boulting Group.

Помимо выполнения требований клиентов, неожиданным преимуществом работы с Boulting Group стал энтузиазм команд, занимающихся управлением насосами, по сохранению оригинальной эстетики и характера насосной станции. После тесного сотрудничества с Thames Water компания Boulting немного изменила первоначальный объем проекта, чтобы минимизировать потерю первоначальной эстетики и сохранить характер бювета.

Гидравлическая модернизация рабочих колес

Первоначальный КПД рабочих колес был ограничен примерно до 80%.Для улучшения гидравлических характеристик и процесса заливки компания Boulting Pump Management предложила модернизировать насос, включая полную реконструкцию и производство рабочих колес насоса, чтобы улучшить характеристики чистой положительной высоты всасывания (NPSH) и эффективность насоса.

Специальная конструкция Boulting, созданная для этого проекта, позволяет повысить КПД насоса до 87% и повысить надежность во время запуска и эксплуатации. Еще одним преимуществом новой конструкции было сведение к минимуму кавитации и ее разрушающего воздействия на компоненты насоса.

Улучшенный процесс грунтования

Плохая заливка также усложнила управление старой системой, сделала ее трудоемкой и дорогой. Чтобы решить эту проблему, компания Boulting Group предложила установить новую автоматизированную систему заливки, в которой используются вакуумные эжекторы рабочего воздуха и непрерывный мониторинг уровня воды.

Для дальнейшего повышения надежности заливки компания Boulting Group заменила старые набивные сальники механическими уплотнениями. Это снизило утечку практически до нуля, сделав систему более надежной и добавив еще два процента к общей эффективности системы.

Повышенная энергоэффективность

Модернизация и ремонт насоса также означали повышение общей энергоэффективности. В новой установке насосы, двигатели, приводы и уровень канала будут автоматически контролироваться для оптимизации удельного энергопотребления (SEC) системы. Каждый компонент будет управляться индивидуально и автоматически с использованием Boulting PSOp (оптимизация насосной системы), установленного в управляемых SCADA программируемых логических контроллерах (ПЛК).

Программное обеспечение PSOp было разработано компанией Boulting Pump Management и широко используется в насосных системах для воды Темзы. Он способен непрерывно контролировать и анализировать насосную систему, принимая во внимание известные характеристики каждого компонента с точки зрения производительности. Система автоматически определяет скорость, с которой насос должен работать для достижения оптимальной эффективности. Он также автоматически определяет, сколько насосов должно работать в любой момент времени, чтобы обеспечить минимальное удельное потребление энергии.

Кроме того, функция дистанционного управления программного обеспечения Boulting PSOp означала еще большую экономию средств для системы Littleton. В то время как в прошлом операторам приходилось выезжать на место и вручную запускать насосы — работа, требующая много времени и зачастую ненадежная, — новая система сокращает время запуска насоса до 96%.

Двойной блок питания

Другой интересной особенностью этого проекта была необходимость интеграции двойного источника питания от национальной сети, а также отдельной солнечной фотоэлектрической системы.Опираясь на свой опыт в качестве признанного поставщика решений, Boulting Group установила распределительный щит высокого напряжения, который позволяет насосной станции использовать фотоэлектрическую энергию, когда она есть, и дополнять ее электросетью, когда это необходимо.

Эстетические соображения

Уникальный характер насосной станции Литтлтона проявляется в красиво оформленном бювете, созданном в середине 1920-х годов. Чтобы сохранить индивидуальность и исторический характер помещения, Boulting Group предложила изменить компоновку системы.Это означало удаление некоторого оборудования, установленного в 1950-х годах, и нескольких дополнительных элементов, таких как воздуховоды, а также установку современных инверторов, панелей, трансформаторов и системы управления в соседнем помещении.

Оригинальные насосы соединены с новыми высокопроизводительными двигателями и редукторами, рядом с самым старым статическим паровым насосом, который будет храниться как музейный экспонат.

После последней модернизации бювет будет больше похож на оригинал 1920-х годов, хотя система значительно повысит надежность, гибкость и энергоэффективность.

За счет повышения эффективности, надежности и производительности, а также за счет интеграции возобновляемых источников энергии новая система будет очень энергоэффективной. Цель модернизации — сделать абстракционную станцию ​​Литтлтон одной из самых современных и инновационных в Великобритании.

Этот проект принесет значительную и устойчивую пользу компании Thames Water на десятилетия вперед. Годовая экономия энергии в результате этого проекта, по прогнозам, превысит 4,9 миллиона киловатт-часов при снижении затрат на электроэнергию почти до 0 фунтов стерлингов.5 миллионов.

Учить больше

---

Вам понравилась эта замечательная статья?

Ознакомьтесь с нашими бесплатными электронными информационными бюллетенями, чтобы прочитать больше отличных статей ..

Подписаться

---

Статья: Возможность подключения помогает при обслуживании с использованием сотовой сети 3G — Новости

Бруно Альбукерке

Руководитель по работе с ключевыми клиентами

Важность данных в последнее время резко возросла.Его управление и надежность стали первоочередной задачей для большинства компаний, что вполне понятно, поскольку большинство решений основывается на данных. Данные должны быть безопасными, легкодоступными и отображаться в удобной форме, чтобы можно было без колебаний принимать меры.

Промышленность набирает обороты благодаря достижениям в области сбора данных и систем связи, возможности выполнять профилактическое обслуживание или действовать в процессах удаленно на основе данных.

LogBox Connect

Компания NOVUS недавно выпустила новое семейство регистраторов данных — LogBox Connect.Он обеспечивает беспроводную связь с полевыми сигналами и устройствами, предлагая простоту интеграции с облачными системами и возможность оповещения.

LogBox Connect поставляется в трех различных версиях — 3G, WiFi и Bluetooth Low Energy. Они могут удовлетворить потребности любого приложения в подключении и сборе данных.

В этой статье мы рассмотрим пример использования LogBox 3G , объясняя его преимущества и использование в отрасли в любом сегменте.

Пример — Удаленное управление водяной насосной станцией

Представим себе следующий сценарий: у компании есть 3 удаленных объекта в близлежащих городах, и на каждом из этих участков есть насосная станция на одной воде, которую необходимо контролировать и контролировать.Важными переменными являются: уровень воды в резервуаре, поток и состояние насоса. На этих сайтах нет проводного подключения к Интернету, и они расположены очень далеко друг от друга. Этими насосами необходимо управлять как из офиса, так и с мобильного телефона инженеров по обслуживанию. Этим инженерам в конечном итоге потребуется включать или выключать насосы со своих мобильных телефонов. Желательно, чтобы за всеми объектами можно было наблюдать с помощью базовой системы мониторинга, отображающей важные аварийные сигналы и переменные.

Ценностное предложение

Предлагаемое решение будет интегрировать LogBox 3G на каждом из участков для обеспечения связи и управления насосами, в то время как платформа NOVUS Cloud будет отображать соответствующие данные в удобном для пользователя виде.

Датчики расхода, уровня и состояния подключаются непосредственно к LogBox через его аналоговые и цифровые встроенные входы. Его цифровой выход подключен к контактору, который может включать или выключать водяной насос.

LogBox 3G требует SIM-карты для подключения к Интернету и отправки SMS-сигналов. Он будет записывать данные локально, а затем периодически отправлять эти данные в облачную систему. В случае потери подключения к Интернету устройство будет хранить данные во внутренней памяти до тех пор, пока подключение не будет восстановлено.

SMS-сообщения отправляются в группу обслуживания в случае слишком низкого или слишком высокого уровня. Также бывает, если расход воды не соответствует указанному. В случае возникновения тревожной ситуации команда технического обслуживания может включить или выключить насосную станцию ​​с помощью SMS-команды, пока они едут на место для проведения технического обслуживания.

Портал NOVUS Cloud можно использовать для доступа к историческим данным, отображения переменных со всех сайтов или для настройки устройств, назначенных порталу.Это безопасная среда для хранения ваших данных, защищенная паролем и с определенной иерархией пользователей. Самое главное, что к нему можно получить доступ отовсюду! Портал NOVUS Cloud предоставляется бесплатно для пользователей LogBox Connect . Кроме того, LogBox 3G можно легко настроить с помощью ПК через USB-порт. Нет необходимости в дорогих кабелях или программном обеспечении — все это бесплатно и доступно для скачивания на сайте NOVUS.
