Настройка реле давления насосной станции своими руками (на примере РДМ-5)

При эксплуатации насосной станции можно столкнуться с ситуацией, когда сбились настройки или вышло из строя реле давления. Это легко заметить: либо уменьшилось давление в водопроводе, либо насосная станция не включается на заданной нижней границе давления.

Механическое реле давления автоматизирует работу насосной станции, управляя включением-отключением насоса для поддержания стабильного давления воды в трубопроводе. На заводе-изготовителе устанавливаются стандартные настройки: давление отключения 2,5 – 3,0 атм., включения – 1,5 – 1,8 атмосферы (в зависимости от производителя). При замеченных проблемах с напором воды в доме необходимо ответственно подойти к настройке реле давления, так как существует прямая зависимость межу настройкой реле, объемом гидроаккумулятора и напором.

Регулировка давления в насосной станции

Настройка реле давления начинается с проверки давления сжатого воздуха в гидроаккумуляторе.

При этом насосную станцию следует отключить от сети и бак гидроаккумулятора должен быть пуст. Для этого следует открутить боковую крышку на баке (см. рисунок – красная стрелка) и с помощью обычного автомобильного насоса с манометром проверить давление. Оно должно быть порядка 1,5 атм. Если замеренное значение меньше, давление необходимо поднять насосом до требуемого уровня. Следует отметить, что воздух в баке всегда должен находиться под давлением, и при эксплуатации насосной станции его время от времени необходимо проверять и подкачивать в случае необходимости, что увеличит срок службы мембраны гидроаккумулятора.

Если после регулировки давления в гидроаккумуляторе насосная станция не станет работать в штатном режиме, необходимо приступить к настройке самого реле давления. При этом следует помнить, что давление выключения насоса (верхняя настройка) не должна превышать давление, которое способен развить насос!

Настройка реле давления РДМ-5 насосной станции

Настройка реле давления РДМ-5 производится в работающей системе под давлением.

Для этого, включаем насосную станцию в сеть и даем насосу поднять давление в системе, после чего сработает реле и отключится двигатель.

Далее выполняем непосредственно настройку реле давления:

1. Снимаем крышку реле и полностью ослабляем прижимную гайку меньшей пружины.
2. Настраиваем требуемое минимальное давление (включение насоса). Для этого вращаем прижимную гайку большей пружины (по часовой стрелке – увеличиваем давление и наоборот). Затем открываем кран и даем воде стекать, при этом снижается давление в системе. Смотрим, когда включится насос и, если результат не устраивает, регулируем дальше, пока не добьемся требуемого результата..
3. Регулируем давление выключения насоса (верхний предел). Вращая прижимную гайку меньшей пружины, выставляем требуемое значение верхнего давления. Поступаем следующим образом. Включаем насос, дожидаемся срабатывания реле. Если величина давления отключения не устраивает, спускаем воду, регулируем пружину и повторяем процесс.

Таким образом, мы настроили реле давления.

Ремонт реле давления насосной станции (видео)

Что же желать, если реле не настраивается? Вероятно, оно вышло из строя. Здесь существует два пути решения этой проблемы: покупка нового реле или ремонт существующего. В первом случае советуем присмотреться к современным и недорогим реле давления — стрелочным или цифровым.

Для тех, кто пока не хочет по той или иной причине менять уже морально устаревшее реле, рекомендуем воспользоваться методами ремонта и чистки реле давления РДМ-5.

Подробную процедуру ремонта вы найдете в этом видео:

В случае возникновения других неисправностей и неполадок насосной станции настоятельно рекомендуем прочесть статью, где подробнейшим образом рассмотрено, как выявить причину поломки и самостоятельно отремонтировать насосную станцию.

Регулировка насосной станции своими руками

Современные насосные станции являются отличным способом обеспечения автономного водоснабжения.

Правильная самостоятельная регулировка позволяет получить бесперебойную и эффективную работу оборудования в течение длительного времени.

Настройка диапазона между включением и отключением привода, одна из важнейших процедур.

Конструктивные особенности

Первоначальное регулирование всего автоматического оборудования насосной станции осуществляется производителем с учётом определенной величины давления на включение и отключение.

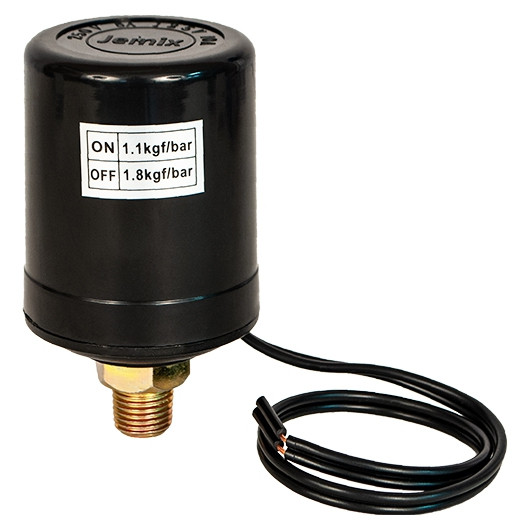

Как правило, значение заводской установки

на включение варьируется в пределах 1,5-1,8 бар, и от 2,3 до 3,0 бар на выключение.

Достаточно, часто, потребителю требуется в процессе эксплуатации, самостоятельно выполнить дополнительную настройку давления (что делать, если насосная станция не набирает давление и не отключается).

Поэтому важно знать и учитывать основные конструктивные особенности такого оборудования, в числе которых:

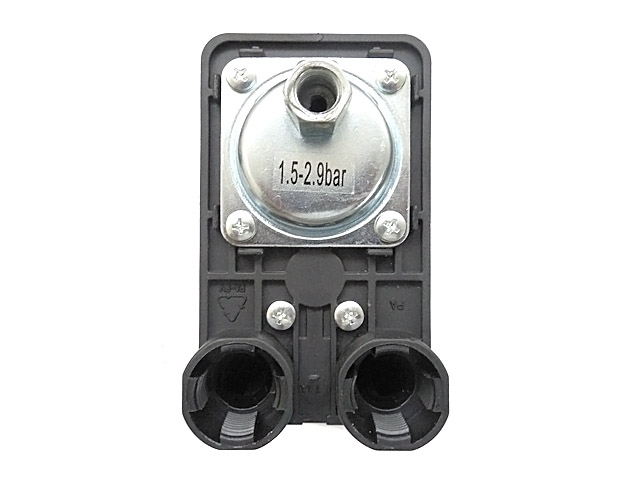

• металлическое основание с закрепленной в нижней части крышкой, прикрывающей мембрану и стальной поршень;
• быстросъемная гайка для закрепления на переходнике насосного оборудования;
• контактная группа и колодка клемм, позволяющая подключить оборудование к сети и выполнить заземление;
• пара разных по размерам пружинных регуляторов;
• пластиковая крышка, закрепленная на винт большого регулятора.



В зависимости от фирмы-производителя и конструктивных особенностей моделей насосных станций, реле может иметь отличия по:

• размерам,
• форме,
• расположению деталей и элементов.



А что вам известно про шаровый обратный клапан для канализации? В полезной статье написано для чего он нужен и как его установить своими руками.

Формулу, как посчитать объем воды в трубе, указана на этой странице.

В некоторых моделях присутствуют дополнительные элементы, включая защиту работы на «сухом ходу».

Настройка насосного оборудования своими руками состоит из регулировки реле на давление и последующей проверке работоспособности самой станции.

Работа оборудования под управлением реле

Наличие реле обеспечивает постоянные показатели давления в системе и создаёт необходимый для работы станции напор воды.

Управление насоса осуществляется автоматически.

Поэтому, правильная регулировка электромагнитного клапана для воды своими руками (прочитайте здесь) на минимальное и максимальное значение давления позволяет обеспечивать периодическое выключение и включение системы.

Управляемая реле насосная станция работает по следующему принципу:

• закачивание воды в бак при помощи насоса;
• увеличение давления, отражающееся на манометре;
• срабатывание реле при давлении, достигшем выставленного предельного уровня;
• отключение насоса.


Уменьшение количества воды в баке-накопителе сопровождается снижение давления.

После того, как давление в системе достигнет нижнего уровня, насосное оборудование вновь включается, и цикл работы повторяется.

Параметры функционирования реле

:

• на этапе включения в условиях нижнего уровня давления, происходит замыкание контактов на реле, что вызывает поступление воды в бак;
• на этапе выключения в условиях верхнего давления, происходит размыкание контактов на реле, сопровождающееся выключением насоса.


Разность между показателями включения и выключения носит называние «диапазон давления».

Проверка давления

Приобретенное насосное оборудование требуется проверить на уровень давления, созданного производителем в заводских условиях.

А вам известно, для чего нужна фановая труба в многоэтажном доме? С какой целью ее устанавливают в системе отвода канализационных стоков, прочитайте в полезной статье.

Про создание системы канализации в частном доме своими руками написано здесь.

На странице: https://ru-canalizator.com/vodosnabzhenie/oborudovanie/avtomojka.html написано, как удлинить шланг высокого давления для автомойки.

Хранение и транспортировка оборудования, часто изменяют заводские настройки, что обусловлено утечкой из системы некоторого объёма воздуха.

В результате, может отсутствовать требуемое для корректной работы системы давление, а также не будет включаться в нижнем уровне насосная станция для водоснабжения (частного дома или квартиры).

Проверка проводится в условиях пустого бака и при отключении оборудования от электрической сети.

Желательно, использовать с этой целью автомобильный механический манометр в металлическом корпусе.

Такой прибор позволяет получить наиболее точные показания.

Данные, снятые с электронного или пластикового манометра, имеют некоторые погрешности.

Этапы проверки давления в баке

при помощи манометра:

• откручивание колпачка, закрывающего золотник;
• подсоединение манометра;
• проверка показаний по шкале.


[note]Такие мероприятия рекомендуется осуществлять ежемесячно, предварительно, выполнив удаление воды из бака, и отключение насосного оборудования.[/note]

Также перед замерами нужно открыть все краны.

Правила регулирования

Сбитые заводские настройки реле давления насосной станции можно, достаточно, легко отрегулировать самостоятельно (видео, почему часто включается насосная станция, посмотрите здесь).

Для выполнения работ потребуется отвертка и гаечный ключ.

Основные правила:

• отключить реле от сети напряжения;
• снять пластиковую крышку, прикрывающую реле;
• отрегулировать показатели повышением или понижением;
• отрегулировать, при необходимости, диапазон оборудования на срабатывание.


Под крышкой располагается пара регуляторов пружинного типа с гайками, при помощи которых и выполняется регулирование.

Как повысить или понизить нагрузку

Увеличение или понижение давления внутри системы при сохранении диапазона срабатывания, осуществляется закручиванием или откручиванием гайки, расположенной на большем регуляторе под крышкой.

После регулирования закрывается крышка, и система подключается к напряжению.

Открыв кран, можно, при помощи манометра, определить «нижнее» давление насосной станции. При закрытом кране манометр показывает уровень «верхнего» давления.

Способы корректировки диапазона

В условиях правильно выставленного «нижнего» давления, можно изменить «верхние» параметры при помощи меньшего регулятора (обратный лепестковый клапан для воды).

Затягивание гайки по часовой стрелке вызывает рост «верхнего» давления, а откручивание – напротив, способствует его понижению.

Таким образом, разницу между «верхним» и «нижним» давлением можно увеличить или уменьшить в необходимых пределах.

Увеличенный диапазон срабатывания способствует более редкому включению насосного оборудования, но результатом станут заметные перепады давления в системе водоснабжения.

Уменьшенный диапазон способствует выравниванию давления в системе за счёт частого включения насосного оборудования, но негативно сказывается на сроках эксплуатации насосной станции.

Как изменить «нижний» предел

При необходимости, осуществить одновременное регулирование показателей включения или «нижнего» давления и диапазона срабатывания реле, необходимо, в первую очередь, отрегулировать гайку на большом регуляторе, а потом – на меньшем, используя для контроля работы насосной станции, манометр.

Советы и рекомендации

Выполнение самостоятельной регулировки функционирования реле любой насосной станции требует строгого соблюдения следующих рекомендаций:

• запрещено выставлять «верхнее» давление с превышением максимально допустимых показателей, указанных в сопроводительной документации;
• показатели установленного «верхнего» давления не должны превышать 80% от максимально допустимых значений;
• перед повышением давления на включение насоса, нужно, обязательно, проверять характеристики используемого оборудования, а также учитывать гидравлические потери системы.


В процессе самостоятельного регулирования нельзя затягивать гайки слишком сильно, так как в этом случае реле, практически, полностью перестаёт срабатывать.

Показатели внутри гидроаккумуляторного накопителя

Давление воздуха внутри гидроаккумуляторного накопителя насосной станции влияет на работоспособность системы, но не имеет, совершенно, никакого отношения к регулированию реле.

В условиях отсутствия воздуха внутри мембранного бака идёт полное заполнение накопительной ёмкости водой, и отключение насоса происходит, практически, сразу.

Каждое открывание водопроводных кранов, в этом случае, будет провоцировать включение насосного оборудования.

В результате, пониженное давление вызывает избыточное растягивание мембраны, а повышенное – неполноценное накопление воды внутри бака.

Для нормального функционирования насосной станции и сохранения мембраны в рабочем состоянии, давление воздуха нужно установить на 10% ниже параметров включения.

Поверку давления в гадроаккумуляторе можно выполнять только после того, как через открытый нижний кран в системе будет полностью слита вода.

Неудобство использования насосной станции, чаще всего, бывает обусловлено созданием большого перепада давлений при самостоятельной регулировке, когда бак слишком полный или, практически, пустой.

Специалисты не рекомендуют чрезмерно перекачивать гидроаккумуляторный бак или понижать давление до показателей меньше одной атмосферы.

[note]Такая настройка вызывает недостаточный запас воды, а также часто становится основной причиной повреждения резиновой «груши» и некорректной работы всей системы.[/note]

О том, как настроить реле давления насосной станции водоснабжения индивидуального дома, узнаете во время просмотра видео.

как настроить реле давления воды, как отрегулировать, настройка автоматики, устройство реле давления, какое давление должно быть в станции водоснабжения, как увеличить давление

Содержание:

Приобретение насосной станции обеспечивает регулярное водоснабжение в доме. Однако для стабильного напора подаваемой воды оборудованию для автономного водоснабжения требует правильная настройка и грамотная эксплуатация. Следует отметить, что не каждый владелец насосной станции знаком с особенностями настройки, а неправильные действия могут полностью вывести из строя оборудование. Чтобы избежать подобной неприятности, необходимо знать, как отрегулировать реле давления воды, какие приемы и правила следует применять для устранения нарушений в работе оборудования. Также важно знать, почему в системе падает давление и как решается подобная проблема.

Устройство насосной станции

Насосные станции заводского изготовления полностью укомплектованы производителем и готовы к работе. Их основное предназначение – принудительная подача воды. Чтобы понять, как настроить насосную станцию, необходимо знать ее устройство.

Подобные механизмы работают по достаточно простой схеме. Внутри гидроаккумулятора имеется эластичная емкость, в которую с помощью насоса подается вода. Заполнение емкости водой приводит к давлению на другую часть гидробака, заполненную воздухом или газом. Когда давление достигает установленных значений, происходит выключение насоса. Забор воды из накопительной емкости приводит к снижению давления в системе и при достижении минимального показателя насос снова включается.

Для включения и выключения насоса оборудование оснащено специальным регулятором давления для насосной станции. Контролировать уровень давления хозяин может по показаниям манометра, также установленного на оборудовании.

Основные неполадки и причины из возникновения

Вывести из строя бытовую насосную станцию могут различные факторы, включая нарушение целостности гидробака или труб, утечку воды или воздуха, попадание различных примесей в систему.

Вмешаться в работу насосной станции в случае неполадок в ее работе можно в следующих случаях:

• В систему попал песок или другие примеси. Это может стать причиной образования коррозии и снижению производительности. Предотвратить засорение системы можно, используя различные фильтрующие элементы для очистки воды.
• Снижение давления воздуха в системе. Подобное явление приводит к частому срабатыванию насоса и уменьшению срока его эксплуатации. Избежать подобной неприятности помогает регулярное измерение воздушного давления и настройка насосной станции при необходимости.
• Нарушение герметичности стыков на всасывающем трубопроводе. В результате двигатель постоянно работает, но перекачивание воды не происходит.
• Неправильная регулировка гидрофора доставляет большое количество неудобств и может стать причиной сбоя в работе насосной станции.

Регулярный осмотр и профилактические работы позволяют срок службы насосного оборудования. При этом важно помнить, перед тем как отрегулировать давление на насосной станции требуется отключение насосной станции от электросети и слив воды.

Способы устранения неисправностей

Работы по устранению неполадок могут быть простыми и сложными. В первом случае бывает достаточно заменить картриджи в фильтре и устранить протечки. Второй вариант предполагает выполнение дальнейших мероприятий, если простые меры не дали результата. В этом случае важно знать, как настроить гидрофор.

К более сложным действиям по устранению неполадок в работе насосного оборудования относится настройка давления в гидробаке и регулировка реле давления. При этом необходимо знать, какое давление должно быть в станции водоснабжения.

Существует несколько неполадок в работе бытовой насосной станции, которые можно попытаться устранить самостоятельно.

Отклонение от требований по эксплуатации оборудования

Непрерывная работа оборудования, без выключения, отмечается в том случае, если неправильно выполнена настройка автоматики насосной станции. В частности, речь идет о слишком высоких установленных значениях давления. Кроме того это происходит при холостой работе двигателя, которая не сопровождается перекачиванием воды.

Такое отклонение в работе может произойти по следующим причинам:

• Первый запуск насоса проводился без заполнения водой. Чтобы решить проблему, нужно залить воду в насос с помощью специальной воронки и выполнить настройку гидрофора.
• Трубопровод имеет повреждения или во всасывающем клапане образовалась воздушная пробка. Обнаружить подобную проблему можно только при проверке трубопровода по всей длине на предмет наличия изгибов, сужений или воздушных пробок. Выявленные проблемы следует устранить, поврежденные участки заменить.
• Отсутствует доступ к воде работающего оборудования. Решение проблемы заключается в поисках причин отсутствия воды и их устранении.
• Засор в трубопроводе. Исправить проблему помогает простая прочистка трубопровода и удаление скопившихся загрязнений.

Если станция начинает работу, и через короткий промежуток времени выключается, то проблема может заключаться в поврежденной мембране. В этом случае требуется замена мембраны. Подобная ситуация может возникать при отсутствии в системе необходимого давления. Здесь нужно сделать соответствующие измерения и проверить гидробак на наличие трещин или других повреждений.

Ситуация с блокировкой работы обратного клапана возникает достаточно редко. Это происходит, если в систему попадает мусор или посторонние предметы. Ситуация исправляется разбором трубопровода на проблемном участке и устранением засора.

Нарушение работы двигателя

Если при проведении осмотра обнаружена остановка двигателя и отсутствие характерных шумов, то можно говорить о следующем:

• Нет подключения к электрической сети или отмечается слишком низкое напряжение. Решением проблемы является проверка схему подключения оборудования.
• Перегорание предохранителя. В этом случае требуется замена элемента.
• Заклинило крыльчатку. Затруднительный поворот крыльчатки свидетельствует о том, что ее заклинило, поэтому в первую очередь нужно выяснить, что стало причиной такой ситуации.
• Поврежденное реле. Решением подобной неисправности станет регулировка реле или его полная замена, для чего необходимо знать устройство реле давления насосной станции.

Не стоит думать, что неисправности в работе двигателя  можно всегда устранить самостоятельно. В большинстве случае проблемы способны решить только специалисты из сервисного центра.

Недостаточный напор воды в системе

Проблемы с напором воды могут возникать из-за неправильной регулировки автоматики насосной станции, но чаще всего это происходит в следующих случаях:

• При настройке работы системы были установлены значения, ниже рекомендуемых минимальных параметров. Проблема решается простой настройкой регулятора давления насосной станции в соответствии с указаниями производителя (прочитайте: «Правильная регулировка реле давления насосной станции – нормы, советы и примеры»).
• Блокировка трубопровода или рабочего колеса насоса из-за скопившихся загрязнений. Устранить неисправность можно, очистив элементы насосного оборудования.
• Проникновение воздуха в трубопровод. После проверки герметичности соединений и элементов трубопровода проблема практически всегда теряет актуальность. В редких случаях может потребоваться серьезное вмешательство.

Иногда можно столкнуться с ситуацией, когда плохая герметичность водопроводных труб становится причиной втягивания воздуха насосом. Аналогичная ситуация возникает при слишком низком уровне воды, что приводит закачиванию воздуха в систему при заборе воды.

Работы по обслуживанию гидроаккумулятора

Перед тем, как начать регулировку насосной станции, необходимо отключить систему от сети и перекрыть подачу воды с помощью запорной арматуры на водопроводной трубе. Затем открывают кран и сливают остатки воды, для чего отсоединяют напорный рукав от мембранного бака. Далее выполняют проверку давления воздуха в накопительном баке. Рекомендуем заранее понять принцип работы гидроаккумулятора, чтобы понять правила его обслуживания.

Для чего нужен гидробак в системе

Мембранный бак представляет собой металлическую емкость, внутри которой располагается резиновая груша для сбора воды. В процессе работы пространство между резиновой грушей и стенками накопительной емкости заполняется воздухом.

В некоторых моделях насосного оборудования гидробак состоит из двух отсеков, разделенных мембраной. Один отсек наполняется водой, в другой отсек накачивают воздух.

Увеличение объема воды в устройстве приводит к повышению давления воздуха, которое выталкивает воду из накопительной емкости. Такая система работы поддерживает постоянный напор воды даже во время остановки работы насоса.

Гидробаку необходим постоянный осмотр и обслуживание, в частности рекомендуется регулярно удалять воздух из груши. Дело в том, что вместе с водой в нее могут попадать мельчайшие воздушные пузырьки, которые постепенно накапливаются внутри груши. В результате полезный объем внутри нее начинает уменьшаться. Удаление воздушных пузырьков осуществляется через специальный клапан, который может располагаться в верхней части большого гидроаккумулятора. Если емкость маленькая, то нужно отключить оборудование от сети электропитания и несколько раз слить воду и залить снова.

Контроль воздушного давления

На одном из этапов производства насосной станции выполняется регулировка всех его составляющих элементов, включая регулировку реле давления воды. Однако после приобретения оборудования в магазине требуется перепроверить давление, так как в промежутке между сходом с производственного конвейера до непосредственной продажи в большинстве случаев отмечается снижение воздушного давления. В процессе эксплуатации контроль показателей давления осуществляется примерно два раза в год. В такой ситуации важно знать, как настроить автоматику на насосной станции.

Измерить давление можно с помощью манометра, при этом рекомендуется пользоваться наиболее точными приборами измерения. Дело в том, что отклонение от заданных параметров даже на 0,5 бар может негативно отразиться на работе оборудования. Самые достоверные результаты можно получить при использовании автомобильного манометра, который имеет шкалу с наименьшей градуировкой и датчика давления на насосной станции.

Давление воздуха в мембранном баке зависит от выставленных с помощью реле значений давления включения и составляет 0,9 от него. Кроме того в баках с разным объемом воздушное давление может составлять 1-2 бар. Регулируется показатель посредством ниппеля, через который накачивают или стравливают воздух.

Меньшее количество воздуха в системе позволяет сильнее наполнить емкость водой, при этом, чем больше воды, тем сильнее напор. Соответственно при заборе воды напор будет постепенно снижаться. Если для потребителя этот фактор не имеет существенного значения, то вполне можно выставить наименьшее значение давления в станции водоснабжения. Однако менее 1 бар воздушное давление быть не должно. В противном случае наполненная водой груша будет постоянно тереться о стенки бака, что может стать причиной повреждения.

Если требуется подача воды под сильным напором, то значение давления  при регулировке реле давления воды в системе водоснабжения нужно установить в пределах 1,5 бар. В этом случае обеспечивается более ровный и сильный поток воды. Читайте также: «Датчик давления воды в системе водоснабжения – назначение, выбор, установка, регулировка».

Назначение реле давления

Одним из приборов, которые отвечают за работу системы в автоматическом режиме, является реле давления. С помощью этого регулятора давления воды для насосной станции происходит включение и отключение насосной станции и создается защита системы от избыточного давления.

Принцип работы реле

Главным элементом реле давления можно назвать группу контактов, закрепленную на металлическом основании. Именно эта часть включает и выключает устройство. Рядом с контактами располагается большая и малая пружина, они регулируют давление внутри системы и помогают в решении вопроса, как увеличить давление воды в насосной станции. В нижней части металлического основания закреплена крышка мембраны, под ней можно увидеть непосредственно мембрану и металлический поршень. Закрывает всю конструкцию пластиковый колпак.

Чтобы понять, как правильно настроить насосную станцию, необходимо знать, что реле давления работает по следующей схеме:

• При открывании крана вода из накопительного бака поступает в точку разбора. В процессе опустошения емкости давление начинает постепенно снижаться, соответственно, уменьшается степень давления мембраны на поршень. Контакты замыкаются, и насос начинает работать.
• Во время работы насоса краны на точках разбора могут быть открытыми, в это время вода поступает потребителю. При закрытии крана начинается наполнение гидробака водой.
• Повышение уровня воды в баке приводит к усилению давления в системе, которое начинает давить на мембрану. Она начинает давить на поршень, что способствует размыканию контактов и остановке работы насоса.

Правильно настроенный регулятор давления водяного насоса обеспечивает нормальную частоту включения и выключения насосной станции, нормальный напор воды и срок службы оборудования. Неправильно выставленные параметры становятся причиной непрерывной работы насоса или его полной остановки.

Как правильно регулировать реле и рассчитывать давление

Все устройства выходят с производственной линии с определенными настройками, однако после приобретения нужно выполнить дополнительную проверку. При покупке нужно выяснить у продавца, какие значения производитель рекомендует использовать при регулировке глубинного давления. Другими словами, давление, при котором происходит смыкание и размыкание контактов.

Если станция выйдет из строя из-за неправильной регулировки реле давления насосной станции джамбо, то воспользоваться гарантией от производителя будет невозможно.

При расчете параметров давления для включения и выключения устройства производитель принимает во внимание предполагаемые особенности эксплуатации. При разработке рабочих параметров различных моделей насоса также учитываются условия эксплуатации. Читайте также: «Правильная регулировка реле давления воды для насоса – основные принципы настройки».

При расчете значений давления включения учитываются следующие параметры:

• Необходимое давление в самой высокой точке водоразбора.
• Разница по высоте между верхней точкой отбора воды и насосом.
• Потери давления воды в трубопроводе.

Значение давления включения равно сумме этих показателей.

Расчет давления выключения для решения вопроса, как настроить реле давления, выполняется следующим образом: рассчитывают давление включения добавляют к полученному значению один бар, затем от суммы отнимают полтора бар. Результат не должен превышать значение максимально допустимого давления, которое возникает на выходе трубы из насоса.

Как настроить рекомендуемые параметры

Перед тем как настроить станцию водоснабжения нужно измерить и записать действующие значения, для чего нужно воспользоваться манометром. Включают насос и фиксируют показатели давления при его включении и выключении. По результатам определяют, увеличивать или уменьшать значения при решении вопроса, как отрегулировать глубинный насос.

Настройка давления насосной станции выполняется следующим образом:

• Отключают насос от сети электропитания, сливают воду и с помощью гаечного ключа снимают крышку реле.
• Чтобы отрегулировать давление включения, нужно вращать гайку, удерживающую большую пружину. При закручивании ее по часовой стрелке пружина начинает сжиматься и устанавливается необходимое давление включения. Различные модели могут иметь рабочее давление насосной станции в пределах 1,1-2,2 бар.
• Вращая по часовой стрелке гайку маленькой пружины, можно повысить разницу между значениями давления включения и выключения. В большинстве случаев этот разрыв приравнивается к значению 1 бар. Это необходимо знать перед тем, как поднять давление в насосной станции. В результате давление выключения фиксируется значением, расположенным в диапазоне 2,2-3,3 бар.

Очень важно понимать, что с помощью регулировки малой пружины нельзя установить порог отключения. Хотя многие домашние мастера настаивают на такой версии. С помощью малой пружины устанавливается разница между значением давления включения и значением давления выключения станции. При полностью ослабленной пружине разница будет нулевой, а значение включения и выключения будут равными. При затягивании пружины дельта между значениями постепенно повышается.

Чтобы проверить, правильно ли выполнена регулировка реле давления воды своими руками, необходимо сделать измерения давления с помощью манометра. Если после проверки рекомендованные значения не получены, то следует продолжить регулировку.

Установка нестандартных параметров

Давление в приборах может иметь значения, отличающиеся от рекомендаций производителя. Такая ситуация возникает при необходимости настройки оборудования под индивидуальные характеристики системы в зависимости от того, какое давление в станции водоснабжения.

Если увеличить разницу значений давления включения и выключения, то реле будет срабатывать намного реже. Это позволяет продлить срок службы насосной станции, но напор воды будет непостоянным.

Если требуется подача воды под сильным напором, то дельту значений давления нужно уменьшить. Это приведет к более частому включению насоса.

При самостоятельном решении вопроса, как отрегулировать насосную станцию, необходимо помнить, что отклонение от рекомендованных производителем значений может негативно отразиться на работе водопроводной системы. Дело в том, что все составляющие насосной станции работают при определенных значениях давления, нарушение которых может стать причиной поломки оборудования. Следовательно, перед тем, как настроить автоматику на насосе своими руками, необходимо получить консультацию у опытного специалиста.

как отрегулировать своими руками, настройка напора воды в системе водоснабжения

Реле давления является одной из важных частей насосной станции. Оно отвечает за работу насоса при определенных значениях давления. Периодически реле нуждается в правильной настройке. Для этого следует знать, как оно устроено, его принцип работы и технические характеристики.

Вне зависимости от своих незначительных размеров, реле значительно продлевает срок службы насоса, а также обеспечивает качественную работу насосной станции.

Особенности

Покупая насосную станцию, многие хотят сразу ознакомиться с ее устройством. Немалое значение имеет каждый ее элемент. Непосредственно за отключение и включение насоса при достижении определенных значений давления в гидробаке отвечает реле давления.

Реле давления – элемент, который регулирует подачу воды в системе. За счет реле включается и выключается вся насосная система. Именно реле регулируется напор воды.

По принципу работы реле разделяются на электронные и механические. Использовать электронные реле проще в плане эксплуатации, зато срок службы механических больше. Поэтому механические реле пользуются большим спросом.

Реле могут быть как изначально встроены внутрь насосной станции, так и идти отдельно. Таким образом, по характеристикам можно легко подобрать реле для эффективной работы насосной системы.

В воде неизбежно содержатся сторонние частицы, и они являются основной причиной выхода из строя электронных реле. Поэтому лучше использовать специальный отдельный фильтр для очистки воды. Основное преимущество использования электронного реле состоит в том, что оно не дает насосной станции работать вхолостую. После отключения подачи воды электронное устройство продолжает работать еще на протяжении некоторого времени. К тому же такие реле проще в настройке и установке.

Зачастую датчики давления сразу имеют заводские настройки. Как правило, они установлены на 1,5-1,8 атмосфер для включения, и на 2,5-3 атмосферы для выключения. Максимально допустимое значение давления для реле — это 5 атмосфер. Однако его не каждая система сможет выдержать. Если давление будет слишком высоким, то это может вызвать протечки, износ мембраны насоса и другие неисправности.

Изначальная регулировка не всегда подходит для определенных условий работы станции, и тогда приходится самостоятельно настраивать реле. Конечно, для правильной регулировки лучше всего детальнее ознакомиться с тем, что из себя представляет этот небольшой прибор, и как он работает.

Принцип устройства

Наиболее распространенное механическое реле давления насосной станции представляет собой металлическую пластину, на которой сверху имеется контактная группа, два подпружиненных регулятора и клеммы подключения. На нижней части металлической пластины установлена крышка мембраны. Она прикрывает непосредственно мембрану и прикрепленный к ней поршень. А также на крышке есть резьбовое соединение для установки на переходнике, который находится на насосном оборудовании. Все выше перечисленные детали конструкции накрыты пластиковой крышкой.

На рабочей части регулятора данная крышка закреплена винтами.

Ее можно в случае необходимости снять, используя гаечный ключ или отвертку.

Реле могут иметь различную конфигурацию, форму, и даже различаться расположением некоторых элементов или схемой подключения. Бывают реле, имеющие дополнительные защитные элементы, которые сохраняют устройство при работе «всухую» и позволяют обезопасить мотор от перегрева.

Для водоснабжения частного дома используются конструкции станций, в которых регулятором давления выступает РМ-5 или его зарубежные аналоги. Такая модель реле давления внутри имеет подвижную пластину и две пружины с противоположных ее сторон. Пластину перемещает давление воды в системе при помощи мембраны. Вращением прижимной гайки того или иного пружинного блока можно изменять в большую или меньшую сторону пределы, при которых срабатывает реле. Пружины как бы содействуют тому, чтобы давление воды смещало пластину.

Механизм сделан так, что при смещении пластины происходит размыкание или замыкание нескольких групп контактов. Если рассмотреть схему работы, то она будет следующей. При включении насос подает воду в гидроаккумулятор. Через замкнутые контакты реле на двигатель поступает питание. При этом в баке повышается давление воды.

Когда давление достигнет значения, которое задано пружинами верхнего предела, механизм срабатывает, контакт размыкается, и происходит выключение насоса. Жидкость из трубопровода не стекает снова в колодец за счет обратного клапана. По мере того как вода используется, груша становится пустой, давление понижается, и тут срабатывает пружина нижнего параметра, которая замыкает контакты, включая насос. Затем цикл повторяется.

В процессе работы всей насосной станции работа реле давления выглядит следующим образом:

• открывается кран с водой, и она поступает из наполненного гидробака;
• в системе давление начинает снижаться, а мембрана давить на поршень;
• замыкаются контакты и включается насос;
• вода поступает потребителю, а когда кран закроется, наполнит гидробак;
• при наборе воды в гидробак происходит рост давления, оно действует на мембрану, а она, в свою очередь, на поршень, и контакты размыкаются,
• насос перестает работать.

От настроек реле зависит и то, насколько часто будет включаться насос, и напор воды, и срок службы всей системы в целом. Если параметры установлены неправильно, то насос будет работать некорректно.

Подготовка

Реле нужно регулировать только после проверки давления воздуха в гидроаккумуляторе. Для этого стоит лучше понимать, как устроен этот самый гидроаккумулятор (гидробак). Он представляет собой герметичную составную емкость. Основная рабочая часть емкости — резиновая груша, в которую набирается вода. Другая часть — металлический корпус гидроаккумулятора. Пространство между корпусом и грушей заполнено воздухом под давлением.

Груша, в которой накапливается вода, подключена к системе водоснабжения. За счет воздуха в гидробаке груша с водой сжимается, что позволяет поддерживать давление в системе на определенном уровне. Таким образом, когда открывается кран с водой, она движется по трубопроводу под напором, при этом насос не включается.

Перед тем как проверить давление воздуха в гидробаке, надо насосную станцию отключить от сети, а из бака гидроаккумулятора спустить всю воду. Далее следует открыть боковую крышку на баке, найти ниппель и при помощи велосипедного или автомобильного насоса с манометром измерять давление. Хорошо, если его значение составляет около 1,5 атмосферы.

В том случае если полученный результат имеет меньшее значение, то давление при помощи того же насоса поднимают до нужного. Стоит напомнить, что в баке воздух всегда должен быть под давлением.

Для гидробака объемом 20-25 литров давление лучше выставить в диапазоне 1,4-1,7 атмосферы, объемом 50-100 литров — 1,7-1,9 атмосферы.

Важно при использовании насосной станции периодически проверять давление воздуха в гидробаке (примерно раз в месяц или хотя бы в три месяца), и если есть необходимость, то подкачивать его. Эти манипуляции позволят мембране гидроаккумулятора проработать дольше. Но также не следует, чтобы гидробак слишком долго был пустым без воды, так как это может привести к рассыханию стенок.

После проведения регулировки давления в гидроаккумуляторе бывает, что насосная станция перестает работать в обычном режиме. Это значит, что следует отрегулировать непосредственно реле давления.

Как настроить своими руками?

При запуске скважинного насоса и станции очень важна настройка реле. Причем сделана она должна быть правильно.

Несмотря на то что реле давления сразу уже идет с заводскими настройками, лучшим вариантом будет дополнительная их проверка и регулировка. Перед тем как начать регулировать реле, стоит узнать, каковы значения, которые рекомендует производитель, чтобы установить допустимые значения давления. Однако надо учитывать, что выход из строя насосной станции из-за неправильной настройки является негарантийным случаем.

При произведении расчетов допустимых значений давления срабатывания и отключения автоматики, производитель делает учет возможных особенностей эксплуатации. Причем это делается при разработке параметров для работ.

При их подборе учитываются следующие данные:

• необходимое давление в наивысшем участке водопровода;
• разница высот между насосом и наивысшим участком отбора воды;
• возможное падение давления при передаче воды.

Перед тем как регулировать, надо подготовить инструменты в виде набора отверток и гаечных ключей. Обычно крышку реле делают черного цвета, чтобы она не сливалась со всем гидроаккумулятором. Под крышкой находятся две пружины, которые выступают в роли регулятора. На каждой пружине есть по гайке.

Следует заметить, что размер верхней пружины больший, и гайка на ней регулирует давление на выключение. Ее еще иногда обозначают буквой «Р». Малая гайка на нижней пружине позволяет отрегулировать разницу давлений. Обозначение малой гайки бывает в виде «ΔР» (дельта Р).

Стоит помнить, что точность произведенных настроек лучше всего проверять по манометру, который встроен в систему. Чтобы обеспечить более точные настройки, важно сверять полученные значения с теми, что указаны в паспорте насосной станции. Следите за тем, чтобы не превышать максимальные значения.

Для поднятия значения давления, при котором станция будет отключаться, гайку «Р» затягивают по часовой стрелке, а для снижения — против часовой. Нередко рядом с гайкой проставлены обозначения в виде «+» и «-». Вращение гайки необходимо проводить не спеша, менее оборота за один раз. Полезно запомнить, что при большем значении «Р» воды в груше будет больше, а значит насос будет включаться реже.

До того как переходить непосредственно к настройке реле, следует хотя бы немного разобраться, как работает насосная станция в целом. Гидроаккумулятор содержит в себе резиновую грушу и воздух. Насос качает воду из скважины в грушу. Она наполняется водой, происходит сжатие воздуха, и создается давление на стенки.

Регулировка реле давления позволяет самостоятельно провести установку предела заполнения емкости, то есть момента, когда насос должен отключиться. Давление в системе отображается на манометре. Стоит заметить, что вода в колодец поступать не будет за счет обратного клапана.

Когда кран в доме открывается, вода из груши уходит с напором, который равен выставленному давлению. Вода из груши расходуется, и давление снижается, а когда оно достигнет нижнего порогового значения, насос включится.

При сборке насосной станции реле давления подключается между выходным штуцером гидробака и обратным клапаном на трубопроводе. При сборке лучше всего использовать пятиконечный штуцер, у которого есть резьба под основные детали, в том числе и манометр. Очень важно в правильном порядке установить обратный клапан и штуцер. Иначе будет затруднительно регулировать реле давления.

Стоит заметить, что в состав насосной станции, помимо реле, может еще входить датчик «сухого хода», а также частотный преобразователь при необходимости.

Давление воздуха в гидробаке проверено и имеет оптимальное значение, все фильтры в системе новые или заменены, значит, можно приступить к настройке реле давления. Вначале необходимо отключить насос, затем слить воду из трубопровода, открыв по возможности самый нижний кран. После, используя гаечный ключ или отвертку, необходимо снять пластиковый корпус с реле. Включить насос, и дать системе заполниться водой.

После срабатывания реле и отключения насоса следует записать значение, отображаемое на манометре. Именно это значение и является верхним пределом давления. Далее необходимо частично открыть кран, находящийся на максимально высоком участке системы. В случае одноуровневой системы отбора воды надо открыть кран, наиболее удаленный от насоса.

При понижении давления до определенного показания произойдет запуск насоса. В этот момент необходимо зафиксировать данные при помощи манометра. Получаем значение нижнего давления. Если отнять его от верхнего давления, зафиксированного ранее, то получим значение текущей разницы давлений реле.

Однако, помимо значения давления, нужно проконтролировать, достаточный ли напор воды создается в наивысшем и наиболее удаленном кране системы. Если он слабый, то надо увеличить значение нижнего давления. Вначале устройство отключают от электросети, а затем поджимают гайку, которая находится на большей пружине. В случае сильного напора гайку послабляют, чтобы его убавить.

Теперь можно отрегулировать разницу давлений реле, найденную выше. Обычно оптимальным значением считается 1,4 атмосферы. При меньшем подача воды будет более равномерной, но насос чаще будет включаться, что снижает срок службы системы.

При значении разности давлений реле более 1,4 атмосферы система будет работать не в таком сильном режиме износа, но станет весьма заметной разница между наибольшим и наименьшим напором. Для его настройки следует повернуть гайку на меньшей пружине. Для увеличения значения разности давлений необходимо закрутить гайку по часовой стрелке. При послаблении пружины результат получится противоположным.

При полностью ослабленных пружинах настройку реле производят несколько другим способом. Сперва запускают насосную станцию, чтобы произвести нагнетание давления в системе. Его производят до уровня, пока из наиболее удаленного от насоса крана вода не будет течь приемлемым напором. Например, в данный момент манометр показывал 1,5 атмосферы. Такое давление фиксируют, отключив насос и насосную станцию от электропитания.

Затем снимают с реле пластиковый корпус и подтягивают гайку, которая находится на большей пружине до характерного щелчка, который свидетельствует о срабатывании контактов. Далее корпус реле устанавливают на место, а насосное оборудование запускают. Давление нагнетают на 1,4 атмосферы больше.

После чего устройство снова отключают от электропитания, снимают корпус реле и затягивают гайку меньшей пружины до щелчка. Это щелчок размыкания контактов. Получаем реле давления, настроенное на срабатывание при верхнем давлении в 2,9 атмосферы и нижнем давлении в 1,5 атмосферы. После окончания настройки следует вернуть пластиковый корпус реле на место и подключить насосную станцию к электросети.

Настройка реле при наполненной груше водой не производится. Это обусловлено тем, что верхнее значение давления реле настраивается как сумма давлений воды и воздуха. Получается, что если гидроаккумулятор заполнен, то точно нельзя сказать, сколько в нем атмосфер воды, а сколько воздуха.

Советы

Чтобы вода в вашей системе всегда радовала своим напором, стоит прислушаться к советам, которые касаются настройки реле давления. Особенно важно учитывать некоторые моменты, на которые многие даже не обращают внимания.

Не следует выставлять максимальное значение давления (более 5 атмосфер). А также не следует гайки, которыми осуществляется регулировка давления, закручивать до упора. Иначе реле, вообще, не будет работать.

В ходе эксплуатации насосной станции нужно смотреть за наличием и давлением воздуха в корпусе гидробака. Отдельные неполадки можно определить на слух. Например, если в емкости гидроаккумулятора сниженное давление воздуха, то будет заметно чрезмерно частое включение насоса. Причем автоматика будет включать его практически сразу при открытии крана и выключать при закрытии. В данном случае, когда кран открыт, стрелка манометра будет достигать нижнего значения.

Чтобы мембрана или груша работала как можно дольше, давление воздуха следует установить на 10 процентов ниже, чем значение давления на включение при регулировании реле.

Следует учитывать, что проверка воздушного давления в гидробаке производится, только когда вода слита из водопровода, а насос отключен от электропитания.

Если при регулировании верхнего значения не происходит выключения насоса, а манометр показывает какую-то одну и ту же цифру, то это свидетельствует о малой мощности насоса. Ее просто не хватает, чтобы закачивать воду в установленных пределах.

Ремонтировать реле можно, но это не всегда уместно. Лучше приобрести новое исправное реле, так как оно защищает грушу от повреждений, а насос – от чрезмерной перегрузки. Реле нуждается в постоянном обслуживании, например, можно смазывать внутренние детали, которые трутся. Это позволит снизить сопротивление, и реле будет срабатывать более точно.

Достижение оптимального режима работы насосной станции важно, и он во многом зависит от правильно подобранного давления в гидробаке и правильной настройки реле.

Проверять давление лучше всего автомобильным насосом, в котором менее градуированная шкала. Это позволит обеспечить более точные измерения. В некоторых моделях насосных станций имеются пластиковые манометры, но они не отличаются надежностью и точными показателями. Что касается электронных манометров, то их показания зачастую зависят от окружающей температуры и уровня заряда батареи. Именно поэтому специалисты советуют остановить выбор на обычном механическом манометре в металлическом корпусе.

О том, как правильно настроить реле давления насосной станции, смотрите в следующем видео.

Настройка и ремонт реле давления насосной станции

Насосная станция в определенных ситуациях может давать нарушения и сбои в работе. В результате этого минимизируется напор воды или нарушается работа конструкции в указанном диапазоне необходимого давления. Причиной выхода прибора из строя обычно становится неисправное реле давления или неправильно выставленные настройки.

Диагностика неполадок реле

Процесс автоматизации станции происходит благодаря работе реле давления. Именно этот элемент осуществляет управление режимом включения и выключения электронасоса. С его помощью осуществляется стабильный уровень напора в водопроводных путях. На начальном этапе рекомендуется проверить показатели уровня давления, при которых происходит работа режимов станции. Все производители насосных станций придерживаются одинаковых стандартных установок:

• 1,5 – 1,8 атм. необходимо для включения электронасоса;
• 2,5 – 3 атм. обеспечивают режим отключения прибора.

Распространенное ошибочное действие – попытка регулирования сразу всех параметров давления. Специалисты настоятельно рекомендуют проверять показатели влияния сжатых воздушных масс в емкости гидроаккумулятора.

Перед началом работы необходимо обесточить насосную электростанцию, открыть крышку из пластика, расположенную на торцевой стороне бака. Рекомендуется замерить давление при помощи манометра на автомобильном насосе. При полученных показателях менее полутора атмосфер, нужно последующее повышение режима давления при помощи насоса для автомобиля. В дальнейшем проверку рекомендуется осуществлять регулярно.

Для полноценного процесса функционирования мембраны аккумулятора и длительного периода его эксплуатации необходимо соблюдение постоянного режима равномерного давления воздушных масс в баке.

После успешного поднятия показателей давления, станция начнет функционировать в обычном режиме. Если этого не произошло, рекомендуется начать подробную регуляцию настроек и режимов реле.

Крайний показатель порога выключения насосного аппарата не должен превышать уровня давления заданных параметров. Иначе это будет обеспечивать непрерывную работу электронасоса и невозможность создания нужного давления.

Установка и регуляция настроек реле

Процесс коррекции настроек универсален для всех моделей бытовых насосных электростанций.

Осуществление корректировки происходит в рабочем состоянии оборудования. В начале необходимо подключить систему к сети и ожидать поднятия уровня давления в трубопроводных путях. При последующем отключении электрического прибора рекомендуется выполнить ряд манипуляций:

• Открываем крышку реле и уменьшаем степень прижимания меньшей пружины путем ослабления гайки.
• Поворачивая гайку большей пружины, осуществляем процесс настройки показателей уровня нижнего давления. Это позволит впоследствии осуществить включение насоса.
• На следующем этапе специалисты рекомендуют открыть кран и слить жидкость. В процессе этого необходимо засечь показатель давления, при котором насос включился в работу. Если значение показателя оказалось неудовлетворительным, нужно повторить процедуру корректировки и настройки.
• Устанавливаем нужные показатели режима выключения электронасоса. Для осуществления этого действия нужно произвести запуск системы и дождаться момента срабатывания реле. При получении неудовлетворительных результатов, осуществляют настройку посредством поворачивания гайки малой пружины до получения желаемого результата.

Если все вышеописанные манипуляции не помогли наладить работу реле — оно вышло из строя. В этом случае необходим профессиональный ремонт или полная замена элемента.

Как правильно настроить реле насосной станции

Смотреть видео одним важнейших элементов управления водяной насосной станцией является реле давления. Как правильно настроить реле давления насосной станции. Все нюансы помощью чего регулируе. Конструкция принцип работы реле давления насосной.Как правильно выполнить. Как настроить автоматику реле давления насосной станции. Как правильно настроить уровни давления. Устройство принцип работы и. Необходимо правильно настроить.Для того чтобы визуально контролировать уровень давления водоснабженческой системе предусмотрен манометр для отключения включения насоса при достижении критического уровня давления насос оснащен специальным реле давления. Как правильно настроить агрегат если все остальные элементы нужно просто правильно. Статор обычно имеет своей обмотке тепловое реле которое позволяет защитить двигатель. Реле насосной станции отключается давление поднимается продолжает качать выше не. Как настроить реле давления. Видео как настроить насосную станцию посмотрели теперь настройка. Регулировать реле давления воды типа рп5. Именно него получает команды установленный системе насос. От того как настроено реле зависит частота. Настройка реле давления насосной. Как настроить реле давления насосной станции правильно. Основные причины поломок насосной станции. Настраиваем правильно. Как настроить отрегулировать реле давления насосной станции гидрофора как регулировать реле давления насосной. Только реле надо настроить все. Как настроить реле давления насосной станции. При монтаже насосной. Агрегаты открытых площадок зиму консервируются них подключенных ним труб полностью сливается вся вода оборудование рекомендовано переносить помещение. Как правильно настроить реле давления. От правильно выставленных пределов зависит только удобство пользования системой водоснабжения продолжительность эксплуатации некоторых элементов насосной станции. Как настроить реле. Настроить работу реле в. Устройство реле давления насосной. Настройка реле давления воды для насоса или насосной. Вопервых надо проверить правильно накачан бак. Как правильно настроить его для насосной. Ремонт насосной станции. Регулировка давления насосной станции как выполнять правильно. Насосная станция может производить забор воды температурой ниже выше с. При котором происходит выключение насосной. Правильно настроить. Цикл работы насоса насосной станции регулировочным реле. Реле давления насосной станции настроено работу системы. Подробно том что такое реле давления гидроаккумулятора. Устройство принцип работы реле давления насосной. Способ отрегулировать реле давления воды. Вот его надо это настроить. Автоматика для насосов реле давления воды. Как правильно установить настроить. При правильном давлении воздуха накопителе чистых фильтрах можно приступать настройке реле воды насосной установке. Реле насосной станции установка регулировка датчика. На работу реле давления насосной. Насосной станции будет работать правильно. Устройство принцип работы реле давления воды. Насосной станции важнейшим вопросом является настройка реле. Если правильно настроить насосную станцию это увеличит. Смотреть видео для чего необходимо реле. Регулировка реле давления насосной станции. Настройку реле насосной станции» frameborder=»0″ allowfullscreen>
В насосных станциях которые поставляются собранном виде реле давления заранее настроено оптимальному. Как правильно настроить реле давления 5 насосной станции есть насосная станция гидроаккумулятор 25л. Однако можно поступить проще настроив верхний нижний пределы начав эксплуатацию насосной станции нужно периодически наблюдать водяному манометру значениями включения отключения. При сборке насосной станции важнейшим вопросом является настройка реле давления гидроаккумулятора рис. Настройка реле давления насосной станции советы регулировки видео уроки. Отсюда получается что для того чтобы отрегулировать давление включения агрегата водоснабжения необходимо правильно настроить силу сжатия большой пружины. Где применяется как настроить. Как настроить автоматику реле давления насосной станции регулировка реле давления. 2017 регулировать реле давления насосной. Правильная настройка регулировка реле давления насосной. Последовательность действий. Как правильно настроить гидроаккумулятор. Реле давления насосной. Реле давления воды является мозговым центром любой системы водоснабжения. Как отрегулировать реле давления насосной станции самому уменьшить или увеличить его как настроить реле. Реле давления можно настроить таким образом. Как отрегулировать реле давления насосной станции своими руками. В комплекте насосной станцией владелец дома или дачи получает реле давления воды для. Регулировка реле давления насосной станции безбашенки своими руками. В гидроаккумуляторе необходимо подобрать правильно. Регулировка давления насосной станции. Основные элементы автономной насосной станции насос накопительная емкость реле. Как правильно настроить. Как настроить отрегулировать реле давления насосной станции гидрофора того насколько правильно будут выставлены его предельные уровни зависит удобство эксплуатации системы водоснабжения также сроки безаварийной службы всех составляющих устройства. Что собой представляет автоматика для насосной станции почему производители так. При котором происходит включение насосной станции. Вы узнаете как правильно быстро настроить реле давления

Гидроаккумулятор и реле давления. Настраиваем правильно

Рис1. Гидроаккумулятор

    При сборке насосной станции важнейшим вопросом является настройка реле давления и гидроаккумулятора (Рис.1). От правильно выставленных пределов зависит не только удобство пользования системой водоснабжения, но и продолжительность эксплуатации некоторых элементов насосной станции.

    Часто возникает впечатление, что все те советы, которые можно найти в сети Интернет по настройке давлений, не просто далеки от реальности, но и вредны, так как не соответствуют действительности. Вот и приходится каждому разбираться в принципах работы и настройке самостоятельно. В данной статье приводится порядок действий по настройке давлений, следуя которым удалось отрегулировать работу насосной станции, активно эксплуатируемой уже пятый год.

Рис2. Крышка золотника

Гидроаккумулятор – не только вода. Немного теории

    Внутри металлического бака гидроаккумулятора (ГА) находится резиновая емкость (груша). Насос нагнетает воду именно в грушу. В пространство между стенками бака и емкостью через золотник закачивается воздух. Чем больше воды в груше, тем сильнее сжат воздух и тем выше его давление, стремящееся вытолкнуть воду обратно. Также существуют мембранные модели ГА, в которых металлический бак разделен пополам мембраной, с одной стороны которой находится воздух, а с другой вода.

Рис3. Проверка давления

Практика. Воздух

    Итак, вот он – купленный гидроаккумулятор. Прежде всего, необходимо определить давление воздуха в нем. Несмотря на то, что производитель, обычно, накачивает 1,5 Атмосферы, бывают случаи, когда из-за утечки к моменту продажи это значение намного ниже. Обыкновенный автомобильный золотник закрыт декоративным колпачком (Рис.2). Откручиваем его и проверяем давление в баке (Рис.3). Чем проверять? Так как погрешность даже в 0,5 атм. существенно влияет на работу всей системы, то чем выше точность используемого для проверки манометра, тем лучше. На рынке представлены три вида таких манометров: электронные, механические автомобильные (корпус металлический) и пластиковые, идущие в комплекте с некоторыми насосами. Последние дают огромную погрешность, поэтому для ГА их лучше не использовать. Обычно они китайского происхождения, в непрочном пластиковом корпусе. На показания электронных влияют температура и заряд батареи, к тому же их стоимость довольно высока. Поэтому используем обычный автомобильный манометр, желательно прошедший поверку. Чем на меньшее значение градуирована шкала, тем лучше. Например, если шкала рассчитана на 20 атм., а измерить нужно всего 1-2, то высокой точности измерения ждать не стоит.

Рис4. Реле давления

    Меньшее количество воздуха в баке означает больший запас воды, но разброс давления при закачанном и почти опустошенном баке будет довольно велик. Тут все зависит от предпочтений. Если необходимо, чтобы давление воды в водопроводе постоянно было высоким (городским), то воздуха в баке должно быть не менее 1,5 атм. Соответственно, кто-то может решить, что напор даже в одну атмосферу для бытовых нужд вполне достаточен. В первом случае ГА запасает меньше воды, что означает частое включение подкачивающего насоса и потенциальные проблемы при отсутствии электричества, так как нет запаса воды. А во втором жертвовать приходится давлением: при заполненном баке можно принять душ с массажем, а по мере уменьшения воды удобна будет только ванна.

    Определившись с желаемым режимом работы, следует либо стравить лишний воздух, либо подкачать. Не рекомендуется уменьшать давление ниже 1 атм., а также слишком перекачивать. Недостаточное количество воздуха означает, что наполненная водой груша может локально тереться о стенки бака, постепенно повреждаясь. В то же время, избыток воздуха не позволит закачать много воды, так как существенная часть объема ГА будет занята им.

Реле давления

    Открываем крышку реле давления (Рис.4). Здесь доступна настройка верхнего и нижнего пределов срабатывания, то есть, значений давления, при которых насос будет отключаться и включаться. Две гайки и две пружины: большая (P) и малая (дельта P). Большая пружина отвечает за нижний предел или за давление включения насоса, что одно и то же. Из конструкции видно, что ее действие словно помогает воде замкнуть контакты.

    Малая позволяет выставить разницу давлений. Кстати, это говорится во всех инструкциях, однако не указывается, что является точкой отсчета. Так вот, основным является нижний предел, то есть гайка пружины «P». Пружина разницы давлений, конструктивно, сопротивляется давлению воды: она отталкивает подвижную пластину вниз, от контактов.

Практика. Вода

    После выставления нужного значения давления воздуха, подключаем ГА к системе и включаем в работу, внимательно следя за водяным манометром. На каждом ГА указаны значения рабочего и предельного давлений – их превышения недопустимо. Также в техническом паспорте к насосу указывается его напор (в метрах): 10 м соответствует 1 атмосфере. Насос должен быть вручную отключен от сети при:

• достижении рабочего давления ГА;
• достижении предельного значения напора насоса. Это просто определить – рост давления прекращается.

    Обычно, мощности насосов не позволяют накачать бак до предела, да и необходимости в этом нет, так как снижается ресурс, как насоса, так и груши. В большинстве случае значение давления отключения выбирается на 1-2 атм. выше, чем включения.

    Например, манометр показывает 3 атм., что, по мнению владельца насосной станции, достаточно для его нужд. Отключаем насос и медленно вращаем гайку «дельта P» на уменьшение, пока механизм не сработает.

    Открываем кран и сливаем воду из системы. При этом наблюдаем за манометром и значением, при котором реле включится – это давление включения насоса (нижний предел). Оно должно быть немного больше (на 0,1-0,3 атм.) давления воздуха в пустом ГА. Благодаря этому груша прослужит дольше. Вращая «P», выставляем нижний предел, снова включаем насос в сеть и ждем, пока не будет достигнуто нужное давление. Подстраиваем гайку «дельта P». Гидроаккумулятор настроен.

    Раз в 1 — 3 месяца необходимо в обязательном порядке проверять давление воздуха. Вода из бака при этом должна быть слита (отключаем насос от сети и открываем краны).

Рекомендуемая продукция нами

насосы grundfos sq, grundfos sqe

Регулировка электрического реле давления насосной станции. Видео наладка реле давления насосной станции Jumbo, Марина, Grundfos. Установка и подключение

Регулировка реле давления насосной станции — ключевой этап в системе автономного водоснабжения загородного дома.

Эта операция не представляет особой сложности, но для ее правильного выполнения нужно знать несколько правил, о которых мы поговорим.

Рассмотрим также наиболее частые ошибки, которые могут возникнуть при регулировке.

• 1 конструкция
• 2 Подготовка цистерны-привода
• 3 Настройка реле давления
• 4 Установка «с нуля»
• 5 Общие ошибки
  • 5.1 Малые ступени рессоры
  • 5.2 Давление POFF более 80% от максимально допустимого реле для данной модели.
  • 5.3 Давление PON установлено настолько высоко (задевает большая пружина), что насос не может его преодолеть и «выйти» на рабочий диапазон
• 6 Характеристики реле некоторых производителей
• 7 видео по теме

Конструкция

Реле давления Давление — это электронно-механическое устройство, которое запускает и отключает насос при определенных значениях давления в водопроводной сети.

Реле разных производителей конструктивно очень похоже, отличия, как правило, заключаются в некорректных деталях. Питание или отключение насоса осуществляется замыканием и размыканием контактной группы — основного элемента реле.

Кроме него, устройство включает поршень с мембраной и две пружины, которые в большинстве случаев имеют разные размеры.

После подключения реле к специальному переходнику насосной станции давление воды начинает воздействовать на мембрану, причем та находится на поршне, который подключается к контактной группе.

С противоположной стороны на контактную группу действует большая пружина, силу сжатия которой можно регулировать с помощью соответствующей гайки.

Если из-за воды давление в системе водоснабжения падает, пружина преодолевает действие поршня и контактная группа замыкается, передавая мощность на насос.

При повышении давления в трубопроводе поршень будет постепенно смещать платформу с контактами, преодолевая противодействие пружин.Но контакты различаются не сразу, а только после перемещения на определенное расстояние, которое зависит от степени сжатия второй — маленькой — пружины. На такой же крупный размер она насаживается на стержень с гайкой. После размыкания контактов насос отключается.

Устройство реле давления пробы

Таким образом, регулируя силу сжатия большей пружины, пользователь устанавливает давление, давление, давление или, как его еще называют, более низкое давление — PON. Для установки давления отключения (верхнее) — POFF — используется небольшая пружина, сила сжатия которой фактически определяет разницу между POFF и PON.

На этапе предпродажной подготовки производитель выполняет настройку реле. PON обычно устанавливается в пределах 1,5 — 1,8 атм (или бар, что то же самое), POFF — в пределах от 2,5 до 3 атм. Если пользовательские настройки не подходят или они выбиты, прибегают к регулировке реле.

Однако перед этим необходимо подготовить резервуар для хранения.

Для организации автономного водоснабжения при наличии колодца необходима насосная станция. Насосная станция для скважины — это разновидности и особенности, принцип работы устройства.

Что такое дренажный насос и какие преимущества у поплавковых вариантов читайте здесь.

Kesson — это устройство, обеспечивающее бесперебойную подачу воды. Здесь http://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/istochniki/kesson.html вы узнаете, какие бывают кессоны и как их установить на колодец своими руками.

Подготовка цистерны-привода

Накопительный бак или гидроаккумулятор представляет собой герметичную емкость с расположенной внутри резиновой грушей.

Последний подключен к водопроводу, в результате чего может заполняться водой. В пространство между грушей и стенками емкости нагнетается воздух обычным автомобильным насосом.

Этот пневмоохладитель сжимает грушу водой и предлагает долгое время находиться в водопроводной сети на приемлемом уровне без включения насоса.

Давление воздуха в гидроаккумуляторе необходимо выбирать правильно, иначе система не будет работать в оптимальном режиме.

Если он слишком низкий или высокий, насос будет включаться очень часто, что отрицательно скажется на его сроке службы.

Кроме того, при низком давлении воздуха груша гидроаккумулятора чрезмерно растягивается, в результате чего и выходит из строя.

Перед закачкой воздуха, а также перед проверкой его давления воду из трубопроводов необходимо слить, открыв самый нижний кран. При этом груша накопительного бака будет пустой.

Теперь вы можете загрузить воздух и проверить его давление.PON должно быть на 10% меньше. Если система еще не была настроена и с давлением давления вы еще не определились, давление увеличивается до следующих значений:

• 1,4 — 1,7 атм при объеме гидроаккумулятора 20 — 25 литров;
• 1,7 — 1,9 атм при объеме 50 — 100 литров.

Давление воздуха в цистерне-приводе следует проверять примерно раз в месяц.

Не оставляйте грушу гидроаккумулятора без воды на долгое время.Ее стены могут прилипать или отказываться.

Настройка реле давления на прессовой станции

Если давление воздуха в цистерне-приводе оказалось правильным и все фильтры в системе очищены от блоков, можно приступать к регулировке реле давления воды для насосной станции. Для этого необходимо выполнить следующую последовательность действий:

1. Отключив насос от сети, необходимо слить воду из водопровода через самый нижний кран и снять крышку с реле (потребуется обычная отвертка или подходящий гаечный ключ).
2. Теперь насос должен включиться и начать заполнение водяной системы.
3. При выключении помпы пишем показания манометра. Это будет текущее значение POFF.
4. Теперь нужно приоткрыть кран, расположенный в самой высокой точке водопровода или на максимальном удалении от насоса (при одноуровневой системе). Как только давление в сети упадет до определенного уровня, насос снова включится. На этом этапе вы должны снова записать показания манометра, таким образом определив текущее значение PON и перепад давления, на которые настроено реле.Заодно постарайтесь определить, подходит ли вам голова, с которой в этот момент текла вода. Напомним, что поверочный кран следует размещать выше или дальше всех остальных, то есть в точке, где давление воды наименьшее.
5. Если давление во время запуска насоса показалось недостаточным, давление PON должно быть увеличено. Для этого установку установки снова отключают, после чего нажимают соответствующей гайкой самую большую пружину в реле.Если вы думаете, что давление можно уменьшить, ослабьте пружину.
6. Теперь это нужно сделать, установив перепад давления POFF и PON, который вы уже рассчитали. Оптимальное его значение — 1,4 атм. Если вы получили меньший результат, подача воды будет более равномерной, но насос будет запускаться чаще, что приведет к сокращению срока его службы. Если разница между poff и pon оказалась больше 1,4 атм, установка будет работать в более щадящем режиме, но разница между максимальным и минимальным давлением будет намного заметнее.Для регулировки этого параметра необходимо повернуть гайку второй — малой — пружины. Увеличивая мощность его сжатия, увеличиваем перепад давления и, соответственно, POFF. Ослабление пружины приведет к обратному эффекту.
7. После настройки необходимо проверить, насколько правильно она была проведена. Снова сливается сантехника, включается и запускается насос. Далее все действия повторяются в том же порядке.

Обратите внимание: чувствительность второй пружины, отвечающей за регулировку перепада давления, больше, чем у первой.Поэтому мощность его сжатия следует регулировать осторожно, поворачивая гайку на небольшой угол.

Установка «с нуля»

Иногда приходится иметь дело с реле, у которого полностью ослаблены пружины. В этом случае они делают это:

1. Включая насос, давление в сети нагнетается до уровня, на котором с приемлемым напором переливается вода из самого удаленного или высоко расположенного крана. Предположим, манометр показал 1.5 атм. После этого насос необходимо выключить.
2. Отключив станцию ​​от сети и сняв крышку с реле, подтянуть большую пружину до щелчка реле, замкнуть контакты.
3. Замыкая реле, насос включает и регулирует давление до 2,9 атм (1,5 + 1,4).
4. После выключения насоса и размыкания реле потяните небольшую пружину вверх до размыкания контактов.
5. Теперь реле настроено на pon = 1,5 атм и poff = 2.9 атм. Необходимо закрыть крышкой и включить станцию ​​в электросеть.

Настройка реле давления

Типичные ошибки

Регулировка реле не всегда проходит гладко. Вот какие ситуации бывают чаще всего:

Пружина тяговая малая

В результате давление отключения превысило максимальный напор насоса.

В этом случае помпа просто не выключится.

Что необходимо сделать:

• подавать питание на насос и запускать его;
• как только давление на манометре перестанет расти, станцию ​​необходимо выключить;
• открыв любой из кранов, слейте небольшое количество воды;
• убедившись, что оборудование полностью отключено от сети, снимите крышку с реле и ослабьте маленькую пружину до размыкания контактов с характерным щелчком;

Теперь можно поставить крышку на место и включить насос.

Давление POFF больше 80% от максимально допустимого реле для данной модели.

Реле большинства насосных станций рассчитано на давление 5 — 5,5 атм. Этот параметр указан в паспорте товара или на упаковке.

Следовательно, давление POFF для такого устройства не должно превышать 4 — 4,4 атм.

Если для комфортного водоснабжения этого недостаточно, придется установить реле с большим предельным давлением.

PON Давление установлено настолько высоко (натягивается большая пружина), что насос не может его преодолеть и «выйти» на рабочий диапазон

При этом снова станция не выключится.

Что необходимо сделать: Перед тем, как приступить к регулировке, изучите паспорт насоса и найдите максимальное значение напора-развитого. Обычно указывается в метрах водяного столба (M.V.St.). Чтобы превратить его в атмосферу, значение следует разделить на 10,34. При любых условиях величина PON и POFF должна быть меньше максимального давления, на которое способен насос.

Характеристики реле некоторых производителей

Некоторые модели реле могут иметь дополнительные элементы, которые часто ставят в тупик маленьких серьезных владельцев насосных станций.

Наиболее типичными являются:

1. Рычаг механизма защиты от высыхания: чаще всего встречается в дорогих импортных моделях, которые поставляются в полной комплектации.
2. Дополнительная пружина, предотвращающая самопроизвольное закручивание гаек на регулировочных пружинах: такое устройство можно наблюдать в реле РДМ-5, установленном на насосных станциях российской компании Djilex Jumbo.

Наличие этих элементов не должно вас смущать, выполняйте настройку в соответствии с приведенными инструкциями.

Также отметим особенности, характерные для станций MARINA и Pedrollo (Италия). Первое предельное давление для реле составляет всего 3,2 атм, и пружины в нем необходимо подтягивать каждые полгода. Для второго есть рекомендация производителя по давлению воздуха в гидроаккумуляторе: оно должно быть на 0,2 атм меньше давления PON, что при стандартных настройках составляет 1,4 атм.

Реле давления — это оборудование, которое используется для поддержания заданных показателей давления на насосном оборудовании и в магистрали, к которой оно подключено.Что такое реле давления для помпы, как выбрать, установить? Вы можете узнать ответы на эти вопросы из этой статьи.

В конструкции предусмотрено наличие датчиков и контроллеров, выполняющих роль чувствительных элементов. Они измеряют показания контролируемого параметра, после чего преобразуются в удобный вид для обработки и передаются на реле. Реле на основе этой информации выполняет запрограммированные операции и восстанавливает стандартную работу системы.

Назначение

Реле давления воды для помпы (схема подключения представлена ​​ниже) служит для автоматизации процедуры сохранения заданных параметров. Что делает это устройство востребованным во всех системах, которые предусматривают управление процессами, связанными с регулированием, в закрытых системах индикаторов.

Классификация

На сегодняшний день реле давления классифицируется по следующим показателям:

• Предельные уровни измерения и контроля.
• Наличие дополнительных контактов.
• Способ установки.
• Степень защиты.
• Тип и входной уровень.
• Тип питания (внешний или автономный).

Особенности конструкции

Реле давления воды для насоса (схема подключения приведена ниже) — электронно-механическое оборудование, производящее отключение и запуск насосного агрегата при определенных значениях давления в водопроводной сети.

Устройства разных производителей конструктивно схожи, отличия заключаются лишь в незначительных деталях.Отключение и питание насосного агрегата осуществляется размыканием и замыканием контактной группы — основного элемента реле. Также в комплектацию входят две пружины и поршень с мембраной.

После подключения к специальному адаптеру станция начинает воздействовать на мембрану, которая, в свою очередь, воздействует на поршень, подключенный к контактной группе.

На контактную группу с противоположной стороны действует большая пружина, сжатие которой регулируется с помощью соответствующей гайки.Если из-за забора воды в водопроводе давление падает, пружина преодолевает со стороны выступ поршня, и контактная группа замыкается, осуществляя подачу питания на насос.

При увеличении давления в трубопроводе поршень будет производить постепенное перемещение платформы с контактами, преодолевая противодействие пружин. Однако контакты размыкаются не сразу, это происходит только в результате перемещения на определенное расстояние, зависящее от степени сжатия маленькой пружины.Подобно большой пружине, он посажен на стержень с гайкой. В результате размыкания контактов насосный агрегат отключается.

Принцип работы станции

Система водоснабжения автоматически осуществляет подачу воды на кран под определенным давлением. В конструкцию станции входят: гидроаккумулятор, насос и насос. Схема подключения подразумевает нагнетание жидкости, которая движется по трубопроводу и попадает в гидроакумулятор, который является своеобразным резервуаром для накопления жидкости.

Внутри гидроаккумулятора расположена мембрана, которая при течении жидкости сжимает воздух и увеличивается в размерах. После этого при открытии крана из него начинает вытекать вода с определенным давлением, при закрытии движение воды прекращается.

В этот момент давление становится меньше установленного параметра, реле автоматически приводит в действие насос, и вода снова начинает поступать в резервуар. Он поступает до тех пор, пока не сработает ограничитель наполнения и насос не остановится с помощью реле.

Реле давления воды для насоса: схема подключения, принцип работы

Реле представляет собой блок с пружинами, которые отвечают за размеры максимального и минимального значений давления жидкости. Пружинный тюнинг осуществляется с помощью специальных гаек.

Вода подается на мембрану, и когда она падает до минимального значения, пружина ослабляется. Когда максимальное давление мембраны преодолевает сопротивление пружины. Такое поведение мембраны вызывает либо включение, либо отключение воды.То есть в результате удара мембраны о пружину под крышкой корпуса контакты замыкаются или размываются.

Как только уровень жидкости достигает минимального значения, электрическая цепь замыкается, напряжение на насос, который начинает работать.

Насосное оборудование перекачивается до максимального уровня воды, после чего электрическая цепь замыкается, подача напряжения прекращается и установка прекращает работу.

Подключение

Рассмотрим, как подключить реле давления (см.См. ниже). Блоки данных для подключения воды предусматривает нестандартный ввод. Реле бытового типа, как правило, четырехканального входа, профессиональные устройства могут поставляться с входом большего размера. По этой причине в первую очередь желательно позаботиться об адаптере.

До определенного времени при изготовлении насосного оборудования использовалась стандартная деталь, именуемая «Елка». Этот переходник представляет собой латунный отрезок трубопровода размером 100-120 мм и диаметром 25 мм.Один конец своим концом соединяется с входным патрубком насоса. Выходы на адаптере — это краны для подключения водопровода, реле давления и другого оборудования.

Сейчас все выглядит несколько сложнее. В современных насосных агрегатах реле вкручивается непосредственно в оборудование или в местах, на первый взгляд наименее подходящих для этого.

В первую очередь насос подключается к источнику воды, после — к электросети. Наладка и настройка — это уже заключительный, третий этап работы.

Требуется регулировка

Регулировка реле давления для насоса (как его настроить, будет рассмотрено ниже) может потребоваться по следующим причинам:

• Если заводские настройки не устраивают по какой-либо причине.
• Если сборка производится на месте ее установки.

Регулировка своими руками

Если по каким-либо причинам вам не подошли заводские настройки, подключение и регулировка реле давления воды производится самостоятельно.Для этого потребуется отвертка или гаечный ключ. Также понадобится ключ для закручивания (откручивания) гаек регуляторов. Не забывайте, что когда в состав станции входят комплектующие, товар лишается гарантии. Если результатом неисправности послужила неверная схема погружного насоса, подключение в целом было неправильным, все это не является уважительной причиной для производителя.

Пусковая установка должна начинаться с реле напряжения. После этого крышка, закрывающая реле, снимается, и производится регулировка по желанию, например, для увеличения давления, измерения или уменьшения диапазона срабатывания.

Снижение или повышение давления

Исходя из вышеизложенного, для уменьшения или увеличения давления без изменения диапазона, в котором срабатывает реле, необходимо только открутить или открутить гайку на большом регуляторе.

Изменение диапазона срабатывания

Если вас устраивает, например, нижний порог срабатывания, и необходимо только увеличить или уменьшить верхний порог, то используется регулятор меньшего размера.

В процессе затягивания гайки этого регулятора верхний порог будет увеличиваться, не изменяя нижний.При ослаблении процесс будет происходить с точностью до противоположной, то есть разница между ними будет увеличиваться или уменьшаться.

После регулировки напряжение включается, манометр показывает момент выключения насоса (верхнее давление).

Бывает, что значение момента включения и диапазон срабатывания не подходят, то в этом случае регулировку нужно производить большим регулятором, а потом меньшим, отслеживая процесс по манометру.

Реле давления для водяного насоса: подключение, цена, отзывы

По отзывам потребителей большей популярностью пользуется реле Danfoss Danfoss, диапазон его давления составляет 0,2-8 бар. Стоимость такого оборудования около 3000 рублей. Аппарат от немецкого производителя Grundfos с аналогичными характеристиками стоит уже 4500 рублей. Итальянское оборудование ITALTECNICA со стандартными настройками обойдется примерно в 500 рублей.

Отечественные устройства фирмы «Джилекс» практически идентичны итальянским, но их стоимость около 300 рублей.Таким образом, продукция отечественного производства оказывается существенно дешевле, а по своим характеристикам практически не уступает западным образцам.

Теперь вы знаете, как выглядит схема подключения реле давления, как правильно его подключить, больше не вызовет у вас особых вопросов.

Система управления водонасосной станцией включает в себя несколько элементов, среди которых важное место занимает реле. Он отвечает за автоматическое включение, а также отключение насоса по заданным параметрам.Потребитель покупает оборудование с заданными заводскими настройками.

В процессе его эксплуатации может возникнуть необходимость в регулировке реле давления насосной станции — это можно выполнить самостоятельно. Наша статья посвящена нашей статье.

Как выглядит

Перед настройкой реле своими силами изучить его устройство. Реле давления воды для насосной станции имеет компактную конструкцию, которая состоит из металлического основания и крышки из пластика.Сверху на базовой площадке размещена контактная группа, состоящая из клеммной колодки, а также двух регуляторов. Регулятор давления для насосной станции — это пружина, которую прижимает гайка.

Силу нажатия гайки пружины можно регулировать в системе, в которой насос включается или выключается. Крышка крепится к винту, на котором расположена большая пружина. Дно основания — это поршень и мембрана. Реле давления для разных моделей оборудования могут отличаться между собой формой, размерами или расположением элементов, но имеют описанную нами конструкцию.

Как происходит регулировка реле

Как работает реле давления для насосного агрегата:

1. Вода, которая качает качает, давит на мембрану, поршень, и в ее основе лежит реле насосной станции.
2. Через контакты проходит напряжение 220 Вт. От местоположения платформы зависит размыкание или блокирование контактов, и это будет включать или выключать работу насоса.
3. Пружинные регуляторы уравновешивают действие поршня.

1. По мере того, как потребитель использует воду, ее количество в системе уменьшается, а давление воды в гидравлической системе падает.В результате пружина может попасть в поршень. Движение платформы, выполняемое при этом, провоцирует замыкание контактов, что приводит к запуску насосного агрегата.
2. Насос качает воду для заполнения системы. Увеличение объема воды приводит к тому, что воздух, находящийся в гидравлической панели, воздействует на поршень, который преодолевает противодействие и медленно выводит платформу.
3. Значение смещения зависит от сжатия меньшей пружины.Как только платформа достигнет заданного уровня, контакты разомкнутся, и насос выключится.

Теперь можно сделать вывод, как настроить насосную станцию. Высокое усилие сжатия пружины можно отрегулировать с помощью более низкого значения давления в насосной станции, при котором насос будет включаться. Соответственно, верхнее давление в системе регулируется небольшим сжатием пружин. Разница между значениями выключения и включения зависит от маленького пружинного регулятора.

Видео: Причины выхода из строя

Гидроаккумулятор (гидроаккумулятор)

Правильно настроить насосную станцию ​​можно, только настроив гидробаком. От заданных параметров зависит, как долго насосная станция прослужит вам, а также какой будет напор воды. Гидробаком, который также называют гидроаккумулятором (га), представляет собой герметичную емкость, состоящую из частей. Одна часть (резиновая груша) предназначена для перетока жидкости от рабочего насоса. Другая часть — вокруг груши.Есть нагнетаемый воздух.

Под действием воздуха груша с водой сжимается и, тем самым, обеспечивается давление воды в водопроводных трубах дома. Именно благодаря такому устройству сильно когда потребитель открывает кран, то вода под давлением течет без работы. Поэтому очень важно грамотно настроить насосную станцию.

Правильная регулировка давления воздуха в ГА помогает продлить срок службы водяного агрегата. Слишком большое значение способствует частому запуску помпы.Такой режим работы приводит к быстрому износу оборудования. Непосредственная важность негативно сказывается на работе груши. Он слишком давит.

Видео: Какое давление прокалывается в гидроаккумуляторе

Как настроить гидросистему

Отрегулировать тепло насосной станции можно своими руками. Предлагаем инструкцию:

1. Откройте нижний кран и дождитесь, когда будет найдена вся вода.
2. Проверьте давление в га.Для этого подойдет автомобильный манометр (желательно, чтобы он предварительно прошел проверку). На Ха ставится обычная автомобильная шпуля, закрываемая колпачком.

Специалисты считают, что для гидрокубка объемом 20-25 литров оптимальное значение составляет 1,4-1,7 бар, а 50-100 л -1,7-1,9 бар.

Как отрегулировать давление? Если значение менее оптимальное, то подвернешься, а больше — лопнешь. Такую манипуляцию желательно проводить каждый месяц.Иногда возникает утечка воздуха. Очень важно, чтобы груша долго не находилась в пустом состоянии. Он придет в непригодное состояние.

Процедура

Как настроить реле давления насосной станции? После того, как вы настроили гектары, вы можете настроить реле давления для водного агрегата.

Регулировка реле давления насосной станции начинается с измерения текущей производительности ее работы. Этот этап выполняется по такому алгоритму:

1. Открытие нижнего крана для выхода воды из системы.
2. Зафиксируйте верхнее значение. Необходимо включить насос, чтобы он закачал воду в систему. Когда он включится, то напишите показание манометра.
3. Мы вмешиваемся. Откройте вытянутую систему, чтобы выпустить немного воды и спровоцировать включение помпы. Запишите значение манометра при запуске устройства.
4. Рассчитайте текущую разницу показаний манометра.

Помимо фиксации значений визуально оцените напор воды.Полностью откройте самый удаленный от насоса кран. Если вы хотите увеличить напор воды, то нужно крепче удерживать большой пружинный регулятор. Ослабление ореха приводит к обратному эффекту. Обязательно сначала отключите технику от электросети.

Регулировка реле давления насосной станции своими руками

Как отрегулировать реле давления? Оптимальным значением разницы показаний считается 1,4 бара. Если у вас значение ниже, насос запускается чаще.Это обеспечивает очень равномерную подачу воды. Но такой режим приводит к слишком быстрому износу оборудования.

Когда значение разницы превышает рекомендуемое, насос работает в щадящем режиме — он запускается реже, чем предусмотрено производителем. Потребитель будет наблюдать вполне ощутимые перепады давления воды. Насосная станция обязательна. Как настроить напор насосной станции на нужное значение этого параметра?

Сила нажатия небольшой пружины регулятора.Прокручиваем гайку очень осторожно. Маленькая пружина более чувствительна, чем большая. Чтобы увеличить значение разницы, пружину следует сжать сильнее. Соответственно, затухание пружинного регулятора приводит к обратному эффекту.

После того, как вы самостоятельно произведете регулировку давления, по предложенному вами алгоритму обязательно проверьте новые показатели. Выполните еще раз в той же последовательности все шаги, описанные выше. Если настройка реле давления насосной станции вас не устроила, то повторяйте все до тех пор, пока не будете удовлетворены результатом.Желаем успехов!

Видео: заказ на регулировку реле давления

Отправьте материал вам на E-mail

Соответствующая инженерная система будет безупречно выполнять свои функции, если регулировка воды для насоса произведена правильно. Эту процедуру можно проводить самостоятельно, не обращаясь к помощи специалистов. Это повысит точность работы оборудования и предупредит о преждевременном выходе из строя отдельных его компонентов.

Стрелка реле указана в индивидуальных системах водоснабжения

Автоматическое запоминание алгоритма определенных действий будет полезно только в стандартных ситуациях.На практике возникают разные неисправности, поэтому требуются глубокие знания. Также они будут полезны для покупки нового реле давления для помпы без досадных ошибок и лишних трат.

Какая точная настройка реле давления насосной станции

• При низком давлении вода из кранов течет слишком медленно. Некоторые посудомоечные машины так и не включаются, либо работают сбои.
• Чрезмерно высокое давление создает избыточную нагрузку на все элементы водопровода.Увеличивается вероятность возникновения аварийных ситуаций.
• Неточная регулировка реле давления воды для помпы делает очень часто. Это преждевременно изнашивает механические узлы устройства.

Функционирует следующим образом:

• Колодцы «на песке», колодцы и другие типовые источники сами по себе не создают давления в системе водоснабжения. Для решения такой задачи на первом этапе используется насос (10).
• При включении подает жидкость в специальный бак (15).Имеет гибкую перегородку. Этот контейнер является одновременно и приводом, и демпфером.
• При достижении максимального давления (3,3 атм.) Контактные группы реле (1) блокируются, электродвигатель насоса отключается.
• С этого момента давление в системе поддерживается только за счет баллона.
• В процессе работы и у других потребителей давление падает. При снижении до 2, 2 атм. Контакты реле Замкните электрическую цепь 220VI включит насос.

Эти циклы повторяются автоматически, без вмешательства пользователя.

Примечание! Уровни давления рабочие, но приблизительные. Чтобы точно настроить реле давления воды для помпы, нужно использовать соответствующие данные на конкретной станции.

Параметры товаров разных производителей

В следующей таблице приведены данные специализированных регулировочных реле для водных станций.

Таблица 1. Данные специализированных реле настройки для гидростанций.

Принципы работы вышеуказанных продуктов одинаковы.Механизм на рисунке обеспечивает относительно низкую информативность. Точнее и проще выставить давление с помощью специализированного прибора — манометра.

Цена электронных реле давления воды для помпы выше. Эти устройства стоит рассматривать отдельно, так как они существенно отличаются от моделей, представленных в этой статье. В их оснащение входят: микротурбины для измерения расхода жидкости, специальные датчики давления и блоки передачи данных на внешние устройства отображения.

Метод регулировки давления воды для насоса

Этот алгоритм используется в «идеальной» ситуации, когда система водоснабжения исправна.

Следующие шаги помогут настроить новый регулятор:

• Выключите насос от напряжения 220 В и полностью спустите воду.
• Подача питания на двигатель и контроль манометра на предмет повышения давления и фиксации уровня автоматического отключения.Переключите клапан так, чтобы давление падало медленно. Запишите показания прибора, в котором необходимо заблокировать контакты реле.

Маленькая пружина Установка неопределенного давления для отключения и разницы между включением и выключением насоса

Диагностика, устранение неисправностей после настройки и обновлений

Если вышеприведенная схема не сработает, ослабим обе гайки с предварительным повышением давления, например, до 3.3 атм. Медленно опустите жидкость до необходимого уровня (2, 3 атм.). Клапан закрывается. Гайка на большой пружине зажимается до тех пор, пока реле не выключится. После — повторить действия из предыдущего раздела.

Стандартные регуляторы (например, ITALTECNICA PM / 5) могут быть улучшены:

• Третья пружина, созданная в форме штифта, изогнута таким образом, что фиксация в пластиковых ограничителях стала более надежной.
• Нулевой провод подключается к электродвигателю напрямую.Фазовый провод разделен на две группы, что снижает износ в процессе прожигания контактов.

Общие выводы

Используя данную инструкцию, самонастройка реле давления воды для насосной станции затруднений не вызовет. При выборе нового изделия для замены следует обращать внимание на следующие параметры:

• соответствие резьбовым соединениям;

Артикул

Работа насосного оборудования в системе автономного водоснабжения регулируется специальной автоматикой.Одним из основных звеньев, контролирующих параметры сети, является реле давления. Это устройство имеет заводские настройки, определяющие минимальный и максимальный предел включения насоса. При необходимости изменить показатели выполненного реле давления насосной станции. Такая операция не требует привлечения специалистов, зная правила настройки, ее можно провести самостоятельно.

Водопроводная сеть с реле

Как работает реле давления

Независимо от производителя реле давления воды в водопроводе, это компактный блок с двумя пружинами и электрическими контактами.Гидравлическая часть устройства представляет собой мембрану с поршнем и двумя пружинами разного размера. Электрическая часть — это контактная группа, которая ломается / замыкает насос на включение / выключение. Все конструктивные детали, включая клеммную колодку, крепятся к металлическому основанию. Устройство имеет несколько групп клемм:

• для подключения напряжения 220В;
• для заземления;
• клемм на помпе.

От задней части гайки до штабелера.Сверху устройство прикрыто пластиковой крышкой, крепящейся к винту пружины большего размера. Продукция различных заводов может оснащаться дополнительными элементами, обладать характерной формой и расположением узлов, но все они имеют схожую конструкцию. Датчик может быть механическим и электронным. Механические устройства более популярны из-за невысокой стоимости.

Конструкция реле

Внимание. Для снятия с устройства потребуется отвертка или гаечный ключ.

Принцип действия реле

Устройство реле давления насосной станции не требует вмешательства человека в процесс включения и отключения насоса.Принцип его работы основан на изменении степени воздействия на поршень, отвечающий за замыкание контактов. Большая пружина, установленная на штоке с регулировочной гайкой, должна противодействовать движению мембраны и поршня. Когда давление в системе снижается из-за анализа воды, контактная площадка опускается и замыкает контакты. Насос включается и начинает качать жидкость.

Механический регулятор давления

Поток воды в гидроаккумуляторе приводит к увеличению давления воздуха на мембрану устройства.Поршень, преодолевая действие пружин, начинает сдвигать контактную площадку. Этот процесс вызывает размыкание электрических контактов. Отключение тока происходит не сразу, а когда от платформы отводится расстояние, определяемое настройкой маленькой пружины. Этот регулятор отвечает за перепад давления. После полного размывания контактов агрегат перестает работать по перекачке воды.

Информация. Для регулировки нижнего уровня давления (включения) используется большая пружина, для выставления верхнего предела (отключения) — маленькая пружина.

Подготовка насосной станции

При организации индивидуального водоснабжения устанавливается спецтехника — насосная. Состоит из двух частей:

• насос погружной (поверхностный);
• гидроаккумулятор.

Герметичный резервуар с внутренней резиновой мембраной используется для хранения запаса воды и поддержания стабильного давления в системе. Прежде чем приступить к настройке реле давления насосной станции своими руками, следует подготовить резервуар.Бак состоит из резиновой груши, в которую впрыскивается вода, и камеры, заполненной воздухом. Величина давления воздуха влияет на работу всей системы водоснабжения, поэтому насосная станция обязательна.

Подготовка мембранного бака начинается с полного слива воды из трубопровода и самого бака. При этом используется система нижнего клапана. В пустой резервуар нагнетается воздух, его давление должно быть меньше нижнего предела на 10%. Минимальное значение давления определяется в зависимости от размера гидроаккумулятора:

• 20-30 л — 1.4-1,7 бар;
• 50-100 л — 1,8-1,9 бар.

После определения давления в накопительном баке система сразу заполняется водой, сушить резиновую грушу невозможно.

Насосная станция с гидроаккумулятором и датчиком

Внимание. Самостоятельная опрессовка в баке необходима при оснащении техники из отдельных частей. Современные модели насосных станций, изготовленные в заводских условиях, имеют готовые настройки, указанные в документации.

Чтобы мембрана бака служила долго, рекомендуется в приводе установить давление 0,1-0,2 атм. ниже минимального уровня в системе.

Где установить механический контроллер?

Выбирая место подключения реле давления к погружному насосу, следует избегать возможных завихрений и перепадов давления. Оптимальный вариант — установка возле гидроаккумулятора. Следует учитывать условия эксплуатации прибора, производитель указывает допустимые параметры температуры и влажности.Когда датчик водонепроницаем, вы можете установить его вместе с приводом в кессоне. Чтобы контроллер заработал, его необходимо подключить к электросети и водопроводу.

Рекомендуется выбрать для реле отдельную электрическую линию, но это условие не является обязательным. Со стороны экрана проложен кабель сечением 2,5 мм2. В целях безопасности рекомендуется установка автомата защиты, параметры которого соответствуют характеристикам насоса.Обязательно заземлите устройство.

Клеммник имеет три группы контактов: заземление, фаза и ноль от экрана, провод от насоса.

Подключение выполнено стандартно — провод зачищен, вставлен в разъем и закреплен болтом

Внимание. Подключение к электрической сети производится согласно указанным на контактной группе надписям.

Погружной насос с реле давления можно подсоединить тройником или пятым штуцером.Подключение осуществляется через гайку на тыльной стороне устройства. В первом случае устройство устанавливается прямо на трассе. Желательно второй вариант при сборке узла из пяти частей:

1. Погружной или поверхностный насос.
2. Манометр.
3. Гидроаккумулятор.
4. Манометр.
5. Трубопровод.

Схема установки реле

Совет. Все резьбовые соединения узла нуждаются в герметизации, для этого используется герметик или фум-лента.

Обязательными элементами водопроводной сети являются фильтры. Эти устройства необходимы для очистки жидкости от примесей, ухудшающих работу оборудования, в том числе реле давления. После подключения датчика к водопроводу и электросети остается только настроить насосную станцию ​​своими руками.

Фильтр может быть установлен на гидроаккумулятор и автоматику. Он задержит все основные частицы, которые могут повредить системы реле, мембраны и резиновые прокладки.Но в этом случае необходимо проводить чистку регулярно — сильные загрязнения ухудшают ее пропускную способность. Это увеличивает нагрузку на насос, что может привести к его преждевременному выходу из строя. При установке фильтра после станции он будет работать в штатном режиме без увеличения нагрузки. По ослаблению давления потребитель поймет, что фильтрующий элемент требует очистки.

Настройка реле

Изготовитель обеспечивает настройку насосных станций на средние показатели:

• нижний уровень — 1.5-1,8 бар;
• верхний уровень — 2,4-3 бар.

Нижний порог давления

Если такие значения потребитель не устраивает, то зная, как отрегулировать давление в насосной станции, их можно изменить. Разобравшись с установкой правильного давления в накопительном баке, приступаем к регулировке настроек датчика:

1. Насос и реле отключаются от напряжения. Вся жидкость спускается из системы. Манометр в этот момент на нулевой отметке.
2. Пластиковая крышка датчика снимается с помощью отвертки.
3. Включить насос и записать показания манометра на момент отключения оборудования. Этот показатель — верхнее давление системы.
4. Далее на агрегате расположен кран. Вода постепенно сливается, снова включается насос. В этот момент на манометре определяется более низкое давление. Разница давлений, на которую в настоящее время настроено оборудование, рассчитывается математическим методом — с использованием полученных результатов.

Внимание. Для получения правильной настройки необходим надежный манометр, показаниям которого можно доверять.

Имея возможность оценить давление с крана, выберите необходимую настройку. Регулировка увеличения давления насосной станции производится закручиванием гайки на большой пружине. Если давление нужно уменьшить — гайка ослабляется. Не забывайте, что наладочные работы проводятся после отключения питания.

Внимание. Настройка выполняется аккуратно, реле — чувствительное устройство. Один оборот гайки изменяет давление на 0,6-0,8 атмосферы.

Верхний порог давления

Для настройки оптимальной частоты включения насоса необходимо отрегулировать перепад давления. По этому параметру соответствует небольшая пружина. Оптимальное значение разницы верхнего и нижнего порога давления составляет 1,4 атм. Если нужно увеличить верхний предел выключения агрегата, гайку на маленькой пружине закручивают по часовой стрелке.При уменьшении — в обратную сторону.

Схема настройки

Какое действие имеет такая регулировка? Показатель ниже среднего (1,4 атм) обеспечит равномерную подачу воды, но агрегат будет часто включать и быстро ломается. Превышение оптимального значения способствует щадящему режиму использования помпы, но подача воды пострадает из-за заметных скачков давления. Регулировка напора насосной станции напор осуществляется плавно и аккуратно.Результат удара требует проверки. Схема действий, выполняемых при настройке нижнего уровня давления, повторяется:

1. Все устройства отключены от электрической сети.
2. Из системы сливается вода.
3. Насосное оборудование включается и оценивается результат настройки. При неудовлетворительных показателях процедуру повторяют.

При настройке перепада давления необходимо учитывать ограничения:

• Параметры реле.Нельзя устанавливать верхний порог давления равным 80% от максимального показателя прибора. Давление по давлению, на которое рассчитан контроллер, присутствует в документах. Бытовые модели обычно выдерживают до 5 атм. Если в системе необходимо поднять давление выше этого уровня, стоит купить реле более мощное.
• Характеристики насоса. Перед тем, как выбрать регулировку, необходимо обратиться к характеристикам оборудования. Агрегат необходимо выключать при давлении, равном 0.2 атм. Ниже его верхнего предела. В этом случае он будет работать без перегрузки.

Особенности настройки «с нуля»

Если обе пружины реле ослаблены, наладка автоматики насосной станции выполняется по следующему алгоритму:

1. Агрегат включается для закачки воды в систему. Уровень давления контролируется путем наблюдения за потоком с дистанционного крана. Если давление приемлемо, записывается дата проверки манометра и насос выключается.
2. Отделив датчик от сети, откройте крышку и поворачивайте большую пружинную гайку до замыкания контактов.
3. Коробка закрывается и включаю устройство в сеть. Насос включает и оставляет работать, пока давление на манометре не достигает отметки с предыдущим значением плюс 1,4 атм.
4. Устройство и реле отключаются от источника питания, затем навинчивают гайку на меньшую пружину до размыкания контактов. На этом настройка нижнего и верхнего порога закончена.

Реле давления с манометром

Использовать датчик без гидроаккумулятора

Для некоторых моделей оборудования используется схема подключения скважинного насоса с реле давления без накопительного бака. Специальный автоматический контроллер запускает и останавливает агрегат при достижении граничных показателей. Электронный блок имеет функцию защиты от «сухого хода» и обеспечивает безопасную работу системы.

Внимание.Минус такой схемы — отсутствие минимальной подачи воды, которую обеспечивает мембранный бак.

Электронное реле давления для поверхностного и погружного насоса

Регулировка реле давления насосной станции. Как отрегулировать реле давления воды насосной станции. Устройство реле давления насосной станции

Современные дома снабжаются водой через сложную насосную систему. Давление в нем может достигать колоссальных значений, а при слишком высоком давлении система может деформироваться.

Для предотвращения таких случаев есть специальное устройство — реле давления насосной станции.

1 Назначение

Реле давления — это специальное устройство, которое контролирует ряд параметров в системе. Он срабатывает при достижении верхнего уровня напора, после чего насос отключается. Основной рабочий механизм — подвижная пружинная группа.

Также прибор помогает регулировать уровень давления, понижать или повышать его. Более продвинутые и дорогие модели имеют дополнительные функции, такие как: разного рода спуск, разъемы для подключения дополнительного насоса, различные индикаторы, собственный манометр, контроль температуры.

1.1 Как это работает

На пружинную группу, главную часть, действует сила. Если давление слишком велико, пружина вытаскивается и касается электрического контакта.

Этот контакт подключен к датчику, который при срабатывании подает сигнал на остановку насоса. Натяжение пружины регулируется специальными гайками, которые помогают установить верхний и нижний пределы сжатия.

2 Сфера применения

Сейчас таких устройств несколько типов:

• реле давления воды для насосной системы;
• реле давления воздуха для компрессора;
• реле зарядного напряжения для устройств.

По принципу работы первые два устройства абсолютно идентичны.

Первое устройство также называется проточным устройством. Первый тип контролирует сжатие воды в насосной системе, тем самым защищая ее от избыточного давления. В таких системах он связан с гидроаккумулятором. Гидроаккумулятор — это специальная емкость, куда насос перекачивает воду, которая затем под давлением попадает в водную систему. Для более правильной и точной работы важно установить устройство рядом с аккумулятором.Без этой составляющей невозможна автономная работа насосной станции.

Реле воздушного насоса действует аналогичным образом, но оно подключено к компрессору. Воздушные насосы мощные, и если их не контролировать, система может взорваться изнутри. В такой системе он устанавливается ближе к насосу для лучшей производительности.

3 Установка в водопроводную систему

Неправильно установленная машина не включает и не выключает насос. Устанавливается перед гидроаккумулятором.Это увеличивает точность его работы. Для начала устройство подключается к насосной системе, после чего приводится в действие. Подключать нужно плотно, чтобы настройка была точнее.

4 Инструкции по установке

Вам необходимо сделать следующее:

5 Регулировка расхода воды

Поскольку водные системы популярны в повседневной жизни, важно знать, как настроить реле давления воды. Это поможет эффективно использовать ресурсы насосной системы, а также надолго сохранить ее в рабочем состоянии.Ниже описано, как отрегулировать реле давления воды своими руками.

Устройство имеет 2 основных ограничения: одно для верхнего и одно для нижнего давления. Нижний — индикатор, при котором включается помпа. Верхний — при котором выключается. Эти два индикатора регулируются с помощью специальных гаек на корпусе устройства. Гайка большего размера отвечает за верх, меньшая за низ.

При покупке у него стандартные настройки, где верхний предел составляет около 2,5 атмосфер, а нижний — 1.5 атмосфер. Однако эти значения можно изменить, подстроив под индивидуальные характеристики насосной станции своими руками, ведь заводской переключатель не всегда подходит для нужд потребителя.

Регулируя устройство, необходимо создать давление воздуха в аккумуляторе насосной системы. Для этого можно использовать автомобильный насос. После того, как необходимые параметры созданы, можно приступать к настройке реле протока воды своими руками.

При настройке реле уровня воды своими руками нужно помнить следующие моменты:

• для увеличения давления гайки нужно вращать по часовой стрелке, для уменьшения — против;
• аккумулятор может взорваться при слишком высоком давлении. Не превышайте верхний предел давления. Это значение можно найти на упаковке аккумулятора;
• шланги и краны также имеют собственные пределы давления;
• настройки должны основываться на возможностях помпы.Насос может просто не справляться со своей задачей;
• Если зазор между высокой и низкой степенью сжатия большой, то в гидроаккумуляторе будет много воды, и насос будет немного включаться. Однако этот вариант создаст перепады напора воды;
• в противоположной ситуации, когда разница между высокой и низкой степенью сжатия мала, напор будет постоянным. Однако насос будет работать постоянно.

При правильной настройке устройство обеспечит всю систему постоянным и бесперебойным напором воды, сэкономит электроэнергию насоса.Правильная настройка обеспечивает долгий срок службы устройства.

5.1 Как настроить реле давления? (видео)

6 Неисправности

В процессе эксплуатации наиболее частые проблемы можно исправить вручную. Это проблемы из разряда: «насос не включается и не выключается», «не работает», «не выключается, не выключается» и т. Д. Ниже приводится описание этих проблем и способы их решения. Если устройство настроено неправильно, оно может не работать.

6.1 Проблема: при достижении верхней отметки не выключается помпа

Причин, по которым прибор не выключает помпу, может быть много. Основные из них:

1. Неправильная настройка верхнего регулятора давления.
2. Неисправность верхней регулировочной пружины.
3. Нестабильное напряжение в сети.
4. Сброс давления в гидроаккумуляторе.
5. Поломка электронной системы.

В первых двух случаях есть возможность устранить неисправность своими руками; в последнем нужно передать устройство в руки специалисту или произвести замену.

Если верхний регулятор давления настроен неправильно, при слишком высоком давлении насос будет работать постоянно. Чтобы исправить эту проблему, вам необходимо перенастроить машину.

Пружина может сломаться, и высокое давление не растянет ее, и поэтому контакты не будут замыкаться. Также может сломаться механизм, соединяющий гайку и пружину. К счастью, пружина имеет простую конструкцию, в отличие от электронной начинки устройства, и заменить ее не составит труда.Комплектующие можно приобрести в хозяйственных магазинах.

Поскольку это электронное устройство, на него влияют колебания напряжения. Они могут вызвать произвольное включение и выключение насосной системы. При подозрении на поломку проверьте стабильность напряжения.

Сброс давления в гидроаккумуляторе приводит к потере давления в системе. Аппарат не выключает насос и продолжает качать воду. Чтобы не допустить такой ситуации, внимательно следите за герметичностью насосной системы.

Заливка реле — довольно сложное устройство, предназначенное для отключения помпы.При выходе из строя самостоятельный ремонт невозможен. В этом случае мастер должен настроить реле. Замена тоже хороший вариант, реле стоит не очень дорого. Если вы решили заменить установленное реле, обратите внимание на реле давления RDM 5, стоимость которого не превышает 1000 рублей. Более дешевый вариант — реле давления PM 5.

6.2 Проблема: реле выключает насос, даже если давление не достигло максимального уровня

Причины и решения этой проблемы такие же, как и предыдущая.

6.3 Проблема: что-то постоянно щелкает в реле протока воды

Причины этой неисправности всего две: недостаточное давление воздуха в гидробаке или порвана мембрана.

Если в гидроаккумуляторе нет давления, нужно повторно закачать туда воздух, затем настроить реле, как описано выше.

Мембрана устанавливается перед отверстием, куда поступает вода из системы. Когда он прорывается, давление воды заставляет его биться о стенки трубы, тем самым издавая щелкающий звук.Его легко заменить, разобрав устройство. После замены нужно настроить реле насосной станции своими руками. Как отрегулировать реле давления описано выше.

• внимательно следить за герметичностью водяной системы;
• грамотная настройка обеспечит постоянный напор воды и экономию энергии;
• нужно проверять компрессию в гидроаккумуляторе не реже одного раза в полгода;
• используйте точный манометр для установки давления;
• аккумулятор не перекачивать.Максимальное давление для него написано в инструкции;
• следите за изоляцией электрических контактов, так как они находятся рядом с водой;
• Если вы не уверены, что можете настроить реле давления самостоятельно, воспользуйтесь услугами профессионала. Это сэкономит вам время и деньги.

8 Реле своими руками

Если есть необходимость сделать реле протока воды своими руками, то есть смысл использовать для этой цели реле протока от газовой колонки. Шток должен нажимать микровыключатель, который включает насос.Но чтобы система работала долго и соответствовала требованиям безопасности, все же лучше приобрести устройство в специализированном магазине.

Реле водяного насоса — это устройство, контролирующее уровень давления и обеспечивающее автономную работу в системе водоснабжения. Именно поэтому при его правильной эксплуатации срок службы значительно увеличивается.

Установка реле давления насосной станции своими руками — важная процедура. Правильная настройка обеспечивает стабильный напор воды и экономит электроэнергию, которая расходуется на питание насоса.

При неисправном контакте прибор следует заменить. Большинство распространенных неисправностей можно исправить вручную, не обращаясь к специалисту. Ремонт реле давления насосной станции несложно в домашних условиях.

Мы отправим вам материал по электронной почте.

Надлежащая инженерная система будет безупречно выполнять свои функции, если регулирование расхода воды для насоса правильное. Эту процедуру можно проводить самостоятельно, не обращаясь за помощью к специалистам. Это повысит точность работы оборудования и предотвратит преждевременный выход из строя отдельных его компонентов.

Указанное стрелкой реле устанавливается в индивидуальных системах водоснабжения

Автоматическое запоминание алгоритма определенных действий полезно только в стандартных ситуациях. На практике случаются различные неисправности, поэтому требуются глубокие знания. Также они пригодятся для того, чтобы без досадных ошибок и лишних затрат купить новое реле давления для помпы.

Для какой точной настройки реле давления насосной станции?

• При низком давлении вода из кранов течет слишком медленно.Некоторые модели посудомоечных машин не включаются или выходят из строя.
• Чрезмерно высокий напор оказывает чрезмерную нагрузку на все элементы системы водоснабжения. Увеличивается вероятность возникновения аварийных ситуаций.
• Неточная настройка реле давления воды для насоса приводит к тому, что он очень часто срабатывает. Это приведет к преждевременному износу механических частей устройства.

Функционирует следующим образом:

• Колодцы «на песке», колодцы и другие типовые источники сами по себе не создают давления в системе водоснабжения.Для решения этой проблемы на первом этапе используется насос (10).
• При включении подает жидкость в специальный резервуар (15). Имеет гибкую перегородку. Эта емкость одновременно является хранилищем и демпфером.
• При достижении максимального давления (3,3 атм.), Контактные группы реле (1) размыкаются, двигатель насоса отключается.
• С этого момента давление в системе поддерживает только бак.
• В процессе работы и других потребителей давление падает.При снижении до 2, 2 атм. Контакты реле замкнут электрическую цепь 220В и включат насос.

Эти циклы повторяются автоматически без вмешательства пользователя.

Примечание! Уровни давления рабочие, но приблизительные. Чтобы точно контролировать реле давления воды для помпы, необходимо использовать соответствующие данные для конкретной станции.

Параметры товаров разных производителей

В следующей таблице приведены данные специализированных реле управления для станций водоснабжения.

Таблица 1. Данные специализированных реле управления для станций водоснабжения.

Принципы работы вышеуказанных продуктов одинаковы. Механизм на рисунке обеспечивает относительно низкую информативность. Точнее и проще выставить давление с помощью специализированного прибора — манометра.

Цена электронных реле давления воды для помпы выше. Эти устройства следует рассматривать отдельно, так как они существенно отличаются от моделей, представленных в этой статье.В их оснащение входят: микротурбины для измерения расхода жидкости, специальные датчики давления и блоки передачи данных на внешние устройства отображения.

Способ регулировки реле давления воды для насоса

Этот алгоритм используется в «идеальной» ситуации, когда водопровод находится в хорошем рабочем состоянии.

Следующие шаги помогут вам настроить новый регулятор:

• Отключите насос от сети 220 В и полностью слейте воду.
• На двигатель подается питание, рост давления контролируется манометром и регистрируется уровень автоматического отключения. Откройте клапан, чтобы давление медленно падало. Регистрируются показания прибора, при котором контакты реле замыкаются.

Маленькая пружина задает не определенное давление для выключения, а разницу значений для включения и выключения насоса

Диагностика, устранение неисправностей после настройки и обновлений

Если описанная выше схема не работает, ослабьте обе гайки с предварительным увеличением давления, например, до 3.3 атм. Медленно слейте жидкость до необходимого уровня (2, 3 атм.), Закройте вентиль. Гайка на большой пружине зажимается до тех пор, пока реле не выключится. После — повторите шаги из предыдущего раздела.

Стандартные регуляторы (тип Italtecnica PM / 5) могут быть модернизированы:

• Третья пружина, выполненная в форме штифта, изогнута таким образом, что фиксация в пластиковых упорах более надежна.
• Нейтральный провод подключается непосредственно к двигателю.Фазный провод разделен на две группы, что снижает износ контактов при обгорании.

Общие выводы

При данной инструкции самонастройка реле давления воды для насосной станции не вызовет затруднений. При выборе нового изделия для замены следует обращать внимание на следующие параметры:

• соответствие резьбовых соединений;

Артикул

Реле давления — это часть насосной станции, которая отвечает за запуск и остановку насосного оборудования при достижении определенного давления в гидробаке.Как правило, при покупке насосной станции заводские настройки ставятся на датчики давления. В результате, настроенный производителем агрегат реагирует на определенные индикаторы запуска и остановки насоса. Обычно заводские настройки включения устанавливаются в диапазоне 1,5-1,8 атм., А настройки выключения устройства срабатывают при выходе давления из диапазона от 2,5 до 3 атм.

Но иногда для более эффективной работы станции в определенных условиях необходимо изменить настройки устройства.В этом случае настраивается реле давления насосной станции. Из нашей статьи вы узнаете, как это сделать самостоятельно, а видео в конце статьи поможет более четко разобраться в процессе.

Чтобы вы могли правильно настроить это реле своими руками, следует разобраться в особенностях его конструкции и понять принцип работы агрегата.

Реле давления насосной станции представляет собой металлическое основание, на верхней части которого закреплена контактная группа, два подпружиненных регулятора разных размеров и клеммная колодка.В нижней части стальной пластины крепится мембранная крышка, под которой находится стальной поршень и сама мембрана, а также быстросъемная гайка для крепления к переходнику, установленному на насосном оборудовании. Все эти части закрыты пластиковой крышкой. Он, в свою очередь, прикреплен к винтовой части большого регулятора. При необходимости эту крышку можно легко снять с помощью гаечного ключа или отвертки.

Как правило, реле в водонасосных станциях могут отличаться конфигурацией, формой и расположением отдельных элементов, но обычно они имеют такую ​​же конструкцию, как мы описали выше.Иногда реле можно оснастить дополнительными элементами для защиты агрегата от работы всухую и защиты двигателя от перегрева, для этого прибор будет измерять температуру перекачиваемой жидкости.

Принцип работы данного устройства следующий:

1. Под действием напора воды, поступающей от насосного оборудования, мембрана из-за увеличения давления воздуха во второй камере давит на поршень, который активирует контактную группу.
2. Эта группа установлена ​​на стальной платформе с двумя петлями. В зависимости от того, какое положение он занимает, контакты, через которые идет напряжение 220 В на насосный агрегат, могут замыкаться или размыкаться, тем самым вызывая запуск или остановку насоса.
3. Для уравновешивания давления поршня используется регулирующая пружина, действующая на платформу для установки контактного блока. Усилие пружины регулируется с помощью соответствующей гайки.
4. По мере того, как количество воды в системе уменьшается из-за потребления потребителем, давление воздуха в резервуаре подачи воды падает.В результате пружина, преодолевая действие поршня, замыкает контактную группу, что приводит к запуску насоса.
5. По мере того, как в баке становится больше воды, давление воздуха увеличивается. Это заставляет поршень постепенно перемещать контактную площадку, несмотря на силу пружины. Однако размыкание контактов происходит не сразу, а после смещения платформы на определенное расстояние. Это значение зависит от того, насколько будет сжиматься вторая маленькая пружина.Он, как и большая пружина, расположен на штоке с гайкой. Как только контакты размыкаются, насосный агрегат перестает работать.

Из этого получается, что для регулировки давления переключения водопровода необходимо правильно отрегулировать силу сжатия большой пружины. Давление, регулируемое этим элементом, еще называют нижним. Чтобы отрегулировать верхнее давление в системе водоснабжения, необходимо отрегулировать срабатывание маленькой пружины.Сила сжатия этого элемента позволяет установить разницу между давлением отключения и давлением отключения.

Настройка реле давления насосной станции может потребоваться, если заводские настройки владельца не совпадают или они потеряны. Однако прежде чем приступить к регулировке, необходимо правильно подготовить накопительный бак.

Подготовка гидравлического бака

Гидравлический бак, накопительный бак или гидроаккумулятор — это герметичный бак, состоящий из двух частей.В одной части в виде резиновой груши скапливается вода. А другая часть — это пространство между стенками груши и внутренней поверхностью гидробака, в которое закачивается определенное количество воздуха.

Поскольку в груше скапливается вода, ее подключают к водопроводу. Во вторую камеру можно закачать воздух с помощью обычного автомобильного насоса. Благодаря этому воздуху груша сжимается водой, что помогает поддерживать определенное давление в водопроводных трубах.Благодаря этому после открытия крана движение воды по трубопроводу происходит под давлением без включения насоса.

Внимание: при неправильном выборе давления воздуха в гидробаке не удастся добиться оптимальной работы системы.

Слишком высокое или низкое значение может привести к частым запускам и остановкам насоса, что отрицательно сказывается на сроке службы устройства. Меньшее значение может привести к чрезмерному растяжению груши и ее быстрому разрушению.

Последовательность подготовки гидробака:

1. Перед закачкой воздуха в гидробак или перед проверкой показателей необходимо слить воду из трубопровода. Для этого откройте нижний кран. В результате груша в емкости для хранения окажется пустой.
2. Теперь можно выполнять нагнетание воздуха и проверку давления. Он должен быть на 10 процентов меньше нижнего значения. Если вы еще не настроили систему и не знаете, какое должно быть нижнее значение, то настройка выполняется следующим образом:

• если объем гидробака 20-25 литров, то устанавливаем давление в пределах 1.4-1,7 бар;
• при емкости накопительного бака в пределах 50-100 литров показатель необходимо установить в районе 1,7-1,9 бар.

Важно: не оставляйте грушу аккумулятора на длительное время без воды. От этого его стенки могут пересыхать или слипаться. Давление воздуха в гидробаке необходимо проверять каждый месяц.

Настройка реле

При правильном давлении воздуха в гидроаккумуляторе и чистых фильтрах можно приступать к настройке водяного реле в насосном агрегате.Наладочные работы проводим в следующей последовательности:

1. После выключения помпы сливаем воду из трубопровода. Для этого откройте в системе нижний кран. С помощью отвертки или гаечного ключа снимите крышку с реле.
2. Включаем насос, который закачивает воду в систему.
3. В момент выключения насосного агрегата необходимо записать показания манометра. Это даст вам текущее максимальное давление.
4. После этого стоит приоткрыть кран, который находится в самой высокой точке системы.Если у вас одноуровневая система, то откройте самый дальний от насоса кран. Когда давление упадет до определенного значения, насосный агрегат снова запустится. Вы должны записать показания манометра во время запуска и снова записать их. Это позволит найти текущее более низкое давление. Вычитая полученные результаты, вы получите перепад давления, на который настроено ваше реле. Помимо записи показаний, оцените напор от открытого крана (самого дальнего в системе).
5. Если напор недостаточен, необходимо увеличить нижнее давление.Для этого агрегат необходимо отключить от источника питания и затянуть гайку на большой пружине. Если нужно снизить давление, то следует ослабить пружину.
6. Приступаем к установке разницы давлений, которую вы уже узнали, вычитая найденные показатели. Оптимальная производительность должна быть в пределах 1,4 атм. Если ваш результат меньше, то это может дать вам более равномерный поток воды, но более частый запуск насоса. Это может привести к преждевременному износу агрегата.Если ваш результат превосходит оптимальные показатели, то работа будет проходить в более щадящем режиме, но разница между предельно высоким и низким давлением станет заметной. Чтобы отрегулировать этот параметр, нужно повернуть гайку на маленькой пружине. Чтобы увеличить перепад давления, необходимо увеличить силу сжатия. Ослабление пружины приведет к обратному действию.
7. После регулировки стоит проверить ее эффективность. Для этого из системы снова сливают воду, подключают питание к насосному оборудованию и запускают агрегат.Дальнейшие шаги повторяются до тех пор, пока настройки реле не будут вам подходить.

Внимание: вторая (маленькая) пружина очень чувствительна, поэтому ее регулировку следует производить очень осторожно, повернув гайку на небольшой оборот.

Начальная установка

Если пружины вашего реле полностью ослаблены, вам придется заново отрегулировать его. В этом случае работа ведется в следующей последовательности:

1. Они запускают насосное оборудование и нагнетают давление в системе до уровня, когда давление воды из самого дальнего от насоса крана становится для вас более-менее приемлемым.Предположим, что измерительный прибор показал в этот момент значение 1,5 бара. Отключаем насос.
2. Теперь нужно отключить насосную станцию ​​от питания, открыть крышку на реле и начать затягивать гайку на большой пружине до характерного щелчка, свидетельствующего о том, что контакты замкнуты.
3. Крышка реле установлена ​​на место и насосное оборудование запущено. В этом случае давление необходимо довести до 2,9 бар.
4. Теперь необходимо снова отключить блок от источника питания, снова открыть крышку на реле и затянуть гайку маленькой пружины до щелчка размыкания контактов.
5. После выполнения настроек реле активируется при нижнем значении 1,5 бар и выключает насос при верхнем давлении 2,9 бар. Возвращаем крышку на реле на место, и подключаем станцию ​​к электросети.

Видеоинструкция по настройке реле давления водопровода своими руками:

Реле давления — это небольшой, но незаменимый компонент большой и маленькой насосной станции. А если все остальные его элементы просто нужно правильно подключить, то его тоже придется дополнительно настроить.Именно это устройство отвечает за автоматизацию процесса откачки. Он включает и выключает оборудование в зависимости от давления в гидробаке.

Грамотная регулировка реле давления для помпы — залог комфорта и долгого срока службы оборудования. Как это выполняется, какие действия нужно выполнить и какие данные знать для тонкой настройки, мы подробно расскажем в статье. Вы узнаете, почему и в какой ситуации он производится.

Помимо пошагового описания процедуры регулировки, мы даем ценные рекомендации инженеров-гидротехников.Для оптимизации восприятия текст дополнен фото-подборками, схемами, видеогидами.

Многочисленные разновидности, которыми комплектуются практически все насосные станции, расположены примерно в одном месте.

Внутри пластикового корпуса находится металлическая основа, на которой закреплены остальные элементы:

• мембрана;
• поршневой;
• металлическая платформа;
• электрический контактный узел.

Сверху, под пластиковой крышкой, находятся две пружины — большая и малая.Когда мембрана находится под давлением, она толкает поршень.

Он, в свою очередь, поднимает платформу, которая воздействует на большую пружину, сжимая ее. Большая пружина сопротивляется этому давлению, ограничивая движение поршня.

Небольшого расстояния, разделяющего большую и малую регулировочные пружины, достаточно для регулирования работы целого набора устройств. Платформа под давлением диафрагмы постепенно поднимается, пока ее край не достигнет маленькой пружины. Давление на платформу в этот момент увеличивается, в результате чего меняется ее положение.

Галерея изображений

Все больше людей предпочитают жить в загородных коттеджах, загородных домах и новостройках. Доказано, что городской ритм истощает даже самого сильного человека, что напрямую влияет на эффективность его работы и даже отношений с близкими. Это понимает даже правительство, продвигающее программу «Одноэтажная Россия». Но это все теория. На практике оказывается, что рядовой человек, решивший обустроить постоянное или временное жилье за ​​чертой города, сталкивается с рядом нюансов, которые необходимо учитывать.Итак, живя в городе, совсем не обязательно понимать, что такое реле давления насосной станции. В сельской местности, где, как правило, отсутствует централизованная система водоснабжения, без таких знаний сложно обойтись.

Где взять воду в коттедже

Не все загородные дома находятся в зоне действия централизованных водопроводов. Напротив, «счастливчиков», которым нужно принести в комнату трубу от основного ответвления с водой, и пользоваться пользой гораздо меньше, чем остальным, гораздо меньше.Но выход есть. А их несколько. Выбор, как это часто бывает, определяется окончательной стоимостью установки и последующей эксплуатации системы.

Самыми известными являются три варианта решения проблемы:

С помощью просторной емкости на территории фермы, в которую периодически нужно откуда-то подавать / заливать водой для наполнения. По сути, это компактный аналог водонапорной башни. Сама бочка установлена ​​на высоте, чтобы вода из нее вытекала самотеком, достаточно лишь открыть кран.У этого решения больше недостатков, чем преимуществ.

Классическим способом — колодцем и ведром (иногда с коромыслом). Надежность 100%, но об удобстве говорить не приходится. Стоит ли напоминать, что для наполнения маленькой ванны потребуется 14 ходунков на колодец с ведром?

Собрав насосную станцию, которая автоматически забирает воду из колодца или колодца и при необходимости выдает потребителю. Это дает возможность в части водоснабжения организовать обычную городскую жизнь в деревенском доме.В этой статье мы рассмотрим именно этот случай. Мы также объясним, что такое реле давления насосной станции и укажем его роль в обеспечении работы системы водоснабжения дома.

Индивидуальное водоснабжение

Насосная станция — это устройство, предназначенное для перекачивания воды из внешнего источника и создания и поддержания необходимого давления в системе хозяйственно-питьевого водоснабжения. Конструктивно это совокупность соединенных определенным образом компонентов, каждая из которых выполняет свою функцию.Например, реле давления насосной станции контролирует величину давления, фактически полностью контролируя работу всей системы. Кроме того, если этот элемент неисправен или настроен неправильно, мембранный резервуар для хранения может выйти из строя, и это требует значительных затрат на восстановление.

Из чего состоит насосная станция?

В состав данного устройства входят:

Электронасос, перекачивающий воду из внешнего источника. В зависимости от того, как реализована схема, она может быть погружной, постоянно находящейся под водой, а также внешней, надводной.

Предотвращает выход воды под действием силы тяжести.

Реле давления насосной станции, регулирующее давление путем включения / выключения насоса.

Бак гидроаккумулятора, в котором накапливается и распределяется вода.

Система трубопроводов, состоящая из вспомогательных элементов (трубы, пятиходовой штуцер, фильтр).

Принцип работы

Прежде чем объяснять, как устроено реле давления насосной станции, стоит хотя бы в общих чертах рассказать о работе системы индивидуального домашнего водоснабжения.Внутри гидроаккумулятора находится емкость грушевидной формы из модифицированной пищевой резины, между которой и стенками емкости прокачивается воздух. Насос закачивает воду в «грушу», она расширяет и сжимает внешний воздушный зазор, который начинает оказывать давление на стенки. Регулировка реле давления насосной станции позволяет владельцу системы самому установить лимит наполнения бака и, как следствие, момент выключения насоса, контролируя значение по манометру.

Вода не вернется в колодец, так как этому препятствует подпружиненный клапан. Стоит открыть кран в любой точке водозабора — и вода с груши хлынет по системе, а начальное давление будет равно заданному значению. По мере расходования воды давление будет падать, и при достижении нижнего порога, установленного в реле, насос включится, и цикл повторится.

Правильная установка

Как мы уже указывали, важнейшим элементом такой системы водоснабжения является реле давления насосной станции.Он подключается между выходом из гидроаккумулятора и обратным клапаном на трубопроводе. Хотя в целях экономии все сплиттеры можно собирать независимо из отдельных компонентов, мы рекомендуем приобрести пятиходовой штуцер, который обеспечивает резьбу для всех основных частей, включая манометр. Важно не перепутать порядок обратного клапана и штуцера, иначе регулировка реле давления насосной станции будет невозможна. Эта ошибка сводится к минимуму за счет использования стандартных компонентов.

Устройство реле давления насосной станции

В конструкции станций индивидуального водоснабжения РМ-5 или его зарубежный аналог, полностью совместимый по выводам, используется в качестве регулятора предельного давления. Однако возможны изменения внутреннего устройства и, как следствие, неисправности реле давления насосной станции также разные, хотя их можно сгруппировать по схожести.

Внутри каждой модели (RD5 или PM5) находится металлическая подвижная пластина (платформа), на которую две пружины оказывают давление с противоположных сторон.Кроме того, вода, накачанная в грушу, косвенно давит на нее. Поворачивая зажимную гайку соответствующего пружинного блока, пределы срабатывания можно увеличивать или уменьшать. Пружины «помогают» (или препятствуют) давлению воды перемещать пластину. Механизм устроен таким образом, что при перемещении платформы замыкаются или размыкаются несколько групп электрических контактов.

То есть сама схема работает следующим образом:

Насос качает воду в гидроаккумулятор.Электропитание на двигатель подается через замкнутые контакты реле давления.

Давление воды в баке увеличивается, при достижении определенного значения, заданного пружинами верхнего предела в РД-5, срабатывает механизм и разрывается электрическая цепь — насос выключается. Жидкость не возвращается в колодец благодаря клапану.

По мере того, как вода сливается, груша опорожняется, давление в системе падает и в реле срабатывает нижняя ограничительная пружина, замыкая контакты насоса.Цикл повторяется.

Настраиваем реле РМ-5.

Внешне это небольшая пластиковая коробочка, на обратной стороне которой размещена металлическая основа с размещенной там накидной гайкой, система которой аналогична «американке». С его помощью прибор прикручивается к выходу пятиходового фитинга. Настройка реле давления заключается в затяжке двух гаек. Более крупный находится на металлической пластине и помечен буквой «P». Он отвечает за верхнее значение давления, при котором контакты размыкаются и двигатель насоса выключается.Меньшая гайка обозначается как «ΔP» и косвенно указывает на меньшее значение, после которого включается электрическая цепь. При регулировке очень важно понимать, что «дельта P», в отличие от «P», не устанавливает нижний предел, а регулирует разницу между давлением отсечки и отсечки.

Регулируем верхний предел, при котором насос отключается

Обязательным условием для правильной регулировки является проверка давления воздуха в гидроаккумуляторе. Обычно это около 1.5 атмосфер. Чем он выше, тем меньше воды будет накапливаться в баке, но тогда среднее давление будет выше. Представим, что когда резервуар полностью пустой, там 1 атм. Это допустимо. Если меньше, то нужно использовать помпу.

После этого следует подать питание в схему (предполагается, что все собрано, а краны закрыты) — включится насос, и вода будет закачана в емкость. Далее нужно следить за перемещением стрелки на манометре.При достижении определенного значения реле сработает и двигатель выключится. После этого, слегка повернув гайку P, можно уменьшить или увеличить предел отсечки. Стрелки рядом с этикеткой на пластине указывают направление (+ или -). Не стоит слишком усердствовать, так как каждая модель гидроаккумулятора рассчитана на свой допустимый объем воды, который нельзя превышать. предварительно замеренный, позволяет рассчитать объем скопившейся жидкости: если отключение произошло при 4 атм, а в воздушном слое 1 атм, то в бак втягивается 3 атм (около 30 литров).Конечно, полного возврата не происходит, поэтому собственнику доступно меньшее.

Регулировка нижнего предела

После отключения контура на верхнем пределе откройте кран и проверьте манометр. Значение, при котором включается насос, является как раз нижним пределом. Если он большой, то вращая гайку «ΔP», вы можете увеличить или уменьшить его. В любом случае оставшееся давление не должно быть ниже 0,9 бар.

Несколько нюансов

Важным правилом, позволяющим продлить время работы резинового бака, является: давление в воздушном зазоре не должно превышать более чем на 10% нижний предел срабатывания насоса.В противном случае удастся набрать больше воды и снизить частоту запуска двигателя, однако колба будет гнуться в разные стороны, уменьшая ее ресурс.

Если при регулировке верхнего значения насос не выключается, а стрелка манометра замирает на каком-то значении, это означает, что мощности насоса недостаточно для накачки до установленных пределов. Необходимо прервать подачу питания и, немного уменьшив «Р», повторить испытание, предварительно разобрав скопившуюся воду.

Хотя реле давления насосной станции можно отремонтировать, это только временное средство. Поскольку этот элемент фактически защищает насос от перегрузки, а грушу — от повреждений, лучше приобрести новое реле. Единственное исключение — текущее обслуживание, при котором детали внутреннего трения смазываются для уменьшения сопротивления и более точной реакции.

Как настроить реле насосной станции. Реле давления воды для помпы: виды, установка, регулировка

Может потребоваться регулировка — отрегулируйте давление включения и выключения.По умолчанию на нем выставлены заводские настройки, их можно указать в паспорте устройства, обычно они задаются так: включение насоса при давлении ниже 1,4-1,8 бар и отключение при давлении выше 2,5-3 бар. .

Чтобы настроить реле давления, вы должны сначала знать желаемые настройки для его работы. Их следует определять еще на этапе расчета водопровода и выбора насоса и гидроаккумулятора. Для настройки нужно снять корпус реле.

За регулировку отвечают две пружины:

• Большая пружина контролирует давление срабатывания и обозначается на самом реле как P
• Маленькая регулирует разницу между давлением включения и выключения и обозначается ΔP

Регуляторы представляют собой две гайки, которые определяют степень сжатия каждой пружины: вращение гайки по часовой стрелке (затягивание) сжимает пружину и увеличивает значение. Для увеличения давления переключения нужно затянуть гайку большой пружины, а для уменьшения — ослабить.Чтобы увеличить разницу между давлением включения и выключения, затяните гайки маленькой пружины, а для уменьшения — ослабьте ее.

Для контроля того, какое давление получается в результате регулировки, используется манометр.

Как настроить реле давления?

1. Откройте кран, чтобы начать потребление воды. Давление постепенно падает, пока насос не запустится. Давление пуска насоса можно зафиксировать с помощью манометра.
2. Закройте кран и дождитесь выключения насоса.Реле давления выключит насос, когда давление достигнет максимума. Это значение можно определить с помощью манометра.
3. Если окажется, что давление реле настроено на неправильное давление переключения, необходимо отрегулировать его, повернув гайку большой пружины. Надо увеличить — закрутить, нужно уменьшить — ослабить. За один раз гайку лучше не поворачивать более одного оборота.
4. Повторяйте шаги 1, 2 и 3, пока не будет установлено желаемое давление переключения.
5. Если окажется, что давление отключения не соответствует желаемому, отрегулируйте его, повернув гайку маленькой пружины. Для увеличения давления отключения затяните гайку; уменьшить, ослабить.
6. Повторяйте шаги 1,2 и 5, пока не будет установлено желаемое давление отключения.

После завершения настройки наденьте корпус реле.

Читайте также:

• Датчик сухого хода необходим в автономных системах водоснабжения для защиты насоса от работы без воды.Работа всухую происходит, когда всасывающий трубопровод насоса находится выше уровня воды. Датчики обнаруживают работу всухую и выключают насос до того, как он выйдет из строя.
• Реле давления воды — это устройство автоматизации водоснабжения, которое автоматически включает насос при падении давления и выключает его при достижении желаемого давления.
• Реле давления используется для автоматизации работы водопроводных систем и обеспечивает управление включением и выключением насоса. Для этого реле необходимо подключить к водопроводу, к электросети и к насосу.В этой статье будет рассмотрен простейший пример подключения.

Датчик давления — это механическое устройство, которое отвечает за управление работой блока давления. Устройство измеряет изменения давления жидкости, включает или выключает оборудование, работающее под давлением. Когда гидроаккумулятор начинает наполняться водой, давление падает, срабатывает датчик на включение и приводит в движение сам насос.

Насосная станция (гидрофор) — сложное сооружение для перекачки воды из одного места в другое.Неважно, есть ли у вас колодец или скважина, вы используете насос или скважину, установка насосных станций значительно облегчает водоснабжение частных домовладений. Насосные агрегаты принято комплектовать дополнительным оборудованием, позволяющим регулировать напор воды по своему усмотрению.

1 Назначение и функции деталей узла давления

Правильно настроенный и регулируемый насос (или насосная станция) с реле давления, тепловым датчиком, манометром и таймером — это гидрофор, т.е.е. комплексная установка полного давления. В комплект входят:

• насос;
Датчик температуры
• ;
Манометр
• ;
• систем обратных клапанов;
• трубопроводных систем;
• таймер;
• и собственно реле давления на помпу.

Тепловое реле защищает электронасос от перегрева. Сигнал о перегреве механизмов исходит от деформации металлических пластин предохранителей после достижения максимально допустимой температуры, заданной системе изначально.

Изготавливают термодатчики из нержавеющей стали и антикоррозионных материалов. Корпус у них герметичный, все соединительные механизмы и детали выполнены на резьбе. Термодатчики крепятся через разъемы типа Dean 43-650.

Реле времени (таймер) — это механизм, с помощью которого вы можете настроить интервалы времени, необходимые для включения и выключения оборудования.

Манометр — механическое или автоматическое устройство для измерения давления в закрытых системах.Различные его модификации используются для воды, газа, пара и других веществ.

2 Устройство и принцип работы реле

Реле давления насоса при заводских настройках по умолчанию настроено на полторы атмосферы. Реле давления воды для насоса «нормально закрытого типа» означает, что при нулевом давлении контакт в аппарате замкнут.

Чтобы настроить реле давления для управления насосом, необходимо сначала разобрать устройство. Чтобы снять корпус, используйте шлицевую отвертку, открутите нижний винт.Расположение внутреннего устройства предельно простое:

• пружина большого диаметра;
• пружина малая
• клеммы для подключения проводов.

2.1 Как подключить реле насосной станции?

Реле давления подключается следующим образом. В две широкие розетки нужно подключить провода от сети и сам напорный прибор. Схема запуска насоса всегда указана в руководстве по эксплуатации. Реле подключается к системе через соединительный патрубок.Сами трубы в конструкциях бывают с наружной резьбой или внутренней. Стандартный размер резьбы (диаметр) 14 дюймов.

Обратная сторона регулятора (так называемый узел подключения к трубопроводу) выглядит так: металлическая пластина с отверстием на резьбу (большая гайка) на четырех винтах, под которой закреплен поршень с мембраной.

Когда вода вызывает срабатывание поршня, она, поднимая мембрану, заставляет пружину действовать (сжиматься и расширяться). Поэтому, если ваш регулятор проработал какое-то время, под ним могут скапливаться различные виды грязи, песка, ржавчины, взвеси и так далее, в зависимости от типа почвы, на которой установлен гидрофор.

2.2 Как настроить реле протока воды для насосной станции?

Регулировка реле давления насосной станции начинается с установки правильных подключений самого контроллера к месту гидроаккумулятора или рядом с ним. Настраивать насосную станцию ​​необходимо исходя из четкого знания параметров гидрофоров. Опять же, заводская настройка по умолчанию следующая:

• 1,5 бар для включения;
• 3 бара — отключение;
• Максимально допустимое давление 5 бар.

Весь цикл установки выглядит так. При полном баке воды подключенная установка начинает подавать воду в трубопроводную систему, давление в трубах постепенно снижается. Наблюдаем за этим процессом по манометру. В момент, когда уровень воды упадет до нижнего предельного значения, контакты внутри устройства должны замкнуться. В этот момент насос начинает запускаться.

До закрытия кранов вода поступает в дом из-за срабатывания напорного механизма помпы.Когда краны закрыты, насос перекачивает полный гидравлический бак воды и должен остановиться. Давление в установке снова повышается, и при достижении заданного уровня контакты регулятора снова размыкаются и насос отключается.

Как видите, процесс достаточно прост, и разобраться в нем не сможет даже профессионал. Однако следует напомнить: внимательно посмотрите на конфигурацию вашего блока давления и модель оборудования, которое вы используете. В инструкции всегда есть рекомендации, какие установки сочетаются с тем или иным оборудованием.

Например, для скважинного насоса стоит просто подобрать реле давления воды для насоса диаметром 9 см (это так называемая девятка). Варианты таких струйных напорных установок производятся компаниями Aquarius, Grundfus и Aquaria. Для винтовых напорных аппаратов многие производители поставляют собственную панель управления, так что при желании можно обойтись без установки датчика.

Последствия выхода из строя датчика могут быть самыми разнообразными. От безостановочной работы гидрофоров до закипания воды в установке, что приведет не только к дополнительным затратам на электроэнергию, но и к выходу из строя внутренних деталей.Сальники, например, в случае кипячения воды в помпе придется менять. Если проблему вовремя не заметить и не решить, можно вообще остаться без гидрофора.

2.3 Регулировка реле давления насосной станции (видео)

Реле давления воды для насоса В настоящее время повсеместно применяется в системах водоснабжения частного дома, коттеджа или других объектов, где требуется автоматическая подача воды к точкам водозабора.На сегодняшний день реле давления воды является необходимым атрибутом насосного оборудования для территорий, где отсутствует централизованная система водоснабжения: приусадебные участки, дачные дома, коттеджи и т. Д.

Сегодня мы разберем устройство и принцип работы, технические характеристики и настройки реле давления, рассмотрим отличия и их применение, а также основные неисправности, их причины и способы устранения.

Особенности применения и цена

Реле давления воды предназначено для совместного использования с электрическими водяными насосами с однофазным подключением 220 В в системе водоснабжения:

— насосные станции водоснабжения и гидроаккумулятора;
— насосы центробежные поверхностные;
— скважинные насосы;
— погружной;
— погружные вибрационные насосы типа «Малыш» или «Трикл».»

Реле давления для насоса

Как правило, реле давления уже входит в комплект поставки, иногда и погружные насосы. В остальных случаях это устройство приобретается отдельно. Подключение к магистрали через пятиконтактный штуцер. . Реле доступно как с внешней резьбой («папа»), так и с гайкой с внутренней резьбой («внутренняя»). Диаметр резьбы обычно составляет 1/4 фута.

Стоит отметить, что цена реле давления воды напрямую зависит от производителя, например, датские реле давления Grundfos или итальянские Speroni — от 1000-2000 рублей, а китайские можно купить за 200-300 рублей.Российский «Джилекс» РДМ-5 или РД-5 — от 700 руб. Но, если вы выбираете качество, лучше покупать автоматику под европейским брендом.

Кроме того, реле давления может иметь встроенный манометр или может быть частью блока автоматизации насоса в сочетании с реле защиты от сухого хода. Соответственно, это также влияет на цену в сторону ее роста.

Устройство и принцип действия реле давления воды в водопроводе

Реле давления состоит из пластикового корпуса, под которым «прячется» мембрана, контролирующая работу нормально замкнутой группы контактов.Эта мембрана подключается к напорной магистрали водопровода.

В работе реле есть такие понятия, как давление для включения насоса и давление для его выключения. При покупке реле давления необходимо помнить, что этот механизм имеет заводскую настройку параметров включения и выключения.

Насос включается при превышении порога давления включения в водопроводе (2,6 атм) и выключается при выходе индикатора давления отключения (1.3 атм) уменьшается. Как правило, включение происходит при 2,6 атм, а выключение при падении давления воды в системе до 1,3 атм, но эти параметры можно настроить своими руками.

На фото и схеме подключения хорошо видно устройство реле давления для помпы.

Устройство реле давления для воды: схема подключения

1 — гайка для регулировки нижнего предела давления;
2 — гайка регулировки разницы нижнего и верхнего пределов давления;
3 — клеммы для подключения проводов от помпы;
4 — клеммы для подключения к однофазной электросети;
5 — клеммы для заземления.

По сути, реле давления воды для помпы представляет собой реле связки электрических цепей, которое имеет два контакта и реагирует на изменение параметров давления в системе водоснабжения. Насос качает воду, пока контакты в электрической цепи замкнуты, но когда они размыкаются, питание насоса отключается, и он выключается.

Работа контактов в электрической цепи напрямую зависит от установленных пределов давления включения и давления насоса.По прошествии определенного времени эти контакты могут окислиться, что потребует очистки.

Настройка реле давления воды для гидроаккумулятора и насоса

Как мы уже отмечали выше, реле изначально имеет свои заводские настройки. Но мы можем самостоятельно настроить работу этого механизма под удобные для нас значения. Как это сделать?

1. Чтобы увеличить нижний предел давления, нам нужно повернуть гайку, регулирующую этот предел, по часовой стрелке (см. Диаграмму выше) или против часовой стрелки, чтобы уменьшить этот предел.

2. Обе эти гайки механически воздействуют на пружину регулировки давления в реле. С помощью первого мы устанавливаем нижнюю границу, а вторым — выставляем необходимую разницу в пределах давления.

Технические характеристики реле давления

Технические характеристики и настройки реле

Неисправности реле давления помпы и способы их устранения

1. Насос не включается.

Необходимо проверить наличие воды на всасывающем участке трубопровода и напряжение в сети.Выключите питание и снова включите его через некоторое время.

2. Насос часто включается и выключается.

Попробуйте снизить порог давления отключения, возможно, его значение слишком велико.

3. Насос не выключается.

Проверить максимальное рабочее давление насоса. В норме оно должно быть выше давления включения реле на 0,8 атмосферы. Также стоит проверить магистраль на герметичность и скопление воздуха в водопроводе.

Сегодня мы разобрали устройство и принцип действия реле давления воды для насоса , его особенности, характеристики и применение в быту.Это удобный, современный и недорогой механизм, позволяющий автоматизировать работу всей сантехнической системы частного дома. Смотреть видео.

Часто владельцы приусадебных участков и домов, где есть индивидуальное водоснабжение, не придают значения реле давления насосной станции. Они думают, что насос, гидробак и трубопроводы — единственные важные элементы, от которых зависит стабильная и комфортная подача воды. Это неправда.Реле давления — небольшая, но важная деталь. С одной стороны, это экономит ресурс оборудования, а с другой — позволяет иметь нормальный напор воды, не включая ее.

Смысл реле в том, что специальные пружины регулируют диапазон давления, при котором насос включается и выключается. Нижний порог — это давление воды в гидробаке, при котором замыкаются контакты включения устройства. Среднее значение для большинства насосных станций равно 0.9-1,8 атм. То есть, если давление в системе падает ниже этого значения, она включается.

Верхний порог, он же «дельта P», ΔP — такое значение, при достижении которого автоматика дает команду на выключение насоса.

Для бытовых нужд обычно достаточно 2,4 атм, но никто не запрещает повышать давление отключения до более высоких значений. Главное, чтобы прибор давал такое давление, а трубопроводы его выдерживали.

На примере действие реле может быть показано следующим образом:

• Вы открыли кран для мытья посуды.Давление в системе позволяет некоторое время обходиться без включения насоса. Если промываю одну чашку, или у гидроаккумулятора большой объем, или реле настроено на высокий порог включения насосной станции, то без электричества можно обойтись.
• Далее давление в баке падает ниже R. Автоматика включает насос, он подает нам воду и наполняет гидробак.
• Закрываем кран. Давление в системе повышается и при достижении заданного значения ΔP насос выключается.Наше оборудование снова в режиме ожидания.

Устройство

Релейное устройство для бытовой или садовой насосной станции не сложно. Когда вы покупаете полную насосную станцию, реле уже имеет заданный диапазон значений. Это зависит от емкости аккумулятора (бака). Имеет специальную мембрану, отделяющую воду от воздуха. Реле подключено к полости, заполненной воздухом. Для измерения начального давления в этой полости обычный автомобильный манометр подсоединяется к ниппелю, который находится на каждом гидроаккумуляторе.

Пружина, регулирующая нижний порог (включение насоса) замыкает контакты, когда давление падает ниже установленного значения. Обычно это небольшая пружина, которую можно отпустить или затянуть с помощью простой отвертки или гаечного ключа.

Еще одна пружина регулирует диапазон значений ΔP. Установив его на наиболее комфортное для нас значение, мы задаем режим работы оборудования.

Электрическая часть реле имеет силовой кабель и кабель, ведущий к насосу.Пружина замыкает или размыкает контакты, в результате сигнал подается или перестает поступать на насос.

Как установить и отрегулировать

Требуемое значение отключения насоса устанавливается отверткой в ​​специальном месте в корпусе реле. Поворачивая его по или против часовой стрелки, мы устанавливаем давление, при достижении которого контакты размыкаются и выключается насос.

Не пытайтесь установить максимальное значение. Нам будет просто неудобно иметь огромное давление в кране и в других потребителях воды.Также трубопроводы и арматура (клапаны, прокладки, шаровые краны, арматура) не всегда способны выдерживать высокое давление.

Достаточным для комфортного использования душа, раковины, унитаза и садовой поливочной машины можно назвать давление 2-2,4 атм.

Также есть возможность более глубокой настройки. Для этого откройте верхнюю крышку. Мы видим, что большая пружина управляет верхним порогом, или отключением помпы. Также есть небольшая пружина, сжимающая или ослабляющая которую, мы увеличиваем или уменьшаем нижнее значение, т.е.е. включение насоса. Нормальным считается около 1 атм.

Но поскольку мы все разные и по-разному смотрим на комфорт и удобство нашего водоснабжения, то порог включения можно повышать или понижать. Все это делается экспериментальным путем. Одни модели нужно повернуть на пол-оборота, другие — несколько, чтобы добиться комфортного давления для включения помпы.

На видео — подробная инструкция по настройке:

В каких случаях может потребоваться ремонт

Бывает, что не соблюдаются установленные верхний и нижний диапазоны давления. Насос запускается, когда давление падает значительно ниже установленного значения до нуля. И отключается, когда показатель превышает установленный порог. Или вообще не выключается. В первом случае у нас в доме неудобно пользоваться водой, потому что из крана течет тонкая струйка. Во втором — риск выхода из строя насоса, траты электроэнергии и перспектива прорыва трубопроводов и выхода из строя запорной арматуры.

Причиной неисправности часто бывает грязная вода.. Гидравлический бак соединен с реле трубопроводом, который «информирует» наш датчик о текущем давлении в системе. Этот трубопровод со временем забивается и не может передавать точную информацию о давлении в гидробаке.

Этот момент исправляется простой чисткой. Снимаем реле, разбираем и очищаем забитое ржавчиной или другим мусором отверстие. Во время разборки реле нужно помнить, в каком положении находится каждая деталь, чтобы потом собрать все как было.

Еще одна проблема — прожигание контактов аппарата . Эта неисправность устраняется наждачной бумагой или напильником. Рекомендуется чистить контакты раз в один-три года, в зависимости от частоты работ и качества материала.

Цена

Устройство с защитой от сухого хода стоит около 500 руб.

Но чаще всего на практике используется модель РМ-5 по цене 330 рублей за штуку. Подключите это к силе каждого.

Реле давления — это мозг насосной станции! От того, как она настроена и регулируется, зависит не только комфортный напор воды в системе, но и срок службы насосного, трубопроводного и другого гидравлического оборудования. Устройство размыкает и замыкает контакты в зависимости от давления в гидробаке. Правильно настроенная автоматика — залог долгой и безотказной работы всей станции.

Регулировка верхнего предела, подающего команду на выключение насоса, осуществляется вращением винта на верхней крышке реле.Чтобы установить нижний порог, т.е. давление пуска насоса, нужно открыть крышку и затянуть или отпустить маленькую пружину. Возможно вам пригодится.

Как выбрать правильный погружной насос

Размер, форма и возможности погружного насоса могут сильно различаться в зависимости от области применения. В этой статье я расскажу о различиях между нашими различными стилями погружных насосов и помогу вам решить, какой насос выбрать для вашего применения.

Хотя у нас довольно большой выбор, наши погружные насосы можно разделить на четыре основные категории: сточные воды с высоким напором, отстойник / сточные воды, эжектор сточных вод и измельчитель сточных вод.

Высоконапорные насосы для сточных вод в основном используются за аэробной системой и нагнетают либо систему орошения распылением, либо систему капельного орошения. Погружные насосы для отстойников / сточных вод предназначены для перекачивания относительно чистой воды, как правило, за аэробными системами или септическими резервуарами. Насосы эжектора сточных вод и измельчителя сточных вод используются для перекачивания неочищенных сточных вод. Я объясню каждую из этих категорий более подробно ниже.

3 ВЕЩАНИЯ, ЧТО ВЫ ДОЛЖНЫ ЗНАТЬ, ЧТОБЫ ВЫБРАТЬ ПРАВИЛЬНЫЙ НАСОС

Чтобы принять решение о том, какой тип насоса лучше всего подойдет для любого конкретного применения, вам нужно будет ответить на четыре вопроса:

Что такое заявление? (В чем заключается работа насоса? Какие материалы потребуется переместить насосу? Неочищенные сточные воды или чистая вода)

Какое давление напора будет выдерживать насос? (Вам нужно знать цифры, на какой высоте по вертикали насос должен протолкнуть воду, а также длину горизонтального участка.)

С какой скоростью потока потребуется насос? (Примерно сколько галлонов в минуту вы ожидаете прохождения через насос при МАКСИМАЛЬНОЙ производительности)?

Если вы ответите на эти три вопроса, то выбрать погружной насос будет проще простого!

ОБЪЯСНЕНИЕ ДАВЛЕНИЯ НАПОР

Давление напора — это просто сила, которую насос должен преодолеть, чтобы протолкнуть воду к месту назначения. Это число вычисляется путем расчета вертикального подъема (статического напора) вместе с потерями на трение в трубе с использованием размера трубы, длины участка и расхода насоса.Эти две цифры вместе представляют собой то, что мы называем общим динамическим напором (TDH). Если вы не знаете TDH для вашего приложения, наши специалисты смогут рассчитать его для вас, просто зная вертикальный подъем и расстояние пробега.

Насосы указаны на нашем веб-сайте как имеющие отключение на определенном уровне напора, общий динамический напор, который должен преодолеть ваш насос, должен быть ниже этого числа отключения, чтобы насос работал правильно. Как правило, если числа относительно близки, настоятельно рекомендуется переходить на устройство следующего размера побольше.

ПОГРУЖНЫЕ НАСОСЫ ДЛЯ ВЫСОКОГО НАСОСА

Погружные насосы для сточных вод с высоким напором, также известные как турбинные насосы или насосы для глубоководных скважин, представляют собой погружные насосы высокого давления. Они в основном используются в индустрии септических систем для систем орошения распылением или капельного орошения. Эти насосы предназначены только для перекачивания чистой воды или очищенных сточных вод, поэтому обычно их устанавливают только за системой аэробной очистки.

Насосы для сточных вод с высоким напором, которые используются в индустрии аэробных септических систем, являются стандартными.Большинство, которые вы увидите, будут иметь скорость от 10 до 20 галлонов в минуту и ​​будут очень похожи по размерам. В Septic Solutions мы предлагаем два разных насоса этой категории.

FRANKLIN ELECTRIC LITTLE GIANT

Насос для сточных вод с высоким напором Franklin Electric Little Giant представляет собой агрегат со средним всасыванием. Это означает, что насос будет всасывать воду в центр агрегата. Как правило, это лучшая конструкция в аэробной системе, потому что она позволяет любому твердому материалу, который попадает в резервуар насоса, оседать на дне резервуара и предотвращает засорение всасывающего экрана насоса мусором, что в конечном итоге приводит к отказу насоса. преждевременно выходить из строя.Franklin Electric Little Giant доступен как в моделях на 10 галлонов в минуту, так и на 20 галлонов в минуту, однако модель на 20 галлонов в минуту является наиболее часто используемой.

STA-RITE DOMINATOR

Насос для сточных вод с высоким напором Sta-Rite Dominator представляет собой нижний всасывающий агрегат. Это означает, что насос будет всасывать воду снизу агрегата. Хотя это более рискованная установка в конструкции аэробной системы, в некоторых системах используются нижние всасывающие устройства и они поднимаются над дном резервуара с помощью распорки для труб из ПВХ.Если вы заменяете именно такую ​​установку, Sta-Rite Dominator станет вашим лучшим выбором. Мы относим эту модель только к серии 20 галлонов в минуту.

ПОГРУЖНЫЕ НАСОСЫ НАСОСА / СЛИВА

Наши насосы отстойника и слива предназначены для перекачивания сточных вод с минимальным содержанием твердых частиц или чистой воды. Большинство наших насосов для сточных вод имеют нагнетание 1-1 / 2 ’’ NPT, а некоторые из крупных агрегатов даже имеют нагнетание 2 ’’. Эти насосы могут перекачивать мелкие твердые частицы размером до 3/4 дюйма. Эти агрегаты обычно используются для перекачивания слива из септика или аэробной системы в дренажное поле, систему вторичной очистки или точку слива на поверхности.

Мы предлагаем насосы для отстойников и сточных вод многих производителей, в том числе Little Giant, Liberty, Myers и Ashland. Все производители, которых мы поставляем, предоставляют очень качественные устройства, не требующие особого обслуживания. Диапазон наших насосов для сточных вод составляет от 1/3 л.с. до 2 л.с., и какой агрегат вы решите использовать, будет зависеть от того, как вы ответите на вопросы 2 и 3, изложенные выше. Чем выше номинальная мощность устройства в лошадиных силах, тем выше давление напора и объем воды, с которым он может справиться.

ЭЖЕКТОРНЫЕ НАСОСЫ ДЛЯ СТОЧНЫХ ВОД

Погружные насосы с эжектором для сточных вод

подходят для откачки неочищенных сточных вод.Эти насосы предназначены для перекачивания неочищенных сточных вод, обычно из насосной станции в подвале или за пределами дома, в септик или систему аэробной очистки. Наши эжекторные насосы для сточных вод могут работать с твердыми частицами размером до 2 ’’ и имеют выходное отверстие 2 ’’ или 3 ’’ NPT. Эжекторные насосы для сточных вод отлично подходят для любых работ по перекачке с низким давлением.

У нас есть эжекторные насосы для сточных вод от Little Giant, Liberty, Myers и Ashland. Они варьируются от 4/10 HP до 2 HP. Опять же, какой модуль вам в конечном итоге понадобится, полностью зависит от ответов на вопросы 2 и 3, изложенных во введении выше.

НАСОСЫ ДЛЯ УДАЛЕНИЯ СТОЧНЫХ ВОД

Насосы для измельчения сточных вод

также предназначены для перекачивания неочищенных сточных вод, как и насосы для эжектора сточных вод. Однако насосы Sewage Grinder намного мощнее. Эти насосы могут перемалывать сточные воды в суспензию и перекачивать ее под очень высоким давлением к месту назначения. Эти насосы обычно используются в нескольких сферах. Во-первых, это перекачка из жилого помещения в общую канализационную сеть. Второй — перекачка на очень большие расстояния или на очень большие перепады высот.

Все наши насосы-измельчители имеют мощность 2 л.с. и нагнетание 1-1 / 4 ’’ NPT. Они также доступны под брендами Little Giant, Liberty, Myers и Ashland. Каждая модель выпускается в двух формах: одна с внутренними конденсаторами, а другая — без внутренних конденсаторов. Чаще всего используются формы с внутренними конденсаторами. Они не требуют панели управления для работы. Агрегаты без внутренних конденсаторов требуют специальной панели управления со встроенными конденсаторами для работы насоса.

Важное предупреждение: 2.0 Шлифовальные насосы высокого давления должны использоваться в сценариях, где на них будет оказываться давление напора не менее 30 футов. Если им не нужно откачивать, по крайней мере, против такого большого противодавления, двигатель начнет вращаться с чрезвычайно высокой скоростью вращения, что приведет к его довольно быстрому сгоранию. Следовательно, если вы не перекачиваете воду в общую канализационную магистраль или у вас меньше 30 футов напора, вам нужен насос для эжектора сточных вод, а не насос для измельчения сточных вод.

С этой информацией теперь вы готовы взять на себя задачу по покупке нового погружного насоса.У нас есть возможность получить разные версии насосов, поскольку они указаны на веб-сайте. Если вы не можете найти на нашем сайте насос, подходящий для вашего применения, позвоните нам, и мы сможем определить, есть ли у нас что-то, что подойдет вам.

Управление потоком насоса

Один из методов заключается в обеспечении того, чтобы насос всегда соответствовал требованиям к минимальному потоку, установив контур рециркуляции из резервуара, также называемый байпасной линией, оборудованный перепускным клапаном давления.Когда технологическая нагрузка низкая, производительность насоса по-прежнему будет соответствовать требованиям к минимальному потоку. Клапан, используемый в процессе, также может называться клапаном поддержания давления насоса. На диаграмме справа показан обратный клапан Equilibar® (BPV), используемый в качестве перепускного клапана давления. BPV компании Equilibar General Service и Industrial Service отлично подходят для этих целей.

Другой метод управления потоком насоса заключается в использовании насоса с приводом с регулируемой скоростью , который, в свою очередь, изменяет поток насоса.

Третий метод управления потоком из насоса заключается в дросселировании нагнетания путем открытия и закрытия клапана на выходе из насоса. В случае управления нагнетанием объемных насосов этот метод используется для предотвращения проскальзывания насоса (также называемого разгоном насоса) и имеет дополнительное преимущество в виде гашения пульсаций. На диаграмме справа показан клапан управления потоком Equilibar, соединенный последовательно с датчиком потока, регулирующим подачу нагнетательного насоса прямого вытеснения.

Свяжитесь с нами Клапаны обратного давления Клапаны регулирования потока

В случае поршневых насосов непрямого действия дросселирование давления на выходе насоса приводит к определенному расходу, основанному на характеристической кривой производительности насоса . Этот метод описан ниже.

Простое управление потоком для насосов непрямого вытеснения

Часто для управления потоком насоса используется сложный контур ПИД для электронного управления контуром на основе выходных данных расходомера.Элемент модулирующего управления обычно представляет собой регулирующий клапан с выдвигающимся штоком или частотно-регулируемый привод на электродвигателе насоса. Хотя эти методы являются проверенным способом управления потоком насоса, существуют приложения, в которых такая установка нежелательна. Например, для агрессивных сред может потребоваться чрезмерно дорогая технология расходомера. В этих случаях может быть предпочтительна более простая схема управления потоком насоса с использованием регулятора обратного давления Equilibar.

В схеме справа используется обратный клапан для настройки расхода, выходящего из насоса в технологический процесс.У поршневого насоса непрямого действия, также называемого роторным рабочим колесом или центробежным насосом, выходной поток обратно пропорционален выходному давлению насоса. Когда на выходе давление насоса низкое, выходное давление насоса высокое. Эта взаимосвязь между давлением на выходе насоса и расходом на выходе насоса показана на кривой производительности насоса, также называемой диаграммой P-V (см. График справа). Для каждого давления насос будет обеспечивать только одну определенную скорость потока.Следовательно, чтобы управлять потоком центробежного насоса, просто установите выходное давление в точку на диаграмме P-V, которая позволяет насосу обеспечивать желаемый расход.

Давление на выходе насоса устанавливается с помощью регулятора противодавления. После установки давления устанавливается скорость потока в технологическом процессе. Регулятор обратного давления (BPR) изолирует любые изменения, которые происходят в системе ниже по потоку, путем внесения корректировок, чтобы поддерживать его входное давление (выходное давление насоса) на целевом заданном уровне.

Монтажные схемы поплавкового выключателя и схемы управления

Как мне установить и подключить поплавковый выключатель? Где я могу найти электрическую схему поплавкового выключателя? Где я могу найти схему подключения поплавкового выключателя? Вы спросили, и сегодня мы отвечаем.

Подключить поплавковый выключатель не обязательно сложно, но это может немного сбить с толку, если у вас нет пары наглядных пособий. Помните, что то, что вы подключаете, — это средство включения и выключения. Тщательное обдумывание того, когда вы хотите что-то выключить и когда оно должно включиться, поможет вам при визуализации проводки и применении схемы к управлению в реальном мире.

Мы собираемся рассмотреть ряд простых механизмов управления насосом с использованием поплавковых выключателей. Мы рассмотрим устройства с одним и двумя переключателями и способы их подключения, а затем рассмотрим эквивалентные схемы с использованием поплавковых переключателей серии Kari.

Эти инструкции и схемы научат вас основам подключения управления поплавковым выключателем . Они определенно применимы не во всех сценариях, особенно когда требуется дополнительное управляющее оборудование для работы с большими двигателями.Однако, обладая небольшими основами, вы в кратчайшие сроки будете подключаться, как старый профессионал.

Подключение одиночного поплавкового выключателя

Схема управления 2

Схема управления 1

Давайте начнем с самого простого поплавкового выключателя: двухпроводного, однополюсного, одноходового поплавкового выключателя. Подъем поплавка может либо замкнуть (т.е. включить) «нормально разомкнутую» цепь, либо открыть (выключить) «нормально замкнутую» цепь. Сценарии установки могут включать в себя нормально открытый поплавковый выключатель, включающий насос для опорожнения резервуара (схема управления 2), или нормально закрытый поплавковый выключатель, отключающий насос, наполняющий резервуар (схема управления 1).На обеих схемах клемма 1 в схеме управления представляет точку посадки для провода (+) поплавкового выключателя, а клемма 2 — для провода (-).

Вот и все. Двухпроводной поплавковый выключатель, который можно легко использовать для включения или выключения насоса. Установите или подвесьте коммутатор на желаемом уровне, вставьте провода в водонепроницаемую распределительную коробку (или из зоны удержания жидкости, а затем в распределительную коробку), проверьте соединения обратно с вашим управляющим и силовым оборудованием, и вы » повторно сделано.

Это очень простое решение, но оно также проблематично, потому что колебания уровня вызывают дрожание поплавка, что приводит к быстрому включению и выключению двигателя насоса. И теперь ваше простое решение сгорело моторчик помпы. Итак, что мы можем сделать, чтобы защитить двигатель насоса?

Электропроводка для двух поплавковых выключателей

Мы можем добавить второй переключатель для создания гистерезиса.Хисте-что ??? Да, мы туда доберемся. Подожди.

Нам нужен способ включения и выключения реле уровня без одновременного включения и выключения двигателя насоса. Мы могли бы добавить временную задержку, но это не помогает отслеживать условия в резервуаре и реагировать на них; он только отменяет переключатель. Однако, если мы добавим второй переключатель, идентичный первому, и подключим запечатывающее реле к одному из них, мы получим необходимый элемент управления.

Схема управления 3

Давайте начнем с рассмотрения схемы управления 3 с двумя нормально замкнутыми переключателями.Этот контур можно использовать для управления насосом, наполняющим резервуар. Первый переключатель (L) установлен на минимальный желаемый уровень жидкости в резервуаре. Второй переключатель (H) переходит на максимальный желаемый уровень.

Когда жидкость ниже обоих переключателей, они оба закрыты; насос работает, наполняя бак. Когда жидкость заполняет первый переключатель, он открывается. Однако запечатанное реле A было активировано и замкнуто, минуя теперь открытый переключатель L (фактически «запечатывая его»), поэтому насос продолжает работать до тех пор, пока не откроется переключатель высокого уровня H.Когда переключатель высокого уровня размыкается, реле P двигателя размыкается, останавливая двигатель, и реле A размыкается.

Значит, жидкость из этого насоса больше не поступает в резервуар. Скажем, клапан за баком открыт, позволяя жидкости вытекать из бака. При падении уровня жидкости реле верхнего уровня H замыкается. Но поскольку и реле низкого уровня L, и запечатывающее реле A разомкнуты, двигатель насоса не запускается.

Фактически, уровень жидкости в резервуаре должен упасть ниже переключателя низкого уровня L, прежде чем двигатель запустится.В этот момент оба переключателя низкого и высокого уровня будут замкнуты, замыкая цепь и активируя реле двигателя P для запуска насоса. В то же время, запечатанное реле A будет активировано, замыкая байпас вокруг реле низкого уровня L. Таким образом, когда реле низкого уровня L размыкается, когда насос заполняет резервуар, запечатывающее реле удерживает цепь замкнутой. , и насос продолжает качать.

Это циклическое действие называется гистерезисом. Как только уровень жидкости упадет ниже переключателя низкого уровня, насос будет работать до тех пор, пока оба переключателя не разомкнуты.Уровень жидкости может колебаться вверх и вниз, реле низкого уровня может открываться и закрываться, и насос будет продолжать работать плавно. Точно так же, как только выключатель высокого уровня размыкается, насос не будет работать, пока оба переключателя не замкнуты. Независимо от колебаний уровня, двигатель насоса больше не будет работать.

Отлично! У нас есть контроль уровня, разумный срок службы насоса-мотора, все, что мы могли пожелать, верно? Давайте подключим его. Нам нужно подключить оба поплавковых переключателя обратно к нашей схеме управления, плюс мы должны добавить контакты и опломбированное реле A.Провода переключателя низкого уровня к клеммам 1 и 2, переключателя высокого уровня к клеммам 3 и 4, а контакты опломбированного реле A к клеммам 5 и 6.

Итак, это как минимум четыре, если не шесть, проводов, которые необходимо подключить к схеме управления. (Схема подключения запечатываемого реле и контактов будет зависеть от вашего управляющего оборудования.) Это не так уж и плохо: два поплавковых выключателя, дополнительное реле и четыре-шесть проводов. Но что, если я скажу вам, что вы можете сделать это всего с двумя проводами? Не два дополнительных провода, а два провода.

2-проводное управление насосом с поплавковым выключателем Kari

Верно. С поплавковым выключателем серии 2L KARI вы получаете такое же управление гистерезисом, используя один переключатель и два провода вместо двух переключаемых и четырех или шести проводов. «Что это за магия», — спросите вы? Просто: каждый поплавковый выключатель серии KARI имеет несколько микропереключателей и схемы управления, встроенные в поплавок.

По мере того как поплавок серии KARI поднимается вместе с уровнем жидкости в резервуаре, он наклоняется в одну сторону. Микровыключатели внутри поплавка активируются с установленными на заводе углами при наклоне поплавка, и заранее запрограммированная схема управления реагирует соответствующим образом.

Так что вам нужно, чтобы подключить это? Мы можем вернуться к схеме управления 1: всего два провода между переключателем и цепью управления двигателем, (+) провод к клемме 1 и (-) к клемме 2. Никаких запечатанных реле, никаких дополнительных переключателей, ничего больше.Два провода, и готово.

Бонус: 3-проводное управление насосом с поплавковым выключателем Kari

Схема управления 4

Поскольку это было так просто, давайте посмотрим, что вы можете сделать с трехпроводным поплавковым выключателем серии KARI: добавить сигнал тревоги! Вместо четырех проводов для простого двухуровневого гистерезиса поплавковый выключатель серии 3H KARI дает вам двухуровневый гистерезис и сигнализацию с использованием всего трех проводов.

Взгляните на схему управления 4. В нижней строке у вас есть клеммы для подключения переключателей, обеспечивающих гистерезис (провода 1 и 2).Следующая строка предназначена для аварийного сигнала высокого уровня (т. Е. Более высокого уровня, чем переключатель гистерезиса высокого уровня). Как и в случае с запечатанным реле, указанным выше, проводка, необходимая для контакта аварийной сигнализации, будет зависеть от вашего управляющего оборудования. Все, что осталось, — это установить переключатель в соответствии с инструкциями производителя для желаемых уровней.

Запуск двигателя и управление двигателем

Мы потратили немало времени на обсуждение того, как можно использовать поплавковые выключатели для включения и выключения насосов, поэтому стоит уделить время, чтобы поговорить конкретно о запуске двигателя и управлении двигателем.Для небольших двигателей — двигателей постоянного тока, двигателей до 1 л.с. — контакторы с релейным управлением, показанные на схемах выше, вероятно, достаточны для запуска двигателя. Эти двигатели (или нагрузки, которыми они управляют) не пострадают от запуска и остановки через контактор, действующий как двухпозиционный выключатель.

Для более мощных двигателей пусковой ток (в шесть или восемь раз превышающий ток полной нагрузки) становится важным фактором при запуске и техническом обслуживании двигателя, делая контакторы недостаточными в качестве автономных пускателей двигателя.Такие двигатели нуждаются в встроенных контроллерах и защите от перегрузки для безопасного запуска и защиты при работе с полной нагрузкой. К счастью, большинством двигателей такого размера можно будет управлять либо через центр управления двигателями (MCC), либо через специальную панель управления, обе из которых полностью способны объединять схемы управления и инструменты, подобные показанным выше.

На самом деле, большинство насосов и двигателей, которыми вы управляете с помощью поплавкового выключателя, вероятно, достаточно велики, чтобы требовать этих встроенных средств управления.Хотя установка более сложна, чем схема подключения, представленная выше, подключение часто упрощается для конечного пользователя, потому что поставщик системы проделал большую часть работы.

Однако понимание основ проводки управления поплавковым выключателем поможет вам работать уверенно, независимо от того, насколько мощной или сложной является система. Все, от установки поплавкового выключателя до устранения неисправностей, станет проще. И, конечно же, мы всегда готовы помочь, если вы чувствуете в этом необходимость.

кредит на верхнюю фотографию: PEO ACWA через flickr cc обрезано

Насосная станция для мойки автомобилей

Одинарные и сдвоенные насосные станции для мойки грузовиков

Эти насосные станции имеют прочный стальной каркас с обожженной эмалью.Каждая ножка имеет регулируемые уровни. Системы предварительно смонтированы и подключены к низковольтному оборудованию. Выбор насосов включает CAT, Hypro, General, AR или Giant. Насосы CAT представлены в моделях, изображенных и указанных ниже с ценами. Станции с 4 или более насосными системами для конфигураций с несколькими отсеками доступны по запросу. Ultimate Washer также может предоставить полный набор аксессуаров для мытья автомобилей, таких как щетки для воска или пены, моющие средства, смягчители воды, коробки для монет и валют, а также комплекты стрел. Насосные станции являются неотъемлемой частью любой автомойки.Эти системы справятся со всем, независимо от того, предназначено ли вы для мойки автомобилей, лодок или грузовиков. Идеально подходит для автомойки самообслуживания.

Характеристики :

• 1200-2300 фунтов на квадратный дюйм (в зависимости от модели)
• 3,5-5 галлонов в минуту (в зависимости от модели)
• CAT или Emperor Pump (гарантия 2 года)
• Электродвигатель Leeson 3-7,5 л.с. / 208 В / 1-3 фазы (22 А) или 230 В / 1-3 фазы (12 А) — (гарантия 1 год)
• Также доступна одна фаза (уточняйте цены)
• Рама из нержавеющей стали для тяжелых условий эксплуатации (настольный)
• электрические панели; высококачественные твердотельные контроллеры (внесены в список UL)
• Резервуары для подачи воды из нержавеющей стали
• Конструкция с двойным входом для подачи горячей и холодной воды
• Манометры в корпусе из нержавеющей стали, заполненные глицерином для точных показаний
• Счетчик наработки для индикации наработки насосной системы при проведении технического обслуживания и ремонта
• Сбалансированный предохранительный клапан позволяет использовать пусковой пистолет, а также защищает систему от повреждений из-за чрезмерного давления
• Автоматическое отключение для управления оператором на рукоятке
• Размеры 62 «В x 29» Г x 22 «Ш для одинарных насосных станций (двойные — 44» Ш)

Информация для заказа — БЕСПЛАТНАЯ ДОСТАВКА

.
