Рассмотрим как подключить выключатель от розетки

Как подключить выключатель от розетки своими руками

Подключаем выключатель от розетки

Подключение выключателя от розетки — процедура хоть и не очень сложная, но зачастую помогающая решить массу проблем. В первую очередь, это касается вопросов дополнительного подключения систем освещения.

Ведь благодаря такому подключению мы можем существенно сэкономить не только на проводах, но и на количестве дополнительных работ, таких как штробление стен. Поэтому, если вы столкнулись с проблемой подключения дополнительного освещения и не хотите по-новому делать ремонт в комнате, такой вариант станет идеальным решением.

Подготовительные работы

Прежде, чем приступать непосредственно к процессу подключения, следует выполнить целый ряд подготовительных работ и определиться с местом расположения будущего выключателя. К подготовительным работам мы относим работы, связанные с выбором провода, самого выключателя и схемы, которую он будет запитывать.

Выбор провода

Перед тем, как от розетки подключить выключатель, нам следует правильно выбрать провод, которым будет осуществляться подключение. Ведь правильный выбор провода позволит значительно сократить вероятность пожара или других поломок.

• Чтобы выбрать провод, нам следует знать номинальную мощность коммутируемых электроприборов, из которой затем не сложно вывести номинальный ток. Делается это по формуле. где I – номинальный ток, P – номинальная мощность, а U – номинальное напряжения, которое для однофазной сети равно 220В.
• Высчитав номинальный ток, мы можем использовать табл.1.3.4 ПУЭ для медных проводников или табл. 1.3.5 для проводов из алюминия, для выбора их номинального сечения (см. Выполняем расчет сечения провода по мощности ).

Сводная таблица выбора сечения проводников по номинальному току

Обратите внимание! В большинстве случаев при подключении выключателя от розетки он коммутирует одну – две лампочки.

Из-за этого номинальный ток получается небольшим и согласно табл. 1.3.4 и 1.3.5 можно применять провод небольшого сечения. Но согласно табл. 7.1.1 ПУЭ, сечение этого провода в любом случае не может быть меньше 1 мм 2 для медного провода или 2,5 мм 2 для алюминиевого.

• Еще один аспект, который следует учесть при выборе провода — это способ его прокладки. Ведь в случае его прокладки внутри помещений открытым способом на изоляторах, согласно табл.2.1.1 ПУЭ, его минимальное сечение должно быть 1,5 и 4 мм 2 соответственно для медного и алюминиевого провода.
• Если же провод будет использоваться для наружной прокладки открытым способом на роликах или изоляторах, то его сечение вообще должно быть не меньше 2,5 и 4 мм 2 соответственно для медного и алюминиевого провода.

Выбор выключателя

Перед тем, как запитать выключатель от розетки, важно правильно выбрать сам выключатель. Этим аспектом часто пренебрегают, из-за чего выключатели часто выходят из строя. Особенно важен этот аспект, если выключатель будет коммутировать большие нагрузки.

• В первую очередь, выбираем выключатель по номинальному току. При выборе провода мы уже посчитали номинальный ток нашей сети, поэтому, используя те же цифры, выбираем номинальный ток выключателя. На данный момент на рынке представлены модели в 6, 10 и 16А. Можно найти и более мощные выключатели, но они встречаются редко.
• Следующим важным фактором выбора является способ монтажа выключателя. Для скрытой проводки применяют утопленный вариант выключателя, а для открытой соответственно с наружной коробкой. Здесь выбор целиком зависит от способа прокладки вашей электропроводки. Исключение составляют только ванные комнаты и душевые, в которых пункт 12.22 ВСН 59 – 88 рекомендует применять только скрытую проводку. Но учитывая, что размещать в этих комнатах выключатели запрещено, то способ монтажа выключателя может быть любым на ваше усмотрение.

На фото представлены различные виды выключателей

• Также наша инструкция советует учитывать и место установки выключателя. Для наружной установки следует применять выключатели с IP не ниже, чем 44. Конечно, лучше применять выключатели с более высокой степенью пыле- и влагозащиты, но цена таких моделей увеличивается пропорционально уровню защиты.

Подключаем выключателя от розетки

Существует два варианта как от розетки запитать выключатель. Эти способы не отличаются принципиально, и по большому счету выбор каждого из них осуществляется, исходя из расположения непосредственно светильников.

Если светильник расположен рядом с выключателем или розеткой, то целесообразно подключить «ноль» непосредственно от последней. Если же светильник достаточно удален, то в целях экономии провода и большей эстетичности нулевой провод лучше подключить в распределительной коробке.

Подключение фазного и нулевого провода от розетки

Самым простым способом как сделать выключатель от розетки является вариант запитки и фазного, и нулевого провода непосредственно с контактов последней. Такой способ будет очень удобным при расположении светильника в непосредственной близости от выключателя.

• Дабы сделать это своими руками, вам сначала необходимо смонтировать светильник и выключатель. Только после этого следует приступать непосредственно к подключению.
• На первом этапе снимаем напряжение с розетки. Сделать это можно групповым автоматическим выключателем для конкретной группы. Если же у вас не предусмотрено разделение на группы, то придётся снять напряжение со всей квартиры.
• На следующем этапе вскрываем розетку, к которой предстоит подключение. и проверяем отсутствие напряжения.
• Если разводка в вашей квартире или доме выполнена в соответствии с п.1.1.29 ПУЭ, то голубой провод — это нулевой провод, желто-зеленый — это защитный провод, и третий провод — фазный. Если цветовое обозначение у вас не выполнено, то кратковременно подаем напряжение для определения проводов.
• Теперь подключаем к фазному контакту розетки провод, который вторым концом крепим на вводе выключателя. На вывод выключателя подключаем провод, который подключен непосредственно к светильнику.

Схема подключения фазного и нулевого провода от розетки

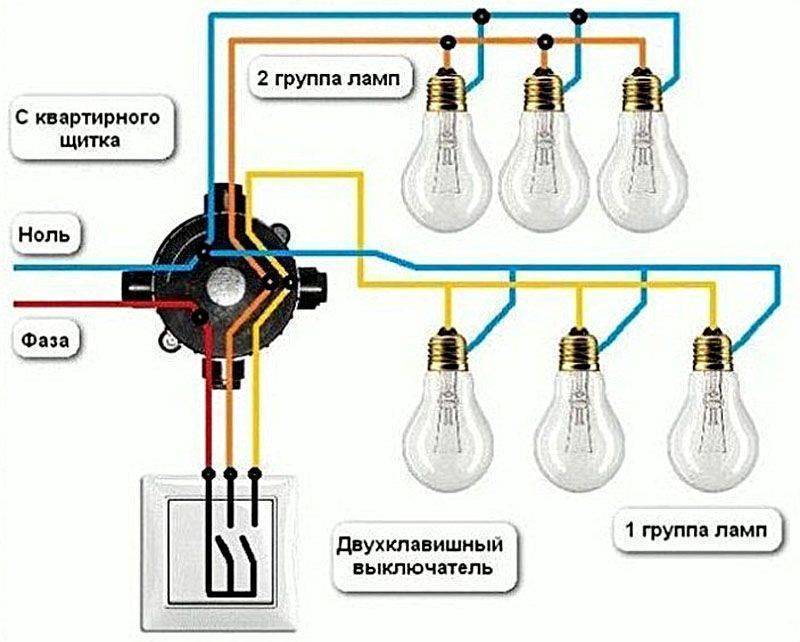

Обратите внимание! Если используется двух- или трехклавишный выключатель, то от выводов выключателя провода подключаются к соответствующим светильникам. В остальном схема подключения идентична.

• К нулевому контакту розетки крепим провод, который вторым концом крепиться к выводу светильника. Также подключаем и защитный провод к соответствующему контакту светильника.
• На этом наше подключение окончено. Теперь можно уложить провода, заизолировать токоведущие части и подать напряжение для испытания нашей схемы.

Подключение от розетки только фазного провода

Так как в выключателе размыкается только фазный провод, то иногда значительно проще взять от розетки только фазный провод. Нулевой же провод проще подключить непосредственно в ближайшей к светильнику распределительной коробке.

Благодаря этому вы не только сэкономите провода, но и во многом облегчите себе задачу прокладки провода.

• Перед тем, как от розетки провести выключатель, как и в первом варианте, следует снять напряжение с розетки. Кроме того, нам следует снять напряжение со всех проводов, проходящих в распределительной коробке, в которой предстоит подключать нулевой провод.
• Теперь вскрываем розетку и проверяем отсутствие напряжение. К фазному выводу розетки крепим провод, который так же подключается к вводу выключателя. А провод с вывода выключателя подключаем непосредственно к светильнику.
• Теперь вскрываем распределительную коробку. Определяем нулевой провод. Возможно это будет даже целая шинка с нулевыми проводами. Подключаем к ней провод, который затем подключаем к светильнику. Таким же способом подключаем защитный провод к соответствующим контактам в светильнике и в распределительной коробке.
• После укладки и изоляции проводов можно подать напряжение и испытать работоспособность нашей схемы.

Схема подключение выключателя от розетки только фазным проводом

Обратите внимание! В связи с тем, что для нормальной работы выключателя необходим только один фазный провод, вопрос: как вывести розетку от выключателя, — имеет однозначный ответ – никак. К сожалению, от выключателя розетку подключить нельзя. Возможно только подключить фазный провод, а нулевой вести от распредкоробки. Но этот вариант не самый оптимальный. Ведь зачастую ток на розетке значительно выше, чем на сети освещения, и провод малого сечения сети освещения при подключении к нему еще и розетки просто перегорит.



Как подключить розетку и выключатель – инструкция и руководство по монтажным работам

Подключение выключателя и розетки – именно с этого начинается электропроводка в любом помещении. Знание того, как производится подключение розетки и выключателя своими руками будет актуально везде и всюду, будь то ремонт, перепланировка или же строительство нового здания.
Для того чтобы детально разобраться в данном вопросе, рассмотрим подробную инструкцию, которая от «А» до «Я» расскажет и покажет все тонкости при выполнении данного вида работ.

Устанавливаем розетки и выключатели

Перед тем, как будет производится установка розеток, необходимо произвести монтаж установочных элементов. К ним относится кабель канал, распределительная коробка и подрозетники. Последние понадобятся в том случае, если розетки и выключатели будут «утоплены в стены».



Теперь, в качестве силового шкафа, предстоит установить DIN-рейку – на нее будет смонтирована защита, которая предохранит сеть от короткого замыкания и перегрузки (автоматический выключатель). После завершения монтажа установочных элементов, подготовительные работы можно считать законченными.
Хотелось бы сразу оговориться, что в качестве дополнительного этапа можно считать установку элемента освещения (это может быть обыкновенная лампочка в патроне).



Провод ПВС и провод ШВВП Изначально, берем провод ПВС и подводим его к распределительной коробке. В качестве питающего кабеля принято использовать трехжильный, но, если проводка не подразумевает собой сложной системы, можно обойтись и двухжильным. Сечение провода подбирается исходя от нагрузки на цепь в целом. Подобные расчеты может произвести даже начинающий электрик, который не имел ранее подобного опыта.



Следует обратить внимание на то, что с каждой стороны, перед подключаемыми элементами, следует оставлять запас 10-15 сантиметров. Это связано с тем, что со слишком короткой проводкой неудобно работать.

Теперь подводим провода к подразетникам. На розетки подойдет провод ШВВП небольшого сечения.
Основные работы по прокладке проводов выполнены и теперь можно смело приступать к следующему этапу работ.

Монтаж и подключение электропроводки

Специалисты рекомендуют начать с монтажа и обустройства защиты. Для небольшой домашней сети будет достаточно автоматики, номиналом в 25 А. Автомат выбирается только после того, как будет произведен расчет сечения устанавливаемого кабеля.



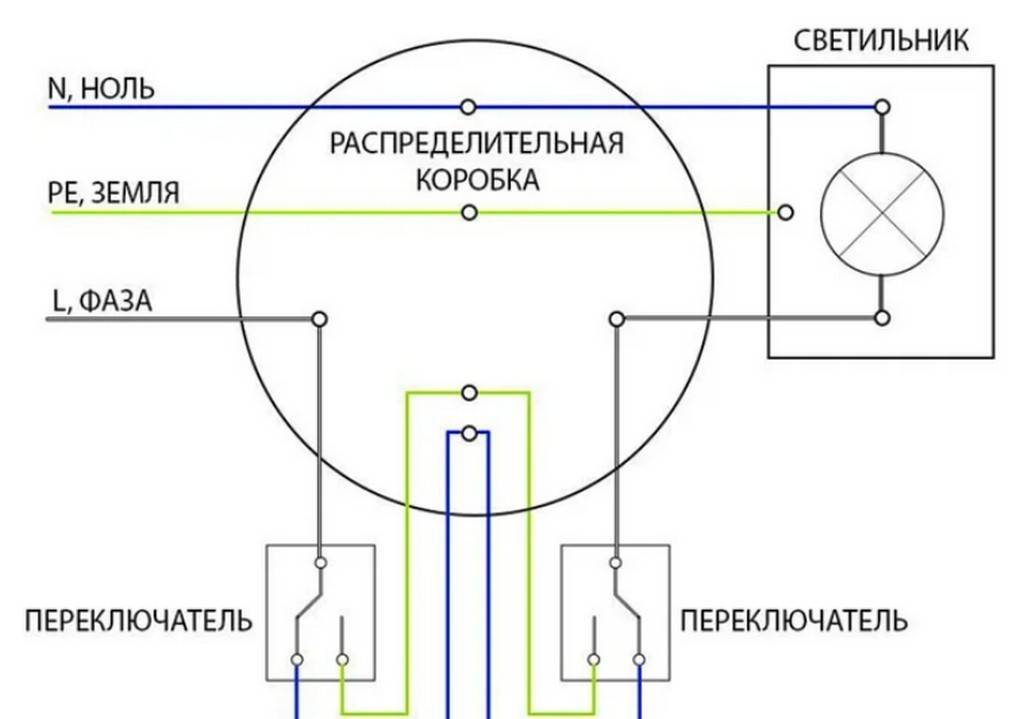

Схема подключения розетки и схема подключения выключателя предусматривает правильное расположение проводов, поэтому сразу следует определиться с их цветами (что и к чему будет подключено):

• Белый с голубой полоской, синий – ноль или по простому нейтраль;
• Желтый с салатовой полоской – земля;
• Оставшийся (в большинстве случаев белый или черный) – фаза.



Если вы не хотите запутаться в цветовой гамме, необходимо использовать кабеля, выпущенные одним производителем.
Чтобы продолжить дальнейшие монтажные работы, требуется выключение электроэнергии. Производим отключение. На концах проводов снимаем слой изоляции и производим подключение всех элементов к сети. Не забываем при этом проверять надежное крепление проводов в розетке и выключателе.



После проверки, можно устанавливать элементы в подрозетники. После выполнения монтажных работ, приступаем к подключению патрона. Когда все работы завершены, необходимо включить электроэнергию и проверить правильность выполнения работ щелчком выключателя. Если все сделано правильно, лампочка загорится.



Вывод

Теперь вы знаете, как подключить розетку и как подключить выключатель. Как показывает практика, тут нет ничего сложного, достаточно лишь внимательно изучить схемы и действовать четко по инструкции.
Интернет-магазин компании Поло-Электро имеет в наличии весь необходимый материал и комплектующие, которые пригодятся для выполнения работ по прокладке электросетей (как профессионалам, так и начинающим). Весь представленный ассортимент является сертифицированной продукцией и прошел все необходимые испытания и контроль качества. Проверенные производители, удобная ценовая политика и качество – вот что нужно, чтобы проложенные вами коммуникации прослужили не один десяток лет!



Как подключить блок розетка выключатель или блок розеток

В предыдущей статье Я рассказывал как подключаются одиночные или двойные электрические розетки к электропроводке или между собой- шлейфом. Сейчас Я расскажу подробно о том, как правильно подключаются  блоки, состоящие из розетки +выключатель света или из трех, четырех розеток.

Учитываете, что в одном блоке под одной крышкой совмещаются не только выключатели, электрические розетки, но и при необходимости телефонные и компьютерные.

Перед началом работ по подключению электрических розеток- необходимо отключить автоматом электропитание и и убедится в отсутствии напряжения при помощи индикаторной отвертки.

Как подключить блок розетка выключатель

Чаще всего блок, состоящий из двойного выключателя и розетки устанавливается в квартирах на перегородке между дверями санузла и ванной комнаты. Один цельный блок используется для включения света в двух этих помещениях, а так же для подключения в розетку электроприборов, используемых в ванной комнате- электробритва, фен и т. п. Почему электрическую розетку выносят из ванной комнаты- Я уже рассказывал в статье под названием «Установка электрических розеток и выключателей в ванной комнате«.

В схеме подключения блока розетки и двухклавишного выключателя используется 5 проводов от распределительной коробки до блока.

Если Вы не знаете, что такое фаза, ноль и заземление в электропроводке, тогда прочитайте обязательно эту статью.

Заземляющий проводник (на схеме светло-зеленного цвета) и ноль (синего цвета) от ответвительной коробки  подключаются напрямую только к розетке в блоке. Фаза (красного цвета) подключается к розетке и далее перемычкой подключается на общий контакт входящей фазы выключателя.

Оставшиеся два провода подключаются на два коммутируемых контакта, через которые фазы подключаются к 2 светильникам при нажатии клавиш, находящихся в туалете и ванной комнате. Т.е. получается, что на розетке всегда будет фаза, ноль и заземление, а так же фаза будет на нижнем контакте выключателя. А на верхних контактах она будет появляться только при нажатии клавиш.

В распределительной коробке электропроводки делаются 2 скрутки из двух проводов (на схеме желтого и бежевого цветов). Скручиваются коммутируемые фазы с выключателя на отходящие на светильники фазные проводники.

Необходимые для работы светильников ноль и заземляющие проводники берутся с ответвительной коробки с тех же самых соединений, от которых подключается розетка из блока.

Для того что бы поменять включение клавиш на блоке, необходимо желтый и бежевый провод поменять местами на выключателе.

Схема подключения блока, состоящего из розетки и одноклавишного выключателя полностью аналогична, с той лишь разницей, что выпадает из схемы один провод бежевый или желтый.

Для подключения трех клавишного выключателя понадобится шестой провод или 6 жила кабеля, которая будет подключаться на третий коммутируемый контакт сверху рядом с желтым и бежевым проводом.

Как подключить 3 или 4 розетки в одном блоке

Если в одном месте необходимо установить больше 2 розеток для подключения электроприборов, бытовой техники или телефона, компьютерной сети, тогда используется блок розеток, т. е. все розетки будут под одной крышкой.

Электрические розетки в блоке все подключаются параллельно. Перед началом подключения необходимо сделать и завести перемычки из 3 проводов в каждое посадочное место. Не делайте перемычки очень длинными, потому что потом провода будут мешать и не позволять плотно сесть розетке в монтажной коробке.

Блок розеток устанавливается и подключается в следующем порядке:

1. Разбираются все розетки.
2. Зачищаем провода или кабель электропитания и все перемычки между коробками. Кабель от распределительной коробки электропроводки всегда оставляйте с запасом, что бы потом при необходимости возможно было бы зачистить провода заново и сделать повторное подключение.
3. Подключаем первую розетку с приходящим кабелем электропитания по этой инструкции.
4. Устанавливаем электрическую розетку по уровню в монтажной коробке.
5. Подключаем по цветам параллельно провода и устанавливаем вторую, и аналогично последующие розетки в монтажных коробках. На последней будет подключаться только 3 провода.
6. Ставим крышку и закручиваем крышки с прорезями под вилку на каждой розетке.

Рекомендую дополнительно более подробно прочитать нашу инструкцию по установке внутренних блоков розеток.

Управляемая розетка питания — Электроника SparkFun

В этом уроке мы обсудим небольшую релейную плату для управления питанием от обычной розетки переменного тока с использованием управления 5 В постоянного тока. Применяются все обычные предупреждения: Основное напряжение (120 В переменного тока или 220 В переменного тока) может вас убить. Этот проект, выполненный неправильно, наверняка может сжечь ваш дом. Стерилизуйте или кастрируйте своего питомца. Шампунь лучше. Не работайте и не припаивайте какую-либо часть проекта, пока он подключен к стене — просто отключите его! Вы можете получить файлы Eagle для платы управления здесь.Плата управления состоит из реле, транзистора NPN и светодиода.

---

Что такое реле?
Признаюсь, я просто хотел собрать свой собственный Blender Defender (у меня даже кота нет!). Тем не менее, создание управляемой розетки 5 В может быть удобно для многих приложений. Для этих мощных свиней идеально подходит реле.

Реле — это большой механический переключатель. Этот переключатель включается или выключается при подаче питания на катушку.

В данном примере речь пойдет о самом простом варианте реле.Внутри реле две лопасти из металла. Одна лопатка сделана из черного металла, например стали, и может двигаться свободно. Другая лопатка сделана из меди и стационарна. Когда эти лепестки соприкасаются (состояние замкнутого переключателя), они способны пропускать большое количество энергии — например, 30 А при 120 В переменного тока (огромно!).

Другая половина реле называется катушкой. По сути, это небольшой электромагнит. Если вы пропускаете ток через катушку, создается магнитная сила, которая притягивает стальную пластину, заставляя ее двигаться (переворачивать) и касаться медной пластины — как если бы вы щелкнули выключателем.Катушке требуется небольшое количество энергии (5 В постоянного тока при 80 мА). Итак, вы видите, что управление маломощной катушкой позволяет нам на самом деле контролировать довольно большую мощность!

Важно отметить, что катушка физически изолирована от лопастей. Если у вас есть 120 В переменного тока, проходящего через лопасти, вам не нужно беспокоиться о том, что эти 120 В переменного тока проникнут обратно в ваш микроконтроллер (подключенный к катушке) и испарят его.

Лопасти способны выдерживать очень большие течения. Как AC, так и DC — веслам все равно.Реле можно использовать для управления двигателем постоянного тока или лампой переменного тока.

Реле, с которым мы будем работать в этом уроке, на мой взгляд, просто супер. Он может работать с большой мощностью — 30 А при 220 В переменного тока. Что произойдет, если вы нарушите этот лимит? Я, к счастью, никогда не был в такой ситуации. Я слышал сообщения о том, что реле начнет нагреваться. Когда напряжение/ток становится достаточно большим, внутри реле будут искры при переключении лепестков. Если эти искры становятся достаточно большими, вы можете фактически приварить подвижную лопатку к неподвижной лопатке, что приведет к отказу реле, возможно, в положении «включено».Очевидно, что это было бы очень плохо на многих уровнях.

Как и в случае с конденсаторами, мы занижаем мощность реле, чтобы снизить риск отказа реле. Если вам нужно 10 А при 120 В переменного тока, не используйте реле, рассчитанное на 10 А при 120 В переменного тока, вместо этого используйте реле большего размера (например, 30 А при 120 В переменного тока). Помните, что мощность = ток * напряжение, поэтому реле 30 А при 220 В может работать с устройством мощностью до 6000 Вт (два фена).

---

Розетка Цель состоит в том, чтобы поместить розетку GFCI в какой-то корпус со шнуром питания, реле и схемой управления.

Материалы:

• Розетка GFCI (10 долларов США)
• Корпус для крепления на гвоздях (1 доллар США)
• Толстый трехжильный удлинитель, 8 футов (двухжильные шнуры не будут работать) (7 долларов США)
• Реле (4 доллара США)
• Плата управления и детали (5 долларов США)


Обратите внимание, что мы используем розетку прерывателя цепи замыкания на землю (GFCI), а не обычную розетку. Обычная розетка стоит 0,59 доллара, но я выбрал GFCI за 10 долларов. Почему? GFCI может спасти вам жизнь. Это тип выхода, который вы найдете рядом со всем, что выпускает воду (кухонные раковины, ванны для приготовления пищи и т. д.).Когда розетка обнаруживает аномальное количество тока, она предполагает, что через ваше тело протекает большое количество потенциально смертельного тока, и поэтому отключается, спасая вас и ваш проект.

По правде говоря, GFCI может отключиться только при утечке тока через соединение с землей, а не при перегрузке по току. Это означает, что если ваш «проект» внезапно потянет 50 А из-за включения микроволновки, GFCI не сработает. Но если вы случайно прикоснетесь к неправильному оголенному проводу, GFCI сработает, потому что обнаружит замыкание на землю (спасая ваше сердце от остановки сердца).Повторяем — при работе над любой частью проекта АС отсоединяйте вещь от стены.

---

Встроенная плата управления питанием Первое, что вам нужно сделать, это собрать плату управления питанием. Эта плата содержит реле, транзистор и светодиод активации. Плата требует 5V и GND для работы. Управляющий штифт определяет, является ли реле «замкнутым» (позволяет пропускать большую мощность) или «открытым» (состояние манипулятора по умолчанию отключено).
Плата управления довольно прямолинейна. Катушка внутри реле требует до 80 мА.Это больше, чем может выдержать контакт GPIO (по умолчанию 20 мА), поэтому мы используем NPN-транзистор в качестве управляемого соединения с землей. Транзистор NPN может выдерживать ток до 200 мА, что больше, чем катушка (80 мА) и светодиод (20 мА) вместе взятые.

Когда контакт «РЕЛЕ» (также известный как CTRL) становится высоким, транзистор NPN подключается к земле, посылая ток через катушку (активируя реле) и через светодиод (включая светодиод активации). R1 замыкает контакт «РЕЛЕ» на землю, поэтому, если что-то пойдет не так, реле останется в безопасном выключенном положении.

Примечание. Диод 1N4148 по какой-то причине подключен нестандартным образом. Он помещается между питанием и землей в обратном порядке. Когда катушка реле деактивирована, она действует как индуктор, пытаясь подавить изменение тока. Это может вызвать некоторый хаос на шине питания 5 В. Когда это происходит, 1N4148 создает прямое смещение, в результате чего ток, хранящийся в катушке, благополучно течет обратно к шине 5 В, защищая источник питания и близлежащие детали.

---

Сборка

Возьмите этот красивый удлинитель и отрежьте гнездовой разъем примерно в 6 дюймах от гнездового конца.

Вилка питания США рядом с отрезанным концом удлинителя При этом должно оставаться несколько футов удлинительного шнура между частью, которая вставляется в стену (штыревой конец), и оголенным, открытым, недавно отрезанным концом удлинитель. Не подключайте его!

Примечание. Двухжильный удлинитель не будет работать должным образом. Обратите внимание, что мы используем толстый трехжильный круглый удлинитель. Этот дополнительный провод является заземлением и позволяет GFCI работать правильно.

Используя мультиметр, настроенный на непрерывность, убедитесь, что контакт заземления (круглый) действительно подключен к зеленому заземляющий провод.Я видел несколько удлинителей нестандартных цветов.

Используйте инструмент для зачистки проводов или точный нож, чтобы удалить около 6 дюймов оболочки с удлинительного шнура. Вы должны найти три провода — черный, белый и зеленый. Используйте инструмент для зачистки проводов, чтобы зачистить три провода по отдельности примерно на 1 дюйм. Я скручиваю концы проводов, чтобы соединить жилы проводов вместе при подготовке к пайке. Иногда рулон припоя можно использовать как третью руку. Цель здесь состоит в том, чтобы «лужить» три провода. Добавление припоя к каждому из многожильных проводов скрепит все провода вместе и позволит упростить манипуляции в дальнейшем.

Перед припаиванием к плате управления обязательно пропустите удлинитель через корпус (показан выше). Обрезать и отсоединять провода от платы управления — огромная боль.

Перед выполнением этого шага убедитесь, что удлинитель продет через корпус.

Освободив хороший 6-дюймовый провод, отрежьте черный провод на расстоянии около 5 дюймов от конца. Там будет жить реле.

Обратите внимание на крючки на трех проводах. Я обернул луженые концы проволоки вокруг небольшой ювелирной отвертки, чтобы получился полукруг внутри проволоки.Это поможет подключиться к винтам на GFCI. Здесь у нас обрезан черный провод и припаян к плате управления. Реле типа NO (нормально разомкнутое). Когда питание отключено, нет никакой связи между двумя толстыми черными нитями, которые вы только что обрезали и спаяли. Это функция безопасности — если что-то пойдет не так и питание катушки отключится, реле сработает, и розетка отключится.

И наоборот, когда вы подаете 5 В на катушку, манипулятор переключается из состояния «выключено» в состояние «включено», соединяя два куска черного провода (в левой части рисунка выше), питание подается на катушку. розетка, и ваш проект запитан.

Теперь подключаем провода от удлинителя к розетке. Черный и белый провода подключаются к двум боковым клеммам GFCI, а зеленый провод (земля) подключается к концу розетки.

Продвинутый трюк: обратите внимание, как крючки луженых проводов расположены по часовой стрелке. Если правильно совместить крючки проводов под винтами, то при затягивании винтов крючок провода будет «засасываться» в стягивающий винт. Это создает очень компактное соединение.

Теперь опустите реле в корпус и выведите управляющие провода (красный, желтый и черный) из одного угла корпуса. (Вы правы, на этом фото провода удлинителя не припаяны к плате реле — поверьте).

Вы можете приклеить плату управления к нижней части корпуса двойным скотчем или просто оставить ее плавающей — провода от удлинительного шнура будут удерживать ее на месте. После того, как вы все опустили на место, привинтите розетку к корпусу, а лицевую панель к корпусу.
Здесь мы проверяем управляемую розетку по таймеру бокса. Пока НЕ ​​подключайте удлинитель к стене.

А теперь момент истины. Присоедините три провода управления (5 В, GND и CTRL) к какой-либо системе. На картинке выше у меня довольно грязная макетная плата. Все, что я на самом деле использую на макетной плате, — это 5 В и GND — игнорируйте все остальные части, поскольку они ничего не делают. Затем я вручную переключил провод управления с GND (выкл.) на 5 В (вкл.). Вы можете сделать то же самое, подключив контакты 5V и GND на плате Arduino.

Подключив линию CTRL к 5В, я услышал очень приятный щелчок, когда реле сработало. Это указывало (вместе со светодиодом на плате управления), что реле было переведено в положение «включено». Удаление CTRL с шины 5 В (называемой плавающей, потому что линия CTRL не подключена ни к 5 В, ни к GND), реле размыкается. Это хорошо! Если CTRL остается плавающим или привязанным к земле, розетка отключается.

Вы также можете использовать счетчик в режиме непрерывности, чтобы убедиться, что реле работает правильно, прежде чем подключить к 120В переменного тока. Когда реле разомкнуто, один из ребер вилки и одно из прямоугольных отверстий розетки не будет иметь преемственность, и когда он будет закрыт, они будут. Другой плавник и прямоугольное отверстие всегда будет иметь непрерывность, как и штырь заземления. и забавная дырка. Я всегда делаю эту проверку перед подключением в 120VAC, потому что я, знаете ли, параноик.

Следующим шагом является подключение удлинителя к стене и повторная проверка. Если что-то пойдет не так, GFCI должен активироваться и отключиться.Обязательно отключайте розетку каждый раз, когда вы работаете с ней. Пожалуйста, не попадитесь!

---

Теперь у вас должна быть розетка, полностью управляемая логикой 5 В. Когда вы подключаете устройство к розетке, оно по умолчанию выключено. Когда вы подаете 5В на линию CTRL, реле активирует включение питания устройства, подключенного к розетке.

Наслаждайтесь!
Nathan Seidle

Понимание и предотвращение перегрева розеток и выключателей

Время чтения: 3 минуты

Очень важно следить за электрическими компонентами нашего дома, в том числе за электрическими розетками, которыми мы пользуемся каждый день. Перегрев розетки может быть признаком того, что что-то работает не так, как должно, и для ее безопасного использования необходим ремонт. Докопавшись до корня проблемы и устранив ее, вы поможете сохранить свой дом в безопасности и без опасностей.

Наш местные эксперты Art Plumbing, Air Conditioning & Electric создали этот удобный руководство, чтобы понять и устранить неполадки в теплой электрической розетке или выключателе света.

Что вызывает нагрев электрических розеток и выключателей?

наиболее вероятной причиной перегрева электрической розетки является перегрузка схема.Если розетка с трудом подает питание на все подключенные к сети электроприборы, он станет переутомленным и горячим на ощупь.

Свободный или поврежденная проводка также могут вызвать накопление тепла в электрической розетке. Ты могут заметить короткие всплески искр при включении электроприборов, что является предупреждение о том, что проводка может быть не в лучшем состоянии.

поврежден вилки или розетки прибора могут иметь проблемы с созданием надежного соединения, увеличивает риск перегорания предохранителя или срабатывания автоматического выключателя.

Если это ваш выключатель света, который перегревается, скорее всего, неисправна проводка причина. Выключатель света часто используется, и это легко для цепей. со временем изнашиваться.

Диммер выключатели, с другой стороны, имеют тенденцию нагреваться сильнее, чем обычные розетки. То Производитель коммутатора должен дать рекомендации по допустимым температурам, но если высокая температура вызывает беспокойство, лучше проверить выключатель у специалиста. сертифицированный специалист.

Что можно сделать, чтобы предотвратить перегрев электрических розеток и выключателей?

Хотя ремонт неисправных электрических розеток лучше доверить профессиональному электрику, Вы можете внести небольшие изменения в свой дом, чтобы предотвратить небезопасные ситуации.

Здесь некоторые из главных советов, которые мы рекомендуем, чтобы помочь снизить риск перегрев:

• Не используйте слишком много разветвителей

  Если одна розетка питает несколько удлинителей, велика вероятность того, что энергетическая нагрузка может быть слишком велика для этой розетки. Если возможно, подключите приборы к розетке в другом месте дома, чтобы одна розетка не давала слишком много энергии одновременно.

• Проверьте проводку

  Ослабленная или поврежденная проводка может привести к перегреву розеток и стать причиной возгорания.Со всем износом, который получают ваши розетки, важно провести электрическую проверку — в Art Plumbing, Air Conditioning & Electric мы используем тепловые электрические проверки и визуализацию для раннего обнаружения неисправностей в вашей системе.

• Проверьте электроприборы

  Мы используем много электрических устройств в нашем доме, поэтому важно убедиться, что наши зарядные устройства не вызывают проблемы. В некоторых зарядных устройствах для устройств используются трансформаторы для изменения напряжения в соответствии с подключаемым устройством.Если ваша вилка перегревается, это может повредить электрическую розетку, поэтому лучше всего убедиться, что проводка вашего прибора находится в хорошем рабочем состоянии. Если вилка перегревается независимо от того, к какой розетке она подключена, это признак того, что зарядное устройство или проводку необходимо починить или заменить.

• Найдите источник проблемы

  Если у вас возникли проблемы с вашими розетками, вы можете устранить некоторые неполадки, чтобы посмотреть, в чем проблема. Это поможет вам решить, нужен ли вам новый розетка или только новая электропроводка прибора.

Если у вас возникли какие-либо из этих проблем, свяжитесь с нами сегодня для электрического ремонт. Art Plumbing, Air Conditioning & Electric имеет многолетний опыт опыт работы в округах Броуард, Палм-Бич, Майами-Дейд и Дюваль.

Откройте для себя почему десятки тысяч флоридцев доверяют нам и рассчитывают на них опытные специалисты для быстрого и надежного обслуживания с 1983 года.

Подключение контура переключателя — Fine Homebuilding

Существует два способа подключения контура переключателя.Старый способ, показанный на первом рисунке ниже, вероятно, можно найти в 90 процентах домов, но он был заменен изменениями в электрических правилах. Второй способ, показанный на втором рисунке ниже, соответствует требованиям NEC и должен использоваться для новых установок, особенно если вы хотите, чтобы современные устройства в любой заданной цепи работали должным образом.

Исторический метод

До того, как код был изменен, было принято использовать один кабель 12/2 или 14/2 в качестве коммутационной петли.Это означает подачу питания от прибора к выключателю и через него, а затем обратно к прибору. Таким образом, белый провод, обмотанный черной лентой, в контуре переключателя 12/2 или 14/2 функционирует как входящий горячий провод, а черный провод действует как ножка переключателя для возврата питания на прибор. Здесь белый провод на самом деле является горячим проводом и заклеен черной лентой, чтобы идентифицировать его как таковой.

Отключите питание и проверьте, чтобы убедиться. Соедините все заземления вместе с розеткой или монтажной коробкой. Подсоедините нейтральный провод источника к нейтральному проводу прибора.Подсоедините горячий провод источника к белому проводу (с черной лентой) контура переключателя. Наконец, подключите черный провод контура переключателя к черному проводу крепления.

Примечание. Здесь для удобства мы отменяем правило использования белого провода только в качестве нейтрального и вместо этого наматываем черную ленту на каждый конец белого провода, чтобы показать, что в данном случае белый провод используется в качестве нейтрального. горячий провод.

У выключателя начните с зачистки концов проводов. Затем заклейте белый провод черной изолентой, чтобы указать, что он служит проводом питания для обратного выключателя 1 .NEC диктует, что белый провод в проводке с обратной подачей всегда является горячим выводом (входит питание). С другой стороны, черный провод — это ножка переключателя, которая идет обратно к светильнику.

1) В этом историческом методе заклейте белый провод черной лентой, чтобы показать, что это горячий провод.

2) Как обычно, сначала подсоедините заземляющий провод.

3) Подсоедините ножку переключателя (черный провод).

Сначала подключите провод заземления к зеленому винту заземления 2 на переключателе обратной подачи.Затем подключите провод ножки переключателя (черный) 3 , затем провод питания (белый с черной лентой) к клеммам переключателя 4 . Чтобы закрученные концы проволоки плотно прилегали к стержню винта, когда вы затягиваете винт, осторожно потяните за провода, как показано на рисунке. Отсутствие возни с концами проводов экономит время.

Наконец, спрячьте провода в коробку 5 , привинтите переключатель к коробке и установите накладку.

4) В последнюю очередь подсоединяйте провод под напряжением к приспособлению.

5) Когда все соединения затянуты, спрячьте провода и привинтите переключатель к коробке.



Подключение коммутационного контура: исторический метод В «старомодном» способе подключения коммутационной петли один отрезок двухжильного кабеля служит коммутационной петлей. Белый провод в кабеле заклеен черной лентой, чтобы показать, что он используется в качестве горячего провода. Этот метод был хорошим решением, потому что он экономил медь и был быстрым в подключении, но он был заменен методом, показанным выше, чтобы удовлетворить потребности некоторых распространенных типов электронных устройств.



Современный метод

Этот метод подключения коммутационного шлейфа отражает последние изменения кода. В частности, NEC требует, чтобы в каждом распределительном щитке была нейтраль, потому что некоторые электронные таймеры и другие элементы управления энергосбережением нуждаются в нейтрали. Таким образом, если вы хотите использовать подход с переключателем и петлей, вы должны использовать трехжильный (3-жильный) кабель. Нейтраль трехжильного кабеля должна быть подключена к нейтрали цепи, даже если нейтраль не будет использоваться.

Эта последовательность установки выполняется при выключенном питании. От источника питания на светильнике протяните трехжильный кабель к распределительной коробке. Снимите оболочку кабеля 1 и зачистите 3/4 дюйма изоляции с концов изолированных проводов. Если переключателю не нужен нейтральный провод, закройте нейтральный провод 2 и сложите его в распределительную коробку.

1) При отключенном питании снимите оболочку с трехжильного кабеля, идущего от монтажной коробки.

2) Если выключателю не нужен нулевой провод, закройте его и сложите в коробку.

3) Сначала подсоедините провод заземления к выключателю.

Если вы прикрепляете провода переключателя к винтовым клеммам, заверните концы проводов. Подсоедините провод заземления к зеленому винту заземления 3 на переключателе. Затем подсоедините провод ножки переключателя (красный) и горячий провод (черный), который идет обратно к приспособлению 4 .Держите концы проволоки с петлями плотно прижатыми к винтам, когда вы затягиваете их. Когда все провода закреплены, аккуратно сложите их в коробку 5 , привинтите переключатель к коробке и установите накладку.

4) Прикрепите ножку переключателя и горячий провод.

5) Сложите проводное устройство в коробку и закрепите его крепежными винтами. Замените накладку.



Подключение коммутационного контура: современный метод NEC требует, чтобы в каждом распределительном щитке была нейтраль, потому что некоторые электронные таймеры и другие элементы управления энергосбережением нуждаются в нейтрали.Таким образом, если вы хотите использовать метод коммутационной петли, вы должны использовать трехжильный (3-жильный) кабель, подключить нейтраль к источнику питания, а затем заглушить нейтраль в распределительной коробке. Поскольку 3-жильный кабель имеет как черный, так и красный проводник, нет необходимости повторно идентифицировать белый провод как горячий, как это делалось в старом методе, поскольку белый провод является нейтральным.



---

Выдержка из Wiring Complete, 3-е издание (The Taunton Press, 2017 г. ) Майкла Литчфилда и Майкла Макалистера

Доступен в магазине Taunton Store и на Amazon.ком.

Как подключить розетку к выключателю?

Добавить электрическую розетку рядом с существующим выключателем света несложно, если в коробке есть нейтральный провод.

1. Шаг 1: Выключите питание на выключателе освещения на главном электрическом щите.
2. Шаг 2: Снимите пластину переключателя и отвинтите переключатель от розетки .
3. Шаг 3: Вытащите переключатель из коробки.

Нажмите, чтобы увидеть полный ответ.

Кроме того, как снять розетку с выключателя?

1 Ответ

1. Выключите выключатель.
2. Снимите лицевую панель.
3. Снимите переключатель и соедините два черных провода с помощью гайки.
4. Включите выключатель и проверьте розетку.
5. Установите заглушку на лицевую панель (теперь соединительный блок)
6. Установите шкафы.
7. Вырежьте отверстие в задней части шкафа для доступа к распределительной коробке.

можно ли поменять розетку не отключая питание? Нет необходимости прикасаться к оголенному проводу при замене на розетку , если только он не упакован плотно в коробке или смехотворно короткие провода (которые вы должны убить мощность , чтобы справиться с этим). Я бы не хотел гадать, сколько розеток я сменил за последние 28 с лишним лет в качестве электрика без отключения питания на розетку .

Могу ли я подключать светильники и розетки к одной цепи?

Если вам не нужны два переключателя, вы можете просто использовать пустую лицевую панель (отметьте этот вопрос).Основной ответ на ваш вопрос можно ли установить комбинацию ламп и розеток на одну цепь — да. Нейтральный провод будет белым, но некоторые переключатели подключены к белому проводу , который не является нейтральным.
