Как отрегулировать давление в насосной станции — Насосная станция

Канализация и водопровод – неотъемлемая часть комфортного быта. Чтобы обеспечить себя благами цивилизации даже на даче, многие приобретают специальные насосы. Эти устройства обеспечивают должный напор воды, используемой для бытовых и хозяйственных нужд. Со временем заводские установки сбиваются, поэтому появляется необходимость в такой процедуре как регулировка реле давления насосной станции (НС).

Реле давления представляет собой автоматизированный датчик, управляющий включением и выключением насоса. Как правило, производитель поставляет насосы с уже откалиброванным реле:

• давление включения устанавливается на отметке 1,5 -1,8 атмосфер (бар)
• давление отключения – 2,5-3 атмосфер.

Коррекция режима работы достигается изменением этих настроек. При этом обязательно должны учитываться объем гидроаккумулярора и требуемый напор воды. В реле давления есть две регулировки:

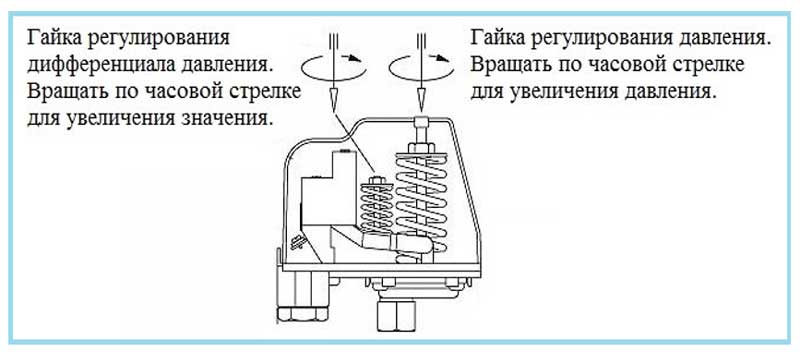

• Прижимная гайка P – установка верхнего предела давления, по достижении которого насос отключается.
• Прижимная гайка ΔP (дельта Р) – отвечает за нижний уровень давления, то есть включение оборудования (перепад давления).

Чтобы понять, как проводится регулировка и настройка реле, нужно знать принцип работы комплектной насосной станции. Итак, помпа закачивает воду в гидроаккумулятор, увеличивая тем самым уровень давления воды в главном баке. Отслеживается этот показатель по манометру. Далее, по достижении заданного уровня Р в реле размыкаются контакты и насос отключается. Жильцы, используя воду, постепенно уменьшают давление в баке, по достижении нижней отметки ΔP помпа включается, процесс повторяется.

Расчет нижнего предела давления – момент включения НС

Любая калибровка начинается с самого начала – определения минимально требуемого давления в кране, находящегося на самой высокой точке системы водоснабжения. К примеру, требуемый уровень в кранах на 2 этаже вашего дома – 2 бара.

При этом помните о том, что давление в 1 бар создает столб воды, высота которого составляет 10 м.

Разумеется, на первом этаже давление будет выше. Просчитайте высоту, на которую будет подниматься вода от гидроаккумулятора до крайней точки водозабора. Если перепад, предположим, составил 8 м, то давление составит 0,8 бар. Дальше простая математика: сложить величину требуемого давления на втором этаже и высоту водяного столба, получится минимальное давление в трубах на уровне гидроаккумулятора. В нашем примере это 2,8 бар.

Далее следует определить давление воздуха в баке гидроаккумулятора. Хорошо использовать для этого шинный насос с манометром. При этом емкость должна быть пустой, а станция отключена от сети. Иначе сложно будет понять, на какое суммарное давление воздуха и воды настроено реле: в соотношение 2:1, или 1,5:1,5.

В соответствии в рекомендациями известного производителя насосного оборудования Грюндфос, подпорное давление в газовой полости должно составлять не менее 90% от расчетного минимального уровня. То есть, если брать данные примера, показатель составит 2,8х0,9=2,52 бара. Чтобы достичь нужного значения, необходимо стравить лишний воздух или наоборот, подкачать автонасосом.

Регулировка верхнего и нижнего давления осуществляется аккуратным, постепенным вращением прижимных гаек: по часовой стрелке для увеличения показателя, против часовой – для уменьшения. При этом некоторые заводы-изготовители рекомендуют уровень включения выставлять на 0,1 бар выше желаемого, то есть в примере эта величина составит 2,9 бара.

Проверить достаточно просто: когда система включена, открываем кран, сливаем воду из бака и отслеживаем по водяному манометру тот момент, когда реле включит насос. Минимальный предел давления воздуха в гидроаккумуляторе – 0,78 бар.

Расчет верхнего уровня давления – момент выключения НС

Теперь нужно определиться с верхним давлением, то есть моментом, когда реле будет отключать насос. Мастера, как правило, выставляют разницу между точками включения и выключения до 1 бара.

Объясняется это тем, что вода в смесителях будет выдаваться одной температуры. Конечно, пользователям удобно. Есть одно «но»: гидроаккумулятор будет слишком часто запускаться и глохнуть, что негативно сказывается на сроке бесперебойной службы устройства.

Именно поэтому, согласно расчетам производителей, разнос между Pи ΔP должен составлять не менее 1,4 бар при любых значениях давления. Для нашего примера получается 2,9+1,4=4,3 бара.

Устанавливая значения Pи дельта-P, обязательно надо учитывать предельное давление, на которое рассчитан гидроаккумулятор и стараться не превышать его. Данные, как правило, указываются в техническом паспорте изделия. Кроме того, слишком высокое давление может негативно сказаться на смесителях и резиновых подводных шлангах, для которых также устанавливается максимально допустимый уровень.

Большинство проблем с регулировкой давления и работой реле связаны с нарушением работы мембраны гидроаккумулятора. Нарушение режима включения-отключения происходит из-за того, что мембранная камера в отсутствии воды лежит на дне бака. Поскольку в ее составе есть бутилкаучук, в неработающем механизме она слипается и перестает выполнять свои функции. Проблема устраняется путем осторожного продувания: стравливается воздух из аппарата до 0,5 бар, включается насос и постепенно накачивается до 1 бара воды. Мембрана расправится. Следом уже по схеме: слить воду, заново накачать воздух при помощи автонасоса. Дальнейшая регулировка реле будет осуществляться без проблем.

Особенности регулировки реле НС от разных производителей

Приведенная схема регулировки является классической. Однако, настройка реле насосных станций разных изготовителей немного отличается с учетом особенностей продукции.

Так, для насосов Джилекс Джамбо характерно применение механического устройства РДМ-5, в конструкции которого предусмотрена еще одна дополнительная пружина, заключенная в пластиковую рамку. Предназначена для фиксации регулировочных гаек в установленных пределах, то есть своеобразный защитный механизм, не допускающий изменение точек включения-выключения насосной станции.

Аналогично предыдущему виду, регулируются помпы от Калибр и Алко.

Насосы от «Marina» (Марина) имеют стандартные заводские установки: Р – 1,5 атм, ΔP – 3 атм. предельное давление – 3,2 атм. Со временем пружины ослабляются, поэтому их требуется раз в полгода подтягивать до нужного уровня по стандартной схеме, но не выставляя на максимум. В противном случае механизм изнашивается очень быстро.

Насосные станции от Pedrollo имеют регулируемое давление 1,4-2,8 бар. Перед настройкой реле нужно измерить давление воздуха в гидроаккумуляторной емкости. Цифра должна быть ниже уровня минимального давления на 0,2 бара. В остальном регулировка идет по общему принципу.

Компания Grundfos более ответственно подходит к регулировке реле своих насосных станций, поэтому завод обязывает дилеров проверять и настраивать продукцию при покупателе. Безусловное требование: разница между Р и ΔP должна составлять 1-1,5 бар. При этом каждому клиенту рекомендуется проверять настройки раз в год.

насосные станции водоснабжения бытовые

насосную станцию

ремонт насосных

какая лучше насосная станция

регулировка насосной станции

Настройка реле давления насосной станции самостоятельно

Если вы проживаете за городом, то обязательно столкнётесь с ситуацией, которая связана с обеспечением достаточным количеством воды. Для этого можно использовать многие методы, но самым прогрессивным является устройство своей насосной станции. Это очень удобно и часто не требует вашего вмешательства, так как многие процессы автоматизированы и не нуждаются в постоянном обслуживании. Этому способствует реле давления для насосной станции. Именно благодаря ему автоматизируются процессы работы насосной станции, происходит автоматический запуск и остановка насоса в случае изменений в показ

Если вы обнаружили, что напор воды со временем изменился и уже не удовлетворяет вас в полной мере, возможно, вышло из строя реле давления на насосную станцию, или оно требует правильной настройки. Между реле давления и напором существует прямая связь.

Производители ]]>реле давления]]> для насосных станций устанавливают верхний и нижний предел значений по умолчанию. Что касается отключения насоса, то реле заставит насос отключиться в случае, если давление достигнет 2,5 – 3 атмосферы, у каждого производителя по-разному. Что касается нижних границ, то включится насос в том случае, если давление упадёт ниже 1, 8 – 1,5 атмосфер. Возможно, эти цифры вас не устраивают, и стоит настроить реле давления на насосную станцию по своему усмотрению. Сделать это несложно. Главное, чтобы насосная станция была отключена от системы электроснабжения, а гидроаккумулятор не был заполнен водой. Для того чтобы настроить устройство необходимо иметь манометр и немного терпения. И главное, настройку обязательно надо производить под давлением.

Для самостоятельной настройки реле давления для насосной станции необходимо выполнить несколько несложных манипуляций. Для начала надо заметить и записать показатели давления во время включения и выключения, Вот для этого и нужен манометр. Далее, как указано выше, производим отключение электричества.

Следующим шагом надо снять крышку реле. Вы должны увидеть два регулирующих винта, которые имеют различную маркировку. Больший винт, который регулирует давление отключения, обозначен традиционно буквой «Р». Постараемся настроить верхнее давление самостоятельно. Для этого сделайте небольшой оборот и включите насос, отметьте показание.

Так надо делать пока не добьётесь желаемого результата и убедиться, что насос работает правильно. Аналогично настраивается и нижний предел реле давления для насосной станции. Делайте всё согласно своим ощущениям, только помните, что максимальное расхождение между значениями верхнего и нижнего предела не должны различаться более чем на полторы атмосферы. Такую регулировку стоит производить хотя бы один раз в году. Статья подготовлена специалистами компании ООО «Магоста-Групп».

Подключение и регулировка реле давления насосной станции

В статье мы наглядно покажем, как подключить и настроить реле давления воды для насоса самостоятельно. Правильная регулировка реле давления воды для насоса обеспечивает безопасную и качественную работу всей системы водоснабжения.

Большинство автоматических систем водоснабжения собирается с использованием стандартного реле давления. Тем не менее, как показывает практика, далеко не все умеют его правильно подсоединить и настроить. Поможем разобраться с этой проблемой.

Шаг №1: разборка

Снимаем крышку с реле, открутив винт реле:

Шаг №2: подсоединение проводов

Для присоединения проводов рассмотрим реле более подробно:

Провода от насоса подсоединяем к верхним клеммам (с надписью Motor; если не подписано – есть схема на верхней крышке, если нет – то просто запоминаем, что верхние клеммы – под насос):

От сети провода подсоединяем к средним клеммам (с надписью Line):

Провода заземления подсоединяем к двум нижним  металлическим клеммам:

Шаг №3: настройка

Диапазон настройки стандартного реле давления находится в диапазоне 1-5 атмосфер (бар).

Мы имеем две пружины для регулировки:

Большая (Р) – отвечает за давление включения (P – это Pressure – давление (англ.)):

Малая (∆Р) – отвечает за разницу между давлением включения и отключения:

Регулировка реле осуществляется затягиванием-ослаблением пружин:

Затягивая пружину по часовой стрелке, мы увеличиваем параметр, ослабляя против часовой – уменьшаем его.

Пояснение на примере

Пусть у нас имеются заводские настройки насоса 1,4-2,6 (где 1,4 – давление включения насоса, а 2,6 – давление отключения). Разница между включением-отключением составляет, таким образом, 1,2 атмосферы (бара). Для краткости назовём разницу РВО.

Регулировка большой пружины (Р):

Не меняя РВО=1,2, мы можем с помощью данной пружины поменять стартовое давление, например:

Зажимая пружину по часовой стрелке, мы можем получить значения: 1,6-2,8 1,7-2,9 2-3,2 и так далее. Ослабляя пружину против часовой стрелке, мы можем получить значения: 1,3-2,5  1,2-2,4 и так далее.

Регулировка малой пружины (∆Р):

Не меняя стартового давления (в нашем примере это 1,4), мы можем увеличить или уменьшить давление отключения, например:

Зажимая пружину по часовой стрелке, мы можем получить значения: 1,4-2,7 1,4-2,8 1,4-3 и так далее. Ослабляя пружину против часовой стрелке, мы можем получить значения:1,4-2,5  1,4-2,4 и так далее.

Как видим, всё предельно просто и доступно любому. Единственно, регулировка происходит опытным путём – покрутили-проверили:)

Приложение

принципиальная схема конструкции реле давления:

Подключение и регулировка реле давления для насоса: инструктаж по настройке

Реле давления – маленький, но незаменимый узел большой и малой насосной станции. И если все остальные ее элементы нужно просто правильно подключить, то его придется еще и дополнительно настраивать. Именно это устройство отвечает за автоматизацию процесса откачки. Оно включает и отключает оборудование по показаниям давления в гидробаке.

Грамотно выполненная регулировка реле давления для насоса – залог комфорта и длительной службы оборудования. О том, как она выполняется, какие действия нужно произвести и какие данные знать для точной настройки, мы подробно излагаем в статье. Вы узнаете, для чего и в каких ситуация ее производят.

Кроме пошагового описания процедуры регулировки мы приводим ценные рекомендации, сообщенные гидротехниками. Для оптимизации восприятия текст дополнен фото-подборками, схемами, видео-руководствами.

Содержание статьи:

• Особенности устройства и принцип работы
• А нужна ли вообще настройка?
• Общая терминология показателей
• Давление в гидроаккумуляторе
• Как правильно настраивать реле?
• Несколько советов и рекомендаций
• Выводы и полезное видео по теме

Особенности устройства и принцип работы

Многочисленные разновидности реле давления, которое комплектуется практически со всеми насосными станциями, устроены примерно одинаково.

Внутри пластикового корпуса находится металлическое основание, на котором закреплены остальные элементы:

• мембрана;
• поршень;
• металлическая платформа;
• узел электрических контактов.

Сверху под пластиковой крышкой расположены две пружины – большая и малая. Когда мембрана испытывает давление, она толкает поршень.

Он, в свою очередь, поднимает платформу, которая воздействует на большую пружину, сжимая ее. Большая пружина сопротивляется этому давлению, ограничивая движение поршня.

Небольшого расстояния, которое разделяет большую и малую регулировочную пружины, достаточно для того, чтобы регулировать работу целого комплекса приборов. Платформа под давлением от мембраны постепенно поднимается до тех пор, пока ее край не дойдет до малой пружины. Давление на платформу в этот момент увеличивается, в результате ее положение изменяется.

Галерея изображенийФото из Функциональное назначение реле давления заключается в автоматизации процессов включения/выключения электронасоса Представляет собой двухконтактный прибор коммутации электрических цепей, реагирующий на падение и повышение давления в контуре водоснабжения При использовании реле давления, дополненного манометром и пятиходовым штуцером, устройство приобретает значения автоматического комплекта Реле давления включают в схему водоснабжения только с гидроаккумулятором, конструкция которого позволяет точно фиксировать моменты изменения давления в системе В заводском исполнении реле давления рассчитано на среднестатистические значения давления в водоснабжающих системах. При необходимости внести изменения в настройки его разбирают Для выполнения бесплатного ремонта, гарантированного обязательствами изготовителя, необходимо соблюдать перечисленные в инструкции потребительские правила и корректно эксплуатировать прибор Регулировка прибора заключается в изменении уровня верхнего или нижнего предела давления, установленного при выполнении заводской настройки Для увеличения предела давления установленные на пружины гайки аккуратно подкручиваются по часовой стрелке, для уменьшения — наоборот Стандартное место установки реле давленияПринцип устройства и специфика работы реле давленияРеле давления в формате комплекта автоматикиИспользование реле давления в системе водоснабженияРазборка реле давления для внесения корректировокУсловия для обязательств по ремонтуРегулировка реле давления для водоснабженияПриспособления для регулировки реле давления

Это вызывает переключение контактов, что изменяет режим работы насоса, и он выключается. Для переключения контактов имеется специальный шарнир с пружинкой.

Когда платформа преодолевает уровень, на котором находится этот шарнир, электрические контакты изменяют положение, размыкая цепь электропитания. В этот момент происходит отключение насоса. После чего вода перестает поступать и давление, оказываемое на мембрану, снижается по мере расходования воды из гидроаккумулятора.

Соответственно, платформа плавно опускается. Когда ее положение оказывается ниже, чем пружинный шарнир электрических контактов, они поднимаются, снова включая электропитание.

Реле давления – это небольшое устройство, которое позволяет включать и выключать насос в зависимости от наличия или отсутствия воды в гидроаакумуляторе

Насос закачивает воду в гидробак, мембрана реле давит на платформу, она поднимается, достигает большой пружины и т.д. Цикл возобновляется и производится в автоматическом режиме.

С помощью большой пружины задается показатель давления, при котором насосный агрегат необходимо включить, а малая определяет не “потолок” допустимого давления в системе, как можно подумать, а разницу между этими двумя показателями. Это важный момент, который пригодится при изучении порядка действий при настройке реле давления собственного насоса.

А нужна ли вообще настройка?

Безусловно, самостоятельно или с помощью специалиста, но настраивать реле давления понадобится всем, кто собрал свою насосную станцию из отдельных элементов.

Бытует мнение, что готовые насосные станции, купленные в собранном виде, оснащены уже настроенным и подготовленным к работе реле давления. На практике это далеко не всегда именно так.

Перед подключением и настройкой реле давления следует внимательно изучить техническую документацию, предоставленную производителем, чтобы выяснить предельно допустимые значения давления

Каждая водопроводная система имеет индивидуальные характеристики. Да и потребности жильцов дома могут быть разными.

Постоянный напор в системе для дома, в котором имеется лишь душевая кабина, кухонная раковина и ванна, существенно отличаются от потребностей просторного коттеджа с джакузи и гидромассажем. Заводские установки соответствуют реальному положению дел далеко не всегда.

Насосные станции обычно уже укомплектованы реле давления, но все же после подключения его придется настраивать для потребностей конкретной водопроводной системы

Помимо настройки реле давления при установке насосной станции следует также периодически проверять и корректировать его работу.

Эту же операцию придется повторить, если какая-то часть насосной станции вышла из строя, была отремонтирована или заменена. Порядок регулировки оборудования практически не отличается от процедуры его настройки.

Общая терминология показателей

При выполнении настройки реле давления используются некоторые специфические названия. Специалисту они хорошо понятны, а вот новичка могут привести в замешательство. Лучше сразу же уяснить их суть, чтобы не запутаться во время выполнения работ.

Вот эти термины:

• давление включения;
• давление выключения;
• перепад давления;
• максимальное давление отключения.

Давление выключения обычно обозначают как Рвыкл. Иногда этот показатель называют также верхним давлением. Этот показатель, как понятно из названия, указывает на давление, при котором насос начинает или возобновляет работу, и в гидробак начинает закачиваться вода. Обычно производитель по умолчанию выставляет нижнее давление в 1,5 бар.

Давление включения по аналогии также называют нижним давлением и обозначают как Рвкл. Это второй гранитный показатель, на реле, поступившем с завода, обычно выставлено около 3 бар или немного меньше.

Перепад давления или дельта (ΔР) рассчитывается, как разница между нижнем и верхним давлением. В стандартной модели реле давления до настройки этот показатель обычно составляет около 1,5 бар.

Максимальное, а точнее максимально допустимое значение давление выключения позволяет составить представление о максимальном давлении в системе. Превышение этого показателя может нанести существенный вред водопроводу и оборудованию. Обычно этот показатель составляет примерно 5 бар или немного меньше.

Давление в гидроаккумуляторе

Понимание того, как устроен гидроаккумулятор, поможет лучше справиться с самостоятельной настройкой управляющего оборудования.

Различают два типа гидробаков: с резиновой вставкой, напоминающей грущу, или с резиновой же мембраной. Этот элемент делит емкость на две не сообщающиеся части, в одной из которых находится вода, а в другой – воздух.

Внутри гидробака находится резиновая грушевидная вставка или резиновая мембрана. Давление в гидробаке можно регулировать, подкачивая или стравливая воздух

В любом случае, работают они примерно одинаково. В бак поступает вода, а резиновая вставка давит на нее, чтобы обеспечить перемещение воды по водопроводной системе.

Поэтому в гидробаке всегда присутствует определенное давление, которое заметно изменяется в зависимости от количества воды и воздуха в баке.

Чтобы перед настройкой реле измерить давление воздуха в гидробаке, следует подключить манометр к ниппельному соединению, предусмотренному на корпусе устройства

На корпусе бака обычно имеется автомобильный ниппель. Через него можно закачать в гидробак воздух или стравить его, чтобы отрегулировать рабочее давление внутри емкости.

При выполнении подключения реле давления к насосу рекомендуется измерить текущее давление в гидробаке. Производитель по умолчанию выставляет показатель в 1,5 бар. Но на практике часть воздуха обычно уходит, и давление в емкости будет ниже.

Чтобы измерить давление в гидроаккумуляторе, используют обычный автомобильный манометр. Рекомендуется выбрать модель со шкалой, на которой проставлен самый малый шаг градации. Такой прибор позволит провести более точные измерения. Не имеет смысла замерять давление, если нет возможности учесть одну десятую часть бара.

В этом отношении имеет смысл проверить и тот манометр, которым укомплектована насосная станция промышленного производства.

Нередко изготовители экономят и устанавливают недорогие модели. Точность измерений с помощью такого прибора может вызывать сомнения. Его лучше заменить на более надежное и точное устройство.

Выбирая манометр для насосной станции или насоса с гидробаком, стоит обратить внимание на механические модели с точной шкалой градации

Механические автомобильные манометры выглядят не слишком презентабельно, однако, судя по отзывам, они значительно лучше новомодных электронных устройств. Если все же выбор сделан в пользу электронного манометра, не следует экономить. Лучше взять устройство, выпущенное надежным производителем, чем дешевую пластиковую поделку, которая точных данных не дает и может в любой момент сломаться.

Еще один важный момент – электронный манометр требует электропитания, за этим придется следить. Проверяют давление в гидробаке очень просто.

Манометр присоединяют к ниппелю и замеряют показания. Нормальным считается давление в пределах от одной до полутора атмосфер. Если давление в гидробаке слишком высокое, запас воды в нем будет меньше, но напор при этом будет просто отличным.

На этой схеме наглядно показан порядок подключения реле давления и манометра к погружному насосу и гидробаку, чтобы автоматизировать работу насосного оборудования

Следует помнить, что слишком высокое давление в системе может быть опасным. В этом случае все компоненты водопровода постоянно работают под повышенной нагрузкой, а это приводит к быстрому износу оборудования. Кроме того, чтобы поддерживать повышенное давление в системе приходится чаще подкачивать в бак воду, а значит и чаще включать насос.

Это также не слишком полезно, поскольку вероятность поломок увеличивается. При настройке системы нужна определенная уравновешенность. Например, если давление в гидроаккумуляторе слишком высокое или чрезмерно низкое, это может привести к повреждению резиновой прокладки.

Галерея изображенийФото из Дополнение реле давления пятиходовым штуцером и манометром переводит устройство в разряд блоков автоматики Накидная гайка значительно облегчает подключение прибора в труднодоступных местах В конструкции использован пятиходовый штуцер, который подключается к реле и имеет еще 3 выхода с резьбой Блок автоматики оснащается чаще всего манометром на 6 бар, возможно использование манометрического устройства на 12 бар Блок автоматики с реле давления для водоснабженияТочка соединения штуцера с реле давленияВыходы для подключения к пятиходовому штуцеруМанометр в формате блока автоматики с реле давленияКак правильно настраивать реле?

На корпусе реле давления имеется крышка, а под ней – две пружины, снабженные гайками: большой и малой. Вращая эти пружины, устанавливают нижнее давление в гидроаккумуляторе, а также разницу между значениями давления включения и отключения. Нижнее давление регулируется посредством большой пружины, а малая отвечает за разницу верхнего и нижнего давления.

Под крышкой реле давления находятся две регулировочные пружины. Большая пружина регулирует включение насоса, а малая – разницу между давлением включения и отключения

Перед началом настройки необходимо изучить техническую документацию реле давления, а также насосной станции: гидробака и других ее элементов.

В документации указаны рабочие и предельные показатели, на которое рассчитано это оборудование. В ходе регулировки следует учитывать эти показатели, чтобы не превышать их, иначе эти устройства могут вскоре сломаться.

Иногда бывает так, что во время настройки реле давления давление в системе все же достигает предельных значений. Если это произошло, необходимо просто выключить насос вручную и продолжать настройку. К счастью, такие ситуации крайне редки, поскольку мощности бытовых поверхностных насосов просто не хватает, чтобы довести гидробак или систему до предельных показателей.

На металлической площадке, где расположены регулировочные пружины, сделаны обозначения “+” и “-“, которые позволяют понять, как вращать пружину, чтобы увеличить или уменьшить показатель

Бесполезно настраивать реле, если гидроаккумулятор заполнен водой. В этом случае будет учтено не только давление воды, но и параметры давление воздуха в емкости.

Чтобы выполнить регулировку реле давления, нужно выполнить следующие действия:

Установить рабочее давление воздуха в пустом гидроаккумуляторе.

Включить насос.

Заполнять бак водой до тех пор, пока не будет достигнуто нижнее давление.

Отключить насос.

Вращать малую гайку до момента запуска насоса.

Дождаться заполнения бака и отключения насоса.

Открыть воду.

Вращать большую пружину, чтобы установить давление включения.

Включить насос.

Заполнить гидробак водой.

Откорректировать положение малой регулировочной пружины.

Определить направление вращения регулировочных пружин можно по знакам “+” и “-”, которые обычно находятся рядом. Чтобы увеличить давление включения, большую пружину следует вращать по часовой стрелке, а чтобы уменьшить этот показатель, ее вращают против часовой стрелки.

Регулировочные пружины реле давления очень чувствительные, поэтому их нужно подкручивать очень аккуратно, постоянно проверяя состояние системы и показания манометра

Вращение регулировочных пружин при проведении настройки реле давления для насоса нужно выполнять очень плавно, примерно по четверти или половине оборота, это очень чувствительные элементы. Манометр при повторном включении должен показать нижнее давление.

В отношении показателей при регулировке реле полезно будет помнить следующие моменты:

• Если гидробак наполняется, а показатели манометра остаются неизменными, значит, предельное давление в емкости достигнуто, насос следует сразу же отключить.
• Если разница между значениями давления выключения и включения составляет около 1-2 атм., это считается нормальным.
• Если разница больше или меньше, следует повторить регулировку с учетом возможных ошибок.
• Оптимальная разница между установленным нижним давлением и определенным в самом начале давлением в пустом гидроаккумуляторе составляет 0,1-0,3 атм.
• В гидроаккумуляторе давление воздуха не должно быть менее 0,8 атм.

Система может исправно включаться и выключаться в автоматическом режиме и при других показателях. Но эти границы позволяют свести к минимуму износ оборудования, например, резиновой вкладки гидробака, и продлить время работы всех устройств.

Несколько советов и рекомендаций

Для нормального функционирования насосной станции рекомендуется замерять показатели давления воздуха в гидроаакумуляторе каждые три месяца. Эта мера поможет поддерживать стабильные настройки в работе оборудования. Резкое изменение показателей может свидетельствовать о каких-то поломках, которые необходимо устранить.

Чтобы оперативно контролировать состояние системы, имеет смысл просто время от времени фиксировать показания водяного манометра при включении и отключении насоса. Если они соответствуют цифрам, установленным при настройке оборудования, можно считать работу системы нормальной.

Заметная разница свидетельствует о том, что нужно проконтролировать давление воздуха в гидробаке и, возможно, перенастроить реле давления. Иногда просто нужно подкачать немного воздуха в гидроаккумулятор, и показатели придут в норму.

Точность показателей манометра имеет определенную погрешность. Отчасти это может быть вызвано трением его подвижных частей во время измерений. Чтобы улучшить процесс показаний, рекомендуется перед началом измерений дополнительно смазать манометр.

Реле давления, как и прочие механизмы, имеет свойство со временем изнашиваться. Изначально следует выбрать прочное изделие. Важный фактор длительной работы реле давления – правильные настройки. не следует использовать этот прибор на максимально допустимых значениях верхнего давления.

Если в работе реле давления появились проблемы и неточности, возможно, его необходимо разобрать и очистить от загрязнений

Следует оставить небольшой запас, тогда элементы устройства будут изнашиваться не так быстро. Если же необходимо выставить верхнее давление в системе на достаточно высоком уровне, например, в пять атмосфер, лучше приобрести реле с предельно допустимым значением работы в шесть атмосфер. Найти такую модель сложнее, но это вполне возможно.

К серьезным поломкам реле давления может привести наличие загрязнений в водопроводных трубах. Это характерная ситуация для старых водопроводов, выполненных из металлических конструкций.

Перед установкой насосной станции водопровод рекомендуется тщательно прочистить. Не помешает и полная замена металлических труб на пластиковые конструкции, если имеется такая возможность.

При настройке реле к регулировочным пружинам следует относиться исключительно бережно. Если они будут сжаты слишком сильно, т.е. перекручены в процессе настройки, при работе устройства очень скоро станут наблюдаться погрешности. Поломка реле в ближайшем будущем почти гарантирована.

Если во время проверки работы насосной станции наблюдается постепенный рост давления выключения, это может свидетельствовать о том, что устройство засорилось. Не нужно сразу же его менять.

Нужно открутить четыре крепежных болта на корпусе реле давления, снять мембранный узел и тщательно промыть внутреннюю часть реле, где это возможно, а также все небольшие отверстия.

Иногда достаточно просто снять реле и почистить его отверстия снаружи без разборки. Не помешает также провести очистку всей насосной станции. Если же вода вдруг начинает течь прямо из корпуса реле, значит, частички загрязнений пробили мембрану. В этом случае придется устройство полностью заменить.

Выводы и полезное видео по теме

Обзор устройства реле давления представлен здесь:

Этот видеоматериал подробно повествует о процессе настройки реле давления:

Настроить реле давления не всегда просто. Нужно действовать осторожно и внимательно. Но понимание принципов работы устройства и особенностей его настройки позволяет справиться с этой задачей вполне удовлетворительно.

Ждем ваших рассказов об опыте установки и настройки реле давления, эксплуатации насосной системы, оснащенной прибором. Возможно, у вас возникли вопросы в процессе ознакомления с материалом? Задавайте их и комментируйте статью в расположенном ниже блоке.

Источник sovet-ingenera.com

Насосная станция: как отрегулировать давление

Насосная станция – это комплексная система, в которой нужно и можно регулировать давление. Насосная станция представляет собой поверхностный насос, соединенный гибкой подводкой с гидроаккумулятором и управляющим насосом реле давления. Именно реле давления и отвечает за регулировку давления в системе.

Чаще всего, реле давления воды для насоса уже настроено оптимально. Однако, если нужны индивидуальные настройки, то это возможно сделать. Для регулировки давления в самом реле есть два болта, которые расположены под крышкой устройства.

Давление в гидроаккумуляторе насосной станции есть так называемое «нижнее» и «верхнее». «Нижнее» давление регулируется большим болтом №1. Если Вы повернете болт по часовой стрелке, то Вы увеличите давление, а если будете поворачивать против часовой стрелки — уменьшать. «Верхнее» давление можно регулировать с помощью малого болта №2.

1 – винт изменения значения верхнего и нижнего давления (Р) одновременно

2 – винт изменения разности P между верхним и нижним давлением

3 – клеммы подключения двигателя

4 – клеммы подключения электропитания

5 – клеммы подключения заземления

Вращением винта 1 производится установка значения давления (Р) включения (нижнее давление) и выключения (верхнее давление) насоса.

Вращение винта 2 изменяет разность P между нижним и верхним значениями давления.

Реле давления воды для насоса настраивается с помощью двух шагов:

1) Определение давления воздуха в расширительном баке. Для баков объемом 20-25 л давление воздуха должно составлять 1,4 – 1,7 бар, и 1,7 – 1,9 бар для резервуаров емкостью 50 – 100 л. Помните, что воздух в баке должен быть всегда. Его давление нужно время от времени проверять и корректировать. Желательно это делать не реже 1 раза в месяц. Поддержание правильного давления позволит увеличить срок службы насосной станции.

2) Определение и регулировка давления включения и отключения насосной станции.

После того, как Вы отрегулировали давление воздуха в баке, необходимо подключить насосную станцию к сети. После включения насос начнет закачивать воду в бак и после завершения отключится. Именно тогда на мониторе покажется так называемое «верхнее давление». Если это значение слишком высокое и больше рекомендуемого, тогда уменьшите его с помощью реле давления. Так называемое «нижнее давление» появиться при сливании воды. Его также отрегулировать можно при помощи реле давления.

Обратите внимание, что давление при включении насоса должно быть на 10% выше, чем давление воздуха в резервуаре. Если Вы не будете придерживаться этого правила, то насосная станция быстро износится.

Сначала настройте верхнее давление выключения посредством винта 2. Значение будет показано указателем 3. Затем настройте нижнее давление включения посредством винта 5. Значение будет показано указателем 4. Точная настройка производится по манометру

Еще несколько моментов, о которых важно помнить:

· Нельзя устанавливать «верхнее» давление, которое составляет более 80% максимального для данной модели реле.

· Перед тем как повысить давление включения насоса («верхнее») необходимо посмотреть его характеристики, сможет ли он развить такое давление.

· При регулировании не надо закручивать гайки регуляторов до отказа – реле вообще может перестать срабатывать.

В насосной станции возможно отрегулировать давление с помощью реле давления. Но, важно помнить, что неправильная регулировка может привести к быстрому износу всей системы.

Реле давления для насосной станции XPD-2-1

Реле давления Jemix XPD-2-1 (аналог РДМ-5) используется только в системах водоснабжения для поддержания определённого давления в автоматическом режиме.

Устройство реле давления Jemix XPD-2-1

Технические характеристики реле давления Jemix XPD-2-1

Давление включения — 1,4 бар
Давление отключения — 2,8 бар
Температурный режим — до 45 ^оС
Подключение — 1/4 дюйм (внутренняя резьба)
Стандарт защиты- IP54


Принцип действия реле давления Jemix XPD-2-1

Реле давления Jemix XPD-2-1 представляет собой 2-х контактное реле замыкания и размыкания электрических цепей, срабатывающее по давлению воды. При малом давлении в системе водоснабжения контакты реле замкнуты, то есть через них проходит электрический ток на насос (насос работает), после повышения давления в системе сверх установленного значения контакты реле размыкаются, цепь разрывается (насос не работает).

После монтажа устройства в систему необходимо произвести настройку реле по давлению или оставить заводские установки. Настроенное реле давления работает в автоматическом режиме.

Монтаж реле давления Jemix XPD-2-1

С помощью гайки подключения к насосу, подключите реле к магистрали водоснабжения или к насосу (переходнику насоса).
Подключение электрических проводов от сети питания производится к клеммам L1 и L2. Провода от насоса подключаются к клеммам M1 и M2.

Регулировка реле давления Jemix XPD-2-1

Перед началом регулировки, снимите пластиковую крышку корпуса.
Регулировка нижнего предела давления осуществляется гайкой (P), фиксирующей положение пружины. Для того, чтобы увеличить значение уровня нижнего предела давления необходимо закручивать гайку по часовой стрелке. Для того, чтобы уменьшить значение нижнего предела уровня давления – нужно отвернуть гайку против часовой стрелки, тем самым, ослабив пружину.
Гайка (?P) предназначена для регулировки дельты (разницы) между нижним и верхним пределами давления.
Пример: если вам необходимо поднять давление отключения насоса до 3,5 атм., оставив давление включения прежним (1,4 атм.), поступайте следующим образом.
Вращением гайки P по часовой стрелке, поднимите давление отключения насоса до требуемой величины, при этом на такую же величину увеличится давление включение насоса. Далее, вращением гайки ?P по часовой стрелке добиваемся того, что давление включения насоса вновь становится равным 1, 4 атм.

Как настроить реле давления водопровода — Построй свой дом



Одним из важнейших элементов управления водяной насосной станцией является реле давления. Оно обеспечивает автоматическое включение и выключение насоса, управляя подачей воды в водопроводную систему дома. Этот прибор требуется настройки для того, чтобы система водоснабжения функционировала в заданном режиме. О том из чего состоит реле давления водопроводной системы и как настроить реле давления в водопроводной системе, мы поговорим в этой статье.



Устройство и принцип работы реле давления



Конструктивно реле выполняется в виде компактного блока с пружинами максимального и минимального давления, натяжение которых регулируется гайками. Мембрана, связанная с пружинами, реагирует на изменение силы давления. При достижении минимального значения пружина ослабевает, при максимальном уровне – сжимается сильнее. Воздействие, оказываемое на пружины, вызывает размыкание (замыкание) контактов реле, выключая или включая насос.





Наличие в водопроводе реле давления, позволяет обеспечивать в системе постоянное давление и необходимый напор воды. При этом насос управляется автоматически. Правильно выставленные значения минимального и максимального давления обеспечивают его периодическое отключение, что способствует значительному увеличению срока службы.



Последовательность работы насосной станции под управлением реле давления:

• Насос закачивает воду в бак.
• Давление воды постепенно увеличивается, что можно отследить по манометру.
• При достижении установленного предельного верхнего уровня давления срабатывает реле и насос отключается.
• По мере расходования воды, закаченной в гидроаккумулятор, происходит снижение давления. Когда оно достигнет нижнего уровня, насос вновь включится и цикл повторится.



Настройка реле давления водопровода



На первом этапе нужно проверить давление, которое было установлено при изготовлении насосной станции. Обычно давление в системе водоснабжения частного дома с гидроаккумулятором устанавливется в следующих пределах: верхнее 1,5 атмосферы, при этом давлении происходит включение насоса, и нижнее  — 2,8 атмосферы, это давление отключения насоса.



Для того, чтобы, при ремонтных работах в гидроаккумуляторе не оставалось воды, в полость бака закачивается воздух. Для проверки давления воздуха в баке необходимо открутить колпачок, закрывающий золотник, подсоединить манометр и снять по его шкале показание. Величина давления должна быть чуть меньше значения давления включения насоса. В данном случае меньше 1,5 атмосферы. Давление воздуха следует и в дальнейшем периодически проверять, например, один раз в месяц. Воду при этом нужно полностью удалить из бака, отключив насос и открыв все краны.



Настройка давления включения и выключения насоса



В насосных станциях, которые поставляются в собранном виде, реле давления заранее настроено на оптимальную работу. Но при её монтаже из различных элементов на месте эксплуатации, настройку реле нужно проводить самостоятельно. Это вызвано необходимостью обеспечить эффективную взаимосвязь настроек реле с объёмом гидроаккумулятора и напором насоса. Кроме того, бывает необходимость изменить исходную настройку реле давления. Порядок действий при этом должен быть следующим:



После того, как будет отрегулировано давление воздуха в баке, нужно подключить насосную станцию к электрической сети. Вода начнёт закачиваться насосом. Отключение его произойдёт после достижения установленного максимального давления. Это – верхний уровень. Обычно верхний уровень давления в водопроводной системе частного дома настраивается в пределах 2.8 – 4 атмосферы. Все зависит от используемого насосного оборудования. Стоит помнить, что надо обязательно оставить задел между рабочим максимальным давлением и максимальным давлением, которое может обеспечить насос. Мы уже говорили, как посчитать необходимый напор насоса. Если сказать вкратце то, все начинается с расстояния, на которое вы опускаете насос в скважину. Каждые 10 метров равны 1 атмосфере. К этой величине прибавьте давление, на которое вы хотите настроить водопроводную систему дома. В результате получится необходимы напор насоса.



Аналогичным образом измеряется нижнее давление. Для этого надо открыть кран и сливать воду из гидроаккумулятора, наблюдая за показаниями манометра. Постепенно давление будет падать, и при достижении им нижнего предела насос снова включится. Это – нижний уровень, величину его тоже показывает манометр. Вращением гайки большой  пружины доведите давление до рекомендуемого уровня. Оно должно быть примерно на 10% больше давления воздуха в баке иначе ваш насос никогда не включится. Как правило, нижний порог давления настраивается в пределах 1,5 – 2 атмосферы. Стоит помнить, что система имеет некоторую инерцию, так как насос не сразу может выйти на рабочий режим, при этом давление может опуститься ниже 1,5 атмосфер. Поэтому при настройке минимального давления надо учитывать этот фактор.



Инструкция по регулировке реле давления водопроводной системы



Регулировку реле давления практикуют в тех случаях, когда необходимо выставить уровни верхнего и нижнего давлений в заданных значениях. Например, требуется установить верхнее давление в 3 атмосферы, нижнее – 1,7 атмосферы. Процесс регулировки будет следующим:

• Включите насос и закачайте воду в гидроаккумулятор до значения давления на манометре, при котором насос отключится.
• Отключите насос.
• Откройте крышку реле и медленно вращайте гайку малой пружины. Вращение гайки по часовой стрелке означает увеличение давления, в обратную сторону уменьшение давления.
• Откройте кран и слейте воду до момента включения насоса.
• Отключите насос.
• Медленно вращайте гайку большой пружины. По часовой стрелке для увеличения давления, в обратную сторону для уменьшения давления.



Стоит помнить, что:

• Сразу точно настроить давление в системе вряд ли получится. Поэтому операцию настройки придется повторить несколько раз.
• Чем больше разница между нижним и верхним пределами давления, тем реже будет включаться насос.



Вот теперь мы знаем, как настроить реле давления в водопроводной системе частного дома. В следующей статье я расскажу о неисправностях насосной станции водопровода.



РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Как отрегулировать датчик давления на насосной станции. Регулировка реле давления воды для помпы

Водопроводные сети многих частных домов автономны и не подключены к магистрали централизованного водоснабжения. Вопрос обеспечения питьевой водой решается установкой бака с привозной водой. Очень часто домовладельцы находят выход, пробуривая колодец или выкапывая колодец до водоносного горизонта. С помощью насоса вода из водозабора по трубопроводу поступает в здание через гидробак или используется для полива.

Надежность системы водоснабжения зависит от оснащенности насосного оборудования современной автоматикой.

Установка релейной автоматики — недорогая модернизация

В комплект современных насосных станций обязательно входит блок автоматики на основе реле давления, без которого невозможно бесперебойное функционирование системы. Владельцы насосов приобретают и устанавливают автоматику для насосов самостоятельно.

Реле давления помогают автоматически заполнять гидробак и поддерживать давление автономной сети на оптимальном уровне.Это полезное устройство не только избавляет владельцев от лишних хлопот, но и существенно продлевает срок эксплуатации техники. Пренебрежение этим важнейшим элементом автоматики приводит к преждевременному выходу из строя дорогостоящего водозаборного оборудования. Реле давления также широко используется в многоквартирных домах, подключенных к централизованному теплоснабжению, а также в системах горячего водоснабжения (ГВС).

Если вы приобрели глубинный или скважинный насос, обязательно оснастите его блоком автоматики или установите реле давления на подающей трубе.Перед тем, как подключить устройство к линии, необходимо разобраться в принципах работы устройства. Заботливый владелец насосного оборудования должен уметь настроить реле в диапазоне требуемых пороговых значений. Это потребуется, если заводские настройки не соответствуют требованиям системы или необходимо изменить давление в сети.

Производители выпускают очень недорогие механические реле (типа РДМ-5), завоевавшие наибольшую популярность у владельцев.

Стоимость электронных реле с процессорным блоком управления в 3-5 раз больше их механических аналогов.

Назначение реле давления

При подаче воды в дом с помощью всасывающего устройства в системе создается большое гидравлическое давление. Гидравлический удар особенно опасен в начальный момент запуска двигателя агрегата или при резком открытии водопроводных кранов / клапанов с большим напором воды.

Ударная волна составляет 60% всех прорывов в системе водоснабжения, также она повреждает арматуру, арматуру, арматуру, в основном страдает запорная арматура автономной сети. Чтобы предотвратить пагубные последствия такого удара, к насосу последовательно подключают расширительный мембранный бак на 20-100 л воды. Он называется гидроаккумулятор (ГА), его назначение:

поддерживает резервный объем воды для сглаживания пиков потребления.

принять брызги воды после гидроудара.

Однако назначение пневмоаккумулятора не только в этом. Гидроаккумулятор — это пневмогидравлическая установка системы, обеспечивающая накопление и подачу воды к водопроводным точкам потребителей.

Назначение реле давления — размыкание или замыкание контактов питания электропривода при достижении определенных пороговых значений давления.Таким образом, реле чередует работу насоса и гидроаккумулятора. Гидроаккумулятор, оснащенный таким реле, дает электродвигателю «передышку» от прерывистых включений, ограничивая их количество 12–15 раз в час. Это позволяет не только увеличить ресурс насосного оборудования, но и снизить энергопотребление агрегатом более чем на 50%.

Оснащение системы двигателем с меньшей мощностью в 1,5–2 раза может обеспечить дополнительную экономию.Замена на двигатель малой мощности возможна при достаточном объеме бака и правильной настройке реле давления.

Принцип релейной автоматики

Реле давления управляет насосом в зависимости от давления в сети, создаваемого пневмоаккумулятором. Гидроаккумулятор подключается после насоса в любом месте основного водопровода с помощью тройника. Сам по себе он не создает давления, а только накапливает энергию сжатого газа и затем передает ее в гидравлическую систему, выталкивая воду из бака.Аккумулятор — это:

металлический резервуар, разделенный резиновой перегородкой на водяную и воздушную полости;

просто баллон с воздушным баллоном внутри, который можно заполнять воздухом или инертным газом.

В момент включения насоса газ в воздушном баке сжимается мембраной из воды, заполняющей другую часть гидравлического бака. Обычно при достижении давления 2,5–3,5 бар (заводские настройки производителей различаются) срабатывает реле и насос отключается.В дальнейшем процесс передачи давления происходит в обратном порядке и направлен на вытеснение воды. Если кран открыт, вода поступает к потребителям за счет давления сжатого воздуха через разделительную мембрану. Когда давление в резервуаре падает ниже критического значения 1,4–1,8 бар, реле давления срабатывает, и контакты возвращаются в нормально замкнутое состояние после подключения насоса к источнику питания.

Особенности механической конструкции

Реле состоит из основания с двумя гнездами для двухжильного электрического кабеля.В один пускают силовой кабель сети 220 В, 50 Гц, в другой выводят силовой кабель насоса. Провода внутри присоединяются отдельно к двум клеммным колодкам коммутационного устройства. Контакты реле нормально замкнутые (NC).

Это означает, что если нет воздействия на реле (давление воды), двигатель подключен. Рядом с розетками есть водопроводная труба диаметром ¼ дюйма для подключения реле к гидроаккумулятору.Сняв насадку, находим резиновую мембрану и поршень с направляющими из листовой стали 1,5 мм.

С обратной стороны, под крышкой, находится подвижная платформа, шарнирно закрепленная с одной стороны на основании. Платформа поднимается и опускается под действием поршня, замыкая / размыкая электрические контакты реле. В свою очередь, поршень приводится в движение давлением воды в сопле через мембрану. На таком «коромысле» по центру винтами фиксируются большие пружины, а рядом — маленькая.На винты надеваются шайбы, а сверху накручиваются регулировочные винты.

По аналогии с названиями таких компонентов пружинного блока возникает вопрос: «Разве большая пружина по отдельности отвечает за верхнее, а малая только за нижнее давление, тогда регулировка значительно упрощается?» На самом деле действие пружин взаимосвязано, и основную роль играет большая пружина, которая в большей степени отвечает за уровень более низкого давления, при котором сработает реле.С его помощью вполне возможно, регулируя эластичность гайкой, установить границы как включения, так и выключения реле.

Только вот дельта, то есть разница между ними, будет небольшая. Фактически, это приведет к частому включению / выключению насоса, который может просто «запустить» двигатель. Маленькая пружина более мягкая и расположена дальше на платформе от поршня, и за счет такого рычага ее эластичность еще больше снижается. Эта пружина предназначена для увеличения разницы между значениями давления включения и выключения.

Фактически, в какой-то момент она просто начинает удерживать платформу на шарнире от подъема поршнем. Маленькая пружина используется для регулировки верхнего давления. Можно сделать вывод, что конструкция механического реле давления разная:

оригинальность дизайнерского решения;

исключительная простота и надежность функциональности;

Возможность применения при сборке недорогих деталей и материалов.

Подключение устройств автоматики

В любой подходящей точке трубопровода тройник или другой фитинг врезается между насосом и гидроаккумулятором. К нему прикручивается трубка реле давления с внешней или внутренней резьбой, обычно на четверть дюйма. Также релейное устройство можно подключить гибким шлангом непосредственно к пятиходовому штуцеру (пятернику) на выходе насосной станции. При подключении к нему убедитесь, что точка подключения находится после обратного клапана помпы.

Отладка релейного устройства

Для отладки работы реле давления нужно заранее знать пороговые значения. Они определяются на этапе проектирования системы расчетным путем. Исходными данными являются характеристики гидроаккумулятора и насоса.

Настройка заключается в установке пороговых значений давления включения P. включение и выключение насосного агрегата. Он производится регулировочными гайками большой и малой пружин, обозначенных на платформе реле буквой P и символом ΔP.Поворот гаек в направлении (+) увеличивает, а в направлении (-) снижает жесткость пружин. Соответственно: поворот по часовой стрелке означает увеличение, а против — уменьшение значений установленных давлений.

Для измерений необходим манометр. Один столбик примерно соответствует одной атмосфере, поэтому единица градуировки не имеет значения. Пошагово следует выполнять следующие действия:

1. Слейте воду из системы, для этого откройте краны и дождитесь запуска насоса.С помощью манометра измерьте давление переключения.

2. Закройте краны, измерьте давление, при котором реле сработает для отключения электропривода насоса.

3. Если выясняется, что реле настроено на неправильное давление переключения (более низкое), используйте большую гайку, чтобы отрегулировать его значение, повторяя шаги 1,2,3 до получения желаемого результата.

4. Используя гайку маленькой пружины, отрегулируйте давление отключения (верхнее), повторяя шаги 1,2,4 в указанной выше последовательности.

Реле потока с функциями реле давления (контроль давления)

Часто причиной поломок является нехватка воды в системе. Обычно это происходит, если поступление жидкости значительно превышает объем колодца, колодца или в результате аварии. Для предотвращения подобных неприятностей есть реле давления с защитой от сухого хода. Он называется реле потока по названию датчика потока на герконовом переключателе, используемом в проточной камере.Такое реле предусматривает размыкание контактов при падении давления до 0,5 бар. Этот порог устанавливается производителем и не может быть изменен.

Реле потока часто называют «реле контроля давления». Есть некоторые неудобства с реализацией контроля прессы. Если реле протока установлено на насосе поверхностного типа, необходимо каждый раз наполнять агрегат водой перед включением. Защита реле управления прессованием срабатывает через 10-15 с после работы на холостом ходу.В зависимости от модели перезапуск может быть выполнен вручную с помощью кнопки RESET или автоматически.

Реле давления: неотъемлемая часть насоса

В домах с автономным водоснабжением центром этой системы является водонасосная станция. Наряду с самим насосом, а также резервуаром для воды, его важнейшим компонентом является реле давления.

Реле давления Характеристики

В автоматическом режиме

Современные автономные системы водоснабжения работают в автоматическом режиме.То есть, чтобы принять душ, мыть посуду в раковине, набрать воду, не нужно каждый раз включать насос, выключать его. Уровень воды в специальном резервуаре пополняется автоматически, для этого установлена ​​насосная станция. Реле давления воды в нем просто обеспечивает автоматическое пополнение.

Это устройство представляет собой специальный блок с пружинами, действие которого обусловлено ограничениями давления. Закачиваемая вода поступает в бак станции, воздух там сжимается. Когда жидкость уходит, давление воздуха падает.Все это действует на особую мембрану, и та уже на пружине.

То есть при минимальном давлении пружина ослабляется, замыкается электрическая цепь, в том числе и электродвигатель помпы. Приходит вода, давление повышается, при достижении лимита реле размыкает контур, выключая агрегат.

Необходимо знать

Важно правильно отрегулировать значения на реле давления для помпы. А именно верхняя и нижняя границы. Их можно установить в диапазоне от 1 до 5 бар.На заводе настройка реле выставлена ​​на стандарты:

• включение (минимум) — 1,4 бар
• отключение (максимум) — 2,8 бар

Параметры могут меняться в зависимости от конкретных условий: глубина колодца для водоснабжения, количество точек отбора. Правильно отрегулировав настройки, вы поможете помпе наладить правильный режим работы и отдыха, увеличив срок ее службы.

Выберите подходящий

Понятно, насколько важна эта часть схемы водоснабжения этого устройства.Реле должно максимально чутко реагировать на изменение давления, включая и выключая насос в критической точке. В противном случае вода из крана течет без должного напора, сливной бачок унитаза плохо заполнен, могут возникнуть проблемы со стиральной машиной. Поэтому, если неисправности заметны, возникает необходимость купить реле давления для замены.

Прежде чем останавливаться на каком-либо, необходимо оценить все возможности и ответить на вопросы:

• В какой среде будет работать реле давления водяного насоса?
• требуемый диапазон пределов давления?
• дополнительные функции?

Обращение в нашу компанию при выборе данного устройства даст преимущества с точки зрения:

• качества: мы работаем с проверенными поставщиками и производителями, что позволяет нам предоставлять нашим клиентам только надежную продукцию
• цены: для нас хорошие отношения с покупатели важнее, поэтому мы не поднимаем цены на товары выше рыночных, делая особый упор на качество
• Удобства: простота заказов, удобство оплаты и доставки, внимательное обслуживание в нашей компании сделают покупку не только полезной , но тоже приятно.

Звоните, пишите, обязательно проконсультируем по всем вопросам.

Реле давления воды для насоса является основным элементом системы, отвечающим за управление работой всей станции. Он обеспечивает включение и выключение насоса в зависимости от давления и, соответственно, давления в системе и ее выхода из строя, очень негативно сказывается на работоспособности насосной станции. Поэтому регулировку реле давления воды для насоса следует проводить своевременно и с высокой точностью, чтобы не допустить отсутствия воды в необходимых объемах и при достаточном давлении в доме.

Работа механизма

В конструкцию насосной станции обычно входят такие элементы как:

Устройство представляет собой компактный блок с пружинами. Один для регулировки максимального давления, второй для регулировки минимального уровня впрыска воды в систему. Принцип действия этого реле основан на сжатии и растяжении пружин. Максимальное значение давления воды приводит к ослаблению пружины, а минимальное — к сжатию. Воздействие реле протока воды для насоса помогает замыкать или размыкать контакты.В этом случае насос включается или выключается.

Это реле, обеспечивающее постоянный впрыск воды в систему под необходимым давлением. Поскольку управление насосом чаще всего осуществляется автоматически, именно регулировка реле давления насосной станции способствует эффективной работе, увеличивая срок ее службы за счет правильно выставленных уровней. Они заставляют агрегат выключаться при необходимости и включать при необходимости.

Конструкция реле давления

Работа реле в системе управления следующая:

Этот цикл непрерывно повторяется во время работы насосной станции.

К основным параметрам реле относятся:

• Минимально допустимый уровень давления (приводящий к включению агрегата). Обычно он устанавливается производителем на 1,5 атмосферы;
• Максимально допустимый уровень (насос отключается). Производитель устанавливает этот параметр в пределах 4 атмосфер.

Разница между максимальным и минимальным уровнями, которая в большинстве моделей составляет 2,5 атмосферы.

Интересно! Максимальное давление, при котором может работать агрегат, составляет 5 атмосфер.Достижение этого уровня отключит насос в любом случае, полностью остановив работу станции.

Настройка реле давления

Эффективность и производительность всей насосной станции зависит от правильных настроек.

Кроме того, правильная настройка поможет организовать бесперебойную подачу воды, увеличив при этом срок эксплуатации агрегата и компонентов системы.

Перед началом наладочных работ необходимо определить, какие параметры выставлены производителем.Чаще всего устанавливается минимум 1,5 атмосферы, а максимум 4 атмосферы. Проверка должна выполняться путем полного опорожнения бака и отключения системы от электросети. Для определения заданного параметра удобнее всего использовать автомобильный механический манометр. Он отличается более высокой точностью, чем электронные устройства, поскольку на него не влияет уровень заряда батареи и атмосфера в помещении (температура, влажность).

Важно! Манометры с наименьшей ценой деления следует выбирать так, чтобы результат измерения был как можно более точным.

Для проверки давления в баке откручивается крышка, закрывающая золотник, прикрепляется манометр и снимаются показания на его шкале. За этим показателем необходимо регулярно следить, чтобы насосная станция работала эффективно.

Внимание! При проверке давления необходимо удалить воду из бака, отключить электропитание и открыть все имеющиеся краны.

Также можно следить за работой механизма контроля давления другим методом — контролировать давление, при котором отключается насос.Увеличение этого параметра свидетельствует о снижении давления воздуха в баллоне. Чем ниже это значение, тем больше запас воды в баке. Но его количество зависит от предпочтений потребителя и может быть адаптировано к его потребностям.

Определив оптимальный режим работы для своих предпочтений, следует установить его, предварительно выпустив из бака лишний воздух или, при необходимости, накачав дополнительный.

Внимание! Не рекомендуется устанавливать минимальное значение менее 1 атмосферы, поскольку, если объем воздуха в резервуаре слишком мал, резервуар для воды будет протираться, касаясь его стенок.Лишний воздух тоже нежелателен, так как не позволяет откачивать оптимальное количество воды.

Установка максимального и минимального индикаторов

При покупке насосной станции, которая продается в сборе, реле давления чаще всего настраивают оптимально для эффективного режима работы. При покупке станции в разобранном виде и при необходимости ее мотивации необходимо обязательно настроить эти элементы. Процедура для этой процедуры следующая:

• На первом этапе регулируется давление воздуха в баке;
• Затем насосную станцию ​​подключают к электросети;
• После закачки воды в резервуар насос отключится при достижении максимального уровня впрыска воды;
• Если отключения нет и если пороговое значение превышено, необходимо выключить насос вручную, а затем отрегулировать реле, вращая гайку;
• Нижний уровень давления определяется аналогично.
• В этом случае воду следует слить из бака до включения насоса;
• В этом случае необходимо следить за манометром для определения значения параметра включения;
• Поворачивая большую гайку, необходимо установить необходимый уровень в соответствии с рекомендациями производителя.

Внимание! Нижнее давление должно превышать уровень давления воздуха в баллоне примерно на 10%. Это необходимо для уменьшения износа мембраны.

Максимально допустимая разница — 2.5 атмосфер. Но это значение может меняться и устанавливаться в зависимости от предпочтений потребителя. Важно отметить, что отправной точкой должен быть минимально допустимый уровень давления, от которого следует отталкиваться во время регулировки. Максимальное значение верхнего уровня не может быть установлено выше максимально возможного, для которого предназначена конкретная система.

Кроме того, входящие в конструкцию насосной станции шланги и элементы водопровода также рассчитаны на определенные пределы, которые следует учитывать при выполнении наладочных и наладочных работ.

Подробно о регулировке реле давления рассказывается в видео:

Реле регулировки

Когда нужно установить в системе определенные уровни давления, как максимальные, так и минимальные, выполняется регулировка. Для этого понадобится манометр, показаниям которого можно доверять. Процесс имеет следующую последовательность:

• Насос включается и в бак закачивается вода до необходимого максимального значения по манометру;
• Насос отключен;
• Крышка реле открывается, и маленькая гайка медленно вращается, пока реле не сработает.При вращении по часовой стрелке уровень давления увеличивается, против часовой стрелки — уменьшается;
• Далее необходимо слить воду из бака перед установкой манометра в положение необходимого минимального значения;
• Кран закрывающийся;
• Для регулировки уровня поворачивают большую гайку до срабатывания контактов реле.

Как слишком маленький, так и слишком большой диапазон изменения максимального и минимального давления будет способствовать неэффективной работе насосной станции.Поэтому большинство производителей рекомендуют выбирать значение в пределах 2 атмосфер.

Реле давления — важная часть насосной станции любого типа. Это позволяет использовать воду эффективно и с высокой производительностью, не испытывая неудобств при периодическом отключении агрегата. Оптимально настроив параметры реле, можно улучшить эксплуатационные характеристики и увеличить срок службы водопроводной станции. Это достигается за счет экономичного режима работы и отключения наиболее энергоемких агрегатов при необходимости.

Регулировка давления воды погружного насоса. Как отрегулировать реле давления насосной станции

Для стабильной подачи воды с необходимыми значениями напора недостаточно просто купить насосную станцию. Также необходимо установить, запустить и правильно эксплуатировать оборудование для автономного водоснабжения.

Согласитесь, не все из нас знакомы с тонкостями настройки. А перспектива испортить устройства некорректными действиями не слишком заманчива, согласны?

Вы узнаете о причинах падения давления и научитесь их устранять.Графические и фото приложения объяснят, как правильно настроить систему откачки.

Насосная станция, укомплектованная заводом-изготовителем, представляет собой механизм принудительной подачи воды. до предела просто.

Насос перекачивает воду в эластичную емкость, расположенную внутри. Наполняясь водой, он растягивается и давит на ту часть гидробака, которая заполнена воздухом или газом. Давление, достигающее определенного уровня, вызывает остановку насоса.

Во время забора воды давление в системе падает, и в определенный момент при достижении значений, установленных владельцем, насос снова начинает работать.

За выключение и включение устройства отвечает реле, контроль уровня давления осуществляется с помощью манометра.

Перебои в работе бытовой насосной станции могут привести к повреждению сантехнического оборудования.

Причины неисправностей оборудования

Статистика неисправностей в работе бытовых насосных станций говорит о том, что чаще всего проблемы возникают из-за нарушения целостности резервуара гидроаккумулятора, трубопровода, утечки воды или воздуха, а также из-за различных загрязнений в системе.

Необходимость вмешательства в его работу может возникнуть по многим причинам:

• Песок и различные вещества, растворенные в воде, могут вызвать коррозию, привести к сбоям в работе и снизить производительность оборудования. Чтобы не допустить засорения устройства, необходимо использовать очистку воды.
• Снижение давления воздуха в станции вызывает частое срабатывание насоса и преждевременный износ. Рекомендуется время от времени измерять давление воздуха и при необходимости корректировать его.
• Недостаточная герметичность стыков всасывающих труб — причина того, что двигатель работает без остановки, но перекачивать жидкость не может.
• Неправильная регулировка напора насосной станции также может вызвать неудобства и даже повредить систему.

Для продления срока службы станции рекомендуется периодически проводить аудит. Любые наладочные работы следует начинать с отключения от электросети и слива воды.

Периодически проверяйте потребляемую мощность и максимальное давление. Повышенное потребление энергии свидетельствует о трении в насосе. Если давление упало без обнаружения утечки в системе, оборудование изношено.

Исправление ошибок в работе

Прежде чем браться за более серьезные вмешательства в работу оборудования, необходимо предпринять самые простые меры — очистить фильтры и устранить утечки. Если они не дали результатов, переходите к дальнейшим действиям, пытаясь определить первопричину.

Следующее, что нужно сделать, это отрегулировать давление в бачке гидроаккумулятора и.

Галерея изображений

Чем меньше воздуха закачивается в систему, тем меньше она накапливается.Напор воды будет сильным, когда резервуар полон, и все более и более слабым, когда водозаборник.

Если эти перепады комфортны для потребителя, то можно оставить давление на минимально допустимом уровне, но не менее 1 бара. Меньшее значение может привести к трению наполненной водой груши о стенки емкости и ее повреждению.

Для того, чтобы установить в водопроводе сильный напор воды, необходимо зафиксировать давление воздуха в пределах примерно 1.5 бар. Таким образом, разница в давлении при полном и пустом баке будет менее заметна, обеспечивая равномерный и сильный поток воды.

Использование реле для регулировки давления

Отвечает за автоматизацию системы — устройства, управляющего насосной станцией, выполняющего функцию включения и выключения устройства. Это также предотвращает создание в системе чрезмерного давления.

Реле давления контролирует циклы включения / выключения, когда пользователь достигает значения рабочего давления.Работоспособность реле давления контролируется манометром

# 1: Принцип действия датчика давления

Основным элементом реле является группа контактов, которая закреплена на металлическом основании и отвечает за переключение устройство включается и выключается.

Рядом находятся две пружины разного размера для регулировки давления внутри системы. Внизу к металлическому основанию крепится мембранная крышка, под которой помещается сама мембрана и поршень из металла. Сверху все прикрыто пластиковой заглушкой.

Продукция разных производителей и принцип ее работы практически идентичны, могут отличаться лишь незначительными деталями.

В процессе эксплуатации устройство можно разделить на несколько этапов:

1. При открытии крана вода какое-то время уходит в санитарную точку наполненного резервуара. Когда это давление присутствует в системе, постепенно начинает падать, и мембрана перестает давить на поршень. Происходит замыкание контактов, включается насос.
2. Насос работает, перекачивая воду к потребителю, и при закрытии всех кранов наполняет резервуар водой.
3. При постепенном заполнении гидроаккумулятора давление увеличивается, и оно начинает действовать на мембрану, а это давление на поршень. В результате контакты размыкаются и насос останавливается.

От того, как настроено реле, зависит частота включения станции, напор воды и даже срок службы оборудования.Если параметры установлены неправильно, насос вообще не будет работать или будет работать непрерывно.

Поршень реле давления и чувствительная металлическая пластина, реагирующая на давление, создаваемое мембраной гидробака, скрыты под корпусом — доступ к ним полностью закрыт

# 2: Регулировка и расчет требуемого давления

В новом приборе уже есть заводские настройки реле, но, тем не менее, их лучше проверить дополнительно.Приступая к настройке, необходимо узнать рекомендованные производителем значения для установки порога допустимого давления (для замыкания и размыкания контактов).

В случае выхода из строя насосной станции из-за неправильной регулировки производитель имеет полное право отказаться от гарантии.

Производитель рассчитывает допустимое давление при включении и выключении прибора с учетом ожидаемых особенностей эксплуатации. Они учитываются при разработке рабочих параметров для различных моделей насосных станций.

Величина включения равна сумме:

• Требуемое давление в самой высокой точке водопровода, куда набирается вода;
• Разница между высотой наивысшей точки водозабора и помпы;
• Потери давления воды в трубопроводе.

Скорость отключения рассчитывается следующим образом: к давлению отключения плюс один и отнять полтора бара. В этом случае давление отключения не должно превышать максимально допустимое давление, которое возникает на выходе трубопровода из насоса.

Распространенной ошибкой, влияющей на работу насосной станции, является неучет всего количества горизонтальных и вертикальных участков, а также гидравлические потери при транспортировке воды к точкам сброса воды.

Перед изменением настроек необходимо зафиксировать предыдущие цифры с помощью манометра. Включая насос, фиксируйте давление в момент выключения и включения.

Это поможет определить, в какую сторону регулировать — в сторону уменьшения или увеличения.

Необходимо помнить, что любое изменение установленного порога давления в реле также требует соответствующих изменений в воздушном отсеке гидроаккумулятора

Дальнейшие действия имеют следующую последовательность:

1. Отключить станцию ​​от источника питания, опустите воду и откройте крышку реле гаечным ключом.
2. Давление включения насоса регулируется поворотом гайки, удерживающей большую пружину (P). Поворачивая его по часовой стрелке, достигается сжатие пружины и установка необходимого давления переключения.В различных моделях устройств допустимые значения могут варьироваться от 1,1 до 2,2 бар.
3. Вращая маленькую гайку (∆Р) по часовой стрелке, можно увеличить зазор между значением давления отключения и включением устройства, который обычно составляет 1 бар. Таким образом, давление отключения может быть зафиксировано в диапазоне от 2,2 бар до 3,3 бар.

Важный нюанс — маленькая пружина не регулирует порог срабатывания, как некоторые ошибочно понимают.

Устанавливает точно дельту между значениями включения станции и ее выключения. То есть полностью ослабленная пружина не создаст разницы — дельта будет равна нулю, а значения включения и выключения будут одинаковыми. Но чем сильнее он затягивается, тем больше будет разница между ними.

Маленькая пружина реле давления более чувствительна и требует очень осторожного сжатия.

Проверить правильность установки показателей с помощью манометра.Если не удалось достичь требуемых значений с первой попытки, настройка продолжается.

# 4: Выбор нестандартных значений давления

Вы можете установить другой уровень давления в устройстве, отличный от рекомендаций производителя, настроив оборудование в соответствии с индивидуальными запросами пользователя. Увеличивая диапазон при включении и выключении, они добиваются более редких срабатываний станции.

Это удлиняет сервисное устройство, но делает напор воды неравномерным.Уменьшая разницу, добейтесь стабильного давления, но насос будет работать чаще.

Выводы и полезное видео по теме

Как регулировать напор станции, продемонстрирует видео:

Видео о том, что делать, если станция часто срабатывает:

При проведении самостоятельной наладки насосной станции она Необходимо учитывать, что иногда изменение заводских рекомендаций может ухудшить работу водопровода.Насос, шланги, сантехника — все имеет предельные значения давления, нарушение которых приведет к поломкам. Поэтому, прежде чем приступать к самостоятельным действиям, лучше посоветоваться с опытным специалистом.

Как настроить реле давления насосной станции.

Регулировка давления гидрофоров

Реле давления — Является составной частью насосной станции (гидрофор), что обеспечивает ее автоматическую работу.Замыкая и размыкая контакты, реле управляет включением и выключением насоса.

Реле имеет две характеристики:

• Давление отключения (бар) — «верхнее» давление, при котором насосная станция останавливается. Примерное значение 2,5 — 3 бара;
• Давление переключения (бар) — это «нижнее» давление, при котором насосная станция включается. Приблизительное значение составляет 1,5–1,8 бар.

Как правило, на насосных станциях, поставляемых в сборе, реле давления уже настроено оптимально.Однако при сборке станции из отдельных элементов (помпа, бак, манометр и т. Д.) Установка реле обязательна.

Для регулировки давления предусмотрены два болта, которые находятся под крышкой реле.

«Нижнее» давление переключения регулируется большим болтом № 1. Поворачивая болт по часовой стрелке, мы увеличиваем давление, вращением против часовой стрелки — уменьшаем.

«Верхнее» давление отключения регулируется маленьким болтом No.2. Поворачивая болт по часовой стрелке, мы увеличиваем давление, поворотом в обратном направлении — уменьшаем.

Процесс настройки реле давления на собранной насосной станции состоит из двух этапов:

1) Определение давления воздуха в расширительном баке

Давление воздуха необходимо определять при пустом резервуаре и отключении станции от электросети!

В расширительном баке установлена ​​грушевидная резиновая диафрагма, в которую насос перекачивает воду.Между диафрагмой и металлическим корпусом резервуара находится сжатый воздух. Для определения давления, а также для нагнетания или выпуска воздуха в задней части бака предусмотрен специальный клапан (ниппель). Давление воздуха в баллоне измеряется манометром, предназначенным для измерения давления в автомобильных колесах. При необходимости воздух откачивается автомобильным насосом.

Для резервуаров объемом 20-25 литров давление воздуха должно составлять 1,4–1,7 бар, а для резервуаров объемом 50–100 литров — 1,7–1,9 бар.

Воздух в баллоне должен быть всегда. Ее давление необходимо периодически проверять (раз в месяц) и поддерживать на рекомендованных значениях, что положительно скажется на сроке службы резиновой диафрагмы и удобстве использования насосной станции в целом.

2) Определение и регулировка давления включения и выключения насосной станции

После регулировки давления воздуха насосную станцию ​​необходимо подключить к сети. Насос начнет подавать воду в бак и отключится, когда будет достигнуто заданное давление.Это будет «верхнее» давление, и его значение будет отображаться на манометре. Если это значение отличается от рекомендуемого, то отрегулируйте его с помощью болта реле №2 (см. Рис.).

Аналогично измеряется «нижнее» давление. Открывая кран и начиная сливать воду, следите за манометром. Давление будет постепенно падать, и при достижении нижнего предела насос снова включится. Значение давления манометра в момент включения насоса и будет «нижним» давлением.При необходимости отрегулируйте его до рекомендуемых параметров с помощью болта реле № 1 (см. Рисунок).

Важно знать, что давление насоса должно быть на 10% больше, чем давление воздуха в баке! Несоблюдение этого правила может привести к ускоренному износу резиновой диафрагмы.

Вы можете установить на реле и другие, отличные от рекомендуемых, значения давления включения и выключения, тем самым настроив насосную станцию ​​на свой уровень комфорта.Увеличивая разницу между «верхним» и «нижним» давлением, можно продлить срок службы насоса за счет более редких вкраплений. Однако давление в системе будет неравномерным. При уменьшении разницы между «верхним» и «нижним» давлением насос будет включаться чаще, но давление в системе будет постоянно ровным и комфортным.

Регулировка реле давления также важно помнить, что гидроаккумулятор, водопровод, резиновые шланги и механика самого реле имеют свои собственные пределы давления, которые нельзя превышать.

Реле электрического подключения

С уважением, интернет-магазин «Жлобин М коврик».

Реле давления воды для насоса В настоящее время повсеместно применяется в системах водоснабжения частного дома, дачи или других объектов, где требуется автоматическая подача воды к точкам подачи воды. На сегодняшний день реле давления воды является необходимым атрибутом насосного оборудования для местности, где отсутствует централизованная система водоснабжения: приусадебные участки, загородные дома, коттеджи и т. Д.

Сегодня мы разберем устройство и принцип действия, технические характеристики и настройки реле давления, рассмотрим отличия и их применение, а также основные неисправности, их причины и способы устранения.

Особенности приложения и цена

Реле давления воды предназначено для использования с электрическими водяными насосами с однофазным подключением 220 вольт в водопроводе:

— насосные станции водоснабжения и гидроаккумулятора;
— насосы центробежные поверхностные;
— насосы скважинные;
— погружной;
— погружные вибрационные насосы типа «Малыш» или «Ручей».

Реле давления для насоса

Обычно реле давления уже входит в комплект, а иногда и погружные насосы. В остальных случаях это устройство приобретается отдельно. Подключение к линии осуществляется пятиконтактным соединением. Реле доступно как с внешней резьбой («папа»), так и с гайкой с внутренней резьбой («мама»). Диаметр резьбы обычно составляет 1/4 дюйма.

Стоит отметить, что цена реле давления воды напрямую зависит от производителя, например, реле давления производства Дании «Grundfos» или Италии «Speroni» — от 1000-2000 рублей, а у китайцев можно купить за 200-300 руб.Российский «Джилекс» РДМ-5 или РД-5 — от 700 руб. Но, если вы выбираете качество, то лучше покупать автоматику под европейским брендом.

Кроме того, реле давления может иметь встроенный манометр или может быть частью блока автоматизации насоса в сочетании с реле защиты от сухого хода. Соответственно, это тоже влияет на цену в сторону ее повышения.

Устройство и принцип действия реле давления воды в водопроводе

Реле давления состоит из пластикового корпуса, под которым «прячется» мембрана, контролирующая работу нормально замкнутой контактной группы.Эта мембрана соединена с трубой давления системы водоснабжения.

В работе реле есть такие понятия, как насос по давлению и давление для его отключения. Приобретая реле давления, необходимо помнить, что этот механизм имеет заводскую настройку параметров включения и выключения.

Насос включается при превышении порогового давления его включения в водопровод (2,6 атм) и выключается при понижении давления отключения (1.3 атм). Как правило, включение происходит при 2,6 атм, а отключение — при падении давления воды в системе до 1,3 атм, но эти параметры можно настроить своими руками.

На фото и схеме подключения можно визуально увидеть устройство реле давления для помпы.

Устройство реле давления воды: схема подключения

1 — гайка для регулировки нижнего предела давления;
2 — гайка для регулировки разницы между нижним и верхним пределами давления;
3 — клеммы подключения проводов от помпы;
4 — клеммы однофазного подключения;
5 — клеммы для заземления.

Фактически реле давления воды для насоса представляет собой реле электрической цепи, имеющее два контакта и реагирующее на изменение параметров давления в системе водоснабжения. Насос качает воду до замыкания контактов в электрической цепи, но при их размыкании насос отключается, и он выключается.

Работа контактов в электрической цепи напрямую зависит от установленных пределов давления включения и давления выключения насоса. По прошествии определенного времени эти контакты могут окислиться, что потребует очистки.

Настройка реле давления воды гидроаккумулятора и насоса

Как мы уже отмечали выше, реле изначально имеет уже установленные заводские настройки. Но мы можем настроить и использовать этот механизм самостоятельно. Как это сделать?

1. Чтобы увеличить нижний предел давления, нам нужно повернуть гайку, регулирующую этот предел, по часовой стрелке (см. Диаграмму выше) или против часовой стрелки, чтобы уменьшить этот предел.

2. Обе эти гайки механически воздействуют на пружину регулировки давления в реле.С помощью первого выставляем нижний предел, а вторым — выставляем необходимую разницу в пределах давления.

Технические характеристики реле давления

Технические характеристики и настройки реле

Неисправности реле давления для помпы и способы их устранения

1. Насос не включается.

Необходимо проверить наличие воды на всасывающем участке трубопровода и напряжение в сети.Выключите питание, а через некоторое время включите его снова.

2. Насос часто включается и выключается.

Попробуйте снизить порог давления отключения, возможно, его значение слишком велико.

3. Насос не выключается.

Проверить максимальное рабочее давление насоса. В норме оно должно быть выше давления включения реле на 0,8 атмосферы. Также стоит проверить магистраль на герметичность и скопление воздуха в водопроводе.

Сегодня мы разобрали устройство и принцип действия реле давления воды для насоса , его особенности, характеристики и применение в быту.Это удобный, современный и недорогой механизм, позволяющий автоматизировать работу всей сантехнической системы частного дома. Смотреть видео.

Реле давления воды предназначено для управления насосным агрегатом и поддержания давления в водопроводной сети дома на заданном уровне. Реле давления — очень важный элемент, и его установка и настройка должны выполняться профессионально. От качества реле давления зависит вся система водоснабжения, безопасность ее работы и работоспособность других агрегатов в системе.

Принцип работы реле давления (датчика управления насосом)

Реле регистрирует давление воды в системе от подвижной пружинной группы. При достижении заданного минимального давления замыкается контакт, включая насосный агрегат. При достижении максимального установленного давления контакт размыкается и насосный агрегат отключается. Реле давления снабжены регулирующими механизмами для регулировки значений давления, а также могут быть дополнительно оснащены кнопкой «сухого» принудительного пуска, оборудованием плавного пуска насоса, дополнительными разъемами вместо клеммных групп для подключения насосов, индикации работы и т. Д.

Место для установки реле давления

Реле давления рекомендуется устанавливать непосредственно на выходе из гидроаккумулятора, где скачки давления и турбулентность потока при запуске и работе насоса более нивелируются. Также для отдельных моделей производители ограничивают условия эксплуатации микроклиматом, а именно температуру не ниже +4 градуса. и влажность не выше 70%. Такие реле следует устанавливать в отапливаемом помещении.

Перед датчиком управления насосом (реле давления) необходимо установить:

• Фильтр грубой очистки воды
• Насос и трубопровод
• Впускной клапан
• Фильтр тонкой очистки воды
• Клапан обратный
• Слив на канализацию

Вариант монтажа реле давления в системе водоснабжения дома показан на рисунке.

Современные модели насосов оснащены специальной арматурой для подключения реле давления, а также встроенными фильтрами и обратным клапаном.Таким образом, отдельные реле давления могут быть установлены непосредственно в агрегате с насосом. Если реле выполнено по водонепроницаемой схеме, то его можно устанавливать вместе с насосом и в кессоне (яме) и даже непосредственно в колодце. Все зависит от выбранной модели и рекомендаций производителя по температуре и влажности.

Определение рабочего параметра

Перед выбором реле давления уже должен быть выбран насосный агрегат и гидроаккумулятор, а также определены рабочие параметры сети:
— максимальное давление в системе, при котором насос отключится;
— минимальное давление, при котором насос включится;
— давление в воздушной камере гидроаккумулятора.

Обращаем ваше внимание, что минимальное рабочее давление в системе водоснабжения должно быть на 0,2 атм больше давления в воздушной камере гидроаккумулятора. В противном случае возможен повышенный износ эластичной мембраны.

Обратите внимание, что реле может быть:
— силовое, — включая силовые контакты к насосному агрегату;
— Менеджер, — выдача сигнала на блок управления питанием.

Проверьте номинальную мощность переключения реле. И как это значение соотносится с выбранным насосным агрегатом.

Особенности конструкции и настройка давления

Реле давления простой конструкции — это небольшое устройство, оснащенное штуцером для подключения к водопроводу и клеммной колодкой для подключения электрических кабелей. Параметры давления регистрируются с помощью пружин, сила которых регулируется резьбовыми регуляторами.

Чем сильнее пружины сжимаются регулятором, тем большее усилие они создают и тем большее давление требуется для активации реле (большая пружина) или тем больше разница в давлении (маленькая пружина).Те. зажимая пружины, увеличиваем значения.

Обычно реле давления, предназначенные для бытового использования, имеют заводские пружины, которые полностью подходят для бытовых условий использования и распространенных моделей насосов и гидроаккумуляторов. Например, минимальное давление 1,5 атм. Максимальное давление — 3,0 атм.

Однако из-за некоторых факторов (соображений) иногда необходимо отрегулировать давление.

Регулировка реле давления для насоса

• Обычно реле комплектуются двумя пружинами разного диаметра.
• Пружина большого диаметра регулирует уровень давления.
• Пружина малого диаметра — определяет разницу уровней.
• Зажимая большую пружину, мы одновременно увеличиваем минимальное и максимальное давление.
• Зажимая небольшую пружину, мы увеличиваем превосходство максимального давления над минимальным.

На видео показан процесс регулировки давления на реле (несколько запутанные объяснения о назначении пружин не должны вводить в заблуждение, а психологическая устойчивость наблюдателя должна способствовать пониманию разницы между показаниями манометра и объявленные результаты)

Подключение реле давления воды

На представленном видео показаны популярные модели реле давления, озвучены их характеристики и нюансы подключения.Приятного просмотра.

Контроль давления в системе позволяет избежать сбоев в работе станции и выхода из строя. Поэтому правильной настройке и настройке реле следует уделять максимум внимания.

Заводские настройки

Реле доступно с предварительно установленными значениями давления:

Нижнее значение составляет 1,5 бар. Как только давление в системе упадет до этого уровня, контакты замыкаются и включается скважина или погружной насос.

Наивысший балл по стандартным настройкам равен 2.5-3 бара. Максимальное значение 5 бар — указано на шкале датчика. При достижении заданного значения контакты обрываются — насос выключается.

Разница между верхним и нижним значением называется дифференциалом. Его можно отрегулировать .

Давление воды обеспечивается за счет нагнетания воздуха. В бак, имеющий резиновую емкость (грушу) с автомобильным ниппелем, накачиваем воздух. Воздух давит на воду, наполняющую грушу, тем самым обеспечивая правильную работу станции.

Контрольное измерение

Перед установкой станции необходимо произвести контроль давления, а затем периодически повторять измерения с помощью обычного автомобильного манометра, заключенного в металлический корпус.

Для этого снимается пластиковый колпачок с бачка. Под ним — доступ к соску. Задача владельцев — поддерживать здесь давление 1,5 атмосферы. . Но, в принципе, для комфортного водоснабжения небольшого дома достаточно и 1 атмосферы.Очевидно, что давление в резервуаре не должно опускаться ниже одной атмосферы, так как это повлияет на работу всей насосной станции.

Если давление не соответствует установленным нормам, воздух необходимо выпустить или откачать.

Реле регулировки

Реле представляет собой компактный блок в пластиковом корпусе. Если снять крышку, то под ней находятся две регулировочные пружины с гайками:

• большая гайка регулирует более низкие показания давления;
• и маленькая гайка отвечает за диапазон между верхним и нижним указателем — отвечает за выключение насоса.

После закачки воздуха в баллон автомобильным насосом необходимо подключить станцию ​​к электросети и следить за манометром, встроенным в систему. В паспорте каждого насоса есть необходимая техническая информация, которой следует руководствоваться при проверке.

Предельное давление — это давление, при котором давление перестает расти. Если насос продолжает работать. Его нужно отключить вручную! Бытовые насосы не отличаются большой мощностью, поэтому накачать бак до предельных значений не могут.А для нормальной работы агрегата требуется диапазон всего 1-2 атмосферы.

Для проверки нижних значений следует включить тап. Реле будет работать при более низком показателе давления. На этом этапе следует выключить станцию ​​и приступить к настройке.

Он включает следующие шаги:

1. Маленькая гайка увеличивает или уменьшает нижнее значение (путем включения станции). Для увеличения давления гайку закручивают по часовой стрелке. Нужно сделать всего один оборот! После этого включаем питание и следим за работой манометра (определяем момент включения — нижний предел).Для уменьшения давления соответственно гайка вращается против часовой стрелки.
2. Большая гайка устанавливает диапазон (для выключения станции). Для увеличения диапазона гайка закручивается, а для уменьшения откручивается против часовой стрелки. Нижняя цифра не меняется! Момент отключения насоса также нужно проверить по манометру.

При большом радиусе действия станция будет немного меньше включаться, что экономит ресурсы насоса. Если диапазон меньше, станция срабатывает чаще.

Важно: давление на включении (нижнее значение) должно быть на 0,1-0,3 атмосферы выше показателя в пустом баке. Например, если давление воздуха при измерении автомобильным манометром через ниппель-грушу составляет 1,5 атм., Реле следует выставить на 1,6-1,8 атм.

Что нужно для работы?

Для регулировки вам понадобится ключ от 8 до 10 или отвертка. Отвертка снимает крышку, а ключ выполняет точную настройку узла.

Узел в разобранном виде выглядит так:

Корпус (1), крышка (2), крепежный винт (3), двухпозиционный регулятор (4), выключатель (5), клеммы (6), заземление (7).

Важные моменты

Невозможно полностью затянуть одну или обе гайки (до упора) — это может привести к выходу из строя узла.

Не рекомендуется повышать давление более чем на 80% от рекомендованного в техническом паспорте, поставляемом с реле. Например, при максимальном значении 5 бар вы можете установить верхнее значение 4 атмосферы (5 умножить на 0,8 равно 4).

Если насос может устанавливать давление только в 3 атмосферы, нет смысла устанавливать реле на большее значение.В среднем одна атмосфера расходуется на 10 метров воды. Соответствующее значение будет указано в паспорте насоса. Например, что он рассчитан на 30 метров.

Важно отметить, что давление устанавливается на том же уровне, что и на станции. Если сантехнический прибор расположен выше (например, на втором этаже), значение отключения будет ниже (теряется 0,1 атмосферы на метр высоты).

При настройке необходимо помнить, что сантехническое оборудование, резиновый шланг и другие элементы системы имеют свои пределы давления, которые нельзя превышать, даже если возможности реле и самого насоса это позволяют.

Инструкция реле давления PM 5. Как подключить и отрегулировать реле давления воды. Реле давления воды для насоса: Схема подключения, принцип работы

Одним из решений управления автономным водоснабжением является подключение реле давления ДПМ 5 к насосу, регулировка которого не всегда понятна пользователю. При этом данный вид устройств от бренда Djileck считается достаточно надежным и доступным.Проблема с настройкой может быть решена, если вы потратите некоторое время на изучение устройства.

Какие функции выполняет устройство?

В частных домах, где водоснабжение не указано, вопрос обеспечения воды питьевого качества решается 2 способами:

• установка емкости или устройство таза, наполненного свадебной водой;
• бурение скважины на водоносный горизонт.

Подача воды в дом осуществляется от насоса необходимой мощности.Но давление воды при его работе слишком велико для подключения насосного агрегата к внутренним водопроводным сетям напрямую. Поэтому в доме устанавливается мембрана — гидроаккумулятор, а необходимое давление в сети поддерживает реле давления РДМ 5. Устройство позволяет автоматизировать процесс подачи воды в автономных системах водоснабжения.

Принцип действия

Устройство состоит из латунного корпуса с фитингами для подключения к водопроводной сети, пружинных клапанов и электрического реле.Снаружи элементы закрываются пластиковой крышкой. Схема работы реле давления ДПМ 5 следующая:

1. Производитель настраивает прибор на нижний предел давления 1,4 бар, максимальный — 2,8 бар. Когда давление в гидроаккумуляторе меньше нижнего предела, контакты реле замыкаются, и насос перекачивает воду в промежуточный мембранный бак.
2. Когда давление достигает верхнего предела (2,8 бар), срабатывает пружинный клапан, и реле входит в контакт с контактами.Подача воды прекращена.
3. Когда в доме вода на водной основе, гидроаккумулятор начинает опустошать, давление падает, и при нижнем пороге 1,4 бара срабатывают реле снова и насос возобновляет свою работу.

Как правило, установка РДМ 5 комплектуется готовыми насосными станциями, состоящими из насоса, бака водяной батареи и собственно управляющего реле. Станция настроена в заводских условиях и полностью готова к работе, осталось только подключить ее к трубе и электросети.Но готовая продукция подходит Не всем по следующим причинам:

• емкость гидроаккумулятора недостаточна;
• напор штатного насоса небольшой, чтобы обеспечить подачу воды на высоту;
• использовал глубинный насос, спустившийся в скважину.

В перечисленных случаях автомат водоснабжения придется собирать из отдельных элементов, и соответственно настраивать реле давления, согласовав его с аккумуляторным баком.Перед покупкой и подключением устройства рекомендуется изучить его технические характеристики:

• диапазон регулирования давления в водопроводе от 1 до 4,6 бар;
• диапазон температур окружающей среды — от 0 до +40 ° С;
• минимальный перепад давления — 1 бар;
Напряжение питания
• — 220 В;
• диаметр штуцера — Ду 15, насадки — G ¼ ».

Если какие-то технические характеристики RDM 5 вам не подходят, придется искать другой регулятор.Но практика показывает, что параметры этого устройства удовлетворяют требованиям подавляющего числа систем автономного водоснабжения.

Как настроить прибор?

Настройка реле давления производится после монтажа внутренней и внешней водопроводной сети дома и подключения к электрической сети.

Соединения внешнего и внутреннего трубопроводов должны быть испытаны путем испытаний, чтобы возникающая впоследствии утечка не мешала процессу контроля.Из-за негерметичности соединений давление в насосе или после него станет самопроизвольно падать, что повлияет на работу реле.

Перед настройкой определите необходимое давление. Для подачи воды во все точки на водной основе, расположенные на разных этажах, необходимо обеспечить необходимое давление в гидроаккумуляторе. Усилия мембраны бака должно хватить, чтобы вытолкнуть весь объем воды на высоту и преодолеть все местные сопротивления. В домашних условиях это значение давления чаще всего определяется экспериментальным путем.

Расчет производится просто: потеря подъема 1 м составляет 10 м горизонтального участка и соответствует давлению 0,1 бар. Принимается расчет наиболее удаленной ветки водоснабжения. Примерно определив необходимое давление, необходимо создать такое давление из воздушной камеры самолета-гидроаккумулятора. Для этого снимаем пластиковый колпачок с золотника (как правило, находится в торце бака) и обычным автомобильным насосом накачиваем воздушную камеру, контролируя давление по манометру.

1. Не подключая форсунку внутренней водопроводной сети, проверить работу реле вместе с помпой на заводских настройках. При этом проверьте герметичность внешнего трубопровода.
2. Снимите пластиковую крышку реле, закрывающую регулировочные винты.
3. Высокий винт регулирует верхний предел (отключение насоса), малый — перепад давления. Настройте нижний предел так, чтобы его значение было на 0,2 бар больше, чем вы загрузили в гидроаккумулятор.
4. Для достижения точных значений придется несколько раз настраивать, открывая кран кранов и забор воды из аккумулятора. В этом случае зарегистрируйте показания манометра при включении и выключении насоса и отрегулируйте их винтами настройки.

В результате настроек разница между нижним и верхним пределом не должна быть меньше 1 бара. Практика показывает, что оптимальный перепад давления составляет около 1,5 бар, тогда насос не будет включаться слишком часто.По окончании регулировки не спешите ставить крышку на место, выполните в течение 1 дня после установки системы. Возможно, потребуется небольшая корректировка.

Добрый день. Рассмотрим схему подключения механического реле давления ПМ / 5 к сети и насосу. Давайте сначала посмотрим на схему.

Когда вы открутите верхнюю крышку, вы увидите следующее. Сначала большой винт с пружиной для. Обозначается большой буквой «П». Во-вторых, это небольшой винт с пружиной для регулировки разницы этого параметра в режиме включения и выключения.Он носит название «Дельта П». Далее есть две клеммы для подключения электрической трубы, названные словом «Мотор». Два — «Линия». Ниже — два для подключения заземления. У этого вида внутри PM / 5. Реле давления недорого в этом китайском магазине.

Подключение сетевого насоса

Как подключить насос к реле давления и электросети? Из него выходят три провода разного цвета. Синий — это ноль рабочий или просто «ноль». Коричневый — «Фаза». Желто-зеленый — нулевой защитный или просто «Земля».

А теперь посмотрим, как они «войдут» в реле и как «уйти» из него. Выводим все три провода через специальное отверстие в корпусе. Соединять. Коричнево-синий в клеммах с надписью «Мотор». Желто-зеленый к заземлению. Потом такие же провода выводятся на вилку блока питания. Коричневый с синим соответственно от клемм «Линия» (сеть). Желто-зеленый от заземления. Все готово. Реле давления PM / 5 подключено к насосу и к сети.

Реле давления-5 — Устройство, включающее и включающее насос при определенных уровнях давления, основной элемент насосной работы насоса.

Принцип действия

Реле давления — это блок с пружинами, которые отвечают за границу давления. Регулировка осуществляется специальными гайками. Сила давления воды передает мембрана. Он может ослабить пружину (минимум) или выдержать ее сопротивление (максимум).

Удар по пружине приводит к размыканию и соединению контактов в реле.

Падение давления до минимальной границы замыкает электрическую цепь, подает напряжение на двигатель и включает его.Насос работает до индикатора максимального давления, затем реле размыкает цепь, подача напряжения прекращается и насос выключается.

Обычное реле давления регулируется от 1 до 8 бар.

Заводская установка срабатывает при 1,4 бар (минимум) и 2,8 бар (максимум) для отключения насоса.

Регулировочное давление

Существует прямая зависимость между объемом гидроаккумулятора, настройками реле давления и давлением подачи воды.Перед настройкой реле проверяется давление воздуха в гидроаккумуляторе.

1. Насосная станция должна быть отключена от электричества.
2. Слить воду из гидроаккумулятора.
3. Отвинтите боковую крышку гидроаккумулятора.
4. Проверить давление автомобильным насосом для шин. Норма около 1,5 атм.
5. При более низких значениях давление для поднятия насоса до желаемого уровня.

Инструкции Давление Давление RM-5

Регулировка датчика реле давления осуществляется под давлением, в рабочей системе.Перед регулировкой нужно включить насос для подъема давления в системе, при этом реле сработает и мотор выключится.

Регулировка давления осуществляется двумя винтами, которые находятся под крышкой автоматики. Для смены рестартов реле необходимо:

1. Зафиксируйте давление включения и выключения при работе насоса (снимите манометр).
2. Отключить насос от источника питания.
3. Снимите крышку реле (перед откручиванием винтов) и ослабьте зажимную гайку маленькой пружины.
4. Настройте минимальное давление, для которого затягивайте или отпускайте большую пружину с маркировкой R, вращая винт в правильном направлении с помощью знаков «+» (увеличение) по часовой стрелке и «-» (уменьшение) против часовой стрелки.
5. Откройте кран, снизив давление в системе и контролируя включение насоса.
6. Запомните показания манометра, отключите питание и настройте дальше, приближаясь к оптимальному показателю.
7. Для регулировки давления отключения необходимо затянуть или отпустить небольшую пружину с маркировкой «Δ p» и знаками «+» и «-», которые показывают разницу между давлением и давлением отключения и обычно составляет 1-1.5 бар.
8. Включите насос и дождитесь реле. Если результат не достигнут, слейте воду и отрегулируйте дальше.

При повышении давления давление Δ R. В заводском варианте p ВКЛ = 1,6 бар, p выкл = 2,6 бар на δ = 1 бар. При установке установок, например, перепад давления (дифференциал) до 4 бар может составлять 1,5 бар, установив P на уровне 2,5 бар.

При увеличении перепада выше перепад давления в системе и насос рассчитывается реже.Но для кранов это не удобно.

При регулировке необходимо учитывать возможности насоса. Если все потери в паспорте 3,5 бар, необходимо настроить до 3 бар, иначе перегрузка неминуема, и мотор будет работать без отключения.

При регулировке необходимо учитывать возможности насоса. Если все потери в паспорте 3,5 бар, необходимо настроить до 3 бар, иначе перегрузка неминуема, и мотор будет работать без отключения.

К выбору реле следует отнестись серьезно. Изучите, для какой среды он предназначен, диапазон настроек, дополнительные функции. На стоимость реле влияют дополнительные возможности, допустимый диапазон давлений и фирма-изготовитель.

Основные характеристики реле высокого давления РМ-5

• Доступная установка.
• Простая регулировка.
• Реле давления гидроизоляции.
• Соответствие контактной группы мощности двигателя
• Надежность и долговечность.

Системы водоснабжения можно контролировать и регулировать по различным параметрам — по воде, давлению, температуре. Чаще всего происходит управление давлением. Одним из самых простых и популярных элементов домашней автоматики в данном случае является реле давления ПМ-5.

Это реле предназначено для управления электронасосами подачи воды в дом. Использование реле РМ-5, насос будет работать хорошо в режиме заданного давления.При минимальном давлении контакты замыкаются и насос включается, а при достижении максимального давления контакты размыкаются и насос выключается.

Реле давления

ПМ-5 выпускается у разных производителей. Из-за этого такие реле могут иметь незначительные отличия по типу корпуса и расположению мест подключения кабелей.

Существуют разновидности реле давления этого типа со встроенными манометрами, что упрощает их подключение к насосной станции за счет уменьшения количества резьбовых соединений.Также выпускаются реле со специальным рычагом, позволяющим вручную размыкать контакты, если нельзя отключить помпу.

Общий вид реле давления ПМ-5 показан на рисунке. Теперь разберемся, как это устроено.

Это двухконтактное реле для переключения электрических конденсаторов, которое срабатывает при давлении воды в системе. Внутри его корпуса есть электрические контакты, которые контролируются мембраной.

Реле давления чаще всего подключается к насосной станции с помощью специального пяти переходника.Кроме реле давления к переходнику подключают патрубок от насоса, патрубок от источника водоснабжения, гидроаккумулятор и манометр.

Насос качает воду в гидроаккумулятор. По показаниям манометра можно наблюдать, как увеличивается давление воды. Реле давления автоматически контролирует включение и отключение насоса.

При подключении реле к адаптеру (присоединительный размер 1/4 «) вода давит на мембрану, которая нажимает на пружины, управляя электрическими контактами.Контакты реле включаются последовательно с электродвигателем насоса и питающим напряжением.

Кабель к реле подключается через специальные уплотнительные контакты. Рабочее напряжение — 220 В. На самом реле есть клеммы с маркировкой «L» (Line), здесь к ним и подключается электрический кабель, идущий от блока питания. Кабель от двигателя насоса подключается к клеммам, имеющим обозначение «M» (ДВИГАТЕЛЬ). На клеммной коробке также имеются заземляющие контакты для крепления заземляющих кабелей.

При подключении реле давления воды к насосу необходимо помнить, что максимальный ток переключения его контактов составляет 10а (в отдельных моделях — 16а).

Принцип действия реле давления ПМ-5 очень прост. Если давление упало ниже уровня включения (1,4 бар или заданное значение), то в этом случае контакты замкнутся и реле включит насос, а если давление будет выше на системном уровне (2,8 бар или также предварительно настроенное значение), мембрана давит на пружины, контакты размыкаются, и насос автоматически выключается.Когда давление падает ниже указанного значения, процесс повторяется.

Таким образом, реле давления ПМ-5 используется для автоматического поддержания давления воды в системе водоснабжения в рабочем диапазоне 1,4 — 2,8 бар (заводские настройки давления) или 1 — 5 бар (ручные настройки).

На заводе эти реле настроены в соответствии с существующими стандартами и стандартами. Настройки, как правило, изменить нельзя, так как они самые оптимальные. Иногда возникает необходимость настроить реле под свои нужды, отличные от заводских параметров триггера.Добиться желаемого результата в регулировке можно, повернув две зажимные гайки в разные стороны.

Для этого снимаем крышку с реле. В корпусе две гайки — большая и маленькая. С помощью большой гайки можно выставить давление отключения насоса. Для увеличения порога необходимо крутить его по часовой стрелке и проверять давление. С помощью второй гайки можно изменять разницу давлений прессования и отключать насос как в большую, так и в меньшую сторону.

Все эти настройки необходимо производить с помощью манометра. После настройки реле нужно закрыть крышку.

Реле давления PM-5 со встроенным манометром

В ноутах реле РМ-5 отличается тем, что имеет довольно сложную регулировку порогов срабатывания. Кроме того, давление воды в водопроводе поддерживается ступенчато (реле работает только по нижнему и верхнему пределу). Если вода в колодце или колодце закончится, отключить насос не получится.При отсутствии воды реле будет включаться до тех пор, пока не сможет создать давление, которое может привести к выходу из строя насоса. Поэтому реле давления воды ПМ-5 необходимо использовать с реле протока жидкости, чтобы исключить «сухой» насос и его поломку.

Добрый день уважаемые читатели блога Сайт

В рубрике «Аксессуары» мы рассматриваем реле давления, которое управляет заданными давлениями при включении и выключении работы автоматических насосных станций, а также поверхностных или, если они используются совместно с.Через реле давления Для поставленных задач вы можете настроить автономную систему водоснабжения, полива или пожаротушения. В продаже представлены реле давления rM-5, RM-5G, RM-12 производства итальянской компании Italtecnica. Основное отличие изделия RM-5 от RM-5G заключается в том, что в последнем используется накидная гайка с компаундом 1/4. «Реле РМ-5Г удобнее монтировать.

Основные характеристики РМ-5 и РМ-12 приведены в таблице 1.

Характеристики	РМ-5.	ПМ-12
1. Диапазон рабочего давления (бар)	1-5	3–12
2. Заводские настройки давления включения и отключения (бар)	1,4-2,8	5-7
3. Минимальный перепад давления (бар)	0,6	1,5
4.Температура рабочей среды до (° C)	55	55
5. Максимальный рабочий ток (А)	16 (10)	16 (10)
6. Напряжение (В)	250	250
7. Соединительная внутренняя резьба (дюйм)	1/4	1/4

Таблица 1

Примечание: При использовании реле давления для управления насосным оборудованием максимальный ток переключения составляет 10 А.

В последнее время продукт РМ-5Г (25 А) с максимальным током переключения для управления насосным оборудованием составляющих 16 А.

Конструкция реле

Конструктивно реле собрано в пластиковом корпусе и закрывается крышкой. На рисунке 1 показаны основные элементы. Чтобы снять верхнюю крышку с изделия, необходимо открутить пластиковую трубку на ее конце с помощью отвертки под прорезью.

Устройство реле давления

1.Корпус — на нем расположены все элементы реле давления;

2. Присоединительный фланец, служащий для подключения автоматики к водопроводу. Присоединительный размер фланца — размер внутренней резьбы 1/4 «. Фланец имеет рабочую камеру и мембрану. Фланец и мембрана крепятся к корпусу реле четырьмя винтами;

3. Гайка регулировки перепада давления ΔP между давлением и давлением отключения. Чем сильнее сжимаем пружину (закручиваем гайку), тем эта разница будет больше;

4.Гайка регулировки реле отключения давления. При закручивании гайки давление отключения будет увеличиваться, а при отпускании — уменьшаться. Этот стержень также прикрепляет пластиковую пробку к верхней крышке;

5, 6. Клеммы для подключения электрических проводов;

7. Клеммы для подключения заземляющих проводов от источника питания и двигателя;

8. Муфты кабельные, предназначены для жесткой фиксации силового кабеля и кабеля подключения двигателя.

Схема подключения электрического реле давления

На рис.2 представлена ​​схема электрического подключения реле РМ-5, РМ-5Г, РМ-12.

Схема подключения реле давления ПМ-5, ПМ-5Г, РМ-12.

Схема подключения реле в электрическую сеть очень проста. К клеммам 5, 6 (см. Рис. 1) подключены провода. При этом не имеет значения, какая пара клемм входная (подключение ~ 220 В.), а какая выходная (подключение к двигателю). После подключения проводов необходимо убедиться в их надежном контакте с выводами реле, при необходимости нужно подтянуть контакты.

Эксплуатация, обслуживание и настройка реле

Реле давления РМ-5, РМ-5Г, РМ-12 Очень простые и надежные устройства управления автономной системой водоснабжения. При соблюдении условий эксплуатации они работают без сбоев и отказов длительное время и надежно. Однако, учитывая качество нашей воды, падение напряжения или повышенную влажность, возникли неисправности. Неправильная работа автоматики, как правило, приводит к выходу из строя помпы.

Рассмотрим самые частые случаи.

Жесткая вода. При жесткой воде или в воде с большим содержанием железа в процессе работы происходит постепенное «зарастание» прохода в рабочую камеру, либо сама камера перекрывается. Диаметр прохода небольшой 5-5,5 мм. Может возникнуть такой момент, когда реле не включается или наоборот не выключается. Для устранения этого дефекта необходимо очистить проход или саму камеру, выполнив следующие действия:

1. Отключите изделие от источника питания.
2. Сбросьте избыточное давление, открыв кран водораздела.
3. Если автоматика RM-5G, то ключом клаксона На 17 откручиваем накидную гайку и снимаем реле. Если автомат РМ-5, то необходимо снять крышку с реле давления, открутив заглушку с помощью шлицевой отвертки, фиксируя крышку, отсоединить кабели от клемм 5, 6 и заземления (рис. 1), ослабив кабель муфты, отсоединяем тросы от изделия с помощью ключа На 17 откручиваем и снимаем реле.
4. С помощью спички или другого дурацкого предмета очистить подсчет очков. Внимательно читать необходимо по двум причинам: первая — из рабочей камеры может пролиться вода, а вторая — не повредить резиновую мембрану. Для очистки рабочей камеры нужно открутить четыре винта, которыми фланец крепится к корпусу реле. Снимите фланец и мембрану (чтобы не потерять при разборке специальную «груду» — круглую металлическую пластину с двумя ушками), промойте и очистите фланец и мембрану.
5. Сборка производится в обратной последовательности. Если автомат ПМ-5, то перед установкой необходимо заклеить резьбу дымовой лентой или специальным герметиком.

Повышенная влажность. Очень часто в яму ставят станцию ​​или автоматику. Отсутствие нормальной вентиляции приводит к повышенной влажности, а влага — к окислению и сгоранию контактов в реле давления. В этом случае автоматика начинает работать нестабильно, включается с задержкой или включается, когда легко простукивать по корпусу.Если при снятии крышки на поверхности изделия присутствует влага, а на металлических деталях остаются следы белой пластины, то велика вероятность, что контакты подгорели. Для устранения таких дефектов необходимо обратиться в ближайший сервисный центр или вызвать мастера сервисного обслуживания для установки станции или автоматики.

Вместо реле давления также обеспечивает колебания напряжения в электрической сети и попадание в систему водоснабжения воздухом. Рис.

. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! »

Регулировочное давление. Две регулировочные гайки и пружины предназначены для регулировки давления (рис. 1). Используя гайку 4 и большую пружину, вы можете регулировать давление в системе. Чем сильнее мы сжимаем пружину, тем больше при большем давлении в системе автоматика отключается. Одна из самых частых причин безостановочной работы насоса — неправильная настройка реле давления. Перед настройкой автоматики нужно посмотреть на рабочие параметры насоса, а именно, какое максимальное давление он дает.Например: насос выдает максимальное давление 40 метров водяного столба или 4 бара (атмосферы). Теоретически максимальное давление настройки давления может составлять 4 бара, но, учитывая колебания сетевого напряжения, постепенно изнашивается оборудование, максимальное давление, на которое мы можем настроить автоматику, не более 3,4-3,5 бар. С помощью гайки 3 и небольшой пружины мы устанавливаем разницу ΔP между давлением включения и выключения. Чем сильнее сжимаем пружину, тем больше разница между включениями и выключением насоса.Минимальная разница между давлением включения и давлением отключения составляет 0,6 бар для реле PM-5 и 1,5 бар для реле PM-12 — это когда малая пружина полностью отпущена. С одной стороны, разница между давлением и давлением отключения должна быть настроена как можно меньше, чтобы уменьшить перепады давления. С другой стороны, при минимальном диапазоне, количество включений и выключений насоса увеличивается, эта проблема решается увеличением объема гидроаккумулятора. Для оптимальной работы насосного оборудования и автономной водопроводной системы необходимо выбрать золотую середину между давлением включения и выключения и объемом гидроаккумулятора.Дополнительно, как настроить и отрегулировать реле давления, вы можете посмотреть. Если есть вопросы, пишите в комментариях.

Спасибо за внимание.

Как мне отрегулировать давление в моем спринклерном насосе?

Как определить, не повредила ли зима ваши дождеватели

Представим на секунду, что зимние ветры утихли, земля становится пышной, а весна не за горами. Звучит неплохо, правда? Эти более высокие температуры, хотя и приятны, также сигнализируют о том, что пора проверить вашу спринклерную систему.Зима повредила вашу спринклерную систему? Распыляет ли ваш разбрызгиватель воду равномерно по ландшафту? Вода выходит слишком быстро или слишком медленно? Если ваша спринклерная система не работает должным образом, вам может потребоваться проверить давление вашего спринклерного насоса.

Устранение проблем с давлением спринклера

Давление в вашей спринклерной системе должно соответствовать ландшафту, который она поливает. Чтобы правильно установить давление, вам необходимо изучить следующие характеристики.

• Состояние почвы и типы растений. — Ищите слишком влажную или слишком сухую почву. Проверьте, нет ли луж и стекания воды. Изучите и поймите, сколько воды нужно растениям ежедневно.
• Пейзаж. — Поливает ли спринклерная система ровную поверхность или холм? Вода застаивается или течет быстро, когда касается земли?
• Естественные осадки. — Понимание условий естественного дождя может помочь вам лучше определить, как часто вы должны поливать при каком давлении.Помните, что естественная дождевая вода изменит состав почвы, что может сделать ее слишком влажной для выбранного вами давления дождевателя.

После того, как вы определили подходящие настройки давления дождевателя, вы будете готовы настроить свой дождевальный насос в соответствии с потребностями полива вашего ландшафта.

• Перед регулировкой давления спринклерного насоса проверьте заводские этикетки. Вам необходимо убедиться, что выбранная вами настройка давления находится в пределах рекомендуемых производителем значений.
• Если количество воды, выходящей из спринклера, кажется слишком низким для выбранного давления, то вам следует проверить, нет ли препятствий в линии подачи. Любой тип перегиба в точке входа также может вызвать низкое давление или всплески сильного давления воды.
• Во время регулировки насоса следует также убедиться, что вся спринклерная линия работает должным образом.
• Для многих спринклерных систем насос можно отрегулировать с помощью простого реле давления насоса.Установка этого переключателя может избавить вас от «догадок» при настройке спринклерной системы.

Когда ваша спринклерная система правильно настроена, вы можете наслаждаться удобством установки автоматических таймеров и наблюдать, как ваш пейзаж превращается в прекрасный весенний оазис. Для получения дополнительных советов по регулировке давления в вашем спринклерном насосе обратитесь к специалистам в отделении ирригации. Отделение для орошения — ваш источник деталей для спринклерных насосов, советов по обслуживанию и инструментов, необходимых для подготовки вашего ландшафта к любому сезону!

Что можно сделать, чтобы предотвратить чрезмерную цикличность водяного насоса

Короткое переключение водяного насоса означает, что насос слишком быстро отключается и выключается.Если у вас возникла эта проблема, вот четыре наиболее распространенные причины короткого цикла насосов.

Недостаточный заряд воздуха в резервуаре для воды

Потеря заряда воздуха внутри резервуара для воды — наиболее частая причина коротких циклов. Это особенно распространенная проблема для более старых моделей и резервуаров для воды без пузырькового типа (также называемых невнимательными воздушными баками). В более новых резервуарах с мочевым пузырем эта проблема также может развиться при повреждении мочевого пузыря.
Вот три исправления, которые вам, возможно, придется попробовать (шаги 1 и 2 относятся к резервуарам без баллонного типа)
1.Отремонтировать регулятор расхода воздуха в баке.
2. Слейте воду из резервуара для воды и позвольте воздуху снова войти в резервуар.
3. Слейте воду из бака и используйте впускной воздушный клапан, чтобы заправить воздух обратно в бак. Напор воздуха должен быть на 2 фунта / кв.дюйм ниже давления включения насоса.

Неисправность реле контроля давления водяного насоса

Реле контроля давления воды могут выйти из строя. Контакты могут перегореть, а размыкание переключателя, определяющего давление в системе, может забиться мусором и отложениями.Чаще всего это проявляется в том, что переключатель не может включить или выключить насос вообще, а не просто в коротких циклах. Переключатель может быть поврежден или нуждается в регулировке. Это может вызвать кратковременное срабатывание водяного насоса. В зависимости от серьезности, вы можете исправить это, очистив контакты переключателя или полностью заменив переключатель.

Заблокирован трубопровод подачи воды

Забитые трубопроводы или фильтры для воды могут вызвать короткое срабатывание водяного насоса. Блокировка приведет к быстрому повышению давления воды при включении насоса.Часто люди заменяют элементы управления насосами только для того, чтобы обнаружить, что настоящей проблемой был забитый фильтр. Обязательно проверьте трубопровод подачи воды, если в вашей системе установлен фильтр.
Если на фильтре есть перепускной клапан, откройте его, чтобы проверить, не прекращается ли короткое замыкание. Если нет перепускного клапана для водяного фильтра, выключите насос и клапаны вокруг водяного фильтра. Затем снимите картридж фильтра для воды, очистите и снова соберите его. Если короткая езда на велосипеде останавливается, вероятно, фильтр забит.Замените картридж.

Слишком маленькие зоны орошения

Когда насос используется для орошения и скорость потока слишком низкая, насос может очень быстро достичь давления отключения. Чаще всего это происходит с небольшими зонами или зонами с низким расходом, такими как капельное орошение. Эту проблему обычно можно исправить, запустив небольшие зоны с низким расходом одновременно с другой зоной. Более высокая скорость потока позволяет насосу включаться и оставаться включенным до завершения цикла полива.

Если ваш водяной насос не работает, свяжитесь с W.P. Закон, Inc.

Как определить, что ваш скважинный насос неисправен, и советы по поиску и устранению неисправностей

Содержание

1. Что делать, если вода перестала течь
2. Устранение неисправностей скважинного насоса
3. Факторы, влияющие на срок службы вашего резервуара для воды
4. Техническое обслуживание скважинной воды и проверки, которые вы можете сделать самостоятельно
5. Как ваш водяной насос и давление Резервуары работают вместе
6. Как работают резервуары для воды под давлением

Наличие собственного колодца дает вам несколько преимуществ по сравнению с использованием муниципального водоснабжения, особенно более низкие ежемесячные затраты на доступность свежей чистой воды в вашем доме.Но у вас также есть больше технологий для водоснабжения, которые нужно обслуживать и ремонтировать, чтобы обеспечить бесперебойное снабжение ваших кранов. От основных проблем низкопродуктивной скважины до более распространенных проблем, которые могут возникнуть с напорным баком, переключателями и насосами, есть разные вещи, о которых следует информировать вашу систему водоснабжения из скважины.

Как определить, что ваш скважинный насос выходит из строя:

• Нет потока воды из кранов
• Низкое давление воды
• Постоянно работающий насос

Теперь, когда вы знаете признаки, господинКомпания Rooter Plumbing составила исчерпывающее руководство по поиску и устранению неисправностей, а также о том, как узнать, когда пора вызывать подкрепление.

Нужна дополнительная информация или помощь? Звоните профессионалам в Mr. Rooter Plumbing!

Что делать, если вода перестала течь

Скорее всего, вам потребуется вызвать сантехника для тщательной проверки, но есть несколько простых проверок, которые вы можете выполнить, чтобы определить, не вызывает ли небольшая проблема прекращение подачи воды . Некоторые люди сразу же думают, что их колодезный насос перестал работать, но с помощью нескольких различных компонентов, которые подают воду из колодца в ваш дом, как узнать, что ваш колодезный насос сломан? Насос обязательно перестанет работать в какой-то момент, но давайте рассмотрим некоторые другие проблемы, на которых вам также следует сосредоточиться.

Есть три возможности, которые могут остановить вашу воду:

• Отказ колодца (низкий запас воды в земле)
• Отказ оборудования (оборудования для водозабора или сбоя питания, влияющего на оборудование)
• Поломка водопровода (забитые или сломанные трубы)

Когда вы обнаружите, что у вас нет воды, первое, что нужно проверить, — это ваша электрическая панель. Смотрите, если схема для скважинного насоса и давления в баллоне находится в положении «включено».Если нет, переведите его в положение «включено» и посмотрите, запустит ли это ваша система. Если это, казалось, решило вашу проблему, это мог быть разовый сбой, и у вас, возможно, не было никаких других проблем — по крайней мере, какое-то время. Но если прерыватель снова сработает, вызовите специалиста, чтобы диагностировать проблему, так как он будет знать, как определить, что ваш скважинный насос неисправен.

Следующей проверкой, если потребуется, станет ваш напорный бак. Посмотрите на манометр и посмотрите, показывает ли он значение выше 20 фунтов на квадратный дюйм. В зависимости от типа резервуара под давлением, это может быть указание на более высокий пси, но если ваш танк показывает давление, то проблема, скорее всего, в вашем доме, а не проблемы с насосом скважины или скважиной.Никакого давления? Тогда ваша проблема — это скважинный насос, скважина, напорный бак или выключатель. Позвоните поставщику услуг и расскажите уже обнаруженную вами информацию, и попросите специалиста диагностировать проблему.

Если одна из ваших линий оборвалась, вы можете заметить затопление в той части вашей собственности, где трубы идут от колодца к дому. Ваш колодезный насос будет перегружен, и особенно важно как можно скорее вызвать помощь, чтобы помпа не откачивала воду неконтролируемым образом.

Если вы склонны заняться ремонтом своими руками и ваша проверка показала, что у вас могут быть проблемы с напорным баком или реле, следуйте приведенному ниже разделу по обслуживанию и замене реле давления.

Устранение неисправностей колодезного насоса

Возможно, вы читаете эту статью, чтобы лучше узнать о системах колодцев или потому, что вы имеете дело с реальной проблемой с водоснабжением вашего дома. По любой причине мы расскажем, на что следует обратить внимание, а также о возможных проблемах, с которыми вы можете столкнуться.Неисправный водяной насос может быть источником проблем с водой в вашем доме, но также могут быть проблемы с другими компонентами вашей системы водоснабжения, которые могут быть причиной. Ниже приведены некоторые из проблем, которые могут повлиять на работу вашего колодца или колодезного насоса , а в следующих разделах мы рассмотрим другие проблемы, которые могут вызывать проблемы с водоснабжением.

• Потеря мощности — Если у вас пропадет электричество, у вас будет столько воды, сколько вмещает ваш напорный бак, поскольку для работы реле давления на вашем баке и насосе требуется электричество.Однако, даже если вы не испытываете полного отключения электроэнергии, возможно, вы только что взорвали прерыватель насоса. Как описано выше, проверьте свою электрическую коробку, чтобы увидеть, не сработал ли прерыватель, и если да, переведите прерыватель обратно в положение «включено». Если проблема не связана с потерей мощности, снова переключите прерыватель в положение «выключено», чтобы предотвратить дальнейшее повреждение, и либо ознакомьтесь с нашими советами, приведенными ниже, чтобы узнать, является ли реле давления вашей проблемой, либо обратитесь к местному специалисту.
• Стол с низким уровнем воды — Если вы пережили засуху или засуху, возможно, в вашем колодце не хватает воды.Основными признаками этого являются разбрызгивание или плевание воды из-под крана, мутная или мутная вода или заметно неприятный привкус воды. Это может быть временное явление, или может потребоваться, чтобы помпа находилась глубже под землей, чтобы выкачать воду из грунтовых вод.
• Насос неподходящего размера — Размер водяного насоса должен соответствовать расходу воды в вашем доме. Размер насоса определяется размером вашей водопроводной системы, например, количеством кранов и количеством приборов, использующих воду.
• Водяной насос с перегрузкой — Ваш напорный бак также должен быть рассчитан на использование воды в вашем доме, чтобы снизить нагрузку на водяной насос.Насос, который перекачивает воду всего несколько раз в день, будет работать значительно дольше, чем насос, который включается и выключается несколько раз в день.
• Водные отложения — Отложения в воде могут вызвать значительный износ насоса в сборе, действуя как абразив, который медленно повреждает подшипники и другие компоненты насоса. Грязь, минералы жесткой воды, мелкие камни или другой мусор могут уменьшить поток воды или привести к полной остановке насоса.

Может быть трудно понять, сломан ли у вас скважинный насос или другая часть вашей системы водоснабжения не работает должным образом.Наиболее распространенный ремонт также системы водоснабжений заменяет бак давления и / или реле давления, которые оба стоит намного меньше, чем счет для замены водяного насоса.

Факторы, влияющие на срок службы вашего резервуара для воды

Гидравлический резервуар для воды является жизненно важной частью вашей системы водозабора и сильно повлияет на состояние вашего колодезного насоса. Вот некоторые факторы, которые могут повлиять на срок службы вашего резервуара:

• Материал резервуара для воды — Стальные резервуары без облицовки могут довольно быстро подвергнуться коррозии, особенно если они находятся во влажной среде, например в подвале, как большинство из них.Внутренние резервуары для воды баллонного типа являются лучшим выбором, поскольку они удерживают воду отдельно от воздуха в баллоне резервуара.
• Установки — с числом переменных, которые вступают в игру при установке бака давления, есть несколько различных ошибок, которые резко сокращают срок службы вашего танка, как и соединение оцинкованного железа фитингов медных фитингов.
• Состояние воды — В зависимости от химического состава вашей системы водоснабжения сама вода может вызывать коррозию всех компонентов вашей системы водоснабжения из колодца.
• Частоты обслуживания и проверок — Игнорирование вашего бака давления и даже не делать простую проверку для незначительных утечек и правильной работы, скорее всего, приведет к дорогостоящему ремонту или ненужной ранней замене вашего аквариума.

Уход за водой в колодце и проверки, которые вы можете сделать самостоятельно

Если вы относитесь к тому типу людей, которые любят много заниматься домашним хозяйством и ремонтом, этот раздел для вас. Для тех из вас, у кого нет желания или механических способностей к общему ремонту дома, позвоните нам, если возникнут даже самые незначительные проблемы, или для планового технического осмотра.

Потратьте немного времени, чтобы проверить работоспособность колодезного насоса и всех частей, которые доставляют воду с земли в ваш дом. Скорее всего, вы сэкономите на ненужном ремонте и замене, когда заметите, что элементы не работают должным образом или проблемы, которые могут стать серьезными расходами.

Вот некоторые из наиболее распространенных проблем, с которыми сталкиваются домовладельцы с резервуарами высокого давления, которые вы можете легко решить самостоятельно, а также некоторые идеи, которые помогут вам понять более сложные проблемы, для решения которых вам потребуются расширенные знания водопроводчика.

Датчик давления Техническое обслуживание

Реле давления находится в нижней части резервуара под давлением требует периодического технического обслуживания и является наиболее распространенной причиной проблем с вакуумированием вашей колодезной воды. Устранение проблем с водой из колодца лучше всего начинать с реле давления.

Как и все в вашем доме, который имеет власть, проходящей через него, вы должны отключить выключатель в вашей электрической коробке в напорном резервуаре и скважинный насос перед началом работы на нем. Он может быть настроен как один большой выключатель на 30 ампер или более или как двойной автоматический выключатель с двумя более низкими токами, соединенными тандемом на щитке.Напорный бак и скважинный насос должны быть подключены на одном выключателе, так что если вы находите ярлык для «хорошо» или «водяного насоса», который должен быть выключением питания для напорного бака, тоже.

Убедившись, что питание резервуара под давлением отключено — вы можете проверить с помощью бесконтактного тестера напряжения — выполните следующие действия, чтобы выполнить базовое обслуживание реле давления:

• Возьмите пластиковую или металлическую крышку выключить реле давления — может понадобиться вывернуть пару винтов.
• Если ваш насос вообще не работал, раздвиньте контакты реле переключателя и проверьте, нет ли на контактах точечной коррозии или прожигания. Глубокая точечная коррозия и заметное повреждение от прожога, вероятно, потребуют замены всего реле давления. В противном случае очищайте контакты мелкозернистой наждачной бумагой или наждачной бумагой, пока не увидите блестящий металл на всех контактах — обычно их восемь: четыре контакта с точками контакта на каждой стороне.
• Найдите гайку регулировки давления, которая должна находиться перед отсеком, в котором расположены контакты реле переключения.Используя гаечный ключ, отрегулируйте гайку в соответствии с инструкциями производителя, которые обычно напечатаны на внутренней стороне крышки переключателя.

Это отличная задача по техническому обслуживанию, которую нужно выполнять раз в два года, особенно если ваш нагнетательный насос находится в зоне с высокой влажностью, например в подвале. Если вы пытались восстановить подачу воды в свой дом с помощью технического обслуживания реле давления, и это не помогло, вам может потребоваться новое реле давления.

Замена реле давления

Переключатели доступны в трех различных диапазонах давления: от 40 до 60 фунтов на квадратный дюйм, от 30 до 50 фунтов на квадратный дюйм и от 20 до 40 фунтов на квадратный дюйм.Ваш напорный бак был разработан для правильной работы только с одним из этих диапазонов, поэтому обязательно проверьте, какой диапазон подходит для вашего бака. Обычно эту информацию можно найти на внутренней стороне крышки переключателя.

Вот направление, шаг за шагом, чтобы заменить ваш датчик давления:

• Выключите питание в резервуар высокого давления, как описано выше.
• Пометьте каждый провод, выходящий из реле переключателя, и снимите их с неисправного переключателя.
• перекрывающего клапана, который выходит из бака под давлением к водопроводному вашему дому.
• Слейте всю воду из бака.
• Снимите старый переключатель и манометр. Новый манометр будет стоить всего около 10 долларов, и его легко заменить, когда вы уже меняете реле давления, чтобы гарантировать, что ни один из них не станет проблемой в ближайшем будущем.
• Оберните трубную резьбу тефлоновой лентой и установите новый датчик давления и манометр.
• Подсоедините проводку к новому переключателю в том же порядке, в котором вы их снимали, и закрепите крышку переключателя.
• Снова включите питание резервуара.

Если ни одно из этих быстрых исправлений не помогло вашей системе снова заработать, у вас может быть проблема с напорным баком или водяным насосом. Неисправность бака или насоса может быть вызвана рядом факторов: возрастом, некачественными компонентами, работой без воды, постоянным циклом или засорением впускного клапана. Водяные насосы и напорные резервуары не требуют особого обслуживания, но им необходимы подходящие условия для достижения ожидаемого срока службы.

Даже самый опытный мастер откажется от замены водяного насоса или проблем с напорным баком.Погружной насос нужно поднять на большом расстоянии от колодца, и, когда он встанет, вы можете быть не совсем уверены, что собираетесь с ним делать. Кто-то, обученный технологии водяных насосов, сможет отремонтировать или признать, что пришло время для замены. Даже наземные струйные насосы содержат ряд компонентов, которые нелегко устранить без обучения и опыта.

Как ваш водяной насос и напорный бак работают вместе

Давление воды — это фактор, который может создать или испортить принятие душа, дать вам возможность вспенить воду для мытья посуды или быстро ополоснуть мыльные руки.В муниципальном водоснабжении давление воды в основном контролируется городом или поселком, хотя есть несколько внутренних проблем с водопроводом, которые могут снизить давление. Если у вас есть колодец для водоснабжения вашего дома, технология вашего танка давления даст вам давление через ваши трубы.

Ваш колодец, водяной насос и напорный бак работают вместе, чтобы доставлять воду с уровня грунтовых вод в ваш дом. Колодезный насос вытягивает или толкает — в зависимости от типа насоса — воду из колодца, отправляя ее в напорный бак, который удерживает воду под давлением до тех пор, пока что-то в вашей водопроводной системе не включится.Резервуар высокого давления создает давление, часть его резервуара заполнена сжатым воздухом.

Когда в водопроводе вашего дома открывается водяной клапан, бак выталкивает воду по трубопроводу и затем снова наполняется только тогда, когда давление в баке падает ниже определенного номинального давления. При наличии трюме давление в баллоне значительное количество воды, есть меньше износа на скважинного насоса, поскольку он не должен включаться и выключаться, как часто. Поскольку для ремонта и замены скважинных насосов требуется немного больше работы, напорный резервуар, особенно подходящий по размеру резервуар высокого давления, является важным компонентом системы водоснабжения из скважины.

Как работают напорные баки с водой

Как только вода попадает в напорный бак, как она узнает, когда получить больше? Работающим реле давления. Когда бак выталкивает достаточно воды для срабатывания реле давления, он пропускает больше воды из скважинного насоса. Бак наполняется до максимальной емкости, измеряемой манометром на баке, а затем снова отключается. Реле давления настроены на диапазон давлений запуска и останова 20 фунтов на кв. Дюйм. Таким образом, если реле давления установлено на 40-60 фунтов на квадратный дюйм, когда из резервуара сливается достаточно воды, чтобы снизить давление до 40 фунтов на квадратный дюйм, резервуар высокого давления включится для сбора воды из колодца через водяной насос и выключится, когда давление в резервуаре достигает 60 фунтов на квадратный дюйм.

Имея правильный размер напорного бака для вашего дома имеет важное значение для долгой жизни вашего водяного насоса и напорного бака. Большинство производителей предоставляют удобную диаграмму для выбора подходящего резервуара для вашего дома, но получение нового резервуара высокого давления — одна из тех установок, которые лучше всего доверить профессионалу, который знает только правильный резервуар для вашего дома и гарантирует, что все подключено правильно.

Подробнее о скважинных насосах

Тип водяного насоса для вашей скважины — струйный или погружной.Струйные насосы могут быть насосами для неглубоких или глубоких скважин, способными поднимать воду с высоты 25 или 100 футов. Погружные насосы устанавливаются глубоко внутри колодца и могут выталкивать воду из колодца с расстояния в сотни футов.

При правильном уходе погружной скважинный насос может прослужить до 15 лет, хотя может быть трудно узнать, сколько лет вашему скважинному насосу, если его устанавливал предыдущий домовладелец. Наземные струйные насосы, которые чаще используются в неглубоких скважинах, имеют средний срок службы 10 лет.

Будьте защищены с помощью ежегодной проверки водозаборной скважины

Проведение ежегодной проверки водозаборной скважины может показаться ненужными расходами, если в настоящее время у вас нет проблем. Если расходы в размере 100-150 долларов не кажутся оправданными, когда ваша вода хорошо течет из колодца в ваш дом, подумайте о времени, которое вы экономите на устранении проблем с насосом в скважине, и об экономии на ремонте насоса в среднем в размере более 700 долларов. Если сантехник осмотрит все ваши системы и трубопроводы колодцев, он предупредит вас о любых потенциальных проблемах и предоставит вам идеи и рекомендации того, кто прошел обучение по поддержанию качественной системы водоснабжения.Регулярный осмотр у профессионала — это ваше время, чтобы задать вопросы, получить информацию, узнать что-то из первых рук и обрести душевное спокойствие, зная, что вы предприняли шаги по уходу за своим домом.

Время от времени потребуется ремонт или замена водяного насоса. Обладая правильными знаниями, вы можете сделать все возможное, чтобы продлить срок службы вашей техники для водоснабжения и поддерживать ее в хорошем рабочем состоянии — и даже сделать некоторые мелкие ремонтные работы самостоятельно. По тем вопросам, которые требуют навыков профессионала, звоните Mr.Rooter of Greater Syracuse для любых работ по установке, ремонту или проверке вашей сантехники и колодцев.

12VAC5-610-880. Прокачка.

A. Силовая сеть.

1. Скорость. При производительности насоса минимальная скорость самоочищения должна составлять два фута в секунду. Скорость не должна превышать восьми футов в секунду.

2. Клапан сброса воздуха. Клапаны сброса воздуха должны быть размещены в высоких точках силовой магистрали, если это необходимо, для снятия закупорки воздуха.

3. Постельные принадлежности. Все силовые сети должны иметь одинаковую опору по всей длине.

4. Защита от замерзания. Силовая сеть должна быть размещена достаточно глубоко, чтобы предотвратить замерзание.

5. Расположение. Силовая сеть не должна проходить ближе чем на 50 футов к любому источнику питьевой воды, если только давление не испытано на месте на месте отключения насоса. Ни при каких обстоятельствах силовая магистраль не должна приближаться к закрытому источнику питьевой воды ближе 10 футов.

6. Строительные материалы.Все трубы используются для силовых сети должны быть типа давления с суставами типа давления.

7. Анкеры. Силовая сеть должна быть достаточно закреплена внутри насосной станции и по всей длине линии. Количество изгибов должно быть как можно меньше. Там, где требуется ограничение, должны быть предусмотрены упорные блоки, фиксированные соединения и / или стяжные шпильки.

8. Засыпка и трамбовка. Траншеи силовых магистралей должны быть засыпаны и утрамбованы как можно скорее после утверждения установки силовых магистралей.В материале для засыпки не должно быть крупных камней и мусора.

Б. Насосная станция и насосы.

1. Калибровка. Влажные колодцы насосной станции должны обеспечивать хранение по крайней мере на четверть (1/4) дня выше уставки срабатывания сигнализации высокого уровня. Фактический объем между верхним и нижним пределами уровня определяется в каждом конкретном случае в зависимости от цели перекачивания: (i) при использовании дозирования при низком давлении см. Требования к размерам в 12VAC5-610-940 A; (ii) при перекачке в гравитационную распределительную коробку влажный колодец должен иметь размер, обеспечивающий рабочий объем от 1/4 суточного расхода до суточного расхода; (iii) при перекачивании с целью улучшения распределения потока (см. 12VAC5-610-930 A) рабочий объем влажной стены должен быть равен 0.6 объема перколяционного трубопровода.

2. Материалы. Материалы для строительства насосных станций такие же, как и для септиков (см. 12VAC5-610-810). Все материалы и оборудование, используемые на насосных станциях, не должны подвергаться коррозионному воздействию сточных вод.

3. Доступ. Должен быть предусмотрен люк для доступа, заканчивающийся над поверхностью земли. Люк должен иметь минимальную ширину 24 дюйма и должен быть снабжен крышкой типа коробки для обуви, надлежащим образом закрепленной.

4. Строительство. Насосные станции, построенные из сборного или залитого бетона, должны соответствовать строительным требованиям, содержащимся в 12VAC5-610-815 E. Когда сборные бетонные трубы используются для насосной станции, труба должна быть размещена и прикреплена к бетонной подушке, по крайней мере, шесть дюймов толщиной и шириной, по крайней мере, на один фут больше диаметра трубы. Все насосные станции должны быть водонепроницаемыми. Все трубопроводы, входящие в насосные станции или выходящие из них, должны быть снабжены водозащитой.Приточная труба должна входить в насосную станцию ​​на высоте, по крайней мере, на один дюйм выше максимального уровня воды в мокром колодце (общий полезный объем).

5. Установка. Размещение насосных станций должно соответствовать требованиям к размещению септиков, содержащимся в 12VAC5-610-815 F.

6. Насосы. Все используемые насосы должны быть центробежного типа с открытым забоем, предназначенные для перекачивания сточных вод. Насосы, используемые с единственной целью перекачки сточных вод на более высокую высоту, должны иметь производительность примерно 2.5-кратный среднесуточный расход в галлонах в минуту, но не менее пяти галлонов в минуту в головке системы. Насосы, используемые для улучшения распределения потока (см. 12VAC5-610-930 A), должны иметь минимальную производительность 36 галлонов в минуту при напоре системы на 1200 погонных футов перколяционного трубопровода. Насосы, нагнетаемые в систему распределения низкого давления, должны иметь размеры в соответствии с 12VAC5-610-940 A. Двойные переменные насосы требуются в системах 1800 погонных футов или более в соответствии с 12VAC5-610-930 B.Насосы должны быть размещены таким образом, чтобы при нормальных условиях запуска они подвергались воздействию положительного напора на всасывании. При использовании нескольких насосов каждый насос должен иметь свою отдельную всасывающую линию. Соответствующие запорные клапаны должны быть предусмотрены на линии нагнетания и всасывания (если предусмотрены) для нормальной изоляции насоса. Обратный клапан должен быть размещен в напорном трубопроводе между насосом и запорным клапаном. Когда нагнетание насоса находится на более низком уровне, чем высокий уровень жидкости в насосной станции, на выпуске насоса должно быть предусмотрено антисифонное устройство.Насосы должны иметь трубопроводы таким образом, чтобы их можно было снимать для обслуживания без осушения влажного колодца.

7. Органы управления. Каждая насосная станция должна быть оборудована средствами управления для автоматического запуска и остановки насосов в зависимости от уровня воды. Когда используются регуляторы поплавкового типа, они должны быть размещены таким образом, чтобы на них не влиял поток, поступающий в мокрый колодец. Необходимо предусмотреть автоматическое чередование насосов. Центр управления электродвигателем и главный выключатель должны быть размещены в безопасном месте над уровнем земли и вдали от насосной станции.Каждый центр управления двигателем должен быть снабжен переключателем ручного управления.

8. Сигнализация. Должна быть предусмотрена сигнализация о наводнении с дистанционным датчиком и электрической схемой, отдельной от схемы центра управления двигателем. Сигнал тревоги должен быть аудиовизуальным и подавать сигнал в месте, где его можно легко контролировать. При использовании нескольких насосов должна быть предусмотрена дополнительная аудиовизуальная сигнализация, чтобы предупредить, когда двигатель насоса не запускается по запросу.

9. Вентиляция. На насосных станциях должна быть обеспечена принудительная вентиляция, когда персонал должен входить на станцию ​​для текущего обслуживания.

а. Мокрые колодцы. Вентиляция может быть как постоянной, так и прерывистой. Вентиляция, если она постоянная, должна обеспечивать не менее 12 полных воздухообменов в час; в случае перебоев — не менее 30 полных воздухообменов в час. Такая вентиляция должна осуществляться механическими средствами.

г. Просушите колодцы. Вентиляция может быть как постоянной, так и прерывистой.
