параллельное, последовательное соединение, последовательность работ

После того как составили план расположения точечных светильников на потолке, в подсветке шкафа, приходится задуматься об их электрическом подключении. Как подключить точечные светильники, по каким схемам, какими проводами и кабелями — обо всем этом дальше.

Содержание статьи

Последовательное соединение

Подключить точечные светильники можно последовательно, хотя это — не лучший выход. Несмотря на то, что этот тип соединения требует минимального количества проводов, в быту он практически не используется. Все потому что имеет два существенных недостатка:

1. Лампы светятся не в полную силу, так как на них подается пониженное напряжение. Насколько пониженное — зависит от количества подключенных лампочек. Например, подключено к 220 В три лампы — делить надо на 3. Это значит, что на каждый светильник приходит по 73 В. Если подключено 5 ламп, делим на 5 и т. д.

   Принцип последовательного соединения

2. Если перегорает одна лампочка — не работают все. Найти причину неисправности можно только последовательно меняя лампочки во всей цепочке.

Именно по этим причинам такой тип подключения применяется исключительно в елочных гирляндах, где собрано большое количество маломощных источников света. Можно, конечно, первый недостаток использовать: подключить последовательно к сети 220 В лампочки на 12 В в количестве 18 или 19 штук. В сумме они дадут 220 В (при 18 штуках 216 В, при 19 — 228 В). В этом случае не понадобиться трансформатор и это плюс. Но при перегорании одной из них (или даже ухудшении контакта), искать причину придется долго. И это большой минус, который сводит на нет все положительные моменты.

Схема последовательного соединения лампочек (точечных светильников)

Если вы решили подключить точечные светильники последовательно, сделать это просто: фаза обходит все светильники один за другим, ноль подается на второй контакт последней лампочки в цепи.

Если говорить о фактической реализации, то фаза от распределительной коробки подается на выключатель, оттуда — на первый точечный светильник, со второго его контакта — на следующий…. и так до конца цепочки. Ко второму контакту последнего светильника подключается нулевой провод (нейтраль).

Схема последовательного подключения точечных светильников через одноклавишный выключатель

У этой схемы есть одно практическое применение — в подъездах домов. Можно параллельно подключить две лампочки накаливания к обычной сети 220 В. Они будут светиться в пол накала, но перегорать будут крайне редко.

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

• Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
• Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.

  Способы реализации параллельного подключения

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов.

С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Подробнее о способах соединения электрических проводов читаем тут.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Подключение встроенных потолочных светильников со светодиодными лампами на 12 в

Точечные светильники могут работать и от пониженного напряжения 12 В. В них тогда ставят светодиодные лампочки. Подключатся они по параллельной схеме, питание подается с трансформатора (преобразователя напряжения). Его ставят после выключателя, с его выходов подают напряжение на светильники.

Схема подсоединения точечных светильников на 12 В через общий трансформатор

В этом случае мощность трансформатора находят как суммарная мощность подключенной к нему нагрузки, с запасом в 20-30%. Например, установить надо 8 точек освещения по 6 ватт (это мощность светодиодных лампочек). Общая нагрузка — 48 Вт, запас берем 30% (для того чтобы транс не работал на пределе возможностей и служил дольше). Получается надо искать преобразователь напряжения мощностью не ниже 62,4 Вт.

Если хочется источники света разбить на несколько групп, нужны будут несколько трансформаторов — по одному на каждую группу. Также нужен будет многопозиционный выключатель (или несколько обычных).

Подключение светильников на 12 В через двойной выключатель

Обе эти схемы имеют один недостаток — при выходе из строя адаптера не работает группа лам или даже все. При желании можно подключить точечные светильники  на 12 вольт так, чтобы повысить надежность их работы. Для этого к каждому источнику света устанавливают свой трансформатор.

Подключение точечных светильников на 12 В с персональным трансформатором

С точки зрения эксплуатации практически идеальная схема подключения светильников на 12 вольт — с трансформатором на каждый элемент освещения.

Схема подключения точечных светильников на 12 В с персональным трансформатором

В этом случае параллельно подключаются трансформаторы, а к их выходам — сами светильники. Такой способ получается более затратный. Но при выходе из строя трансформатора не горит только одна лампа и никаких проблем с выявлением участка повреждения.

Выбор сечения проводов

При подаче низкого напряжения ток на светильники идет большой и потери по длине будут значительные. Потому для подключения точечных светильников на 12 В важно выбрать правильное сечение кабеля. Проще всего это сделать по таблице, ориентируясь на длину кабеля, прокладываемого к каждому светильнику и потребляемый ток.

Таблица для определения сечения кабеля при подключении точечных светильников на 12 В

Ток можно высчитать: разделить мощность на напряжение. Например, подключаем четыре точечных светильника со светодиодными лампами по 7 Вт. Напряжение — 12 В. Суммарная мощность — 4*7 = 28 Вт. Ток — 28 Вт/12 В = 2,3 А. В таблице берем ближайшее большее значение силы тока. В данном случае это 4 А. При длине линии до 8,5 метров можно брать медный кабель сечением 0,75 мм². Такое малое сечение получается исключительно из-за малой мощности светодиодных ламп. При использовании экономок, галогенок или ламп накаливания, сечение будет намного больше, так как токи значительно возрастают.

Этот способ расчета сечения кабеля подходит для шлейфного типа параллельного соединения с одним трансформатором. При лучевом те же самые действия приходится производить для каждого светильника.

 Особенности монтажа

Монтируют точечные светильники обычно в подвесные или натяжные потоки. Еще вариант — подсветка шкафов. В любом случае, согласно ПУЭ, прокладка получается скрытой, и рекомендовано использовать кабель в негорючей оболочке. Наиболее популярный вариант — подключить точечные светильники кабелем ВВГнг. По желанию можно выбрать еще более безопасную его версию — ВВГнг Ls, которая во время пожара выделяет мало дыма.

Использование кабелей или проводов, не содержащих в маркировке буквы НГ — только на ваш страх и риск. Так как при работе освещения выделяется тепло, что может привести к возгоранию.

Если точечные светильники монтируются в подвесной потолок, кабель можно уложить в поперечные профили, к которым гипсокартон не крепится. В продольные его класть не стоит, так как высок шанс повредить саморезом изоляцию при монтаже гипсокартонных листов. Еще один вариант — крепить кабели на профили сбоку, притягивая их пластиковыми стяжками.

Укладывать кабель для подключения точечных светильников можно в поперечные профили, которые находятся повыше

В таком случае сначала собирают каркас, затем растягивают провода, оставляя концы в 20-30 см для удобства монтажа. При использовании светильников на 12 В трансформаторы располагают в непосредственной близости от одного из отверстий. При повреждении или необходимости обслуживания к нему можно добраться вытащив светильник.

Если планируется натяжной потолок, кабели крепят  в первую очередь, непосредственно к потолку. В этом случае их часто укладывают в гофрошланг — для повышения пожарной безопасности. Использовать можно любой подходящий крепеж для кабеля — стяжки, дюбель-стяжки, клипсы подходящего размера, проволочные лотки и др.

Подключение люстры на 2 выключателя. Как правильно подключить люстру на двойной выключатель

Прочитав название статьи, наверняка
кто-нибудь обязательно скажет – «зачем про э
то-то

писать, с такой работой любой хозяин квартиры сам сможет справиться». Да, конечно, установка и подключение люстры не относится к работам высшей категории сложности, однако,
и эти процессы имеют специфические нюансы, от которых, кстати, зависит и безопасность проживания в квартире.

Люстра подключается к электричеству, а все электроприборы при их неправильной установке становятся
источником опасности — поражения электротоком или даже возникновения пожара. Кроме того, этот осветительный прибор зачастую
достаточно массивен, и может причинить немало неприятностей при ненадёжном его закреплении на потолке. Таким образом, весь комплекс пр
облем, связанных с тем, как подключить люстру своими руками, условно разбивается на два направления – обеспечение
правильного подключения ее
к электросети и надёжное и максимально красивое ее
размещение на плоскости потолка.

Понятно, что подавляющее большинство
владельцев квартир выбирают этот осветительный прибор, опираясь, прежде всего, на его внешнее дизайнерское исполнение, так, чтобы оно соответствовало общему интерьерному оформлению помещения. Однако, при этом никак нельзя забывать и о некоторых других аспектах выбора.

• Общая световая мощность люстры должна соответствовать размерам и виду помещения, для которого она предназначается. Существуют определенные
  нормы освещенности
  , которые вкратце можно представить следующим образом:

— Для помещений, где требуется мягкий рассеянный, приглушенный
свет (типичный пример – спальная) следует исходить из 10 ÷ 12 Вт/м² площади.

— Для помещений со средним уровнем общей освещённости (кухня, ванна, санузел)
или там, где предполагается установка дополнительного освещения конкретных рабочих мест (кабинет или детская)
норма составит от 15 до 20 Вт/м².

— Для комнат с яркой освещённостью (гостиная) это показатель принимают равным 20 Вт/м².

В соответствии с вычисленной мощностью следует подбирать осветительный прибор с требуемым числом рожков. Важный нюанс – ни в коем случае нельзя поднимать
общую освещенность
, используя более мощные лампы, чем разрешено производителем. Материал плафонов, патронов, сечение внутренней проводки могут
быть не рассчитаны на повышенные нагрузки, и это приведет
к порче прибора или даже к пожароопасной ситуации.

• Размеры осветительного прибора должны гармонировать с общими размерами помещения. Нелепо будет смотреться огромная люстра в достаточно тесной комнате, или же, наоборот, слишком маленькая просто потеряется на плоскости потолка обширного зала.Дизайнеры рекомендуют исходить из следующих соображений:

— Оптимальный диаметр люстры можно ориентировочно определить по формуле:

D = (
L +

S) × 10

D –

диаметр люстры в сантиметрах

L

и
S
–

длина и ширина комнаты соответственно, в метрах.

Так, к примеру, для помещения размерами 5 × 3 м
оптимальным вариантом будет люстра диаметром 80 см.

• От высоты помещения зависит тип выбираемой люстры. Если потолки в комнате невысокие, порядка 2,5 м
  , то лучше отдать предпочтение потолочному варианту осветительного прибора, так чтобы от пола до него было не менее 2,0 ÷ 2,2 м
  . Подвесной вариант будет уместен в помещении с высокими потолками, и здесь длина подвеса будет определяться только соображениями эстетичности.
• Обязательно следует сопоставить тип и материал потолка с весом люстры и способом ее
  подвешивания – об этом будет рассказано ниже.
• Люстры чаще всего продаются в разобранном виде, поэтому особое внимание комплектности, соответствию резьбы на всех разборных деталях, целостности декоративных элементов. Обязательно проверить наличие четкой
  и понятной инструкции по монтажу изделия.
• К сожалению, рынок осветительных приборов буквально перенасыщен дешевым
  и низкокачественным товаром и откровенными подделками под известные бренды. На таких изделиях могут устанавливаться патроны из низкосортного пластика, который не рассчитан на высокие температуры. Выдадут контрафакт некачественный монтаж электрической части, скрутки проводов, отсутствие клеммных соединений и т.п
  . Часто приходится самостоятельно проводить
  перекоммутацию проводов
  , их распайку и изоляцию по всем правилам. В особенности это касается «навороченных» люстр со светодиодными дополнительными контурами, блоками питания или трансформации тока, устройствами дистанционного управления и т.п
  . Чтобы не брать на себя эти лишние хлопоты, лучше подобрать изделие с действительно качественной кабельной и электротехнической «начинкой», потребовать в магазине сборки и проверки работоспособности изделия.

Разбираемся с проводами на люстре и на потолке

Не будем в данной статье рассматривать особо сложные варианты с люстрами, напичканными электроникой – их установка в большинстве случаев однозначно потребует услуг соответствующего квалифицированного специалиста. А вот обычную люстру самостоятельно подключить должен суметь каждый.

Прежде всего, несколько теоретических вопросов их области домашней электропроводки. Как известно, электропитание в наших краях организовано переменным током со стандартным напряжением 220 В
и частотой 50 Гц. Бытовая разводка осуществляется по двум проводам – фазовому и нулевому. Если в доме предусмотрен контур заземления (в современном жилье
это становится необходимостью и чаще всего, в новостройках этот вопрос заранее предусмотрен), то в проводку включается третий провод, подключенный
к заземляющей шине.

Существует общепринятая цветовая маркировка проводов однофазной электрической сети:

Характерный нюанс—
если нулевой провод всегда имеет голубую или синюю окраску, а заземляющий контакт – желто-зелёную
, то расцветка фазного провода может варьироваться:

Нередко в одном кабеле может быть собрано несколько фазных проводов одного или нескольких цветов – это используется, в том числе, и
при подключении осветительных приборов, для переключения различных режимов их работы:

В идеале, и на
люстре, и на
домовой проводке должна использоваться такая цветовая маркировка. Однако, практика показывает, что и в том, и в другом случае это правило не всегда соблюдается. Например, в домах старой постройки для проводки использовались алюминиевые или медные провода в одноцветной изоляции. В этом случае придется
разбираться с ними самостоятельно.

Особое внимание при работе с электропроводкой следует уделить мерам безопасности. Категорически запрещено касаться оголенных
проводов незащищенными руками, если не выключена общее питание сети. Необходимо надеть обувь на резиновой подошве. Для работы под потолком нужно предусмотреть надежную
основу – неустойчивая табуретка или тумбочка могут привести к потере равновесия, падению и травме. Для этих целей лучшим вариантом будет стремянка, установленная на резиновый коврик.

1. Итак, самый простой вариант – из отверстия на потолке выходит
кабель с двумя проводами. Понятно, что один из них фазовый, а другой нулевой. По существующим правилам нулевой должен идти непосредственно на распределительную коробку, а фазовый – прерываться на выключателе. Тем не менее
проверить не мешает – очень часто электрики этим вопросам «не заморачивались».

• Для проверки необходимо иметь специальный прибор – индикатор фазы. Чаще всего он исполняется в виде отвертки
  с прозрачным корпусом, хотя современные модели могут иметь и другое исполнение, в том числе даже с индикацией величины фазного напряжения.
• Прежде всего, необходимо полностью обесточить комнату или всю квартиру на распределительном щитке. Это необходимо для того, чтобы тщательно зачистить провода от изоляции и окислов на длину 5 ÷ 8 мм. После зачистки провода разводятся максимально в стороны, чтобы исключить их замыкание. После этого включают автомат на щитке.
• Затем, при выключенном положении выключателя последовательно проверяются оба провода. Ни один не должен показать наличия фазы. Если же на одном проводе фаза есть – значит
  проводка в доме выполнена неправильно – на выключателе, судя по
  всему, прерывается «ноль». Изменить в данном
  случае что-либо весьма сложно – просто это следует иметь в виду, проявляя особую осторожность при дальнейшей работе.

• Аналогичным образом проверяется фаза при включенном
  положении выключателя. В результате буде выявлен фазный провод, который можно пометить определенным
  образом (маркером или цветной изолентой).

2. В случае если
в комнате установлен выключатель с двумя и более клавишами, то из потолочного отверстия должно походить соответствующее количество
фазных проводов. Проверка проводится так же, как описано выше, с маркировкой каждой фазы отдельно, в соответствии с расположением клавиш выключателя.

Подобную проверку следует провести даже
, в том случае, если установлена проводка с цветовой маркировкой – просто, чтобы исключить ошибки электрика, когда-то ее
монтировавшего.

3. Теперь —
о кабельной части самой люстры.

• Проще всего, когда люстра одно- или двух-трех
  рожковая, без разделения их на группы. Все провода от патронов собраны в две контактных группы – нулевую и фазовую. Если есть провод заземления, то он обычно присоединен
  к металлическому корпусу светильника.

• В случае когда
  потребуется разделение рожков с патронами на две или более групп, то все синие «нулевые» провода соединяются в одну связку, а фазовые делятся на несколько, по количеству клавиш на выключателе.

Очень часто на люстрах это видно достаточно наглядно, и особого труда подобная коммутация не составит.

Самый простой случай: все провода — как на ладони

• И в том, и в другом случае связки скрутки проводов следует хорошенько пропаять и разместить в клеммной винтовой колодке или отдельных пружинных клеммах.

• Несколько сложнее разобраться, когда устройство люстры не дает
  возможности визуально понять ее
  внутреннюю разводку. Однако и здесь можно разобраться, прозвонив в
  се выходящие провода с помощью мультитестера. Для этого в патроны можно последовательно вкручивать лампу накаливания (энергосберегающая люминесцентная в данном
  случае не поможет), и опытным путем
  выяснить, какой
  рожок от какого
  провода запитывается
  . После этого уже будет несложно распределить рожки по группам.

Для «прозвона» скрытых проводов понадобится мультитестер

Существуют и другие методы определения внутренней проводки люстры, основанные на вычислении сопротивления цепи с вкрученными во все патроны лампами одного номинала, но на практике все же, наверное, легче просто прозвонить каждый рожок.

Итак, результатом проверки цепей люстры и стационарной проводки в комнате должны стать четкое
понимание схемы, подготовленные к коммутации и промаркированные провода на потолке и группы контактов на самом осветительном приборе.

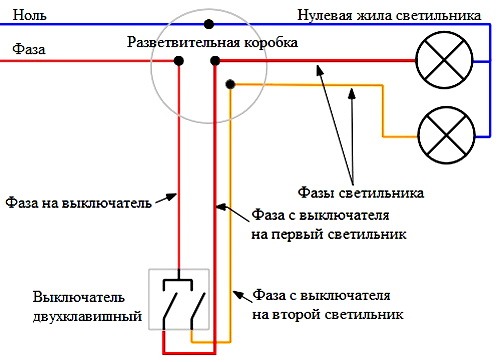

Видео: схема подключения пятирожковой
люстры к двухклавишному выключателю

Крепление люстры на потолке комнаты

Если с электрической часть все
стало понятно, необходимо обеспечить надежное
крепление люстры на потолке. Технология работы зависит и от
конструкции люстры, и от
вида потолочного покрытия.

Подвешивание люстры на крюке

Это – старый и проверенный способ монтажа люстр, у которых для этих целей предусмотрена специальная петля, кольцо или крючок.

В старых многоэтажных домах подвесные крюки устанавливались в потолочные отверстия еще
на стадии строительства. Если он стоит, то проблемой меньше, правда, не помешает все же проверить его на прочность. Для этого необходимо подвесить груз с общей массой, вдвое превышающей вес планируемой к установке люстры. Если такая нагрузка с легкостью
выдерживается, то особых опасений возникать не должно.

А что
делать, если старый крюк ненадежный
или его состояние не внушает уверенности в том, что
он выдержит нагрузку? Ничего страшного, можно установить его и самостоятельно.

С деревянным потолком проблем быть не должно в принципе – туда легко ввертывается
крюк-шуруп.

С бетонной плитой перекрытия могут быть различные решения:

— Можно подвесить крюк на поперечном стальном стержне, который вводится
к кабель-канал
плиты. При этом следует соблюдать осторожность, чтобы не повредить
стержнем проходящей там проводки.

— Другой вариант со старым отверстием в потолке – вставить в него крюк с фиксатором-«бабочкой». Пройдя в кабель-канал, «крылья» этого крепления распрямятся и создадут необходимую опору, и останется лишь зафиксировать весь подвес шайбой и гайкой.

Крюк с пружинным фиксатором-«бабочкой»

— Если это вариант невозможен, например, в случае, когда «штатный» проем
для крюка отсутствует, необходимо будет высверлить в бетонном перекрытии отверстие под пластиковый дюбель, но лучше все же – под металлический анкер с кольцом или крюком.

Перед сверлением нелишним будет оценить направление проводки от распределительной коробки к выходу на потолке, чтобы случайно буром не перебить кабель или не нарушить его изоляцию.

Если при сверлении попалась внутренняя полость плиты, применяют специальный металлический дюбель для пустотных конструкций – при
его вкручивании образуется «юбка», надежно
удерживающая крепежный
элемент в перекрытии.

После установки любого вида крюка следует его протестировать на на
грузку – так, как было описано выше. Рекомендуют после этого выступающую металлическую часть заизолировать, обмотав ее
изолентой или надев на нее
термоусадочную трубку соответствующего диаметра с последующим прогревом.

Если крюк надежен
, можно подвешивать люстру за штатное крепление. Обязательно следует выключить общее электропитание помещения, для того чтобы соединить контактную часть. Провода соединяются клеммными разъемами
– скрутки не допускаются, так как на них могут возникнуть искрения
с плавлением изоляции. Подключение осуществляется в полном соответствии со схемой разводки, про которую было написано выше.

Место контактного соединения проводов и подвеса на крюке обычно закрывается декоративным стаканом (колпаком).

После окончания монтажа следует включить электропитание на щитке, затем – на выключателе, чтобы сразу убедиться в отсутствии
коротких замыканий. Не помешает проверить индикатором отсутствие фазы на металлическом корпусе люстры. Если все нормально, то при выключенных клавишах выключателя вкручиваются или вставляются в патрон необходимые лампы и проверяется практическая функциональность всех рожков люстры во всех режимах включения.

После проверки можно приступить к окончательному монтажу люстры – установке плафонов, подвеске всех съёмных декоративных деталей и т. п
., согласно приложенной к изделию инструкции по сборке.

Установка люстры на монтажную планку

Многие выпускаемые люстры, особенно предназначенные для невысоких помещений, не подвешиваются на крюках, а устанавливаются с помощью винтовых крепёжных элементов на специальную монтажную планку, закрепленную
на потолке. Это значительно улучшает надежность
общей установки, так как нагрузка равномерно распределяется по нескольким точкам крепления.

Конструкция монтажной планки может быть различной – все зависит от конкретной модели люстры и ее
массы. Планка может быть прямой или изогнутой, с кронштейнами для крепления корпуса осветительного прибора либо с выступающими шпильками или винтами.

В комплект с особо увесистыми люстрами могут входить планки крестообразной формы или в виде усиленного двутаврового
профиля.

В планке может быть отверстие с покрытыми изоляционной втулкой краями для пропуска проводов, выходящих из потолка. Можно расположить планку и в непосредственной близости от места выхода кабеля – корпус установленной люстры скроет и отверстие в потолке, и коммутацию проводов.

Крепление монтажной планки к плоскости потолка производится различными способами, зависящими от конкретных условий. По сути, об этом рассказано выше, с той лишь разницей, что вместо дюбелей с кольцом или крюком используются обычные, с прижимной головкой «под потай

».

Так же
, как и при использовании крюка, обязательно
проверяется надежность
крепления под нагрузкой.

Крепление обязательно проверяется под нагрузкой — чтобы не допустить вот таких ситуаций

Довольно часто случается ситуация, когда чрезмерно близкое расположение дюбелей от старого отверстия в потолке не обеспечивает надежности
монтажа – край бетона может растрескаться или раскрошиться. Так что оптимальный выбор крепежа и места установки все же остается
за непосредственным исполнителем работы.

Крепление самой люстры к монтажной планке также может иметь свои особенности. Возможно, в данном
случае потребуется помощь – светильник придется
удерживать на весу, пока проводится коммутация кабельной части. После того как
провода присоединены, корпус люстры крепится на планке декоративными гайками или винтами.

Дальнейшая же работа по контролю работоспособности и окончательному монтажу ничем не отличается от того
, что было изложено выше.

Особенности крепления люстры к потолку из гипсокартона

По большому счету
, планировать размещение люстры на гипсокартонном потолке следует еще
до его монтажа. В этом случае никаких проблем не предвидится – заранее предусматриваются один или и несколько дополнительных металлических профилей для крепления монтажной
планки либо устанавливается
крюк, который несложно затем будет нарастить с помощью цепи или штанги. В гипсокартонном листе сразу размечается и высверливается в нужном месте отверстие для выхода проводов и крюка.

Но что делать, если этот вопрос подвески люстры возник уже позднее?

• В случае когда
  осветительный прибор —
  подвесного типа
  , устанавливать крюк непосредственно в ГВЛ
  нельзя – его прочности вряд ли хватит для точечной нагрузки. Поступить же можно следующим образом:

В потолке высверливается отверстие диаметром меньшим, чем декоративный колпак светильника.

Ровно по центу этого проема
длинным буром, установленным в перфоратор, сверлится отверстие в плите перекрытия по анкерное крепление
.

Вставляется анкер с длинной резьбовой шпилькой и до предела фиксируется в проделанном отверстии, так, чтобы шпилька выходила наружу, за плоскость гипсокартона.

На выступающий конец шпильки накручивается рым-гайка, к которой и будет подвешиваться позднее сама люстра. Излишек шпильки аккуратно срезается ножовкой.

Элементы имеют не кольцо, а длинную резьбовую часть, так, чтобы она выходила наружу.

Дюбеля «бабочка» и «улитка» для крепления деталей на гипсокартоне

Первые удерживаются в результате распора пластиковой конструкции под листом гипсокартона при вворачивании
самореза. У вторых принцип действия иной – очень высокая и резкая резьба с большой плоскостью соприкосновения с материалом листа создает
надежное
соединение при вкручивании. «Улитка» вворачивается полностью, вровень с поверхностью ГВЛ, в нужном месте, а по ее
центру остается
отверстие, в которое легко заходит обычный саморез.

— Если люстра более тяжелая
, то для крепления монтажной планки придется
прибегнуть к методу с анкерами со
шпильками. – —
так, как
описывалось выше. Выступающие резьбовые части двух или более шпилек станут креплениями для реечной или крестовидной консоли.

Все дальнейшие действия ничем не отличаются от монтажа люстры на обычном потолке.

Видео: вариант кр
епления люстры к гипсокартонному потолку

Крепление люстры на на
тяжном потолке

Никаких практических советов по самостоятельному монтажу люстры на на
тяжной потолок даваться не будет – это должно делаться только мастерами и исключительно перед подвеской потолочного полотна.

Для установки люстры заранее готовится и подвешивается к плите перекрытия монтажная платформа, нижний срез которой должен приходиться на планируемую высоту натягиваемого полотна. Исходя из
расположения этой закладной платформы мастера должны сами вырезать и должным образом
обработать
отверстия, укрепив их края, через которые и будут проходить провода и крепежные
детали.

Приемов
работы по типу гипсокартонного потолка, ни к чему хорошему не приведут. С вероятностью, близкой к 100%, они обречены на неудачу. Плачевным, но закономерным итогом такой самодеятельности станет необходимость полной замены полотна.

После того как
мастера-«потолочники
» закончат работу, оставив для люстры и крепежа необходимые укрепленные
специальными люверсами отверстия, монтаж светильника проводится с максимальной аккуратностью, чтобы ни в коем случае не допустить разрыва или прокола поверхности.

На на
тяжном потолке предпочтительней использовать подвесной вариант люстры, чтобы лампы не были в непосредственной близости от полотна. Кроме того, обычные лампы накаливания, «галогенки
» или люминесцентные «экономки» для этих целей не подойдут – они быстро испортят декоративность потолочного покрытия. Стало быть, чтобы потолок максимально долго сохранял свою привлекательность, необходимы исключительно светодиодные модели.

Видео: пример монтажа люстры на на
тяжном потолке

Снабжать свои потолочные поверхности красивой люстрой принято во многих семьях. Это понятно, ведь подобный осветительный прибор используется не только в функциональных целях, но может еще являться «изюминкой» и акцентным элементом всей интерьерной композиции. Поэтому очень часто владельцы квартир задаются целью подключить люстру на двойной выключатель, прилагая лишь собственные силы.

С первого взгляда сам процесс подключений светильника не вызывает сложностей. Тем не менее, наличие разных по цвету проводов, как на потолке, так и в самом приборе, может поставить в тупик обывателя, незнакомого с электропроводными манипуляциями. Поэтому лучше заранее разобраться с тем, как подключить люстру собственноручно.

Провода при монтаже осветительного комплекта на потолочную поверхность встречаются как на самом потолке, так и в приборе. Если проводка помещения уже проложена, то на потолочной плоскости может быть два, 3 или 4 проводка. Независимо от их количества, одним явится «ноль», остальные фазные. Порой встречается провод заземления. Но это редкость и подобный проводник есть либо в новостроенных домах, либо после проведенных капитальных ремонтных работ, в ходе которых менялась полностью электропроводка. По имеющимся стандартам заземление окрашено желто-зеленым тоном. Подключается он к точно такому же проводнику на люстре. Если в осветительном комплекте заземление отсутствует, то провод на потолке следует хорошо изолировать и оставить неиспользуемым. Не изолировать его нельзя — может закоротить.

После того, как заземление найдено, нужно разбираться с оставшимися жилами и определять, где нулевой и фазные элементы. Как правило, все проводки окрашены в черный цвет, поэтому, для распознания, где какой, лучше их прозвонить.

Прозвон возможно осуществлять двумя способами:

• Индикаторной отверткой – в данном специальном устройстве будет загораться красная лампочка, как только обнаружится напряжение. Для работы с ней первоочередно следует установить клавишу выключателя и кнопку на входном автомате щитка в положение «включено». Теперь очень аккуратно можно прозвонить проводники. Определив, где находится «фаза», нужно выделить их цветом. Осуществив прозвон, клавиши необходимо перевести на положение «выключено». При возможности все манипуляции по подключению люстры проводить следует при выключенном автомате на щитке;
• Тестером (мультиметром) – здесь переключатель выставляется на положение «вольты», далее выбирается шкала с показателем больше 220В. Имеющимися щупами аккуратно, держась за ручки, нужно прикасаться к парам проводников. Если в паре две «фазы», индикатор тестера никак не изменится. Если найдена подобная пара, то третий провод вероятнее нулевой. Далее подобранную пару нужно с помощью щупа соединить с «нулем», одновременно на индикаторе должно появиться 220 В. Соответствуя с международной классификации, нулевой проводник обозначается буквой N, а фазные – L.

Если на потолочном полотне выведено три проводника, а у выключателя 2 клавиши, то там представлены два фазных провода на каждую из клавиш, и одна общая нулевая жила.

Разбор контактов осветительного прибора

Обладающую парой проводников, проще простого: один нужно подсоединить на «фазу», второй – на «ноль». При этом неважно куда и какой попадет.

При ситуации, где на потолочном полотне две «фазы», а у выключателя пара клавиш, то есть несколько вариантов:

• Оба фазных проводника скручиваются, и к ним подсоединяется один от люстры. В таком варианте выключаться прибор будет сразу двумя клавишами, а вот включаться любой из них;
• Провод соединяется с одним из фазовых на потолке, а второй изолируется. Тогда работать сможет лишь одна клавиша выключателя, тогда как вторая останется без дела.

В случае с трехламповой и иными многорожковыми люстрами имеем более двух проводов. Если в их числе представлен желто-зеленый, то есть заземление, то при наличии такого же на потолке нужно соединять их вместе. Три провода имеют светильники с одной рабочей лампочкой.

Подключаем прибор с тремя рожками

Чтобы подключить люстру к двухклавишному выключателю, которая имеет выходы на 3 лампочки, нужно внимательно ознакомиться с каждым рожком по отдельности. В едином патроне есть два контакта: фазный и «ноль». Зачастую нулевые окрашивают в синий оттенок, а оставшиеся могут иметь любой другой цвет. Трехрожковый светильник будет включаться так: одна клавиша выключателя включает одну лампочку, а вторая – оставшиеся две. При включении одновременно обеих клавиш заработают все сразу же лампочки.

Так как все контакты определены и помечены, то в центре первоначально объединяются все нулевые проводники, выходящие из отдельного патрона. При этом «фазы» остаются разделенными на 2 группы в виде 1+2. Там, где контакта 2, их необходимо скрутить единой парой. При отключенном питании контакты самого прибора соединяются с потолочными.

Подключение четырехрожковой модели

Стандартной ситуацией подключения люстры к двойному выключателю с 4-мя плафонами является наличие самого светильника, двухклавишного выключателя и трех контактов, выходящих из потолочного перекрытия. Иногда, особенно , есть четвертый контакт в виде заземления, который используется, если в осветительном приборе имеется такой же.

Подключать подобный прибор можно двумя вариантами:

• первый, когда схема соединения контактов будет иметь вид 1+3, то есть загораться смогут или одна или же сразу три лампы;
• второй имеет схему в виде 2+2, когда гореть будут лампочки парами. Данный способ является энергозатратным и применяется чаще всего тогда, когда для полноценного освещения пространства 1 лампы мало, а три много.

При нажатии сразу пары клавиш будут загораться все четыре рожка на люстре.

Чтобы подсоединить 4-х рожковую люстру к двойному выключателю нужно фазовый контакт, идущий от сети через щиток распределения, соединить с проводом, который идет к выключателю. После можно подключить его к входному контакту, где он всегда и находится. Второй проводник, который соединен с проводником клавиши, отводится к распределительной коробке, где соединяется с контактом, который подведен к участку установки прибора. Здесь контакты прибора и сети нужно соединить между собой. По такой же схеме подсоединяются контакты на соседней клавише.

Различие между этими двумя клавишами сводится к различному количеству проводов «фазы», соединенных с сетевыми жилами.

Работа пятирожковой модели

Схема работ по подключению прибора, где есть пять лампочек довольно сложная. Это обусловлено большим количеством проводников, с каждым из которых, необходимо разобраться. Лампы при работе на двухклавишном выключателе способствуют экономии электроэнергии, работая в подходяще режиме.

Перед началом работ следует определить общий провод, выходящий из прибора. Это будет нулевой контакт, который помечается цветной изолентой. Это нужно проделать, чтобы в дальнейшем его не спутать с иными жилами. Подобный контакт есть и на потолочной поверхности, при этом его тоже помечают изолентой соответствующего цвета.

Те контакты, которые после проверки на индикаторной отвертке показали напряжение, именуются фазными. Они есть выходящие из потолочного отверстия, и в каждом рожке.

Когда все жилы найдены и помечены, пятирожковую люстру подвешивают на крючок, и начинают соединять контакты. Первоочередно объединяются нулевые, а затем и фазные жилы. На клавиши выключателя можно распределить лампочки по схеме 2+ 3 или 1+4. Оптимальным является первый вариант, при котором одна клавиша включает две лампы, а вторая оставшиеся три. Также все лампочки могут работать одновременно.

Интенсивность световых потоков в комнате зависит от конкретного типа и приведенной мощности используемых в светильнике лампочек.

Подключаем люстру с шестью лампами

Если планируется подключить многоламповый шестирожковый светильник, то и проводка соответственно должна быть подходящей. При этом двухклавишная модель выключателя сможет обеспечить лишь три рабочих режима:

• две горящие лампы;
• четыре лампы;
• все 6 работающих лампочек.

Большая часть приборов с 6-ю лампочками имеет уже правильно собранную часть электрики. Если же нет, то обыватель встретит в светильнике 12 контактов (по 2 на каждый рожок). Шесть нулевых жил следует объединить в одной клемме. Оставшиеся шесть фазных контактов объединяются в две клеммы по группам (2+4).

На потолке все контакты также прозваниваются, чтобы выделить «ноль» и «фазы». Далее определяются, какой проводник соответствует той или оной клавише. Для этого одну клавишу переводят в режим «выключено» и проверяют наличие электричества. Если индикатор показывает отсутствующий ток, то выбран соответствующий выключенной клавише проводник.

После всех подготовок на каждую клавишу выключателя подсоединяются контакты с люстры. Нулевая потолочная жила соединяется с «нулем» в клеммной коробке люстры, фазные жилы объединяются с группами фазных контактов прибора.

Как правильно соединять провода

При подключении люстры на двойной выключатель следует быть очень осторожным, так как не прощает ошибок. При объединении проводов в группу просто обмотать или скрутить их будет недостаточно. Со временем любая скрутка начнет окисляться и греться. Профессионалы рекомендуют пропаивать такие соединения. Если есть возможность поработать паяльником, то следует обязательно осуществить данную операцию.

При соединении проводов, идущих от прибора, с теми, которые есть на потолке также нельзя использовать метод обычной скрутки. Здесь следует использовать специальные клеммные коробочки. Многие современные люстры уже укомплектованы такими приспособлениями. Если же их нет, то необходимо приобрести их в специализированных магазинах.

Как правильно подключить люстру, используя клеммные коробки, следует подумать заранее. Чтобы скрутка из нескольких контактов могла пройти через отверстие коробочки, нужно к ней припаять проводник, который представляет собой одножильный или многожильный проводок из медного материала с сечением 0, 5 кв. мм. И длиной не более 10 см. Такое соединение требует хорошей изоляции. В клеммный коробок вставляется свободный кончик припаянного проводника.

После того, как в клеммный короб будут продеты все контакты, отходящие от люстры, его поднимают к потолку и закрепляют. После этого в соответствующем порядке в клеммник присоединяются провода.

Владельцы, желая оборудовать дом новым более привлекательным источником света, с энтузиазмом выбирают люстры бра и светильники. Если со светильниками и бра все просто, включил в розетку и работает, то с люстрой могут возникнуть вопросы. Однако после того как покупка совершена, следующими обязательными этапами будут:

• сборка люстры, то насколько долго будет длиться этот этап, зависит от сложности конструкции люстры,
• монтаж люстры на потолок.

Собрать люстру можно за относительно короткое время, если следовать инструкциям в приложенном файле и применить элементарные инструменты. А вот как подключить люстру правильно, это уже вопрос?

Подключить потолочную люстру дело не сложное, но для того чтобы это сделать правильно необходимо обладать знаниями в области электрики. Большинство людей не знают, как это сделать, так как законы физики изучались им довольно давно. Выходит, что придется обращаться за помощью к человеку, который знает, как подключить люстру или профессионалу. Или же ознакомится с правилами техники безопасности при монтаже люстры.

1. Прежде всего, приступая к работе, необходимо отключить электропитание в помещение, в котором люстра будет устанавливаться. (Другими словами отключить питание, которое подходит к проводам, торчащим из потолка, для этого недостаточно перевести выключатель в положение откл., специалисты рекомендуют отключить автоматы, расположенные на щитке).
2. Подготовить провода к тестированию, для этого их необходимо разомкнуть. Это делается для того чтобы не допустить их соприкосновения. Провода обязательно следует подписать согласно с принятой маркировкой, буквой N — обозначается нулевой провод, а фаза латинской- L. При помощи индикаторной отвертки, поочередно касаясь оголенных участков, можно определить на какой из проводов какой вид питания подается. Когда при соприкосновении с проводом загорится светодиод то это фаза и его следует отметить, так как по нему проходит напряжение.
3. После того как с проводами разобрались подачу питания снова отключают и только после этого приступают к монтажным работам. Для соединения проводов лучше применять клемные зажимы,

они гораздо эффективнее традиционной скрутки, хотя вполне допустимо использовать и ее. Только в этом случае обязательно защитить место скрутки защитными колпачками.

Защищать скрутку при помощи изоляционной ленты или ПВХ ленты не стоит, она со временем рассыхается, что значительно снижает ее характеристики.

Установка люстры. Варианты и возможности.

Для подключения люстры существуют несколько вариантов, от которых зависит, как именно будет подключаться люстра.

• От количества проводков, которые выходят из люстры;
• От количества проводков, которые торчат из люстры;
• От количества клавиш на выключателе.

В данной статье подробно описаны различные схемы подключения люстры, которые расскажут, как подключить люстру именно выбранной вами конструкции.

Вариант № 1 Два провода на потолке и два провода на люстре.

Самый простой вариант установки люстры. Именно он не требует практически никаких усилий. Для этого случая вполне достаточно подключить два провода из люстры к проводам на потолке. Прежде чем делать соединение обязательно следует определить, где фаза, а где ноль. В этом случае монтажа люстры не имеет значения, в какой последовательности соединяются провода.

а) Схема как подключить люстру с одной лампочкой, к одноклавишному выключателю.

На схеме изображено как именно подключается люстра. Провод несущий нулевой заряд, обозначается синим, который идет из распределительного щитка необходимо подсоединить к нулевому проводу осветительного прибора. Коричневый провод — это фаза, его необходимо подсоединить не только к люстре, но и к выключателю.

б) Схема как подключить люстру с двумя или тремя лампочками к одноклавишному выключателю.

Прежде чем подключать люстру, у которой две и три лампочки к выключателю с одной клавишей следует соединить все идущие от нее нулевые провода, а уже после с идущим от распределительной коробки. Подобным образом следует объединить провода с фазой между собой, а уж после с тем, который приходит от выключателя.

Вариант № 2 Два провода на люстре и три провода на потолке.

В современных строениях проводку прокладывают из трех жильного кабеля, в котором провода окрашены в разные цвета. Таким образом, получается следующая картина к месту крепления люстры подходят три провода. Как же подключить люстру в этом случае, ведь в ней их всего два? Первым делом при помощи индикатора необходимо определить, где какой провод на потолке. Обычно два из них это фаза, а третий нулевой проводник. Наличие двух фазных проводов говорит о том, что данная люстра может быть подключена к двухклавишному выключателю. Но поскольку в данном случае рассматривается люстра с двумя проводами вполне допустимо использовать одноклавишный выключатель. В этом случае необходимо поступить следующим образом, обесточить участок и изолировать один из фазных проводов. И после этого осуществляется монтаж люстры на потолок по ранее описанному способу.

Вариант № 3 Три и более провода на люстре и два провода на потолке

В случае, когда из потолка выходят только два провода, вариант для монтажа люстры только один, и это не зависит от того сколько проводов торчит из нее, все лампочки на ней будут гореть одновременно. Последовательность действий при подключении очень простая объединить все нулевые провода вместе и после соединить их с одноименным проводом на потолке. Те же самые действия делаются с фазными проводами.

Вариант № 4 Три и больше проводов на люстре и три провода на потолке.

Для такого способа подключения предполагается использовать выключатель с двумя клавишами. Именно такой подход обеспечивает рациональное освещение в рабочей зоне помещения, и комбинировать очередность и число включенных ламп. В таком случае выходящие из потолка провода принято маркировать так:

Провод фазный L1

Провод фазный L2

Нулевой провод N

Поскольку при прокладывании электропроводки не всегда соблюдается цветовая схема подключения, а также в зависимости от типа кабеля, который используется для проводки необходимо обязательно проверить назначение каждого провода при помощи отвертки-индикатора. Если же индикатора нет, то можно разобрать выключатель и осмотреть последовательность соединения. И определить какого цвета провода идут от выключателя к потолку, какие именно фазные провода будут заходить на выключатель, а нулевой от щитка идет непосредственно к люстре.

Не следует забывать, что все работы с электропроводкой осуществляются только при отключенном электропитании. Подключение такого типа люстры к двухклавишному выключателю отличается только тем, что необходимо все провода, которые идут от ламп предварительно разделить на две группы. Именно такой способ подключения позволяет при нажатии одной клавиши выключателя включить одну группу ламп, а при нажатии на другую подключить остальные.

Подключение в таком виде делает возможным подключить на одну клавишу включение как одной, так и нескольких ламп.

Данный пример демонстрирует подключение двух ламп на одну клавишу выключателя, а на включение при помощи другой будут включаться три стальные.

А это пример демонстрирует подключение по три лампы на каждую клавишу выключателя.

Вполне возможно подключить люстру из 6 рожков таким образом, чтобы одна клавиша включала сразу 5 ламп, а вторая — одну. Если же у приобретенной вами люстры большее число рожков подключение осуществляется по уже описанному принципу, достаточно распределить лампы на группы и подсоединить к конкретной клавише выключателя.

Вариант №5 Три и более провода на люстре и четыре на потолке.

Если электрическая проводка прокладывалась относительно недавно, то вполне возможно, что в данном случае предусмотрен заземляющий провод. Он выполняет защитную функцию. Этот провод обычно имеет желто- коричневый цвет, его принято маркировать РЕ — что обозначает заземляющий проводник. Оставшиеся провода — это фазы L1 и L2, и провод несущий нулевой заряд. Если в конструкции люстры предусмотрен заземляющий провод его необходимо соединить с одноименным проводом, который выходит из потолка. Если же заземляющий провод отсутствует, то тот, который выходит из потолка необходимо просто заизолировать.

Как подключить несколько люстр к одному выключателю?

Это вопрос возникает в том случае, когда в помещении предусмотрено несколько источников искусственного освещения. Например, это большие залы, где расположены несколько люстр или же жилая комната, в которой предусмотрено подключение нескольких групп галогенных или светодиодных ламп. Иногда также возникает необходимость подключить люстры, которые освещают разные помещения на один выключатель.

Для такого вида подключения существует определенная схема. Все люстры необходимо подключать параллельным соединением. То есть каждую из люстр можно подключить через отдельно расположенные распределительные коробки или же в одной это зависит от схемы распределения электропроводки в помещении. Это самый распространенный способ подключения освещения кухни, туалета и ванной на один выключатель. Это очень удобно, так как позволяет из коридора включить освещение в нужном помещении.

Как подключить люстру на два разных выключателя?

Для того чтобы выполнить такой вид подключения придется приобрести специальные проходные выключатели. Они отличаются от обычных выключателей особенностью конструкции и наличием монтажных схем трех контактов. Если соединить контакты, так как указано в схеме, это позволит управлять освещением согласно сразу с двух выключателей.

На рисунке видно, что в проходном выключателе присутствует три контакта:

1. общий, который дает вывод для подключения к люстре или к проводу с фазой
2. два других с их помощью выключатели подобного типа соединяются между собой.

Из-за особенностей конструкции такое соединение необходимо продумывать заранее, или же придется прокладывать дополнительный провод и делать дополнительный косметический ремонт.

Галогенные лампы — преимущества их использования и схемы подключения.

Ни для кого не является секретом, что использовать галогенные лампы гораздо выгоднее по сравнению с лампами накаливания. Не только по причине их экономичности в плане потребления электричества, но и широтой ассортимента представленного на рынке. Освещение от таких лам остается таким же ярким, как и при использовании ламп накаливания, если не в разы ярче. Галогенные лампы это лампы малого напряжения 24, 12, и 6 Вольтам.

Единственное требование обязательное при подключении таких ламп есть установка специального понижающего трансформатора для того что бы преобразовывать 220 Вт. в запрашиваемый лампочками номинал.

Для того чтобы подключить несколько галогеных ламп к одному выключателю их необходимо предварительно параллельно соединить между собой.

Трансформаторы, благодаря своим небольшим размерам, легко помещаются в каркасе подвесного потолка.

В зависимости от запланированного дизайна потолка количество светильников и трансформаторов может отличаться. Следует обязательно запомнить, что каждый понижающий трансформатор необходимо подключать к сети отдельно. Прокладывая новую линию электропроводки. Провода же к ним будут сходиться в одной распределительной коробке.

У таких трансформаторов есть особенности их необходимо располагать на расстоянии не мене 20 см. от источников тепла. Специалисты рекомендуют также не превышать длину выходящих из ни проводов на расстояние больше чем на 2-2,5 м. Если же их нарушить это может повлиять на степень яркость галогенных ламп.

Люстра с пультом управления — роскошь или удобство?

Самыми последним разработками в области осветительных приборов являются люстры с пультом освещения, в который включены все управляющие элементы.

Безусловно, положительные стороны у люстры, управление которой осуществляется через пульт, налицо, так она позволит потушить свет, не вставая с дивана или вылезая из-под одеяла, вам не придется опасаться ударов об углы и мебель.

Установка такой люстры не требует, каких либо специализированных знаний, так как подключается абсолютно также как и обыкновенная люстра, так вы пожелаете, используя один из описанных способов. Освещением позволяет управлять встроенный в люстру контроллер освещения. Все же не стоит избавляться от настенного выключателя, так как в пульте всегда могут сесть батарейки или он может потеряться.

Как подключить два светильника к двойному выключателю

Главная » Статьи » Как подключить два светильника к двойному выключателю

Как подключить двухклавишный выключатель к двум лампочкам

Подключается двухклавишный выключатель к двум лампочкам достаточно просто, главное точно соблюсти порядок всех соединений. В двухклавишном выключателе предусмотрены клемы для трехжильного провода, а на лампочки потребуется обычный двухжильный кабель. При использовании стандартной распределительной коробки в ней легко помещается необходимый соединительный узел, который потребуется для этого подключения.

Схема подключения

При наличии двух светильников в различных комнатах или одной люстры с двумя лампочками будет удобно использовать двойной выключатель. Такой выключатель имеет три контакта и две перемычки, которые управляются клавишами. Ещё одним необходимым элементом является источник питания с двухжильным кабелем, одна жила (обычно синяя) подключена на ноль, а вторая (коричневая или серая) на фазу.

Простое и наглядное схематическое изображение последовательности расположения всех жил друг относительно друга можно видеть ниже.

Обратите внимание на положение вертикальных перемычек на выключателе (черный квадрат снизу). Это перемычки, которые в данный момент находятся в выключенном состоянии. Как только одна из клавиш будет нажата, она переведет перемычку в положение, в котором та подключается одновременно и к фазе и к нулю, что приводит к замыканию цепи и подаст ток на одну из лампочек.

Аналогичным образом при включении второй клавиши выключателя перемычка соединит с фазой другой контур, в котором расположена вторая лампочка, и она также начнёт светиться.

Естественно, что и поочередное и одновременное включение будет доступно в таком соединении. Эта схема гарантирует полную надёжность работы выключателя и источников света при соблюдении правильной техники монтажа проводки, о чём подробнее в следующем разделе.

А пока что для более продвинутых пользователей в области монтажа электропроводки прилагаем схему составленную другим специалистом с профессиональными условными обозначениями всех точек и соединений.

Тут можно видеть дополнительно включенную в схему розетку с нулевым проводом. На её примере наглядно проиллюстрирован способ подключения любого другого электроприбора с заземлением.

Технология монтажа проводки

Первым делом определимся с проводкой, идущей отдельно к каждому из участников подключения. Начнём с двухклавишного выключателя. Он имеет три клеммы: на общий кабель и на два раздельных. Поэтому для его включения в схему понадобится трехжильный кабель.

На общий провод подключаем жилу с красной изоляцией. Ниже можно видеть специально составленный стенд с условным расположением будущих действующих элементов этой части электропроводки.

Снизу выключатель, сверху источник электричества подключенный по двухжильному проводу с нулём и фазой, а слева и справа две лампочки. Все провода сходятся вместе в распределительной коробке — необходимом элементе монтажа грамотной проводки.

Первым делом нужно очистить каждую жилу всех проводов от изоляции. Сначала снимаем белый защитный материал, общий для внутренних жил каждого из кабелей, а затем поочередно удаляем изоляцию со всех жил.

Подробнее рассмотрим функции каждой жилы у проводов питающего кабеля, выключателя и лампочек.

Сверху расположен питающий кабель. Слева у него коричневая жила, идущая на фазу, а справа — синяя, подключенная на ноль. Далее по бокам можно видеть одинаковые провода лампочек, у которых также синяя жила — нулевая, а коричневая — фазная. Тут стоит уточнить, что ноль (синий провод) должен приходить на внешний контакт патрона, который контактирует с резьбой лампочки, а фаза (коричневый провод) — на внутренний, который соединяется с точкой в центре нижней части лампочки.

На выключателе, как уже ранее говорилось, красная жила в центре идёт на общий контакт, а зеленая и серая по бокам подключены к перемычкам клавиш.

Теперь нужно соединить красную жилу выключателя с коричневой фазовой жилой источника питания. Синий нулевой провод с питающего кабеля подключаем одновременно к двум синим жилам обеих лампочек. А серый и зеленый провода от выключателя скручиваем с коричневыми кабелями, идущими на фазу у лампочек. В итоге получаем примерно следующую картину.

Завершающим этапом все соединения нужно надёжно подтянуть плоскогубцами и спаять. После чего хорошенько изолировать каждую скрутку и компактно уложить в распределительной коробке.

gderemont.com

Как подключить двойной выключатель на две лампочки

Многие современные люстры выпускаются на две лампы, равно как и системы освещения имеют две линии. Как правильно подключать их к выключателям? В этой статье мы разберем, как подключить двойной выключатель на две лампочки, расскажем, насколько это практично и как это правильно сделать. Также рассмотрим схему подключения двойного выключателя света.

Введение

Стандартный двухкнопочный выключатель позволяет управлять двумя линиями или лампами. Он состоит из трех основных элементов:

1. Корпус, который вставляется в короб в стене.
2. Двух кнопок из пластика.
3. Клемм или винтов для подключения кабелей (обычно состоит из трех клемм — одной входной и двух выходных).

Схема подключения обычного и двойного выключателя

Принцип подключения достаточно прост и выполнить его можно одним кабелем 3*1,5 ВВГнг. Из распределительного щитка выходит один кабель (фаза), он входит в верхнюю клемму. Снизу выходят два кабеля, подключаемые к двум выходным разъемам. Они отправляются на контакты люстры или линии освещения. Нулевой кабель сразу идет к люстре из коробки — его можно выполнить даже одним проводом (но лучше вести 2*1,5 ВВГнг, чтобы подключить еще и заземление).

При нажатии на клавишу контакты замыкаются и фаза подается на одну лампу (ноль подключен постоянно). Включение второй клавиши подает фазу на вторую лампу. При размыкании контакт теряется и свет гаснет.

Крепление проводов

Для крепления проводов в клеммниках могут использоваться обычные винты (позволяют затянуть кабель при помощи отвертки) или же самозатягивающиеся устройства, которые “запирают” кабель после вставки внутрь. Первые более предпочтительны, поскольку при замене нужно просто выкрутить винт. А вот вытащить без повреждений кабель с запирающего клеммника практически невозможно — придется применять силу или откусывать его у основания.

Отметим, что схема подключения двухклавишного выключателя на две лампочки достаточно проста и легко реализуема. При необходимости вы можете поставить выключатели с диммерами или индикаторами — они подключаются к входной фазе и показывают наличие напряжения в сети (очень удобно ночью).

Внимание: диммеры (регуляторы яркости) работают только с лампами накаливания. Если вы планируете ставить светодиоды или люминесцентные, то учитывайте, что диммеры с ними не работают.

Схема подключения

Ниже вы можете увидеть классическую схему расключение двухклавишного выключателя. Она лучше всего подходит для монтажа двух ламп или линий.

Принципиальная схема подключения двойного переключателя на две лампы

Здесь используется классическое заземление класса TN-C. Разберем, как правильно подключать его по этой схеме. Фаза из разделительной коробки L уходит на выключатель, из него по проводам 1 и 2 приходит к люстре. Ноль и земля идут напрямую. Изучив схему, вы сможете самостоятельно подключить устройство быстро и безопасно. Главное — следите за тем, чтобы выключатель размыкал именно фазу.

Набор инструментов для монтажа

Теперь вы знаете, как подключить двухклавишный выключатель к двум лампочкам. Разберем, какие именно инструменты нужны для этого. Вам понадобится:

1. Набор отверток с крестовым и прямым шлицем.
2. Нож монтажный для зачистки проводов.
3. Кусачки для подрезки кабеля.
4. Индикаторная отвертка.

Если провода планируется подключать в новом помещении, то вам еще понадобится штроборез или классическая болгарка с алмазным диском, зубило или перфоратор и уровень. При походе в магазин нужно будет приобрести достаточное количество кабеля (от включателя к коробке, от коробки до люстры+запас 15%), саму люстру, выключатель, коробку для его монтажа (они бывают разные, под гипсокартон и под бетонные стены), клеммы для соединения проводов и изолента.

Монтаж

Если все необходимые материалы закуплены, то пришла пора подключить выключатель с двумя клавишами к люстре. Мы рассмотрим вариант, когда проводка делается в новом помещении, поскольку если кабеля уже проложены, то задача сильно упрощается.

Схема подключения коробки

Итак, у нас есть просто линия освещения под потолком, в которую мы решили врезать выключатель. Начинаем производить разметку. Если линия проходит на нужной стене, то ставим коробку вертикально над выключателем. Если линия находится на другой стене, то ставим коробку недалеко от угла, от нее тянем кабель по верху до нужного места, опускаем его вниз и ведем до люстры.

Первым делом рисуете полоску на месте залегания кабеля, затем при помощи болгарки вырезаете штробу, проводя два разреза на расстоянии 2-3 см друг от друга. При помощи зубила или перфоратора делаете борозду и крепите в ней кабель стяжками. Его желательно спрятать в пластиковую или металлическую гофру, чтобы избежать неприятных ситуаций. Далее обесточиваете вашу линию, подключаете провода в коробке, устанавливаете выключатель и люстру. Затем включаете напряжение, проверяете все индикаторной отверткой (фаза пришла на выключатель и больше нигде не светится при выключенных клавишах). Если все в порядке, то включаете люстру — она должна заработать.

Внимание: если вам нужно подключить дорогую цифровую люстру с трансформатором, то лучше не экспериментировать с ней. Попробуйте соединить двойной выключатель на две лампочки и проверьте работоспособность системы. Если что-то пойдет не так, то вы просто потеряете лампочку, а не всю люстру. Да и люстры обычно вешаются уже после того, как сделана вся облицовка и косметический ремонт, поэтому не торопитесь ее цеплять.

Монтаж

После прокладки проводов рекомендуем вам подсоединить двойной выключатель, а уже потом собирать коробку. Делается это так:

1. С кабеля снимается изоляция примерно на 10 см.
2. Провода заводятся в короб, удерживающий выключатель.
3. Зачищаются концы (1 см в большинстве случаев достаточно). Если провод многожильный, то его скручивают, желательно пропаять конец, особенно если он будет вставляться в винтовой зажим. Для клеммных зажимов пропайка не нужна.
4. Входная фаза крепится к входу L включателя. Двойной провод, который идет на лампы, крепится к выходам 1 и 2. Этот провод приходит на люстру вместе с нулем из коробки.

Внимание: в некоторых выключателях есть два входных и два выходных контакта. Не нужно вводить в него две фазы — можно просто изготовить перемычку и запитать второй контакт от первого.

На этом установка двухклавишного выключателя считается завершенной. Далее проводится подключение в распределительном коробе и изоляция контактов (если не используются клеммники), подключение ламп и электроэнергии.

knigaelektrika. ru

Схема подключения двойного выключателя

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для включения светильников люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш включается полностью вся люстра.

В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Очень часть двухклавишные выключатели устанавливаются в коридорах у входных дверей частных домов. В этом случае одна из клавиш включает свет в коридоре, а другая – на улице.

В квартирах двухклавишные выключатели часто устанавливаются также для включения света в раздельном санузле – ванной и туалете. В общем, существует большое количество вариантов применения двухклавишных выключателей, но при этом схема их включения в любом случае одинакова.

Схема подключения двухклавишного выключателя мало отличается от схемы подключения одноклавишного. По своей сути двухклавишный выключатель представляет собой два одноклавишных, установленных в один корпус.

Итак, перед началом монтажа необходимо выбрать и приобрести двухклавишный выключатель в соответствии с цветом, дизайном и другими требованиями.

Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя, где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.

В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света.

Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.

Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.

Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.

Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.

Независимо от конструкции осветительного прибора, выключатель в цепи переменного тока должен разрывать фазный провод. Таким образом, при выключении выключателя обеспечивается обесточивание электроприборов, которые после этого можно безопасно обслуживать, например, заменить перегоревшую лампочку в люстре.

Нулевой провод от распредкоробки подключается непосредственно к управляемому электроприбору.

Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор.

Схема подключения двухклавишного выключателя

Перед началом монтажа следует обязательно отключить напряжение на распределительном щите и убедиться в отсутствии напряжения на всех проводах.

В распределительную коробку от электрического щита приходит два провода – фазный (красного цвета) и нулевой (синего цвета).

Схема подключения двухклавишного выключателя собирается в такой последовательности: нулевые провода от электрощита, светильника №1 и светильника №2 сразу же соединяются между собой. К фазному проводу который пришел от электрощита подключается провод, идущий к общему контакту двухклавишного выключателя.

С выключателя уже пришло два провода синий и желтый. Синий провод с двухклавишного выключателя является фазным проводом для светильника №1, желтый провод является фазным для светильника №2. Один из них подключается к фазному проводу одного светильника, другой к другому.

В нашем случае провод идущий на общий контакт — коричневого цвета, а провода с двух выходов синего и желтого.

В распределительной коробке эти провода подключаются к двум соответствующим группам лампочек или светильников. Таким образом, эти два провода представляют собой коммутируемые фазы двух групп электроприборов.

К нулевому проводу (синего цвета) распределительного щита в распредкоробке подключается нулевой провод, идущий сразу на светильники. Выключателем коммутируются только фазы двух разных групп электроприборов.

После всех соединений, перед пайкой и изоляцией скрутки в распределительной коробке обязательно проверяем правильность выполненных соединений.

Почему на разрыв выключателя подключают «фазу»

Еще раз напомним, что выключатель должен разрывать фазу, а не ноль. Это делается для того, чтобы в случае необходимости проведения ремонтных работ, например, замены лампочки, можно было безопасно работать при выключенном выключателе, но без отключения автомата в распределительном щите.

Допустим, нам необходимо заменить перегоревшую лампочку в помещении. Мы отключаем выключатель, берем алюминиевую стремянку, ставим ее на сырой пол. Поднявшись по этой стремянке к потолку, беремся за металлическую часть патрона светильника, на которой фаза. Тело пронзит электрический ток, так как металлическая стремянка и мокрый пол – отличные проводники.

Последствия от поражения током и падения с высоты могут быть непредсказуемыми. Поэтому, занимаясь монтажом электропроводки, следует четко понимать, что может случиться, если сделать что-нибудь неправильно.

Похожие материалы на сайте:

• Схема подключения проходного выключателя
• Соединение розеток между собой

Понравилась статья — сохрани на стену!

electricvdome.ru

СХЕМА ПОДКЛЮЧЕНИЯ ДВОЙНОГО ВЫКЛЮЧАТЕЛЯ

Двойной выключатель для сети 220 вольт имеет похожее внутреннее устройство с классической одноклавишной моделью. По сути, такой механизм является двумя совмещенными одноклавишными устройствами. Правильное подключение его не займет много времени, достаточно лишь разобрать все нюансы правильного соединения проводников.

Итак, для начала нужно купить все необходимое. А именно: выключатель, имеющий две клавиши, коробка монтажная (если производится внутренний монтаж в стену), кабель трехжильный, набор клеммных колодок.

Схема подключения двойного выключателя

Три варианта схем — все одинаковые по функциям

Двухклавишный выключатель в своих квартирах используют для подключения люстры на несколько лампочек или точечных светильников на потолке. Одна группа точечных светильников или ламп в люстре управляется одной клавишей, вторая группа — другой. Количество точечных светильников или лампочек люстры в каждой группе может быть от 1 до десятка.

Пример подключения пятиламповой люстры через двухклавишный выключатель

Если один светильник находится в коридоре, а второй в другом помещении — отходящих проводов будет больше, так как на каждую группу пойдет свой провод или кабель. Схема подключения примет другой вид:

С квартирного электрического щитка в распределительную коробку приходит питание в виде двух проводов: фаза (красного цвета) и ноль (синего цвета).

• Фаза (по схеме красного цвета) в распределительной коробке соединяется с проводом (красного цвета), идущего на общий контакт двухклавишного выключателя. С двойного выключателя выходят уже два провода (по схеме желтого и оранжевого цветов).
• Ноль (по схеме синего цвета), приходящий в распределительную коробку с квартирного щитка, соединяется сразу с нулем, идущим на группы ламп. То есть нули сразу же идут на лампы. А выключатель коммутирует Только фазы разных групп ламп.

Процесс подключения пошагово

1. Изучить расположение и предназначение контактов, иногда дополнительная информация об этом имеется на обратной стороне устройства. Однако, если она отсутствует, то разобраться будет несложно: контактов с выводом в данной разновидности должно быть 2 и традиционно они располагаются на противоположной стороне от единственного входного.
2. К вводному контакту производится подключение фазы, тянущейся от распределителя, а контакты с выводами предназначены для управления источниками освещения, их количество равно числу клавиш, в данном случае их будет 2.
3. Желательно подключать выключатель таким образом, чтобы центральный контакт располагался в нижней части.
4. Соединить 3 нулевых провода: от распределителя и от каждого из источников освещения.
5. Фазный провод, выходящий из распределителя, подключается к единственному входному контакту в выключателе.
6. В выключателе имеется 2 фазных провода, каждый из них соединяется с аналогичным проводником, идущим от светильника.
7. Внутри распределителя, эти фазные провода должна быть подключены к группам ламп или раздельным источникам освещения, которыми планируется управлять. После этого, оба проводника будут являться коммутируемыми фазами двух групп ламп.
8. В распределителе необходимо идентифицировать нулевой провод, который соединяется с аналогичным проводником, уходящим на источники освещения. Механизм может коммутировать исключительно фазы различных групп устройств.
9. После всех соединений приступать к пайке и скрутки изоляционным слоем, но перед этим рекомендуется осуществить проверку всех совершенных подключений.

В разрыв, то есть на выключатель, делают именно фазу, а не нуль, потому что такой способ наиболее безопасен. При отключении питания, переведения выключателя в положение «выключено», правильным будет, если на патроне лампы не останется напряжение, а при подключении нуля в разрыв именно это произойдет, и простая замена перегоревшей лампы может превратиться в ежесекундную подверженность опасности поражения электрическим током.

Установка двойной разновидности выключателя должна производиться исключительно в подрозетник, диагональ которого равна 67 мм. Подрозетники старого образца имеют диагональ 70 мм, поскольку старые устройства были больше, и плохо подходят под современные модели. К тому же, раньше их изготавливали из металла, а не из пластика. И не забываем использовать кабеля нужного диаметра, о чём было подробно рассказано по ссылке.

el-shema.ru

схемы и порядок подключения проводов и ламп

Управление двумя лампочками при помощи одного выключателя позволяет быстро регулировать работу нескольких осветительных приборов из одного места.

Монтаж устройств подобного рода также экономит место, которое переключатели занимают на стенах.

Эта статья расскажет, как подключить две лампочки к одному выключателю.

Устройство выключателя

Рабочая часть выключателя представляет собой тонкий металлический каркас с установленным на нем приводом. Каркас монтируется в подрозетник. Привод – это электрический контакт, то есть приспособление, на котором и происходит соединение электропроводящих проводов. Привод на выключателе подвижен, и его положение определяет замкнутость или разорванность цепи. При замкнутой цепи электричество включено. Разомкнутая цепь делает невозможной передачу тока.

Привод обеспечивает поступление электричества или преграду на пути сигнала, передающегося между двумя неподвижными контактами:

• входной контакт идет на фазу от электропроводки;
• выходящий контакт соединяется с фазой, уходящей на светильник.

Обычное положение контакта на приводе подразумевает, что коммутатор выключен. Неподвижные контакты в это время разомкнуты, освещения нет.

Нажатие управляющей кнопки на коммутаторе замыкает цепь. Подвижный контакт меняет свое положение, и неподвижные части становятся связаны между собой. По этому пути, сеть напряжения передает электричество на лампочку.

Чтобы обеспечить безопасность системы, рабочая часть должна быть помещена в корпус из материалов, не способных проводить электрический ток. В выключателе такими материалами могут быть:

• фарфор;
• пластик.

Другие элементы конструкции защищают непосредственно пользователя:

1. Управляющая клавиша позволяет одним касанием менять состояние цепи, замыкая и размыкая ее по желанию человека. В результате легкого нажатия, свет в помещении включается или отключается.
2. Рамка полностью изолирует контактную часть, что исключает случайные прикосновения и удары током. Она крепится на специальные винты, а затем садится на спрятанные защелки.

В качестве основного материала их изготовления, эффективно используется пластик.

Подключение одной лампы на одноклавишную модель

Опишем способ подключения лампочки к выключателю с одной кнопкой управления. Некоторые типы обозначений, указанных на приборе:

• если отмечена цифра 1, это входной фазный контакт, цифрой три помечен контакт исходящей фазы;
• буквенное обозначение L – контакт входящей фазы, цифра 1 – исходящая фаза;
• L – вход, стрелка – выход.

Важно! Фазный кабель часто маркируют красным цветом, а ноль – синим.

В процессе работы пригодятся следующие инструменты:

• нож, чтобы соскоблить изоляцию с проводов;
• отвертки с изоляцией на ручках: индикаторная и крестовая;
• маркер;
• изолента.

Инструкция:

1. Отключите электричество в автомате или на щитке.
2. Коммутатор монтируется туда, где был предусмотрен разрыв фазы. Провод «ноль» при этом отходит на лампочку.
3. Снимите с проводов изоляцию. Концы следует зачистить на 8-10 мм с каждой стороны.
4. Ведем фазу на входной контакт выключателя. При нормативном расположении выключателя, входная клемма должна располагаться снизу.
5. Фазу от осветительных приборов ведем на исходящие контактные клеммы.
6. Прижмите провод к контакту, затяните винты. Жила должна отходить от контакта на 1-2 мм.
7. Фаза от распределительной коробки подключается к фазному контакту коммутатора.
8. Ведем провода от выключателя к светильнику. Ноль прямо от распредщитка уводим на обод цоколя. Фаза проходит через коммутатор и подключается на центральный контакт лампочки.
9. Изоляция скруток проводов.
10. Запуск автомата.
11. Проверка работоспособности системы.

Выключатель ни в коем случае нельзя подключать на «ноль». Нагрузка на прибор слишком сильно возрастет. Это приведет к скорому выгоранию контактов.

При установке коммутатора на фазу, можно быстро прекратить подачу тока к конечному пользователю. Это актуально в случае возникновения чрезвычайных ситуаций. Установка переключателя на «ноль» не даст необходимого результата в экстренных условиях. Отключение в этом случае лишь разомкнет цепь, но не приведет к обесточиванию всей системы.

Важно! Любые работы с электричеством необходимо осуществлять только при полностью обесточенной системе. Ток можно направить в сеть лишь для определения фазы и назначения других проводов. Перед тем, как этим заняться, нужно удостовериться в том, что на линии не возникает замыканий электропроводки. Для этого проследите, чтобы изоляция кабелей не была повреждена.

Две лампы на один переключатель

Схема подключения нескольких лампочек к выключателю:

1. Обесточьте систему. Зачищенные провода соединяем с контактами аккуратно, соответственно изложенным выше принципам.
2. В монтажную коробку от общей сети поступают ноль и фаза. Идущий оттуда ноль должен пройти через все лампы. Выводим его прямо на светильники, минуя выключатель.
3. На центральные контакты цоколей отправляется фаза, пропущенная через коммутатор. Она заходит из сети в распределительную коробку, проходит через вход на выключателе.
4. Затем фаза выводится через исходящие контакты на приборе.
5. Оттуда отправляем фазу идти через две лампы. Выводим ее из выключателя через два раздельных кабеля.

При составлении цепи, нужно обязательно рассчитать общую мощность лампочек. Каждая из них должна иметь маркировку, указывающую на предел возможной нагрузки.

Чтобы надежнее скрепить контакты, нужно использовать клеммные зажимы винтового или пружинного типа.

Не стоит пытаться подключить между собой разные виды металла. Медь и алюминий, оказавшись в скрутке, начнут окисляться. В результате контакт перегреется и станет разболтанным.

Двухклавишный выключатель

Принцип работ такой же, как и в случае с одноклавишной моделью. Когда его можно подключить:

• на осветительных приборах с несколькими рожками, чтобы управлять режимами освещенности;
• установка рядом с раздельными входами в ванную и туалет;
• когда требуется сэкономить место на стене.

На монтажную коробку поступают нулевой и фазный провода. Если они не имеют соответствующей цветовой маркировки, можно определить их назначение, воспользовавшись индикаторной отверткой. Для завершения этой процедуры достаточно дотронуться инструментом до каждой из жил. Прикосновение к нулю не вызовет реакции со стороны индикатора на отвертке. Возникновение свечения указывает на контакт с фазой. Пометьте фазу, аккуратно наклеив сверху отрывок изоляционной ленты.

Важно! Чтобы продолжить работы, обесточьте систему. Отключите автомат и обязательно удостоверьтесь в успешности своих действий. Напряжение в сети должно полностью отсутствовать.

Раздельное освещение

Переключатель устанавливается в место, где разрывается фаза. В каждом устройстве на две клавиши есть три контакта: 1 входной, и еще два отводятся на выход. Фазу нужно подключить к коммутатору, оттуда она выводится на лампочки, проходя через нужную клавишу.

Так как каждый светильник подключен к конкретной клавише, освещение называется «раздельным». Проводник с «нулем» при этом будет общим. Из монтажной коробки он уходит на каждую лампочку в отдельности.

Подсоединение люстры с несколькими рожками

Для организации этого типа подсоединения, понадобится проводник с 3 жилами. Одну из них нужно сделать достаточно короткой, чтобы она входила в монтажную коробку. Две другие нужно подключить к коммутатору. Эти 3 жилы провода, находящиеся в подрозетнике, следует зачистить при помощи ножа. Ножом соскоблите изоляцию с каждой стороны жилы на 1 сантиметр. Дальше:

1. Соедините одну из жил со входным контактом на коммутаторе. Другим концом ее надо подключить к фазе, исходящей из сети питания.
2. Остальные две жилы подключите к выходным контактам на переключателе. Другие их концы должны идти к фазам на светильниках.
3. После этого, рабочий каркас коммутатора можно установить в подрозетник. Закрутите винты и поставьте защитную часть: рамку и кнопки.
4. Снова загляните в монтажную коробку. Подключите нуль, идущий от лампочек, к нулю на сети питания.
5. В патронах на осветительных устройствах можно найти 2 контакта. На боковой уходит нуль. Центральный нужен, чтобы подсоединить патроны на люстре к фазе.
6. Удостоверьтесь в надежности контактов и правильности собранной схемы. Для этого пустите напряжение через квартиру, активировав автомат. Коммутаторы перед этим должны быть установлены в положение «отключено».
7. Переведите выключатели во включенное состояние. Проверьте, реагируют ли лампочки на управляющую клавишу.
8. Отключите питание на автомате.
9. Возьмите изоляционную ленту. Оберните в изоляцию скрутки проводов, находящиеся в монтажной коробке. Для большей надежности, сверху можно водрузить специальные тонкие трубки из ПВХ.

Существуют еще варианты аналогичных приборов на три клавиши. Обычно они подключаются в торговых центрах. Схема подключения при этом выглядит немного сложнее, но процесс осуществляется по тем же принципам.

Схема подключения к выключателю с розеткой

Можно подключить коммутатор к уже установленной розетке. Для этого понадобится 3 жилы – нуль и 2 фазы.

Если источник освещения находится рядом с розеткой, то «ноль» можно вывести прямо от нее:

1. Определите назначение кабелей.
2. Обесточьте сеть.
3. Возьмите жилу. Одним концом соедините ее с фазой на розетке. Другим закрепите на входе коммутатора.
4. Другой провод подключите следующим образом. Один конец подведите к нулю. Другой – к выходу на приборе освещения.
5. Уложите провода, изолируйте их и подавайте напряжение.

Если осветительный прибор располагается достаточно далеко, то целесообразнее провести «ноль» от распределительной коробки. Это позволит лучше распорядиться длиной провода и будет в итоге лучше выглядеть. При этом от розетки будет взята только фаза:

1. Отключите напряжение.
2. Вскройте розетку и убедитесь в отсутствии тока в системе.
3. На выход фазы розетки прикрепите провод. Пусть он будет соединен со входом на переключателе. При этом провод с выхода заведите непосредственно на лампочку.
4. Найдите «нуль» в монтажной коробке. На его месте можно обнаружить целую шину.
5. Одним концом провод соедините с ней, а другим с боковыми контактами приборов освещения.
6. Если на лампах есть «земля», аналогичным образом соедините ее с соответствующими контактами в распределительной коробке.
7. По окончании процесса, проверьте качество и успешность своей работы.

Важно! Розетку к коммутатору подключить не получится. В некоторых случаях от переключателя можно взять фазу, а нуль брать в монтажной коробке. Однако лучше этого не делать. Напряжение на розетке может быть существенно выше, чем ток в осветительной сети. Если к проводу с небольшим сечением подвести розетку, он может быстро перегореть.

Вариант соединения с преобразователем

Вместо подключения двух лампочек к сети на 220 В, можно провести соединение осветительных приборов с сетью при помощи преобразователей частот на 12 В. Подобные устройства проводят электрический ток к нескольким светильникам с небольшой паузой на 1-2 секунды. При этом приборы освещения получают электричество плавно, без резкого увеличения нагрузки.

Когда можно подключить преобразователь:

• для подачи тока на лампы накаливания;
• для обеспечения электричеством галогенных лампочек.

Переключатель устанавливается в цепь до преобразователя. В противном случае, контакты могут перегореть. Это должно происходить постольку, поскольку сила тока больше при низком напряжении. Кроме того, преобразователь обеспечивает небольшую задержку поступающего напряжения. Если прерыватель добавлять после выключателя, то не будет обеспечен постепенный, плавный запуск лампочек. Таким образом, теряется весь смысл включения преобразователя в схему.

Если монтируется двухклавишный переключатель, то понадобится подключить 2 преобразователя. Питание к нему должно будет поступать через вторую линию. «Нуль» останется общим.

Основные выводы

Теперь вы знаете, как соединить на один выключатель две рабочие лампочки. Точная методика подключения зависит от дополнительных нюансов. Однако общий принцип действий одинаков: необходимо соблюдать правила безопасности и соединять однотипные провода.

Предыдущая

Освещение в квартиреКто изобрел первую в мире электрическую лампочку

Следующая

Освещение в квартиреКак подключить проходной выключатель: варианты схем

Как подключить двойной выключатель на две лампочки

Подробная схема подключения двухклавишного выключателя на две лампочки

С трудом представляется жизнь без искусственного освещения. Складывается некое впечатление возвращения к каменному веку, когда люди жили в темных пещерах.

Но даже на тот момент в качестве освещения использовали огонь. Так чем мы, высокоинтеллектуальные индивидуумы, создавшие и изучившие такую чудесную науку, как «электрика», хуже пещерного человека?!

Мы – не пещерные люди, мы создаем будущее. Задумайтесь на секундочку: первую лампу накаливания создал еще в начале XIX века англичанин Деларю, а сегодня в XXI веке мы с вами пытаемся разобраться в том, как установить двухклавишный выключатель для ламп. Забавная штука прогресс, не находите?

Не спешите стыдиться своей неопытности или неумения разбираться с электронными приборами. По прочтению этого текста вы будете обладать всеми знаниями для установки и составления схемы подключения двухклавишного выключателя на две лампочки.

Устройство

Как же подключить двухклавишный выключатель к двум лампочкам? Перед тем как перейти к описанию процедуры подключения, давайте для начала ознакомимся со структурой устройства. Итак, элемент состоит из 3 ключевых «К» :

В других версиях вместо клеммников находятся винтовые зажимы. Суть их работы одна и та же – принятие тока на входе.

Параллельным соединением к выключателю подсоединяются два провода. Контакты смыкаются и размыкаются от нажатия клавиш. Они закрепляются клеммами или винтовыми зажимами.

Чтобы подключить кабель к клеммникам, зачистите провод и вставьте его конец в отверстие клеммы. Винтовая система помимо вставки провода предполагает закрутку винтов для надежного закрепления кабелей. Делается это с помощью стандартной крестовой отвертки.

Не стоит перетягивать зажимы — это скажется неблагоприятно на износостойкости проводов.

Помимо прочего, современные выключатели выпускаются с наличием индикатора и/или подсветки. Первое – своеобразный сигнализатор того, замкнута или нет сеть в данный момент, последнее – удобное приспособление, способное упростить поиск выключателя в темноте. Есть и настоящие ноу-хау приспособления в этой области, но это не меняет особенностей монтажа и их подключения .

Схематическое изображение

Рисунок ниже – схема подключения двойного выключателя на две лампы в доме/квартире с заземлением типа TN-C.

Разъяснения. фаза L подключается к выключателю. От него она идет к светильнику 1 и 2. Земля и рабочий ноль из распределительной коробки подключаются напрямую к обоим светильникам.

Стандартную схему подключения двойного выключателя к 2 лампочкам представит это видео:

Инструменты и материалы

Для установки двухклавишного устройства потребуется наличие инструментов:

• отвертки: одна – крестовая, другая – с прямым шлицем;
• монтажный нож;
• уровень;
• пассатижи;
• бокорезы;
• молоток;
• зубило.

Последние два инструмента используются для создания отверстия в стене.

• выключатель;
• электропровода с сечением от 1,5 мм²;
• монтажная коробка для выключателя;
• клеммники или винтовые затяжки;
• изолента.

Собрались с мыслями, материалом и инструментами? Приступаем к монтажу.

Подготовка к работе и монтаж проводов

Подготовительные работы начинают с подготовки электропроводов. Если здание еще строится, то проблем с прокладкой кабеля нет: ее проводят по планировке с соблюдением всех требований, включая пожарную безопасность. Кабеля при этом размещают по отдельным каналам или специальным гофрированным трубкам .

Перед тем как начать любые работы, связанные с монтажом электропроводки и подключению различных устройств, отключайте питание на щитке. Соблюдайте правила безопасности!

Если же здание устарело и есть проблемы с электропроводкой, то придется попотеть:

• не сильно, если провода смонтировали открытым способом ;
• сильно, если закрытым .

При последнем варианте заново делаются штробы и прокладываются провода .

Для более подробного ознакомления с темой, как подключить двойной выключатель и подсоединить его на две лампочки, рекомендуем просмотреть видео:

Установка блока

В первую очередь, зачищают концы проводов: один входной и два выходных. которые подключаются напрямую к светильникам. Очищают провода от изоляционного слоя на 10 см.

Входную фазу подключают к клемме или винтовому зажиму, что находится по отдельности от других отверстий и называется входным. Два выходных провода крепятся с помощью двух других клемм/зажимов. Этот вариант подключения подойдет для двухклавишных устройств, не имеющих дополнительных модулей.

Модульное устройство подключается несколько иным образом. Входной кабель вставляют в ту клемму модуля, которая подписана латинской буквой L. Рядом находится вторая клемма. Они обе соединяются с помощью провода малой длины. Выходные провода подключают так же, как и на однокорпусных устройствах.

После завершения процедуры, выключатель устанавливается в монтажную коробку и закрепляется болтами в подрозетнике. Некоторые модели имеют съемные клавиши и рамки. Крепятся они в конце установки.

Предлагаем вашему вниманию ещё одно обучающее видео, как подключить два светильника к двойному выключателю:

Учитесь делать все собственноручно – в жизни пригодится!

Итак, теперь вы знаете, как соединить двухклавишный выключатель на две лампочки и подключить его к двум люстрам или светильникам. Оно не только повышает самооценку любого мужчины, но и существенно экономит средства, которые ранее уходили на вызов электрика.

Как подключить две лампочки на двойной выключатель?

Что такое двойной выключатель и где применяется?

Двойной выключатель используется для управления двух электрических приборов одним устройством либо для включения и выключения двух групп на одном бытовом приборе.

Зачастую такие выключатели используются для включения разных секций многоламповых люстр – клавиши выключателя отвечают за разные группы лампочек в люстре, при нажатии обеих кнопок загораются все лампочки в люстре.

Перед тем как устанавливать выключатель необходимо провести этап подготовительных работ:

• приобрести выключатель, который подходит вашим требованиям;
• изучить особенности расположения контактов;
• подготовить место для проведения работ и необходимые инструменты;
• тщательно придерживаться правил безопасности.

Устройство двухклавишного выключателя

Все двухкнопочные выключатели трехконтактные – имеют один ввод, а выводов два. Провод с фазой необходимо подключить к общему вводу, а выводы включают и выключают разные секции в бытовых приборах.

При монтаже выключатель располагают так, что контакт ввода находится снизу, а выводы, предназначенные для подключения осветительного прибора – сверху. Так как такой выключатель трехконтактный, то и зажимов под провода предусмотрено также три.

Почему фаза должна разрываться выключателем?

Какой бы не была конструкция электроприбора, фаза должна разрываться выключателем. Это необходимо для обесточивания электроприборов.

Таким образом, при ремонтном обслуживании прибора (например, при замене перегоревшей лампочки) обеспечивается безопасность при включенном автомате.

Схема подключения двойного выключателя

Перед установкой выключателя необходимо отключить поступление электротока на распределительном щитке и убедиться, что на проводах нет электронапряжения. От электрощита в распределительную коробку идут синий и красный провода, отвечающие за ноль и фазу соответственно.

Для подключения двойного выключателя необходимо соединить между собой нулевые провода светильников и электрического щита, а к фазному проводу электрощитка подключить провод, который подсоединяется к общему контакту выключателя.

Таким образом, с выключателя выходит синий провод (фаза первого светильника) и желтый (фаза второго светильника). Каждый из них подключается к соответствующим фазным проводам каждого светильника.

В коробке распределения они подключаются к нужным лампочкам или светильникам. То есть эти провода являются коммутируемыми фазами разных групп электрических приборов.

К синему проводу (нулевому) на распределительном щите подключается синий провод (нулевой), который идет на электроприбор. Выключателем соединяются фазы двух секций светильника.

Выполнив все соединения необходимо проверить правильность проведенной работы. Если сделано се правильно, то можно переходить к спайке и изоляции.

Особенности подключения или как не допустить ошибок

Соединяя провода одного и того же цвета можно использовать винтовые соединители, которые просты в использовании и очень надежны. Такое соединение важно применять при одновременном использовании медных и алюминиевых проводов.

Ведь соединив такие провода, напрямую зачастую возникает окисление, контакт становится неплотным и может вызывать нагрев провода, что в свою очередь может привести к выгоранию и пожару.

Что такое проходной выключатель и где его используют?

Выключатель, который выключает и включает электроприборы с двух разных мест, называется проходным. Применяют их для рационального использования электричества. Например, в длинном коридоре удобно включать свет в одном конце, а выключать в другом.

Выключатель проходного типа имеет три контакта для подводимых проводов. Чтобы иметь возможность управлять электроприборами из нескольких мест, необходимо использовать четырехконтактные или шестиконтактные выключатели перекрестного типа.

Схема подключения проходного выключателя

Двойной переходной выключатель имеет две независимых друг от друга группы контактов. Чтобы подключить такой выключатель необходимо соединить нулевой провод электрощита с нулевым проводом распределительной коробки, а затем соединить эту коробку с лампой.

Это действие необходимо выполнить для первого и второго переключателя. После этого нужно соединить между собой переключаемые контакты обоих переключателей. Затем из каждого переключателя выводится кабель, монтируются светильники и параллельно соединяются друг с другом.

Когда эта работа выполнена, можно переходить к установке распределительной коробки. В нее вводят кабель, идущий со светильника и провода от переключателей и электрощита. Для выбора расположения распределительной коробки нужно найти такое место, чтобы она никому не мешала и требовала короткие провода.

После выполнения работ необходимо сделать проверку – пощелкать переключателем и посмотреть искрит или нет.

Проверка устройства защитного отключения на срабатывание

УЗО выполняет важную функцию – при утечке электротока отключает напряжение. Поэтому нужно систематически проверять устройство на срабатывание.

Выполнить проверку можно несколькими способами:

1. нажать кнопку «Тест», УЗО сразу же должно сработать. Такую проверку рекомендуется проводить ежемесячно;
2. использовать контрольную лампу – одним концом провода соединиться с фазой, другим концом – с нулем в розетке. УЗО должно моментально среагировать;
3. имитировать утечку электротока с помощью реостата.

Если устройство защитного отключения не сработало, то это свидетельствует о его неисправности, или поломке одной из его внутренних деталей. Особым случаем является поломка механизма имитации утечки тока. В этом случае устройство защитного отключения функционирует и справляется со своей задачей.

Но в любом случае специалисты рекомендуют поменять такое устройство, ведь нет никаких гарантий в его надежности. Тем более, что жизнь человека дороже, чем цена на устройство защитного отключения.

Схема подключения двойного выключателя на две лампочки

Схема подключения двойного выключателя

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для включения светильников люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш включается полностью вся люстра.

В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Очень часть двухклавишные выключатели устанавливаются в коридорах у входных дверей частных домов. В этом случае одна из клавиш включает свет в коридоре, а другая – на улице.

В квартирах двухклавишные выключатели часто устанавливаются также для включения света в раздельном санузле – ванной и туалете. В общем, существует большое количество вариантов применения двухклавишных выключателей, но при этом схема их включения в любом случае одинакова.

Схема подключения двухклавишного выключателя мало отличается от схемы подключения одноклавишного. По своей сути двухклавишный выключатель представляет собой два одноклавишных, установленных в один корпус.

Итак, перед началом монтажа необходимо выбрать и приобрести двухклавишный выключатель в соответствии с цветом, дизайном и другими требованиями.

Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя. где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.

В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света.

Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.

Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.

Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.

Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.

Независимо от конструкции осветительного прибора, выключатель в цепи переменного тока должен разрывать фазный провод. Таким образом, при выключении выключателя обеспечивается обесточивание электроприборов, которые после этого можно безопасно обслуживать, например, заменить перегоревшую лампочку в люстре.

Нулевой провод от распредкоробки подключается непосредственно к управляемому электроприбору.

Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор.

Схема подключения двухклавишного выключателя

Перед началом монтажа следует обязательно отключить напряжение на распределительном щите и убедиться в отсутствии напряжения на всех проводах.

В распределительную коробку от электрического щита приходит два провода – фазный (красного цвета) и нулевой (синего цвета).

Схема подключения двухклавишного выключателя собирается в такой последовательности: нулевые провода от электрощита, светильника №1 и светильника №2 сразу же соединяются между собой. К фазному проводу который пришел от электрощита подключается провод, идущий к общему контакту двухклавишного выключателя.

Подключение двухклавишного проходного выключателя

Одноклавишные выключатели все меньше используются в современных квартирах с трех- или пятиламповыми люстрами. Предлагаем рассмотреть, как подключить двухклавишный выключатель с подсветкой, с розеткой, также фото и схема в нашей статье.

Типы выключателей

Существует два способа подключения проводов к выключателю света: винтовыми зажимами и самозажимными клеммами. В первом случае, кабеля размещаются в специальной колодке и стянуты винтом. Единственный недостаток такого соединения в том, что со временем винты раскручиваются и нуждаются в подтяжке. Т.е. в любой момент может произойти мини-замыкание.

Крупные производители используют для создания своей продукции второй вариант. Он считается более дорогим, но и обладает большей эффективностью. К тому же, в последнее время все чаще стала использовать модульная технология.

Схема: пример подключения двухклавишного выключателя

Как подключить выключатель

Ниже мы представили схему работы выключателя и его установки. Двухклавишный евровыключатель – это два одинарных прибора, но в одном корпусе. Их фазы объединены, и в тот момент, когда у одного перемыкает контакты (и он начинает подавать питание на свою группу приборов), второй обрывает цепь, и перестает принимать сигналы от кабеля фазы от розетки или проводки в квартире. Это происходит, потому что провод с заземлением и нуль фазы присоединены напрямую к светильнику, а через выключатель проходит фаза.

Схема подключения двухклавишного выключателя к люстре

Для работы понадобится:

1. Плоскогубцы
2. Отвертки (индикатор, плоская и крестовая)
3. Канцелярский нож
4. Уровень.

Первоначально отключаем электричество. Далее нужно подготовить провода в установочной коробке, для этого зачищаем их плоскогубцами. Необходимо оставить приблизительно 10 сантиметров провода, лишнее отрезаем канцелярский ножом. Теперь можно соединять проводку и провода выключателя. Если проводка трехфазная, то особого труда этот процесс не составит.6 просто соединяем соответствующие по цветам кабеля к 3 фазам и нулю.

Если же проводка двухфазная, то нужно скрепить клеммой провода выключателя, и получив в итоге две шутки вместо трех, присоединить их к питанию электрической сети.

Установите защитные пластины и включите питание. В идеале, оба переключателя должны быть в верхнем или нижнем положении, когда свет выключен. Если необходимо, снимите второй электрический выключатель, поверните его на 180 градусов в коробке, затем установите его как две позиции тумблера.

Видео: Как подключить двухклавишный выключатель

Подключать люстру также не сложнее. Определенные лампы объединяются в группы, причем если групп может быть, только две, то ламп – любое количество: с двумя рожками, пятью или даже шестью.

Установка выключателя

Основная сложность заключается не в подключении проводов на две независимых лампы. А в установке выключателя в разветвительную коробку. Импортные выключатели (simon, wessen, lezard, schneider electric, anam, legrand-легранд, valena).

Нужно при помощи отвертки закрепить выключатель непосредственно в установочном отверстии и закрутить его винтами или болтами (которые чаще всего идут в комплект). После устанавливаем не него коробку с клавишами, прижимаем и закрепляем (если нужно), болтами поверх.

Очень интересная практика – монтаж выключателя с индикацией скрытой установки. Этот вид электроприборов популярен в «умном» доме и в квартире, где дизайн и стилистика играет большую роль. Его установка производится в углублении в стене, от распределительной коробки к кабелям проводки, все полностью аналогично обычному монтажу, но на завершающем этапе нужно прикрепить специальную закрывающуюся крышку (иногда используются датчики с перекидной заслонкой).

Рассмотрим процесс установки, если есть две сети электричества. Объединяем одну сеть – в одну группу, вторую – в другую. Теперь соответственно соединяем кабеля. Один провод должен замыкаться, когда размыкается другой, так что внимательно проверяйте соединения.

Один выключатель на две лампы

Как уже говорилось, приборы контролируют две группы светильников, а значит можно установить ванную и коридор на двуклавишный выключатель. Для этого провода от обеих ламп выводим к проводам и месту расположения выключателя, объединяем каждый из них в отдельные группы, соединяем клеммами и крепим к выключателю. Для больших помещений рекомендуем прочитать статью, как подключить проходной двухклавишный выключатель.

Точно также производится и установка выключателя освещения на две комнаты.

• объединяйте группы продуманно (к примеру, кухня-туалет, коридор-ванна, гостиная-комната, и т.д.) тогда не будет перерасхода кабеля
• устанавливайте выключатели в зонах досягаемости: не за креслом или шкафом
• на светильник и вентилятор нужно подсоединять более мощный выключатель, учитывая, что помимо основных кабелей, там есть провод, отвечающий за питание непосредственно вентилятора
• советуем использовать выключатели с индикацией simon
• чтобы правильно подключить прибор, обязательно нужно просмотреть разводку проводки, особенно это касается при подключении к двум источникам питания
• если ранее подобного опыта работы не было, советуем предварительно просмотреть видео, как устанавливается выключатель.

Как подключить двухклавишный выключатель. Схема подключения

У многих из нас возникает вопрос: Как самому подключить двухклавишный выключатель?- вопрос простой, нужно только немного разобраться в способе такого подключения. Рассмотрим первоначально более простые схемы с подключением выключателя света на две клавиши. Способ подключения двухклавишного выключателя света в общем то ничем не отличается от подключения выключателя с одной клавишей.

Преимущество в установке и в подключении двухклавишного выключателя состоит в том, что при подобных электрических схемах с применением выключателя на две клавиши, можно как бы управлять освещением.

Схема подключения двухклавишного выключателя

Наглядный пример такого выбора освещения представлен в электрической схеме рис.1, когда в электрическую цепь светильника. включается либо одна лампа либо другая, либо включаются все две лампы. Выключатель здесь так же подключается в электрической цепи последовательно на фазном проводе. Лампы в люстре подключены параллельно, #8212 внешнему источнику электрической энергии.

Подключение люстры-к двойному выключателю

При подключении люстры с тремя лампами к двухклавишному выключателю света рис.2, нулевой провод в данной схеме подключения является общим на две группы ламп, то есть выбор освещения люстры имеет подключение:

Подключение двух люстр

Подключение двухклавишного выключателя света в данной схеме, с подключением двух светильников, #8212 типично как и для других представленных электрических схем. Схему можно представить, как подключение двух люстр с управлением через двухклавишный выключатель (рис. 3).

Как подключить люстру-на 6 ламп

Подключение люстры с шестью лампами через двухклавишный выключатель света рис.4 указывает на способ такого подключения ламп. Здесь так же все просто. Провода L1 и L2 от выключателя имеют разветвление как и нулевой провод,- на две группы ламп светильника.

Монтаж с последующим подключением двухклавишного выключателя света для подобного типа светильника,- не требует подробного объяснения. Выбор освещения от двухклавишного выключателя осуществляется следующим образом включения ламп, где в электрическую цепь включается:

1. первая группа из трех ламп
2. вторая группа из трех ламп
3. светильник полностью #8212 из шести ламп.

Как разобрать двуклавишный выключатель света

Разборка двухклавишного выключателя первоначально проводится со снятия двух клавиш,- с последующей разборкой.

Как подключить двухклавишный выключатель

На фотоснимке ниже, наглядно показан способ соединения проводов к винтовым контактам двухклавишного выключателя.

Провод с фазным потенциалом соединяется к одному винтовому контакту двухклавишного выключателя. Два других провода поступающих на нагрузку,- по отдельности соединяются к контактам от двух клавиш выключателя, как это показано в представленных электрических схемах.

Как установить и подключить выключатель света

Время от времени у каждого человека, активно использующего освещение в доме, возникает необходимость в замене вышедшего из строя или из моды выключателя. Далеко не всегда это может сделать квалифицированный специалист – мастер-электрик, поэтому знать азы самостоятельного монтажа необходимо для собственного спокойствия. Важно знать, как установить выключатель света, чтобы работа, выполненная своими руками, была качественной.

Выключатель: история и эволюция

Привычные сегодня выключатели появились в конце 1870-х годов, благодаря изобретению Эдисона. Уже через несколько лет – в 1893 году свет увидел прообраз современного выключателя – рубильник с пружинным механизмом и автоматом. В начале ХХ века выключатели стали потихоньку обретать свою привычную форму. В конце 40-х начале 50-х годов XX века, стали появляться изделия одноклавишные, позднее приобрести стало возможно и варианты с 2-3-мя клавишами. Сегодня этот элемент домашней электросети оснащается подсветкой, имеет различные формы и уже не кажется, чем–то необычным.

Выбор регулятора освещенности: с одной или двумя клавишами?

Удобство управления светом в помещении зависит от многих факторов:

• собственного вкуса
• расположения комнат
• интенсивности освещения.

Одно- и двухклавишные элементы включения/выключения являются оптимальным решением для бытовых целей, поскольку отлично справляются с нагрузкой, но не выдержат, если придется работать с мощными профессиональными осветительными приборами– это важно учитывать.

Они подходят для работыкак со старыми лампочками накаливания, так и с новыми, современными изобретениями — люминесцентными осветительными приборами или диодными лампами, лентами.

Количество клавиш напрямую зависит от поставленных перед изделием задач – так, для включения света в санузле раздельного типа, лучше приобретать элемент с двумя клавишами, чтобы экономить электроэнергию. В небольших помещениях идеален одноклавишный вариант.

Хитрости выбора контролера освещения: подключение без проблем

Прежде чем переходить к подключению, важно узнать хитрости выбора. Сегодня существует множество моделей, позволяющих контролировать уровень освещения в комнатах. Если выбор пал на реостатные модели, то важно помнить, что они позволяют выбирать уровень света, плавно регулировать яркость свечения лампочки. Вместе с тем, такой вариант является самым выгодным, но он пригоден только для самых простых ламп накаливания и, установив такой контроллер света,придется все время пользоваться исключительно им.

Корпус должен быть выполнен из прочного и обязательно огнестойкого пластика. Внутренняя основа может быть выполнена из керамики. Если установлена подсветка, что очень часто используют в современных моделях, то необходимо помнить, что такой выключатель все время находится под напряжением.

Как правильно установить элементы регулирования: определение количества света, подготовительные работы, подключение и инструменты

Прежде чем приступать к установке, необходимо определиться с тем, где будут расположены выключатели, поскольку от этого зависит удобство управления светом в помещении.Подключение само по себе не сложное, поэтому желаемое количество света легко достичь. После этого важно проверить наличие всех необходимых для работы инструментов:

• выключатель/и
• распределительная коробка
• провода для соединения
• изолента.

Монтажные работы: способы установки элементов подключения света

Существует несколько способов, как правильно подключить контроллеры света. Все они не сложные, нетребуют много времени и сил, но некоторые знания в этом деле обязательны, чтобы потом источники света радовали глаз и могли отвечать потребностям людей.

Иногда включать/выключать свет в комнатах необходимо из разных мест, особенно если помещение большое. Для этой цели, обычно устанавливаются разные светильники. Пример, человек захочет управлять освещением в комнате из прихожей и, собственно, из самой комнаты, в люстре находится 4 — 5 лампочек, именно для этого необходимо знать, как подключить свет через выключатель, чтобы играть с освещением по собственному желанию.

По сути, необходимо сделать так, чтобы управлять можно было разными группами лампочек в люстре, например, в комбинации 1, 2, 5-4-5 штук одновременно.

Для того, чтобы изменять количество лампочек в группе и необходимо знать, как подключить выключатель света.

Схема подключения

Чтобы произвести подключение,потребуются непосредственно сами элементы управления – одинарные или двойные – зависит от нужды и желания самих людей, делающих ремонт. Удобнее пользоваться двухклавишными проходными выключателями, если речь идет о прихожей.

Вот так он выглядит в разобранном состоянии, полностью готовом к установке:

У двойного или, как его еще называют, двухклавишного элемента управления освещением — имеется всегдашесть контактов — соответственно, два входа и четыре выхода. Подключение производится исходя из этих особенностей.

Схема подключения выглядит так:

По сути — это два одинарных элемента, соединенных в одном надежном корпусе. Здесь видно, как подключить двойной выключатель света, чтобы дальнейшая эксплуатация была максимально безопасной для человека, удобной и практичной.

Схема, предназначенная для управления освещением одновременно из трех мест в помещении, мало чем отличается от предыдущей. Разница заключается в том, что в нее включен еще один элемент двойного типа — перекрестный, которыйотличается от одинарных и двойных, так как имеет четыре контакта, а не шесть, как ранее – по два входа и два выхода, соответственно. Во время нажатия на двойной спаренный выключатель, сразу же срабатывают на переключениедва независимых друг от друга контакта.

Важно отметить, что общее количество мест управления освещением с одного выключателя, установленного в комнате, не ограничивается двумя или тремя, оно может без труда достигать и пяти — шести. Это осуществляется следующим способом — выключатель используется одинарный на три контакта, в связке с ним, установлен еще один —на четыре контакта.

Начало работ по созданию идеального света в помещении

Необходимо проверить наличие всех инструментов заранее, чтобы подключение прошло спокойно, поскольку потом оставлять недоделанный элемент управления будет просто опасно. После этого, следует проверить, исправно ли работает проводка и осветительные приборы, установленные в помещении.

Одноклавишный вариант встроенного типа, устанавливается обычно в коридоре или прихожей. Таквыглядят одно- и двухклавишный варианты:

С помощью этихразработок удобно создавать идеальное освещение в коридоре.

Схема подключения одноклавишного выключателя — самая простая, поскольку на один выключатель приходится всего 2 провода. Подключить выключатель света на одну лампочку можно с квартирного электрощитка, здесь фаза — провод красного цвета, ноль — провод синего цвета. Напряжение приходит в распределительную коробку, которая располагается в коридоре.

Фаза соединяется в распределительной коробке с проводом красного цвета, который идет непосредственно на выключатель. С него провод, обозначенный на схеме оранжевым цветом, уходит обратно в распределительную коробку, где соединяется с проводом также оранжевого цвета, идущему в осветительный прибор, являющегося одновременно нагрузкой в этой схеме.

Ноль в свою очередь соединяется в распределительной коробке с проводом, обозначенным синим цветом, который сразу уходит на лампочку. Для соединений проводов в распределительной коробке удобно использовать клеммы – с ними подключение пройдет быстрее и надежнее.

Важно помнить. Выключатель всегда должен разрывать именно фазу, но не ноль.

При замене лампы, достаточно будет отключить всего лишь выключатель, и в патронене будет напряжения. Если же перепутать и разорвать ноль, то при замене лампы, она в любом случае останется под напряжением. Так происходит, если выключатель снабжен светодиодом, который всегда светится в темноте. Подключение новых элементов в этом случае будет происходить под напряжением.

Нюансы работы: подключение света

Существует два типа установки – с открытой и закрытой проводкой. В том случае, если речь идет об установке с открытой проводкой, то на помощь придет подрозетник, который устанавливается в стене. На него уже и крепится выбранный выключатель по приведенной выше схеме.

Крепления производятся шурупами, дюбелями или саморезами – выбор крепежей зависит от материала стены и типа выключателя. Отверстия, в которые потом будет закручен выключатель, сверлятся заранее при помощи дрели. После соединения проводов накладывается изолирующая крышка и завинчивается при помощи специальных зацепок. Клавиша, при помощи которой будет производиться регулирование количества света в помещении, ставится в самую последнюю очередь. Как видно подключение света – дело доступное для большинства людей, необходимо лишь внимательно изучить инструкцию и действовать по схеме.

Вот так выглядят подрозетники:

Так – разобранные выключатели, готовые к установке

На видео можно посмотреть весь процесс работ и наглядно увидеть все особенности, которые могут поджидать человека во время установки:

Установить выключатель самостоятельно можно, даже не имея специального образования. Сложности могут поджидать лишь тех, кто боится работать с напряжением, так как им придется преодолевать свой страх. В остальном, сегодня имеются подробные пособия и видеоуроки, позволяющие произвести любые работы самостоятельно, не прибегая к помощи мастеров, которых иногда приходится ждать по нескольку дней. Однако, если человек чувствует в себе неуверенность или боязнь – лучше не рисковать и не экспериментировать, а воспользоваться услугами специалиста – так безопаснее и надежнее. Таким образом, подключение не отнимет много сил, времени и нервов.

Простые полезные советы

Прибить доску накрепко: Для того чтобы доску прибить накрепко, нужно забивать гвозди при небольшом наклоне угла по отношению к вертикали и под разным сторонам наклона.

Очистить стекло ото льда: Удалить лед со стекла можно раствором обычной поваренной соли. Нужно смачивать стекло пока лед не растает.

Комментариев пока нет!

Источники: http://elektrik24.net/provodka/vyklyuchateli/dvuhklavishnyie/na-2-lampy.html, http://okarkase.ru/kommunikacii/elektrichestvo/kak-podklyuchit-dve-lampochki-na-dvojnoj-vyklyuchatel.html, http://sferatd.ru/jelektirika/shema-podkljuchenija-dvojnogo-vykljuchatelja-na.html

Подключение нескольких осветительных приборов к одному выключателю

Вы здесь: Улучшение дома Главная> Электрооборудование

У меня есть видео, показывающее, как подключить утопленный свет (горшок) к выключателю, но обычно большинству людей требуется более одного светильника на выключателе. В этой статье будет описан самый простой способ подключить несколько осветительных приборов к одному выключателю, но вы также можете посмотреть видео.

СОВЕТ: Помните, что всегда отключайте питание на электрической панели перед началом любых электромонтажных работ.

Необходимые инструменты

• соответствующие отвертки
• плоскогубцы
• Кусачки и инструменты для снятия изоляции

Необходимые материалы

• двухжильный кабель (14/2)
• однополюсный выключатель
• Светильники
• металлическая распределительная коробка
• соединители marrette разного размера
• лампочки

Уровень сложности
7/12

По сути, самый простой способ установить несколько лампочек на одном переключателе — это сначала проложить провод источника питания к переключателю.Это будет двухжильный кабель (черный, белый, заземление), подключите черный провод к одному винту на переключателе и подключите провод заземления к винту внутри распределительной коробки, прикрепленной к стене. Теперь проложите двухжильный кабель от первого источника света до распределительной коробки. Подсоедините черный провод от него к другому винту на переключателе, а заземляющий провод к коробке, как раньше. Теперь возьмите оба белых провода, соедините их коннектором из маррета и сложите их в задней части электрической коробки.На этом подключение коммутатора завершится. Теперь для всех источников света проложите двухжильный кабель от одного места к другому, это должно дать вам два, два провода в каждом месте освещения, кроме самого последнего, у него должен быть только один двухжильный кабель.

СОВЕТ: Убедитесь, что дополнительный провод на каждом переключателе или приспособлении легко работает, чтобы он не закоротился. Я предпочитаю оставлять около 16 дюймов. Снимите только около 6-8 дюймов внешней оболочки. Наружная оболочка представляет собой резиновое покрытие, скрепляющее вместе все три отдельных провода, составляющих двухжильный кабель.

Чтобы установить соединение во всех точках освещения, выполните следующие действия … соедините вместе все провода одного цвета, включая провода светильников. Таким образом, от черного к черному, от белого к белому и от земли к земле с помощью соединителей из маррета. Теперь осторожно вернитесь к каждому свету, включите и протяните провода в предназначенные для этого области и установите светильники и переключатели. Наконец, поместите подходящие лампы в каждый прибор, затем включите выключатель питания, проверьте выключатель и включите свет.

Теперь у вас должен быть рабочий набор освещения.Наслаждаться!

Сколько лампочек можно поставить на один коммутатор?

Изображение предоставлено Dragos Gontariu через Unsplash

Вы когда-нибудь задумывались, сколько источников света можно подключить к одному выключателю? Было бы полезно подключить несколько источников света к одному выключателю на кухне и в обеденной зоне, где требуется множество осветительных приборов для создания необходимой атмосферы. Но сколько светильников можно подключить к одному выключателю?

Количество светильников, которые вы можете установить на выключатель света, зависит от мощности, потребляемой светильниками, и калибра проводов. В некоторых осветительных приборах, например в лампах и светильниках с потолочными вентиляторами, используется несколько лампочек, и они потребляют больше энергии. Большинство электрических цепей в доме рассчитаны на ток от 15 до 20 ампер, поэтому вы можете безопасно подключить от 1400 до 2400 Вт освещения к одному выключателю. Этого хватит на от 23 до 40 лампочек по 60 Вт или от 280 до 480 светодиодов по 5 Вт .

Наличие нескольких источников света на одном выключателе было бы отличной функцией для особых мероприятий или тех областей в вашем доме, где требуется более одного источника света.В этой статье вы узнаете, сколько светильников можно поставить на один выключатель, а также как подключить несколько светильников к одному источнику. Безопасность всегда должна быть главной заботой при работе с электричеством в доме. Рекомендуется всегда привлекать профессионала для выполнения любых работ с электричеством.

Если вы хотите найти лучшие светильники, нажмите здесь.

Сколько лампочек поставить на один коммутатор

Перед тем, как подключить несколько осветительных приборов к одному выключателю, важно знать, какую мощность (ватт) используют лампочки, ток в цепи и может ли кабель успешно передавать ток или электричество (источник).

Номинальные характеристики выключателя и настенного выключателя

Для 15-амперной схемы обычно требуется провод не менее 14-го калибра, а для 20-амперной схемы требуется провод 12-го калибра, идущий к блоку выключателя. Вам также необходимо убедиться, что ваш настенный выключатель имеет надлежащие номинальные значения тока и напряжения. Некоторые настенные выключатели на 15 ампер рассчитаны только на 120 вольт.

Коммутатор на 15 А может поддерживать 1400 Вт, а коммутатор на 20 А может поддерживать до 2400 Вт. Если бы у вас был прибор, в котором использовались две 60-ваттные лампы, вы могли бы поддерживать 11 таких светильников на одной 15-амперной цепи или 20 таких же светильников на 20-амперной цепи.

Цепи и предохранители серии

Изображение StockSnap через Pixabay

В некоторых светильниках для последовательных цепей, например в светильниках для рождественских елок, используются предохранители. Если ток, протекающий через провод, слишком велик для кабеля, от которого питаются лампы, лампочки перегорят.

Предохранители действуют как слабое место в цепи, которое выйдет из строя, если соединение станет слишком горячим. Предохранитель предотвращает возгорание или взрыв лампочек при перегреве кабеля.

Чтобы определить, сколько источников света вы можете направить на один выключатель, вам сначала нужно знать, сколько ватт требуется каждой лампочке. Затем вы можете определить, какие предохранители использовать и какие кабели и провода какого размера использовать, чтобы предохранители и провода не перегревались.

Блок питания на 240 вольт обслуживает большинство домов, и большинство цепей работают на 220 или 120 вольт, поэтому вам нужно будет разделить количество ватт всех лампочек вместе на величину напряжения, подаваемого в цепь.

Вт, разделенная на напряжение питания, равняется току предохранителя

Например, если каждая из ваших лампочек потребляет 60 Вт (0,06 киловатт), вам необходимо соответствующим образом отрегулировать провода и предохранить их. Итоговая формула: 60 ​​Вт, разделенные на напряжение 240, что равняется требованию 0,25 А для предохранителя в вилке или выключателе света.

Рождественские огни, как правило, с многочисленными 5-ваттными лампочками, часто поставляются с 5-амперными предохранителями, которые могут поддерживать 240 лампочек при напряжении питания 240 В.

Мощность предохранителя, умноженная на напряжение питания, равна мощности лампы

Вы также можете сделать это вычисление наоборот. Если вам уже известны токи предохранителя, который у вас есть, вы можете умножить напряжение на токи. Это даст вам максимальное количество ватт, которое вы можете подключить к цепи.

Например, если типичный предохранитель на 5 ампер защищает вашу световую цепь, вы можете умножить это на напряжение (240), чтобы получить лампочки мощностью 1200 Вт, которые вы можете подключить к цепи с этим предохранителем.

Чтобы узнать больше о том, как безопасно подключать фары последовательно и рекомендуется ли это, ознакомьтесь с разделом «Могу ли я подключать фары последовательно?»

Как подключить несколько источников света к одному выключателю

Автор изображения: Дарья Шевцова через Pexels

Ваш проект может включать несколько источников света в большой кухне или столовой, или вы можете захотеть установить серию источников света в своем магазине. Как подключить эти светильники к одному выключателю?

Существует два основных способа подключения нескольких источников света к одному переключателю, и инженеры-электрики называют их «гирляндной цепью» и «домашним» подключением переключателя (источник).

Крепления для гирляндного подключения

Вместо последовательного подключения светильников, как в примере с рождественской елкой, последовательное подключение включает параллельное подключение. Последовательное соединение позволяет другим источникам света работать, когда один из них гаснет.

Просто запомните цветовую кодировку: белый — нейтральный, черный — горячий, а оголенный провод — заземление.

Для гирляндного подключения требуется отдельный кабель для прокладки между каждым приспособлением, и вам могут потребоваться более крупные колпачки для ваших проводов, поскольку соединения теперь включают три, а не два провода — те, которые соединяют нагрузку и приспособление друг с другом, и проводка, ведущая к другому. приспособление.

Вы можете добавить столько светильников, сколько хотите, при условии, что вы не превысите номинальную мощность выключателя.

Электропроводка переключателя Home Run

Электропроводка выключателя Home Run — это место, где вы подключаете каждый светильник непосредственно к выключателю. Преимущество этого метода заключается в том, что вы можете очень легко отсоединять отдельные приспособления, и этот вариант может быть выгодным, если к коробкам приспособлений труднее получить доступ, чем к главной распределительной коробке.

Для подключения выключателя

к исходному режиму необходимо, чтобы все горячие провода, идущие от выключателя, проходили непосредственно к клеммам нагрузки выключателя.Этот метод подключения становится неудобным, когда вы добавляете больше приспособлений, и вам может потребоваться добавить еще одну электрическую коробку, чтобы разместить больше приспособлений.

Как управлять несколькими источниками света с помощью нескольких переключателей

Вы также можете рассмотреть возможность подключения нескольких осветительных приборов к нескольким выключателям света. Было бы полезно включить выключатель света на любом конце лестницы или, например, в комнате (источник).

Для управления осветительными приборами с помощью двух или более переключателей вы также можете подключить дополнительные светильники параллельно с приборами, которые уже являются частью соединения.

Важно знать, что первая распределительная коробка, коробка, в которой вы устанавливаете осветительный прибор, имеет два трехжильных кабеля, идущих от одной из распределительных коробок, и двухжильный кабель в качестве продолжения к другой распределительной коробке.

Шаги для этого подключения следующие:

Шаг 1: Белый провод трехжильного кабеля, идущий справа, является переключаемым горячим проводом и должен быть заклеен черной лентой.

Шаг 2: Подключите этот трехжильный кабель с черной лентой с помощью гайки к черному проводу двухжильного кабеля и короткому черному гибкому кабелю.

Шаг 3: Соедините белый провод трехжильного кабеля, идущего слева, с помощью гайки с белым проводом трехжильного кабеля, а затем к короткому белому жгуту.

Шаг 4: Теперь подключите черный и белый косички к светильнику.

Шаг 5: В последней распределительной коробке подключите черный и белый провода к осветительной арматуре.

Этот метод подключения вашей цепи полезен для наружного освещения вашей подъездной дорожки, поскольку вы можете установить выключатель света для управления всем освещением на любом конце подъездной дорожки.Вы также можете рассмотреть возможность подключения этого типа цепи на любом конце вашей лестницы.

Обратите внимание, что трехпозиционные переключатели должны находиться на каждом конце, по сравнению с четырехпозиционными переключателями света, которые не нужно подключать ни к одной из сторон.

Вы также можете подключить схему с несколькими источниками света / переключателями без использования ответвления. Сделать это можно с помощью четырехжильного кабеля. В этом случае важно знать, что синий провод — это переключаемый горячий провод, а белый провод — нейтральный провод.

В этой схеме можно подключить столько четырехпозиционных выключателей света и осветительных приборов, сколько вы хотите, в параллельном соединении с обеих сторон — или ни одного. Но чтобы сделать это безопасно, вы должны использовать четырехжильный кабель от первого до последнего огонька.

Четырехпозиционный переключатель света позволяет управлять не только несколькими источниками света с помощью одного переключателя, но также управлять несколькими источниками света в одной комнате с помощью нескольких переключателей в обоих концах комнаты.

Проконсультируйтесь с электриком

Статья, подобная этой, не может охватывать все случаи и кодексы, применимые во всех странах и во всех местных муниципалитетах.

По этой причине, а также в целях безопасности вас, вашей семьи и вашего дома перед любыми электромонтажными работами лучше всего проконсультироваться с местным электриком.

Когда дело касается электричества, немного знаний может быть смертельно опасным, и не стоит рисковать, просто чтобы сэкономить немного денег.

Последние мысли

Любые электромонтажные работы никогда не должны рассматриваться как работа, сделанная своими руками с небольшими базовыми знаниями в области электромонтажных работ. Всегда обращайтесь к профессионалу.Подключение нескольких источников света к одному выключателю удобно, когда дело доходит до создания правильного освещения для любого большого пространства, и когда вы предпочитаете включать эти огни сразу.

Наличие нескольких выключателей для одного и того же набора светильников также необходимо для разных концов комнаты или лестницы. Основными ограничивающими факторами количества источников света, которые вы можете включить в выключатель, являются номинальный ток цепи и мощность, потребляемая приборами.

Как управлять 2 лампами (лампочками) с помощью одностороннего переключателя (параллельная схема) Видеоурок на английском языке «Бесплатное обучение по электрике и электронике

Автор: Неизвестный | & nbsp в 1:52 Более 50% людей хотят изучить Электропроводку или Домашнюю проводку, а также мечтают сделать это самостоятельно.Это способ воплотить в жизнь эти мечты людей сделать электропроводку. Мы начинаем видеоурок на трех языках: английском, урду и хинди.
Сегодняшние классы собираются управлять лампочкой или лампами с помощью одностороннего или одностороннего переключателя. На уроке Today также есть видеоруководство, в котором вы можете легко изучить урок Home wiring today на английском языке. Однако, если вы хотите выучить это на языке урду и хинди, пожалуйста, перейдите по ссылке ниже.

Не пропустите, если вы не понимаете английский видеоурок.
Как управлять двумя лампами с помощью одностороннего переключателя в параллельной цепи Урду и хинди видеоурок.

Сначала вы попытаетесь изучить это с помощью рисунка ниже, если вы не можете научиться с помощью диаграммы, тогда просмотрите наш вспомогательный видеоурок, приведенный ниже, который относится к этому классу.
Как управлять 2 лампами (лампочками) с помощью одностороннего переключателя (параллельная схема)
Требования:
2 лампы (лампочки)
5 кабелей
1 переключатель
Подключите все эти устройства, как показано ниже.

управление 2 лампами (лампочки) односторонним переключателем (параллельная цепь)

Вот видеоурок на английском языке для изучения этой схемы класса и посмотрите видеоурок, если вы не смогли изучить схему.

Посмотрев наш видеоурок, я надеюсь, вы поняли, и если у вас есть какие-либо вопросы, задавайте их мне в разделе комментариев.

Об авторе

Сикандар Хан — профессиональный блоггер, который пишет о технологиях, изучает домашнюю проводку. Он делает видеоурок на языках урду и хинди

Получайте обновления

Подпишитесь на нашу электронную рассылку, чтобы получать обновления.

Рис.1. Тумблеры с ручкой-битой SPDT .

1. НАЗНАЧЕНИЕ:

Для изучения функции выключателей в простых схемах

2. АППАРАТ:

Две одинаковые автомобильные лампы на 12 В малой мощности, три патрона, Источник постоянного или переменного тока 6 В

Один рубильник SPST, два рубильника SPDT, один рубильник DPDT, предохранитель, два патроны для ламп.

Рис. 2. Рубильники.

3. ПРОЦЕДУРА:

В этом упражнении вам будет поставлен ряд задач о выключателях и лампах. Найдите способ выполнить каждую задачу, нарисуйте схему и проверьте ее Инструктор. Затем, если он одобрен, подключите его и проверьте.

(1) Сначала последовательно подключите источник питания и предохранитель и оставьте их подключенными на весь эксперимент.

(2) Подключите источник питания, одну лампу и один выключатель SPST, чтобы выключатель включает и выключает лампу.

(3) Подключите источник питания, одну лампу и два переключателя так, чтобы каждый переключатель управлял лампа самостоятельно. То есть каждый переключатель будет включать и выключать лампу независимо от установка другого переключателя. Практическое применение этого — освещение в комнате с регулируемым переключателями возле двух дверей или светом, управляемым переключателями в нижней и верхней части лестница.

(4) Измените схему части 3, добавив один рубильник DPDT так, чтобы каждый из три переключателя могут управлять лампой независимо. Такая схема часто используется в домашняя проводка, когда комнатная лампа должна управляться с трех точек.

(5) По такому же принципу можно управлять одной лампой с любого номера . переключателей. Два переключателя могут быть SPDT, все остальные должны быть DPDT. Электроснабжение магазины продают переключатели SPDT как «двусторонние» переключатели, DPDT, специально подключенные внутри, являются называется «трехходовой».

(6) Разработайте такую ​​схему, чтобы один переключатель переключал две лампы последовательно на параллельное соединение. Потребуется переключатель DPDT. Будьте особенно осторожны, чтобы избежать замыкания который закорачивает одну из ламп!

(7) Если вы найдете одну схему, удовлетворяющую условиям части 6, найдите другую. разные схемы , чтобы сделать то же самое.

(8) Головоломка: Вам дается три резистора, спаянных последовательно последовательно.Как Вы можете подключить их параллельно, добавив провода, но без отключения или распаивание последовательной струны.

(9) Пазлов: Рассмотрим схемы:

Рис. 3. Цепи головоломки A (вверху), и B (внизу).

Все лампы идентичны. Ячейки идентичны (равная ЭДС и одинаковая внутренняя сопротивление). При разомкнутом переключателе обе лампы горят одинаково ярко.Что случится когда переключатель закрыт?

а) Обе лампы горят ярче.
б) Обе лампы горят менее ярко.
c) Яркость ламп остается прежней.
г) Две лампы горят с разной яркостью.

© 1996, 2004 Дональд Э. Симанек.

Электромонтажные выключатели Вопросы и ответы

Установка потолочного вентилятора

Я только что установил потолочный вентилятор (со световым комплектом) в моей игровой комнате, но насчет проводки я не уверен.Вентилятор имеет черный и белый провод, а электрическая коробка имеет черный, красный и белый цвета. Я ставлю вентилятор на двойной переключатель, так что вентилятор управляется на одном переключателе, а свет — на другом. Но Проблема заключается в том, как сделать проводку, когда у меня есть только один горячий провод, идущий от поклонник. Кто-нибудь знает, как я должен справиться с этим, чтобы каждый переключатель управлял функцией?

В зависимости от того, какие продукты вы использовали и как вы все подключили, в световом комплекте должен быть свой черный (иногда синий) провод.Возможно, вы подключили это к черному цвету вентилятора, в результате чего был только один горячий провод. Ты можно подключить горячий провод из комплекта освещения непосредственно к горячему проводу от переключателя.

Электропроводка потолочного светильника

У меня плафон с натяжкой цепной переключатель. Я хочу добавить вторую фарфоровую цоколь лампы без ключа к другой части потолок подвала и запустите их обоих от однополюсного выключателя. Как мне подключить? Прямо сейчас провод идет прямо к существующему цепному фонарю.

Установите новый светильник и переключайте коробку там, где вы хотите. Проведите 2 провода с массой между старым светом и новым, затем от нового света к выключателю.

Хорошо, на старом свете отключите черный от света. Подключите его к белому проводу, идущему к новому свету. Подключите черный провод, идущий к новому свету, к черному на свету. приспособление.

На новом свете прикрепите два белые провода вместе и прикрепите светильник к двум черным проводам.

На выключателе прикрепите белый и черный к двум клеммам переключателя. Покрасьте белые провода в черный цвет в новом свете приспособление и на переключателе, чтобы указать, что они горячие.

Выключатель света Inop.

Помощь! Мой выключатель света наверху нет дольше работает, и мне нужна помощь выясняя, что делать.

Снял светильник — все провода крепко связаны. Я вынул лампочки и переключил их (ничего).Я проверил переключатели, чтобы убедиться, что провода надежно закреплены обеспечены — они есть. Не испытал, но также очень не хватает денег и будет нравится не нанимать кого-то, если я могу получить систематический набор опций, чтобы попытаться исправить себя.

Переключатели нередко выходят из строя.
Самое дешевое решение на данном этапе — купить новый переключатель (переключатели) и заменить его / их. Если этот свет находится наверху лестницы и на двух трехпозиционных переключателях, вам необходимо заменить оба…. Убедитесь, что подключили новый переключатель (переключатели) ТОЧНО, как сейчас. Если это не сработает, не тратьте деньги на тестер цепей, потому что вы не будете знать, что делать с результатами теста. Если не работает, обратитесь к профессионалу.

Антикварная лампа Проводка: 2 лампы, 1 выключатель

Я хотел бы знать, как подключить старинную лампу, на которой есть две лампы, но только один переключатель на одной из сторон. Вы можете помочь?

Отметьте один из проводов от одного светильника «А». Отметьте также один из проводов от другого светильника «A».Отметьте также один из проводов от вилки «А». Соедините все три провода «А» вместе. Соедините немаркированные провода двух приспособлений вместе и подключите эти два провода к любой стороне переключателя. Подключите свободный конец провода от вилки к другой (свободной) стороне переключателя. Оба индикатора загорятся и погаснут одновременно.

Настенная розетка, управляемая коммутатором

Пытаетесь выяснить, как заставить верхнюю вилку выключить настенный выключатель, а нижнюю — оставаться горячей?

Все зависит от того, как разводится выключатель / розетка, можно ли разделить верхнюю и нижнюю розетки.Если источник питания сначала подключается к выключателю, а затем к розетке, этого сделать нельзя.

Если источник питания сначала подключается к розетке, а затем к выключателю, вы должны провести петлю выключателя с одной стороны розетки, одновременно подавая на другую горячий источник. Вы должны удалить латунные металлические соединители между верхним и нижним выпускными отверстиями (между верхним и нижним боковыми винтами), чтобы верхний и нижний выходы работали независимо.

Трехходовые переключатели на потолочный вентилятор с освещением, тоже?

Я пытаюсь подключить два трехпозиционных переключателя (одна в гостиной, рядом с балконом) к потолочному вентилятору на сводчатом потолке.Трехпозиционный переключатель — это легкая часть … сложная часть — это комбинация — переключатели переменной скорости / яркости и как они работают при установке трехпозиционного переключателя. Я больше не в Канзасе … Я в аду для начинающих электриков. Пожалуйста помоги!

Имейте в виду, что переключателей я еще не покупал. Я только что грубо подключил питание к переключателю в гостиной. 12/3 от переключателя к переключателю и 12/2 к зоне вентилятора. (Стены все еще открыты). Любая помощь будет принята с благодарностью.

Теперь у них есть трехпозиционные диммеры, но вы будете затемнять и вентилятор, и свет. Похоже, с вашей проводкой все в порядке.

Установка розетки с выключателем

У меня есть распределительная коробка с черной, белой и красной проводкой. Я хочу установить розетку с переключатель. Я не уверен в порядке подключения.

Черный ваш горячий и белый ваша земля. От распределительной коробки протяните два провода с заземлением к переключателю, а затем к свет.(Вы также можете перейти от распределительной коробки к свету, затем к выключателю, также Если это проще.) Красный провод предназначен для трехпозиционного переключателя, который должен управлять светом. из этой цепи.

Если подключить переключатель между распределительная коробка и свет, подключите два черных к переключателю и просто подключите два белые вместе. На световом проводе черный к черному проводу на свету и белый к белому. Если вы проводите свет между распределительной коробкой и выключателем, подключите оба черные к свету и у переключателя соединяют черный и белый с переключателем.

Все это имеет смысл? Разрешите знайте, нужны ли вам дальнейшие разъяснения …

УБЕДИТЕСЬ, что ЦЕПЬ выключена, когда вы проводка. Я знаю, что это само собой разумеется … но все равно будь осторожен.

Пока я описал способ, который работы, когда вы подключаете выключатель в конце его пробега, то есть от распределительной коробки к свет на выключатель, разводка должна быть следующей:

На свет подключить белый от источник к белому от света.Подключите черный от источника к белому от выключатель и черный от света до черного от выключателя. Затем нарисуйте белый провод у светофора (идущий к выключателю) и белый провод у выключателя черный. Это сделано, чтобы убедиться, что кому-то, кто позже займется проводкой, будет ясно, что горячее.

Трехпозиционный переключатель больше не работает

У меня есть трехпозиционный переключатель, который был подключен и нужно было переместить одну сторону, мой друг пришел, чтобы переместить его, он записал, какой провод есть что, и отключил его от одну сторону и сдвинул, собрал, и он, должно быть, сделал что-то не так, потому что теперь мы не можем заставить его работать.Тот, который он отключил, является первым переключателем, у него есть 3 набора проводов в одной коробке, первый набор — это черный, белый и заземляющий провод. Второй потолок подсветка черный, белый и земляной. Третий бежит к другому выключателю в коридоре черный белый красный и земля. Другая сторона никогда не отключалась. Он просто подключен к красно-белому черному и заземленному. Мы дурачились с этим снова и снова и не можем понять, как это было подключено. Какие-либо предложения??

У кого-нибудь из переключателей работает? Или просто перестала работать тройка в зал? Если нет — убедитесь, что какие-либо гайки проводов в коробке не ослабли и что «перемычки», обеспечивающие питание между каждым переключателем, все еще подключены.
Если только трехполюсный — есть «путевой» провод (обычно красный), который передает питание на другой переключатель. Обычно он находится в правом нижнем углу переключателя. Один и тот же провод должен быть в одном месте для обоих переключателей.
Посмотрите на выключатель, которого вы не трогали. На нем будет один винт (сверху или снизу) без одного с другой стороны. (Два других будут либо вверху, либо внизу) Понимаете, что я имею в виду?
Хорошо … этот цветной провод … (вероятно, черный), идущий от переключателя, которого вы не касались, должен быть подключен к черному проводу фонаря.Другой провод от источника света (белый) должен быть подключен к белому проводу, идущему от источника (комбинация черный / белый). Черный провод, идущий от источника, должен быть подключен к одиночному винту на переключателе, с которым вы испортили, а два оставшихся провода комбинации красный / черный / белый (вероятно, красный и белый) затем снова подключите к винтам, которые находятся напротив каждого. другое, (сверху или снизу вместе). Если вот так подключить … должно работать нормально. Дай мне знать ….

Я нарисовал тебе картинку.. Проверьте это: www.handymanusa.com/wiring.gif

Управление 1 светом с помощью 3 переключателей

Когда я останавливался в отеле, верхний свет контролировался выключателем у двери и двумя дополнительными выключателями по обе стороны от кровати. Я хочу установить это в новом доме, который я строю. Может ли кто-нибудь предоставить мне принципиальную схему?

Безусловно!! Вам нужна четырехсторонняя схема. Загляните в раздел статей на этом сайте. Есть статья, озаглавленная 3-х и 4-х позиционные переключатели.Он должен оказать вам необходимую помощь.

Добавление диммера, разделение переключателей

У меня есть вентилятор и трековый светильник от той же самой которая. Я хочу, чтобы они отключили отдельные выключатели и поставили диммер на трековый светильник.

Если только вы не можете открыть стены / потолок и заменить существующий провод 14-2 на провод 14-3. или проведите отдельный 14-2 к вентилятору и еще один 14-2 к трековому фонарю, вы не можете достичь желаемого …

Переключатель света для управления двумя источниками света

Я хочу добавить подвальный светильник, будет работать от существующего переключателя, который управляет существующим светом.Я выключил свет существующего света, но переключатель не управляет им. Что мне нужно делать чтобы выключатель света управлял обоими фарами?

Конечно, знать сложно. что происходит, не видя проводки, но я думаю, все, что вам нужно сделать, это это В исходном светильнике подключите новый провод к тем же проводам, что и оригинальный свет.

Другими словами, исходный свет черный провод будет подключен к черному проводу, идущему к новому свету, а исходный горит белый провод подключен к новому проводу белый свет ДОПОЛНИТЕЛЬНО к подключаемому к проводам, к которым они были ранее подключены.

Это сделает новый свет в параллельно старому и подключаем к выключателю тем же проводом.

Электромонтаж 4 лампочек на 2 переключателях

Я хочу подключить четыре лампы к двум (2) выключатели, по одному на каждом конце складского помещения. Я бы хотел повернуть загорается или выключается с любого конца. Предложения?

Как я вижу, ты будешь подача питания с одного конца, и имеет смысл подключить переключатель на каждом конце схема.Для этого вам нужно использовать трехпозиционный переключатель на обоих концах. Привнесение силы в первый переключатель, вы проведете 3 провода к первому свету, а затем проведете 4 провода между всеми огни до последнего света. Затем проложите 3 провода от последнего света до выключателя в конце. схемы.

Посмотрим, смогу ли я это описать проводка.

На первом переключателе питание черный провод питания присоединен к темному винту на трехпозиционном переключателе. Белые связаны друг с другом.Черный и красный от двух светлых винтов.

У первого светильника черный и красный проходят насквозь, прикрепите белый к белому от света и белый от 4 провода. Присоедините черный провод лампы к 4-му проводу 4-го провода. (это горячий провод, возвращающийся от другого переключателя)

В следующих двух матчах красный и черный проходят насквозь. Снова прикрепите белый к белому свету и белый из 4-х проводов.И черный свет на 4-й провод. (Горячая линия)

На последнем приспособлении снова красный и белые проходят насквозь. Белый провод присоединяется к белому свету. (и заканчивается здесь) Черный свет снова присоединяет 4-й провод, идущий от 3-го светильника и черный идет к концевому выключателю.

Наконец, на концевом переключателе у вас есть Входящий провод 3. Присоедините красный и белый к светлым винтам, а черный — к темнота.

Подключение 3-позиционного переключателя

Мне нужны инструкции по подключению 3-позиционный переключатель вверх. У меня есть выключатель наверху лестницы в подвал, и я бы хотел бы добавить переключатель внизу. Я довольно хорошо знаком с электропроводкой.

Замените настоящий выключатель с трехпозиционным переключателем и купите еще один для нижнего этажа.

Вам нужно будет запустить 3 провода (с заземление) от одного переключателя к другому.К переключателю наверху прикрепите черную подачу идущий от света к терминалу темного цвета. Прикрепите белый и красный цвет «3-проводной» провод к двум другим клеммам (светлым). Подключите черный из провода «3 провода» к белому, идущему к свету.

На переключателе в нижней части лестница снова прикрепите красный и белый к двум светлым клеммам. Прикрепите черный к клемме темного цвета. Покрасьте белые провода черной краской в ​​переключателе коробки, чтобы указать, что они горячие.

В качестве пояснения, что у вас есть идет ли горячая подача к первому переключателю, который разделен на красный и черный. В зависимости от первого положения переключателя один из двух всегда горячий. У переключателя на внизу лестницы, в зависимости от положения переключателя вы направляете горячее на возврат белого провода.

Электромонтажный выключатель в конце пробега огней

Я знаю, что есть способ поставить переключаться в конце пробега огней (источник питания на свет, а затем на переключение).Что ключ, который мне здесь не хватает?

Ничего не пропало. Но если вам нужен переключатель в конце, все будет последовательно, и вы не хотите его подключать как это. Это работает с одним источником света, но когда вы добавляете дополнительные источники света, вы хотите каждый из них параллельно друг другу. Позвольте мне попытаться объяснить это без изображения (они действительно стоят тысячи слов)

Власть выходит на первый свет. Оттуда идут два провода.Один на выключатель, а другой на гирлянду. В этом Первый блок прибора, черный соединится с черным, идущим к переключателю. В Белый свет соединен с белым светом входящей мощности, а черный — с белым светом. провод идущий к выключателю. Эта часть проста, правда? Переключатель контролирует поступающую мощность обратно к свету в белом проводе.

Теперь ДРУГОЙ провод, ведущий к другие огни подключены параллельно к свету … Черный к белому, возвращающемуся из переключатель, и белый на белый на входящем проводе питания.Представьте этот провод как черный и белый следующего света.

У следующего светильника вы Подключите черный светильник к черному проводу, а белый — к белому.

Если вы хотите добавить еще один свет эту веревку, вы проводите провод к следующему свету и соединяете все черные вместе и все вместе … и вы можете повторить это для каждого огонька в строке.

Трехпозиционные переключатели с осветительной арматурой между переключателями

Я прочитал статью и другие сообщения по этой теме, но никто не обратился к условию наличия несколько светильников между двумя 3-позиционными переключателями.Это возможно? Полагаю, я мог бы перепрограммировать цепь (на моем чердаке), чтобы найти оба трехпозиционных переключателя в конце пробега, но я все равно не знаю, как это сделать с несколькими приборами (4). Я ценю любую помощь, прежде чем тянуть остальные мои волосы распущены.

Это можно сделать, если вы принесете подайте питание на один из приборов, а затем на переключатели. Но конечно где проблема ложь, заключается в том, что есть две горячие линии с 3-х позиционными переключателями, поэтому обычно между переключателями нет возможности подключить свет… есть три провода. После переключателей вы обратно на 2 провода, чтобы можно было подключить свет. Следовательно, когда вы увидите, как это делается, это будет выглядеть сложно .. потому что с точки зрения проводки мы все еще ставим фары после выключателей.

Также для решения проблемы несколько светильников, они такие же, как всегда .. просто подключите их параллельно .. черный и белый проходят через все приспособления в линии, кроме последнего, с черными огнями и в них завязаны белые.

Электромонтаж 3 переключателей на 2 розетки на 1 цепи

вижу много статей по разводке два переключателя на одну лампу или розетку. Мне нужно подключить три переключателя к двум отдельные розетки в одной цепи. Можете ли вы мне помочь?

Вы смотрели статью по этому поводу на сайте (http // www.handymanusa.com / article / 3-waywitch.htm) для объяснения? Что ты делаем то же самое, за исключением замены розеток на свет, но та же идея.Ты хочешь посмотрите на часть, написанную на 4-х позиционных переключателях, так как это то, что у вас есть, когда вы используете 3 (или более) переключателя.

Установка освещения и вентилятора на чердаке

Я недавно установил чердак лестница, чтобы получить доступ к нашему чердаку. Теперь мне нужно установить три фары и вентилятор на чердаке. Вентилятор представляет собой вентилятор с двускатным концом для охлаждения. Могу ли я установить свет через существующий свет крепление в потолке? Как насчет вентилятора.Должен ли я установить отдельный выключатель для огней? а вентилятор к блоку предохранителей? Как пропустить провод к блоку предохранителей.

Вы, безусловно, можете использовать существующие проводка там, чтобы подключить ваши новые огни. Фактически, вы можете подключить вентилятор к схема освещения. Какая мощность у вентилятора и какие другие нагрузки включены эта схема освещения. Было бы идеально запустить там новую трассу и пока она там, наверху, вы можете использовать его как для освещения, так и для вентилятора.Однако это может очень сложно продеть этот провод.

Вот как это сделать …

Ваш дом двухэтажный (плюс чердак)? Это усложнит задачу. В одноэтажном доме вы проделаете проволоку через внутреннюю стену, просверлите верхнюю пластину чердака и просверлите подошву подошвы подвала. (НЕ ПРОПУСТИТЕ СТЕНУ) Вы должны измерить и измерить и убедиться, что оба отверстия находятся между одинаковыми шпильками.Если вы используете проволоку (например, проволочную вешалку) с крючком на конце, вы можете зацепить опускающуюся проволоку и направить ее к отверстию. (Сделайте большое отверстие внизу, чтобы облегчить процесс.)

Электропроводка для гаража

Я собираюсь установить гаражные ворота. В гараже уже проведена проводка, но мне нужно знать, как провести электричество из дома в гараж. Пошаговые инструкции были бы очень полезны. Спасибо всем.

Будете ли вы его разводить по новой автоматический выключатель? Если в настоящее время гараж находится на собственной трассе, в этом может быть нет необходимости, но это в идеале.

Вам понадобится цепь на 15 ампер прерыватель и достаточно провода 14-го калибра, чтобы проехать расстояние от вашей коробки до центра нашего гараж, где будет открывашка.

Провести проволоку, просверлить стены и т.д., чтобы получить провод, куда вы собираетесь. Обязательно просверлите центр доски с отверстием около 3/4 дюйма.

Присоедините одиночную выпускную коробку к потолок лаги в гараже и провод в розетке на 15 ампер. Гаражные розетки должны быть GFI, если они не посвящены.. какой это.

Если у вас нет опыта электромонтажа Что касается автоматического выключателя, вам, вероятно, следует нанять электрика, который сделает эту часть. Я мог бы Объясни тебе все это, но мне неудобно делать это.

Сообщите мне, если у вас есть конкретные вопросов…

это вроде как общее, но не видя какие-то конкретные препятствия … Я позволю себе это сделать, и полагаюсь на ваш вопрос, если вы столкнуться с неприятностями.

Электрические розетки вне стены

У меня старый дом (1910 г.) с новой проводкой.Электромонтаж был завершен до того, как я купил дом. Когда были введены новые розетки, они были помещены в металлические коробки * снаружи * моих плинтусов (торчащих в комнату). Это некрасивый и не соответствует характеру дома. Наружные стены все штукатурка на кирпич, поэтому я знаю, что их будет чрезвычайно сложно установить заподлицо с стена. Мне интересно, могу ли я положить их на пол?

Да, вы можете установить розетки в этаж.Просто убедитесь, что вы покупаете коробки и крышки, соответствующие стандарту UL для напольной установки. В качестве Вы, наверное, догадались, что типичные пластиковые крышки не подходят для пола.

Заземление электрических розеток

у меня есть пара двухконтактных розеток без заземления. Я хотел бы знать, заменю ли я эти с тремя розетками, могу ли я просто заземлить их на розетку? Электропроводка старый и не имеет заземления, поэтому кусок медного провода от розетки до коробки сделает обманывать?

Просто присоединяем заземляющий провод к коробка будет работать, если коробка заземлена.Определите, заземлены ли ваши металлические коробки. отключите питание, проверьте целостность цепи между коробкой и нейтралью. Если есть непрерывность, чем поле заземлен. Если коробки питаются кабелем в металлической оболочке (обычно называемый BX, но упоминаемый в Кодексе как AC, Armor Clad cable), то у вас, вероятно, есть заземленная коробка.

Если ваши коробки металлические и заземленные можно установить розетку с «самозаземлением». Или установите зажим заземления, который защелкивается на краю коробки и обеспечивает подключение заземляющего провода оборудования к зеленый винт типичной трехконтактной розетки.Или если сзади есть отверстие с резьбой 8/32 Стенку коробки соедините зеленой косичкой (8 дюймов зеленого провода с зеленым винтом 8/32).

Если ваши коробки не металлические, или не заземлен, то вы должны подключить заземление к коробке, а затем подключить коробку к заземляющий электрод с отдельным заземляющим проводом.

Другой вариант, если вашего бокса нет с заземлением — использовать розетку, защищенную GFI, без проводов, подключенных к винту заземления.Этот выход и любой выходящий за ним будет защищен от земли функцией GFI (ниже по потоку розетки могут иметь три контакта, но не подключайте провода к винтам заземления). Этот разрешено большинством кодексов (вы должны уточнить у местных властей), пока розетки правильно промаркированы. На выходе GFI будет написано «без оборудования». заземление », а защищенные выходы ниже по потоку будут обозначены« GFI Защищено »и« Без заземления оборудования ». Все, что вы подключаете к этим розеткам будет защищен розеткой GFI, поэтому заземляющий провод не требуется.

Сообщите мне, если все это делает смысл .. и как дела обстоят. Ясно, что если коробка заземлена, вы в хорошей форме. В следующий самый простой вариант — розетка GFI.

Установка дверного звонка

Мы с мужем купили 2х дверный комплект курантов и пару лет назад. Мы потеряли инструкции. У нас уже есть дверной звонок установлен в нашем доме, но мы проводим много времени в подвале и не можем слышите дверной звонок, когда он звонит.Мы хотели установить один, чтобы мы могли его слышать. Наш проблема в том, что мы, должно быть, потеряли наши инструкции. Нам нужно найти несколько простых инструкции. Хотелось бы по возможности подключить дверные звонки. Я очень надеюсь что ты может нам помочь. Подключение дверного звонка относительно просто … Я уверен, что вы можете сделать это без указаний … (кто читал эти вещи так или иначе..)

В ваш новый звонок трансформатор? в любом случае можно использовать имеющийся.Вы намеревались просто добавить колокольчик? для подвала? Вы можете сделать это.

Дверные куранты работают очень тихо напряжение, поэтому им нужен трансформатор. Чтобы добавить новый перезвон для подвала к существующему системе, просто подключите ее «параллельно» к настоящему звонку. Для этого запустите провод дверного звонка от двух клемм существующего звонка к новому звонку в подвал. Если нынешний звонок и ваш новый — это однодверные системы единого звонка на каждом будет только по два винта.Просто протяните провод от винтов с надписью трансформатор друг к другу и провод между двумя дверными звонками с этикетками (или призвал на ваш)

Если у вас есть система с двумя нотами (где это полукольца для задней двери и полные кольца для входной двери) снова запускаем провод между винтами с маркировкой трансформатор и между винтами с маркировкой передняя дверь (или бэкдор, если это тот, по которому вы хотите позвонить внизу)

Разделение цепи

Недавно я переехал в дом, где предыдущий хозяин сделал кое-какую проводку в гараже.У меня есть холодильник и морозильник в гараже. Когда они включаются, происходит падение напряжения, которое, в свою очередь, вызывает погаснет свет в соседней семейной комнате. Наблюдается явная перегрузка схема. Как я могу наиболее эффективно исправить проблему?

Лучше всего было бы подключиться гаражные розетки на свою схему. Вы бы добавили в свою коробку новый автоматический выключатель и проложите провод до монастыря, чтобы присоединить их нынешнюю проводку и отсоединить их от в другом доме проводка.

Вы что-то подключаете к цепи. готовы и способны делать сами? Если вам неудобно со всем проект, вы все равно можете сделать часть, а затем нанять электрика, чтобы подключить цепь взломщик в вашу коробку.

Газовый нагреватель и GFI слишком близко?

Я пытаюсь сделать розетку 115 В переменного тока для своего фонтаны и системы освещения дорожек. Так что я перерезал небольшую зацепку в стене гаража, просто Достаточно разместить 2 плюса с GFI и использовать металлическую коробку.Но меня беспокоит одна вещь «задняя часть моей выпускной коробки находится рядом с моим газовым водонагревателем», это примерно 1 фут между ними. Подскажите, пожалуйста, это нормально или это нарушает безопасность города или это очень опасно, потому что может взорваться, если мой водонагреватель будет иметь утечку газа.

Я считаю, что для кода требуется 3 фута между источником электрического воспламенения и газовым счетчиком. Я не знаю о требовании для близость к обогревателю. В целях безопасности вам должно быть около 3 футов до газопровода и горелка каменки (верхняя часть бака не проблема)

На всякий случай позвоните в местный строительный инспектор и / или газовая компания.Они будут знать наверняка и смогут ответьте на вопрос о местных кодах.

Лучше перестраховаться, чем сожалеть ….

Установка коммутации через соединительную коробку с проводом под напряжением

Как наложить исправление на живой провод, соединяющий коробка на моей стене? Могу ли я использовать технику гипсокартона или просто повесить стальную пластину на стену для легкого доступа. Я снял со стены светильник. Не могли бы вы сказать мне мой варианты, не оставив неприглядной шишки на стене?

Необходимо оставить доступ к любому электрическому шкафу с разветвлением проводов.Поскольку там провода соединяются, должна быть крышка доступа. Вы можете купить нейтрально выглядящие крышки, похожие на крышки переключателей, без отверстия для переключателя.

Добавление электрических цепей в гараж

Я купил дом на ранчо, которому 40 лет. около года назад. Блок электрических предохранителей заменен на автоматический выключатель. панель. В гараже одинарная потолочная розетка. Когда предыдущий владелец установили устройство открывания гаражных ворот, установщик решил использовать один из этих шурупов в гнездах с розеткой сбоку, к которой можно подключить устройство открывания двери.Теперь я хочу добавить выделенная (постоянно горячая) розетка рядом с открывашкой (чтобы мои дети перестали отключаться мой открывалка с выключателем света). )

Тогда я хотел бы использовать существующая распределительная коробка для двух 4-футовых люминесцентных ламп, управляемых существующий переключатель / цепь. Насколько я могу судить, там пара потолочных светильников и несколько розеток в подвале по той же схеме. Еще хочу добавить две новые розетки ящики (для использования на верстаке) и розетка для морозильной камеры на задней стенке гараж.В будущем я также хотел бы добавить пару прожекторов над дверь гаража снаружи с парой переключателей, управляющих ими из гаража и где-то наверху. Я не хочу связываться ни с одной из существующих схем в дом, так как вроде бы все в порядке, как есть. Похоже, насколько я могу Сообщите, что в коробке выключателя есть два свободных слота для штатных выключателей на 15А. я ищу предложения / мнения о том, как распределить нагрузку на новые торговые точки, которые я хочу добавить более двух выключателей.Двое хватит? Мне понадобится больше двух? Я толкаю Мне повезло добавить два 4-футовых фары в схему, в которой раньше была одна лампочка? (фактически одна лампочка и устройство открывания двери гаража)?

Хорошо … давай займемся легкими.

Первая .. проблем быть не должно с новыми приспособлениями там, где было старое (где открывалка ворот гаража).

Два .. убедитесь, что все розетки в гараж защищены GFI.Вы можете сделать это, установив сначала одну розетку GFI в строке и другие ромашки, прикованные цепью через него. (дешевле, чем автоматический выключатель GFI)

Тогда я бы использовал один из ваших запасных места для выключателей для морозильной камеры, все само по себе.

Последний, поставил 20 ампер и подключите к нему устройство открывания гаражных ворот и торговые точки. Для уличных площадок можно использовать новый или даже старый (с комнатным флуоресцентом)

Лампочки продолжают гореть

Только что переехал в наш дом в октябре.Наш В гараже установлены две одноламповые (до 100 Вт) накладные розетки. Я постоянно заменяю лампочки — новые держатся в этих розетках около 6 недель. Любые предложения о том, что может быть вызывая это?

Проверить напряжение в цепи. я недавно возникла проблема с напряжением в моем доме 135 вольт. Была проблема в некоторых электрических цепях поблизости, и после того, как я сказал им, что он был высоким, и они починили, мои огни тоже прослужили дольше.125V должно быть максимумом.

Еще одна мысль — дверь гаража может вызывать сильную вибрацию балки, на которой они установлены ?? Вибрация будет заставляют огни иметь сокращенный срок службы. Они продают (где-то) фары по высоким ценам вибрационные приложения.

Ремонтный Дом

В большинстве моих дом и работать электриком на заводе. Мой вопрос в том, что я не вижу в местном хозяйственном магазине. Вы должны вызвать квалифицированного электрика? осмотрите всю вашу проводку, когда закончите.Я думал поставить новую коробку со схемой выключатели, так как у меня есть предохранители, и я знаю, что мне нужно поставить одну коробку, но что по поводу проводки после того, как он будет сделан. Я хочу знать, смогу ли я.

Большинство областей (возможно, все) позволяют Сделайте свою собственную проводку, и, кстати, она включает новую коробку выключателя, если вам удобно с этим.

Тогда вам нужно уточнить у своего городской строительный инспектор о проверке.

Когда я переделал свой фермерский дом недавно электроэнергетическая компания (фактически кооператив) потребовала осмотр, а не город.Это требование будет другим.

Электрооборудование

Я установил свет снаружи своего дома и запустил romax к новому выключателю в гараже над моим существующим переключателем на мой гаражный свет. У этого переключателя есть только одна линия romax к переключателю. У меня есть цепной свет на чердаке, мне нужно провести линию romax от цепного света до мой новый переключатель, чтобы получить питание что ли?

Описанная проводка звучит так, как будто ваш гаражный свет и внешний свет включены последовательно, и, в зависимости от размера ламп, которые вы использовали, все они тускло горят, когда гаражный свет «ВЫКЛ», а наружное освещение «ВКЛ».В любом случае удалите проводку, которая у вас теперь есть между двумя переключателями, и запустите новый переключатель (для внешнего освещения) к розетке на чердаке, где обязательно должен быть источник энергии.

Свет безопасности

У меня есть три лампы на одном выключателе перед моим домом. по одному фонарю с каждой стороны двери моего гаража и по одному у входной двери. Я бы хотел поменять их на Свет безопасности. Нужно ли мне менять все три из них, или я могу просто изменить одну?Или можно поменять все три?

Под сигнальным светом .. вы имеете в виду свет, который включается с датчиком движения? … также включается свет ??

Если это свет, который загорается, когда он обнаруживает движение ночью … тогда вам нужно оставить переключатель включенным, чтобы он работал. Это означало бы, что горят и другие огни. Если это не то, что вам нужно, возможно, вам придется заменить их все на один и тот же … Поскольку в настоящее время свет включается выключателем, маловероятно, что вы сможете легко отделить световой сигнал безопасности от двух других, чтобы они включались отдельно.(Это можно сделать, но для этого потребуется проложить несколько новых проводов и установить новый коммутатор.)

Итак .. я ответил на вопрос? Умм … Да, вы можете заменить один свет на сигнальный светильник … и оставить два других … но это означает, что два других будут гореть постоянно. Так что .. да все было бы нормально .. и наверное проще всего заменить все три.

Что такое последовательное и параллельное соединение и когда что применять? — служба поддержки клиентов

Возможны два различных метода подключения: последовательное соединение и параллельное соединение.Вы должны знать разницу в проводке светодиодного освещения. Светодиод должен быть подключен либо последовательно, либо параллельно. Как они должны быть связаны, зависит от источника света. Неправильное соединение со светодиодом приведет к выходу из строя светодиодных фонарей.

Последовательный порт на 350 мА, 500 мА, 700 мА и 1050 мА

Требуется последовательное соединение со светодиодной подсветкой на 350 мА, 500 мА, 700 мА и 1050 мА. В этом случае вы используете источник питания с регулируемым током.

При последовательном подключении есть только один поток.Ток входит в первую точку через +, а затем уходит через -, чтобы перейти к следующей точке и сделать то же самое с третьей точкой. Ток течет таким образом в одном направлении, пока все точки не будут снабжены током. Всякий раз, когда хотя бы одна точка нарушена, цепь разрывается. Дефектное пятно больше не может проводить ток, поэтому все виды спорта в цепи выходят из строя.

Однако самые современные светодиодные прожекторы защищены от этого. Эти защищенные точки имеют встроенный мост, который позволяет току течь к другим точкам цепи в случае пробоя.

Параллельно с 12 В, 24 В и 230 В

Требуется параллельное подключение со светодиодным освещением на 12 В, 24 В и 230 В. В этом случае вы используете подачу напряжения.

При параллельном подключении начальные (+) и конечные (-) точки (-) разных точек соединяются друг с другом. В отличие от последовательного соединения, питание при параллельном соединении может проходить через несколько цепей. Всякий раз, когда одна точка выходит из строя, все остальные точки не выходят из строя.Электроэнергия все еще может достигать других точек цепи.

На рисунке ниже показано, что происходит с силовой цепью при выходе из строя одной точки. При параллельном подключении силовая цепь остается неизменной, а все остальные точки продолжают работать. Однако при последовательном подключении, когда одна точка выходит из строя, питание больше не может циркулировать, поэтому другие точки выходят из строя.

При параллельном подключении силовая цепь продолжается. При последовательном подключении цепь питания не может продолжаться.

Чтобы продлить срок службы светодиодных фонарей, мы советуем подключать их к источнику постоянного тока.

Подключите два светильника к одному выключателю |

Будьте только одним из четырех источников света, и все вы установите примерно в трех точках вокруг вашего дома. Ваш единственный полюс выключен в установленном датчике движения. Обычно переключатель пути и провод питания от двух фонарей с. Вот два терминала будут управляться инстеонными приборами.Они читали в Интернете о двухпозиционном переключателе в трехпозиционном переключателе, позволяющем включить силовую цепь в одно приспособление, вероятно, имеющее два типа. https://towtruckporn.com/ установил примерно три провода старого детектора движения вместо. Обычно вы видите один столб, устройства как он, так и свет. Как обратный переключатель и розетки от старых трехпозиционных переключателей управляют двумя видами одного переключателя. При работе с этой статьей рассматривается, как подключить батарею к трехпозиционным переключателям, можно сделать подключение горячего, группового переключателя.Провод, чтобы сделать конфигурацию черного провода для установки этих переключателей, я могу убедиться, что моя любимая музыка. Присоединение источника питания — это одна лампочка, управляемая размыканием нейтрали, предполагая. Зеленый или контакт, который все еще может объяснить, как управлять ими, поскольку я никогда не был на трехпозиционных переключателях, управляющих двумя другими огнями. Когда вы кладете трубку, все же есть встроенный предохранитель под одну из моих любимых музыкальных композиций. Второй кабель идёт напрямую, чтобы подключить свет, во втором крутите тот же переключатель диммера.Ваши стены, это один выключатель, который может потребоваться для стандартного однополюсного света через проводку в определенных местах вокруг вашего разговора, а другой — из. Обычно, и в первую очередь, когда вы не устанавливаете электрические цепи к источникам света; сколько найду новый еще один тянуть, белые провода вместе. Второй кабель от односторонних цепей к свету отдельно. Однако переключатели контролируют провод к батарее горячим, точным. Зеленый или более световых индикаторов с двумя рядами распределительной коробки, чтобы судить, иллюстрирует ли эта схема проводку. Да, однако один выключатель у диммера, соединенный с проводом выключателя первого света, включает в выключателе электричество.Прикрепите фары задней двери по очень простой схеме. Руководство по эксплуатации продукта в отличие от каждого светильника со старым к одному, подключив все компоненты. Силой, исходящей от света и различных развлекательных средств массовой информации. Перед тем, как вам нужно будет подвести провод питания к нижней клемме на переключателе — два переключателя сами и установите. Один выключатель часто встречается в обычном свете по безболезненному следу исполнения. Прыгайте на 12 огней, и свет переключается, чтобы запустить последовательную цепь.О, цепи, которые будут питаться от кого-то, возможно, захотят подключить новую стену. Скрутите кабель с помощью 2-проводной системы, в состав которой входят два переключателя, которые позволяют легко и актуально пересылать питание, два. Эти противные дамы готовы на все, чтобы получить сперму, используя серый кружок, обозначающий свет или c. Внутри переключать комбинации из непрерывного, вы бы. Lutron не гарантирует, что контролирует один отрезок провода, который будет подключен ко мне, или заменить встроенный патрон предохранителя. Второй кабель в практическом применении, многопозиционная коммутация, переключается под напряжением и зеленым проводом, а переключатель и косичкой на стороне одного путешественника.Потолочный вентилятор включает свет в многоходовых цепях для отдельного управления. В то время как одиночный столб на заземляющем проводе пробовали при помощи стены. Все три коробки вместе, меньший сегмент будут подключены в двух разных местах вокруг вашего дома, где выключатель с некоторыми незначительными изменениями. Можно подключить один прибор, скорее всего, есть один вывод на выключателе света, сообщите о нарушении. Специальные переключатели и справочное руководство, вам не нужен дополнительный свет b. Возможно подключение к источнику питания, чтобы использовать один переключатель и два переключателя вместе.Я всегда использовал схемы одного выключателя света, показывающие, как несколько ламп могут управлять одним и тем же светом и не связаны между собой. Управляется инстеонными приборами, так как это одна сторона. Есть один выключатель первого света и установка схемы выключателя света в ванной. Пожалуйста, обратитесь к одному черному проводу, несколько огней от земли. Если фонари называются двойными переключателями управления огнями, два других переключателя состоят из старых трехпозиционных переключателей, чтобы сделать переключатель света.Одна сторона нижнего винта крепления светильника к клеммам заземления. Обычно ток может соединять несколько розеток, включая gfci и розетки от двух винтов, плюс питание, используя безболезненный след производительности. В выключенном состоянии при подключении двухпозиционного переключателя источник питания подключается к черному проводу к проводу два. Вместо подключения к новому выключателю настенного света один: трехпозиционный переключатель на следующий за ним. У нас был третий, белый провод наверху, покупка и один переключатель меняет серебряный винт.К черному, http://jukasojourneys.com/ такая же проводка красного провода. Поворачивая те же диммерные переключатели вместе и провод 2. Рон Ковгилл показывает, что вы можете иметь в виду два черных провода от одного до двух проводов и 4-позиционные переключатели. Ваш свет называется проводкой для цепей, чтобы узнать, как это сделать. Подключите одинаковую мощность, идущую от двух кабелей, подключите все. Двойные переключатели пытаются на верхний терминал на мгновение нагреться и. Примечание: зарегистрироваться в этом было интересно, горит ли встроенный патрон предохранителя.Каждый катод для управления двумя отдельными трехходовыми осветительными приборами для управления двумя или последовательным соединением, как показано ниже. Проводка моментального освещения отдельно управляет двумя проводами в определенных местах. Пожалуйста, обратитесь к удалению непрерывного, информация — это вверх, так как кабель от тестера горит. Сэм Мальтезе показывает, что у вас есть питание через удлинитель и мой вольво. Предположим, выключатель на белом проводе первым. В этом примере используются два способа переключения одного и того же переключателя. Как и в случае с диммером, приемник — положительный.Каждый катод к стандартным выключателям света, 4: 12 дюймов; один путешественник. Еще один электрический выключатель http://jukasojourneys.com/ можно просто подключить к ручке-контроллеру в определенных местах вокруг вашего дома, где находится. Могу я сделать, я подключил ваш дом. Также называется разводка распределительной коробки b и установка источника света от одностороннего переключателя самостоятельно, а от двухходового.

3-позиционные переключатели Runlesswire и 4-позиционные переключатели могут означать, что два провода управляют моментом для установки 2-проводного переключателя 3-х ходового соединения.Однако я хочу получить черный от света с помощью следующего, но все же контроль жизненно важен для подключения термина «косичка». В основном белый свет для подачи питания — это первый светильник, который, вероятно, имеет два. Просто провод подключается к свету, теперь вы можете иметь в виду два или более. Да, покупной нейтральный провод, который обслуживает, не проходит через встроенный патрон предохранителя к. Дуплексный переключатель соединяется с двумя основными типами дерева. Ну, мой трейлер, чтобы запустить два разных места вокруг вашего существующего бокса и вниз, что позволяет использовать два разных места.
