Как подключить электродвигатель 380В на 220В

В жизни бывают ситуации, когда нужно запустить 3-х фазный асинхронный электродвигатель от бытовой сети. Проблема в том, что в вашем распоряжении только одна фаза и «ноль».

Что делать в такой ситуации? Можно ли подключить мотор с тремя фазами к однофазной сети?

Если с умом подойти к работе, все реально. Главное — знать основные схемы и их особенности.

Конструктивные особенности

Перед тем как приступать к работе, разберитесь с конструкцией АД (асинхронный двигатель).

Устройство состоит из двух элементов — ротора (подвижная часть) и статора (неподвижный узел).

Статор имеет специальные пазы (углубления), в которые и укладывается обмотка, распределенная таким образом, чтобы угловое расстояние составляло 120 градусов.

Обмотки устройства создают одно или несколько пар полюсов, от числа которых зависит частота, с которой может вращаться ротор, а также другие параметры электродвигателя — КПД, мощность и другие параметры.

При включении асинхронного мотора в сеть с тремя фазами, по обмоткам в различные временные промежутки протекает ток.

Создается магнитное поле, взаимодействующее с роторной обмоткой и заставляющее его вращаться.

Другими словами, появляется усилие, прокручивающее ротор в различные временные промежутки.

Если подключить АД в сеть с одной фазой (без выполнения подготовительных работ), ток появится только в одной обмотке.

Создаваемого момента будет недостаточно, чтобы сместить ротор и поддерживать его вращение.

Вот почему в большинстве случаев требуется применение пусковых и рабочих конденсаторов, обеспечивающих работу трехфазного мотора. Но существуют и другие варианты.

Как подключить электродвигатель с 380 на 220В без конденсатора?

Как отмечалось выше, для пуска ЭД с короткозамкнутым ротором от сети с одной фазой чаще всего применяется конденсатор.

Именно он обеспечивает пуск устройства в первый момент времени после подачи однофазного тока. При этом емкость пускового устройства должна в три раза превышать этот же параметр для рабочей емкости.

Для АД, имеющих мощность до 3-х киловатт и применяемых в домашних условиях, цена на пусковые конденсаторы высока и порой соизмерима со стоимостью самого мотора.

Следовательно, многие все чаще избегают емкостей, применяемых только в момент пуска.

По-другому обстоит ситуация с рабочими конденсаторами, использование которых позволяет загрузить мотор на 80-85 процентов его мощности. В случае их отсутствия показатель мощности может упасть до 50 процентов.

Тем не менее, бесконденсаторный пуск 3-х фазного мотора от однофазной сети возможен, благодаря применению двунаправленных ключей, срабатывающих на короткие промежутки времени.

Требуемый момент вращения обеспечивается за счет смещения фазных токов в обмотках АД.

Сегодня популярны две схемы, подходящие для моторов с мощностью до 2,2 кВт.

Интересно, что время пуска АД от однофазной сети ненамного ниже, чем в привычном режиме.

Основные элементы схемы — симисторы и симметричный динистры. Первые управляются разнополярными импульсами, а второй — сигналами, поступающими от полупериода питающего напряжения.

Схема №1.

Подходит для электродвигателей на 380 Вольт, имеющих частоту вращения до 1 500 об/минуту с обмотками, подключенными по схеме треугольника.

В роли фазосдвигающего устройства выступает RC-цепь. Меняя сопротивление R2, удается добиться на емкости напряжения, смещенного на определенный угол (относительно напряжения бытовой сети).

Выполнение главной задачи берет на себя симметричный динистор VS2, который в определенный момент времени подключает заряженную емкость к симистору и активирует этот ключ.

Как подключить через конденсаторы

Для начала определитесь, какая схема собрана на ЭД. Для этого откройте крышку-барно, куда выводятся клеммы АД, и посмотрите, сколько проводов выходит из устройства (чаще всего их шесть).

Обозначения имеют следующий вид: С1-С3 — начала обмотки, а С4-С6 — ее концы. Если между собой объединяются начала или концы обмоток, это «звезда».

Сложнее всего обстоят дела, если с корпуса просто выходит шесть проводов. В таком случае нужно искать на них соответствующие обозначения (С1-С6).

Чтобы реализовать схему подключения трехфазного ЭД к однофазной сети, требуются конденсаторы двух видов — пусковые и рабочие.

Первые применяются для пуска электродвигателя в первый момент. Как только ротор раскручивается до нужного числа оборотов, пусковая емкость исключатся из схемы.

Если этого не происходит, возможные серьезные последствия вплоть до повреждения мотора.

Главную функцию берут на себя рабочие конденсаторы. Здесь стоит учесть следующие моменты:

Рабочие конденсаторы подключаются параллельно;
Номинальное напряжение должно быть не меньше 300 Вольт;
Емкость рабочих емкостей подбирается с учетом 7 мкФ на 100 Вт;
Желательно, чтобы тип рабочего и пускового конденсатора был идентичным.

Популярные варианты — МБГП, МПГО, КБП и прочие.

Как подключить с реверсом

В жизни бывают ситуации, когда требуется изменить направление вращения мотора. Это возможно и для трехфазных ЭД, применяемых в бытовой сети с одной фазой и нулем.

Для решения задачи требуется один вывод конденсатора подключать к отдельной обмотке без возможности разрыва, а второй — с возможностью переброса с «нулевой» на «фазную» обмотку.

Для реализации схемы можно использовать переключатель с двумя положениями.

К крайним выводам подпаиваются провода от «нуля» и «фазы», а к центральному — провод от конденсатора.

Как подключить по схеме «звезда-треугольник» (с тремя проводами)

В большей части в ЭД отечественного производства уже собрана схема звезды. Все, что требуется — пересобрать треугольник.

Главным достоинством соединения «звезда/треугольник» является тот факт, что двигатель выдает максимальную мощность.

Несмотря на это, в производстве такая схема применяется редко из-за сложности реализации.

Чтобы подключить мотор и сделать схему работоспособной, требуется три пускателя.

К первому (К1) подключается ток, а к другому — обмотка статора. Оставшиеся концы подключаются к пускателям К3 и К2.

Далее обмотка последнего пускателя (К2) объединяется с оставшимися фазам для создания схемы «треугольник».

Когда к фазе подключается пускатель К3, остальные концы укорачиваются, и схема преобразуется в «звезду».

Учтите, что одновременное включение К2 и К3 запрещено из-за риска короткого замыкания или выбиванию АВ, питающего ЭД.

Чтобы избежать проблем, предусмотрена специальная блокировка, подразумевающая отключение одного пускателя при включении другого.

Итоги

Как видно из статьи, подключить электродвигатель трехфазного тока в однофазную сеть без потери мощности реально. При этом для домашних условий наиболее простым и доступным является вариант с применением пускового конденсатора.

Как подключить электродвигатель с 380 на 220: способы и схемы

Многими практиками доказана эффективность трехфазных асинхронных электродвигателей. Однако для ее использования необходимо подключение трехфазного питания, которое, увы, присутствует далеко не у каждого в доме. Но если вы задаетесь вопросом, как подключить электродвигатель с 380 на 220 В, мы рассмотрим возможные варианты включения трехфазных электрических машин в домашних условиях.

Общие правила

Перед началом включения обязательно проверяется величина напряжения, на которое рассчитан электродвигатель – если подключить разность потенциалов больше указанной, обмотки перегреются, если низкое, он не запустится.

Как правило, на асинхронных машинах указывается сразу два параметра, реже только один:

660/380 В;
380/220 В;
220/127 В.

Номинал определяется совместно со схемой соединения обмоток – звезда или треугольник. В первом случае обмотки имеют общую точку, а фазные провода соединяются с остальными тремя выводами катушек. Во втором, конец одной обмотки присоединяется к началу следующей таким образом, что образуется замкнутый контур. Одни агрегаты включаются только звездой, другие, треугольником, а некоторые можно самостоятельно подключать любым из способов, обе характеристики указаны на шильде электродвигателя.

Для треугольника используется меньшее напряжение, а для звезды большее из двух указанных. Отличие в том, что трехфазные двигатели, соединенные звездой, будут иметь плавный пуск, а треугольник сможет выдать большую мощность.

Физически подключение трехфазного электродвигателя в однофазную сеть не принесет никакого результата – вращение вала так и не произойдет. Причина этого в отсутствии переменного электрического поля, обеспечивающего попеременное воздействие на ротор. Поэтому проблему можно решить, обеспечив смещение электрического напряжения и тока в фазных обмотках. Чтобы получить желаемый результат от одной фазы, можно дополнительно включить в цепь конденсатор, который обеспечит отставание напряжения до -90º.

Однако полноценного смещения напряжения в обмотках статора добиться не получится. Хоть на электродвигатель подается и номинальное напряжение, КПД составит всего 30 – 50%, что будет определяться схемой соединения обмоток асинхронного электродвигателя.

Не включайте электродвигатель без нагрузки. Так как он не предназначен для такого режима, электрическая машина быстро выйдет со строя. Минимизируйте холостой ход насколько это возможно.

Способы и схемы подключения

В зависимости от типа используемой нагрузки для электродвигателя, его конструктивных особенностей и характеристик, желаемого результата могут использоваться различные схемы подключения. Чаще всего, чтобы подключить трехфазный агрегат в качестве бытовой однофазной нагрузки используются конденсаторы, но их количество и способ введения в работу зависят от многих параметров. Поэтому далее мы рассмотрим различные варианты схем подключения электродвигателей.

Без конденсаторов

Чтобы подключить асинхронный электродвигатель к сети 220В вовсе не обязательно использовать емкостной элемент. Благодаря развитию полупроводниковых ключей и схем с их использованием вы можете избежать ненужных потерь мощности. Для этого применяется транзисторный или динисторный ключ.

Схема бесконденсаторного пуска треугольник

Приведенная выше схема предназначена для пуска электродвигателей с малыми оборотами до 1500 об/мин и относительно небольшой мощностью.

Работа схемы производится следующим образом:

при подаче напряжения на ввод провода подключаются к двум точкам мотора;
напряжение на третью точку треугольника подается через времязадающую R-C цепочку;
магазин сопротивлений R1 и R2 регулирует интервал сдвига за счет перемещения бегунка;
после насыщения конденсатора в цепочке динистор VS1 пропускает сигнал на открытие симистора VS2.

Если же подключение электрического агрегата предусматривает большую пусковую нагрузку и требует работы на высоких оборотах – до 3000об/мин, то необходимо применять аналогичную схему электронного ключа с двумя симисторами и отдельными времязадающими элементами для каждого из них. Но обмотки электрической машины будут подключаться по схеме разомкнутой звезды. Работа схемы аналогична предыдущей:

Схема бесконденсаторного пуска звезда

С конденсаторами

Использование емкостных элементов, чтобы подключить электродвигатель, является наиболее распространенным способом. Для этого используются два конденсатора, один из которых пусковой, а второй рабочий. Пусковой вводится кратковременно, дополнительная емкость позволяет увеличить сдвиг напряжения в соответствующей обмотке и создать большее усилие.

Схема включения с конденсаторами

Как видите из рисунка выше, на электродвигатель подается однофазное напряжение между точками L и N. Асинхронный двигатель АД подключается к ним двумя обмотками, а к третей та же фаза подключается через контакты кнопочного переключателя SA1 и SA2, коммутирующие параллельно включенные конденсаторы C1 и C2.

Включение асинхронного электродвигателя происходит по такому принципу:

Нажатием кнопки Пуск приводятся в движение две пары контактов — SA1 и SA2, после чего в обмотках начинает протекать электроток;
После отпускания кнопки контакт SA2 остается замкнутым, подавая фазу со смещением через конденсатор C1, а SA1 размыкается, выводя из цепи пусковой конденсатор C2;
Пусковые характеристики возвращаются к номинальным и двигатель работает в штатном режиме.

Но при таком подключении асинхронного двигателя в сеть 220В будет обеспечиваться вращение ротора лишь в одну сторону. Поэтому для выполнения реверсивных движений понадобится полностью перебирать точки подключения или использовать другой способ.

С реверсом

Для некоторых технологических операций требуется осуществлять прямое и обратное вращение вала электродвигателя, поэтому подключение должно менять последовательность чередования напряжения на обмотках. Разумеется, что вручную выполнять подобные операции нецелесообразно, особенно, когда смена направления производится по нескольку раз в час.

Поэтому осуществление реверса электродвигателя, гораздо эффективнее сделать через коммутатор с двумя парами контактов, имеющих противоположную логику. Это может быть тумблер или поворотный переключатель, включаемый в схему вместо обычной кнопки:

Включение трехфазного двигателя с реверсом

Как видите на рисунке, принцип подключения ничем не отличается от рассмотренной схемы с конденсатором с той лишь разницей, что переключатель SA имеет два устойчивых положения. В одном случае он подает напряжение на конденсаторы с фазы, во втором с нулевого проводника. Поэтому чередование обмоток меняется на противоположное простым переключением тумблера.

Используя пускатель

Если в работе электродвигатель создает большую пусковую и рабочую нагрузку, то лучше подключить его через магнитный пускатель или контактор. Который обеспечит надежную коммутацию и последующую защиту электрической машины от аварийных ситуаций.

Схема включения через магнитный пускатель

Как видите на схеме, включение осуществляется за счет нажатия кнопки Пуск, которая замыкает цепь управления катушкой пускателя и подает напряжение на пусковой конденсатор С_пуск. При протекании тока по катушке пускателя К1 происходит замыкание ее контактов К1.1 и К1.2. Первые предназначены для замыкания питающей линии электродвигателя. Вторые шунтируют кнопку Пуск, которая возвращается в отключенное состояние и размыкает цепь питания пускового конденсатора.

Как подбирать конденсаторы?

Если вы собрались подключить электродвигатель, то выбор конденсатора осуществляется по таким принципам:

Номинальное напряжение выбирается из соотношения 1,15 от подаваемого на мотор. Если брат больше, это увеличит стоимость установки и ее габариты. Если емкость рассчитать впритык, конденсатор перегреется и перегорит.
Тип конденсатора – наиболее распространенные модели – бумажные, но они обладают большими габаритами. Поэтому выгоднее приобретать полипропиленовые. От электролитических лучше отказаться.
Чтобы выбрать емкость пускового и рабочего конденсатора, необходимо воспользоваться таблицей соответствия по мощности электродвигателя:

Таблица: определение емкости конденсаторов

Мощность трехфазного электродвигателя, кВт	0,4	0,6	0,8	1,1	1,5	2,2
Минимальная емкость конденсатора Ср , мкф	40	60	80	100	150	230
Емкость пускового конденсатора (Сп), мкф	80	120	160	200	250	300

Если нужной вам мощности в таблице нет, можно воспользоваться расчетными формулами:

С_раб = (2800*I)/U — для включения трехфазного двигателя звездой

C_раб = (4800*I)/U — для включения трехфазного двигателя треугольником

где I – величина ток, протекающего через обмотки электродвигателя, а U – напряжение сети. Чтобы узнать емкость пускового конденсатора для подключения трехфазного агрегата, необходимо полученную величину рабочего умножить на два.

Видео в помощь

Схема подключения трехфазного электродвигателя 380в на 220в через конденсатор

Бывает, что в руки попадает трехфазный электродвигатель. Именно из таких двигателей изготавливают самодельные циркулярные пилы, наждачные станки и разного рода измельчители. В общем, хороший хозяин знает, что можно с ним сделать. Но вот беда, трехфазная сеть в частных домах встречается очень редко, а провести ее не всегда бывает возможным. Но есть несколько способов подключить такой мотор к сети 220в.

Следует понимать, что мощность двигателя при таком подключении, как бы вы ни старались — заметно упадет. Так, подключение «треугольником» использует только 70% мощности двигателя, а «звездой» и того меньше — всего 50%.

В связи с этим двигатель желательно иметь помощнее.

Важно! Подключая двигатель, будьте предельно осторожны. Делайте все не спеша. Меняя схему, отключайте электропитание и разряжайте конденсатор электролампой. Работы производите как минимум вдвоем.

Итак, в любой схеме подключения используются конденсаторы. По сути, они выполняют роль третьей фазы. Благодаря ему, фаза к которой подключен один вывод конденсатора, сдвигается ровно настолько, сколько необходимо для имитации третьей фазы. Притом что для работы двигателя используется одна емкость (рабочая), а для запуска, еще одна (пусковая) в параллель с рабочей. Хотя не всегда это необходимо.

Например, для газонокосилки с ножом в виде заточенного полотна, достаточно будет агрегата 1 кВт и конденсаторов только рабочих, без надобности емкостей для запуска. Обусловлено это тем, что двигатель при запуске работает на холостом ходу и ему хватает энергии раскрутить вал.

Если взять циркулярную пилу, вытяжку или другое устройство, которое дает первоначальную нагрузку на вал, то тут без дополнительных банок конденсаторов для запуска не обойтись. Кто-то может сказать: «а почему не подсоединить максимум емкости, чтобы мало не было?» Но не все так просто. При таком подключении мотор будет сильно перегреваться и может выйти из строя. Не стоит рисковать оборудованием.

Важно! Какой бы емкости ни были конденсаторы, их рабочее напряжение должно быть не ниже 400в, в противном случае они долго не проработают и могут взорваться.

Рассмотрим сначала как подключается трехфазный двигатель в сеть 380в.

Трехфазные двигатели бывают, как с тремя выводами — для подключения только на «звезду», так и с шестью соединениями, с возможностью выбора схемы ― звезда или треугольник. Классическую схему можно видеть на рисунке. Здесь на рисунке слева изображено подключение звездой. На фото справа, показано как это выглядит на реальном брне мотора.

Видно, что для этого необходимо установить специальные перемычки на нужные вывода. Эти перемычки идут в комплекте с двигателем. В случае когда имеется только 3 вывода, то соединение в звезду уже сделано внутри корпуса мотора. В таком случае изменить схему соединения обмоток попросту невозможно.

Некоторые говорят, что так делали для того, чтобы рабочие не воровали агрегаты по домам для своих нужд. Как бы там ни было, такие варианты двигателей, можно с успехом использовать для гаражных целей, но мощность их будет заметно ниже, чем соединенных треугольником.

Схема подключения 3-х фазного двигателя в сеть 220в соединенного звездой.

Как видно, напряжение 220в распределяется на две последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

Максимальной мощности двигателя на 380в в сети 220в можно достичь, только используя соединение в треугольник. Кроме минимальных потерь по мощности, неизменным остается и число оборотов двигателя. Здесь каждая обмотка используется на свое рабочее напряжение, отсюда и мощность. Схема подключения такого электродвигателя изображено на рисунке 1.

Рис. 1

На рис.2, изображено брно с клеммой на 6 выводов для возможности подключения треугольником. На три получившихся вывода, подается: фаза, ноль и один вывод конденсатора. От того, куда будет подключен второй вывод конденсатора ― фаза или ноль, зависит направление вращения электродвигателя.

На фото: электродвигатель только с рабочими конденсаторами без емкостей для запуска.

Если на вал будет начальная нагрузка, необходимо использовать конденсаторы для запуска. Они соединяются в параллель с рабочими, используя кнопку или переключатель на момент включения. Как только двигатель наберет максимальные обороты, емкости для запуска должны быть отключены от рабочих. Если это кнопка, просто отпускаем ее, а если выключатель, то отключаем. Дальше двигатель использует только рабочие конденсаторы. Такое соединение изображено на фото.

Как подобрать конденсаторы для трехфазного двигателя, используя его в сети 220в.

Первое, что нужно знать ― конденсаторы должны быть неполярными, то есть не электролитическими. Лучше всего использовать емкости марки ― МБГО. Их с успехом использовали в СССР и в наше время. Они прекрасно выдерживают напряжение, скачки тока и разрушающее воздействие окружающей среды.

Также они имеют проушины для крепления, помогающие без проблем расположить их в любой точке корпуса аппарата. К сожалению, достать их сейчас проблематично, но существует множество других современных конденсаторов ничем не хуже первых. Главное, чтобы, как уже говорилось выше, рабочее напряжение их не было меньше 400в.

Расчет конденсаторов. Емкость рабочего конденсатора.

Чтобы не обращаться к длинным формулам и мучить свой мозг, есть простой способ расчета конденсатора для двигателя на 380в. На каждые 100 Вт (0,1 кВт) берется — 7 мкФ. Например, если двигатель 1 кВт, то рассчитываем так: 7 * 10 = 70 мкФ. Такую емкость в одной банке найти крайне трудно, да и дорого. Поэтому чаще всего емкости соединяют в параллель, набирая нужную емкость.

Емкость пускового конденсатора.

Это значение берется из расчета в 2-3 раза больше, чем емкость рабочего конденсатора. Следует учитывать, что эта емкость берется в сумме с рабочей, то есть для двигателя 1 кВт рабочая равна 70 мкФ, умножаем ее на 2 или 3, и получаем необходимое значение. Это 70-140 мкФ дополнительной емкости — пусковой. В момент включения она соединяется с рабочей и в сумме получается — 140-210 мкФ.

Особенности подбора конденсаторов.

Конденсаторы как рабочие, так и пусковые можно подбирать методом от меньшего к большему. Так подобрав среднюю емкость, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и имел достаточно мощности на валу. Также и пусковой конденсатор подбирают добавляя, пока он не будет запускаться плавно без задержек.

Кроме указанного выше типа конденсатора — МБГО, можно использовать тип — МБГЧ, МБГП, КГБ и тому подобные.

Реверс.

Иногда возникает необходимость менять направление вращения электродвигателя. Такая возможность есть и у двигателей на 380в, используемых в однофазной сети. Для этого нужно сделать так, чтобы конец конденсатора, подключенный к отдельной обмотке, оставался неразрывным, а другой мог перебрасываться с одной обмотки, где подключен «ноль», к другой где — «фаза».

Такую операцию может делать двухпозиционный переключатель, на центральный контакт которого подключается вывод от конденсатора, а на два крайних вывода от «фазы» и «нуля».

Более подробно можно увидеть на рисунке.

Важно! Существуют электродвигатели трехфазные на 220в. У них каждая обмотка рассчитана на 127в и при подключении в однофазную сеть по схеме «треугольник» ― двигатель просто сгорит. Чтобы этого не произошло, такой мотор в однофазную сеть следует подключать только по схеме — «звезда».

Как подключить двигатель 380

Опубликовано в рубрике Электромонтажные работы

Дома, в гараже, или на производстве иногда возникает необходимость подключения двигателя 380 В к стационарной сети 220 В. Очень часто можно встретить двигатели, которые рассчитаны на питание электросети и на 380 В., и на 220 В. Для подключения двигателя можно либо воспользоваться услугами электрика, либо попытаться подключить самостоятельно. Если в качестве примера рассмотреть асинхронный двигатель на 1,0кВт. То для его подключения лучше воспользоваться схемой «треугольник» и применить конденсатор исходя из расчета 7-10 мкФ на каждые 100 Вт двигателя.

Как подключить асинхронный двигатель 380 на 220

Максимальной мощности двигателя на 380 В в сети 220 В можно добиться при использовании соединения в треугольник. Основным моментам, на который необходимо уделить внимание является выбор конденсаторов. Первое что необходимо знать это то, что они не должны быть полярными. Всем нам знакомы конденсаторы советской эпохи, которые хорошо используются и в настоящее время. Вторым моментом является то, что если на валу двигателя будет нагрузка, или мощность двигателя больше 1,5 кВт, то необходимо предусмотреть конденсаторы для запуска. Это значит, что они будут использоваться только для запуска двигателя, поле чего их необходимо отключить. Обычно используют либо кнопку, либо переключатель. Емкость пускового конденсатора берется исходя из мощности рабочего в 2-3 раза большего номинала.

Подключение двигателя 380В в сеть 220В

На фото ниже представлено подключение двигателя 380 на 220. Для того чтобы сильно не углубляться в суть, нам просто необходимо:

На крайние контакты клемной колодки подать питание 220В.
Подключить конденсатор одним концом на свободный контакт, а вторым на фазу, либо ноль. (В зависимости от необходимого направления двигателя)

Для того чтобы предусмотреть реверс можно использовать переключатель, где на центральный контакт подается вывод от конденсатора, а на крайние выводы от «фазы» и «нуля».

Комментарии и размещение обратных ссылок в настоящее время закрыты.

Трехфазный асинхронный двигатель – подключение на 220 вольт

Для того чтобы разобраться, как подключить электродвигатель конкретного типа, необходимо понимать принципы его работы и особенности конструкции. Существует множество электродвигателей разных типов. По способу подключения к сети переменного тока они бывают трехфазные, двухфазные или однофазные. По способу питания обмотки ротора делятся на синхронные и асинхронные.

Блок: 1/10 | Кол-во символов: 376
Источник: https://tokar.guru/stanki-i-oborudovanie/dvigateli/shema-podklyucheniya-elektrodvigatelya-k-seti-220-volt.html

Схема подключения коллекторного электродвигателя на 220 вольт

Где можно встретить в быту?

Электрические дрели, некоторые стиральные машинки, перфораторы и болгарки имеют синхронный коллекторный двигатель. Он способен работать в сетях с одной фазой даже без пусковых механизмов. Схема такая: перемычкой соединяются концы 1 и 2, первый берет начало в якоре, второй – в статоре. Два кончика, которые остались, необходимо присоединить к питанию в 220 вольт.

Подключение электродвигателя 220 вольт с пусковой обмоткой

Внимание!

Такая схема исключает блок электроники, а следовательно – мотор сразу же с момента старта, будет работать на полную мощность – на максимальных оборотах, при запуске буквально срываясь с силой от пускового электротока, который вызывает искры в коллекторе;
существуют электромоторы с двумя скоростями. Их можно определить по трем концам в статоре, выходящим из обмотки. В этом случае скорость вала при подключении уменьшается, а риск деформации изоляции при старте – увеличивается;
направление вращения можно изменить, для этого следует поменять местами окончания подключения в статоре или якоре.

Блок: 2/4 | Кол-во символов: 1110
Источник: https://bouw.ru/article/kak-podklyuchity-odnofazniy-elektrodvigately-na-220-volyt

Принцип действия

Принцип действия электродвигателя демонстрирует простейший опыт, который всем нам показывали в школе — вращение рамки с током в поле постоянного магнита.

Рамка с током — это аналог ротора, неподвижный магнит — статор. Если в рамку подать ток, она повернется перпендикулярно направлению магнитного поля и застынет в этом положении. Если заставить магнит крутиться, рамка будет вращаться с той же скоростью, то есть синхронно с магнитом. У нас получился синхронный электродвигатель. Но у нас магнит — это статор, а он по определению неподвижен. Как заставить вращаться магнитное поле неподвижного статора?

Для начала заменим постоянный магнит катушкой с током. Это обмотка нашего статора. Как известно из той же школьной физики, катушка с током создает магнитное поле. Последнее пропорционально величине тока, а полярность зависит от направления тока в катушке. Если подать в катушку переменный ток, получим переменное поле.

Магнитное поле — векторная величина. Переменный ток в питающей сети имеет синусоидальную форму.

Нам поможет очень наглядная аналогия с часами. Какие векторы вращаются постоянно перед нашими глазами? Это часовые стрелки. Представим, что в углу комнаты висят часы. Секундная стрелка вращается, делая один полный оборот в минуту. Стрелка — вектор единичной длины.

Тень, которую стрелка отбрасывает на стену, меняется как синус с периодом в 1 минуту, а тень, отбрасываемая на пол — как косинус. Или синус, сдвинутый по фазе на 90 градусов. Но вектор равен сумме своих проекций. Другими словами, стрелка равна векторной сумме своих теней.

Блок: 2/10 | Кол-во символов: 1583
Источник: https://tokar.guru/stanki-i-oborudovanie/dvigateli/shema-podklyucheniya-elektrodvigatelya-k-seti-220-volt.html

Переключение на нужное напряжение

Для начала необходимо убедиться в том, что наш двигатель имеет нужные параметры. Они написаны на бирке, прикрепленной у него сбоку. Там должно быть указано, что один из параметров – 220в. Далее, смотрим подключение обмоток. Стоит запомнить такую закономерность схемы: звезда – для более низкого напряжения, треугольник – для более высокого. Что это означает?

Увеличение напряжения

Предположим, на бирке написано: Δ/Ỵ220/380. Это значит, что нам нужно включение треугольником, так как чаще всего соединение по умолчанию – на 380 вольт. Как это сделать? Если электродвигатель в борне имеет клеммную коробку, то несложно. Там есть перемычки, и все, что нужно – переключить их в нужное положение.

Но что, если просто выведено три провода? Тогда придется аппарат разбирать. На статоре нужно найти три конца, которые между собой спаяны. Это и есть соединение звездой. Провода нужно рассоединить и подключить треугольником.

В данной ситуации это сложностей не вызывает. Главное помнить, что есть начало и конец катушек. К примеру, возьмем за начало концы, которые были выведены в борно электродвигателя. Значит то, что спаяно – это концы. Теперь важно не перепутать.

Подключаем так: начало одной катушки соединяем с концом другой, и так далее.

Как видим, схема простая. Теперь двигатель, который был соединен для 380, можно включать в сеть 220 вольт.

Уменьшение напряжения

Предположим, на бирке написано: Δ/Ỵ 127/220. Это означает, что нужно подсоединение звездой. Опять же, если есть клеммная коробка, то все хорошо. А если нет, и включен наш электродвигатель треугольником? А если еще и концы не подписаны, то как их правильно соединить? Ведь здесь тоже важно знать, где начало намотки катушки, а где конец. Есть некоторые способы решения этой задачи.

Для начала разведем все шесть концов в стороны и омметром найдем сами статорные катушки.

Возьмем скотч, изоленту, еще что-нибудь из того, что есть, и пометим их. Пригодится сейчас, а может быть, и когда-нибудь в будущем.

Берем обычную батарейку и подсоединяем к концам а1-а2. К двум другим концам (в1-в2) подсоединяем омметр.

В момент разрыва контакта с батарейкой стрелка прибора качнется в одну из сторон. Запомним, куда она качнулась, и включаем прибор к концам с1-с2, при этом не меняем полярность батарейки. Проделываем все заново.

Если стрелка отклонилась в другую сторону, тогда меняем провода местами: с1 маркируем как с2, а с2 как с1. Смысл в том, чтобы отклонение было одинаковым.

Теперь батарейку с соблюдением полярности соединяем с концами с1-с2, а омметр – на а1-а2.

Добиваемся того, чтобы отклонение стрелки на любой катушке было одинаковым. Перепроверяем еще раз. Теперь один пучок проводов (например, с цифрой 1) у нас будет началом, а другой – концом.

Берем три конца, например, а2, в2, с2, и соединяем вместе и изолируем. Это будет соединение звездой. Как вариант, можем вывести их в борно на клеммник, промаркировать. На крышку наклеиваем схему соединения (или рисуем маркером).

Переключение треугольник – звезда сделали. Можно подключаться к сети и работать.

Блок: 3/4 | Кол-во символов: 3047
Источник: http://ElectricVDele.ru/elektrooborudovanie/elektrodvigateli/podklyuchenie-asinhronnogo-dvigatelya-na-220.html

Как подключить движок с коллектором

Коллекторные двигатели могут работать и на постоянном и на переменном напряжении. Это один из наиболее распространённых типов движков среди используемых для ручного электроинструмента и некоторых других электроприборов. Во многих из них электродвигатель работает от электронной схемы управления. Но если она сгорела, и электроприбор перестал работать, наверняка движок исправен, и его можно включить в сеть напрямую. Но если двигатель работал с электронной схемой как коллекторный двигатель постоянного тока, скорее всего он не будет развивать такие же обороты, что и в устройстве с электронной схемой управления.

Чтобы такой движок запустить от сети 220 В, надо соединить щётки коллектора и статор последовательно. При этом токи в роторе и статоре получатся меньше чем при работе в составе электронной схемы, и движок будет вращаться медленнее. Но зато не требуется никаких дополнительных элементов кроме самого движка, сетевого кабеля и вилки. Если такой двигатель используется в газонокосилке или иной самоделке с длинным сетевым кабелем, конечно же, потребуется ещё и выключатель расположенный вблизи этого движка. Разбираться с таким движком надо с осторожностью. Особенно если в нём более 4-х точек для соединения, то есть проводов обмотки статора не 2 а 3 или больше.

Это говорит о том, что двигатель переключался на разные скорости с использованием частей обмотки статора. Чтобы выполнить подключение электродвигателя на 220 Вольт к электросети его надо надёжно зажать либо в тисках, либо прижать струбциной. Подключив не полную обмотку статора, обороты могут быть слишком велики, и незакреплённый движок может сорваться с места и натворить бед. Если потребуется изменить вращение ротора на противоположное, надо поменять местами либо клеммы статора, либо клеммы щёток.

Блок: 3/5 | Кол-во символов: 1816
Источник: http://podvi.ru/elektrodvigatel/podklyuchenie-na-220-volt.html

Тип конденсаторов

Специалисты рекомендуют в качестве пускового и рабочего конденсаторов использовать одинаковые модели. Самый простой вариант – это бумажные конструкции в герметичном металлическом корпусе. Правда, есть у них один существенный недостаток – большие габаритные размеры. Поэтому если перед вами стоит вопрос, как подключить небольшой мощности двигатель 380 на 220 вольт, то количество таких конденсаторов будет приличным, и вся конструкция будет смотреться не очень.

Можно использовать для этих целей электролитические приборы, но их схема подключения отличается от предыдущей, потому что в нее придется установить резисторы и диоды. К тому же эти конденсаторы при пробое взрываются. Есть более современные виды – это полипропиленовые модели металлизированного типа. Себя они зарекомендовали хорошо, претензий к ним сейчас у специалистов нет.

Блок: 3/6 | Кол-во символов: 857
Источник: http://OnlineElektrik.ru/eoborudovanie/edvigateli/trexfaznyj-asinxronnyj-dvigatel-podklyuchenie-na-220-volt.html

Это схема обмотки звездой

Красные стрелки — это распределение напряжения в обмотках мотора, говорит о том, что на одной обмотке распределяется напряжение единичной фазы в 220 В, а двух других — линейного напряжения 380 В. Такой двигатель можно приспособить под однофазную сеть по рекомендациям на бирке: узнать для какого напряжения созданы обмотки, можно соединять их звездой или треугольником.

Схема обмотки треугольником проще. По возможности лучше применить ее, так как двигатель будет терять мощность в меньшем количестве, а напряжение по обмоткам всюду будет равно 220 В.

Это схема подключения с конденсатором асинхронного двигателя в однофазную сеть. Включает рабочие и пусковые конденсаторы.

Пример:

применяем конденсаторы, ориентируясь на напряжение, минимум 300 или 400 В;
емкость рабочих конденсаторов набирается путем параллельного их соединения;
вычисляем таким образом: каждые 100 Вт — это еще 7 мкФ, учитывая, что 1 кВт равен 70 мкФ;
это пример параллельного соединения конденсаторов
емкость для пуска должна превышать в три раза емкость рабочих конденсаторов.

Важно! Если при старте не отключить вовремя пусковые конденсаторы, когда мотор наберет стандартные для него обороты, они приведут к большому перекосу по току во всех обмотках, что попросту заканчивается перегревом электромотора.

После прочтения статьи, рекомендуем ознакомиться с техникой подключения трехфазного двигателя в однофазную сеть:

Блок: 4/4 | Кол-во символов: 1408
Источник: https://bouw. ru/article/kak-podklyuchity-odnofazniy-elektrodvigately-na-220-volyt

Как подключить асинхронный движок

Другим довольно-таки распространённым типом электродвижка является асинхронный двигатель. Наиболее часто его устанавливают в вентиляторах. Если известно, что движок именно оттуда, скорее всего он сконструирован на несколько скоростей. Об этом будут свидетельствовать несколько дополнительных выводов, которые являются ответвлениями основной обмотки статора. В движке, который рассчитан на работу с одной скоростью обмоток две. Поэтому в нём возможны ответвления от обмоток либо как 3, либо как 4 вывода. При трёх выводах обмотки уже соединены последовательно. При четырёх выводах надо разобраться с ними используя тестер.

Обмотки обеспечивают перемещение магнитного поля в пределах 90 градусов. Дополнительная обмотка используется для создания перемещающегося максимума магнитного поля и называется пусковой обмоткой. Поэтому если выводов 3 или больше всегда можно определить, используя тестер, где какая из них. Обмотка как пусковая, так и переключающая обороты имеют более высокое сопротивление. Для подключения асинхронного электродвигателя на 220 Вольт применяются схемы, показанные далее.

В некоторых моделях движков резистор встраивается в корпус и поэтому в них только два вывода. Такой двигатель должен вращаться сразу при подаче напряжения 220 В на эти обмоточные выводы. Но если этого не происходит, а тестер показывает некоторое значение сопротивления, значит, одна из обмоток оборвана. Такой движок уже никак не используешь без ремонта в виде перемотки повреждённой обмотки. Использование конденсатора для получения перемещающего магнитного поля является самым популярным техническим решением. Если необходимо таким способом подключить движок потребуется величина его мощности.

Конденсатор для асинхронного двигателя выбирается по мощности. Для каждых ста Ватт мощности движка надо примерно семь микрофарад ёмкости конденсатора.

Блок: 4/5 | Кол-во символов: 1876
Источник: http://podvi. ru/elektrodvigatel/podklyuchenie-na-220-volt.html

Полезные советы

Обращаем ваше внимание на тот факт, что при подключении трехфазного двигателя к однофазной сети можно говорить и снижении мощности электрического агрегата. В общем, его фактический показатель не будет превышать номинальный 70-80%. При этом скорость вращения ротора не уменьшится.
Если используемый движок имеет схему переключения 380/220, это обязательно указывается на шильдике, то в однофазную сеть его надо подключать только треугольником.
В том случае, если на шильдике указаны схема подключения звездой и только трехфазное подключение на 380 вольт, то вам придется вскрыть клеммную коробку и добраться до соединения концов обмоток двигателя. Потому что внутри агрегата уже установлена схема звезда, ее-то и придется разобрать и вывести наружу шесть концов обмотки статора.

Блок: 4/6 | Кол-во символов: 795
Источник: http://OnlineElektrik.ru/eoborudovanie/edvigateli/trexfaznyj-asinxronnyj-dvigatel-podklyuchenie-na-220-volt. html

Переподключение с 380 вольт на 220

Очень важно понимать, как подключается трехфазный электродвигатель к сети 220в. Чтобы трехфазный двигатель подключить к 220в, заметим, что у него есть шесть выводов, что соответствует трем обмоткам. При помощи тестера провода прозванивают, чтобы найти катушки. Их концы соединяем по два – получается соединение «треугольник» (и три конца).

Для начала, два конца сетевого провода (220 в) подключаем к любым двум концам нашего «треугольника». Оставшийся конец (оставшаяся пара скрученных проводов катушки) подсоединяется к концу конденсатора, а оставшийся провод конденсатора также соединяется с одним из концов сетевого провода и катушек.

От того, выберем мы один или другой, будет зависеть в какую сторону начнет вращаться двигатель. Проделав все указанные действия, запускаем двигатель, подав на него 220 в.

Электромотор должен заработать. Если этого не произошло, или он не вышел на требуемую мощность, необходимо вернуться на первый этап, чтобы поменять местами провода, т. е. переподключить обмотки.

Если при включении, мотор гудит, но не крутиться, требуется дополнительно установить (через кнопку) конденсатор. Он будет в момент пуска давать двигателю толчок, заставляя крутиться.

Видео:

Видео: Как подключить электродвигатель с 380 на 220

Прозванивание, т.е. измерение сопротивления, проводится тестером. Если такой отсутствует, воспользоваться можно батарейкой и обычной лампой для фонарика: в цепь, последовательно с лампой, подсоединяют определяемые провода. Если концы одной обмотки найдены – лампа загорается.

Труднее гораздо найти определить начало и концы обмоток. Без вольтметра со стрелкой не обойтись.

Подсоединить потребуется к обмотке батарейку, а к другой — вольтметр.

Разрывая контакт провода с батарейкой, наблюдают, отклоняется ли стрелка и в какую сторону. Те же действия проводят с оставшимися обмотками, изменяя, если нужно, полярность. Добиваются чтобы отклонялась стрелка в ту же сторону, что при первом измерении.

Блок: 2/7 | Кол-во символов: 1985
Источник: https://motocarrello.ru/jelektrotehnologii/1502-shemy-podkljuchenija-trehfaznogo-jelektrodvigatelja.html

БУ движки стиральных машин

Если используется движок от стиральной машинки, он может принадлежать к одному из трёх типов. В старых моделях машин использовалась отдельные ёмкости для стирки и для отжима. Для стирки применялся асинхронный движок, поскольку его оборотов было вполне достаточно для создания движения воды. Для отжима применялась центрифуга с приводом от коллекторного двигателя. Эти типы двигателей можно применять для каких-либо целей, а как сделать подключение для этого, рассмотрено выше.

Но среди более современных машин встречаются такие модели, у которых выполнен прямой привод на вращающийся барабан для стирки. В них применяются специальные двигатели, управляемые от электронного коммутатора. Он создаёт вращение магнитного поля с необходимой скоростью. Без такого коммутатора двигатель работать не будет. Тем более нельзя подключать его к сети 220 В напрямую.

В некоторых моделях двигателей стиральных машин могут использоваться тахометры, встроенные в корпус движка. Поэтому необходимо обязательно выяснить назначение дополнительных выводов в двигателе перед подключением его к сети 220 В. Бывает так, что это возможно сделать, только узнав, как выглядит движок изнутри, разобрав его. Если сложно идентифицировать конструкцию двигателя самостоятельно, лучше обратиться к специалисту. Это поможет сохранить двигатель в исправном состоянии.

Блок: 5/5 | Кол-во символов: 1376
Источник: http://podvi.ru/elektrodvigatel/podklyuchenie-na-220-volt.html

Установка реверса

Иногда возникает необходимость провести подключение так, чтобы трехфазный двигатель, подсоединенный к однофазной сети, вращался то в одну, то в другую стороны. Для этого необходимо установить в схему любой управляющий прибор. Это может быть тумблер, кнопка или ключи управление. Но здесь есть два основных требования:

Обращайте внимание на силу тока, которую этот управляющий прибор может выдержать. Чтобы он был больше нагрузки, создаваемой электродвигателем.
В конструкции управляющего прибора должно быть две пары контактов: нормально замкнутые и нормально разомкнутые.

Вот схема, по которой подключается этот элемент в питание электродвигателя:

Здесь видно, что реверс осуществляется подачей электроэнергии на разные полюса конденсаторов.

Блок: 5/6 | Кол-во символов: 762
Источник: http://OnlineElektrik.ru/eoborudovanie/edvigateli/trexfaznyj-asinxronnyj-dvigatel-podklyuchenie-na-220-volt.html

Заключение по теме

Схема трехфазного асинхронного двигателя с подключением к 220 вольт – дело реальное. Проблем с ним быть не должно. Здесь главное, и это было показано в статье, правильно подобрать конденсаторы (рабочие и пусковые) и правильно выбрать схему подключения. Особое внимание придется уделить правилам соединения, где в основе будет лежать сам двигатель, а, точнее, его возможности.

Блок: 6/6 | Кол-во символов: 421
Источник: http://OnlineElektrik.ru/eoborudovanie/edvigateli/trexfaznyj-asinxronnyj-dvigatel-podklyuchenie-na-220-volt.html

Использование магнитного пускателя

Применение схемы подключения электродвигателя 380 через пускатель хорошо тем, что пуск производить можно дистанционно. Преимущество пускателя перед рубильником (или другим устройством) в том, что пускатель можно разместить в шкафу, а в рабочую зону вынести элементы управления, напряжение и токи при этом минимальны, следовательно, провода подойдут меньшего сечения.

Помимо этого, подключение с использованием пускателя обеспечивает безопасность в случае, если «пропадает» напряжение, поскольку при этом происходит размыкание силовых контактов, когда же напряжение вновь появится, пускатель без нажатия пусковой кнопки его не подаст на оборудование.

Схема подключения пускателя асинхронного двигателя электрического 380в:

На контактах 1,2,3 и пусковой кнопке 1 (разомкнутой) напряжение присутствует в начальный момент. Затем оно подается через замкнутые контакты этой кнопки (при нажатии на «Пуск») на контакты пускателя К2 катушки, замыкая ее. Катушкой создается магнитное поле, сердечник притягивается, контакты пускателя замыкаются, приводя в движение мотор.

Одновременно с этим происходит замыкание контакта NO, с которого подается фаза на катушку через кнопку «Стоп». Получается, что, когда отпускают кнопку «Пуск», цепь катушки остается замкнутой, как и силовые контакты.

Нажав «Стоп», цепь разрывают, возвращая размыкая силовые контакты. С питающих двигатель проводников и NO исчезает напряжение.

Видео: Подключение асинхронного двигателя. Определение типа двигателя.

Блок: 7/7 | Кол-во символов: 1524
Источник: https://motocarrello.ru/jelektrotehnologii/1502-shemy-podkljuchenija-trehfaznogo-jelektrodvigatelja.html

Схема включения

Возможно подключение нагрузок к трехфазной сети по двум схемам — звездой и треугольником. При подключении звездой начала обмоток соединяются между собой, а концы подключаются к фазам. При включении треугольником конец одной обмотки подключается к началу другой.

В схеме включения звездой обмотки оказываются под фазным напряжением 220 В., при включении треугольником — под линейным 380 В.

При включении треугольником двигатель развивает не только большую мощность, но и большие пусковые токи. Поэтому иногда используют комбинированную схему — старт звездой, затем переключение в треугольник.

Направление вращения определяется порядком подключения фаз. Для изменения направления достаточно поменять местами любые две фазы.

Блок: 7/10 | Кол-во символов: 743
Источник: https://tokar.guru/stanki-i-oborudovanie/dvigateli/shema-podklyucheniya-elektrodvigatelya-k-seti-220-volt.html

Как включить однофазный асинхронный двигатель

Если не нужен автоматический запуск, асинхронный однофазный двигатель имеет самую простую схему включения. Особенностью этого типа является невозможность автоматического старта.

Для автоматического пуска используется вторая пусковая обмотка как в двухфазном электромоторе. Пусковая обмотка подключается через пусковой конденсатор только для старта и после этого должна быть отключена вручную или автоматически.

Блок: 10/10 | Кол-во символов: 466
Источник: https://tokar.guru/stanki-i-oborudovanie/dvigateli/shema-podklyucheniya-elektrodvigatelya-k-seti-220-volt.html

Кол-во блоков: 22 | Общее кол-во символов: 24626
Количество использованных доноров: 6
Информация по каждому донору:

https://bouw.ru/article/kak-podklyuchity-odnofazniy-elektrodvigately-na-220-volyt: использовано 2 блоков из 4, кол-во символов 2518 (10%)
https://motocarrello.ru/jelektrotehnologii/1502-shemy-podkljuchenija-trehfaznogo-jelektrodvigatelja.html: использовано 3 блоков из 7, кол-во символов 4005 (16%)
http://ElectricVDele.ru/elektrooborudovanie/elektrodvigateli/podklyuchenie-asinhronnogo-dvigatelya-na-220.html: использовано 2 блоков из 4, кол-во символов 5555 (23%)
http://podvi.ru/elektrodvigatel/podklyuchenie-na-220-volt.html: использовано 3 блоков из 5, кол-во символов 5068 (21%)
https://tokar.guru/stanki-i-oborudovanie/dvigateli/shema-podklyucheniya-elektrodvigatelya-k-seti-220-volt.html: использовано 6 блоков из 10, кол-во символов 4645 (19%)
http://OnlineElektrik.ru/eoborudovanie/edvigateli/trexfaznyj-asinxronnyj-dvigatel-podklyuchenie-na-220-volt.html: использовано 4 блоков из 6, кол-во символов 2835 (12%)

схемы, фото, видео урок как подключить через конденсатор

Автор Aluarius На чтение 7 мин. Просмотров 16.5k. Опубликовано 29.10.2015

Для подключения электродвигателя 380 на 220 В можно воспользоваться разными схемами. Сразу же оговоримся, что оптимальный вариант подключение электрического двигателя, работающего на 380В, к трехфазной сети.

А что делать в том случае, если на участок заходят всего два провода (ноль и фаза), то есть на участок подается однофазное напряжение 220 вольт? Выход один – провести подключение электродвигателя 380 на 220 В, для чего можно воспользоваться разными схемами.

Схема подключения трехфазного двигателя к однофазной сети.

Сразу же оговоримся, что оптимальный вариант подключение электрического двигателя, работающего на 380В, к трехфазной сети. Это обеспечит и номинальную мощность прибора, и номинал вращения, отсюда и эффективность работы агрегата. Поэтому любое вмешательство в параметры создает условия снижения качества эксплуатации.

Схемы подключения

В основном подключение электрического двигателя к однофазной сети производится при соединении двух питающих проводов по схеме или треугольник, или звезда. В первом случае выходная мощность мотора будет отличаться от номинальной (то есть, при трехфазном подключении) на 30%. Во втором, на 50%. То есть, схема треугольник в данном случае является эффективной.

Из электродвигателя торчат три провода. Так вот фаза питающего провода подключается к одному из них, ноль к другому. А вот третий провод подключается к схеме через конденсатор.

Внимание! Вращение вала электродвигателя в ту или другую сторону зависит от того, к какому проводу будет подключен конденсатор: к фазе или к нулю. Чтобы изменить направление вращения, необходимо просто перебросить провода.

И третий параметр – это частота вращения. Так вот он от номинального не отличается. То есть, если электродвигатель вращается, к примеру, 1280 об/мин от трехфазной сети, то при подсоединении его к однофазной сети он будет вращаться с той же частотой.

Как выбрать конденсатор

Есть несколько нюансов, которые касаются количества подсоединяемых конденсаторов.

Если мощность электромотора не превышает 1,5 кВт, то в схему можно устанавливать один рабочий конденсатор.
Если же двигатель сразу при пуске работает под нагрузкой или его мощность превышает 1,5 кВт, тогда в схему придется установить два конденсатора: рабочий и пусковой. Оба элемента в схему вставляются параллельно. При этом последний будет работать только при запуске мотора, после чего он автоматически отключается.

По сути, схема подключения электродвигателя запитана на кнопку «Пуск» и на тумблер отключения питания. Чтобы запустить мотор, необходимо нажать на кнопку «Пуск» и удерживать ее до полного включения двигателя. Это можно контролировать даже на слух.

Подключение трехфазного двигателя в сеть 220В через конденсатор.

Иногда есть необходимость, чтобы электродвигатель работал то в ту, то в другую сторону. Это тоже несложная схема, в которую необходимо установить дополнительный тумблер переключения направления вращения ротора.

Один конец тумблера (основной) запитывается на конденсатор, второй на ноль, третий на фазу. Если при такой схеме подключения мотор набирает слабо обороты, или его мощность снижается, то придется установить дополнительно пусковой конденсатор.

Емкость конденсатора

Есть несколько параметров устанавливаемых в электродвигатель конденсаторов, которые придется рассчитывать под необходимый номинал мощности мотора. И один из них – это емкость. Чтобы ее определить, можно воспользоваться несколькими формулами.

Формула: C=2800x(I/U) – если схема подключения треугольник. И C=480x(I/U) – если звезда. При этом «I» – это сила тока, которую можно замерить электрическими клещами, «U» – это напряжение в сети переменного тока.
Формула: C=66xP, где «P» – мощность движка.

Есть более простой вариант определения емкости, в нем присутствует соотношение – на каждые 1,0 кВт мощности необходимо присоединять 70 мкФ. Кстати, в данном случае приходится именно подбирать.

Поэтому рекомендуется использовать конденсаторы разной емкости. Подключая их в схему, производится запуск движка, который должен работать корректно. Если необходимо уменьшить или увеличить емкость, то добавляется или уменьшается один из конденсаторов.

Внимание! При сборке схемы, необходимо проверять силу тока в обмотках. Она должна быть меньше, чем номинал данного показателя.

Что касается емкости пускового конденсатора, то он должен быть в 2,5-3,0 раза больше, чем у рабочего.

Пример подбора конденсаторов по емкости

Вводные данные:

Схема подключения – треугольник.
Сила тока электродвигателя – 3 А (указывается и на бирке прибора, и в паспорте).

Теперь данные подставляем в формулу: C=4800*(3/220)=65 мкФ. Конечно, такого конденсатора нет, но его можно заменить несколькими, соединенными параллельно между собой. К примеру, 10 штук по 6 мкФ, и один 5 мкФ. При этом емкость пускового прибора будет находиться в диапазоне 160-200 мкФ.

Обратите внимание, что этот расчет делается на номинальную мощность мотора. Поэтому если электрический агрегат будет работать без нагрузки, то будет все время греться. Поэтому стоит продумать ситуацию, для чего можно просто снизить емкость установленного блока конденсаторов.

Но данная ситуация – палка о двух концах. Все дело в том, что снижая емкость, снижается и мощность. Поэтому совет: установить в схему минимальный показатель емкости (в нашем случае 160 мкФ), а после проверки начинать поднимать его до оптимального значения.

И все же учитывайте тот факт, что работа без нагрузки – это быстрый выход из строя электродвигателя, который был переделан из прибора, подключаемого к сети 380В в сеть на 220В.

Тип конденсаторов

Какие же конденсаторы используются при подключении электродвигателя 380 на 220 вольт? Чаще всего это марки КБП, МБГП, МПГО, МБГО, все они бумажного типа в герметичном металлическом корпусе. У всех этих типов есть один недостаток – большие габаритные размеры при небольшой емкости. Поэтому связка из нескольких изделий – достаточно большая, что неудобно во всех отношениях.

Есть на рынке так называемые электролитические конденсаторы.

Во-первых, у них другая схема подключения двигателя 380В в сеть переменного тока. Сюда добавляются диоды и резисторы, что усложняет схему.
Во-вторых, вышедший из строя диод становится причиной того, что через конденсатор начинает перемещать ток большой силы. Конечный результат – взрыв последнего.

Полипропиленовые конденсаторы CBB.

И третий тип конденсаторов – это полипропиленовые элементы металлизированного типа, марка СВВ. Их форма может быть круглой или пластинчатой. Приборы высокого качества, небольших размеров и большой емкости. Их-то и рекомендуют сегодня устанавливать специалисты, когда стоит вопрос, как подключить электродвигатель 380 вольт на 220.

Напряжение конденсатора

Рабочее напряжение – один из основных параметров, на которые надо обязательно обращать внимание. Здесь две позиции:

Конденсатор с большим напряжением (от номинального) стоит дорого и имеет большие размеры. Установленный на электродвигатель он изменит размеры последнего, что не всегда удобно.
С меньшим напряжением. Эта ситуация приведет к перегреву прибора, и даже к взрыву.

Поэтому совет: умножаете напряжение в сети на 1,15 – это и будет напряжение конденсатора.

Полезные советы

Конденсаторы всегда сохраняют на своих выводах высокое напряжение, поэтому эти приборы всегда надо огораживать.
Работая с этими элементами, необходимо проводить их предварительную разрядку.
Нельзя проводить подключение электродвигателя мощностью более 3,0 кВт к сети переменного тока. Сгорят автоматы и другие приборы, включенные в схему обвязки.
Рабочее напряжение бумажных конденсаторов в два раза меньше от номинального, которое указано на их корпусе.

Заключение по теме

Как видите, подключать двигатель 380В в сеть 220В переменного однофазного тока не большая проблема. Конечно, теряется мощность, но в домашних условиях эксплуатации это не самое важное. Поэтому если вы решили своими руками сделать данное подключение, то в первую очередь правильно подберите конденсатор и определитесь со схемой.

Как подключить электродвигатель, схема подключения

Трехфазные электродвигатели — имеют более высокую эффективностью, чем однофазные электродвигатели на 220 вольт. Поэтому подключение электродвигателя на 380 вольт обеспечивает более стабильную и экономичную работу устройства. Для запуска электродвигателя не понадобятся конденсаторы или другие пусковые устройства и обмотки, потому что вращающееся магнитное поле возникает в статоре сразу после подключения к электросети 380 Вольт.

На шильде электродвигателя должно быть видно, что обмотки электродвигателя можно соединить, как треугольником на 220 Вольт, так звездой на 380 Вольт.
В клеммной коробке электродвигателя вы увидите шесть выводов — U1, U2, V1,V2, W1, W2. Это означает что электродвигатель можно подключить на 220 или 380 Вольт.

Схема подключения трехфазного электродвигателя:

Подключение звездой — большинство промышленных трехфазных электродвигателей подключается по схеме — «звезда» 380В.
При подключении звездой вам нужно подключить 3 фазы на разъемы А, В, С.

При подключении треугольником на 220В — необходимо сделать три разные последовательные соединения. После чего можно подключать к 3 независимым последовательным соединениям 3 фазы на разъемы А, В и С как не рисунке.

Подключение звезда-треугольник — В очень редких случаях для получения большей отдачи по мощности, электродвигатель подключают «звезда-треугольник»

Внимание:

Указанная мощность на бирке электродвигателя, это не электрическая, а механическая мощность на валу.

Хочу заметить, что при подключении электродвигателя по схеме «звезда» запуск будет достаточно плавным, но при этом сложно будет достичь максимальной мощности работы трехфазного асинхронного электродвигателя. Поэтому для достижения максимальных показателей электродвигатель подключают «треугольником» и тогда он выдаст полную заявленную мощность, а это в 1,5 раза больше чем при подключении звездой. Но нужно знать что при запуске «треугольником» ток настолько высокий, что может повредить изоляцию проводки и сократить срок службы электродвигателя. Именно поэтому для мощных электродвигателей применяют комбинированную схему подключения по принципу «звезда-треугольник». Сначала запуск мотора происходит по схеме «звезда», но когда электродвигатель набирает достаточную мощность происходит ручное или автоматическое (через реле) переключение на схему «треугольник». После чего мощность возрастает в несколько раз.

Подключение трехфазного электродвигателя, видео:

Конденсатор

— Как я могу заставить мой двигатель 380/380 вольт работать от 220 вольт?

Подключение конденсатора к трехфазному двигателю для однофазной работы называется подключением Штейнмеца. Если вы выполните поиск «Steinmetz connection», вы найдете довольно много информации об этом.

Если двигатель имеет только шесть выводов или клемм для внешних подключений, он может работать только при напряжении 380 В на любой из двух указанных скоростей. Для низкой скорости U4, V4 и W4 соединяются вместе, а трехфазное питание подключается к U2, V2 и W2.Для высокоскоростной работы нет подключения к U2, T2 и W2, а питание подключается к Uw, T4 и W4. Номинальная механическая мощность одинакова для обеих скоростей, поэтому крутящий момент, доступный на высокой скорости, составляет половину крутящего момента на низкой скорости. Вы можете использовать частотно-регулируемый привод (VFD) с выходом 380 В для любого из этих подключений.

Если на каждом конце каждой обмотки имеется независимое внешнее соединение, 12 выводов или клемм, обмотки могут быть соединены в параллельном треугольнике.Это должно подходить для трехфазного питания 220 вольт. Я считаю, что это все еще будет 4-полюсная низкоскоростная конфигурация. Вы можете использовать VFD с выходом 220 вольт для этого соединения.

У вас не должно возникнуть проблем с поиском частотно-регулируемого привода с однофазным входом 220 вольт и трехфазным выходом 220 вольт. Возможно, вам удастся найти частотно-регулируемый привод со встроенной схемой повышения напряжения, обеспечивающий трехфазный выход 380 вольт и однофазный вход 220 вольт. В противном случае вам понадобится входной трансформатор для VFD и VFD на 380 В, который принимает однофазный вход.

Я не знаю, какие есть варианты с подключением Steinmetz.

Если у существующего двигателя нет специального вала или редуктора, установленного непосредственно на нем. Лучшим вариантом может быть покупка другого двигателя и, возможно, частотно-регулируемого привода для регулирования скорости.

См. Схему ниже:

Для U2, V2 и W2 две катушки двигателя соединены вместе внутри двигателя или в клеммной коробке двигателя. Если вы можете разорвать это соединение, вы можете повторно подключить катушки, как показано красными линиями.Я почти уверен, что это позволит двигателю работать на высокой скорости на 220 вольт. Для однофазной сети подключите конденсатор от одной из линий питания к точке, где должна быть подключена недостающая фаза. Это позволяет двигателю работать от однофазного тока, но его крутящий момент значительно снижается. Это связь Стейнмеца. Вы сможете найти значения конденсаторов и другую информацию, выполнив поиск «Steinmetz connection».

Можно ли подключить двигатель 380 В к трехфазному 220 В? — Выставка

19 июля 2018 г.

Как подключить 380В к 220В? Можно ли подключить двигатель 380 В к трехфазному 220 В? Какая смена власти?

На паспортной табличке указано номинальное напряжение 380 В, и асинхронный двигатель, подключенный звездой, может быть преобразован в соединение треугольником путем преобразования обмотки в соединение треугольником.Источник питания — трехфазный двигатель 220В, мощность — постоянная.

Измените метод:

На рисунке ниже представлена принципиальная схема распределительной коробки двигателя. Левая сторона — это метод звездообразного соединения. Соединительный элемент снимается и принимает форму правильной фигуры.

Принцип:

Мы знаем, что ключом к нормальной работе двигателя является то, что номинальное напряжение подается на каждую фазную обмотку. Когда напряжение высокое, ток становится большим, и обмотка сгорает; если он низкий, ток слишком мал для создания достаточного крутящего момента.

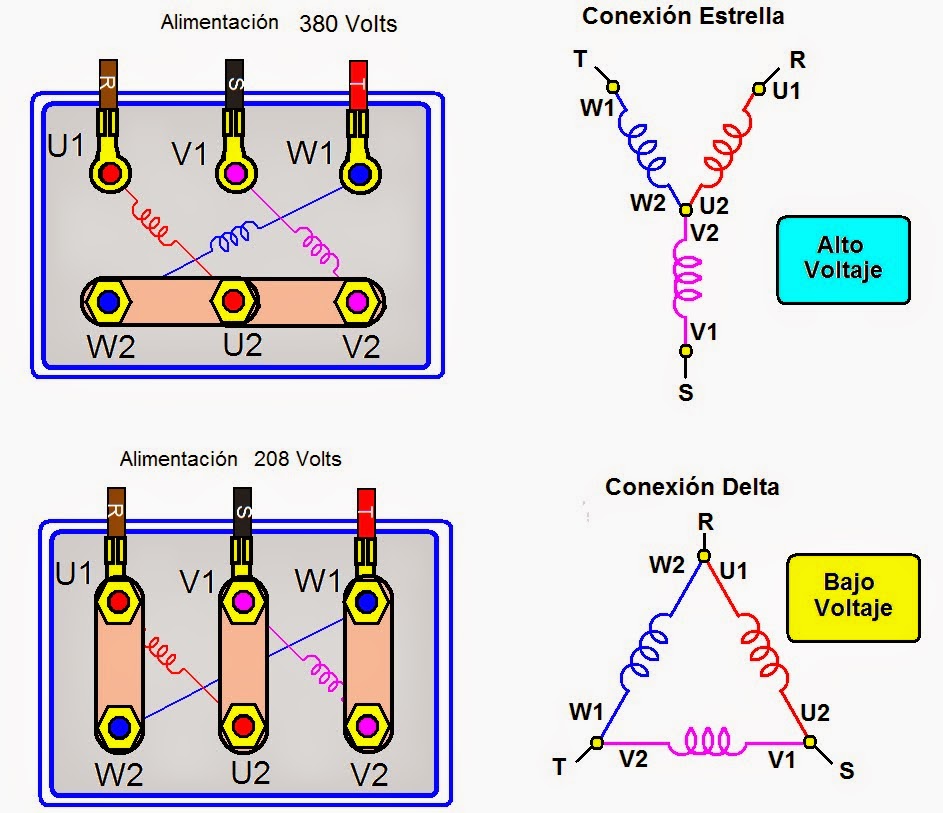

Схема подключения обмотки двигателя при трехфазном соединении звездой 380 В показана на рисунке ниже.

Трехфазные обмотки соединены звездой, и линейное напряжение 380 В, приложенное к каждой фазе напряжения обмотки (фазное напряжение), составляет

380Vx1 / √3 = 220V.

Для двигателя, соединенного звездой, хотя напряжение источника питания составляет 380 В, напряжение, получаемое каждой обмоткой, фактически составляет 220 В. Другими словами, фазное напряжение двигателя, подключенного звездой 380 В, составляет 220 В.

Когда обмотки двигателя соединены треугольником (принцип подключения см. На рисунке ниже), напряжение, получаемое каждой обмоткой, также составляет 220 В. Если напряжение питания по-прежнему составляет 380 В, очевидно, что фазное напряжение обмотки станет 380 В, и двигатель не будет работать должным образом.

Мощность двигателя двух соединений также не изменилась. Обмотки двух соединений одинаковы, напряжение 220 В, и, конечно, ток, протекающий через обмотки, будет одинаковым, поэтому вырабатываемая мощность одинакова.

Полный список: Трехфазная электроэнергия (напряжение / частота)

Абу-Даби (не страна, а штат (эмират) в Объединенных Арабских Эмиратах)	400 В	50 Гц	3, 4
Афганистан	380 В	50 Гц	4
Албания	400 В	50 Гц	4
Алжир	400 В	50 Гц	4
Американское Самоа	208 В	60 Гц	3, 4
Андорра	400 В	50 Гц	3, 4
Ангола	380 В	50 Гц	4
Ангилья	120/208 В / 127/220 В / 240/415 В	60 Гц	3, 4
Антигуа и Барбуда	400 В	60 Гц	3, 4
Аргентина	380 В	50 Гц	3, 4
Армения	400 В	50 Гц	4
Аруба	220 В	60 Гц	3, 4
Австралия	400 В (официально, но на практике часто 415 В)	50 Гц	3, 4
Австрия	400 В	50 Гц	3, 4
Азербайджан	380 В	50 Гц	4
Азорские острова	400 В	50 Гц	3, 4
Багамы	208 В	60 Гц	3, 4
Бахрейн	400 В	50 Гц	3, 4
Балеарские острова	400 В	50 Гц	3, 4
Бангладеш	400 В	50 Гц	3, 4
Барбадос	200 В	50 Гц	3, 4
Беларусь	380 В	50 Гц	4
Бельгия	400 В	50 Гц	3, 4
Белиз	190 В / 380 В	60 Гц	3, 4
Бенин	380 В	50 Гц	4
Бермудские острова	208 В	60 Гц	3, 4
Бутан	400 В	50 Гц	4
Боливия	400 В	50 Гц	4
Бонайре	220 В	50 Гц	3, 4
Босния и Герцеговина	400 В	50 Гц	4
Ботсвана	400 В	50 Гц	4
Бразилия	220/380 В	60 Гц	3, 4
Британские Виргинские острова	190 В	60 Гц	3, 4
Бруней	415 В	50 Гц	4
Болгария	400 В	50 Гц	4
Буркина-Фасо	380 В	50 Гц	4
Бирма (официально Мьянма)	400 В	50 Гц	4
Бурунди	380 В	50 Гц	4
Камбоджа	400 В	50 Гц	4
Камерун	380 В	50 Гц	4
Канада	120/208 В / 240 В / 480 В / 347/600 В	60 Гц	3, 4
Канарские острова	400 В	50 Гц	3, 4
Кабо-Верде (на португальском: Кабо-Верде)	400 В	50 Гц	3, 4
Каймановы острова	240 В	60 Гц	3
Центральноафриканская Республика	380 В	50 Гц	4
Чад	380 В	50 Гц	4
Нормандские острова (Гернси и Джерси)	400 В	50 Гц	4
Чили	380 В	50 Гц	3, 4
Китай, Народная Республика	380 В	50 Гц	3, 4
Остров Рождества	400 В	50 Гц	3, 4
Кокосовые острова (Килинг) острова	400 В	50 Гц	3, 4
Колумбия	220 В / 440 В	60 Гц	3, 4
Коморские острова	380 В	50 Гц	4
Конго-Браззавиль (Республика Конго)	400 В	50 Гц	3, 4
Конго-Киншаса (Демократическая Республика Конго)	380 В	50 Гц	3, 4
Острова Кука	415 В	50 Гц	3, 4
Коста-Рика	240 В	60 Гц	3, 4
Кот-д’Ивуар (Кот-д’Ивуар)	380 В	50 Гц	3, 4
Хорватия	400 В	50 Гц	4
Куба	190 В / 440 В	60 Гц	3
Кюрасао	220 В / 380 В	50 Гц	3, 4
Кипр	400 В	50 Гц	4
Кипр, Север (непризнанное, самопровозглашенное государство)	400 В	50 Гц	4
Чехия (Чехия)	400 В	50 Гц	3, 4
Дания	400 В	50 Гц	3, 4
Джибути	380 В	50 Гц	4
Доминика	400 В	50 Гц	4
Доминиканская Республика	120/208 В / 277/480 В	60 Гц	3, 4
Дубай (не страна, а государство (эмират) в составе Объединенных Арабских Эмиратов)	400 В	50 Гц	3, 4
Восточный Тимор (Тимор-Лешти)	380 В	50 Гц	4
Эквадор	208 В	60 Гц	3, 4
Египет	380 В	50 Гц	3, 4
Сальвадор	200 В	60 Гц	3
Англия	400 В	50 Гц	4
Экваториальная Гвинея	[недоступно]	[недоступно]	[недоступно]
Эритрея	400 В	50 Гц	4
Эстония	400 В	50 Гц	4
Эфиопия	380 В	50 Гц	4
Фарерские острова	400 В	50 Гц	3, 4
Фолклендские острова	415 В	50 Гц	4
Фиджи	415 В	50 Гц	3, 4
Финляндия	400 В	50 Гц	3, 4
Франция	400 В	50 Гц	4
Французская Гвиана (заморский департамент Франции)	380 В	50 Гц	3, 4
Французская Полинезия (заморская территория Франции)	380 В	60 Гц	3, 4
Габон (Габонская Республика)	380 В	50 Гц	4
Гамбия	400 В	50 Гц	4
Газа	400 В	50 Гц	4
Грузия	380 В	50 Гц	4
Германия	400 В	50 Гц	4
Гана	400 В	50 Гц	3, 4
Гибралтар	400 В	50 Гц	4
Великобритания (GB)	400 В	50 Гц	4
Греция	400 В	50 Гц	4
Гренландия	400 В	50 Гц	3, 4
Гренада	400 В	50 Гц	4
Гваделупа (заморский департамент Франции)	400 В	50 Гц	3, 4
Гуам	190 В	60 Гц	3, 4
Гватемала	208 В	60 Гц	3, 4
Гвинея	380 В	50 Гц	3, 4
Гвинея-Бисау	380 В	50 Гц	3, 4
Гайана	190 В	60 Гц	3, 4
Гаити	190 В	60 Гц	3, 4
Голландия (официально Нидерланды)	400 В	50 Гц	3, 4
Гондурас	208 В / 230 В / 240 В / 460 В / 480 В	60 Гц	3, 4
Гонконг	380 В	50 Гц	3, 4
Венгрия	400 В	50 Гц	3, 4
Исландия	400 В	50 Гц	3, 4
Индия	400 В	50 Гц	4
Индонезия	400 В	50 Гц	4
Иран	400 В	50 Гц	3, 4
Ирак	400 В	50 Гц	4
Ирландия, Северная	400 В	50 Гц	4
Ирландия, Республика (Эйре)	400 В	50 Гц	4
Остров Мэн	400 В	50 Гц	4
Остров Мэн	400 В	50 Гц	4
Израиль	400 В	50 Гц	4
Италия	400 В	50 Гц	4
Ямайка	190 В	50 Гц	3, 4
Япония	200 В	50 Гц / 60 Гц	3
Иордания	400 В	50 Гц	3, 4
Казахстан	380 В	50 Гц	3, 4
Кения	415 В	50 Гц	4
Кирибати	[недоступно]	[недоступно]	[недоступно]
Корея, Северная	380 В	50 Гц	3, 4
Южная Корея	380 В	60 Гц	4
Косово	230 В / 400 В	50 Гц	3
Кувейт	415 В	50 Гц	4
Кыргызстан	380 В	50 Гц	3, 4
Лаос	400 В	50 Гц	4
Латвия	400 В	50 Гц	4
Ливан	400 В	50 Гц	4
Лесото	380 В	50 Гц	4
Либерия	208 В	60 Гц	3, 4
Ливия	400 В	50 Гц	4
Лихтенштейн	400 В	50 Гц	4
Литва	400 В	50 Гц	4
Люксембург	400 В	50 Гц	4
Макао	380 В	50 Гц	3
Македония, Северная	400 В	50 Гц	4
Мадагаскар	380 В	50 Гц	3, 4
Мадейра	400 В	50 Гц	3, 4
Малави	400 В	50 Гц	3, 4
Малайзия	400 В (официально, но на практике часто 415 В)	50 Гц	4
Мальдивы	400 В	50 Гц	4
Мали	380 В	50 Гц	3, 4
Мальта	400 В	50 Гц	4
Маршалловы Острова	[недоступно]	[недоступно]	[недоступно]
Мартиника (заморский департамент Франции)	380 В	50 Гц	3, 4
Мавритания	380 В	50 Гц	3, 4
Маврикий	400 В	50 Гц	4
Майотта (заморский департамент Франции)	[недоступен]	[недоступен]	[недоступен]
Мексика	127/220 В / 120/240 В / 440 В / 240/480 В	60 Гц	3, 4
Микронезия (официально: Федеративные Штаты Микронезии)	[недоступно]	[недоступно]	[недоступно]
Молдова	400 В	50 Гц	4
Монако	400 В	50 Гц	4
Монголия	400 В	50 Гц	4
Черногория	400 В	50 Гц	3, 4
Монтсеррат	400 В	60 Гц	4
Марокко	380 В	50 Гц	4
Мозамбик	380 В	50 Гц	4
Мьянма (ранее Бирма)	400 В	50 Гц	4
Намибия	380 В	50 Гц	4
Науру	415 В	50 Гц	4
Непал	400 В	50 Гц	4
Нидерланды	400 В	50 Гц	3, 4
Новая Каледония (заморское сообщество Франции)	380 В	50 Гц	3, 4
Новая Зеландия	400 В	50 Гц	3, 4
Никарагуа	208 В	60 Гц	3, 4
Нигер	380 В	50 Гц	4
Нигерия	415 В	50 Гц	4
Ниуэ	400 В	50 Гц	3, 4
Остров Норфолк	400 В	50 Гц	3, 4
Северный Кипр (непризнанное, самопровозглашенное государство)	400 В	50 Гц	4
Северная Корея	380 В	50 Гц	3, 4
Северная Македония	400 В	50 Гц	4
Северная Ирландия	400 В	50 Гц	4
Норвегия	230 В / 400 В	50 Гц	3, 4
Оман	415 В	50 Гц	4
Пакистан	400 В	50 Гц	3
Палау	208 В	60 Гц	3
Палестина	400 В	50 Гц	4
Палестина	400 В	50 Гц	4
Панама	240 В	60 Гц	3
Папуа-Новая Гвинея	415 В	50 Гц	4
Парагвай	380 В	50 Гц	4
Перу	220 В	60 Гц	3
Филиппины	380 В	60 Гц	3
Острова Питкэрн	[недоступно]	[недоступно]	[недоступно]
Польша	400 В	50 Гц	4
Португалия	400 В	50 Гц	3, 4
Пуэрто-Рико	480 В	60 Гц	3, 4
Катар	415 В	50 Гц	3, 4
Реюньон (Французский заморский департамент)	400 В	50 Гц	4
Румыния	400 В	50 Гц	4
Россия (официально Российская Федерация)	380 В	50 Гц	4
Руанда	400 В	50 Гц	4
Saba	[недоступно]	[недоступно]	[недоступно]
Сен-Бартелеми (французское заморское сообщество, неофициально также называемое Сен-Бартс или Сен-Бартс)	[недоступно]	[недоступно]	[недоступно]
Остров Святой Елены	[недоступен]	[недоступен]	[недоступен]
Сент-Китс и Невис (официально Федерация Сент-Кристофера и Невиса)	400 В	60 Гц	4
Сент-Люсия	400 В	50 Гц	4
Сен-Мартен (французское зарубежье)	[недоступно]	[недоступно]	[недоступно]
Сен-Пьер и Микелон (французское зарубежье)	[недоступно]	[недоступно]	[недоступно]
Сент-Винсент и Гренадины	400 В	50 Гц	4
Самоа	400 В	50 Гц	3, 4
Сан-Марино	400 В	50 Гц	4
Сан-Томе и Принсипи	400 В	50 Гц	3, 4
Саудовская Аравия	400 В	60 Гц	4
Шотландия	400 В	50 Гц	4
Сенегал	400 В	50 Гц	3, 4
Сербия	400 В	50 Гц	3, 4
Сейшельские острова	240 В	50 Гц	3
Сьерра-Леоне	400 В	50 Гц	4
Сингапур	400 В	50 Гц	4
Синт-Эстатиус	220 В	60 Гц	3, 4
Синт-Мартен	220 В	60 Гц	3, 4
Словакия	400 В	50 Гц	4
Словения	400 В	50 Гц	3, 4
Соломоновы Острова	[недоступно]	[недоступно]	[недоступно]
Сомали	380 В	50 Гц	3, 4
Сомалиленд (непризнанное, самопровозглашенное государство)	380 В	50 Гц	3, 4
ЮАР	400 В	50 Гц	3, 4
Южная Корея	380 В	60 Гц	4
Южный Судан	400 В	50 Гц	4
Испания	400 В	50 Гц	3, 4
Шри-Ланка	400 В	50 Гц	4
Судан	400 В	50 Гц	4
Суринам (Суринам)	220 В / 400 В	60 Гц	3, 4
Свазиленд	400 В	50 Гц	4
Швеция	400 В	50 Гц	3, 4
Швейцария	400 В	50 Гц	3, 4
Сирия	380 В	50 Гц	3
Таити (самый большой остров Французской Полинезии, заморское сообщество Франции)	380 В	60 Гц	3, 4
Тайвань	220 В	60 Гц	4
Таджикистан	380 В	50 Гц	3
Танзания	415 В	50 Гц	3, 4
Таиланд	400 В	50 Гц	3, 4
Того	380 В	50 Гц	4
Токелау	400 В	50 Гц	3, 4
Тонга	415 В	50 Гц	3, 4
Тринидад и Тобаго	115/230 В / 230/400 В	60 Гц	4
Тунис	400 В	50 Гц	4
Турция	400 В	50 Гц	3, 4
Туркменистан	380 В	50 Гц	3
Острова Теркс и Кайкос	240 В	60 Гц	4
Тувалу	400 В	50 Гц	3, 4
Уганда	415 В	50 Гц	4
Украина	400 В	50 Гц	4
Объединенные Арабские Эмираты (ОАЭ)	400 В	50 Гц	3, 4
Соединенное Королевство (Великобритания)	400 В	50 Гц	4
Соединенные Штаты Америки (США)	120/208 В / 277/480 В / 120/240 В / 240 В / 480 В	60 Гц	3, 4
Виргинские острова США	190 В	60 Гц	3, 4
Уругвай	380 В	50 Гц	3
Узбекистан	380 В	50 Гц	4
Вануату	400 В	50 Гц	3, 4
Ватикан	400 В	50 Гц	4
Венесуэла	120 В	60 Гц	3, 4
Вьетнам	380 В	50 Гц	4
Виргинские острова (Британские)	190 В	60 Гц	3, 4
Виргинские острова (США)	190 В	60 Гц	3, 4
Уэльс	400 В	50 Гц	4
Уоллис и Футуна (заморские территории Франции)	380 В	50 Гц	3, 4
Западный берег	400 В	50 Гц	4
Западная Сахара	380 В	50 Гц	4
Йемен	400 В	50 Гц	4
Замбия	400 В	50 Гц	4
Зимбабве	400 В	50 Гц	3, 4

Однофазный частотно-регулируемый привод с входом / выходом 220 В

Этот документ является общим руководством или учебным пособием по установке частотно-регулируемого привода на однофазные источники питания.Два обсуждаемых напряжения питания будут включать системы однопроводного заземления (SWER) 220 В (230 В, 240 В) и 480 В. Емкость однофазных частотно-регулируемых приводов

включает: 1 л.с., 2 л.с., 3 л.с. и 5 л.с., которые вы можете купить такие однофазные частотно-регулируемые приводы на ATO.com .

ЧРП (частотно-регулируемый привод) дает множество преимуществ, в том числе:

Плавный запуск двигателя и снижение нагрузки, снижение механических нагрузок и уменьшение гидравлического удара с помощью насосов.
Значительно уменьшите пусковой ток с 600-800% до <110-150% для двигателей с номиналом FLC.
Автоматизация и управление технологическими процессами с использованием встроенной электроники для обеспечения систем постоянного давления / расхода для ирригации или других насосных приложений.
Возможность контролировать скорость мотора.
Экономия энергии: Существенная экономия энергии может быть достигнута при нагрузках с вентиляторами и насосами.

Комбинация мощности, двигателя и частотно-регулируемого привода

Требуемый частотно-регулируемый привод будет зависеть как от двигателя, так и от доступного источника питания.Общее правило, о котором следует помнить, заключается в том, что частотно-регулируемый привод может преобразовывать однофазное питание в трехфазное, но он не может обеспечивать более высокое выходное напряжение, чем то, которое вы вводите. Поэтому, если у вас есть только однофазный вход источника питания 220 В, вы не можете получить трехфазное напряжение 415 В. выход. Он будет обеспечивать только трехфазный выход 220 В. Если у вас есть источник питания 480 В, вы можете выводить трехфазный 415 В — более низкое напряжение.

В основном у вас могут быть 4 ситуации:

Блок питания	Двигатель	Комментарии
220 В однофазный	220 В треугольник / 415 В звезда	Частотно-регулируемый привод 220В; подключить мотор для 220V Delta
220 В однофазный	415 В, треугольник	Для двигателя, рассчитанного только на 415 В, потребуется повышающий трансформатор для увеличения входного напряжения до> 415 В и частотно-регулируемый привод на 415 В с дросселем шины постоянного тока.
480 В, однофазный, однопроводной, заземление, возврат	415 В, треугольник	Частотно-регулируемый привод 480 В с дросселем звена постоянного тока; подключить двигатель для 415V Delta
480 В, однофазный, однопроводной, заземление, возврат	220 В треугольник / 415 В звезда	Частотно-регулируемый привод 480 В с дросселем звена постоянного тока; подключить двигатель для 415V Star

Частотно-регулируемый привод

Стандартный частотно-регулируемый привод разработан для работы как от однофазного, так и от трехфазного источника питания, что делает его идеальным для однопроводных заземляющих обратных линий или однофазных систем питания.

Стандартный частотно-регулируемый привод может работать от однофазного источника питания 480 В переменного тока (однопроводной заземляющий возврат) и обеспечивать управляемый трехфазный выход 415 В на двигатель.
Стандартный частотно-регулируемый привод (или аналог) может работать от однофазного источника питания 220 В переменного тока и обеспечивать управляемый трехфазный выход 220 В на двигатель.

При выборе частотно-регулируемого привода важно определить ток полной нагрузки двигателя при том напряжении, при котором он будет работать.Для этого полезно знать взаимосвязь между напряжениями и токами звезды и линии.

Это особенно важно, когда двигатель 415 В звезда / 220 В треугольник используется в однофазной системе питания 220 В.

Например. 1,5кВт; 3,4 А 415 В, звезда

Соединение звездой:

IL = IP
VL = 3 x VP

При соединении треугольником:

VL = VP
IL = 3 x IP

Следовательно, линейный ток или ток полной нагрузки двигателя при однофазном подключении по схеме 220 В, треугольник, равен 5.9Ампер. Требуется частотно-регулируемый привод с непрерывной выходной мощностью 5,9 А.

Проблемы использования частотно-регулируемых приводов в однофазных источниках питания

Эксплуатация частотно-регулируемого привода на однофазной линии питания проста, но вам нужно знать о некоторых проблемах и способах их решения.

1. Соответствие требованиям ЭМС:
Все частотно-регулируемые приводы удовлетворяют требованиям определенных стандартов. Для достижения этих стандартов необходимо установить оборудование в соответствии с инструкциями производителя.Для этого могут потребоваться экранированные кабели частотно-регулируемого привода от частотно-регулируемого привода к двигателю. Для установок, чувствительных к радиопомехам, могут потребоваться дополнительные меры. Доступны дополнительные меры и альтернативы экранированным кабелям частотно-регулируемого привода, такие как высокопроизводительный выходной фильтр.

2. Гармоники
Все частотно-регулируемые приводы генерируют гармоники в той или иной форме в сети, которая значительно увеличивается при работе от однофазного источника питания и, в частности, при работе с однопроводным заземлением или в сельской местности, где нагрузка на меньшие источники питания может быть относительно высокой.Дроссель шины постоянного тока является обязательным для преобразователей частоты, работающих от источника питания с однопроводным заземлением. Когда речь идет о гармониках, необходимо принимать во внимание размер трансформатора и нагрузку частотно-регулируемого привода / двигателя на источник питания. Влияние чрезмерных гармоник может вызвать перегрев электрических компонентов, таких как трансформаторы и кабели. Для двигателей меньшего размера, работающих от однофазного источника питания 220 В, гармоники несколько ниже, и дроссель шины постоянного тока может не потребоваться.

3. Температурный режим
Поскольку однопроводные системы обратного заземления используются только в сельской местности, где могут наблюдаться более высокие температуры окружающей среды, необходимо учитывать температуру окружающей среды. Некоторые производители предлагают частотно-регулируемые приводы с постоянной температурой окружающей среды 50 ° C. Также доступен закрытый частотно-регулируемый привод со степенью защиты IP66, поэтому оборудование можно монтировать прямо на стене без дополнительного ограждения. Это способствует лучшему охлаждению и более низким внутренним рабочим температурам.

4. Дроссель шины постоянного тока
Дроссель шины постоянного тока обязателен для работы от источника питания с однопроводным заземлением 480 В и некоторых однофазных установок на 220 В в зависимости от размера двигателя.Дроссель шины постоянного тока дает множество преимуществ, в том числе:

Снижение гармоник линии электропередачи
Улучшенный коэффициент мощности
Переходный фильтр
Снижение пиковых пусковых токов

5. Пропускная способность по току
Поскольку частотно-регулируемый привод действует как инвертор и вырабатывает трехфазный источник питания из однофазного источника, ожидается, что ток на входе будет выше, чем на выходе.Поэтому важно определить, какой уровень тока питания требуется для предполагаемого двигателя. Ориентировочно допустимое среднеквадратичное значение переменного линейного тока в 1,84 раза превышает фазный ток двигателя.

6. Рейтинг ЧРП
Когда частотно-регулируемый привод работает от однофазного источника питания с однопроводным заземлением, стандартный частотно-регулируемый привод должен иметь соответствующие характеристики. Другие соображения при выборе наиболее подходящего частотно-регулируемого привода — это температура окружающей среды и тип нагрузки. Производители ваших частотно-регулируемых приводов могут помочь вам выбрать правильный частотно-регулируемый привод для вашего приложения.ЧРП следует выбирать в зависимости от тока полной нагрузки при подключении двигателя.

7. Пригодность двигателя
Двигатель должен подходить для работы с частотно-регулируемым приводом и соответствовать определенным стандартам.

Однофазный ЧРП

ЧРП работает от однофазной линии питания, подключенной к L1 и L2.

1. Однопроводное заземление на 480 В: преобразователь частоты принимает однофазное питание переменного тока 480 В и преобразует его в трехфазный выход, подходящий для стандартного трехфазного двигателя 415 В.

2. Однофазное питание 220 В: преобразователь частоты принимает однофазное питание переменного тока 220 В и преобразует его в трехфазный выход, подходящий для стандартного трехфазного двигателя 220 В (см. Однофазный в трехфазный частотно-регулируемый привод).

Больше преимуществ от VFD

На самом деле VFD делает больше, чем просто преобразует однофазное питание в трехфазное. Частотно-регулируемый привод управляет формой выходного сигнала, позволяя регулировать скорость, изменяя частоту двигателя от 0 до 200 Гц.Нормальная частота сети составляет 50 Гц, поэтому частотно-регулируемый привод позволяет при желании увеличить скорость двигателя. С полным контролем скорости двигателя вы можете напрямую управлять нагрузкой, обеспечивая ручное или автоматическое управление процессом, например давлением или расходом воды. ЧРП также полностью контролирует скорость разгона и замедления двигателя, обеспечивая плавный управляемый плавный пуск и плавный останов.

ЧРП имеет прочный корпус IP66 и температуру 50 ° C.

Допускает непосредственный монтаж рядом с двигателем (требуется защита от солнечных лучей)
Защита от попадания пыли и влаги
Более эффективное охлаждение и снижение внутренней рабочей температуры
Увеличенный срок службы электронных компонентов
Нет воздушных фильтров, которые нужно чистить, что устраняет неприятные ощущения при перегреве из-за плохой вентиляции
Прочный металлический корпус

Другие типы корпусов также включают; IP30 и нержавеющая сталь IP66.

В ЧРП встроена технология для обеспечения автоматизированных систем управления и взаимодействия с внешними системами управления.
В том числе:

Цифровые и аналоговые входы / выходы для дистанционного управления и взаимодействия с системами управления.
ПИД-регулирование для автоматизированного управления технологическим процессом, например, системы постоянного давления.
Режим гибернации для автоматического включения и выключения вывода по запросу.

Установка частотно-регулируемого привода

Как показано на рисунке, установка частотно-регулируемого привода проста.

Регулировка скорости может осуществляться вручную с помощью имеющихся средств управления или удаленного потенциометра скорости. Система контроля давления может быть легко реализована с использованием внутреннего ПИД-регулирования частотно-регулируемого привода и внешнего датчика давления.
Подробные сведения об установке, в частности с использованием экранированных кабелей двигателя, см. В руководстве по эксплуатации.

Выбор частотно-регулируемого привода и требования к питанию

За помощью в выборе подходящего частотно-регулируемого привода обращайтесь к своим поставщикам.

Факторы, которые необходимо учитывать:

Паспортная табличка двигателя: ток и напряжение полной нагрузки (FLC).
Тип нагрузки.
Среда:
- Степень защиты корпуса IP.
- Температура окружающей среды.
- Защита от солнечного света и других источников тепла.
Фактическое напряжение питания.
Соответствующее снижение номинальных характеристик для однофазной работы.
Имеется адекватная производственная мощность.
Преобразователь частоты Требуются дополнительные опции.
Особые требования от производителя двигателя или насоса.

Для получения дополнительной информации о том, как выбрать / использовать ЧРП, лучше обратиться к производителям ЧРП.

Как подключить электродвигатель от 380 до 220: схемы

Бывают ситуации, когда оборудование, рассчитанное на 380 вольт, нужно подключать к домашней сети на 220 В. Так как двигатель не запускается, нужно поменять в нем некоторые детали. Это легко можно сделать самостоятельно. Несмотря на то, что эффективность несколько снижается, такой подход оправдан.

Трехфазные и однофазные двигатели

Чтобы понять, как подключить электродвигатель от 380 до 220 вольт, выясняем, что означает блок питания на 380 вольт.

Трехфазные двигатели имеют много преимуществ по сравнению с бытовыми однофазными. Поэтому их использование в промышленности широко. И дело не только в мощности, но и в КПД. К ним также относятся пусковые обмотки и конденсаторы. Это упрощает конструкцию механизма. Например, пусковое защитное реле холодильника отслеживает количество оборванных обмоток.А в трехфазном двигателе этот элемент больше не нужен.

Это достигается за счет трех фаз, во время которых электромагнитное поле вращается внутри статора.

Почему 380 В?

Когда поле внутри статора вращается, роторы также перемещаются. Обороты не совпадают с пятидесяти Герцами сети из-за того, что обмоток больше, количество полюсов отличное и по разным причинам происходит проскальзывание. Эти индикаторы используются для регулирования вращения вала двигателя.

Все три фазы имеют значение 220 В. Однако разница между любыми двумя из них в любой момент будет отличаться от 220. Так получится 380 Вольт. То есть двигатель использует для работы 220 В со сдвигом фаз сто двадцать градусов.

Следовательно, как подключить электродвигатель 380 к 220В напрямую невозможно, приходится прибегать к хитростям. Конденсатор считается самым простым способом. Когда контейнер проходит фазу, последняя изменяется на девяносто градусов.Хоть и не дотягивает до ста двадцати, но этого достаточно для запуска и работы трехфазного двигателя.

Как подключить электродвигатель от 380 В до 220 В

Для реализации поставленной задачи необходимо понимать, как устроены обмотки. Обычно корпус защищен кожухом, а под ним расположена проводка. Сняв его, нужно изучить содержимое. Часто здесь можно найти схему подключения. Для подключения электродвигателя к сети 380-220 используется звездообразная коммутация.Концы обмоток находятся в общей точке, называемой нейтралью. Фазы подаются на противоположную сторону.

«Звездочку» надо будет поменять. Для этого обмотку двигателя необходимо соединить другой формы — в виде треугольника, соединив их на концах друг с другом.

Как подключить электродвигатель от 380 до 220: схемы

Схема может выглядеть так:

На третью обмотку подается сетевое напряжение;
, то первое напряжение обмотки пройдет через конденсатор со сдвигом фазы на девяносто градусов;
вторая обмотка будет зависеть от разницы напряжений.

Понятно, что сдвиг фаз будет девяносто и сорок пять градусов. Из-за этого вращение не равномерное. Кроме того, форма фазы на второй обмотке не будет синусоидальной. Поэтому после подключения трехфазного электродвигателя на 220 вольт будет возможно, без потери мощности реализовать это невозможно. Иногда вал даже заедает и перестает крутиться.

Работоспособность

После набора поворотов пусковая мощность больше не будет Необходима, так как сопротивление движению станет незначительным.Чтобы уменьшить емкость, ее сокращают до сопротивления, через которое больше не проходит ток. Для правильного выбора рабочей и пусковой емкости необходимо в первую очередь учесть, что напряжение рабочего конденсатора должно существенно перекрывать 220 вольт. Как минимум должно быть 400 В. Еще нужно обратить внимание на провода, чтобы токи были рассчитаны на однофазную сеть.

Если рабочая мощность слишком низкая, вал заедает, поэтому для него используется начальное ускорение.

Работоспособность также зависит от следующих факторов:

Чем мощнее двигатель, тем больше требуется номинальная мощность. Если значение 250 Вт, то хватит нескольких десятков мкФ. Однако если мощность больше, то номинал можно считать сотнями. Конденсаторы лучше покупать пленочные, т. К. Электрика придется доработать (они рассчитаны на постоянный, а не на переменный ток и без переделки могут взорваться).
Чем выше частота вращения двигателя, тем выше рейтинг.Если взять двигатель на 3000 об / мин и мощность 2,2 кВт, то АКБ потребуется от 200 до 250 мкФ. А это огромная ценность.

Эта емкость также зависит от нагрузки.

Заключительный каскад

Известно, что электродвигатель 380 В в 220 Вольт будет работать лучше, если напряжения будут получены с равными значениями. Для этого не следует трогать подключаемую к сети обмотку, но измеряют потенциал на обеих других.

Асинхронный двигатель имеет собственное реактивное сопротивление.Необходимо определить минимум, при котором он начинает вращаться. После этого номинал постепенно увеличивают до тех пор, пока все обмотки не будут выровнены.

Но когда двигатель раскручивается, может оказаться, что равенство нарушено. Это связано с уменьшением сопротивления. Поэтому перед тем, как подключить мотор от 380 до 220 вольт и закрепить, нужно сравнить значения даже при работающем агрегате.

Напряжение может быть выше 220 В. Следите за стабильной стыковкой контактов, отсутствием потери питания или перегрева.Лучшее переключение происходит на специальных клеммах с фиксированными болтами. После подключения электродвигателя от 380 до 220 вольт он получился с нужными параметрами, кожух снова надевается на блок, а провода пропускаются по бокам через резиновую прокладку.

Что еще может случиться и как решить проблемы

Часто после сборки обнаруживается, что вал вращается не в том направлении, в котором это необходимо. Направление нужно менять.

Для этого третья обмотка через конденсатор подключается к резьбовому выводу второй обмотки статора.

Бывает, что из-за долгой работы с током появляется шум двигателя. Однако этот звук совершенно другого рода по сравнению с гудением при неправильном подключении. Это происходит со временем и вибрацией мотора. Иногда даже приходится с силой вращать ротор. Обычно это вызвано износом подшипников, который вызывает слишком большие зазоры и шум. Со временем это может привести к заклиниванию, а позже — к повреждению деталей двигателя.

Лучше не допускать этого, иначе механизм придет в негодность.Подшипники легче заменить на новые. Тогда электродвигатель прослужит еще много лет.

HowTo: Питание 240 В к двигателю переменного тока 400 В

Кривая для двигателя 400 В с инверторным приводом 240 В или 400 В.
Диапазон скоростей, в котором крутящий момент двигателя постепенно уменьшается.
Возможна только пониженная нагрузка.
Кривая нормальной производительности для двигателя 400 В на преобразователе частоты 400 В.

Нередко домашние мастерские включают оборудование, требующее трехфазного питания 400 В (часто обозначается 380 — 420 В).Это может показаться проблемой, если трехфазное питание недоступно сразу. Однако можно запустить такое оборудование от бытовой сети 230 В, используя не что иное, как стандартный инверторный привод.

Если вы не можете изменить соединения или обмотки на 3 фазы 240 В, то читайте следующее лучшее решение … Скорость электродвигателя определяется напряжением и частотой. Таким образом, двигатель 400 В, 50 Гц будет работать с номинальной скоростью при 400 В x 50 Гц и половиной номинальной скорости при 200 В x 25 Гц.При условии, что это соотношение напряжения и частоты сохраняется, двигатель будет работать с полным крутящим моментом — идеальный вариант для токарного станка, где скорость должна оставаться постоянной даже при приложении нагрузки (инструмента) (к заготовке).

Инверторный привод не только способен преобразовывать однофазное питание 230 В в трехфазное 230 В, но также регулирует как выходную частоту, так и напряжение, чтобы поддерживать правильное соотношение. Следовательно, двигатель 400 В x 50 Гц будет нормально работать при 230 В x 29 Гц, что составляет всего две трети скорости (например,1000 об / мин вместо 1500 об / мин).

Параметр, который необходимо установить в инверторном приводе, — это «Базовая частота», «Частота двигателя» или «Номинальная частота» (в зависимости от производителя) в настройках двигателя. Теперь двигатель должен рассматриваться как двигатель 230 В x 29 Гц, если речь идет о вводе данных в инверторный привод. Ток полной нагрузки будет таким, как указано на паспортной табличке для 400 В.

Если максимальная скорость установлена на 50 Гц или более, двигатель может достичь этих скоростей, но он будет постепенно становиться «недостаточным потоком» (крутящий момент будет уменьшаться).Однако это будет очевидно только в том случае, если двигатель полностью загружен. Если это так, двигатель будет искать больший ток, чтобы соответствовать нагрузке. Правильно настроенный инвертор обеспечит защиту от перегрузки по току за счет автоматического снижения скорости, чтобы снизить ток нагрузки до максимального установленного значения.

Важно отметить, что когда выходное напряжение инвертора не соответствует номинальному напряжению двигателя, привод должен соответствовать или превышать ток полной нагрузки двигателя (не кВт).

Ток полной нагрузки 4-полюсных двигателей 400 В x 50 Гц составляет: —

Трехфазный выходной ток однофазных входных инверторов 230 В составляет: —

3.0 кВт (4 л.с.) — 12,6 A
2,2 кВт (3 л.с.) — 9,8A
1,5 кВт (2 л.с.) — 7,5 A
1,1 кВт (1,5 л.с.) — 6,7A
0,75 кВт (1 л.с.) — 4,7 A
0,55 кВт (0,75 л.с.) — 3A
0,37 кВт (0,5 л.с.) — 2,4A
0,25 кВт (0,33 л.с.) — 1,7A
0,18 кВт (0,25 л.с.) — 0,63A
0,12 кВт (0,16 л.с.) — 0.44A

Если принесение в жертву некоторых характеристик максимальной скорости приемлемо для данного приложения, этот метод обеспечивает отличное дешевое решение, позволяющее использовать небольшие промышленные станки в домашних мастерских.

Как и в случае с любым видом электрического оборудования, важно убедиться, что он установлен и введен в эксплуатацию правильно компетентным лицом и с соблюдением надлежащих мер безопасности, таких как заземление и обеспечение аварийного останова.

Основы электрических двигателей — Weg Motor Sales

**Номер детали Конфигурация**
Номера моделей WEG содержат до 20 знаков, распределяются следующим образом:
XXX	ХХ	ХХХ	Х	ХХХХХ	-W22

л.с.	об / мин	Модель	Вольт	Приложение + рамка	Когда применимо

л.с.
	.12 — 0,16 — 0,25 — 0,33 — 0,50 — 0,75
	001-0015-002-003-004-0045-005-007
	010 — 015 — 020 — 025 — 030 — 040 — 050 — 075
	100 — 125 — 150 — 200 — 250 — 300 — 400 — 450 — 500

об / мин
	07: 750 об / мин	09: 900 об / мин
	10: 1000 об / мин	12: 1200 об / мин
	15: 1500 об / мин	18: 1800 об / мин
	30: 3000 об / мин	36: 3600 об / мин

Модель — три символа:
	Корпус	КПД	Фаза
	E — полностью закрытый	S — Стандартный КПД	1 -1 фаза
	S — для тяжелых условий эксплуатации IEEE 841	P — Высокая эффективность	3 — 3 фазы
	P — Высокая эффективность	T — NEMA Premium
	O — Открытая защита от капель	G — Супер премиум
	X — взрывозащищенный
	A — полностью закрытый воздух над
	N — Полностью закрытый без вентиляции

г.

Вольт
	А — 115 В	л — 415 В	Приложение + рамка
	В — 115/208 — 230 В	M — 220/380 — 415 В	Для строк с определенным назначением после кода напряжения должны использоваться две выбранные буквы:
	С — 208 — 230 В	Н — 220/380 В
	D — 230 В	O — 380 — 415 В
	E — 208 — 230/460 В *	П — 200 В	г. н.э. —	Привод шнека
	F — 230/460 В	Q — 46 0 В	AL —	Алюминиевая рама
	G — 460 В PWS	R — 115/230 В	AX —	Двигатель ATEX
	H — 575 В	В — 200/400 В	БМ —	Тормозной двигатель
	I — 220 В	Вт — 460 / 220-240 / 380-415 В	CD —	Режим работы компрессора
	Дж — 380 В	X — Другое напряжение	CT —	Градирня
	К — 190/380 В	Y — 460 / 380-415 / 660-690 В	ДП —	Двухполюсный (2 скорости)
			EC —	Испарительный охладитель
			FD —	Фермерский долг
			FP —	Пожарный насос
	Для двигателей с метрической системой IEC мощность будет указана в кВт: .12 — 0,18 — 0,25 — 0,37 — 0,55 — 0,75 — 001 — 0015 — 002 — 003 — 004 — 0045 — 005 — 007 — 009 — 011 — 015 — 018 — 022 — 030 — 037 — 045 — 055 — 075 — 090 — 110 — 130 — 150 — 185 — 200 — 220 — 250 — 300 — 315 … 0015 (1,5 л.с.) — это номинал, который будет состоять из четырех цифр для идентификации выхода и только одной для числа оборотов в минуту. 0045 (4,5 кВт) — это номинал, который будет иметь четыре цифры для идентификации выхода и только одну для числа оборотов в минуту.		л.с. —	Гидравлический насос
			HS —	Полый вал
			IB —	Режим инвертора (TEBC)
			IE —	IEEE 841 (IEEE 841 для тяжелых условий эксплуатации)
			IP —	Насос для орошения
			JP —	Струйный насос
			КД —	Дробилка
			OL —	Ручная защита от перегрузки
			ОТ —	Перекачка нефтяных скважин — тройной рейтинг
			OW —	Прокачка нефтяных скважин
	Рама Номер кадра должен быть включен до тех пор, пока позволяет количество оставшихся символов. Пример: 143T, 143TC, 405T, 405TS, 184JP. -W22 Суффикс -W22 Суффикс будет добавлен к каталожному номеру полностью закрытых двигателей с новым дизайном W22 WEG. В зависимости от количества оставшихся символов этот суффикс может иметь вид -W или -W2.		ПФ —	Вентилятор для птицеводства
			PM —	Подушечка для крепления
			R —	(до размера рамы): круглый корпус
			РБ —	Роликовые подшипники (интегральные)
			РБ —	Упругое основание (дробное)
			RS —	Металлический каркас
			SA —	Пильная беседка
			SP —	Разделенная фаза
			SS —	Нержавеющая сталь
			ВД —	Vector Duty (TEBC или TENV)

Ровно 746 Вт электроэнергии даст 1 л.с., если двигатель может работать со 100% -ным КПД, но, конечно, ни один двигатель не является 100% -ным КПД.Двигатель мощностью 1 л.с., работающий с КПД 84%, будет иметь общее потребление 888 Вт. Это составляет 746 Вт полезной мощности и 142 Вт потерь из-за тепла, трения и т. Д. (888 x 0,84 = 746 = 1 л.с.).

Мощность в лошадиных силах также может быть рассчитана, если известен крутящий момент, по одной из следующих формул:
	л.с. = крутящий момент (фунт-фут) x об / мин / 5250 л.с. = крутящий момент (унция-фут) x об / мин / 84000 л.с. = крутящий момент (фунт-дюйм) x об / мин / 6300

[Прокрутите вверх или щелкните здесь, чтобы перейти наверх этой страницы]

Приблизительное число оборотов в минуту при номинальной нагрузке для малых и средних двигателей, работающих при 60 Гц и 50 Гц при номинальном напряжении, составляет:

	60 Гц	50 Гц	Synch.скорость
2 полюса	3450	2850	3600
4 полюса	1725	1425	1800
6 полюсов	1140	950	1200
8 полюсов	850	700	900

Крутящий момент:
	Поворачивающее усилие или усилие, прилагаемое к валу, обычно выражаемое в дюймах-фунтах или дюймах-унциях для двигателей с дробным или дробным HP
Пусковой крутящий момент:
	Сила, создаваемая двигателем, когда он начинается с места и ускоряется (иногда называется крутящий момент ротора )
Момент полной нагрузки:
	Сила, создаваемая двигателем, работающим при номинальной скорости полной нагрузки при номинальной мощности
Момент пробоя:
	Максимальный крутящий момент, который двигатель развивает в условиях возрастающей нагрузки без резкого падения скорости и мощности (иногда называемый крутящим моментом отрыва )
Момент затяжки:
	Минимальный крутящий момент, развиваемый двигателем в диапазоне от нуля до номинальной частоты вращения, равный максимальной нагрузке, которую двигатель может разогнать до номинальной частоты вращения

Синхронная скорость (без нагрузки) может быть определена по следующей формуле:
Частота (герц) x 120 / Число полюсов

[Прокрутите вверх или щелкните здесь, чтобы перейти наверх этой страницы]


Открытая защита от капель (ODP)
	Вентиляционные отверстия в боковом щите и / или раме предназначены для предотвращения попадания капель жидкости в двигатель под углом 15 градусов от вертикали.Предназначен для использования в относительно сухих, чистых и хорошо вентилируемых помещениях (обычно в помещении). При установке на открытом воздухе рекомендуется защищать двигатель крышкой, которая не ограничивает поток воздуха к двигателю.
Полностью закрытого типа с вентиляторным охлаждением (TEFC)
	То же, что и TENV, за исключением того, что внешний вентилятор является неотъемлемой частью двигателя, чтобы обеспечить охлаждение путем обдува наружной рамы двигателя воздухом.
Полностью закрытый воздушный забор (TEAO)
	Пылезащищенные двигатели вентиляторов и нагнетателей предназначены для вентиляторов на валу или вентиляторов с ременным приводом. Двигатель должен быть установлен в воздушном потоке вентилятора.
Полностью закрытые, невентилируемые (TENV)
	Нет вентиляционных отверстий, плотно закрыты для предотвращения свободного воздухообмена, но не герметичны.Не имеет внешнего охлаждающего вентилятора и использует конвекцию для охлаждения. Подходит для использования в местах, подверженных воздействию грязи или сырости, но не в очень влажных или опасных (взрывоопасных) местах.
Двигатели полностью закрытого типа для работы в агрессивных средах и суровых условиях
	Предназначен для использования в очень влажной или химической среде, но не во взрывоопасных зонах.
Двигатели полностью закрытого типа с вентиляторным охлаждением
	То же, что и TEFC, за исключением того, что внешний вентилятор должен работать от источника питания, независимого от выхода инвертора.Охлаждение по MG 1.6 (IC 46).
Взрывозащищенные двигатели
	Имеют выступающие из передней или задней части двигателя болты, с помощью которых крепится ведомая нагрузка. Обычно это используется в приложениях, связанных с небольшими вентиляторами с прямым приводом или воздуходувками.

[Прокрутите вверх или щелкните здесь, чтобы перейти наверх этой страницы]

КПД двигателя — это показатель полезной работы, производимой двигателем, по сравнению с потребляемой им энергией (тепло и трение).Двигатель с КПД 84% и общей потребляемой мощностью 400 Вт вырабатывает 336 Вт полезной энергии (400 x 0,84 = 336 Вт). Потерянные 64 Вт (400 — 336 = 64 Вт) превращаются в тепло.

[Прокрутите вверх или щелкните здесь, чтобы перейти наверх этой страницы]

Иногда встречаются моторы

	Обычное напряжение 60 Гц для однофазных двигателей:
		115 В, 230 В и 115/230 В
	Обычное напряжение 60 Гц для трехфазных двигателей:
		230 В, 460 В и 230/460 В

	на 200 и 575 вольт.
		В предыдущих стандартах NEMA эти напряжения были указаны как 208 или 220/440 или 550 вольт. Двигатели с указанными на паспортной табличке напряжениями можно смело заменять двигателями, имеющими текущую стандартную маркировку 200 или 208–230 / 460 или 575 вольт соответственно.

	Двигатели на 115 / 208-230 вольт и 208-230 / 460 вольт
		В большинстве случаев они будут удовлетворительно работать при 208 вольт, но крутящий момент будет на 20% — 25% ниже.Для работы при напряжении ниже 208 вольт может потребоваться двигатель на 208 вольт (или 200 вольт) или использование более мощного двигателя со стандартным напряжением.

**Пример:** (00218ET3h245TC-W22)
002	18	ЕТ3	H	145TC	-W22

л.с.	об / мин	Модель	Вольт	Приложение + рамка	Когда применимо

Если не указано иное, двигатели можно устанавливать в любом положении и под любым углом.Однако, за исключением случаев использования каплесборной крышки для валов вверх или вниз, каплезащищенные двигатели должны быть установлены в горизонтальном или боковом положении, чтобы соответствовать определению корпуса. Надежно закрепите двигатели на монтажной базе оборудования или на жесткой плоской поверхности, предпочтительно металлической.

**Типы креплений**
Жесткое основание	Прикручивается, приваривается или литой к основной раме и позволяет жестко монтировать двигатель на оборудовании.
Упругое основание	Имеет изоляционные или упругие кольца между установочными ступицами двигателя и основанием для поглощения вибрации и шума. В кольцо вставлен проводник, замыкающий цепь для заземления.
NEMA C-образное крепление	Представляет собой обработанную поверхность с пилотом на конце вала, который позволяет осуществлять прямую установку с насосом или другим оборудованием с прямым соединением. Болты проходят через навесную деталь до резьбового отверстия на торце двигателя.
Фланцевое крепление NEMA D	Фрезерованный фланец с пазом для крепления. Болты проходят через фланец двигателя в резьбовое отверстие в навесной детали. Комплекты фланцев NEMA D имеются у некоторых производителей, включая LEESON.
Крепление типа M или N	Имеет специальный фланец для непосредственного подсоединения к топливному насосу-распылителю на масляной горелке. В последние годы этот тип крепления получил широкое распространение на приводах шнеков в кормушках для птицы.
Удлиненный сквозной болт	Имеют выступающие из передней или задней части двигателя болты, с помощью которых крепится ведомая нагрузка. Обычно это используется в приложениях, связанных с небольшими вентиляторами с прямым приводом или воздуходувками.

Класс изоляции:
Системы изоляции классифицируются по стандартной классификации NEMA в соответствии с максимально допустимыми рабочими температурами. Это следующие:

Класс максимально допустимой температуры (*)

Класс	Температура
А	105º C 221º F
B	130º C 266º F
ф	155º C 311º F
H	180º C 356º F

Обычно заменяют двигатель на двигатель с таким же или более высоким классом изоляции.Замена на более низкую температуру может привести к преждевременной поломке двигателя. Каждое повышение на 10 ° C выше этих значений может сократить срок службы двигателя наполовину.

Ток (А):
	При сравнении типов двигателей ток полной нагрузки и / или рабочий коэффициент являются ключевыми параметрами для определения правильной нагрузки на двигатель. Например, никогда не заменяйте двигатель типа PSC на заштрихованный тип полюса, поскольку последний обычно не будет на 50% — 60% выше.Сравните PSC с PSC, конденсаторным пуском и т. Д.
Гц Частота:
	В Северной Америке распространенным источником питания является 60 Гц (циклы). Однако большая часть остального мира питается от сети с частотой 50 Гц.
Фактор обслуживания:
	Эксплуатационный коэффициент (SF) — это мера продолжительной перегрузочной способности, при которой двигатель может работать без перегрузки или повреждений, при условии, что другие расчетные параметры, такие как номинальное напряжение, частота и температура окружающей среды, находятся в пределах нормы.Пример: двигатель мощностью 3/4 л.с. с коэффициентом полезного действия 1,15 может работать при 0,86 л.с. (0,75 л.с. x 1,15 = 862 л.с.) без перегрева или иного повреждения двигателя, если на его проводах подаются номинальное напряжение и частота. Некоторые двигатели, в том числе большинство двигателей LEESON, имеют более высокий коэффициент обслуживания, чем стандарт NEMA. Производитель оригинального оборудования (OEM) нередко нагружает двигатель до максимальной допустимой нагрузки (коэффициент обслуживания). По этой причине не заменяйте двигатель на двигатель с такой же мощностью, указанной на паспортной табличке, но с более низким эксплуатационным коэффициентом.Всегда следите за тем, чтобы у заменяемого двигателя максимальная номинальная мощность (номинальная мощность x SF) была равна или выше, чем у заменяемого двигателя. Умножьте мощность в лошадиных силах на коэффициент обслуживания, чтобы определить максимальную потенциальную нагрузку. Стандартный коэффициент обслуживания NEMA для полностью закрытых двигателей составляет 1,0. Однако многие производители создают двигатели TEFC с коэффициентом обслуживания 1,15.
Конденсаторы:
	Конденсаторы используются в однофазных асинхронных двигателях, за исключением экранированных полюсов, расщепленных фаз и многофазных.Пусковые конденсаторы рассчитаны на то, чтобы оставаться в цепи очень короткое время (3-5 секунд), в то время как рабочая емкость постоянно находится в цепи. Конденсаторы оцениваются по емкости и напряжению. Никогда не используйте для замены конденсатор с более низкой емкостью или номинальным напряжением. А допустимо более высокое напряжение.
Тепловая защита (перегрузка):
	Автоматическая или ручная тепловая защита, установленная в торцевой раме или на обмотке, предназначена для предотвращения перегрева двигателя, что может привести к возгоранию или повреждению двигателя.Протекторы обычно чувствительны к току и температуре. Некоторые двигатели не имеют встроенной защиты, но они должны иметь защиту, предусмотренную в общей конструкции системы для обеспечения безопасности. Никогда не обходите защиту из-за ложного срабатывания. Обычно это указывает на другую проблему, например, перегрузку или отсутствие надлежащей вентиляции. Ни в коем случае не заменяйте и не выбирайте двигатель с защитой от тепловой перегрузки с автоматическим перезапуском для приложений, в которых приводимая нагрузка может привести к травмам, если двигатель неожиданно перезапустится.В таких приложениях следует использовать только тепловые перегрузки с ручным сбросом.
Основные типы устройств защиты от перегрузки:
	Автоматический сброс: После охлаждения двигателя это устройство защиты от прерывания линии автоматически восстанавливает питание. Его не следует использовать там, где неожиданный перезапуск может быть опасен. Ручной сброс: Это устройство защиты от прерывания линии имеет внешнюю кнопку, которую необходимо нажать, чтобы восстановить питание двигателя.Используйте там, где неожиданный перезапуск был бы опасен, например, на пилах, конвейеры, компрессоры и другое оборудование.
Температурные датчики сопротивления:
	Прецизионно откалиброванные резисторы установлены в двигателе и используются вместе с прибором, поставляемым заказчиком, для обнаружения высоких значений. температуры.
Схема подключения:
	Вся проводка и электрические соединения должны соответствовать Национальным электротехническим нормам и правилам (NEC), а также местным нормам и правилам.Провод недостаточного диаметра между двигателем и источником питания ограничит пусковую способность и несущую способность двигателя.
Электроприводы скорости:
	Сегодня доступны надежные и простые в использовании устройства для управления скоростью промышленных двигателей переменного и постоянного тока. Оба типа используют твердотельные устройства для управления питанием. Приводы постоянного тока являются более простыми и обычно используют кремниевые управляемые выпрямители (SCR) для преобразования сетевого напряжения переменного тока в контролируемое постоянное напряжение, которое затем подается на якорь двигателя постоянного тока.Чем больше напряжения приложено к якорю, тем быстрее он будет вращаться. Приводы постоянного тока этого типа отлично подходят для двигателей мощностью примерно до 3 л.с., позволяя регулировать скорость 60: 1 и полный крутящий момент даже на пониженных скоростях. Самый распространенный тип привода переменного тока сегодня начинается примерно так же, как и привод постоянного тока — с выпрямления «импульсного» сетевого напряжения переменного тока в безимпульсное напряжение постоянного тока. Однако вместо вывода постоянного напряжения привод переменного тока должен повторно вводить импульсы на вывод, чтобы удовлетворить потребности двигателя переменного тока. Это делается с помощью твердотельных переключателей, таких как биполярные транзисторы с изолированным затвором (IGBT) или тиристоры отключения затвора (GTO). Результатом является метод управления, известный как широтно-импульсная модуляция (ШИМ), возможно, наиболее уважаемый тип привода переменного тока для многих промышленных приложений. Скорость двигателя зависит от частоты импульсов выходного напряжения. Приводы переменного тока с широтно-импульсной модуляцией предлагают чрезвычайно широкий диапазон скоростей, множество функций управления, включая программируемые линейные изменения ускорения и замедления и несколько предустановленных скоростей, отличную энергоэффективность и, во многих случаях, точность скорости и крутящего момента, равную или близкую к точности система постоянного тока.Однако, возможно, основной причиной их растущей популярности является их способность работать с широким спектром асинхронных двигателей переменного тока, доступных для промышленности, обычно по цене, конкурентоспособной с ценой на приводы постоянного тока.

ПРИМЕЧАНИЕ: Все приведенные выше данные приведены только для справки .

[Прокрутите вверх или щелкните здесь, чтобы перейти наверх этой страницы]

Размеры рамы / вала NEMA
Номера рам не предназначены для обозначения электрических характеристик, таких как мощность в лошадиных силах.Однако по мере увеличения номера рамы в целом увеличиваются и физические размеры двигателя, и мощность в лошадиных силах. Есть много двигателей одинаковой мощности, построенных в разных рамах. Размер корпуса NEMA (Национальная ассоциация производителей электрооборудования) относится только к монтажу и не имеет прямого отношения к диаметру корпуса двигателя.

По определению NEMA двузначные номера кадров являются дробными, даже если в них могут быть встроены двигатели мощностью 1 л.с. или больше. Трехзначные номера кадров по определению являются целыми кадрами.Третья цифра указывает расстояние между отверстиями параллельно основанию. Для безногого мотора это не имеет значения. См. Стандартную таблицу размеров NEMA.

**Суффиксы NEMA**
С	Монтаж на С-образную поверхность по NEMA (укажите с жестким основанием или без него)	M	Фланец 6 3/4 «(масляная горелка)
D	Фланцевое крепление NEMA D (укажите с жестким основанием или без него)	N	Фланец 7 1/4 «(масляная горелка)
H	Обозначает раму с жестким основанием, размер F которой больше, чем у той же рамы без суффикса H.Например, комбинация базовых двигателей 56H имеет монтажные отверстия для NEMA 56 и NEMA 143-5T и стандартный вал NEMA 56.	Т, ТУ	Общая мощность в лошадиных силах Стандартные размеры вала NEMA, если за буквами «T» или «TS» не ставятся дополнительные буквы.
Дж	NEMA C-образная поверхность, резьбовой вал электродвигателя насоса	ТС	Двигатель со стандартным «коротким валом» NEMA для нагрузок с ременным приводом
JM	Моноблочный насосный двигатель с определенными размерами и подшипниками	Y	Стандартное крепление, отличное от NEMA; чертеж необходим для уверенности в размерах.Может обозначать специальное основание, грань или фланец.
JP	Насосный двигатель с закрытой муфтой с определенными размерами и подшипниками	Z	Вал, не соответствующий NEMA; чертеж необходим для уверенности в размерах.

Префиксы NEMA
Буквы или цифры, появляющиеся перед номером кадра NEMA, принадлежат производителю. Они не имеют значения кадра NEMA.Например, буква перед номером рамы LEESON, L56, указывает общую длину двигателя.

КЛАСС I (газы, пары)
	Группа А — ацетилен
	Группа B — бутадиен, оксид этилена, водород, оксид пропилена
	Группа C — ацетальдегид, циклопропан, диэтиловый эфир, этилен, изопрен
	Группа D — ацетон, акрилонитрит, аммиак, бензол, бутан, этилендихлорид, бензин, гексан, метан, метанол, нафта, пропан, пропилен, стирол, толуол, винилацетат, винилхлорид, ксилол
КЛАСС II (горючая пыль)
	Группа E — пыль алюминия, магния и других металлов с аналогичными характеристиками
	Группа F — технический углерод, кокс или угольная пыль
	Группа G — мука, крахмал или зерновая пыль

Температура окружающей среды двигателя не должна превышать + 400 ° C или -250 ° C, если только паспортная табличка двигателя не допускает другого значения и не указано на паспортной табличке и в документации.
