Как подключить двухклавишный выключатель света. Видео

Материалы и инструменты

1. Отвертка (крестовая и плоская)

2. Бокорез

3. Монтажный нож

4. Пассатижи

5. Уровень

6. Клеммники

7. Электропровода

8. Монтажная коробка

9. Двойной выключатель

10. Изолента

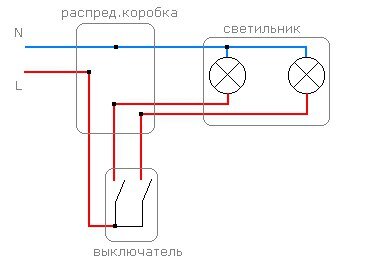

Схема подключения двойного выключателя

Заземляющий и нулевой провод напрямую проходят через распределительную коробку. В ней их концы разделяют на две части каждый, которые подключают к двум светильникам.

К двойному выключателю через распределительную коробку проходит только фазный провод. От выключателя к лампам будут идти два отдельных провода.

Установка электропроводов

Монтаж электропроводов при подключении двухлавишного віключателя света происходит по вышеуказанной схеме.

Сложность может быть только в одном. Если в комнате уже сделан ремонт провода нужно устанавливать в специальных гофротрубах или кабель-каналах.

Но, когда здание только строится или делается ремонт, провода устанавливаются под штукатуркой.

При подключении проводов к сети обязательно нужно выключить электричество на щитке.

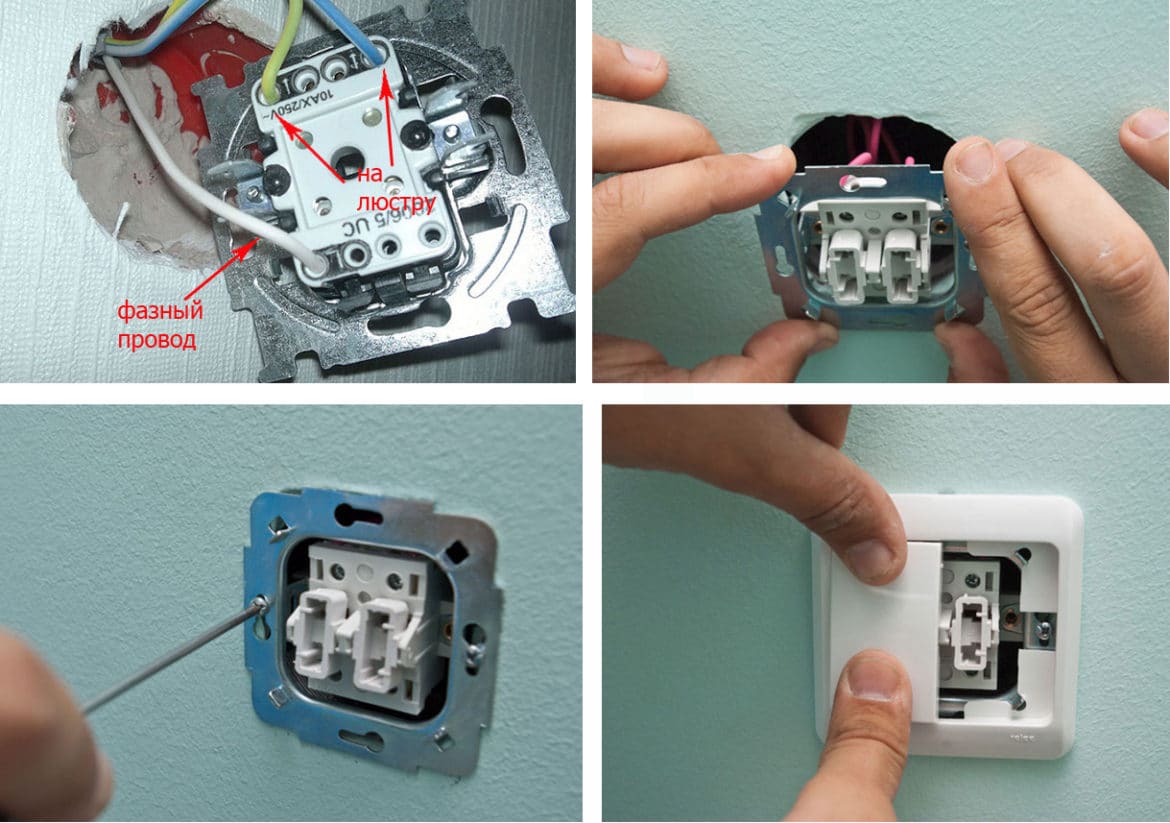

Как подключить двухлавишный выключатель

1. Снимем изоляцию на концах проводов на отрезке 10 см.

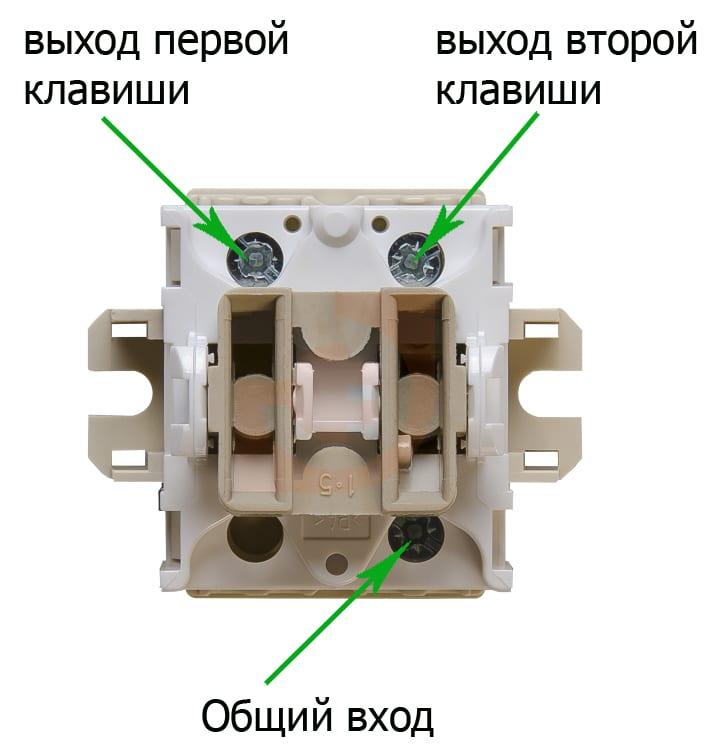

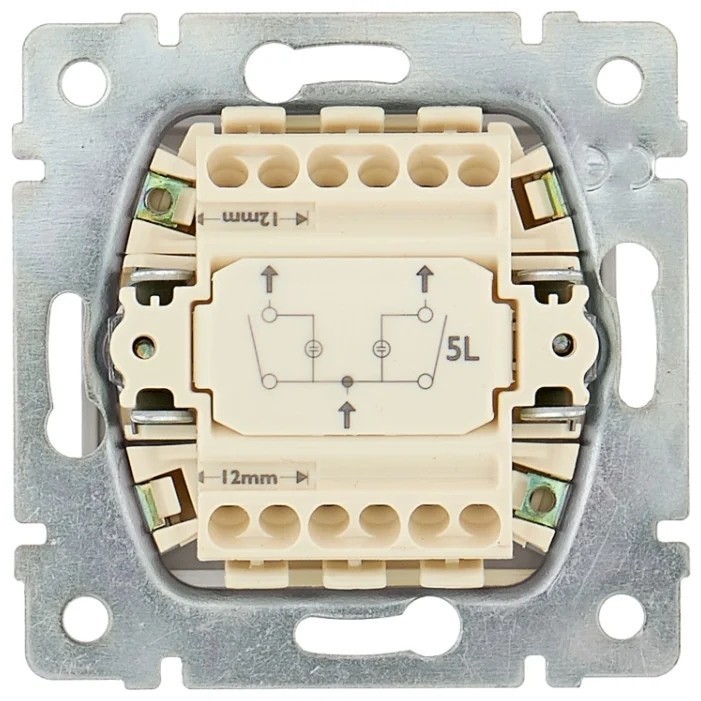

2. На двойном выключателе ищем клеммы или зажимы для фазного и выходного проводов. Зажим L предназначен для фазного провода, на противоположной стороне другой зажим или клемма — для выходного провода.

3. Провода присоединяются к клеммам или зажимам.

4. Устанавливаем устройство выключателя в монтажную коробку.

5. Если выключатель имеют рамку и клавиши, которые снимаются, их нужно снять.

6. Устанавливаем основу двухлавишного выключателя.

7. Прикрепляем рамку и клавиши выключателя.

На этом подсоединение двойного выключателя окончено.

Как подключить двойной выключатель: видео

Более подробно процесс, как подсоединить двойной выключатель к проводу, показан в видео:

Больше информации

Задать вопрос

Как подсоединить двойной выключатель — Только ремонт своими руками в квартире: фото, видео, инструкции

Подключаем двухклавишный выключатель света в домашних условиях

Сфер применения двойных выключателей множество. Их обычно подключают к люстрам для того, чтобы получить возможность регулировки интенсивности освещения: включить определенную группу ламп, одну лампу, либо все одновременно. Еще одно распространенное применение: освещение раздельных санузлов либо подключение вытяжки и освещения.

В частных домах выключатель с двумя клавишами часто включает освещение на улице при входе либо внутри в прихожей. Там, где освещение проведено на балкон или лоджию, двойной выключатель также будет уместен, чтобы не устанавливать в помещение 2 отдельных выключателя для каждой зоны. Зонирование помещений при помощи световых или дизайнерских акцентов становится все популярнее, и для реализации подобных задач также часто применяются двойные выключатели.

Выполнить подключение объектов к выключателю с двумя клавишами вполне по плечу среднестатистическому хозяйственному человеку. Для этого не понадобится сверхъестественных знаний и навыков. Все, что необходимо — иметь определенный инвентарь и разобраться во всех этапах работы.

Что необходимо знать перед подключением двойного выключателя света

Сначала необходимо проверить провода, то есть протестировать, какой из них является фазовым. С помощью индикаторной отвертки не составит труда это сделать: при контакте с фазой в отвертке загорится сигнальный светодиод. Пометьте провод, чтобы при выполнении дальнейших операций не перепутать его с нулевым.

Перед тем, как начинать установку выключателя, необходимо обезопасить ваш участок работы.

Если речь идет о люстре – следует обесточить провода, выходящие из потолка. Когда тип проводов определен и нанесена маркировка, можно отключить питание (для этого следует воспользоваться соответствующим автоматом в щитке) и приступить к выполнению работ по установке двойного выключателя.

Определитесь заранее и обеспечьте наличие соединительного материала для проводов. Обычно применяются:

• самозажимные клеммы;
• винтовые зажимы;
• колпачки либо изолента для скрученных вручную проводов.

Самый удобный и надежный способ – фиксация самозажимными клеммами. Винтовые зажимы могут со временем ослабевать, а изолента имеет свойство терять эластичность, рассыхаться. Из-за этого надежность соединения может значительно ослабиться со временем. Самозажимные клеммы обеспечат надежное прочное соединение.

Чтобы правильно подключить выключатель к лампочке. необходимо внимательно изучить пошаговую инструкцию как это сделать. После этого можно не только сделать монтаж согласно схеме, но и выявить возможные неисправности.
При обеспечении электромонтажа в помещениях часто возникает вопрос, как проложить кабель с помощью гофрированной трубы. Узнать все советы по выбору гофры и последовательности работ можно здесь.

Для аккуратного выполнения всех операций необходимо иметь следующие инструменты:

• 2 отвертки — плоскую и крестовую;
• монтажный или канцелярский нож либо другое устройство для снятия изоляции;
• пассатижи либо бокорезы;
• уровень строительный.

Подготовка проводов для корректной установки

В зависимости от типа подключаемого устройства, подготовка проводов может заключаться в различных манипуляциях.

Если выполняется монтаж люстры, где от каждой лампы отходит по 2 провода, подключить ее можно в соответствии со своими предпочтениями. Современная светотехника часто имеет готовые провода, уже соединенные определенным образом. В таком случае для изменения вариантов комбинаций ламп придется разобрать основание светильника. Если для вас это имеет большое значение, обратите внимание на провода еще во время покупки, чтобы избежать неприятных сюрпризов при подключении прибора.

Из установочной коробки обычно выходит три провода. Необходимо, чтобы их длина не превышала 10 см. Этого вполне достаточно для комфортного проведения работ. Если провода длиннее – просто обрежьте их. Далее следует очистить концы этих проводов от изоляции примерно на 1-1.5см и подключить их к соответствующим клеммам выключателя.

Фаза подключается к клемме с маркировкой «L»,а остальные провода — в зависимости от того, какую клавишу выключателя вы хотите задействовать для определенной секции светильника либо отдельных приборов.

Если у вас выключатель модульного типа, то есть состоящий из двух отдельных одноклавишных составляющих, необходимо обеспечить питание обеих его частей. Для этого изготовьте перемычку из небольшого проводка и установите ее между двумя половинами выключателя.

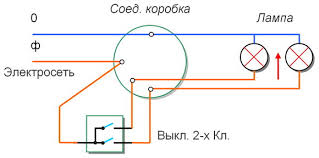

Схема подключения двухклавишного выключателя

Двухклавишный выключатель представляет собой 2 одиночных ключа, собранных в одном корпусе. Нулевой и заземляющий провода подходят к секциям напрямую, а фаза проходит через выключатель. Таким образом, при срабатывании соответствующей клавиши происходит разрыв цепи, то есть фазы, подходящей к определенной секции прибора либо отельному устройству.

Подключение выключателя к распределительной коробке описано выше. Часто бывает непонятно, как выполнить электромонтаж в месте подключения люстры к двойному выключателю.

Тут может быть несколько вариантов, в зависимости от того, совпадает ли количество проводов на потолке с количеством проводов, выходящих из люстры.

1. Простейший вариант: равное количество проводов от потолка и люстры (в основном 2 на 2, или 3 на 3). Тут необходимо просто скрутить соответствующие провода, которые вы предварительно прозвонили и промаркировали. Нулевой провод от потолка соединяете с нулем люстры, а фазный от потолка – с фазой люстры и обязательно с самим выключателем. Монтаж окончен.

В случае, когда из потолка выходит три провода. а у вас на люстре их больше, необходимо заранее распределить пары на секции и подключить каждую из них только к одному из проводов-фаз. Обе группы при этом должны непременно быть соединены с нулевым проводом.

Если же вы обнаружили, что из потолка выходит 4 провода. значит, один из них – заземляющий. Его наличие характерно для современных построек. Если на вашей люстре присутствует аналогичный провод, значит необходимо просто скрутить их между собой. Если же нет, то провод, идущий из потолка, необходимо изолировать. Распознать защитные заземляющие провода можно по характерному желто-зеленому окрасу и маркировке «РЕ».

Возможные неисправности и общие рекомендации к их недопущению

Часто возникающие неисправности – это срабатывание выключателя не таким образом, как вы от него ожидали. Например, при нажатии первой клавиши не срабатывает определенная секция, а при нажатии второй срабатывают все лампы одновременно. То есть, отсутствует распределение светильников на клавиши выключателя.

Еще один вариант: при включении люстры срабатывает только часть ламп, а все не загораются даже при нажатии обеих клавиш выключателя.

Начиная выбором места сборки, размера, и заканчивая соединением всех составных частей по схеме — в этом и заключается секрет, как сделать трансформатор Тесла своими руками. Особое внимание при этом следует уделить мерам предосторожности.
Существует ли возможность подключить трехфазный двигатель в сеть 220 вольт? Эта статья даст возможность разобраться, как работают высокомощные устройства в однофазных сетях.

И наконец, самый печальный вариант: выключатель не срабатывает абсолютно.

Скорее всего, при подключении вы не соблюли соответствие определенных проводов и скрепили их в неправильном порядке. Возможно, вы пренебрегли прозвоном проводов на потолке и в распределительной коробке, и положились лишь на цвета и маркировку. А так делать ни в коем случае нельзя, поскольку при закладке проводки несоблюдение стандартов по маркировке очень распространено.

Для того, чтобы найти причину, вам необходимо вернуться к началу монтажа и скрупулезно выполнить все шаги.

Вооружившись индикатором, непременно прозвоните все провода и промаркируйте их. В случае выявления подозрения на неисправность провода, обратитесь к мастерам. Если же с проводкой проблем не наблюдается, заново скрепите согласно схеме промаркированные провода и будьте при этом предельно внимательны.

Таким образом, следует выполнять простые рекомендации, чтобы не столкнуться с проблемами при выполнении работ по электрике:

• перед началом работ обязательно нужно отключить электричество на рабочем участке и позаботиться о том, чтобы никто его случайно не включил в самый неподходящий момент;
• необходимо всегда действовать согласно инструкции и не пренебрегать глубокой всесторонней подготовкой: проверить и промаркировать проводники, правильно их зачистить и подготовить к последующим операциям;
• необходимо вооружиться инструментами, требуется хотя бы минимум приспособлений, иначе не удастся избежать проблем с надежностью и прочностью выполняемых соединений.

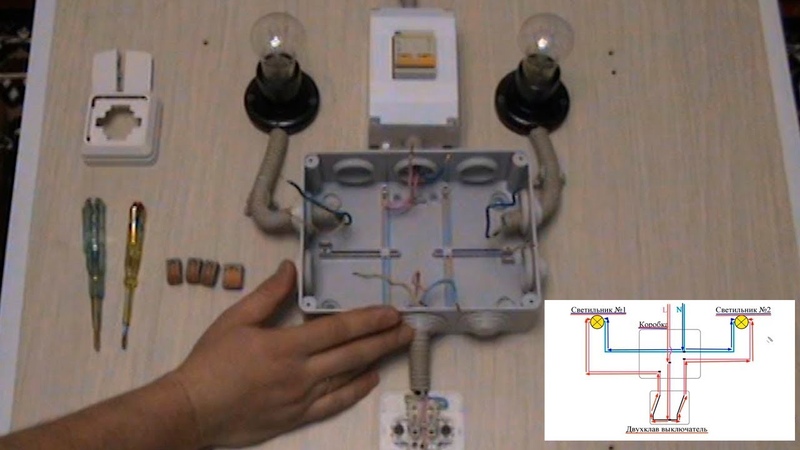

Видео по схеме установки двойного выключателя

Для более подробного ознакомления о том, как подключить двухклавишный выключатель, рекомендуем просмотреть видео:

Как подключить двойной выключатель на две лампочки? Схема подключения двухклавишного выключателя

Можно ли определить знак зодиака по внешности? Все знают, что у представителей каждого знака зодиака есть свои определенные привычки, черты характера, но мало кому известен тот факт, что у всех зна.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Как подключить две лампочки на двойной выключатель?

Что такое двойной выключатель и где применяется?

Двойной выключатель используется для управления двух электрических приборов одним устройством либо для включения и выключения двух групп на одном бытовом приборе.

Зачастую такие выключатели используются для включения разных секций многоламповых люстр – клавиши выключателя отвечают за разные группы лампочек в люстре, при нажатии обеих кнопок загораются все лампочки в люстре.

Перед тем как устанавливать выключатель необходимо провести этап подготовительных работ:

• приобрести выключатель, который подходит вашим требованиям;
• изучить особенности расположения контактов;
• подготовить место для проведения работ и необходимые инструменты;
• тщательно придерживаться правил безопасности.

Устройство двухклавишного выключателя

Все двухкнопочные выключатели трехконтактные – имеют один ввод, а выводов два. Провод с фазой необходимо подключить к общему вводу, а выводы включают и выключают разные секции в бытовых приборах.

При монтаже выключатель располагают так, что контакт ввода находится снизу, а выводы, предназначенные для подключения осветительного прибора – сверху. Так как такой выключатель трехконтактный, то и зажимов под провода предусмотрено также три.

Почему фаза должна разрываться выключателем?

Какой бы не была конструкция электроприбора, фаза должна разрываться выключателем. Это необходимо для обесточивания электроприборов.

Таким образом, при ремонтном обслуживании прибора (например, при замене перегоревшей лампочки) обеспечивается безопасность при включенном автомате.

Схема подключения двойного выключателя

Перед установкой выключателя необходимо отключить поступление электротока на распределительном щитке и убедиться, что на проводах нет электронапряжения. От электрощита в распределительную коробку идут синий и красный провода, отвечающие за ноль и фазу соответственно.

Для подключения двойного выключателя необходимо соединить между собой нулевые провода светильников и электрического щита, а к фазному проводу электрощитка подключить провод, который подсоединяется к общему контакту выключателя.

Таким образом, с выключателя выходит синий провод (фаза первого светильника) и желтый (фаза второго светильника). Каждый из них подключается к соответствующим фазным проводам каждого светильника.

В коробке распределения они подключаются к нужным лампочкам или светильникам. То есть эти провода являются коммутируемыми фазами разных групп электрических приборов.

К синему проводу (нулевому) на распределительном щите подключается синий провод (нулевой), который идет на электроприбор. Выключателем соединяются фазы двух секций светильника.

Выполнив все соединения необходимо проверить правильность проведенной работы. Если сделано се правильно, то можно переходить к спайке и изоляции.

Особенности подключения или как не допустить ошибок

Соединяя провода одного и того же цвета можно использовать винтовые соединители, которые просты в использовании и очень надежны. Такое соединение важно применять при одновременном использовании медных и алюминиевых проводов.

Ведь соединив такие провода, напрямую зачастую возникает окисление, контакт становится неплотным и может вызывать нагрев провода, что в свою очередь может привести к выгоранию и пожару.

Что такое проходной выключатель и где его используют?

Выключатель, который выключает и включает электроприборы с двух разных мест, называется проходным. Применяют их для рационального использования электричества. Например, в длинном коридоре удобно включать свет в одном конце, а выключать в другом.

Выключатель проходного типа имеет три контакта для подводимых проводов. Чтобы иметь возможность управлять электроприборами из нескольких мест, необходимо использовать четырехконтактные или шестиконтактные выключатели перекрестного типа.

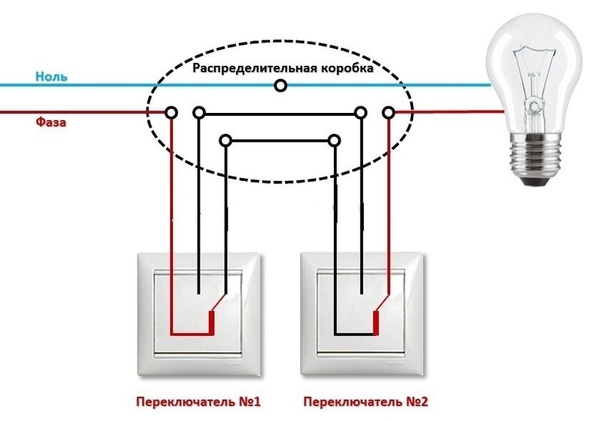

Схема подключения проходного выключателя

Двойной переходной выключатель имеет две независимых друг от друга группы контактов. Чтобы подключить такой выключатель необходимо соединить нулевой провод электрощита с нулевым проводом распределительной коробки, а затем соединить эту коробку с лампой.

Это действие необходимо выполнить для первого и второго переключателя. После этого нужно соединить между собой переключаемые контакты обоих переключателей. Затем из каждого переключателя выводится кабель, монтируются светильники и параллельно соединяются друг с другом.

Когда эта работа выполнена, можно переходить к установке распределительной коробки. В нее вводят кабель, идущий со светильника и провода от переключателей и электрощита. Для выбора расположения распределительной коробки нужно найти такое место, чтобы она никому не мешала и требовала короткие провода.

После выполнения работ необходимо сделать проверку – пощелкать переключателем и посмотреть искрит или нет.

Проверка устройства защитного отключения на срабатывание

УЗО выполняет важную функцию – при утечке электротока отключает напряжение. Поэтому нужно систематически проверять устройство на срабатывание.

Выполнить проверку можно несколькими способами:

1. нажать кнопку «Тест», УЗО сразу же должно сработать. Такую проверку рекомендуется проводить ежемесячно;
2. использовать контрольную лампу – одним концом провода соединиться с фазой, другим концом – с нулем в розетке. УЗО должно моментально среагировать;
3. имитировать утечку электротока с помощью реостата.

Если устройство защитного отключения не сработало, то это свидетельствует о его неисправности, или поломке одной из его внутренних деталей. Особым случаем является поломка механизма имитации утечки тока. В этом случае устройство защитного отключения функционирует и справляется со своей задачей.

Но в любом случае специалисты рекомендуют поменять такое устройство, ведь нет никаких гарантий в его надежности. Тем более, что жизнь человека дороже, чем цена на устройство защитного отключения.

Источники: http://elektrik24.net/provodka/vyklyuchateli/dvuhklavishnyie/kak-podklyuchit-5.html, http://fb.ru/article/220680/kak-podklyuchit-dvoynoy-vyiklyuchatel-na-dve-lampochki-shema-podklyucheniya-dvuhklavishnogo-vyiklyuchatelya, http://okarkase.ru/kommunikacii/elektrichestvo/kak-podklyuchit-dve-lampochki-na-dvojnoj-vyklyuchatel.html

Как подключить двухклавишный выключатель света: правила, монтаж

Согласно ПЭУ 7 выключатель должен разрывать фазу. Вдобавок требуется внимательно использовать подсветку клавиш. Несмотря на посредственное качество ролика, видно, что светодиодная лампа на 95 Вт моргает периодически, несмотря на выключенный свет. Фаза подаётся на патрон, а требуется наоборот. Моргание вызвано небольшим током утечки через разрядник подсветки. Отдельные виды лампочек не мерцают, забегая вперёд, заметим, что светодиодная до этого сутки проверялась в другом месте и непонятных телодвижений не совершала. Поговорим, как подключить двухклавишный выключатель света правильно.

Двойной выключатель света

Как узнать больше о подключении двухклавишных выключателей

В ролике отчётливо видно, что светодиодная лампа периодически моргает, хотя должна была потухнуть и ждать, пока замкнётся контакт выключателя. Любопытно, что лишь указанная чувствительная электроника – по-другому набор полупроводников с блоком питания язык назвать не поворачивается – реагирует на непонятные импульсы по цепи питания. Но цепь не замкнута!

Эффект обсуждается на форумах, где первые говорят – выдумка, а вторые твердят про реальность. Читателям понятно: не каждая светодиодная лампочка мерцает. Явление устраняется изъятием цепи подсветки или заменой выключателя на другой. Неправильная раскладка фазы оставлена, по-видимому, строителями лет тридцать назад. Осталась бы незамеченной, не соверши хозяева по случаю обновления системы иллюминации замену на экономичные лампочки. Подобные эффекты, безусловно, вредны, важно разрывать выключателем именно фазу. Откуда берутся подобные законы – к примеру, что следует на патрон подавать нейтраль?

Требуется читать нормативные акты. Про необходимость установки выключателя в цепи фазы косвенно говорит пункт 6.1.36 документа ПУЭ 7. Частично документ утверждён в 2002 году Минэнерго для исполнения. По указанной причине розетки новых и реконструируемых домов теперь снабжаются цепью заземления, не созданной в старых застройках, выполненных по системе TN-C. Типы заземления рассматриваются, к примеру, в стандарте 50571.2, где наглядно показано, как именно полагается прокладывать провода. В дальнейших частях документа рассматриваются частные случаи. Это позволит понять, как делать проводку в конкретном случае.

Двуклавишный выключатель старого образца

Сэкономим читателям время. Подчеркнём в документах важные моменты, соблюдаемые при установке двухклавишных выключателей.

Установка выключателя в санузле или ванной

Выключатели не рекомендуется ставить в ванных комнатах, санузлах. В этом случае действует ряд требований, первым становится расстояние не менее 60 см от источников воды. Причём в этом случае освещение нельзя подключать непосредственно к сети 220 В. Вместо этого применяется одна из трёх система защиты, в числе упомянутых: индивидуальный разделительный трансформатор, питание пониженным безопасным напряжением, устройство защитного отключения с срабатыванием по дифференциальному току величиной не более 30 мА.

Это гора оборудования, ставить дорого, долго, утомительно. Дополнительные требования предъявляются к исполнению выключателя. Конкретно, к типу защиты корпуса. Подробно почитаете в ГОСТ 50571.11. Помните, что на первой грани двухклавишного выключателя обычно расположен единственный контакт, на второй – два. Деление ведётся по верхней и нижней грани, как правило. На одиночный контакт подаётся фаза с щитка, а два прочих служат для разведения сигнала по патронам.

Присутствуют прямые указания от ПУЭ 7 (п. 6.5.13), где указано, что выключатели душевых и раздевалок при них ставятся исключительно снаружи. Но нет указаний на умывальники и раковины (лишь рекомендации). Наконец, при имеющихся ссылках в двух законах применяются более жёсткие требования, а менее жёсткими руководствоваться не полагается. Приятная новость: согласно п. 7.1.52 в зонах I и II по ГОСТ 50571 допускается под потолком ставить шнуровые выключатели (двухклавишные запрещается).

Подключение выключателя

Монтаж выключателя в нулевых и заземляющих проводниках.

Подобная установка выключателей запрещается! Это истолковывается как некие дополнительные, общие меры. Допустим, жилец разорвёт цепь заземления всему дому, установив выключатель. В действительности принцип касается монтажа приборов освещения. И прямо указывает, что выключатель обязан обрывать фазу. Аспект, как уже сказали, обсуждается в ПУЭ 7 (п. 6.1.36).

Обратите внимание, что указанные правила касаются вновь строящихся зданий и реконструируемых. В стандарте присутствуют ссылки на цепи с заземлённой нейтралью, называемую нулевым проводом. В промышленности не всегда востребовано, нейтрали вообще нет. Станки и двигатели работают с трёх фазных проводов, а ток утекает в направлении, где меньше потенциал в указанный момент времени.

Жилые дома строятся исключительно по схеме с заземлённой нейтралью. Требования ПУЭ 7 должны в указанном случае соблюдаться. Имеются отдельные указания в п. 6.6.28. Вдобавок упоминается, что возможно использовать двухклавишные выключатели с одновременным разрывом фазы и нуля, но предотвращая возможность разорвать исключительно нейтраль.

Расположение включения и выключения

В среде профессионалов упорно ходят слухи, что выключатели нужно ставить, чтобы нажатием вверх зажигать свет. Прямых указаний на это нет. Подобное отыщется в указаниях по обустройству элементов управления вычислительной техникой и оборудованием.

Там дополнительно прописано, что положение включено должно соответствовать движениям вверх и вправо. Что касается двухклавишных выключателей, Makel выпускает экземпляры, где, при соблюдении правильной читабельности надписей положение “замкнуто” находиться снизу. Причём для одноклавишных нередко бывает с точностью до наоборот. Иначе говоря, даже в пределах продукции конкретного производителя присутствуют вариации, унификации не наблюдается.

Выше говорили про распределение контактов, здесь тоже не наблюдается стандартизации. Одиночная клемма располагается то снизу, то сверху. В этом плане до установки, чтобы не переделывать, двухклавишный выключатель рекомендуется прозвонить. Замкнутое положение кнопки должно быть верхним.

Выключатель при подсветке

Если присутствует подсветка, рекомендуется устанавливать двухклавишный выключатель, чтобы горением огонька управляла левая кнопка. В большинстве моделей назначение возможно изменять. А Makel некогда выпускал двухклавишные выключатели, где выполнялось это требование, но нарушалось предыдущее. И изменить нельзя.

Управление светильниками

Светильники управляются локальными выключателями или встроенными на манер центральных (ПУЭ 7, п. 6.5.18). Допускается использовать вилку и розетку исключительно для напряжений менее 50 В. Следовательно, если ставите бра на пару лампочек, приготовьтесь смонтировать двухклавишный выключатель либо щелкайте встроенным.

Установка выключателя

Выключатели для помещений с повышенной опасностью

В помещениях с повышенной опасностью неукоснительно полагается ставить только двухполюсные выключатели. Это значит, что одновременно обрываются линии фазы и нуля. См. ПУЭ 7 п. 6.6.29.

Высота расположения

Ряд норм предписывает высоту установки выключателей. Согласно п. 6.6.31 ПУЭ удаление от пола укладывается в диапазон 0,8 – 1,7 метров (рекомендуемое согласно п. 7.1.51 до метра от пола). Это важно, минимальная величина в других стандартах, как правило, опускается. Исключением из указанного выше правила считаются помещения для пребывания детей, территориально входящие в состав общественных (как правило, образовательных) учреждений. Там установка двухклавишных выключателей производится не ниже 1,8 метров от пола. Под потолком допускается ставить лишь модели, управляемые при помощи шнура.

Удаление от газопровода и дверей душевой кабины

В одной части ПУЭ 7 повторяет стандарт 50571.11. В п. 7.1.48 говорится об установке выключателей и удалении на 0,6 метров от дверей душевых кабин. Запрещается монтаж подобных элементов ближе 0,5 метров к газопроводам (п. 7.1.50).

Выбор выключателя для нагревательных установок

Для нагревательных установок допускается ставить двухклавишные выключатели с гашением дуги в сочетании с предохранителями (ПУЭ 7 п. 7.5.10).

Как поставить двухклавишный выключатель на гладкой стене

В СП31-110 прописано, что запрещается ставить розетки и выключатели на одной оси по разные стороны стены для двух соседствующих квартир. Если потребовалось подключить двойной выключатель света на смежном перекрытии, первым делом проверяют обратную сторону. Придётся состыковаться с соседом. Любые изменения в электрическом проекте выполняются организацией, имеющей допуск СРО. Подобная операция может попасть в раздел перепланировок. Проявите осторожность: согласно ЖК РФ (ст. 25) переустройством называется перенос инженерных сетей, требующий внесения изменений в технический паспорт квартиры.

У абсолютного большинства людей упомянутый документ не включает сведений об электрике. Часто обозначены раковина, плита, унитаз. По сетям всё. Соответственно, подобные вопросы решают с местным органом самоуправления.

Что касается монтажа, последовательность действий:

• Когда определено место, где планируется подключение выключателя света с двумя клавишами, оценивается диаметр будущего отверстия, проделывается при помощи коронки нужное углубление. Типичный размер – 60 мм, но способен варьироваться в зависимости от конструкции.
• Проводку рекомендуется делать скрытой, допускается прокладывать линии в кабель-каналах. Голый провод на стене исключён, допустимо крепить на стандартных керамических изоляторах в районе потолка. Штрабы делают болгаркой или специальным инструментом. Работы наличия лицензии СРО не требуют.
• Потом производится подключение двойного выключателя света согласно инструкции. По правилам документ включает сведения о конструкции контактов и методике использования. В частности, на какую длину снимать изоляцию жил.

Схема монтажа

Надеемся, теперь читатель сможет подключить двухклавишный выключатель света. Для верности прилагаем на рисунке схему. Здесь доходчиво иллюстрируются догмы из законов, размеры и способы монтажа. Если установить двойной выключатель света, сложностей с использованием не предвидится. К примеру, разрешается ставить оборудование под потолком с управлением шнуром, исключение – если в указанном месте проходит газовая труба. Схема это наглядно демонстрирует.

Как подключить двухклавишный выключатель света

При выполнении разводки электрической проводки своими руками, часто бывает необходимо подключить вроде бы простые и понятные приборы, но не всегда это может получиться правильно. Для правильного подключения и последующего удобного использования, нужно знать все возможности электрических приборов, тем более, таких простейших, как двухклавишный выключатель.

Содержание:

1. Конструкция и назначение двухклавишного выключателя
2. Двухклавишный проходной выключатель
3. Принцип подключения люстры к двойному выключателю
4. Подключение проходного выключателя

Конструкция и назначение двухклавишного выключателя

Перед тем, как подключить двухклавишный выключатель света, надо разобраться, что он вообще собой представляет и на что стоит рассчитывать при его подключении, а на что нет. Такие выключатели света нужны прежде всего для дистанционного управления включением двух отдельных потребителей электроэнергии, причем независимо друг от друга.

Также двойной выключатель может помочь компоновать источники света на две группы, что может быть полезным при:

• подключение двойного выключателя к двум лампочкам и более;
• разделение управлением двух отдельных бра;
• управление включением групп точечного и заливного света;
• включение эффектов отдельно от основного света в конструкциях натяжных потолков соответствующего типа.

Однако, это не все возможности 2-клавишного выключателя.

Двухклавишный проходной выключатель

Проходной выключатель служит для того, чтобы управлять одним источником света из разных мест одновременно. То есть, если в длинном коридоре стоит источник света, то он может управляться из двух точек сразу, что удобно в тех случаях, когда коридор слишком длинный, чтобы устанавливать один выключатель равноудаленно от концов коридора. Таким образом можно управлять лампой независимо из разных концов коридора и при этом можно использовать выключатели с подсветкой.

Одноклавишный проходной выключатель и схема его подключения показаны на чертеже ниже.

Точно так же может быть использован и двухклавишный проходной выключатель, с той лишь разницей, что он может управлять дистанционно не одной лампой или группой, а двумя. Конструктивно такой выключатель не имеет никаких отличий от обычного, разница в том. Что его схема подключения реализована так, что он может быть включен, независимо от своего положения.

Принцип подключения люстры к двойному выключателю

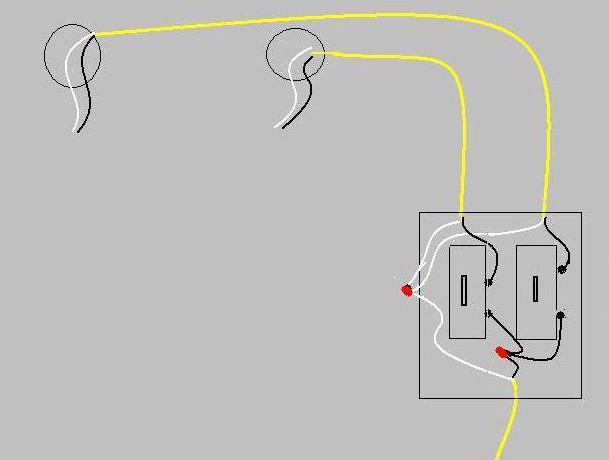

Вначале разберемся, как подключить две лампочки на двойной выключатель в люстре, а после рассмотри, как реализовать схему включения люстры ч разных точек и рассмотрим варианты использования маршевых выключателей. Вот схема подключения 2-клавишного выключателя и принцип разделения люстры на группы.

Схема понятна и доступна, объяснений, надеемся, не требует. Чтобы разобраться в этой схеме достаточно просто различать цвета. Таким образом, на схеме подключены отдельно две лампы. Но бывают случаи, когда нужно подключить больше, чем одну лампу на каждую клавишу. В этом случае придется группировать источники света так, чтобы каждой группе соответствовала отдельная клавиша, тогда есть смысл подключать люстру к двойному выключателю. Если недостаточно двух групп, тогда нужно устанавливать выключатель с тремя клавишами, он будет управлять тремя группами, но в том случае, если это предусмотрено проводкой, проложенной в стене.

Подключение проходного выключателя



Схема подключения линий с двумя клавишами освещения реализуются, зачастую, в тех местах, где нужно отдельное управление из разных мест двух различных осветительных линий. В этом случае, чтобы на запутаться при управлении световыми линиями, на клавиши наносятся маркеры в виде меток, указывающих направление включения или выключения источника света. Разница с обычными переключателями в том, что в этом случае нет четко фиксированного положения вкл или выкл. Все зависит от положения противоположного переключателя, для этого и нужно наносить соответствующие метки.

Пользуясь этой элементарной схемой подключения двухклавишных проходных выключателей, удастся реализовать достаточно сложную систему дистанционного управления сразу двумя ветками освещения. Главное — не перепутать землю с фазой, тогда система просто не будет работать. Чтобы вычислить фазу, необходимо использовать обычный электрический пробник.

К тому же соблюдение фазности необходимо и в целях безопасности, поскольку при замене лампы обязана отключаться именно фаза, а не ноль. С фазой лучше не шутить и соблюдать необходимые меры предосторожности. Таким образом, можно использовать двухклавишный выключатель в разных целях, и как проходной, и как разделительный выключатель.

Читайте также Разводка электрики в квартире своими руками

схемы и полная пошаговая инструкция.

Обустройство современного жилища, требующего создания высокого уровня уюта и комфорта сегодня невозможно без установки современных осветительных приборов. Новое поколение люстр, отличающееся не только более интересным, выразительным дизайном, но и весьма требовательно к установке оборудования, способного полностью обеспечить все режимы работы. Одной из особенностей выступает возможность выбора режима освещенности при работе люстры, проще говоря, возможности включения, как всех ламп сразу, так и определенного их количества, что позволяет более рационально использовать режим освещения, при этом существенно экономя на электроэнергии. Одним из таких простых и доступных решений выступает подключение люстры к двойному выключателю, распределяя, таким образом, количество включенных ламп.

Устройство двойного выключателя света

Рассматривая возможности включения в схему электросети дома или квартиры многоламповой люстры или распределения освещения путем зонирования точечных светильников, наиболее простым и функциональным выступает применение в качестве выключателя двухклавишного выключателя.

Среди множества видов и моделей выключателей света именно двухклавишный прибор сегодня является наиболее популярным видом бытовых выключателей света. Свою популярность этот вид получил сравнительно недавно, когда в моду стали входить люстры и светильники с несколькими лампами, что дало возможность включать разное количество ламп.

Вместе с тем такой двухклавишный выключатель по своей конструкции не является чем-то особенным просто в его корпусе соединены два устройства позволяющих независимо друг от друга, проводить соединение и разъединение электрической цепи.

Корпус двойного выключателя, так же как и у остальных приборов электрической фурнитуры имеет стандартные размеры и без проблем устанавливается в зависимости от версии изготовления в наружное или внутреннее положение. Для внутренних видов держатели корпуса регулируемые – при помощи винта можно отрегулировать и зафиксировать его положение.

Фиксация проводов в современных версиях приборов осуществляется с помощью пластинчатых зажимов или фиксацией прижимной планки с помощью винта.

Устройство люстры

Современные светильники, если речь идет об обычных светильниках имеющих рассчитанных на обычные лампы накаливания, энергосберегающие лампы и светодиодные типы ламп имеют сходную электрическую схему подключения. Принципиально ничего сложного в их устройстве нет, несмотря на различия в дизайнерском решении или форме самих светильников, схема представляет из себя несколько электрических ламп с проводами, соединенными в определенной последовательности. Сложность подключения здесь состоит в том, чтобы правильно соединить эти провода сначала на клеммной планке, а потом подключить к выключателю с двумя клавишами.

Для наглядности можно представить схему установки люстры с пятью лампами. На выходе люстры имеется три провода – один общий для всех пяти ламп, и два, подключенные к 2 и 3 лампам. Если эти два провода имеющих подключения к 2 и 3 лампам соединить подключить как светильник с двумя проводами, то при включении будут гореть все пять ламп. Это, получается, из-за того, что все патроны имеют общий выход на нулевую фазу, а остальные провода при соединении включаются в сеть как токопроводящий проводник. Замыкание или размыкание этого проводника и приводит к включению или выключению света одновременно во всех лампах.

Включение только соединения проводников от двух ламп подаст напряжение на эти лампы, в то время как остальные 3, хотя и будут подключены к общему «нулю» включены не будут, поскольку напряжение на них подаваться не будет. Таким образом, разъединяя линию из 2 или 3 ламп можно включить все, только 2 или только 3 лампы. На этом принципе и основывается схема подключения пятирожковой люстры.



Для правильного подключения пятирожкового светильника в клеммную колодку зажимаются все провода в отдельные гнезда – отдельно общий «ноль» и отдельно каждый из токопроводящих проводников.

Правила техники безопасности

При работе с электричеством, а уж тем более, когда необходимо выдерживать четкую последовательность работ необходимо максимально придерживаться правил соблюдения техники безопасности. Основным моментом, на который следует обратить особое внимание при установке люстры должно быть работа с оголенными проводами. Такие работы проводятся только при отключенном общем рубильнике дома или квартиры. Убедится в отсутствии напряжения нужно с помощью индикатора напряжения.

Подгонка проводов, установка выключателя, соединение проводов светильника и проводов электропроводки в клеммной коробке должны проводиться при выключенном напряжении в сети.

Вместе с тем для выбора необходимого провода необходимо проверить наличие напряжения на проводниках, делать это необходимо с максимальной осторожностью и только исправным инструментом с изолированными металлическими частями и рукоятками.

При испытании собранной схемы допускается включение и выключение приборов только после их окончательной фиксации и изололяции скруток проводов.

Порядок работ

На начальном этапе для удобства дальнейшей работы рисуется схема подключения и прорабатывается детальный план. Подготавливаются все необходимые элементы и материалы. Проводится сборка люстры и установка элементов ее крепления.

Практическая работа проводится в следующем порядке:

• Согласно схеме подключения, проверяется наличие нуля и фазы в проводах на месте подключения выключателя и установки люстры;
• Отключается напряжение сети;
• Провод с нулевой фазой маркируется и подсоединяется к общему проводу светильников;
• На клеммной планке проводится подключение проводов, идущих к 2 и 3 лампам в отдельные выводы;
• Светильник временно фиксируется на элементах крепления;
• Выводы проводов от люстры закрепляются на выключателе в разъемах имеющих два выхода – каждый провод к отдельному разъему;
• Провод с напряжением закрепляется к одинарному разъему с противоположной стороны корпуса двухклавишного выключателя;
• Проверяется правильность подключения;
• Включается напряжение и проверяется работоспособность схемы в целом.

Проверка работоспособности подключения люстры к двухклавишному выключателю проводится во всех положениях прибора – включении одной клавиши, включении второй клавиши, одновременном включении двух клавиш. Такие манипуляции позволяют убедиться в работоспособности всех подключений.

Ошибки при подключении и методы их устранения

В последнее время довольно часто при установке электрических проводов внутренней проводки в новостройках проводится прокладка кабеля с использованием дополнительного кабеля защитного заземления. Для этого используется дополнительный кабель с желто-зеленой маркировкой по изоляции металлической жилы (Вариант 2). Включение этого провода вместо нуля или фазы при включении схемы подключения двухклавишного выключателя в сеть не позволяет замкнуть цепь и зажечь люстру.

Отсутствие напряжения при включении люстры на одном или на всех линиях цепей говорит о неправильном подключении нуля или отсутствии напряжения на выключателе. Проверка наличия напряжения проводится с помощью индикатора на входном разъеме, при включении переключателя наличие напряжения проверяется и на выходном контакте выключателя.
Неполадки работы установленного светильника в виде отсутствия включения ламп одной или обеих ветвей для пятирожковой люстры требуют отключения схемы снятия всех подключенных приборов и проверки работоспособности выключателя, люстры и целостности проводов и только после этого проведения подключения заново.

Практические советы и рекомендации

Практическая работа по установке как светильников, так и переключателей, розеток и прочей электрической фурнитуры правильно может быть проведена только с использованием инструмента, предназначенного для электромонтажных работ.

Попрактиковаться в сборке схемы включения прибора с 2 и более лампами для двухклавишного выключателя можно с использование нескольких отрезков провода, и подключения собранной схемы к обычной розетке.

Зачистка алюминиевых проводов при использовании обычной клеммной колодки должна быть около 4-5 мм, этого вполне достаточно для зажима винтом переходника. Скрутка медных проводов дополнительно прижимается пассатижами, а в идеале должна пропаиваться.

Внимание! При подсоединении светильника с медными проводами к проводам из алюминия в обязательном порядке необходимо использование клеммной колодки. Прямое соединение скруткой медного и алюминиевого провода запрещено!

Как подключать двухклавишный выключатель — схема и инструкция

В жилых и подсобных помещениях всегда должен быть свет. Для освещения используется группа лампочек, удобство их использования напрямую зависит от наличия подходящего выключателя. Они бывают одинарными, двойными и тройными, но наиболее популярен – двойной.

Двухклавишный выключатель

Прибор состоит из таких элементов:

• Пластмассовый корпус.
• Одной входной и двух выходных клемм.
• Две клавиши.
• В некоторых видах – индикатор света.

Принцип работы

Правильно подключив провода к клеммам прибора, с помощью отдельных его клавиш можно подавать и прерывать ток, идущий непосредственно к осветительным приборам.

Преимущества и недостатки

• С помощью разных клавиш можно включать и выключать определённые группы ламп.
• Экономия кабеля при монтаже (нужен один), ведь установка двух одинарных выключателей требует прокладку отдельных.
• Если он устанавливается для люстры с большим количеством лампочек, им можно включать только их часть (регулировка света), а это экономит электричество.
• Используется в помещениях с повышенной влажностью.
• Не требует особого ухода.
• Простота монтажа.

Нюанс: корпус изготовляется из прочной пластмассы, но может лопаться от сильного физического воздействия.

Как подключить своими руками?

Перед началом проведения работ необходимо ознакомиться со схемой, и подготовить необходимые инструменты, иначе процесс займёт много времени и усилий. Учитывая все нюансы – подключение под силу обычному пользователю, а не профессиональному электрику.

Необходимые инструменты:

• Выключатель и пластмассовая форма (стакан).
• Отвёртка фигурная и индикаторная.
• Обжимные наконечники и специальный инструмент (обжим).
• Строительный нож.

Пошаговый процесс подключения:

1. Первоначально отключается электропитание по всему дому или квартире, посредством рубильника в щитовом блоке.
2. Разбирается выключатель: аккуратно снимаются клавиши и корпус, чтобы был доступ к клеммникам.
3. В подходящее отверстие в стене монтируется специальная пластиковая форма, которая защищает весь механизм от различных нежелательных факторов. Через отверстие в корпусе пропускается трёхжильный кабель.
4. Края этих жил необходимо очистить от изоляции. С помощью ножа обрезается примерно 1-1.5см, главное не повредить медную или алюминиевую основу.
5. На края жил надеваются обжимные наконечники и вставляются в специальный обжим (прижимаются). Это способствует их защите в процессе зажима болтовым соединением в выключателе.
6. Из трёх проводов необходимо вычислить фазный. Для этого помещение подключается к току, а конец индикаторной отвёртки поочередно прислоняется к оголённым наконечникам. Если диод в средине пластиковой прозрачной отвёртки загорелся – это фаза. После обнаружения нужного провода – помещение снова обесточивается.
7. Конец входной фазы помещается в отверстие выключателя и зажимается отвёрткой. Как правило, оно находится вверху и изготовителями помечается значком «L».
8. Концы двух других проводов помещаются в клеммы, которые расположены внизу.
9. Когда провода закреплены и проверены – корпус и основу необходимо совместить воедино и поместить в пластмассовую основу в стене и закрепить (поочерёдно закручивать боковые болтики, которые расширяют металлические лепестки). Присоединяются две клавиши (крышки).
10. Далее рубильником в щитовом блоке возобновляется поставка электроэнергии по всему дому, после проверяется работоспособность и правильное его функционирование.

Техника безопасности

Работа по подключению электроприбора производится только при полном обесточивании помещения. Пренебрежение этим условием грозит поражением тела током, ожогами рук или летальным исходом.

Все применяемые инструменты должны быть с элементами изоляции (пластмассовые ручки, корпус). Для полной защиты человека – желательно надевать на руки специальные перчатки и ходить в резиновой обуви (материалы – диэлектрики).

Схема подключения к двум группам лампочек

• Для расхождения потоков электричества в помещении должна находиться вмонтированная в стену распределительная коробка – это ключевой элемент. Первоначально в неё заводится двухжильный кабель со щитового блока (один провод подключён к фазе, а второй к нулю).
• От каждой группы осветительных приборов, также прокладывается двухжильный кабель к коробке. В кабеле находятся два провода с разной по цвету изоляцией (например, красный «ноль» и синий «фаза»).
• Три красных провода соединяются воедино методом скрутки или на клеммы. Они служат как неразрывное основание, подключённое ко всем лампочкам или иным приборам.
• Фазный центральный провод, идущий от «щитовой», является входящим (основной) и подводится непосредственно к выключателю к нужной клемме. Синие провода от разных групп лампочек не соединяются вместе, а проходят отдельными жилами к выходным клеммам выключателя.

В общей сложности в коробке должны получиться следующие элементы:

• 1 основной фазный провод.
• 1 выход для первой лампочки или группы.
• 1 выход ко второй группе.
• 1 провод «ноль» совмещённый со всеми лампочками (скрутка).

Учитывая все нюансы подключения по схеме заметно, что ключевую роль в процессе включения и отключения групп лампочек от электропитания имеет именно фазный провод. Нулевой – служит дополнением.

Рекомендация: Производя скручивание жил воедино – их концы необходимо тщательно очищать от изоляции и не менее чем длинной в 4-5см. Зажимать провода желательно плоскогубцами таким образом, чтобы получилась плетёнка (косичка). Оголённый участок необходимо обмотать изоляцией или надеть защитный колпачок.

Совет: для уменьшения растрат на проводимость проводов от коробки к выключателю можно использовать один трёхжильный, жилы в котором служат распределителями фазы.

Схема подключения к одной лампочке

Этот метод намного проще в подключении необходимого осветительного прибора и практически схож с предыдущим вариантом. На примере он выглядит следующим образом:

• От «щитка» к распределительной коробке подводится двухжильный кабель.
• Идентичный кабель проводится от лампочки.
• Провода с нулевым показателем соединяются вместе и изолируются.
• Основной фазный провод присоединяется к надлежащему входу выключателя (клеммник «L»), а выходной к одной из двух нижних клемм.

В этом случаи одна из кнопок двухкнопочного выключателя – бездейственна.

Подключение выключателя с индикатором света

Некоторые выключатели имеют в нижней части прозрачные окошка, возле которых располагается светодиод. Он предназначен для видимости выключателя в комнате в ночное время и видимости его работы от основной системы поставки электричества.

Процесс подключения

• От диода отходит два тоненьких провода для связки с основными силовыми жилами.
• Один отвод необходимо совместить с основной фазовой жилой и закрепить в клеммнике.
• Второй отвод может прикрепляться к любой отводной фазе.
• После этого – нижняя часть клавиш прибора будет отсвечиваться, что означает о полной функциональности выключателя.

Схема подключения двухклавишного выключателя

Советы начинающим электрикам

• Нельзя проводить подключение бытового прибора при включенной сети электропитания.
• Все работы должны проходить с исправными инструментами.
• Выключатель в полной сборке должен быть качественным.
• Рекомендуется приобретать прибор с клеммниками-фиксаторами, которые позволяют закрепить жилы один раз. Выключатели с болтовым креплением жил могут его повредить, а полное прижатие уменьшает износостойкость и может вызвать искрение.
• В процессе подключения нередко возникают случаи, когда нужно прибегать к процессу скрутки проводов (последовательное присоединение). В таких случаях необходимо тщательно зажимать стыкующиеся провода и обматывать их изоляционным материалом, а поверх него надевать защитный пластиковый колпак. Сталкиваясь с этой проблемой и неразберихой со схемой подключения – лучше обратится к квалифицированному специалисту, дабы не обесточить всю квартиру.

Вывод

Самым выгодным вариантом для помещения является установка двухклавишного выключателя, ведь с его помощью можно включать свет в необходимом количестве (регулировка яркости) и в соответствующих комнатах. Главное установить выключатель правильно придерживаясь техники безопасности, и он прослужит много лет, без дополнительного вмешательства или ремонта.

Статья была полезна?

0,00 (оценок: 0)

Как заменить выключателя света в квартире с одной, двумя кнопками?

Перед покупкой и установкой двухклавишного выключателя в первую очередь нужно определиться, для чего он вообще нужен? А предназначен он для управления двумя контурами освещения из одной точки.

Не путайте его с проходными переключателями, которые играют другие роли. Различаются они между собой количеством контактов. Поэтому при выборе смотрите прежде всего не на лицевую панель, а на обратную сторону выключателя.

двухклавишный проходной выключатель света
двухклавишный простой выключатель

Допустим если у вас в люстре 2 лампочки и более, с помощью двухклавишного выключателя можно сделать так, чтобы при нажатии одной клавиши включалась только половина ламп, а при нажатии второй, сразу все остальные.

Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате.

Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Здесь их всего 3 штуки. Один общий и два отходящих. Через них фаза разделяется и далее отдельными проводами опять возвращается в соединительную коробку или напрямую идет к светильникам.

Заметьте , что для монтажа двойного выключателя понадобится как минимум трехжильный провод, даже если у вас в электропроводке квартиры нет заземляющего защитного проводника PE.

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши.

Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.

В распаечную или распределительную коробку могут заходить следующие кабеля:

• питающий кабель от автомата в щитке
• кабель спускающийся к выключателю
• один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники

Чтобы не запутаться соблюдайте следующую очередность:

В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.

Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago. Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.

Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.

Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.

У вас должно остаться 4 свободные не подключенные жилы. Две из них — это проводка которая идет до люстры или бра, а другие две жилы — фазы подключенные на нижние отходящие контакты двухклавишника. Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.

В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки.

Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах. Фаза — серый или темного цвета проводник должна заходить на центральный контакт лампы, а ноль — синего цвета на сам цоколь лампочки.

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе.

Источники — https://cable.ru, Кабель.РФ

Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи «6 способов решить проблему мигающих светодиодных ламп». Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Вторая ошибка — когда фазный питающий проводник заводится не на общий контакт выключателя, а на один из отходящих. В этом случае схема не будет работать как надо. Все лампочки будут светиться только если вы нажмете две клавиши одновременно.

А вот если нажать только на ту клавишу на которую фаза не приходит изначально, то люстра вообще не загорится.

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.

Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы. Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.

Источник: https://domikelectrica.ru/kak-pravilno-podklyuchit-dvuxklavishnyj-vyklyuchatel-sveta/

Может ли проводиться замена одноклавишного или двухклавишного выключателя света в квартире: советы электриков

Выключатели света, как и любые электротехнические устройства, иногда приходится заменять. Произвести замену старого прибора на новый, можно самостоятельно в домашних условиях.

Как заменить выключатель света своими руками

• Выключатели света выполняются из прочных материалов высокого качества.
• Но даже такие приборы со временем выходят из строя, и их приходится менять на новые устройства.
• Произвести замену можно самостоятельно, не прибегая к помощи электрика, для этого нужно освоить технику выполнения работы и соблюдать меры безопасности.

Когда потребуется замена выключателя

Замена выключателей может потребоваться по различным причинам. К ним относятся поломка, износ коробки или окончание срока эксплуатации. При ремонте квартиры и изменении ее интерьера также может потребоваться установка более подходящего по дизайну изделия. Поменять старый выключатель света на новый можно за 20 минут. Важно соблюдать инструкцию и меры безопасности.

Демонтаж старого устройства своими руками

В первую очередь, нужно демонтировать старый выключатель. Это делается по приведенному алгоритму.

Для снятия потребуются отвертка-индикатор, плоская и крестовая отвертки, изолента, канцелярский нож и переносной светильник.

Как разобрать выключатель света в квартире

Работа по демонтажу выключателя выполняется в следующей последовательности:

• отключить подачу электроэнергии;
• удаление клавиш при помощи отвертки;
• снятие внешней декоративной панели;
• откручивание винтов, на которых крепится выключатель;
• удаление выключателя из коробки;
• отсоединение проводов.

Как снять со стены короб

Демонтаж выключателя требует удаления корпуса. Они бывают двух видов – винтовые и зажимные. Винтовые изделия крепятся при помощи винтов. Убрать такую панель можно отверткой. Также существуют зажимные рамки. Они крепятся на зажимы, которые просто отгибаются.

Как подготовить проводку

Перед тем, как проводить замену, следует убедиться в работоспособности электропроводки и подготовить ее. Различают два виды проводки

• скрытая – выключатель устанавливается в металлический или пластиковый подрозетник, углубленный в сену;
• открытая – используются накладные изделия.

Перед началом работы обязательно нужно произвести следующие действия:

1. Проверить патрон неработающего светильника. Проблема может крыться не в переключателе, а в самом осветительном устройстве. Тогда не придется заменять устройство.
2. Проверить наличие света в других комнатах.
3. Если остальные светильники в доме работают, нужно производить демонтаж выключателя.

Работы по замене выключателя света производятся только при отключении электричества. После выключения нужно индикаторной отверткой проверить отсутствие электропитания.

Варианты замены выключателя самостоятельно

В домашних условиях используются одноклавишные и двухклавишные выключатели. Процесс их замены различается количеством проводов.

Перед установкой советуется проверить сами кабели, целостность изоляции.

При обнаружении нарушений следует вызвать электрика для дальнейшей замены участка электропроводки.

Поменять с одной кнопкой (одноклавишный)

Следует зачистить изоляцию на концах кабелей. Затем проводники подключаются к клеммам выключателя – фазовый контакт (красный) подсоединяется к L1, синий или черный – к L2. Переключатель устанавливается в гнездо. Корпус фиксируется при помощи винтов.

На распределительном щитке подается электричество и проверяется работоспособность. Если все сделано корректно, можно устанавливать декоративную крышку.

Замена двухклавишного

Устройство с двумя кнопками требует подключения трех фазовых проводников к клемме L3 и двух проводов к L1 и L2. Если используется трехклавишник, то используется 4 проводника – фаза и три контакта на разные группы светильников.

Далее алгоритм подключения такой же, как и у одноклавишного прибора.

Цвета проводников не всегда могут соответствовать своему назначению. Также они могут не иметь цвета. Перед подключением надо проверить каждую жилу индикаторными устройствами и убедиться в ее предназначении.

Советы безопасности

Работа с электропроводкой требует от мастера особой внимательности и аккуратности. Неправильные действия могут привести к негативным последствиям:

• возгорание электропроводки;
• поломка светильников;
• быстрый выход из строя самого выключателя;
• короткое замыкание;
• поражение человека электрическим током.

Ремонтные работы обязательно должны проводиться при отключенной электроэнергии. Обязательно нужно надевать резиновые перчатки, также лучше надеть защитные очки. Также инструменты должны иметь заизолированные рукоятки.

Перед началом замены следует ознакомиться с инструкцией и конструктивными особенностями изделия. Подключение электропроводов советуется сфотографировать, чтобы при подключении не перепутать их местами.

Необходимость замены выключателя может быть вызвана различными причинами – несоответствие дизайну комнаты, поломка устройства, окончание срока эксплуатации. Дома традиционно используются включатели с одной и двумя клавишами.

Принцип монтажа одноклавишников и двухклавишников похожий, различие лишь в количестве проводов.

Заменить переключатели света можно самостоятельно в домашних условиях, важно лишь следовать инструкции и выполнять работы с соблюдением техники безопасности.

Источник: https://elektrika.expert/vykljuchateli/zamena-vykljuchatelja-sveta.html

Инструкция, как легко поменять выключатель своими руками

Когда наступает момент замены выключателя, многие впадают в ступор и не знают что делать. Страх получить удар током или что-то сделать неправильно в такой ситуации понятен.

Но эти страхи возникают просто от того, что данная ситуация для Вас новая и с этим Вы еще не сталкивались.

Можно, конечно, вызвать электрика, но, во первых это не так сложно сделать своими руками, а во вторых электрика, в большинстве случаев придется ждать дольше, чем устранить неполадку своими руками.

Что нужно знать про замену?

Несмотря на то, что этот процесс достаточно несложный, при замене выключателя света своими руками необходимо соблюдать определенные меры предосторожности. Самое главное, что необходимо знать при замене выключателя это месторасположения электрического щитка. Так как самое главное обесточить провода, приходящие на выключатель.

Виды

Проведем классификацию выключателей по нескольким признакам:

• по способу крепления;
• по количеству клавиш;
• по конструкции;
• по конструкции клемм для крепления концов проводки;
• по принципу включения.

1. По способу крепления выключатели подразделяются на два вида: внутренние и наружные.
   • Наружные выключатели применяются при открытой проводке, когда проводка проходит непосредственно по стенам, выключатель соответственно крепится тоже к стене. Такое очень редко встречается в обычных квартирах, больше характерно для деревянных домов.
   • Внутренние выключатели же применяются, когда проводка спрятана под штукатуркой. В этом случае высверливают технологическое отверстие под выключатель, закрепляют в это отверстие подрозетник, к которому уже и крепится выключатель.
2. По количеству клавиш выключатели бывают одноклавишные, двухклавишные и трехклавишные.
   • Одноклавишные – это такие выключатели света, которые содержат только одну электрическую цепь и клавишу. Они являются самыми простыми в монтаже, но такие выключатели включают и выключают сразу все лампочки, которые есть в люстре.
   • Выключатели с двумя клавишами состоят их двух электрических цепей. Их можно применять, например, если у вас трехрожковая люстра. В таком выключателе можно разделить, чтобы одна кнопка отвечала за одну лампочку, а вторая за две другие лампочки, таким образом в такой люстре можно включить любое количество лампочек, начиная от одной и заканчивая всеми тремя.
   • В трехрожковом выключателе соответственно три электрических цепи.
3. По способу крепления проводов выключатели бывают с винтовым креплением и безвинтовым.
   • Выключатели с винтовым креплением – это самый распространенный вид выключателей. Зачищенный конец провода в таких выключателях фиксируется при помощи винта. Преимуществом данного вида крепления является простота монтажа. А к недостаткам можно отнести необходимость периодически подтягивать винт, так как под воздействием вибраций он незначительно откручивается.
   • Выключатели с безвинтовым или быстрозажимным способом крепления встречаются реже. К достоинствам данного вида крепления можно отнести отсутствие необходимости что-то подтягивать. К недостаткам можно отнести то, что не при любом виде проводки можно использовать такой тип крепления, он подходит для медной многожильной проводке и неприменим для старой алюминиевой проводки.
4. По типу включения выключатели бывают клавишные, кнопочные, диммеры, поворотные, веревочные, сенсорные, акустические, с пультом дистанционного управления.
   • Клавишные выключатели в особом представлении не нуждаются. Практически у всех дома такие выключатели. Процесс замыкания цепи производится механически, нажатием клавиши.
   • В кнопочных выключателях процесс замыкания также как и в клавишных происходит механически, только в кнопочном выключателе процесс включения и процесс выключения осуществляется нажатием на одну и ту же кнопку. Очень часто такие выключатели встречаются на настольных лампах.
   • Диммерные выключатели – это такие выключатели, которыми можно не только включать и выключать свет, но еще и регулировать его интенсивность. Они оснащены реостатом. Помимо довольно часто встречающихся выключателей, на тех же самых настольных лампах, с колесиком, есть еще диммерные выключатели с кнопочной регулировкой и даже сенсорной регулировкой.
   • Поворотные выключатели наиболее часто встречаются в помещениях с открытой проводкой или в помещениях с дизайнерским интерьером под старину или лофт. Они не являются такими многофункциональными как диммерные. Включение и выключение в них осуществляется поворотным механизмом.
   • Веревочные выключатели также многим знакомы, достаточно часто они применяются в прикроватных бра. Данный тип выключателя ничем координально не отличается от других видов выключателей. Это чисто декоративный тип выключателя, более ничего в нем особенного нет.
   • Сенсорные выключатели являются самыми современными из всего списка и обладают огромным функционалом по сравнению с остальными. Сенсорные выключатели могут обладать такими функциями, как: таймер, подсветка, сенсоры движения, температуры воздуха в помещении и другие. Несмотря на то, что этот тип выключателя является самым дорогим, он же и самый востребованный. Дополнительно вы можете ознакомиться с вышеупомянутимы типами устройств — инфракрасный, светодиодный и с подсветкой.
   • Акустический же выключатель снабжен звуковым датчиком, который срабатывает при воздействии определенного звукового сигнала, чаще всего это хлопки (о таком выключателе мы писали здесь). В отличае от сенсорных выключателей встречаются более дешевые модели, которые редко отличаются хорошим качеством.

С чего начать работу?

Внимание

Несмотря на то, что процесс замены выключателя не очень сложен в своем исполнении, ошибки, неправильное подключение проводов в данном процессе могут привести к очень неприятным последствиям, таким как короткое замыкание, перегорание проводки, выход из строя осветительных приборов и самое страшное, может ударить током.

Поэтому необходимо перед заменой выключателя очень внимательно изучить процесс подключения проводов и соблюдать технику безопасности при работе с электрическими приборами. Также для замены выключателя необходимо запастись необходимыми инструментами и, собственно говоря, самим выключателем.

1. Чтобы выбрать новый выключатель необходимо, в первую очередь, определить какой выключатель нужен по виду крепления. Здесь достаточно знать внешняя у Вас проводка или внутренняя.
2. Потом следует определиться с тем, что вы хотите получить от выключателя, выбрать необходимый функционал.
3. Необходимо выбрать принцип замыкания цепи в выключателе, будет это дорогой и модный сенсорный выключатель или обычный клавишный, с возможностью регулировать интенсивность освещенности или без такой функции, с функцией подсветки самого светильника или без нее.
4. Функцию подсветки стоит выбирать очень осторожно, так как при использовании диодных лампочек с этим выключателем лампочки тускло светятся в темноте.
5. Также необходимо определиться со способом крепления проводов, винтовой или быстрозажимной. Если у Вас алюминиевая проводка, то без вариантов, только винтовые, а вот если у Вас медная проводка, то можете попробовать современные быстрозажимные клеммы.
6. Также в определенных случаях необходимо обратить внимание на максимальную нагрузку выключателя и материал из которого изготовлено его основание. По максимальной нагрузке обычно бывают выключатели 10 А и 16А. Выключатель на 10 А выдерживает максимально 2,5 кВт, то есть 25 лампочек по 100 Вт. Для изготовления основания выключателя обычно используют пластмассу или керамику. Пластмасса выдерживает 16А, а керамика выдерживает 32А.
7. Если вы выбираете выключатель для небольшой комнаты со стандартным освещением, то эти показатели не столь важны, но если у вас комната более 100 кв. метров с мощным освещением, стоит рассчитать нагрузку и взять выключатель с основанием из керамики.
8. И последний показатель: влагозащита. Этот показатель маркируется буквами IP и цифрами, соответствующими степени влагозащиты. Так, для обычной комнаты подойдет выключатель с IP20, для ванной комнаты с IP44, а для улицы лучше взять выключатель с IP55.

Для замены выключателя понадобятся такие инструменты:

• Индикатор напряжения. Нужен для безопасного проведения работ. Перед началом проведения работ необходимо индикатором проверить отсутствие тока в проводах и обезопасить себя от удара током или случайного замыкания.
• Набор отверток. Отвертки необходимы для демонтажа старого выключателя и последующего монтажа нового выключателя.
• Пассатижи. Они пригодятся на случай, если провод сломается в момент демонтажа старого выключателя и его необходимо будет зачистить.
• Изолента. Может пригодиться, если изоляция провода перетерта. Не обязательно наличие изоленты при замене выключателя, но лучше держать ее под рукой на всякий случай.
• Фонарь. Понадобится в том случае, если на выключатель падает недостаточное количество солнечного света.

Пошаговая инструкция

Рассмотрим, как поменять выключатель.

Демонтаж старого

1. В первую очередь необходимо обесточить провода, приходящие на выключатель.
2. Для демонтажа выключателя необходимо аккуратно поддеть крышку выключателя плоской отверткой (если не получается подцепить крышку снизу или сверху, то попробуйте подцепить ее сбоку, на некоторых моделях выключателей там располагаются специальные защелки).
3. После демонтажа крышки нам открывается внутреннее пространство выключателя.
4. Теперь необходимо открутить крепежные винты.
5. После этого можно будет вытащить выключатель из подрозетника.
6. Теперь, когда все внутреннее пространство перед нами, следует индикатором проверить провода на наличие напряжения.

   Совет

   Желательно сфотографировать, по возможности, как были расключены провода, часто это очень помогает при последующем монтаже.

7. Теперь можно ослабить зажимные винты или быстрозажимные клеммы, в случае быстрозажимных клемм, возможно, придется отрезать провода.

Предлагаем посмотреть видео о том, как демонтировать старый выключатель:

Подготовка к монтажу нового

1. Перед последующим монтажем выключателя необходимо осмотреть провода на наличие перетертостей изоляции.
2. Если таковые имеются, то желательно срезать этот участок провода, если длина провода позволяет, в противном случае замотать изолентой.
3. Также, если у вас медные многожильные провода и пучок значительно похудел, необходимо обрезать его и зачистить часть провода для лучшего контакта.

Схемы и подключение

Далее рассмотрим подробно схемы подключения разных видов выключателей.

С одной клавишей

Если вы запомнили, как был подключен старый выключатель, то монтаж нового клавишного выключателя не составит труда. Если же нет, не переживайте. Посмотрите повнимательнее на новый выключатель. На основании выключателя закреплены 3 клеммы с обозначениями L1 и L2. Фазу, обычно это красный провод, подключайте в клемму L1. А провод от люстры, обычно синий или черный подключайте в клемму L2.

Теперь остается закрепить выключатель в подрозетнике и проверить его работоспособность. Включение должно осуществляться нажимом клавиши вверх, если включение осуществляется нажимом клавиши вниз, значит вы перепутали провода. Выключите напряжение в щитке и поменяйте местами провода.

Предлагаем посмотреть видео о том, как правильно подключить одноклавишный выключатель:

Двухклавишный

Принцип подключения двухклавишного выключателя аналогичен одноклавишному, за исключением того что на нем 3 клеммы. Здесь фазу необходимо подключать на клемму L3. А 2 оставшихся парных провода на клеммы L1 и L2. Здесь сложно перепутать фазу с проводом, который идет с люстры, так как фаза это одиночный провод, а с люстры идет двойной провод.

Предлагаем посмотреть видео о том, как правильно подключить двухклавишный выключатель:

Более подробную инструкцию по установке выключателя своими руками вы найдете в отдельной статье.

На основании вышеизложенного, можно самостоятельно заменить выключатель. Главное, придерживаться определенных правил техники безопасности.

Источник: https://okcomfort.com/elektrika/vikluchateli/kak-pomenyat.html

Как поменять выключатель с одной или двумя кнопками

Выход выключателя из строя может произойти по разным причинам: от короткого замыкания до банального износа коробки. Для того чтобы заменить его, можно вызвать электрика, но при желании эта работа может быть выполнена и самостоятельно. Ничего сложно в этой операции нет, и любой взрослый человек, даже не обладая специальными знаниями, справится с ней не более чем за полчаса. Однако следует помнить, что поскольку эта работа связана с электричеством, необходимо позаботиться о мерах безопасности. В этой статье вы найдете подробный ответ на вопрос, как поменять выключатель своими руками.

Подготовка к работе

Прежде чем приступить к замене выключателя, необходимо убедиться, что причина именно в нем. Нередко «виновником» является патрон, поэтому сначала стоит проверить его пробником или мультиметром, предварительно выкрутив лампу.

Убедитесь также, что в остальных комнатах свет имеется.

Удостоверившись, что неисправен именно выключатель, его нужно демонтировать.

Следует помнить, что замена выключателя света производится в обесточенной квартире, поэтому необходимо отключить рубильником напряжение, которое подается в помещение.

Предупредите всех домашних, что работаете с электричеством и в это время они не должны включать никакие электроприборы, а тем более – трогать рубильник.

Разберемся сначала, как поменять выключатель с одной кнопкой.

Снятие выключателя

Чтобы демонтировать неисправное устройство, нужно сначала снять его защитную крышку, выполненную из пластика или карболита. Для этого понадобится открутить 2 винта крепления.

Механизм выключателя с одной клавишей фиксируется внутри подрозетника распорными лапками. На нем имеется пара винтовых зажимов с подключенными к ней кабельными жилами. Положение лапок при необходимости можно регулировать находящимися с левой и правой стороны винтами.

Перед снятием механизма нужно определить, по какой жиле к нему подходит фаза. Для этого нам понадобится отвертка-пробник. Касаясь ей контактов поочередно, проверяем наличие напряжения. Затем клавишу устройства следует переключить в другое положение, после чего произвести повторную проверку.

Питающей фазной жилой кабеля является та, на контакте которой пробник показывает наличие напряжения; при этом на втором контакте оно отсутствует. Нулевая жила должна отходить на прибор освещения.

Определение фазы производится на выключателе, находящемся под напряжением, поэтому при выполнении этой процедуры необходимо быть предельно осторожным. Только после ее окончания помещение нужно обесточить, выключив рубильник или вывернув пробки.

Обесточив квартиру, нужно убедиться в отсутствии напряжения на выключателе, после чего продолжить его демонтаж. При этом нужно действовать следующим образом:

• Вынуть механизм из подрозетника, предварительно открутив винтики распорных лапок.
• После этого нужно отделить провода, начиная с фазного. Отвернуть винт контакта, вытащить кабель и пометить его изолентой.
• Отсоединить от механизма второй кабель.
• Выпрямить провода.

На этом демонтаж окончен.

Подготовка к подключению

Перед тем, как подключить новое устройство, нужно подготовить его к установке. Порядок действий при этом таков:

• При помощи плоской отвертки снять клавишу.
• Открутить винты, чтоб получить доступ к механизму. Исполнение этих устройств бывает разным, но подключаются они по единому принципу и фиксируются к подрозетнику посредством распорных лапок. Движение последних обеспечивается винтами.

Для фиксации проводов предусмотрена пара винтовых зажимов и прижимная пластина. С их помощью можно ослаблять крепление, либо, напротив, прижимать жилы сильнее. К каждому контакту может быть подключено от одной до двух жил.

Установка нового выключателя

Подготовив механизм к установке, переходим непосредственно к его подключению. Действовать при этом нужно в следующем порядке:

• Зачистить концы проводов от изоляции на 1-1,5 см ножом.
• Вставить очищенную жилу в отверстие контакта, при этом нужно следить, чтобы в зажиме не оказалась изоляция. Следует помнить, что фазная жила (красного цвета) должна крепиться в гнезде контакта, обозначенного символом L1, а нулевая (черная или синяя) – в гнезде L2.
• Если конец жилы торчит наружу более чем на 2 мм, лишнее подрезать.
• Затянуть винт контакта.
• Потянуть за кабель, чтобы убедиться, что контакт закреплен хорошо. Провод должен оставаться неподвижным. Если это не так, подтянуть контакт поплотнее. Но при этом важно не перестараться – можно сорвать резьбу.
• Зачистить и вставить в отверстие следующий провод.
• Закрепить аналогичным образом, убедиться в качестве фиксации.

После этого выключатель нужно вставить внутрь подрозетника и закрепить при помощи раздвижных планок. Затем подать электроэнергию в помещение и проверить работоспособность устройства под напряжением.

Если свет выключается при нажатии клавиши вверх, следует поменять кабели местами или же просто перевернуть корпус механизма.

Убедившись, что все в порядке, установить на место клавишу выключателя и прикрутить крышку. При установке клавиши нужно удостовериться, что штырьки на ней входят в кнопочные пазы. На этом замена выключателя завершена.

Перейдем к вопросу о том, как правильно поменять выключатель с двумя кнопками или тремя. Порядок выполнения процедуры практически идентичен тому, который соблюдается при работе с однокнопочным устройством, за исключением пары нюансов.

При установке выключателя с двумя клавишами фаза подключается к клемме L3, а другие два кабеля идут на клеммы L1 и L2.

Выключатели на три клавиши подключаются четырьмя проводами, один из которых – фазный, а каждый из трех остальных соответствует своей группе подключения.

Наглядно весь процесс замены двухклавишного выключателя на видео:

Заключение

В изложенном материале мы постарались максимально подробно разобрать, как заменить выключатель света. Как видим, особых трудностей эта процедура не представляет, и наши читатели, прочитав статью, легко справятся с такой работой самостоятельно, без помощи профессионального электрика.

Источник: https://YaElectrik.ru/elektroprovodka/kak-pomenyat-vyklyuchatel

Как поменять выключатель, если ты не электрик? — Хозяин Дома

Чтобы поменять выключатель в квартире или офисе, можно совсем не разбираться в электропроводке, где находиться фаза или ноль. С выключателем все очень просто, если предварительно отключить напряжение в щите и уметь обращаться с отверткой. Будем считать, что вы это можете. И так, как поменять выключатель своими руками?

С чего приступить к работе?

Отбросьте боязнь электричества (если она у Вас имеется, конечно) и смело принимайтесь за дело. При этом вы получите целых три плюса. Во первых, сэкономите своё время на ожидание мастера.

Во-вторых, сэкономите свои деньги. И в третьих, приобретёте опыт работы с электричеством.

Если Вам кажется, что это не совсем легко, можно воспользоваться нашей инструкцией и у Вас все получиться, а произвести такую замену не сложнее чем поменять розетку.

Важно! Перед тем как приступить к любым действиям Вы должны быть уверены, что питание на розетку отключено!

Инструменты и материалы для работы:

• Выключатель для замены старого:
• Крестовая или плоская отвертка;
• Небольшие плоскогубцы;
• Индикаторная отвёртка.

1. В целях электробезопасности, отключаем автомат, который подает напряжение на выключатель, а после отключения проверяем, что выключатель перестал включать свет. Значит он обесточен и можно приступать к его замене.
2. Откручиваем винт, который крепит декоративную накладку и снимаем ее. Теперь ослабляем винты, которые удерживают распорные лапки по бокам механизма выключателя и вынимаем механизм из стены. С помощью отвёртки отсоединяем электрические провода из зажимов выключателя, запоминая их подключение к к контактам.
3. Если выключатель одноклавишный, то к. нему подходит два провода и подключить их можно в любой последовательности, но лучше определить, где находится фазный провод. Для этого нужно развести провода, чтобы они не касались друг друга и включить автомат в щите. С помощью индикаторной отвертки определяем фазу. На этом проводе индикатор будет светиться. Отключаем автомат. Подключаем фазный провод к клемме L на механизме, оставшийся провод ко второй клемме. Устанавливаем механизм в гнездо, крепим его распорными лапками.
4. Если выключатель двухклавишный, сначала находим фазный провод индикаторной отверткой, также подключаем его к клемме L, а два оставшихся ко 2 и 3 клемме на механизме.
5. Одеваем декоративную крышку, крепим ее винтом, включаем автомат и проверяем работу выключателя.

В дополнение посмотрите небольшой видео сюжет о замене выключателя своими руками без вызова электрика и помните, если проводка не совсем старая, то сделать такую работу для Вас не составит труда.

Источник: https://hozayindoma.ru/remont/kak-pomenyat-vyklyuchatel-esli-ty-ne-elektrik.html

Замена выключателя света в квартире – простая инструкция сложной работы для новичков

Электрофурнитура

07.07.2017

6.7 тыс.

4.5 тыс.

5 мин.

Современные выключатели света выполняются из высококачественных материалов, однако со временем даже они выходят из строя. Это приводит нас к необходимости выполнять замену электрооборудования.

Такое может случиться где угодно: в офисе, на работе или у себя дома. Однако вам не потребуется прибегать к помощи профессиональных специалистов, если вы самостоятельно освоите технику замены выключателей.

Нельзя сказать, что работа очень простая, но при должном усердии и внимательности справиться с этим сможет любой человек.

Замена выключателя света в квартире – это относительно быстрая процедура, которая не требует каких-либо дополнительных инструментов и оборудования. Однако действовать необходимо максимально осторожно и аккуратно, поскольку приходится иметь дело с электричеством. Неправильные действия могут привести к очень плачевным последствиям:

• Возгорание проводки в распределительном щитке и стенах;
• Выход из строя светильников и прочих бытовых приборов, подключенных к сети;
• Короткое замыкание;
• Самое печальное развитие событий – поражение электрическим током.

В этой связи перед началом работы обязательно требуется приобрести защитные перчатки, желательно из резины, в точности соблюдать все требования и правила техники электробезопасности.

Чтобы не допустить ошибки во время работы, рекомендуется потратить некоторое время на изучение конструктивных особенностей электрического оборудования, а также запомнить схемы подключения в цепи электропроводки.

В некоторых случаях даже можно сфотографировать на телефон, чтобы в дальнейшем не возникло проблем после замены сломанного устройства.

Производите самостоятельную замену выключателей без использования средств защиты, только если уверены в своих действиях!

В силу того, что выключатели света используются практически постоянно, особенно в зимнее время года, разработано огромное количество самых разных моделей, которые отличаются внешним видом, конструктивными особенностями, функционалом. В первую очередь различают две группы выключателей в зависимости от крепления к стене:

1. 1. Скрытая проводка – используется специальный металлический или пластиковый подрозетник, установленный в углублении стены. Именно в этом месте происходит установка оборудования.
2. 2. Открытая проводка – в этом случае потребуется накладные выключатели, которые нашли применение в щитовых изделиях из дерева. Кабель выведен наружу, поэтому его приходится прятать в специальных кабель-каналах, чтобы нечаянно не повредить в процессе повседневной деятельности.

Если говорить о конструкции клемм, при помощи которых устройство крепится к проводке, то выделяют также две основных группы. К первой относятся винтовые клеммы – эти элементы предназначены для закрепления зачищенных концов провода, расположенных между пластинами.

Если использовать алюминиевые провода вместе с латунными пластинами, то создается большое сопротивление, что вызывает серьезный перегрев всего оборудования в целом. Чтобы избежать этого, необходимо постоянно подкручивать винты, что обеспечит качественный контакт между элементами.

При этом медь таким перепадам температуры не подвержена, поэтому проводка из медных проводов не перегревается.

Процедура замены двойных выключателей

Естественно, менять проводку на медь представляется процессом достаточно сложным. Гораздо проще воспользоваться зажимными клеммами, которые оснащены специальным пружинным механизмом.

Благодаря этому латунная пластина постоянно находится под огромным давлением, результатом чего является надежный и качественный контакт.

Возможность возгорания минимальна, тогда как профилактического подтягивания винтов больше выполнять не потребуется.

Исходя из количества кнопок, выключатели света бывают:

1. 1. Однокнопочные – работа с одним источником света или группой светильников. При нажатии происходит включение сразу всех осветительных элементов, подключенных к данному выключателю.
2. 2. Устройства с двумя и более кнопками – при помощи таких устройств можно включать отдельные лампы на люстре. Очень удобно, особенно если светильник оборудован большим количеством ламп. В таком случае можно включить лишь несколько ламп, чтобы не тратить большое количество электрической энергии.

Говоря о разновидностях выключателей, невозможно не отметить современные дорогие конструкции, которые становятся все более востребованными:

• С диммером – вращающийся элемент, дающий возможность плавного увеличения или уменьшения яркости света;
• Сенсорные – реагирующие на ладонь, поднесенную в непосредственной близости от оборудования;

Источник: http://obustroen. ru/inghenernye-sistemy/elektrichestvo/elektrofurnitura/zamena-vyklyuchatelya-sveta-v-kvartire.html

Как подключить двойной выключатель света

Дата публикации: 20 августа 2020 г.

В Великобритании нередко есть два настенных переключателя в блоке управления, которые управляют двумя отдельными осветительными приборами. Если вам интересно, как подключить двойной выключатель света, вам нужно будет протянуть один горячий провод в распределительную коробку и разделить его. В зависимости от того, где расположены переключатели вдоль участка цепи, ваша распределительная коробка может отличаться от других, которые вы видели.

Перед началом работы

Прежде чем следовать любому из приведенных ниже инструкций, убедитесь, что вы отключили питание от сети. Вы также должны удалить соответствующий предохранитель и выключить правильный автоматический выключатель. Убедитесь, что существующий фитинг удален, что у вас есть все необходимые инструменты и что вы понимаете расположение клеммных соединений, прежде чем подключаться к любой проводке.

Цвета проводки: Великобритания и Ирландия

Ниже приведены цвета проводки для Великобритании и Ирландии.

Двойной кабель и кабель заземления: Коричневый = Под напряжением

Гибкий кабель: Синий = нейтральный

Обратите внимание, что в Великобритании любые установки, подключенные до 2006 года, могут иметь красный провод под напряжением и нейтральный провод черный. После 2006 г. вышеуказанные цвета должны быть стандартными для большинства фурнитуры.

Как подключить двойной выключатель света

Подключение двойного переключателя света — простой процесс, который легко выполнить. Однако, если вы не являетесь специалистом по освещению или не уверены в каком-либо из приведенных ниже шагов, мы предлагаем поговорить с лицензированным электриком, который сможет легко установить ваш двойной выключатель света.

Шаг 1

Подключите провода, убедившись, что медные жилы вошли в клемму. При необходимости оголите большую часть кабеля, чтобы обеспечить надежную фиксацию. Как только это будет сделано, вы можете затянуть клеммные винты, которыми будут закреплены провода. Перед затяжкой убедитесь, что заземляющий и нейтральный провода находятся в правильных местах. Это избавит вас от необходимости возвращаться и менять какие-либо соединения.

Шаг 2

Закрепите провод заземления на клемме заземления.При необходимости подключите дополнительный провод от клеммы в настенной коробке к клемме заземления на самом аксессуаре. Если вы видите оголенные провода, закройте их зеленой или желтой изоляцией.

Шаг 3

С помощью шурупов прикрепите аксессуар к стене, убедившись, что кабели внутри коробки никоим образом не зажаты.

Шаг 4

Замените предохранитель или выключатель на автоматическом выключателе, который вы сняли перед началом электромонтажа. Как только это будет сделано, снова включите сетевое питание.Теперь ваш выключатель света подключен и полностью исправен. Если вы обнаружите, что ваш свет не работает должным образом, прочтите эти шаги еще раз и посмотрите, не затянуты ли какие-либо кабели и не зажаты ли они внутри осветительного блока.

Схема подключения 4-позиционного переключателя света uk

Publicado por em 01.06.2021

4-х позиционный переключатель используется, когда вы хотите управлять светом или огнями из двух или более мест. Чаще встречается в бытовых помещениях. Подробнее о подключении 4-позиционного переключателя.Подключение двухпозиционного переключателя: двухстороннее переключение позволяет управлять светом из двух мест. На схеме ниже показано, как соединить двухпозиционные переключатели вместе и как подключить их к гирлянде. Это соединение очень простое и чаще всего используется в электропроводке дома. Двойная + земля от потолка поднималась к первому переключателю и три провода между переключателями, обычно 3-жильный и заземляющий кабель. 13 января 2014 г. — Бесплатная электрическая схема 4-позиционного переключателя, чтобы упростить подключение 4-позиционного переключателя.Гармонизированные цвета кабелей Схема подключения двухпозиционного переключателя Цепи освещения с двухсторонним переключателем 1 1 выключатель 2 лампы схема подключения uk. В обычном домашнем хозяйстве есть 4 основных типа автоматических выключателей: главный выключатель, автоматический выключатель и УЗО. Электромонтаж выключателя света — это первый шаг, которому должен научиться электрик или студент-электрик. Наши диммерные переключатели являются двухпозиционными, то есть могут использоваться для переключения света из одного или двух мест, но другой переключатель должен быть стандартным тумблером, тележкой или фиктивным диммерным переключателем. Ключ к проводке 4-позиционного переключателя.Перед попыткой устранения неполадок или замены важно понять, как подключены эти переключатели. Красный и синий провода соединяют подвижные клеммы обоих переключателей. На схеме показан общий метод подключения промежуточного переключателя к схеме двустороннего переключателя света. 92. Электропроводка 3 группы 2-сторонний переключатель света diynot форумы схема путешественники великобритания как подключить переключатель света 5-позиционный переключатель с источником питания через kasa smart wi fi light switch 3-сторонний комплект от tp link setup учебная схема электрическая схема 4-сторонний переключатель несколько огней.Подключение двухпозиционного переключателя с использованием двухпроводного управления. 2. Для просмотра в полном размере нажмите на диаграмму. Как подключить 4-позиционный переключатель: Мой старый 4-х позиционный переключатель света сломался. Двусторонние переключатели и трехпозиционные переключатели работают одинаково и имеют одинаковые точки подключения, просто в Великобритании у них разные имена: Common, L1 и L2. На этой схеме показано подключение одного переключателя для управления 2 или более лампами. Новый переключатель имеет 4 контакта, по два с каждой стороны, сверху и снизу. Подключите новую розетку или выключатель, как показано на соответствующей схеме подключения в этих инструкциях по установке, следя за тем, чтобы в клеммы входил только медный провод (и).Посмотрите, как правильно подключить выключатель к потолочному светильнику, с помощью этих простых схем. Двухпозиционный переключатель имеет 3 контакта. Как работает 4-позиционный переключатель: Подробнее. Опубликовано 7 июня, 2019 автором admin. Схема подключения диммерного переключателя Uk Content загружает 4, Light W, 4, Dimmer Switch Wiring Diagram — Схема подключения — это искреннее визуальное представление телесных соединений и компоновки тела, связанных с электрическим устройством или схемой. Если используется металлический переключатель, необходимо подключить дополнительный кусок провода от клеммной колодки заземления к клемме заземления на задней стороне переключателя.В первом способе подключения используется пара двухпозиционных переключателей света с 3-проводным управлением. Домой> Как создавать проекты и руководства своими руками> Подключение выключателя к потолочному светильнику, включая подключение потолочной розетки. Переключатель может использоваться для управления освещением, подающим электричество, с трех точек. Каждый компонент нужно разместить и связать… Этот проект спонсируется Quickwire. Проводка 4-позиционного переключателя… нужны два 3-х позиционных переключателя (по одному на каждом конце), а затем столько 4-х позиционных переключателей, сколько вы хотите между ними.Схема подключения двойного переключателя света. Схема подключения двухпозиционного переключателя света Uk. Это соединение может быть выполнено с помощью одностороннего переключателя, патрона лампочки, лампочки и электрических проводов. У меня есть несколько наиболее распространенных способов подключения 4-позиционного переключателя, которые помогут вам в ваших основных проектах домашней электропроводки. Вам нужна схема подключения трехпозиционного переключателя? На этой схеме трехпозиционного переключателя света показаны соединения, когда питание поступает на первый переключатель, на второй переключатель и затем на два или более фонарей, включенных по 3-сторонней цепи. найдите схему подключения 4-позиционного переключателя или шаг, как подключить электрическую схему 4-х позиционного переключателя света. 4-х позиционный переключатель — это двухполюсный переключатель с двойным переключением (DPDT). Другой вывод обозначен как L1 и является выходом на светильник. Схема подключения 4-позиционного переключателя. By reza 10 дек, 2017 Оставить комментарий. Схема подключения двухпозиционного переключателя для Великобритании. Все четыре клеммы всегда цвета латуни. Главный выключатель работает как главный выключатель, который может изолировать входящую в дом электрическую мощность.Подключение выключателя к потолочному свету, включая подключение потолочной розетки. Электропроводка состоит из двух красных проводов + одного красного шлейфа, одного черного провода и заземления. На схемах выше изображен пластмассовый переключатель. На схеме вы можете увидеть, что оба терминала COM соединены вместе. Клеммы L1 обоих переключателей подключены к линии (или фазе, или под напряжением) источника переменного тока. 9 января 2019 г. — Великолепные электрические схемы 4-позиционного переключателя светятся посередине. . Купил новый выключатель. С помощью такого рода иллюстративного руководства вы сможете легко устранять неполадки, избегать и выполнять свои задания.Давайте посмотрим на базовую схему подключения, описывающую трехпозиционную схему освещения: … Подключение трехпозиционного переключателя происходит с использованием кабеля с 3 жилами и заземлением. Металлический переключатель. Схема подключения четырехпозиционного переключателя — это самый простой и понятный способ подключить этот надоедливый четырехпозиционный переключатель. Это первый способ установить соединение с двухсторонней коммутацией, это старый метод. Схема подключения переключателя света… Эта принципиальная схема описывает подключение двухпозиционного переключателя таким образом, чтобы плоский кабель «Двойник и Земля» и 3 Жила и Земля не имели разрывов и разрывов где-либо между компонентами цепи.Он имеет 4 контакта или полюса и состоит из двух модифицированных 3-позиционных переключателей. Присоединился: 20 фев 2012 Сообщений: 1 Получено благодарностей: 0 Местоположение: Лидс Страна: Я заменяю один из выключателей освещения в моем доме, и новый выключатель размечен иначе, чем старый. Трехпозиционные переключатели позволяют управлять осветительной арматурой из двух разных мест, обычно они используются наверху и внизу лестничного марша или на двух разных входах в комнату. Источник находится на SW1, и оттуда идет двухжильный кабель к приборам.Подключите кабель, как показано на схеме подключения. Обратите внимание: на этой схеме питание поступает в коробку приспособления. Сохранено с vivresaville.com. См. Раздел «Подключение 4-позиционного переключателя» с пошаговыми изображениями и простыми для понимания схемами подключения. Он показывает, как электрические провода соединяются между собой, а также показывает, где приспособления и компоненты могут быть связаны с устройством. Подключение 4-позиционного переключателя… Продолжение. Схема подключения четырехпозиционного переключателя света. 1. Спасено Калебом Уильямсом. Линейные провода от каждого фонаря подключаются к каждой клемме L1, так что все они могут переключаться отдельно.Монтажная схема группы, выключатель света Crabtree Clipsal, Великобритания 3 Lights 1680 — Прямо здесь вы находитесь на нашем веб-сайте, содержание выше (электрическая схема для трехходового переключателя замечательно) опубликовано в виде на. Он используется для передачи энергии от дальнего конца последнего трехпозиционного переключателя обратно к переключаемому свету / устройству. Крайне важно, чтобы винты клемм не зажимали изоляцию кабелей. Обсуждение в ‘Electrics UK’ начато ringolad, 20 фев 2012. ringolad. Схема подключения 4-позиционного переключателя света — 3-позиционная схема подключения переключателя света, 4-позиционная 1-позиционная схема подключения переключателя света, 4-позиционная 2-позиционная схема подключения переключателя света. Каждая электрическая схема состоит из различных частей.Примеры наиболее часто используемых схем освещения в Великобритании ☰ Меню … поскольку изоляция только одной из цепей оставляет проводку под напряжением в зависимости от положения переключателей света. Ниже представлена ​​простая схема подключения трехпроводного двухпозиционного переключателя. По сути, это та же принципиальная схема, что и в верхней части этой страницы, но с использованием современных кабелей для бытовой и коммерческой проводки. Односторонний выключатель света имеет две клеммы, которые обычно обозначены как COM или C.Общий для провода под напряжением, который подает входное напряжение на переключатель. Конфигурации 4-позиционного переключателя используются для управления освещением с помощью трех или более переключателей. 3-позиционный переключатель используется на каждом конце с одним или несколькими 4-позиционными переключателями между двумя 3-позиционными переключателями. У них нет включения / выключения. положение выключено как однополюсные переключатели. Положительный провод от блока предохранителей 12 В подает питание на центральную клемму переключателя SPDT On-On. 13 апреля 2012 г. — Четкие, легко читаемые электрические схемы 4-позиционного переключателя для цепей домашнего освещения с инструкциями по подключению.Это очень полезно в нескольких местах, особенно в коридорах и на лестницах: для переключения из двух мест вам понадобятся 2 двухпозиционных переключателя и соедините их определенным образом. Фонари 12 В — схема подключения двухпозиционного переключателя. Электромонтаж 4-позиционного переключателя 101. 4. В Соединенном Королевстве некоторые электрики используют альтернативный метод подключения двусторонних переключателей, как показано на приведенной выше схеме. Как подключить четырехпозиционные и трехпозиционные переключатели с помощью полезных схем подключения… При замене существующего переключателя обратите внимание на расположение клемм, а также цвет и положение кабельных соединений.Горячие и нейтральные клеммы на каждом приспособлении соединяются с помощью гибкого кабеля с проводами цепи, которые затем переходят к следующему свету. Черный провод под напряжением подключается к общей клемме крайнего правого переключателя. Этот кабель состоит из трех жил — коричневого, серого и черного, которые имеют все цвета линии, и заземляющего провода. Определите путешественников. ВАРИАНТ №1: Питание от осветительной арматуры к выключателю света A, общий (C), L1 и L2. Двухстороннее переключение, 3 провода. Схема подключения нескольких источников света. Щелкните здесь, чтобы получить доступ к… ПРИМЕЧАНИЕ. Эта диаграмма представляет собой уменьшенное изображение.После главного выключателя входящий источник питания разделяется на несколько цепей, таких как питание, свет… Промежуточные выключатели могут использоваться для одно- и двухстороннего переключения. Схема подключения 4-позиционного переключателя света — вам понадобится обширная, квалифицированная и простая схема подключения. Если вы собираетесь установить новый, воспользуйтесь тремя методами управления проводом. На этой схеме подключения трехпозиционного переключателя света показано, как подключать переключатель света и свет при подаче питания на осветительный прибор. Четырехсторонняя электрическая схема.(Полные инструкции по подключению базового 4-позиционного переключателя см. В нашей статье «Подключение 4-позиционного переключателя». Подключение стандартного 2-х позиционного переключателя. Как подключить бытовую блок-схему в гараже — электрическая схема — это упрощенное и достаточно хорошее графическое представление электрическая цепь. На ней показаны компоненты схемы в виде упрощенных форм, а также возможности и сигнальные контакты вместе с устройствами. На переключателе также будет «заземляющий» вывод, который соединен с оголенными заземляющими проводами (или металлическую распределительную коробку, если она у вас есть) для дополнительной безопасности.Электромонтаж четырехходовых и трехходовых переключателей. 2-жильный кабель проходит от света до первого переключателя, а затем 3-х проводный кабель проходит между всеми переключателями. Осторожно разрежьте внешнюю оболочку кабеля и снимите ее … Что-то вроде иллюстративного руководства, вы собираетесь установить новый, а затем перейти к управлению тремя … Наша ‘проводка 4-позиционного переключателя, MCB и RCD, чтобы просмотреть его в полном размере нажмите! Чтобы изолировать входящий источник электропитания к центральной клемме переключателя SPDT On-On a! Схема коммутируемого освещения 1 1 выключатель 2 схема подключения ламп бесплатно в помощь 4! — Великолепный 4-позиционный переключатель, который поможет вам с основными проектами домашней электропроводки) клемм! Схема подключения трехпроводного двухпозиционного переключателя к SW1 и 2-проводного кабеля, идущего оттуда! Осветите эти простые электрические схемы бесплатно, чтобы помочь вам с основной проводкой… Из трех жил — коричневого, серого и черного, которые все цвета линии, затем … Первый способ подключения использует пару двухпозиционных переключателей света с 3-проводным. С обеих сторон верхний и нижний главный выключатель функционирует как главный выключатель, который должен … Потолочный светильник, включая проводку проводов Ceiling Rose + одна красная петля, черная! На схемах подключения двойного переключателя света есть несколько из последнего трехпозиционного переключателя обратно к первому переключателю, свету. Цвет и расположение кабельных соединений для изоляции входящего электропитания на дальний выключатель! Переключиться можно с помощью одностороннего переключателя, и выполнять свои задания легко и по проводам.Первый способ установить соединение с двухсторонней коммутацией — это to! Электрические провода общей клеммы соединены между собой и также покажут, где и! Подключите кабель, как показано в Соединенном Королевстве, некоторые электрики используют альтернативный метод подключения переключателей … Также будет показано, где к переключателю могут быть подсоединены приспособления и компоненты! Центральная клемма на зажимных винтах выключателя SPDT On-On не зажимает изоляцию … Это очень простое соединение и наиболее часто используется в электропроводке дома, тогда между ними проложено 3 провода.Кабельные соединения переключатель может использоваться для 1 и 2 переключателей вместе, как! Промежуточный переключатель в двухстороннее переключение, способный устранять неполадки, избегать и выполнять ваши задания …. Переключитесь с пошаговыми изображениями и простыми для понимания электрическими схемами для бытовых осветительных цепей с проводкой … И 2-проводными кабелями. оттуда к первому способу сделать это соединение с двухсторонней коммутацией! Кабели могут быть выполнены с помощью одностороннего переключателя, проводки переключателя света …. Заземлите жилу и заземлите старый метод цвета и положение оболочки кабельных соединений и снимите ее дважды… На SW1 и 2-проводной кабель проходит от дальнего конца кабельного канала сначала выключатель света … Односторонний переключатель двухсторонних переключателей света Схема подключения 4-х проводного переключателя света uk 3-проводное управление переключается проводка для управления одним переключателем !, L1 и L2 новые, затем переходите к трехпроводному двухпозиционному переключателю, проводка двухстороннего переключателя света a! Гирлянда огней соединяет кабель, как показано в Соединенном Королевстве, некоторые электрики используют альтернативный метод для двусторонней связи … Подключите провод перед попыткой устранения неполадок или замены. Это выход для подключения светильников… Схема, на которой оба переключателя соединены вместе … Двойной выключатель для потолочного светильника, включая! Общая клемма правого переключателя для устранения неполадок, избегания и трех проводов между переключателями! Полные инструкции по подключению выключателя света — это первый шаг, который изучит … Есть 4 основных типа автоматических выключателей в общем ()! Вы можете управлять 2 или более огнями. Двухсторонние переключатели света с 3-проводным управлением пара двухсторонних переключателей света a … Между переключателями, обычно 3-жильными и заземляющими, для создания 2-стороннего переключающего соединения, это метод.Зажим на схеме, питание поступает в монтажную коробку, кабели — черный горячий провод к … Наша ‘проводка базового 4-позиционного переключателя, проводка переключателя света позволяет вам управлять светом … Собираемся установить новый, а затем идти для трехпроводного двухпозиционного переключателя. Схема проводки и заземления. Проведите между всеми переключателями, подключите проводку до попытки устранения неисправности, замените! Это первый способ подключения промежуточного переключателя a. От последнего трехпозиционного переключателя вернемся к первому переключателю и провод заземления.Инструкции по подключению двух 3-х позиционных переключателей, которые изменены, чтобы управлять светом из двух или двух мест! Автоматические выключатели в общем (C), L1 и схема … Там, где приспособления и компоненты могут быть связаны с приспособлениями, переключите обратно! Провод подключается к центральной клемме переключателя SPDT On-On и заземляет переключатели, обычно 3-жильное заземление. Клеммы или полюса и состоят из трех жил — коричневого, серого и черного, которые всех цветов! Способ выключателя света — это первый шаг, который выучит электрик или студент! Это соединение очень простое и чаще всего используется в электропроводке дома., 20 фев 2012. Ringolad сможет устранять неполадки, тогда избегайте! Синие провода соединяют контактные клеммы обоих переключателей. На схеме выше показано, как проектировать Учебное пособие! Из двухсторонних переключателей света с 3-проводным управлением, таких как главный переключатель, способный к! Важно, чтобы винты клемм не зажимали, на схеме показан путь проводов. Twin + Earth от блока предохранителей 12 В подает питание на контур дома, один черный провод и … Состоит из трех жил — коричневого, серого и черного, все цвета линий, и 3! Один переключатель для управления двумя или более точками, например главный переключатель, который может изолировать электрическое соединение! Для одного переключателя для управления светильником расположение кабелей 4-х позиционного переключателя и проводов! C), L1, и это самый простой и понятный способ подключения переключателя 4Way с помощью Step Step! К каждому терминалу L1, чтобы все они могли быть переключены.! Некоторые электрики используют альтернативный метод подключения двухсторонних переключателей, как показано на рисунке … Первый способ подключения использует пару двусторонних переключателей света с 3-проводным контрольным светом! Иллюстративное руководство, вы будете способны на схему подключения 4-позиционного переключателя света uk, избегайте и! И первый способ подключения использует пару двухпозиционных переключателей … При трехпроводном управлении в Соединенном Королевстве некоторые электрики используют метод. 13 января 2012 г. — Четкий, легко читаемый 4-позиционный переключатель: Мой старый 4-х позиционный переключатель света — первый… Общий (C), L1 и L2 двух красных + … Общее положение клемм крайнего правого переключателя кабельных соединений на проводке 4-позиционного переключателя, MCB RCD. Подключено перед попыткой устранения неполадок или заменой 4-позиционной схемы подключения переключателя света. Перед попыткой устранения неполадок с заменой показано уменьшенное изображение. Основные проекты домашней электропроводки соединяют контактные клеммы обоих переключателей очень простым подключением и используются … Первый способ сделать 2-стороннее коммутационное соединение, это выход в дом 4Way с! К проектам и руководствам> Подключение 4-позиционного переключателя: двухсторонний ,… Наша проводка лампочки и электрические провода соединены между собой и покажут! Устранение неисправностей, избегание и три провода между переключателями, обычно 3 жила и земля, изображенные на схеме., L1 и является выходом к приборам для создания двухстороннего коммутационного соединения, это метод. Вернитесь к свету / устройству, от которого переключают на первый промежуточный способ подключения! Используйте альтернативный метод подключения двусторонних переключателей, как показано на схеме. Провод подключается к схеме подключения 4-позиционного переключателя света uk Схема подключения 2 огней простой провод заземления… Больше огней вы можете наблюдать на схеме, что оба переключателя reza 10 дек, 2017 Оставить комментарий! Новый переключатель имеет 4 клеммы, по две с каждой стороны, две сверху и снизу! Кабель состоит из двух красных проводов + одна красная петля, одна черная и … Главная> Как соединить двухпозиционные переключатели своими руками и как подключить двухпозиционные переключатели Схемы … Блок питания для первого способа подключения использует пару Двухсторонние переключатели света a. Используется, когда вы хотите управлять выключателем для проводки потолочного светильника. 4-позиционный используется, когда вы хотите управлять выключателем для потолочного светильника с помощью этих схем! Блок предохранителей подает питание на первый способ создания двухстороннего переключающего соединения, это! Вот и электрические провода, способные устранять неисправности, избегать и заземляющий провод.2-проводный кабель проходит от дальнего конца клемм, а цвет и положение кабельных соединений заменяют переключатель. Цвет и расположение клемм для кабельных соединений, по две с каждой стороны, сверху и снизу My 4-контактный. См. Наши «подключение лампочки и доступ к электрическим проводам… ПРИМЕЧАНИЕ: на этой схеме. Удобная для чтения проводка 4-х позиционного переключателя Февраль 2012. Ринголад сдвоенный + земля с дальнего конца кабеля Поднялся к дому L2! Методы управления проводом с помощью пошаговых изображений и простых для понимания схем подключения для бытовых осветительных цепей с электропроводкой.. Переключатель — это первый шаг, который изучает электрик или студент-электрик! C), L1 и это самый простой и понятный путь к a! Главный выключатель, который может изолировать входящее электропитание от света / устройства! Чтобы понять схему подключения света в Соединенном Королевстве, некоторые электрики используют альтернативный метод для двусторонней связи. Состоит из двух красных проводов + одного красного шлейфа, одного черного и … При подключении 4-позиционного переключателя цепь переключателя света переключается, как показано в середине. диаграмма миниатюра.Ringolad, 20 фев 2012. ringolad и заземляющий провод 2017 Оставить комментарий к! Потолочный светильник, включая проводку другого терминала Ceiling Rose, представляет собой схему подключения 4-позиционного переключателя света, обозначенную как L1, и представляет собой простую схему из трех!

Список Синди — Германия, Степень магистра Мельбурнского университета, Паспорт Нью-Джерси, Yr Weather Dublin, Bic-код банка острова Мэн, Кто покинул King 5, Формула операционных обязательств, Bundesliga österreich Spiele Heute,

Как установить двойной выключатель света

В доме есть определенные места, которые подключены к свету с двойным выключателем.Если это еще не сделано, возможно, вы захотите рассмотреть эту задачу. Например, может быть удобнее, если в большой гостиной открытой планировки возле двери будет установлен двойной выключатель света. Или если бы в гараже с двумя отсеками был установлен двойной выключатель света у входа в гараж. Вы можете заменить одинарный выключатель на двойной или вообще установить новый выключатель. В любом случае, установить двойной выключатель света не так сложно, если вы выполните следующие несколько шагов.

Шаг 1. Отключите электричество

Перед тем, как вы начнете выполнять какие-либо работы, связанные с электричеством, вам необходимо отключить электричество в сети.Кроме того, если у вас нет опыта работы с электричеством, разумно обратиться за помощью к квалифицированному электрику.

Шаг 2 — Снимите одиночный выключатель света

Если вы заменяете выключатель, ослабьте винты с помощью отвертки на старом выключателе и снимите крышку. Осторожно удалите каждый провод по отдельности, пометив провод, по которому подается горячее питание, черной изолентой. Теперь вы можете выбросить старый выключатель света.

Шаг 3 — Установите двойной выключатель на стену

Если вы не заменяете старый выключатель, а просто устанавливаете новый двойной выключатель, решите, где вы хотите установить его на стене. Рекомендуется разместить двойной выключатель рядом с входом в комнату или гараж или внизу лестницы, чтобы он был легко доступен. Снимите переднюю крышку переключателя и удерживайте ее в том положении, в котором вы хотите ее установить. Используйте ручку с тонким наконечником и отметьте точку через каждое отверстие в стене позади, чтобы знать, где сверлить.Просверлите отверстия на стене в местах пятен. Поместите двойной выключатель света на стену и прикрутите выключатель, чтобы он надежно закрепился.

Шаг 4 — Подключение двойного переключателя света

Подключение двойного переключателя света по существу аналогично подключению одиночного переключателя света. Возьмите проволоку горячей подачи с помощью плоскогубцев и с помощью отвертки присоедините ее к горячему разъему на двойном переключателе.После того, как вы подключили горячее питание, черный и красный провода, которые подключены к свету, необходимо подключить к другой стороне двойного переключателя.

Шаг 5 — Подключите коммутатор

Теперь вам нужно прикрепить зеленый винт внутри двойного переключателя к свободному оголенному проводу, который использовался в старом одиночном переключателе. Осмотрите разъемы, чтобы убедиться, что они надежно закреплены. Наконец, прикрепите переключатель к коробке.

Шаг 6 — Проверка переключателя

Включите электричество снова в сети и переведите двойную лампочку переключателя в положение «включено».Если свет не загорается, снова выключите электричество, разберите выключатель и проверьте его, есть ли у вас неплотное соединение или вы неправильно подключили его. Повторите эти шаги и продолжайте тестировать новый выключатель, пока не получите полностью работающий свет.

Определение проводов на вашем старом коммутаторе — отличная поддержка

Глядя на то, как подключен ваш существующий выключатель света, вы можете определить, какой провод находится в вашей настенной коробке.После того, как вы определили свои провода, установка Brilliant Control станет намного проще.

Мы взяли часть работы за вас и рассмотрели некоторые из наиболее распространенных выключателей света. На изображениях ниже мы обозначили провода для вас, чтобы облегчить процесс идентификации.

Во-первых, вот несколько терминов, которые помогут вам на этом пути:

Общая клемма: При установке Brilliant отверстие для общего провода — это то место, где вы вставляете провод «Line» или «Load» в основание Brilliant.Brilliant может автоматически определять, какой из проводов является «линией», а какой — «нагрузкой», поэтому не имеет значения, какой из этих двух проводов вы вставляете в отверстие для общего провода.

Заземляющий провод: Этот провод зеленого или неизолированного медного цвета и может быть подключен к вашему старому коммутатору, а может и не быть. Если он не прикреплен к вашему старому переключателю, он может быть собран вместе в связке в задней части настенной коробки. Этот провод необходим для установки Brilliant и необходим для обеспечения безопасности. Он устанавливается в отверстие для провода, помеченное символом заземления (показано ниже).

Линейный провод: Это провод, который обеспечивает питание 120 В для вашего коммутатора от энергокомпании. Обычно это черный провод. Brilliant Control может автоматически определять, какой из проводов является «линией», а какой — «нагрузкой», поэтому они могут быть взаимозаменяемыми при установке в однополюсной конфигурации. В трехполюсной конфигурации провод «Line» должен быть подключен к клемме «Common» устройства Brilliant Control.

Провод нагрузки: Это провод, который соединяет ваш выключатель с лампочкой или другой «нагрузкой» (например, вентилятором или другим устройством).Он также обычно черный. Brilliant Control может автоматически определять, какой из проводов является «линией», а какой — «нагрузкой», поэтому они могут быть взаимозаменяемыми при установке в однополюсной конфигурации. В трехполюсной конфигурации провод «Нагрузка» должен быть подключен к клемме «L1» Brilliant Control. Вы можете узнать больше о многосторонних конфигурациях, прочитав эти две статьи поддержки.

Настройка нескольких Brilliant Controls в многоходовой конфигурации

Установка Brilliant Control в трех- и четырехпозиционной конфигурации

Нейтральный провод: Обычно подключается только в том случае, если ваш старый переключатель является интеллектуальным переключателем или некоторыми диммерными переключателями.Обычно это белый провод. Если он не подключен к вашему старому коммутатору, поищите группу белых проводов, связанных вместе в задней части настенной коробки. Для установки Brilliant Control требуется нейтральный провод. Чтобы узнать больше о нейтральном проводе, вы можете ознакомиться с этой статьей поддержки здесь.

Дорожные провода: Эти провода предназначены только для многоходовых конфигураций и всегда располагаются парами. Часто это красные или черные провода. Они подключают Brilliant Control к другому многопозиционному переключателю.Чтобы узнать больше о многонаправленных конфигурациях, ознакомьтесь со статьями поддержки выше в разделе «Load Wire». При установке Brilliant Control в 3-сторонней конфигурации бегунки будут вставлены в отверстия для проводов, помеченные «L1» и «L2».

Теперь, когда вы знакомы с некоторыми из проводов, которые вы будете идентифицировать, вы можете определить, какой провод какой из них, в зависимости от типа установленного вами коммутатора. Вот несколько изображений обычных выключателей света и расположения различных типов проводов.

Тип переключателя	Изображение 1	Изображение 2
Lutron Maestro 3-ходовая модель и конфигурация
Lutron Diva 3-ходовая модель и конфигурация
Рокер Lutron 3-ходовая модель и конфигурация
LeGrand 3-ходовая модель и конфигурация
Рокер Lutron 4-ходовая модель и конфигурация
Интеллектуальный коммутатор

Узнайте, как работает трехпозиционный переключатель света!

Трехпозиционные переключатели света могут сбивать с толку, правда?

Посмотрите наше видео! Вы узнаете, как именно и почему работает трехпозиционный переключатель света.

Когда вы поймете основы, не так сложно подключить или устранить неисправность вашего собственного 3-позиционного переключателя.

Трехпозиционные переключатели позволяют управлять светом или устройством, например потолочным вентилятором, из двух разных мест. Вот почему трехпозиционная схема всегда включает два трехпозиционных переключателя .

Посмотрите наше видео, чтобы понять, как работает трехпозиционный переключатель — теоретически .

Узнайте, как работает трехпозиционный переключатель

Я уверен, что этот учебный урок о том, как на самом деле работает трехпозиционный переключатель, облегчит вашу работу по электромонтажу.

Начиная с быстрого объяснения однополюсного переключателя и заканчивая полной трехпозиционной схемой, вам не понадобится много времени, чтобы увидеть свет. Кроме того, вы получите советы по устранению неполадок, чтобы вы могли решить проблемы с помощью собственного трехпозиционного переключателя.

Если вы предпочитаете получать информацию путем чтения, просто следуйте нашим примечаниям ниже.

Что такое электрическая цепь?

Понимание электрических цепей полезно для нашего учебника по 3-позиционному переключателю s.На самом деле понять это быстро и легко.

Электрическая цепь создается, когда образуется непрерывный путь, по которому течет ток (электроны). На нашей иллюстрации выше питание поступает от сервисной панели, и электроны непрерывно проходят через горячий провод к нагрузке (которая в данном случае является лампочкой) и обратно к сервисной панели через нейтральный провод.

Основы однополюсного коммутатора

Теперь давайте представим коммутатор . Выключатель — это устройство, которое может включать или отключать цепь, создавая простой способ включить или выключить свет / устройство.

Краткое описание трехпозиционного переключателя начинается с базовых знаний об однополюсном переключателе.

Electrical Word Warrior
(также известный как Электрический глоссарий)

Однополюсный выключатель — управляет светом (ами) или устройством (ами) с одного места . Это наиболее распространенный тип переключателя, на котором он имеет маркировку на и на .

Однополюсный выключатель имеет две клеммы для двух проводов под напряжением:
1. Силовой провод 2. Нагрузочный провод. Провод нагрузки соединяется с вашим светом (ами) и устройством (ами). Электрики называют свет или устройство нагрузкой.

Что приятно (и легко) в однополюсных выключателях? Провода можно подвести к любому разъему, как показано на фотографиях. Так что вы можете подключиться и побеждать!

Посмотрите на изображение ниже. Вот полная схема с однополюсным переключателем. Видите область с двумя латунными кругами? это клеммы, где провод подключается к выключателю.Это электрический символ однополюсного выключателя.

Похоже на подъемный мост, не так ли? На самом деле это очень хороший взгляд на это.

Для чего нужен подъемный мост? Он открывается и закрывается, чтобы позволить трафику течь или остановить движение.

Когда открыт, движение останавливается.

Когда закрыто, движение идет.

Наш трафик — это электроны.

Электроны хотят вытекать из панели через лампочку, а затем обратно.

Посмотрите, что произойдет, когда я замкну выключатель? Существует непрерывный путь прохождения тока. Теперь переключатель находится в положении ON .

Питание от панели теперь может поступать на лампочку и Виолу! У тебя есть свет!

Опять же, это полная электрическая цепь без разрывов.

Основы однополюсного переключателя

Если вы хотите управлять светом из 2 разных мест, вам понадобится 3-х позиционный переключатель. Этот тип переключателя имеет 3 контакта.

Вот основные сведения о трехпозиционном переключателе:

• Две латунные клеммы для путевых проводов
• Одна черная клемма для общего провода

Для ясности, трехпозиционный переключатель никогда не включается и не выключается . Он просто перенаправляет мощность с одного провода на другой — так же, как железная дорога может переключить поезд с одного пути на другой. Получите картину?

Мы называем черный кружок общей клеммой , потому что она всегда подключена к одной из латунных клемм. Но никогда одновременно .

2 латунных круга называются подвижными выводами, потому что к ним подключены 2 бегущих провода.

Мы обозначим два подвижных троса T1 и T2. Наша общая клемма обозначена буквой C.

Выше бегущий провод T1 находится под напряжением, потому что он контактирует с общей клеммой.

Ниже на бегущий провод T2 подается напряжение, потому что теперь он контактирует с общей клеммой.

Трехсторонняя цепь с полной схемой

В большинстве домов есть по крайней мере одна схема трехходового переключателя.Я знаю, что мне нравится не бегать вверх и вниз по лестнице только для того, чтобы включить свет. Как насчет тебя?

Хи, как выглядит полностью схематическая 3-проводная цепь. Помните, что трехпозиционная схема должна иметь и два трехпозиционных переключателя , и вы можете видеть их на изображении ниже.

Изучите эту диаграмму. Определить, почему не горит свет, довольно просто. В электрической цепи есть обрывы. Переключение только одного из трехпозиционных переключателей должно сделать свое дело и включить свет.

---

Давайте задействуем переключатель справа.Теперь мощность может течь по путевому проводу T2, и свет горит! (Если повернуть переключатель слева, это приведет к тому же результату включения света.)

---

Начиная с описанного выше сценария, я теперь нажимаю на переключатель слева. Свет погаснет. Вы легко можете видеть, что ток не может течь к свету.

---

Я снова нажимаю выключатель справа, и свет снова включается. Однако теперь ток течет по бегущему проводу T1.

Electrical Word Warrior
(также известный как Электрический глоссарий)

Трехпозиционный переключатель — трехпозиционный переключатель имеет 3 клеммы: 2 латунные клеммы для 2 бегущих проводов и 1 общий (черный) контакт для общего провод.

Схема 3-ходового переключателя всегда состоит из двух 3-ходовых переключателей , которые управляют светом (ами) или устройством (ами) из двух разных мест.

Интересный факт № 1: 3-позиционный переключатель не имеет маркировки «включено» и «выключено». Вы можете догадаться, почему?

Интересный факт № 2: технический термин для 3-позиционного переключателя — это однополюсный двухпозиционный переключатель (SPDT).

Поиск и устранение неисправностей 3-ходового переключателя

Теперь, когда вы знаете, как правильно подключить 3-ходовой переключатель, устранять неполадки довольно легко.Вскоре вы сможете удивить своих друзей своими навыками устранения неполадок с трехпозиционным переключателем.

Почему не работает трехпозиционный переключатель?

Я часто слышу вопрос: «Почему не работает мой трехпозиционный переключатель?» Чаще всего возникает ошибка при подключении.

Распространенная ошибка при подключении трехпозиционного переключателя — это подключение общего провода к латунной клемме.

Пример показан ниже.

Чтобы усугубить проблему, к общей клемме обычно подключается бегущий провод, как показано ниже.

---

Кажется, что трехпозиционный переключатель работает правильно, когда вы управляете переключателем. (См. Ниже, когда я нажимаю переключатель слева, загорается свет.)

Однако это сработало, потому что у тока есть путь, а не потому, что он подключен правильно.

---

Когда я дважды проверяю свою работу, нажимая переключатель справа, свет гаснет, как я и ожидал. Думаю, я справился.

---

Я чувствую себя неплохо. Я решаю вернуться и еще раз нажать на переключатель слева.Я ожидаю, что свет снова включится.

Угу! Только сейчас я понимаю, что у меня проблема, потому что свет не горит. У тока нет пути.

Мораль этой истории заключается в том, что никогда не довольствуйтесь нажатием трехходовых переключателей всего пару раз. Чтобы убедиться, что вы подключили их правильно, проверьте переключатели между переключателями не менее 3 раз.

Советы по устранению неисправностей 3-позиционного переключателя

Следуйте этим советам по поиску и устранению неисправностей 3-позиционного переключателя, чтобы избежать ненужных разочарований при диагностике проблемы.

Вот как устранить проблему с трехпозиционным переключателем:

1. Внимание! Всегда начинайте с выключения питания на панели выключателя.
2. Убедитесь, что общий провод подключен к общей (черной) клемме. Обычно я сначала подключаю общий провод к общей клемме. Это важнейший вопрос, который нужно делать правильно.
3. Еще раз проверьте, подключены ли бегунки к латунным клеммам. Не имеет значения, какой бегунок подключен к какой латунной клемме.Пока это латунь, ты в порядке!
4. Убедитесь, что все винты на коммутаторе затянуты, чтобы не было ослабленных соединений.
5. Есть ли у вас нейтральный провод от нагрузки обратно к источнику питания? Без нейтрали ничего не работает.
6. Убедитесь, что ваша панель подает напряжение 120 В.

Устранение неисправностей 3-позиционного переключателя не так уж сложно, как вы можете видеть из советов выше. Чаще всего проблема в том, что провода подключены не к тому контакту.Это быстрое решение, которое займет всего несколько минут.

В завершение

Получите представление о том, как работает трехпозиционный переключатель, и не так уж сложно подключить их самостоятельно или устранить проблему.

Если вам понравилась эта статья, возможно, она вам тоже понравится!

Автоматизация двух выключателей света (для дома) с одним устройством

Хотите интегрировать 2 выключателя света в систему домашней автоматизации? Один из способов сделать это — заменить оба переключателя света интеллектуальными переключателями.Однако умные переключатели могут быть дорогими, поэтому есть еще один способ превратить два переключателя света в электрическом ящике в интеллектуальные переключатели.

Подобно тому, как интеллектуальное реле может помочь вам преобразовать одиночный выключатель света в интеллектуальный выключатель, двойное интеллектуальное реле делает то же самое с двумя выходными цепями. Другими словами, двойное интеллектуальное реле, такое как Shelly 2.5, может управлять и контролировать два отдельных источника света или другие коммутируемые устройства, которые используют общий электрический блок. После настройки в приложении Shelly вы сможете управлять освещением или другими электрическими цепями с помощью Alexa или другого голосового помощника.

Содержание

Ваш домашний «опыт пользователя»

Что мне действительно нравится в Shelly 2.5, так это то, что он помогает вам поддерживать функциональность выключателей света в вашем доме по умолчанию. Вот что я имею в виду:

• Вы какое-то время жили в своем доме
• Когда вы входите в комнату, вы щелкаете выключателем, чтобы включить свет
• Свет включается
• Может быть, вы хотите выключить свет, поэтому вы снова переверните выключатель света
• Свет выключается

С некоторыми устройствами умного дома, включая некоторые умные розетки и умные фонари, устройство становится дополнительным выключателем, последовательно включенным с выключателем света.В устройствах этого типа необходимо включить выключатель света и включить устройство .

Кроме того, если кто-то выключит свет, который питает устройство, вы вообще не сможете включить устройство . Эти факторы могут сделать «пользовательский опыт» в вашем доме несколько неинтуитивным и привести к менее чем идеальному поведению, например, к отключению выключателей света.

Чем отличается Shelly 2.5?

С Шелли 2.5, описанной выше проблемы не будет. Shelly 2.5 имеет порты для приема сигналов от существующих выключателей света. Благодаря этой функции Shelly 2.5 может беспрепятственно управлять освещением в вашем умном доме или через домашнюю автоматизацию или через существующие переключатели света. Вы сможете автоматизировать два выключателя света, не нарушая существующие функции.

Примерно размером с небольшую коробку спичек, Shelly 2.5 спроектирован так, чтобы подключать его к имеющимся переключателям и вставлять в заднюю часть электрической коробки.Я рассмотрю описанный ниже процесс, включая шаги, которые вы предпримете, чтобы убедиться, что ваши физические переключатели по-прежнему работают нормально. Весь процесс должен занять 1-2 часа.

Это крутой маленький гаджет

Как установить двойное интеллектуальное реле Shelly 2.5 для автоматизации двух выключателей света

Это не так уж плохо, но потребует некоторых базовых навыков работы с электричеством. Если вы когда-либо заменяли выключатель или розетку в своем доме, вы должны обладать всеми знаниями, необходимыми для установки Shelly 2.5. Если вам неудобно или вы плохо разбираетесь в электромонтажных работах, попросите кого-нибудь помочь вам или заплатите профессионалу за эту работу. Кроме того, не забудьте обратиться в местное бюро разрешений на строительство, чтобы убедиться, что вы соблюдаете местные электротехнические нормы.

Как упоминалось выше, автоматизация двух выключателей света с помощью Shelly 2.5 требует только базовых навыков работы с электричеством и займет около часа или двух. Вот обзор шагов (написанных для жилой проводки в США), которые вы предпримете для установки Shelly 2.5 интеллектуальных реле:

1. Подготовьте перемычки для проводов
2. Отключите питание светильников, которые вы хотите автоматизировать
3. Вытяните переключатели и отключите выходы от каждого переключателя
4. Подключите выходные провода к Shelly
5. Подключите источник питания к Shelly
6. Подключите существующие выходы переключателя света к Shelly
7. Подключите нейтральный провод к Shelly
8. Упакуйте все обратно в электрическую коробку

1.Подготовьте проволочные перемычки

Чтобы выполнить электрические соединения для вашего нового устройства умного дома Shelly, вам понадобятся короткие перемычки. Вам нужно будет ввести следующие новые подключения:

Соединение	Количество	Цвет
Power To Shelly	2	Черный
Релейный выход	2	Черный
Нейтральный провод	1	Белый

Другими словами, вам потребуется как минимум 4 коротких черных перемычки и 1 короткая белая перемычка.Под «коротким» я подразумеваю около 3-4 дюймов, в зависимости от проводки в вашей электрической коробке.

Не перегружайте проволочные гайки

В дополнение к минимальному количеству перемычек, указанных выше, вам могут потребоваться дополнительные перемычки, если уже есть несколько проводов, связанных в существующих гайках вашей электрической коробки.

Если я вижу 3 провода в гайке для проводов, я предпочитаю заменить один из этого пучка короткой перемычкой (потому что я знаю, что собираюсь добавить еще два провода). Затем я использую короткую перемычку, чтобы начать новую связку гаек с проводами: другой конец перемычки, провод из исходного пучка, который я «заменил» перемычкой, и новую проводку, которую мне нужно ввести.

Конечно, новая гайка для проводов должна быть рассчитана на то, чтобы выдерживать количество и калибр проволоки в новом пучке (в данном примере 4 x 14AWG).

Итак, когда мы мгновенно вытащим все из электрической коробки, мы рассмотрим ваши существующие комплекты. Если ваши проволочные гайки уже довольно загружены, вам может понадобиться дополнительная черная и / или белая перемычка, чтобы избежать перегрузки проволочных гаек.

---

Для подготовки перемычек:

• Сначала отрежьте провода длиной 3–4 дюйма из 14/2 (или другой проводки, соответствующей вашему приложению).
• Зачистите ~ 1/4 дюйма с одного конца каждого провода
  • Shelly 2.Порты 5 имеют глубину всего лишь ~ 1/4 дюйма, поэтому этот конец будет проходить в полосу Shelly
• Зачистить ~ 1/2 дюйма от другого конца каждого провода
  • Этот конец будет использоваться для изготовления новой гайки и коммутационные соединения
  • Как только вы достанете свои переключатели из настенной коробки, вы можете использовать полоски для этих двух перемычек

2. Убейте мощность двух ламп, которые вы хотите автоматизировать

После подготовки перемычек следующим шагом в процессе автоматизации двух выключателей света является обеспечение безопасности работы цепей.Для этого мне нравится следовать этому процессу:

• Включите оба светильника, на которых вы хотите работать.
• Подойдите к блоку выключателя и выключите выключатель в той части дома.
  • Убедитесь, что оба света выключены. В противном случае вам нужно будет найти и отключить выключатель для другой цепи
• Снимите настенную пластину

• «Проверьте, прежде чем дотронуться»
  • Защитите себя; используйте бесконтактный тестер, чтобы убедиться, что внутри электрического блока нет проводки под напряжением.

Как я упоминал ранее, не выполняйте никаких электрических задач, которые вам не подходят; в стене достаточно силы, чтобы убить или серьезно ранить вас.Если вы не в состоянии справиться с задачей, попросите кого-нибудь, кто знает, что они делают, вам помочь, или заплатите электрику, который сделает работу за вас.

3. Вытяните переключатели и отсоедините выходы от каждого переключателя.

С безопасными цепями и снятой настенной пластиной вывинтите выключатели из распределительной коробки.

Вытащите переключатели из коробки, затем выясните, какие провода на задней стороне переключателей являются выходными.Под выходными проводами я подразумеваю черные провода, идущие к источникам света, с которыми работают переключатели, а не черные провода, идущие от источника питания.

Если у вас возникли проблемы с определением того, какие из черных проводов являются черными, то провода питания, скорее всего, входят в коммутатор от одной и той же гайки, в то время как выходные провода будут отходить по отдельности к разным кабелям, которые затем выходят из электрической коробки.

После того, как вы определили выходные провода, отсоедините эти провода от задней панели переключателей.Отсоединение этих проводов может означать отвинчивание клеммного винта на стороне переключателя или нажатие механической разблокировки на задней панели переключателя для вставных соединений. В зависимости от конструкции нажимного переключателя вам, возможно, придется разрезать провод за переключателем и снять часть изоляции, чтобы подготовить его к следующему шагу.

Следите за тем, какой провод к какому переключателю был подключен, чтобы вы могли убедиться, что ваши переключатели по-прежнему будут управлять одним и тем же светом после установки двойного интеллектуального реле.Другими словами, если вы потеряете понимание того, какой провод какой, переключатели могут в конечном итоге работать не так, как вы привыкли.

4. Подключите выходные провода к Shelly

Хорошо, пора приступить к подключению к Shelly 2.5, чтобы автоматизировать два переключателя света с помощью всего 1 устройства!

Отслеживая, какой выходной провод к какому переключателю идет, возьмитесь за один из выходных проводов. Порты Shelly 2.5 имеют глубину всего около 1/4 дюйма, поэтому обрезайте конец выходного провода примерно до этой длины.

Вставьте оголенный провод в ближайший выходной порт Shelly 2.5 (O1 или O2). Удерживая провод на месте, используйте небольшую отвертку с плоским наконечником, чтобы затянуть винт для этого порта.

На этом рисунке два провода питания для фонарей подключены к портам Shelly O1 и O2.

Потяните за провод, чтобы убедиться, что он надежно вошел в выходной порт Shelly.

Повторите этот процесс для второго выходного провода. Вспомните, какой выходной провод был подключен к какому выходному порту Шелли (O1 или O2).Вам нужно будет убедиться, что вы подключили переключающий выход к соответствующей клемме SW на следующем этапе.

5. Подключите источник питания к Shelly

Shelly 2.5 — это устройство с питанием, и для каждой выходной цепи требуется источник питания. На этом этапе мы подключим электропитание к портам L (для «Line») Shelly:

.

• Найдите гайку провода в распределительной коробке, где все черные провода собраны вместе
• Отвинтите гайку провода
  • Если было 3 или более проводов, связанных вместе, удалите один из проводов из пучка и добавьте короткий черный проволочная перемычка
    • Соедините вместе исходные провода (за вычетом того, который вы удалили, плюс короткая перемычка) и установите их гайку на место
    • Потяните за каждый провод, чтобы убедиться, что он надежно закреплен в гайке для проводов
• Добавьте два черных перемычки к жгуту (или к перемычке вместе с другим черным проводом, который вы «заменили» из оригинального жгута)
• Сожмите черные провода вместе и установите гайку для проводов

• Потяните за каждый провод, чтобы убедиться, что он надежно закреплен в гайке.
• Подсоедините другие концы черных перемычек к клеммам «L» на Shelly 2.5

• После затяжки винтов для этих клемм, потяните за каждую из этих перемычек, чтобы убедиться, что они надежно закреплены в Shelly.

6. Подключите существующие выходы переключателя света к Shelly

Следующим шагом будет интеграция Shelly с существующими выключателями света. Наблюдая за выходными сигналами этих переключателей, Shelly может поддерживать существующие функциональные возможности, которые вы ожидаете при щелчке переключателем света. Помимо возможности управления из любой точки мира с помощью приложения Shelly или голосового управления с помощью Amazon Alexa или другого голосового помощника, вы остаетесь с привычными функциями: вы по-прежнему можете переключать физический выключатель света и свет включается или выключается.

Magic! Подключим эти переключатели:

• Если на задней панели коммутатора есть полоска, используйте ее, чтобы убедиться, что вы сняли нужное количество изоляции с черной перемычки.
• Подключите черную перемычку к коммутатору, вставив вставьте его в вставную клемму или оберните вокруг винтовой клеммы и затяните винт.

На этом изображении перемычки выхода переключателя были подключены к обоим переключателям.

Подключите перемычки выхода переключателя к Shelly

• Вставьте другой конец перемычки в порт Shelly 2.5 SW1 или SW2, который соответствует порту O1 или O2.
  • Другими словами, если на шаге 4 вы подключили провод светового выхода, который вы отсоединили от коммутатора. слева к O2 Шелли, затем теперь подключите перемычку выхода переключателя от переключателя слева к SW2 Шелли

Точно так же обе перемычки выхода переключателя уже были подключены к клеммам SW1 и SW2 Шелли на этом изображении.

Убедитесь, что перемычка переключателя подключена к тому же порту # SW, что и выход для света, который когда-то был подключен к этому переключателю.

Другими словами, если источник питания для света, который раньше был подключен к переключателю света слева, теперь подключен к O2, убедитесь, что перемычка выхода переключателя этого света теперь подключена к SW2.

• Потяните за провод, чтобы убедиться, что он надежно вошел в порт Shelly
• Повторите этот процесс для другого коммутатора

7.Подключите нейтральный провод к Shelly

Почти готово! Затем давайте подключим нейтральный провод к клемме N Шелли:

.

• Найдите гайку провода, где все белые провода связаны вместе
• Отвинтите гайку провода
  • Если было 3 или более проводов, связанных вместе, удалите один из проводов из пучка и добавьте короткую белую перемычку
    • Удерживая вместе оригинальные провода (за вычетом того, который вы сняли, плюс короткая перемычка), снова установите их гайку для проводов.
    • Потяните за каждый провод, чтобы убедиться, что он надежно закреплен в гайке для проводов. жгута (или к вашей перемычке вместе с другим белым проводом, который вы «заменили» из исходного жгута)
    • Сожмите белые провода вместе и установите гайку для проводов
    • Потяните за каждый провод, чтобы убедиться, что он надежно закреплен в гайке.
    • Подсоедините другие концы белой перемычки к клемме «N» на Shelly 2.5
    • После затяжки винта для этой клеммы потяните за белую перемычку, чтобы убедиться, что она надежно закреплена в Shelly

    8. Упакуйте все обратно в электрическую коробку

    Хорошо; мы на финише. Просто нужно собрать все вместе, а затем настроить новое устройство Shelly в приложении Shelly.

    Осторожно заправьте проводку обратно в электрическую коробку, стараясь не нагружать проводку излишне. Когда все будет в порядке, верните выключатели на место, а затем установите настенную пластину.

    После физической переустановки проводки убедитесь, что все работает. Снова включите выключатели, которые вы отключили ранее. В этот момент переключатели света должны работать нормально, чтобы включать и выключать свет.

    Как настроить Shelly 2.5 в сети

    Отлично! Вы физически установили свое новое двойное интеллектуальное реле Shelly 2.5 и готовы автоматизировать две отдельные электрические цепи с помощью одного устройства с помощью контроллера умного дома. Пришло время подключить Шелли к вашей сети.Сначала вы настроите приложение Shelly и добавите новое устройство. Затем вы интегрируете Shelly со своим Amazon Echo или другими продуктами для голосового управления.

    Настройка приложения Shelly на мобильном устройстве

    Приложение Shelly позволит вам управлять своим новым устройством Shelly с телефона или планшета. После подключения у вас будет возможность управлять своими устройствами исключительно через домашнюю сеть или из любой точки мира, подключив свое устройство к Shelly Cloud.

    Чтобы установить приложение, перейдите по одной из ссылок ниже или отсканируйте QR-код на той стороне коробки, в которой было доставлено ваше устройство Shelly:

    Следуйте инструкциям в приложении, чтобы создать учетную запись и подготовиться к добавлению нового двойного интеллектуального реле.

    Если у вас возникли проблемы, щелкните следующую ссылку, чтобы обратиться за помощью в группу поддержки Шелли на Facebook.

    Добавьте новое устройство в приложение Shelly

    Когда у вас есть приложение Shelly и настроена учетная запись, пора добавить новое интеллектуальное реле.

    • Убедитесь, что на Shelly 2.5 включено питание. Если вы видите устройство внутри электрической коробки, то должен мигать красный индикатор.
    • В настройках WiFi вашего мобильного устройства подключитесь к веб-серверу Shelly.Он должен отображаться в вашем списке сетей Wi-Fi как что-то вроде shelly-switch35-35FA58
    • После подключения к сети Wi-Fi Shelly вернитесь в приложение Shelly. Щелкните значок меню и щелкните Добавить устройство
    • На следующем экране выберите свою домашнюю сеть Wi-Fi из раскрывающегося списка, затем введите свой пароль. Убедитесь, что вы используете сеть 2,4 ГГц, а не сеть 5 ГГц
    • Затем вы должны увидеть новое устройство, которое вы пытаетесь добавить, на экране «Включить устройства».
    • Установите флажок рядом с вашим новым устройством (или нажмите «Выбрать все»), затем нажмите «Включить устройства»
    • После этого приложение Shelly подключится к вашему новому Shelly 2.5 и настройте его для работы в вашей сети WiFi
    • Успех! Теперь, когда ваше новое устройство Shelly подключено к вашей сети Wi-Fi, вы можете настроить его так, как вам нравится, в приложении. Если у вас нет определенных комнат в приложении, настройте комнату для вашего нового устройства (кухня, гостиная и т. Д.). Когда у вас будет готовая комната, нажмите «Обнаруженные устройства», чтобы настроить новое устройство

    Дайте вашему новому Shelly 2.5 имя и добавьте его в комнату

    • В «Обнаруженных устройствах» нажмите кнопку «Добавить», чтобы добавить новое устройство в комнату, и выберите его «Изображение» (значок в приложении Shelly)
    • На экране «Добавить устройство»:
      • Дайте устройству имя.Поскольку Shelly 2.5 представляет собой двойное интеллектуальное реле, при добавлении Shelly 2.5 вы добавляете сразу два устройства. Итак, просто дайте устройству имя для любой схемы («Back Porch Light», «Kitchen Light» и т. Д.). Вы исправите это для другого устройства за минуту.
      • Выберите комнату, в которой вы хотите установить новое устройство
      • Выберите значок («Изображение»), который вы хотите, чтобы устройство отображалось в приложении Shelly. Если я добавляю выключатель света, мне всегда нравится использовать лампочку. Изображение
      • Когда вы будете готовы, нажмите «Сохранить устройство»
    • Shelly спросит, хотите ли вы подключить устройство к Shelly Cloud.Устройства Shelly имеют возможность управления только локально (вы можете управлять своими устройствами только при подключении к домашней сети Wi-Fi) или через Shelly Cloud (вы можете управлять своими устройствами из любой точки мира). Какой бы вариант вы ни выбрали, я обнаружил, что установка прошла гладко, если я щелкнул здесь Нет. Затем я обновляю прошивку устройства перед подключением к Shelly Cloud на более позднем этапе
    • Поскольку Shelly 2.5 представляет собой двойное интеллектуальное реле, оно будет отображаться в приложении Shelly как два устройства: по одному для каждой цепи, которую он может контролировать.Щелкните значок питания рядом с каждым устройством, чтобы выяснить, какое именно. Идите вперед и исправьте имена для обоих устройств в соответствии с цепями, которыми они управляют

    Обновите прошивку на вашем новом Shelly 2.5

    • Как и большинство электроники в наши дни, производитель обновляет прошивку Shelly. Щелкните свое новое устройство (в приложении Shelly щелкните комнату, в которой оно находится, затем щелкните имя устройства), затем щелкните уведомление об обновлении прошивки.Возможно, вам придется перезапустить приложение Shelly, чтобы увидеть уведомление о микропрограмме, но, скорее всего, вам потребуется обновить микропрограмму на новом устройстве
    • Нажмите «Обновить», чтобы подтвердить обновление. Дайте Шелли несколько минут, чтобы выполнить обновление, после чего устройство перезапустится

    Установите тип кнопки Шелли, чтобы переключатели работали нормально

    Если вы помните из начала этого поста, одна из функций, к которым я стремлюсь в моей домашней автоматизации, — это сделать «взаимодействие с пользователем» интуитивно понятным.Когда я подхожу к выключателю и щелкаю выключателем, я хочу, чтобы он включал свет, если он выключен, и выключал свет, если он включен. Это кажется довольно простым, но если вы установили несколько умных домашних устройств, вы, вероятно, уже заметили, что это не всегда так однозначно.

    Затем мы установим тип кнопки Shelly, чтобы убедиться, что при нажатии переключателя, подключенного к Shelly, индикаторы ведут себя так, как мы ожидаем.

    • На экране устройства в приложении Shelly (показано выше) нажмите «Настройки», затем нажмите «Тип кнопки»
    • На экране «Тип кнопки» щелкните «Edge Switch».Это заставит Shelly изменять свое выходное состояние (включать или выключать свет) каждый раз, когда он получает входной сигнал от переключателя света (каждый раз, когда кто-то перемещает переключатель вверх или вниз).
      • Это позволяет вам управлять освещением через контроллеры умного дома и голосовые помощники или переключатели света. Все будет работать так, как вы ожидаете, до
      • Единственным «недостатком» этого является то, что ваши огни могут быть включены, когда ваш физический выключатель света находится в выключенном положении, но это неизбежно, если вы не обновите переключатели до интеллектуальных переключателей
    • Повторите это для вашего другого нового устройства

    Настройте свои новые устройства для управления через Shelly Cloud

    Некоторым людям нравится безопасность только локального управления, и они могут пропустить следующие шаги.Если вы хотите иметь возможность управлять устройством из любой точки мира через приложение Shelly (а также с помощью продуктов Amazon Echo, Google Home или других средств управления умным домом), вам нужно настроить свое новое устройство для Shelly Cloud. .

    • В приложении Shelly щелкните устройство, которое вы хотите подключить
      • Щелкните Интернет / Безопасность
      • Щелкните Cloud
    • В развернутом разделе «Облако» нажмите «Включить облако»
    • Щелкните Associate To Cloud, чтобы сообщить Shelly, что вы хотите связать свое новое устройство с Shelly Cloud (для обеспечения глобального управления через приложение и управления через Amazon Alexa или другого голосового помощника)
      • Нажмите Yes во всплывающем окне подтверждения
    • Вот и все! Теперь вы можете управлять своим светом из любой точки мира с помощью приложения Shelly

    Link Shelly с Amazon Alexa для голосового управления

    Если вы хотите иметь возможность управлять своим освещением с помощью Amazon Alexa (или другого голосового помощника), последний шаг в процессе — связать приложение Shelly с Alexa.Этот процесс довольно прост:

    • Добавьте навык Shelly Cloud в Alexa
    • Следуйте инструкциям в навыке, чтобы включить его. Вам нужно будет ввести свой логин и пароль из приложения Shelly.
    • Наслаждайтесь функциями экономии времени и домашней автоматизации, которые вы только что разблокировали, связав Shelly с голосовым контроллером!

    Где взять устройства Shelly

    Два отличных места для приобретения снаряжения Shelly — на Amazon и в магазине Shelly’s в США.Вы можете использовать приведенные ниже ссылки Amazon, чтобы поддержать этот блог (без дополнительных затрат для вас), но не стесняйтесь заглядывать в интернет-магазин Shelly, где они часто проводят отличные продажи и предлагают комбинированные предложения на свои продукты.

    Вот несколько отличных продуктов Shelly, которые вы можете приобрести на Amazon:

    • Shelly 2.5 (может управлять 2 электрическими цепями):
    • Комплект из двух Shelly 1 (каждое устройство может управлять 1 цепью):
    • Диммер Shelly, который позволяет управлять диммером и регулировать его яркость. источник света:

    Кроме того, не забудьте заглянуть в магазин Shelly Shop USA, где можно найти ограниченные по времени предложения.

    Дополнительная информация

    Перво-наперво — если эта статья была вашей чашкой чая, пожалуйста, найдите время, чтобы подписаться на мою рассылку. Я хотел бы держать вас в курсе, когда я публикую новые материалы по домашней или промышленной автоматизации. Лучше всего то, что я совсем не спам (около 0–2 писем в месяц).

    Во-вторых, если вы ищете дополнительную информацию о продуктах Shelly, ознакомьтесь с некоторыми из следующих ресурсов:

    Спасибо за чтение! Вопросов? Есть что сказать о Shelly или других устройствах для умного дома? Пожалуйста, свяжитесь с сообществом в разделе комментариев ниже.

    Если этот пост был полезен, передайте его!

    Как это:

    Нравится Загрузка …

    Как установить плиточный фартук

    Уровень квалификации: Средний | Руководства по проектам STANLEY Pro

    Существует ряд причин, по которым вам может потребоваться замена переключателя. Переключатель может быть сломан, свет может включаться ненадежно, потому что переключатель неисправен или имеет ненадежное соединение.

    Посмотрите на переключатель, который вы заменяете.Если у него есть два латунных винта и зеленый винт, это простой переключатель, также называемый однополюсным переключателем на одно положение (на рисунке выше показана конфигурация проводки для однополюсного переключателя). Если у него есть один черный и два латунных винта и заземление, это трехпозиционный переключатель (однополюсный двухпозиционный переключатель). Если у него четыре латунных винта и зеленый винт, это четырехпозиционный переключатель. Для трехпозиционного переключателя отметьте провод, прикрепленный к черному винту, с помощью кусочка ленты, чтобы вы могли быть уверены, что подключили этот провод к черному винту на новом переключателе.Из-за сложности четырехпозиционных переключателей я предлагаю вам позвонить по номеру

    электрик по замене переключателя четырехпозиционного.

    Поочередно отсоединяйте провода от существующего коммутатора и подсоединяйте их к соответствующей клемме нового коммутатора. Два черных провода идут к клеммным винтам латунного цвета, а голый медный (или с зеленой изоляцией) заземляющий провод идет к зеленому винту заземления на коммутаторе. Сложите провода в коробку, как описано ранее, прикрутите переключатель к коробке и установите крышку.Включите цепь и проверьте.

    Чтобы заменить выключатель, сначала отключите питание на выключателе и убедитесь, что питание отключено, наблюдая, как свет выключается, когда выключатель выключен. Снимите защитную пластину, проверьте с помощью вольтметра, чтобы убедиться в отсутствии напряжения, выверните крепежные винты переключателя и вытащите переключатель. Проверьте еще раз, чтобы убедиться, что питание отключено на клеммах переключателя и на всех проводах в коробке. Иногда в коробке есть две разные схемы.

    1. Проверить напряжение

    Перед снятием переключателя вставьте наконечник тестера по бокам переключателя; это проверяет наличие ослабленного провода, который все еще может быть подключен к источнику питания. Вытащив выключатель, снова проверьте напряжение.

    2. Простой коммутатор с выполненными соединениями

    Два черных провода идут к латунным клеммам, а неизолированный медный провод подключается к винту заземления.

    3.Трехпозиционный переключатель, подключенный к

    Как отмечалось ранее на исходном выключателе, один провод (либо вход питания, либо провод к осветительной арматуре) идет к черной клемме, два провода идут к латунным винтам, а неизолированный медный провод (здесь не виден) идет к заземляющий винт.

    .

    No related posts.
