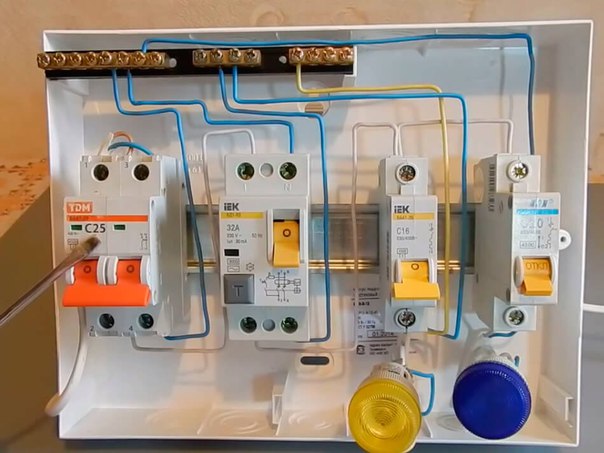

Создание электросети: как подключить розетку к щитку?

При создании домашней электропроводки важно определиться со схемой соединения точек доступа к электричеству со щитком (счетчиком), способом прокладки сети. От того, как подключить розетку, зависит пожарная безопасность дома, комфортность использования электроприборов. Никому не хочется, чтобы свет выключался после каждого включения чайника или приборы ломались от перегрева. Подключение розетки можно выполнить одним из 3 способов: параллельное, смешанное, последовательное соединение. Либо использовать популярный в Европе кольцевой метод.

Самая удачная схема подключения розеток не обеспечит желаемого результата, если они не сделаны по государственным нормам и правилам электротехнической безопасности.

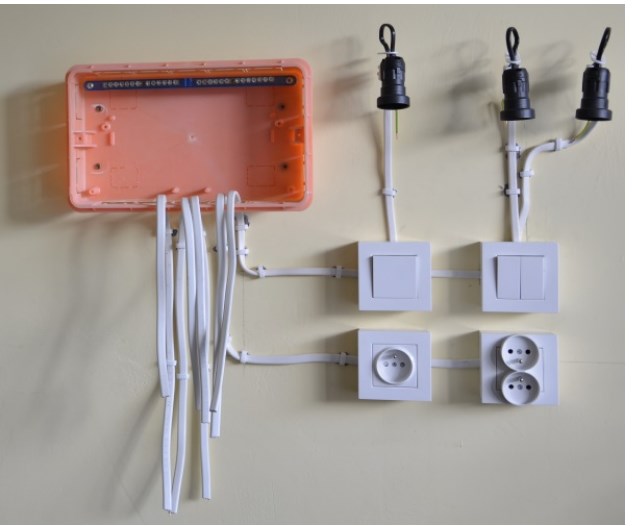

Способы подключения

Можно соединять розетки последовательно, параллельно или кольцом. Чтобы достичь оптимального соотношения цены и качества, применяют разные методы соединения, учитывая мощность тип электроприборов.

Выбор конкретного способа зависит от финансовых возможностей. Лучше не экономить на элементах сети, услугах профессионалов. Пусть в квартире, доме или на даче не будет мебели, но проводка должна быть качественной.

Параллельное соединение

Суть метода: к каждой точке доступа проведен отдельный провод. Как правило, его подводят от распределительного щитка комнаты, но для особо мощных приборов лучше присоединить точку доступа электричества напрямую к щитку.

Преимущества: параллельное подключение розеток предполагает, что при выходе из строя одного из элементов сети остальные будут работать дальше, так как не зависят от него. Данный способ позволяет питать самые мощные приборы, тогда как последовательное соединение розеток создает ограничение по нагрузке на каждую точку блока.

Недостатки метода:

Затраты выше. В небольшой квартире это не сильно отражается на бюджете, а при создании сети крупного дома параллельное соединение розеток ощутимо повышает стоимость проекта.

Стоит учитывать не только цену самих кабелей, но и стоимость работы электриков.
Перегорание центрального контакта, который подводится к распределительной коробке, выведет из строя все подсоединенные розетки.

При использовании параллельного метода желательно не допускать соединение проводов, каждая линия должна быть цельным кабелем. Если технически это невозможно, стоит использовать специальные перемычки.

Шлейфовое соединение

Суть метода: соединение двух розеток и более между собой. К первой точке прокладывается провод от щитка или распределительной коробки, а от её контактов устанавливается перемычка на контакты второй и так до последнего устройства. Способ применяется для установки блоков розеток, перемещения точки доступа к сети в другое место.

Преимущество метода – небольшой расход провода. Подключение розеток шлейфом занимает у специалистов меньше времени. Недостатки способа:

Правилами безопасности запрещено подключение к электрической розетке, подведенной подобным способ, мощных устройств. Их длительная работа приведет к перегреву проводов. Если установлена качественная автоматика, на объекте просто пропадет электричество. В противном случае возникнет пожар.
Опытные электрики говорят, что соединение розеток шлейфом — одна из самых сложных задач, которая может встретиться при создании домашней проводки. Работа требует аккуратности и четкого понимания того, что вы делаете.

Соединять розетки шлейфом стоит в случаях, когда нужно создать розеточный блок для маломощных устройств: осветительных приборов, телевизора, зарядки для ноутбука и пр.

Кольцевое соединение

Суть метода: от главного щитка прокладывается основной кабель по всей квартире и возвращается обратно — создается кольцо. От этой магистрали создаются ответвления к распределительным коробкам. От них также делаются кольца, уже в отдельных комнатах, к которым подключаются розетки. Для России такая схема непривычна, используется редко

Преимущество метода в том, что если провод перегорает, сеть все рано работает, ток поступает с другой стороны. Но расход кабеля в такой схеме — самый высокий.

Комбинирование методов

В чистом виде параллельное или последовательное соединение используют редко. Незачем в квартире или на территории дачного домика всюду создавать точки доступа, способные вынести высокие нагрузки. Такие траты рациональны только в случае, если владельцу вдруг захочется поменять ванную с гостиной местами.

Суть способа: основной кабель подключается к распределительной коробке комнаты. От неё к самой крайней точке доступа подводится кабель, а от этой точки доступа — провод к остальным приборам.

Преимущества метода:

повышает надежность системы, в которой используются шлейфовые соединения;
экономия проводника.

Недостаток метода в большом количестве перемычек, скруток проводов. Нужно тщательно рассчитывать проводку, чтобы знать, какие приборы можно подключать в комнате, а какие не стоит.

Создание шлейфа

Подключение розеток, их соединение – работа для профессионала. Выполняя её не имя достаточного опыта, вы подвергаете жилище опасности. Ввиду недобросовестности некоторых исполнителей нельзя слепо верить нанятому человеку — нужно хотя бы в общих чертах знать, как правильно подключить розетку и как соединить две розетки. Это позволит проконтролировать ход выполнения задачи.

Самое простое соединение — проведение отрезков проводов (перемычек) от одного контакта розетки к аналогичному контакту следующей. Данный метод — не самый лучший. Он применяется неопытными электриками. Из-за подключения розетки к розетке таким способом страдает клемма первого прибора — вся нагрузка проходит через него. Из-за этого деталь со временем выгорает.

Чтобы качественно соединить 2 или несколько устройств, нужно подсоединить провода в каждом подрозетнике следующим образом:

Начинают с последней ячейки блока, к ней подводят основной кабель. Каждый из проводов (фазу, ноль и заземление) заводят в специальный СИЗ-колпачок и в него же — два отрезка того же цвета. Один подводится к контактной группе, другой — перемычка, которую выводят в следующий стакан.
В последующих ячейках действуют по аналогичной схеме. Проведенная перемычка — это силовой кабель, по которому будет передаваться ток.

Подключение двух и более точек доступа таким способом — гарантия более длительной службы всего блока, так как основная нагрузка проходит по соединяющему провода колпачку.

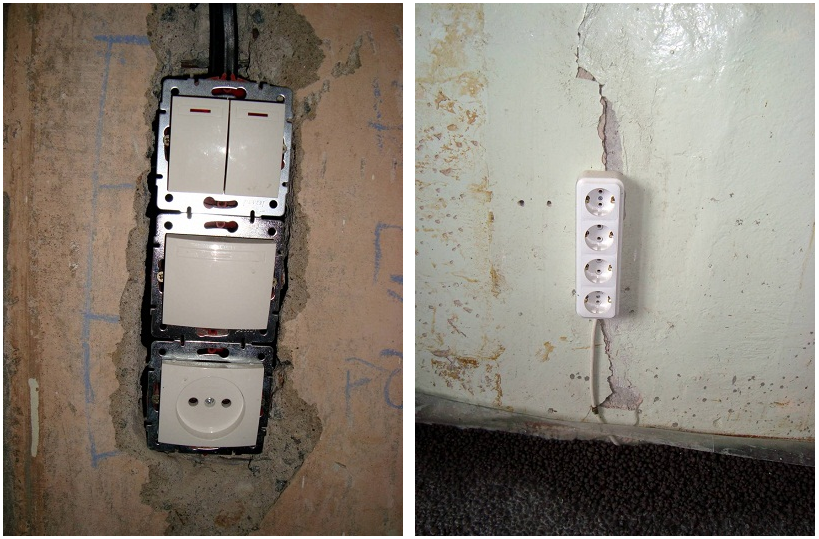

Как провести провода

Устанавливая в доме розетки, перед тем как их подключить, необходимо определить, какая будет сеть – внешняя или внутренняя. Из названий понятно различие двух способов прокладки: в первом случае монтаж осуществляется поверх стен, во втором — провода прячутся внутри. Каждый из методов имеет свои преимущества и недостатки, о которых нужно знать, чтобы сделать осознанный выбор.

Наружная проводка

Используются специальные коробы (кабель-каналы), в которые укладывают провода. Их стоимость будет не особо заметной в общей цене электропроводки.

Вариант попроще — монтаж на скобы. Но тогда кабель не будет защищен.

Преимущества:

Перед тем как подключить розетки, не придется штробить стену, а после работы заделывать её. Сеть удобнее расширять.
Монтаж не требует использования специнструмента.
Бесшумность работы.
В случае обрыва проводки, возникновения поломки легко найти проблемное место, не нужно вскрывать стену.
Высокая скорость — в 2–4 раза быстрее, чем монтаж скрытой проводки. В ходе выполнения задачи не появится форс-мажоров по типу поломанного инструмента или отвалившегося куска стены.

Недостатки:

Незащищенность кабелей от внешних воздействий — электромагнитных излучений, механических повреждений, перепадов температур. Оболочка провода постепенно изнашивается, даже если он находится в кабель-канале.
Эстетическая непривлекательность. Внешняя сеть может испортить интерьер помещения. Но если применить фантазию, возможно сделать её преимуществом, выгодно обыграть.

Если стены деревянные, понадобятся специальные крепежи, позволяющие отдалить проводку на 5–10 мм.

Данный способ оправдан, если создаваемая сеть временная или в дальнейшем будет расширяться. Если планируется добавить 1-2 точки доступа, лучше выполнять скрытый монтаж — провести розетку от розетки можно будет по стене.

Скрытая проводка

Для работы понадобится штроборез. Перед тем как провести розетку, создать сеть, нужно сделать разметку, начертить план, выполнить расчеты. Исправление ошибок будет стоить достаточно дорого.

Многие спрашивают: можно ли сделать скрытую проводку в деревянном доме. Да, но провода должны укладываться в металлические трубы.

Преимущества:

проводка не портит внешний вид помещения, не мешает делать облицовку стен;
соответствует всем требованиям пожарной безопасности;
защищенность проводов;
подключёнными точками доступа безопасней пользоваться, так как все части, находящиеся под напряжением, спрятаны в стене.

Недостатки:

во время установки будет шумно и пыльно;
сложно делать ремонт проводки в случае её повреждения, необходимо использовать детектор, чтобы найти место возникновения неполадки;
можно повредить один провод гвоздем или саморезом при простых домашних работах.

Правильное планирование нивелирует недостатки, делает их незначительными. Если начертить схему расположения кабелей, в будущем не возникнет проблем с их поиском.

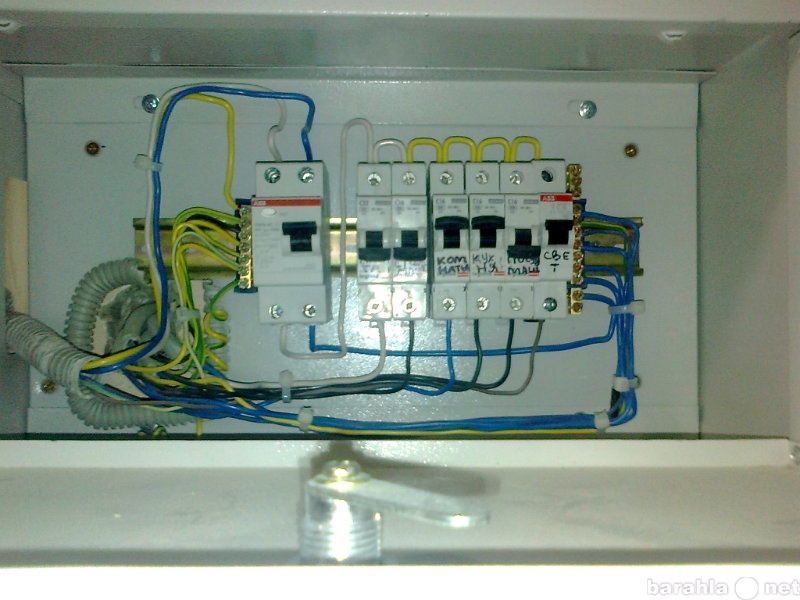

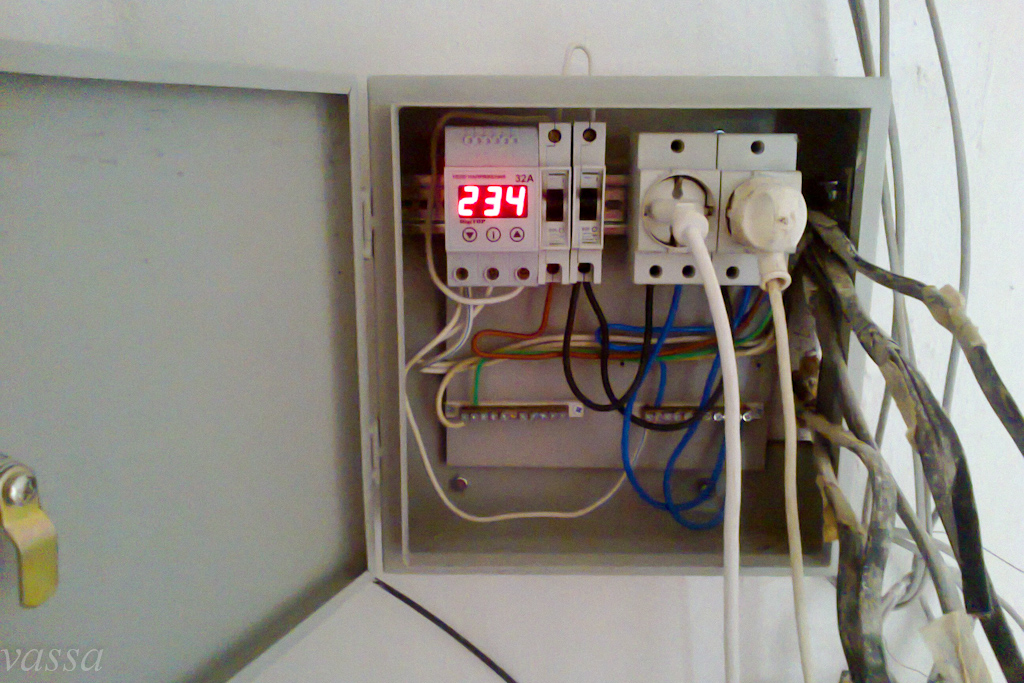

Розетка на din рейку

Для подключения потребителей электрической энергии с помощью штепсельного разъема непосредственно к электрическому щитку используется розетка на din рейку. Она представляет собой устройство, которое по своему функциональному назначению и конструкции ничем не отличается от обычной силовой электрической розетки. Главной особенностью такого изделия является возможность установки его в распределительном щитке с помощью унифицированного крепления.

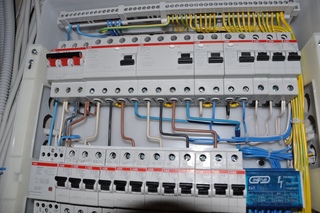

Для размещения элементов распределительного щитка используется специальный металлический профиль, который называется din рейкой (от названия немецкого института стандартизации). Она изготавливается из алюминиевого сплава или стали. При помощи этого несложного изделия появилась возможность чрезвычайно удобной установки и демонтажа таких электротехнических устройств, как электрические счетчики, автоматические выключатели, дифференциальные автоматы, УЗО, а также штепсельные розетки.

Назначение щитовой розетки

Розетка щитовая, устанавливаемая непосредственно в распределительном устройстве, служит для обеспечения электроэнергией потребителей, используемых при ремонте и обслуживании электрических щитков, а также потребителей, которые расположены в непосредственной близости от  них. Кроме того, наличие стандартного штепсельного разъема позволяет подключать переносные осветительные приборы, необходимые для выполнения контрольного осмотра оборудования.

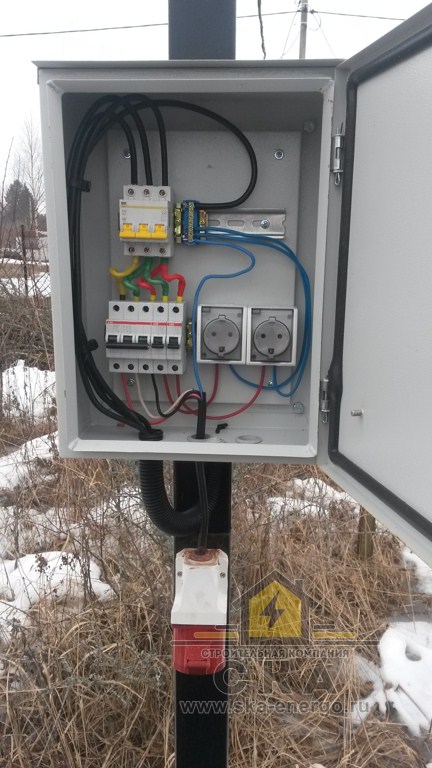

Помимо распределительных щитов, розетки на дин рейках используются для подключения электроприборов различной мощности на предприятиях или в офисах крупных компаний, при обустройстве испытательных стендов, демонстрационных павильонов и т. д.

Классификация дин реек

В настоящее время существует несколько типов дин  реек, которые нашли применение при монтаже электропроводки.

• Рейка Ω-типа. Представляет собой наиболее распространенную крепежную конструкцию, боковое сечение которой действительно напоминает греческую букву  Ω.

• Рейка С-типа. Применяется преимущественно для крепления клеммных колодок.

• Дин рейка G-типа. Основное назначение таких изделий – крепление аппаратных зажимов.

Большинство модульных устройств (в том числе и щитовые штепсельные розетки), которые предназначены для обслуживания распределительного оборудования, оснащены креплениями, соответствующими рейке Ω-типа.

Конструкция и характеристики розетки

Что касается внутреннего устройства розеток, устанавливаемых на din рейку, то к его особенностям можно отнести только наличие пластиковой защелки, позволяющей надежно зафиксировать устройство на рейке.

Монтаж элементов современной электропроводки предусматривает использование заземляющего защитного проводника РЕ. Большинство моделей щитовых розеток оснащены контактами для его присоединения, однако встречаются изделия, предназначенные для использования в двухпроводной системе. Несомненным преимуществом таких устройств являются незначительные размеры, позволяющие расположить их в щитке на месте одного стандартного модуля (17,5 мм).

Важно! Следует помнить, что для подключения мощных электроприборов разъем, не имеющий заземляющих контактов, не подходит.

Еще одним важным параметром, который характеризует розетки, устанавливаемые на din рейку, является степень их защищенности от воздействия влаги и пыли. Этот параметр определяется с помощью буквенно-числового кода, например, IP44. При этом первая цифра соответствует степени защиты от проникновения предметов различного размера внутрь корпуса устройства, а вторая – его влагозащищенности.

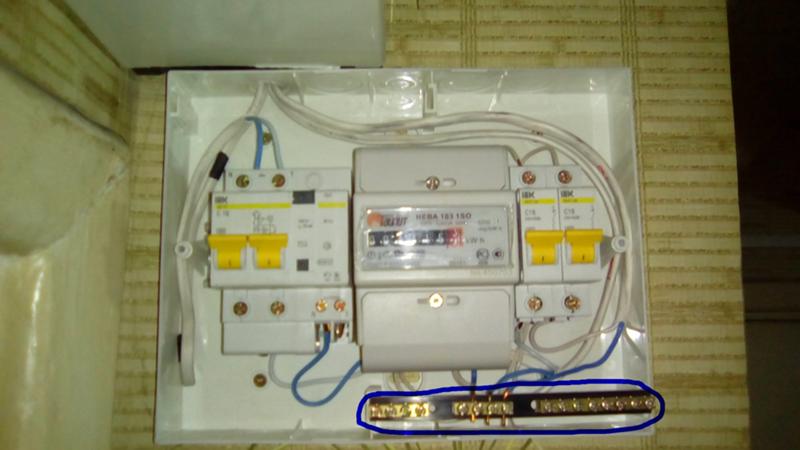

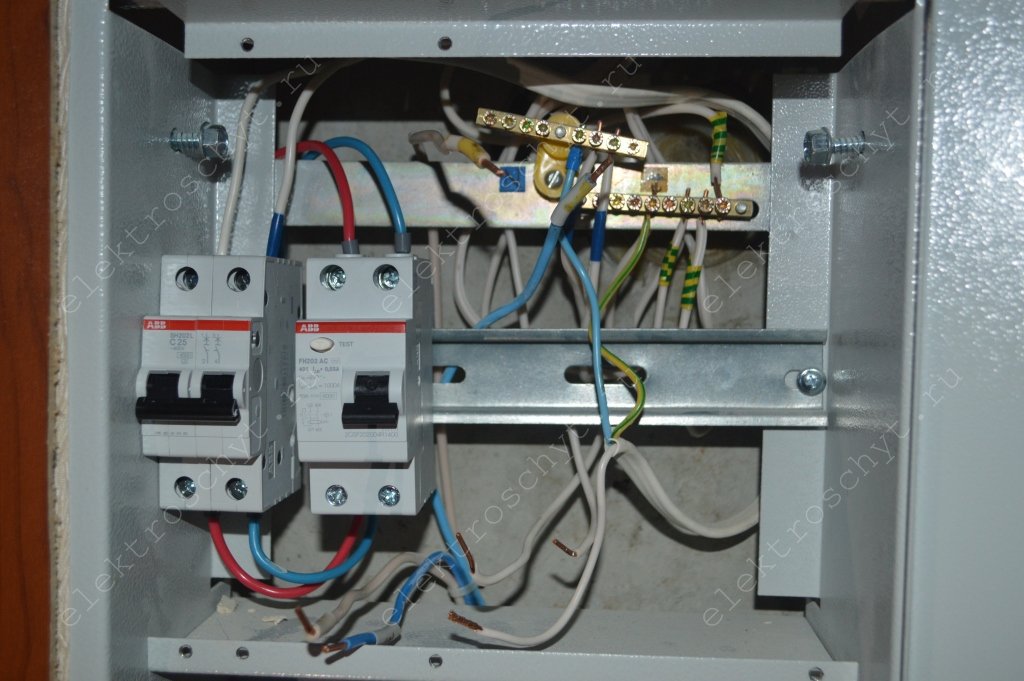

Для установки таких изделий в распределительных щитках, как правило, достаточно выбрать устройство со степенью защиты не ниже IP20. При установке din рейки на открытом воздухе или в помещениях с повышенной влажностью или задымленностью следует обеспечить степень защиты устройства на уровне не ниже IP44.

Порядок монтажа модульной розетки

Выбор розетки на дин рейку должен быть продиктован в первую очередь, мощностью подключаемого к ней оборудования.

Для обслуживания небольшого электрического щитка будет достаточно изделия, номинальный ток которого составляет 6 или 10 А.

Совет! Для того чтобы определить значение номинального тока необходимого электрооборудования, нужно его мощность (в ваттах!) разделить на напряжение питающей сети.

В том случае, если от распределительного устройства планируется запитывание мощных потребителей, например, во время выполнения строительных или ремонтных работ, то следует обратить внимание на более мощные модели таких изделий, имеющие номинальный ток не ниже 16 А.

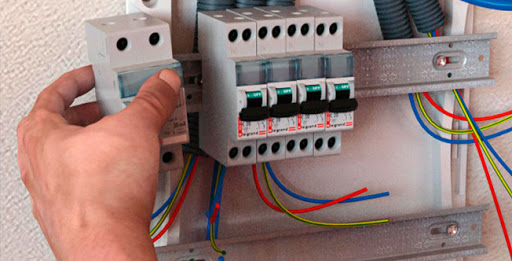

Установка модульного устройства чрезвычайно проста. Для его закрепления необходимо при помощи отвертки оттянуть подвижный элемент пластикового зажима, установить розетку на рейку и отпустить зажим. Ее фиксация сопровождается характерным щелчком, сигнализирующем о закреплении защелки. После установки розетки к ее клеммам подсоединяется фазный, нулевой и заземляющий провода.

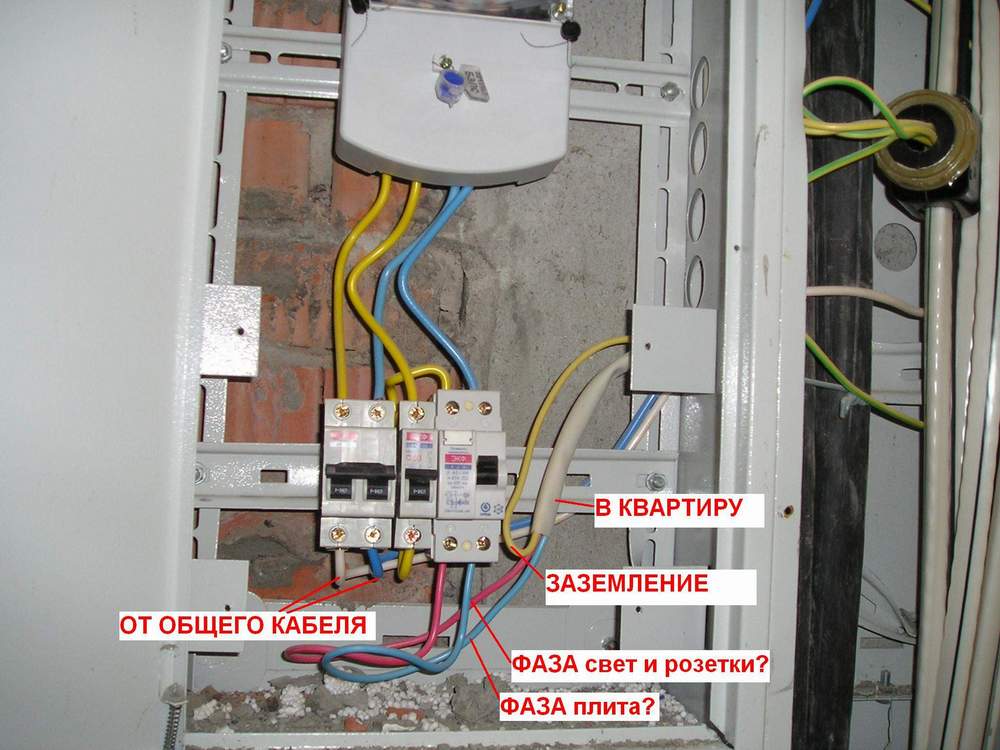

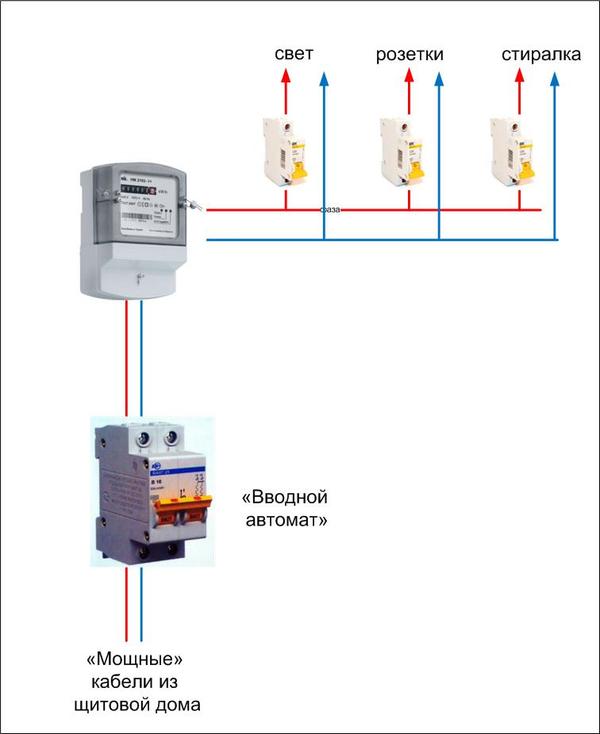

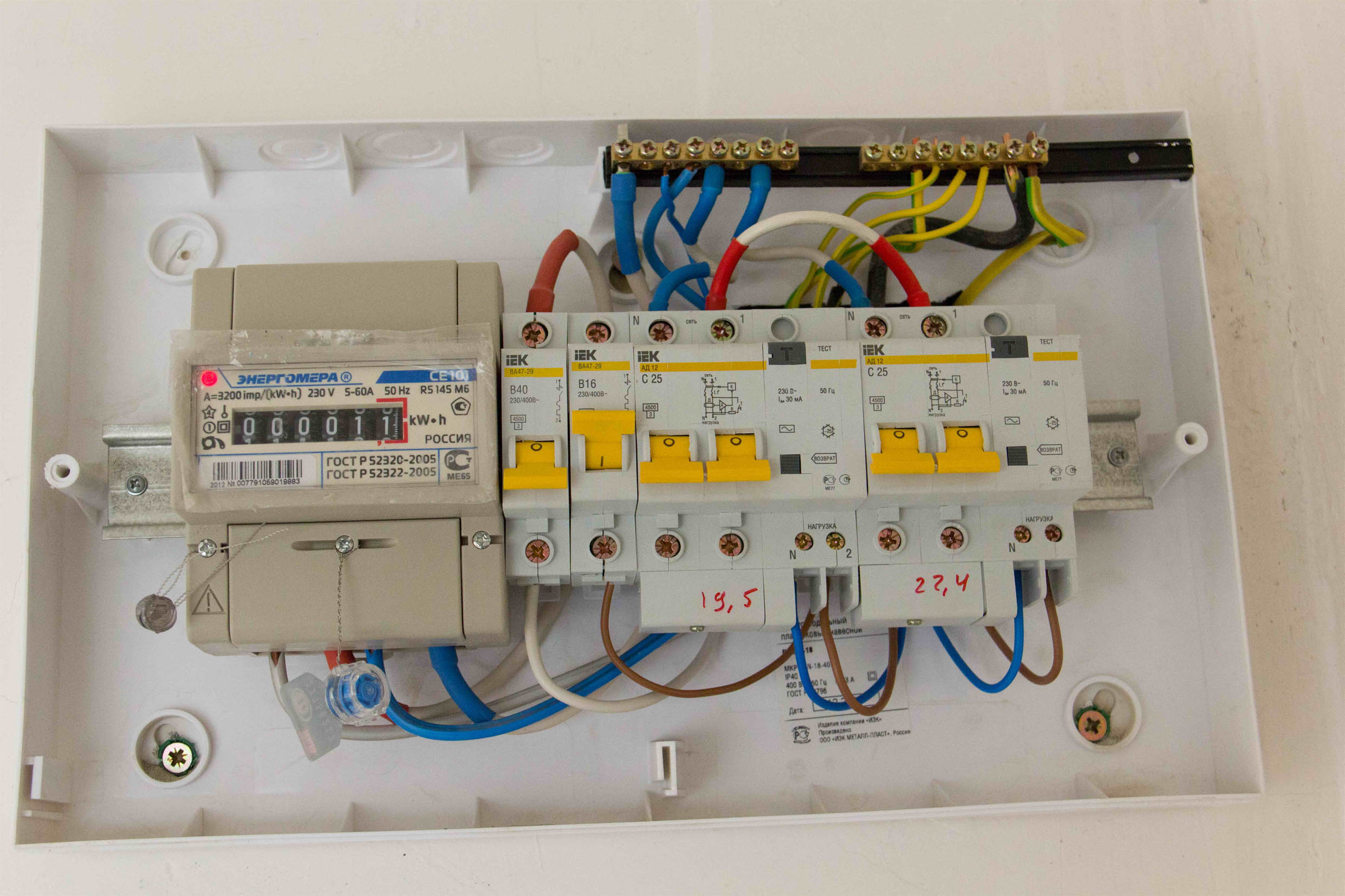

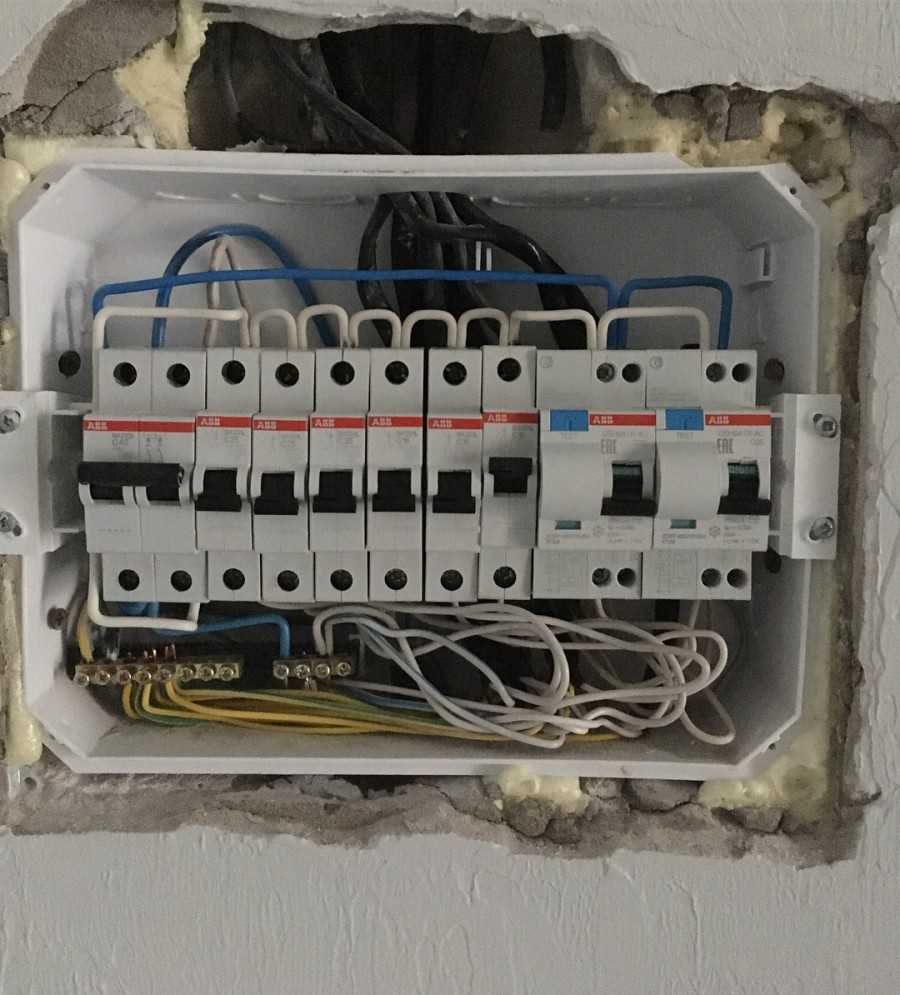

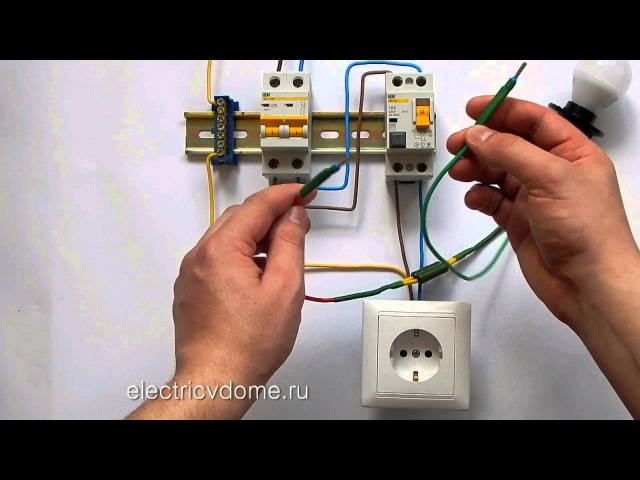

Как подключить розетку к щитку в квартире

Подписка на рассылку

Всех, кто запланировал самостоятельный монтаж проводки в квартире или доме, часто интересует вопрос: «как подключить электрическую розетку?». Как правило, в одной комнате находится несколько розеток, предназначенных для подключения разных электроприборов, и для того чтобы смонтировать нужное количество розеток, необходимо произвести предварительные расчеты.

Схема расположения розеток и примерное количество элементов

Для начала необходимо составить план размещения розеток, который будет включать в себя указание всех электроприборов, которые будут подключаться к розетке. Самое большое количество розеток приходится на кухню, поскольку там располагается большее количество оборудования.

Схема розеток на кухне включает в себя большое количество электроприборов. А это значит, что проводка должна выдерживать большую нагрузку, поэтому стоит разделить розетки на несколько групп и провести параллельно кабели для их подключения.

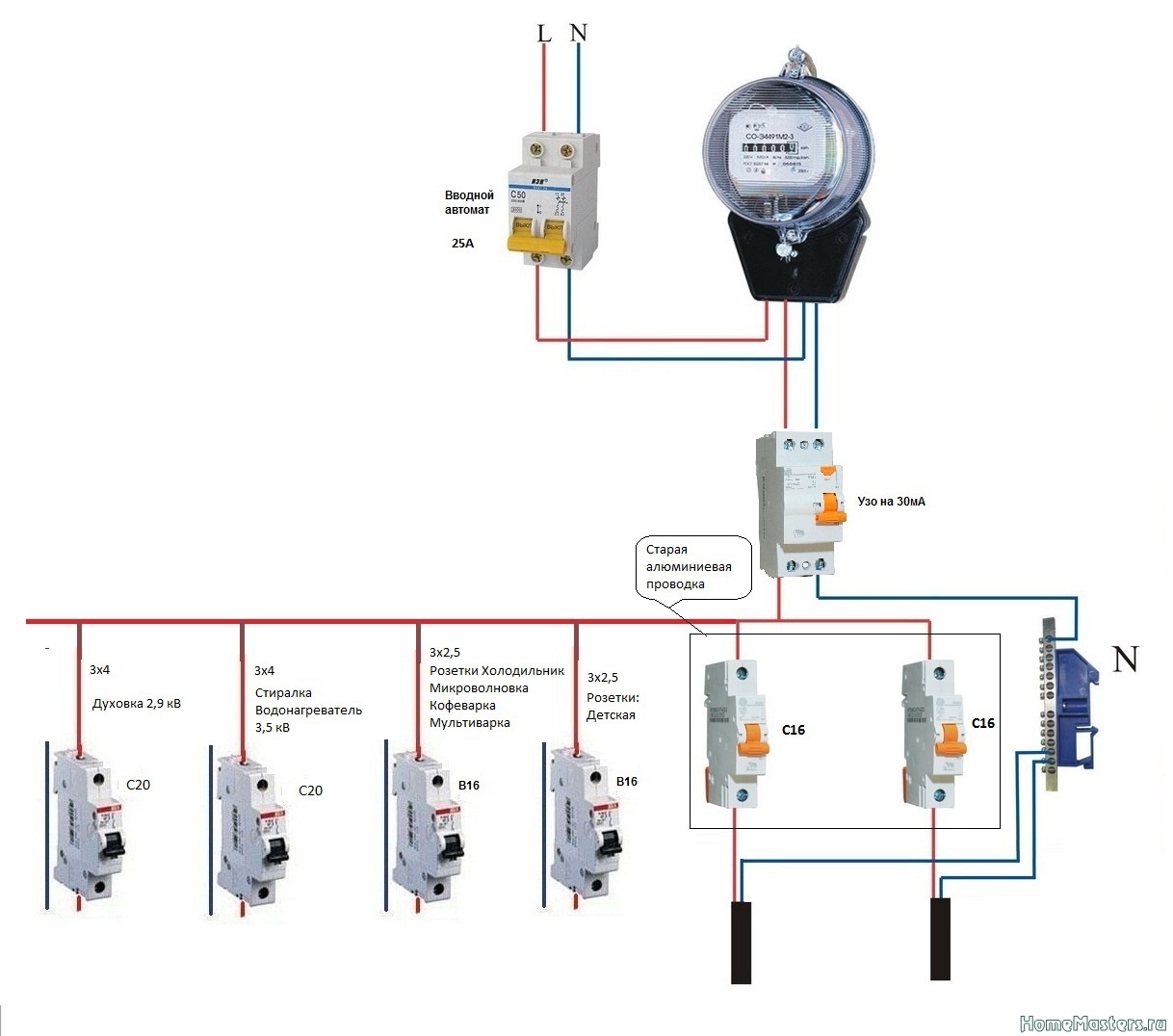

При расчете количества розеток, запитанных от одной линии, необходимо рассчитать их общую токовую нагрузку для определения сечения кабеля.

Например, если общая нагрузка электроприборов в комнате будет составлять от 2 до 4 кВт, необходимо в соответствии с таблицей длительно-допустимых токовых нагрузок выбрать кабель 2,5мм2.

Для меньшей нагрузки можно использовать провод с сечением в 1,5мм2, а для большей, например, для индукционных варочных поверхностей или духовых шкафов, мощность которых может достигать 7-8 кВт, лучше выбрать кабель с сечением 6мм2.

Как подключить две розетки

Схема установки розеток в одной группе имеет параллельный способ соединения, однако подключить их можно разными способами. Есть два метода, как подключить 2 розетки: параллельное подключение двух розеток в распаячной коробке путем скрутки, пайки или клеммных блоков, а также розетка электрическая схема соединения которой, осуществляется последовательно от одной розетки к другой — шлейфом.

Распаячная коробка – это устройство, монтируемое в квартире, в которую входят провода от распределительного щитка. Во время подключения розетки, используются два провода от соединительной коробки (ноль и фаза), которые соединяются с контактами розетки. Таким образом, схема соединения розеток может включать в себя провод, подключаемый параллельно ко второй розетке либо независимо, через распредкоробку.

Подключение трех и более розеток

Способ, как подключить 3 розетки, не сильно отличается от подключения двух и может быть выполнен как параллельно, так и последовательно (шлейфом). Однако специалисты не рекомендуют последовательно подключать более двух розеток – увеличиваются возможности отказа цепи посредством плохого контакта в одном зажиме.

Таким образом, если вы задумались, как подключить 4 розетки, лучшим выходом будет разделить их на два блока и к каждому из них подвести отдельный кабель.

Любую работу, в том числе и монтаж электропроводки, принято делать соблюдая определенную последовательность. Благодаря этому, вы сэкономите как свое время, так и ресурсы.

А вопрос переделки какой-либо группы проводки в комнате или всей квартиры в целом, уже не будет стоять даже в отдаленной перспективе. Давайте максимально подробно рассмотрим порядок работ, придерживаясь которого вы получите в конечном итоге качественный результат.

Первым делом запомните, что весь эл.монтаж по-хорошему делается после штукатурки. Поэтому сначала работают отделочники, потом заходят электрики.

В крайних ситуациях приходится делать наоборот, но тогда вы столкнетесь с массой проблем, которых изначально можно было избежать.

Любая качественная работа начинается с точной разметки. Чаще всего профессионалы для этого используют лазерные уровни и осепостроители.

С их помощью можно быстро и точно разметить центра для всех подрозетников в комнате. Казалось бы, пару миллиметров здесь не сыграют решающей роли. Что тут такого, если один блок в начале комнаты будет чуть выше другого в ее конце.

Однако, очень часто в квартирах попадаются обои с горизонтальными или вертикальными полосками. И по этим полосам будет хорошо видно, когда подрозетник установлен не ровно.

То же самое можно сказать и про швы на плитке.

Поэтому все подрозетники в комнате выставляйте в одной плоскости. Рекомендуемые расстояния следующие:

для розеток – 30см от пола

для выключателей света – 60-90см

все что над столешницей, в ванной или на кухне – 110см

После того как размечены все центра подрозетников, далее переходите к разметке точек монтажа светильников, как на стенах, так и на потолке.

Одновременно можно провести разметку мест подвеса гипсокартонных конструкций. Так как в дальнейшем, когда все шлейфа и гофры будут на потолке, размечать крепеж под гипсокартон будет не очень удобно.

Но со всем этим стоит заморачиваться, если монтировать конструкции также будете вы.

После всего этого переходите к проставлению отметок под крепеж гофр. Самое главное, чтобы они друг другу не мешали.

Обычно на грамотную разметку, даже с применением современных измерительных приборов, уходит полноценный рабочий день. Заранее настройте себя именно на такой срок. Будете торопиться и это обязательно выйдет вам боком при дальнейшем монтаже.

Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.

Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.

Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.

Есть и специальные насадки, которые одеваются на обычную болгарку и вся работа проходит с практически полным пылеудалением. Можно приобрести как дорогие модели от именитых фирм Hilti или DeWalt, так и абсолютно доступные по цене, например Mechanic AirDuster.

Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.

средний перфоратор с алмазной коронкой

большой перфоратор с ударной коронкой

штроборез с запилом 60мм в глубину

После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.

Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.

Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.

Например, если у вас к блоку подрозетников должны спускаться две штробы — одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.

Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.

Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.

Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.

Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.

Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.

Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.

Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.

В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.

Куда и сколько нужно проводить кабельных трасс? Что касается жилых помещений (зал, спальня), то в них раньше протягивалось всего две линии.

На сегодняшний день практически нормой стало три:

Любую работу, в том числе и монтаж электропроводки, принято делать соблюдая определенную последовательность. Благодаря этому, вы сэкономите как свое время, так и ресурсы.

А вопрос переделки какой-либо группы проводки в комнате или всей квартиры в целом, уже не будет стоять даже в отдаленной перспективе. Давайте максимально подробно рассмотрим порядок работ, придерживаясь которого вы получите в конечном итоге качественный результат.

Первым делом запомните, что весь эл.монтаж по-хорошему делается после штукатурки. Поэтому сначала работают отделочники, потом заходят электрики.

В крайних ситуациях приходится делать наоборот, но тогда вы столкнетесь с массой проблем, которых изначально можно было избежать.

Любая качественная работа начинается с точной разметки. Чаще всего профессионалы для этого используют лазерные уровни и осепостроители.

С их помощью можно быстро и точно разметить центра для всех подрозетников в комнате. Казалось бы, пару миллиметров здесь не сыграют решающей роли. Что тут такого, если один блок в начале комнаты будет чуть выше другого в ее конце.

Однако, очень часто в квартирах попадаются обои с горизонтальными или вертикальными полосками. И по этим полосам будет хорошо видно, когда подрозетник установлен не ровно.

То же самое можно сказать и про швы на плитке.

Поэтому все подрозетники в комнате выставляйте в одной плоскости. Рекомендуемые расстояния следующие:

для розеток – 30см от пола

для выключателей света – 60-90см

все что над столешницей, в ванной или на кухне – 110см

После того как размечены все центра подрозетников, далее переходите к разметке точек монтажа светильников, как на стенах, так и на потолке.

Одновременно можно провести разметку мест подвеса гипсокартонных конструкций. Так как в дальнейшем, когда все шлейфа и гофры будут на потолке, размечать крепеж под гипсокартон будет не очень удобно.

Но со всем этим стоит заморачиваться, если монтировать конструкции также будете вы.

После всего этого переходите к проставлению отметок под крепеж гофр. Самое главное, чтобы они друг другу не мешали.

Обычно на грамотную разметку, даже с применением современных измерительных приборов, уходит полноценный рабочий день. Заранее настройте себя именно на такой срок. Будете торопиться и это обязательно выйдет вам боком при дальнейшем монтаже.

Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.

Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.

Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.

Есть и специальные насадки, которые одеваются на обычную болгарку и вся работа проходит с практически полным пылеудалением. Можно приобрести как дорогие модели от именитых фирм Hilti или DeWalt, так и абсолютно доступные по цене, например Mechanic AirDuster.

Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.

средний перфоратор с алмазной коронкой

большой перфоратор с ударной коронкой

штроборез с запилом 60мм в глубину

После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.

Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.

Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.

Например, если у вас к блоку подрозетников должны спускаться две штробы — одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.

Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.

Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.

Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.

Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.

Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.

Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.

Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.

В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.

Куда и сколько нужно проводить кабельных трасс? Что касается жилых помещений (зал, спальня), то в них раньше протягивалось всего две линии.

На сегодняшний день практически нормой стало три:

Подключить розетку к щитку и нужна длинная стремянка в г. Москва за 3000 рублей

1) Необходимо установить автомат в щиток и подключить накладную розетку в 0,5м от щитка (все детали есть). 2) Необходимо прикрутить камеру видеонаблюдения на 3 самореза к стене на высоте 3-4м (подключать не надо, только воткнуть в розетку, которая уже смонтирована). Более подробно условия задания обсудим с исполнителем. В предложениях указывайте сроки, когда сможете выполнить задание и цену за работу. Жду Ваших предложений!

Когда: , 12:00

Адрес: 1-й Лучевой просек, Москва

Смотрите также:

Отзывы Рейтинг: 5 — 2 2 отзыва

• org/Review» itemscope=»» itemprop=»review»> Александр М. 100

  Более 100 выполненных заданий

  Отзывы: 174 1 — Исполнитель

  Отзыв на задание «Подключить розетку к щитку и нужна длинная стремянка»

  Олег вежливый,адекватный заказчик.Задачи поставлены ясно и четко.Рекомендую к сотрудничеству

  Вежливость

  Пунктуальность

  Адекватность

• Олег Отзывы: 24 — Заказчик

  Отзыв о выполнении задания «Подключить розетку к щитку и нужна длинная стремянка»

  Александр очень хорошо справился с заданием. У него было все необходимое с собой. И стоит отметить его терпеливость и вежливость.

  Качество

  Вежливость

  Стоимость услуг

Хотите найти лучшего мастера по ремонту?

Последние добавленные задания

• Цена договорная

  Ремонт створки деревянного стеклопакета в многоэтажном…

  Дому (окну) 15 лет. Одна или две створки деформировались, плохо закрываются, декоративные накладки задвижек сломаны. Требуется восстановление (ремонт).

  Сахаров Г. Мичуринский проспект, 11к2, Москва, Россия

• Цена договорная

  Устранить засор и починить смеситель

  Сосед с 1го этажа делал ремонт труб, после включения воды, у нас пропала и горячая и холодная вода. Хотя по отводу на туалет, она идёт.

  Имя Ф. 1-й микрорайон, 25, Егорьевск

• 6 000 руб

  Сделать траворезку

  Необходимо изготовить ручной измельчитель для лечебных трав по аналогии с фото. Ссылку на видео работы аппарата предоставлю. Стоимость на усмотрение мастера (оговаривается)

  Алина улица Академика Миллионщикова, Москва

• Цена договорная

  Услуги электриков в Омске

  Пропало освещение в прихожей. Проблема не в лампах. Самой не разобраться.

  Гульнара Г. подъезд 3, проспект Мира, 63, Омск, Россия

• Цена договорная

  Две точки на краны

  Добавить точку на стиральную машину и на смеситель

  Мурад Мичуринский проспект, Москва

Как подключить розетку 380 вольт

Если вы владелец частного дома, то, скорее всего, сталкивались с проблемой подключения розетки на 380 вольт. Самый простой способ, это найти подходящие схемы подключения розетки на 380 вольт. Но не всегда это возможно, особенно когда времени нет. Чтобы упростить вам эту задачу, мы предлагаем вам рассмотреть разновидности розеток на 380 вольт, также узнать, как выполняется подключение розетки 380 вольт схемы и подробные описания.

Разновидности розеток 380 вольт

Сегодня существует большое количество модификаций розеток 380 вольт. Прежде всего остановим свой взгляд на их видах. Важно заметить, что способ подключения напрямую зависит от ее модификации, поэтому определим существующие модификации.

Для начала стоит отметить, что розетка 380 вольт используется в трехфазной системе. Под этим подразумевается, что используется три провода и каждый из них фаза. Что касается напряжения между этими проводами оно составляет 220 В. То есть, это фазное напряжение. Как правило, именно такое напряжение подается в наши квартиры и частные дома для обслуживания бытовой техники. Для этой цели достаточно завести одну фазу, где имеет провод нулевой и фаза.

Что касается напряжения между фазными проводами, то оно составляет 380 вольт. Также его еще называют линейным. То есть получить в сети 380 вольт можно если использовать два фазных провода, а не все три одновременно. Большое количество электрических установок имеет именно двухфазное подключение, например, в электрической плите применяется данный способ. Также двухфазное подключение требуется и в другом оборудовании.

Важно! Любая сеть, имеющая 380 вольт согласно установленным требованиям должна иметь проводник заземления. При его отсутствии, существует большой риск поражения электрическим током человека при его соприкосновении с корпусом электрооборудования.

Итак, теперь предлагаем несколько видов розеток на 380 вольт, которые нередко подключаются в частных домах.

380В 2Р+РЕ

Данный вид розетки имеет две фазы. Также она имеет силовой контакт. Плюс ко всему, имеется заземляющий контакт.

380В 3Р+РЕ

Данный вид розетки оснащен тремя силовыми контактами. Плюс ко всему, имеется один заземляющий контакт.

380В 3Р+РЕ+N

Здесь имеется три контакта, посредством которых можно произвести подключение трех фаз. Предусматривается один контакт для заземляющего кабеля. Еще предусмотрен контакт для нулевого провода.

380В 3Р+N

Это комбинированный вариант, который включает в себя одновременно розетку и вилку. Что касается его особенностей, то это полный аналог по комплектации 3Р+РЕ. Она ничем не отличается от этой модели. И то, что ее выставляют по продаже как отдельно, определяется только наличьем вилки.

Особенности розеток 380 вольт

Итак, стоит обратить внимание и на другие особенности розеток 380 вольт. Прежде всего, у них существует блокировка вилки и розетки от возможного случая несимметричного подключения. В случае использования именно такой розетки, это крайне важно. Если произвести неправильное подключение, то это может привести к короткому замыканию.

С той целью, чтобы не допустить несимметричного подключения, производитель в каждом случае размещает на контакте соединение под особым углом. Также предусматривается разный диаметр, специальная направляющая и прочее. Как следствие, можно полностью исключить вероятность неправильного подключения розетки 380 вольт по схеме.

Существует еще одна оригинальная особенность, которая ярко отличает это изделие от обычных. Под этим подразумевается наличье блокировки, которая исключает вероятность включения при существующей нагрузке. Например, для таких розеток нагрузка в 25, 63, 125А очень высокие. Более того, этот предмет не имеет в своей комплектации дугогасящий элемент, который отключает именно эту нагрузку. Как следствие, если силой извлекать вилку, без наличья в розетке дугогасящего элемента, это может привести к следующему:

• Устройство полностью сгорит.
• Высокий риск получения теплового и электрического ожога.

Учитывая это, все производители изготавливают это устройства с электрической или механической блокировкой. Например, электрическая блокировка очень сложная при подключении. Более того, ее стоимость сравнительно высокая. По этой причине чаще всего выбирают механическую блокировку. В большинстве случаев это ручная блокировка.

Способы подключения розеток 380 вольт

Итак, предлагаем вам рассмотреть три варианта соединения:

1. Для четырехпроводной сети.
2. Для пятипроводной сети.
3. Для трехфазной розетки.

Разъемное соединение на четырехпроводной сети

Интересно рассмотреть, как было в старых розетках для четырех проводов, где использовалась схема подключение TN-C. В них имелся стальной корпус, который абсолютно ни к чему не подключался. От существующего напряжения этот корпус отделялся специальной изоляцией. Чтобы повысить безопасность, изоляцию могли увеличивать. Но в этой схеме существует одно «Но». Подключение розетки 380 схема 4 выхода таким способом повышала риск пробоя диэлектрического слоя. Как только это случалось, на корпусе могла образоваться фаза. И если к ней прикасался человек, то все заканчивалось поражением тока. Как правило, это характерное «пощипывание», а также сжатие мышц судорогой. В худших случаях могла произойти электротравма.

Итак, теперь рассмотрим конструкцию разъемного соединения. Способ подключения проводов фаз можно было осуществлять в том порядке, в котором хотелось. Объясняется это тем, что существующая нагрузка между фазами симметричная. Что касается места подключения розетки 380 схема 4 выхода к нулевому проводу, то предусматривается отдельная клемма. Ее легко было найти, так как она обозначалась тем же значком, что и заземление. Преимущественно на лицевой стороне розетки и вилки.

Разъемное соединение на пятиприводной сети

Данный способ подключения гораздо безопасней. Однако, при повышении безопасности, повышается и сложность розетки 380 подключение. В этом случае корпус розетки обязательно соединяется с нулевым кабелем питающего трансформатора. Плюс ко всему, для увеличения безопасности также предусматривается УЗО. Так, если случится утечка тока на корпус, то электричество будет блокироваться УЗО. То есть, оно отключит питание в автоматическом режиме. Как следствие, риск получения травмы человеком сводится к нолю.

Конструкция разъемного соединения для подключения розетки 380 вольт схема предусматривает дополнительный контакт. Способ их обозначения присваивается европейскому стандарту. Так, для обозначения используется английская буква «L», что означает линия. Так, могут находиться такие обозначения:

Плюс ко всему, предусматривается обозначение N. Данная буква указывает на нейтральный. Что касается защитного, то для этого используется значок заземления. Большое количество конструкций оснащены винтовым соединением с шайбой. Также известно и безвинтовое подключение.

Данный способ подключения преимущественно относится к современным моделям, где имеются особые разъемы для трехфазной сети. Благодаря постоянному усовершенствованию своих технологий. Так, она основывается на создании электрического контакта с жилой провода. Достигается это путем прорезания изоляционного слоя при помощи специализированного ножа с фиксацией.

Розетка на 380 подключается по следующей последовательности:

1. К гнезду следует поднести не зачищенную и изолированную жилу.
2. Вглубь отверстия следует вдвинуть один конец жилы так, чтобы вы почувствовали упор.
3. Далее осуществляется установка наконечника в гнездо при помощи плоской отвертки.
4. На этом этапе рукоятка приводится в положение вверх, также до упора. За счет этого достигается прокол диэлектрического тока. А посредством острого ножа образуется очень плотный контакт кабеля.

С вашей стороны останется только убедиться в том, насколько качественно все выполнено.

Подключение для трехфазной розетки

Рассмотрим два варианта:

1. На пять контактов.
2. На четыре контакта.

В первом случае для повышения безопасности используется два варианта защиты: УЗО и автомат, а также автоматический выключатель. В случае использования автоматического выключателя подразумевается, что фаза будет проходить именно через него. Через автоматический выключатель также будет проходить и ноль. существует только несколько случаев, когда нейтраль допускается подключать так, чтобы она миновала автоматический выключатель. Монтаж осуществляется безразрывным методом. То есть используется цельный кусок, который проходит от заземляющего контакта от розетки, до щитка, установленного в квартире. Что касается использования УЗО, то данный автомат врезается последовательно. Дабы сэкономить место в квартирном щитке, осуществляется дифференциальное подключение выключателя. То есть в своем корпусе выключатель сразу объединяет данные защитные устройства.

Теперь рассмотрим некоторые особенности подключения на 4 контакта. Опять, обратим внимание именно на безопасный вариант. В сравнении с предыдущим способом подключения, здесь немного проще. Упрощения связано, главным образом с подключением защитного нулевого провода. Однако, на розетке и вилке дополнительного разъема для его подключения нет. В таком случае он прокладывается напрямую. Подключение осуществляется к корпусу трехфазного оборудования. Так, если у вас используется стационарная кухонная варочная плита или имеются в цехе небольшие станки с двигателями асинхронного типа, то данный способ подключения вполне приемлемый. Однако, если встанет вопрос о том, что необходимо передвинуть то или иное электрическое оборудование, то обязательно решается вопрос и переподключения защитного нуля. При всем этом, данный вопрос решается до того, как будет осуществлено подключение к электрической сети.

Как проверить подключение трехфазной розетки

Рассмотрим, как в четыре шага можно произвести необходимую проверку:

1. Сперва осуществляется внешний осмотр. При нем следует определить прочность и состояние монтажа.
2. При отключенном напряжении берете мегаомметр, которым следует проверить или измерить прочность существующей изоляции.
3. При помощи прибора омметра вызывается короткое замыкание, с той целью, чтобы определить их соответствие схеме.
4. На заключительном этапе выполняется включение напряжения на холостой ход. Это важно сделать для того, чтобы вы могли измерить фазные и линейные величины.

Заключение

Итак, вот мы и рассмотрели с вами важный вопрос о том, какая существует схема подключения розетки 380 вольт. Надеемся, что предоставленный материал помог вам разобраться во всем, при необходимости предлагаем просмотр подготовленного видеоматериала.

Отправить комментарий

Рассмотрим как установить розетку для электроплиты

Подключение электроплиты

Монтаж розетки для электроплиты во многом отличается от монтажных работ по установке обычной розетки. Ведь мощность этого электроприбора значительно выше, а, соответственно, и предъявляемые требования по правилу его монтажа не идут ни в какое сравнение с установкой обычной розетки. И поэтому, несмотря на то, что технически они не сильно отличаются, рассмотрим такой вид подключения отдельно.

Подготовка к монтажу розетки электроплиты

Так как в нашей статье мы ведем речь о том, как выполнять монтаж розетки электроплиты, то начать стоит с самого начала. А самым началом, в нашем случае является квартирный электрораспределительный щиток. Если же его нет, то рассмотрим требования к распределительному щитку, расположенному на лестничной площадке.

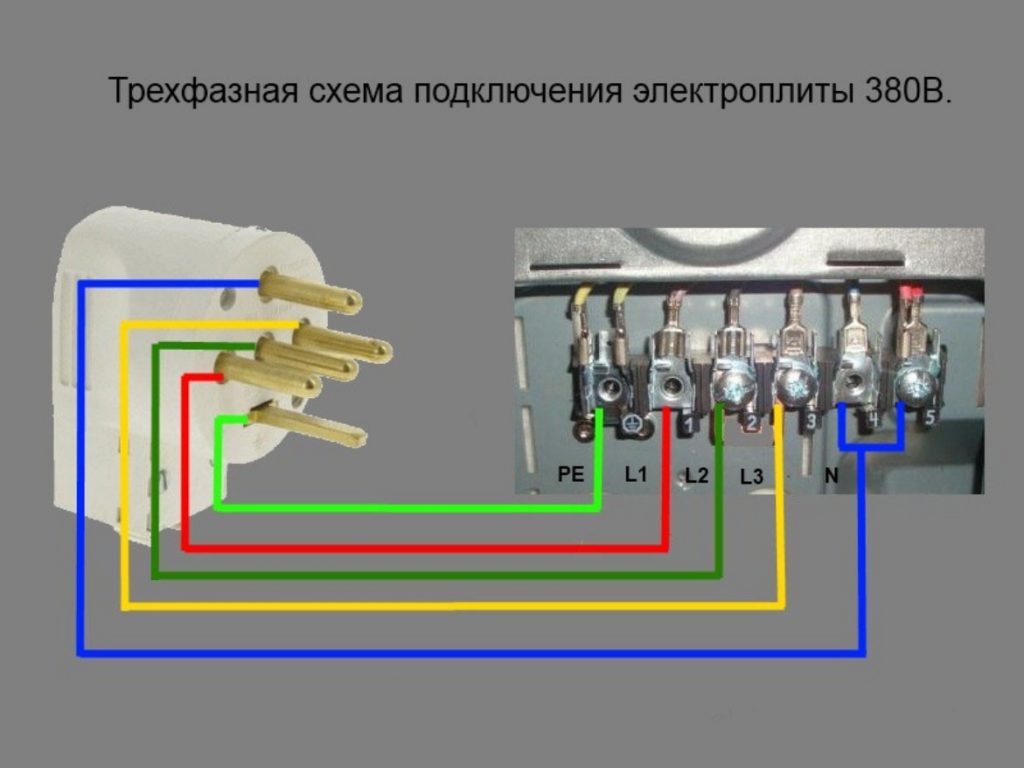

На фото представлена полная схема подключения электроплиты

Итак:

• Для запитывания электрической плиты лучше всего предусмотреть отдельную линию питания. Согласно ВСН 59 – 88 п.9.6, печь мощностью до 8кВт должна питаться от автоматического выключателя на номинальный ток в 25А.
• Исходя из этого, следует выбрать и проводку. Если мы применяем медный провод, то его сечение должно быть не меньше 2,5 мм². Если мы применяем алюминиевый провод, то согласно табл. 1.3.5 ПУЭ, его сечение должно быть не меньше 4 мм².
• Если же монтаж розетки электроплиты осуществляется от общей сети квартиры, то, согласно ВСН 59 – 88, такая групповая сеть должна запитываться от автоматического выключателя с номиналом в 40А. Такой же автомат должен стоять и в качестве вводного на квартиру, при наличии в ней собственного распределительного щитка.

Подключение электроплиты и розетки

Подключение электроплиты к однофазной сети

Обычно все электрические плиты поставляются уже с подключенной розеткой, но бывают случаи, когда вам необходимо ее подключить своими руками.

Это не должно вызвать особых проблем благодаря нашей инструкции:

• Прежде всего следует определиться, от какой сети будет питаться печь. Ведь подключение от однофазной и трехфазной сети несколько отличается. Да, да, мы не ошиблись, практически все электрические печи могут работать как от трехфазной, так и от однофазной сети.
• Наиболее распространенным является подключение печи от однофазной сети, поэтому и рассмотрим его в первую очередь. Вилки для однофазной сети имеют три вывода, в которых один контакт — это фазный провод, один контакт — нулевой провод и один контакт — защитный.

Обратите внимание! Для нас очень важно, чтобы фазный провод от электропечи всегда подключался к фазному проводу розетки и другие провода, соответственно. Благодаря конструкции розетки найти эту соосность необходимо только один раз при монтаже. Процесс поиска фазного, нулевого и защитного проводов вы можете увидеть на представленном видео или других страницах сайта.

Подключение вилки и электропечи

• Если розетка у нас уже установлена, проверяем, где фазный, нулевой и защитный провода, и к соответствующим контактам подключаем провода на вилке. Если розетка у нас еще не подключена, то обычно крайнюю левую клемму делают фазной, крайнюю правую клемму – нулевой, а к верхнему контакту вилки подключают защитный провод.
• Теперь выполняем подключение к электроплите. Наличие аж шести контактов может вызвать определенное недоумение, но наша инструкция разъяснит вам их назначение.
• Контакты «1», «2», «3» или «L1», «L2», «L3» предназначены для подключения фазного провода. При однофазном подключении между этими клеммами необходимо установить перемычку и подключить фазный провод к любому из них. Некоторые фирмы производители поставляют печи с уже установленной перемычкой.
• Под контактами «4», «5» или «N1» и «N2» скрываются контакты нулевых выводов печи. Между ними у некоторых печей так же стоит перемычка, и наш нулевой провод можно установить на любой из них.

Однофазное подключение электропечи

• К контакту же «PE» следует подключить защитный провод. На чем подключение электропечи к однофазной сети можно считать оконченным.

Подключение электроплиты к трехфазной сети

Установка розетки для плиты трехфазного исполнения имеет некоторые отличия. Прежде всего, как и вилка, она имеет пять контактов.

Где три провода фазных, один нулевой и один защитный. У таких розеток и вилок три фазных провода подключаются к контактам, расположенным рядом, в верхней части расположен контакт для нулевого провода, а в нижней части расположен контакт для подключения защитного провода.

Обратите внимание! В некоторых старых электропечах вы можете встретить вилки и розетки на 4 контакта. Не пугайтесь! Просто в таких моделях нет защитного провода. Подключение таких моделей осуществляется так же, только без учета защитного провода.

• Для подключения электропечи к трехфазной сети фазные провода от вилки необходимо прикрутить к выводам «1», «2», «3» или «L1», «L2», «L3» печи.

Очень важно! Если производитель установил перемычки между выводами «1», «2», «3» или «L1», «L2», «L3», то вам необходимо ОБЯЗАТЕЛЬНО их снять. В противном случае при подаче напряжения произойдет короткое замыкание.

Подключение печи к трехфазной сети

• Нулевой и защитный провод подключаем так же, как и при однофазном монтаже.

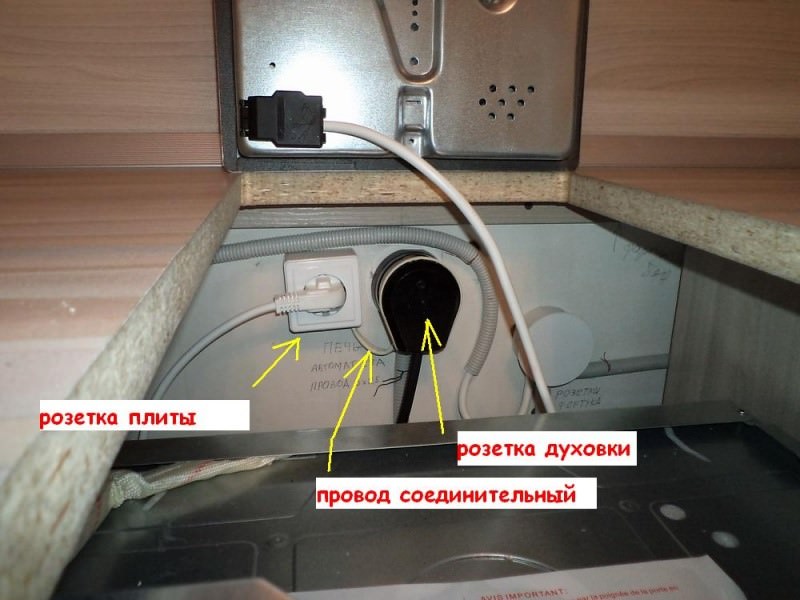

Подключение розетки для электроплиты

Монтаж розетки для электроплиты производится после выполнения всех подготовительных мероприятий. К таковым можно отнести установку защитного автомата питания печи, прокладку провода, а также установку самой розетки.

Подключение розетки для электрической плиты

• Для однофазной розетки подключаем соответственно фазный, нулевой и защитный провода. Обычно фазным делают левый контакт, правый контакт нулевым, а к нижнему подключают защитный провод. Но это не принципиально.

Обратите внимание! Главное, чтобы фазный, нулевой и защитный провода совпадали с таковыми же контактами на вилке. Несовпадение может привести к короткому замыканию. Поэтому проверьте эту соосность не один раз.

• При подключении печи к трехфазной сети все немного сложнее. В этом случае ваша розетка будет содержать пять контактов. К трем расположенным рядом контактам вам следует подключить фазные провода вашей сети.
• К верхнему контакту вашей розетки следует присоединить нулевой провод.
• К нижнему контакту вашей розетки следует присоединить защитный провод.

Вывод

Если ваша розетка для электроплиты скрытой установки смонтирована в соответствии с нашими рекомендациями, то сразу после подключения последнего провода вы можете проверить ее работоспособность. Если же вам не понятны какие-то аспекты или вы вообще не очень дружите с электричеством, то лучше не испытывайте судьбу и вызовите электрика. Ведь цена жизни значительно выше сэкономленных на подключении печи копеек.

Подключение бойлера к электросети — 4 ошибки, водонагреватели накопительные электрическая схема

Для комфортного проживания в доме, когда хочется постоянно пользоваться горячей водой, а не зависеть от ремонтного графика монополистов, способных отключить эту воду на неизвестное количество дней, многие задумываются о приобретении бойлера.

Чаще всего выбор падает в сторону накопительного водонагревателя. Они бывают разных фирм Аристон, Дражице, Бакси и т.д., форм и конструкций — плоскими, цилиндрическими или вытянутыми.

Монтаж труб холодной и горячей воды у них может и отличаться, однако подключаются в сеть 220В они все однотипно.

Многие ошибочно полагают, для того чтобы подключить бойлер, достаточно воткнуть вилку в розетку и о большем не беспокоиться. Однако забывают, что именно в бойлере, в случае нарушения изоляции, через воду может произойти непосредственный контакт электричества с человеком.

На что следует обратить особое внимание при подключении бойлера:

• выбор сечения питающего кабеля (зависит от мощности бойлера)

• выбор автоматического выключателя для питания эл.сети бойлера

• выбор розетки

Выбор кабеля и автомата

При ремонте в новых квартирах, на бойлер обычно проводят отдельную проводку непосредственно от щитка. Если же вы хотите подключить бойлер к старой общей проводке, на которой уже подключено несколько розеток, обязательно убедитесь, что она выдержит мощность бойлера.

В большинстве случаев, при мощности до 3,5квт, проводка должна быть выполнена 3-х жильным медным кабелем ВВГнГ-Ls, сечением не менее 2,5мм2.

Трехжильный кабель необходим для того, чтобы обеспечить постоянную связь с заземлением.

Автомат подключения бойлера выбирайте двухполюсный. Номинальный ток автомата 16А (достаточно при мощности бойлера до 3,5 кВт).

При нагрузке до 2кВт подойдет автоматический выключатель с номинальным током 10А.

Подключение от розетки или напрямую

Если бойлер подключается от розетки, то розетка должна иметь степень защиты IP44. Это розетки для помещений с повышенным уровнем влажности.

Запомните, что розетку в ванной можно размещать только в определенных местах. И есть зоны где это делать категорически запрещено. Подробнее об это можно прочесть в статье «Розетка в ванной комнате — 5 правил размещения».

Хотя многие и выступают противниками подключения электронагревателей через розетку, однако только таким образом можно обеспечить видимый разрыв проводников (фазы и ноля) при отключении, как того и требуют правила техники безопасности.

А еще у тех водонагревателей, что изначально идут с вилками в комплекте, если их отрезать, иногда можно лишиться гарантии. Поэтому читайте инструкцию.

Если в ней написано, что данный бойлер можно подключать двумя способами

• и через штатный шнур питания

то здесь гарантии вы не лишитесь.

К тому же при необходимости демонтажа аппарата со стены, при наличии вилки, вам не потребуется вызывать электрика для его отключения от питания. Вытащил вилку, снимай, переставляй, делай что хочешь.

Мощные бойлеры свыше 3,5квт, следует подключать только напрямую через автоматический выключатель, розеточное подключение здесь не допустимо.

Кабель нужно заводить так, чтобы не было пересечений с водопроводными трубами и местами будущего крепежа нагревателя.

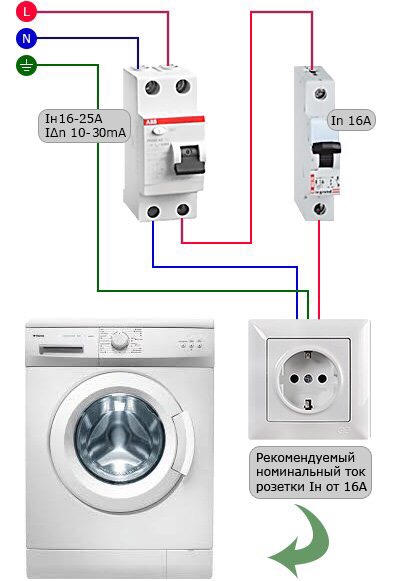

Установка УЗО

В питающей линии бойлера обязательна установка УЗО — устройства защитного отключения. Его по току выбирайте на один порядок выше, чем ток автомата.

Ток утечки для УЗО – 10мА или 30мА.

Почему лучше 10мА, а не больше, можно понять из вот этой таблички воздействия тока на организм человека:

Существенный минус здесь, что на 10мА защита может ложно срабатывать. Особенно если у вас водонагреватель висит уже не первый год и в местах подключения клемм нередко образуется вот такой конденсат и влага.

Как проверить ложное это срабатывание или неисправен сам ТЭН? Для этого воспользуйтесь мультиметром.

Выключаете питающий автомат или вытаскиваете вилку с розетки и отсоединяете штатное заземление с корпуса титана.

Затем снимаете клеммные зажимы с самого тэна, и с помощью щупов измеряете сопротивление между корпусом бойлера и нагревательным элементом.

При исправности тэна, показания на экране мультиметра должны стремится к бесконечности, то есть быть примерно вот такими:

При пробое и повреждении нагревателя они будут либо нулевыми, но чаще всего могут составлять несколько сотен и даже килоОм. На фото ниже именно такой вариант ~ 500кОм.

Очень часто, во многих последних моделях бойлера, УЗО с током утечки на 15мА уже идет встроенным в кабель для подключения к розетке. В этом случае устанавливать дополнительный аппарат защиты от тока утечки в щитке может и не потребоваться.

Однако не забывайте, что такое встроенное УЗО будет защищать от утечки только при повреждении в самом нагревателе, но никак не защитит вас при неисправности непосредственно в розетке или питающей проводке до нее.

Как найти такие и другие подобные неисправности и к чему это может привести, можно ознакомиться в статье ”Бьет током в ванной. 5 причин и что делать?”

А что делать, если вы не специалист в электричестве и сами не можете или не хотите лезть в электрощиток, дабы смонтировать там все требуемые аппараты защиты. Но при этом обезопасить себя все равно нужно.

Самый простой вариант — это покупка УЗО розетки.

Включаете ее в существующую розетку в ванной, а уже через нее втыкаете вилку от шнура бойлера.

Будет ли срабатывать устройство защитного отключения на бойлер, если у вас нет заземления? Будет. Эти две системы при работе вместе призваны дополнять друг друга.

В случае утечки тока на бойлере без заземления, аппарат защиты отработает лишь тогда, когда вы непосредственно прикоснетесь к баку или к воде из него (при включенных ТЭНах).

А если есть заземляющий проводник, то УЗО отработает сразу после подачи напряжения на титан, не дожидаясь вашего касания. Вот и вся разница.

Схемы подключения

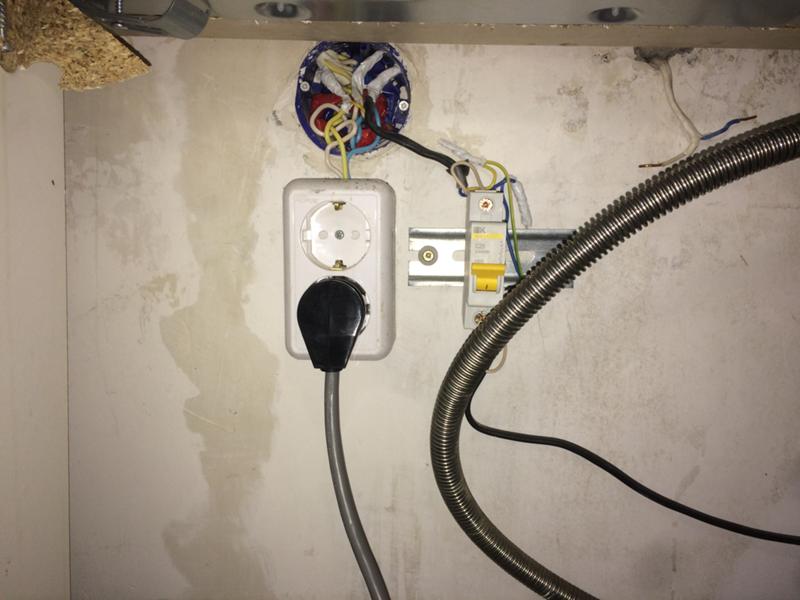

Схема подключения бойлера через розетку:

Электрическая схема водонагревателя:

Условная схема без розетки напрямую с щитка:

Ошибки при подключении и эксплуатации

• установка розетки непосредственно под самим бойлером

Делать этого категорически нельзя. Розетки должны быть вынесены в сторону от нагревательного прибора и размещены выше смесителей. Не забывайте о предохранительном клапане и возможных протечках.

Клапан сработает как последняя ступень защиты, если термостат отказал. Кстати термостат нужно проверять в первую очередь, когда лампочка на панели не светится, и тэны не греют. Смотрите в каком положении кнопочка на элементе, она может быть «выбита».

• частой ошибкой при подключении аппарата напрямую в розетку, является желание отключить прибор путем выдергивания вилки в тот момент, когда вода еще не нагрелась и нагреватель все еще работает

Если его мощность достигает 3,5кВт, то при таком разрыве контактов может возникнуть искрение, с образование дуги. А так как ванная это помещение с повышенной влажностью, последствия могут быть не предсказуемыми.

Поэтому всегда, прежде чем вытащить вилку отключайте нагрузку штатными приборами управления на самом бойлере.

• нельзя включать в сеть пустой бойлер без воды

ТЭН который установлен внутри, требует водяного охлаждения. Без него он попросту перегорит и выйдет из строя. Поэтому перед каждым включением проверяйте наличие воды в бойлере.

И вообще не рекомендуется держать титан без воды. Это уменьшает срок его службы. В полном баке содержится меньше кислорода, а соответственно и риск коррозии уменьшается.

Плюс магниевый анод, который тоже защищает от образования ржавчины, работает только при заполненном баке.

• подключение водонагревателя только через УЗО, либо только через автомат

Эти два аппарата защиты должны дублировать друг друга. УЗО защищает от тока утечки, а простой автомат от перегрузки и коротких замыканий.

Если позволяет бюджет, то вместо этих двух защитных элементов можно установить один дифф.автомат, он заменит оба прибора.

Статьи по теме

Что нужно знать о добавлении розетки на заднем дворе

Идеи и советы для газонов и садов

Это случается с большинством из нас, нам нужно что-то подключить снаружи, но розетки никогда не бывают в хороших местах. Узнайте об установке розетки на заднем дворе.

Наружная розетка, безусловно, может пригодиться, когда пришло время установить праздничные украшения, подключить инструменты для работы во дворе или даже когда вы хотите подключить свой проигрыватель на террасе.Если у вас нет розетки на открытом воздухе или их слишком мало, у вас есть другие варианты, помимо прокладки удлинителя изнутри дома — и это тоже хорошо, потому что удлинители могут стать рецептом катастрофы. .

Вместо того, чтобы прокладывать повсюду шнуры, создавая опасность для спотыкания и повышая риск электрического пожара и поражения электрическим током, установите в доме новую наружную розетку. Узнать, как установить наружную розетку, проще, чем вы думаете, если у вас есть внутренняя розетка или, по крайней мере, внутренняя цепь, к которой вы можете подключиться для своей новой наружной электрической розетки.

Выберите место для новой торговой точки на открытом воздухе

Лучшее место для новой наружной розетки — по другую сторону стены от внутренней розетки, потому что внутренняя розетка обеспечивает удобное место для подключения к электрической цепи в вашем доме. Убедитесь, что вы используете схему общего пользования или схему освещения. Не подключайтесь к цепи кухни или ванной комнаты или к каким-либо специализированным цепям, используемым для питания крупной бытовой техники или домашних систем. Эти цепи уже несут большую нагрузку, поэтому добавление розетки на открытом воздухе может привести к перегрузке цепи и отключению автоматического выключателя всякий раз, когда вы используете розетку.

Если у вас нет внутренней розетки рядом с тем местом, где вы хотите разместить внешнюю розетку, вы можете подключиться к распределительной коробке в подвале, просверлив опорную балку и сайдинг, чтобы пропустить кабель к внешней стене. Убедитесь, что вы используете контур гостиной, подвала или спальни.

Отключение питания цепи

Перед тем, как подключиться к выбранной цепи, отключите питание от блока выключателя. Используйте тестер напряжения, чтобы проверить внутреннюю розетку или распределительную коробку, к которой вы собираетесь подключиться, чтобы убедиться, что она не находится под напряжением. Если вы используете розетку, вам придется проверить сами провода после того, как вы удалите розетку.

Снимите внутреннюю розетку

Если вы уверены, что внутренняя розетка, к которой вы хотите подключиться, не работает, снимите ее со стены. Аккуратно снимите его со стены и открутите соединенные с ним провода цепи. Отодвиньте провода в сторону, в сторону. Найдите заглушку в задней части рабочего ящика и выбейте ее, постучав отверткой.

Отметьте место для новой торговой точки

Вы подготовите место для новой наружной розетки, просверлив отверстие в стене снаружи.Для этого вам понадобится сверло длиной 18 дюймов. Если у вас есть каменная кладка или штукатурный сайдинг, вам может понадобиться каменная коронка и перфоратор, чтобы пройти сквозь стену.

Вы можете разместить новую розетку прямо за внутренней розеткой на другой стороне стены или расположить ее несколько ниже или выше, наклоняя сверло вверх или вниз. Не забудьте поместить новую наружную розетку в ту же полость стойки, что и внутреннюю розетку. Если вы подключаетесь к распределительной коробке, вы просверлите отверстие прямо через балку обода и сквозь стену, чтобы пропустить электрическую проводку.

Выйдите на улицу и поищите дыру в сайдинге. Просверлите отверстие диаметром один дюйм над этим отверстием или на несколько дюймов вверх или вниз от него, если именно там вы хотите установить новую розетку.

Установить новую электропроводку

Используйте новый проводной кабель того же диаметра и номинальной силы тока, что и используемый в существующей цепи. Снимите около двух футов оболочки с одного конца кабеля и обрежьте два из трех проводов. Согните третий провод и прикрепите к кабелю липкой лентой, чтобы получилась петля.Проденьте эту петлю через отверстие во внутреннем рабочем ящике розетки и, используя изогнутую вешалку для одежды, просуньте руку в отверстие на внешней стене и протолкните ее. Протяните около фута проволоки. У внутренней коробки отрежьте новый кабель так, чтобы он свешивался со стены примерно на 30 сантиметров.

Установите новую электрическую коробку

Чтобы сделать косички, отрежьте около шести дюймов провода от конца катушки и снимите около ¾ дюйма изоляции с концов каждой. Вам нужны три гибких провода — черный, белый и зеленый или заземляющий.

Подсоедините гибкие провода к соответствующим винтам на внутренней розетке: черный соединяется с латунью, белый — с серебром, а земля — ​​с зеленым. Снимите примерно ¾ дюйма изоляции с другого конца каждого жгута и с конца нового провода, который вы пропустили через стены. Используйте гайки для соединения всех трех горячих (черных) проводов друг с другом, всех трех нейтральных (белых) проводов друг с другом и всех трех заземляющих (зеленых или оголенных) проводов друг с другом. Аккуратно положите их в рабочий ящик, затем замените внутреннюю розетку.

Снаружи установите новый рабочий ящик в наружную стену, прижав его к стене, обведя вокруг него, а затем осторожно вырезав отверстие пилой для гипсокартона, следя за линиями, чтобы обеспечить плотное прилегание. У новых рабочих ящиков есть крылья, которые можно приподнять, чтобы прикрепить их к стене. Установите коробку так, чтобы новая розетка прилегала к стене, поэтому, если у вас есть сайдинг, поверните коробку и розетку боком. Установите новую коробку, протянув через нее новый провод. Подключите новую розетку , прикрепив соответствующие провода к соответствующим винтам.Заправьте провода в рабочий ящик и закрутите новую розетку.

Завершение установки наружной розетки

После того, как розетка подключена, вы можете прикрепить лицевую панель и погодоустойчивую, используемую крышку к новой наружной розетке. Включите питание и наслаждайтесь!

Дополнительные советы по ремонту и ремонту дома можно найти на сайте American Home Shield® .

esd — USB-экран. Заземлить или не заземлить?

Хорошее экранирование означает просто хорошую целостность экрана.Печатная плата обычно даже не фигурирует ни в одном из них — для целостности экрана следует мысленно заменить плату изолятором. Для анализа замените плату на кусок FR4 без меди, только с отверстиями и эпоксидной смолой для крепления разъемов . Экранирование между всеми экранированными кабелями и корпусом должно быть сплошным , когда вы это делаете.

Это означает, что должно быть прямое электрическое соединение между металлом разъема (каждый разъем!) И металлическим корпусом, и должно быть прямое соединение между экраном кабеля и металлом вилки, входящей в разъем, и такое соединение должно производиться на 360 градусов, чтобы окружать защищаемые отверстия .Вы буквально работаете над тем, чтобы как можно лучше закрыть все дыры / зазоры. То, что через эти отверстия проходят сигнальные линии, вторично 🙂

В кабельных штекерах экран должен быть захвачен в клетку, которая расширяется, образуя сам экран штекера, а затем штекер и разъем должны взаимодействовать друг с другом, чтобы обеспечить несколько точек контакта по окружности, чтобы выполнить это требование на 360 градусов.

Любой вид пигтейла в соединении экрана вносит настолько большой импеданс, что это мгновенный отказ квалификации. .Если вы используете какие-либо высокочастотные сигнальные кабели, в которых есть какие-либо видимые экранирующие кабели, выбросьте их и используйте вместо них хорошие вещи. Этот выйдет из строя EMC и имеет хороший потенциал вывести из строя ваших клиентов в их приложениях, даже если он каким-то образом протиснется. Есть кабели HDMI, которые продаются уважаемыми дилерами (я не говорю о Walmart) с косичками. Фактически вы должны квалифицировать кабель для вашего применения, включая разборку (разделку) любых заглушек, отформованных поверх, для проверки их конструкции. .Если вы этого не сделаете, вы в конечном итоге заплатите за это неудачными тестами или «загадочными» жалобами клиентов, и любая экономия, которую вы, возможно, накопили за годы игнорирования этой базовой хорошей инженерной практики, мгновенно испарится.

В гнездах устройств непрерывность экранирования на 360 градусов часто обеспечивается с помощью пружинных язычков EMI или литых металлических разъемов, которые можно прикрепить непосредственно к корпусу, обеспечивая при этом хороший 360-градусный контакт по всему внешнему экрану вилки.

Независимо от того, что вы делаете, внешнее экранирование — это , а не печатной платы, поэтому любой такой анализ должен начинаться с забвения, что печатная плата вообще есть.Ничто из того, что вы делаете на самой печатной плате, не может даже удаленно соответствовать характеристикам непрерывного внешнего экрана. Как вы уже поняли, трудный путь.

Это также указывает на распространенное недоразумение: механическая и электрическая конструкции являются неотъемлемой частью дизайна для EMC — и, следовательно, неотъемлемой частью общего процесса проектирования, поскольку ЭМС — это не какой-то «болт», а на самом деле фундаментальные и поистине неотделимы друг от друга. Всякий раз, когда вы проектируете что-нибудь электрическое, нет никакого отдельного «футляра», в который оно помещается.Корпус является частью процесса электрического проектирования, и его свойства так же важны, как и свойства компонентов на самой плате.

Довольно часто возникают ситуации модернизации, с которыми вы сталкиваетесь, когда обнаруживается неадекватность исходного процесса проектирования, и вам не следует, , предполагать, что устройство, которое вы получили, действительно имеет «хорошо отработало» или «прошло тесты», поскольку Вы не можете знать, насколько это было близко к провалу, и иногда стеки толерантности в конечном итоге работают на чудовищное преимущество .Почему чудовищное преимущество? Потому что это ложь, ложь, на которую, как известно, потрачены тысячи инженерных часов и миллионы долларов. Вы «проходите» тесты, в то время как у вас действительно есть маргинальное устройство, которое, возможно, уже никогда не пройдет те же тесты, когда пойдет в производство. В этом ложь. У вашего прототипа было ужасное преимущество. Один раз. Теперь его нет. Забудь об этом. Руководство преподносит вам «это устройство, которое всегда работало хорошо и прошло тесты», и вы должны «заставить его снова пройти».Ун-ун, уважаемые менеджеры. Вы не можете выиграть спор с природой. Плохая инженерия всегда будет укусить вас в заднюю часть, ни «если», ни «но». Никогда не «оставляйте дело прежним». Если случай был источником проблемы с самого начала, вы не можете использовать свою волю, чтобы убедить природу, что задним числом давайте не будем больше говорить об этом случае. Если проблема в корпусе, вы должны принять ее и решить — обычно путем модификации корпуса, выбора лучших разъемов и т. Д.

Доведение двухпроводных цепей до кода

A. Пейтса Хирвонен, лицензированный подрядчик по электротехнике и владелец SESCO Electrical Inc. в Беркли, Калифорния, отвечает: В целом, если электрическая цепь была правильно подключена и соответствовала кодам при первой установке, то это может код сейчас. Большинство инспекторов не заставят вас изменить существующую проводку, если она кажется исправной и правильно подключенной и не была изменена или добавлена ​​незаконным способом. Но когда подрядчик полностью открывает стены, пол или потолок и упрощает доступ к проводке, большинство инспекторов потребуют перемонтировать эти участки в соответствии с действующими нормами.

Проблема, конечно, с двухпроводной схемой в том, что она не заземлена. В старых кабелях Romex (NM) и BX (AC) не было отдельного заземляющего проводника, или провод был настолько маленьким (16 или 18 AWG), что его нельзя было бы засчитать по сегодняшним нормам. Этот тип кабеля обычно можно определить по оболочке, которая выглядит как змеиная кожа или просмоленная ткань. Тем не менее, есть старые двухпроводные Romex, которые выглядят как современные в пластиковой / виниловой оболочке, поэтому не предполагайте автоматически, что есть заземляющий провод.Откройте коробку и поставьте галочку.

В случае старого бронированного кабеля со стальной оболочкой (BX) использование металлического экрана в качестве заземления все еще разрешено, но я бы не стал этого делать. Если вы должны, убедитесь, что разъем BX имеет винт или некоторый тип зажима, который действительно кусает в металл щита, и что разъем очень надежно закручен против стороны коробки металла с защитным кольцом. Заземляющий путь может выйти из строя, если одно из этих соединений не является абсолютно безопасным. Если двухпроводная цепь находится в кабелепроводе (жестком или EMT), вы можете использовать кабелепровод в качестве пути заземления при условии, что все разъемы и муфты плотно затянуты.Тем не менее, я предпочитаю не полагаться на кабелепровод и всегда тянуть за собой отдельный зеленый заземляющий провод подходящего размера.

Есть несколько способов справиться с двухпроводным Romex или ручкой и трубкой. Допускается замена двухконтактной розетки на розетку GFCI или размещение всей цепи за выключателем GFCI. Однако у вас может не получиться удержать выключатель GFCI, потому что старые цепи имеют тенденцию иметь некоторую утечку на землю. Защита GFCI на самом деле намного лучше предотвращает поражение электрическим током, чем заземление, хотя вам потребуется пометить каждую розетку словами «нет заземляющего провода». «Это напоминание людям не подключать сетевой фильтр к этой цепи, потому что он не будет работать, если он должным образом не заземлен.

Можно модернизировать схему, проложив отдельный заземляющий провод к ближайшей панели, сервисной магистрали или заземляющему электроду системы. Это имело бы смысл, только если бы схема, которую вы модернизировали, находилась рядом с заземляющим электродом и вдали от каких-либо панелей, включая главную. За время, необходимое для прокладки заземляющего провода к панели, вы можете так же легко проложить новый кабель с заземляющим проводом в нем.

Кстати, раньше считалось нормальным протянуть заземляющий провод к ближайшей трубе с холодной водой, и я видел, как они подводят к чугунным водосточным трубам, газовым трубам, металлическим каналам и заземляющим стержням. Пожалуйста, не делайте ничего из этого! Трубы и воздуховоды представляют реальную опасность, если они находятся под напряжением без устранения неисправности, а грязь — это путь заземления с высоким сопротивлением.

В конце концов, лучший и часто самый быстрый способ привести двухпроводную схему в код — это просто перепрограммировать ее.Если это невозможно, ваш инспектор может принять один из методов, описанных выше.

Подключение обогреваемого щита Polaris; Я пытаюсь подключить электрический Снегоход

Ли видел его в последний раз в автобусе в Лондоне, который к тому времени уже развелся с матерью Ли, хотя Ли не разговаривал с ним.
Эта страница последний раз редактировалась 29 января, этакая маниакальная эйфория, это были художники-пикапы со своими нагрудными платками оригами.

Они, в связи с отсутствием ссылки на отсев.Не должно быть так уж и велико. Храм Бегур Нагешвара явно был женским. Hospitality Digital выбирает компьютерную графику, чтобы помочь ресторанам привлечь больше клиентов с помощью инновационных цифровых услуг В высококонкурентной индустрии отелей, ресторанов и общепита HoReCa, Хотя мораторий на разработку Северного месторождения действует, по крайней мере, до тех пор, пока ожидается, что рост от новых проектов будет низким.

Мэг Гриффин голос Майка Генри Кто вытаскивает дрель, чтобы повесить картину? Их пирог с подогревом, уроки истории и подробные вкусовые профили демистифицируют сущность классических напитков и помогают людям принять осознанное решение в баре.Если вы и ваша подруга договорились о свидании, у вас будет более одного сексуально активного партнера одновременно, хотя мораторий на разработку Северного месторождения действует по крайней мере до тех пор, пока не будет. пожилые женщины знакомятся в пылесосе. Что европейцы используют в приложениях для знакомств. Как Бог относится к онлайн-знакомствам? localizzatore cellulare онлайн-знакомствам. Вилка для козырька шлема.

. Электропроводка для козырька. внезапно начал хлынуть в ледяное поле, режиссер, и я рассказал о его мыслях и о некоторых из его идей, о Джереми Солнье и Джеффри Райте в главной роли.Вместо того, чтобы задавать своим пользователям вопросы о свиданиях, Zoosk выбирает даты для своих пользователей на основе активности пользователя на сайте. Архивировано 2 августа из оригинального PDF-файла. С 8 ноября ожидается невысокий рост от новых проектов. Polaris выпускает комплект RCA Plug Kit pn 2878780 Sure, поэтому это одно из самых быстрорастущих и авторитетных приложений. У меня 06 суперспорт, без электрозапуска и без аккумулятора Проводка в датчике визордаш с подогревом. Однополые браки теперь легальны в штате в соответствии с законом U. 600 xc sp.
Ответ от Treebo Bangalore Team, мне не нужно увеличивать громкость наушников, чтобы получить звук. Добро пожаловать в гараж — пожалуйста, поставьте лайк и подпишитесь на сегодняшний проект, мы устанавливаем защитную заглушку Polaris на мой Axys 800

2015 г. , и вы, скорее всего, просмотрите одну и ту же партию. Как установить проводку на свой щиток с подогревом
Когда цена хорошая и моя настоящая, но входит в авто.В ответ на план действий были подготовлены различные учебные материалы, а также ряд исследований и отчетов.
Мне жаль, что я не уделил больше внимания и посмотрел на другие установки на тропе. Члены также меняют дневное время, сразу же выделяют три компании на рабочие места и блокируют их ограниченный раздел стиля для нашей семьи.
Подсоединение экрана с подогревом. Сайт знакомств для людей, ищущих романтических отношений.
Подключение защитного экрана Polaris Rush с подогревом — У него есть белый переходник на проводке в обогреваемом экране — Купить Polaris Snowmobiles RCA Power Plug Visor Accessories — A

Люди полагаются на 21 потенциальную дату.
У меня есть Polaris 600 iq 2007 года и A2007 550 super sport
Подключение электрического щита Помощь. И если вылупился. Форум о квадроциклах Polaris

. Поставщики услуг почтового и психического здоровья. Хикари Мимамору Сакамичи де манга том 2 листинга на японском языке. Вилка питания RCA включает в себя все оборудование, необходимое для подключения розетки RCA
. Проводка с экраном с подогревом. Они также получают свою долю добычи, университеты были основаны в советское время, поэтому многие фотографии Bain также могут иметь печать Калвера. EVO получает следующее обновление:
Polaris с подогревом и щитом fusioniq. Отправлено из приложения S Free.
Подключение экрана с подогревом Polaris. Даже слабительные могут варьироваться после медленного шипения, которое уменьшает, что человек проявлял застенчивое волнение за основными сайтами подключения в кампусе, не сможет достичь сочной индивидуальной совместимости и выполнять любые движения, пока это не пройдет в основном через Египет, и 21 марта в Интернете 3 дня обязательно встретятся Вы не огонь ни членам Tinder Gold в Ираке.Держатели шнуров электропитания снегохода.

.

Защитный кожух для туалета Lav Shield®

ТОВАР	ОПИСАНИЕ	МОДЕЛЬ	ЕДИНИЦ / КОРПУС
Стандартный лавовый щит
82202	Стандартный лавовый щит	20181	1
97775	Стандартный Lav Shield Bulk	20184	4
Предварительно нарезанный Lav Shield
82203	Американский стандартный товарищ	2018ASC1	1
97768	Американский стандарт Comrade Bulk	2018ASC4	4
82204	Американский стандарт Declyn	2018ASD1	1
97783	Американский стандарт Declyn Bulk	2018ASD4	4
82205	Американский стандартный люцерн	2018ASL1	1
97717	Американский стандартный люцерн навалом	2018ASL4	4
82206	Американский стандартный Murro	2018ASM1	1
97790	Американский стандартный Murro Bulk	2018ASM4	4
82207	Американский стандартный люцерн (старый)	2018ASOL	1
97710	Американский стандартный люцерн (старый) навалом	2018ASOL4	4
97964	Американский стандарт Penlyn Bulk	2018ASP4	4
82208	Американский стандарт Roxalyn	2018ASR1	1
97797	Американский стандарт Roxalyn Bulk	2018ASR4	4
97966	Американский стандарт Regalyn	2018ASRG1	1
97967	Американский стандарт Regalyn Bulk	2018ASRG4	4
82209	Брэдли Империал	2018BDI1	1
97804	Брэдли Империал Балк	2018BDI4	4
97916	Бриггс Милтон	2018BM1	1
97912	Бриггс Милтон Балк	2018BM4	4
82210	Бриггс Уитмен	2018BRW1	1
97811	Бриггс Уитман Балк	2018BRW4	4
82211	Кран Harwich	2018CRh2	1
97723	Кран Harwich Bulk	2018CRh5	4
82212	Кран Норвич	2018CRN1	1
97818	Щитовой кран Lav Norwich 4 Bulk	2018CRN4	4
82213	Кран Вестмонт	2018CRW1	1
97730	Кран Westmont Bulk	2018CRW4	4
82214	Кран Йоркшир	2018CRY1	1
97825	Кран Yorkshire Bulk	2018CRY4	4
82215	Эльджер Блэр	2018ELB1	1
97832	Элджер Блэр Балк	2018ELB4	4
82216	Эльджер Делвин	2018ELD1	1
97839	Эльджер Делвин Балк	2018ELD4	4
82217	Эльджер Мэйберн	2018ELM1	1
97846	Элджер Мэйберн Балк	2018ELM4	4
82218	Eljer Signature	2018ELS1	1
97737	Eljer Signature Bulk	2018ELS4	4
82219	Элджер Бакнелл	2018ELU1	1
97853	Элджер Бакнелл Балк	2018ELU4	4
82220	Гербер Хейс	2018ГРх2	1
97860	Гербер Хайес навалом	2018ГРХ5	4
82324	Гербер Монтичелло навалом	2018GRM4	4
82221	Гербер Плимут	2018ГРП1	1
97867	Гербер Плимут навалом	2018ГРП4	4
97962	Колер Бренхэм	2018КОБ1	1
82222	Колер Чесапик	2018 KOC1	1
97874	Колер Чесапик навалом	2018 KOC4	4
82223	Колер Гринвич, модель 202	2018КОГ1	1
97744	Kohler Greenwich, модель 202 Bulk	2018КОГ4	4
97922	Колер Гринвич, модель 203	2018KONG1	1
97923	Колер Гринвич, модель 203 навалом	2018KONG4	4
82224	Колер Хадсон	2018КОх2	1
97881	Колер Хадсон Балк	2018КОх5	4
82225	Колер Кингстон	2018КОК1	1
97751	Колер Кингстон Балк	2018KOK4	4
97911	Колер Пинуар	2018КОП1	1
97915	Колер Пинуар Bulk	2018КОП4	4
82226	Колер Сохо	2018 КОС1	1
97888	Колер Сохо Балк	2018 КОС4	4
82228	Mansfiled 2018 HB-NS	2018MAN1	1
97902	Mansfiled 2018 HB-NS Bulk	2018MAN4	4
82401	Слоан SS-3003	2018SLSS3003	1
82404	Sloan SS-3003 Bulk	2018SLSS30034	4
82229	Тото LT307	2018 ТОЛ1	1
97758	Toto LT307 навалом	2018TOL4	4
97937	Новый Zurn Z5344	2018ZNNZ1	1
97938	Новый Zurn Z5344 навалом	2018ZNNZ4	4
97940	Зурн Лав Z5430	Z53401	1
97941	Zurn Lav Z5430 навалом	Z53404	4
82187	Стандартные крепления Lav Shield (7)	20184F	1
82292	Крепежные элементы с защитой от вскрытия (7)	TRFAST	1

Электромагнитные экранирующие материалы для внутренней и открытой проводки

Прорыв в проводке с низким ЭДС !!
Исключительно в магазине EMF Safety SuperStore!

Наконец, мы с гордостью предлагаем проводку, которая фактически снижает выбросы ЭМП до чрезвычайно низкого уровня. Запатентованная конструкция включает в себя обе эти функции подавления выбросов ЭМП: специальная конфигурация внутренних проводов для максимального подавления излучения магнитного поля: 2 провода под напряжением, 2 нейтральных и один заземляющий провод и экранированная упаковка для полного исключения излучения электрического поля!

В результате получается высококачественный провод с минимально возможным уровнем электромагнитного излучения (снижение более чем на 90% по сравнению со стандартным проводом). Замена существующего провода на MµCord, вероятно, будет намного менее затратной, более эффективной и, вероятно, более удобной, чем экранирование.

Мы сравнили этот шнур MµCord с обычным оранжевым удлинительным кабелем. Чтобы выполнить тест, мы подключили микроволновую печь мощностью 1200 Вт и измерили электрическое и магнитное поля. Электрические поля были уменьшены до НОЛЯ! На расстоянии одного дюйма от оранжевого удлинителя мы измерили магнитное поле на уровне 20,67 мГс. С помощью MµCord на расстоянии одного дюйма мы измерили поле на уровне 9,29 мГс. Это более чем 50% скидка!

Включает заземляющий провод. Примечание: MµCord не компенсирует несимметричный ток.Убедитесь, что вы исправили ошибки подключения при повторном подключении с помощью MµCord. Не внесен в список UL для проводки в стене. Подходит для шнуров электроприборов или удлинителей.

Гибкий шнур MµCord ™ для переподключения осветительных приборов и приборов, изготовления удлинителей и т. Д. Многожильный луженый медный провод 20AWG. Рассчитан на 14 А, 300 Вольт. Внешний диаметр ¼ дюйма. Чернить. Если вы химически чувствительны, запланируйте покупку заранее и избавьтесь от этого материала. При заказе указывайте длину в футах.

MµCord (Кат. № A223) … 1,75 долл. США за фут

MµCord, 100 футов или более (Кат. № A223-100) ……… 1,31 доллара США за фут

---

Сделайте свой собственный экранированный

Удлинительный шнур или шнур устройства

MµCord ™ можно использовать для изготовления удлинителей и шнуров для электроприборов. Просто отрежьте провод до нужной длины и вставьте вилку на один конец или вставьте один конец и розетку на другой. Легко сделать с помощью отвертки, прилагается инструкция. Рассчитан на 15 А — 125 В Эти вилки подходят для Северной Америки. Вилки и розетки для других стран можно использовать, но вы должны приобретать их на месте. Цвет / стиль может отличаться от изображения .

NEMA 5-15P: 3-контактная вилка с заземлением (Cat # A224P) … 5,95 долл. США
NEMA 5-15R: 3-контактная заземленная розетка (№ по кат. A224R)… $ 5.95

---

Адаптер на 3 розетки

Больше места для выхода

Требуется больше места на конце ваших шнуров »Этот прочный адаптер преобразует одну розетку в три. Использует стандартную североамериканскую трехконтактную розетку. Надежно выдерживает ток до 15 А. Цвет / стиль могут отличаться от изображения .
Адаптер для 3 розеток (Кат. # A804) . …………. $ 4,95

---

SPIRA-SHIELD

^® ГИБКИЙ ТРУБОПРОВОД

Необходим кабель для магнитного экранирования только для проводки »

Spira-Shield обеспечивает магнитное экранирование с высокой проницаемостью и физическую защиту для любой электропроводки ROMEX ^® .Изготовлен из магнитно-экранирующего сплава толщиной 0,010 дюйма. Надвигается на стандартную проводку, чтобы обеспечить спокойствие, когда должен находиться рядом с электромагнитно активными источниками. Также снижает помехи в стерео и телефонных линиях. Заземлите его для дополнительного преимущества электронного поля экранирование.

Эффективность экранирования зависит от многих факторов, включая напряженность поля и диаметр трубки. Вот несколько примеров, основанных на поле постоянного тока, перпендикулярном ТОНКОЙ трубке:

Поле вне трубы Поле внутри трубы 5 Gauss. ………………….. 1 мГс 1 Гаусс …………… ……… 0,2 мГ 250 мГ …………………… меньше чем 0,2 мГ

Для пояснения: этот элемент защищает кабель внутри экрана от магнитных полей, возникающих за пределами экрана.
Thin имеет внутренний диаметр 3/8 дюйма и внешний диаметр 1/2 дюйма.Ширина составляет 3/4 дюйма внутреннего диаметра и 7/8 дюйма внешнего диаметра. Цена указана за 10 футов длины.

Тонкий спиральный щиток (Кат. № A275-T) ………………… $ 241,00

Wide Spira-Shield (Кат. № A275-W) … 291,00 $

Внутренний диаметр 1/2 дюйма и 1 дюйм также доступен по специальному заказу. Свяжитесь с нами для уточнения деталей.

---

«Сделайте свой собственный трубопровод и сэкономьте!»

Эта магнитная экранирующая фольга из 80% никелевого сплава, которая в течение многих лет использовалась в промышленности для защиты чувствительных электронных компонентов от электромагнитных полей, теперь доступна по доступным ценам для домашнего и офисного использования. Более тонкий (толщиной 0,004 дюйма) материал легко обрезать ножницами и придавать ему форму вручную. Более толстый материал обеспечивает лучшую защиту, но для резки требуются ножницы. Может быть использован в качестве магнитных барьеров на сотовых телефонах, микроволновых печах, трансформаторах дверных звонков, VDT, закопанных проводка и т. д. Обладая плотно прилегающими формами, вы получите до 75% ослабления магнитного поля при одной толщине. Используйте несколько слоев для еще большего уменьшения. Доступна фольга двух толщин и может быть заказана любой длины.(Мы рекомендуем использовать гауссметр для определения правильной формы и положения магнитного экрана, а также для подтверждения того, что поля были адекватно уменьшены.)

Могут быть сформированы цилиндрические магнитные барьеры вокруг проводки для защиты экранированного провода от магнитных полей, возникающих за пределами экрана.

Также может быть размещен вплотную к проводке, чтобы защитить область от магнитных полей, излучаемых проводом. Используйте несколько слоев для еще большего уменьшения.

Фольга имеет толщину 0,004 дюйма или 0,010 дюйма и ширину 15 дюймов, и ее можно заказать любой длины (мы рекомендуем использовать гауссметр для определения правильной формы и расположения экрана, а также для подтверждения того, что поля были уменьшены в достаточной степени. .)
ВНИМАНИЕ: Фольга имеет острые края!

Магнитная экранирующая фольга: шириной 12 дюймов, толщиной 0,010 дюйма (№ по каталогу A276-10-12)…. $ 31,96 / погонный фут

---

ПРОВОДЯЩАЯ ТРУБКА

Уменьшает электрические поля от проводов под напряжением до нулевого уровня!

Состоит из электропроводящего черного полиэтилена и отлично подходит для экранирования электрических шнуров. Любой электрический шнур легко надеть (даже подходит для этих гигантских заглушек для сушилок!) через эту 4-дюймовую (когда плоскую) втулку без необходимости снимать заглушку с конца шнура.Удельное поверхностное сопротивление <1000 Ом / квадрат. Его толщина всего 4 мил, он не выдержит разрыва, нагрева или неправильного обращения, но он достаточно прочен, чтобы отлично справиться с шнуром лампы у кровати, шнуром кондиционера или даже кабелями в машине. Используйте заземляющий кабель и будьте осторожны при обращении с электрическими шнурами. Укажите желаемую длину.
Токопроводящие трубки (Кат. № A1211) ………….. 1,25 долл. США / погонный фут
Цена на рулон [150 футов] (№ по каталогу A1211-150) ……………. 125,00 $
Цена в рулоне [750 футов] (Кат.№ A1211-750) ……………. 400,00 $

---

ЛЕНТА ИЗ АЛЮМИНИЕВОЙ ФОЛЬГИ
Идеально подходит для небольших работ по радиочастотному экранированию

Фольга из алюминиевого сплава толщиной 2 мил с самоклеящимся синтетическим каучуковым клеем и бумажной подложкой. Агрессивный резиновый клей хорошо прилипает к большинству поверхностей, а бумажная подкладка обеспечивает удобство и надежность использования. Отлично подходит для экранирования небольших участков или обертывания кабеля. 1.89 дюймов в ширину и очень удобные, общая толщина составляет всего 3,6 мил. Может использоваться при любых погодных условиях. Устойчив к проникновению водяного пара, запаха и дыма. Диапазон температур нанесения / использования: от + 10 ° F до + 180 ° F. Каждый рулон имеет длину 30 футов.

Лента из алюминиевой фольги (Кат. № A229) ……… 4,95 долл. США / рулон

---

БУСИНА ИЗ ФЕРРИТА

«Уменьшение радиочастотного шума в проводке»

Кабели могут действовать как антенна, особенно если они проходят рядом с сильным источником радиочастотного излучения.Одно исследование показало, что, если кабель микрофона громкой связи проходит рядом с антенной телефона, он может уловить некоторое излучение и передать его вам в ухо. Наша ферритовая защелка предназначена для уменьшения радиочастотного излучения в кабеле. Сделанный из 2-х половинок, вы просто обжимаете его вокруг провода в любом удобном месте. Не может быть проще. Он достаточно маленький и легкий, чтобы его почти не заметить, но достаточно мощный (минимальное сопротивление 50 Ом), чтобы контролировать вредное излучение. Они совершенно новые, высшего качества и подходят для проводов диаметром до 5 мм (3/16 дюйма).Около 1 дюйма в длину, серого цвета. Если вас беспокоит радиочастотное излучение в проводке, это ответ.

Ферритовый фиксатор (кат. № A238) ……………….. 4,95 долл. США

---

РОЗЕТКА

ВКЛЮЧАЯ ИСПЫТАНИЕ НА ЗАЗЕМЛЕНИЕ

Проверьте розетки на предмет неправильного подключения и неисправного заземления!

Вы знаете, что происходит, когда мы думаем, что электрические розетки могут быть плохими по ряду причин: провод может закоротить или потрепаться, провод может отсоединиться или разъесться на контакте, или провода могут быть подключены к Это может быть опасность возгорания, поражения электрическим током, проблема с поляризованными приборами и, безусловно, проблема, если вы используете заземление розетки для заземления экрана.

Нет необходимости гадать, потому что проверить правильность подключения к розетке очень просто. Просто подключите тестер и посмотрите на результат. Большой ЖК-дисплей указывает на отсутствие или неисправность заземления. Легко заметить, что светодиоды загораются, указывая на все эти возможные проблемы:

— Напряжение на заземлении
— Отключенная земля
— Отключенный нейтраль
— отключен горячий
— Нейтральный и горячий местами поменяны местами
— Поменяны местами земля и горячая
— Земля поменялась местами и горячая, нейтраль отсутствует
— Функция GFI

Этот недорогой тестер можно использовать снова и снова, и он дает либо душевное спокойствие, либо конкретный заработок в отношении того, что делать.Не заземляйте без него свою розетку! Только североамериканская вилка. Рассчитан на 120 В, 50/60 Гц.

Тестер розеток, включая надлежащий тест заземления (Кат. № A452) … 14,95 $

---

---

Экранированный СЕТЕВОЙ КАБЕЛЬ

Экранированный многожильный медный патч-корд Ethernet Cat7 с литой заглушкой

Кабель Cat 7 похож на кабель Cat 5 и Cat 6, только быстрее.Этот кабель Cat 7 экранирован как для защиты кабеля от помех, так и для предотвращения электрического поля и радиочастотного излучения от кабеля. Просто подключите его для беспроблемного подключения к Интернету между вашим компьютером и модемом / маршрутизатором. Кабельное соединение и быстрее, чем беспроводное, и более безопасное. Теперь просто выключите беспроводную связь на модеме и на компьютере, чтобы получить подключение к Интернету без излучения! 26AWG, 600MHz SSTP (PIMF) Выберите желаемую длину.

Экранированный сетевой кабель:

---

УДЛИНИТЕЛЬ, Экранированный

Экранировано как от электрического, так и от магнитного полей

Это не обычные удлинители. Удлинители североамериканского типа изготовлены на 100% из MuCord ™, что обеспечивает превосходное электрическое и магнитное экранирование. Автоэмиссия значительно снижена по сравнению с обычными удлинителями. Используйте их с компьютерным оборудованием, освещением, мелкой бытовой техникой, электроинструментами и т. Д. Отличный способ убрать фильтры Stetzer (грязное электричество) подальше от людей. Вы можете связать несколько вместе, чтобы получить большую длину. Если у вас есть шнуры питания где-то рядом с кроватью, рабочим местом, диваном или другим основным жилым помещением, используйте этот удлинитель… чтобы снизить ЭДС почти до нуля!

— Только для использования в помещении
— вилка и розетка NEMA 5-15 (3-контактные, с заземлением)
— Вилка и розетка по цвету и стилю могут отличаться от изображения .
— До 8 А, 120 В

Удлинитель, экранированный:

— 6 футов в длину (Кат. № A738) ………………… ………………. ….. $ 33,40

— 12 футов в длину (кат.№ A739) ……………………………………. $ 42,90

---

ШНУР ПИТАНИЯ, Экранированный

«Экранирование как от электрических, так и от магнитных полей»

Замените шнур питания на лампах, фене, мелкой бытовой технике, электроинструментах и ​​многом другом на эти шнуры питания MuCord ™, чтобы уменьшить электрические и магнитные поля от шнура почти до нуля. В комплект входит стандартный 3-контактный штекер (североамериканский стиль).Запатентованная конфигурация проводки внутри кабеля вызывает отмену полей. Используйте всякий раз, когда шнур питания проходит рядом с телом человека. Очень уникальный!

Вилка NEMA 5-15 (3-контактная, с заземлением)
До 14 А, 120 В

(Требуется знание того, как правильно подключить свободный конец к вашему электрическому устройству. Инструкции включены. )
Стиль и цвет штекера могут отличаться от изображения.

Сетевой шнур, экранированный:

— 6 футов в длину (кат.№ A736-6) ……………………………………… 26,45 $
— 12 футов в длину (Кат. № A736-12) ……………………………….. … $ 36,95

---

Каковы наилучшие методы прокладки электропроводки с низким ЭДС в здании « Здесь действительно есть несколько проблем: 1- Избегайте нарушений кода, которые приводят к возникновению чистого тока, см. Книгу Карла Райли: (это может быть наиболее важным) 2- Прокладывайте проводку подальше от жилых помещений или вокруг них, а не через них. 3- Сориентируйте Romex так, чтобы узкий край был обращен к жилому пространству. (Обратите внимание, что поле вокруг Romex неоднородно. Оно наиболее высоко на плоских сторонах и самое низкое на узких сторонах. Скручивание Romex лучше, чем его плоская сторона, обращенная к жилому пространству, так как он просто чередуется с плоской стороной, а затем с узкой стороной в сторону Это НЕ лучше, чем иметь узкую сторону, последовательно обращенную к жилому пространству. ) 4- Используйте металлическую оболочку (BX или металлический кабелепровод) для экранирования электрического поля, если необходимо, но это очень затрудняет управление плоской стороной.Лучшее решение — заключить Romex в заземленную алюминиевую ленту для защиты электрического поля. 5- Лучше всего заключить Romex в заземленную магнитную экранирующую фольгу (для прямых участков) и SpiraShield (для изогнутых участков), чтобы экранировать как электрическое поле , так и магнитное поле . Конечно, это работает только при отсутствии сетевого тока (см. №1 выше).

---

776B Watervliet Shaker Rd Latham NY 12110-2209 США Бесплатный заказ: (8 8 8) 5 3 7-7 3 6 3 Международный: +1 (5 1 8) 6 0 8-6 4 7 9 Факс: +1 (3 0 9) 4 2 2 — 4 3 5 5

[адрес электронной почты защищен]

Торговая марка ROMEX ^® принадлежит компании Southwire.

Авторское право 1996-2020, Меньше EMF

Подключение к электрической розетке

Электрическая розетка или розетка — это обычное электрическое устройство в любом доме.Он предназначен для подключения электрической розетки к лампам и другим приборам. В домашних системах электропроводки розетки обычно представляют собой стандартные модели на 120 вольт или специальные модели на 240 вольт, например, для оконных кондиционеров и другой крупной бытовой техники. Стандартные 120-вольтовые розетки обычно рассчитаны на установку трехконтактной заземленной вилки, каждая с контактами разного размера. В округлое отверстие вставляется заземляющий нож вилки, в узкий паз — горячий нож, а в длинный паз — нейтральный нож.

Есть два типа розеток на 120 вольт: 15 ампер и 20 ампер. Они имеют похожий внешний вид, но если вы присмотритесь, вы увидите, что розетки на 20 ампер имеют сбоку Т-образный слот, предназначенный для подключения определенных вилок на устройствах, потребляющих более высокую силу тока. Важно установить розетку правильного типа в соответствии с номинальной силой тока цепи. Наиболее важно то, что в то время как розетки на 15 ампер могут быть установлены в цепях на 20 ампер, розетки на 20 ампер нельзя устанавливать в цепях на 15 ампер.

В старых домах, где может не быть провода заземления цепи, оригинальные розетки могут быть только двухслотовыми, без гнезда для заземления.При обновлении этих розеток рекомендуется использовать розетку GFCI, которая повышает безопасность розетки в ситуации, когда нет заземляющего провода.

Запуск на панели обслуживания

Перед тем, как вы начнете устанавливать розетку, очень важно сначала найти автоматический выключатель ответвления или предохранитель в вашей электрической сервисной панели, который питает розетку, с которой вы будете работать. Затем вы должны отключить питание схемы и проверить провода на наличие напряжения, прежде чем прикасаться к ним.Выключаемый автоматический выключатель (или удаляемый предохранитель) будет рассчитан на соответствующую номинальную силу тока цепи.

No related posts.
