Как подключить телефонную розетку в 2, 4 провода, внутренней разводкой

Телефонные розетки используются как средство коммутации телефона с телефонными линиями или их отдельными направлениями. Они дают возможность быстро отсоединить телефонный аппарат от линии перенести его в другое помещение и быстро подключить. С появлением беспроводных радиотелефонов необходимость разветвление телефонной сети отпало. Но розетки для телефонов остаются, востребованы для подключения базового блока и интернет модемов. В статье расскажем, как подключить телефонную розетку, рассмотрим их виды и способы установки.

Виды телефонных розеток

Производители делают несколько видов телефонных розеток, старая конструкция РТШК-4 с развитием и увеличением видов техники подключаемой через телефонные линии постепенно вытесняются стандартом RJ. Этот стандарт позволяет сделать подключение любой аппаратуры универсальным, форма разъемов одинаковая, разница в количестве проводов в кабеле. Для двухпроводной телефонной сети можно использовать любой разъем выделив нужные контакты и провода. Рассмотрим подробнее конструкции розеток различных видов:

РТШК-4 — старая конструкция прошлого века в настоящее время практически уже не используется. Имеет прямоугольный пластиковый корпус с четырьмя контактами, на вилке четыре плоских металлических пластины которые входят в прорези розетки. Центральный пластиковый штырь для жесткости соединения вилки с розеткой.

RJ-11 и RJ-12 — самые распространенные коннекторы (разъемы) в розетках, применяют для подключения обычных телефонных аппаратов бытового назначения с двухпроводной линией, трубка с аппаратом тоже подключается разъемами такого типа. Коннекторы с обозначениями 4p4с в конструкции имеют 4Р – четыре контактные полосы, 4с – установлено четыре контакта, 4p2с указывает, что установлено 2 контакта. Аналогично читаются обозначения на моделях RJ-12, только там 6 посадочных мест для контактов, может быть установлено 2, 4 или шесть медных контактных пластин.

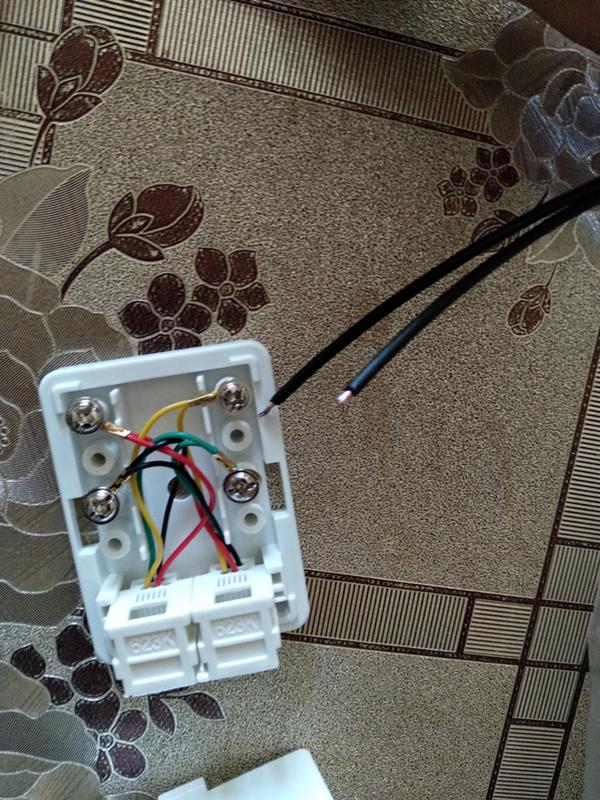

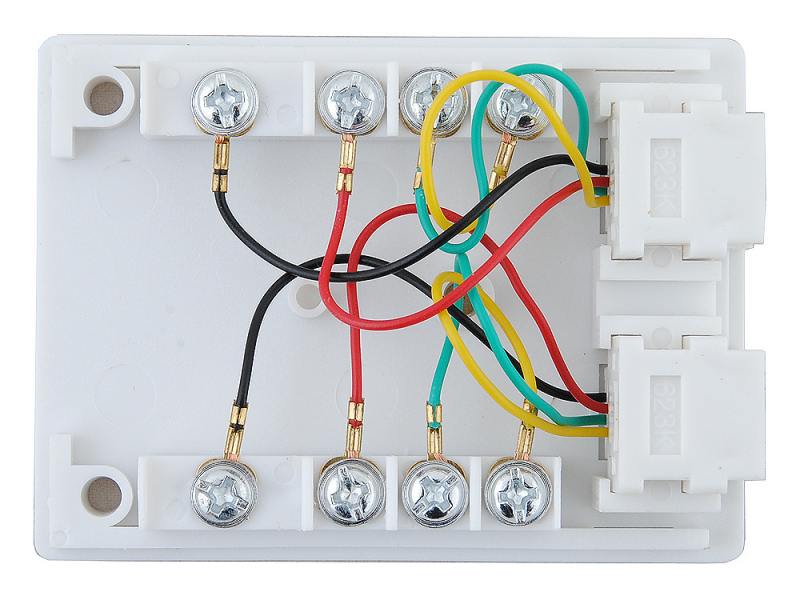

Внешний вид розетки с двумя коннекторами типа RJ-12 с четырьмя проводами на каждом.

В принципе при хорошем зрении это видно визуально во внутренней части коннектора.

RJ-14 — эта модель устанавливается в офисных помещениях для телефонных аппаратов с функциями передачи и приема факсов. Подключения модемов компьютерной сети и приборов другого назначения. Он может иметь 4 контакта, подключаться к четырехжильному проводу с двумя витыми парами для подключения двух линий к двум различным аппаратам через разветвители.
RJ-25 имеет несть посадочных мест, используется для подключения телефонных линий, локальных компьютерных сетей, модемов, фасов, принтеров и другой офисной техники;
Бывают комбинированные корпуса розеток, где предусмотрены спаренные разъемы РТШК-4 и RJ стандарта.

В классическом варианте для подключения обычного телефонного аппарата используются розетки с коннекторами RJ-11 или RJ-12 с двумя проводами. Читайте также статью: → «Виды розеток и рекомендации по их выбору и монтажу».

Кроме как по виду коннекторов телефонные розетки отличаются по способу установки:

Накладные привинчиваются на стену, проводка в этом случае обычно прокладывается на поверхности;
Внутренние устанавливаются в углубление стены с подрозетником при скрытой проводке под слоем штукатурки или другого декоративного покрытия.

Особенности подключения телефонных розеток

Для старых дисковых или кнопочных телефонов можно поставить розетку марки РТШК-4 так как в них не предусмотрены гнезда для соединения с коннекторами серии RJ.

Схема подключения РТШК-4 к линии и вилки к аппарату

Для этого не требуется особых навыков, достаточно понять простую схему подключения и уметь пользоваться простой отверткой.

Подключение старых аппаратов к розетке РТШК-4

Для возможности подключения к одной линии параллельно двух телефонных аппаратов, один из которых современного образца рекомендуется установить комбинированную розетку, в которой соединения РТШК-4 и RJ стандарта. Розетка имеет четыре контакта, линия подключается к двум правым, аналогично к двум правым контактам вилки подключается провод от телефонного аппарата. Внутри корпуса соответствующие контакты соединены с перемычками с разъемом RJ.

Подключение новых розеток с коннектором типа RJ

Независимо от марки коннектора RJ12,14 или другой методика подключения остается одинаковой. По умолчанию для телефонных линий в коннекторах используются два центральных контакта 3 и 2- ой.

Схема подключения коннекторной розетки к телефонной линии

Для второй линии с четырьмя проводами подключают 1 и 4 контакты. Полярность обычно не учитывают, современная аппаратура автоматически адаптируется, но на всякий случай рекомендуется соблюдать при подключении. Плюсовой провод на телефонной линии по правилам должен быть с красной изоляцией, отрицательный зеленый, иногда эти требования не выполняются. Линия может быть проложена плоским двухжильным проводом без цветовой маркировки, поэтому надо проверять мультиметром. Читайте также статью: → «Проверка цепей мультиметром или тестером».

Совет №1. В целях безопасности подключение и зачистку изоляции проводов линии АТС лучше проводить в сухих монтажных перчатках или в тонких резиновых. Это исключает поражение электрическим током во время сигнала вызова в телефонных сетях, напряжение в этот момент достигает 120 Вольт.

Особенности подключения телефонных розеток Legrand

В отличие от обычных розеток для телефонных линий, где необходима зачистка контактов на концах проводов от изоляции, потом делается петля вокруг болта, который затягивается на контактной клемме. Некоторые французские и немецкие производители значительно упростили этот процесс, придумали конструкции, где этого не требуется. Провод с витой парой очищается на конце только от внешней оболочки на 2 – 3 см, тонкие концы не зачищаются, просто вставляются в отверстия клеммы.

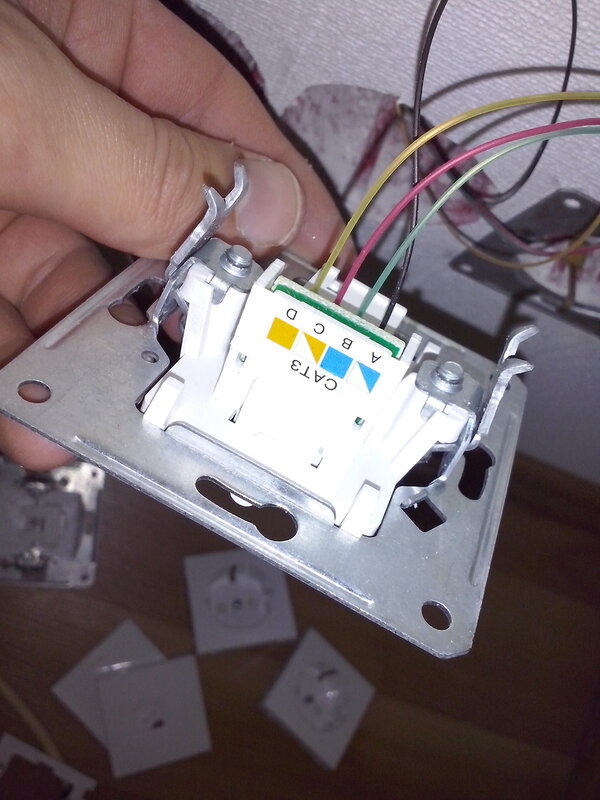

Схема конструкции подключения линии к розетке Легранд

Зажимной винт, поворачивается отверткой всего на четверть оборота по часовой стрелке. Этот механизм обеспечивает надежный контакт и фиксацию провода, ножи контактной группы прорезают изоляцию, соединяясь с металлическим проводником. Такой способ соединения на много упрощает и ускоряет монтажные работы.

Технические характеристики некоторых телефонных розеток компании Легранд:

Степень защиты от влаги	IP 20
Способ установки	Со скрытой проводкой
Цвета	белый, алюминий или под слоновую кость
Материал	поликарбонатовая
Количество розеток коннекторов	1

В электрических характеристиках розетки оценивается максимально возможные параметры сигналов пропускаемых через контакты.

Электрические характеристики элементов для розеток телефона марки Легранд:

Рабочий ток, А	20 – 32 А
напряжение	250 В
Частота процессора	4-2400 МГц
Огнеупорность	650° C в течении 0. 5 минуты
Интервал Температура эксплуатации	5 – 40 ̊ С

В мире есть много производителей розеток для телефонов, но по электрическим характеристикам они не существенно отличаются. При выборе, внимание обращают на:

Количество коннекторов;
Способ установки, наружная или накладная;
Метод крепления проводов, с зачисткой изоляции или упрощенный механизм;
Материал изготовления, цвет, формы и другие элементы чтобы вписывалась в интерьер.

Неплохие изделия серии REONE делают отечественные производители, их электрические параметры практически не отличаются от Легранд. остальные характеристики вполне устраивают отечественного покупателя по цене и качеству.

Характеристики телефонных розеток серии Reone:

Вес	Не более 100 гр
производится	Россия
Материал	Поликорбанат, алюминий
Марка	Reone
Цвет	белый
Способ установки	накладная
Количество коннекторов	1
Степень защиты	IP 20

Особенности подключения и фиксации проводов с коннекторами

Обычно в комплекте телефонных аппаратов соединительные провода с коннекторами на концах идут в комплекте. В процессе эксплуатации, линия может быть порвана или разрушен корпус коннектора. При подключениях дополнительных направлений возникает необходимость замены проводов и подключения к ним коннекторов.

В старых розетках для подсоединения провода к контактам достаточно зачистить ножом изоляцию на концах провода, оголенные концы установить в клеммы, после чего отверткой закрутить зажимной винт. Набор инструментов простой, но процедура немного кропотливая и длительная по сравнению с коннекторным подключением телефонных линий.

Подключение розеток, в корпусе которых коннекторы осуществляется быстро, но требует специального инструмента. Для обжима на концах кабеля контактов в коннекторе используются специальные плоскогубцы (Кримпер). Читайте также статью: → «Технология обжатия сетевого кабеля». Есть кримперы с гнездами под разные размеры коннекторов, в нашем случае используются стандарты RJ-11 или RJ-12 с четырьмя каналами для укладки проводов. Присоединения коннектора осуществляется в следующей последовательности:

Монтажным ножом или специальным стриммером с кабеля снимается внешняя оболочка не более 2 см от края;
Провода выравниваются, так чтобы направлены были в соответствующие средние гнезда коннектора, после чего вставляются до упора;
Внешняя оболочка кабеля должна входить в корпус стримера не менее чем на 0. 5 см, если она выступает надо подрезать провода и вставить снова;
Вся эта конструкция вставляется в паз кримпера и сжимается до характерного щелчка, иногда его не слышно.

Профессиональный кримпер с рабочими элементами различного назначения

Все на этом обжим и соединение закончено, проверьте визуально целостность коннектора и не сильно потяните за провод, оценив надежность крепления проводов. Кабель с четырьмя проводами подключается к коннектору так же, только надо учитывать, что одна пара вставляется в средние пазы, вторая в крайние.

Подключение коннектора к кабелям без кримпера, подручными инструментами

Описанный ранее метод хорошо подходит для профессиональных монтажников, которые постоянно занимаются установкой телефонных розеток и прокладкой линий. Им необходимы специальные инструменты стриммеры под провода различного диамета и кримперы под несколько стандартов коннекторов. Для обычного потребителя который решил установить телефон самостоятельно это лишние затраты. Инструмент после выполненных работ будет редко востребован или вообще не понадобится. Поэтому рассмотрим, как закрепить провод на коннектор обычной плоской отверткой, размеры ее рабочей части должны быть соизмеримы с контактами на коннекторе. Ширина пера 3 – 4 мм, большие размеры непригодны для этой работы.

Последовательность операций:

Зачистка внешней оболочки и установка проводов в соответствующие пазы осуществляется, как и в предыдущем случае;
Плоской отверткой последовательно вдавливаются все контакты;
Потом прижимается общий зажим до характерного щелчка, фиксируя в коннекторе оболочку кабеля.

Используя этот метод надо быть предельно внимательным, чтобы чрезмерными усилиями не повредить кабель и не разрушить корпус коннектора.

Совет №2. Профессионалы проверяют качество соединения специальным тестером, на бытовом уровне это можно сделать просто, подключить кабель между телефоном и розеткой. Снимите трубку если все сделано правильно, будет характерный гудок, для верности позвоните на любой номер.

Установка телефонных розеток и прокладка линий в квартире или офисных помещениях

В случаях со скрытой проводкой под розетки делаются в стене отверстия, устанавливаются подрозетники после чего ставится отдельно телефонная розетка или блок розеток с различным назначением:

Телефонные;
Телевизионные;
Электрические на 220В.

Блок розеток различного назначения

Провода прокладываются в отдельных штробах, после чего закрываются штукатуркой. Как правило, основная телефонная розетка ставится в коридоре, от нее делаются параллельные подключения линий в различных направлениях в другие помещения. В данном случае провода к контактам розетки прикручиваются отверткой. Для прокладки телефонной линии с современными телефонными аппаратами используют телефонные кабели КСВП – 2х0.4 для обычных аппаратов. Аббревиатура расшифровывается как кабель с витой парой, цифры означают 2 – количество проводов, далее каким сечением 0.4 мм² Для цифровых телефонов с программным управлением могут применятся кабели КСВП – 4 х 0. 4.

Чаще всего линии прокладывается вдоль стен, по возможности прячется в кабельканалах плинтуса.

Для наружной проводки концы проводов от входящей в квартиру линии не обязательно зачищать и винтами крепить на контакты розетки, подсоедините на его конец коннектор. Установите в нужном месте розетку с необходимым количеством коннекторных подключений, на вход подключается основная линия, на остальные отходящие в другие комнаты.

В сборке схем таких линий основное требование не перепутать парность подключения контактов, везде пара линии подключается на средние контакты или на крайние. Если все сделано правильно, можно подключать, телефон в любой комнате будет работать.

Основные ошибки при монтаже

Покупают розетки и коннекторы, не того стандарта, что приводит к сложностям в подключении проводов. Надо четко определиться, сколько будет линий, и их функциональное назначение. Для телефонов используются коннекторы RJ-11; RJ-12 или RJ-14 с четырмя каналами для укладки проводов. Для компьютерных сетей коннекторы RJ-45/25 могут иметь 8 проводов, 4 пары, через них конечно можно подключить телефон, но зачем усложнять себе жизнь, выясняя в какое гнездо надо уложить пару проводов. В нашем случае все понятно четыре полосы пара укладывается в средние каналы 2 и 3 контакты.
Пытаются подключить плоский телефонный провод к коннектору, контакты зажать можно, но внешнюю оболочку не получится. Соединение будет не надежным и при незначительной натяжке концы выскочат из коннектора.
При параллельном соединении коннекторов в одной розетке путают контакты, два средних контакта одного коннектора надо соединить перемычками с двумя средними контактами другого коннектора;
При подсоединении коннектора к кабелю не заводят в его корпус внешнюю оболочку. При этом обжимаются только контакты, кабель не фиксируется, так же как в случае с плоским телефонным проводом;
Некоторые при установке проводов в коннектор зачищают изоляцию для надежности контакта. Этого не следует делать особенно с многожильными проводами, повышается риск замыкания между проводами при отслоении даже одного волоска. Со снятой изоляцией многожильный провод сложнее вставить в пазы коннектора.

Часто задаваемые вопросы

Вопрос №1. Для надежного соединения плоского провода с коннектором можно в месте соединения на него надеть плотный кембрик?

На практике такого никогда не делал, теоретически можно, проверьте, если будет крепко держаться используйте этот метод как частный случай. Постоянно не рекомендую, зажим коннектора рассчитан на оболочку кабеля КСВП.

Вопрос №2. Можно плоский старый провод подключить к розетке Лезард?

Без проблем, на нем жесткая изоляция для надежности зачистите, и вставляйте в клеммы, остальное по инструкции поворачивайте винты и зажимайте.

Вопрос №3. Можно установить на корпусе основной розетке выключатель для отключения параллельного телефона?

Конечно можно, но не стоит изобретать велосипед, купите розетку с выключателем, производители такие делают.

Вопрос №4. В квартиру заходит кабель с четырьмя проводами как определить нужную пару?

Обычно это может быть красный и зеленый провод, но не факт, поэтому самый простой способ проверить телефоном. Подключите провод с коннектором к телефонной розетке, с внутренней стороны розетки подключите один провод ко второму контакту. Остальные три провода последовательно подключайте к третьему контакту, если гудок в трубке не появится, исключите этот провод и проделайте эту операцию с остальными. Так методом исключения вычислите свою пару.

Оцените качество статьи:

Как подключить телефонную розетку к двухжильному проводу — Moy-Instrument.Ru

Подключение телефонной розетки: варианты, схемы, особенности

Услуги сотовой телефонной связи во многом упростили общение между людьми, сделав его удобнее и доступнее. Современному человеку не нужно метаться в поисках телефонного автомата или жетона для получения возможности совершить звонок. Однако, несмотря на неоспоримые плюсы мобильного общения, стационарные телефоны и проводная связь по-прежнему пользуются большим спросом, оставаясь надежным средством качественного соединения. Кроме того сами аппараты стали намного удобнее и функциональнее. Для использования данного вида коммуникаций потребуется наличие телефонных розеток. Эти разъемы имеют свои особенности и отличия в способах монтажа и их необходимо учитывать при подключении. В статье расскажем, как подключить телефонную розетку к телефонному кабелю, рассмотрим схемы и инструкции.

Конструкция телефонной розетки, устройство кабеля связи

По своему внутреннему строению, разъемы для подключения телефонов и провода для передачи сигналов имеют мало общего с электрическими розетками и линиями электропередач. Они разнятся не только конструктивно, но и по способу монтажа. Чтобы понять все тонкости подключения линий связи, нужно изучить особенности устройства и принцип действия коммутационных устройств. Читайте также статью: → «Подключение различных видов телефонных розеток ».

Ток телефонной линии постоянно меняется в зависимости от положения трубки (снята или положена), состояния разъема (подключен или отключен). Если аппарат не подсоединен к сети, по линии протекает постоянный ток напряжением 40-60 В. Аналогичная ситуация складывается, когда телефон подключен, но трубка уложена на рычаг. В момент звонка напряжение возрастает до 120 В, преобразовываясь при этом в переменное. Снятие трубки понижает его до значения от 6 до 12 Вольт.

Все эти процессы происходят в плоском проводе, который имеет две медные жилы. Его можно было бы сравнить с проводом ППВ, используемым для электропроводки, но сечение жилы настолько мало, что допускает применение только при указанных нагрузках сети: в телефонных линиях, а также схемах автоматики (охранной или противопожарной сигнализации).

Спутать по внешнему виду телефонный кабель – лапшу с другим изделием невозможно

Различают несколько видов разъемов для подключения телефонов:

РТШК-4 – может использоваться только для старых аппаратов связи;
RJ-11 – современный вариант, называемый «евро»;
RJ-12 – сленговое название разъемаRJ-25, которое получило настолько широкое распространение, что для удобства предоставления информации, используется чаще, чем настоящее. На самом деле таких розеток не существует, поэтому сталкиваясь с терминомRJ-12, следует подразумеватьRJ-25.

Телефонная розетка RJ-11 имеет гнездо в виде порта для соответствующего штекера. Внешне она похожа на компьютерную розетку, но при более внимательном изучении можно заметить, что их гнезда отличаются по ширине (у компьютерного варианта оно шире).

Самые распространенные варианты исполнения устройств:

накладные, они же наружные;
врезные, они же внутренние.

Также существуют встраиваемые изделия, но они изготавливаются в виде блоков, совмещающих, как правило, несколько типов коммутационных устройств – электрические, ТВ, компьютерные и телефонные. Читайте также статью: → «Виды розеток и рекомендации по их выбору и монтажу ».

В различных условиях могут применяться разные виды розеток для телефона

Имеется также конструкция, объединяющая РТШК-4 и RJ-11, которая на определенном этапе смогла решить вопрос использования импортных телефонных аппаратов с евро разъемами на постсоветских территориях. Сейчас она морально устарела, хотя продолжает успешно использоваться.

Вариант устройства, совмещающий РТШК-4 и RJ-11, подходящий для разных штекеров

Современные телефонные провода чаще всего могут быть двухжильными и четырехжильными. При этом изоляция жил имеет характерную цветовую раскраску. Провода с 4-мя жилами применяются, как правило, для офисных мини АТС, а также при параллельном подключении двух аппаратов по принципу секретарь – директор. В данном случае применяются разъемы RJ-12.

Подключение телефонной розетки

Подключение розеток RJ-11 и RJ-12 производится абсолютно одинаково, за исключением числа подсоединяемых проводников. Наиболее часто используются двухжильные провода, с коммутацией которых проблем не возникает. Сложнее обстоит дело с четырехжильными изделиями, соединение которых должно производиться согласно цветовой схеме.

Перед началом работы розетка разбирается (снимается верхняя панель). С телефонного кабеля снимается внешняя оболочка на нужную длину. В зависимости от типа контактов, проводники зачищаются или оставляются в изоляции. Дальнейшие мероприятия производятся в соответствии с инструкцией.

Коммутация двухжильным проводом (RJ-11)

Пошаговая инструкция поможет провести подключение быстро:

На внутренней части устройства расположены четыре клеммы или контакта. При наличии болтовых контактов, нужно определиться с цветом подводимых к ним проводников. По международным стандартам красный проводник должен являться отрицательным, а зеленый – положительным. К ним и подключаются концы подведенного телефонного провода

Схема соединения 2-х жильного кабеля с контактами телефонной розетки

Если конструкция устройства предусматривает клеммы, то концы провода зачищать не нужно. Они вставляются в основание клемм и продавливаются до упора тонкой плоской отверткой. Миниатюрные ножи, предусмотренные в каждом контакте, прорежут изоляцию и обеспечат надежный контакт. При этом задействуют средние клеммы 2 и 3

Схема подключения провода к средним клеммам 2 и 3 в телефонной розетке

Закрепить устройство на стене, проверить работоспособность
Закрыть лицевую панель. Монтаж окончен.

Практическая рекомендация: При подсоединении концов двухжильного провода к контактам розетки, их полярность не играет никакой роли для работоспособности изделия или качества связи.

Подключение розетки 4-х жильным проводом (RJ-12)

В ходе монтажа будут полезными следующие советы:

При коммутации четырех проводников, их соединяют соответственно цвету внутренних проводков в розетке. Обычно красный и зеленый – 1 пара, черный и желтый – 2 пара. Вместо желтого проводника может быть белый или синий цвет, также и на сетевом проводе. Суть от этого не меняется

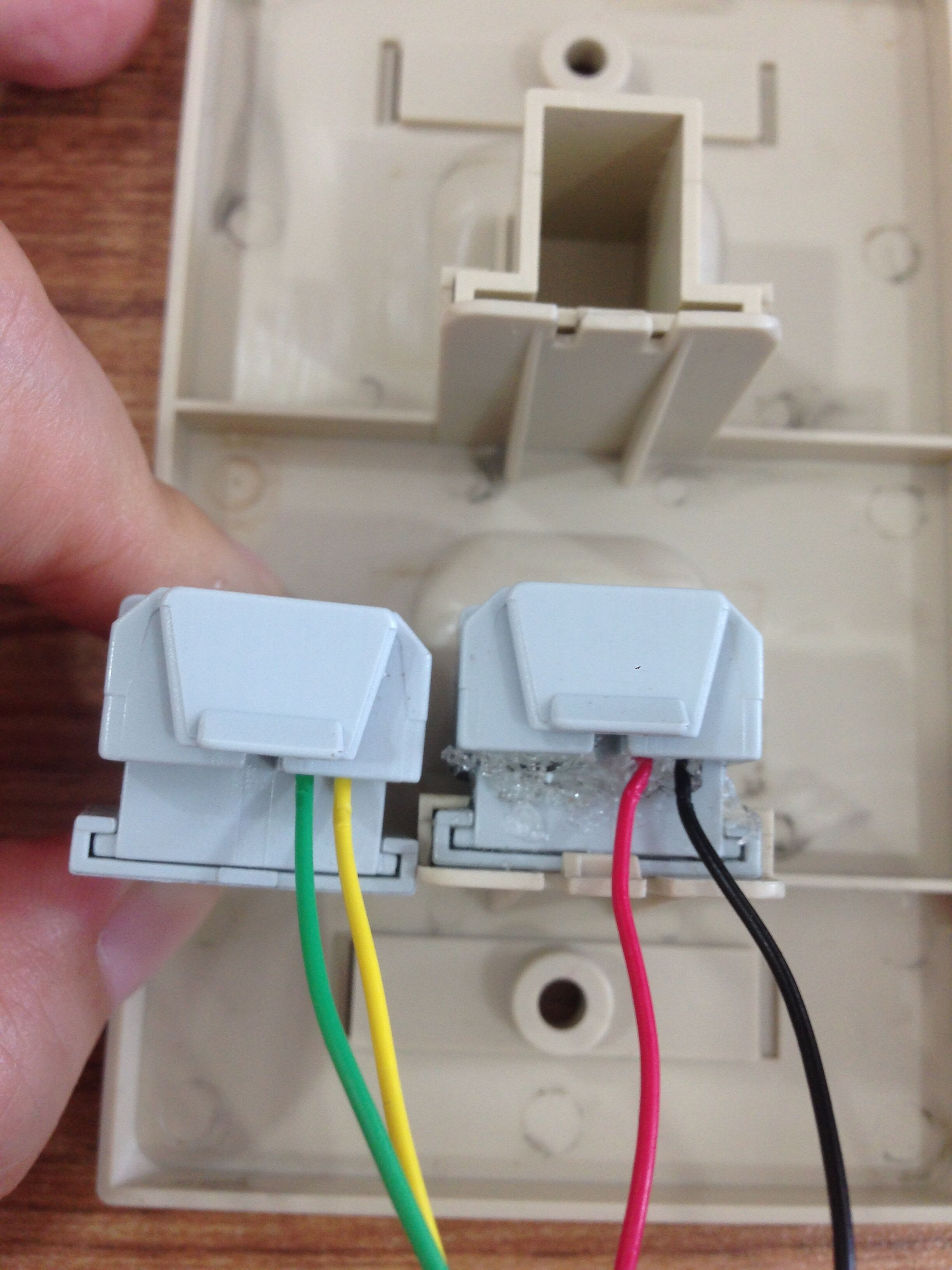

На фото можно увидеть распределение проводов по цвету соответствующих пар

Если провод имеет расцветку жил синий – бело-синий, оранжевый – бело-оранжевый, то следует принимать синий и бело-синий за первую пару и коммутировать соответственно с красным и зеленым, а оранжевый и бело-оранжевый – за вторую пару и соединять с черным и желтым цветом (или другим оставшимся)

Если розетка имеет систему контактов в виде клемм, то первая пара (красный – зеленый или синий – бело-синий) «сажается» на средние клеммы 2 и 3, а вторая пара (черный – желтый или оранжевый – бело-оранжевый) – на крайние жилы 1 и 4.

Такой способ коммутации является стандартным общепринятым, обеспечивающим удобство при обслуживании и ремонте телефонных линий.

Коннекторы для подключения телефонных аппаратов к розеткам

Как и телефонные розетки, коннекторы к ним могут быть подключены с помощью двухжильного (система RJ-11) или четырехжильного кабеля (система RJ-12). Кроссировка коннектора проводом из 2 жил осуществляется следующим образом:

Наружная защитная оболочка удаляется, оставляя свободные концы длиной 10-12 мм
Проводники без зачистки изоляционного слоя заводятся в корпус коннектора на средние позиции 2,3. Первая и четвертая клеммы остаются свободными
Производится обжим (опрессовка) контактов с помощью специального инструмента или отвертки с тонким основанием.

Если используется провод старого образца (лапша), то его жилы зачищаются и помещаются в оболочку от витой пары, после чего осуществляются перечисленные выше мероприятия. При подключении 4-х жильного кабеля, на средние контакты 2,3 «сажаются» красный и зеленый провод (либо синий и бело-синий), а на 1,4 – черный и желтый (либо оранжевый и бело-оранжевый).

После этого проводится обжим.

Цветовая схема кроссировки 4-х жильного кабеля в коннекторе телефонной линии

Обжим с помощью отвертки производится путем поочередного нажатия до упора на каждый из контактов коннектора. Встроенный нож пробьет изоляционный слой проводника и соединение будет обеспечено.

Обзор известных производителей телефонных розеток

При выборе разъемного устройства для подключения стационарного телефонного аппарата желательно отдавать предпочтение торговым маркам, имеющим положительную репутацию на рынке электронной техники, проверенную временем. Среди таких брендов можно отметить турецкие фирмы Lezard, VIKO, а также производителей из Франции – Schneider Electric, Legrand Valena. Для сравнения, средние цены из интернет-магазинов на продукцию указанных производителей приведены в таблице:

Подключение телефонной розетки rj11, схема — освещаем суть

Хотя мобильные телефоны получили в последние годы широкое распространение, многие люди продолжают использовать стационарные аппараты. Подключение телефона является простым делом, но проблемы могут возникнуть. Чаще всего эти затруднения связаны с большим разнообразием используемых аппаратов и коннекторов для их подсоединения.

Разновидности коннекторов

Ниже приведены разновидности коннекторов нового образца:

RJ 9 – один из коннекторов, который необходим для соединения трубки со стационарным аппаратом.
RJ 11 – подключает один телефон, наиболее распространенный вариант, используется, как правило, в многоквартирных жилых зданиях, где одна телефонная магистраль.
RJ 12 – в жилых домах не пользуются популярностью, так как обладают контактами с 4 проводами, что дает возможность подключения на 2 телефона отдельной линии. Для частных домов и квартир в этом необходимости нет, поэтому такая телефонная розетка популярна в офисных помещениях.

RJ 14 – считается универсальным, так как позволяет осуществить подключение как к одной линии (линии присоединяются к 2 и 3 контактам) так и к нескольким линиям (подсоединение к 1 и 4 контактам).

RJ 25 – отличается от предыдущего вида тем, что обладает 3 парами рабочих контактов. Установка и подключение такого коннектора очень сложная и требует навыков специалиста. Самостоятельно ее установить сложно.

Конструктивные особенности телефонной розетки

Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.

Для обеспечения бесперебойного функционирования прибора необходимы два условия:

Наличие действующей линии связи от АТС.
Возможность электрического подключения стационарного аппарата к этой линии.

Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и методах подключения.

Старые и новые варианты телефонной коммутации представлены в фото-подборке:

Телефонная розетка требуется для создания прочного, но быстроразъемного подключения стационарного телефонного аппарата к стационарным телефонным линиям

Розетка для подключения телефона может устанавливаться обособленно или в формате блока силовых и коммутационных розеток

По сей день в домах старой застройки, бюджетных организациях, которым более 15-20 лет, встречаются линии с розетками советского стандарта Устаревший тип соединения РТШК-4

Сейчас слаботочные сети оснащаются совершенно другими разъемами, соответствующими группе стандартов RJ

Для облегчения процедуры монтажа и подключения розетки внутреннюю часть устройства оснащают метками и цветовыми обозначениями, помогающими верно подсоединить контакты

Серии розеток с разъемом RJ (9; 11; 14; 25) имеют схожую конструкцию и размеры, но снабжаются разными пластиковыми штекерами. Форма и габариты ступенек исключают подсоединение телефона к розетке RJ45

Для подключения двух конструктивно различающихся моделей телефонов, к примеру, устаревшей проводной и радио-модификации, используются комбинированные варианты с возможностью установки старой вилки и штекера RJ

В комбинированной розетке разъем RJ расположен сбоку, а контактные отверстия для подсоединения вилки на лицевой части

Цель установки розетки для подключения телефона к линии

Встраиваемый блок силовых точек с телефонной розеткой

Устаревший тип телефонного соединения РТШК-4

Телефонный разъем с соответствием стандарту RJ-11

Изображение схемы подключения на корпусе розетки

Пластиковый штекер к телефонной розетке типа RJ

Гибридный вариант конструкции телефонной розетки

Расположение гнезд комбинированной розетки

Несмотря на различия в конструкции и способах подсоединения любая телефонная розетка традиционно включает три основных элемента:

Корпус – выполнен из диэлектрического материала (керамики или пластика).
Контакты – подпружиненные латунные элементы, обеспечивающие надежное прохождение токов по электрической цепи.
Клеммы – переходники, необходимые для подключения проводов.

Электрические контактные гнезда стационарной розетки утоплены в корпус. Такое решение позволяет защитить прибор от случайных замыканий.

В продаже встречаются одно- и многоразъемные модели. Первые предназначены для подключения одного аппарата, вторые – позволяют коммутировать сразу несколько устройств.

Подключение телефонного аппарата для создания стационарного соединения осуществляется через розетку, идущей в комплекте с вилкой

Виды телефонных розеток

При рассмотрении разных видов подобных устройств, одной из основных классификаций является их разделение по способу монтажа:

Устройства для внешней установки.
Устройства, обладающие внутренней разводкой.

Вторичной классификацией, применимой к обоим видам, является разделение данных устройств по количеству имеющихся разъемов:

Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

РТШК-4

Этот параметр определяется типом используемого стандарта:

RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

Вне зависимости от разновидности телефонной розетки, потребуется установка внутрь данного приспособления питающего кабеля особого типа. Разные варианты не имеют конструкционных различий, все штекеры обладают схожими габаритами и разъемами, но они могут различаться по количеству имеющихся контактов.

Подключение телефонной розетки

Коммутация двухжильным проводом (RJ-11)

Пошаговая инструкция поможет провести подключение быстро:

На внутренней части устройства расположены четыре клеммы или контакта. При наличии болтовых контактов, нужно определиться с цветом подводимых к ним проводников. По международным стандартам красный проводник должен являться отрицательным, а зеленый – положительным. К ним и подключаются концы подведенного телефонного провода

Схема соединения 2-х жильного кабеля с контактами телефонной розетки

Если конструкция устройства предусматривает клеммы, то концы провода зачищать не нужно. Они вставляются в основание клемм и продавливаются до упора тонкой плоской отверткой. Миниатюрные ножи, предусмотренные в каждом контакте, прорежут изоляцию и обеспечат надежный контакт. При этом задействуют средние клеммы 2 и 3

Схема подключения провода к средним клеммам 2 и 3 в телефонной розетке

Закрепить устройство на стене, проверить работоспособность
Закрыть лицевую панель. Монтаж окончен.

Подключение розетки 4-х жильным проводом (RJ-12)

В ходе монтажа будут полезными следующие советы:

При коммутации четырех проводников, их соединяют соответственно цвету внутренних проводков в розетке. Обычно красный и зеленый – 1 пара, черный и желтый – 2 пара. Вместо желтого проводника может быть белый или синий цвет, также и на сетевом проводе. Суть от этого не меняется
На фото можно увидеть распределение проводов по цвету соответствующих пар

Подготовка к подключению

Прежде чем приступать к самостоятельному подключению, необходимо провести определенную подготовительную работу. Для монтажных работ понадобится сама розетка, бокорезы или другое приспособление для снятия изоляции, отвертка и тестер.

Розетки старого образца марки РТШК-4 до сих пор используются, поэтому периодически приходится сталкиваться с их установкой или переустановкой. Для их подключения необходим двухпроводной кабель сечением от 0,3 до 0,5 мм2, например, КСПВ 2х0,5 или ТРП. При установке розеток использовался конденсатор, емкостью 1 мкф для проверки телефонной линии на момент звонка. Он применялся только для одной розетки.

В настоящее время конденсаторы для розеток не требуются, что способствует улучшению качества работы телефонных линий. Поэтому для их монтажа требуется минимум инструментов и материалов.

Обзор известных производителей телефонных розеток

Как правильно подключать телефонные розетки?

Эти изделия представляют собой слаботочные контакты, размещенные в пластиковых корпусах различной формы, дизайна и размера. Подключение может быть произведено способом закрепления контактов винтами или с применением специально разработанного разъема. В старых изделиях применяются специальные вилки.

Подключение своими руками

Прежде, чем говорить о подключении, нужно подвести к месту, предназначенному для установки розетки телефонный кабель.

В используемых помещениях кабель часто прокладывают по плинтусу, однако это непрактично, поскольку его можно повредить во время уборки. Распространена укладка телефонного кабеля под плинтуса, для этого нет необходимости их демонтировать, достаточно немного отодвинуть его и уложить кабель в образовавшуюся щель. После этого поставить плинтус на место.

К месту установки кабель можно подвести непосредственно по стене, а можно проштробить канал и уложить его как скрытую проводку.

Материалы и инструменты

Основные приспособления, которые могут понадобиться при прокладке телефонной проводки:

бокорезы – для разделки кабеля;
нож – для зачистки концов проводов;
отвертка – крепление концов в розетке;
винты – крепление основания устройства к стене;
дрель – сверление отверстий для фиксации наружного устройства;
сверло с твердосплавными напайками – как правило, применяется диаметром 4,2 мм;
пластиковые вставки в отверстия;
«болгарка» с диском по бетону – для выполнения скрытой проводки;
перфоратор с корончатым сверлом, размер сверла в соответствии с габаритом коробки;
тестер – для уточнения полярности контактов в разъеме при подсоединении;
защитные латексные перчатки – если при проведении работ случайно будет звонок на телефон, разность потенциалов может достигнуть 120В, что уже небезопасно при непосредственном контакте.

Порядок выполнения работ

Если решено установить скрытую проводку, сначала следует выполнить канал для укладки телефонного кабеля. При помощи «болгарки» проштробить канал по всей длине и уложить в него провод, канал заделать цементным раствором.
При изготовлении открытой проводки понадобятся специальные пластиковые скобы для крепления кабеля на стене и электродрель со сверлом. В отверстия глубиной порядка 20 мм вставить пластиковые вкладыши, и закрепить провод под скобой гвоздем или винтом. Весь крепеж продается в комплекте, проблем с совместимостью составляющих не возникает.
Установка под плинтус потребует применения стамески, при помощи которой плинтус отстраняется от стены для укладки провода. После этого плинтус подбивается на место штатными гвоздями.
При установке наружной коробки, ее сначала нужно подключить к кабелю. После этого закрепить на стене. Здесь возможны варианты, определяемы конструктивным исполнением самих коробок. Если ее основание имеет отверстия для крепления, нужно приложить е к месту установки и разметить на стене расположение отверстий. Воспользовавшись дрелью, просверлить отверстия, установить вставки и закрепить основание коробки винтами из комплекта. После чего установить крышку, имеющую для этого специальные защелки. Основание без отверстий для крепления можно установить на стену, воспользовавшись двусторонним скотчем. Крепление достаточно надежно, но при отключении разъема корпус желательно придерживать.
При установке внутренней коробки нужно воспользоваться перфоратором и корончатым сверлом по диаметру коробки. Выполнив в стене глухое отверстие, установить в него коробку, подключить ее к кабелю и закрепить в отверстии. Поставить на место крышку.
При подключении контактов нужно проверить тестером соответствие полюсов (расположение «+» и «-»).

Все работы просты и доступны непрофессиональному исполнителю.

Разновидности коннекторов. Особенности применения RJ11, RJ12 и других видов

Телефонные разъемы служат не только для подключения аппаратов в линию связи. Они применяются для соединения с другими аппаратами и устройствами связи.

Розетки выполняются с одним, двумя или большим количеством разъемов и могут обеспечить соединение одновременно нескольких абонентов.

В большом разнообразии коннекторов необходимо рассмотреть некоторые их разновидности:

RJ11 – двухпроводное исполнение, применяется для подключения к сетям линейного типа.
RJ14 – снабжена четырьмя проводниками и четырьмя контактами, совместим с большинством моделей современных телефонов. Для подсоединения одного абонента нужно задействовать 2-й и 3-й контакты. Если необходимо подключение нескольких дополнительных линий, нужно использовать 1-й и 4-йконтакты. Если используется накладная телефонная розетка, подключение линии производится проводами красного и зеленого цветов.
RJ25 – имеет три пары контактов, для ее подсоединения требуется участие квалифицированного специалист по телефонной связи.
РТШК-4 – наследие еще советского периода, однако производятся и применяются по настоящее время. Имеет в комплекте специальный ключ. Подключение производится неразъемным способом с коробкой отводного типа. При наличии в помещении нескольких точек такого типа, их замыкание происходит с использованием конденсатора.

Об устройствах для подключения RJ11 и RJ12 поговорим подробнее:

Первый из этих типов изделий применяется для индивидуальных подключений в обычных телефонных сетях.
Второй применяется для сетей с большими нагрузками – в офисных либо общедоступных местах.

Эти виды соединительных устройств имеют два или четыре контакта, выполненных как металлическая вилка, подключаются к контактам, которые расположены в центре. Для монтажа желателен специнструмент – нож кроссировочный, позволяющий снять оплетку без повреждения провода и обжать вилку при установке на провод.

Для подключения необходимо:

снять оплетку с провода на длину 4 – 5 сантиметров;
расправить каждую жилу кабеля, число которых бывает от 4-х до 6-ти;
уложить все проводки в пазики розетки;
проверить наличие контакта между разъемом и кабелем телефона.

Начиная подключение нужно озаботиться о мерах без опасности при выполнении работ. Обязательно наденьте резиновые перчатки, способные уберечь от поражения электротоком.

Способы подключения всех розеток идентичны, но они различаются способами по способам установки в зависимости от исполнения.

Практически также производится монтаж популярных розеток французского производства типа Legrnd. Линейка изделий этого типа весьма разнообразна, розетки выпускаются с любым видом установки: наружные, внутренние и любые прочие. Цветовая маркировка следует европейским стандартам и идентична в подобных изделиях других производителей.

Бытовой ремонт №1

Выберите надежных мастеров без посредников и сэкономьте до 40%!

Заполните заявку
Получите предложения с ценами от мастеров
Выберите исполнителей по цене и отзывам

Разместите задание и узнайте цены

В нынешнее время все большую популярность набирают мобильные телефоны и уже трудно найти людей, у которых их бы не было. Тем не менее, стационарные телефонные аппараты все еще популярны и необходимы. Подключение телефонной розетки значительно снижает возможности разрыва телефонного провода, уменьшает число видимых проводов и облегчает подключение телефонного аппарата к сети.

Среди всего разнообразия телефонных розеток следует выделить два их больших подвида:

Розетки внешние
Розетки с внутренней разводкой

Основные отличия этих розеток заключаются в том, что внешние розетки приклеиваются непосредственно на стену или пол при помощи специальной клейкой ленты, а розетки с внутренней разводкой располагаются прямо в стене. Не смотря на эти различия принцип подключения этих розеток абсолютно идентичен.

При необходимости подключить телефонную розетку самому, никак не обойтись без:

Провода с двумя жилами и поперечным сечением 0.3 – 0.5мм.
Устройства для снятия проводной изоляции (если аккуратно, то можно использовать обычный кухонный нож и плоскогубцы)
Отвертки
Тестера для электросети или мультиметра
Защитных резиновых перчаткок.

Как подключить телефонную розетку RJ11.

Нынешние телефонные розетки имеют миниатюрный размер, могут выпускаться в различных цветах и оттенках.
Схема подключения телефонной розетки такой конфигурации следующая:

На первом этапе следует предпринять меры предосторожности в виде одевания резиновых перчаток. Делается это из-за того, что напряжение на телефонной линии может варьироваться от 60 до 120вольт в зависимости от того поступает ли звонок или телефон находится в режиме ожидания.
Второй этап — снятие изоляции с кабеля на нужную длину. Важно это сделать аккуратно, чтобы не оставить повреждений и насечек на кабеле, так как он будет в этих местах переламываться.
Третий этап самый непростой. Здесь необходимо присоединить розетку к сети. В розетке для телефона вида RJ 11 телефонная сеть присоединяется к контактам, которые находятся посредине. Подключение телефона к розетке, схема:

На четвертом этапе рекомендуется определить полярность. В телефонных сетях для определения минуса используется красный цвет, а плюс обозначается зеленым. Зачастую, подключение телефонной розетки не требует нахождения полярности, тем не менее, многие телефонные аппараты будут работать некорректно или с помехами если розетка установлена не по правилам. Определить полярность можно с помощью мультиметра или тестера для электросети.
На пятом этапе следует заглубить жили кабеля между вилками из металла внутри розетки. Металлические пазы имеют слегка заострённые края и конусообразную форму. Это сделано для улучшения контакта между проводом и розеткой.
Последний этап — непосредственно закрепление розетки на стене, защелкивание корпуса и подключение стационарного телефона к розетке.

Придерживаясь этих правил можно самому правильно подключить телефонную розетку.

Подключение телефонного кабеля к розетке с внутренней разводкой.

Чтобы самостоятельно выполнить подключение телефонного провода к розетке с внутренней разводкой, следует выполнить следующие действия:

В начале соорудить каркасное отверстие в стене которое будет соответствовать размеру розетки.
Вторым этапом следует поместить розетку в подрозетник, который уже установлен в стене, и закрепить саморезами.
Следующие действия такие-же, как и при подключении наружной розетки RJ 11, за исключением того, что скрытую розетку, по окончании подключения, следует заключить в монтажную коробку и затянуть распорочными винтами.

Для большей наглядности процесса подключения телефонного кабеля к розетке имеет смысл посмотреть видео. Видео подключения телефонной розетки показано ниже:

Во-сколько может обойтись установка розетки для телефона?

Если у вас нет возможности, времени или сил для того, чтобы своими руками осуществить подключение телефонной розетки к линии, то вероятно следует обратиться к опытным специалистам. В этом случае, специалисты, представленные на платформе Юду, с легкостью и гарантией качества могут выполнить подобную работу.

Подключение телефонной розетки rj11, схема

На самом деле, мы по большей части знакомы с механизмом подключения телефонной розетки. По сути, здесь нет ничего трудного. Если иметь базовую подготовку или даже теоретические знания, то можно управиться за полчаса с учетом прокладки проводов.

Виды телефонных розеток

Собираетесь подключить телефон? Для ответа на вопрос о том, как это сделать, сначала надо определиться с разновидностью розетки. Еще несколько лет назад этот вопрос не был бы задан, поскольку существовал только один тип — РТШК-4. В каждом доме, где был телефон, устанавливались именно такие стандартные приборы. Сегодня советские укоренившиеся стандарты сменились европейскими — RJ11 и RJ12.

RJ11 используется в квартирах и домах. Оснащен он всего двумя проводами.

RJ12 подключается к четырем проводам. Его используют в качестве разводки офисных АТС с многочисленным количеством каналов. Если вы планируете устанавливать телефон у себя дома, то лучше ориентироваться на RJ11.

Способы монтажа телефонной розетки

При наличии минимальных знаний, подключить самостоятельно телефонную сеть можно минут за 5-10. Есть два способа установки – открытый и закрытый. Открытый способ подразумевает установку на поверхности без удаления отделочного слоя.

Например, если вы уже полностью сделали ремонт и теперь необходимо провести телефон, то розетку устанавливают прямо на обои или краску. Кабель – канал при этом прячется под плинтус. Открытый способ крепления может осуществляться, вообще, без монтажа на стене — розетка может находиться на полу.

В ней находится 4 винта. Два, находящихся ближе всего к разъему, трогать не нужно. Провод крепится в двух оставшихся винтах. Далее прокладывается изоляция — жилы присоединяются к зажиму и прижимаются винтами. После этого крышка корпуса закрывается. Работа готова.

Скрытый способ монтажа подразумевает прокладку провода телефона до того, как будет подключена розетка. В этом случае, планируется место ее расположения.

Иногда скрывают провода в стене, а розетку выносят наружу. Визуально такой способ крепления напоминает стандартные электрические розетки. Скрытый и открытый способы монтажа называют внешним и внутренним. В целом принципиальных отличий у них не существует.

Подключение телефонной розетки RJ11

Перед тем как приступить к монтажу, следует приготовить базовый набор инструментов и материалов:

провода сечением 0,3-0,5 мм. с двумя жилами;
острый предмет для удаления изоляции. Подойдет кухонный нож или плоскогубцы;
плоская и крестовая отвертка;
тестер для измерения напряжения в проводах;
резиновые перчатки.

Современные розетки для телефона выпускаются разных размеров и цветов. Чтобы самостоятельно подключить RJ11, нужно придерживаться следующей схемы:

резиновые перчатки. Это обязательная мера — в телефонных проводах есть напряжение от 60 до120 Вольт. Оно не причинит вреда здоровью, но может доставить дискомфорт;
затем нужно избавиться от изоляции. Ее снимают на такую длину, чтобы она была достаточной для подключения. Удалять изоляцию предполагается очень аккуратно, поскольку если повредить жилу, то она будет переламываться, что приведет к неисправности. В дальнейшем вы забудете, что поломку в другом месте, что отнимет массу времени;
на следующем этапе, присоединяем розетку к источнику питания. В приборе представленного вида, провода прикрепляются к контактам, расположенным посередине. При этом можно руководствоваться следующей схематической зарисовкой:
далее вам потребуется тестер. Можно использовать и мультиметр. Он нужен для точного определения полярности проводов, т. е. где «+», а где «-». Минус при этом обозначается красным цветом, а плюс – зеленым. Многие утверждают, что определение полярности вовсе не обязательно в случае подключения телефона, но на практике доказано, что если полярность изначально определена неверно, то аппарат будет работать с помехами;
следующий этап предполагает закрепление оголенных проводов между вилками в корпусе розетки. Пазы, к которым крепятся провода, имеют специфическую характерную форму, чтобы провода лучше держались. После закрепления не нужно заматывать места стыков изолентой;
последний этап – закрепление корпуса. Некоторые корпуса имеют автоматические защелки или требуется закрепление корпуса винтами. Поскольку мы говорим про внешний монтаж, то розетку можно прикрепить двухсторонним скотчем к стене или полу.
Монтаж для внутренней розетки слегка отличается. Сначала в стене проделывается отверстие, которое будет идентично ее размеру. Затем монтируется подрозетник, чтобы в будущем при установке новой, можно было быстро сменить ее. Кабель крепится по аналогии с показанным выше методом.

Подробнее о подключении телефонной розетки можно посмотреть на видео:

На что обратить внимание при подключении телефонной розетки

Телефонная розетка стандарта RJ11 или RJ12 содержит 2 и 4 контакта. Они выглядят, как небольшие металлические вилки. Кабель крепится между зубьями вилки. Все аппараты закрепляются только к двум контактам. Профессионалы могут использовать для закрепления кроссировочный нож, но в бытовых условиях подойдет обычный кухонный. Совершенно не обязательно тратить деньги на специальный инструмент, если подключение придется проводить один или максимум два раза.

Оплетка с кабеля снимается примерно на 4 см. Жилы при этом должны быть раздвинуты друг от друга.

Многие не покупают современные розетки RJ11, поскольку остались комплектующие еще с советского периода. Вот некоторые обозначения, которые наверняка вам пригодятся:

РТШК — это советский стандарт. Сейчас такие приборы уже не выпускаются, но функционировать телефонный аппарат может и сегодня с их помощью. Они имеют 4 контакта и ключ;
КСПВ — провод на медной основе, состоящий из одной жилы. Она покрыта изоляцией из полиэтилена. В большинстве случаев, такой кабель выпускается стандартного белого цвета. Его используют для внутренней прокладки в доме или квартире;
ТРП — распределительный кабель, предназначенный для прокладки телефонной линии. Этот провод однопарный, который состоит из медной жилы, изолированной полиэтиленом. Имеет разделительное основание.

Как работать по схеме

Итак, большинство профессионалов работают во время подсоединения телефона по схеме. Если вы используете аппарат старого стандарта, а не европейского, то лучше купить универсальную розетку. В ней вмонтирован современный соединитель и разъем из четырех контактов. Пятый – пластмассовый язычок. Подключение розетки старого типа аналогично описанному выше варианту с подключением RJ11 или RJ12. Два провода разводки подсоединяются к контактам, расположенным около пластикового язычка.

Помимо перечисленных стандартов RJ11 и RJ12, есть еще стандарт RJ25. Она оснащена шестью контактами. Такие розетки не устанавливаются дома, но бывают ситуации, когда по незнанию все же приобретаются. Если это произошло, то телефонный аппарат нужно будет подключать к третьему и четвертому контакту, как показано на картинке:

К этим контактам подключен красный и зеленый провод, поэтому их будет легко найти. К розеткам любого подтипа подключаются стандартные кабели.

Как мы видим, ничего сложного в самостоятельном подключении телефонной розетки нет. Желаем удачи!

Подключение телефонной розетки

Вам нужно срочно подключить телефонную розетку?

Все эти вопросы можно запросто решить без привлечения специалистов, поскольку все не так сложно. Для этого не нужно вызывать телефонистов.

И ее подключение можно выполнить самостоятельно. Раньше наиболее популярным стандартом был РТШК-4. Подключение выполнялось с использованием двухпроводного кабеля. Ныне же повсеместное использование получили RJ-11 и RJ-12 .

Техническое обозначение

Касательно маркировки они обозначаются, как RJ-11, RJ-12 так и 4p2с. Подразумевается наличие четырех мест для посадки ножей-контактов внутри розеток. Использование одиннадцатой модели на практике характерно для того чтобы телефонные трубки можно было соединить с аппаратами.

Перечень материалов и инструментов для работ по монтажу

розетка;
инструментарий по высвобождению провода от изоляции или бокорез;
составляющие крепежа;
отвёртка;
тестер.

Базовая комплектация розетки для телефона состоит из:

крышки;
корпуса;
двух пар контактов;
разъема для выполнения непосредственно самого подключения аппарата.

Следует сказать о том, что ее она может иметь несколько иной вид, все зависит от стандарта. Касательно встраиваемой модели, так она будет выглядеть совсем иначе.
Основным является то, что каждая пара контактов розетки использует два проводка. Поэтому, для первой характерны алый и зеленый цвета проводки, а для второй желтый и черный. Тел. линию нужно подключать к двум первым. Относительно полярности, так в этой ситуации она абсолютно неважна.

Следует отметить и то, что на рынке можно встретить телефонные вилки с шестью контактами, они предназначены для параллельного подключения телефонов по схеме «начальник-секретарь». В таком случае полярность будет очень важна, однако ее определить можно только практическим способом.

Телефонная розетка старого типа

Очень редко, однако еще можно встретить использование телефонных розеток старого типа РТШК-4. Они пришли к нам со времен Великого и Могучего, когда их использование было обычным делом.

В современных зданиях они уже не используются, однако в домах, которым уже не один десяток лет с момента их постройки и административных зданий такого же возраста еще можно наткнуться на то, что здесь пользуются телефонными аппаратами с вилками таких типов.

Контакты розеток здесь выступают в количестве шести штук: к четырем подключается вилка, конденсаторное соединение выполняют только к двум. На крышке имеются специальные отверстия для верного подключения вилки.

Телефонная трасса коннектится при помощи винтов к двум клеммам с правой стороны. Подключать конденсатор необходимо к верхней правой и нижней левой клемме.

Правила подключения телефонной розетки

Порядок действий:

необходимо использование перчаток, поскольку напряжения в телефонной розетке составляет порядка 69 В. Если этого не сделать, удар током будет конечно не смертельный, но крайне не приятным. В момент поступления сигнала (вызов, звонок) идет резкое повышение рабочего напряжения, достигает 100-120 В, это существенно ощутимо;
провода линии телефона необходимо очистить от изоляционного покрытия при помощи бокорезов или иного вспомогающего инструмента;
вскрыть телефонную точку и осуществить подключение телефонной линии к проводке зеленого и красного цветов, как правило, эти клеммы находятся вверху;
полярность напряжения определяется с помощью специального прибора (тестер), при подключении в обратном порядке – показывает отрицательное напряжение;
в комплекте розетки для телефона есть двухсторонняя клеящая лента, предназначенная как первичный источник для закрепления изделия, оконечный крепеж осуществляется саморезами.

Необходимые комплектующие и инструменты для подключения телефонной розетки скрытого типа

телефонная точка;
устройство для перфорации, имеющее насадку для работы с кирпичом, бетоном или гипсокартоном;
инструмент для освобождения проводов от изоляции, проводки или бокорезы;
элементы крепежа;
отвёртку;
тестер.

Перед выполнением коннекта телефонный кабель необходимо расположить в кабельном канале или же монтировать его под плинтусом. После чего насадкой на перфоратор, по диаметру который равный коробке просверлить дырку.

Коробка устанавливается во внутрь и крепится при помощи дюбелей и саморезов. Далее нужно обрезать телефонный кабель, оставив по длине запас порядка 10 см. Выполнение подключения проводить только в строгом соблюдении инструкции.

Непосредственно готовый корпус розетки помещается во внутрь короба и крепится заподлицо с поверхностью при помощи распорных винтов. Далее монтируется внешняя рамка и накладка.

Как видно, можно подключить телефонную розетку самостоятельно без привлечения к этому специалистов, а кроме того, для этого вам вовсе не обязательно обладать опытом работы в данной сфере.

Как подключить телефон к розетке подключение проводов — Moy-Instrument.Ru

Как самостоятельно подключить телефонную розетку?

Телефонная розетка по своей сути является слаботочной разновидностью розеточных устройств, основными функциями которых является:

Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
Осуществление соединения модемов и факсов.
Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки на практике гораздо проще, чем электрической разновидности. Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Монтаж и подключение подобных устройств идеально подходит для людей, имеющих незначительных опыт в данной области, или начинающих специалистов, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регламентирующий установку подобных устройств. На сегодняшний день, действует несколько европейских стандартов под названием Registered Jack (RJ). Существует несколько различных способов подключения телефонных розеток, самостоятельно этот процесс можно осуществить с устройствами RJ-14 и RJ-25.

Особенности и схема подключения

У телефонных розеток имеются свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, то они обладают следующими нюансами подключения:

В конструкцию устройства может входить 2-4 контакта, которые представляют собой вилки из металла, обладающие небольшими размерами. Между этими элементами требуется заглубление жил питающего провода.
Подсоединение самих телефонов происходит исключительно через 2 центральных контакта.
Для монтажа приспособлений с указанным стандартом, профессиональные мастера пользуются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием. Используется такой инструмент для заглубления жил, при прорезке изоляционного слоя будет обеспечен контакт.
Перед расправлением жил необходимо осуществить устранение внешних слоев с провода, достаточно 4 см. для проведения подобной зачистки.
Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно производится из пластикатов с белым окрасом. Кабель ТРП чаще всего используется в качестве распределителя.

схема подключения

Необходимые инструменты и материалы

В зависимости от разновидности телефонной розетки, а также от используемого стандарта, могут потребоваться различные инструменты и материалы.

Однако, рекомендуется иметь в наличии сразу весь необходимый инвентарь:

Отвертка, которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать поражений электрическим током.
Подрозетник.
Кабель, если происходит не замена старого устройства, а прокладка абсолютно нового.
Перфоратор, также как и кабель, понадобится, если происходит монтаж новой розетки.
Сама розетка.
Нож с острым лезвием.
Саморезы.
Кусачки.
Изоляционная лента.
Универсальный мультиметр или тестер.
Защитные перчатки.
Односторонняя и двухсторонняя клеящая лента.
Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Пошаговая инструкция

Первоначально, будет рассмотрен простой способ подключения универсальной телефонной розетки. На сегодняшний день, наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

Первоначально, потребуется обесточить электросеть и надеть защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достигать показателей 110-120В.
Используя бокорезы устранить изоляционный слой с проводников, при этом, важно не задеть сами жилы. Длина зачищенного кабеля должна составлять около 4 см.
При помощи тестера определить полярность контактов.
Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в будущем телефонный аппарат будет время от времени давать свои во время функционирования.
Осуществить подключение кабельных жил, после чего затянуть и обеспечить надежную фиксацию при помощи специальных винтов для осуществления прижима.
Некоторые модели имеют в своей конструкции 2-4 контакта, которые обладают вилочной формой, изготавливаются данные элементы из стали. В такой ситуации, используются 2 центральных контакта.
Осуществить фиксацию и крепеж телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но наиболее эффективным способом является использование саморезов.
Защелкнуть крышку данного приспособления.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
Предварительно, потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
Крепеж устройства внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
Надеть внешний защитный корпус, после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

При этом, необходимо знать, что абсолютно любая разновидность телефонных розеток может быть не привычным одинарным, а двойными приспособлением. Такие устройства обычно устанавливаются в офисах или иных помещениях, где присутствует несколько телефонных аппаратов с различными номерами, но иногда может возникнуть необходимость монтажа и в домашних условиях.

Процесс установки или подключения не имеет принципиальных отличий от работ, проводимых с одинарной конструкцией. Единственное изменение – это увеличение количества проводников, требующих подключения.

Виды телефонных розеток

Устройства для внешней установки.
Устройства, обладающие внутренней разводкой.

Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

РТШК-4

Этот параметр определяется типом используемого стандарта:

RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

Советы

Все основные вопросы, касающиеся установки и подключения телефонных розеток, были рассмотрены, подводя итоги можно дать ряд следующих полезных рекомендаций:

Наиболее популярной на сегодняшний день, является встраиваемая разновидность устройств, поскольку она гармонично вписывается в любое помещения и является крайне незаметным элементом. Однако, необходимо учитывать, что ее монтаж займет больше времени и при этом пострадает отделка стен.
Лучше всего приобретать приспособления, которые были выпущены известными и проверенными производителями, успевшими положительно зарекомендовать себя в данной сфере. На сегодняшний день, такими компаниями является Legrand и Вико.
На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
Если происходит установка телефонной розеткистарого образца, то не помешает также знать правила цветовой маркировки, которые использовались раньше: оранжевый, черный или зеленый проводник является положительным; красный, желтый или синий проводник должен быть отрицательным.

Как самостоятельно подключить розетку для телефона

Подключение любого телефонного аппарата требует предварительного монтажа специальной розетки. Такое устройство имеет свои конструктивные особенности и в отличие от разъема для электрических сетей устанавливается намного проще. Как подключить телефонную розетку без помощи профессионалов?

Конструктивные особенности телефонной розетки

Строение розеток с каждым годом усовершенствуется, но некоторые основные элементы остаются неизменными:

пластиковый или керамический корпус;
зажимы – клеммы, которые фиксируют провода;
соединительные контакты – латунные детали, обладающие электропроводностью.

Во избежание непредвиденных замыканий гнезда электрических контактов должны находиться глубоко в корпусе. Беспрерывное действие телефонной розетки может осуществляться при наличии рабочей линейной связи от автоматической телефонной станции и подключения к ней стационарного прибора.

Старые и современные стандарты устройства

Для усовершенствованных моделей телефонов используют обновленные методы подключения к сетевым устройствам. Изначально стационарные аппараты не требовали подключения розеток, так как провода просто соединялись напрямую друг с другом. Таким образом, ток проходил по замкнутому пути.

Первые розетки появились в начале 1980 года. Называли ее «розетка для телефонов штепсельного типа с четырьмя контактами» – РТШК -4. Подсоединение осуществлялось проводами из меди с двумя жилами.

Со временем РТШК – 4 заменили розетки стандарта RJ – сетевой интерфейс «Registered Jack», который представлял собой отвечающее международным нормам подключение розетки и вилки.

RJ11 подключение используется для стационарных устройств с линейным подключением

Современные телефоны, работающие от АТС, имеют различные разъемы, которые обозначаются специальной аббревиатурой – RJ11, RJ12, RJ14, RJ25 или RJ45. Каждый вид устройства имеет свое предназначение:

RJ11 – применяется для стационарных устройств с линейным подключением, имеет двухпроводное подключение;
RJ14 – используются для соединения двух телефонов на разные линии, а также организации мини АТС для офисов с четырехпроводным подсоединением;
RJ25 и RJ12 – необходимо для шестипроводных моделей телефонов с тремя парами контактов.
RJ45 – предназначено устройство для подсоединения оборудования сложного типа – факсов, компьютерных линий или модемов.

Также широко применяются смешанные модели разъемов – RJ11 и РТШК -4. Почти все виды розеток подключаются к сети с помощью двух контактов. Только в некоторых новых разъемах при включении участвуют контакты находящиеся посредине. Старые и новые модели по величине практически ничем не отличаются.

Схемы монтажа и способы подключения

При выборе способа установки розеток для подключения стационарного телефона учитывается конструктивные особенности стен и дизайнерского оформления помещения.

Существует два вида монтажа телефонного разъема:

Наружный. Такой открытый способ монтажа розетки удобен в использовании, но смотрится не очень привлекательно. Наложенный на стену разъем можно легко демонтировать, осуществить ремонтные работы.
Закрытый. Розетка прячется в несущей конструкции, не нарушая общего дизайна помещения.

Для защиты открытых проводов применяют специальные короба, которые могут быть изготовлены из пластика или алюминия. Такие приспособления выпускают как настенные, так и напольные. Короб имеет двухсторонние или односторонние панели с защелками, которые можно снять в любой момент для проведения осмотра состояния проводки.

При закрытом монтаже розетка прячется в несущей конструкции

Для установки розеток закрытого типа применяют сигнальный провод – КСПВ. Он обладает достаточной гибкостью и легко монтируется в углах. Для связи линии используют также телефонный распределительный провод – ТРП с распределительным основанием.

При креплении всех защитных деталей следует тщательно проверить надежность всех соединений, так как случайно оголившиеся провода не только смотрятся некрасиво, а и легко могут повредиться.

Порядок подключения телефонной розетки

Подсоединение телефонного разъема следует проводить в защитных перчатках из резины. Также нужно учитывать, что небольшое напряжение в 60 Вольт в телефонной розетке может во время вызова по линии может повышаться до 120 Вольт. Под воздействием такой электрической силы у человека могут возникать сильные болевые ощущения.

Подключение розетки для стационарных телефонов включает такой порядок работ:

подготовка инструментов;
обеспечение защитных средств;
снятие с кабеля защитной пленки согласно необходимой длине;
подсоединение кабеля по схеме к коробке;
фиксирование жил внутри телефонного короба.
крепление разъема к стене;
монтаж защитной крышки;
подключение вилки в розетку.

В инструкции, прилагаемой к каждой телефонной розетке, имеется действующая схема подключения данной модели.

Проведение подготовительных работ

Чтобы облегчить монтаж разъема для стационарного телефона лучше всего приобретать универсальные приборы с соединяющим устройством из четырех контактов.

Также для установки розетки дополнительно потребуются:

вольтметр;
прорезиненные перчатки;
отвертка;
уровень;
скотч с липкой лентой на две стороны;
нож для работы с оптическими кроссами;
острогубцы;
карандаш с графитным стержнем.

Если монтаж разъема осуществляется на новом месте, то необходимо также иметь перфоратор. В такой прибор вставляется специальная семидесяти миллиметровая коронка, с помощью которой можно проделать соответствующее отверстие в стене.

Отвертка для работы с розетками должна иметь прорезиненную ручку и подходить по форме к выбранным шурупам

Зачистка концов жил

Кабель для телефона имеет достаточно нежное покрытие. Поэтому зачистка кабеля требует особой аккуратности. Изначально от защитной изоляции очищаются концы проводов на четыре сантиметра.

Чтобы не нарушить жилы, которые отвечают за качество сигнала, рекомендуется использовать острое лезвие или специальный кроссировочный нож. При малейшем повреждении проводов при очистке от оплетки следует отрезать концы с дефектом и зачистить заново.

Подключение проводов розетки

При соединении проводов рекомендуется проверка полярности. Основным руководством при подключении стандартной телефонной проводки является:

• провод в зеленой изоляции означает «плюс»;
• красная оплетка – «минус».

Неправильно подключенные полюса могут стать причиной постоянных неполадок телефонной связи. С помощью вольтметра можно измерять необходимое напряжение. Значение рабочей линии должно быть в пределах от 40 до 60 Вольт.

Все подсоединенные провода должны плотно прижиматься крепежными винтами. После установки надевается на защелки или другие крепления защитная крышка. Перед закрытием розетки следует убедиться, что провода не пересеклись между собой и все контакты утоплены в корпусе.

Установить телефонную розетку достаточно просто. Главное иметь под рукой все необходимые инструменты, знать принцип подключения разъемов и иметь детальную схему монтажа, обозначенную в инструкции приобретенного изделия.

Бытовой ремонт №1

Выберите надежных мастеров без посредников и сэкономьте до 40%!

Заполните заявку
Получите предложения с ценами от мастеров
Выберите исполнителей по цене и отзывам

Разместите задание и узнайте цены

Среди всего разнообразия телефонных розеток следует выделить два их больших подвида:

Розетки внешние
Розетки с внутренней разводкой

При необходимости подключить телефонную розетку самому, никак не обойтись без:

Провода с двумя жилами и поперечным сечением 0.3 – 0.5мм.
Устройства для снятия проводной изоляции (если аккуратно, то можно использовать обычный кухонный нож и плоскогубцы)
Отвертки
Тестера для электросети или мультиметра
Защитных резиновых перчаткок.

Как подключить телефонную розетку RJ11.

На первом этапе следует предпринять меры предосторожности в виде одевания резиновых перчаток. Делается это из-за того, что напряжение на телефонной линии может варьироваться от 60 до 120вольт в зависимости от того поступает ли звонок или телефон находится в режиме ожидания.
Второй этап — снятие изоляции с кабеля на нужную длину. Важно это сделать аккуратно, чтобы не оставить повреждений и насечек на кабеле, так как он будет в этих местах переламываться.
Третий этап самый непростой. Здесь необходимо присоединить розетку к сети. В розетке для телефона вида RJ 11 телефонная сеть присоединяется к контактам, которые находятся посредине. Подключение телефона к розетке, схема:

На четвертом этапе рекомендуется определить полярность. В телефонных сетях для определения минуса используется красный цвет, а плюс обозначается зеленым. Зачастую, подключение телефонной розетки не требует нахождения полярности, тем не менее, многие телефонные аппараты будут работать некорректно или с помехами если розетка установлена не по правилам. Определить полярность можно с помощью мультиметра или тестера для электросети.
На пятом этапе следует заглубить жили кабеля между вилками из металла внутри розетки. Металлические пазы имеют слегка заострённые края и конусообразную форму. Это сделано для улучшения контакта между проводом и розеткой.
Последний этап — непосредственно закрепление розетки на стене, защелкивание корпуса и подключение стационарного телефона к розетке.

Придерживаясь этих правил можно самому правильно подключить телефонную розетку.

Подключение телефонного кабеля к розетке с внутренней разводкой.

В начале соорудить каркасное отверстие в стене которое будет соответствовать размеру розетки.
Вторым этапом следует поместить розетку в подрозетник, который уже установлен в стене, и закрепить саморезами.
Следующие действия такие-же, как и при подключении наружной розетки RJ 11, за исключением того, что скрытую розетку, по окончании подключения, следует заключить в монтажную коробку и затянуть распорочными винтами.

Во-сколько может обойтись установка розетки для телефона?

Телефонная розетка: виды и схема подключения

Иногда надо установить телефонную розетку или выполнить замену старой модели на новую. Обычно такая ситуация возникает при проведении ремонта, при покупке оборудования, нуждающегося в проводке новой линии. Поэтому важно знать, какие существуют телефонные розетки, как устроены, где купить и как правильно выполнить их подключение, расключение.

Какие коннекторы существуют?

Розетка Viko служит для подключения стационарного телефона к сети связи. Представляет собой небольшую коробку белого цвета. В зависимости от количества разъемов, она бывает одноразъемной и многоразъемной. Есть классификация и по видам коннекторов.

Наиболее популярны такие типы коннекторов:

RJ 11. Имеет два провода. Телефонные аппараты подключаются через комбинированные переходники, которые оснащены специальными разъемами.
RJ 14. Используется для большинства типов телефонов. Оснащен четырьмя проводами и контактами.
RJ 25. Имеет три пары контактов. В подключении сложен. Поэтому лучше обращаться к специалистам.
RJ 9. Служит для соединения телефонной трубки с аппаратом.
РТШК 4. Есть четыре контакта и ключ. Используется в старых советских моделях связных коробок. Тип подключения неразъемный.
RJ12. Подключается коннектор к четырем проводам. Имеет один порт. Применятся для разводки офисных АТС с большим числом каналов. Для обычных жилых квартир этот тип выбирают крайне редко.

Возможные способы монтажа

Телефонные розетки с крышкой обычно монтируются так же, как и обыкновенные электрические. Чтобы правильно установить и подключить такую розетку, следует определиться с моделью, техническими характеристиками, габаритами. Важно также учитывать рекомендации специалистов. При наличии минимальных знаний легко подключить телефонную сеть всего за пять минут по фото.

Розетка Hyperline может быть встраиваемой и накладной. Первый тип применяется чаще, поскольку позволяет сохранить презентабельный вид интерьера комнаты. Такие изделия чаще устанавливают при наличии открытой проводки. В зависимости от типа розетки выделяют и два способа монтажа – закрытый и открытый. Последний предполагает установку розетки на поверхности стены без удаления облицовочного слоя. Вариант подходит в том случае, когда ремонт уже проведен и нужно подключить телефон. Штепсельную розетку устанавливают прямо на краску или обои. При этом кабель-канал прячут под плинтус. Открытый метод часто осуществляется без монтажа на стене: розетка располагается на полу.

Суть внешнего монтажа евророзетки заключается в следующем. Имеется четыре винта: два винта, которые находятся ближе к разъему, не трогают, а крепят провод в двух оставшихся винтах. Затем прокладывают изоляцию. Для этого жилы присоединяют к зажиму, прижимают их винтами. Закрывают крышку корпуса. Важно проводить всю работу в латексных перчатках. Иначе может ударить током, когда на телефон попытаются позвонить, и появится напряжение.

Скрытый вариант установки предполагает прокладку телефонного провода до момента подключения розетки. Поэтому заранее необходимо определиться с местом расположения настенной коробки. Нередко провода скрывают в стене, а само изделие выносят наружу. Данный способ крепления визуально напоминает обыкновенные электрические розетки с накладкой.

Как правило, способы подключения всех типов розеток идентичны, правда, есть некоторые различия в зависимости от их исполнения.

Подробная инструкция по подключению телефонной розетки

Прежде чем приступать к подключению телефонной розетки ДКС, следует подвести к месту установки телефонный кабель. Обычно он прокладывается еще в ходе строительства здания. Наружу выводится лишь пара контактов. Если помещение уже находится в эксплуатации, тогда кабель витой пары прокладывают по плинтусу. Правда, это не совсем практично: во время уборки есть риск повредить изделие. Чаще всего кабель укладывают под плинтус. При этом демонтировать изделие не нужно, его просто немного отодвигают, в щель прокладывают кабель и ставят на место. Кабель к месту установки подводят по стене либо укладывают его как скрытую проводку.

Для скрытой проводки сначала делают канал для укладки кабеля. Болгаркой надо проштробить канал нужной длины и уложить провод. Затем заделать углубление цементным раствором. Если предполагается открытая проводка, тогда кабель крепят на стене при помощи пластиковых скоб. Электродрелью высверливают отверстия глубиной около двух сантиметров. В них вставляют вкладыши и фиксируют под скобой провод винтом или гвоздем.

При установке наружной коробки, сначала ее подключают к двужильному кабелю. А затем уже фиксируют на стене. Если основание имеет специальные отверстия для крепления, тогда коробку прикладывают к месту установки, делают пометки на стене. Далее дрелью просверливают отверстия. В них устанавливают вставки, фиксируют основание коробки при помощи винтов. Потом монтируют крышку, используя специальные защелки. Если основание не имеет отверстий, тогда фиксацию на стене делают при помощи двустороннего скотча.

Для установки внутренней коробки нужен перфоратор и сверло соответствующего диаметра. На стене делают глухое отверстие. Монтируют в него коробку и выполняют подключение к кабелю. Ставят крышку на место. При помощи тестера проверяют полюса.

Чтобы подключить телефонную розетку Valena, необходимо:

снять оплетку с провода на длину в пять сантиметров;
уложить проводку в пазы розетки;
проверить наличие контакта между кабелем и разъемом.

Распайка проводов всегда соответствует схеме, поэтому можно смело устанавливать телефонную розетку по имеющимся обозначениям.

На что следует обратить внимание?

Чтобы купить наиболее подходящую розетку, коннектор для подключения телефона, надо изучить все существующие модели и взвесить плюсы и минусы каждого варианта. Важно учитывать тип и характеристики используемого телефонного аппарата. Возможно, дополнительно потребуется приобрести переходник адаптер с японских, китайских, американских вилок на евро розетку.

При выборе четырехпроводной розетки необходимо обратить внимание на то, что модель РШТК является устаревшей и плохо совмещается с современными телефонами. Чтобы выполнить подключение такого изделия, понадобится кабель с сечением 0,3х0,3 мм. Поэтому чаще выбирают более современные типы розеток. Например, Шнайдер, Легранд. Установив Ленгард, не придется зачищать провода. Ведь продукция оснащена функцией самоочистки. Как обжать вилку?

Также стоит учесть, что большинство моделей телефонных розеток имеет всего два контакта. Кабель должен иметь такое же количество контактов. Если в розетке четыре контакта, значит она двойная и в нее можно подключить вторую телефонную линию. Как правило, в коробках контакты пронумерованы. Но иногда нумерация отсутствует. Тогда приходится руководствоваться цветовой маркировкой.

При подключении требуется обратить внимание и на полярность. Зачем? Иногда устройство может не работать. В этом случае достаточно просто поменять полярность местами.

Во время монтажа рекомендуется учитывать, что для слаботочных устройств связи напряжение обычно не превышает 60 Вольт. То, сколько вольт в телефонной беспроводной розетке, зависит от того, опущена либо поднята трубка. Но даже низкое напряжение способно создать ток и причинить человеку дискомфорт. Поэтому работы требуется проводить аккуратно.

Полезные рекомендации по подключению

Нередко новички допускают ошибки во время монтажа. Поэтому специалисты составили список рекомендаций, которые помогут выполнить работу грамотно.

Итак, опытные электрики советуют:

Максимально обезопасить себя в работе. Для этого использовать резиновые перчатки.
Полезно знать, что означает цвет проводов. Но лучше проверять полярность тестером.
Прежде чем монтировать розетку, надо позаботиться о наличии крепежных деталей.
Перед тем, как закрыть крышку, лучше проверить аппарат на наличие дефектов в работе.
Лучше использовать встраиваемые розетки. Они почти незаметны.
Предпочтительнее покупать универсальные коробки для телефонов, в которые можно устанавливать провода как нового, так и старого образца.
Если надо подключить несколько телефонных устройств, лучше покупать не обычную одинарную, а двойную розетку. Подойдет тип разветвителя RJ12 6p4c.
Из всего многообразия лучше отдавать предпочтение проверенным производителям. Например, хорошо себя зарекомендовали внутренние розетки Hyperline, Legrand Mosaic, Dкс. Из внешних — Rexant и Schneider Electric Glossa. Цена их приемлемая, качество высокое. Эти фирмы выпускают не только телефонные, но и компьютерные розетки для выхода в Интернет. Из отечественных компаний стоит отдать предпочтение организации Пересвет.
Перед монтажом следует внимательно изучить инструкцию и четко ей следовать.
Для подключения розетки для телефона существуют разные схемы. Есть действующие стандарты, которые определяют условные обозначения розеток. Стандартизирует обозначения на схемах новый ГОСТ 21.614.88. При выборе определенной схемы надо учитывать специфику квартиры, дома или офиса, планировку здания и прочие особенности.
Сетевая розетка должна быть качественной и иметь сертификат.
Лучше использовать стандартные телефонные розетки. Тогда при смене телефона не придется разбираться с распиновкой кабелей.

Таким образом, сегодня существует большой выбор розеток с конденсатором для подключения телефонной линии. Модели различаются способом монтажа и конструкцией. Обычно схема подключения указана на корпусе телефонного аппарата с нижней стороны. Распайка всегда соответствует схеме. Так что установить розетку Сплиттер для телефона не составит труда. Видео можете посмотреть далее. Также читайте статью: Как сделать потолок из гипсокартона с подсветкой в квартире?

Подключение телефонной розетки: варианты, схемы, особенности

Конструкция телефонной розетки, устройство кабеля связи

Спутать по внешнему виду телефонный кабель – лапшу с другим изделием невозможно

Различают несколько видов разъемов для подключения телефонов:

РТШК-4 – может использоваться только для старых аппаратов связи;
RJ-11 – современный вариант, называемый «евро»;
RJ-12 – сленговое название разъемаRJ-25, которое получило настолько широкое распространение, что для удобства предоставления информации, используется чаще, чем настоящее. На самом деле таких розеток не существует, поэтому сталкиваясь с терминомRJ-12, следует подразумеватьRJ-25.

Самые распространенные варианты исполнения устройств:

накладные, они же наружные;
врезные, они же внутренние.

В различных условиях могут применяться разные виды розеток для телефона

Вариант устройства, совмещающий РТШК-4 и RJ-11, подходящий для разных штекеров

Подключение телефонной розетки

Коммутация двухжильным проводом (RJ-11)

Пошаговая инструкция поможет провести подключение быстро:

На внутренней части устройства расположены четыре клеммы или контакта. При наличии болтовых контактов, нужно определиться с цветом подводимых к ним проводников. По международным стандартам красный проводник должен являться отрицательным, а зеленый – положительным. К ним и подключаются концы подведенного телефонного провода

Схема соединения 2-х жильного кабеля с контактами телефонной розетки

Если конструкция устройства предусматривает клеммы, то концы провода зачищать не нужно. Они вставляются в основание клемм и продавливаются до упора тонкой плоской отверткой. Миниатюрные ножи, предусмотренные в каждом контакте, прорежут изоляцию и обеспечат надежный контакт. При этом задействуют средние клеммы 2 и 3

Схема подключения провода к средним клеммам 2 и 3 в телефонной розетке

Закрепить устройство на стене, проверить работоспособность
Закрыть лицевую панель. Монтаж окончен.

Подключение розетки 4-х жильным проводом (RJ-12)

В ходе монтажа будут полезными следующие советы:

При коммутации четырех проводников, их соединяют соответственно цвету внутренних проводков в розетке. Обычно красный и зеленый – 1 пара, черный и желтый – 2 пара. Вместо желтого проводника может быть белый или синий цвет, также и на сетевом проводе. Суть от этого не меняется
На фото можно увидеть распределение проводов по цвету соответствующих пар

Коннекторы для подключения телефонных аппаратов к розеткам

Наружная защитная оболочка удаляется, оставляя свободные концы длиной 10-12 мм
Проводники без зачистки изоляционного слоя заводятся в корпус коннектора на средние позиции 2,3. Первая и четвертая клеммы остаются свободными
Производится обжим (опрессовка) контактов с помощью специального инструмента или отвертки с тонким основанием.

Цветовая схема кроссировки 4-х жильного кабеля в коннекторе телефонной линии

Обзор известных производителей телефонных розеток

Как самостоятельно подключить телефонную розетку

Подписка на рассылку

Многие задумываются, как правильно подключить телефонную розетку своими силами, и в данной статье мы расскажем, как смонтировать и подключать розетку для телефона.

Монтаж телефонной розетки разных видов

В настоящее время реализуется несколько видов розеток: внешние и встраиваемые. Первый вариант более прост в установке, однако встраиваемые розетки обладают более привлекательным внешним видом. Подключение обоих видов осуществляется аналогичным образом, различия заключаются только в способе монтажа.

Кроме того, существуют разные виды разъемов: RJ 11 с двумя контактами, розетка телефонная RJ 25(12) с 6-ю контактами, а также RJ 14 с 4-мя контактами. Чаще всего для подключения домашних аналоговых телефонов используется розетка телефонная RJ 11.

Кроме того, для подключения магистрального провода к нескольким розеткам используются двойные телефонные розетки, монтаж которых несколько отличается от одинарных.

Правильное подключение телефонной розетки открытой установки RJ11

Установка телефонной розетки требует ряда инструментов и комплектующих, включая:

розетку телефонную RJ 11, подключение которой будет осуществляться;
двухжильный кабель с сечением 0,3-0,5мм2, например, КСПВ 2х0,5 или ТРП;
приспособление для снятия изоляции;
отвертку;
мультиметр;
защитные перчатки.

Ответ на вопрос «как установить телефонную розетку накладного исполнения?», можно разделить на несколько пунктов:

Наденьте защитные перчатки – напряжение телефонной линии в момент покоя составляет около 60Вольт, а в момент звонка 100-120Вольт.
Снимите изоляцию с кабеля, стараясь не оставлять насечек на проводе.
Откройте корпус розетки. Телефонная розетка RJ 11, подключение которой мы осуществляем, включает необходимость присоединения телефонной линии к средним контактам. Схема телефонной розетки может включать 4 контакта, в таком случае они присоединяются согласно схеме.
Существуют также розетки немецкого производства, в которых подключать необходимо к 2 и 5 контактам, однако они встречаются редко. Для подключения такого аппарата вместо зеленого провода необходимо использовать черный, а вместо красного — желтый.
Определите полярность. Красный цвет – это «минус» в телефонной линии, а зеленый – плюс. Как правило, подсоединение телефонной розетки не требует определения полярность, однако некоторые аппараты могут плохо работать, если подключить их не по правилам. Определить полярность можно с помощью тестера.
Заглубите жилы кабеля между металлическими вилками внутри розетки с помощью кроссировочного или обычного канцелярского ножа. Края пазов имеют заострения и сужаются. При заглублении жилы, они прорезают изоляцию, что обеспечивает хороший контакт.
Закрепите розетку на стене и защелкните крышку.
Осуществите подключение телефона к розетке и проверьте, есть ли связь.

Метод, как подключить телефон к розетке такой – необходимо приобрести вилку RJ11 и с помощью специального приспособления обжать её в соответствии с расположением проводов в розетке. Если у вас телефонная розетка, схема подключения которой имеет 2 контакта, они будут расположены так же, как показано на схеме, а крайние контакты останутся свободными.

Установка телефонной розетки скрытого типа

Если вас интересует, как подключить RJ 11 скрытого вида, подключение будет аналогичным – различия заключаются в монтаже. Для начала вам необходимо сделать отверстие в стене, затем установить подрозетник и закрепить его с помощью саморезов.

После этого используйте вышеописанный метод «как подсоединить телефонную розетку накладного исполнения», поместите корпус розетки в коробку и закрепите с помощью распорных винтов, установите внешнюю рамку розетки и подключите обжатый кабель.

схема и этапы установки —

Разновидности коннекторов. Особенности применения RJ11, RJ12 и других видов

С развитием технологий телефонные аппараты усовершенствуются, но в целом принцип их работы остается неизменным. Для их подключения к линии связи все так же используют специальные розетки.

В России с 80 годов и до недавнего времени использовался единый стандарт — РТШК-4. Еще раньше провода соединяли, просто скручивая их между собой. Сейчас стандартов стало несколько.

Развитие микропроцессорных технологий привело к замене розеток типа РТШК-4 на другие — с маркировкой RJ. С их помощью можно подсоединять к линии до четырех телефонов. Аббревиатура RJ означает Registered Jack. С таким обозначением существует несколько стандартов телефонных розеток:

RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Существуют и совмещенные версии РТШК-4 и RJ 11 с обоими типами разъемов. Такие устройства используются для соединения компьютерных и телефонных сетей. Кроме того, с их помощью можно подключать к сети аппараты со старыми и новыми вилками.

Также есть розетки RJ 12, но они не являются стандартными, так обозначают изделия фирмы Legrand — RJ11 или RJ 25. Устройства типа ТАЕ применяют для подключения к линии немецких и французских телефонных аппаратов.

Розетку RJ 11 можно заменить моделью RJ 25. Это нежелательно, но если вы случайно купили версию с 6 контактами, то для подключения используйте только 3 и 4. Они промаркированы так же, как два контакта модели RJ 11.

К телефонным аппаратам старого стандарта подойдет универсальная розетка (РТШК-4 RJ-11). Также можно использовать переходник со старого стандарта на новый.

Перед началом работы следует узнать стандарты телефонных штекеров и розеток:

Советский РТШК-4 (розетка телефонная штепсельная с конденсатором) устанавливалась с 80-х годов до появления европейских стандартов. На вид как два спичечных коробка, соединенных 4 широкими контактами. Имеет модификацию, когда РТШК-4 совмещается с RJ-11, что позволяет одновременно подключить к одной сети телефон нового поколения и «винтажную» модель.
RJ-9, или микротелефонный стандарт – используется для соединения трубки с аппаратом. Этого стандарта как такового нет, ибо соединять трубку с аппаратом можно любым способом, не руководствуясь какими-либо стандартами, используя двужильный провод.
RJ-11 – самый популярный тип разъемов, используемый для подключения телефона к линии связи. Имеет два контакта, чего достаточно для работы обычного стационарного телефона.
RJ-12 – офисный вариант коннектора, имеет четыре контакта и предоставляет возможность подключения двух телефонов с разными номерами. Хотя на самом деле такого стандарта как такового не существует. Есть телефоны, работающие на 4 проводах, но к ним подключается шестипроводной коннектор RJ-25, перестраиваемый под 4 контакта. По сути, модифицированный RJ-25.
RJ-14 – универсальный коннектор, позволяющий подключаться одновременно к двум линиям.
RJ-25 имеет три пары контактов, сложен в сборке, но имеет преимущества перед предыдущими ввиду своей универсальности. Предназначен для офисного использования, где применяются схемы «директор – секретарь» и подобные.
RJ-45 и RJ-45S – компьютерный стандарт, используемый для подключения модемов и построения локальный сетей между компьютерами, а к телефонной линии. Сложно устроен, для сборки и наладки работы требуется специальное оборудование.

Производители розеток обычно предусматривают возможность непрофессиональной (самостоятельной) сборки и последующего подключения телефона. В комплекте с самим устройством поставляется техническое руководство. На внутренней стороне корпуса производитель ставит нумерацию штепселей. Если на самом корпусе нет каких-либо отметок, то нужно заглянуть в инструкцию. В том случае, если нет ни отметок, ни инструкции, то можно воспользоваться руководством, представленным ниже.

Схема подключения телефонной розетки 4-жильным проводом (RJ-12) на первый взгляд кажется сложной, но и с этим можно справиться вручную.

Открыв розетку, расположите ее гнездом вверх.

Красный и белый провода соединяются со штепселями, ведущими к центральным пазам. Красный (плюс) – снизу, белый (минус) – сверху.

На всякий случай перепроверяйте полярность тестером, чтобы потом не переделывать работу.Остаются провода желтый и зеленый.

Оставшиеся два провода соединяем со штепселями от «внешних» пазов. Зеленый (положительный) – снизу, желтый (отрицательный) – сверху.

https://www.youtube.com/watch?v=KY6Fbl3kaKY

Закрутите шурупы на штепселях до упора. Можно защелкивать коробку и крепить к стене.

Разные производители придерживаются разных стандартов цветовой маркировки. В повседневной жизни знание этих стандартов не важно. Но при самостоятельном подключении телефона к линии связи может возникнуть путаница в проводах разных цветов. Ниже приведены мировые стандарты, которым следуют все производители.

Старая маркировка:

зеленый, черный, оранжевый – плюс;
красный, желтый, синий – минус.

Современная маркировка:

синий, оранжевый, зеленый – минус;
бело-синий, бело-оранжевый, бело-зеленый – плюс.

Немецкая маркировка:

красный, зеленый, розовый – плюс;
белый, серый, желтый – минус.

При самостоятельной сборке розетки для телефона лучше пользоваться тестером для точного определения полярности, особенно если вы не знаете, что с проводкой в главном щитке.

Наружная защитная оболочка удаляется, оставляя свободные концы длиной 10-12 мм
Проводники без зачистки изоляционного слоя заводятся в корпус коннектора на средние позиции 2,3. Первая и четвертая клеммы остаются свободными
Производится обжим (опрессовка) контактов с помощью специального инструмента или отвертки с тонким основанием.

Цветовая схема кроссировки 4-х жильного кабеля в коннекторе телефонной линии

Существуют розеточные разъёмы
старого и нового типов. Телефон, как и любая техника прошёл свои ступени эволюции. Когда-то соединение с аппаратом осуществлялось напрямую. Во второй половине 20 века стали использовать соединение с помощью розеток (разъёмов). Такие разъёмы и вилки к ним обозначались буквами РТШК-4, то есть разъёмы телефонные штепсельного типа с четырьмя контактами. Эти разъёмы позволяли подключать к ним два аппарата.

Сейчас в жилых домах используются только два контакта. Обозначаются такие разъёмы буквами и цифрами: rj-9, rj-11, rj-12. Первый из них предназначается для подключения переговорной трубки к аппарату, а последний используется в офисных помещениях, так как может использовать несколько линий. Нас же интересует второй из разъёмов.

Подключать розеточный разъём rj-11 можно и самостоятельно, не вызывая специалиста. Главное – придерживаться схемы
и подготовить необходимые для работы инструменты:

несмотря на то что телефонная линия является токопроводящей, в работе нужно использовать резиновые перчатки; в данном случае не нужны перчатки, которыми пользуются электрики – достаточно взять те, что продаются в хозяйственных магазинах;
чтобы ничего не напутать с проводами необходимо иметь при себе тестер для проверки напряжения;
обязательно понадобятся как крестовая, так и плоская отвёртка;
снимать изоляцию помогут плоскогубцы и какой-нибудь нож;
следует запастись нужным метражом двужильного кабеля сечением от 0,3 до 0,5 миллиметров.

Когда подготовительные работы окончены, приступаем к сборке схемы всей линии. Основная работа осуществляется в несколько этапов:

Одеваем перчатки и начинаем снимать в нужных местах изоляцию. Изоляция снимается аккуратно, чтобы не повредились внутренние жилы. Повреждение жил может вызвать поломку и всё придётся делать заново.
Следующим этапом следует подключение кабеля к розетке. Здесь обязательно надо сверяться со схемой, которая есть либо в инструкции, либо внутри корпуса розеточного разъёма.
Тестером проверяем «плюс» и «минус». Если неправильно подсоединить провода, то в трубке всегда будут присутствовать помехи. Провода крепятся в специальных пазах и закрепляются винтами.
На последнем этапе крепится корпус розеточного разъёма. Как он крепится уже говорилось: или встраивается в стену, или крепится на неё.

На этом, можно сказать, что установка линии завершена. Если не возникло новых проблем – значит, всё сделано правильно.

В большом разнообразии коннекторов необходимо рассмотреть некоторые их разновидности:

RJ11 – двухпроводное исполнение, применяется для подключения к сетям линейного типа.
RJ14 – снабжена четырьмя проводниками и четырьмя контактами, совместим с большинством моделей современных телефонов. Для подсоединения одного абонента нужно задействовать 2-й и 3-й контакты. Если необходимо подключение нескольких дополнительных линий, нужно использовать 1-й и 4-йконтакты. Если используется накладная телефонная розетка, подключение линии производится проводами красного и зеленого цветов.
RJ25 – имеет три пары контактов, для ее подсоединения требуется участие квалифицированного специалист по телефонной связи.
РТШК-4 – наследие еще советского периода, однако производятся и применяются по настоящее время. Имеет в комплекте специальный ключ. Подключение производится неразъемным способом с коробкой отводного типа. При наличии в помещении нескольких точек такого типа, их замыкание происходит с использованием конденсатора.

Подробная инструкция по установке телефонной розетки

Собираетесь подключить телефон? Для ответа на вопрос о том, как это сделать, сначала надо определиться с разновидностью розетки. Еще несколько лет назад этот вопрос не был бы задан, поскольку существовал только один тип — РТШК-4. В каждом доме, где был телефон, устанавливались именно такие стандартные приборы. Сегодня советские укоренившиеся стандарты сменились европейскими — RJ11 и RJ12.

RJ11 используется в квартирах и домах. Оснащен он всего двумя проводами.

Важно знать! Всю работу по открытому монтажу следует проводить в перчатках. Лучше использовать латексные. Бывали случаи появления напряжения, когда на телефон пытались позвонить. В этот момент вас может ударить током. Удар будет, естественно, не смертельным, но чувствительным.

Перед тем как приступить к монтажу, следует приготовить базовый набор инструментов и материалов:

провода сечением 0,3-0,5 мм. с двумя жилами;
острый предмет для удаления изоляции. Подойдет кухонный нож или плоскогубцы;
плоская и крестовая отвертка;
тестер для измерения напряжения в проводах;
резиновые перчатки.

резиновые перчатки. Это обязательная мера — в телефонных проводах есть напряжение от 60 до120 Вольт. Оно не причинит вреда здоровью, но может доставить дискомфорт;
затем нужно избавиться от изоляции. Ее снимают на такую длину, чтобы она была достаточной для подключения. Удалять изоляцию предполагается очень аккуратно, поскольку если повредить жилу, то она будет переламываться, что приведет к неисправности. В дальнейшем вы забудете, что поломку в другом месте, что отнимет массу времени;
на следующем этапе, присоединяем розетку к источнику питания. В приборе представленного вида, провода прикрепляются к контактам, расположенным посередине. При этом можно руководствоваться следующей схематической зарисовкой:
далее вам потребуется тестер. Можно использовать и мультиметр. Он нужен для точного определения полярности проводов, т. е. где « », а где «-». Минус при этом обозначается красным цветом, а плюс – зеленым. Многие утверждают, что определение полярности вовсе не обязательно в случае подключения телефона, но на практике доказано, что если полярность изначально определена неверно, то аппарат будет работать с помехами;
следующий этап предполагает закрепление оголенных проводов между вилками в корпусе розетки. Пазы, к которым крепятся провода, имеют специфическую характерную форму, чтобы провода лучше держались. После закрепления не нужно заматывать места стыков изолентой;
последний этап – закрепление корпуса. Некоторые корпуса имеют автоматические защелки или требуется закрепление корпуса винтами. Поскольку мы говорим про внешний монтаж, то розетку можно прикрепить двухсторонним скотчем к стене или полу.
Монтаж для внутренней розетки слегка отличается. Сначала в стене проделывается отверстие, которое будет идентично ее размеру. Затем монтируется подрозетник, чтобы в будущем при установке новой, можно было быстро сменить ее. Кабель крепится по аналогии с показанным выше методом.

Оплетка с кабеля снимается примерно на 4 см. Жилы при этом должны быть раздвинуты друг от друга.

РТШК — это советский стандарт. Сейчас такие приборы уже не выпускаются, но функционировать телефонный аппарат может и сегодня с их помощью. Они имеют 4 контакта и ключ;
КСПВ — провод на медной основе, состоящий из одной жилы. Она покрыта изоляцией из полиэтилена. В большинстве случаев, такой кабель выпускается стандартного белого цвета. Его используют для внутренней прокладки в доме или квартире;
ТРП — распределительный кабель, предназначенный для прокладки телефонной линии. Этот провод однопарный, который состоит из медной жилы, изолированной полиэтиленом. Имеет разделительное основание.

Несмотря на стремительный спад популярности стационарных телефонных аппаратов, людей, готовых отказаться от них наотрез, не так уж и много. Признайтесь, случается, что без традиционной связи порой крайне сложно или вообще невозможно обойтись.

Для подключения аппарата к коммутационной сети нужен слаботочный узел, с установкой которого можно справиться собственноручно. Мы детально расскажем вам, как подключить телефонную розетку, не вызывая мастера.

В схемах и способах нет абсолютно ничего сложного, а разобраться с вопросом помогут предложенная нами полезная информация, а также фото и видеоматериалы.

Для обеспечения бесперебойного функционирования прибора необходимы два условия:

Наличие действующей линии связи от АТС.
Возможность электрического подключения стационарного аппарата к этой линии.

Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и методах подключения.

Галерея изображений

Фото из

Розетка для подключения телефона может устанавливаться обособленно или в формате блока силовых и коммутационных розеток

Сейчас слаботочные сети оснащаются совершенно другими разъемами, соответствующими группе стандартов RJ

Для подключения двух конструктивно различающихся моделей телефонов, к примеру, устаревшей проводной и радио-модификации, используются комбинированные варианты с возможностью установки старой вилки и штекера RJ

Цель установки розетки для подключения телефона к линии

Встраиваемый блок силовых точек с телефонной розеткой

Устаревший тип телефонного соединения РТШК-4

Телефонный разъем с соответствием стандарту RJ-11

Изображение схемы подключения на корпусе розетки

Пластиковый штекер к телефонной розетке типа RJ

Гибридный вариант конструкции телефонной розетки

Расположение гнезд комбинированной розетки

Корпус – выполнен из диэлектрического материала (керамики или пластика).
Контакты – подпружиненные латунные элементы, обеспечивающие надежное прохождение токов по электрической цепи.
Клеммы – переходники, необходимые для подключения проводов.

По мере совершенствования оборудования способы подключения телефонов к сети связи испытали ряд изменений. В первых моделях телефонных аппаратов подключение к линии связи осуществлялось и вовсе без применения розеток.

Для создания замкнутого контура тока провода просто скручивали друг с другом, либо же соединяли любыми другими доступными способами.

В 80-х годах прошлого века соединения линий АТС осуществляли с помощью двухжильных медных проводов. А для обеспечения быстроразрывного подключения телефона использовали розетки и вилки стандарта РТШК-4. Эта аббревиатура расшифровывается как «розетка для телефонов штепсельного типа для четырех контактов».

Старые стандарты

Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
Осуществление соединения модемов и факсов.
Подключение и организация работы мини-АТС.

Подготовка к работе

Важно знать! Перед подключением розетки следует удостовериться, что в вилке, подходящей к аппарату, провода введены в зеркальном отражении на аналогичные контакты, как в розетке.

Как мы видим, ничего сложного в самостоятельном подключении телефонной розетки нет. Желаем удачи!

Самостоятельное подключение телефонной розетки требует наличия следующих инструментов:

отвертка крестовая и минусовая;
нож или плоскогубцы;
вольтметр или тестер;
диэлектрические перчатки.

В состоянии простоя линии связи находятся под напряжением 40–60 Вольт. Во время звонка показатель поднимается до 120 Вольт и падает до 12 при поднятии трубки. 120 В – не смертельное напряжение, но удар болезнен, а при диагнозе эпилепсия удар тока приведет к приступу.. Работая с оголенными проводами, надевайте резиновые перчатки.

Схема подключения телефонной розетки

Бывают случаи, когда по незнанию куплена розетка с шестью контактами
. Такой стандарт идёт для RJ-25. В жилых домах и квартирах он не применяется, но подключить его всё-таки можно. Как правильно подключить телефонную розетку в этом случае, поможет схема:

к третьему и четвёртому контактам подключаются проводки – красный и зелёный, которые находятся на самом верху;
кабели ко всем розеточным разъёмам используются всегда одного типа.

Любая розетка под телефон состоит из таких частей:

Корпус. Изготавливается из материалов-диэлектриков, обычно пластика или керамики.
Подпружиненные контакты. Для их изготовления используется металл. Контакты позволяют электрическому току через телефонные провода и вилку проходить в телефон.
Зажимы. Используются для соединения провода с сетью.

Подключение телефонных розеток осуществляется двумя способами — накладным (настенным, открытым) и скрытым. В первом случае проводка располагается на поверхности, а розетка устанавливается непосредственно на стену. Вторым способом розетка монтируется в специальный подрозетник, который вместе с проводами скрывается в стене под штукатуркой.

Ниже приведены разновидности коннекторов нового образца:

RJ 9 – один из коннекторов, который необходим для соединения трубки со стационарным аппаратом.
RJ 11 – подключает один телефон, наиболее распространенный вариант, используется, как правило, в многоквартирных жилых зданиях, где одна телефонная магистраль.
RJ 12 – в жилых домах не пользуются популярностью, так как обладают контактами с 4 проводами, что дает возможность подключения на 2 телефона отдельной линии. Для частных домов и квартир в этом необходимости нет, поэтому такая телефонная розетка популярна в офисных помещениях.
RJ 14 – считается универсальным, так как позволяет осуществить подключение как к одной линии (линии присоединяются к 2 и 3 контактам) так и к нескольким линиям (подсоединение к 1 и 4 контактам).
RJ 25 – отличается от предыдущего вида тем, что обладает 3 парами рабочих контактов. Установка и подключение такого коннектора очень сложная и требует навыков специалиста. Самостоятельно ее установить сложно.

Итак, как установить и подключить розетку для телефона? В первую очередь необходимо проверить наличие схемы подсоединения устройства. Из инструментов понадобится отвертка, электрическая дрель и непосредственно сама телефонная розетка.

Примечание: в рабочем состоянии напряжение на линии может подняться до 120В. Поэтому чтобы ограничить себя от таких неприятных моментов, когда осуществляется установка и подключение телефонной розетки к сети, лучше пользоваться диэлектрическими перчатками.

Прежде чем приступать к монтажу, необходимо обесточить электрическую сеть. Затем с помощью бокорезов или ножа снять изоляцию с проводников. Делать это нужно аккуратно, чтобы не повредить жилы. Ведь если они повредились, то будут легко ломаться. Зачищать кабель нужно по длине в 4 см. О том, как снять изоляцию с кабеля, читайте в нашей статье.

С помощью тестера определить полярность проводников. Как правило, телефонная розетка имеет красный положительный проводник и зеленый – отрицательный. Но лучше проверять, так как неизвестно как была осуществлена установка и подключение. В случае если прибора под рукой не оказалось, то подсоединение делается согласно существующему плану (схема прилагается к аппарату).

Последующее действие после проверки полярности – это подключение кабельных жил, как показано на фото ниже. После этого на стене фиксируется телефонная розетка. После установки нужно осуществить подключение к сети и протестировать установленное устройство.

Следует отметить, что корпус может быть и срытого типа. Как установить и подключить скрытую розетку для телефона? В первую очередь необходимо нанести на стену разметку, где будет осуществляться установка устройства. С помощью перфоратора сделать отверстие и саморезами зафиксировать элементы конструкции. Монтаж заканчивается креплением защитного корпуса и тестированием приспособления, которое было установлено.

Если же в домашних условиях необходима установка и подключение розетки для телефона на 2 выхода (установка нескольких аппаратов с разными телефонными номерами), то следует учитывать один нюанс – монтаж происходит с большим количеством проводников. Но в целом значительных отличий в работе нет.

Схемы подключения

Методика определения полярности без прибора имеет ряд преимуществ. Она была проверена уже не один раз. Существует много вариантов цветовой маркировки проводов и когда происходит установка и подключение устройства, есть вероятность еще больше запутаться.

Для того чтобы упростить монтаж, производители осуществляют маркировку контактов (схема и обозначение должны прилагаться к устройству). Она может быть в виде цифр, которые пишутся возле контактов или на схеме. Либо же провода обозначают определенным цветом.

Ну и последнее, что хотелось бы вам предоставить — полезные советы по подключению телефонной розетки своими руками. Итак, учитывайте следующие нюансы при монтаже:

На сегодняшний день самой популярной считается внутренняя розетка для телефона. Так как она способна гармонично вписаться в любой интерьер помещения и ее не сильно заметно. Но при ее установке необходимо учитывать то, что может повредиться отделка стен. Да и времени потратиться больше.
Покупать продукцию следует у проверенных производителей. К ним относят компании Легранд и Вико. Ведь они уже положительно зарекомендовали себя на современном рынке.
Если на корпусе приобретенного устройства не была указана нумерация контактов, то необходимо ознакомиться с правилами маркировки проводов по цвету. Так для обозначения положительных контактов используют зеленый, синий и оранжевый совместно с белым. Для отрицательных контактов используют такие же цвета, только без белого.
Телефонная розетка старого формата имеет другой стандарт маркировки. Поэтому если осуществляется установка именно такого приспособления, то необходимо знать эти правила. Например, для плюса используется черный, оранжевый и зеленый цвет. Для минуса – желтый, синий и красный.

Вот мы и рассмотрели технологию установки и подключения телефонной розетки к линии. Надеемся, предоставленная информация помогла вам выполнить монтаж своими руками!

Наиболее популярны такие типы коннекторов:

RJ 11. Имеет два провода. Телефонные аппараты подключаются через комбинированные переходники, которые оснащены специальными разъемами.
RJ 14. Используется для большинства типов телефонов. Оснащен четырьмя проводами и контактами.
RJ 25. Имеет три пары контактов. В подключении сложен. Поэтому лучше обращаться к специалистам.
RJ 9. Служит для соединения телефонной трубки с аппаратом.
РТШК 4. Есть четыре контакта и ключ. Используется в старых советских моделях связных коробок. Тип подключения неразъемный.
RJ12. Подключается коннектор к четырем проводам. Имеет один порт. Применятся для разводки офисных АТС с большим числом каналов. Для обычных жилых квартир этот тип выбирают крайне редко.

Розетка Hyperline может быть встраиваемой и накладной. Первый тип применяется чаще, поскольку позволяет сохранить презентабельный вид интерьера комнаты. Такие изделия чаще устанавливают при наличии открытой проводки. В зависимости от типа розетки выделяют и два способа монтажа – закрытый и открытый.

Последний предполагает установку розетки на поверхности стены без удаления облицовочного слоя. Вариант подходит в том случае, когда ремонт уже проведен и нужно подключить телефон. Штепсельную розетку устанавливают прямо на краску или обои. При этом кабель-канал прячут под плинтус. Открытый метод часто осуществляется без монтажа на стене: розетка располагается на полу.

Правда, это не совсем практично: во время уборки есть риск повредить изделие. Чаще всего кабель укладывают под плинтус. При этом демонтировать изделие не нужно, его просто немного отодвигают, в щель прокладывают кабель и ставят на место. Кабель к месту установки подводят по стене либо укладывают его как скрытую проводку.

Корпус. Коробка, которая защищает соединение от внешних раздражителей. Обязательно создан из диэлектрического материала. Старые устройства выполнены из керамики, современные – из пластика;
Контакты. Пластинки, которые выполнены из латуни. Обеспечивают бесперебойное прохождение тока;
Клеммы. Элементы, которые используются, как переходники. Благодаря им провода подключаются к контактам устройства.

корпуса из диэлектрического (непроводящего) материала — керамики или пластмассы,
контактов — подпружиненных деталей из латуни, которые нужны для надежного соединения проводящих частей и бесперебойного прохождения тока,
клемм — переходников для соединения кабелей.

Особенности подключения розетки Легранд

Первый из этих типов изделий применяется для индивидуальных подключений в обычных телефонных сетях.
Второй применяется для сетей с большими нагрузками – в офисных либо общедоступных местах.

Для подключения необходимо:

снять оплетку с провода на длину 4 – 5 сантиметров;
расправить каждую жилу кабеля, число которых бывает от 4-х до 6-ти;
уложить все проводки в пазики розетки;
проверить наличие контакта между разъемом и кабелем телефона.

Общие стандарты устройства розеток свидетельствуют о том, что красный цвет оплетки обычно означает положительный проводник, а зеленые говорит об отрицательном номинале. Убедиться в этом поможет тестер.

Способы подключения всех розеток идентичны, но они различаются способами по способам установки в зависимости от исполнения.

корпус из диэлектрического материала на основе пластических масс;
клеммы для подключения проводов связи;
подпружиненные латунные контакты, создающие электрическую цепь.

Вид монтажа влияет на дизайн комнаты и условия обслуживания. Его учитывают при подключении телефона конкретной модели.

Провода необходимо вставить в отверстие соответствующих контактов (не зачищая изоляцию на жилах) и повернуть на четверть оборота вид зажимного устройства. Это все. Остается закрыть крышку и работа выполнена.

Установка информационных коммуникаций не является опасной для жизни, в отличие от настройки электрических линий. Но существует одна трудность при подключении такой розетки. Перед тем, как подключить телефонную розетку к телефонному кабелю, необходимо точно узнать тип коннектора. Именно он определяет способ подключения. Наиболее распространенным являются стандарты RJ-11 и RJ-12. Об их подключении и пойдет речь.

Телефонные розетки — классификация, схемы и способы подключения

В целях дизайна и удобства эксплуатации телефонные розетки принято не размещать отдельно на стене, а совмещать с другими электрическими блоками, слаботочными цепями.

Их можно встраивать внутрь элементов настенной мебели или прикрывать картинами либо техническими устройствами: мониторами, телевизорами.

Работу в действующей телефонной схеме необходимо выполнять в защитных перчатках и соблюдать разработанные технические мероприятия правил безопасности.

Общие принципы размещения телефонных и электрических розеток на строительные конструкции комнат практически ничем не отличаются. Они описаны отдельной . Вначале потребуется выбрать метод размещения телефонной проводки: скрыто или открыто, а затем его выполнить.

Защиту открытых проводов можно осуществить помещением их в пластиковые декоративные кабель-каналы, которые комплектуются множеством аксессуаров, включая и телефонными.

Материал статьи удачно дополняет видеоролик автора Revastroy, в котором показываются приемы монтажа компьютерной розетки компании Viko. Смотрите и комментируйте его и статью.

За время развития средств связи создано несколько стандартов подключения стационарных телефонных аппаратов к действующим линиям. Практически все они используются в той или иной мере в быту и на промышленных предприятиях.

Внутри сетей крупных организаций, существующих несколько десятилетий, можно встретить одновременно работающие модели различных конструкций, смонтированные в разное время. Особенности их устройства необходимо учитывать перед установкой и подключением телефонного аппарата.

Назначение и стандарты телефонных розеток

Основная задача розетки сводится к обеспечению быстроразнимаемого и надежного подключения телефонных аппаратов к действующим линиям связи, создаваемого стационарно размещенной частью — розеткой или «мамой—контактом» и подвижной, вставляемой в него вилкой: «папа— контакт».

Особенности конструктивного исполнения

1. корпуса-подставки из диэлектрических материалов: пластика или керамики;

2. подпружиненных металлических контактов, обеспечивающих надежное прохождение токов сети в телефонный аппарат через вилку и шнур;

3. клеммных зажимов, обеспечивающих подключение проводов от стационарной сети.

1. скрытым в стене способом;

2. накладным методом.

Особенности монтажа влияют на типы установки и подключения розеток, которые необходимо учитывать, сочетать с конструкцией используемых телефонных аппаратов.

Особенности основных стандартов

Для телефонной линии связи раньше использовалось всего два провода, создающие замкнутую цепь для контура прохождения тока, а внутри розетки для их подключения задействовалось тоже два контакта.

Если обрезать вилку и розетку и скрутить или иным способом соединить попарно металлические жилы проводов телефонного аппарата и работающей сети, а потом обмотать слоем изоленты, то связь будет работать. Этот принцип использовался для создания неразъемного соединения через специальную отводную коробку.

Он же надежно работает и сейчас. Только для его реализации применяются современные конструкции контактных систем и надежные способы их изоляции от вредных факторов окружающей среды.

В современных условиях происходит интеграция слаботочных цепей, систем телефонных линий и компьютерных сетей. Оборудование для них постоянно обновляется, модифицируется.

Внутри слаботочных систем устанавливают розетки, созданные по разным стандартам RJ с несколькими парами контактов. Они обладают технической возможностью подключения телефонного аппарата. Этим часто пользуются специалисты, задействуя всего два контакта из всех имеющихся.

Обзор типовых моделей разъемных соединений, их виды приведен в таблице №1.

Типы стандартов слаботочных разъемов

Таблица №1

Наименование	Назначение (для телефонов)	Примечания
Разъемы RJ-9 (P4C4)	Подключение телефонной трубки в аппарате	Аналог RJ10. RJ22
Разъемы RJ-11 (P6C4, Р6С2)		2 контакта подключения схемы
Разъемы RJ-14	Подключение телефонного аппарата к линии	4 контакта подключения схемы
Разъемы RJ-25	Подключение телефонного аппарата к линии	6 контактов подключения схемы
Разъемы RJ-45 (8р8с)	Подключение компьютерных сетей или телефонного аппарата к линии	8 контактов подключения схемы
РТШК-4	Стандарт СССР для подключения телефонного аппарата к линии
	Подключение телефонного аппарата к линии
Разъемы ТАЕ	Подключение немецких и французских моделей телефонных аппаратов к линии

Отличия разъемов

РТШК-4 — розетка телефонная на четыре контакта для штепсельного подключения с конденсатором

Стандарт работает с восьмидесятых годов. Пластиковый корпус вилки и розетки имеет диэлектрический ключ, исключающий неправильное подключение электрической схемы.

При установке нескольких телефонов на одной линии создавали соответствующее количество параллельно подключенных розеток РТШК-4. Конденсатор с емкостью в 1 стью в 1 мкф монтировали в конце линии для проведения технических тестов и создания эффектов «линия занята» на стороне звонящего пользователя.

Разъемы RJ-11

Сейчас телефонные аппараты, розетки и вилки снабжаются разъемом серии RJ, который имеет одинаковый корпус, габариты и конструкцию для подключения одной, двух, трех или четырех пар электрических цепей. Однако, они могут снабжаться разными конструкциями пластмассовых замков со специальными вырезами, исключающими установку отдельных вилок RJ11, 14, 25 в разъемы RJ45.

Их надо обязательно учитывать при соединении различных манипуляторов. Иначе можно не подучить электрический контакт или вообще нарушить разъем, сломать его корпус.

Интерфейс RJ11 создан исключительно для телефонной линии с двумя проводами. Он может использоваться не только для одного телефона, а применяться несколькими устройствами, собранными в блоки для различных приборов.

Разъем RJ11 широко применяется не только в стационарных моделях, но и для подключения базы радиотелефонов, позволяющих разговаривать на определенном удалении от нее за счет технологий радиопередачи сигналов между трубкой и базой по воздуху посредством электронного приемника и передатчика.

Совмещенный разъемы RJ-11 c РТШК-4

Способ подключения телефонных аппаратов через комбинированные переходники, оборудованные совмещенными разъемами реализован в составной конструкции, позволяющей упростить монтаж дополнительным аксессуаром.

Разъемы RJ-14, RJ-25

Внешний вид их соответствует предыдущей конструкции RJ11. Отличие заключается в количестве контактов и возможных различиях пластмассовых замков.

Разъемы RJ-45

Они создаются для слаботочных цепей с четырьмя парами контактов, позволяющими использовать схемы для подключения сложных средств связи и компьютерных систем, применяемых в модемах, ноутбуках и других подобных приборах.

Способы маркировки цепей коммутации

Контакты розеток подсоединяют в соответствии с заранее разработанной схемой. Конструкция телефонного аппарата чаще всего допускает не учитывать полярность подключения. Однако для некоторых устройств это технически неприемлемо: они могут некорректно работать или отказать.

2. выделением проводов определенным цветом.

На практике может встретиться несколько способов коммутации проводов. Они показаны таблицами №2, 3, 4.

Маркировка для подключения жил кабелей витой пары к розетке

Таблица №2

№ контакта				Тип T/R	/—
№ контакта	RJ—11	RJ—14	RJ—25	Тип T/R	/—
1	—	—	Бело-зеленый	Т
2	—	Бело-оранжевый	Бело-оранжевый	Т
3	Синий	Синий	Синий	R	—
4	Бело-синий	Бело-синий	Бело-синий	Т
5	—	Оранжевый	Оранжевый	R	—
6	—	—	Зеленый	R	—

Старая маркировка для подключения жил кабелей к розетке к розетке

Таблица №3

№ контакта	Наименование разъема, расцветка			Тип T/R	/—
№ контакта	RJ—11	RJ—14	RJ—25	Тип T/R	/—
1	—	—	Оранжевый	Т
2	—	Черный	Черный	Т
3	Красный	Красный	Красный	R	—
4	Зеленый	Зеленый	Зеленый	Т
5	—	Желтый	Желтый	R	—
6	—	—	Синий	R	—

Немецкая маркировка для подключения жил кабелей к розетке

Таблица №4

№ контакта	Наименование разъема, расцветка			Тип T/R	/—
№ контакта	RJ—11	RJ—14	RJ—25	Тип T/R	/—
1	—	—	Розовый	Т
2	—	Зеленый	Зеленый	Т
3	Белый	Белый	Белый	R	—
4	Коричневый	Коричневый	Коричневый	Т
5	—	Желтый	Желтый	R	—
6	—	—	Серый	R	—

Схемы подключения телефонных розеток и вилок

Разберем вопрос на примере разъема РТШК-4, используемого для связи не только с оконечным абонентом, но и для дополнительной линии — общения между секретарем и директором.

Одна пара контактов задействуется на линию, идущую от АТС, а вторая — для организации добавочной связи по служебному каналу.

На схеме показано место монтажа емкости в 1 мкф с рабочим напряжением 160 вольт. Сейчас от такого подключения отказались, конденсатор перестали монтировать. На качестве связи это практически не сказывается.

Конструкции разъемов РТШК-4 уже устарели. Они постепенно заменяются новыми, более удобными устройствами, которые занимают мало места. Но, электрическая схема подключения принципиально никак не изменилась. Для работы одного телефона по-прежнему достаточно просто создать замкнутую электрическую цепь с линией АТС из двух жил.

Современные телефонные розетки принято объединять в сводные блоки, используемые в составе с другими устройствами связи: компьютерным оборудованием, оптоволоконными кабельными сетями, электрическими устройствами.

Такие блоки концентрируются в одном удобном для обслуживания и скрытом от посторонних глаз месте.

Опасные факторы телефонной сети

Что бы ни говорили «опытные» электрики-связисты, которых «било» током от напряжения линии АТС, вопросам безопасности необходимо уделять внимание.

Подключение телефонной розетки обычно выполняется под напряжением покоя линии связи. Его величина составляет порядка 60 вольт. Если же удастся поймать момент входящего звонка, то в сети проходит переменная синусоида с амплитудой до 120 вольт.

Она вполне может создать путь тока через тело выполняющего подключение мастера. Если же руки влажные или на теле проступил пот, то проводимость резко возрастет. Болевые ощущения станут очень неприятными, вызовут судорожные реакции. Лучше их избегать защитой рук тонкими диэлектрическими перчатками и соблюдением других технических мероприятий правил безопасности.

Подключение своими руками

В новых жилых помещениях он прокладывается в ходе строительных работ по скрытой проводке. Наружу выводится только пара контактов, но может быть установлена и розетка.

К месту установки кабель можно подвести непосредственно по стене, а можно проштробить канал и уложить его как скрытую проводку.

Основные приспособления, которые могут понадобиться при прокладке телефонной проводки:

бокорезы – для разделки кабеля;
нож – для зачистки концов проводов;
отвертка – крепление концов в розетке;
винты – крепление основания устройства к стене;
дрель – сверление отверстий для фиксации наружного устройства;
сверло с твердосплавными напайками – как правило, применяется диаметром 4,2 мм;
пластиковые вставки в отверстия;
«болгарка» с диском по бетону – для выполнения скрытой проводки;
перфоратор с корончатым сверлом, размер сверла в соответствии с габаритом коробки;
– для уточнения полярности контактов в разъеме при подсоединении;
защитные латексные перчатки – если при проведении работ случайно будет звонок на телефон, разность потенциалов может достигнуть 120В, что уже небезопасно при непосредственном контакте.

Если решено установить скрытую проводку, сначала следует выполнить канал для укладки телефонного кабеля. При помощи «болгарки» проштробить канал по всей длине и уложить в него провод, канал заделать цементным раствором.
При изготовлении открытой проводки понадобятся специальные пластиковые скобы для крепления кабеля на стене и электродрель со сверлом. В отверстия глубиной порядка 20 мм вставить пластиковые вкладыши, и закрепить провод под скобой гвоздем или винтом. Весь крепеж продается в комплекте, проблем с совместимостью составляющих не возникает.
Установка под плинтус потребует применения стамески, при помощи которой плинтус отстраняется от стены для укладки провода. После этого плинтус подбивается на место штатными гвоздями.
При установке наружной коробки, ее сначала нужно подключить к кабелю. После этого закрепить на стене. Здесь возможны варианты, определяемы конструктивным исполнением самих коробок. Если ее основание имеет отверстия для крепления, нужно приложить е к месту установки и разметить на стене расположение отверстий. Воспользовавшись дрелью, просверлить отверстия, установить вставки и закрепить основание коробки винтами из комплекта. После чего установить крышку, имеющую для этого специальные защелки. Основание без отверстий для крепления можно установить на стену, воспользовавшись двусторонним скотчем. Крепление достаточно надежно, но при отключении разъема корпус желательно придерживать.
При установке внутренней коробки нужно воспользоваться перфоратором и корончатым сверлом по диаметру коробки. Выполнив в стене глухое отверстие, установить в него коробку, подключить ее к кабелю и закрепить в отверстии. Поставить на место крышку.
При подключении контактов нужно проверить тестером соответствие полюсов (расположение « » и «-»).

Все работы просты и доступны непрофессиональному исполнителю.

Заключение

Связные розетки позволяют быстро поменять телефонный аппарат
, факс или модем. Для этого достаточно выдернуть кабель из гнезда и подключить нужный. Установить и подключить саму розетку достаточно просто.

Хоть и нечасто, но бывает необходимость поменять телефонную розетку или установить дополнительную в другой комнате или, например, на кухне. Такая ситуация может возникнуть при проведении ремонта в квартире или покупке дополнительного аппарата с необходимостью проводки новой линии. Сделать подключение телефонной розетки просто и практически безопасно. Как это выполнить, расскажем ниже.

В зависимости от типа монтажа телефонной линии все устройства можно разделить на два основных вида:

наружные, когда монтаж проводится непосредственно на поверхности стены. Линия в таких случаях тоже обычно проводится открытым (наружным) способом;
внутренние, при монтаже в специально предусмотренное для этих целей углубление. Имеет смысл устанавливать при наличии скрытого монтажа кабеля.

Еще одним способом классификации является тип используемых для соединения с телефонным аппаратом коннекторов (соединителей). Можно выделить такие виды:

советского образца РТШК-4;
современные RJ-11, используемые обычно в домашних условиях;
современные RJ-14, применяемые в офисах для подключения факсов, прокладки модемной линии и для другой техники;
современные RJ-25, являющиеся коннекторами специального назначения;
универсальные или комбинированные, сочетающие в себе два и более вида коннекторов, например, РТШК-4 и RJ-11.

Старые советские РТШК-4 практически уже нигде не используются, так как все современные телефонные аппараты имеют коннекторы (соединители) под евророзетку RJ-11. Вилка для этих старых розеток имела четыре плоских металлических коннектора и пластмассовый плоский язычок.
Наверняка, многим визуально знакома эта конструкция. Подключение производилось посредством двухжильного провода.

Подключение аппарата в коннекторах типа RJ-11 также происходит двухжильным проводом. Этот же тип розеток в современных аппаратах используется для подсоединения телефонной трубки непосредственно к аппарату.

Коннекторы типа RJ-14 используют четырехжильный провод, а RJ-25 – уже шестижильный провод. Подсоединение последнего вида розеток необходимо поручать только квалифицированным специалистам.

Пользуясь приведенными в статье схемами и рекомендациями, вы сможете самостоятельно установить телефонную розетку нового стандарта и подключить к линии телефон. Подключение устройства с двумя контактами не представляет сложности, главное, при покупке выбирать модели известных производителей, а подключая розетку, проводить работы аккуратно и соблюдать полярность.

Как подключить телефонную розетку: схема и этапы установки

Конструкция имеет парное количество небольших контактов — 2 или 4. Посередине размещается отверстие для кабеля питания.
Телефонное устройство соединяется с двумя контактами в центре.

Монтаж, согласно правилам, обычно производятся с помощью специального кроссировочного ножа. Но если ваша деятельность не связана с систематическим ремонтом и установкой данных приспособлений и у вас его в наличии нет, можно воспользоваться обычным острым ножом. Применим он для заглубления жил, чтобы обеспечить контакт после разреза слоя изоляции.

Для подключения проводов к телефонной розетке воспользуйтесь следующей инструкцией:

Так же как и во время монтажа любой розетки, следует отключить электропитание в щитовой. Для безопасности воспользуйтесь защитными перчатками, потому что напряжение всё же имеется.
Далее зачищаются внешние слоя контактов, оставить можно не более 4 см. Когда эти манипуляции произведены расправьте жилы.
Используйте тестер для определения полярности контактов.
Соедините контакты с проводниками. Удобно различить их по цветам. Зеленый провод отвечает за положительную полярность, красный за отрицательную. Необязательно делать акцент на полярности, но есть вероятность, что телефон может в будущем давать небольшие перебои.
Подключив кабели, зафиксируйте их с помощью представленных в комплекте винтов.
В случае монтажа 2-4 контактного типа розетки, подсоединяются 2 центральных контакта.
Монтаж розетки к стенке производится двухсторонним скотчем либо саморезами. Последний метод обеспечит более эффективный способ фиксации.
Завершение процесса установки – закрыть крышкой телефонной розетки.

Скрытая розетка подключается по подобному принципу, при этом есть ряд особенностей. Выберите месторасположение и отметьте его для дальнейшего монтажа. Понадобится углубление для подрозетника, поэтому воспользуйтесь перфоратором и саморезами для крепежа. Рабочая часть фиксируется в подрозетнике винтами.

Конструкция телефонной розетки

RJ11 — соединитель с двумя контактами, который устанавливается крайне редко (на специализированн ых станциях).

RJ14 – соединитель с четырьмя проводами и соответствующим количеством контактов. Именно под такой вариант коннектора производится основная часть телефонных розеток. Необходимо подсоединить 2 средних контакта, имеющих цифровые обозначения 2 и 3. Для дополнительной линии, подсоединяются контакты под номером 1 и 4. Розетка накладного типа подсоединяется к 2-ум средним контактам, путем подсоединения к ним зеленого и красного проводов.

RJ25 – соединитель, который плохо себя зарекомендовал на потребительском рынке, и покупать его для самостоятельного подключения не желательно. Данный вид подключается путем соединения красного и зеленного проводов в 3 и 4 контакты соответственно.

Уже более века люди общаются на расстоянии с помощью телефонов, конструкции которых все время улучшаются и модифицируются.

Современные модели отличаются от своих предшественников удобством пользования, эстетичным видом, надежностью.

Однако, принципы работы, заложенные в первых конструкциях, остались прежними:

обязательное наличие действующей линии связи от АТС;
электрическое подключение к ней стационарного телефона.

корпус — изготавливается из диалектических материалов, например, керамики или пластики;
контакты из латуни пружинистой формы, благодаря которым осуществляется легкое прохождение электрического тока, по данной цепи;
клеммы или специальные зажимы — используют для подключения контактов.

Все контактные гнезда находятся внутри корпуса, для безопасности в случае замыкания. Существуют модели с одним или несколькими разъемами, соответственно для подключения необходимого количества устройств. Посмотреть модели можно по представленным фото телефонных розеток.

Как_правильно_подсоединить_телефонный_кабель_к_розетке

Конструктивные особенности телефонной розетки

Строение розеток с каждым годом усовершенствуется, но некоторые основные элементы остаются неизменными:

пластиковый или керамический корпус;
зажимы – клеммы, которые фиксируют провода;
соединительные контакты – латунные детали, обладающие электропроводностью.

Старые и современные стандарты устройства

RJ11 подключение используется для стационарных устройств с линейным подключением

RJ11 – применяется для стационарных устройств с линейным подключением, имеет двухпроводное подключение;
RJ14 – используются для соединения двух телефонов на разные линии, а также организации мини АТС для офисов с четырехпроводным подсоединением;
RJ25 и RJ12 – необходимо для шестипроводных моделей телефонов с тремя парами контактов.
RJ45 – предназначено устройство для подсоединения оборудования сложного типа – факсов, компьютерных линий или модемов.

Схемы монтажа и способы подключения

Существует два вида монтажа телефонного разъема:

Наружный. Такой открытый способ монтажа розетки удобен в использовании, но смотрится не очень привлекательно. Наложенный на стену разъем можно легко демонтировать, осуществить ремонтные работы.
Закрытый. Розетка прячется в несущей конструкции, не нарушая общего дизайна помещения.

При закрытом монтаже розетка прячется в несущей конструкции

Порядок подключения телефонной розетки

Подключение розетки для стационарных телефонов включает такой порядок работ:

подготовка инструментов;
обеспечение защитных средств;
снятие с кабеля защитной пленки согласно необходимой длине;
подсоединение кабеля по схеме к коробке;
фиксирование жил внутри телефонного короба.
крепление разъема к стене;
монтаж защитной крышки;
подключение вилки в розетку.

В инструкции, прилагаемой к каждой телефонной розетке, имеется действующая схема подключения данной модели.

Проведение подготовительных работ

Также для установки розетки дополнительно потребуются:

вольтметр;
прорезиненные перчатки;
отвертка;
уровень;
скотч с липкой лентой на две стороны;
нож для работы с оптическими кроссами;
острогубцы;
карандаш с графитным стержнем.

Отвертка для работы с розетками должна иметь прорезиненную ручку и подходить по форме к выбранным шурупам

Зачистка концов жил

Подключение проводов розетки

• провод в зеленой изоляции означает «плюс»;
• красная оплетка – «минус».

Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
Осуществление соединения модемов и факсов.
Подключение и организация работы мини-АТС.

Особенности и схема подключения

В конструкцию устройства может входить 2-4 контакта, которые представляют собой вилки из металла, обладающие небольшими размерами. Между этими элементами требуется заглубление жил питающего провода.
Подсоединение самих телефонов происходит исключительно через 2 центральных контакта.
Для монтажа приспособлений с указанным стандартом, профессиональные мастера пользуются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием. Используется такой инструмент для заглубления жил, при прорезке изоляционного слоя будет обеспечен контакт.
Перед расправлением жил необходимо осуществить устранение внешних слоев с провода, достаточно 4 см. для проведения подобной зачистки.
Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно производится из пластикатов с белым окрасом. Кабель ТРП чаще всего используется в качестве распределителя.

Необходимые инструменты и материалы

Однако, рекомендуется иметь в наличии сразу весь необходимый инвентарь:

Отвертка, которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать поражений электрическим током.
Подрозетник.
Кабель, если происходит не замена старого устройства, а прокладка абсолютно нового.
Перфоратор, также как и кабель, понадобится, если происходит монтаж новой розетки.
Сама розетка.
Нож с острым лезвием.
Саморезы.
Кусачки.
Изоляционная лента.
Универсальный мультиметр или тестер.
Защитные перчатки.
Односторонняя и двухсторонняя клеящая лента.
Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Пошаговая инструкция

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

Первоначально, потребуется обесточить электросеть и надеть защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достигать показателей 110-120В.
Используя бокорезы устранить изоляционный слой с проводников, при этом, важно не задеть сами жилы. Длина зачищенного кабеля должна составлять около 4 см.
При помощи тестера определить полярность контактов.
Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в будущем телефонный аппарат будет время от времени давать свои во время функционирования.
Осуществить подключение кабельных жил, после чего затянуть и обеспечить надежную фиксацию при помощи специальных винтов для осуществления прижима.
Некоторые модели имеют в своей конструкции 2-4 контакта, которые обладают вилочной формой, изготавливаются данные элементы из стали. В такой ситуации, используются 2 центральных контакта.
Осуществить фиксацию и крепеж телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но наиболее эффективным способом является использование саморезов.
Защелкнуть крышку данного приспособления.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
Предварительно, потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
Крепеж устройства внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
Надеть внешний защитный корпус, после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

Виды телефонных розеток

Устройства для внешней установки.
Устройства, обладающие внутренней разводкой.

Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

Этот параметр определяется типом используемого стандарта:

RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

Советы

маркировка телефонных проводов

Наиболее популярной на сегодняшний день, является встраиваемая разновидность устройств, поскольку она гармонично вписывается в любое помещения и является крайне незаметным элементом. Однако, необходимо учитывать, что ее монтаж займет больше времени и при этом пострадает отделка стен.
Лучше всего приобретать приспособления, которые были выпущены известными и проверенными производителями, успевшими положительно зарекомендовать себя в данной сфере. На сегодняшний день, такими компаниями является Legrand и Вико.
На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
Если происходит установка телефонной розеткистарого образца, то не помешает также знать правила цветовой маркировки, которые использовались раньше: оранжевый, черный или зеленый проводник является положительным; красный, желтый или синий проводник должен быть отрицательным.

Чтобы подключить стационарный телефонный аппарат к линии, необходима работающая линия от АТС и возможность подключить к ней телефон. К линии телефоны подсоединяются с помощью телефонных розеток.

Существует несколько стандартов таких розеток, они применяются для разных целей: подключения одного или нескольких телефонов, создания выделенных линий. В квартирах чаще всего используют розетку стандарта RJ 11. Как подключить телефонную розетку этого стандарта самостоятельно?

Разновидности оборудования

RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Способы монтажа

Телефонные розетки можно монтировать открытым или закрытым способом. Открытый способ подразумевает, что вся отделка на стене сохраняется, оборудование прикрепляют прямо на обои или краску.

Провода в таком случае убирают в кабель-канал, расположенный в плинтусе или на стене. Можно найти кабель-каналы разных цветов и размеров, плинтусы с кабель-каналом внутри. Удобны модели с защелкивающимися крышками. Также есть плинтусы со встроенными розетками. Покупая их, выбирайте те, у которых лицевая панель хорошо прилегает к основанию, иначе со временем она начнет отставать.

Иногда устройства монтируют не на стену, а на пол. При подключении открытым способом их можно даже приклеить на двухсторонний скотч.

Если подключение телефонной розетки делают закрытым (скрытым) способом, провода прокладывают в канале до того, как устанавливают розетку в подрозетник. Иногда провода прокладывают в стене, а розетку устанавливают снаружи. Используют чаще всего медный одножильный кабель КПСВ в белой полиэтиленовой оболочке или тоже медный однопарный кабель ТРП.

Чаще всего телефонные розетки монтируют не отдельно, а в составе розеточного блока, например, вместе с электрической розеткой и выключателем, как на фото.

Устройство телефонной розетки

Телефонная розетка состоит из нескольких основных элементов:

корпуса из диэлектрического (непроводящего) материала — керамики или пластмассы,
контактов — подпружиненных деталей из латуни, которые нужны для надежного соединения проводящих частей и бесперебойного прохождения тока,
клемм — переходников для соединения кабелей.

Контактные гнезда устройства делают утопленными в корпус. Такое их расположение предупреждает случайные замыкания.

Телефонные розетки могут быть одно- или многоразъемными. Одноразъемные модели позволяют подключить один телефонный аппарат, многоразъемные — несколько. Розетка RJ 11 относится к одноразъемным, с ее помощью можно подключить только один телефон.

Подключение RJ 11

RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:

двужильные кабели толщиной 0,3-0,5 мм,
отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
дрель,
инструмент для удаления изоляции,
тестер,
инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.

Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.

Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.

Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.

Далее монтируют розетку на стену, а затем подключают провода к сети и проверяют устройство. При открытом способе монтажа в конце его закрывают крышкой и закрепляют ее винтами.

Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник. Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.

После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.

Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.

Схемы подключения

Телефонные розетки подключат по определенным схемам. Провода у них промаркированы цветом или цифрами, существуют разные варианты, но схема подключения телефонной розетки обычно прилагается к прибору.

Обычно полярность не так важна, но отдельные устройства могут работать неправильно, если ее не соблюдать. Схема подключения показана на рисунке.

Жилы витой пары также маркируются по разным стандартам, которые приведены в таблицах. Существует старая, новая и немецкая схемы.

Как подключить телефон к розетке подключение проводов

Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
Осуществление соединения модемов и факсов.
Подключение и организация работы мини-АТС.

Особенности и схема подключения

В конструкцию устройства может входить 2-4 контакта, которые представляют собой вилки из металла, обладающие небольшими размерами. Между этими элементами требуется заглубление жил питающего провода.
Подсоединение самих телефонов происходит исключительно через 2 центральных контакта.
Для монтажа приспособлений с указанным стандартом, профессиональные мастера пользуются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием. Используется такой инструмент для заглубления жил, при прорезке изоляционного слоя будет обеспечен контакт.
Перед расправлением жил необходимо осуществить устранение внешних слоев с провода, достаточно 4 см. для проведения подобной зачистки.
Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно производится из пластикатов с белым окрасом. Кабель ТРП чаще всего используется в качестве распределителя.

схема подключения

Необходимые инструменты и материалы

Однако, рекомендуется иметь в наличии сразу весь необходимый инвентарь:

Отвертка, которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать поражений электрическим током.
Подрозетник.
Кабель, если происходит не замена старого устройства, а прокладка абсолютно нового.
Перфоратор, также как и кабель, понадобится, если происходит монтаж новой розетки.
Сама розетка.
Нож с острым лезвием.
Саморезы.
Кусачки.
Изоляционная лента.
Универсальный мультиметр или тестер.
Защитные перчатки.
Односторонняя и двухсторонняя клеящая лента.
Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Пошаговая инструкция

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

Первоначально, потребуется обесточить электросеть и надеть защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достигать показателей 110-120В.
Используя бокорезы устранить изоляционный слой с проводников, при этом, важно не задеть сами жилы. Длина зачищенного кабеля должна составлять около 4 см.
При помощи тестера определить полярность контактов.
Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в будущем телефонный аппарат будет время от времени давать свои во время функционирования.
Осуществить подключение кабельных жил, после чего затянуть и обеспечить надежную фиксацию при помощи специальных винтов для осуществления прижима.
Некоторые модели имеют в своей конструкции 2-4 контакта, которые обладают вилочной формой, изготавливаются данные элементы из стали. В такой ситуации, используются 2 центральных контакта.
Осуществить фиксацию и крепеж телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но наиболее эффективным способом является использование саморезов.
Защелкнуть крышку данного приспособления.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
Предварительно, потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
Крепеж устройства внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
Надеть внешний защитный корпус, после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

Виды телефонных розеток

Устройства для внешней установки.
Устройства, обладающие внутренней разводкой.

Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

РТШК-4

Этот параметр определяется типом используемого стандарта:

RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

Наиболее популярной на сегодняшний день, является встраиваемая разновидность устройств, поскольку она гармонично вписывается в любое помещения и является крайне незаметным элементом. Однако, необходимо учитывать, что ее монтаж займет больше времени и при этом пострадает отделка стен.
Лучше всего приобретать приспособления, которые были выпущены известными и проверенными производителями, успевшими положительно зарекомендовать себя в данной сфере. На сегодняшний день, такими компаниями является Legrand и Вико.
На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
Если происходит установка телефонной розеткистарого образца, то не помешает также знать правила цветовой маркировки, которые использовались раньше: оранжевый, черный или зеленый проводник является положительным; красный, желтый или синий проводник должен быть отрицательным.

Источник: slarkenergy.ru

Как самостоятельно подключить розетку для телефона

Конструктивные особенности телефонной розетки

Строение розеток с каждым годом усовершенствуется, но некоторые основные элементы остаются неизменными:

пластиковый или керамический корпус;
зажимы – клеммы, которые фиксируют провода;
соединительные контакты – латунные детали, обладающие электропроводностью.

Старые и современные стандарты устройства

RJ11 подключение используется для стационарных устройств с линейным подключением

RJ11 – применяется для стационарных устройств с линейным подключением, имеет двухпроводное подключение;
RJ14 – используются для соединения двух телефонов на разные линии, а также организации мини АТС для офисов с четырехпроводным подсоединением;
RJ25 и RJ12 – необходимо для шестипроводных моделей телефонов с тремя парами контактов.
RJ45 – предназначено устройство для подсоединения оборудования сложного типа – факсов, компьютерных линий или модемов.

Схемы монтажа и способы подключения

Существует два вида монтажа телефонного разъема:

Наружный. Такой открытый способ монтажа розетки удобен в использовании, но смотрится не очень привлекательно. Наложенный на стену разъем можно легко демонтировать, осуществить ремонтные работы.
Закрытый. Розетка прячется в несущей конструкции, не нарушая общего дизайна помещения.

При закрытом монтаже розетка прячется в несущей конструкции

Порядок подключения телефонной розетки

Подключение розетки для стационарных телефонов включает такой порядок работ:

подготовка инструментов;
обеспечение защитных средств;
снятие с кабеля защитной пленки согласно необходимой длине;
подсоединение кабеля по схеме к коробке;
фиксирование жил внутри телефонного короба.
крепление разъема к стене;
монтаж защитной крышки;
подключение вилки в розетку.

В инструкции, прилагаемой к каждой телефонной розетке, имеется действующая схема подключения данной модели.

Проведение подготовительных работ

Также для установки розетки дополнительно потребуются:

вольтметр;
прорезиненные перчатки;
отвертка;
уровень;
скотч с липкой лентой на две стороны;
нож для работы с оптическими кроссами;
острогубцы;
карандаш с графитным стержнем.

Отвертка для работы с розетками должна иметь прорезиненную ручку и подходить по форме к выбранным шурупам

Зачистка концов жил

Подключение проводов розетки

• провод в зеленой изоляции означает «плюс»;
• красная оплетка – «минус».

Источник: master-houses.ru

Подключение телефонной розетки rj11, схема

Виды телефонных розеток

RJ11 используется в квартирах и домах. Оснащен он всего двумя проводами.

Способы монтажа телефонной розетки

Подключение телефонной розетки RJ11

Перед тем как приступить к монтажу, следует приготовить базовый набор инструментов и материалов:

провода сечением 0,3-0,5 мм. с двумя жилами;
острый предмет для удаления изоляции. Подойдет кухонный нож или плоскогубцы;
плоская и крестовая отвертка;
тестер для измерения напряжения в проводах;
резиновые перчатки.

резиновые перчатки. Это обязательная мера — в телефонных проводах есть напряжение от 60 до120 Вольт. Оно не причинит вреда здоровью, но может доставить дискомфорт;
затем нужно избавиться от изоляции. Ее снимают на такую длину, чтобы она была достаточной для подключения. Удалять изоляцию предполагается очень аккуратно, поскольку если повредить жилу, то она будет переламываться, что приведет к неисправности. В дальнейшем вы забудете, что поломку в другом месте, что отнимет массу времени;
на следующем этапе, присоединяем розетку к источнику питания. В приборе представленного вида, провода прикрепляются к контактам, расположенным посередине. При этом можно руководствоваться следующей схематической зарисовкой:
далее вам потребуется тестер. Можно использовать и мультиметр. Он нужен для точного определения полярности проводов, т. е. где «+», а где «-». Минус при этом обозначается красным цветом, а плюс – зеленым. Многие утверждают, что определение полярности вовсе не обязательно в случае подключения телефона, но на практике доказано, что если полярность изначально определена неверно, то аппарат будет работать с помехами;
следующий этап предполагает закрепление оголенных проводов между вилками в корпусе розетки. Пазы, к которым крепятся провода, имеют специфическую характерную форму, чтобы провода лучше держались. После закрепления не нужно заматывать места стыков изолентой;
последний этап – закрепление корпуса. Некоторые корпуса имеют автоматические защелки или требуется закрепление корпуса винтами. Поскольку мы говорим про внешний монтаж, то розетку можно прикрепить двухсторонним скотчем к стене или полу.
Монтаж для внутренней розетки слегка отличается. Сначала в стене проделывается отверстие, которое будет идентично ее размеру. Затем монтируется подрозетник, чтобы в будущем при установке новой, можно было быстро сменить ее. Кабель крепится по аналогии с показанным выше методом.

Подробнее о подключении телефонной розетки можно посмотреть на видео:

На что обратить внимание при подключении телефонной розетки

Оплетка с кабеля снимается примерно на 4 см. Жилы при этом должны быть раздвинуты друг от друга.

РТШК — это советский стандарт. Сейчас такие приборы уже не выпускаются, но функционировать телефонный аппарат может и сегодня с их помощью. Они имеют 4 контакта и ключ;
КСПВ — провод на медной основе, состоящий из одной жилы. Она покрыта изоляцией из полиэтилена. В большинстве случаев, такой кабель выпускается стандартного белого цвета. Его используют для внутренней прокладки в доме или квартире;
ТРП — распределительный кабель, предназначенный для прокладки телефонной линии. Этот провод однопарный, который состоит из медной жилы, изолированной полиэтиленом. Имеет разделительное основание.

Как работать по схеме

Как мы видим, ничего сложного в самостоятельном подключении телефонной розетки нет. Желаем удачи!

Источник: bouw.ru

Как самостоятельно подключить телефонную розетку

Подписка на рассылку

Монтаж телефонной розетки разных видов

Правильное подключение телефонной розетки открытой установки RJ11

Установка телефонной розетки требует ряда инструментов и комплектующих, включая:

розетку телефонную RJ 11, подключение которой будет осуществляться;
двухжильный кабель с сечением 0,3-0,5мм2, например, КСПВ 2х0,5 или ТРП;
приспособление для снятия изоляции;
отвертку;
мультиметр;
защитные перчатки.

Наденьте защитные перчатки – напряжение телефонной линии в момент покоя составляет около 60Вольт, а в момент звонка 100-120Вольт.
Снимите изоляцию с кабеля, стараясь не оставлять насечек на проводе.
Откройте корпус розетки. Телефонная розетка RJ 11, подключение которой мы осуществляем, включает необходимость присоединения телефонной линии к средним контактам. Схема телефонной розетки может включать 4 контакта, в таком случае они присоединяются согласно схеме.
Существуют также розетки немецкого производства, в которых подключать необходимо к 2 и 5 контактам, однако они встречаются редко. Для подключения такого аппарата вместо зеленого провода необходимо использовать черный, а вместо красного — желтый.
Определите полярность. Красный цвет – это «минус» в телефонной линии, а зеленый – плюс. Как правило, подсоединение телефонной розетки не требует определения полярность, однако некоторые аппараты могут плохо работать, если подключить их не по правилам. Определить полярность можно с помощью тестера.
Заглубите жилы кабеля между металлическими вилками внутри розетки с помощью кроссировочного или обычного канцелярского ножа. Края пазов имеют заострения и сужаются. При заглублении жилы, они прорезают изоляцию, что обеспечивает хороший контакт.
Закрепите розетку на стене и защелкните крышку.
Осуществите подключение телефона к розетке и проверьте, есть ли связь.

Установка телефонной розетки скрытого типа

Источник: cable.ru

Как установить и подключить телефонную розетку

Телефонная розетка — приспособление, с помощью которого телефон соединяется с линией или ее отдельным направлением. Устройство позволяет отключить аппарат и быстро подключить его к сети в другой комнате. Бывают разных видов, каждый из которых имеет свои особенности, причем не только внешние, но и в плане установки.

Строение и система классификации

Любая розетка под телефон состоит из таких частей:

Корпус. Изготавливается из материалов-диэлектриков, обычно пластика или керамики.
Подпружиненные контакты. Для их изготовления используется металл. Контакты позволяют электрическому току через телефонные провода и вилку проходить в телефон.
Зажимы. Используются для соединения провода с сетью.

Подключение телефонных розеток осуществляется двумя способами — накладным (настенным, открытым) и скрытым. В первом случае проводка располагается на поверхности, а розетка устанавливается непосредственно на стену. Вторым способом розетка монтируется в специальный подрозетник, который вместе с проводами скрывается в стене под штукатуркой.

Основные стандарты

С развитием технологий устаревшие розетки заменяются новыми. Все больше потребителей меняют РТШК-4 на современную розетку RJ-11, последняя считается универсальной. Разъем у нее такой же, как и у остальных видов, отличие кроется в числе проводов, идущих в кабеле.

Выделяют 5 стандартов телефонных розеток:

РТШК-4. Сейчас практически не используется. Состоит из корпуса и 4 контактов. Вилка имеет 4 пластины, выполненные из металла. В центре расположен пластиковый штырь, который обеспечивает жесткость соединения.
RJ-11 и RJ-12. Эти коннекторы наиболее распространенные. Используются для подключения разных видов телефонов. Могут иметь 2, 4, 6 контактов. Подходят для домашнего применения.

RJ-14. Розетки предназначены для установки в офисах, где нужно подключить телефон-факс, модемы для Интернета и подобные устройства. Иногда конструкция имеет 4 контакта, подключаемых к четырехжильным проводам. Так появляется возможность использовать одновременно две разные линии.
RJ-25. Подобно предыдущему виду, встречается в офисных зданиях. 6 разъемов используются, чтобы подключить локальные сети, модемы, факсы и остальную необходимую технику.
Последний стандарт называется комбинированным. По конструкции розетка представляет сочетание РТШК-4 и RJ-11.

Обратите внимание! Есть еще один стандарт, не входящий в перечень, — RJ-45. Используется для подключения сложных схем в ноутбуках, модемах и т. д.

Схемы и способы подключения

Особенности подключения телефонных кабелей меняются в зависимости от вида розеток. К примеру, установка и подсоединение самых распространенных из них — RJ-11 и RJ-12 — имеют несколько нюансов:

В конструкции розетки бывает 2 и 4 контакта, отличающихся небольшими размерами. В центре обязательно должно находиться заглубление для жил питающего кабеля.
Телефоны подключаются к двум центральным контактам.
Для заглубления жил понадобится кроссировочный нож. Если его не оказалось, следует воспользоваться обычным.

Перед расправлением жил необходимо зачистить провод примерно на 4 см.
Во время скрытого монтажа специалисты советуют использовать кабель КСПВ с медной жилой. Кабель ТРП в этом случае не подходит — его лучше использовать как распределитель.

к содержанию ↑

Подготовительные работы

Перед тем как выполнить установку или замену телефонной розетки, необходимо подготовить инструменты и материалы:

отвертка с ручкой, покрытой изоляционным материалом;
подрозетник;
кабель — пригодится в случае, если необходимо поставить новую розетку, а не просто заменить старую;
перфоратор;
непосредственно розетка;
нож;
несколько саморезов;
кусачки;
лента изоляционная;
мультиметр;
перчатки для защиты рук;
двухсторонний скотч;
карандаш и яркий маркер.

Набор инструментов может меняться в зависимости от способа установки.

Пошаговая инструкция

План действий по монтажу открытого типа выглядит примерно так:

Защитить руки, надев резиновые перчатки. Это важно: напряжение в сети порой достигает 110 – 120В.
Используя бокорез, очистить провод от изоляционного слоя примерно на 4 см. Действовать нужно аккуратно, стараясь не повредить жилы.
Используя мультиметр, определить полярность контактов. Хотя считается, что соблюдать правила полярности не обязательно.
Подсоединить контакты к проводникам.

Подключить кабельные жилы. Закрепить с помощью специальных винтов.
В конструкциях с 4 контактами при подключении следует использовать 2 центральных.
Закрепить розетку на стене, используя скотч. Для большей надежности крепления лучше взять саморезы.
Надеть крышку.

Подключение скрытой розетки не имеет принципиальных отличий. Но в нем есть некоторые особенности:

Сразу отметить на стене разводку и месторасположение розетки.
Используя перфоратор, сделать отверстие для подрозетника. Для закрепления понадобятся саморезы.
Конструкция закрепляется в подрозетнике распорными винтами.
После окончания монтажа подключить электричество. Если все сделано правильно, розетка будет работать.

Устройства бывают двойными и одинарными. Двойные обычно устанавливаются в офисах — при условии, что есть необходимость в использовании двух телефонов одновременно. Подключаются они одинаково.

Полезные советы

Не допустить ошибок в монтаже поможет следование простым советам от специалистов:

Лучше использовать устройства для скрытого монтажа. Они гармоничнее остальных вписываются в интерьер. Но для их установки придется нарушить целостность стен и настенного покрытия.
В процессе выбора рекомендуется уделять внимание исключительно проверенным фирмам с хорошей репутацией. Это гарантия безопасности и надежности.
На большинстве розеток контакты пронумерованы. Если маркировки нет, следует посмотреть на цвета. Зеленые, оранжевые или синие контакты в сочетании с белым цветом — положительные, контакты таких же цветов, но без белого, — отрицательные.
Во время монтажа изделий старого стандарта не будет лишним помнить о цветовом оформлении контактов: оранжевые, черные и зеленые — положительные, красные, желтые, синие — отрицательные.

Разновидности розеток для подключения телефона отличаются конструкцией, способом монтажа и другими параметрами. Если следовать инструкции, установить эти устройства будет несложно.

Источник: 220.guru

Как установить телефонные провода

С телефонными проводами легко работать и они очень безопасны из-за низкого напряжения.

Самая сложная часть монтажа телефонных проводов — соблюдение установленных стандартов.

При прокладке дополнительных телефонных проводов в существующий объект обычно лучше всего определить, какой стандарт телефонной проводки используется в настоящее время и соответствует этому стандарту.

При прокладке телефонной проводки в новом объекте следует использовать стандарт EIA / TIA T586A.

Как провод попадает в жилище

Исторически сложилось так, что телефонные компании прокладывали телефонные провода над землей с помощью телефонных столбов, чтобы упростить ремонт проводов. Сам провод приобретается в телефонной компании и проходит разными путями, чтобы попасть в окрестности дома.

Надземная проводка

В старых кварталах (1970-е годы и ранее в США) и районах с высоким уровнем грунтовых вод телефонная проводка, скорее всего, находится над землей. Есть один или несколько телефонных столбов в зонах сервитута по соседству, которые распределяют пары проводов телефонной связи по жилым домам с помощью метода воздушной связи.К столбу прикреплена коммутационная коробка, при этом основные линии обслуживания территории входят с одной стороны, а жилые линии — с другой. Затем провода проходят от коммутационных боксов до каждого жилого дома.

Подземная проводка

В большинстве современных районов США телефонная проводка находится под землей. Во время застройки района, до начала строительства дома, коммутационные боксы устанавливаются в географически стратегических точках, и линии прокладываются обратно к основному распределительному центру района и к каждой собственности поблизости.

Интерфейсное устройство домашней сети

Независимо от того, как провод идет к дому, провод заканчивается на устройстве сетевого интерфейса (NID), которое подключено к дому. Это устройство представляет собой серую или коричневую коробку шириной около восьми дюймов и длиной двенадцать дюймов с дверцами, скрывающими два отделения. Доступ в отсек для покупателя возможен с помощью простого винта с шлицевой головкой. Специальная головка винта контролирует доступ к отсеку телефонной компании. Пользователи могут открыть отсек доступа клиентов NID, чтобы проверить линии на наличие гудка, проверить соединения проводки внутри NID и отследить линии, выходящие из NID в дом.Пользователю не нужно открывать телефонный отсек NID. Если есть неисправность проводки между домом и центральным офисом, заказчик не может ее отремонтировать. Большинство NID обрабатывают до 5 различных линий.

Телефонная линия от стойки или коммутационной коробки идет в отсек телефонной компании и выходит через отсек клиента.

Если у клиента есть только одна телефонная линия, и на линии в течение длительного времени не производилось обслуживания, он / она может иметь коробку, которая является предшественником NID.Эта коробка представляет собой пластиковую или металлическую крышку, которая накручивается на коробку телефонной проводки, чтобы защитить ее от непогоды. Телефонная компания заменит старую коробку новым NID бесплатно, если будет время, доступное оборудование и заказчик продемонстрирует необходимость, например, метод проверки тонального сигнала готовности к линии. Иногда технические специалисты телефонной компании оставляют оригинальную коробку на месте и просто устанавливают NID между коробкой и проводкой, идущей к полюсу или коммутационной коробке.

Тестирование телефонных линий

Для тестирования телефонной линии всегда используйте протестированный ранее проводной телефон.Это единственный способ убедиться, что проверяется только телефонная линия. Если вы не уверены в функциональности тестового телефона, отнесите его домой к соседу или членам семьи и проверьте его с помощью заведомо исправной телефонной линии. После гудка телефон можно использовать для проверки линии.

Просто возьмите трубку

Когда телефонная компания первоначально устанавливает телефонную линию в доме, они должны предоставить по крайней мере одну телефонную розетку для подключения телефона. Самый простой способ проверки телефонной связи — просто подключить телефон к этому разъему с помощью подходящего провода, снять трубку и прислушаться к гудку.Некоторым людям может потребоваться свериться с руководством по эксплуатации телефона.

Нет сигнала набора

Если при снятии трубки нет тонального сигнала ответа станции, вероятно, проблема в телефонной линии. Если в доме несколько разъемов, проверьте каждый из них, чтобы убедиться, какие разъемы работают, а какие нет. Если одни разъемы работают, а другие нет, неисправность проводки находится между NID и этими конкретными разъемами. Телефонная компания может помочь решить эти проблемы за дополнительную плату. Узнайте больше о том, как устранить эти проблемы, в разделах «Ремонт» ниже.Если ни один из разъемов в доме не работает, проверьте телефонные линии на NID.

Тестирование в NID

Когда клиентский отсек NID открыт, телефонные разъемы выстроены в линию, обычно вертикально. Для каждой телефонной линии, установленной в доме, есть телефонная розетка, к которой подключена линия. Не беспокойтесь, если есть гнезда, к которым не подключена линия, возможно, что когда-то была вторая линия к этому дому, что монтажная коробка была неисправна, или они только что установили более одной монтажной коробки и гнезда как стандартная установка.Если имеется более одной линии, метки на крышке NID должны указывать, какое гнездо связано с какой телефонной линией или номером. Если нет, просто попробуйте их все, пока не будет найден тот, который нужно проверить. Для проверки отключите шнур от гнезда и подключите к нему проводной телефон. Это отключит линию от разъемов в доме, поэтому не паникуйте, если внутри нет гудка. Если при подключении телефона слышен гудок, значит, неисправна проводка в доме. Если нет гудка, позвоните в телефонную компанию для ремонта, больше ничего нельзя сделать для решения проблемы.

Иногда цвета проводов не совпадают

Многие телефонные компании обновили свои стандарты цвета из-за использования кабеля Cat 5 для большинства телефонных линий, а также для согласования бытовых и служебных установок друг с другом. В этом новом стандарте нет зеленых, красных, черных или желтых проводов. Их заменили белый / синий, синий / белый, белый / оранжевый и оранжевый / белый провода. Знать, как определить цвет провода, очень просто. Провод будет в основном одного цвета с небольшими полосками второстепенного цвета.Если провод в основном оранжевый с белыми полосами, то этот цвет оранжево-белый. Следующая простая таблица поможет пользователям понять, какие цвета совпадают. Этикетки NID, скорее всего, будут иметь старую схему окраски, и большинство компонентов телефонной проводки, выставленных на продажу, по-прежнему будут отражать исходные цвета.

Функция	Новый цвет	Старый цвет
Наконечник 1	Зеленый	Белый / Синий
Кольцо 1	Красный	Синий / Белый
Наконечник 2	Черный	Белый / оранжевый
Кольцо 2	Желтый	Оранжевый / Белый

Новые телефонные розетки в доме

Установить новые телефонные розетки в доме действительно просто, но для выполнения установки необходимы некоторые инструменты и базовое оборудование.

инструментов:

Сверло
Свёрла
Отвертка с плоской головкой
Рыболовная лента
Оборудование для тестирования кабелей

Оборудование

В большинстве магазинов оборудования, электроники и во многих продуктовых и универмагах есть все необходимое для завершения установки.

Модульные распределительные коробки представлены в двух вариантах: с монтажной коробкой и без нее. При установке полностью нового разъема приобретите коробку разъемов с распределительной коробкой. При замене поврежденной распределительной коробки пользователям нужна только распределительная коробка без монтажной коробки, но монтажная коробка внутри все еще цела.Доступны как четырех-, так и шестиконтактные модульные домкраты. Купите четырехконтактный модульный разъем, если нет особой причины покупать шестиконтактный модульный разъем. Для этого процесса требуется одна коробка для каждого нового разъема.

Купите четырехжильный плоский серебристый сатиновый телефонный провод для любых новых разъемов в доме. Пользователи могут сэкономить немного денег, если будут покупать только отдельные провода без серебряной оболочки. Однако наличие ножен в конечном итоге сэкономит время и сэкономит нервы. Провода с оболочкой гибкие, их можно легко снять в тех местах, где это необходимо, и они удерживают провода вместе, чтобы их можно было легко разместить там, где это необходимо.

Если в доме более двух линий и разъемы для всех из них будут размещены в одном месте, можно также использовать шести- или восьмижильные телефонные провода. Имейте в виду, что существует три пары проводов: синяя пара, оранжевая пара и зеленая пара в шестижильном проводе. Восьмижильный провод имеет тот же цвет, что и шестипроводный, только к последней паре добавляется коричневая пара. Подключите те же провода к соответствующим контактам на монтажной колодке, чтобы избежать каких-либо проблем.

Модульные распределительные коробки с распределительной коробкой
Четырех-, шести- или восьмижильный телефонный провод

Всегда имейте при себе проводной телефон для экстренных случаев

Клиентам может потребоваться подключить телефон или телефонную базу к домашней электросети, если у них есть беспроводной телефон или телефон со встроенным автоответчиком (или некоторые другие возможности). Стандартные проводные телефоны получают все необходимое питание по самой телефонной линии, поэтому дополнительное питание не требуется. Всегда полезно иметь проводной телефон на случай, если у других устройств возникнут проблемы, или для использования в экстренных случаях, когда в доме отключено электричество.

Общая справочная информация

Следующая информация может помочь пользователям понять стандарты и схемы проводки в их доме. Это просто справочные материалы, помогающие при планировании и диагностике.

Стандарт телефонной проводки на Рождество и Хэллоуин

Во многих домах всего 2 пары (4 провода) телефонной проводки.

К рождественской паре подключена первая телефонная линия. Эта пара проводов называется рождественской парой, потому что один провод зеленый, а другой красный.

В рождественской паре зеленый провод — наконечник, а красный провод — кольцо.

Вторая телефонная линия подключена к паре Хэллоуина. Эта пара проводов называется парой Хэллоуина, потому что один провод черный, а другой желтый.

В паре Хэллоуина черный провод — это наконечник, а желтый провод — это кольцо.

Стандарт EIA / TIA 568B для телефонной проводки

Палец (домкрат)	Штифт (штекер)	Цвет	Пара
1	8	Белый / оранжевый	Совет 2
2	7	Оранжевый	Кольцо 2
3	6	Белый / зеленый	Совет 3
4	5	Синий	Кольцо 1
5	4	Белый / Синий	Совет 1
6	3	Зеленый	Кольцо 3
7	2	Белый Коричневый	Совет 4
8	1	Коричневый	Кольцо 4

Стандарт EIA / TIA 568A для телефонной проводки

Палец (домкрат)	Штифт (штекер)	Цвет	Пара
1	8	Белый / зеленый	Совет 3
2	7	Зеленый	Кольцо 3
3	6	Белый / оранжевый	Совет 2
4	5	Синий	Кольцо 1
5	4	Белый / Синий	Совет 1
6	3	Оранжевый	Кольцо 2
7	2	Белый Коричневый	Совет 4
8	1	Коричневый	Кольцо 4

Стандарт на 8 проводов для телефонной проводки USOC (Код универсального обслуживания)

Палец (домкрат)	Штифт (штекер)	Цвет	Пара
1	8	Белый / Коричневый	Совет 4
2	7	Белый / зеленый	Совет 3
3	6	Белый / оранжевый	Совет 2
4	5	Синий	Кольцо 1
5	4	Белый / Синий	Совет 1
6	3	Оранжевый	Кольцо 2
7	2	Зеленый	Кольцо 3
8	1	Коричневый	Кольцо 4

Стандарт 6-проводной проводки USOC (универсальный код заказа на обслуживание) для телефонной проводки

Штифт (домкрат)	Штифт (штекер)	Цвет	Пара
1	6	Белый / зеленый	Совет 3
2	5	Белый / оранжевый	Совет 2
3	4	Синий	Кольцо 1
4	3	Белый / Синий	Совет 1
5	2	Оранжевый	Кольцо 2
6	1	Зеленый	Кольцо 3

Стандарт телефонной проводки на 25 пар

Палец (домкрат)	Штифт (штекер)	Цвет	Пара
1	50	Синий / Белый	Кольцо 1
2	49	Оранжевый / Белый	Кольцо 2
3	48	Зеленый / Белый	Кольцо 3
4	47	коричневый / белый	Кольцо 4
5	46	шифер / белый	Кольцо 5
6	45	Синий / Красный	Кольцо 6
7	44	Оранжевый / Красный	Кольцо 7
8	43	зеленый / красный	Кольцо 8
9	42	Коричневый / Красный	Кольцо 9
10	41	шифер / красный	Кольцо 10
11	40	Синий / Черный	Кольцо 11
12	39	Оранжевый / Черный	Кольцо 12
13	38	Зеленый / Черный	Кольцо 13
14	37	Коричневый / Черный	Кольцо 14
15	36	шифер / черный	Кольцо 15
16	35	Синий / Желтый	Кольцо 16
17	34	оранжевый / желтый	Кольцо 17
18	33	зеленый / желтый	Кольцо 18
19	32	коричневый / желтый	Кольцо 19
20	31	шифер / желтый	Кольцо 20
21	30	Синий / Фиолетовый	Кольцо 21
22	29	оранжевый / фиолетовый	Кольцо 22
23	28	Зеленый / Фиолетовый	Кольцо 23
24	27	коричневый / фиолетовый	Кольцо 24
25	26	Сланец / Фиолетовый	Кольцо 25
26	25	Белый / Синий	Совет 1
27	24	Белый / оранжевый	Совет 2
28	23	Белый / зеленый	Совет 3
29	22	Белый / Коричневый	Совет 4
30	21	Белый / Сланец	Совет 5
31	20	Красный / Синий	Совет 6
32	19	Красный / оранжевый	Совет 7
33	18	Красный / Зеленый	Совет 8
34	17	Красный / Коричневый	Подсказка 9
35	16	Красный / Сланцевый	Совет 10
36	15	Черный / Синий	Совет 11
37	14	Черный / Оранжевый	Совет 12
38	13	Черный / зеленый	Совет 13
39	12	Черный / Коричневый	Совет 14
40	11	Черный / Сланец	Совет 15
41	10	Желтый / Синий	Совет 16
42	9	Желтый / оранжевый	Совет 17
43	8	Желтый / Зеленый	Совет 18
44	7	Желтый / Коричневый	Совет 19
45	6	Желтый / Сланцевый	Совет 20
46	5	Фиолетовый / Синий	Совет 21
47	4	Фиолетовый / Оранжевый	Совет 22
48	3	Фиолетовый / Зеленый	Совет 23
49	2	Фиолетовый / Коричневый	Подсказка 24
50	1	Фиолетовый / Сланцевый	Совет 25

Номер контакта телефона Ориентация

Если смотреть на телефонную розетку, контакт 1 — это крайний левый контакт.

Если смотреть на телефонную вилку, контакт 8 — это крайний правый контакт.

Разъемы и вилки для телефонной проводки

В телефонной проводке вилка — это вилка телефонного кабеля, а розетка — розетка в стене.

Наконечник для телефонной проводки и кольцо

Термины «Наконечник» и «Звонок» широко используются при обсуждении телефонной проводки.

Наконечник — это электрически положительный провод, а кольцо — отрицательный провод.

Дополнительная литература по телефонной проводке

Ваш гид по основным телефонным розеткам

Основная телефонная розетка — это белая пластиковая коробка, встроенная в стену, обычно в коридоре или рядом с входной дверью.Она больше, чем обычная телефонная розетка, потому что это точка, откуда внешняя телефонная линия входит в ваш дом.

Лучше всего подключить маршрутизатор к основной телефонной розетке. Вы также можете использовать основную телефонную розетку для устранения проблем с Интернетом, особенно если в ней есть тестовая розетка.

Не во всех домах он есть, но если он есть у вас, он будет выглядеть, как показано ниже:

FTTC

NTE 2000

NTE 5C MK 4

Openreach может заменить или переместить вашу основную телефонную розетку и телефонную линию за определенную плату.Если вам нужна новая основная телефонная розетка или вы хотите переместить или заменить существующую, свяжитесь с нами, чтобы организовать визит инженера.

Есть два типа основных телефонных розеток. Способ подключения телефона и широкополосного доступа зависит от того, какой из них у вас есть.

Стандартная основная телефонная розетка

Стандартные основные телефонные розетки имеют один порт на передней панели, что означает, что вам понадобится микрофильтр для подключения телефона или маршрутизатора. Вам также нужно будет использовать микрофильтры в каждой другой розетке, которую вы используете в своем доме.

Основная телефонная розетка с предварительной фильтрацией

Основные телефонные розетки с предварительной фильтрацией имеют два порта на передней панели, что означает, что ваша линия уже разделена между телефоном и широкополосным подключением. Вы можете подключить свой телефон и маршрутизатор прямо к предварительно отфильтрованной основной телефонной розетке без использования каких-либо микрофильтров.

Подключение к тестовой розетке

Ваша тестовая розетка находится внутри вашей основной телефонной розетки. Он позволяет обходить внутреннюю проводку в вашем доме и напрямую подключаться к внешней телефонной линии, что делает его идеальным местом для проверки внутренней проводки на наличие неисправностей.

Основные телефонные розетки, которые имеют два порта или один порт с горизонтальной линией на передней панели, содержат тестовый разъем.
Основные телефонные розетки с одним портом без горизонтальной линии не имеют тестового разъема. Если это похоже на ваше, пожалуйста, не пытайтесь открутить лицевую панель.

Вот как подключить маршрутизатор к тестовой розетке:

Осторожно открутите лицевую панель на основном разъеме телефона с помощью отвертки.Если у вашего основного телефонного разъема нет винтов, сожмите боковые стороны лицевой панели, чтобы отсоединить ее
Теперь осторожно потяните лицевую панель на себя
После снятия лицевой панели вы увидите тестовое гнездо внутри. Он похож на телефонный порт на передней панели основного телефонного разъема, но без сдвижной крышки
Если вы тестируете свой маршрутизатор, подключите микрофильтр к тестовой розетке
Затем подключите серый широкополосный кабель маршрутизатора к порту ADSL / DSL микрофильтра

Если ваше соединение улучшается, пока вы подключены к тестовой розетке, то проблема, вероятно, в вашем доме.Однако, если проблема не исчезнет, скорее всего, неисправность возникла в вашем регионе.

Как подключить Android к проводному Ethernet-соединению

Если у вас есть планшет или смартфон Android и вы хотите использовать проводное соединение Ethernet, это легко сделать.

Есть несколько требований.

ОБНОВЛЕНИЕ: хотя приведенный ниже вариант по-прежнему работает для многих смартфонов Android, существует новый лучший способ подключения к Ethernet.Использование концентратора Type-C позволяет добавить множество портов, включая HDMI, VGA, Ethernet, старые стандарты USB и порт SD-карты. Концентраторы Type-C также имеют гораздо лучшую совместимость.

Подробнее о концентраторах USB Type-C для смартфонов Android читайте здесь.

Требования к Ethernet для Android

Необходимо установить первую версию Android Marshmallow 6.0.1, выпущенную в октябре 2015 года.

Чтобы узнать, какая у вас версия, перейдите в «Настройки» -> «Об устройстве».

Предыдущие версии Android требовали рутирования, чего больше нет в Android Marshmallow 6.0.1 и выше.

Второй потребуется адаптер OTG-Ethernet.

OTG означает On-The-Go и просто подключается к порту micro USB Android. В основном он используется для копирования файлов на внешнее хранилище, например на флэш-накопитель, но также может использоваться для подключения к Интернету по локальной сети.

Адаптер Ethernet будет передавать сигналы по сети.Эти предметы можно купить отдельно или в одной упаковке, готовой к употреблению.

Не все адаптеры совместимы со всеми устройствами Android и должны быть проверены на совместимость с вашим устройством.

Пока у большинства не возникнет проблем Чипсет в адаптере и телефон / планшет должны быть совместимы. Просто убедитесь, что адаптер будет работать с вашим устройством Android, прежде чем покупать его.

Убедитесь, что вы знаете, какой тип порта использует ваш телефон: старый Micro-USB или новый Type-C.

Большинство старых смартфонов Android используют порт Micro-USB с новым портом Type-C, который теперь есть на Galaxy S10, S20 и подобных устройствах.

Адаптер Micro-USB OTG к Ethernet на Amazon
Подключаемый адаптер USB 2.0 OTG Micro-B к 10/100 Fast Ethernet, совместимый с планшетами Windows и Raspberry Pi Zero (чипсет ASIX AX88772A)

Type-C Android Адаптер Ethernet на Amazon
Адаптер USB C — Ethernet, сетевой адаптер Techkey USB Thunderbolt 3 / Type C — RJ45 Gigabit Ethernet LAN, совместимый с MacBook Pro 2019/2018/2017 Dell XPS ChromeBook Galaxy S9 / S8 и др.

Большинство Android-устройств нужно просто подключить, и они будут подключаться автоматически.Обязательно выключите Wi-Fi, чтобы точно знать, что он только через Ethernet.

Для некоторых устройств требуется, чтобы в настройках был установлен режим полета, это зависит от ПЗУ.

Сводка
Подключить смартфон или планшет Android к линии Ethernet легко, с Android Marshmallow или выше.

Хотя у большинства из них не будет никаких проблем, телефон или планшет должны иметь драйверы для работы чипсета в адаптере Ethernet.

Каждый производитель настраивает ОС Android для своих устройств и может удалять или добавлять драйверы.

Просто обязательно ознакомьтесь со спецификациями адаптера и обзорами, чтобы убедиться, что он работает с вашим смартфоном или планшетом.

Как подключить компьютер к телефонной гарнитуре | Small Business

Один из наиболее эффективных способов сэкономить деньги в любом бизнесе — это сократить расходы на связь с помощью программного обеспечения для передачи голоса по Интернет-протоколу, такого как Skype. Все, что вам нужно, — это компьютер и телефонная гарнитура.Типичная телефонная гарнитура имеет два кабеля 3,5 мм: один для микрофона, а другой — для наушников. На рынке также есть USB-гарнитуры, которые действуют как отдельные аудиоустройства, позволяя использовать обычную звуковую карту и динамики одновременно.

Подключение стандартной телефонной гарнитуры

Подключите кабель наушников к соответствующему порту на задней или передней панели компьютера. Обычно они имеют цветовую маркировку — зеленый кабель предназначен для наушников и подключается к зеленому разъему звуковой карты вашего компьютера.Обратите внимание, что у многих новых настольных компьютеров есть порты для гарнитуры на передней панели корпуса. На большинстве портативных компьютеров порт расположен сбоку.

Подключите кабель микрофона (обычно розового цвета) к соответствующему порту на задней или передней панели компьютера. На большинстве портативных компьютеров этот порт также расположен сбоку.

Щелкните правой кнопкой мыши значок звука на панели задач и выберите «Устройства воспроизведения». Нажмите на динамики, помеченные как «Устройство по умолчанию», и нажмите «Настроить».«Выберите« Наушники »или, если они недоступны,« Стерео »из опций ниже« Аудиоканалы »и нажмите« Далее ». Снова нажмите« Далее », а затем« Готово ».

Подключение телефонной USB-гарнитуры

Закрыть любые открытые в настоящий момент телекоммуникационные приложения, такие как Skype и Windows Live Messenger.

Подключите один кабель USB от телефонной гарнитуры к компьютеру. Windows автоматически установит общие драйверы для гарнитуры.Обратите внимание, что в телефонных USB-гарнитурах используется собственное звуковое оборудование вместо звуковой карты вашего компьютера. По этой причине они будут считаться отдельными аудиоустройствами.

Выберите телефонную гарнитуру USB в качестве устройства связи по умолчанию, щелкнув правой кнопкой мыши значок звука на панели задач, выбрав «Устройства воспроизведения», щелкнув правой кнопкой мыши гарнитуру USB в списке устройств и выбрав «Установить как связь по умолчанию. устройство «.

3 способа перемещения широкополосного маршрутизатора

Существует несколько причин, по которым вы можете захотеть переместить широкополосный маршрутизатор.Это может быть связано с тем, что покрытие Wi-Fi вокруг вашего дома или там, где вы его чаще всего используете, не так хорошо, как вам хотелось бы, или что вы хотели бы, чтобы он находился рядом с вашим телевизионным оборудованием, чтобы вы могли жестко подключить свой Smart TV, игровую консоль и ресивер спутникового ТВ. Несколько лет назад было обычным делом устанавливать телефонную линию и главную розетку в коридоре дома, где люди часто звонили по телефону. Часто с соседним стулом, телефонной книгой, блокнотом и ручкой. Но с доставкой широкополосного Интернета в ваш дом по телефонной линии это не всегда имеет смысл в современном мире.В этом блоге я обсуждаю несколько различных методов, которые можно использовать для переноса вашего широкополосного маршрутизатора у вас дома в предпочтительное место.

Перемещение главной телефонной розетки

Из всех способов перемещения широкополосного маршрутизатора или концентратора широкополосного доступа я бы предположил, что это, вероятно, лучший способ сделать что-то, и именно это порекомендует ваш телефонный / интернет-провайдер. Это связано с тем, что для оптимальной скорости и надежности интернета лучше всего, чтобы ваш маршрутизатор / модем был подключен непосредственно к главной телефонной розетке.В идеале с фильтром ADSL / VDSL на лицевой панели, что устранит необходимость во внешнем фильтре ADSL. Хотя это меньшая проблема с новыми главными телефонными розетками, которые имеют встроенный фильтр для устранения помех от удлинительных кабелей, это все же рекомендуемый метод, поскольку меньшая длина кабеля может быть только хорошей вещью.

Обратной стороной необходимости переноса главной телефонной розетки является то, что вам может потребоваться BT или одна из их дочерних компаний сделать это за вас. Вы также можете найти независимого телефонного инженера, который сделает это за вас.Я бы действительно не рекомендовал возиться с входящей телефонной линией, если вы не знаете, что делаете. Одно дело иметь внутреннюю телефонную проводку, а совсем другое — возиться с входящей линией. Вопреки распространенному мнению, вы можете самостоятельно перемещать главную розетку. Вы ни в коем случае не должны ходить и баловаться с местным телеграфным столбом или шкафом данных, но то, что у вас есть, — это ваше дело. Где-то в вашем соглашении с вашей телефонной компанией будет указано, что вы не должны касаться своей входящей линии, и она остается их собственностью, но если вы действительно коснетесь ее и все испортите.Худшее, что может случиться, — это то, что вам придется платить по счетам, если вы не можете заставить что-то снова работать, поэтому я не советую делать это самостоятельно. Просто уточнить: не прикасайтесь к чему-либо, что не находится в вашей собственности, включая кабельную проводку в квартирах, и я не беру на себя ответственности за все, что произойдет, если вы решите это сделать.

При этом я часто перемещаю главные сокеты. Одна вещь, которую я обычно делаю, — это проложить кабель от существующего главного разъема к новому месту, и вместо того, чтобы оконцевать кабель в качестве стандартного телефонного номера, я присоединяюсь к входящей паре, которая поступает от телефонной линии, с некоторыми желейными зажимами.Затем его можно подключить к новому месту главного гнезда, и на том же кабеле я буду использовать другие пары, чтобы сделать исходное положение главного гнезда подчиненным телефонным гнездом. Таким образом, главный сокет всегда можно вернуть в исходное положение. В качестве альтернативы, если кабель достаточно длинный, вы можете просто перенаправить кабель в желаемое место.

Большим недостатком этого способа является то, что если вы заставляете BT делать это за вас, их звонок в прошлый раз, когда я проверял, был в районе 150 фунтов стерлингов, так что это может стоить приличной суммы денег.

Установка телефонной внутренней розетки

Вы можете просто установить стандартную телефонную розетку, которая позволит вам подключить маршрутизатор к новому месту. Для этого потребуется кабель между вашим существующим местоположением главной розетки и вашим новым местоположением, где вы можете установить подчиненную телефонную розетку. Поскольку вы не прикасаетесь к входящей телефонной линии и не заходите в верхнюю часть основной телефонной розетки, вы можете попробовать это самостоятельно, если чувствуете себя уверенно.В противном случае вы могли бы нанять местного телефонного инженера, который будет стоить значительно меньше, чем если бы BT сделала это за вас. Если вы не можете найти телефонного инженера в своем районе, у большинства установщиков антенн и спутников также есть набор навыков, чтобы сделать это за вас, поскольку раньше обычно приходилось подключать боксы Sky к телефонной линии. После того, как вы установили телефонную розетку, все, что вам нужно сделать, это подключить фильтр ADSL, если пластина, которую вы установили, еще не делает этого за вас, что позволит вам подключить широкополосный модем.Я рекомендую активный фильтр ADSL, а не пассивный, если у вас есть выбор при покупке.

Проблема, с которой вы можете столкнуться при установке телефонной розетки, к которой вы вместо этого подключаете широкополосный маршрутизатор, заключается в том, что у вас есть главная розетка с фильтрованной версией ADSL / VDSL, поскольку широкополосный и голосовой сигналы уже будут разделены на мастер-розетка. Это означает, что если вы подключите свой интернет-маршрутизатор к внутренней телефонной линии, он не будет подключаться к Интернету.В этой ситуации вы можете сделать несколько вещей. 1, вы можете снять лицевую панель с фильтром на главном розетке и установить стандартную с телефонным удлинителем, подключенным к ней. Это означает, что широкополосный маршрутизатор можно установить в любом месте, и для обоих потребуются фильтры ADSL. В качестве альтернативы вы можете оставить лицевую панель с фильтром на главной розетке и вместо подключения к клеммам 2,3 и 5 для вашего добавочного номера телефона. Подключите пару к контактам A и B.Это позволит использовать гнездо RJ11 на стороне добавочного номера телефона, что позволит подключать интернет-модем напрямую, без необходимости подключения фильтра ADSL. Очевидным недостатком этого является то, что вы не сможете подключить стационарный телефон к ведомому положению, что может не иметь большого значения. Если вы хотите быть по-настоящему умным, вы можете использовать один кабель для подключения добавочного номера телефона и розетки RJ11 в качестве ведомого устройства. Однако для этого вам понадобится как минимум трехпарный телефонный кабель.

Чтобы помочь вам в этом, у меня есть видео «сделай сам», в котором показано, как установить добавочный номер телефона, поэтому я рекомендую посмотреть это, чтобы помочь вам.

Длинный кабель модема ADSL

Другой вариант, который может быть идеальным для того, что вам нужно, — это просто приобрести более длинный кабель ADSL / модема. Это кабели с разъемами RJ11 на обоих концах. Один входит в настенную пластину телефона или фильтр, а другой подключается к модему. Это позволит вам перемещать свой широкополосный маршрутизатор, не беспокоясь о неудобных телефонных соединениях.Кабели модема ADSL можно купить различной длины и относительно недорого. Большим недостатком их использования является то, что вам нужно проложить кабель через такие предметы, как стены и т. Д., Поскольку размер отверстия, которое вам нужно будет просверлить, чтобы вставить вилку, будет довольно большим. В качестве альтернативы вы можете приобрести себе телефонный кабель, 2 пары кабелей и пару вилок RJ11 и установить их самостоятельно. Очевидно, это будет немного сложнее, и вам понадобится инструмент для обжима, чтобы установить заглушки, что может снизить преимущества использования этого метода.После завершения у вас все еще будет прямое соединение с вашей главной телефонной розеткой. Чтобы снова вам помочь, это видео показывает, как устанавливать заглушки RJ11.

Перенести Интернет без перемещения Интернет-маршрутизатор

Есть несколько способов перенести Интернет или обеспечить подключение к Интернету в другую часть вашего дома без необходимости перемещать широкополосный маршрутизатор. Это:

Кабели Ethernet

Кабель Ethernet подключается к задней части вашего интернет-маршрутизатора и обеспечивает проводное подключение к Интернету.Для этого на задней панели большинства маршрутизаторов и концентраторов имеется 2 или 4 разъема RJ45 Ethernet. Кабель может быть проложен между вашим существующим широкополосным маршрутизатором и местом, где вам требуется подключение к Интернету. Если вам нужно больше проводных соединений в новом месте, можно установить сетевой коммутатор, чтобы обеспечить их, так что часто нет необходимости перемещать ваш широкополосный маршрутизатор. Особенно, если он уже находится в хорошем месте с точки зрения покрытия WIFI в вашем доме.

Соединения Powerline

Я не буду здесь вдаваться в подробности, поскольку у меня уже есть блог, посвященный адаптерам Powerline.Я рекомендую вам прочитать это. Подводя итог, однако, Powerline Adpaters позволит вам отправлять интернет-сигналы по существующим сетевым электрическим кабелям. Это идеально подходит для тех, кто не хочет возиться с прокладкой кабелей. Соединения Powerline не так хороши, как проводное подключение к Интернету, но могут обеспечить удобное подключение к Интернету прямо из коробки без сложной конфигурации.

Точки доступа

Если вы хотите переместить свой широкополосный интернет-маршрутизатор для лучшего покрытия WIFI, вы можете обнаружить, что аналогичный или лучший результат может быть достигнут с установкой точки доступа WIFI.Опять же, я не буду здесь вдаваться в подробности, так как у нас есть еще один блог, посвященный точкам доступа WIFI, поэтому я рекомендую вам прочитать и его. Подводя итог, точка доступа WIFI будет действовать как вторичное беспроводное интернет-соединение, которое позволяет вам подключать все ваши беспроводные устройства. Затем они подключаются обратно к вашему широкополосному концентратору через кабель для передачи данных Ethernet или может использоваться комплект Powerline.

‍

Вопросы о перемещении вашего интернет-концентратора

Если у вас есть какие-либо вопросы относительно того, как переместить ваш интернет-маршрутизатор, пожалуйста, разместите их в разделе комментариев в блоге ниже, и я отвечу на них как можно скорее.Я ценю ваше терпение при этом, поскольку у меня не всегда есть время, чтобы вернуться к ним так быстро, как мне хотелось бы. Пожалуйста, также НЕ ЗВОНИТЕ НА НАШИ ТЕЛЕФОННЫЕ ЛИНИИ, поскольку мы не предлагаем техническую поддержку по телефону. Они предназначены только для клиентов. Пожалуйста, также не пишите нам по электронной почте и не заполняйте наши контактные формы, они также предназначены для клиентов. Мне не всегда легко увидеть, какой блог вы цитируете, когда вы это делаете, поэтому отвечать на вопросы может быть сложно. Если вы заполните контактную форму или электронное письмо, вы либо не получите ответа, либо получите ответ с просьбой опубликовать свой вопрос в разделе комментариев блога.Поступая так, каждый, кто читает блог, получит пользу от заданного вопроса и полученного ответа.

Electronics Club — Разъемы — зажим аккумулятора, клеммная колодка, зажим типа «крокодил», вилка, розетка, питание постоянного тока, разъем, фоно, аудио, коаксиальный кабель, BNC, DIN

Electronics Club — Разъемы — зажим аккумулятора, клеммная колодка, зажим типа «крокодил», вилка , гнездо, питание постоянного тока, разъем, фонокорректор, аудио, коаксиальный кабель, BNC, DIN

В электронике термин «соединитель» используется для обозначения самых разных устройств, используемых для временных или полупостоянных электрических соединений.

Вилки, розетки, клеммы, батарейные зажимы и зажимы типа «крокодил» — все это примеры соединителей.

Ниже описаны наиболее популярные типы разъемов.

Зажимы и держатели для батарей

Стандартный зажим для батареи подходит для батареи 9 В PP3 и многих держателей батарей, таких как Показан держатель элементов 6 × AA. Батарейные держатели также доступны с присоединенными проводами, со штифтами для монтажа на печатной плате или в виде полной коробки с крышкой, переключателем и проводами.

Во многих небольших электронных проектах используется батарея PP3 9 В, но если вы хотите использовать проект для На длительное время лучше выбрать батарейный отсек или держатель с несколькими более крупными элементами, например 4 или 6 батареями AA.Некоторые батарейные отсеки содержат переключатель включения / выключения. Это будет иметь более длительный срок службы батареи и в конечном итоге будет дешевле.

Батарейные зажимы большего размера подходят для батарей 9V PP9, но сейчас они используются редко.

Быстрая электроника: Зажим батареи PP3

Rapid Electronics: батарейные ящики / держатели

Клеммные колодки

Клеммные колодки обычно поставляются с 12 выводами, но их можно разрезать на меньшие блоки острым ножом, большими кусачками или младшей ножовкой.Они иногда так называемые «шоколадные блоки», потому что их легко разрезать до нужного размера.

Клеммные колодки

для монтажа на печатную плату обеспечивают простой способ выполнения полупостоянных соединений с печатными платами Некоторые из них можно использовать и на картоне, проверьте размер выводов и убедитесь, что расстояние составляет 0,1 дюйма (2,54 мм). Многие клеммные блоки для печатных плат предназначены для блокировки для обеспечения большего количества соединений.

Rapid Electronics: клеммные колодки

Зажимы типа «крокодил»

«Стандартный» зажим «крокодил» не имеет крышки и винтового контакта.

Миниатюрные изолированные зажимы типа «крокодил» больше подходят для многих целей, включая измерительные провода. У них есть контакт под пайку и выступы, которые загибаются вниз для захвата изоляции кабеля, увеличивая прочность соединения. Не забудьте перед пайкой пропустить кабель через пластиковую крышку ! Добавьте и снимите крышку, полностью открыв зажим; можно использовать кусок дерева, чтобы удерживать челюсти открытыми.

Rapid Electronics: зажимы типа «крокодил»

Вилки, розетки и клеммы 4мм

Это стандартные однополюсные соединители, используемые в счетчиках и другом электронном оборудовании.Они способны пропускать большие токи (обычно 10 А), и большинство конструкций очень надежны. Доступны экранированные вилки и розетки для использования с высоким напряжением, где существует риск поражения электрическим током. У большинства поставщиков имеется широкий выбор цветов.

Вилки могут иметь винтовой или припойный зажим для удержания кабеля. Перед подключением проверьте, нужно ли пропустить кабель через крышку. Некоторые вилки, такие как те, что показаны, являются «штабелируемыми», что означает, что они включают розетку для подключения другого штекер, позволяющий подключить несколько штекеров к одной точке — полезная функция для измерительных проводов.

Розетки обычно называют «панельным монтажом», потому что они предназначены для установки в корпус. Вставьте розетку в корпус перед тем, как прикрепить провод, иначе вы не сможете добавить крепежную гайку.

Клеммы — это тип розетки, в которой также предусмотрена возможность присоединения провода путем его пропуска через отверстие (или обернув его вокруг стойки) и затянув верхнюю гайку вручную. Обычно у них есть шпилька с резьбой, которая подходит для метки припоя внутри корпуса.

Rapid Electronics: разъемы 4 мм

Вилки и розетки 2мм

Это уменьшенные версии 4-миллиметровых вилок и розеток, описанных выше, но клеммы не всегда доступны. Несмотря на свой небольшой размер, эти разъемы могут пропускать большие токи, а некоторые из них рассчитаны на 10 А.

Rapid Electronics: разъемы 2 мм

Вилки и розетки постоянного тока

Эти 2-полюсные вилки и розетки предотвращают случайное изменение полярности источника постоянного тока.Стандартные размеры — диаметр штекера 2,1 и 2,5 мм. Стандартные вилки имеют стержень 10 мм, «длинные» вилки — 14 мм.

Разъемы доступны для монтажа на печатной плате или шасси, и большинство из них включает переключатель на внешней стороне. контакт, который обычно используется для отключения внутренней батареи при вставке вилки.

Миниатюрные версии с вилкой диаметром 1,3 мм используются там, где важен малый размер.

Rapid Electronics: разъемы постоянного тока

Вилки и розетки

Они предназначены для аудиосигналов, поэтому доступны моно и стерео версии.Размеры определяются диаметром штекера: ¼ «(6,35 мм), 3,5 мм и 2,5 мм. Размер 2,5 мм доступен только для моно.

Экранированные вилки имеют металлические корпуса, подключенные к контакту COM. Большинство подключений припаян, не забудьте пропустить кабели через заглушки перед пайкой ! Розетки предназначены для монтажа на печатной плате или шасси.

Штекерные соединения
¼ «аналогичны разъемам 3,5 мм, показанным ниже. «Гнездовые соединения — это COM, R и L в таком порядке от монтажной гайки, игнорируйте R для монофонического использования.Большинство розеток ¼ «имеют переключатели на всех контактах, которые открываются при вставке штекера, поэтому их можно использовать, например, для изоляции внутренних динамиков.
Линейная розетка предназначена для подключения к кабелю.
Вилки и розетки Rapid Electronics:
¼ «(6,35 мм) | 3,5 мм | 2,5 мм
Штекер
¼ «(6,35 мм)

Штекер и розетка 3,5 мм

Линейный разъем 3,5 мм
Фотографии © Rapid Electronics
3.Разъем 5 мм и гнезда
L = сигнал левого канала
R = сигнал правого канала (отсутствует на моно штекерах)
COM = общий (0 В, экран)
Вилки имеют выступ, который следует отогнуть вниз, чтобы захватить изоляцию кабеля и повысить прочность соединения. Моноразъемы 3,5 мм имеют контакт переключателя, который можно использовать для отключения внутреннего динамика при вставке вилки. Игнорируйте этот контакт, если вам не требуется переключение.
Предупреждение: не используйте штекеры для подключения источника питания, так как контакты могут быть коротко замкнуты как вставлен штекер. Используйте для этого разъемы питания постоянного тока.
Не хватает денег на проекты в области электроники? Продайте свой старый iPhone, iPad, MacBook или другое устройство Apple: macback.co.uk
Штекеры и розетки для наушников
Используются для экранированных кабелей, передающих аудио- и видеосигналы. Стерео подключения выполняются с помощью пары штекеров и розеток.
Центральный контакт для сигнала, а внешний контакт для экрана (0 В, общий). Экранированные вилки имеют металлические корпуса, подключенные к внешнему контакту для подачи сигнала. дополнительная защита от электрических помех.
Разъемы
доступны для монтажа на печатной плате или шасси, по отдельности для моно или парами для стерео. Имеются линейные розетки для изготовления удлинителей.
Rapid Electronics: штекеры / розетки для фонокорректоров
Строительство экранированного кабеля
Коаксиальные вилки и розетки
Они похожи на вилки и розетки для фонокорректора, описанные выше, но имеют конструкцию для использования с экранированными кабелями, передающими сигналы гораздо более высокой частоты, например, с телевизионными антенными выводами.Они обеспечивают лучшее экранирование, поскольку на высоких частотах это важно для снижения электрического шума.
Rapid Electronics: коаксиальные вилки / розетки
Фотографии © Rapid Electronics
Вилки и розетки BNC
Они предназначены для экранированных кабелей, передающих высокочастотные сигналы, где неискаженный и сигнал без шума необходим, например, на выводах осциллографа. Штекеры BNC соединяются с помощью механизма нажимно-поворотного действия , для отключения нужно повернуть и потянуть.
Вилки и розетки классифицируются по их импедансу (50 или 75), которое должно быть таким же, как полное сопротивление кабеля. Если импедансы разъема и кабеля не совпадают, сигнал будет искажен, потому что он будет частично отражаться на Это электрический эквивалент слабого отражения, возникающего при прохождении света через стеклянное окно.
Rapid Electronics: вилки / розетки bnc
Вилки и розетки DIN
Они предназначены для аудиосигналов, но могут использоваться для других слаботочных целей. где требуется многоходовой соединитель.Они доступны от 3 до 8. 5 способ используется для стереофонических аудиоподключений. Контакты на разъеме пронумерованы, но они не в порядке номеров! Для аудио используйте «общий» провод (0 В), подключенный к контакт 2. 5-контактные вилки и розетки доступны в двух версиях: 180 ° и 270 °. (угол относится к дуге, образованной контактами).
Пластиковые крышки штекеров DIN (и сетевых розеток) снимаются нажатием на удерживающую проушину. с помощью небольшой отвертки. Вам также могут понадобиться маленькие плоскогубцы, чтобы извлечь корпус из крышки, но не тяните за сами штифты, чтобы избежать повреждений.Не забудьте продеть кабель через крышку перед приступаем к пайке соединений!
Паять штекеры DIN проще, если зажимать вставку штифтами. Провода должны быть вставлен в полые штыри — сначала «залудите» провода (покройте их тонким слоем припоя) затем расплавьте немного припоя в полый штифт и вставьте провод, удерживая припой расплавленный. Постарайтесь не расплавить пластиковую основу, остановитесь и дайте стержню остыть, если необходимо.
Разъемы
Mini-DIN используются для компьютерного оборудования, такого как клавиатуры и мыши, но они не подходят для общего использования, если не важен небольшой размер.
Rapid Electronics: вилки / розетки DIN
Фотографии © Rapid Electronics
Разъемы D
Это многополюсные соединители с резьбовыми соединениями для обеспечения полупостоянного подключения, например, на старом компьютерном оборудовании. Форма D предотвращает неправильное соединение. Стандартные D-разъемы имеют 2 ряда контактов; 9, 15 и 25-ходовые версии являются самыми популярными.
D-разъемы High Density имеют 3 ряда контактов (нижний рисунок), 15-контактная версия используется, например, для подключения компьютерных мониторов.
Контакты обычно нумеруются на корпусе разъема, хотя может понадобиться ручную линзу, чтобы увидеть маркировку. Для пайки D-разъемов требуется устойчивый рукой из-за замкнутости контактов легко случайно отпаять готовый контакт при попытке паять следующий!
Крышки
обычно продаются отдельно, потому что на них можно установить вилки и розетки. кабели, установив крышку на разъем, установленный на шасси. Также доступны версии вилок и розеток для монтажа на печатную плату.
Rapid Electronics: D-разъемы
Фотографии © Rapid Electronics
Разъемы связи IDC
Эти многополюсные разъемы со смещением изоляции используются в компьютерном и телекоммуникационном оборудовании. При установке они автоматически прорезают изоляцию на проводах, и для их установки требуются специальные инструменты. Они доступны в 4-, 6- и 8-ходовых версиях.
8-контактный разъем RJ45 — стандартный разъем для современных компьютерных сетей.Если вы регулярно используете их, вас может заинтересовать проект ведущего тестировщика.
Стандартные телефонные разъемы для Великобритании похожи по стилю, но имеют немного другую форму. они называются соединителями BT (British Telecom).
Rapid Electronics: соединители связи
Rapid Electronics любезно разрешили мне использовать их изображения на этом веб-сайте, и я очень благодарен за их поддержку. У них есть широкий ассортимент разъемов и кабелей для электроники, и я рад рекомендую их как поставщика.
Политика конфиденциальности и файлы cookie
Этот сайт не собирает личную информацию. Если вы отправите электронное письмо, ваш адрес электронной почты и любая личная информация будет используется только для ответа на ваше сообщение, оно не будет передано никому. На этом веб-сайте отображается реклама, если вы нажмете на рекламодатель может знать, что вы пришли с этого сайта, и я могу быть вознагражден. Рекламодателям не передается никакая личная информация. Этот веб-сайт использует некоторые файлы cookie, которые классифицируются как «строго необходимые», они необходимы для работы веб-сайта и не могут быть отклонены, но не содержат никакой личной информации.Этот веб-сайт использует службу Google AdSense, которая использует файлы cookie для показа рекламы на основе использования вами веб-сайтов. (включая этот), как объяснил Google. Чтобы узнать, как удалить файлы cookie и управлять ими в своем браузере, пожалуйста посетите AboutCookies.org.
electronicsclub.info © Джон Хьюс 2020
Веб-сайт размещен на Tsohost
.
No related posts.
