Как подключить магнитолу к компьютеру через блок питания и усилитель

Довольно часто встречающиеся на авто форумах вопросы — как подключить магнитолу к компьютеру через блок питания, как подключить бортовой компьютер к магнитоле и тому подобные пытливые мысли автовладельцев, персональных компьютеров и автомобильных проигрывателей, сначала вводят в ступор. А затем вызывают не поддельную гордость за соотечественников, пытающихся совместить несовместимое.

Схема

Не перевелись еще Левши на земле русской! Но вот только понимания вопроса не наступает. Да и как понять необходимость совмещения двух компьютерных устройств в одно? Ведь современная авто магнитола (мультимедийная система) сама по себе является бортовым компьютером, выполняющая все его обязанности. А подключение проигрывателя к домашнему ПК, тоже как бы мало обоснованно. Но оставим данные смысловые недоразумения для других исследований и просто переформулируем интересующий многих вопрос. Который в правильном варианте, выглядит следующим образом — как подключить магнитолу к блоку от компьютера! Конечно и здесь возникают не которые вопросы, но ответить на них достаточно просто.

Итак.

Зачем подключить магнитолу через компьютерный блок питания?

По непроверенным утверждениям, достаточно часто авто магнитолы превосходят по качеству звучания домашние акустические системы. И заменяя на своем автомобиле вполне исправное головное устройство на более продвинутое в техническом плане, не которые владельцы находят ему применение дома. Честно говоря, такие действия также вызывают сомнения по ряду вполне объективных причин. А вот подключение магнитолы через блок питания старого компьютера и использование ее в качестве звуковоспроизводящего устройства с разнообразных носителей (usb — карты, CD – дисков) и форм подключений (разъем aux и т.д), на даче или в гаражной мастерской, вполне реально.

Какой блок питания (БП) подойдет для подключения магнитолы и усилителя?

Из большого количества возможных вариантов, для подачи питания на авто проигрыватель эксплуатируемый отдельно от автомобиля, лучше всего подойдет компьютерный блок питания АТ или АТХ. По следующим причинам:

Обладает совместимым с магнитолой выходным по мощности источником тока.
Имеет принудительное охлаждение (кулер).
Легкодоступен как отдельный прибор и т. п.

Что касается последнего пункта, то блок можно:

Взять от старого ПК.
Приобрести б.у на радио рынке.
Починить неисправный.

Оборудование и инструменты, необходимые для подключения

Автомобильный проигрыватель.
Компьютерный источник питания.
Динамики.
Набор проводов нужного сечения и длины.

Паяльник.

Этапы проведения монтажных работ

Прежде всего следует проверить работа способность обоих приборов. При обнаружении не значительных неисправностей и деталей, починить их. Очистить БП от пыли и проверить качество пайки контактных групп.

Затем удаляем (отрезаем) стандартный разъем формата DIN, через который осуществлялось подключение магнитолы к легковому автомобилю.

Зачищаем окончания проводов и подключаем аппарат к компьютеру.

В качестве переходника используем разъем блока питание через который использовался для присоединения жестких дисков ПК.

Запускаем блок через разъем питавший материнскую плату ПК. Для этого, находим провода черного и зеленого цвета и перемыкаем (замыкаем) их. Таким образом мы подаем напряжение во всю энергосистему. Соответственно при раз соединении, обесточиваем ее.

Если на БП имеется включатель, то очень хорошо. В противном случае его следует установить и провода (зеленый — черный) запаять.

Далее собираем акустическую систему нашего импровизированного музыкального центра. То есть изготавливаем установочные короба для динамиков. В качестве материала можно использовать упаковочные картонные, фанерные коробки. Или же корпуса от других колонок подходящие по размерам динамиков.

Вставляем динамики в предназначенные для них посадочные гнезда и подключаем к автомобильной магнитоле через четыре оставшихся провода.

Подключаем полученную конструкцию к бытовой электросети 220 Вольт и проверяем ее работу.

При возникновении мелких недостатков исправляем их по ходу эксплуатации акустической системы.

Подключение флеш (USB) накопителей и сабвуферов

Подключение USB – карт и сабвуфера (усилителя низкочастотных звуков) к самодельной (частично) акустической системе собранной из автомобильного проигрывателя и блока бесперебойного питания персонального компьютера, вообще не вызывает вопросов. Но все же. Практически все автомобильные приемники последних поколений (8-10 лет), за исключением совсем древних моделей (которые и выбросить не жалко), оснащены USB разъемами и входными/выходными гнездами для подключения дополнительного оборудования (в том числе и низко частотных усилителей звука).

В случае не совпадения по форме заводского и подключаемого разъема, следует воспользоваться переходным шнуром. Специально выпускаемым для таких целей и продающийся по вполне доступной цене соответствующих по направлению (радиотехнические товары) торговых точках.

Как можно понять из предложенной нами инструкции, самостостоятельно подключить магнитолу к блоку питания компьютера не составляет большого труда. Зато в результате вы получаете качественный, современный музыкальный центр для использования дома, даче или гараже. И при этом решаете вопрос, куда приспособить ненужную магнитолу и старый компьютер.

Видео инструкция о том, как подключить магнитолу через блок питания компьютера.

Как подключить автомагнитолу через аккумулятор

Магнитола в машине была запитана от прикуривателя, что не есть хорошо. Штатные провода на прикуриватель очень тонкие, и не расчитанны на такую нагрузку, если вешать на них магнитолу. Из-за этого, как только включишь музыку погромче обычного, постоянно горел предохранитель в монтажном блоке, на котором висит прикуриватель и обогрев заднего окна, а в моем случае еще и магнитола.

Поменял уже штук пять предохранителей.
Хватит это терпеть, — подумал я, и поехал в магазин за проводом
Купил 3 метра обычного акустического кабеля сечением 2.5 мм, держатель под предохранитель, и круглую клемму

Припаял клемму, предохранитель

В итоге получилось вот так

Решил на другой конец провода сразу припаять клемму «папа», чтобы в машине обойтись без скруток

Из салона под капот провод протянул через резинку шлангов гидрокорректора

через эту резинку уже до меня просовывали провод от сигналки, поэтому отверстие для одного из шлангов было уже раздраконено как раз до нужного мне диаметра, чтобы просунуть сквозь него провод

Провод под капотом получился длинным, поэтому пришлось обмотать его вокруг адсорбера, как раз предохранитель получился в доступном месте, при необходимости его будет легко поменять. Предохранитель поставил номиналом в 15 А.

затянул провода пластиковыми хомутами и поставил на место адсорбер

Магнитола – незаменимый атрибут любого современного автомобиля. Как правило, вместо штатного устройства покупается более функциональное оборудование. В любом случае магнитолу надо правильно подключить. Отметим, что существует несколько вариантов решения поставленной задачи. В этой статье мы перечислим основные методы подключения автомобильной магнитолы.

Почти все устройства этого типа сегодня комплектуются универсальным разъемом, благодаря которому с подключением справится даже начинающий автолюбитель. Также в продаже есть различные переходники, которые могут упростить задачу. Ещё один вариант – соединение проводов по цветовой схеме (обычно она идёт в комплекте с магнитолой).

Подключение к АКБ

Многие автомобилисты стремятся подключить магнитолу к аккумулятору напрямую. В таком случае вы сможете обеспечить устройство оптимальным питанием. Также это позволит вам слушать музыку без необходимости включения зажигания или специальной кнопки (эти способы рассмотрим чуть ниже).

Подача питания происходит через три основных провода – желтый, красный и черный.

красный провод – плюсовой, подключается к плюсовой клемме аккумулятора;
желтый провод – плюсовой, подключается к плюсовой клемме аккумулятора через предохранитель (10-20 А), отвечает за питание памяти настроек магнитолы;
черный провод – масса, подключается в любом удобном месте к кузову автомобиля или соединяется с другим аналогичным кабелем.

Важно! Не забывайте о предохранителе, во избежание короткого замыкания.

Недостатком прямого подключения магнитолы от аккумулятора является то, что во время простоя магнитолы очень часто потребляют энергию (особенно китайская продукция малоизвестных брендов). В итоге, в один прекрасный день двигатель вашего автомобиля может попросту не завестись из-за разрядившегося в ноль аккумулятора. Именно поэтому мы советуем выполнять подключение одним из приведенных ниже методов.

Оптимальные варианты подключения автомагнитолы:

через замок зажигания;
через кнопку;
через систему сигнализации.

Замок зажигания

Для решения проблемы с возможной разрядкой АКБ при длительных простоях большинство автовладельцев подключают магнитолу к замку зажигания. Необходимо найти провод, питающий контактную группу замка зажигания и прикрутить (припаять) к нему красный провод от магнитолы. Желтый провод при этом подключается к плюсовой клемме АКБ (чтобы настройки всегда хранились в памяти). Черный провод – на массу, как обычно. Послушать музыку с выключенным зажигании уже будет невозможно.

Отдельная кнопка

Один из наиболее подходящих вариантов подключения – вывод отдельной кнопки, которая будет отключать/включать питание автомагнитолы. В данном случае красный провод надо припаять не к проводу замка зажигания, а к одному из выводов кнопки. Второй вывод кнопки соединяется с аккумулятором. По сути, вы сами сможете управлять подачей питания. Перед ночной стоянкой надо просто нажать кнопку. Вы больше не будете зависеть от положения ключа в замке зажигания.

Вариант подключения через сигнализацию также имеет право на существование. Суть заключается в использовании контактных реле и диода. Эта схема не очень распространена, поэтому подробно останавливаться на ней мы не будем.

Выводы

Звуковая система в автомобиле нужна, ведь она делает поездки гораздо более комфортными. Мы рассмотрели самые популярные варианты подключения магнитолы к автомобильному аккумулятору. Какой из них выбрать – решать вам. В любом случае отметим, что делать всё нужно аккуратно, ведь речь идёт об электрической цепи. Пренебрегать правилами безопасности не стоит, поскольку короткое замыкание – не самое приятное явление, которое может иметь очень печальные последствия.

В любом автомобиле отечественного или зарубежного производства имеется возможность установки радиоприемника или проигрывателя музыкальных композиций, который работает от бортовой сети. Для коммутации головного устройства применяются стандартные разъемы ISO или различные переходники. Для снижения тока утечки, способного разрядить батарею за 5-7 часов, владельцу машины необходимо знать, как подключить магнитолу напрямую к аккумулятору.

Способы подключения

Наиболее оптимальным способом является подключение магнитолы напрямую к АКБ, что позволяет снизить падение напряжения и защищает цепи питания при помощи встроенного предохранителя. Но минусом становится ускоренный разряд батареи, который происходит даже при выключенном головном устройстве.

В стандартном разъеме к магнитоле размещены 3 кабеля, отвечающих за подачу питания, цвета изоляции унифицированы для всех производителей. Красный и желтый провода, соединенные от аккумулятора вместе, дают возможность прослушивания музыки без включения зажигания. Черный провод подключается к точке, обеспечивающей подачу отрицательного питания. На кузовах автомобилей приварены специальные болты, которые используются для коммутации минусовых кабелей электрического оборудования.

Подаем плюс на магнитолу

Перед тем, как подсоединить кабель к клемме батареи, следует установить наконечник, который обеспечит надежный контакт в месте стыка. Наконечник крепится к клемме аккумулятора при помощи штатного болта. На кабеле устанавливается предохранитель, рассчитанный на ток 10-16 А, элемент размещается на удалении 200-250 мм от источника напряжения. Затем провод проходит через моторный отсек, а затем пропускается в салон автомобиля через штатный канал, предназначенный для жгутов электропроводки или сигнализации.

Если дополнительный кабель собирается из нескольких частей, то элементы соединяют клеммами, которые сверху закрыты изолятором.

Для защиты жгута от повреждений рекомендуется применение гофрированного пластикового рукава, который крепится хомутами к штатным электрическим магистралям.

Следует исключить контакт кабелей о горячие или подвижные элементы конструкции автомобиля. Выведенный в салон кабель оснащается металлическим штекером, который используется для подсоединения электропроводки магнитолы.

Через зажигание

Магнитола, чтобы не сажала аккумулятор, подключается через замок зажигания. При отключенном зажигании использовать головное устройство невозможно. Для коммутации используется питающий провод, защищенный изоляцией красного цвета. Дополнительный кабель желтого цвета выводится напрямую к клемме аккумулятора.

Если скроссировать оба провода в единую цепь, задействованную через замок, то каждый раз после выключения зажигания будут сбрасываться настройки.

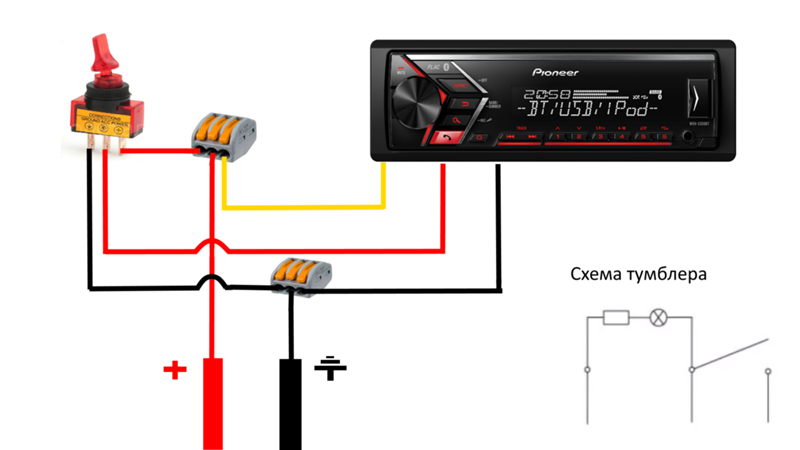

Через кнопку

Использование отдельного переключателя для прерывания питания автомобильной магнитолы используется на транспортных средствах, оснащенных замком зажигания без позиции АСС. Идущий от головного устройства силовой провод с красной оболочкой припаивается к одному из выводов кнопки, другая клемма оснащается кабелем, идущим к батарее.

Кнопочный переключатель размещается на панели приборов или центральной консоли. Для начала работы с проигрывателем требуется нажать на селектор, ключ вставлять в гнездо замка зажигания не требуется.

К габаритам

В этом случае кабель с желтой изоляцией выводится к положительной клемме аккумулятора, а красный плюсовой жгут подключается к цепи габаритного освещения. Ближайшим местом для коммутации является лампа подсветки дополнительной розетки или перчаточного ящика.

При активации внешнего освещения напряжение подается и к магнитоле, но при погашенном свете включить оборудование не удастся. Преимуществом методики является возможность прослушивания радио без включения зажигания, но лампы габаритных огней дополнительно разряжают батарею.

Другие варианты подключения

Еще одним вариантом коммутации магнитолы является подача питания через дополнительный канал охранной сигнализации. В качестве коммутирующего устройства используется 5-контактное реле. Недостатком схемы является увеличение потребляемого тока в режиме покоя, поэтому в цепь вводятся дополнительные диоды. Номинал и количество элементов зависят от типа головного устройства и охранного комплекса.

Для подачи питания на контакты разъема магнитолы также используется прикуриватель или розетка, предназначенная для коммутации дополнительного оборудования. Положительный импульс питания подается на красный провод, желтый кабель выводится к батарее. На некоторых машинах питание на прикуриватель подается независимо от наличия и положения ключа в замке зажигания, что позволяет в любой момент включать проигрыватель.

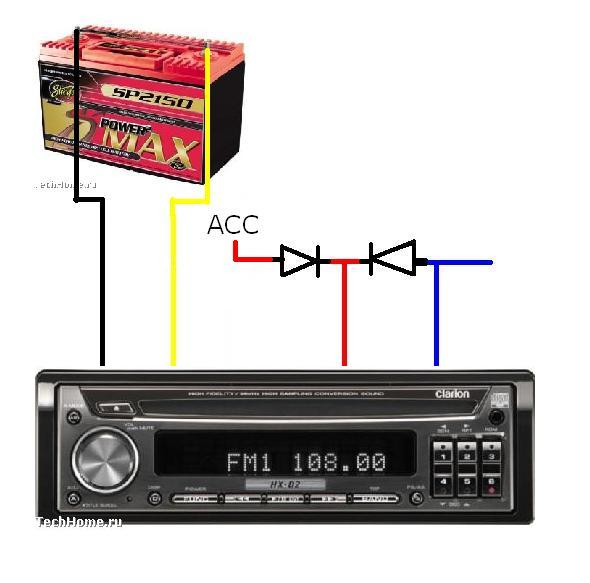

Допускается коммутация магнитолы через диоды, которые устанавливаются в цепь красного провода (идущего через замок зажигания).

При повороте ключа на проигрыватель подается положительное напряжение, позволяющее включить оборудование. При обратном повороте ключа напряжение на замок зажигания не подается. Второй диод применяется для ограничения подачи тока на выключенную магнитолу при работающем силовом агрегате.

На микроавтобусах и минивенах практикуется установка дополнительной магнитолы, расположенной в задней части салона. Для коммутации проигрывателя требуется вывести дополнительные штекеры, воспроизведение звука производится через отдельные громкоговорители, поскольку совместное использование узлов недопустимо.

Возможно использование отдельного переключателя, коммутирующего акустику к различным источникам звука.

Головное устройство монтируется в ящики для мелочей или ниши, которые дорабатываются под габариты изделия. Допускается изготовление индивидуального подиума, в котором размещается магнитола и колонки.

Настройка магнитолы

К основным настройкам головного устройства относят:

выбор языка меню;
отключение демонстрационной заставки;
программирование частот радиоприемника;
настройку параметров работы внешних проигрывателей, коммутируемых через порт AUX;
регулировку баланса между громкоговорителями;
установку параметров среза частот (доступно не для всех магнитол).

Если в конструкции акустической системы автомобиля используется дополнительный усилитель, то требуется отключить аналогичное устройство в магнитоле. Подобная манипуляция требуется не для всех устройств. Затем производится отдельная настройка параметров внешнего устройства (в соответствии с инструкцией). Настройки своими руками и установка не требуют специальных знаний, но если пользователь не уверен в собственных силах, то рекомендуется посещение сервисного центра, занимающегося монтажом акустических систем в автомобилях.

Как правильно подключить любую автомагнитолу к чему угодно — Информация

Чтобы при подключении магнитолы не столкнуться со сложностями или, что еще хуже, не наделать печальных ошибок, необходимо одно – четко понимать, что вы делаете. Когда есть такое понимание, уже не важно, есть ли у вас схема, распиновка, разъемы, соответствуют ли стандартам цвета проводов, китайская у вас магнитола или японская, иномарка или отечественный автопром. Точно зная, что вы делаете, вы без проблем подключите любую автомагнитолу к чему угодно – к автомобилю, блоку питания, отдельному аккумулятору, колонкам, динамикам, саббуферам и так далее. Такие знания вы и найдете в представленном материале.

Возможные исходы неверного подключения магнитолы

Для начала, так сказать, наведем немного страху. Это необходимо, чтобы убедиться в том, что неправильно подключенная автомагнитола ошибок не прощает. К сожалению, многие прибегают к поиску и изучению инструкций уже после того, как что-то пошло не так. Заискрило. Задымило. Не работает. Работает, но как-то не так, как надо.

Поэтому, вот вам десяток возможных исходов неправильного подключения магнитолы, и примерные причины, почему это происходит:

Ничего не работает (неверно подключено питание).
Из магнитолы пошел дымок и характерный запашок (то же самое).
Экран работает, но музыка не играет (не подключены динамики).
Все работает, но магнитола не поддается настройке (динамики подключены неправильно).
Установленные накануне настройки на следующий день сбиваются (некорректно подключен провод «ACC».
Звук динамиков – «плоский», нет толком басов (неправильно подключены динамики).
Магнитола без видимой причины выключается (плохие контакты, слабые провода, не хватает напряжения).
Вместе с музыкой слышны помехи (то же самое)
Магнитола быстро сажает аккумулятор (некорректное подключение «+» и «ACC»).
Перегорает предохранитель магнитолы (неверный номинал, перегрузка, КЗ).

На первый взгляд ничего страшного в этом списке вроде бы и нет. Но нередко бывают случаи, когда проблемы, обозначенные в пунктах 1, 2 и 10 заканчиваются пожаром. Помните – аккумуляторная батарея автомобиля (как и генератор) является серьезным источником электроэнергии. При коротких замыканиях ток, который может потечь по проводам, соответствует цифре, указанной на вашей АКБ под видом тока холодной прокрутки. То есть, 400-600 А. А чтобы поджечь проводку небольшого сечения и рядом находящиеся с ней пластмассовые вещи – достаточно и стони ампер в течение пары секунд.

Общие принципы подключения автомагнитол

Какими разными не были бы магнитолы, описанные далее общие принципы их подключения справедливы для любого случая. При этом, неважно – в автомобиль вы ее устанавливаете, где-то отдельно, китайская она или брендовая. Все нижесказанное надо учитывать.

Питание магнитолы

Для нормальной работы любой автомобильной магнитолы необходим источник постоянного напряжения. Величина этого напряжения, вопреки расхожему мнению (да и на корпусе так написано), не должна быть точно 12 В. Преобладающее большинство магнитол преспокойно работают при напряжении в диапазоне от 11 В до 15 В. Иногда можно и меньше 11 В, и больше 15 В.

Что будет, если подать на магнитолу слишком низкое напряжение? Она не включится. Если напряжение было нормальным, а потом внезапно просело, магнитола выключится. Если просадка недлительная по времени (доли секунды), то хорошая магнитола включится повторно сама. За все это отвечает встроенная система защиты.

Аналогично работает защита и от превышения допустимого напряжения. Если она есть (в китайских далеко не всегда), то при повышении напряжения выше нормы, магнитола «уйдет в защиту». Через некоторое время, если питание номинальное, она снова включится.

Внимание! Если в магнитоле такой защиты не предусмотрено, то она выйдет из строя, и может потребовать серьезного ремонта или утилизации.

Предохранитель

Является «внешней» защитой автомагнитолы. Устанавливается в разрыв плюсового провода питания. Если что-то пошло не так – случилась перегрузка, короткое замыкание – предохранитель перегорает раньше, чем большие токи, о которых говорилось выше, успеют поджечь что-нибудь ценное.

Именно поэтому правильное подключение автомагнитолы следует начинать с установки предохранителя. Он спасет вас, если вы по неосторожности, незнанию или невнимательности сделаете какую-либо ошибку. Например, часто при манипуляциях с проводкой магнитолы ненамеренно соприкасаются зачищенные провода «+» и «-».

В некоторых магнитолах этот момент более продуман. Их невозможно подключить, пока не будет вставлен предохранитель в предусмотренный на корпусе разъем. В большинстве же случаев предохранитель ставится где-то рядом с магнитолой. И не всегда подключение начинается с него.

Пару слов следует сказать о номинале предохранителя для защиты магнитолы, так как повсеместно встречающиеся советы о 10-амперном подходят не всем. Например, если у вас недорогая магнитола и стандартные динамики, то лучше установить предохранитель не на 10 А, а на 5 А. Он сработает раньше, и надежнее защитит от неприятных последствий.

Предохранитель же на 10 А нужен в тех системах, где мощность акустики стремится к 100 Вт. Соответственно, более мощная музыка требует предохранителя посерьезнее.

Подключение «-» питания магнитолы

Практически на всех магнитолах это черный провод. На схеме он подписан, как GND («земля»). Однако это вовсе не значит, что его нужно соединять с землей. Минусовый провод от магнитолы должен быть проложен напрямую к аккумуляторной батарее, и подключен к соответствующей клемме. Делается это для того, чтобы на этом участке не происходило значительное падение напряжения, и магнитола получала достаточно питания для работы на высоких мощностях.

Подключение «+» питания магнитолы

Этот провод всегда желтого цвета. А в хороших моделях он имеет отличающееся от остальных проводов сечение (как и черный). Через него на магнитолу от аккумулятора подается «+» питания. Иногда он подписан на схеме на корпусе, как «BAT», «BATTERY» и так далее.

Это означает, что данный провод ничем, кроме предохранителя, разрываться не должен. Его нельзя подключать к плюсовому проводу прикуривателя или к какому-то другому плюсовому проводу, случайно найденному в пространстве под панелью. Только напрямую к АКБ через предохранитель соответствующего номинала.

Подключение «ACC» управляющего вывода

Самый сложный вывод у магнитолы. Какими функциями его только не наделяют. И к антенне его подключают (буква А есть же в названии). И предохранитель на него ставят. И к минусу его тоже иногда тыкают.

На самом же деле вывод «ACC» — управляющий. Через него на магнитолу подается «+» питания тогда, когда она используется по прямому назначению, то есть, для воспроизведения аудио. Когда же музыка не прослушивается, этот провод желательно размыкать. В таком режиме магнитола получает постоянное питание через желтый провод. И нужно ей это питание для того, чтобы хранить введенные ранее настройки. Энергопотребление системы, при этом, минимальное. То есть, выключенная магнитола не сажает АКБ без надобности.

Именно поэтому данный вывод желательно подключать к плюсу замка зажигания. Однако и тут есть подводные камни. Если подключить «ACC» к замку зажигания неправильно, либо сам замок окажется неправильным, то музыка будет играть только при включенном зажигании. То есть, при выключенном моторе ничего играть не будет. Чтобы такого не было, в современных замках зажигания предусмотрено положение, при котором зажигание выключено, но плюс питания через него идет.

Если такого режима в вашем автомобиле нет, либо провода такого вблизи магнитолы нет (отродясь никто на ваше ласточке не подключал магнитолы правильно), то есть, как минимум, два выхода из положения:

Подключить управляющий вывод «ACC» к плюсовой клемме аккумулятора через кнопку. Так вы сможете принудительно переводить магнитолу в спящий режим. Настройки будут сохраняться, а АКБ не будет зря тратить энергию.
Провод «ACC» соединить с плюсовым выводом (желтым). Так тоже настройки магнитолы будут сохраняться. Но магнитола всегда будет «бодрствовать», то есть, сажать вашу АКБ на стоянке.

Если же вы подключите «ACC» напрямую к плюсу АКБ (через предохранитель), а желтый выведете на кнопку или замок зажигания, то магнитола тоже будет работать. Но. Настройки будут сбиваться, а АКБ будет без надобности разряжаться во время стоянки.

Управляющий провод «ACC», как правило, красного цвета.

Подключение динамиков

При подключении стандартных динамиков к любой магнитоле необходимо помнить о следующих моментах:

В автомагнитоле предусмотрено четыре сигнальных выхода – передний правый, передний левый, задний правый и задний левый.
На каждый выход приходится по два провода – плюс и минус.
Плюсовые провода, как правило, имеют однородный цвет, а минусовые – продольную полоску.
Если, например, три динамика подключить правильно, а на четвертом поменять местами плюс и минус, то он будет работать в противофазе. То есть, он будет «толкать» воздух в противоположную сторону по сравнению с остальными.
Если поменять местами плюс и минус на всех динамиках – будет нормально все работать. Но только при условии, что в динамиках нет полярных электролитических конденсаторов (такие используются для срезания низких частот в пищалках и некоторых многополосных динамиках).
Если неправильно подключить динамики по сторонам (задние правый и левый, и передние задний и левый), то магнитолу невозможно будет настроить по балансу и фейдеру.
Соединять между собой два каких-либо канала – нельзя.
Соединять минус сигнальных проводов с минусом автомобиля (массой) – категорически нельзя. Это разные минусы.
Если нет разъема, то провода лучше паять, а не скручивать. Сразу будет нормально работать в обоих случаях, но со временем скрутки окислятся. Контакт нарушится, будут помехи, или вовсе канал перестанет играть.
Между собой замыкать плюс и минус сигнальных каналов нельзя.

Не забудьте также убедиться в том, что ваш комплект динамиков подходит для купленной магнитолы по мощности и сопротивлению.

Подключение магнитолы со стандартным разъемом

Такими разъемами комплектуются практически все хорошие магнитолы. Но не спешите радоваться. Не всегда все так просто.

На машине есть разъем

Если на машине магнитола перед этим была установлена на такой же разъем, как и на новой модели, то проблем нет никаких. Как говорится – plug & play, то есть, подключай и играй. Если же разъем на машине есть, но он не такой, как на новой магнитоле, то есть два выхода. Придется либо менять разъем на машине, либо на магнитоле, попутно сопоставляя все провода в соответствии со схемой подключения. Как это сделать, станет понятно дальше.

На машине разъема нет

Если на магнитоле разъем есть, а на машине нет, то, опять же, есть два варианта. Первый – срезать разъем с магнитолы, и соединить провода так, как описано ниже. Второй – купить такой же разъем, соединить его правильно с проводами в машине, и просто подключить. Что лучше? Многие скажут – лучше купить разъем. Другие, немного подумав, ответят – а смысл в этом разъеме, если все-равно будут скрутки.

Однако, все же, лучше купить стандартный разъем, но к проводам в машине подсоединять его не на скрутки, а на пайку. Так выйдет дольше, но надежнее.

Подключение магнитолы без разъема

Дешевые китайские магнитолы никакими разъемами, как правило, не комплектуются. Из таких просто выходят зачищенные провода, и все. Рассмотрим, как подключить магнитолу в таком случае.

На машине есть стандартный разъем

В таких ситуациях крайне нежелательно срезать имеющийся в машине разъем, и подсоединять провода на скрутку или на пайку. Лучше купить соответствующий разъем, и подключить его к магнитоле. Тем более, что сделать это будет несложно по схеме на корпусе аппарата, и ориентируясь по цветовой маркировке проводов.

На машине разъема нет

Самый безвыходный случай, когда ни на магнитоле, ни в машине – никаких разъемов нет. Однако и тут можно идти двумя путями. Можно прикупить разъемы «папа» и «мама», и потратить некоторое время на то, чтобы подсоединить их и к магнитоле, и к проводам в машине. А можно просто соединить провода напрямую, так и оставив этот узел без каких-либо разъемов.

В таком случае ответные концы проводов зачищаются, на один из них надевается термоусадочная трубка, после чего провода спаиваются и изолируются.

Пройдемся еще раз по самим проводам и уточним некоторые, неупомянутые выше, нюансы:

Провод «+» или «BAT» — подключается через предохранитель к плюсовой клемме АКБ. По стандарту он желтого цвета. Найти подходящий провод под панелью (если он не помечен), можно мультиметром. Между ним и массой заглушенного авто должно быть напряжение. Также можно протянуть новый провод.
Управляющий провод «ACC» — к плюсу замка зажигания, к плюсу АКБ через кнопку, или соединяется с предыдущим. Этот провод, как правило, красный. Ответный провод проверяется мультиметром. Между ним и массой авто при соответствующих положениях замка зажигания должно появляться и пропадать напряжение.
Провод «-» или «GND» — идет непосредственно на минусовую клемму АКБ. Стандартный цвет – черный. В машине он ищется аналогично – мультиметр, подключенный к найденному ранее плюсовому проводу и этому должен показать напряжение.
«FL+» или «FRONT LEFT +» — плюс переднего левого динамика. Цвет обычно белый.
«FL-» или «FRONT LEFT -» — минус переднего левого динамика. Цвет – белый с полоской (далее с цветами и полюсами все аналогично).
«FR» или «FRONT RIGHT» — передний правый динамик. Плюс, как правило, серый, а минус – такой же, но с полоской.
«RL» или «REAR LEFT» — задний левый. Провода зеленые.
«RR» или «REAR RIGHT» — задний правый. Фиолетовые.

В завершение вкратце рассмотрим, как определить непомеченные провода в машине, которые идут на динамики. Сначала вычислим, где какой, а потом полярность.

Чтобы узнать, какие провода идут на какой динамик понадобятся любые два сигнальные провода уже подключенной к питанию и включенной магнитолы. Поочередно прикладывая их к уходящим вглубь проводам, на слух определяем, к какому динамику они приходят. Каждый раз отмечаем пару проводов маркером, изолентой, ценником и так далее.

Чтобы определить полярность проводов, идущим к динамикам, понадобится пальчиковая батарейка и помощник. Батарейку надо прикладывать к проводам, а помощник смотрит на диффузор динамика. Если плюс батарейки совпадает с плюсовым проводом динамика, то диффузор будет отклоняться наружу. Если наоборот – уходить внутрь. Опять помечаем каждый провод, если это невозможно сделать по их цвету (в машинах часто бывает самодельная проводка, и все кабели на динамики – одного цвета.

Абсолютно аналогичным образом подключаются автомагнитола к блоку питания или отдельной АКБ. Если звук, при этом, будет воспроизводиться стандартными автомобильными динамиками, то обратите внимание на их мощность и сопротивление. Если же звук будет подаваться на активные бытовые колонки, то это значения не имеет, так как в них есть свой усилитель, благодаря которому перегрузки не будет. Но это уже отдельная тема.

Видео. Как подключить автомагнитолу

Схожий материал

Как починить магнитолу своими руками

5 возможных причин почему аккумулятор быстро разряжается на авто

Плохо крутит стартер: диагностика и устранение причин

Простые способы проверки высоковольтных проводов зажигания

Зачем нужно менять тормозную жидкость

5 способов проверить амортизаторы автомобиля

Вибрация при торможении авто: диагностика своими силами

Правила эксплуатации и мойка машины после покраски кузова

Кипит аккумулятор: причины и мифы

Просадки напряжения ВАЗ и на других автомобилях

Подготовка автомобиля к продаже

Как лучше настроить магнитолу в автомобиле

10 возможных причин почему хрипят динамики в машине

Советы как снизить расход топлива на автомобиле

Как починить магнитолу своими руками

В АКБ одна «банка» не кипит при зарядке

Неравномерный износ шин

Можно ли не снимая клеммы заряжать аккумулятор – мифы и реальность

Как в машине сделать 220 вольт

Почему глохнет машина при снятии клеммы с аккумулятора и можно ли так делать

Нужно ли отключать аккумулятор? 10 случаев, когда реально не помешает.

Подключение амперметра в автомобиле

Как правильно отключать и подключать аккумулятор на машине

Плохо ловит радио в машине: возможные причины и способы улучшить прием

Можно ли доливать воду в антифриз: мифы и реальность

7 способов как подключить телефон к штатной магнитоле автомобиля

10 причин почему могут греться колеса автомобиля

Можно ли подкрашивать номера на автомобиле

Принцип работы датчиков давления в шинах и их основные разновидности

Срок службы автомобильной резины и как его продлить

Как правильно обкатать автомобиль: мифы и реальность

Разница между 92-м и 95-м бензином – какой лучше заправлять и почему

Как правильно устанавливать светодиоды на машину

Гудит ГУР: причины

Какая самая экономичная скорость на автомобиле и почему

Почему окисляются клеммы на аккумуляторе и как правильно с этим бороться

Почему плохо играет магнитола и как улучшить музыку в машине

Что выбрать – шипованную резину или липучки

Как заряжать кальциевый аккумулятор – мифы и реальность

10 причин почему машину уводит в сторону

Как и сколько можно хранить бензин в домашних условиях

Обкатка шин – мифы и реальность

Где установить видеорегистратор в машине

Какие диски лучше – литые или штампованные

Полировка кузова своими руками без машинки

Нужно ли заряжать новый автомобильный аккумулятор и как правильно это делать

Установка и подключение второго аккумулятора в машину

История шин Dunlop / Данлоп

Самые большие шины Michelin / Мишлен для карьерных самосвалов

Как подсоединить магнитолу к аккумулятору

Добрый день. В сегодняшней статье я расскажу, как подключить автомагнитолу в машине и разберу типовые ошибки подключения магнитол. Традиционно для нашего сайта, статья снабжена подробной фото и видео инструкцией.

Если вы при подключении устроите т.н. короткое замыкание это может привести к оплавлению проводов, ожогам а в крайнем случае к пожару. Пожалуйста, подключая автомагнитолу, соблюдайте осторожность, тщательно изолируйте все соединения проводов и не забывайте про предохранитель…

Для подключения магнитолы нам потребуется:

Сама автомагнитола, динамики и их провода
Нож канцелярский или спец. инструмент для снятия изоляции с проводов.
Изоляционная лента.
Предохранитель (10а-15а) и его разъем.
Мультиметр или контрольная лампочка.
Батарейка типа «крона»

Самый простой вариант – автомобиль имеет аудиоподготовку.

Аудиоподготовка – т.е. в проводке автомобиля установлены специальные разъемы, антенна и в штатных местах закреплены динамики. Для многих моделей аудиоподготовка является опцией, и многие владельцы отказываются от нее ради удешевления автомобиля при покупке, но этого делать не следует, так как установщики магнитол попросят за это намного больше денег.

При заводской аудиоподготовке, установка магнитолы сводиться к приобретению переходника между разъемами проводки и вашей магнитолой.

Переходники свободно продаются в большинстве магазинов торгующих магнитолами, но при желании сэкономить их вполне можно заказать на алиэксперсс .

Выглядят переходники вот так:

Второй по сложности вариант – автомобиль не имеет аудиоподготовки но ранее была установлена магнитола (например, кассетная).

В этом случае необходимо заменить разъем подключения магнитолы, на разъем новой (а может вам повезет и они совпадут).

Схема для подключения автомагнитолы выглядит вот так:

Скорее всего после того как вы отрежете старый разъем магнитолы (делать это лучше при снятой клемме аккумулятора). У вас будет несколько проводов и вам надо определить, откуда они, обычно надо найти постоянный плюс, плюс от зажигания, массу и динамики.

Как это делается?

— Оголяем провода при помощи канцелярского ножа и располагаем их так чтобы они не замыкали.

— Надеваем клемму на аккумулятор.

— Один вывод контрольной лампы (или мультиметра) цепляем к кузову автомобиля (массе) а вторым выводом, последовательно, касаемся каждого из оголенных проводов. Когда лампочка загорится или мультиметр покажет напряжение, поздравляю, вы нашли постоянный плюс.

— Его лучше сразу скрутить с разъемом магнитолы (обычно провод желтого цвета и на нем написано BAT +12v) и заизолировать термоусадкой или изолентой. На этом проводе обязательно устанавливается плавкий предохранитель номиналом 10-15 ампер.

— Ищем плюс с замка зажигания, для этого открываем замок до положения – «зажигание включено» и аналогично, мультиметром или лампочкой ищем нужный провод. Найденный провод необходимо соединить с красным проводом разъема магнитолы (на проводе, обычно, написано ACC+) его пока не изолируем!

Примечание (иногда этот провод соединяют с постоянным плюсом, но в этом случае магнитола будет разряжать аккумулятор, так как у нее не будет дежурного режима)

— Ищем массу, для этого отсоединяем контрольную лампу от кузова и соединяем с только что сделанной последней скруткой и последовательно соединяем второй вывод контрольки (мультиметра) с оставшимися проводами. Как только лампочка загорится (или мультиметр покажет напряжение), вы нашли «массу». Соединяем её скруткой с черным проводом разъема магнитолы (обычно он подписан gnd, ground)

— Изолируем его и плюс от замка зажигания.

Все вы можете подключить магнитолу. Если все сделано, верно, она засветиться…. Но к магнитоле надо еще подключить динамики и антенну.

Подключение динамиков.

У вас осталось 10 проводов. Один из них кабель антенны, один плюс питания антенны и 8 проводов от динамиков.

Провода от динамиков обычно идут парой, но их маркировка не всегда верна. Поэтому нам понадобится батарейка крона.

На 1-2 секунды цепляем её к паре проводов и слушаем, какой динамик щелкнет. Далее смотрим на сам динамик и снова соединяем батарейку. Если динамик пошел вперед, значит, полярность верная, и прикручиваем его + к + и – к -, в соответствии со схемой. Если динамик пошел внутрь значит, полярность ошибочна и соединяем его наоборот.

Вот вам видео как определить полярность динамика:

За полярностью следить очень важно, так как в противном случае звук в машине будет очень низкого качества!

Последовательно проверяем и соединяем все динамики, передний левый. Задний левый, задний правый, передний правый.

Подключение антенны обычно сложностей не вызывает.

Вот небольшое видео про подключение автомагнитолы, но на нем перепутаны красный и желтый цвета (правильно написано в статье):

Третий по сложности вариант – автомагнитола устанавливается в автомобиль без аудиоподготовки впервые.

Не пугайтесь, текста тут много меньше так как нет нужды определять назначение проводов. Трудоемкость выше так как мы будем прокладывать эти провода!

Схема подключения не изменяется:

Тянем постоянный плюс от аккумуляторной батареи, обязательно через предохранитель 10-15 ампер, проводом 2. 5-4 квадрата!

Есть вариант взять постоянный плюс с прикуривателя, но как показала практика, обычно, прикуриватель запитывается проводом 1.5 квадрата и имеет предохранитель 10 ампер. В моем автомобиле, при подключении насоса для подкачки колес, и работающей магнитоле этот предохранитель сгорал!

Ищем под панелью (например, на блоке предохранителей или на замке зажигания) провод, где появляется плюс при включении зажигания, и соответственно, оттуда тянем провод к плюсу магнитолы, который отвечает за включение. Можно этот провод зацепить на постоянный плюс, но магнитола будет высасывать аккумулятор!

Прокладываем провод массы и надежно закрепляем его к кузову (например на крепление панели к кузову)

Устанавливаем в штатные места динамики и прокладываем их провода, обязательно соблюдая полярность!

Цепляем антенну и провод управления ей.

Установка магнитолы завершена, вы только что сэкономили 1. 5-3 т.р.

Самый сложный вариант – автомагнитола устанавливается в автомобиль с нестандартной проводкой (грузовики и старинные автомобили).

Большинство автомагнитол рассчитаны на питание 12 вольт. На большинстве грузовых автомобилей применяется стандарт напряжения — 24 вольта, соответственно при подключении 12ти вольтовой автомагнитолы, в сеть 24 вольта, она неизбежно откажет.

Поэтому подключают автомагнитолу к одному аккумулятору, (тот который минусом прицеплен к кузову автомобиля), с его плюса тянут провод в кабину на магнитолу. Такое решение имеет место быть, но оно имеет существенный недостаток – за 1- 2 недели простоя аккумулятор сильно разрядиться и запустить двигатель без его зарядки будет невозможно!

Чтобы этого не происходило необходимо применять специальный преобразователь напряжения. Выглядит он вот так:

Обычно отказываются от памяти магнитолы и цепляют устройство вот по такой схеме:

По итогу у магнитолы не будет задействована функция памяти, но она не будет сажать аккумулятор и, самое главное, не надо протягивать нестандартный провод от аккумулятора в кабину.

Сами преобразователи продаются в интернет магазинах, как вариант рассмотрите покупку на aliexpress .

В случае со старинными автомобилями возможны нестандартные напряжения питания (6 вольт) или + на кузове автомобиля. Подключение автомагнитолы в таких автомобилях решается каждый раз индивидуально и общих рекомендаций не имеет.

На этом у меня сегодня все. Всем ровных дорог и надежным магнитол.

Установка автомагнитолы – процесс творческий, но при этом не очень сложный. Опытный автолюбитель, хотя бы немного знакомый с основами электротехники, без проблем сможет выполнить подключение автомагнитолы своими руками. О том, как правильно подключать магнитолу в машине, и в какой последовательности это нужно делать, мы и расскажем в данной статье.

Следует помнить, что неправильно установленная и подключенная магнитола будет не только плохо звучать, но может и вовсе привести к короткому замыканию или даже пожару в автомобиле.

Хорошую видео-инструкцию по установке и подключению автомагнитолы в машине можно посмотреть на видео внизу этой страницы.

Неправильное подключение автомагнитолы вызывает следующие проблемы:

Во время стоянки магнитола потребляет слишком много электроэнергии, вследствие чего аккумулятор постоянно разряжается и при длительной стоянке есть шанс не запустить двигатель.
При прослушивании мызыки на высокой громкости магнитола начинает «заикаться», появляются существенные искажения звукового сигнала. Также на высокой громкости автомагнитола может просто выключаться.
При выключении питания теряются настройки магнитолы.

Все перечисленные проблемы в 90% случаев возникают из-за неправильного подключения.

Особенности установки автомагнитол

По способу установки современные автомагнитолы бывают двух видов: встраиваемые и стационарные.

Встраиваемые автомагнитолы обычно комплектуются съемной лицевой панелью или специальной шторкой – устройства простые, но эффективно защищающие магнитолу от кражи.

Стационарные автомагнитолы, как правило, устанавливаются производителями автомобилей еще на сборочном конвейере. От кражи их спасают оригинальная форма и нестандартные размеры.

При установке автомагнитолы своими руками нужно учитывать следующие особенности.

Во-первых, подключать магнитолу необходимо только в соответствие с инструкцией. Несоблюдение этого правила может привести к выходу её из строя или даже пожару. При этом не следует пользоваться инструкциями по установке к другим автомагнитолам, так как даже у одного производителя могут отличаться штекеры и маркировка проводов в зависимости от модели.

У большинства магнитол схема подключения имеется на верхней крышке, а типовую схему подключения автомагнитолы мы приведем ниже.

Во-вторых, нужно помнить, что проводка большинства отечественных автомобилей еще с советских времен рассчитана на установку магнитол и радиоприемников с механической настройкой, что может создать дополнительные неудобства.

Например, в «Жигулях» или «Самарах», независимо от положения ключа в замке зажигания, напряжение на провод питания автомагнитолы подается постоянно. Но при повороте ключа в замке, электрическая цепь на доли секунды размыкается, чего бывает достаточно, чтобы стереть все настройки из памяти магнитолы (если она не энергонезависимая).

Процесс установки и подключения автомагнитолы

Процесс установки автомагнитол разных типов и производителей мало чем отличается друг от друга. Для этого контейнер без магнитолы устанавливают в штатное гнездо и фиксируют, отгибая наружу металлические лепестки по его периметру.

В современных автомобилях для подключения автомагнитолы предусмотрен специальный разъем стандарта ISO. Все подключение в таком случае сводится к тому, что вам нужно будет вставить соединительную колодку автомагнитолы в ответный ISO разъем вашего автомобиля.
В более старых машинах, а также во многих отечественных авто, разъем ISO не предусмотрен конструкцией. Для установки автомагнитолы в этом случае вам придется приобрести соответствующий разъем и самостоятельно его подключить. Благо, провода на таких разъемах обычно промаркированы и подписаны.

Перейдем к подключению проводов автомагнитолы к разъему ISO. Взгляните на схему подключения ниже. Как видно из схемы, левая сторона разъема ISO отвечает за питание и управление магнитолой, а правая – за подключение к ней динамиков.

Типовая схема подключения автомагнитолы

Основным этапом подключения автомагнитолы является подключение питания. Именно на этом этапе и допускается большинство ошибок.

Питание к автомагнитоле подключается через отдельный предохранитель при помощи гибкого многожильного провода сечением не менее 3 мм 2 . В большинстве случаев достаточно будет использовать предохранитель на 10 ампер, он надежно защитит цепь питания от нештатных ситуаций.

Питание магнитолы осуществляется по трем проводам: желтому, красному и черному.

+12 В (желтый) – основной провод питания. От него питается встроенный усилитель, а также он служит для сохранения настроек автомагнитолы. Этот провод подключается через предохранитель напрямую к аккумулятору. Желательно, чтобы длина провода от аккумулятора до предохранителя не превышала 30 см.

ACC (красный) – управление включением автомагнитолы от замка зажигания. На многих автомобилях замки зажигания имеют положение АСС (аксессуары). При повороте ключа в положение ACC, подается питание на автомагнитолу, обогреватель салона и розетку прикуривателя, но система зажигания автомобиля при этом обесточена.

GND (черный) – подключается к минусовой клемме аккумуляторной батареи. Но это в идеале. Вследствие малой мощности автомагнитолы, допускается соединять черный провод с кузовом автомобиля. Предварительно нужно обеспечить хороший контакт с кузовом, зачистив место соединения от грязи и окислов. Также можно использовать смазку для контактов, которая защитит их от окисления.

Желтый провод питания может также маркироваться, как B+, BU, Batt.

Допускается его соединение с красным проводом АСС (в обход замка зажигания) – это позволит вам слушать музыку без ключа. Но в таком случае магнитола будет постоянно потреблять ток, и при длительном простое машины (от нескольких дней до 2-3 недель) у вас может сесть аккумулятор.

За подключение к автомагнитоле акустических динамиков отвечают такие провода:

FL – передний левый,
FR – передний правый,
RL – задний левый,
RR – задний правый.

При подключении динамиков к магнитоле обязательно соблюдайте правильную полярность, иначе звучание будет плохого качества, так как акустика в этом случае будет работать в противофазе.

У некоторых автомагнитол выводы на динамики продублированы отдельными разъемами типа «тюльпан» – их целесообразно использовать, если установленная в машине акустика имеет такие же разъемы.

Для подключения динамиков желательно применять специальные акустические провода. Они часто идут в комплекте с магнитолой.

И не вздумайте соединять какие-либо из выводов, предназначенных для подключения аккустики, с «массой» автомобиля – выход автомагнитолы из строя вам будет гарантирован!

Остальные провода в автомагнитоле отвечают за управление дополнительными функциями и оборудованием.

ANT (белый) – управление антенной. Выполняет роль источника питания для внутренней активной антенны, либо подает управляющий сигнал для включения автоматической наружной антенны.

ILL (ILLUMINATION) – отвечает за подсветку автомагнитолы. Подключается к “плюсу” цепи питания габаритных огней.

MUTE – управляет отключением звука от автомобильного комплекта мобильной связи. Звук отключается при соединении этого вывода с массой.

Parking Line – встречается на большинстве автомобильных DVD проигрывателей. Соединяется с датчиком стояночного тормоза. При таком подключении, DVD вы сможете смотреть только тогда, когда автомобиль будет стоять на “ручнике”.

После подключения к ISO разъему проводов питания, акустики и антенны, весь этот жгут протягивают внутри контейнера таким образом, чтобы их концы с разъемами выходили в салон автомобиля на удобную для работы длину (примерно, как показано на фото в начале статьи), и подключают к соответствующим разъемам на задней стенке магнитолы.

После этого автомагнитолу необходимо включить и послушать. Если все работает нормально, тогда ее можно вставлять в контейнер до упора (должны сработать защелки по бокам).

При установке автомагнитолы полезно знать

В процессе установки и подключения магнитолы в автомобиле зачастую возникают нестандартные ситуации, которые не возможно предусмотреть ни в одной инструкции.

Так, если при установке автомагнитолы использовать штатную автомобильную антенну, то иногда длины ее провода может не хватать. Многие машины до сих пор оснащаются антеннами, рассчитанными на установку магнитол старого образца. У них антенное гнездо расположено на “хвостике” длинной всего сантиметров пятнадцать.

В этом случае можно попытаться подсоединить антенну вслепую после подключения к магнитоле всех остальных проводов. Если сделать этого не удастся, тогда, скорее всего, придется снимать консоль и втыкать штекер антенны на ощупь уже после установки автомагнитолы в контейнер.

Кстати, примерно после получаса такой «камасутры» вас, наверняка, начнут посещать мысли о покупке новой автомобильной антенны для радио.

Если возникнет необходимость вынуть автомагнитолу со съемной лицевой панелью из контейнера, для этого нужно будет по бокам от нее вставить до упора два плоских ключа, входящих в комплект с магнитолой. Но перед этим не забудьте снять лицевую панель управления – она обычно отсоединяется кнопкой «Release».

Видео-инструкция по установке и подключению автомагнитолы своими руками

Существующие на сегодняшний день авто проигрыватели имеют огромный выбор по своим функциональным качествам, внешнему виду, стоимости и другим техническим, качественным и социальным параметрам. Но не зависимо от того, сколько стоит данное устройство, какими функциями и опциями оно обладает, то как качественно магнитола будет выполнять свои прямые обя

Как подключить магнитолу чтобы не сажала аккумулятор

Способы подключения

Подаем плюс на магнитолу

Для защиты жгута от повреждений рекомендуется применение гофрированного пластикового рукава, который крепится хомутами к штатным электрическим магистралям.

Через зажигание

Через кнопку

К габаритам

Другие варианты подключения

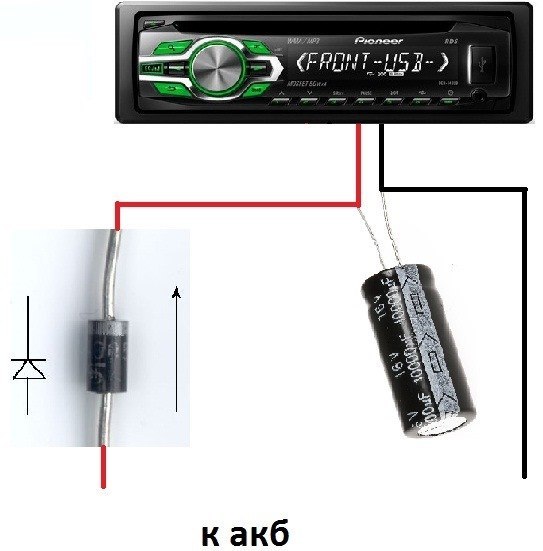

Допускается коммутация магнитолы через диоды, которые устанавливаются в цепь красного провода (идущего через замок зажигания).

Возможно использование отдельного переключателя, коммутирующего акустику к различным источникам звука.

Настройка магнитолы

К основным настройкам головного устройства относят:

выбор языка меню;
отключение демонстрационной заставки;
программирование частот радиоприемника;
настройку параметров работы внешних проигрывателей, коммутируемых через порт AUX;
регулировку баланса между громкоговорителями;
установку параметров среза частот (доступно не для всех магнитол).

Подключить магнитолу напрямую к аккумулятору можно самостоятельно, если изучить схему подсоединения. Для коммутации проигрывателя необходимо воспользоваться универсальными разъемами ISO, если устройство имеет стандартные входы, или переходниками, если у проигрывателя индивидуальный интерфейс.

Зачем подключать напрямую

Иногда после установки дополнительных динамиков в салоне ухудшается качество звука, воспроизводимого магнитолой. Проблема особенно ощутима при высокой громкости и низких частотах. Подключение магнитолы к аккумулятору помогает в решении этой проблемы.

Кроме того, такой способ минимизирует утечку тока, которая способна разрядить батарею за несколько часов.

Часто автомобилисты подключают головное устройство некорректно — через прикуриватель. Такой способ коммутации не позволяет задействовать все функции автомагнитолы. К тому же могут возникнуть проблемы при воспроизведении музыки: мигает дисплей, ухудшается качество звука. Поэтому специалисты рекомендуют подключать «+» к головному устройству от аккумулятора, что позволяет получить наилучшие показатели его электропитания.

Как подключить правильно

У автомагнитол есть 2 плюсовых провода:

желтый (силовой), отвечающий за память устройства;
красный (управляющий).

Оба кабеля подсоединяют к аккумулятору. Их объединяют возле выхода интерфейса, чтобы облегчить подсоединение к цепи предохранителя. Важно учитывать, что аппаратура будет потреблять ток в режиме ожидания. Если показатели оставить высокими, батарея разрядится за 6-8 часов «сна».

Еще одна важная сторона правильного подсоединения — безопасность. Коммутацию производят через предохранитель, что помогает избежать короткого замыкания. Кроме того, необходимо проследить за тем, чтобы используемые провода имели одинаковый диаметр.

Плюсы и минусы метода

Преимущества метода заключаются в простоте проводимых операций, а также в появлении возможности слушать музыку даже при выключенном зажигании.

Главный недостаток подключения магнитолы напрямую состоит в том, что проигрыватель будет сажать батарею даже в выключенном состоянии, т.к. в режиме ожидания он потребляет 0,2-1 А/ч в зависимости от модели. Поэтому такой способ подсоединения головного устройства не подходит владельцам старых аккумуляторов.

Альтернативные схемы подключения

Многих водителей интересует вопрос, можно ли выполнить подсоединение магнитолы так, чтобы она не сажала аккумулятор. Подключение, которое удовлетворяет это требование, производится через зажигание. Необходимо к выводу, отвечающему за электропитание контактной группы, подключить плюсовые провода аппаратуры. Этот метод неудобен тем, что при необходимости послушать радио придется включать мотор.

Подключение к АКБ через клавишу «Вкл./Выкл.» осуществляется проводом, идущим на «+», который подсоединяют через клавишу с 2 положениями. Такой метод является оптимальным для управления электропитанием аппаратуры. При необходимости оставить автомобиль на ночь или на более длительный период нужно отключить электропитание головного устройства, нажав клавишу. Ее чаще всего размещают на панели возле плеера. Такая схема коммутации предоставляет возможность включать проигрыватель вне зависимости от того, включено ли зажигание.

Для следующего метода необходимо выбрать под торпедой кабель, который питается через габаритные огни. В большинстве моделей проще выполнить подключение через лампу освещения бардачка. Для этого к ней через реле подсоединяют красный кабель проигрывателя. Желтый вывод через предохранитель соединяют с источником электропитания. Если коммутация была выполнена этим методом, проигрыватель будет функционировать только при включенных фарах. При выключенных огнях текущая память магнитолы не стирается. С целью экономии энергии следует произвести монтаж светодиодов.

Источник

Схемы подключения магнитолы — как правильно подключить магнитолу

Музыка в салоне автомобиля скрашивает путешествия и ежедневный путь из дома на работу. Некоторые водители любят ездить в тишине, но другим крайне необходимо музыкальное сопровождение. Для того, чтобы в машине всегда играла музыка, необходимо подключить магнитолу. С этим вопросом можно обратиться в ближайший сервис, а можно углубиться в данный вопрос и произвести подключение магнитолы самостоятельно.

Выбор автомагнитолы

Чтобы правильно выбрать автомагнитолу для машины, необходимо предварительно для себя определить, какие ожидания возложены на данное устройство.

Если в автомобиль нужна магнитола с навигатором, доступом к Интернету и мультимедиа, то можно выбрать устройства брендов Phantom, Alpine или Mydean. Такие бренды выпускают магнитолы, идеально встраивающиеся в штатное место. Правда выбор моделей ограничен и имеет высокую стоимость.

Если главным условием при выборе является качество звучания, то тут отличным вариантом станут марки Kenwood, Pioneer и Sony. Они не особо наворочены, но отличаются качественным звуком.

Также, существуют магнитофоны с DVD, МР3, с отсеком для USB или карты памяти, с экранами или без.

Пример установки автомагнитолы в автомобиль

Перед тем, как выбрать магнитолу, необходимо внимательно замерить штатное место, чтобы понять, какой тип колодки вмонтирован при аудио подготовке. Для этого, необходимо вытащить старую магнитолу, а если ее прежде не было, то вытащить декоративную заглушку.

Чтобы освободить отсек от магнитолы или заглушки, нужно применить специальный ключ, находящийся в автомобильном комплекте. Общепринятых стандартных ключей не существует, поэтому каждый разработчик вкладывает свой вид ключа в такой набор. Чтобы вынуть магнитолу, необходимо вставить ключ в отверстия на панели.

А для извлечения заглушки, предстоит поддевание по центру при помощи плоской отвертки. Чтобы избежать образования царапин и вмятин, под отвертку подкладывается какой-нибудь мягкий материал.

Заглушку закрепляют на 4 защелки, по паре с обеих горизонтальных сторон.

На примере автомобиля Hyundai видно, что установлена редкая колодка разъема, к которой сложно подобрать автомагнитолу.

Противоположная сторона колодки еще раз доказывает то, что подобрать недорогой вариант будет почти невозможно.

А вот антенный штекер относится к стандартным, поэтому к нему подойдут магнитолы различных брендов.

С учетом замеров, была подобрана магнитола китайского производства. Она оказалась на 3 мм меньше, чем отсек, но используя полоски резины, ее можно без труда остановить в штатное место.

С автомагнитолой в комплекте лежала проводка, разъем и табличные данные, где разными цветами были обозначены значения каждого проводка. Желтый провод имел предохранитель на 10А, который была вмонтирован в изолированный корпус. Чтобы подключение произвелось без затруднений, необходимо было приобрести специальный переходник, стоимость которого составляла почти половину суммы за магнитолу. Поэтому проще было припаять готовую колодку к проводам. Если нет возможности припаять, то можно просто скрутить проводки между собой. Во избежание ошибок при объединении проводки, можно воспользоваться табличкой.

После штатную колодку необходимо прикрепить к спаянным проводам, используя изоленту. Затем подключить автомагнитолу и протестировать ее.

В связи с тем, что размер магнитолы был меньше необходимого, на каждую сторону нужно будет приклеить полоски из резины не толще 1 мм. Это обеспечит оперативную обстановку и плотную посадку.

Если при тестировании заиграла музыка, значит, ошибок при монтаже автомагнитолы не произошло. Осталось установить ее в штатное место и с удовольствием использовать.

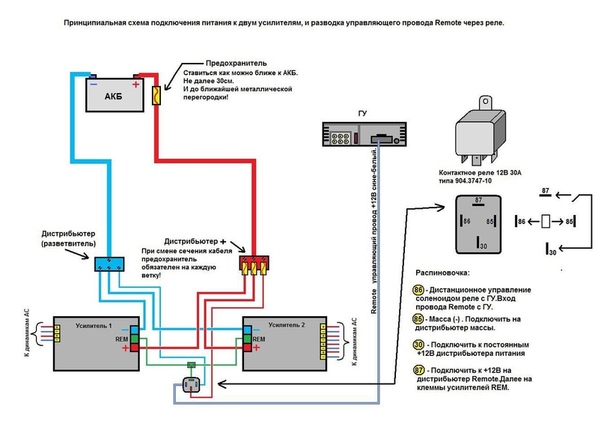

Схемы подключения магнитолы

Подключить автомагнитолу можно, используя несколько вариантов:

с использованием ISO-разъема;
объединяя провода с фишкой или без;
путем объединения проводов питания с винтовыми зажимами АКБ;
через выключатель зажигания или отдельную кнопку;
через сигналку.

Подключение магнитолы выполняется владельцем машины самостоятельно или в условиях специализированного центра. От корректности выполнения процедуры зависит работа не только мультимедийного центра, но и электрической системы автомашины.

Схема подключения магнитолы, зачастую, располагается на верхней части корпуса оборудования. Такие схемы автомагнитол отображают маркировку проводки в соответствии с нормами:

алый – управление подачей питания;
белый в голубую полосочку – подача питания на усилитель антенны;
черный – электротехника;
ярко-желтый – подача питания на электротехнику и усилитель.

Чтобы надежно зафиксировать проводку, можно применить обычные кабельные стяжки.

Подключение с фишкой и без фишки

Такая установка автомагнитол возможна при наличии ISO-разъема, встроенного в нее. Если у магнитолы имеется фирменный электрический соединитель, то к нему придется купить дополнительно переходник, способный комплектоваться дополнительной фишкой или нет.

Если у фирменного электрического соединителя или магнитофона не имеется фишка, то кабель присоединяют при помощи спайки или скручивания проводки. Спайка является наиболее надежным способом в данном случае. Подключать следует, ориентируясь на приложенную таблицу. Если у магнитолы имеется встроенный парковочный экран, то он подключается к кнопке стояночного тормоза.

Подключение через АКБ

Если магнитофон имеет высокую выходную мощность, то его можно подключить прямо к АКБ. Такие магнитолы, обычно оснащены сабвуферами и все это в совокупности снижает пропускную способность контактов зажигания, и надежная работа устройства становится невозможной. Также таким способом можно воспользоваться, если при глушении двигателя отключаются все устройства. Подключение автомагнитолы производится с использованием кабеля, толщина которого должна быть не менее 3 мм2.

Сначала проводку прокладывают под капотом, избегая нагретых и подвижных деталей. А после кабели заводят через специальное отверстие под приборную панель, а после установки магнитофона все тщательно герметизируется, во избежание попадания влаги.

Чтобы подсоединиться к клеммам АКБ, нужно от каждой из них открутить гаечки и завести зачищенный провод автомагнитолы под болт, и, соответственно, снова закрутить гайки.

Подключение через выключатель зажигания

Положительной стороной подключения магнитофона через выключатель зажигания, является предотвращение разряжения АКБ при длительном простое. Это происходит из-за того, что отключается провод магнитофона желтого цвета, который отвечает за питание во время функционирования оборудования. А красный должен быть подключен к источнику непрерывного тока.

Провод желтого цвета, отталкиваясь от схемы, необходимо прикрутить к клемме выключателя зажигания, которая расположена под напряжением, если зажигание включено. Определить это можно, благодаря контрольной лампе. Такой способ обеспечит работу автомагнитолы, если зажигание включено

Через кнопку вместо выключателя системы зажигания

Возможно подключение автомагнитолы через кнопку, которая может отключить подачу питания, если магнитофон длительное время не используется. Это поможет предотвратить быстрое разряжение АКБ.

Чтобы подключить автомагнитолу, так, необходимо соединить вывод с любым из проводов сети электропитания автомобиля. Чтобы включить магнитолу, нужно будет нажать кнопку. А если нужно оставить авто на продолжительное время, то нужно отключить питание переключателем.

Через автосигнализацию

Подключение через сигнализацию можно настроить таким образом, что магнитофон будет включаться при реакции сигнализации, если сирена сломалась. Для грамотного подключения, понадобится коммутационное устройство. Обмотка коммутационного устройства должна соединиться с выводами для включения в систему охранной сигнализации. Через контакты коммутационного устройства магнитофон имеет подключение к источнику тока.

После правильного подключения, регулятор громкости необходимо установить на максимум. При активизации сирены, автомагнитола должна автоматически заработать. Чтобы использовать магнитофон в обычных целях, понадобится еще один включатель.

Подключение динамиков и антенны

Чтобы подсоединить динамики, необходим специальный провод для подачи звукового сигнала (АК), толщина проводников которого должна быть не менее 2 мм. Акустические выходы расположены на разъеме Б ISO-разъема. Все общие провода с минусом, которые соединяются внутри магнитофона, должны быть помечены черными полосками. Такие провода нужно объединить с отрицательными выводами динамиков.

Соблюдать полярность нужно, чтобы не произошло противофазное подключение колонок. Если оно произойдет, то динамики начнут воспроизводить плоское и неестественное звучание. Существует общепринятая цветовая маркировка кабелей:

динамик, расположенный слева и спереди – белый;
справа и спереди – серый;
слева и сзади – зеленый;
справа и сзади – сиреневый.

Антенна в виде трубки или стержня подключается при использовании коаксиального кабеля, который подсоединяется к разъему антенны и к гнезду магнитофона.

Проверка подключения, проблемы и их решение

Наиболее простым способом проверки подключения автомагнитолы производится путем вставления ключа в систему зажигания и его включения. Если при включении ближнего света и после магнитолы на ней срабатывает подсветка, значит все в порядке – устройство подключено. Проверить работает магнитофон или нет, можно с помощью кнопки включения. Если магнитола не среагирует, значит, она не работает. И последним пунктом проверки является звук, который можно увеличить или убавить соответствующей кнопкой.

Магнитофон может не включаться, если он подключен неверно или из-за перегорания предохранителя. Чтобы устранить данную проблему, необходимо вынуть магнитолу, проверить проводку и сравнить со схемами. При неверном подключении, необходимо поменять провода местами и повторить все заново.

Если проблема со звуком и экран выдает ошибку, значит, произошло небольшое замыкание либо утечка. Такая проблема устраняется заменой поврежденных кабелей и после их абсолютной изоляции.

Полезное видео

Для закрепления материала и уточнения некоторых моментов, следует посмотреть подобранный видеоряд, который подробнее раскроет тему.

Узнаем как снять магнитолу

У начинающих автомобилистов часто возникают вопросы, связанные со снятием и установкой аудиосистемы. Как снять магнитолу, не повредив элементы крепления, мы расскажем в нашей статье. Сделаем это на примере аудиосистем Nissan Note и Audi A6.

Сначала было просто. Начнем с советов, как снять магнитолу в Nissan Note. Вам понадобятся крестовая и плоская отвертка.

Аудиосистема крепится к центральной консоли изнутри, поэтому чтобы добраться до нее, нужно снять саму консоль.Он крепится четырьмя винтами. Два находятся сверху, прямо под резиновым ковриком, и два — под декоративной накладкой. Его можно снять с помощью плоской отвертки, поддев пластину посередине и освободив защелки.

После того, как вы открутили винты, нужно избавиться от защелок, удерживающих центральную консоль. Это можно сделать, не прилагая особых физических усилий, а просто приподняв всю центральную консоль вверх. Однако делать это нужно очень осторожно, поскольку консоль поддерживается набором защелок, все из которых необходимо утилизировать.

Когда центральная консоль свободна, электроника ведет к магнитоле
. Каждая вилка имеет свой индивидуальный замок, и чтобы их было удобнее отключать, достаточно немного наклонить оторванную консоль на себя.
Осталось открутить только саму магнитолу разобранную консоль. Для этого вам понадобится только отвертка Phillips, с помощью которой вы будете проводить эту операцию. Вот простой ответ на вопрос, как снять магнитолу.

Радиоприемник, встроенный в Audi A6 по умолчанию, может иметь различные типы крепления. Чтобы понять, как снять магнитолу в этой машине, необходимо обратить внимание на наличие двух-четырех отверстий с ее лицевой стороны. Если они есть, то застежка выдвижная, быстросъемная. Для того, чтобы его снять, понадобится специальный ключ, который либо прилагается при покупке автомобиля, либо приобретается в специализированных магазинах.

Чтобы успешно снять аудиосистему и не повредить элементы крепления, необходимо сделать следующее:

— Для начала выключить декоративные шайбы и ручки управления;

— Затем прижать фиксирующие пружины к осям ручек управления небольшой отверткой;

— затем снимаем переднюю панель;

— выступы проушин вставляются в пазы на нижней стороне панели, выступы обращены к передней панели и располагаются строго сверху;

— Выкрутите винты, расположенные возле управляющих осей, и снимите кронштейны;

— достать магнитолу из пульта;

— отсоедините от задней части аудиосистемы все разъемы, соединяющие ее с динамиками, антенной, аккумулятором.

Убедиться, что магнитола совместима с антенной, можно следующим образом: повернуть винт регулировки антенны, когда аудиосистема находится на средних волнах, и на слабой станции, повернув винт, для получения максимального сигнала.

Что касается такой техники, как магнитофон Chineseradio, то они разбираются точно так же. Часто они бывают достаточно качественными, их также можно установить в свой автомобиль. Очень полезным решением будет магнитола с GPS, которую вы можете установить и удалить, вы можете сделать то же самое.

p> Обзор ленты

Reloop: DJ Set Recorder

Если вам нужно быстро и легко записать сет, вы можете взять кассету. Этот аудиоинтерфейс в ретро-стиле позволяет записывать файлы MP3 на любое USB-устройство, которое вы предоставляете. Просто подключите к нему свой главный выход, и лента сможет передавать звук через динамики, микшер или усилитель. Но достаточно ли винтажного шика и записи MP3, чтобы вы могли нажать кнопку воспроизведения на этом нишевом диджейском устройстве? У нас есть полный обзор одного из первых в мире агрегатов.

Производитель: Reloop (официальная страница продукта)
Цена: 129 долларов ( ориентировочная MSRP )
Доступность: Начало 2013 г. (на середину февраля)
Вес: 2.1 унция.; 59 г
Размеры: 4,05 x 2,55 x 0,55 дюйма (103 x 65 x 14 мм)
Вход: 1 стереоразъем 3,5 мм для наушников / линий; Порт USB для флэш-накопителей и внешних жестких дисков
Выход: 1 линейный стереоразъем 3,5 мм (и стереоразъем 3,5 мм через порт)
Заземление: Винт заземления
Поставляется с: разъем RCA-стерео (3,5 мм) записывающий кабель с заземлением, блоком питания переменного тока и 3 набора дизайнерских наклеек в стиле ретро

The Good: Супер компактный и легкий для удобства путешествий.Простая и быстрая запись на USB-устройство. Заземляющий столб с переключателем Phono / Line позволяет легко конвертировать винил в MP3. Порт Audio Thru позволяет использовать ленту, даже если у вас нет дополнительных выходов. Через порт звук не окрашивается.

Плохо: Пластиковый корпус может быть не самым прочным для дороги. Нет внутренней памяти, слота SD, батареи или цифрового входа. Нет возможности записи без потерь / без сжатия.

Итог: Если ваша ди-джейская установка не позволяет выполнять простую внутреннюю запись из программного обеспечения, Reloop Tape позволяет очень легко записывать ваши миксы или любой другой звук с любого оборудования с выходом RCA или миниджек.Нишевый гаджет, который понравится не каждому ди-джею. Еще одно прекрасное применение магнитной ленты — быстрое и простое преобразование музыки с винила в MP3.

ИСТОРИЯ ЛЕНТЫ

У всех, у кого есть хотя бы одна седина на голове — и даже у некоторых из вас, более свежие лица — должны быть теплые воспоминания о том, как они записали последний микстейп вашего любимого ди-джея в музыкальном магазине на парковке летний фестиваль, или прямо с магнитофона потерявшего сознание друга. Многие из вас, вероятно, также записали свои первые миксы на кассету.

Те дни прошли, но поклонники оборудования в Reloop все еще хотели вызвать ностальгию по микстейпам с помощью своего нового интерфейса записи на магнитофон. Это простое устройство принимает аудиовходы фоно или линейного уровня и записывает их на подключенный USB-накопитель (не входит в комплект) со скоростью 192 кбит / с или 320 кбит / с в формате MP3. Это основная функциональность — оттуда вы подключаете USB-накопитель или внешний жесткий диск к компьютеру и делаете с записями все, что захотите.

САМ RELOOP TAPE

Меньше и легче, чем iPhone, Tape отлично подходит для ди-джеев.Разработанный так, чтобы выглядеть как кассетная лента старой школы, он также имеет пластиковый корпус, похожий на кассету, который снижает вес, но также означает, что вы должны быть осторожны, упаковывая его с более тяжелым снаряжением.

Лента поставляется с небольшим адаптером переменного тока, и, к сожалению, возможность питания от батареи недоступна. Вы также получаете аудиокабель RCA-мини-джек с заземлением, так что вы можете использовать его с проигрывателем виниловых пластинок или линейным оборудованием. На одной стороне ленты есть штырь заземления и переключатель фоно / линия для выбора источника записи.Другой переключатель переключает качество записи MP3 между 192 кбит / с и 320 кбит / с.

Внизу ленты находится порт USB для USB-накопителей или внешних жестких дисков. Также есть порты ввода / вывода с мини-разъемом для передачи звука от входа к звуковой системе, если у вас есть только один набор основных выходов.

На верхней стороне ленты расположена одна кнопка записи / остановки и четыре светодиода. Эти светодиоды выглядят довольно тусклыми — но все же видимыми — при ярком естественном освещении, но достаточно яркими в условиях низкой освещенности.Светодиоды загораются, показывая, что на ленте есть питание (, зеленый, ) и подключенное USB-устройство (, оранжевый, ). Если есть входной аудиосигнал, индикатор сигнала / пика загорается зеленым цветом для приемлемого сигнала или красным для сигнала ограничения. После того, как вы нажмете кнопку Rec / Stop, чтобы начать запись, индикатор REC будет мигать красным, пока запись активна.

Когда вы закончите с этим, вы можете отключить USB-устройство, не выключая сначала ленту. Когда вы переносите USB-устройство на свой компьютер, там будет папка под названием «Reloop Tape» с файлами внутри, последовательно названными mixtape_00.mp3, mixtape_001.mp3, mixtape_002.mp3 и т. д.

КАЧЕСТВО ЗАПИСИ

Работа с лентой не могла быть намного проще. Пока шнур питания и USB-устройство подключены, все, что вам нужно, — это нажать Rec / Stop , чтобы начать и закончить запись. Более серьезные вопросы связаны с результатами аудио.

При использовании выхода Thru ленты для передачи мастер-выхода RCA контроллера на динамики, уровни звука несколько повысились, но качество звука для моих ушей было таким же, как при прослушивании прямого мастер-выхода.Другими словами, порт Thru на ленте, кажется, не окрашивает и не влияет на качество звука, но делает его немного громче.

Само собой разумеется, что если вы планируете использовать магнитную ленту, то внутренняя запись из программного обеспечения DJ либо не вариант, либо вызывает у вас некоторую озабоченность. Но чтобы было с чем сравнить результаты Ленты, я записал идентичный материал как на Ленту, так и на внутренний рекордер Traktor Pro. Большинство программного обеспечения для ди-джеев в наши дни включает в себя внутренний рекордер, как в Traktor Pro, Serato DJ и т. Д., и обычно записывают несжатые WAV и / или AIFF. Жаль, что на магнитной ленте не было несжатого формата записи, чтобы не отставать от того, что доступно в программном обеспечении, и сделать записи более подходящими для профессионального распространения.

Подробнее: Как начать запись DJ-миксов

Посмотрите короткие аудиоклипы ниже. Стоит отметить, что когда я сделал запись WAV с внутреннего записывающего устройства Traktor Pro 2.6, а затем преобразовал ее в MP3 со скоростью 320 кбит / с в iTunes, этот файл имел более громкий уровень звука, чем MP3 320 кбит / с, записанный на ленту.

НАЗАД!

The iKey Plus, с 2006 года.

The Tape проводит множество сравнений с iKey и iKey Plus, которые Gemini распространяли около шести лет назад и которые позже были сняты с производства. На момент публикации у нас еще не было розничной цены на ленту, а была только рекомендованная розничная цена 129 долларов. В любом случае цена Tape аналогична цене iKeys или, возможно, немного ниже, когда начнут действовать розничные скидки. Tape меньше и легче, чем iKeys, но также имеет меньше функций. Заметные достоинства iKey Plus, которые отсутствуют на ленте, включают запись в несжатом формате WAV, возможность питания от аккумулятора, микрофонный вход, порт для наушников и контроль уровня входного сигнала.Однако у iKeys не было аудиопорта, как у ленты.

ВЫБРАТЬ!

Если вас не обманывают, думая, что лента — это настоящая кассета, вы увидите то, что получите: простой аудиоинтерфейс для записи входного сигнала в формате MP3 на USB-устройство и передачи этого звука в звуковую систему, если это необходимо. Он работает просто и так, как рекламируется, а качество звука довольно стандартное для MP3.

Есть несколько функций, которые могут считаться отсутствующими в ленте: заряд батареи, внутренняя память или, по крайней мере, слот для карт microSD, которые дети используют в своих телефонах Android в наши дни.Но у ленты есть нишевая привлекательность, которую определенная секта ди-джеев оценит.

Если вы вращаетесь без портативного компьютера или используете более одного портативного компьютера или несколько программ, когда внутренняя запись может быть затруднительной, лента представляет собой изысканно простой вариант, позволяющий записывать все свои наборы в любой момент. обширное хранилище современных недорогих флэш-накопителей USB. Это также чертовски простой способ записать винил в MP3.

Хотите кататься с лентой Reloop’s Tape? Почему или почему нет?

Марккус Ровито — технический редактор DJTT — напишите ему в Twitter, если хотите увидеть обзор определенного продукта или программного обеспечения!

Как установить автомагнитолу

Сейчас представить новую машину без хорошей аудио- и видеосистемы просто невозможно.Ведь для каждого автомобилиста огромное значение имеет то, какой звук будет в машине, а также какое качество можно получить при прослушивании и просмотре электронных медиа. Именно поэтому хочется самому установить автомагнитолу, сэкономив при этом некоторое количество денег.

Спонсор размещения P&G Статьи на тему «Как установить автомагнитолу» Как заменить аккумулятор в машине Как выбрать автомобильный видеорегистратор Как быстро прогреть машину

Инструкция

Основной источник электроэнергии в любом автомагнитоле — это современный аккумулятор.Это также самая главная опасность для качества звучания автомагнитолы и всех ее динамиков, если штекер + аудиосистемы попадет на «-» вилку питания, либо на одну из других клемм на динамиках.

Для подключения автомагнитолы необходимо правильно произвести подключение «плюса» и «минуса» к аккумулятору автомобиля. Но при подключении к нему вы сможете получить максимальную мощность звучания колонок и отсутствие почти всех помех и наводок звука в автомагнитоле.

Чаще всего подключается через замок зажигания или с помощью прикуривателя. Кроме того, при подключении вам нужно проверить, чтобы положительный разъем провода был только медным и многожильным, иначе помехи в звучании неизбежны. Также такие провода нужно использовать с большим его сечением от 4 мм, а рекомендуемая длина провода должна быть как можно лучше.

Затем после выбора нужного провода вам необходимо на общем расстоянии 40-50 см от плюсовой клеммы вашего аккумулятора автомобиля, установить специальный дополнительный предохранитель, который защитит вашу магнитолу. регистратор от перегрева и поломки.Этот провод должен иметь хорошую изоляцию, так как при соединении с минусовой вилкой он может дать искру и привести к пожароопасной ситуации.

Прокладка минусового провода должна производиться без разного вида скрутки и удаленного от потребителей энергии. Подключение плюсового и минусового провода к автомагнитоле осуществляется только после подключения к нему автомобильных динамиков. Акустические провода также должны быть хорошо изолированы.

Старайтесь подключать автомагнитолу к аккумулятору только тогда, когда все подключения громкоговорителей уже произведены, и остается только подключить автомагнитолу к основному плюсу.Если делать все строго по этому плану, то автомагнитола прослужит вам достаточно долго, а звук приятно порадует качеством.

Как подключить магнитолу в машине?

Все мы, как правило, любим слушать любимую музыку за рулем. Но что делать, если машина куплена без магнитолы? Как подключить магнитолу в домашних условиях? В этой статье вы узнаете, как и что делать, чтобы не приходилось ехать в автосервис.

Как правило, автомобили с минимальной комплектацией покупаются из соображений экономии, так как не у всех есть деньги на дополнительные устройства для собственного развлечения. И вот однажды вы все-таки купили себе желаемое устройство в машине. Возникает резонный вопрос: «Как установить магнитолу?». Все, что нам нужно в этой ситуации, — это инструменты, свободное время и желание следовать нашим инструкциям ниже.

Action first

Естественно, производитель не может оснастить автомобиль даже самой дешевой сборкой хотя бы проточкой под эту магнитолу.Некоторые даже устанавливают стандартный список устройств из 2 или 4 динамиков и антенны. Поэтому первое, что нам нужно знать, — доступен ли этот набор. В противном случае придется покупать отдельно.

Вторая акция

Узнав комплектацию автомобиля, мы понимаем, что мы есть и чего нам не хватает. Едем выбирать магнитолу. Купить его можно в любом магазине электроники и товаров. Там вы можете получить первичную консультацию о том, как подключить магнитолу к автомобилю.Наши рекомендации по выбору марки устройства сводятся к следующему списку наиболее популярных компаний-производителей:

Pioneer;
Альпийский;
Kenwood;
JVC;
Blaupunkt;
Накамичи.

Как правило, устройства этих фирм не дорогие, но это полностью компенсируется качеством звука и надежностью в эксплуатации. Если вам нужна бюджетная версия, то вам подойдут товары следующих компаний: Sony, Prology, Mystery.Стоит отметить, что продукция этих компаний не отличается особым качеством и звуком, но удачно компенсирует их недостатки наличием USB, выходов на колонки и усилитель и т. Д. Что касается колонок, то это могут быть устройства марки Pioneer, JBL, Hertz, Kicx или что-то подешевле.

Акция третья

Итак, мы готовы к основному действию — установке стереооборудования в автомобиль. Перед началом процесса нужно проверить наличие разъемов на акустику, питание и т. Д., а также металлическая горка. Стоит отметить, что последний из списка предназначен для крепления магнитолы в автомобиле. Самое сложное, как подключить магнитолу, найдете подходящие провода. Если есть маркировка, значит проблема почти решена. Как правило, остается только правильно все подключить. Благо в данной ситуации можно надеяться на единую систему маркировки проводов и их назначения.

Далее в нашей статье о том, как подключить, мы опишем эту маркировку.Красный провод дает положительное напряжение 12 В, от этого провода запитывается зажигание. По желтому проводу тоже подает 12В в «плюсовой» фазе, питание идет от аккумулятора. Черный провод — это «минус» всей машины, он подключен к «минусовой» фазе аккумулятора. Синий провод подает на антенну напряжение 12 В, работает при включенной магнитоле. На динамики подаются белые, серые, зеленые и фиолетовые провода с черной штриховкой.

Также стоит отметить, что в некоторых случаях данная разметка может не совпадать с приведенной выше информацией.Они, кстати, могут вам пригодиться, когда отсутствует вывод проводки в паз для магнитолы. В такой ситуации придется самостоятельно демонтировать внутреннюю обшивку и искать эту проводку. Как правило, с этим сложностей не возникает. Провода чаще всего располагаются на дверях, потолке и полу. Стоит отметить, что в этой ситуации вам придется вручную разводить проводку для антенны и динамиков. В общем, это все, что можно рассказать по теме «как подключить магнитолу».

Как подключить магнитолу к компьютеру через блок питания и усилитель

Зачем подключить магнитолу через компьютерный блок питания?

Какой блок питания (БП) подойдет для подключения магнитолы и усилителя?

Этапы проведения монтажных работ

Подключение флеш (USB) накопителей и сабвуферов

Как подключить автомагнитолу через аккумулятор

Подключение к АКБ

Замок зажигания

Отдельная кнопка

Выводы

Способы подключения

Подаем плюс на магнитолу

Через зажигание

Через кнопку

К габаритам

Другие варианты подключения

Настройка магнитолы

Как правильно подключить любую автомагнитолу к чему угодно — Информация

Возможные исходы неверного подключения магнитолы

Общие принципы подключения автомагнитол

Питание магнитолы

Предохранитель

Подключение «-» питания магнитолы

Подключение «+» питания магнитолы

Подключение «ACC» управляющего вывода

Подключение динамиков

Подключение магнитолы со стандартным разъемом

На машине есть разъем

На машине разъема нет

Подключение магнитолы без разъема

На машине есть стандартный разъем

На машине разъема нет

Видео. Как подключить автомагнитолу

Как подсоединить магнитолу к аккумулятору

Для подключения магнитолы нам потребуется:

Самый простой вариант – автомобиль имеет аудиоподготовку.

Второй по сложности вариант – автомобиль не имеет аудиоподготовки но ранее была установлена магнитола (например, кассетная).

Как это делается?

Подключение динамиков.

Третий по сложности вариант – автомагнитола устанавливается в автомобиль без аудиоподготовки впервые.

Самый сложный вариант – автомагнитола устанавливается в автомобиль с нестандартной проводкой (грузовики и старинные автомобили).

Особенности установки автомагнитол

Процесс установки и подключения автомагнитолы

При установке автомагнитолы полезно знать

Видео-инструкция по установке и подключению автомагнитолы своими руками

Как подключить магнитолу чтобы не сажала аккумулятор

Способы подключения

Подаем плюс на магнитолу

Через зажигание

Через кнопку

К габаритам

Другие варианты подключения

Настройка магнитолы

Зачем подключать напрямую

Как подключить правильно

Плюсы и минусы метода

Альтернативные схемы подключения

Схемы подключения магнитолы — как правильно подключить магнитолу

Выбор автомагнитолы

Пример установки автомагнитолы в автомобиль

Схемы подключения магнитолы

Подключение с фишкой и без фишки

Подключение через АКБ

Подключение через выключатель зажигания

Через кнопку вместо выключателя системы зажигания

Через автосигнализацию

Подключение динамиков и антенны

Проверка подключения, проблемы и их решение

Полезное видео

Узнаем как снять магнитолу

Reloop: DJ Set Recorder

ИСТОРИЯ ЛЕНТЫ

САМ RELOOP TAPE

КАЧЕСТВО ЗАПИСИ

НАЗАД!

ВЫБРАТЬ!

Как установить автомагнитолу

Как подключить магнитолу в машине?

Добавить комментарий Отменить ответ
