Подключение выключателя

Содержание:

Устройство и принцип работы выключателя в электрической схеме.
Подключение одноклавишного выключателя
Подключение двухклавишного выключателя

Примечание: в данной статье приведены схемы подключения простых выключателей, в случае необходимости организации управления освещением с двух и более мест смотрите статью: Подключение проходных и перекрестных выключателей.

1. Устройство и принцип работы выключателя в электрической схеме.

Для того что бы разобраться со схемой подключения выключателя необходимо понять как он работает, для этого представим себе простейшую схему подключения лампочки:

И так, как видно на схеме, что бы включить лампочку к ней необходимо подключить два провода: фазу и ноль, при этом электрический ток будет протекать от фазного провода к нулевому через вольфрамовую нить лампочки, проходящий ток раскаляет данную нить, что приводит к ее свечению. Вся эта схема в общем называется электрической цепью.

Что же нужно сделать что бы выключить лампочку? Необходимо разорвать электрическую цепь путем отключения от лампочки хотя бы одного из подключенных к ней проводов:

В этом случае электрический ток перестанет протекать через лампочку и, как следствие, она погаснет. Но разрезать один из проводов каждый раз когда необходимо отключить свет не слишком удобно. Для этого необходимо специальное устройство которое сможет размыкать и замыкать электрическую цепь по необходимости, этим устройством и является выключатель. Он представляет из себя подвижный контакт который замыкается либо размыкается при нажатии на клавишу выключателя, тем самым замыкая, либо размыкая электрическую цепь.

На электрической схеме выключатель обозначается следующим образом:

Теперь установим в нашу электрическую цепь выключатель и посмотрим как это работает:

В свою очередь лампочка на схеме обозначается следующим образом:

Подключение лампочки в электрическую сеть осуществляется через специальное устройство которое называется патроном:

При вворачивание лампочки в патрон контакт 1 (резьба) лампочки касается контакта 1 патрона, а контакт 2 лампочки, соответственно касается контакта 2 патрона.

Патрон в свою очередь подключается следующим образом:

Теперь зная принцип работы лампочки и выключателя разберем схемы подключения выключателей.

2. Подключение одноклавишного выключателя

Общая схема подключения одноклавишного выключателя уже была описана выше, здесь же мы попытаемся больше внимания уделить тому как данная схема выглядит на практике поэтому кроме принципиальной электрической схемы приведем так же схему с фотовставками:

Как видно на схеме у одноклавишного выключателя есть два контакта для подключения проводов (условно говоря вход и выход) при этом порядок подключения к ним проводов не важен, на один из контактов подключается фазный провод, а на второй — провод от лампочки, нулевой же провод подключается к лампочке напрямую.

3. Подключение двухклавишного выключателя

Устройство и схема подключения двухклавишного выключателя аналогичны одноклавишному, стой лишь разницей, что он имеет три контакта для подключения к нему проводов — один вход и два выхода. То есть на нем происходит деление одного питающего провода на два через подвижные контакты.

Схема подключения двухклавишного выключателя имеет следующий вид:

Как видно на схеме к двухклавишному выключателю подходят 3 провода, один питающий (фаза), два других провода отходят на лампочки таким образом, что первая слева клавиша выключателя включает 2 лампочки (вторую и третью), а вторая клавиша включает одну лампочку (первую), нулевой же провод, как и в схеме подключения одноклавишного выключателя, подключается ко всем лампочкам напрямую.

Примечание: Питающий (фазный) провод обязательно должен подключаться к первому (входному) контакту выключателя, в то время как порядок подключения отходящих к лампочкам проводов к контактам 2 и 3 выключателя может быть любым.

Была ли Вам полезна данная статья? Или может быть у Вас остались вопросы? Пишите в комментариях!

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

↑ Наверх

Одноклавишный выключатель — установка и схема подключения (90 фото)

В процессе ремонта системы освещения в доме может возникнуть необходимость установки нового выключателя взамен испортившегося или же на новом месте. Этот процесс несложный и в большинстве случаев с ним можно справиться самостоятельно. А как подключить одноклавишный выключатель своими руками вы узнаете из нашей статьи.

Выбор устройства

Если вы приняли решение провести все работы самостоятельно, то в первую очередь нужно правильно подобрать выключатель. Обращаться следует только в специализированные электротехнические и строительные торговые сети. Там вы сможете найти широкий ассортимент по техническим параметрам и дизайну.

При этом важно знать, как выбрать выключатель правильно. Например, стандартные параметры проводки 250 В и 10 А требуют обязательного соответствия ГОСТу Р 51324. 1-99 с подтверждением качества знаком страны-производителя.

Напряжение и ток, которые допустимы для выключателя, могут быть разными. Поэтому, например, металлокерамические контакты с содержанием серебра, имеют ограничение до 4 А. Следует также подобрать вариант с необходимым числом полюсов – от 1 до 3.

Различаются модели и по особенностям переключателя:

потолочного типа;
с кнопкой;
клавишная модификация;
перекидной;
поворотный.

Сам выключатель может быть рассчитан на открытый тип монтажа проводки. В этом случае сначала ставится деревянная прокладка – подрозетник, а затем сверху сам корпус. Для скрытой проводки требуется предварительный монтаж выключателя в специальном гнезде, а затем подключение электропровода.

При покупке следует оценить качество и прочность сборки, проверить работу переключателя. Не следует брать образцы, в которых видны дефекты или клавиша перемещается со скрипом.

Правила установки

При обычной замене конструкции никаких особо сложных манипуляций производить не придется. На фото одноклавишного выключателя можно оценить объем требуемых работ.

Установка коробки распределительного типа

В процессе создания новой электрической цепи нужно определиться со способом проведения кабеля. В самом простом случае рекомендуется использовать открытую проводку по поверхности помещения или здания. Кабель можно оставить в открытом виде, дополнительно защитив гофрой, или же поместить в специальный короб. Выключатель потребуется накладного типа.

Более сложными будут работы при прокладке проводки внутри стен. Для этого потребуется их штробирование. А сам выключатель будет монтироваться в специальную защитную коробку. В любом случае все работы следует вести только после отключения электроэнергии.

Рассмотрим схему одноклавишного выключателя при установке коробки для общей электротехнической группы с эксплуатацией светильника на несколько ламп.

В этом случае в коробку подводится по два провода – на точку освещения, выключатель и для питания.

Вооружившись омметром, необходимо идентифицировать их. Затем производятся такие действия:

нулевой проводник подключается на провод светильника, идущий от контакта патрона;
фазный объединяется с проводом от выключателя;
два последних провода соединяются друг с другом.

Подключение конструкции скрытого типа

Когда провода подведены или вы производите простую замену механизма, необходимо начать монтировать выключатель. Но сначала ставится коробка из металла или пластика. Она подойдет как для плотных стен, так и для полых.

Популярностью пользуются модели, изготовленные из пластика термостойкого типа. Эта модификация отличается высокой степенью надежности. Стандартные габариты – 40 мм по глубине и 70 мм в диаметре.

После того, как вы извлекли шурупы и убрали заглушки из отверстий для проводов, коробку можно ставить в гнездо. Для ее прочного закрепления можно воспользоваться алебастром, а на тонких панельных поверхностях используют специальные скобы. Подключение производится по соответствующей схеме.

Для установки выключателя надо снять клавишу и фиксатор. Затем к гнездам подводится провод и зажимается. Его подсоединение может производиться несколькими способами:

зажатием винтовым сечением;
установкой в отверстие, когда клавиша будет нажата, с последующим освобождением клавиши и зажимом провода;
прижатием к пластине шляпкой зажимного винта;
зажажием пластиной, закрепляемой движением винта.

На завершающем этапе конструкция крепится в коробке.

Особенности внешней установки

Накладной выключатель монтируется по аналогичной схеме. В этом случае вы избежите затрат на прокладку проводов внутри стен. Не надо будет бурить гнездо и ставить коробку.

Сначала следует просверлить отверстия в поверхности основания для крепления конструкции. Потом надо вести в них гильзу дюбеля. После подсоединения к выключателю проводов его можно крепить на стенку.

Выбор и монтаж одноклавишного выключателя не отличается сложностью. Вы сможете подобрать наилучший вариант конструкции и быстро произвести замену. Важно при этом соблюдать правила и технику безопасности.

Фото одноклавишных выключателей

Также рекомендуем посетить:

Post Views: Статистика просмотров 74

✅ Как подключить одноклавишный выключатель к трём проводам

Схема подключения выключателя света с одной клавишей: монтаж и замена выключателя

Схема подключения выключателя света с одной клавишей позволит безошибочно справиться с этим процессом. По сути, выключатель – это примитивное устройство, которое располагается на перекрытии и соединяется с электропроводкой. Изделия отличаются по форме, дизайну, но при этом все они имеют одну внутреннюю схему.

Сегодня мы рассмотрим процесс подключения одноклавишного устройства при необходимости ремонта или замены. Для того, чтобы не возникало вопросов, нам предстоит изучить несколько методов монтажа.

Схема подключения выключателя света с одной клавишей

Что такое выключатель и для чего он нужен?

Выключателем называют простое приспособление, которое может быть как механическим, так и электронным. Приспособление требуется для замыкания и размыкания электрической цепочки. Это значит, что оно включает и выключает светильник.

В данном случае мы рассмотрим конфигурации и особенности установки наиболее примитивных, одноклавишных выключателей. Такие конструкции состоят из следующего:

главного узла – основание из металла с контактами для подсоединения и копкой;
крепежных элементов – металлических усиков, которые соединяются между собой пластинками;
внешнего корпуса – панелей из пластика или другого материала;
подвижной части – клавиши.

Внутренние элементы, по крайней мере, большая их часть, изготавливается из металла, чаще всего применяется оцинковка. Наружная панель производится из безопасной пластмассы. Тем не менее, в продаже можно встретить конструкции из керамики, которые выдерживают нагрузку больше 30 А, а пластик же выдерживает нагрузку не более 16 А.

Розетка и выключатель из керамики

Следует выделить такие причины, по которым возникает необходимость установить одноклавишный выключатель:

Если светильник с одной лампой располагается в удаленности от прочих источников света.
Такие выключатели часто используют с целью управления отдельной линии. К примеру, подобную подсветку монтируют над столом на кухне.
Навесные светильники и миниатюрные бра, независимо от конфигурации подключают к одноклавишным устройствам.
Главной причиной установки выключателя является нарушение целостности корпуса старого устройства, из-за чего возникает опасность поражения током. Кроме того, иногда из строя выходят и внутренние элементы конструкции.

Монтаж линии над столом на кухне

Устройство выключателя с внешней и внутренней стороны отличается из-за функциональных особенностей, степени нагрузки. Так, в некоторых моделях в качестве дополнения устанавливают светодиодную подсветку.

Строение выключателя: 1 – это клавиша с помощью, которой включается и выключается свет; 2 – внешняя рамка — декоративный элемент; 3 – главный рабочий узел, благодаря чему устройство функционирует

Установка такого устройства будет актуальна для комнаты любого типа, где имеются светильники без силового кабеля (в случае с настольными светильниками и торшерами его не устанавливают). Такое подключение характерно для громоздких люстр.

В случае выбора конструкций для помещений с высоким уровнем влаги, а в частности для ванной комнаты, необходимо обращать внимание на маркировку степени защиты – IP. Так, для ванной комнаты подойдет устройство – IP-40. В случае монтажа выключателя на улице рекомендуется приобрести модель – IP-55.

При покупке обращайте внимание на маркировку IP

Разновидности выключателей для домашнего применения

Каждый производитель выпускает разные модели выключателей, которые отличаются как по форме, так и по внутреннему устройству. Тем не менее, следует выделить несколько основных типов.

Таблица 1. Виды выключателей по принципу включения

Как подключить одноклавишный выключатель: простая инструкция для чайников и не очень

Подключение одноклавишного выключателя света — задача, которая иногда встаёт перед домашним электриком. Большинство осветительных приборов управляется именно такими переключателями. В этой статье подробно рассматривается последовательность действий по подключению одноклавишного выключателя и его установке в домашних условиях без посторонней помощи.

Подготовительные работы перед установкой выключателя

Для подключения переключателя освещения должны быть проведены предварительные подготовительные действия. Инсталляция осуществляется от ближайшей распределительной коробки, к которой подведено питание — сетевые кабели подачи электрического тока.

Питание на выключатель и светильники подаётся из распределительной коробки

Прокладываются три линии — одна от распределительной коробки к светильнику, другая — от неё же к выключателю. Третья — приходит от щитка. Используются, как правило, двух- или трёхжильные провода установочного типа, т. е. с медной (или алюминиевой) жилой, выполненной из цельного металла. В обиходе такой провод называют жёстким в отличие от мягкого, в котором под изоляцией находятся косички из мелких волосяных проводников. На маркировке жёсткий кабель обозначается буквой «У». Площадь сечения проводника подбирается в соответствии с нагрузкой. Для обычной лампы или люстры, в которой совмещено до 3 ламп, достаточно провода с площадью сечения 1,5 мм 2 .

Если используются энергосберегающие или светодиодные лампочки, сечение проводника в целях экономии можно уменьшить до 0,75 мм 2 .

Тип монтажа проводки может быть двух видов — внутренний (скрытый) и наружный. Скрытая проводка устанавливается в толще стены или потолка. Наружная проходит по их поверхности, кабель упаковывается в гофре или кабель-канале, которые крепятся на стене специальными кронштейнами или другим крепёжным материалом.

После того как провода разведены, можно приступать к установке выключателя.

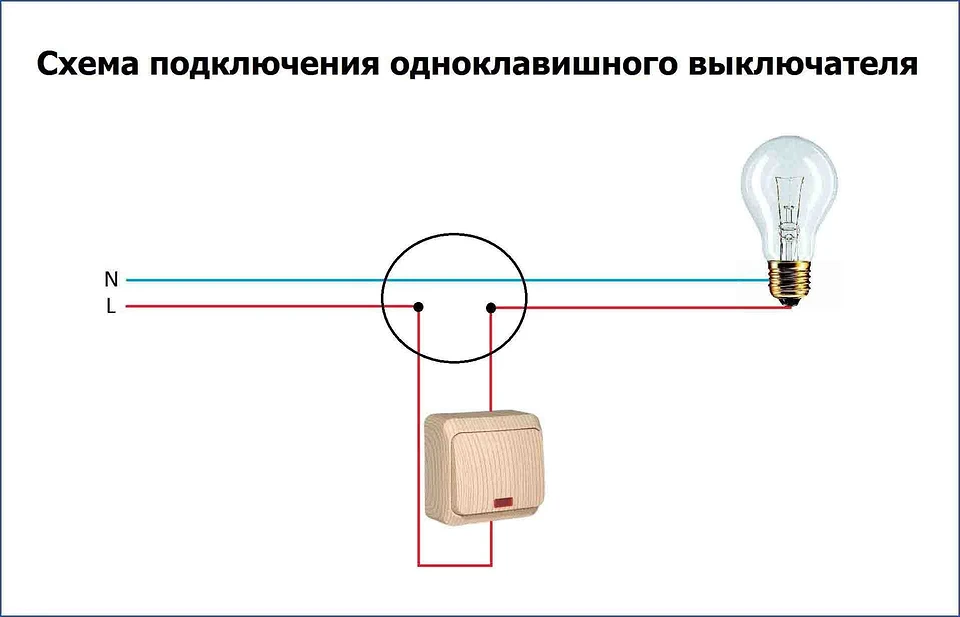

Схема подключения одноклавишного выключателя

Принцип действия выключателя основан на разрывании цепи питания лампочки или любого другого устройства. Переключение тумблера приводит в действие контактную пару, которая отсоединяет силовой провод от потребителя тока.

Выключатель обычно размыкает фазовый провод

Собирая схему, следует обратить внимание на надёжность контактов. Если провода будут иметь большие зазоры, то в один прекрасный момент может возникнуть так называемая электрическая дуга, температура которой достаточна для того, чтобы расплавить и воспламенить изоляцию. Это может привести к задымлению жилого помещения и даже к пожару. Для того чтобы избежать подобных явлений, используются следующие способы соединений:

электротехнические клеммники. Особенно рекомендуется соединение клеммниками в тех случаях, когда нужно соединить между собой провода с жилами из разных материалов, например, алюминиевые и медные;

При соединении через клеммник обеспечивается прочный надёжный контакт, так что провода никогда не будут искрить

Провода плотно скручиваются при помощи плоскогубцев, а затем пропаиваются

Скрутка медного и алюминиевого проводов также возможна. Но если соединение будет перегружено, алюминий может оплавиться, так как имеет более низкую температуру плавления, чем медь. Контакт прервётся.

Инструменты и материалы для подключения

Для подключения понадобятся следующие инструменты:

Нож.
Электротехническая отвёртка.
Бытовой индикатор напряжения.
Плоскогубцы.

Из материалов под рукой должны быть:

Провода нужной длины.
Распределительная коробка.
Клеммники или электромонтажная изолента.
Патрон для лампы (и сама лампа).
Одноклавишный выключатель.

Обратите внимание на нашу статью, где подробно описано, как правильно выбрать выключатели: https://aqua-rmnt.com/ehlektrosnabzhenie/rozetki-i-vyiklyuchateli-vidyi.html.

Фотогалерея: материалы для монтажа выключателя

Пошаговая инструкция подключения одноклавишного выключателя

Если все инструменты и материалы готовы, можно приступать к сборке. Условно процедуру можно разделить на два шага:

подключение контактов переключателя и лампочки;
коммутация кабелей внутри распределительной коробки.

Перед этим все провода закрепляются на отведённых им местах в кабель-каналах или гофре. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в (или на) стене. Порядок действий не имеет большого значения, но опытные электрики всегда начинают подключение с периферии — выключателя и лампочки, а заканчивают соединением проводов в коробке.

Подключение выключателя и лампы

Если лампа уже подключена, можно начать с выключателя. Если нет — подсоединение двух проводов к ней не составит труда. В патроне имеется два разъёма, в каждый нужно ввести одну из жил кабеля и закрепить зажимным винтом.

К патрону подводятся два провода и крепятся винтами к соответствующим контактам

При подключении проводов к выключателю и патрону порядок подсоединения проводов значения не имеет

Существуют различные модели выключателей, но в основной массе крепление их в подрозетнике осуществляется с помощью распорного механизма, установленного на цоколе. Перед тем как закрепить цоколь, нужно подсоединить к нему провода. Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова. Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта.

Если подрозетника нет и выключатель крепится снаружи, двумя шурупами прикручивают цоколь к поверхности стены.

Монтаж наружного выключателя производится сразу на поверхность стены

На этом этапе его нужно правильно расположить. Принято устанавливать выключатель так, чтобы выключение производилось нажатием кнопки вниз, а включение — вверх. Это делается из соображений безопасности. Если вдруг что-то случайно упадёт на выключатель сверху, механизм сработает на разрыв цепи и отключение.

После ввинчивания шурупов в стену и закрепления цоколя монтаж выключателя можно считать законченным. Останется только вставить на место клавишу, но сделать это можно в самом конце, после проверки работы всей цепи.

Коммутация кабелей в распределительной коробке

Перед началом соединения проводников необходимо обесточить линию, подающую электрический ток в распределительную коробку. Для этого нужно отключить пробки или автоматический прерыватель на щите счётчика.

Очень удобно проводить коммутацию по цвету жил. При помощи индикатора напряжения нужно определить, в какой из жил находится фаза, а в какой — ноль. Прикосновение к фазовому проводу вызовет свечение диода на пробнике.

Индикатор приводится в действие прикладыванием пальца к красному колпачку

Обычно «фазу» подсоединяют к красной жиле провода, «ноль» — к синей, «заземление» — к белой.

Фазную жилу подсоединяют к одному из проводов, ведущих к выключателю. Это нужно для того, чтобы во время выключения лампы, прерывалась именно «фаза», так как именно она таит в себе угрозу электрического удара.
Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы. А синий провод от лампы подключается к синему проводу питания, приходящего от электрощита. Таким образом, цепь замыкается. Перед испытанием подключения выключатель переводят в положение «Выключено», то есть нажимают клавишу вниз. После этого включаются пробки (или автоматы) на щитке и нажимается клавиша выключателя. Если всё работает, нужно снова обесточить цепь и замотать оголённые соединения при помощи изоленты. Провода аккуратно уложить внутрь коробки и закрыть её крышкой.
Устанавливается клавиша на выключатель. Сборка и подключение завершены.

Если всё работает нормально, можно собирать выключатель и закрывать распределительную коробку

Если разводка в доме выполнена трёхжильными кабелями, все белые проводники «земли» соединяются между собой.

Видео: схема подключения одноклавишного выключателя

Вам также может быть полезен материал с инструкцией по подключению проходного выключателя: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-sdelat-prohodnoy-vyiklyuchatel.html.

Как подключить 3 розетки и 1 выключатель из одной распределительной коробки

Иногда нужно к уже имеющейся проводке подключить дополнительно одну или несколько розеток. Это легко можно сделать, заведя в распределительную коробку ещё один кабель.

Следует отметить, что для розеток принято использовать соединительные провода с большей площадью сечения. Связано это с тем, что в розетку включаются разнообразные бытовые приборы. Это может быть чайник или, к примеру, пылесос. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно. Поэтому розетки подключают кабелями, сечение которых начинается от 2,5 мм 2 .

Процесс подключения заключается в подсоединении провода к линии питания, пришедшей к распределительной коробке от щита. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

Как и в первом случае, сначала монтируются розетки на стене. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.

Для соединения розеток друг с другом используются специальные перемычки

Линия розеток подключается напрямую к приходящим со щитка фазовому и нулевому проводам

При коммутации проводов при помощи скруток желательно тщательно зачистить все контакты ножом или мелким напильником. Иногда старая проводка окисляется в местах соединения и контакт от этого становится неустойчивым. При добавлении новых проводов скрутка делается при помощи плоскогубцев.

Во избежание короткого замыкания изоляция должна полностью исключить возможные контакты проводов с разными полюсами.

Видео: подключение одноклавишного выключателя и розетки

Как подключить одноклавишный переключатель на две лампочки

Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения.

Управление подачей тока на лампы осуществляется одним выключателем, но варианты подключения самих ламп могут различаться.

Новый кабель в коробке

В распределительную коробку заводится ещё один кабель. Зачищаются концы жил и подсоединяются к тем же выводам, что и первая лампа. Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится.

Одним из способов подключения двух лампочек к одному выключателю является подсоединение обоих пар проводов к одним и тем же контактам

Кабель от имеющегося прибора

От уже имеющейся лампы монтируется отвод, который присоединяется к ней параллельно. Для этого в патрон первой лампы заводят два дополнительных контакта («ноль» и «фазу», красный и синий) и протягивают их ко второй лампе.

Преимуществом параллельной схемы подключения ламп является возможность их использования в любом количестве

Выбор подключения выбирается в зависимости от ситуации. Второй вариант применяется чаще, так как зачастую в распределительной коробке недостаточно места для ввода дополнительных кабелей. Кроме того, таким способом можно подключать не только две лампы, но и большее их количество. Главное — соблюдать принцип параллельного соединения проводов.

Хотите, чтобы лампы включались плавно? Смотрите схемы подключения такой системы в нашем следующем материале: https://aqua-rmnt.com/ehlektrosnabzhenie/plavnoe-vklyuchenie-lamp-nakalivaniya-220. html.

Проводя монтаж домашнего электрооборудования, нужно помнить о соблюдении норм безопасности. Перед началом работы нужно обязательно отключать питание сети. Лучше использовать инструменты с диэлектрическим покрытием и кабели соответствующего сечения. Нельзя бросать оголённые концы проводников на радиаторы или водопроводные трубы. Кроме того, требуется соблюдать нормативные параметры соединений.

Как правильно подключить одноклавишный выключатель — 5 ошибок.

Подключение одноклавишного выключателя на лампочку, бра или люстру, казалось бы, простейшая задача. Однако и здесь можно наделать ряд ошибок, которые на первый взгляд не кажутся столь очевидными.

Давайте рассмотрим схему подключения такого выключателя и пошагово от А до Я узнаем, как при этом соединяются все провода в распредкоробке, в самом выключателе и на светильнике и что при этом можно сделать не так.

Изначально мы имеем:

место под установку выключателя

Рекомендуемая высота – 0,9м от уровня пола. При этом располагайте его так, чтобы в открытом состоянии дверь не мешала его включению.

распредкоробку над выключателем

светильник на потолке

Будем считать, что нигде никаких проводов еще не проложено. Поэтому первым делом, укладываете в штробе от щитовой до распаечной коробки трехжильный кабель питания ВВГнг-Ls 3*1.5мм2.

Для дальнейшего расключения проводов внутри, оставляете запас около 10-15см. Он понадобится, когда у вас по какой-либо причине произойдет КЗ или выгорание контактов, и вы сможете без проблем выкусить подгоревшие жилы и соединить все заново, без штробления и прокладки нового кабеля.

В распредкоробке кабель зачищается и жилы подписываются согласно расцветке и тому, как вы их подключили в щитке:

Pe – заземляющий проводник

Кстати, всю маркировку в том числе самих кабелей, а не только их жил, желательно сохранить. Это поможет вам в будущем при подсоединении новых линий или ремонте данной распайки быстро сориентироваться, какой кабель откуда приходит и куда идет.

Подписывать можно маркером прямо на стенках самой коробки.

При маркировке жил старайтесь соблюдать утвержденную правилами расцветку.

Желто-зеленый – земля

Серый, белый, коричневый и др. – фаза

Далее сверху от распаечной коробки до места установки выключателя спускаете второй кабель. Для одноклавишника он должен быть двухжильным ВВГнг-Ls 2*1.5мм2.

При этом многие опытные электрики все же рекомендуют изначально закладывать в штробу трехжильный. Хотя для простого выключателя света третья жила и не нужна (она останется незадействованной), однако в будущем, вы легко сможете заменить одноклавишный выключатель на двухклавишный или проходной.

Заново штробить стены и срывать обои уже не потребуется.

С двухжильным проводом подключить более “сложные” выключатели уже не получится. Там схемы будут совершенно иными.

То же самое относится и к ванной комнате. Если в процессе ремонта заложить на одноклавишник трехжилку, то впоследствии его также можно будет поменять, а от второй клавиши запитать вытяжной вентилятор.

Кабель с обоих сторон зачищается, а его жилы подписываются как L и L1.

L – приходящая фаза

L1 – эта же фаза, но уже уходящая на светильник

Далее подключается сам выключатель. Для этого его нужно аккуратно разобрать ничего не сломав.

Отверткой или руками подцепляете и отщелкиваете клавишу. Если не снимается, попробуйте подтолкнуть ее с обратной стороны.

Откручиваете два винтика и снимаете декоративную крышку.

Вся схема подключения фактически заключается в том, что вам необходимо в разрыв фазного проводника установить этот самый одноклавишник, который своими контактами и будет разрывать фазу.

Грубо говоря представьте, что на лампочку у вас идет цельный кабель питания. Вам нужно разрезать только фазу на этом кабеле и вставить в данный разрыв выключатель света.

Схема очень простая и незамысловатая. Единственное, что распаечная коробка как промежуточное звено, для многих здесь вносит некоторую путаницу.

Жилу L подключаете на верхний контакт, жилу L1 – на нижний.

После чего аппарат можно зафиксировать в монтажной коробке, подтянув отверткой боковые распорные лапки.

В том случае, если у вас зажимные клеммы не сверху и снизу, а на одном уровне (нижнее подключение проводов), вставляете две жилы L и L1 в любые из них, без разницы какой куда.

Когда там есть надписи “L” и “1”, то “L” – это приходящая фаза, а “1” – уходящий провод на лампочку.

Осталось проложить кабель на светильник и соединить все провода в распредкоробке под потолком. Для светильника также используется трехжильный ВВГнг-Ls 3*1,5мм2.

Даже если у вас плафон или корпус не имеет металлических деталей, все равно тяните туда 3-х жильный кабель.

Подключение одноклавишного выключателя | Электрика в доме

Схема одноклавишного выключателя

Первое подключение клавишного выключателя делается через распределительную коробку. В распределительную коробку заводятся электропровода от электрощита, выключателя и лампы или светильника. При подключении выключателя важно соблюдать одно правило.

Устройство одноклавишного выключателя

Через выключатель подключается фазовый провод, который можно определить по цвету в распределительной коробке. Если цвета проводов одинаково белые, то на распределительной коробке фазу определяют индикатором напряжения. Когда через выключатель проходит нулевой провод, при отключенном выключатели на патроне лампы будет присутствовать фазное напряжение.

Электрическая схема подключения одноклавишного выключателя

Поправляя контакты патрона, вы можете попасть под напряжение. Фазный провод в патроне подключают к центральному контакту, тогда уменьшается вероятность прикосновения к фазе. К выключателю можно подключать одну или несколько ламп включенных параллельно.

Схема подключения выключателя к лампочке

При первом подключении используют кабель с цветными проводами. Синий провод в качестве нулевого провода, а красный провод подключается на фазу. Кроме проводов от щита в распредкоробку заводятся провода от выключателя и патрона лампы.

Монтажная схема подключения лампы к одноклавишному выключателю

Синий нулевой провод от щита соединяется с синим проводом, идущим на боковой контакт патрона лампы, а фазный красный провод от щита соединяется с красного цвета проводом выключателя.

Синий провод, идущий от выключателя в распределительную коробку, подключают к красному проводу, идущему на центральный контакт патрона лампы.

При таком подключении фаза обрывается на выключателе и можно смело менять лампу. Нулевой провод подключен напрямую к патрону лампы, а фазный провод через выключатель, при включении которого загорается лампа.

Монтажная схема подключения нескольких ламп к одноклавишному выключателю

После соединения скруткой в распределительной коробке провода нужно хорошо пропаять, затем заизолировать защитными колпачками или делать соединения клеммами Wago. В конце работы провода в распределительной коробке разводятся в разные стороны. На освещение берут медные провода или жилы кабеля сечением 1,5 мм.

Подключая выключатель, оставляйте небольшой запас провода, он вам понадобиться при ремонте выключателя. Перед установкой выключателя посмотрите расположение контактов и клавиши выключателя, чтобы их не перевернуть и затем не переделывать.

Тоже интересные статьи

💡 проходной двухклавишный и с одной клавишей

У человека, который не очень хорошо разбирается в электрике, иногда возникают сложности с подключением приборов освещения. Чаще всего при самостоятельном выполнении ремонта домашние мастера задаются вопросом, как подключить двойной выключатель. На первый взгляд все кажется довольно просто, но существует несколько схем подключения, поэтому при выполнении работы учитывают определенные нюансы.

Особенности проводной разводки

Перед тем как подключить выключатель, стоит разобраться с особенностями разводки проводов. Схема подключения зависит от количества клавиш выключателя:

Популярная букмекерка запустила мобильное приложение для Андроид, скачать 1xBet можно по ссылке абсолютно бесплатно и без регистрации.

Проще всего подключать одноклавишные разновидности приборов. В этом случае в распределительной коробке должно быть только два провода – один с фазой, а другой с нулем. Чаще всего синий провод означает ноль. Он соединен с аналогичным кабелем на осветительном приборе. Проводка с фазой сначала идет на выключатель, потом возвращается в распределительную коробку и затем только идет к фазе лампочки.
Для подсоединения двухклавишного выключателя в коробке тоже будет два кабеля. Однако жила синего цвета на входе будет соединена с другой проводкой аналогичной расцветки. Фаза идет на разрыв обеих кнопок. Выходящие провода идут к двум разным лампочкам или к отдельным группам светильников. Причем корпус прибора содержит три отверстия: два слева и один справа. Фазу входа подключают справа, а кабель, идущий к светильнику, – слева.

Подключение трехклавишного выключателя проводят так же, как и модели с двумя клавишами. Ноль идет на каждую группу лампочек. Входящая фаза идет на разрыв и разделяется на три проводника, идущих к разным группам осветительных приборов.

Необходимые инструменты для подключения

Перед тем как подключить выключатель света, готовят следующие инструменты:

острый нож;
плоскогубцы;
соединители;
индикаторную отвертку.

Правила и нормы для размещения выключателей в квартире

Если решено подключить выключатель с одной клавишей или многоклавишную модель, нужно выбрать подходящее место, учитывая правила размещения подобных электротехнических приборов. Согласно строительным нормам, устройства для выключения и включения освещения располагают возле входной двери в помещении. Оптимальное место на стене со стороны расположения ручки на дверном полотне.

Если светильники стоят в спальне и предназначены для освещения прикроватной зоны, то устройство для переключения света ставят возле изголовья кровати. При монтаже прибора в помещении с повышенной влажностью или на кухне придерживаются правил, описанных в ПУЭ.

Они гласят, что:

от душевой кабинки переключатель устанавливают на расстоянии минимум 600 мм;
от газопровода отступают не менее 500 мм;
минимальное расстояние от дверного проема – 100 мм;
прибор ставят от пола на высоте минимум 900 мм.

Важно! Выключатели света не ставят в ванной комнате, а выносят за их пределы, например, в коридор.

Есть и другие не менее важные моменты. На лампочку или осветительный прибор всегда идет нулевая жила. Фазу подключают к коммутирующим устройствам.

Схемы подключения выключателей

Чаще всего у домашнего мастера возникает вопрос, как подключить выключатель с двумя клавишами или большим числом переключателей. Чтобы дать ответ на этот вопрос, нужно поэтапно рассмотреть особенности подсоединения, начиная с одноклавишной модификации. Ниже приведены распространенные схемы подключения для разных моделей.

Внимание! Работу начинают только после того, как убедятся в отсутствии напряжения.

Подключение одноклавишного выключателя

Для начала стоит сказать, что переключающее устройство ставят только на разрыв фазы. Нулевой проводник от монтажной коробки идет к светильнику, а фаза к выключателю. При переключении клавиш прибора сеть замыкается или размыкается, включая и отключая лампочку.

Последовательность подключения:

От распределительного щита к коробке прокладывают кабель.
Жилу с фазой подключают к выходу коммутирующего устройства.
Синий провод подсоединяют к шине нуля.
Коробку закрывают заглушкой.
На клеммах переключателя закрепляют провода.
На прежнее место устанавливают клавишу в подрозетнике.

Рекомендуем к прочтению:

Подключение двухклавишного выключателя

Чтобы дать ответ на вопрос, как подключить двухклавишный выключатель, стоит сказать, что он бывает двух типов. Чаще используют модели с общим входом фазы и двумя раздельными выходами. В этом случае в монтажной коробке на лампочки расходятся нулевые жилы, а кабель с фазой подключают к входу двухклавишной модификации.

От каждого выхода через распределительную коробку идет собственный проводник. К каждому светильнику подходит свой провод. Их можно включать одновременно или раздельно.

Подключение трехклавишного выключателя

Разобравшись, как подключить двухклавишный выключатель к двум лампочкам, несложно понять последовательность выполнения работы с трехклавишными моделями. Принцип подключения такой же самый, только от коробки отходит большее количество проводов.

Подключение перекрестного выключателя

Благодаря схеме несложно понять, как подключить перекрестный выключатель к лампочке. Подобные устройства дают три и более точки управления осветительными приборами. Промежуточный или перекрестный переключатель используют в комплексе с парой проходных моделей.

Коммутирующее перекрестное устройство бывает с одной или двумя клавишами. В одноклавишной модели 4 клеммы, поэтому из распределительной коробки к ней идет 4 провода. Перекрестный выключатель устанавливают в разрыв пары жил. Иными словами, с одной стороны к прибору подключают пару кабелей, идущих от выхода первого проходного устройства, а с другой стороны – от выхода второго переключателя проходного типа.

Вследствие использованию перекрестного коммутирующего устройства включение освещения происходит независимо от положения клавиш в неработающей системе. Справедливо и обратное – если свет включен, то отключить его можно любой клавишей. Управлять освещением можно из любой точки.

Подключение проходного выключателя

Теперь разберемся, как подключить проходной выключатель с разным количеством клавиш. По своей сути, эти приборы больше напоминают не двойной или тройной выключатель, а переключатель. Внешне они похожи на одноклавишные модели, но в общей системе их всегда применяют парно. Нулевой провод прокладывают так же, как описано для стандартных модификаций с одной или несколькими клавишами. Фаза идет из коробки на вход одного устройства. К входу второго переключателя подсоединяют жилу, идущую на светильник.

Второй выход первого прибора соединяют через распределительную коробку с третьим выходом второй модели. Соответственно, третий выход первого переключателя связывают жилой с выходом второго агрегата.

На заметку! Проходные переключатели бывают с двумя и тремя клавишами, поэтому подходят для управления 2-3 приборами освещения или их группами.

Подключение сенсорного выключателя

Также легко подключить от коробки сенсорный выключатель. Рассмотрим, как это сделать через розетку. Этот вариант удобен тем, что не нужно тянуть жилы от распределительной коробки, потому что фазу и ноль можно запитать от рядом расположенной розетки. Придерживаются следующего порядка действий:

Для начала обесточивают выбранную розетку. После чего ее вскрывают и проверяют индикатором отсутствие тока.
К фазе розетки подсоединяют проводник. Другой его конец подключают к входу коммутирующего устройства.
К выходу выключателя подводят кабель, идущий к светильнику.
Далее в розетке находят нулевой контакт и подключают туда второй конец провода, соединенного с выходом от прибора освещения.
Аналогично подключают фазу. Только один конец крепят к фазе розетки, а второй – к входу светильника.

Подключение выключателя со световым индикатором

Многим домашним умельцам полезно будет узнать, как подключить выключатель с подсветкой. Разница в подключении состоит только в том, что питание нужно подать и на индикатор подсветки. В качестве подсветки в таких моделях используют светодиод с резистором или неоновую лампу. В выключенном положении питание подсветки происходит через нить накаливания лампы, которая имеет маленькое сопротивление.

Рекомендуем к прочтению:

Для понижения напряжения подсветки применяют токоограничивающий резистор. Малого напряжения и силы тока достаточно, чтобы подсветка горела, но не хватает для лампы накаливания осветительного прибора.

Принцип работы: когда контакты переключателя разомкнуты, ток фазы идет через сопротивление, проходит через лампочку подсветки и направляется через нить накаливания на ноль. После замыкания контактов неоновая лампочка выключается из общей схемы и гаснет. При подключении переключателя с подсветкой руководствуются теми же принципами и схемами, что и при монтаже обычного прибора с одной или двумя клавишами.

Техника безопасности при работе

В процессе работы придерживаются следующих правил безопасности:

Запрещено подключать ноль на коммутирующее устройство. Во время проведения ремонтных работ обязательно проверяют, не поступает ли на ноль фаза.
При отсутствии навыков проведения электромонтажных работ лучше обратиться за помощью к специалисту.
Перед установкой выключателя или проведением любых работ, связанных с электричеством, обязательно отключают напряжение.

Виды выключателей для бытового применения

Решая, как подключить лампочку через выключатель, стоит разобраться в разновидностях приборов.

По количеству клавиш

Клавиш может быть несколько или одна. Многоклавишные приборы применяют для управления несколькими источниками света или группой ламп на одном осветительном приборе. Функциональность переключателя не зависит от количества клавиш.

По способу монтажа

В зависимости от способа установки переключатели бывают накладные и встраиваемые. Чаще используют последний вариант, потому что он совместим со скрытой проводкой. Для монтажа выключателя в стене высверливают отверстие и предварительно устанавливают в него подрозетник сечением 6,8 см.

Накладные разновидности устанавливают на стену в помещении. Они совместимы с открытой и скрытой проводкой. Поскольку агрегат сильно выступает над поверхностью стены, в интерьере он смотрится не лучшим образом. Чаще их применяют в хозяйственных помещениях и подсобках. Если класс защиты корпуса довольно высокий, то накладной выключатель разрешено устанавливать на улице или в помещении с высокой влажностью.

Классы защиты выключателей

Класс защиты коммутативного устройства обозначают буквами ІР и двухзначным числом, в котором первая цифра указывает на степень защиты от пыли и твердых частиц, а вторая – это показатель влагозащищенности. Первое число бывает в пределах 0-6, а второе – 0-9. Большее значение указывает на более высокий класс защиты.

Для установки в жилой комнате достаточно прибора с классом защиты ІР20. Для кухни лучше выбрать модель класса ІР44. В неотапливаемом помещении или в ванной комнате устанавливают агрегат типа ІР45. Для установки за пределами дома подходят только модели со степенью защиты ІР от 55 до 66.

Виды по типу клемм и способу управления

В зависимости от управляющего механизма коммуникативные устройства подразделяют на следующие виды:

Клавишные имеют качающийся механизм, который фиксируется в любом крайнем положении. Конструкция бывает с пружинами, коромыслом, шариками и другими деталями для закрепления клавиши в нужном положении.
Кнопочные разновидности бывают с фиксацией и без нее. В последнем случае дополнительно используют релейное устройство для замыкания цепи.
Модели поворотного типа сегодня практически не используют, кроме случаев, когда нарочно создают помещение в ретро-стиле. Это конструкции накладного типа.
Приборы со шнурком удобны при расположении возле кровати или в другом месте отдыха.
Сенсорные агрегаты легко переключать, потому что для этого достаточно коснуться поверхности.
Разновидности с дистанционным управлением удобны тем, что свет можно включать и отключать не вставая.

Многие переключатели укомплектованы винтовыми клеммами. Для подсоединения зачищенный конец жилы запускают в гнездо, а для фиксации в клемме отверткой затягивают небольшой винт. Моножильные провода закрепляют напрямую в клеммах, а их многожильные разновидности требуют предварительного надевания клеммного наконечника.

В современных выключателях стоят пружинные клеммы без винта. Провод просто вставляют в отверстие до упора. Происходит автоматическая надежная фиксация. Однако некоторые электрики уверяют, что подобный способ соединения не очень долговечный в сравнении с винтовыми клеммами.

схемы подключения люстры к одиночному и двойному выключателю

Совсем не обязательно вызывать на дом профессионального электрика, чтобы подключить новую люстру к выключателю. Одно- или двухклавишному – не имеет значения. Это достаточно несложная работа, которую можно качественно выполнить и самостоятельно, сэкономив при этом средства. Главное, придерживаться пошаговой инструкции, прислушиваться к советам и четко выполнять рекомендации, данные специалистами в области электромонтажа.

Подключение люстры

Какова бы ни была люстра, принцип подключения для таких осветительных приборов практически одинаков. И он достаточно прост. Причем, не важно — требуется подключить люстру к одиночному выключателю или к двойному. Монтаж, конечно, отличается, но и то, и другое несложно.

Итак, любая лампочка горит, если к ней подведены два обязательных провода:

фазный;
и нулевой.

А люстра — та же лампочка, и чтобы ее подключить, один проводник из распределительной коробки надо присоединить к люстре напрямую, а второй тоже к ней, но уже с разрывом, роль которого исполняет выключатель. И ни в коем случае через этот выключатель нельзя пускать проводник нулевой. Техникой безопасности строго предписывается вести его исключительно напрямую — из распределительной коробки к лампе (люстре). Безо всяких разрывов!

Перед началом подключительных мероприятий следует убедиться, что электромонтажники, которые вели монтаж проводки, изначально правильно расцветили провода:

рабочий ноль-проводник должен быть синим или голубым;
защитный ноль-проводник — желто-зеленым.

Чтобы проверить, правильно ли были обозначены проводники мастерами, надо, вооружившись индикаторной отверткой, взглянуть, где из распределительной коробки (или прямо из потолка) выходит ноль, а где — фаза.

Тут все просто: если при прикосновении к проводу датчик индикатора загорелся, значит это фаза, нет — ноль. Перед процедурой индикатор отвертки можно проверить на любом объекте под напряжением — в розетке или этажном щитке, например.

От потолка провода могут идти по-разному:

Два проводника — нулевой и фазный. Значит, включать или выключать можно будет только все лампы на люстре одновременно.
Три проводника — один нулевой плюс два фазных. Если схема такова, то есть возможность (при наличии двухклавишного выключателя) распределить ламповое включение ступенчато, когда загораться и гаснуть будут лишь несколько ламп осветительного прибора (по желанию пользователя) или же все лампы сразу.
Пара двужильных проводов. Тогда на люстре ламповое включение тоже можно распределять.
Три двужильных провода — возможностей для лампового распределения не будет. Третий, желто-зеленый провод — просто защитный ноль-проводник, отвечающий за заземление.

Как подключить люстру

Подключение различных люстр возможно к различным же выключателям:

одноклавишным;
и двухклавишным.

Подключение через выключатель с одной клавишей

Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).

Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.

А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.

В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.

Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.

Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.

Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

Подключение через выключатель с двумя клавишами

Многих сегодня интересует вариативность регулирования степени освещенности разных помещений в квартире или загородном доме. Поэтому вопрос, как подключить люстру к двойному выключателю, позволяющему включать лампы люстры не только разом, но и поэтапно, может быть особенно актуален.

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.

Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:

Несколько люстр на одном выключателе

Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.

Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:

подключен к выключателю через отдельную распределительную коробку;
или размещение происходит в единой распределительной коробке.

Все зависит от того, какая будет выбрана схема электрической проводки.

Подключение одной люстры сразу на два выключателя

Чтобы реализовать на практике электросхему подключения люстры или же группы галогенных (с установкой дополнительно понижающего трансформатора)/светодиодных ламп с 2 различных выключателей, потребуются особые «проходные» выключатели, которые конструкционно отличны от обычных. Кроме того, в их монтажной схеме есть три контакта:

общий вывод к фазовому проводу или напрямую к люстре;
пара вспомогательных контактов для соединения выключателей между собой.

Такой вариант электрораспределения необходимо тщательнейшим образом продумать заранее (и если в квартире или офисе ремонт, то еще до начала ремонтных мероприятий). А иначе потребуется ни больше ни меньше как проложить еще одну проводку в помещении. Ну, и последующий косметический ремонт сделать, разумеется.

Техника безопасности при монтаже люстр с подключением к выключателям

Тем, кто собрался самостоятельно подключать люстру к любому из вышеописанных выключателей любым из вышеописанных способов, стоит лишний раз напомнить, что монтажные работы по установке светильников и качественному подключению выключателей должны проводиться с соблюдением техники безопасности. И следующие правила являются обязательными для исполнения:

Любые электро-мероприятия проводятся только при полном обесточивании соответствующей ветки проводки (и не надо довольствоваться положением «выкл» на выключателе, лучше перевести в соответствующее положение автоматы электрощитка).
Нельзя соединять скруткой провода медные с алюминиевыми. Это чревато пожаром.
Необходимо не допускать соприкосновения проводов, находящихся под напряжением и разомкнутых для тестирования.
Требуется внимательно следить за проводной маркировкой, когда нужно подключить люстру к одиночному выключателю, а тем более, к двухклавишному. Нулевой провод всегда помечен литерой «N», фаза — литерой «L».
Определять, на каком из проводов находится фаза, а на каком ноль, следует с помощью специальной индикаторной отвертки. И касаться ею оголенных кончиков проводов надо строго поочередно.
На период тестирования проводов электроэнергия подключается, но сразу после окончания процесса нужно обязательно снова обесточить необходимый монтажный участок.
Соединение проводов надо проводить с использованием специальных клеммных зажимов или методом скрутки с обязательной последующей изоляцией кончиков проводов защитными колпачками.

В принципе, самостоятельно подключить любую люстру несложно и недолго. А главное – недорого! Надо только четко следовать инструкции и не торопиться. Тогда все непременно получится, и люстра будет освещать помещение так, как этого хочется людям, там живущим или работающим.

Загрузка…

GEN GAME S3 руководство по подключению геймпада

Хотите играть в игры с беспроводным геймпадом GEN GAME S3, сначала узнайте, как подключить его к своим устройствам Android, iOS или ПК!

Скучно играть в телефонную игру на сенсорном экране, как крутой фанат игр, конечно, тебе нужно играть в нее круто! Беспроводной Bluetooth-геймпад GEN GAME S3 — отличный выбор! Но прежде чем вы начнете свое фантастическое игровое путешествие, вам нужно знать, как сначала подключить свой Android, телефон iOS или компьютер к беспроводному игровому контроллеру GEN GAME S3, давайте посмотрим, как это сделать.

Как подключить GEN GAME S3 к устройству Android?

Шаг 1. Выключите геймпад.

Шаг 2. Нажмите и удерживайте кнопку X и кнопку GEN GAME HOME вместе в течение 3 секунд, пока не начнут мигать четыре светодиода, затем отпустите кнопки.

Шаг 3. Включите функцию Bluetooth на устройстве Android , устройство будет искать сигнал Bluetooth геймпада.

● Зайдите в Настройки телефона — Bluetooth, включите.
● Либо сдвиньте контекстное меню сверху или снизу экрана и коснитесь значка Bluetooth, чтобы запустить его.

Шаг 4. Выберите « GEN GAME » для подключения. Когда ваше устройство Android и геймпад GEN GAME S3 будут успешно подключены, загорится светодиодный индикатор 1.

После того, как соединение установлено, вы можете нажать кнопку GEN GAME HOME для переключения пэда между режимом геймпада и режимом мыши.

Связано: Восстановить геймпад GEN GAME S3 Проблемы с Bluetooth и зарядкой

Как подключить GEN GAME S3 к устройству iOS?

Шаг 1. Выключите геймпад.

Шаг 2. Нажмите и удерживайте кнопку Y и кнопку GEN GAME HOME вместе в течение 3 секунд, пока не начнут мигать четыре светодиода, затем отпустите кнопки.

Шаг 3. Включите функцию Bluetooth на своем устройстве iOS, устройство будет искать сигнал Bluetooth геймпада.

● Зайдите в Настройки телефона — Bluetooth, включите.
● Либо сдвиньте контекстное меню сверху или снизу экрана и коснитесь значка Bluetooth, чтобы запустить его.

Шаг 4. Выберите « Newgamepad N1 » для подключения. Когда ваше устройство iOS и геймпад GEN GAME S3 будут успешно подключены, загорится светодиод 3.

Связано: Восстановить геймпад GEN GAME S3 Проблемы с Bluetooth и зарядкой

Как подключить GEN GAME S3 к ПК?

Шаг 1. Выключите геймпад.

Шаг 2. Нажмите и удерживайте кнопки SELECT и GEN GAME HOME вместе в течение 3 секунд, пока не начнут мигать четыре светодиода, затем отпустите кнопки.

Шаг 3. Вставьте беспроводной приемник GEN GAME для геймпада в USB-порт ПК, после этого геймпад GEN GAME S3 автоматически подключится к ПК, и загорится светодиод 3.

Светодиод 1 светится: Геймпад находится в режиме Dinput, который поддерживает обычные компьютерные игры HID.

Светодиод 3 световых индикатора: Геймпад находится в режиме Xinput (режим геймпада PC360), который поддерживает компьютерные игры XBOX360 и подобные большие игры.

Вы можете нажать кнопки START + SELECT в течение 5 секунд, чтобы переключить геймпад между режимами Dinput и Xinput.

GEN GAME S3 Подключение кабеля USB

Геймпад GEN GAME S3 также поддерживает подключение через USB-кабель . Устройства Android, оснащенные портом USB или поддерживающие функцию OTG, могут использовать этот способ подключения.

Хорошо, пройдя через это краткое руководство по подключению беспроводного Bluetooth-геймпада GEN GAME S3, вы уже освоили способы подключения его к устройству Android, iOS и компьютеру.Итак, начните свое крутое игровое путешествие!

Gamepad Viewer

В этом разделе содержится документация по каждому параметру URL. Если вы хотите создать свой собственный URL, пожалуйста, посетите эта страница.

Номер игрока

https://gamepadviewer.com/?p=1

НЕТ
1
1,2,3,4
Установка этого параметра запускает «Компактный режим», который удаляет фон и пользовательский интерфейс. элементы, поэтому только контроллер отображается

Параметр номера игрока является основным методом выбора подключенного контроллера для просмотра Компактный режим.

Скин ID

https://gamepadviewer.com/?s=1

НЕТ
1
0,1,2,3,4,5
Установка любого идентификатора, отличного от указанных выше, по умолчанию устанавливает скин на «1», что является скин «Xbox One»
Установка номера игрока ( p = ) требуется , если ты планируешь при использовании параметра идентификатора скина

Установка идентификатора скина — единственный способ выбрать, какой именно геймпад вы хотите отображать в Compact Режим.Если вы хотите использовать собственный скин, вам нужно прочитать о css = параметр ниже.

Измеритель прочности

https://gamepadviewer.com/?smeter=1

НЕТ
0
0,1
Любое значение кроме «1» отключает этот параметр

Когда этот параметр включен, визуальным представлением триггеров будут измерители силы вместо уровней непрозрачности.

Масштабный множитель

https://gamepadviewer.com/?sc=1.2

НЕТ
1
Любое число, включая десятичные значения
Отрицательные значения просто переворачивают скин, а также масштабируют его отрицательно

Включение этого параметра позволяет масштабировать размер геймпада, используя целое или десятичное число. ценности.

Радиус мертвой зоны

https://gamepadviewer.com/?dz=0.3

НЕТ
,25
Любое число от 0 до 1, включая десятичные значения
Установка этого значения на 1 или что-либо большее в основном отключает движение стиков

Эта настройка идеальна, если у вас старый геймпад, на котором джойстик дрейфует, или просто не хотите, чтобы отображалось каждое крошечное движение геймпада.

Задержка на входе

https://gamepadviewer.com/?delay=2000

Миллисекунды
0
Любое положительное число

Если вы записываете игровой процесс с PS4 и ваш контроллер подключен к компьютеру и консоли, этот параметр предназначен для вас.Просто введите задержку потока с консоли на компьютер в миллисекунды, и ваши входные данные будут синхронизированы, а не впереди.

Остановка вращения

https://gamepadviewer.com/?rot=450

градусов
120
Любое положительное число
Это число составляет половину полной остановки вращения колеса.Например. Колесо с максимальным углом 900 градусов вращение будет иметь остановку вращения на 450 градусов.
Значения мертвой зоны БУДЕТ влиять на эту настройку. Установка dz = 0 Рекомендовано.

Этот параметр предназначен в основном для того, чтобы джойстики представляли колеса, с возможностью установки их максимальная степень вращения.

Пользовательский URL-адрес CSS

https://gamepadviewer.com/?css=https://gist.githubusercontent.com/mrmcpowned/d61ff0d8d0c57cc207d8/raw/minimal%2520xbox.css

НЕТ
Нет
Любой URL, указывающий на правильно отформатированный файл CSS
Этот параметр отключает параметр id =
Независимо от того, какой класс CSS выбранной оболочки заменяется на .обычай класс

Использование этого параметра позволяет полностью изменить дизайн Gamepad Viewer на один из ваш собственный или кто-то поделился.

Изменить URL CSS

https://gamepadviewer.com/?editcss=https://gist.githubusercontent.com/mrmcpowned/a787fc4f5307b7c008fb/raw/edit%2520example.css

НЕТ
Нет
Любой URL, указывающий на правильно отформатированный файл CSS
Класс .edit применяется ко всем геймпадам

Подобно параметру css = , вы можете редактировать текущий выбранный скин css вместо создания совершенно нового скина.

DS4Windows от Jays2Kings

Добавлена поддержка нового контроллера DS4 (спасибо andersfischernielsen)
Исправлена чувствительность стиков, вызывающая сбои при попытке редактирования профиля
Исправлены опечатки (спасибо josevill)
Обновления для немецкого, польского, голландского и других переводов

Добавлена поддержка нового USB-адаптера DS4 (спасибо boganhobo и Chamilsaan).
Реализовано замечательное исправление teokp для hide ds4, не работающего с юбилейным обновлением Windows 10: когда контроллер не может войти в эксклюзивный режим, DS4Windows запросит права администратора для исправить проблему.
Теперь (почти) неограниченное количество специальных действий, которые можно выполнить из предыдущего лимита в 50
Видеорегистратор для игр Xbox Special Action больше не ограничен Windows 10, переименована кнопка с несколькими действиями: назначьте макрос для однократного нажатия, двойного нажатия и удерживания a кнопка
Добавлена опция для белого значка DS4Windows на панели уведомлений (пока не слита, благодаря tehmantra)
Добавлена опция временного отключения DS4Windows при использовании определенной программы (переключается на вкладке Auto Profiles) (тот же случай, что и выше, но спасибо dedChar, чтобы выявить)
Fixed Options вылетает в некоторых регионах, где десятичные точки представлены запятыми, например, немецкий (благодаря kiliansch)
Добавлены / обновлены переводы для многих языков, теперь включая японский, словенский, венгерский, греческий, Финский, чешский, индонезийский и украинский

Исправления для переворачивания стиков
Обновлены французские, немецкие, русские и вьетнамские переводы и добавлены дополнительные кредиты

Добавлен резервный метод обновления на случай, если что-то случится с github

Пересмотренный модификатор сдвига: каждая кнопка / элемент управления имеет свой собственный независимый триггер сдвига вместо одного универсального.
Выберите окно действия: в этом окне теперь выделяется то, на что данный элемент управления в настоящее время установлен.
Удалены неиспользуемые изображения, уменьшая размер exe.
Полностью переработан принцип работы кода для настраиваемого сопоставления.
Обновлены все переводы, добавлена частичная поддержка голландского и голландского языков.

Изменена кнопка «Радуга» на настоящую кнопку.
Для использования шестиосей в качестве мыши, не было изменено на «Всегда включен», а также улучшено движение гироскопа при пониженной чувствительности.
Обновлены иврит, китайский (традиционный), итильский, китайский (упрощенный)

Добавлены настройки чувствительности для джойстиков, триггеров и гироскопа.
Исправлено всплывающее окно выбора действия после закрытия настроек профиля или на другой вкладке.
Исправлена ошибка, при которой кнопка световой панели на основной вкладке была такой длинной вместе с некоторым другим случайным пользовательским интерфейсом. fixes
Исправлено множество проблем с созданием нового профиля
При использовании настраиваемого цвета свет теперь гаснет в зависимости от текущих настроек профиля (т.е.когда батарея разряжена)
Добавлены переводы на иврит и вьетнамский
Обновлены китайский (T), русский, немецкий, польский

Исправления, когда пользователи хотят пропустить загрузку родного языка

.
См. Полный список изменений здесь

Как подключиться | гатари

Как начать играть на Gatari

Зарегистрировать аккаунт
Загрузите переключатель серверов или универсальный переключатель серверов osu
Отключите антивирус (некоторые антивирусные программы могут блокировать редактирование файла hosts)
Запустить переключатель от имени администратора
Нажмите кнопку для переключения сервера
Если есть какие-то диалоги об установке сертификата HTTP, всегда нажимайте Ok / Да .
Убедитесь, что нет ошибок
Откройте osu! и войдите со своей учетной записью
Если что-то пошло не так — следуйте инструкциям ниже

Ручное редактирование хостов

Поместите эти строки в конец файла hosts (который находится по адресу C: \ Windows \ System32 \ Drivers \ etc )

  163.172.255.98 osu.ppy.sh
163.172.255.98 c.ppy.sh
163.172.255.98 c1.ppy.sh
163.172.255.98 c2.ppy.sh
163.172.255.98 c3.ppy.sh
163.172.255.98 c4.ppy.sh
163.172.255.98 c5.ppy.sh
163.172.255.98 c6.ppy.sh
163.172.255.98 ce.ppy.sh
163.172.255.98 a.ppy.sh
163.172.255.98 i.ppy.sh
163.172.255.98 s.ppy.sh

Ручная установка сертификата

Скачать сертификат http://storage.gatari.pw/ce.zip
Следуйте скриншоту ниже

Вопросы и ответы по вопросам

Switcher аварийно завершает работу при запуске
Установите платформу .net 4.5

Как я могу использовать официальный сайт osu сейчас?
Можно использовать через https: // old.ppy.sh или вы можете настроить прокси / vpn в своем браузере (например, friGate)

Как удалить сертификат?
В этом нет необходимости, но вы можете удалить его через certmgr

После отключения swticher браузер все еще перенаправляет меня на gatari
Очистить кеш в браузере

Могу ли я подключиться через linux?
Да, следуйте этому руководству.

Как переключить кнопку LinkedIn с «Подключиться» на «Подписаться» | Доктор уже в

LinkedIn теперь дает вам возможность отображать кнопку «Follow» в качестве основной кнопки призыв к действию на странице вашего профиля, в отличие от текущего параметра «Connect» по умолчанию.

Это был основной вариант для высокопоставленных пользователей, которые в течение некоторого времени участвовали в программе LinkedIn inFluencer, но теперь все пользователи смогут делать то же самое.

InFluencers, такие как Брэнсон, уже имеют «Follow» по умолчанию.

LinkedIn уведомляет избранных пользователей об обновлении по электронной почте, но вам не нужно ждать, чтобы получить электронное письмо, чтобы включить это.Вам просто нужно активировать его на мобильном устройстве или компьютере — инструкции и снимки экрана, показывающие, как это сделать, приведены ниже.

Цитата LinkedIn:

«Когда участники подписываются на вас, они с большей вероятностью увидят ваш контент в своей ленте. Это позволяет участникам оставаться в курсе актуальных тем, которые им интересны, и присоединяться к вашей беседе. Мы получили известие от Вам может быть сложно получить большое количество запросов на подключение от людей, которых вы не знаете.Эта опция позволяет легко установить отношения и поделиться своими мыслями с людьми, которым интересно то, что вы хотите сказать.»

Как переключиться.

Измените кнопку LinkedIn с Connect to Follow в мобильном приложении

Mobile: Чтобы сделать кнопку« Follow »в своем профиле LinkedIn, вам необходимо перейти в« Настройки » «в мобильном приложении LinkedIn, затем перейдите на вкладку» Конфиденциальность «. В этом списке вы найдете параметр» Кто может подписаться на вас «- нажмите на него, и вы можете выбрать CTA для своего профиля. Изменения вступают в силу до Через 24 часа

Рабочий стол: Перейдите в настройки конфиденциальности и выберите последний подраздел под названием «Блокировка и скрытие», где это первый вариант.
