Как подключить две лампочки к одному выключателю: схема, видео, инструкция

Ситуаций, когда нужно подключить две лампы к одной сети электроснабжения, используя всего лишь один выключатель, может быть множество. Чаще всего используют одноклавишные и двухклавишные выключатели, реже — перекрестные. Если с подсоединением одной лампочки, как правило, сложностей не возникает, то наличие 2 источников света заставляет домашних мастеров задуматься об их правильном подсоединении к сети. Однако хотелось бы перечислить все из возможных способов, основываясь не только на типе выключателя, но и на видах лампочек и способах их соединения. Далее мы подробно расскажем, как подключить две лампочки к одному выключателю, предоставив все необходимые схемы монтажа.

Типы ламп и выключателей

Перед тем как перейти непосредственно к монтажу, нужно чётко понимать, что существует несколько типов лампочек, которые подключаются к сети как напрямую, так и через пускорегулирующую или же выпрямительно-понижающую аппаратуру.

В любом случае каждая из них имеет своё рабочее напряжение и мощность, от которой соответственно зависит и ток.

Виды источников искусственного света, часто применяемых в быту:

• Накаливания и галогенные, принцип работы одинаков только в одних находится вакуум, а в других специальные пары галогена, увеличивающие срок службы.
• Люминесцентные, а также их разновидность, так называемые экономки и натриевые.
• Светодиодные, работающие на LED системах и на особенности полупроводникового диода излучать световой поток.

Основные виды выключателей света, предназначенные для управления освещением, можно разделить на:

1. Одноклавишные, двухклавишные, трехклавишные и т.д.
2. Проходные и перекрестные.

Каждый тип ламп имеет свои особенности и схемы соединения, даже если они подключены к одному и тому же выключателю.

Разница между параллельным и последовательным соединением ламп

Если любые лампочки включены параллельно друг к другу и соответственно последовательно с выключателем, то напряжение на каждой из них будет равным и таким способом можно соединять источники света разной мощности. Главное условие — это то что рабочее напряжение, при котором они нормально работают, должно быть равно напряжению источника питания. Если в этом случае применяется понижающее устройство с системой выпрямления, то размыкающий контакт должен рассоединять цепь перед преобразователем, как показано на рисунке.

В данном случае несущественно, будет включаться два или три источника света. Чаще всего это галогенные и светодиодные лампы, рассчитанные на пониженное напряжение 12 или же 24 Вольта.

При последовательном соединении ситуация кардинально меняется. Напряжение питания будет разделено на количество лампочек, то есть если сеть 220 Вольт, то на двух подключенных в последовательную цепь, источниках искусственного света, напряжение будет равно примерно 110 Вольт. Это нужно учесть при их выборе и покупке. Ещё один нюанс при таком соединении связан с мощностью каждого из них. Она должна быть одинакова или же максимально близка друг к другу, т.к. при таком соединении ток одинаковый на всех участках цепи.

Если одна лампа будет мощностью 500 Вт, а другая 50 Вт, то в лампочке с меньшей мощностью, связанной одним проводом друг с другом, всё равно будет протекать больший ток, соответствующий самой мощной нагрузке. Лампочка с меньшей мощностью мгновенно перегорит. Это правило действуют на все виды источников ламп, от накаливания до светодиодных.

Если нужно подключить с сети или с розеток светодиодный источник света, то зачастую он состоит из так называемого драйвера, устанавливаемого внутри корпуса лампочки. Он выполняет сразу несколько функций: выпрямительную и понижающую. Для последовательного подключения данные осветительные приборы не предназначены, только для параллельного.

Для люминесцентных источников дневного света, как с электронным пусковым устройством, так и со стартером, последовательное подключение встречается чаще всего в растровых светильниках, так как позволяет с помощью одного дросселя и двух стартеров обеспечить стабильную работу. При этом сам стартер выбирается на 127 В с расчётом рабочего напряжения стандартной сети 220 Вольт. Выключатель в этой схеме используется обычный одноклавишный и разрывает своим контактом тоже фазный провод.

Что же касается параллельного подключения нескольких люминесцентных светильников или же компактных ламп, работа которых основана на свечении люминофора, нанесённого на стеклянной трубке, то в этой ситуации можно подключать какое-либо количество к одному выключателю как одноклавишному, так и двухклавишному. Главное, при этом учесть мощность всех источников света, от которой напрямую зависит ток в их цепи. У любого выключателя он ограничен и указан в техническом паспорте, на упаковке или же корпусе. Если, допустим, указан ток 5 А, то превышать его значение не стоит, так как это очень быстро приведёт в негодность сам размыкающий контакт.

Чтобы полностью разобраться с последовательным и параллельным подключением лампочек, рекомендуем просмотреть видео:

Схема подключения двух лампочек

Одноклавишный выключатель

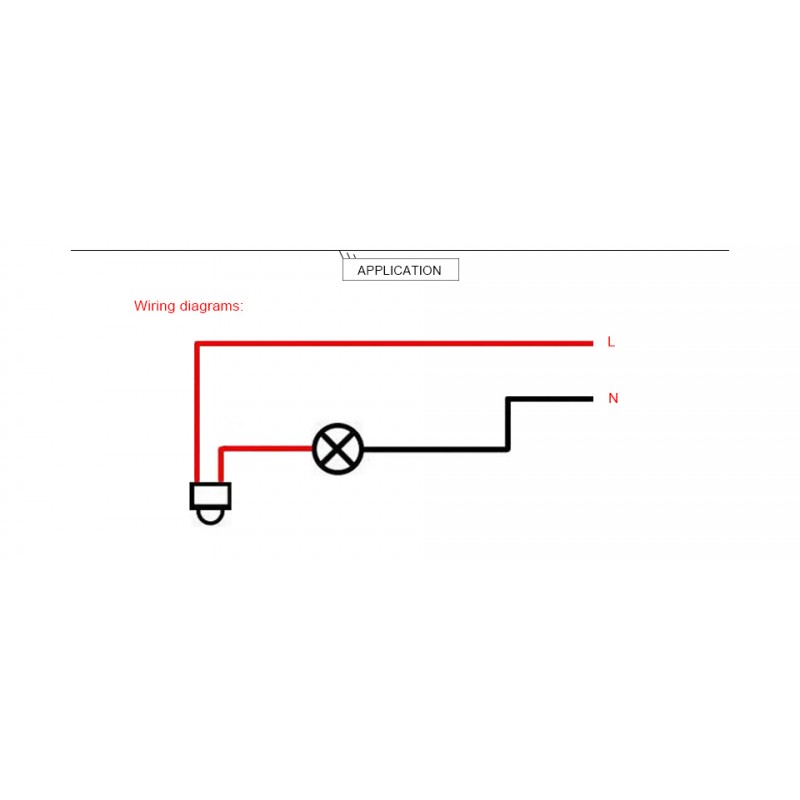

Подключение двух лампочек накаливания к одному выключателю осуществляется по стандартной схеме, разница только в том, как соединены сами источники света. С помощью коммутационного устройства с одной клавишей можно выполнять одновременное управление сразу двумя осветительными приборами, как бы они не были подсоединены друг к другу, параллельно или же последовательно.

Главное, нужно помнить, что размыкающий контакт рекомендуется ставить на фазу, а провод, подключенный к лампочке напрямую, к нулю. В обратном случае, конечно же, схема тоже будет работать, но тогда при замене сгоревшего источника света появляется необходимость отключения всего электропитания помещения или участка, так как поражает человеческое тело именно потенциал, идущий по фазному проводнику. Определить фазу легко с помощью обычной индикаторной отвёртки либо тестера.

Двухклавишный выключатель

Если с подключение двух лампочек к одноклавишному выключателю всё понятно, рассмотрим выключатель с двумя клавишами и его особенности работы и подключения. Он имеет один общий контакт и два отходящих, идущих на отдельную нагрузку. При этом весь монтаж нужно выполнять через распределительную коробку, это в дальнейшем упростит подключение новых осветительных приборов или же поиск неисправности.

Проводка к выключателю выполняется трёхжильным проводом, а разводка по светильникам и ввод питающего напряжения двухжильным.

Двойной коммутационный аппарат можно использовать для раздельного управления двумя источниками света, любого типа, главное, опять же не забывать об ограничении тока в цепи. Именно по силе тока, протекающей в цепи осветительных приборов, выбирать нужно и сам выключатель и сечение провода.

На видео ниже наглядно показывается, как подключить две лампы к двойному выключателю:

Проходные переключатели

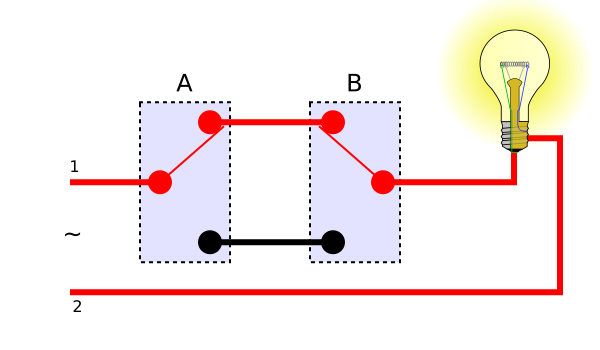

Подключение двух лампочек к проходному выключателю используется при освещении длинных коридоров и тоннелей и для этого они обязательно применяются в паре, иначе смысл их использования теряется. Вот принципиальная схема для такого соединения. Весь монтаж также необходимо делать через распаечную коробку:

Вся сущность подключения двух и более ламп к проходному выключателю предоставлена на видео:

Заключение

Последовательное подключение двух ламп к сети через выключатель имеет одну отрицательную сторону и поэтому используется крайне редко. Она заключается в том, что при выходе из строя одного источника света, вся цепочка перестаёт работать, а это очень неудобно. При параллельном подключении такого эффекта нет, поэтому то оно и является самым распространенным и востребованным, как вы бытовых условиях, так и на производстве. Что же касается самого выключателя, то основным его рабочим элементом является контактная часть, которая рассчитана на определённый ток, а превышение этого номинала приведёт к его перегреву, подгоранию и в результате к выходу его из строя. Надеемся, теперь вам стало понятно, как подключить две лампочки к одному выключателю света и какая схема наиболее подходящая!

Будет полезно прочитать:

Как правильно подключить люстру на 2, 3 провода, к двойному выключателю

Одна из самых сложных задач в доме, связанных с электрикой – подключение люстры. В этой статье мы  разберем все возможные нюансы этой работы.

Как подключить люстру с двумя проводами

Люстра с двумя проводами подключается к одинарному выключателю. Рассмотрим некоторые особенности.

1. Очевидно, что одинарный выключатель может только одновременно включать все источники света в люстре, сколько бы их в ней не находилось.
2. Сколько бы проводов не выходило из потолка вашей комнаты – один из них нулевой, идущий прямиком из распределительной коробки, минуя выключатель.
3. При правильном подключении на счетчике (на щитке), на выключатель приходит только фазовый провод, поэтому при выключенном выключателе все работы по установке люстры вы можете производить смело. Но проверить это надо до их начала, используя отвертку-пробник, показывающую наличие напряжения на фазовом проводе. Для этого подайте напряжение и определите, какой из проводов фаза «L», а какой ноль «0». Далее таким же способом, выключив выключатель, убедитесь, что на потолочные провода электричество не подается (то есть не приходит фаза).

Внимание: все работы с самим выключателем проводите при полностью обесточенном помещении.

Эти правила общие для любых подключений осветительных приборов, которые управляются настенными выключателями всех типов.

При подключении люстры к такому выключателю ее нужно рассматривать, как одну большую лампочку, т.е. на каждый источник света в ней подается и фаза, и ноль.

Количество ламп или других источников света в данном случае роли не играет.

В самой люстре от каждого источника света идет по 2 провода разных цветов. Соответственно, при таком подключении все провода одного цвета соединяются вместе и подключаются к одному из выходящих из потолка проводов, а другого – ко второму. Если в люстре используются лампы с цоколями, то к фазе нужно подключать те, что отходят от центрального контакта.

Для всех соединений при подключении люстры мы рекомендуем пользоваться специальными клеммниками.

Они же предпочтительны и в распределительных коробках.

Иногда из потолка выходит 3 провода, но напряжение идет только по одному. В этом случае 3-й – заземление (как правило, он пестрый, чаще желто-зеленый) и его следует подсоединять на корпус люстры.

как подключить люстру с 3 лампами к выключателю с 2 клавишами

В этом случае из потолка должно выходить 3 провода, или 4 – если есть провод заземления. К такой разводке, как правило, подключается люстра минимум с двумя источниками света. Но, если их больше, то вы распределяете их по своему усмотрению. Чаще на одну фазу выводится один из них: либо самый мощный, либо наоборот – самый слабый, служащий в качестве дежурной подсветки помещения.

Очень часто при таком подключении используется выключатель из 2 клавиш. Так как же правильно подключить  люстру с 3 проводами к двухклавишному выключателю?

Для этого один провод от центрального светильника люстры (если таковой имеется в ее конструкции) соединяется с одним из фазовых проводов, а остальные провода такого же цвета группируются вместе и соединяются со вторым фазовым проводом. Нулевые провода со всех источников света соединяются с нулевым проводом, выходящим из потолка.

При этом одна клавиша включает только одну лампу (или другой источник света), а вторая — все остальные. Для полного включения люстры включаются обе клавиши.

Конечно, вы можете перераспределить группы светильников в люстре по своему усмотрению.

Если это деление будет примерно пополам, то к разным фазам лучше подключать патроны через один, особенно, если их в люстре нечетное количество.

Например, на фото как раз показано такое подключение.

А лучше всего этот метод подключения работает на многоточковых светодиодных люстрах, а также люстрах с разными источниками света – как на фото. В этом случае при их подключении к двухклавишным выключателям становятся возможными такие варианты освещения помещения.

Понятно, что при подключении такой люстры, по одному проводу от всех светодиодов соединяют с одной из фаз, а все центральные провода, идущие от патронов – со второй. Оставшиеся соединяются с нулевым проводом.

Вариант с тройным выключателем описывать не имеет смысла, а сам процесс подключения к многоклавишным выключателям понятен из короткого видео:

Как правильно подключить люстру на два выключателя

Если в предыдущих разделах мы рассматривали ситуации с уже существующей домовой проводкой, то для устройства подключения люстры (равно как и других осветительных приборов) с использованием проходных выключателей (позволяют управлять освещением из разных мест) проводку придется делать заново. Хотя от старой можно использовать провод заземления, нулевой провод, выходящий на потолок от распределительной коробки, и фазовый, подходящий к месту установки одного из выключателей.

Для одновременного включения всех источников света в люстре устанавливают два одинаковых  проходных выключателя.

Они могут быть как накладными (на фото) так и врезными.

Рассмотрим принцип устройства такого подключения, саму его схему и порядок соединения проводов в распределительной коробке.

На схеме прокладки проводов по комнате видно, что нуль и заземление, как и в случае с обычным подключением идут прямо к люстре, а фаза подается только к одному из выключателей.

Она подключается на общий контакт одного из переключателей.

Такой же контакт второго соединяется с фазовыми проводами люстры. А между парами клемм обеих проходных выключателей, расположенными напротив общего контакта, прокладываются т.н. провода-челноки. Они и обеспечивают передачу напряжения между переключателями попеременно.

Из схемы видно, что, выключив любой из переключателей, вы разорвете цепь, показанную на ней красным цветом. Но, когда вы выключите и второй, то подача напряжения возобновится по ветке, обозначенной на схеме черным. Поэтому такие приборы выключателями называются условно, ведь они просто переключают подачу электричества по двум проводам-челнокам.

Мы подобрали видео, на котором хорошо виден сам процесс такого подключения (в т.ч. и в распределительной коробке), обозначенного на схеме кружочками.

При подключении люстры более чем с одним источником света ставят двойные проходные выключатели.

При этом принципиального отличия в подключении люстры нет – только проводов больше.

Распределение между источниками света обеих подходящих к люстре фаз, как и в рассмотренном случае подключения к обычному двухклавишному выключателю, вы производите по собственному усмотрению. На приведенной схеме для пятиточковой люстры, одна из них подается на 2 источника, а вторая – на 3.

Увеличение точек управления одной люстрой

Иногда для управления одной люстрой двух проходных переключателей бывает мало. К примеру, когда из гостиной, где она установлена, выходят 3 и более дверей. В таком случае дополнительно устанавливаются т.н. перекрестные переключатели. Их количество может быть любым.

Из схемы видно, что такой переключатель ставится в разрыв проводов-челноков и соответственно имеет четыре точки подключения. Схема его внутреннего перевода электрических потоков, наложенная на фото задней части самого прибора в дополнительных объяснениях не нуждается.

Как и порядок соединения проводов в распределительной коробке.

В случае с двойным перекрестным переключателем выполняется его врезка уже в 2 пары проводов-челноков.

Проследить по схеме путь прохождения электрического тока в разных положениях его клавиш не сложно. А на распределении нагрузки между источниками света в самой люстре это никоим образом не влияет.

В заключение

Остается добавить, что использование проводов с изоляцией разных цветов значительно упрощает работу, особенно при подключении проходных выключателей. А для не очень опытных электромонтеров сам комплект, подготовленный к установке, с проводами нужной длины, для экономии места собранными в кольца, мы рекомендуем предварительно собрать хотя бы на полу помещения, где он будет монтироваться.

Проверить работоспособность предварительно собранной схемы в этом случае будет легко при помощи тестера, или даже подав временное питание с соблюдением правил техники безопасности, и подключив вместо люстры лампу-переноску. Промаркируйте пары контактов удобным способом и можете приступать к монтажу.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Как подключить два выключателя?

В настоящее время имеется множество современных решений для управления бытовыми электрическими схемами, примером тому, является использование проходных выключателей для управления освещением сразу из нескольких мест.

Самое главное, что такие устройства не требуют каких-то интеллектуальных и беспроводных технологий, все осуществляется исключительно при помощи механики, однако в силу различных причин могут использоваться и схемы, где используются выключатели обычного типа.

Как подключить лампочку двумя выключателями

Конечно, кому-то может показаться, что в таком решении нет никакого смысла, однако и она имеет свои преимущества:

• простота;
• отсутствие необходимости прокладывать лишние провода между выключателями и возможность подключения каждого выключателя от различных источников;
• меньшие затраты на материалы.

Если проходные модели подключаются последовательно, то к обычным выключателям фазные провода подводятся от ближайших распределительных коробок.

Такая схема будет удобна в помещении с односторонним движением или при входе в общее помещение из двух глухих комнат. Соединение выходящих линий в одну общую осуществляется в одной точке, как правило, в распределительной коробке.

Питающие провода, подводимые к каждому из выключателей, подключаются к фазному входному зажиму, а к выходным подсоединяются линии идущие к осветительному прибору, при этом, очень важно не перепутать полярность, если подключаются двухклавишные выключатели. Когда вся схема собрана, выполняется пробное включение, каждой из точек, после чего выполняют окончательный монтаж

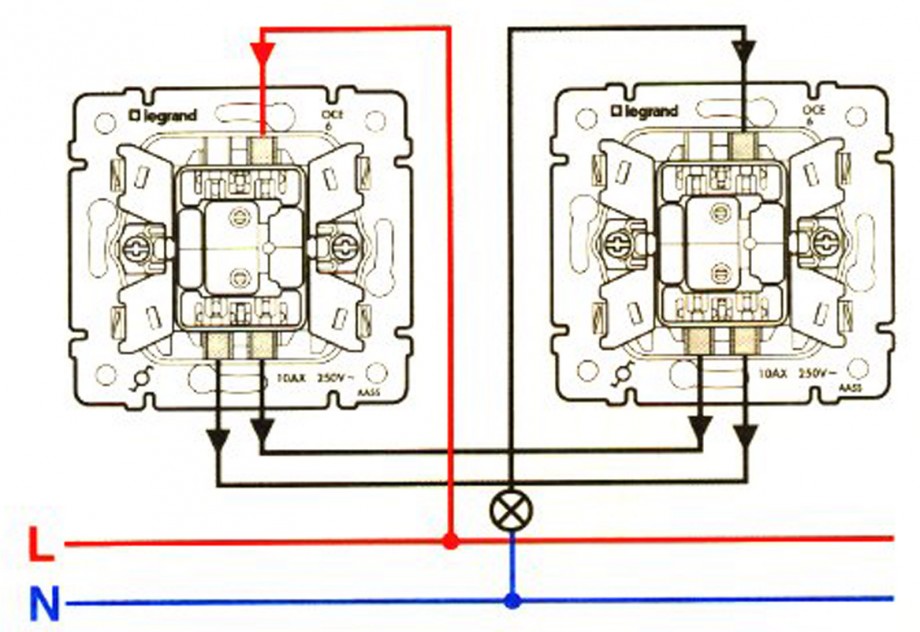

Как подключить два проходных выключателя

Проходные выключатели прекрасно себя зарекомендовали, создавая удобство в управлении освещением и позволяя регулировать или вообще отключать его сразу из нескольких точек в помещении, вместо того, чтобы в потемках пробираться к месту расположения обычного выключателя.

Особенность проходных выключателей состоит в том, что они работают всегда только по два, схема с одним просто не имеет никакого смысла и работать не будет. Особенностью самого подключения является прокладка между ними линии, количество жил которой, будет равняться количеству позиций выключателя.

Соответственно, для одноклавишного, это будет двухпроводная линии, а двухклавишный выключатель потребует уже четырехпроводной. Подключение к фазному проводу осуществляется к тому из выключателей, который ближе всего расположен к распределительной коробке.

Ко входному зажиму подключается один фазный провод, и два провода к двум выходным клеммам, после чего аналогичное действие проводится в отношении второго выключателя, на выходе которого подключается линия питающая осветительный прибор.

Схемы с проходными выключателями более двух

Когда имеется длинный коридор, как например, в общежитии, то использование только двух выключателей в начале и конце — это довольно мало, и желательно располагать их если не у каждой из дверей, то хотя бы через определенной длины пролеты.

Для таких случаев также нашли применение проходные выключатели, однако при количестве точек более двух, обязательно использование так называемых перекрестных, причем особенностью такого подключения является использование по краям схемы обычных проходных, а все промежуточные должны быть перекрестными.

В отличие от проходных, перекрестный выключатель всегда имеет четное количество входов и выходов, и соответственно количество подводимых и выходящих линий будет всегда одинаковым.

Смотрите также:

Как выбрать выключатель? http://euroelectrica.ru/kak-vyibrat-vyiklyuchatel/.

Интересное по теме: Как подключить двухклавишный выключатель?

Советы в статье «Как поменять выключатель?» здесь.

После подсоединения первого проходного выключателя, двухпроводная выходящая линия подсоединяется во входящим клеммам перекрестного, а его выходные контакты, соединяются проводами со входными контактами следующего. и так далее, пока не окажется на контактах последнего из выключателей.

Недостатком такой схемы является большое количество проводов и при значительных расстояниях рекомендуется использовать решения с электронным управлением.

правила и порядок подключения люстры к выключателю

Совсем не обязательно вызывать на дом профессионального электрика, чтобы подключить новую люстру к выключателю. Одно- или двухклавишному – не имеет значения. Это достаточно несложная работа, которую можно качественно выполнить и самостоятельно, сэкономив при этом средства. Главное, придерживаться пошаговой инструкции, прислушиваться к советам и четко выполнять рекомендации, данные специалистами в области электромонтажа.

Подключение люстры

Какова бы ни была люстра, принцип подключения для таких осветительных приборов практически одинаков. И он достаточно прост. Причем, не важно — требуется подключить люстру к одиночному выключателю или к двойному. Монтаж, конечно, отличается, но и то, и другое несложно.

Итак, любая лампочка горит, если к ней подведены два обязательных провода:

• фазный;
• и нулевой.

А люстра — та же лампочка, и чтобы ее подключить, один проводник из распределительной коробки надо присоединить к люстре напрямую, а второй тоже к ней, но уже с разрывом, роль которого исполняет выключатель. И ни в коем случае через этот выключатель нельзя пускать проводник нулевой. Техникой безопасности строго предписывается вести его исключительно напрямую — из распределительной коробки к лампе (люстре). Безо всяких разрывов!

Перед началом подключительных мероприятий следует убедиться, что электромонтажники, которые вели монтаж проводки, изначально правильно расцветили провода:

• рабочий ноль-проводник должен быть синим или голубым;
• защитный ноль-проводник — желто-зеленым.

Чтобы проверить, правильно ли были обозначены проводники мастерами, надо, вооружившись индикаторной отверткой, взглянуть, где из распределительной коробки (или прямо из потолка) выходит ноль, а где — фаза.

Тут все просто: если при прикосновении к проводу датчик индикатора загорелся, значит это фаза, нет — ноль. Перед процедурой индикатор отвертки можно проверить на любом объекте под напряжением — в розетке или этажном щитке, например.

От потолка провода могут идти по-разному:

Как подключить люстру

Подключение различных люстр возможно к различным же выключателям:

• одноклавишным;
• и двухклавишным.

Подключение через выключатель с одной клавишей

Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).

Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.

А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.

В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.

Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.

Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.

Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

Подключение через выключатель с двумя клавишами

Многих сегодня интересует вариативность регулирования степени освещенности разных помещений в квартире или загородном доме. Поэтому вопрос, как подключить люстру к двойному выключателю, позволяющему включать лампы люстры не только разом, но и поэтапно, может быть особенно актуален.

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.

Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:

Несколько люстр на одном выключателе

Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.

Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:

• подключен к выключателю через отдельную распределительную коробку;
• или размещение происходит в единой распределительной коробке.

Все зависит от того, какая будет выбрана схема электрической проводки.

Подключение одной люстры сразу на два выключателя

Чтобы реализовать на практике электросхему подключения люстры или же группы галогенных (с установкой дополнительно понижающего трансформатора)/светодиодных ламп с 2 различных выключателей, потребуются особые «проходные» выключатели, которые конструкционно отличны от обычных. Кроме того, в их монтажной схеме есть три контакта:

• общий вывод к фазовому проводу или напрямую к люстре;
• пара вспомогательных контактов для соединения выключателей между собой.

Такой вариант электрораспределения необходимо тщательнейшим образом продумать заранее (и если в квартире или офисе ремонт, то еще до начала ремонтных мероприятий). А иначе потребуется ни больше ни меньше как проложить еще одну проводку в помещении. Ну, и последующий косметический ремонт сделать, разумеется.

Техника безопасности при монтаже люстр с подключением к выключателям

Тем, кто собрался самостоятельно подключать люстру к любому из вышеописанных выключателей любым из вышеописанных способов, стоит лишний раз напомнить, что монтажные работы по установке светильников и качественному подключению выключателей должны проводиться с соблюдением техники безопасности. И следующие правила являются обязательными для исполнения:

1. Любые электро-мероприятия проводятся только при полном обесточивании соответствующей ветки проводки (и не надо довольствоваться положением «выкл» на выключателе, лучше перевести в соответствующее положение автоматы электрощитка).
2. Нельзя соединять скруткой провода медные с алюминиевыми. Это чревато пожаром.
3. Необходимо не допускать соприкосновения проводов, находящихся под напряжением и разомкнутых для тестирования.
4. Требуется внимательно следить за проводной маркировкой, когда нужно подключить люстру к одиночному выключателю, а тем более, к двухклавишному. Нулевой провод всегда помечен литерой «N», фаза — литерой «L».
5. Определять, на каком из проводов находится фаза, а на каком ноль, следует с помощью специальной индикаторной отвертки. И касаться ею оголенных кончиков проводов надо строго поочередно.
6. На период тестирования проводов электроэнергия подключается, но сразу после окончания процесса нужно обязательно снова обесточить необходимый монтажный участок.

Владельцы, желая оборудовать дом новым более привлекательным источником света, с энтузиазмом выбирают люстры бра и светильники. Если со светильниками и бра все просто, включил в розетку и работает, то с люстрой могут возникнуть вопросы. Однако после того как покупка совершена, следующими обязательными этапами будут:

• сборка люстры, то насколько долго будет длиться этот этап, зависит от сложности конструкции люстры,
• монтаж люстры на потолок.

Собрать люстру можно за относительно короткое время, если следовать инструкциям в приложенном файле и применить элементарные инструменты. А вот как подключить люстру правильно, это уже вопрос?

Подключить потолочную люстру дело не сложное, но для того чтобы это сделать правильно необходимо обладать знаниями в области электрики. Большинство людей не знают, как это сделать, так как законы физики изучались им довольно давно. Выходит, что придется обращаться за помощью к человеку, который знает, как подключить люстру или профессионалу. Или же ознакомится с правилами техники безопасности при монтаже люстры.

1. Прежде всего, приступая к работе, необходимо отключить электропитание в помещение, в котором люстра будет устанавливаться. (Другими словами отключить питание, которое подходит к проводам, торчащим из потолка, для этого недостаточно перевести выключатель в положение откл. , специалисты рекомендуют отключить автоматы, расположенные на щитке).
2. Подготовить провода к тестированию, для этого их необходимо разомкнуть. Это делается для того чтобы не допустить их соприкосновения. Провода обязательно следует подписать согласно с принятой маркировкой, буквой N – обозначается нулевой провод, а фаза латинской- L. При помощи индикаторной отвертки, поочередно касаясь оголенных участков, можно определить на какой из проводов какой вид питания подается. Когда при соприкосновении с проводом загорится светодиод то это фаза и его следует отметить, так как по нему проходит напряжение.
3. После того как с проводами разобрались подачу питания снова отключают и только после этого приступают к монтажным работам. Для соединения проводов лучше применять клемные зажимы,

они гораздо эффективнее традиционной скрутки, хотя вполне допустимо использовать и ее. Только в этом случае обязательно защитить место скрутки защитными колпачками.

Защищать скрутку при помощи изоляционной ленты или ПВХ ленты не стоит, она со временем рассыхается, что значительно снижает ее характеристики.

Для подключения люстры существуют несколько вариантов, от которых зависит, как именно будет подключаться люстра.

• От количества проводков, которые выходят из люстры;
• От количества проводков, которые торчат из люстры;
• От количества клавиш на выключателе.

В данной статье подробно описаны различные схемы подключения люстры, которые расскажут, как подключить люстру именно выбранной вами конструкции.

Вариант № 1 Два провода на потолке и два провода на люстре.

Самый простой вариант установки люстры. Именно он не требует практически никаких усилий. Для этого случая вполне достаточно подключить два провода из люстры к проводам на потолке. Прежде чем делать соединение обязательно следует определить, где фаза, а где ноль. В этом случае монтажа люстры не имеет значения, в какой последовательности соединяются провода.

а) Схема как подключить люстру с одной лампочкой, к одноклавишному выключателю.

На схеме изображено как именно подключается люстра. Провод несущий нулевой заряд, обозначается синим, который идет из распределительного щитка необходимо подсоединить к нулевому проводу осветительного прибора. Коричневый провод – это фаза, его необходимо подсоединить не только к люстре, но и к выключателю.

б) Схема как подключить люстру с двумя или тремя лампочками к одноклавишному выключателю.

Прежде чем подключать люстру, у которой две и три лампочки к выключателю с одной клавишей следует соединить все идущие от нее нулевые провода, а уже после с идущим от распределительной коробки. Подобным образом следует объединить провода с фазой между собой, а уж после с тем, который приходит от выключателя.

Вариант № 2 Два провода на люстре и три провода на потолке.

В современных строениях проводку прокладывают из трех жильного кабеля, в котором провода окрашены в разные цвета. Таким образом, получается следующая картина к месту крепления люстры подходят три провода. Как же подключить люстру в этом случае, ведь в ней их всего два? Первым делом при помощи индикатора необходимо определить, где какой провод на потолке. Обычно два из них это фаза, а третий нулевой проводник. Наличие двух фазных проводов говорит о том, что данная люстра может быть подключена к двухклавишному выключателю. Но поскольку в данном случае рассматривается люстра с двумя проводами вполне допустимо использовать одноклавишный выключатель. В этом случае необходимо поступить следующим образом, обесточить участок и изолировать один из фазных проводов. И после этого осуществляется монтаж люстры на потолок по ранее описанному способу.

Вариант № 3 Три и более провода на люстре и два провода на потолке

В случае, когда из потолка выходят только два провода, вариант для монтажа люстры только один, и это не зависит от того сколько проводов торчит из нее, все лампочки на ней будут гореть одновременно. Последовательность действий при подключении очень простая объединить все нулевые провода вместе и после соединить их с одноименным проводом на потолке. Те же самые действия делаются с фазными проводами.

Вариант № 4 Три и больше проводов на люстре и три провода на потолке.

Для такого способа подключения предполагается использовать выключатель с двумя клавишами. Именно такой подход обеспечивает рациональное освещение в рабочей зоне помещения, и комбинировать очередность и число включенных ламп. В таком случае выходящие из потолка провода принято маркировать так:

Провод фазный L1

Провод фазный L2

Нулевой провод N

Поскольку при прокладывании электропроводки не всегда соблюдается цветовая схема подключения, а также в зависимости от типа кабеля, который используется для проводки необходимо обязательно проверить назначение каждого провода при помощи отвертки-индикатора. Если же индикатора нет, то можно разобрать выключатель и осмотреть последовательность соединения. И определить какого цвета провода идут от выключателя к потолку, какие именно фазные провода будут заходить на выключатель, а нулевой от щитка идет непосредственно к люстре.

Не следует забывать, что все работы с электропроводкой осуществляются только при отключенном электропитании. Подключение такого типа люстры к двухклавишному выключателю отличается только тем, что необходимо все провода, которые идут от ламп предварительно разделить на две группы. Именно такой способ подключения позволяет при нажатии одной клавиши выключателя включить одну группу ламп, а при нажатии на другую подключить остальные.

Подключение в таком виде делает возможным подключить на одну клавишу включение как одной, так и нескольких ламп.

Данный пример демонстрирует подключение двух ламп на одну клавишу выключателя, а на включение при помощи другой будут включаться три стальные.

А это пример демонстрирует подключение по три лампы на каждую клавишу выключателя.

Вполне возможно подключить люстру из 6 рожков таким образом, чтобы одна клавиша включала сразу 5 ламп, а вторая – одну. Если же у приобретенной вами люстры большее число рожков подключение осуществляется по уже описанному принципу, достаточно распределить лампы на группы и подсоединить к конкретной клавише выключателя.

Вариант №5 Три и более провода на люстре и четыре на потолке.

Если электрическая проводка прокладывалась относительно недавно, то вполне возможно, что в данном случае предусмотрен заземляющий провод. Он выполняет защитную функцию. Этот провод обычно имеет желто- коричневый цвет, его принято маркировать РЕ – что обозначает заземляющий проводник. Оставшиеся провода – это фазы L1 и L2, и провод несущий нулевой заряд. Если в конструкции люстры предусмотрен заземляющий провод его необходимо соединить с одноименным проводом, который выходит из потолка. Если же заземляющий провод отсутствует, то тот, который выходит из потолка необходимо просто заизолировать.

Как подключить несколько люстр к одному выключателю?

Это вопрос возникает в том случае, когда в помещении предусмотрено несколько источников искусственного освещения. Например, это большие залы, где расположены несколько люстр или же жилая комната, в которой предусмотрено подключение нескольких групп галогенных или светодиодных ламп. Иногда также возникает необходимость подключить люстры, которые освещают разные помещения на один выключатель.

Для такого вида подключения существует определенная схема. Все люстры необходимо подключать параллельным соединением. То есть каждую из люстр можно подключить через отдельно расположенные распределительные коробки или же в одной это зависит от схемы распределения электропроводки в помещении. Это самый распространенный способ подключения освещения кухни, туалета и ванной на один выключатель. Это очень удобно, так как позволяет из коридора включить освещение в нужном помещении.

Как подключить люстру на два разных выключателя?

Для того чтобы выполнить такой вид подключения придется приобрести специальные проходные выключатели. Они отличаются от обычных выключателей особенностью конструкции и наличием монтажных схем трех контактов. Если соединить контакты, так как указано в схеме, это позволит управлять освещением согласно сразу с двух выключателей.

На рисунке видно, что в проходном выключателе присутствует три контакта:

1. общий, который дает вывод для подключения к люстре или к проводу с фазой
2. два других с их помощью выключатели подобного типа соединяются между собой.

Из-за особенностей конструкции такое соединение необходимо продумывать заранее, или же придется прокладывать дополнительный провод и делать дополнительный косметический ремонт.

Галогенные лампы – преимущества их использования и схемы подключения.

Ни для кого не является секретом, что использовать галогенные лампы гораздо выгоднее по сравнению с лампами накаливания. Не только по причине их экономичности в плане потребления электричества, но и широтой ассортимента представленного на рынке. Освещение от таких лам остается таким же ярким, как и при использовании ламп накаливания, если не в разы ярче. Галогенные лампы это лампы малого напряжения 24, 12, и 6 Вольтам.

Единственное требование обязательное при подключении таких ламп есть установка специального понижающего трансформатора для того что бы преобразовывать 220 Вт. в запрашиваемый лампочками номинал.

Для того чтобы подключить несколько галогеных ламп к одному выключателю их необходимо предварительно параллельно соединить между собой.

Трансформаторы, благодаря своим небольшим размерам, легко помещаются в каркасе подвесного потолка.

В зависимости от запланированного дизайна потолка количество светильников и трансформаторов может отличаться. Следует обязательно запомнить, что каждый понижающий трансформатор необходимо подключать к сети отдельно. Прокладывая новую линию электропроводки. Провода же к ним будут сходиться в одной распределительной коробке.

У таких трансформаторов есть особенности их необходимо располагать на расстоянии не мене 20 см. от источников тепла. Специалисты рекомендуют также не превышать длину выходящих из ни проводов на расстояние больше чем на 2-2,5 м. Если же их нарушить это может повлиять на степень яркость галогенных ламп.

Люстра с пультом управления – роскошь или удобство?

Самыми последним разработками в области осветительных приборов являются люстры с пультом освещения, в который включены все управляющие элементы.

Безусловно, положительные стороны у люстры, управление которой осуществляется через пульт, налицо, так она позволит потушить свет, не вставая с дивана или вылезая из-под одеяла, вам не придется опасаться ударов об углы и мебель.

Установка такой люстры не требует, каких либо специализированных знаний, так как подключается абсолютно также как и обыкновенная люстра, так вы пожелаете, используя один из описанных способов. Освещением позволяет управлять встроенный в люстру контроллер освещения. Все же не стоит избавляться от настенного выключателя, так как в пульте всегда могут сесть батарейки или он может потеряться.

Перед тем, как приступить к подключению люстры, надо исследовать её устройство.

Если из люстры и потолка выступают лишь по 2 провода, то особых сложностей с подключением не предвидится. Но более замысловатый вариант – это когда надо осуществить данную процедуру, имея возможность подключения на два одинаковых выключателя, если из люстры и потолка выступает по 3 провода. То есть лампочка, или их группа включаются отдельно. Получается картина: из данного потолка выступает некоторое количество проводов, из люстры также – что же нужно соединять? Чтобы разобраться в этом, в предоставленной статье будет отображена подробная схема подключения люстры.

Основные контакты, для того, чтобы провести электрическую проводку, имеют собственное обозначение – это буквы латинского алфавита:

L – Это обозначение фазы,

N – Провод нулевой,

РЕ – проводник заземляющий, обладающий желто-зелёным цветом.

Помечать люстры маркировкой начали не так давно, поэтому в данных приборах более раннего производства, она отсутствует. Тогда приходится во всем разобраться самостоятельно.

Как осуществить подключение в люстру провода заземляющего

В осветительных приборах современного изготовления, с наличием металлической арматуры, устанавливается специальный провод заземляющий, имеющий желто-зеленый цвет. Этот провод обозначен – РЕ. Если в помещении электропроводка сделана с таким проводом, кстати, он может иметь и иной оттенок, то надо его соединить с клеммой. Клемма, в свою очередь, соединена с проводом люстры (желто-зеленым). В большинстве помещений электропроводка сделана без наличия проводника заземляющего. В старых осветительных приборах, или в тех, в которых арматура сделана из пластмассы, также отсутствует данный проводник. Тогда не осуществляют подсоединение проводника заземляющего, и это абсолютно не влияет на функционирование люстры. Заземление исполняет исключительно защищающую функцию. В том случае, если перетирается изолирование фазной проводки, и она соприкоснется с арматурой люстры (металлической), то во время прикосновения рукой к отдельным металлическим участкам прибора, может произойти удар силой тока.

Когда изображаются фотографии провода, который исходит от люстры и потолка, то там он белого цвета. Это не случайное совпадение. Нет одного установленного мирового стандарта на цветное маркирование проводов в сети электрической, а тем более, в осветительных приборах. В Российской державе цветовое маркирование провода изменилось, начиная с первого января, 2011г. В любой отдельной стране имеется собственное маркирование. Единственное, что провод заземляющий РЕ, во всех странах маркируется стандартным цветом – желто-зеленым.

Схема подключения люстры, когда два отдельных провода, исходят от люстры и потолка

Подключить люстру одно рожковую из единой лампы и одного выключателя клавишного, в основном, не составляет большого труда. Будет достаточным, 2 провода, которые выходят из потолка, присоединить друг к другу при помощи клеммы, Wago,
а также, колодки клеммной.
Ещё можно осуществить соединение, применяя скрутку с двумя отдельными проводами, исходящими из осветительного прибора.

Требования, изложенные в ПУЭ, гласят, что провод фазный обязан в патроне соединяться с центральным контактом. Выключатель, при этом, должен произвести размыкание фазной проводки. Это для того, чтобы повысить эксплуатационную безопасность. Рекомендуют следовать данному правилу. Но в реальности при практической работе, мало кто об этом задумывается. В большинстве случаев, выключатель и осветительный прибор соединяют весьма небрежно.

Схема подключения одной люстры, при выходе из потолка двух проводов, а из люстры – трёх и больше

Если одна люстра обладает двумя и больше лампами, а имеющийся выключатель с одной клавишей, то вполне можно осуществить подключение данного осветительного прибора в трёх вариантах:

– когда включается выключатель, то загораются сразу все лампы;

– выключателем с несколькими клавишами, можно включить каждую из ламп в отдельности, много рожковой люстры;

– выключателем с несколькими клавишами, можно включить целые группы ламп, к примеру, в люстре трех рожковой двухклавишный выключатель может привести в действие или одну лампу, или две, или же все имеющиеся одновременно.

Если же из потолка выступает лишь 2 провода, то осветительный прибор можно подключить согласно варианту первому – одновременно все лампы. Подключение одной люстры осуществляется в зависимости от того, как предприятие-изготовитель соединило провода, от патронов. В основном, люстры, с некоторым числом плафонов, содержат парные соединения проводов от плафонов и тогда подключение делается согласно описанному выше.

Далее представлена ещё более сложная схема подключения люстры. Проводка в люстре соединена так, чтобы включалась каждая лампа отдельно. В данном случае, необходимо все имеющиеся пары проводов от патронов соединить в параллельном порядке. Это не зависит от их числа. Существует некоторый вариант – установление добавочной перемычки из проводки.

Можно и не делать установление перемычки, будет доставочным только открутить винты в первой и третьей клемме, вытянуть провод, проходящий через левый патрон от начальной клеммы, и надежно вставить в клемму третью, вместе с проводом, исходящим от патрона с правой стороны.

Схема для осуществления подключения осветительного прибора с двумя отдельными проводами, с наличием трех проводов, исходящих из потолка

В большинстве случаев, из потолка исходит три отдельных провода тогда, когда имеется выключатель на две клавиши. Здесь следует вначале разобраться с проводкой – отыскать общий главный провод. Такое действие легко осуществить, когда есть индикатор фазы.

Чтобы начать поиск данного главного провода следует включить две имеющиеся клавиши, и по порядку коснуться каждого провода, применяя отвертку индикатор. Здесь есть два типа поведения данного индикатора, в зависимости от конкретного провода (нулевого или фазного), который размыкается выключателем:

– в ходе прикосновения к двум отдельным проводам, присутствует свечение, к третьему – отсутствует. Следовательно, провод без свечения, является общим;

– в ходе прикосновения к одному из данных проводов, свечение присутствует, а к иным двум – отсутствует. Тогда, провод со свечением есть общий.

Если нет индикатора фазы, то тоже можно легко разобраться с особенностями подключения. Для этого надо подключить к люстре два любые провода, идущие из потолка, и включить две клавиши в выключателе. Если свечение появилось, то значит, что получилось соединение с проводом общим, и также с одним проводом, исходящим от выключателя. Так может всё и остаться. Если хочется разобраться до конца во всех проводах, то надо подключиться таким способом, чтобы свет не появлялся даже когда включаются две клавиши в выключателе. Тогда получиться отыскать провода, исходящие от выключателя.

Схема для подключения единственной люстры с несколькими проводами, и с тремя проводами из потолка

Если надо сделать так, чтобы не все лампы включались в люстре одновременно, а лишь группами, данный осветительный прибор стоит подключить согласно предоставленной схеме. Выключатель с двумя клавишами должен присутствовать обязательно. Осуществлять подключение одной люстры, но двух и трёх рожковой, надо по методу, описанному немного выше. Из трех проводов, исходящих из потолка, выделяется один общий главный провод. Затем к нему подсоединяют по одному отдельному проводу из тех пар, которые идут от каждого из патронов.

Два оставшиеся провода соединяют со свободными проводами из пар, которые исходят от патронов в люстре.

Как удачно подключить две или три люстры от выключателя одноклавишного

Если в огромном помещении смонтирован потолок подвесного типа, то чтобы обеспечить идеальное освещение, надо поместить некоторое число люстр. Это могут также быть светильники галогенные или лампы светодиодные, которые необходимо включать выключателем на одну клавишу. Это одновременное действие. В некоторых случаях, надо подключить данный выключатель так, чтобы с его помощью стало возможным включать освещение одновременно в нескольких помещениях (двух, трех и больше). Тогда, люстры и иные светильники подключают параллельно, также как и некоторое число патронов в люстре.

Схема подключения люстры тогда состоит в следующем. Каждая из люстр подключается к выключателю через распределительную отдельную коробку. Но появляется возможность все имеющиеся соединения осуществить в единой коробке. Здесь многое зависит от предлагаемой схемы проведения электричества в помещении. Если в люстрах есть множество рожков, то их соединяют параллельно, так как в ситуации, описанной ранее. Это ситуация, когда от потолка исходит два отдельных провода, а из люстры их три и больше.

Схема для осуществления подключения трех осветительных приборов, от единого выключателя на три клавиши

Если в одном отдельном помещении, а то и в нескольких подобных необходимо будет включать каждый по отдельности осветительный прибор, от единого выключателя на три клавиши, то надо осуществлять подключение данных приборов согласно предоставленной схеме.

Этот вариант подсоединения светильников применяется очень часто при осуществлении управления этими же светильниками. Они могут устанавливаться в кухонной комнате, ванной и в туалете. В коридоре устанавливают один выключатель на три клавиши, а перед самым входом в данное помещение планируется включение соответствующего осветительного устройства.

Схема для осуществления подключения люстры к блоку специальных выключателей с наличием розетки Viko

Не всегда, но в некоторых ситуациях, требуется, чтобы наряду с выключателем присутствовала дополнительная функционирующая розетка. Если появилась такая необходимость, то будет логичным заменить уже установленный ранее выключатель на отдельный блок, содержащий выключатель и розетку. Например, розетка возможна типа Viko. Этот блок обладает выключателями для люстры от одной до четырех клавиш. Поэтому есть хорошая возможность выбрать именно тот, который нужен. На фото представлен блок с двумя клавишами, с наличием светодиодного подсвечивания и одной розетки. Осуществление подключения с наличием подсветки почти не отличается от подключения такого же выключателя, но без соответствующей подсветки.

Производить подключение блока выключателя с розеткой к осветительному устройству надо строго по предоставленной схеме. Эта схема не особо отличается от схемы подключения одной люстры к стандартному выключателю. Единственное небольшое отличие состоит в том, что от провода нулевого исходит добавочный провод, который направлен к левому выходу розетки.

Схема подключения люстры, показывает подключение проводки, которое осуществляется согласно взысканиям ПУЭ. В реальности ноль, а также фаза способны подключиться наоборот. К примеру, если был подключен выключатель на две клавиши, а необходим просто одноклавишный с наличием розетки, то вполне можно не прокладывать добавочный провод. Можно употребить свободный, и впоследствии его переключить в коробке распределительной к нулевому показателю или же фазе. Всё зависит от того, какого типа провод проходит на данный выключатель.

Удлинение или наращивание проводки в ходе подключения одной люстры

В настоящее время, в ходе реставрирования помещения начали производить установление потолков подвесных. Особенно широко распространены . Они красиво выглядят, не поддаются износу, долговечны, бывают различных оттенков, а также, с поверхностью. Они являются достаточно водостойкими. Потолки натяжные устанавливаются на промежутке ниже от имеющейся плоскости потолка (50-10см). По этой причине, не хватает длины имеющихся проводников, для того, чтобы подключить осветительные приборы. Необходимо наращивание их длины.

Сложность такой задачи, заключена в следующем. Практически невозможно добраться до того места, где состыкуются провода при осуществлении подключения люстры и иных светильников, после того, как осуществиться монтаж. Это говорит о том, что следует обеспечить такое соединение, чтобы оно было оптимально надежным. Если провода соединены при помощи колодки клеммной
в особенно труднодоступных зонах, то это весьма ненадежный тип соединения. С течением времени, винты, находящиеся в колодке ослабляются, и необходимо их немного поджать.

Сечение проводки для осуществления подключения одной люстры

В люстре лампы не бывают большой мощности. Если даже в ней содержится шест стандартных ламп накаливания, а также галогенных по сто ватт, которые рассчитывают на напряжение до 220В, то потребляемый ток при всех включенных лампах будет составлять не больше, чем 3А. Ток такого показателя сможет выдержать проводник медный с наличием сечения 0,5 мм квадратных. Известно, что обычная квартирная электрическая проводка сделана проводами, имеющими сечение не меньше, чем 2,5мм квадратных. А это, в свою очередь, разрешает подключить одну люстру к электрической проводке из проводов алюминиевых. Суммарная потребляемая мощность их ламп равна 2000Ватт. Следовательно, при осуществлении подключения всякой люстры с лампами на напряжение до 220В, вопрос о сечении проводки не стоит.

В ходе подключения одной люстры, а также приборов с лампами галогенными на напряжение до 12В, ток потребляемый люстрой, увеличивается намного. Сечение проводки в зоне проводки от трансформатора понижающего или же адаптера до самой люстры следует рассчитать, и осуществить проверку. Надо определить, насколько подходит сечение проложенной проводки получившемуся значению.

Если светильник или люстра употребляют много тока, то нужно подумать о том, чтобы заменить лампы накаливания источниками освещения современного типа, удобными люминесцентными лампами или же светодиодными лампами. Ток, употребляемый последними, в десять крат меньше, чем лампочек для накаливания.

Перед началом работы по подключению люстры рекомендую ознакомиться с ее устройством .

Обозначение проводов люстры

Контакты для подключения к проводам электропроводки на люстре обозначается следующими латинскими буквами:

• L – фаза,
• N – нулевой провод,
• РЕ – заземляющий проводник желто -зеленого цвета.

Наносить маркировку на люстрах стали совсем недавно, и в люстрах, выпущенных давно, обозначений может не быть. В таком случае придется разбираться самостоятельно.

О подключение в люстре заземляющего провода

В современных люстрах с металлической арматурой устанавливается заземляющий провод желто -зеленого цвета. Обозначается заземляющий провод латинскими буквами РЕ . Если в квартире электропроводка выполнена с заземляющим проводом (он должен быть желто -зеленым , но может быть и любого цвета), то его тоже нужно подсоединить к клемме, к которой подсоединен желто -зеленый провод люстры.

В домах старой постройки квартирная электропроводка обычно выполнена без заземляющего проводника. В старых люстрах или тех, арматура у которых из пластмассы, тоже нет заземляющего проводника. В таких случаях заземляющий проводник не подсоединяется, на работоспособность люстры он не повлияет, так как выполняет только защитную функцию.

На фотографиях провода, выходящие из потолка и люстры, изображены белым цветом, и это не случайно. Не существует единого международного стандарта на цветовую маркировку проводов в электрической сети, а в люстрах — тем более. Да и в России цветовая маркировка электропроводов с 1 января 2011 года изменилась. Только заземляющий провод РЕ в спецификациях всех стран маркируется желто -зеленым цветом.

Внимание! Перед подключением люстры, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы .

Схемы подключения люстры

Несмотря на все многообразие моделей, все люстры, включая светодиодные люстры с пультом , подключаются по одной из схем, рассмотренных ниже. Для подключения достаточно провода, выходящие из потолка правильно соединить с выводами клеммы, установленной на корпусе люстры. Работа простая и по силам любому домашнему мастеру, даже без опыта работы в электрике.

Если из потолка и люстры выходит по 2 провода

Подключение одно рожковой люстры, состоящей из одной лампочки, и одноклавишного выключателя в электропроводке обычно не вызывает затруднений. Достаточно два провода, выходящие из потолка, соединить с помощью любого вида клеммной колодки с проводами, выходящими из основания люстры.

Хотя по требованиям ПУЭ скрутка проводов электропроводки в настоящее время запрещена, но в безвыходной ситуации, с учетом того, что люстра потребляет малый ток, можно временно подключить люстру методом скрутки с последующей изоляцией соединения.

Согласно требованиям ПУЭ, для повышения эксплуатационной безопасности фазный провод должен в электрическом патроне подсоединяться к центральному контакту, а выключатель должен размыкать фазный провод . Желательно это правило соблюдать. Но на практике об этом никто не задумывается, обычно подсоединяют выключатель и люстру как придется.

Если из потолка и многорожковой люстры выходит по 2 провода

Если люстра имеет несколько рожков, но из нее выходит только два провода, то значит, все лампочки внутри люстры соединены параллельно, и подключается такая люстра, по выше приведенной схеме.

Если из потолка выходит 2 провода, из люстры 3 и более

Рассмотрим более сложный вариант подключения люстры, провода в ней соединены для возможности включения каждой лампочки отдельно. Для нашего случая все пары проводов от патронов, вне зависимости от их количества, надо соединить параллельно. Один из вариантов — установка дополнительной перемычки из провода (на фото розового цвета).

Можно обойтись без установки перемычки. Достаточно отвинтить винты у первой и третьей клемм, вынуть провод, идущий от левого патрона из первой клеммы, и вставить в третью, вместе с правым проводом, идущим от правого патрона.

Если из потолка выходит 3 провода, а из люстры 2

Обычно три провода выходит из потолка в случае, если установлен двухклавишный выключатель. В первую очередь нужно разобраться с проводами, выходящими из потолка, – найти общий провод. Это легко сделать при наличии индикатора фазы .

Для поиска общего провода нужно включить обе клавиши на выключателе и последовательно прикоснуться к каждому проводу щупом-индикатором. В зависимости от того, какой провод размыкает выключатель, фазный или нулевой, возможны два варианта поведения индикатора.

• При касании к двум проводам свечение есть, а к третьему нет. В этом случае провод, на котором свечения нет, – общий.
• При касании к одному из проводов свечение есть, к двум другим нет. Тогда провод, на котором есть свечение, – общий.

Без индикатора фазы тоже несложно разобраться с подключением. Нужно подсоединить к люстре любые два провода из потолка и включить обе клавиши выключателя. Если свет зажигается, значит, соединение получилось с общим проводом и одним из идущих от выключателя. Можно так все и оставить. Если есть желание разобраться в проводах до конца, нужно перебором подключиться так, чтобы при включении обеих клавиш на выключателе свет не загорался. Таким образом получится найти провода, идущие от выключателя.

Остается зажать в клемме общий провод и любой другой, идущий из потолка с парой проводов люстры. Если нужно, подключить люстру, чтобы свет включался любой из двух клавиш выключателя, то ставим перемычку (на фото розового цвета) или зажимаем провода, которые на фото соединены перемычкой, в одной клемме. Перемычку можно установить и не в клеммной колодке, а в выключателе.

Если из потолка выходит 3 провода, из люстры – несколько

Если нужно, чтобы включались не все лампочки многорожковой люстры одновременно, а группами, то люстру нужно подключить по приведенной схеме. Обязательным условием является наличие двухклавишного выключателя. Подключать двух- или трехрожковую люстру нужно по методике, описанной выше. Определяется из трех выходящих из потолка общий провод. К нему подсоединяются по одному проводу из пар, идущих от каждого патрона люстры.

Оставшиеся два провода соединяются с оставшимся свободным проводникам из пар, идущих от патронов люстры. Гораздо легче будет справиться с подключением многорожковой люстры если ознакомиться с ее устройством .

Схема подключения 2-3 люстр

от одноклавишного выключателя

В помещении большой площади, или если установлен подвесной потолок, для хорошего освещения приходится устанавливать несколько люстр или точечных светильников вмонтированных в потолок, которые требуется включать одновременно одним одноклавишным выключателем.

Иногда необходимо подключить выключатель таким образом, чтобы можно было ним включать свет одновременно в двух, трех и более помещениях. В таком случае люстры или светильники подключаются параллельно, как несколько патронов в одной люстре, по следующей схеме.

Каждая люстра на схеме подключена к выключателю через отдельную распределительную коробку, но можно все соединения выполнить и в одной соединительной коробке, все зависит от схемы прокладки электропроводки в помещении. Если в каждой люстре много рожков, то они соединяются параллельно, как для рассмотренного выше случая подключения, когда из потолка выходит два провода, а из люстры — три или несколько.

Схема подключения трех люстр

от одного трехклавишного выключателя

Если в одном или нескольких помещениях нужно включать отдельно каждую люстру от одного трехклавишного выключателя, то следует подключение люстр выполнить по приведенной ниже схеме.

Такой вариант подключения светильников часто используется при управлении светильниками, установленными в ванной комнате, туалете и кухне. В коридоре устанавливается один трехклавишный выключатель, и перед входом в помещение включается соответствующая люстра.

Подключение люстры

к блоку выключателей Viko (Вико) с розеткой

Иногда рядом с выключателем требуется установить дополнительно розетку. При такой необходимости целесообразно поменять установленный выключатель на блок, состоящий из выключателей и розетки, например Viko (Вико), изображенного на фотографии. Выключателей для люстры в блоке бывает от одной клавиши до четырех. Так что есть возможность подобрать подходящий. На фотографии — двухклавишный блок со светодиодной подсветкой и одной розеткой.

Подключать блок выключателей с розеткой к люстре нужно по приведенной ниже схеме. Как видите, схема мало чем отличается от подключения люстры к обыкновенному выключателю, за исключением дополнительного провода, идущего от нулевого провода к левому выводу розетки.

На схеме подключение проводов приведено в соответствии с требованиям ПУЭ, в реальной проводке ноль и фаза могут быть подключены наоборот. Если стоял, например, двухклавишный выключатель, а нужен одноклавишный с розеткой, то можно не прокладывать дополнительный провод, а использовать свободный, переключив его в распределительной коробке к нулю или фазе, в зависимости от того, какой приходит провод на выключатель.

Наращивание или удлинение проводов

при подключении люстры

Сейчас при ремонте квартиры стали устанавливать подвесные потолки . Особенно популярны натяжные . Они имеют великолепный вид, практически не изнашиваются, бывают любых цветов с глянцевой и матовой поверхностью, не боятся воды. Натяжные потолки устанавливаются на расстоянии 5-10 см ниже от существующей плоскости потолка, поэтому длины проводников для подключения светильников становится недостаточно. Требуется нарастить их длину.

Сложность задачи заключается в том, что добраться до места сращивания проводов для подключения люстры или других светильников после монтажа потолка будет невозможно без его демонтажа. Значит, соединение должно быть выполнено максимально надежным способом. Соединение проводов в труднодоступных местах с помощью клеммной колодки не является надежным видом соединения. Винты в клеммной колодке могут со временем ослабнуть, и потребуется их подтянуть.

В статье сайта «Соединение перебитых в стене проводов» подробно в фотографиях рассмотрены способы соединения алюминиевых и медных проводов между собой, как раз подходящих и для случая удлинения проводов для подключения люстры или других светильников. Для надежного соединения при наращивании алюминиевых проводов медными рекомендую прочитать статью «Как соединять алюминиевые провода» . Для удлинения проводов для подключения люстры к подвесному потолку подойдет один из описанных в статье способов, на резьбе или неразъемное заклепкой.

Сечение провода для подключения люстры

Если в люстре установлено шесть стоваттных лампочек накаливания, рассчитанных на питающее напряжение 220 В, то ток потребления не превысит 3 А. Такой ток выдержит медный проводник сечением 0,5 мм 2 , а стандартная квартирная электропроводка обычно выполнена проводами сечением не менее 2,5 мм 2 . Так что при подключении люстры с лампочками на напряжение 220 В о сечении провода можно не задумываться. При подключении люстры со светодиодными лампами о сечении провода тоже можно не беспокоиться.

При подключении люстры или светильников с галогенными лампочками на напряжение 12 В ток потребления становится намного больше, и сечение провода на участке проводки от понижающего трансформатора или адаптера до ламп люстры нужно рассчитать с помощью приведенного ниже онлайн-калькулятора и проверить его соответствие.

Ток потребления которых в десятки раз меньше, чем у ламп накаливания.

Люстры — неотъемлемая часть интерьера. Дело не только в красоте и эстетичности, но и в прекрасной возможности хорошо осветить помещение. Однако правильно подключить люстру может не каждый. Если светильники с одной лампой или с двумя проводами не вызывают сложностей, то наличие трёх может поставить в тупик даже опытных электриков.

Назначение проводов на потолке

Существует огромное количество форм и вариаций светильников. Начиная от привычных, с обыкновенными лампами накаливания, до многоцветных диодных. Широта и оригинальность мыслей человека не знает границ. Но чего будет стоить даже самая шикарная люстра, если её неправильно подключить.

В квартире или частном доме из потолка могут выходить 2,3, или 4 провода . Существуют стандарты, по которым определяется их назначение:

• Чёрный, коричневый или серый — это, как правило, фаза. Может быть промаркирован буквой «L «.
• Синий, голубой или их оттенки, говорят о том, что это нулевой провод. Он имеет буквенное обозначение «N».
• Зелёный, жёлтый или жёлто-зелёный является «землёй» или, как ещё выражаются, защитным нулём. Обозначается как «PE».

Цвета могут не соответствовать принятому стандарту . Например, в некоторых странах обозначение имеет иное значение, если проводка делалась неквалифицированным человеком, или при монтаже не было в наличии кабеля с нужного цвета.

Чтобы определить назначение проводов без привязки к цвету, понадобятся следующие инструменты:

• мультиметр;
• индикаторная отвёртка;
• стриппер или нож для снятия изоляции;
• пассатижи;
• изолента;
• колодка клеммная;
• изоляционные трубки или кембрики.

Если из потолка выходят три провода, а выключатель двухклавишный, значит, два провода будут «фаза» и один «ноль ». С помощью мультиметра не составит труда определить их назначение. Можно сделать это индикаторной отвёрткой, дотронувшись ей до оголённых проводов. При этом выключатели должны быть в положении «включено».

Чтобы определить где «фаза», а где «ноль» с помощью тестера мультиметра, необходимо прибор поставить в положение «вольты» и выбрать два любых провода. Если на табло появятся цифры (≈220 В), значит, один из них «ноль», а один «фаза». Далее не отнимая один из щупов от провода, второй щуп перемещаем на другой. В случае если снова появится значение, — «фазы» были перемещены, а «ноль» находился постоянно прижатым.

Если показаний на приборе появилось, оба провода — «фазы». Убедиться в этом можно, переместив одни из щупов на соседний кабель — должны появиться показания ≈220 В.

В ситуации, когда из потолка выходят только два провода, а выключатель с одной клавишей, значит, один из них «ноль», другой «фаза ». Определить «фазу» легко с помощью индикаторной отвёртки.

Провода на люстре

В зависимости от вида люстры количество проводов в ней будет разным. Это говорит о том, что и подключить её можно по-разному. Наиболее частый при этом вопрос, как подсоединить люстру с 3 проводами, он требует более детального рассмотрения.

Если в светильнике всего два провода, — «фазу» нужно подключить к одному проводу, «ноль» — к другому. Выключатель при этом должен быть одноклавишный .

Если осветительный прибор трехрожковый и более, выводов будет несколько. Тогда встаёт вопрос, как подключить люстру с 3 проводами и более.

В отличие от проводов в потолке, на светильнике всегда есть цветовое и буквенное обозначение . Если из потолка выходит провод заземления (жёлтый, зелёный или жёлто-зелёный), то аналогичный ему на светильнике подключается к нему. Далее подключение люстры с тремя проводами выполняется по схеме: «землю» подключаем к «земле» на потолке, «фазу» к «фазному» проводу, «ноль» к «нулевому».

Подключение люстры с четырьмя проводами и более

Из каждого рожка люстры выходят по два провода, как правило, это одинарный синий и коричневый (чёрный). Хотя не исключено, что цвета могут быть и другими. В целях экономии и удобства многорожковые осветительные приборы подключают к двухклавишным выключателям.

Если управление производится двойным выключателем, необходимо все провода светильника разделить на три группы . Одна группа — «ноль», и две — «фазы». Все «фазы» необходимо собрать вместе, после чего оставшиеся провода разбить на две группы. Обратите внимание, чтобы в любую из трёх групп не попали кабели другого цвета. Нужно понимать, что от одной группы будут гореть одна часть лампочек, от другой — другая.

Схема подключения люстры с двойным выключателем довольно простая. Получившиеся три группы нужно подключить к имеющимся в потолке трём проводам . Главное здесь помнить, где «фазы», а где «ноль». «Фазы», соответственно подключаются к найденным на потолке «фазам», оставшуюся группа «ноль» — к «нулю» на потолке.

Что делать, если люстра у нас многорожковая, а из потолка выходят всего два провода? Нужно не делить «фазы» на группы, а объединять их в одну . При этом пульт будет одноклавишный, а гореть все лампочки при включении будут вместе без возможности разделения на две группы. В этом случае подключить люстру к двойному выключателю не получится, или будет работать только одна клавиша из двух.

Таким образом, вопрос, как подключить люстру к двухклавишному выключателю, может быть решен самостоятельно без помощи специалистов. Главное, всегда помнить о технике безопасности . Все работы необходимо производить при выключенных выключателях и автоматах. Под напряжением можно работать только в случае, когда необходимо определить «фазу» и «ноль». При этом дотрагиваться до оголённых проводов категорически запрещено.

Рекомендуем также

Схема включения светильника двумя выключателями. Как подключить двойной выключатель на лампочку самостоятельно? Схема подключения двухкнопочного выключателя

Как соединить два коммутатора?

Зачем нам два выключателя на одну лампочку? Ведь вроде как прервать подачу тока на лампу и выключить ее, достаточно одного. Но представьте следующую ситуацию. У вас коттедж в два, а то и в три этажа. Чтобы ночью подняться по лестнице на верхний этаж, необходимо включить свет на лестнице.Делается это внизу лестницы. После того, как вы поднялись наверх, нужно выключить свет на лестнице. Как это сделать? Либо снова спуститесь вниз, либо установите еще один выключатель наверху лестницы.

Справочная информация о сериале. Отрежьте достаточное количество проводов для каждой группы: две по 6 штук, одну по 10 и одну по 4 штуки. Используя инструмент для зачистки проводов или наждачную бумагу, удалите ½ дюйма изоляции с концов каждого провода. Положительная клемма одной батареи должна касаться отрицательной клеммы второй батареи.Подсоедините 10-жильный провод к положительной клемме одной батареи с помощью малярной ленты. Другой конец 10-жильного провода необходимо подключить к клемме одного из патронов лампы. Затем подключите 6-жильный провод к отрицательной клемме одной из батарей, используя клейкую ленту. Другой конец провода 6 необходимо подключить к выключателю. Поместите каждую лампочку в держатель лампы. Завершите построение ряда, используя уже сделанные детали, плюс второй патрон лампочки, остальные 6 в проволоке и 4 в проволоке.

• Соберите все материалы.
• Также можно снять изоляцию с концов проводов.
• Используя клейкую ленту, соедините две батареи последовательно.

Настройка действия: последовательная схема и соответствующая схема.

Или представьте, что вы входите в свою спальню в обычной квартире и включаете свет выключателем, расположенным рядом с дверью. Затем вы ложитесь спать и начинаете читать книгу. Чтобы лечь спать, вам нужно будет снова встать и выключить свет.Но можно установить рядом с кроватью второй выключатель и пользоваться им.

Как подключить два выключателя на одну лампу?

Снимите одну лампочку с основания. Что происходит с лампочкой в ​​цепи? Замените лампу, которую вы сняли, и извлеките другую лампочку из ее основания. Составьте цепочку из трех последовательно соединенных лампочек. Что произошло с яркостью лампочек, когда вы увеличили количество лампочек в ряду? Используйте схему одной команды и наблюдайте, что происходит с яркостью лампочек, когда вы добавляете третью батарейку подряд.Что происходит? Используйте знания, которые вы получили о серии, чтобы заполнить рабочий лист подряд. Или, если время ограничено, назначьте домашнюю работу на рабочем листе. Попросите студентов быть очень осторожными при использовании острых инструментов для снятия изоляции и кусачек. Попросите учащихся не играть с изолированным проводом; они могут ткнуть или порезать себя или другого ученика.

• Следуйте инструкциям на листе для остальной части задания.
• Замкните выключатель.
• Что происходит с огнями?
• Разомкните переключатель.

Должен быть хороший электрический контакт между всеми компонентами цепи.

Закупка комплектующих

Для начала вам потребуется приобрести два проходных выключателя и несколько метров трехжильного кабеля.

Проходные выключатели (или переключатели) ничем не отличаются от обычных. Однако внутри у них не два контакта, как в простом выключателе, а три. Один контакт является общим. Он вход. Два контакта отдельные — это выходные контакты.

Если учащимся трудно заставить схему работать, обязательно проверьте все соединения.Предсказание: попросите своих учеников предсказать, прежде чем выполнять свои действия. Как вы думаете, сколько батареек потребуется, чтобы зажечь две лампочки? . Попросите учащихся следовать им, сначала нарисовав схему последовательности, которую они построили, а затем заполнив ответы, когда они будут выполнять это задание; просмотрите их ответы, чтобы оценить их владение предметом. Напомните учащимся, что это называется законом Ома.

Попросите учащихся объяснить свою схему в соответствии с законом Ома.Затем задайте учащимся следующие вопросы. Серийная рекламная кампания: после занятий спросите у студенческих команд, для чего можно использовать их схему? Попросите учащихся выбрать название для своей схемы и создать журнальную рекламу для своей схемы. Попросите команды включить в объявление свою схему и краткое описание того, как она работает.

Соответственно, кабель, идущий от выключателей к распределительной коробке, должен быть трехжильным, а не двухжильным.

Предварительный этап

1. Найдите на стене распределительную коробку, которая будет соединять провода от светильника и кабеля питания.Если такой коробки нет, установите ее и заведите туда провода от люстры и источника тока.
2. Затем проложите купленную трехжильную проводку по стене от мест установки выключателя до распределительной коробки.
3. Подсоедините каждый провод кабеля к контактам на проходных переключателях, закрепите соединения винтами. Запомните, какого цвета провод идет на общий входной контакт. Это будет фазный провод.
4. Подсоедините другой конец кабеля к распределительной коробке.
5. Исправить переключатели через локации в локациях.

Соединительные выключатели

Помните, что выключатели должны прерывать фазный провод. Если фазный провод идет напрямую к люстре, он всегда будет под напряжением (даже если вы выключите оба выключателя). В такой ситуации простая замена лампочки будет делом смертельным. Найдите фазовый провод на кабеле питания с помощью индикатора. Затем отключите подачу электроэнергии в квартиру по электроплите. Убедитесь, что никто не подает напряжение в сеть, пока вы выполняете монтажные работы.Теперь можно приступать к подключению:

С помощью мультиметра измерьте напряжение на двух батареях последовательно. Как напряжение соотносится с напряжением одной батареи? Используйте мультиметр, чтобы определить напряжение на каждой лампе накаливания и силу тока в каждой лампе. Затем с помощью мультиметра определить напряжение на двух последовательно включенных лампах и силу тока в лампах. Сравните сопротивление одной лампы с сопротивлением двух лампочек, включенных последовательно. Сравните напряжение на одной лампе с напряжением на клеммах аккумулятора.

Мультиметр — это инструмент, который сочетает в себе измерительные возможности амперметра, вольтметра и омметра в одном приборе для измерения цепей. Для младших классов используйте таблицу с таблицей «В очереди» в качестве пробного занятия или вместе в классе. Содержание этой учебной программы по электронным библиотекам было разработано в рамках гранта Фонда улучшения образования в сфере высшего образования, США.

1. Соединить нулевой провод от силового кабеля с нулевым проводом от люстры.
2. Подсоедините фазный провод кабеля от источника тока к фазному проводу одного выключателя (он пойдет на вводной контакт безобрывного переключателя).
3. Аналогично соедините фазный провод от светильника с фазным проводом второго выключателя.
4. Соедините два свободных провода от обоих выключателей друг с другом так, чтобы провод того же цвета от первого выключателя был соединен с проводом того же цвета от второго выключателя.

Все соединения лучше пропаять и обязательно заизолировать.

Недостатки двухпроводной системы управления

Рис. 1: Схема двухступенчатого включения света с двухпроводным управлением. Этот подход, если его часто называют «метод консервации кабеля», потому что требует только двухпроводного управления. Это нормально, если все сделано правильно, но на что нужно обратить внимание: там, где он используется в лестничной клетке, где у вас есть выключатель вверху и выключатель внизу, есть опасность, что нейтральные и живые зайдут от разных схем освещения.

Рис. 2: Двухстороннее переключение с двухпроводным управлением. Живой сигнал повышается, и все еще есть живые проводники, питающие выключатель вверху, и если кто-то щелкнет по этой диаграмме, эта прямая передача дойдет до лампы.

Выключатель двухкнопочный предназначен для включения и выключения с одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего эти выключатели используются для включения ламп люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш включается полностью вся люстра.

Примечание: если этот способ применялся в длинном коридоре, где оба выключателя были внизу, и видимо нейтраль не была позаимствована из другой схемы, то такой проблемы с безопасностью не будет. Как известно, любой проводник, проводящий ток, излучает электромагнитное поле. Преимущество двойных и заземляющих кабелей заключается в том, что активные и обратные объекты всегда находятся в непосредственной близости, поэтому эффект нивелируется.

Теперь рассмотрим рис. 2 снова живой канал выходит из потребительского блока и проходит по дому до нижнего выключателя, затем поднимается до второго выключателя вверх по свету.Итак, резюмируя, если не хотите мочиться в темноте, потому что жена перевернула чайник на нижний этаж, пользуйтесь.

В каждой группе может быть разное количество лампочек — это может быть одна, десять и более ламп. А вот двухкнопочный переключатель может управлять только двумя группами ламп.

Очень часть двухкнопочные выключатели устанавливаются в коридорах у входных дверей частных домов. При этом один из ключей включает свет в коридоре, а другой на улице.

Выключатель выпадает из распределительной коробки

Схема проста и понятна для понимания как работает, но мало помогает, когда связано с реальным подключением к реальной жизни! Рис. 2: Двухстороннее переключение с использованием 3-проводного управления. Есть вероятность, что если в вашем доме старые цвета проводки, переключаемые ответвления можно сделать из распределительных коробок, а не из потолочных розеток, как показано на рисунке. Проводка переключения такая же, но провод переключателя ведет к другой настройке.

В квартирах часто устанавливают двухклавишные выключатели и для включения света в раздельном санузле — ванной и туалете. Вообще вариантов использования двухкнопочных выключателей большое количество, но в данном случае схема их включения в любом случае одинакова.

Рис. 3: 3-проводная коммутация проводной цепи с радиальным освещением, выполненная с помощью распределительных коробок. Двухпозиционное переключение означает наличие двух или более переключателей в разных местах для управления одной лампой.Они подключены так, что работа любого выключателя будет управлять светом. Эта схема часто встречается на лестницах с одним переключателем наверху и одним переключателем внизу или в длинных коридорах с переключателем на обоих концах.

Аналогичного результата можно добиться при двухпроводном управлении, которое хоть и экономит на кабеле, но не рекомендуется. Это предпочтительный подход. Здесь у нас есть схема, которая упрощает визуализацию работы этой схемы. В этом состоянии лампа выключена, изменение положения любого из переключателей приведет к переключению на лампу путем ее включения.Если теперь изменить положение другого переключателя, цепь снова разорвется.

Мало чем отличается от одноклавишной схемы подключения. По своей сути двухкнопочный выключатель состоит из двух одноклавишных выключателей, установленных в одном корпусе.

Итак, перед началом установки необходимо выбрать и приобрести двухкнопочный выключатель в соответствии с цветом, дизайном и другими требованиями.

Рис. 1: Двухканальная схема подключения. Схема проста и понятна для понимания как работает двухпозиционный переключатель, но мало помогает, когда он связан с реальным подключением этого в реальной жизни! На рисунке 2 ниже показано, как мы достигаем этой конфигурации. Как и любой кабель, кабель выключателя поднимается с потолка, состоит из двух проводов, постоянно находящегося под напряжением и под напряжением коммутируемого.

Рис. 2: Двухстороннее переключение света. Существует три схемы подключения. Если для включения и выключения света требуется более двух мест, дополнительные выключатели должны быть другого типа, называемые промежуточными выключателями или четырехпозиционными выключателями. На следующих схемах мы увидим, что эти переключатели расположены между упомянутыми двухпозиционными переключателями на всех схемах подключения.

Перед установкой следует внимательно прочитать расположение контактов выключателя. Иногда на тыльной стороне выключателей можно найти выключатель цепи , на котором показаны нормально разомкнутые контакты в выключенном положении и общий вывод.

Дополнительные промежуточные выключатели, расположенные последовательно между двумя двухпозиционными выключателями, позволяют включать и выключать свет в любом количестве мест.

Когда во многих местах требуются функции включения и выключения, обычно предпочтительнее использовать кнопки и бистабильные или импульсные реле или интеллектуальную систему управления домом.

В двойном выключателе три контакта — общий вход и два отдельных выхода. На вход подключается фаза от распределительной коробки, а два выхода управляют коммутацией групп ламп люстры или других источников света.

Как правило, выключатель необходимо монтировать так, чтобы общий контакт находился внизу.

Если на обратной стороне выключателя нет цепи, то контакты определяются следующим образом: входной контакт находится на одной стороне выключателя, а две клеммы, к которым подключаются осветительные приборы, — на другой стороне.

DIP-переключатели используются, когда нам нужно включить и выключить лампу из двух мест. Этот переключатель также называется переключателем «контур 6», в отличие от обычного выключателя света, который называется «контур 1». Примерами использования двусторонних выключателей являются коридоры, лестницы или спальни — вы включаете свет, когда входите в коридор, и выключите его в конце коридора, когда выходите; или — вы входите в спальню и включаете лампу с помощью выключателя рядом с дверью, затем ложитесь спать и выключите лампу с помощью выключателя рядом с вашей кроватью.

Соответственно двухкнопочный выключатель имеет три зажима для подключения проводов — один на входной контакт, и один на два выходных.

Итак, с работой выключателя мы разобрались. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством, это безопасность.

В схемах с двусторонними переключателями каждый переключатель имеет три проводника, в то время как обычные переключатели имеют два проводника. Фазный провод входит в первый двухпозиционный переключатель двумя проводниками, соединяющими его со вторым двухходовым переключателем. Два проводника от первого выключателя входят во второй двухпозиционный выключатель. Фазный провод выходит из второго двустороннего выключателя в сторону лампы.

Нулевой провод от силовой цепи идет напрямую к лампе. Если коридор или лестница длинные, можно поставить несколько светильников параллельно первому. Такие вещи, как логика и схемотехника, довольно просты, поэтому мы сосредоточимся на практическом подключении выключателей и ламп, т.е. сборке. Предположим, у нас есть две консольные коробки в обоих концах коридора, в каждой из которых по три проводника.Сначала нужно поставить предохранитель и убрать все провода, убедившись, что они не соприкасаются.

Независимо от конструкции светильника автоматический выключатель переменного тока должен разрывать фазный провод. Таким образом, при выключении выключателя обесточиваются электрические приборы, которые затем можно безопасно обслуживать, например, заменив перегоревшую лампочку в люстре.

Нулевой провод от распределительной коробки подключается напрямую к управляемому устройству.

Каждая из клавиш двухклавишного переключателя может быть установлена ​​в одно из двух положений, которые включают или выключают прибор.

Схема подключения двухкнопочного выключателя

Перед установкой обязательно отключите напряжение на распределительном щите и убедитесь в отсутствии напряжения на всех проводах.

В распределительную коробку от электрощита приходят два провода — фаза (красный) и ноль (синий).

Схема двухкнопочного выключателя собирается в такой последовательности: нулевые провода от электрощита, лампы №1 и лампы №2 сразу соединяются между собой.Провод, идущий на общий контакт двухклавишного выключателя, подключается к фазному проводу, пришедшему от электрощита.

Распределительная коробка

AT Эти провода подключаются к двум соответствующим группам лампочек или фонарей. Таким образом, эти два провода представляют собой коммутируемые фазы двух групп электроприборов.

К нулевому проводу (синий) распределительного щита К распределительной коробке подключается нулевой провод, который идет непосредственно к светильникам. Выключатель переключает только фазы двух разных групп электроприборов.

После всех соединений, перед пайкой и изоляцией скрутки в распределительной коробке, надо проверить правильность выполненных соединений.

Почему «фаза» подключена к выключателю?

Еще раз напомним, что выключатель должен обрывать фазу, а не ноль. Это сделано для того, чтобы при необходимости ремонта, например, замены лампочки, можно было безопасно работать с выключенным выключателем, но не выключая автоматический выключатель в распределительном щите.

Допустим, нам нужно заменить перегоревшую лампочку в комнате. Выключаем выключатель, берем алюминиевую стремянку, кладем ее на мокрый пол. Поднявшись по этой лестнице на потолок, беремся за металлическую часть патрона, на котором фаза. Тело пронизывает электричество, так как металлическая стремянка и мокрый пол являются отличными проводниками.

Последствия поражения электрическим током и падения с высоты могут быть непредсказуемыми. Поэтому при монтаже электропроводки вы должны четко понимать, что может произойти, если вы сделаете что-то не так.

Похожие материалы на сайте:

Шелли 1 переключатель. Техническая информация Фотография коммутатора A до установки устройства Shelly: Switch A. Shelly DUO (E27) Shelly DUO (GU10) Shelly Vintage (G125) Shelly Vintage (A60) Shelly Vintage (ST64) Shelly Button 1; Датчики. 490 р. нет SW – Управление переключателем (входом) O Релейный переключатель WiFi Shelly® 1 может управлять от 1 до 3 электрических цепей. Он предназначен для дооснащения стандартных цепей освещения.ЭТО МОЖЕТ ПРИВЕСТИ К ПОВРЕЖДЕНИЮ УСТРОЙСТВА ИЛИ ВЕНТИЛЯТОРА, В ТОМ ЧИСЛЕ К ПОЖАРУ!!! ОБОЗНАЧЕНИЯ: SW1 – Переключающий вход 1 для включения/выключения/затемнения SW2 – Переключающий вход 2 для включения/выключения/затемнения O – Выход Shelly 1; Шелли 13:00; Shelly 2. Для дополнительных функций, таких как таймер обратного отсчета, сцены, расписания и многое другое. Температурная защита устройства Нет. В течение первой минуты включите/выключите переключатель, подключенный к входу «SW» на Shelly, 5 раз (всего 10) или нажмите и отпустите кнопку мгновенного действия 5 раз. Подключение к сети Wi-Fi. Просто подключите Shelly к своей сети Wi-Fi и начните управлять своим домом с помощью телефона.5 в релейном переключателе: SHSW-25: shelly25-roller: Shelly 2. Имеет встроенный веб-сервер. SHELLY 2. Мы использовали один кнопочный переключатель, когда я нажимаю его один раз, он включается, при втором нажатии он выключается, а если я продолжаю нажимать, он приглушает свет. Ассортимент ShellyUK Аксессуары, переключатели Shelly i3 £ 11. Полоски могут убивать все микробы в радиусе 2 метров с помощью УФ-излучения с длиной волны 270 нм. Shelly 1 — это небольшой и умный переключатель домашней автоматизации. Он предназначен для установки за розетками и выключателями света или в других местах с ограниченным пространством.По рукам . Мне очень нравятся продукты Shelly, и у меня их несколько на моем хабе Hubitat. де Идеало. 5 Двойной релейный переключатель и рольставни Wi-Fi Беспроводная домашняя автоматизация с открытым исходным кодом Приложение для iOS и Android с двойным измерением мощности (1 пакет) 4. ОТКРЫТЫЙ ИСТОЧНИК — используйте возможности ОС Mongoose для создания собственного приложения. 5 ДВОЙНОЙ РЕЛЕ И РОЛЛЕВЫЕ ЖАЛЮЗИ. Shelly может работать как автономное устройство или как аксессуар к другому контроллеру домашней автоматизации. 5 Они работают в режиме многопозиционного переключения, но в зависимости от того, как именно ваши 2 … Релейный переключатель на 16 А с управлением по Wi-Fi Управление широким спектром бытовой техники и офисного оборудования (освещение, линии электропередач, гаражные ворота, шторы, системы безопасности, радиаторы отопления, кондиционеры и др.Активатор диммера Shelly Dimmer 2 Wi-Fi. Клеммы ввода-вывода затем подключаются к … Я заинтересован в покупке нескольких Shelly 1, чтобы сделать некоторые общие переключатели умными. 4. 33 доллара США. Исправлена ​​ошибка с переключателем флипбэка для релейных устройств. 5 имеет два реле, поэтому отлично подходит для двухклавишных выключателей. 00 + 5 долларов. В настоящее время он напрямую подключен к Google Home (не проходит через HE) и подключается как удаленный (ВКЛ на 1 с, затем ВЫКЛ, чтобы переключить команду, нет команды ОТКРЫТЬ или команда ЗАКРЫТЬ)… SHELLY 1 Релейный переключатель 1х16А, Wi-Fi.Держатель реле 1 — Shelly 1 / Shelly 1PM. Держатель реле 2 — Shelly Plus 1 / Shelly Plus 1PM. Shelly 1 размером с два орео, поставленных друг на друга, что позволяет легко спрятаться за существующими переключателями. АТШЕЛЛИП1. SHELLY 1 Один релейный переключатель Беспроводная сеть Wi-Fi Домашняя автоматизация Приложение для iOS и Android — 4 упаковки без UL SONOFF Mini R2 10A Smart WiFi Беспроводной выключатель света, универсальный модуль «сделай сам» для решения для автоматизации умного дома, работает с Amazon Alexa и Google Home Assistant, концентратор не требуется 2- pack Shelly 1 — выключатель света и таймер выключения.Самый важный Shelly 1 получает дополнительные очки за уже доступные разъемы, но Sonoff Mini соответствует этому с помощью флэш-памяти OTA и дополнительного открытого GPIO. Использование шелли дешевле, чем установка датчика, и дает больше пользователей… Шелли 1; Герконовый переключатель, чтобы мы могли прочитать положение двери гаража (дополнительно). Подключение Shelly к источнику питания и устройству открывания двери гаража. Только мой 2c, который я испытал… Shelly Plus 1. События можно использовать в качестве триггеров для автоматизации, чтобы переключать подключенный (умный) свет и выполнять другие действия по двойному щелчку и долгому щелчку (например.соедините L и N; подключение к shelly1-xxxxxx Преобразуйте любой существующий настенный выключатель в интеллектуальный без замены проводки или прокладки новых кабелей с помощью Shelly 1L. Порты 5 имеют глубину всего ~ 1/4 дюйма, поэтому этот конец будет проходить в Shelly; Зачистите примерно 1/2 дюйма с другого конца каждого провода. Мы запустили его на RaspberryPi 3. Shelly Button; Шелли Байпасс; Надстройка Shelly Temperature; Шелли Шелли 1. Шелли 1 меньше, чем два печенья, сложенные вместе. 🙁 На выходных я наконец-то дошел до установки Shelly 1 в выключатель света. Вы можете запускать это бесплатное программное обеспечение на разных системах. Одна кнопка включения/выключения затемнения Две кнопки 2-позиционное включение/выключение затемнения/осветления Управление рольставнями Активация сцены Четыре кнопки Активация сцены 4-позиционное включение/выключение 2 диммера Запутался в проводке shelly 1. 20 доставка. API может быть предоставлен производителем. Релейный переключатель с управлением через WiFi, 1 канал 16А Управление широким спектром бытовой и офисной техники (свет, розетки, системы безопасности, отопление, кондиционеры и т.д. Shelly 1 / Shelly Dimmer 2.С тех пор я удалил Shelly, и поэтому я пытаюсь внедрить переключатель Shelly 1 для электронного устройства, которое у меня есть. 5/EM DIN-скоба. 16 долларов. 99 доставка. В зависимости от характеристик устройства, оно также может сообщать о длительном вводе, энергопотреблении, внутренней температуре, переходе ли оно в безопасный режим из-за … Shelly 2. Shelly 1 — это устройство домашней автоматизации с поддержкой Wi-Fi, которое имеет реле для управления электрическая цепь и вход для определения состояния переключателя. Поскольку я все еще нахожусь на этапе тестирования, я установил переключатель puls и переключатель Wi-Fi в настенную розетку, и он реагирует…: S, но не так, как мне бы хотелось… Вход переключателя WiFi Shelly i3 может отправлять команды для управления другими устройствами через Интернет. .Сделайте ваш проект Arduino живым и пригодным для использования в вашем проекте автоматизации. Замена потолочного вентилятора на обычный светильник Jlc. Локальная сеть, Wi-Fi и Bluetooth — одновременное использование Wi-Fi и локальной сети, быстрое и простое добавление устройства через соединение Bluetooth; SELV — Сверхнизкий риск случайного контакта с более высоким напряжением и поражения электрическим током; 1-канальный релейный переключатель — выход 16А; Широкий спектр управления бытовой техникой — Подходит для автоматизации освещения, бытовой техники, гаражных ворот, дверных замков и дверных звонков, … -выключателя. Shelly 1 разработан, чтобы быть очень гибким.С Shelly 1 вы можете автоматизировать свой дом самым простым и экономичным способом Широкий диапазон поддерживаемого напряжения С Shelly 1, выходя из дома, вы можете легко открывать и закрывать дверь гаража, не беспокоясь о том, что вы могли оставить ее открытой. Shelly Single Relay Switch: SHSW-1: shelly1pm: Shelly Single Relay Switch со встроенным измерителем мощности: SHSW-PM: shelly2-relay: Shelly Double Relay Switch в режиме реле: SHSW-21: shelly2-roller: Shelly2 в режиме ролика: SHSW -21: shelly25-relay: Shelly 2. — ИЛИ —.В наличии осталось 55 шт. Реле Shelly должно быстро щелкнуть, и устройство вернется к заводским настройкам. 1. Shelly 1L — это самый компактный и интеллектуальный коммутатор Wi-Fi для вашего решения по автоматизации. Наведите курсор мыши на Zoom. Изменение состояния происходит при перезапуске устройства Shelly, ввод изменяется с 1 на 0. Вот журналы, которые я нашел с изменением состояния ввода и запуском автоматизации в последнем разделе 2021-01-14 10:04: 47 DEBUG (MainThread) [homeassistant. С помощью MQTT теперь я могу переключать реле для включения или выключения света независимо от состояния (настенного) переключателя.Между двумя конечными выключателями может быть столько 4-позиционных переключателей, сколько необходимо. Но я хочу, чтобы это работало, если Home Assistant не был доступен. Привет всем 🙂 Что ж, мы снова вернулись 😛 в дополнение к предыдущей теме, которую я открыл. Итак, благодаря отличному совету @Fire69, я купил переключатель Busch & Jaeger Puls вместе с переключателем Shelly 1 Wifi, чтобы активировать в моем случае мой сигнал тревоги внутри дома. Таймер обратного отсчета Больше никаких забытых приборов не осталось включенными. Технические характеристики: ESP8266ex с 2 МБ флэш-памяти SPI 16A реле Источник питания… Подключение трехпозиционного переключателя с потолочным вентилятором.Итак, в первую очередь давайте подключим Shelly к Wi-Fi. Люди уже привыкли использовать интернет в гаджетах для просмотра изображения. Релейный переключатель, работающий по WiFi, в упаковке шесть штук. кондиционеры и т.д. Управление широким спектром бытовой техники и оргтехники (свет, розетки, гаражные ворота, шторы, системы безопасности, радиаторы, кондиционеры и т.д. 5; Shelly Dimmer 2; Shelly UNI; Shelly 1L; Shelly EM; Plug & Играть в. 75. Управляйте широким спектром бытовой техники и офисного оборудования (свет, линии электропередач, гаражные ворота, шторы, системы безопасности, радиаторы отопления, кондиционеры и т. д.). Диапазон до 50 м (150 футов) на открытом воздухе и до 30 м (90 футов) в помещении. (в зависимости от строительных материалов). Shelly находится на «отдельном коммутаторе», как показано на скриншоте. 40 €. Купить сейчас Задать вопрос. Shelly 1 с открытым исходным кодом имеет встроенный веб-сервер, предназначенный для установки в ограниченном пространстве, например… Некоторые из более поздних моделей, таких как Shelly Dimmer 2 и Shelly 2.Убедитесь, что мост на Shelly настроен на 12 В постоянного тока. Shelly Pro 4PM 4-канальный релейный переключатель на DIN-рейку с подключением Wi-Fi, LAN и Bluetooth Добрый день всем. 00 6 или более R430. 13 / шт. Пробую это как удаленный выключатель, прикрепленный к стене в месте, где я просто не могу подключиться к линии электропередач и использовать обычный Shelly ix3. Расстояние между ними должно быть не менее 1 см для обеспечения циркуляции воздуха. 5 кВт через сеть Wi-Fi с помощью специального приложения для смартфона из любой точки мира. В этом посте я также поэкспериментировал с использованием Home Assistant, чтобы определить, когда питание было отключено, и выдать звуковое предупреждение о том, что вы не касаетесь выключателя: можно установить Shelly 1, чтобы использовать существующую проводку освещения и выключатель.Изображение не доступно. 480 долларов. Поток сигналов довольно прост. Инженерам из Alterco Robotics удалось разместить электронику в красивом корпусе размером 4. Затем мы подключаем Shelly по прилагаемой схеме. 12В, 30 — 50В. Наконец, возьмите провод и соедините порт «O» на корпусе с горячим проводом прибора. Шелли 1 с открытым исходным кодом. Управление рольставнями, гаражными воротами, воротами или любым двунаправленным двигателем еще никогда не было таким простым. В идеале у вас должны быть глубокие распределительные коробки в вашей электроустановке, чтобы обеспечить достаточно места. Сначала нам нужно подключить Shelly 1 к устройству открывания гаражных ворот. Датчик влажности и температуры Shelly (черный/белый) Датчики двери и окна Shelly. 1, который приведет вас к веб-консоли для вашего shelly. Shelly 1 — релейный переключатель, работающий по Wi-Fi. 99 Подробнее -12% Диммеры Shelly RGBW2 £19. Превратите любой существующий настенный выключатель в интеллектуальный, не меняя проводку и не прокладывая новые кабели с помощью Shelly 1L. NixMo1 24.11.2021 — 14:16. Релейный переключатель Shelly 1PM WiFi Module может управлять от 1 до 3 электрических цепей.Предназначен для установки в ограниченном пространстве, например, настенные крепления, электрические панели управления и т. д. 4 из 5 … SHELLY 1 релейный переключатель 1x16A, Wi-Fi. jpg. Сухие контакты Shelly 1 имеет так называемые сухие контакты, через которые может проходить источник питания, не зависящий от схемы управления. Таймер обратного отсчета. для этого вам не нужно включать Shelly в приложение Shelly. Shelly Plug S. Для этого установите Тип потребления на Lights. Сила. Режим рольставней Да.com/pr Зачистите примерно 1/4 дюйма с одного конца каждого провода. Shelly Addon для 1/1PM, температуры и влажности. переключатель 3 (верхний на схеме выше) имеет «трехжильный и заземляющий» кабель, соединяющийся с переключателем 2, а также двойной и заземляющий кабель (с постоянным и переключаемым напряжением), идущий к потолочной розетке. Работает по Wi-Fi — подключите Shelly Plus 1PM к вашему Wi-Fi Мне бы хотелось, чтобы при включении Shelly 1 и заходе солнца загоралась еще одна лампа. 79 Эта проводка также будет работать с любым продуктом Shelly или любым другим продуктом, требующим входа от выключателя света с 1 или 2 путями переключения света.НДС £9. Установка Шелли 1. Ирригационная система Иметь зеленый и красивый двор – непростая задача. Возьмите черный провод от переключателя и подключите его к порту «SW» на корпусе. де Домаду. 4 из 5 звезд 159 2 предложения от 37 долларов. Shelly 1 — это базовый модуль, предназначенный для установки за неинтеллектуальными коммутаторами в традиционных установках J-Box и обеспечивающий интеллектуальные возможности ранее установленного коммутатора. yaml (xxxxxx — ваш уникальный ключ shelly1): shelly 1 install. Шелли 1PM Wi-Fi модуль. Заходим в интернет и безопасность, затем режим вайфай — клиент.защита от перегрузки и перегрева. Светодиодный свет UV-C может эффективно уничтожать до 95 % бактерий и микробов в закрытых помещениях или на поверхности продукта и, следовательно, действует как профилактическая мера от инфекций. Shelly 1 имеет рабочее напряжение 12 В и 24-60 В постоянного тока, что позволяет управлять большинством гаражных ворот, представленных на рынке. Настенный переключатель Shelly для интеллектуальных реле может вписаться в любую существующую консоль настенного выключателя или даже в самое маленькое пространство благодаря своим компактным размерам и простой проводке. 1 февраля 2020 г., 19:28.ЕЖЕНЕДЕЛЬНОЕ РАСПИСАНИЕ. Создавайте индивидуальные ежедневные расписания для своих устройств. Теперь перейдите к IP-адресу вашего устройства в браузере, и вы увидите следующее (по крайней мере, для shelly): Выберите Интернет и безопасность. де Производитель: Шелли. На самом деле нет большой разницы между настройкой с 3 (или более) переключателями и настройкой с 2 ​​переключателями. 1-кнопочный настенный переключатель Shelly для интеллектуальных реле 1-кнопочный переключатель поставляется с прикрепляемыми держателями реле. 20 доставка + 5$. На следующий день я немного поработал над другим выключателем света, поэтому отключил все цепи освещения в блоке предохранителей.Управление широким спектром бытовой техники и офисного оборудования (свет, линии электропередач, гаражные ворота, шторы, системы безопасности, отопление, кондиционеры и т. д. 5-канальное небольшое реле, которое также помещается за вторым выключателем. Вы также можете включить /off состояние реле через MQTT SHELLY 1 One Relay Switch Wireless WiFi Home Automation iOS Android Application 1 Pack Кроме того, один провод, выходящий из геркона, подключен к земле (-), а другой подключен к клемме SW. момент, когда поддерживается только функциональность переключателя Member. Музыка: https://www. Shelly 1 с открытым исходным кодом имеет встроенный веб-сервер, предназначен для установки в ограниченном пространстве. Управляйте широким спектром бытовой техники и офисного оборудования (свет, линии электропередач, гаражные ворота, шторы, системы безопасности, радиаторы отопления, кондиционеры и т. д.). Чтобы поместиться в большинство стандартных электрических коробок и выключателей, Shelly 1 меньше двух сложенных вместе файлов cookie!Управляйте любыми рольставнями 110-230 В, моторизованными шторами или жалюзи. е. ком Альза. 147 и переключатель Shelly 1. Когда Z8 и C закорочены, электронное устройство выполняет действие. уровень 2. У меня есть 3-позиционный переключатель, который я не могу заставить работать. Реле Z-wave также обеспечивает беспроводное управление коммутатором после его правильной установки и включения в сеть Z-wave. по 3 кВт) с контролем энергопотребления по каждому каналу, защитой от перегрузок и температуры. Он выводит состояние всех реле после каждого взаимодействия с устройством оболочки. 53 / шт. ВЫ МОЖЕТЕ: — Дистанционно управлять освещением, электроникой и приборами мощностью до 1800 Вт на каждый канал, просто установив двойной релейный переключатель Shelly 2, управляемый Wi-Fi, за существующим выключателем света. 2 на Raspberry Pi 3 и пытаюсь подключить свет для тестирования устройства shelly1. В наличии Shelly 1 OS — Дом Google и Совместимое Эхо Амазонки. АТШЕЛЛИ4П. ) из любого места с помощью самого маленького релейного переключателя, работающего по WiFi. 0 или новее, а значение Настройки >> ТИП ПРИБОРА равно … Я думаю, что Shelly 1 — идеальное решение, когда физический переключатель должен продолжать функционировать.5-дюймовый релейный переключатель: SHSW-25: shelly25-roller скидка 15%. Что такое Шелли Плюс 1? Релейный переключатель с управлением через WiFi, 1 канал 16А Управление широким спектром бытовой техники и офисного оборудования (освещение, линии электропередач, системы безопасности, радиаторы отопления, кондиционеры и т. д. Наведите курсор мыши на Zoom-Shelly 1; адаптер постоянного тока 12 В; кнопка «Мой дверной звонок» и звонок подключены к трансформатору 8 В. 23 долл. Имеет встроенный веб-сервер SHELLY 1 Relay Switch 1x16A, Wi-Fi.Его специальная модифицированная прошивка изначально поддерживает Apple HomeKit.Схема подключения 3-позиционного выключателя света на 12 вольт сегодня. зигби. 1 — 2021-09-15. v3. Привет всем, сегодня мой электрик установил диммер Shelly 2 для управления 6 диммируемыми точками gu10 (по 3 Вт каждая). 5 имеет 2 переключающих входа и 2 реле. Нейтральный провод не требуется. Для резистивных нагрузок ниже 20 Вт без подключенной нейтрали требуется байпас. Я читал, что «горячий» и «загрузочный» должны быть в … Когда Shelly 1 установлен на Edge Switch, щелчок физического выключателя света должен включать или выключать свет, как и следовало ожидать.5 датчиков ¶ Реле Shelly возвращают больше, чем просто состояние включения/выключения. Shelly 2. Фотография переключателей B и C до установки устройства Shelly: переключатель B + C. 168. Shelly i3 £ 11. Как люди интегрируют Shelly 1 в автономном режиме, чтобы при переключении света Home Assistant видел его, чтобы я мог построить автоматика от него? Большое спасибо شرح طريقة ربط الاسلاك على اصغر جهاسلاك على اصغر جهاز ذذي في العالم —- ذذي في العالم —— رابط يجمن موقل مشترياتي من موقع افضل مشترياتي من من افضل مشترياتي من من موقل9 фунтов стерлингов. автодом123. Так что я заполняю здесь: переключатель. Майк П 4 МПП. 6 из 5 звезд 265 3 предложения от $26. Схема подключения трех вентиляторов Sd Talk About. По сравнению с 497 долларами, я думаю, это получилось у умных парней. был разработан для установки в ограниченном пространстве, например, в настенных креплениях, электрических панелях управления и т. д. Схема подключения вентиляторов. У меня есть кнопка в Home Assistant, с помощью которой я могу включать и выключать Shelly 1PM — это очень маленький интеллектуальный переключатель, способный управлять любым электроприбором (до 16 ампер) при измерении его энергопотребления. Ребята из Shelly утверждают, что есть внутренняя температура датчик защиты от перегрева, поэтому устройство отключится, если температура устройства превысит опасный уровень.TheFops 5 августа 2021 г., 16:27 # 1. ESP32 доступен на: Domadoo. Я в США со стандартным освещением 110В. Небольшой размер, полный функций Разумно спроектированный, чтобы поместиться в большинство стандартных электрических коробок и выключателей. Или протяните дополнительную пару проводов к свету, чтобы сделать его более похожим на трехпозиционный переключатель такого типа. С легкостью замените кулисный переключатель Decora на мгновенный переключатель, создайте вторичное действие длительного нажатия для переключения дополнительных de Shelly 1. Открытый исходный код предоставляет комплексное решение для автоматизации умного дома для вашей квартиры, дома или офиса и помогает значительно сократить потребление электроэнергии и затраты, не меняя существующая проводка или покупка дорогостоящего и сложного в эксплуатации аппаратного обеспечения Shelly 1 чрезвычайно компактна и может поместиться в различные электрические консоли. Узнайте больше о Shelly 1 (одноканальное реле Wi-Fi) и о том, как его настроить и установить с помощью этого короткого и простое пошаговое руководство.Шелли i3 Шелли RGBW2. Как только питание будет восстановлено, включите или выключите его не менее 5 раз. 5 долларов. Может функционировать как автономное устройство, как аксессуар к контроллеру домашней автоматизации или может использоваться как компонент другой системы автоматизации. 99 Режим отдельного выключателя для кнопочного выключателя света. Релейный переключатель, управляемый WiFi, 1 канал 16A 15 €. Сырой ude-syd-shelly1-3. SHELLY 1 релейный переключатель 1x16A, Wi-Fi. с Амазонки. В общих настройках вы создаете имя моста и то, что будут делать реле.Местные животные и дикие животные узнают забор по внешнему виду, местоположению и болевой памяти. Я провел около 4 часов в общей сложности между возни и исследованиями. На следующем рисунке вы видите, что Shelly 1L имеет только 1 реле, поэтому, если вы хотите управлять 3 комплектами огней, вам понадобятся 3 устройства. означает, что свет можно включать и выключать с привычным удобством традиционного выключателя. 99 < 1 Вт Релейный переключатель WiFi Shelly® 1 может управлять от 1 до 3 электрических цепей.бытовое устройство мощностью до 3. Потребляемая мощность устройства < 1 Вт. 99 Искл. Однако я не уверен, может ли Uni действовать как переключатель, чтобы закрыть альтернативу Zigbee для Shelly 1L (отдельный переключатель). Вопросы и помощь. 0) и начал экспериментировать. УСТАНОВКА: На рисунке ниже показано, как выполнить подключение. Shelly 2. ) Судя по примечаниям к выпуску, это первый выпуск Shelly 1 с поддержкой HE. 99 Выберите параметры -14% Переключатели Shelly 1PM £15. Shelly 1 — это реле небольшого размера с подключением по WiFi для управления электрическими приборами.Ошибка! Представьте мое удивление, когда я установил свой новый Shelly 1 (мой первый в жизни!), подключился к нему в Shelly Cloud и начал его настраивать, но обнаружил, что устройство не переходит в режим Edge Switch. cloud/ Есть rest API, а так как они основаны на ESP8266, то есть возможность прошить новую прошивку (аналогично устройствам Sonoff) и вообще обойти облако Shelly. Диммер WLAN с дистанционным управлением для установки в существующую электроустановку. com Привет, ребята, я недавно установил переключатель Shelly 1 на дверь гаража с магнитным датчиком, способным считывать состояние двери (открыта/закрыта).И Shelly 1, и Shelly 1PM работают с источником питания постоянного тока 24-60 В, в то время как Shelly 1 также поддерживает источник питания 12 В, что означает, что его можно использовать в более низковольтных приложениях. Шелли Плюс 13:00; Шелли Про 16:00; Шелли Плюс 1; Шелли 1; Шелли 13:00; Шелли 1л; Shelly 2. 5 Двойной релейный переключатель. Шелли Плюс i4. Shelly 1 — Switch Actuator 230 В, 16 A — реле WLAN для Smart Home, Alexa и Google Home, можно переключать из любого места, без концентратора или с помощью облака, MQTT, Openhab, HomeAssist (1)… Shelly 1 — беспроводной коммутатор, работающий с экосистемой умного дома Apple.https://шелли. кроме того, Shelly 1 может быть установлен за коммутатором из-за его небольшого размера. Я попытался установить Shelly 1L в том же месте, что и коммутатор A, оставив проводку в настенной коробке для коммутаторов B + C. непрочитано, 20 января 2019 г., 23:15:07 20.01.19 Shelly 1 — самый популярный продукт Allterco Robotics. В отличие от других реле/переключателей семейства Shelly это устройство изолирует входы и выходы реле от напряжения сети. Shelly 1 поставляется с предустановленной прошивкой для использования с приложением shelly для iphone и android, а также с облаком shelly. Продается Smart Guys Australia и поставляется с Amazon Fulfillment. Релейный переключатель Shelly 1 Wireless WiFi Home Automation iOS Android. Переключатели следующие: Переключатель_A:Общий:… 1. Shelly Flood; Шелли Окно/Дверь 2; Аксессуары. Схемы подключения потолочного вентилятора и комплекта освещения своими руками. Вы должны нажать <сохранить>. Поскольку Shelly 1 изначально поддерживает MQTT, вы можете отслеживать состояние реле и переключения по MQTT. 5 на самом деле появится в HomeKit как мост с двумя подключенными коммутаторами, Shelly 1 просто появится как коммутатор.00. Установите «Тип кнопки» на «Отдельный переключатель». Установите «Режим включения питания по умолчанию» на «Выкл.». Установите «Таймер автоматического отключения» на «1 сек». Shelly 1 Wifi Switch. В этом случае коммутатор не связан с выходом коммутатора и может реагировать на более сложные события (на данный момент только короткие или длинные нажатия), в то время как выход активируется только внешними командами (через REST API, MQTT, облако оболочки и т. д.). , Ответил В наличии на складе Allterco Robotics Реле Shelly 1 может превратить любой выключатель света в умный дом techhacker Преимущества Shelly 1: Shelly 1 представляет собой миниатюрный выключатель 41 x 36 x 17 мм, что позволяет легко подключить его к выключателю или розетке.(1) Отключите питание от Shelly, выключив выключатель или другим способом. Например, вы можете установить … Shelly 1L No Neutral Switch Module. Для разработчиков Shelly 1 открыта миру и разработчикам. Статус этого действия предоставляется через выходной канал с открытым коллектором AUX1. 99 — 35 фунтов стерлингов. Максвелл У меня проблема: моя Шелли 2. 99 Добавить в корзину -25% Переключатели Шелли 1 9 фунтов стерлингов. 5 в роликовом режиме: SHSW-25: shelly4pro Последний контроллер, на который мы установим Shelly 1, — это Domoticz. Максимальная мощность 3 кВт, совместимость с Amazon Echo и Google Home.Шелли 1 Wi-Fi коммутатор; ЛОГОТИП Сименс! 8 Базовый стартовый комплект (LOGO! 8 + Powersupply + LOGO! Soft Comfort V8) Raspberry Pi 3 Model A+; Основные компоненты, к одному цифровому входу LOGO! подключен небольшой переключатель. 8 Архитектура. Только что купил Shelly Button 1. ) из любого места Shelly может работать как автономное устройство или как аксессуар к контроллеру домашней автоматизации. Одна сторона настенного выключателя подключается к «-» минусовой линии питания 12/24 В пост. тока, другая — к клемме SW Shelly 1; I = входная клемма Shelly 1 для подключения «-» минусовой линии питания 12/24В постоянного тока; O = выходная клемма Shelly 1 для подключения дверного замка; Пожалуйста, проверьте проводку и положение перемычки несколько раз.Работает > 1 года без проблем на стоковой прошивке. 5 в режиме отдельного переключателя, это позволяет реле оставаться подключенными к цепи освещения, как того требует электрический код, но позволяет физическим переключателям управлять чем угодно, например, запуском. Извините, не могу помочь — я настроил Shelly 1 на открытие двери гаража, и это работает удовольствие. Релейный переключатель с WiFi, 1 канал 16А. Shelly Plus 1. Для реализации нам нужно определить Shelly как коммутатор в конфигурации. Моя первоначальная цель состояла в том, чтобы добавить двойное, тройное, четверное нажатие. Управляйте широким спектром бытовой техники и офисного оборудования (свет, розетки, системы безопасности, отопление, кондиционеры и т. д.) /off (всего 10) или нажмите и отпустите Несколько дней назад я приобрел два устройства Shelly 1 и успешно установил одно из них на однополюсный переключатель Модуль переключателя Shelly Plus 1 (SPL1) GLOBAL.Это может по крайней мере уничтожить вашу Шелли! Проверьте правильность положения перемычки перед подключением питания переменного тока к Shelly 1. bensound. Я использую их в автономном режиме, поэтому я могу управлять своими источниками света Hue, подключенными к ним, с помощью Homey Flows. Электронное устройство имеет выходной канал с открытым коллектором (AUX1). В наличии Алтерко Робототехника. В случае успеха вы увидите, как свет/устройство быстро включается и выключается 4-5 раз. 5 для двух световых цепей с разными L, которые я успешно использую, это ездить с одним Shelly 2. #1. 99 Выберите параметры.Шелли1. Как заставить это работать. Восстановить мощность. компоненты. Переключатель 1 в настоящее время поддерживает режим ввода «Edge», но для переключателя 2, похоже, нет опции «Edge». «Стандартная» схема двухстороннего освещения Схема двухстороннего освещения с Shelly 1 L — один вход переключателя. Работает по Wi-Fi — подключается к вашей сети Wi-Fi. Для просмотра откройте файл в редакторе, который показывает скрытые символы Unicode. PM расшифровывается как Power Monitoring, поэтому вы должны установить Shelly 1 внутри стены за выключателем. Вот руководство по установке о том, как я устанавливаю релейный переключатель Shelly 1PM, чтобы сделать стандартный свет переключателем Smart.Функция расписания: Установите таймер и обратный отсчет, создавайте сцены, вы можете установить расписание таймера для автоматического включения / выключения света, вентиляторов или приборов в соответствии с вашими повседневными привычками с помощью переключателя Shelly 1 Wifi. Что нового в Shelly 1L, так это то, как устройство… У меня работает 1 переключатель Shelly, который включает и выключает свет каждый день. Официальный партнер Shelly в Австралии и Новой Зеландии. Shelly 1 спроектирован так, чтобы поместиться в большинство стандартных электрических коробок и выключателей. Он меньше, чем два печенья, сложенные вместе! Релейный переключатель с управлением через WiFi Управление широким спектром бытовой техники и офисного оборудования (свет, линии электропередач, гаражные ворота, шторы, системы безопасности, радиаторы отопления, кондиционеры и т. д.).Берем белый провод от выключателя и подключаем его сзади от источника. Привет, ребята, я недавно установил Shelly 1 за одним из моих выключателей света, и он работает как шарм с обычной лампочкой. Держатель реле 1 — Shelly 1 / Shelly 1PM Держатель реле 2 — Shelly Plus 1 / Shelly Plus 1PM Модули Shelly Wifi — это самые маленькие, интеллектуальные и самые мощные переключатели Wi-Fi для вашего решения автоматизации. смартфон или планшет. 5 есть кнопка сброса на задней панели устройства, однако некоторые устройства, такие как Shelly 1 и Shelly 1PM, не имеют и могут быть сброшены только с помощью переключателя, подключенного к SW-входу реле. 5 вы можете открывать и закрывать ворота гаража одним касанием или даже голосом. 4G RC Дрон Квадрокоптер 19 отзывов COD. Светодиодная лента UV-C — это надежное и эффективное решение для дезинфекции, дающее результаты. Shelly 1 Single Relay Switch: SHSW-1: shelly1l: Shelly 1L Single Relay Switch: SHSW-L: shelly1pm: Shelly Single Relay Switch со встроенным измерителем мощности: SHSW-PM: shelly2-relay: Shelly Double Relay Switch в релейном режиме: SHSW -21: shelly2-roller: Shelly2 в режиме ролика: SHSW-21: shelly25-relay: Shelly 2.18 сентября 2021 г. 0 Требуется концентратор шлюза, 10 А/2200 Вт Предназначен для установки в стандартную настенную консоль, за розетками и выключателями света или в других местах с ограниченным пространством. shelly] Ручное обновление данных светового изолятора в ванной Сегодня в ходе подключения мы узнаем, как использовать API-компонент REST для добавления датчика или переключателя, такого как shelly2, в домашний помощник без необходимости использования компонента домашнего помощника для конкретного устройства. Подготовка адаптера и Shelly 1. ESP8266 Доступен на: Amazon.Купить онлайн автоматизацию умного дома с Wi-Fi Shelly Wall Switch 1 — white plus Shelly 1 в магазине Shelly Shop Asia. Локальная настройка MQTT. с Алиэкспресс. Это двойное реле должно включать свет в закусочной и снаружи, то есть «закусочная снаружи». Похоже, что функция обнаружения может быть достигнута путем подключения двух проводов к контактам 3 и 6 Shelly uni. Shelly1 поставляется с частично открытым разъемом для программирования/отладки, который можно использовать для релейного переключателя, работающего по WiFi, 1 канал 16A. toggle: shelly_relay_2 Базовая конфигурация в виде источников света. Использование этой конфигурации заставит Shelly отображаться в виде источников света в Home Assistant Вариант использования для этой конфигурации: Автоматизация источников света На основе конфигурации Shelly 1 (модифицированной и протестированной «Datux») Купите 10 Shelly 1 Smart Переключатель Wi-Fi для домашней автоматизации и ПОЛУЧИТЕ 1 БЕСПЛАТНО — переключатель Shelly 1 Wifi совместим с Alexa и Google Home. Доставить из. Добавить в корзину. ) из любого места с помощью крошечного релейного переключателя, управляемого Wi-Fi — Shelly 1. Решение состоит в том, чтобы сделать простой переключатель умным с помощью реле Shelly 1: я писал об этом в своей серии статей об IoT и о том, как я использовал их для переключения. тупые переключатели в цифре. 1-й 1PM при активации настенным выключателем, первый свет включится, даст команду второму выключателю включить питание. Кроме того, Shelly 1 имеет дополнительную надстройку для температуры, влажности, геркона и других датчиков. Добавить в корзину Аксессуары для продукции Shelly.Вход переключателя Shelly 1 можно установить в «отдельный режим». Shelly 1 — это миниатюрный WiFi-переключатель с прошивкой для управления в рамках Apple HomeKit, который благодаря своим размерам легко устанавливается под выключателем или розеткой в ​​более глубоком корпусе. 11 фунтов стерлингов. 15. Благодаря компактным размерам (всего 36 x 41 x 17 мм) Shelly 1 идеально подходит для установки в электрическую коробку 503. В частности, реле Shelly 1 очень компактно и может быть полезно для установки в распределительных коробках и/или потолочной розетке. Если у вас 3 банды, вам понадобится Shelly 1 и 2.2) Действовать как переключатель для подключения двух проводов постоянного тока 9 В, чтобы открыть дверь. Реле можно добавить как световой объект, если в устройстве используется прошивка версии 1. Первым шагом является подключение всего. ХАБ не требуется! Bluetooth — быстрое и простое добавление устройств через соединение Bluetooth с помощью приложения Shelly Cloud Поддержка низкого напряжения и сухие контакты Защита от перегрузки и перегрева Быстрый процессор — ESP32 Улучшенный API Shelly Switch Node (1, 2, 1PM, 1L, Plug, PlugS) ) Узел может включать и выключать переключатель оболочки.5 Двойной релейный переключатель Wi-Fi с двойным измерением мощности на 20% мощнее, на 30% меньше и с увеличенным на 50% радиусом действия по сравнению с его предшественником. Если у вас лампы накаливания, думаю, Shelly будет работать без байпаса. Например, вы можете установить … Shelly 1PM — релейный переключатель, работающий по WiFi. Таким образом, вторая цепь управляется Shelly, но беспотенциальное реле заботится об электрическом разделении. Благодаря включению BT вы можете добавить Shelly Plus 1 … shelly 1 one wifi switch» 91 Результат; Цена — OK.ЛОТ 4 SHELLY 1, устройство для умного дома, 4 … Shelly Dimmer2. Shelly 1 знает ваше местоположение, обеспечивает высокий уровень безопасности и контроль доступа к устройствам. Сброс настроек программного обеспечения Shelly. Наведите курсор мыши на Zoom- Комбинированный комплект настенного выключателя Shelly с 1 кнопкой и реле Shelly 1 поставляется со скидкой 10%. Он также имеет два выходных контакта Z8 и C. Tasmota Github — Shelly 1 и 2 Видео с подключением на Shelly: Shelly 1 лучше, чем Sonoff Basic? Нативная поддержка Shelly MQTT, Tasmota на Shelly2 и настройка 3-позиционного переключателя.Функциональность. Я хочу использовать shelly uni, чтобы сделать две вещи: 1) Чувствовать, что на моем домофоне нажат зуммер. Добавить в список желаний Сравнить этот товар. Кроме того, вы можете поделиться своим опытом с разработчиками по всему миру. Каждый настенный выключатель Shelly для интеллектуальных реле поставляется с соответствующими держателями реле. Free Cloud Все, что вам нужно для управления Shelly 1, — это смартфон и бесплатное мобильное приложение Shelly Cloud. 15,90 € Wi-Fi Relay Switch Shelly 1 (avoin lähdekoodi) на tarkoitettu asennettavaksi tavalliseen seinäkonsoliin pistorasioiden ja valokytkimien taakse sähkövirran ohjaamiseksi sen kautta.Shelly может работать как автономное устройство, управляемое предоставленным приложением, или как аксессуар к другому контроллеру Smart Hub в решениях для домашней автоматизации. 5 ¶. Его можно установить в стену под розетку или стандартный выключатель света. Что такое Шелли 1? Самый компактный, интеллектуальный и мощный релейный переключатель Wi-Fi, обеспечивающий лучшее решение для домашней автоматизации, которое может управлять вашей бытовой техникой и офисным оборудованием из любого места через бесплатное мобильное приложение Shelly Cloud со смартфона или планшета или управлять вашим устройством дома с помощью голосовые команды. Вы можете найти свой Shelly ID на устройстве, через локальный веб-сервер в разделе «Настройки» → «Информация об устройстве» или через… Модуль Shelly 1PM Wifi — это самый маленький, умный и самый мощный WiFi-переключатель для вашего решения по автоматизации. в наличии. Документ включает руководство пользователя. Руководство пользователя. Шелли Движение; Шелли Х&Т; Дверь Shelly Примечание производителя: каждое устройство Shelly выделяет тепло под нагрузкой. Если перемычка установлена ​​на 12 В, вы уничтожите свою Шелли! ESP8266 с одним релейным устройством флэш-памяти объемом 2 МБ и размером «круглого» размера 42 мм.Shelly 1 — единственный продукт с чистыми контактами (также называемыми сухими контактами). НДС: 15. SHELLY DIMMER НЕ МОЖЕТ БЫТЬ ПОДКЛЮЧЕН И ИСПОЛЬЗОВАТЬ ВЕНТИЛЯТОР. 00 доставка. Затемните совместимые устройства в умном доме и удобно управляйте ими с помощью смартфона, планшета или голосового управления. Подключите физический переключатель к правому разъему оболочки. * приветствую вас, я использую openhab v2. Релейный переключатель Shelly Plus 1 WiFi. 99 Выберите параметры -15% Переключатели […] Shelly Plus 1 — это новое поколение интеллектуальных переключателей для вашего решения по автоматизации.Оказывается, Tasmota не может выйти за рамки двойного и длительного нажатия, так что это так! Конфигурация Shelly 1 + с настенным выключателем Shelly Four. Шелли Плюс 1 количество. Прежде чем начать, вам нужно найти и записать идентификатор вашего устройства Shelly. г. Достаточно компактный, чтобы поместиться за каждым настенным выключателем или настенной розеткой, Shelly 1PM является модернизированным и может быть установлен менее чем за 10 минут. Схемы подключения Shelly 1. С этой веб-страницы вы можете включать и выключать ваш shelly и изменять все его настройки.Затем, чтобы иметь возможность следить за состоянием переключателя… @mike. Датчик затопления Шелли. Кнопки-переключатели с номинальным напряжением 3 В; Shelly 1 поставляется с параметрами поведения коммутатора Модуль коммутатора Shelly Plus 1 SPL1 GLOBAL: Модуль коммутатора Shelly Plus 1PM SPL1PM GLOBAL: Модуль коммутатора Sinilink USB XY-WFUSB GLOBAL: Модуль коммутатора Smart Home SS-8839-01 GLOBAL: Sonoff 4CH (R2) Модуль переключателя 1 x Shelly 1L — релейный переключатель без нулевого провода 1x 4A (WiFi) 18,90 € с налогом. С компактным Shelly 1 вы можете сделать любой выключатель света менее чем за 15 долларов.Эти реле можно использовать для управления 2 различными нагрузками (например, информация о изображении. Если возможно, я бы предпочел установить Shelly за этим переключателем. 1 из 2 считает это полезным. Освещение Shelly, 1 августа 2018 г. 15,75 € без учета налогов. Чтобы подключить геркон к корпусу, просто подключите один провод к клемме SW, а другой к клемме L, куда мы подключили отрицательный провод от источника питания. -настенная консоль, за розетками и выключателями света или в других местах с ограниченным пространством.Моя заметка о настройке приложения Shelly и свет. На этом этапе Shelly сбрасывается, и нужно будет использовать приложение, чтобы снова подключить его к сети Wi-Fi. Наведите курсор на Zoom- Shelly 1/1pm — это устройства от Shelly, которые позволяют включать/выключать переключатель с помощью удаленных действий. Шелли Про 16:00. Shelly Plus 1 имеет множество приложений, обеспечивающих улучшенное управление «умным домом», он достаточно мал, чтобы поместиться за каждым настенным выключателем или розеткой, и его можно установить менее чем за 10 минут. 1 см х 3. Этот конец будет использоваться для подключения новых проводных гаек и переключателей; После того, как вы вытащите выключатели из настенной коробки, вы сможете использовать калибры для этих двух перемычек; 2.94 Умная розетка для наружного применения, Мощная розетка Wi-Fi, Совместимость с Alexa, Google Home, Защита от атмосферных воздействий IP65, Таймер дистанционного управления и обратный отсчет через приложение Smart Life, Концентратор не требуется, Сертифицировано FCC, 2 упаковки (MP22W) 484 1 предложение от 32 долларов США. Спасибо за супер быстрое обновление. Затем дважды щелкните по нему и введите следующее значение: — Имя: укажите понятное имя — Идентификатор объекта: это идентификатор датчика. При преобразовании вашего выключателя света в интеллектуальный выключатель вы можете легко подключить существующий выход выключателя света к порту SW Shelly.По какой-то причине сайт Shelly не загружает мой банкомат, поэтому я не могу проверить. Shelly Plus 1 имеет множество приложений, обеспечивающих улучшенное управление «умным домом». Достаточно маленький, чтобы поместиться за каждым настенным выключателем или настенной розеткой, Shelly 1 можно установить менее чем за 10 минут. Шелли Диммер 2. Это одно реле. 5 переключателей больше не работают должным образом: я могу включать/выключать их с экрана устройства, но статус (вкл./выкл.) и питание не обновляются, пока я не нажму кнопку «Обновить». Я не могу использовать устройство на приборной панели, что есть: Я могу включить его, но плитка застревает со значком песочных часов. Если я включаю/выключаю устройство из … По умолчанию Шелли будет добавлен в качестве переключателя.Наведите курсор мыши на Zoom- Обратитесь к руководству Shelly для правильной полярности при использовании напряжения питания постоянного тока! Если Shelly питается от постоянного тока, он все равно может переключаться до 240 В переменного тока на стороне «B» диаграммы. 99 Выбрать варианты Нет в наличии Переключатели Shelly 1L £14. Оп · 2г. Shelly может работать как отдельное устройство или как аксессуар к другому контроллеру домашней автоматизации. €24. Shelly 1 Интеллектуальный релейный переключатель One PM Wi-Fi с открытым исходным кодом Беспроводная домашняя автоматизация iOS Android-приложение (1 упаковка) Получить сделку. облачный метод установки: USB-последовательный.Подключение Shelly 1 Релейный переключатель WiFi Shelly 1PM может управлять от 1 до 3 электрических цепей. Shelly 1 — упаковка из 6 штук стоимостью 71 фунт стерлингов. Имеет встроенный веб-сервер. 5. Схема подключения Shelly 1 с 3 путями В последнее время за ней охотятся потребители вокруг нас, возможно, один из вас. Shelly 1 one relay switch» 88 Результатов; Цена — OK. #405. 28. Я хочу запустить Shelly в автономном режиме. Установите ваше реле Shelly 1 в стену под розетку или стандартный выключатель света. 5 процедура сброса. Например, уже через пару минут вы можете начать управлять светом в своем доме прямо с мобильного телефона.Больше не осталось забытых приборов. 22 доллара. Быстрая доставка. Не устанавливайте два или более устройств Shelly друг на друга в замкнутом пространстве. Shelly Wall Switch 4 plus Shelly Plus i4 — Цвет белый. ) из любого места с помощью самого маленького релейного переключателя, работающего по WiFi, с подключением Bluetooth. Все подключено и работает, очень доволен результатом и работой ракушки. Благодаря небольшому размеру и широкому диапазону поддерживаемого напряжения, это настоящая инновация! Нейтральный не требуется Здравствуйте, я тестирую Shelly 1, и он отлично работает для тупых ламп, но у меня есть некоторые с умными лампочками.Фиксированное интеллектуальное действие для роллетных устройств Shelly 1 с открытым исходным кодом предоставляет комплексное решение для автоматизации умного дома для вашей квартиры, дома или офиса и помогает значительно снизить потребление электроэнергии и затраты без изменения существующей проводки или покупки дорогого и сложного в эксплуатации оборудования. Shelly 1 — основная версия для одинарных фонарей. Набор из 2 шт. Shelly 1 поставляется с двумя приводами Shelly 1. 5 и 1 x Shelly 1 тоже работают? Устройства Shelly принимают только провод №14, потому что они не рассчитаны на 20 А (источник: опыт их установки). Большинство устройств Shelly можно сбросить с помощью процедуры, описанной здесь. В нем описан «счастливый путь», а если возникнут другие проблемы, обратитесь к документации Shelly. Добавить в корзину Счетчики энергии. В этом отношении он ведет себя почти так же, как любой другой готовый продукт для умного дома. ЕВРОСОЮЗ. Sonoff Basic — это переключатель на 10 А, а Shelly 1 — на 16 А. Контроллер имеет одну клемму главного клапана (MV) на своем основном модуле 0. Полный модуль для управления одним источником питания переменного и постоянного тока: 110–265 В, 50/60 Гц переменного тока, 12 В постоянного тока, 24–48 В постоянного тока.Эта прошивка предоставляет Shelly 1, Shelly 1PM, Shelly Plug S, Shelly 2 и Shelly 2. Shelly Wall Switch + Plus i4 может поместиться в любую существующую консоль настенного выключателя или даже в самое маленькое пространство благодаря своим компактным размерам и простой проводке. Он предназначен для установки внутри стандартной настенной консоли, за розетками, выключателями света или в других местах с ограниченным пространством. Inc. Это сработало отлично, и я мог бы остановиться на этом. Реле. Shelly 1 чрезвычайно компактен и подходит для различных электрических консолей.4-кнопочный настенный выключатель Shelly белого цвета. По сути, «умная» часть этой системы заключается в том, что Shelly 1 будет открывать и закрывать цепь на основе автоматики, которую я … Shelly 1/1PM/2/2. . В текущей конфигурации он отключает … Shelly 1 Wifi Switch с открытым исходным кодом имеет встроенный веб-сервер и предназначен для установки в ограниченном пространстве, например, на настенных креплениях, электрических панелях управления и т. д. Shelly 1 L переключатель WiFi SONOFF ZBMINI ZigBee Mini Умный переключатель, двухпозиционный переключатель света, совместимый с Alexa, SmartThings Hub, Philips Hue Bridge, Google Home и SONOFF ZBBridge, ZigBee 3.Я купил комплект для геркона, но не смог придумать место для его установки на двери гаража, поэтому в итоге использовал мультисенсор Smartthings, который сообщает о своей ориентации через Zigbee. Прошивка совместима со стоковой и может быть загружена через OTA (см. ниже). ) из любой точки мира с помощью самого маленького в мире релейного переключателя с WiFi-управлением. Шелли 1л. Shelly 1 с открытым исходным кодом Shelly 1 имеет встроенный веб-сервер Shelly 1 была разработана для установки в ограниченном пространстве, … Добавьте поддержку устройств нового поколения Shelly Plus 1 и Shelly Plus 1PM.От автоматизации освещения до управления электроприборами Shelly Plus 1PM обеспечивает точное измерение мощности и бесплатное облачное хранилище данных. нет Кроме того, Shelly 1 имеет дополнительную надстройку для датчиков температуры, влажности, геркона и других датчиков. SONOFF® T3 EU/US/UK AC 100-240V 1/2/3 Gang TX Series WIFI Настенный выключатель 433Mhz RF Smart Wall Touch Light Switch Для работы в умном доме… Это простое руководство о том, как автоматизировать освещение в Великобритании с помощью Shelly 1 путем установки реле Shelly 1 в потолочный подвес, который имеет как постоянное напряжение, так и нейтраль, а также переключаемое обратное напряжение от настенного выключателя. Пример конфигурации ESPhome для коммутатора Shelly 1 с функцией множественного нажатия. В наличии. Я пытался подключить другой к 3-4-3-полосной схеме, но мне пока не повезло. Моя текущая проводка для 12 В постоянного тока горячая, подключается к (+), а земля к (-). Двойной релейный переключатель и рольставня, работающие по Wi-Fi. Shelly может работать как отдельное устройство или как аксессуар к другому контроллеру домашней автоматизации. Шелли Плюс 13:00. 66€. Shelly 1 OS подходит для всех.организация. Другое… Sonoff Mini поставляется с внешней антенной; Sonoff Mini не использует высокое напряжение для управления переключателем (вы можете использовать 3.74.433Mhz DC12V 1CH Wireless Remote Control Switch Relay Receiver Module + 2 RF Transmitter 289 отзывов COD. ПРЕДЛОЖЕНИЕ. Shelly 1 может работать на широком диапазоне напряжения от 12 В постоянного тока до 240 В переменного тока, он также имеет набор беспотенциальных контактов на реле, что делает его идеальным устройством для интеллектуального питания от сети 230 В переменного тока Shelly 1, который работает как интеллектуальное реле для 230 В переменного тока IN —> 12V DC OUT PSU, который, в свою очередь, питает 12V DC нормально закрытый (NC) клапан. ) … شرح طريقة ربط الاسلاك على اصغر جهاس ذذي في العالم —— رابط يجمعالم —— رابط من موقع افضل مشترياتي من موقع افضل مشترياتي من موقع افضل مشترياتي من موقع افضل مشترياتي من موقع افضل مشترياتي من موقع افضل مشترياتي من موقع افضل مشترياتي من موقع افضل مشترياتي من موقع افضل . Распродажа! Что также нового, так это режимы состояния питания по умолчанию, которые включают текущее состояние физического переключателя 1 и 2. 99. Возникла проблема с диммером Shelly. yaml и определите темы — что всегда является ключевой частью работы с MQTT. Eachine E021 Racing 2-в-1, наземный/воздушный режим, один ключевой переключатель, летающий мотоцикл 2.Настройте Shelly 1 на вашу локальную сеть Одно решение для использования одного Shelly 2. Источник питания постоянного тока. Покупайте продукцию Shelly прямо сейчас, чтобы сделать свой дом или офис умнее! Домой; Продукты Продукты. Полностью переработанный, на 100% защищенный Shelly 2. Эта конфигурация будет отправлять события в Home Assistant, чтобы вы могли использовать Shelly как отдельный переключатель. Чтобы эффективно использовать Shelly 1 для использования с воротами гаража, вам нужно будет настроить несколько параметров в веб-интерфейсе Shelly 1 (или в приложении, если вы используете свой телефон).Связался с умными ребятами, они так и не ответили. Держатели реле включены: Стандартная гарантия (включена в цену покупки): 24-месячная гарантия из-за сбоев в работе устройства, если оно относится к типу устройства (поколение 1). Реле устройств Shelly добавляются в Home Assistant по умолчанию в качестве объектов-переключателей. Шелли Плаг. Shelly 2 (эстафетный или роликовый режим) Shelly 4 Pro. Я хочу заменить их на zigbee The Shelly 2. Конечно, когда электрик устанавливает Shelly 1 в выключатель света, он будет использовать 240 В переменного тока, что означает, что положительные и отрицательные клеммы поменяны местами, и вместо этого используются активная и нейтральная клеммы.24 месяца гарантии. Это руководство было написано с использованием устройства Hubitat Elevation, C-5, 2. ) из любого места с самым маленьким релейным переключателем, работающим по Wi-Fi, с подключением Bluetooth. Особенности Работает по Wi-Fi — подключается к вашей сети Wi-Fi. Сделка проверена 1 день назад Shelly 2. В моем последнем видео о Shelly 1 я упомянул, что продукты Shelly имеют хорошо документированный REST API, который позволяет ими управлять через сделал следующее: я развлекаюсь сейчас с Shelly1 с оригинальной прошивкой Shelly 1.В этой статье мы сосредоточимся на реле Wi-Fi, таком как Shelly 1, которое дает еще больше функций, таких как возможность легкого подключения к домашней сети Wi-Fi. Shelly 1 имеет один канал с максимальной нагрузкой 16 А и внешние контакты для мигания. . Шелли 1 реле/переключатель. Ответ #1#. 2. Настройка параметров ввода/вывода типа потребления ¶ Последняя, ​​но важная настройка — поведение ввода/вывода Shelly. 93 £ 49. Шелли 1/1PM/2. Таким образом, когда вы установите Shelly 1 в режим «краевого переключателя», ваш выключатель света будет работать нормально.Получите скидку 15% на SHELLY 1 One Relay Switch Wireless WiFi Home Automation iOS Android Application 2 Pack Non-UL. Сортировать по Популярные Новые Большинство отзывов Цена. Я начал со следующего фрагмента кода ESPHome, который использует API Home Assistant для включения или выключения умных лампочек при нажатии настенного выключателя. Серийное соединение. Ассистент-yhteensopiva. Shelly может работать как отдельное устройство или как аксессуар для другого дома. Расширьте свой интеллектуальный коммутатор Shelly1. Источник питания переменного тока. Вы можете легко превратить их в умные фонари.может функционировать как автономное устройство, как аксессуар к контроллеру домашней автоматизации или может использоваться как компонент другой системы автоматизации. Подключил шелли в свою сеть, обновил. Это единственное реле Shelly, в котором реле имеет сухие контакты. ) из любой точки мира с помощью самого маленького интеллектуального релейного переключателя, работающего по WiFi, с подключением по Bluetooth и расширенными функциями. 110-230В ±10%, 50/60Гц. Электропроводка выключателя потолочного вентилятора 101. Я установил в доме несколько Shelly с трехпозиционными выключателями (построен в 2007 г.), но эта проводка отличается.Привет, ребята, я хочу заменить свои устройства Shelly 1L, так как они часто теряют соединение с Wi-Fi. Shelly Pro 4PM 4-канальный релейный переключатель на DIN-рейке. Очень удобно для обнаружения изменений переключателей, сделанных во время отключения электроэнергии. … SW — переключатель (вход), управляющий O Релейный переключатель WiFi Shelly® 1 может управлять от 1 до 3 электрических цепей. Моя идея состоит в том, чтобы заменить текущий переключатель в 1-м месте на 1 настенный переключатель Shelly + 1PM для управления связанным светом, и замените другой переключатель на 1PM. Yhdistä Shelly yksinkertaisesti Wi-Fi-verkkoon ja aloita äärimmäinen kokemus ohjaamalla kotiasi puhelimellasi.Но он может сделать намного больше! Релейный переключатель WiFi Shelly 1 может управлять 1 электрической цепью до 3. Может использоваться для двух электрических цепей (до 2. Эти штуки крошечные и очень красивые. 6 см, что позволяет установить модуль в консоль настенного выключателя. . Установка рядом с осветительным прибором Если вы видите только два подключенных провода (иногда также заземляющий кабель), ваши источники света проходят через потолок, и ваш Shelly 1 должен войти в отверстие для светильника. узел состояния» в плоскости потока.Это очень маленький, компактный релейный переключатель IoT. 5 кВт. 1. Shelly 1 — это релейный выключатель на 16 А, идеально подходящий для освещения и приборов с предустановленными функциями ВКЛ/ВЫКЛ. Но чего я хотел бы добиться, так это использовать раковину в сочетании с умной лампочкой. Если Shelly подключен к выключателю света, вы, вероятно, захотите добавить его в качестве источника света. Исходное состояние устройств, добавленных в Homey Cloud, теперь обновляется. Кнопка Shelly Wi-Fi (белая/черная) Shelly 1+ еще не одобрена для продажи в Австралии, однако мы надеемся получить эту Shelly Pro 1.99 В корзину Переключатели Shelly Uni 11 €. Shelly — это небольшой (41 x 36 x 17 мм) Wi-Fi-коммутатор на базе чипа ESP8266, который просто устанавливается за розеткой или выключателем, что упрощает модернизацию умного дома. Совместимость с Alexa, Google Home, MQTT и его приложением Shelly Cloud. Используйте этот код и приготовьтесь удивиться потрясающим предложениям и неограниченным предложениям в Shelly send … Купите 10 Shelly 1 Smart Home Automation WiFi Switch и ПОЛУЧИТЕ 2 БЕСПЛАТНО — Shelly 1 Wifi Switch совместим с Alexa и Google Home.Диммируемый канал с измерением потребления. Быстрый просмотр. Я знаю, что Shelly 1 внесен в список UL, но я не уверен насчет всех других разновидностей. GPIO # Компонент Switch_n 1 GPIO05 Нет GPIO09 Нет GPIO10 Нет Недавно я купил мгновенный переключатель из той же серии, что и мои настенные выключатели, подключенный к Shelly 1 (прошитая Tasmota 8.5 Двойной релейный переключатель и рольставни WiFi с открытым исходным кодом Беспроводная домашняя автоматизация Двойной Приложение Power Metering для iOS и Android (4 пакета UL) Получите сделку.Управляйте широким спектром бытовой техники и офисного оборудования (освещение, линии электропередач, системы безопасности, радиаторы отопления, кондиционеры и т. д.).00 доставка + 7$. Когда у меня есть shelly1, подключенный к фазе и нейтрали на шнуре питания, и я подключаю его, а затем проверяю переключатель в HABPanel, я слышу, как он щелкает, когда я включаю и выключаю его. Прошивка Apple HomeKit для коммутаторов Shelly. 99 – 54 фунта стерлингов. (2) Восстановить питание. На самом деле это всего лишь один дополнительный переключатель (четырехпозиционный), соединяющий пассажиров с двух концевых выключателей. Перешел на Hue сейчас для всех (кроме Shelly) но прошивка Shelly отличная! Жаль, что… Ниже приведена схема подключения Shelly 1 с помощью комплекта предварительной установки MSH — Shelly. Убедитесь, что Shelly 1 настроен на 24–60 В постоянного тока.Shelly 2 представляет собой двухканальное реле с максимальным током 8 А на канал, а также имеет функцию измерения мощности, но измеряет общее потребление через два реле. Wi-Fi yhdistetty. Вы должны зачистить провода от адаптера, чтобы подключить их к Shelly 1. Цепь 2-полосного освещения с Shelly 1 L — два входа переключателя. Вы можете выбрать держатель реле, который вам нужен для выполнения вашего проекта автоматизации. Меня смущает то, как это работает. Сначала мы редактируем наши устройства Shelly, потому что нам нужно указать, что будет использоваться MQTT.Защита от перегрузки Нет. Наведите курсор мыши на Zoom-Shelly 1 — Канада/США Сертифицировано UL. Я понимаю схемы подключения и как подключить клемму выключателя на Шелли к нагрузке тумблера. В комплекте: 1 шт. 5 в качестве аксессуаров Apple HomeKit. 5; Шелли Диммер 2; Шелли RGBW2; Шелли Э.М.; Шелли 3ЕМ; Шелли Юни; Шелли i3; Шелли Дуо Е27; Шелли Дуо GU10; Датчики. ХАБ не требуется! Bluetooth — быстрое и простое добавление устройств с помощью Shelly® 1 WiFi Relay может контролировать 1 электрическую цепь, максимум 3.Благодаря включению Bluetooth вы теперь можете добавить и настроить Shelly 1 в вашей системе домашней автоматизации еще быстрее. ЛОГОТИП! отражает состояние цифрового входа для Node-RED. Чтобы использовать Shelly 1L с 3-позиционным переключателем (2 переключателя), как описано в приведенной ниже ссылке, мне нужно, чтобы переключатель 1 и переключатель 2 поддерживали режим ввода «Edge». 90 + 7 долларов. Shelly 1 One — это беспроводной релейный переключатель (WiFi) для домашней автоматизации. Добавить в корзину 1. 66 € 17. Это можно сделать на стенде для тестирования, но я просто подключил его к устройству открывания гаражных ворот и оставил провода реле отсоединенными. Я использовал направляющие, предоставленные dfrap (Shelly 1 Garage Door Контроллер) вместе с другими примерами, которые я нашел в Интернете и по ссылкам ОП.yaml Этот файл содержит двунаправленный текст Unicode, который может быть интерпретирован или скомпилирован не так, как показано ниже. 2 и более 470 руб. 00 4 и более R450. 33. Посмотрите в руководстве, как это сделать. Управление до 3500 Вт С Shelly 1 вы можете управлять широким спектром устройств и приборов. https://калсоб. Моя проводка в порядке и соответствует вашему эскизу, мой датчик PIR имеет только L, N и L ‘. Для получения дополнительной информации, SHELLY 1 One Relay Switch Wireless WiFi Home Automation iOS Android Application 1 Pack 1800 11 предлагает от 24 долларов.Shelly 1 — Схема коллегиального соединения Представление одного контакта для всех внутри переключателя Shelly 1, очень простая интеграция переключателя для всех внутренних электрических соединений, с возможностью поиска различных схем соединения: соединение с помехами , collegamento con deviatori, collegamento con pulsanti. С Shelly 2. Это было решение, заключающееся в том, чтобы иметь наружный свет, который можно было включить, когда это необходимо, а также отключить его нажатием кнопки. Включение осуществляется отправкой на вход следующей полезной нагрузки.выключить весь свет на этаже, запустить автоматику «ложиться спать»). cloud Метод установки: Switch_n 1 GPIO05 Relay 1 GPIO09 Нет GPIO10 Нет Цель №1: заставить тупой выключатель света разговаривать с Home Assistant. У них разные названия, но функция одна и та же. 9. Релейный переключатель 5PM Wi-Fi для управления двумя электрическими цепями с помощью 2. УСТАНОВКА Загрузите и установите бесплатное мобильное приложение из Google Play или Apple® App Store. Вместо того, чтобы получить одну из этих нелепых защит, которые не позволяют людям выключать ваши умные лампочки, вы можете использовать Shelly 2.Первое в мире устройство, способное автоматизировать даже электроприборы, подключенные без нейтрали. Эти шаги основаны на моем собственном опыте создания «умного» освещения, но также и удобного для пользователя (оно работает через настенный выключатель!). — Включайте и выключайте приборы, такие как отопление, духовки и кондиционеры. Вы собираетесь лечь спать и вам нужно выключить весь свет, так это раздражает! Чтобы избежать этого, установите Shelly 1 дома и управляйте освещением одним касанием со смартфона или голосом.Shelly 1 может автоматически включаться и выключаться в зависимости от времени восхода и захода солнца. Вход переключателя: GPIO19: будущие внешние датчики? GPIO25: Кнопка (перевернутая, подтягивающая) GPIO26: Реле: GPIO32: NTC: GPIO33: Датчик напряжения питания реле: Shelly Plus 1 основан на ESP32-U4WDH (одноядерный, 160 МГц, встроенная флэш-память 4 МБ) Пожалуйста, откалибруйте NTC , приведенное ниже значение является лишь приблизительной оценкой! Июль 2021. То есть внутреннее реле просто соединяет/разъединяет две клеммы на Шелли 1, и на них не подается напряжение.Сначала берем питание из розетки, откручиваем и снимаем старый выключатель. Точно так же он может питаться от 110-240 В переменного тока на части «А» … Подключитесь к этой точке доступа, а затем откройте браузер на 192. Привет, друзья, я только что купил 10 коммутаторов Shelly1, и я использую Hubitat как основной процессор для моего дома, до сих пор у меня все работает нормально, я могу управлять Shellys с помощью моего приложения Hubitat, но мне нужно знать, могу ли я использовать Shellys для запуска моих сцен освещения Hubitat, я смотрел на Hubitat ведет журналы, и это занимает около 4 минут, когда я … * [Shelly 1/1PM] Добавлена ​​​​поддержка надстройки коммутатора с низким энергопотреблением * [Shelly 1/1PM] Разрешить установку смещения температуры и влажности для надстройки температуры через offset_tC, Параметры offset_tF в конечной точке /settings/ext_temperature/{i} и параметр смещения в конечной точке /settings/ext_temperature/{i} Shelly Plus 1 — это интеллектуальное реле, которое может управлять широким спектром бытовых и офисных устройств, таких как освещение, линии электропередач, отопление. радиаторы, кондиционеры и т. д. из любого места с помощью выключателя и Wi-Fi с подключением Bluetooth.17-кратный переключатель Wi-Fi Shelly 1. Подробная информация о руководстве пользователя Smart WIFI Relay Switch для FCC ID 2ALAY-SHELLY1 производства Allterco Robotics. 2 лампы в комнате) … Shelly RGBW2 Smart WiFi Switch For Home iOS Android US $22. Шелли 1 переключатель

Seeing the Light: когда использовать умную лампочку, выключатель или розетку

Я не уверен, что это потому, что я заснял много тварей на камеры домашней безопасности или посмотрел слишком много фильмов ужасов, но попал в темный дом ужасает меня. Хотя мой муж был бы рад решить эту проблему, оставив свет включенным на весь день и ночь, это совершенно не нужно: умное освещение существует именно для этой цели.

Установка в доме умного освещения может решить множество проблем. Однако, поскольку есть несколько типов устройств, из которых вы можете выбирать — лампочки, выключатели света и дополнительные вилки — может быть трудно понять, с чего начать. Почему и когда вы предпочитаете одно из этих устройств другому?

Все интеллектуальные осветительные устройства позволяют управлять ими со смартфона, и вы можете настроить их на работу как старомодные таймеры освещения, но они могут делать гораздо больше. Вы можете одновременно управлять целыми группами источников света, включать и выключать их в зависимости от местного времени заката и настраивать их для реагирования на другие интеллектуальные устройства, такие как датчики движения или камеры видеонаблюдения.Но у каждого типа устройств есть суперсила (а также слабость, как у Супермена). Давайте посмотрим, какие устройства лучше всего подходят для трех разных сценариев.

Когда использовать умную розетку

Фото: Сара Кобос

Умные розетки лучше всего подходят для управления лампой. Это небольшие устройства, которые подходят к любой розетке, и это самый простой способ превратить настольную лампу, торшер или ночник в умный свет. Им не нужно, чтобы вы были знакомы с проводкой или какими-либо электрическими ноу-хау, как это делают интеллектуальные настенные выключатели.Умные розетки особенно легко устанавливать, снимать и перемещать из комнаты в комнату — как только вы подключите одну из них, вы просто синхронизируете ее со своим смартфоном, и все готово. Единственным недостатком является то, что они занимают некоторое место в розетке и не управляют проводными светильниками, такими как потолочные светильники или бра.

Мне нравится Kasa Smart Wi-Fi Plug Mini (EP10), потому что он дешевый, работает с несколькими платформами умного дома (Amazon Alexa, Google Assistant и Samsung SmartThings) и надежно мигает в моем Гостиная включается и выключается в течение нескольких месяцев.Если вам нужно что-то с большим количеством вилок, Kasa Smart Wi-Fi Power Strip (HS300) немного дороже, но занимает только одну розетку и дает вам шесть независимо управляемых розеток, а также три порта USB.

Одна из замечательных особенностей умных розеток заключается в том, что вы можете использовать их не только для освещения, но и для других целей. У меня под домом установлена ​​наружная розетка TP-Link Kasa Smart Wi-Fi (EP40), так что я могу включить насос для очистки воды, когда она начнет подтекать (и это случается часто).У EP40 есть дополнительная розетка, поэтому мы можем добавить праздничные огни или гигантского надувного рождественского дракона, которым мы также можем управлять через приложение, а также с помощью голосовых команд («Алекса, выпусти дракона»).

Когда использовать умную лампочку

Фото: Майкл Хессион

Умные лампочки лучше всего подходят, когда вы хотите управлять лампочками по отдельности или регулировать цвет освещения в вашем доме. Поскольку они бывают разных форм и размеров, практически для любой лампы или светильника, как внутри, так и снаружи, найдется умная лампочка (при условии, что ваш светильник защищен от непогоды).Они ввинчиваются в светильник, как и любая другая лампочка, но синхронизируются с приложением для смартфона, что позволяет создавать настраиваемое время включения/выключения или настраиваемые сцены (предустановленные настройки яркости или цвета для различных действий, которые вы можете запускать мгновенно). Весь процесс прост, и вам не нужно лизать проводку.

Если вы просто хотите побаловаться, Wyze Bulb Color (обычно около 15 долларов США) подключается прямо к вашему домашнему Wi-Fi и позволяет вам менять цвета, превращать белый свет в различные оттенки по команде и включать/выключать по расписанию. нерабочее время; он также включает поддержку Alexa и Google Assistant.

Если вы хотите установить их по всему дому или в местах со слабым Wi-Fi, мне понравится стартовый комплект Philips Hue White и Color Ambiance Smart Bulb, который включает в себя три белые лампы с регулируемой яркостью и концентратор — небольшую коробку. вы подключаетесь к домашнему интернет-маршрутизатору, который позволяет вашим лампочкам общаться друг с другом и другими устройствами, а также позволяет вам контролировать все, когда вас нет дома. (Вы также можете использовать Amazon Echo Plus или Echo Show, каждый из которых имеет встроенный концентратор). Помимо включения ламп по расписанию (простая задача), вы можете затемнить или настроить цвет и цветовую температуру ламп в соответствии с вашими предпочтениями, а также работать со сторонними приложениями, которые могут оповещать вас о тревогах безопасности и изменениях погоды. — или просто создать эффект дискотеки (видео).Если вам не нужен цвет, стартовый комплект Philips Hue White Ambiance Starter Kit немного дешевле, но включает в себя четыре белые лампочки и концентратор.

В отличие от умных розеток, умные лампочки работают только с осветительными приборами, и эти светильники должны быть постоянно включены. Если кто-то щелкнет выключателем, вы не сможете получить доступ к интеллектуальной лампочке без надстройки, такой как диммер Lutron Aurora, который работает с Philips Hue и другими интеллектуальными лампочками, сертифицированными Zigbee.

Когда использовать интеллектуальный выключатель

Фото: Rachel Cericola

Встраиваемые в стену интеллектуальные диммеры и выключатели лучше всего подходят для управления освещением с помощью выключателя, и они особенно полезны для выключателей, которые управляют несколькими источниками света одновременно.Умный выключатель или диммер — это более надежный способ добавить интеллектуальное освещение в ваш дом, но это означает, что они не подходят для сдачи в аренду. Они позволяют включать и выключать свет или уменьшать его яркость с помощью одного переключателя или приложения для смартфона (или голосом, если для этого настроен интеллектуальный динамик), но они также позволяют создавать расписания освещения. И вы можете установить их, не меняя существующий светильник или лампочки. TP-Link Kasa Smart Wi-Fi Light Switch Dimmer HS220 является фаворитом благодаря доступной цене, надежности и установке без концентратора.С технической точки зрения, для этого переключателя требуется белый «нейтральный» провод в стене, который требуется многим другим умным переключателям, и часто отсутствует, особенно если вы живете в старом доме, как я. Если вы ищете что-то, что не требует нейтрального провода, попробуйте Lutron Caséta.

Интеллектуальные выключатели также отлично подходят для домов со сводчатыми потолками или помещений с труднодоступными осветительными приборами. Модель Lutron нуждается в концентраторе, поэтому, если вы не заинтересованы в добавлении еще одной коробки к настройке домашней сети или если вы просто хотите заменить один или два коммутатора в доме, выберите вместо этого модель TP-Link.Конечно, вам также понадобятся некоторые базовые знания о проводке. Если у вас его нет, наймите электрика.

Как можно управлять лампой с помощью двух отдельных выключателей? – idswater.com

Как можно управлять лампой с помощью двух отдельных выключателей?

Чаще всего двустороннее коммутационное соединение используется для лестничной проводки, когда световой точкой можно управлять из двух, трех или даже многих мест. Независимо от текущего положения двухпозиционного переключателя (ВКЛ или ВЫКЛ), подключенный прибор, например лампочку, можно включить или выключить нажатием кнопки.

Как называется свет, управляемый двумя выключателями?

В электропроводке здания многоходовое переключение представляет собой соединение двух или более электрических переключателей для управления электрической нагрузкой из более чем одного места. Обычно используется в освещении, где он позволяет управлять лампами из нескольких мест, например, в коридоре, на лестничной клетке или в большой комнате.

Что такое 2-позиционный выключатель лампы?

Двунаправленный переключатель освещения — это переключатель, который можно использовать в сочетании с другим двунаправленным переключателем освещения для включения и выключения света (или огней) из более чем одного места.

Имеются ли двухпозиционные переключатели?

Двухпозиционный переключатель действует как 2 переключателя, которые могут управлять одним устройством. Это 2 переключателя для одного прибора. Двусторонние выключатели обычно используются для освещения лестничных клеток и других систем освещения, где мы хотим контролировать приборы из двух разных мест.

Как работает двухпозиционный переключатель?

Двустороннее переключение света работает за счет наличия двух проводов между двумя разными выключателями. Что делают эти два провода, так это то, что они действуют как альтернативная точка моста между переключателями, что позволяет им подключать цепь к источнику света от любого переключателя.

В чем разница между двухпозиционным и однопозиционным переключателем света?

1 way — это выключатель, который означает, что есть только одно место, где вы можете включить или выключить свет. Это самый распространенный тип выключателя, который можно найти в большинстве домов. Большинство двухпозиционных переключателей также можно использовать в качестве однопозиционного переключателя включения/выключения. 2-ходовой означает, что есть другой переключатель, управляющий тем же светом.

Когда использовать двухпозиционный переключатель света?

Используется для управления электрооборудованием и приборами из двух, трех или даже более разных мест путем добавления дополнительных промежуточных выключателей.Он также используется в лестничной проводке, где точка освещения может управляться из двух или более разных мест. Применяется в помещениях большой площади, имеющих две и более входных и выходных дверей и ворот.

Как управлять одной лампой с двух или трех мест?

Следующее двустороннее переключающее соединение может использоваться для той же цели, что и упомянутая выше на рис. 1, т. е. для управления точкой освещения из двух разных мест с помощью двухпозиционных переключателей. Как управлять одной лампой из трех мест с помощью двухпозиционных переключателей?

Почему горят лампочки на второй лампочке?

Горят первая и вторая лампы, потому что оба отдельных переключателя S1 и S2, которые подключены к лампам через Line, находятся в положении ON, и поэтому цепь замкнута.

Как управлять тремя лампочками параллельно?

Ниже приведено простое пошаговое руководство со схемой и схемой подключения, которая показывает, как подключить три разные лампочки параллельно для управления тремя разными и независимыми переключателями и местами? Связанное руководство: Как подключить лампы параллельно? Подсоедините все проводные соединения, как показано на рис. ниже.

Как управлять одной лампой из трех/шести разных мест и принцип работы промежуточного выключателя?

В этой статье мы узнаем, как управлять лампой с помощью 3 разных выключателей в разных местах.Это очень полезно. Для этого нам потребовались два двухпозиционных переключателя, 1 промежуточный переключатель и лампа. Соедините все это, как показано на схеме ниже.

Рис.-1

На приведенной выше схеме лампа горит, потому что цепь находится в замкнутом состоянии. Чтобы легко понять, электрическая схема для этого приведена ниже.

Рис.-2

В этом случае лампа выключена.Итак, цепь находится в разомкнутом состоянии.

Здесь приведен еще один пример. Как включить/выключить лампу или лампочку из шести разных мест. Для этого нам потребовалось четыре промежуточных переключателя, два двухпозиционных переключателя SPDT и 1 лампочка. Соедините все эти компоненты, как показано на рисунке ниже.

Рис.-3

Что такое промежуточный переключатель, его конструкция и принцип работы?

Рис.-4

Промежуточный переключатель имеет четыре клеммы. Из-за этих клемм можно изменить поток тока от одной цепи к другой цепи, как показано на рисунке 1. (внутри рис. 4). На этом рисунке они включают и выключают питание двумя способами. Четыре клеммы промежуточного переключателя показаны на рис. 1. Иногда клеммные контакты переключателя соединяют клемму 1 с клеммой 3 и клемму 2 с клеммой 4, как показано на рис. 1а (позиция 1), и он может соединять клеммные контакты переключатель соединен с клеммой 1 с 2 и клеммой 3 с 4, как показано на рис. 1а (положение 2).

Когда ручка переключателя ВВЕРХ, тогда вертикальные контакты  1 и 3 и 2 и 4 соединены, как показано на рис. 1[a] (положение 1). А когда ручка ВНИЗ, то Горизонтальные контакты 1 и 2 & 3 и 4 соединены, как показано на рис. 2[a] (позиция 2).

Применение и использование:

Этот тип выключателя используется в холлах, подвалах, больших помещениях, где необходимо включать и выключать разные лампы из разных мест, а также в многоэтажном здании, на первом этаже или парковочными огнями можно управлять с любого этажа.
[info title=»Информационное сообщение» icon=»info-circle»] Вы можете управлять лампой из многих других мест, добавляя промежуточные переключатели. [/info] Поделитесь своим мнением в разделе комментариев ниже.
Читайте также:

Как управлять каждой лампой отдельным выключателем в параллельной цепи освещения?

Как подключить лампы последовательно и параллельно, преимущества и недостатки?

Как управлять светильником из двух разных мест или лестничной проводкой?

Как подключить 1-фазный и 3-фазный счетчик электроэнергии?

.
